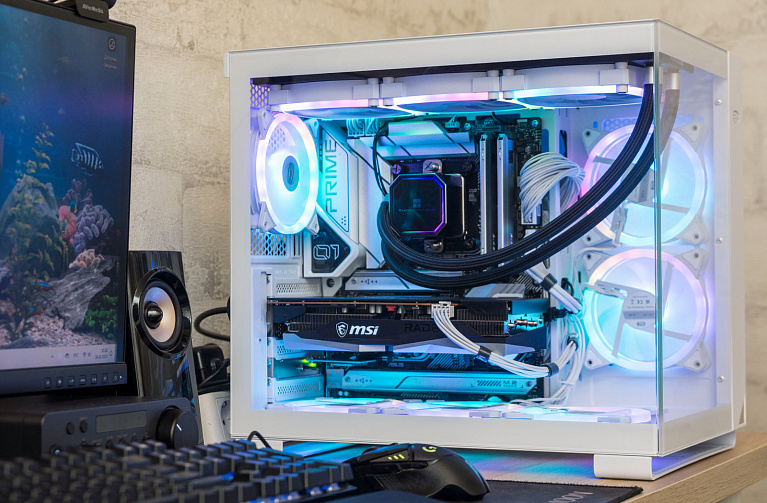

Обзор и тестирование корпуса PCCOOLER C3 T500 ARGB

Концепция производителей материнских плат с расположением разъемов на тыльной стороне платы постепенно обретает свою поддержку со стороны производителей корпусов.

Модель C3 T500 ARGB от компании PCCOOLER обзавелась шасси, адаптированным именно под такие варианты материнских плат. Естественно, поддерживаются и стандартные платы, но с небольшими ограничениями по укладке проводов.

Отличительной особенностью дизайна корпуса является панорамное стекло – панели с лицевой и боковой сторон имеют обзор на 270° за счет отсутствия рамки на угловом стыке. Сами стекла сделаны без тонировки, полная прозрачность дает эффект открытого пространства.

Шесть комплектных вентиляторов с ARGB подсветкой, порт USB Type-C на лицевой панели, фильтры на вентиляционных перфорациях и оригинальные ножки в виде полозьев делают корпус заманчивым вариантом для его приобретения.

Технические характеристики

Упаковка и комплектация

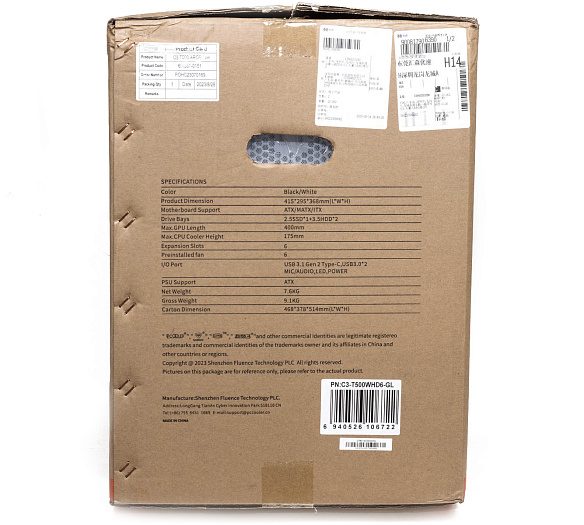

Корпус поставляется в картонной коробке с цветными оранжевыми вставками в оформлении. На лицевой и тыльной стороне схематичный чертеж корпуса и указание модели.

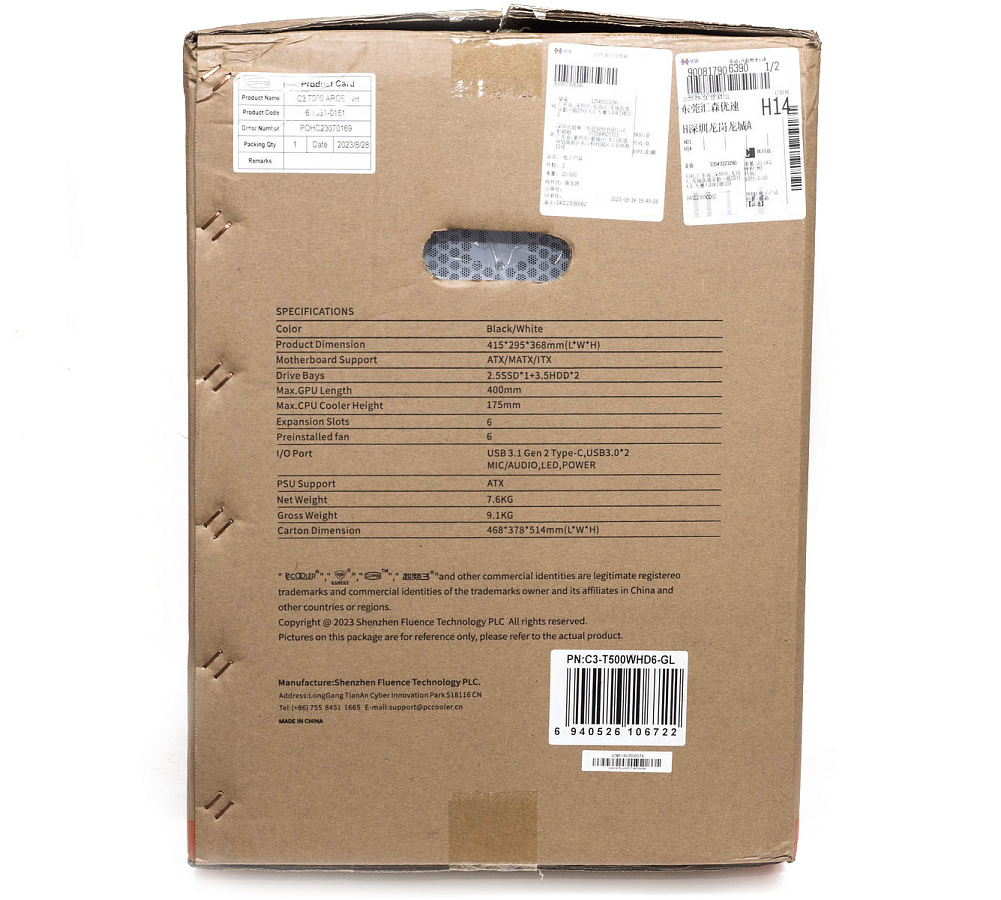

На боковых гранях приводится техническая информация. В картоне прорезаны ручки для транспортировки.

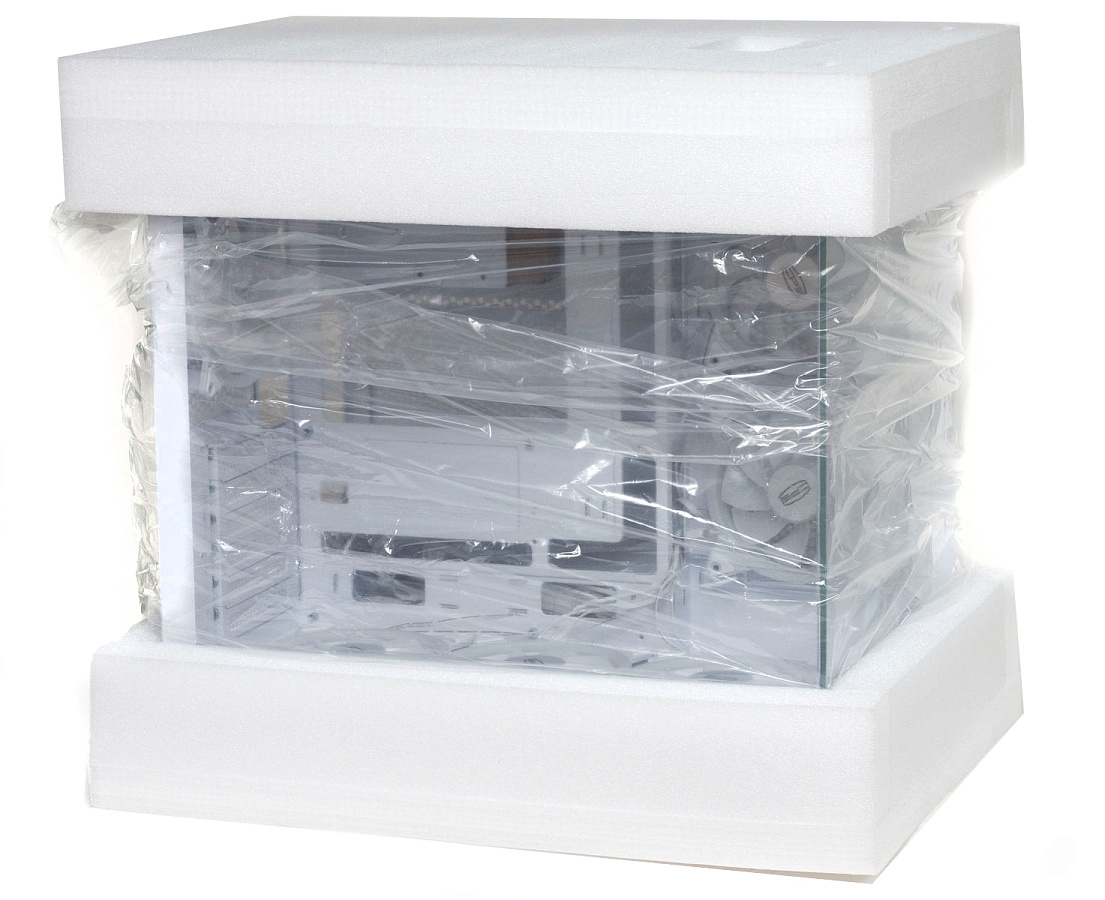

В коробке корпус упакован в целлофан и зафиксирован двумя демпферами из вспененного полиуретана. Стеклянные поверхности обклеены защитной пленкой. Весь комплект находится в картонной коробочке и зафиксирован в корзине для накопителей.

В комплекте набор винтов, белых пластиковых стяжек и иллюстрированное руководство пользователя.

Все провода в корпусе собраны в пучки и зафиксированы проволочными стяжками.

Внешний вид

К нам на обзор прибыл корпус в белом исполнении. Все аксессуары выполнены в едином стиле. Нейлоновые фильтры на магнитах в белом цвете. Вентиляторы из белого пластика. Все провода и штекеры белые. Крепежные винты из серебристого металла, а не черные.

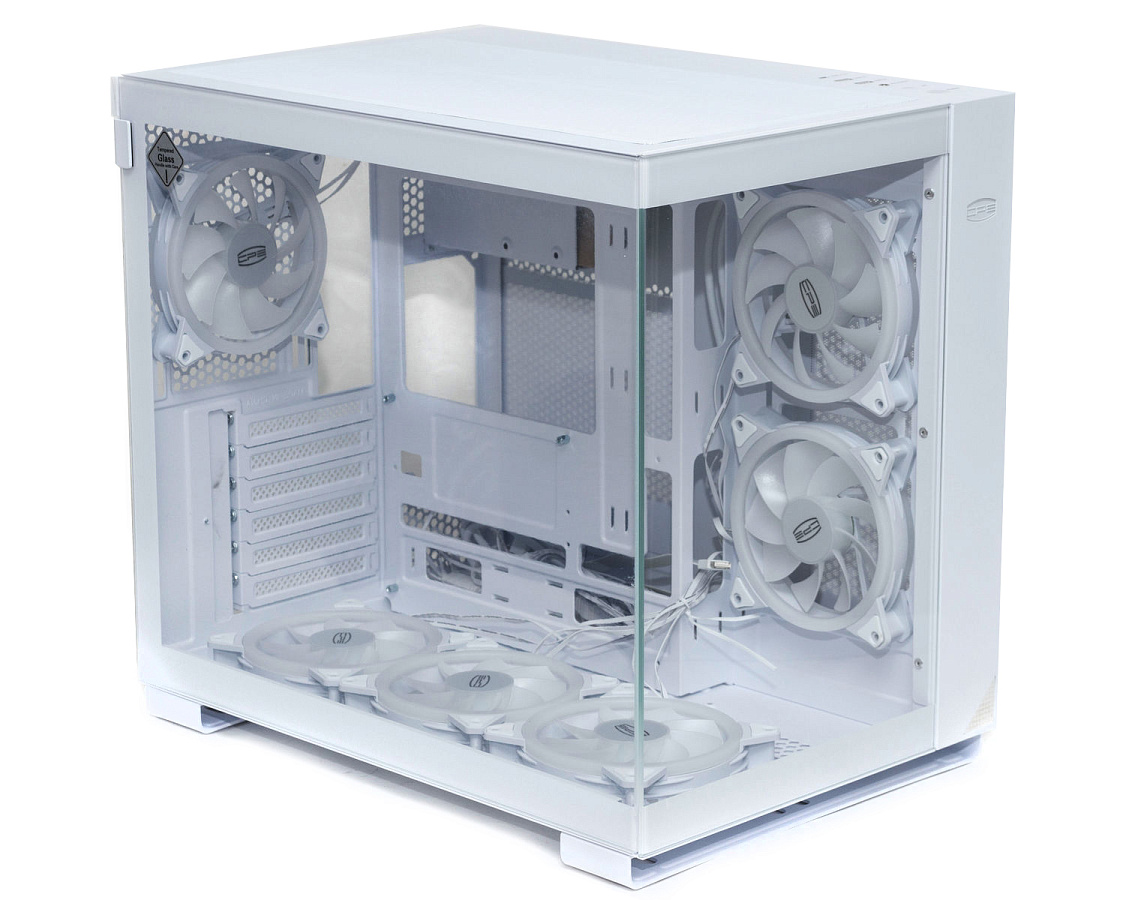

Корпус имеет конструкцию в виде почти кубической призмы – высота меньше, ширина больше, чем у стандартных корпусов. Из-за характерного расположения стеклянных панелей подобные корпуса получили в народе название «аквариум».

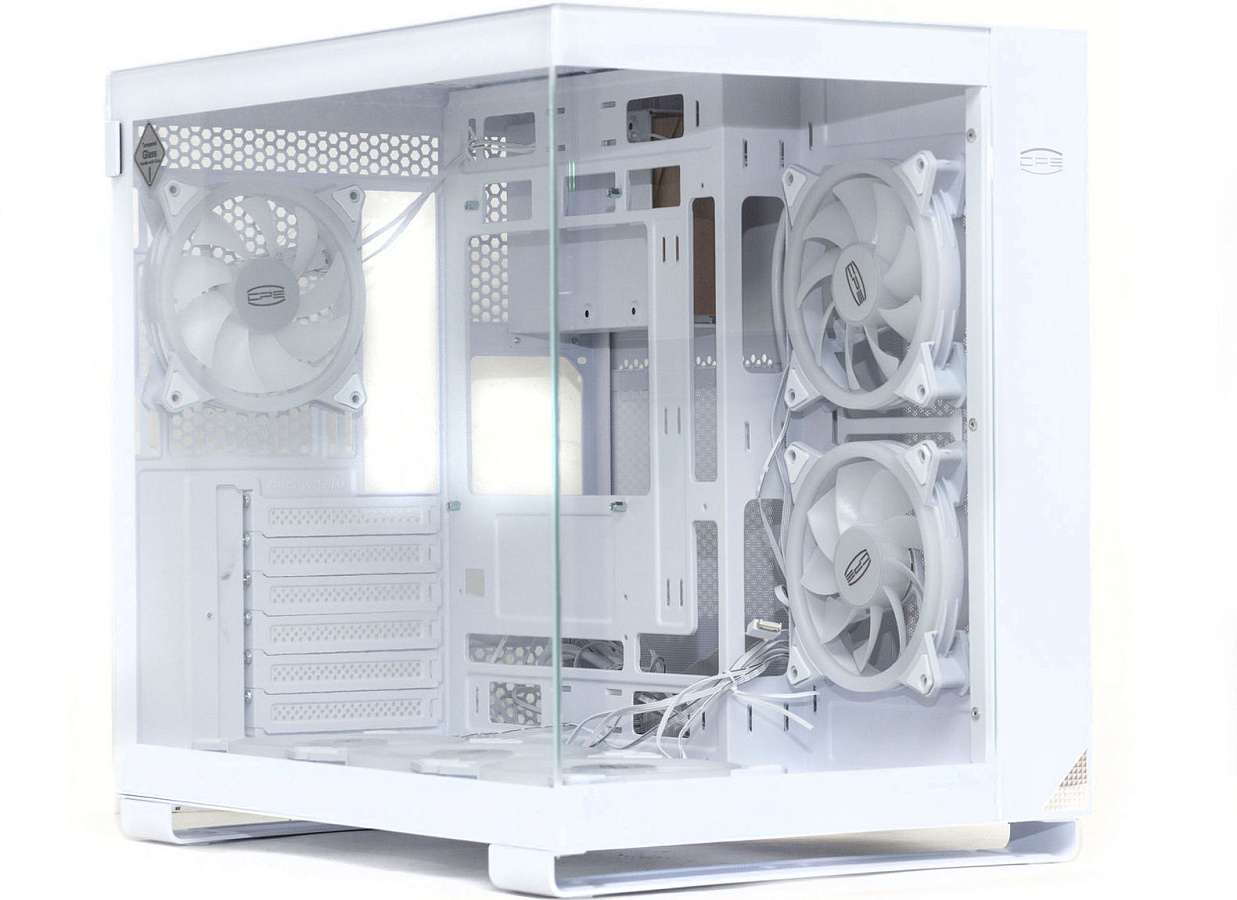

Стеклянные панели спереди и сбоку соединяются встык, без привычных рамок или угловых соединений, что дает полный беспрепятственный обзор внутреннего пространства.

Сверху и снизу на стекле краской изнутри сделаны рамки, закрывающие крепление стёкол к корпусу.

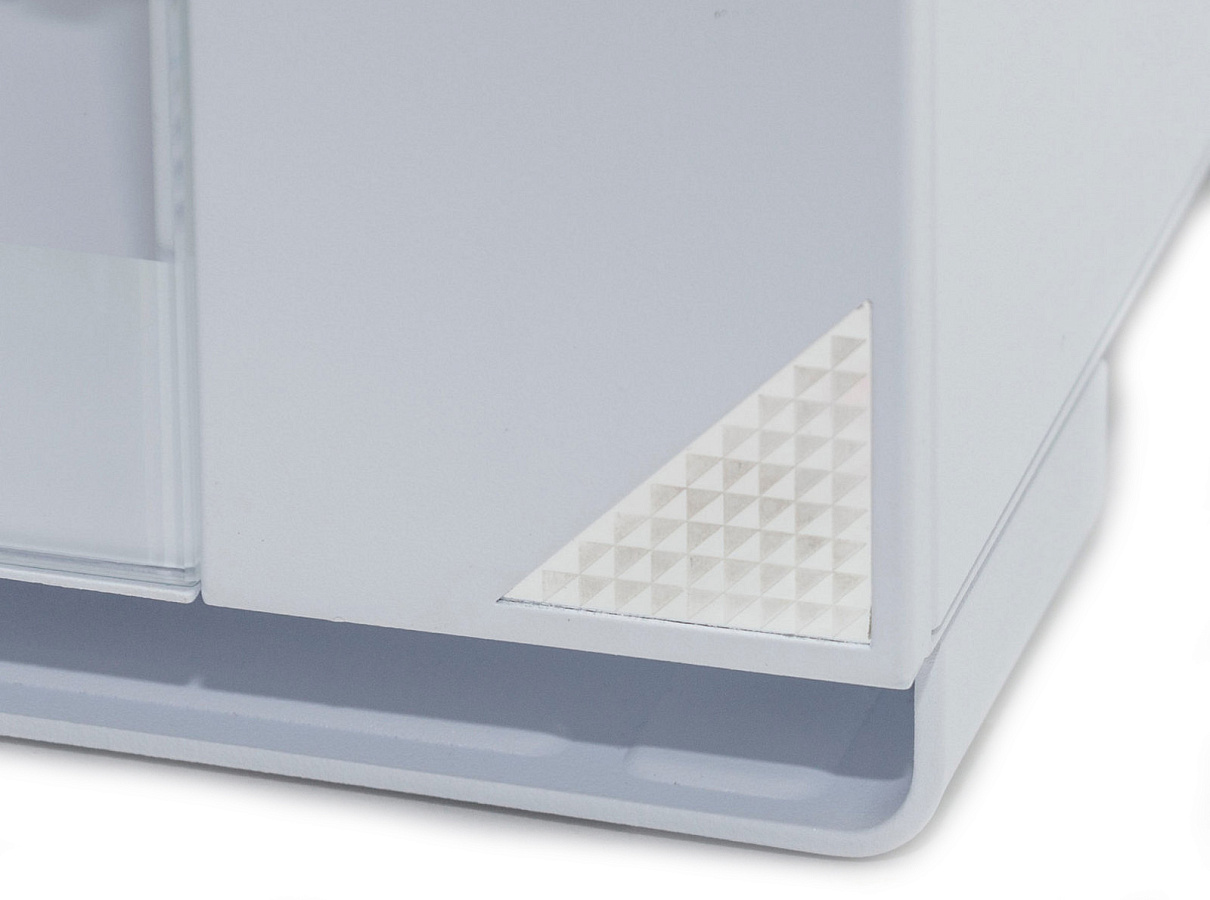

На фронтальной панели справа находится пластиковая вставка, сверху на ней выгравирован логотип, снизу - декоративная серебристая угловая вставка.

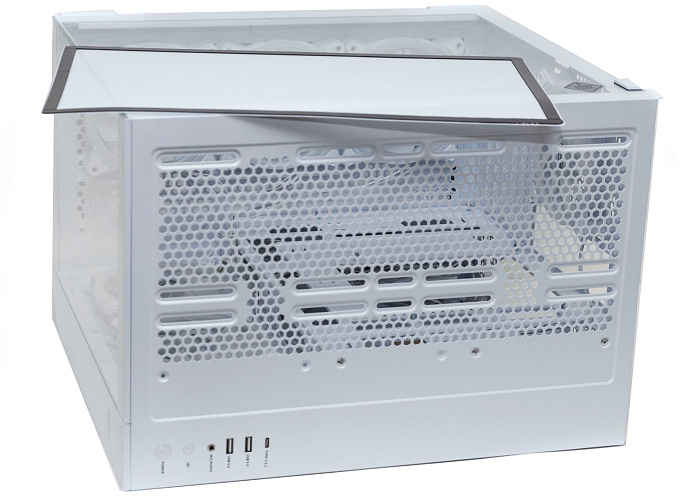

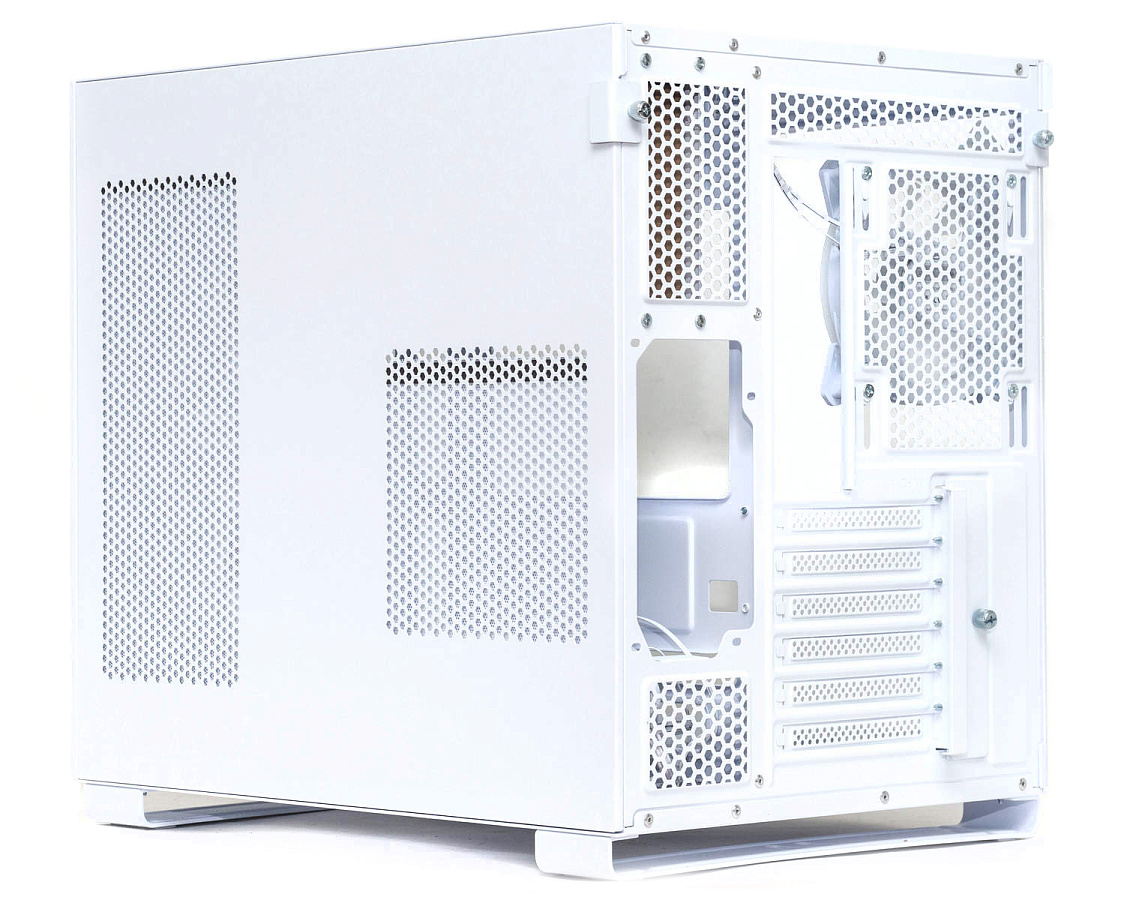

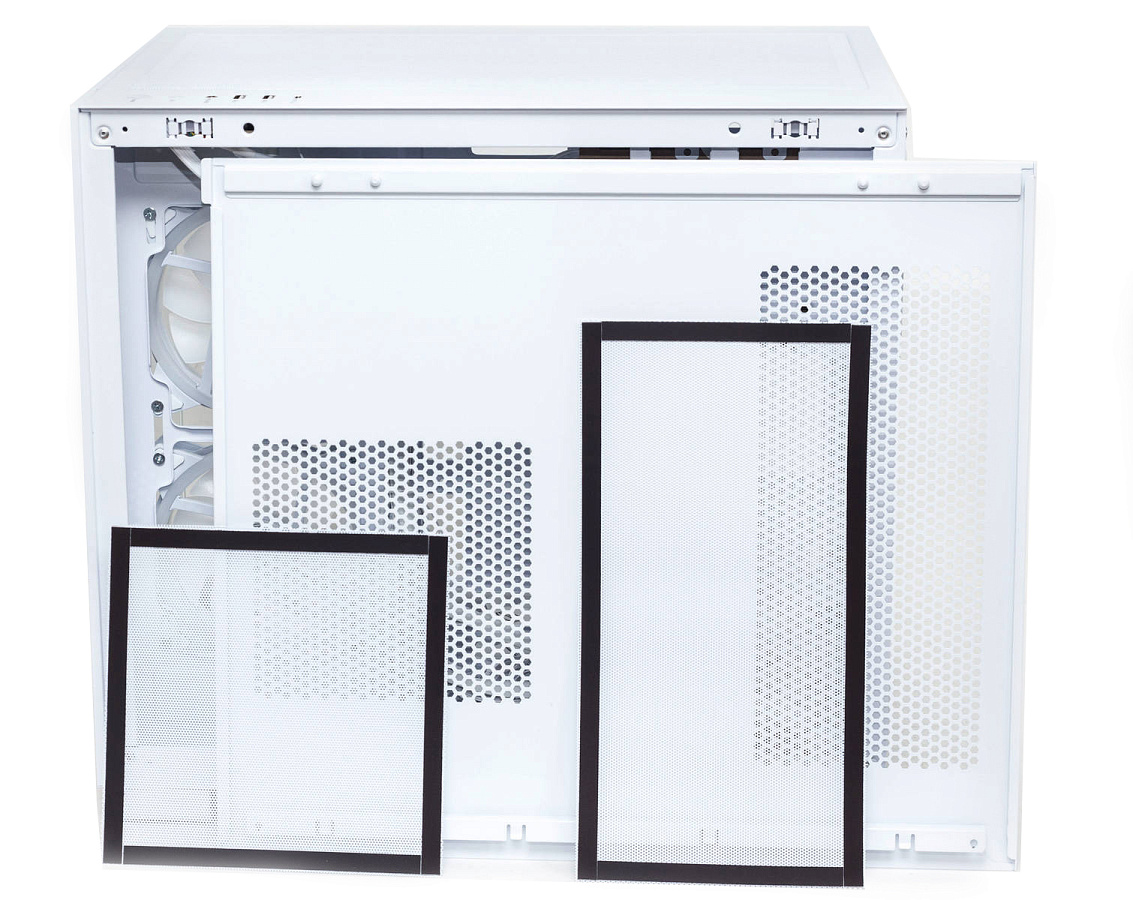

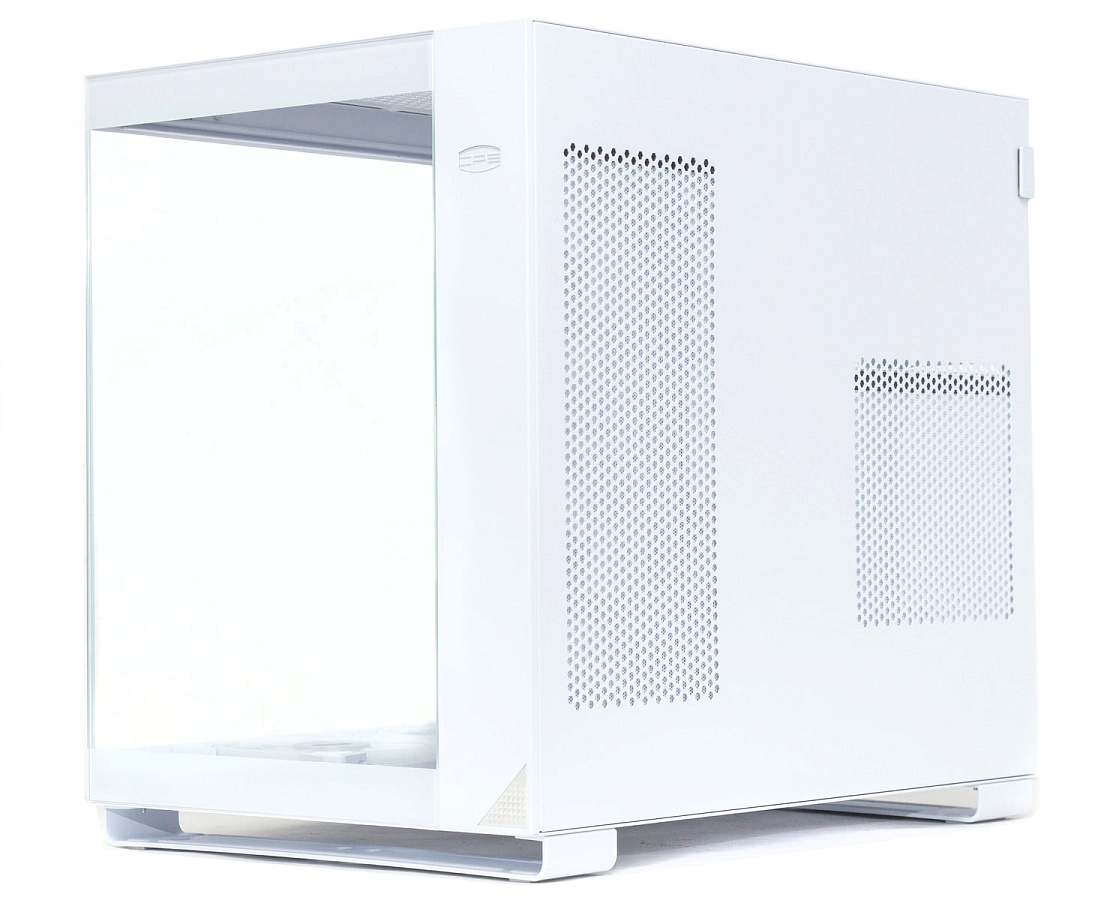

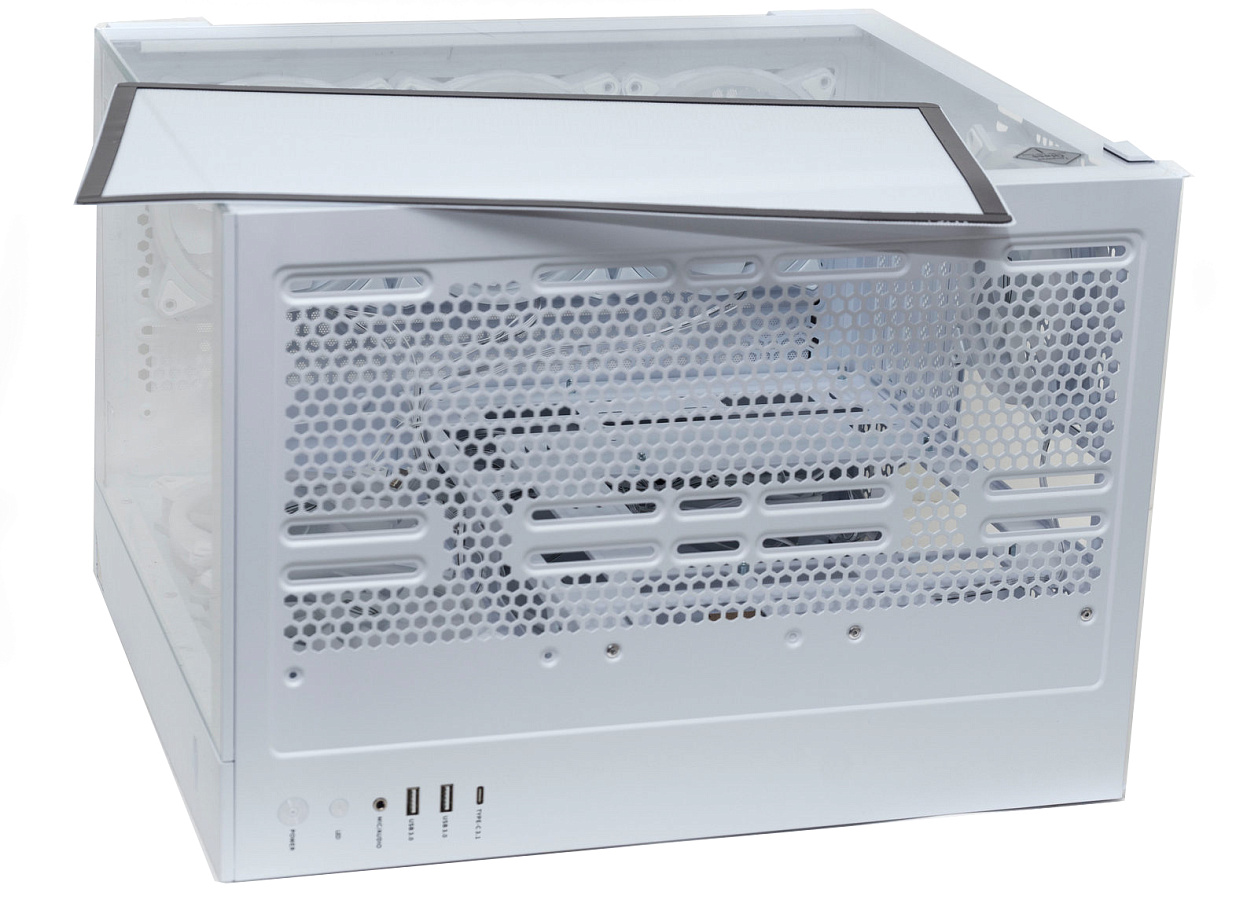

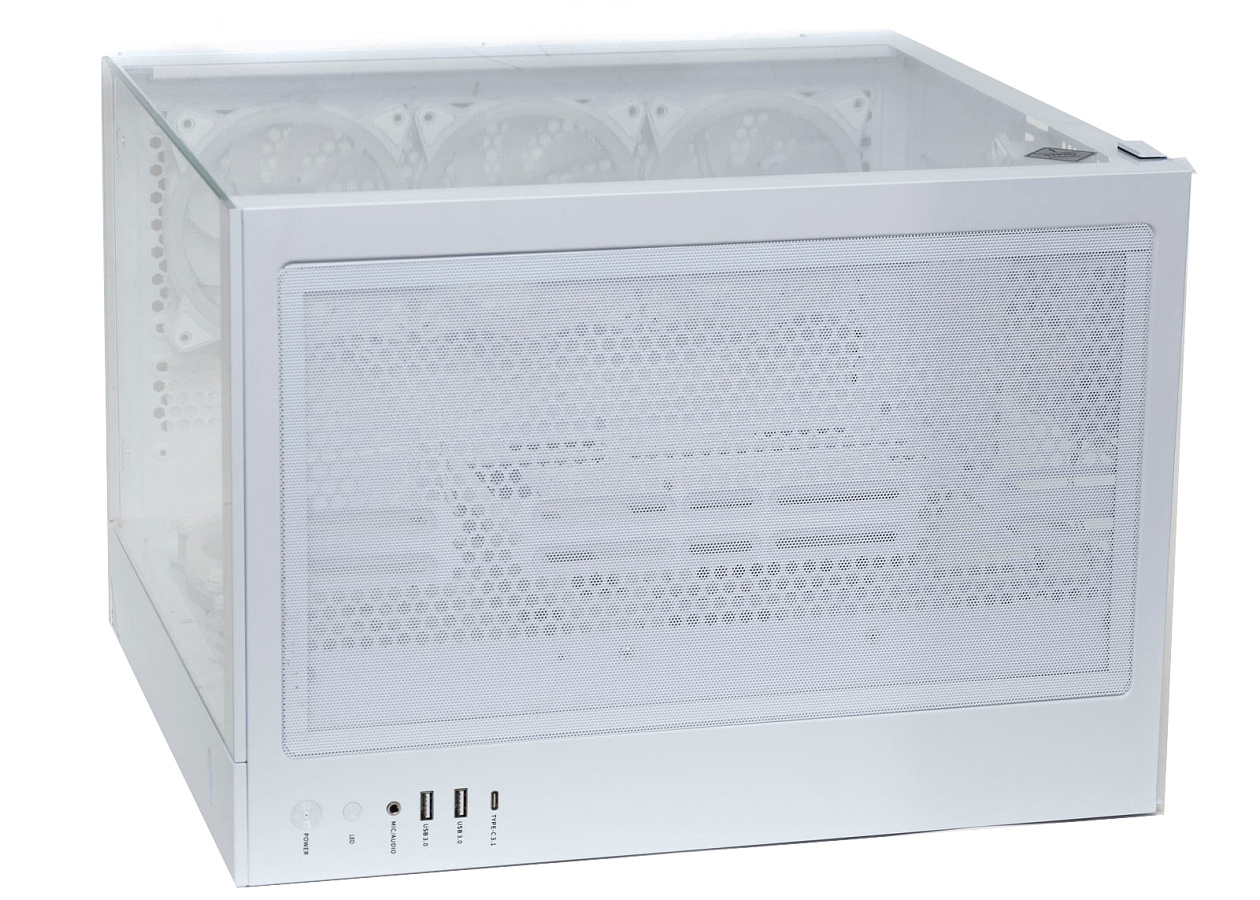

На правой панели две зоны с перфорациями для вентиляции: в передней части - над вентиляторами корпуса, в задней - над посадочным местом под блок питания.

Изнутри эти зоны закрываются нейлоновыми фильтрами на магнитах.

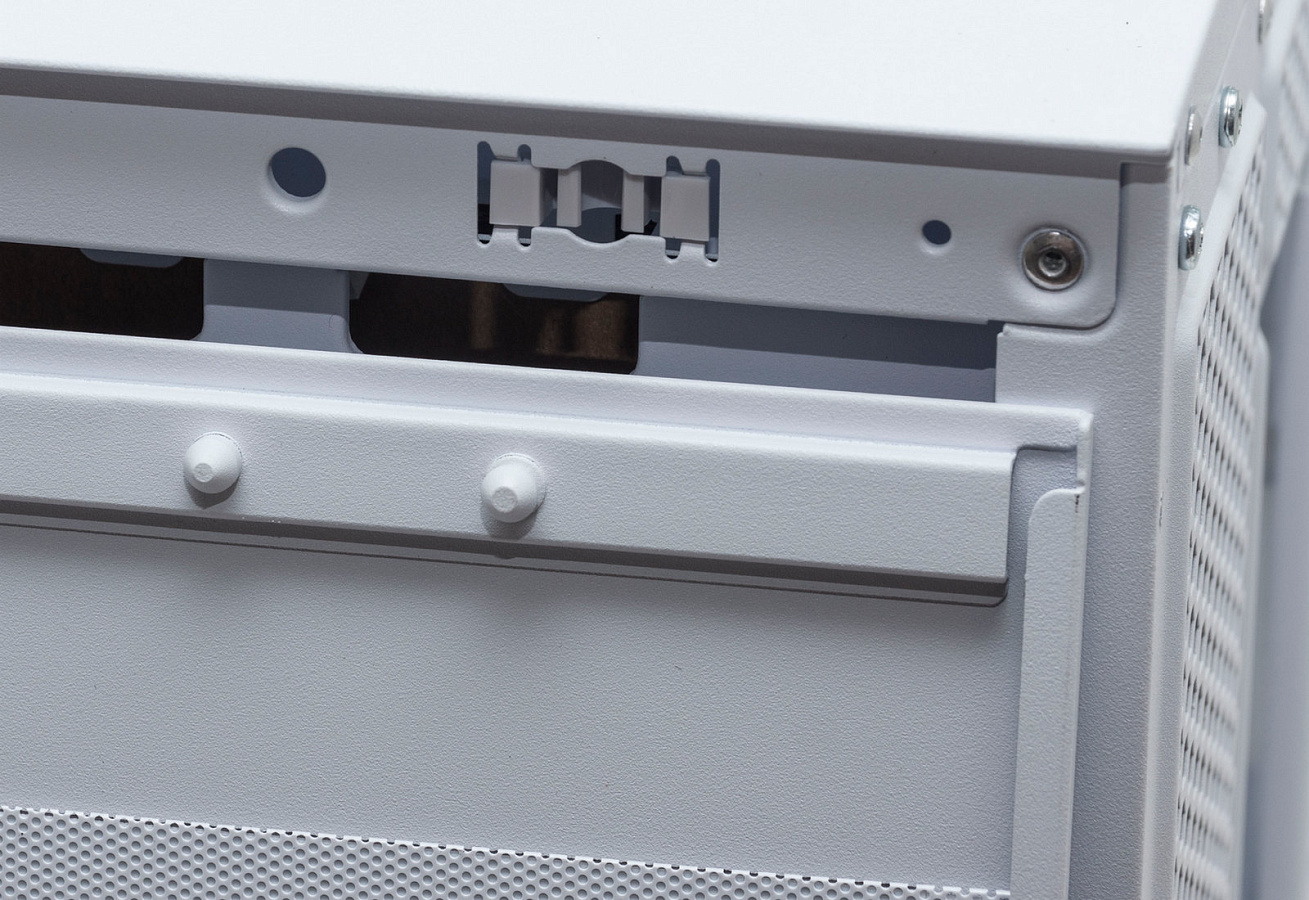

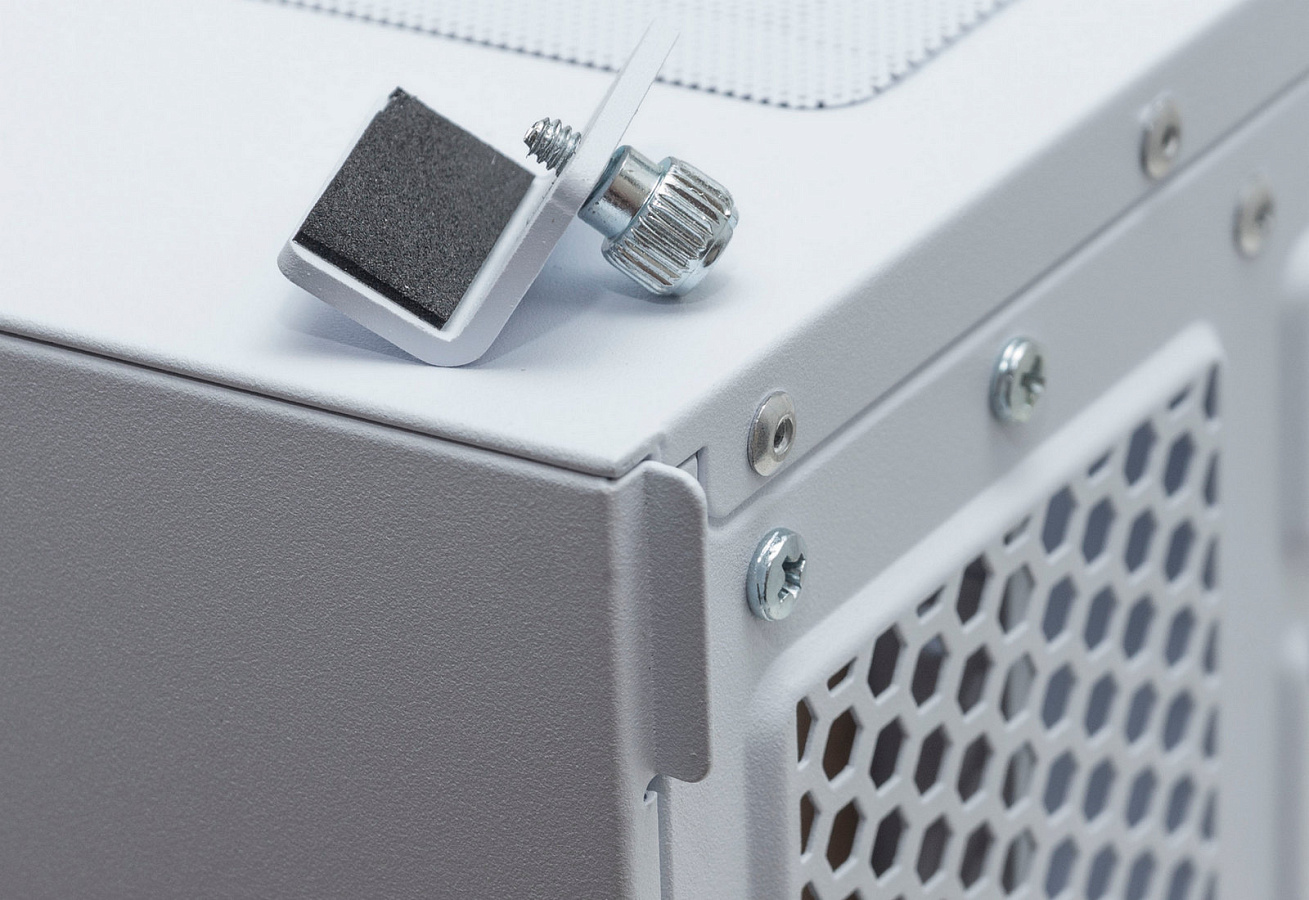

Боковые панели снизу вставляются в направляющие полозья и сверху фиксируются на защелки, сверху также имеются цилиндрические направляющие. Дополнительно с тыльной стороны панели прижимаются уголками на винтах.

Для снятия панелей в верхней части тыльной стороны имеются небольшие выступающие ушки.

Верхняя панель на две трети перфорирована, имеются посадочные отверстия под 120 и 140 мм вентиляторы или радиаторы СЖО.

Вся поверхность заглублена и закрыта фильтром.

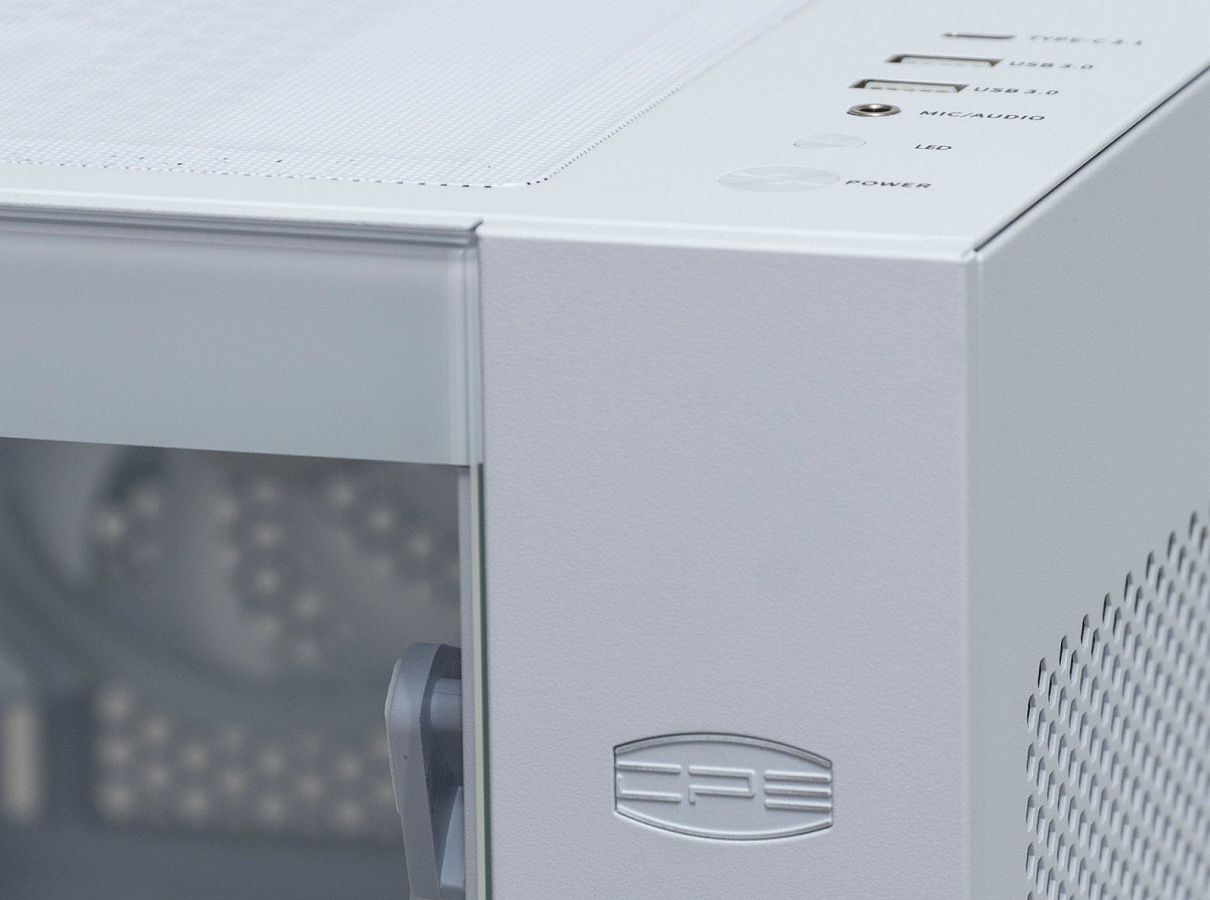

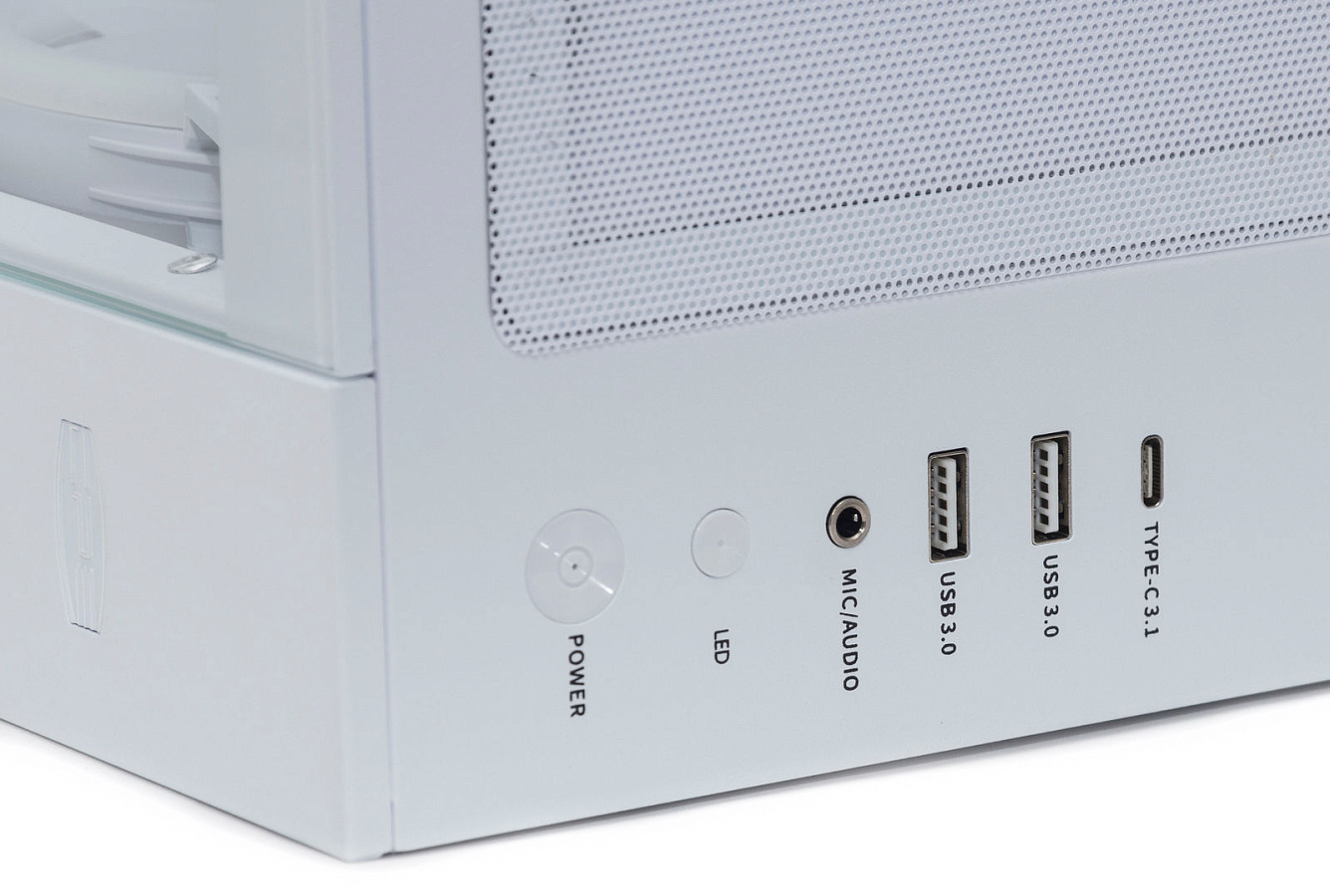

В передней части верхней панели расположена I/O панель. Круглая заглубленная кнопка «Power», кнопка поменьше «LED», она же служит и для подключения перезагрузки. Далее разъем 3,5 мм для подключения комбинированного штекера микрофон/аудио, два порта USB 3.0 (без традиционной синей вставки, она здесь белая) и порт USB Type-C.

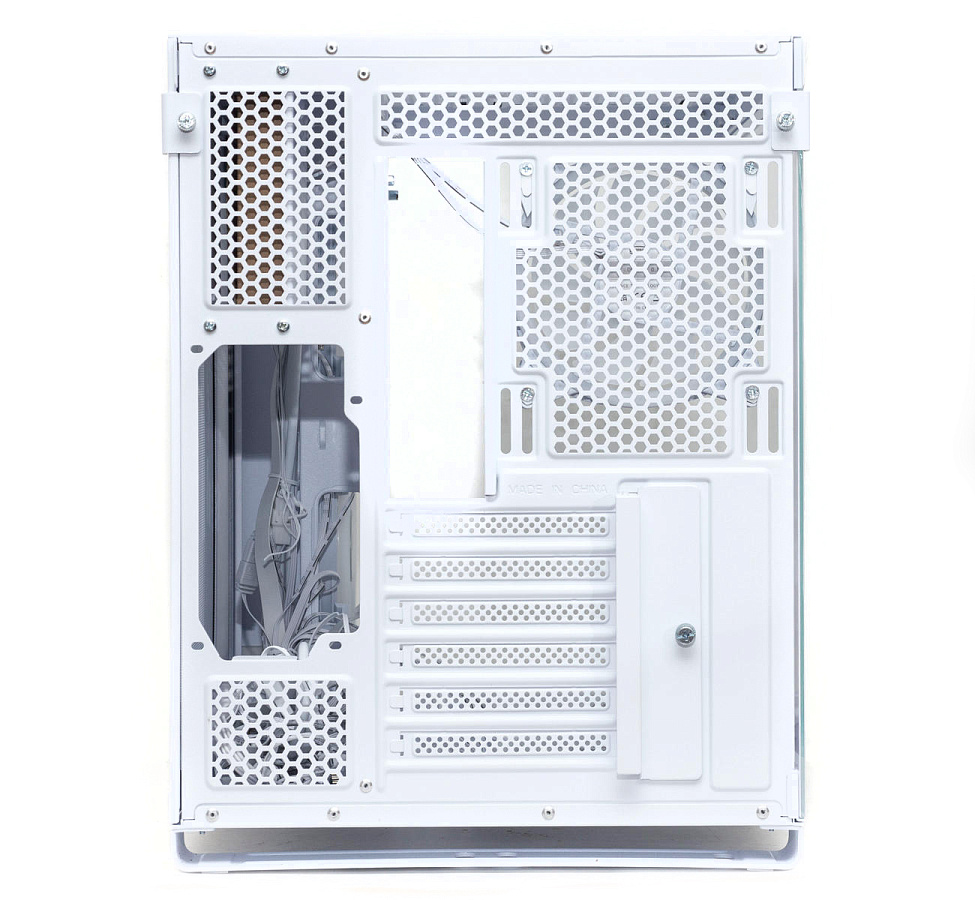

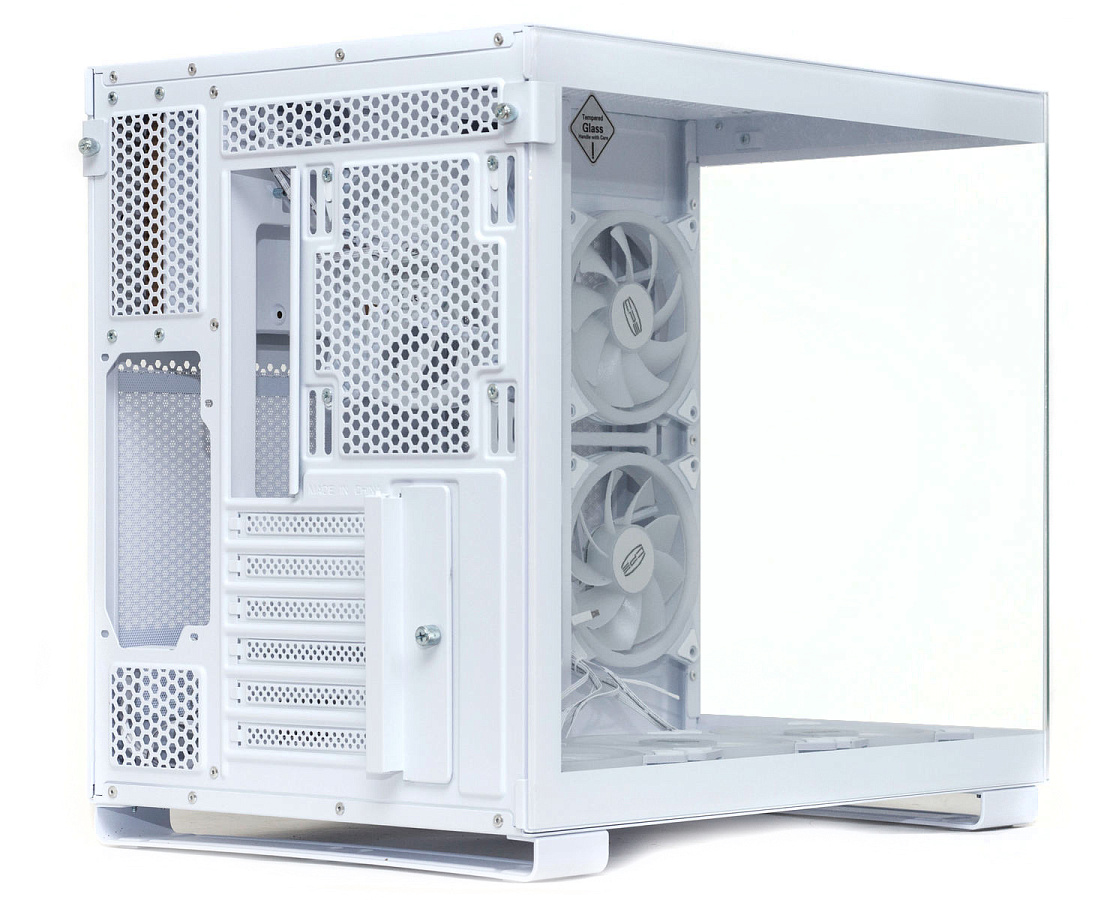

Тыльная панель также вся в перфорациях вентиляционных отверстий. Фильтров здесь не предусмотрено.

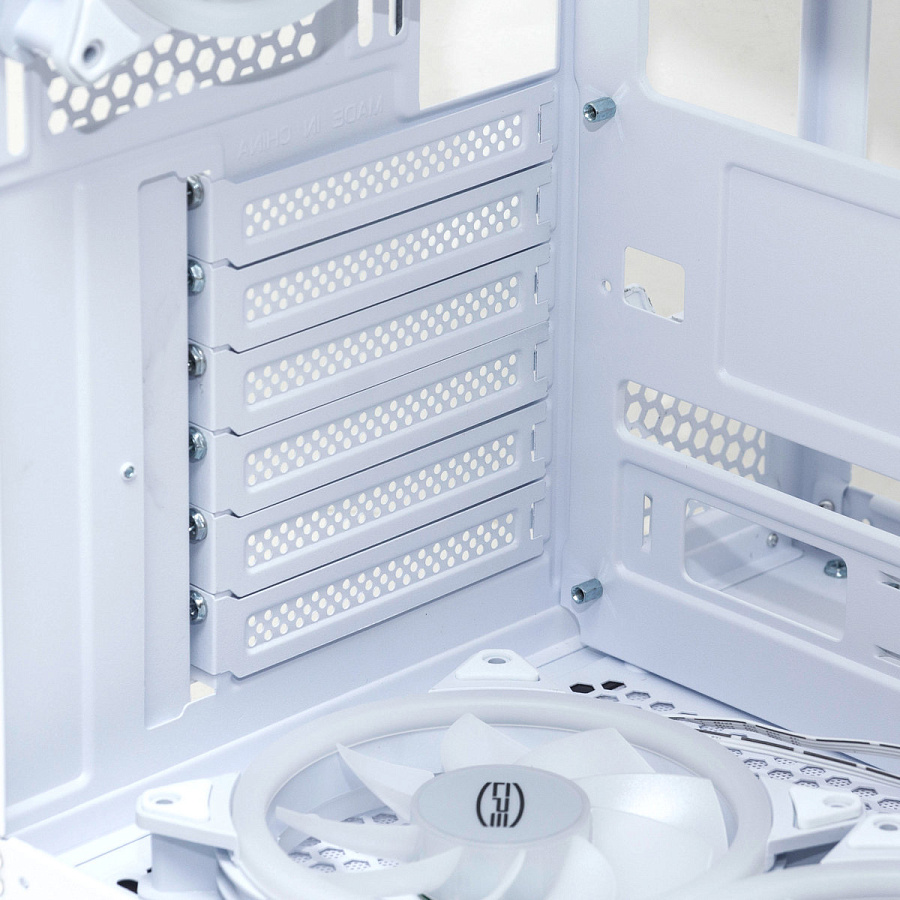

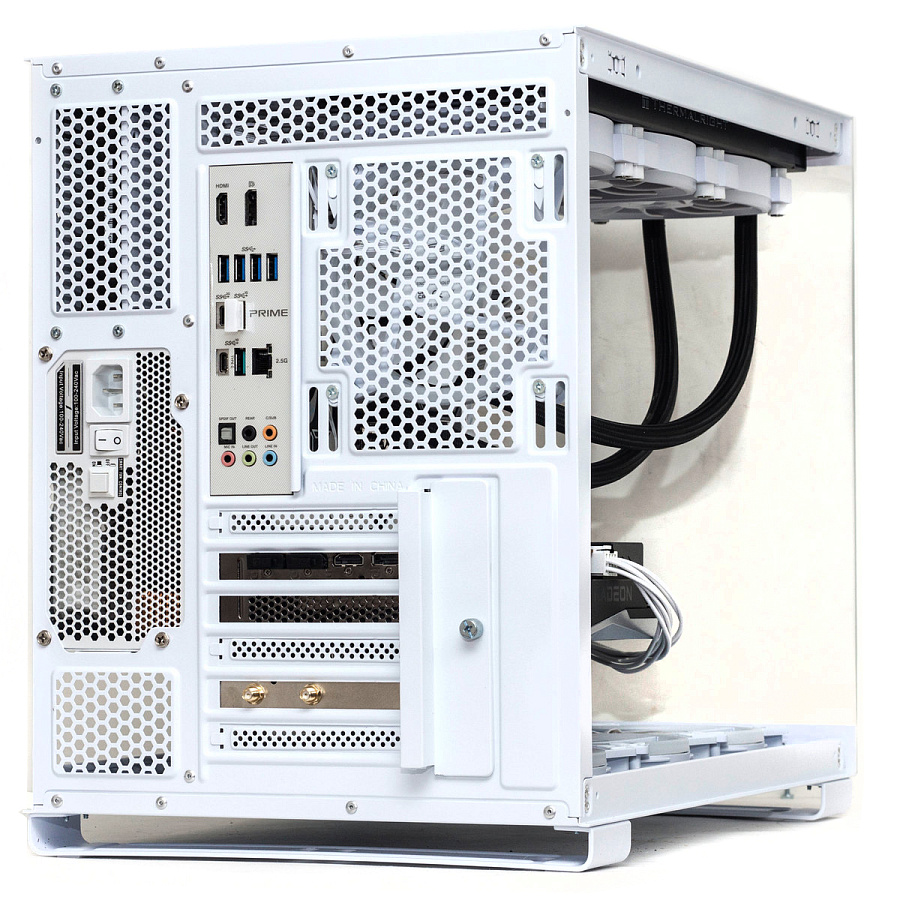

Слева окно под установку блока питания, по центру окно под I/O панель материнской платы. Винты слотов расширения закрываются заглушкой посаженной на винт. Посадочное место рассчитано под 120 или 140 мм вентилятор.

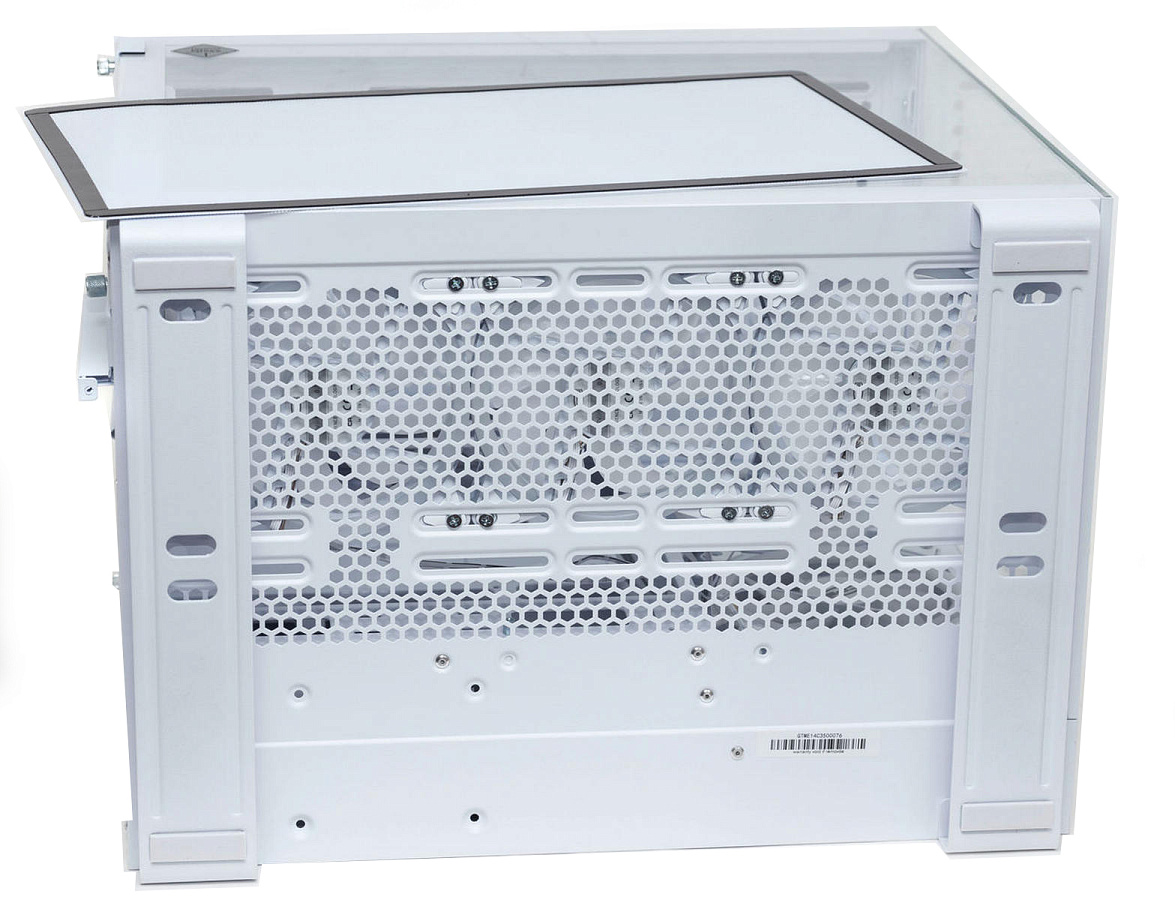

Нижняя панель, как и верхняя, имеет углубление с перфорациями и посадочными местами под вентиляторы и закрыто фильтром.

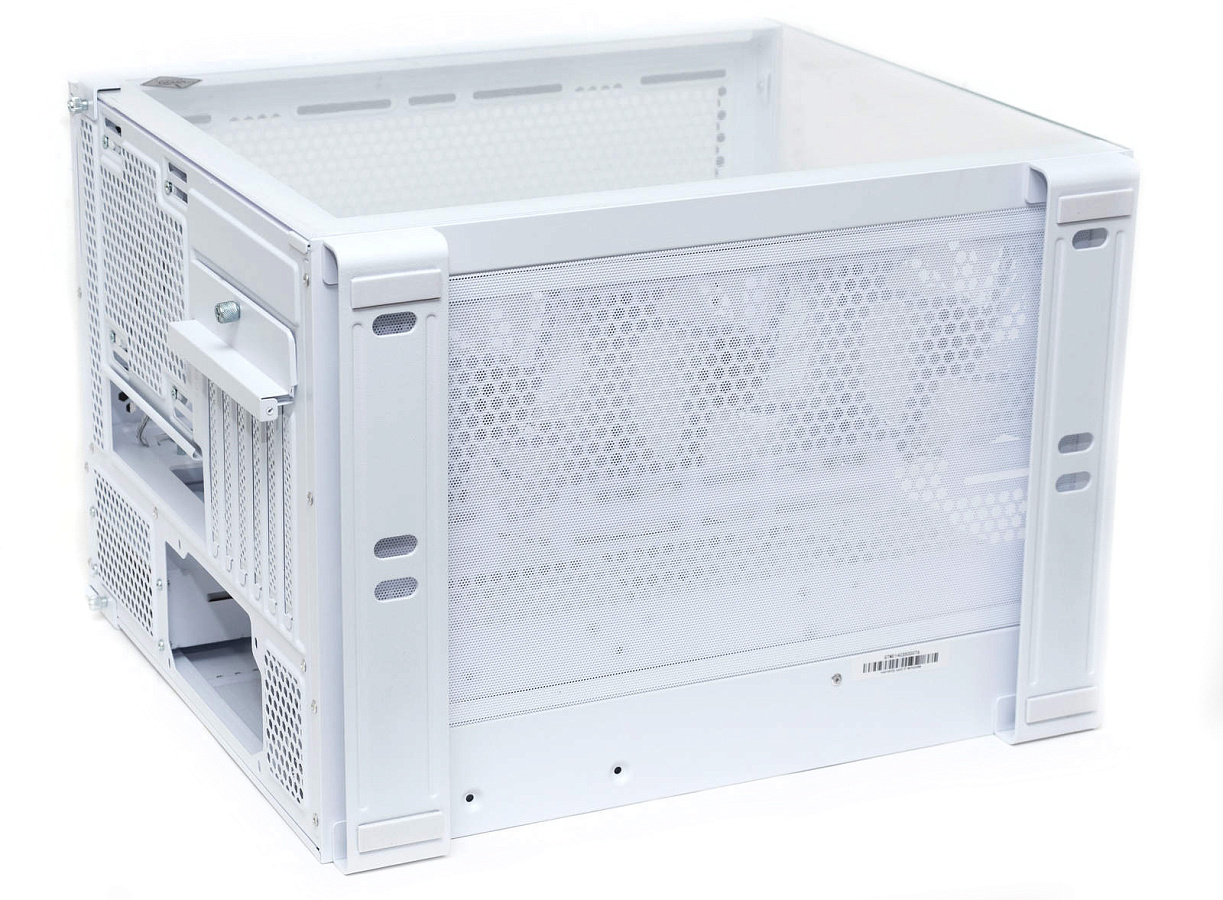

Опорные ножки сделаны в виде широких поперечных полозьев U-образной формы высотой 25 мм. По краям снизу наклеены прорезиненные накладки. Над местами крепления вентиляторов в полозьях сделаны отверстия под отвертку.

Здесь же снизу мы видим четыре отверстия для крепления 2,5” накопителя.

Интерьер

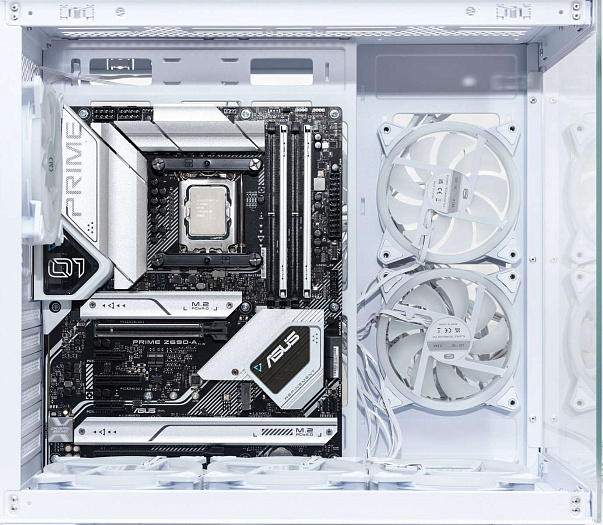

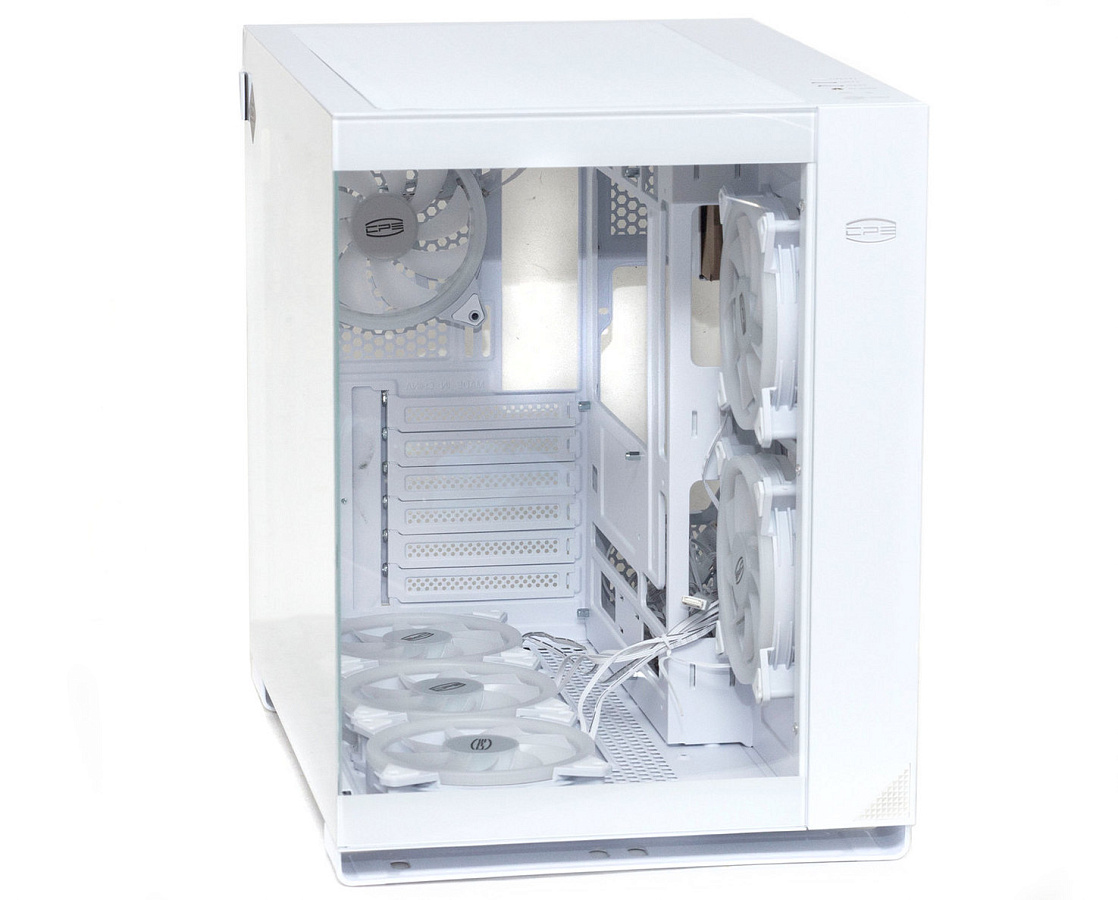

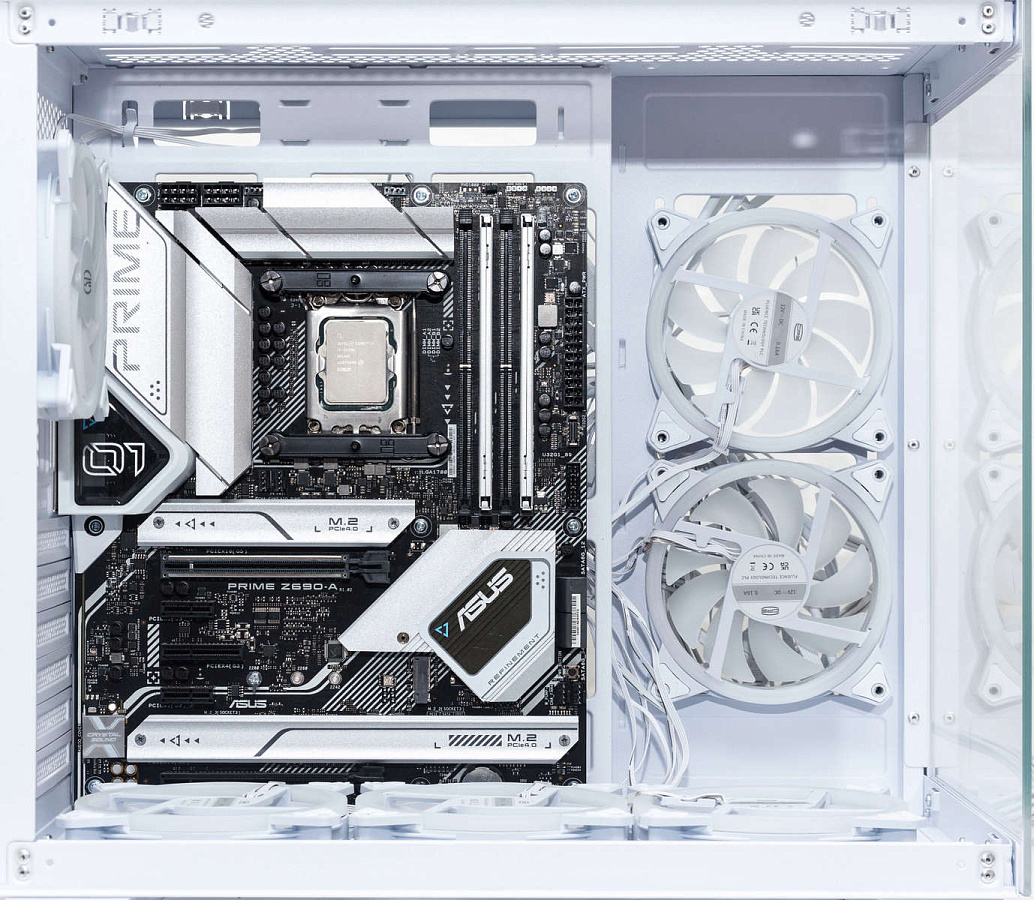

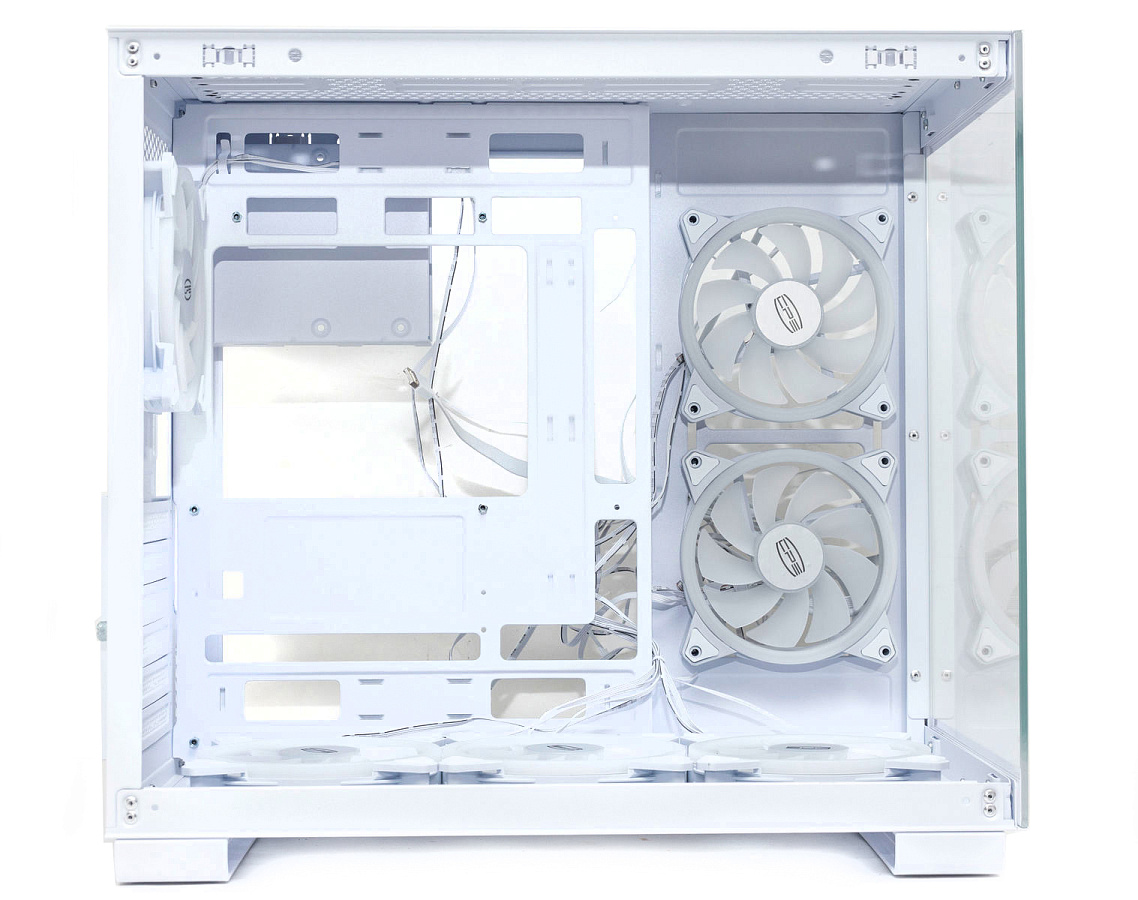

Изнутри корпус очень просторный, прежде всего за счет разделения на две зоны: одна для материнской платы, видеокарты и систем охлаждения, вторая для блока питания и накопителей. Причем вторая зона находится не снизу корпуса, а за шасси материнской платы. Да, это делает корпус шире, но дает больше возможностей по организации охлаждения основных комплектующих.

Зоны разделены между собой ступенчатым поддоном: большая ступенька для крепления материнской платы, меньшая для вентиляторов или радиатора СЖО.

На шасси множество технологических отверстий, часть из них традиционные: для крепления бэкплейтов систем охлаждения и ввода кабелей.

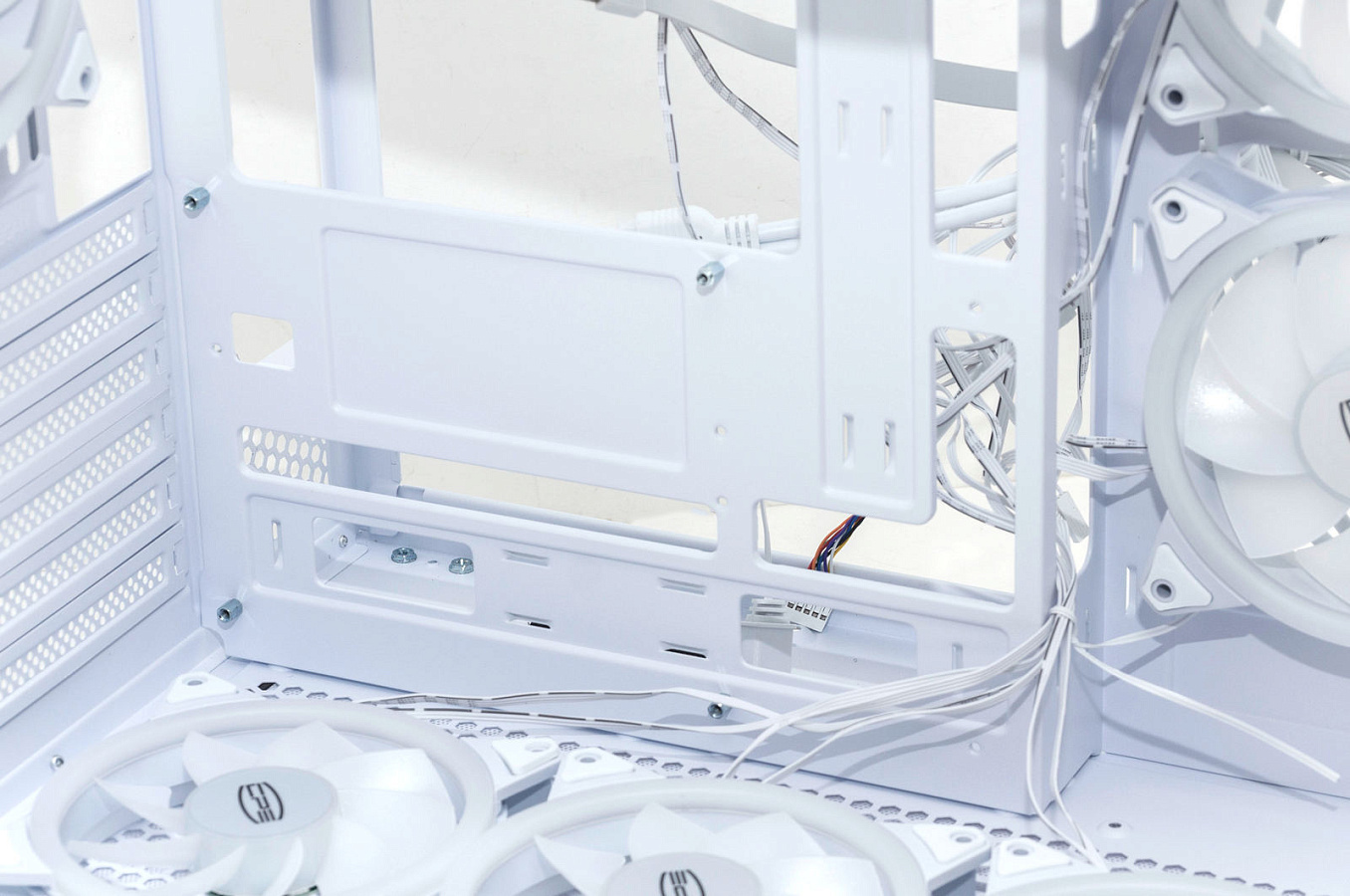

А другие отверстия, идущие по периметру материнской платы, нужны как раз для подключения разъемов и коннекторов расположенных с обратной стороны материнской платы. На сегодня таких плат немного, но почти все основные игроки рынка уже отметились в этой концепции: ASUS с серией DIY-APE Revolution, Gigabyte с серией Project Stealth, и MSI с серией Project Zero.

Для классических материнских плат формата ATX предусмотрены отверстия для кабелей сверху и сбоку (на ступеньке шасси). Для полноформатных плат будет не хватать отверстий снизу для подведения проводов, их придется протягивать через боковые окна.

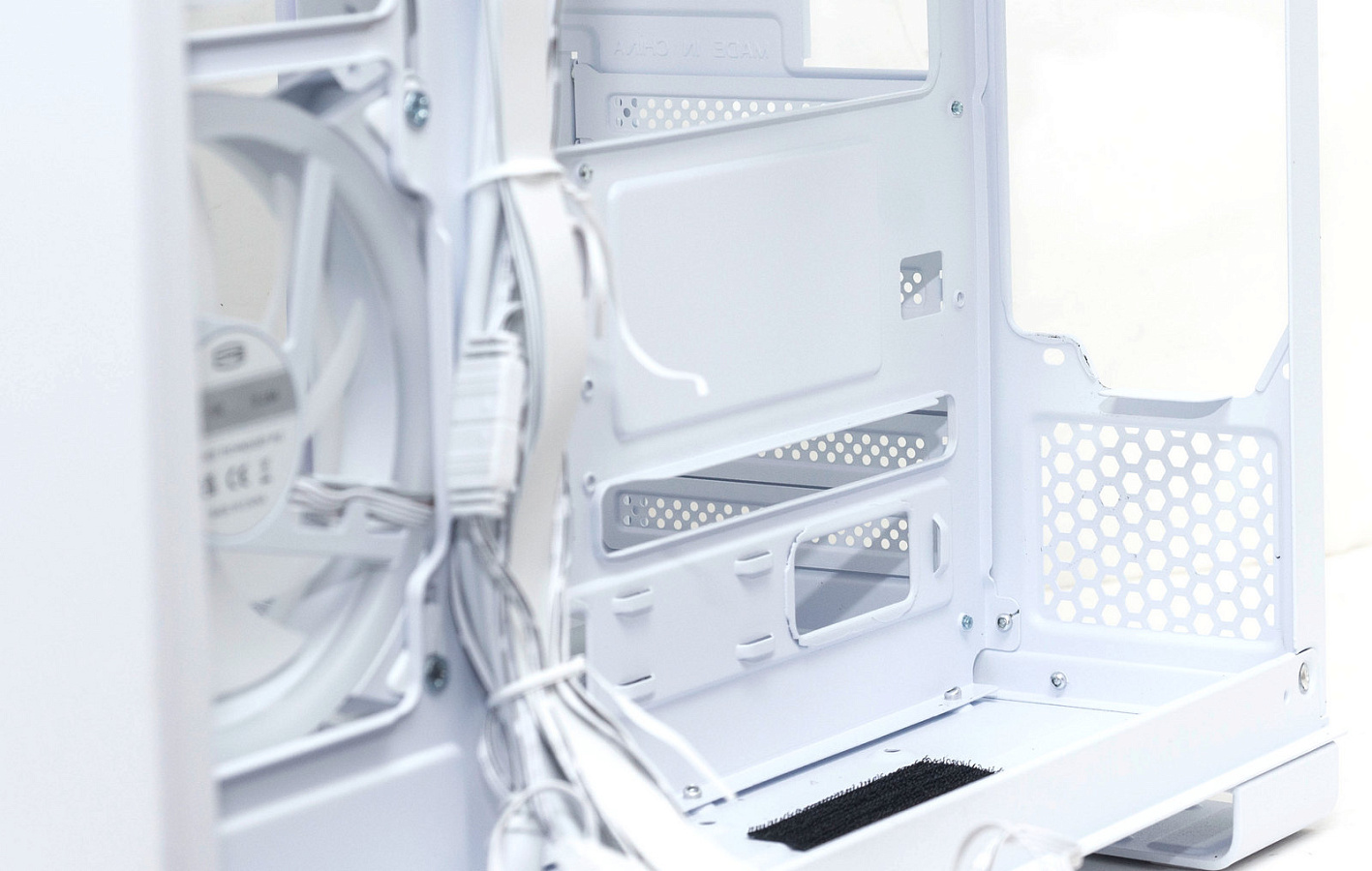

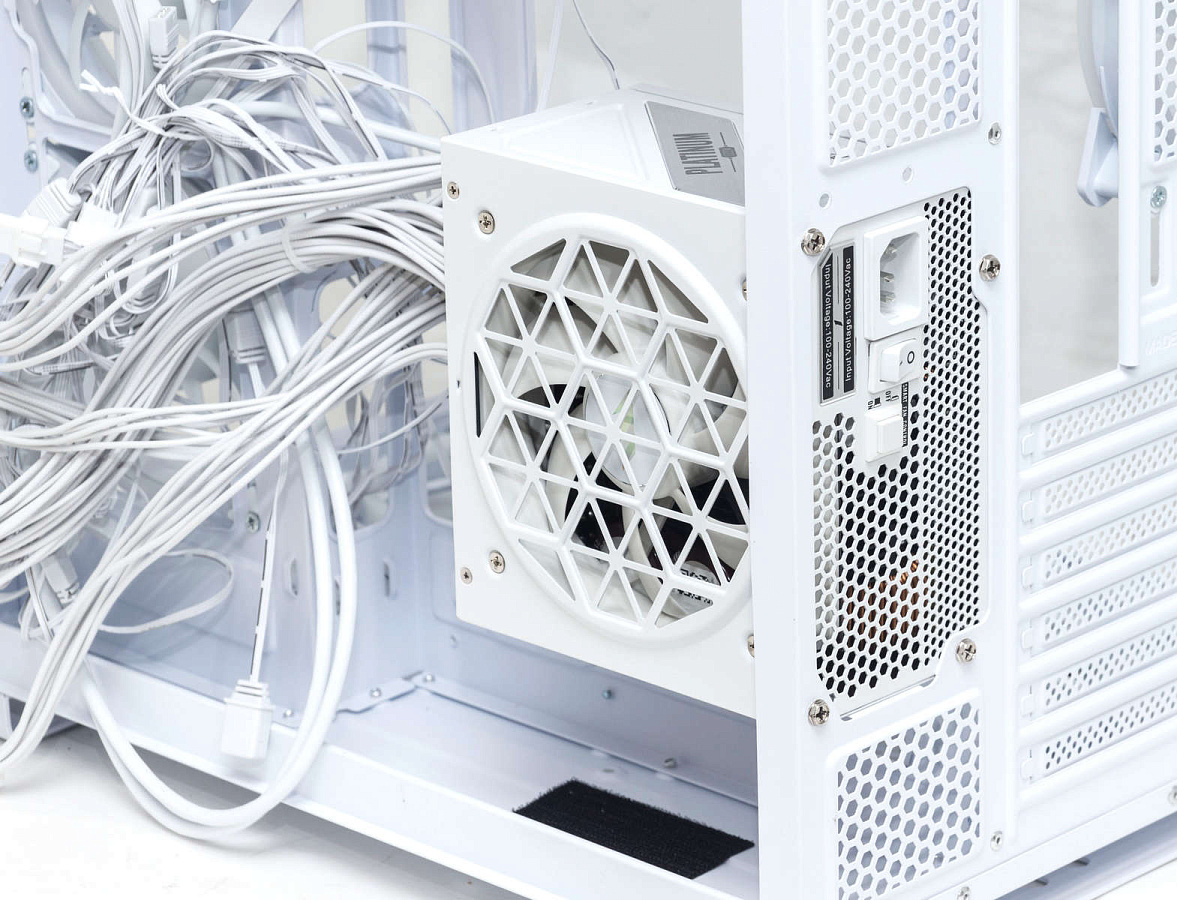

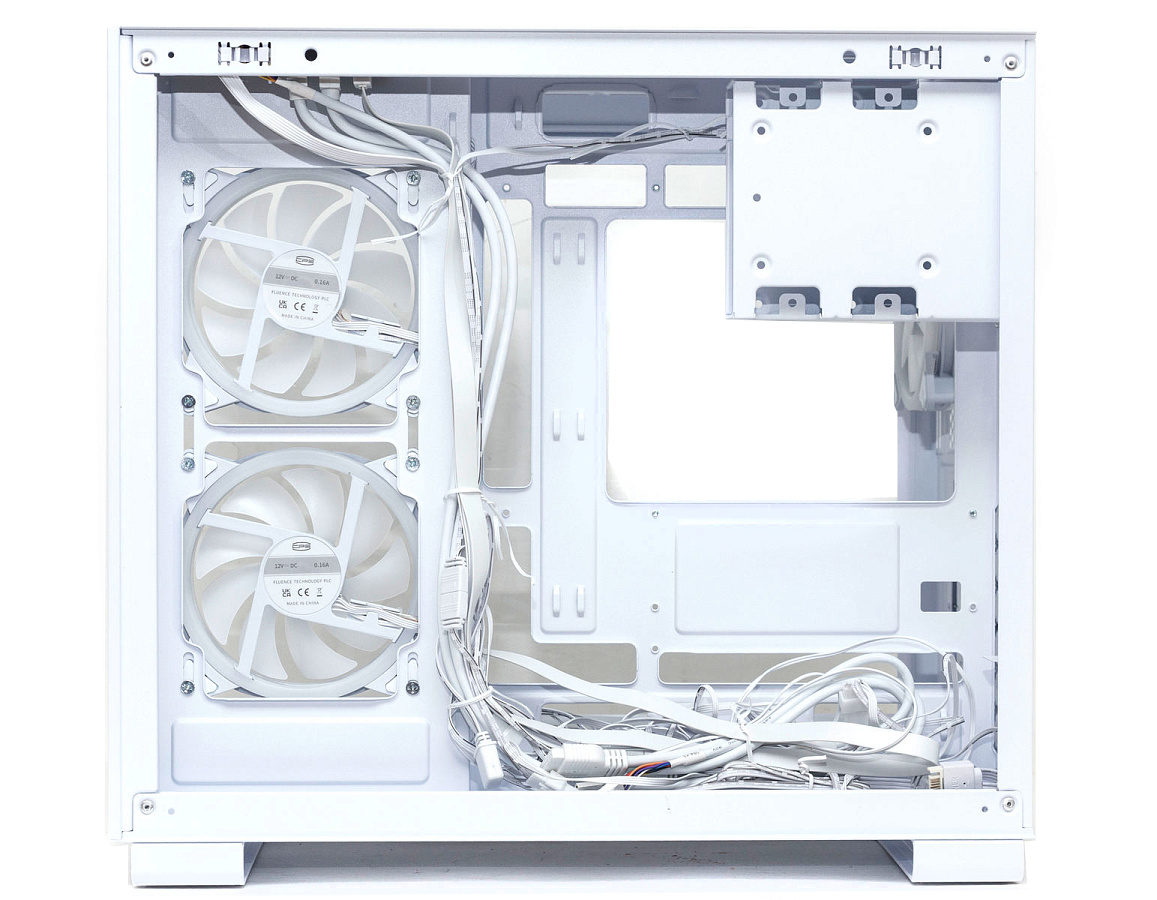

С обратной стороны поддона также достаточно много места. Блок питания крепится примерно на середине и под ним остается достаточно много места для размещения проводов и кабелей.

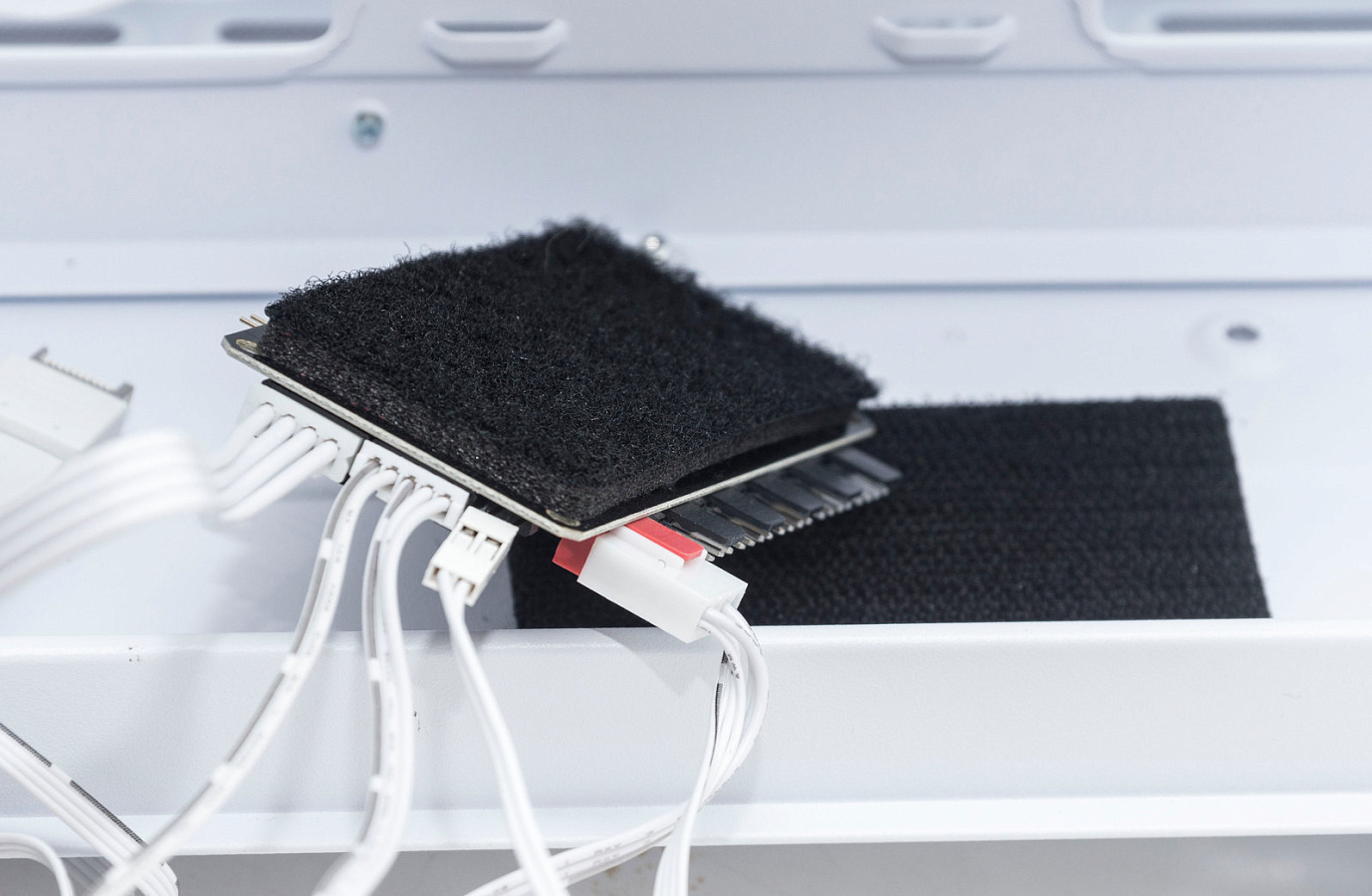

Здесь же, снизу на дне, закреплена липучка на клейкой основе для комплектного контроллера вентиляторов и подсветки. Также в этом месте предусмотрен монтаж второго 2,5” накопителя.

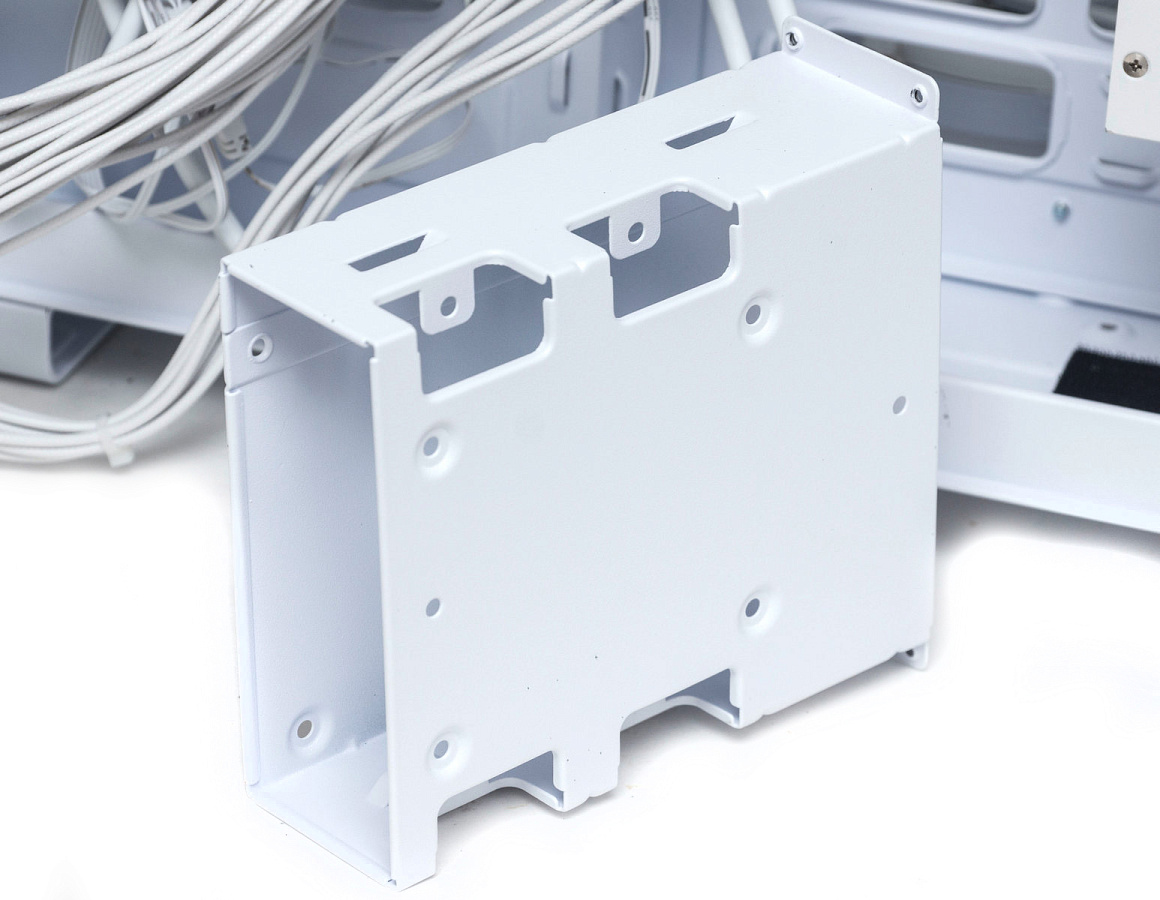

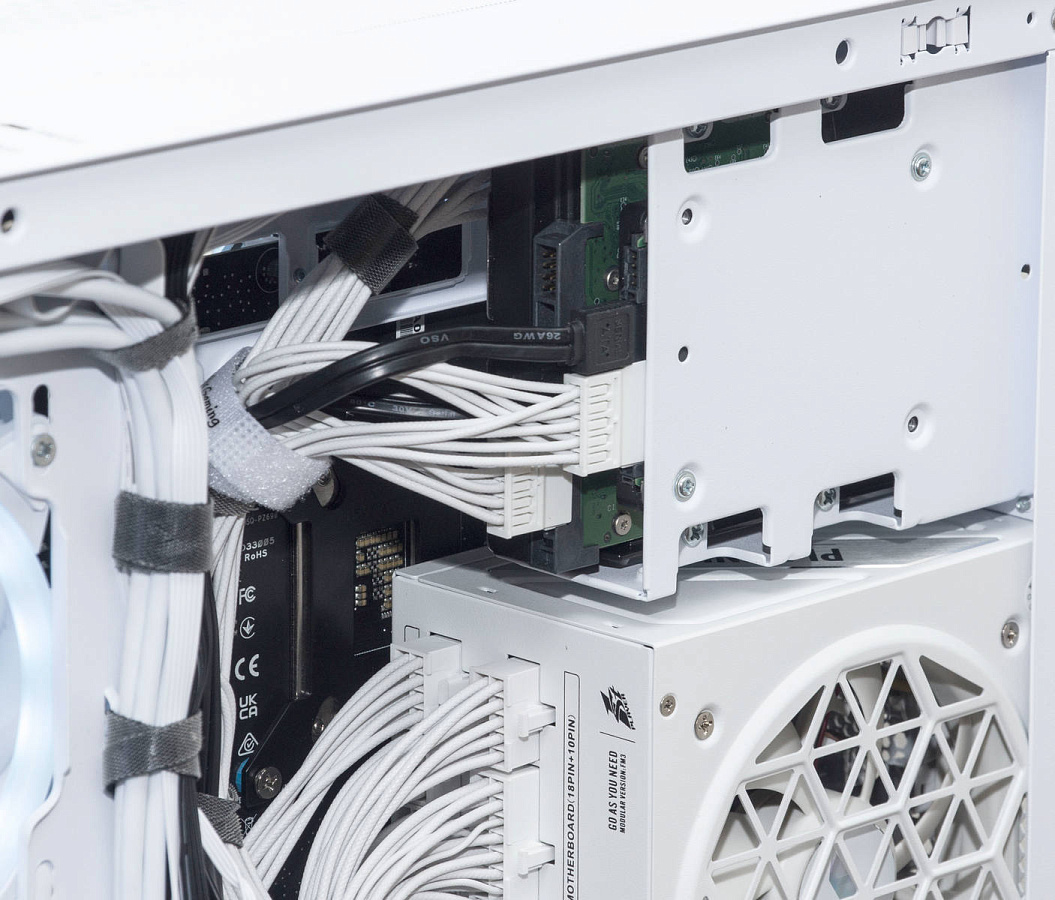

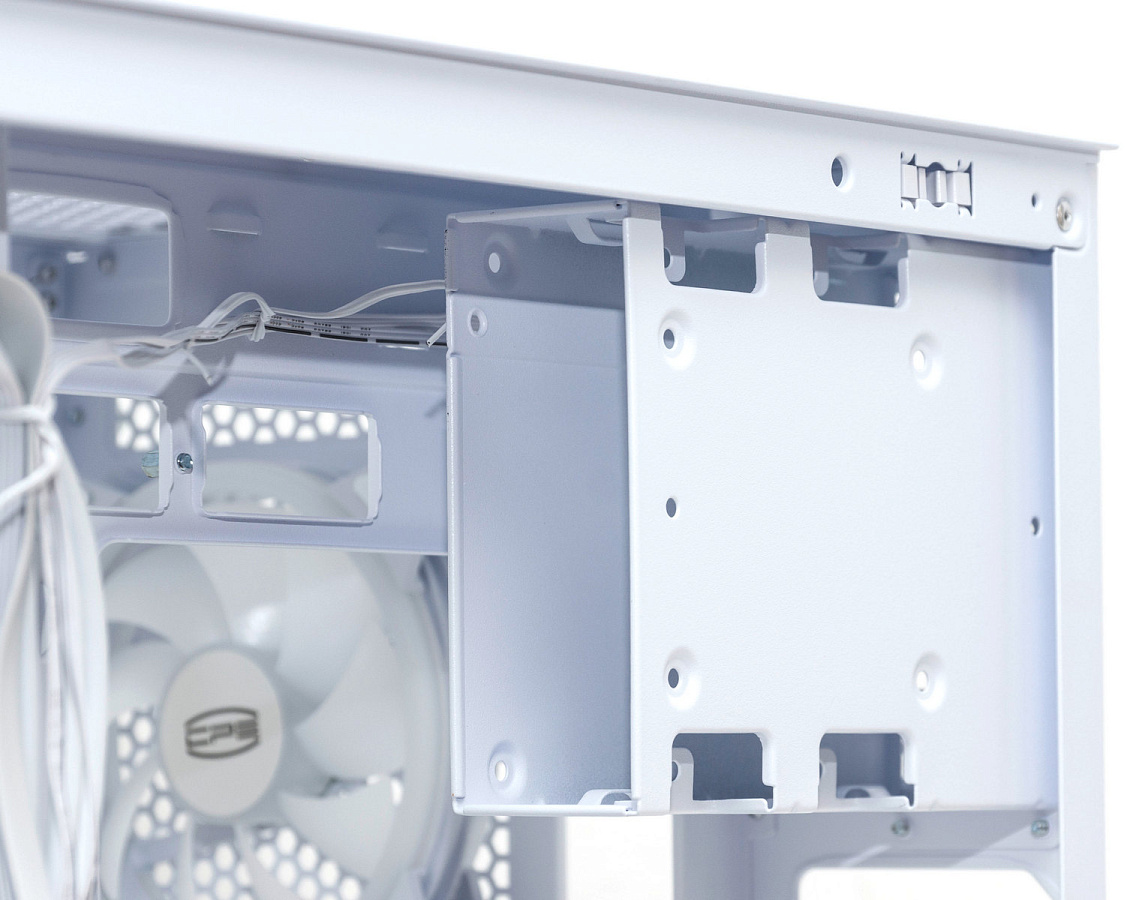

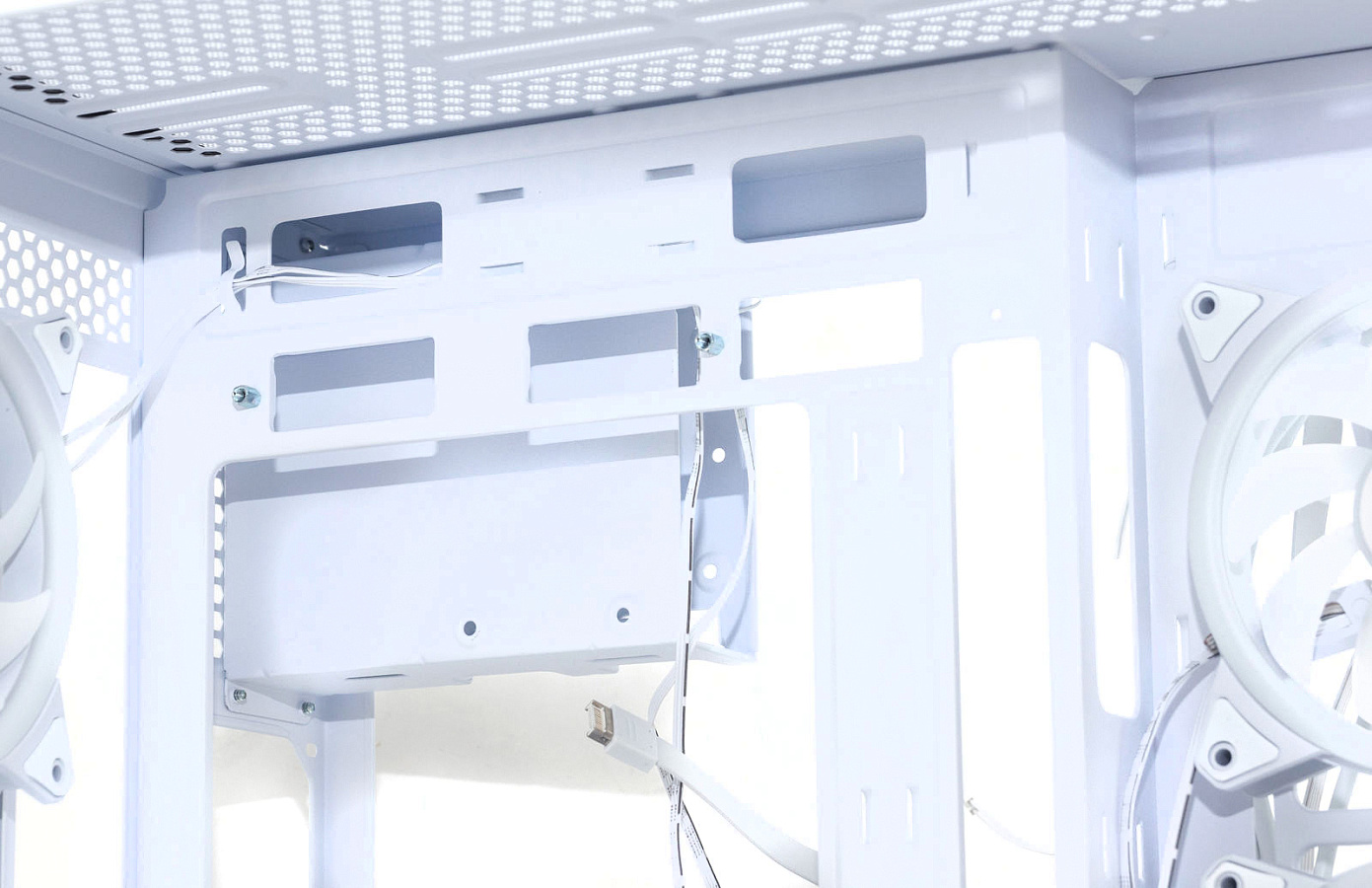

Корзина для накопителей закреплена выше блока питания. За ней остается еще много места для кабелей питания CPU. На корзине нет съемных салазок, все накопители крепятся на винты.

К корзине можно прикрутить два 3,5” жестких диска и один 2,5”. При их отсутствии корзину можно и вовсе снять.

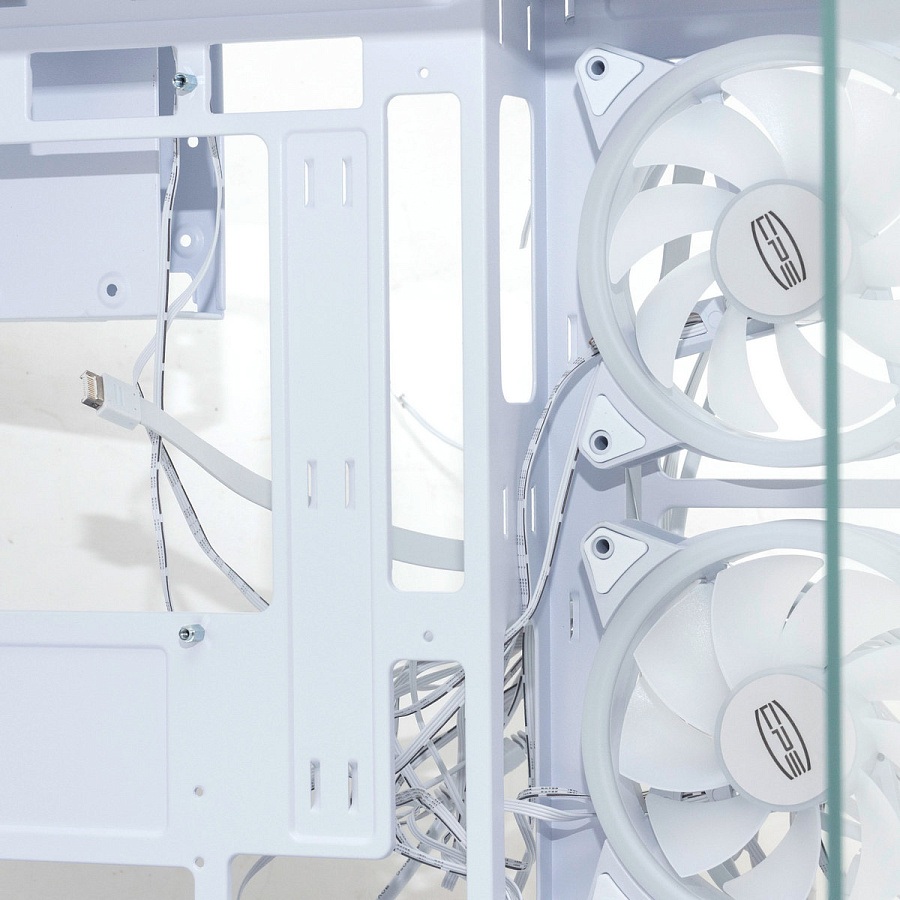

Панель, к которой закреплены вентиляторы, находится в 45 мм от задней крышки. Поэтому радиатор СЖО или сами вентиляторы можно крепить с любой стороны данной панели. При этом кабели, идущие сверху от I/O панели, мешать не будут.

Для фиксации кабелей и проводов предусмотрены штампованные «ушки».

Вентиляторы и подсветка

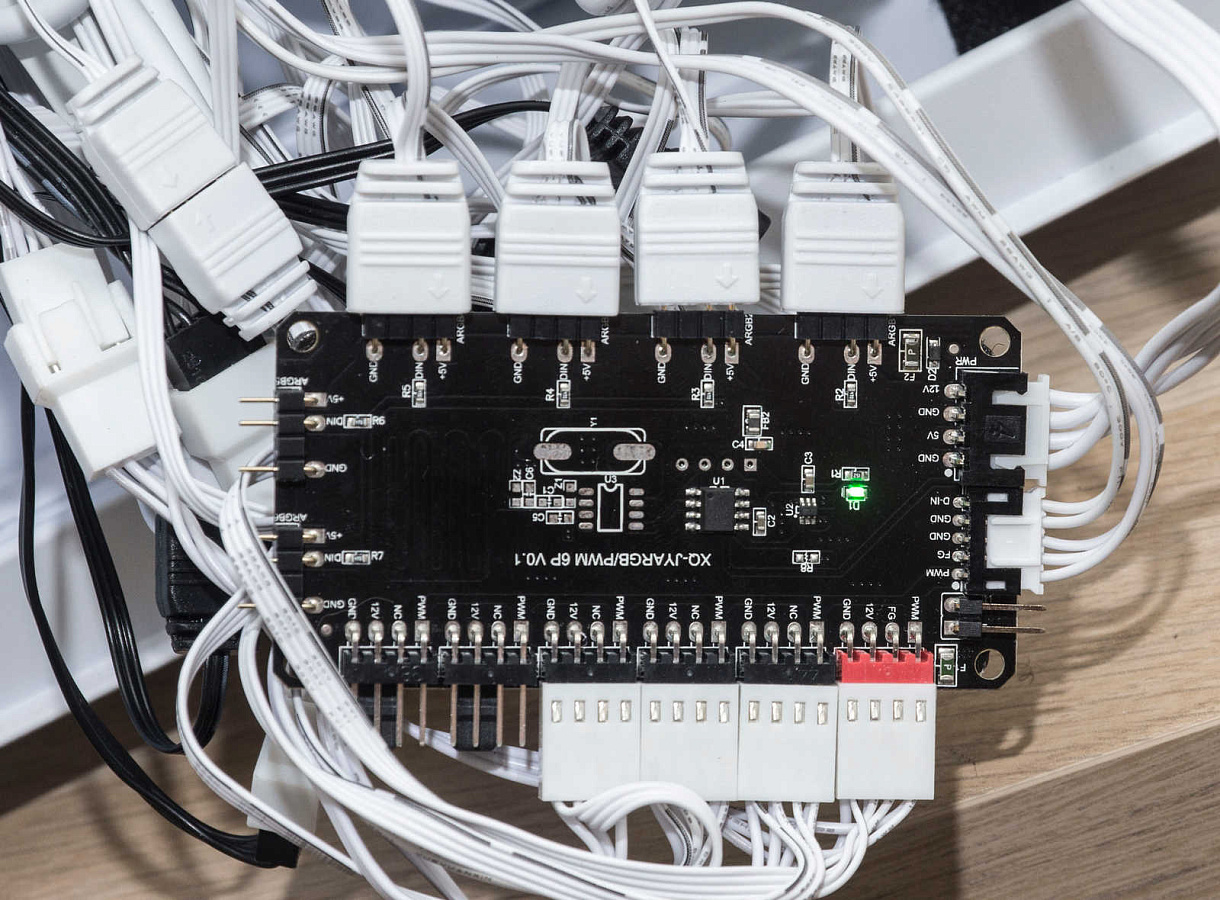

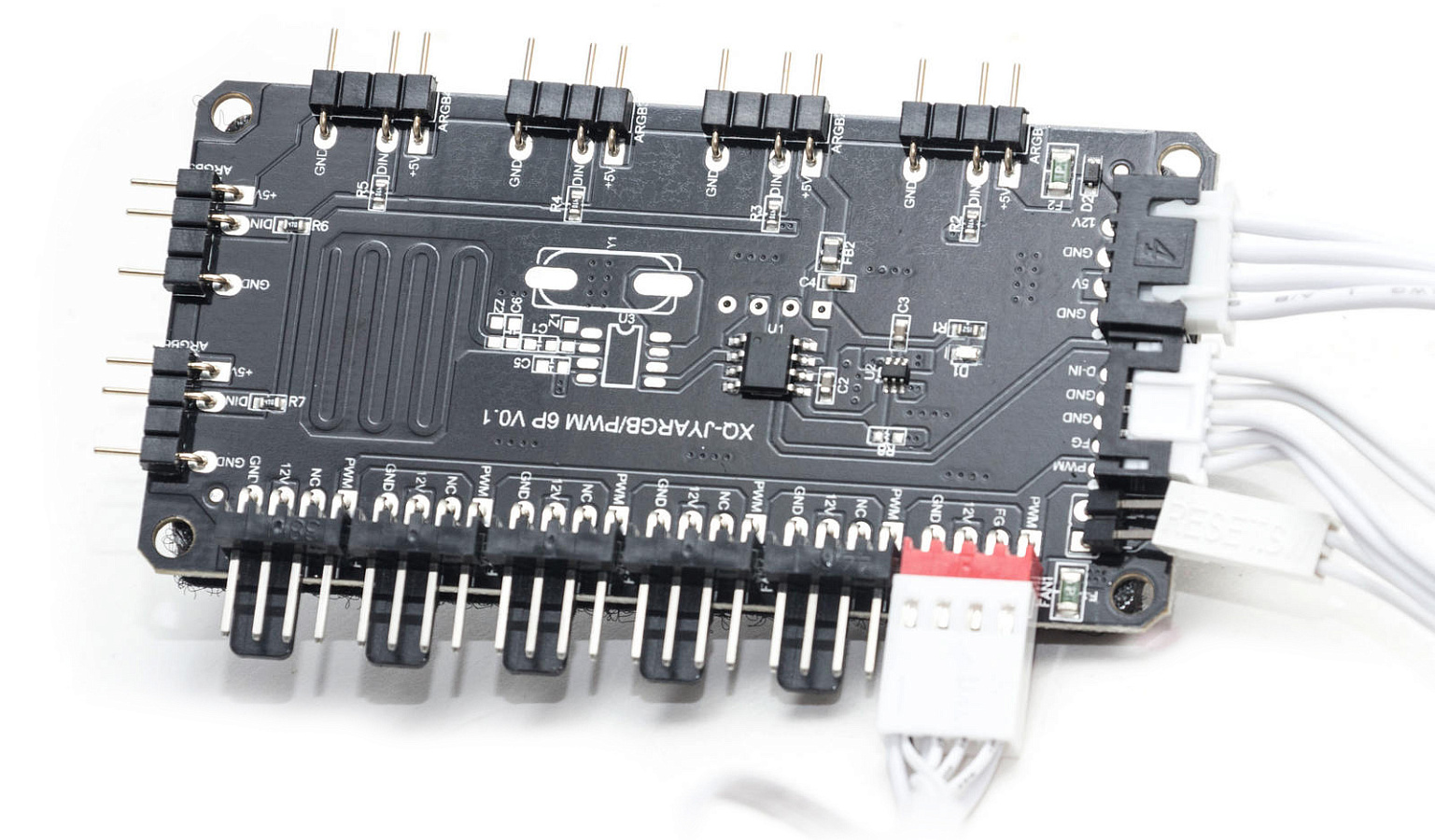

Плата контроллера выполнена без корпуса. К ней можно подключить шесть 4-пин вентиляторов и шесть 3-пин коннекторов подсветки. Питается плата через SATA коннектор. Имеются два вывода для синхронизации с материнской платой: один 4-пин для вентиляторов и один 3-пин для подсветки.

Для управления подсветкой непосредственно через контроллер от платы идет 2-пин коннектор к кнопке на фронтальной панели. Кнопка подписана как «LED», а коннектор - Reset. Провод с этим коннектором идет в едином шлейфе с коннектором Power. Поэтому его можно использовать именно для перезагрузки, для управления подсветкой шлейф придется разъединять.

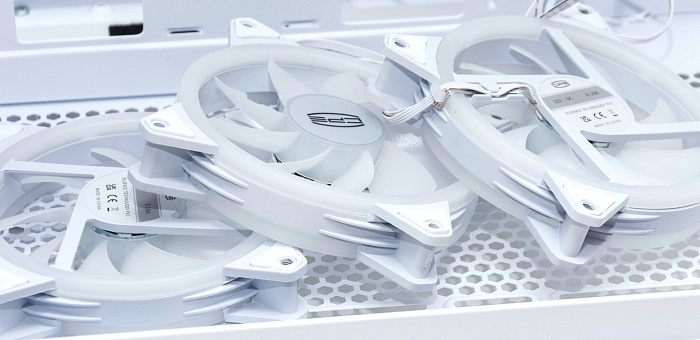

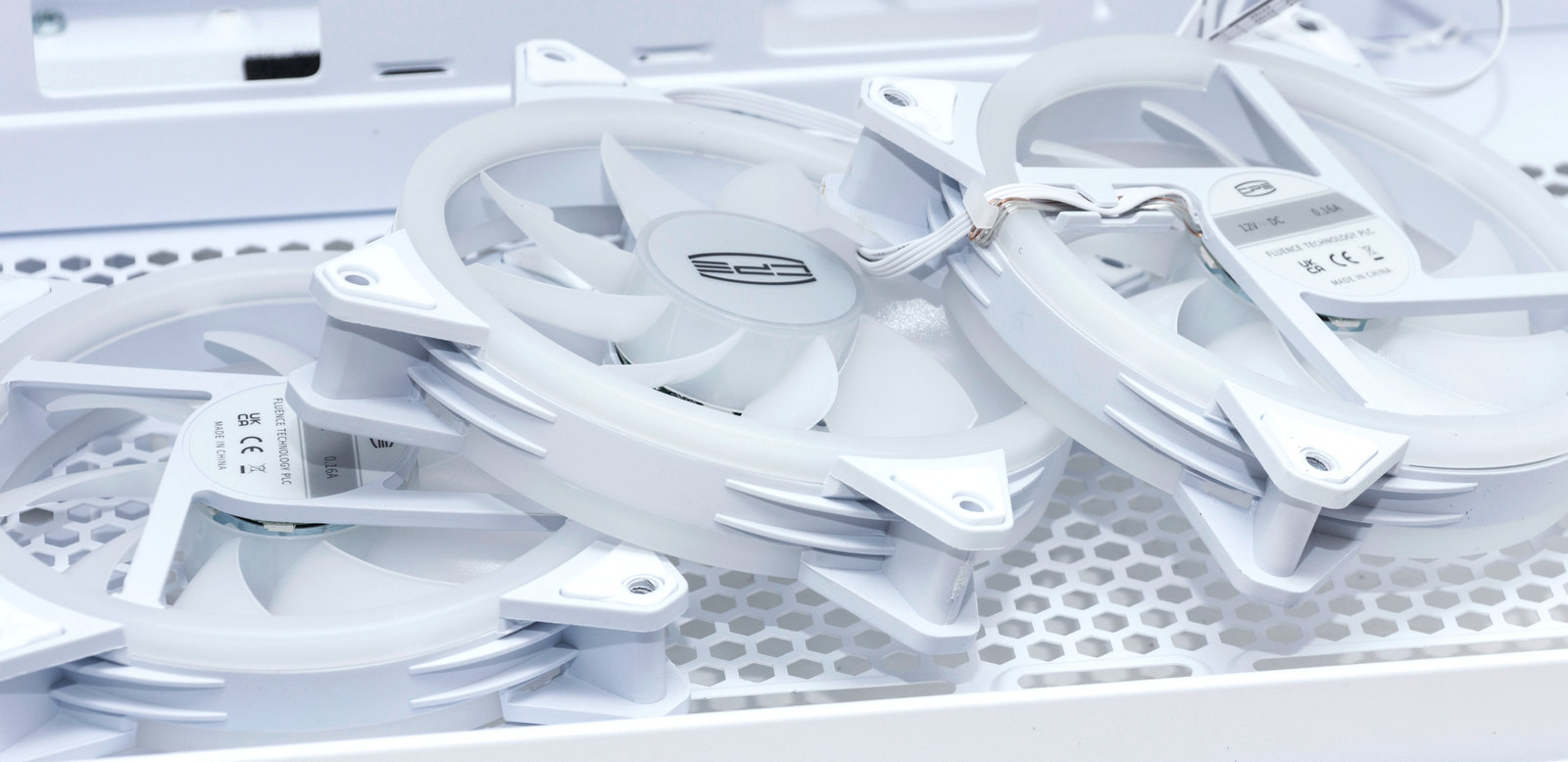

В комплекте с корпусом поставляется шесть 120-мм вентиляторов белого цвета с ARGB подсветкой, четыре из них реверсные.

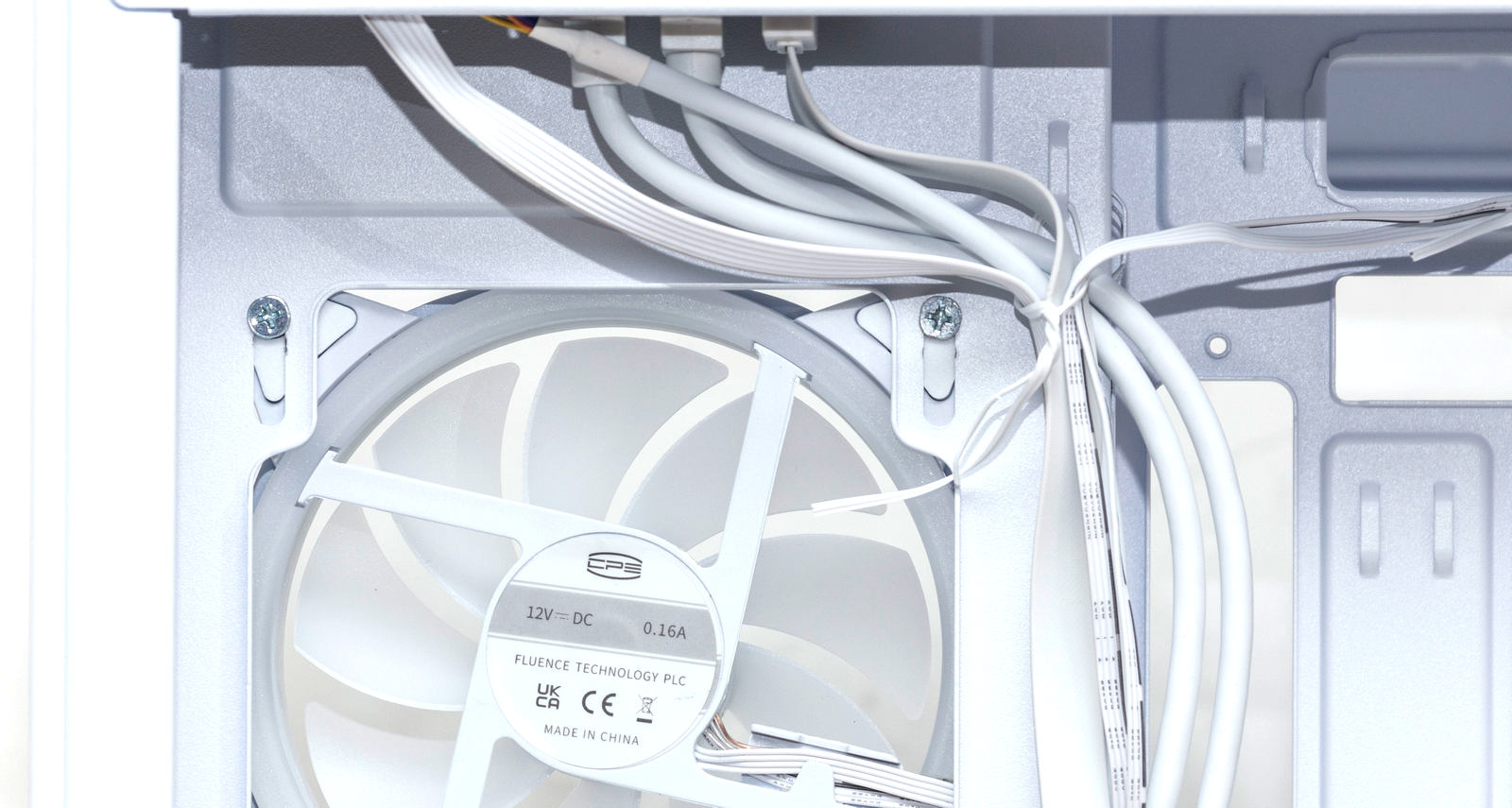

Корпус вентиляторов кольцевой с четырьмя ушками. На ушках с обеих сторон наклеены резиновые амортизаторы. Сам вентилятор девятилопастный.

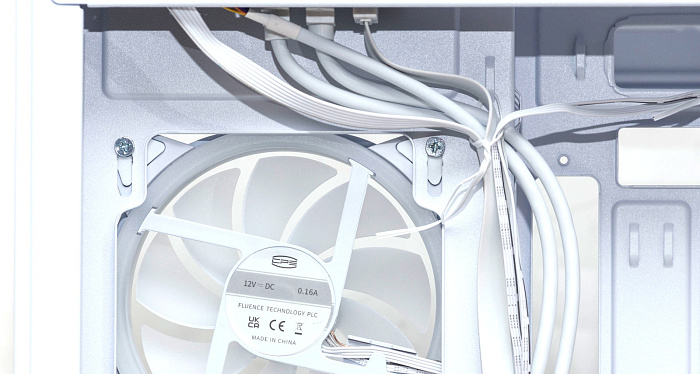

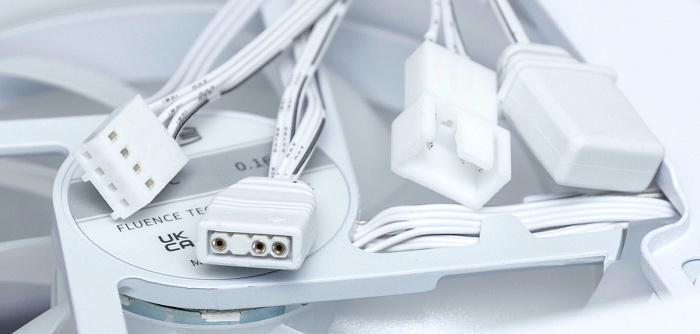

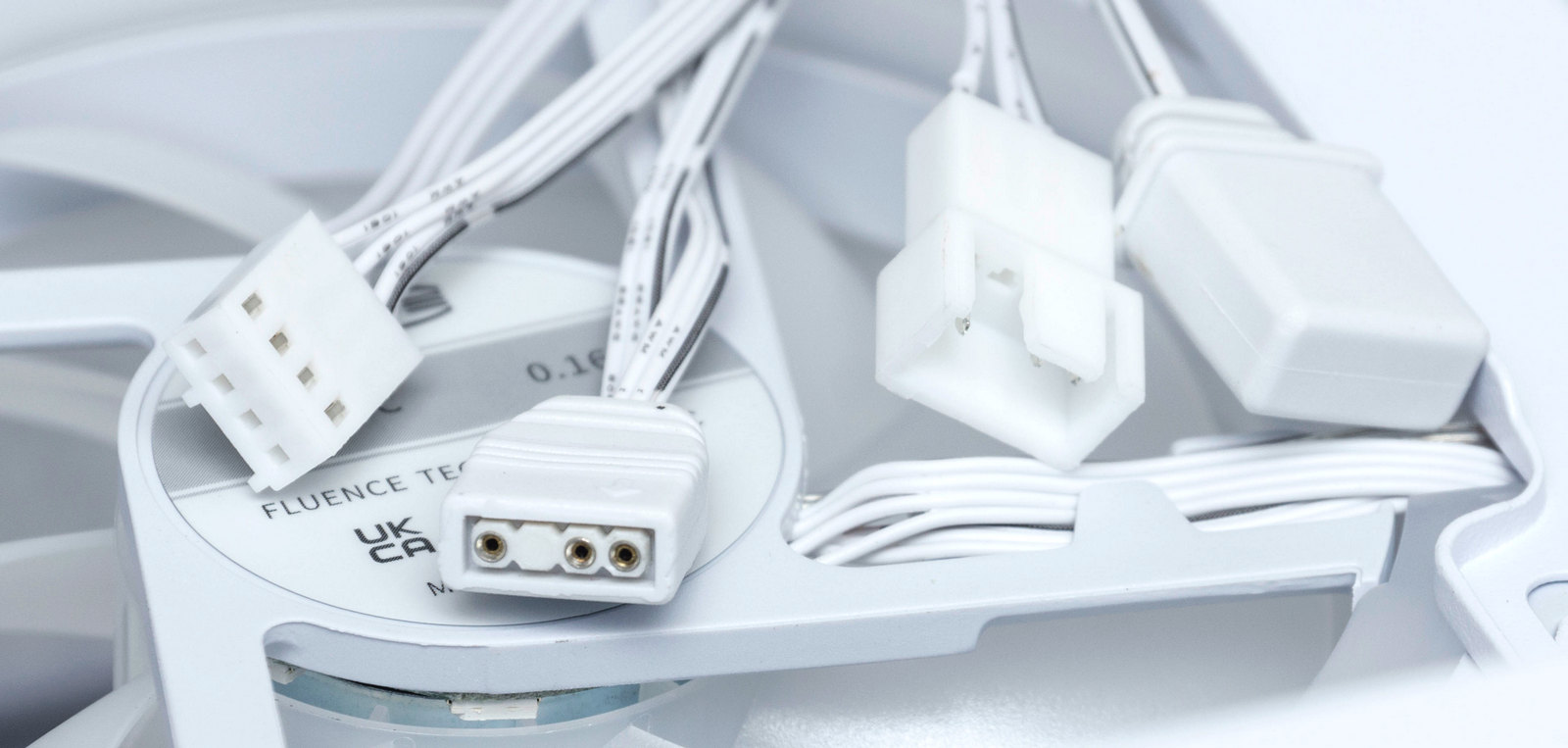

От каждого вентилятора идет два кабеля с переходниками. Один 4-пин для ШИМ-управления вращением, второй 3-пин +5В для подключения подсветки. Кабели в виде плоских шлейфов белого цвета.

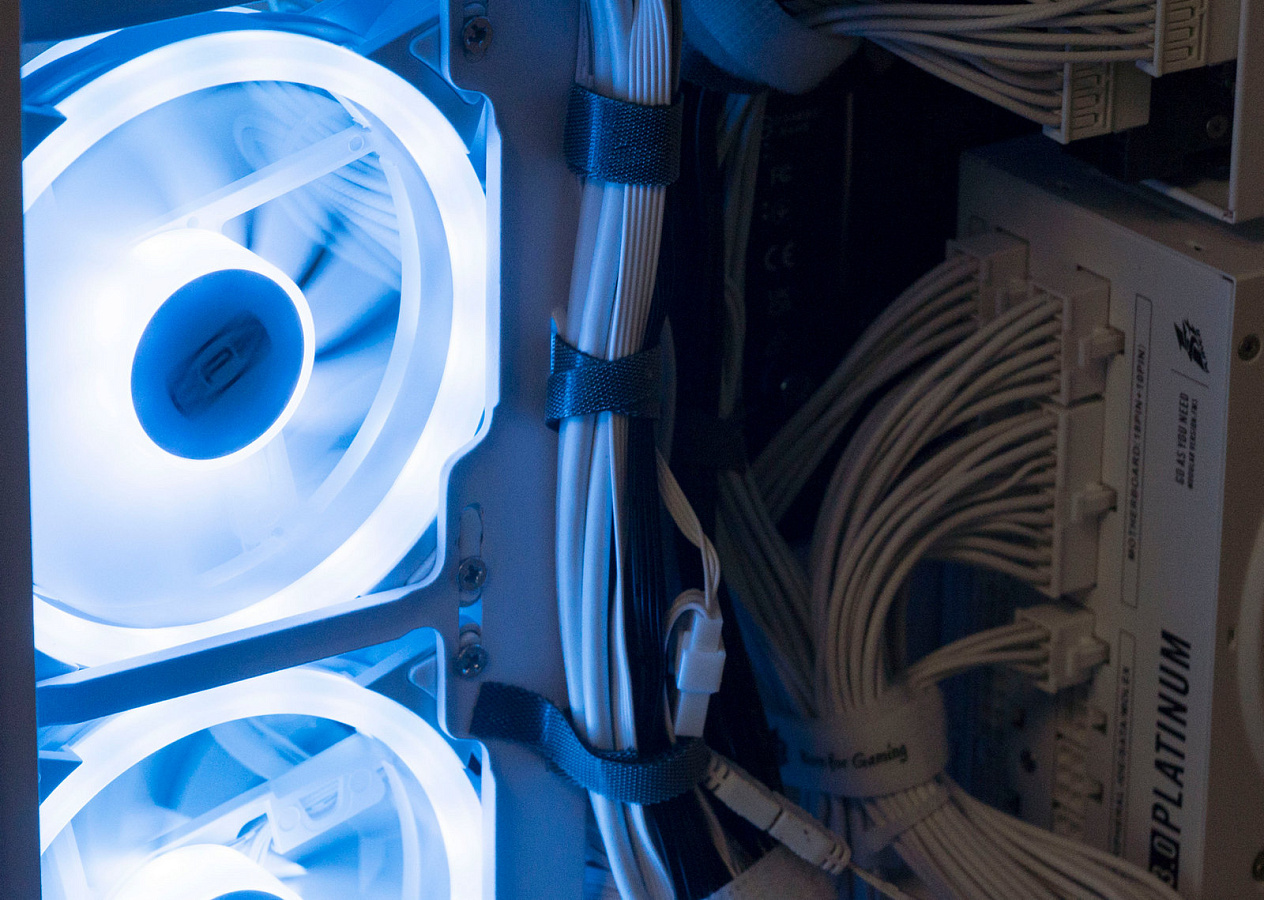

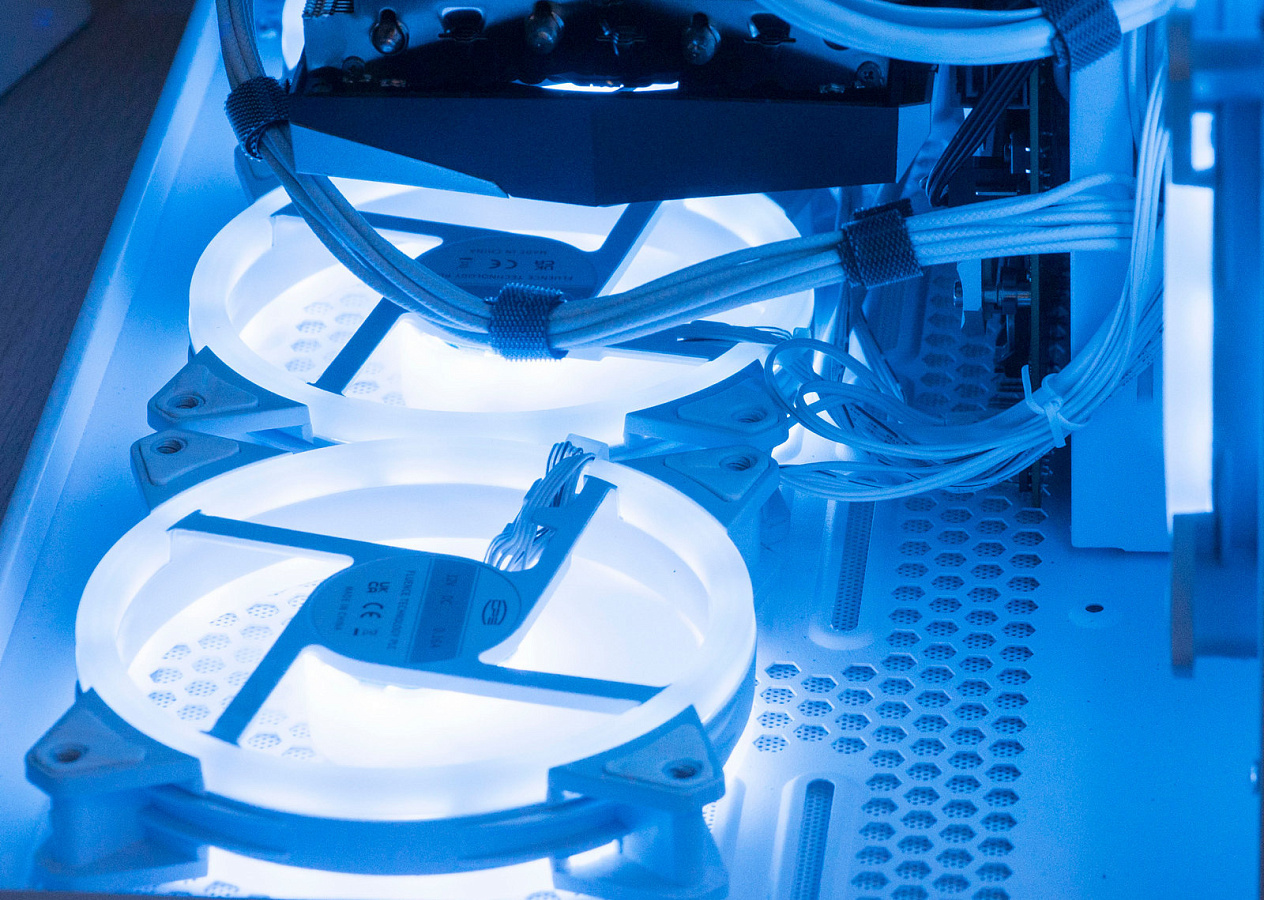

Подсветка имеет три зоны: два кольца по периметру с обеих сторон корпуса и основание крыльчатки. Это дает хорошее рассеивание и визуально воспринимается как освещенный круг с яркой рамкой. Наклейка по центру крыльчатки дает темное неосвещенное пятно, что немного портит общую картину.

В нашем случае не получилось синхронизировать контроллер с подсветкой материнской платы, подключив его к 3-пин штекеру на плате. В утилите подключение определилось, но подсветка не изменялась, а замыкание 2-пин контакта на контроллере приводило к переключению режимов.

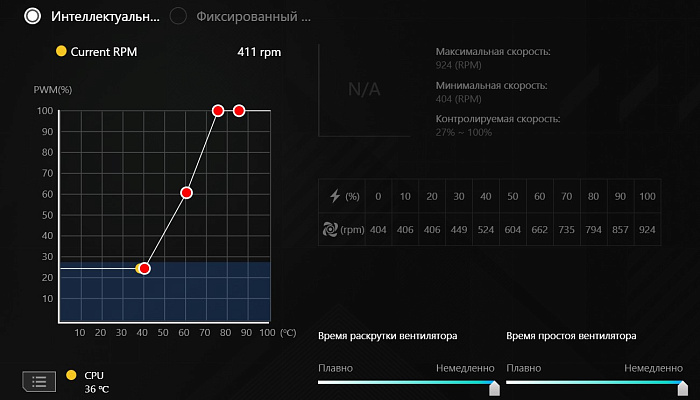

Скорость вращения вентиляторов составляет от 400 до 950 об/минуту. Это относительно немного, но для корпусных моделей нормально.

На максимальной скорости шесть вентиляторов шумят значительно (до 46-48 дБ в закрытом корпусе). На оборотах до 650 их можно назвать бесшумными, уровень менее 30 дБ. 700-750 об/минуту уровень шума до комфортных 40 дБ.

На максимальных оборотах один из вертикально установленных вентиляторов выдавал небольшое дребезжание крыльчатки.

Все вентиляторы, подключенные к контроллеру, успешно управлялись через утилиту материнской платы.

Сборка

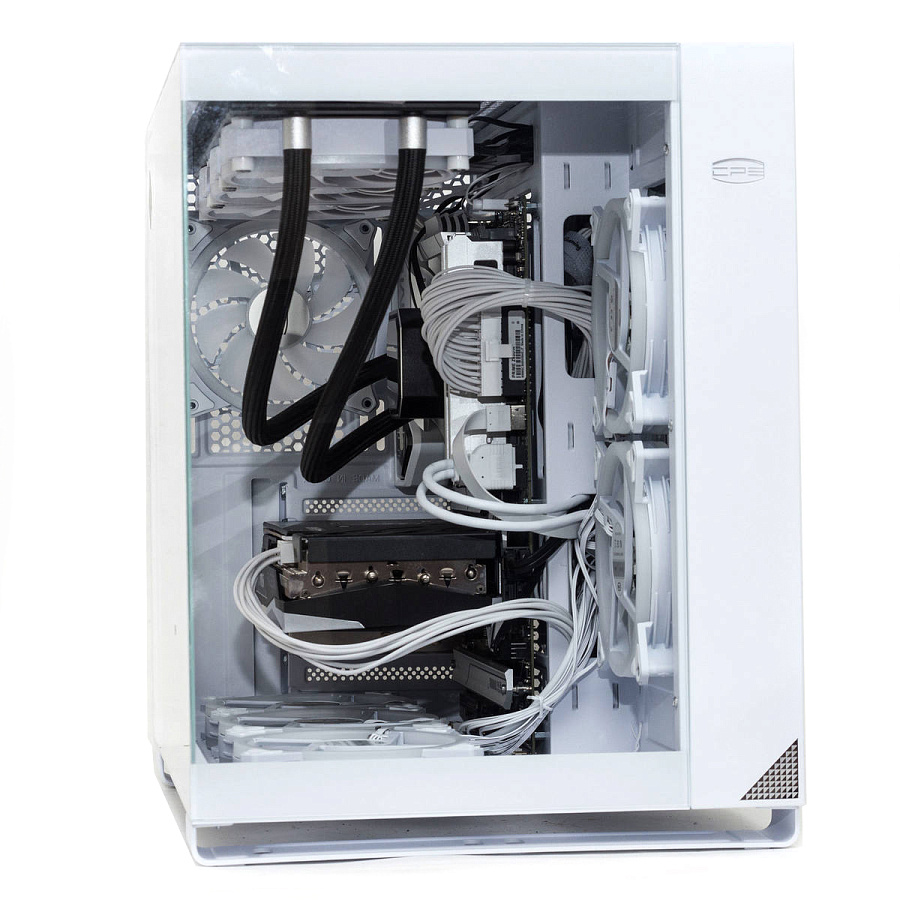

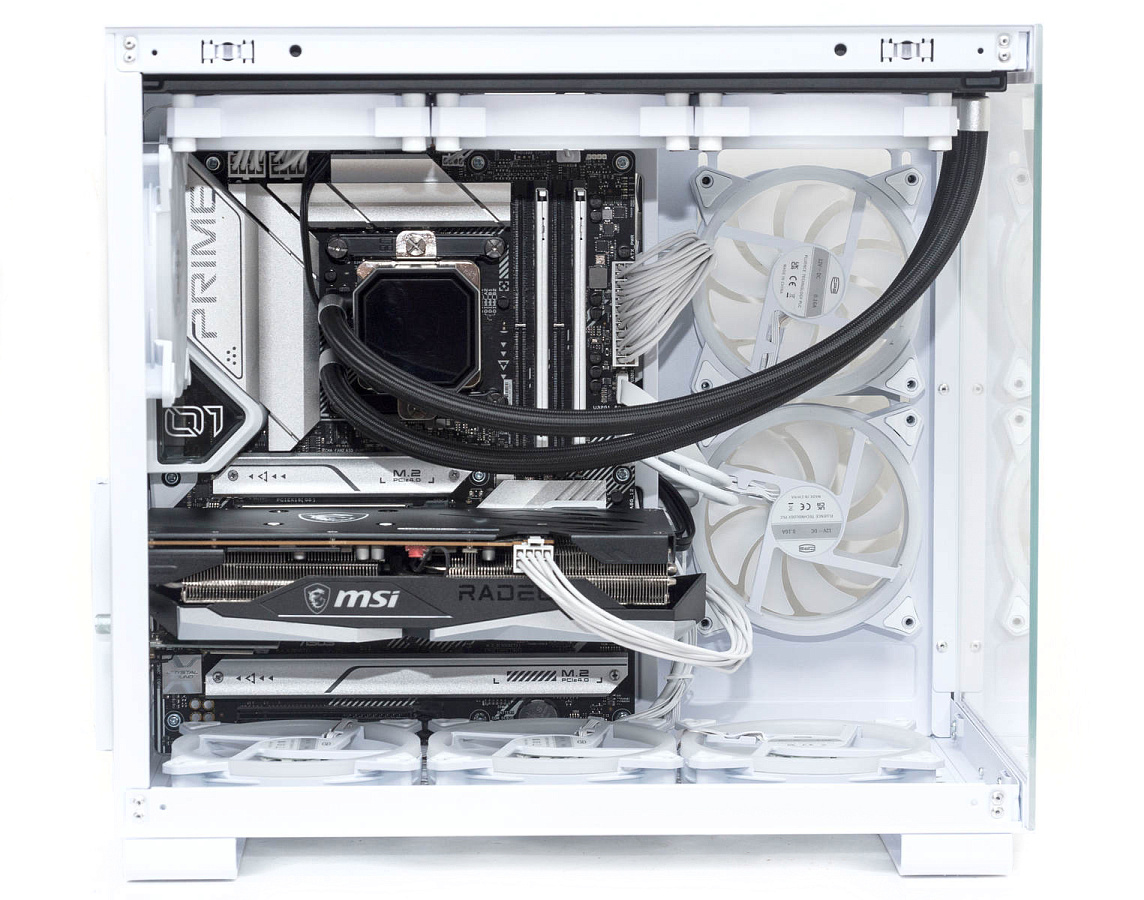

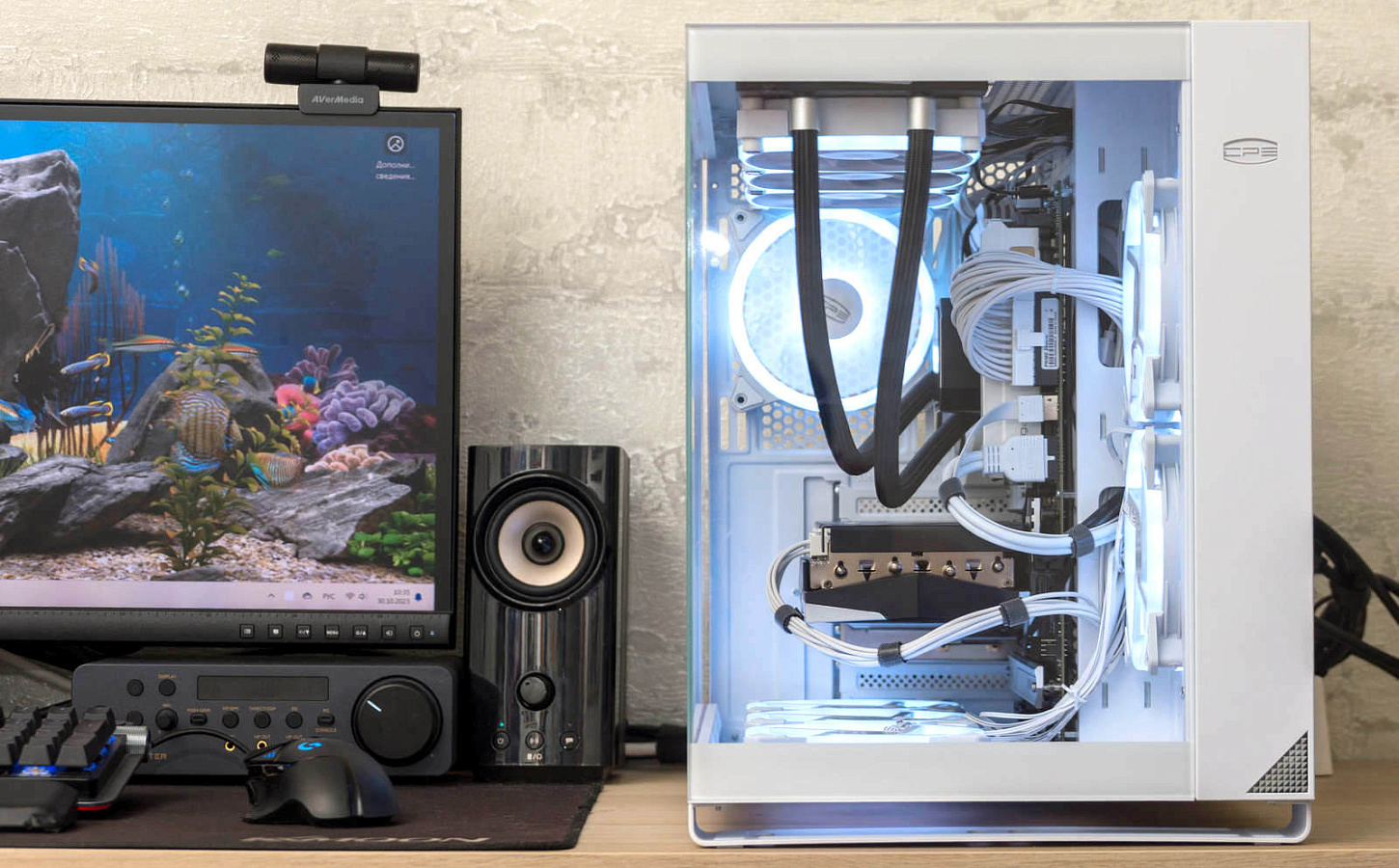

Процесс сборки в этом корпусе удобен. Материнскую плату и блок питания можно прикручивать сразу – все кабели без проблем подводятся и подключаются.

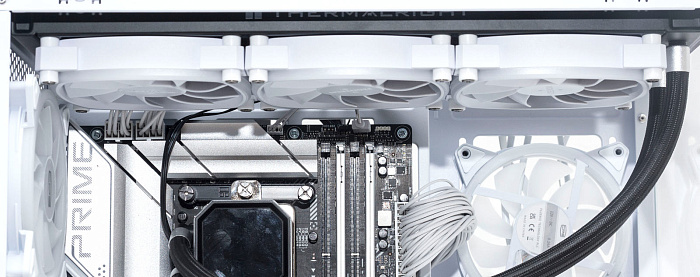

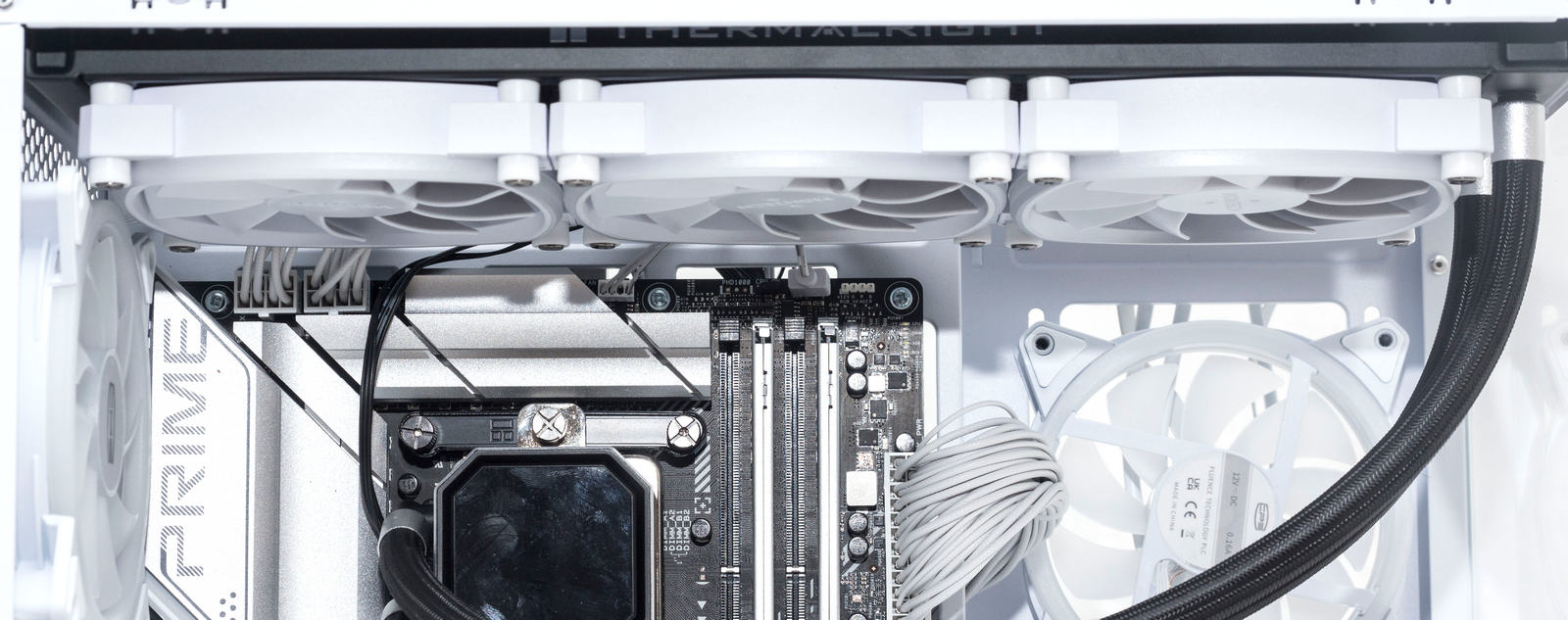

После подключения кабелей и проводов к верхней зоне материнской платы сверху можно ставить радиатор СЖО. Обычный радиатор с вентиляторами не перекрывает край материнской платы, здесь много места, но подключение проводов подсветки и вентиляторов все равно может быть неудобным после установки радиатора.

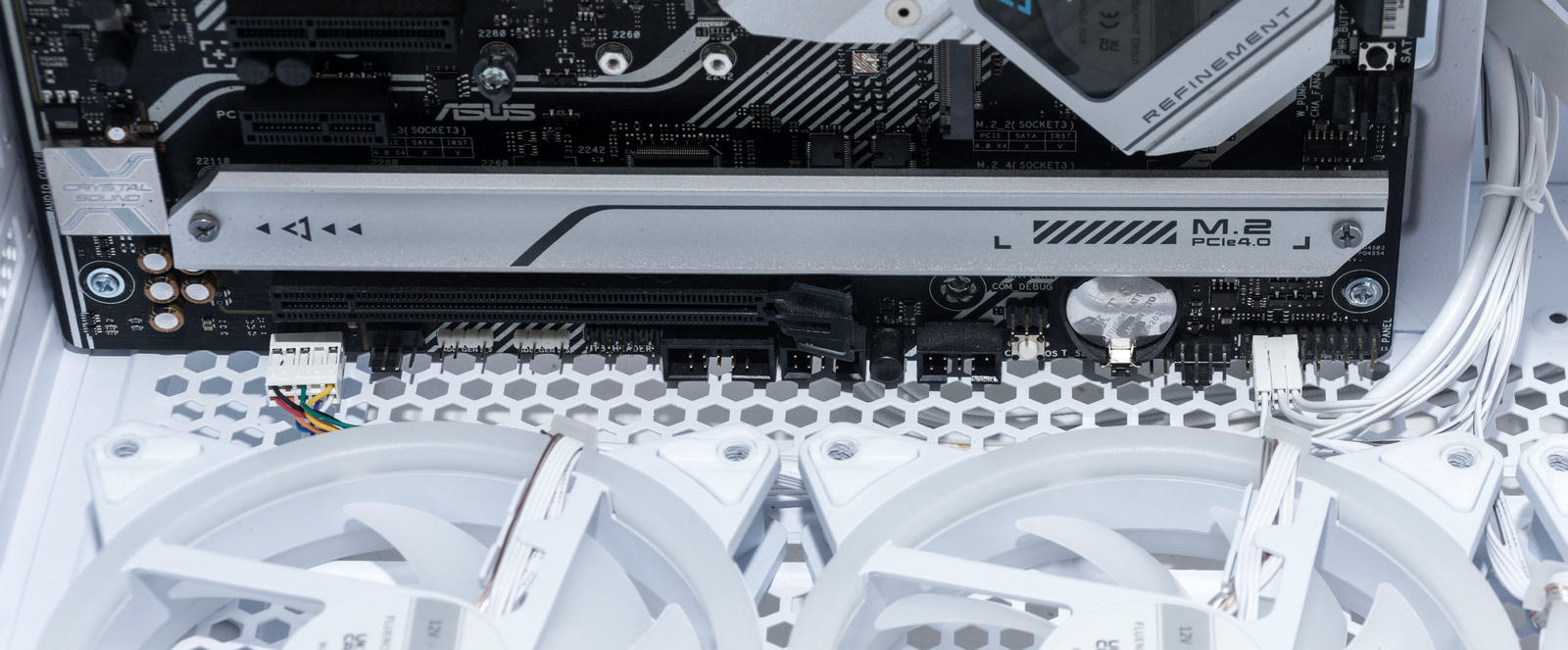

Для подключения проводов к нижнему ряду материнской платы ATX формата может потребоваться снять нижние вентиляторы, так как они затрудняют доступ к коннекторам.

Основная проблема может возникнуть при укладке большого пучка проводов от шести комплектных вентиляторов и от системы охлаждения. Тем более, если их все подключать к контроллеру и пытаться его как-то удобно разместить в корпусе. Специально выделенного мест для контроллера нет, изначально он подклеен к низу, но здесь ему мало места. Если вставлять все коннекторы, то провода будут упираться в корпус и сгибаться под опасным углом; можно погнуть пины для подсветки.

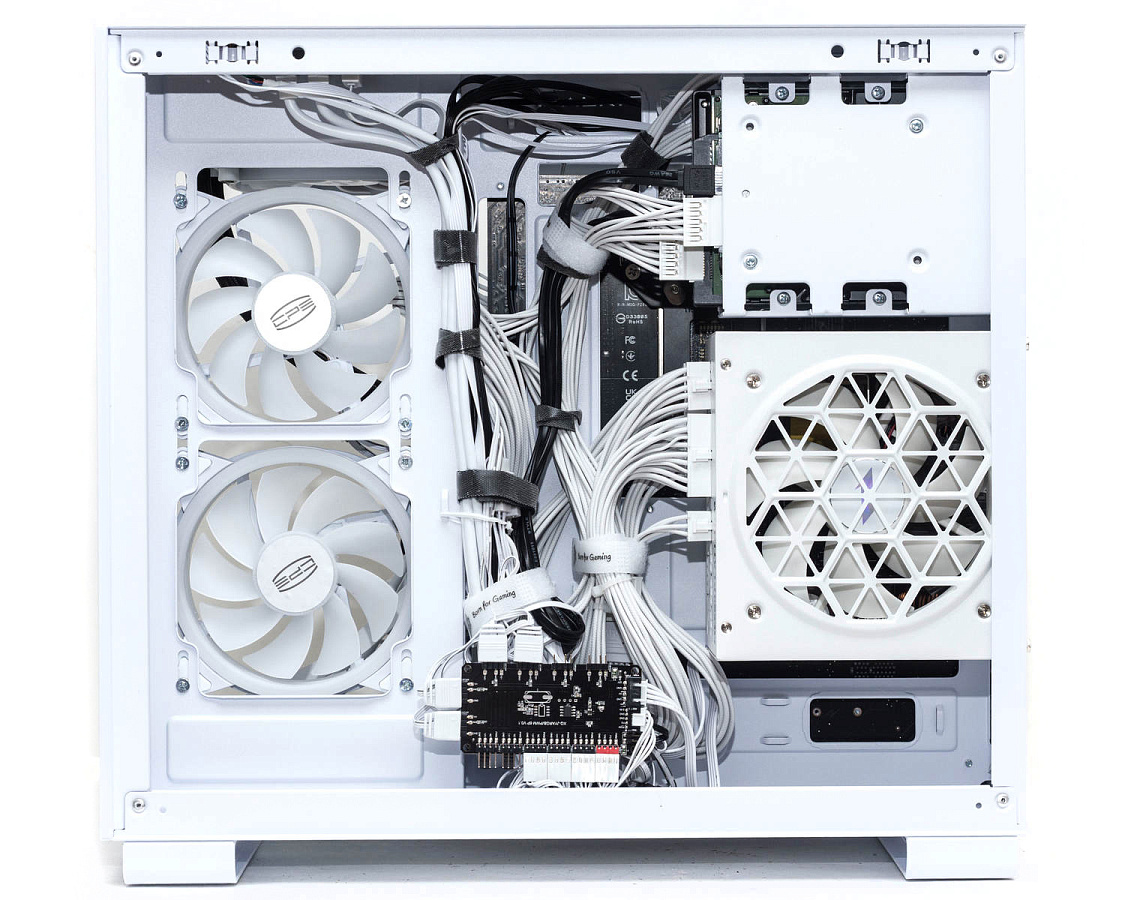

Но места во втором отсеке очень много и все провода и кабели легко можно там разместить, удобнее всего в нише между панелью с вентиляторами и блоком питания с корзиной для накопителей.

Остается еще много места под самим блоком питания, если устанавливать материнскую плату с разъемами на тыльной стороне, то кабели можно укладывать именно здесь.

Охлаждение

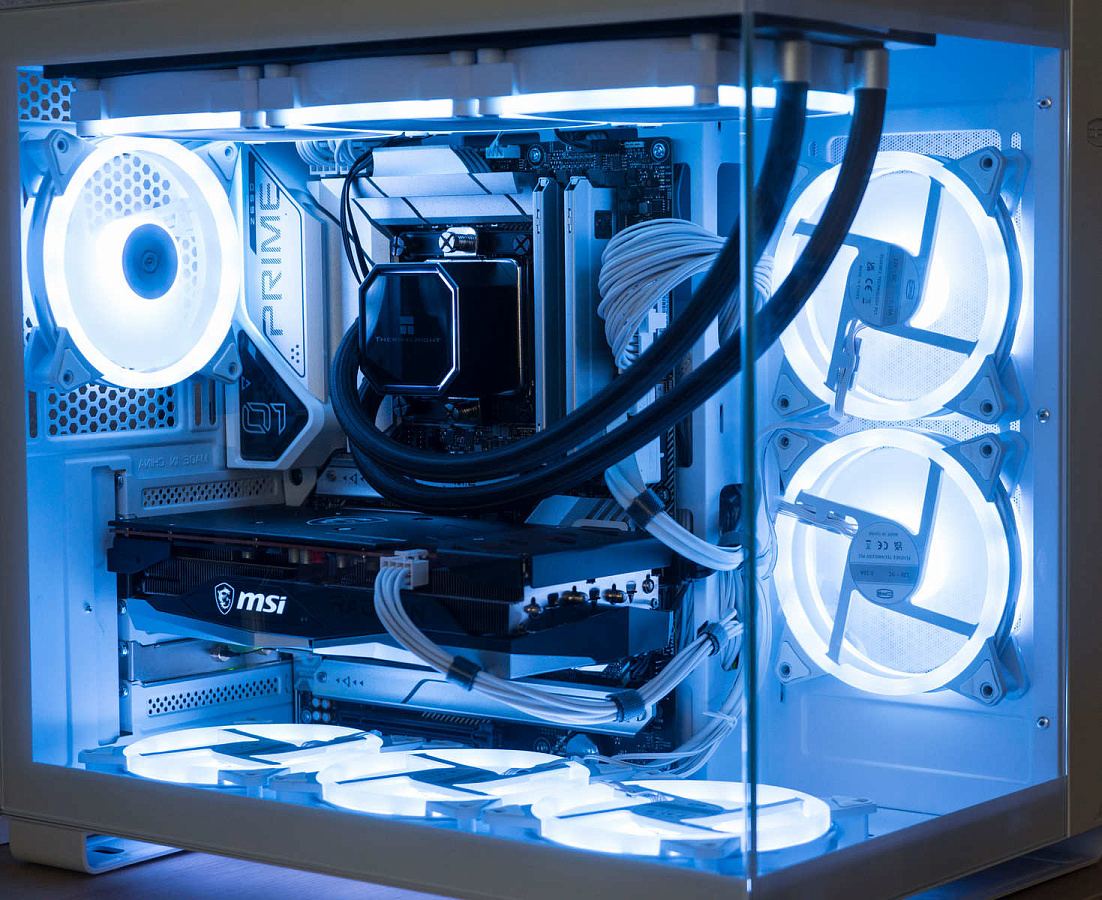

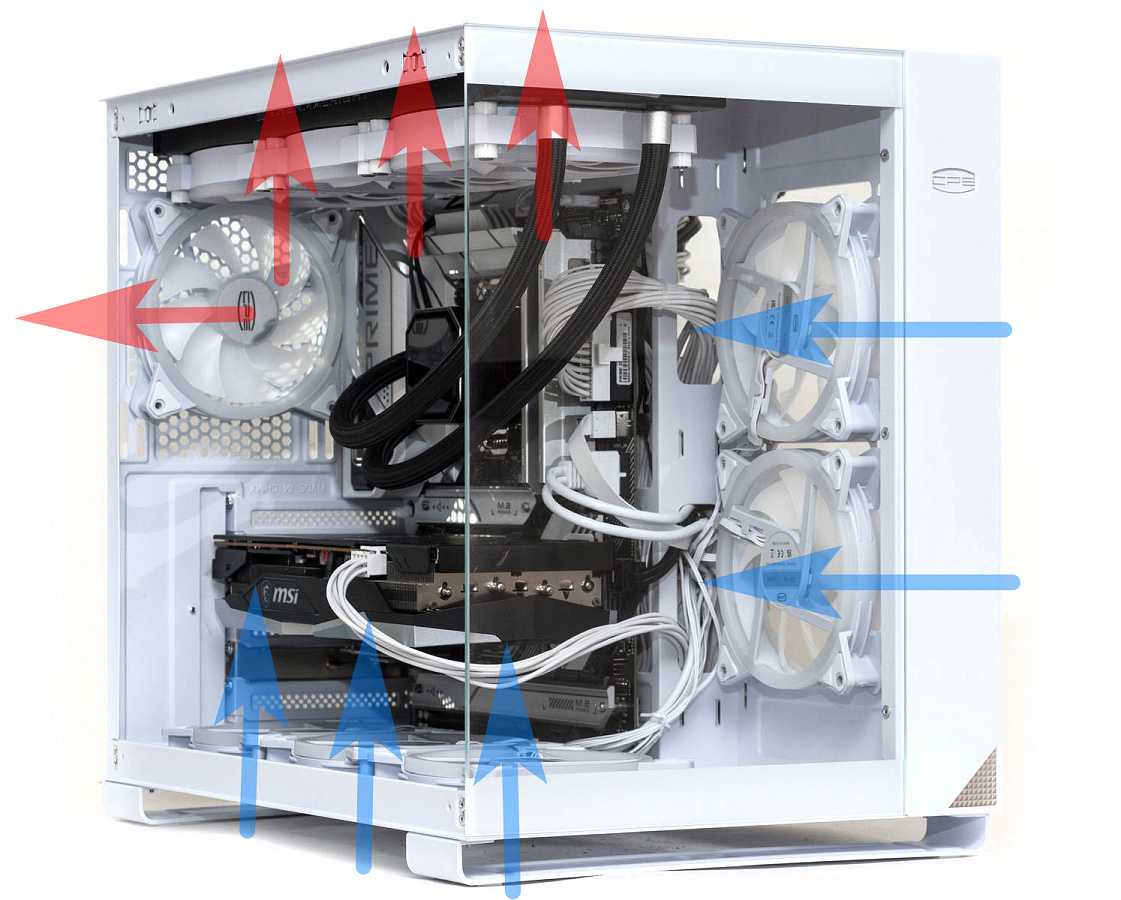

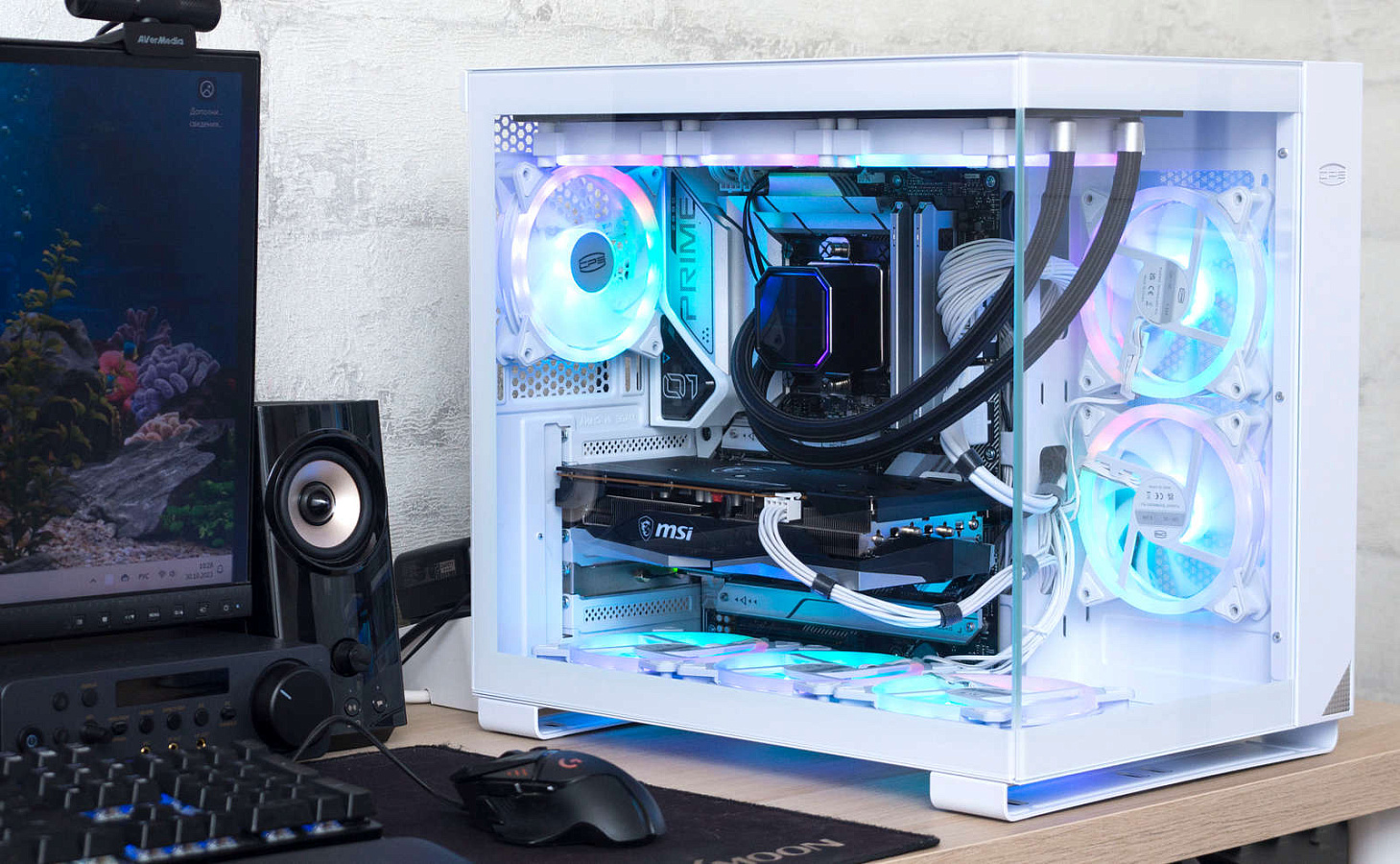

Наличие большого количества вентиляторов позволяет целенаправленно распределять воздушные потоки. Пять вентиляторов были установлены на вдув: два на боковой панели, три на нижней панели. На выдув работали четыре вентилятора: один на задней стенке, три на радиаторе СЖО.

Такое направление потоков воздуха выбрано не случайно, оно зависит именно от системы охлаждения CPU – холодный воздух засасывается снизу, проходит через весь корпус и выдувается сверху.

Если поток воздуха изменить в обратную сторону, то через радиатор будет входить уже теплый воздух. Из минусов: вдув снизу работает в противофазе воздуху, выдуваемому системой охлаждения GPU.

Также вентиляторы на боковой панели лучше ставить за перегородкой, ближе к боковой стенке, но выглядит это менее презентабельно. Для эстетики сборки четыре вентилятора реверсные, их не нужно разворачивать тыльной стороной для того что бы они работали на вдув.

Тестирование

Конфигурация ПК

Тестирование комплектующих под нагрузкой было выполнено с помощью утилиты OCCT V12.1.10 в закрытом корпусе.

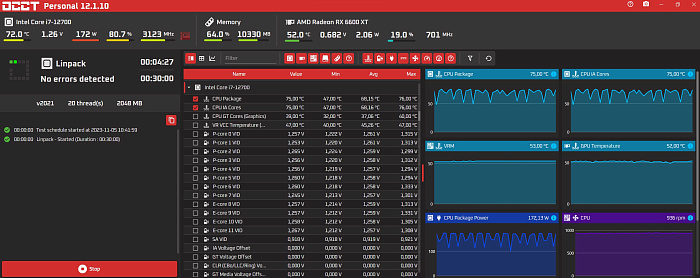

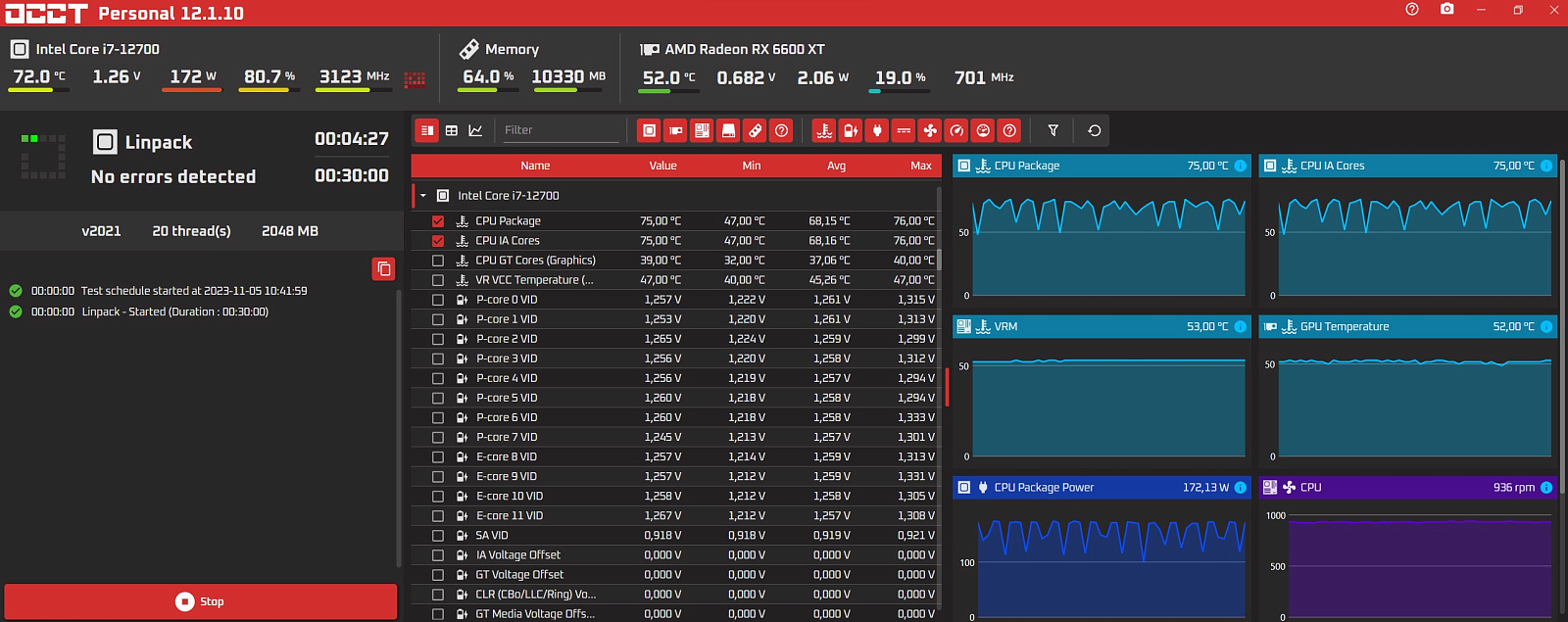

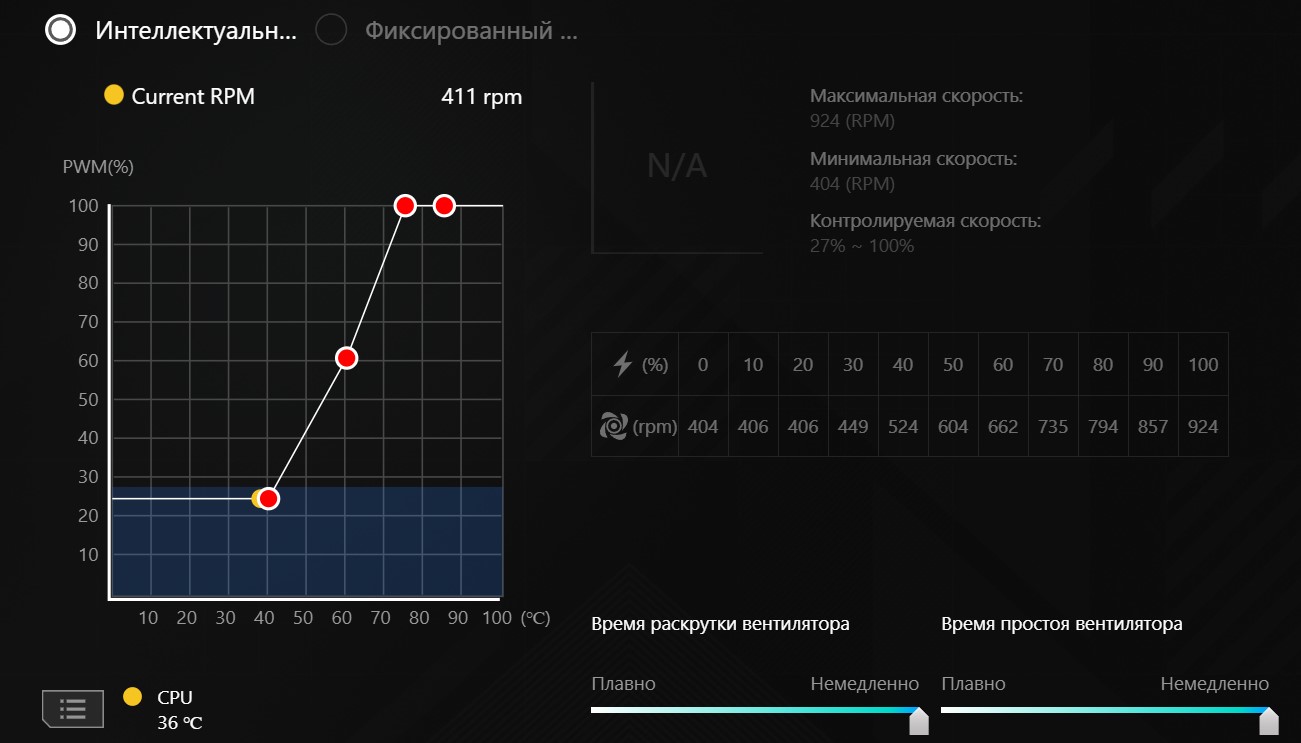

Тест CPU в Linpack на автоматических регулировках оборотами вентиляторов и помпы СЖО, а также корпусных вентиляторов. Их контроль осуществляет утилита Armoury Grate.

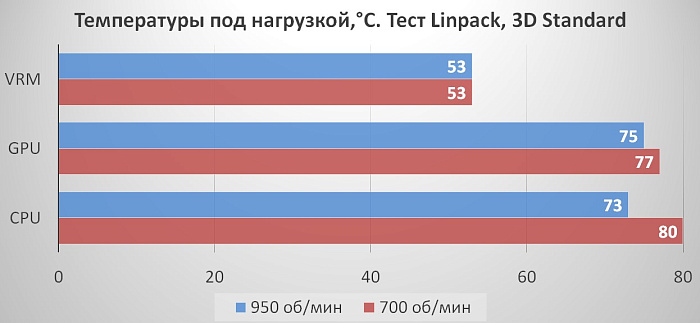

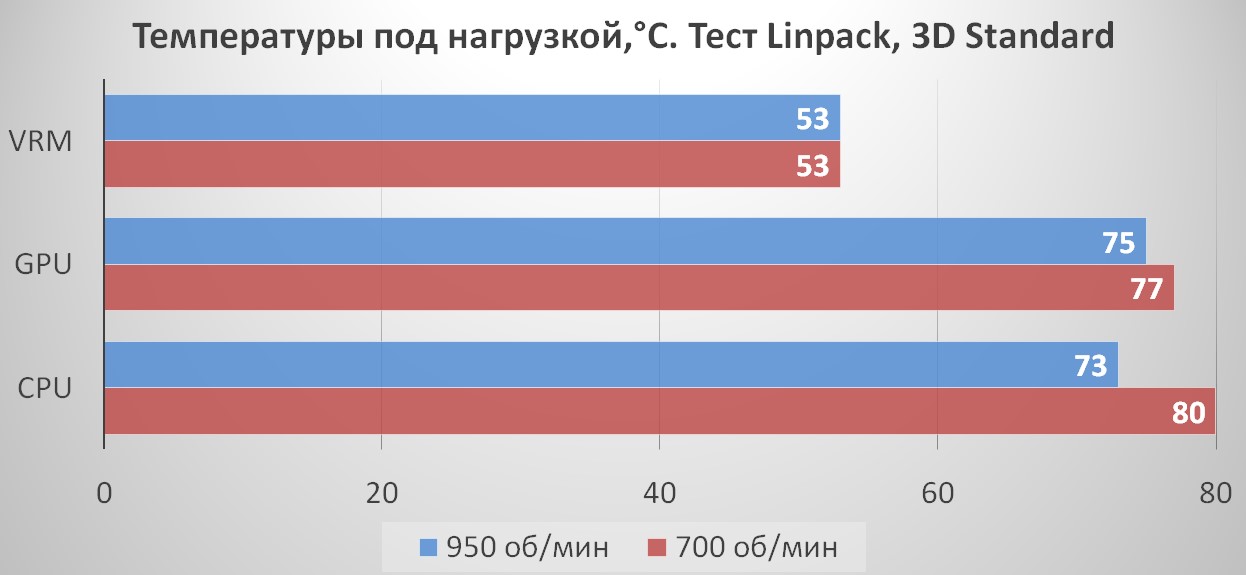

Вентиляторы удерживали температуру процессора на уровне 76-80°С на 700-800 об/минуту. TDP процессора составило 172 Вт, частота - 4,4 ГГц.

При выставлении оборотов вентиляторов и помпы на фиксированный максимальный уровень температура процессора удерживалась на 68-73°С.

Температура VRM была 53°С.

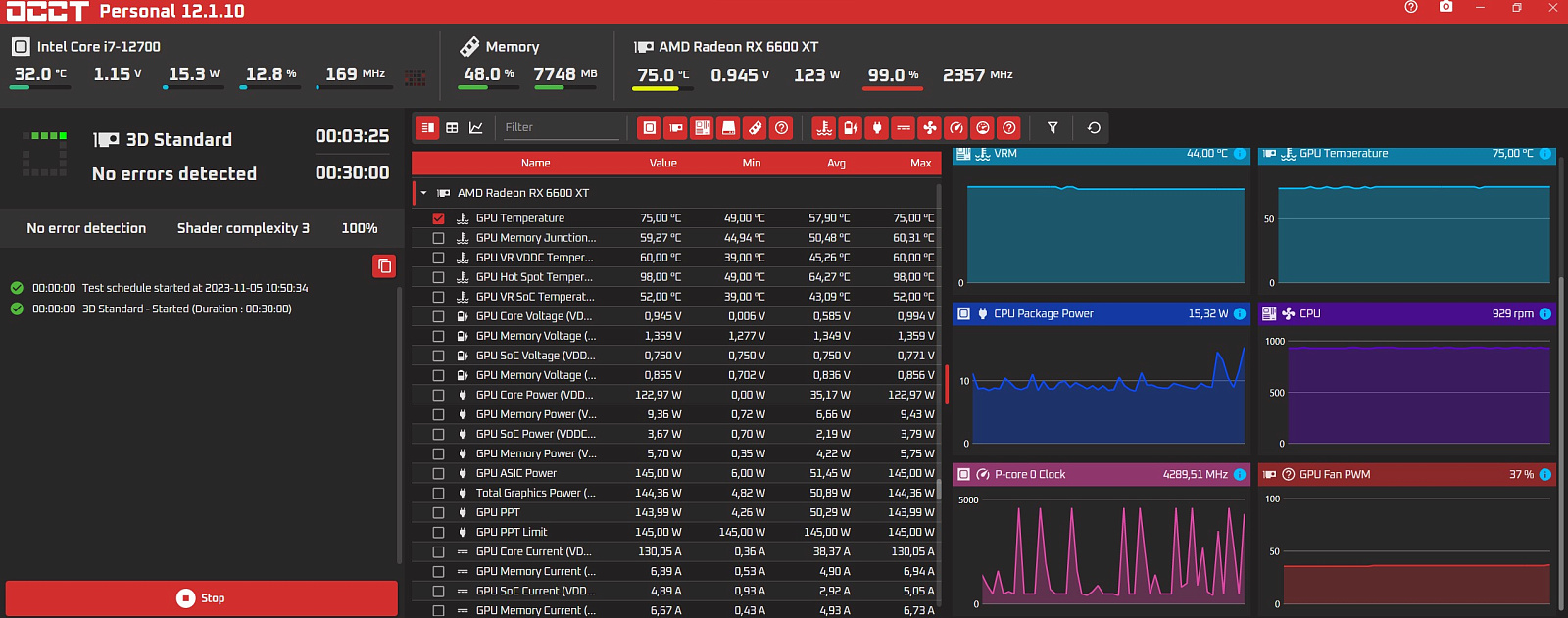

В тесте GPU 3D Standard видеокарта прогрелась до 75°С при скорости вентиляторов в 38% - продув снизу оказывает значительную помощь.

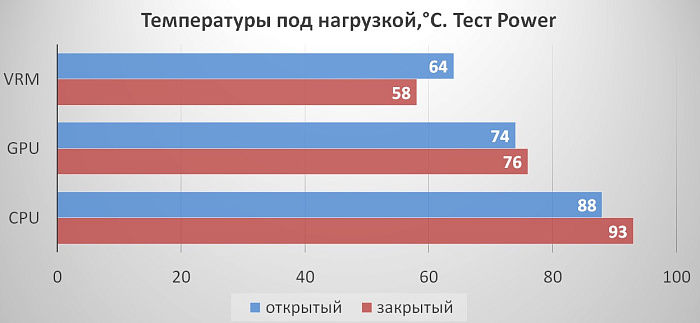

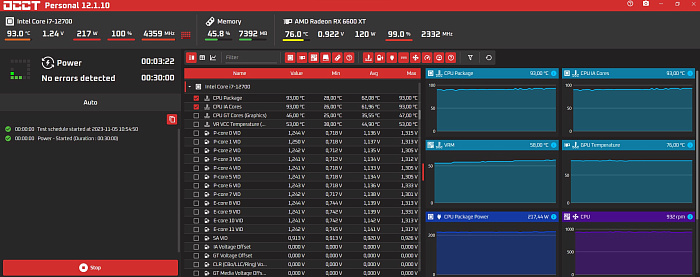

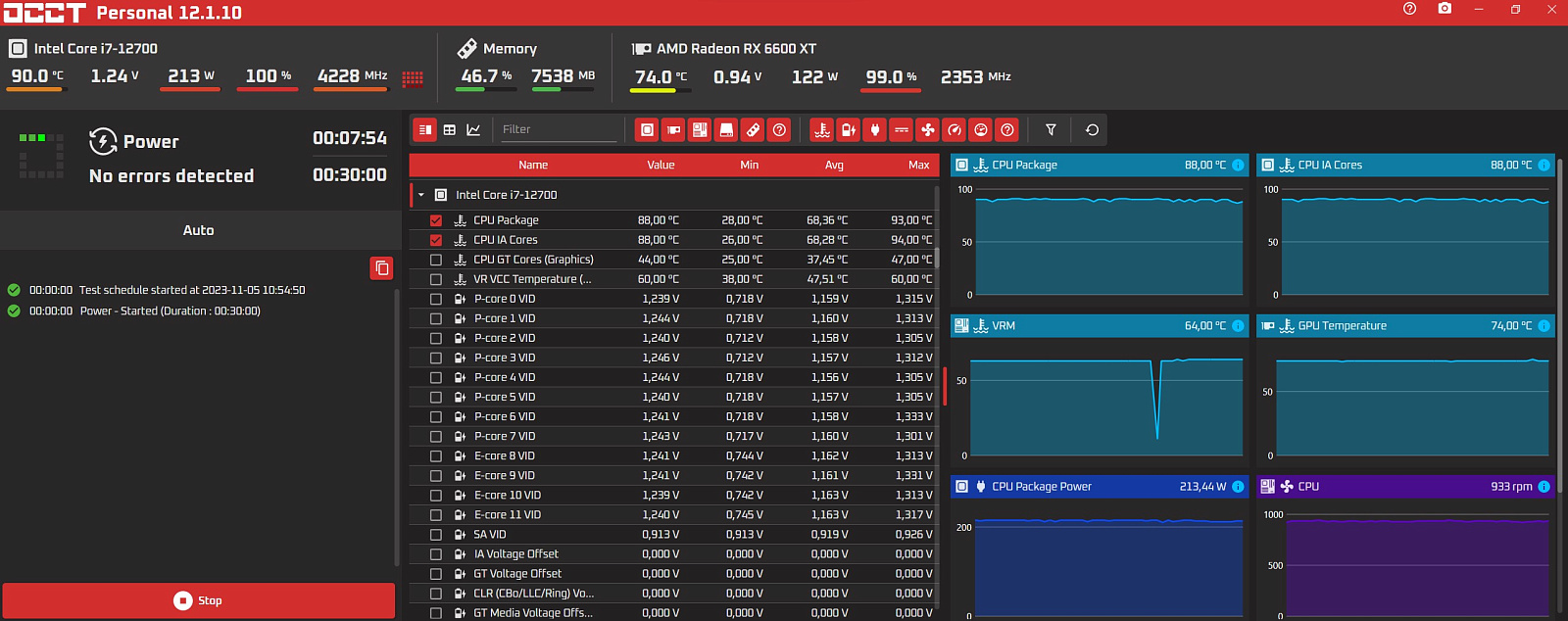

Самый сложный тест в режиме Power. TDP процессора составило 217 Вт.

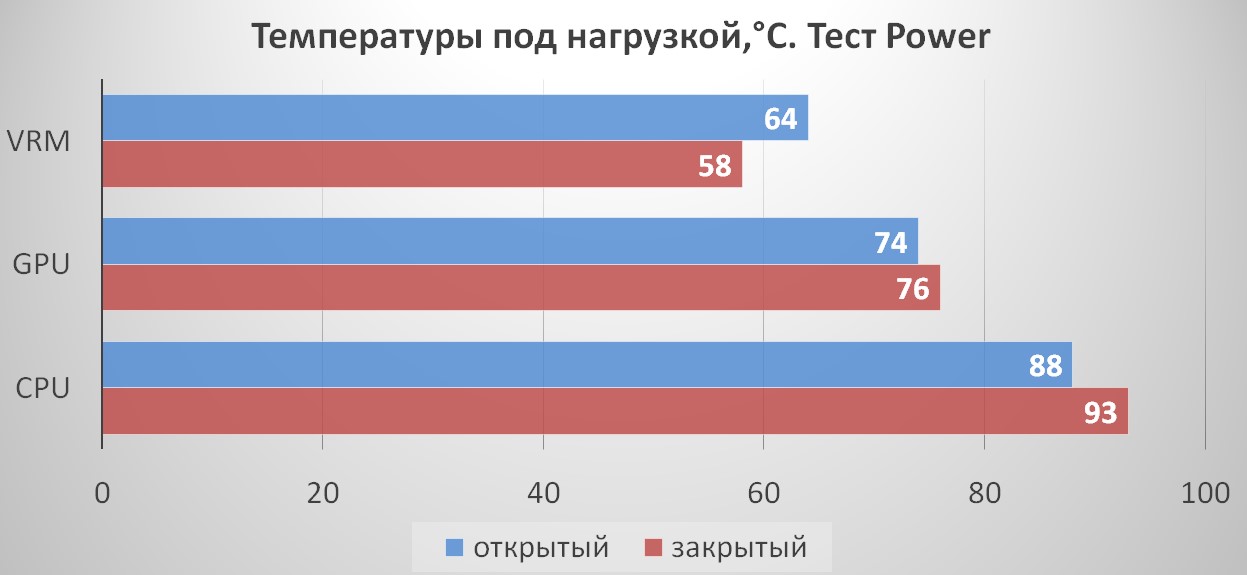

Данный режим поднял температуру процессора до 93°С. Температура видеокарты выросла незначительно, до 76°С , температура VRM поднялась до 58°С. В открытом корпусе значения снизились – температура процессора упала до 88°С, температура видеокарты до 74°С, а вот температура VRM поднялась до 64°С.

В итоге разница по температурам в открытом и закрытом корпусе заметна только при экстремальном тесте – пара градусов для GPU и до 5 градусов для CPU. В обычных режимах работы и в играх разницы нет, вентиляторы отлично справляются с отводом тепла из корпуса.

Режим интеллектуального управления вентиляторами хорошо справляется с отводом тепла при почти бесшумной работе.

Заключение

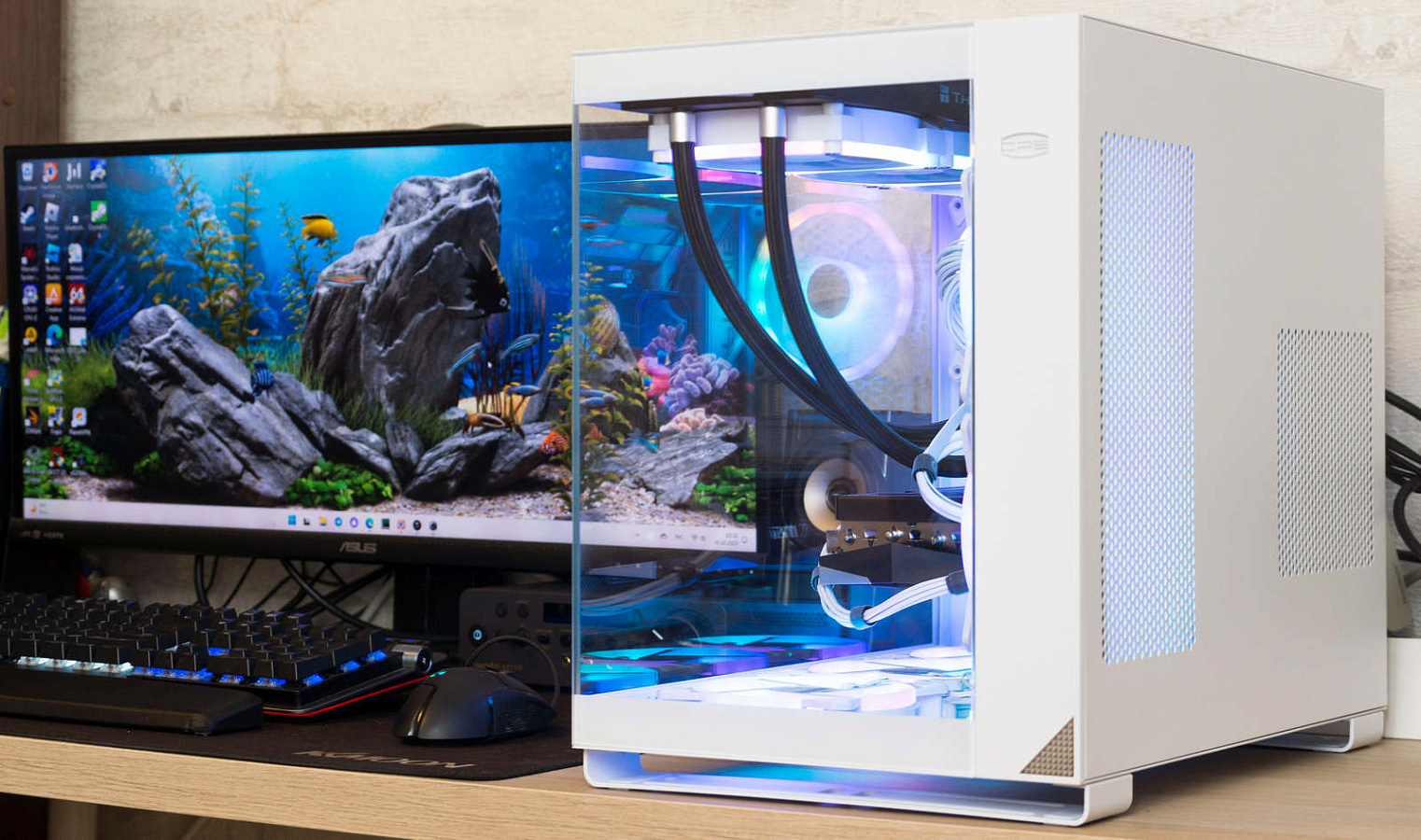

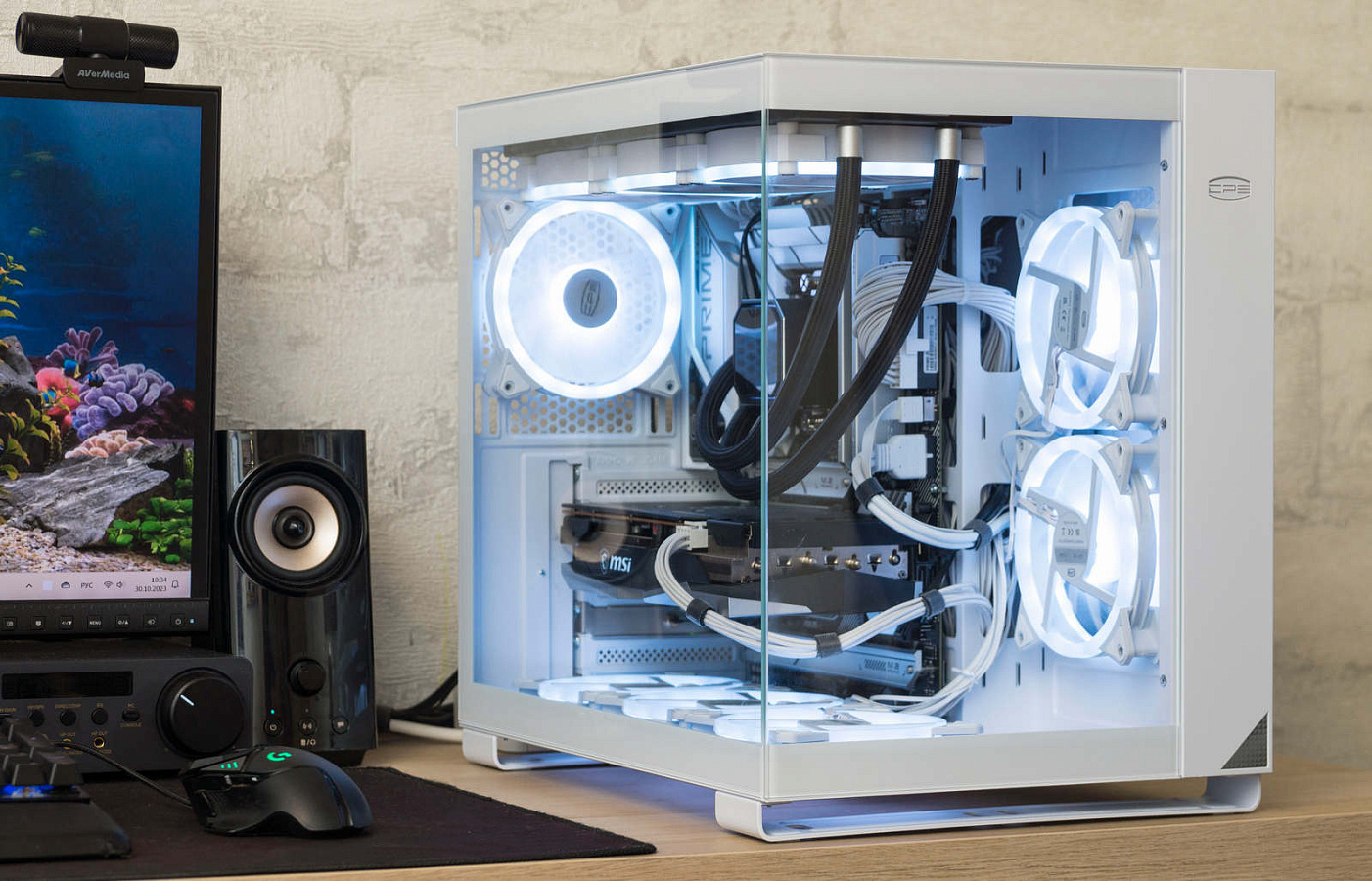

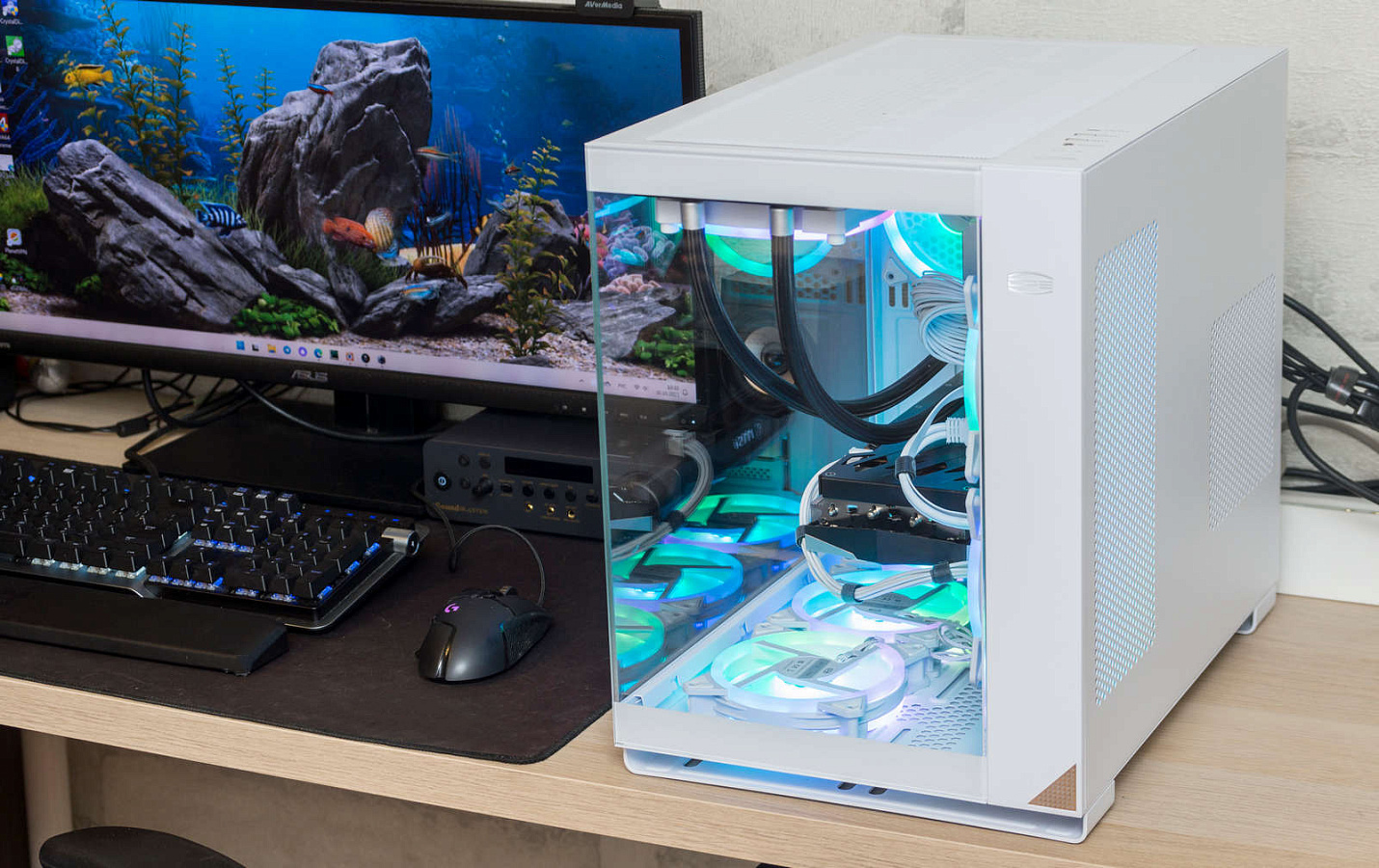

Корпус PCCOOLER C3 T500 ARGB в белом исполнении выглядит стильно, оригинально и солидно. При этом цена у него не сильно завышена (составляет от 8 до 10 тысяч рублей). За данную стоимость достоинств у него очень много: шесть вентиляторов в комплекте, пылевые фильтры, просторный интерьер, инновационный дизайн поддона для установки материнских плат с коннекторами на тыльной стороне.

Шесть комплектных вентиляторов (четыре из них реверсные) с ARGB подсветкой, порт USB Type-C на лицевой панели, фильтры на вентиляционных перфорациях и оригинальные ножки в виде полозьев делают корпус заманчивым вариантом для его приобретения.

Несмотря на две сплошные стеклянные панели с обзором на 270°, у него отличная продуваемость за счет вентиляционных отверстий с правого бока и снизу.

Стиля придают не только полностью белые элементы: вентиляторы, провода, коннекторы, фильтры, но и U-образные салазки в основании и стекла без тонировки. В корпусе можно собрать как полностью белую сборку, подобрав соответствующие комплектующие, так и в сочетании с черными элементами.

Сам процесс сборки удобен, места много для кабель-менеджмента и для габаритных комплектующих. В корпусе нетесно при установке СЖО, возможен монтаж кастомной системы жидкостного охлаждения.

В качестве размышления: почему производители не ставят фильтр перед тыловым вентилятором? В подобном корпусе, если ставить СЖО, то тыловой вентилятор можно ставить на вдув для охлаждения зоны VRM. Такое перераспределение потоков воздуха, в отличии от традиционных вариантов, более выгодно, и фильтр здесь бы пригодился.

Особенность:

Плюсы:

Минусы:
