Обзор и тест материнской платы Maxsun iCraft Z790ITX WIFI

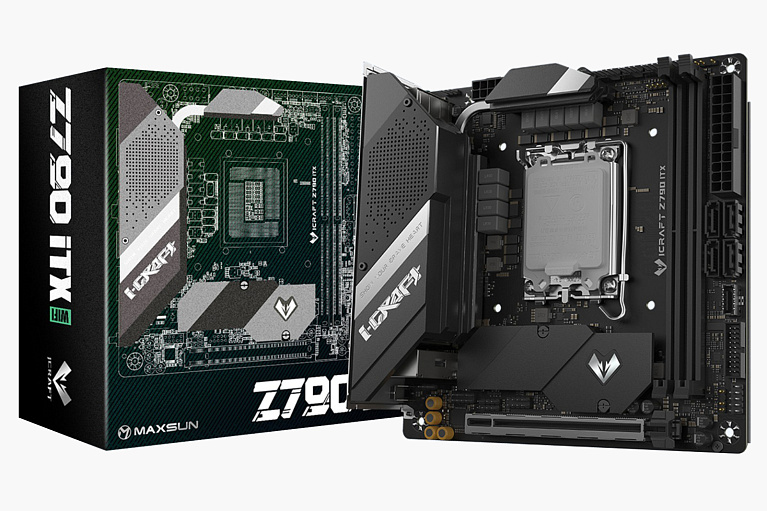

На данный момент компания Maxsun представлена на российском рынке не так широко, но с каждым днем ситуация меняется в лучшую сторону. Например, сегодня к нам на тест приехала материнская плата iCraft Z790ITX WIFI. Эта малютка, выполненная в форм-факторе Mini-ITX, предназначена для сборки самых современных игровых ПК. Свидетельством этому является готовность платы принять на борт процессор уровня Core i9-13900K и поддержка скоростной памяти DDR5-7400. Мы посмотрим, на что способна iCraft Z790ITX WIFI в работе с флагманским CPU, а также оценим ее возможности разгона ОЗУ.

Технические характеристики

  • Модель: Maxsun iCraft Z790ITX WIFI
  • Socket: LGA1700
  • Чипсет: Intel Z790
  • Тип памяти: DDR-5
  • Оперативная память: 2*DIMM, Max. 64 Гб, DDR4 7400(O.C) - 5200(O.C.), 4800 МГц
  • Слоты расширения: PCI-E 5.0 x16, 2*PCI-E M.2
  • Тип слотов M.2:
  • M.2_1, 2280 PCIe 4.0 x4 (CPU)
  • M.2_2, 2280 PCIe 4.0 x4 или SATA (Chipset)
  • Звук: 8-канальный (7.1) Realtek ALC1220
  • Сетевой интерфейс: 2.5 Gigabit LAN Realtek RTL8125B, Wi-Fi Intel AX211 6E, Bluetooth 5.2
  • Форм-фактор: Mini-ITX (172 * 172 мм)

Внешний вид и особенности

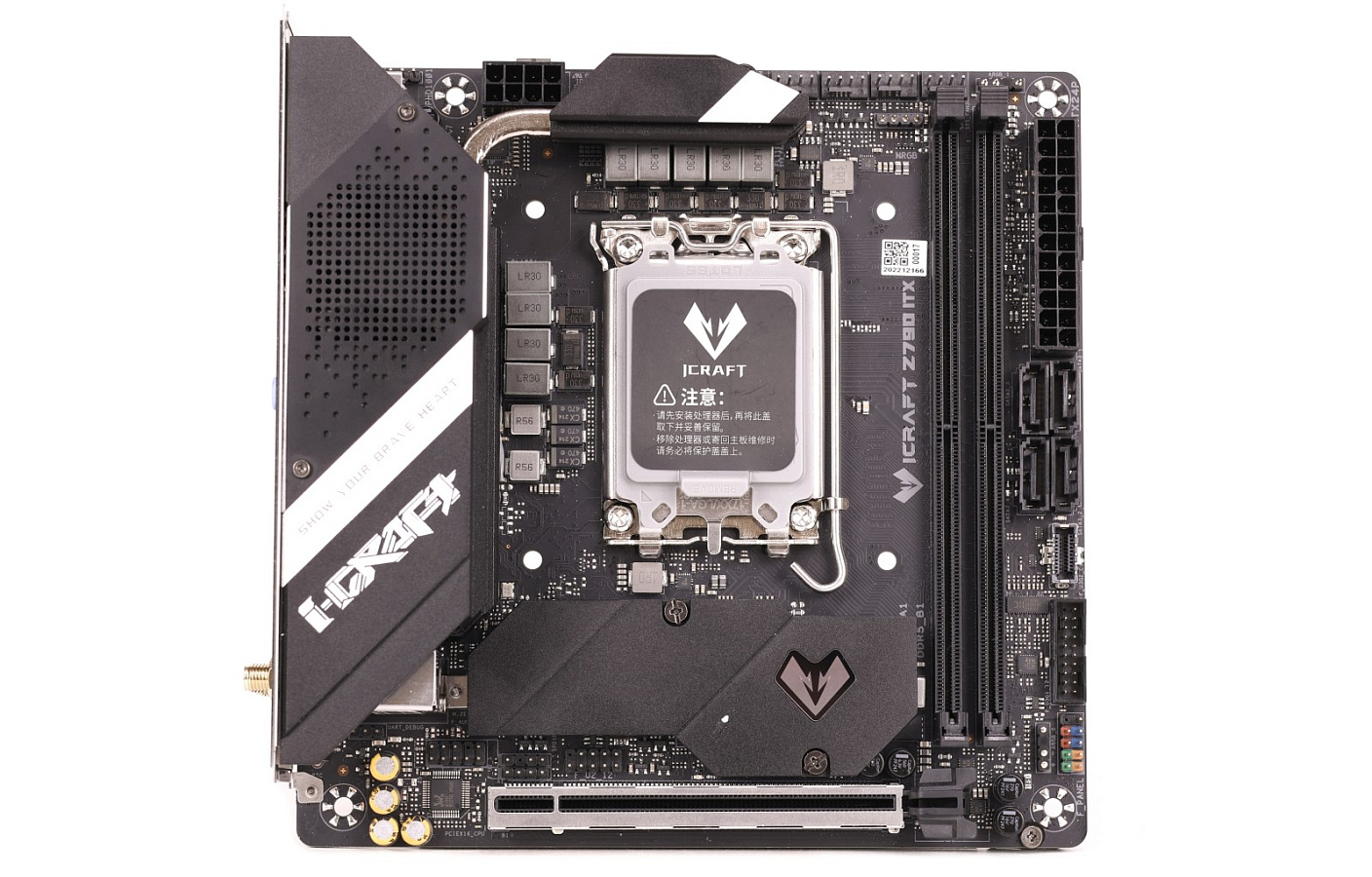

В основу iCraft Z790ITX WIFI заложен чипсет Intel Z790, который открывает пользователю возможность разгона центрального процессора и обеспечивает общую функциональность материнской платы. Плотное размещение компонентной базы является следствием компактного форм-фактора Mini-ITX. Вместе с этим iCraft Z790ITX WIFI выглядит плотно и сбито, по-боевому.

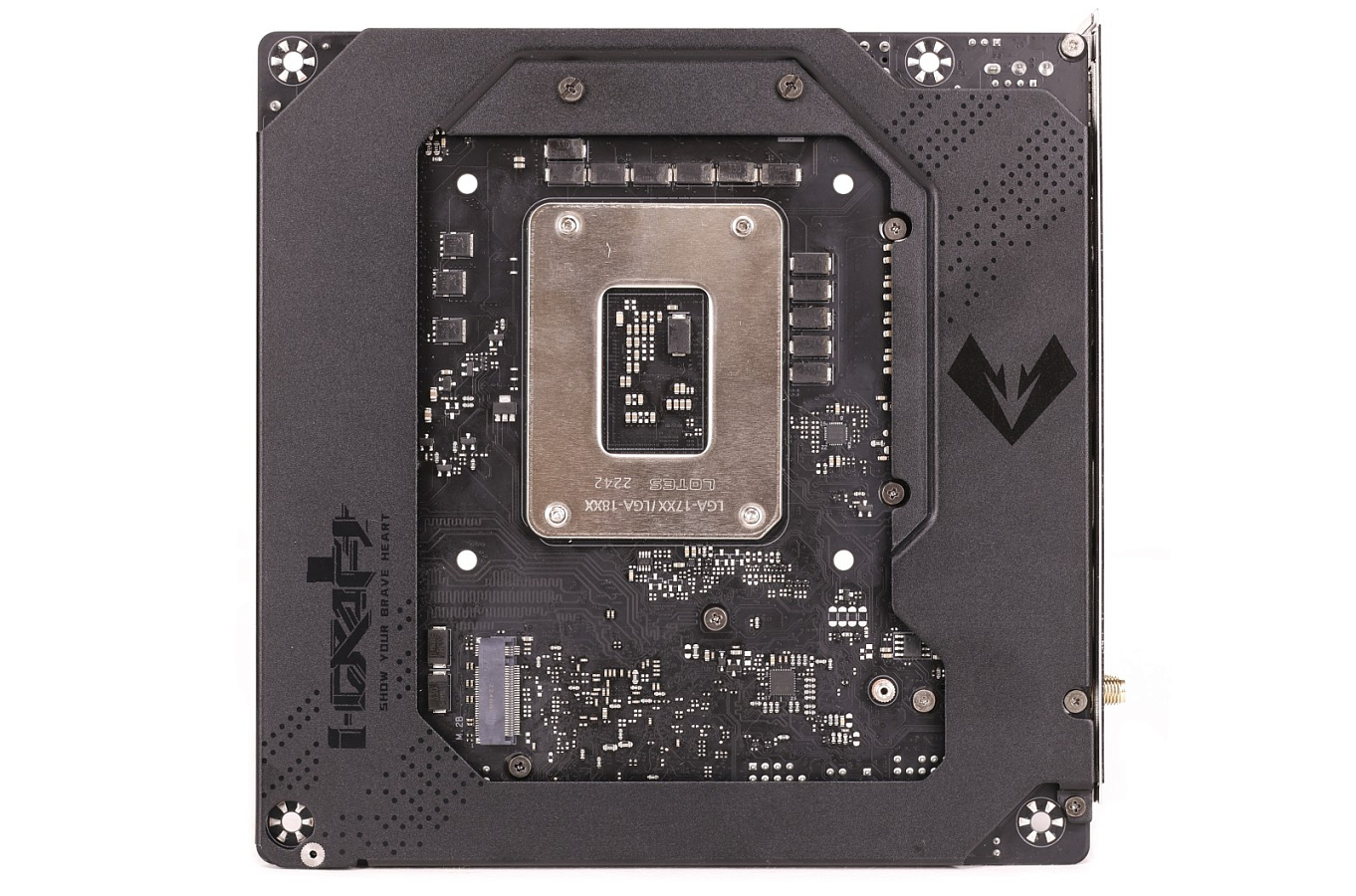

Монолитности конструкции iCraft Z790ITX WIFI добавляет металлическая пластина на тыльной стороне PCB. Этот бэкплейт не только обеспечивает жесткость печатной платы, но и частично отвечает за охлаждение зоны VRM. Тепло на пластину с тыльной стороны PCB передается через пару термопрокладок.

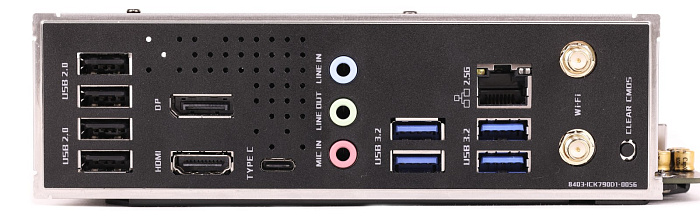

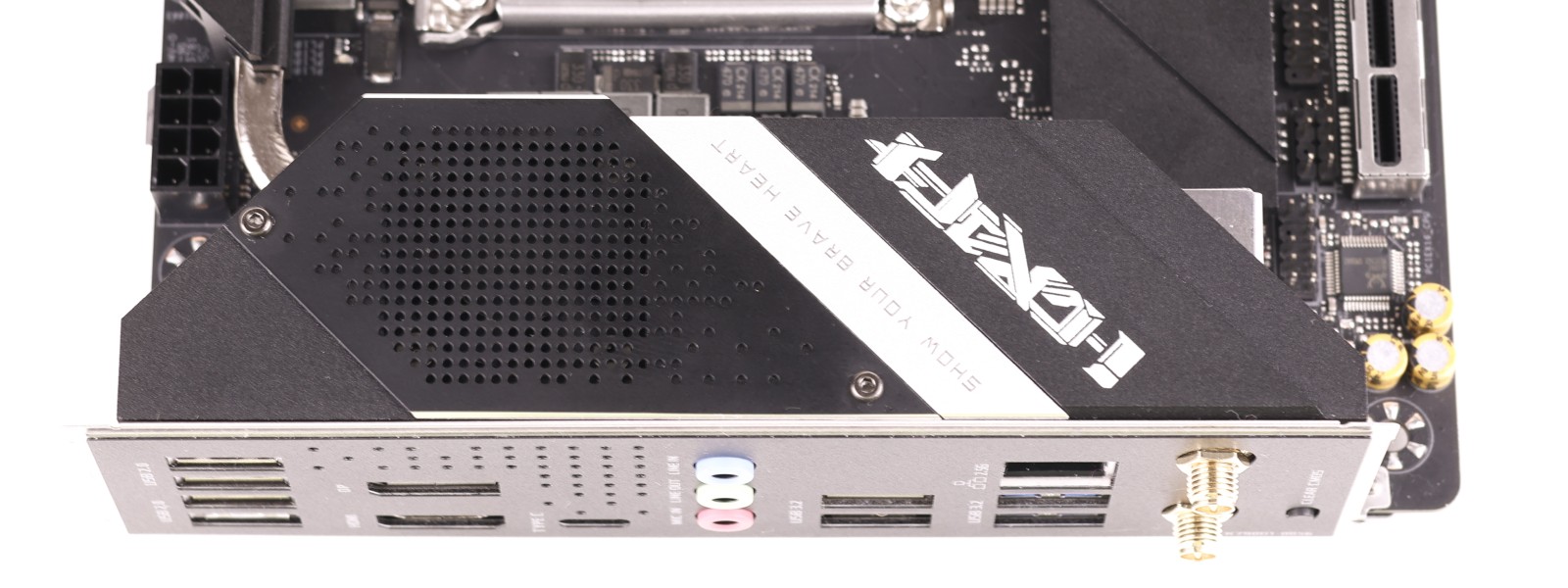

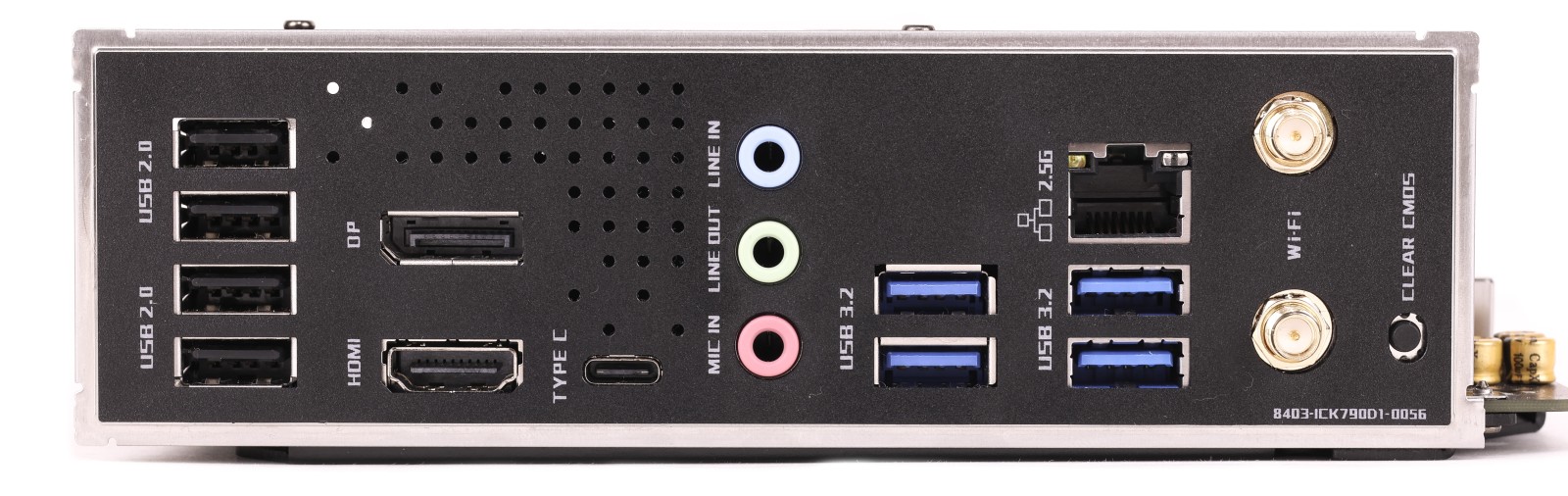

Тыльная панель разъемов iCraft Z790ITX WIFI включает в себя следующие элементы:

  • четыре порта USB 2.0;
  • четыре порта USB 3.2 Type-A;
  • порт USB 3.2 Gen2x2 Type-C;
  • три аудиоразъема 3.5 мм;
  • два гнезда для антенны Wi-Fi;
  • HDMI;
  • DisplayPort;
  • 2.5-гигабитный LAN;
  • кнопка Clear BIOS для сброса настроек.

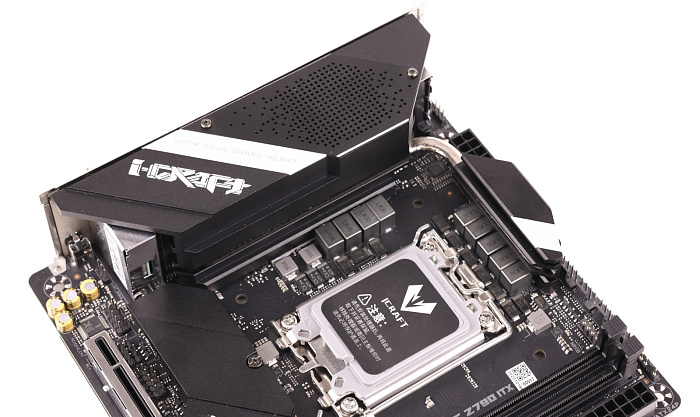

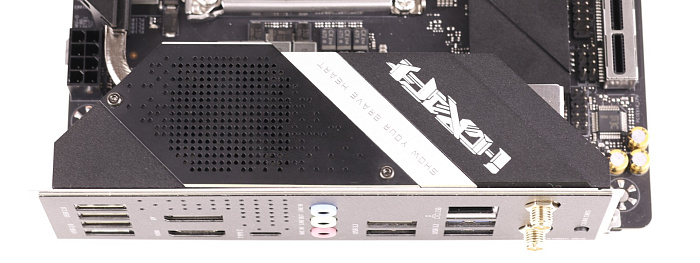

Ввиду плотного расположения компонентов производитель реализовал многослойное охлаждение системы питания процессора. Оно включает в себя два радиатора с 6-мм тепловой трубкой, а также небольшой вентилятор для обдува, который начинает свою работу автоматически при нагреве зоны VRM до 80 градусов Цельсия.

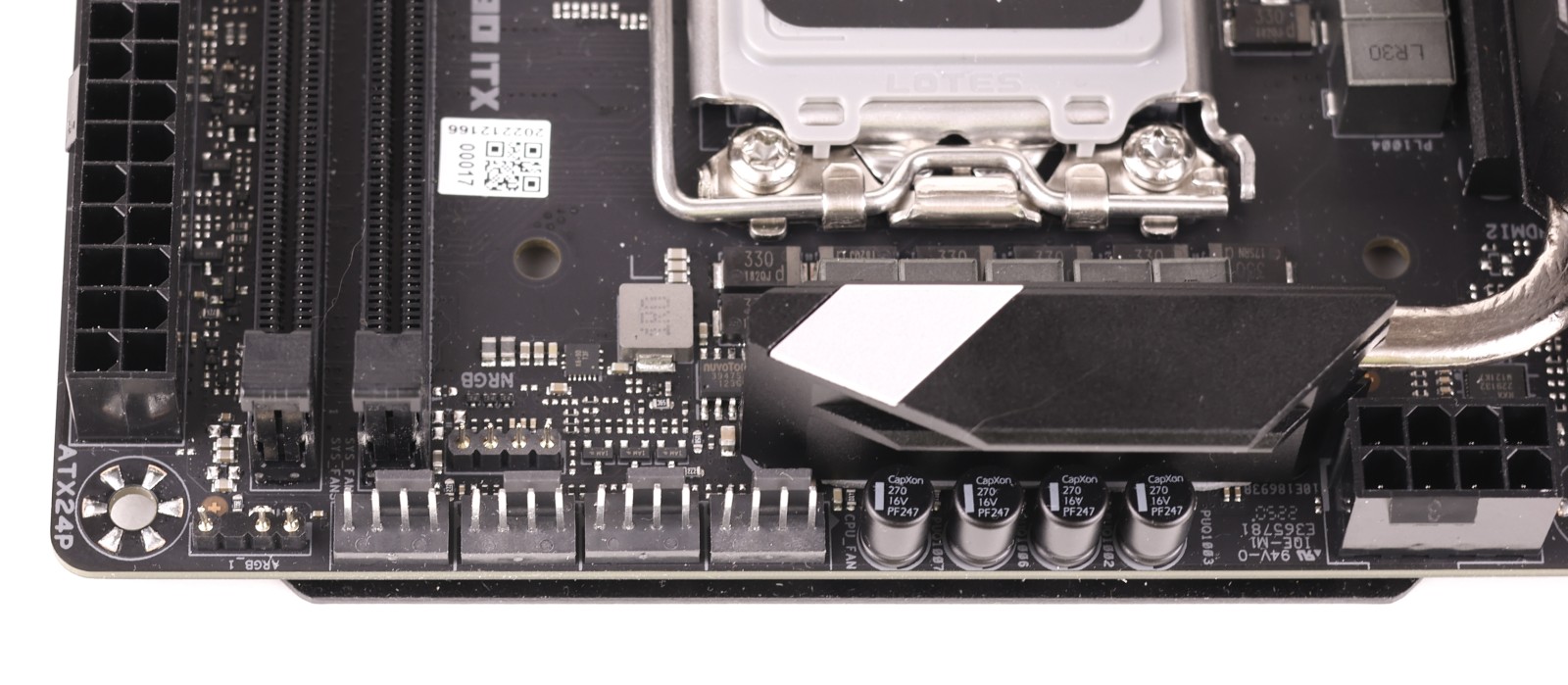

На большинстве материнских плат форм-фактора Mini-ITX реализовано только 2-3 разъема для подключения систем охлаждения. И в этом плане iCraft Z790ITX WIFI приятно удивляет наличием сразу четырех 4-пин PWM. Для подключения элементов подсветки плата предлагает два адресуемых разъема +5В RGB и один классический +12В RGB.

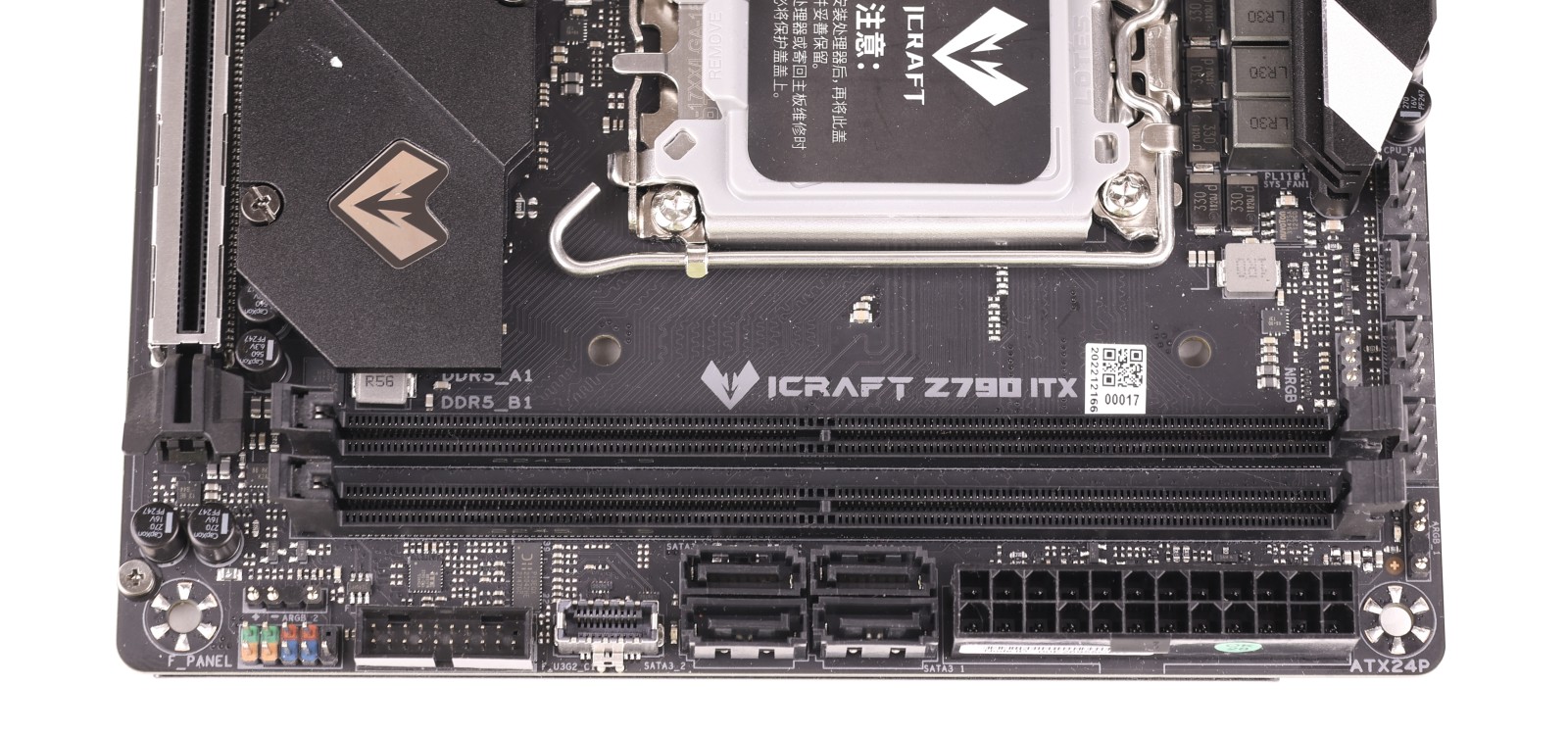

Для установки оперативной памяти iCraft Z790ITX WIFI оборудована двумя слотами DIMM DDR5. При этом производитель платы заявляет о поддержке скоростных комплектов DDR5-7400. Рядом с разъемами для ОЗУ также можно видеть колодку USB 3.2 Gen2x2 Type-C для вывода соответствующего разъема на фронтальную панель ПК. Здесь же находится колодка USB 3.2 Type-A для вывода двух таких разъемов на переднюю часть корпуса. Помимо этого у iCraft Z790ITX WIFI есть классическая колодка USB 2.0 9-пин, которая может быть использована для подключения компонентов сборки или вывода двух разъемов USB 2.0.

Для установки твердотельных накопителей плата iCraft Z790ITX WIFI предлагает два разъема М.2, один из которых оснащается радиатором охлаждения. Этот М.2 поддерживает накопители PCIe 4.0 x4 с типоразмером 2280. Установить второй накопитель можно на тыльную сторону материнской платы, где находится разъем М.2 с поддержкой устройств PCIe 4.0 x4 и SATA. Также на iCraft Z790ITX WIFI присутствуют четыре классических разъема SATA-3 6 Гбит/с, распаянные на правом торце PCB.

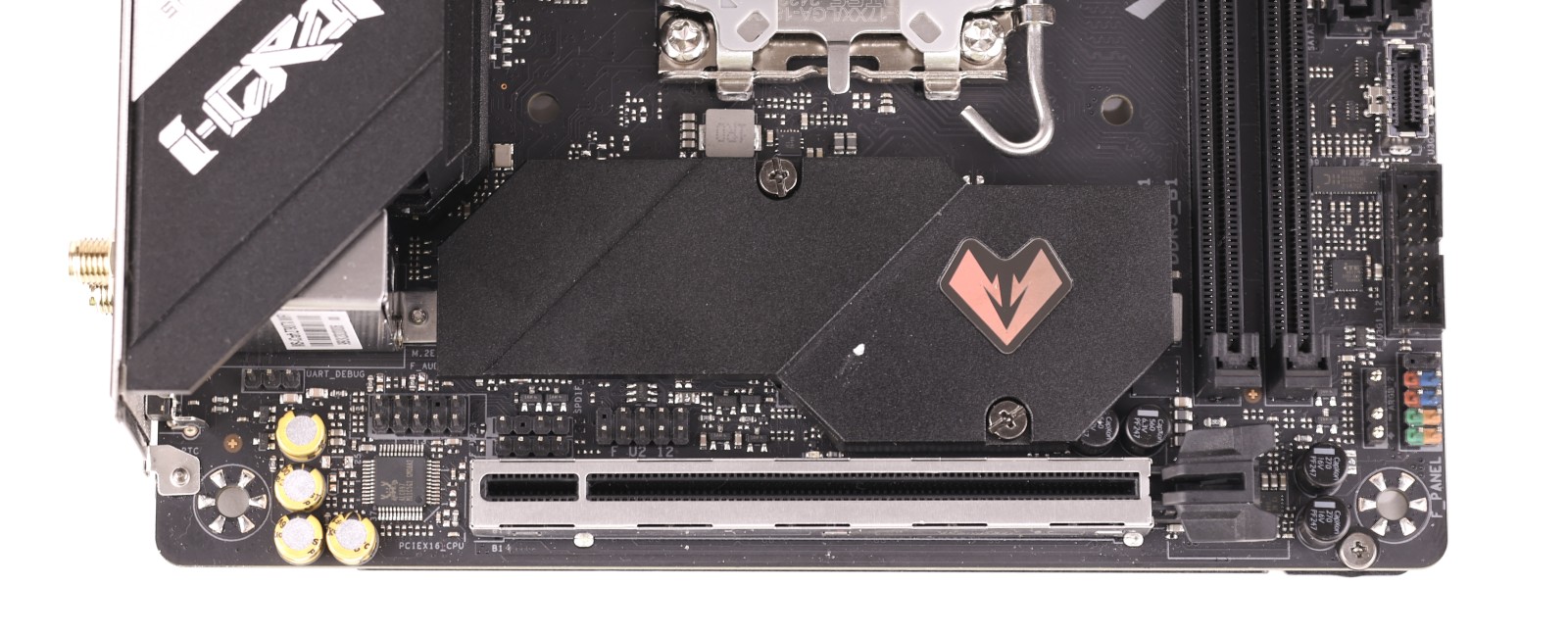

Для установки графического адаптера на iCraft Z790ITX WIFI реализован полноценный слот PCIe 5.0 x16. С учетом массы современных видеокарт он усилен металлическим кожухом с дополнительными точками крепления к печатной плате.

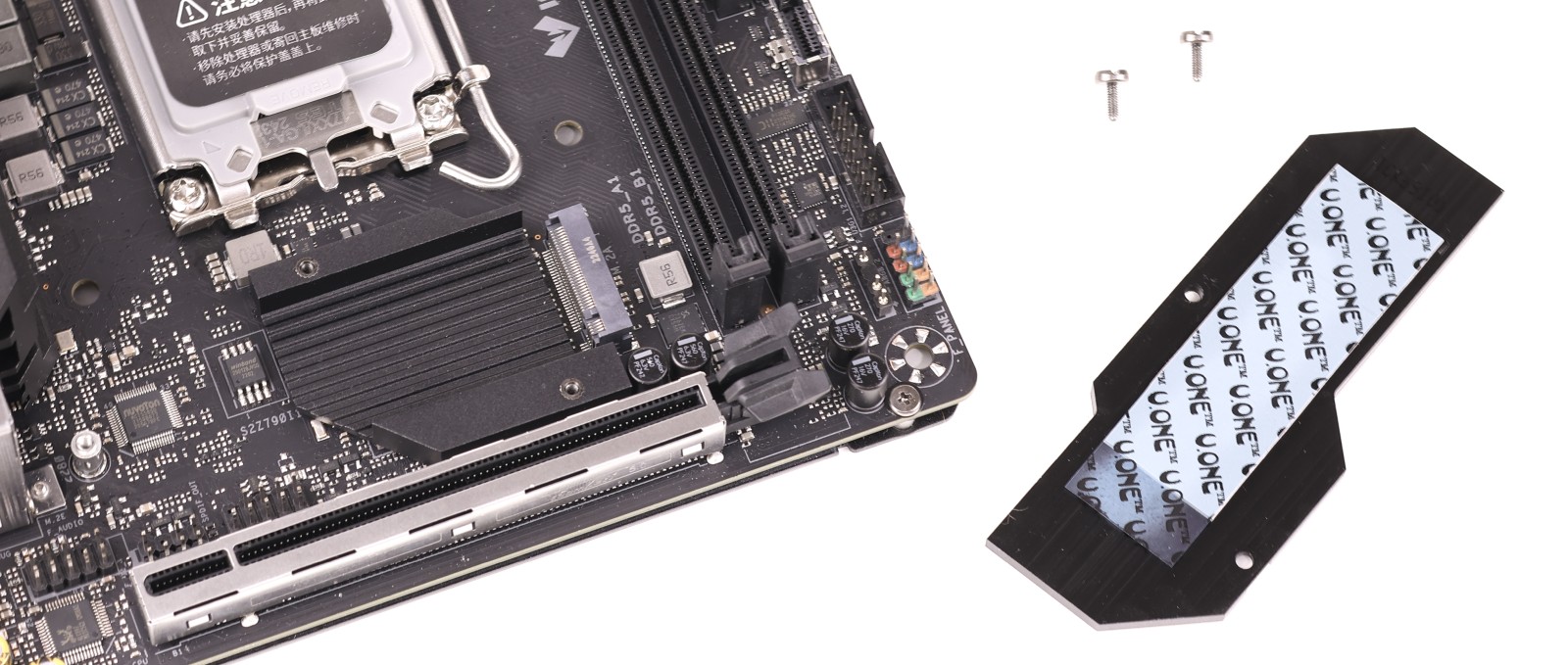

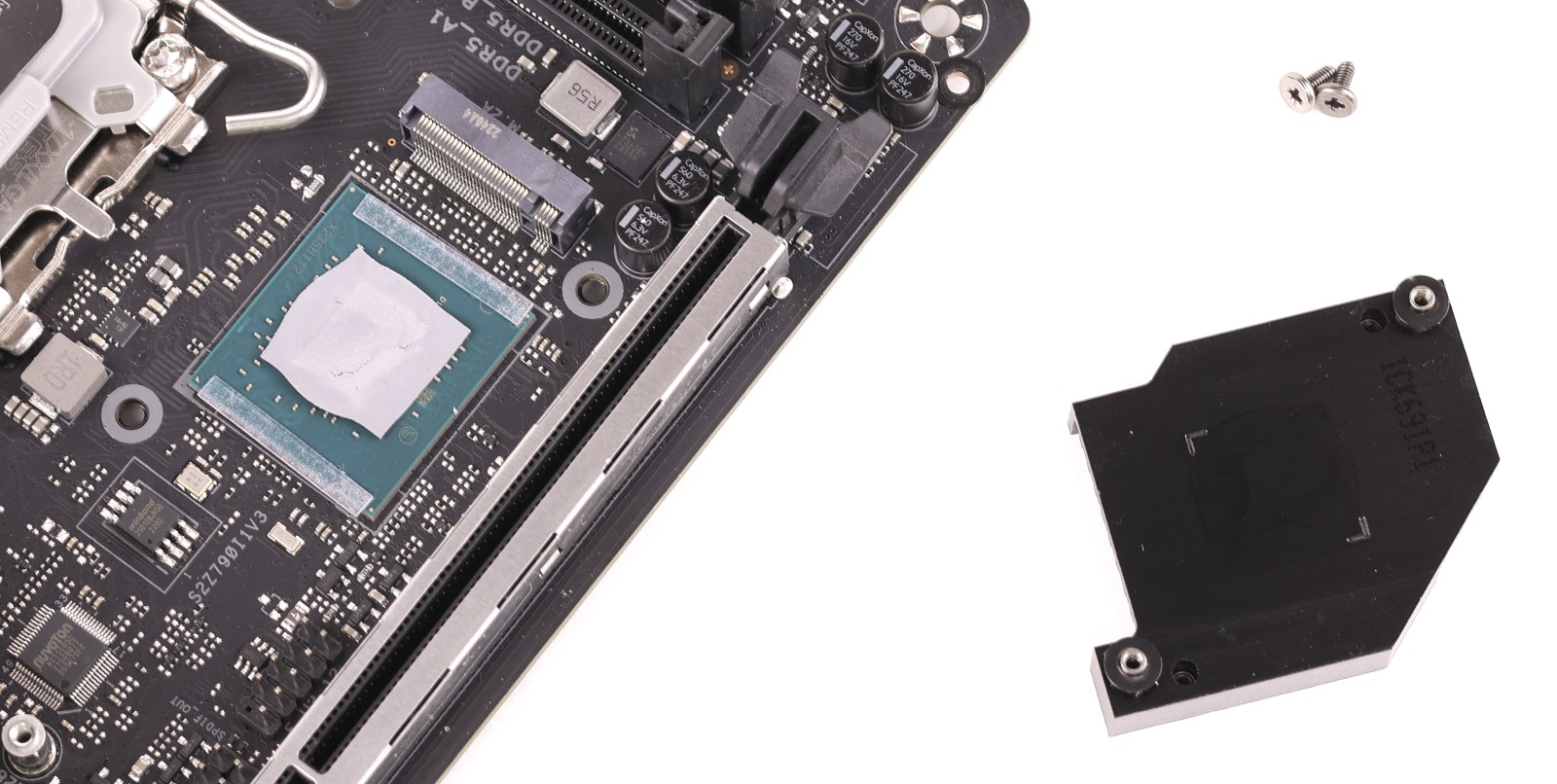

Для того чтобы добраться до чипсета материнской платы, необходимо сначала демонтировать радиатор охлаждения М.2. Видно, что производитель использует односторонний контакт с твердотельным накопителем через термопрокладку.

Чипсет Intel Z790 на плате iCraft Z790ITX WIFI охлаждается небольшим алюминиевым радиатором, тепло на который передается также через термопрокладку. Мы не стали демонтировать термоинтерфейс, поскольку он имел свойство крошиться и разрушаться при отклеивании.

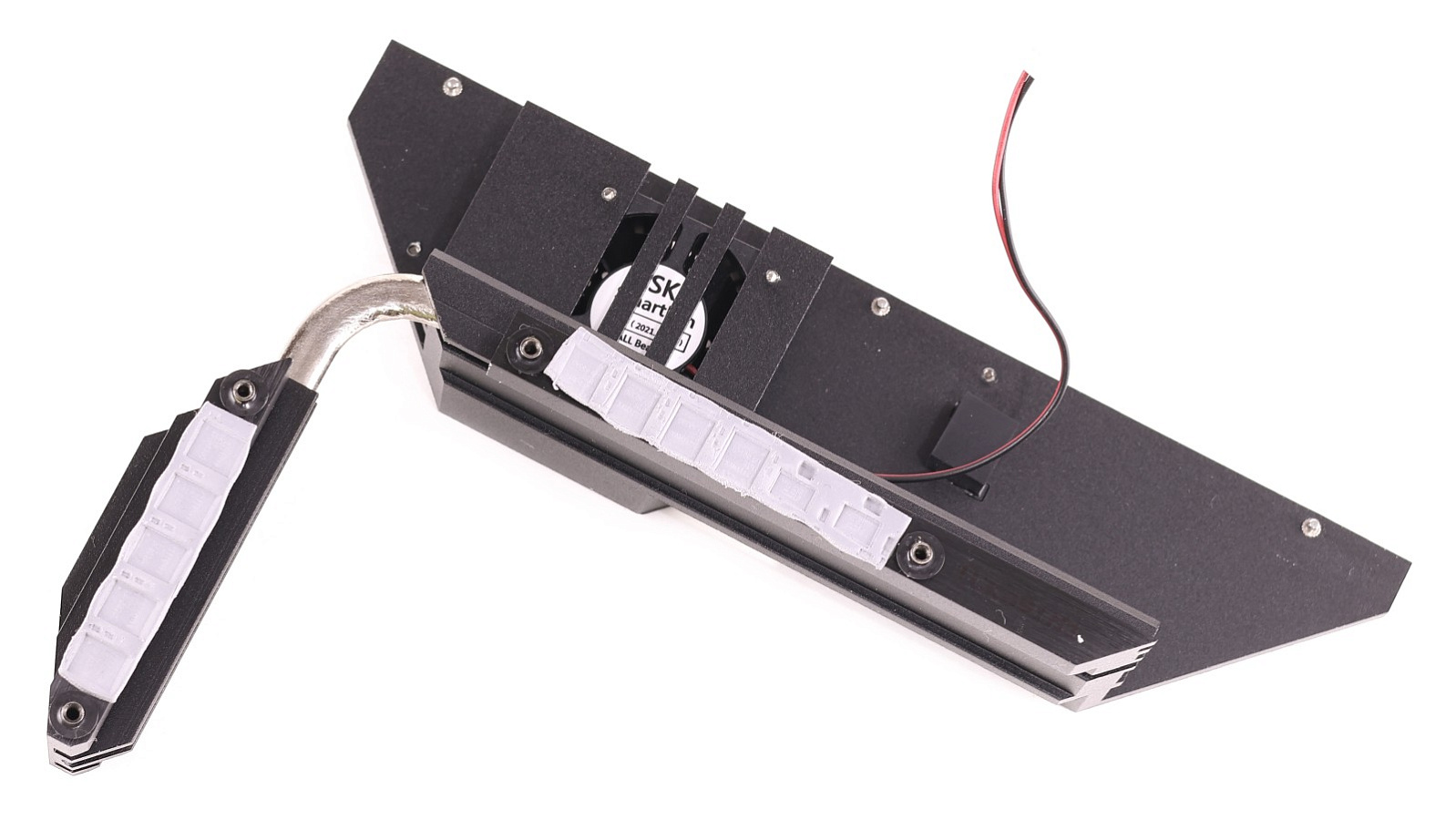

А так выглядит комплекс охлаждения зоны VRM. Который, как мы уже говорили, состоит из двух радиаторов, тепловой трубки и небольшого вентилятора для обдува. По отпечатку на термопрокладках видно, что прижим к компонентной базе у этих радиаторов достаточно плотный.

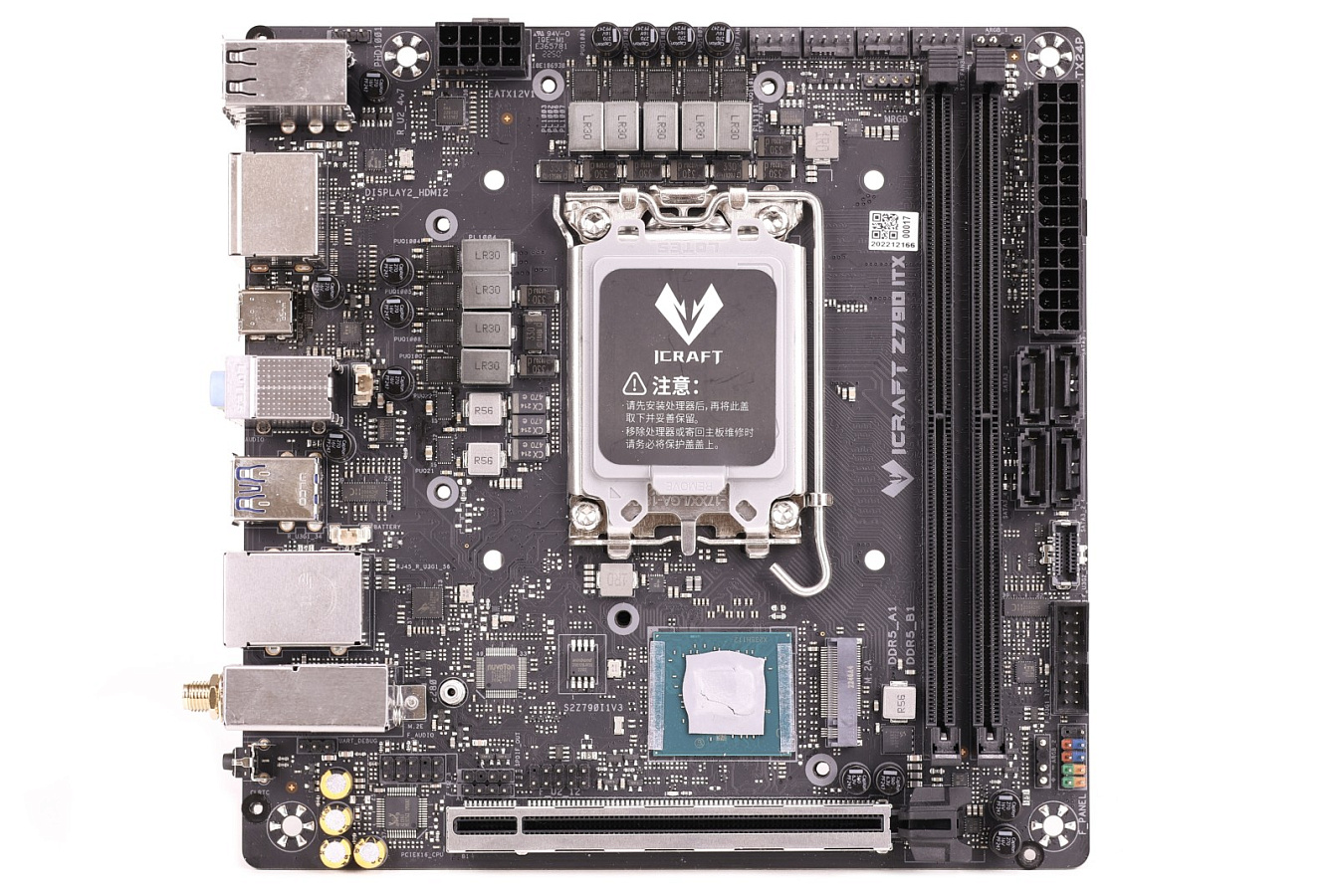

Демонтаж радиаторов охлаждения позволяет рассмотреть, как сделана iCraft Z790ITX WIFI. Видно, что в целом компонентная база на PCB размещена аккуратно и достаточно ровно, а какие-либо огрехи пайки отсутствуют.

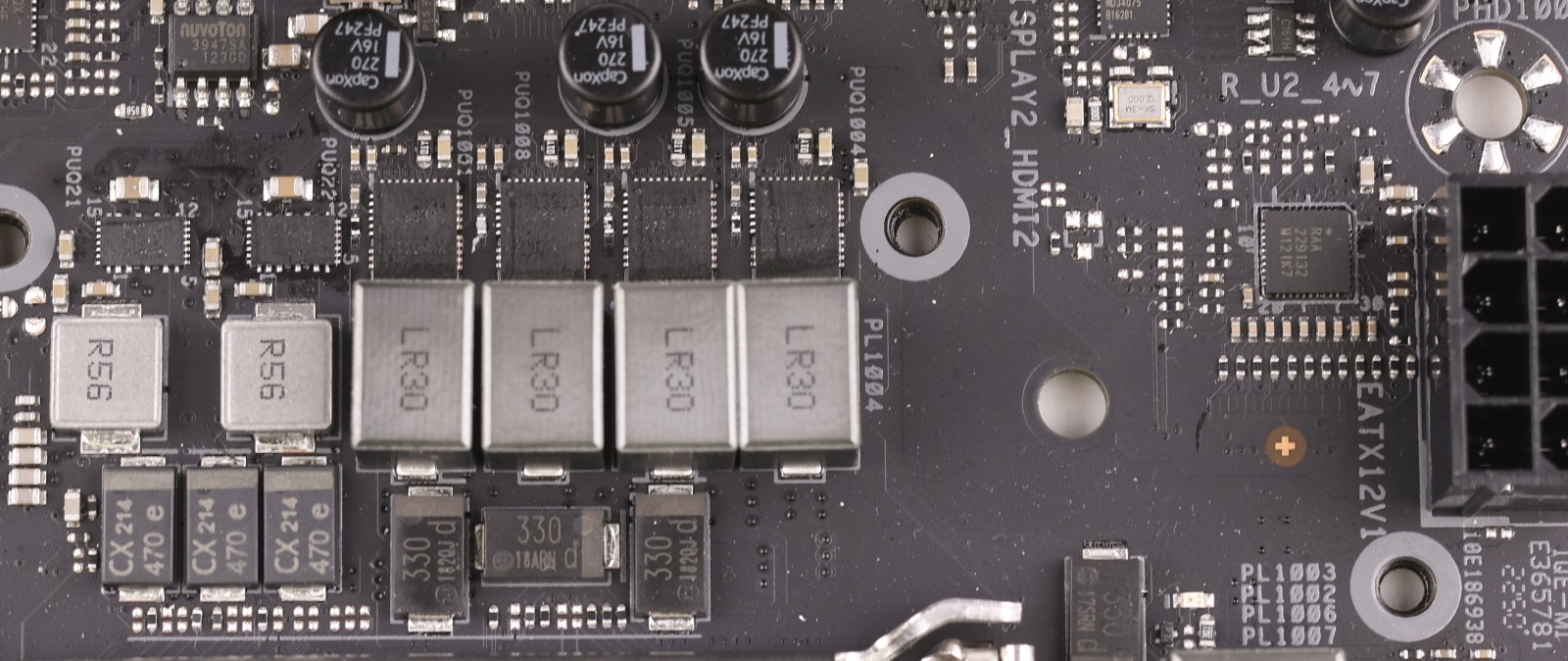

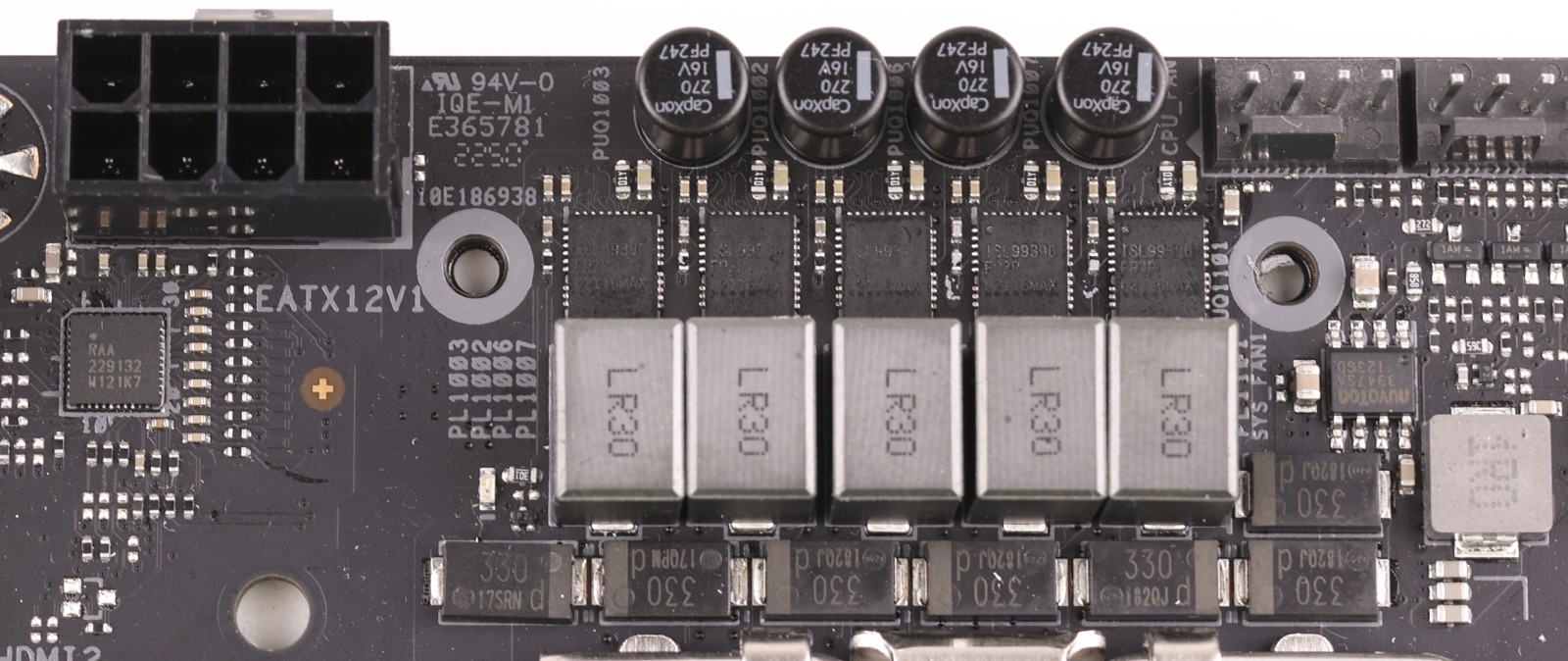

Теперь, когда есть визуальный доступ к системе питания процессора, можно изучить строение зоны VRM. На iCraft Z790ITX WIFI питание CPU реализовано до 9-фазной схеме. В качестве управляющего ШИМ-контроллера используется микропроцессор RAA229132. Он находится в непосредственной близости от силового разъема 8-пин EATX12V1. Основу силовой обвязки составляют 90А компоненты Dr.Mos ISL99390. Пять из них находятся сверху разъема LGA1700 и еще четыре слева от процессорного гнезда.

Возможности BIOS

Если у вас никогда не было опыта эксплуатации материнских плат Maxsun, то оболочка BIOS iCraft Z790ITX WIFI может показаться непривычной с первой минуты. Но производитель расположил все настройки так, чтобы они были сгруппированы тематически. Благодаря этому к BIOS данной платы быстро привыкаешь и через несколько минут уже ориентируешься без проблем.

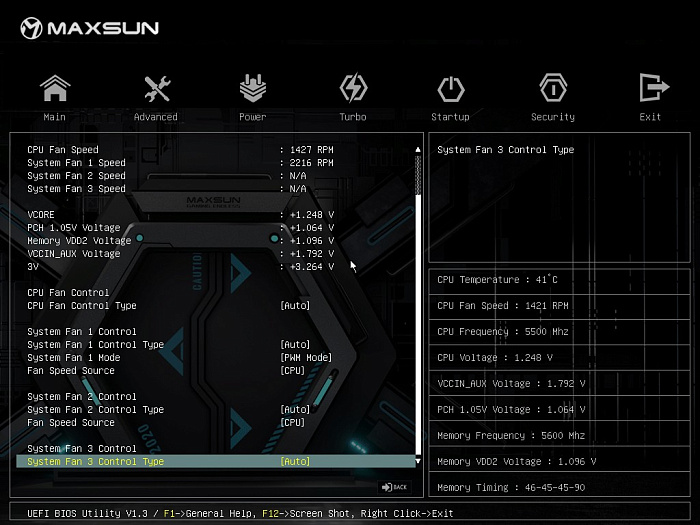

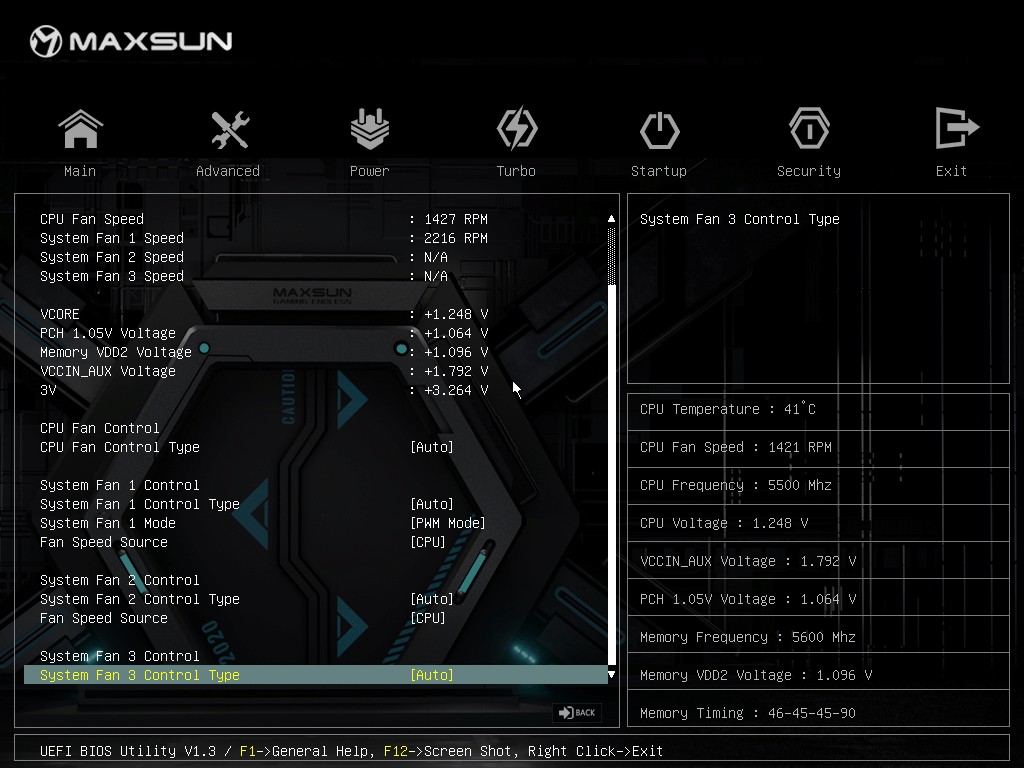

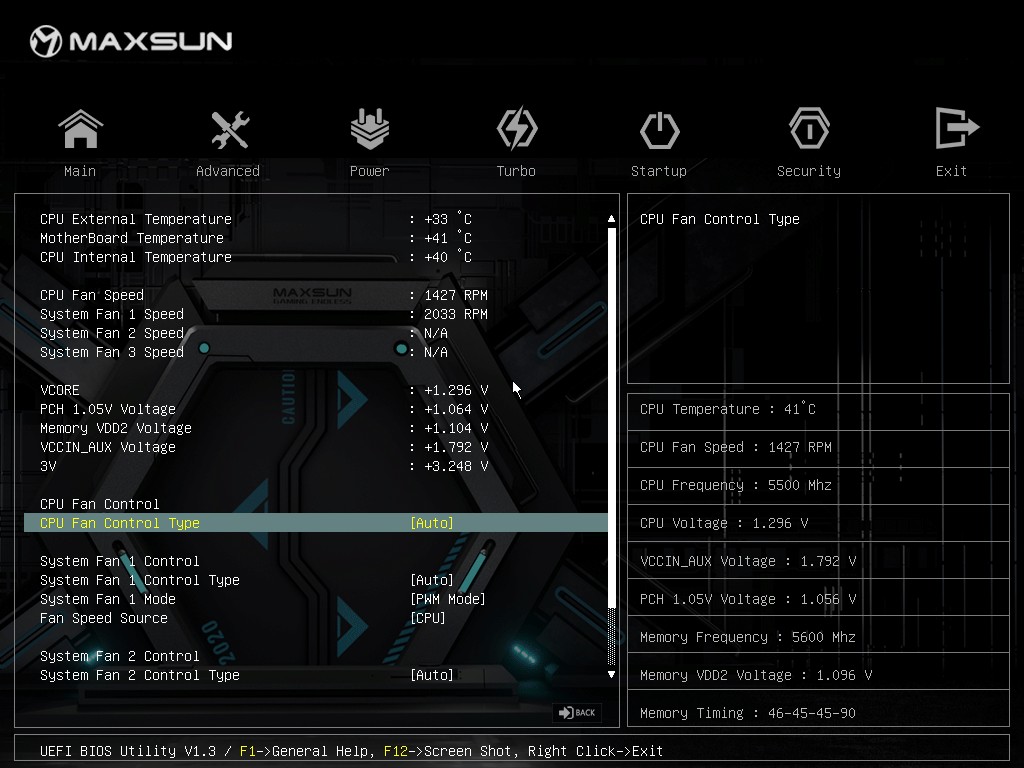

У нас получилось быстро разобраться с настройками BIOS платы iCraft Z790ITX WIFI. И вопросы возникли лишь на этапе настройки скорости вращения вентиляторов. Возможно, всему виной сырая прошивка BIOS, но у нас не получилось настроить обороты в гибкой зависимости. Значения в % применялись одни, но мониторинг HWiNFO64 в среде операционной системы Windows рапортовал о других значениях скоростей вентиляторов.

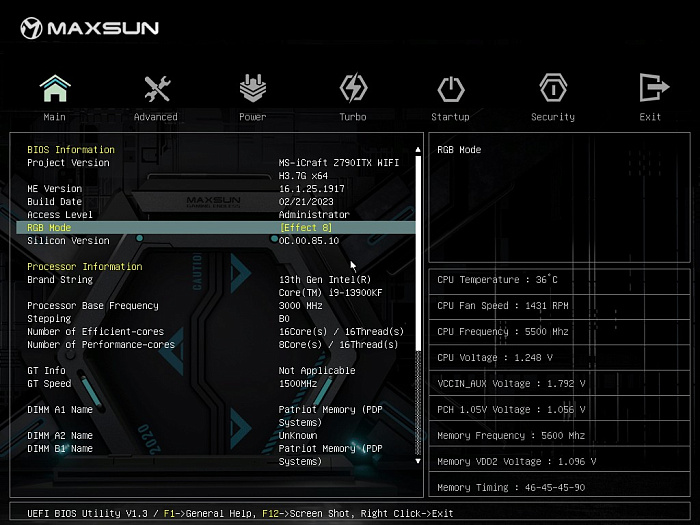

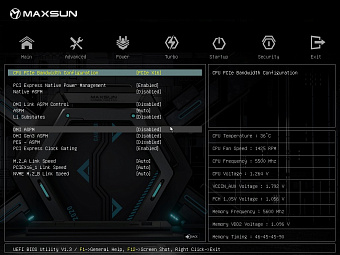

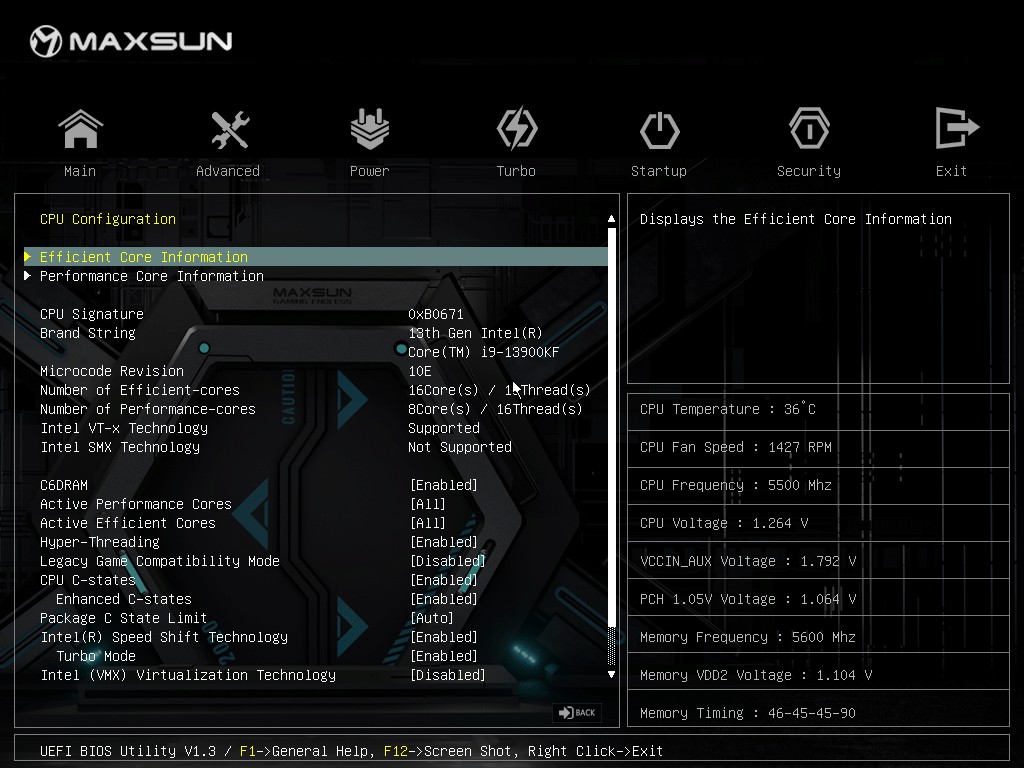

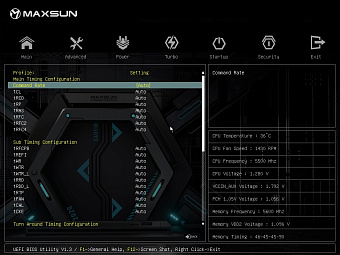

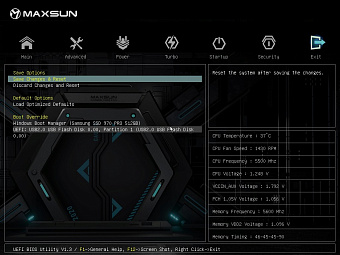

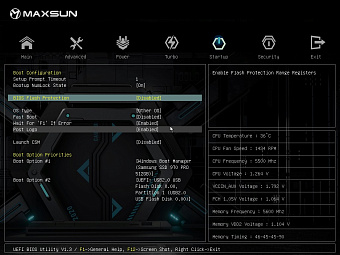

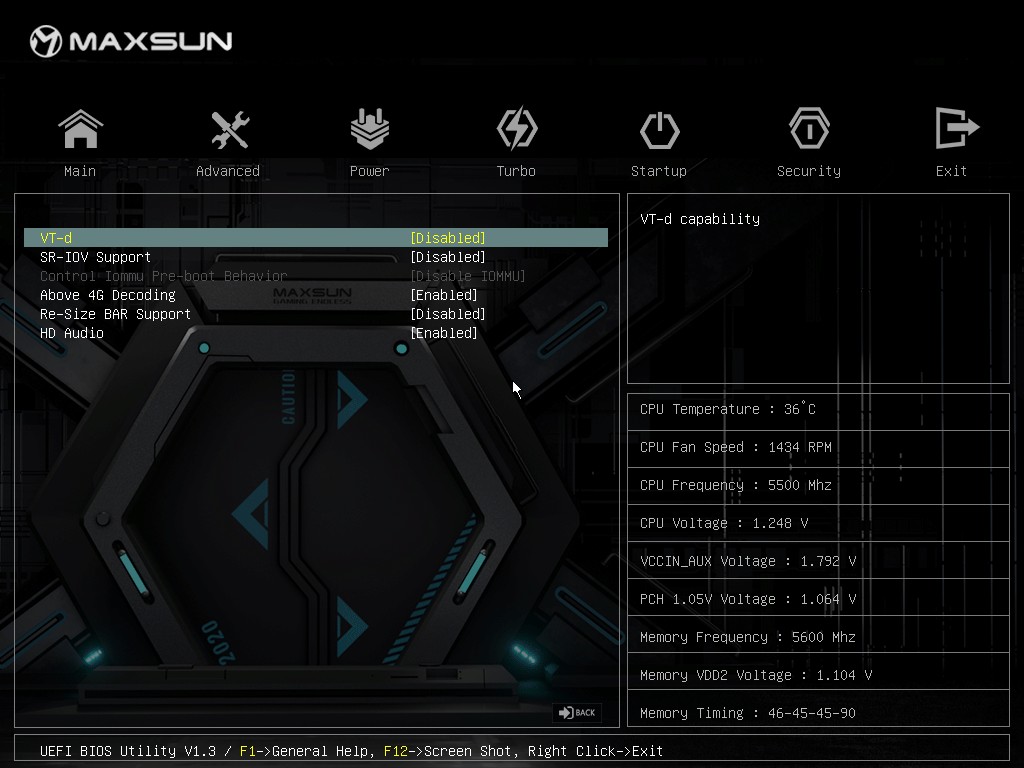

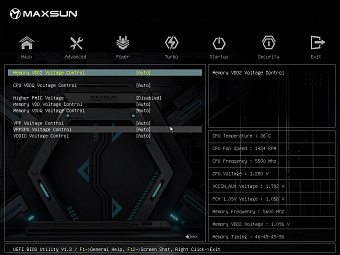

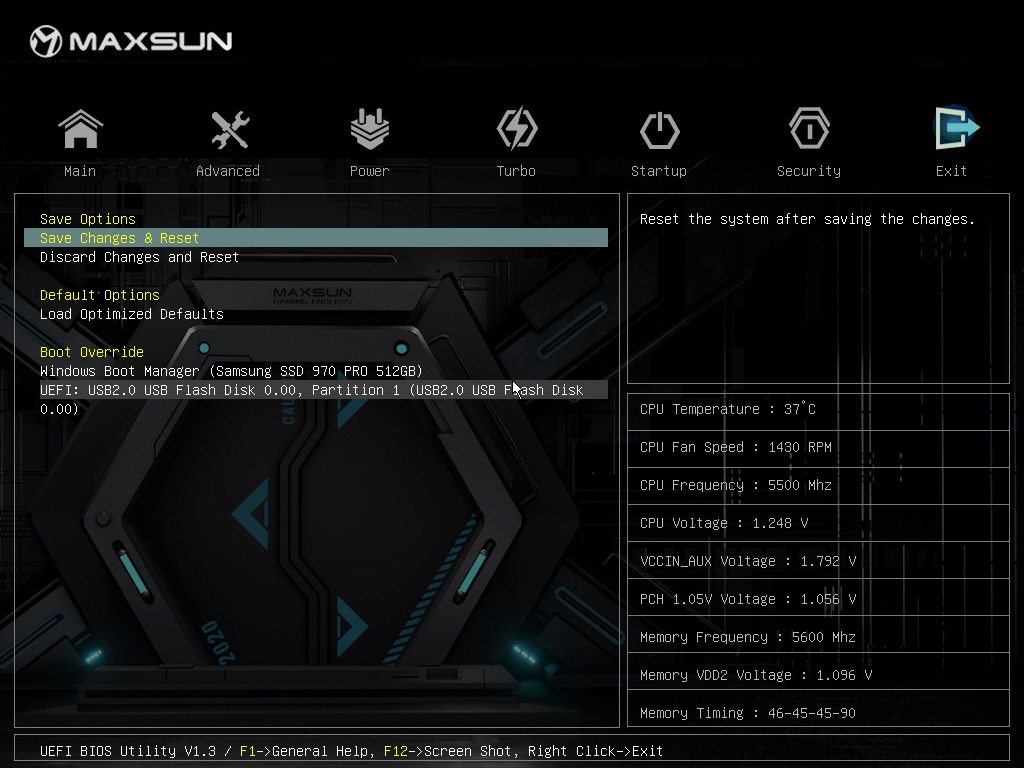

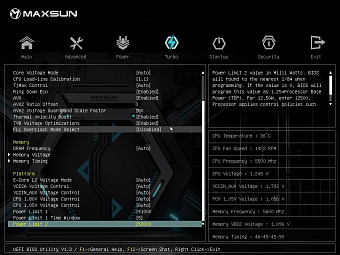

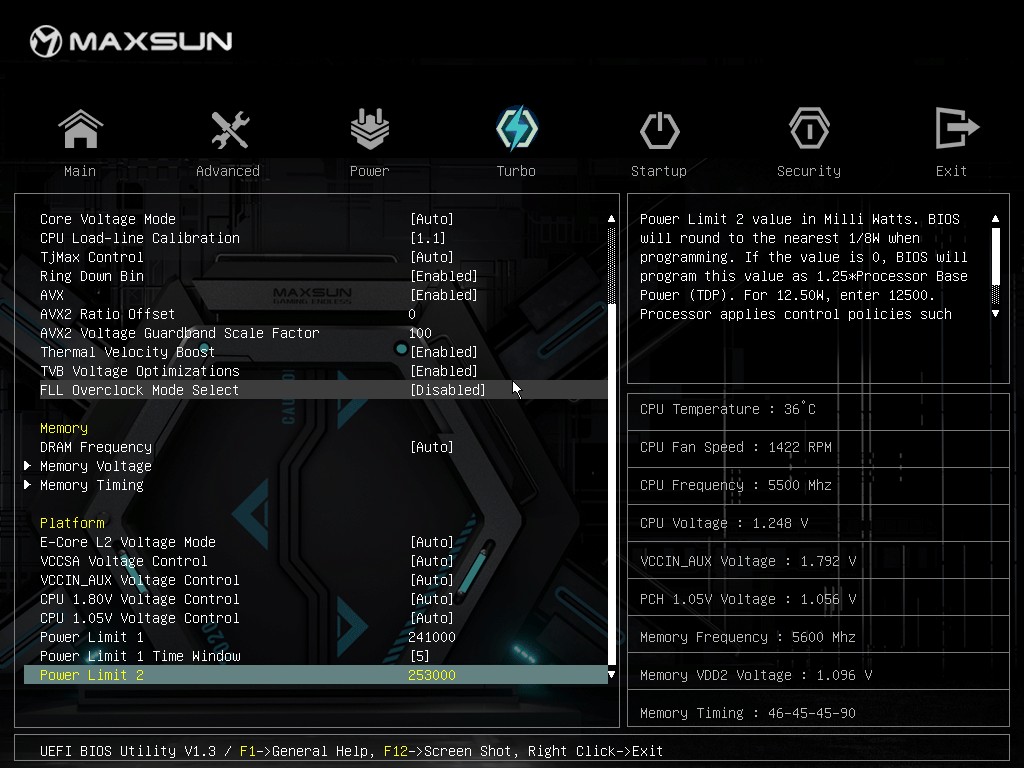

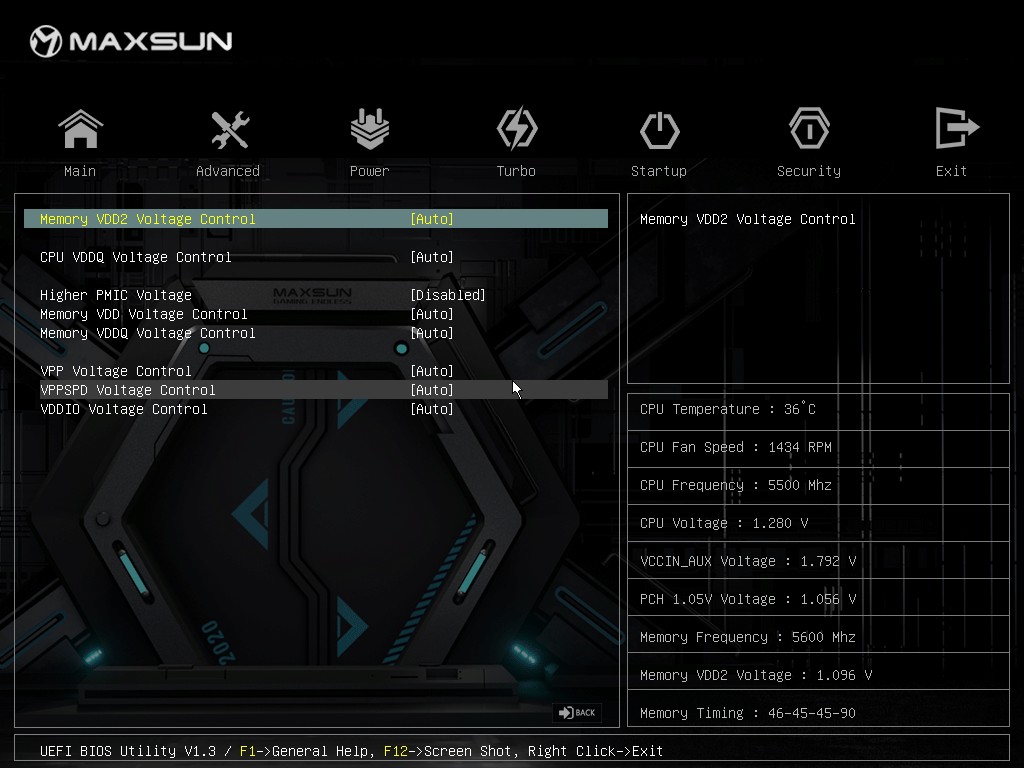

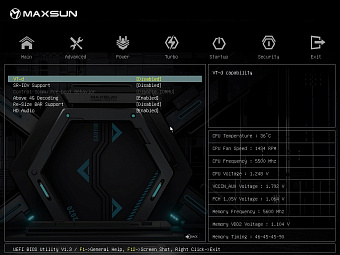

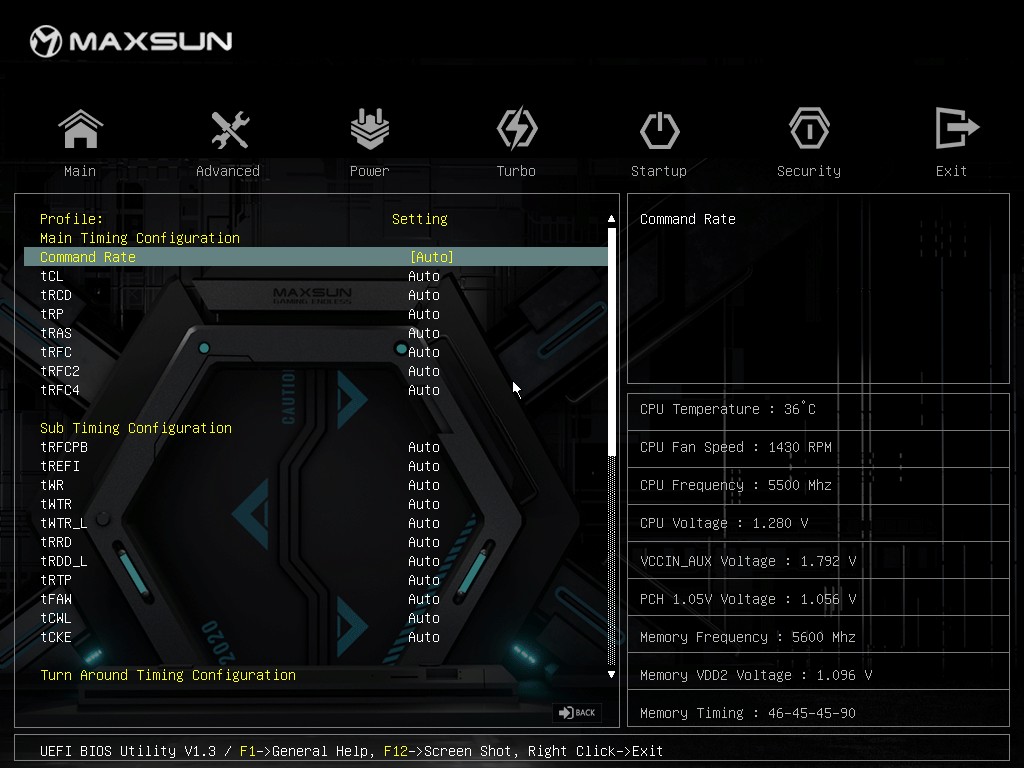

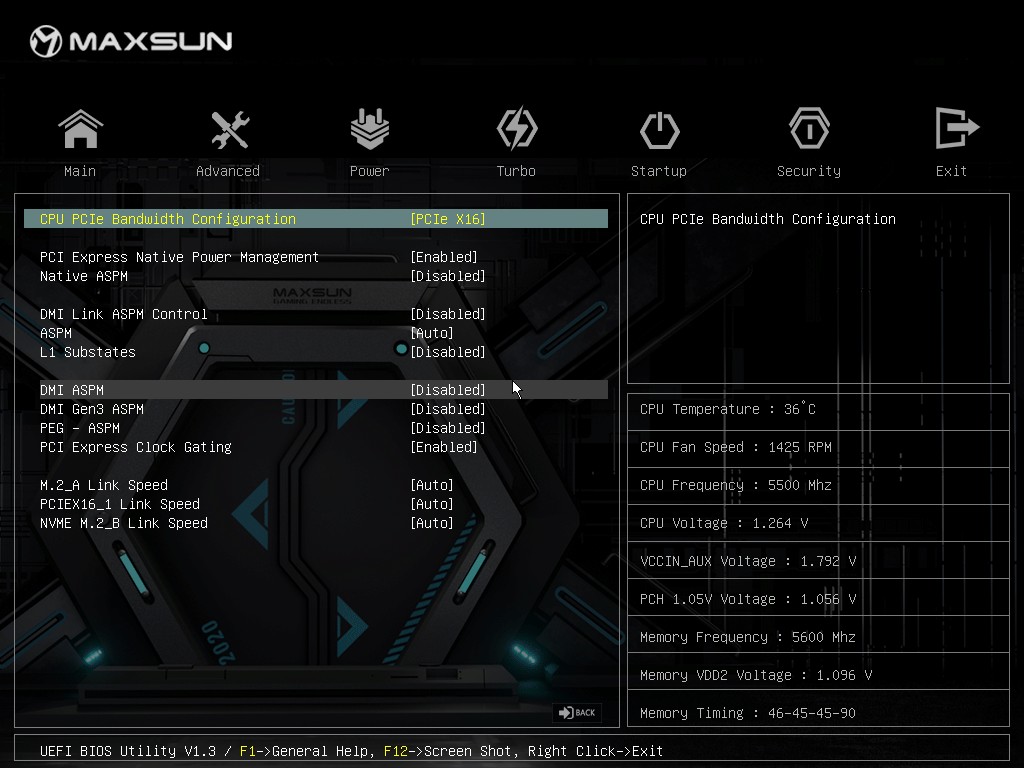

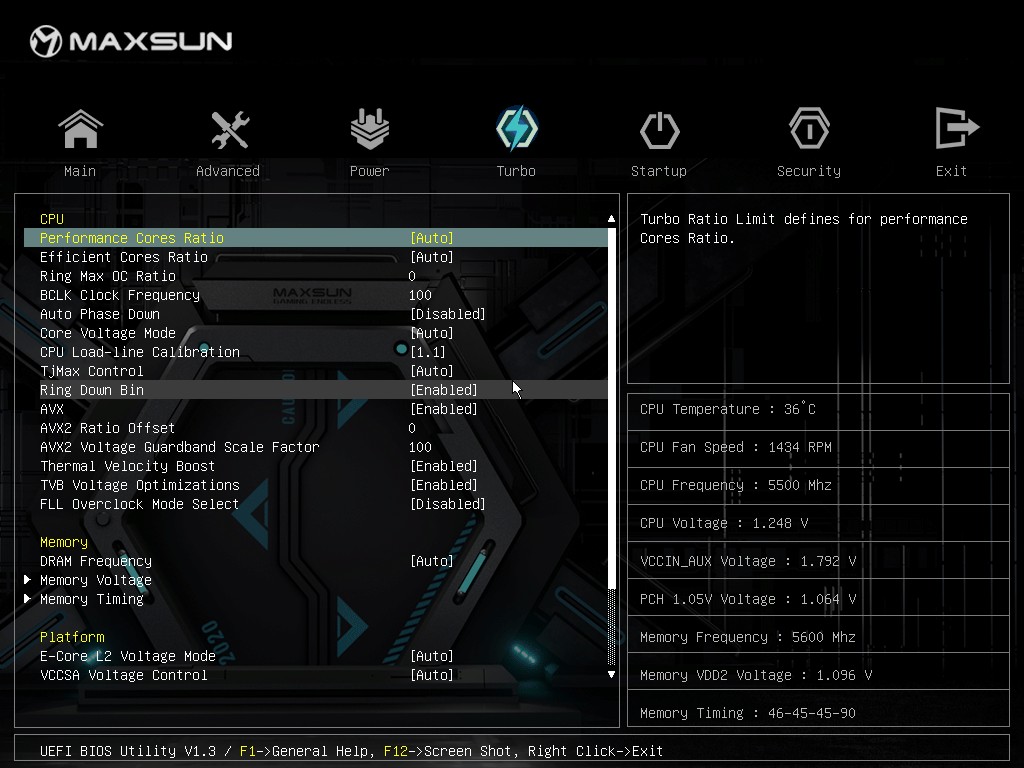

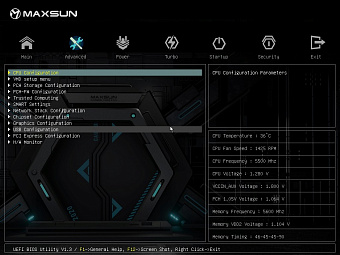

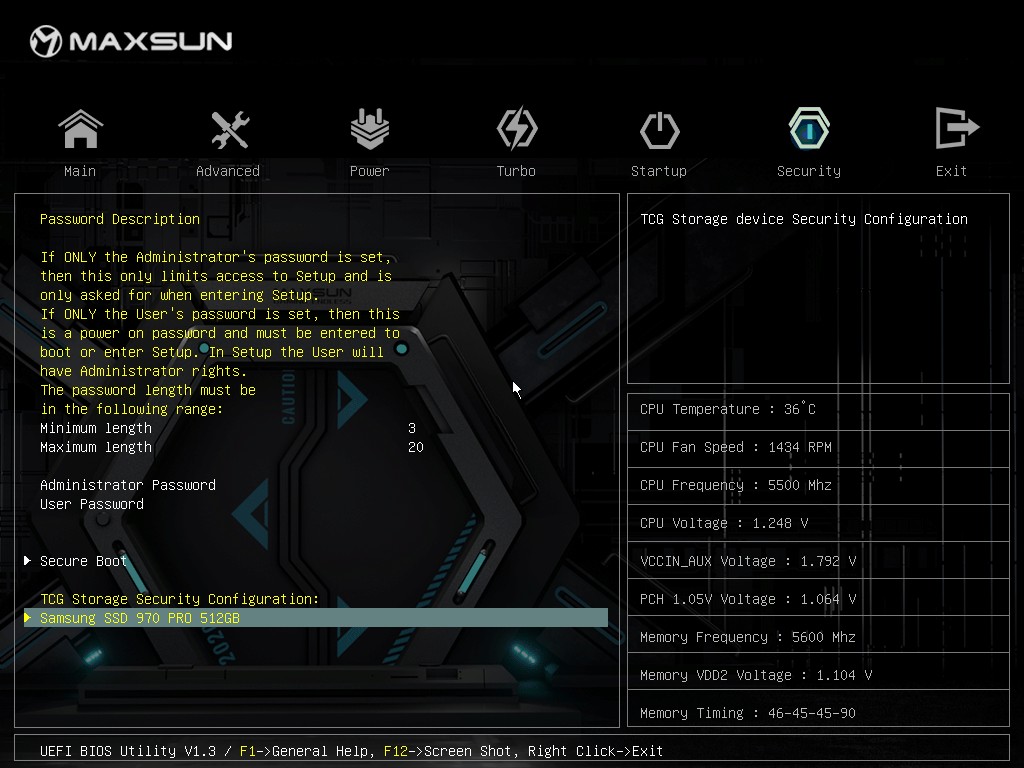

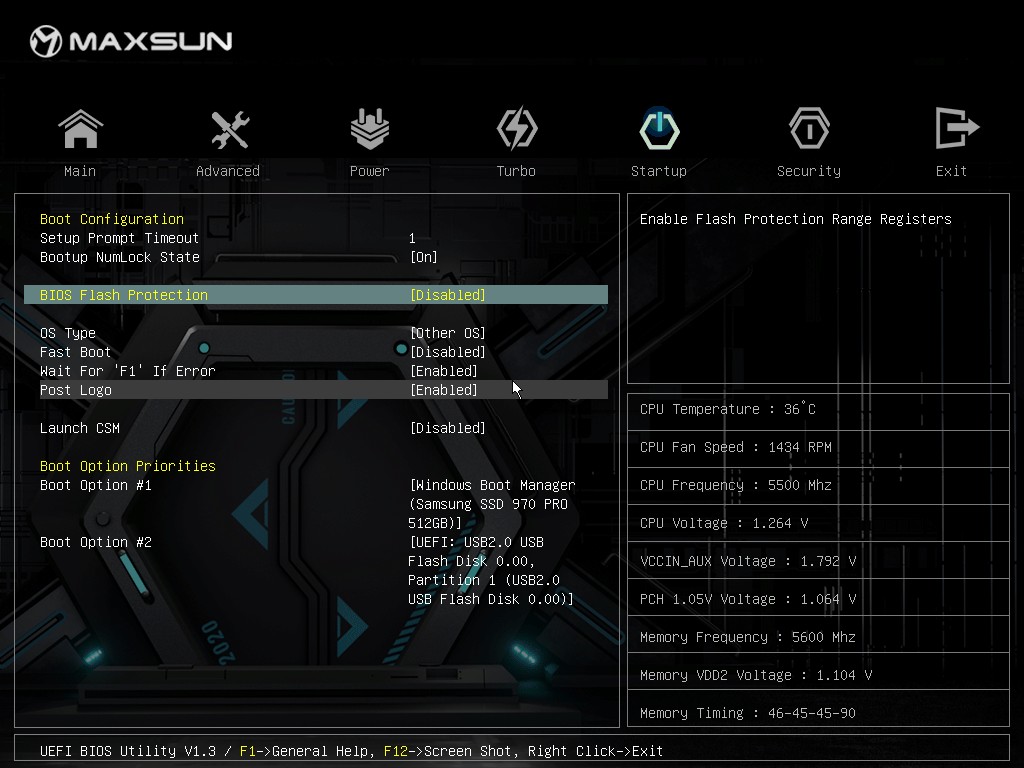

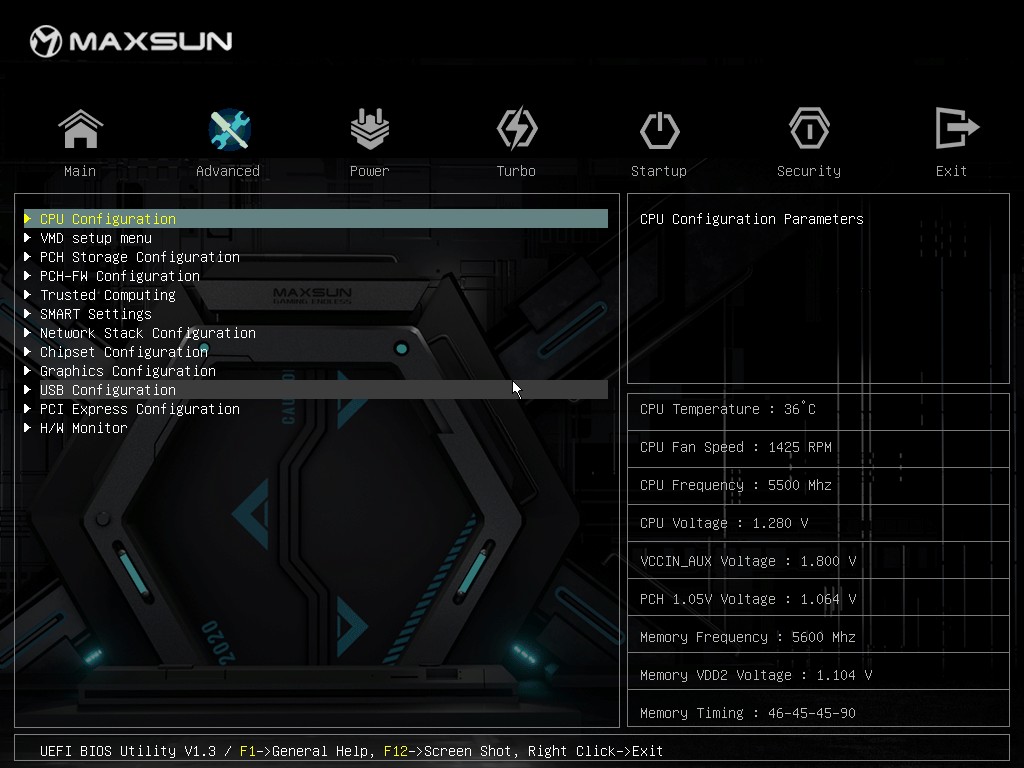

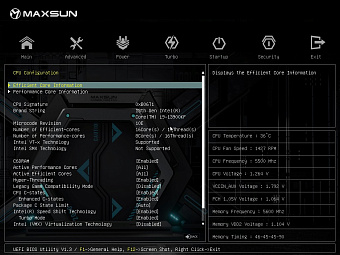

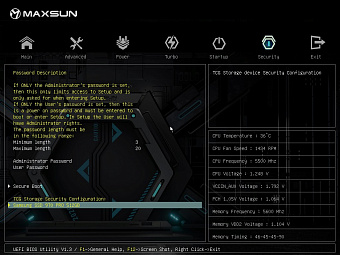

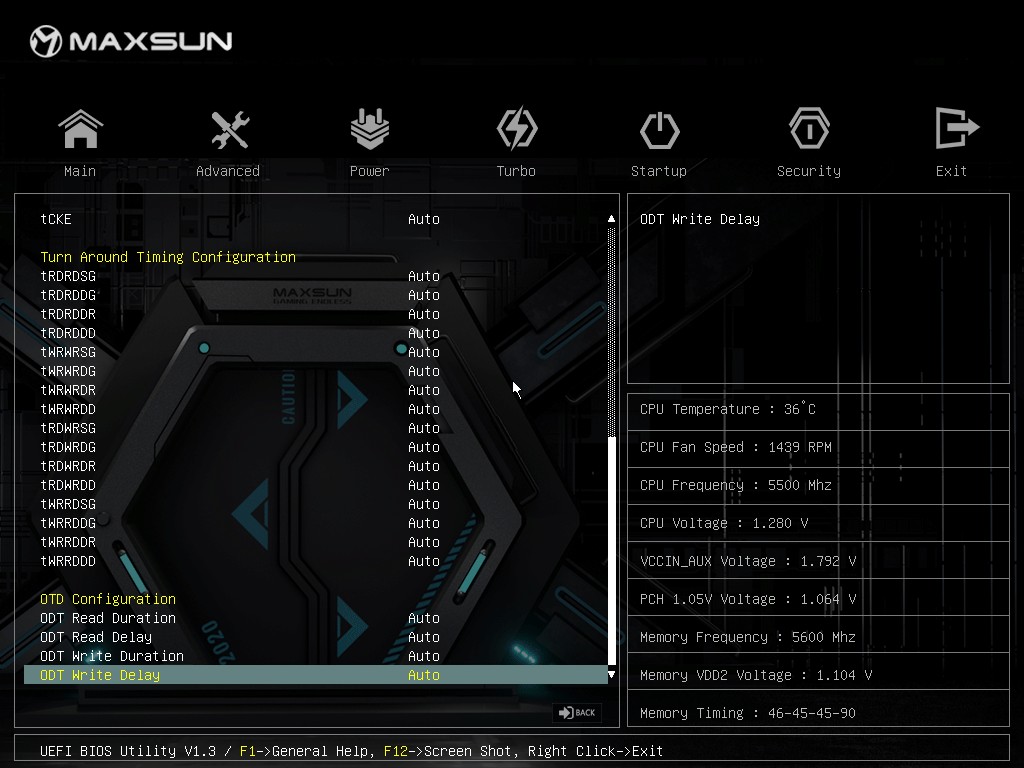

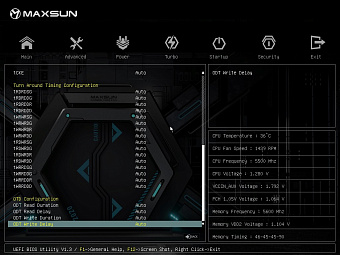

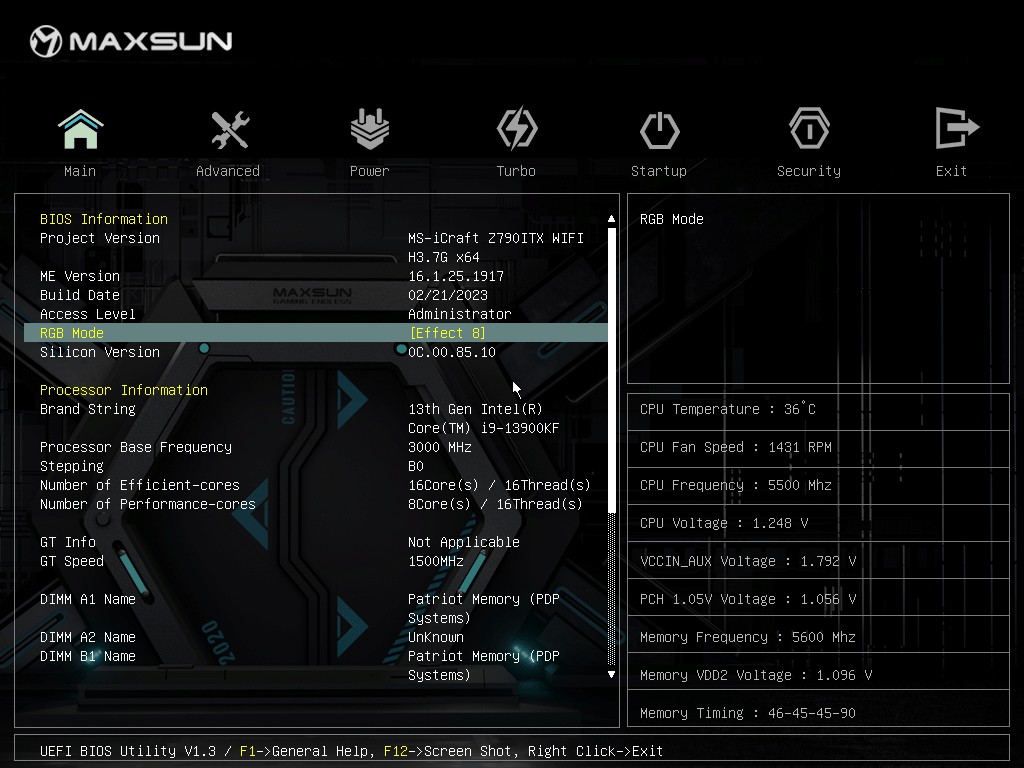

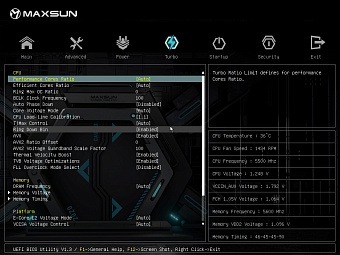

В остальном BIOS материнской платы iCraft Z790ITX WIFI довольно прост в использовании и интуитивно понятен. На скриншотах ниже продемонстрированы все самые основные опции настроек, доступные для версии BIOS H3.7G.

Тестовый стенд

  • Процессор - Intel Core i9-13900KF
  • Материнская плата - Maxsun iCraft Z790ITX WIFI (bios H4.2G)
  • Видеокарта - Sapphire AMD Radeon RX 6800 XT 16 Гб
  • Оперативная память - Patriot Signature DDR5-5600 CL46 2x16 Гб
  • Система охлаждения - EKWB Custom Loop
  • Накопитель - M.2 SSD Samsung 970 Pro 512 Гб
  • Блок питания - Corsair RM850x мощностью 850W
  • Монитор - LG UltraGear 32GP850, 2560x1440, 180 Гц
  • Операционная система - Windows 11 Pro 64-bit 21H2

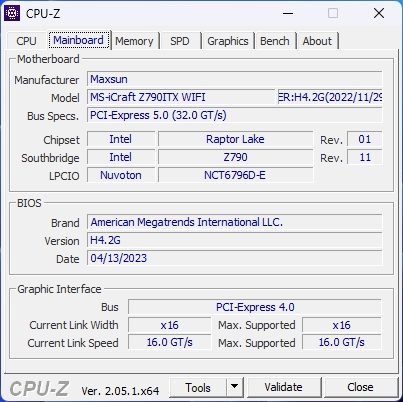

Сразу после первого старта системы мы обновили BIOS материнской платы iCraft Z790ITX WIFI до актуальной версии H4.2G, доступной на сайте производителя.

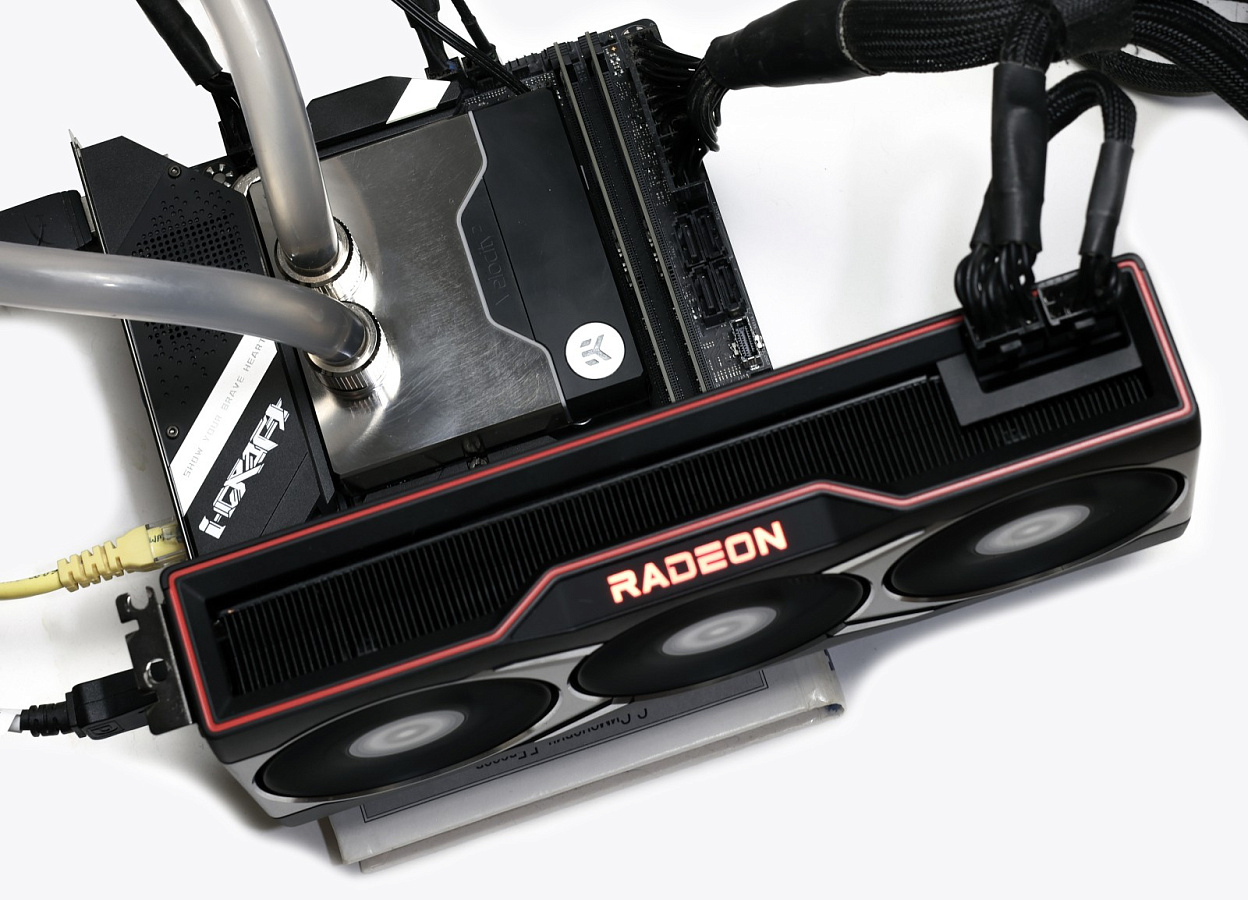

Система с iCraft Z790ITX WIFI была собрана в виде открытого тестового стенда и выглядела следующим образом.

Работа с Core i9-13900KF и DDR5

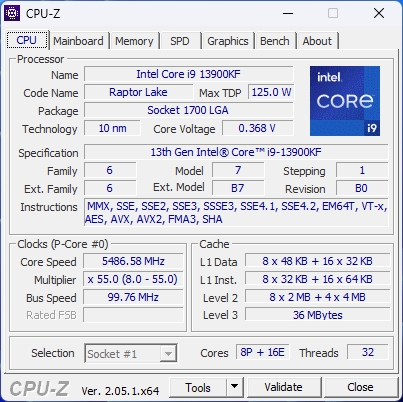

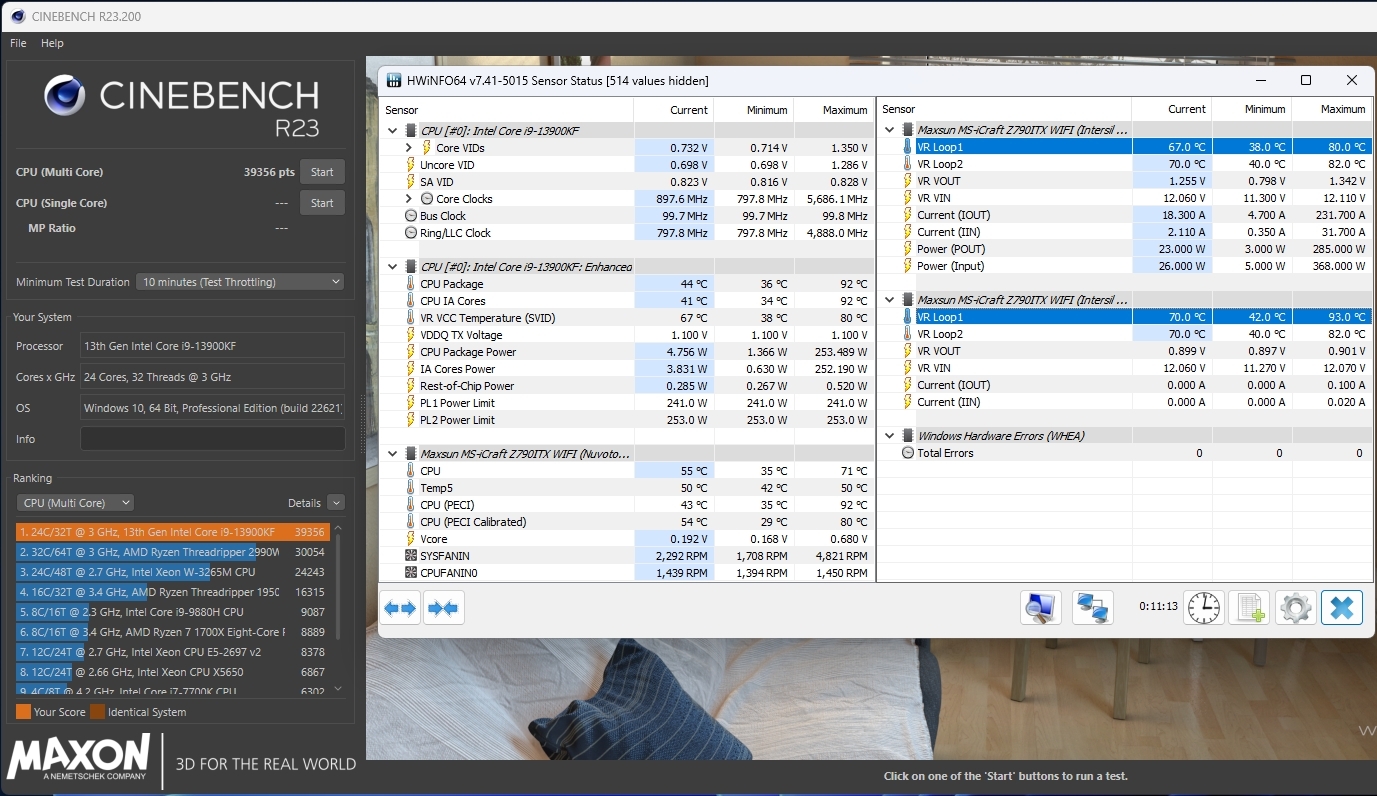

С процессором Core i9-13900KF плата iCraft Z790ITX WIFI работает без особых проблем. Но до тех пор, пока CPU используется в нересурсоемких задачах. Серьезная нагрузка в виде рендера Cinebench R23 приводит к существенному энергопотреблению процессора и, как следствие, к высокому нагреву зоны VRM. Силовая обвязка материнской платы нагревается до 93 градусов Цельсия. А уже после 80 градусов для обдува радиаторов включается комплектный вентилятор. Шум от его работы можно смело назвать существенным. Исходя из этого, можно сказать, что для комфортного работы системы мы не советовали бы в пару к iCraft Z790ITX WIFI процессор мощнее Core i5-13600K. Старшие CPU линеек Core i9 и Core i7 - не для этой платы.

Не менее неоднозначная картина складывается при работе iCraft Z790ITX WIFI с памятью DDR5. С частотами ОЗУ "из коробки" все работает в пределах нормы, на первый взгляд. В глаза бросается лишь высокая латентность памяти, которая при частоте 5600 МГц составляет более 90 нс.

В процессе разгона памяти DDR5 проявляется не совсем радужная картина. Первичные тайминги на iCraft Z790ITX WIFI начинают жить своей жизнью и не поддаются корректировке. В результате этого с ростом частоты ОЗУ значение CL=52 уже при 6400 МГц.

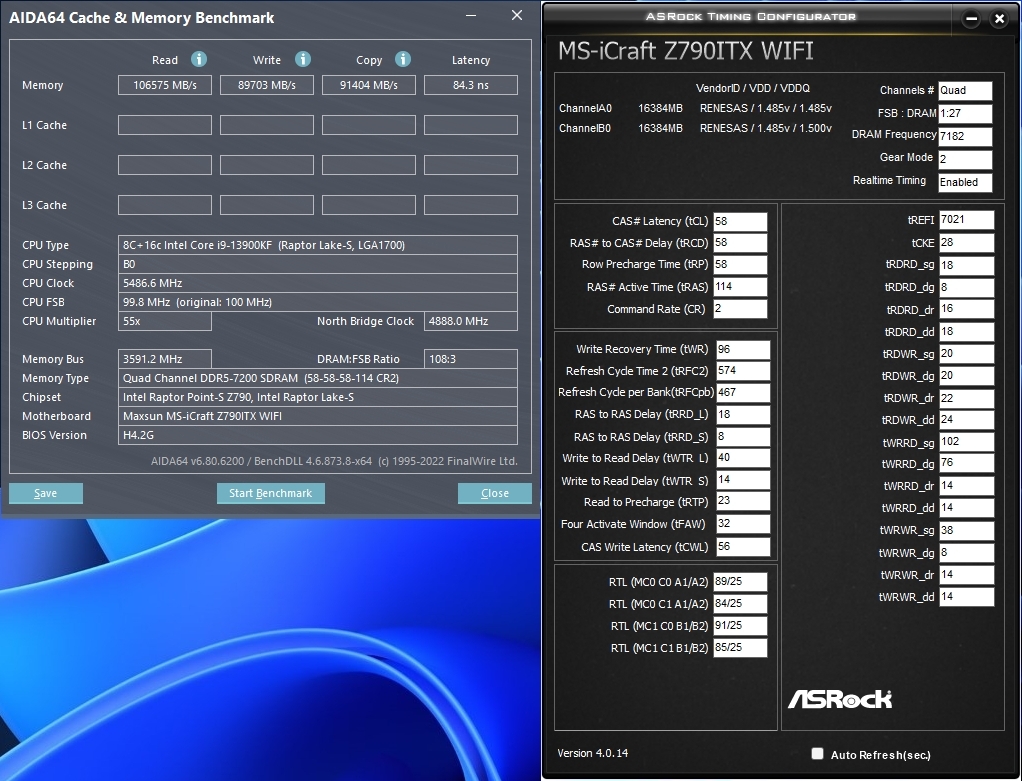

А при работе памяти на 7200 МГц первичные тайминги уже достигают совсем неприличных значений. Тот же CL увеличивается до 58, что отражается не самым лучшим образом на задержках используемого комплекта ОЗУ. Также стоит отметить то, что 7200 МГц оказались крайней точкой стабильности памяти на плате iCraft Z790ITX WIFI.

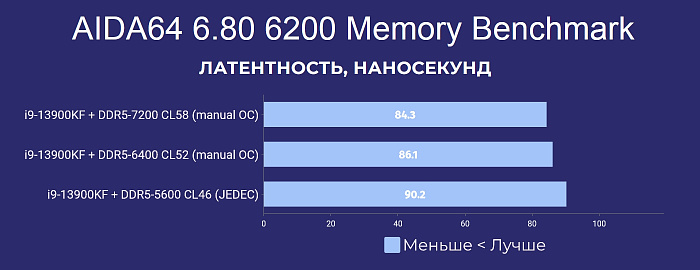

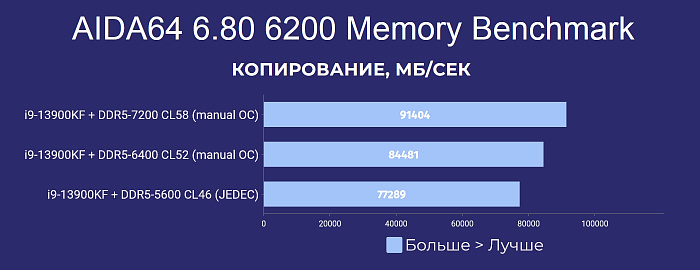

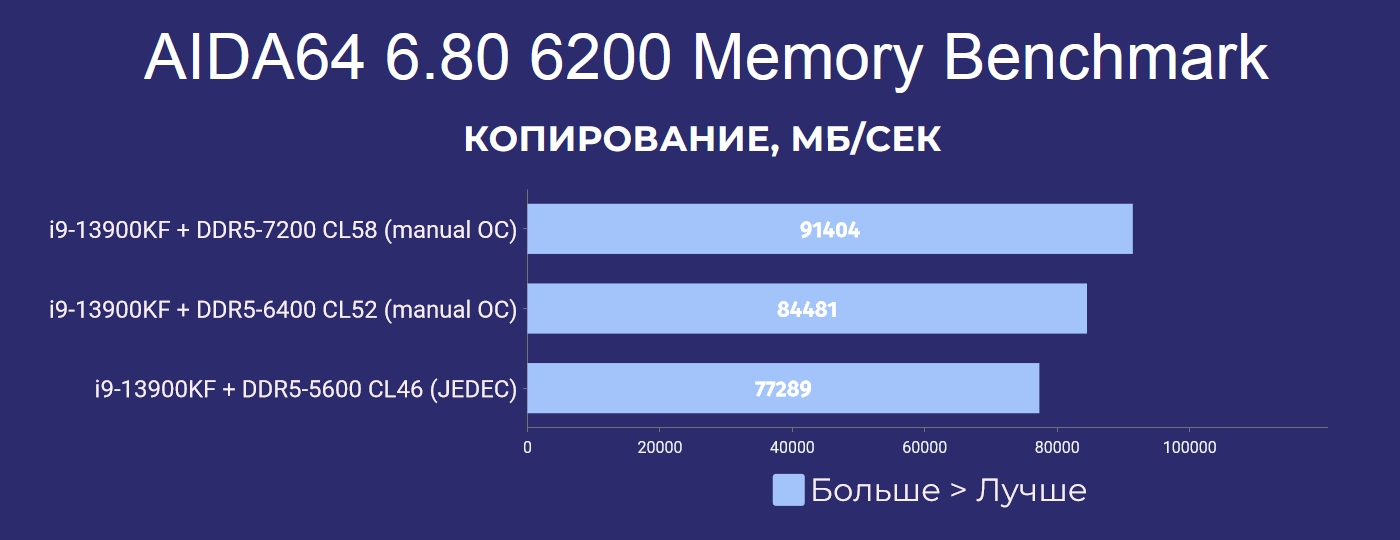

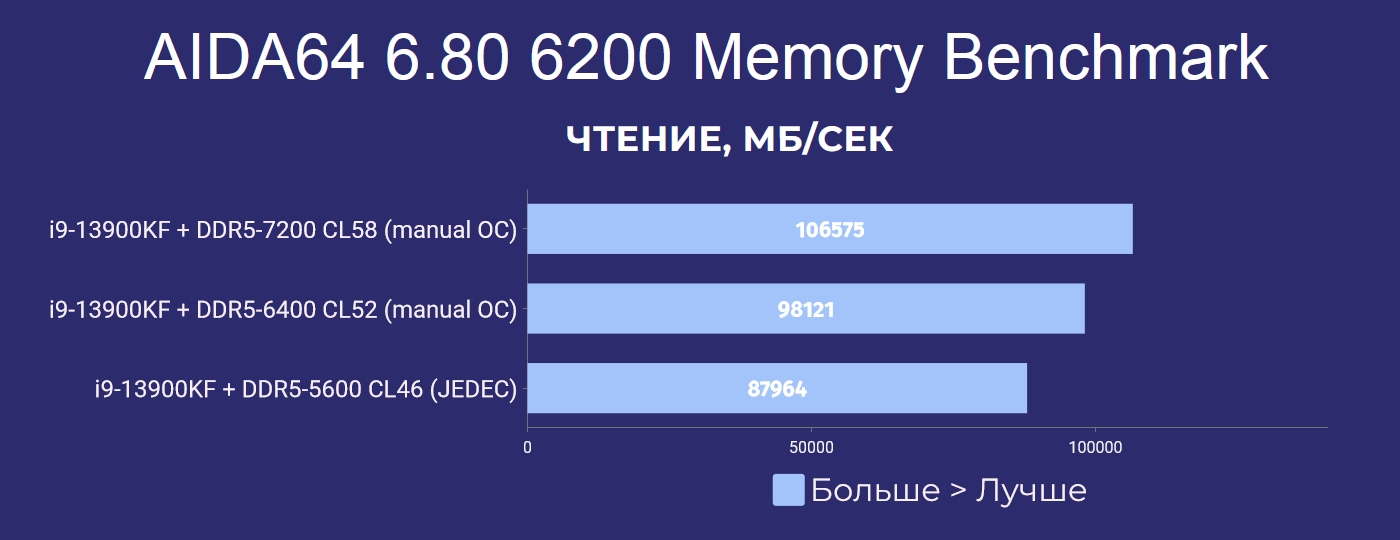

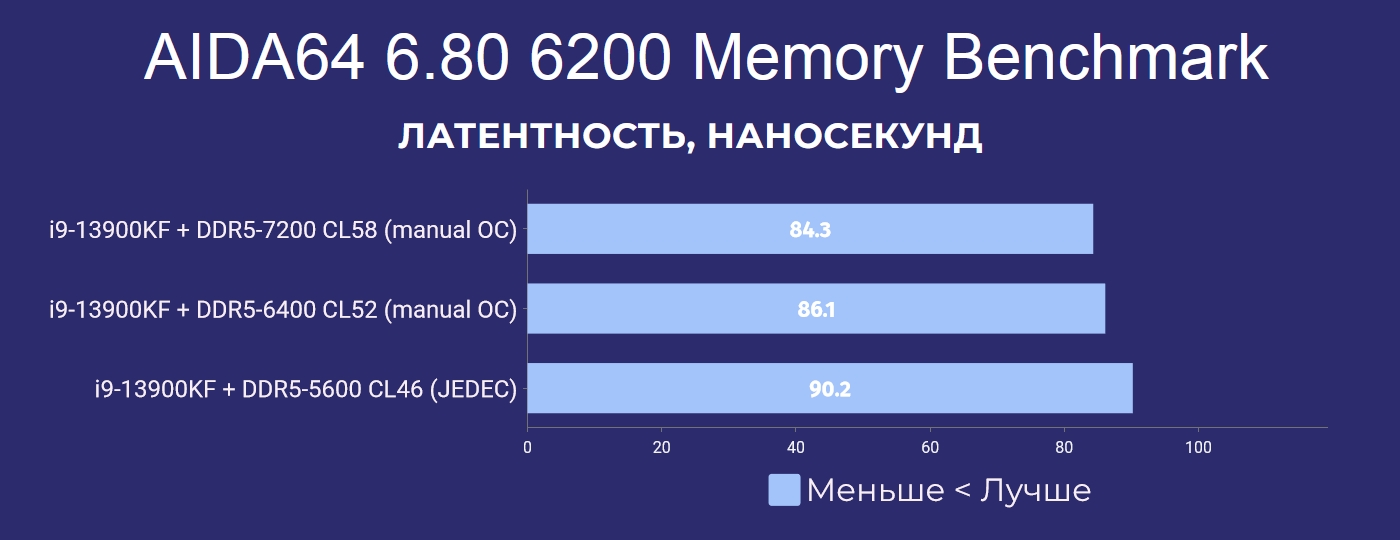

Пропускная способность памяти после разгона на iCraft Z790ITX WIFI растет заметно, если опираться на результаты бенчмарка AIDA64. А вот задержки ОЗУ сокращаются весьма несущественно. С исходных 90 до 84 нс.

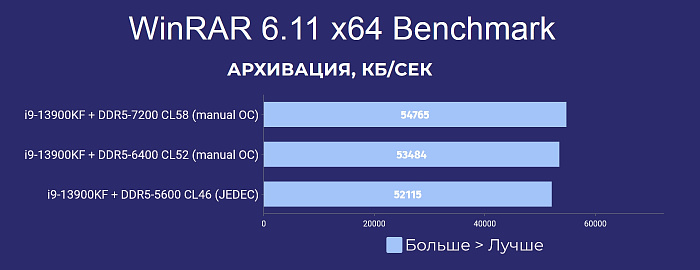

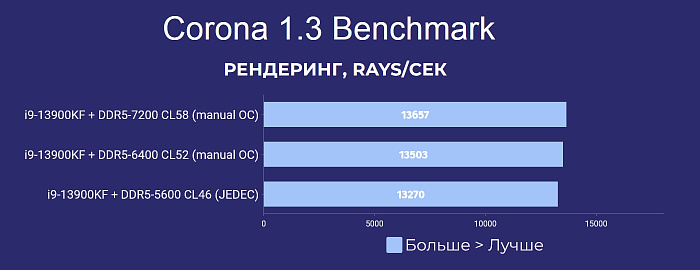

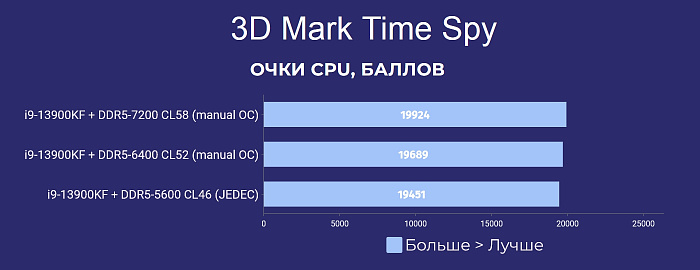

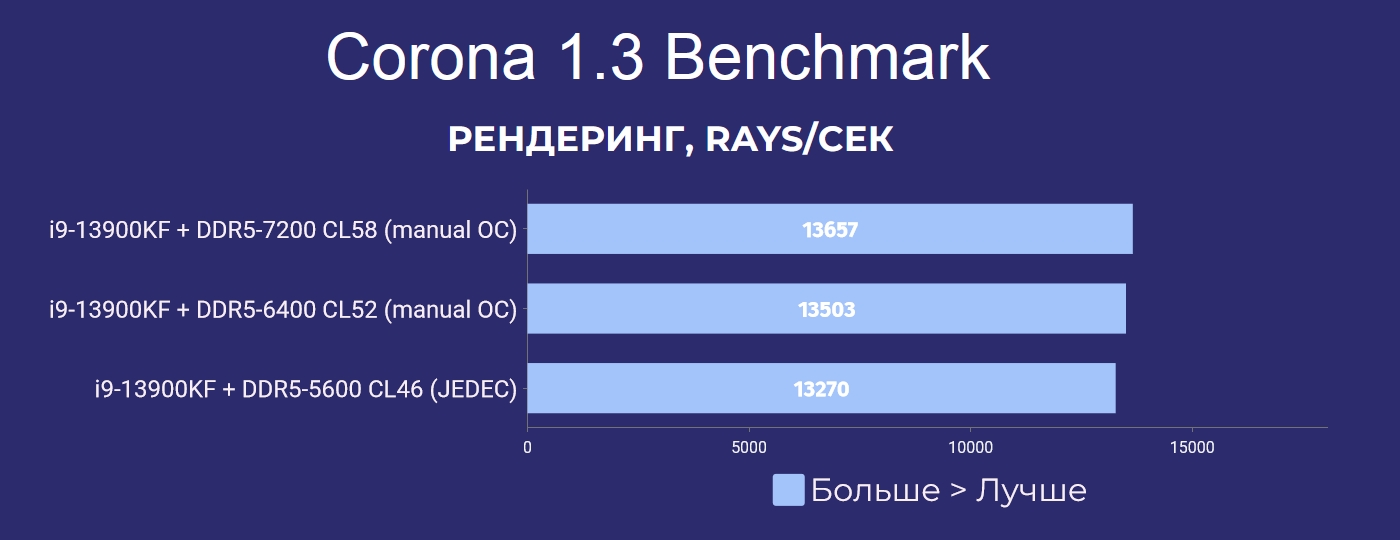

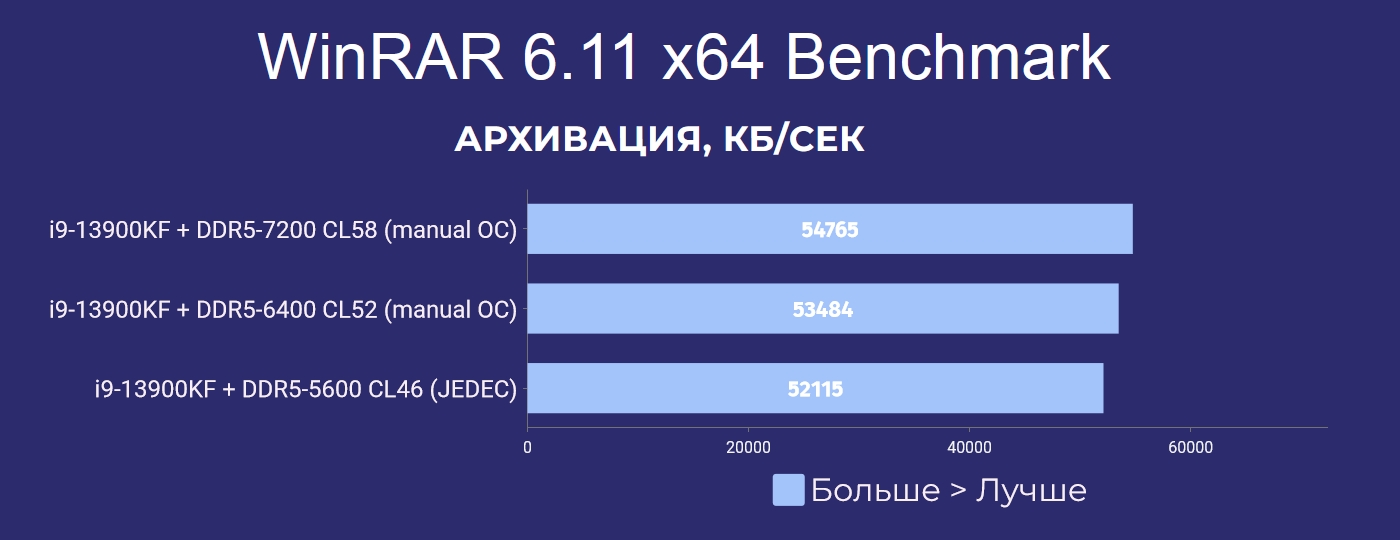

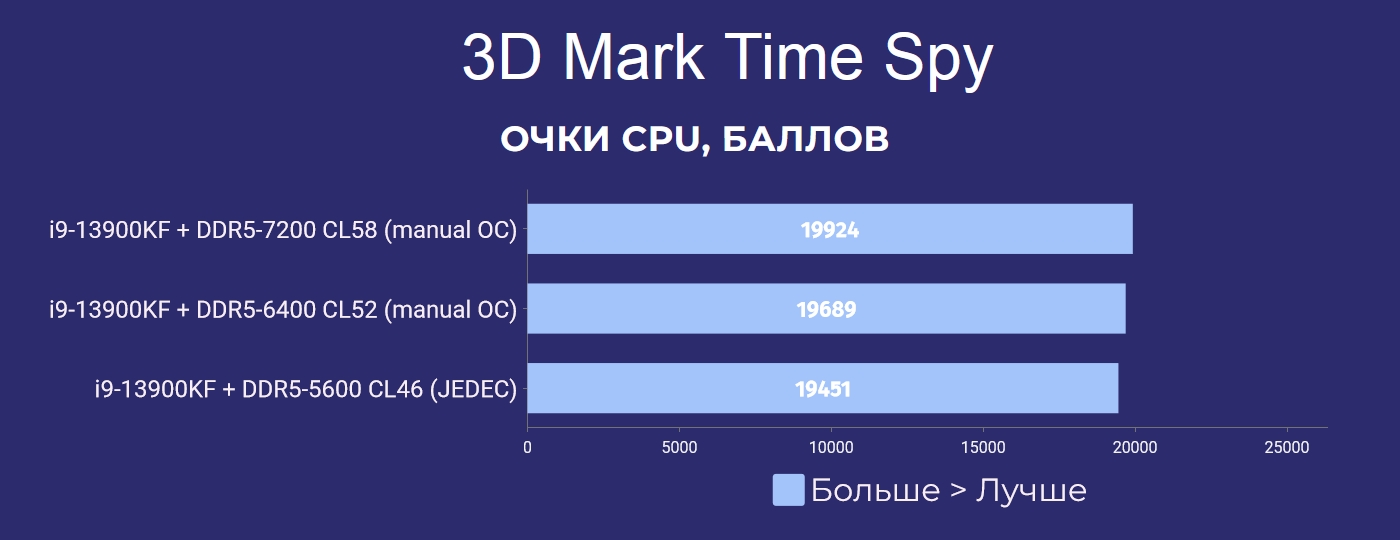

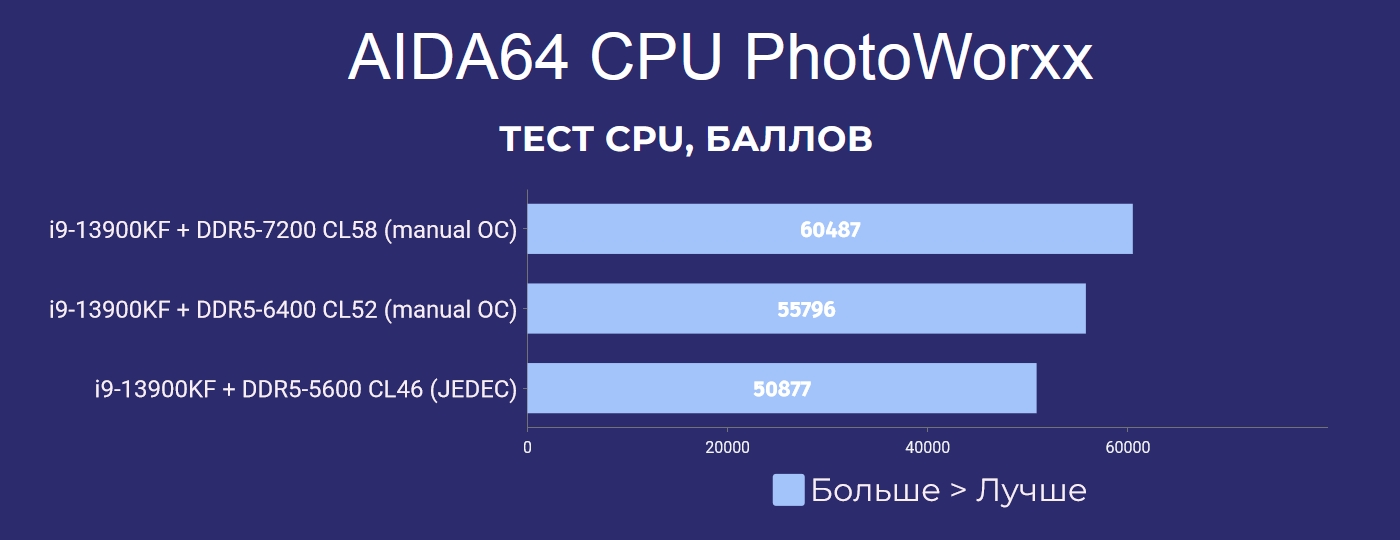

Несмотря на проблемы с таймингами разгон ОЗУ на плате iCraft Z790ITX WIFI позволяет добиться увеличения производительности в рабочих задачах. Это подтверждают тесты в ряде рабочих приложений и бенчмарков.

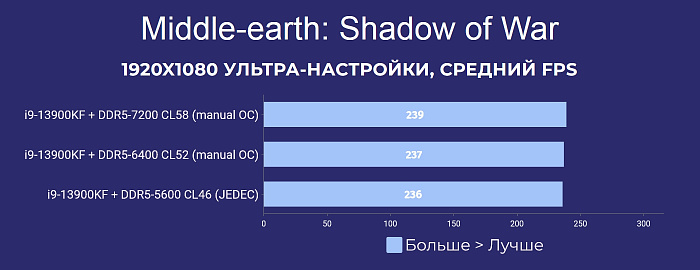

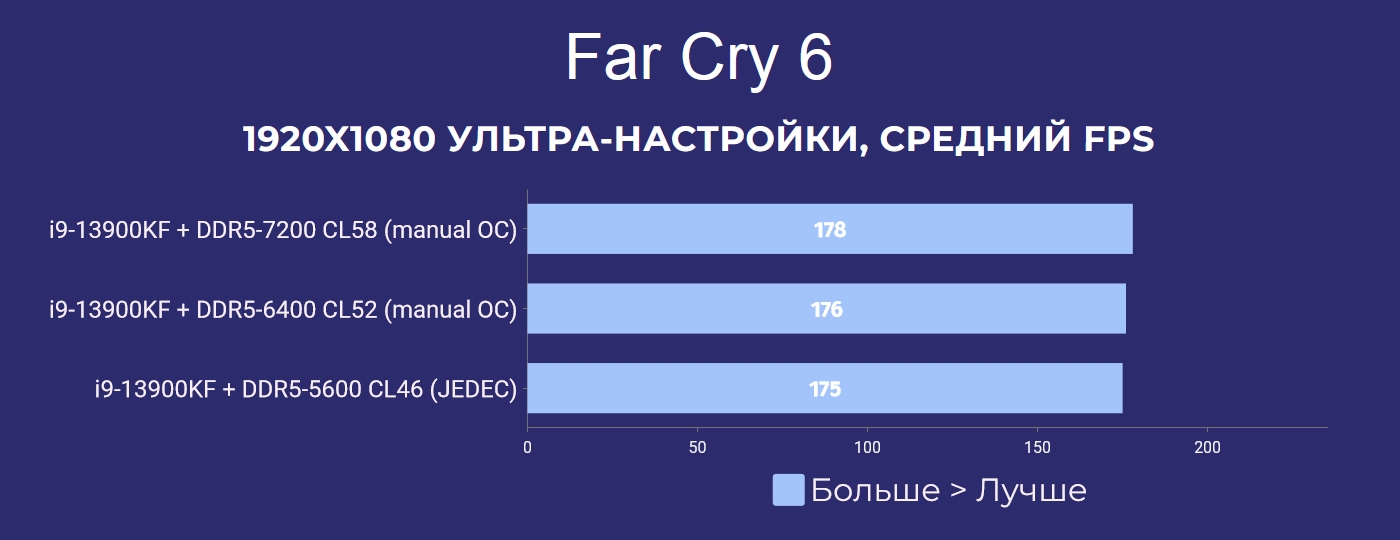

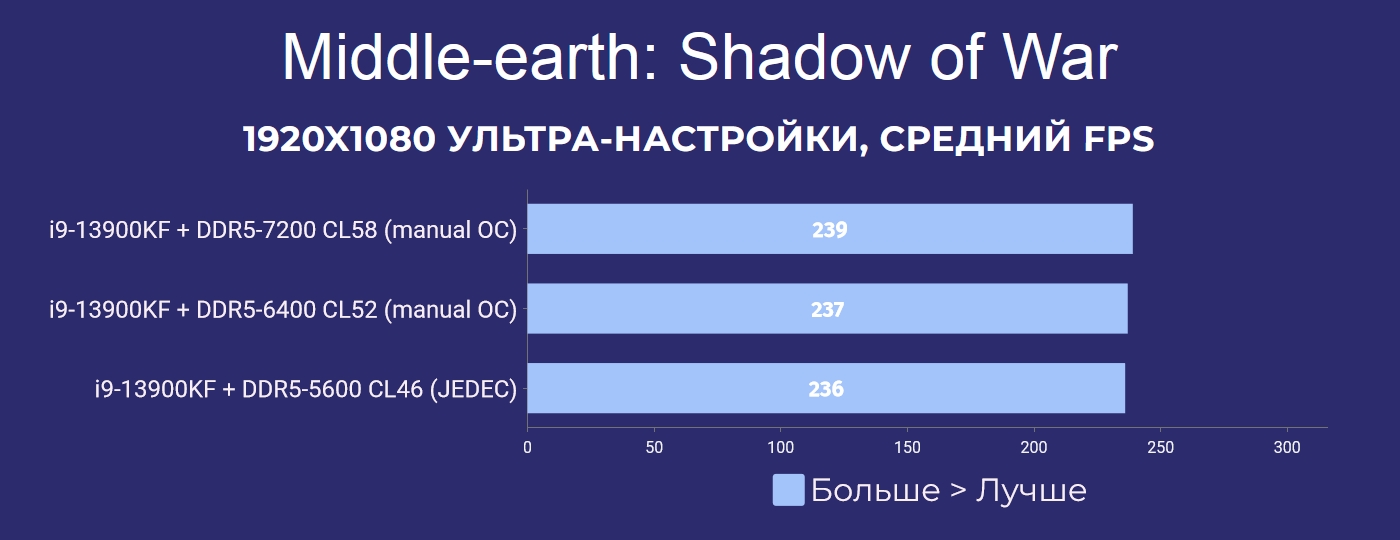

В играх разгон ОЗУ позволяет прибавить лишь пару-тройку FPS, но не более. Хотя, если бы корректировка таймингов работала бы на iCraft Z790ITX WIFI корректно, мы бы увидели значительно более существенный прирост среднего кадра.

Заключение

Maxsun iCraft Z790ITX WIFI - очень интересный продукт, который может усилить конкуренцию на рынке материнских плат для компактных систем, но определенно нуждающийся в доведении до лучших кондиций. Техническая составляющая этой платы находится на высоком уровне. Чего только стоит 9-фазная система питания процессора с 90А сборками. Большим плюсом для этой платы в форм-факторе Mini-ITX является и наличие сразу четырех разъемов 4-пин PWM для охлаждения. Ложкой дегтя в бочке меда для iCraft Z790ITX WIFI будет, конечно же, недоработанный BIOS. Неудовлетворительная работа прошивки проявляется как в управлении таймингами памяти, так и некорректно функционирующем мониторинге. Во всем остальном эта материнская плата вполне пригодна для использования.

Плюсы:

  • мощная система питания с 90А компонентами;
  • заявленная поддержка памяти DDR5-7400;
  • четыре разъема 4-пин PWM;
  • два порта USB 3.2 Gen2x2 Type-C;
  • металлический бэкплейт.

Минусы:

  • сырой и недоработанный BIOS;
  • некорректная работа мониторинга в Windows;
  • очень шумный вентилятор для обдува VRM.
