Обзор и тест корпуса DeepCool CH510 Mesh Digital

Современный рынок Mid-Tower корпусов настолько большой, что производители корпусов используют оригинальные подходы для привлечения внимания пользователей к своей продукции.

Так, компания DeepCool выпустила на рынок Mid-Tower корпус DeepCool CH510 Mesh Digital, имеющий легкосъемную боковую панель из закаленного стекла, и оснащенный LED-экраном на лицевой панели, по вполне доступной цене около 6600 рублей.

Технические характеристики

Упаковка и комплектация

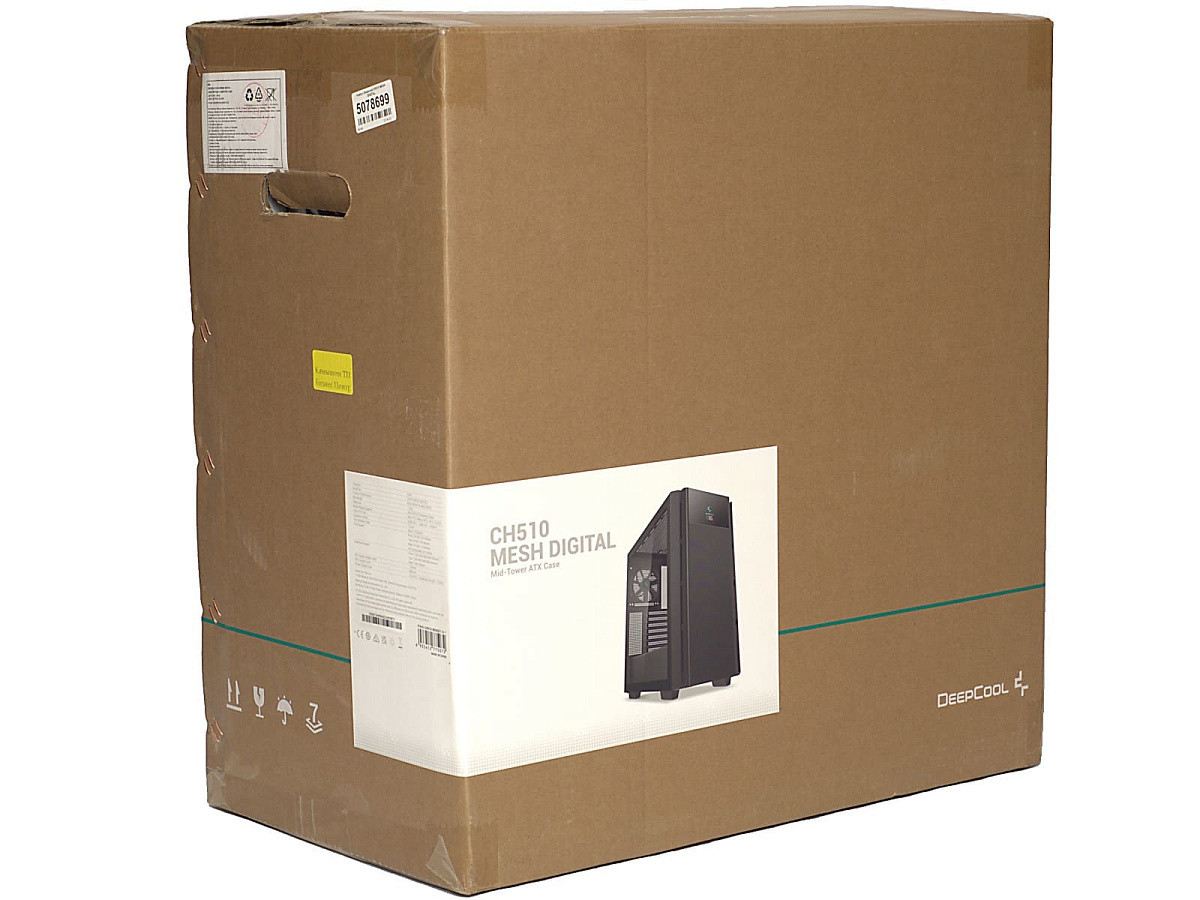

Оформление коробки с Mid-Tower корпусом DeepCool CH510 Mesh Digital сделано в простом стиле – с одной большой наклейкой, на которой показан внешний вид корпуса и приведены его технические характеристики. В подобном формате производитель выпускает не одну модель своих корпусов и он уже «прижился», делая продукцию DeepCool узнаваемой.

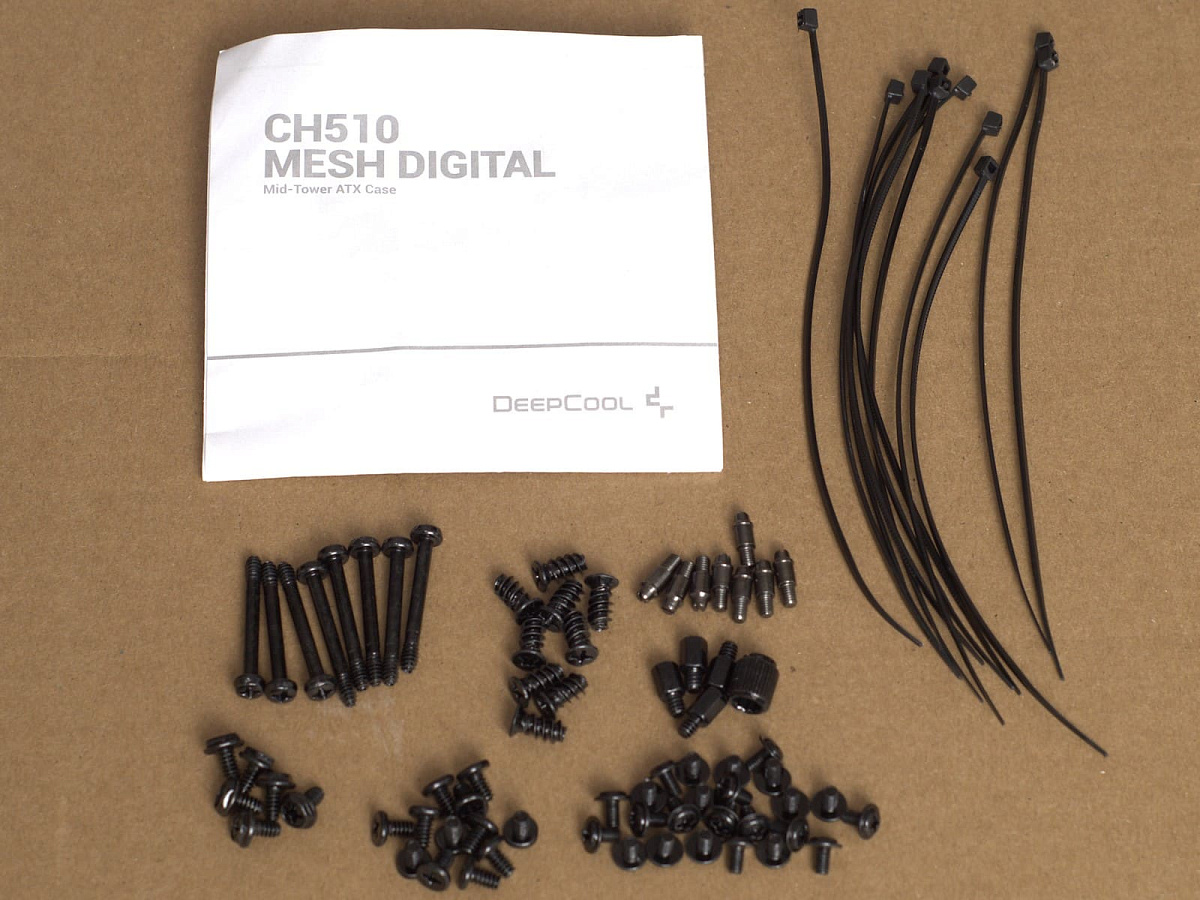

Комплектация у корпуса скромная и типична для большинства современных Mid-Tower корпусов. Она включает в себя инструкцию, набор винтов и одноразовые стяжки.

Внешний вид

По внешнему виду Mid-Tower корпус DeepCool CH510 Mesh Digital мало чем отличается от одноклассников, однако некоторые элементы дизайна заставляют обратить на него внимание. В первую очередь, это наличие небольшого экрана на лицевой панели и ориентация корпуса на достижение хорошей продуваемости за счет наличия больших зон с перфорацией. Если говорить относительно размеров, то они «средние» и составляют: 470 (высота) х 230 (ширина) х 455 (глубина) мм. При этом вес у корпуса немалый – 7,5 кг, что косвенно говорит об использовании в нем не самого тонкого металла (микрометр показывает толщину боковых стенок 0.8 мм).

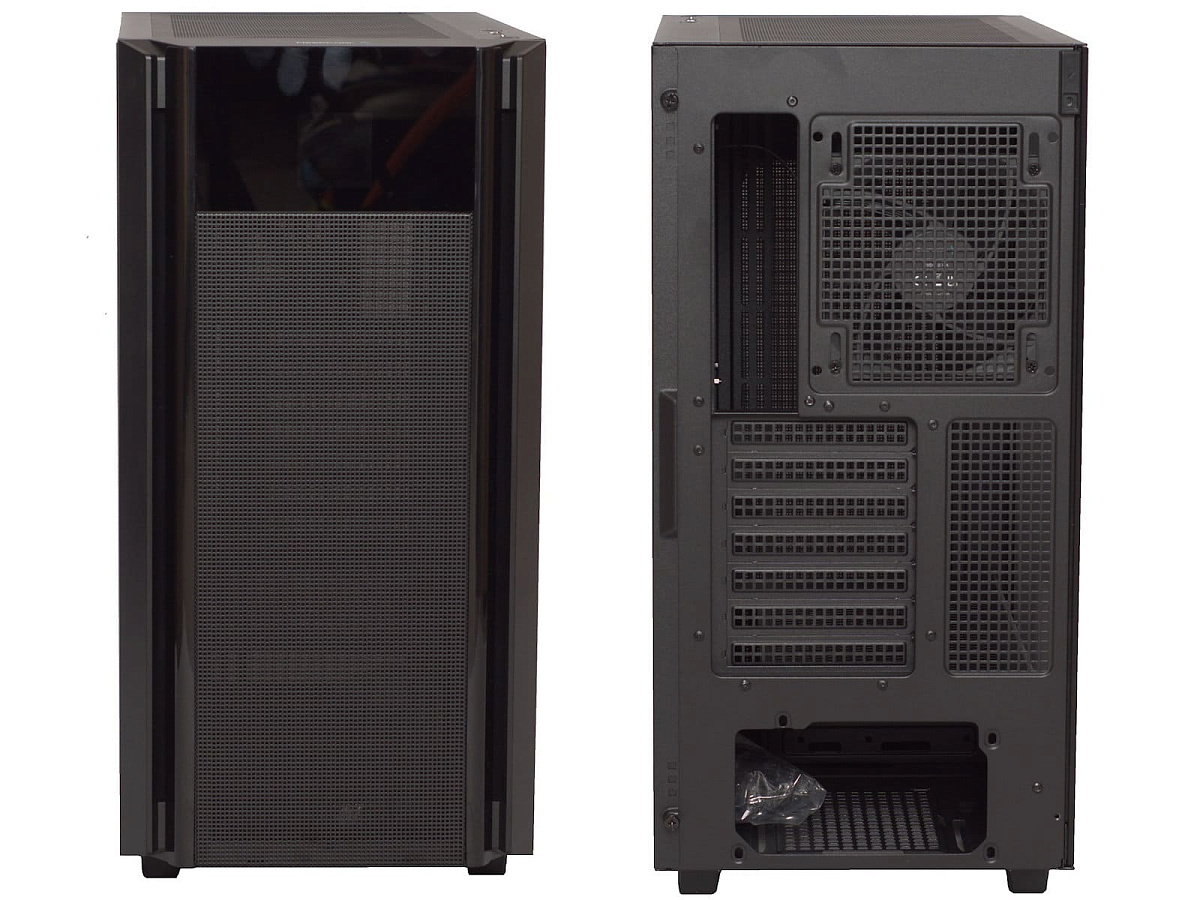

Лицевая панель корпуса состоит из двух частей – вверху находится небольшая стеклянная панель с экраном, а нижняя часть представляет собой перфорированную структуру из мелкой квадратной сеткой. Компоновка сзади говорит о типовой конструкции с нижним размещением блока питания. И на ней производитель «по максимуму» сделал перфорацию, которая приходится на зону размещения 120/140 мм вентилятора и область установки плат расширения. Причем заметно, что установлен 120 мм вентилятор и его можно двигать «вверх-вниз».

Функция экрана очень простая, но может быть полезной – это отображение температуры центрального или графического процессора, что делается через фирменное программное обеспечение.

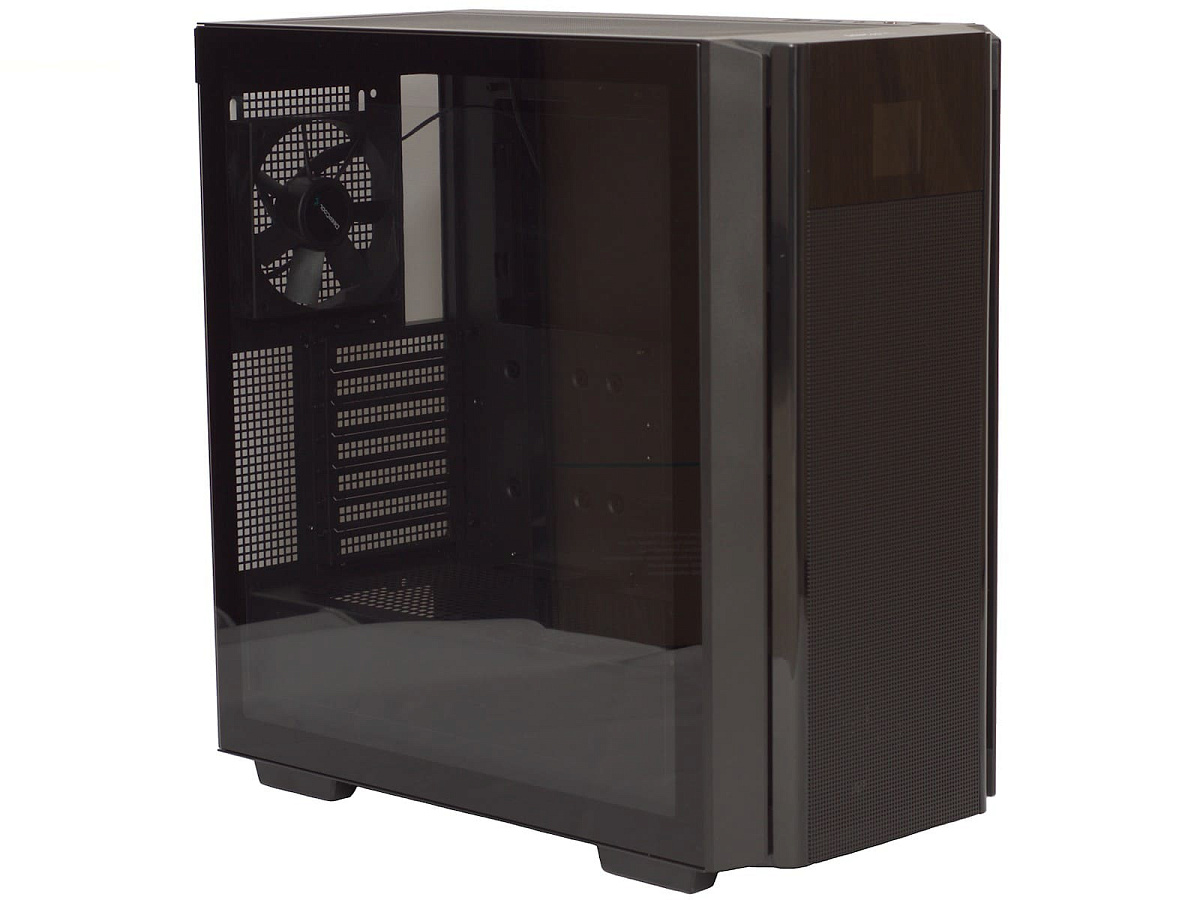

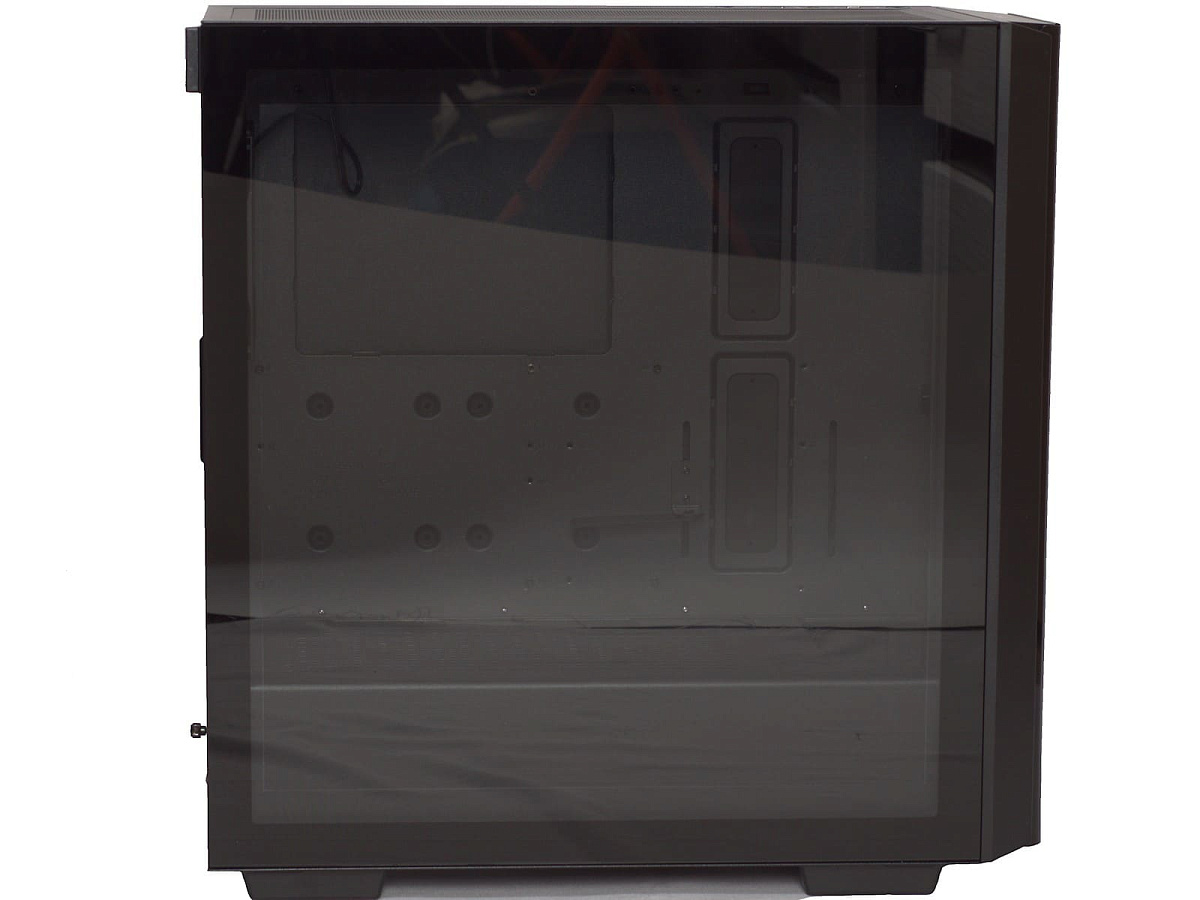

Левая боковая стенка выполнена из закаленного стекла и в данном корпусе она легкосъемная – используется магнитное крепление.

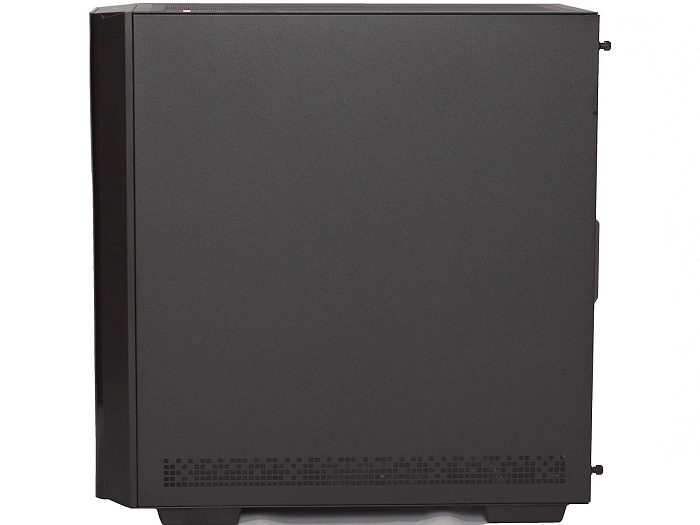

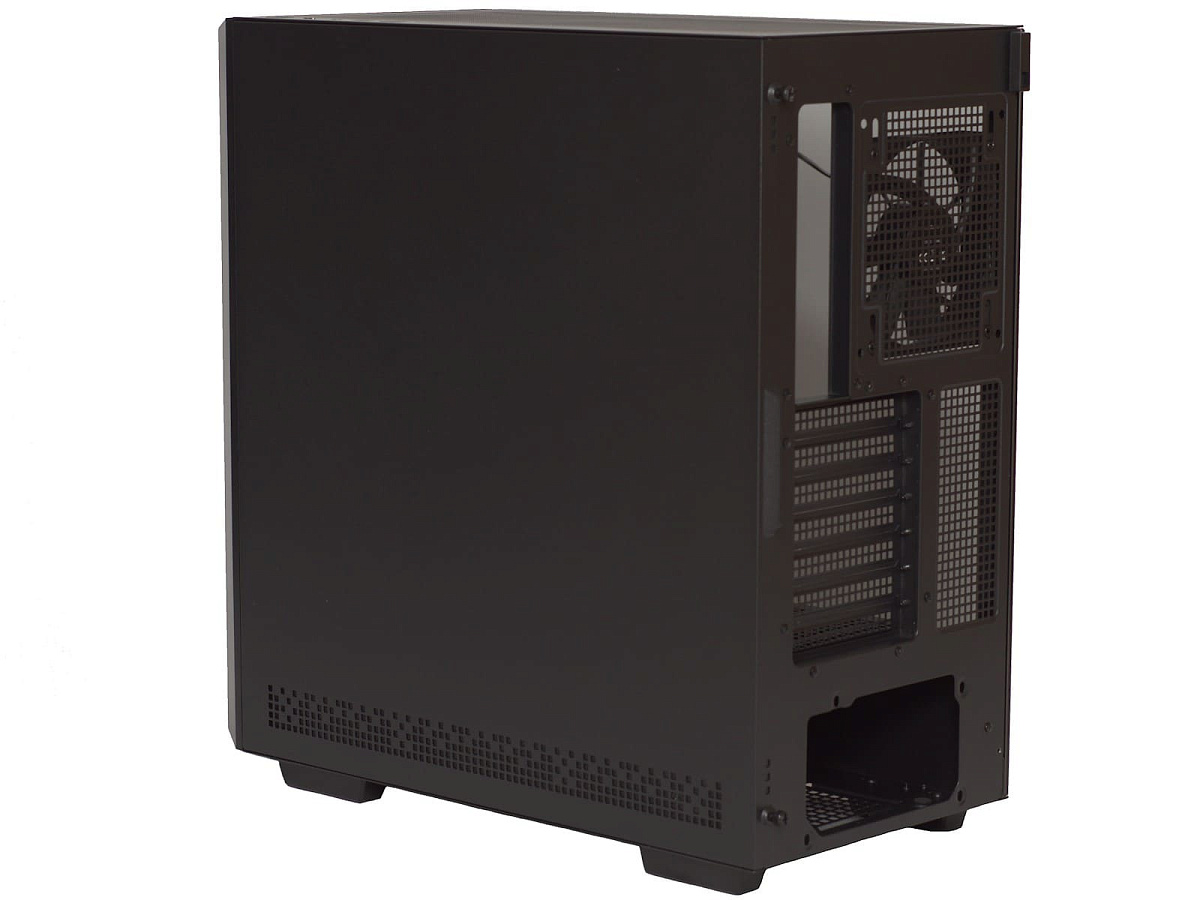

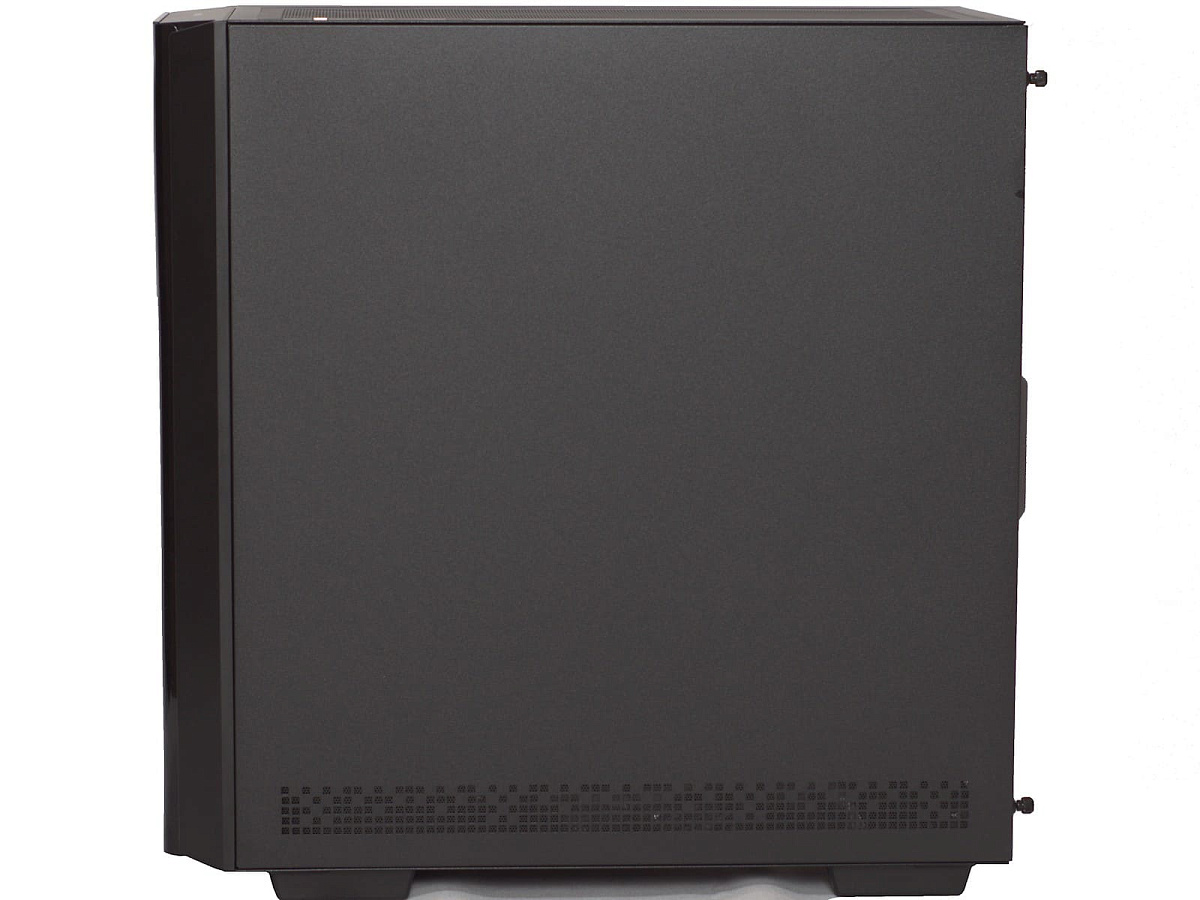

Определенный интерес представляет правая боковая стенка. Пусть она фиксируется двумя винтами, но в нижней части предусмотрена перфорация, призванная улучшить температурный режим зоны размещения блока питания и накопителей.

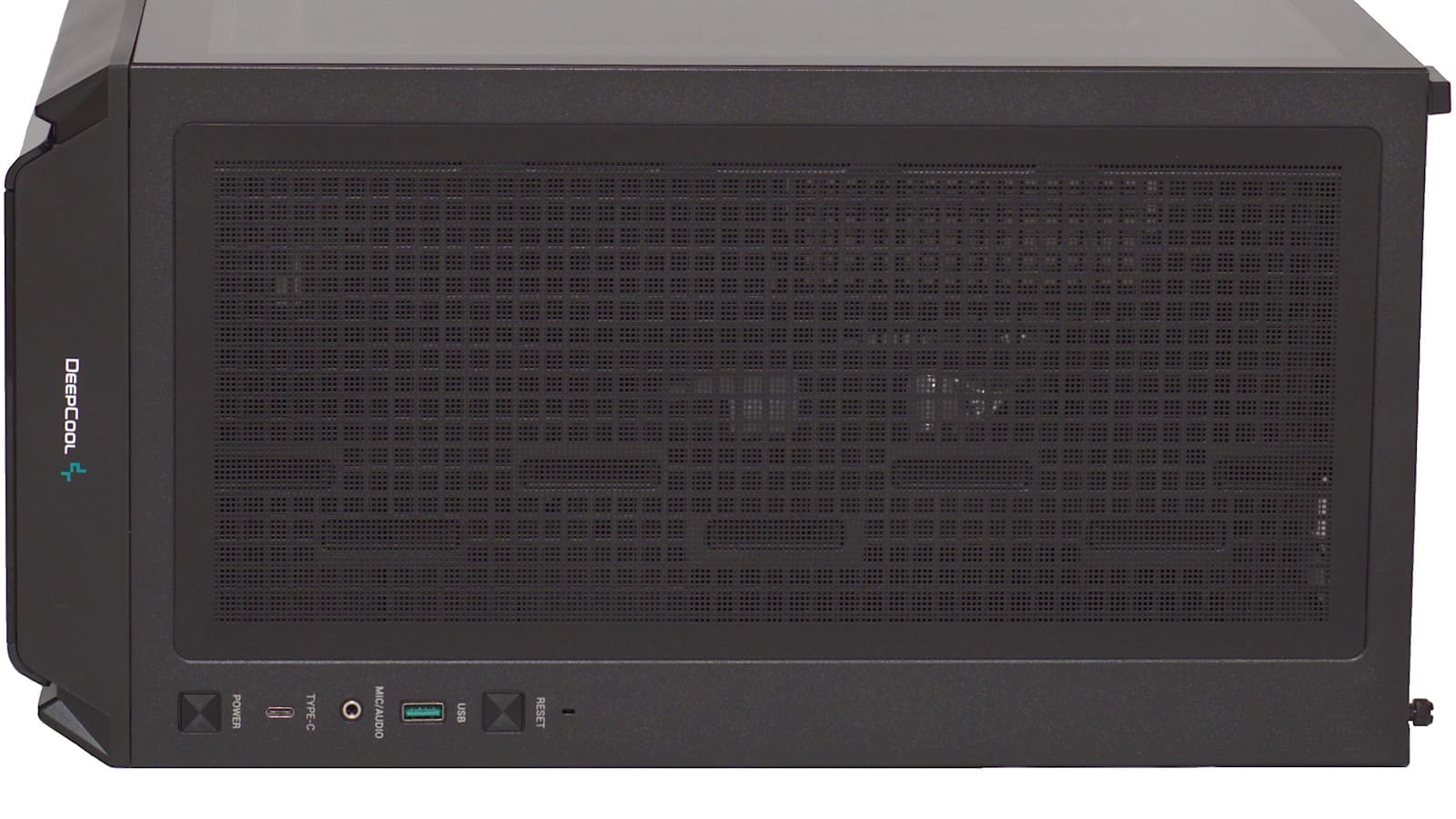

Верхняя стенка перфорированная и для нее предусмотрен легкосъемный противопылевой фильтр.

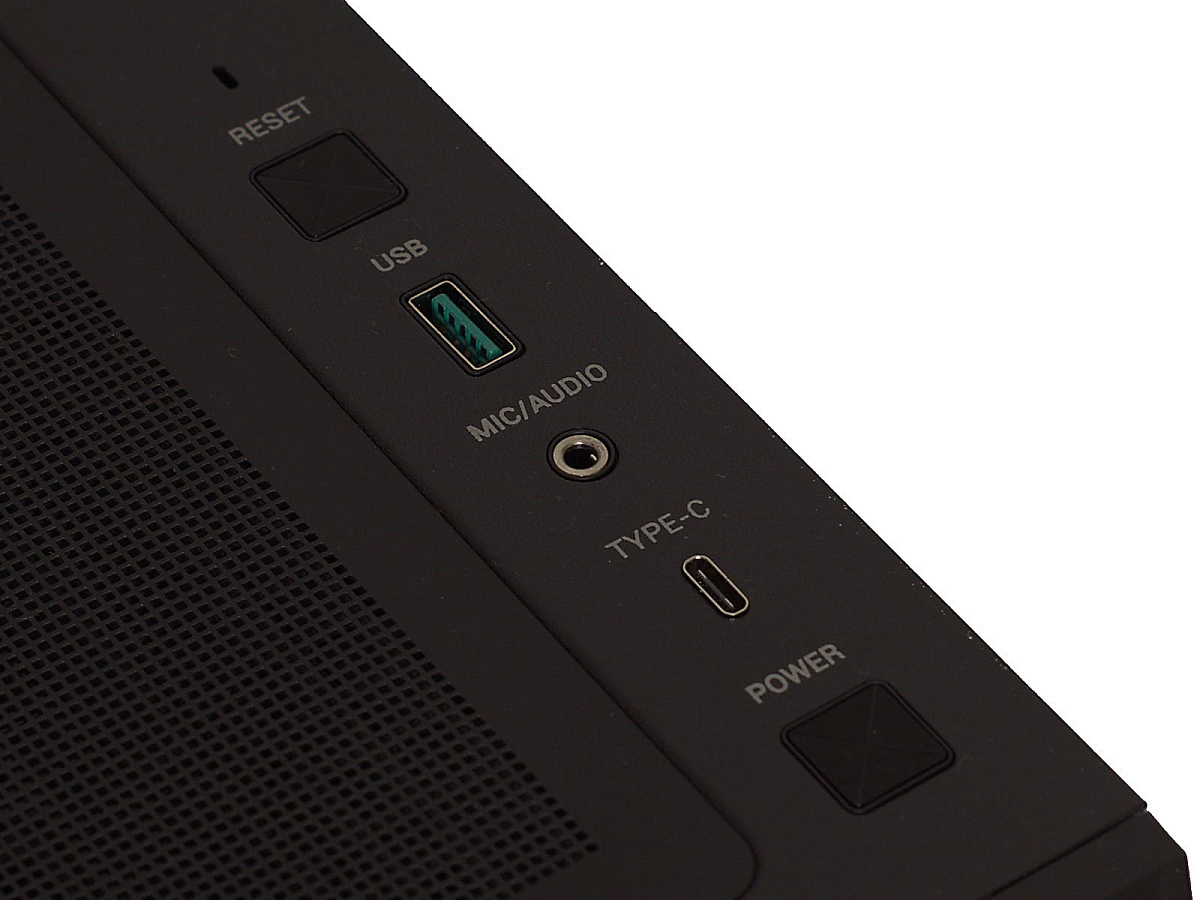

Немного непривычно, но портов USB 3.0 у корпуса не так много: один типа A, еще один – это тип С. Также присутствует комбинированный 3.5 мм разъем мини-джек (наушники/микрофон) и разнесенные друг относительно друга кнопки включения питания и сброса.

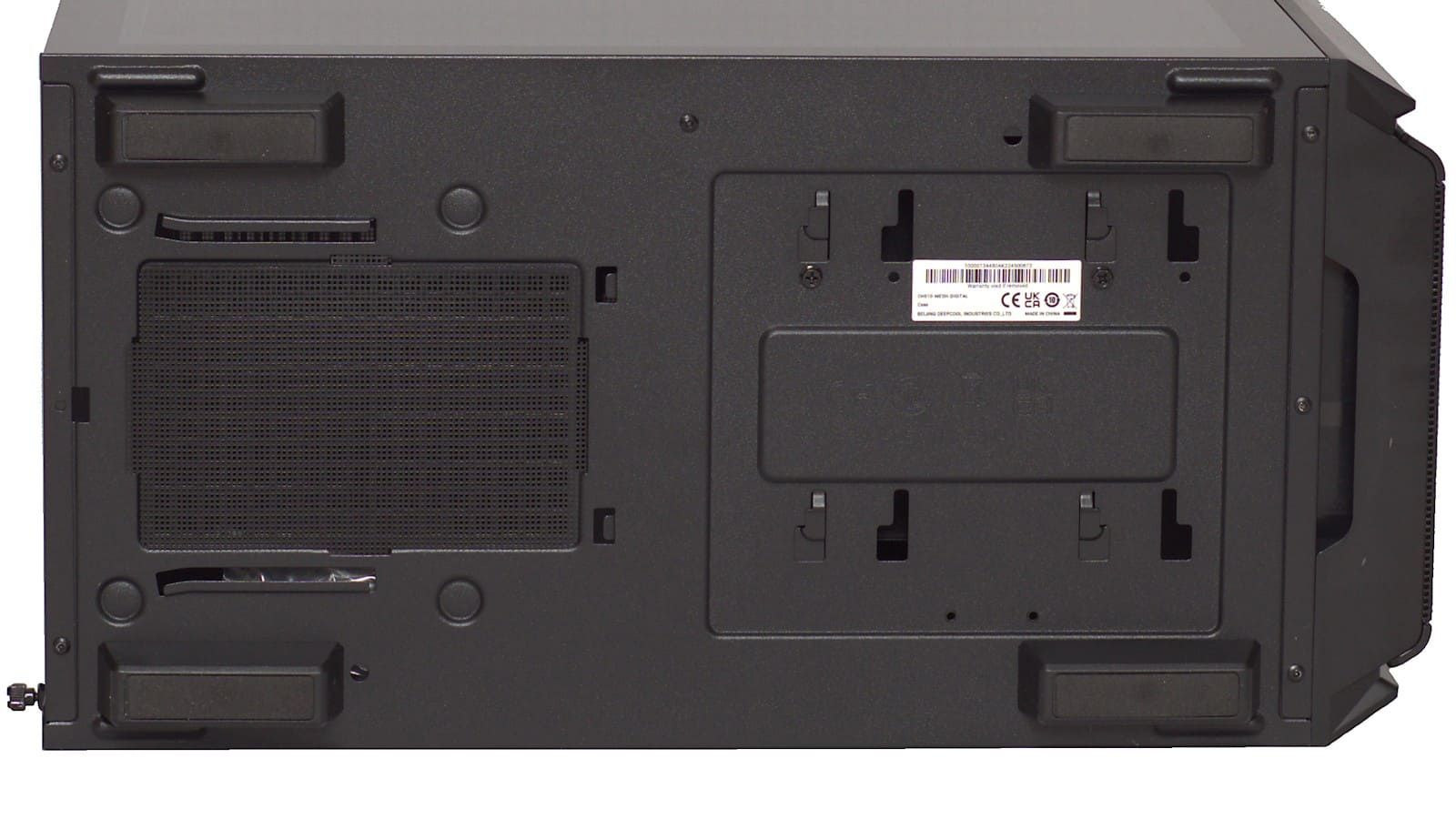

Перфорация нижней части предусмотрена только для зоны размещения ATX блока питания и она скрыта простым сетчатым фильтром.

На дне корпуса имеются два винта, фиксирующую корзину под накопители. При необходимости ее можно «увести» от блока питания, тем самым, обеспечив установку глубокого блока питания и/или лучшую укладку кабелей.

Внутренняя конструкция

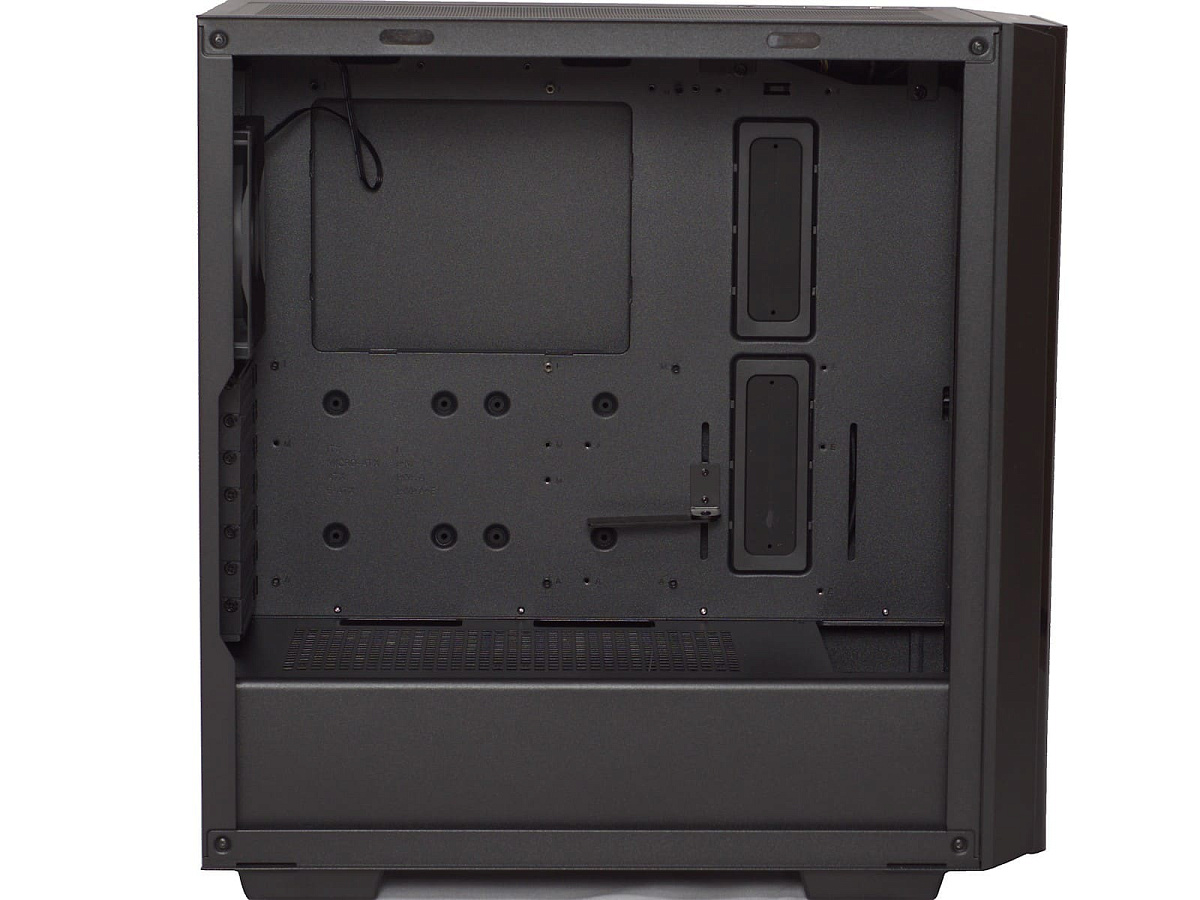

Конструкция у Mid-Tower корпуса DeepCool CH510 Mesh Digital типовая, но имеет неплохую вместительность с большим внутренним пространством (с учетом размеров). Так, внутри него возможна установка материнской платы до форм-фактора E-ATX, длинной видеокарты (до 380 мм) и кулера высотой до 175 мм.

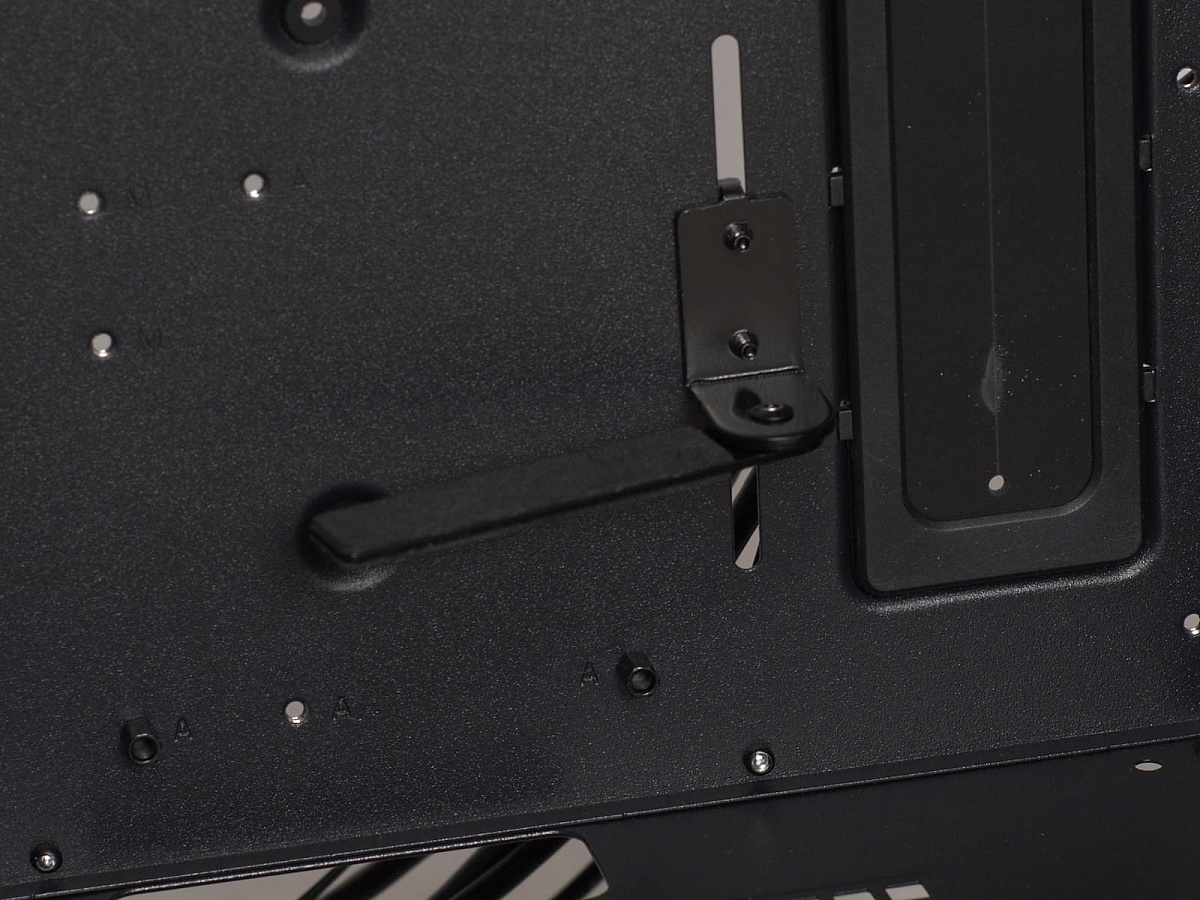

Отдельное внимание производитель уделил креплению видеокарты, а в частности, реализовав кронштейн, позволяющий поддерживать длинную видеокарту, чтобы избежать ее прогиба и нагрузки на слот PCI-E x16 материнской платы. Решение простое, но встречается не так часто.

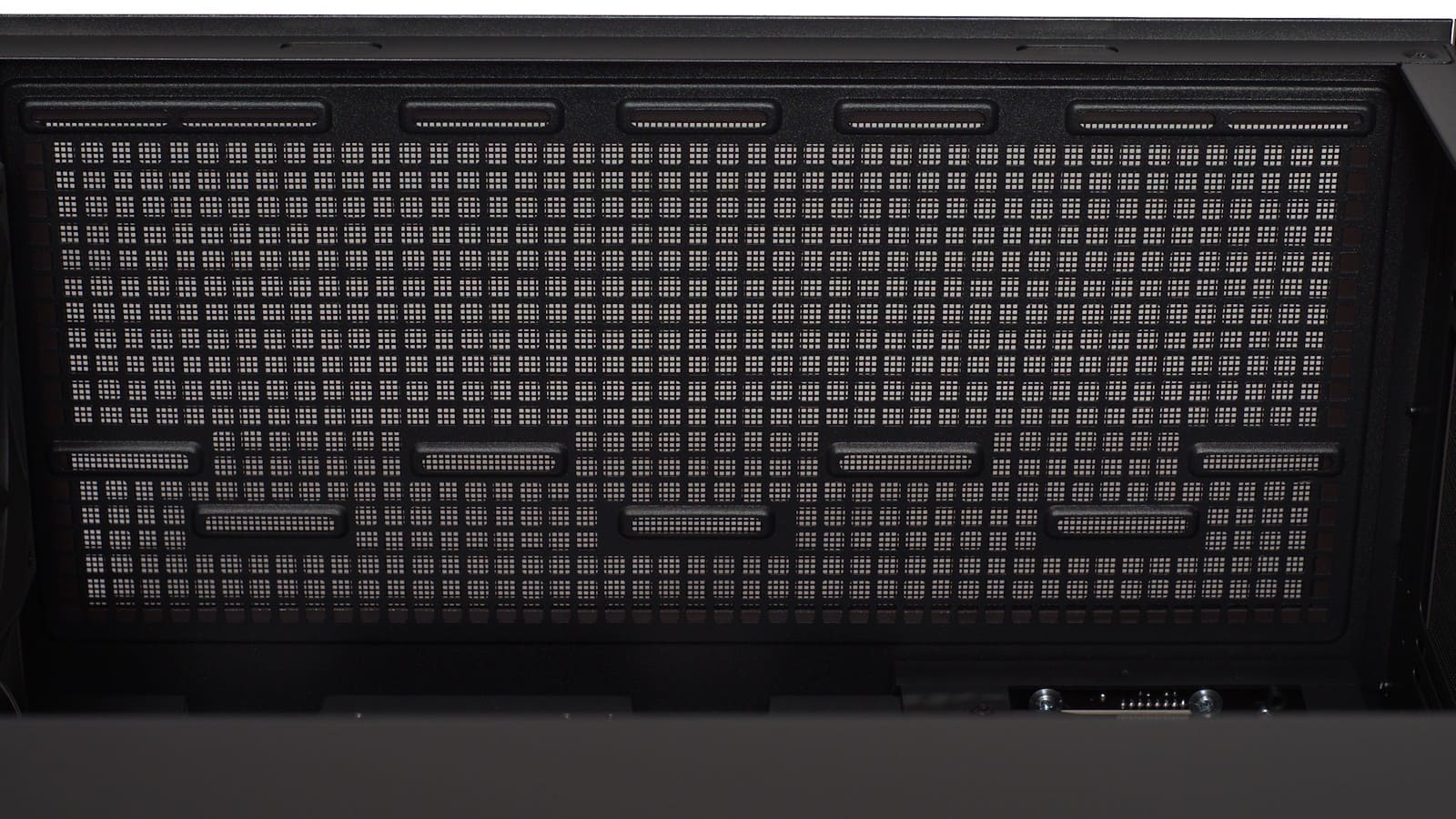

На верхней части кожуха реализована перфорация и имеются посадочные отверстия для установки двух 120 мм вентиляторов.

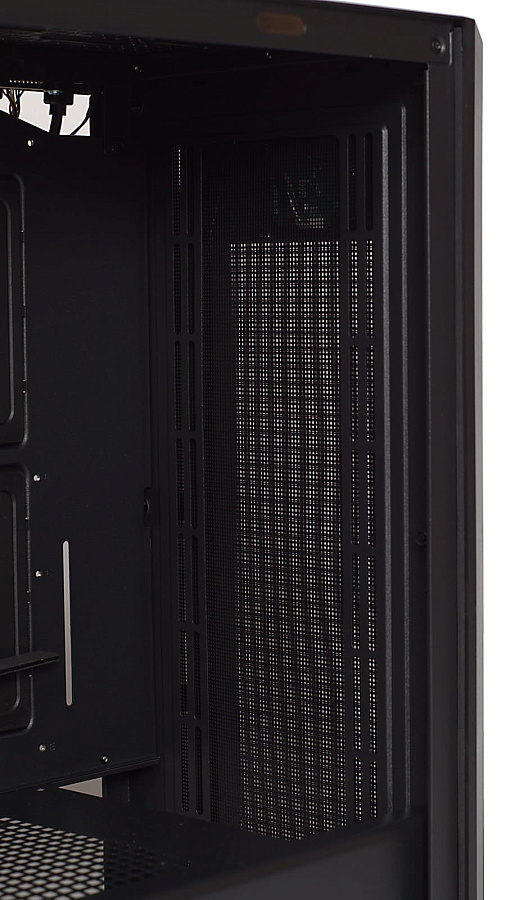

Из упрощений, влияющих на конечную стоимость, выделим наличие только одного предустановленного 120 мм вентилятора, размещенного на задней стенке. Спереди вентиляторы не установлены, хотя имеются посадочные места под установку двух 140 мм или трех 120 мм вентиляторов или 240/280/360 мм радиатора системы жидкостного охлаждения (СЖО).

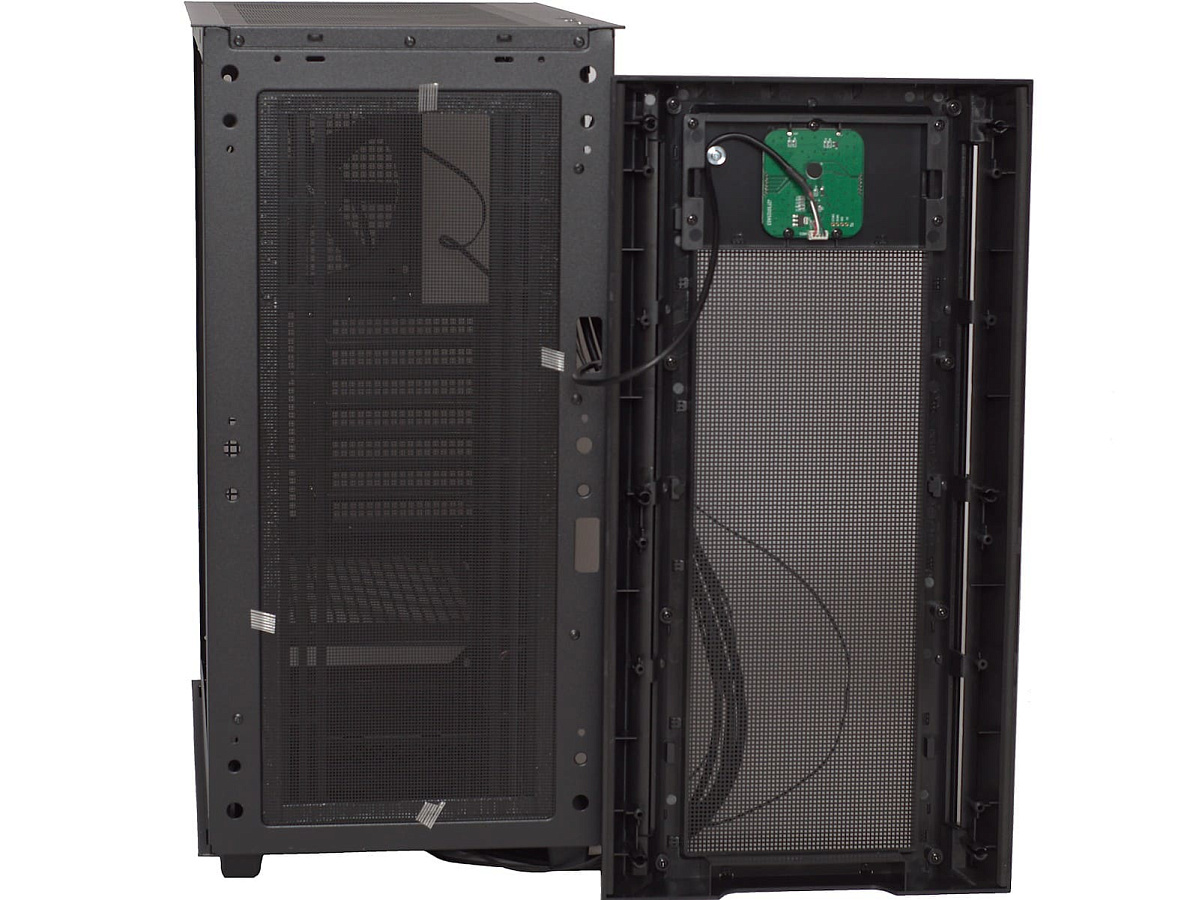

Для передней части имеется противопылевой фильтр (обратим внимание, что при сборке нужно будет снять боковые наклейки, фиксирующие его на время транспортировки).

Верхняя стенка также не имеет предустановленных вентиляторов, но позволяет установить два 140 мм вентилятора или три 120 мм вентилятора или один радиатор СЖО типоразмера до 240/280/360 мм.

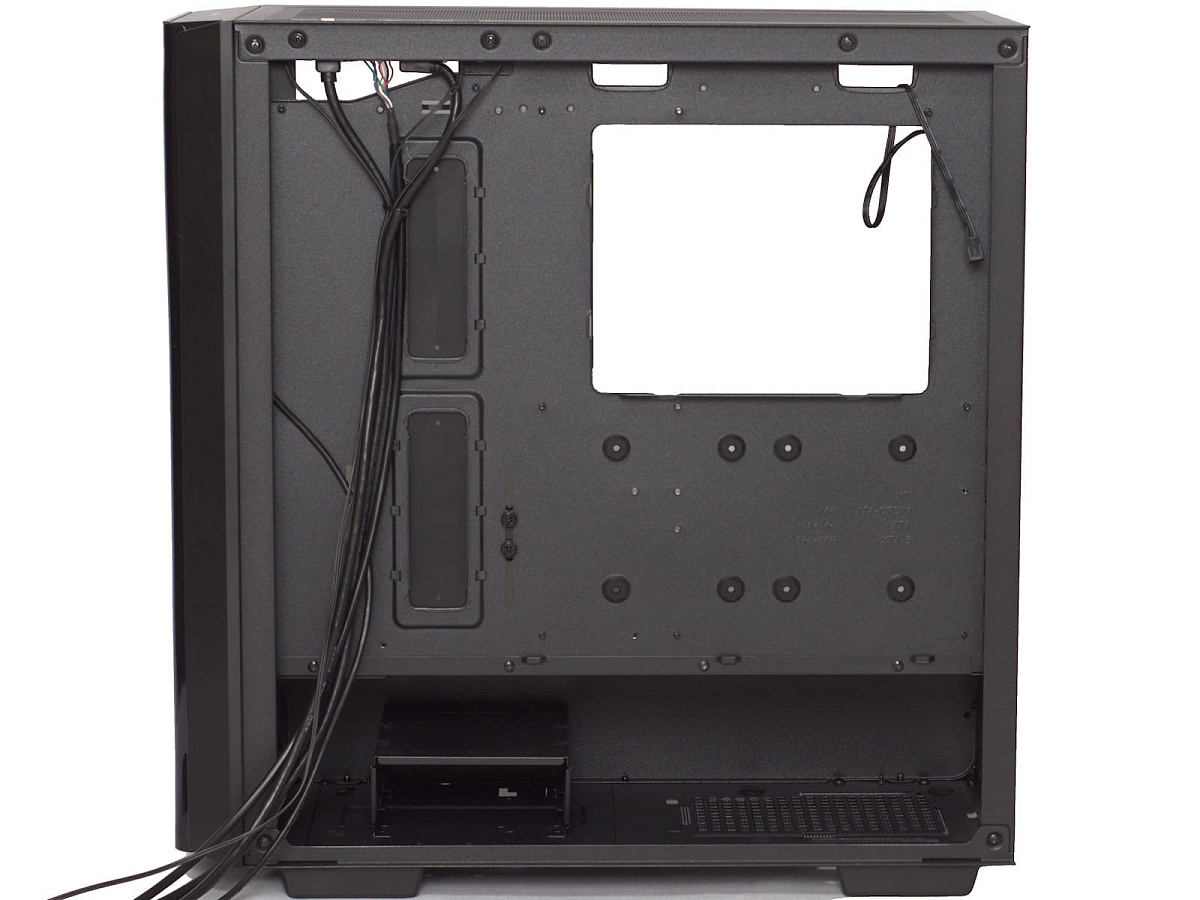

Компоновка за поддоном классическая. В самом поддоне имеются окна для вывода кабелей, причем вертикальные получили резиновые вставки.

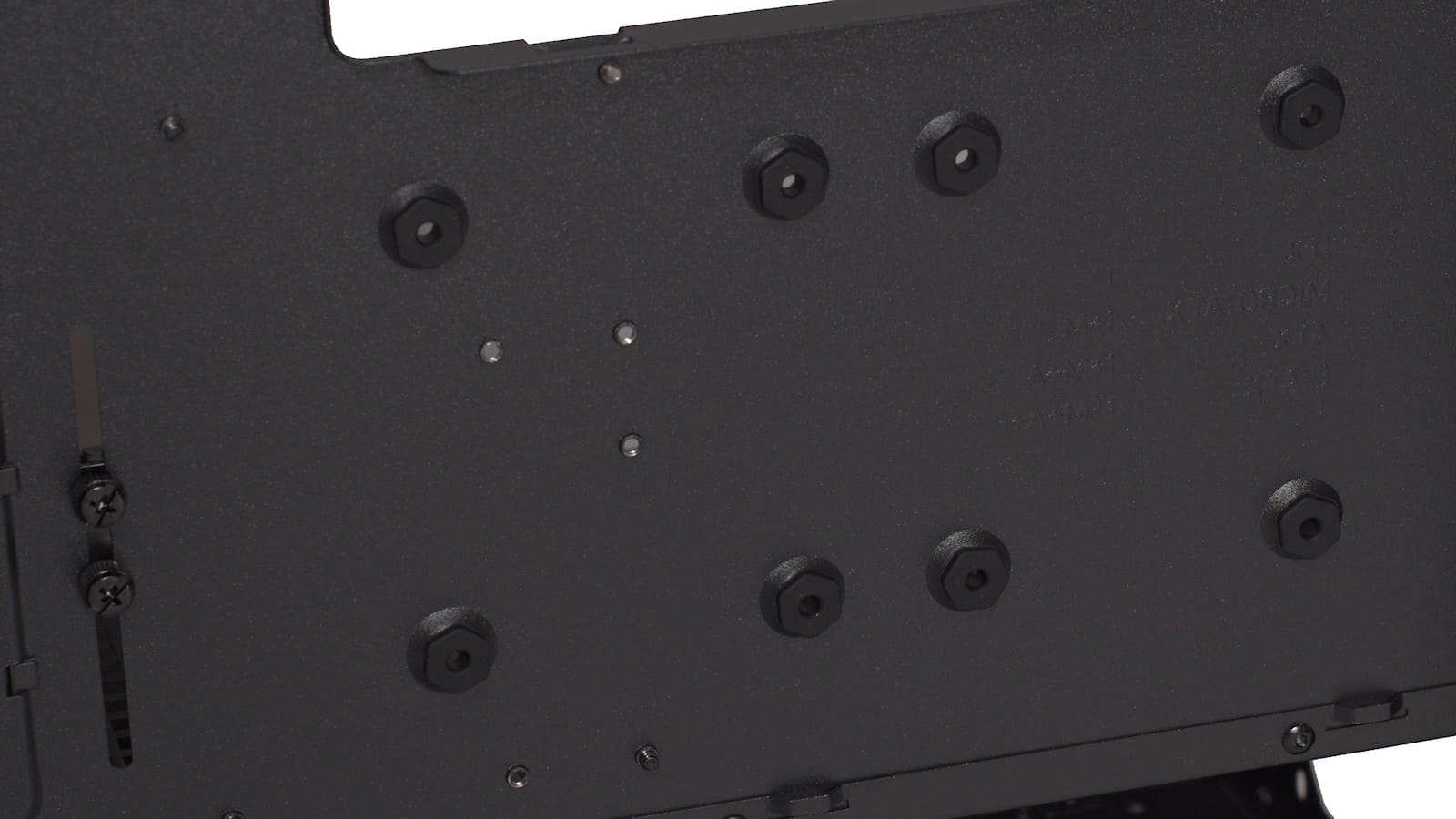

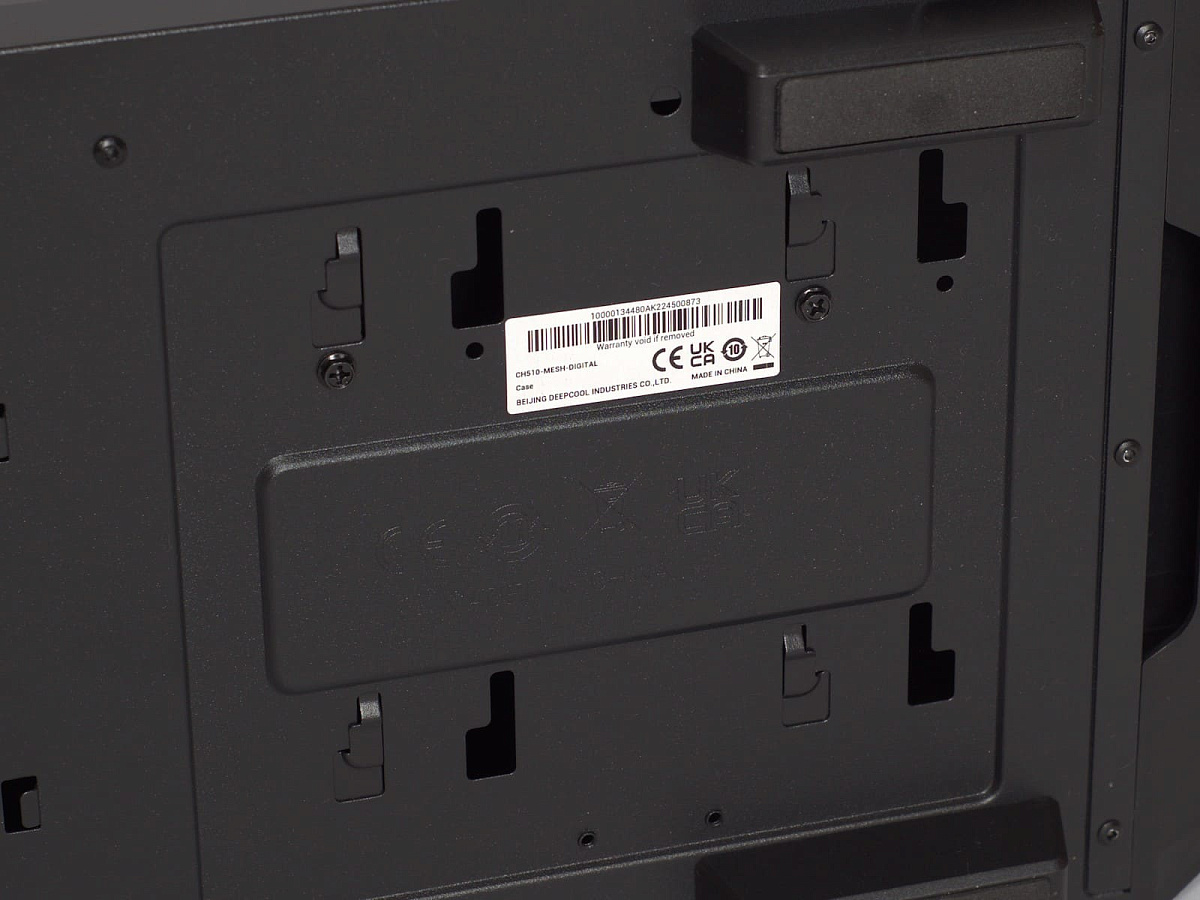

На поддоне в области размещения материнской платы производитель реализовал посадочные места для двух 2.5" накопителей. Причем используется оригинальный подход – в накопители закручиваются специальные винты без головок и они вставляются в прорезиненные отверстия в поддоне.

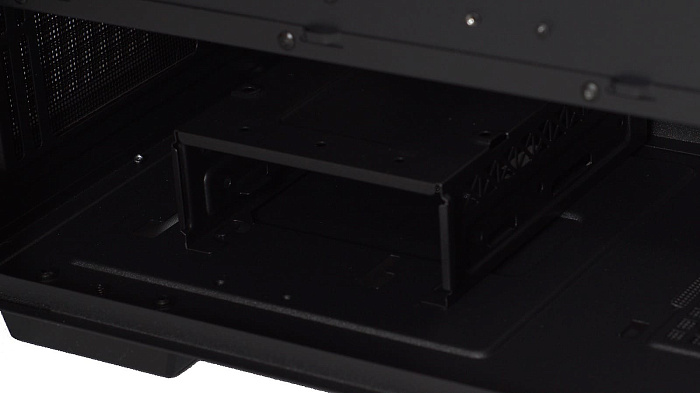

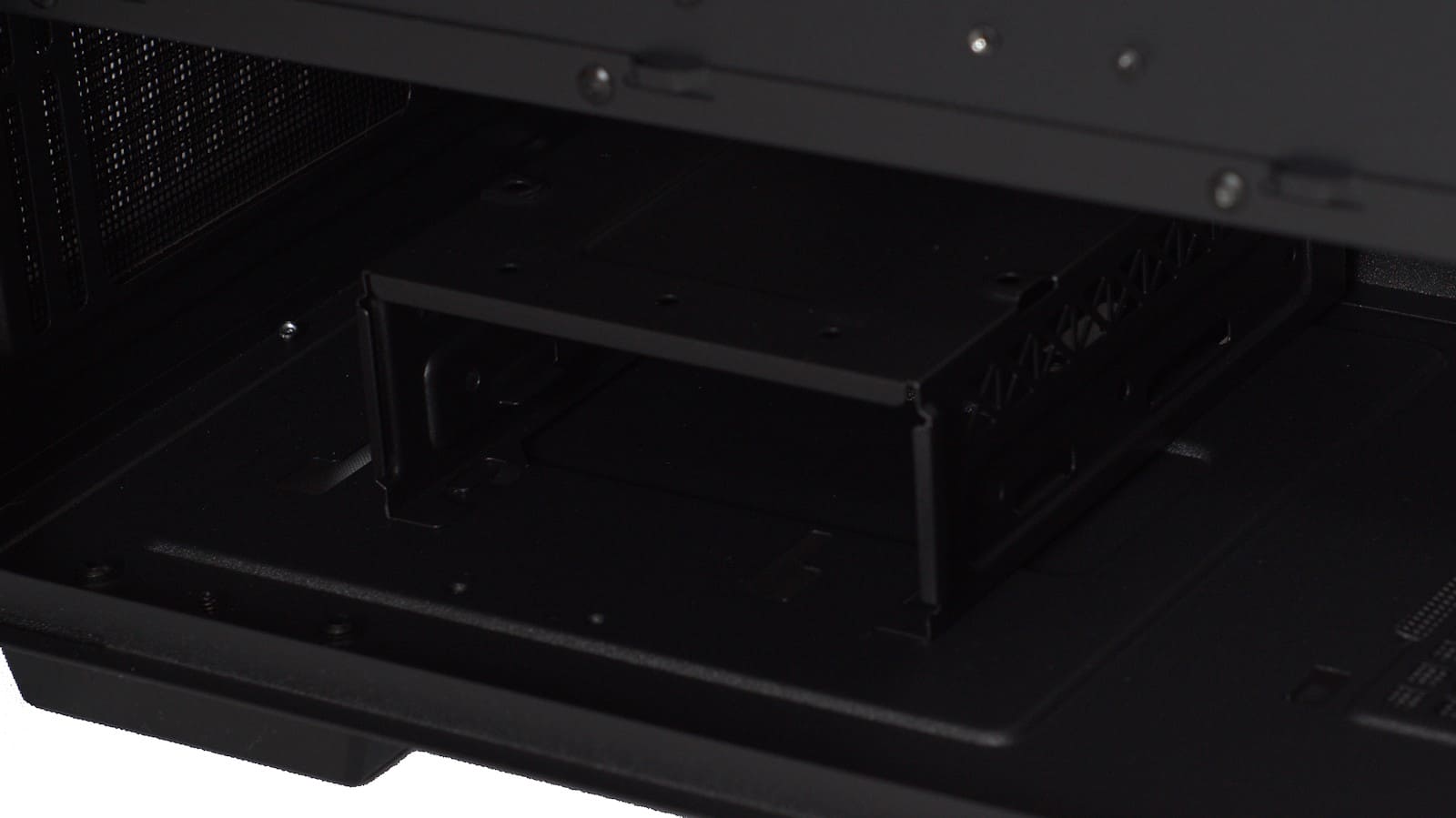

Мы уже отмечали, что нижнюю корзину под накопители можно сместить ближе к лицевой панели. Сама она предназначена для размещения до двух 3.5" накопителей или связки 1х2.5" и 1х3.5".

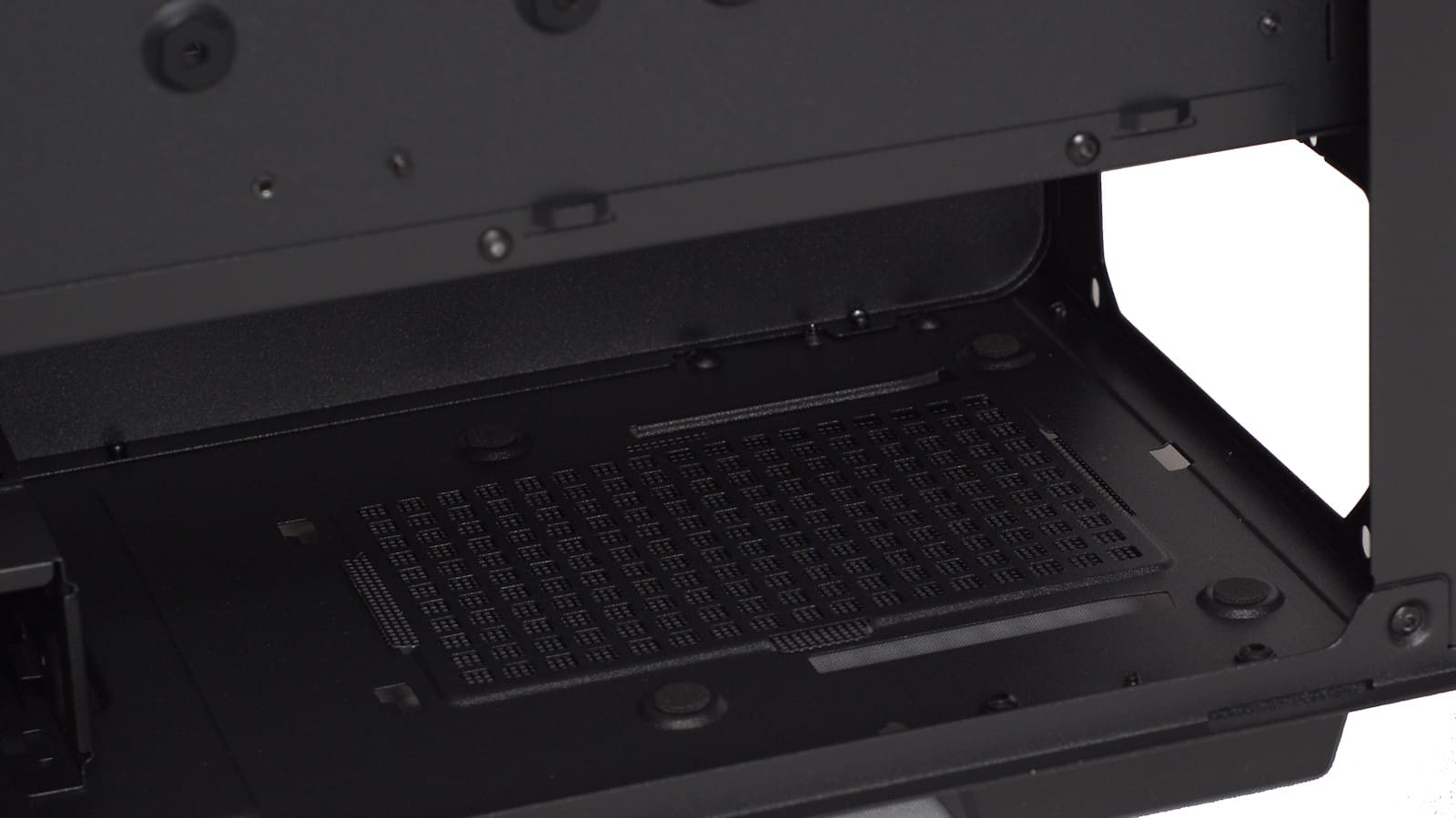

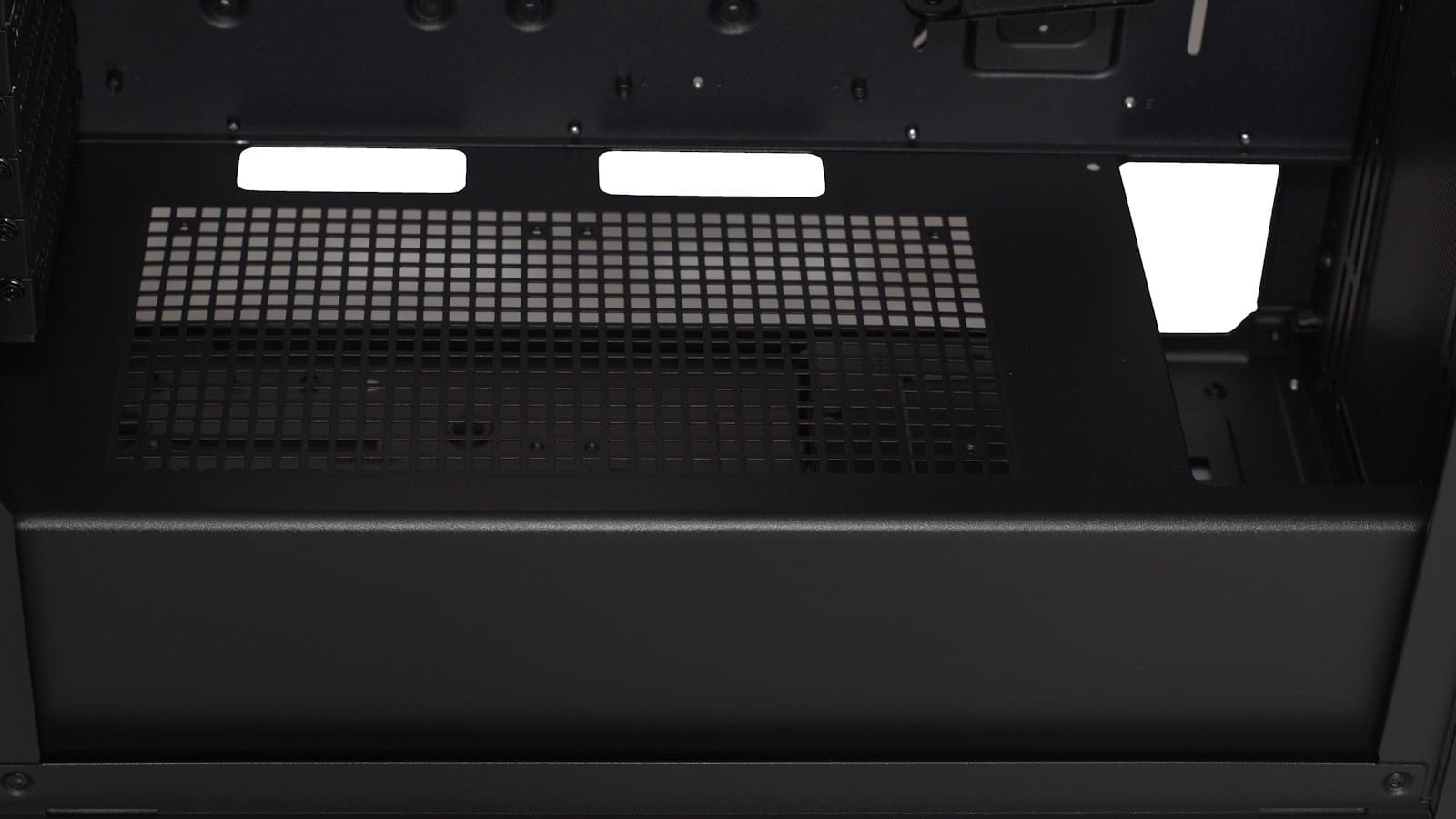

Посадочное место под ATX блок питания имеет четыре мягких ножки-демпфера и позволяет установить блок глубиной до 170 мм (за счет смещения корзины еще больше), чего будет более чем достаточно.

Особенности сборки

Представленный Mid-Tower корпус DeepCool CH510 Mesh Digital получился достаточно вместительным и не должен доставить каких-либо проблем при сборке. Все просто и понятно. Процедура установки компонент стандартная и начальная последовательность может меняться.

Начать процедуру можно с монтажа блока питания.

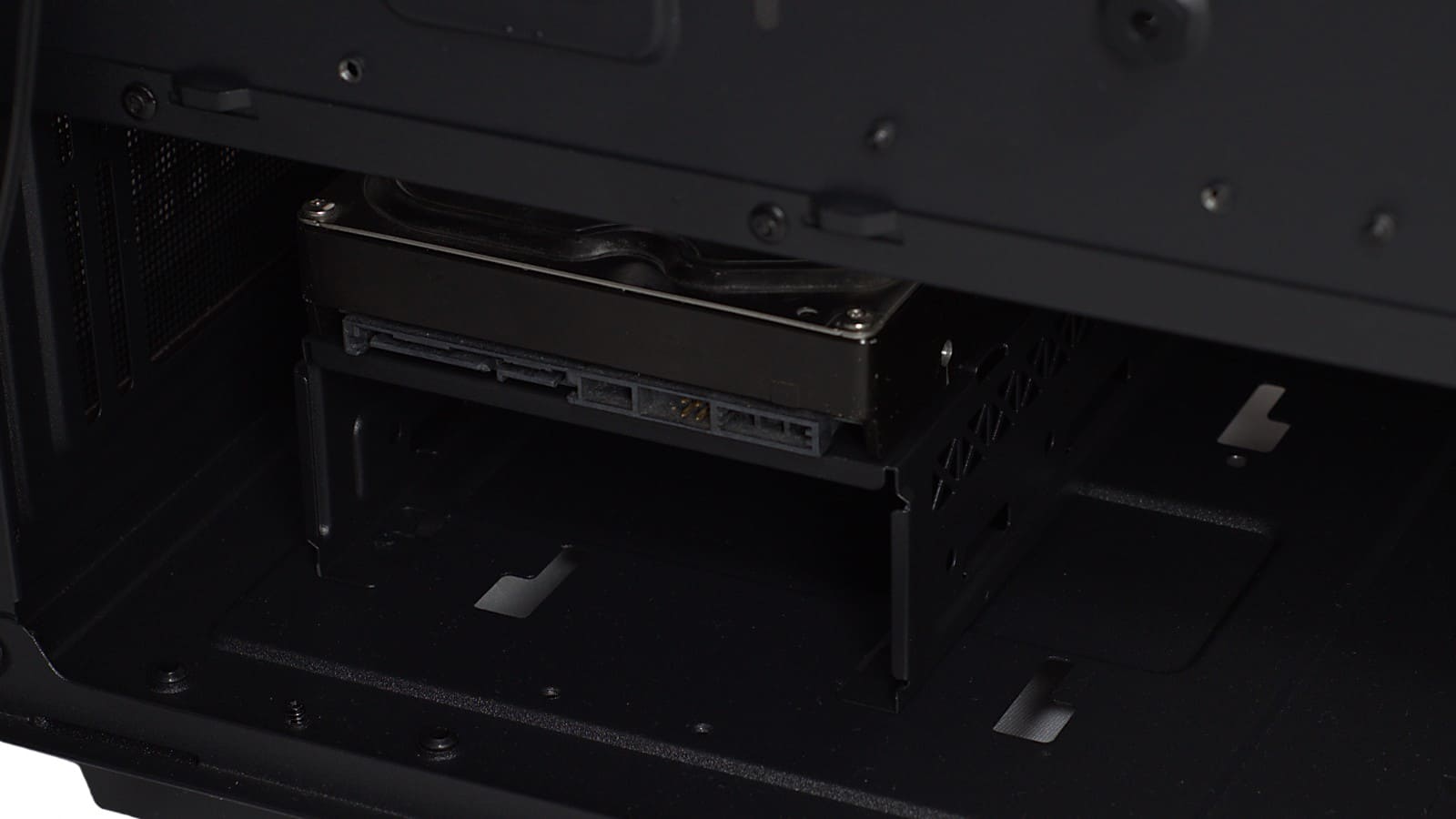

При необходимости ставим 3.5" накопитель в нижнюю корзину для обеспечения лучшей «продуваемости», и если он один, то его можно закрепить сверху.

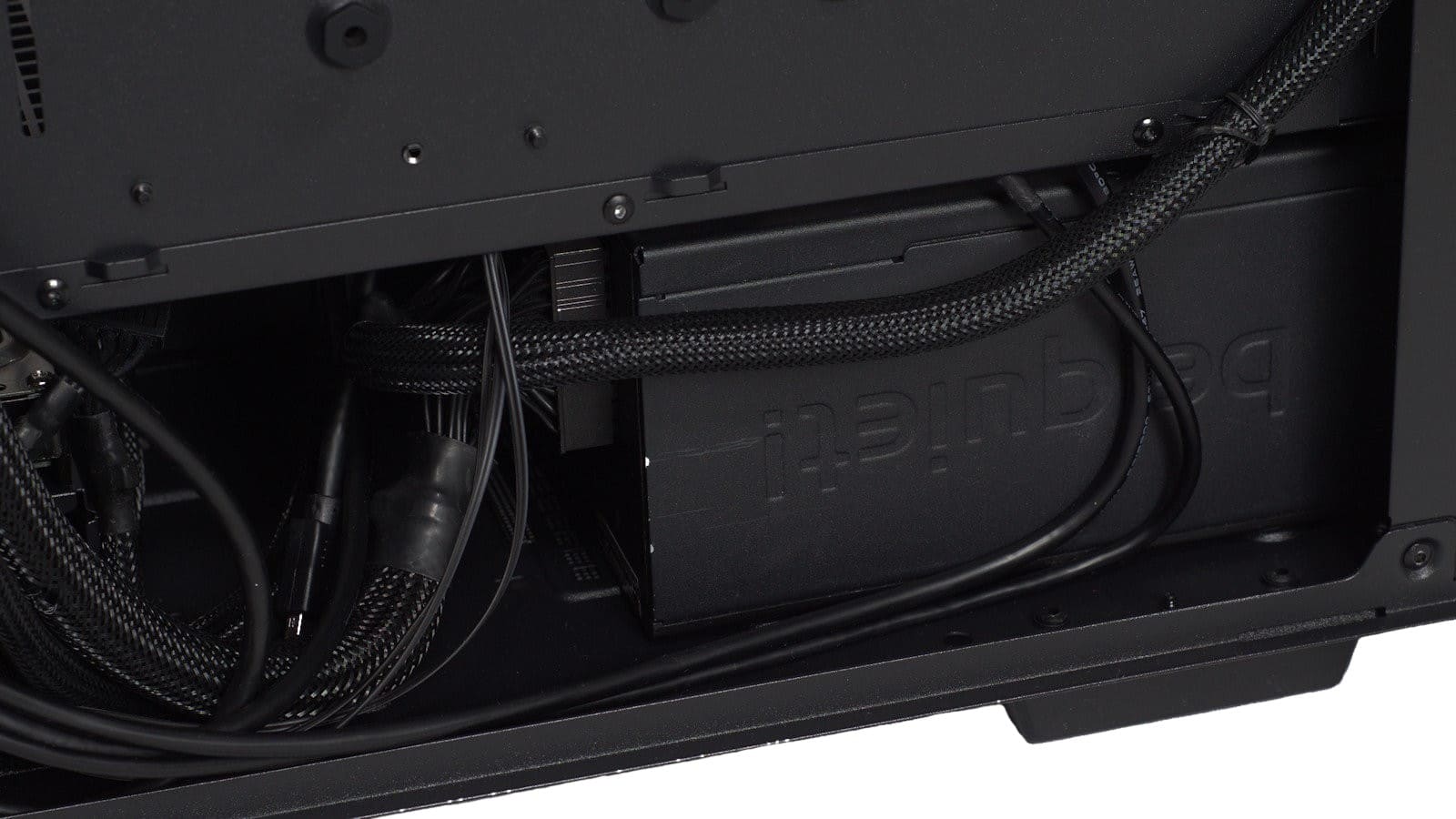

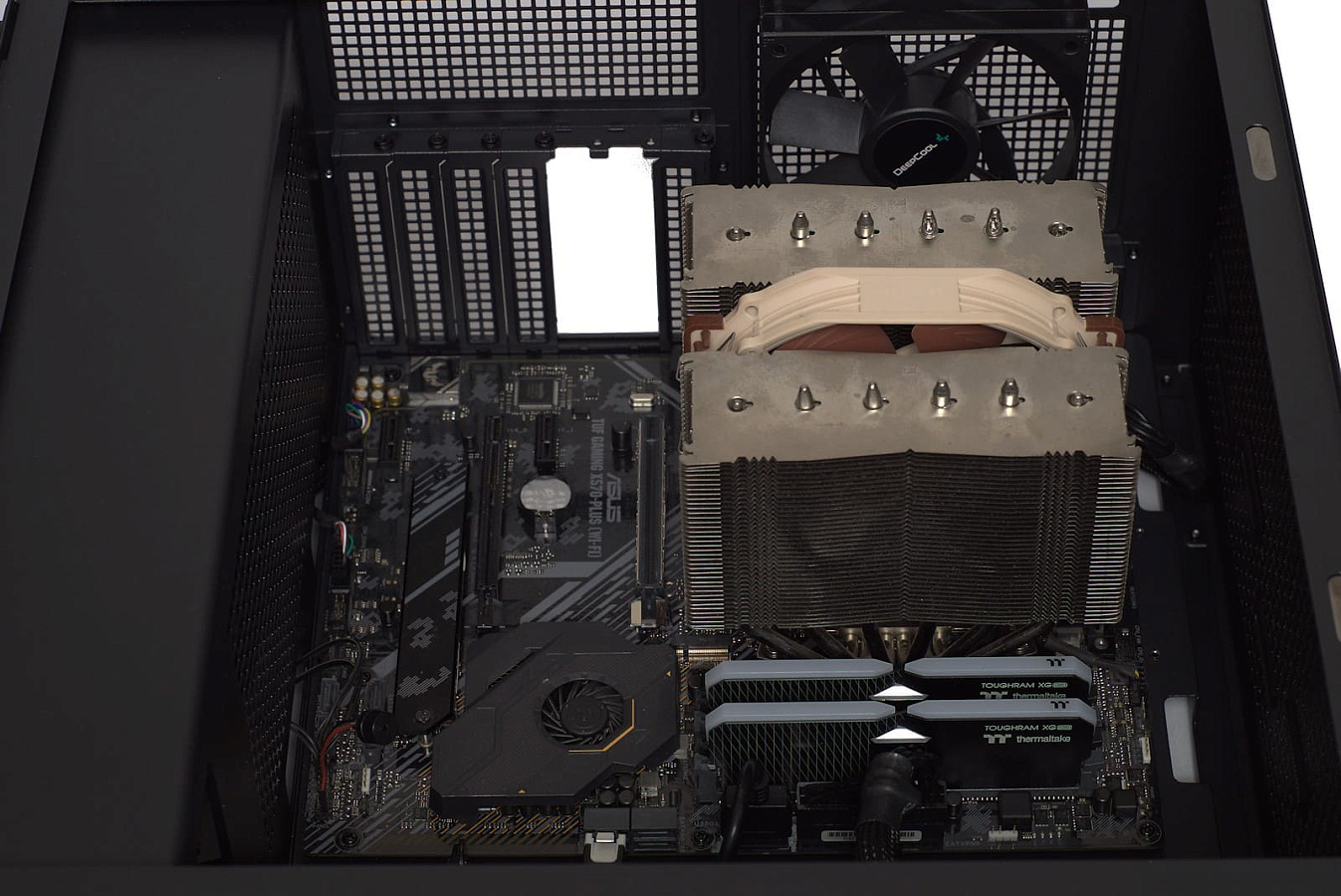

Фиксируем материнскую плату и подключаем кабели.

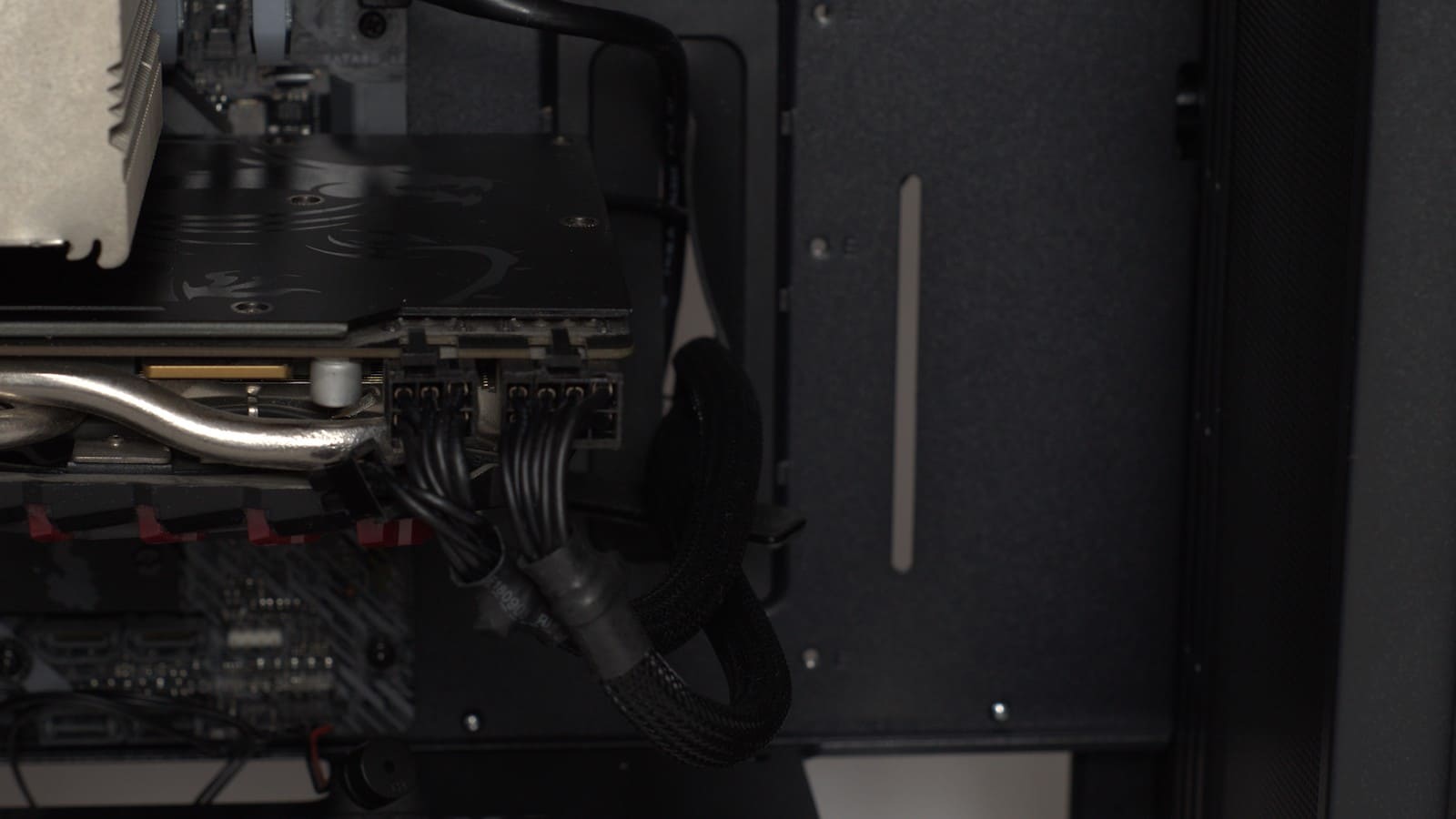

Последний этап – это установка видеокарты. Как видно, глубины корпуса хватает, чтобы можно было установить видеокарту длиной до 380 мм.

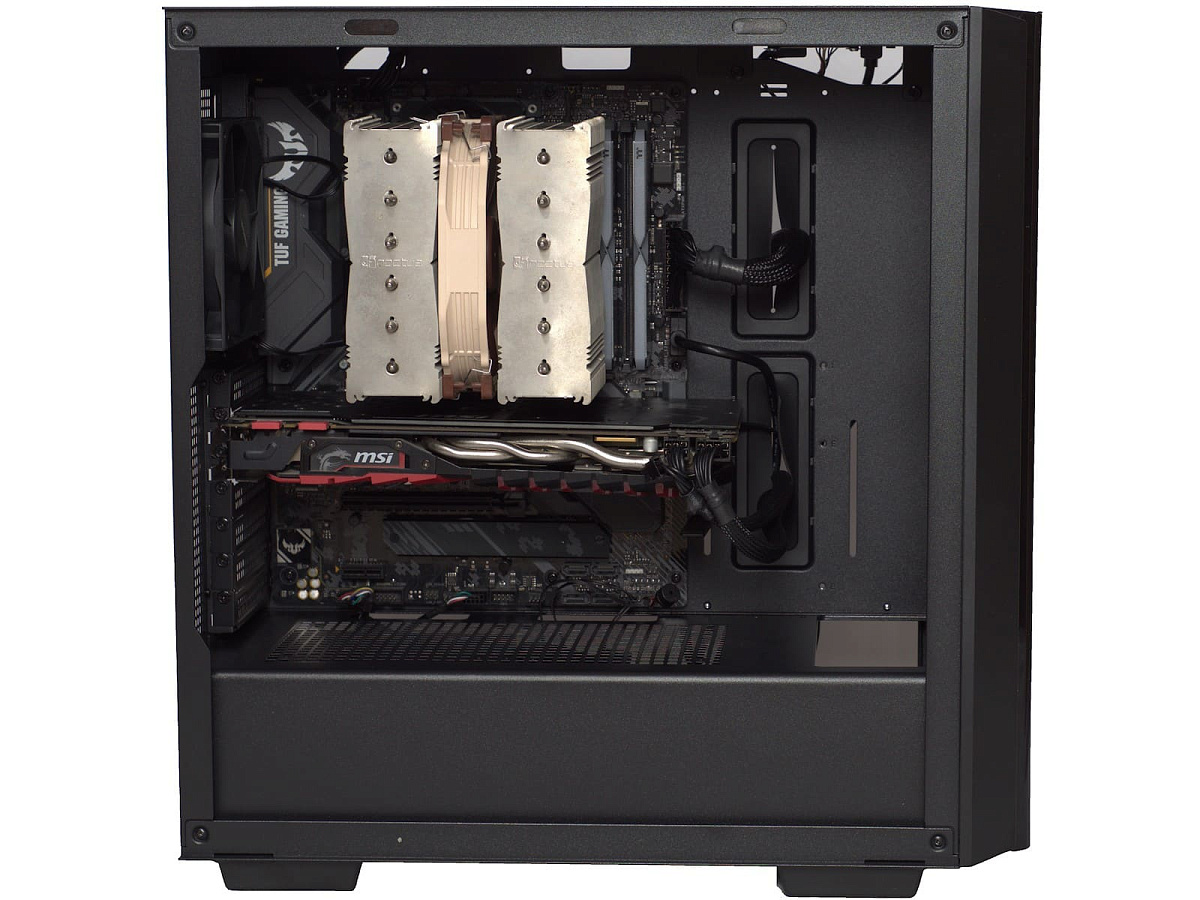

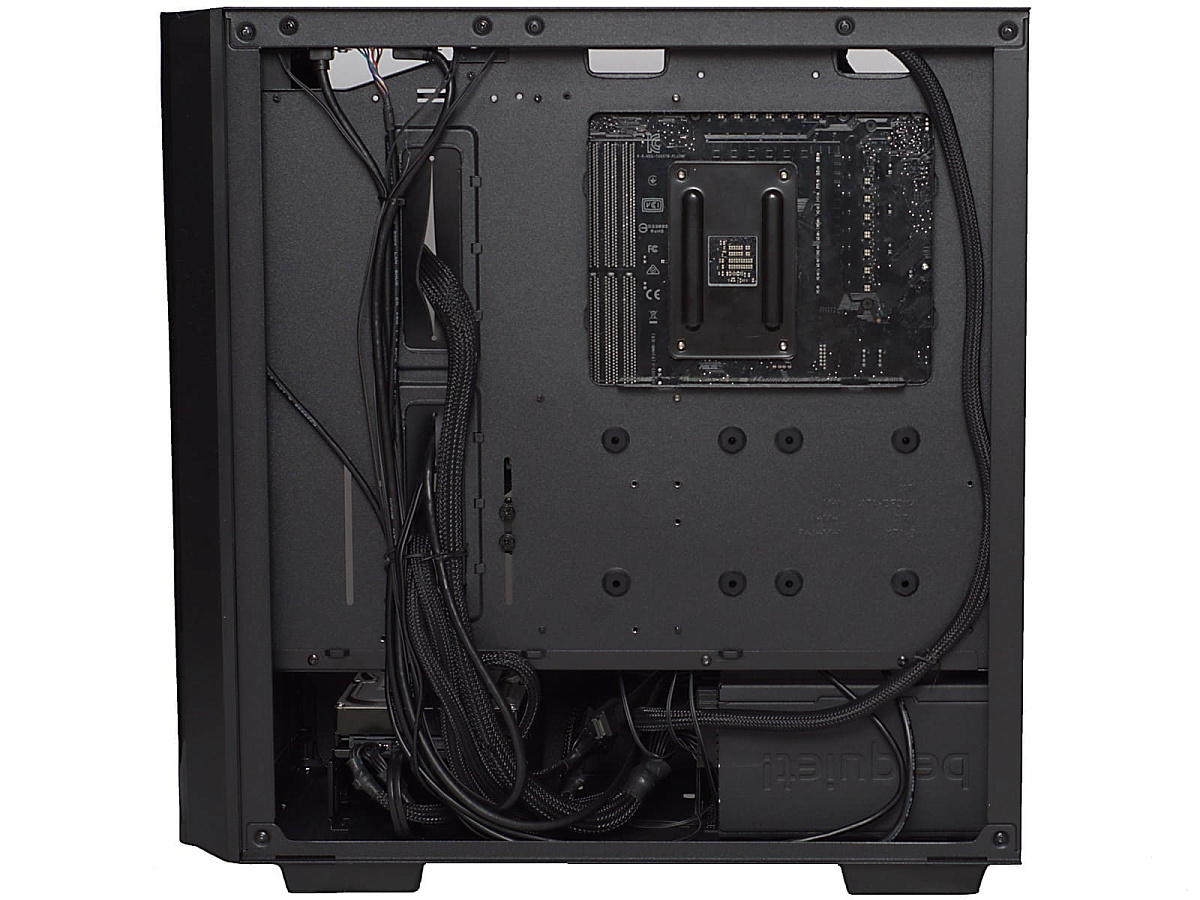

Вид на собранную систему.

Тестовый стенд и методика тестирования

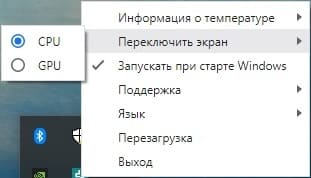

Настройка режима работы дисплея, размещенного на лицевой панели, осуществляется через фирменное программное обеспечение. Набор настроек очень простой – это переключение, в чем будет выводиться температура (Градус или Фаренгейт) и для какого устройства (процессор или видеокарта)

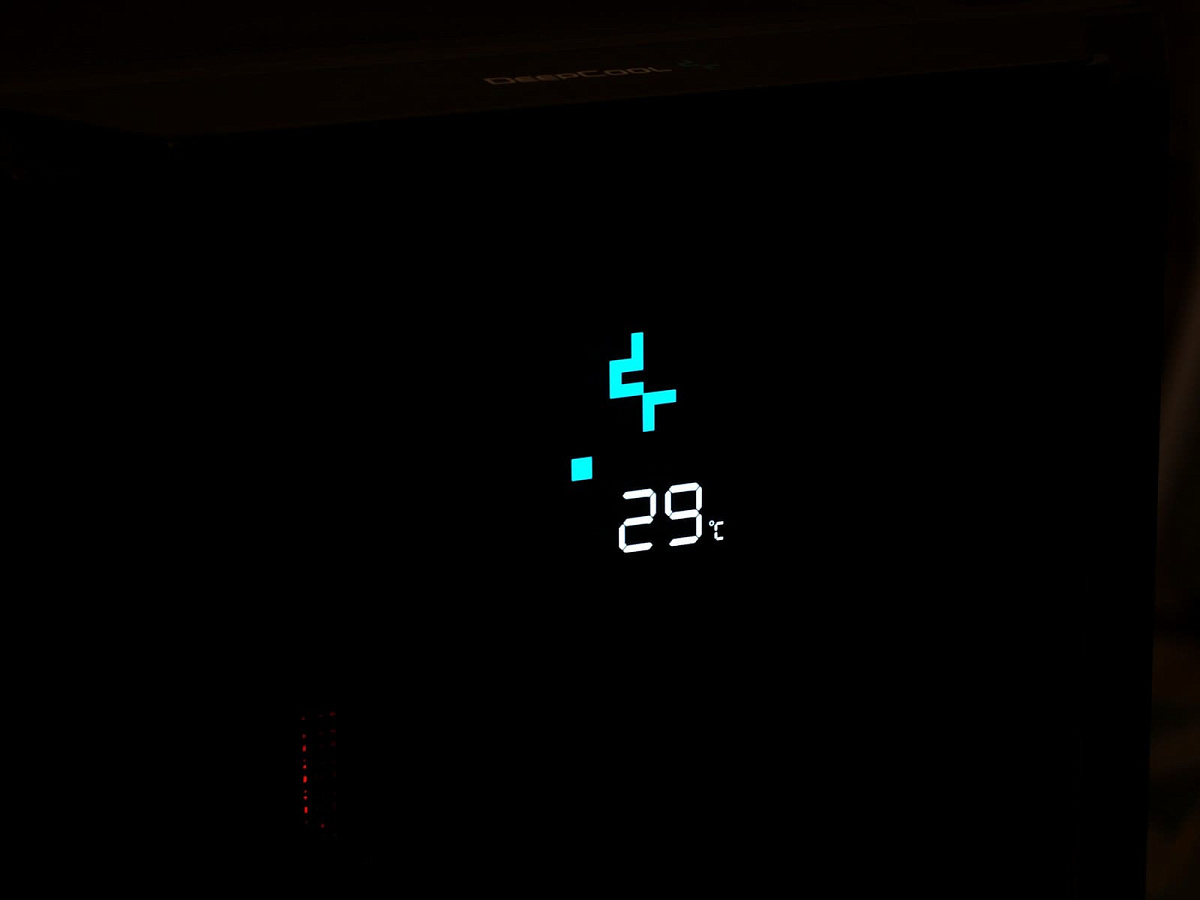

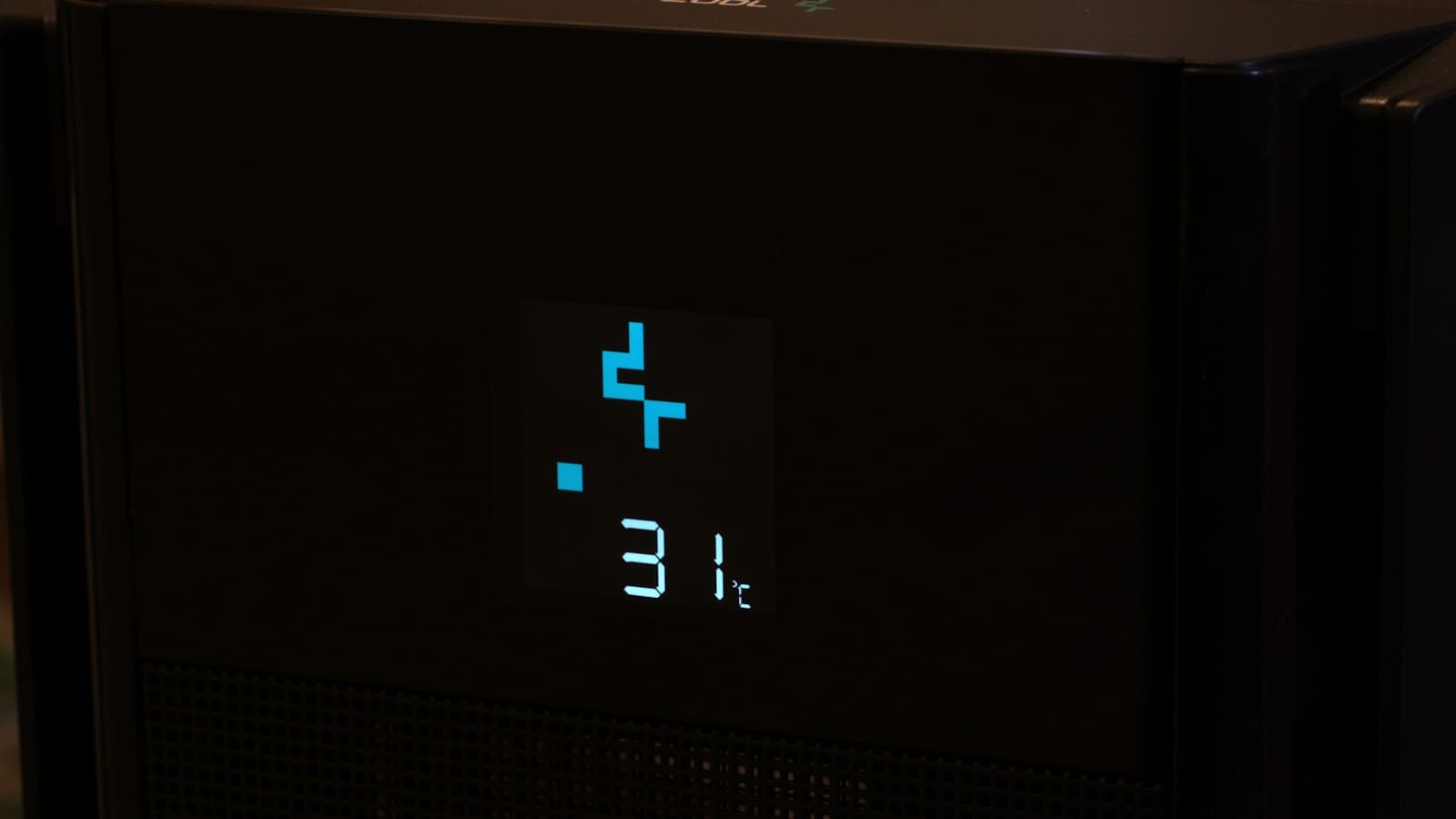

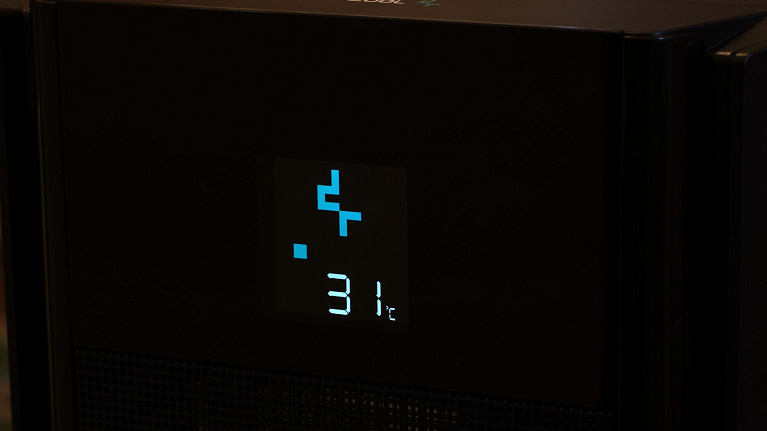

Результат отображается на дисплее.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 23,3-23,6 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми панелями и с демонтированными (включая верхнюю).

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

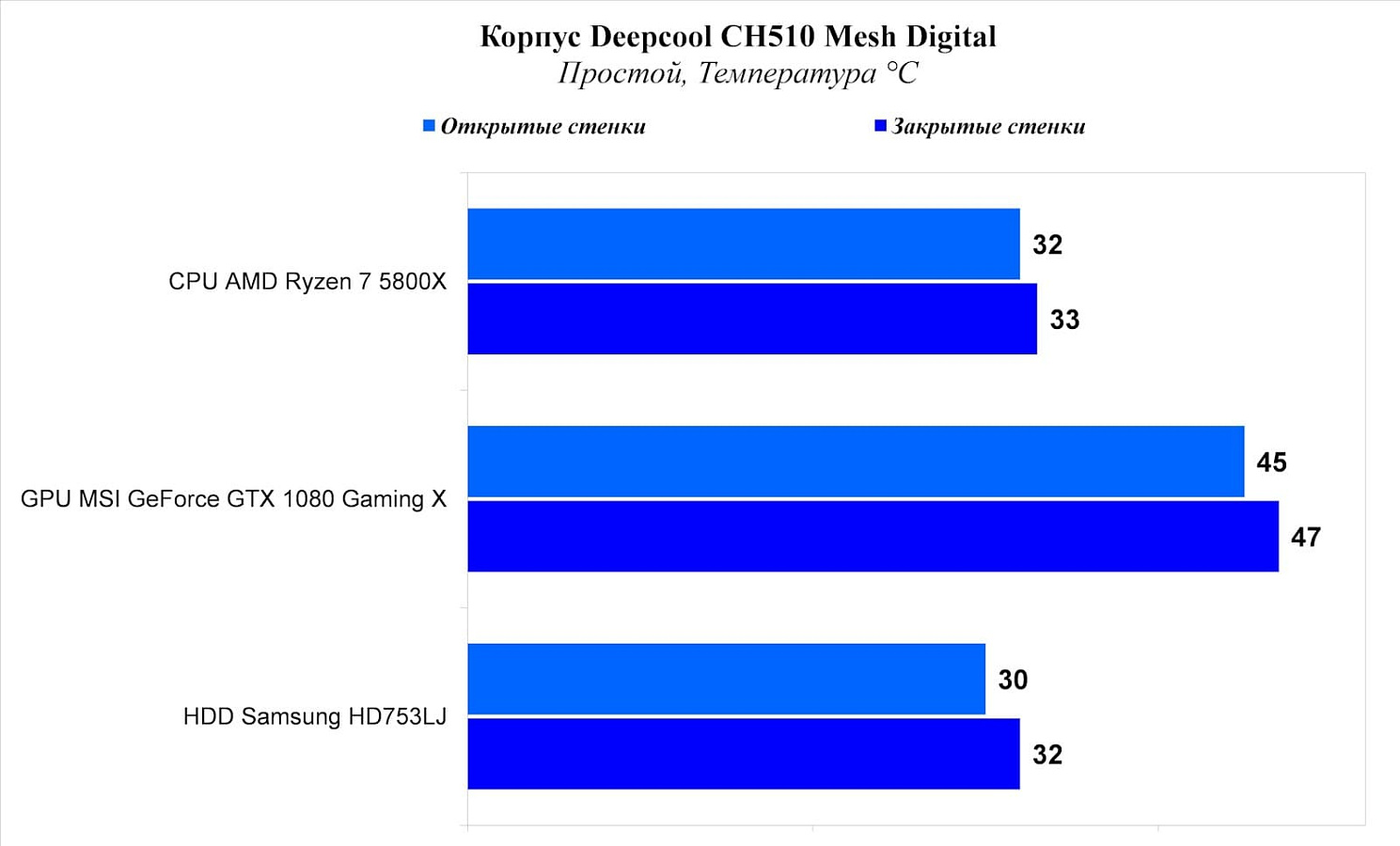

Нагрев компонентов. Простой системы.

В простое корпус обеспечивает неплохой температурный режим комплектующих, правда стоит помнить, что наличие только одного вытяжного вентилятора может оказаться недостаточно для работы устройств с пассивным режимом работы, например, видеокарты -  нашем случае MSI GeForce GTX 1080 Gaming X 8Gb, у которой температура GPU была чуть больше (на пару градусов), чем в корпусах с передним вентилятором(ами).

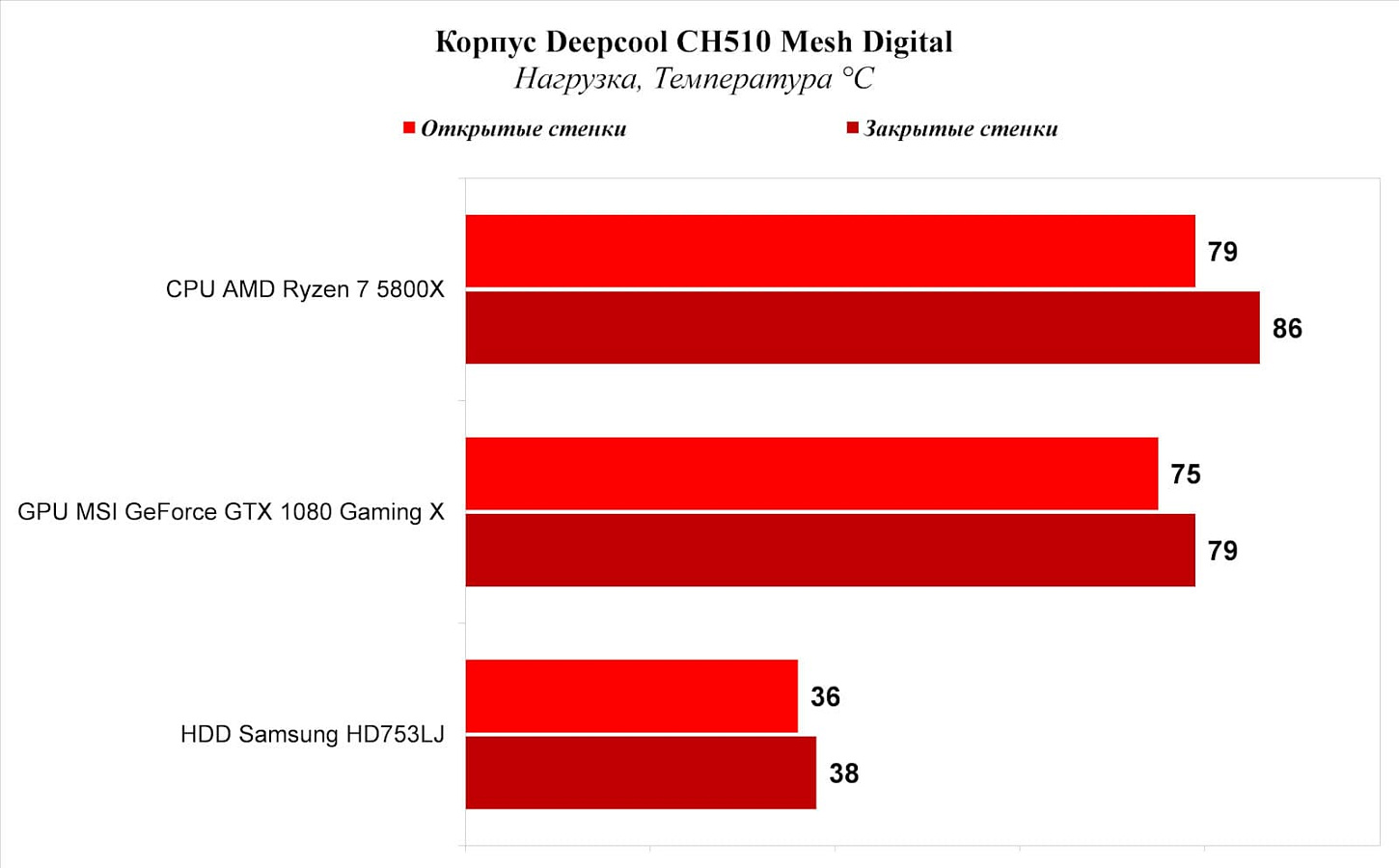

Нагрузка системы.

Под нагрузкой разница в нагреве с открытыми и закрытыми боковыми стенками для процессора и видеокарты получается заметной – 7 °С и 4 °С соответственно, что подтверждает необходимость установки передних вентиляторов для обеспечения хорошего охлаждения «горячих» комплектующих.

Наличие снизу перфорации у правой боковой стенки обеспечивает неплохую температуру накопителю, для которого штатно не предусмотрено активное охлаждение.

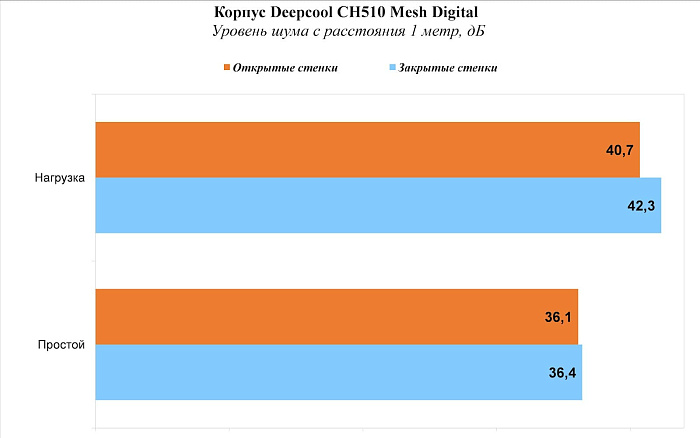

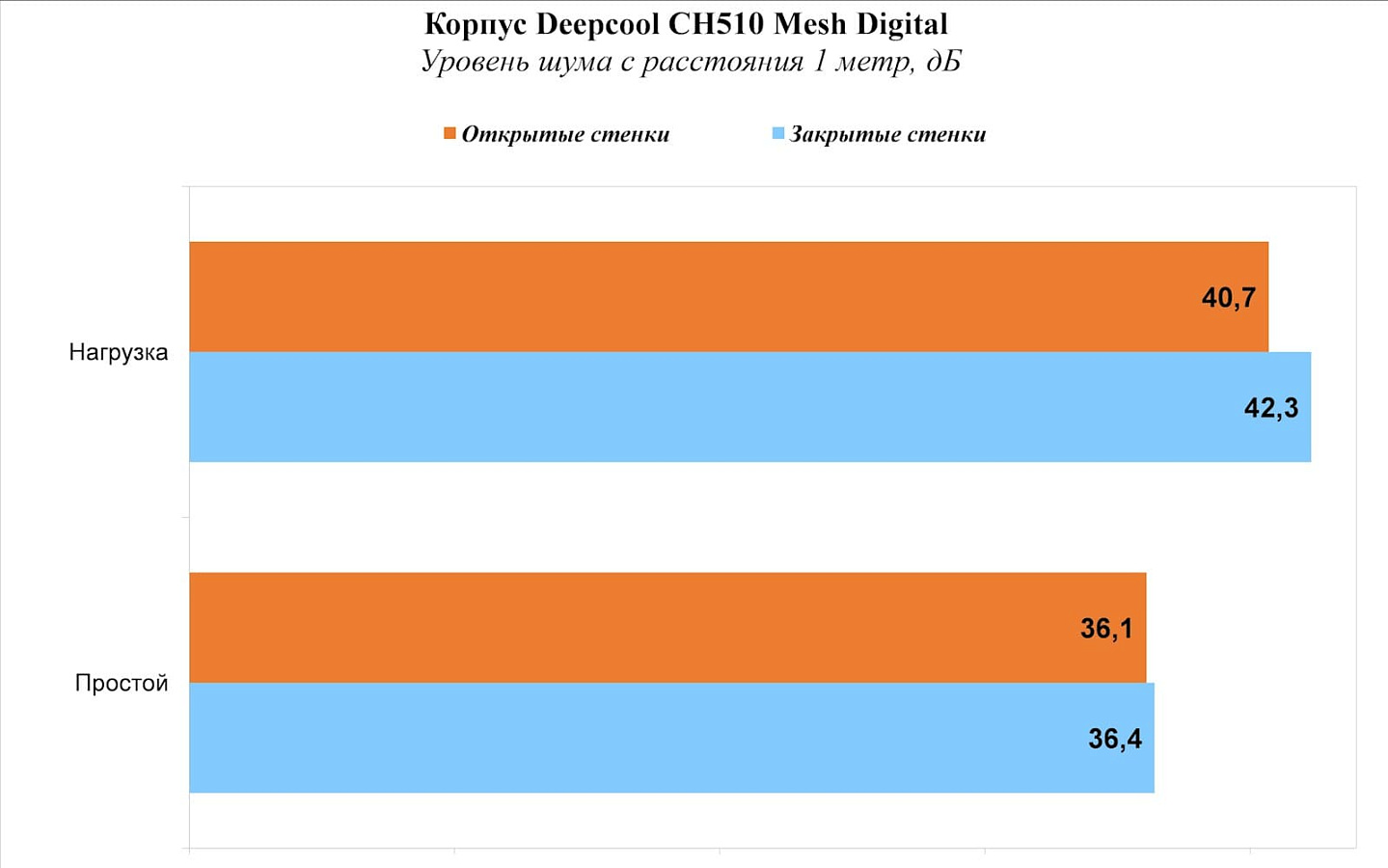

Уровень шума.

С одним предустановленным 120 мм вентилятором корпус демонстрирует умеренный уровень шума, однако в закрытом корпусе из-за повышенных температур процессора и видеокарты под нагрузкой уровень шума получается высоким, что связано с недостаточным отводом нагретого воздуха и работой систем охлаждения процессора и видеокарты на максимальных оборотах.

Выводы

DeepCool CH510 Mesh Digital является типичным представителем Mid-Tower корпусов с классической конструкцией и строгим дизайном, который для своих размеров получился вместительным, позволяя установить материнскую плату до форм-фактора E-ATX, кулер высотой до 175 мм, пару радиаторов типоразмера 240/280/360 мм, видеокарту длиной до 380 мм, причем для последней предусмотрен кронштейн ее фиксации. Вместе с тем производитель уделил внимание, чтобы он обеспечивал хорошую продуваемость за счет перфорирования большей части панелей/стенок и возможности установки дополнительных вентиляторов (до 9 х 120 мм и до 5 х140 мм). Хотя напомним, что наличие только одного предустановленного 120 мм вентилятора не позволяет раскрыть в полной мере весь его потенциал в плане обеспечения высокой эффективности охлаждения «горячих» комплектующих.

Выделяется корпус наличием экрана, на котором через фирменную утилиту можно выбрать отображение температуры процессора или графического ядра. Правда функционал панели ограничен, вывести на него другую информацию не получится.

Есть у корпуса порт USB 3.0 тип С, но при этом реализован только один порт USB 3.0 тип А, чего может быть недостаточно для повседневного пользования, особенно когда потребуется подключать флешку и, например, гарнитуру.

В рознице Mid-Tower Корпус DeepCool CH510 Mesh Digital можно купить по цене около 6800 рублей и нельзя сказать, что он относится к бюджетному сегменту, но с учетом его функциональных возможностей и качества изготовления его стоимость вполне оправдана.

Плюсы:

Минусы:
