Обзор и тест корпуса Cougar MX670 RGB

Под торговой маркой Cougar выпускается и продаётся большое количество разнообразных корпусов для ПК. В основном модели этого бренда можно отнести к сегменту "игровых" устройств, так как они рассчитаны на производительные конфигурации и имеют запоминающий дизайн с элементами RGB-подсветки. Не стал исключением и корпус Cougar MX670 RGB размера Mid-Tower, который производитель стилизовал алюминиевыми верхней и передней панелью, а также тонированной стеклянной боковой стенкой, через которую будет хорошо видна подсветка установленных внутри компонентов. В корпусе также встроен ARGB-контроллер, который позволяет синхронизировать подсветку предустановленных вентиляторов с другими комплектующими и управлять динамичными эффектами с кнопки на верхней панели.

Спецификация

Упаковка

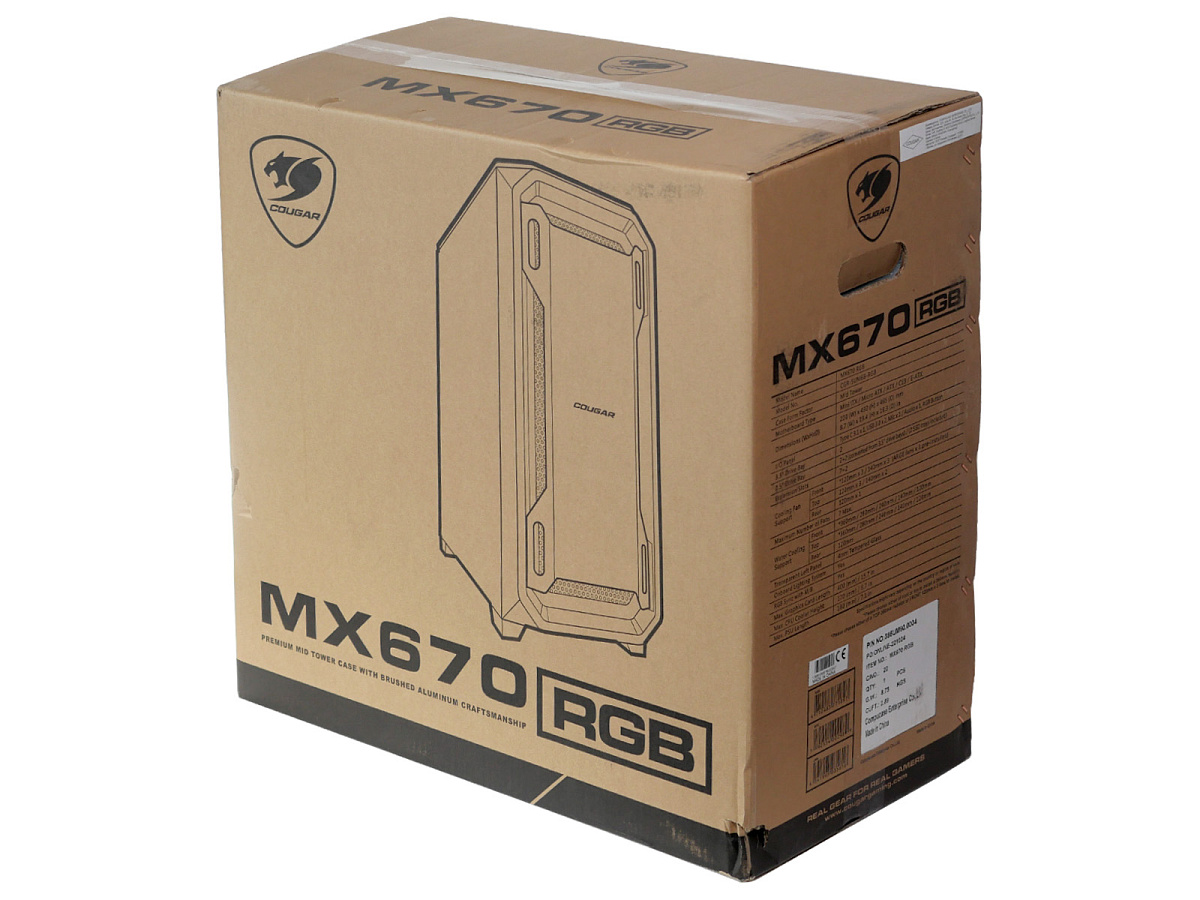

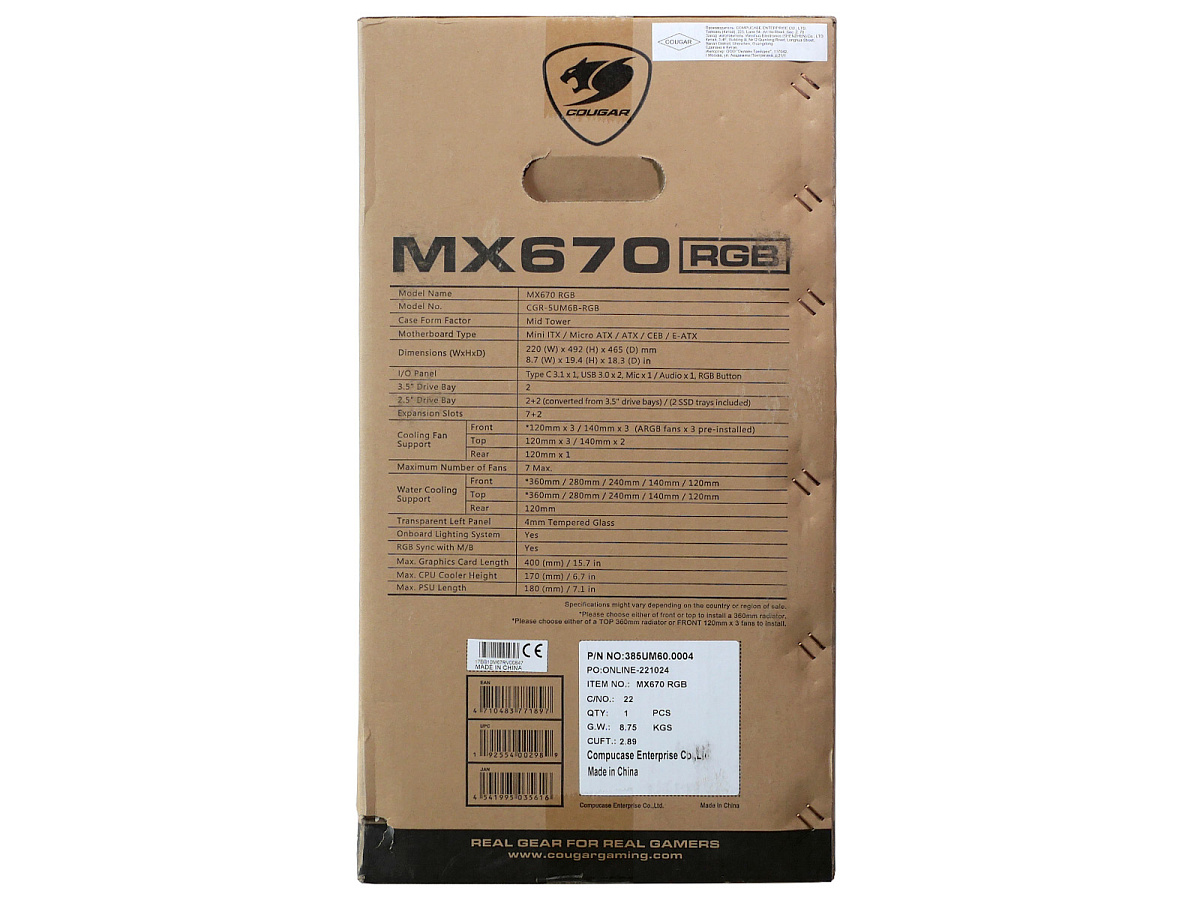

Корпус Cougar MX670 RGB продаётся в крупной картонной коробке размером 55,5 см х 30,5 см х 57 см. Вес брутто составляет 8,75 кг.

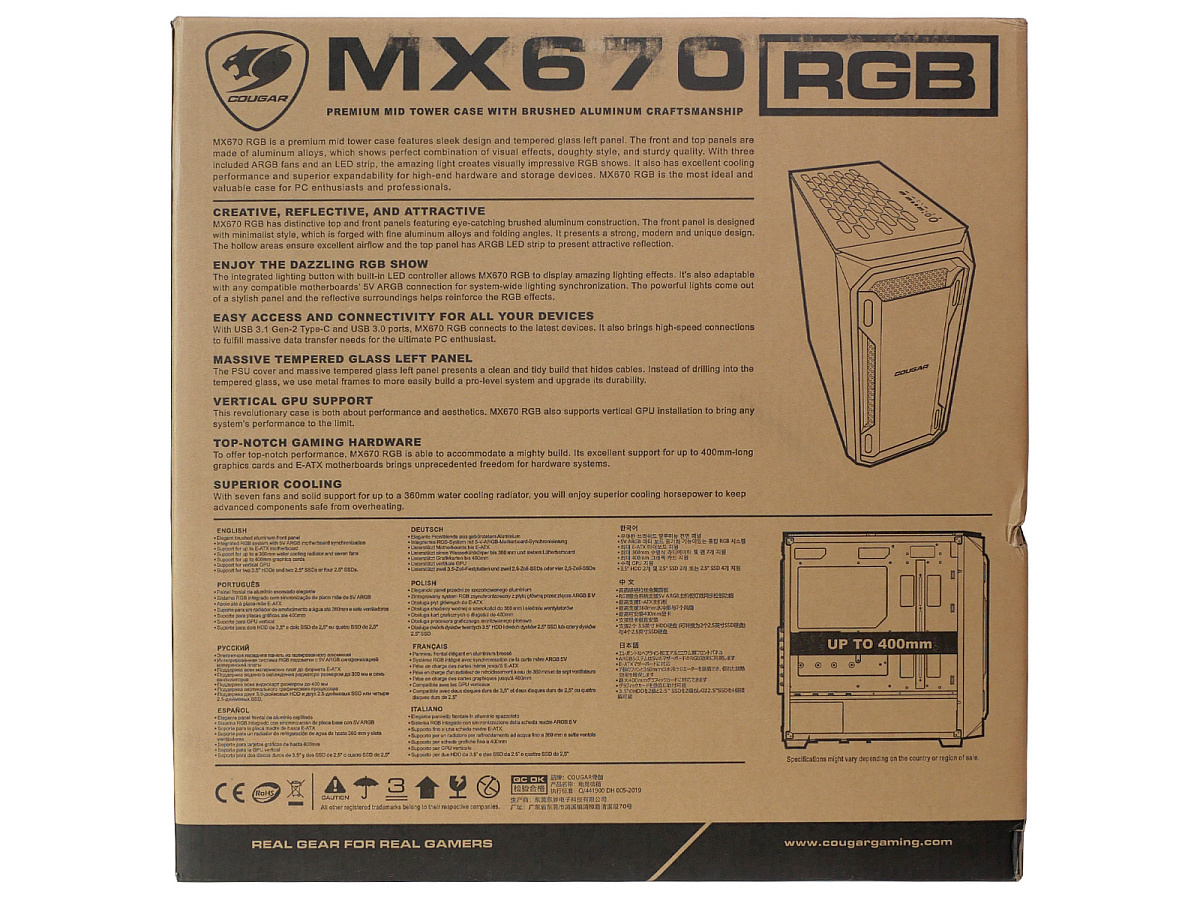

По бокам на ней сделаны прорези, играющие роль ручек для переноски. Вся основная техническая информация и особенности корпуса также приведены на упаковке.

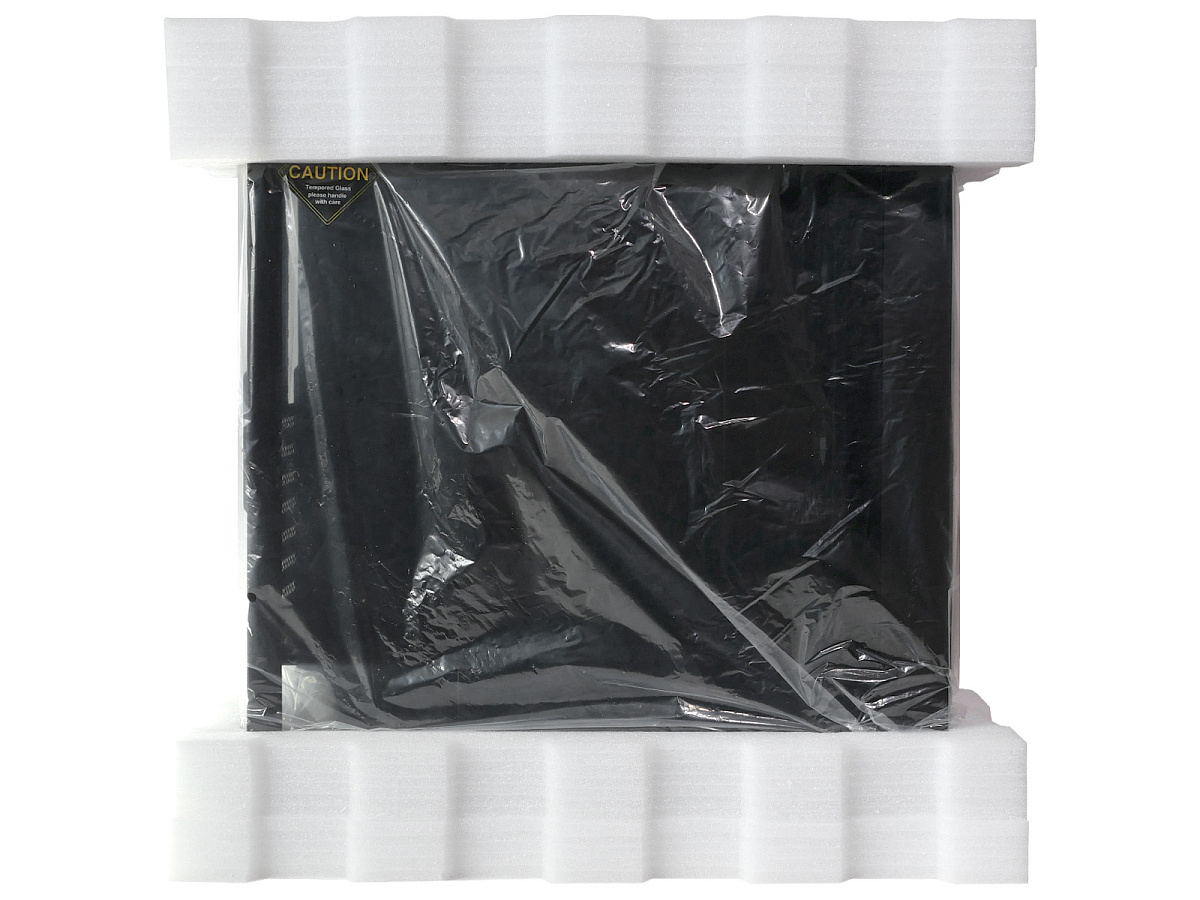

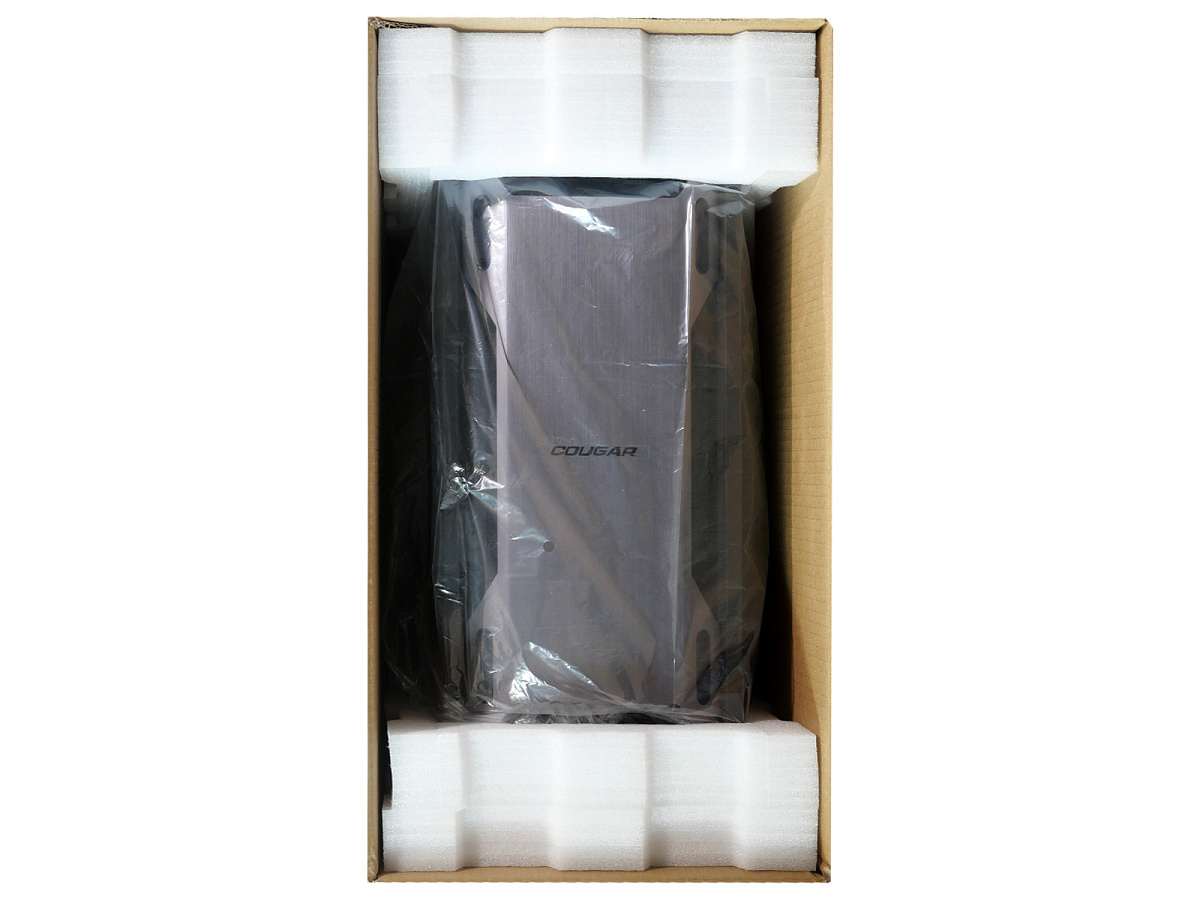

Внутри коробки корпус находится в защитных блоках из пенопласта. Такой вариант упаковки типичен для компьютерных корпусов и достаточно неплохо выдерживает транспортировку на дальние расстояния.

Комплектация

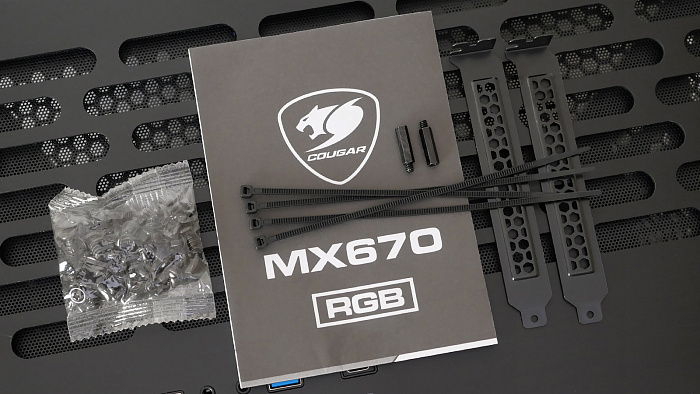

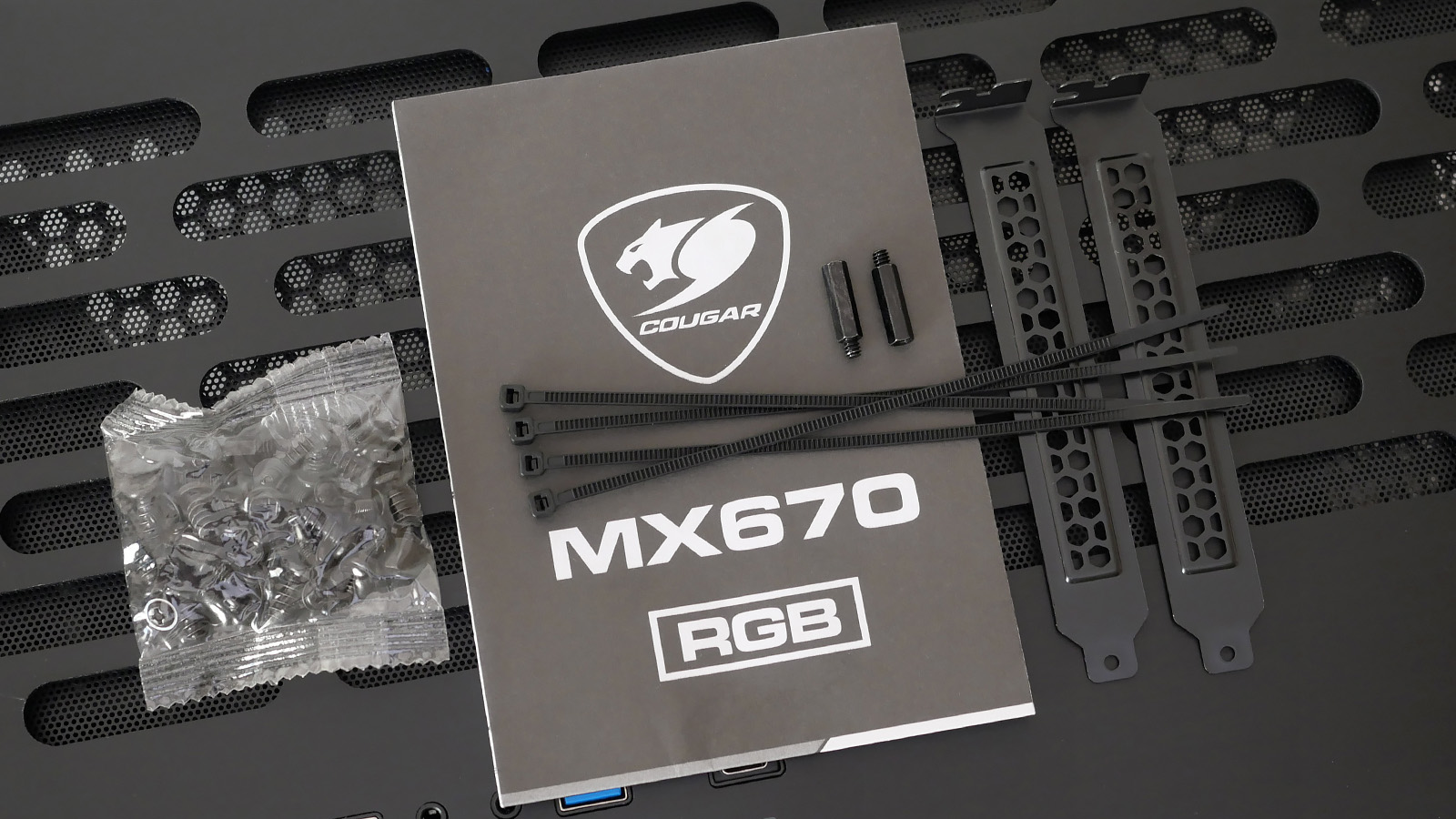

Вместе с Cougar MX670 RGB производитель вложил пакет с документацией и монтажным набором, в который вошли четыре нейлоновые стяжки, пара удлиненных подставок для крепления горизонтального райзера PCI-E (не входит в комплект), пара многоразовых заглушек портов расширения и набор винтов типовых размеров. Эти нехитрые аксессуары вложены в корзину для жесткого диска внутри корпуса.

Экстерьер

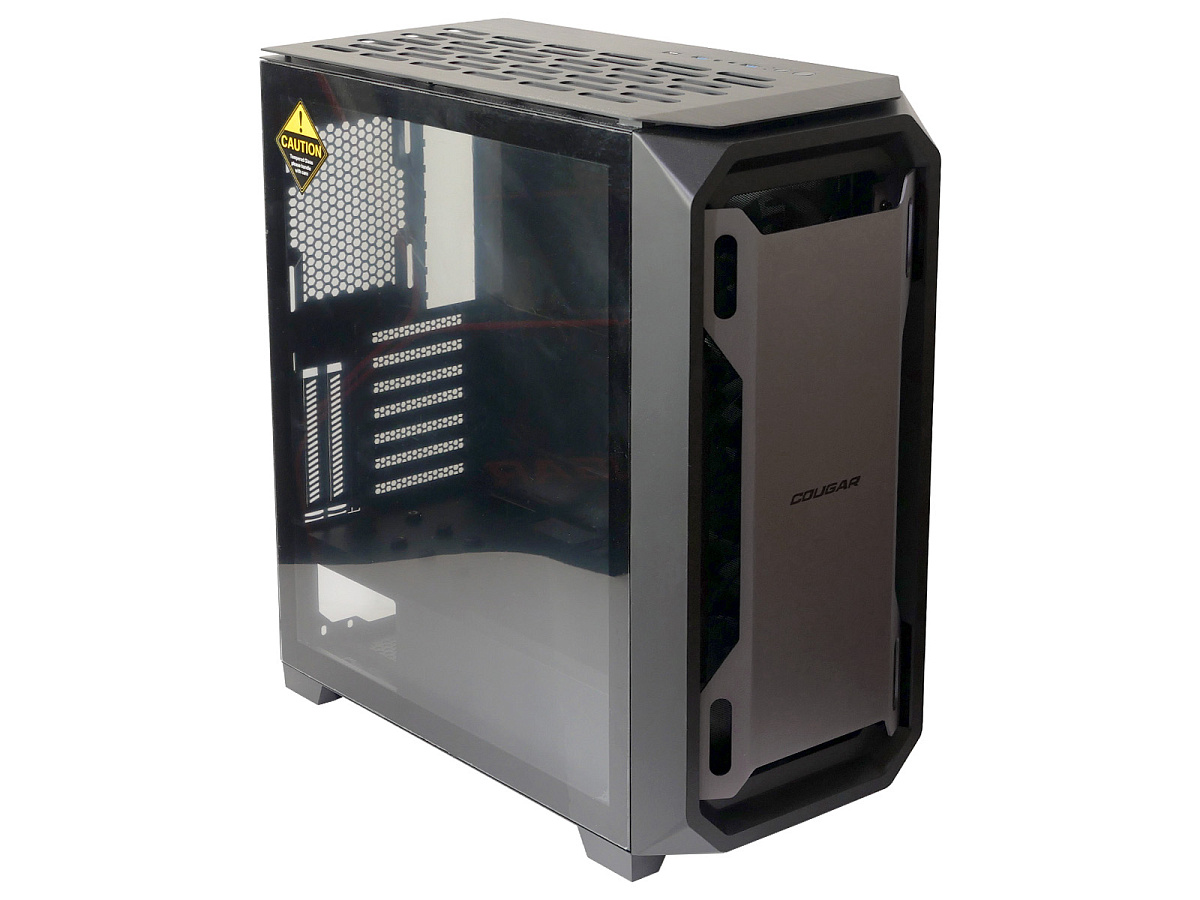

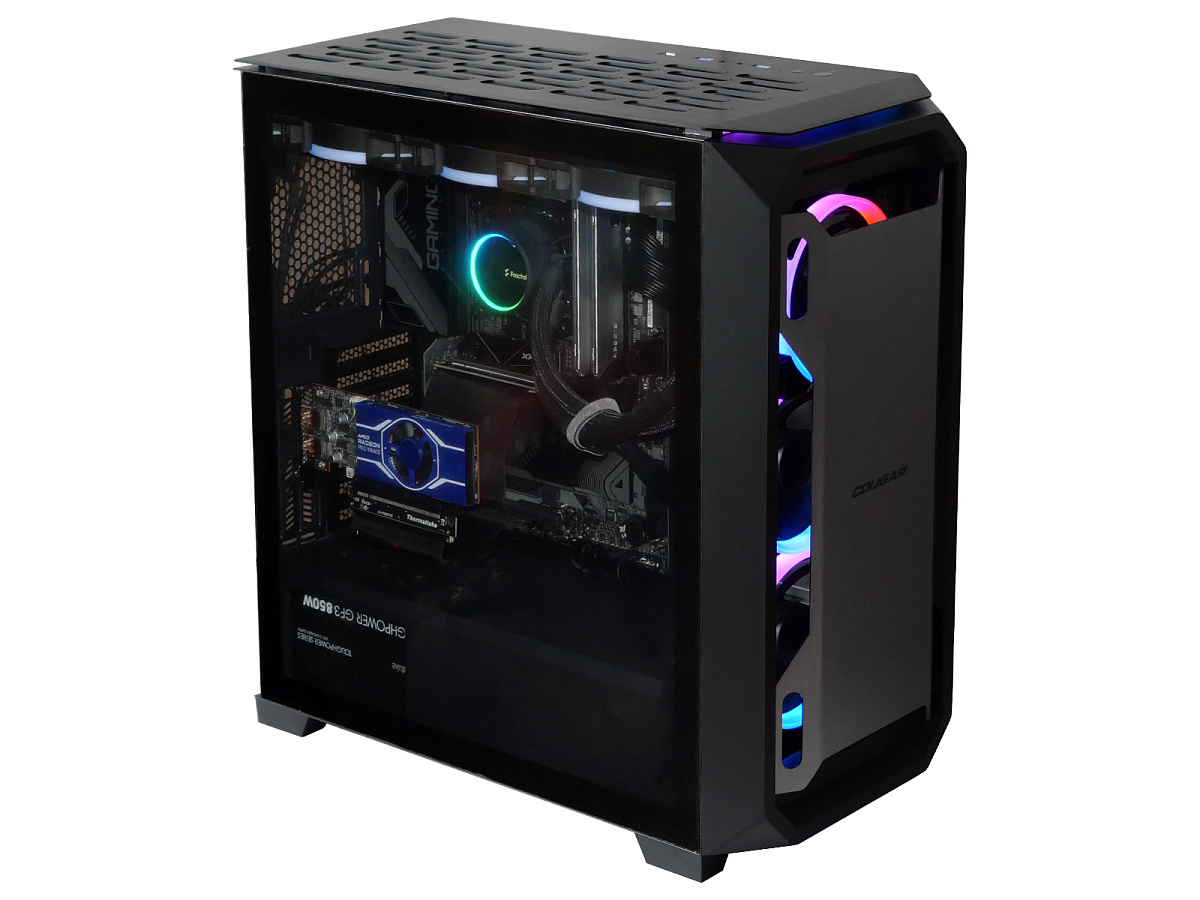

Cougar позиционирует MX670 RGB как корпус премиум-класса формата "средняя башня" с элегантным дизайном и боковой панелью из закаленного стекла. В оформлении применены панели из алюминиевого сплава.

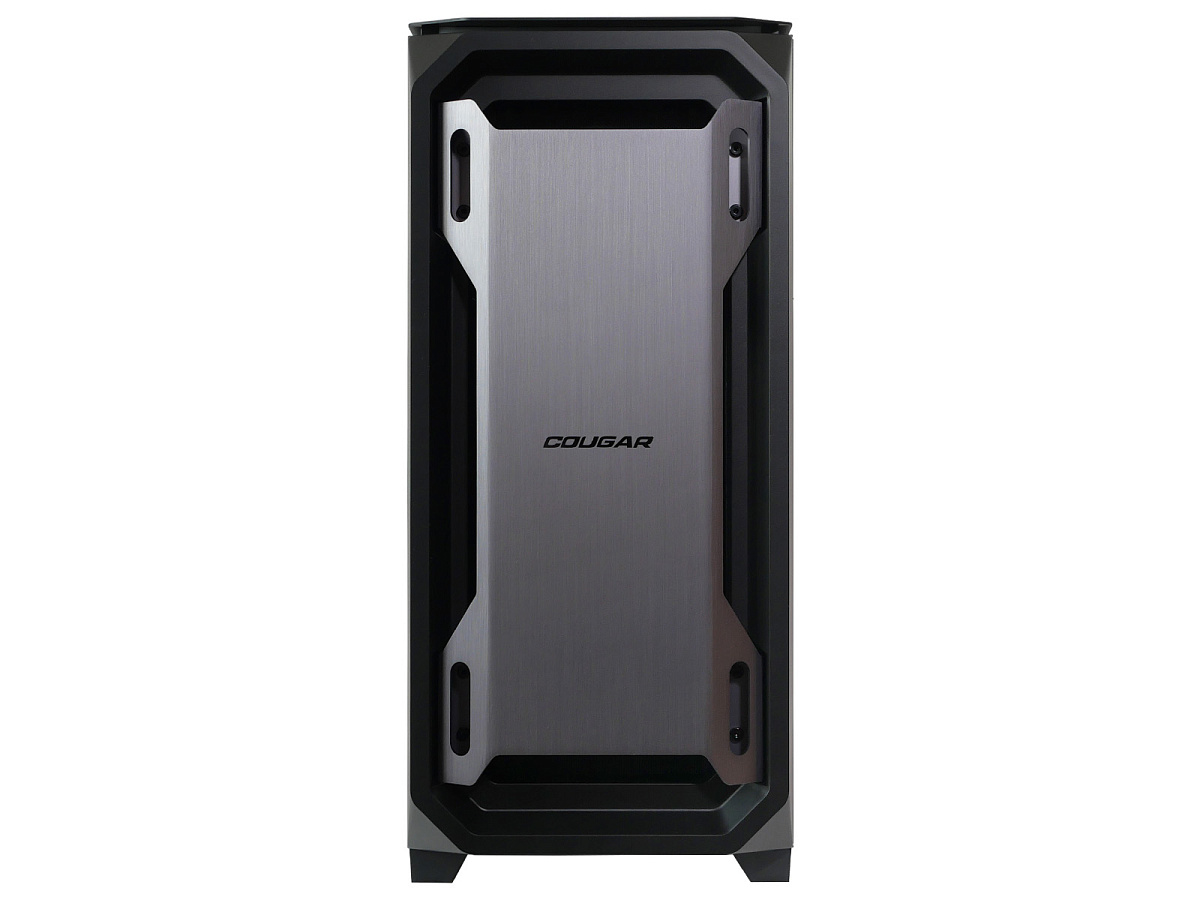

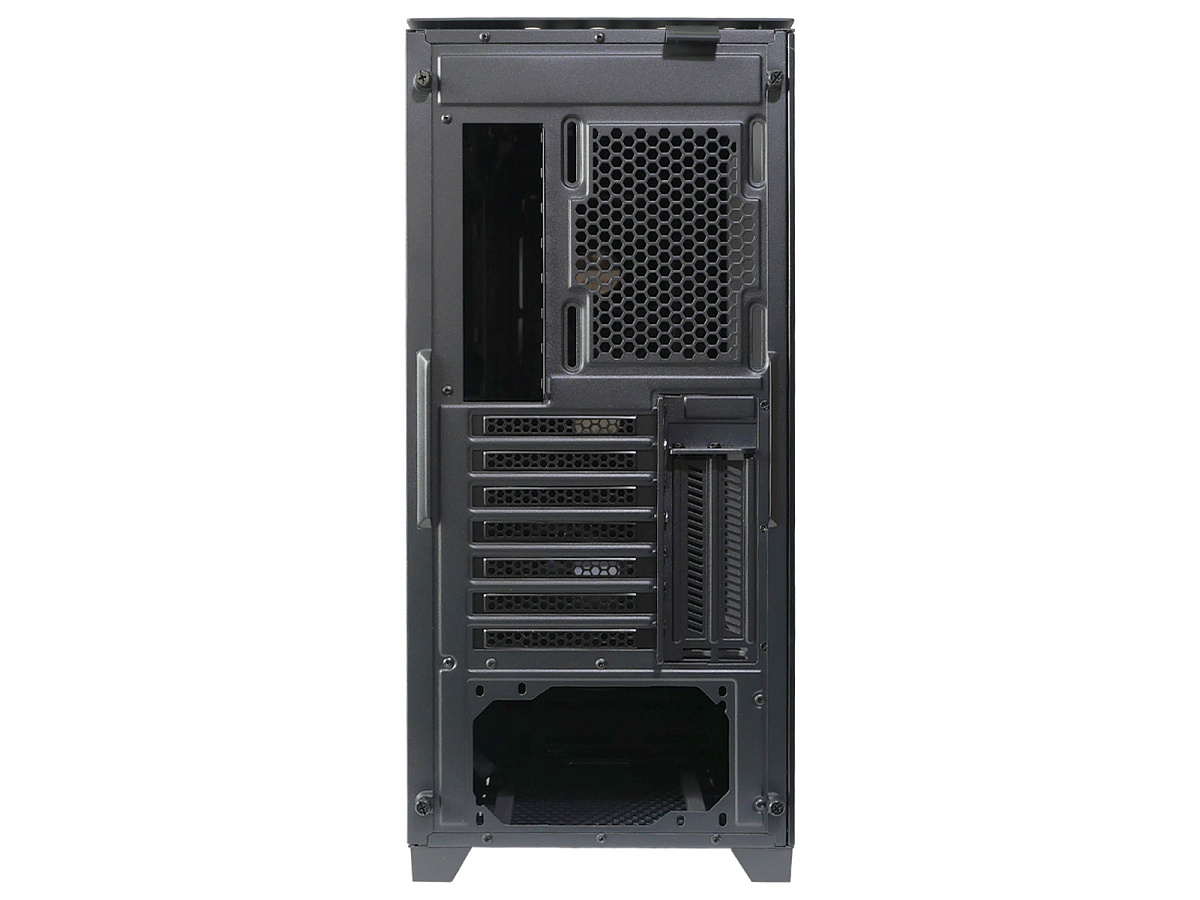

Фронтальная часть корпуса во всю высоту украшена стилизованным алюминиевым элементом из металла толщиной 2 мм с фактурой под грубо шлифованный металл. В центре на нём приклеен хромированный текстовый логотип Cougar. Задняя часть особо не выделяется на фоне других корпусов с компоновкой, подразумевающей нижнюю установку блока питания. Разве что бросаются в глаза два дополнительных слота расширения для вертикальной установки видеокарты.

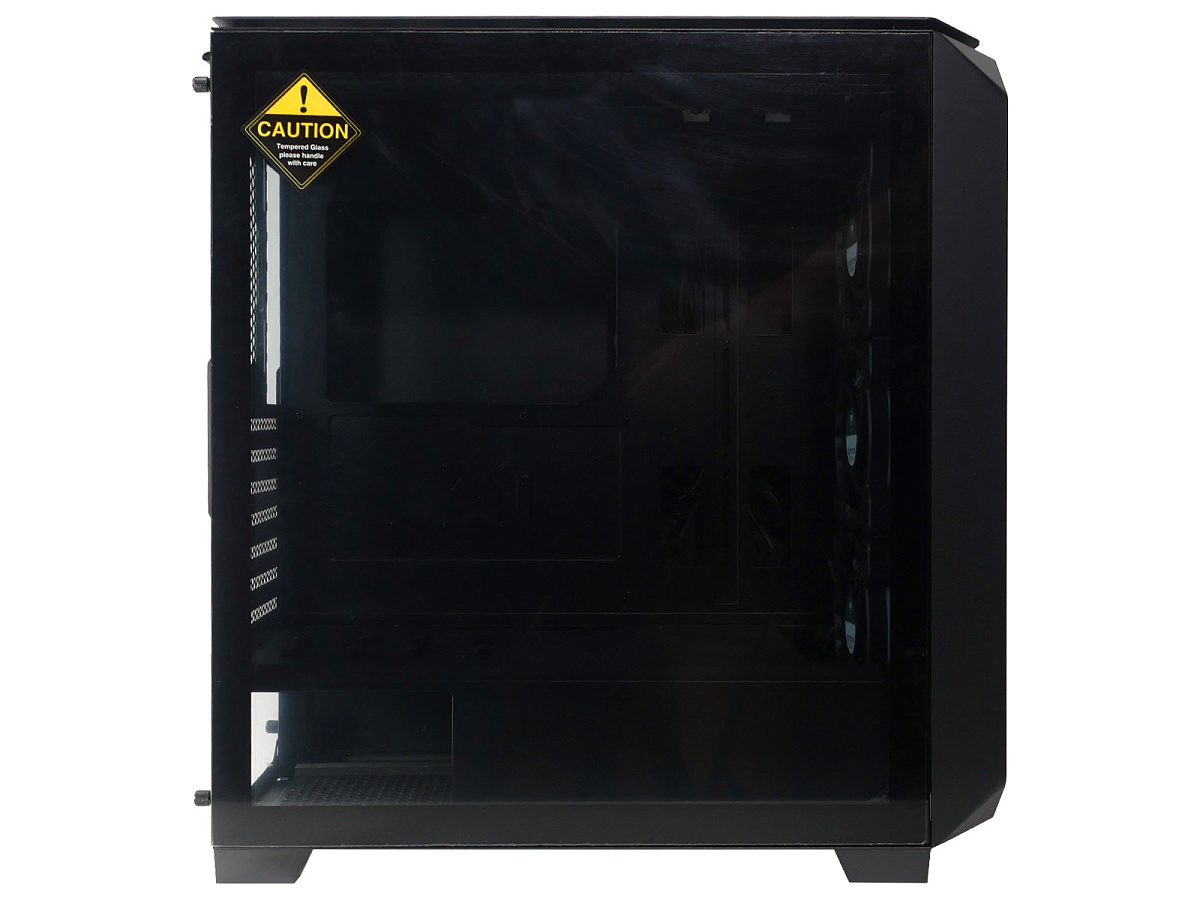

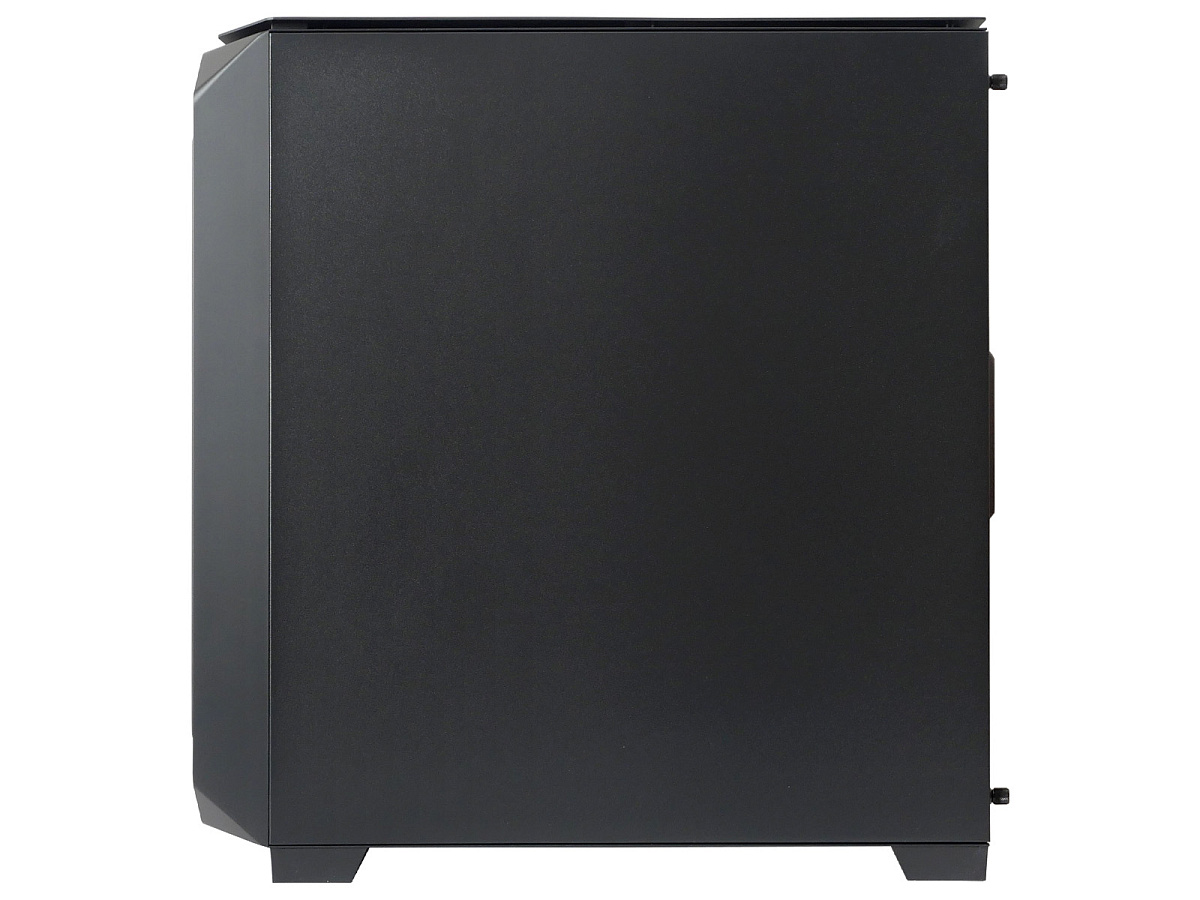

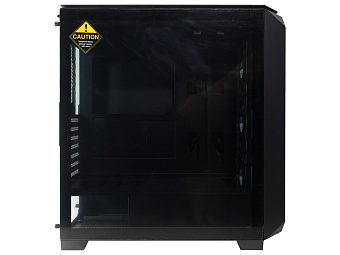

Боковые панели выполнены в ставшим привычным варианте с комбинацией из глухой металлической поверхности со стороны за поддоном материнской платы и безрамочным тонированным закалённым стеклом толщиной 4 мм со стороны, открывающей взор на установленные комплектующие.

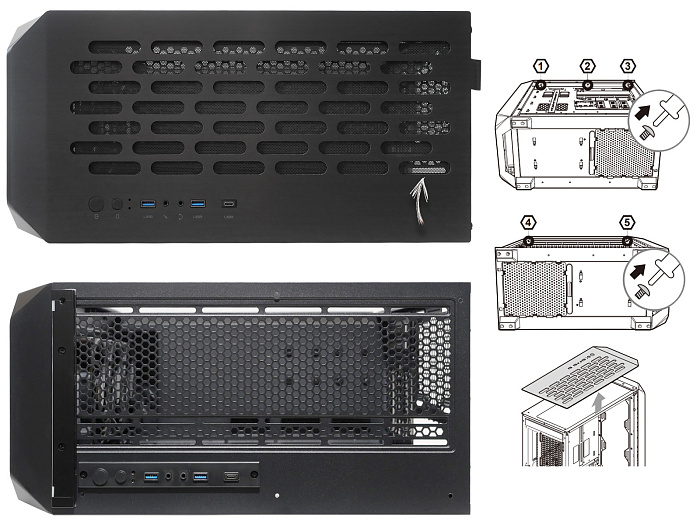

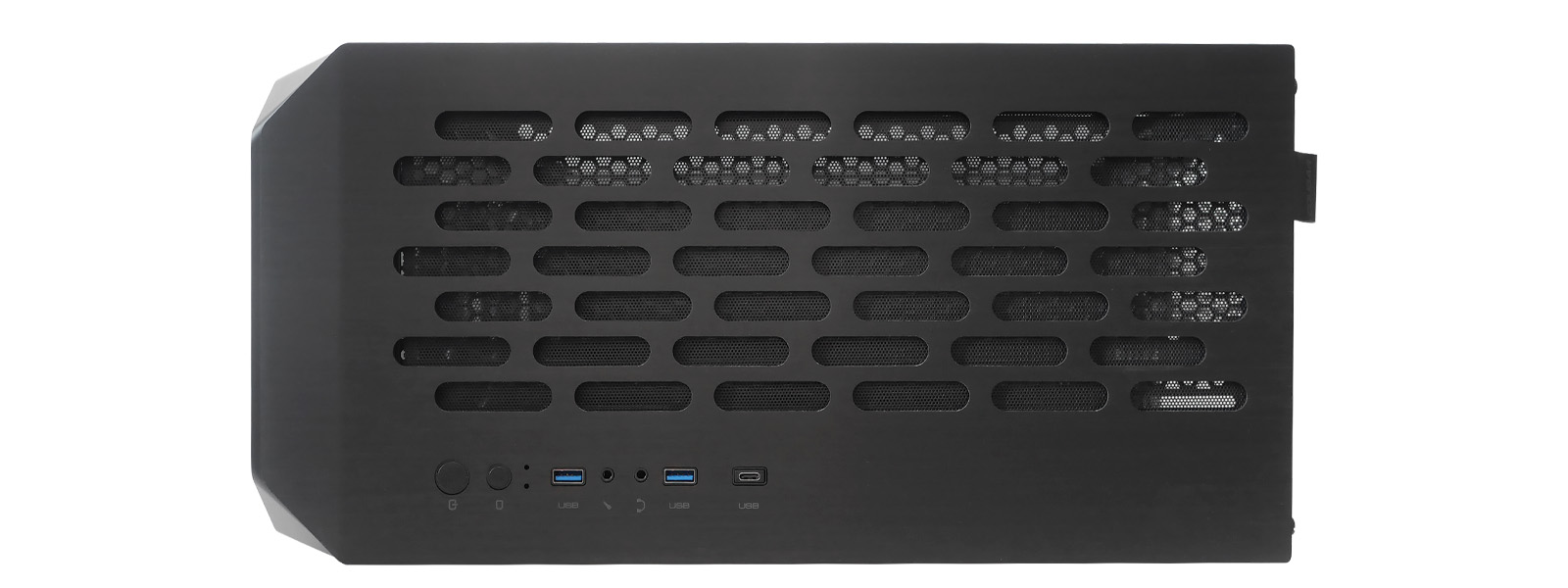

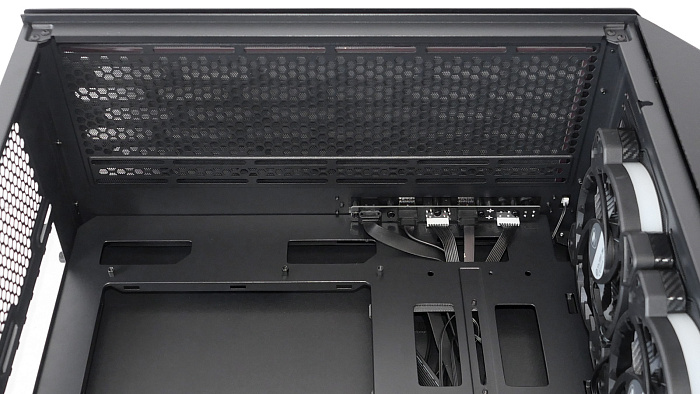

Верхняя часть корпуса накрыта тёмно-серой алюминиевой панелью толщиной 2 мм с обилием продолговатых скруглённых вырезов для вентиляции. Поверхность маркая и сильно собирает на себя отпечатки пальцев, а также следы пыли на шлифованной фактуре.

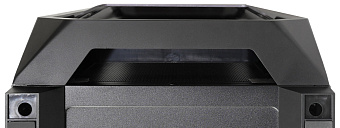

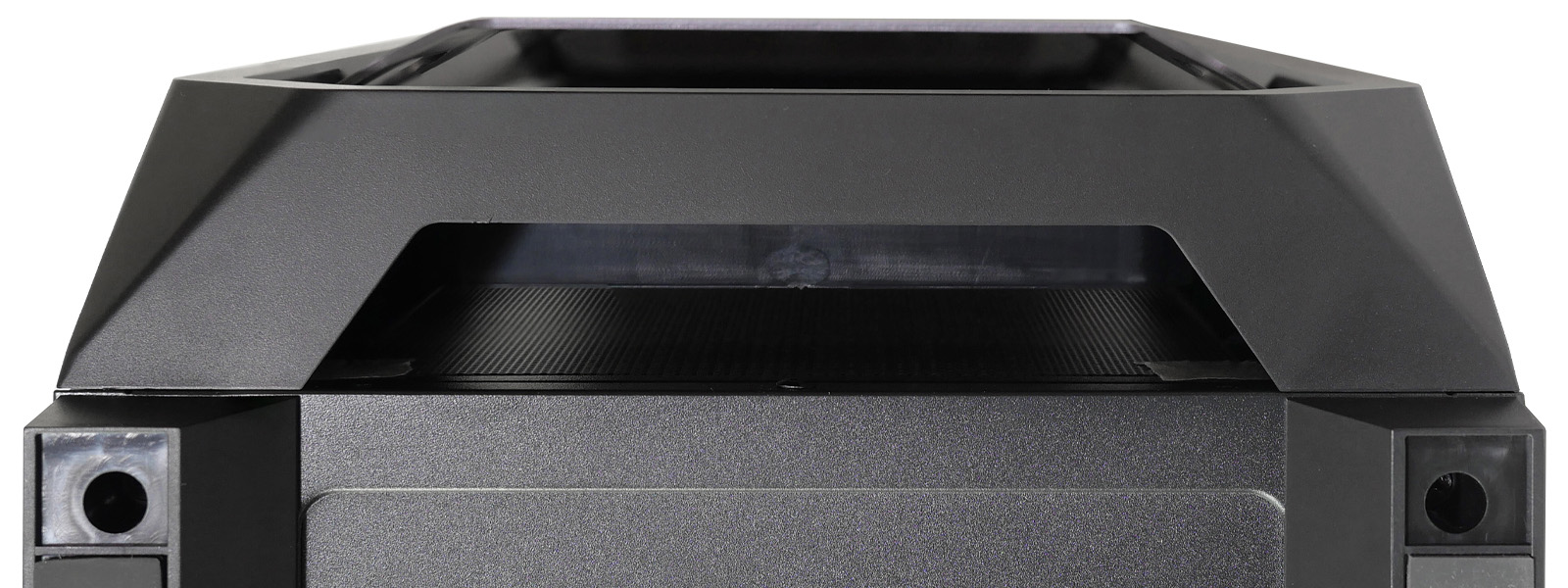

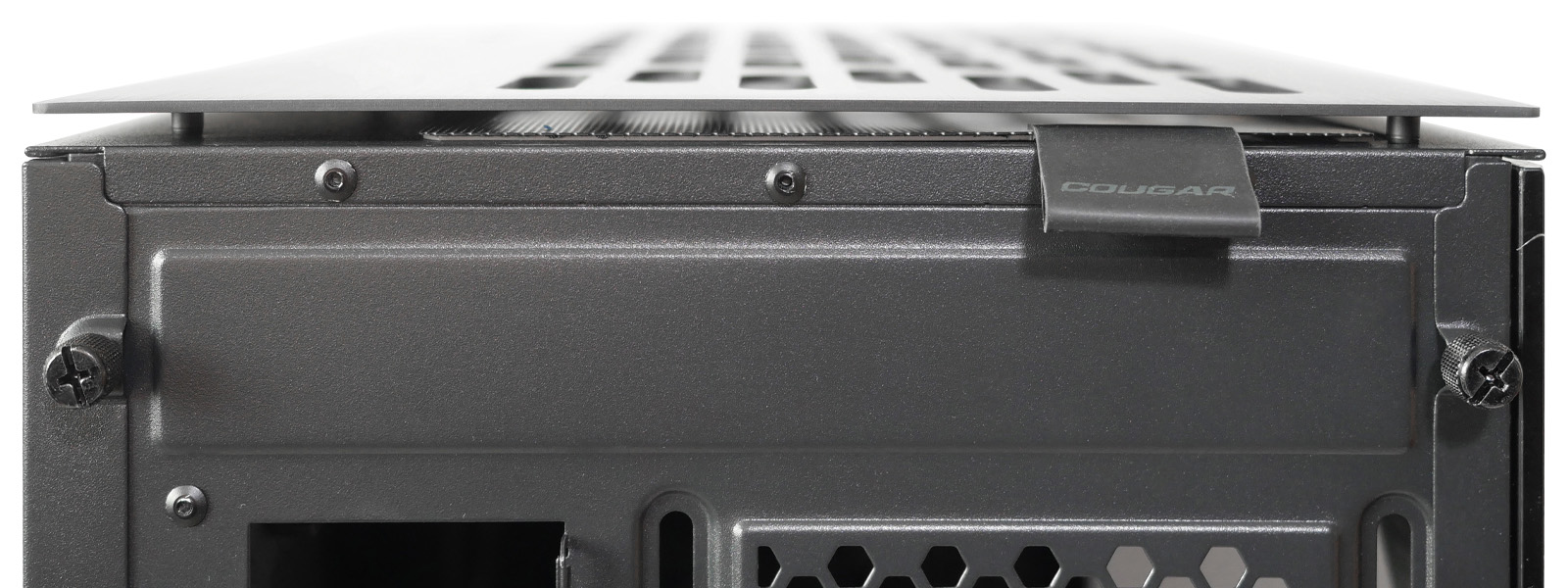

Алюминиевая панель сверху установлена на ножках высотой 5 мм, обеспечивая зазор, снижающий сопротивление воздушным потокам и обеспечивающий доступ к пылевому фильтру на магнитном креплении, который легко вытягивается назад за специальный брендированный ярлычок.

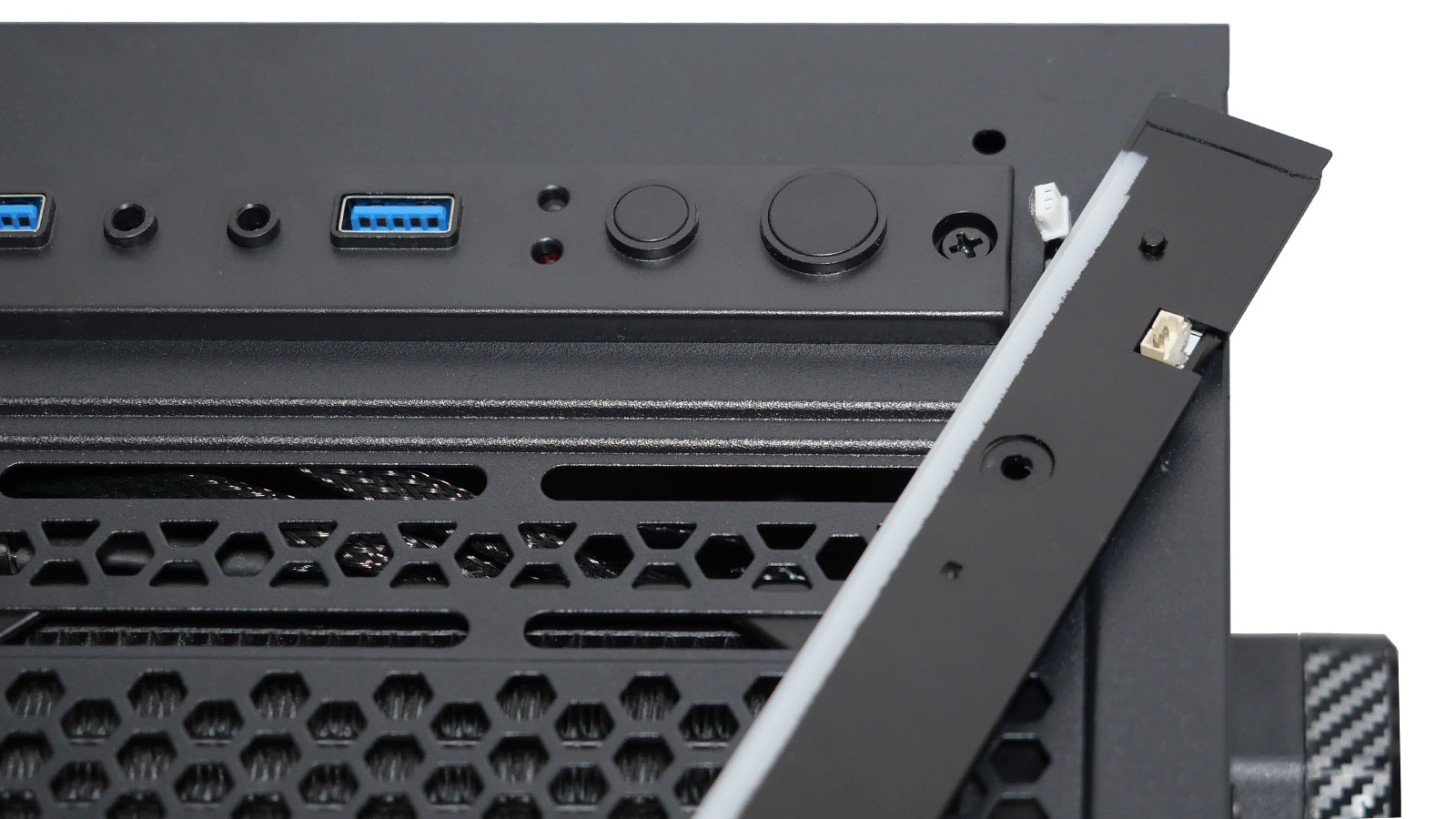

Интерфейсный блок выведен на верхнюю часть корпуса и закреплен на раме. Он удобен с точки зрения периодического обслуживания ПК, так как провода не привязаны ни к одной из съёмных панелей.

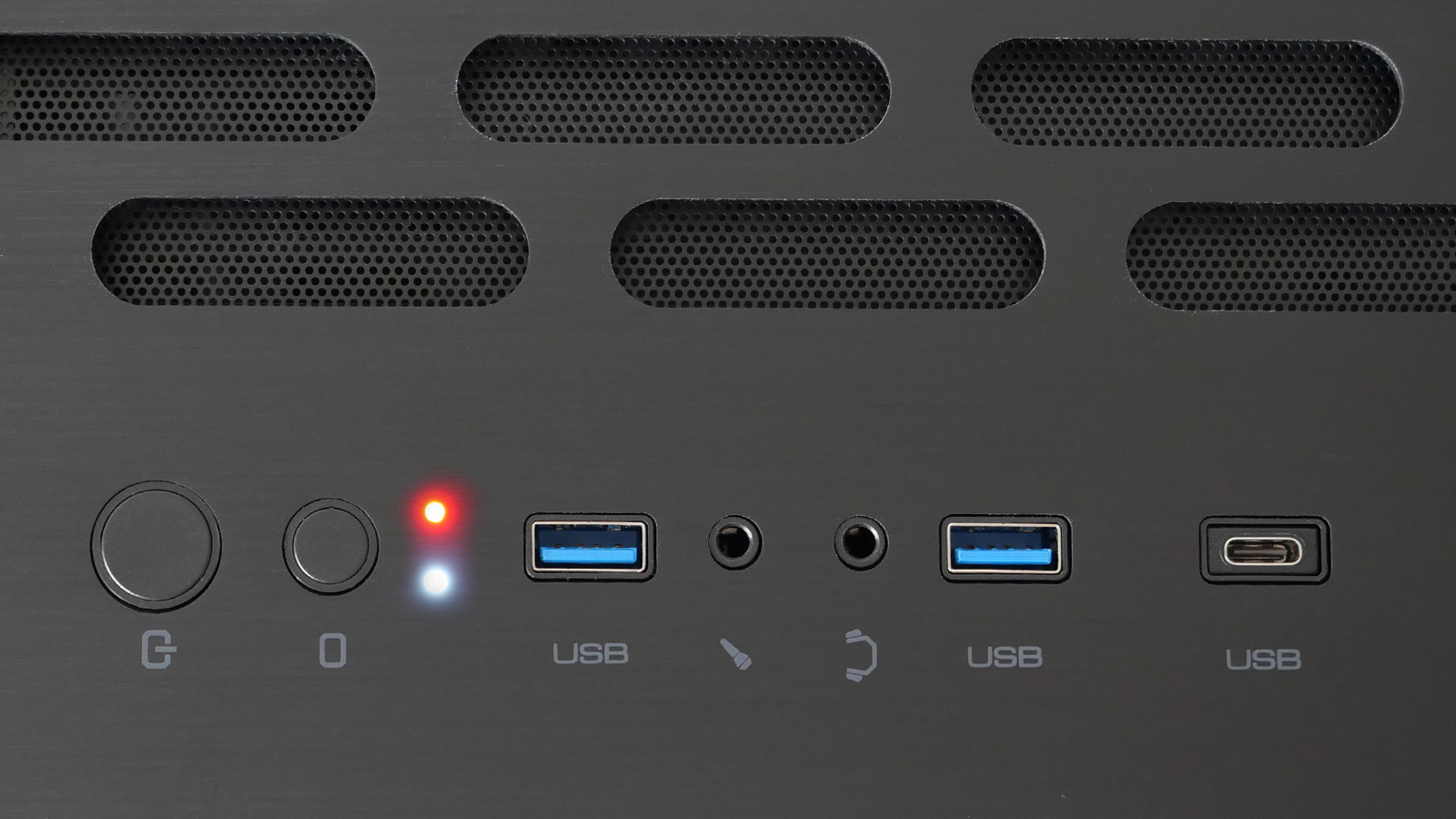

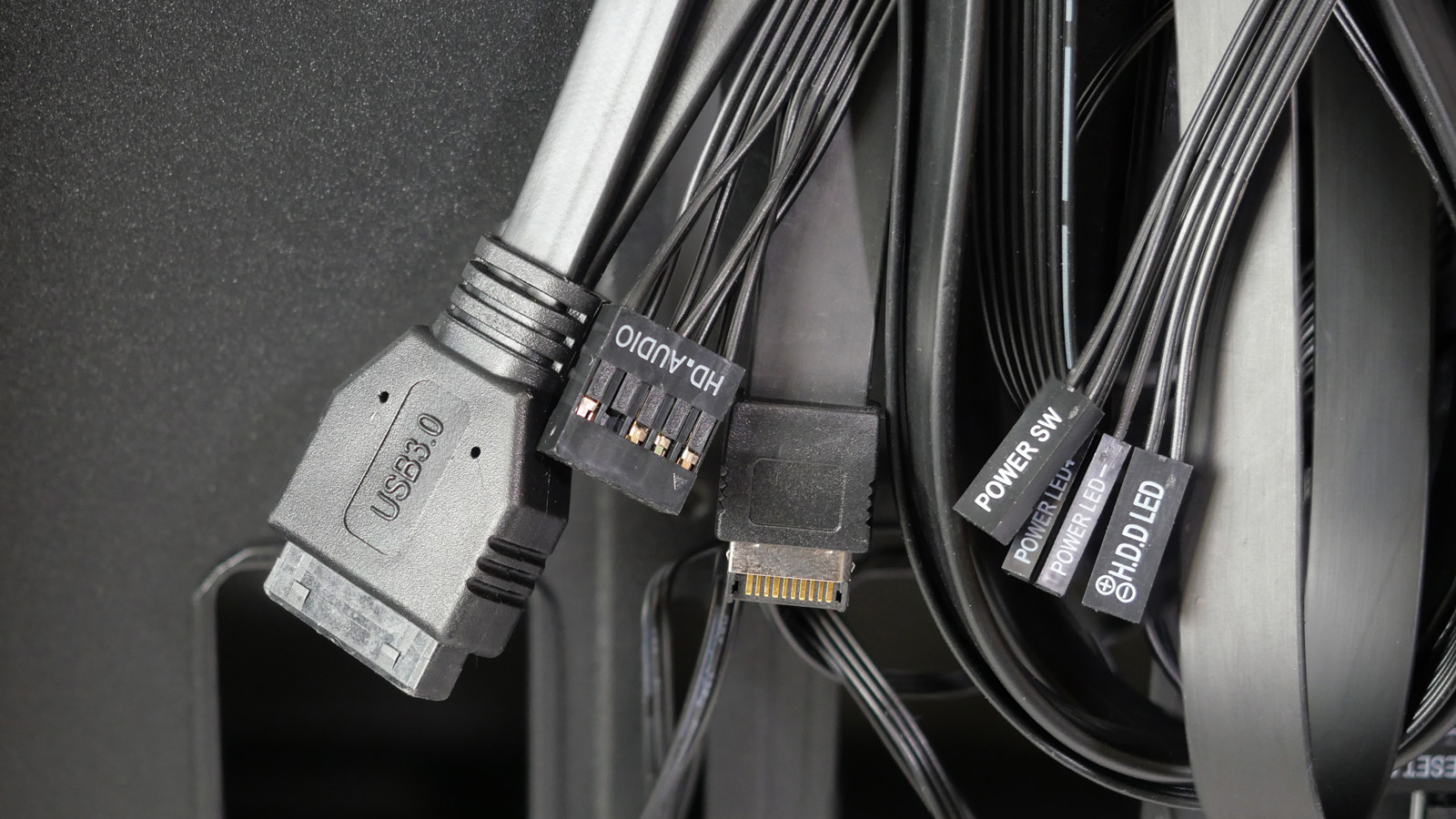

Набор типичен для современных конфигураций: кнопка включения, кнопка перезагрузки (используемая для управления контроллером подсветки), красный светодиодный индикатор активности накопителей информации, белый светодиодный индикатор питания, пара портов USB 3.2 Gen1 (бывший USB 3.0) Type-А, раздельные 3,5 мм аудиогнёзда для наушников и микрофона, а также один порт USB Type-C. Для их подключения к материнской плате используются кабели преимущественно ленточного типа с типовыми внутренними штекерами. Длины проводов хватает для скрытого прокладывания в застенках корпуса.

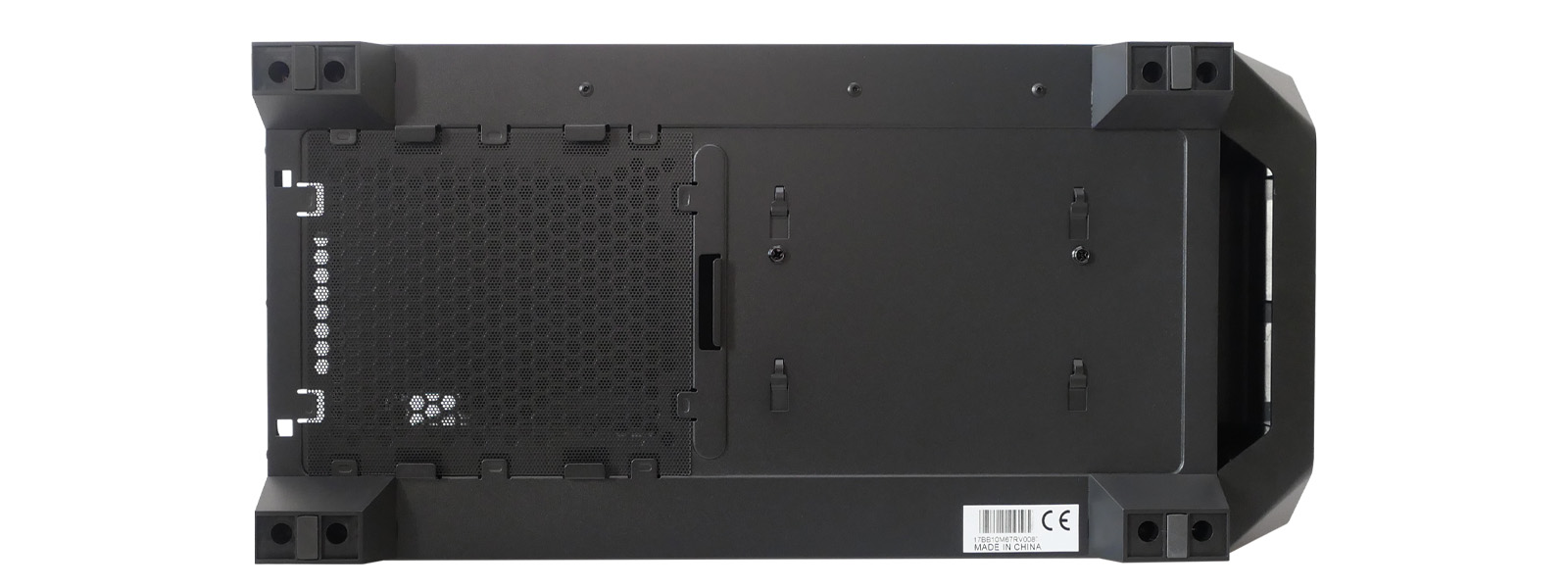

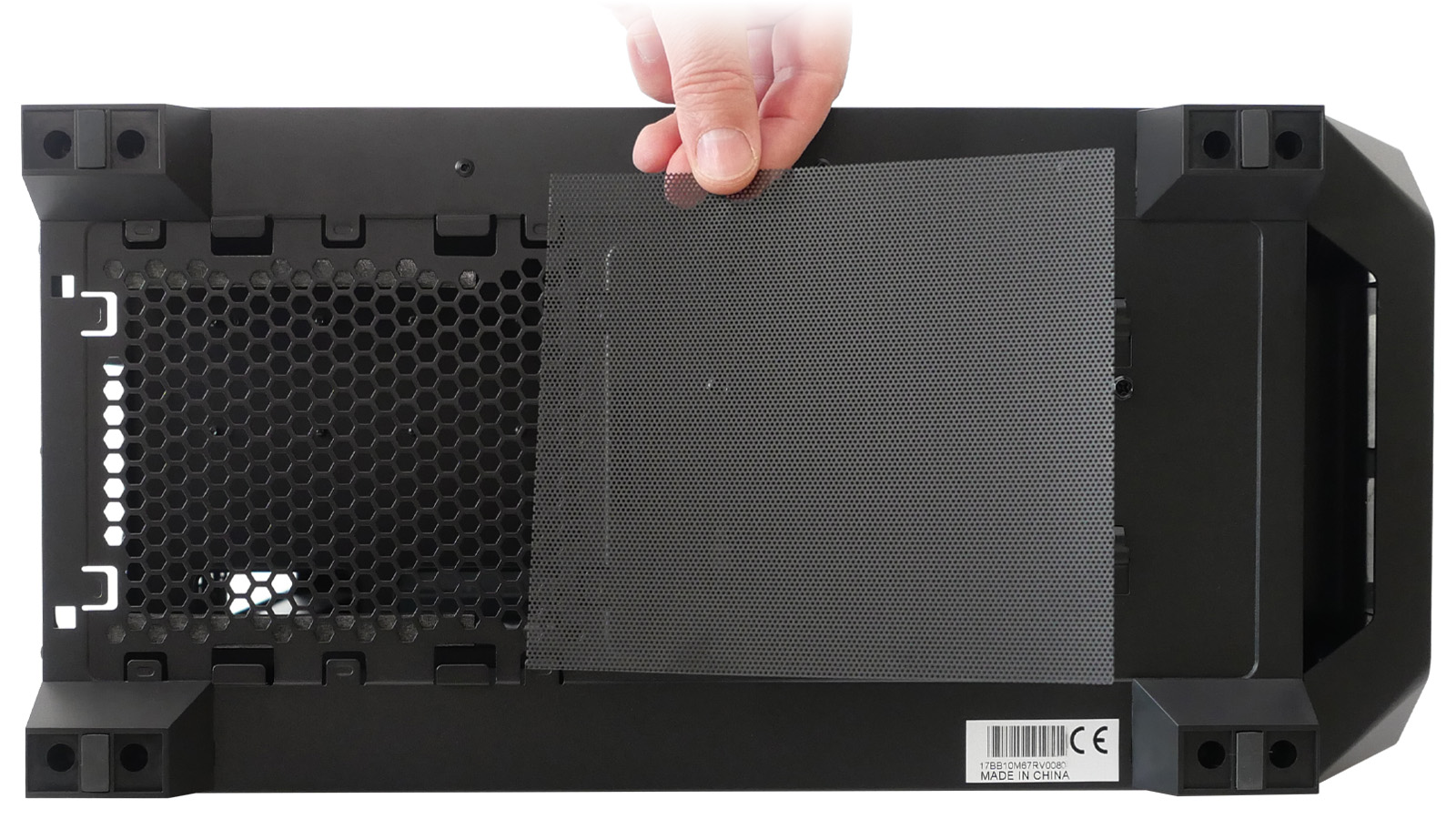

На дне корпуса со смещением к задней части установлен пластиковый сетчатый пылевой фильтр. Он крепится в пазах по периметру и относительно несложно снимается. Реализация распространённая, но не удобная, ведь придётся или заваливать корпус на бок или тренировать навыки снятия и установки наощупь вслепую.

Снизу посередине и ближе к фронтальной части бросаются в глаза крепежные винты и скользящие упоры корзины для жёсткого диска. Наклейке с серийным номером также нашлось место на дне.

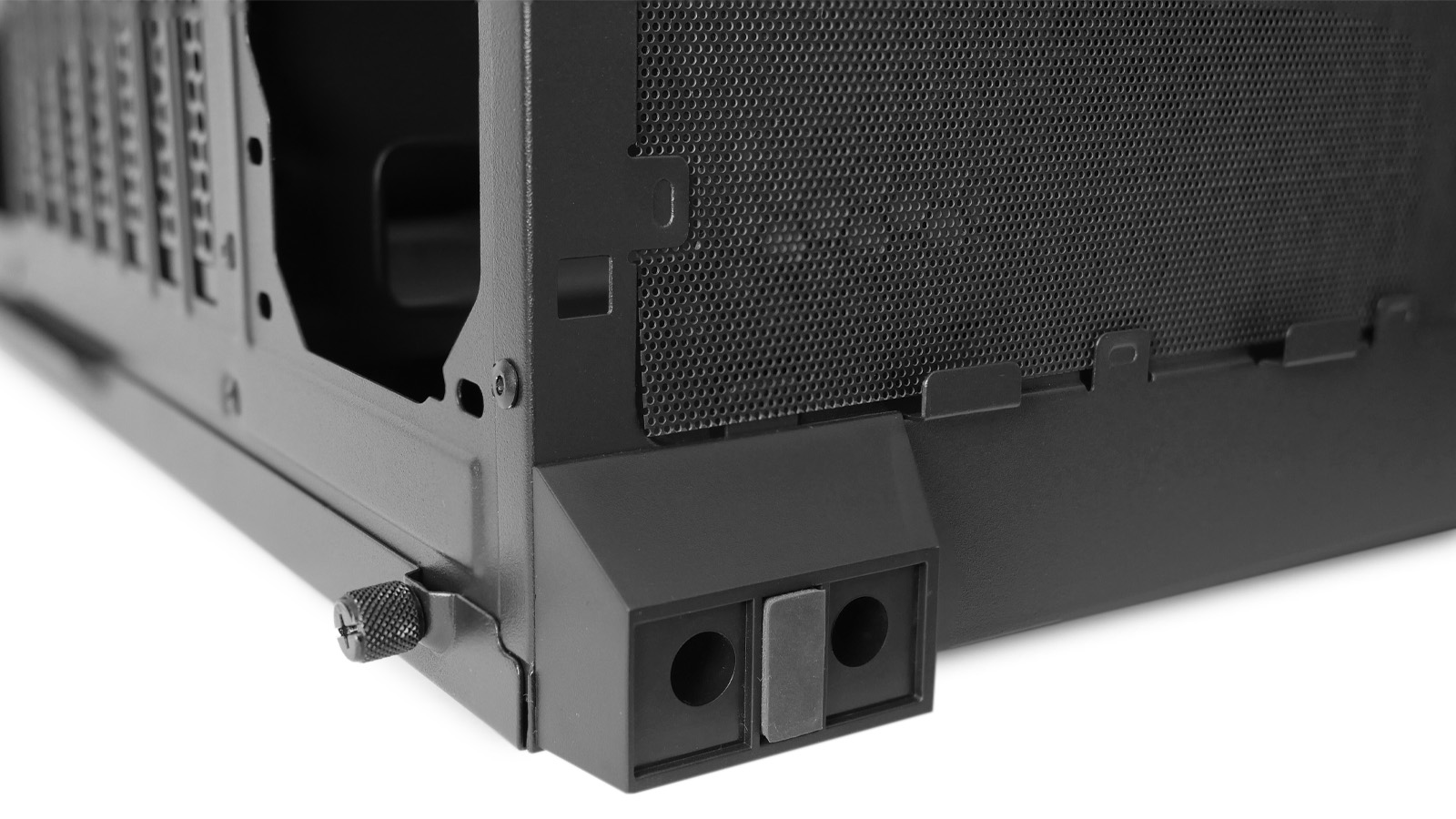

Опору корпусу на ровных поверхностях обеспечивают пластиковые ножки высотой 21 мм с прорезиненными вставками. Они создают зазор для беспрепятственного притока воздуха к области вентилятора блока питания.

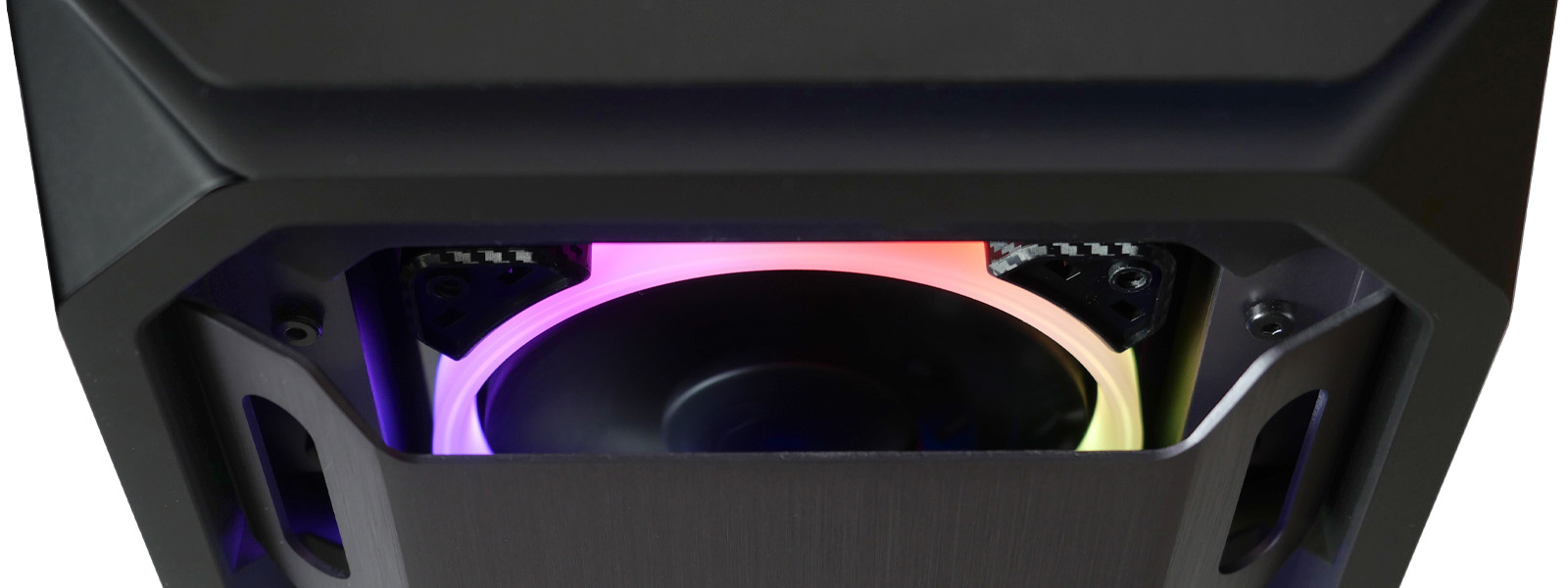

В нижней части фронтальной декоративной панели сделан крупный вырез для притока воздуха к вентиляторам. Но и без него они не "задохнутся", так как фигурная алюминиевая панель сделана таким образом, чтобы по своему периметру обеспечивать воздушные потоки низкого сопротивления.

Интерьер

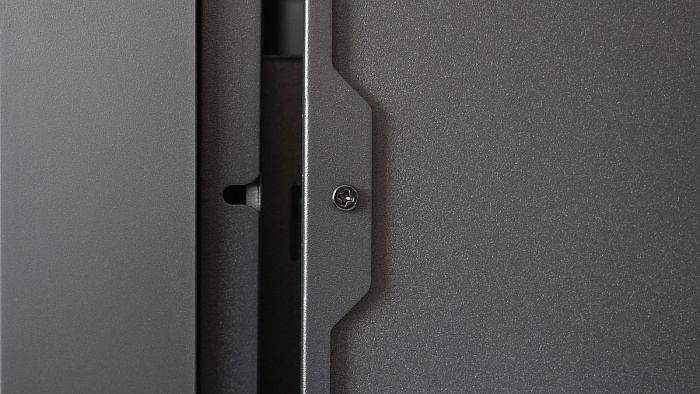

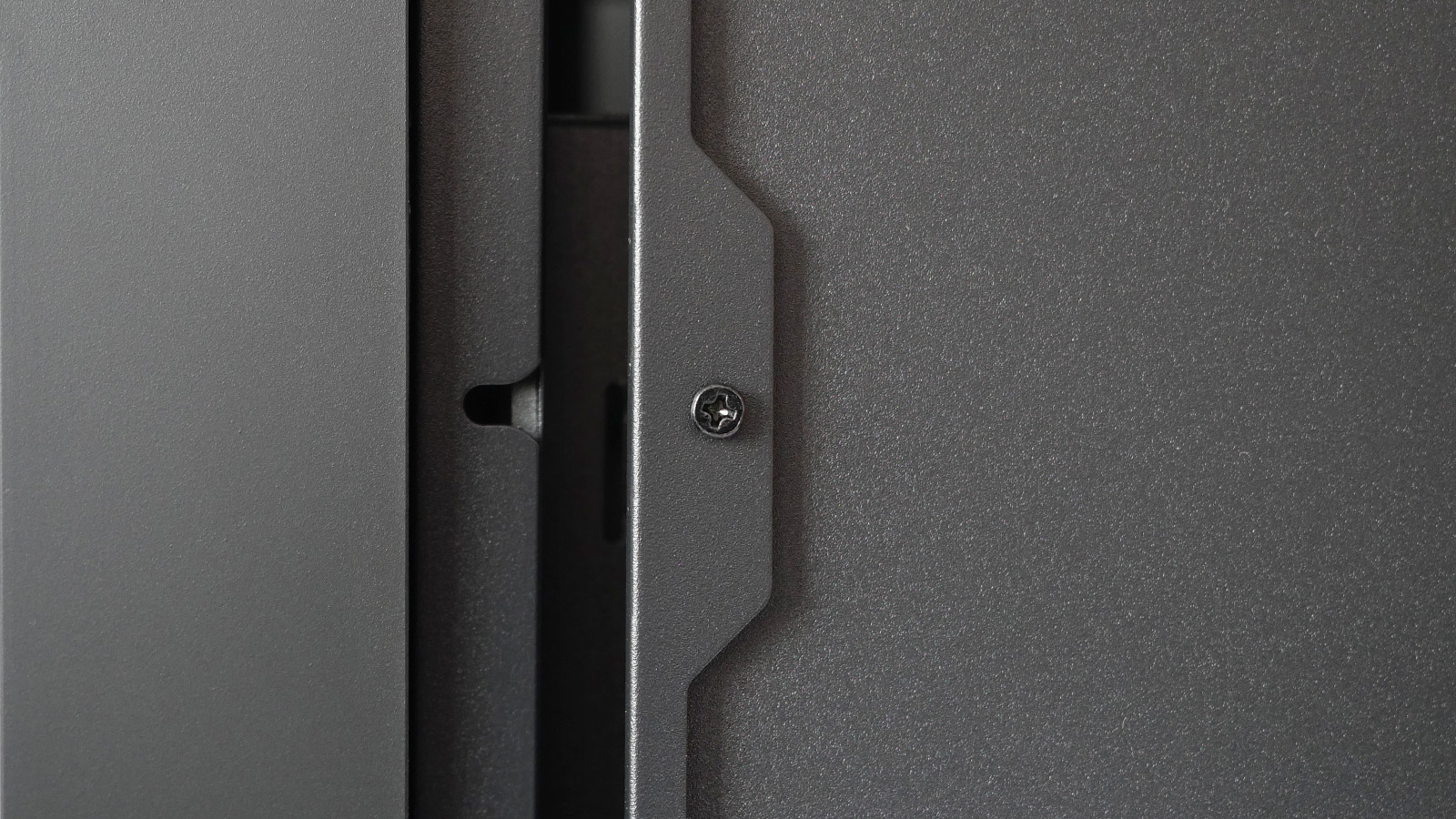

Обе боковые панели вставляются в специальные пазы в передней части небольшими винтами на металлических ответных частях. Снятие и постановка обратно осуществляет классическим методом небольшого сдвига, для чего сзади на торцах сделаны фигурные выступы, за которые удобно хвататься рукой. На своих местах панели фиксируются двумя винтами с накатанной головкой в задней части.

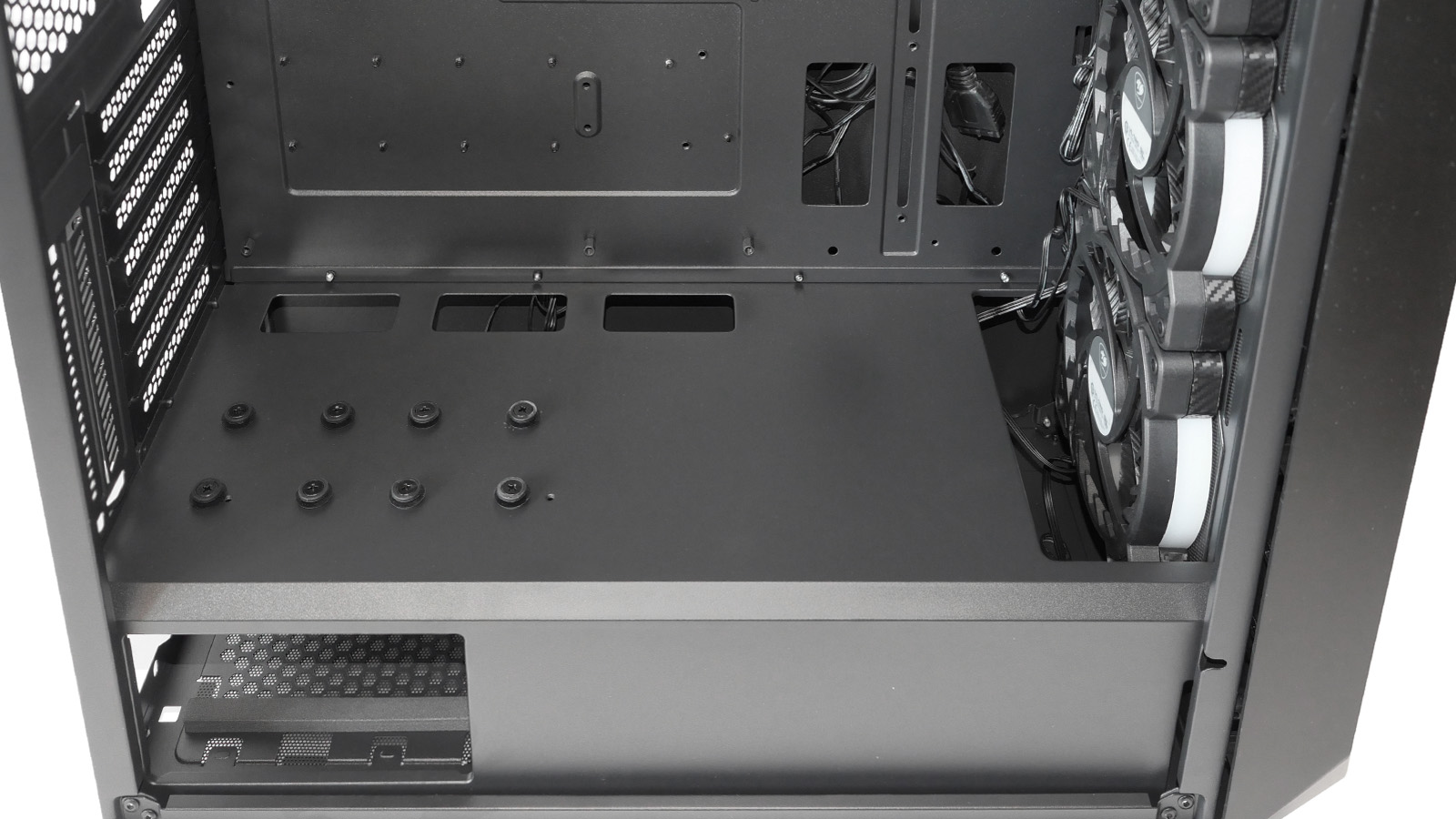

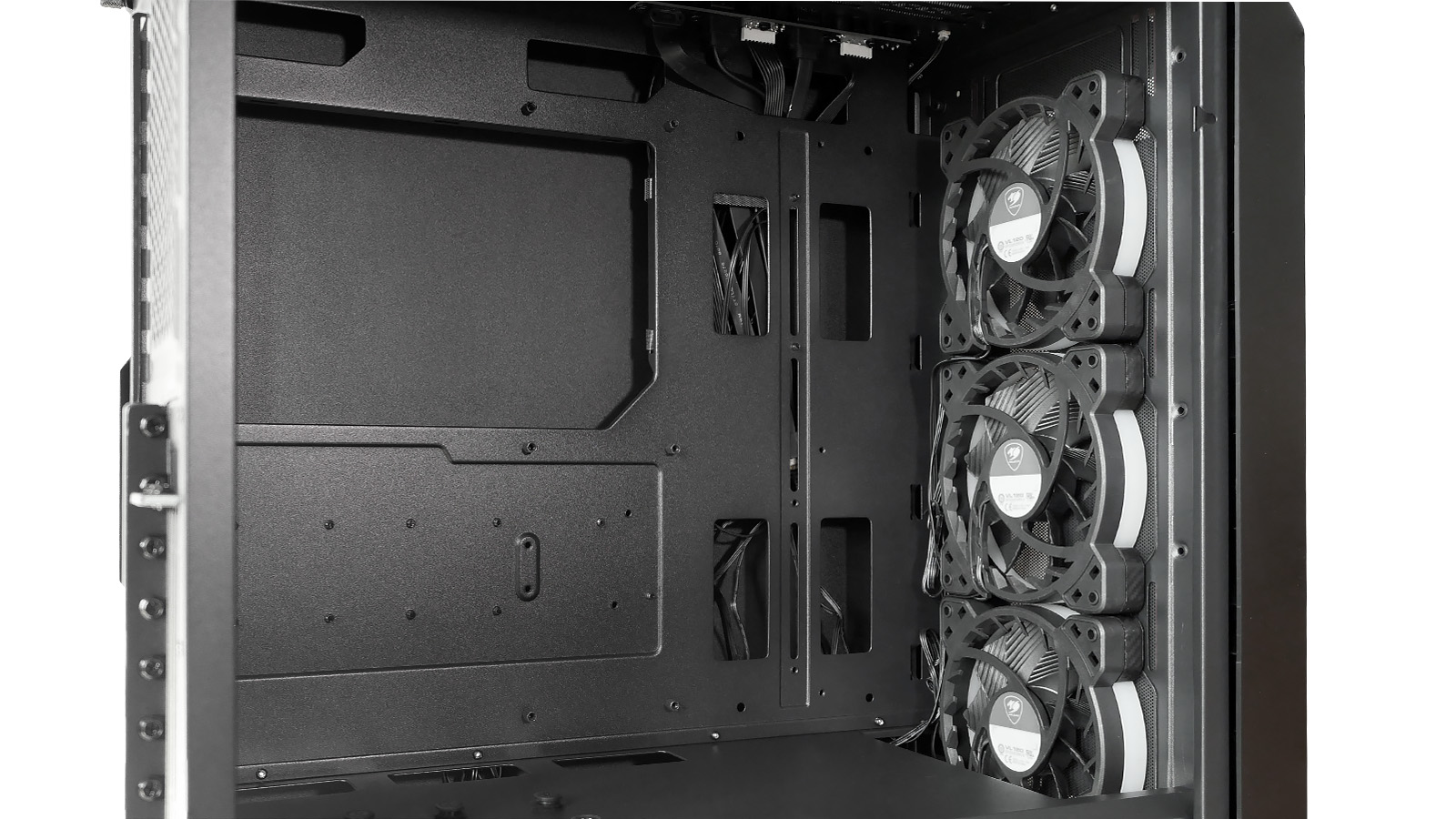

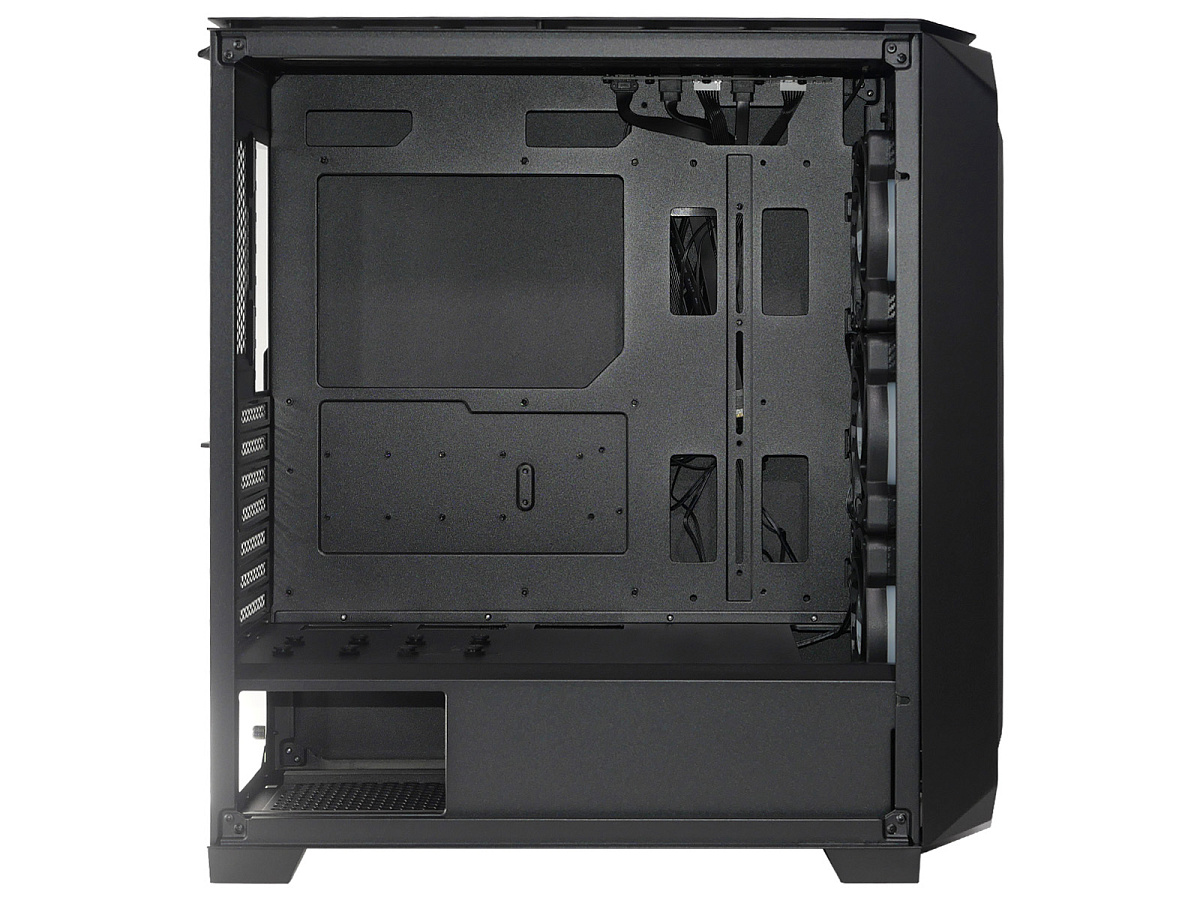

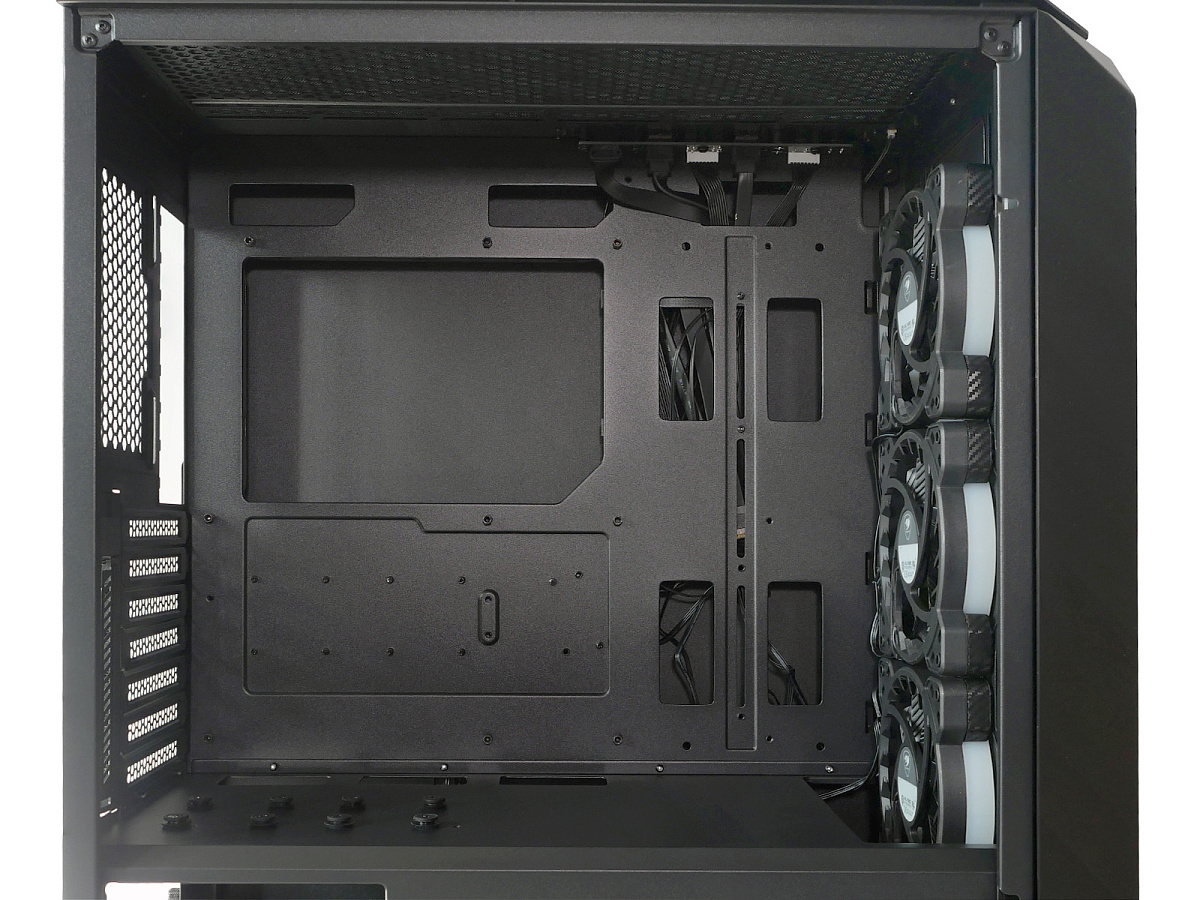

Внутреннее пространство основного отсека разделено на две части горизонтальной перегородкой. В верхней части по максимуму убраны все выступающие элементы, чтобы не создавать препятствия воздушным потокам. В нижней выделено место под корзину для жёсткого диска и под блок питания.

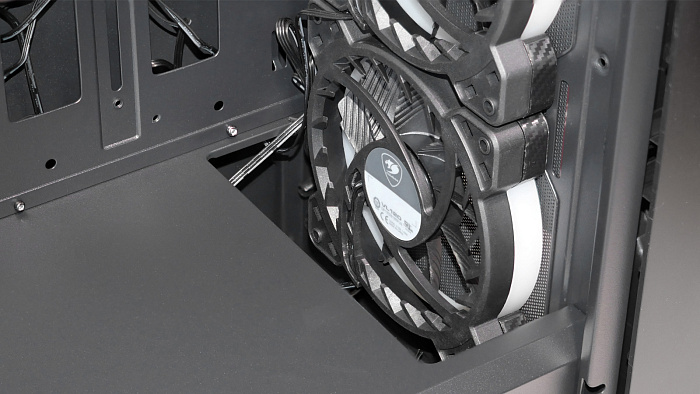

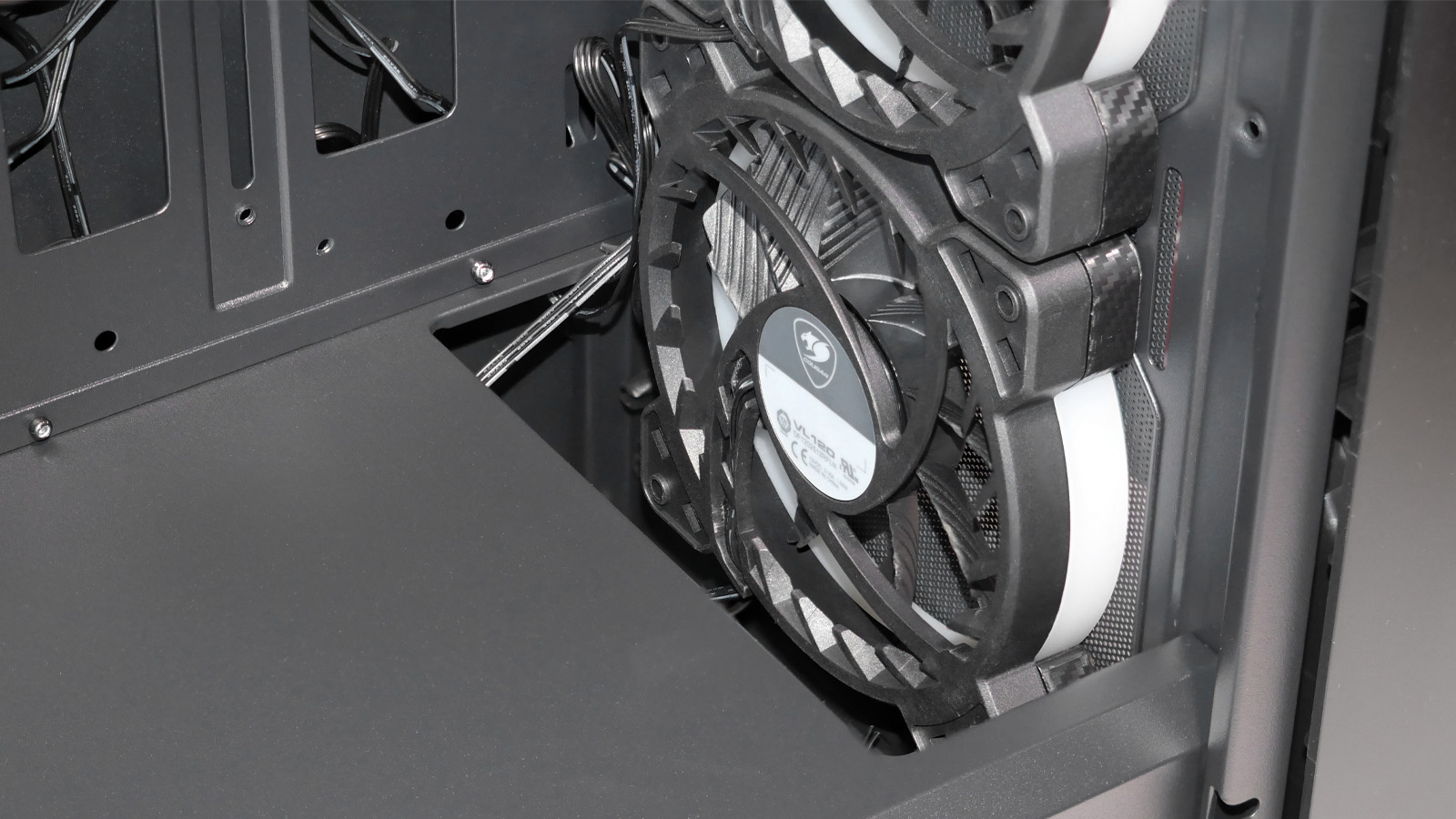

В передней части перегородки сделан вырез 64 мм х 153 мм для возможности установки трёх вентиляторов или длинного радиатора СЖО вертикально.

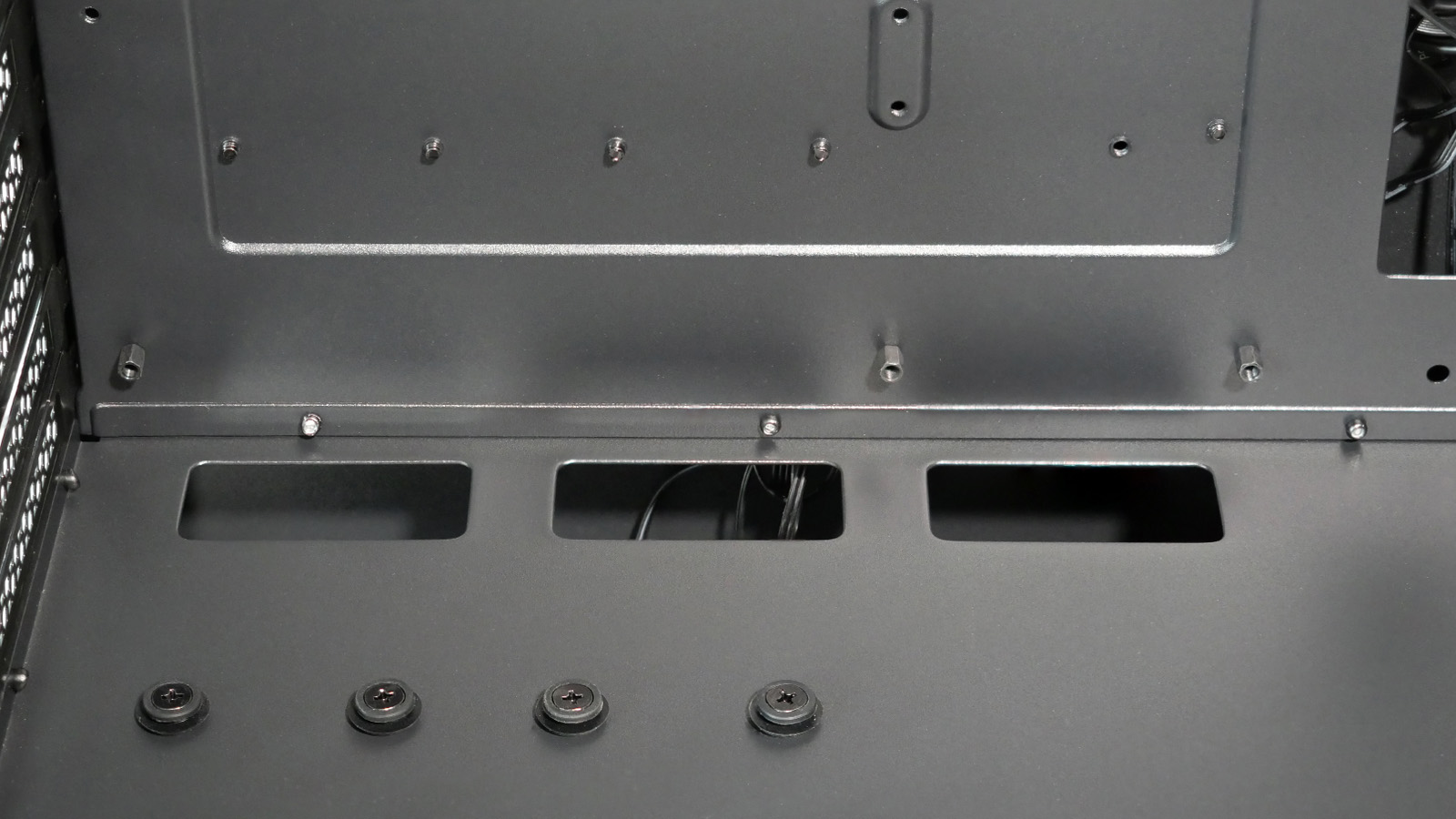

Заготовлены и необходимые широкие окошки для беспрепятственного подведения проводов к разъёмам на материнской плате вдоль её нижнего края.

Поддон материнской платы размечен и спроектирован с поддержкой всего спектра распространенных плат SOHO-сегмента: от компактных Mini-ITX и micro-ATX до стандартного ATX, а также удлинённых E-ATX и SSI-CEB. Для последних по правому краю сделана вторая группа вертикальных "окошек" 30 мм х 70 мм, что облегчит подведение 24-контактного провода питания и внутренних коннекторов портов расширения. Отверстия под винтовые подставки материнской платы сделаны точно. Из коробки всё подготовлено под стандартные ATX-экземпляры. В монтажном комплекте также вложены несколько запасных подставок, но шестигранной головки для их вкручивания нет.

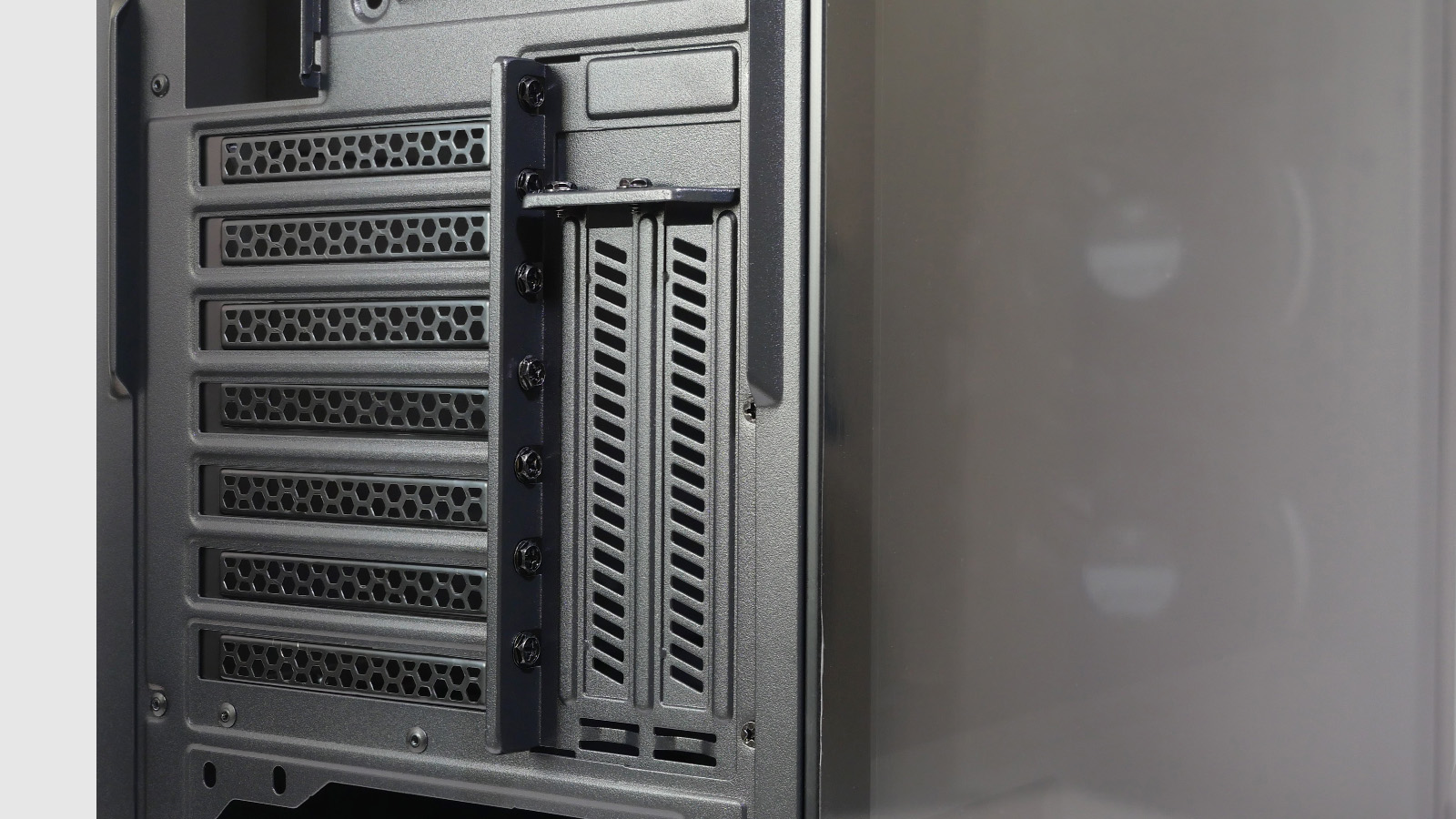

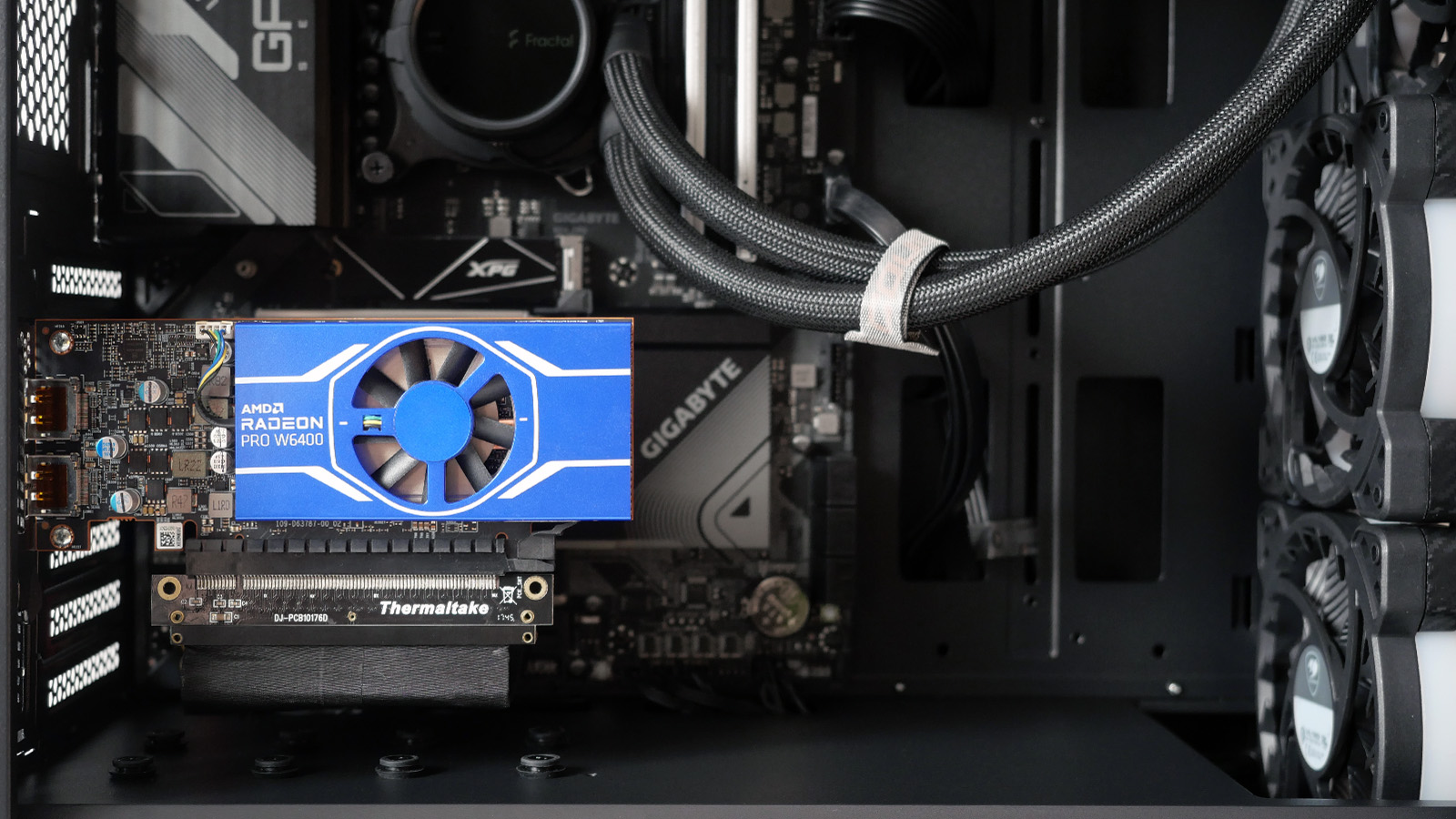

В корпусе заготовлены посадочные места семи горизонтальных слотов расширения, закрытые съёмными перфорированными металлическими многоразовыми заглушками. У двух вертикальных слотов заглушки изначально одноразовые выламываемые, но в монтажном комплекте вложены две многоразовые им на замену.

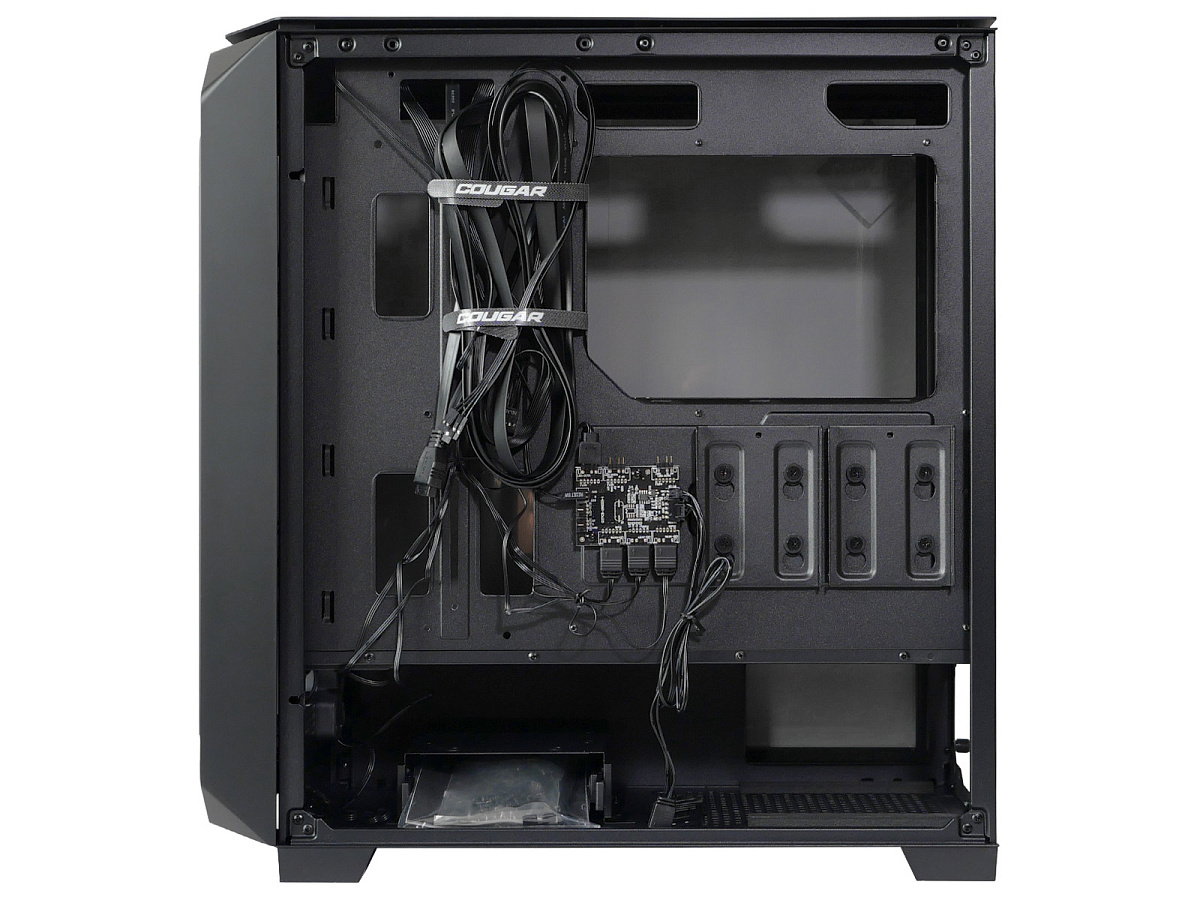

В застенках корпуса по периметру поддона материнской платы сделано приличное количество достаточно крупных отверстий для беспрепятственного прокладывания проводов с крупными коннекторами.

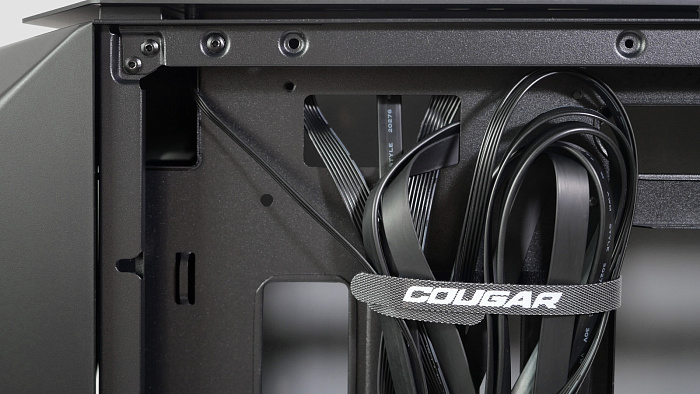

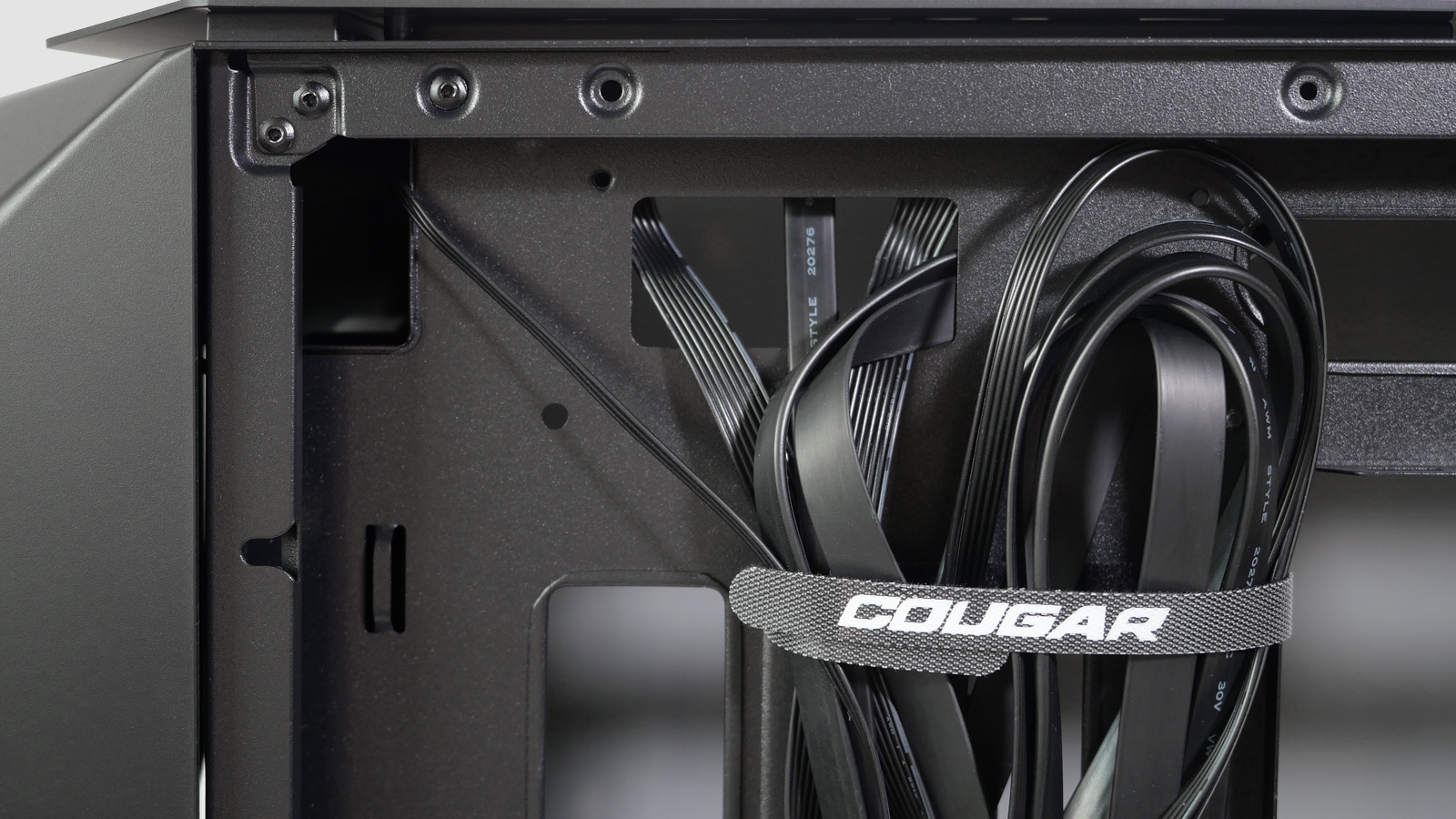

Рядом с ними вдоль центральной консоли размещена пара удобных многоразовых брендированных хомутов для проводов.

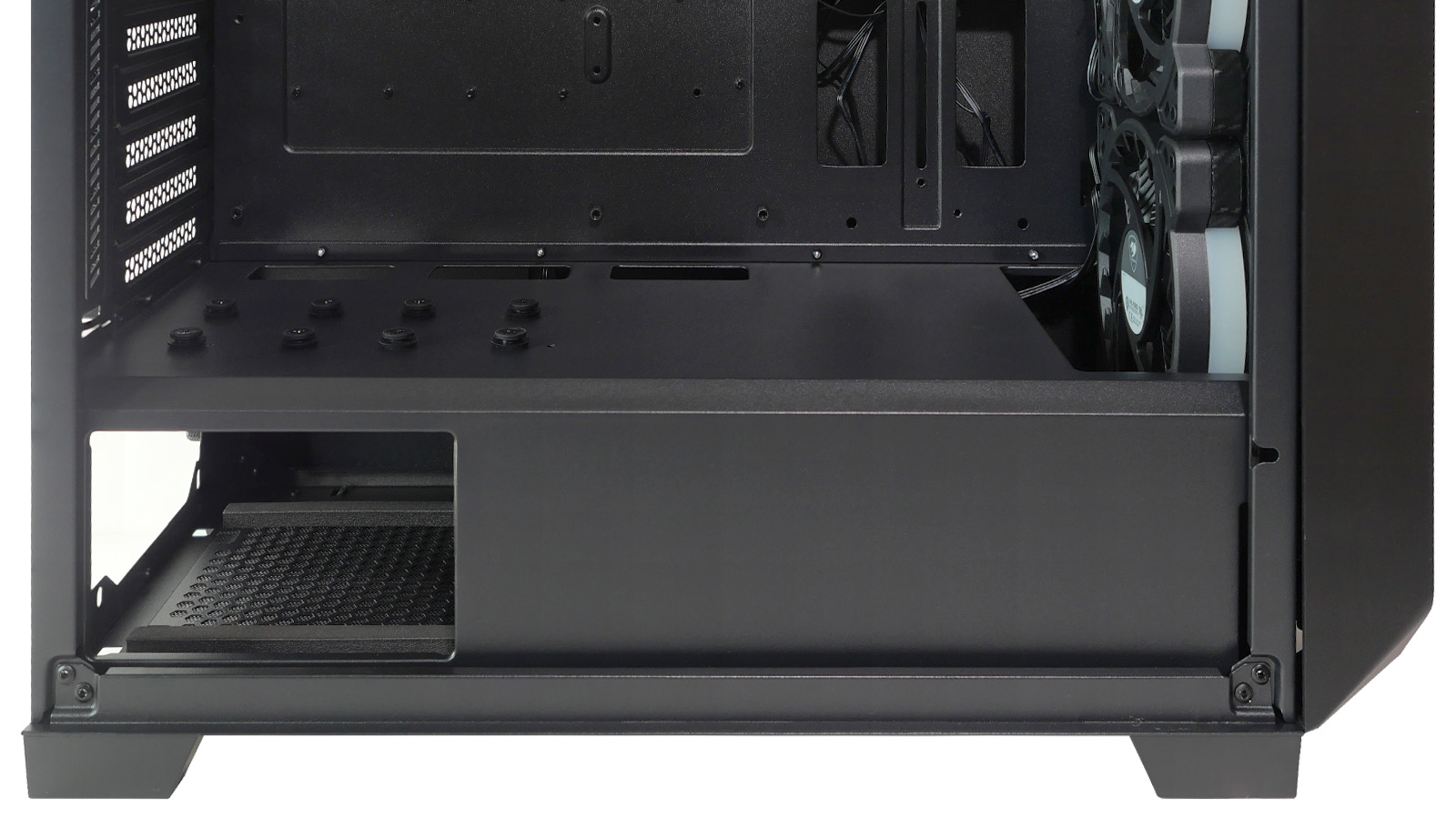

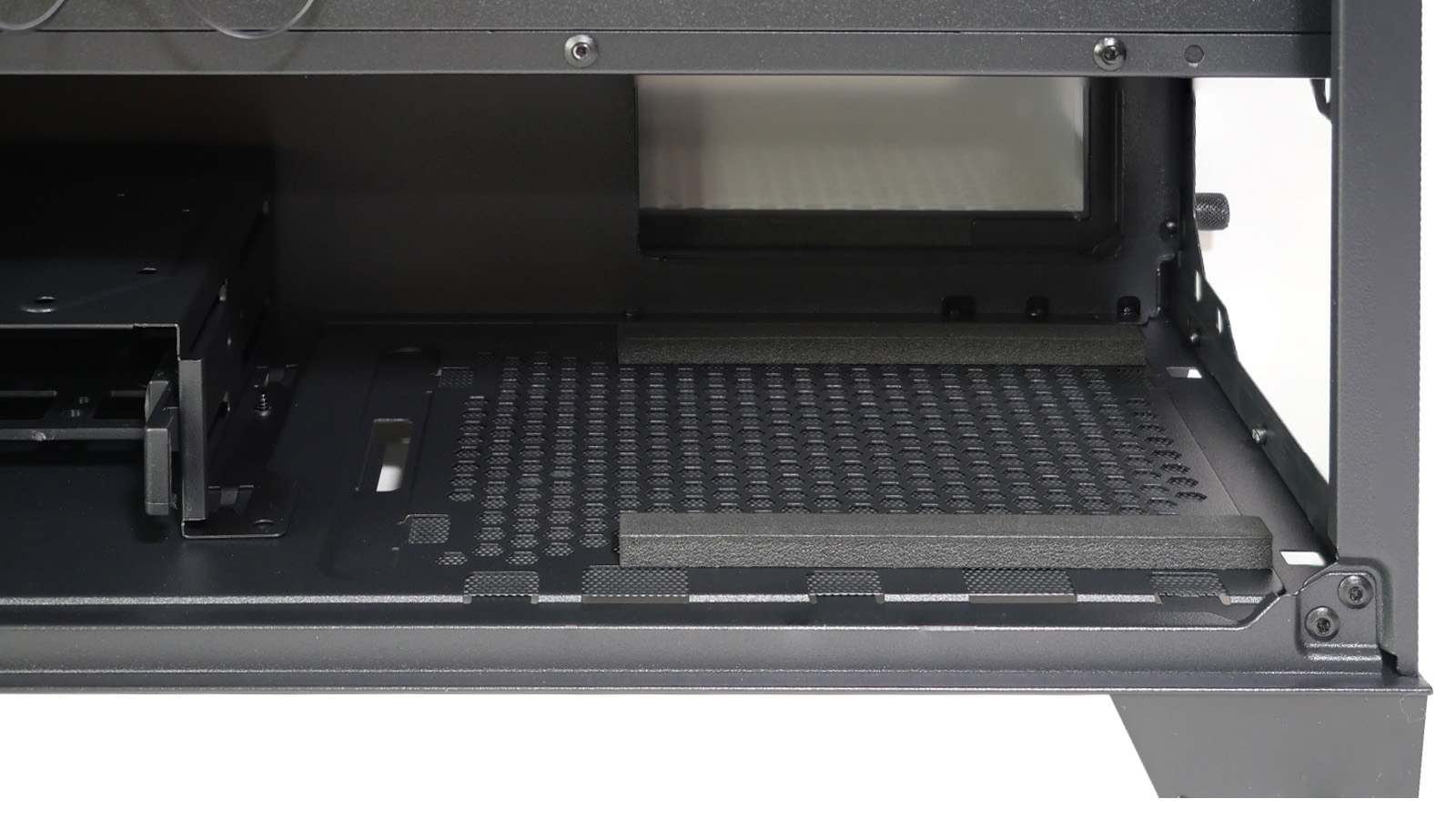

Место установки блока питания выделено в нижней части корпуса под перегородкой. По низу сделаны мягкие подставки для снижения вибраций и исключения дребезга металла о металл. С видимой через стекло стороны на перегородке сделано боковое окошко 120 мм х 70 мм, через которое будут видны декоративные наклейки или элементы подсветки. Отделение нижней части корпуса изолирует от потоков горячего воздуха, генерируемого видеокартой и центральным процессором, что благоприятно скажется на сроке службы блока питания и снижении его шумности во время работы. Однако из-за отсутствия перфорации в верхней части перегородки установка безвентиляторных блоков питания с пассивным охлаждением не рекомендуется.

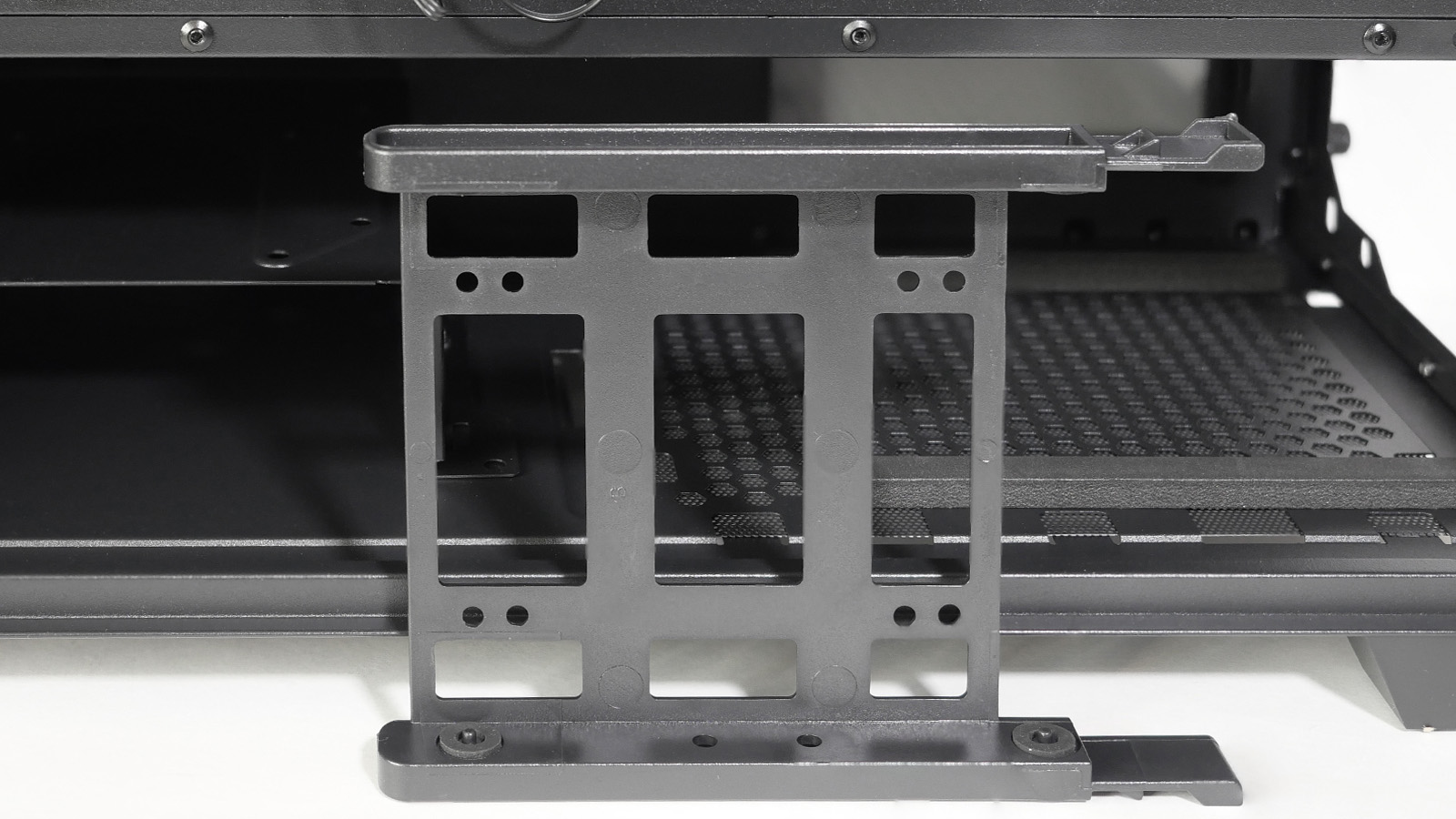

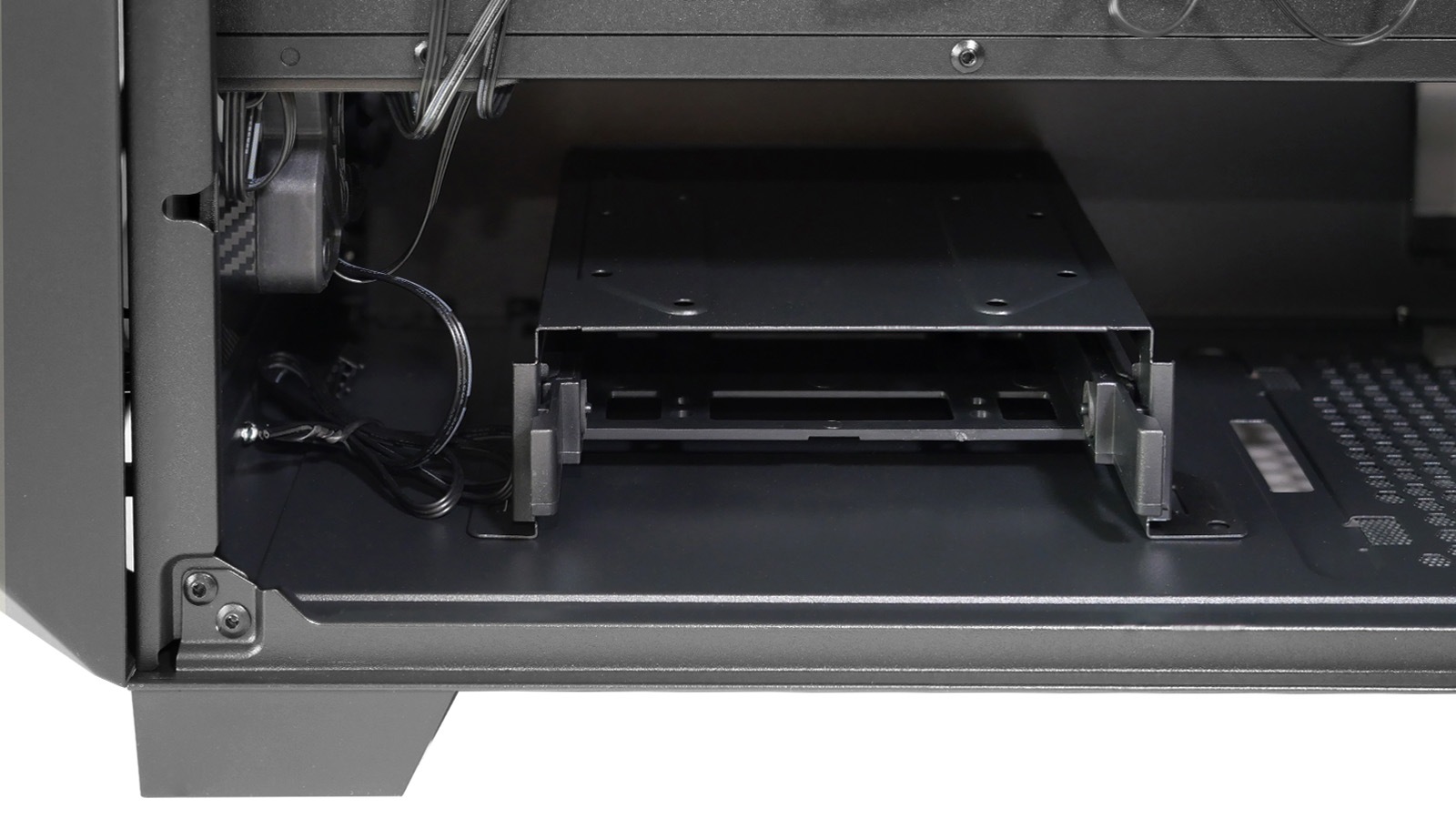

В корпусе предусмотрена съёмная корзина с пластиковыми безвинтовыми салазками для установки одного 3,5'' жёсткого диска. В теории их можно установить всё же два, так как в верхней части корзины сделаны отверстия, допускающие установку жёсткого диска с крепежными отверстиями на дне. При желании в салазки опционально можно установить накопитель 2,5'', у которого также есть крепежные отверстия на дне.

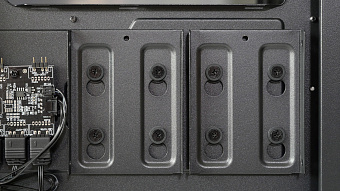

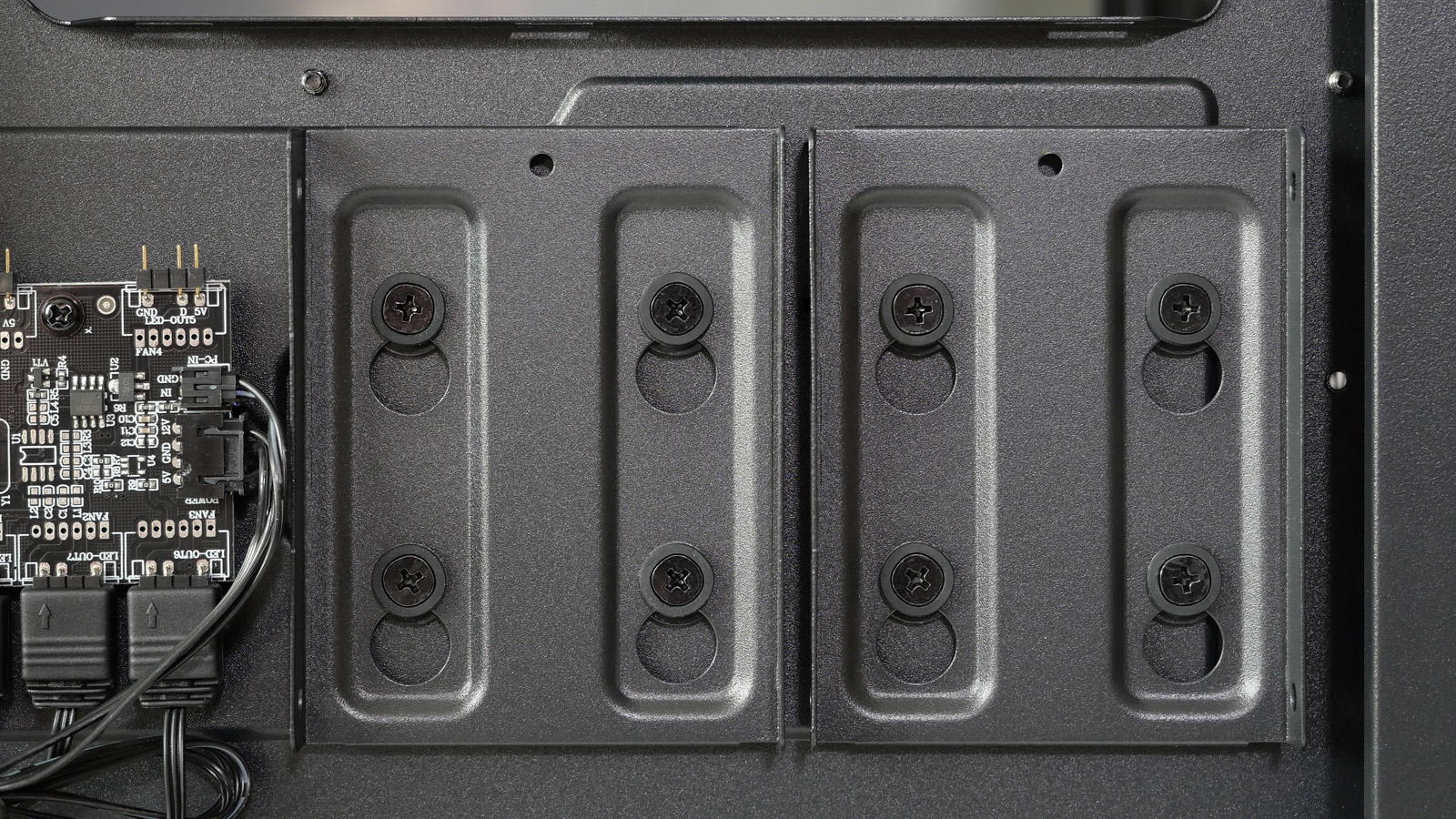

Нативная поддержка накопителей 2,5'' сделана за поддоном материнской платы. В этом месте установлены два специальных съёмных кронштейна. При желании их можно перевесить в основной отсек корпуса на верхнюю часть горизонтальной перегородки. Для этого там уже вкручены прорезиненные подвесы.

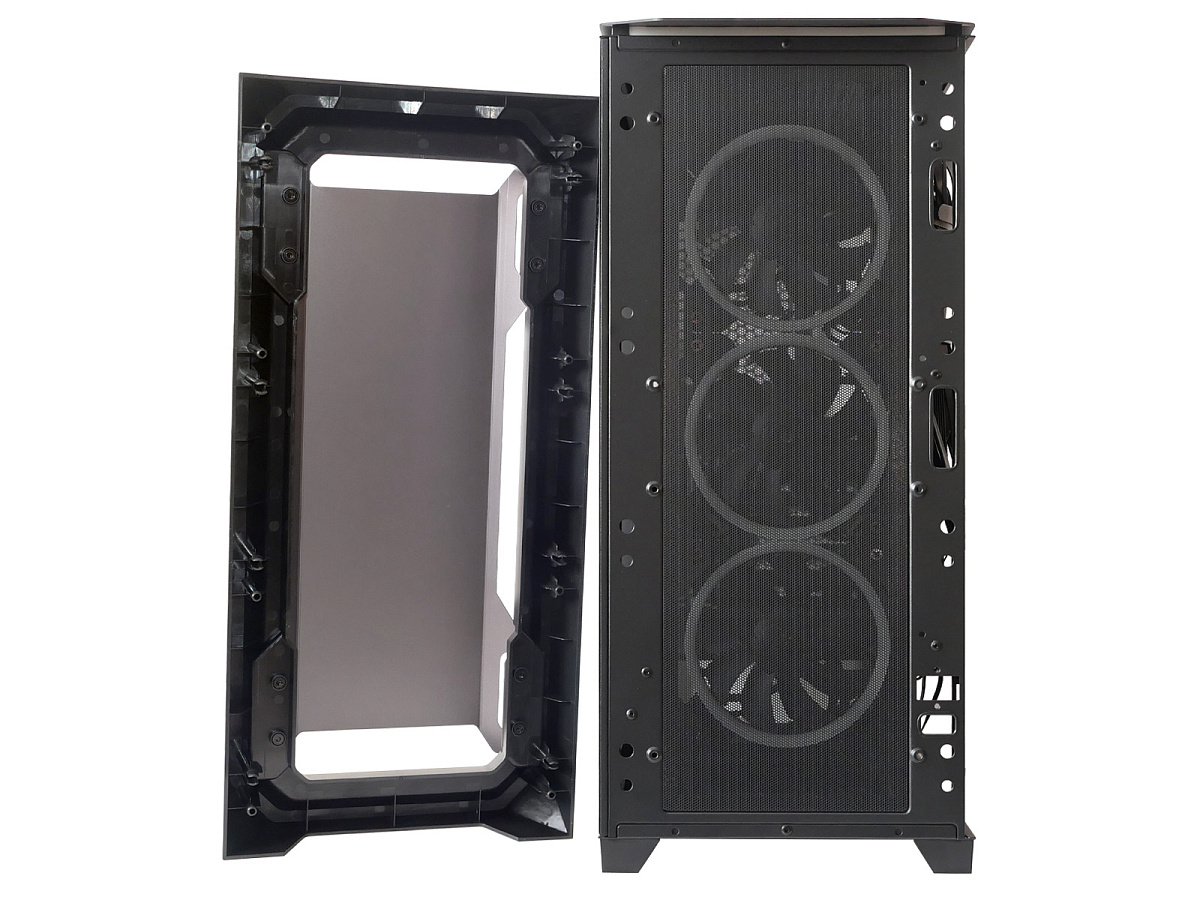

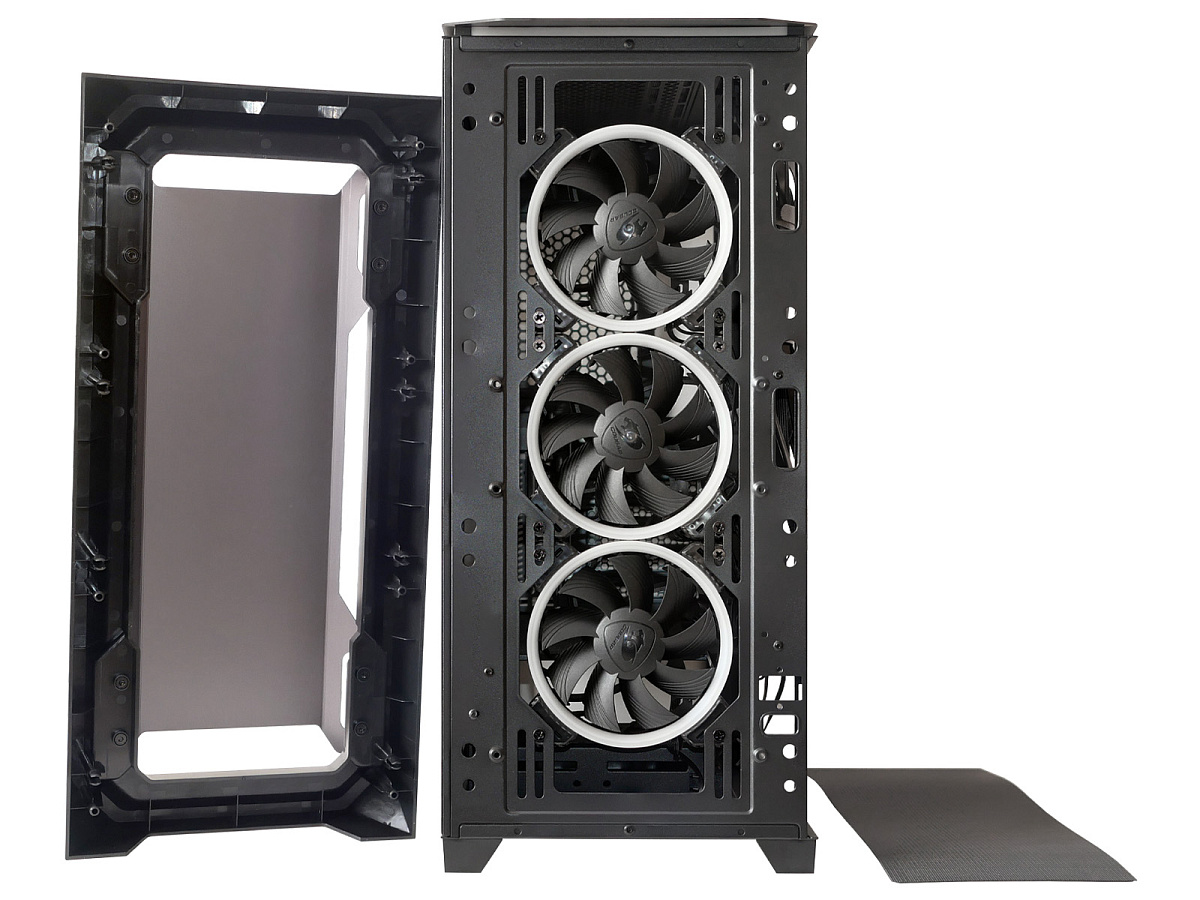

Передняя декоративная панель относительно легко снимается классическим выдергиванием из пазов небольшим рывком на себя. Для этого удобнее всего её схватить за вырез в нижней части. За панелью открывается доступ к фронтальному пылевому фильтру на магнитном подвесе и закрепленным штатным вентиляторами Cougar VL120 типоразмера 120 мм.

Поддержка систем охлаждения

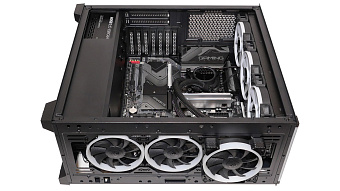

Как и подобает корпусу игрового сегмента, в котором планируется сборка производительных конфигураций ПК, в Cougar MX670 RGB предусмотрена поддержка распространенных вариантов систем охлаждения. Возможна установка классических корпусных вентиляторов типоразмера 120 и 140 мм и систем жидкостного охлаждения с радиаторами от 120 до 360 мм. Опционально корпус комплектуется тремя вентиляторами, и в нашем случае во фронтальной части уже были прикручены Cougar VL120 с ARGB-подсветкой.

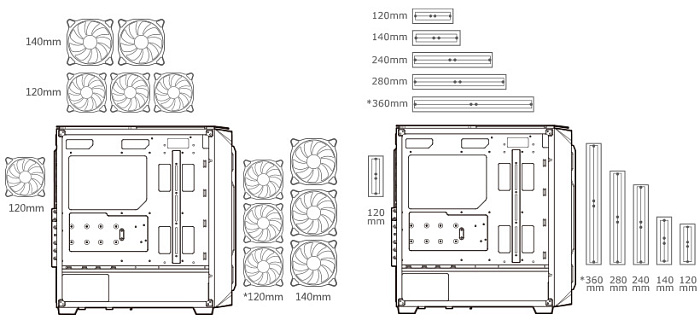

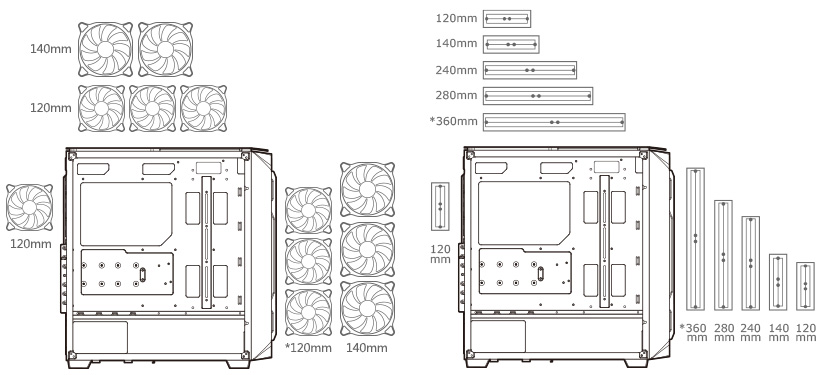

Возможные варианты размещения охлаждения:

Не обошлось без небольших ограничений. Два длинных 360 мм радиатора (один сверху, второй спереди) одновременно установить не получится. Также при установке радиатора СЖО типоразмера 360 мм под верхней панелью становится невозможным установить третий вентилятор сверху спереди изнутри (как это сделано по умолчанию). В принципе вентилятор при таком раскладе можно закрепить между передней частью рамы корпуса и декоративной фронтальной панелью, но тогда придётся убрать пылевой фильтр.

Контроллер подсветки

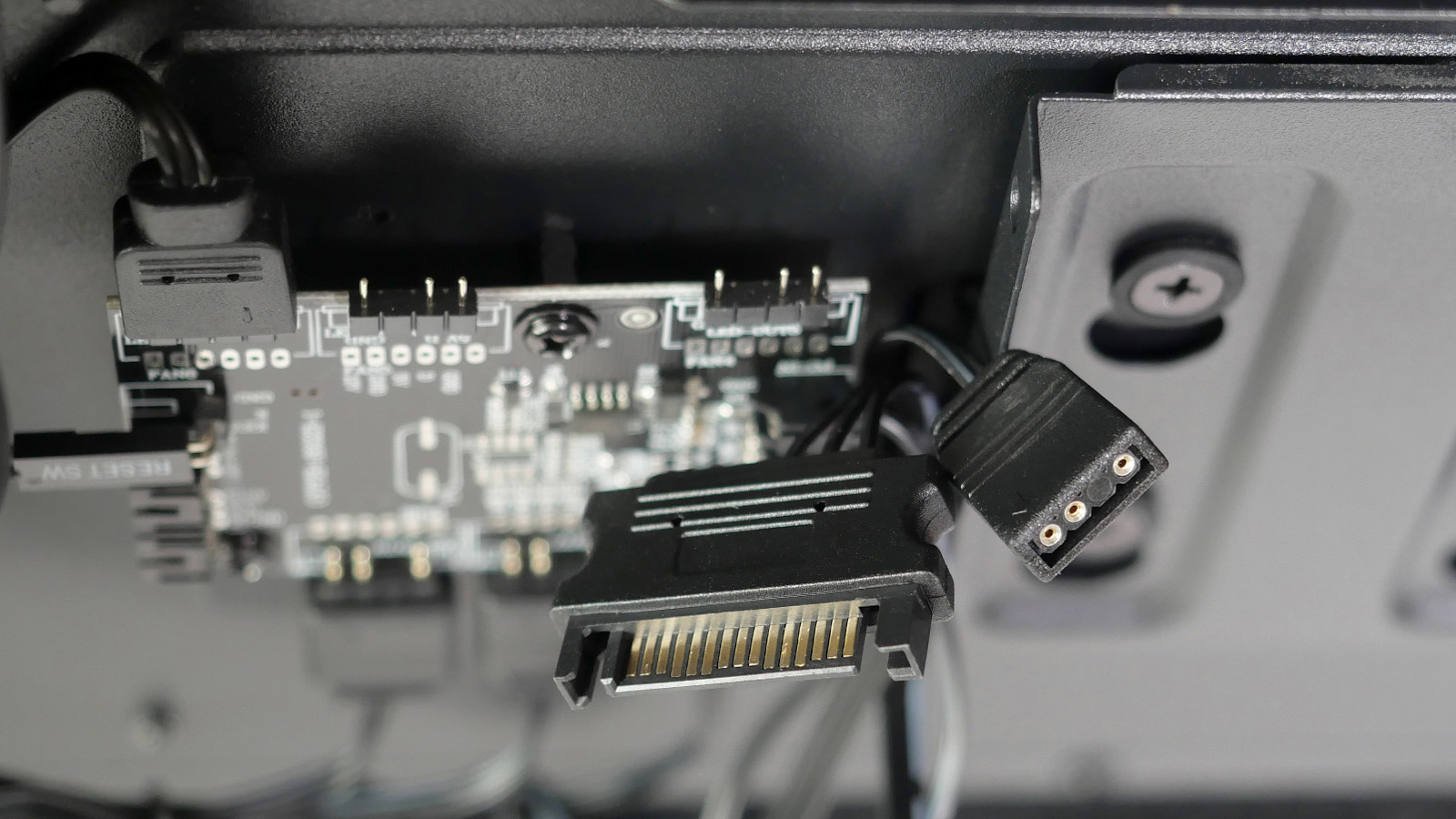

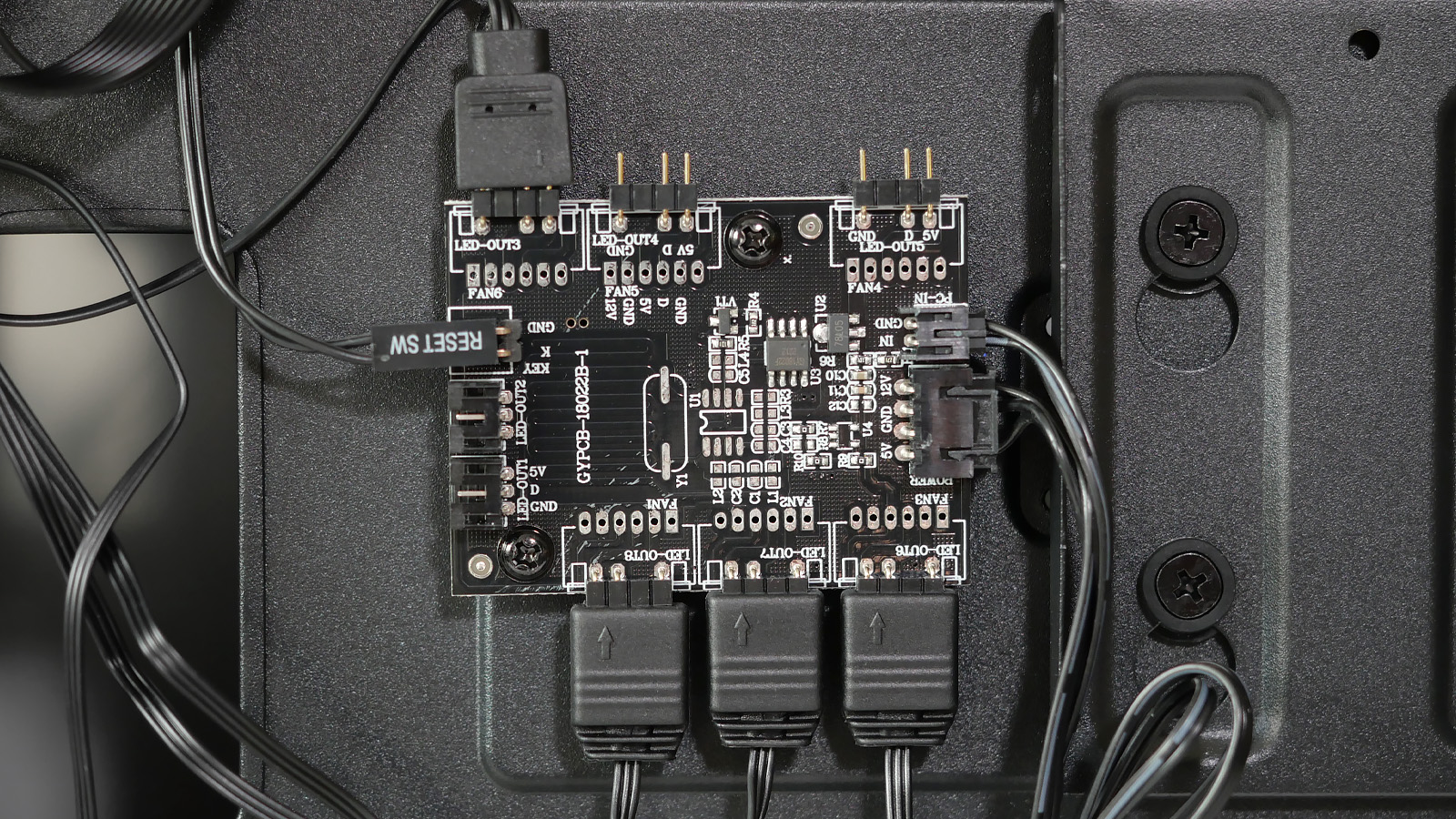

За поддоном материнской платы в корпусе закреплен небольшой контроллер ARGB-подсветки. Он представляет собой печатную плату с восемью ARGB-выходами: двумя малораспространенного типа и пятью трёхконтактными штыревыми разъёмами распространенного типа 5V-D-G. Четыре заняты "из коробки", так как к трём уже подключены комплектные вентиляторы и ещё к одному — светодиодная полоска в верхней части фронтальной панели. Для переключения эффектов используется кнопка перезагрузки ПК (RESET SW), которая подключена в управляющий двухконтактный разъём.

Контроллер питается от стандартного SATA-разъёма и поддерживает синхронизацию с другими устройствами посредством трёхконтактного ARGB-разъёма 5V-D-G. Последний в инструкции нарисован с ответвлением VDG для старых материнских плат Gigabyte, но фактически на протестированном экземпляре его не было. Таким образом удобнее всего все устройства с подсветкой в корпусе подключить на порты контроллера, а его подключить к управляющему разъёму на материнской плате, чтобы легко переключаться между встроенными эффектами подсветки самого контроллера и внешним управлением через специализированный софт, который идёт в комплекте с материнской платой.

В контроллере заложены варианты: статичного свечения (красный, зеленый, синий, белый, жёлтый, голубой, розовый), пульсации со сменой цвета и пять видов бегущих разноцветных эффектов. Они переключаются однократным нажатием кнопки перезагрузки. При зажатии кнопки на пару секунд происходит переключение на внешнее управление, если контроллер соединён с материнской платой или другим совместимым контроллером. Удержание кнопки перезагрузки более четырёх секунд полностью выключает подсветку. Выбранный режим запоминается при выключении питания ПК (в том числе при отключении блока питания ПК от электрической розетки).

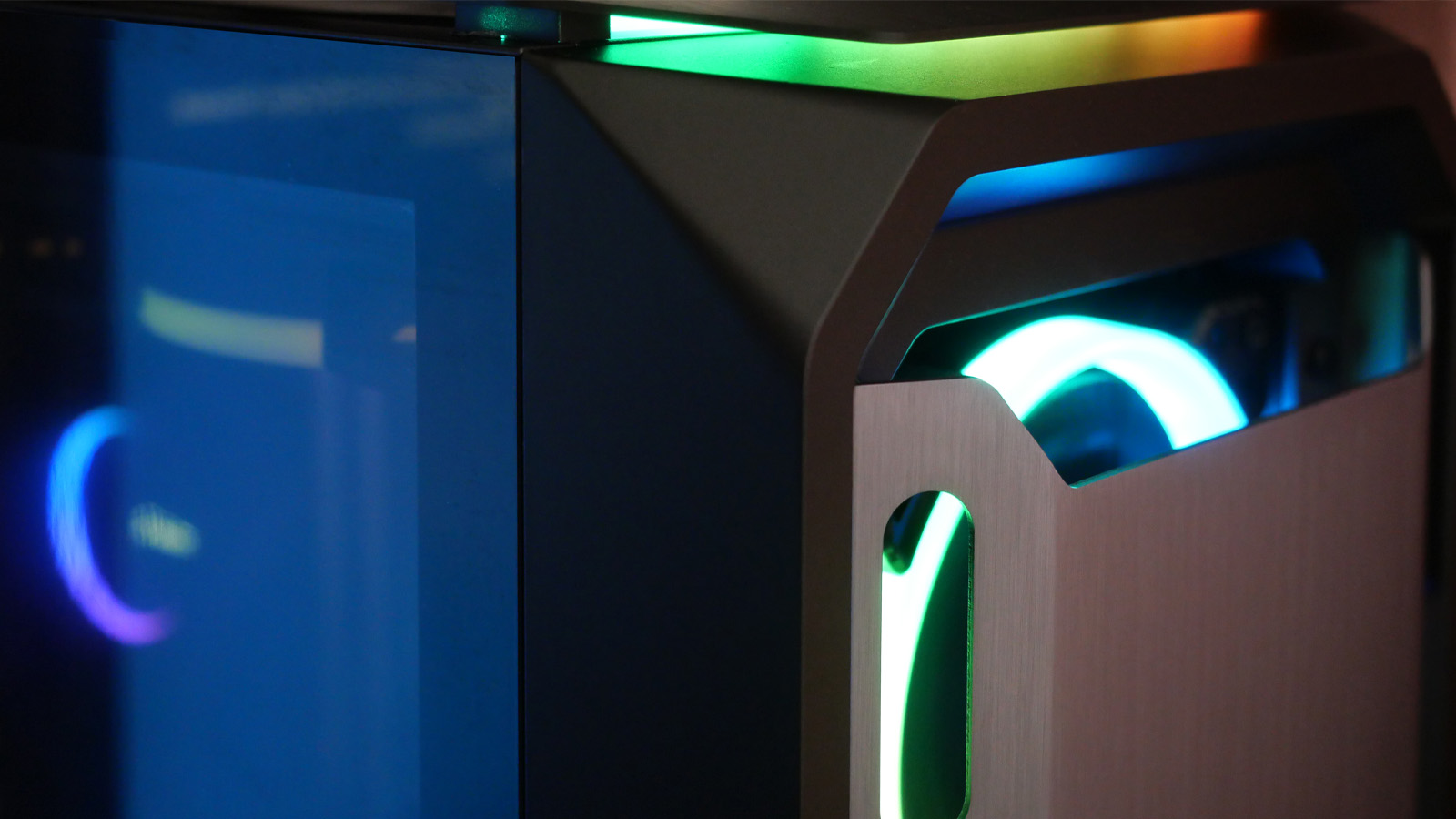

Дополнительным элементом подсветки является светодиодная полоска под верхней панелью.

Особенности сборки

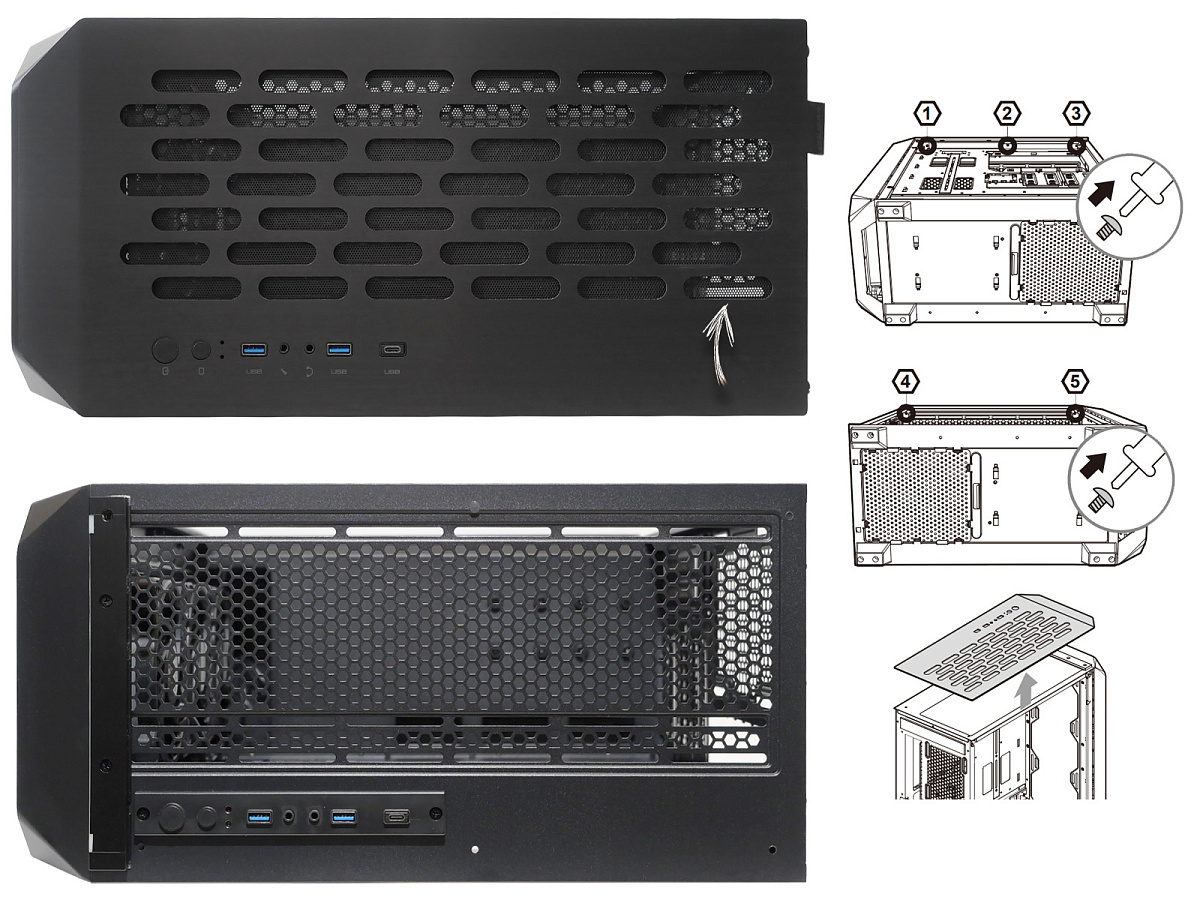

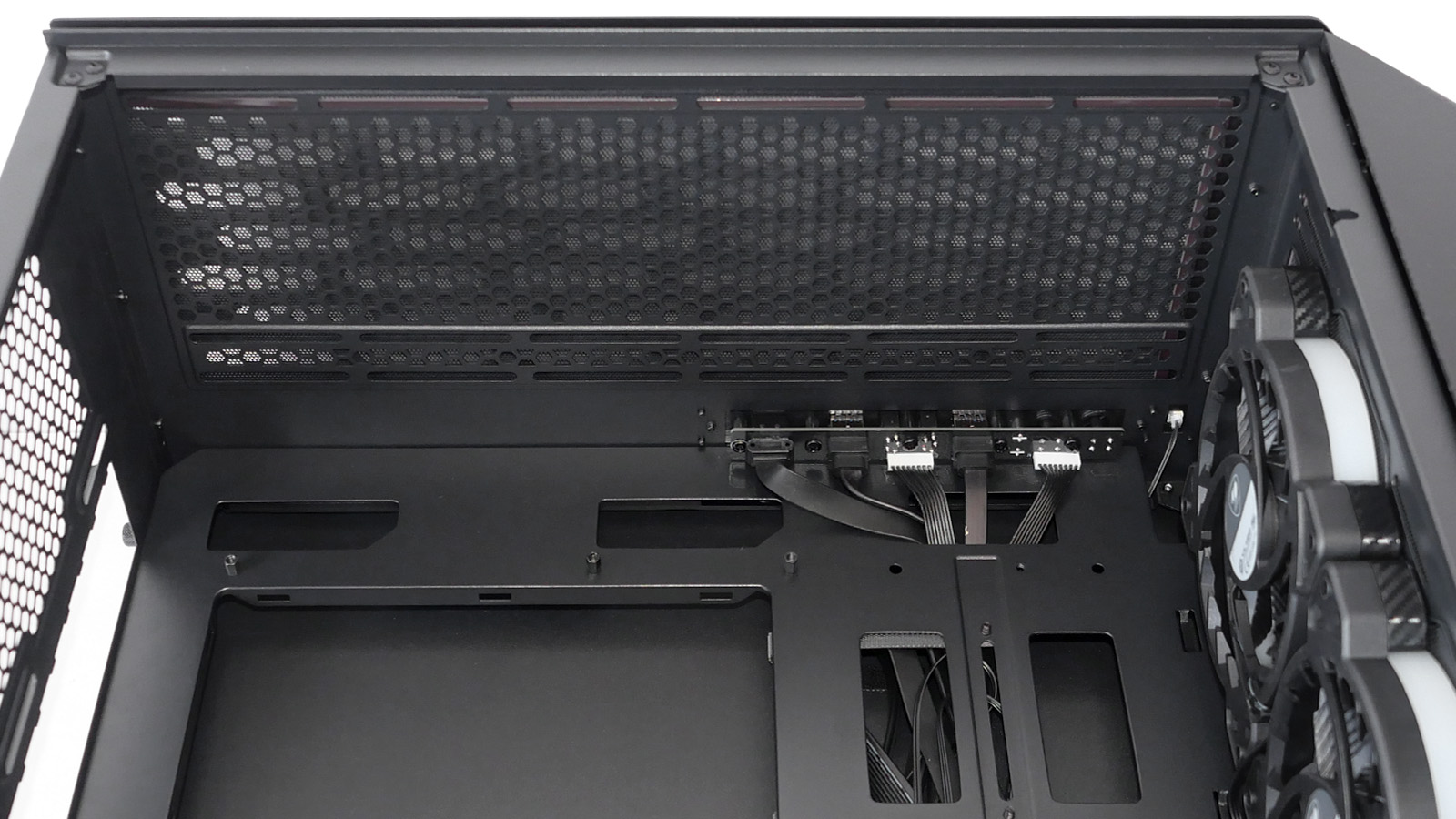

Корпус Cougar MX670 RGB спроектирован с учетом актуальных трендов в сегменте домашних и игровых ПК, но всё же имеет некоторые особенности, на которые стоит обратить внимание. Верхняя алюминиевая панель получилась не особо удобной. Прорези на ней сделаны так, что частично перекрывают полозья для крепления вентиляторов или радиатора, поэтому на время установки оных придётся ей снимать. Панель крепится пятью винтами с нижней части и к ним неудобно подбираться. Нужна хорошая отвёртка с намагниченным кончиком, иначе можно оставить немало нервов, прикручивая её назад. Небольшой редизайн рисунка перфорации таким образом, чтобы прорези были над возможными местами прикручивания винтов, позволил бы обойтись вообще без снятия панели, но производитель почему-то не предусмотрел это.

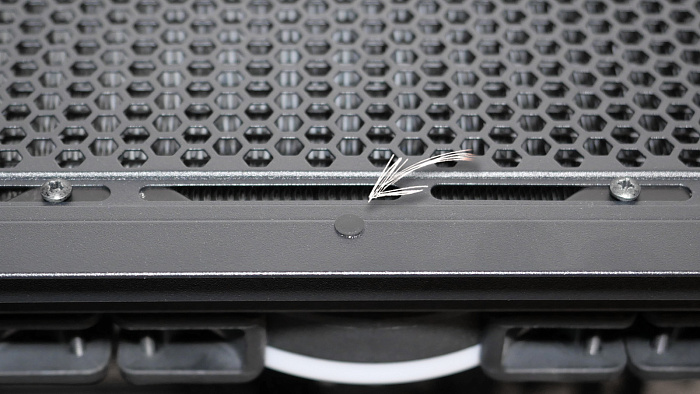

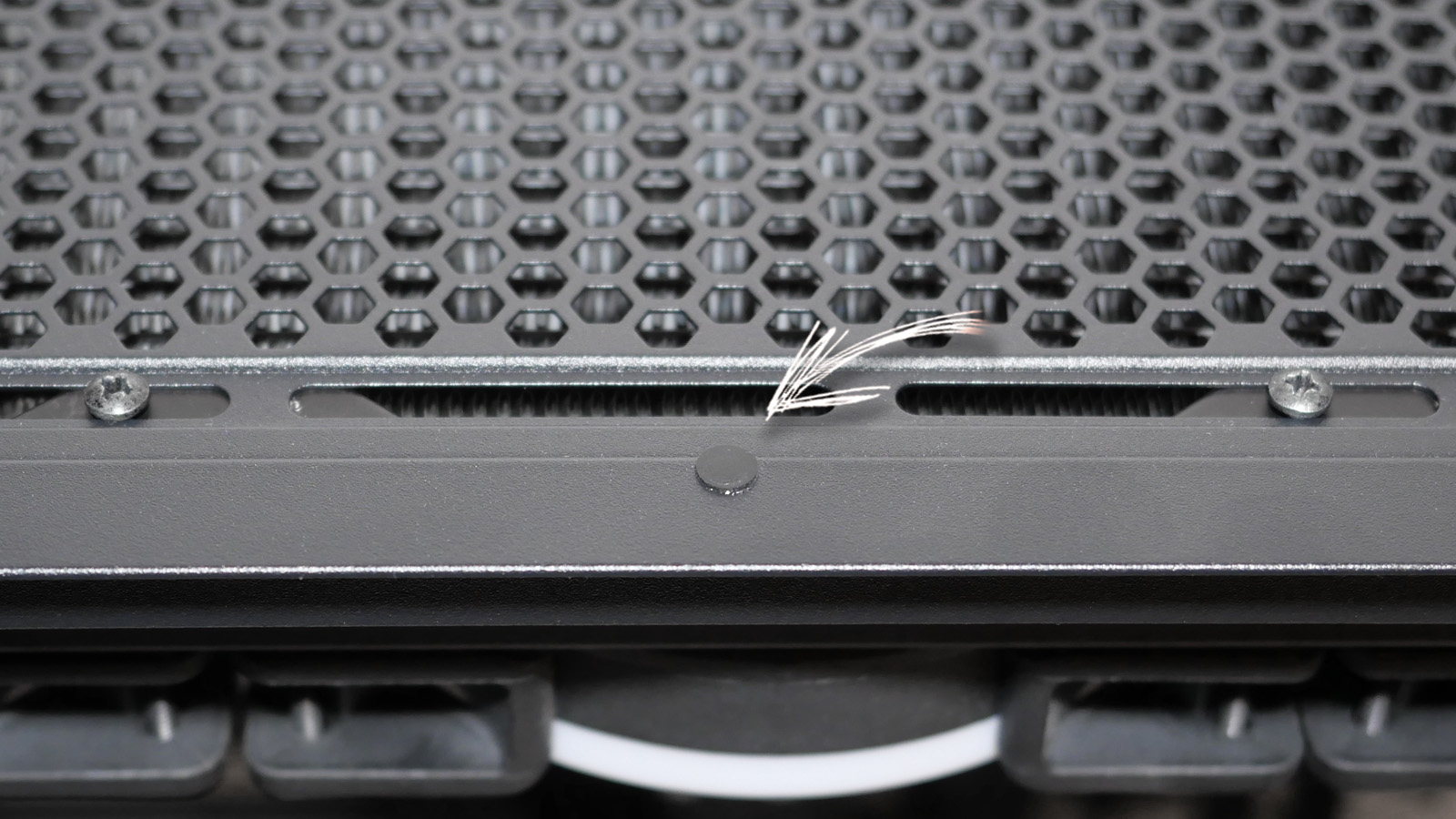

Кстати, по задней части креплений верхней панели используются три винта, а по передней — два. Но посередине приклеена резиновая шайбочка, чтобы избежать дребезга мини-стойки об раму.

Место крепления вентилятора на задней стенке корпуса сделано с нужным отступом, чтобы не было коллизии с декоративным кожухом или радиатором VRM в районе окошка задней интерфейсной части материнской платы.

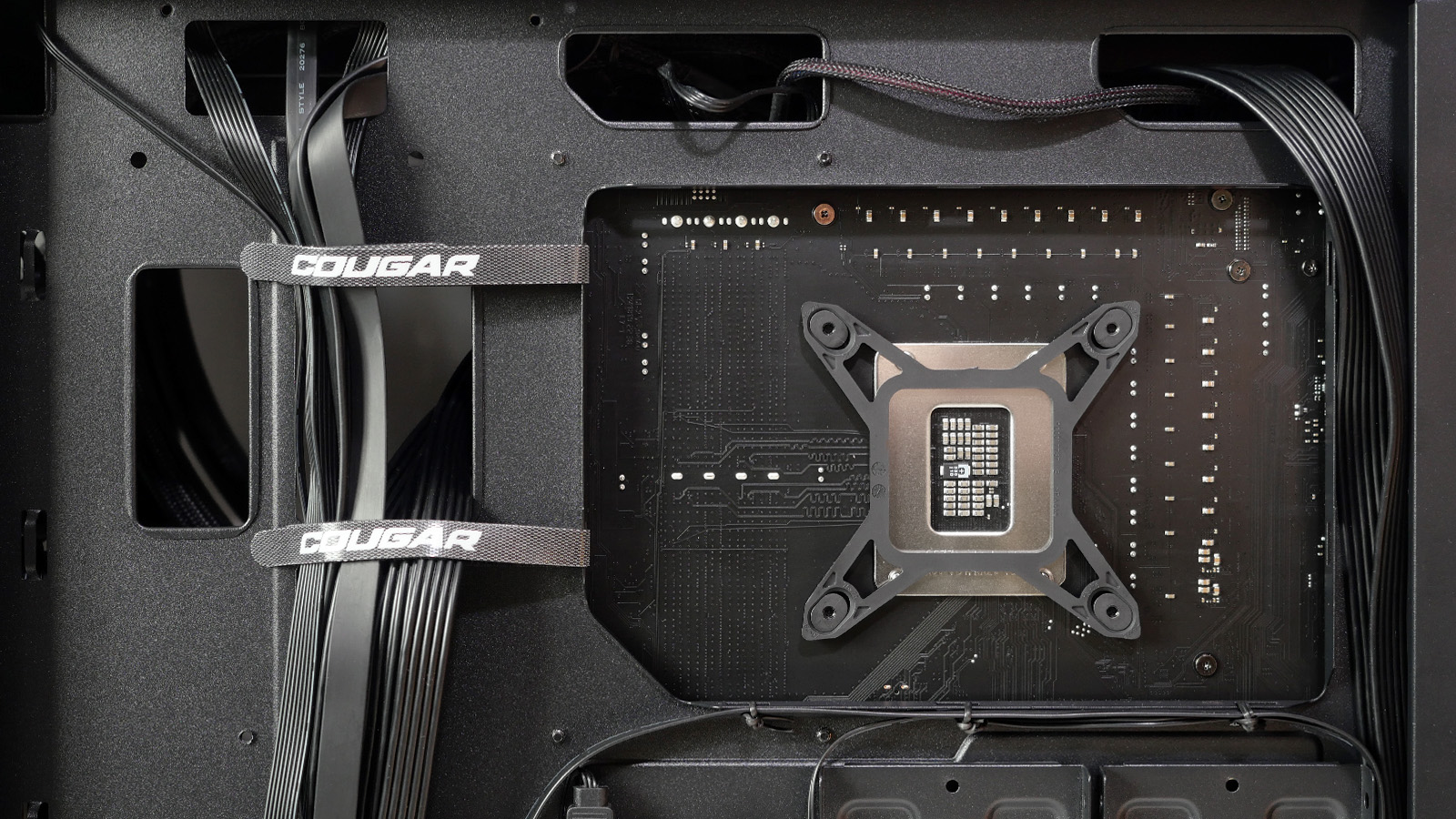

Для доступа к бэкплейту сокета центрального процессора на поддоне материнской платы сделано большое окно размером 202 x 140 мм. Это очень сильно упрощает снятие, установку и обслуживание околосокетных креплений систем охлаждения.

Для корпуса заявлена поддержка видеокарт длиной до 400 мм, но это значение указано из расчёта, что спереди нет вентиляторов или радиатора СЖО. Со штатными вентиляторами для видеокарты остаётся приблизительно 380 мм, но и этого достаточно для топовых экземпляров графических адаптеров.

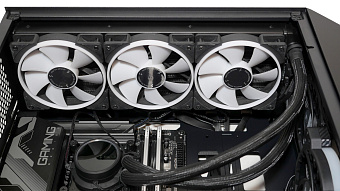

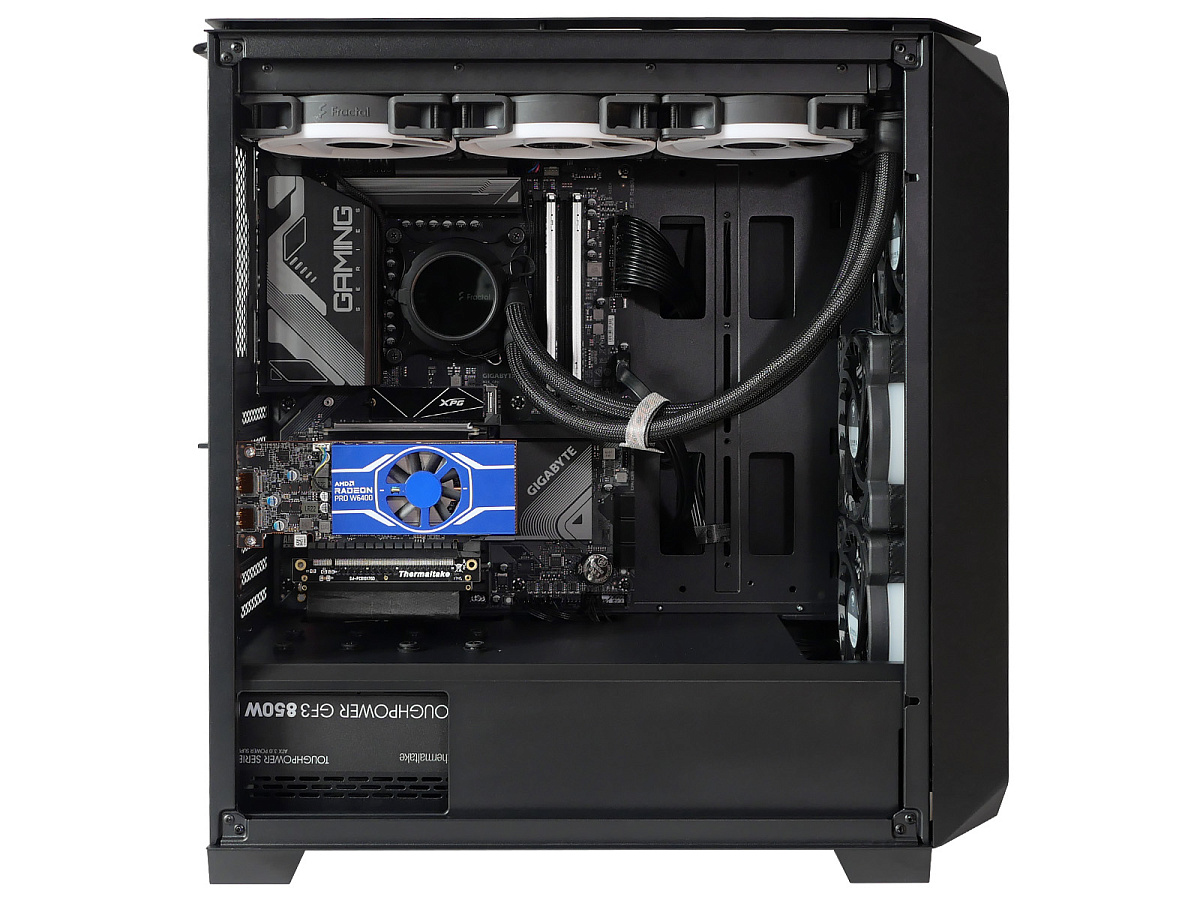

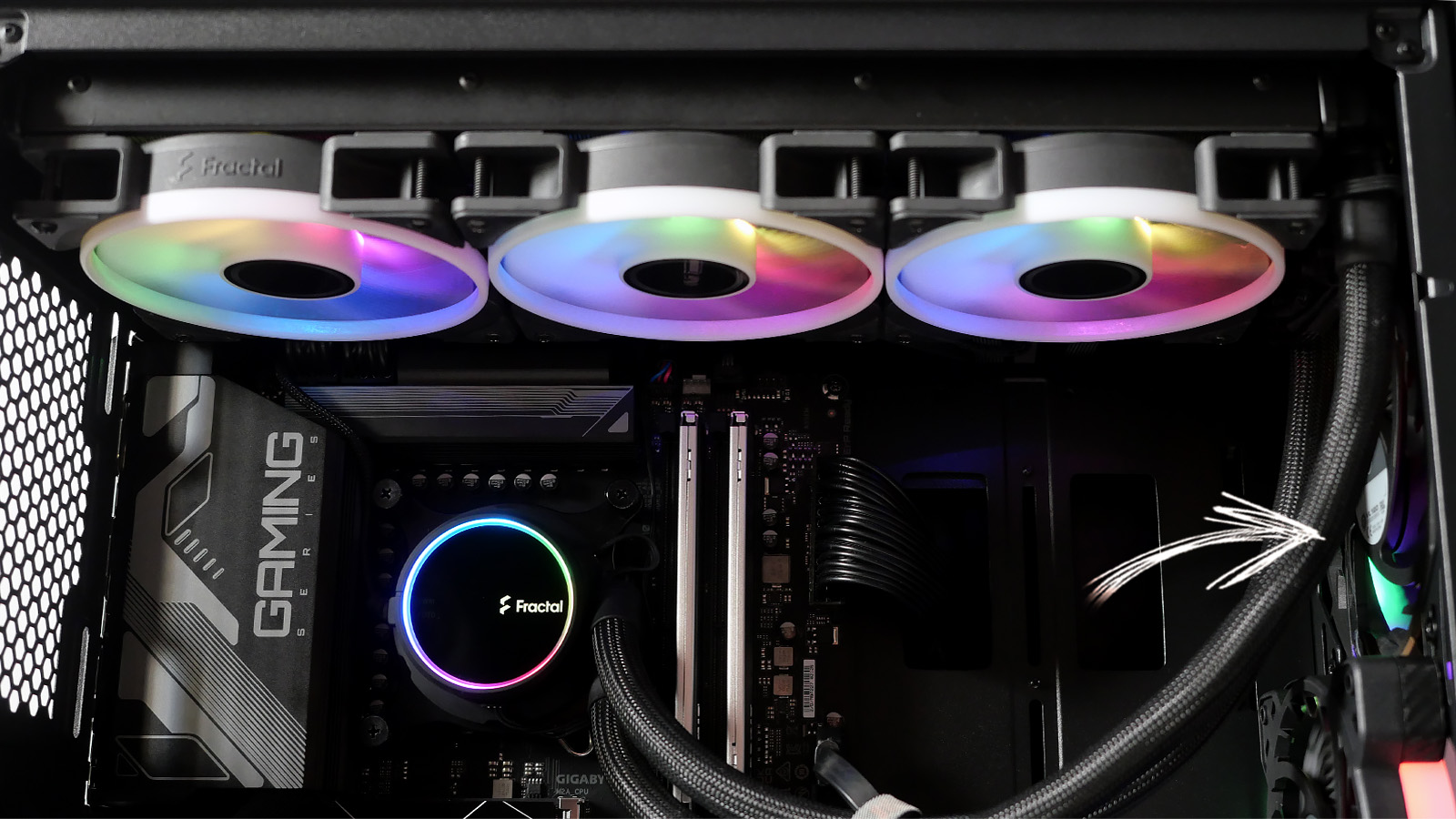

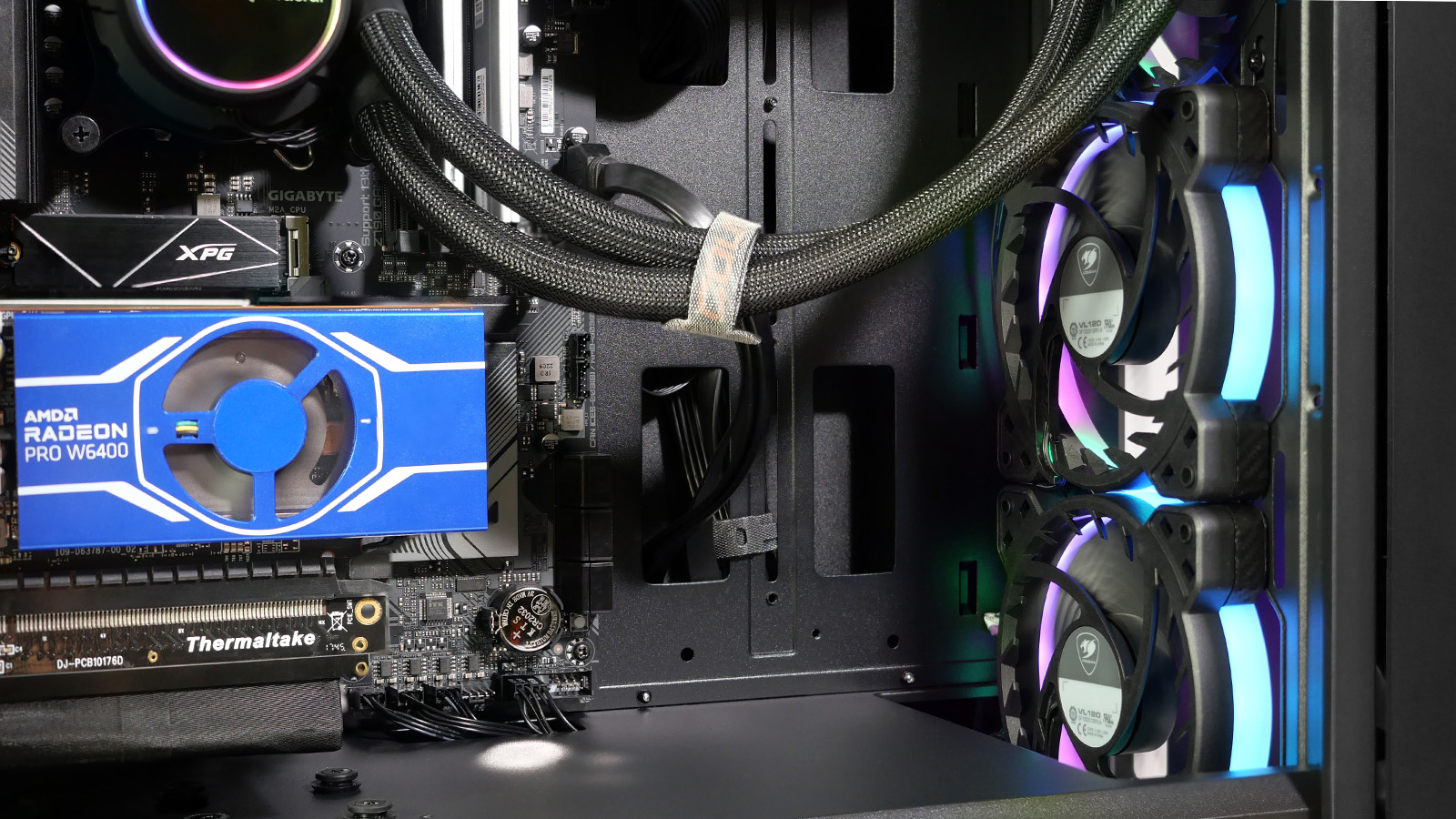

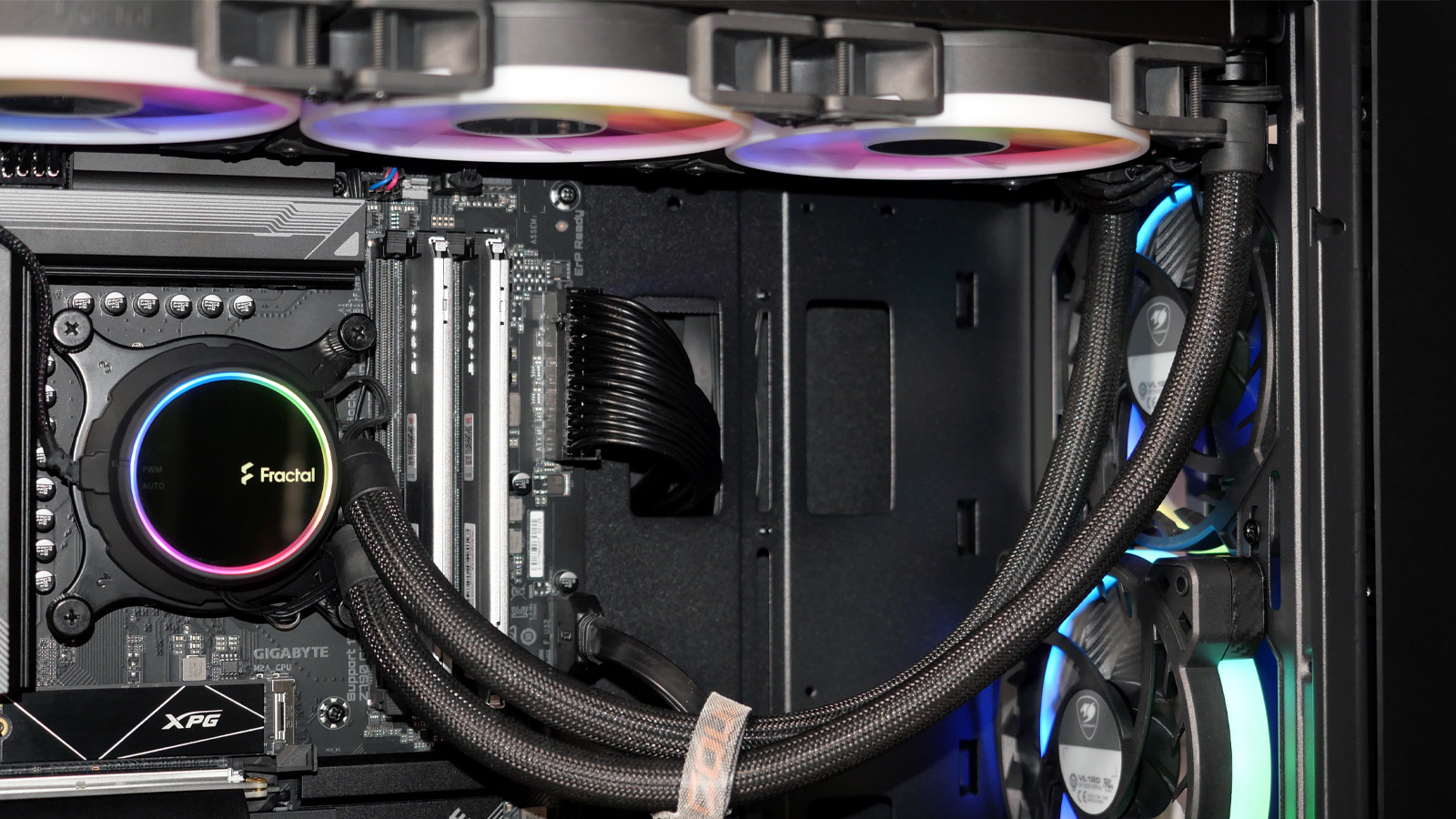

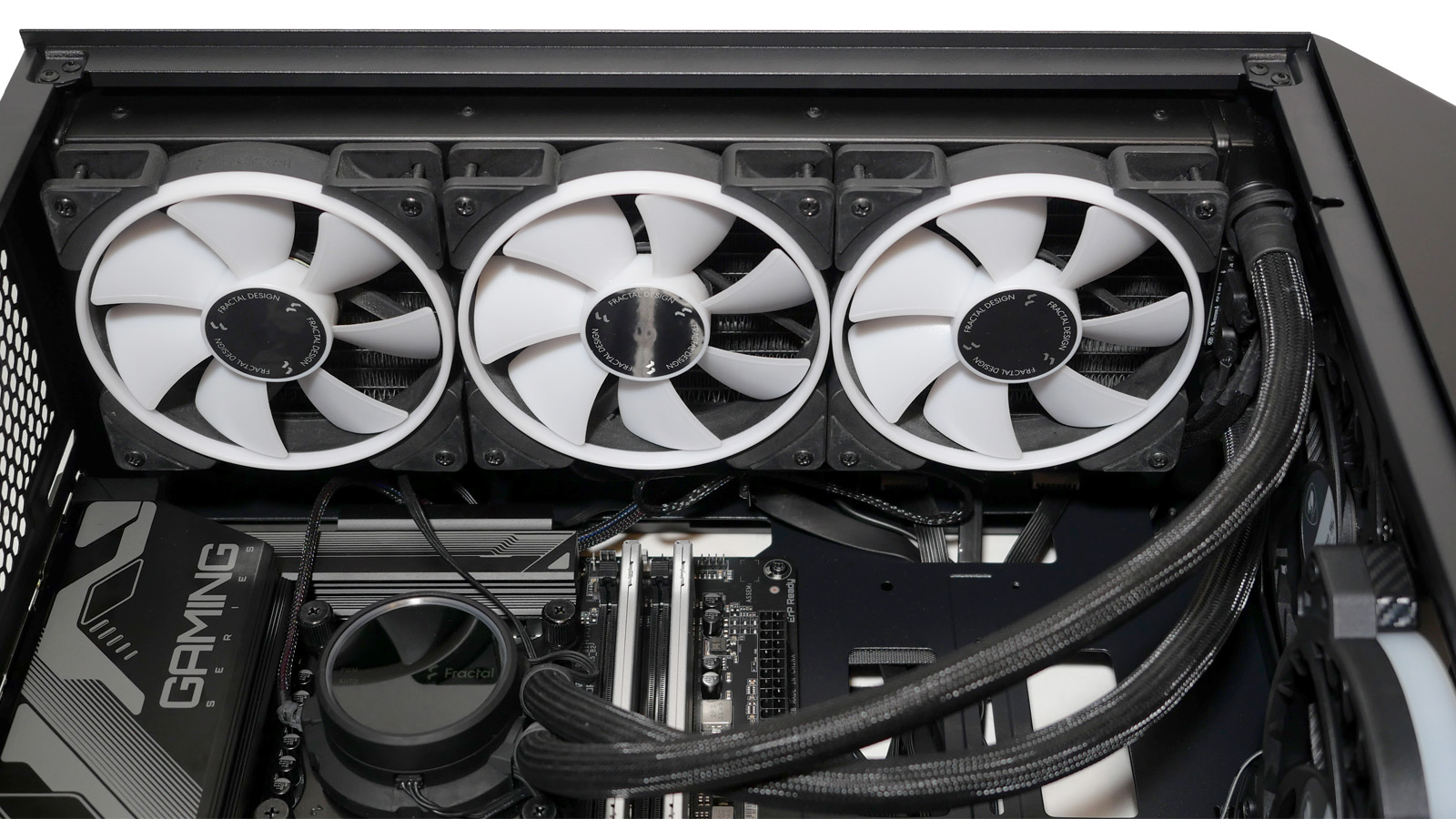

Установка 360-мм радиатора СЖО сверху вызывает коллизию с верхним вентилятором во фронтальной части. На примере тестовой сборки его пришлось переместить на другую сторону передней рамы за фронтальную панель, пожертвовав пылевым фильтром. По хорошему при такой конфигурации его проще переместить на заднюю стенку корпуса.

Заготовленных окошек для подведения проводов будет достаточно в большинстве конфигураций. Они удобные и крупные. Разве что они не оснащены резиновыми лепестковыми заглушками, как это принято в премиальном сегменте корпусов.

В том числе удобно расположены окошки для подведения крупного кабеля с 24-контактным разъёмом к материнской плате. В них пролезут даже кабели с модулями подсветки, которые чуть больше стандартных.

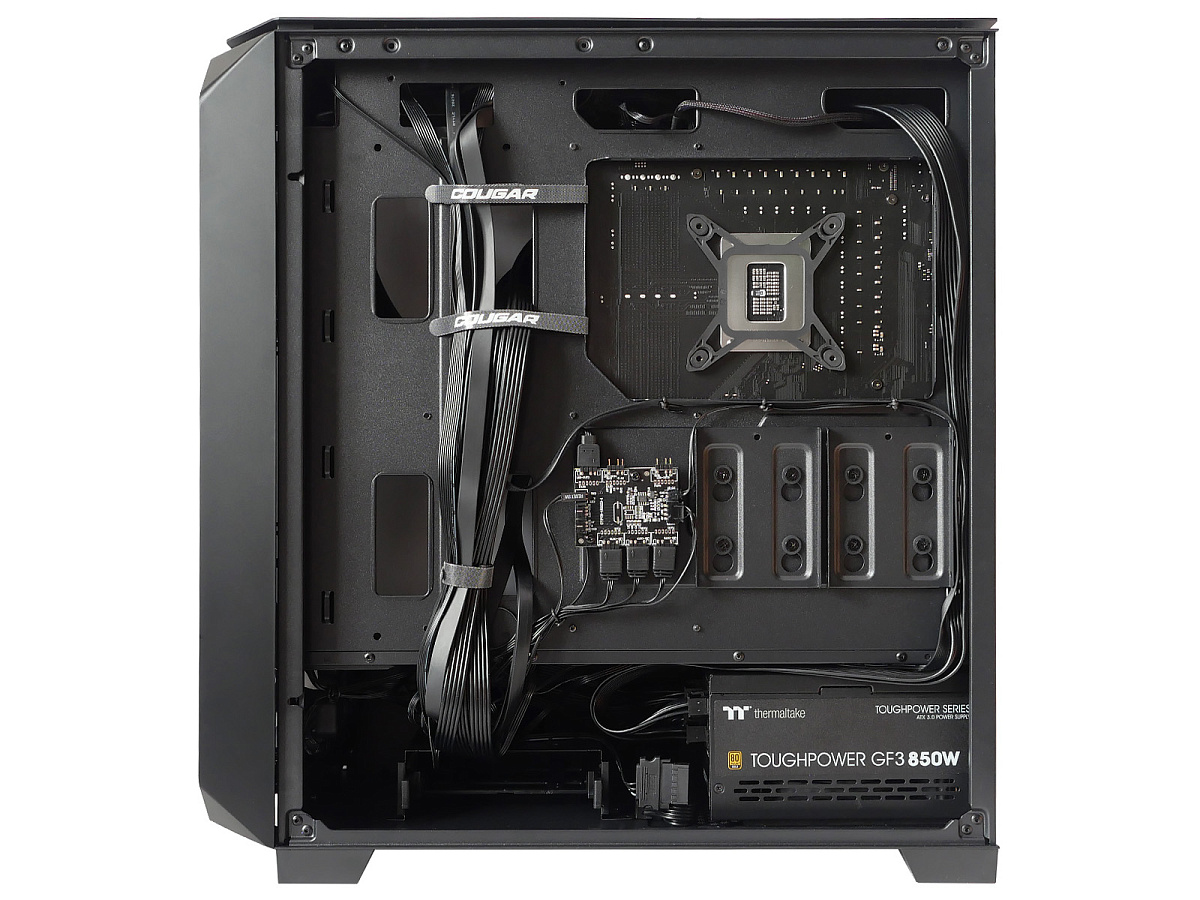

Места для укладки проводов за поддоном материнской платы немало — в разных частях корпуса от 20 до 28 мм до боковой стенки. Укладывать пучки проводов не составляет особого труда.

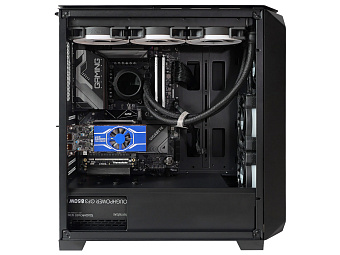

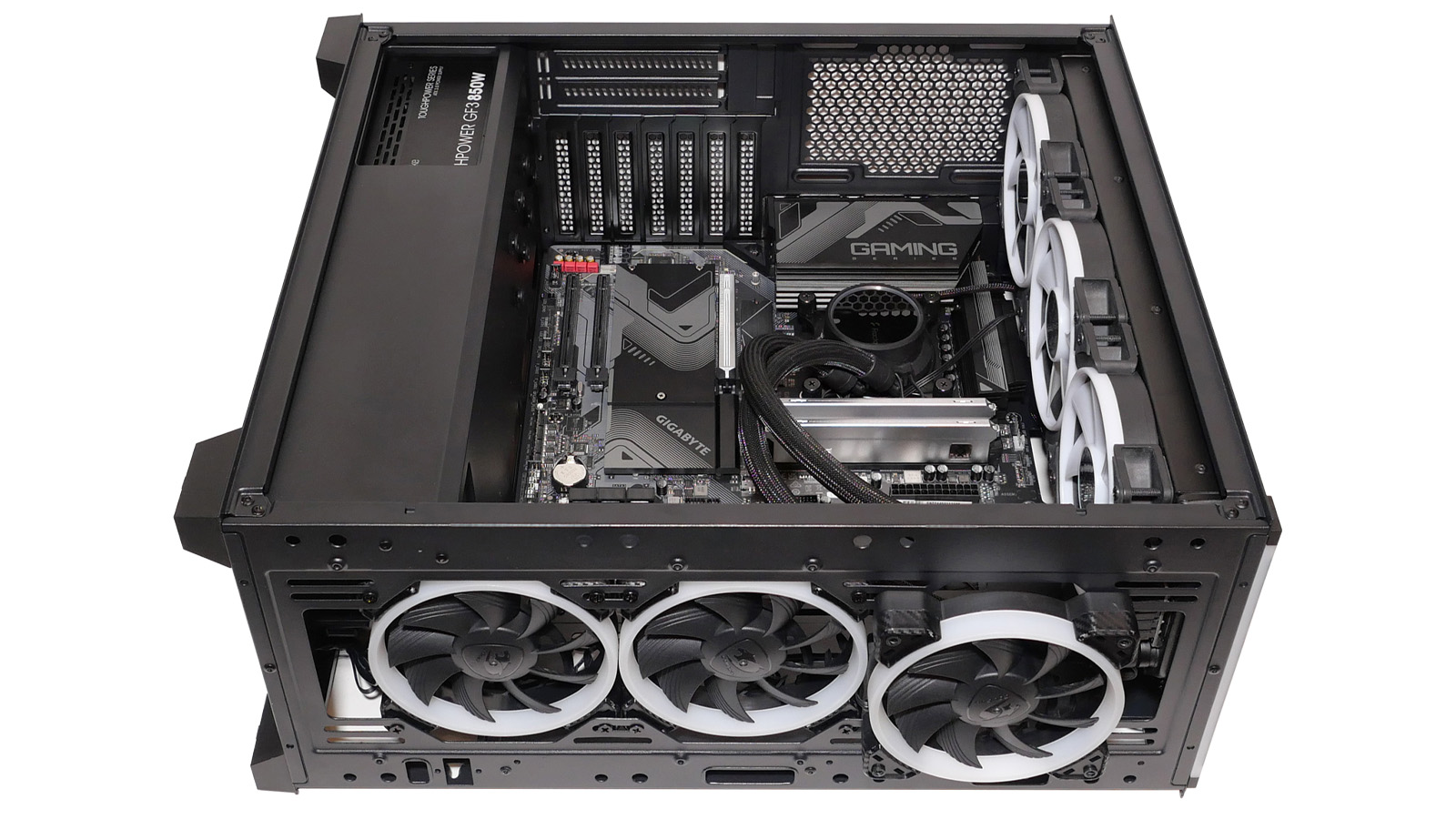

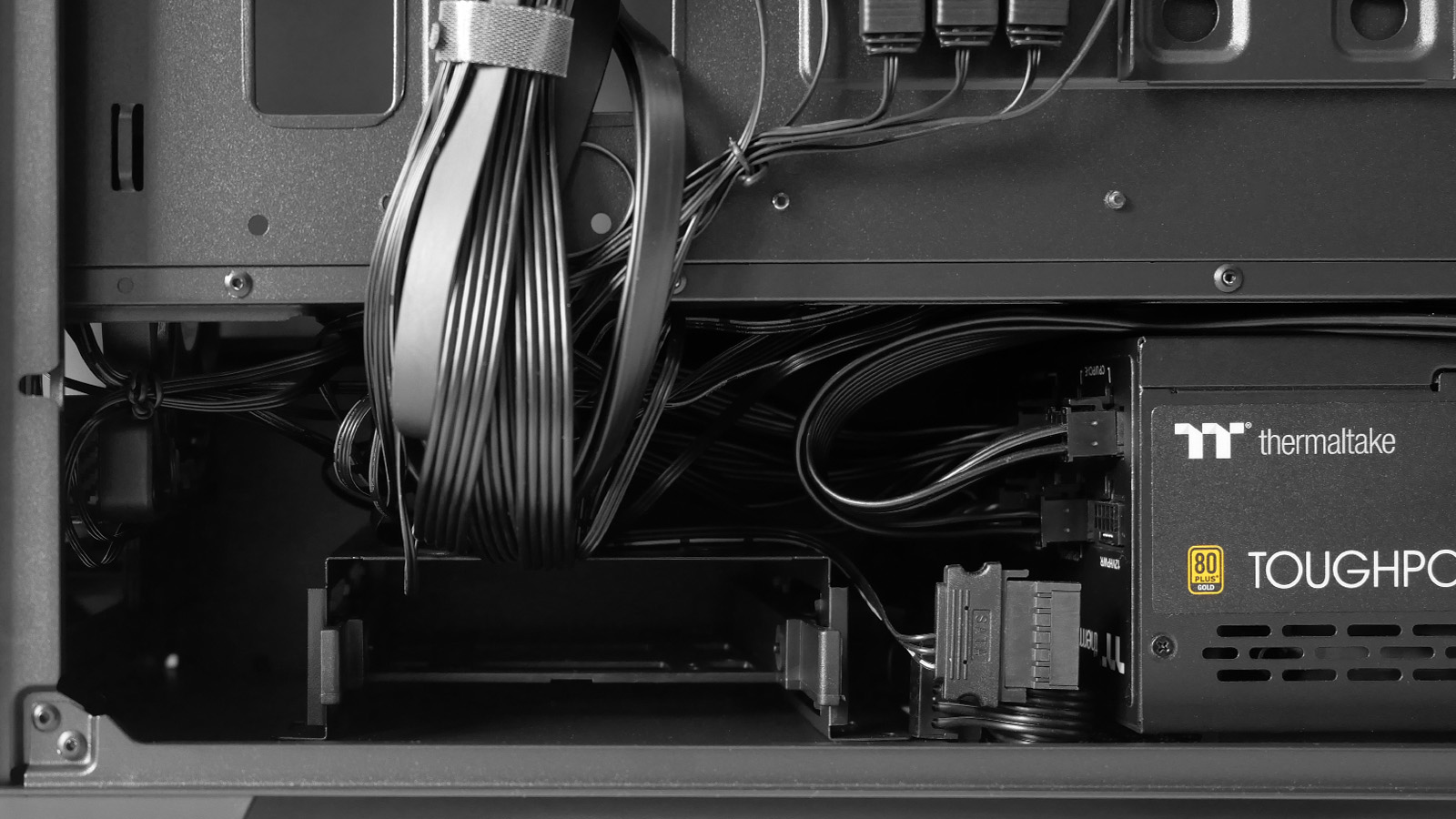

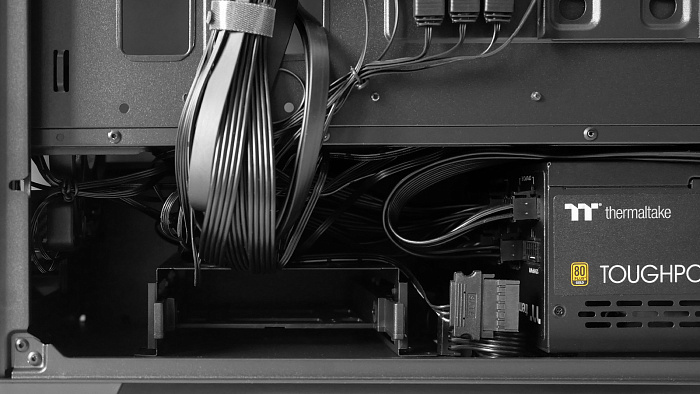

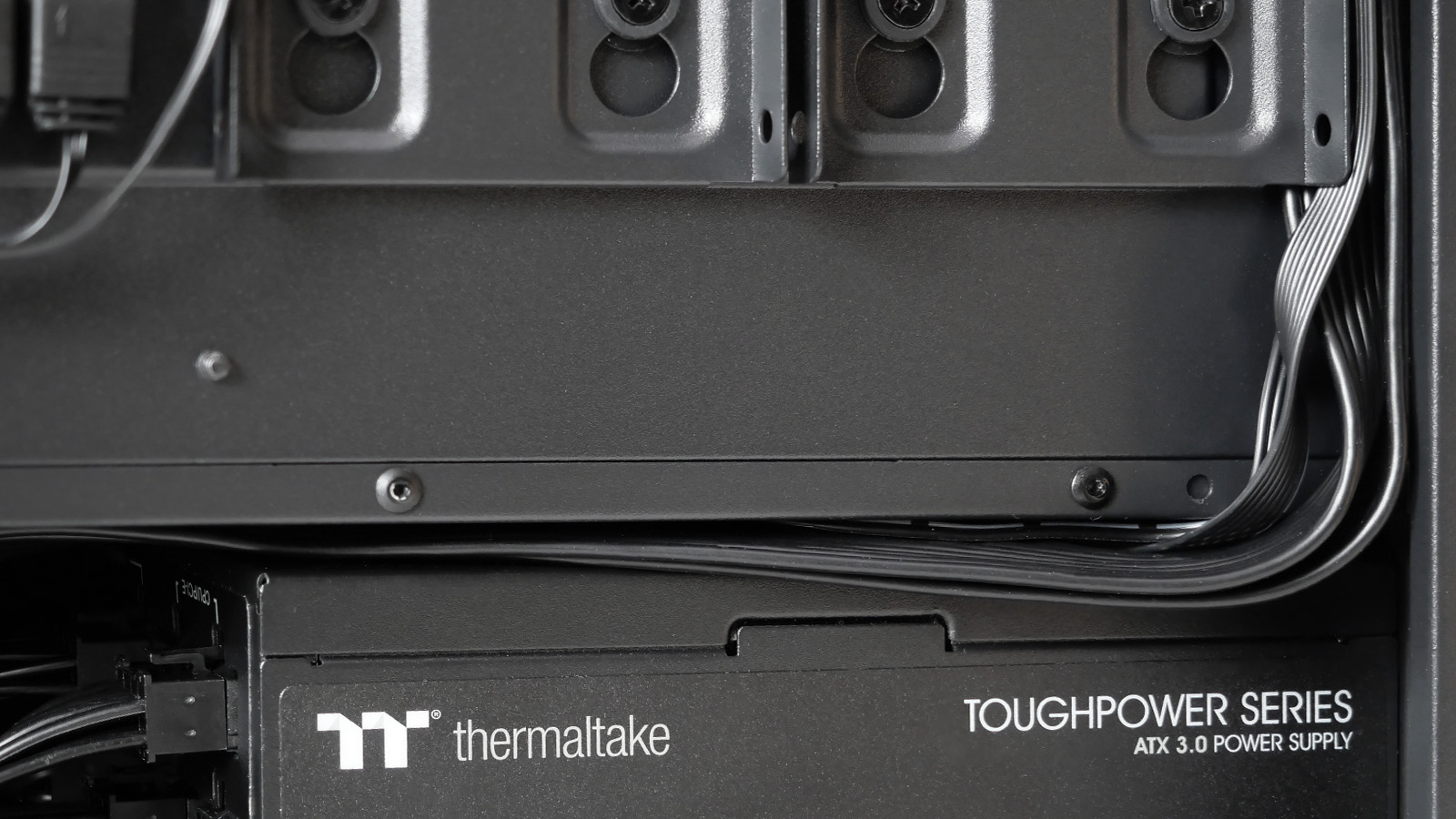

Излишки проводов блока питания удобно спрятать над корзиной для жёсткого диска. В этом месте хороший запас, скрытый от взора горизонтальной перегородкой. На фото ниже показано, что между блоком питания Thermaltake Toughpower GF3 850W длиной 160 мм и корзиной остаётся ещё 60 мм, поэтому доступ к модульным разъёмам достаточно комфортный.

Тестирование

При тестировании комплектующих, установленных в стенд на основе корпуса Cougar MX670 RGB, показания встроенных температурных датчиков отдельных устройств наблюдались программным способом в утилите HWiNFO версии 7.36. Для имитации стрессовой нагрузки применялись программы Prime95 30.5 и OCCT 11.0.20. Уровень шума вентиляторов контролировался с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной акустической подготовки.

Конфигурация тестового стенда

Скорость и шум комплектных вентиляторов

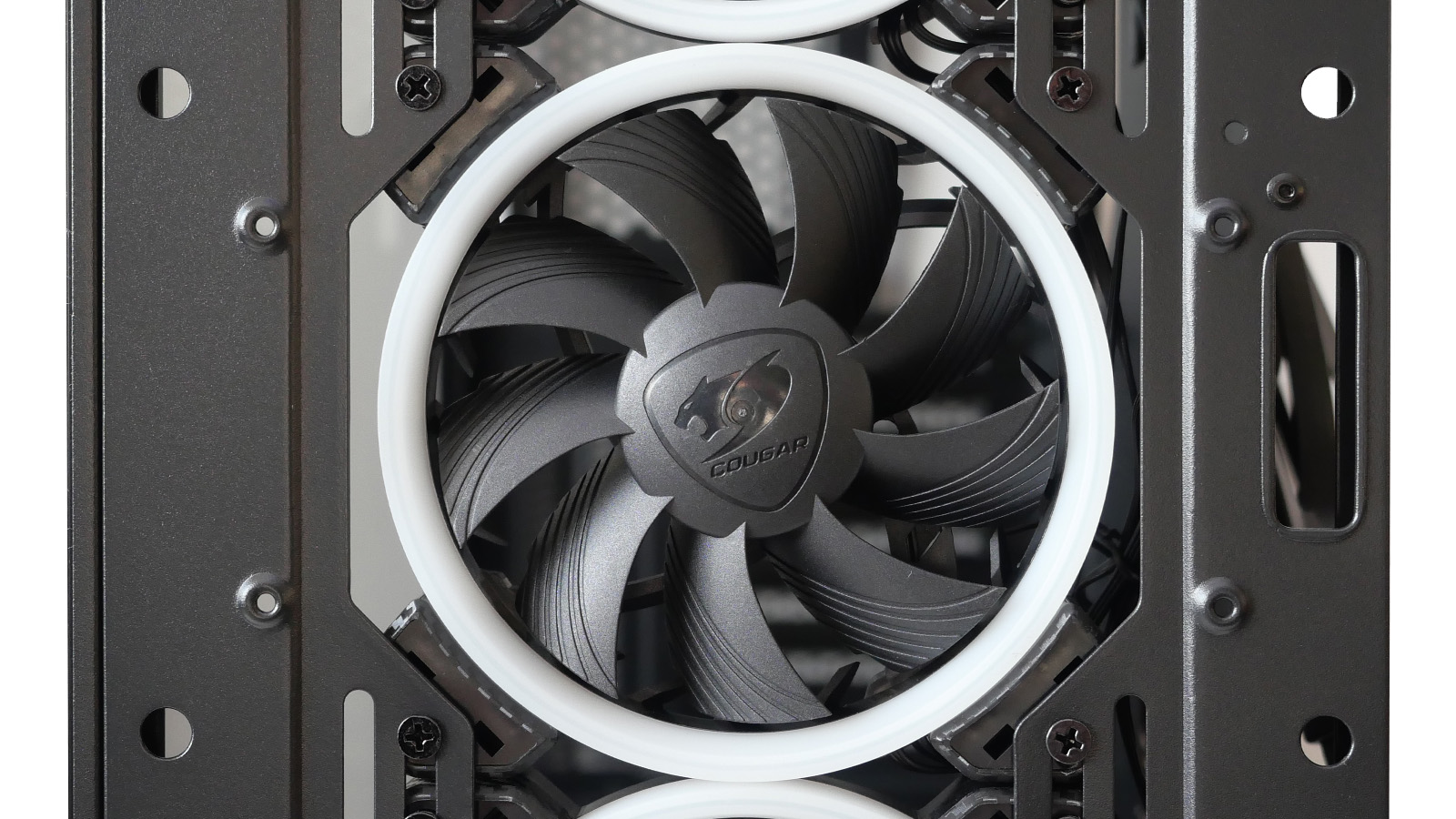

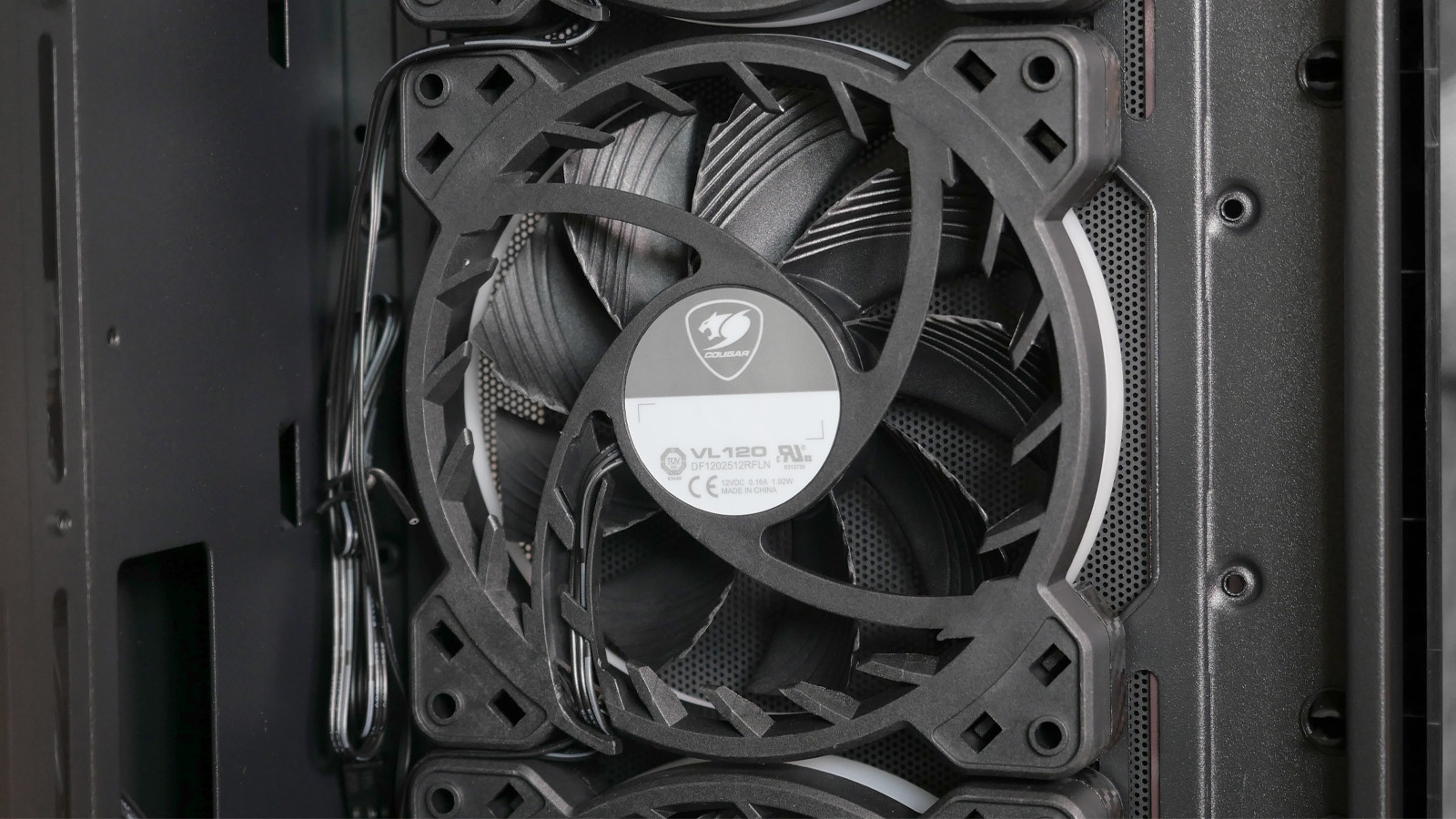

В комплекте с протестированным корпусом предустановлены три 120 мм вентилятора Cougar VL120 (DF1202512RFLN). Визуально они напоминают линейку Cougar Vortex ARGB VK120 по специфичной форме рамы и форме лопастей с насечками и имеют схожие характеристики по питанию — 12В, 0,16 А, 1,92 Вт. Подключение осуществляется четырёхконтактными штекерами и поддерживает управление PWM (ШИМ).

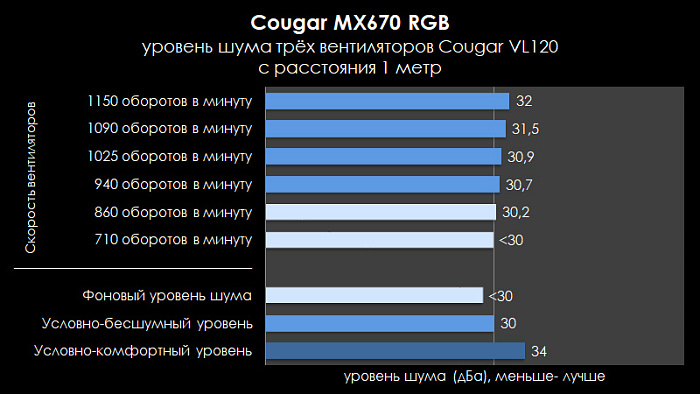

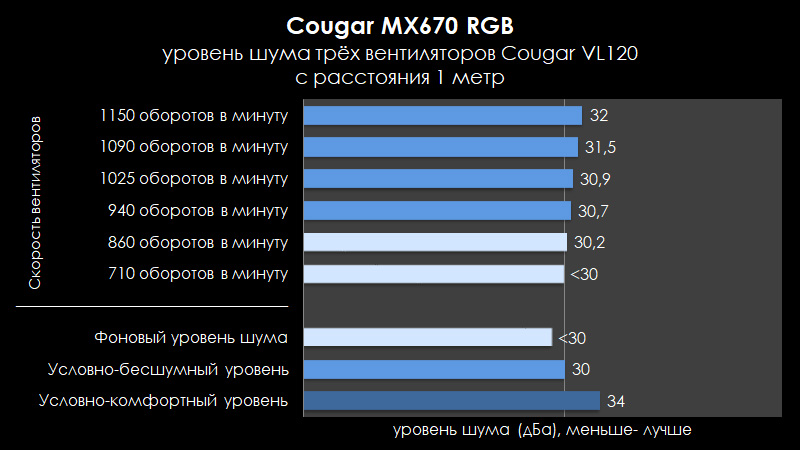

Фактическая измеренная максимальная скорость вращения крыльчатки ~1100 оборотов в минуту. В ходе измерений на тестовом стенде уровень генерируемого шума тремя вентиляторами с расстояния 1 метр не превысил 32 дБА. Вентиляторы можно назвать негромкими. В большей части диапазона скоростей они не будут сильно выделяться на общем шумовом фоне других воздушных систем охлаждения.

Температура компонентов под нагрузкой

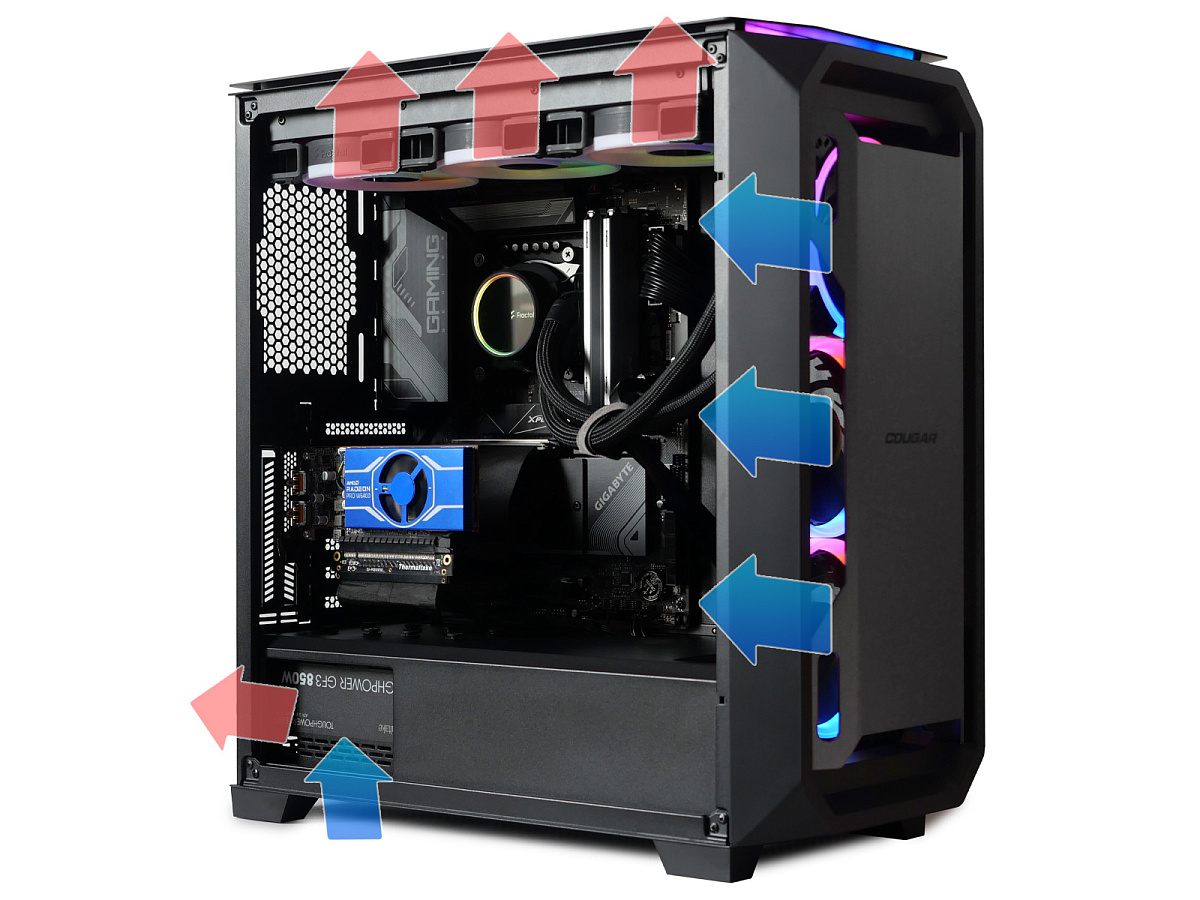

Приблизительная схема воздушных потоков в тестовом стенде представлена на изображении ниже.

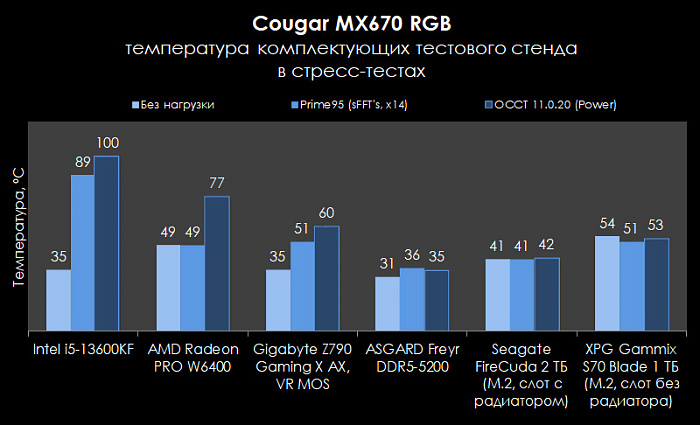

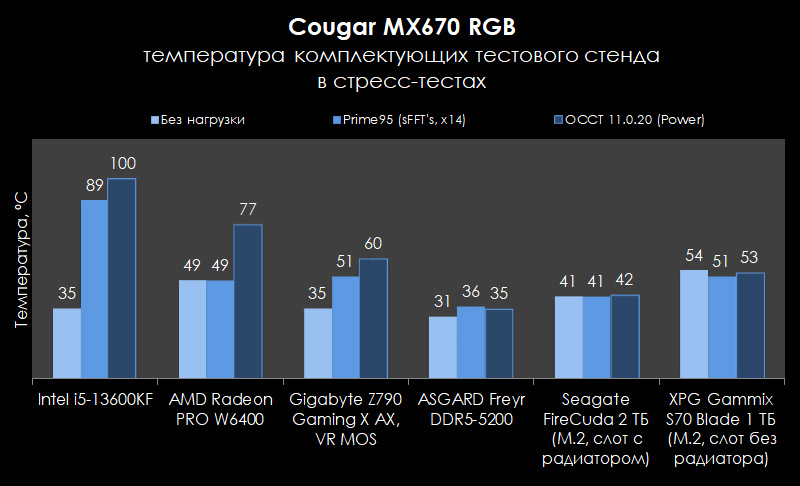

В качестве значений для построения диаграммы использовалась средняя температура комплектующих за 30 минут стресс-тестов при трёх сценариях работы ПК:

Измеренные значения нагрева комплектующих под высокой нагрузкой не превысили уровень, характерный именно для этой конфигурации, и отличались от ранее произведенных тестов на открытом стенде на уровне погрешности в район 1-2 С. Высока температура процессора в OCCT обусловлена потреблением на уровне CPU Package 200+ Вт.

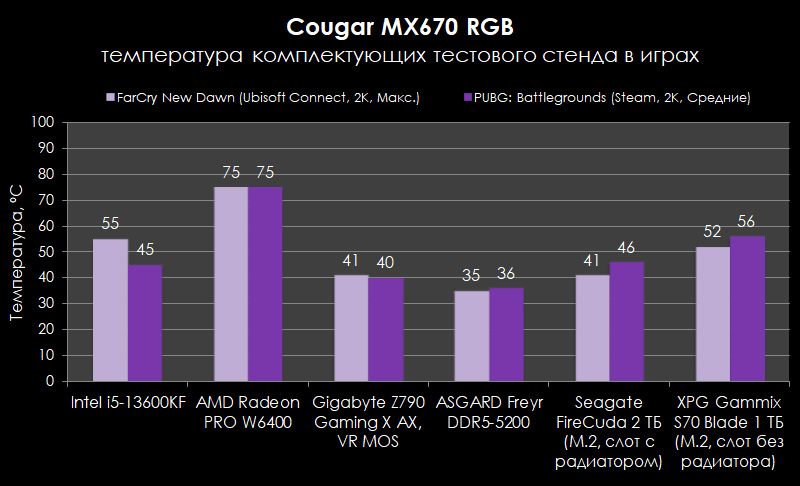

Предельная нагрузка, характерная для синтетических стресс-тестов, в повседневном использовании игрового ПК не достигается, а следовательно, и температура самых горячих компонентов оказывается значительно меньше. Ниже на диаграмме приведены результаты, полученные в играх FarCry New Dawn (в разрешении 2К с настройками графики "Максимально") и PUBG:Battlegrounds (в разрешении 2К с настройками графики "Среднее"). Процессор нагревался значительно ниже пороговых значений температурной отсечки, равно как и силовые цепи питания процессора работали в достаточно комфортном диапазоне температур. Видеокарта же, как представитель профессионального, а не игрового сегмента, была ограничена скромными возможностями своей системы охлаждения. С охлаждением более производительных игровых комплектующих в Cougar MX670 RGB проблем возникнуть также не должно, ведь благодаря продуманным зазорам по периметру фронтальной панели продуваемость корпуса находится на неплохом уровне.

Заключение

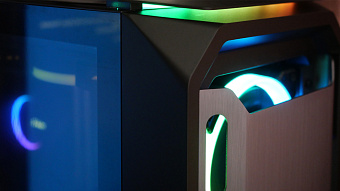

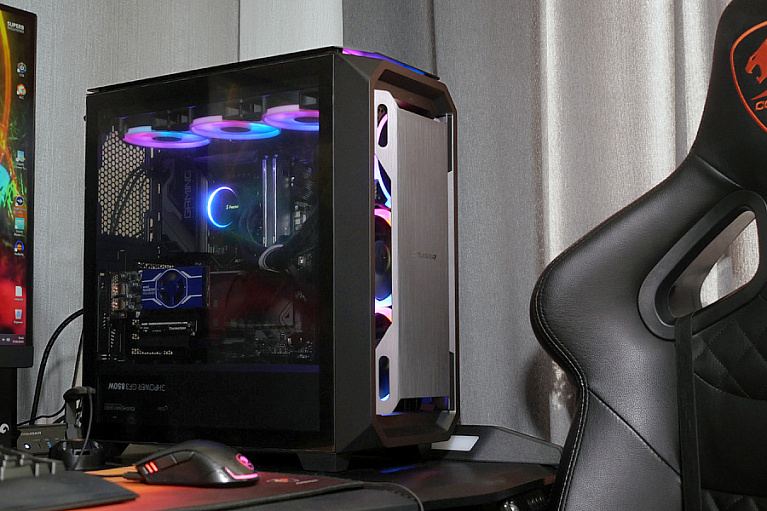

Cougar MX670 RGB получился достаточно вместительным и позволяет установить внутри комплектующие повышенной производительности. Благодаря продуманной форме декоративной фронтальной панели и трём предустановленным вентиляторам с ARGB-подсветкой продуваемость корпуса осталась на хорошем уровне. Установке современного многоядерного процессора способствует возможность разместить AIO-контур жидкостной системы охлаждения вплоть до типоразмера 360-мм или массивный башенный кулер высотой до 170 мм высотой. Да и для топовой видеокарты места предостаточно. Все точки притока воздуха оснащены быстродоступными пылевыми фильтрами, а значит и профилактически обслуживать компоненты внутри нужно будет реже. Кратким итогом корпус Cougar MX670 RGB можно считать хорошей основой для современного игрового ПК на базе производительных комплектующих.

Достоинства Cougar MX670 RGB:

Недостатки:
