Обзор и тест небольшого корпуса Fractal Design Pop Mini Air

Небольшой корпус с хорошей продуваемостью, отсеком для мелочей, ARGB-подсветкой и неплохими возможностями.
Обзор и тест небольшого корпуса Fractal Design Pop Mini Air

Вслед за моделью Fractal Design Pop Air в наши руки попала другая, компактная, модель Mid-Tower корпуса Fractal Design Pop Mini Air в модификации RGB Black TG Clear Tint – с RGB-подсветкой вентиляторов и левой боковой панелью из закалённого стекла.

В рознице данный корпус доступен по цене от 7900 рублей.

Содержание:

Технические характеристики

  • Тип: Mid-Tower
  • Цвет: чёрный, белый
  • Размеры: 393 (высота) х 215 (ширина) х 432 (глубина) мм
  • Вес: 5,96 кг
  • Материал: сталь, пластик, закаленное стекло (левая боковая панель)
  • Поддержка материнских плат: mini ITX/micro ATX
  • Слотов расширения: 4
  • Количество устанавливаемых накопителей
    • Места для 5.25" накопителей: 2
    • Места для 2.5"/3.5" накопителей: 2 (2 в комплекте)
    • Места для 2.5" накопителей: 4 (2 в комплекте)
  • Система охлаждения
    • Места под вентиляторы
      • Максимальное количество вентиляторов: 5 х 120 мм или 2 х 140 мм и 1 х 120 мм
      • Спереди: 2 х 120/140 (предустановлены 2 х 120 мм Aspect 12 RGB)
      • Сверху: 2 х 120 или 1 х 140 мм
      • Сзади: 1 х 120 мм (предустановлен 1 х 120 мм Aspect 12 RGB)
    • Места под радиаторы СЖО
      • Спереди: 1 х 240 мм
      • Сверху: 1 х 240 мм (высота компонент материнской платы до 46 мм)
      • Сзади: 1 х 120 мм
  • Панель ввода-вывода: 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники, микрофон), кнопка питания, RGB-контроллер
  • Блок питания: ATX (в комплект не входит)
  • Ограничение по высоте кулера: до 170 мм
  • Ограничение для плат расширения: длина до 365 мм с установленными передними вентиляторами
  • Ограничение по глубине блока питания: 150 мм
  • Пространство за поддоном: 19 мм

Упаковка и комплектация

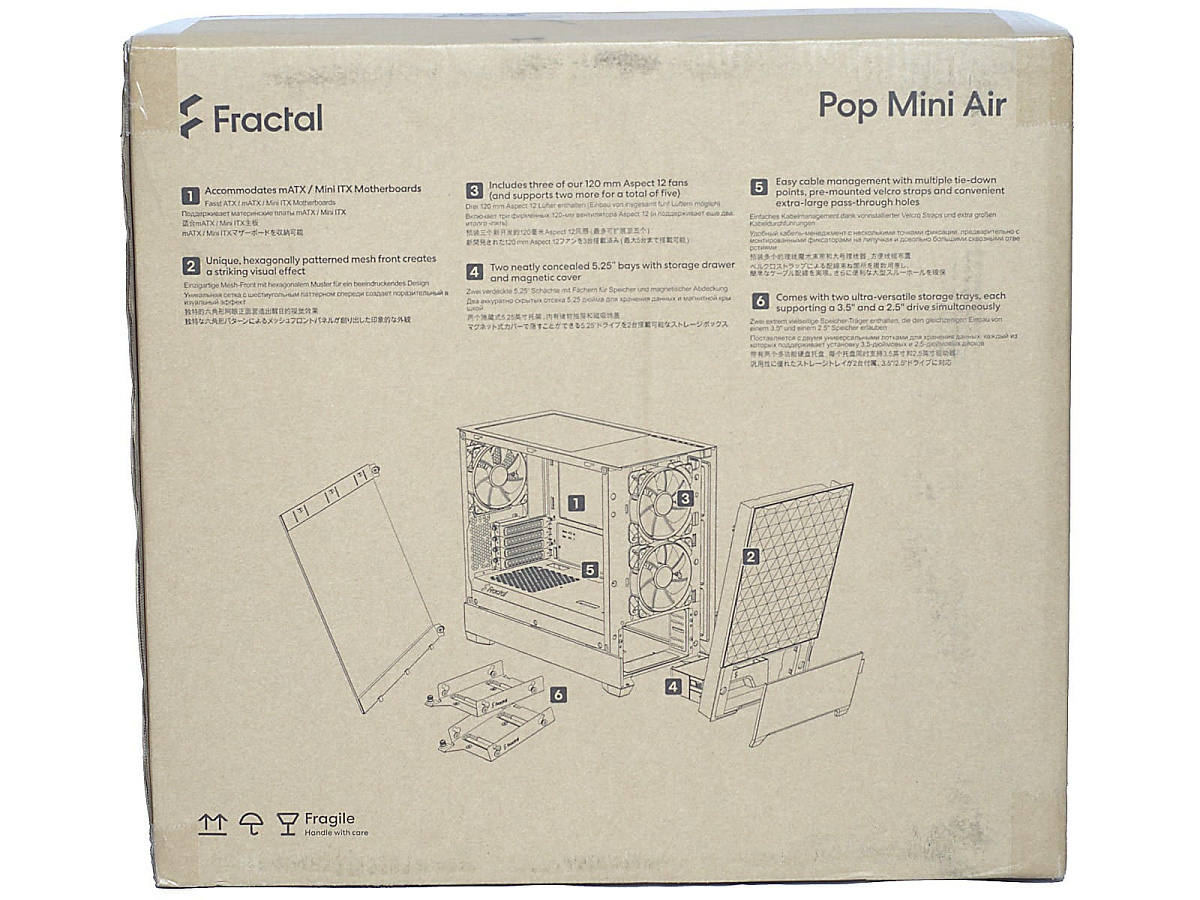

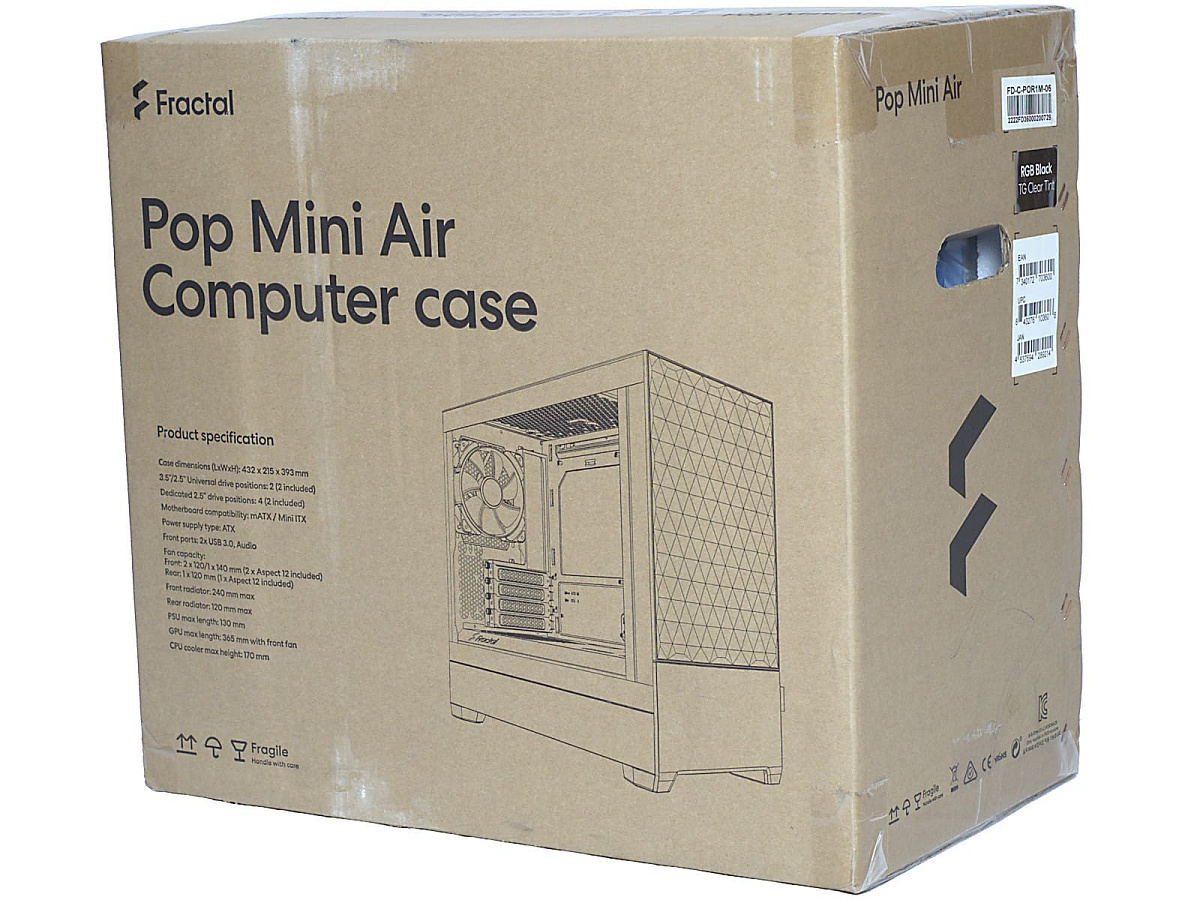

Уже по внешнему виду коробки, а именно её размерам, можно понять, что внутри скрывается небольшой корпус, и это - Fractal Design Pop Mini Air. Оценить возможности корпуса можно по его внешнему виду и многоязычному описанию ключевых особенностей, приведённых на коробке. На узком торце присутствует наклейка о конкретной модификации корпуса RGB Black TG Clear Tint.

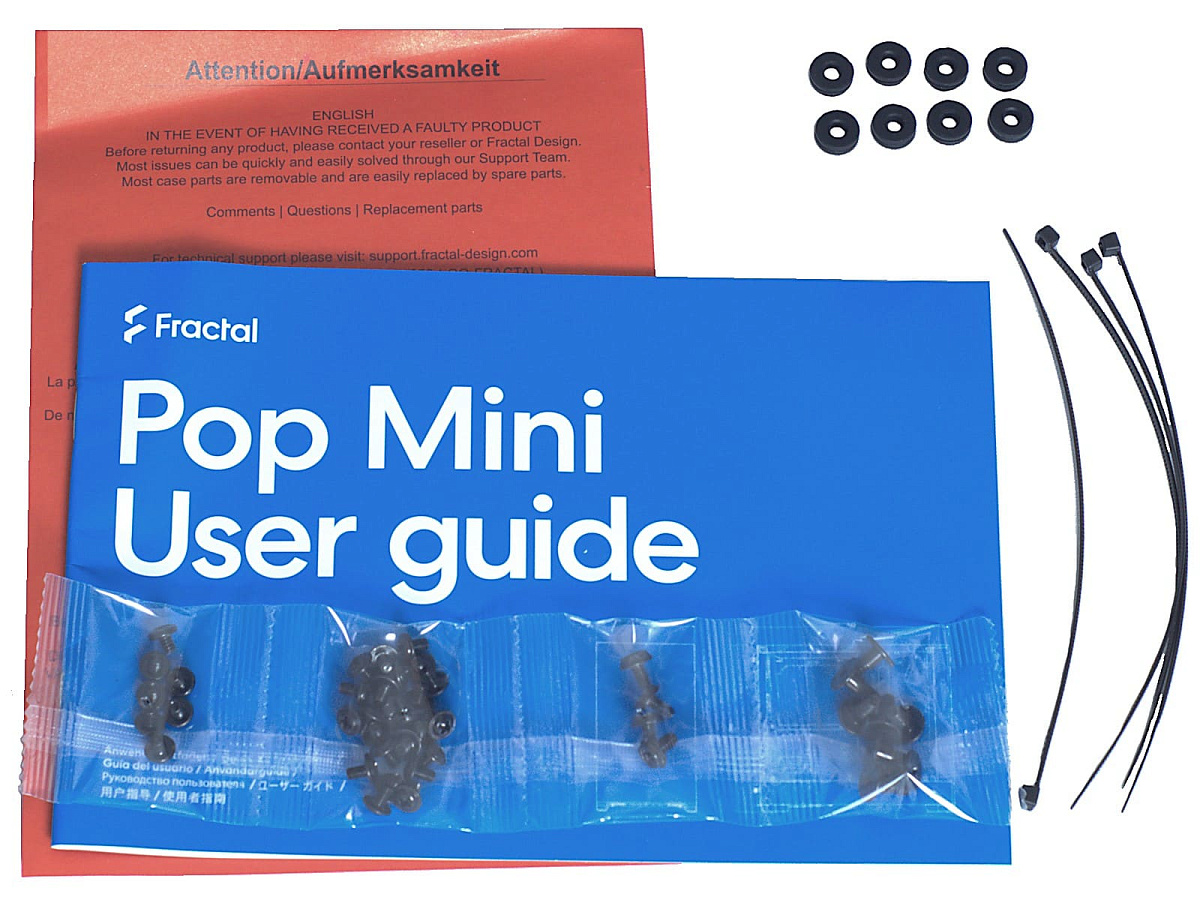

Комплект поставки включает в себя руководство пользователя, четыре одноразовые стяжки, набор винтов в пакетах, демпферы для установки 3.5" накопителей в корзину. Набор минимальный, но достаточный для сборки полноценной системы.

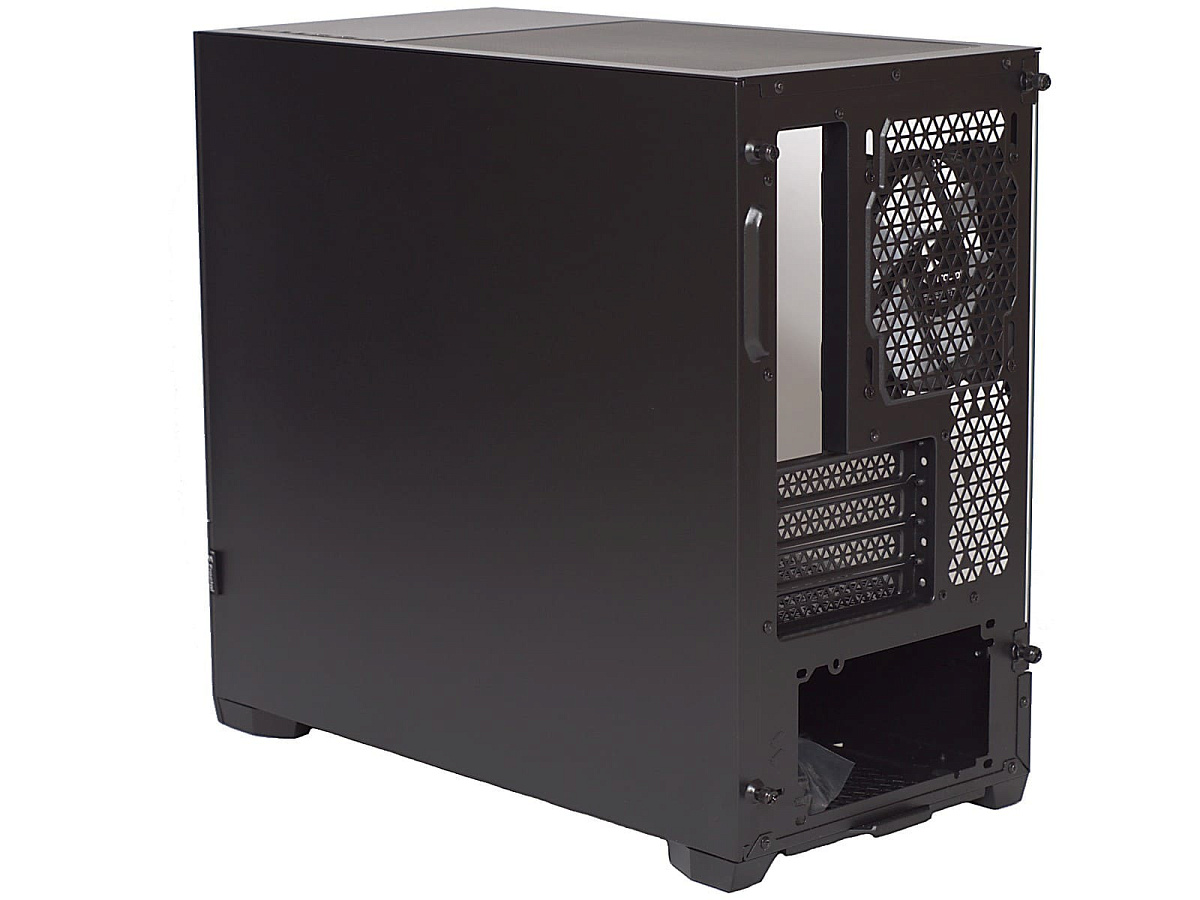

Внешний вид

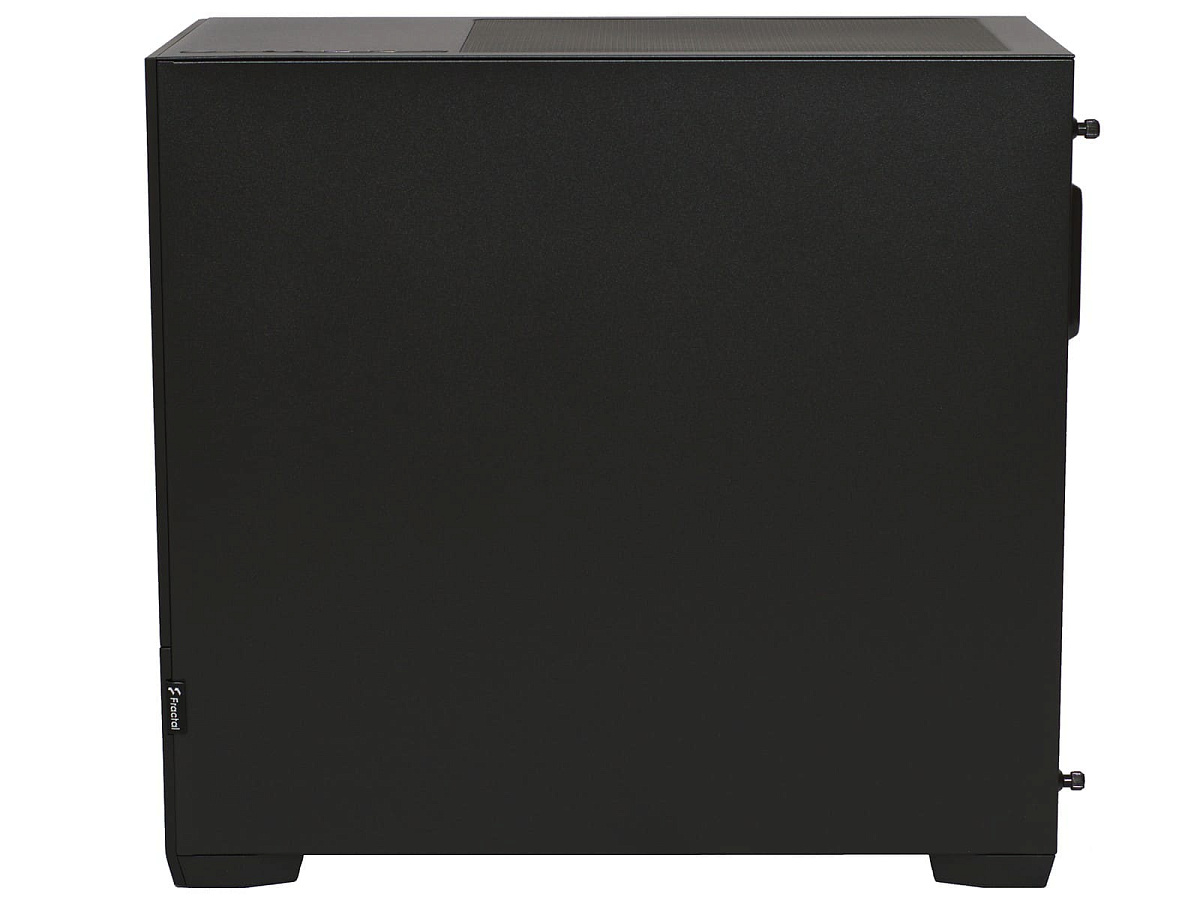

Компания Fractal Design для серии Pop выпустила модель корпуса Fractal Design Pop Mini Air с небольшими размерами, сохранив общий строгий дизайн и концепцию с отсеком для «мелочей» (напомним о ранее протестированном корпусе Fractal Design Pop Air). Конкретный экземпляр получил прозрачную левую боковую стенку из закалённого стекла и RGB-подсветку вентиляторов. Что касается размеров, то они действительно небольшие, но и не настолько компактные: 393 (высота) х 215 (ширина) х 432 (глубина) мм при весе около 6 кг.

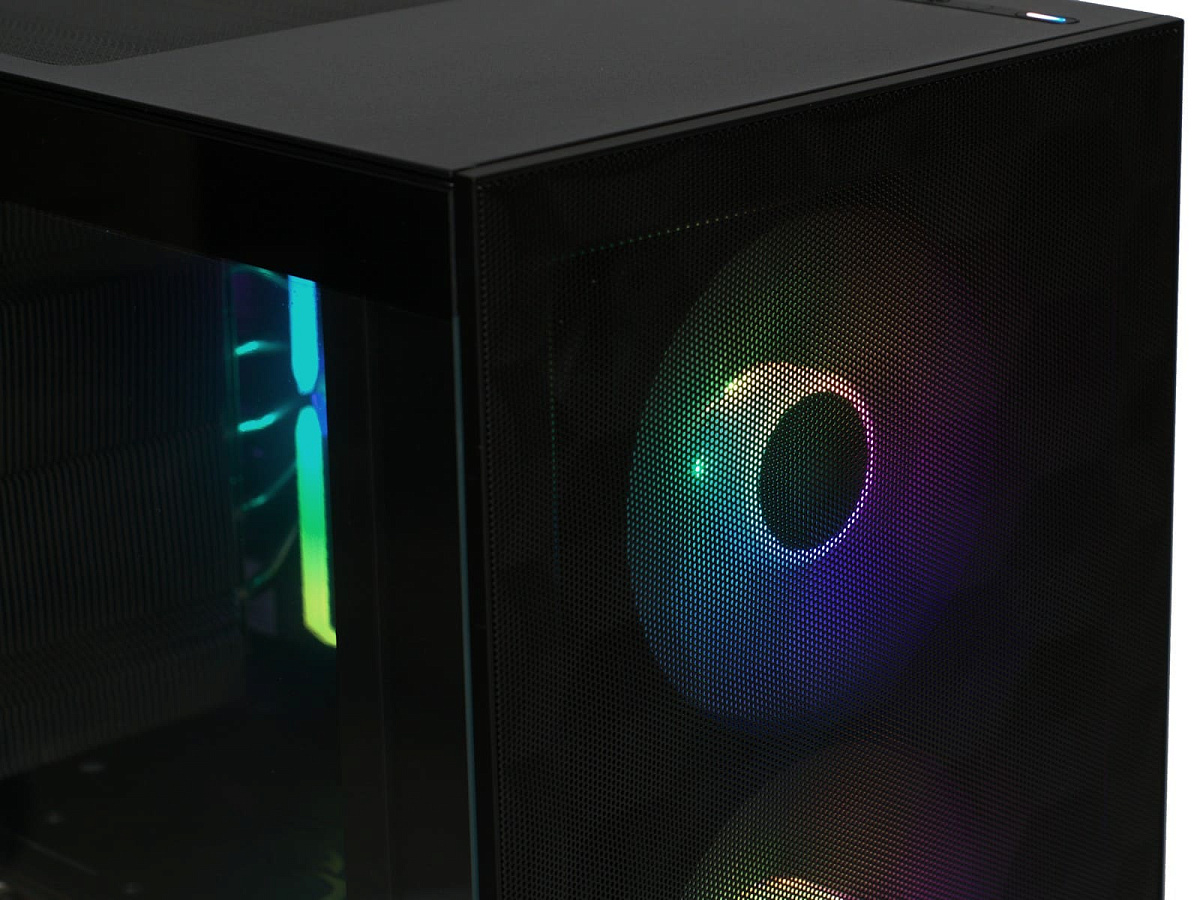

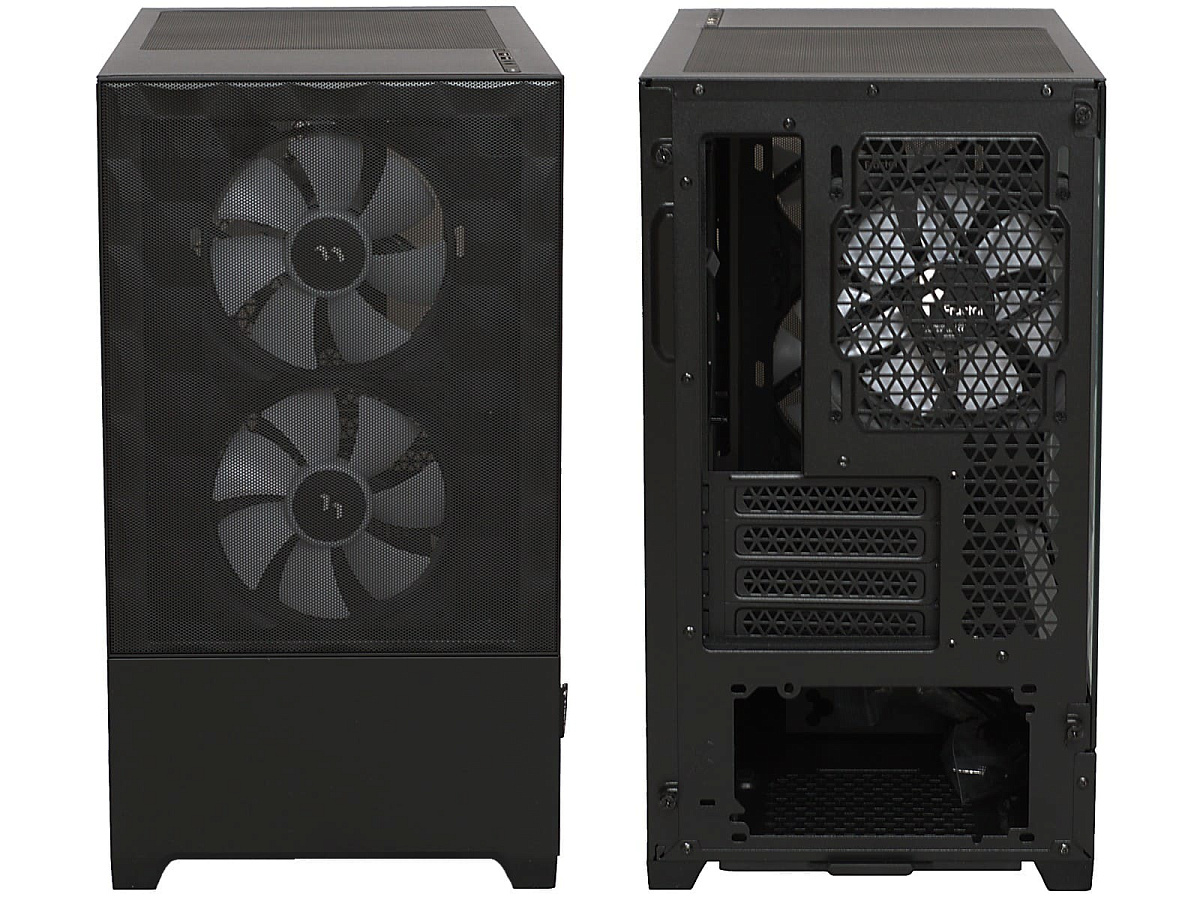

Отличительная чертой корпуса в модификации Air является перфорированная лицевая панель и хорошо заметно, что спереди предустановлены два 120 мм вентилятора с белыми лопастями (они имеют ARGB-подсветку). Небольшая высота корпуса предопределила его конфигурацию – на задней стенке доступно только четыре слота для плат расширения, однако перфорация сделана по максимуму для обеспечения продуваемости корпуса. В остальном компоновка типовая с нижним размещением блока питания.

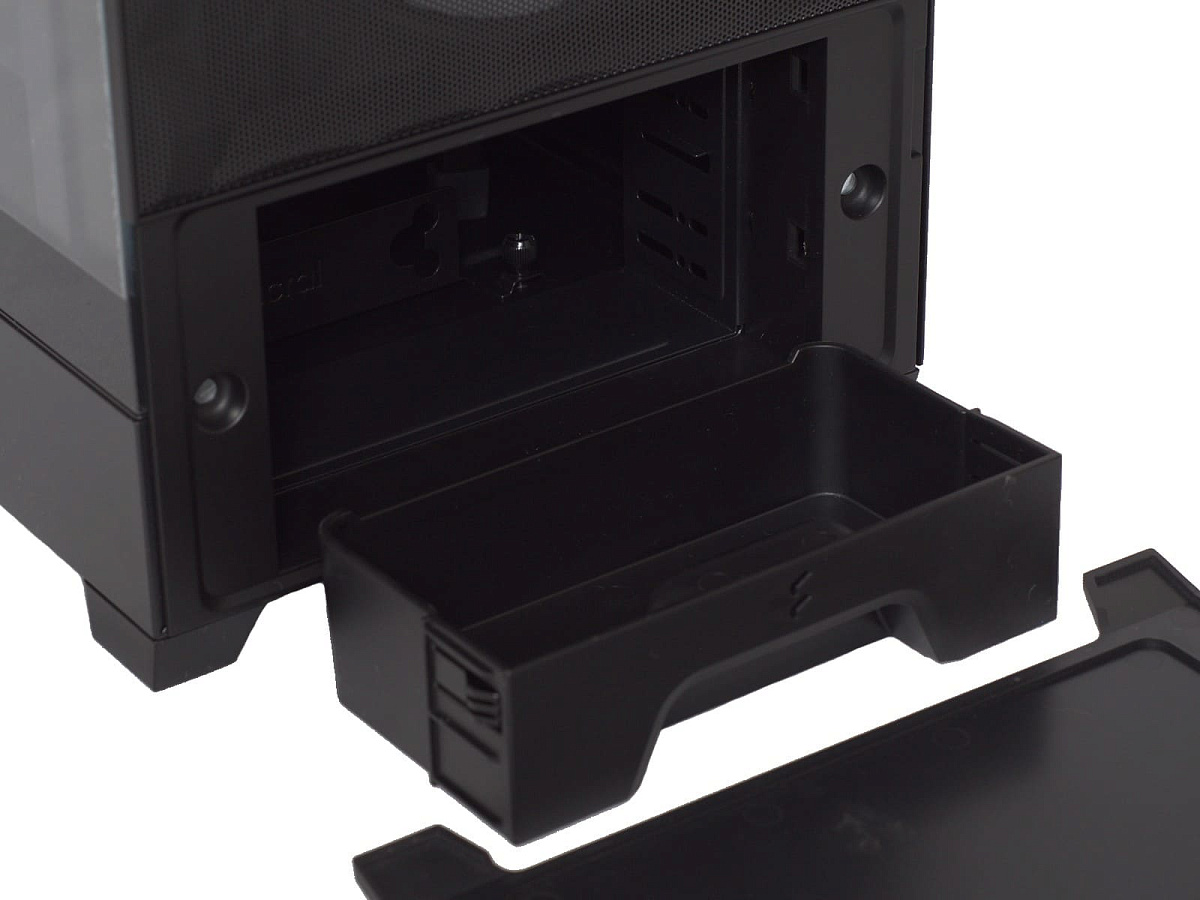

Ключевой элемент серии Pop – это место для мелочей и, конечно же, имеется возможность установки в этот отсек (вместо корзины для мелочей) до двух 5.25" накопителей.

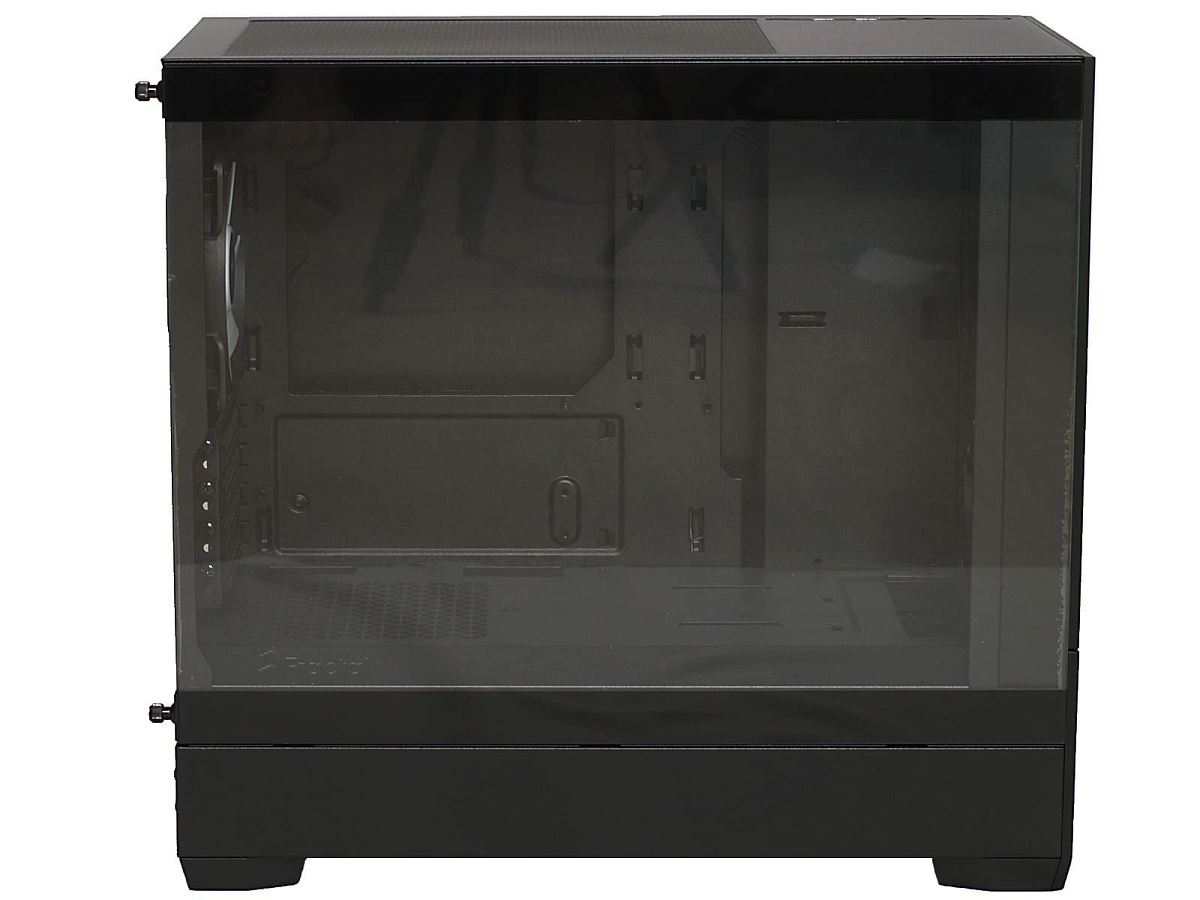

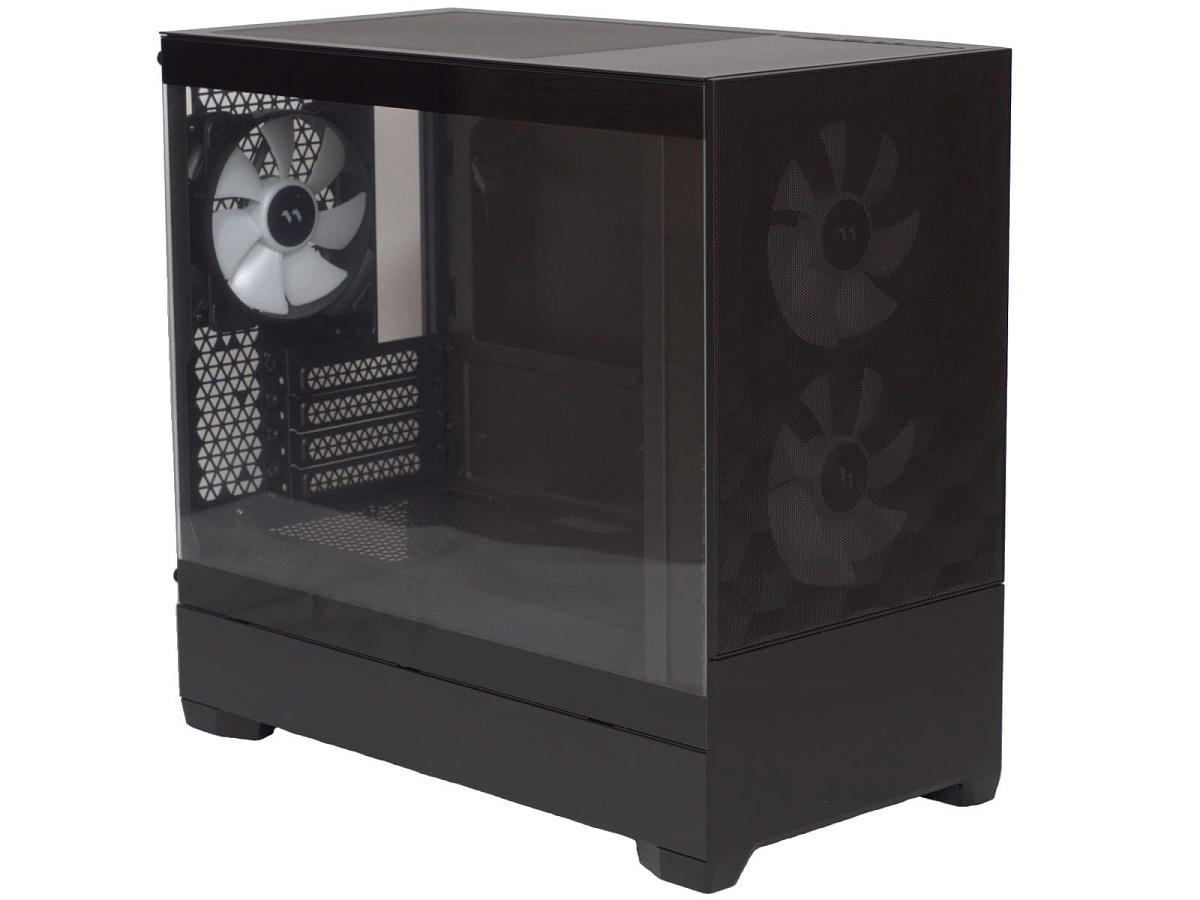

В модификации RGB Black TG Clear Tint левая боковая стенка выполнена из закалённого стекла, закрывающего только область размещения материнской платы и плат расширения. Правая боковая стенка выполнена из стали. Именно с правой стороны обеспечивается лёгкий доступ нижней крышки, скрывающий отсек для мелочей.

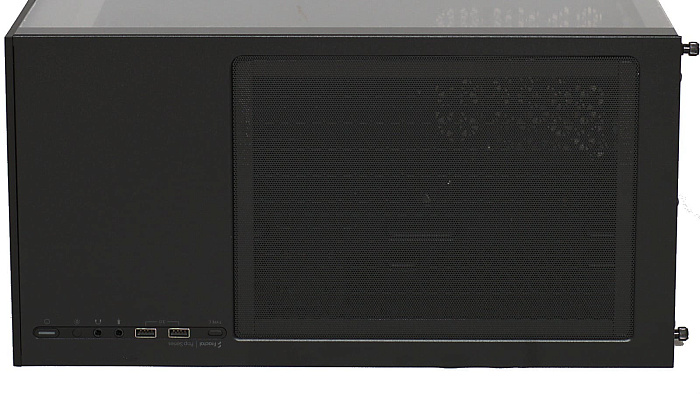

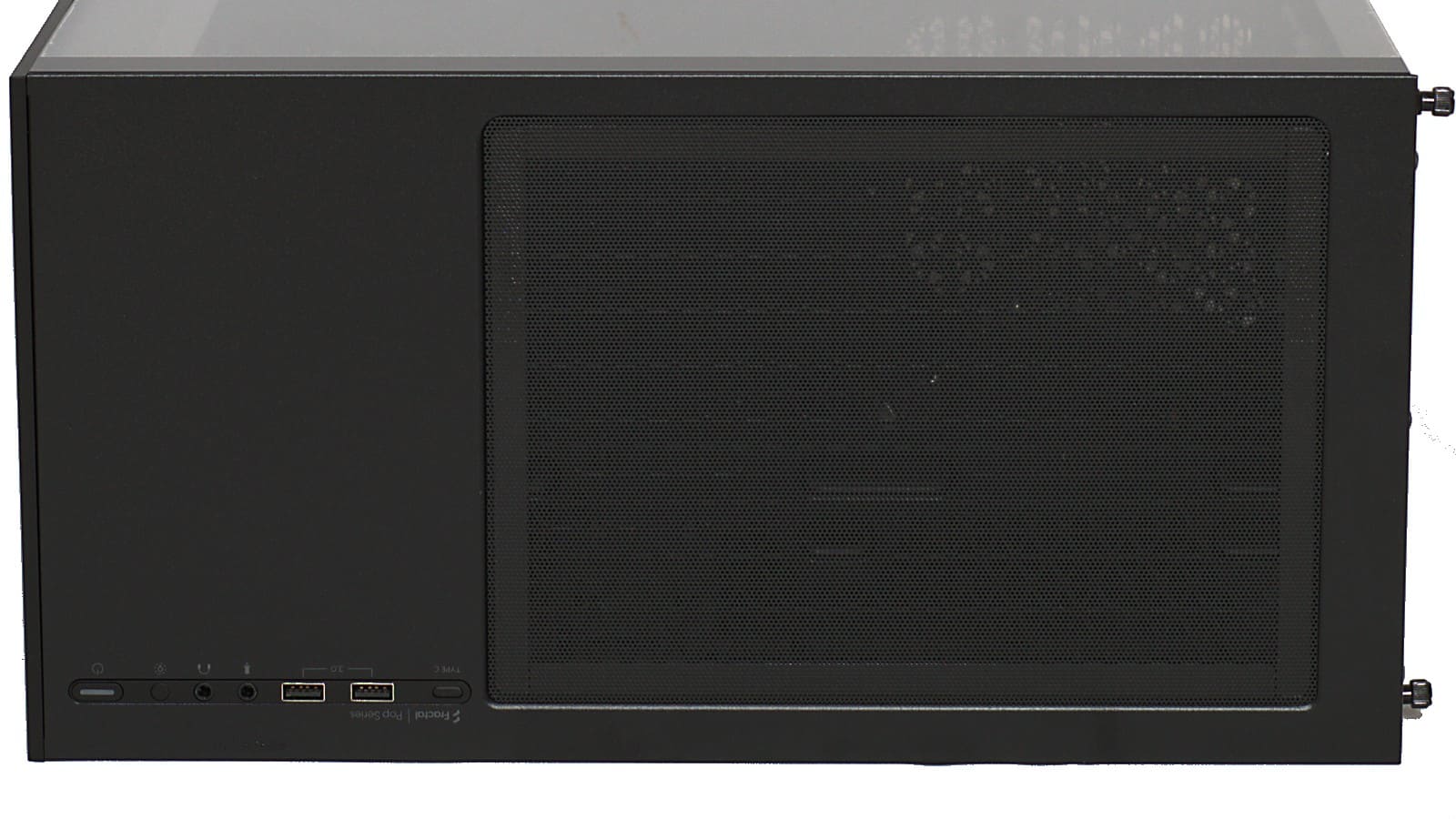

Компоновка верхней части характерна для большинства современных Mid-Tower корпусов – это наличие зоны с перфорацией, скрытой противопылевой сеткой на магнитах.

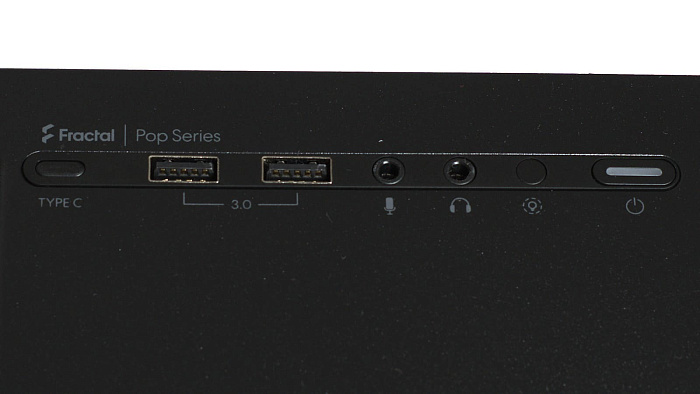

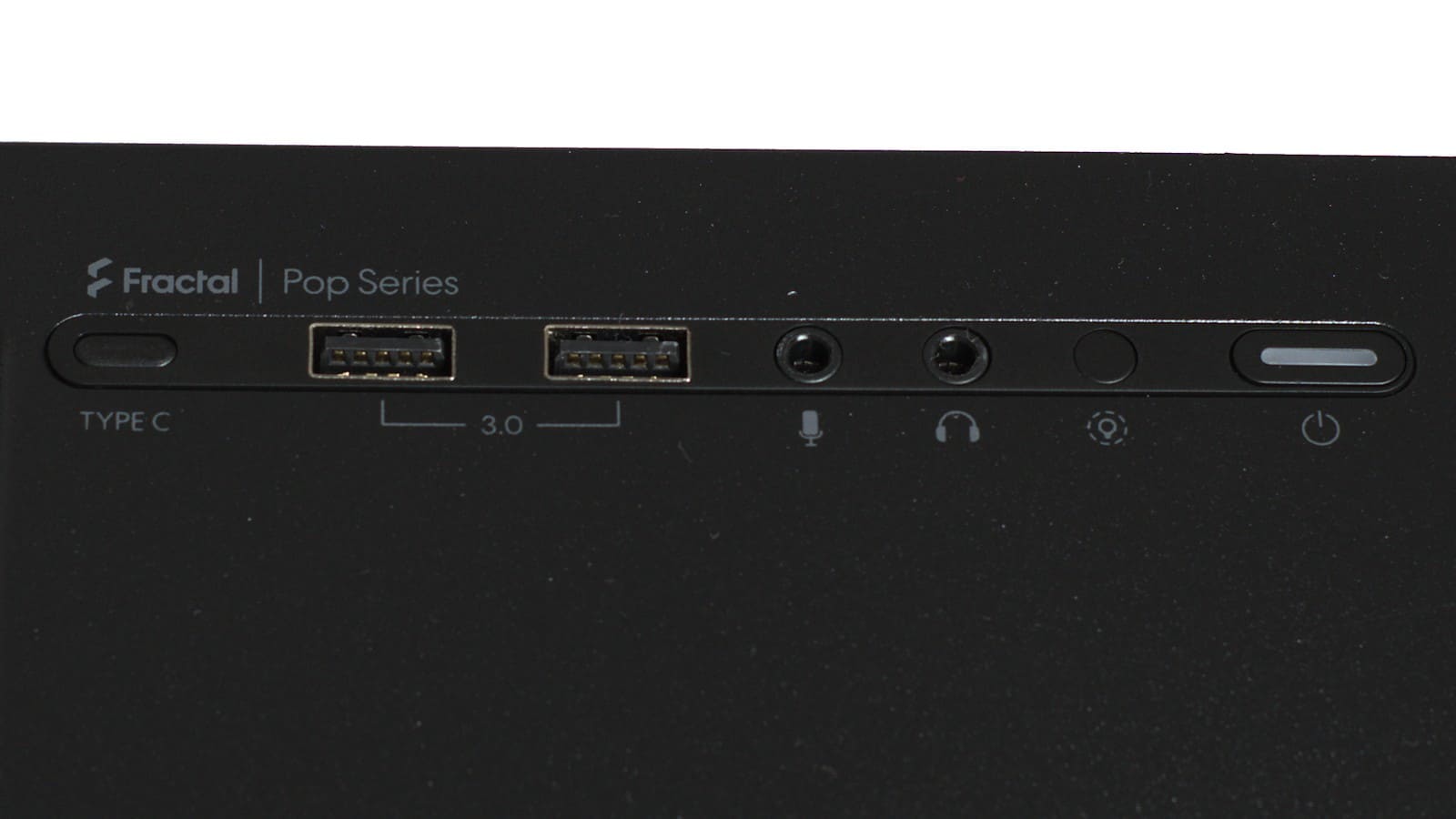

Здесь же, в передней части, находятся порты ввода-вывода (2 x USB 3.0, два 3.5 мм разъема мини-джек под наушники и микрофон) и органы управления (кнопки питания и управления ARGB-подсветкой). И также в данной модификации имеется заглушка для порта USB тип С, хотя хотелось бы видеть, чтобы данный порт был реализован.

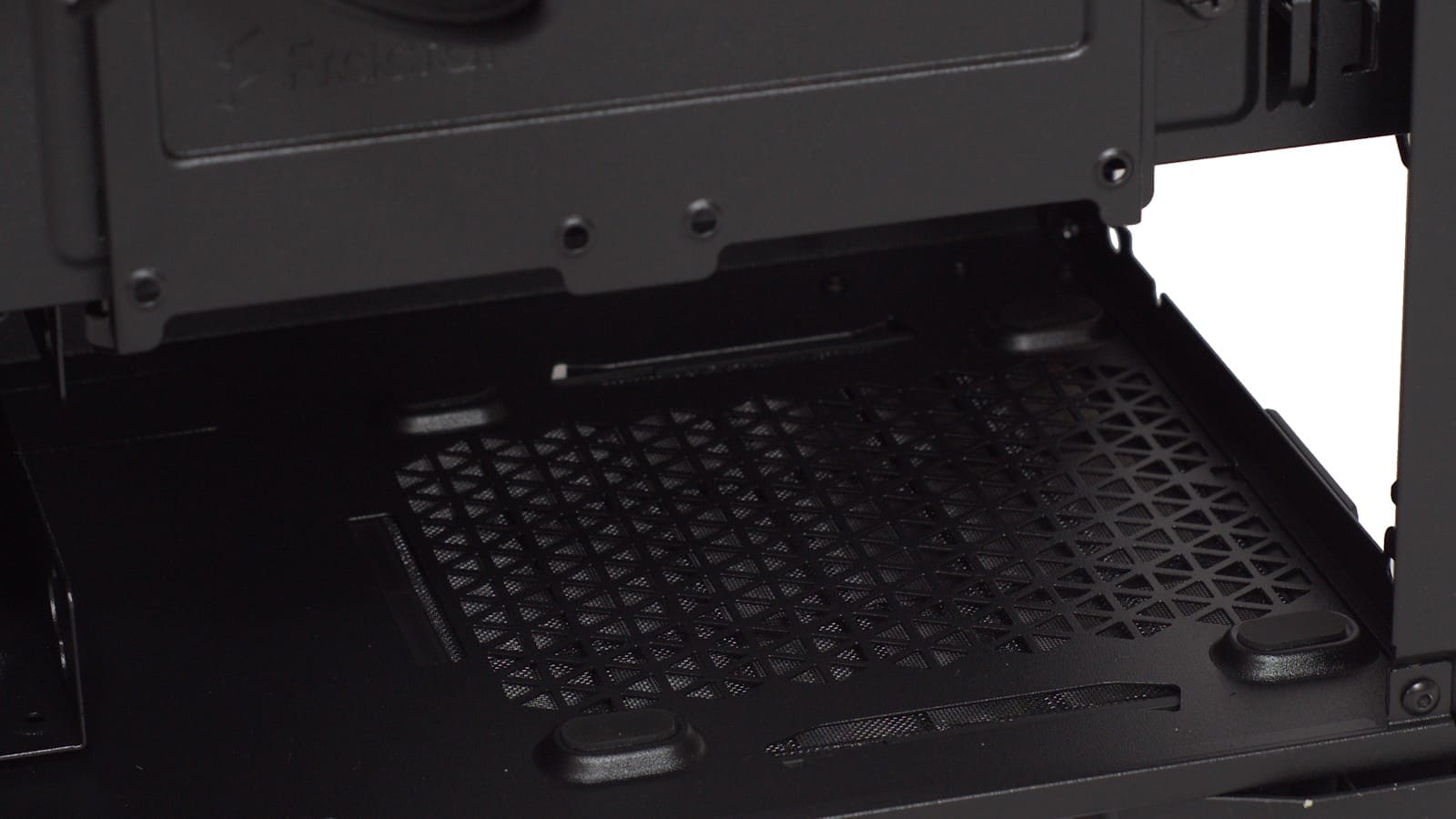

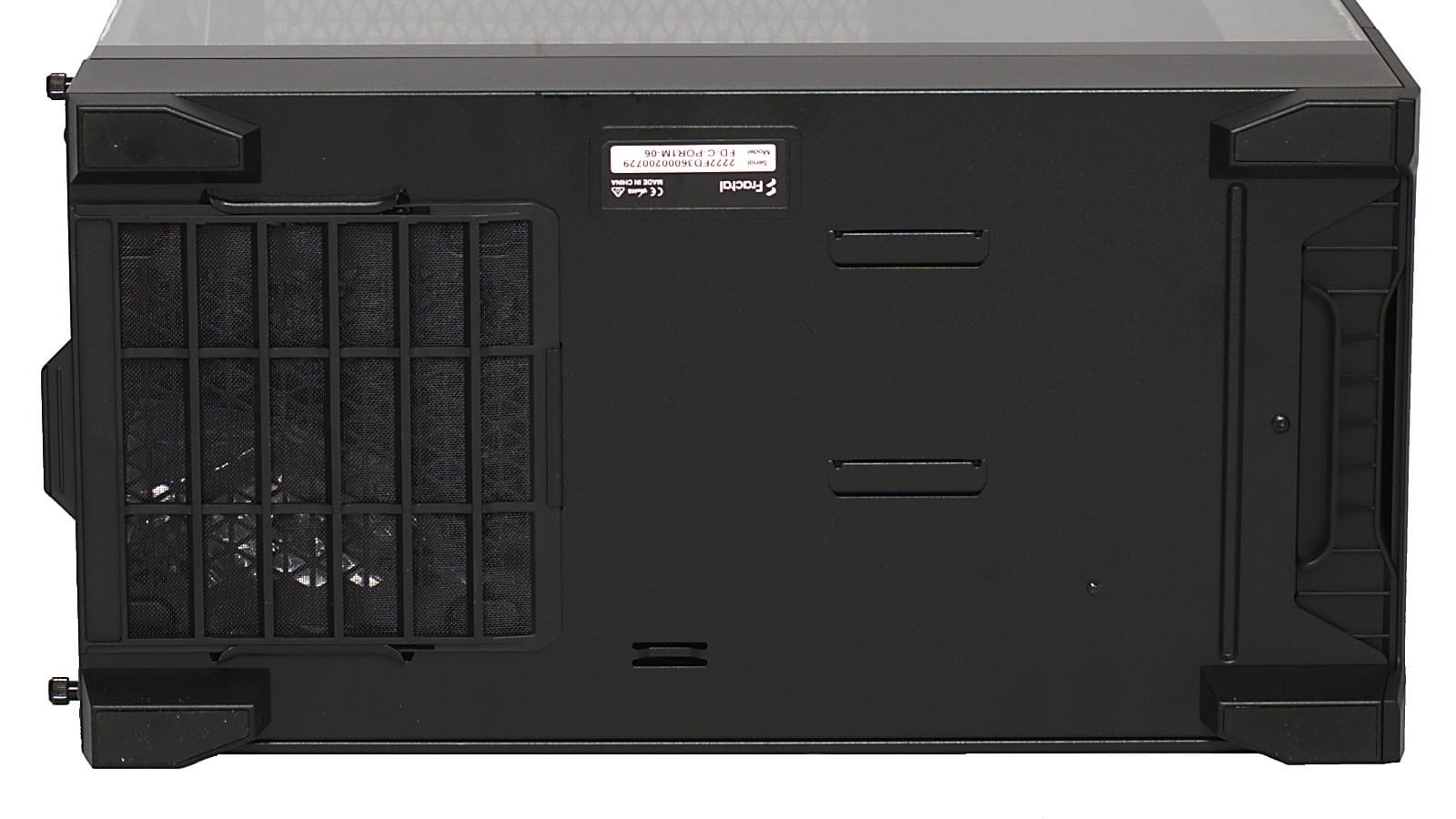

Дно корпуса практически полностью сплошное. Исключение – область размещения блока питания, где имеется зона с перфорацией, закрытая съёмным противопылевым фильтром.

Внутренняя конструкция

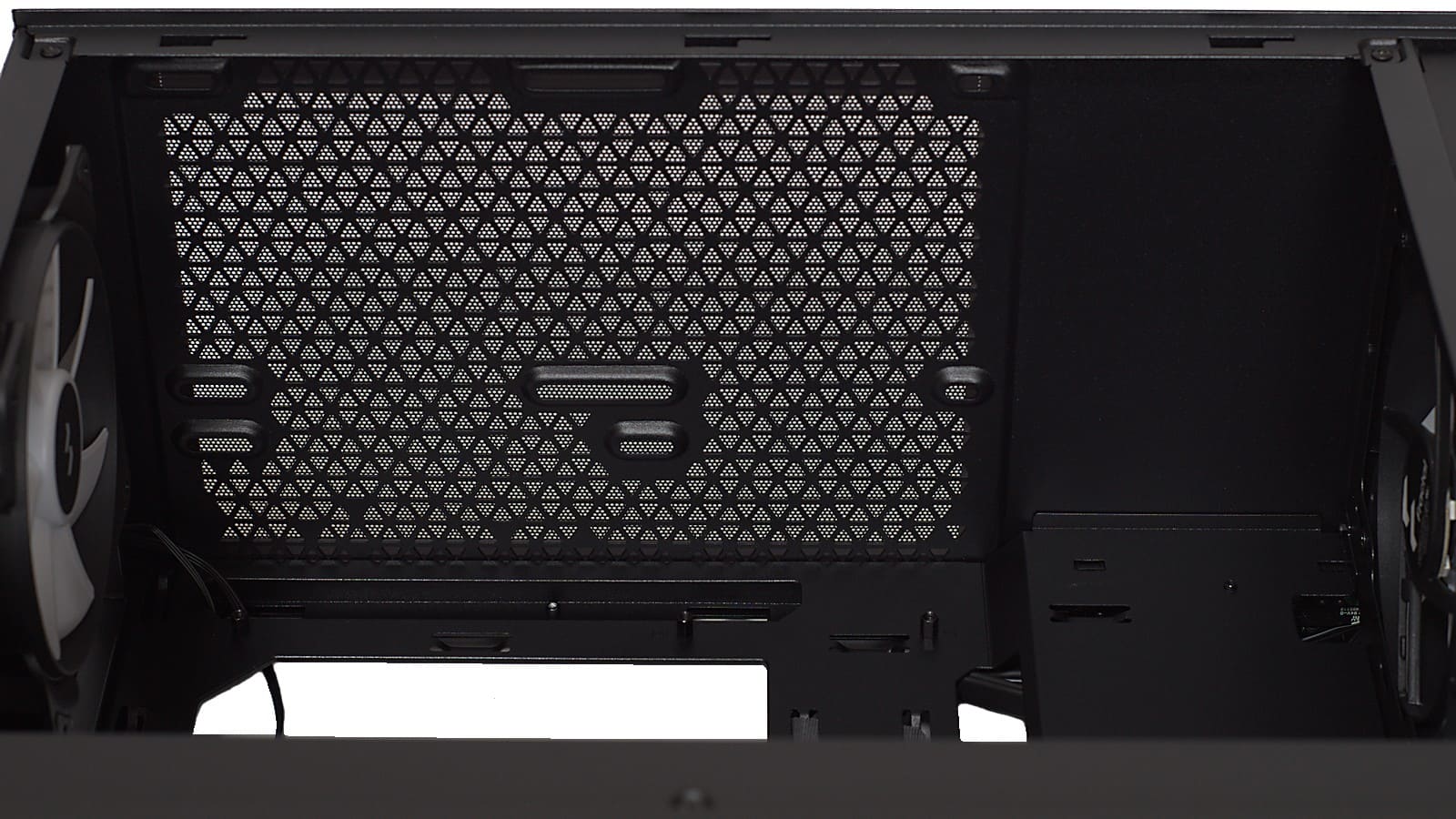

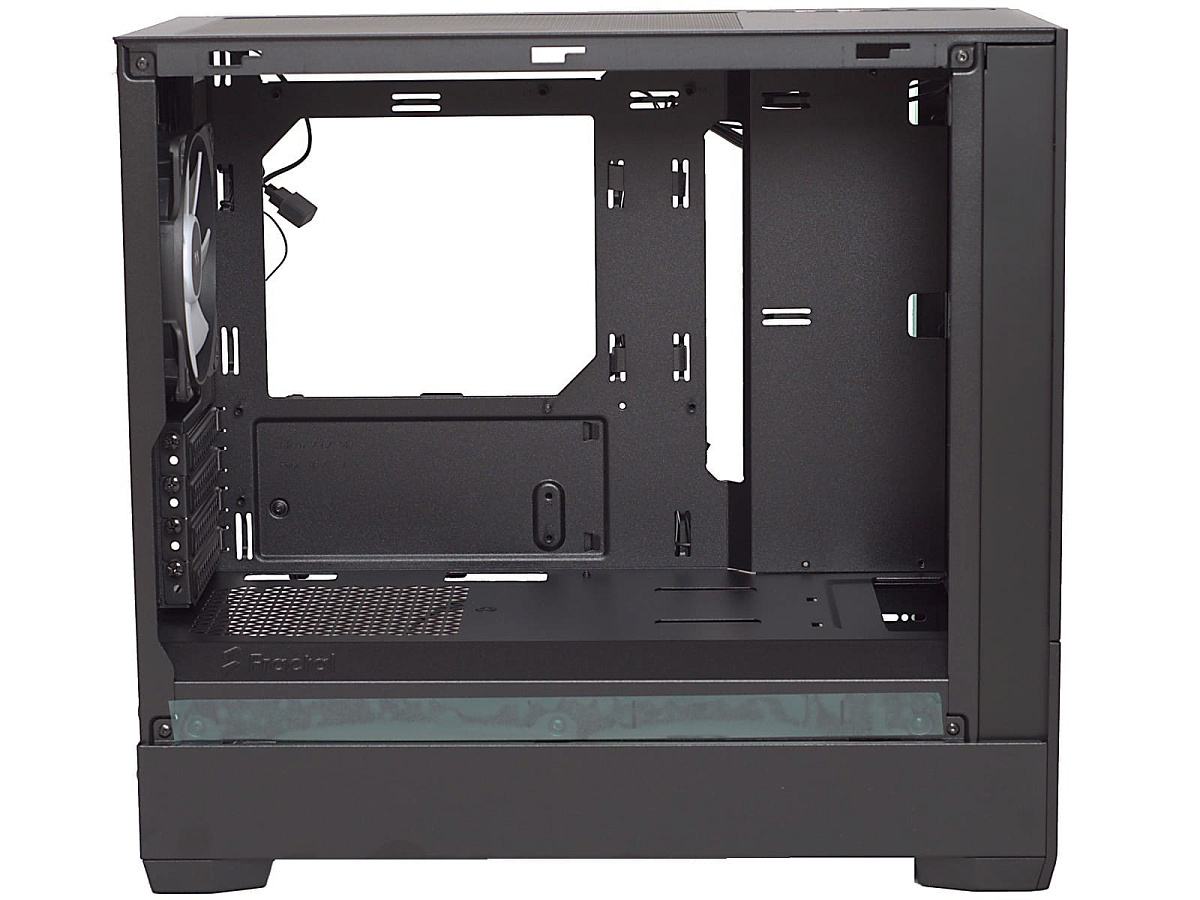

Меньшие размеры Mid-Tower корпуса Fractal Design Pop Mini Air сказались на функциональных возможностях, однако в общем плане компоновка такая же, как и в модели Fractal Design Pop Air. Так, корпус поддерживает установку кулеров высотой до 170 мм, однако форм-фактор материнской платы ограничен mini ITX/micro ATX, а длина видеокарты 365 мм, но этого будет более чем достаточно. Место для размещения 3.5" накопителя на поддоне не нашлось из-за ограниченных размеров.

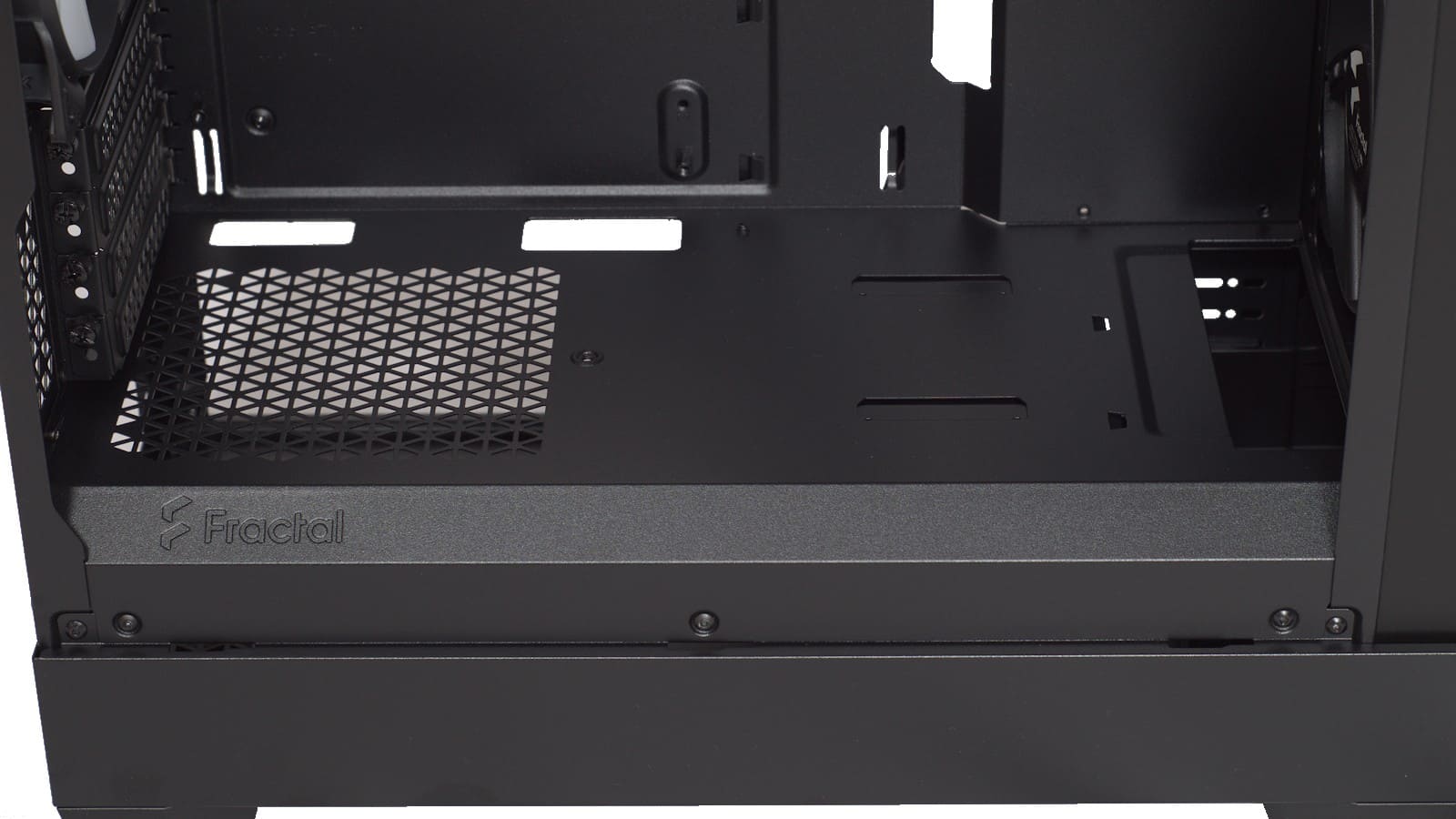

Вместе с тем на верхней стенке кожуха по-прежнему имеется посадочное место под салазки на два 2.5" накопителя. Осталась неизменной зона перфорации, а также окна для установки радиатора с вентиляторами и вывода кабелей к материнской плате.

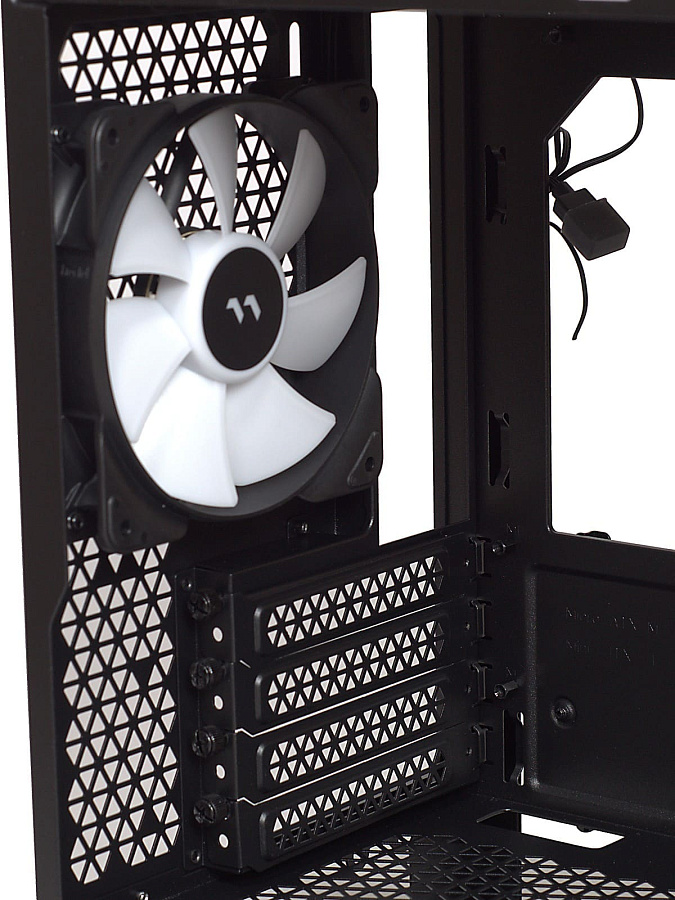

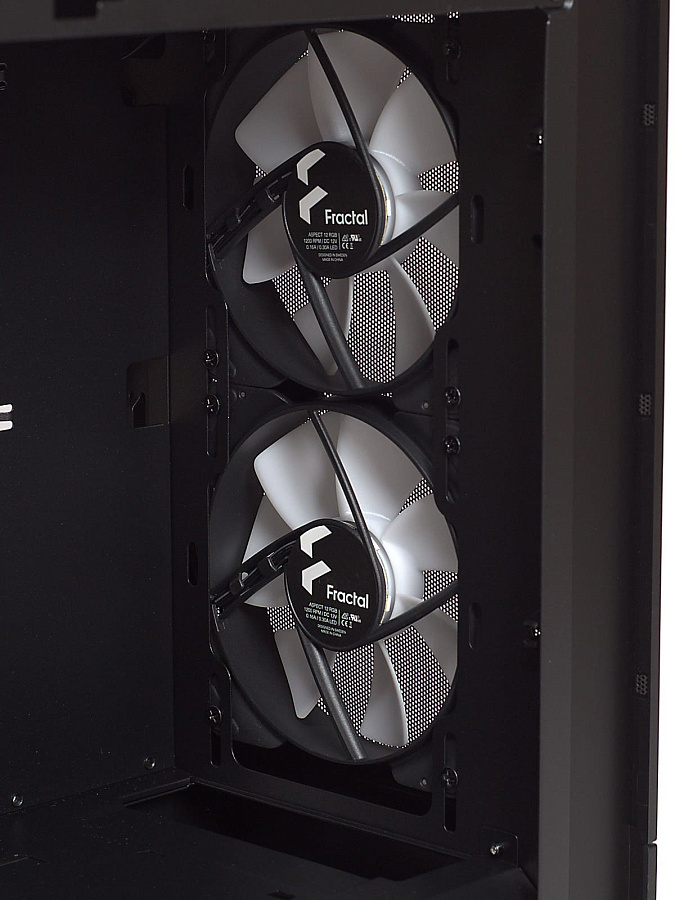

Модель Air предопределила наличие трех предустановленных 120 мм вентиляторов, а модификация RGB Black TG Clear Tint - их тип: Aspect 12 RGB, имеющие ARGB-подсветку. На задней стенке разместился один из них, а еще два находятся на передней панели. Подключаются они к разъему питания материнской платы, так как хаба для питания вентиляторов в корпусе не предусмотрено, но они имеют сквозные разъемы для подключения  'один к одному'.

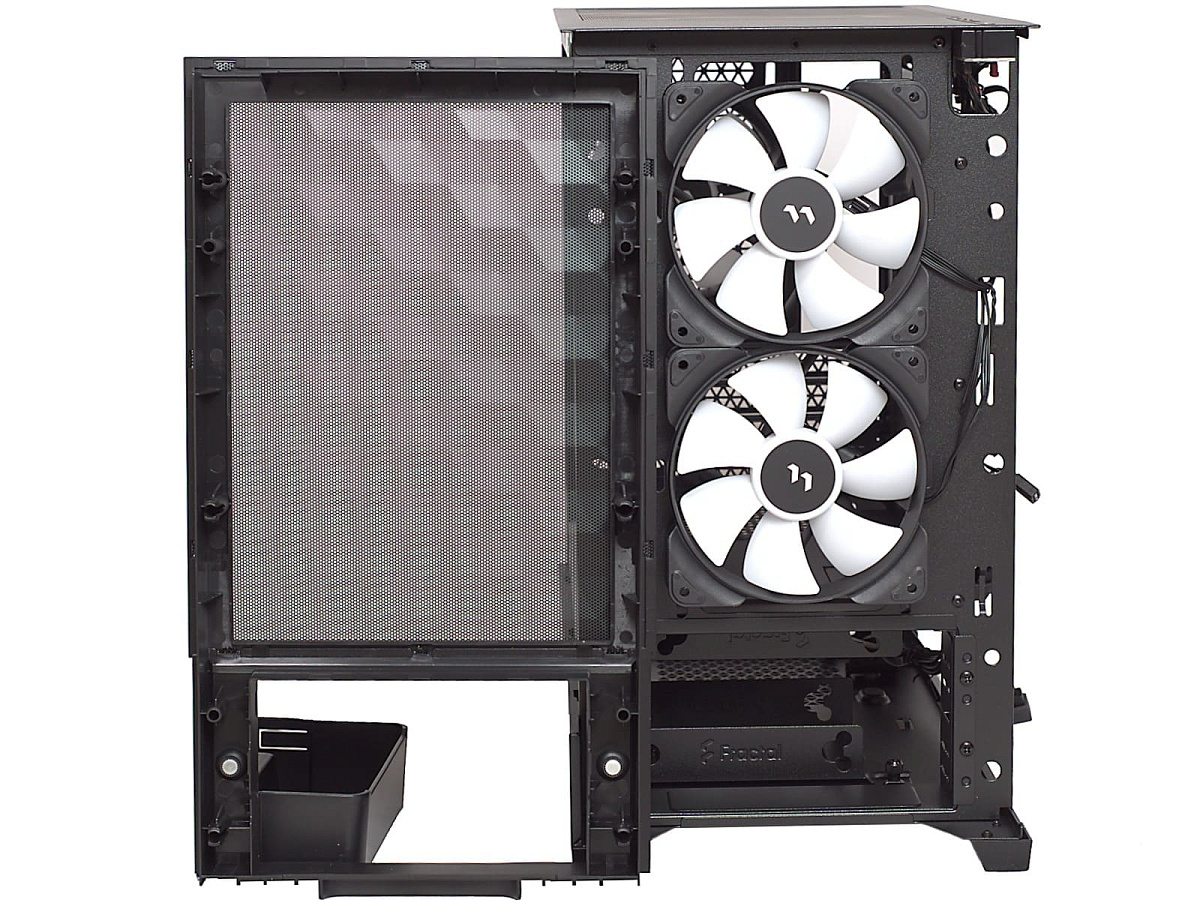

Из упрощения конструкции серии Pop отметим отсутствие съемного противопылевого фильтра спереди – его роль выполняет мелкая сетка передней панели. Если говорить про возможности передней стенки, то вместо двух 120 мм вентиляторов можно установить два 140 мм вентилятора или 240 мм радиатор системы жидкостного охлаждения (СЖО).

Сверху предусмотрены посадочные места под 2 х 120 мм вентилятора или 1 х 140 мм вентилятор или один 240 мм радиатор СЖО. В случае использования последнего имеется ограничение на максимальную высоту компонент материнской платы (до 46 мм).

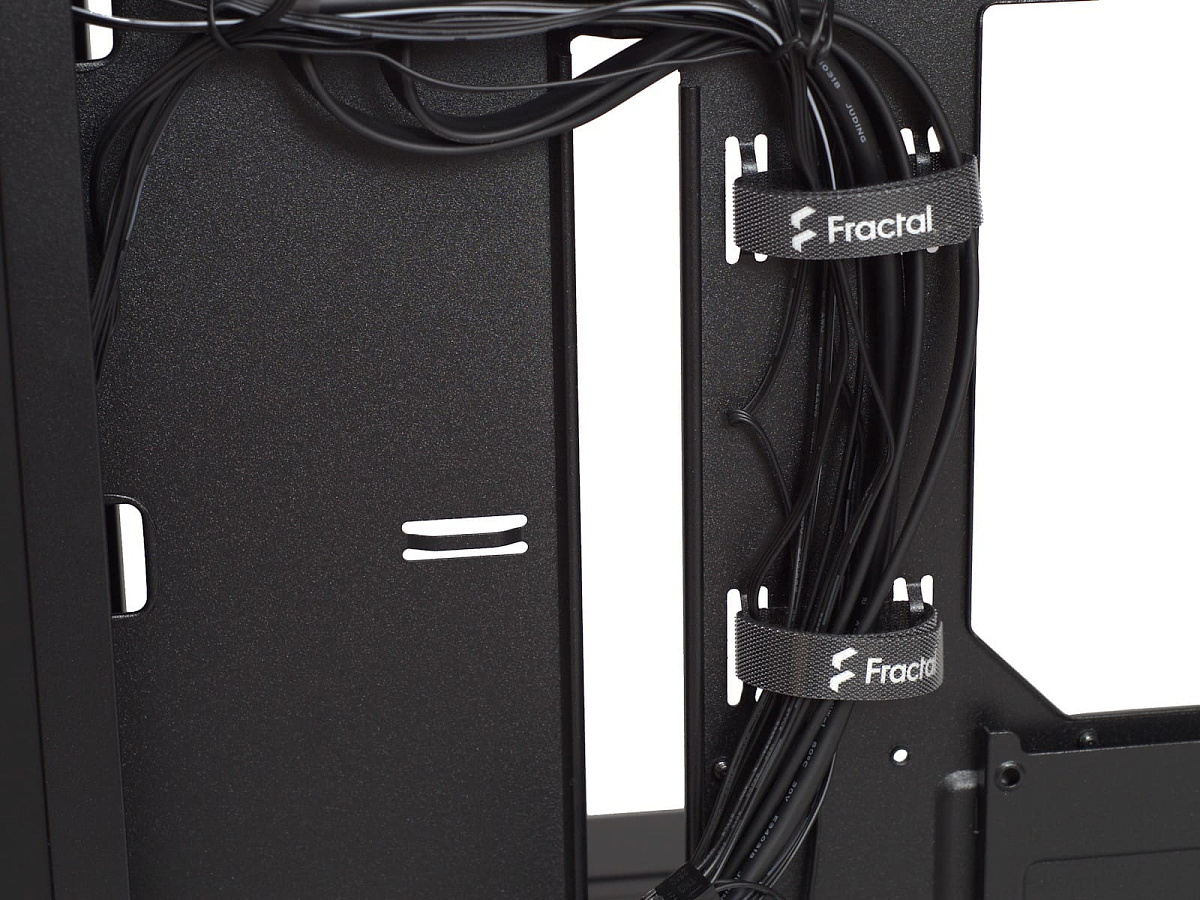

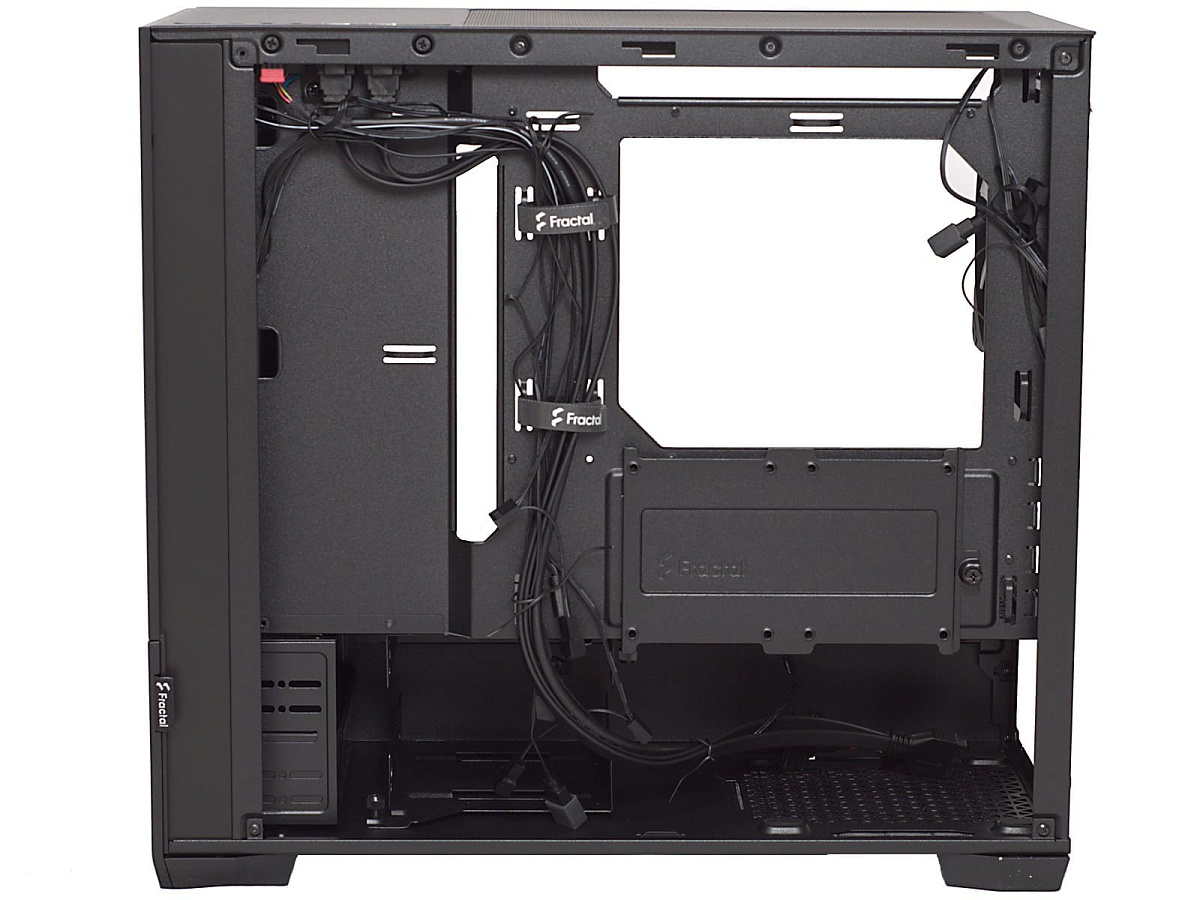

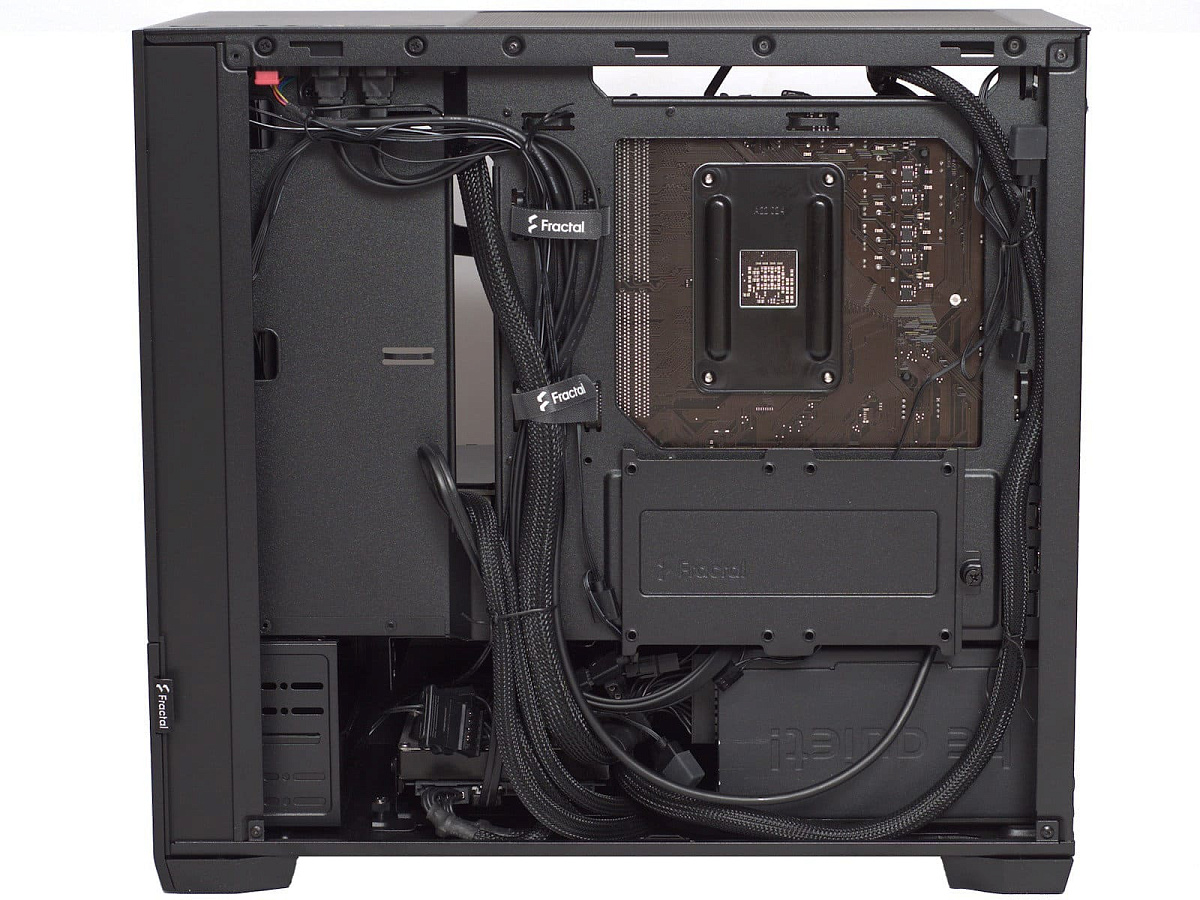

Для вывода кабелей к материнской плате за поддоном имеется широкое окно, а для удобства их фиксации, также за поддоном, есть пара тканевых многоразовых стяжек на липучках.

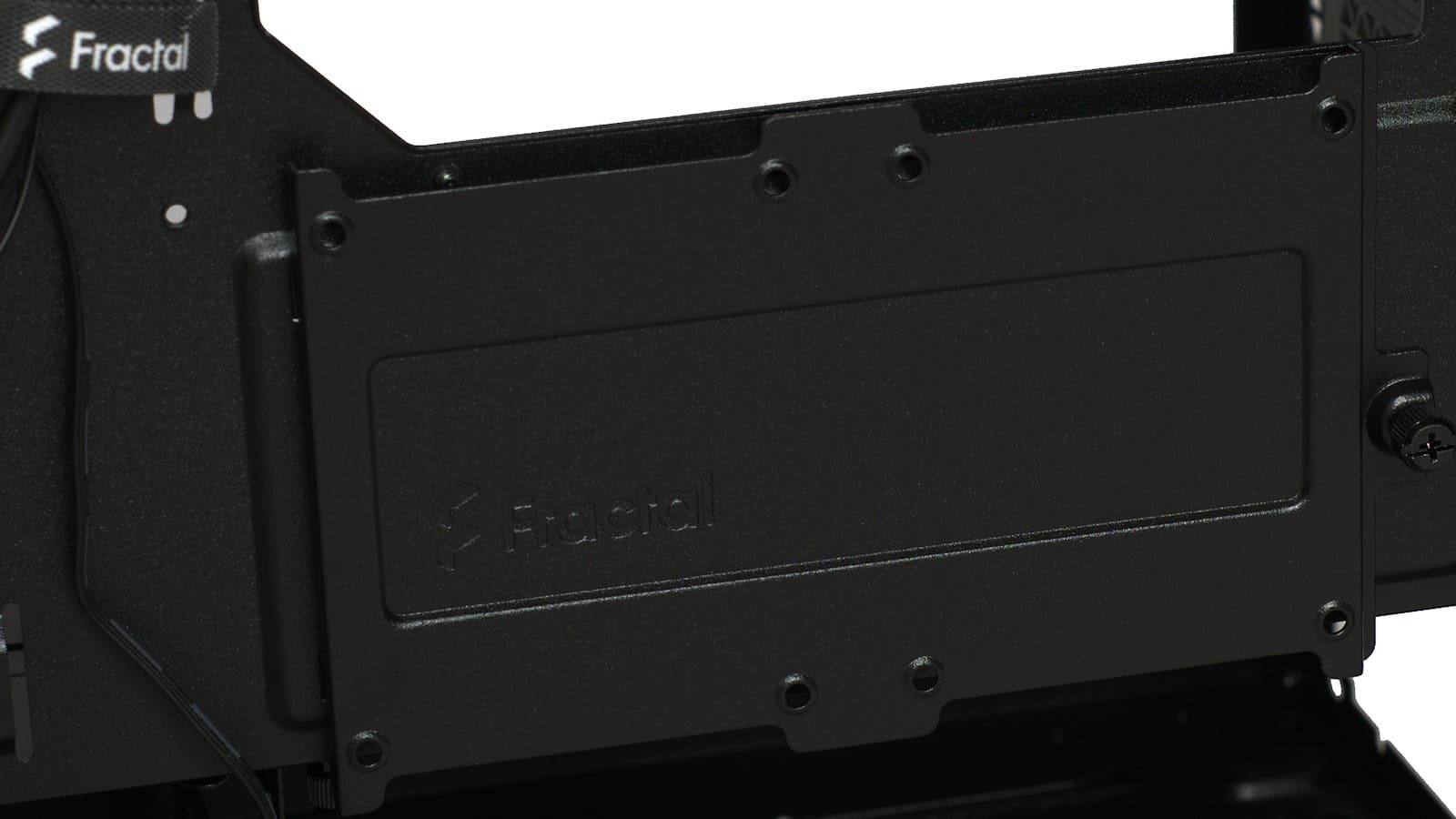

Меньше размеры корпуса отразились на размещении салазок на два 2.5" накопителя – они немного накрывают область размещения блока питания, но не блокирует окно для установки задней пластины кулера.

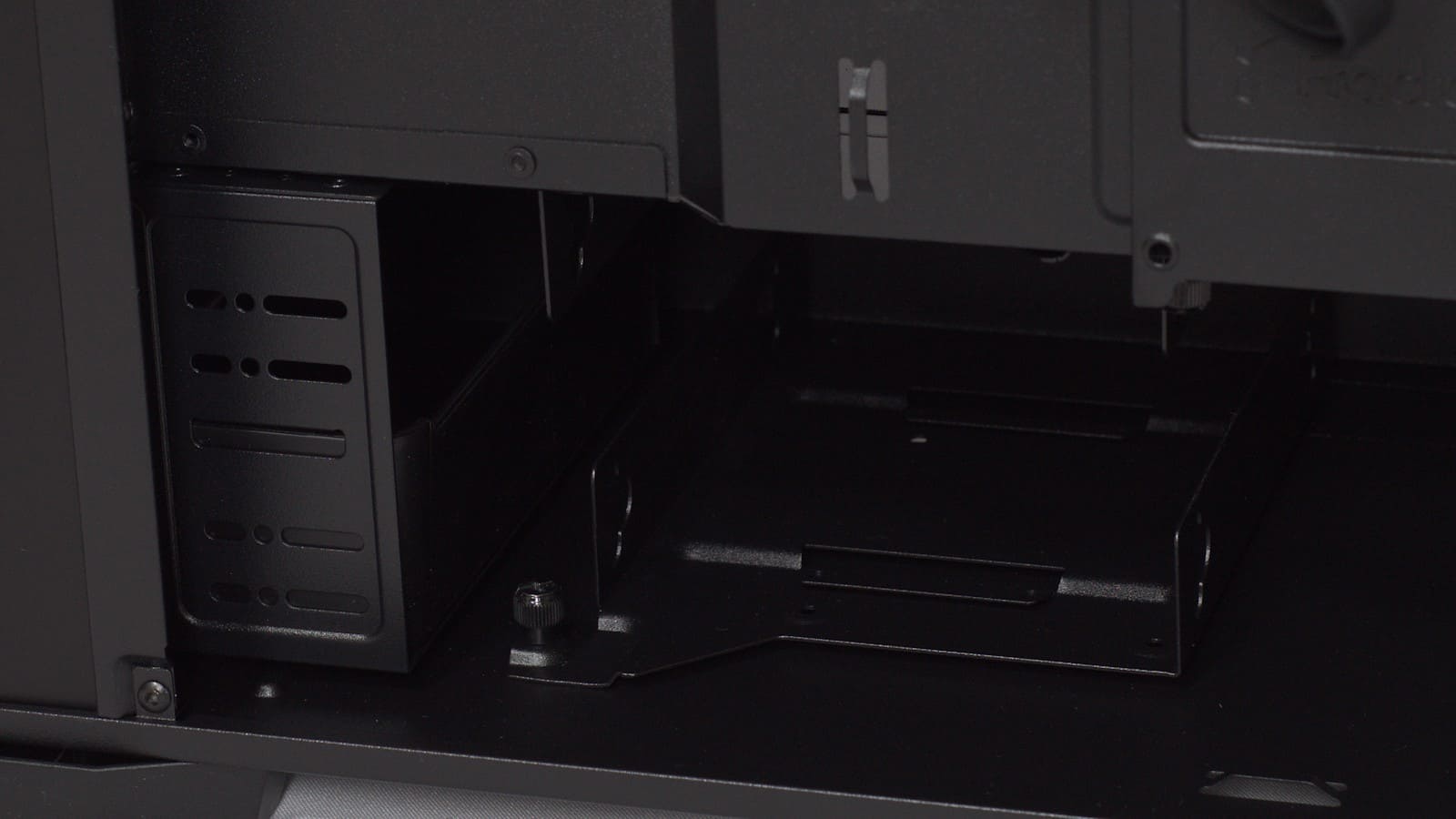

Относительно размещения 2.5"/3.5" накопителей, то салазки закреплены на дне и на верхней части кожуха. Их конфигурация позволяет использовать в одних салазках одновременно до одного 2.5" и одного 3.5" накопителя.

Уменьшение длины корпуса отразилось на максимальной глубине ATX блока питания – официально до 150 мм.

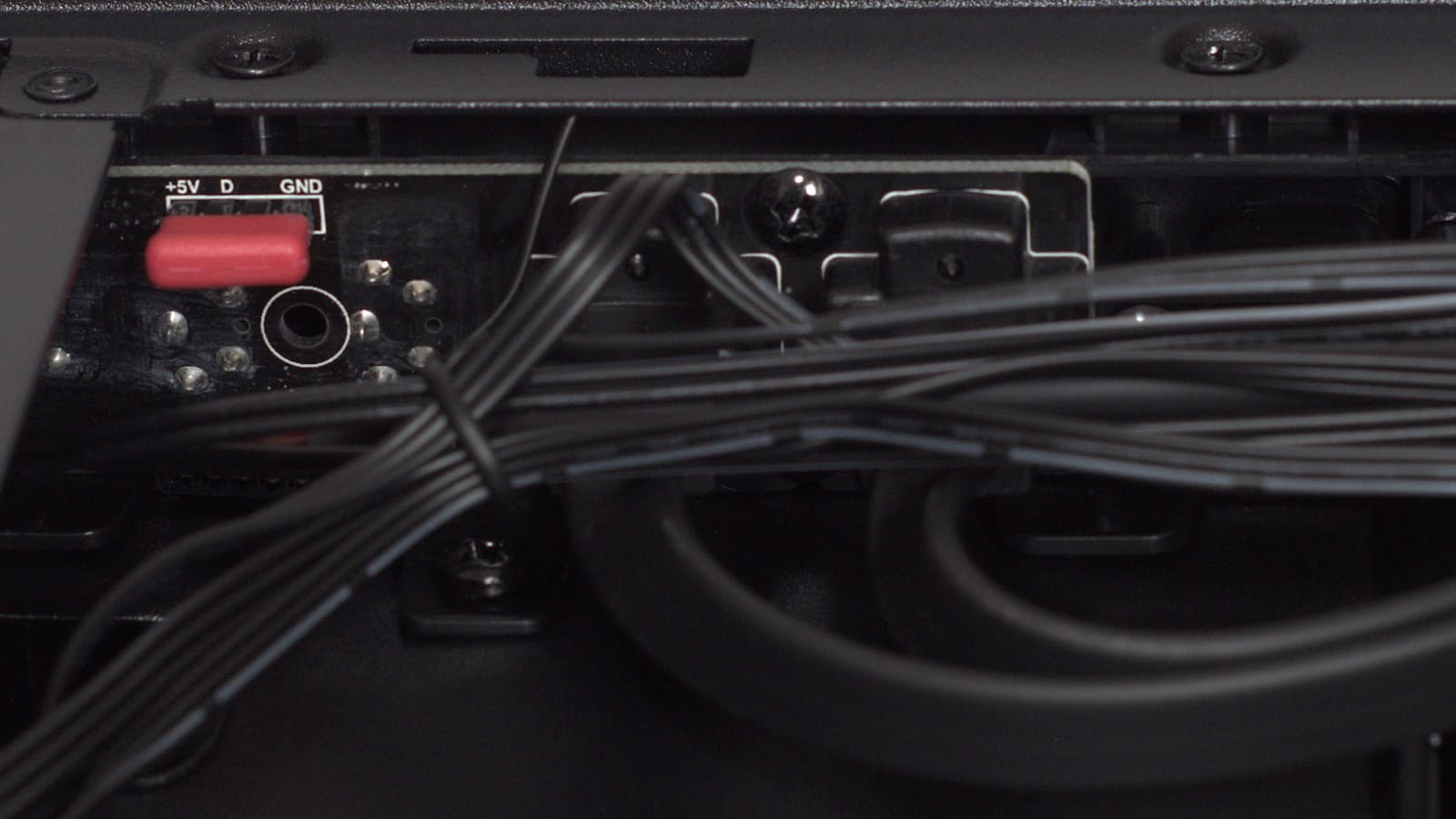

В модификации RGB Black TG Clear Tint корпус получил контроллер управления ARGB-подсветкой. В случае его использования (для управления через кнопку на корпусе) ARGB-коннектор вентиляторов должен быть подключен к разъему, скрытому красным колпачком.

Особенности сборки

Уменьшение размеров у корпуса Fractal Design Pop Mini Air практически никак не сказалось на процессе и сложности сборки в данном корпусе.

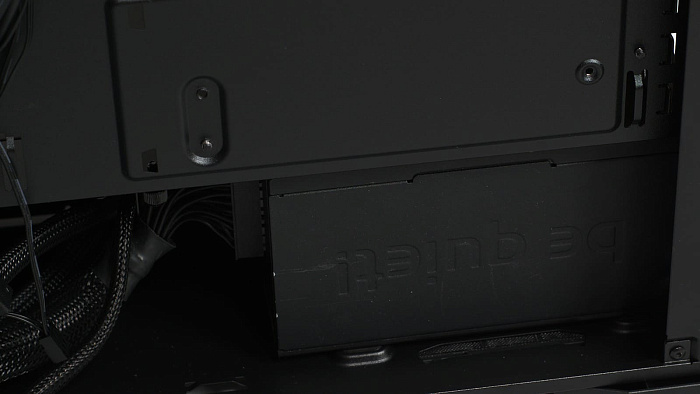

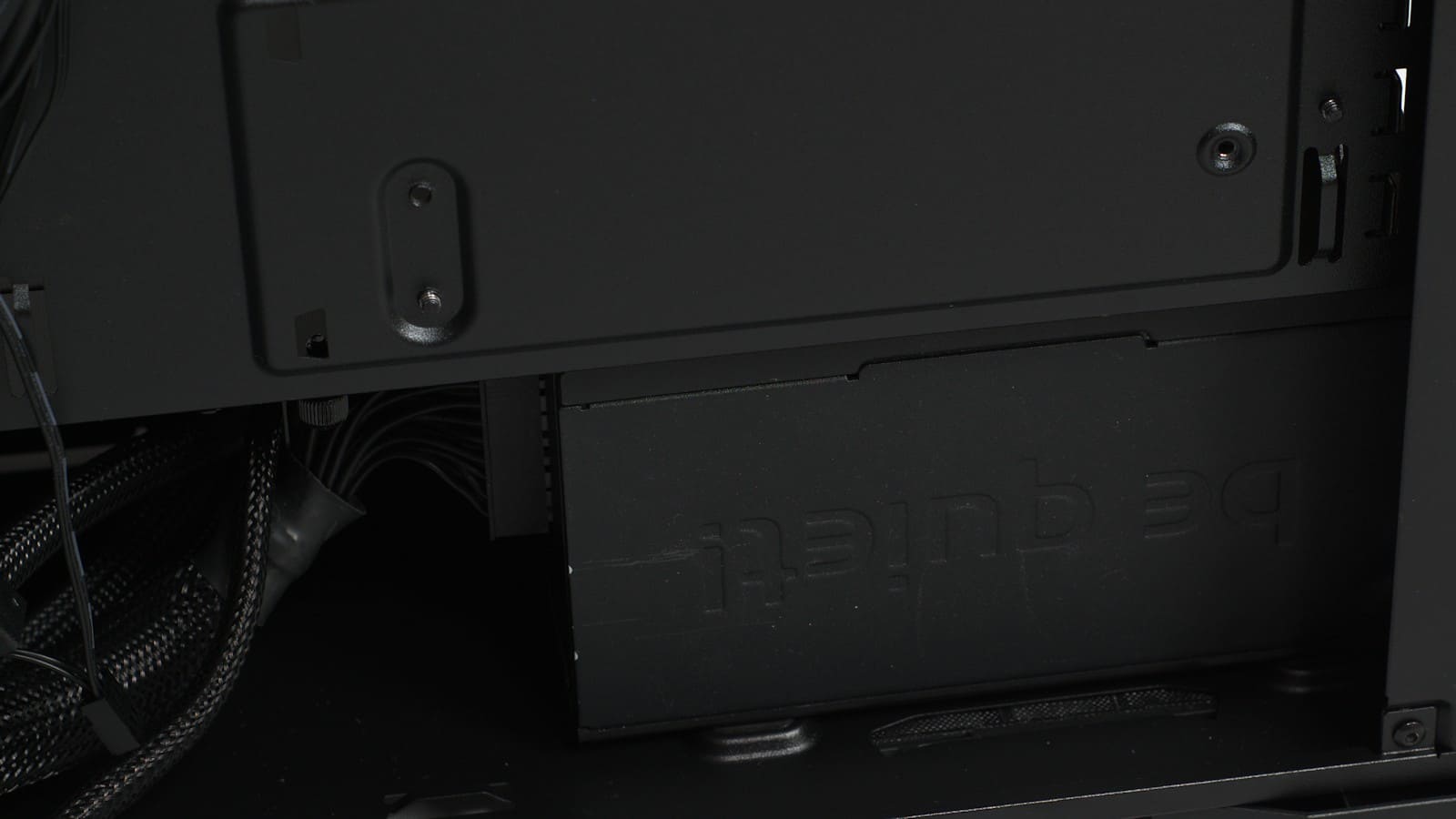

Дополнительная процедура, связанная с размерами корпуса – это демонтаж салазок, размещенных за поддоном, необходимый для установки ATX блока питания глубиной до 150 мм. По факту без демонтажа нижних салазок мы разместили блок питания be quiet! Straight Power 11 650W, имеющий глубину 160 мм.

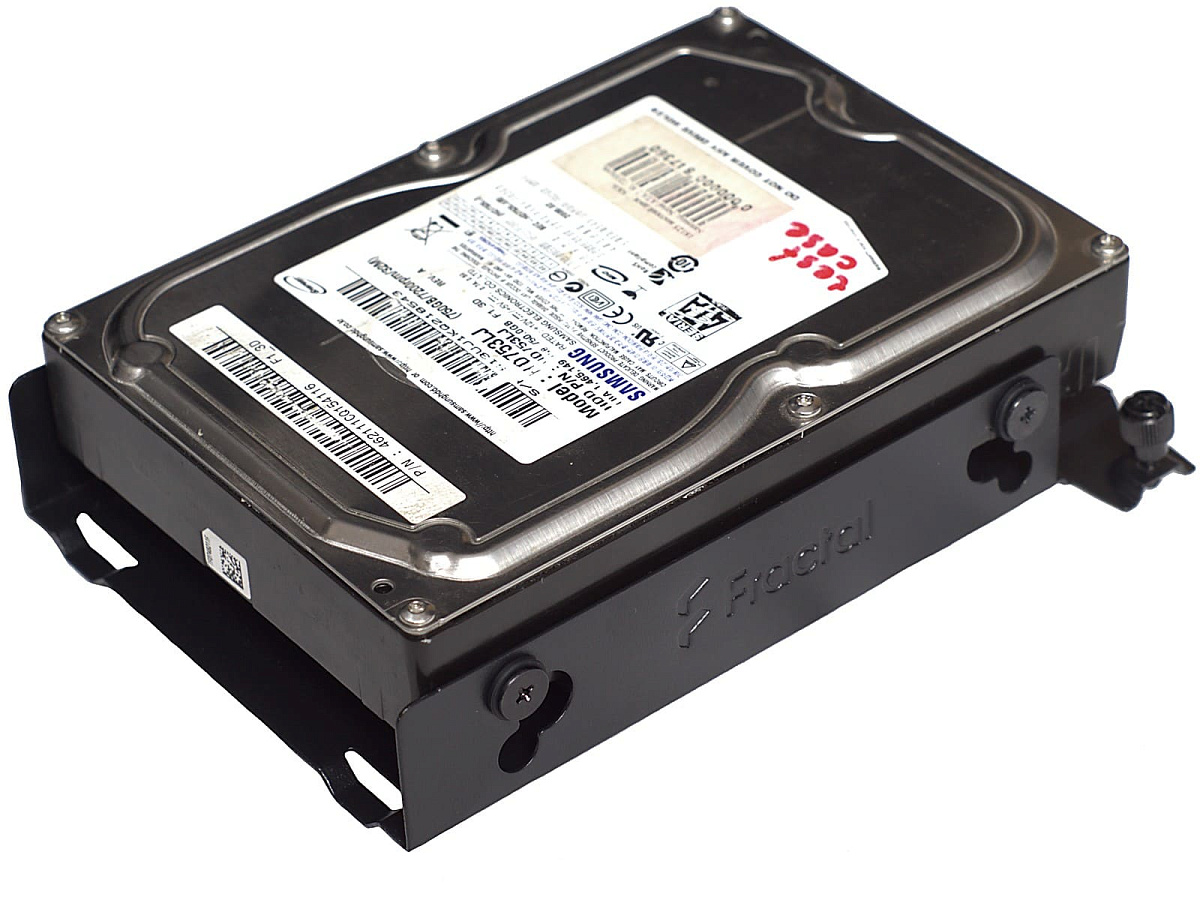

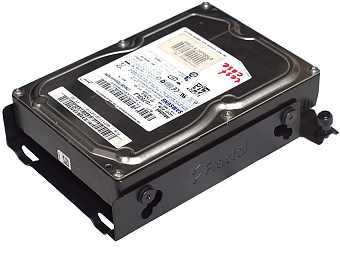

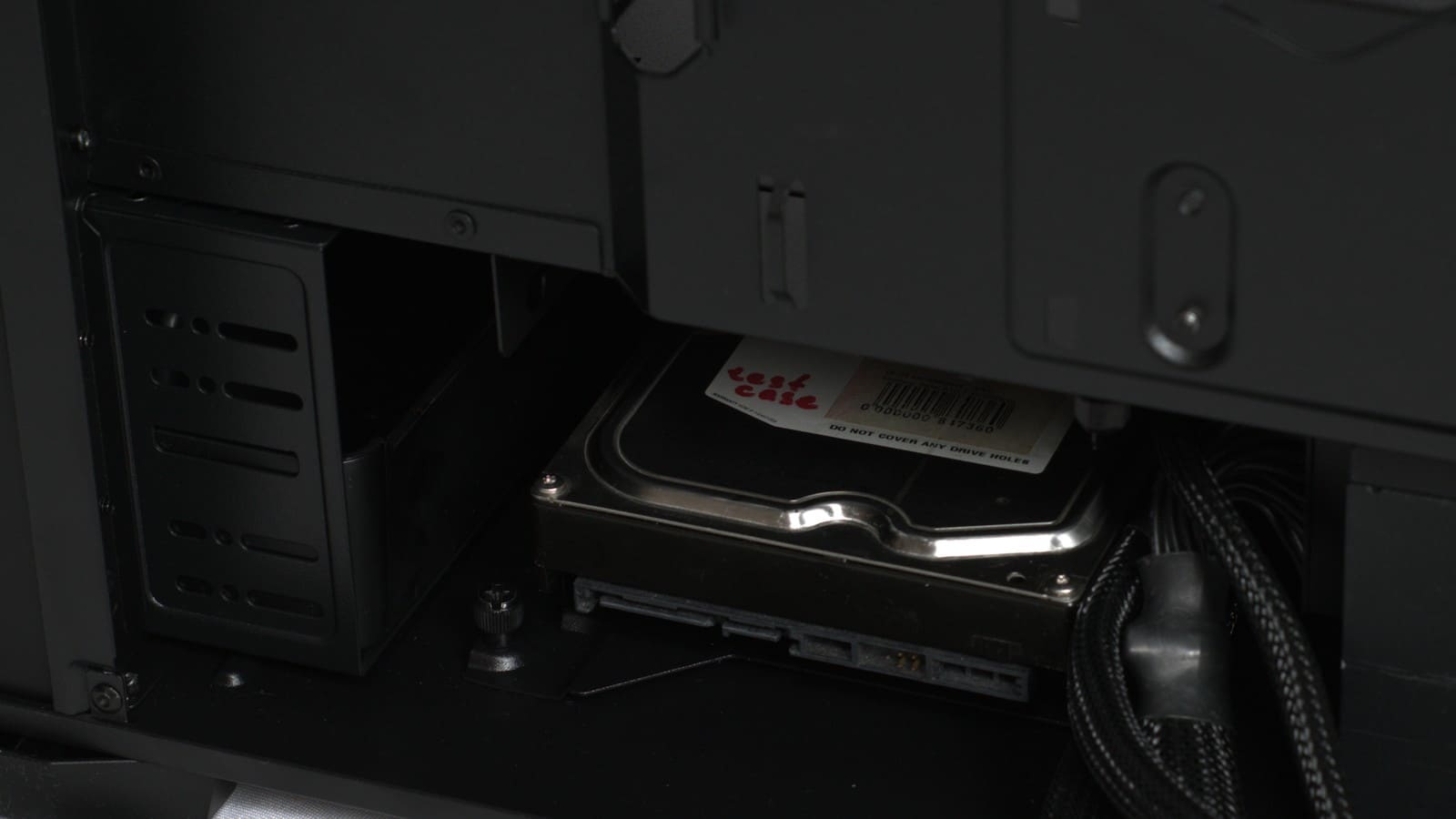

Если используются 3.5" накопители, то размещаем их в салазках и фиксируем в нижней части корпуса.

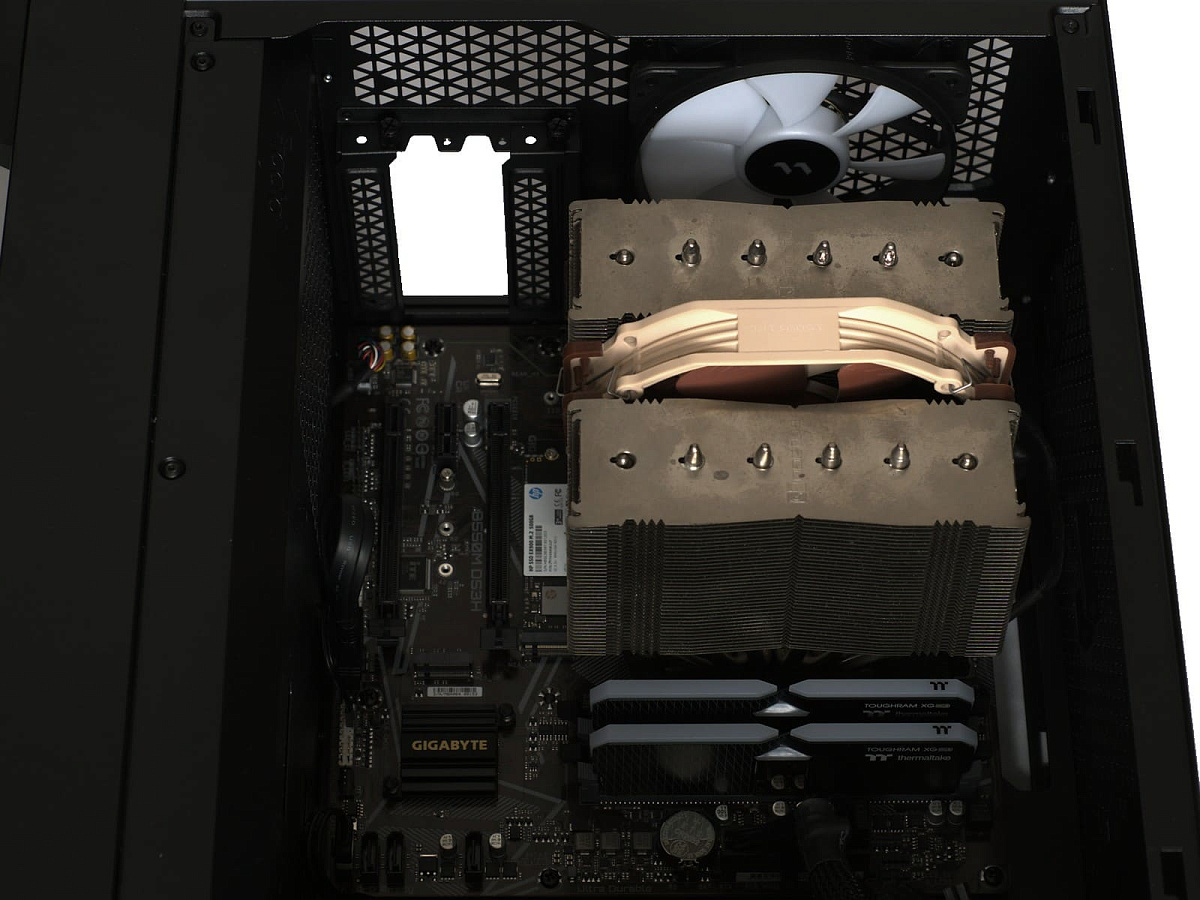

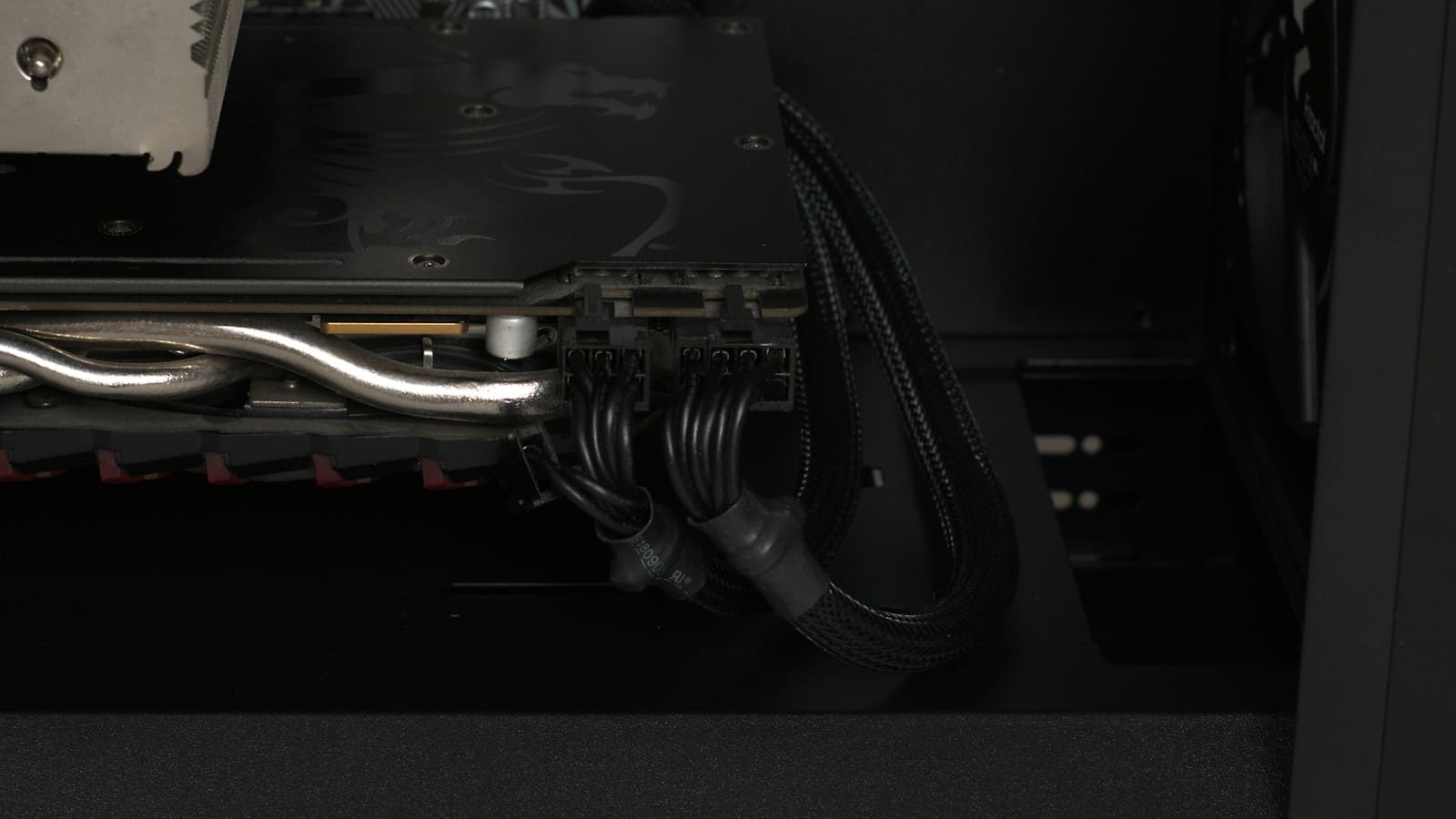

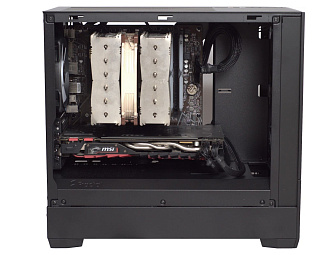

Пространства внутри хватает для micro ATX материнской платы. До верхней стенки остается не так много места. Обратим внимание на позицию размещения видеокарты на материнской плате Gigabyte B550M DS3H (доступно 3 разъема PCI-E, в позиции самого верхнего размещен слот M.2) – «смещение» на один слот ниже позволяет использовать крупные кулеры, однако видеокарта размещается ближе к кожуху корпуса.

Для длинной (до 365 мм) видеокарты также места хватает, однако видно, что свободного пространства для доступа воздуха снизу к видеокарте не так много, что может вызвать её повышенный нагрев.

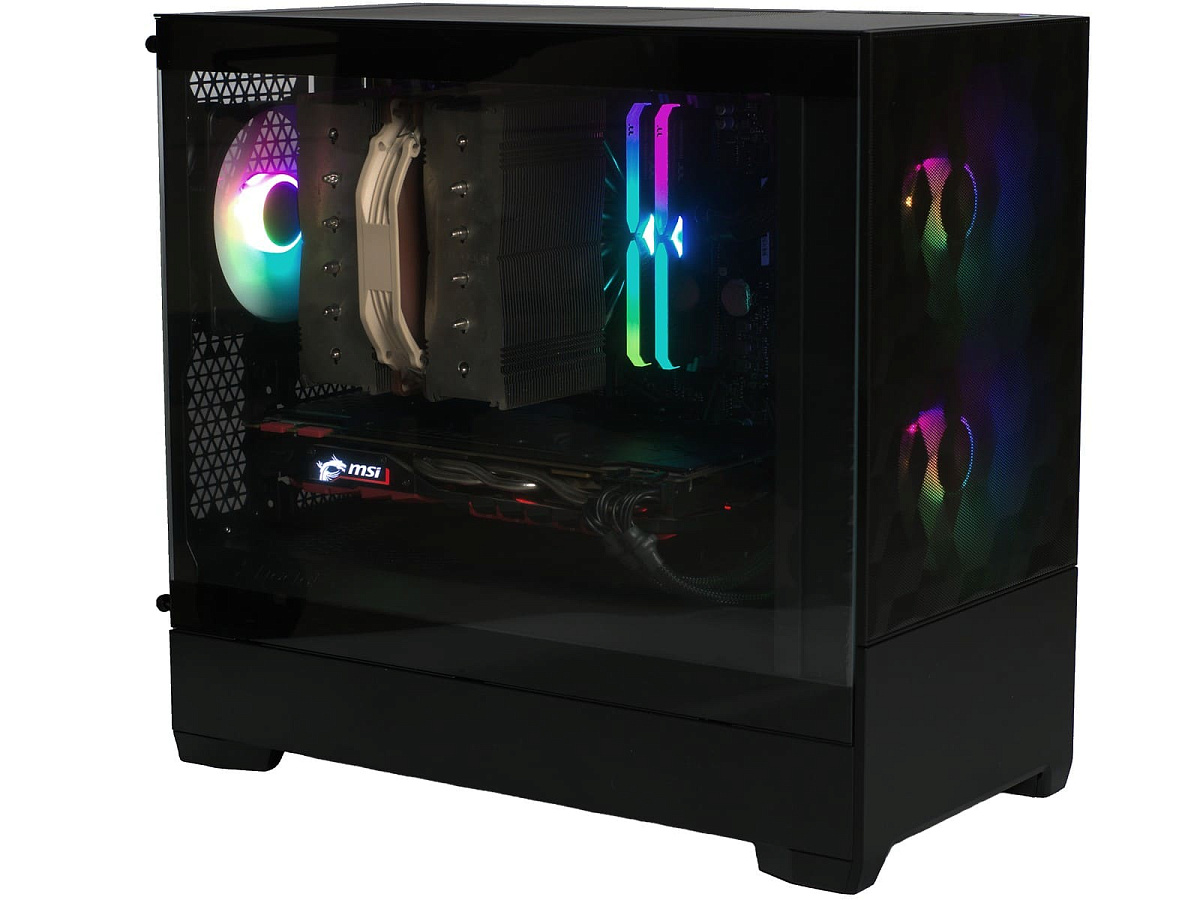

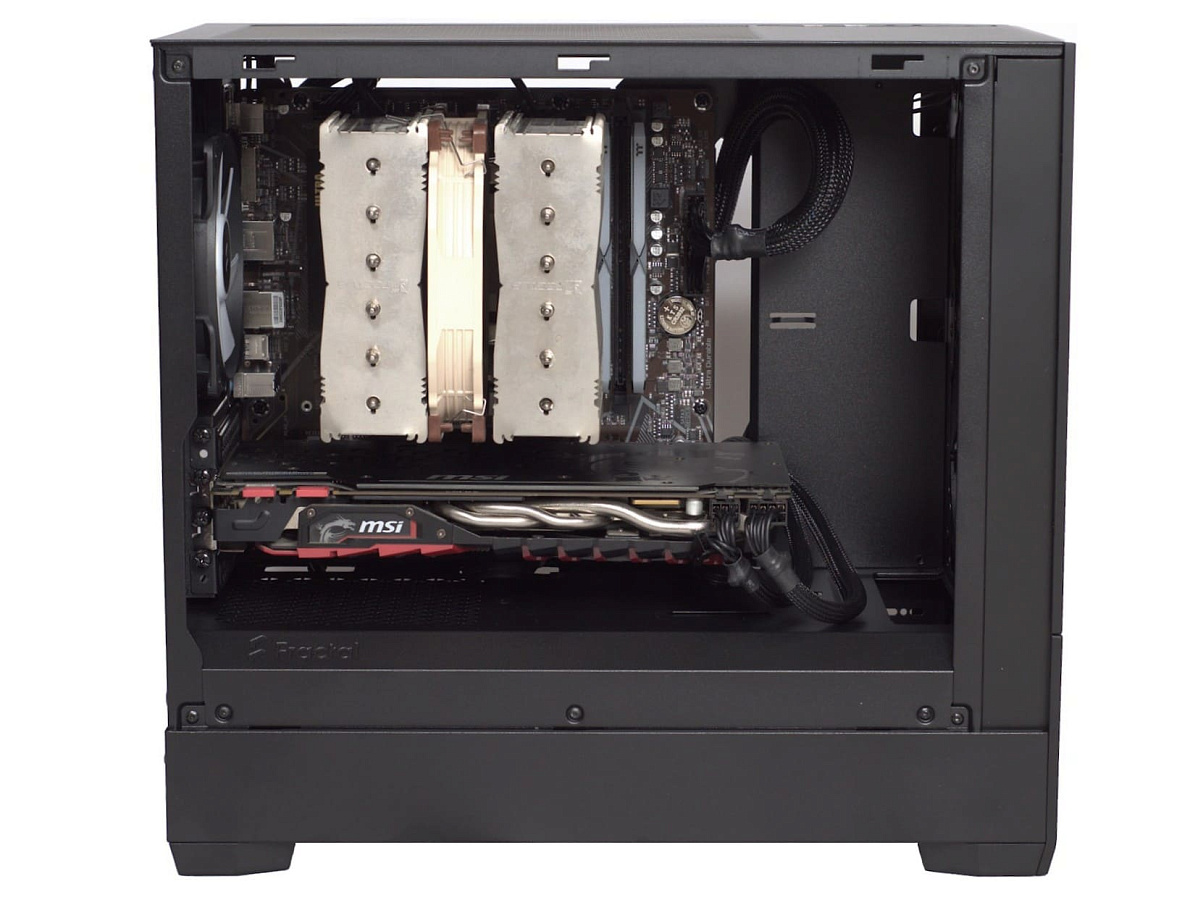

Финальный результат сборки.

Тестовый стенд и методика тестирования

  • Центральный процессор: AMD Ryzen 7 5800X
  • Система охлаждения: Noctua NH-D15 (с одним вентилятором)
  • Термопаста: ARCTIC MX-2
  • Материнская плата: Gigabyte B550M DS3H (micro ATX)
  • Оперативная память: DDR4-4000 Thermaltake TOUGHRAM XG RGB [R016D416GX2-4000C19A] 32GB
  • Видеокарта: MSI GeForce GTX 1080 Gaming X 8Gb
  • Накопители
    • SSD: HP EX900 500 Gb NVMe
    • HDD: Samsung HD753LJ (7200 rpm)
  • Корпус: Fractal Design Pop Mini Air
  • Блок питания: be quiet! Straight Power 11 650W

Благодаря предустановленным 120 мм вентиляторам Aspect 12 RGB, корпус Fractal Design Pop Mini Air имеет эффектную подсветку, которую можно синхронизировать с материнской платой или управлять её работой через кнопку на корпусе.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жёсткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 26,5-26,9 °С.

Тестирование корпуса производилось в варианте с закрытыми стенками и с демонтированными.

Из особенностей управления корпусными вентиляторами отметим, что они подключались к материнской плате Gigabyte B550M DS3H и для них был выбран PWM-режим работы, то есть обороты вентиляторов регулировались платой автоматически.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

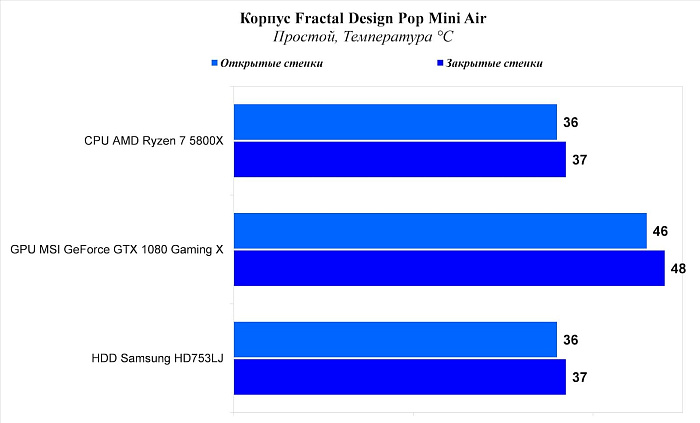

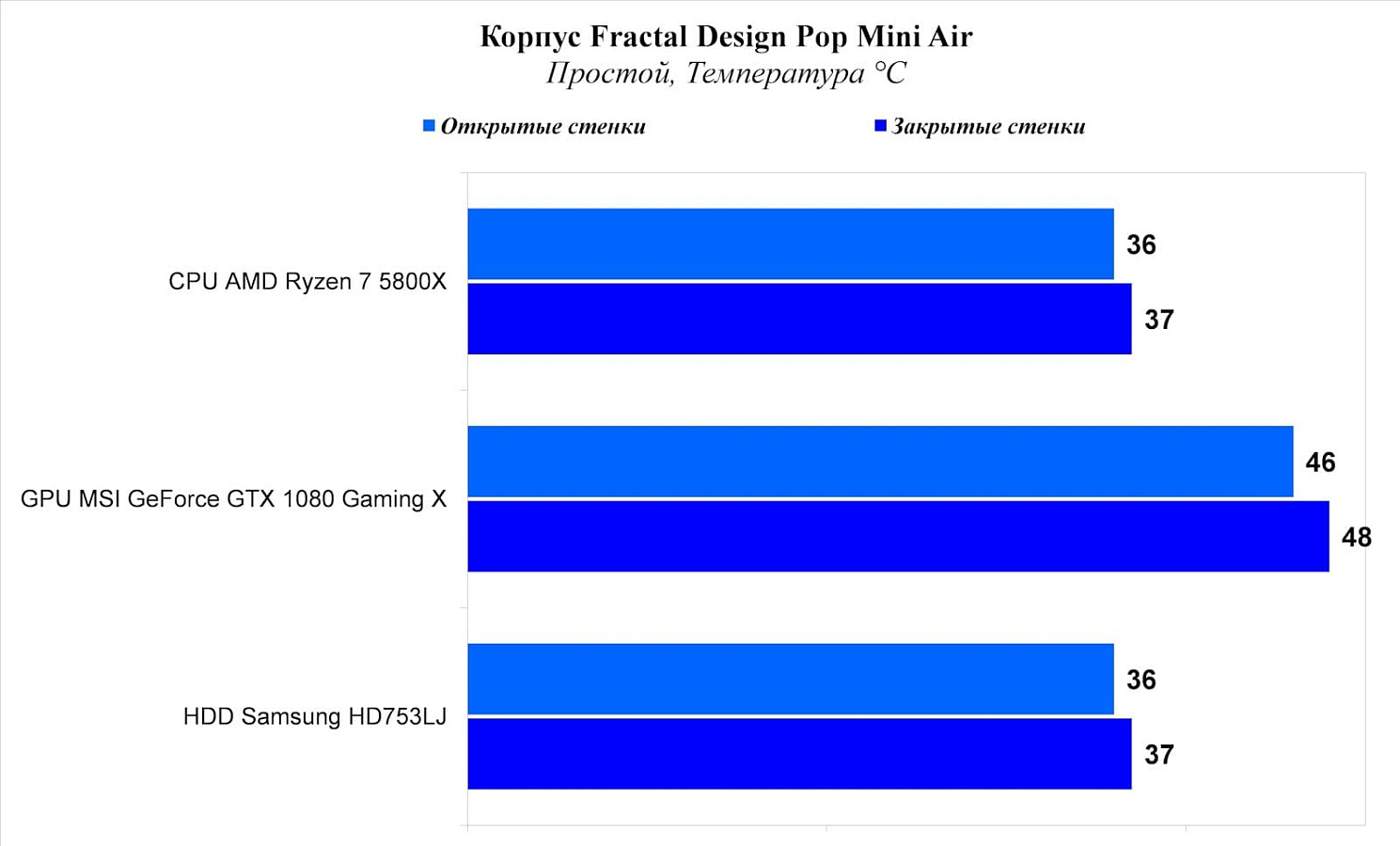

Нагрев компонентов. Простой системы.

В простое можно выделить небольшую разницу в эффективности охлаждения процессора и видеокарты, не превышающую 2 °С. Также отметим повышенный нагрев 3.5" накопителя в простое, что связано с отсутствием активного охлаждения в нижней части корпуса, скрытой под кожухом.

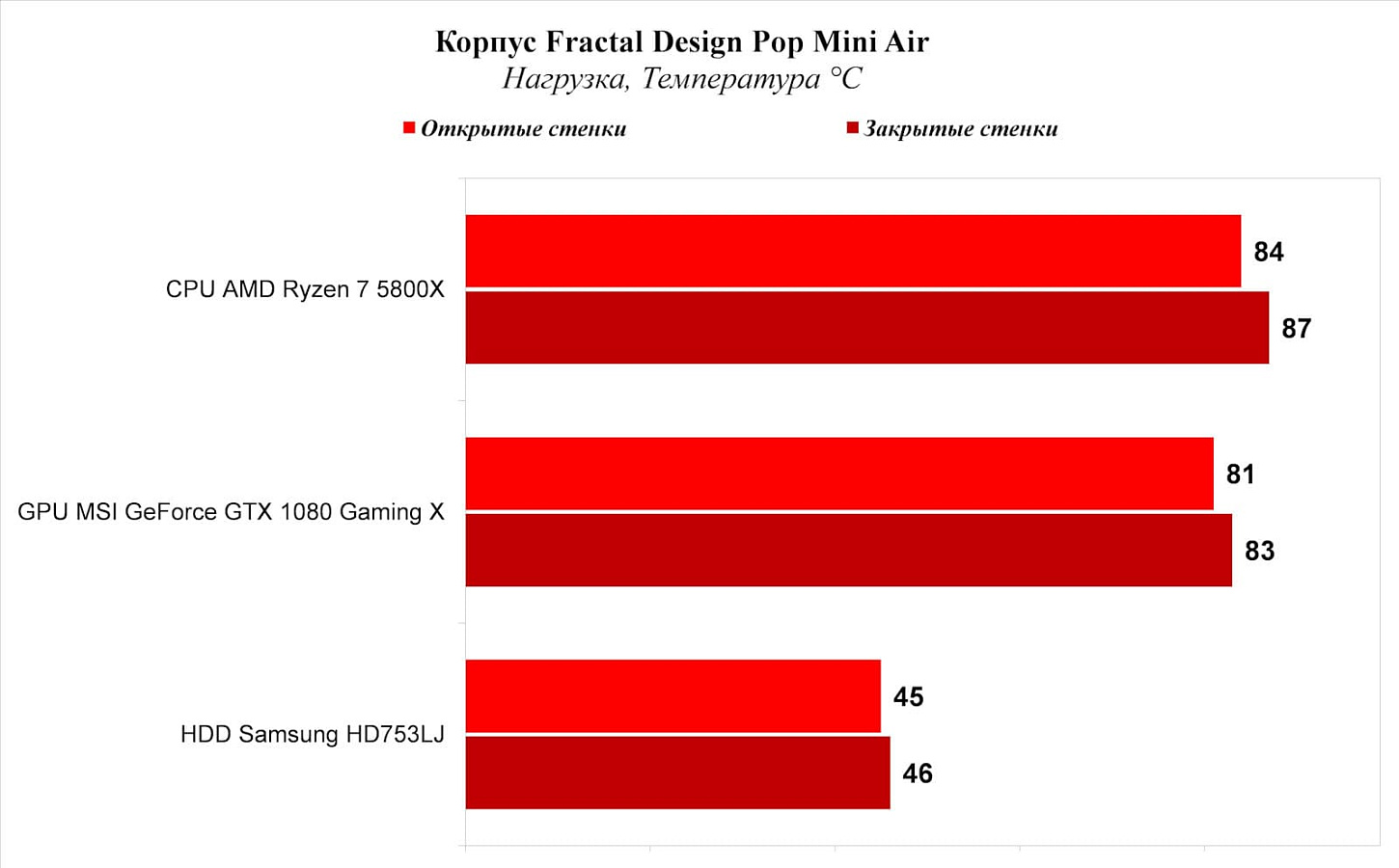

Нагрузка системы.

Корпус Fractal Design Pop Mini Air также демонстрирует хорошую продуваемость компонент. Разница с открытыми и закрытыми боковыми стенками для процессора и видеокарты составляет до 3 °С.

Можно отметить, что из-за внутреннего объема корпуса температуры компонентов получаются несколько выше, чем в корпусе Fractal Design Pop Air. Чуть больший нагрев видеокарты влияет на результаты нагрева процессора, но значения получаются не настолько критичные.

Относительно нагрева накопителя, то получаются идентичные температуры и они высоковатые, поэтому желательно использовать не самые «горячие» 3.5" накопители.

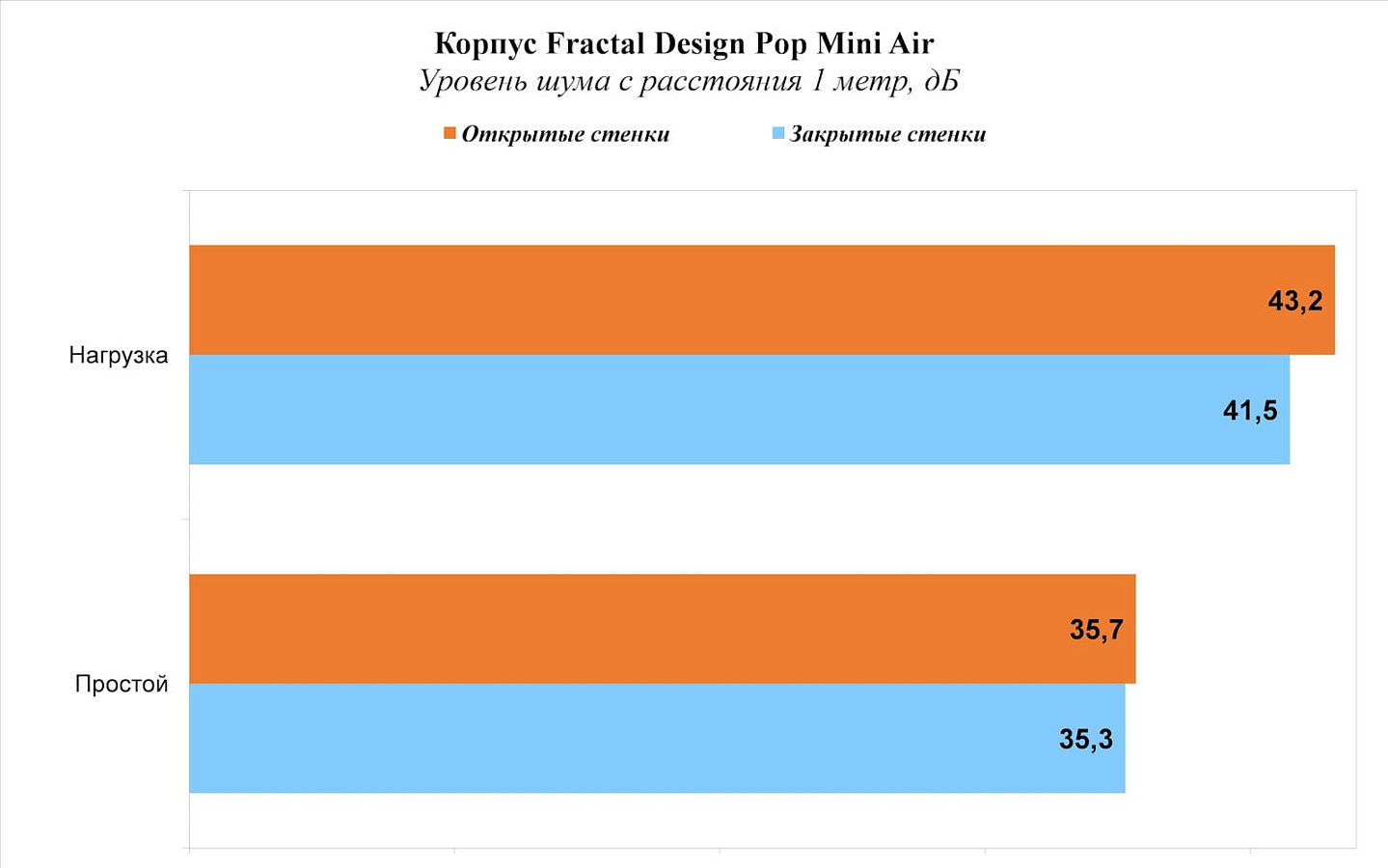

Уровень шума.

Благодаря работе в PWM-режиме, в простое обороты корпусных вентиляторов составили 650 rpm, что позволяет корпусу обеспечить тихую работу. Под нагрузкой их обороты доходят до максимальных 1200 rpm, что в сочетании с работающими на высоких оборотах вентиляторов системами охлаждения процессора и видеокарты делает корпус шумным, хотя можно отметить, что с закрытыми боковыми стенками шум от корпуса получается меньше, чем с открытыми, но всё равно он заметный.

Выводы

Небольшой корпус Fractal Design Pop Mini Air ориентирован на построение компактной игровой системы, способной обеспечить не только неплохую продуваемость компонент за счет лицевой панели с оригинальной перфорацией, но и для своего размера хорошую вместимость.

Например, корпус поддерживает установку кулеров высотой до 170 мм и возможность размещения до двух 240 мм радиаторов СЖО. С учетом поддержки видеокарт длиной до 365 мм возможности корпуса весьма солидные. Особенно если вспомнить, что несмотря на заявленное ограничение на глубину ATX блока питания (до 150 мм), нам удалось разместить блок питания длиной 160 мм без каких-либо проблем, а если отказаться от нижних салазок под накопители, то его глубина может быть и больше.

Хорошая эффективность охлаждения в корпусе достигается не только за счет перфорации, но и использования трёх предустановленных 120 мм вентиляторов Aspect 12 RGB с ARGB-подсветкой, что делает внешний вид системы весьма эффектным.

Напомним про фирменную черту корпусов серии Pop – это наличие корзины для мелочей, вместо которой можно установить до двух 5.25" накопителей, что делает корпус привлекательным для пользователей, которые до сих пор продолжают использовать накопители подобного формата.

Однако фирменная черта отразилась на особенностях охлаждения 2.5"/3.5" накопителей, располагаемых под кожухом в нижней части – это отсутствие активного охлаждения, а значит нагреваться они будут сильнее, и внизу желательно использовать накопители с невысоким нагревом. Можно еще посетовать на нереализованный порт USB тип С, который в современных корпусах можно встретить всё чаще.

Стоимость корпуса Fractal Design Pop Mini Air не самая маленькая (от 7900 рублей), однако на рынке не так много недорогих корпусов, обладающих небольшими размерами и схожими возможностями. Поэтому данный корпус вполне найдет свою целевую аудиторию.

Плюсы:

  • Стильный внешний вид
  • Небольшие размеры
  • Высокое качество изготовления
  • Имеется отсек для «мелочей»
  • Возможность установки до двух 5.25" накопителей
  • Хорошая эффективность охлаждения зоны размещения материнской платы и плат расширения
  • Три предустановленных 120 мм вентилятора Aspect 12 RGB с ARGB-подсветкой
  • Наличие кнопки управления подсветкой на корпусе
  • Продуманный кабель-менеджмент
  • Простая процедура сборки

Минусы:

  • Отсутствует активное охлаждение нижней корзины под накопители
  • Не реализован порт USB тип С
