Обзор и тест Mid-Tower корпуса Fractal Design Pop Air

Корпус c оригинальным отсеком для мелочей, неплохой продуваемостью и хорошим функционалом.
Обзор и тест Mid-Tower корпуса Fractal Design Pop Air

В этом году шведская компания Fractal Design представила "бюджетную" серию корпусов Pop в вариантах с улучшенной вентиляцией Air и «тихом» исполнении Silent. Причем в серию входят варианты для сборки компактных систем Fractal Design Pop Mini (размер материнской платы ограничен форм-фактором Micro ATX), классический Mid-Tower формат Fractal Design Pop (для ATX плат) и «крупный» вариант корпуса Fractal Design Pop XL (для материнских плат E-ATX). Причем доступны варианты как с ARGB-подсветкой вентиляторов, так и без, а также в черном и белом цвете.

Так что пользователю будет из чего выбрать, а мы свое знакомство с серией начнем с модели Fractal Design Pop Air Black TG Clear Tint - чёрный с боковым закалённым стеклом и с вентиляторами без ARGB-подсветки.

Технические характеристики

  • Тип: Mid-Tower;
  • Цвет: черный, белый;
  • Размеры: 454 (высота) х 215 (ширина) х 473.5 (глубина) мм;
  • Вес: 7,2 кг;
  • Материал: сталь, пластик, закаленное стекло (левая боковая панель);
  • Поддержка материнских плат: mini ITX/micro ATX/ATX;
  • Слотов расширения: 7;
  • Количество устанавливаемых накопителей:
    • Места для 5.25" накопителей: 2;
    • Места для 2.5"/3.5" накопителей: 3 (2 в комплекте);
    • Места для 2.5" накопителей: 2+1 (комбинированный 3.5"+2.5").
  • Система охлаждения:
    • Места под вентиляторы:
      • Спереди: 2 х 120/140 (предустановлены 2 х 120 мм Aspect 12);
      • Сверху: 2 х 120/140 мм;
      • Сзади: 1 х 120 мм (предустановлен 1 х 120 мм Aspect 12).
    • Места под радиаторы СЖО:
      • Спереди: 1 х 240/280 мм;
      • Сверху: 1 х 240 мм (высота компонент материнской платы до 35 мм);
      • Сзади: 1 х 120 мм.
  • Панель ввода-вывода: 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники, микрофон), кнопка питания;
  • Блок питания: ATX (в комплект не входит);
  • Ограничение по высоте кулера: до 170 мм;
  • Ограничение для плат расширения: длина до 405 мм с установленными передними вентиляторами;
  • Ограничение по глубине блока питания: 170 мм.

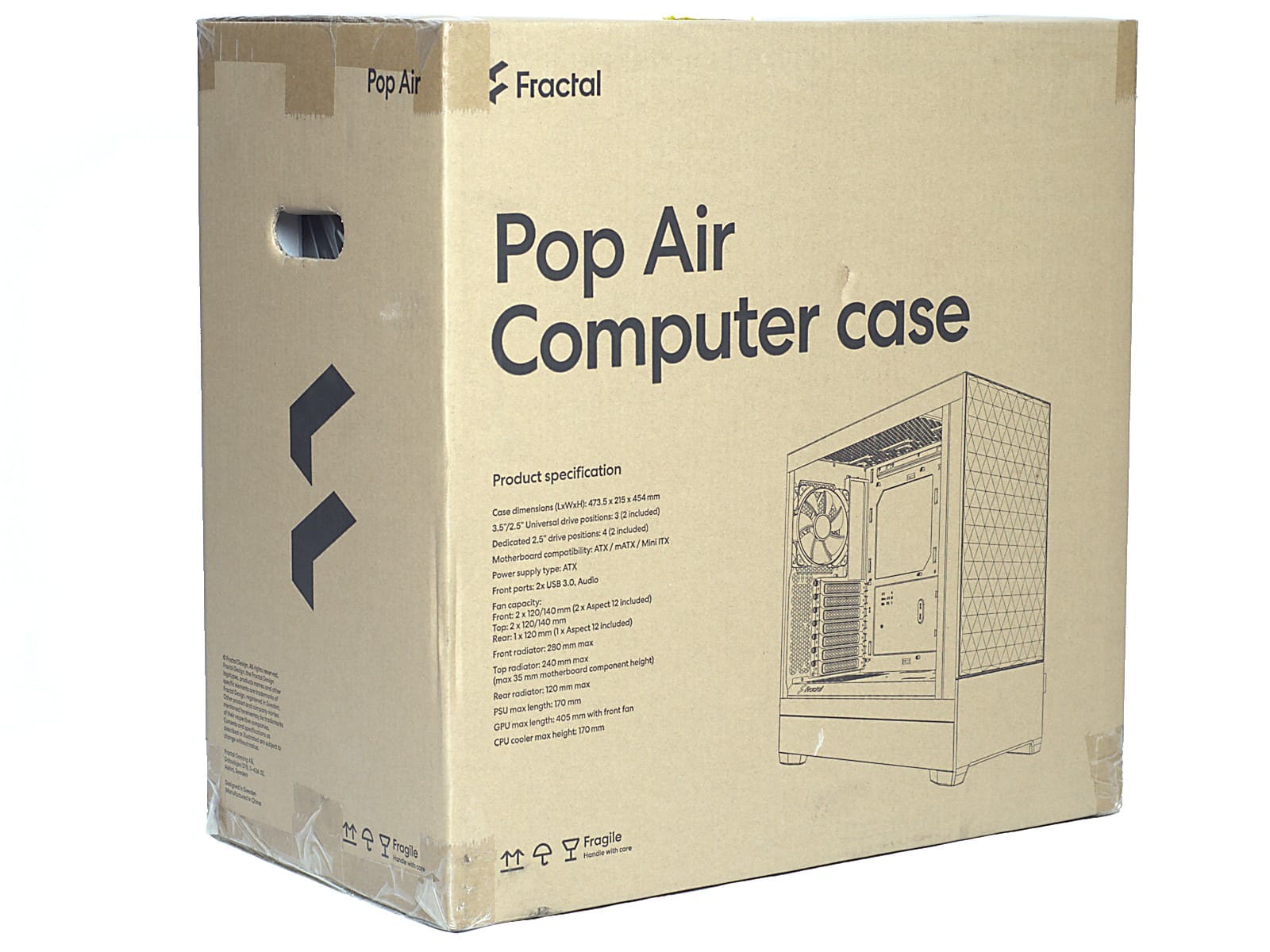

Упаковка и комплектация

Можно говорить бесконечно, но производители корпусов перестали удивлять ярко оформленными цветными коробками, что обусловлено снижением затрат на производство, однако «пустым» пространство коробки не остается. В случае Mid-Tower корпуса Fractal Design Pop Air на ней можно увидеть внешний вид корпуса, ознакомиться с техническими характеристиками и шестью ключевыми особенностями, приведенными на нескольких языках, в том числе и на русском. Приятная вещь – с узких торцов коробки имеются ручки для удобства ее транспортировки.

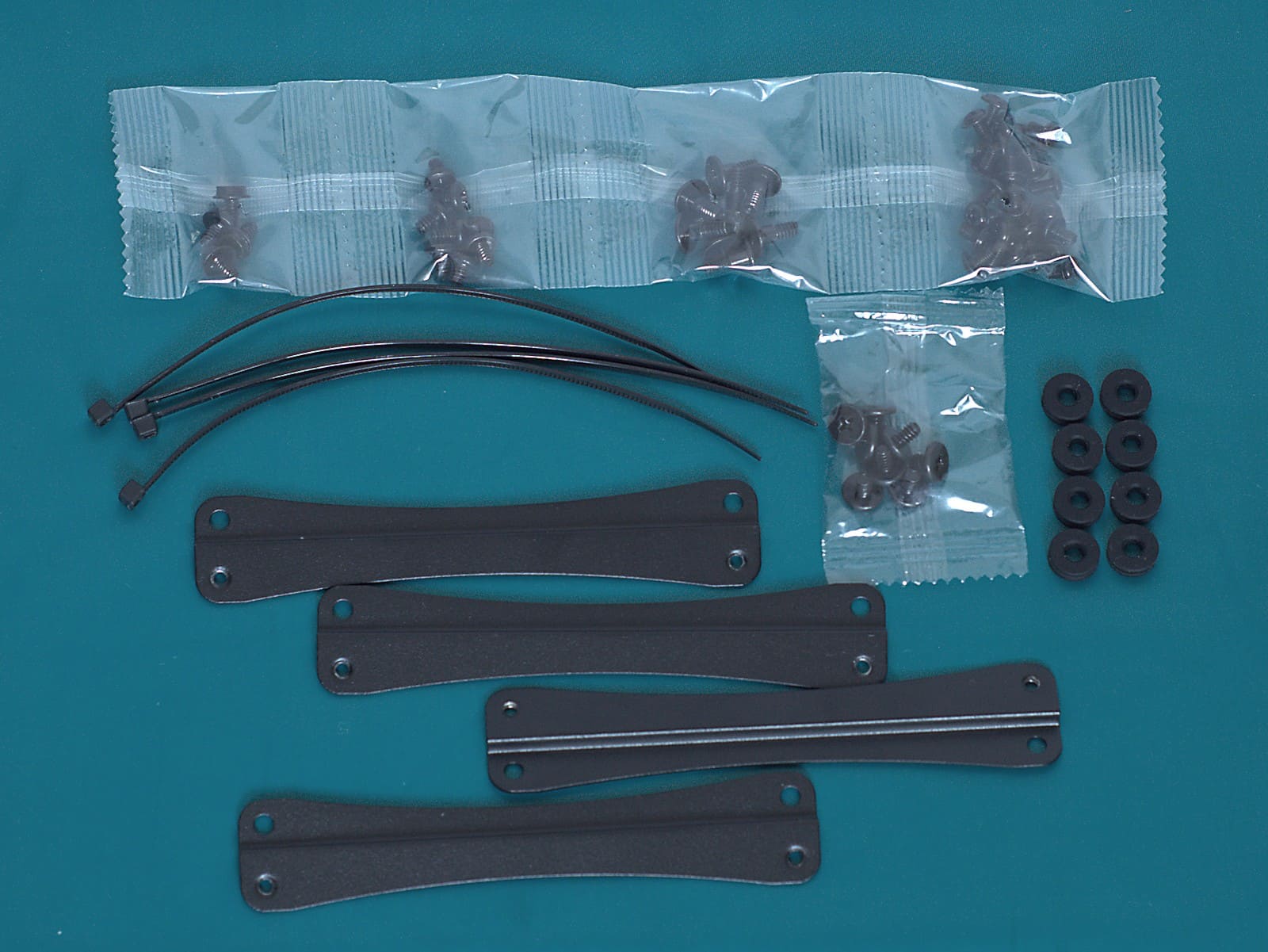

Нельзя сказать, что комплектация отличается богатым набором аксессуаров, однако все необходимое в комплекте есть и даже чуть больше. В отдельных пакетах находятся винты, присутствуют стяжки и кольца-демпферы для крепления накопителей в салазках. Расширенный набор поставляется в отдельном пакете – это направляющие для крепления радиатора.

Внешний вид

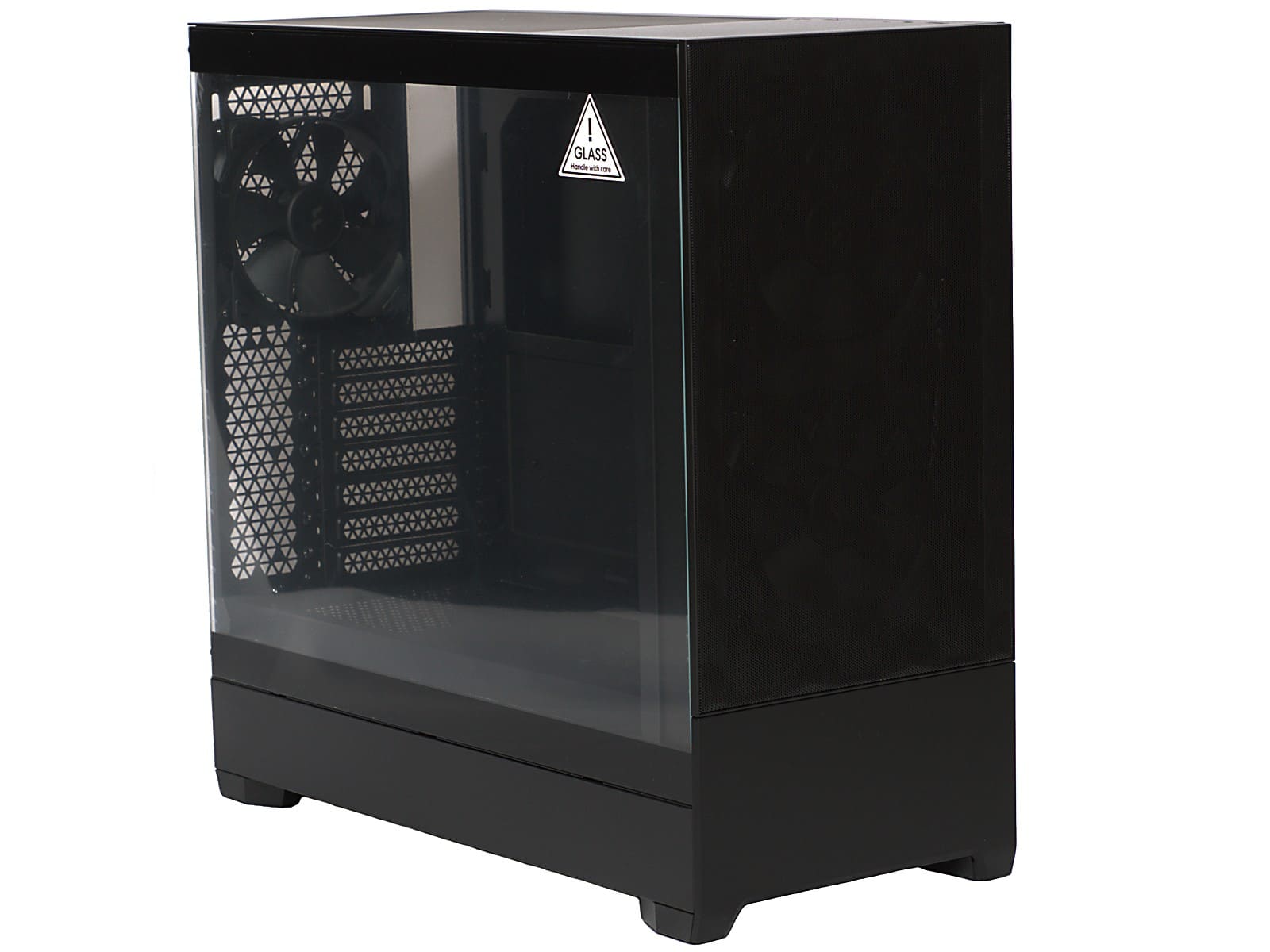

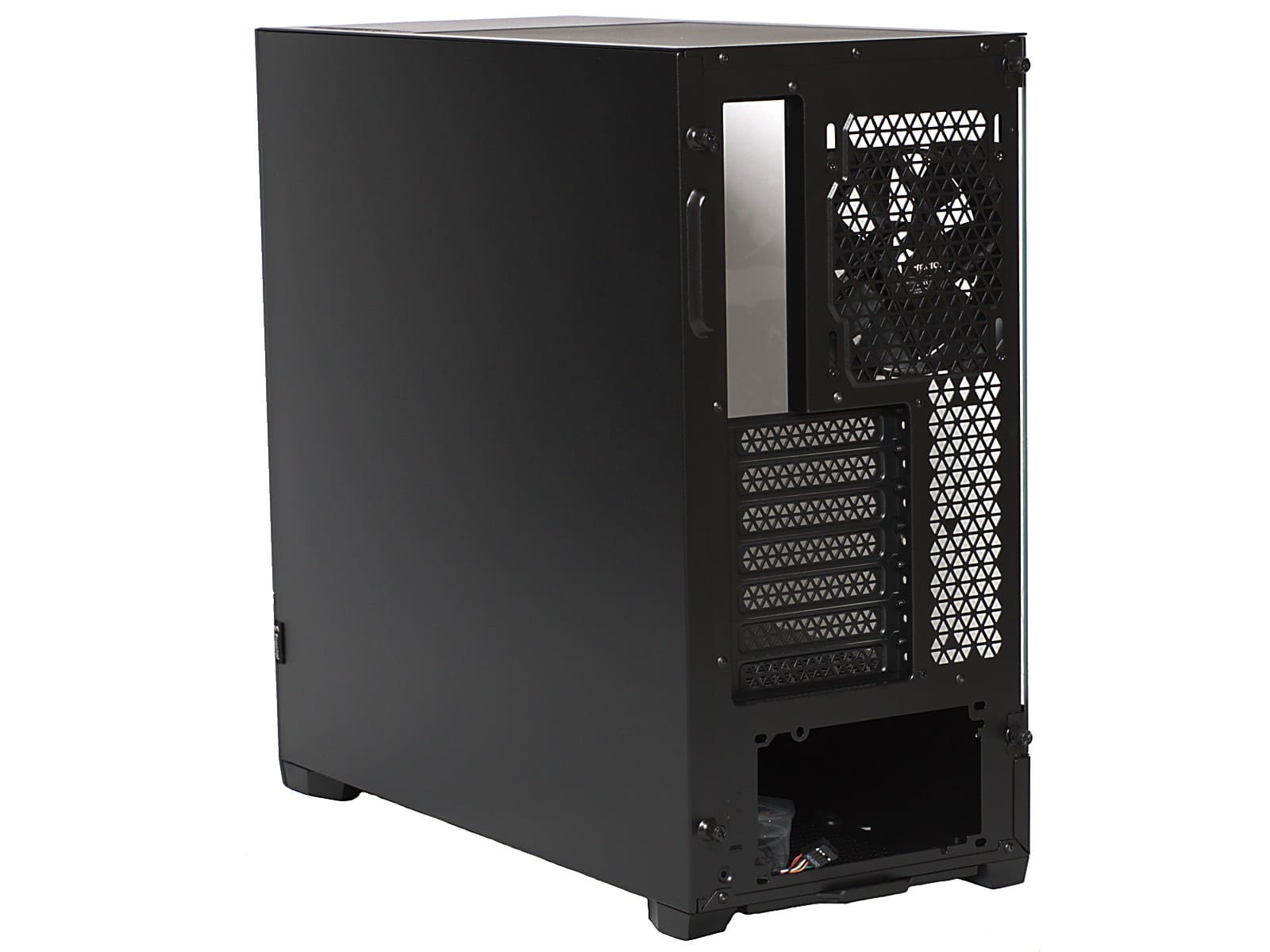

Корпус Fractal Design Pop Air является типичным представителем Mid-Tower корпусов со строгим дизайном. Вместе с тем модификация Black TG Clear Tint с левым боковым закалённым стеклом обеспечит пользователю вид на внутренности. Размеры корпуса стандартные: 454 (высота) х 215 (ширина) х 473.5 (глубина) мм. Приятно радует вес корпуса - 7,2 кг, что является хорошим свидетельством об использовании качественных материалов, и по факту это так.

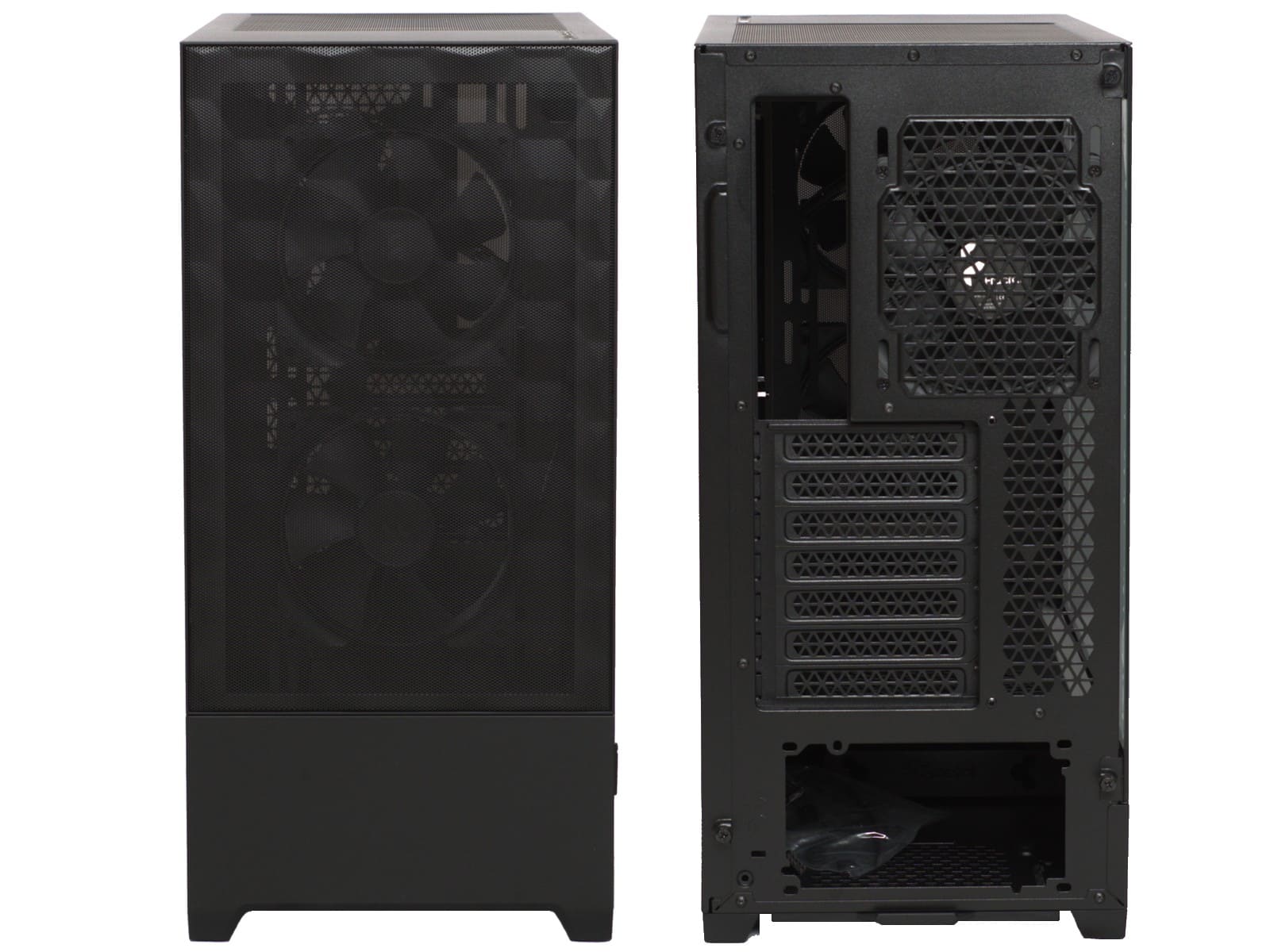

Лицевая панель смотрится интересно и фактически она состоит из двух частей: в модификации Air верхняя часть имеет перфорированную структуру, а нижняя закрыта пластиковой крышкой на магнитах. Направленность на хорошую продуваемость видна по задней стенке, имеющей большие зоны с перфорацией и размещенный 120 мм вентилятор. Если говорить с точки зрения её компоновки, то используется нижнее расположение блока питания.

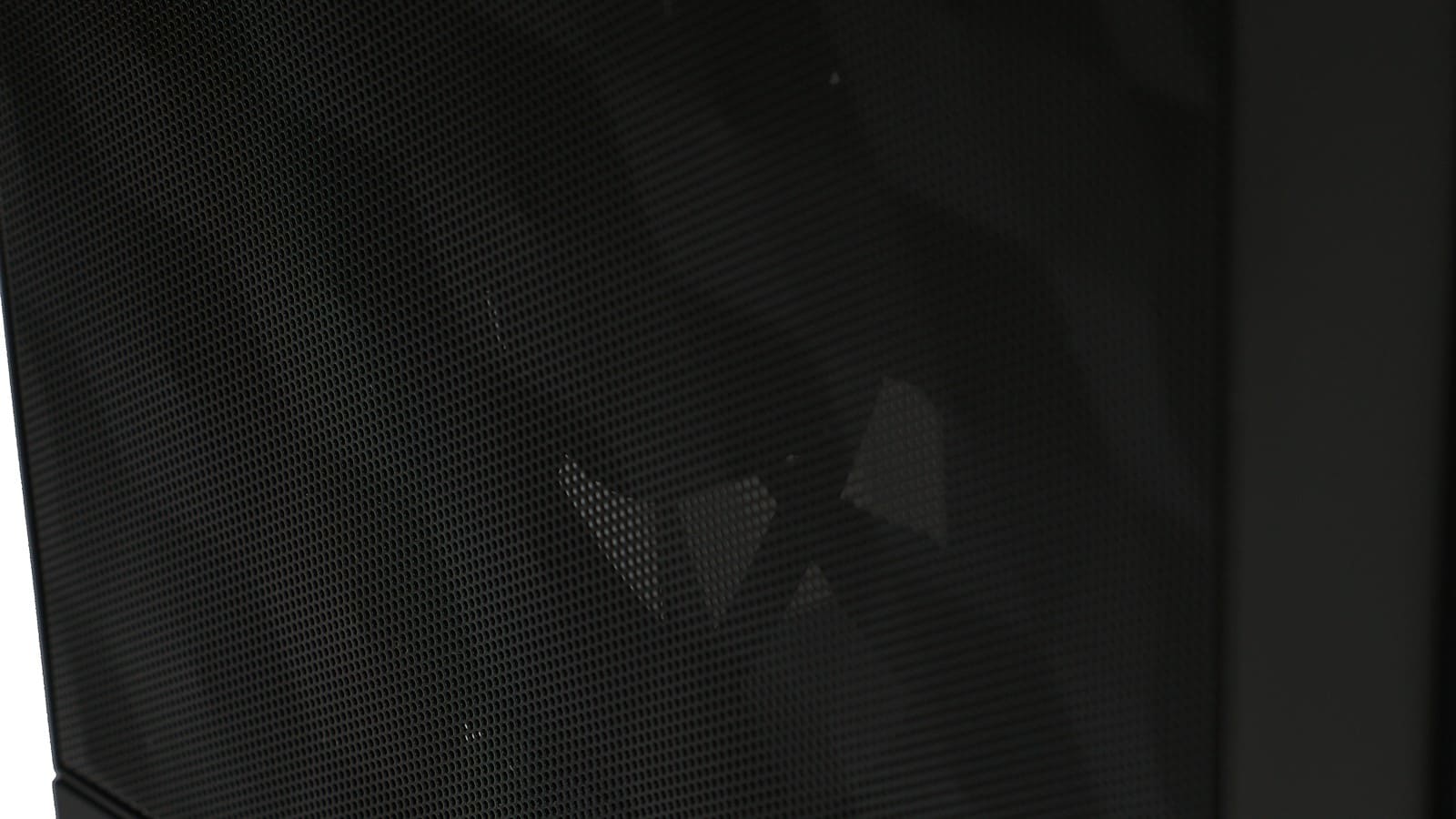

Структура перфорации лицевой панели с выступающей сеткой в некоторой степени напоминает дизайн серии Meshify 2.

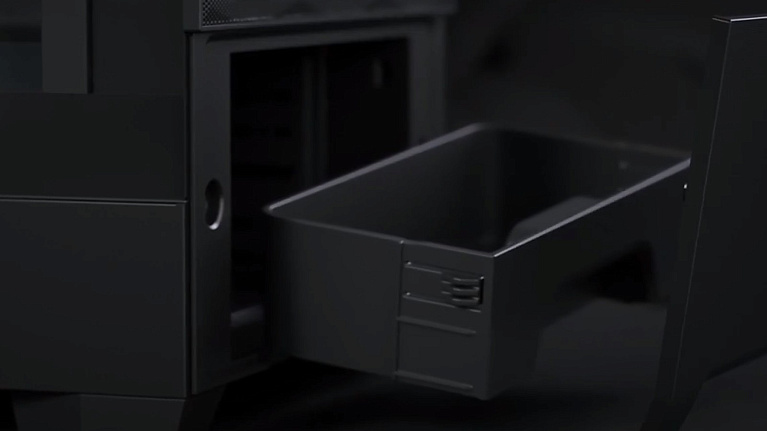

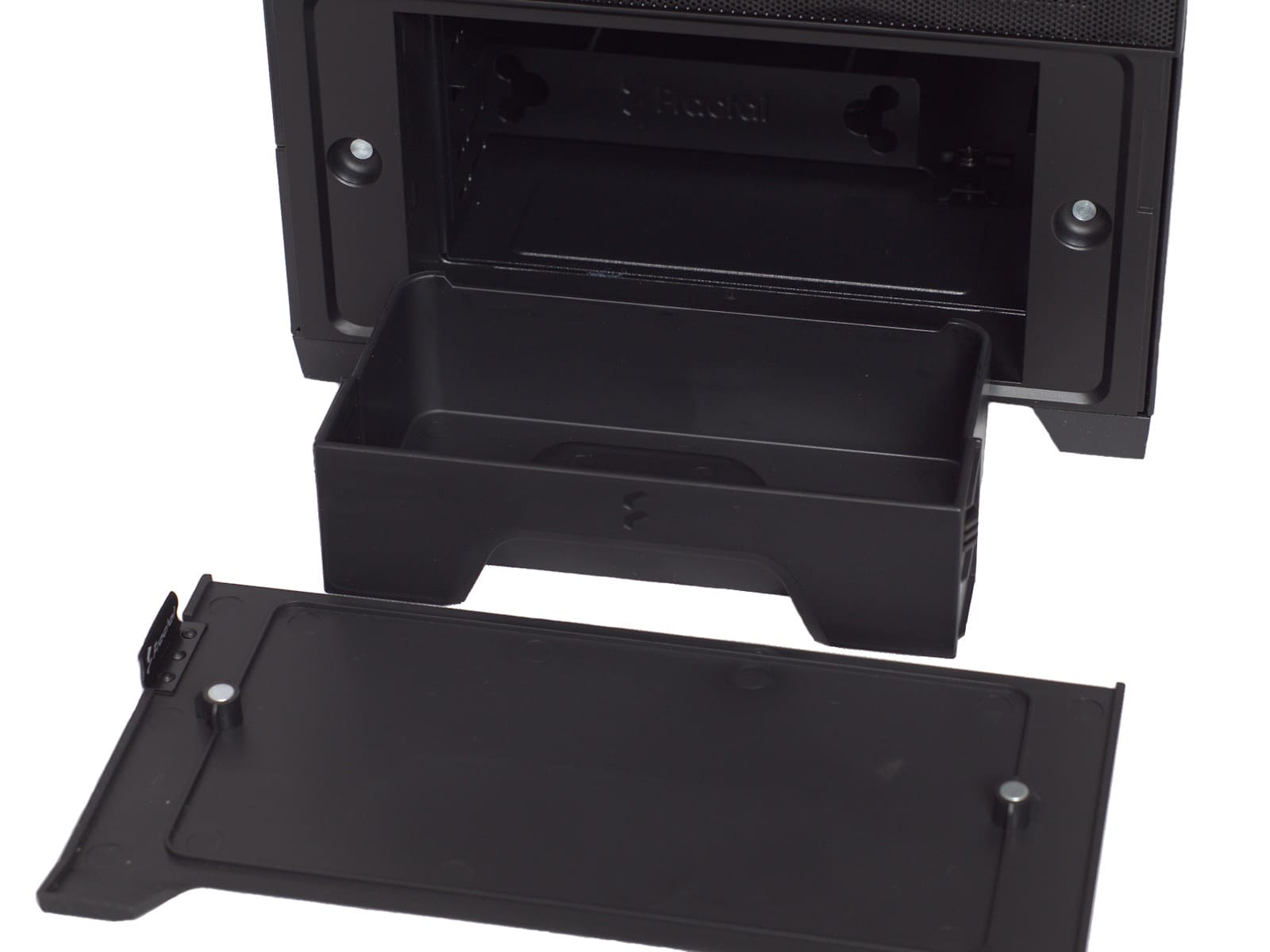

Производитель оригинально подошёл к дизайну нижней части, скрытой пластиковой крышкой – внутри находится отсек с корзиной под «мелочевку». Компания заявляет о возможности хранения накопителей, но ничто не мешает хранить в отсеке что-то другое, например, флешки, USB-ресиверы и тому подобное. И сразу же отметим, что производитель также говорит о возможности установки до двух 5.25" накопителей (тогда потребуется перенести внутреннюю корзину под 2.5"/3.5" накопители), а это редкость в современных корпусах.

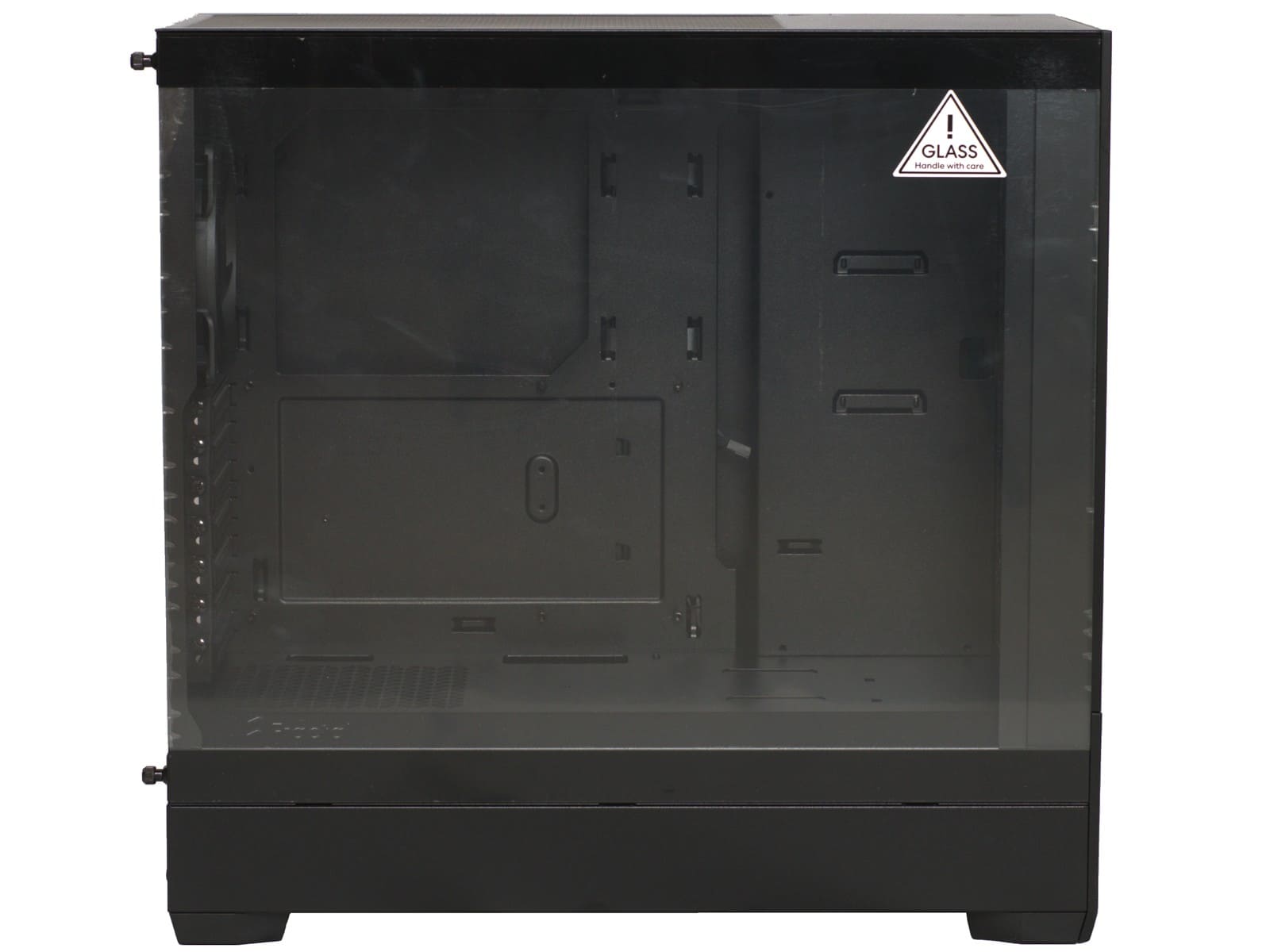

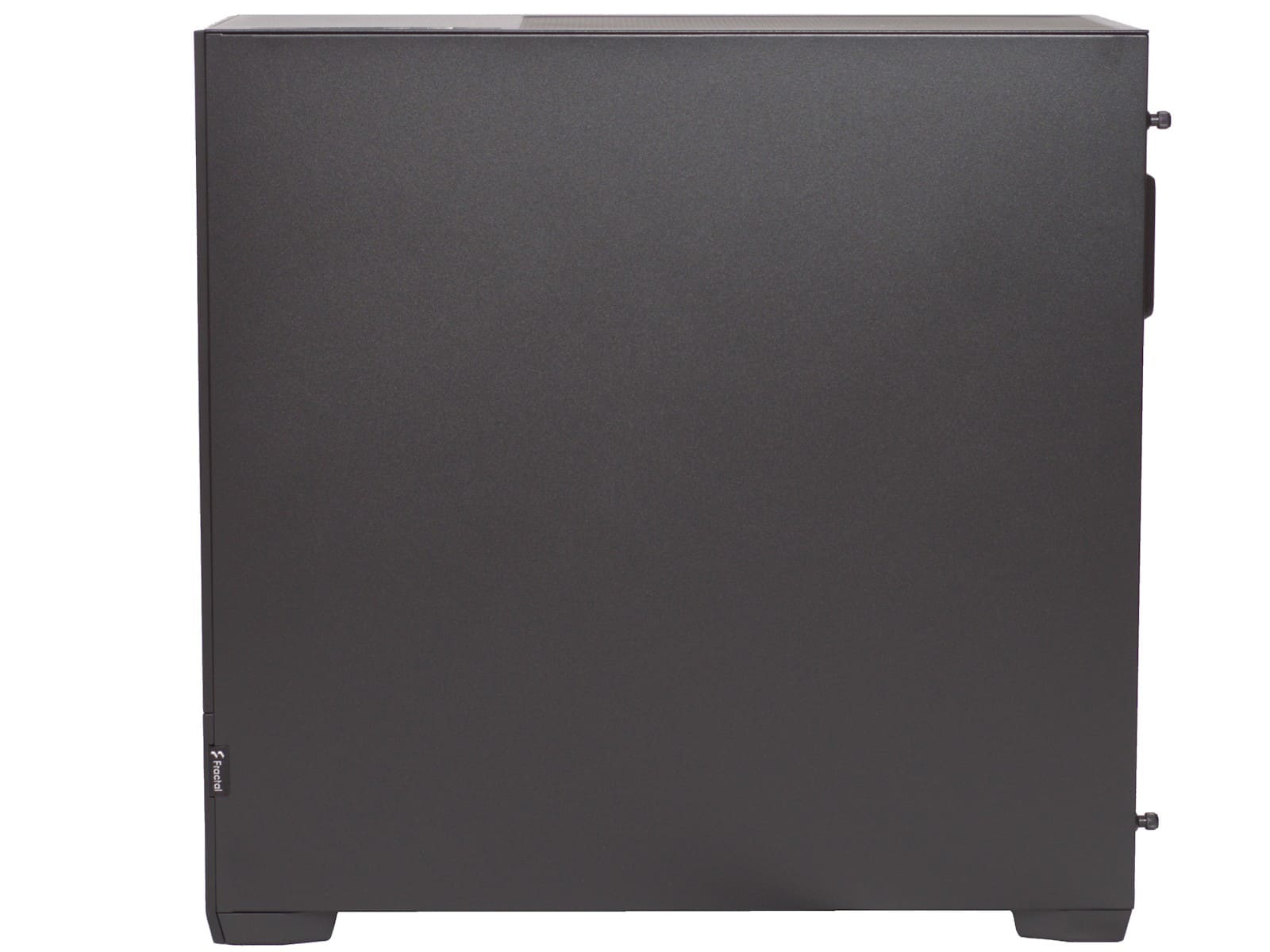

Конфигурация боковин вполне типичная. В нашей модификации левый бок выполнен из закалённого стекла, а правый - это сплошная стальная стенка.

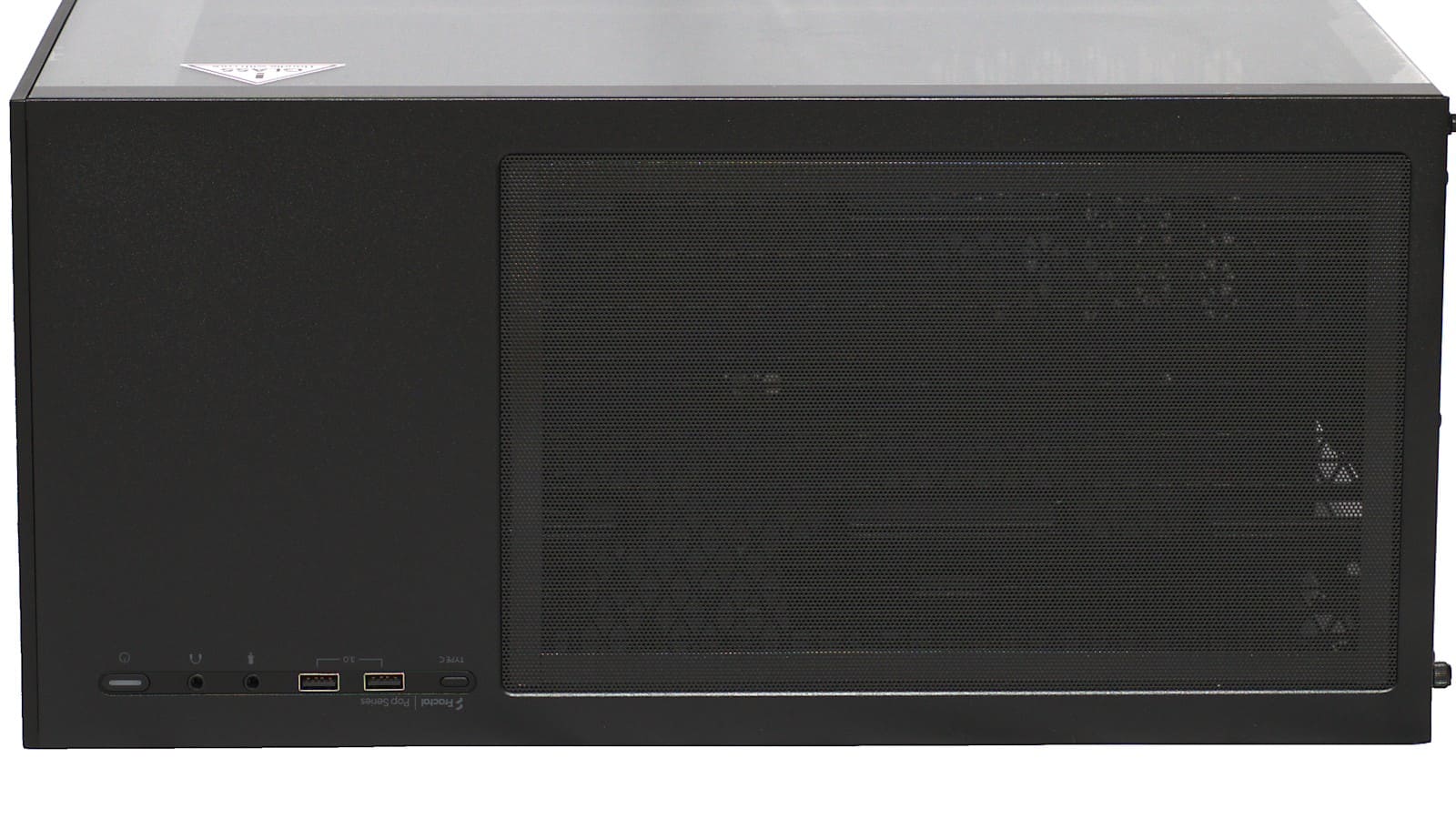

Верх корпуса имеет зону с перфорацией, однако она приходится только на область размещения вентиляторов/радиатора системы жидкостного охлаждения (СЖО). Скрыта эта зона металлической сеткой на магнитах.

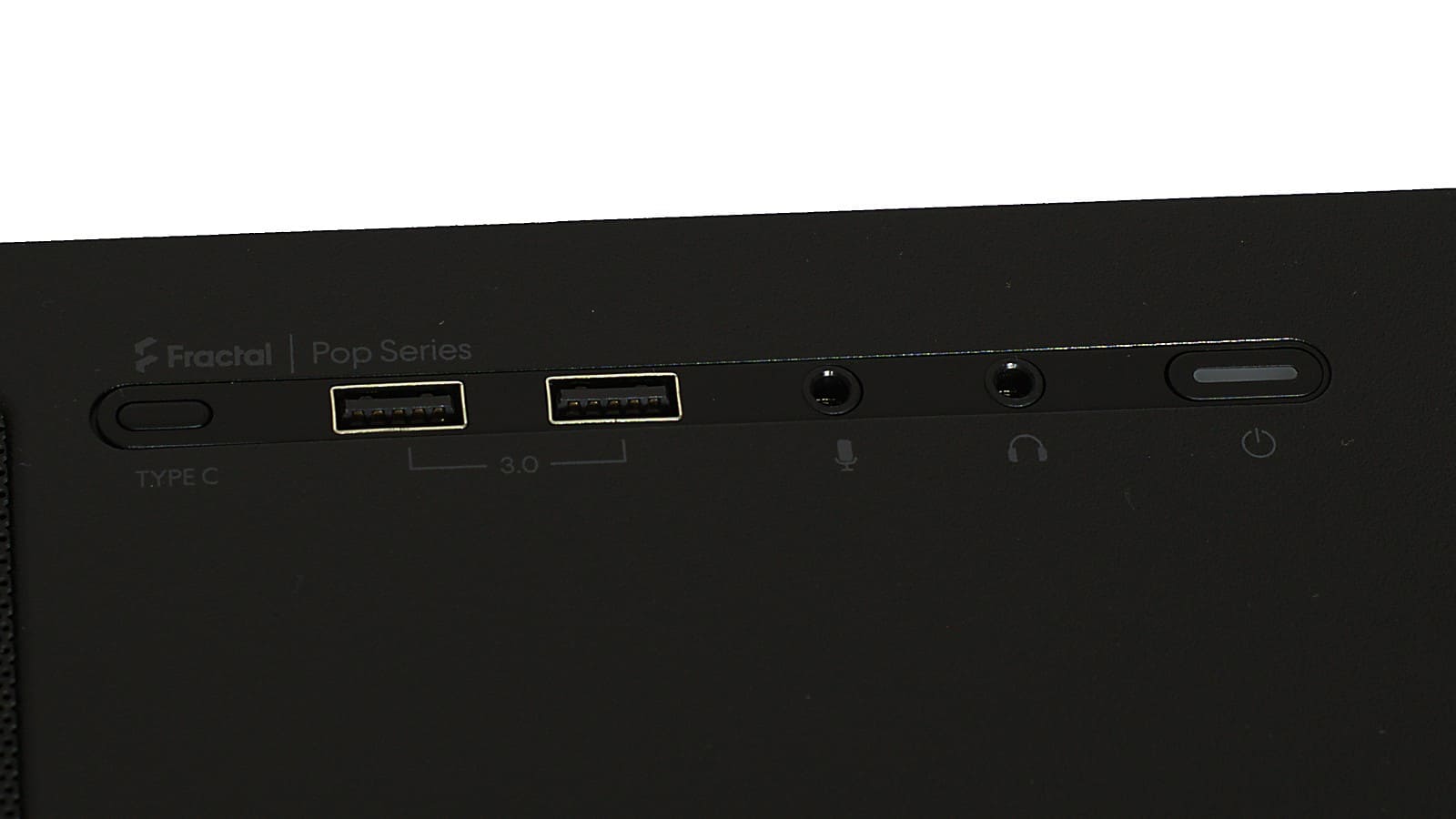

Оставшаяся часть ближе к лицевой панели имеет сплошную область. Здесь разместились органы управления (кнопка питания) и порты ввода-вывода (2 x USB 3.0 и 2 х HD-аудио под наушники и микрофон). К сожалению, порт USB тип C не реализован и вместо него стоит заглушка.

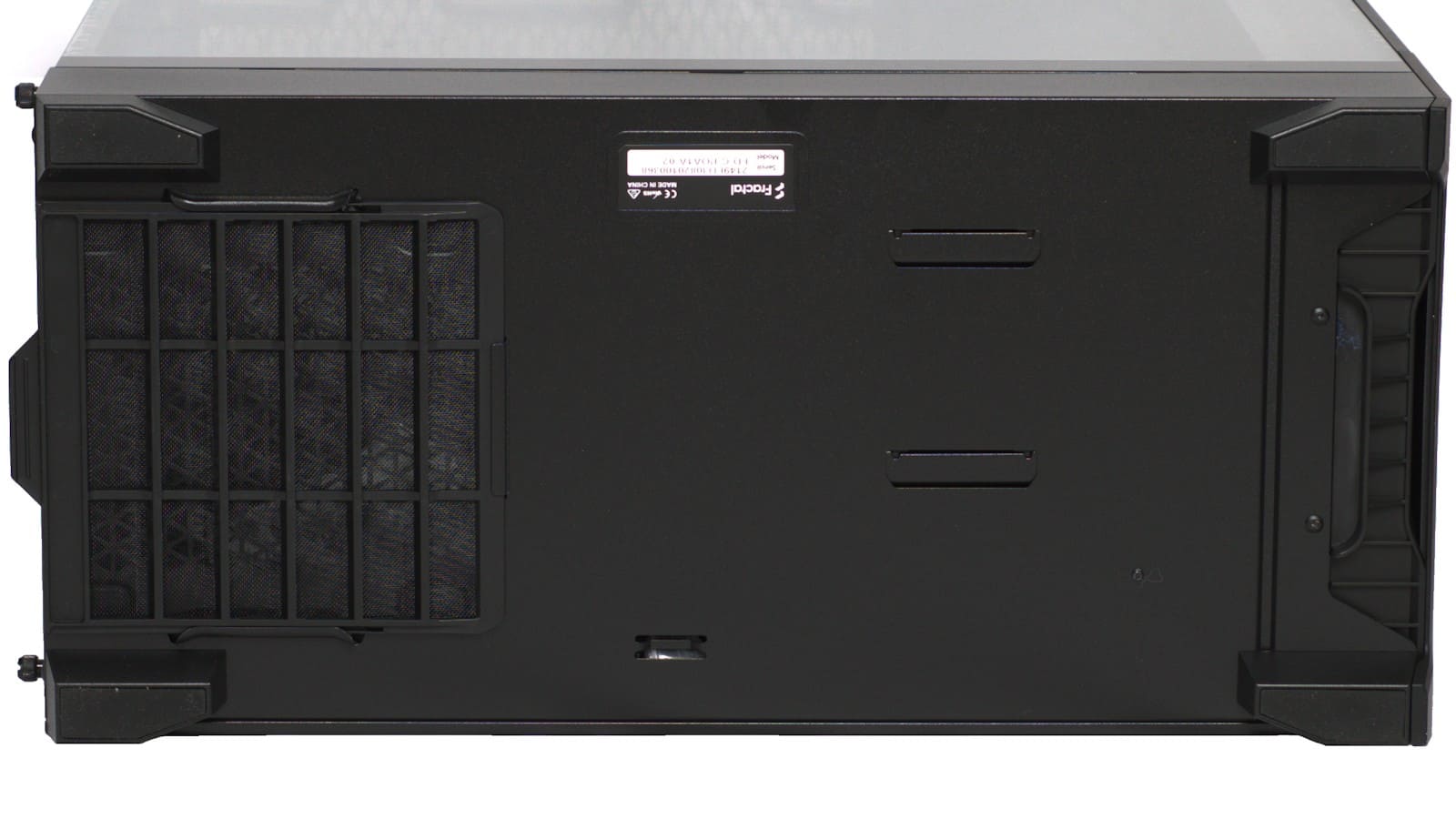

Дно корпуса также имеет небольшую зону перфорации, приходящуюся на зону размещения блока питания. Сама область скрыта съёмным противопылевым фильтром.

Внутренняя конструкция

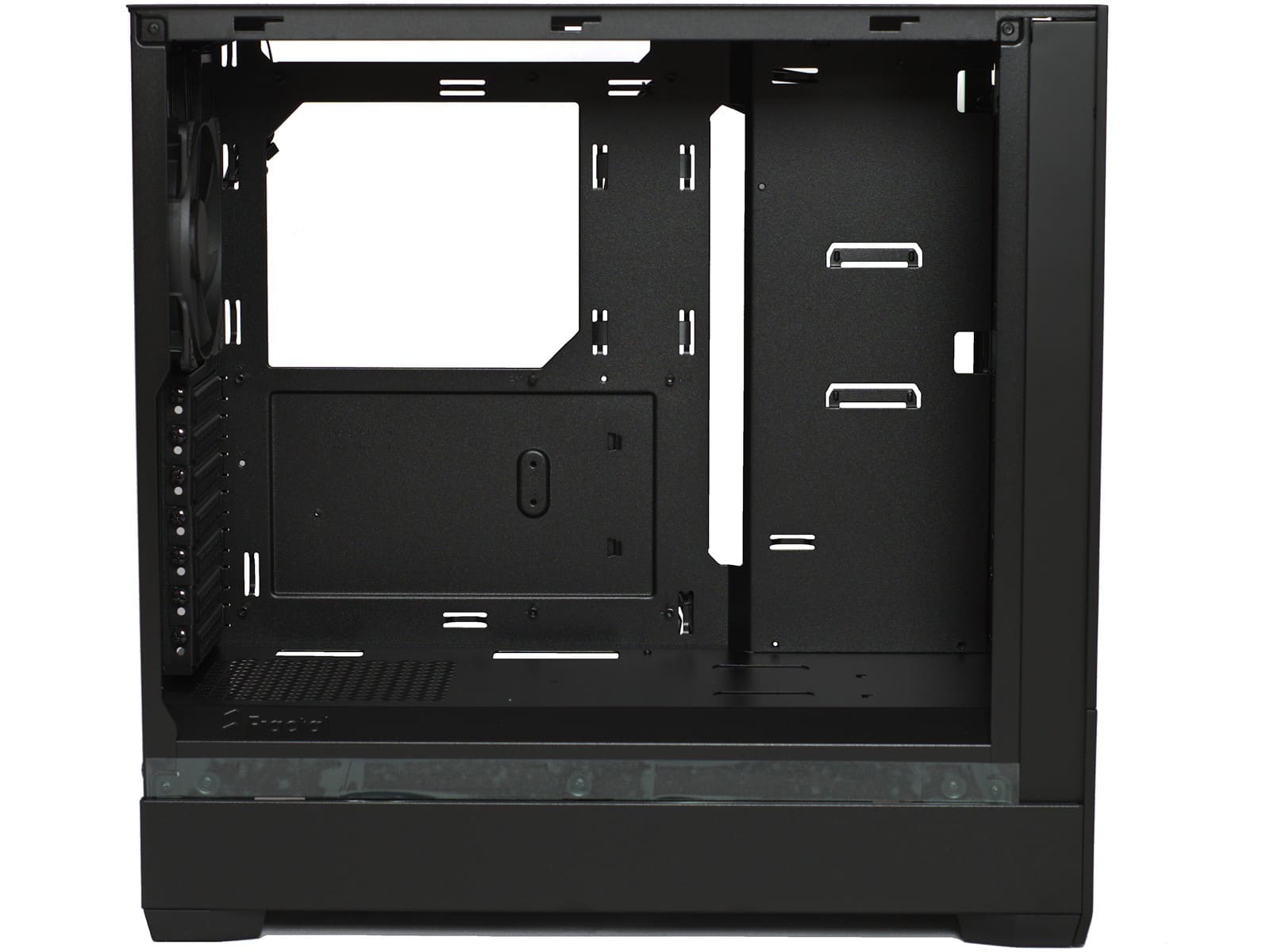

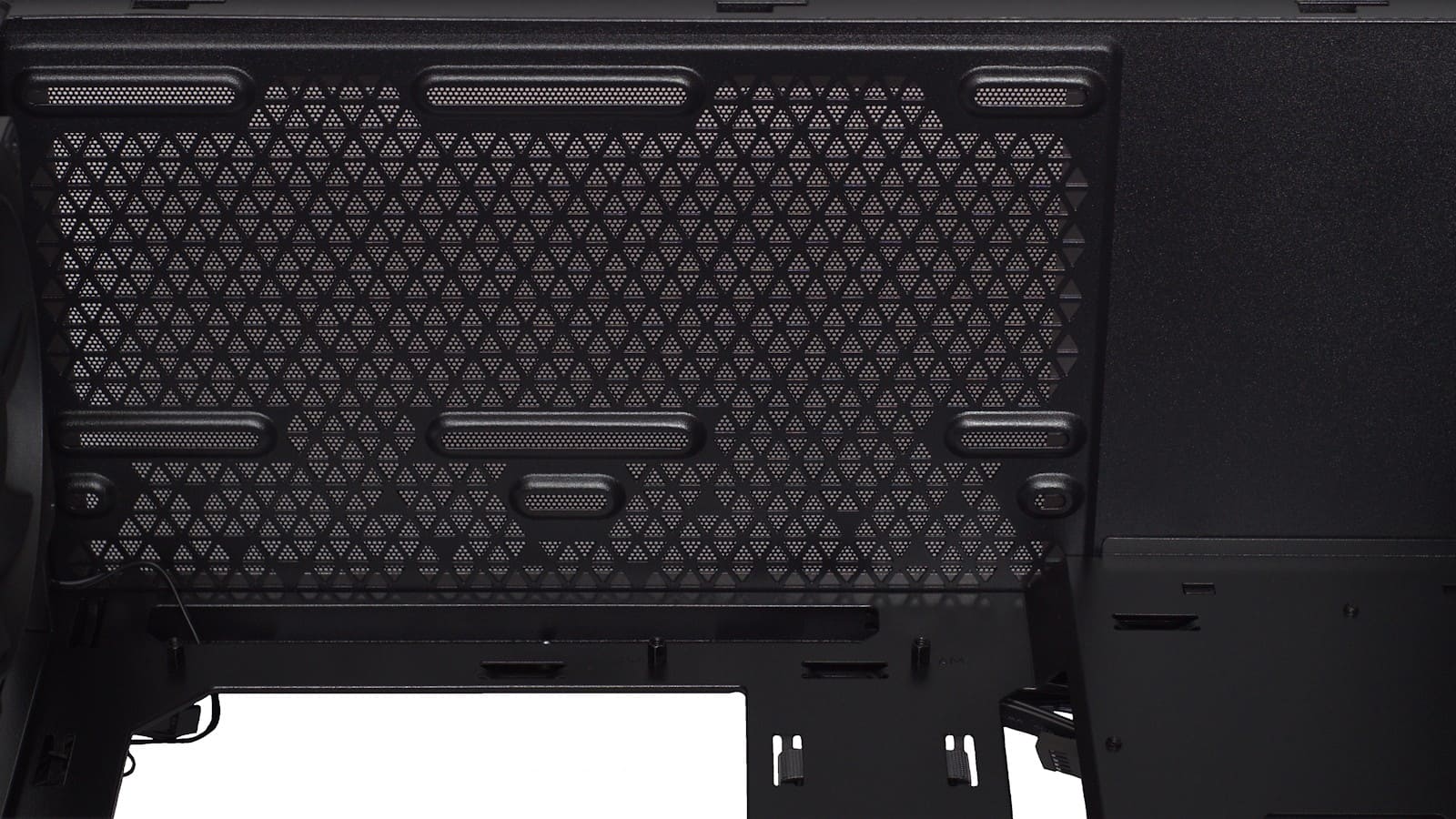

Mid-Tower корпус Fractal Design Pop Air несколько отличается от «одноклассников», так как левая боковая панель закрывает только основную область, где размещается материнская плата (поддерживаются mini ITX/micro ATX/ATX), кулер высотой до 170 мм и платы расширения глубиной до 405 мм. Кожух, скрывающий область размещения блока питания и накопителей, является внешней частью корпуса. Вместе с тем можно отметить, что корпус получил длинные окна для прокладки кабелей, однако в отличии от более «дорогих» серий Fractal Design налицо упрощение конструкции – окна не имеют резиновых вставок. На поддоне предусмотрено посадочное место для установки через салазки 3.5" накопителя.

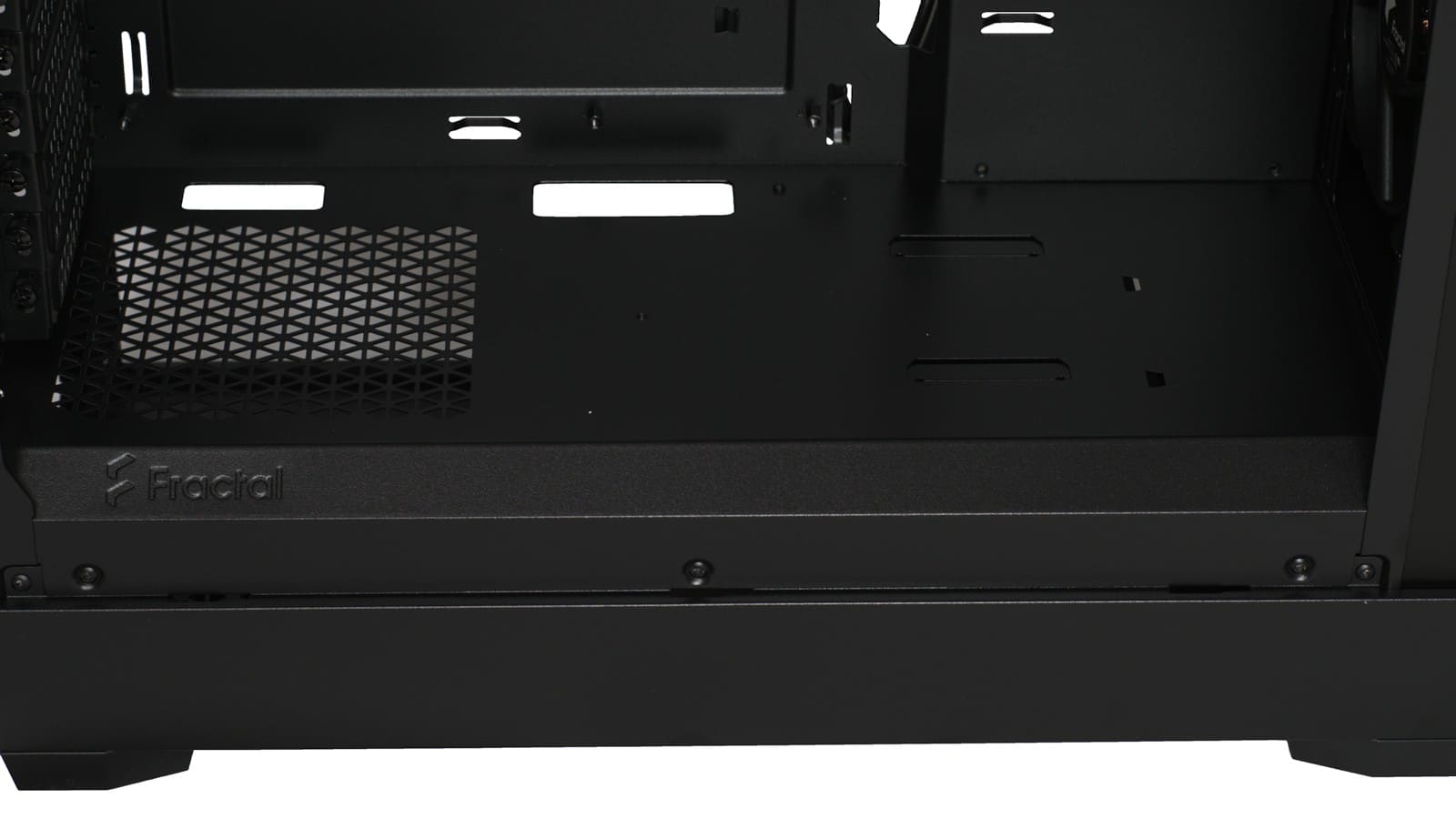

В кожухе, отделяющим блок питания с накопителями от основной зоны, производитель сделал пару окон для вывода кабелей к материнской плате, а в области размещения блока питания реализовал перфорацию. «Правая» часть сплошная и на ней предусмотрены посадочные места для корзины на два 2.5" накопителя (её можно снять со стенки за поддоном). С учетом такой компоновки корзина под накопители «остаётся» без активного охлаждения, а значит накопители внизу будут нагреваться сильнее.

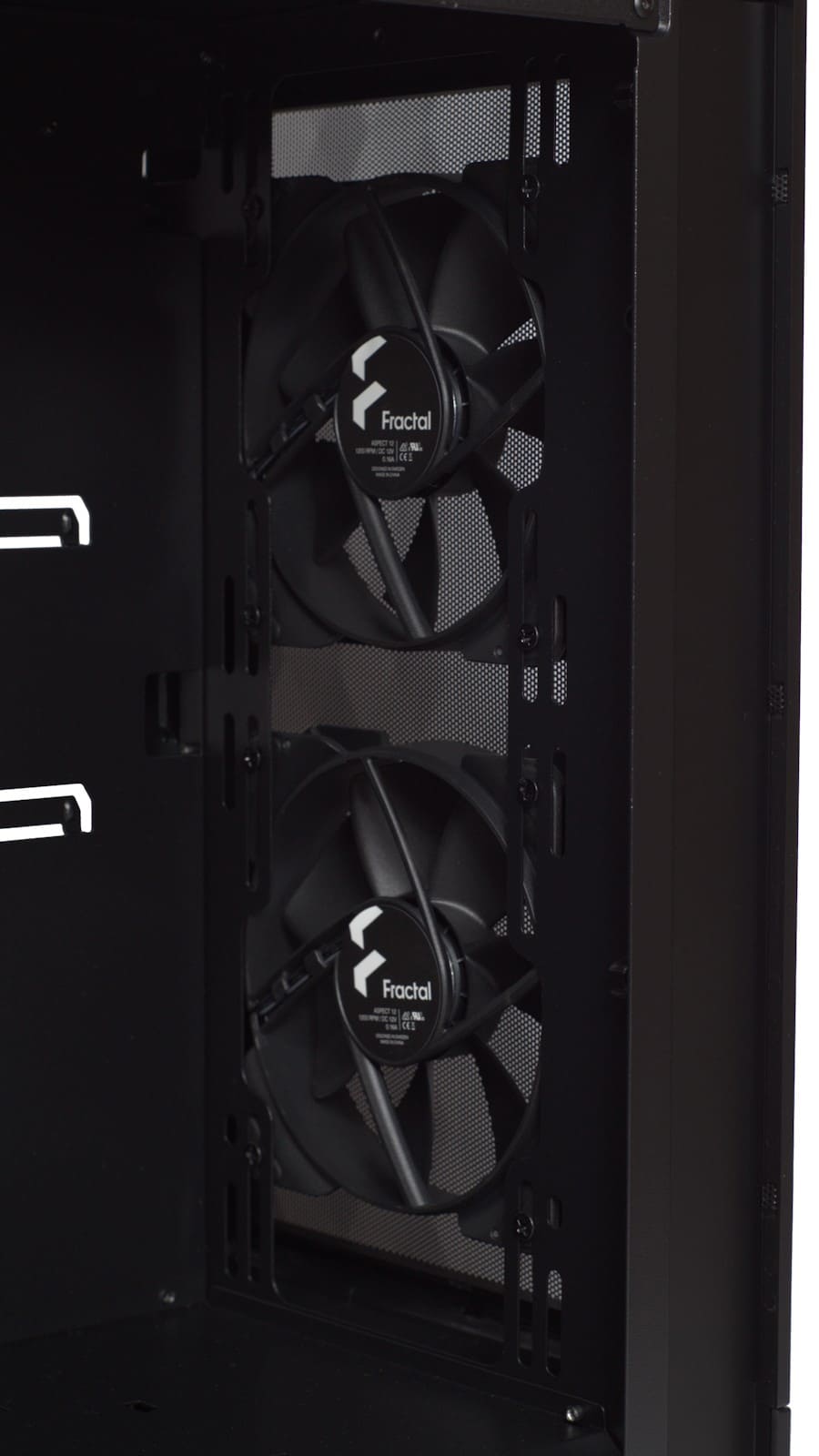

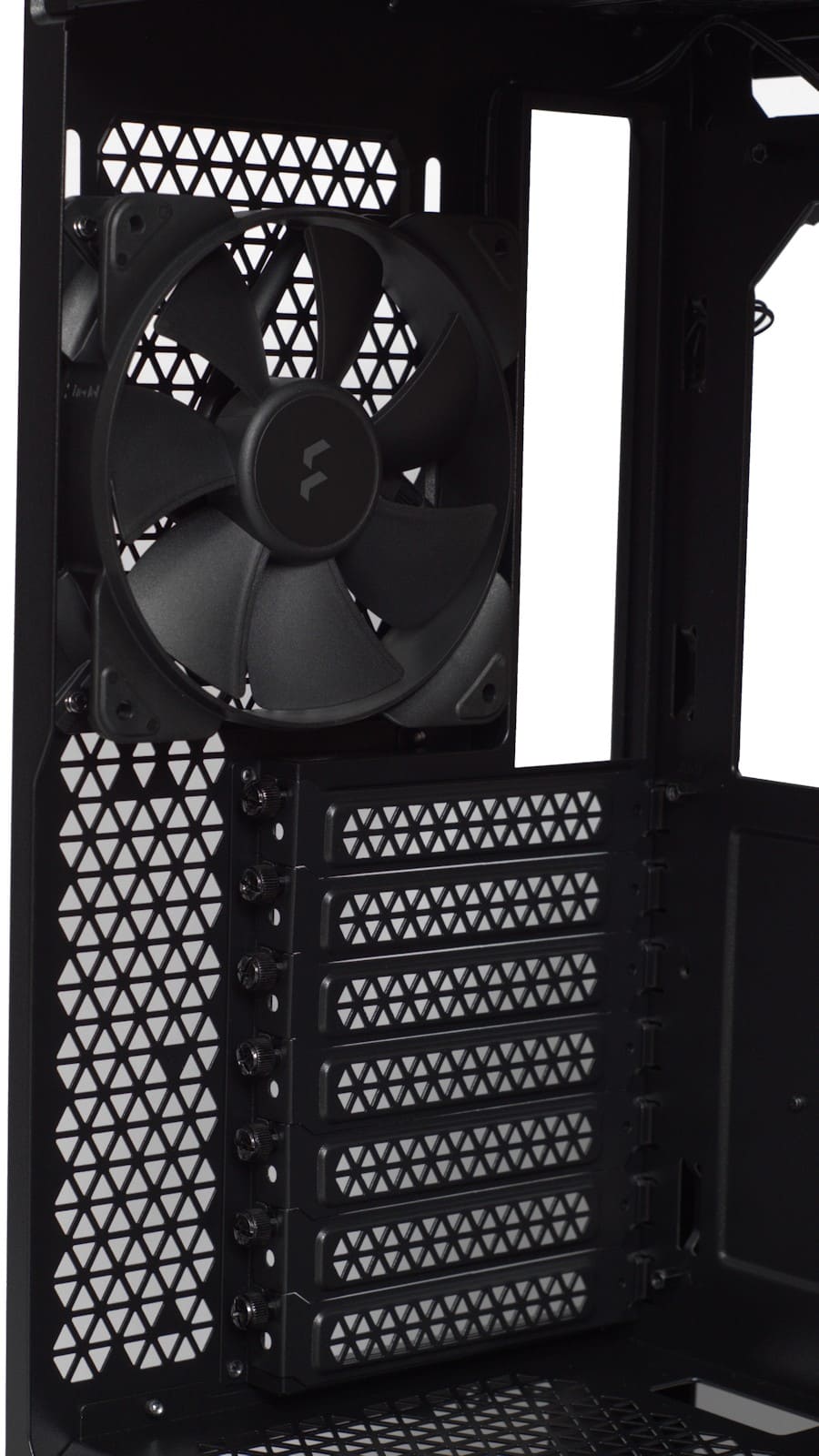

Конфигурация передней и задней стенок стандартная для Mid-Tower корпусов – на задней размещён один 120 мм вентилятор, а спереди закреплены два 120 мм вентилятора (вместо них можно установить 2 х 140 мм вентилятора). Штатно используются вентиляторы Aspect 12 без RGB-подсветки с максимальными оборотами 1200 rpm, что потенциально должно обеспечить неплохую продуваемость корпуса. Вместо вентиляторов на задней стенке может быть установлен 120 мм радиатор СЖО, а на передней – 240/280 мм радиатор СЖО. Заметно, что спереди нет отдельного противопылевого фильтра. Его роль по факту выполняет передняя сетка, выполненная из мелких отверстий.

Сверху допускается установка до двух 120/140 мм вентиляторов или 120/240 мм радиатор СЖО, причём в случае использования последнего имеется ограничение на высоту компонент материнской платы (35 мм).

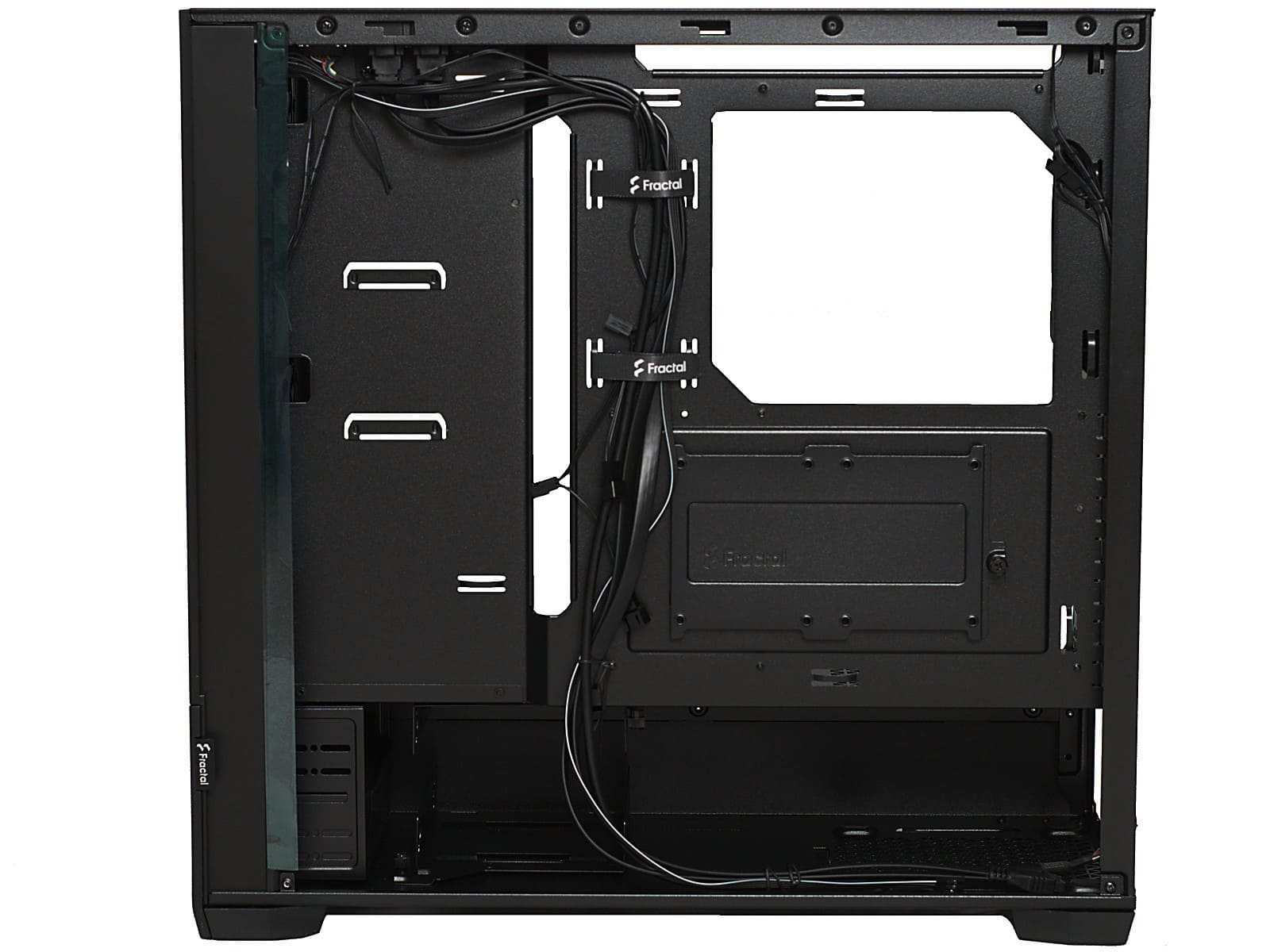

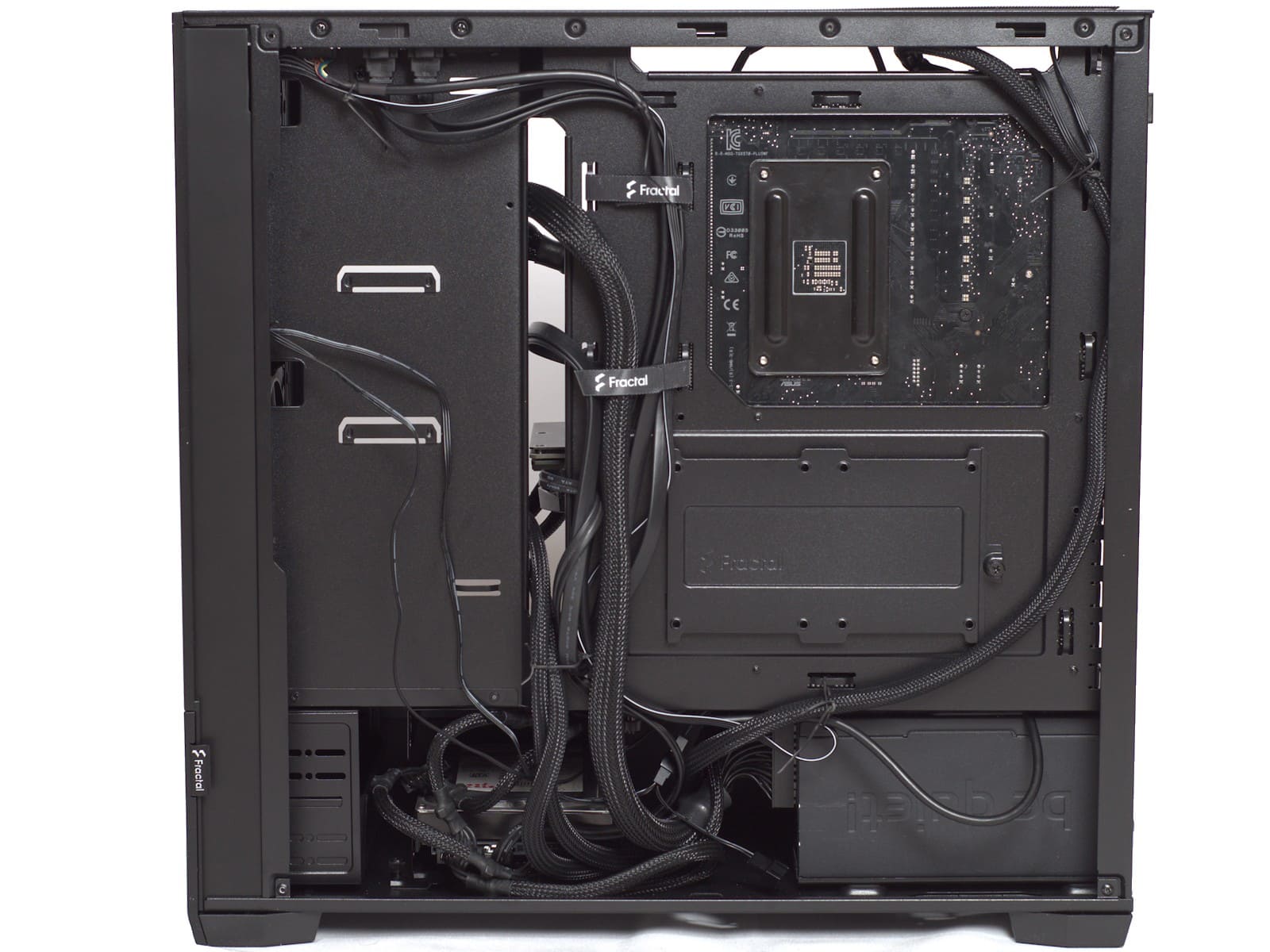

За поддоном есть небольшое пространство для укладки кабелей и вывода их в область материнской платы и расширения. В центральной зоне провода фиксируются двумя тканевыми стяжками.

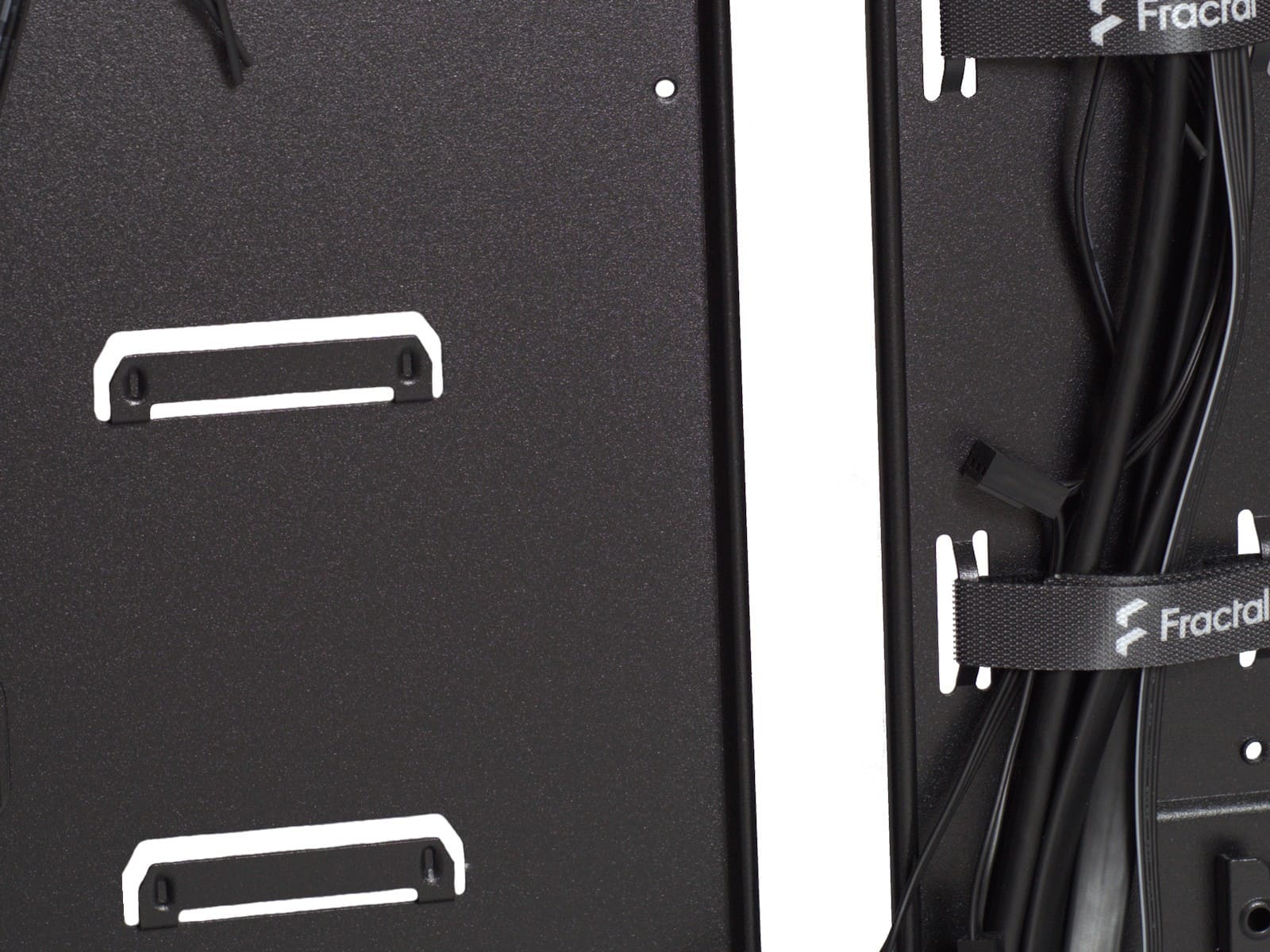

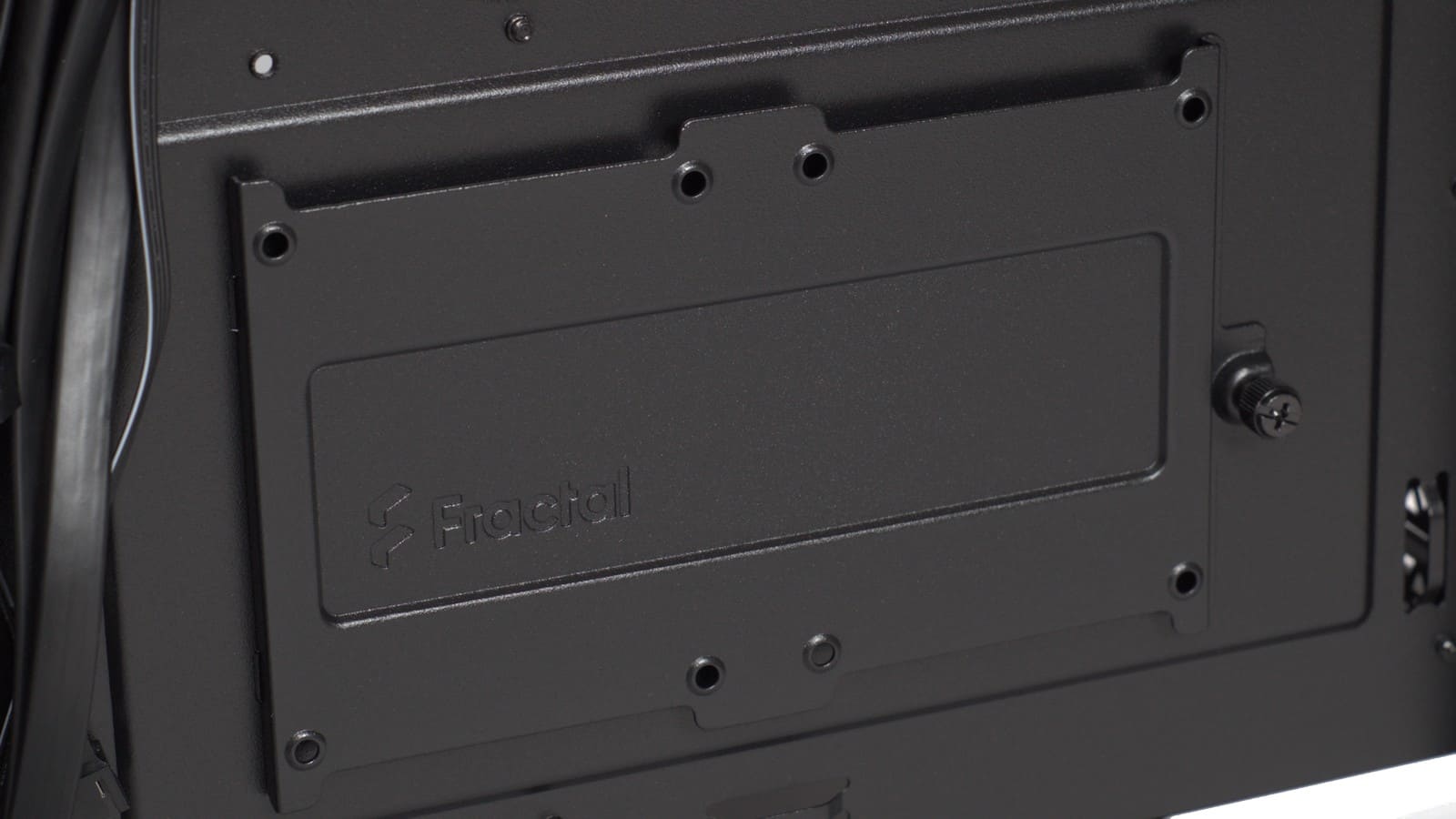

Штатные салазки для двух 2.5" накопителей зафиксированы на поддоне над блоком питания в области размещения материнской платы.

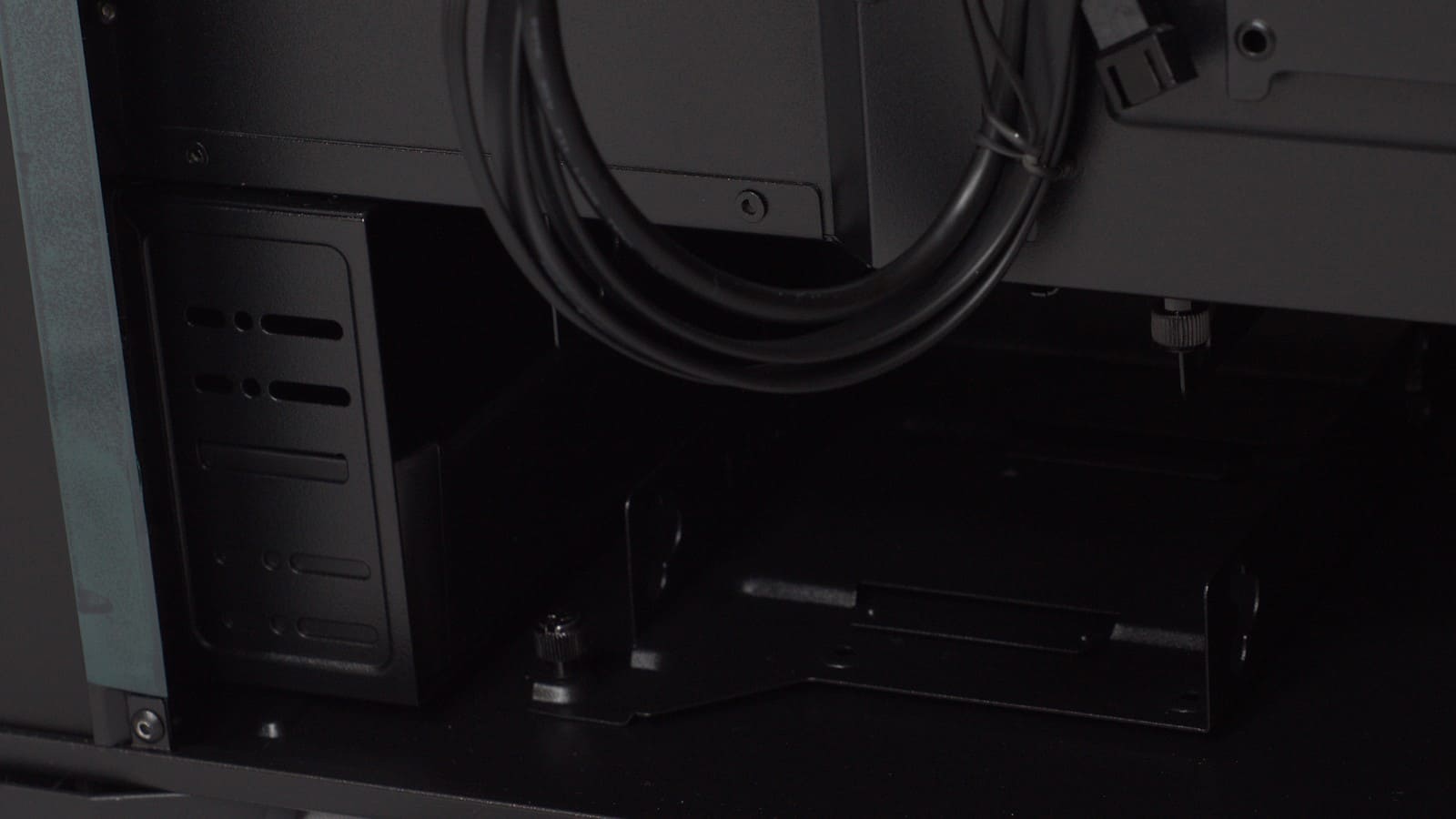

Еще посадочные места для одного 2.5" и одного 3.5" накопителей предусмотрены внизу и вверху (салазки предустановлены) и здесь же заметны крепления 5.25" внешнего накопителя. В случае использования последнего корзины для 2.5"/3.5" накопителей должны быть демонтированы (в зависимости от размещения).

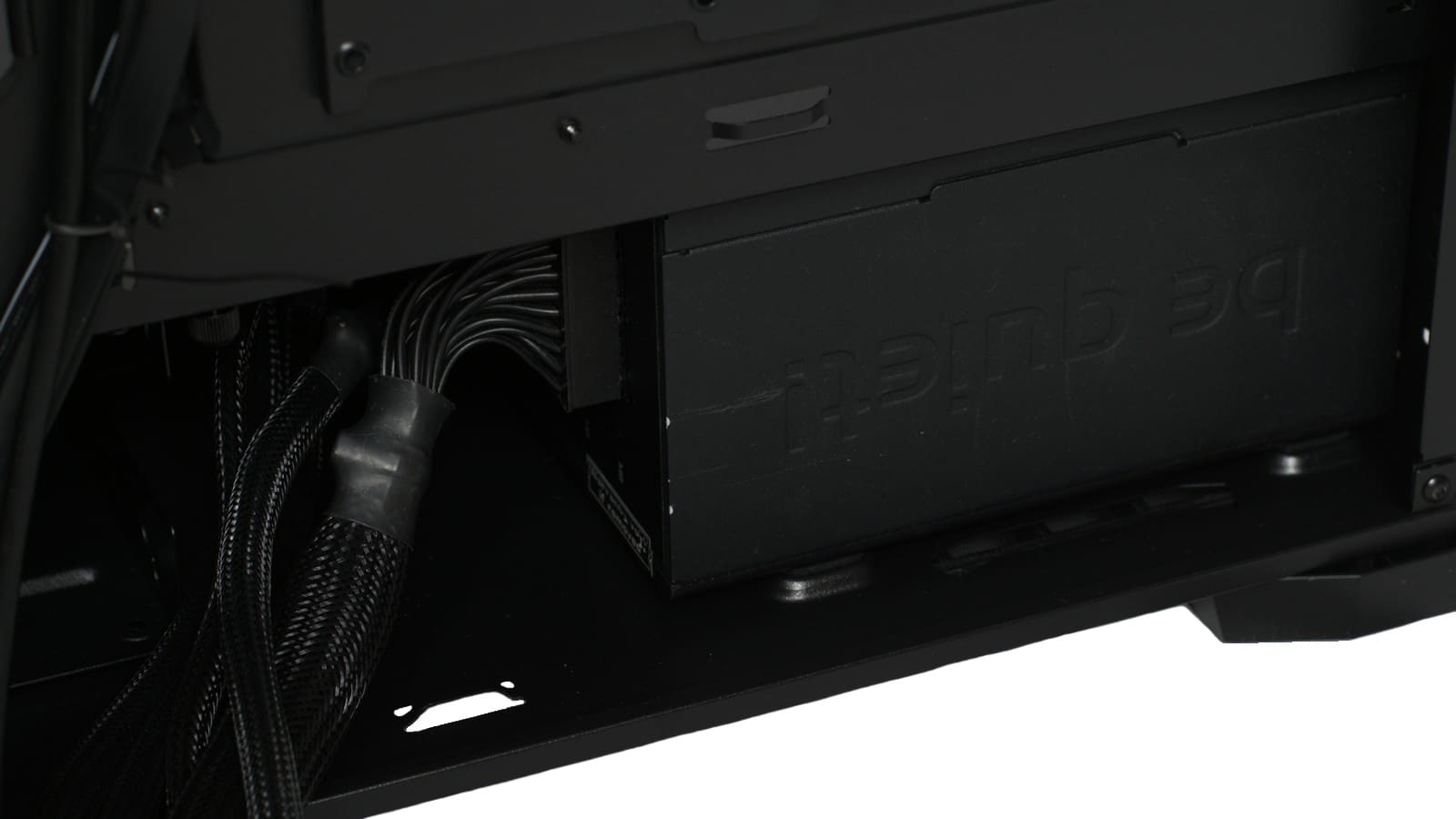

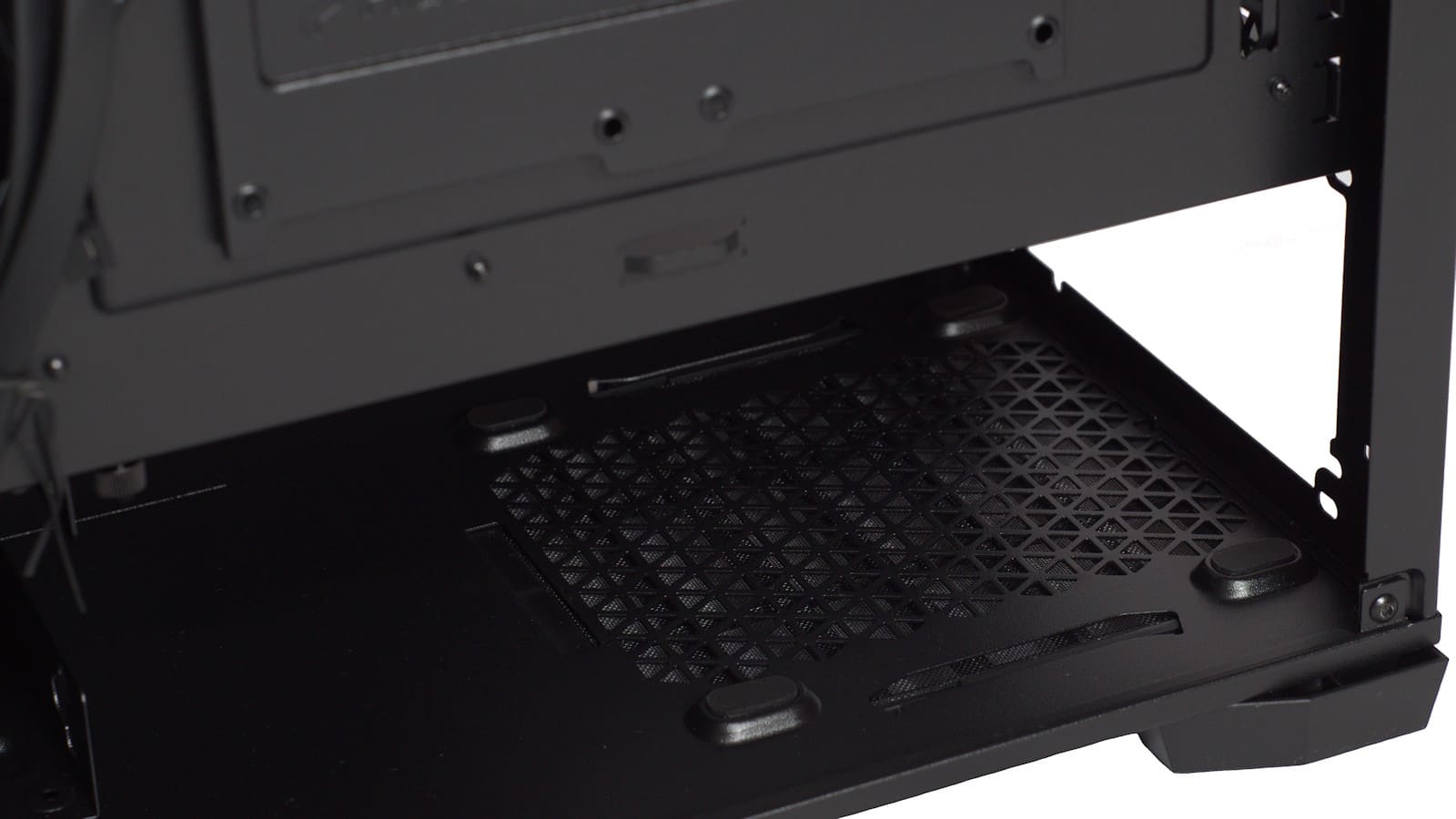

С передней корзиной ограничение на глубину ATX блока питания составляет 170 мм. Ставится он на четыре «ножки» с мягким демпфером.

Особенности сборки

Mid-Tower корпуса компании Fractal Design отличаются продуманностью конструкции и, как следствие, простой процедурой сборки. Не исключение и корпус Fractal Design Pop Air.

Проще будет начать с установки ATX блока питания.

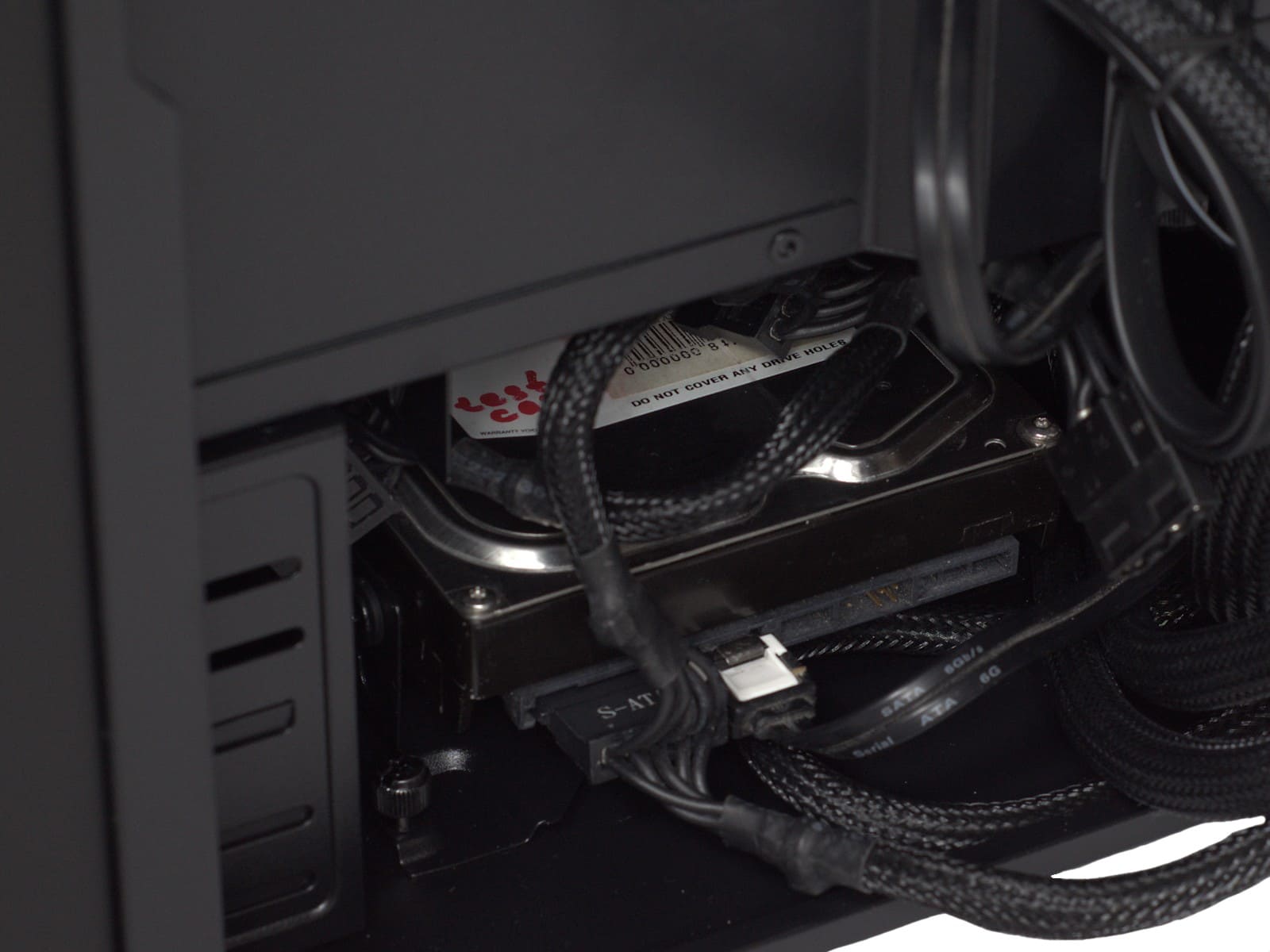

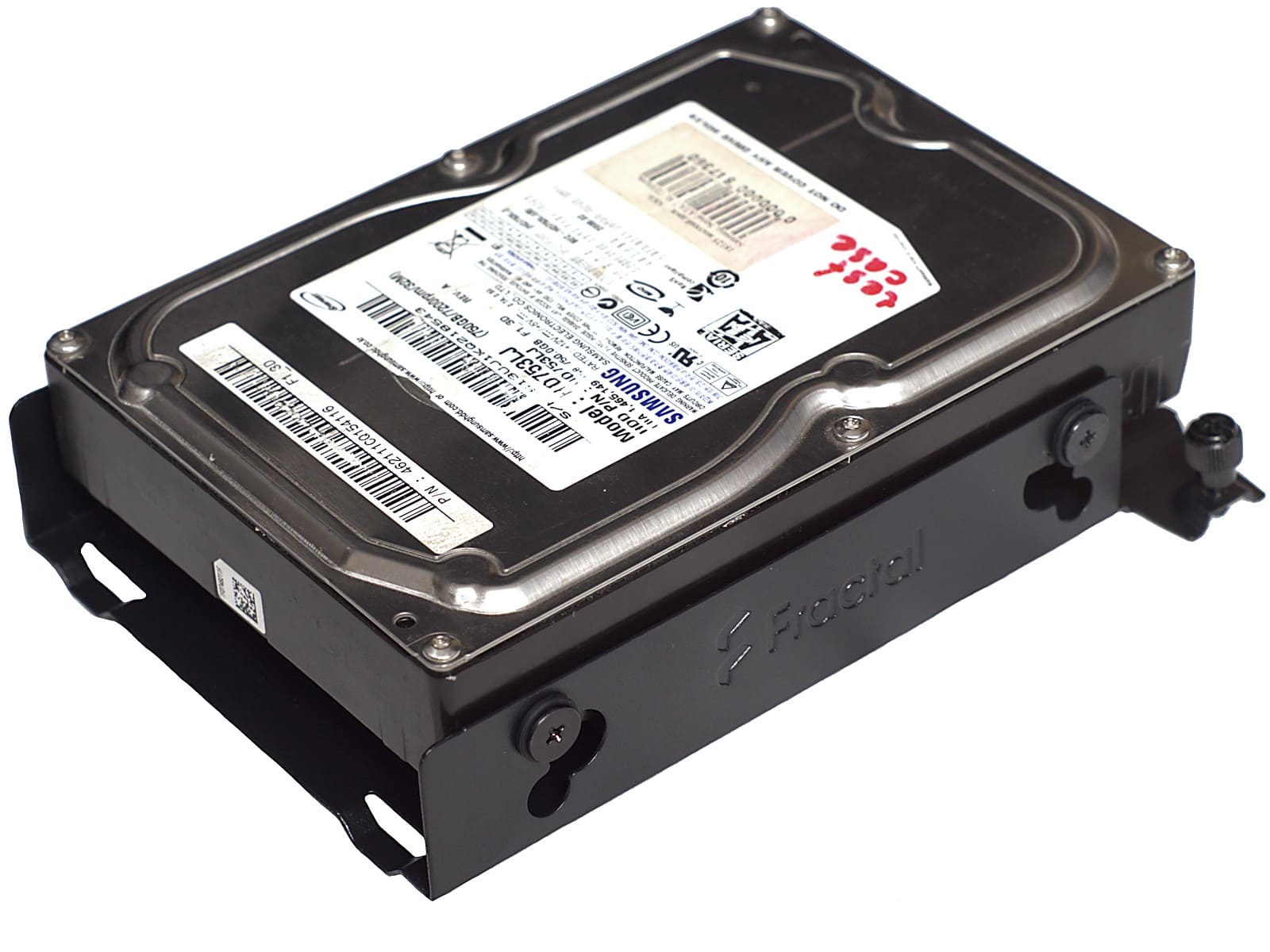

И сразу, если требуется установка 3.5" накопителей, то используем салазки. При верхнем размещении накопителя в салазках дополнительно снизу можно установить 2.5" накопитель.

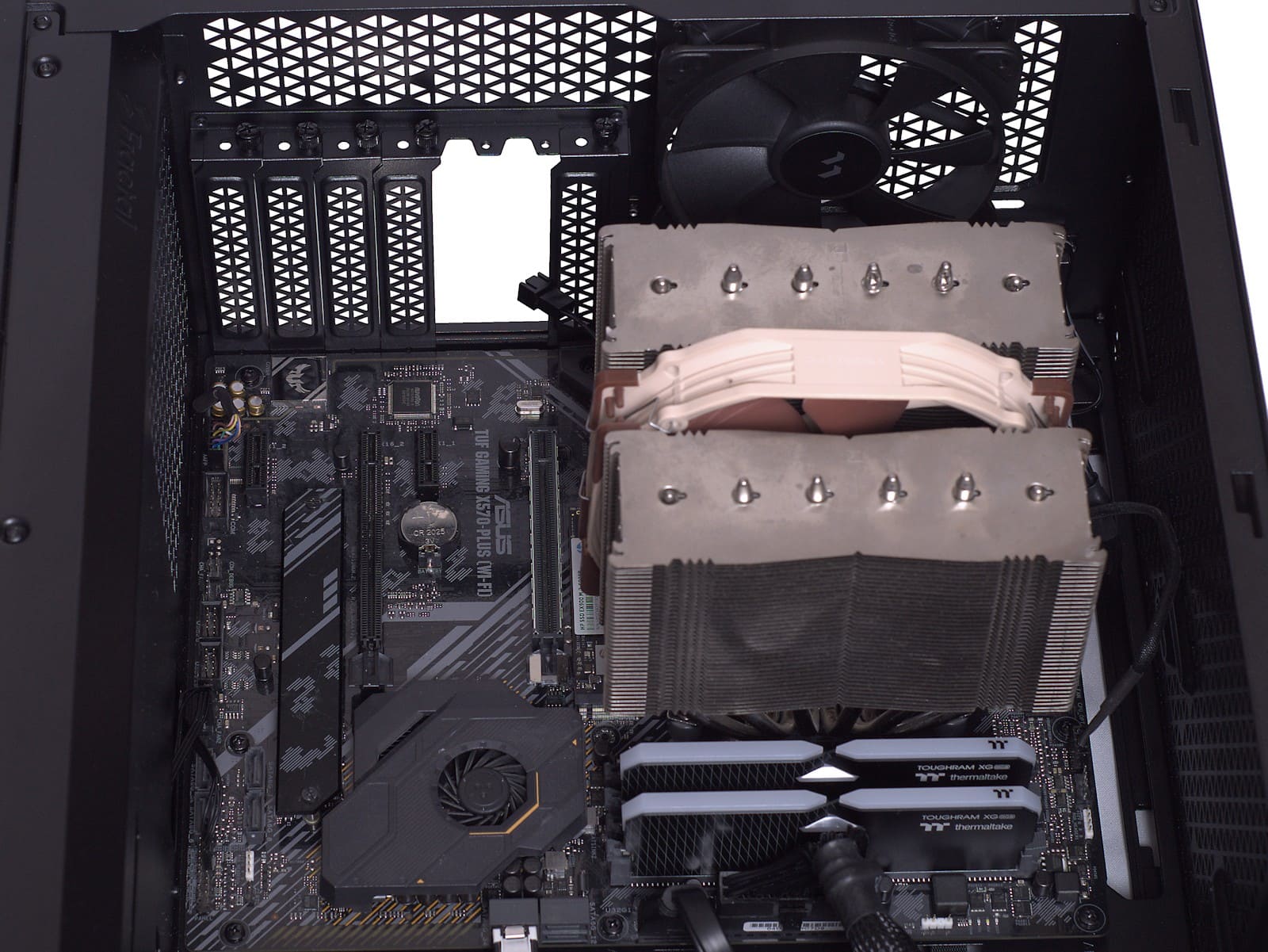

Следом устанавливаем материнскую плату. Напомним, что пространства вверху немного и в случае установки радиатора в верхней части у корпуса указано ограничение на высоту компонент материнской платы (до 35 мм).

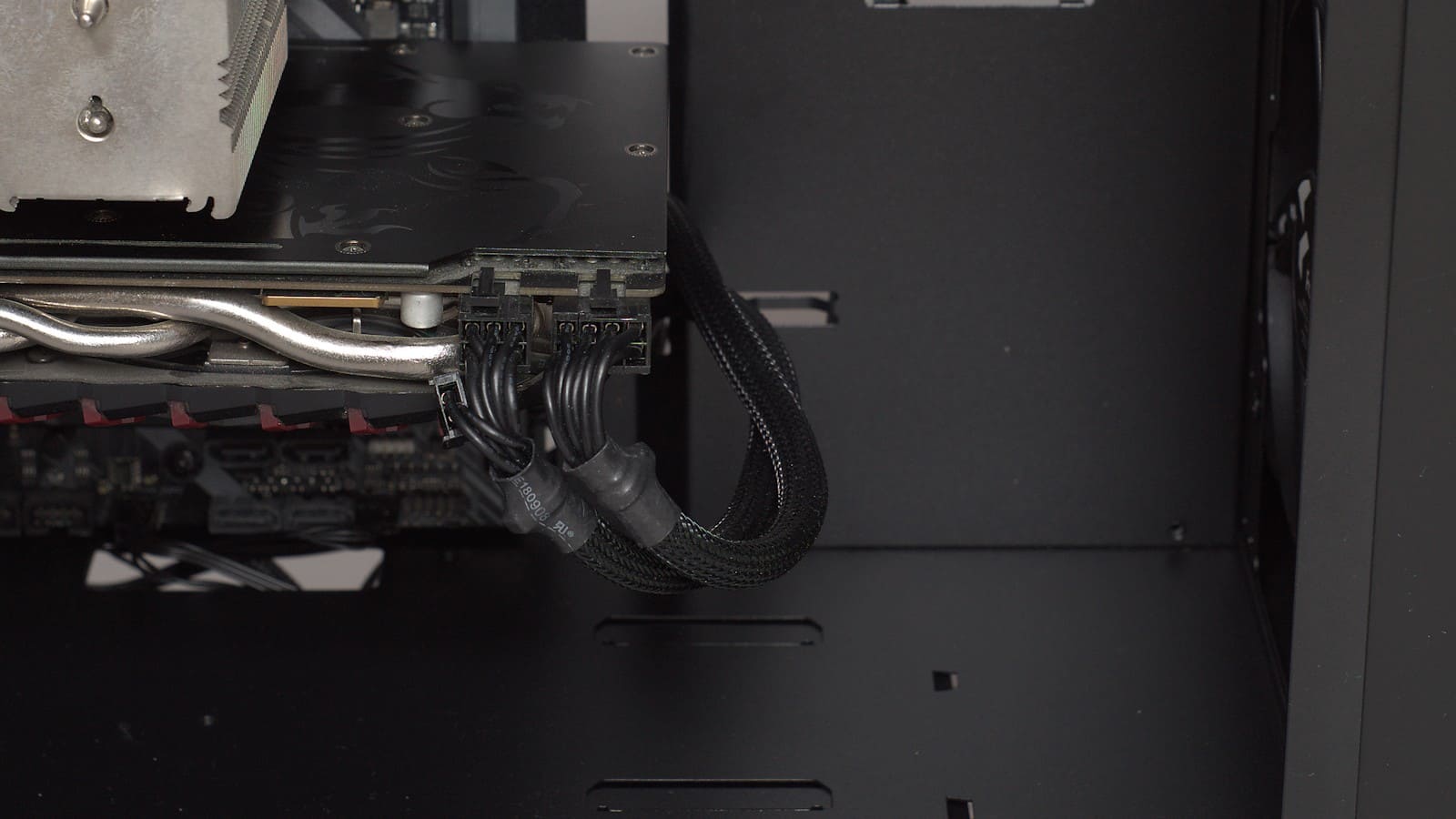

Глубины корпуса достаточно, чтобы иметь возможность установить видеокарту длиной до 405 мм.

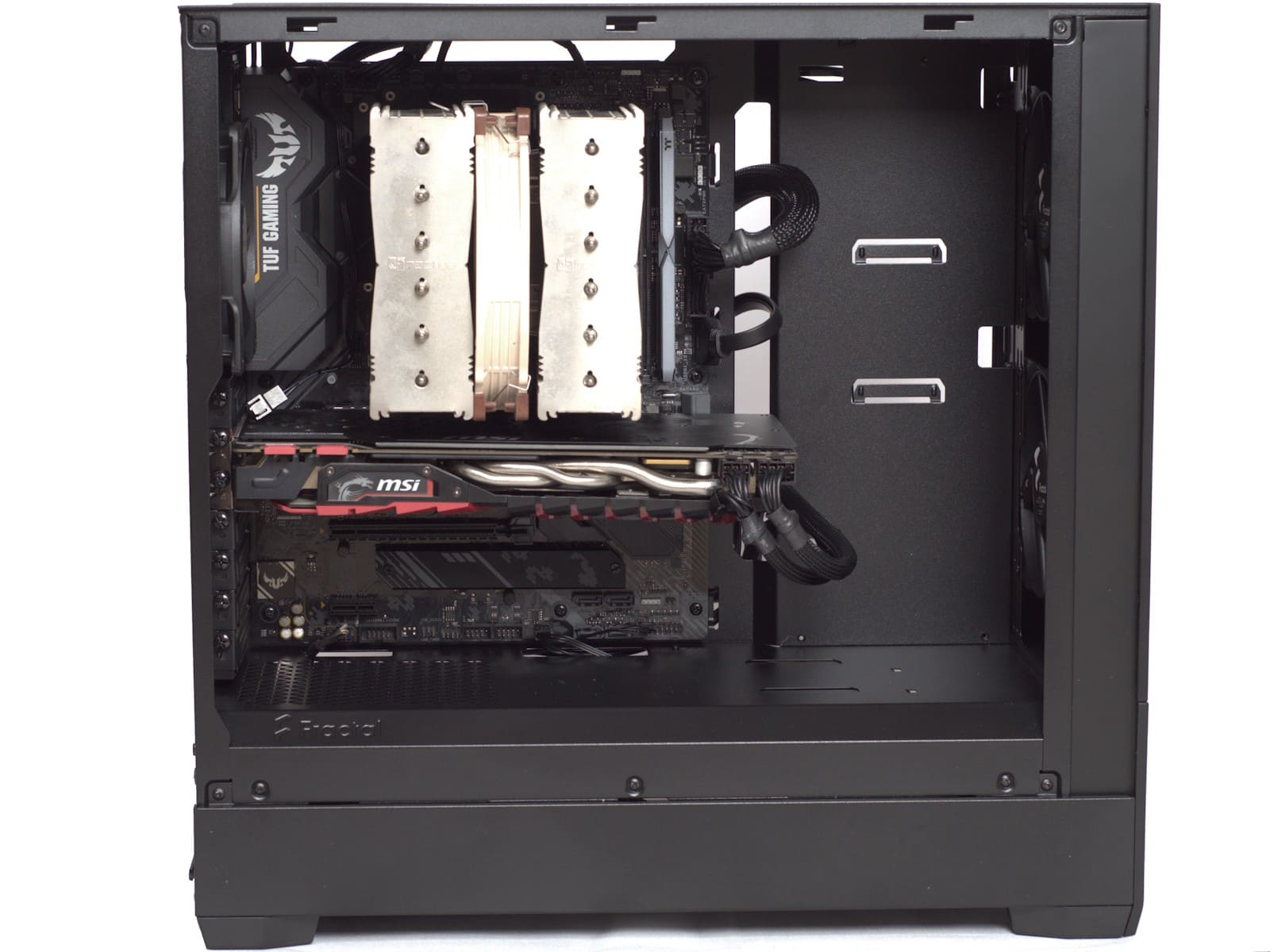

В целом сборка в корпусе получилась аккуратной, боковые стенки закрываются без проблем.

Тестовый стенд и методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 26,2-26,4 °С.

Тестирование корпуса производилось в варианте с закрытыми стенками и с демонтированными.

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

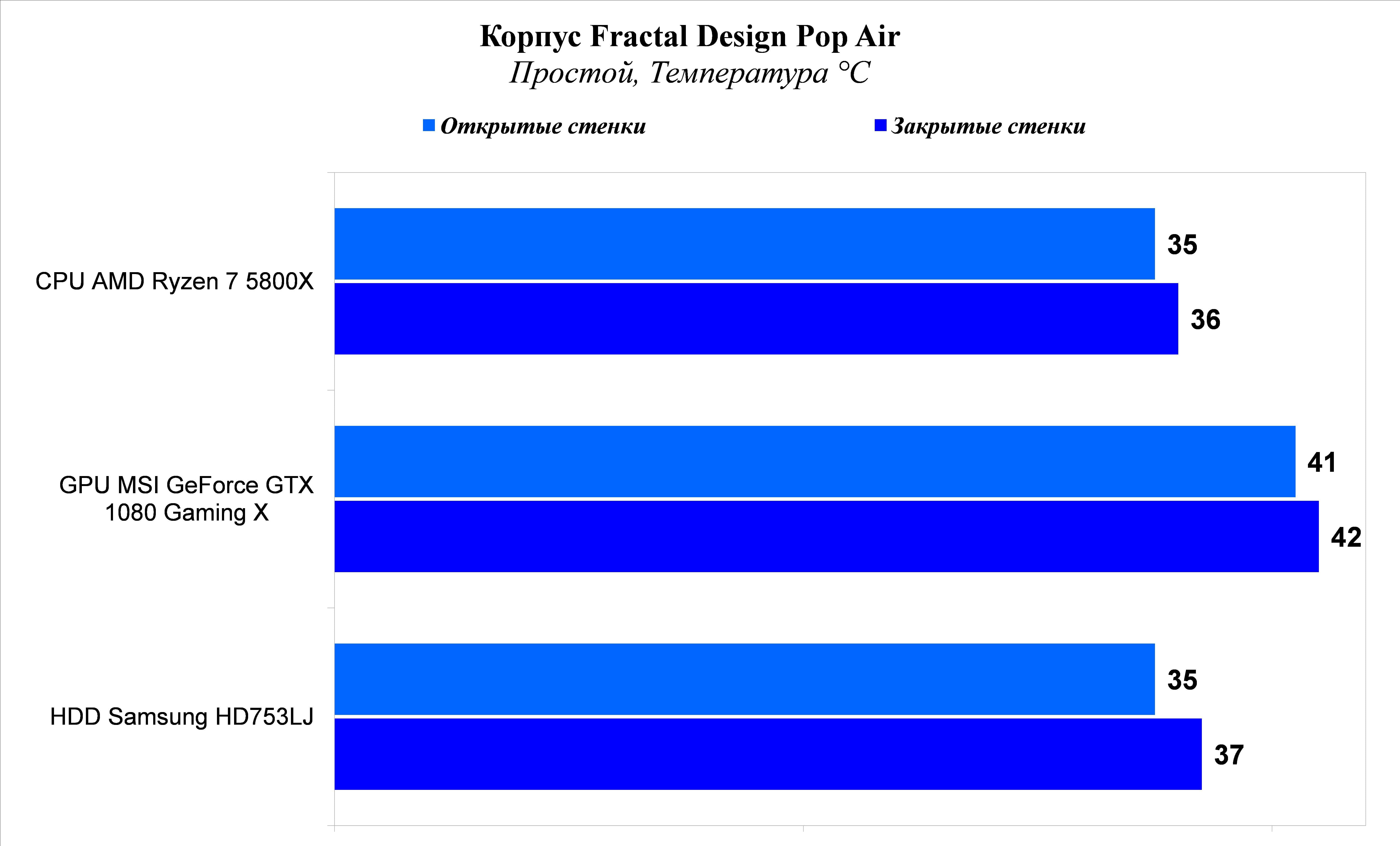

Нагрев компонентов. Простой системы.


Если к температурам процессора и видеокарты придраться тяжело (они невысоки и разница равна 1 °С), то температура накопителя в нижней корзине уже получается повышенной, так как для него не предусмотрено активного охлаждения, и она оказывается ещё выше (на 2 °С) при закрытых боковых стенках.

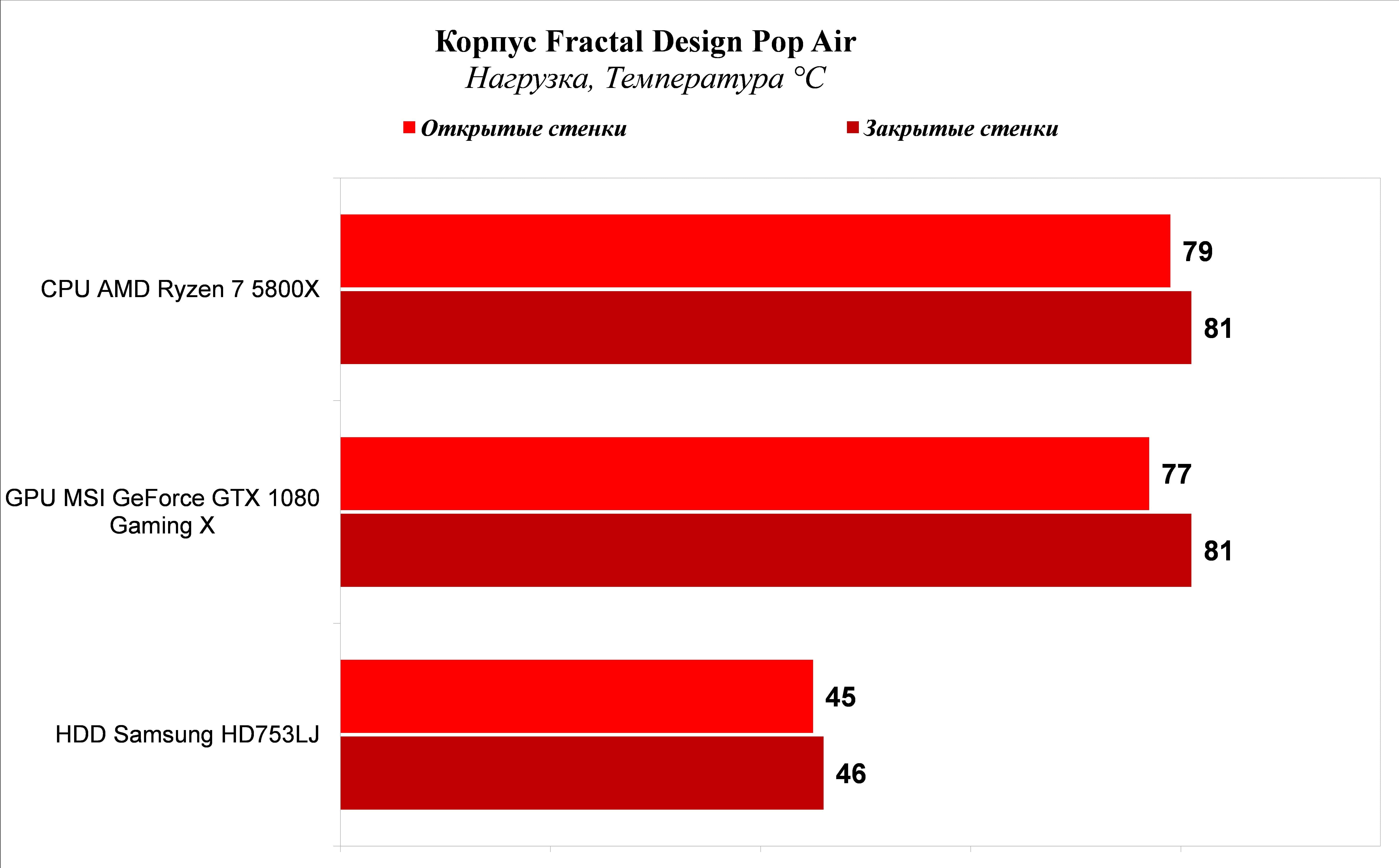

Нагрузка системы.


Корпус Fractal Design Pop Air демонстрирует неплохую эффективность охлаждения, но это касается зоны размещения материнской платы и плат расширения. Разница в температурах процессора и видеокарты с открытыми и закрытыми боковыми стенками составляет 2 °С и 4 °С соответственно. Это возможно благодаря трем предустановленным 120 мм вентиляторам Aspect 12. Что же касается накопителя, то нагрузка на него приводит к большему росту температур – выше 45 °С. В жаркий период при нижнем размещении накопителя придётся позаботиться о кондиционировании помещения. В противном случае ему внизу будет «жарко».

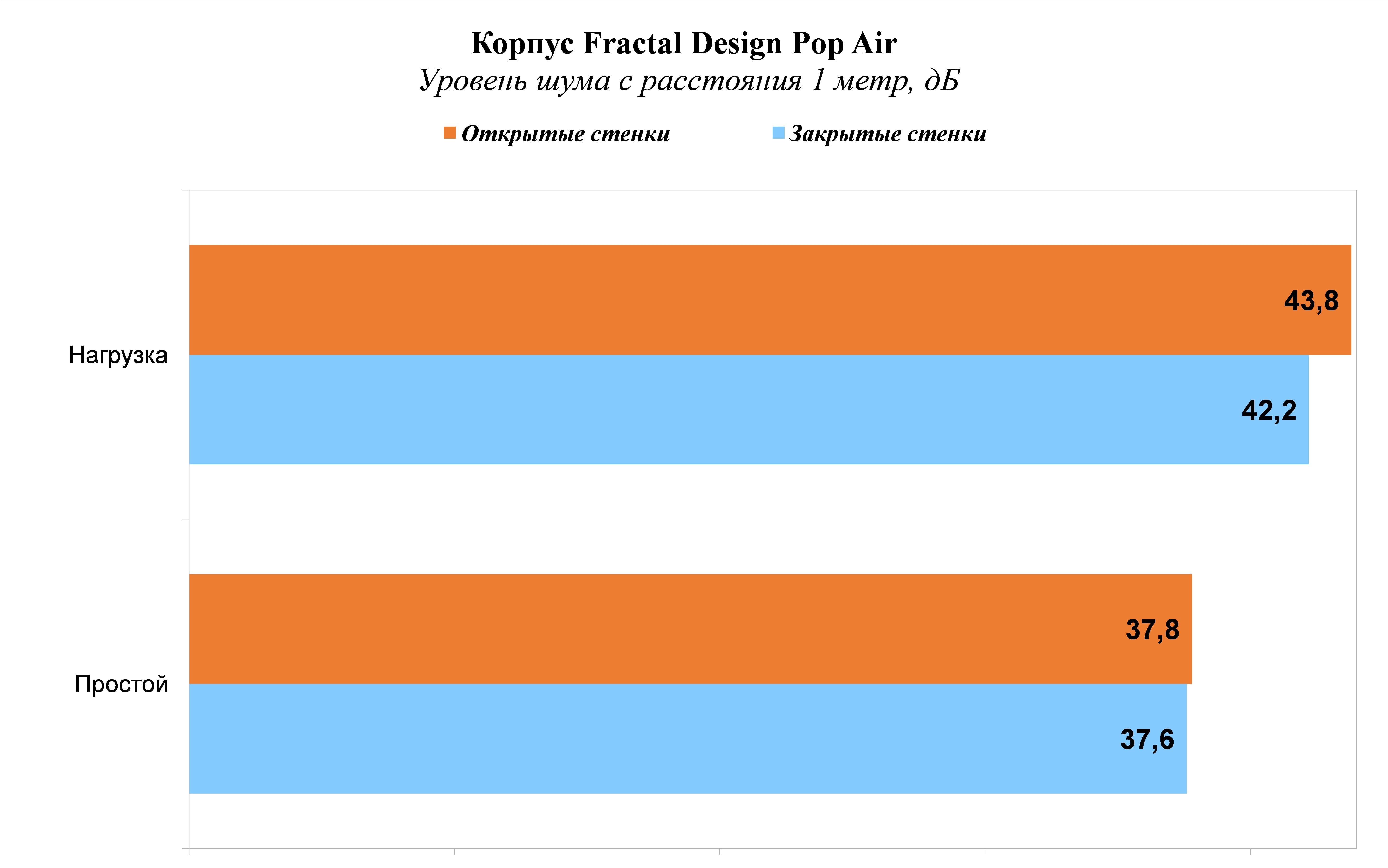

Уровень шума.


Корпус изначально ориентирован на обеспечение хорошей продуваемости, поэтому он не может «похвастать» идеально тихой работой. В простое компоненты системы демонстрируют невысокий уровень шума, однако под нагрузкой шум от корпуса становится хорошо заметным. Единственное, всё-таки корпус немного гасит шум за счет сплошных боковых стенок, но не более.

Выводы

Компания Fractal Design в лице Fractal Design Pop Air выпустила достаточно интересный корпус с хорошим функционалом (поддерживаются кулеры высотой до 170 мм, пара радиаторов СЖО, сверху 240 мм и спереди 240/280 мм, видеокарты длиной до 405 мм), в котором реализовало внутреннее пространство для «мелочей» с удобным доступом к нему через лицевую панель. Вместе с тем, в модификации Air корпус обеспечивает неплохую продуваемость зоны размещения материнской платы и плат расширения за счет перфорации лицевой панели и трех предустановленных 120 мм вентиляторов Aspect 12.

Особо в корпусе выделяется возможность установки 5.25" накопителя (в области размещения отсека для мелочей), что определенно привлечёт внимание пользователей, которые до сих пор используют оптические накопители (или какие-то ещё) и которым хочется получить "современный" корпус.

Пожалуй, слабым местом корпуса является отсутствие активного охлаждения нижней зоны, где размещена корзина под 2.5"/3.5" накопители. В случае их использования внизу им будет «жарко», поэтому предпочтительны варианты накопителей, которые не слишком сильно нагреваются в процессе своей работы. О чём можно пожалеть, так это об отсутствии реализованного порта USB тип С – вместо него в корпусе стоит заглушка.

Ещё упомянем, что модификация Pop Air ориентирована на хорошую продуваемость, поэтому данный корпус демонстрирует умеренный уровень шума и это надо будет учитывать. Если требуется «тихий» вариант, то стоит присмотреться к модификации Pop Silent.

В рассмотренной модификации Fractal Design Pop Air Black TG Clear Tint, когда у корпуса есть боковая панель из закалённого стекла и нет ARGB-подсветки, стоимость корпуса находится на уровне 8000 рублей. С учетом высокого качества изготовления и функционала он может стать неплохим выбором для сборки любой современной системы.

Плюсы:

  • Стильный внешний вид;
  • Имеется отсек для «мелочей»;
  • Возможность установки 5.25" накопителя;
  • Поддержка видеокарт длиной до 405 мм;
  • Поддержка до двух радиаторов СЖО (240 мм + 240/280 мм);
  • Хорошая эффективность охлаждения зоны размещения материнской платы и плат расширения;
  • Три предустановленных 120 мм вентилятора Aspect 12;
  • Продуманный кабель-менеджмент;
  • Простая процедура сборки;
  • Неплохая комплектация;
  • Демократичная цена.

Минусы:

  • Отсутствует активное охлаждение нижней корзины под накопители;
  • Не реализован порт USB тип С.
