Обзор и тестирование корпуса Deepcool CH510

Просторный корпус с доступной стоимостью и отличным дизайном, как внешнего вида, так и интерьера.
Обзор и тестирование корпуса Deepcool CH510

Просторный стильный корпус по доступной цене с индивидуальными особенностями – именно такой является модель CH510 от компании Deepcool.

Это достаточно простой корпус, в комплекте всего один вентилятор, съемные фильтры, панель из закалённого стекла на магнитах. Его преимуществом является большое внутреннее пространство для установки габаритных комплектующих и пара дополнительных функций.

Технические характеристики

Габариты 435×230×471 мм
Вес 7.2 кг
Материалы ABS-пластик, сталь, закалённое стекло
Поддержка материнских плат Mini-ITX, Micro-ATX, ATX,  E-ATX
Фронтальная панель USB3.0×2, Audio×1 (комбинированный)
3.5" накопители 2
2.5" накопители 2+1
Слоты расширения 7
Места под вентиляторы Перед: 3×120 или 2×140 мм Верх: 3×120 или 2×140 мм Тыл: 1×120 или 1×140 мм
Места под радиаторы Перед: 120, 140, 240, 280, 360 мм Верх: 120, 140, 240, 280, 360 мм Тыл: 120, 140 мм
Высота кулера CPU До 175 мм
Длина видеокарты До 380 мм
Длина БП До 170 мм

Упаковка и комплектация

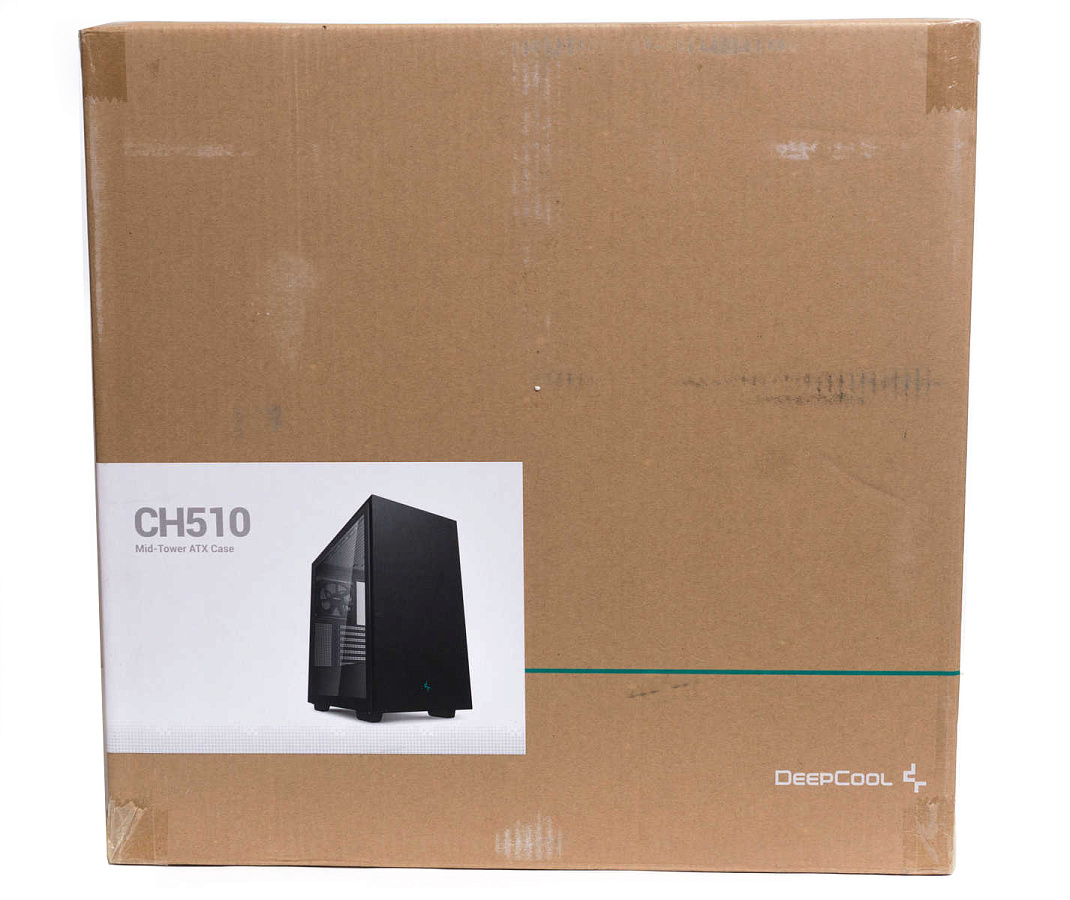

Корпус поставляется в картонной коробке без цветной полиграфии, имеется только наклейка с указанием модели и фотографией корпуса.

Корпус упакован в целлофан и зафиксирован демпферами из пенопласта. Стекло обклеено пленкой.

В комплекте руководство пользователя, десяток разовых пластиковых стяжек и набор винтов.

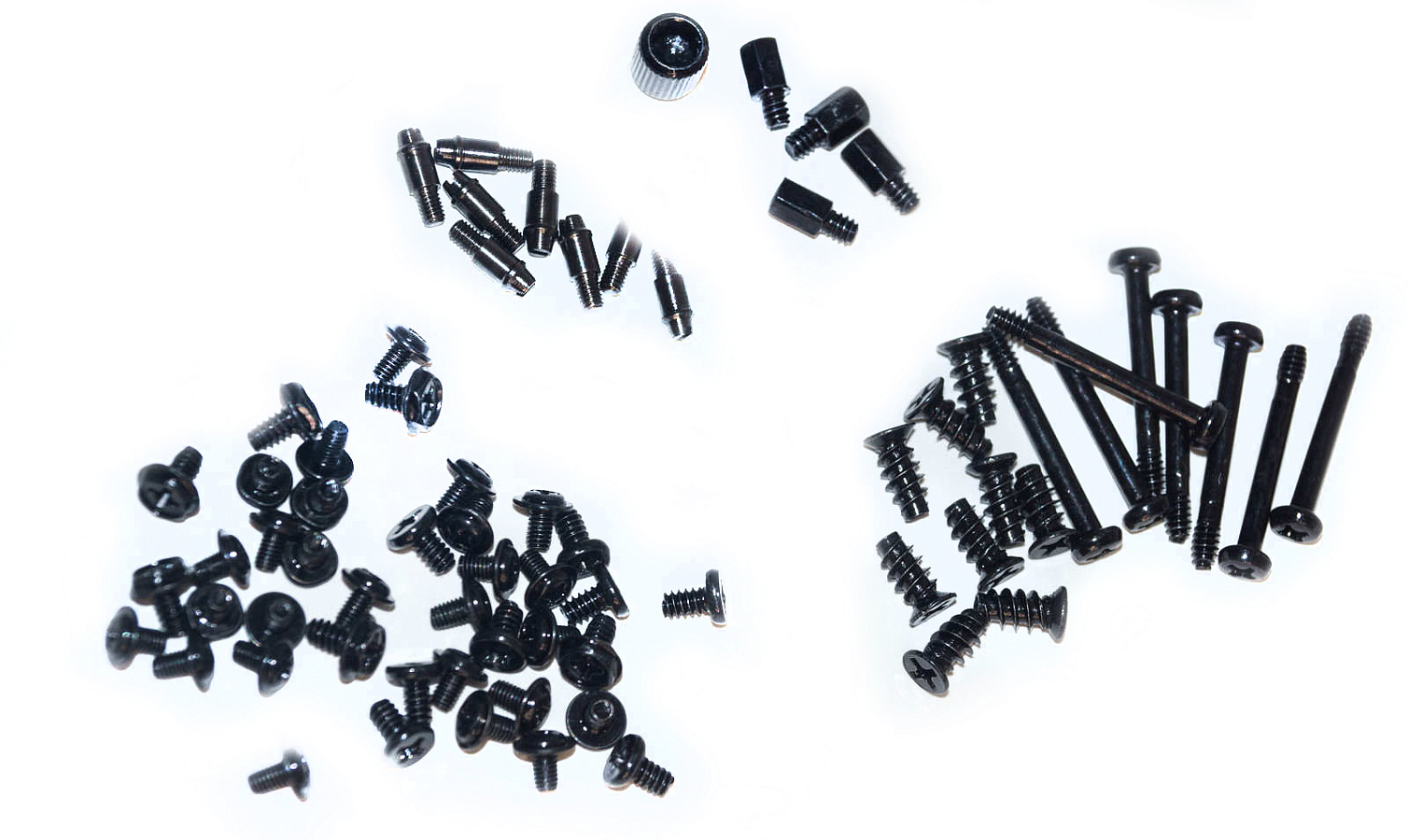

Восемь длинных винтов и девять коротких для креплений вентиляторов, четыре дополнительных стойки под материнскую плату (девять штук уже вкручены в поддон), восемь винтов-стоек для SSD-накопителей, три десятка винтов для прочих креплений и головка для вкручивания стоек.

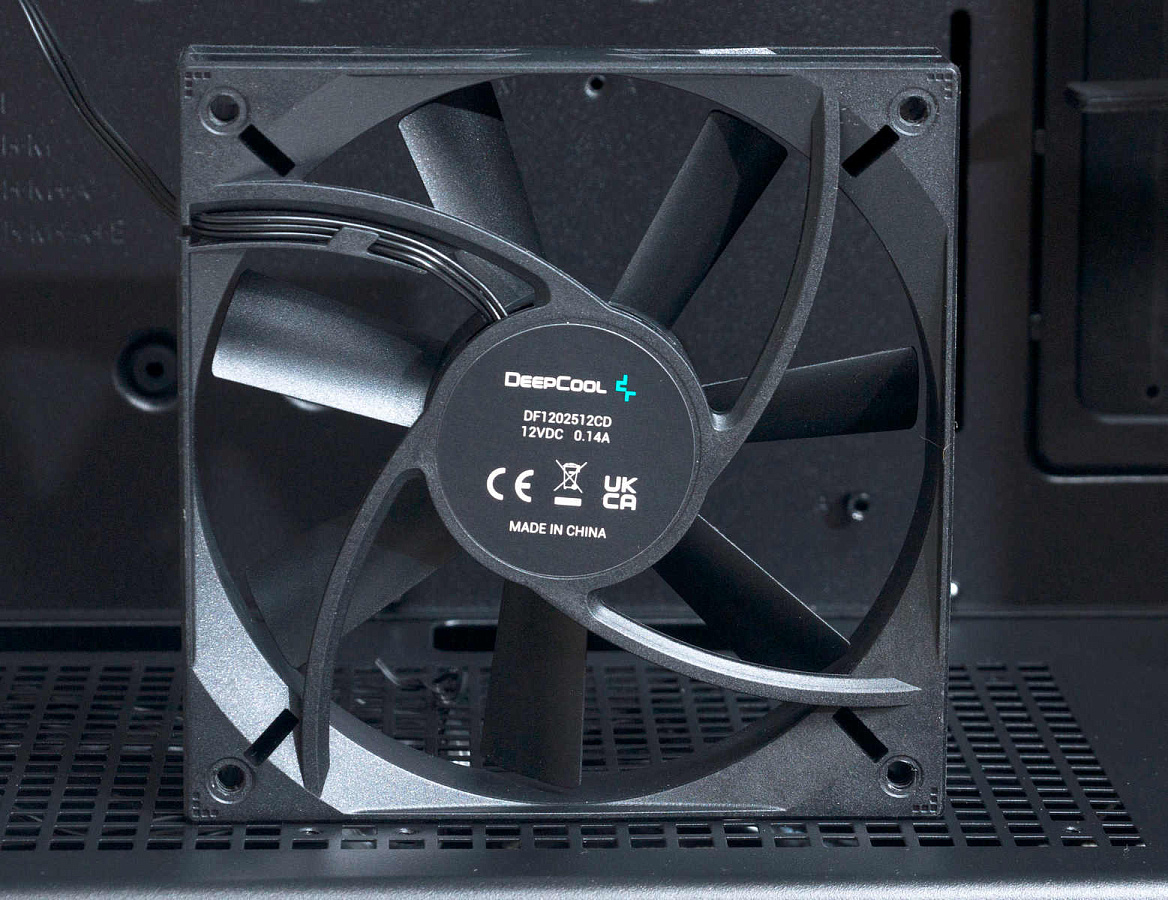

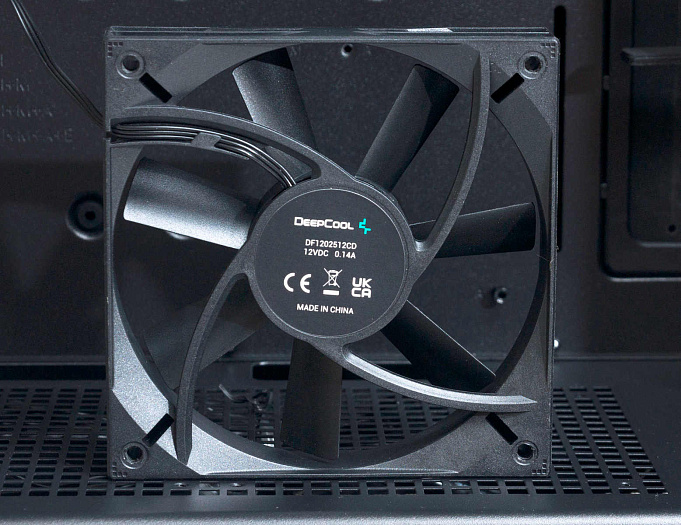

Корпус комплектуется всего одним вентилятором на 120 мм с 3-пин питанием. Модель - DF1202512CD.

Внешний вид

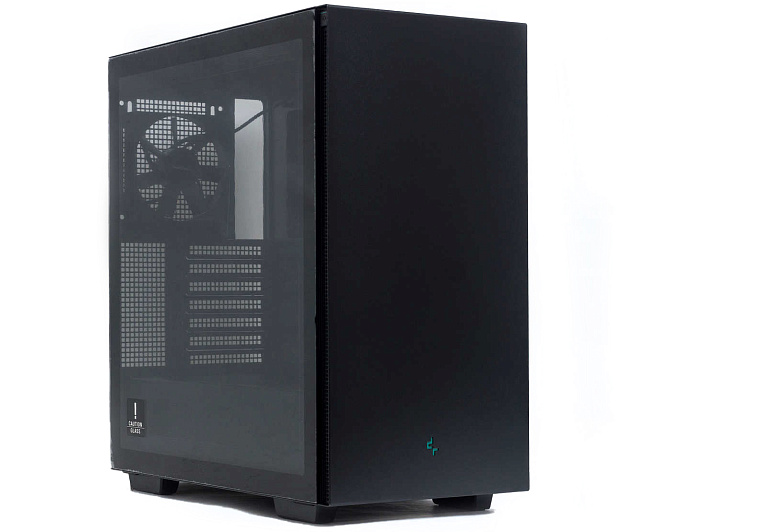

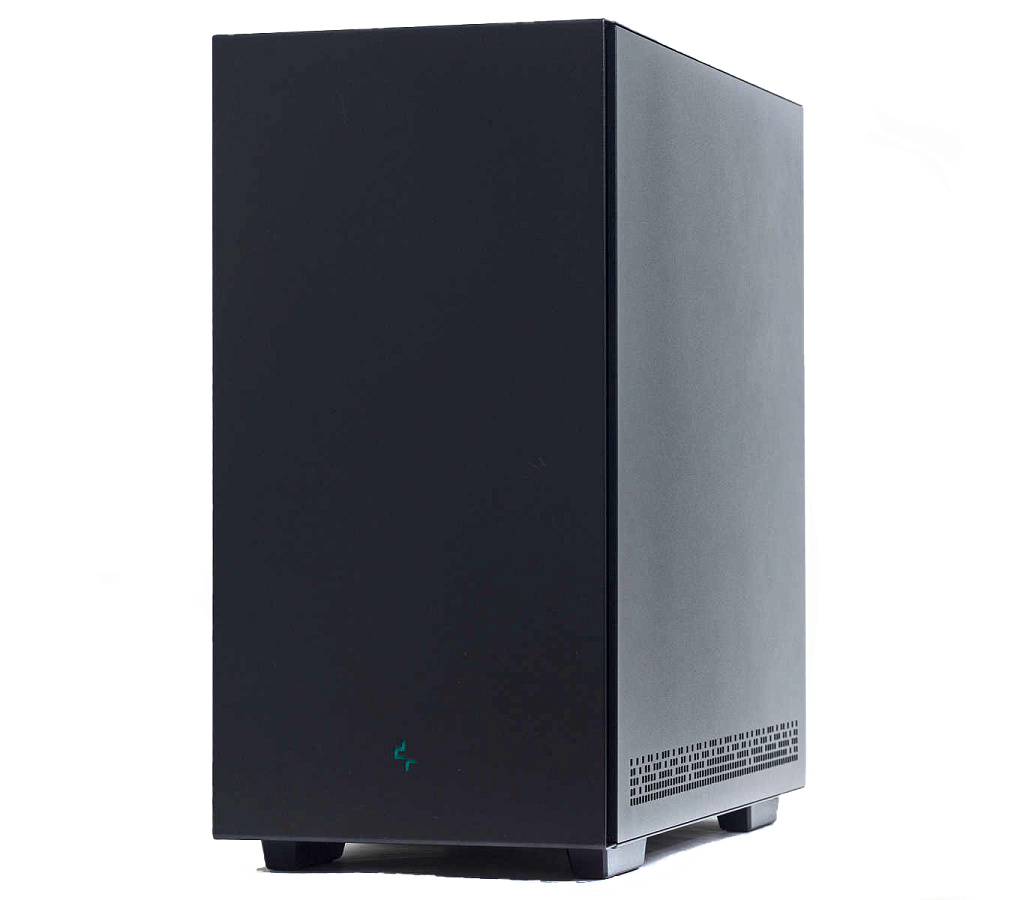

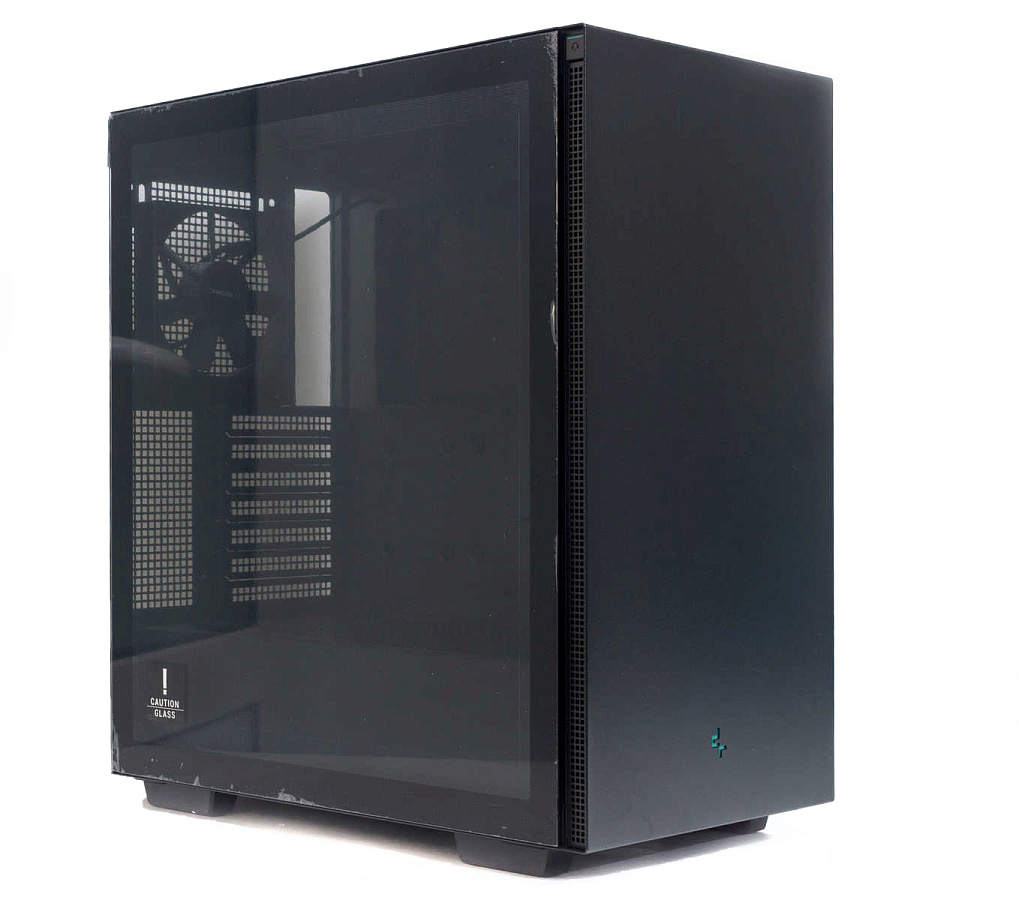

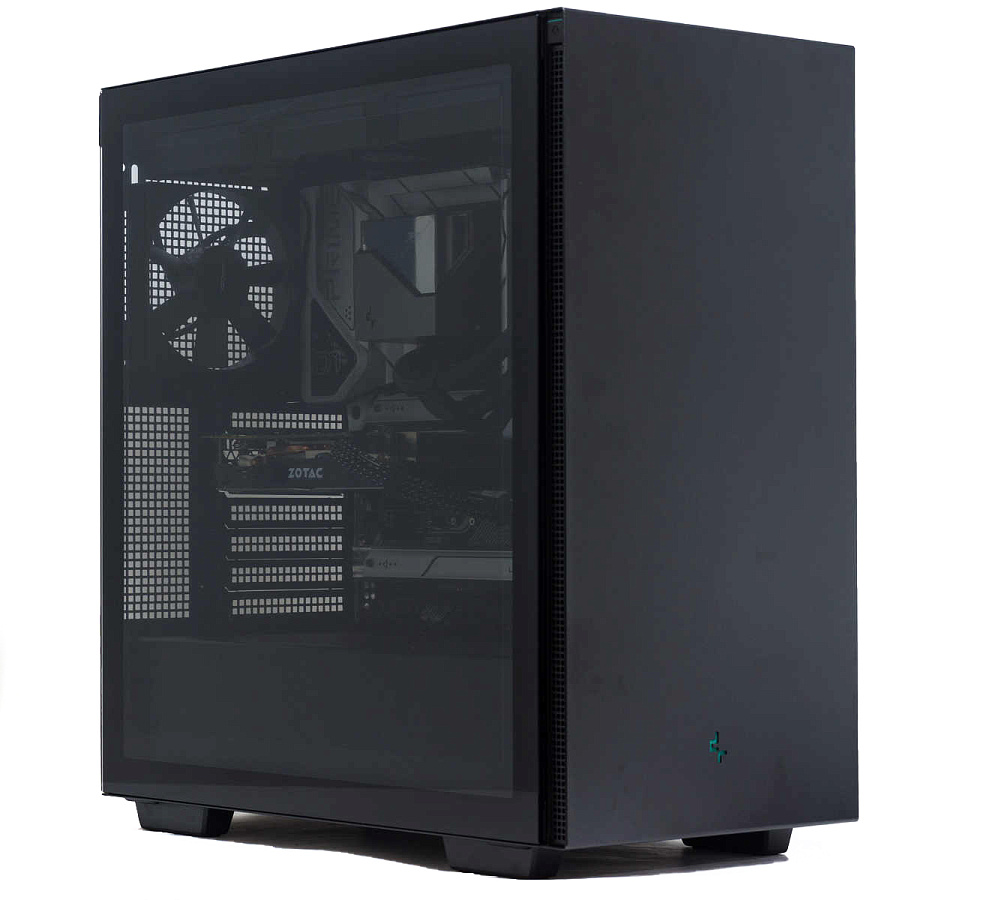

Модель CH510 – это классическая призма с прямыми углами. Лицевая панель сплошная, без вентиляций. Левая сторона полностью закрывается стеклянной панелью.

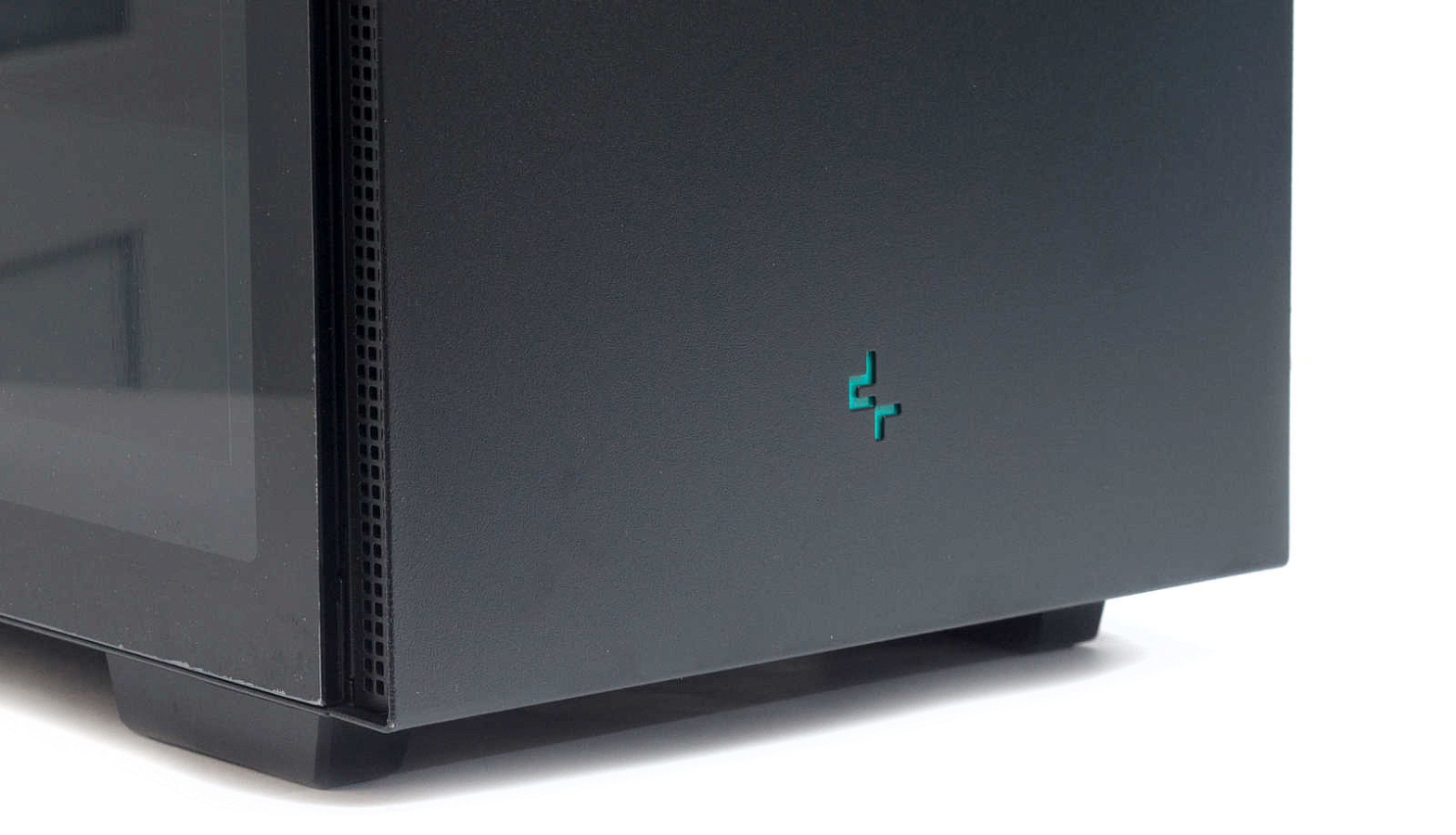

Лицевая панель оформлена только лаконичным логотипом. По торцам панели имеются вентиляционные отверстия.

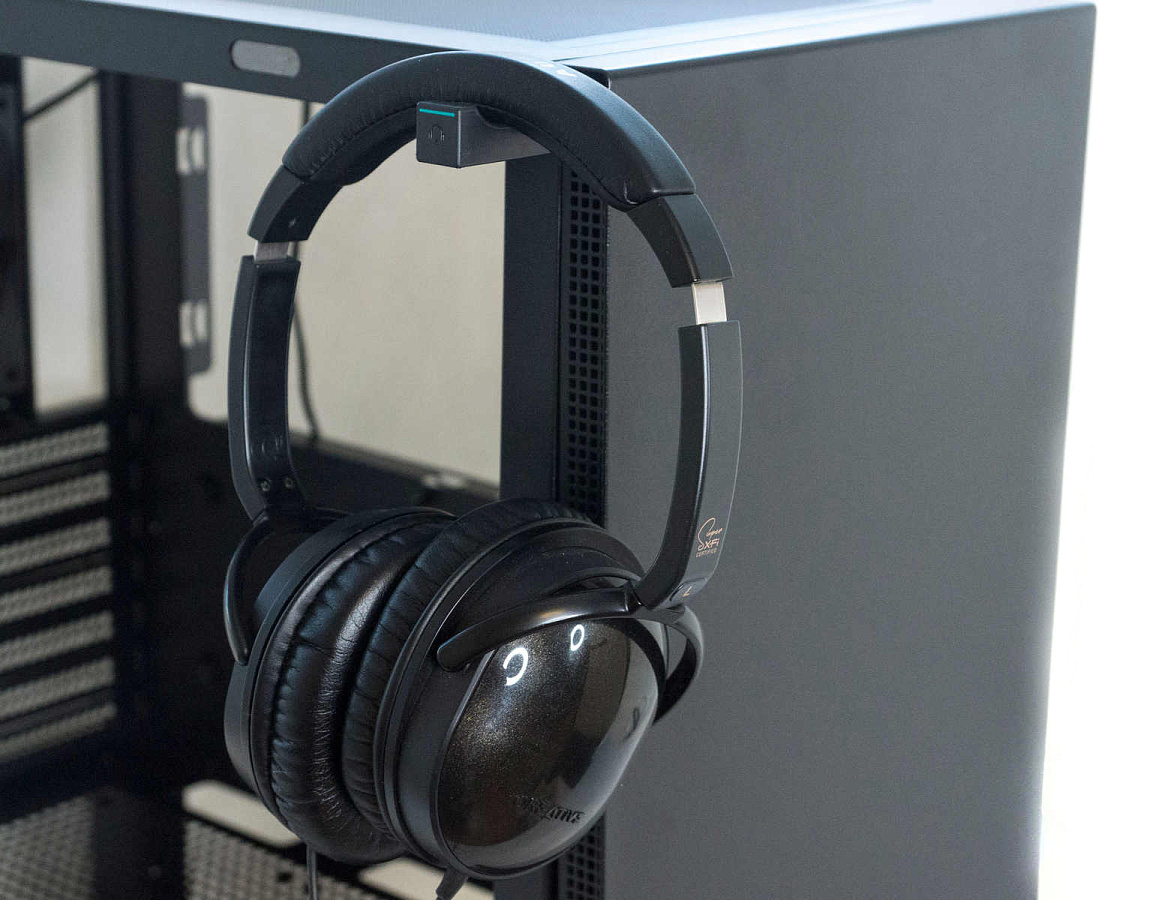

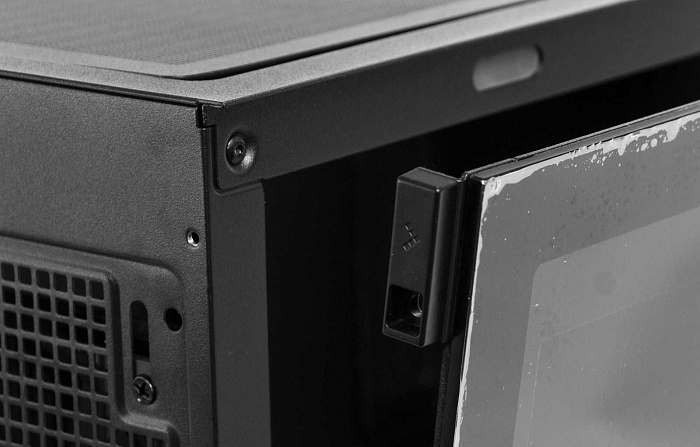

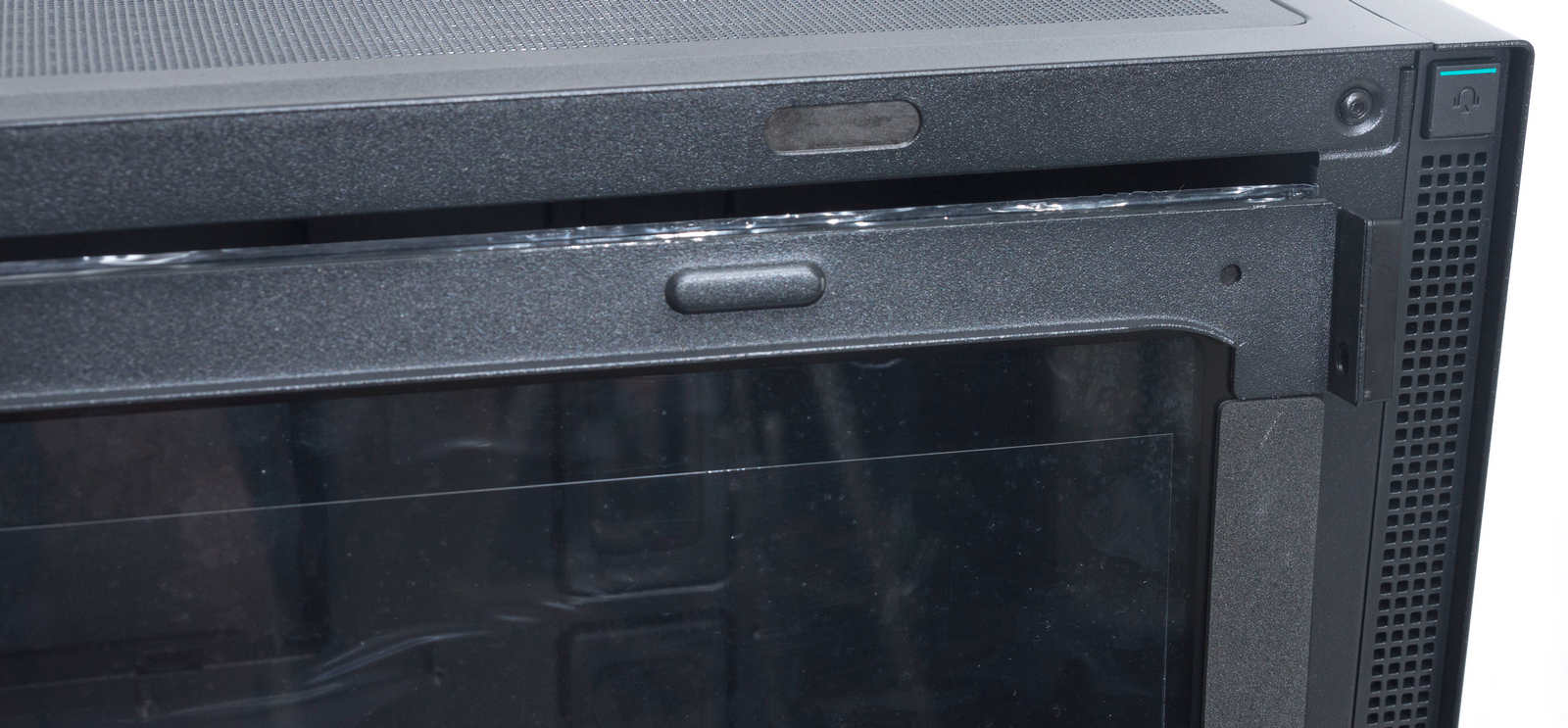

В верхней части с левого бока имеется кнопка с изображением наушников. При её нажатии выдвигается специальный кронштейн под гарнитуру.

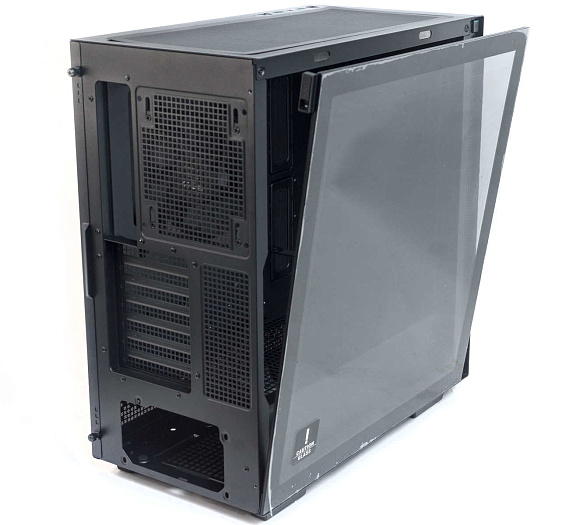

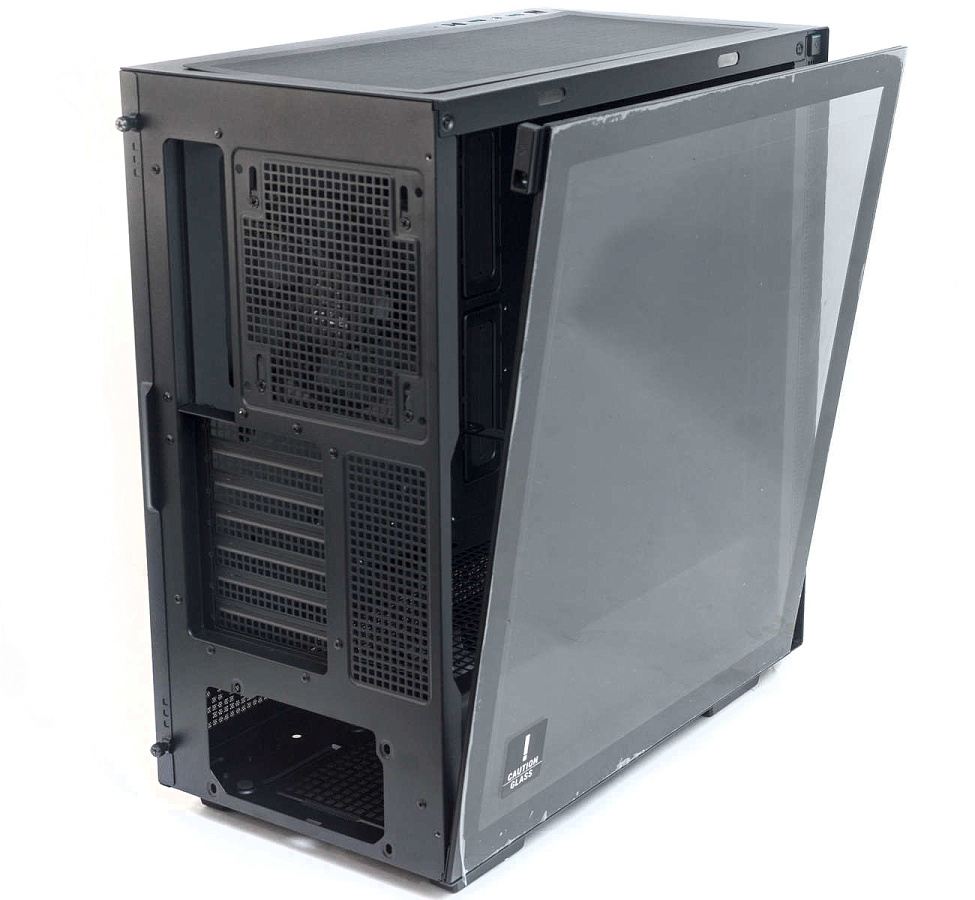

Стеклянная панель крепится на магниты в верхней части, снизу она вставляется в паз.

С внутренней стороны стекло имеет черную рамку, снизу и сверху наклеены металлические вставки, по бокам - прорезиненные накладки.

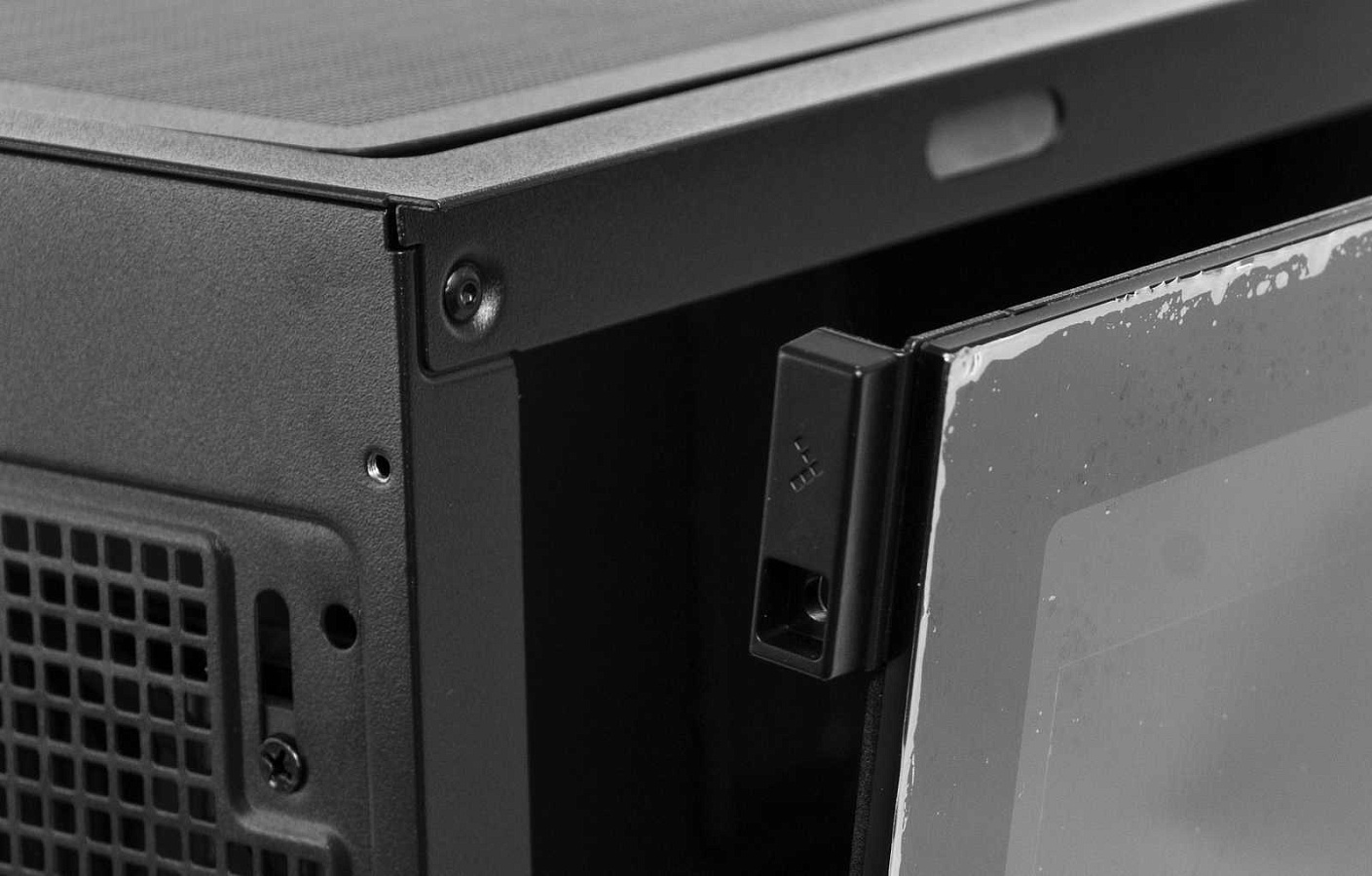

При необходимости данную панель можно сверху зафиксировать на винт, отверстие с торца предусмотрено.

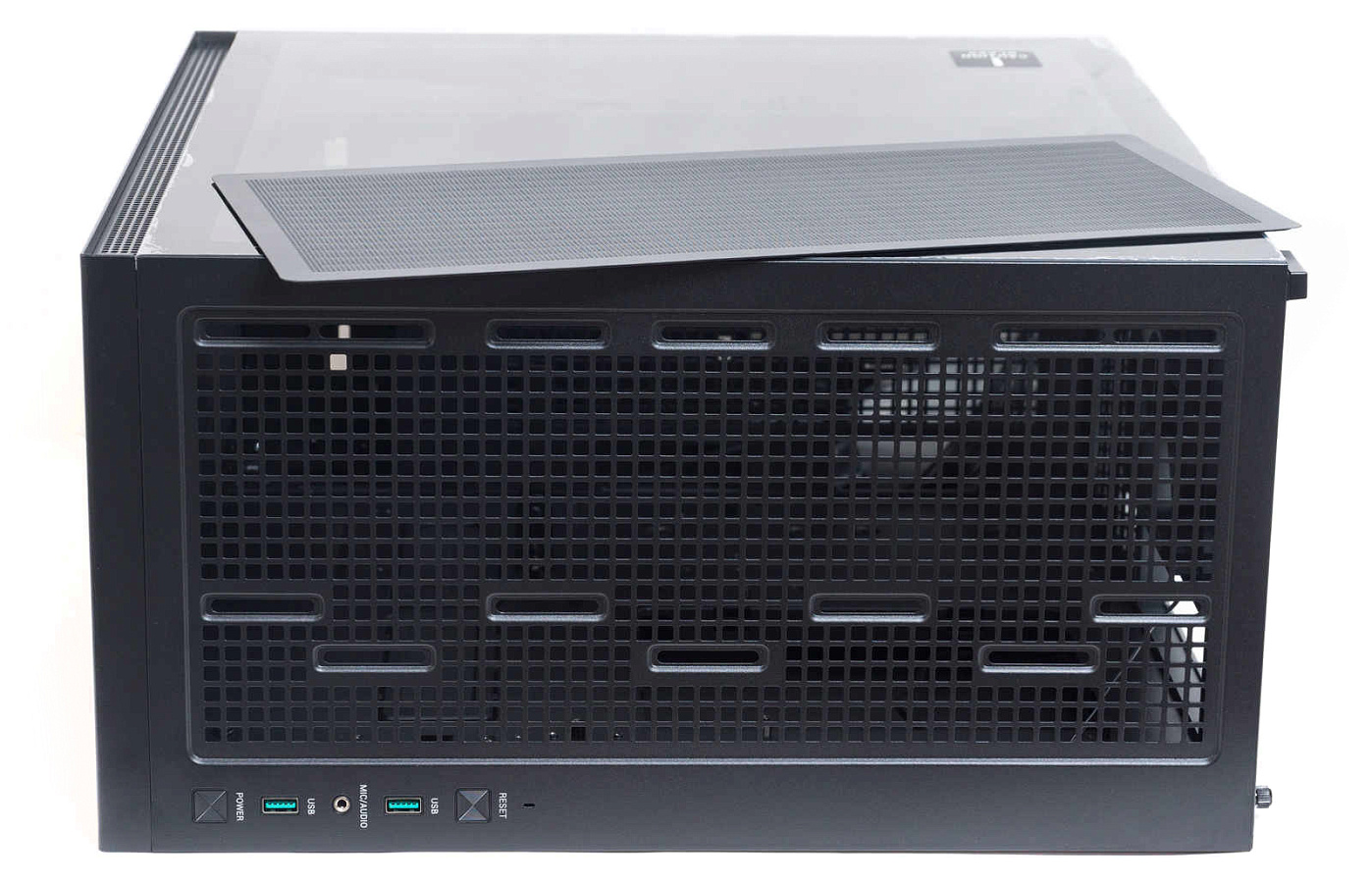

Верхняя панель почти на всю поверхность имеет вентиляционную перфорацию, закрытую нейлоновым пылевым фильтром на магнитах.

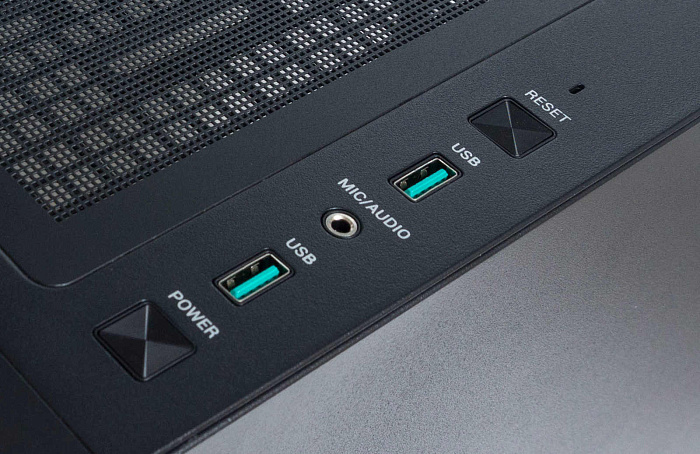

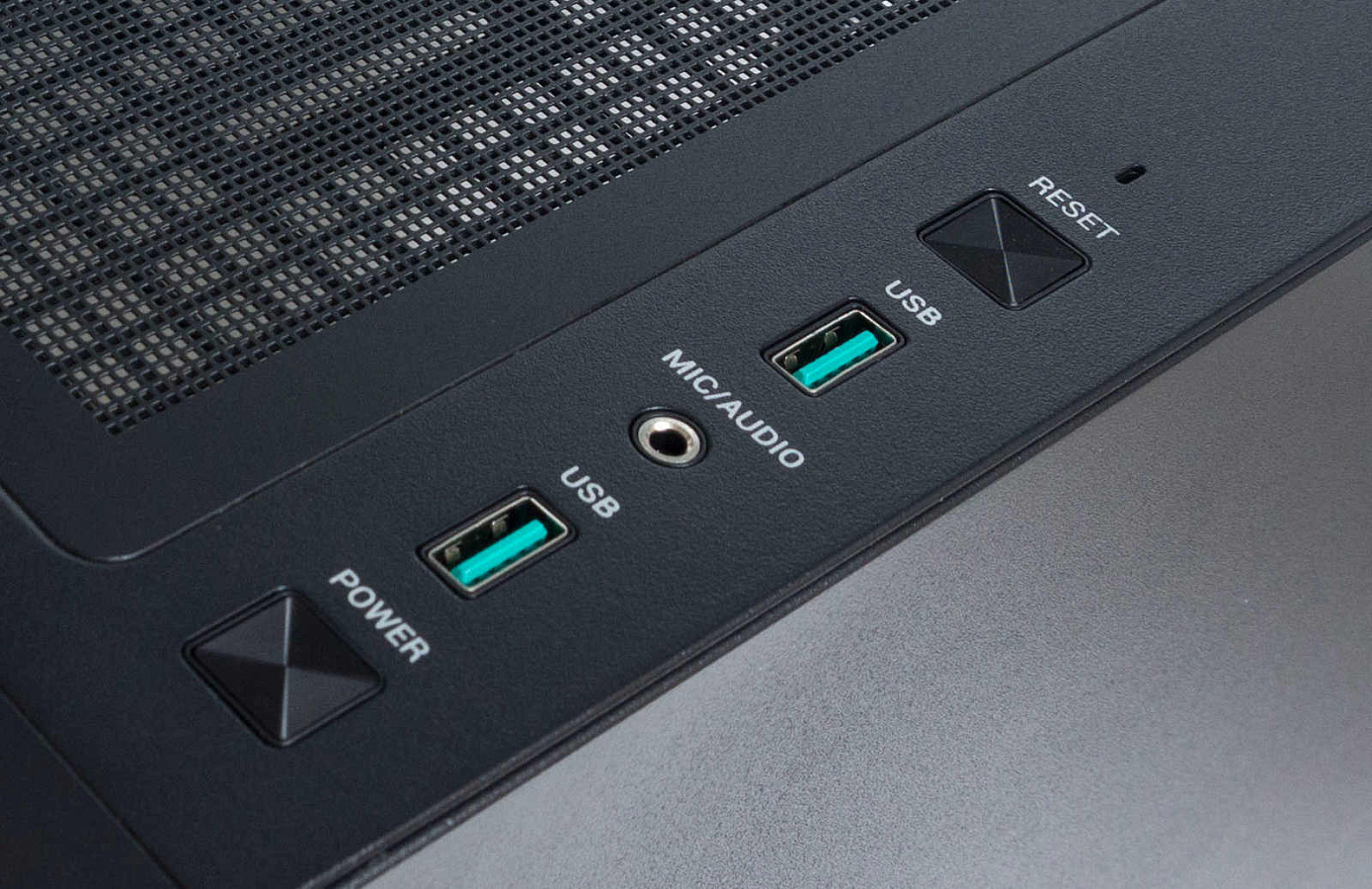

С правого бока в ряд идут интерфейсы и кнопки: по краям одинаковые квадратные кнопки включения и перезагрузки, между ними два порта USB третьей версии и комбинированный аудиоразъем 3,5 мм для подключения гарнитуры.

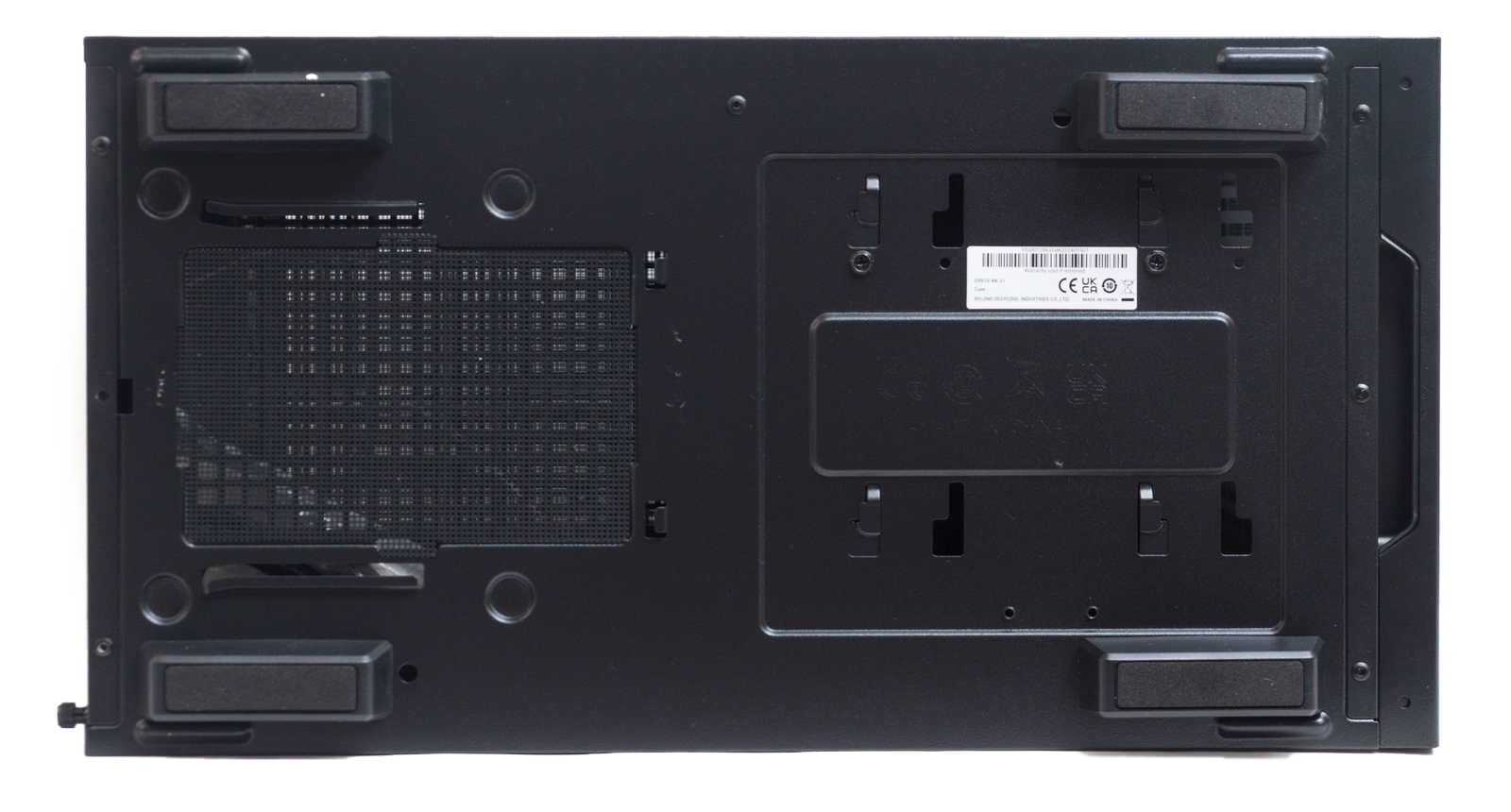

Снизу корпуса четыре призматические ножки, на основании наклеены резиновые прокладки. Вентиляционный вырез под БП закрыт простенькой металлической сеточкой. Конструктивно здесь имеются пазы для выдвижного фильтра в пластиковой рамке, но корпус им не оснщен.

Также на дне корпуса мы видим восемь пазов для корзины HDD. Они позволяют установить корзину ближе к лицевой части для более длинного БП или дальше в случае установки радиатора СЖО на переднюю панель.

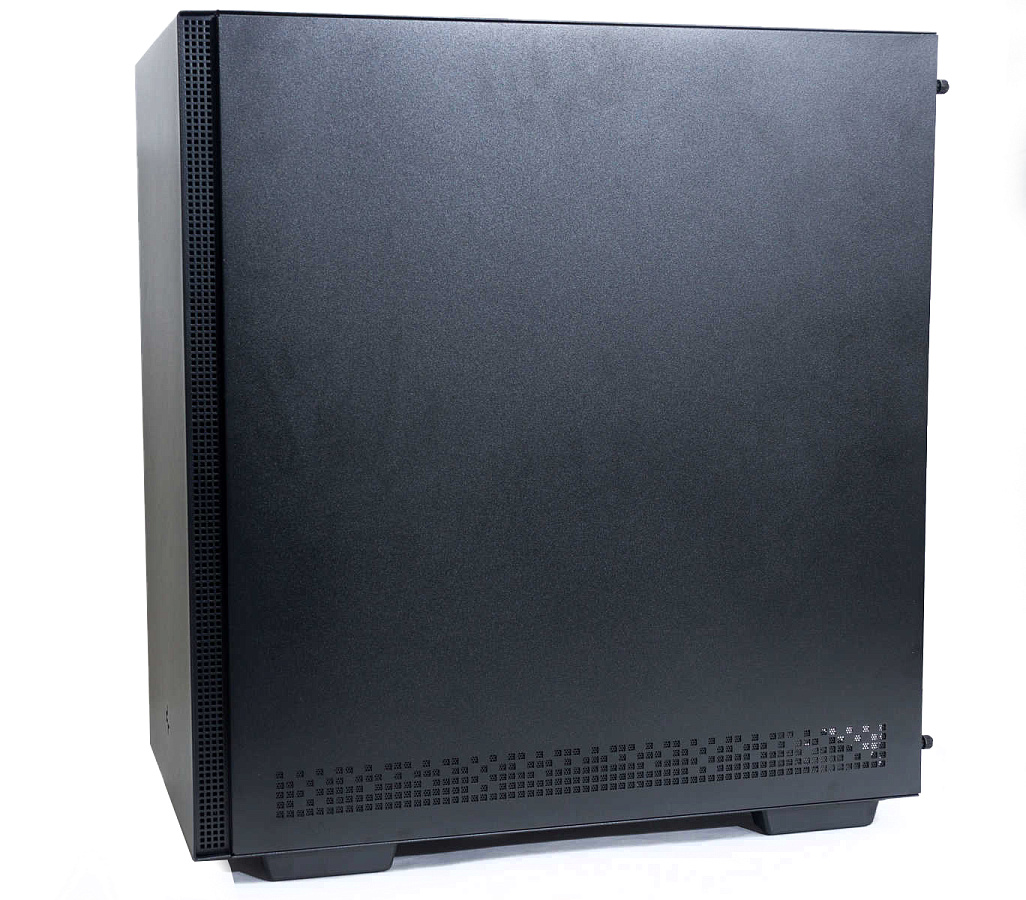

Правая панель ровная, без штампованных выступов. В нижней части находится полоса с вентиляционными перфорациями.

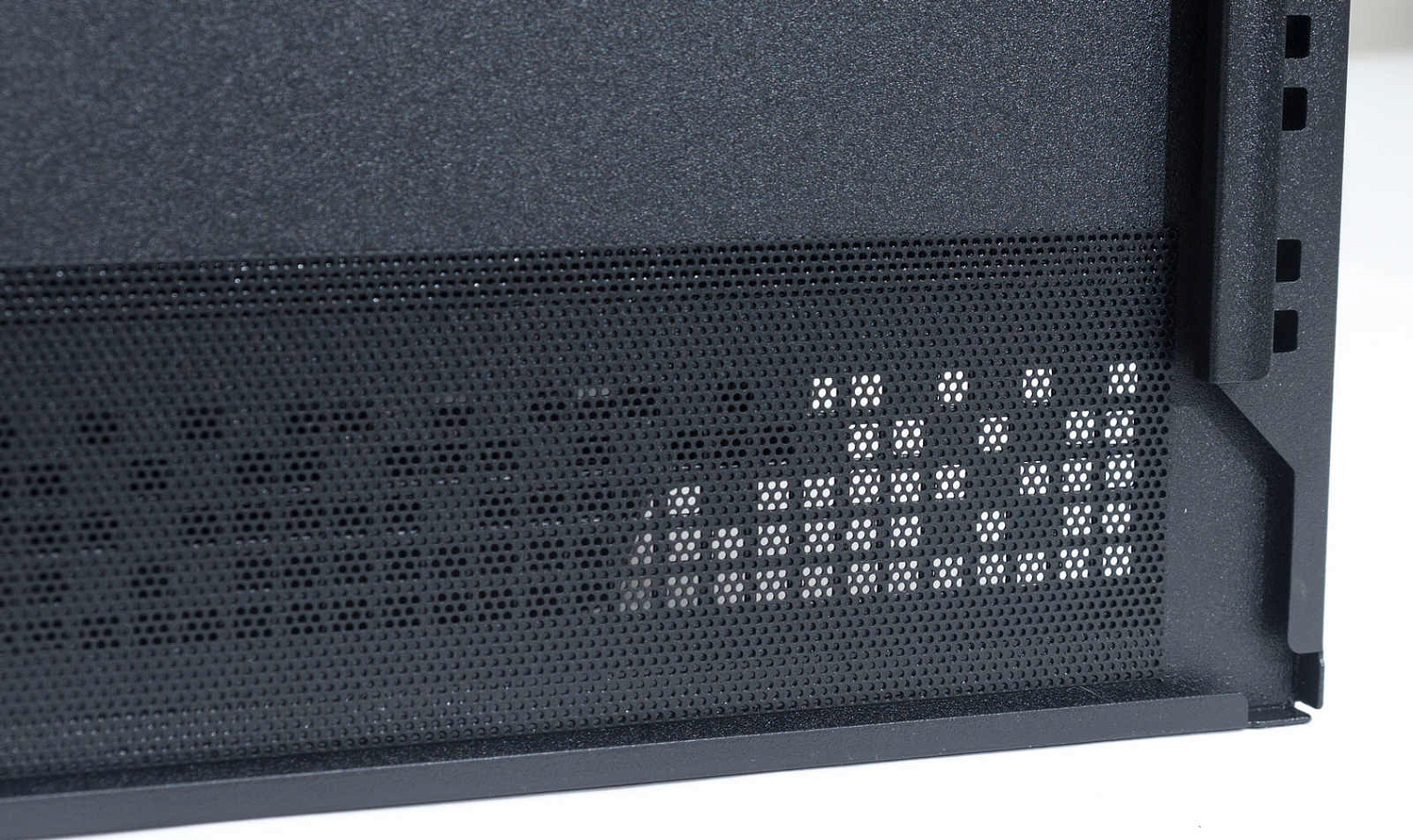

С внутренней стороны они закрываются несъемной мелкоячеистой сеткой.

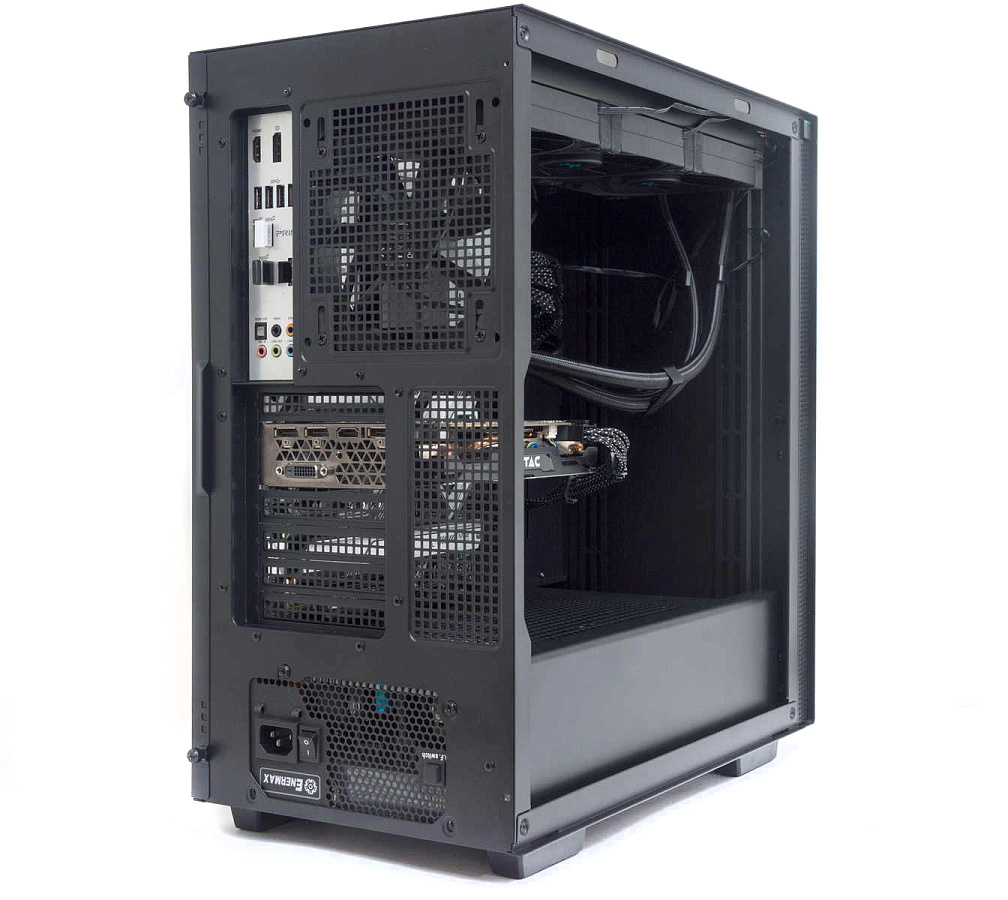

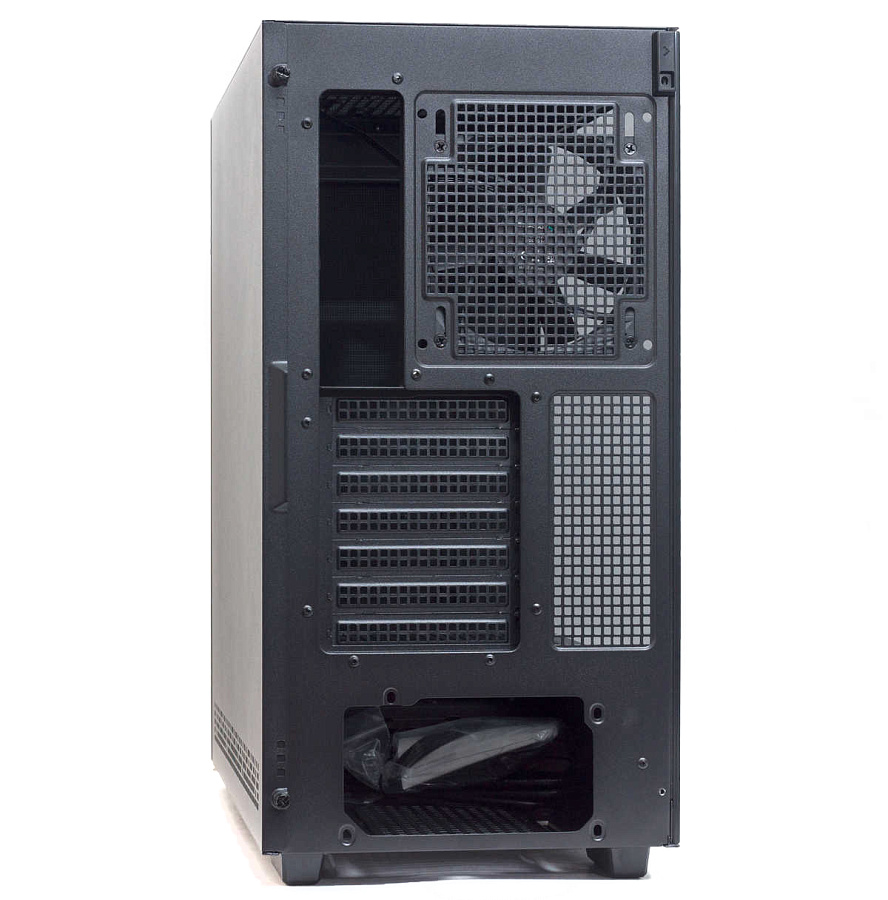

С тыльной стороны вырез под I/O-панель материнской платы. Рядом посадочное место под вентилятор. Сбоку от слотов расширения широкая перфорированная площадка. Снизу отверстие для установки блока питания.

Интерьер

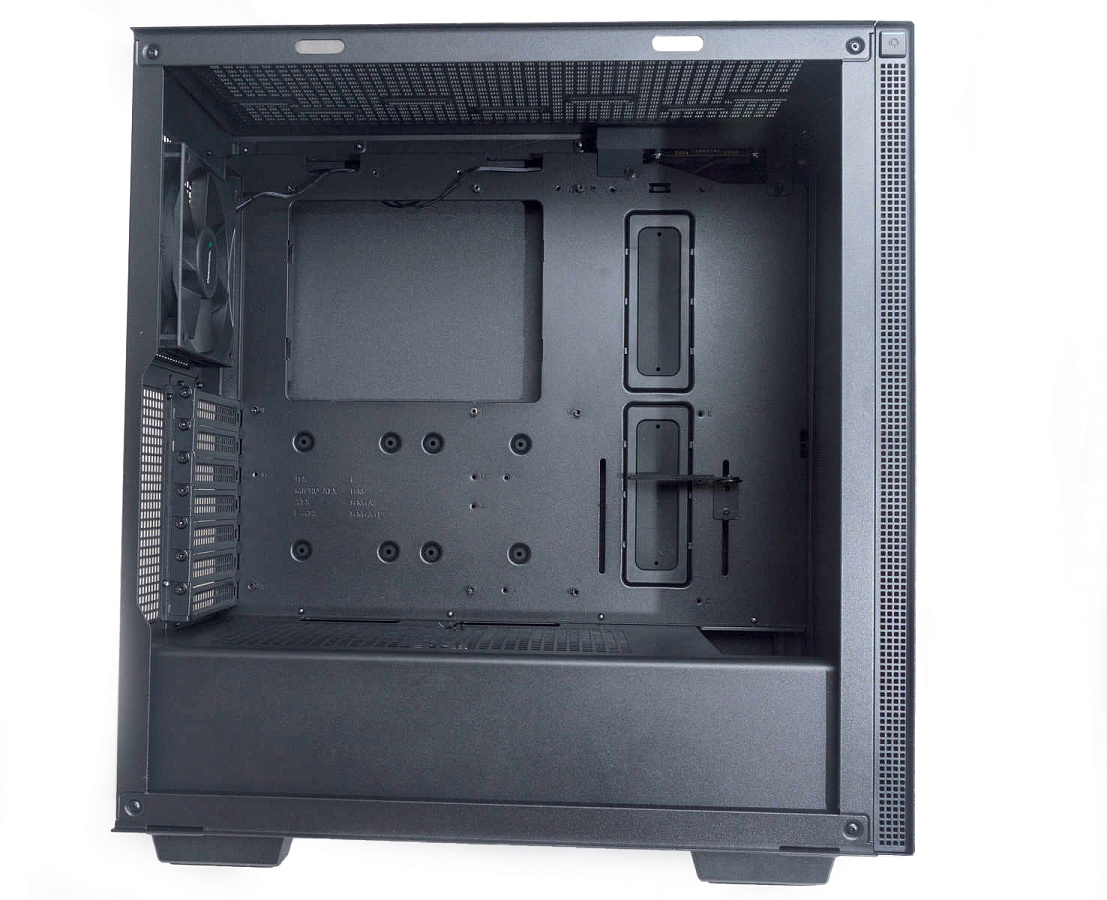

Пространство корпуса разделено на две части. Снизу кожух закрывает отсек с блоком питания и накопителями.

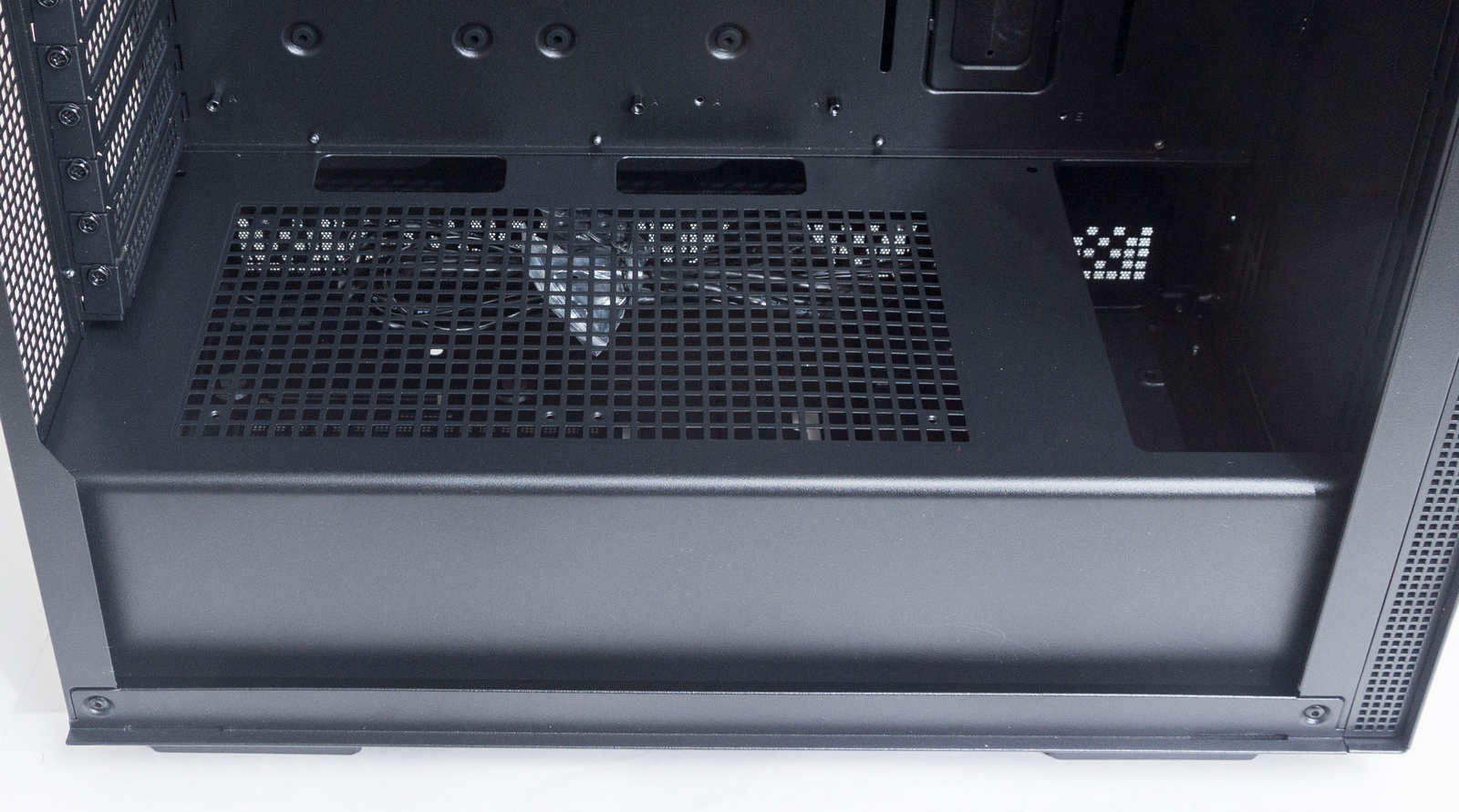

Верхняя часть кужуха перфорированная, с возможностью установки вентиляторов. Ближе к материнской плате два широких выреза для проводки кабелей. В передней части широкий вырез для установки радиаторов.

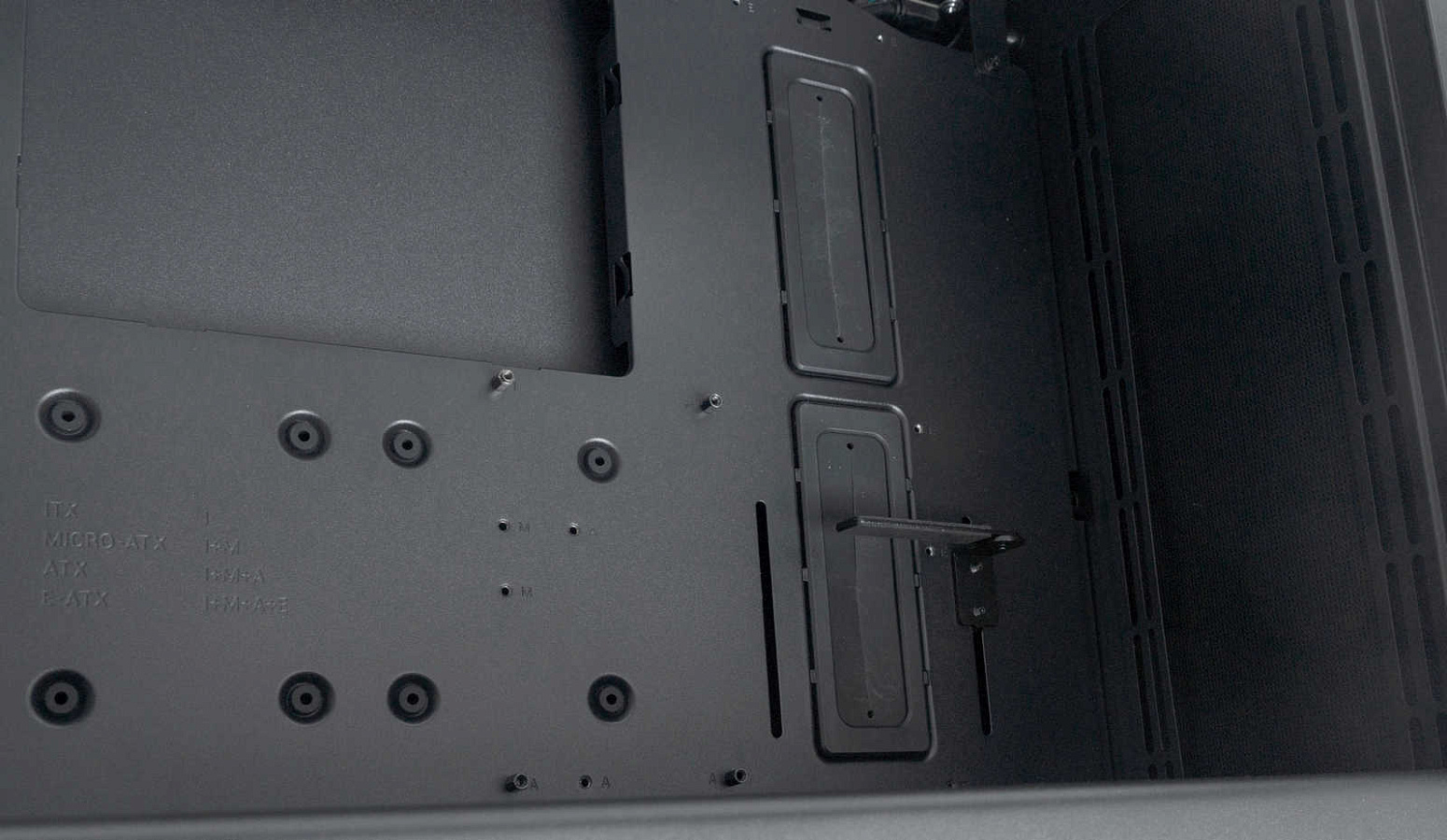

Поддон для установки материнской платы с большим вырезом в зоне сокета. С правого бока два вертикальных окна с резиновыми шторками для вывода кабелей.

В нижней части крепится кронштейн для поддержки видеокарты. Он перемещается в пазу вверх-вниз и разворачивается влево-вправо. Имеются два паза с расчётом на разную длину видеокарт.

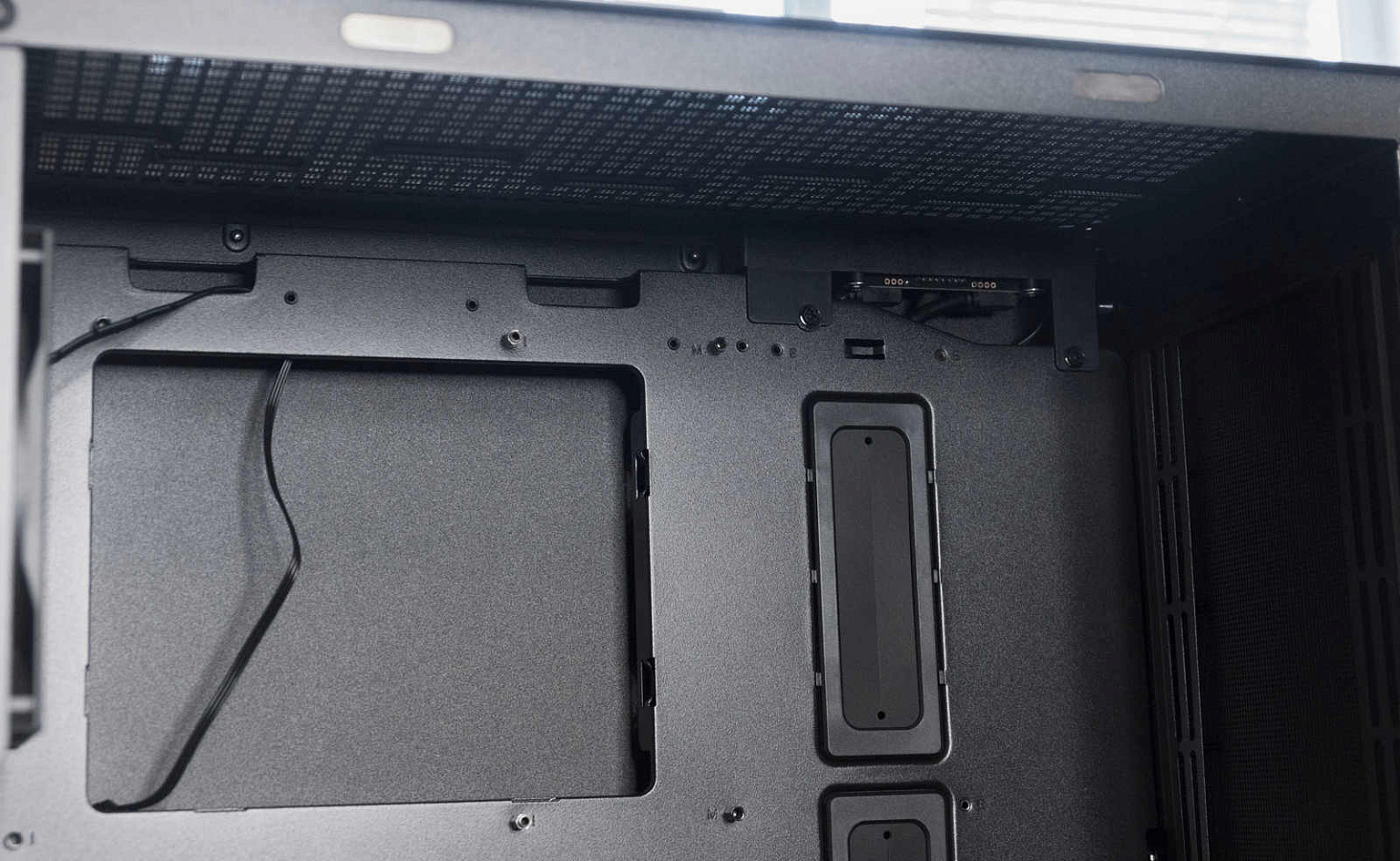

Сверху поддон изогнут углом, на сгибе два выреза для кабелей.

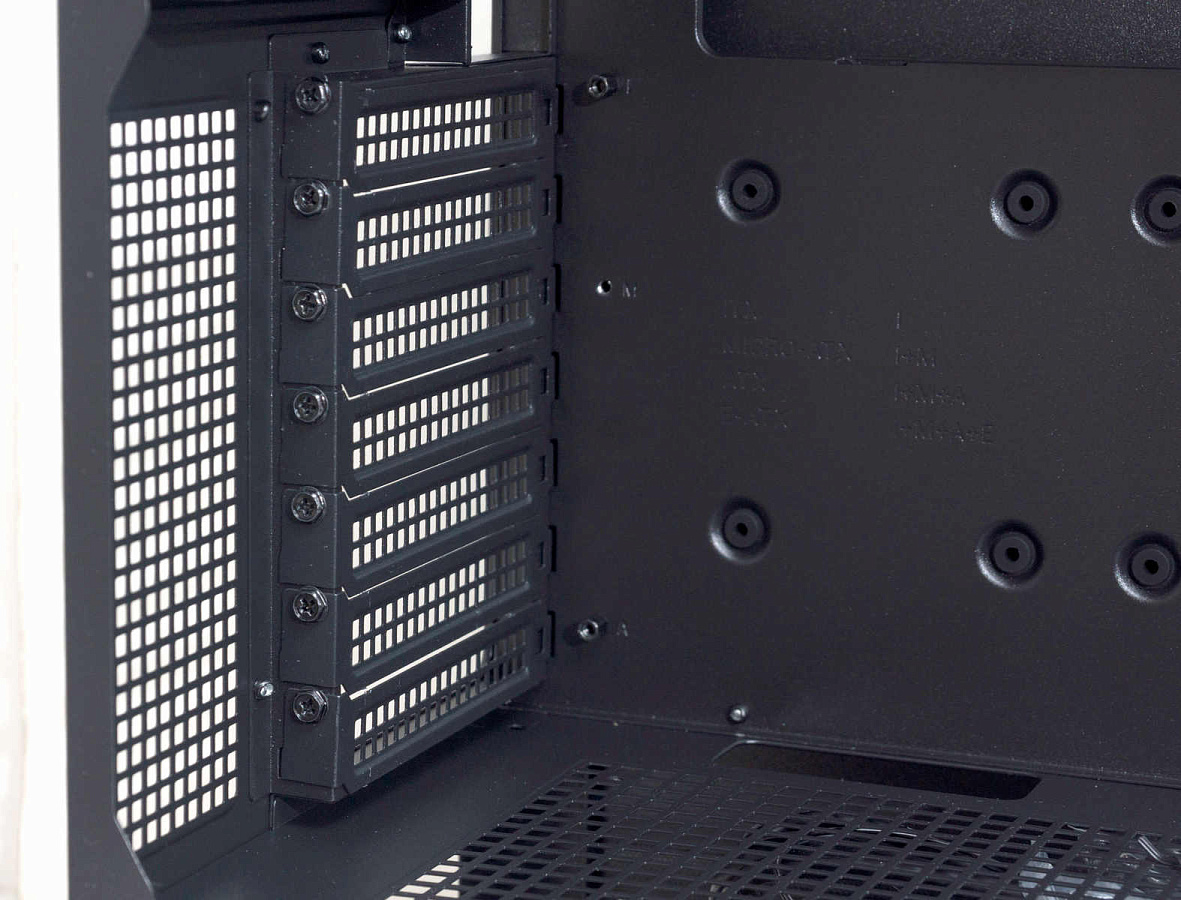

Все планки на слотах расширения съемные, крепятся на винты.

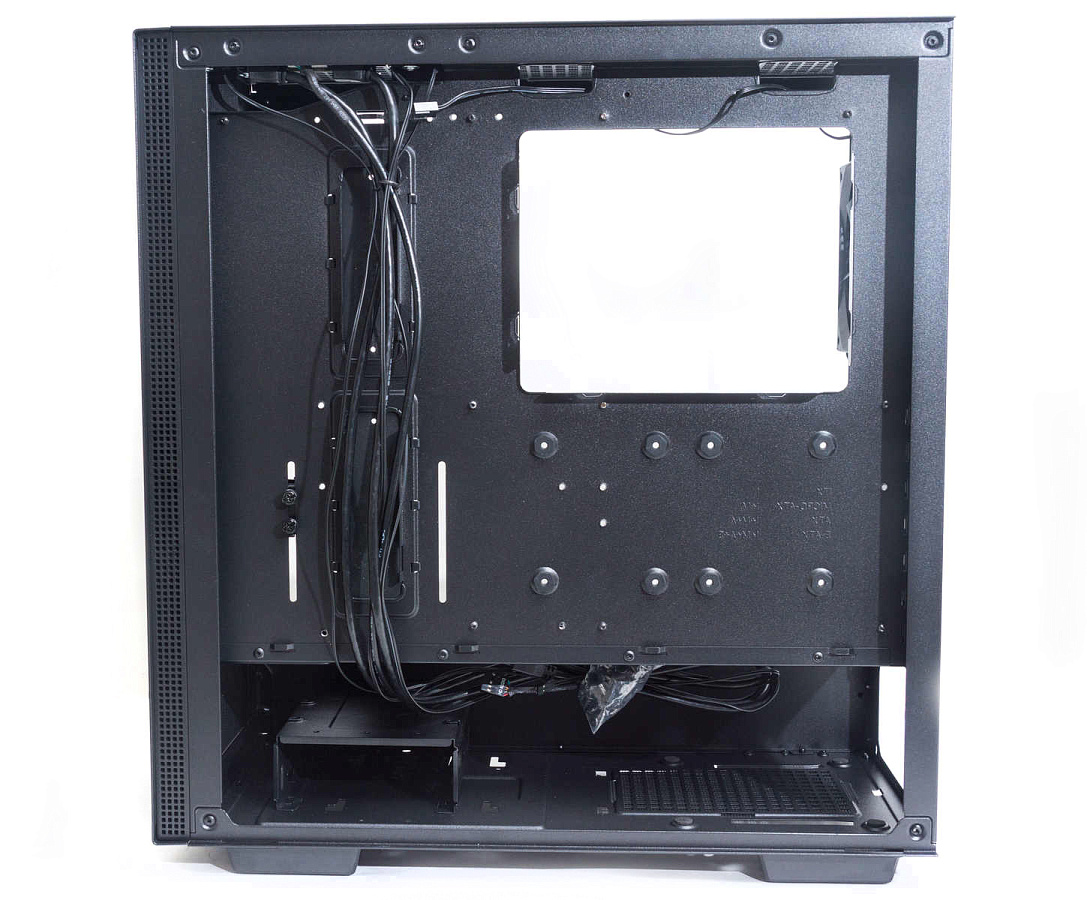

За поддоном достаточно много места для укладки кабелей – 25 мм.

Непривычно то, что в самом поддоне отсутствуют штампованные ушки для крепления стяжек, несколько ушек находятся по бокам двух окон для вывода кабелей и большого окна в районе CPU, а также по нижнему краю.

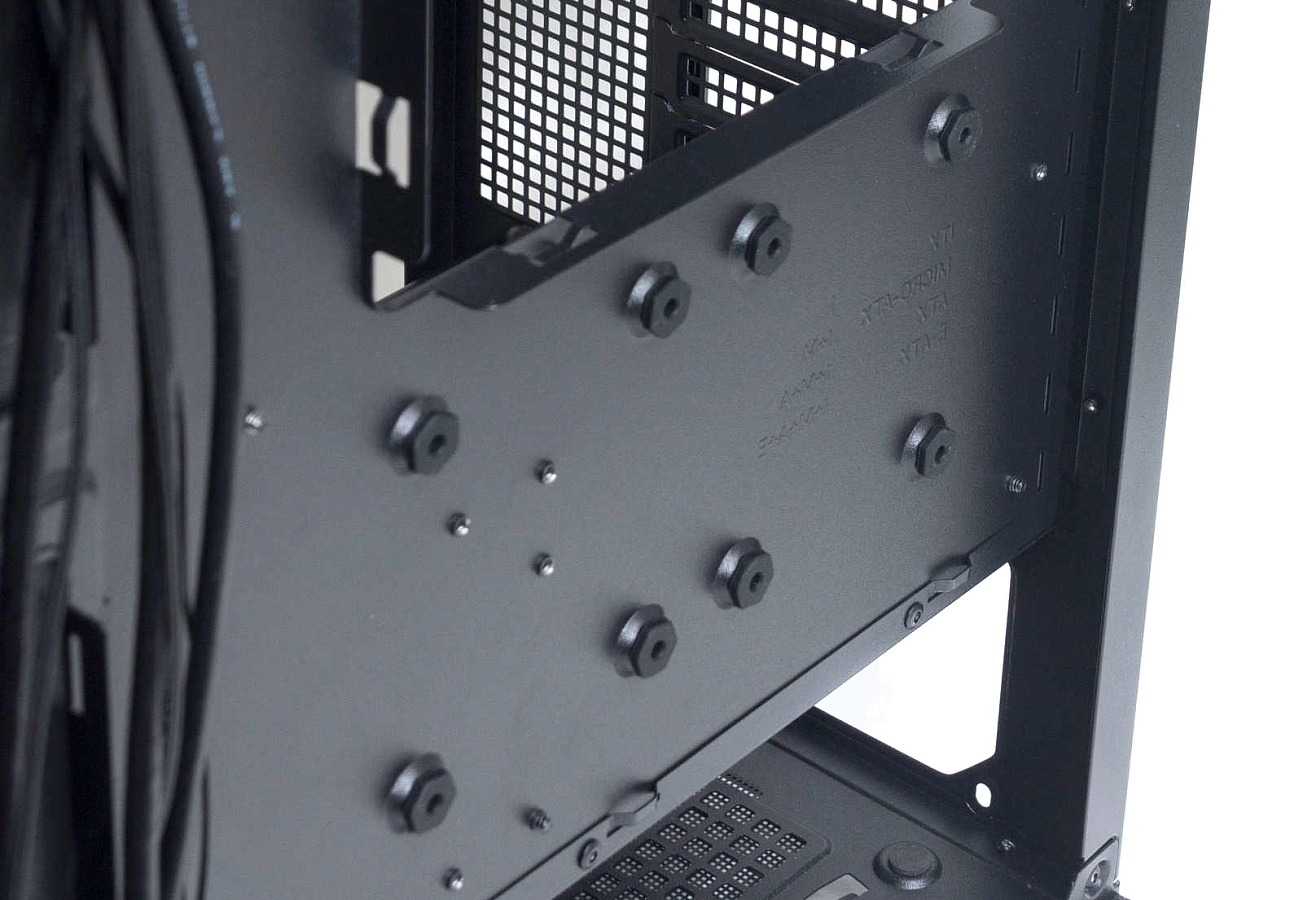

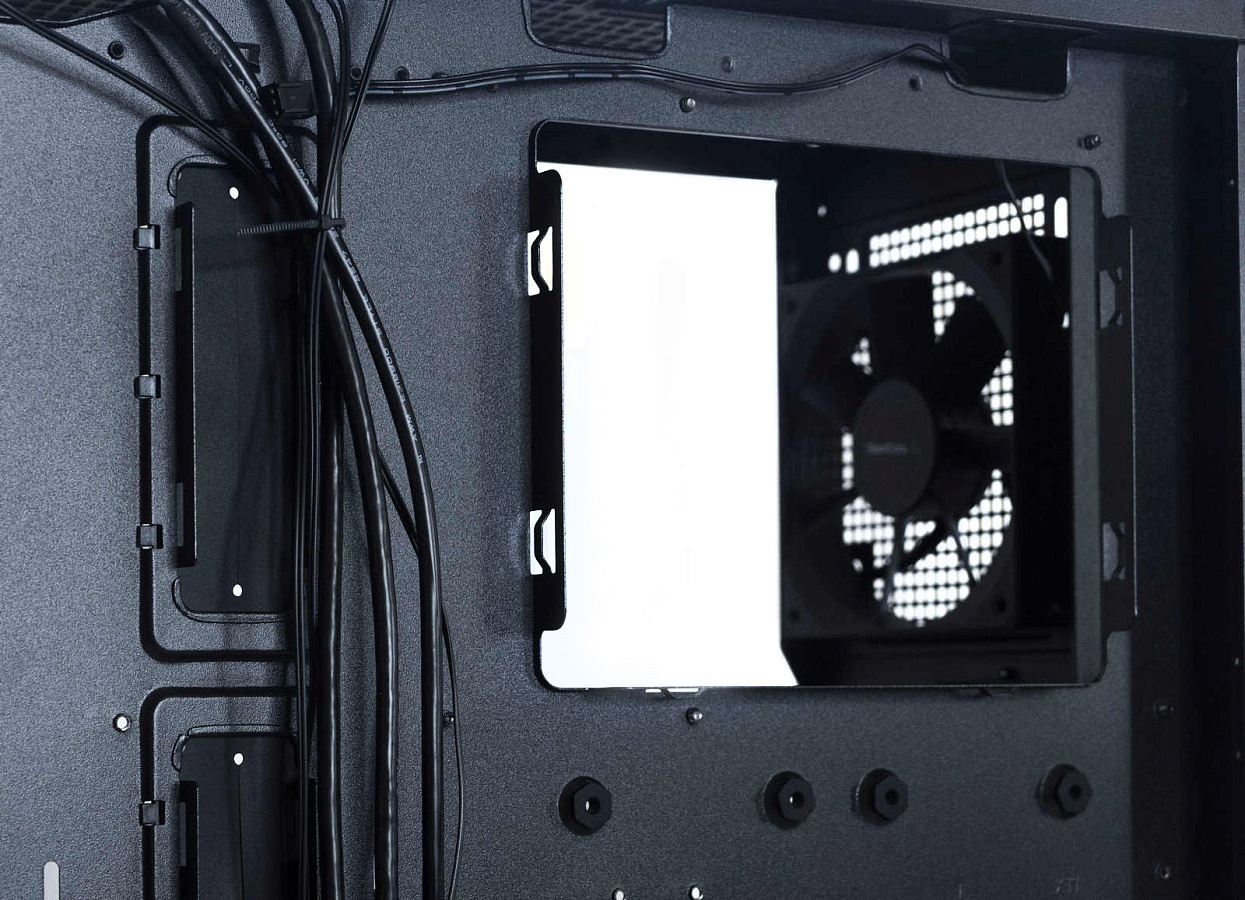

Под вырезом в районе сокета имеются отверстия для установки двух 2,5” накопителей.

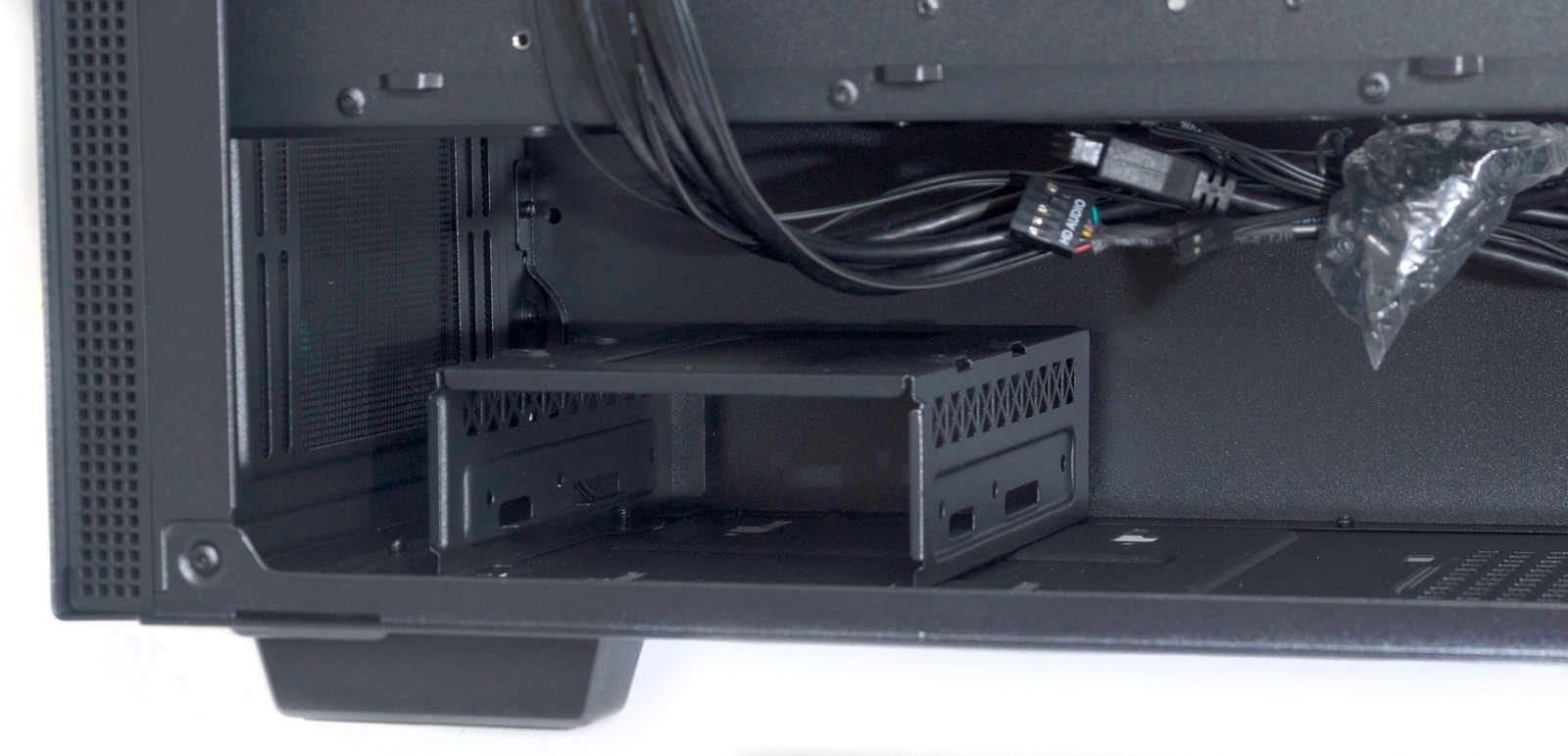

Снизу под БП находятся резиновые вставки. Корзина для 5” жестких дисков без салазок. Один диск прикручивается внутри корзины, второй сверху. Сверху можно установить или 5”, или 2,5” накопитель.

Для корзины предусмотрено два положения, либо её можно совсем убрать.

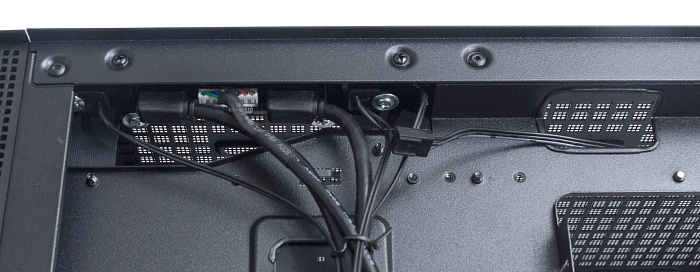

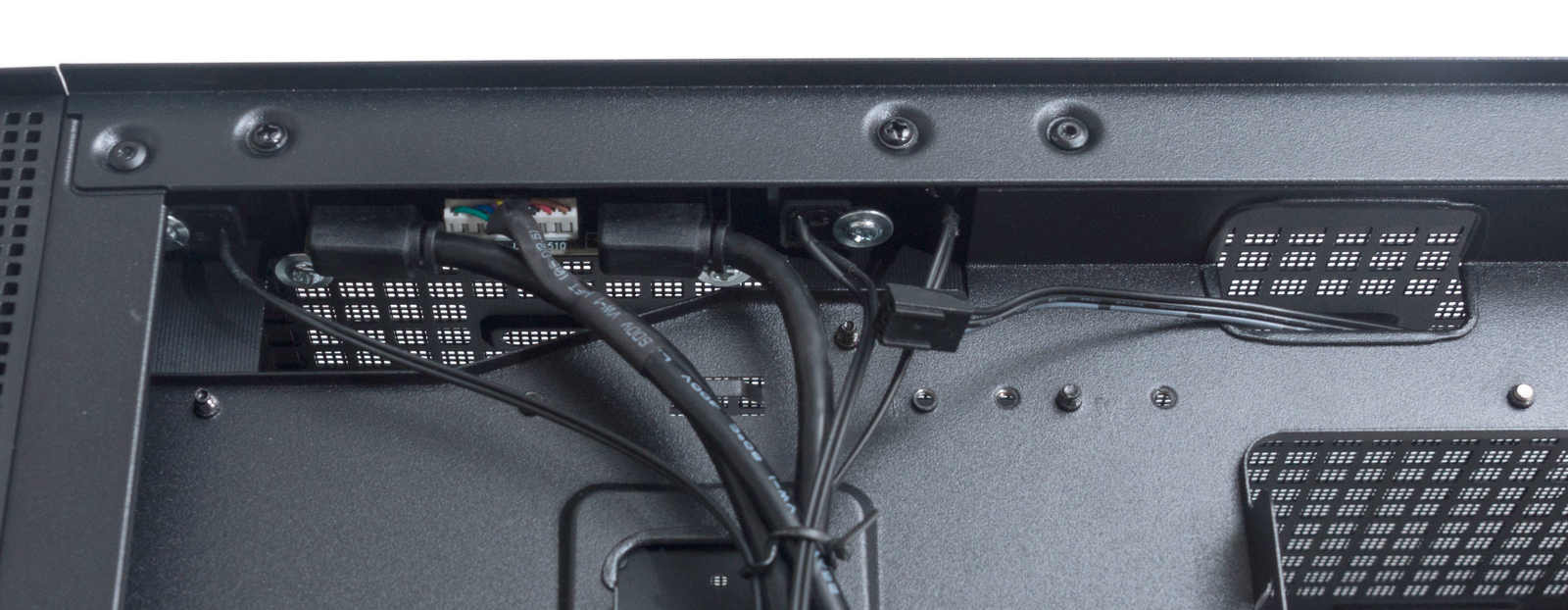

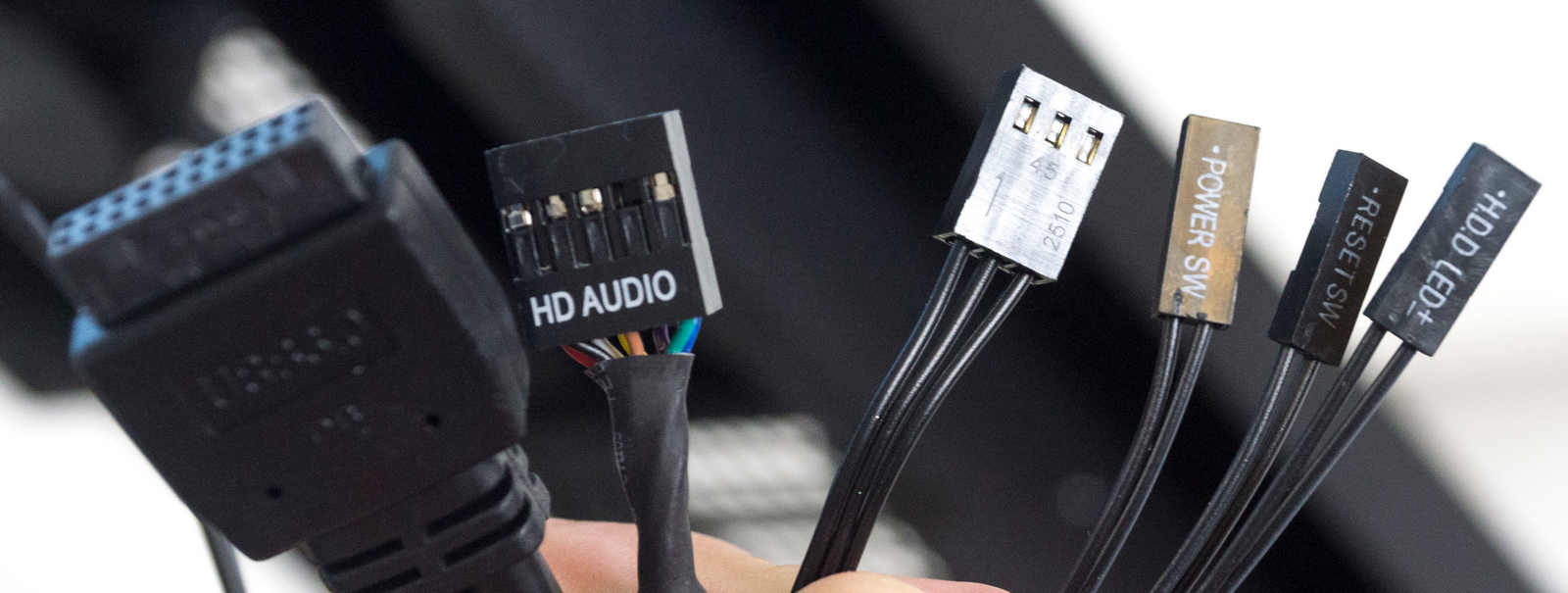

В верхней части прикручен кронштейн с интерфейсами. Кабели достаточной длины для любых способов подключения.

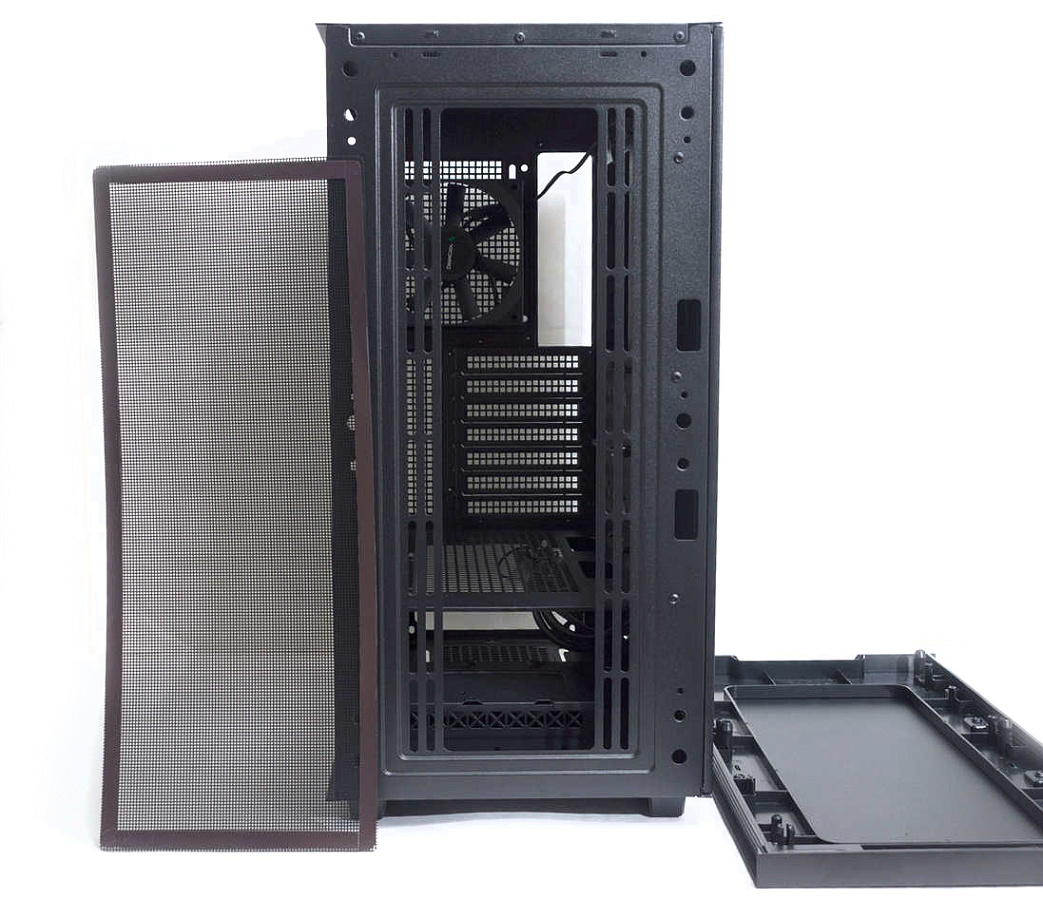

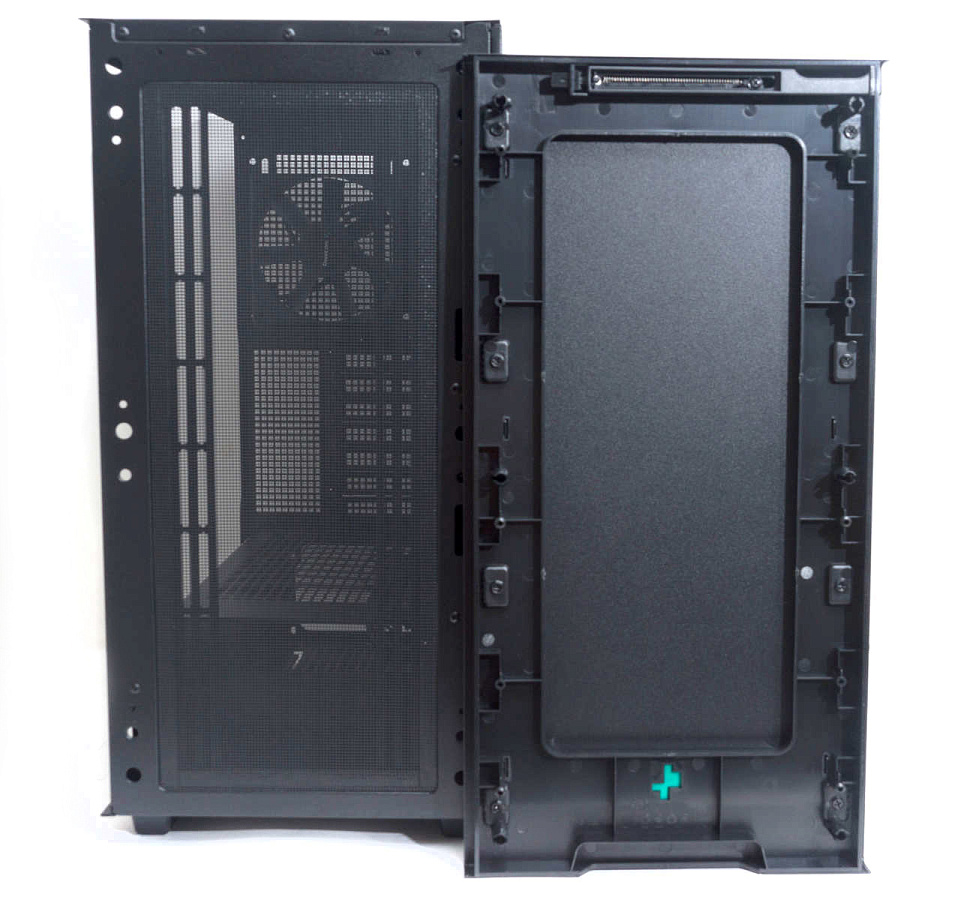

Передняя панель съёмная, под ней на корпусе установлен нейлоновый фильтр с магнитной рамкой.

Вырез под вентиляторы сплошной, по краям только отверстия для крепления вентиляторов или радиаторов.

Сборка

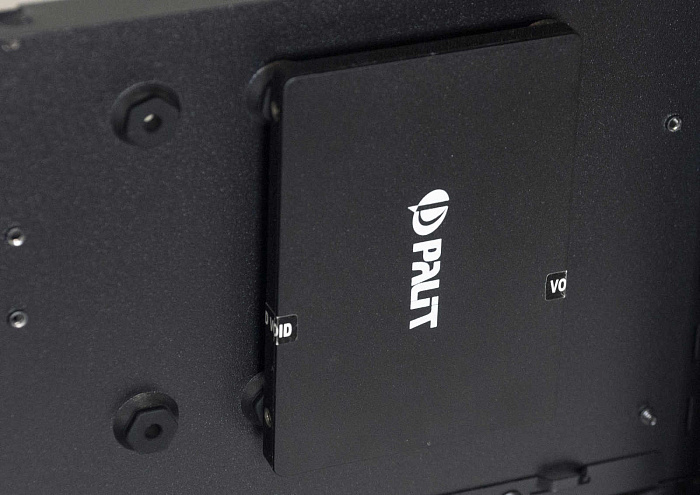

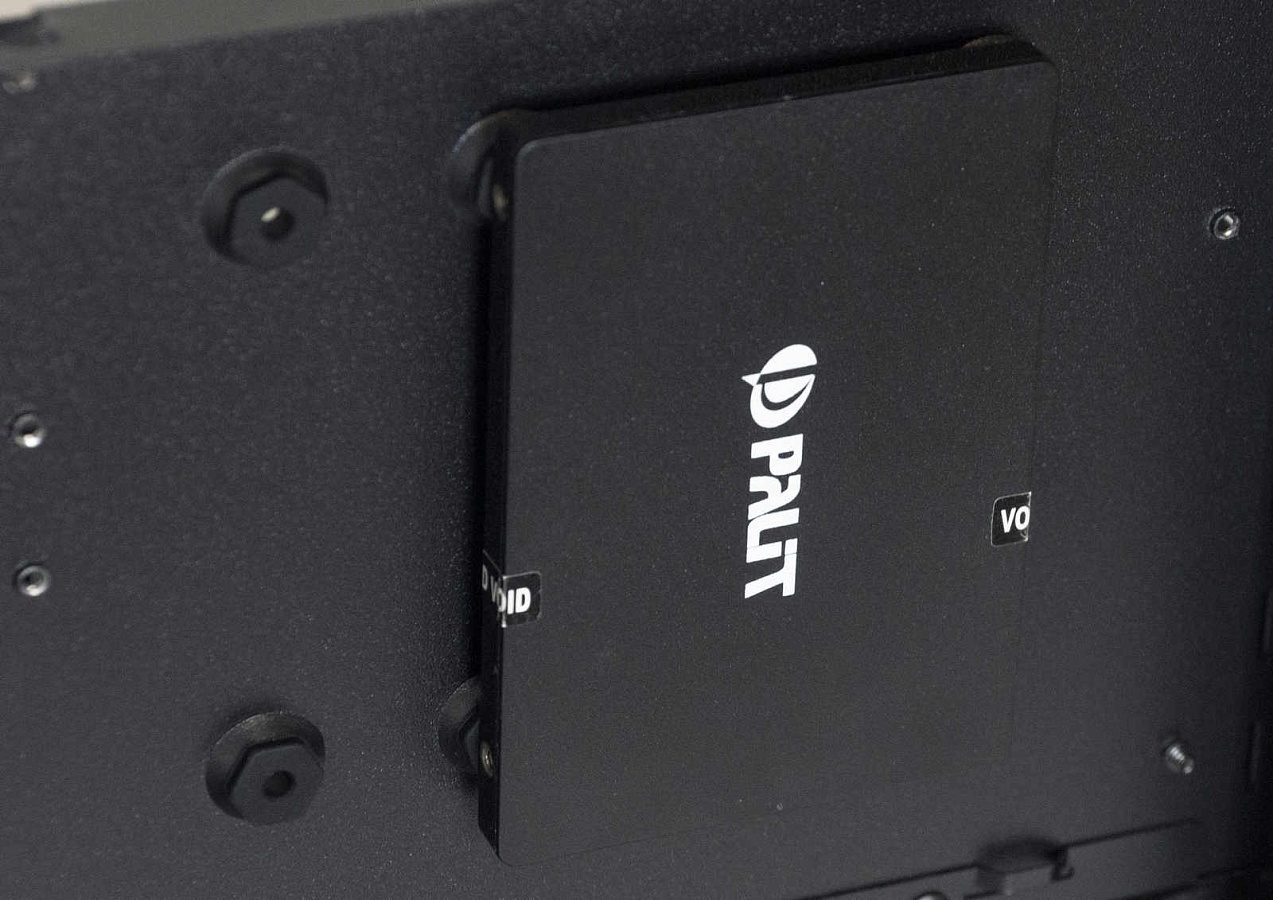

Оригинально устанавливаются 2,5” накопители. В накопитель вкручиваются специальные стойки, которые затем вставляются в резиновые вставки.

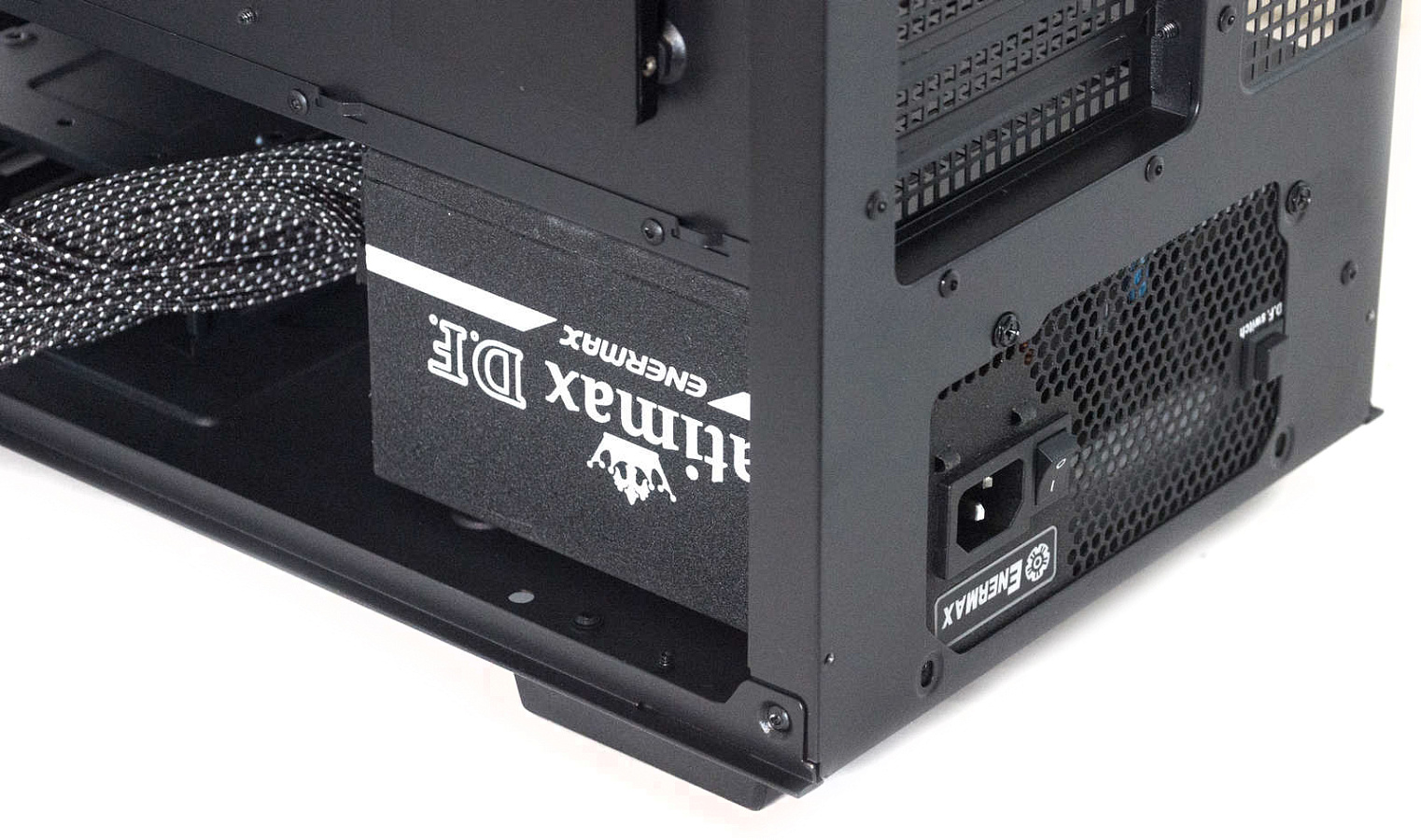

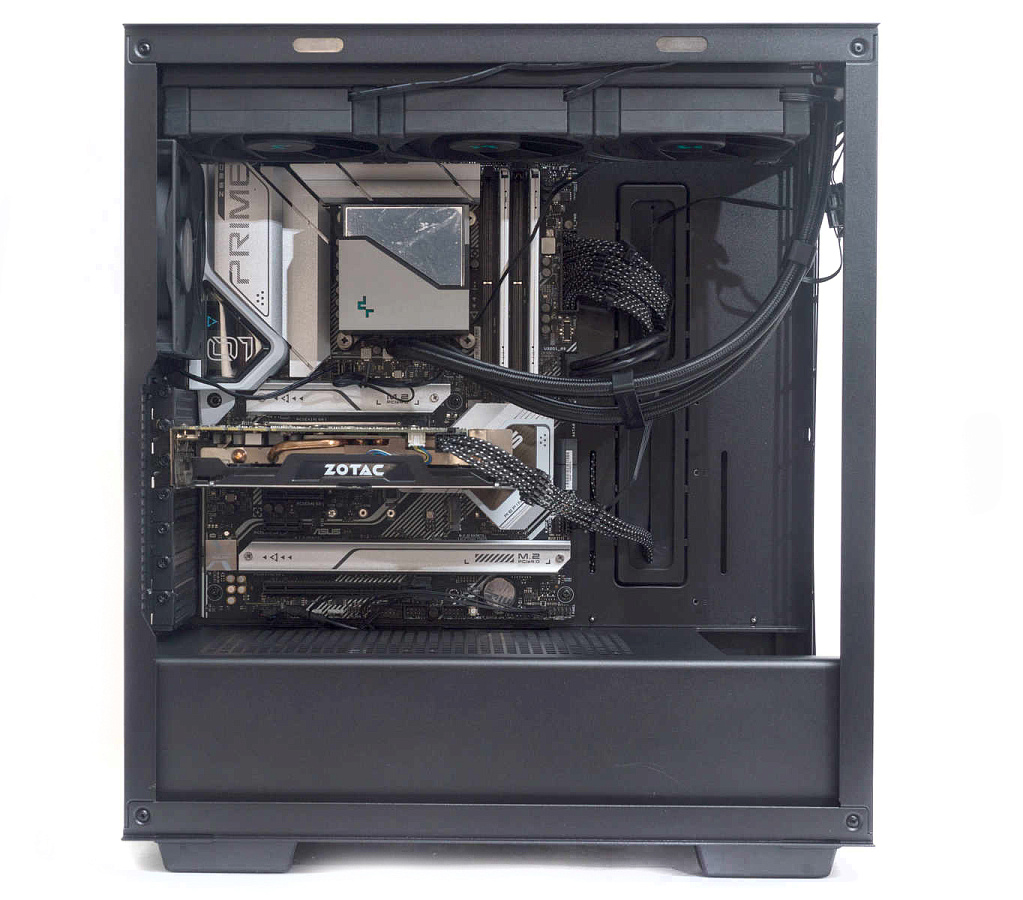

Блок питания Enermax Platimax DF длиной 150 мм с модульными кабелями без проблем вместился под кожухом.

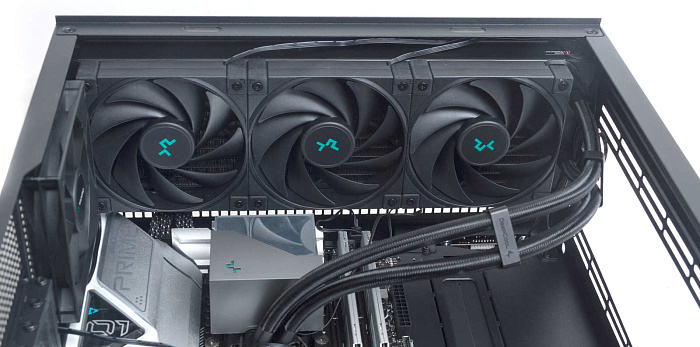

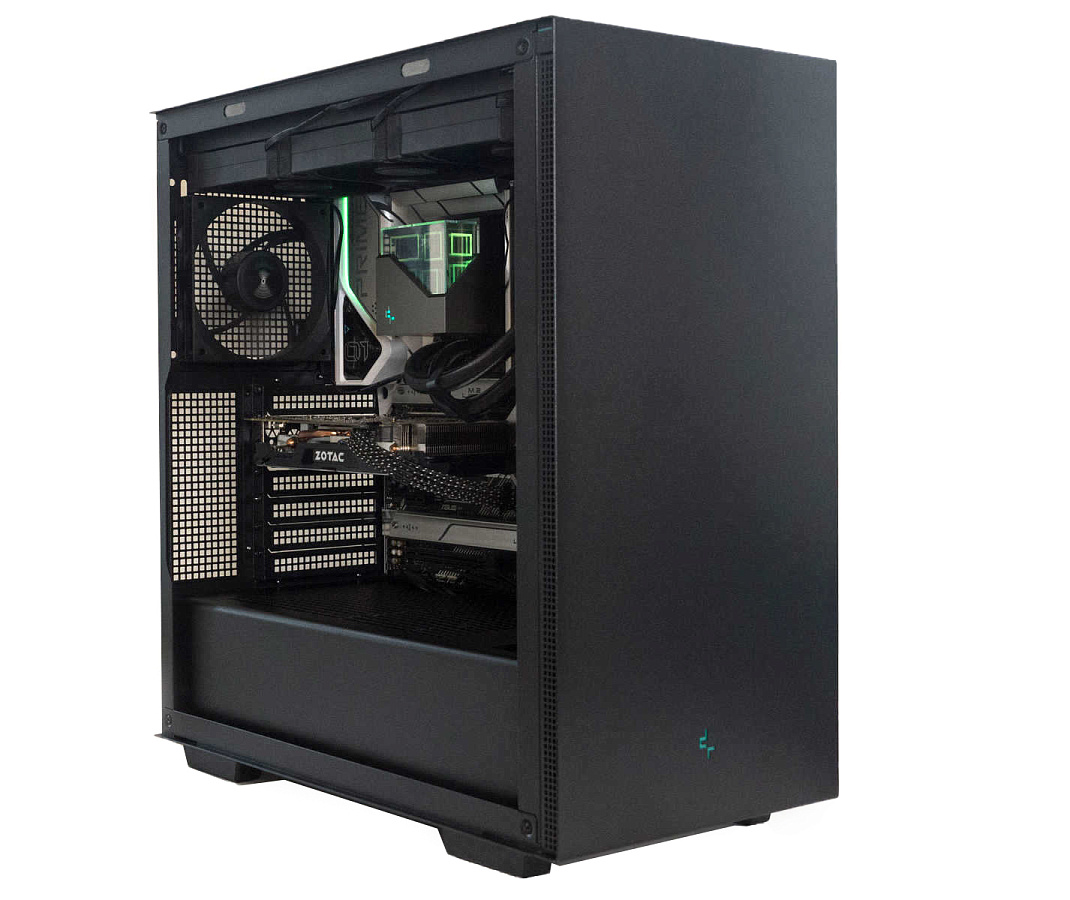

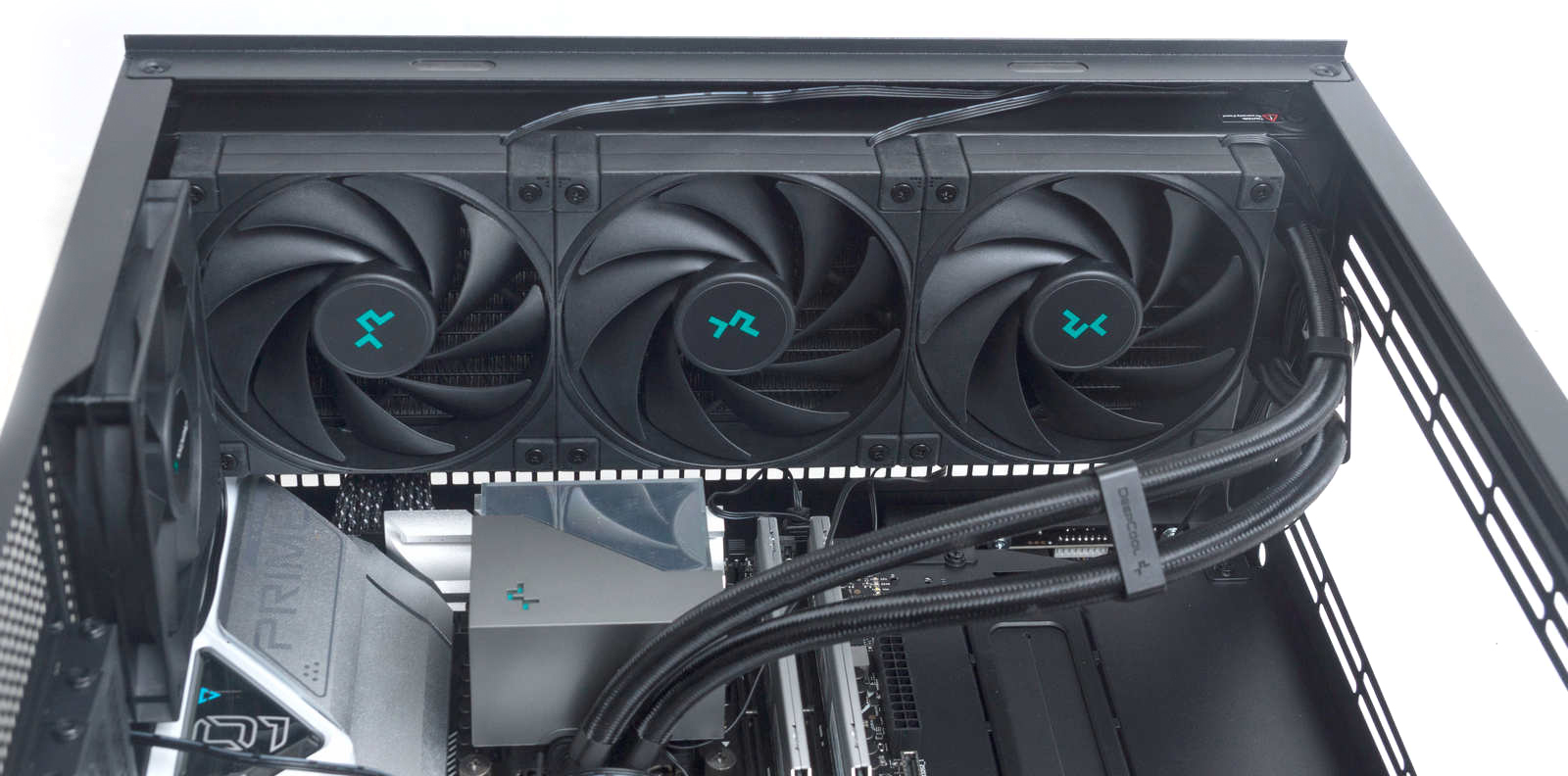

Радиатор на 360 мм хоть и в плотную, но успешно встал в верхнюю часть корпуса. Ширина корпуса позволяет устанавливать радиатор и он не перекрывает слоты оперативной памяти.

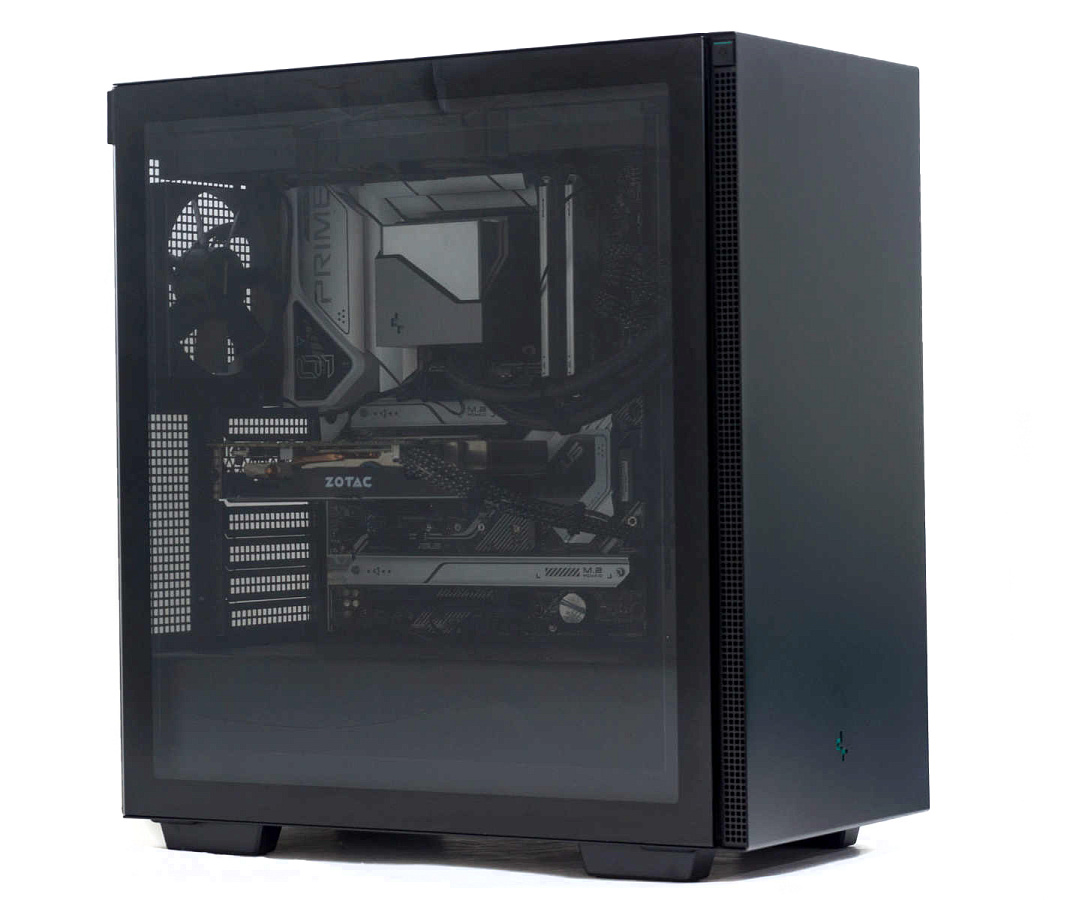

Все кабели и провода в верхней части и снизу материнской платы удобно подводить, подключать и укладывать.

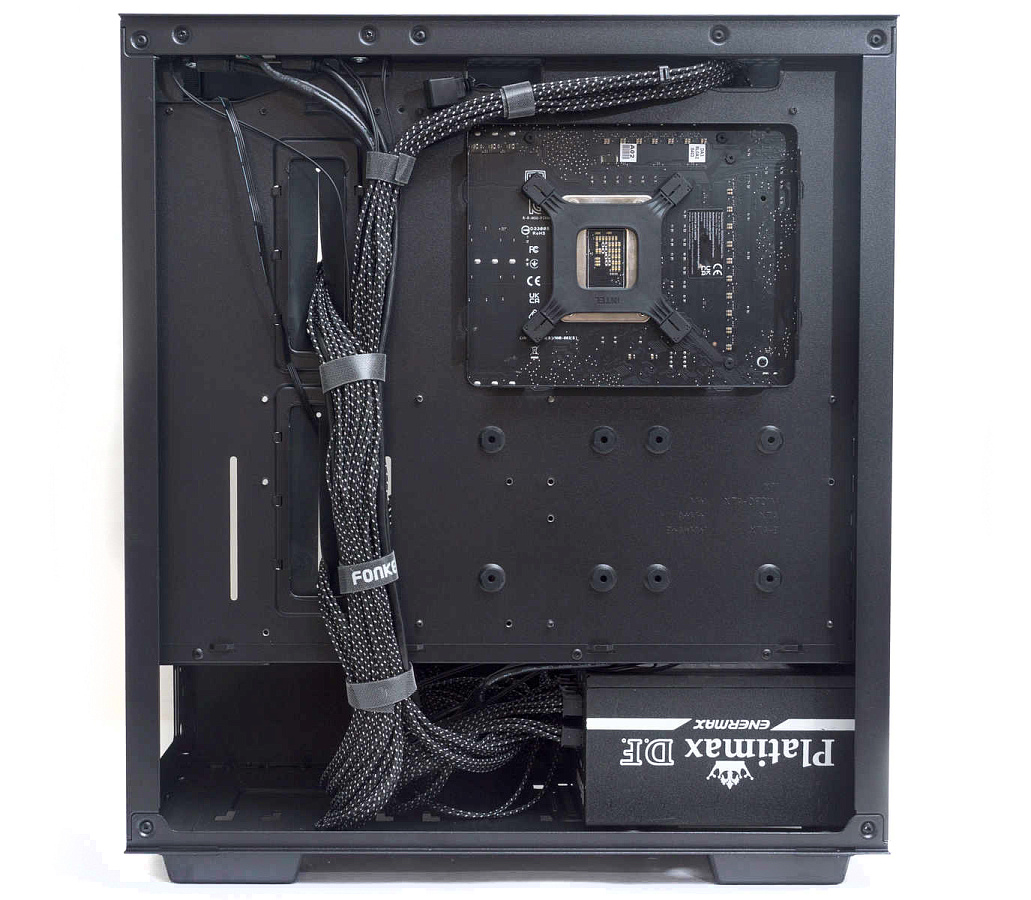

Места для укладки кабелей достаточно много. Все провода получилось собрать в один жгут на стяжки и аккуратно уложить. С плоскими кабелями также не возникнет проблем. Если БП не модульный, то все лишние провода можно спрятать под нижним кожухом, там много места.

В общем сборка не вызвала затруднений. Каких-то нюансов, вызвавших неудобства или сложности, мы не обнаружили.


Единственный момент, который не понравился при сборке – нижняя часть правой боковой панели неплотно фиксируется в корпусе, возможны дребезжания. И сама крышка сделана из тонкого металла, небольшие сгибы, выполняющие, в том числе и функцию ребер жесткости, не улучшают ситуацию.

Также наличие перфорации снизу боковой панели может показаться ненужной, её необходимость видится только в одном случае: если устанавливать вентиляторы на кожухе, закрывающем БП – тогда они будут засасывать воздух через эти отверстия.

Тестирование

Тестовая конфигурация:

  • Процессор - intel Core i7 12700;
  • Охлаждение - СЖО Deepcool LT720;
  • Оперативная память - Asgard DDR5-5200, 2×8 ГБ;
  • Видеокарта - Zotac GeForce GTX 1070;
  • Накопитель - Digma Mega S3 1000GB;
  • Блок питания - Enermax Platimax DF 750;
  • Термопаста – Gelid GC-Extreme;
  • Операционная система - Windows 11 Pro 64-bit, версия 21H2.

Для определения продуваемости корпуса тестировать температурные режимы будем в двух вариантах: при открытом и закрытом корпусе. Дополнительные вентиляторы не устанавливались, только три вентилятора на радиаторе СЖО и один комплектный. Все вентиляторы подключены к материнской плате с автоматическим интеллектуальным управлением.

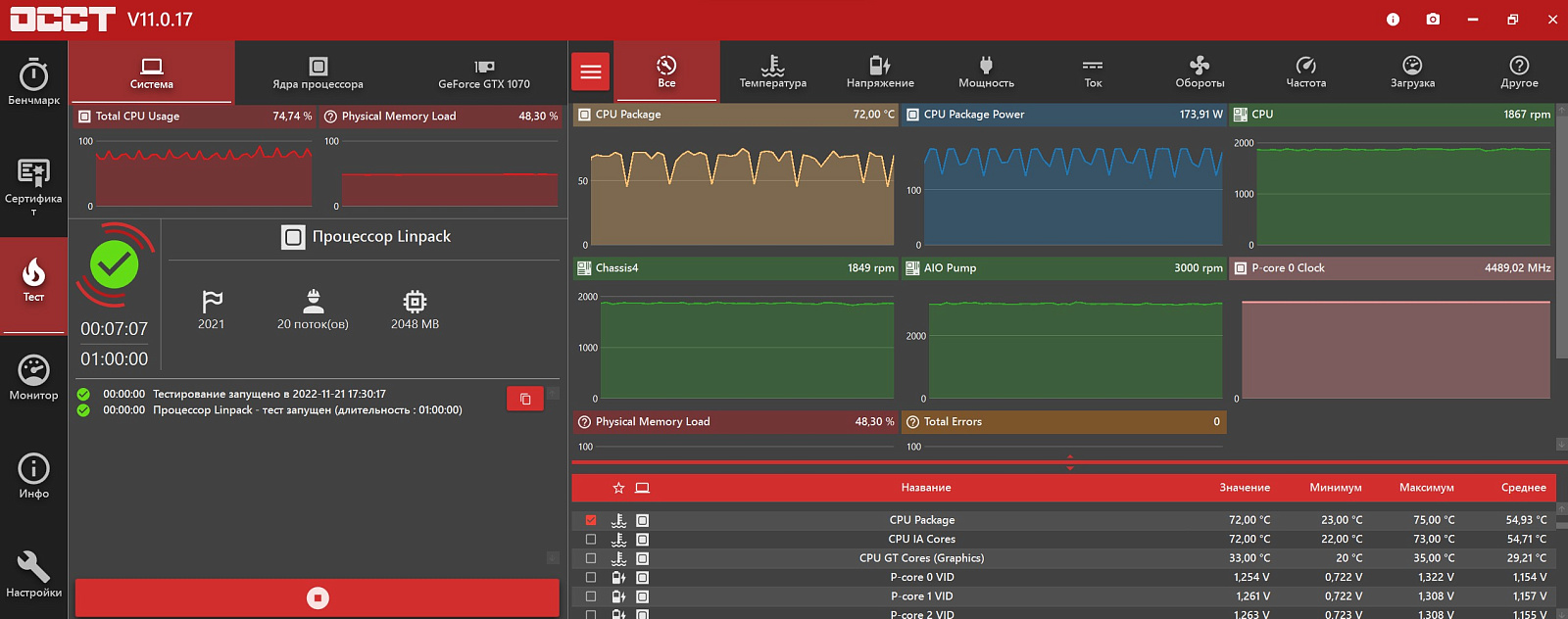

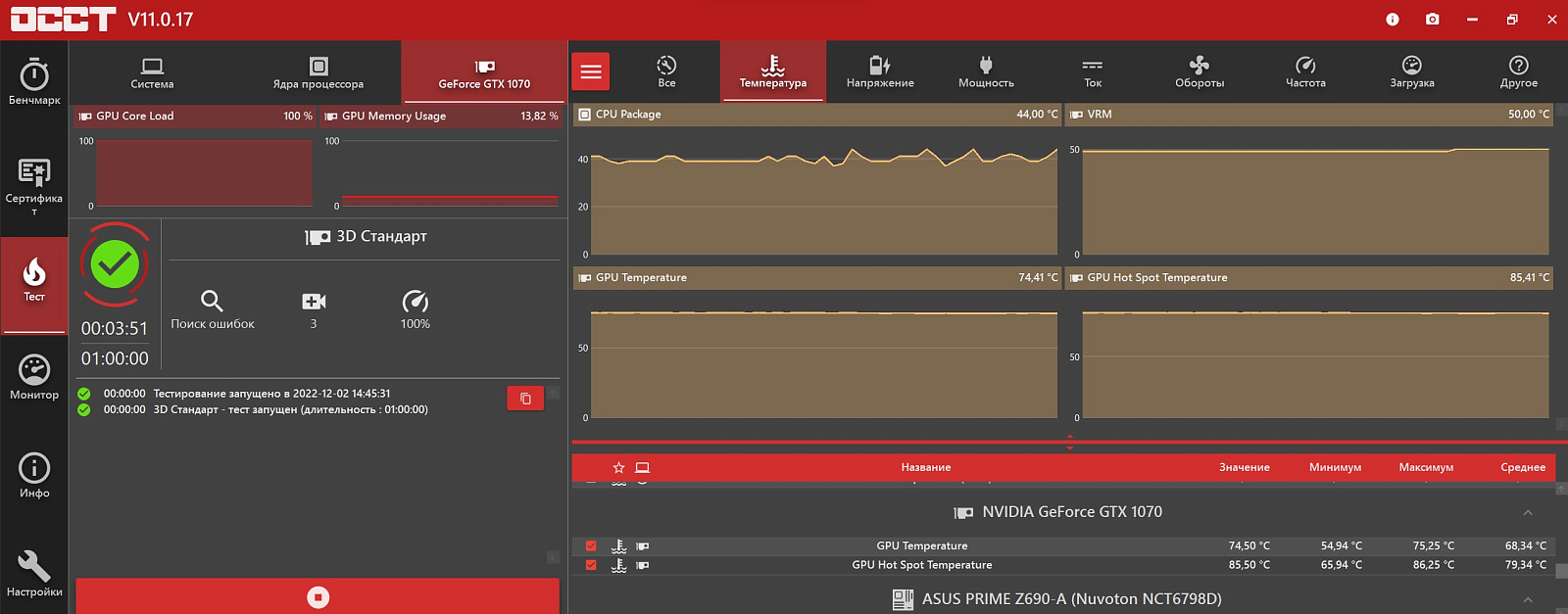

Для тестирования использовалась утилита OCCT v11.0.17, тест Linpack для CPU и тест для GPU.

Уровень шума в полуметре от закрытого корпуса не превышал 40 дБ.

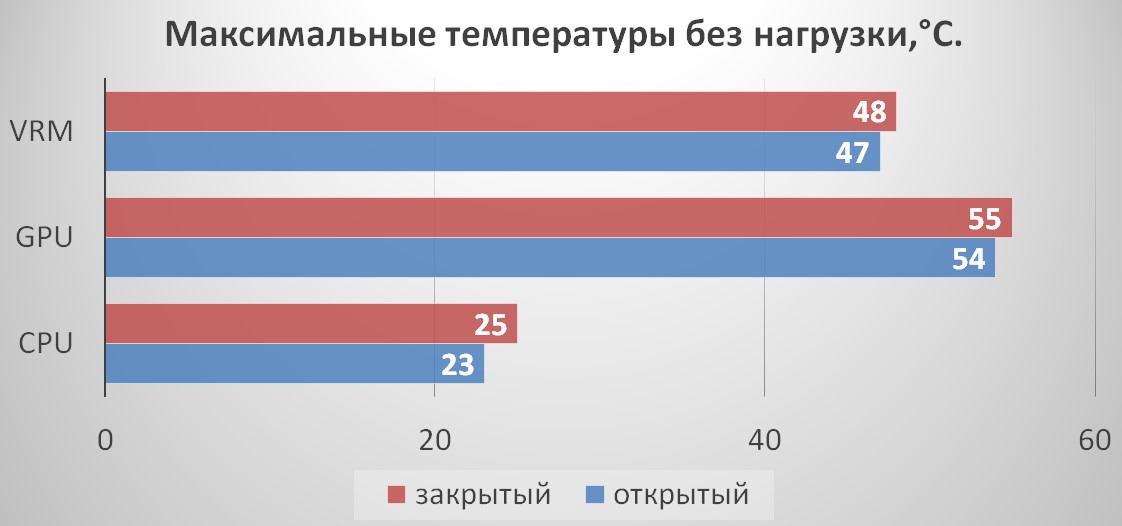

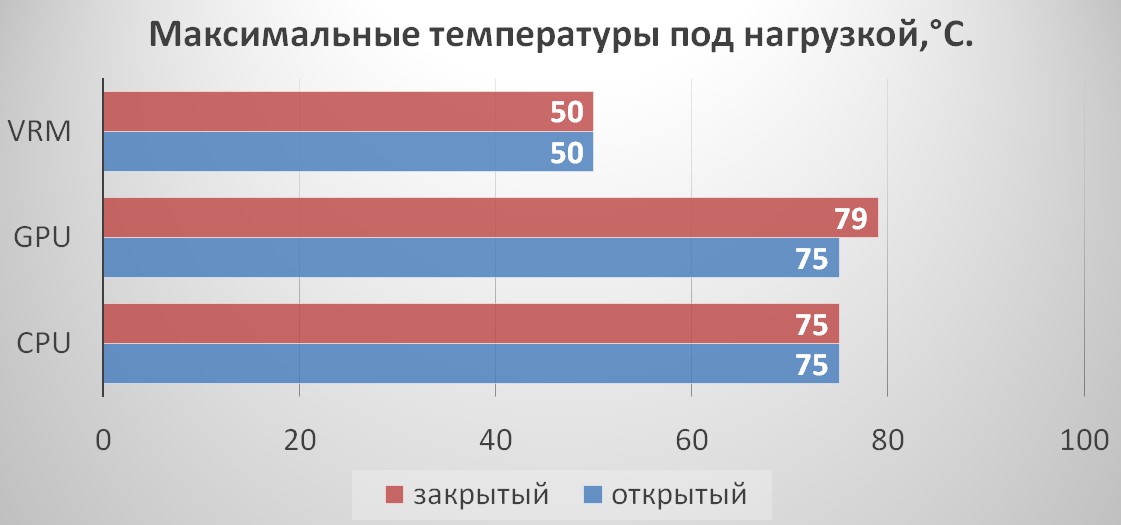

Температуры процессора в закрытом и открытом корпусе не отличались: максимальные - 75°С и средние - 72-73°С. Без нагрузки температура на уровне 23-25°С.

Радиаторы VRM охлаждались хорошо, температура 50°С в нагрузке и до 48°С без нагрузки.

Без нагрузки температуры видеокарты в обоих случаях были 54-55°С.

В нагрузке температуры видеокарты отличались: 75°С в открытом корпусе и 79°С в закрытом, при длительных игровых нагрузках температура могла подняться и до 80-82°С. Что говорит о недостаточной вентиляции внутри самого корпуса, требуется дополнительная установка вентиляторов на вдув на переднюю панель.

Но не следует делать поспешных выводов, в данном корпусе, даже не смотря на сплошную панель, можно организовать хорошее охлаждение комплектующих: установить спереди три вентилятора и парочку вентиляторов поставить на кожух, закрывающий блок питания. Эти дополнительные вентиляторы хоть и будут стоять внутри корпуса, но будут засасывать воздух снаружи через отверстия в боковой панели и способствовать лучшей циркуляции воздуха снизу вверх внутри корпуса.

Заключение

Корпус Deepcool CH510 – хороший выбор относительно бюджетного и вместительного корпуса с классическим дизайном.

Данная модель подойдет для средней игровой сборки или домашнего универсального ПК. Прежде всего, она понравиться пользователям, предпочитающим сплошную закрытую лицевую панель.

Многие производители выпускают новые модели корпусов с хорошей вентиляцией за счет перфорированной передней панели – это необходимость для современных сборок на основе производительных комплектующих, но не всем это требуется (для менее производительных сборок нужны как раз такие корпуса как CH510).

Может не понравиться наличие всего одного вентилятора в комплекте, зато вы не переплачивает за них и можете приобрести и установить нужное вам количество, выбрав нужную модель подходящего вентилятора.

В целом корпус хорошо продуман и удобен при сборке. Его преимуществом является ширина в 230 мм, которая даёт возможность устанавливать высокие башенные кулеры, плюс остается достаточно места для укладки кабелей.

Большинство корпусов в этот бюджет имеют меньшую ширину, что часто приводит к сложности установки радиаторов СЖО сверху, хотя в спецификации и указывается их поддержка. В данном случае таких проблем нет.

Плюсы:

  • Классический стильный дизайн со сплошной лицевой панелью;
  • Хорошее качество сборки;
  • Крепление стекла на магнитах.
  • Удобный кабель-менеджмент;
  • Наличие съемных фильтров;
  • Возможность установки габаритных комплектующих за счет увеличенной ширины корпуса;
  • Доступная стоимость;
  • Многоразовые заглушки на слотах расширения;
  • Наличие кронштейна для гарнитуры;
  • Подставка для видеокарты;
  • Удобство сборки.

Минусы:

  • Недостаточная фиксация боковой панели снизу, что приводит к дребезжанию;
  • Реализация фильтра под блоком питания.

Может не понравится:

  • Наличие всего одного вентилятора в комплекте;
  • Отсутствие интерфейса USB Type-C.
