Обзор жидкостной системы охлаждения Fractal Design Celsius+ S28 Prisma

Система охлаждения Fractal Design Celsius+ S28 Prisma не нова. Её анонс произошел два года назад, и тогда компания Fractal Design продемонстрировала оригинальную серию с обновленным дизайном и вентиляторами Prisma. Производитель расширил поддержку сокетом Intel LGA1200 и ожидается поддержка совместимости с LGA1700. Самые целеустремленные могут добиться этого и сами, задействовав крепление, доступное в продаже, ведь герой нашего обзора построен на популярной и хорошо известной платформе Asetek.

Технические характеристики Fractal Design Celsius+ S28 Prisma

Общая информация:

• Производитель: Fractal Design;
• Модель: Celsius+ S28 Prisma;
• Поддерживаемые сокеты:
• Intel LGA1200, LGA2066, LGA2011-0 & LGA2011-3, LGA115x;
• AMD AM4, AM3(+), AM2(+), FM2, FM1;
• Дополнительно: термопаста нанесена на водоблок;
• Размер: 324 х 143 х 45 мм.

Помпа-водоблок:

• Основание: медь;
• Структура: микроканальная;
• Скорость вращения: 800-2800 об/мин;
• Коннектор: 4-pin;
• Производительность: 40 л/ч;
• Подсветка: ARGB;
• Размер помпы-водоблока: 86 х 75 х 45 мм.

Радиатор:

• Рассеиваемая мощность (рекомендованная): не указано;
• Тип радиатора: двухсекционный;
• Размер: 324 х 143 х 30 мм;
• Материал радиатора: алюминий;
• Площадь рассеивания, мм²: ~10800;
• Макс. кол-во вентиляторов: 4 х 140.

Вентилятор:

• Разъем для подключения вентилятора: 4-pin;
• Количество вентиляторов в комплекте: 2 шт.;
• Максимальное число устанавливаемых вентиляторов: 4 шт.;
• Размер вентиляторов: 140 x 140 x 25 мм;
• Скорость вращения: 500-1700 об/мин;
• Подшипник: LLS (втулка с увеличенным сроком службы);
• Подсветка вентиляторов: ARGB;
• Регулировка скорости вращения: автоматическая.

Гарантия: 5 лет.

Упаковка и комплектация

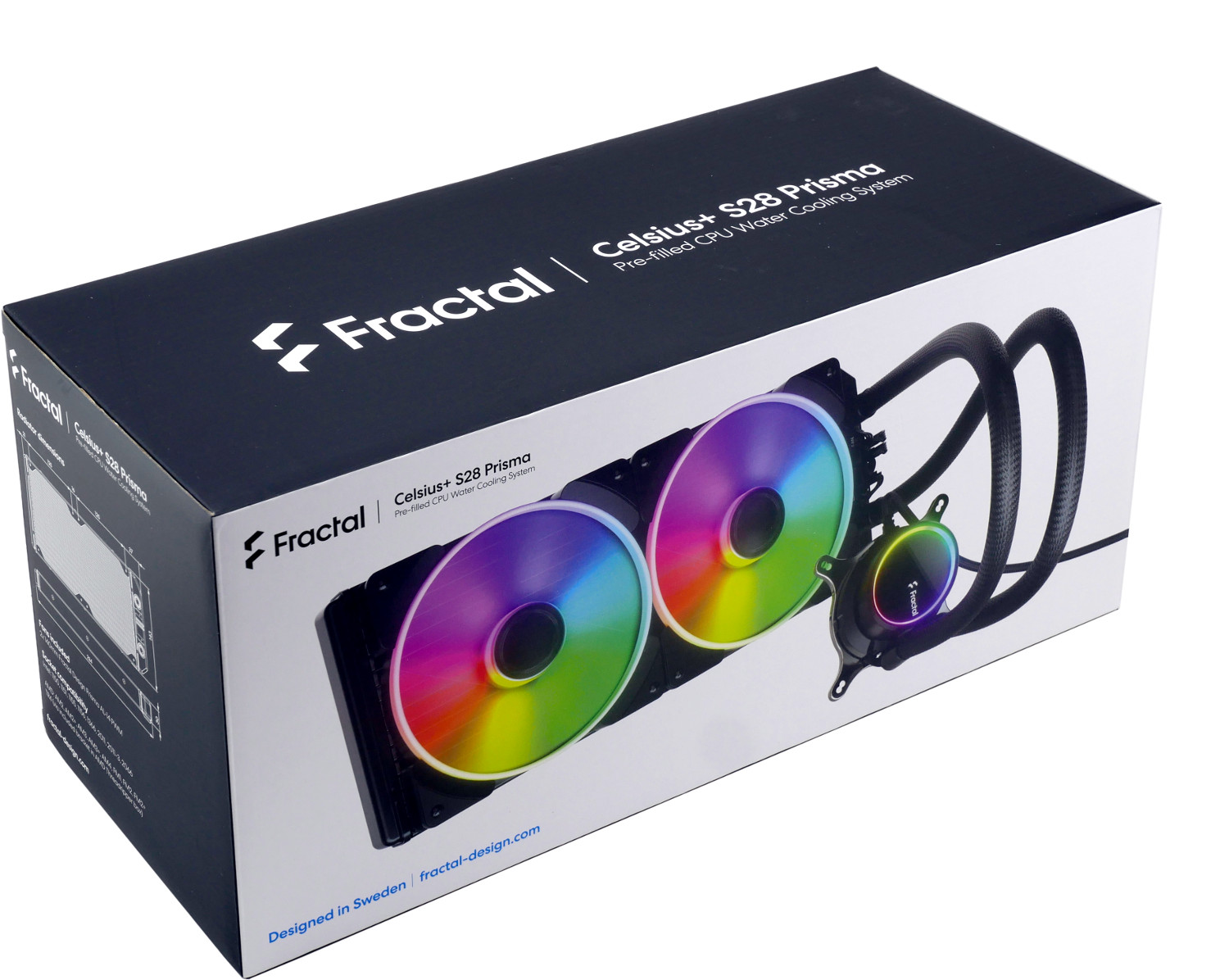

Система охлаждения Fractal Design Celsius+ S28 Prisma поставляется в черно-белой упаковке с яркой демонстрацией ARGB подсветки продукта, подчеркивающей его сильные стороны. Коробка выполнена из плотного картона - производитель позаботился о сохранности компонентов при долгом пути до вашего компьютера.

Каждая сторона упаковки задействована в предоставлении необходимой информации - от описания ключевых особенностей Fractal Design Celsius+ S28 Prisma до инструкции пользования одной из фишек модели, которых у модели оказалось много.

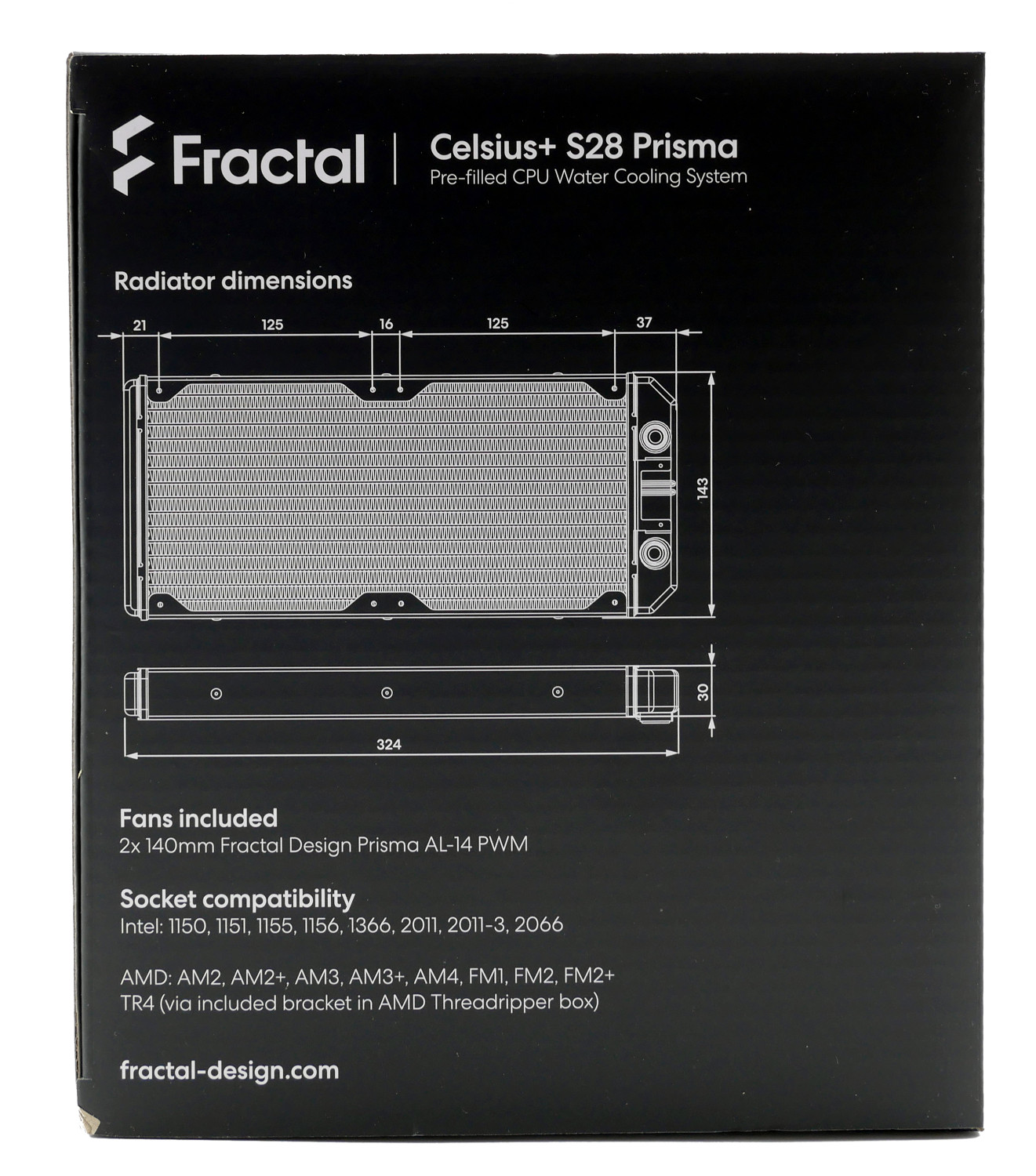

На торце коробки размещены технические габариты Fractal Design Celsius+ S28 Prisma и список совместимых платформ, который позабыли обновить до версии с Intel LGA1200, но поддержка имеется. Возможно, необходимое крепление будет высылаться пользователям при обращении к производителю напрямую - такая практика используется другими брендами.

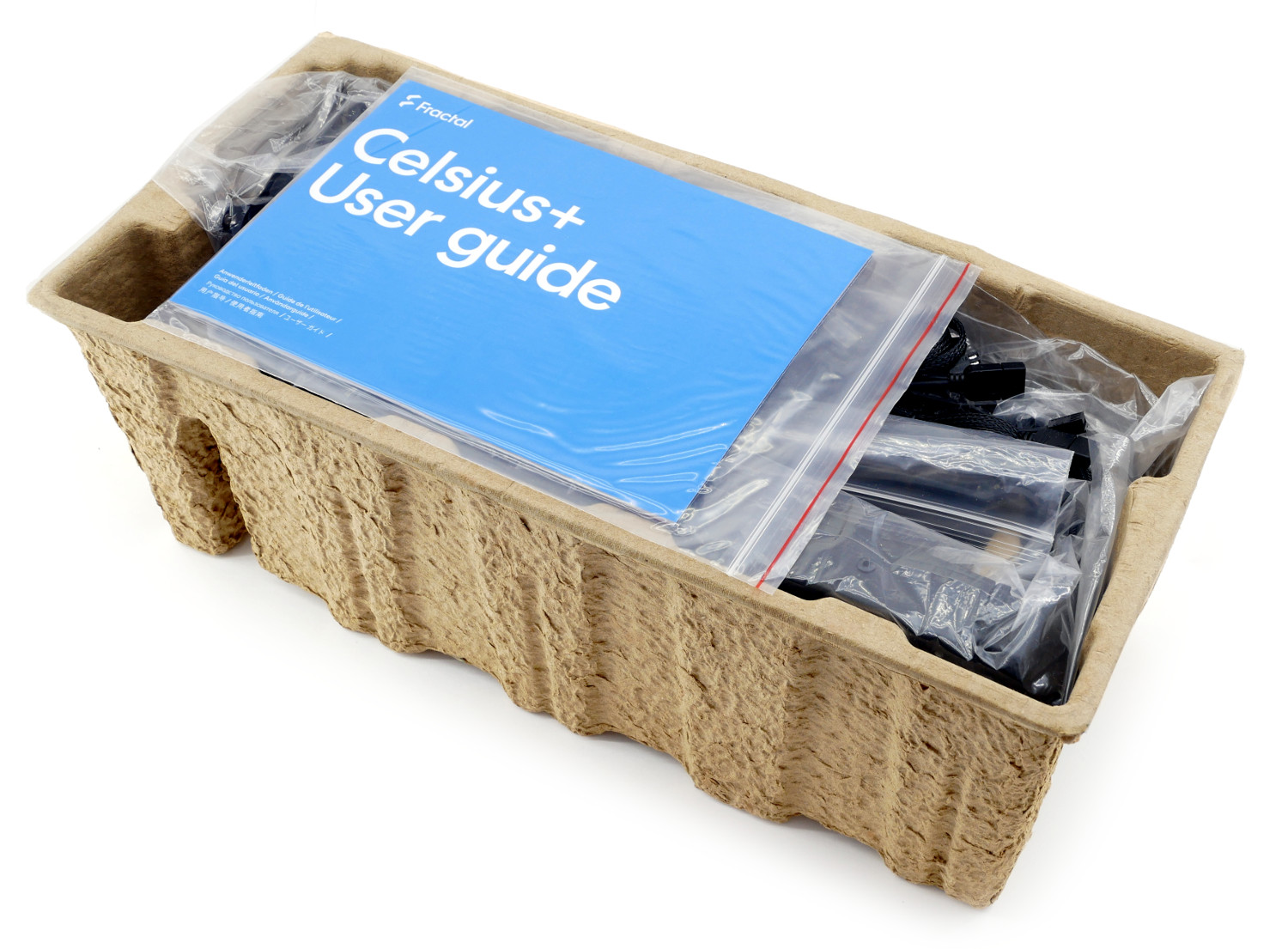

Основной лоток из прессованной бумаги является каркасом для элементов жидкостной системы охлаждения и дополнительно защищает СЖО при транспортировке. По обыкновению от Fractal Design нас встречает синее руководство пользователя.

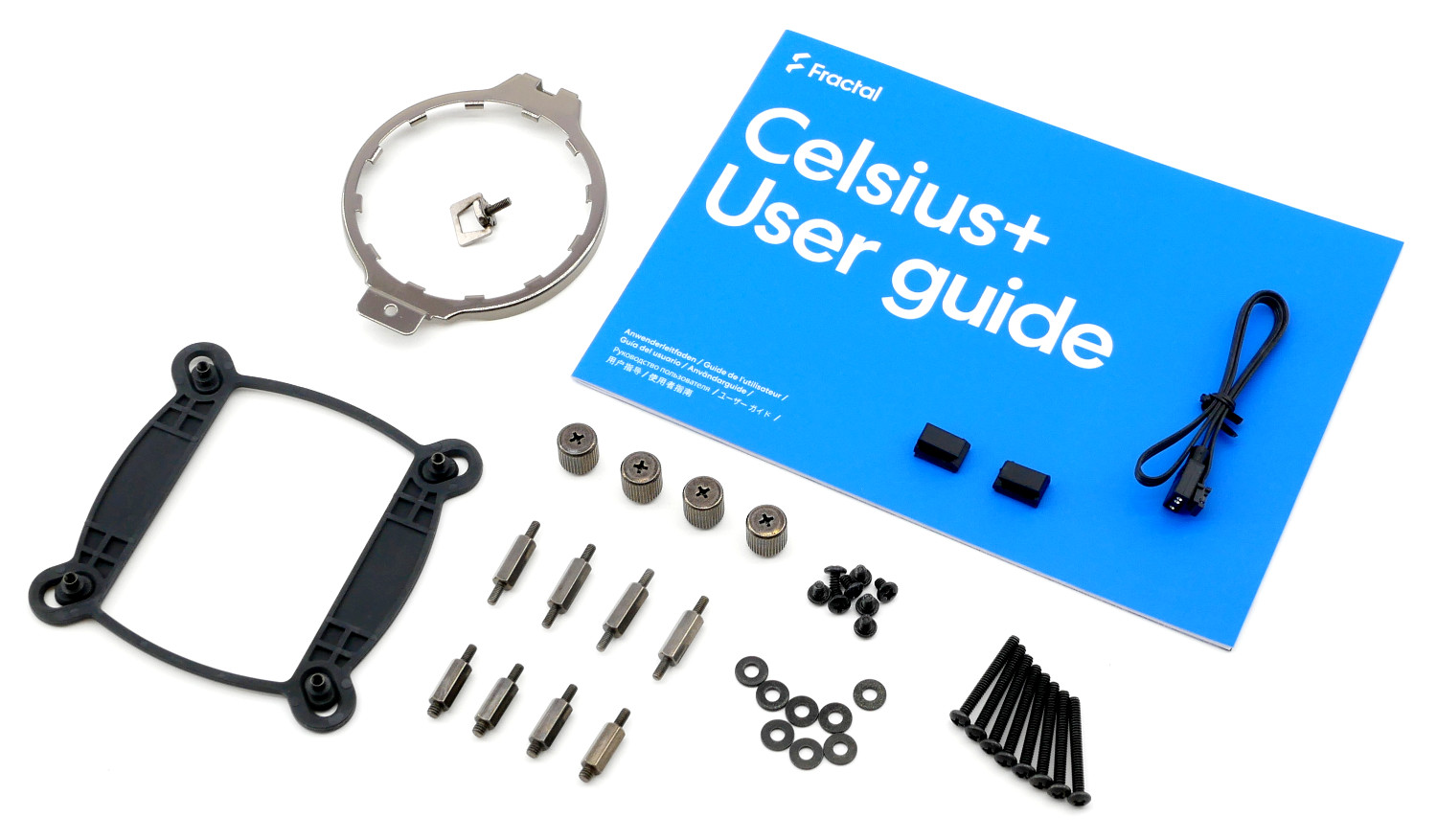

Комплектация Fractal Design Celsius+ S28 Prisma, несмотря на свой немногочисленный перечень, содержит необходимый базовый набор креплений для сокетов AMD и Intel, предлагает один кабель-переходник для подсветки, а тюбик с термопастой заменяет ее преждевременное нанесение на основание водоблока, чего должно хватить на первую установку.

Внешний вид и дизайн системы охлаждения

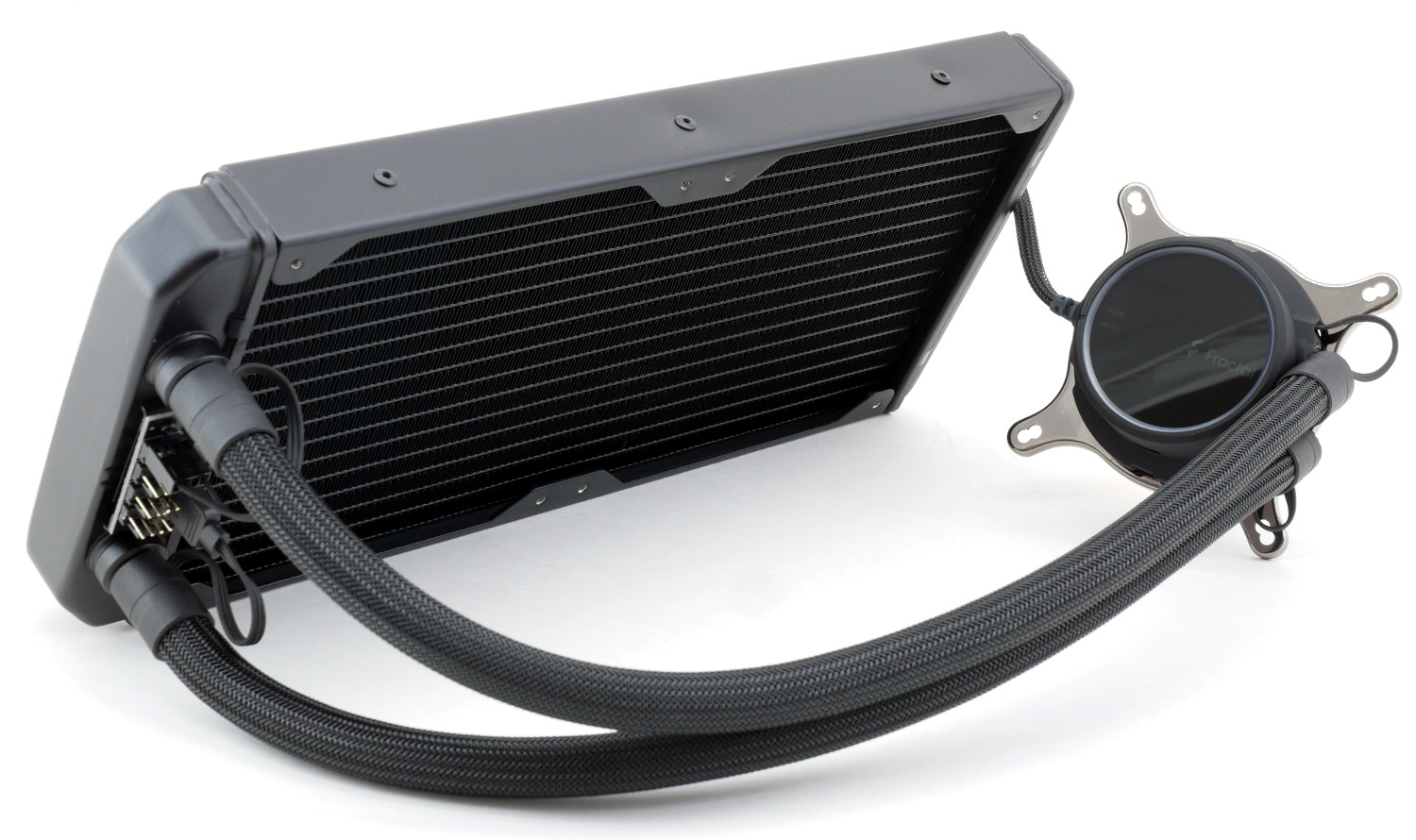

Линейка жидкостных систем охлаждения Fractal Design Celsius+ - это новое поколение готовых водянок "все в одном" с упором на простоту подключения и акцентом на ARGB подсветку. Продуманная скрытая проводка позволяет на примере Fractal Design Celsius+ S28 Prisma добиться "чистоты" системы без лишних проводов.

Шведская компания Fractal Design развила серию систем охлаждения Celsius до следующего уровня и, несмотря на почтенный возраст по меркам СЖО, модель Fractal Design Celsius+ S28 Prisma выглядит свежо и оригинально, а главное - успешно решает проблему эффективности охлаждения и смежных задач. Откровенно говоря, производитель детально проработал многие аспекты линейки Celsius+ Prisma, что в сравнении с ранее изученными моделями сильно бросается в глаза.

Система охлаждения Fractal Design Celsius+ S28 Prisma использует радиатор 280 мм толщиной 30 мм (против классических решений 27 мм). Внутри рабочего тела применяются 15 каналов со впаянной гофрированной лентой. Качество реализации на высоком уровне.

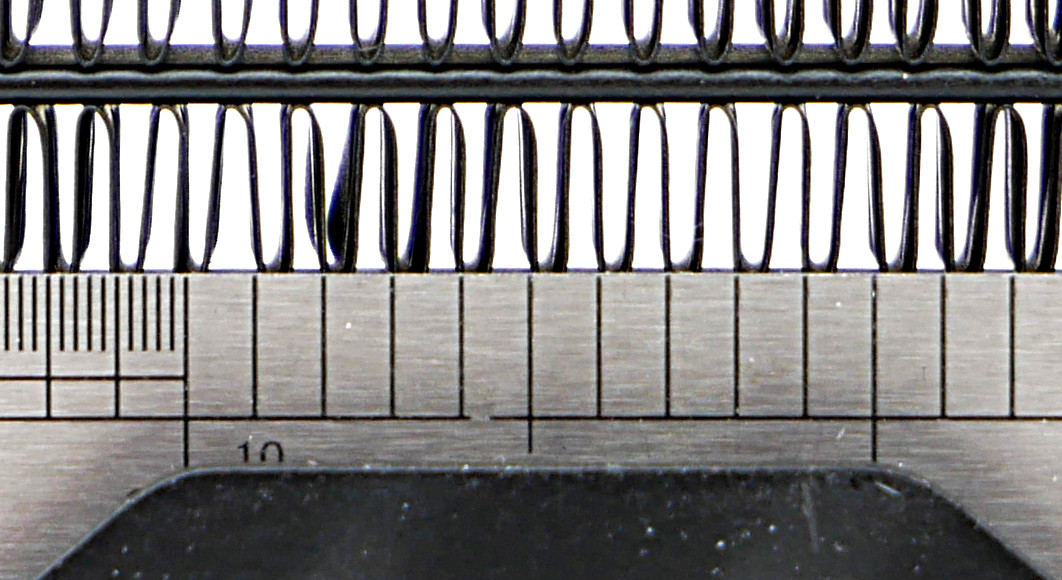

Плотность оребрения доходит до 21 пластины на дюйм (FPI = 21), что говорит о высокой концентрации и сложности продувки радиатора на низкой скорости вращения вентиляторами.

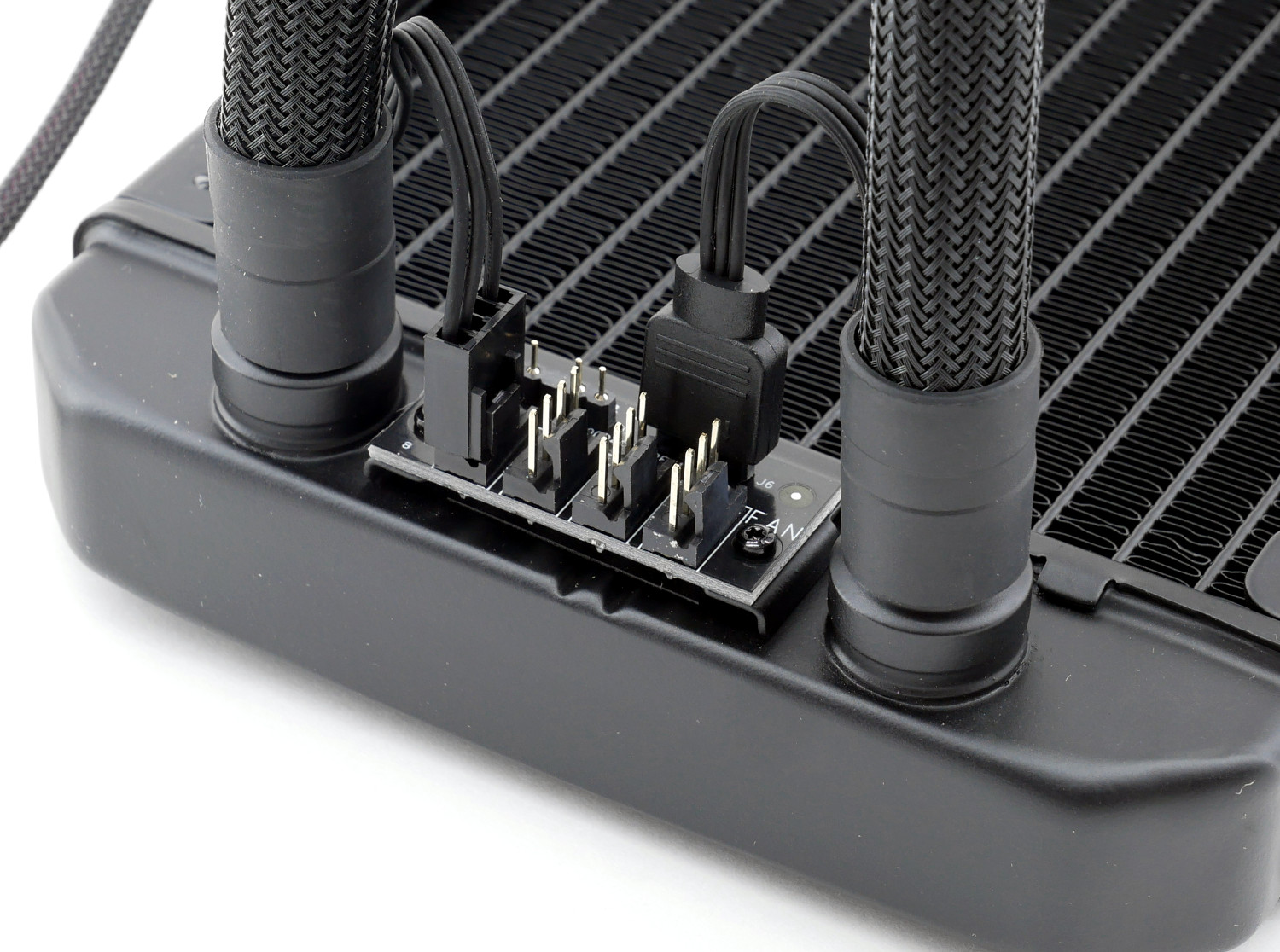

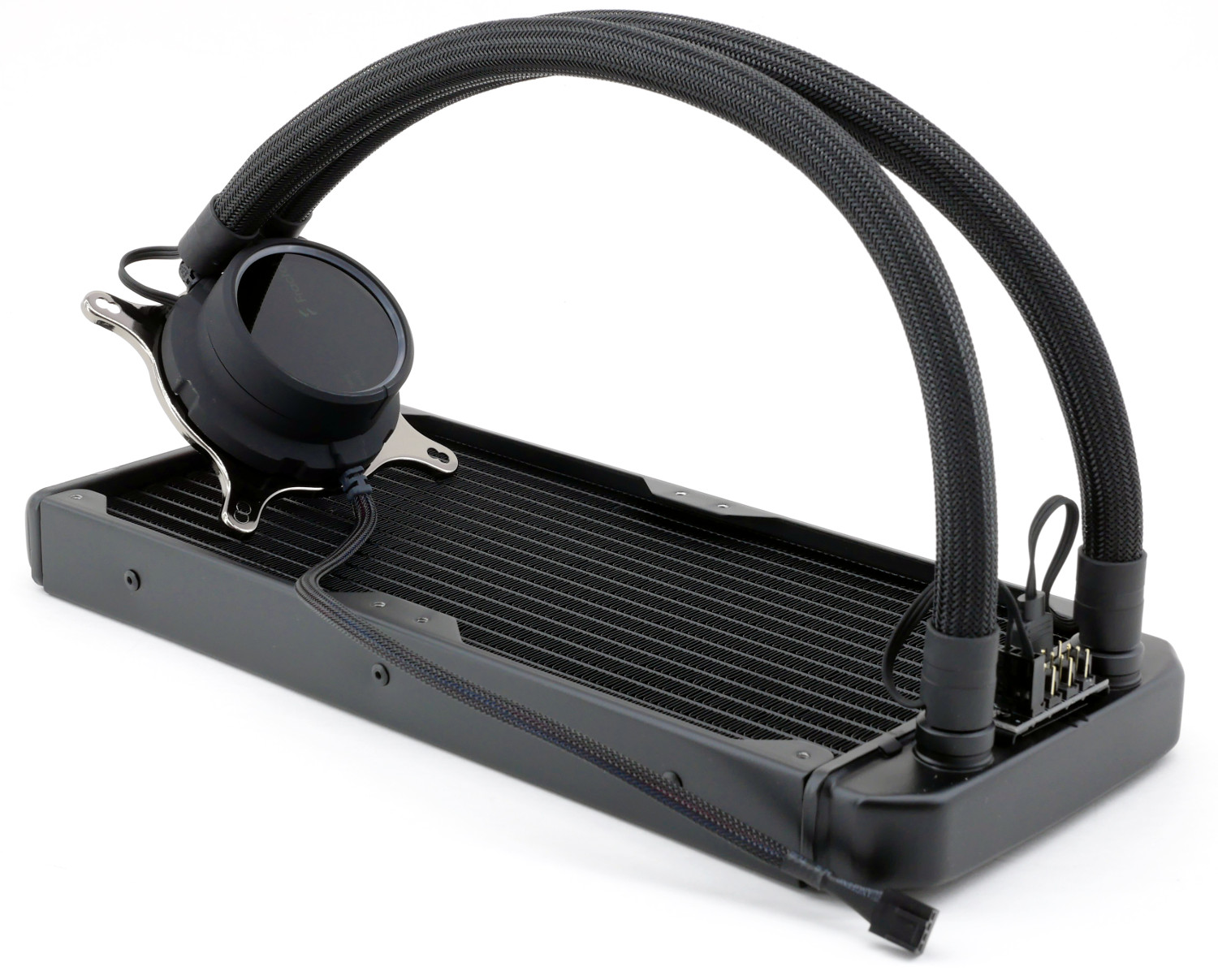

Одна из изюминок системы охлаждения Fractal Design Celsius+ S28 Prisma заключена в отдельном концентраторе коннекторов подсветки и вентиляторов, расположенных между двумя фитингами. Это позволяет его легко спрятать от посторонних глаз, а проводку и подключение сделать уникальными. Кроме того, один из кабелей замаскирован в нейлоновой оплетке, проходя по всей длине до главной помпы.

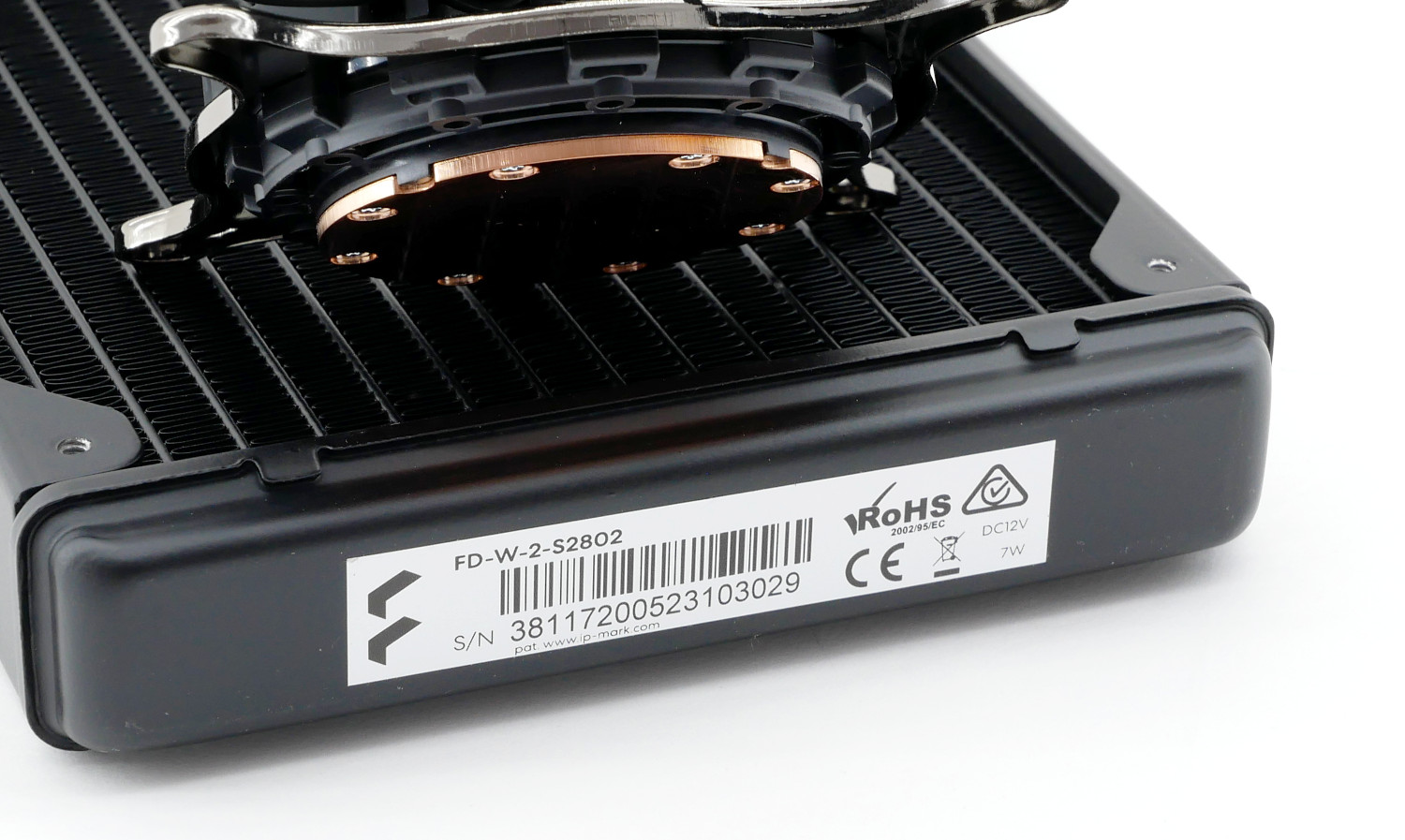

С противоположного торца находится техническая наклейка с указанием потребления 7W. Простая арифметика подсказывает, что сила тока подключенных устройств достигает почти 0,6 Ампер. Для современных материнских плат это безопасное значение, ведь все производители заявляют о поддержке портов 4-Pin Fan(Pump) от 1А.

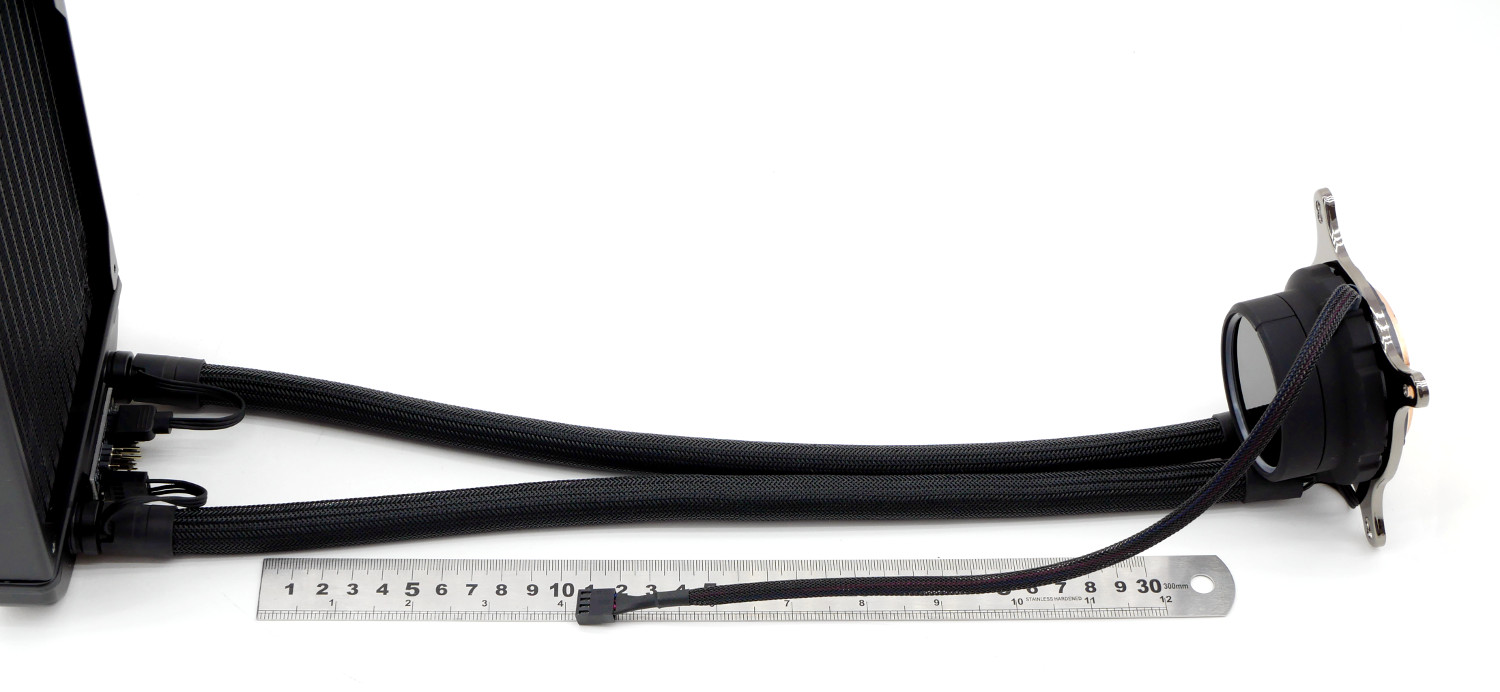

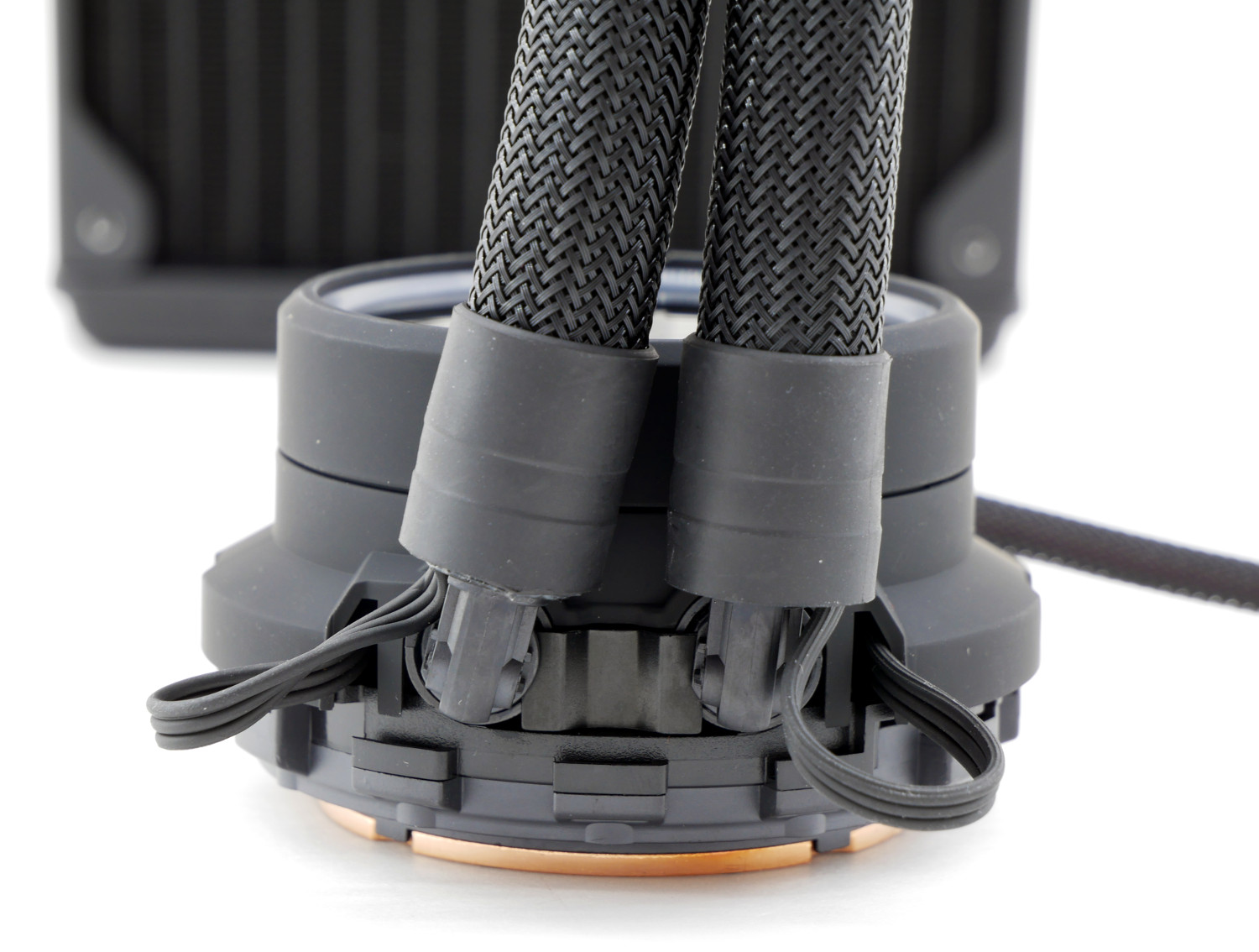

Особенными у системы охлаждения Fractal Design Celsius+ S28 Prisma выглядят и шланги в нейлоновой оплетке длиной аж 400 мм (по факту 370 мм). В одном из них прячется управляющий сигнальный провод.

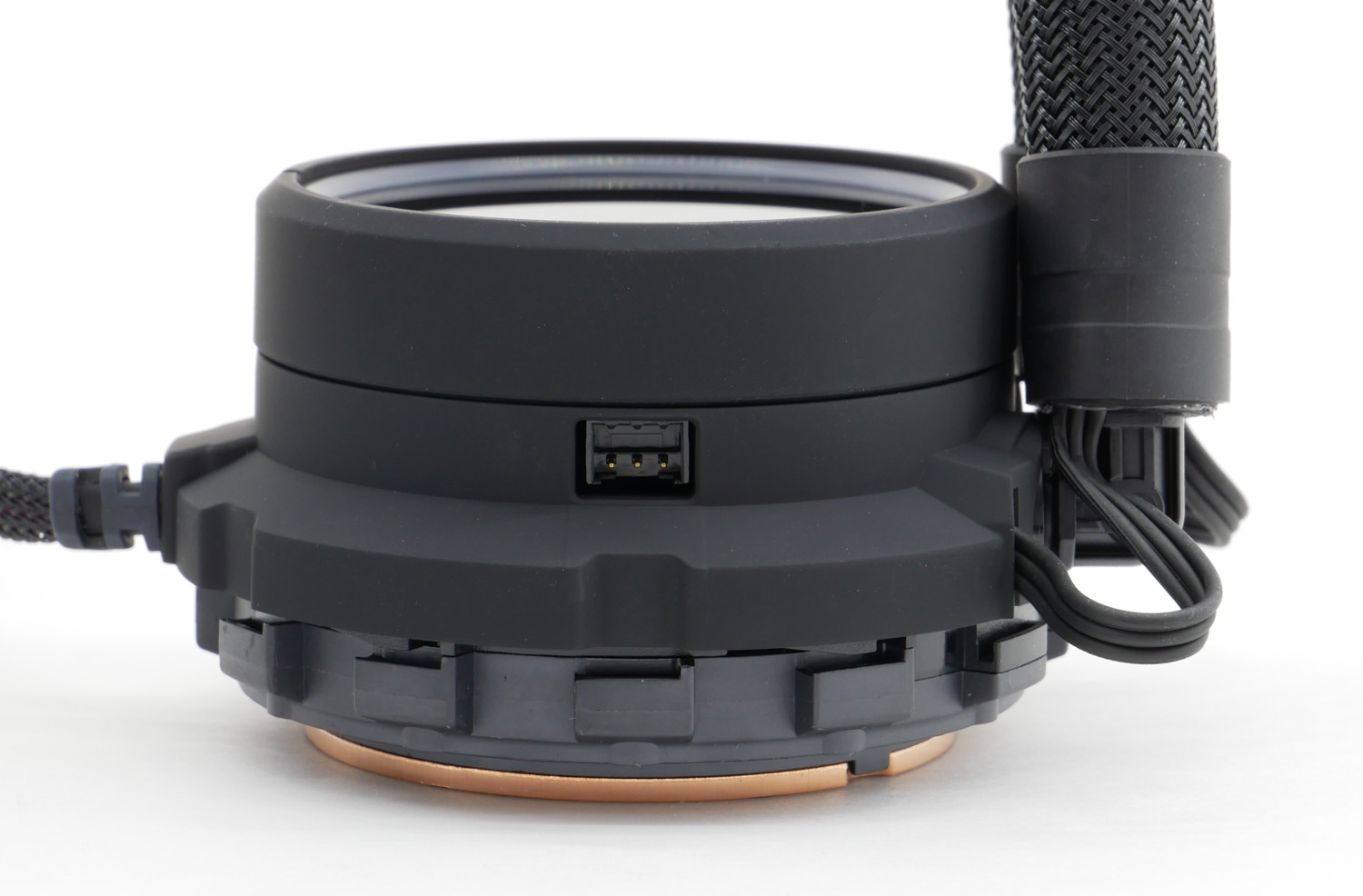

Нечто космическое и неземное представляет помпа-водоблок Fractal Design Celsius+ S28 Prisma, выполненная в образе летающей тарелки. Производитель отметился качеством изготовления и покрытием софт-тача, что добавляет удобства при использовании и положительного ощущения от продукта.

Система охлаждения Fractal Design Celsius+ S28 Prisma построена на платформе Asetek с фирменной помпой. Скорость вращения находится в диапазоне 800 - 2800 об/мин с возможностью автоматического авторазгона до 3500 об/мин при достижении хладагента температуры 55*С (из информации производителя - защита от перегрева). В конструкции используются два поворотных фитинга и коннектор для подключения подсветки помпы.

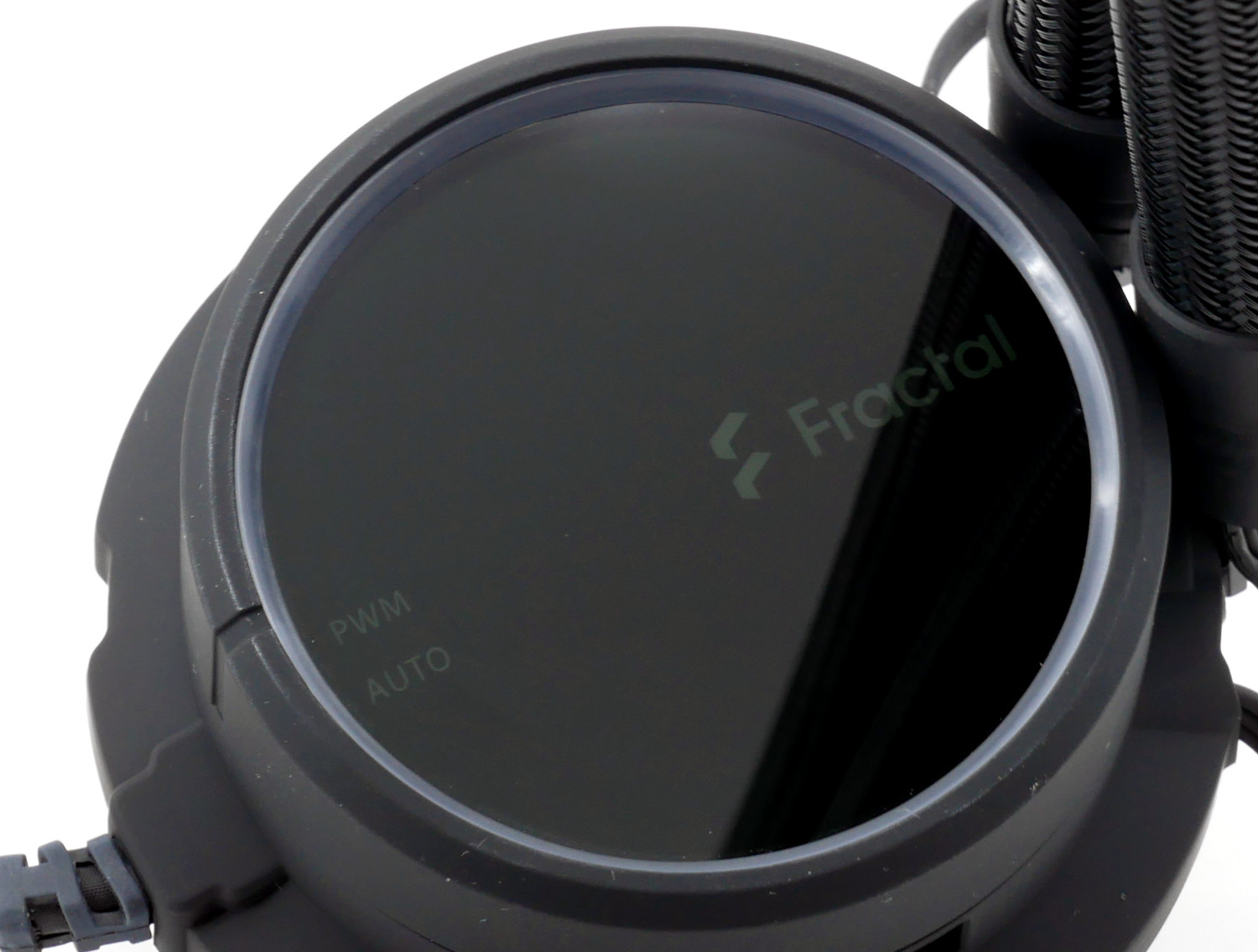

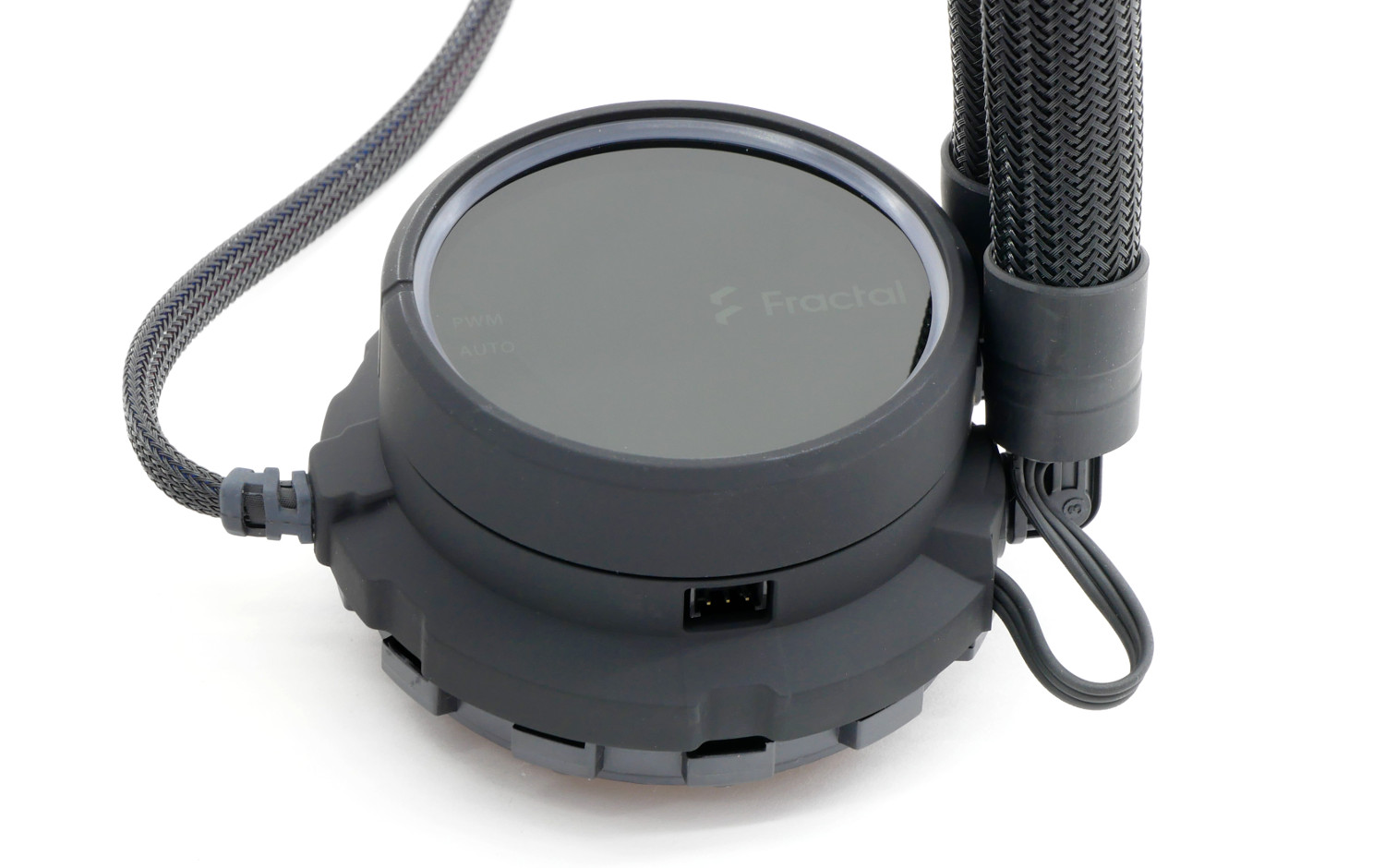

Еще одной изюминкой Fractal Design Celsius+ S28 Prisma является регулятор режимов AUTO/PWM на крышке помпы, который выбирается поворотом корпуса.

В режиме PWM система снижает скорости вращения всех компонентов до 15%, добиваясь очень тихой работы, но, как показало тестирование, процессор может перегреваться, ожидая роста нагрева жидкости до отметки 55*С. В автоматическом режиме скорость помпы и вентиляторов регулируется материнской платой. На нем мы и рекомендуем остановиться.

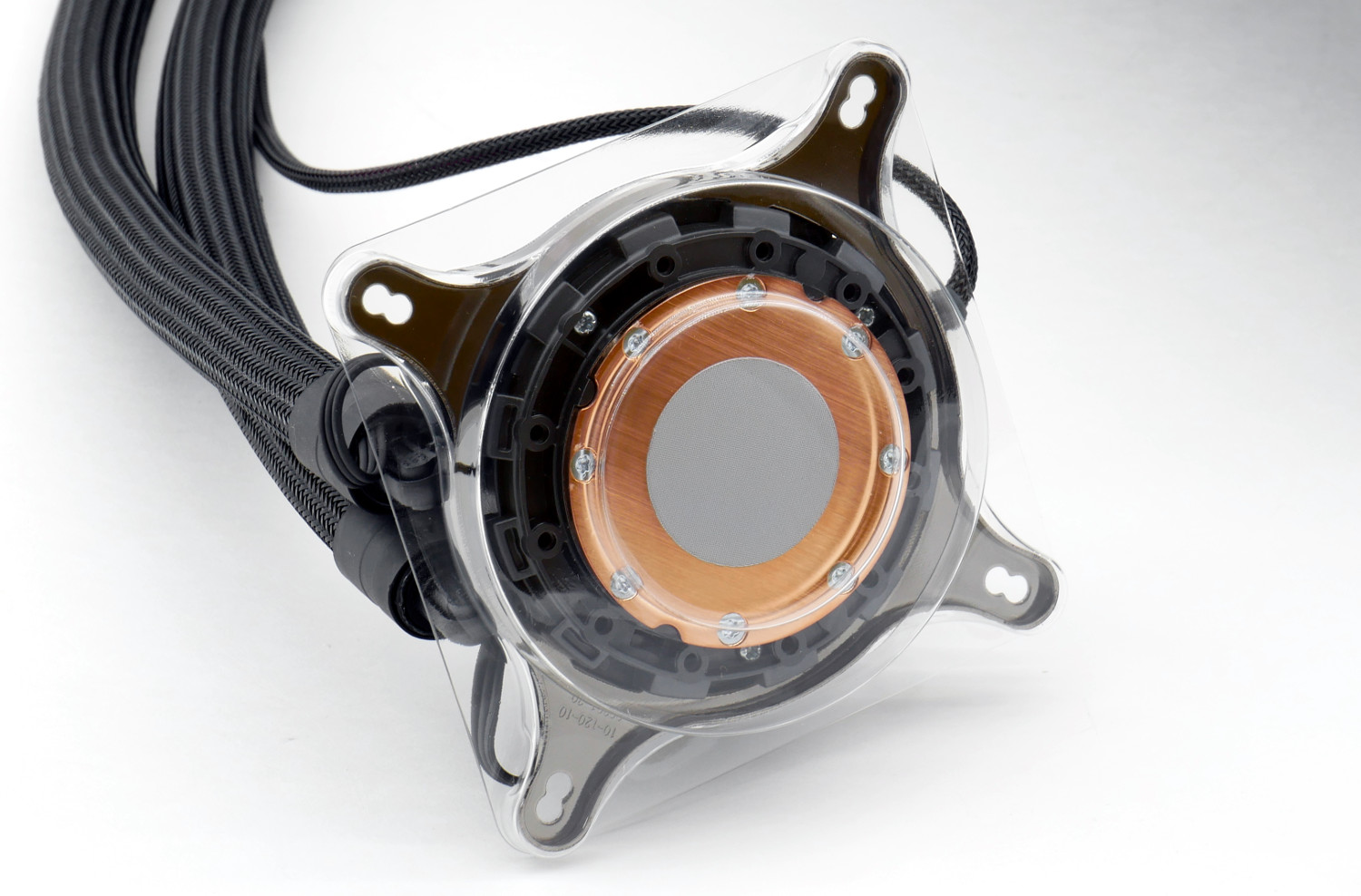

Основание водоблока Fractal Design Celsius+ S28 Prisma защищено блистер-упаковкой, спасающей от случайного попадания преднамеренно нанесенную термопасту.

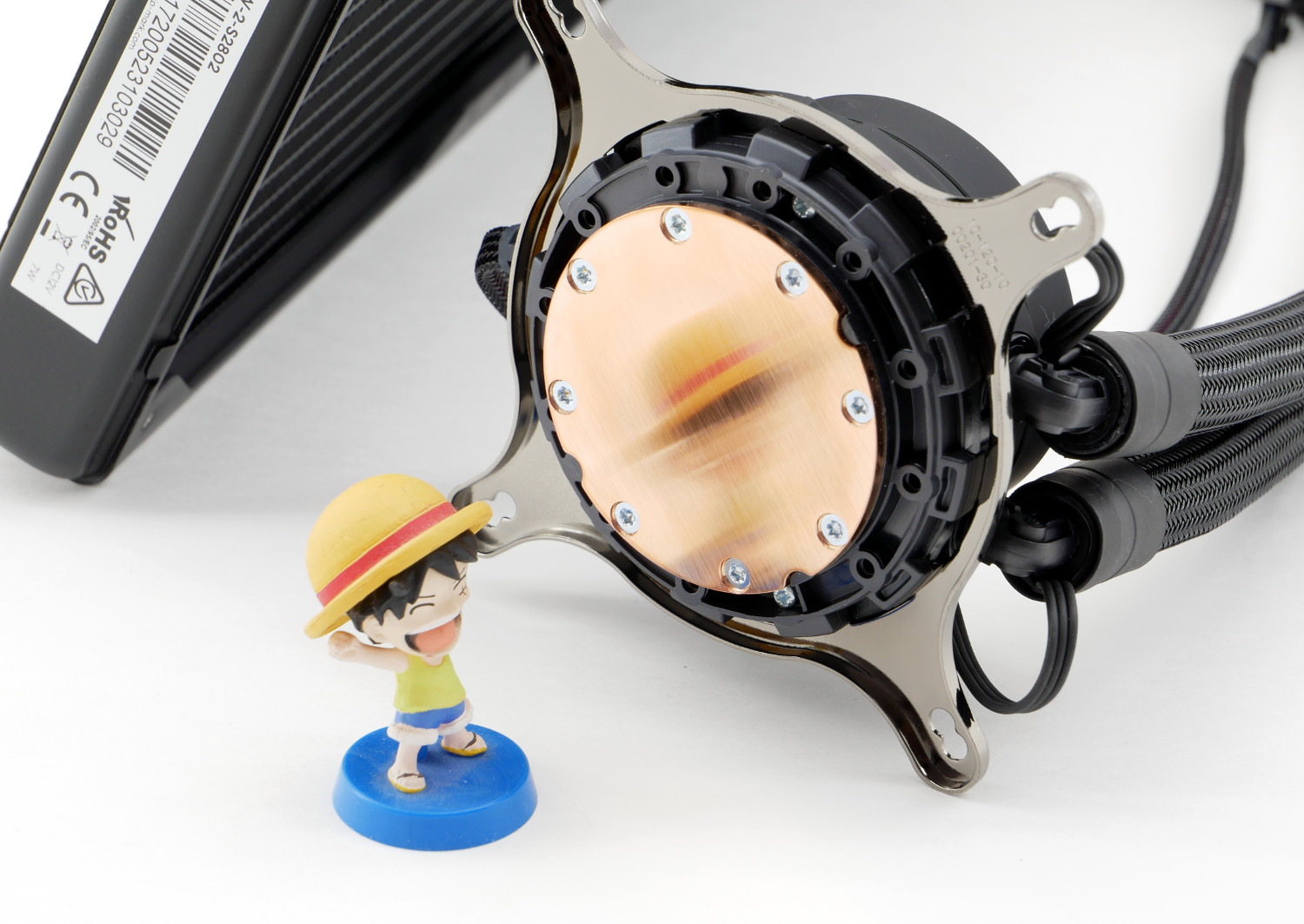

В конструкции Fractal Design Celsius+ S28 Prisma используется популярный и широко изученный водоблок от Asetek с характерным креплением. Он хорошо отшлифован, хотя визуально, но не тактильно, замечены следы фрезы.

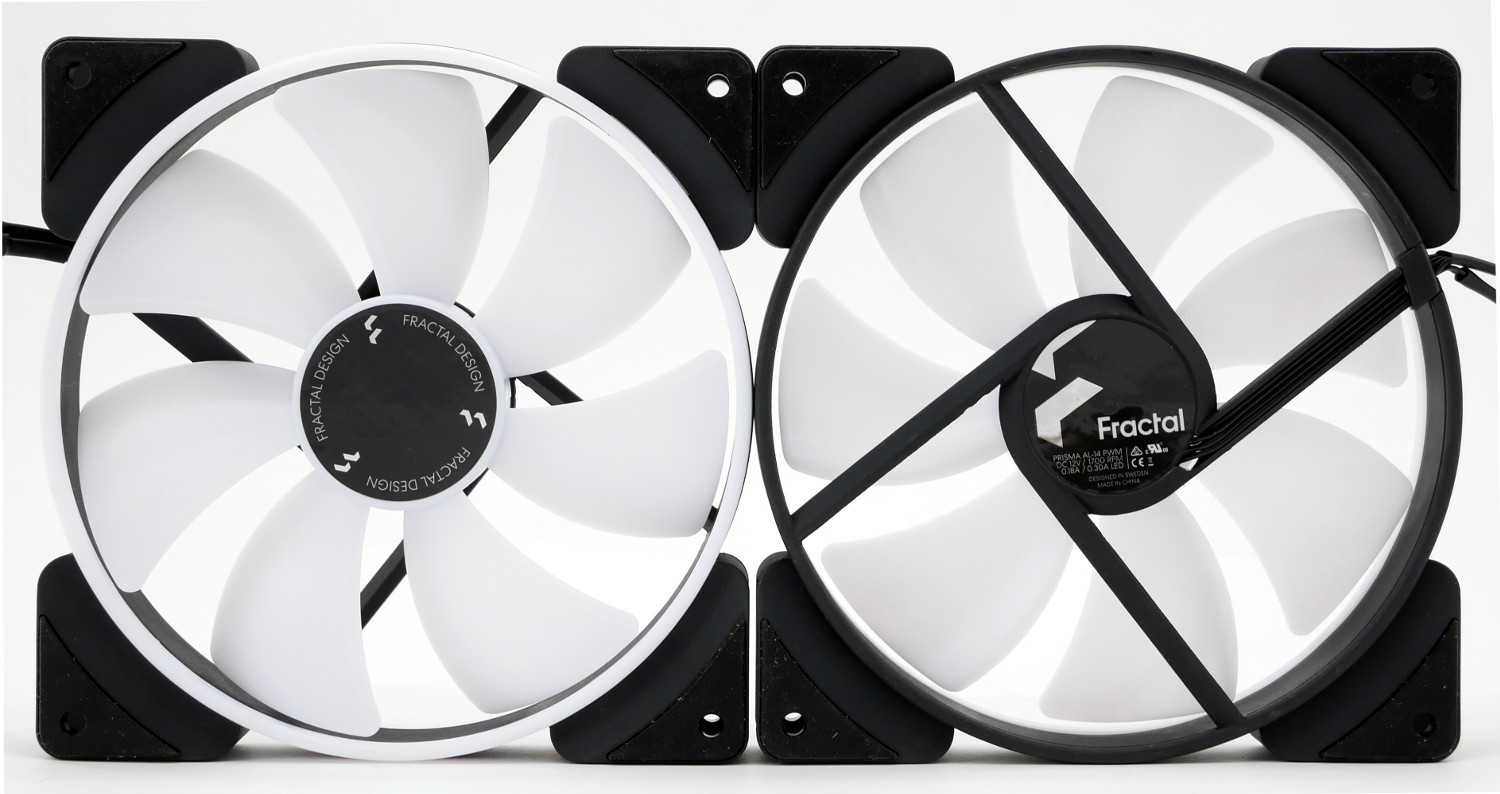

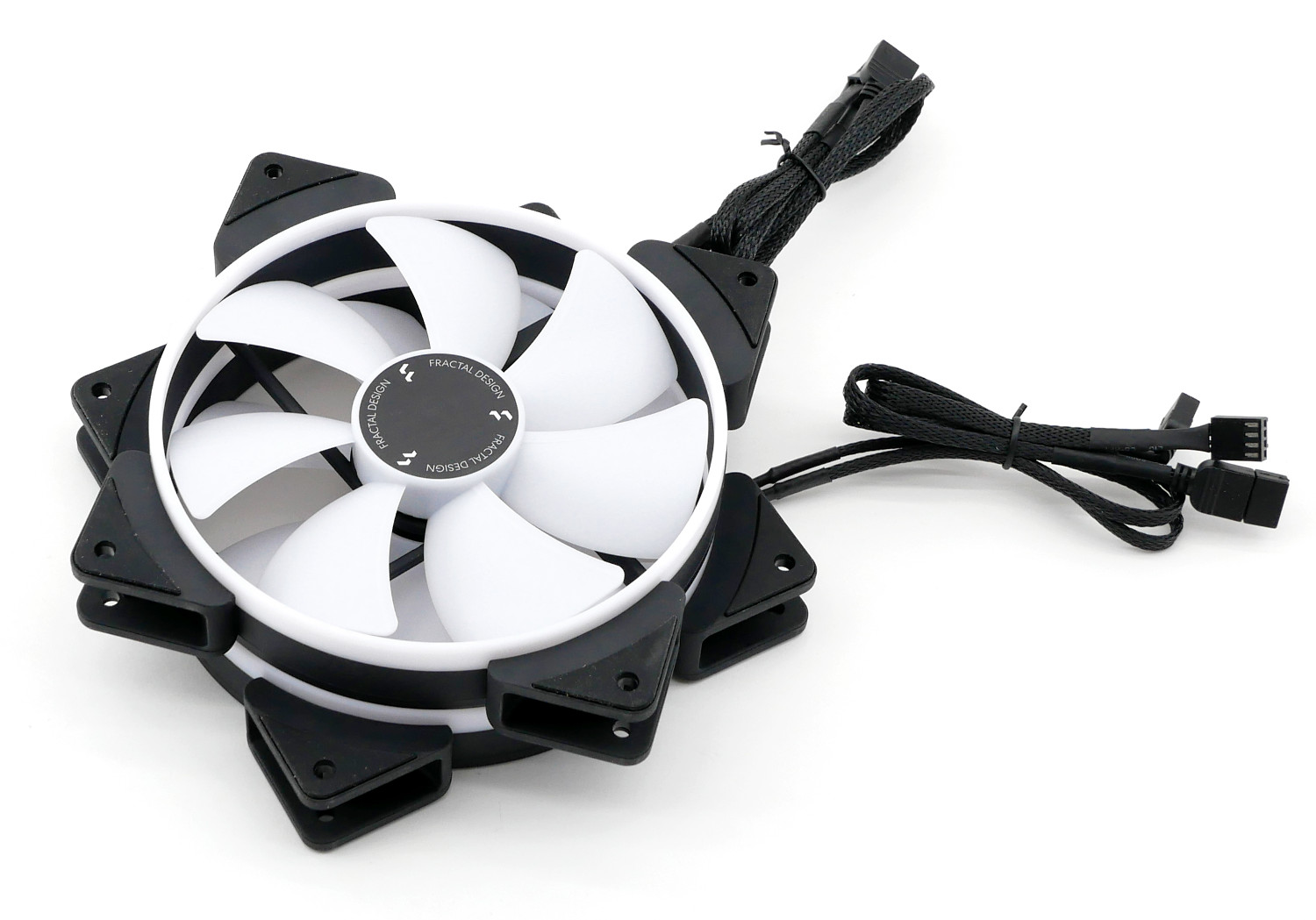

За активное охлаждение в модели Fractal Design Celsius+ S28 Prisma отвечают вентиляторы Prisma AL-14 PWM ARGB собственной разработки. Они характеризуются семилопастной структурой с широкой крыльчаткой, что отлично подходит для создания высокого давления и наилучшим образом ориентировано на использование в СЖО.

Корпус Fractal Design Prisma AL-14 PWM ARGB выполнен из общего тонкого обода с характерными пластиковыми ушками с антивибрационными вставками. Очень любезно со стороны производителя указать на технической наклейке скорость вращения, которая составляет до 1700 об/мин.

Подсветка Fractal Design Celsius+ S28 Prisma

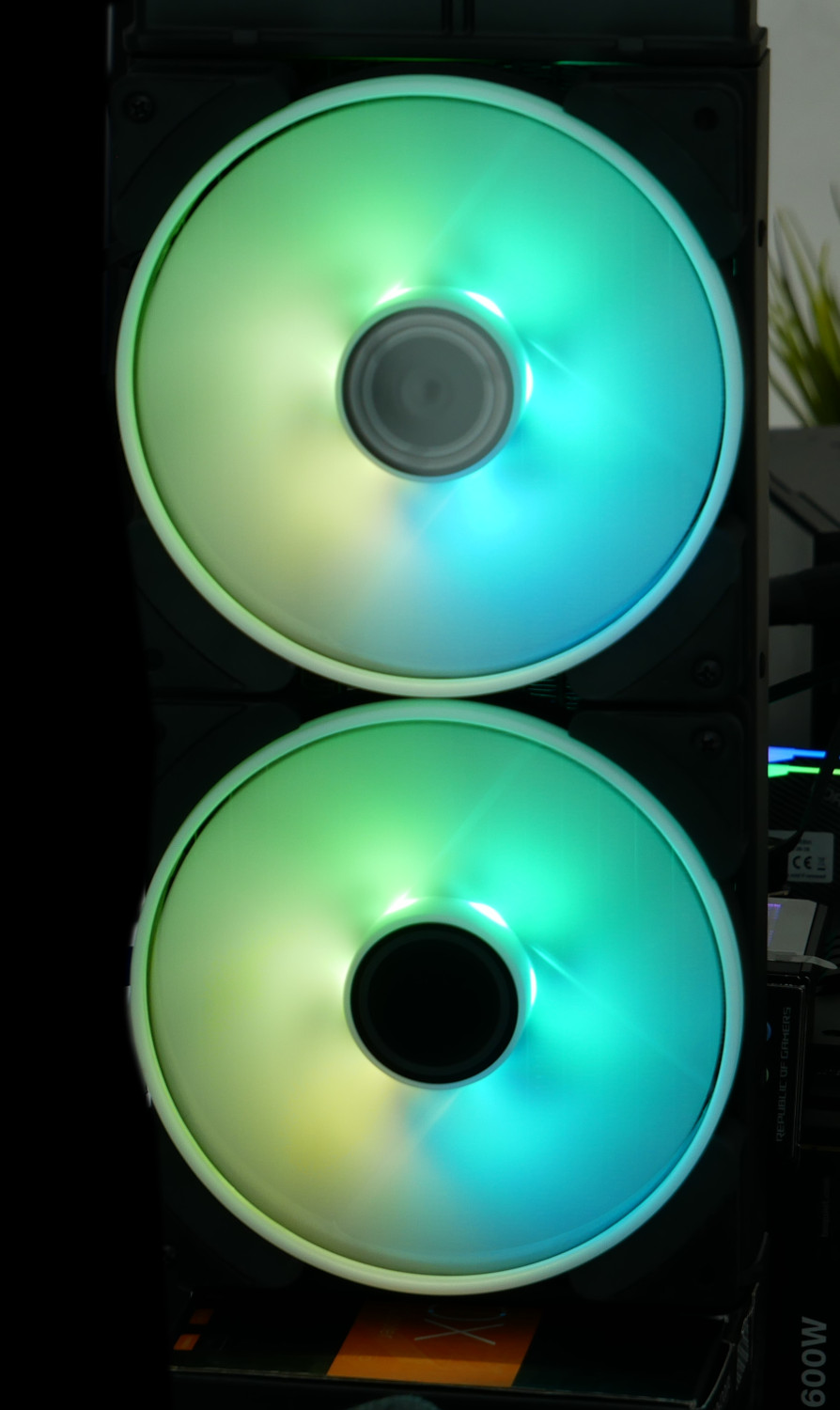

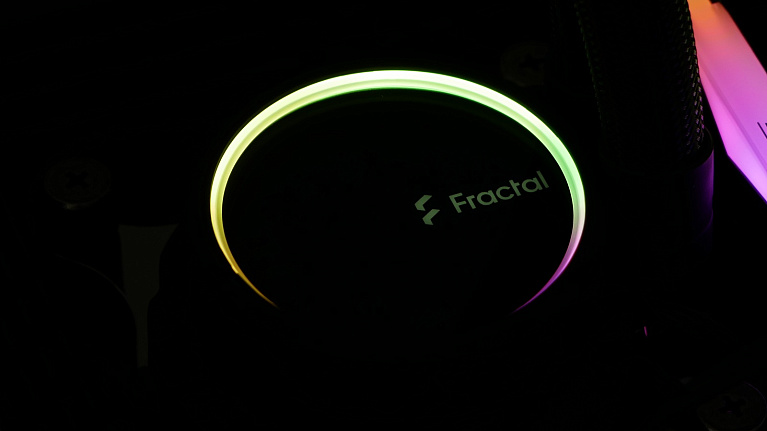

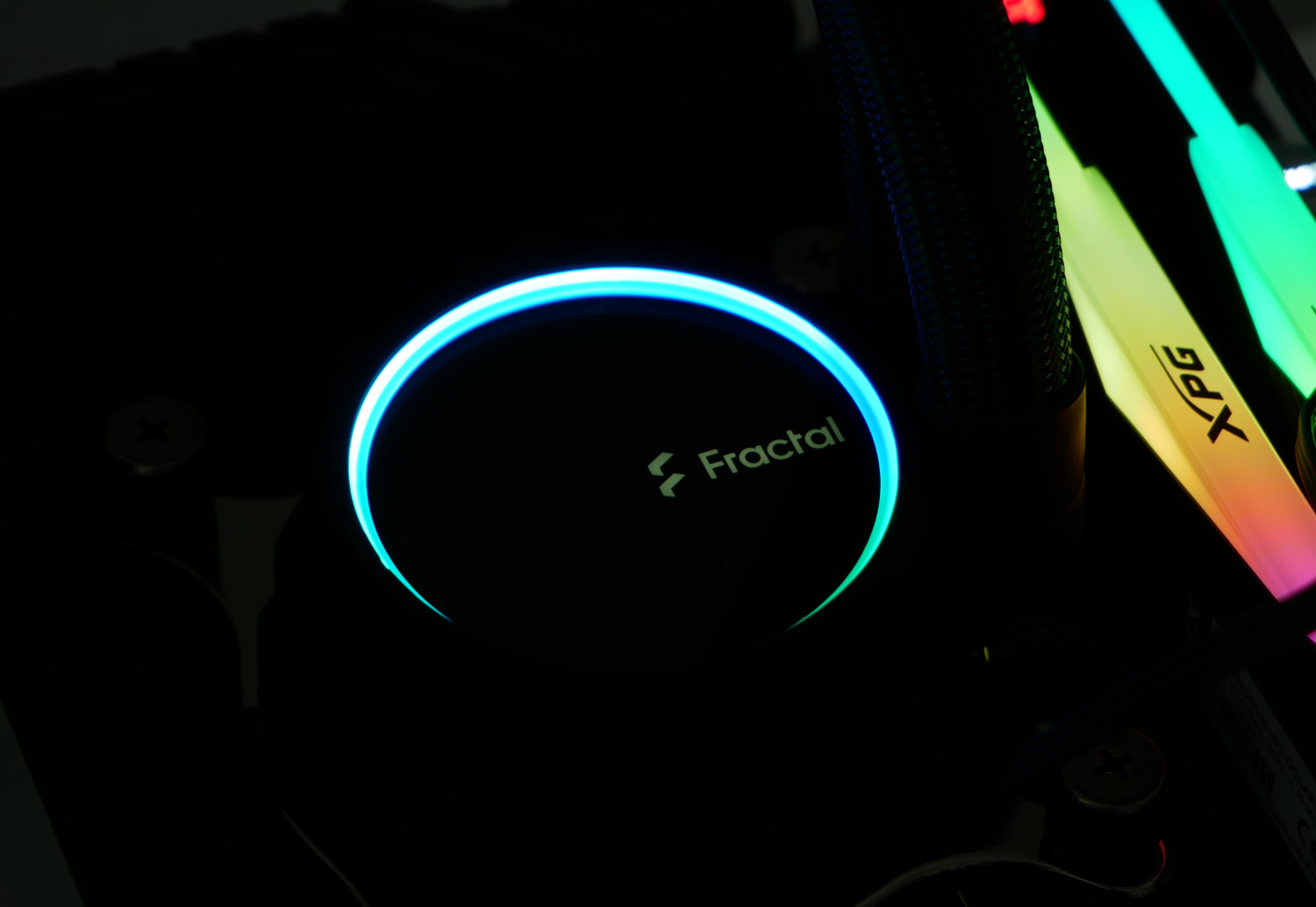

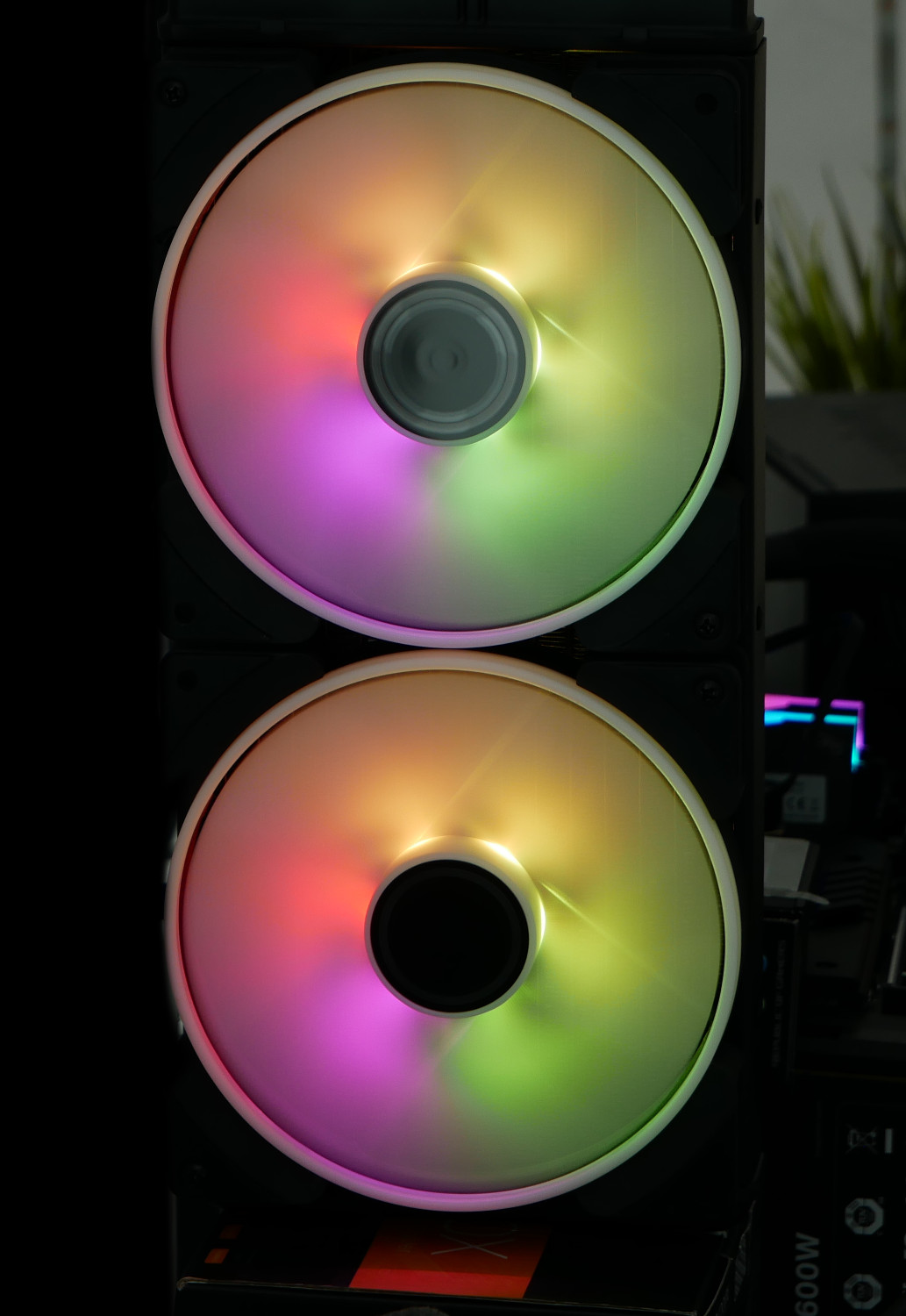

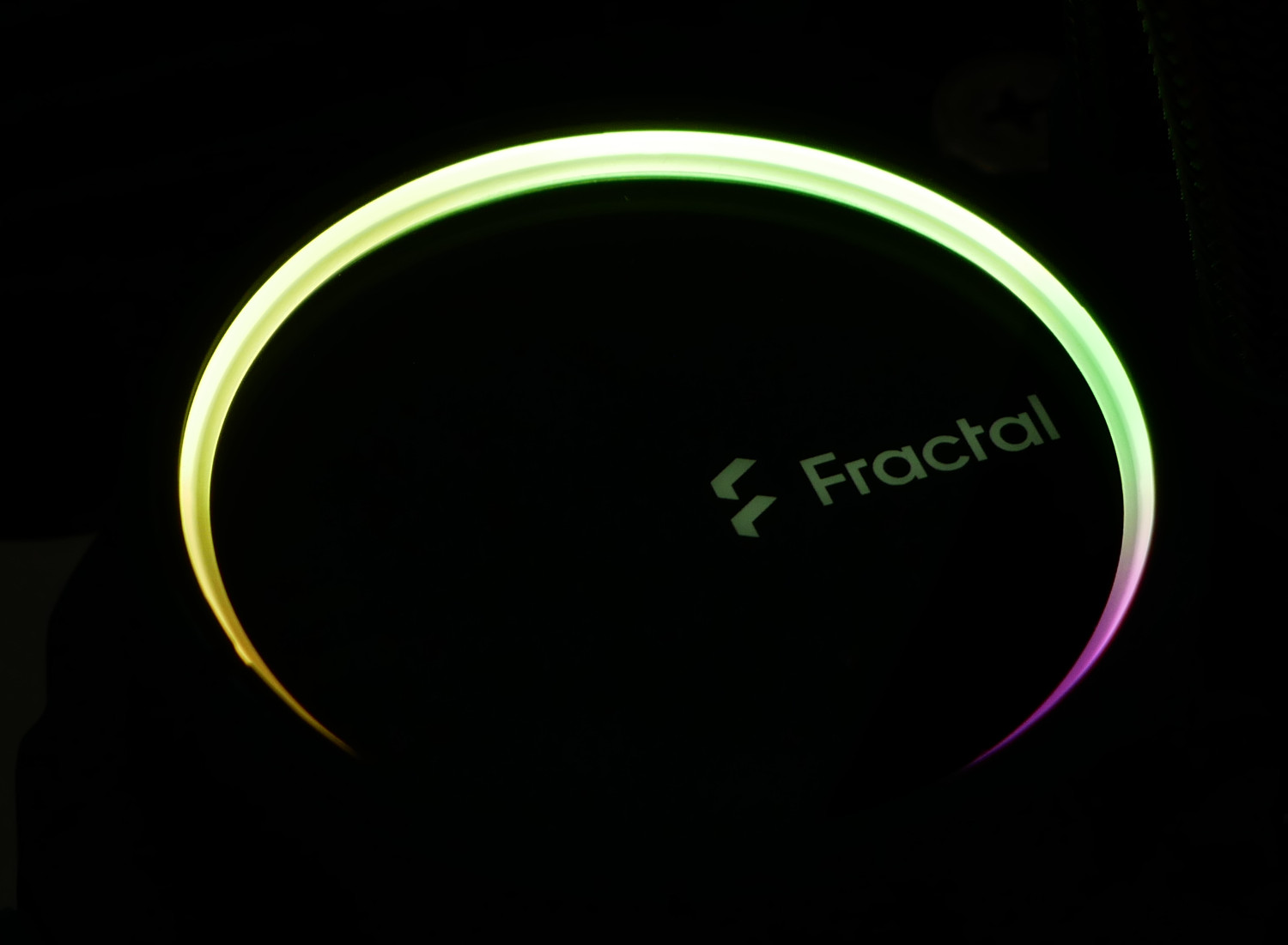

По одному лишь названию Fractal Design Celsius+ S28 Prisma можно ожидать, что продукт обладает некой магической подсветкой. В рассматриваемой модели она выполнена по стандарту ARGB и ею оснащена помпа-водоблок и комплектные вентиляторы. Подключение осуществляется отдельным коннектором по желанию.

Fractal Design Celsius+ S28 Prisma обладает равномерной приятной подсветкой, которая впишется в любой дизайн и украсит каждый ПК.

Процесс установки Fractal Design Celsius+ S28 Prisma

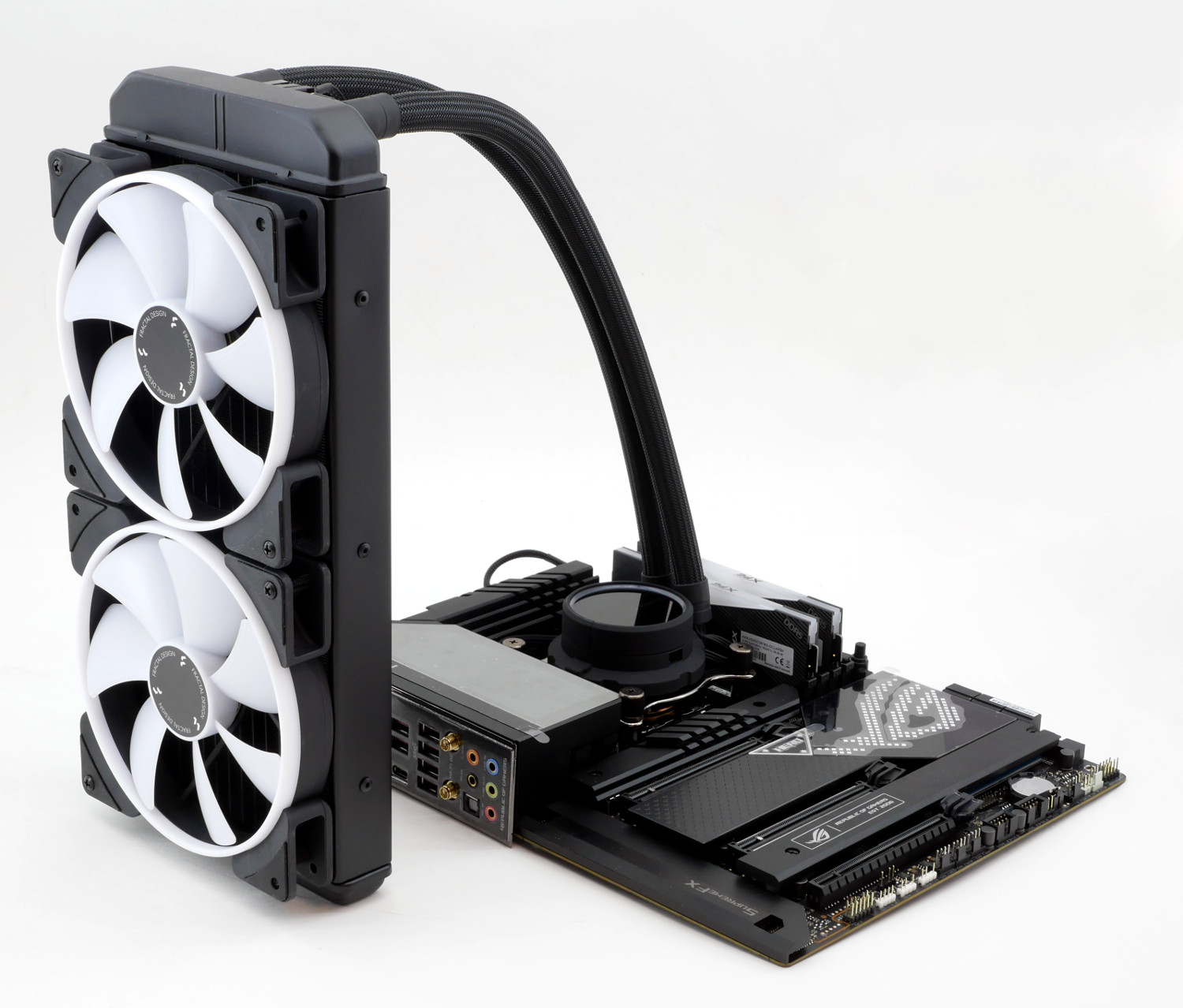

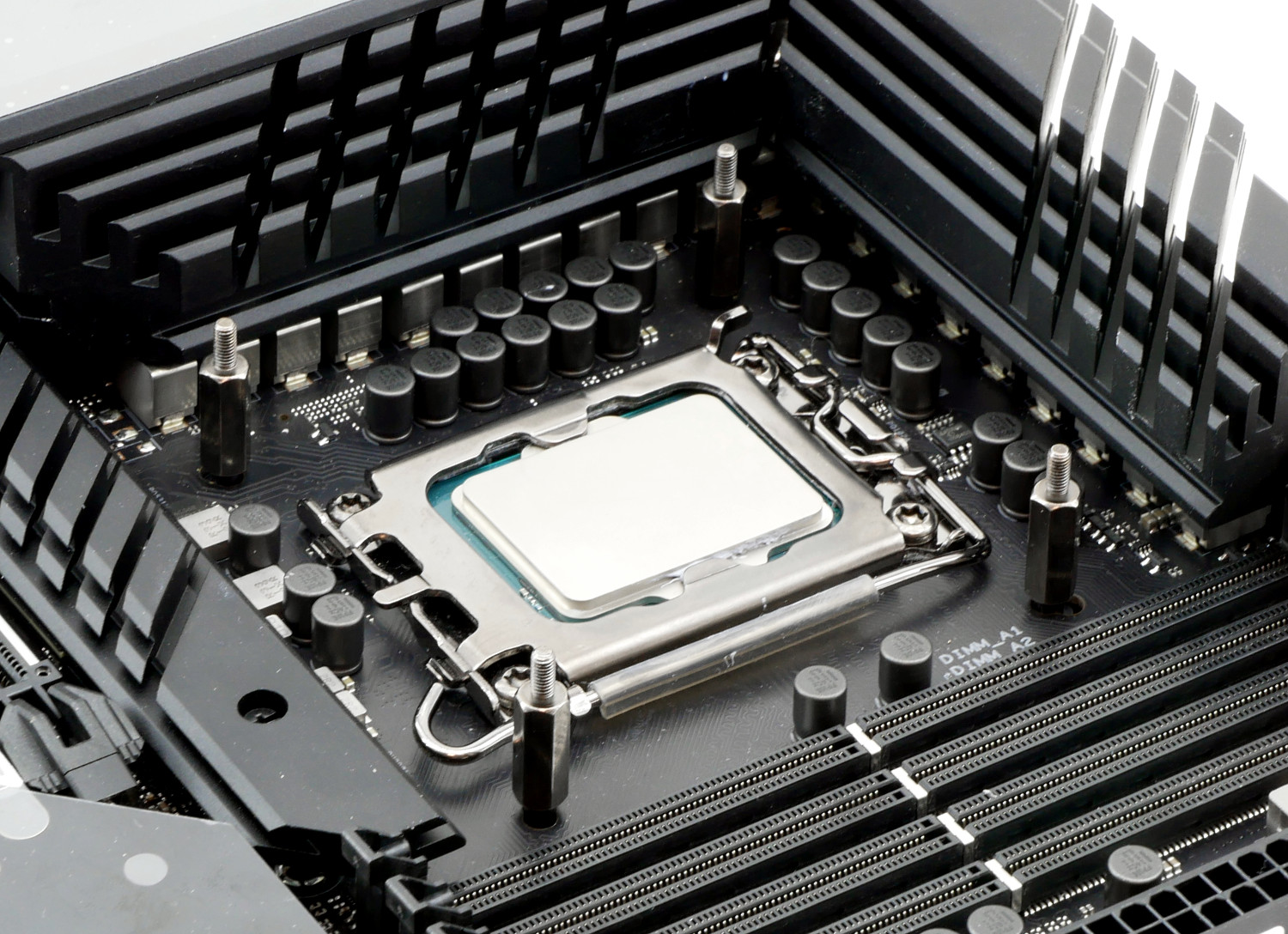

Процесс установки Fractal Design Celsius+ S28 Prisma на материнскую плату не отличается от других решений платформы Asetek. Для начала с обратной стороны платы прикладываем бэкплейт и фиксируем его стойками с лицевой стороны.

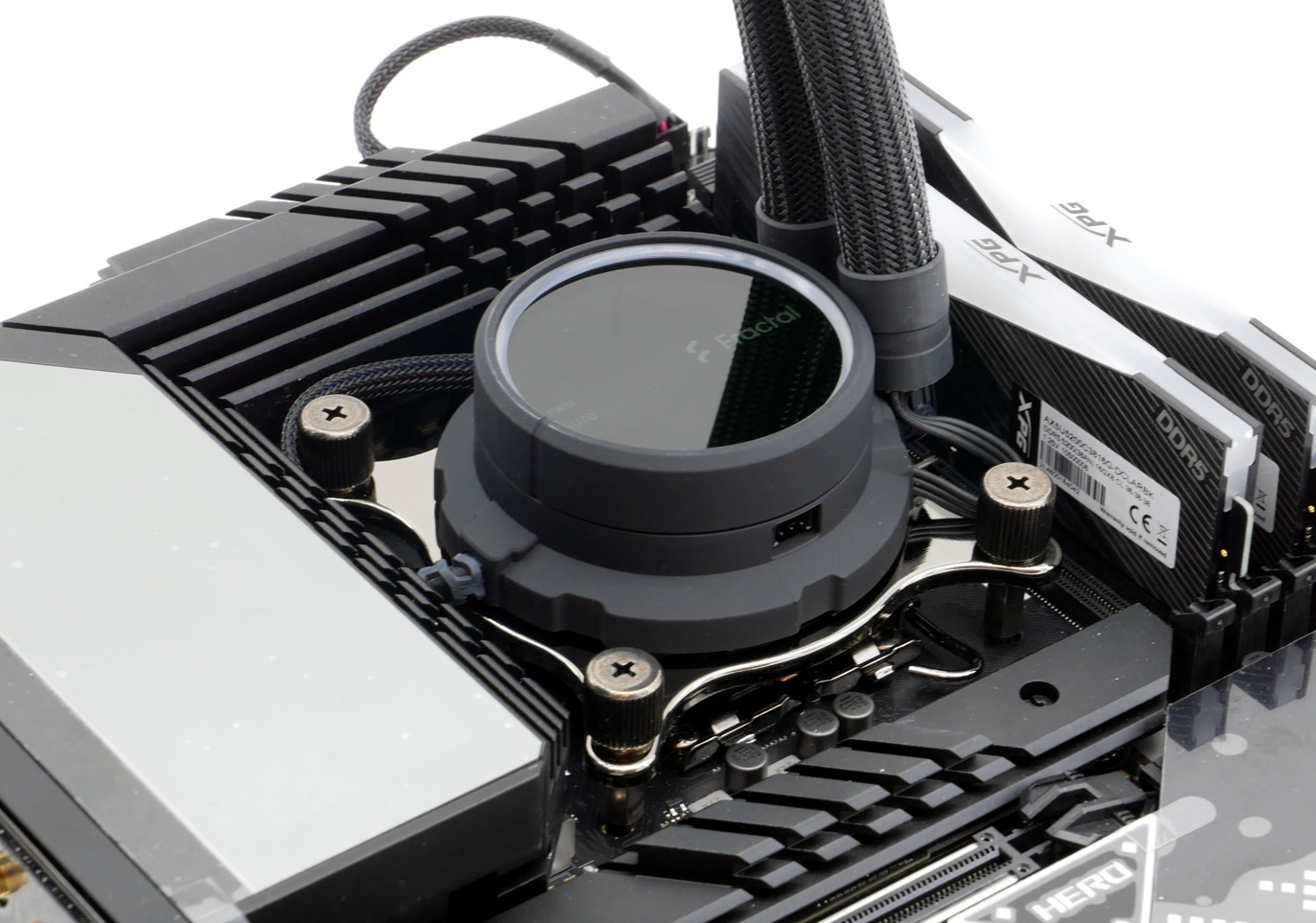

Снимаем защитную крышку с основания водоблока и устанавливаем помпу Fractal Design Celsius+ S28 Prisma в нужном положении. Закручиваем главные винты сверху. Подключаем вентиляторы и помпу в соответствующие разъемы. Готово!

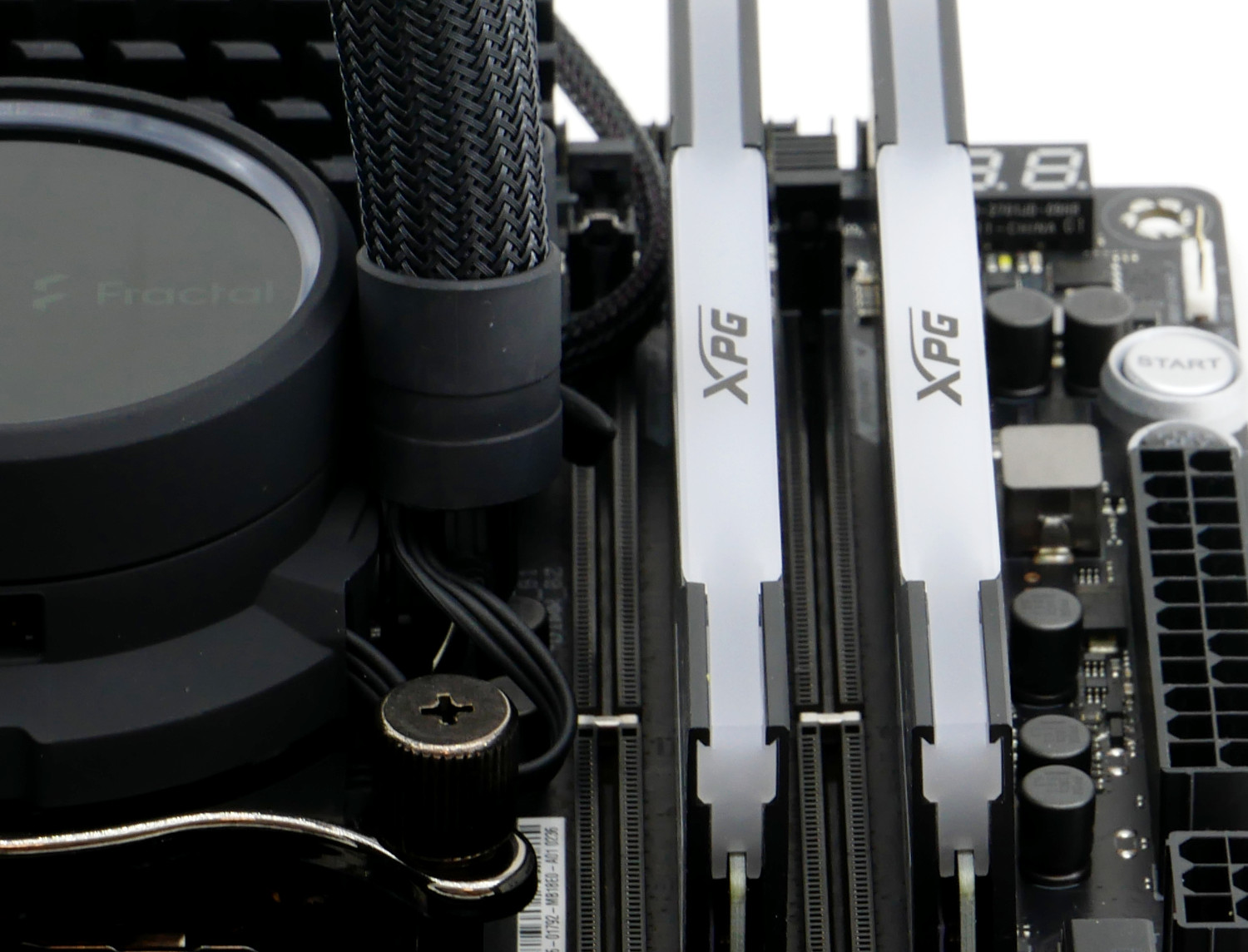

Недостатком Fractal Design Celsius+ S28 Prisma является перекрытие ближайшего слота DIMM оперативной памяти, что наблюдается у 90% жидкостных систем охлаждения "3-в-1".

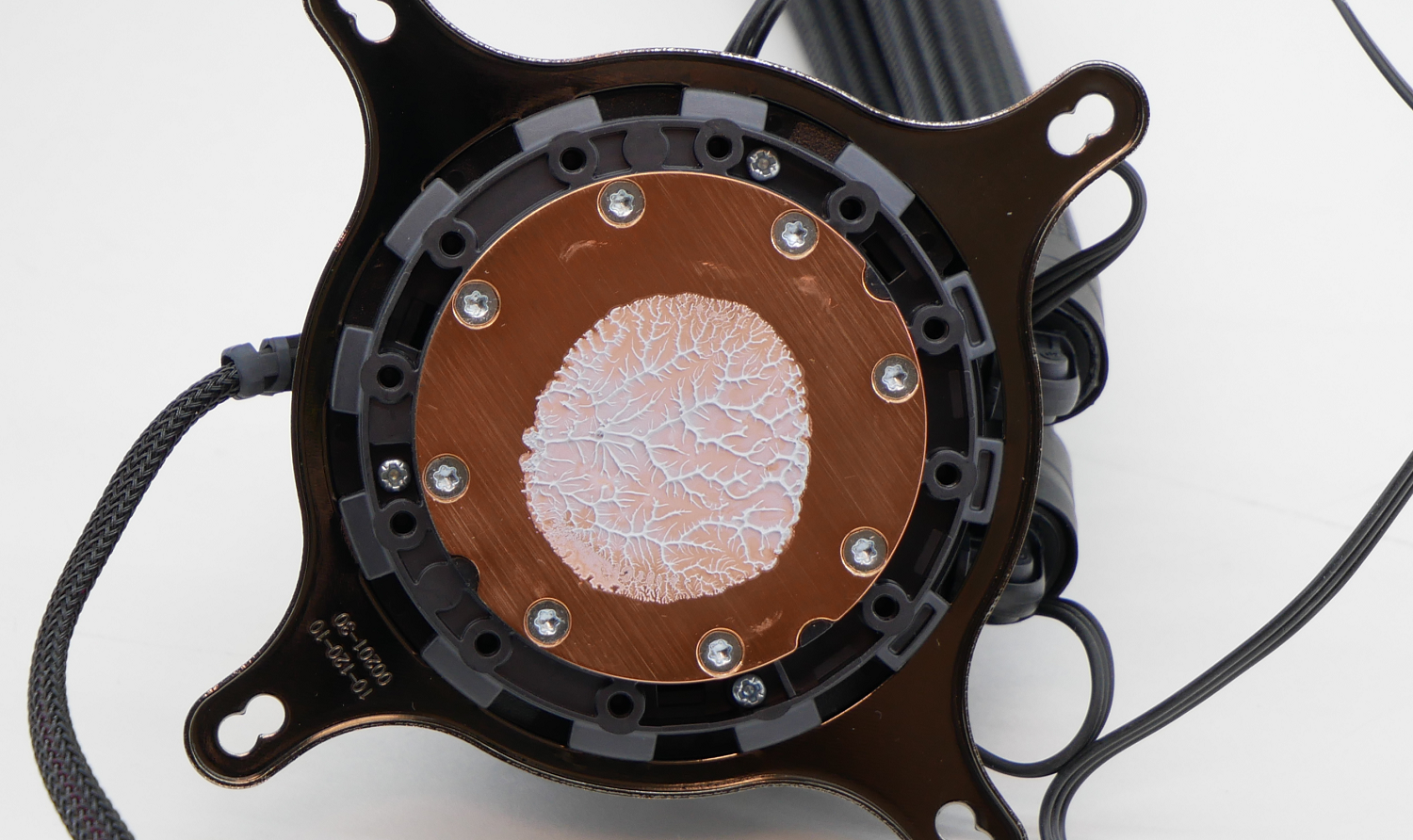

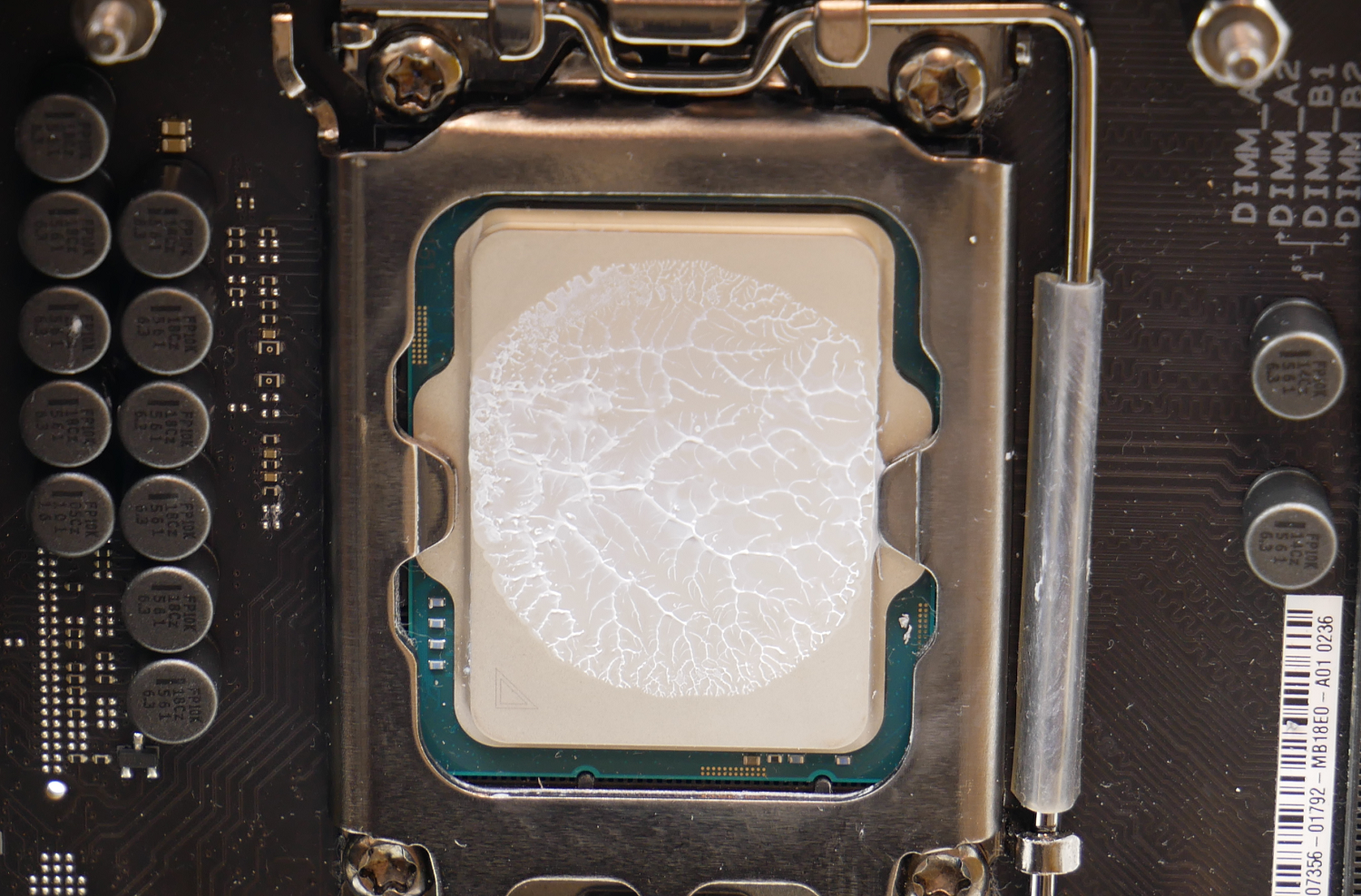

По завершению тестирования мы проверили отпечаток термопасты и крышки процессора. И скажем, что контакт получился очень хорошим!

Тестовый стенд

• Материнская плата: ASUS ROG Maximus Z690 Hero;
• Процессор: Intel Core i9-12900K;
• Система охлаждения: Fractal Design Celsius+ S28 Prisma;
• Термоинтерфейс: Noctua NT-H1;
• Оперативная память: XPG Lancer DDR5 6000 МГц (2 x 16 Гбайт);
• Видеокарта: GeForce RTX 3070;
• Накопители: Western Digital Black SN750 1 Тбайт;
• Блок питания: be quiet! Straight Power 11 850W;
• Корпус: открытый стенд;
• Операционная система: Microsoft Windows 10 x64.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Результаты тестирования Fractal Design Celsius+ S28 Prisma

Перед тестированием детально изучим возможности жидкостной системы охлаждения Fractal Design Celsius+ S28 Prisma.

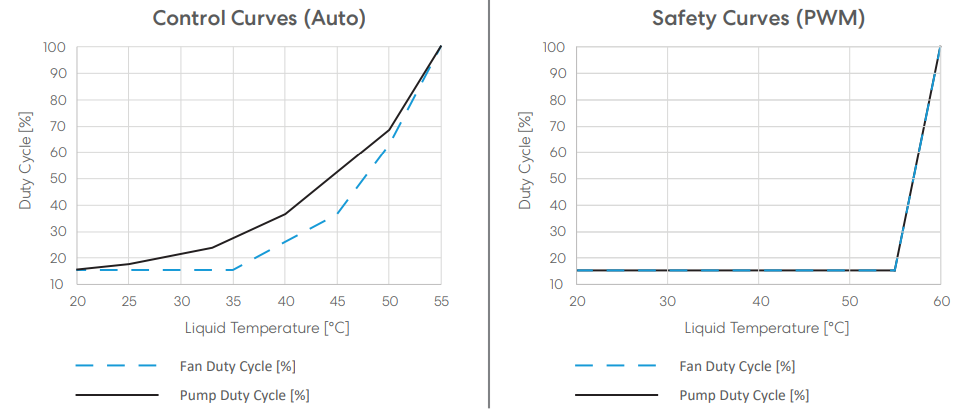

По умолчанию производитель запланировал подключить все компоненты в виде помпы и вентиляторов к одному хабу и от него одним проводом уже к материнской плате, управляя всем синхронно. Нечто подобное мы наблюдаем в серии Arctic Freezer II. Но у творения Fractal Design сразу два режима, поэтому начнем с основного. В режиме PWM система охлаждения автоматически регулируется от температуры жидкости, поэтому верхний лимит для управления составляет 15%. Если для вентиляторов этого достаточно, то у помпы получаем максимум 800 об/мин или менее 10 л/ч, что насос не способен прокачивая должны образом охлаждать. В итоге в простое температуры процессора высоки.

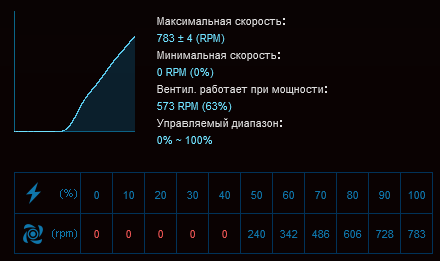

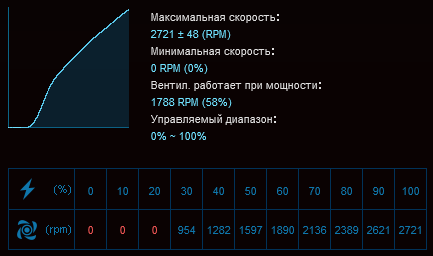

Другое дело - режим AUTO. Здесь, как всегда, все в нашем распоряжении. Fractal Design Celsius+ S28 Prisma диктует мониторинг с помпы, поэтому любые информационные утилиты покажут скорость вращения именно ее. Помпа Fractal Design Celsius+ S28 Prisma регулируется в диапазоне от 950 до 2700 об/мин, хотя может и больше - все зависит от режима AUTO/PWM. Вентиляторы имеют скорость вращения 250 - 1750 об/мин, если их подключить напрямую в материнскую плату. В данном режиме мы и будем тестировать СЖО.

Теперь начнем тестирование, но заранее хотим предупредить, что наш тестовый процессор Intel Core i7-12700K пришлось заменить на более производительную и горячую модель Intel Core i9-12900K. Чтобы результаты тестирования можно было сравнивать, мы будем ограничивать Power Limit процессора в соответствии с показателями прошлого стенда.

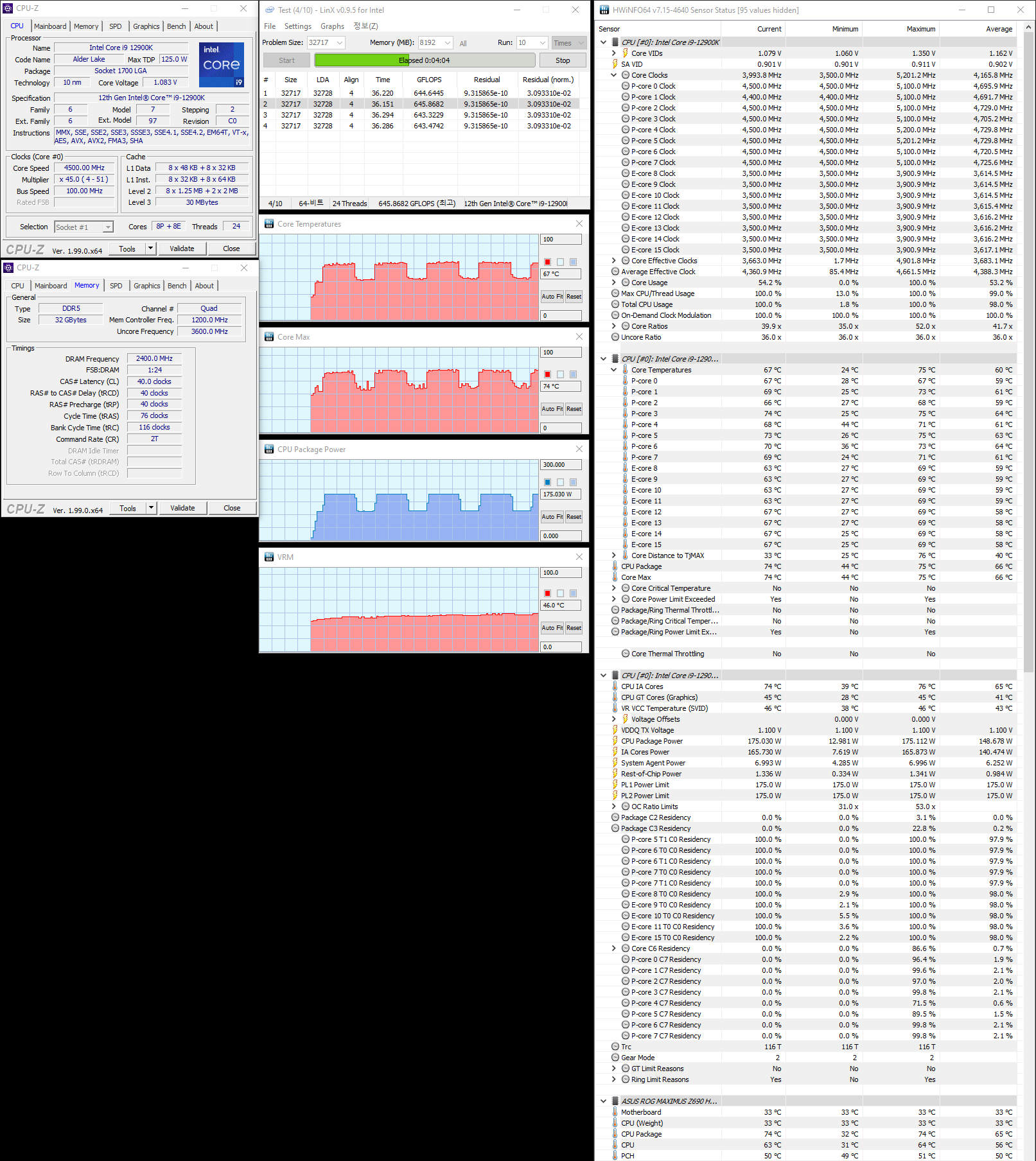

Вначале результаты снимались с процессора в стоковом состоянии с уровнем потребления ~175 Вт в стресс-тесте linX версии 0.9.5. Оперативная память работает в стоке с частотой 4800 МГц.

Для конкурентной борьбы были добавлены: суперкулер Noctua NH-U12A chromax.black, недорогая система жидкостного охлаждения Deepcool Gammaxx L360 A-RGB, топовая модель EKWB EK-AIO Elite 360 D-RGB и Cooler Master MasterLiquid PL240 Flux.

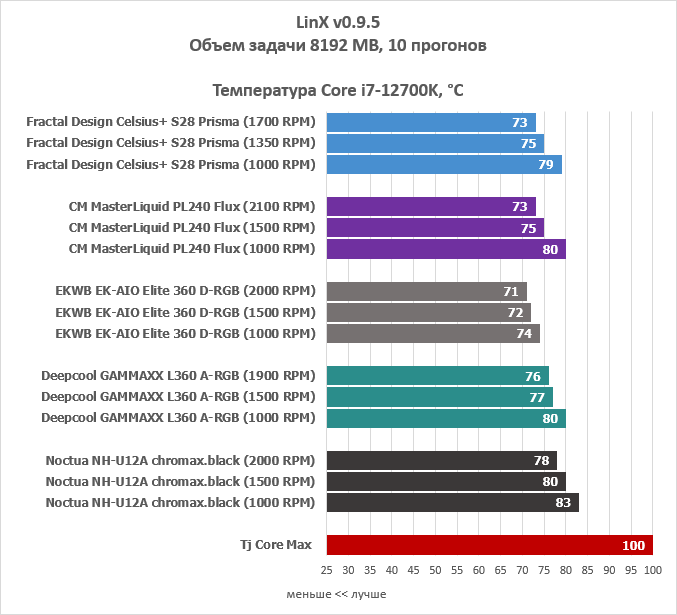

В основном тестировании система охлаждения Fractal Design Celsius+ S28 Prisma показала себя следующим образом: модель демонстрирует практически схожую эффективность с версией Cooler Master, но у последней и вентиляторы более агрессивные, и водоблок значительно толще, и помпа мощнее. Зато у Fractal Design Celsius+ S28 Prisma больше радиатор и имеется фирменная платформа Asetek седьмого поколения со всеми оптимизациями.

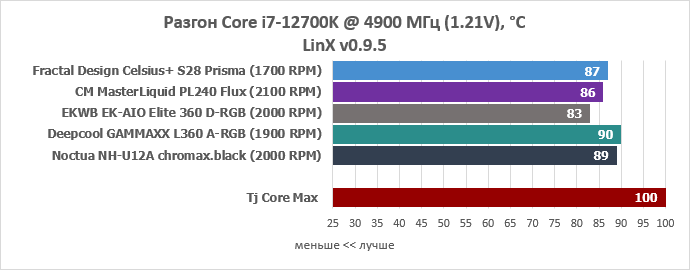

Расширим энергопотребление и Power Limit до отметки 200 Вт, что сопоставимо процессору Intel Core i7-12700K в разгоне до 4900 МГц по всем ядрам. Память - DDR5-5200 МГц.

На втором этапе жидкостная система охлаждения Fractal Design Celsius+ S28 Prisma тоже очень эффективна, хотя будем честны и отразим на графике пару скачков температуры выше версии Cooler Master. Не забываем, что эти две СЖО эффективнее бюджетного решения от DeepCool и суперкулера.

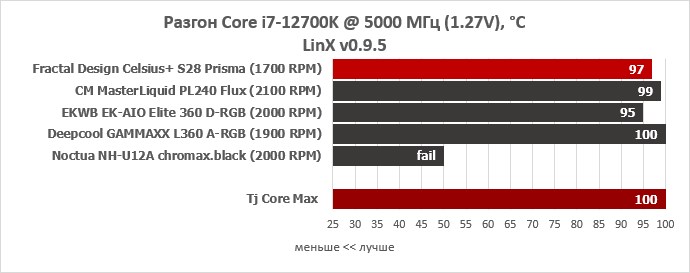

И на последнем этапе эмуляция разгона процессора Intel Core i7-12700K до 5000 МГц с потреблением 235 Вт, что для нашего случая лишь потребовалось немного увеличить напряжение у Intel Core i9-12900K. Оперативная память в разгоне до DDR5-5400 МГц.

Но в итоге запас "прочности" и эффективности у Fractal Design Celsius+ S28 Prisma побеждает. Она способна справится с процессорами Intel Core i7-12700K и Core i9-12900K.

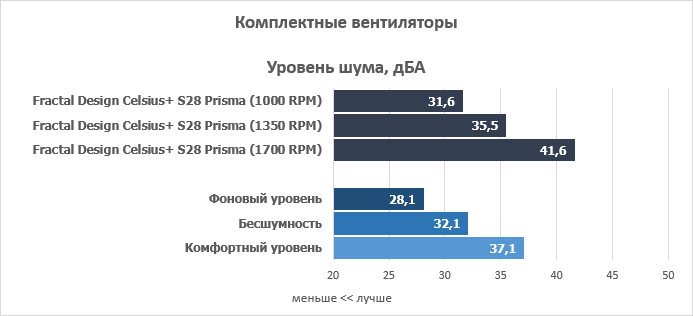

Несмотря на скорость вращения, ограниченную лимитом 1700 об/мин, при максимальной нагрузке Fractal Design Celsius+ S28 Prisma является громкой (следует не переходить порог 1500 об/мин). Вентиляторы Fractal Design Prisma AL-14 PWM ARGB будут тихими до 900 об/мин, комфортными до 1150 об/мин и приемлемыми до 1500 об/мин.

Заключение

Что можно сказать о жидкостной системе охлаждения Fractal Design Celsius+ S28 Prisma по итогу знакомства? Fractal Design Celsius+ S28 Prisma - это эстетика, мощь и продуманность на базе платформы Asetek. Разработчики использовали то, что хорошо известно многим на рынке, и дополнили ее фирменными технологиями и функциями, доведя совершенство Asetek до некоторого идеала.

У модели Fractal Design Celsius+ S28 Prisma потрясающе продуманная конструкция и идея с кабель-менеджментом, оригинальная задумка с регулировкой режимов через поворотный механизм корпуса помпы. Сам же он получил приятное софт-тач покрытие, простоту и легкость подключения, а также качественную сборку. Можно ли поругать Fractal Design Celsius+ S28 Prisma и придраться? Только, наверное, за шумные вентиляторы.

Подводя итоги: система охлаждения Fractal Design Celsius+ S28 Prisma отлично справляется с поставленной задачей и особенно понравится эстетам минимализма и любителям качественной сборки, которую не испортят лишние провода.

Достоинства:

• Минималистичный строгий дизайн;
• Высокая эффективность и охлаждение;
• Переключение режимов помпы;
• Хаб-концентратор для вентиляторов и подсветки;
• Реализация отдельных элементов, например, покрытие корпуса помпы софт-тач;
• Приятная подсветка.

Недостатки:

• Шумные вентиляторы.

Особенности:

• Рассеивающая мощность ~250 Вт (оценочное значение).
