Обзор материнской платы ASUS TUF Gaming Z690-Plus WiFi D4

Материнская плата с длинным наименованием и не менее большим списком возможностей.
Обзор материнской платы ASUS TUF Gaming Z690-Plus WiFi D4

С каждым годом наименование продуктов становится все длиннее, и материнская плата ASUS TUF Gaming Z690-Plus WiFi D4 - тому красочное подтверждение, но это не единственное сильное достижение новинки.

Материнская плата ASUS TUF Gaming Z690-Plus WiFi D4 принадлежит фирменной линейке TUF Gaming и построена на новом сокете LGA1700, рассчитанном на процессоры Intel двенадцатого поколения. Из важнейших характеристик - модель ориентирована под оперативную память актуального стандарта DDR4, оснащена модулем беспроводной связи Wi-Fi и, как многие материнские платы ASUS, имеет смежное крепление под кулера прошлого поколения LGA1200. В совокупности ASUS TUF Gaming Z690-Plus WiFi D4 нацелена на обширную аудиторию геймеров, не планирующих смену системы охлаждения и модулей памяти на дорогостоящую DDR5.

Технические характеристики

Модель ASUS ROG STRIX Z690-A Gaming WiFi D4
Сокет Intel Socket LGA1700
Поддерживаемые процессоры Intel 12Gen Intel Core, Pentium Gold and Celeron Processors
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-5333+ MHz (OC)
Слоты расширения 1 x PCIe 5.0 x16
1 x PCIe 3.0 x16
1 x PCIe 3.0 x4
2 x PCIe 3.0 x1
Сетевые контроллеры 1 x Intel 2.5Gb Ethernet
1 x WiFi 6
Аудиокодек Realtek 7.1 Surround Sound High Definition Audio
Питание материнской платы 1 x ATX 24-pin
1 x 8-pin ATX 12V
1 x 4-pin ATX 12V
Разъемы на задней панели 1 x USB 3.2 Gen 2x2 (Type-C)
2 x USB 3.2 Gen 2 (2 x Type-A)
5 x USB 3.2 Gen 1 (4 x Type-A, 1 x Type-C)
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
1 x LAN
5 x Audio jacks
1 x Optical S/PDIF
Форм-фактор ATX

Внешний вид и особенности дизайна

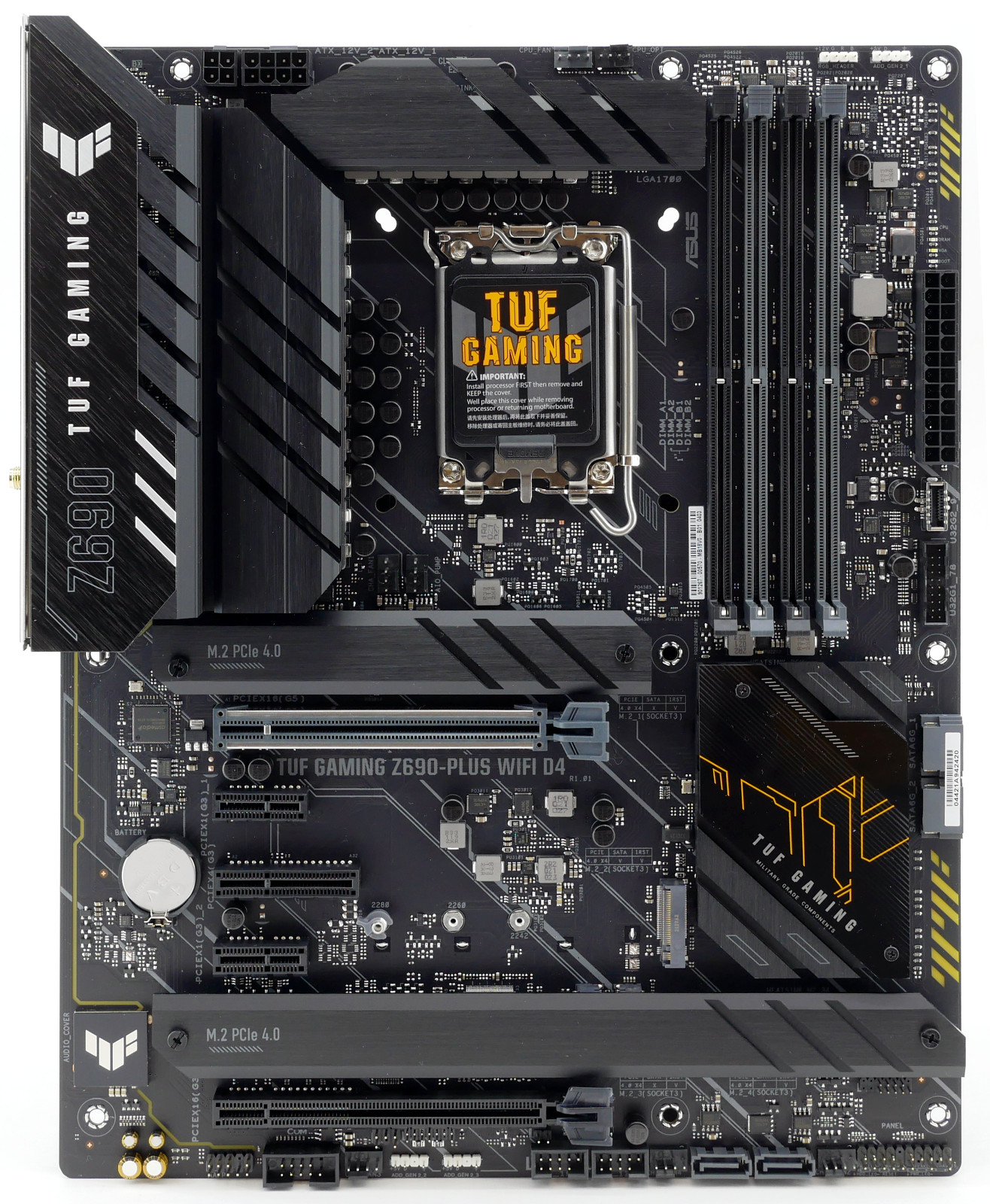

ASUS TUF Gaming Z690-Plus WiFi D4 - это материнская плата среднеценового сегмента популярной игровой линейки TUF Gaming от компании ASUS. Новинка получила обновленный вычерненный дизайн с характерным охотничьим оскалом и фирменными желтыми нотками. Модель рассчитана на массового потребителя.

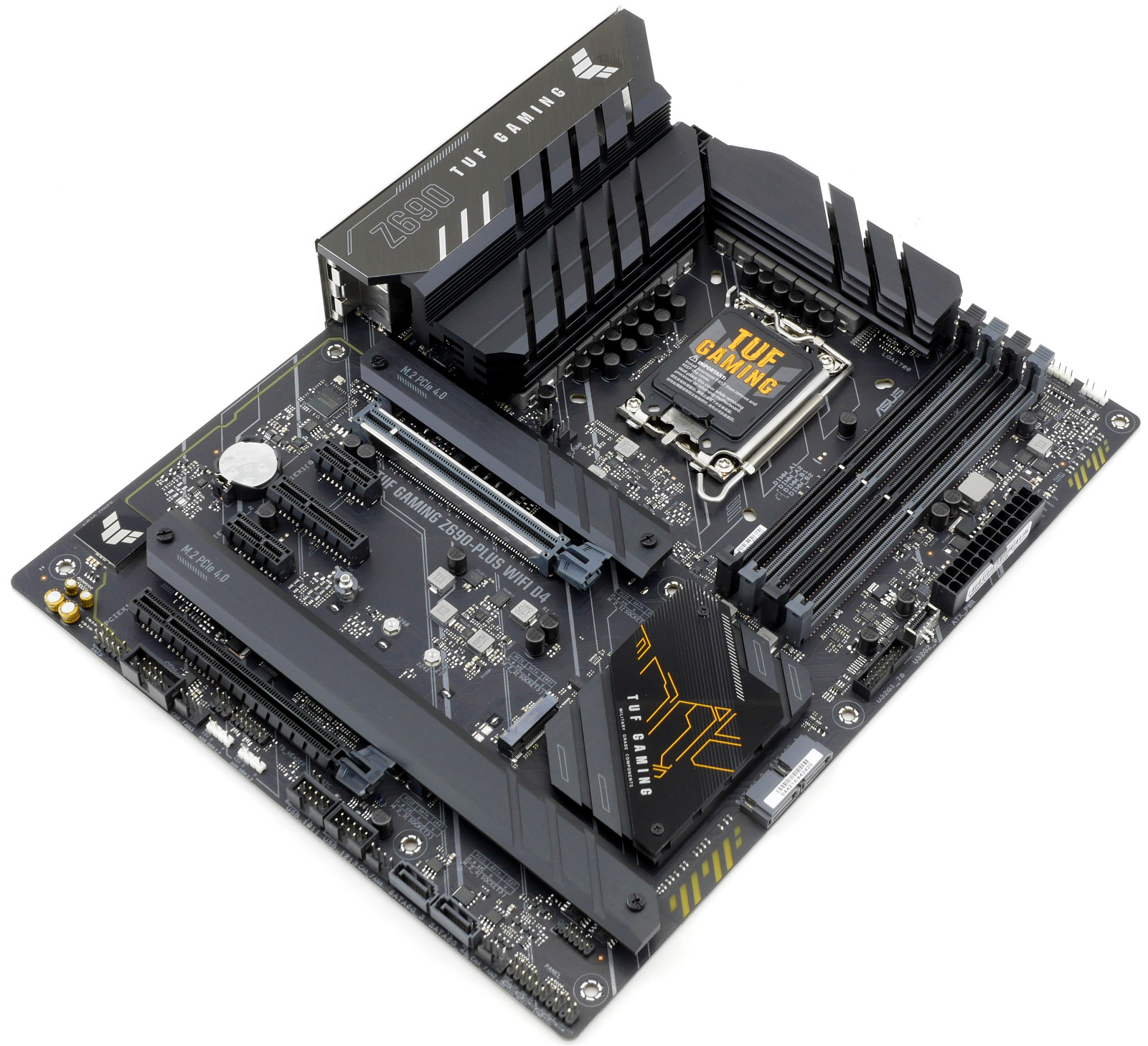

Новинка выполнена на черном шестислойном текстолите в форм-факторе ATX с габаритами 305 х 244 мм. Противоположная сторона печатной платы получила симметричные полосы относительно вырезов на радиаторах системы охлаждения.

ASUS TUF Gaming Z690-Plus WiFi D4 базируется на новом процессорном сокете Intel LGA1700 и поддерживает исключительно процессоры двенадцатого поколения (Core, Pentium Gold and Celeron Processors), не имея обратной совместимости с моделями прошлых лет. Разъем стал шире и заметно длиннее. Очень важной отличительной чертой материнских плат последнего поколения ASUS стали двойные монтажные крепления под сокеты LGA1200/LGA1700, позволяющие не задумываться о замене системы охлаждения, если таковая остается от прошлого ПК, или найти необходимый аналог в виду еще не полного ассортимента и доступности кулеров на LGA1700.

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133 / 2400 / 2666 / 2800 / 2933 / 3200 МГц в штатном режиме и в диапазоне 3333 – 5333 МГц при оверклокинге.

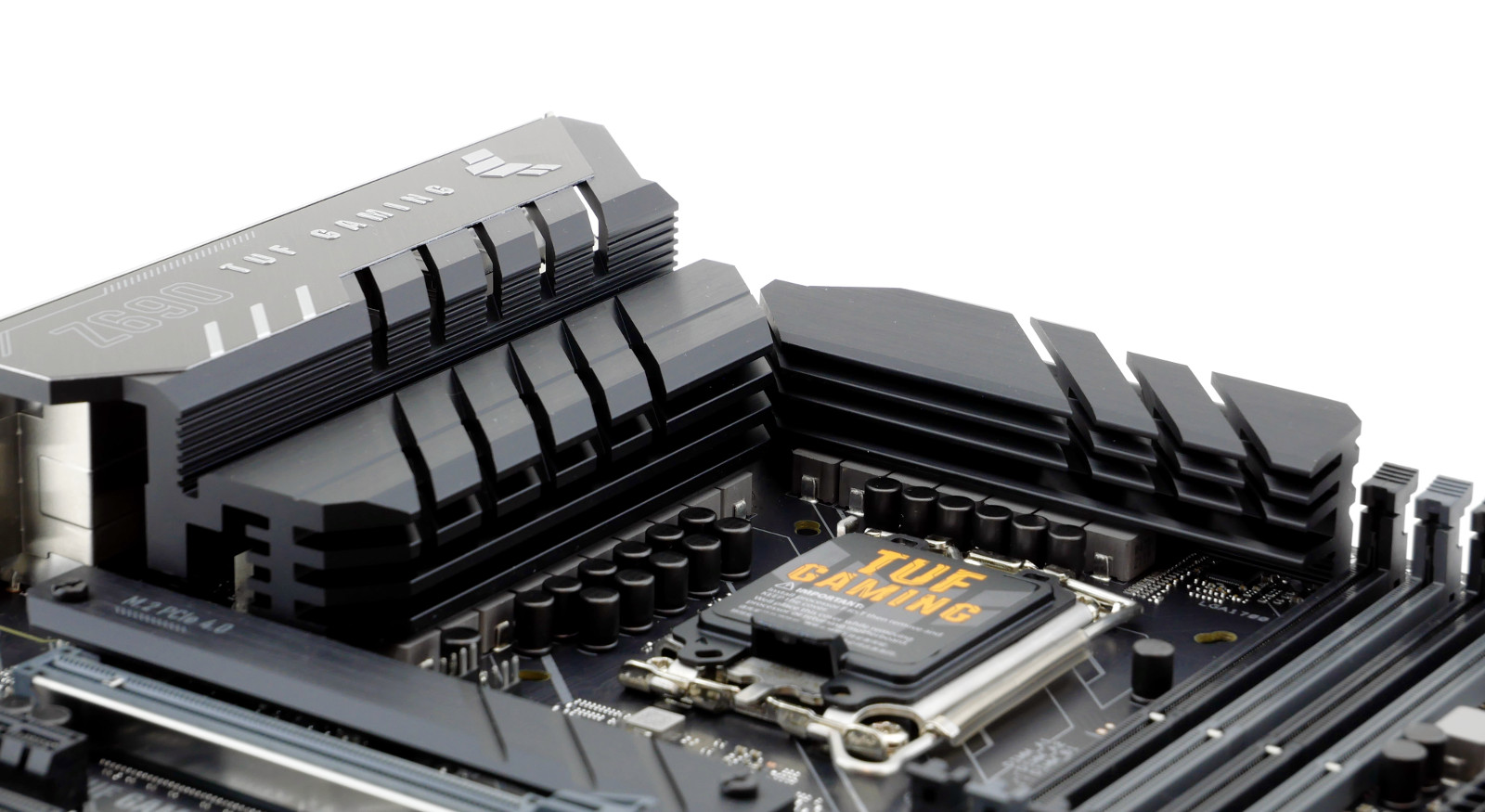

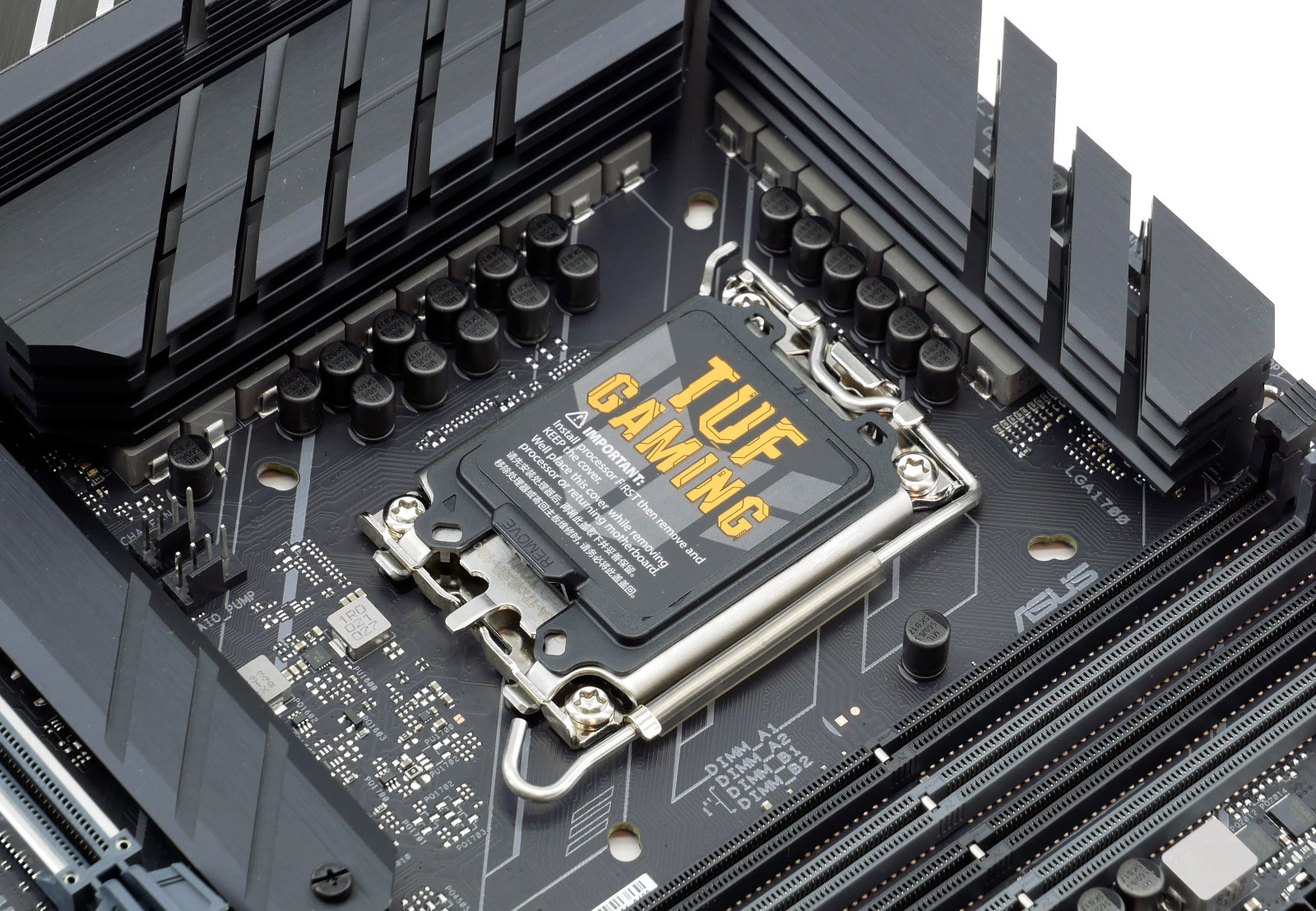

Процессорный разъем окружают два больших радиатора с широким оребрением. Подсистема питания построена по схеме "14+1" с модулями DrMOS  и ориентирована на старшие процессоры Intel.

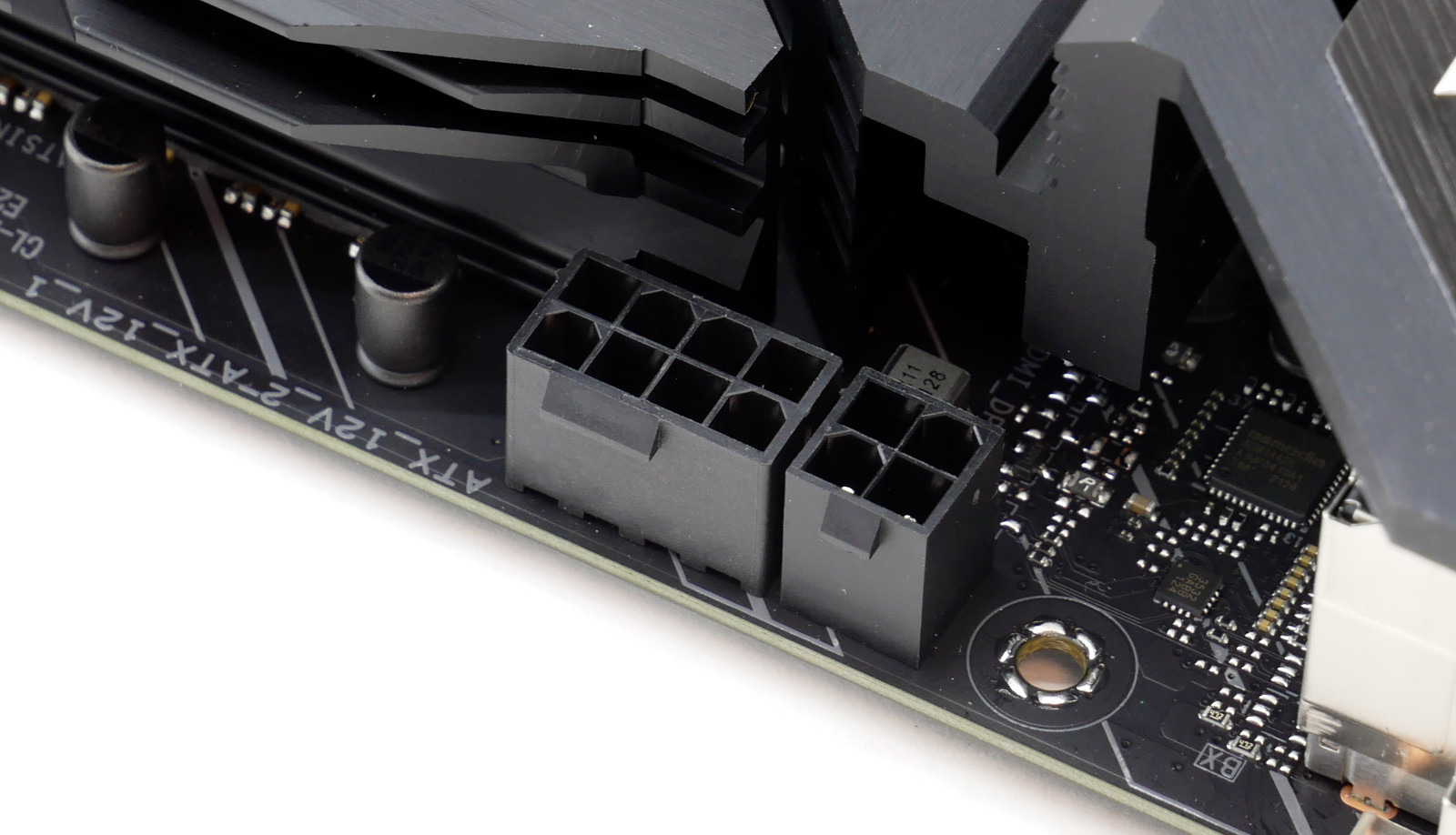

Питание организовано по схеме «24 + 8 + 4» pin.

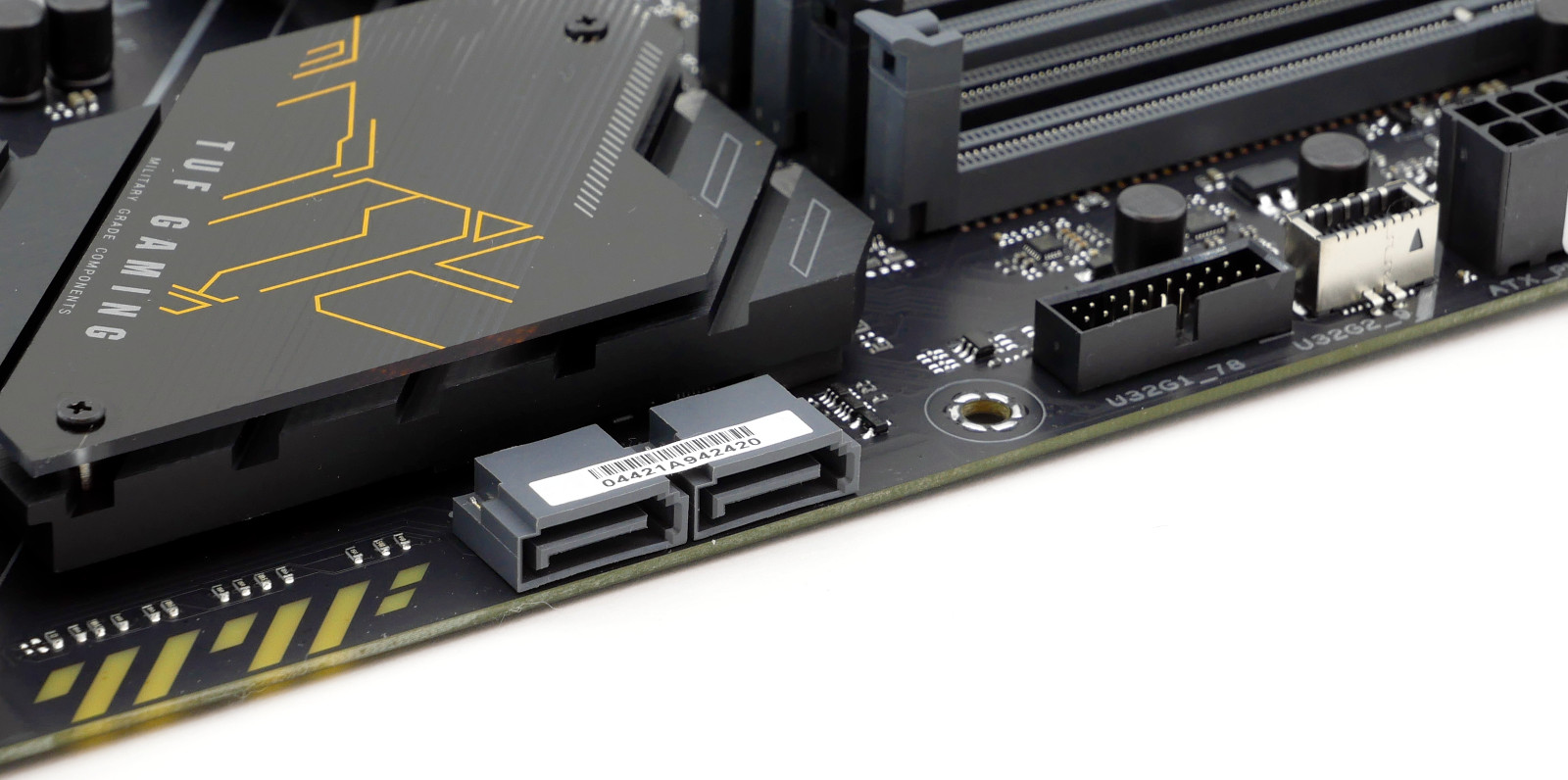

На правом борту расположено по одной колодке USB версий 3.2 Gen2 Type-C и привычный USB 3.2. Пара коннекторов SATA-III разведена здесь же, другие - в нижней части материнской платы.

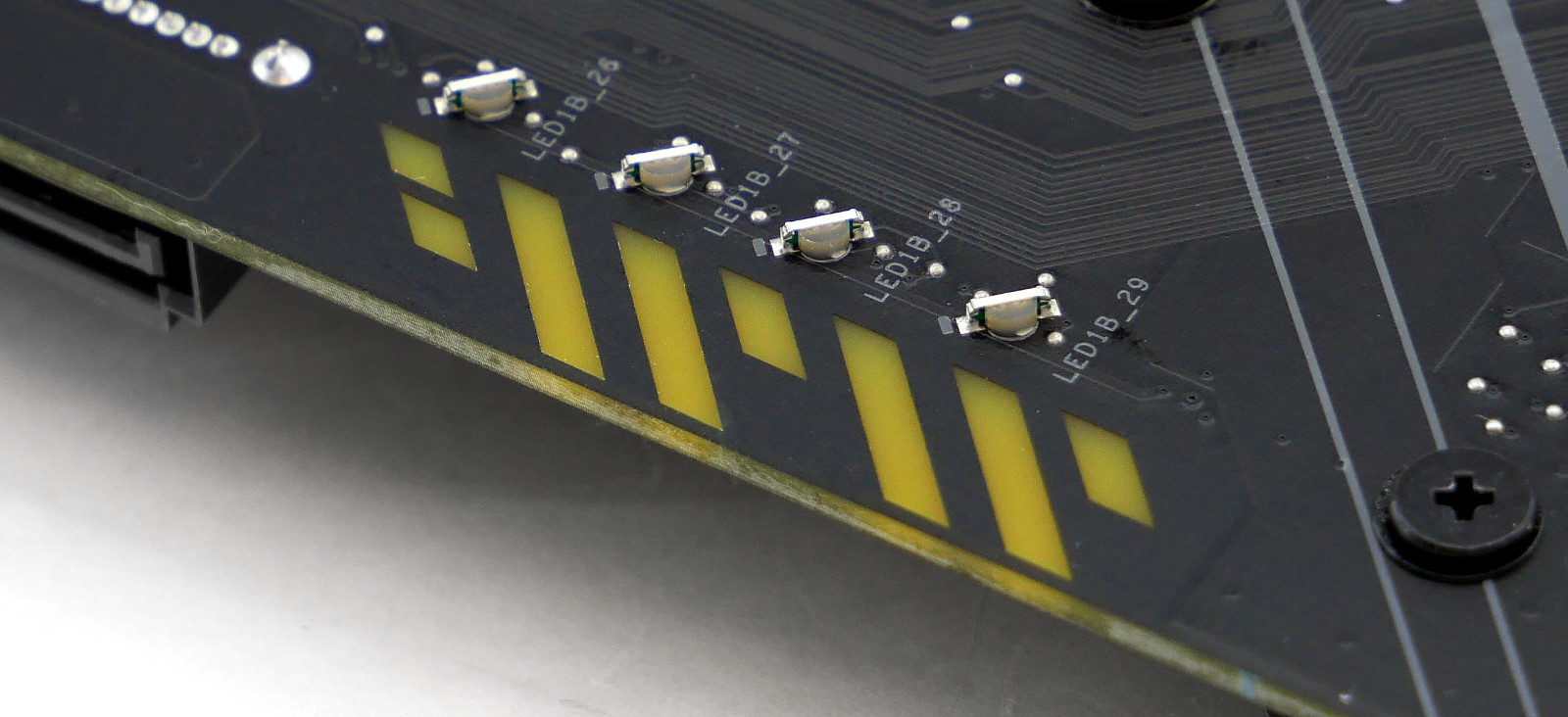

За визуальную составляющую ASUS TUF Gaming Z690-Plus WiFi D4 и пробивающую сумрак ночи отвечает несколько подсвечиваемых областей c располагаемыми с обратной стороны светодиодами.

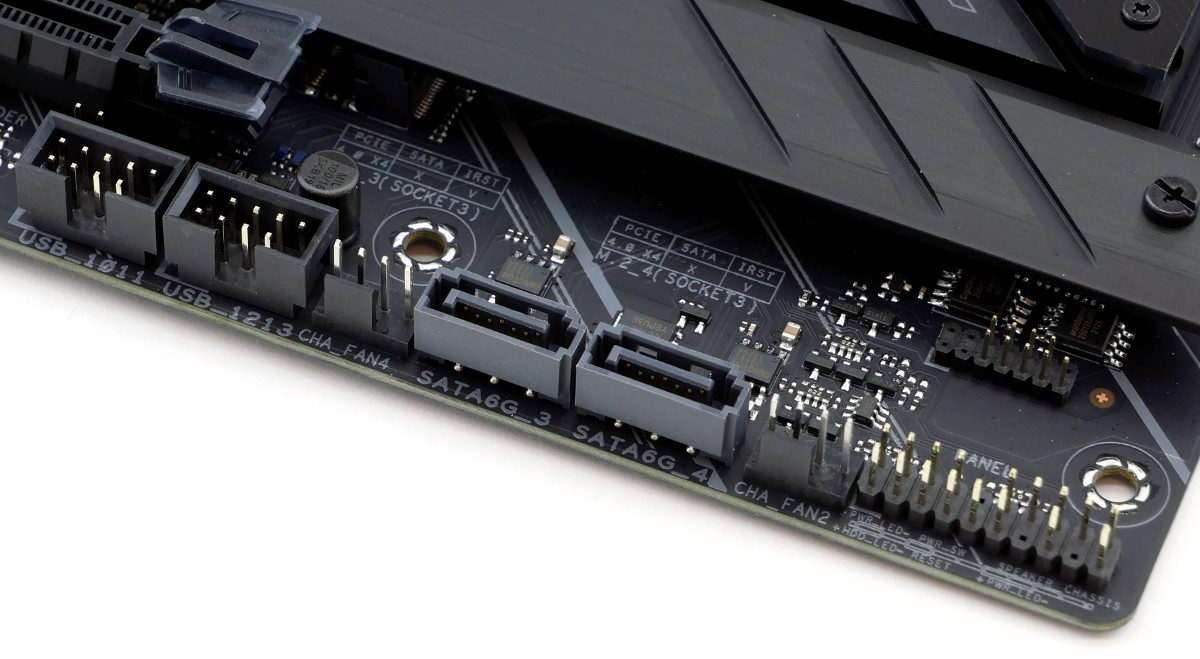

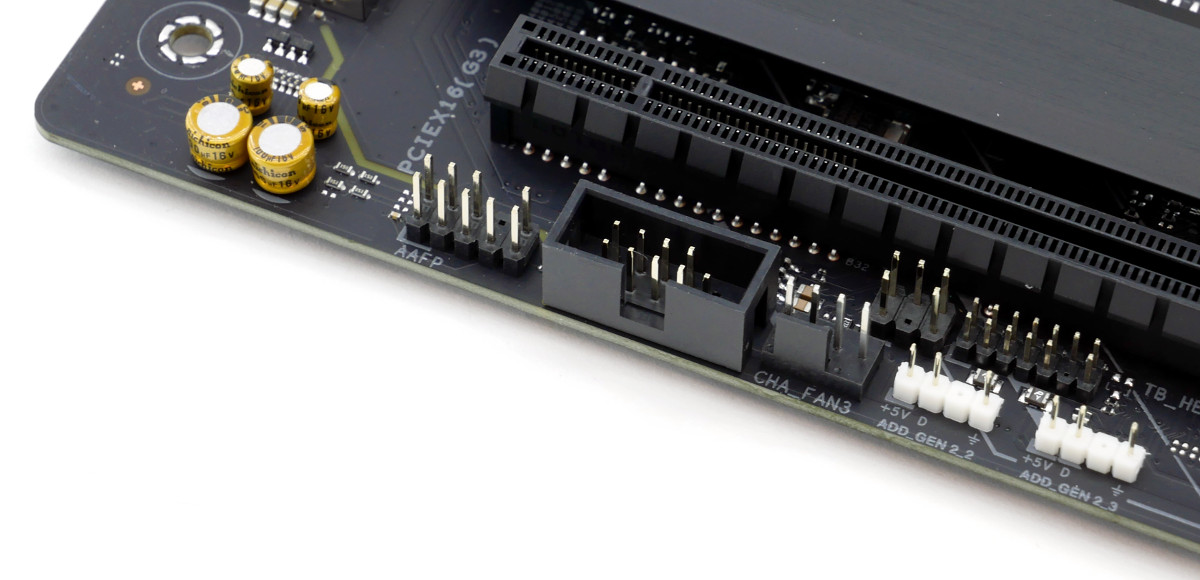

В нижней части по обыкновению располагаются различные интерфейсы и порты. Здесь находятся две колодки портов USB, подсветка, разъем Thunderbolt и многое другое. Наконец сюда перемещен контакт Clear CMOS, ранее находившийся где-то под видеокартой с затрудненным доступом.

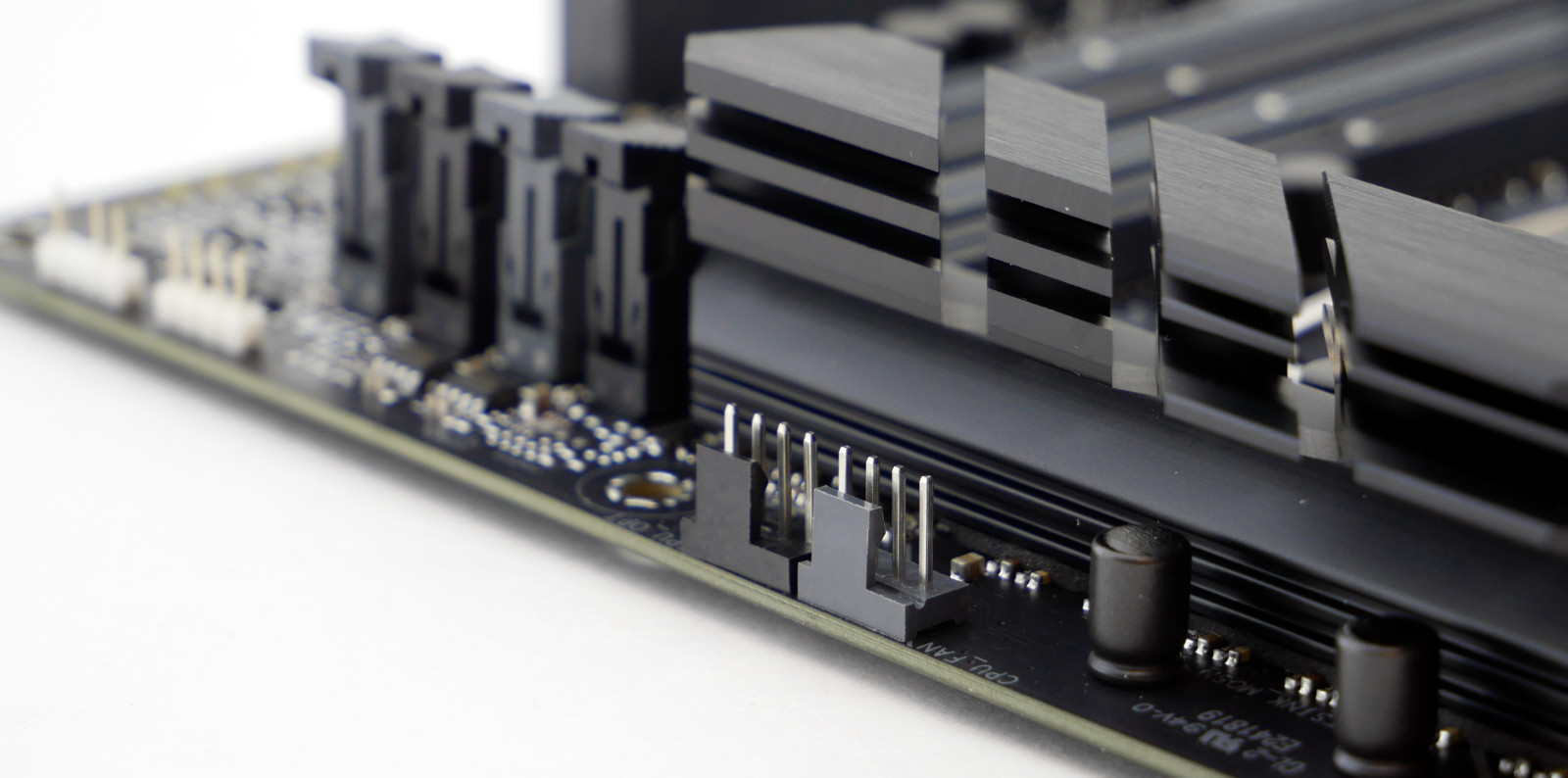

Подключение внешних элементов систем охлаждения претерпело некоторую реорганизацию. По периметру сгруппированы попарно порты для кулера и его повторитель CPU_Opt, для помпы и для заднего вентилятора. Еще для трех корпусных вентиляторов нашлось место внизу платы.

Коннектор Регулирование    Макс. сила тока Макс. потребление
CPU_FAN Q-Fan Controlled 1A 12W
CPU_OPT Q-Fan Controlled
1A 12W
CHA_FAN 1-4 Q-Fan Controlled
1A 12W
AIO_PUMP Full Speed 1A 12W


Для расширения функциональности ASUS TUF Gaming Z690-Plus WiFi D4 снабжена пятью слотами расширения PCIe:

  • PCI Express 5.0 x16 с технологией SafeSlot;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x4;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x16.

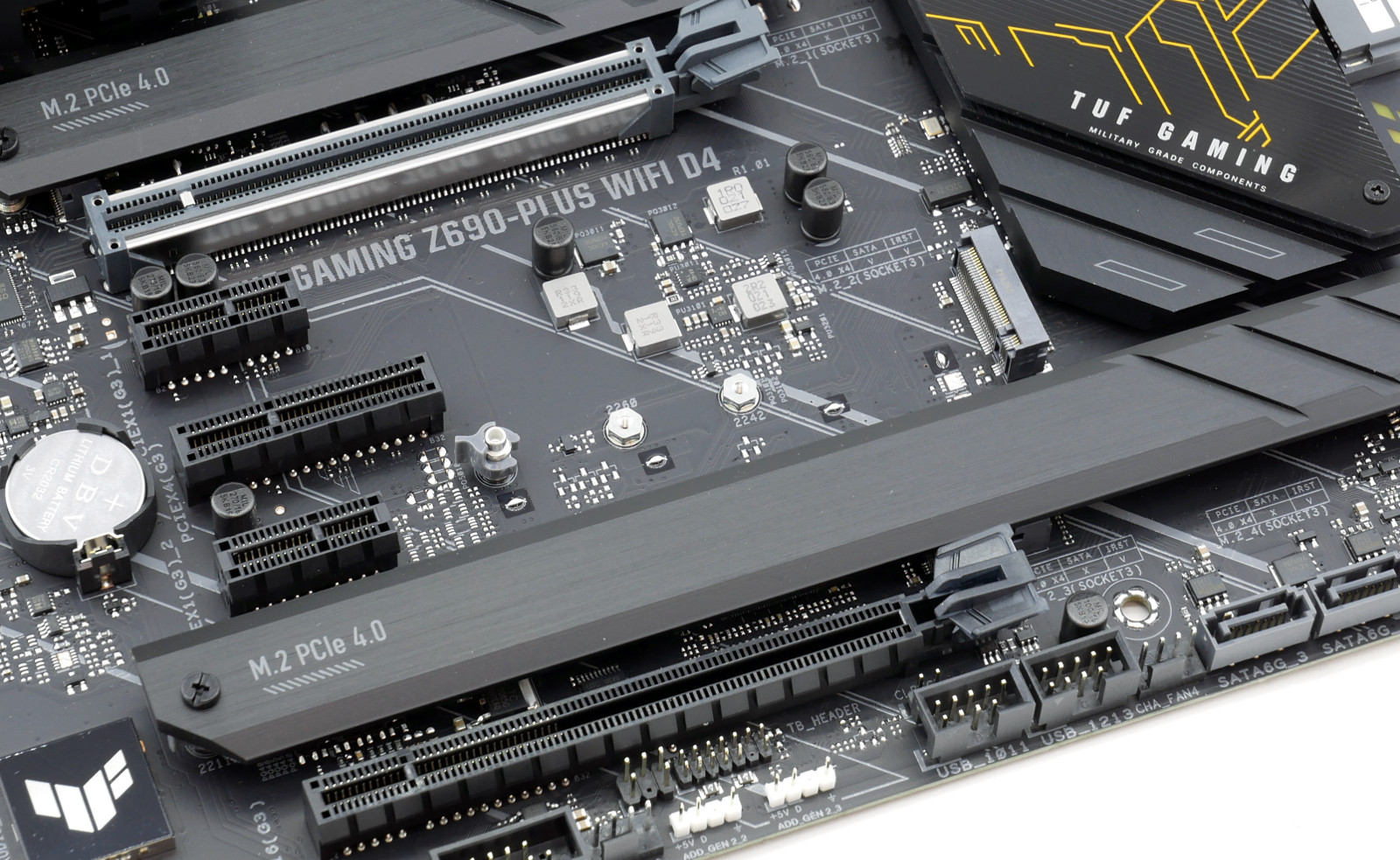

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • Первый слот M.2 – процессорные линии, поддержка накопителей PCIe 4.0 x4, 2242/ 2260 /2280 /22110;
  • Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280;
  • Третий слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4, 2242/ 2260 /2280 /22110;
  • Четвертый слот M.2 – чипсетные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280.

Для удобства ориентирования на текстолите материнской платы есть разметка, какие линии и интерфейсы поддерживаются слотами M.2.

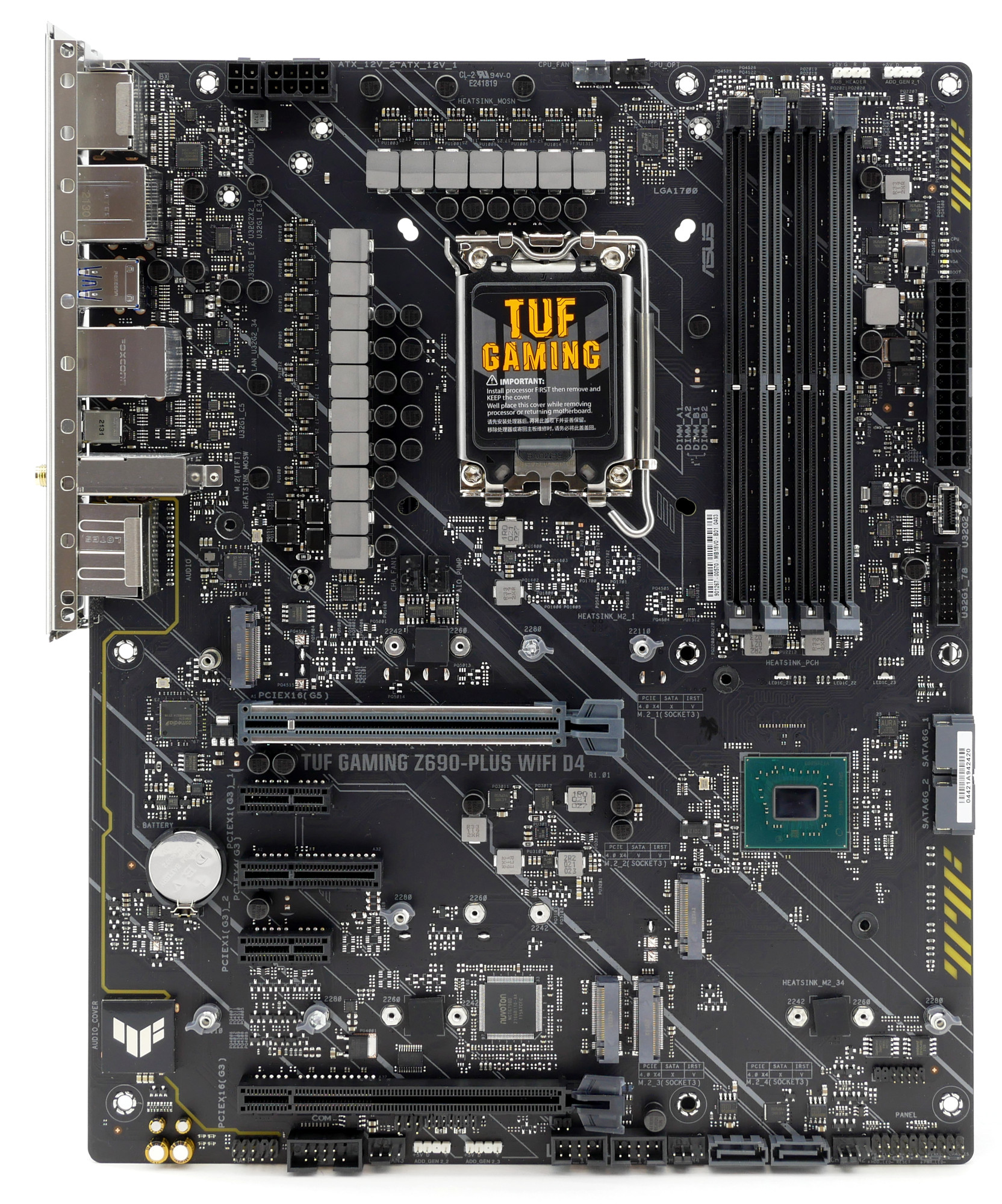

Раздетая печатная плата ASUS TUF Gaming Z690-Plus WiFi D4 во всей своей красе.

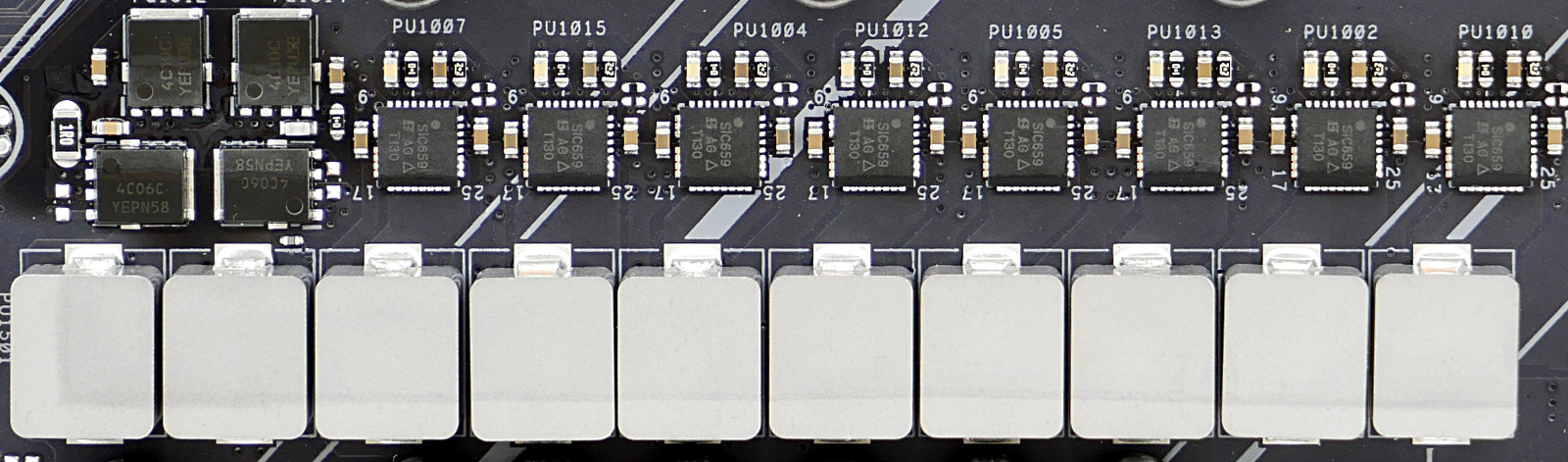

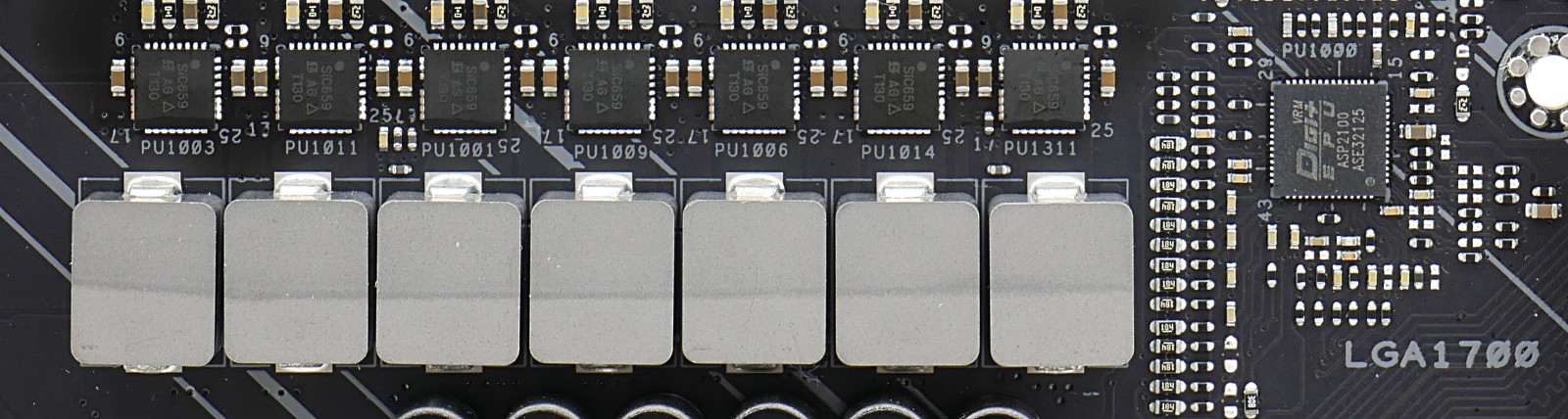

Подсистема питания насчитывает 17 фаз (14 + 1 + 2) и расположена вокруг процессорного сокета. В качестве ШИМ-контроллера используется чип DIGI+ VRM ASP2100 (режим 7+1). В качестве сборок применены DrMOS SiC659 производства Vishay с максимальной силой тока 80 А.

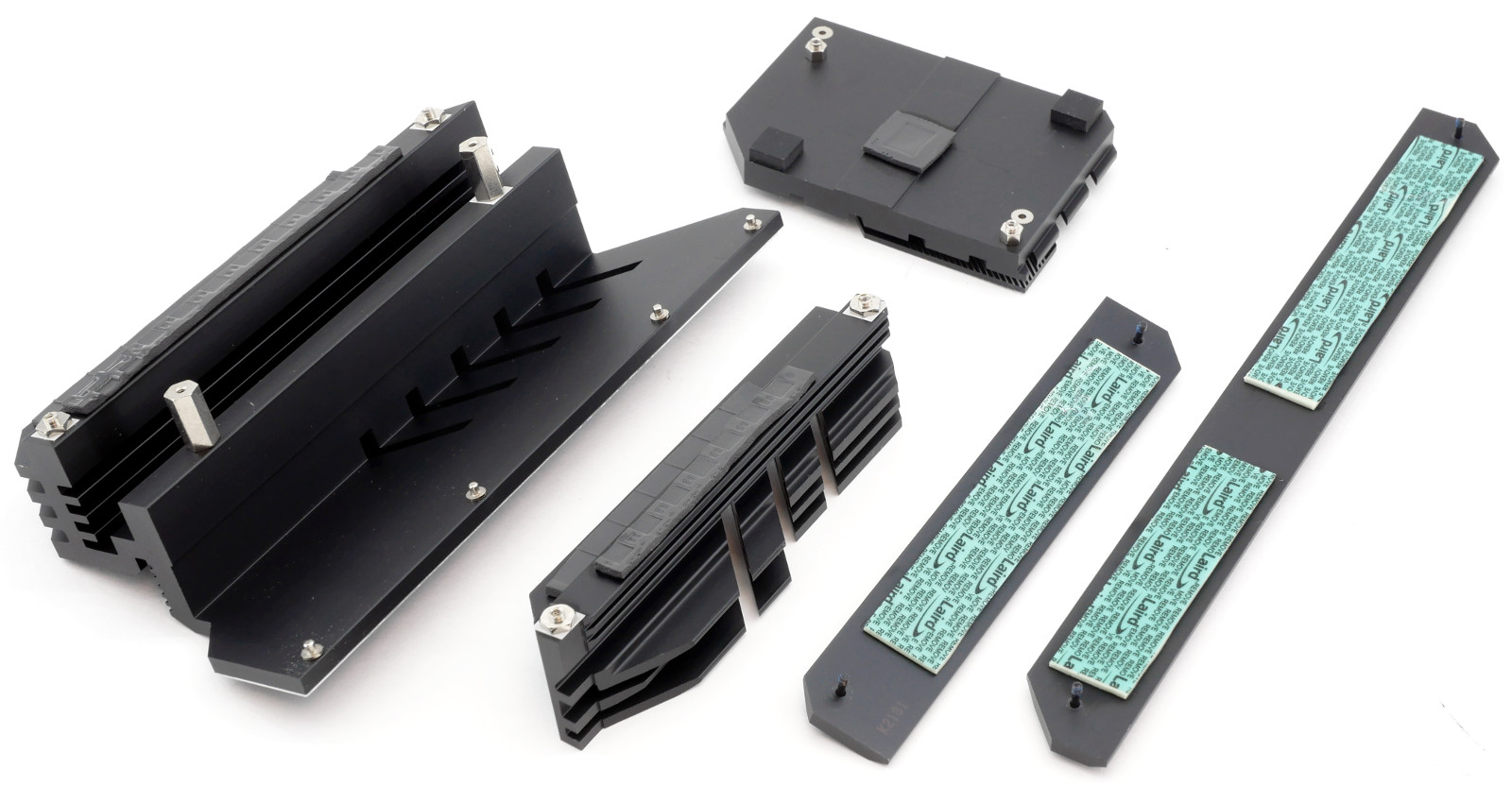

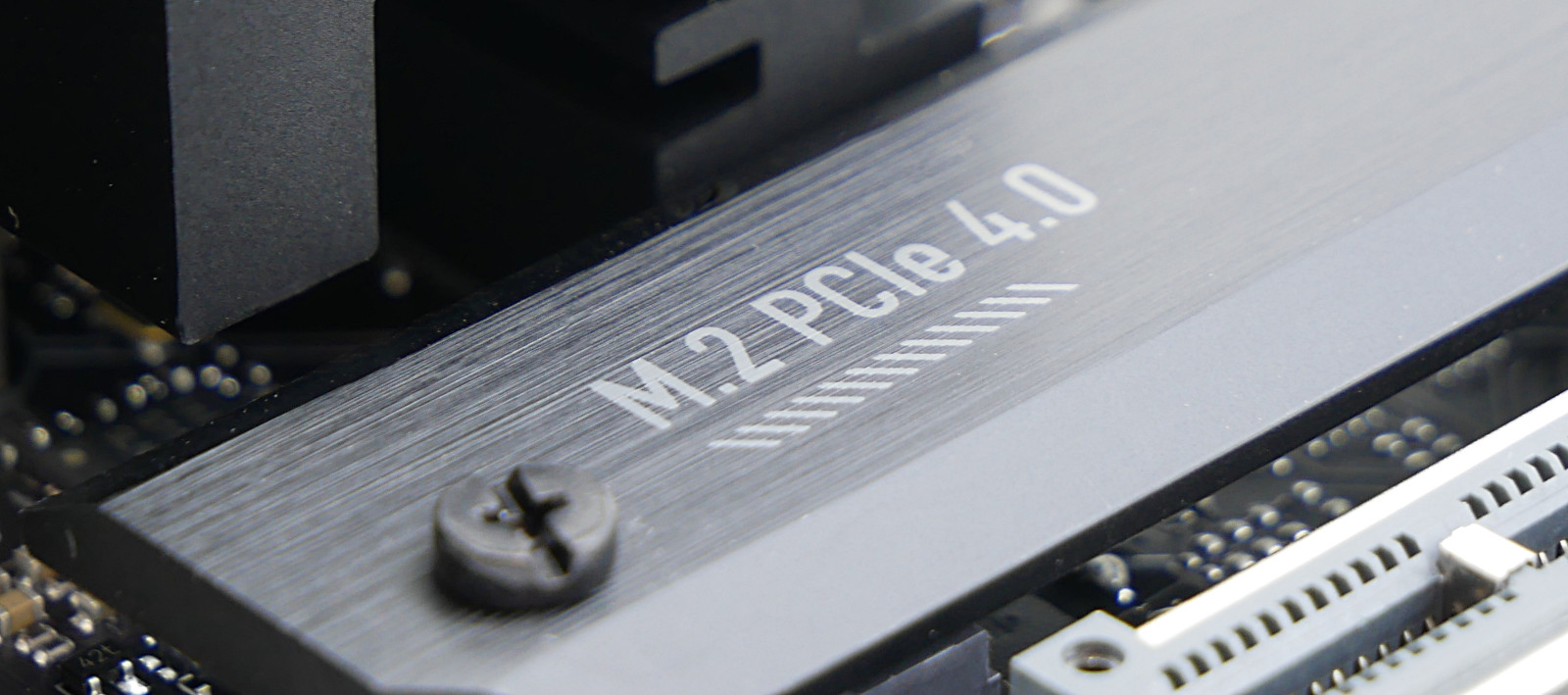

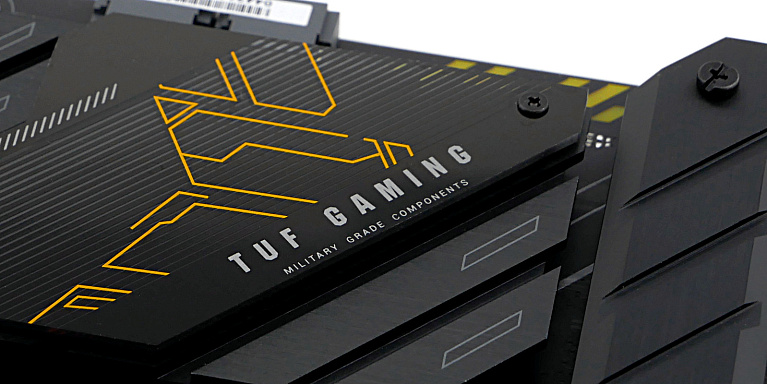

Элементы системы охлаждения материнской платы ASUS TUF Gaming Z690-Plus WiFi D4: основной радиатор VRM и его компаньон, чипсетный радиатор и две пластины для твердотельных накопителей M.2.

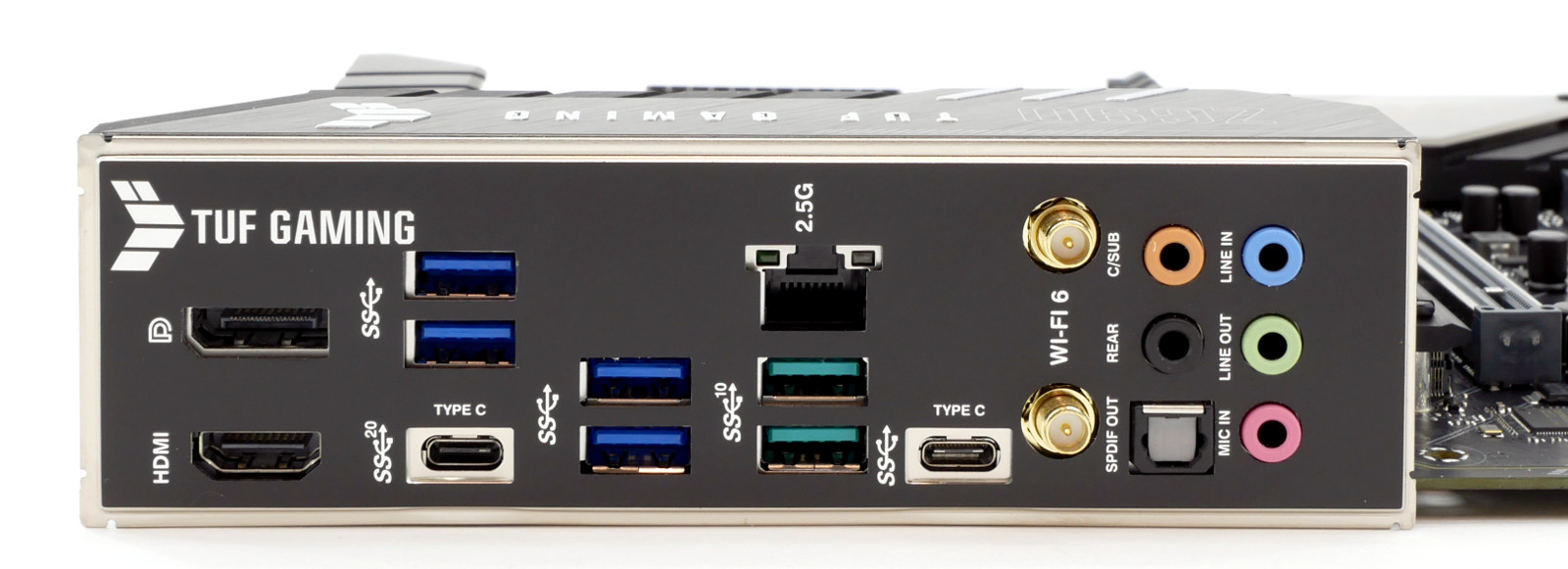

Напоследок изучим набор интерфейсов на панели ввода-вывода:

  • 1 x USB 3.2 Gen 2x2 (Type-C)
  • 2 x USB 3.2 Gen 2 (2 x Type-A)
  • 5 x USB 3.2 Gen 1 (4 x Type-A, 1 x Type-C)
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x ASUS Wi-Fi Module
  • 1 x LAN
  • 5 x Audio jacks
  • 1 x Optical S/PDIF


Упаковка и комплектация

Новинка поставляется в привычной картонной упаковке с изображением продукта. Стильное наименование ASUS TUF Gaming Z690-Plus WiFi D4 граничит с шеренгой целого взвода поддерживаемых технологий и нововведений.


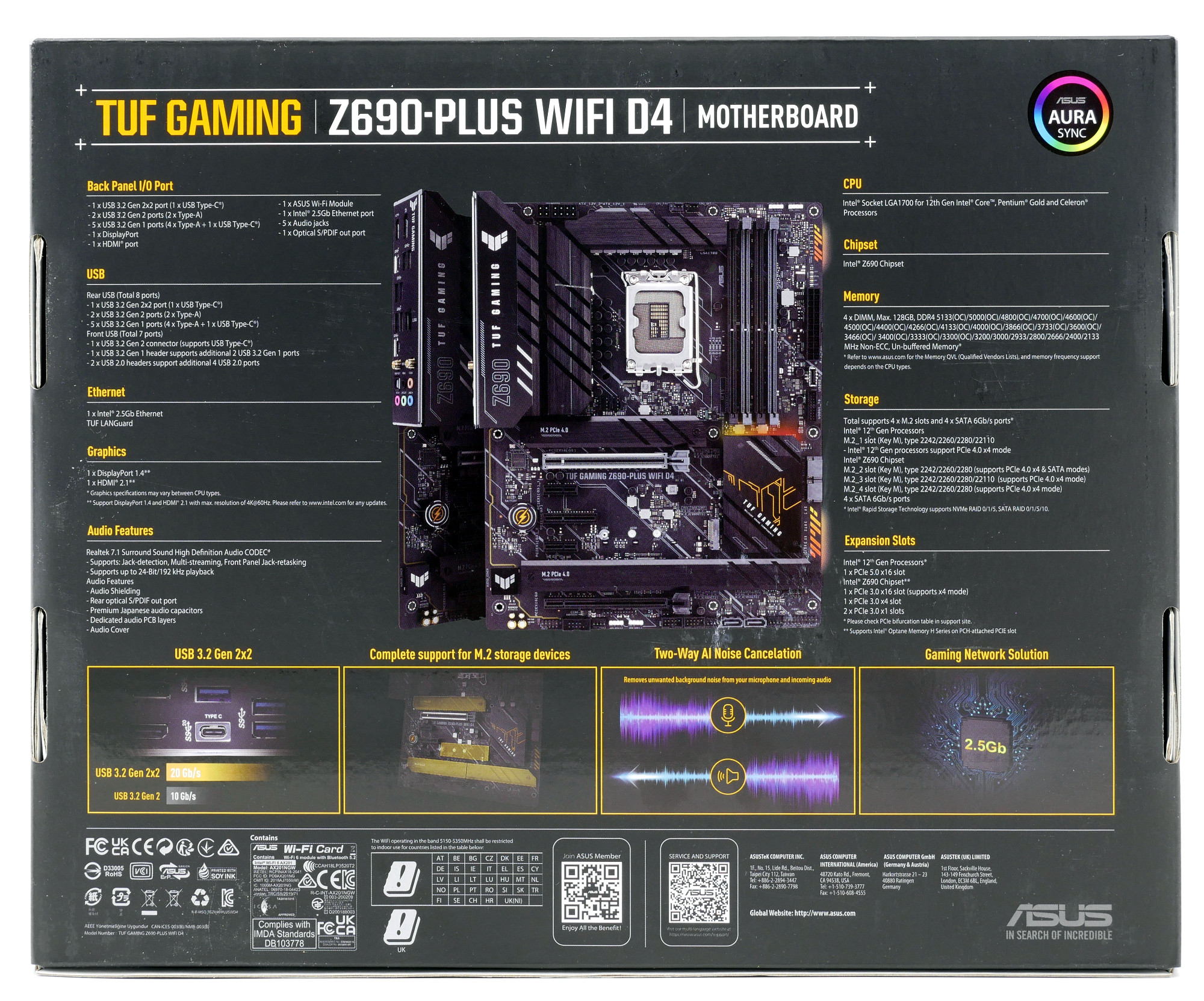

На обратной стороне располагается таблица с техническими характеристиками материнской платы.



Внутри упаковки находится привычная комплектация, состоящая из диска с драйверами и руководства пользователя, разбавленных набором наклеек ASUS TUF Gaming.

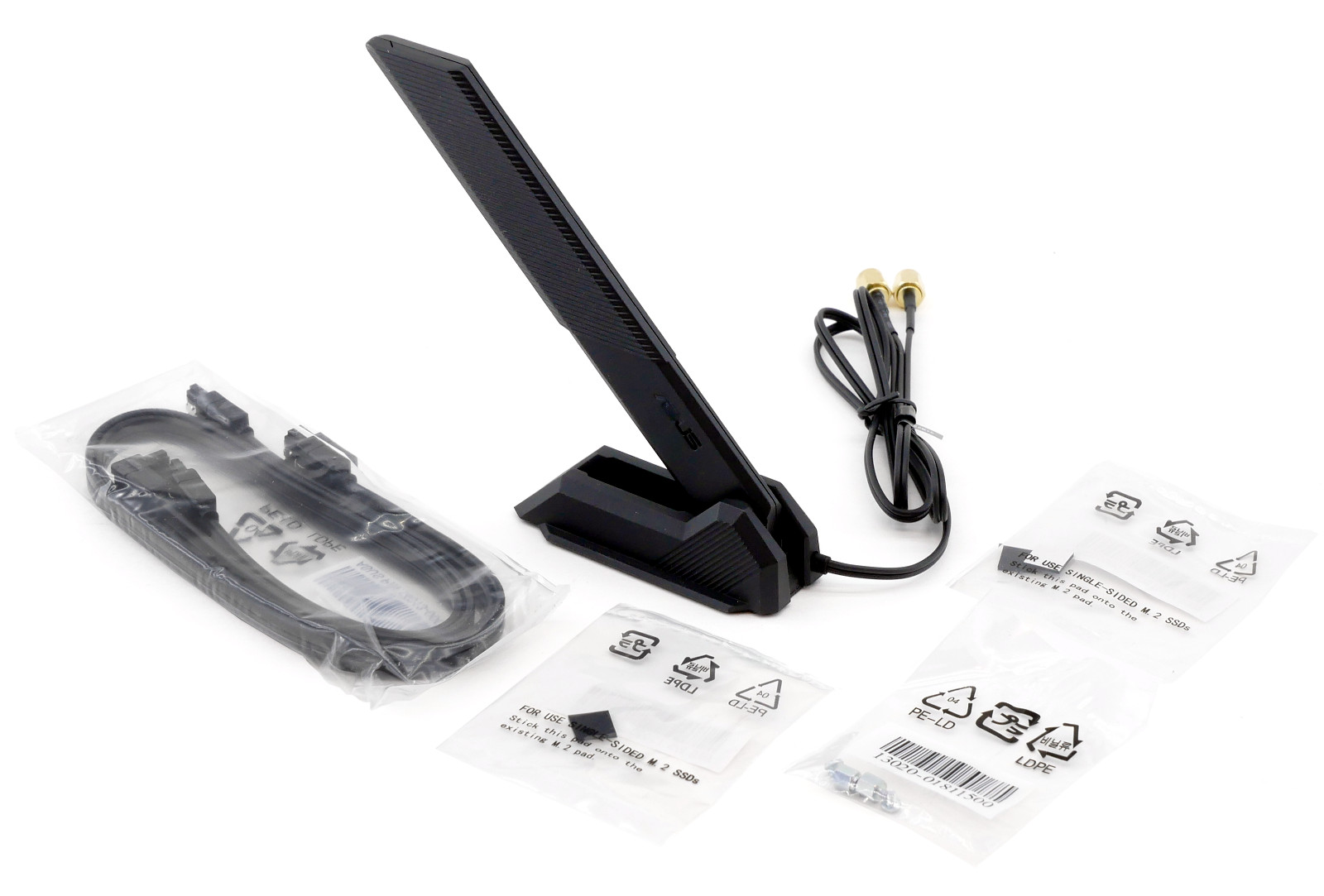

Помимо прочего предлагается пара SATA-кабелей, дополнительные прокладки и держатели для накопителей M.2 и антенна Wi-Fi.


Возможности BIOS

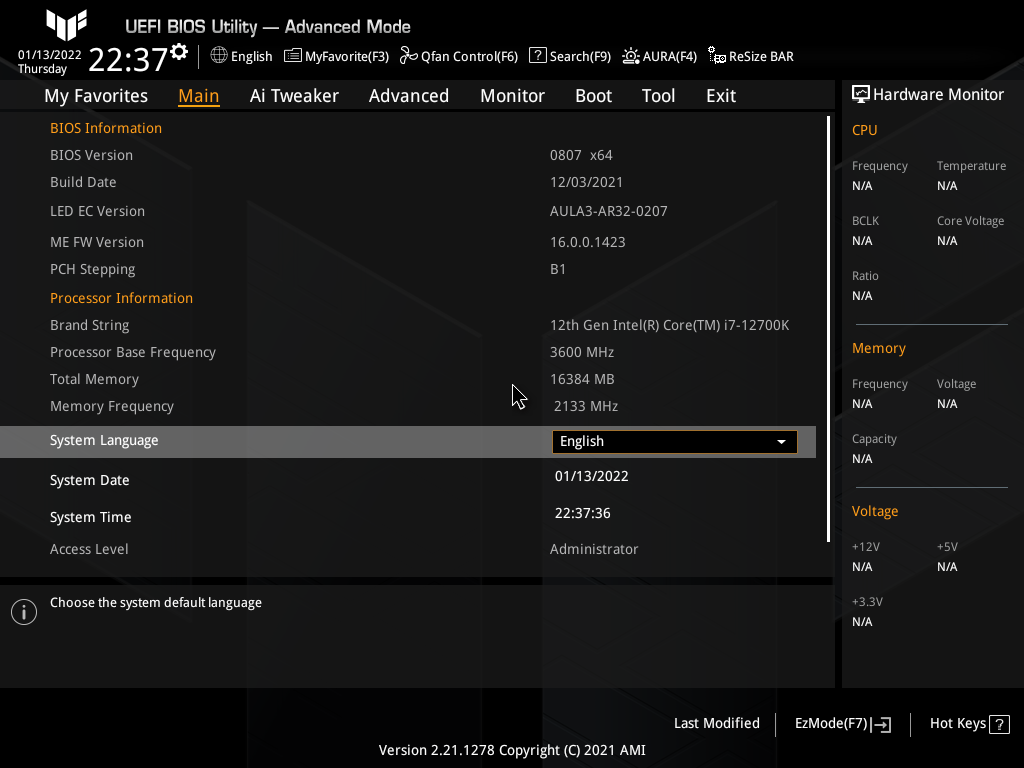

ASUS TUF Gaming Z690-Plus WiFi D4 получила обновленную оболочку UEFI BIOS Utility с фирменной для серии TUF Gaming цветовой гаммой черно-желтых оттенков, которая очень хорошо нам известна по обзорам моделей прошлого поколения.

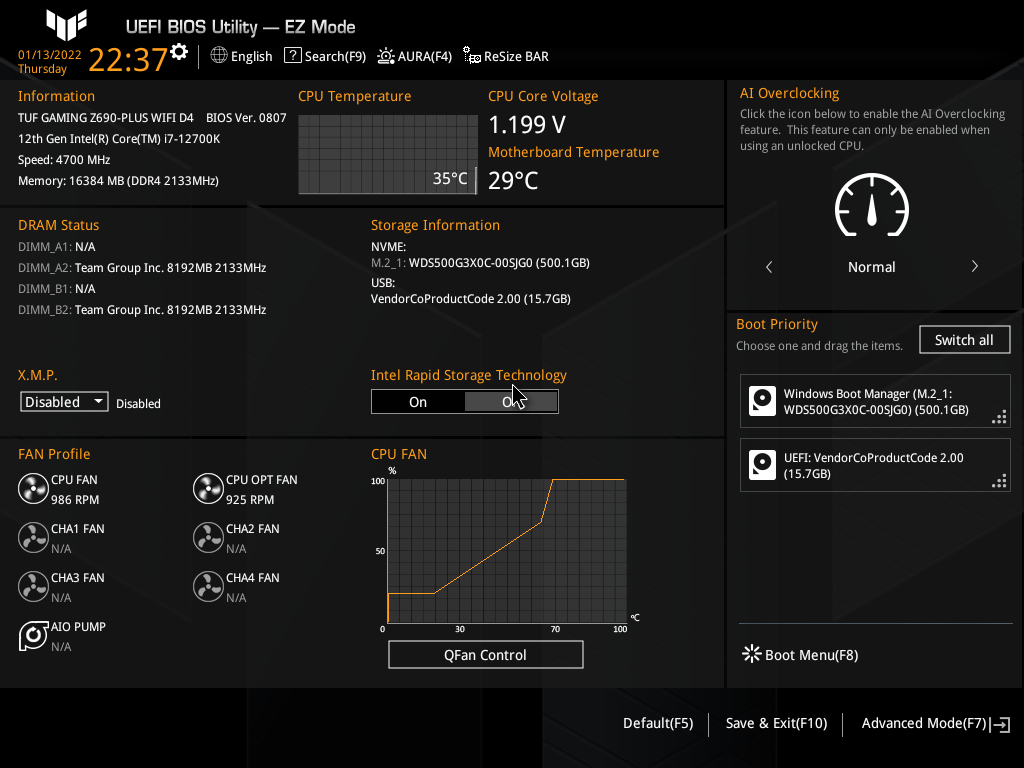

По умолчанию и после разгона открывается базовая страница с основными параметрами для настройки. Клавишей F7 вызывается расширенный режим.

В расширенном режиме доступен более широкий спектр настроек и опций, позволяющий тонкую настройку и мониторинг системы.


Тестовый стенд

  • Материнская плата: ASUS TUF Gaming Z690-Plus WiFi D4;
  • Процессор: Intel Core i9-12700K [ES];
  • Система охлаждения: Noctua NH-U12A chromax.black;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Team Xtreem 8Pack 4500MHz (2 x 8 Гбайт);
  • Видеокарта: GeForce GTX 1650, RTX 3070 Ti;
  • Накопители: Western Digital Black SN750 500 Гбайт;
  • Блок питания: be quiet! Straight Power 11 850W;
  • Корпус: открытый стенд;
  • Операционная система: Microsoft Windows 10 x64.

Инструментарий и методика тестирования

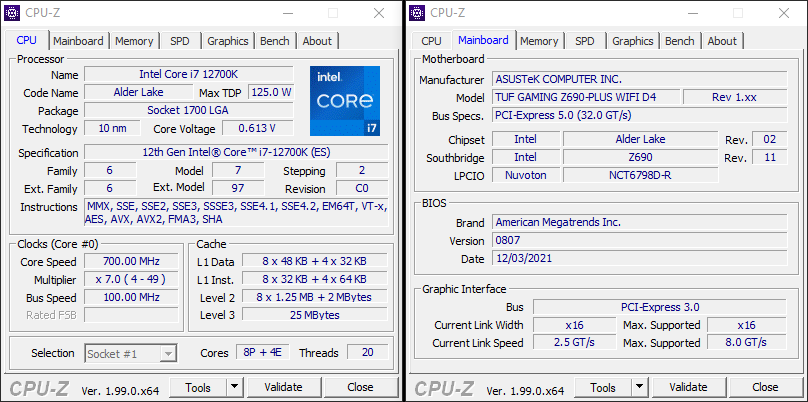

BIOS материнской платы ASUS TUF Gaming Z690-Plus WiFi D4 обновлен до последней версии 0807 на момент написания обзора.


Тест ASUS TUF Gaming Z690-Plus WiFi D4

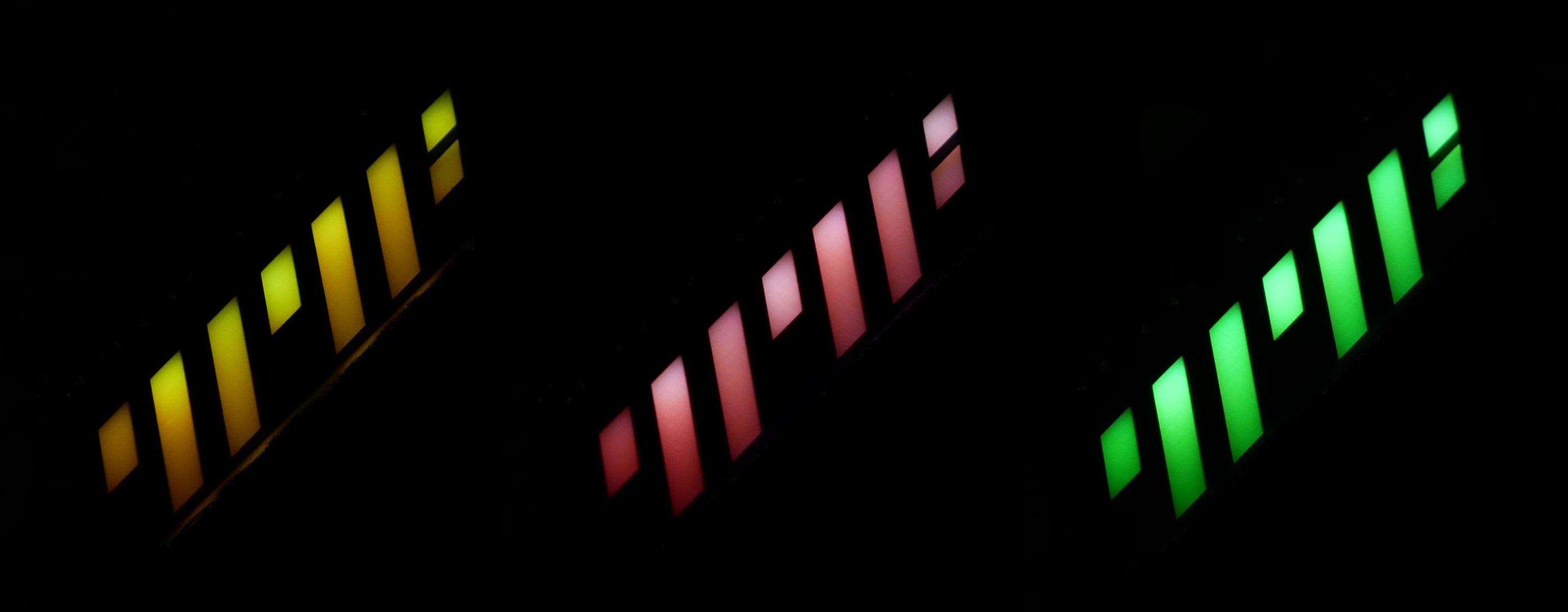

Иллюминация ASUS TUF Gaming Z690-Plus WiFi D4 представлена в трех подсвечиваемых областях материнской платы - правых углов печатной платы и чипсета Z690. По умолчанию подсветка переливается несколькими цветами. Регулирование доступно благодаря ПО ASUS Aura.

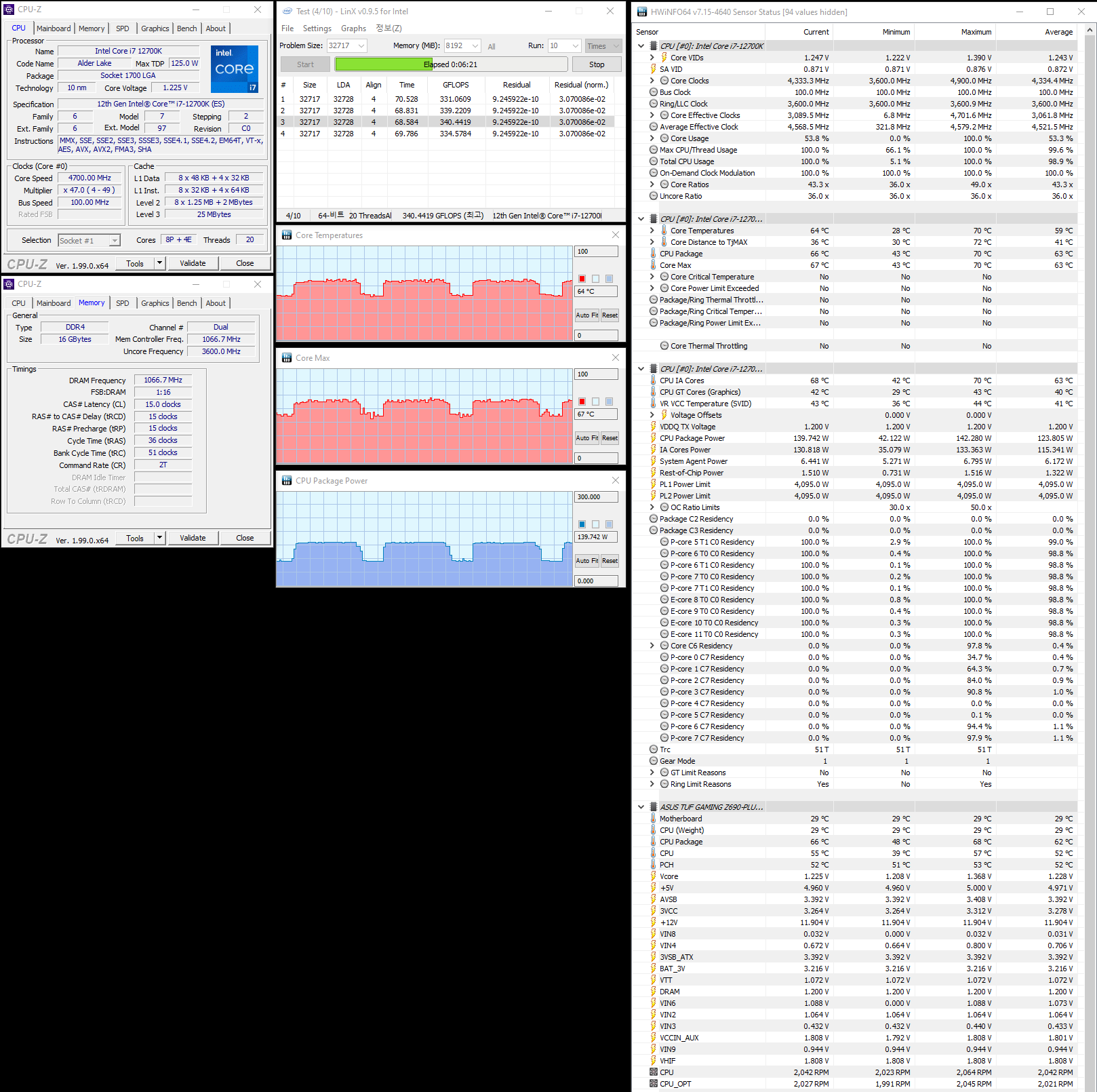

«Из коробки» поведение процессора Intel Core i7-12700K на материнской плате ASUS TUF Gaming Z690-Plus WiFi D4 с версией BIOS 0870 следующее: ЦП бустит до 4900 МГц на два ядра; до 4700 МГц – по всем ядрам в зависимости от нагрузки; напряжение достигает 1.390 В. Это что касается "производительных ядер". Температура с кулером Noctua NH-U12A chromax.black составляет 66°C.

Потребление стенда без учета монитора составляет в простое 40 Вт, в выключенном состоянии - 2,51 Вт, в LinX 0.9.5 достигает 215 Вт. Для последнего случая актуальны показания температуры подсистемы питания  ASUS TUF Gaming Z690-Plus WiFi D4, не превышающие 52°.

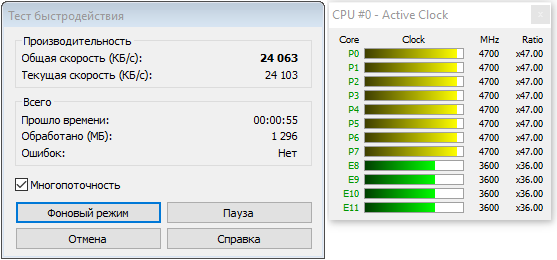

Работа всех ядер процессора Intel Core i7-12700K на плате ASUS TUF Gaming Z690-Plus WiFi D4 в многопоточности.

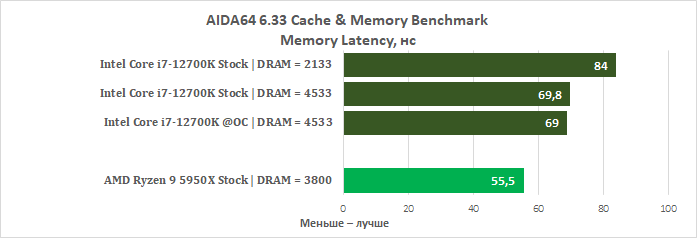

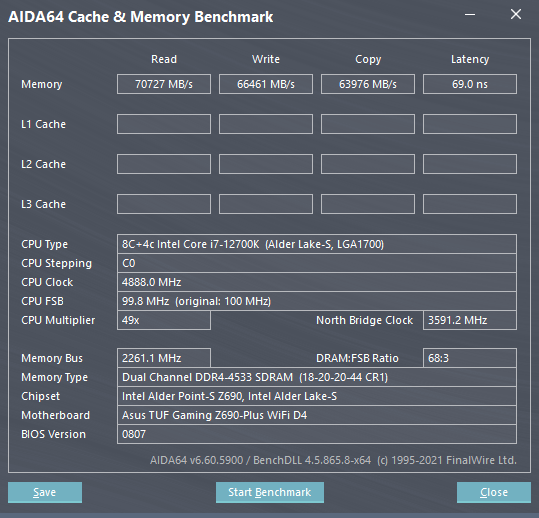

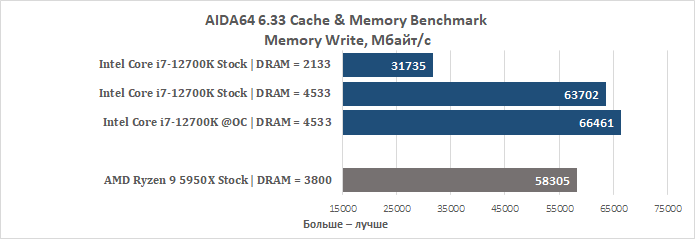

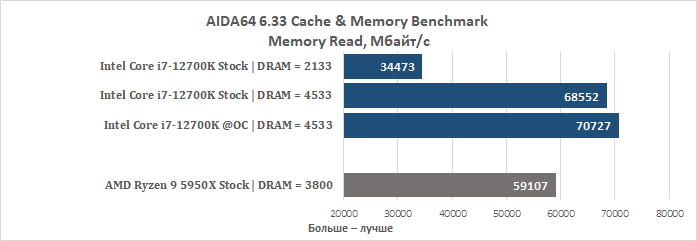

AIDA64 бенчмарк кэша и памяти на стоковой системе ASUS TUF Gaming Z690-Plus WiFi D4.

При активации профиля XMP на оперативной памяти Team Xtreem 8Pack 4500MHz, аналогично платформе AMD AM4, система предупреждает, что для такой частоты автоматически изменится частота основной шины с 100 МГц до 102,3 МГц, что может вызвать нестабильность некоторых подключенных устройств. Поэтому либо соглашаемся на свой страх и риск, либо откатываемся до частоты 4000 МГц.

Максимальным достижением становится отметка 4533 МГц, что говорит об отличном потенциале новинки.

Производительные ядра процессора Intel Core i7-12700K удается разогнать только до 4900 МГц: при 5000 МГц система не стартует.

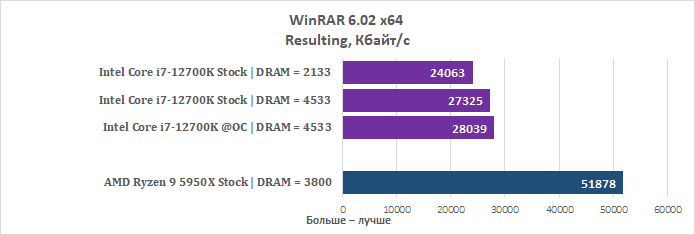

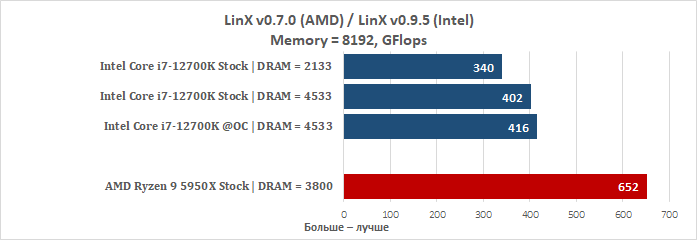

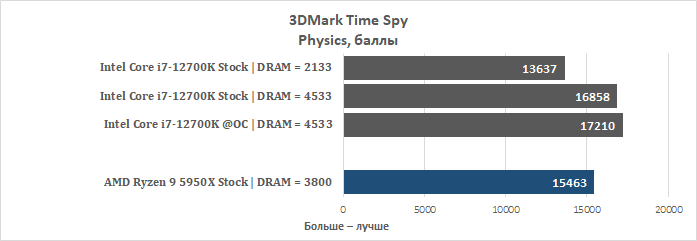

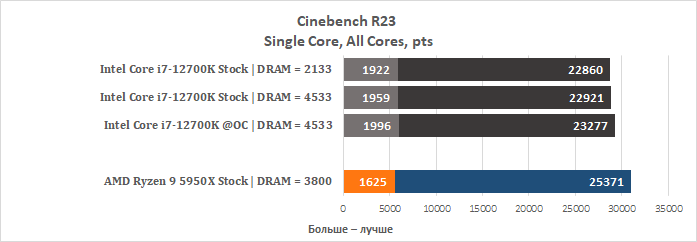

Переходим к результатам тестирования. Для сравнительного анализа мы добавим старший процессор AMD Ryzen 9 5950X в стоковом состоянии, но тактовой частотой памяти 3800 МГц при IF = 1900 МГц.

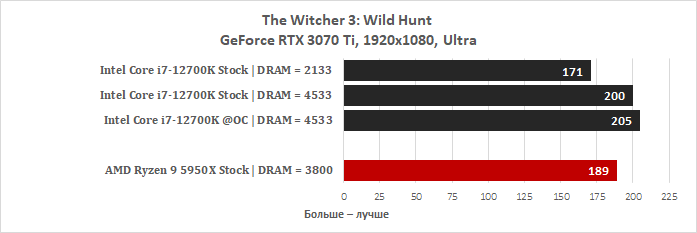

Игровую производительность оценивали в «Ведьмак 3: Дикая Охота» с максимальными настройками графики в разрешении 1080p с видеокартой GeForce RTX 3070 Ti.

Температурный режим и потребление

В плане тепловыделения на текущий момент оказывается достаточно системы охлаждения Noctua NH-U12A для работы в стоковом состоянии и разгоне. Однако имеются множественные вопросы к совместимости и выгибанию текстолита из-за неудачного решения Intel использовать маленькую пластину-бэкплейт. Это требует отдельного материала и касается всех актуальных материнских плат Intel 600-серии.

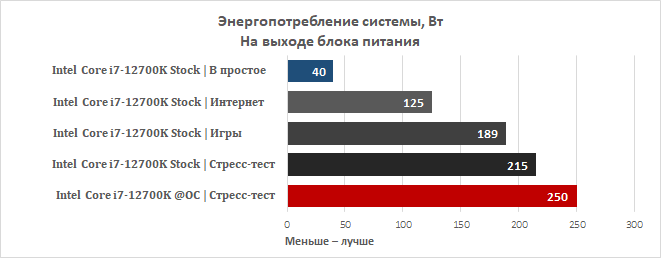

График потребляемого электричества всего стенда в зависимости от частот и рабочего напряжения.


Заключение

Подводя итоги, стоит сказать, что материнская плата ASUS TUF Gaming Z690-Plus WiFi D4 выступает хорошей "рабочей лошадкой" для пользователей с богатым ассортиментом поддерживаемого оборудования и высокой производительностью. Последние слова дополняют отличный потенциал для разгона оперативной памяти, позволяющий достичь для нашего экземпляра 4533 МГц без лишних усилий и необходимости повышать напряжение.

Основная ориентация новинки - это массовый потребитель. ASUS TUF Gaming Z690-Plus WiFi D4 поддерживает тип крепления прошлых кулеров и СЖО, позволяя не заниматься апгрейдом системы охлаждения или искать дорогостоящие новинки с поддержкой LGA1700. Также текущая модель материнской платы позволяет сохранить ваш комплект памяти DDR4, а не охотиться за редкими и недешевыми наборами DDR5.

В заключении отметим, что материнская плата ASUS TUF Gaming Z690-Plus WiFi D4 оставляет положительные эмоции от своего знакомства, но высокая конкуренция и стоимость вносят свои коррективы.

Достоинства:

  • Хорошая производительность и хороший разгон оперативной памяти DDR4;
  • Высококачественная элементная база;
  • Поддержка креплений для кулеров LGA115x/1200;
  • Массивные радиаторы на цепях питания VRM;
  • Безвинтовая установка накопителей в слоты M.2.

Недостатки:

  • Долгий POST при любом разгоне процессора и оперативной памяти.

Особенности:

  • Поддержка оперативной памяти стандарта DDR4.
