Обзор и тестирование блока питания HIGH POWER Super GD+ SP-1050GD

БП на 1000 Вт по доступной цене в компактном корпусе с полностью модульными кабелями.

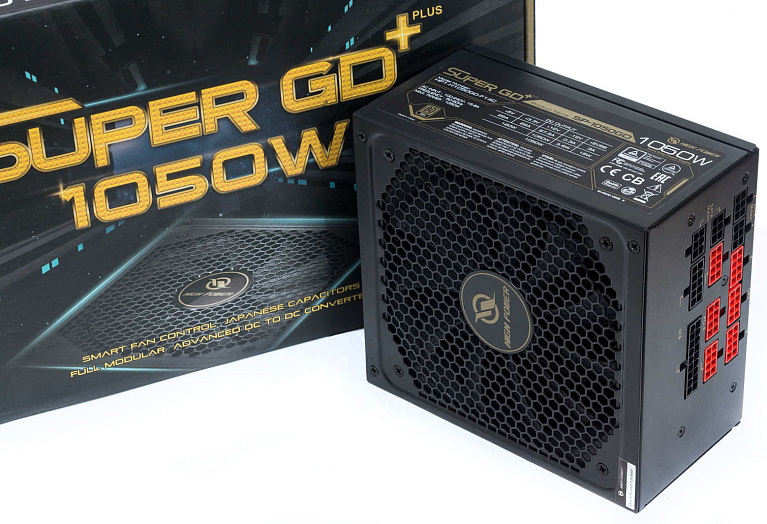

Обзор и тестирование блока питания HIGH POWER Super GD+ SP-1050GD

Современные топовые комплектующие потребляют значительное количество энергии, и киловаттные блоки питания все чаще появляются не только в фермах майнеров, но и в обычных ПК.

Компания High Power Electronic Co., Ltd может предложить пользователям 1000 Вт по вполне доступной цене – в среднем 12-13 тысяч рублей за модель с сертификатом 80 PLUS Gold.

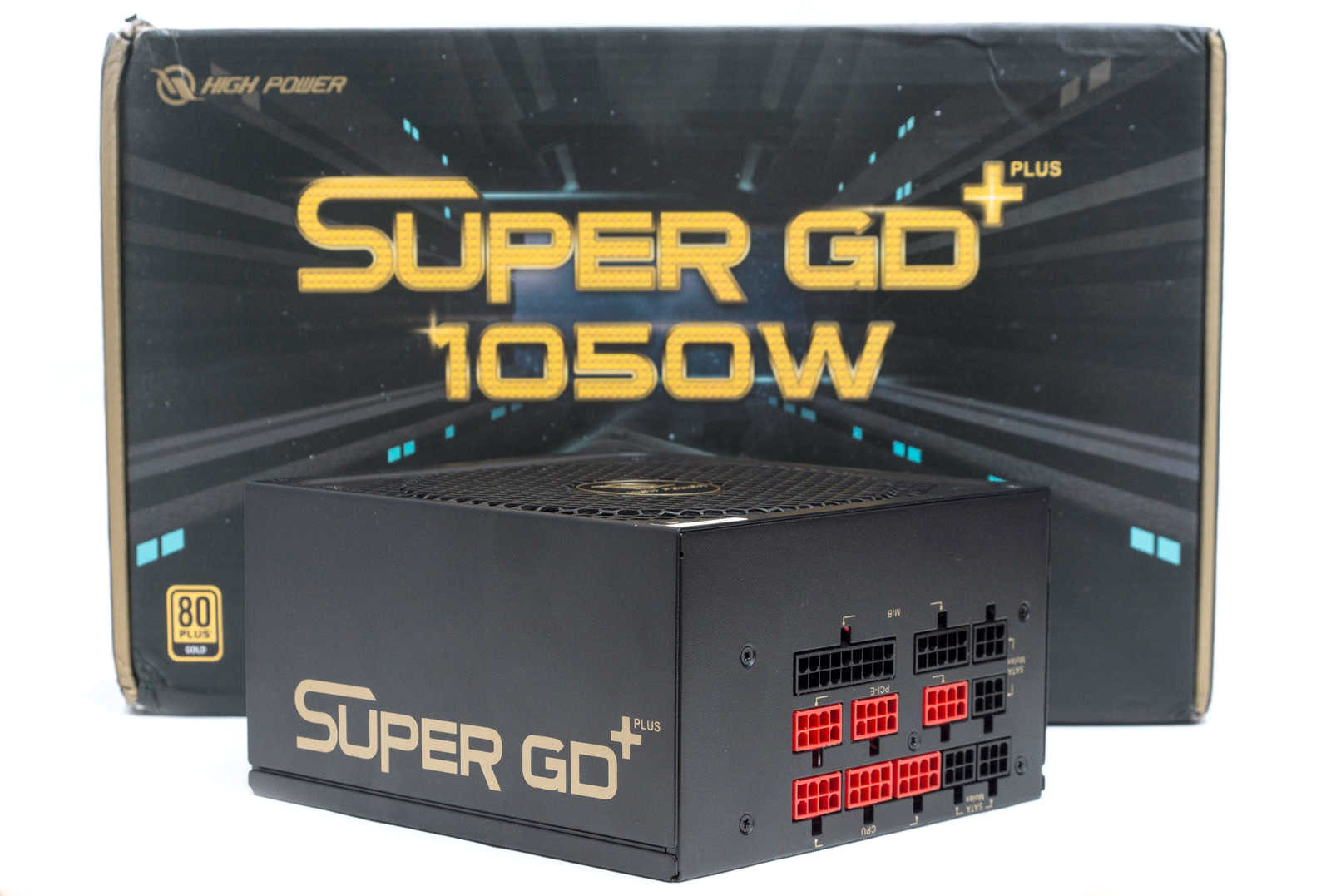

Сегодня у нас на обзоре модель HIGH POWER Super GD+ SP-1050GD на 1050 Вт.

Технические характеристики

  • Модель: SP-1050GD;
  • Габариты: 150×86×160 мм;
  • Сертификат: 80 PLUS Gold;
  • Размер вентилятора: 135 мм;
  • Модульные кабели: Fully Modular;
  • Защита: UVP, OVP, OPP, SCP, OCP, OTP.

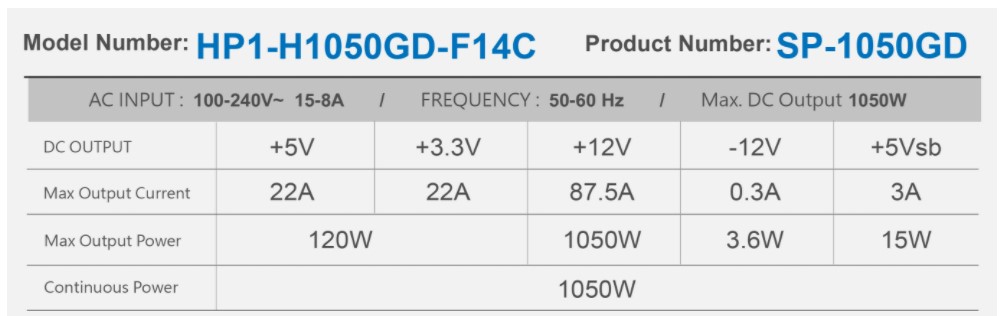

Нагрузочные характеристики:

Упаковка и комплектация

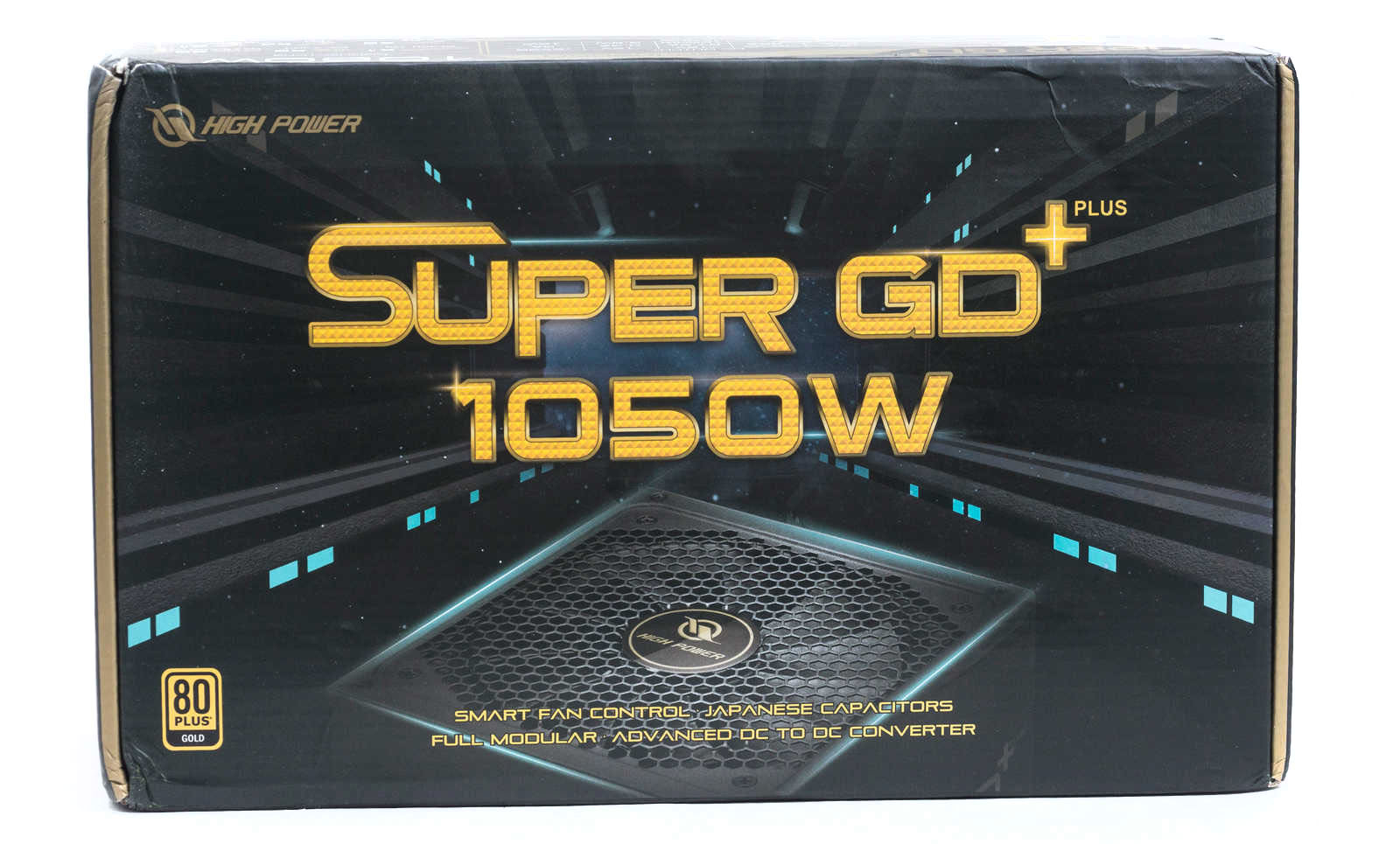

Блок питания поставляется в картонной коробке с цветной полиграфией (темный фон, надписи "золотом").


На лицевой стороне указана модель, перечислены основные достоинства и расположен значок сертификата.

С обратной стороны находится подробное описание всех конструктивных особенностей и достоинств.

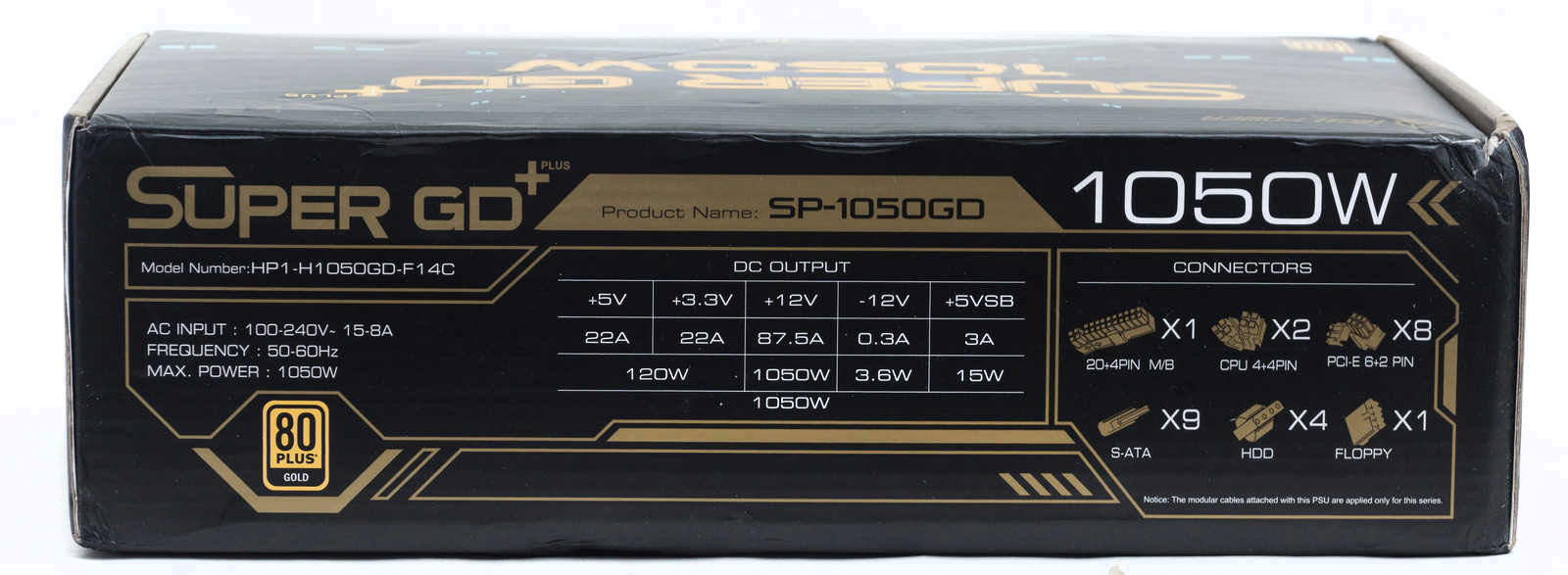

На одной из граней - таблица нагрузочных характеристик и количество коннекторов на модульных кабелях.

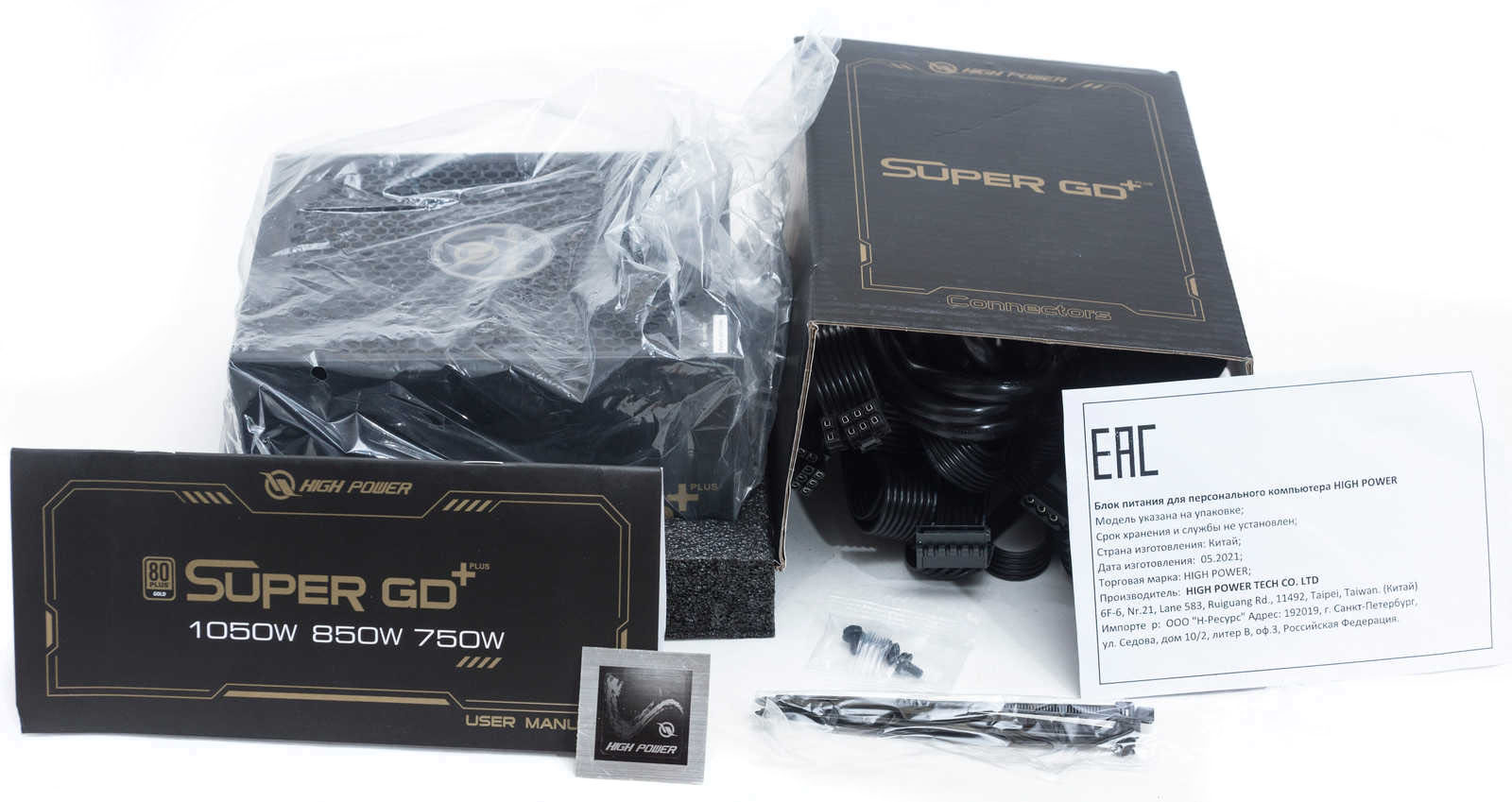

Блок питания упакован в целлофан и зафиксирован в поддоне из вспененного полиуретана. Картонной вставкой зажимаются съемные кабели.


В комплекте имеется инструкция пользователя, гарантийный талон, листок с описанием изделия на русском языке и указанием производителя и импортера, указана дата производства – май 2021 года.

Кроме винтов имеется набор пластиковых стяжек и наклейка с логотипом производителя.

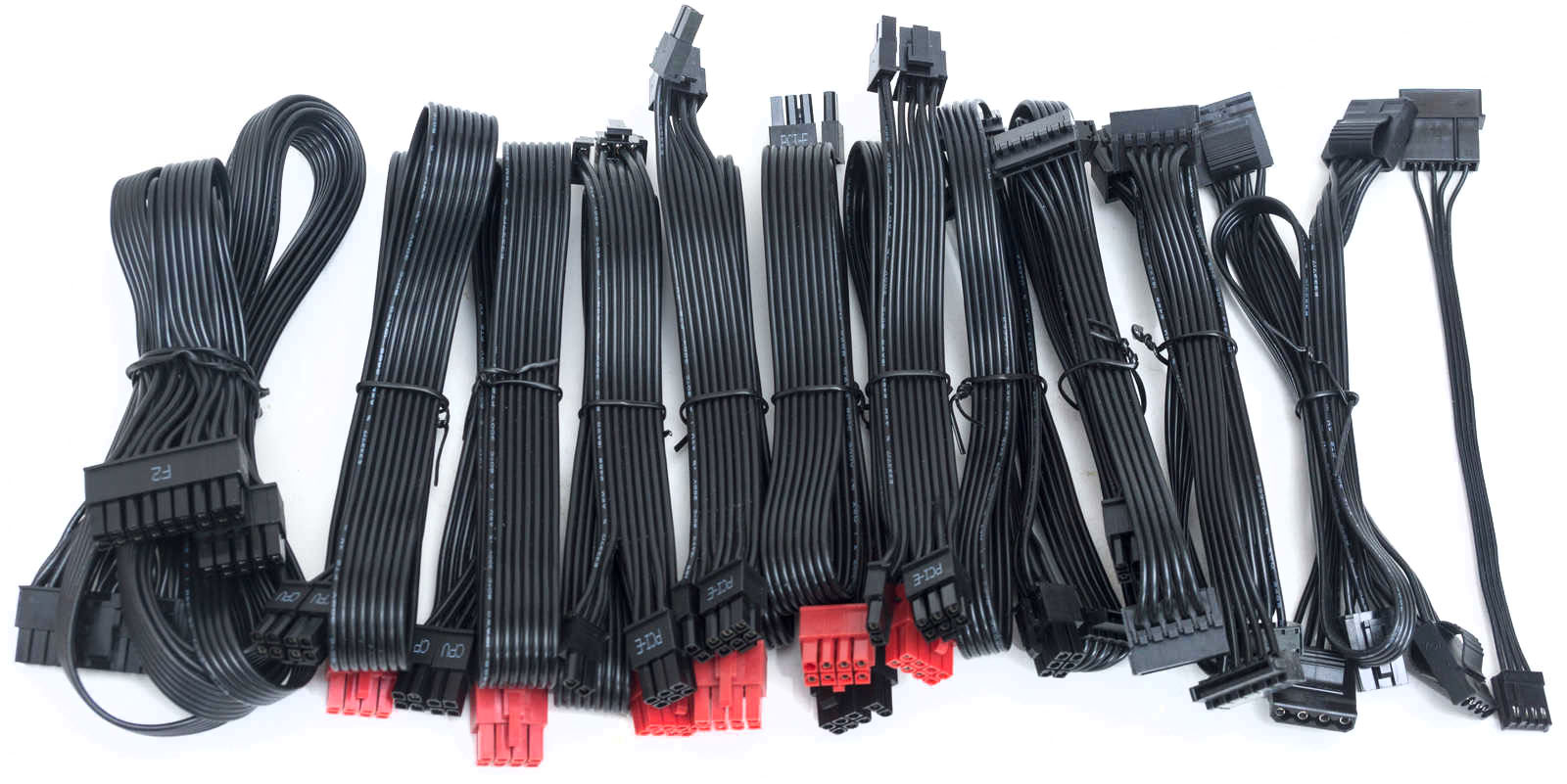

Кабели и коннекторы

  • ATX кабель 20+4 в виде 5 шлейфов – 60 см;
  • два кабеля питания CPU 4+4-пин – 65 см;
  • четыре кабеля питания PCI-E, на каждом два коннектор 6+2 пин – 60+15 см;
  • три кабеля SATA с тремя угловыми коннекторами – 50+15+15 см;
  • один кабель с четырьмя Molex коннекторами – 45+15+15+15 см;
  • переходник на FDD с Molex – 15 см.

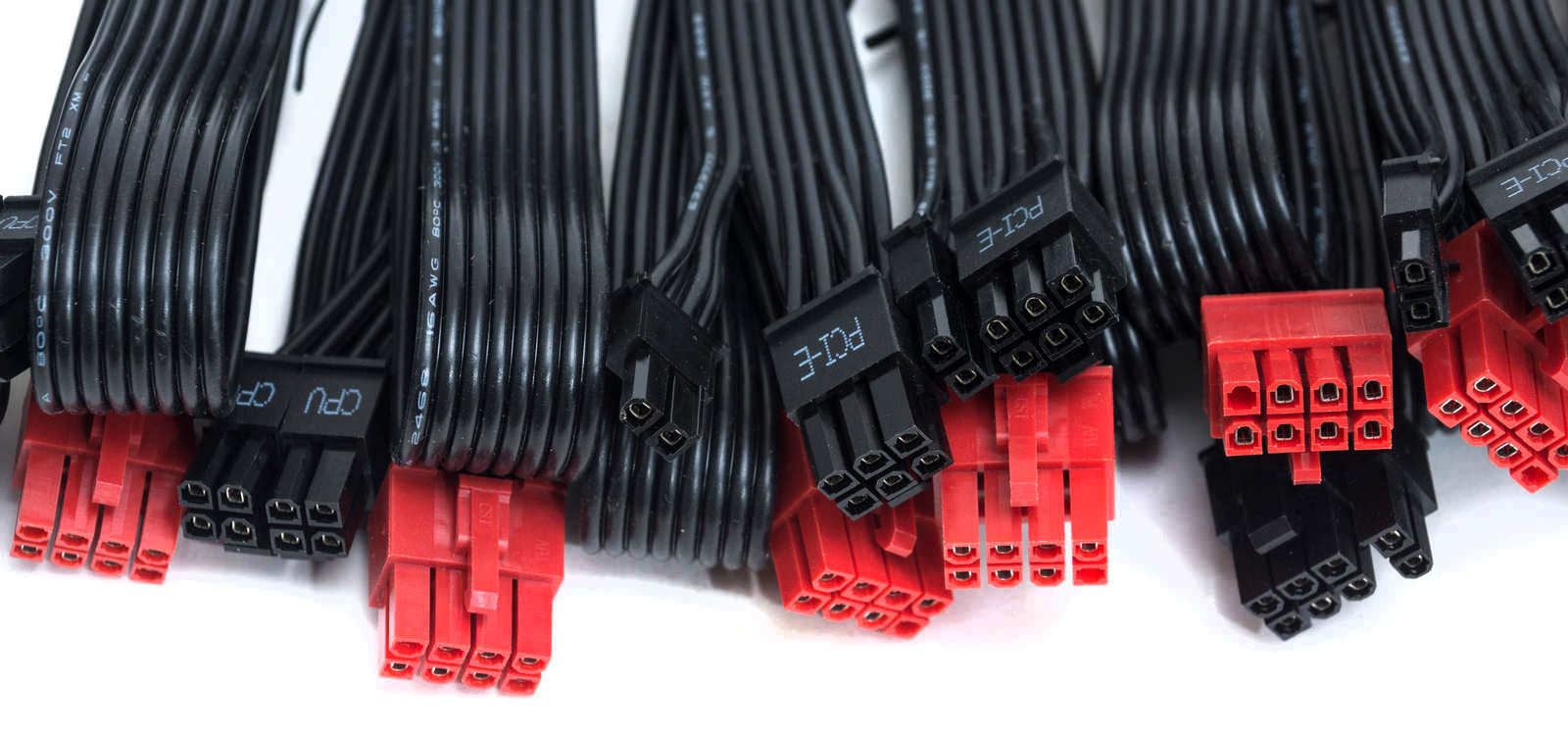

Кабели плоские, достаточно мягкие, набраны проводами калибра 16AWG для питания CPU и VGA, а также 18AWG для питания периферии.

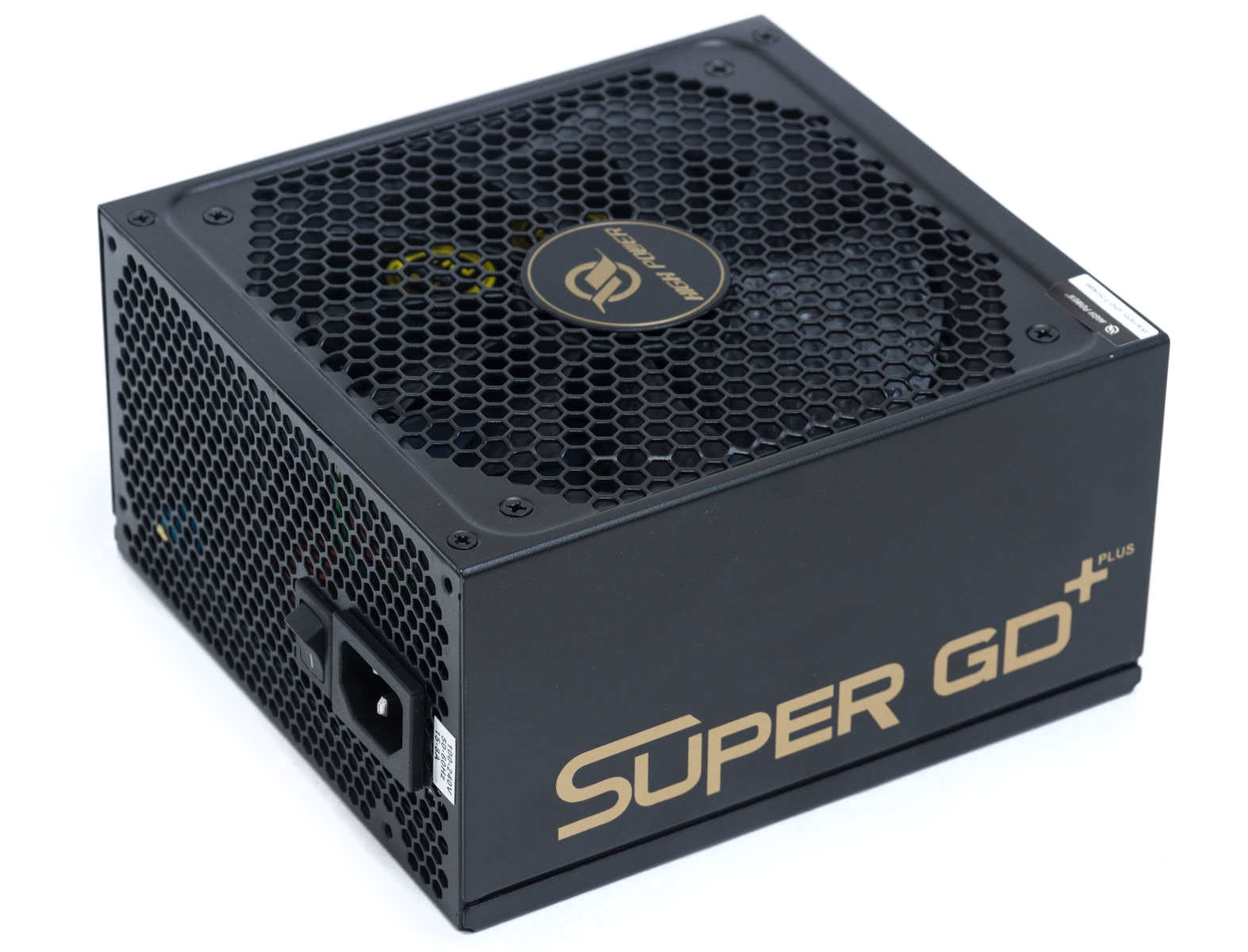

Внешний вид

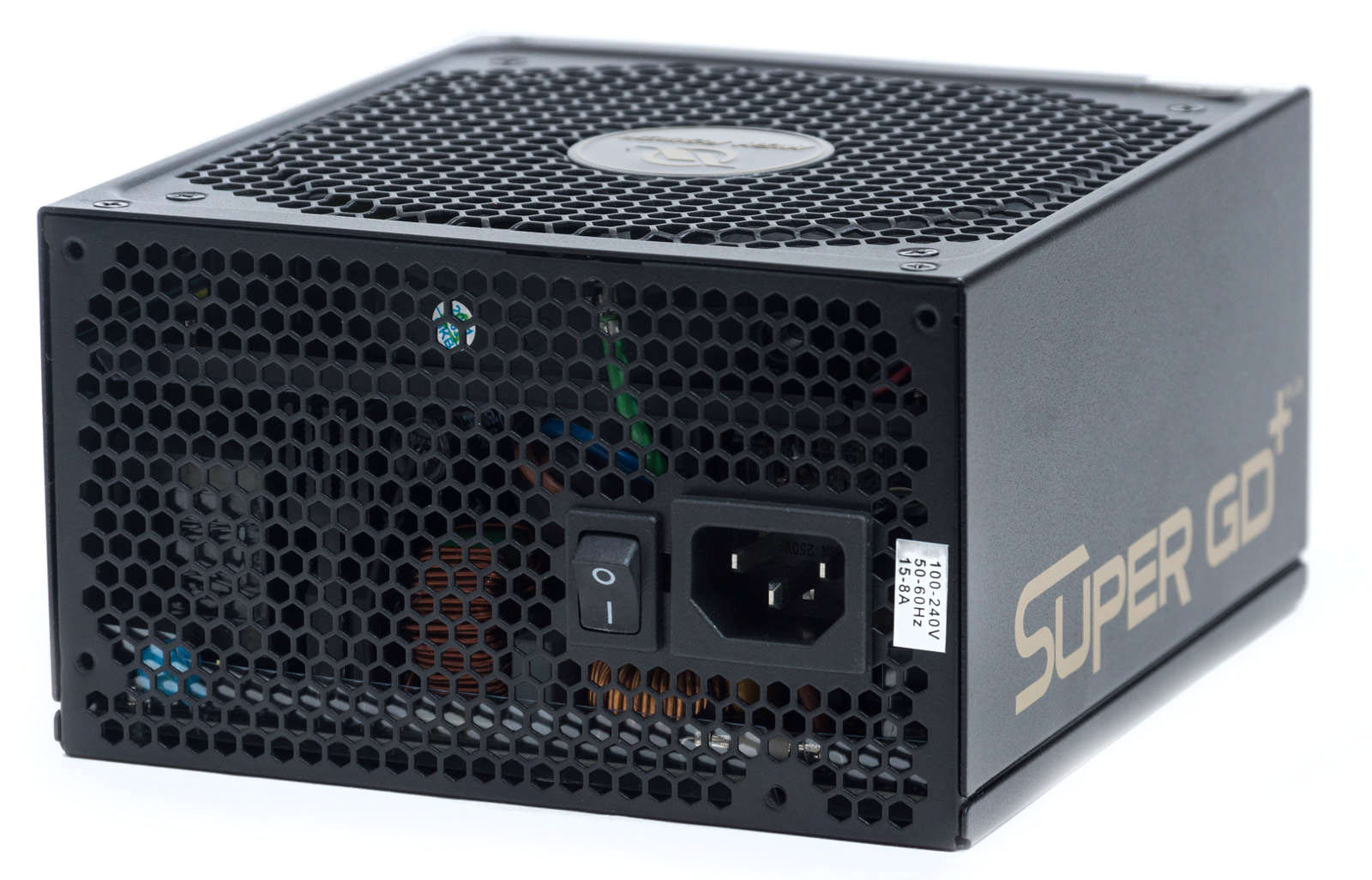

На лицевой стороне находится сетевая розетка и тумблер питания. Вся поверхность перфорирована, имеется наклейка с указанием входных напряжений 100-240 В.

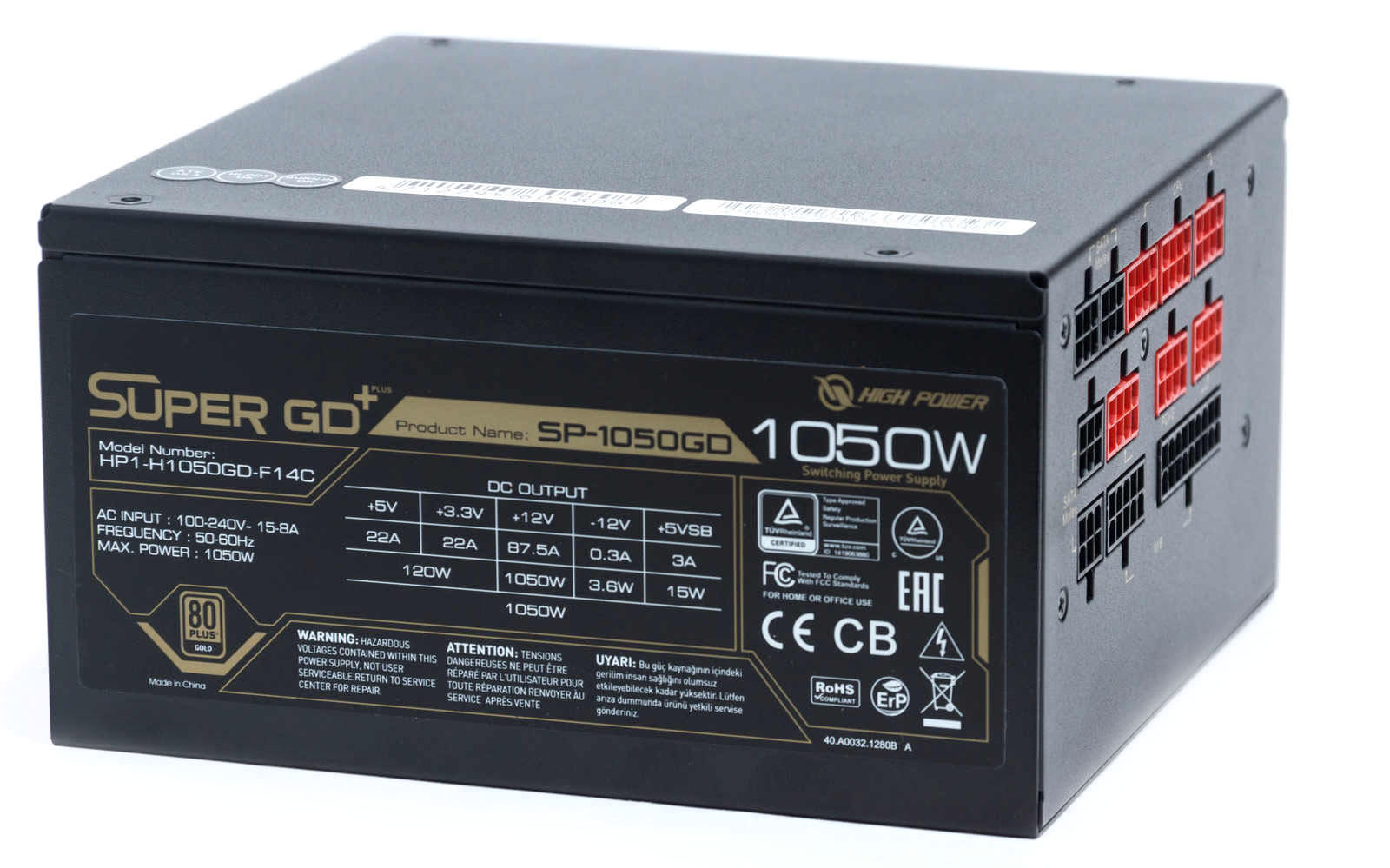

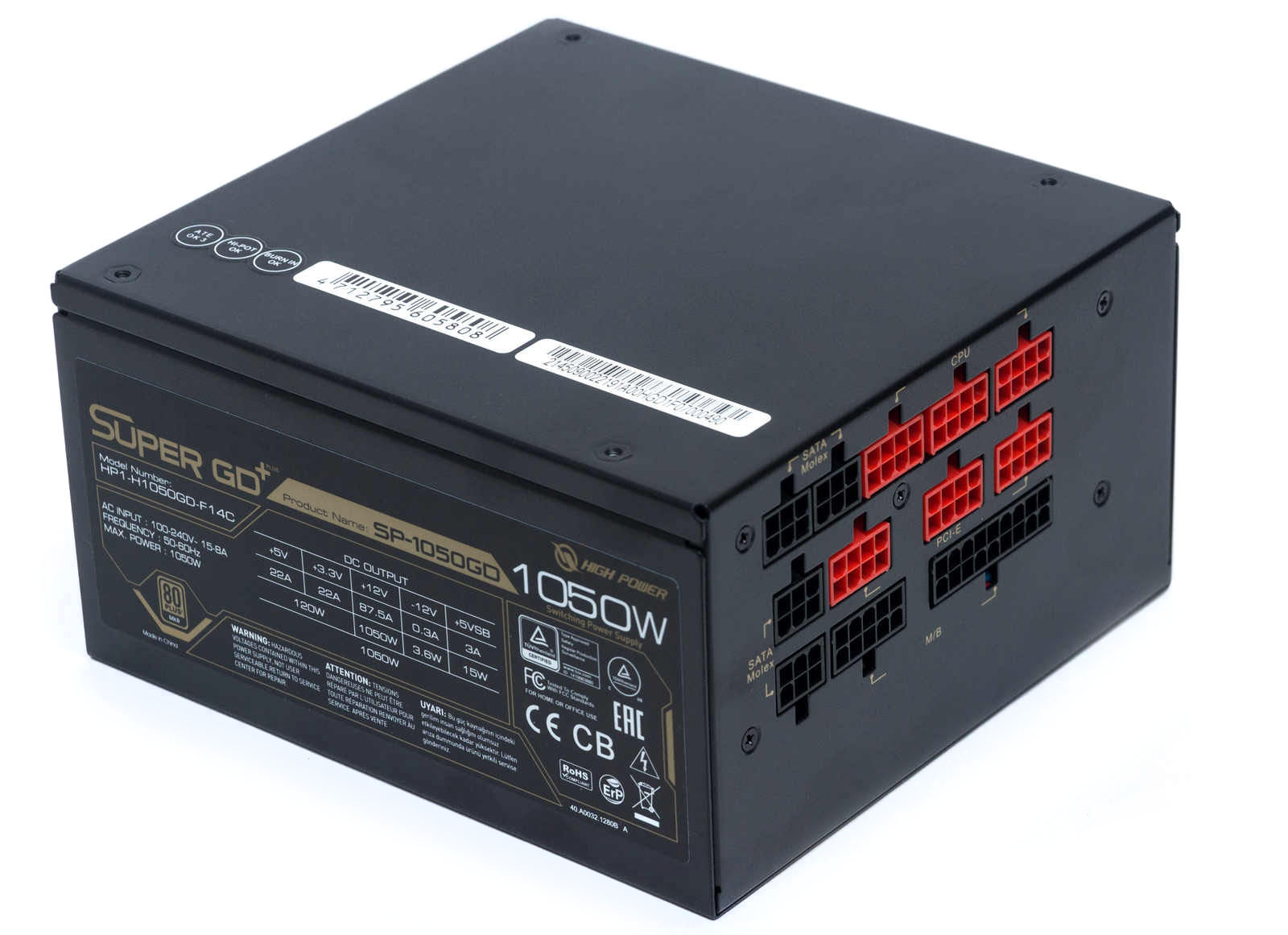

На одной боковой грани золотой краской нанесено указание модели, на другой - наклейка с нагрузочными характеристиками. Линия +12 В одна, и по ней выдаются все 1050 Вт.

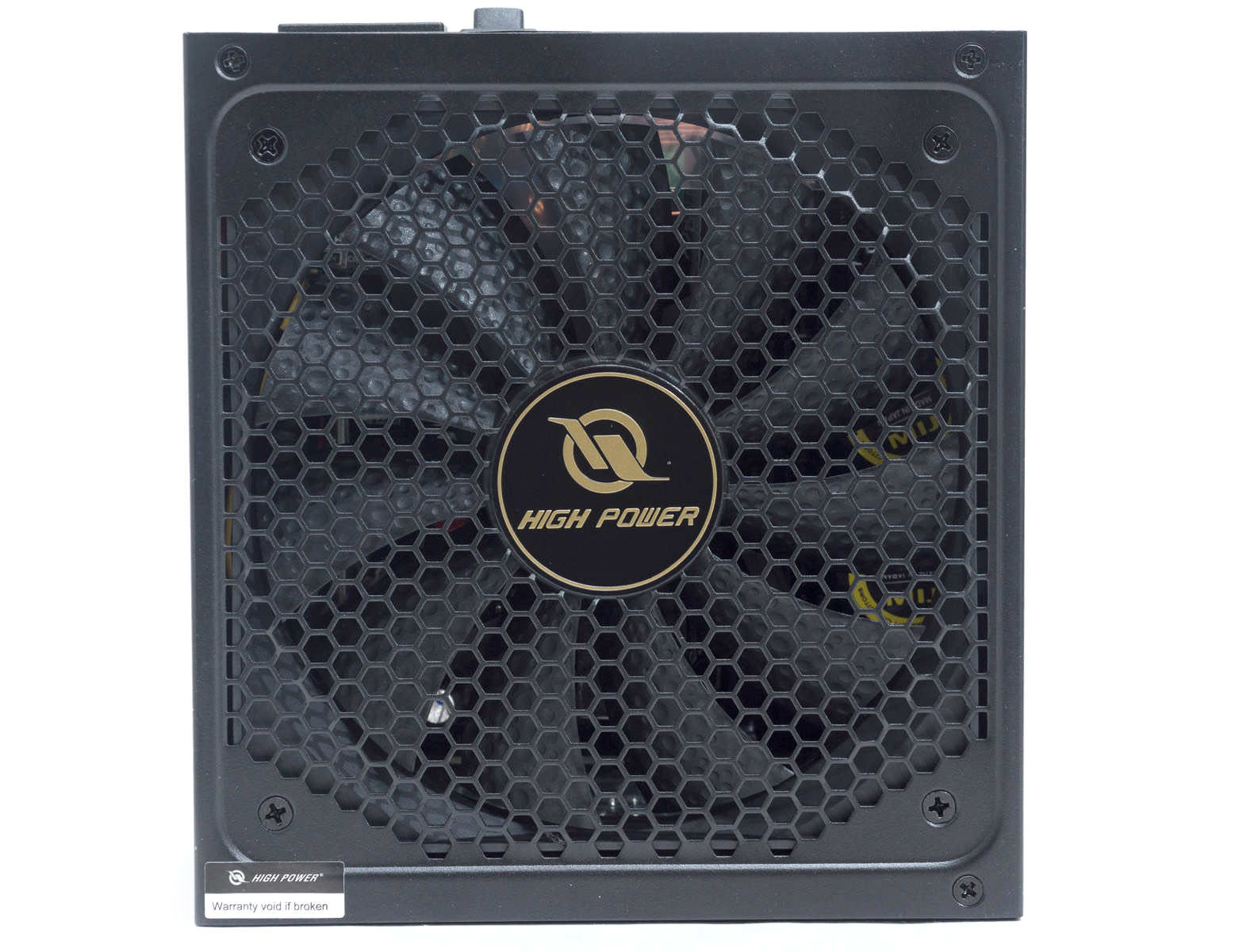

Всю нижнюю грань занимает 135 мм вентилятор за перфорацией в виде сот. По центру расположен крупный круглый шильдик с блестящим логотипом производителя. На одном из винтов - гарантийный стикер.


На верхней грани указан серийный номер изделия и имеются наклейки об успешном прохождении производственного тестирования.

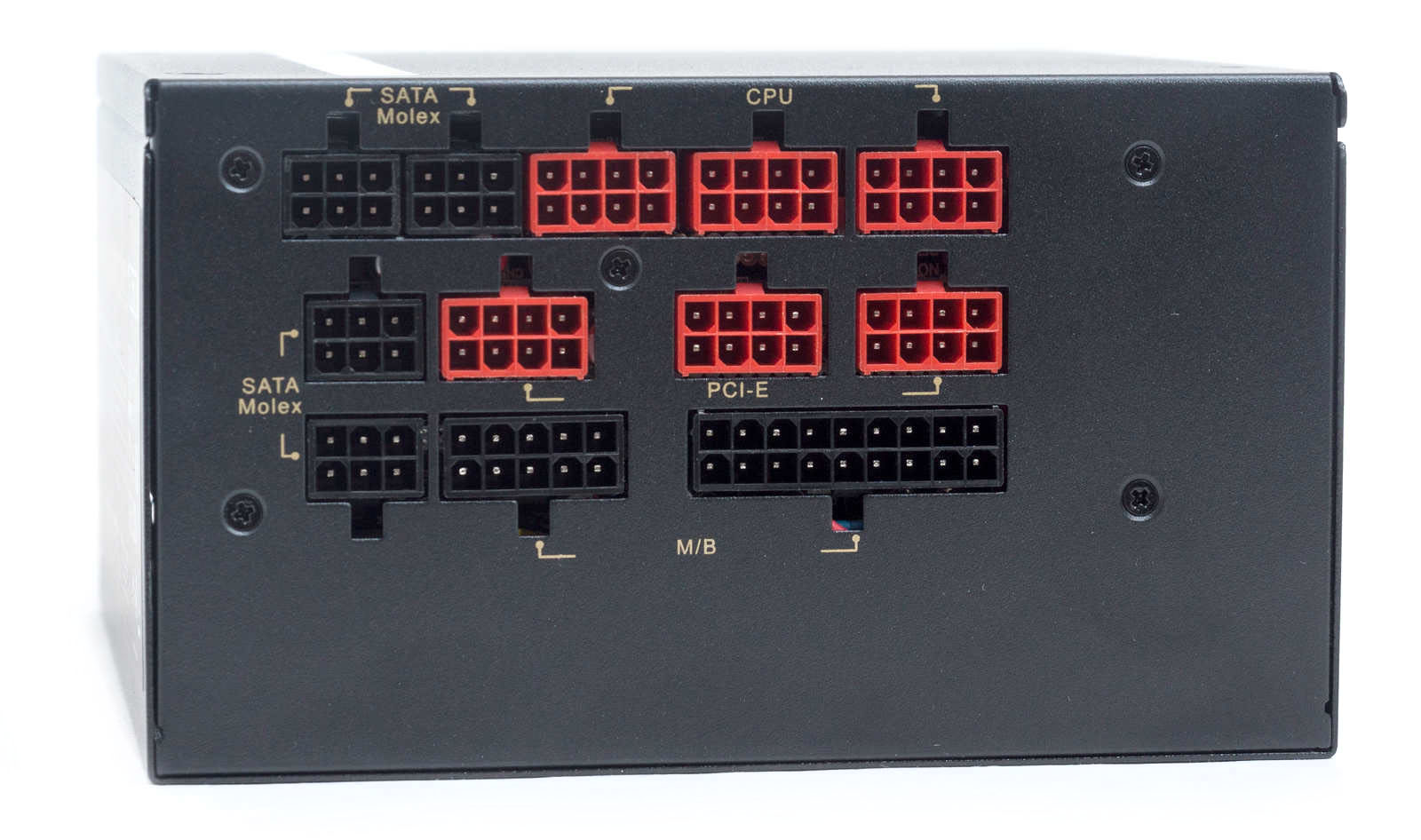

Тыльная грань с разъемами для подключения съемных кабелей. Четыре колодки 6-пин для подключения периферии. Шесть колодок 8-пин красного цвета для питания CPU и VGA. Колодки универсальные, поэтому видеть их в красном исполнении непривычно и несовременно.


Все разъемы промаркированы.

Схемотехника

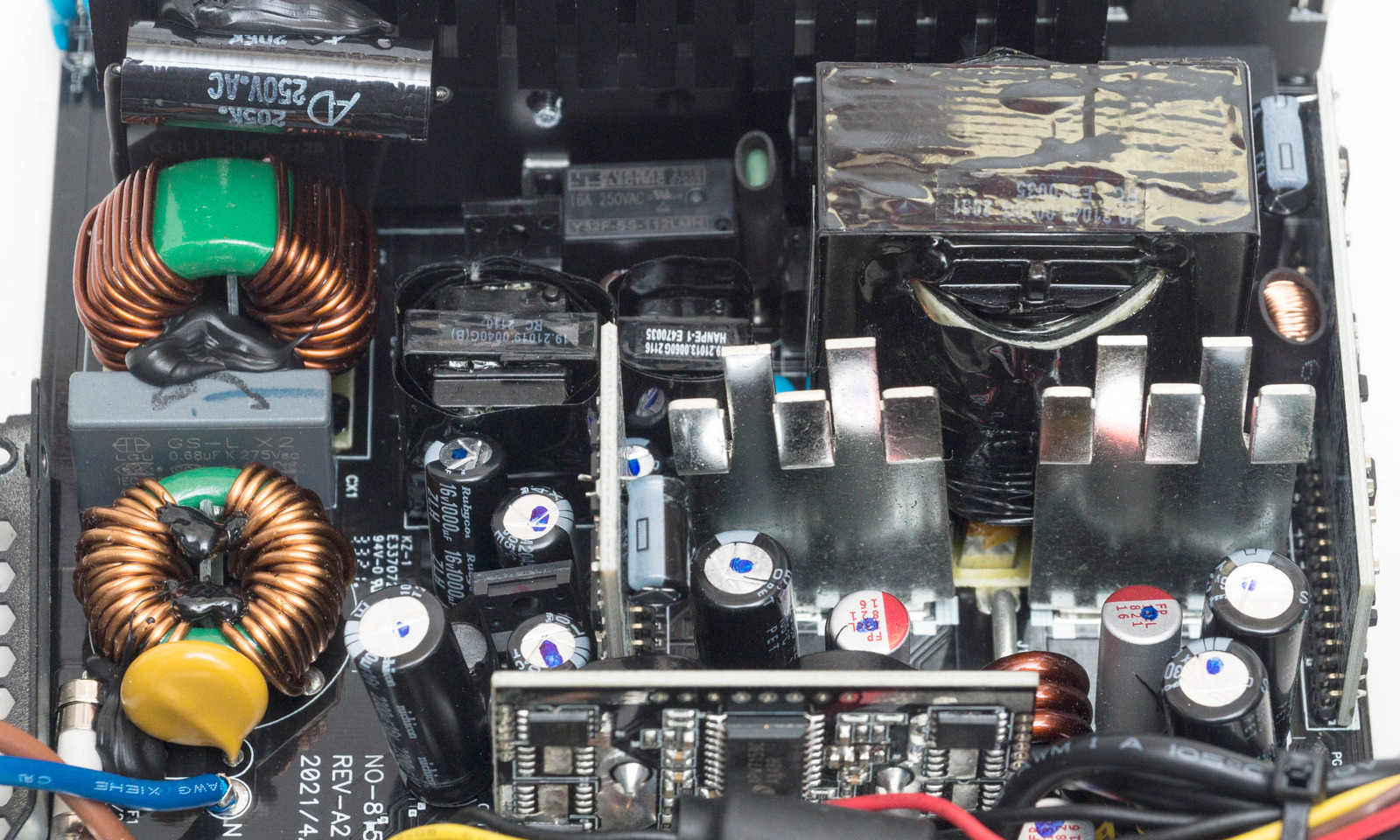

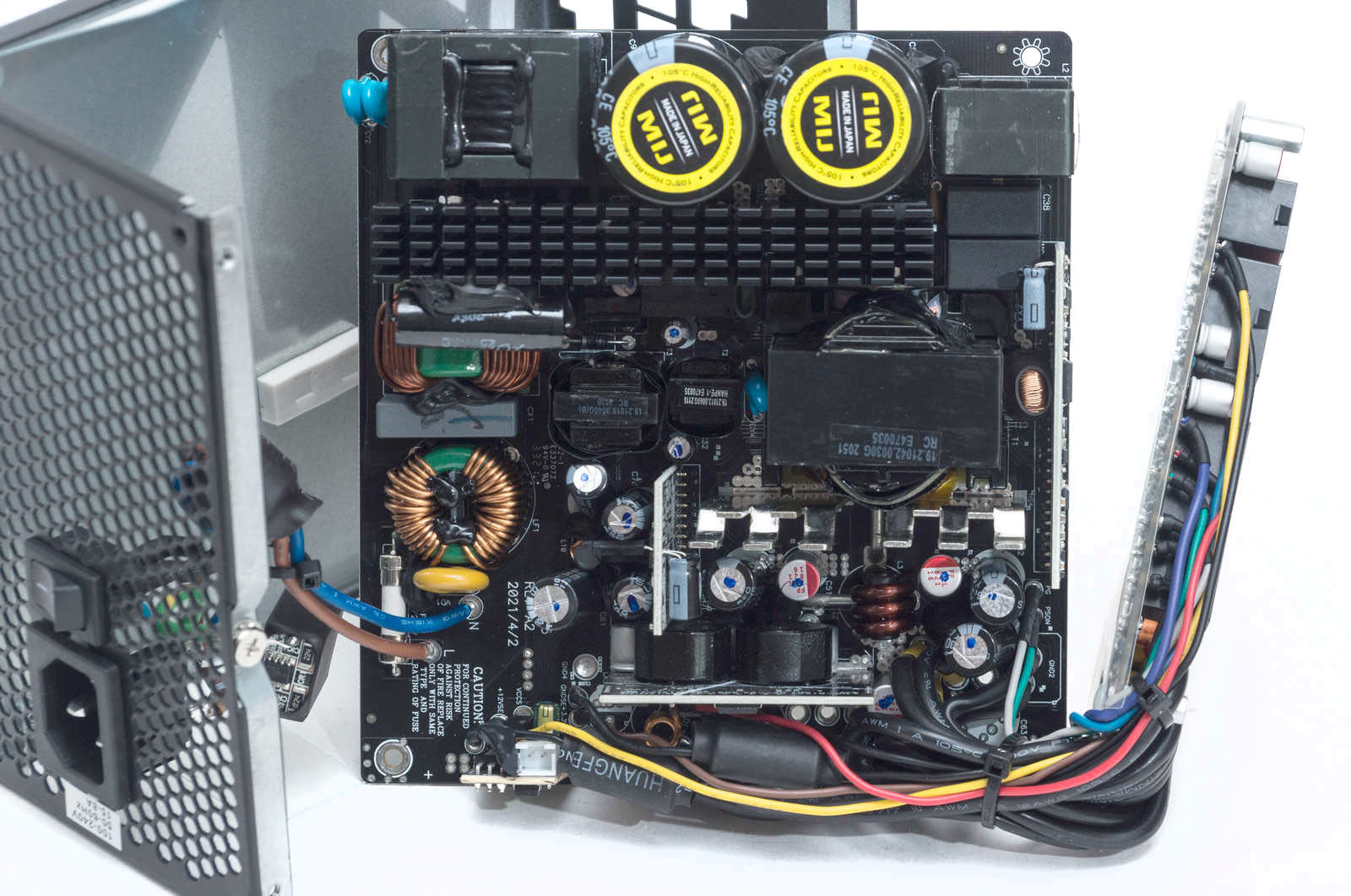

В основе используется полумостовой резонансный преобразователь LLC, синхронный выпрямитель линии +12 В и преобразователи DC-DC вторичных линий.

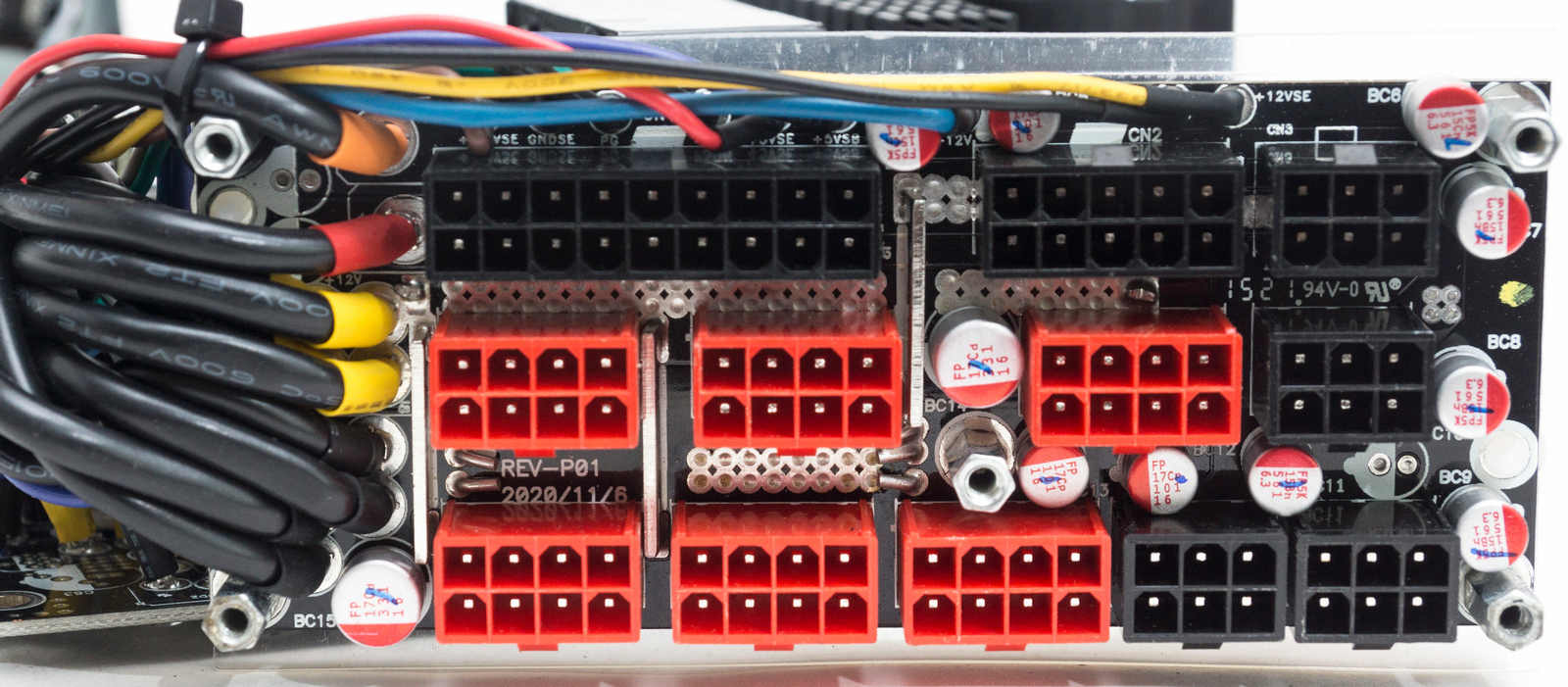

Несколько несовременно выглядит модульная плата на проводах. Модели этой серии меньшей мощности имеют плату, распаянную по шине. Но в данном случае, видимо, производитель решил сделать корпус более компактным за счет такого решения.

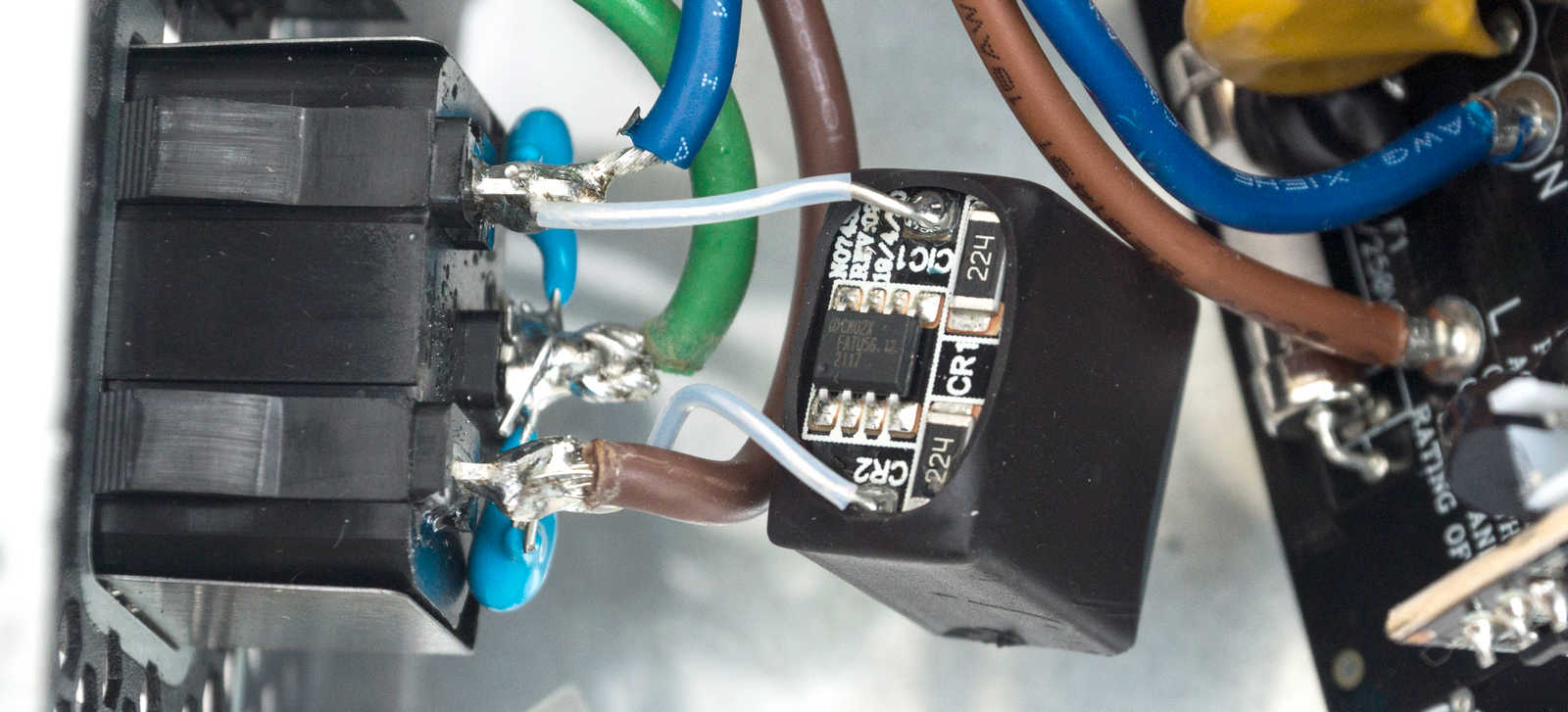

На входе полноценный EMI-фильтр. Непосредственно на розетке пара Y-конденсаторов и Х-конденсатор, на нем разместилась схема из ИС и резисторов разряжающая конденсаторы.

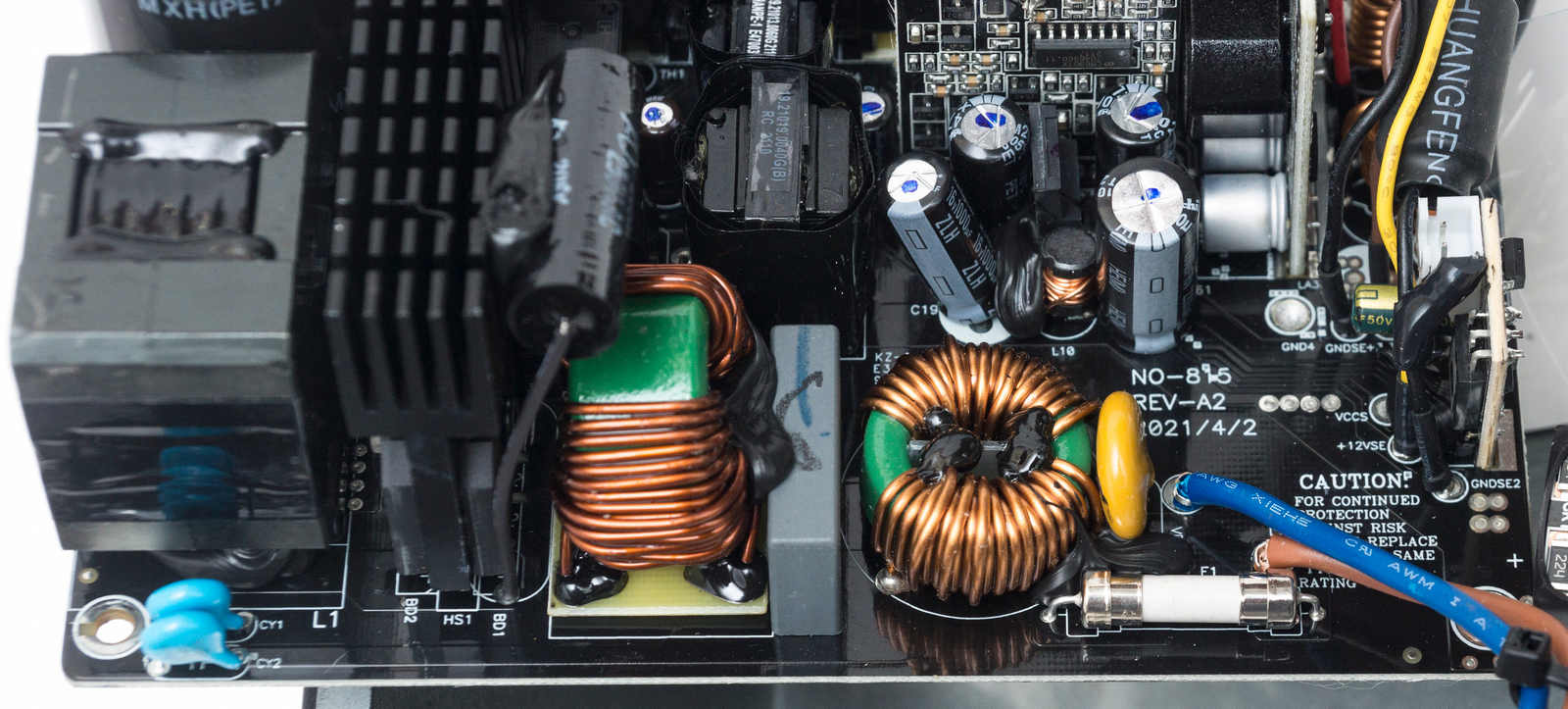

Еще пара Y- и один Х-конденсатор с двумя дросселями находятся на краю основной платы. Для защиты самого БП имеется предохранитель и варистор.

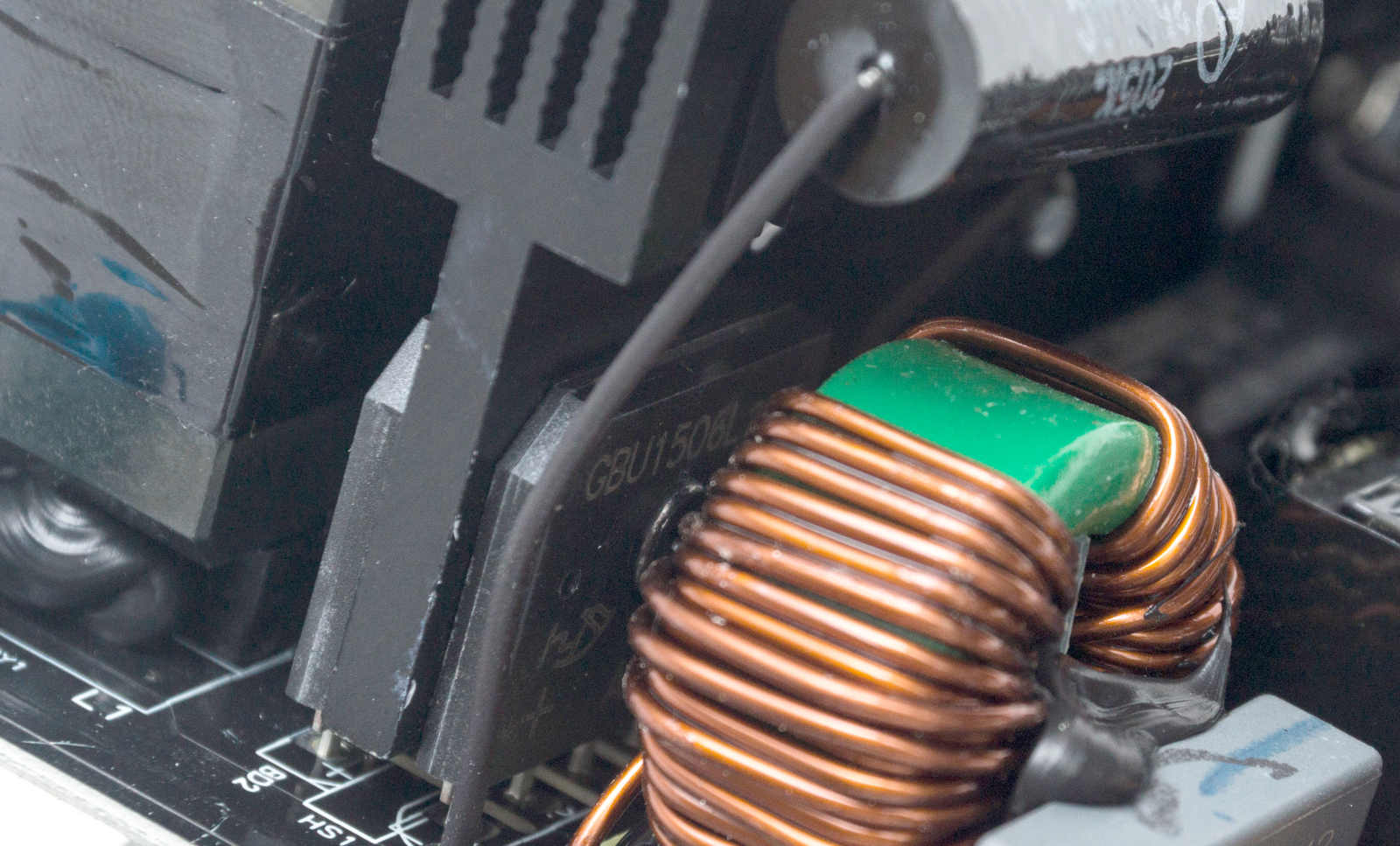

На массивном крупном радиаторе с краю расположены две диодные сборки GBU1506L.


На этом же радиаторе силовые элементы APFC преобразователя: два транзистора и диод.

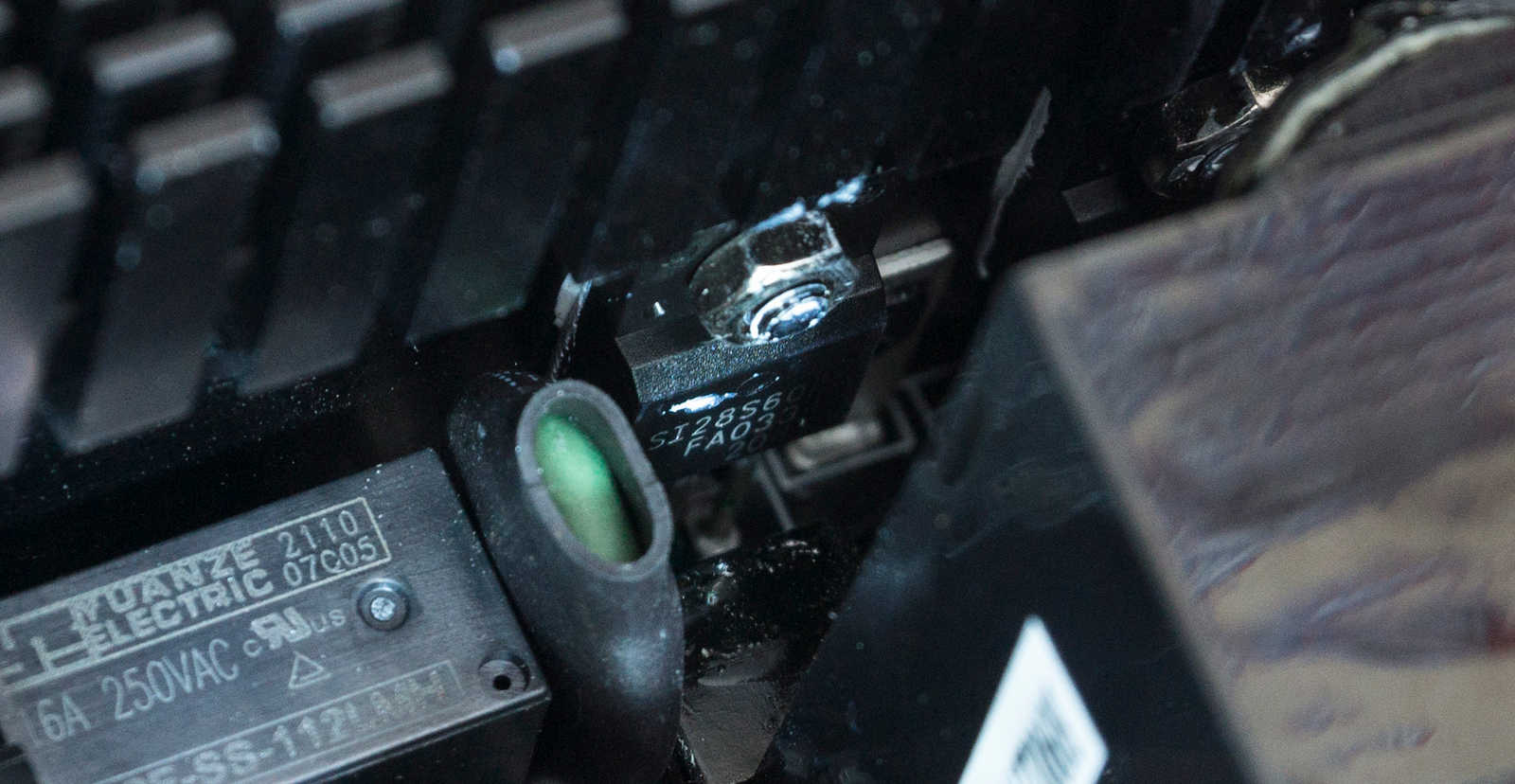

На краю с обратной стороны радиатора два мосфета полумостового преобразователя – SI28S60.

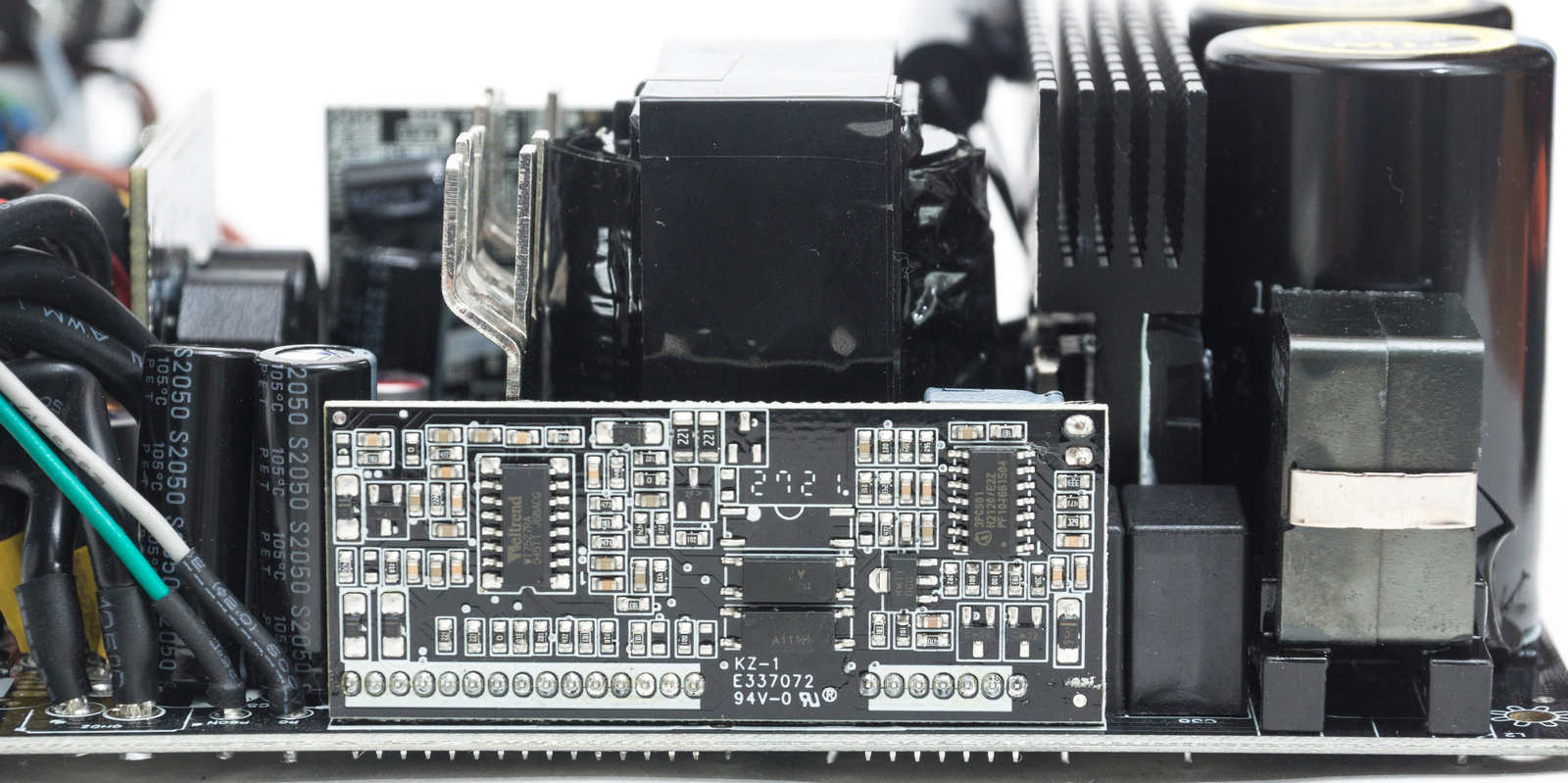

Контроллер 3PCS01 разместился на отдельной вертикальной плате. Здесь же расположен и супервизор WT7527RA, отвечающий за все виды защиты.

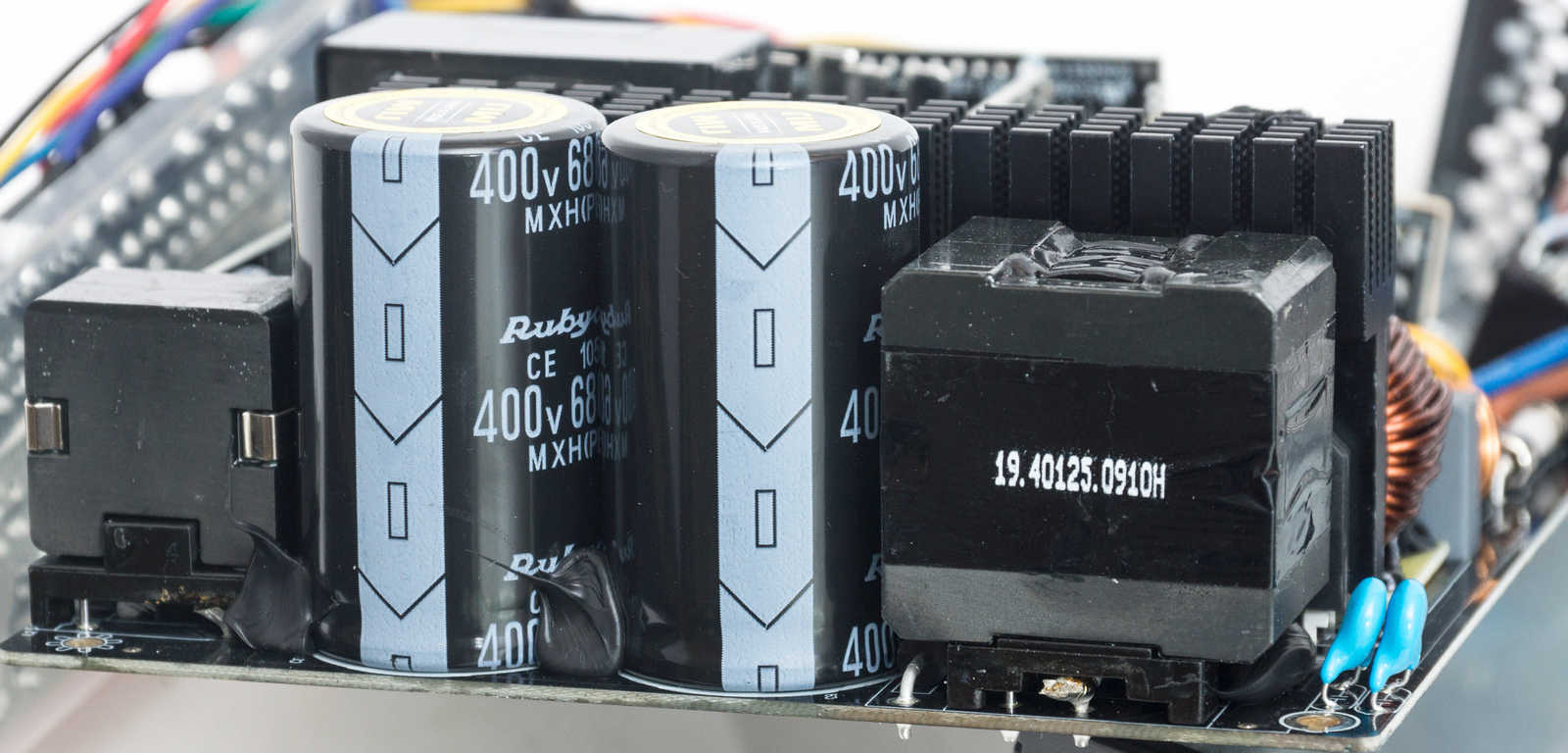

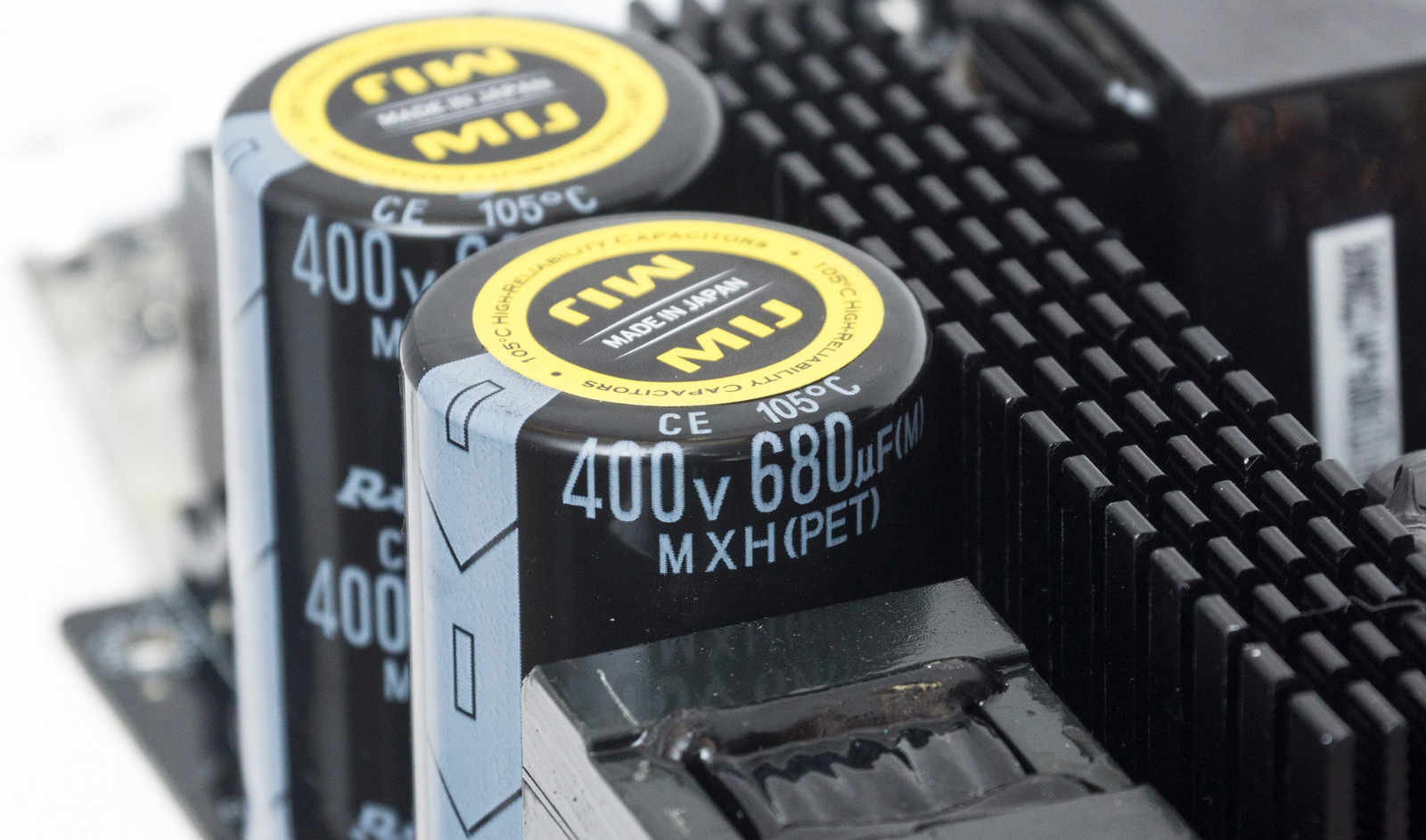

Высоковольтных конденсатора два - японские Rubicon 400 В, 680 мФ, 105°С.

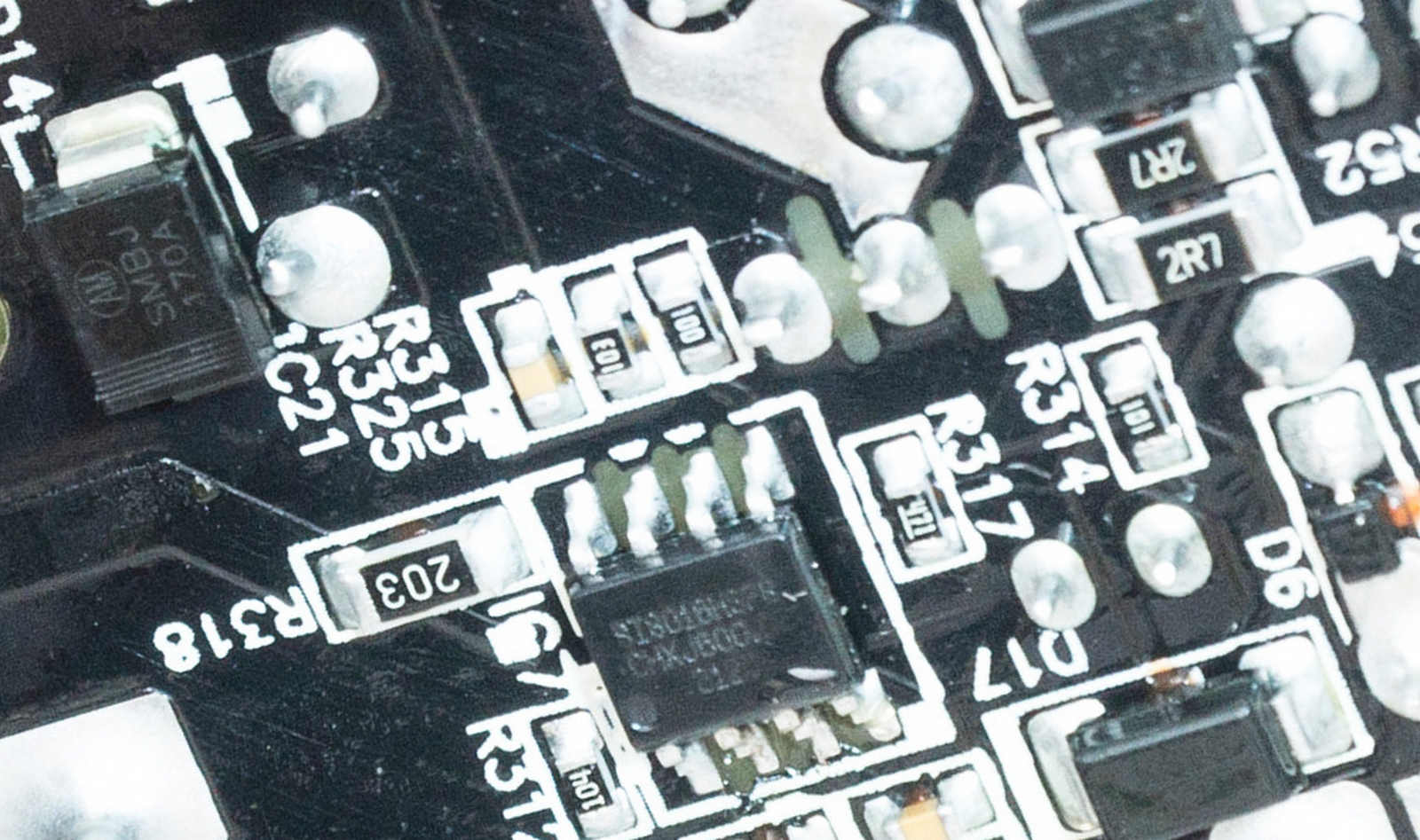

Контроллер дежурного питания Si8016HSP8 распаян с обратной стороны платы.

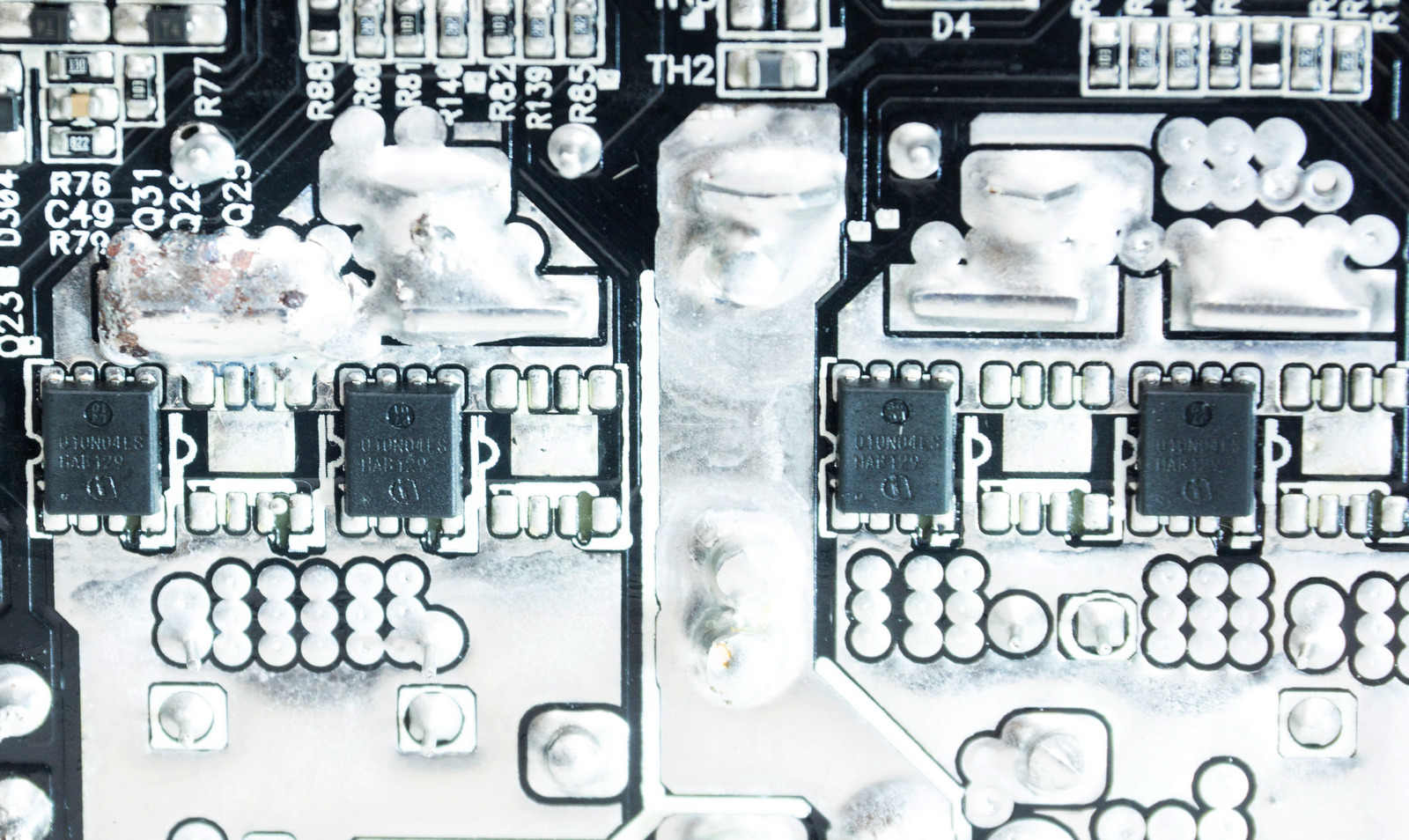

Транзисторы синхронного выпрямителя линии +12 В распаяны с обратной стороны платы и охлаждаются радиаторами, расположенными с внешней стороны платы возле основного трансформатора.


Четыре Infineon BSC010N04LS на 100 А, 40 В.

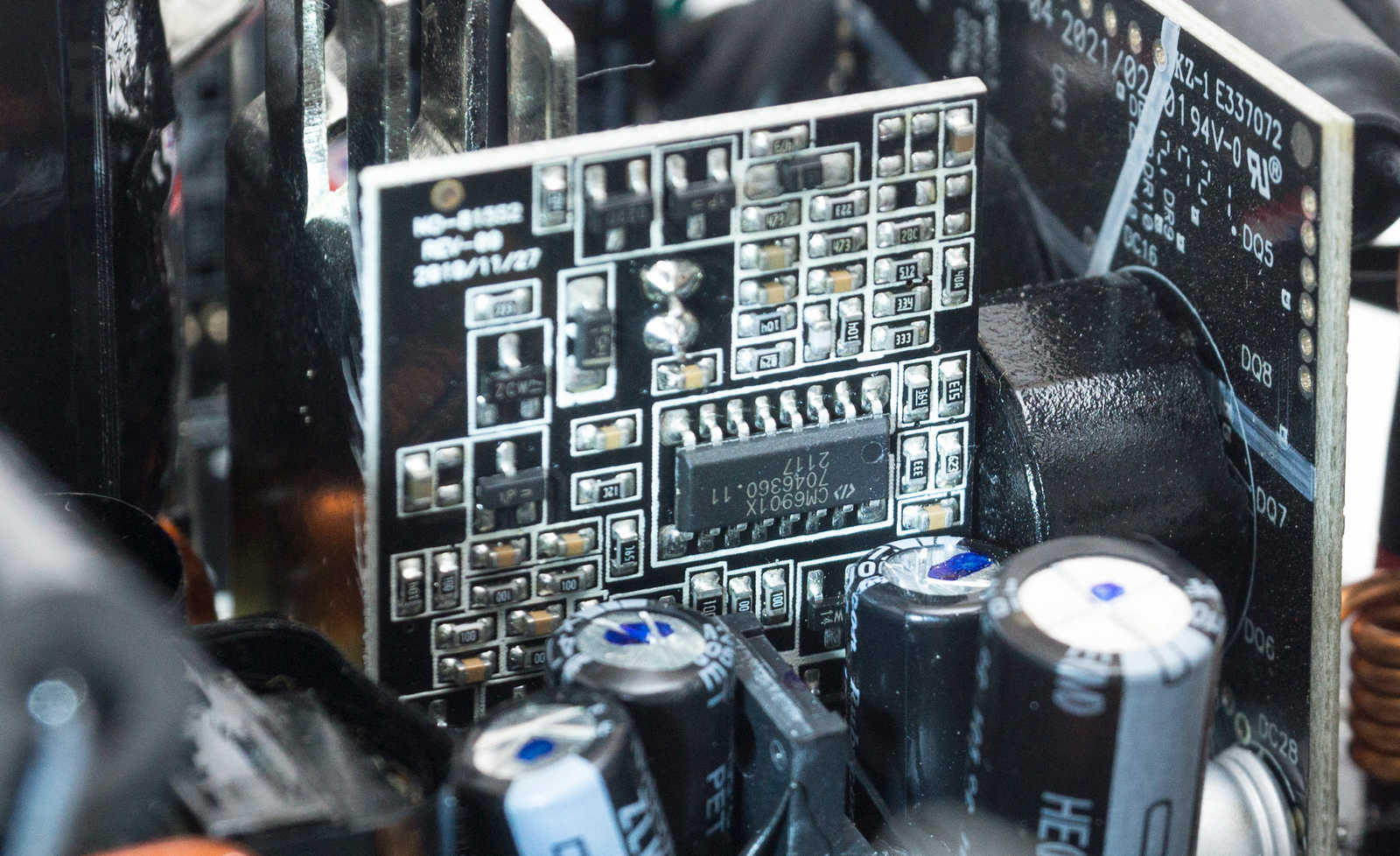

Контроллер на вертикальной плате рядом с радиаторами – CM6901X.

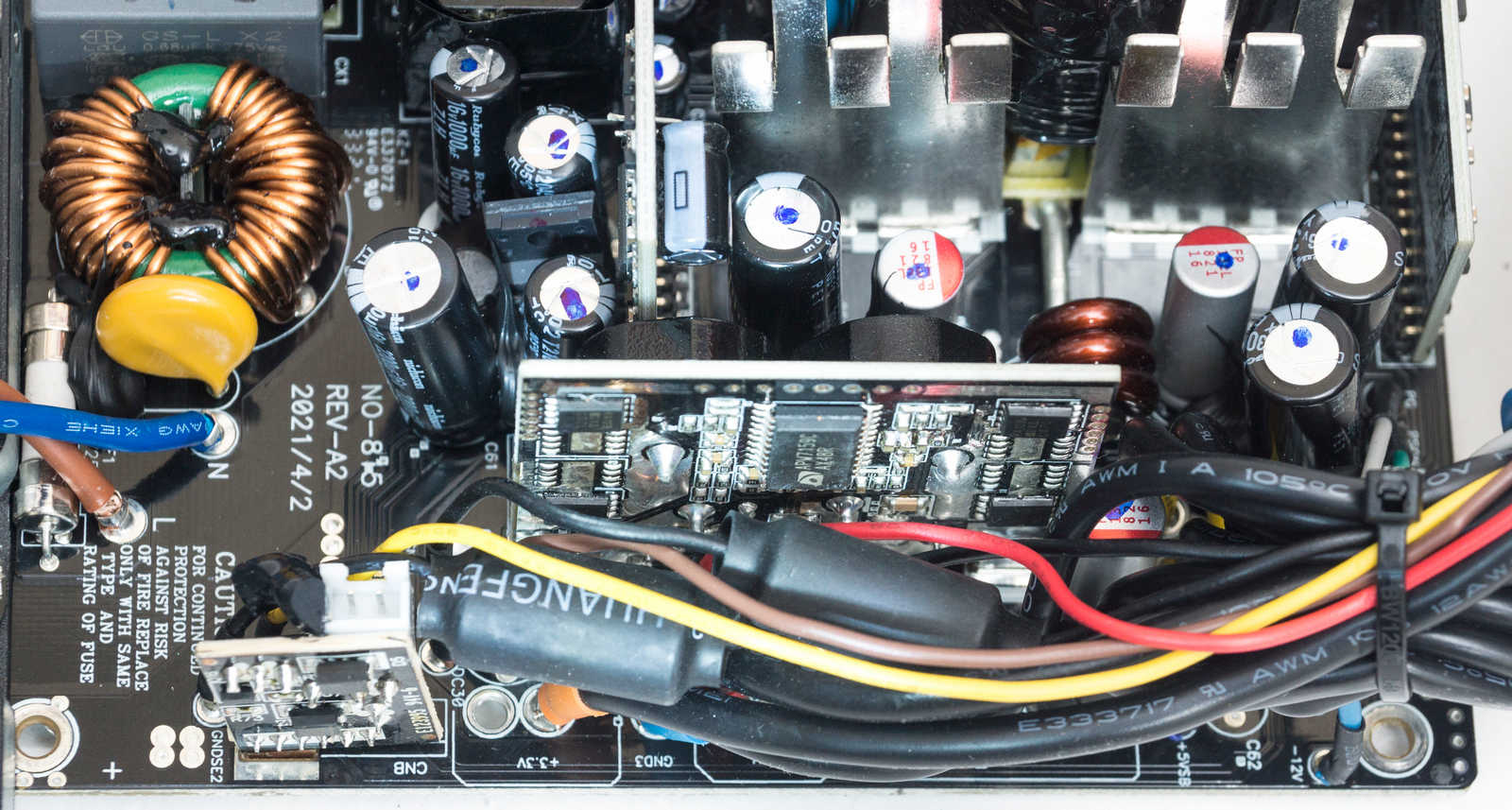

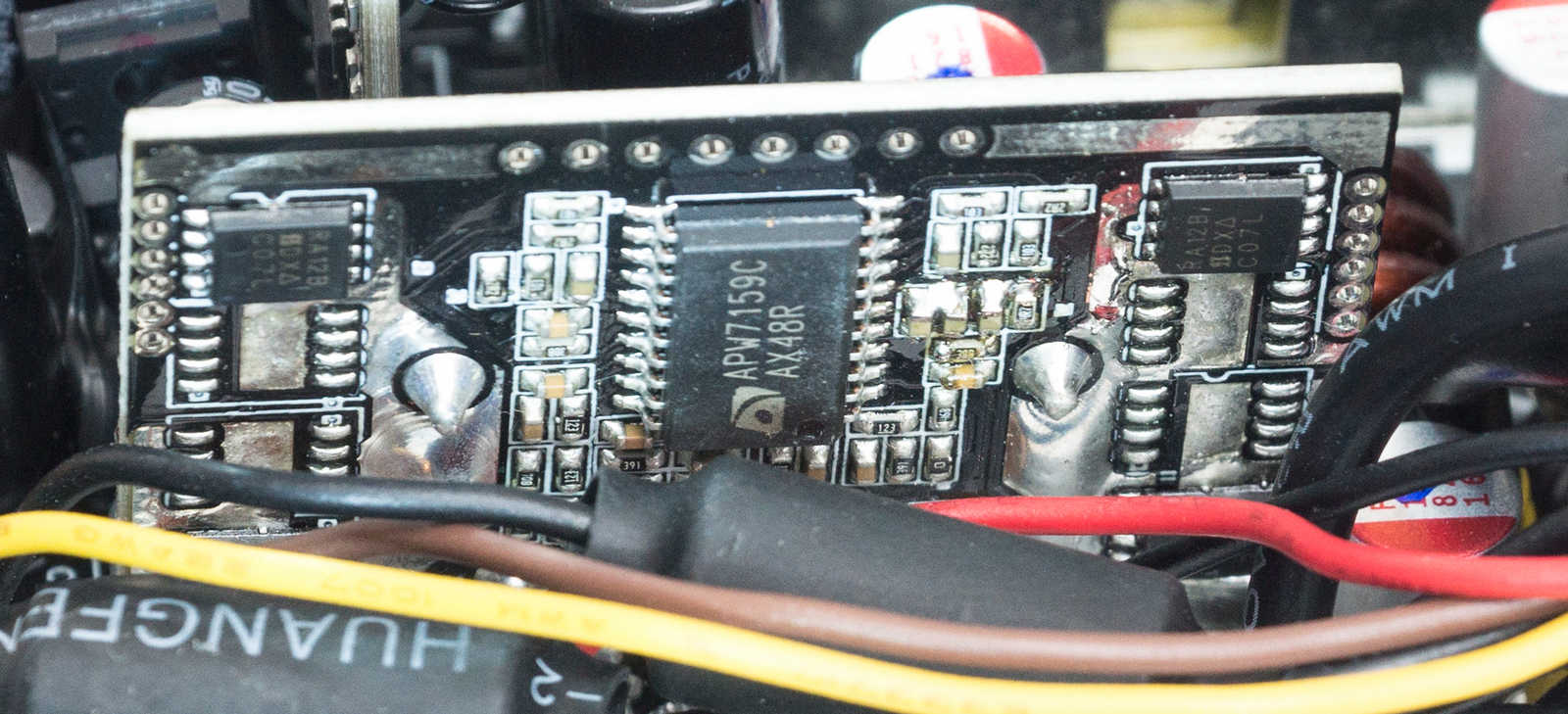

Еще одна вертикальная плата – это DC-DC преобразователи на основе четырех мосфетов RA12B и контроллера APW7159C.


Фильтрация помех на выходе также за счет японских конденсаторов nichicon и rubicon.


На модульной плате еще одиннадцать твердотельных конденсаторов.

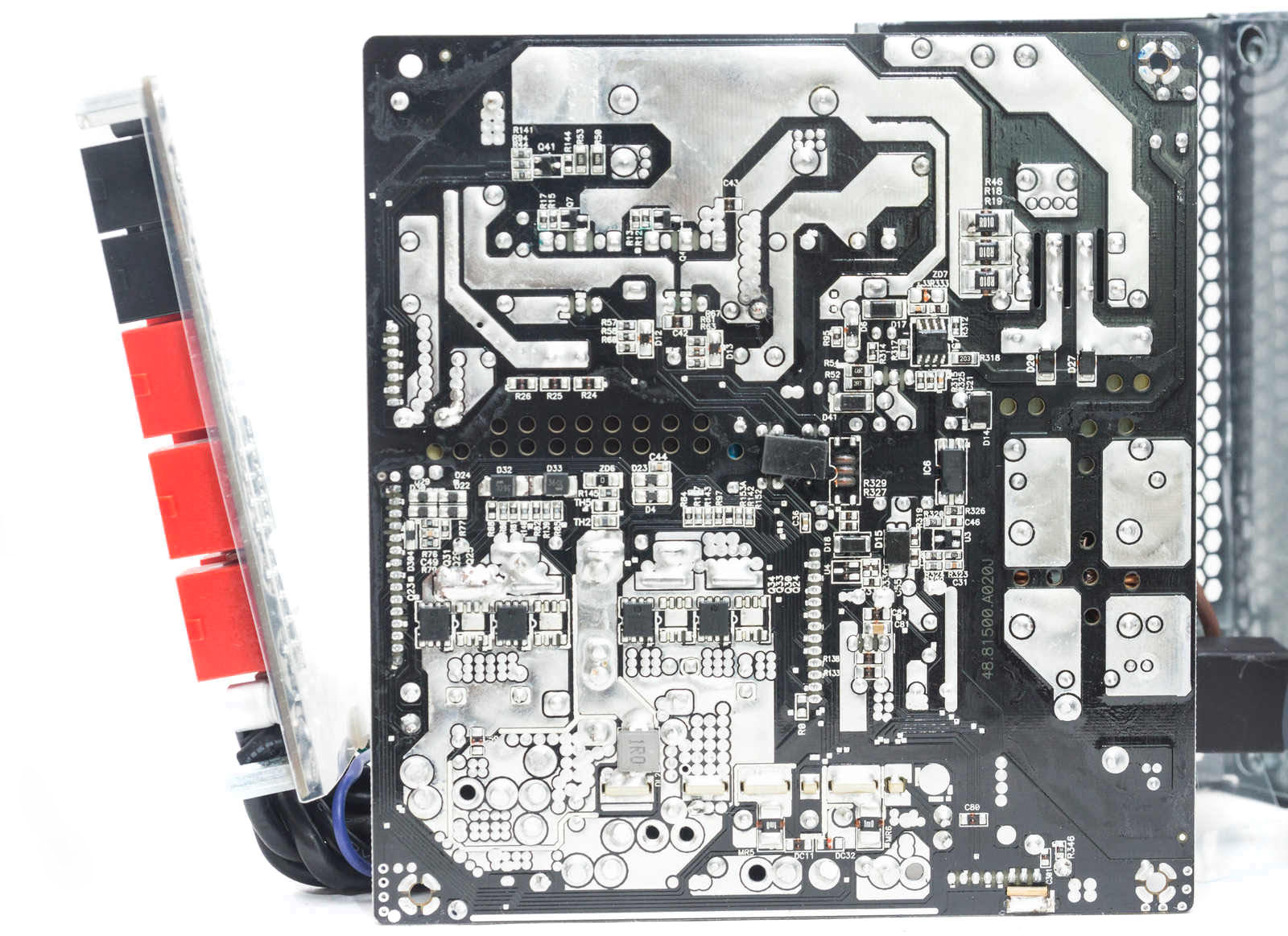

Пайка с обратной стороны платы аккуратная, дорожки усилены припоем.


Охлаждение

Вентилятор БП работает в активном режиме, обороты регулируются в соответствии с нагрузкой и температурным режимом.

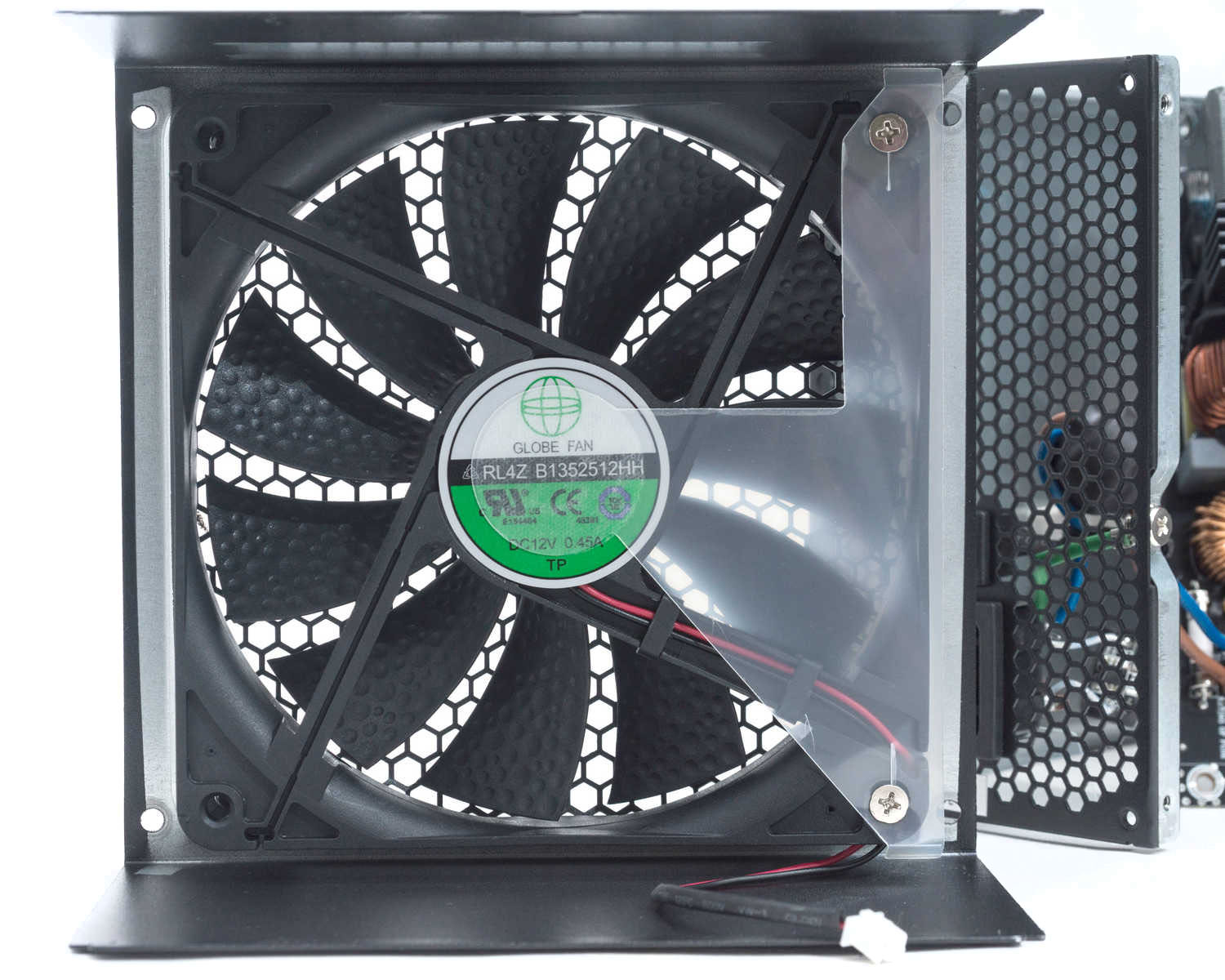

Вентилятор RL4Z B1352512HH на основе двойного шарикоподшипника. Одиннадцать лопастей имеют рельеф, именуемый производителем Golf.

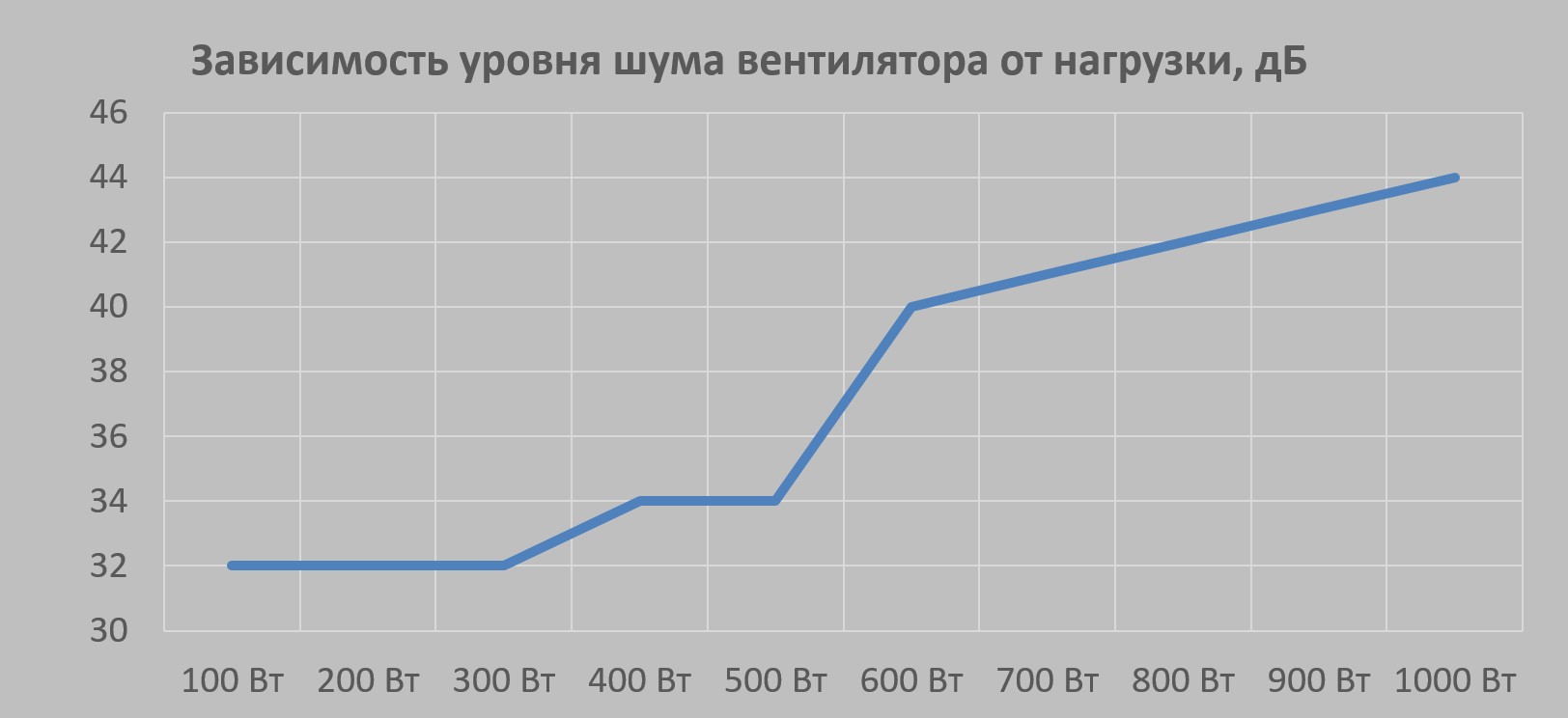

На низкой нагрузке (до 50%) вентилятор работает очень тихо. С повышением нагрузки обороты начинают значительно расти - от 800 до 1600 об/мин. На максимальных оборотах вентилятор уже хорошо слышно.


Тестирование

Тестовый стенд на основе электронных нагрузок, что позволяет нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались к электронным нагрузкам, позволяя изменять нагрузку до 50 Вт на каждый канал.

По требованиям стандарта ATX12V отклонение не должно превышать 5%. Для линии +12 В это соответствует диапазону от +11.4 до +12.6 В. Современные блоки питания чаще всего укладываются в 1-2 %.

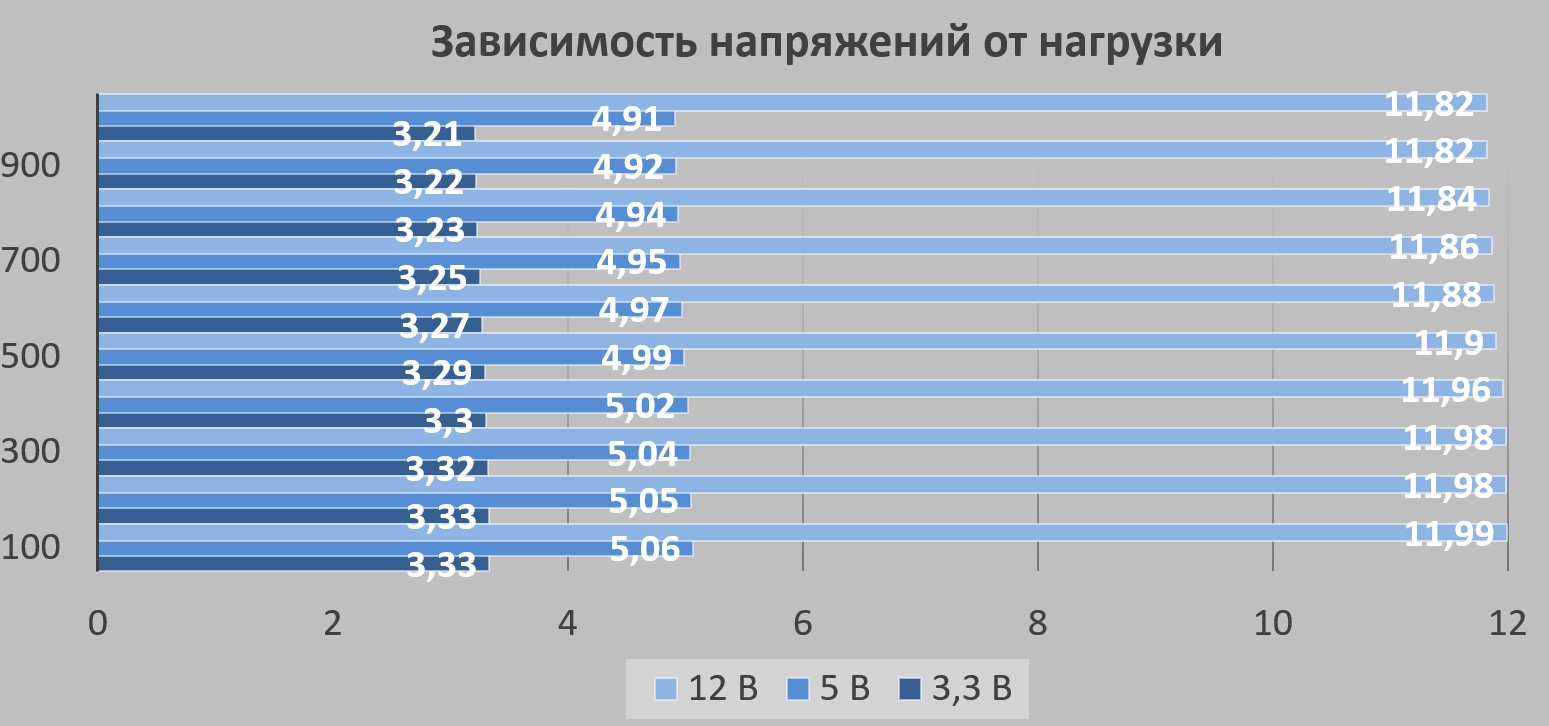

Блок питания отлично справляется с нагрузкой. Напряжение по линии +12 В изначально не завышено больше номинала, что несколько нетипично. Просадка укладывается всего в 2%, что очень хорошо для БП мощностью в 1000 Вт.

Вторичные линии под нагрузкой проседают до 3%, что так же является хорошим результатом.

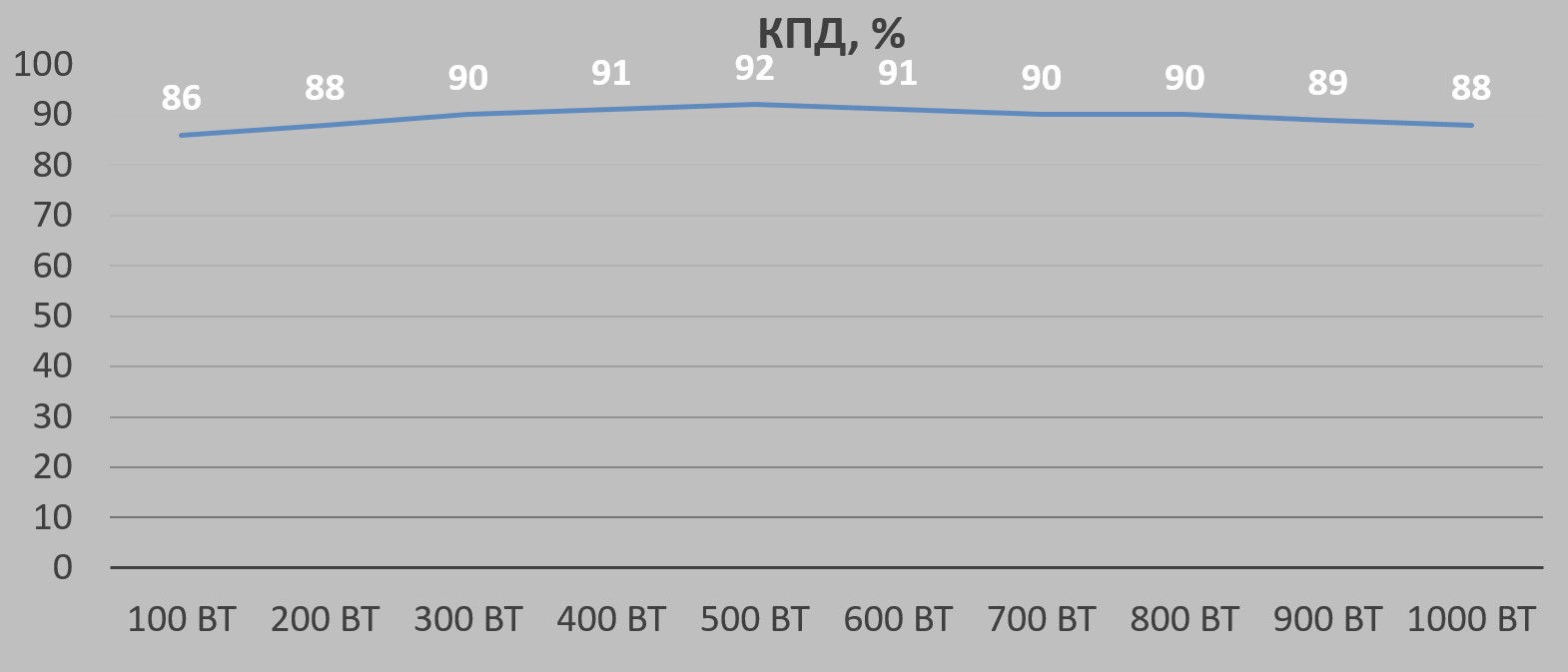

Уровень КПД блока питания соответствует заявленному сертификату для сетей 230 В. Максимальные 92% при нагрузке 500 Вт.

Заключение

Блок питания Super GD+ SP-1050GD - хороший вариант модели высокой мощности с сертификатом 80 PLUS Gold, полностью модульными кабелями и доступной стоимостью.

Цены большинства идентичных моделей мощностью 1000 Вт начинаются с 14-15 тысяч рублей. Можно сказать, что SP-1050GD за свои 12500 руб. - один из самых дешевых вариантов.

При этом мы не видим агрессивной экономии: качественные комплектующие, полностью японские конденсаторы. Можно только отметить наличие всего четырех проводов PCI-E, что для 1000 Вт БП мало; чаще они комплектуются шестью или восьмью кабелями.

Хорошая стабильность напряжений, высокий КПД и достаточно тихий на нагрузке до 500 Вт вентилятор.

Также можно отметить компактность данной модели: длина - 160 мм. Для модульных киловаттников – это редкость. Чаще они ограничиваются 180 мм длиной.


Плюсы:

  • Относительно низкая стоимость;
  • Стабильные напряжения;
  • Надежная, современная схемотехника;
  • Длина корпуса - 160 мм;
  • Полная модульность;
  • Два отдельных кабеля питания CPU;
  • Тихая работа вентилятора до 50% нагрузки.

Минусы:

  • Всего 4 кабеля PCI-E;
  • Гарантия всего 3 года.
