Обзор корпуса Raijintek Metis Evo

Компания Raijintek является редким гостем нашей студии и занимает нижние строчки популярности среди пользователей из-за небольшого доступного модельного ряда в России. Однако каждый продукт производителя уникален и заслуживает отдельного внимания благодаря оригинальности, продуманности, необычной компоновке или банальному расширению комплектации интересными аксессуарами.

Корпус Raijintek Metis Evo является отличным примером формата Micro-Tower или, говоря простым языком, "кубом". В текущем сегменте имеется несколько моделей, которые завоевали популярность аудитории, например, Fractal Design Node 304 и Thermaltake Core V1, но Raijintek Metis Evo отличается интересной конструкцией с неограниченным списком возможностей и совместимостью, а также обильным цветовым рядом: чёрное, белое, серебристое, синее, красное и розовое оформление. Не будем скрывать, что для каждого предусмотрена соответствующая модель с перфорированной панелью или закалённым стеклом.

В нашем распоряжении оказалась модификация Raijintek Metis Evo в синем исполнении и монолитной металлической стенкой, которая и продемонстрирует прелести нового творения.

Технические характеристики

• Модель: Raijintek Metis Evo
• Форм-фактор: Micro Tower
• Форм-фактор плат: mini-ITX
• Размеры: 293 x 290 x 263 мм
• Максимальная высота кулера: 135 мм
• Максимальная длина видеокарты: 280 мм
• Поддержка блоков питания: ATX, SFX, SFX-L
• Число отсеков 3.5": 2
• Число отсеков 2.5": 2
• Слоты расширения: 2
• Интерфейсы передней панели: USB Type-C, USB 3.0
• Вес: 4.4 кг

Упаковка корпуса и комплектация

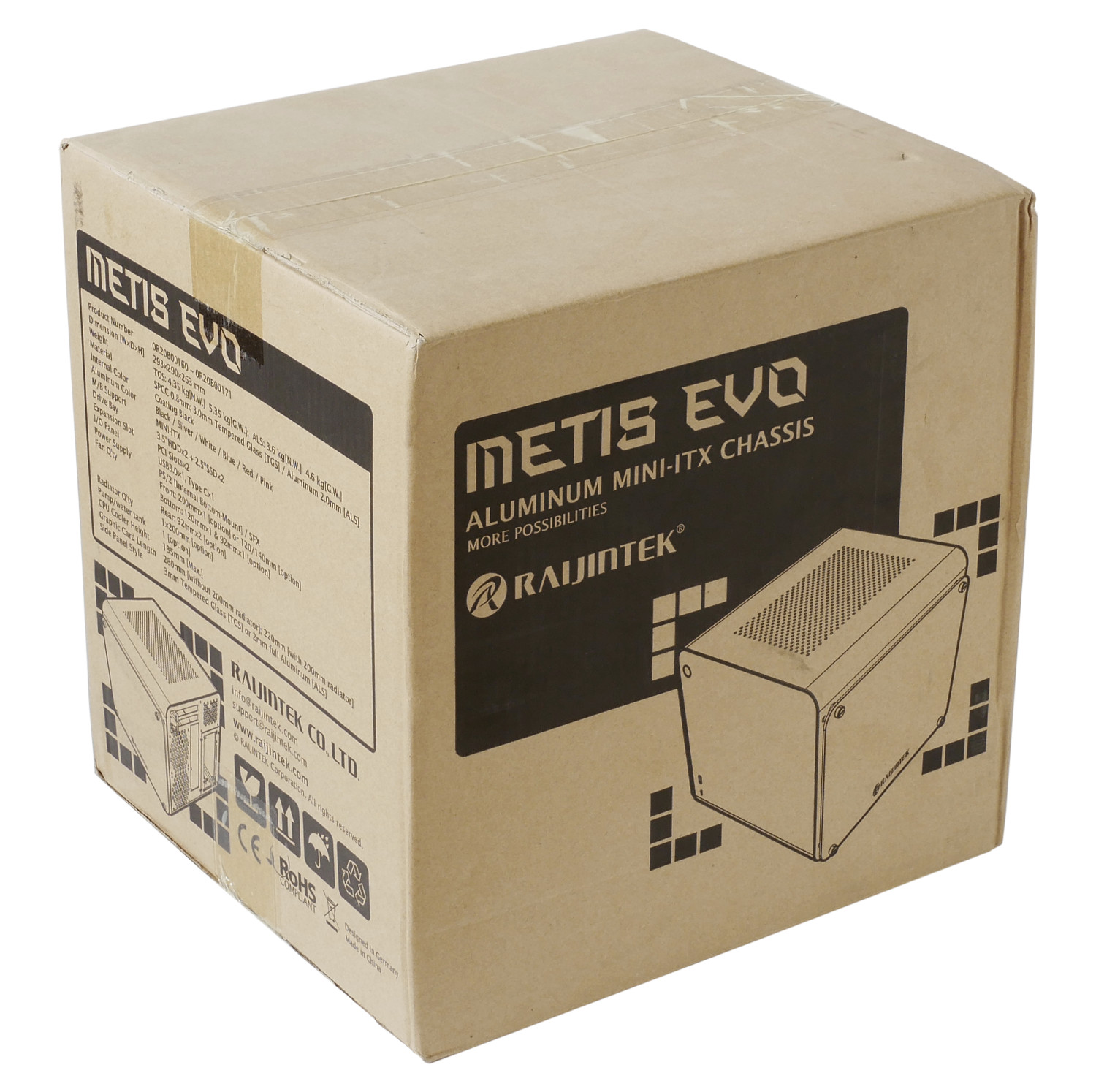

Поставляется Raijintek Metis Evo в типичной картонной коробке соответствующих кубических размеров. Стоит быть готовым, что корпус тяжелый, а ручек для переноски производителем предусмотрено не было.

Стилистика упаковки выполнена в соответствующем образе - изображение модели и крупное наименование корпуса.

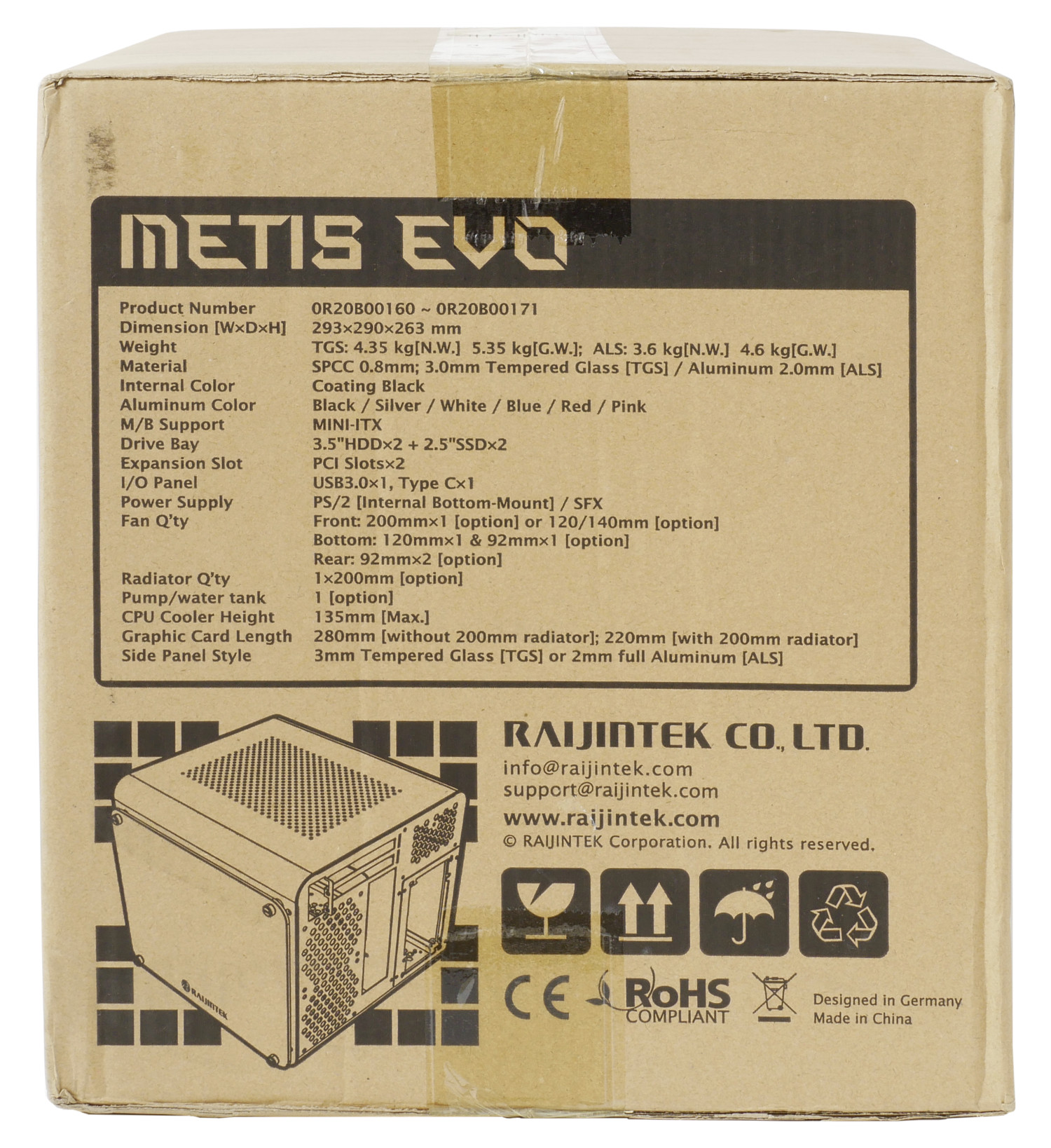

Вертим упаковку по часовой стрелке и знакомимся с детальными техническими характеристиками, перечнем моделей в разной цветовой гамме и схематичными изображениями корпуса в профиль.

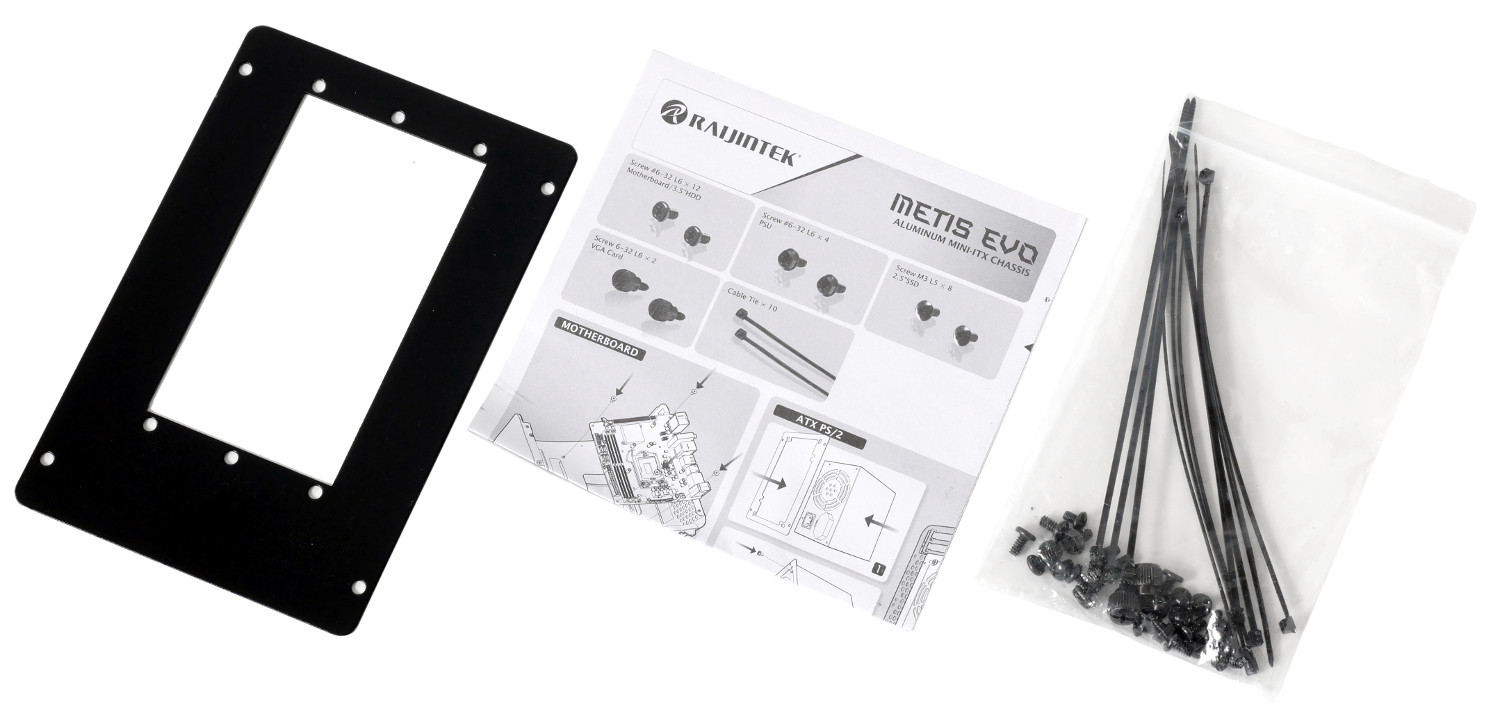

Комплектация корпуса прячется внутри его конструкции, поэтому, забегая вперед, сразу рассмотрим, что же уготовили нам разработчики. А внутри находятся удобный кронштейн для крепления блоков питания формата SFX/SFX-L на посадочное место классических БП типа ATX, небольшое руководство пользователя и пакетик со стяжками и различными винтами.

Внешний вид и дизайн корпуса

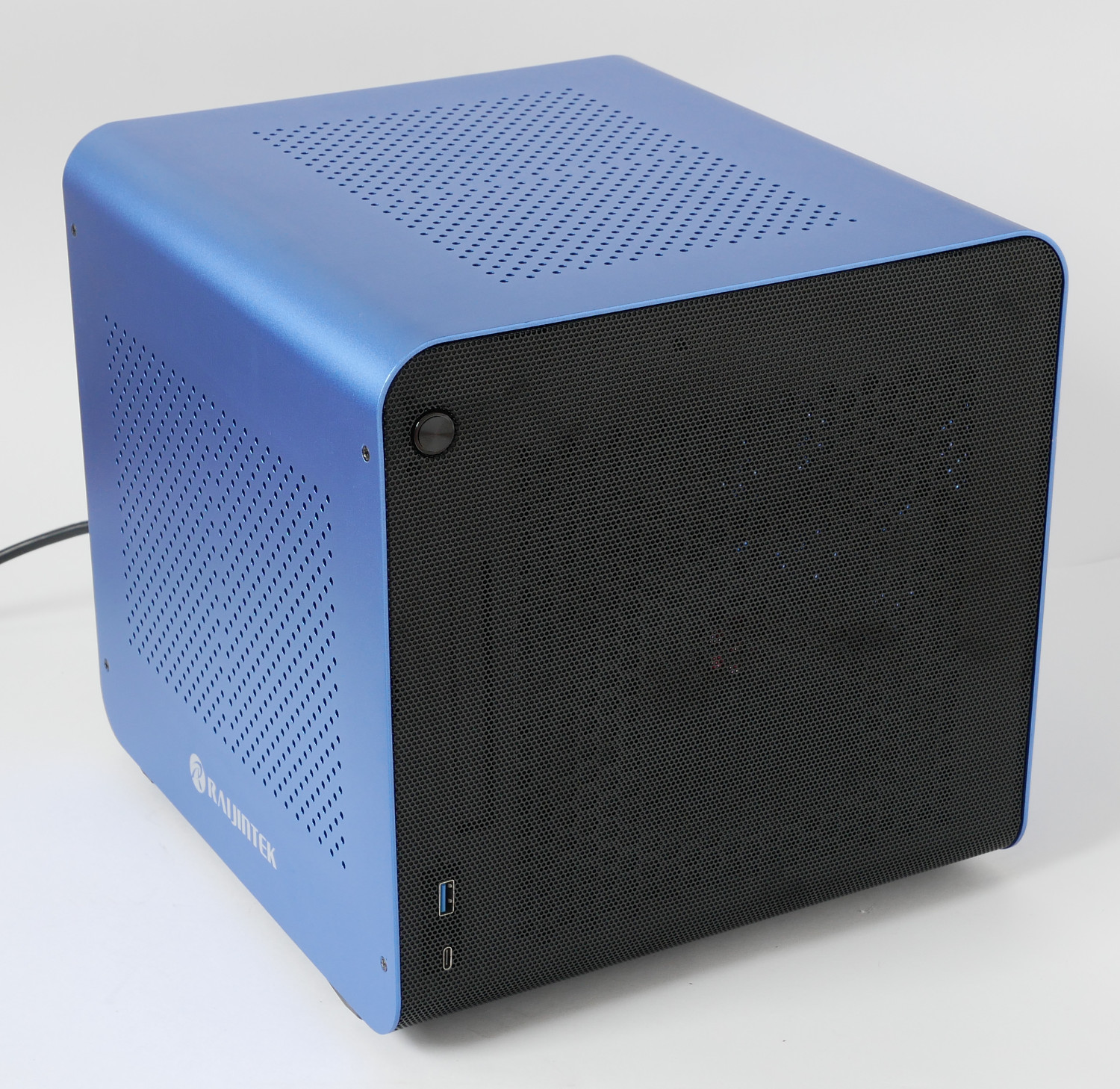

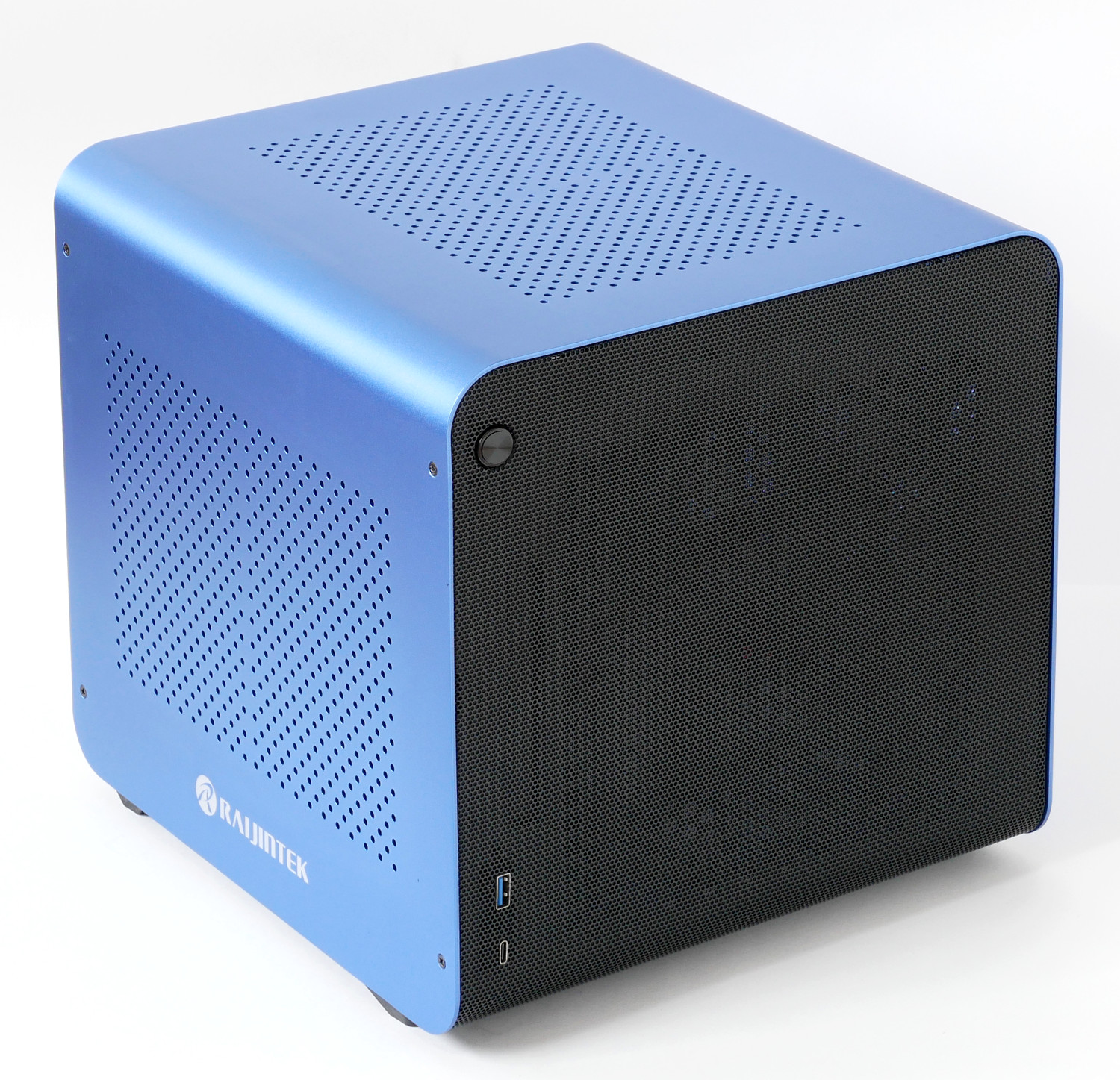

Знакомство с корпусом Raijintek Metis Evo проходит в очень благоприятной атмосфере. Новинка выполнена из аккуратно обработанного алюминия со шлифованными краями и приятной покраской (в нашем случае синем цвете), а детали отлично подогнаны друг к другу. В сравнении с моделью Jonsbo A4 качество реализации на уровень выше.

Raijintek Metis Evo относится к кубическим корпусам по причине практически идентичных габаритов. Наши замеры показали, что длина/ ширина/  высота составляют 288 х 274 х 272 мм, а масса нашего героя не превышает 4,4 кг, что позволяет его удобно перемещать и транспортировать по мере сборки.

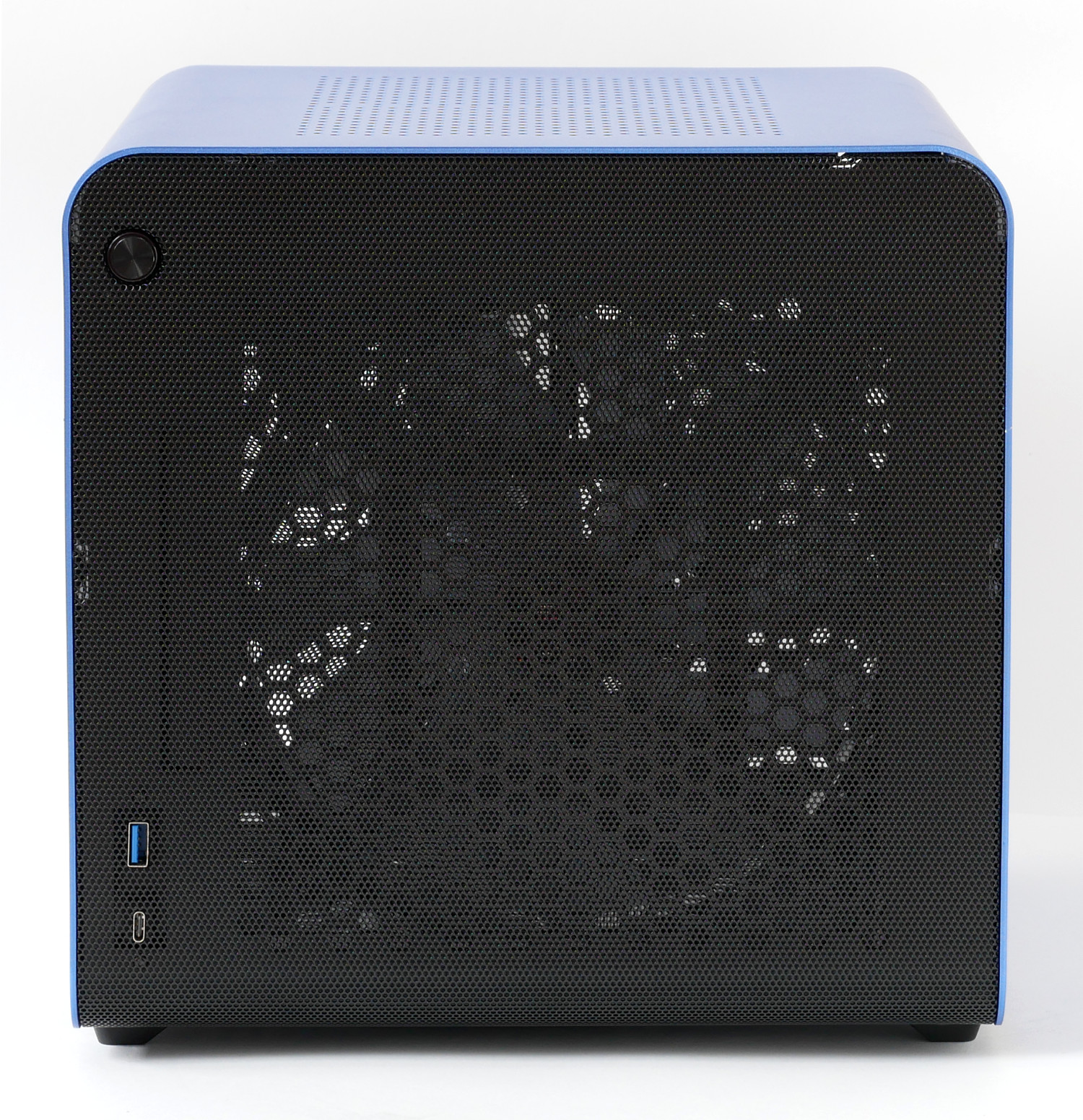

Передняя панель получила перфорированную сетчатую структуру, за которой прячется огромный штатный 200 мм вентилятор с пылевым фильтром. Благодаря мелкой сетке дизайн корпуса выглядит монолитным и неприступным. Производитель не поскупился на порты USB версии 3.0 и Type-C, что можно отдельно занести в плюсы. Кнопка включения располагается выше, также на передней панели. Ничего не люфтит и все выполнено на высоком уровне.

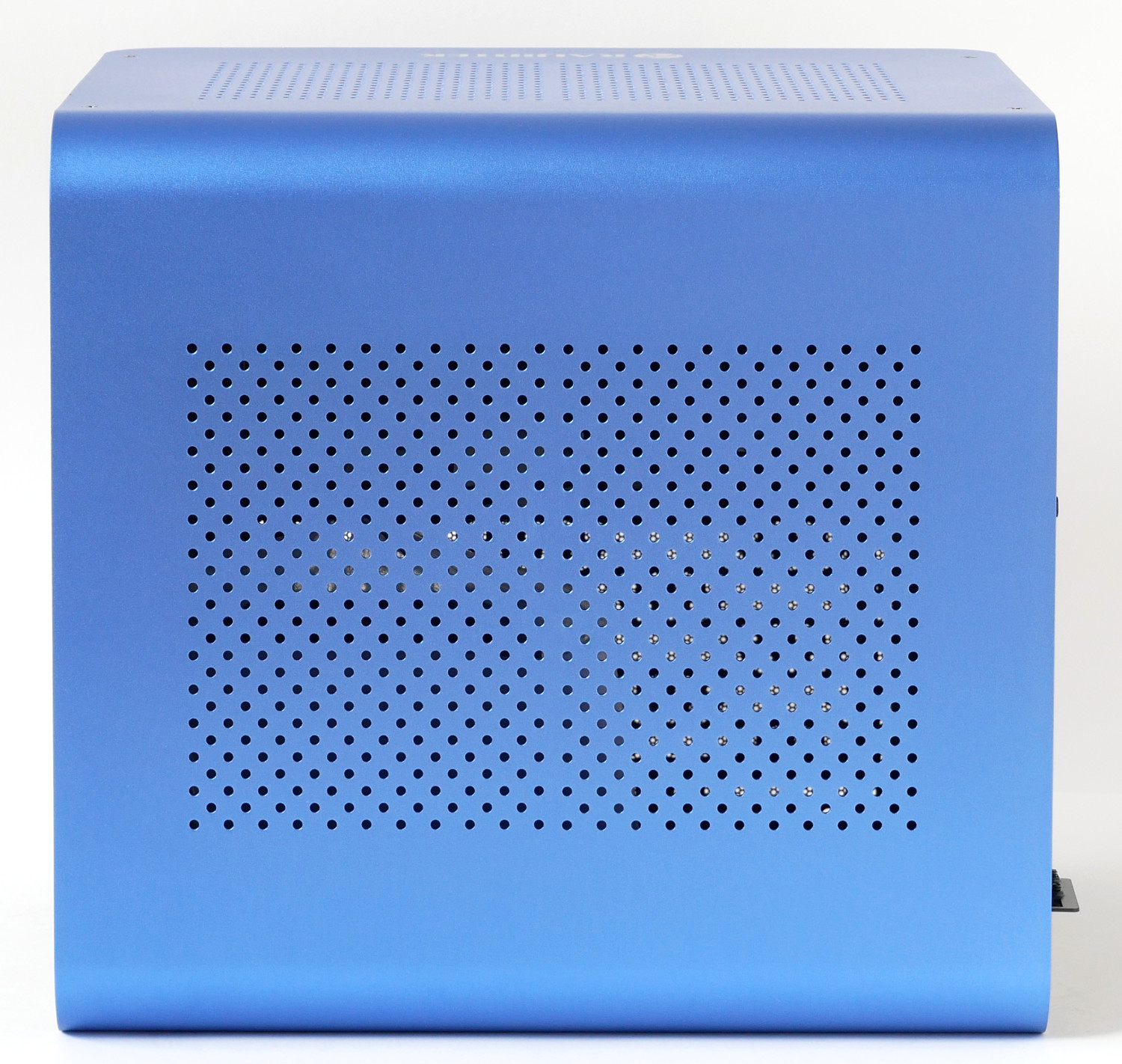

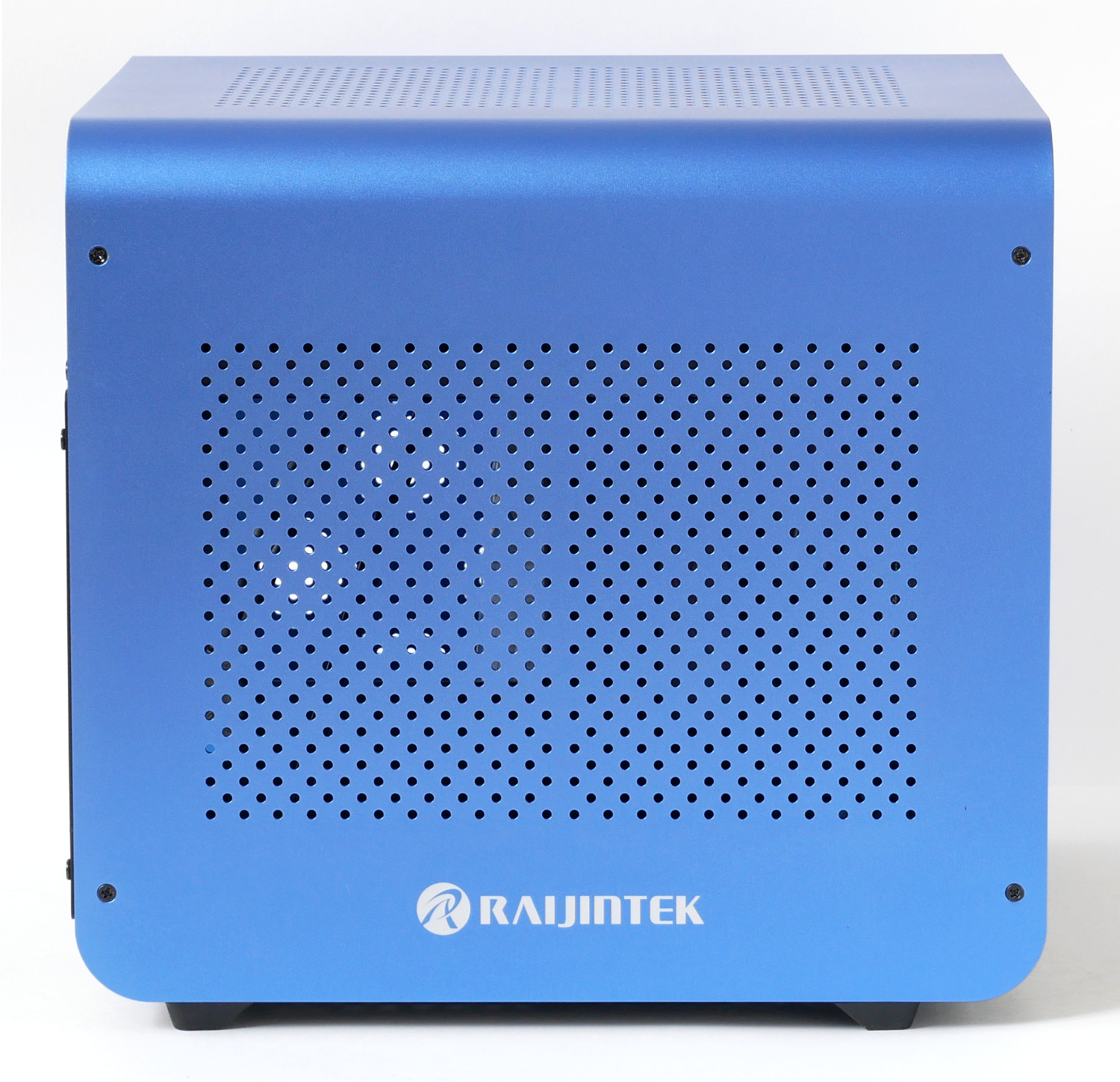

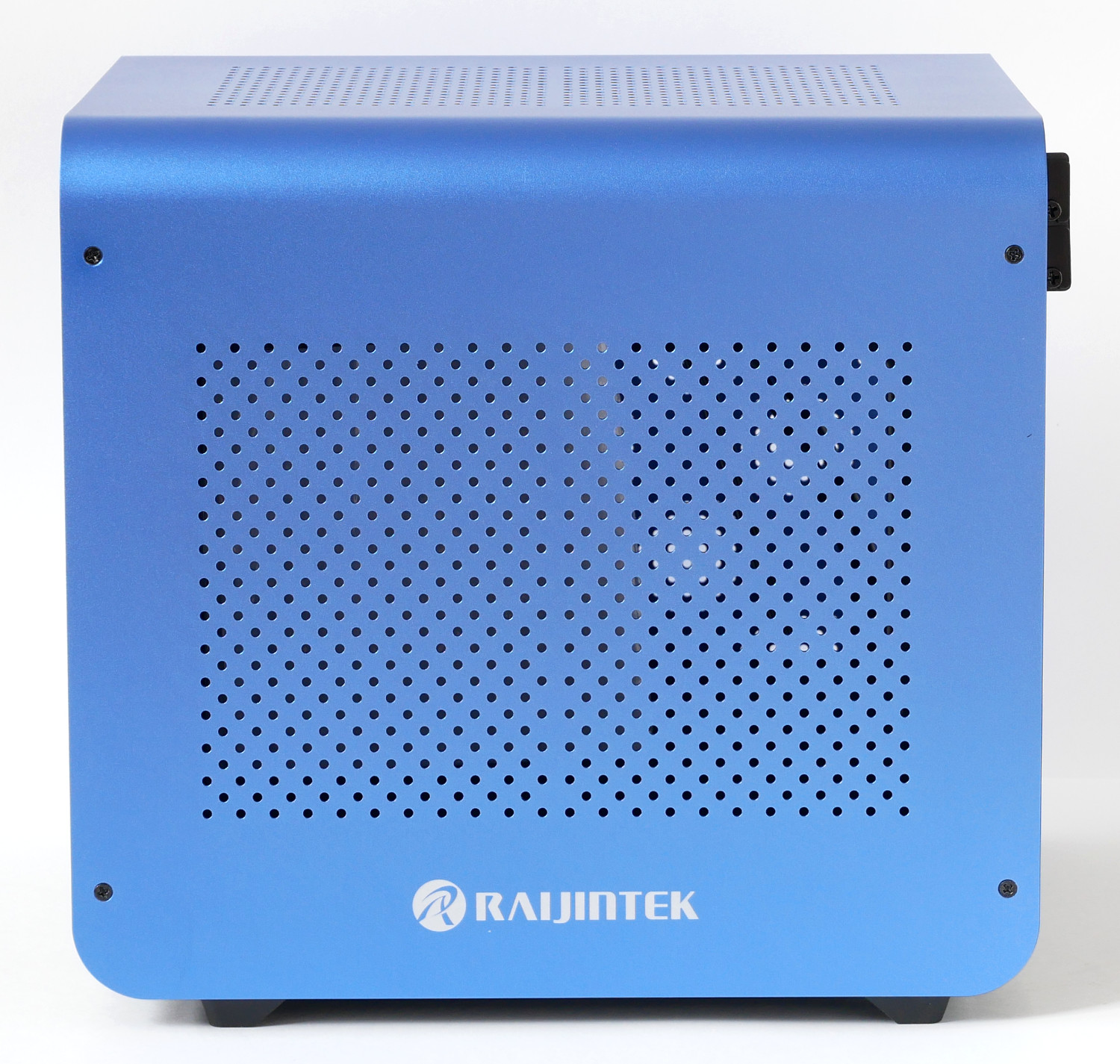

По периметру располагается единая боковая панель из отдельного листа металла толщиной 2 мм! Многозональная перфорация направлена на дополнительное охлаждение и конвекцию теплого воздуха. По бокам находятся надписи с наименованием бренда Raijintek, не портящие общую стилистику.

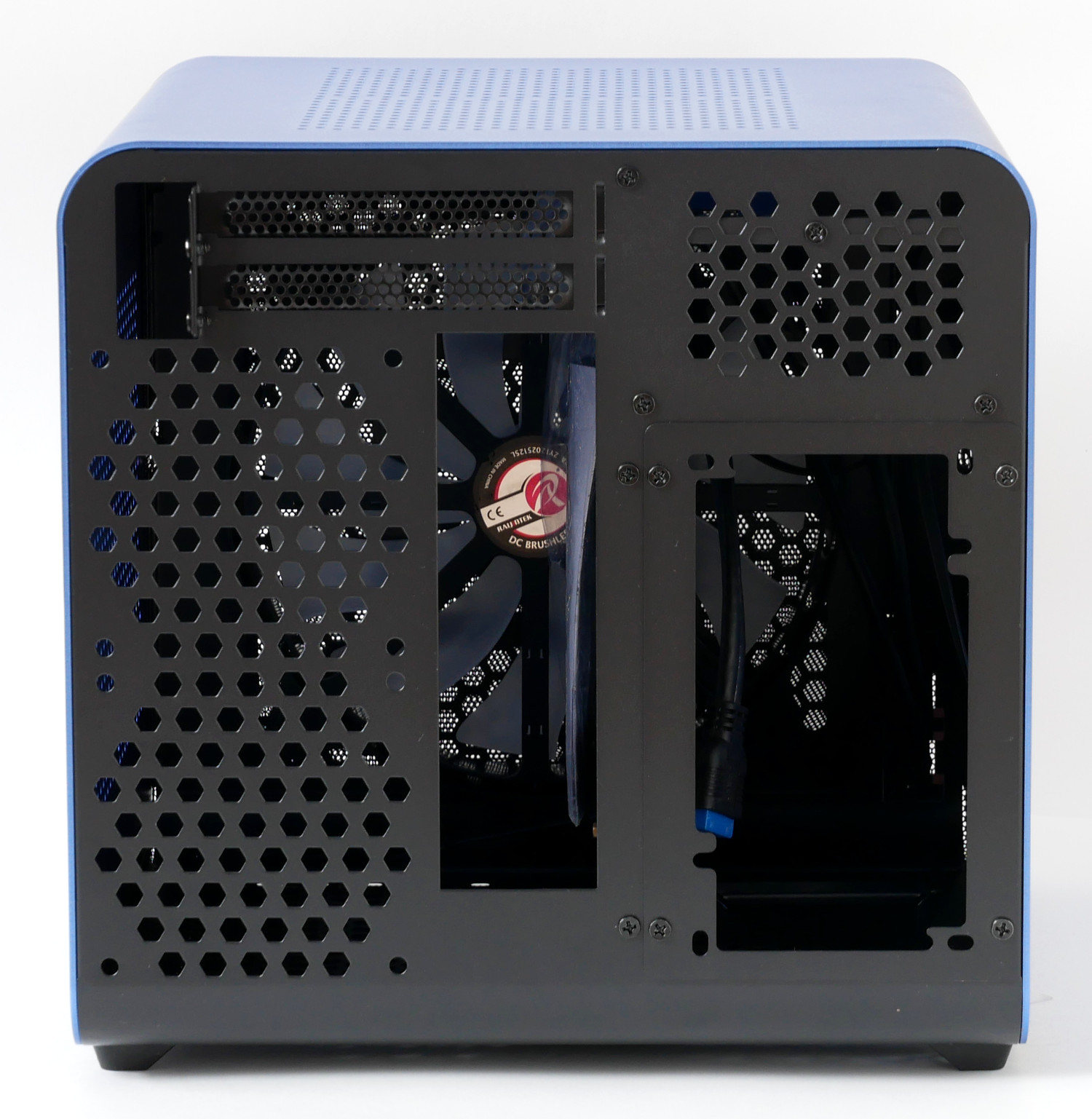

Интерфейсная задняя часть корпуса Raijintek Metis Evo раскрывает множественные детали и конструкцию новинки. Выбранная вторая вариация компоновки "сэндвич" использует перевернутое расположение материнской платы и видеокарты, а блок питания находятся через секцию с другой стороны. Преимущества очевидны: отсутствие переходника "райзер" для VGA, блок питания не влияет на температурный режим, открывается дополнительная область для размещения корзины HDD/SDD и удобный кабель-менеджмент.

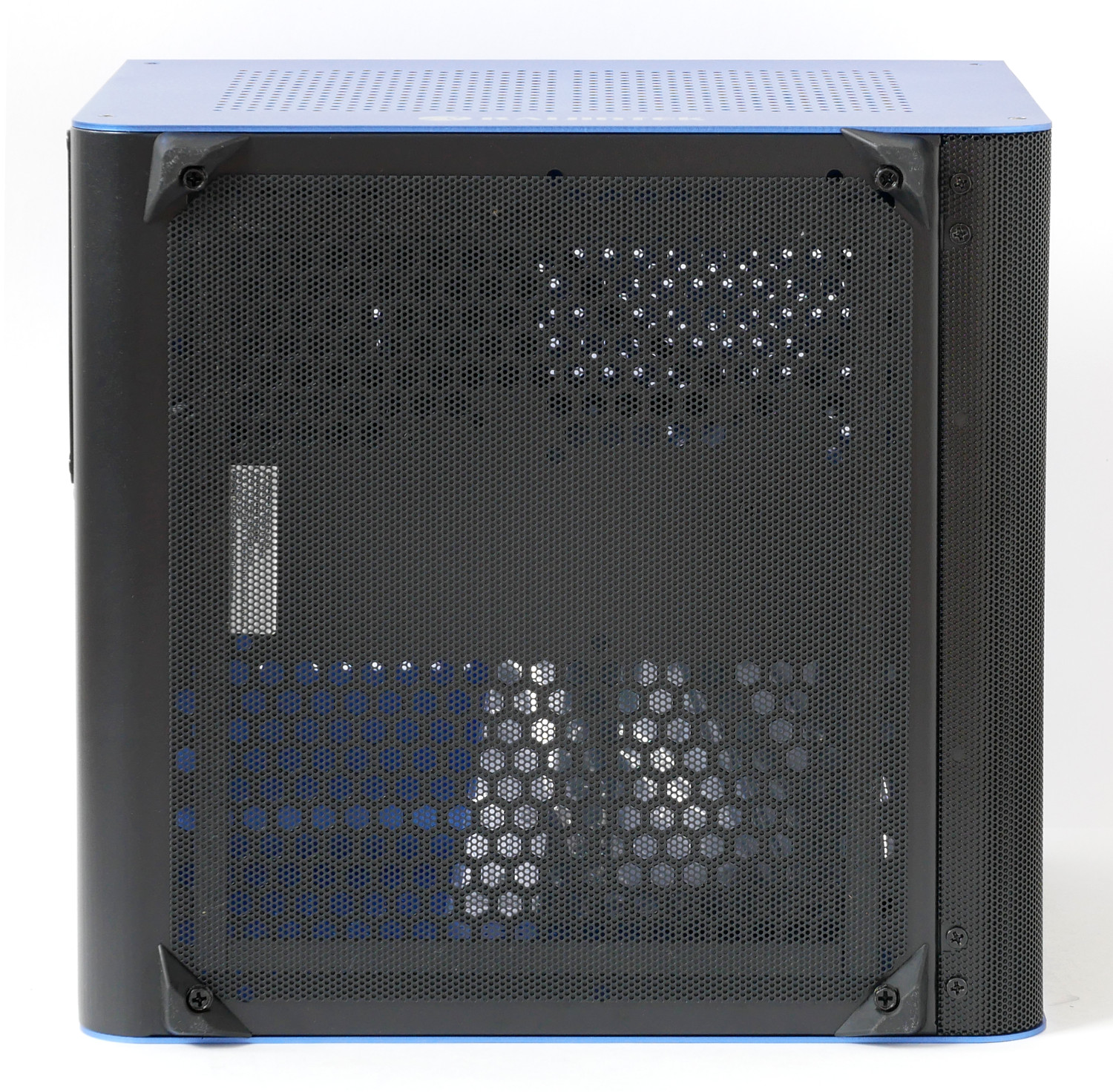

Другой приятной особенностью Raijintek Metis Evo становятся резиновые 10 мм ножки для гашения вибраций, дополнительная перфорация на основании и магнитный пылевой фильтр!

Внутреннее устройство корпуса

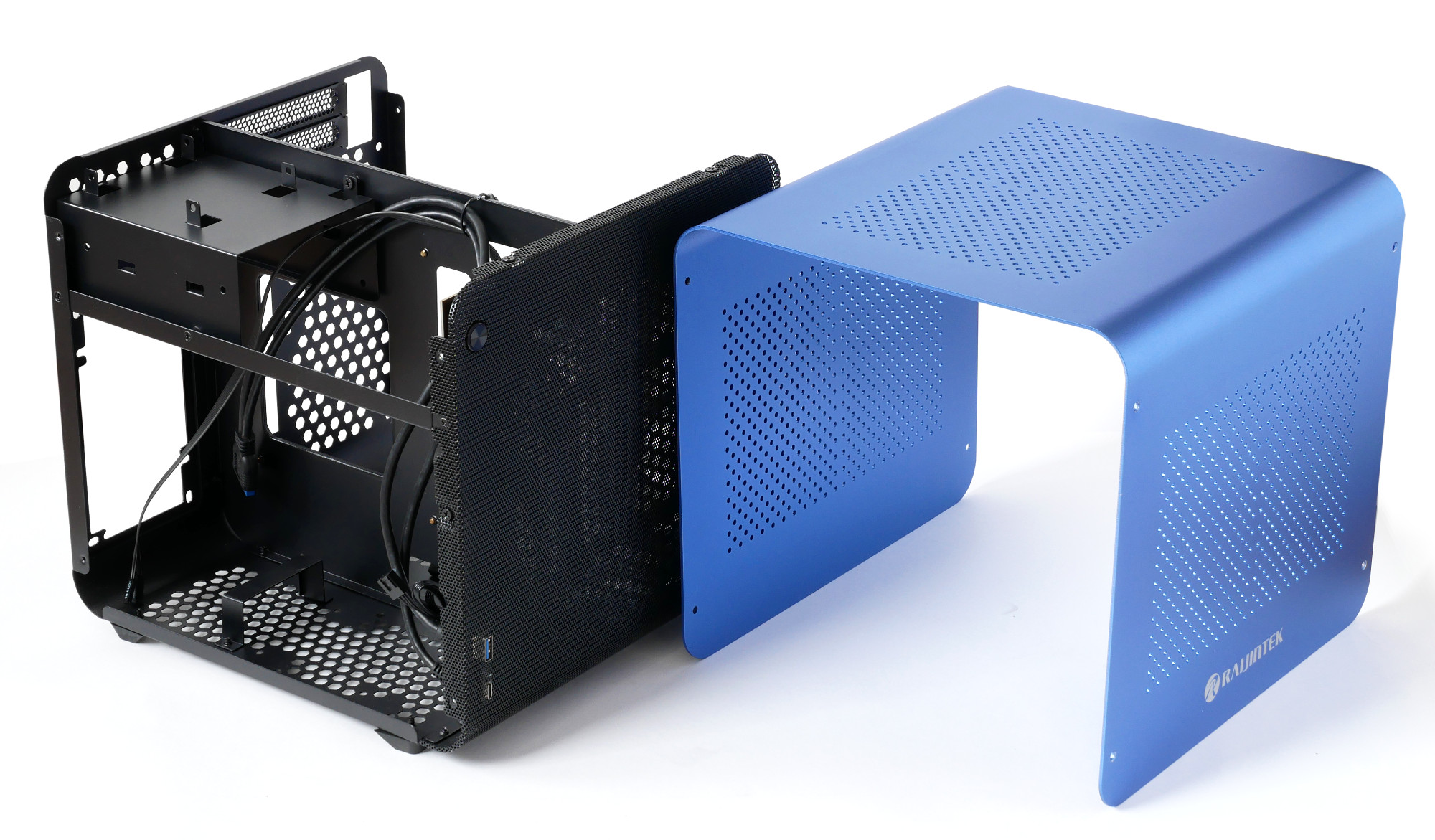

Конструкция корпуса Raijintek Metis Evo состоит из двух П-образных половинок, отлично подогнанных друг к другу и фиксирующихся 8 винтами.

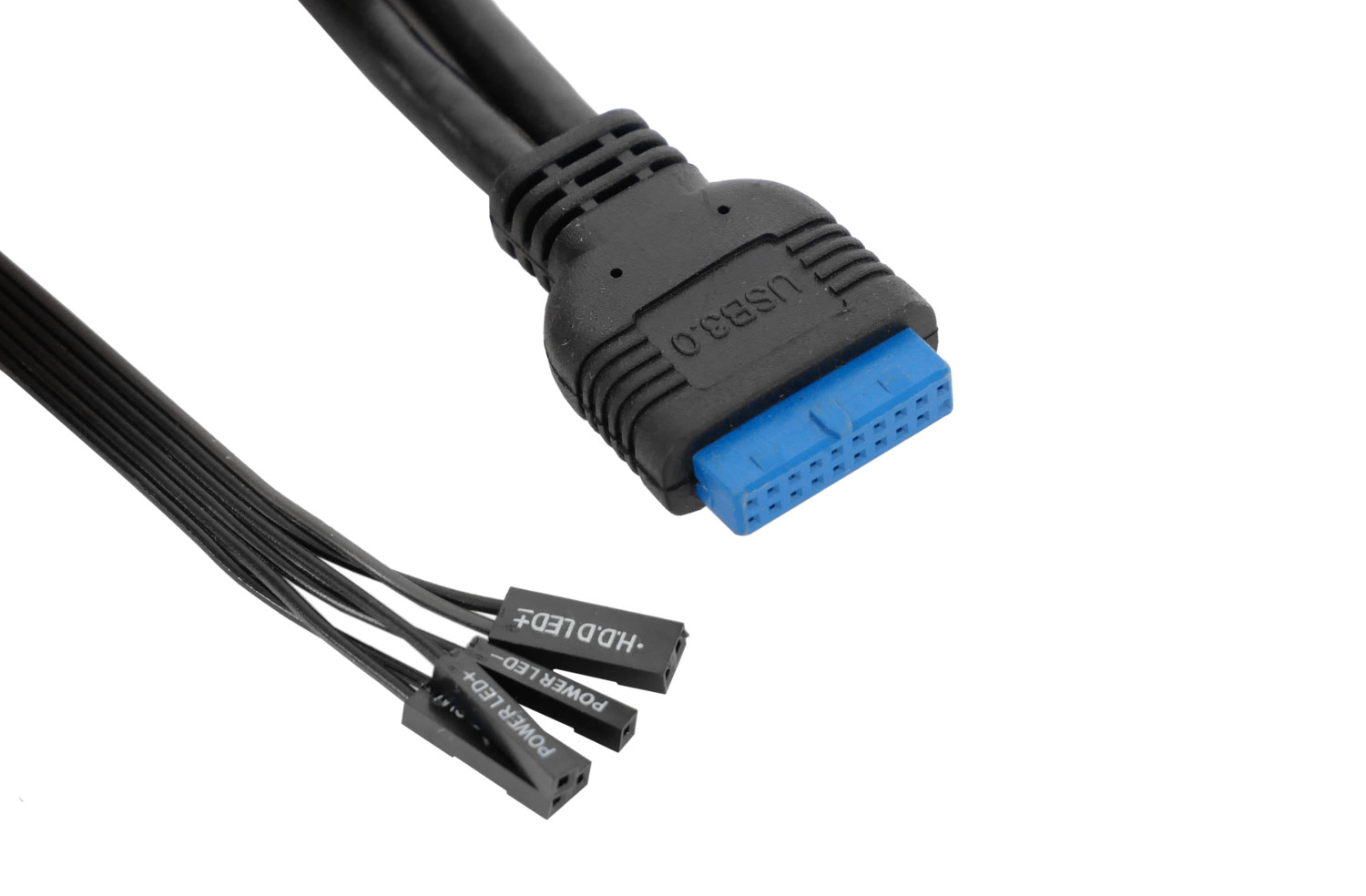

Сразу открывается доступ к передней панели и небольшому пучку проводов - спаренному разъему USB 3.0 ( USB 3.0 + Type-C от передней панели) и коннекторам кнопки питания (включение, перезагрузка, LED индикация).

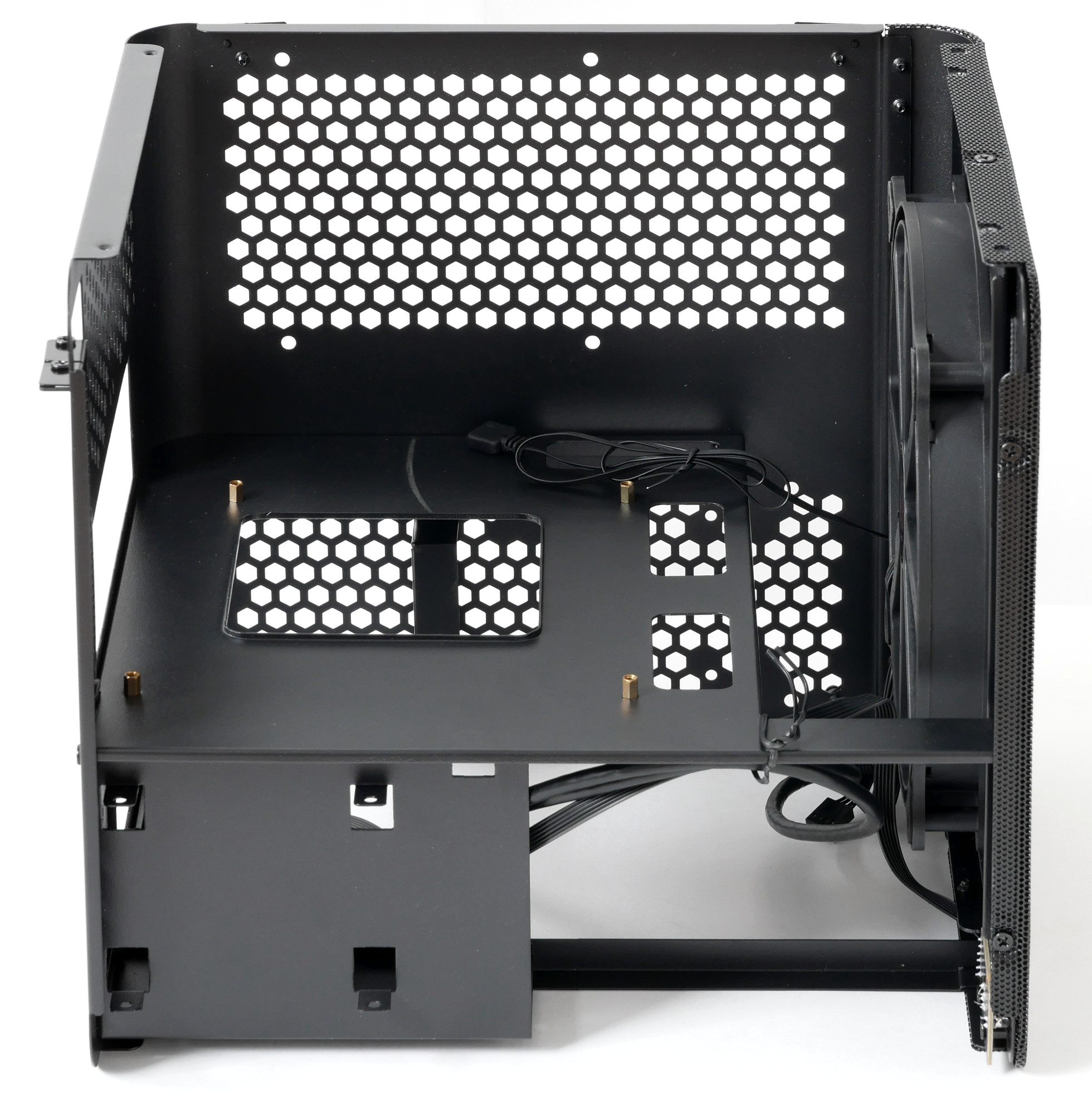

Корпус Raijintek Metis Evo представляет собой подобие открытого стенда с размещением между перегородкой материнской платы и блока питания, обречённых боковым каркасом и единственным вентилятором на вдув, который размещен спереди. Конструкция неоригинальна и встречается повсеместно. Дело в деталях, которые представители Raijintek постарались предусмотреть.

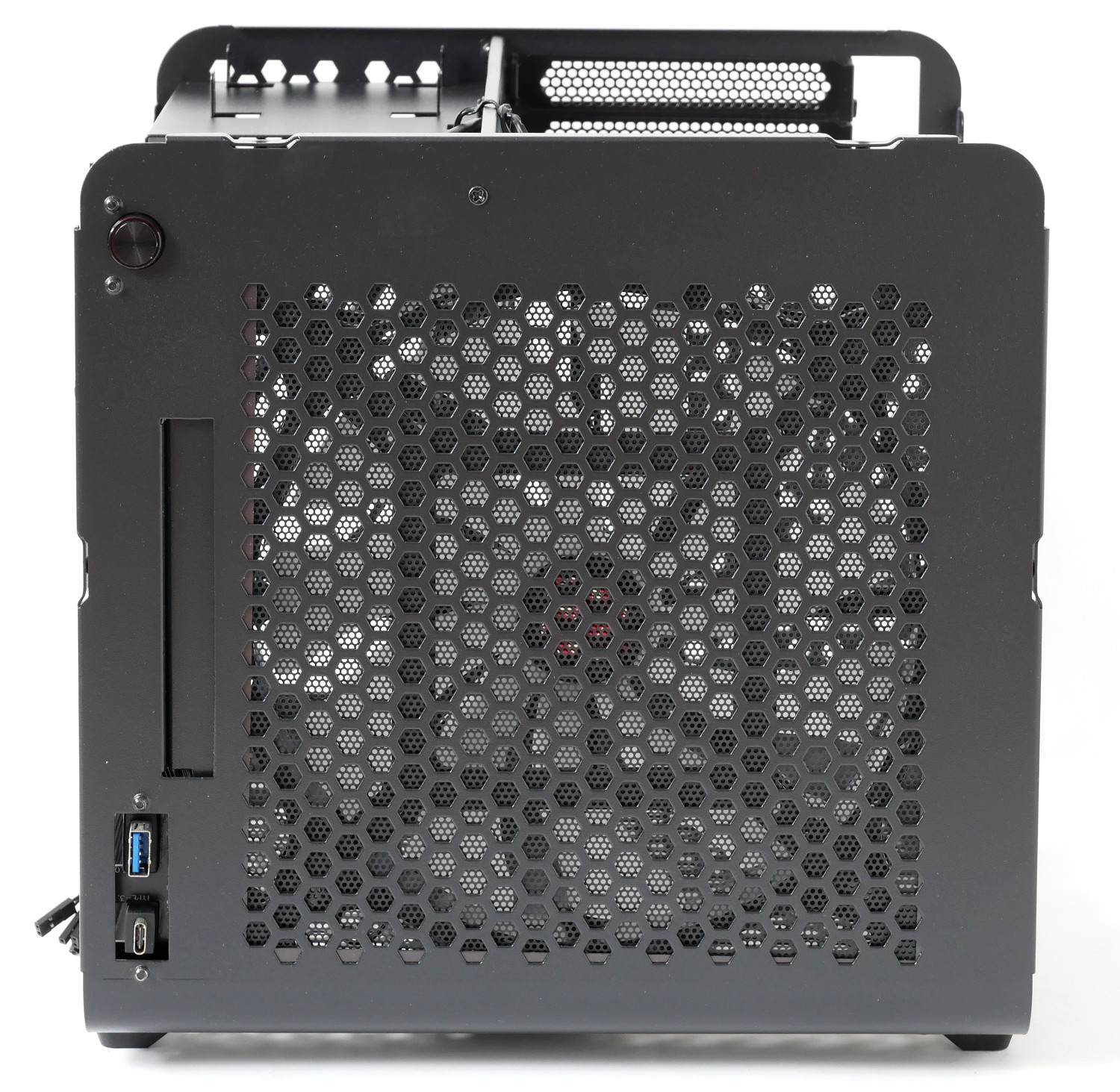

Передняя декоративная сетка фиксируется восемью винтами и открывает доступ к внутренней части каркаса и по совместительству служит кронштейном для крепления лицевого вентилятора. Чтобы к нему подобраться, необходимо открутить еще 4 винта, итого: дюжина фиксаторов - зато надежно.

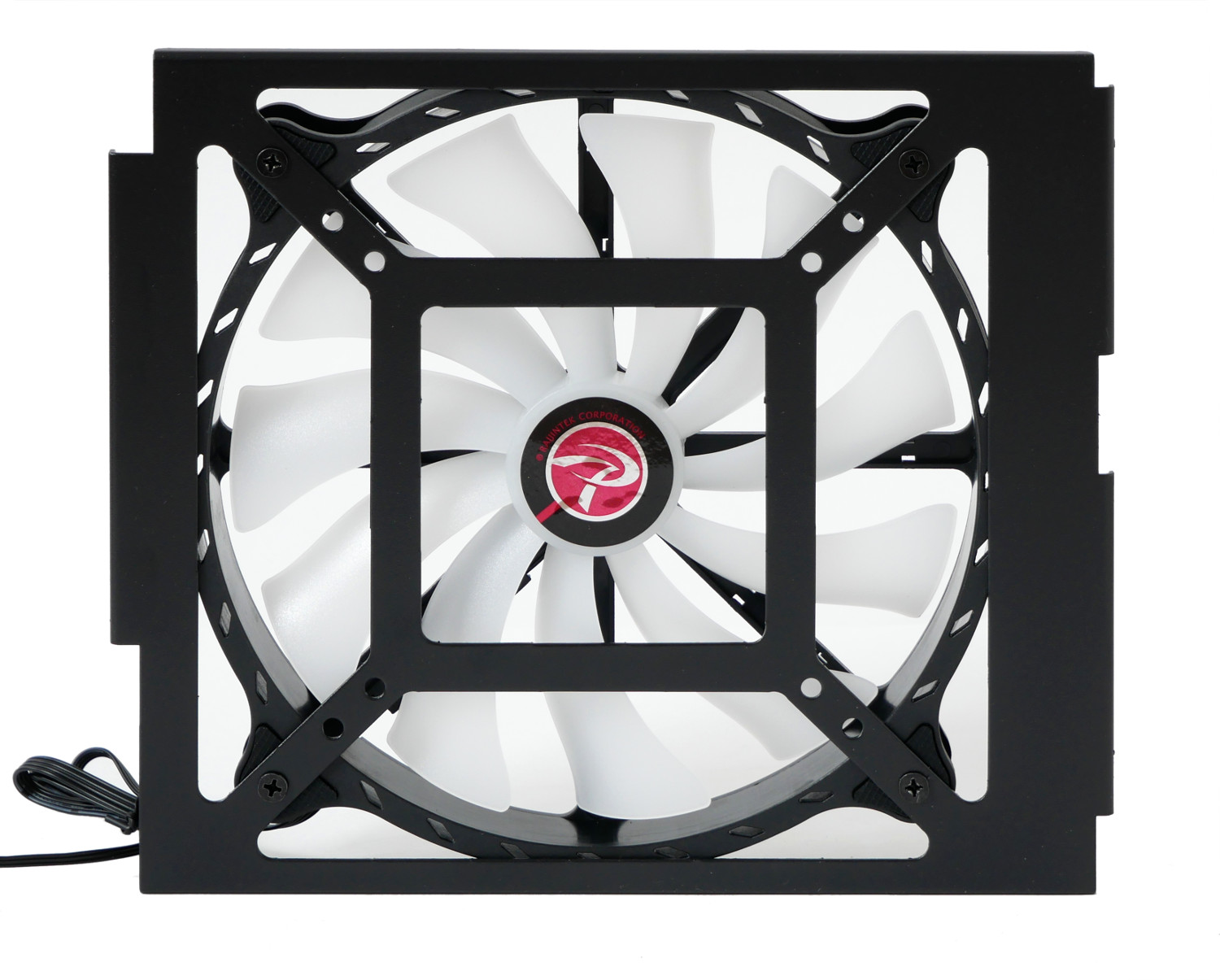

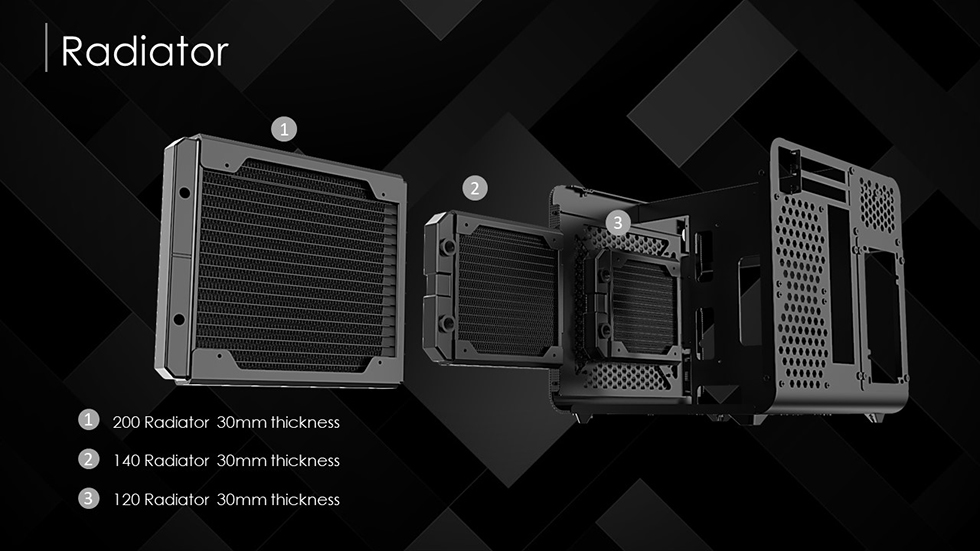

Кронштейн разработан с такой особенностью, что с легкостью принимает к установке вентиляторы типоразмера 120 мм, 140 мм или имеет предустановленный 200 мм. Хитрость кроется в том, что разработчики предусмотрели достаточно пространства для установки жидкостной системы охлаждения. Соответствующий слайд представлен ниже.

Производитель предусмотрел многие возможности для корпуса Raijintek Metis Evo по расширению функциональности. Помимо передней секции на дне располагается достаточно места для установки не только вентилятора 92 мм, о чем разработчики сообщают, но и можно разместить вентилятор/радиатор 120 мм. Дополнительно на задней стенке есть два посадочных места для двух вентиляторов 92 мм. Итого: корпус Raijintek Metis Evo можно сделать очень продуваемым, разместив официально до 4 вентиляторов включительно. А также можно закрепить до трех вентиляторов на снимаемой панели синего цвета с внутренней стороны, пусть крепление и не предусмотрено.

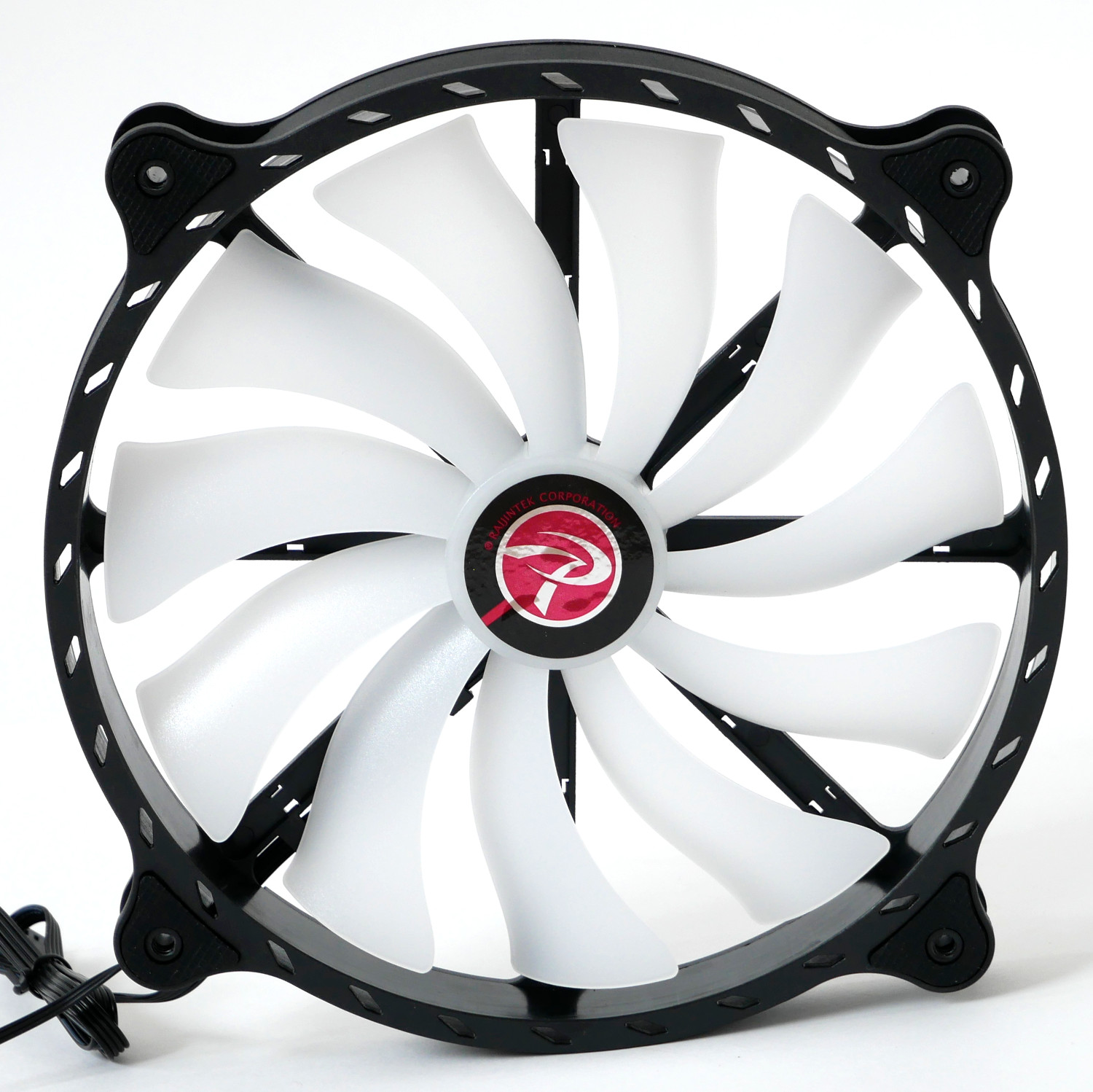

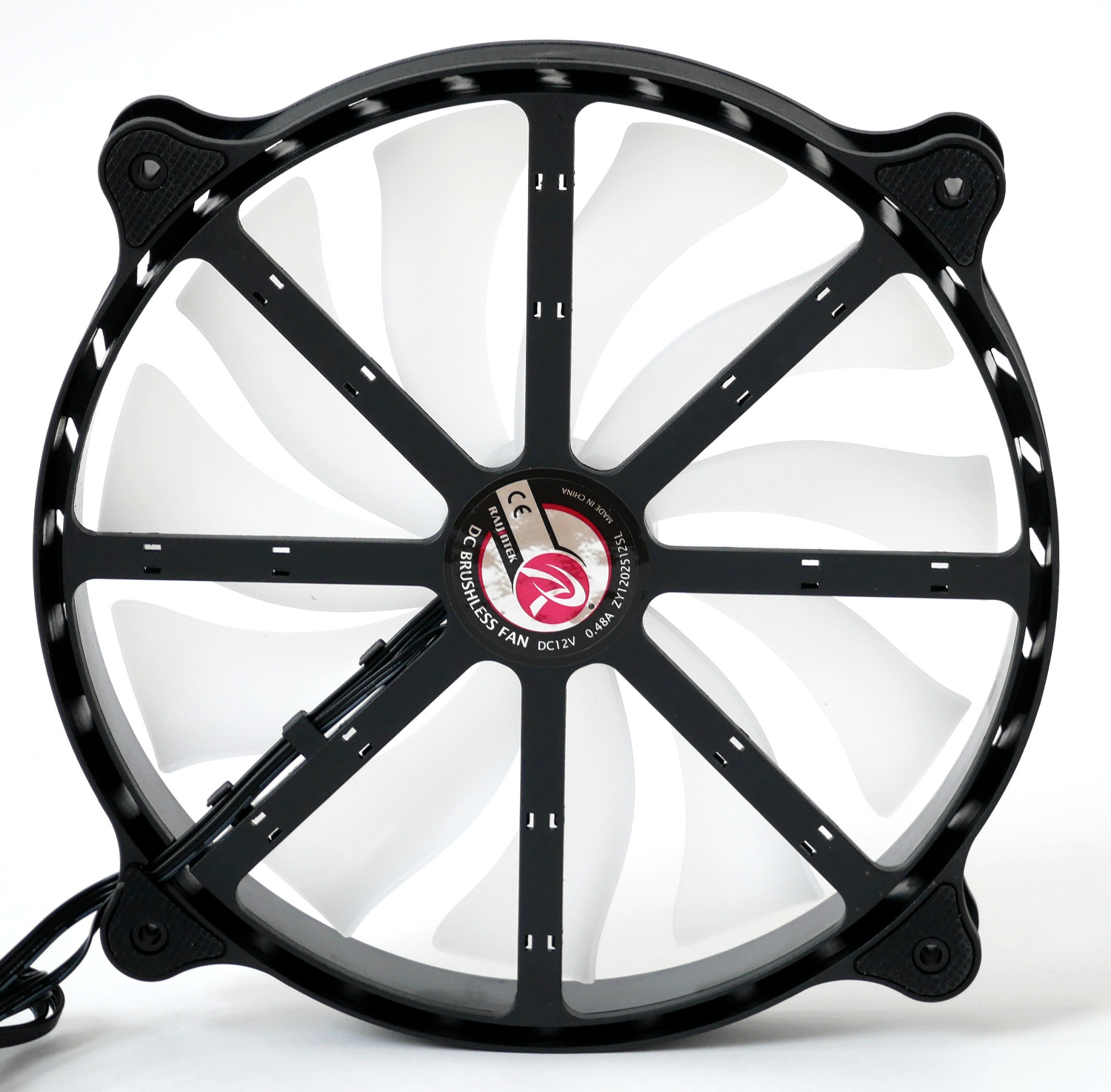

Штатный вентилятор Raijintek с индексом ZY1202512SL (установлено опытным путем) вращается со скоростью от 300 об/мин до 750 об/мин при силе тока 0.48 А и потреблением до 5,8 Вт. Предусмотрена его замена на другие ветродуи разного диаметра, но такой необходимости нет: он тихий и в меру мощный для продувки корпуса. В разделе тестирования мы покажем графики.

Особенности сборки в корпусе

Сложности сборки у корпуса Raijintek Metis Evo отсутствуют, производитель предусмотрел многие аспекты креплений и доступа к комплектующим. Единственная трудность заключена в дюжине винтов, которые нужно открутить, чтобы добраться для кронштейна 200 мм и заменить его, например, на радиатор "готовой водянки" 120 мм.

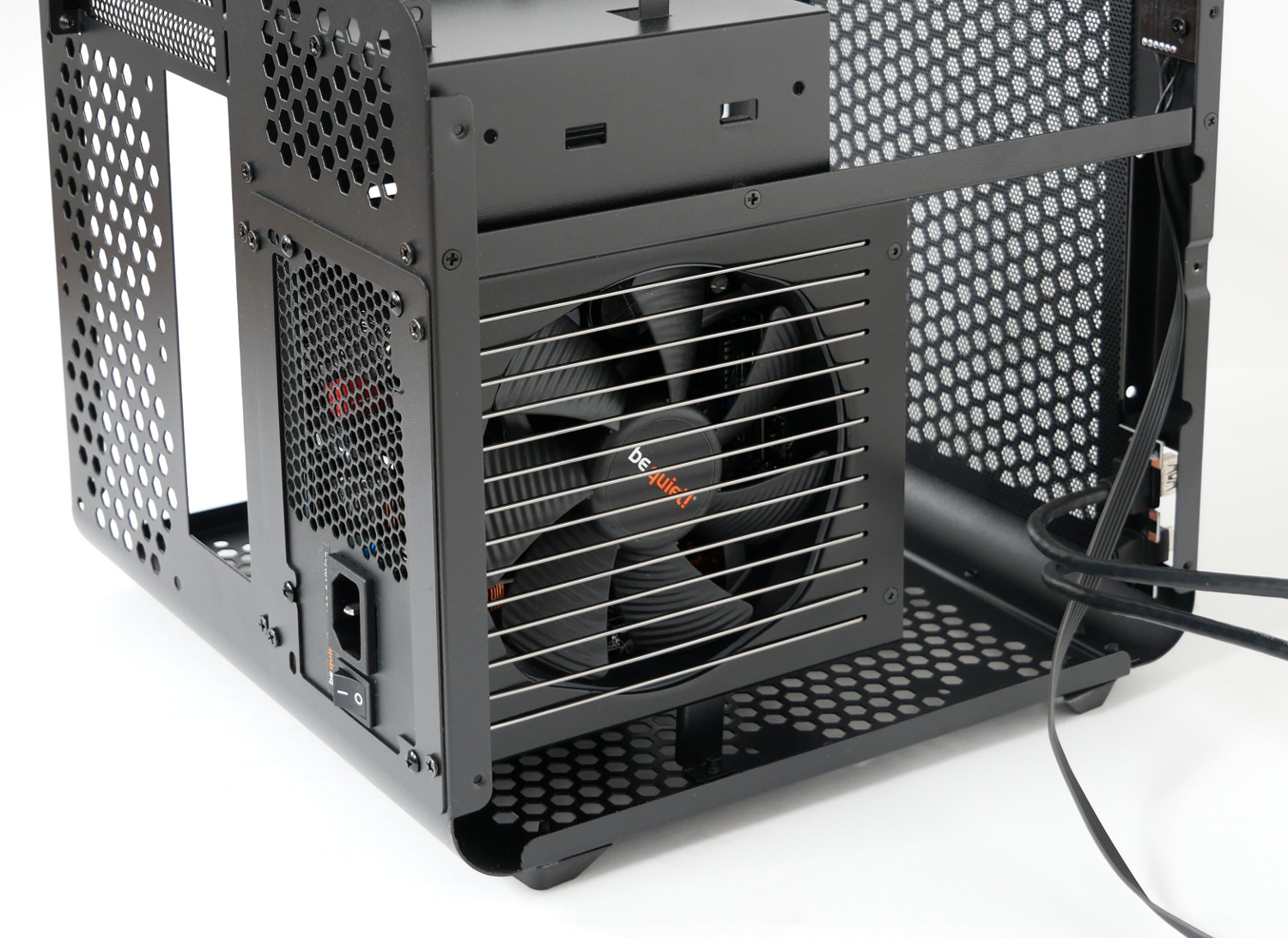

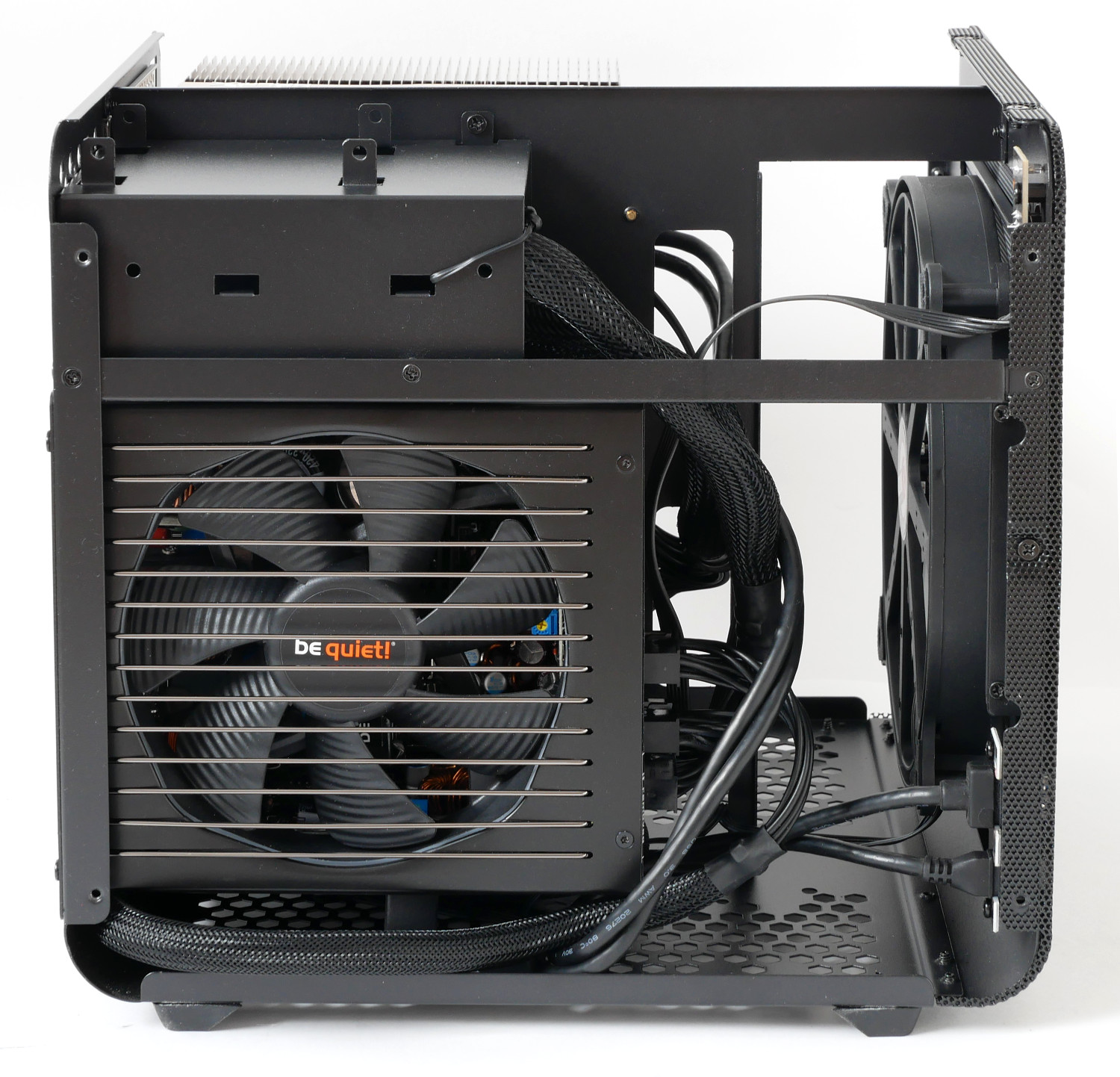

Raijintek Metis Evo поддерживает блоки питания ATX, SFX и SFX-L, поэтому продемонстрируем сборку на примере крупной модели be quiet! Straight Power 11 850W. Блок питания фиксируется традиционно 4 винтами и устанавливается на подпорку, защищающую его от прогиба.

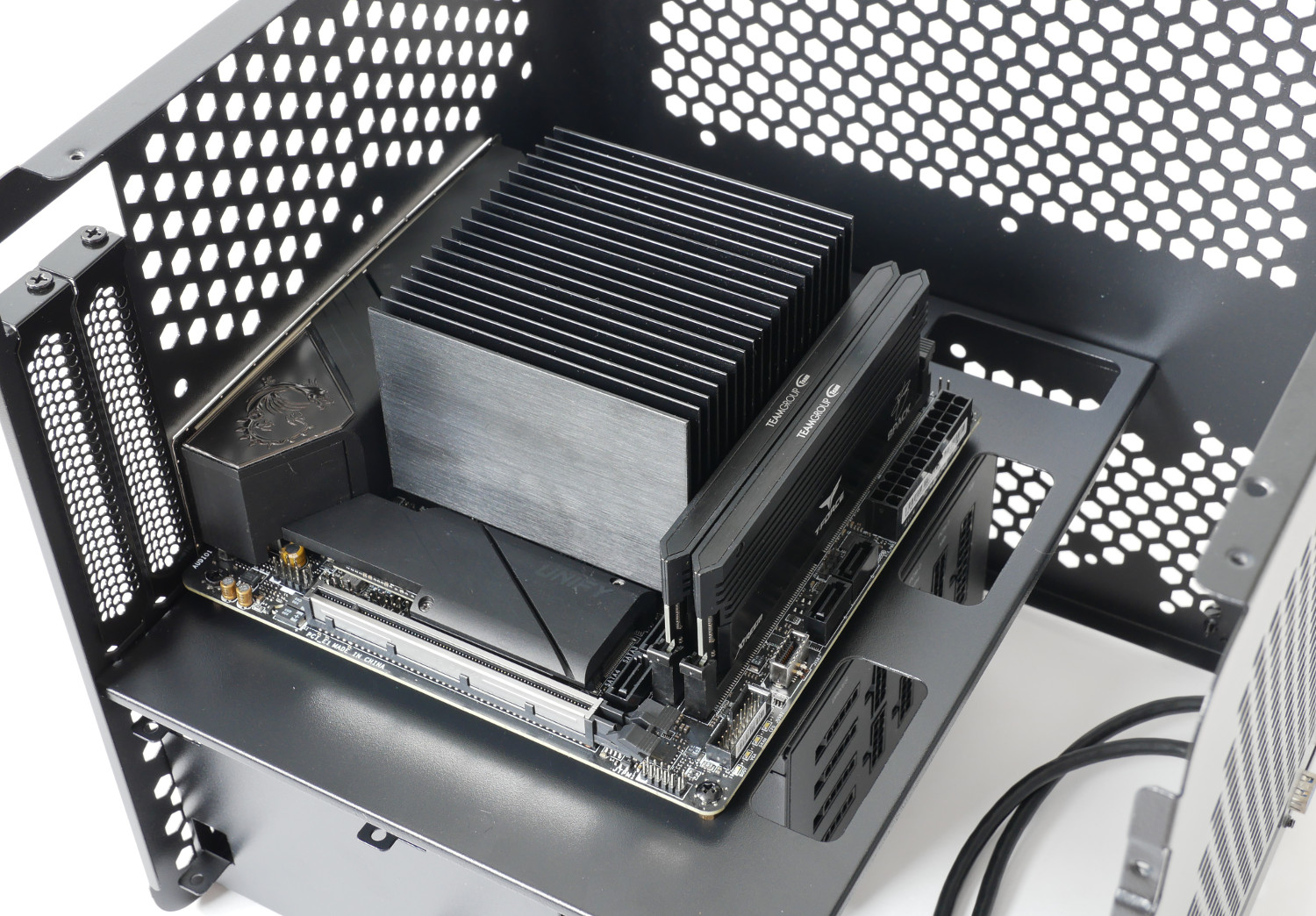

Материнская плата легко ставится на платформу и не возникает никаких осложнений. Корпус поддерживает системы охлаждения высотой до 135 мм, поэтому сюда отлично подходят кулера C-типа, например, be quiet Dark Rock TF.

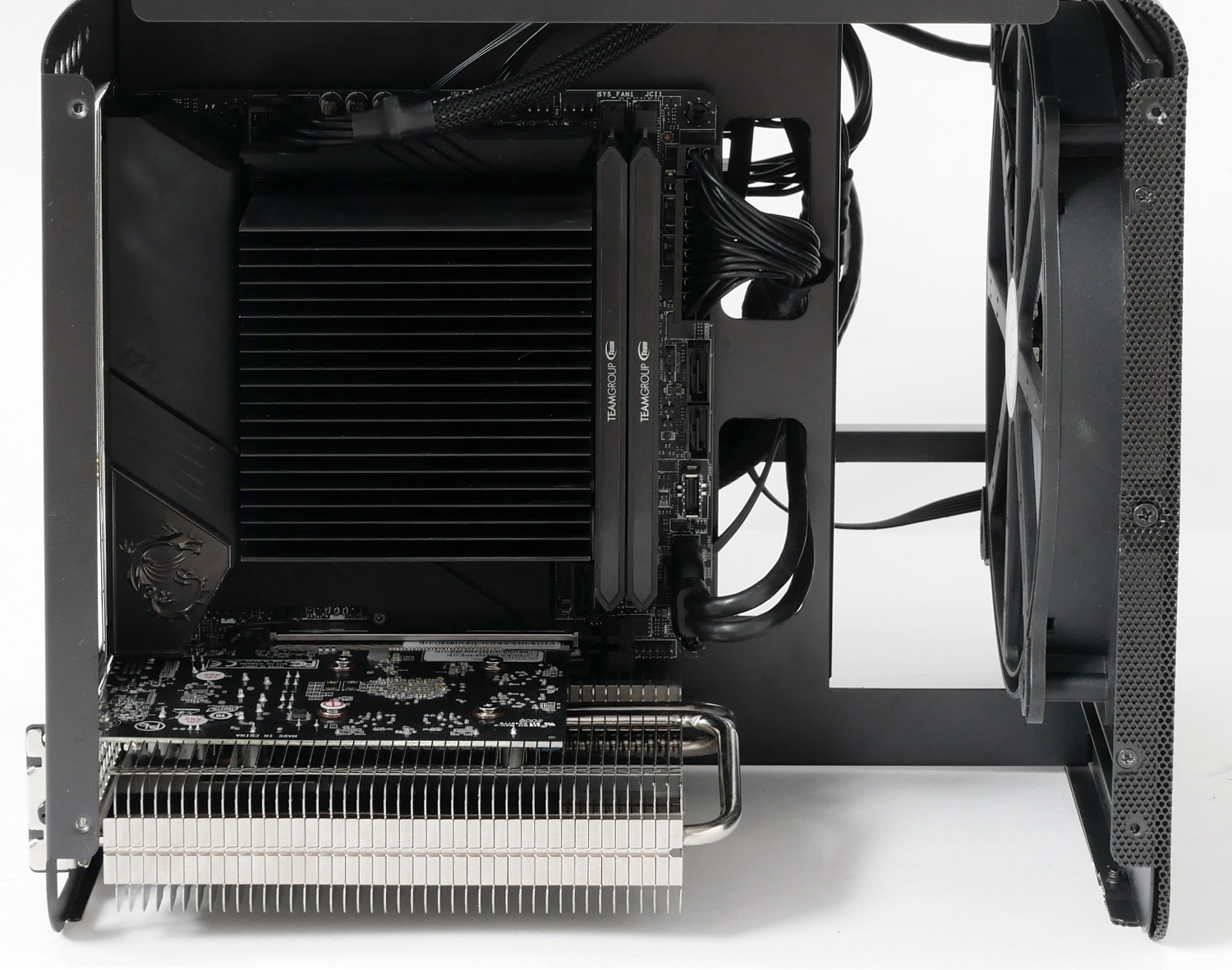

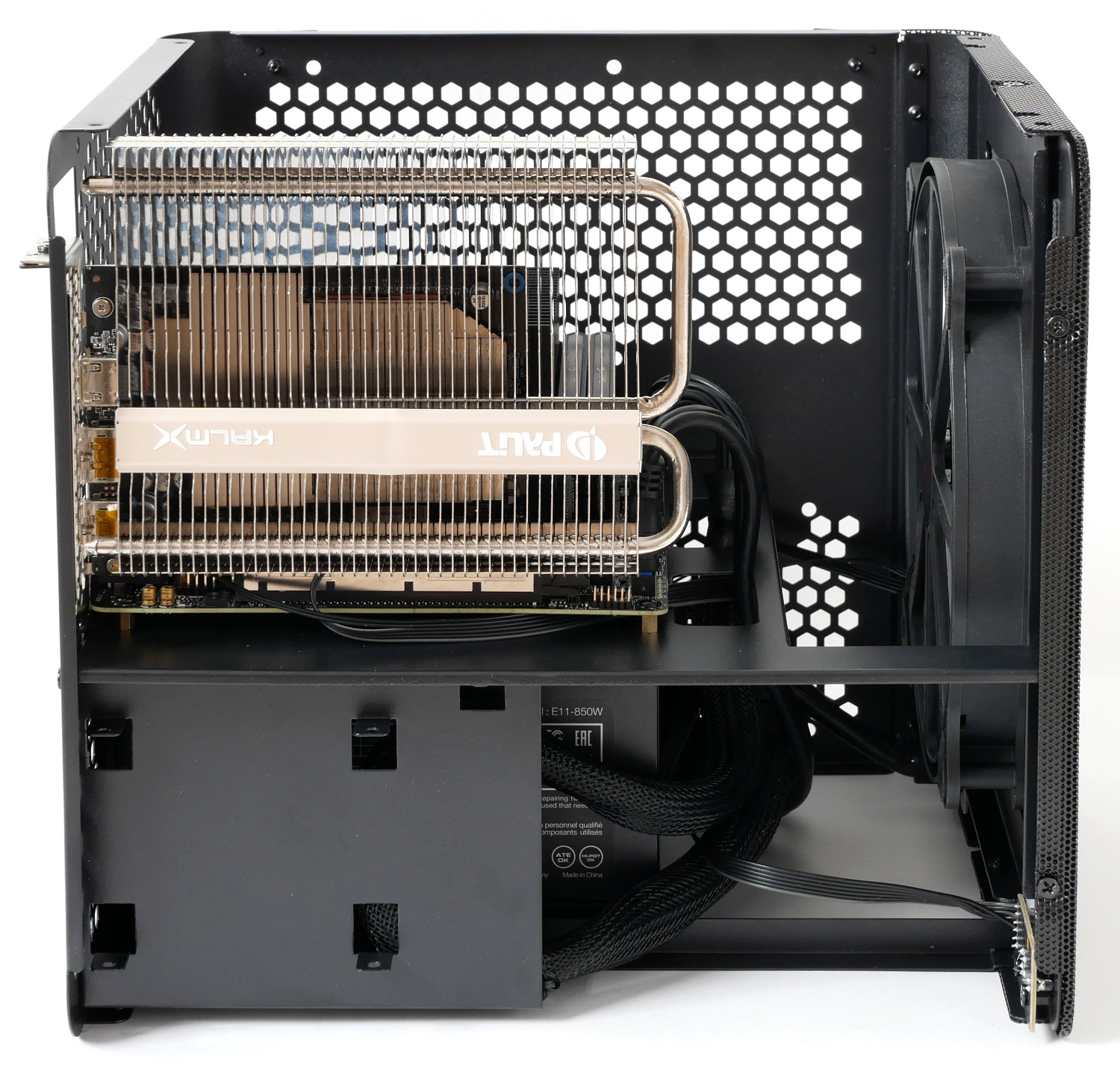

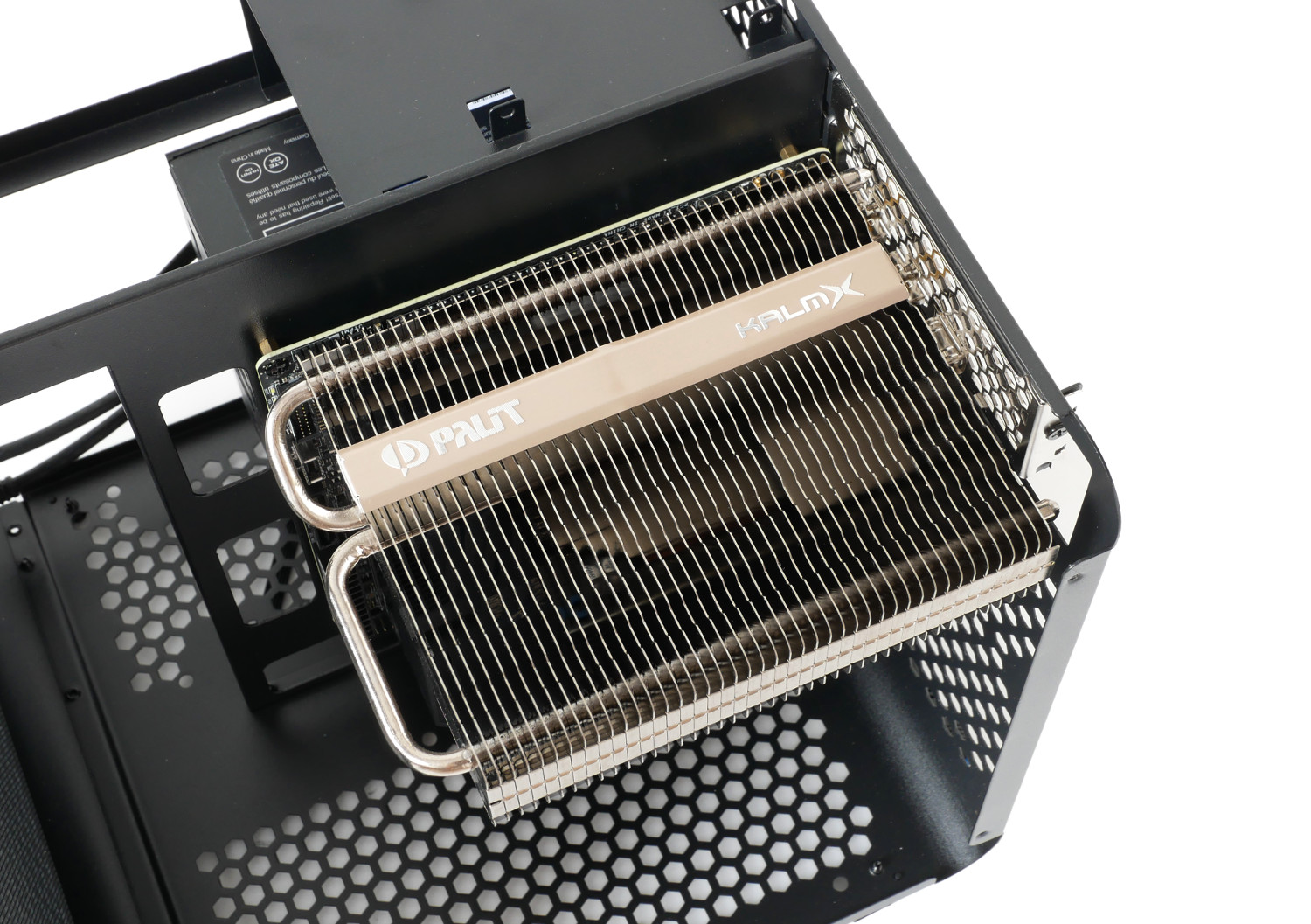

Конструкция Raijintek Metis Evo использует вариант перевернутого "сэндвича", поэтому видеокарта устанавливается сверху. Она забирает холодный воздух с верхней перфорации и выдувает его вниз. Поддерживаются графические ускорители длиной до 280 мм в двухслотовом исполнении, то есть отлично подойдут версии NVIDIA Founders Edition, а современные трехвентиляторные гиганты GeForce RTX 3070 и старше не подойдут.

С кабель-менеджментом у корпуса Raijintek Metis Evo также все в полном порядке: на поддоне, между секциями и на верхней части достаточно места, чтобы уложить даже самые тугие провода и спрятать излишки. Между компонентами также много свободного пространства, а дополнительные вырезы позволяют увеличить количество вариантов их прокладывания.

В верхней части за поддоном размещается блок питания и корзина для жестких дисков и твердотельных накопителей формата 2.5- и 3.5-дюймов. В их отсутствие открывается еще больше свободного места для проводов.

Процесс сборки в корпусе Raijintek Metis Evo оказывается очень простым и приятным. Он занимает 10-15 минут без определенных трудностей.

Тестовый стенд Raijintek Metis Evo в полностью боевом состоянии излучает холодность и монолитность.

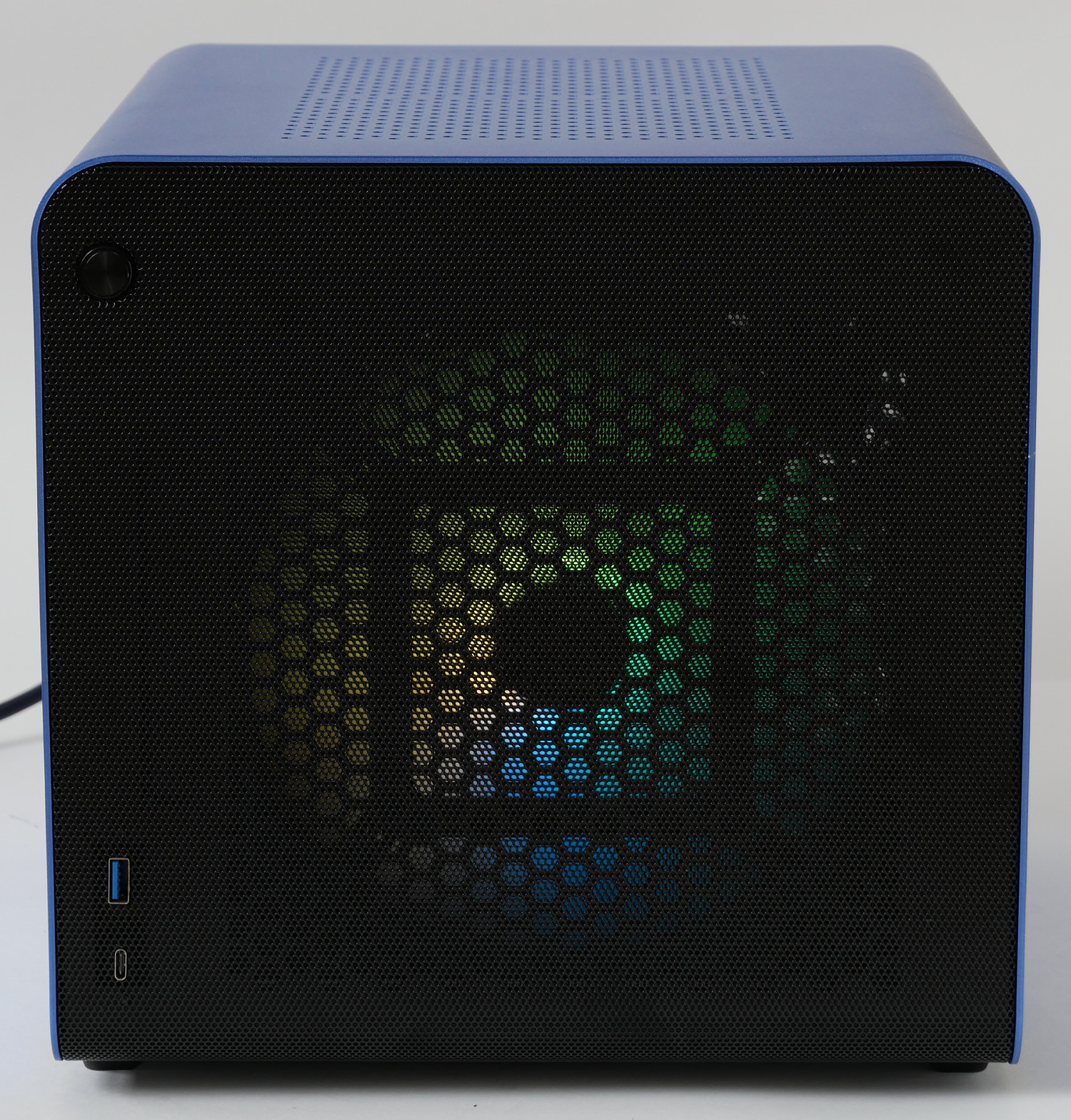

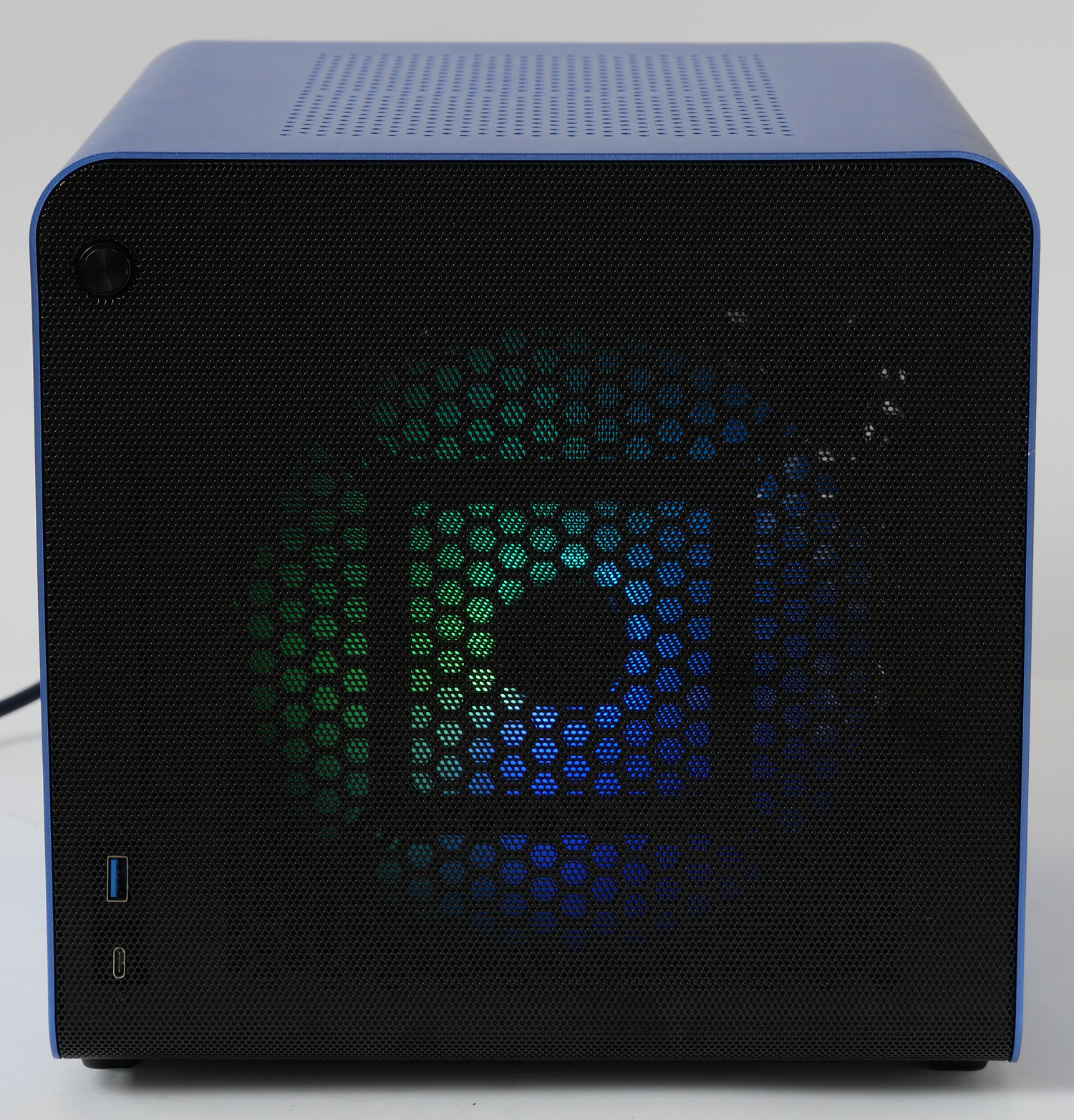

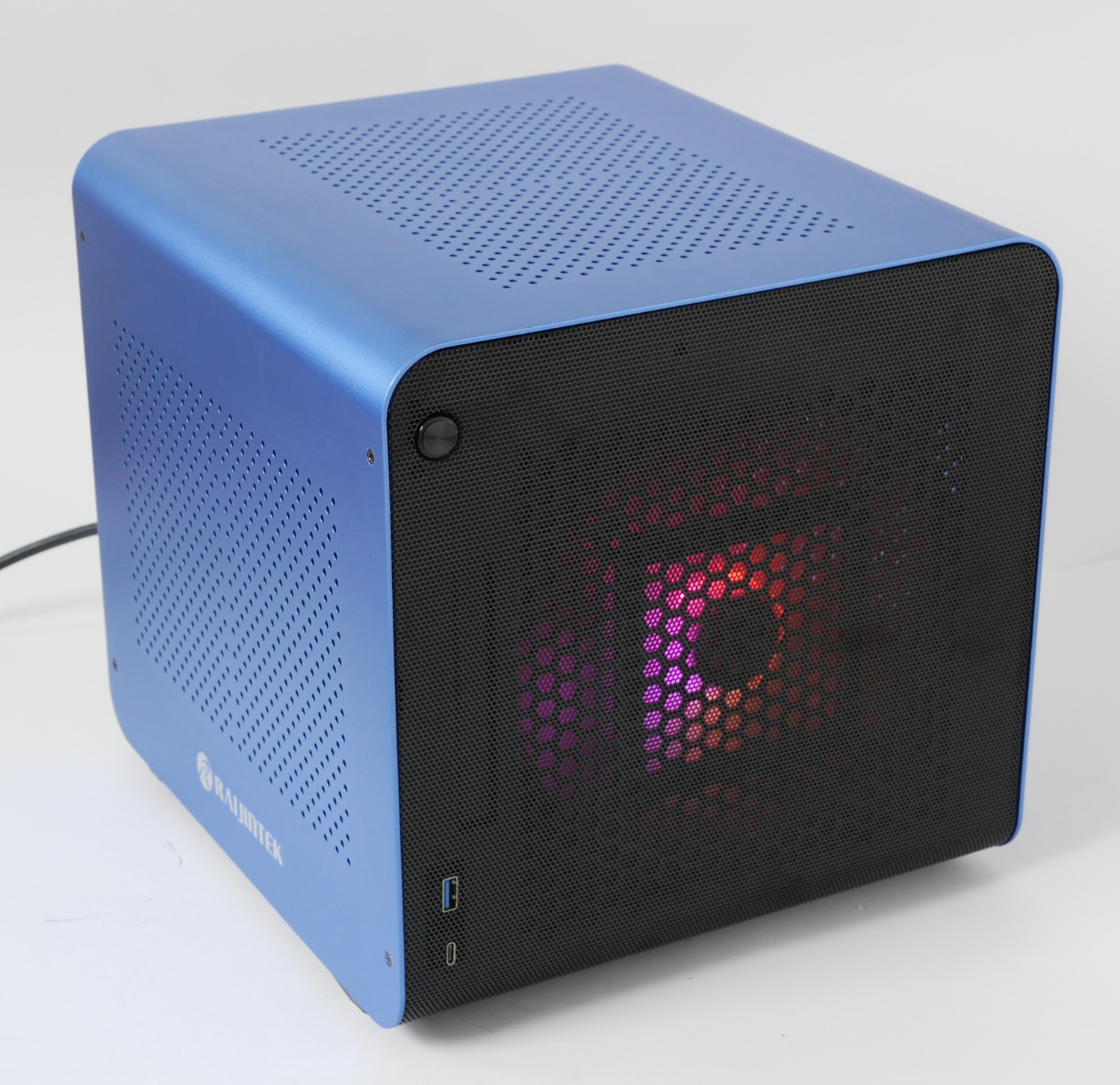

Однако с включением внутренние компоненты оживают, подсвечиваясь вентилятором 200 мм с ARGB подсветкой. Благодаря толстому металлу и резиновым ножкам, посторонние шумы кулеров хорошо маскируются.

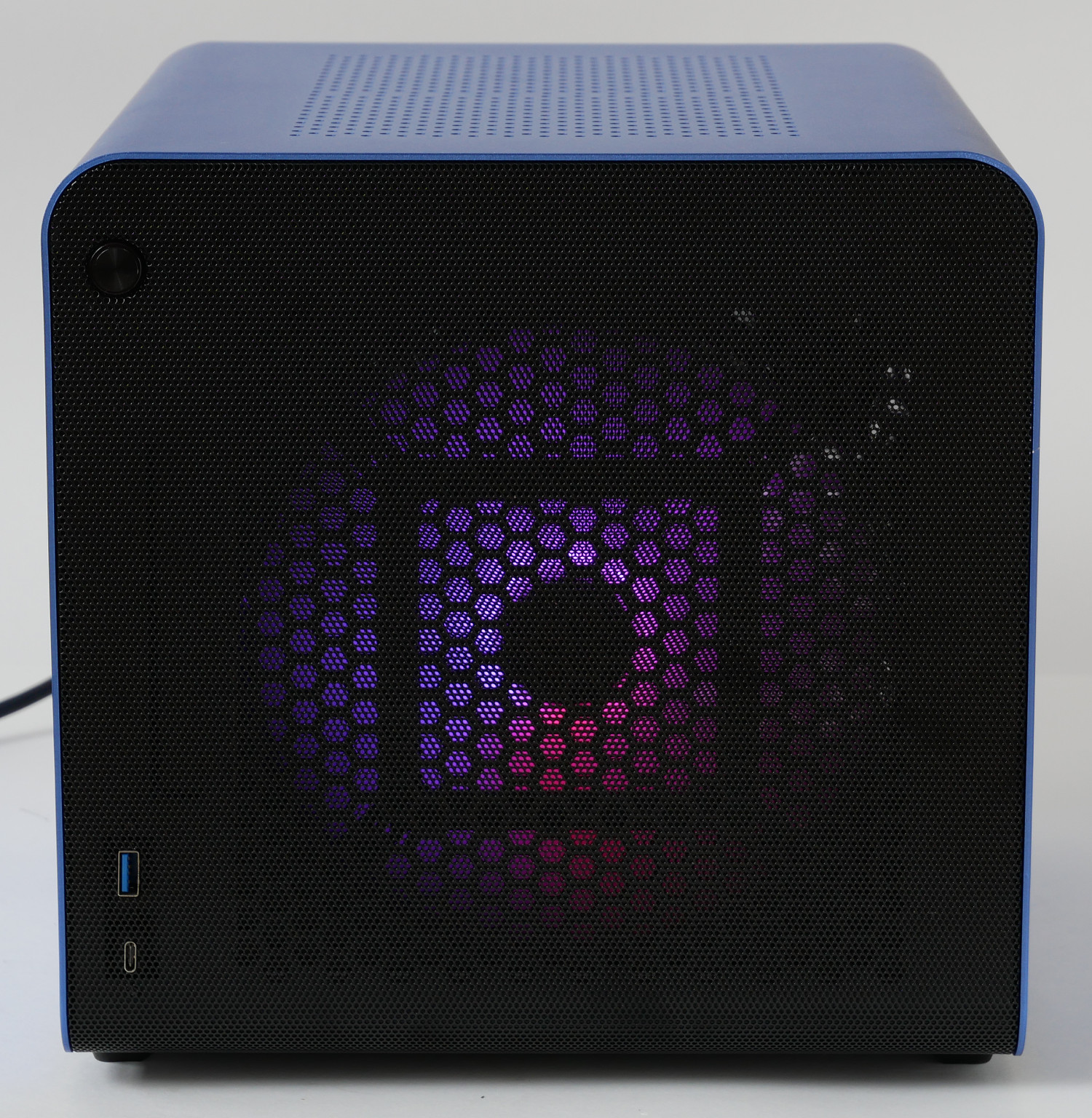

Подсветка вентилятора 200 мм меняется динамически, точнее согласно алгоритмам материнской платы: он подключается напрямую и своего контроллера или реобаса не имеет, поэтому можно порт 3-Pin 5V не подключать вовсе, остановившись только на управлении скоростью. Благодаря сетчатой основе и пылевому фильтру, загрязненность корпуса Raijintek Metis Evo через переднюю панель снижается вдвое.

Тестирование

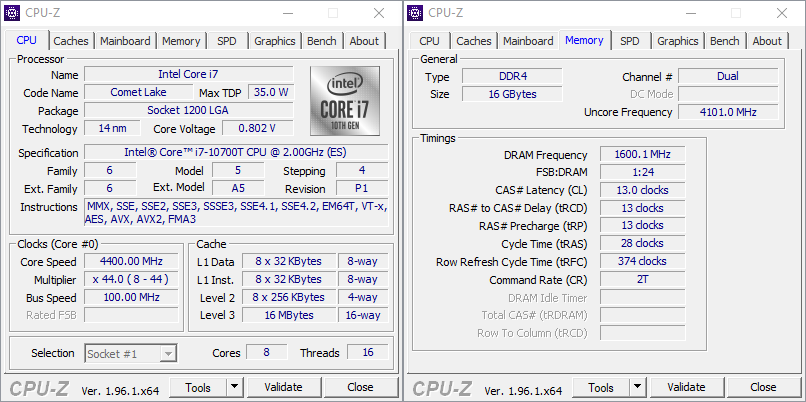

• Процессор: Intel Cote i7-10700T (8 ядер, 16 потоков, 3700-4400 МГц);
• Материнская плата: MSI Z490i Unify;
• Кулер: Arctic Cooling Alpine 12;
• Память: Team Xtreem 8Pack (2 x 8 Гбайт);
• Видеокарта: Palit GeForce GTX 1650 KalmX;
• Накопитель SSD: Team Group T-Force Cardea Zero Z440 1TB;
• Блок питания: be quiet! Straight Power 11 850W;
• Корпус: Raijintek Metis Evo.

Дополнительное оборудование и ПО:

• Монитор: AOC U2790PQU, разрешение - 3840 x 2160;
• Операционная система: Windows 10 64-bit;
• Драйвера: NVIDIA 461.72.

Для проверки температурного режима видеокaрты в условиях, приближeнных к повседневным, использовался тест устойчивости 3DMаrk Fire Strike Extreme.

Уровень шума измерялся при помощи цифрового шумомера TM-102. Измерения проводились с расстояния 30 см. Уровень фонового шума в помещении составляет не более 28 дБА. Все системные вентиляторы отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Результаты тестирования

На момент подготовки материала по корпусу Raijintek Metis Evo в распоряжении находилась только одна модель односекционной готовой водянки с радиатором типоразмера 120 мм, поддерживаемая новинкой, но отсутствовали видеокарты с длиной до 280 мм - современные аналоги перешагнули рубеж 300 мм. Поэтому было принято решение об использовании компонентов из недавнего проекта с пассивным охлаждением. Такой подход позволит проверить и качество охлаждения корпуса в тесном замкнутом пространстве, но продуваемом единственным огромным 200 мм вентилятором.

С данной целью задействованы: процессор Intel Cote i7-10700T с расширением показателя TDP до 65W, пассивный кулер-радиатор Arctic Cooling Alpine 12, пассивная видеокарта Palit GeForce GTX 1650 KalmX

Для проверки температур компонентов использовались популярные стресс-тесты и игра "Ведьмак 3: Дикая Охота". Нагрузка на видеокарту выполнялась с помощью 3DMark Fire Strike, 15 прогонов. Для процессора и материнской платы применен LinX v0.9.5, для твердотельного накопителя - тест диска AIDA64. Все тесты повторялись на открытом стенде и в закрытом корпусе Jonsbo A4 Silver.

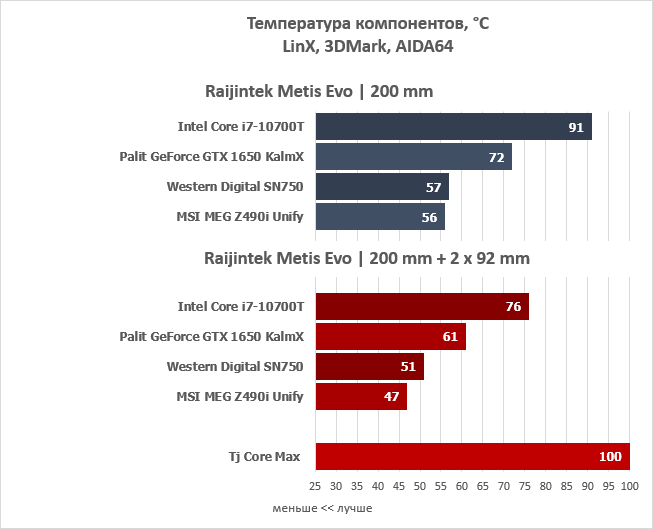

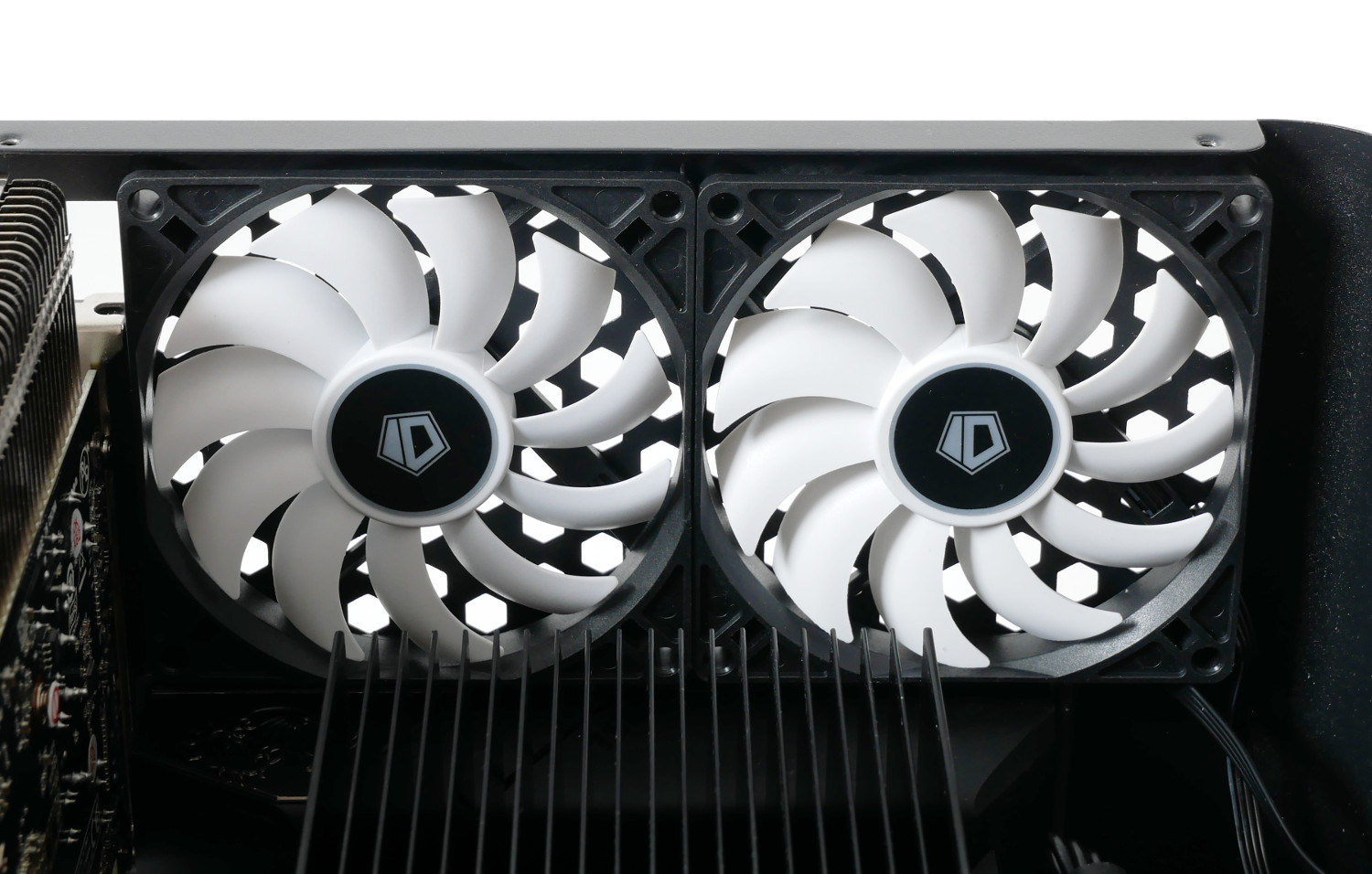

Штатная система охлаждения корпуса Raijintek Metis Evo подразумевает использование вентилятора 200 мм, который отлично обдувает комплектующие. Однако для выдува горячего воздуха также стоит задуматься о наличии вытяжных вентиляторов, поэтому за радиатором процессора были установлены две модели ID-Cooling 92x15 мм и проведены дополнительные тесты.

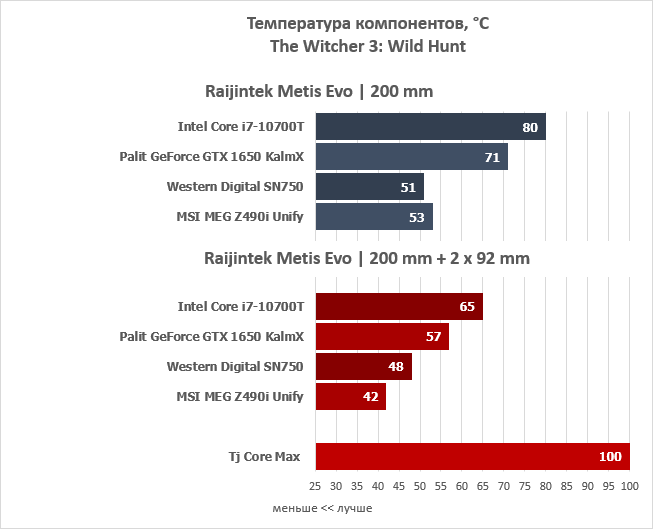

Начнем с более правдоподобной и оптимальной нагрузки - игровой. Система на базе процессора Intel Core i7-10700T и видеокартой Palit GeForce GTX 1650 KalmX на открытом стенде греется сильнее из-за отсутствия хоть какой-нибудь конвекции: процессор прогревается до 100*С, а видеокарта - до 83*С.

В корпусе Raijintek Metis Evo с одним 200 мм вентилятором ситуация значительно лучше: теперь Intel Core i7-10700T держит рабочие частоты и не троттлит, а Palit GeForce GTX 1650 KalmX чувствует себя вполне комфортно. Ситуация улучшается на "порядок" с задействованием вытяжных вентиляторов. Парочка 92 мм ветродуев установлена напротив радиатора процессора и, можно сказать, снимает с него тепло, а горячий воздух, что поднимается по законам физики, не попадает на видеокарту, улучшая ее жизненные условия.

Это позволяет сделать вывод, что хотя бы один вентилятор на выдув корпусу Raijintek Metis Evo желателен.

Переходим на более суровые условия. Картина повторяется: процессору приходится несладко, но вентиляторы на выдув спасают положение. А видеокарта и не почувствовала новых нагрузок: все же "Ведьмак 3" еще тот тест для графических ускорителей. К тому же, строение системы охлаждения Palit GeForce GTX 1650 KalmX в более выгодных условиях. Вверху много свободного пространства, перфорация и тепловые трубки располагаются в правильной ориентации (нагрев происходит у основания и испаряет жидкость наверх), поэтому чисто технически в корпусе Raijintek Metis Evo видеокарты находятся в нужной плоскости и будут иметь температуры чуть ниже, чем в обычных кейсах.

Приятно слышать, точнее приятно не замечать работу штатного вентилятора Raijintek 200 мм, который работает негромко, ниже среднего, да еще глушится двумя пылевыми фильтрами.

Заключение

Знакомство с корпусом Raijintek Metis Evo заканчивается на положительной ноте. От кубического корпуса не ожидалось увидеть ничего нового и оригинального, но в компании Raijintek умеют удивлять.

Начиная от качества изготовления и заканчивая функциональностью, корпус Raijintek Metis Evo если не превосходит аналоги, то точно задает тон для конкурентной борьбы. Производитель предусмотрел установку жидкостных систем охлаждения и нескольких вентиляторов, пусть и типоразмера 92 мм. У новинки все в полном порядке с удобством сборки и кабель-менеджментом, продуманностью к деталям и более того имеются неучтенные варианты по расширению поддержки: если внимательно изучить, то найдется место и второму радиатору СЖО, и вентиляторам 120 мм, и многое другое. На что хватит смекалки и внимания. В половине случаев выручает и комплектный 200 мм вентилятор.

У корпуса Raijintek Metis Evo не обходится без недостатков. Ему желательно использование хотя бы одного вентилятора на выдув и он ограничен поддержкой видеокарты длиной до 280 мм: на эру гигантов RTX 30 серии он не проектировался, хотя двухвентиляторные модели поместятся запросто.

Делает ли это корпус Raijintek Metis Evo плохим? Отнюдь нет! Это потрясающий корпус - своего вида кубической конструкции с отличной реализацией и продуманностью, который станет правильным выбором, если другие варианты устарели и надоели.

Достоинства:

• Высокое качество изготовления;
• Двенадцать модификаций Raijintek Metis Evo (цветовая гамма и боковое стекло);
• Внешний вид и дизайн;
• Продуманная конструкция;
• Предустановленный вентилятор 200 мм;
• Поддержка кулеров процессора до 135 мм;
• Возможность установки СЖО типа 120/140/200 мм;
• Пылевые фильтры.

Недостатки:

• Желательны дополнительные вентиляторы;
• Поддержка видеокарты длиной до 280 мм.
