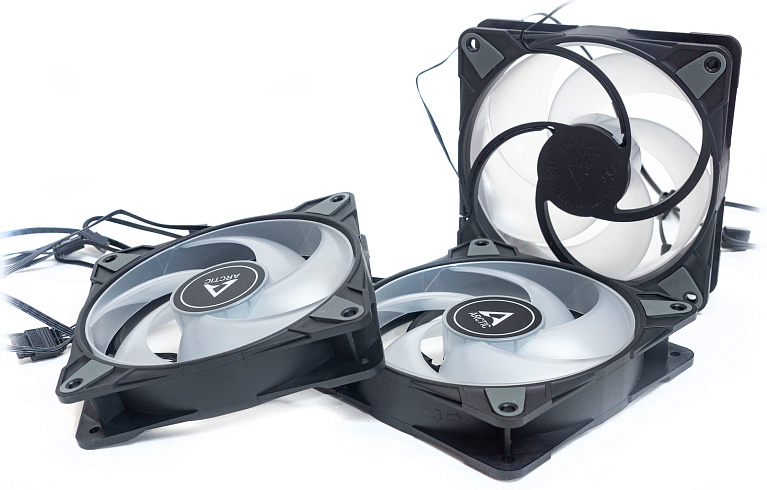

Обзор и тестирование комплекта из трех вентиляторов Arctic P12 PWM PST A-RGB 0dB

Компания Arctic отметилась на рынке корпусных вентиляторов выпуском моделей с режимом 0dB. Вентиляторы Arctic P12 PWM PST A-RGB имеют ШИМ-управление скоростью вращения, при скважности ШИМ-сигнала менее 10% вентиляторы останавливаются. Двигатель сконструирован на гидродинамическом подшипнике, а внешний вид украшен  адресуемой RGB-подсветкой на основе 12 LED-ламп. Вентиляторы продаются как поштучно, так и в комплекте из трех штук (именно такой комплект мы сегодня и рассмотрим). Интересно будет узнать об основных отличиях данной модели от типичных 120-мм вентиляторов.

Технические характеристики

• Модель: P12 PWM PST A-RGB 0dB;
• Размеры: 120×120×25 мм;
• Вес одного вентилятора: 131 г;
• Скорость вращения: 0-2000 об/мин;
• Контроль вращения: ШИМ;
• Статическое давление: до 1,85 мм H2O;
• Воздушный поток: до 48,8 CFM/82,91 м3/ч;
• Подшипник: гидродинамический (FDB);
• Кабель: 40 + 8 см;
• Коннекторы: 4-пин PWM + 3-пин +5В RGB;
• Гарантия: 6 лет;
• Рекомендуемая цена комплекта: €39.99.

Упаковка и комплектация

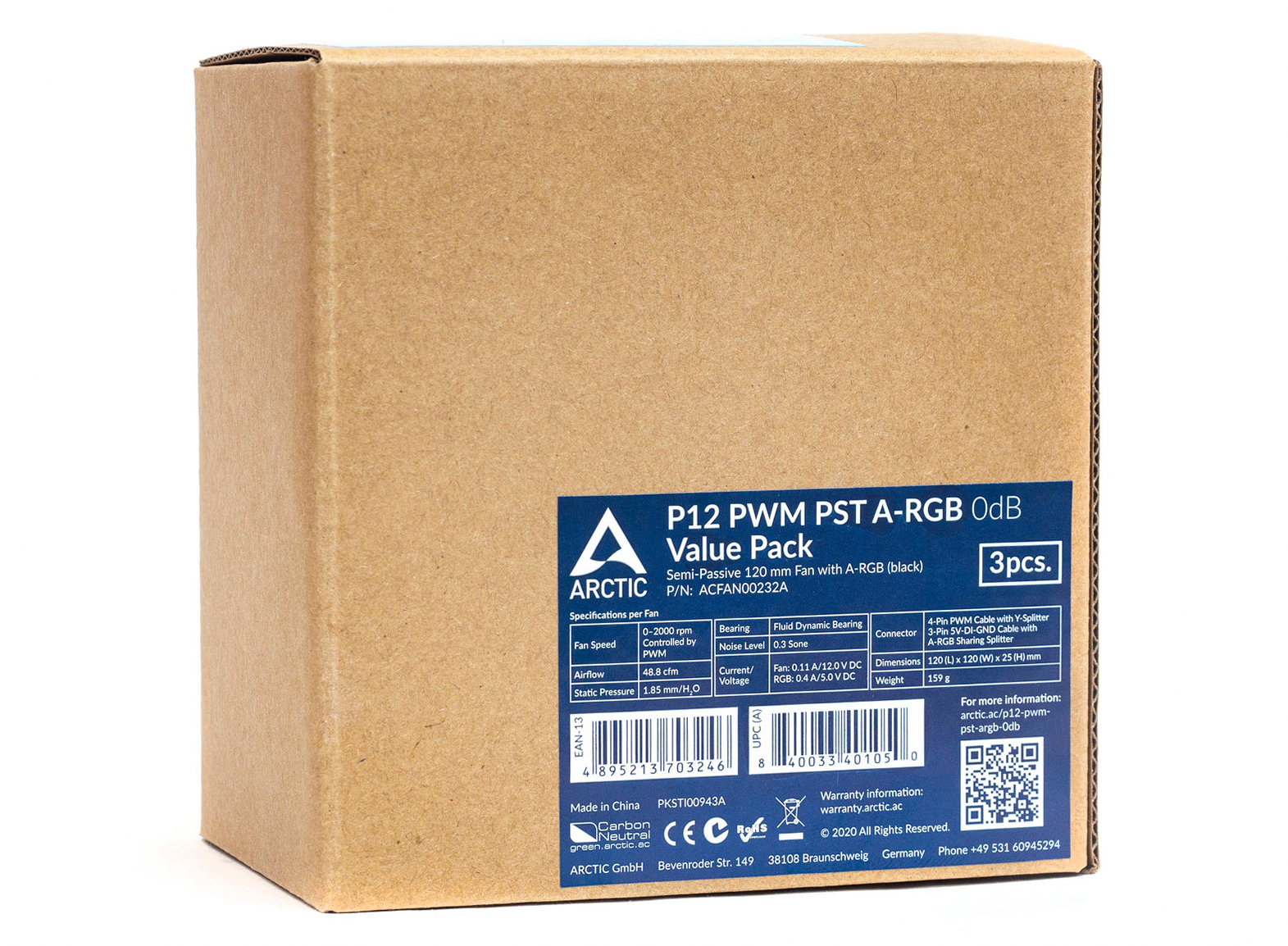

Набор из трех вентиляторов поставляется в обычной картонной коробке, на лицевой стороне которой расположена наклейка с техническими характеристиками.

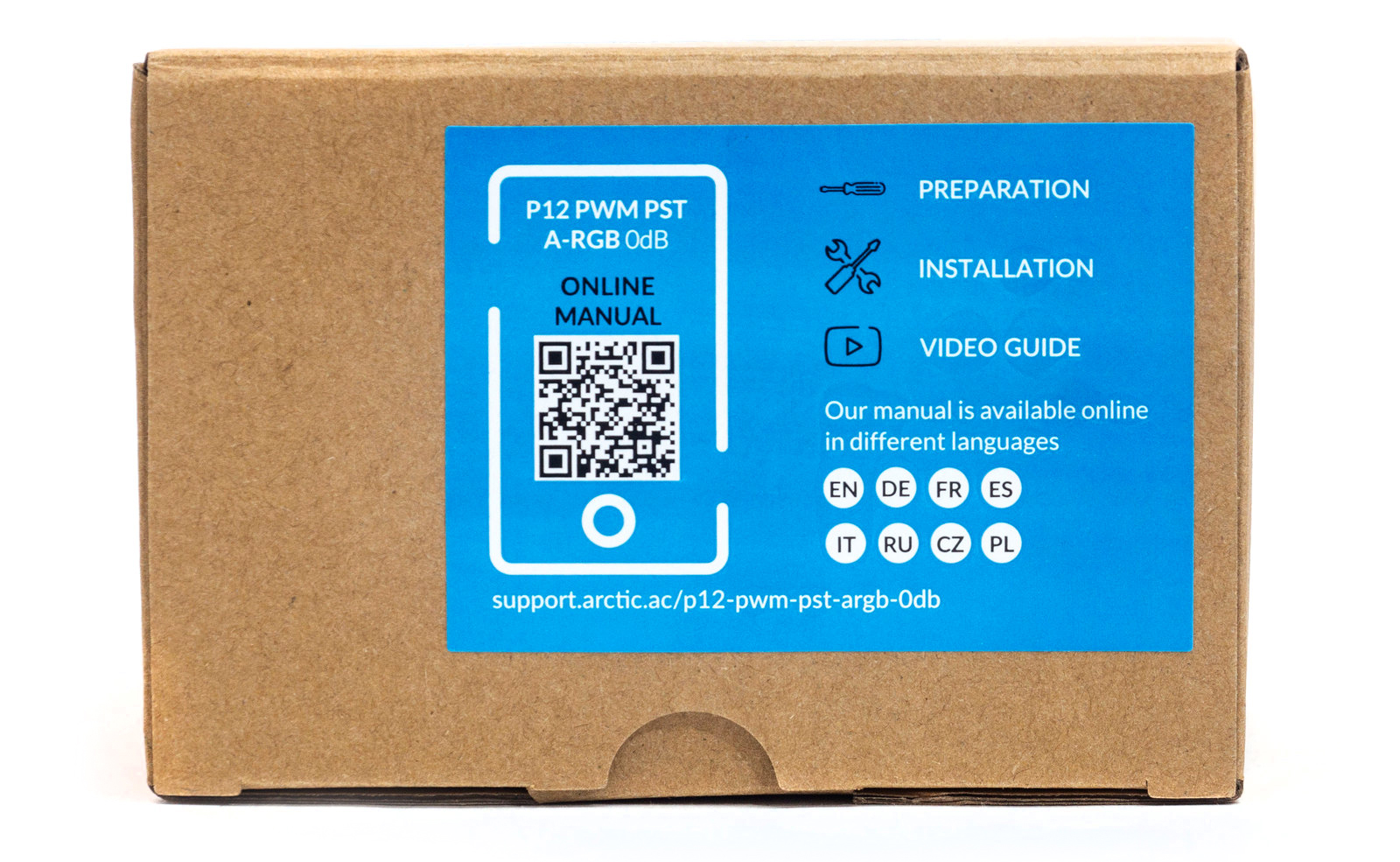

На верхнем клапане имеется наклейка с QR-кодом для загрузки инструкции пользователя.

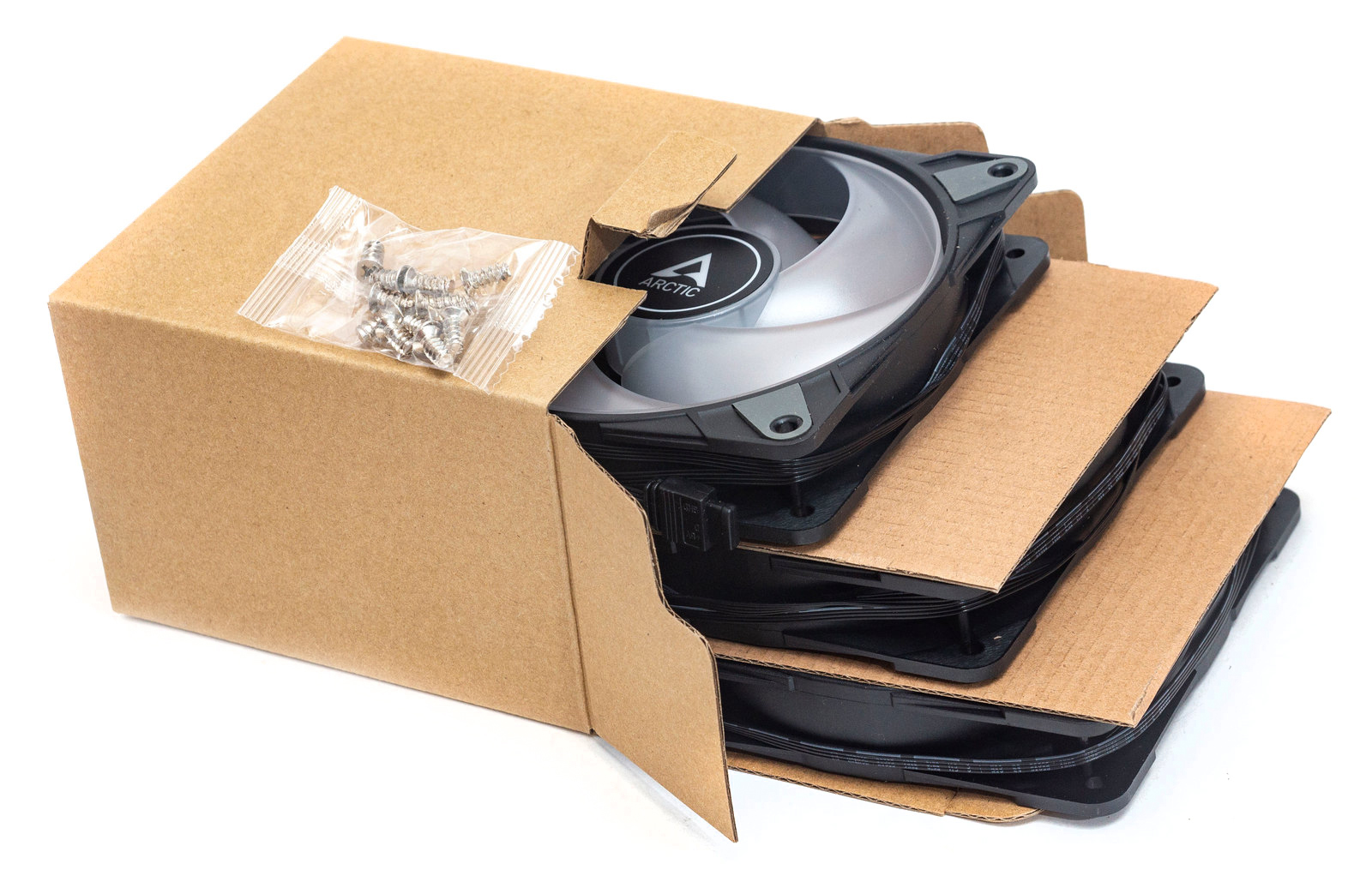

В коробке находятся вентиляторы. Между ними картонные прокладки, целлофановой упаковки нет.

В комплекте только набор из 12 винтов крепления с крупной резьбой.

Внешний вид

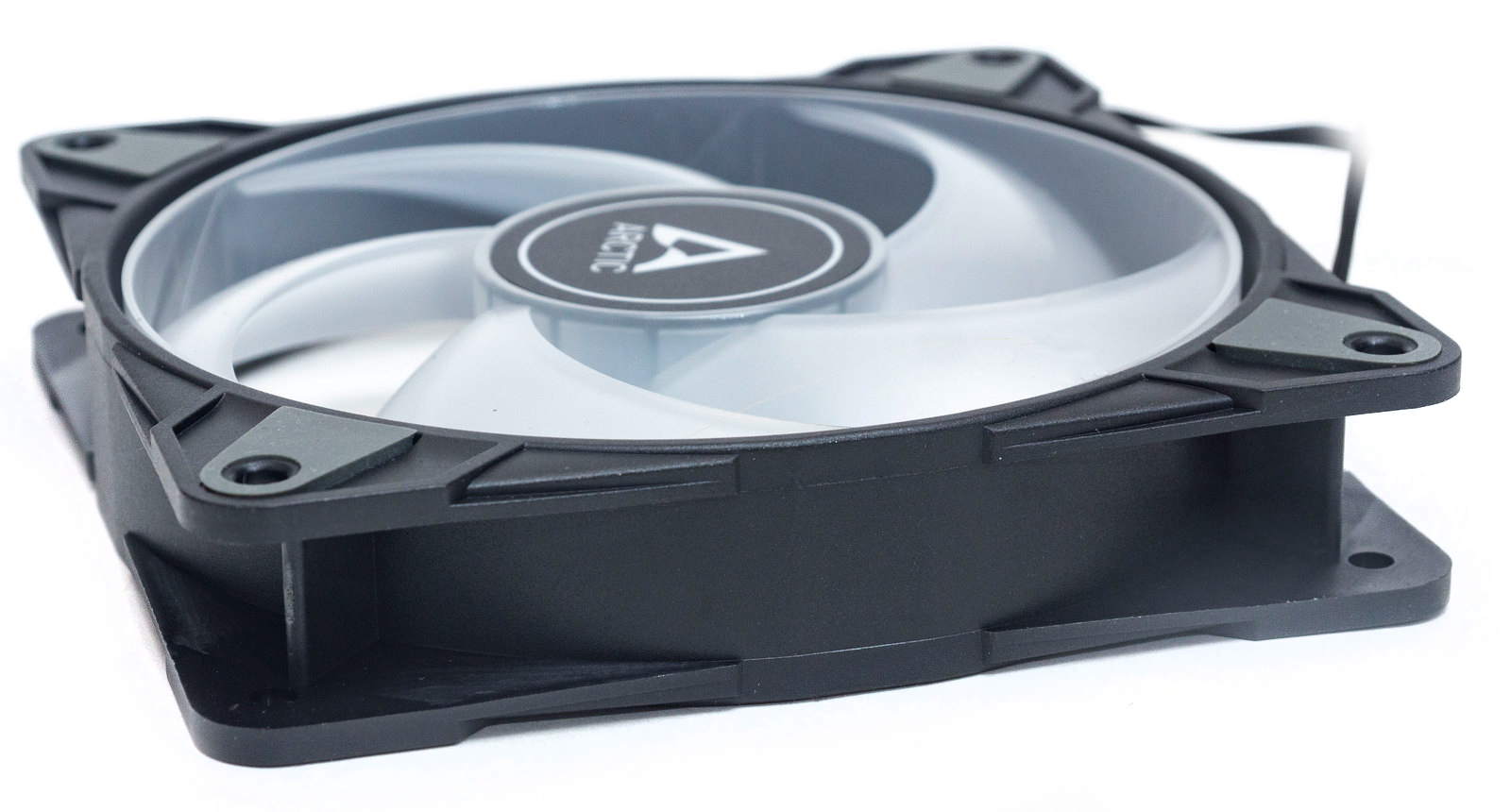

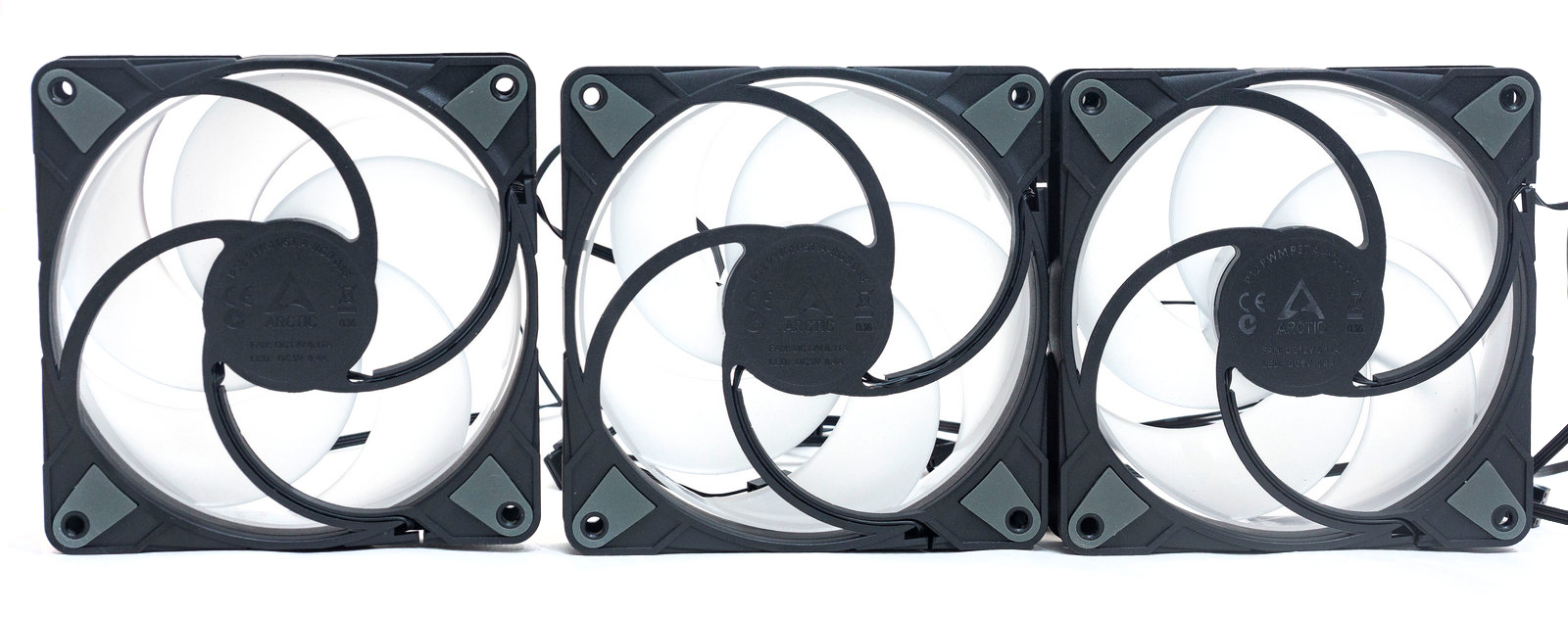

Перед нами стандартные вентиляторы призматической формы.

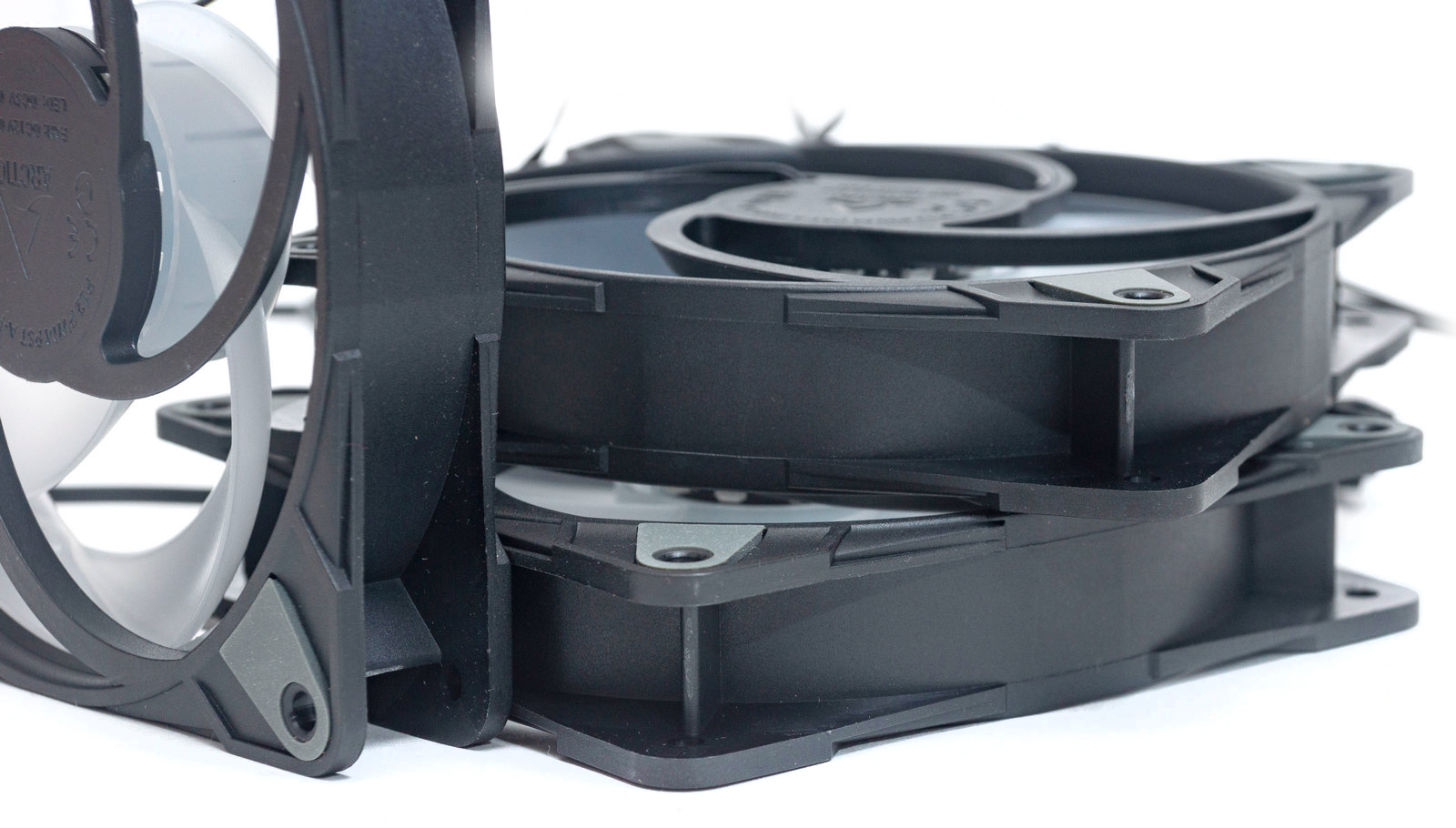

К цилиндрической рамке по внешнему периметру примыкают четыре двойных ушка с отверстиями для крепления вентилятора. Между ушками имеются небольшие ребра жесткости.

С внешней стороны вокруг отверстий наклеены резиновые виброгасящие вставки.

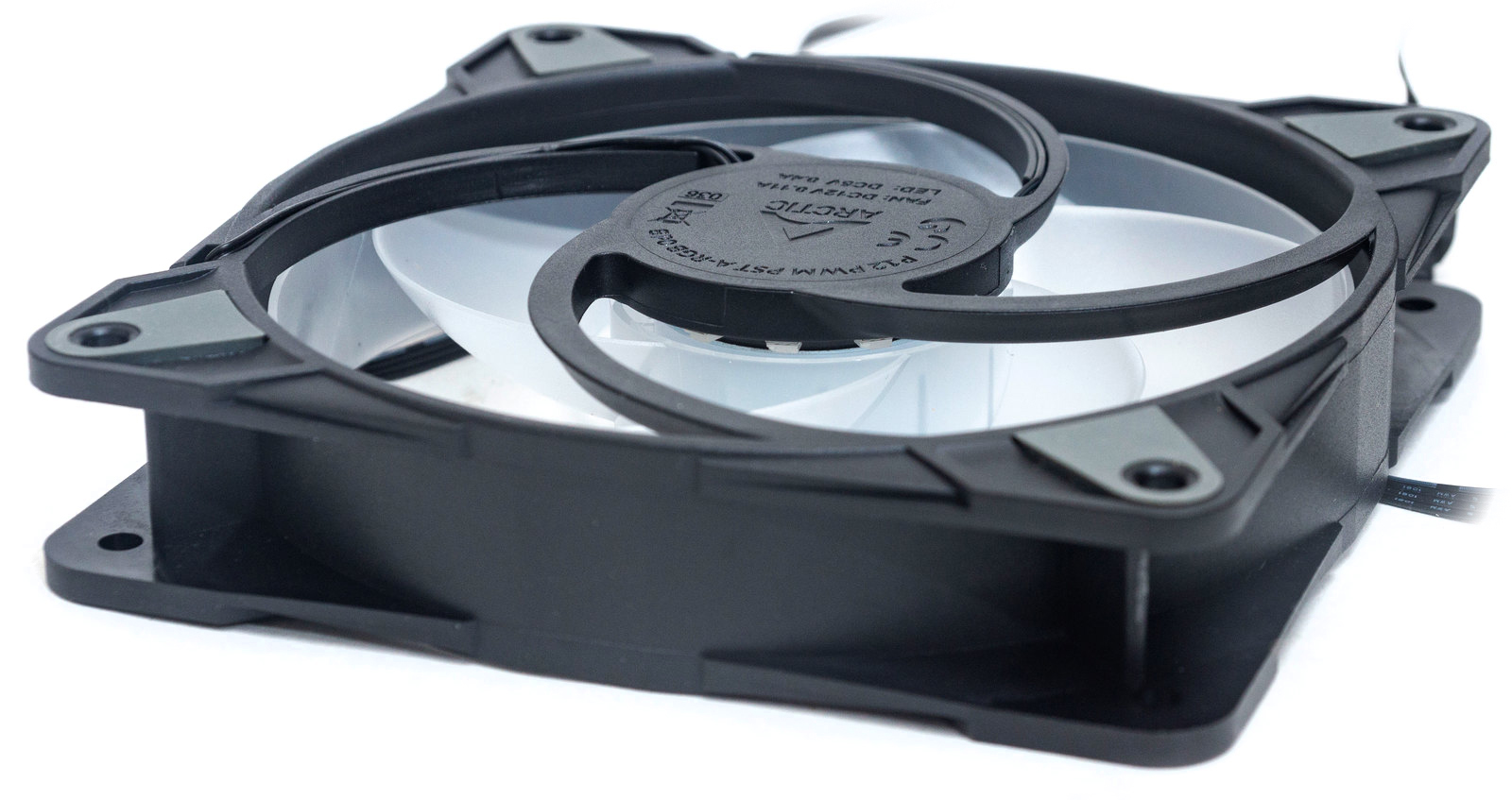

Двигатель вентилятора крепится к рамке четырьмя дугообразными направляющими, такая форма позволяет им, как рессорам, компенсировать передачу вибраций от двигателя на внешнюю рамку.

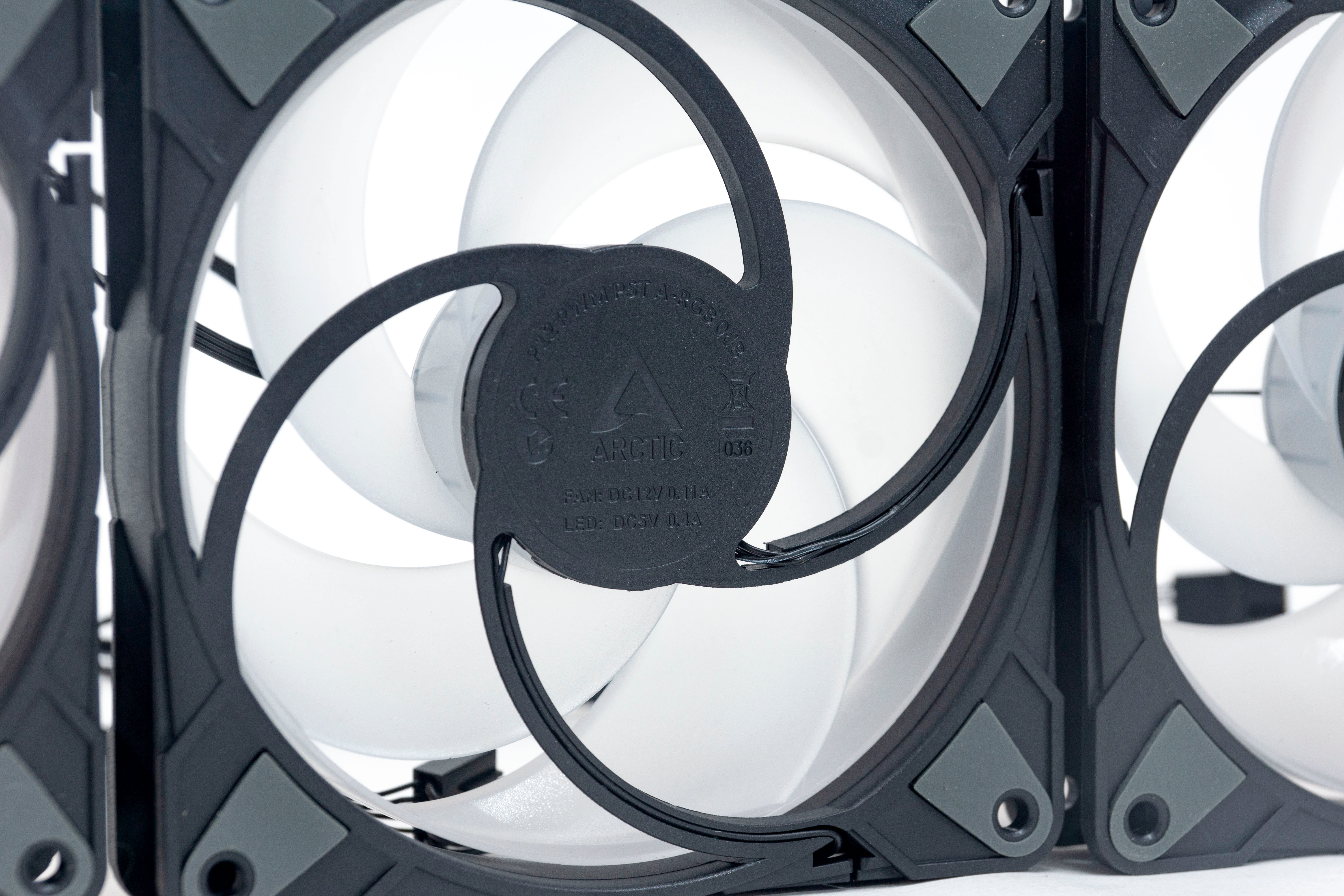

Две дуги с прорезями с внешней стороны – в них уложены провода, идущие на питание двигателя и подсветки. Указаны нагрузочные характеристики: 12В/0.11А для вентилятора и 5В/0,4А для LED-подсветки.

Крыльчатка вентилятора из пяти широких лопастей, закрученных по большому радиусу. С внешней стороны лопасти объедены цилиндрической кольцевой рамкой. Такая конструкция лопастей практически не встречается в корпусных вентиляторах. По заверению производителя это дает более фокусированный воздушный поток. Но как это повлияет на эксплуатационные характеристики, пока непонятно.

Выполнена крыльчатка из полупрозрачного матового белого пластика. В основании вставлены 12 светодиодов.

Два кабеля выходят с двух разных сторон корпуса. Оба провода выполнены в виде плоской ленты без нейлоновой оплетки.

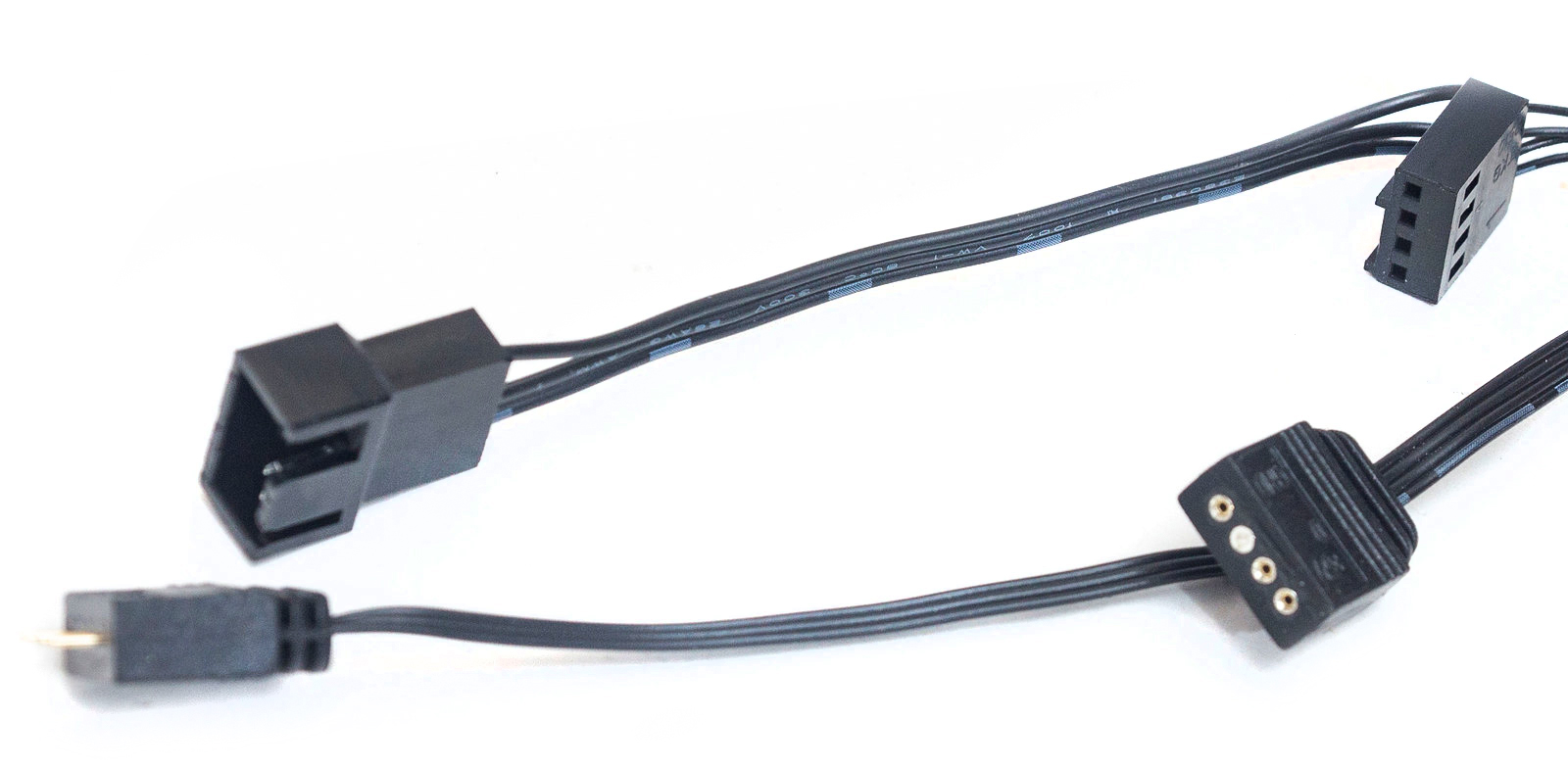

Длина каждого кабеля - 40 см. Также добавлены штекеры-разветвители, позволяющие подключить последовательно вентиляторы между собой. Это тоже особенность данной модели, чаще производители просто добавляют в комплект хаб на несколько устройств.

Подсветка

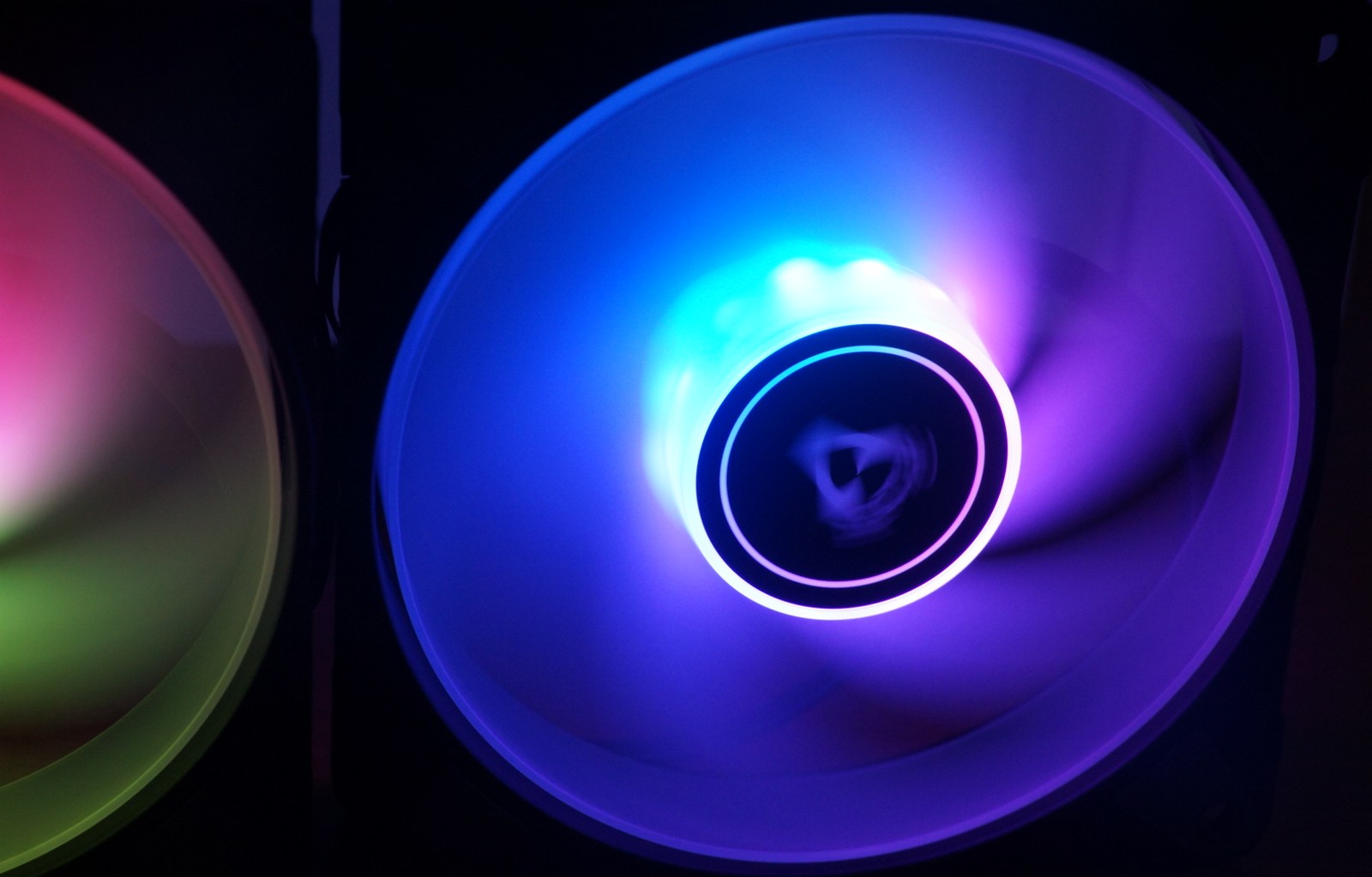

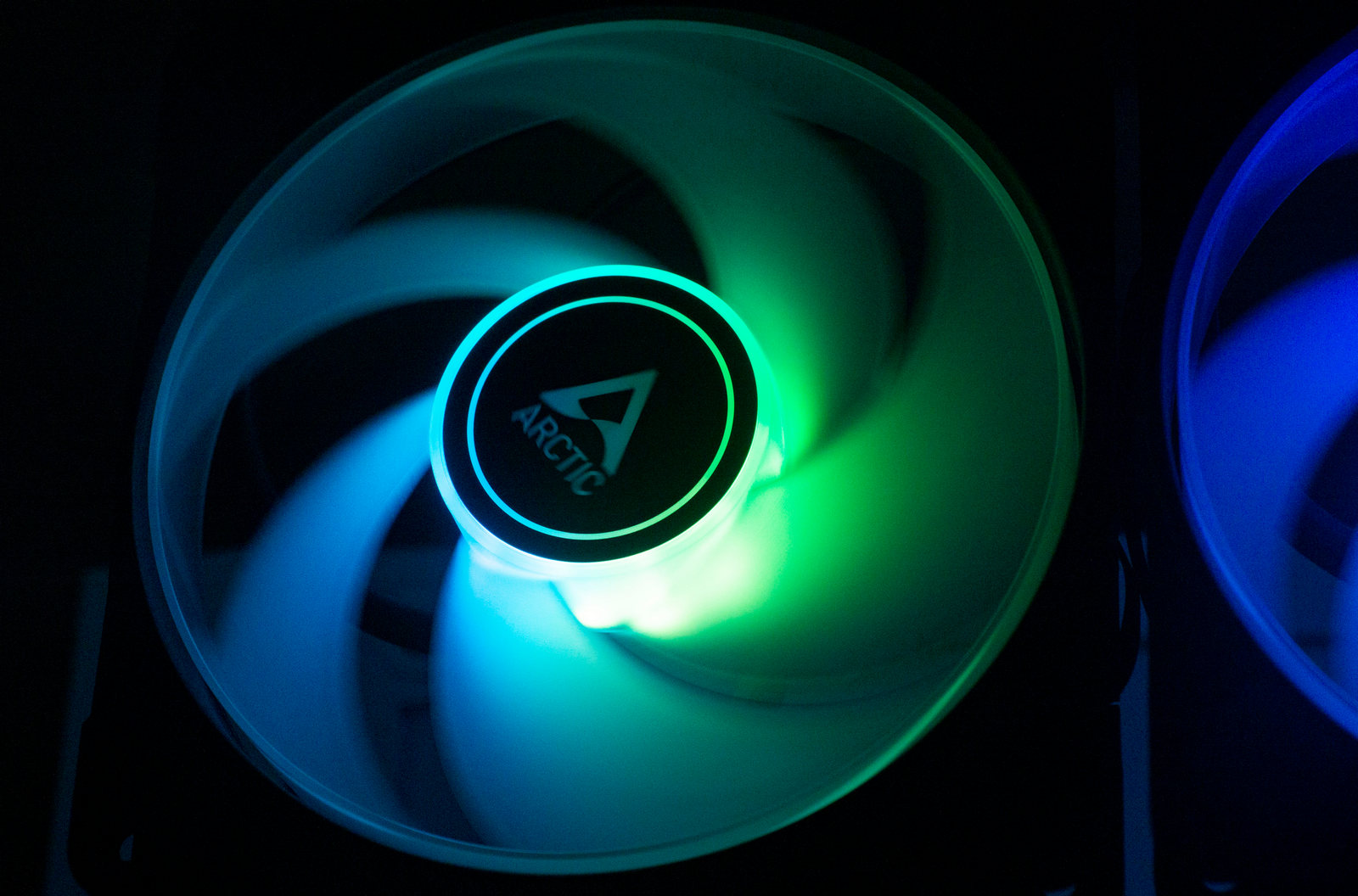

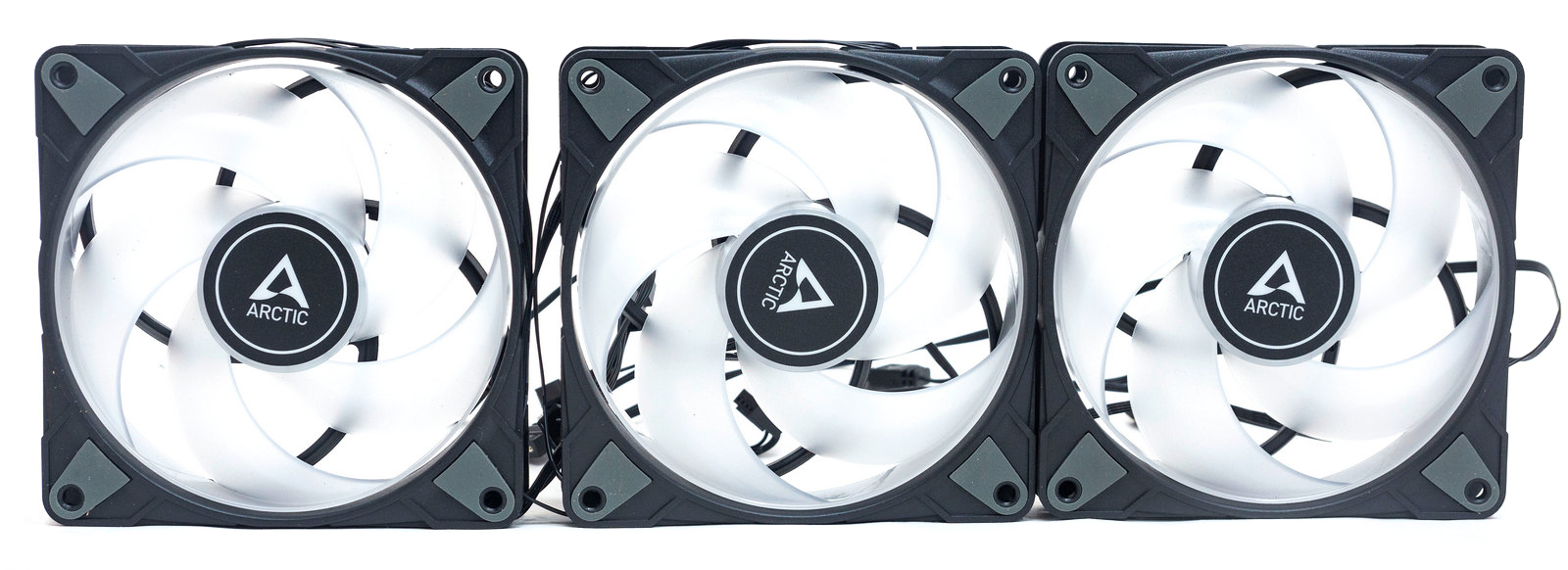

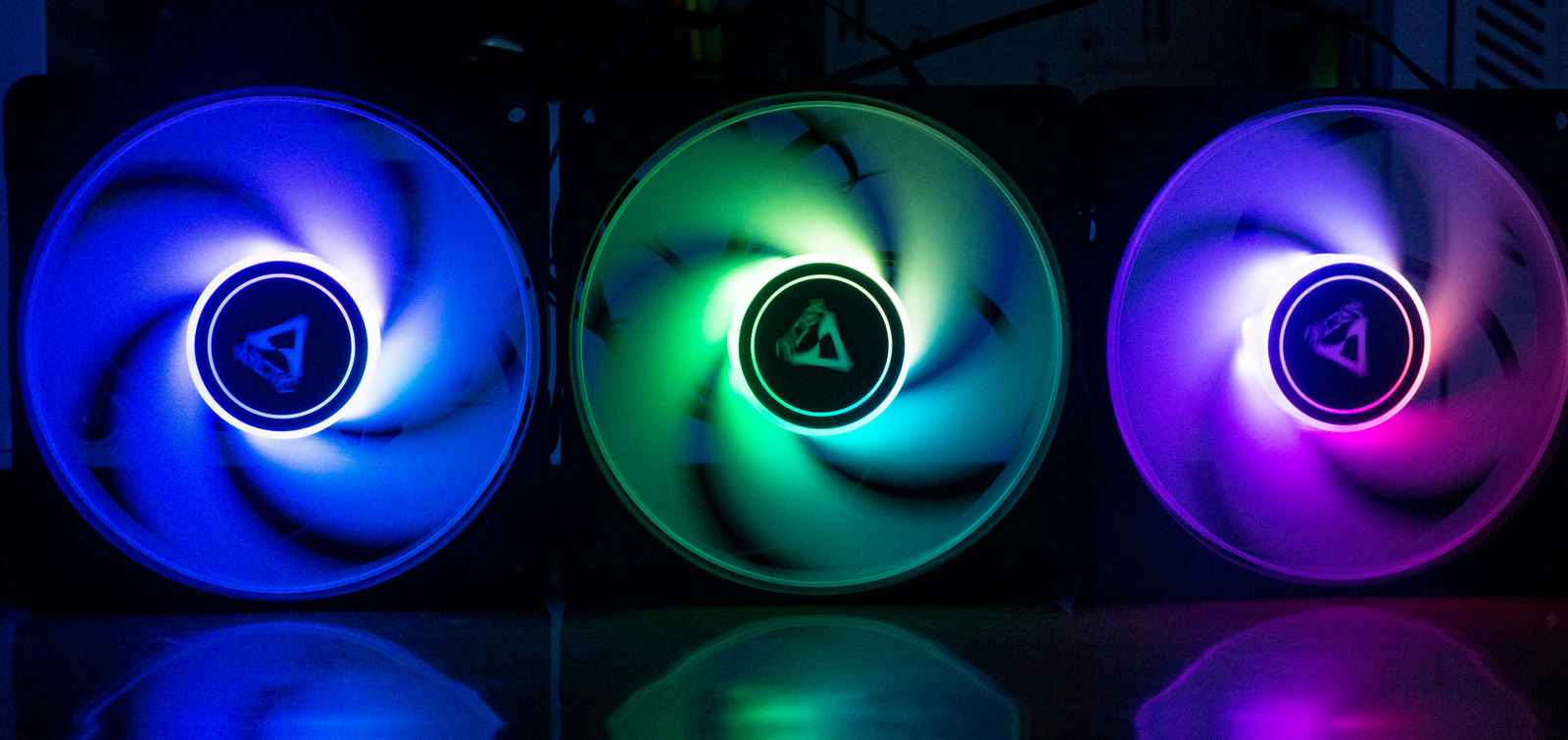

За счет полупрозрачного матового пластика свет от LED-ламп хорошо рассеивается, создавая визуально сплошной диск. Внешняя кольцевая рамка дополнительно отражает и рассеивает свет, что дает равномерность свечения по внешнему периметру, но все равно центральная часть более яркая, ведь именно там находятся светодиоды.

Подсветка вентиляторов не имеет собственного контроллера в комплекте, подключается, настраивается и регулируется встроенными средствами материнской платы. Заявлена поддержка ASUS Aura Sync, MSI Mystic Light Sync, Gigabyte RGB Fusion 2.0 и ASRock Polychrome Sync. Именно последнюю мы и будем использовать, подключившись к материнской плате ASRock X570 Extreme 4.

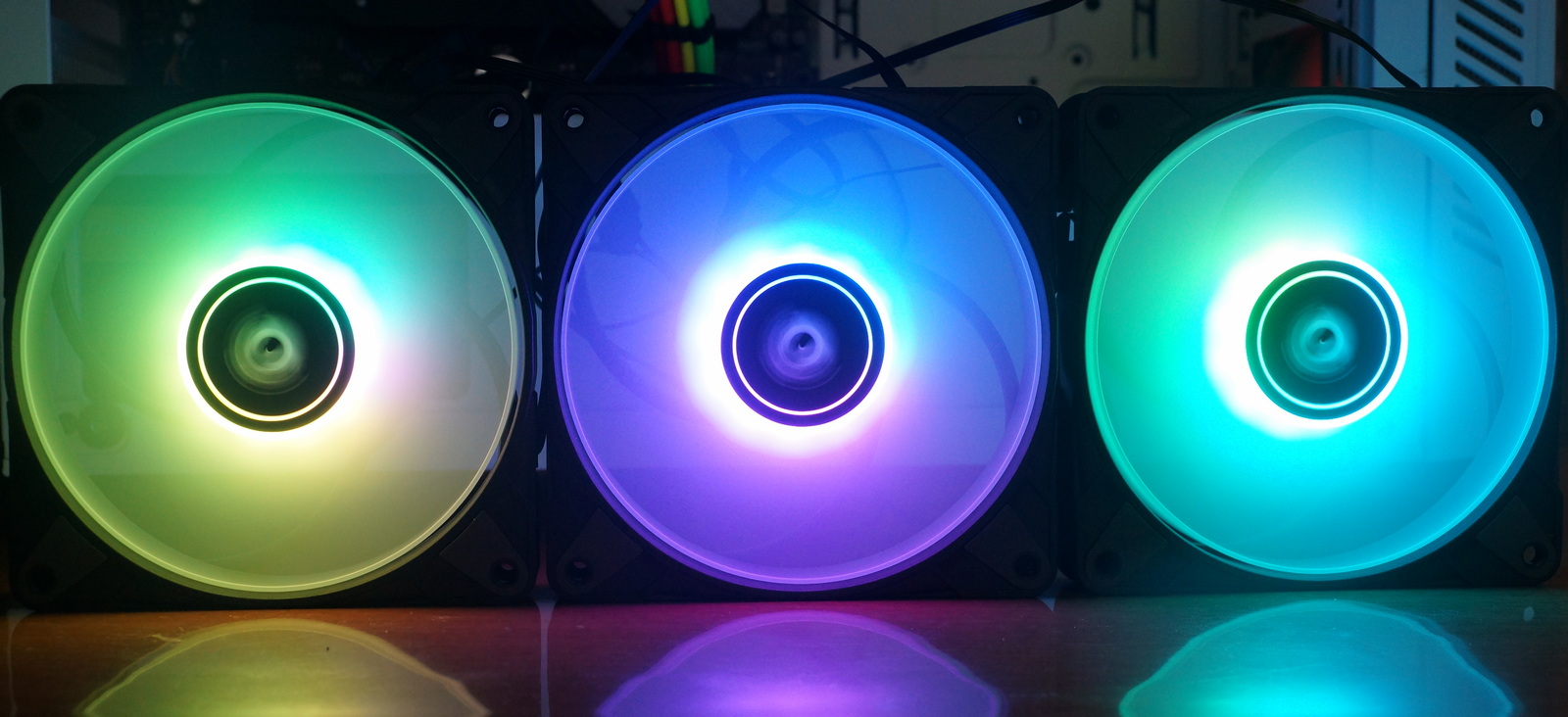

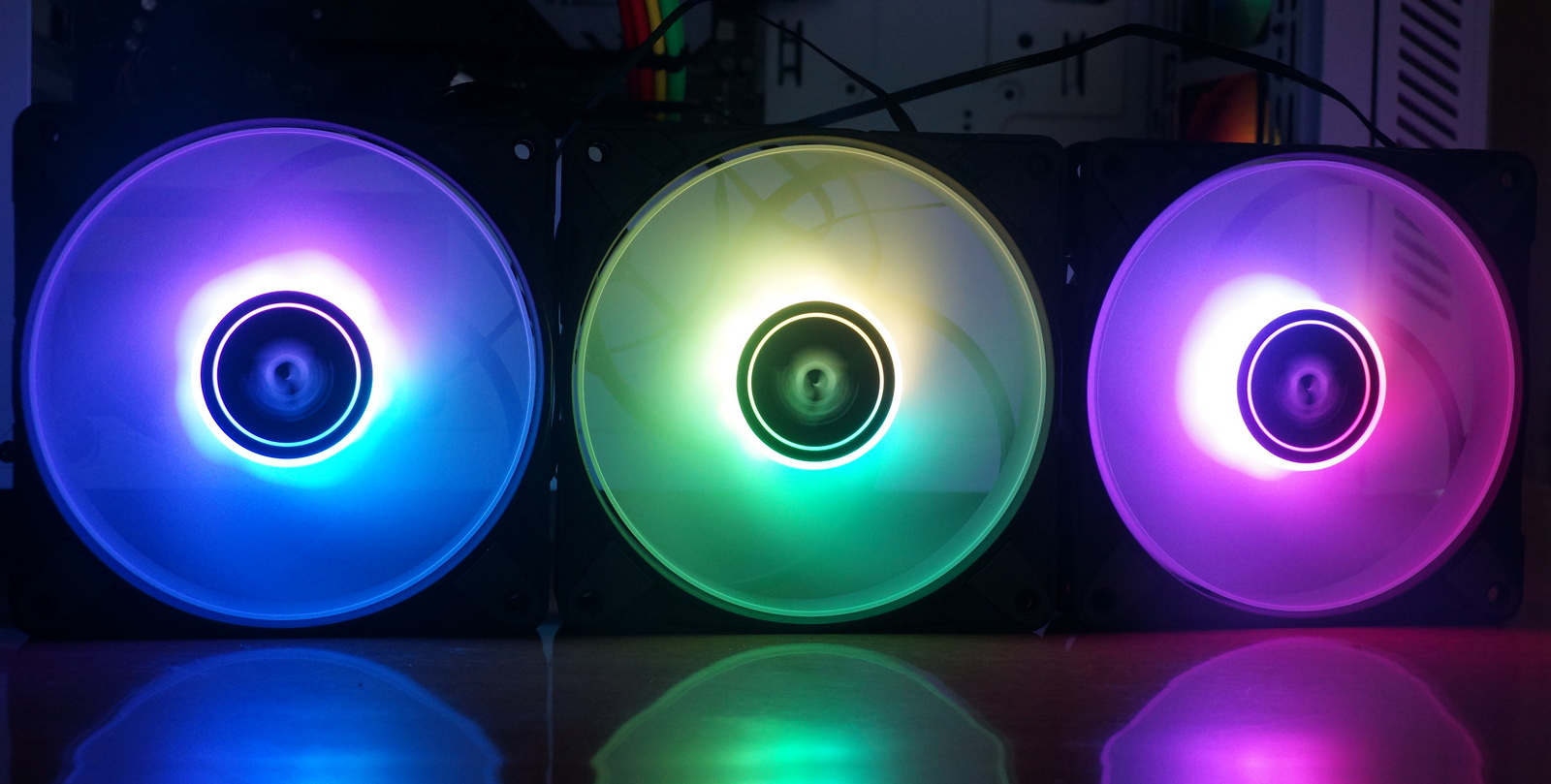

Как хорошо видно по фотографиям, синхронизация между вентиляторами, подключенными последовательно, работает на этой плате некорректно. С этим мы столкнулись и при тестировании других вентиляторов с подсветкой ARGB. Подключившись к контроллеру корпуса мы получили четко синхронизированную смену цветов между всеми вентиляторами комплекта.

Тестирование

Модели вентиляторов Arctic PST поддерживают одноименную технологию - PWM Sharing Technology. Реализовано это за счет 4-пин разветвителя, который позволяет подключать до 5 вентиляторов последовательно, в том числе и вентилятор охлаждения CPU, при этом он должен быть последним в цепи.

Это дает возможность автоматического синхронного управления скоростью всех вентиляторов в цепи или за счет настройки в BIOS, или в ПО материнской платы. Изменения оборотов регулируются в зависимости от изменений температуры CPU или температуры чипсета материнской платы.

Плюс производитель добавил режим полной остановки вентиляторов при ШИМ-сигнале менее 10%.

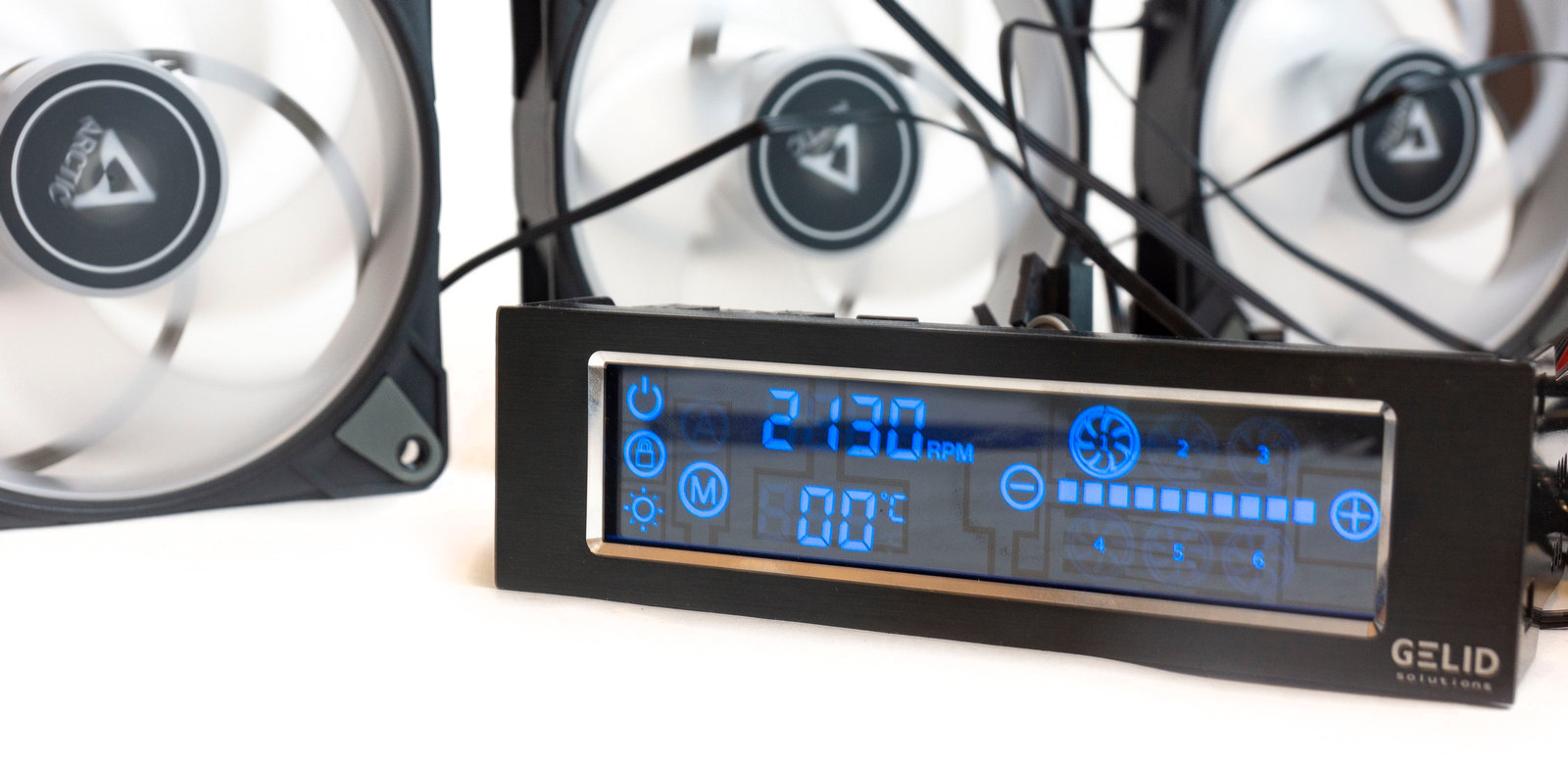

В первом тесте мы определим шумовые характеристики комплекта. Для этого подключим вентиляторы к панели GELID Solutions SpeedTouch 6, она дает возможность ступенчато регулировать напряжение, подаваемое на вентиляторы - от 6.5 до 12 В, также  демонстрирует скорость вращения вентиляторов.

Минимально возможная скорость, которую удалось установить с помощью панели – 1400 об/мин. Максимальная скорость при этом была 2100 об/мин.

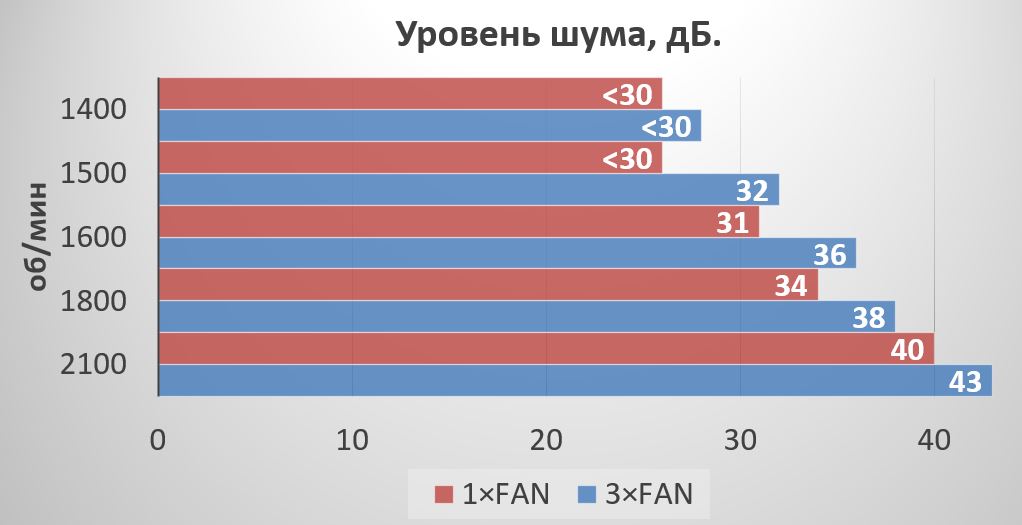

Уровень шума измерялся в полуметре от вентиляторов, установленных на столе. Фоновый уровень шума был менее 30 дБА и не фиксировался шумомером. Блок питания, к которому подключалась панель, работал в пассивном режиме. Измерения проводились как с тремя включенными вентиляторами, так и с одним.

При оборотах ниже 1500 уровень шума снижается менее 30 дБ, что является вполне комфортным показателем. В закрытом корпусе вентиляторы можно назвать бесшумными. Значительный уровень шума, более 40 дБ, только на максимальных оборотах, но это приемлемо для производительных вентиляторов, работающих на 2000 об/мин.

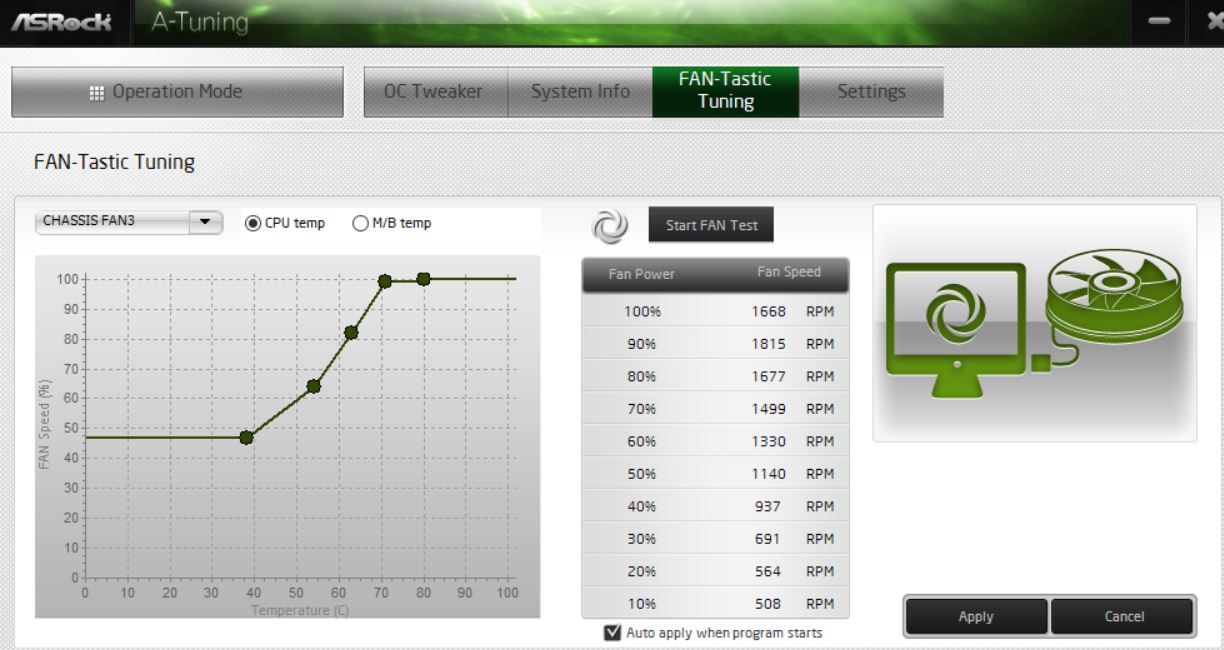

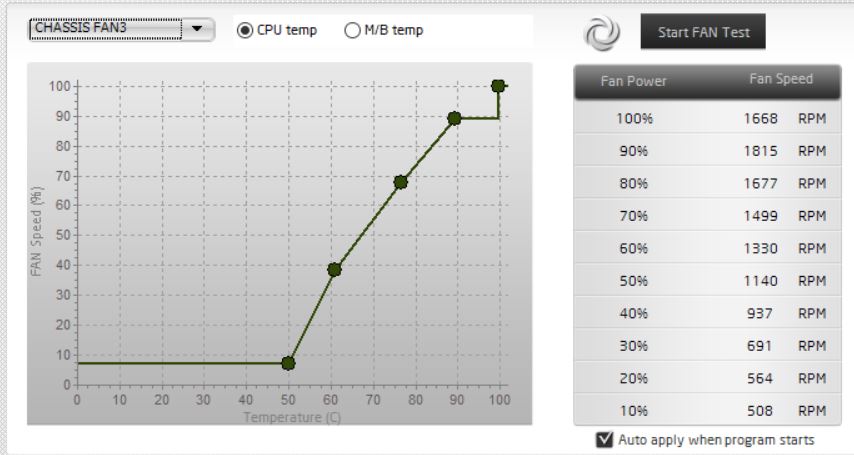

Во втором тесте мы посмотрим алгоритм работы ШИМ-управления. Для этого вентиляторы были подключены к материнской плате ASRock X570 Extreme 4 к разъему FAN3. Управление через утилиту A-Tuning. Данная утилита в автоматическом режиме определяет возможности вентилятора по регулировке оборотов в зависимости от ШИМ-заполнения и выводит данные в виде таблицы.

В таблице мы видим неверный результат на 100%, по всей видимости должно быть именно 2000 об/мин. Минимальные обороты на 10% - 500 RPM.

Вручную выставляем скорость вращения менее 10% при температуре CPU до 50°С. Как и ожидалось, вращение лопастей вентилятора полностью останавливается.

Но при этом вентилятор все равно стартует достаточно часто, при старте в течении секунды слышен стрекот двигателя. Все же 10% для нулевого уровня - очень низкий порог, более эффективно смотрелись бы 20 или 30% — это остановка при 600 об/мин.

В системе с производительным процессором вентиляторы будут или все время вращаться, или очень часто стартовать и останавливаться. Видится целесообразной установка подобных вентиляторов в системах с достаточно «холодными» процессорами, где во время низких нагрузок все вентиляторы ПК будут работать в пассивном режиме, в том числе и на БП, и на видеокарте. При этом можно получить полностью пассивную систему охлаждения.

Заключение

Вентиляторы Arctic P12 PWM PST A-RGB 0dB очень интересны для создания полностью бесшумных сборок. Кроме технологии PST, обеспечивающей синхронную автоматическую работу до пяти вентиляторов, подключенных в одну цепочку, они имеют режим полной остановки при скважности ШИМ-сигнала менее 10%.

Не менее интересна и конструкция самой крыльчатки с внешним цилиндрическим кольцом, вращающимся в рамке вентилятора. За счет этого воздушный поток должен быть более сфокусированным, да и сама RGB-подсветка выглядит более ярко и равномерно освещает весь контур.

У вентиляторов очень широкий диапазон оборотов в активном режиме – от 500 до 2000, что делает их универсальным решением: можно использовать как корпусные на средних оборотах с комфортным уровнем шума, так и для установки на системы охлаждения CPU – башни или радиаторы СЖО. На высоких оборотах они создают эффективный поток воздуха.

При этом уровень шума вполне комфортный: до 1500 об/мин их можно назвать тихими, а на меньших оборотах даже бесшумными.

Плюсы:

• Режим 0 дБ;
• Возможность последовательного подключения;
• Широкий диапазон оборотов;
• Комфортный уровень шума;
• Высокая эффективность;
• Достаточно равномерная подсветка всего контура.

Минусы:

• Нет комплектного ARGB-контроллера;
• Относительно высокая стоимость.
