Обзор и тест блока питания Xilence Performance X 750 Вт (XN073 / XP750MR9)

Достаточно тихий блок питания мощностью 750 Вт с отличной стабилизацией шины +12 В. Разработан для игровых компьютеров средней и высокой производительности.
Обзор и тест блока питания Xilence Performance X 750 Вт (XN073 / XP750MR9)

Кроме рассмотренной чуть ранее серии Performance A+ III 2019 года в ассортименте продукции компании Xilence присутствует ещё одна линейка блоков питания с неплохим соотношением цена/качество — Performance X. Она позиционируется в более дорогом сегменте, но эта разница оправдана продвинутой схемотехнической базой и "золотым" сертификатом энергоэффективности 80 PLUS GOLD. На примере Xilence Performance X с артикулом XN073 / XP750MR9 рассмотрим модель на 750 Вт с частично-модульной кабельной системой.

Спецификация

  • Модель: Xilence Performance X 750 Вт;
  • Артикул: XN073 | XP750MR9;
  • Максимальная выходная мощность: 750 Вт;
  • Цвет корпуса: черный;
  • Размеры (Ш/В/Д): 150 х 86 x 160 мм;
  • Форм-фактор ATX: версия 2.4;
  • Коррекция фактора мощности (PFC): активная (APFC);
  • Входное напряжение: 200-240 В переменного тока с частотой 50-60 Гц;
  • Входной ток: максимум 6,3 А;
  • Система охлаждения: 135-мм вентилятор;
  • Эффективность: 80 PLUS® GOLD;
  • Защита: OVP, UVP, OCP, OTP, SCP, OLP;
  • Срок гарантии: 2 года.

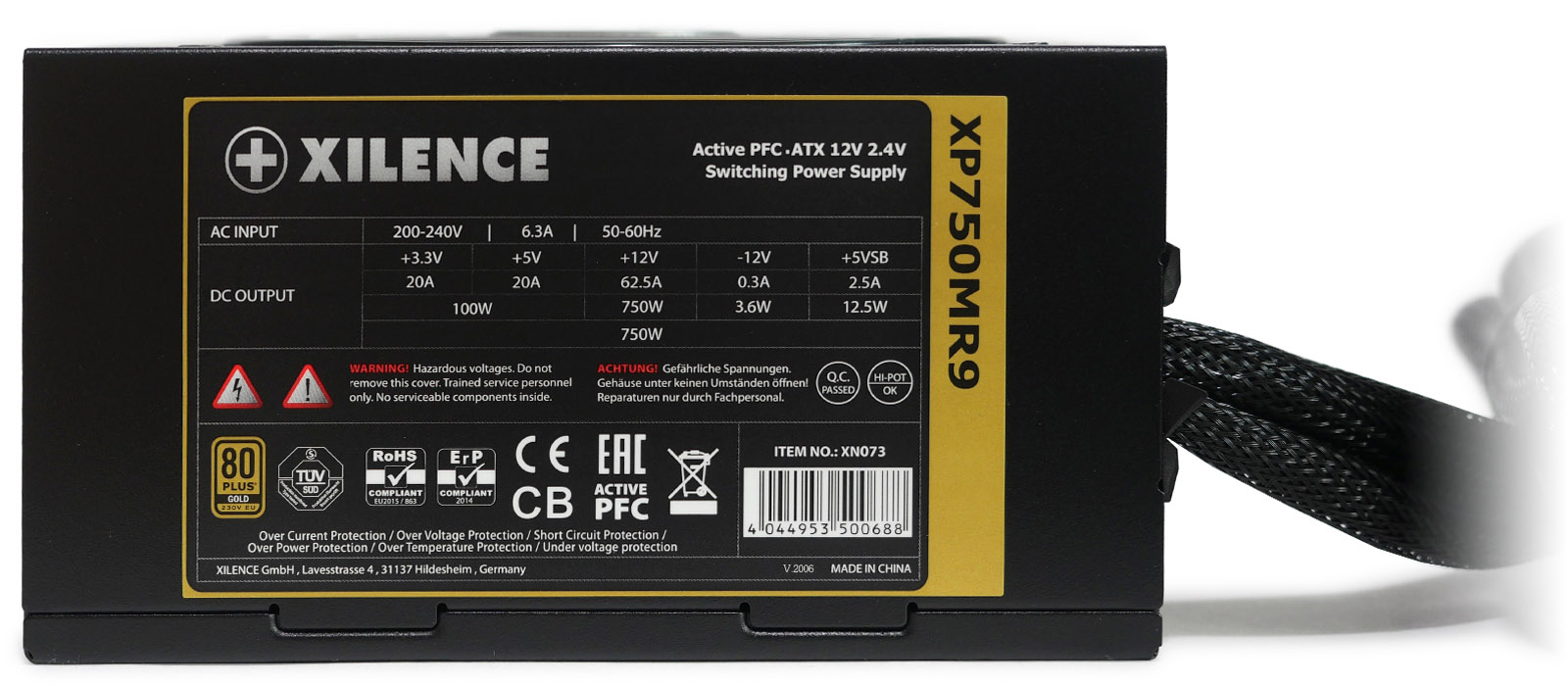

Нагрузочная таблица приведена на специальной наклейке на корпусе блока питания.

Xilence Performance X 750 Вт разработан для европейского рынка, о чём говорит адаптация только под сети электропитания с напряжением 230 В. Как и подобает блоку питания, который должен стать основой производительного современного персонального компьютера, основной упор сделан на двенадцативольтовой линии, коэффициент отношения мощности которой к полной мощности равен 1. Суммарная нагрузка на линии +3,3 В и +5 В относительно невысокая и ограничена ста ваттами, чего в большинстве сборок достаточно.

Упаковка и комплектация

Оформление упаковки у блоков серии Performance X выдержано в фирменном стиле Xilence с имитацией дизайнерского наброска изображения устройства карандашом. Коробка имеет чуть более крупные, чем у протестированного ранее Performance A+ III 650 Вт, размеры — 292 x 197 x 98 мм, что связано со слегка увеличенной длиной корпуса самого блока питания.

В остальном оформление похожее. На условно нижней части коробки всё то же фотореалистичное изображение устройства в трёхмерной проекции, информация о наборе выходных проводов, размещении на них разъёмов питания и нагрузочная таблица.

Внутри коробки блок питания уложен с использованием защиты из воздушно-пузырьковой плёнки, прокладок из вспененного материала и с отделением проводов картонной перегородкой. Прочность такого исполнения достаточная, чтобы выдержать дистанционную доставку с интернет-магазинов без особых дополнительных мер защиты.

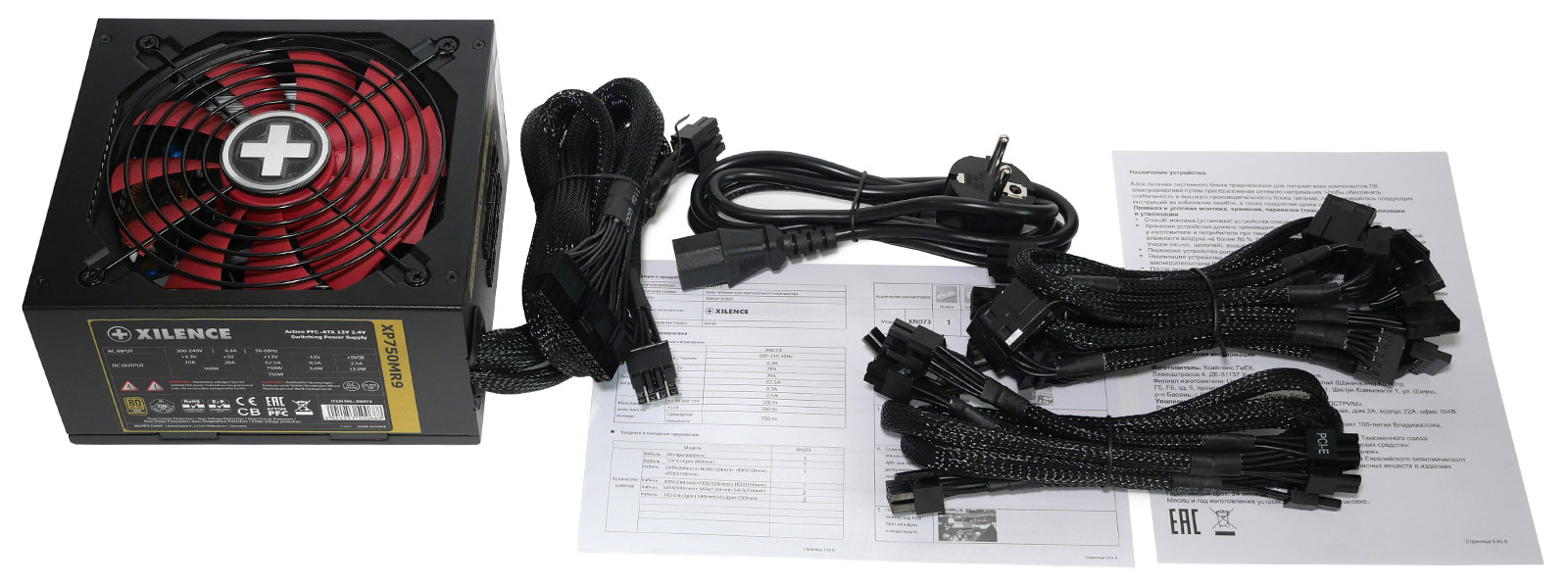

Комплектация Xilence XN073 / XP750MR9 типична для блоков питания сопоставимого класса:

  • Информация на одном печатном листе о продукте;
  • Описание назначения устройства на русском языке на одном листе;
  • Пакет с набором модульных проводов (артикул 88-1908-180003);
  • Сетевой провод длиной 136 см с евровилкой;
  • Зип-пакет с четырьмя крепёжными винтами, окрашенными в чёрный под цвет корпуса.

Кабельная система

Блок питания Xilence Performance X 750 Вт, имеющий артикул XP750MR9, оснащён частично модульным набором проводов. Все выходные кабели питания, в том числе съёмные, собраны в пучки и затянуты дополнительной сетчатой нейлоновой оплёткой.


Длина проводов и группировка коннекторов по отдельным линиям:

  • Основной разъём питания материнской платы 24(20+4)-pin — 590 мм;
  • Дополнительное питание процессора EPS12V 8-pin (два штекера) — 600 мм;
  • PCI-E 8(6+2)-pin — 2 х (495 мм +145 мм);
  • Периферия SATA-SATA-SATA — 2 х (500 мм + 145 мм + 145 мм);
  • Периферия SATA-MOLEX-MOLEX — 2 х (500 мм + 150 мм + 150 мм).
Для большей совместимости с материнскими платами разного исполнения восьмиконтактные разъёмы питания процессора EPS12V разной компоновки: один — цельный, второй — составной (4+4). Длина отдельных линий немного отличается в меньшую сторону от заявленных на коробке значений. В случае с основными проводами до материнской платы в крупных экземплярах корпусов middle-tower сегмента могут быть проблемы с аккуратной скрытой укладкой по периметру, длина в 650 мм была бы предпочтительнее.

Внешний вид

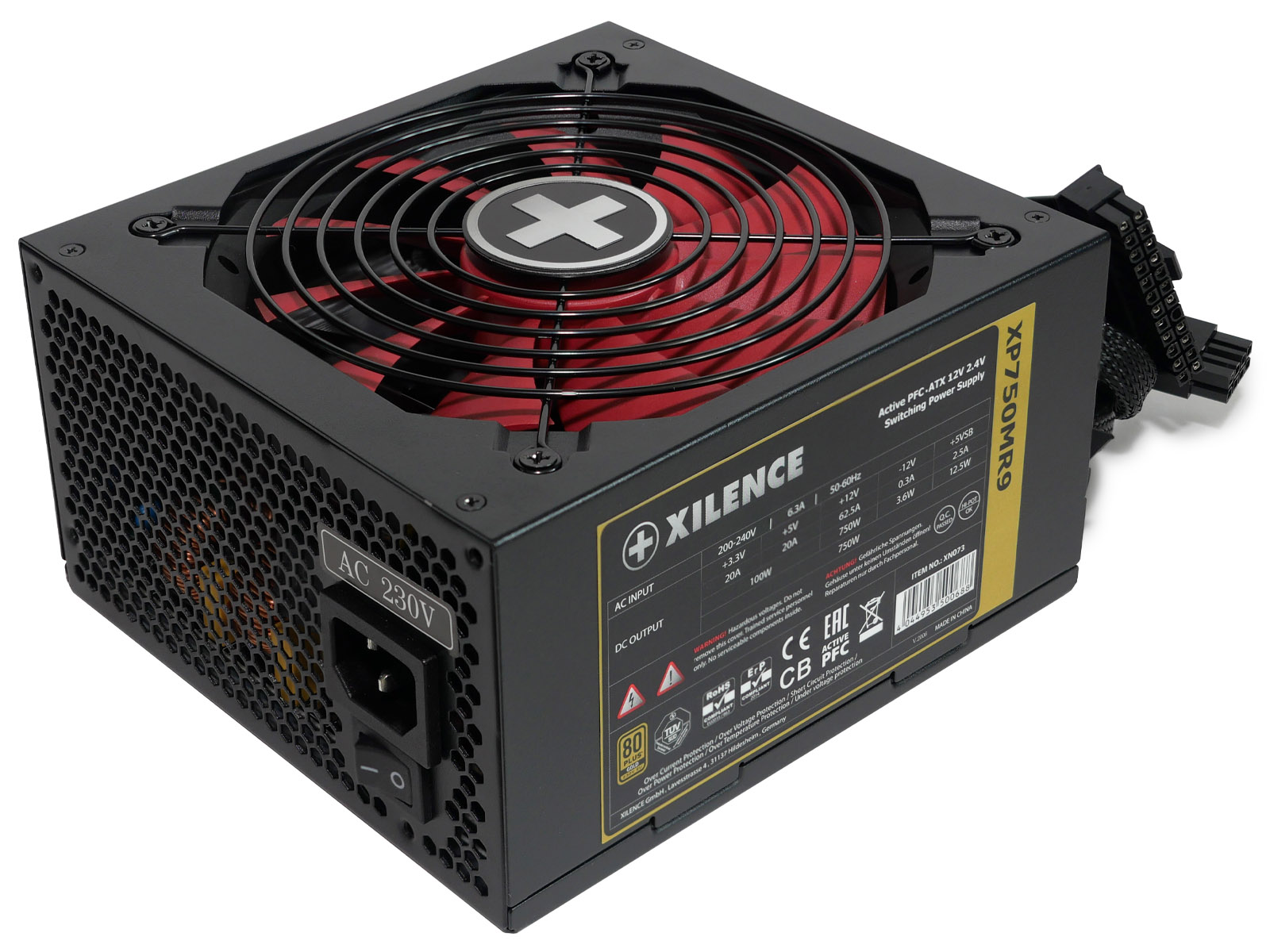

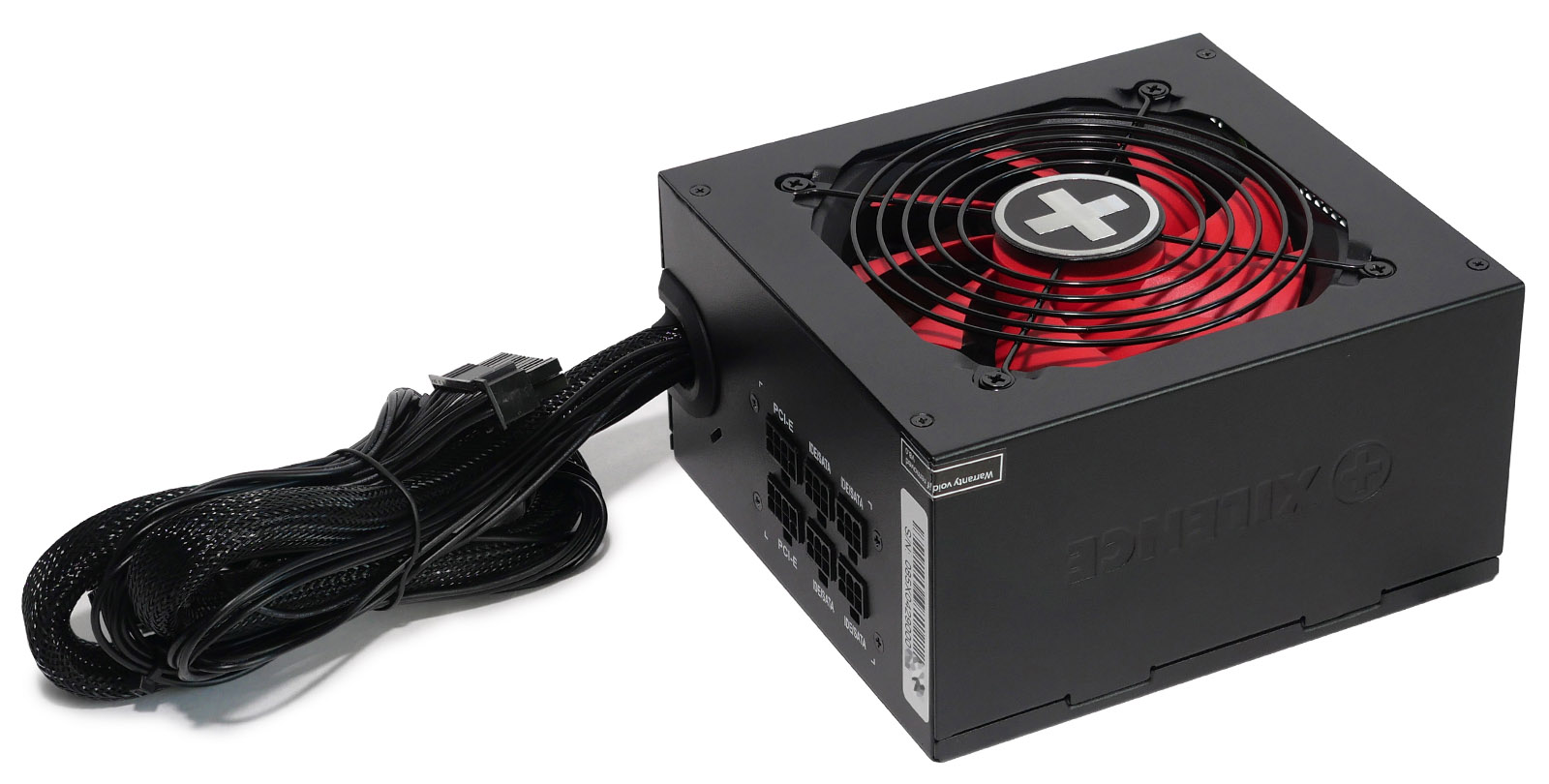

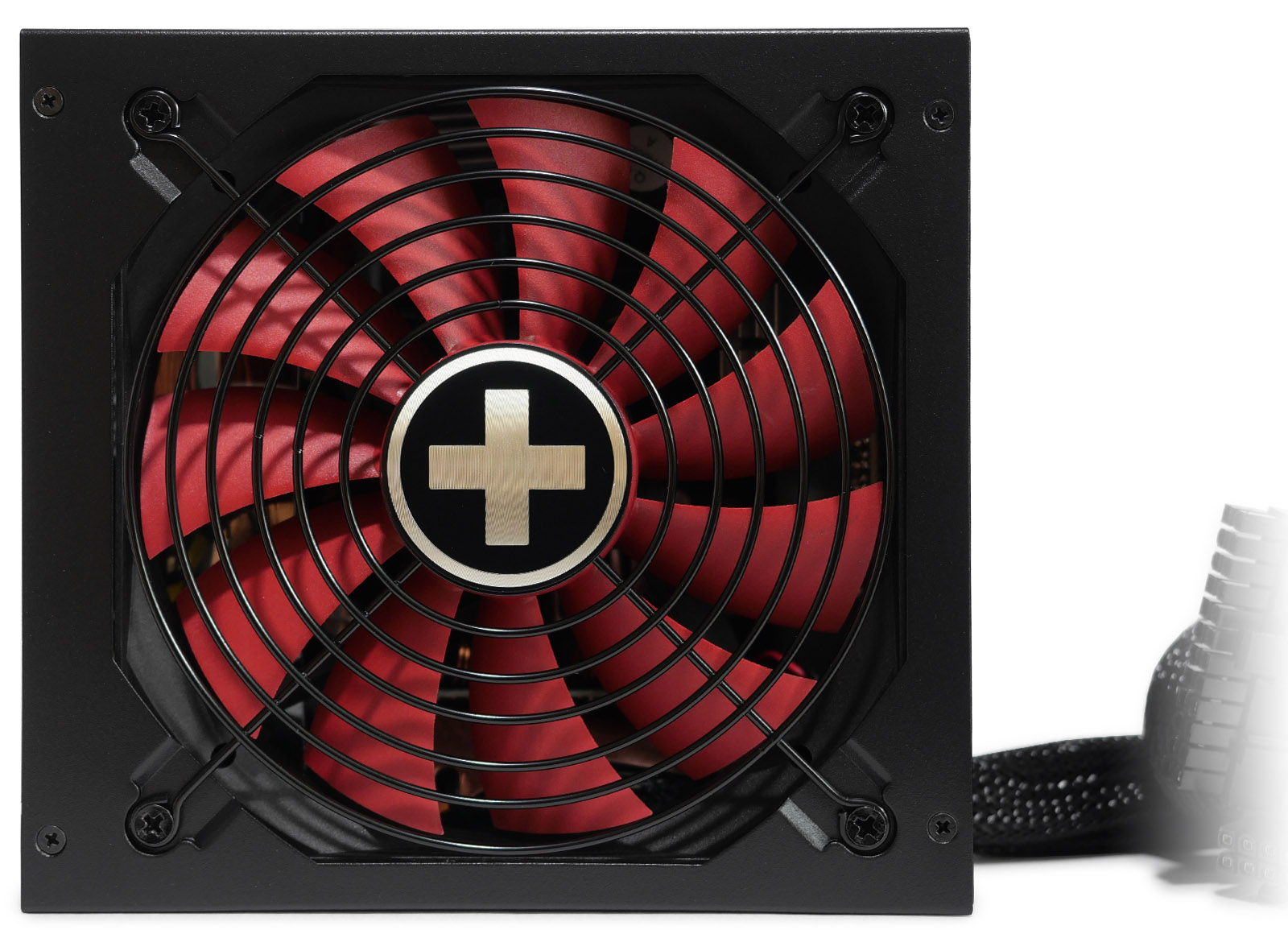

Для различных вариаций блоков в серии Performance от Xilence характерен дизайн с фирменным круглым логотипом и крестом в центре вентиляционной решетки над вентилятором. Второй фирменный элемент — красный цвет крыльчатки вентилятора.

Корпус Xilence XP750MR9 полностью металлический. Сборка и окраска в чёрный цвет качественная. Габаритные размеры стандартные по высоте и ширине, а вот глубина слегка увеличена — 150 мм.

Вся площадь задней стенки перфорирована с узором в виде мелких сот для снижения сопротивления воздушному потоку от вентилятора. Ближе к правому краю размещены: разъём для подключения к электросети и тумблер принудительного включения и выключения.

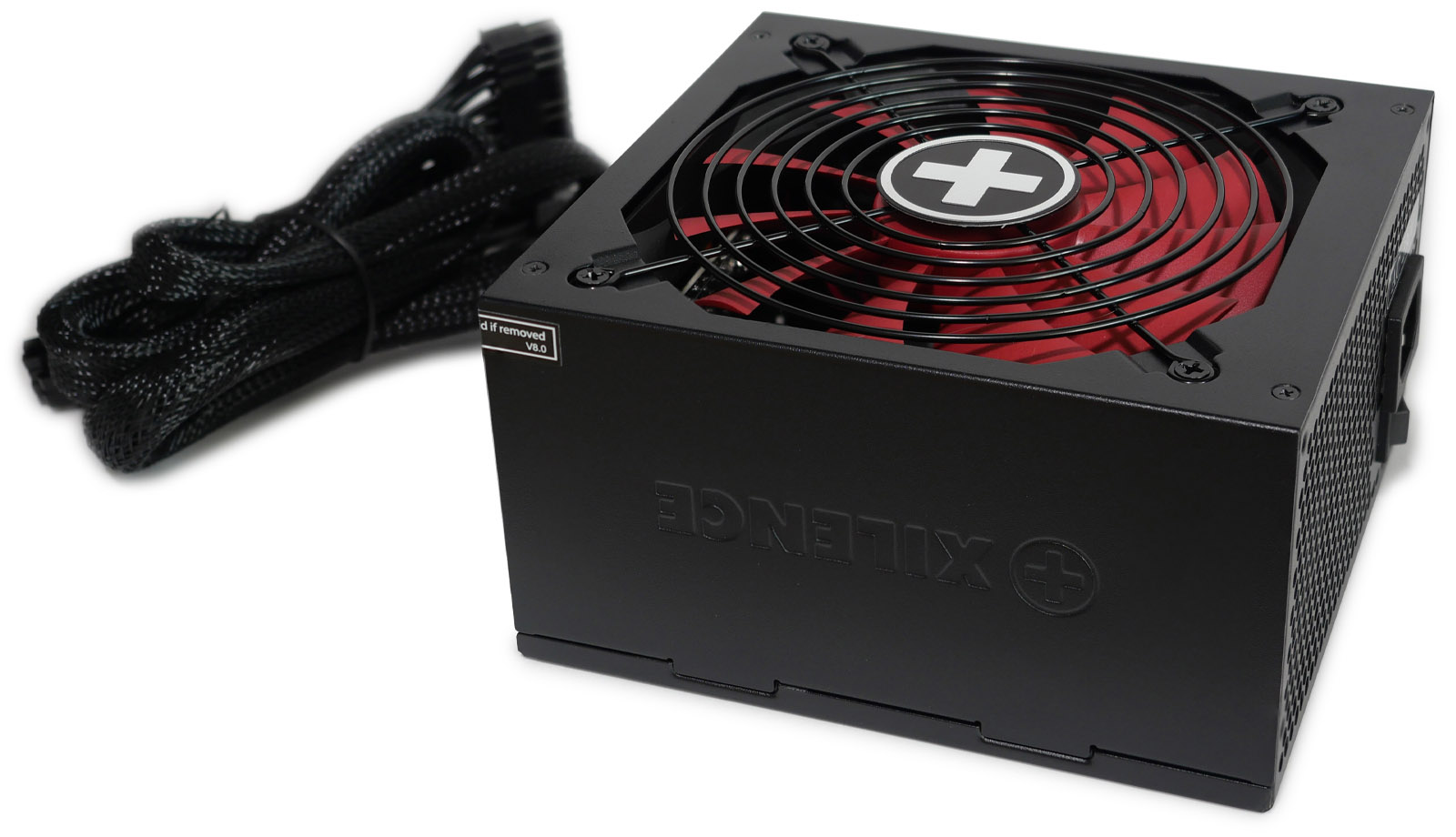

Длинные боковые грани глухие. С одной стороны приклеен стикер с информацией о характеристиках блока питания, с другой выдавлен логотип Xilence в зеркальном отражении по вертикали, чтобы остаться читаемым при нетиповой установке вентилятором вверх в некоторых корпусах ПК.

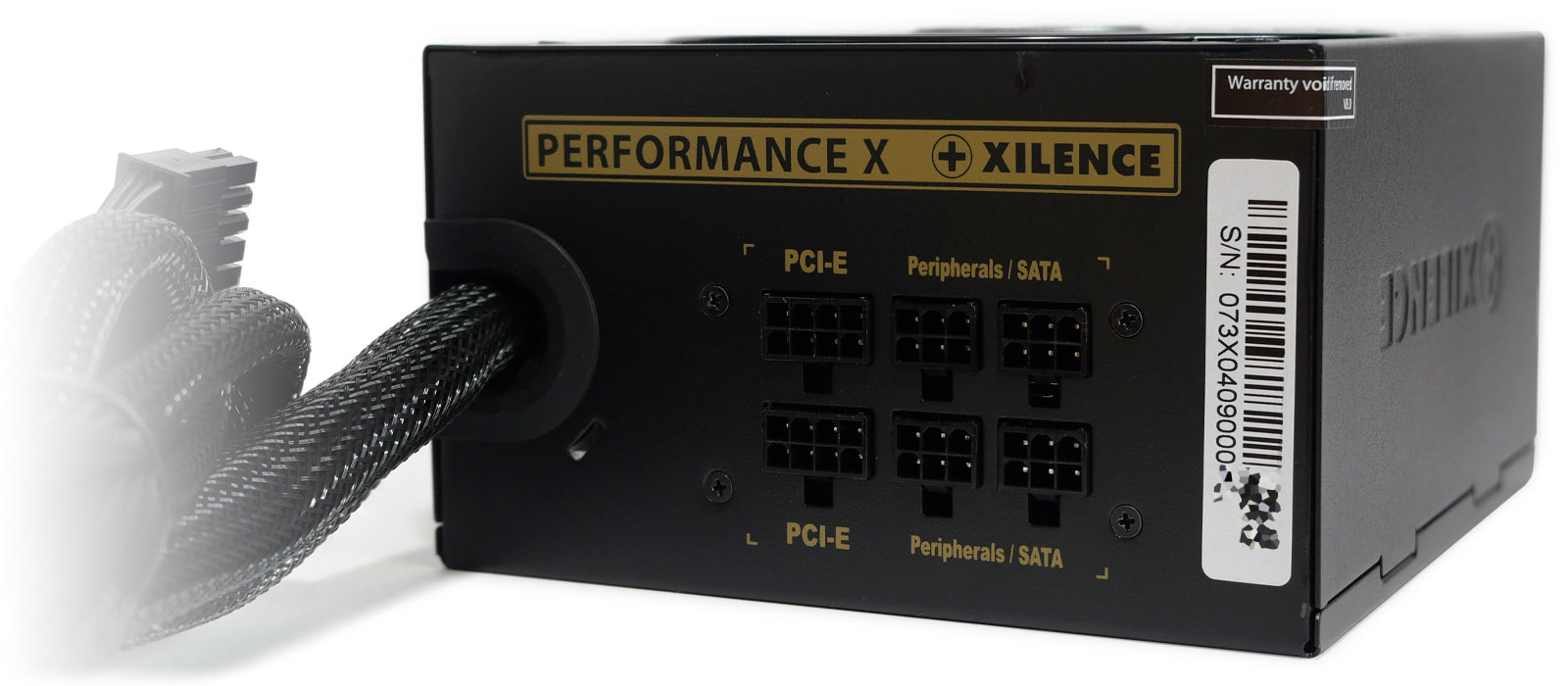

Модульные разъёмы для кабелей питания PCI-E и внутренней периферии размещены на одной грани с несъёмным пучком проводов к материнской плате. Выводы сделаны аккуратно и подписаны краской золотистого цвета. Форма коннекторов отличается по количеству контактов, что исключает неправильное подключение.

Схемотехника

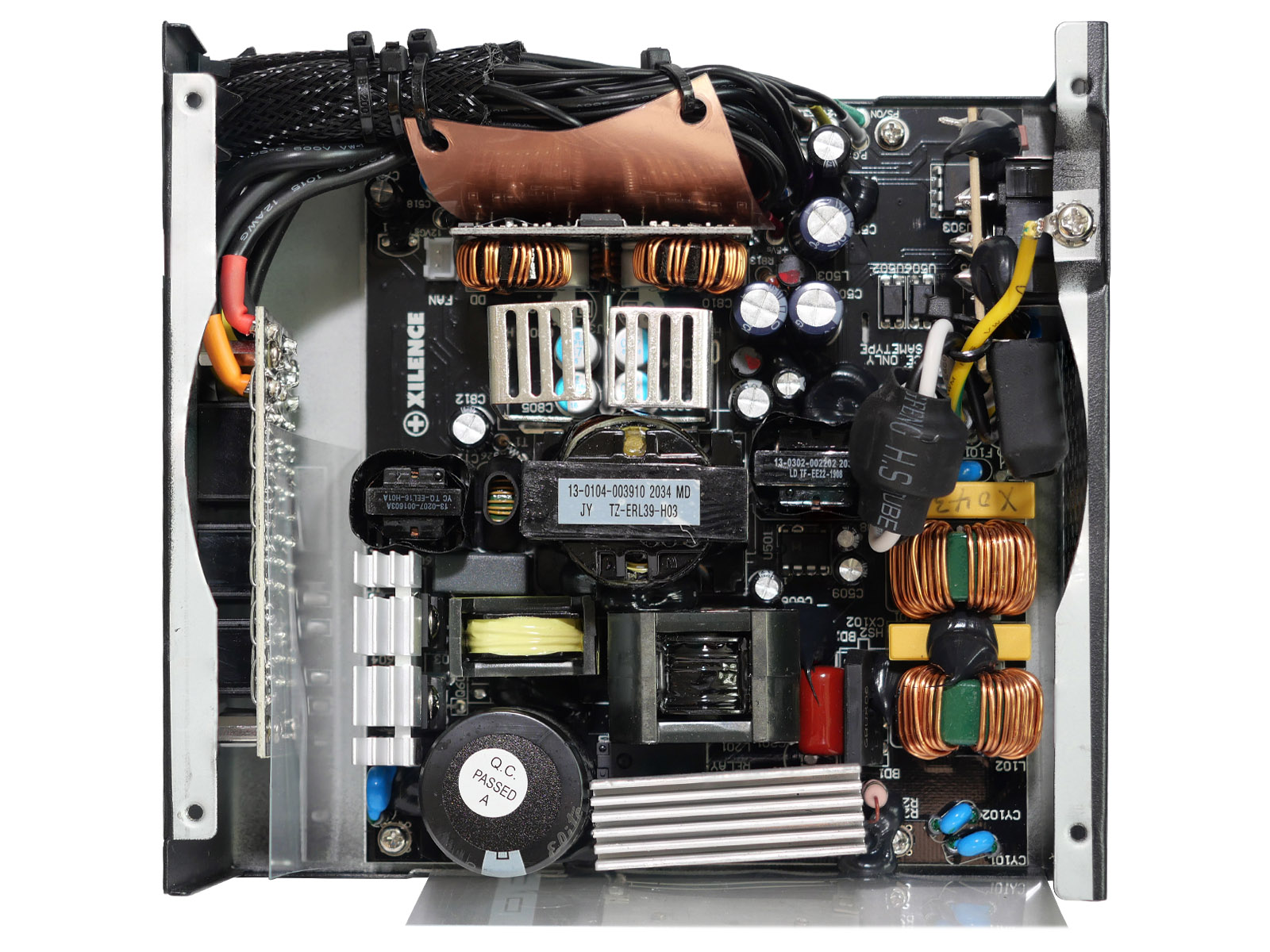

На стыке боковых стенок корпуса блока питания находится гарантийная наклейка. Её повреждение лишает двухлетней гарантии на устройство. Внутреннее исполнение достаточно аккуратное, без нагромождений. Схемотехника блока питания выполнена по современным канонам с реализацией активного корректора коэффициента мощности, синхронного выпрямителя для шины +12 В и независимых DC-DC-преобразователей линий +3,3 В и +5 В. Основная печатная плата двусторонняя и с обратной стороны размещены не только соединительные дорожки, но и часть силовых элементов преобразователей.

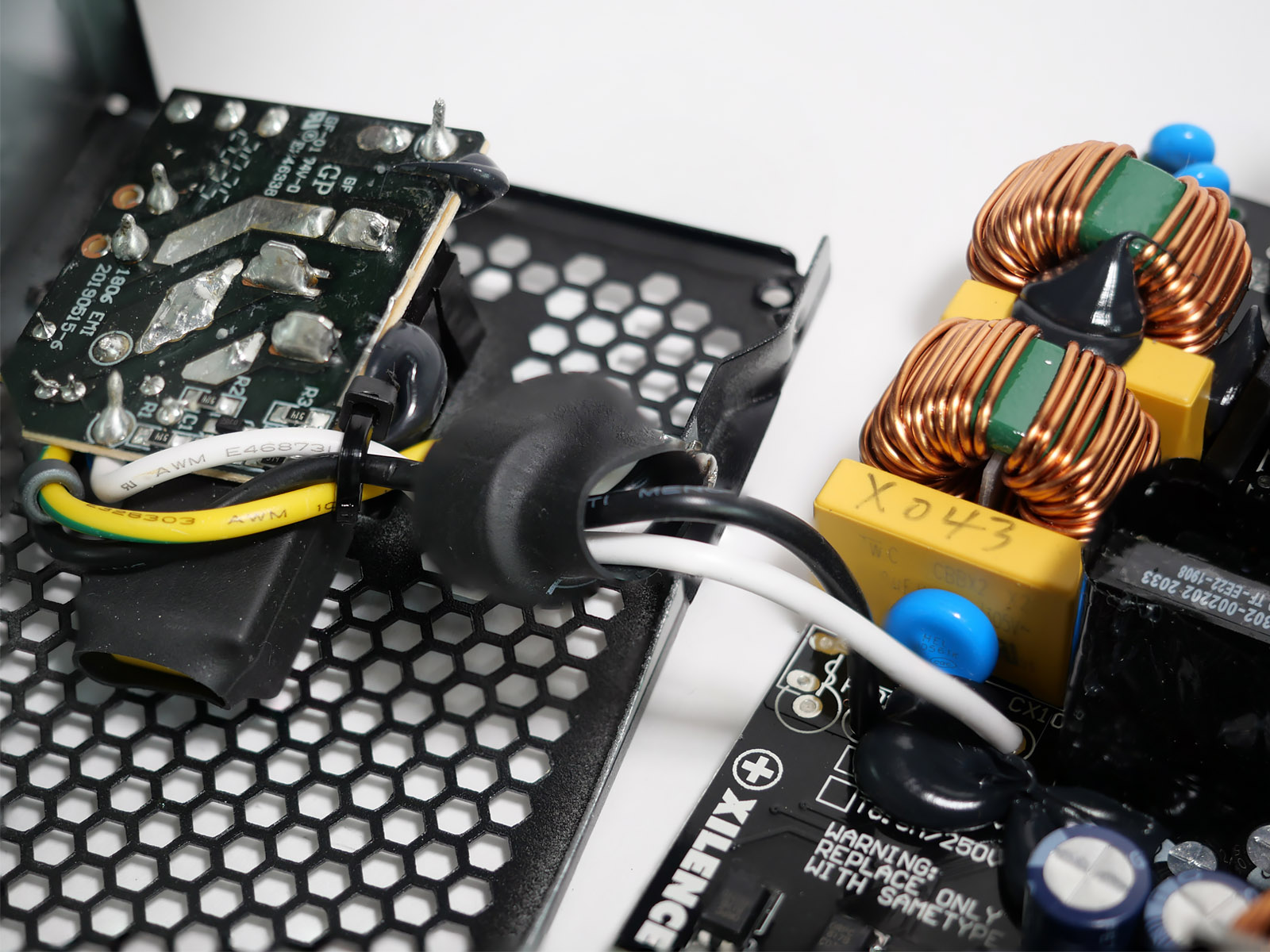

На разъёме для подключения к сети переменного тока с обратной стороны припаяна компактная плата с частью EMI-фильтра. От неё питание передаётся проводами на вторую часть фильтра, распаянную на входе основной печатной платы.

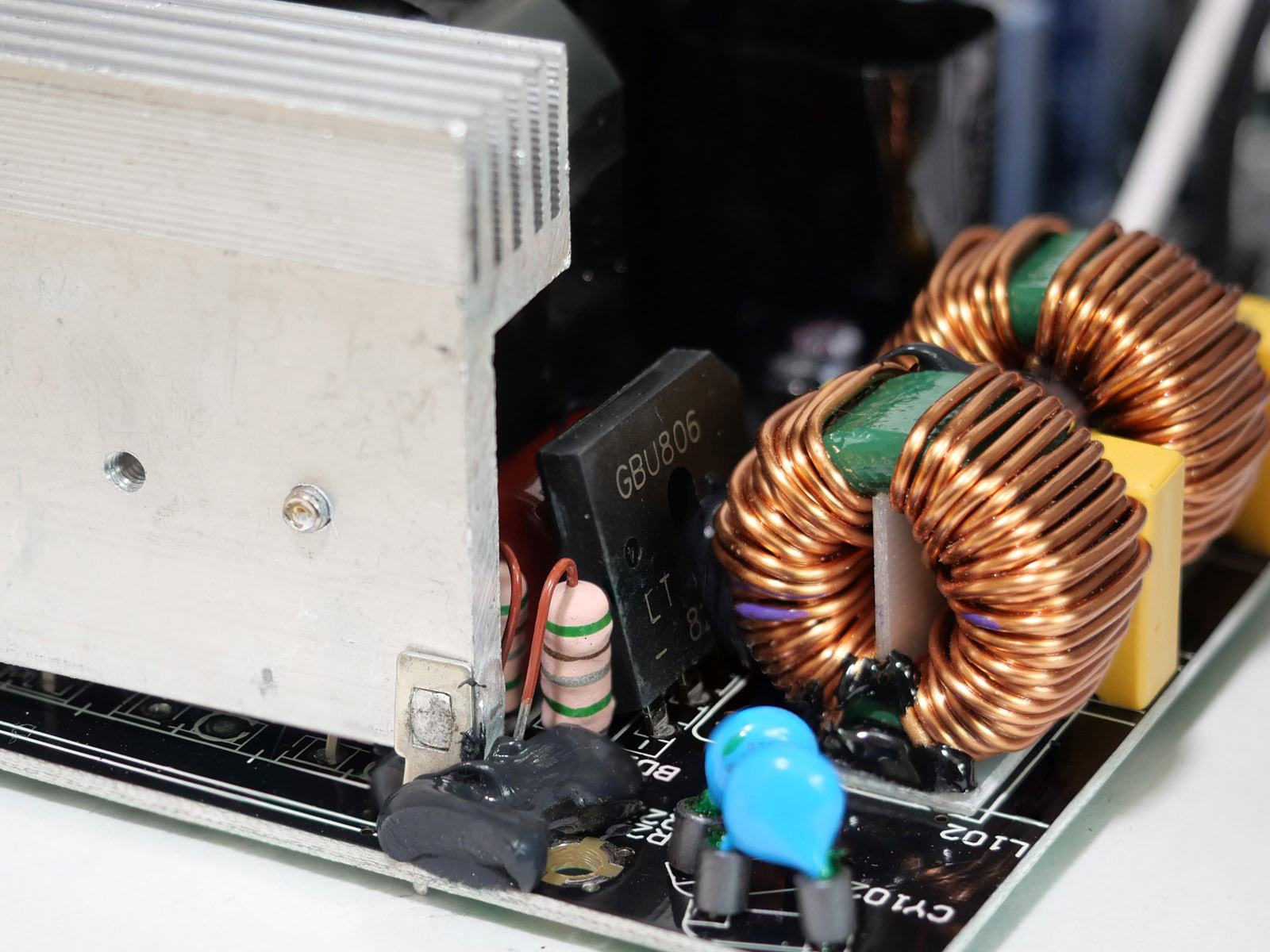

Выпрямительная диодная сборка GBU806 имеет приличный запас по характеристикам, поэтому установлена без дополнительного охлаждения радиатором. Такого исполнения в паре с притоком воздуха от вентилятора достаточно для блока мощностью 750 Вт.

Учитывая работу только в электросетях с напряжением 230 В, корректор мощности собран по упрощённой схеме — на одном ультрабыстром выпрямительном диоде (маркировку которого из-за близкого расположения одного из трансформаторов без выпаивания разобрать не получилось) и транзисторе GPT18N50DG.

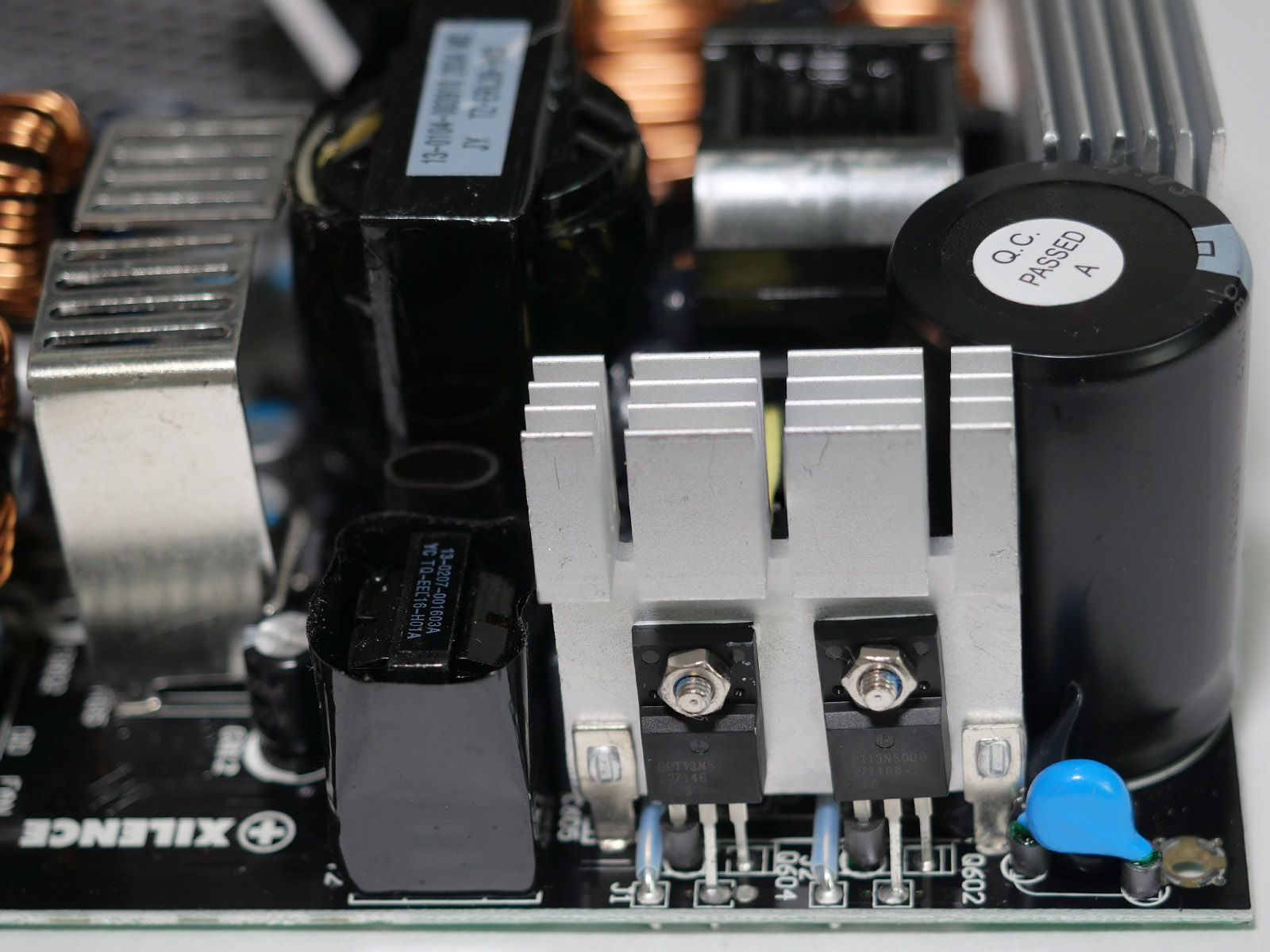

В качестве ключей главного преобразователя применены полевые транзисторы GPT13N50DG. Они вынесены на ещё один относительно небольшой отдельный радиатор с увеличенным сверху оребрением.

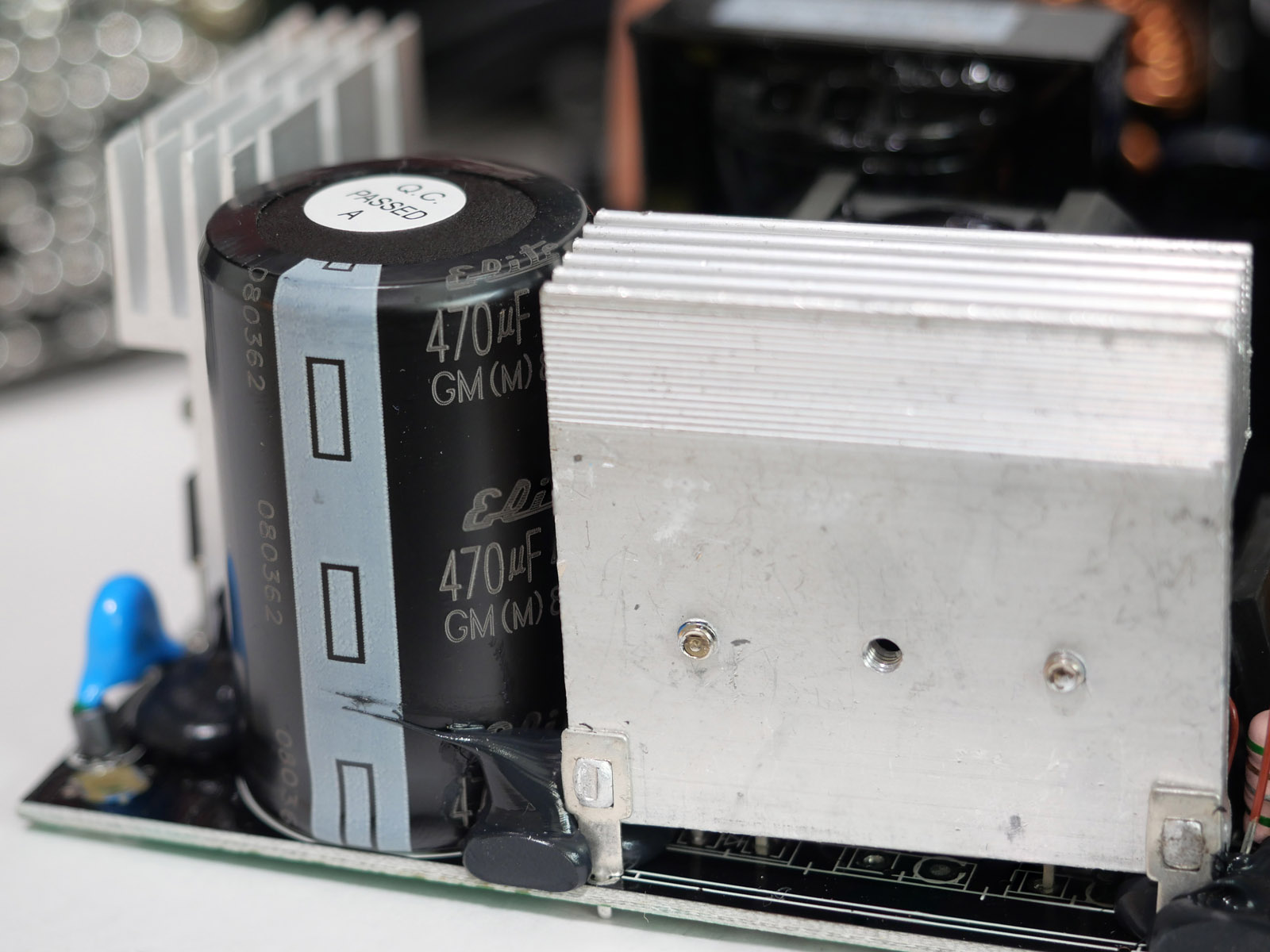

Высоковольтный сглаживающий конденсатор произведен под брендом Elite. Ёмкость в 470 uF достаточная для БП заявленной мощности. Рабочая температура электролитов серии GM относительно невысокая — до 85 градусов Цельсия.

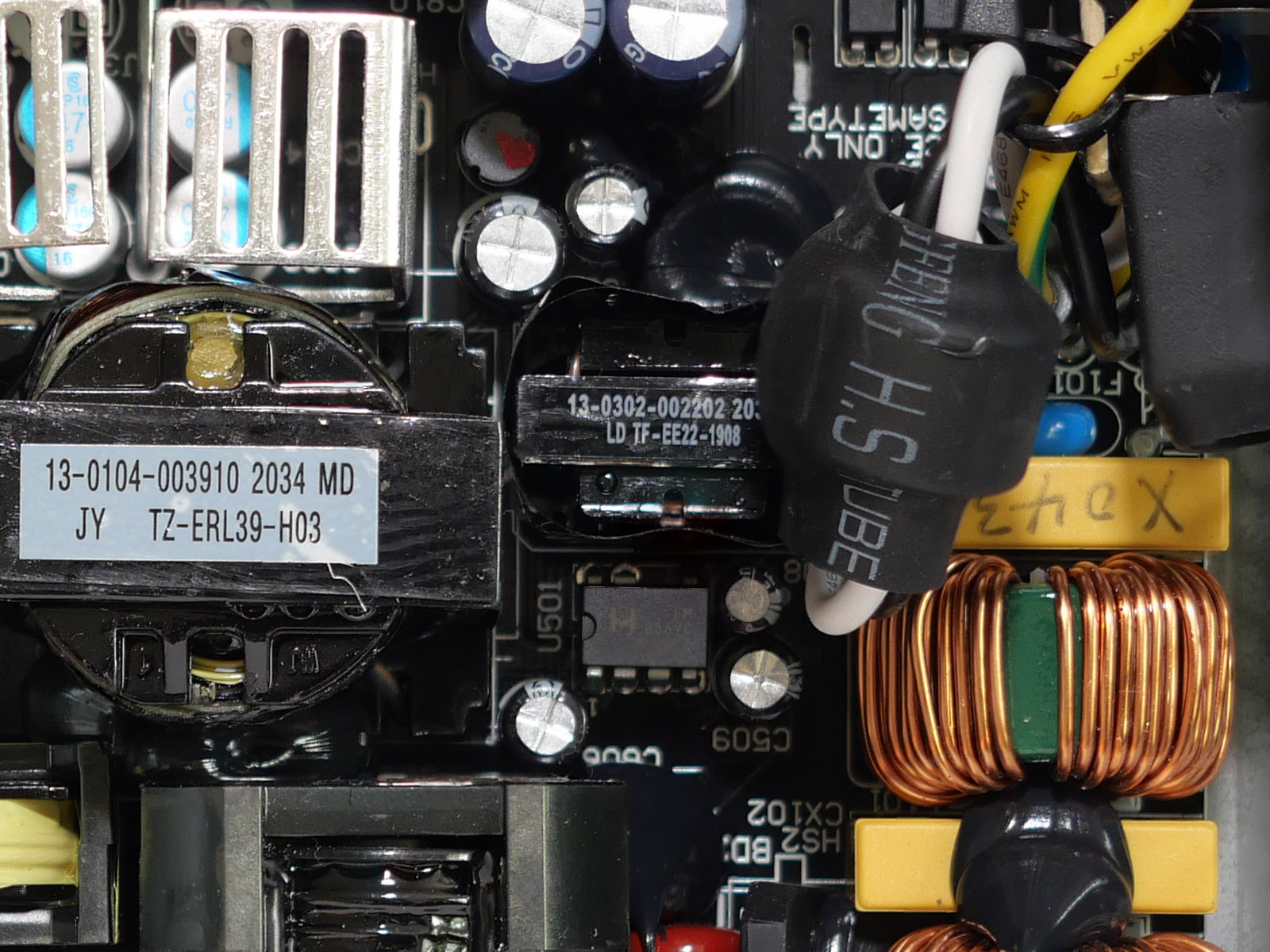

Линия дежурного питания +5В SB построена на микросхеме EM8569C. Электролитические конденсаторы в обвязке рассчитаны на рабочую температуру до 105 °C.

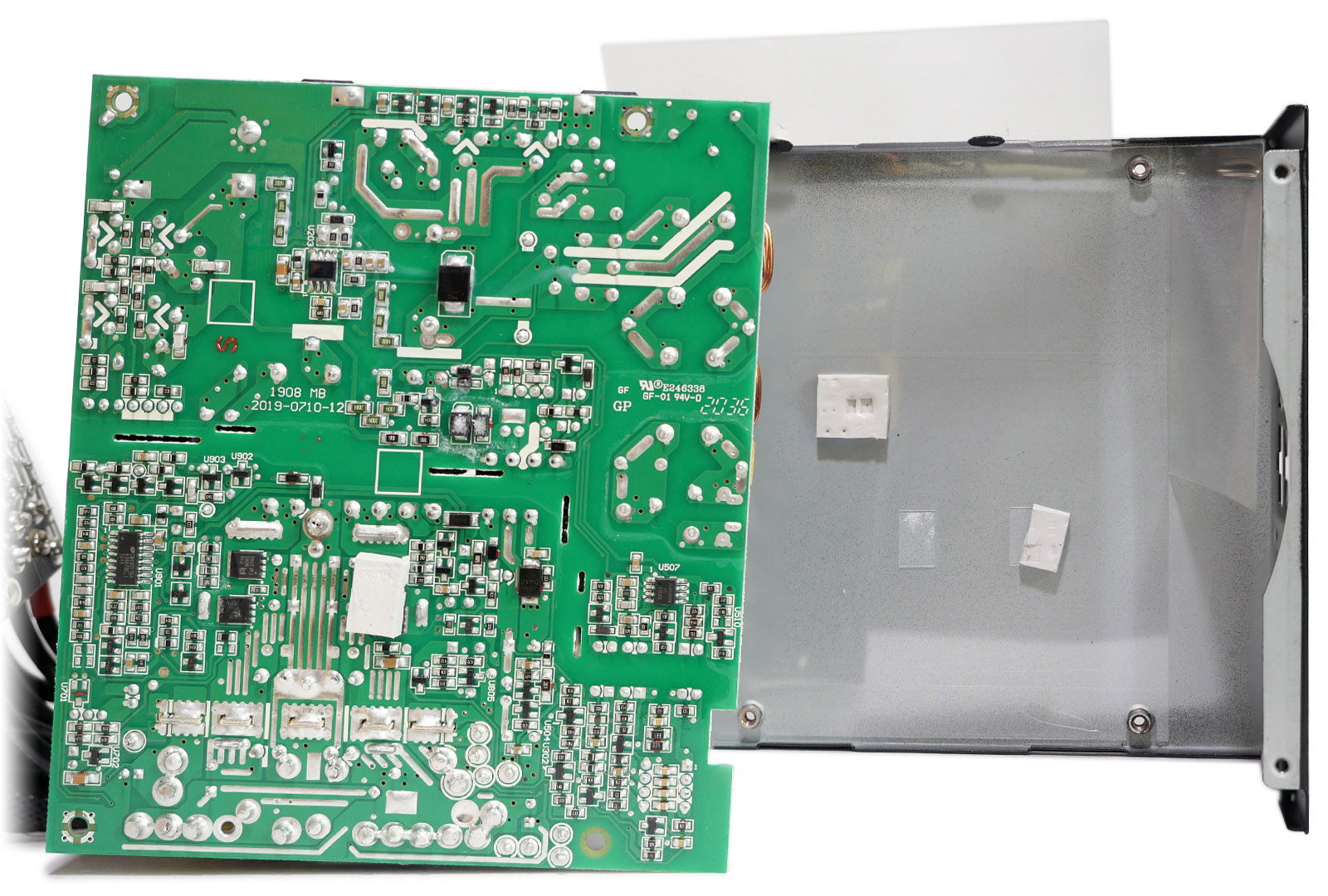

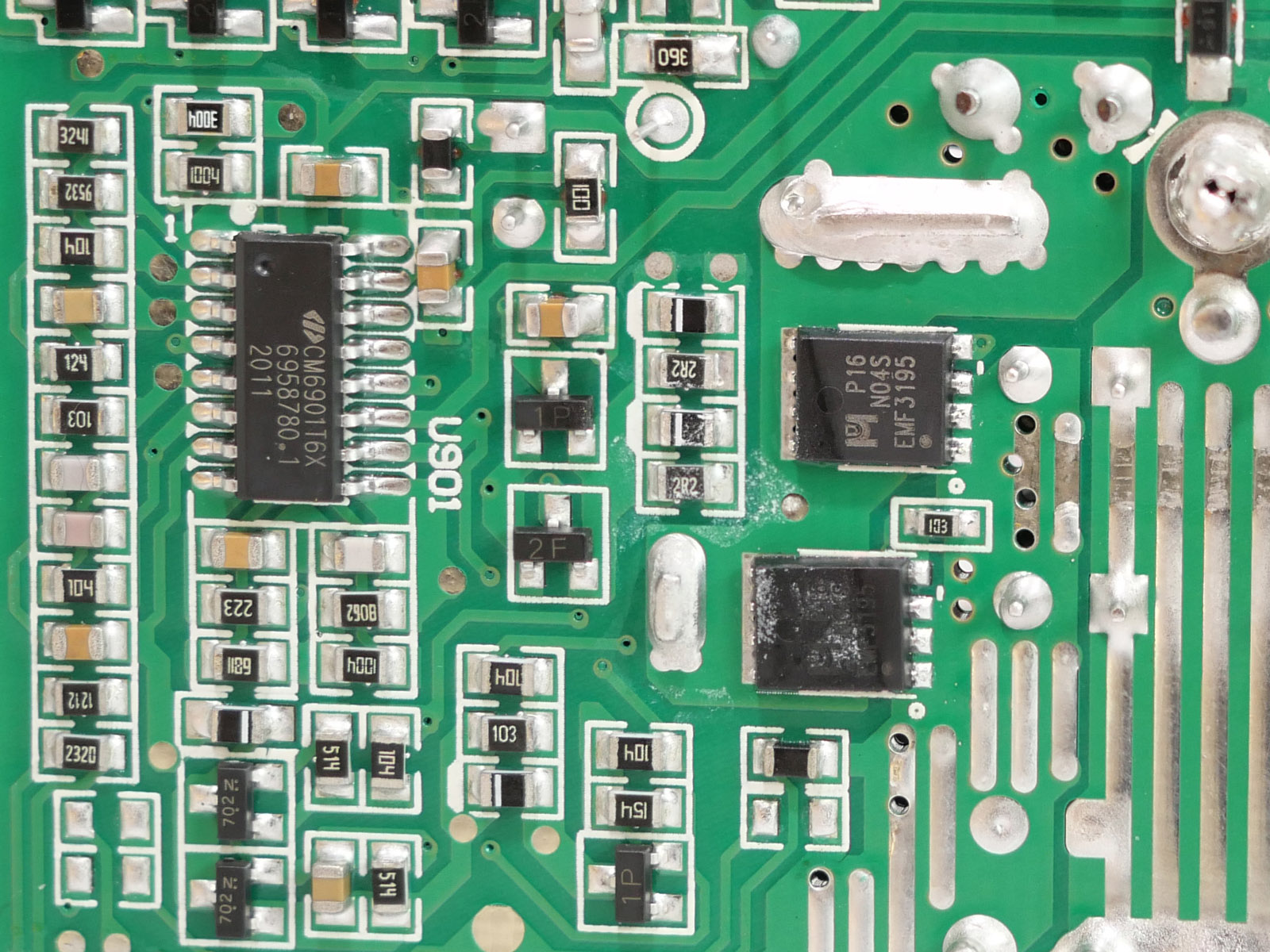

Управляющая микросхема основного преобразователя CM6901TGX размещена на обратной стороне основной платы. Рядом с ней две пары транзисторов P16N04S резонансного преобразователя. Охлаждающие их радиаторы припаяны с лицевой стороны платы.


Транзисторы дополнительно через термопрокладки передают тепло на корпус блока питания.

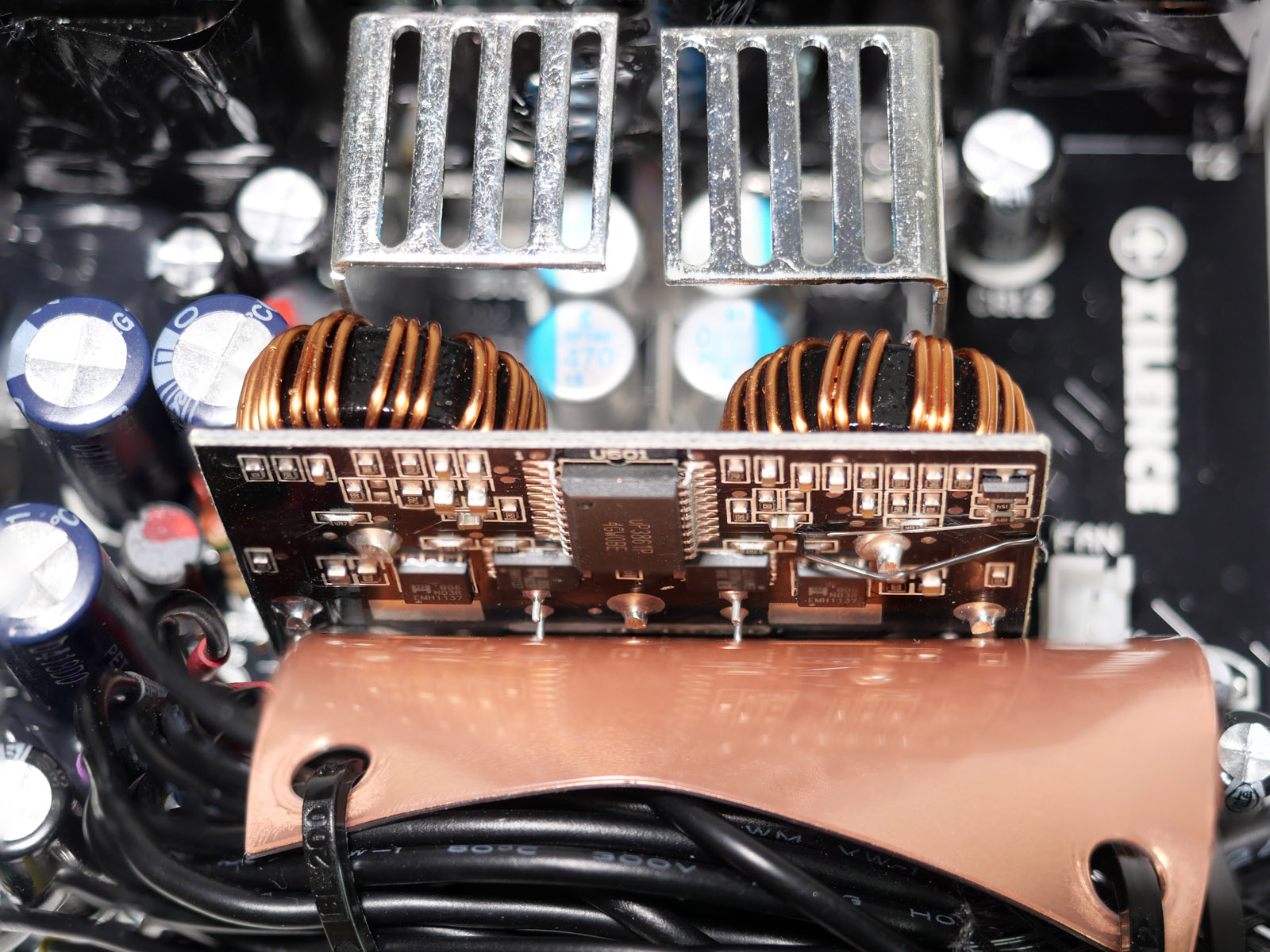

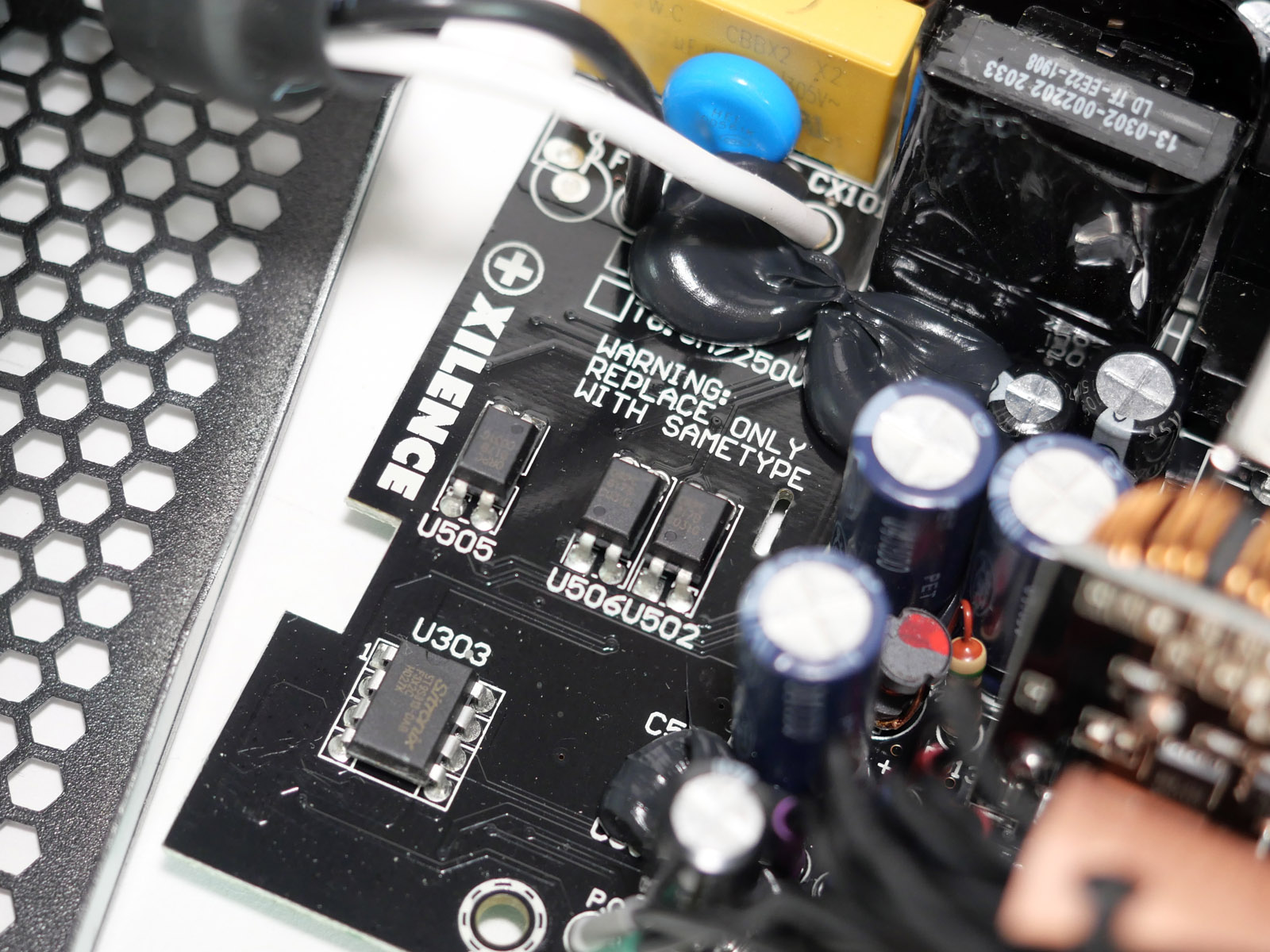

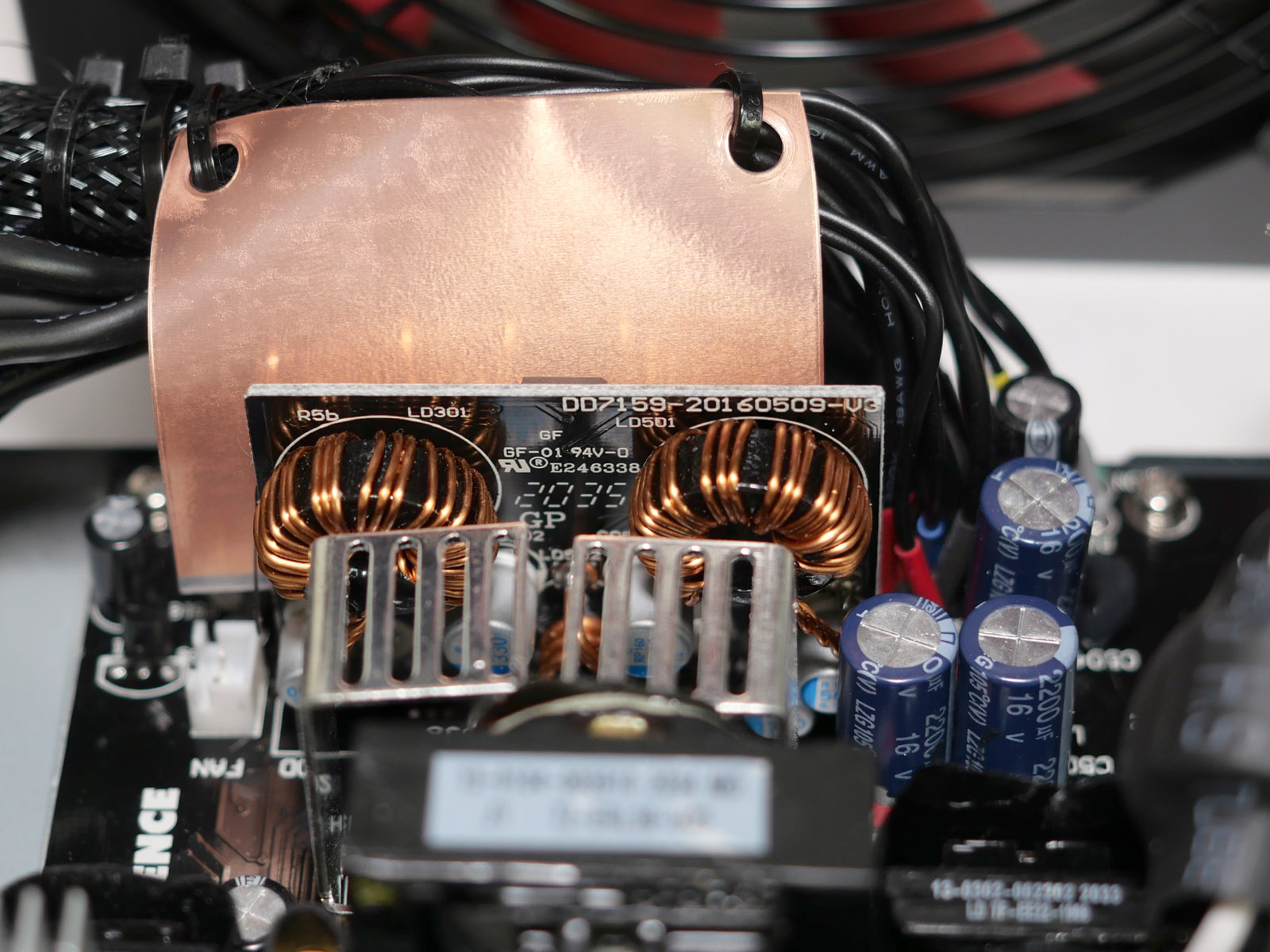

Преобразователи шин +3,3 В и +5 В вынесены на одну вертикальную плату. Используются транзисторы B06N03R и двухканальный контроллер uP3861P.

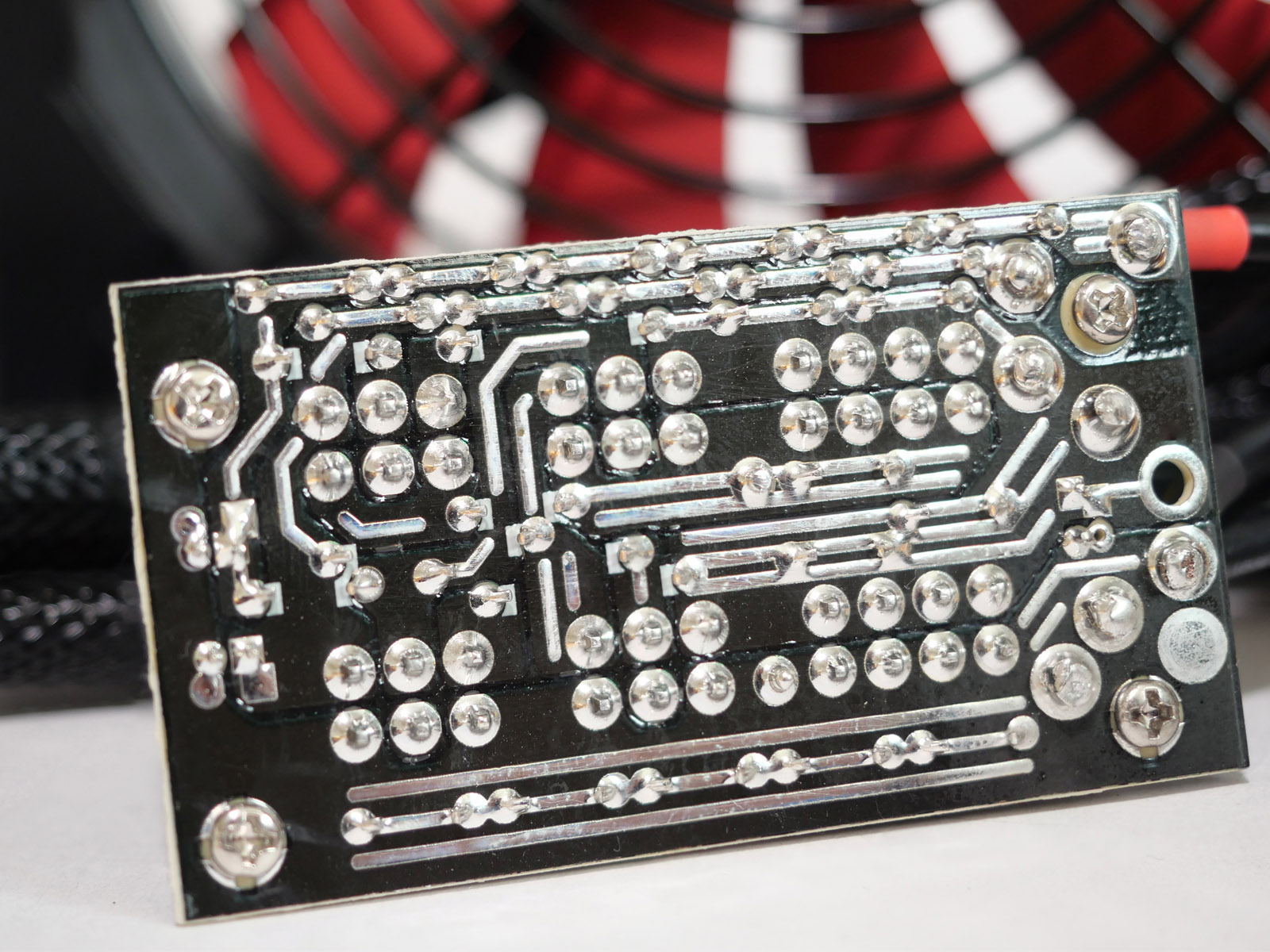

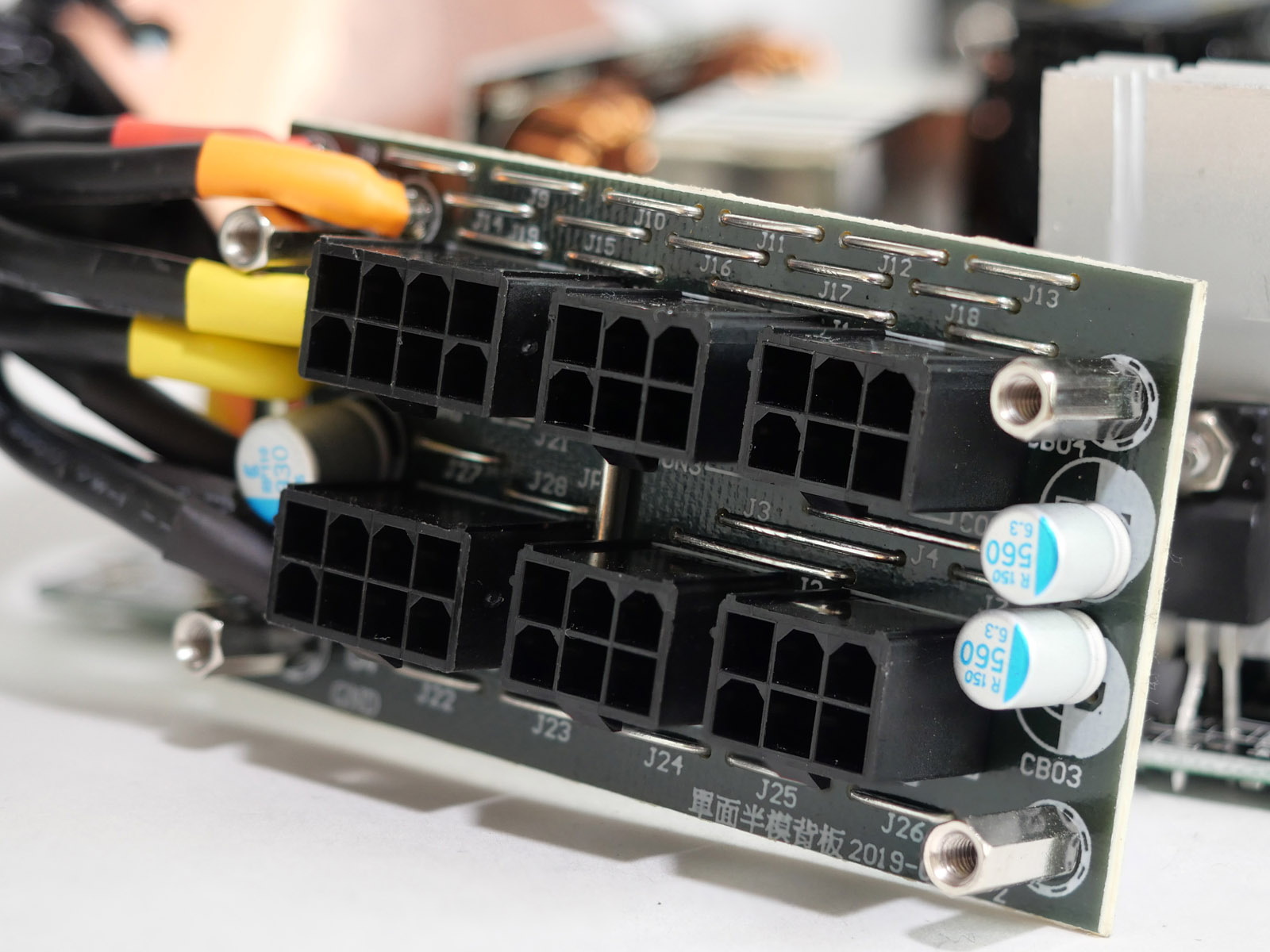

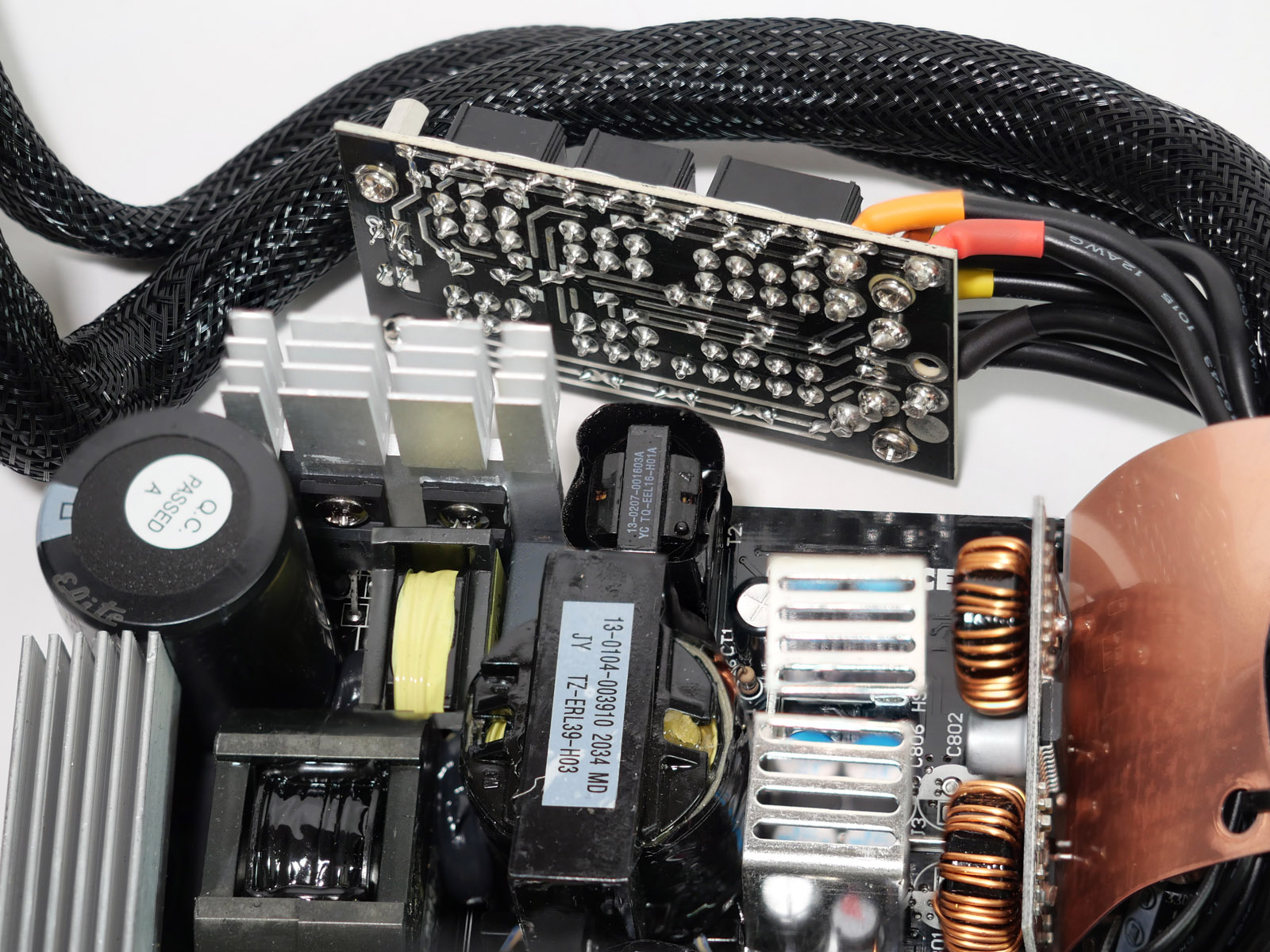

Модульные разъёмы также на отдельной печатной плате с дополнительными фильтрующими твердотельными конденсаторами.

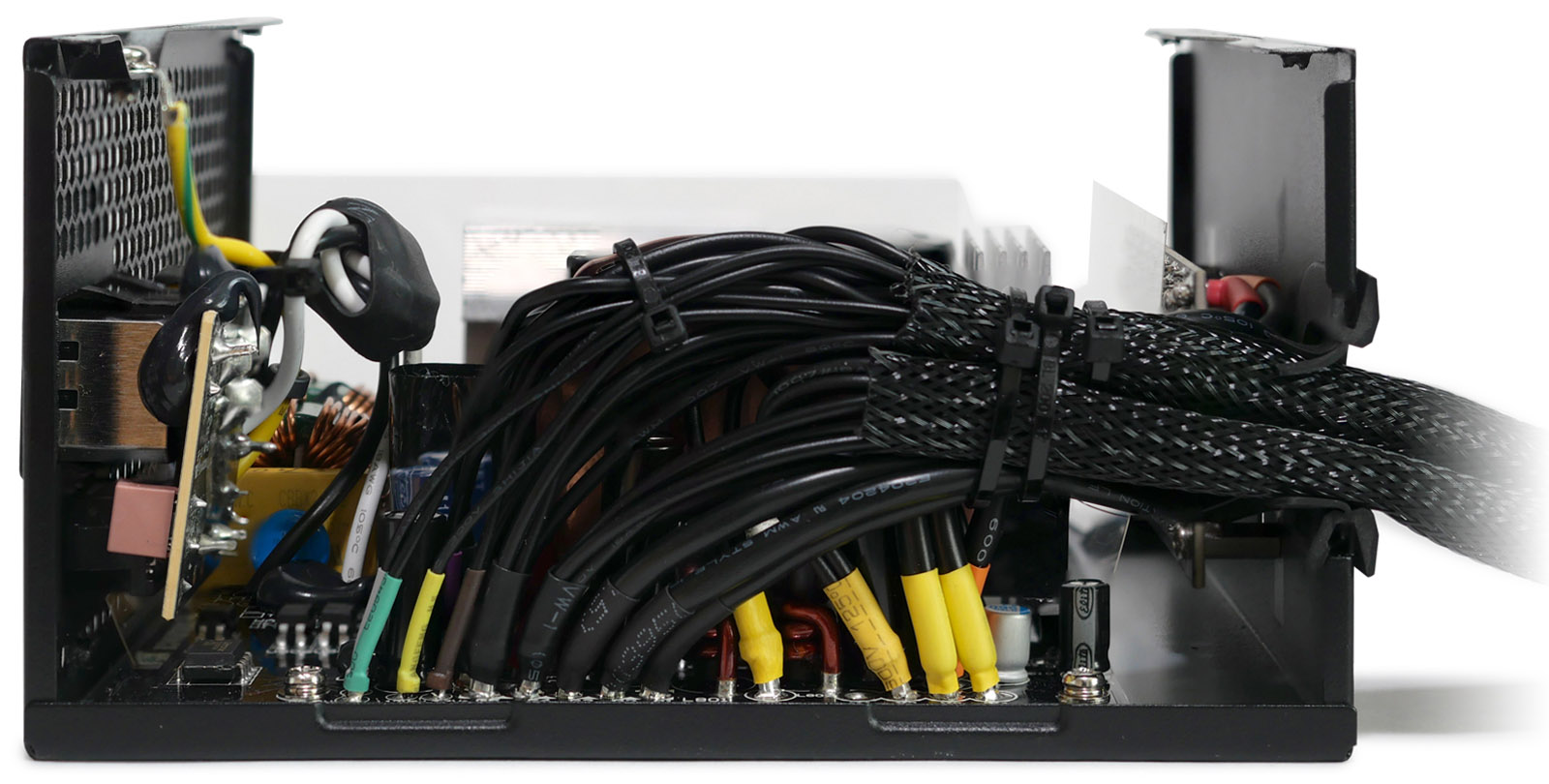

Между DC-преобразователями и несъёмными выходными кабелями прикреплен фольгированный экран. Провода аккуратно распаяны по краю платы, не мешая охлаждающему потоку воздуха от вентилятора.



Заявленные в блоке технологии защиты: OVP (от перенапряжения), UVP (от пониженного напряжения), OCP (от сверхтоков), OTP (от перегревания), SCP (от короткого замыкания), OLP (от перегрузки). В качестве супервизора выступает микросхема Sitronix ST9S313-DAG.


Тестирование

Стабильность напряжений основных шин питания проводилась на самодельном стенде из массива ламп накаливания (12 В, 50 Вт) и регулируемой электронной нагрузки SJAMING 150W. Нагрузка выходных линий +5VSB, +3,3 В и 5 В проводилась раздельно. Нагрузка шины +12 В осуществлялась при комбинированной нагрузке на линии +3,3 В и +5 В около 60 Вт. Замеры выполнены с использованием мультиметров MASTECH MAS830L, ваттметра Даджет Энергомер (MT-4014) и шумомера Актаком АТЕ-9015 (нижний порог чувствительности — 30 дБА). Температура в помещении для тестов — 28 °C.

Охлаждение и уровень шума

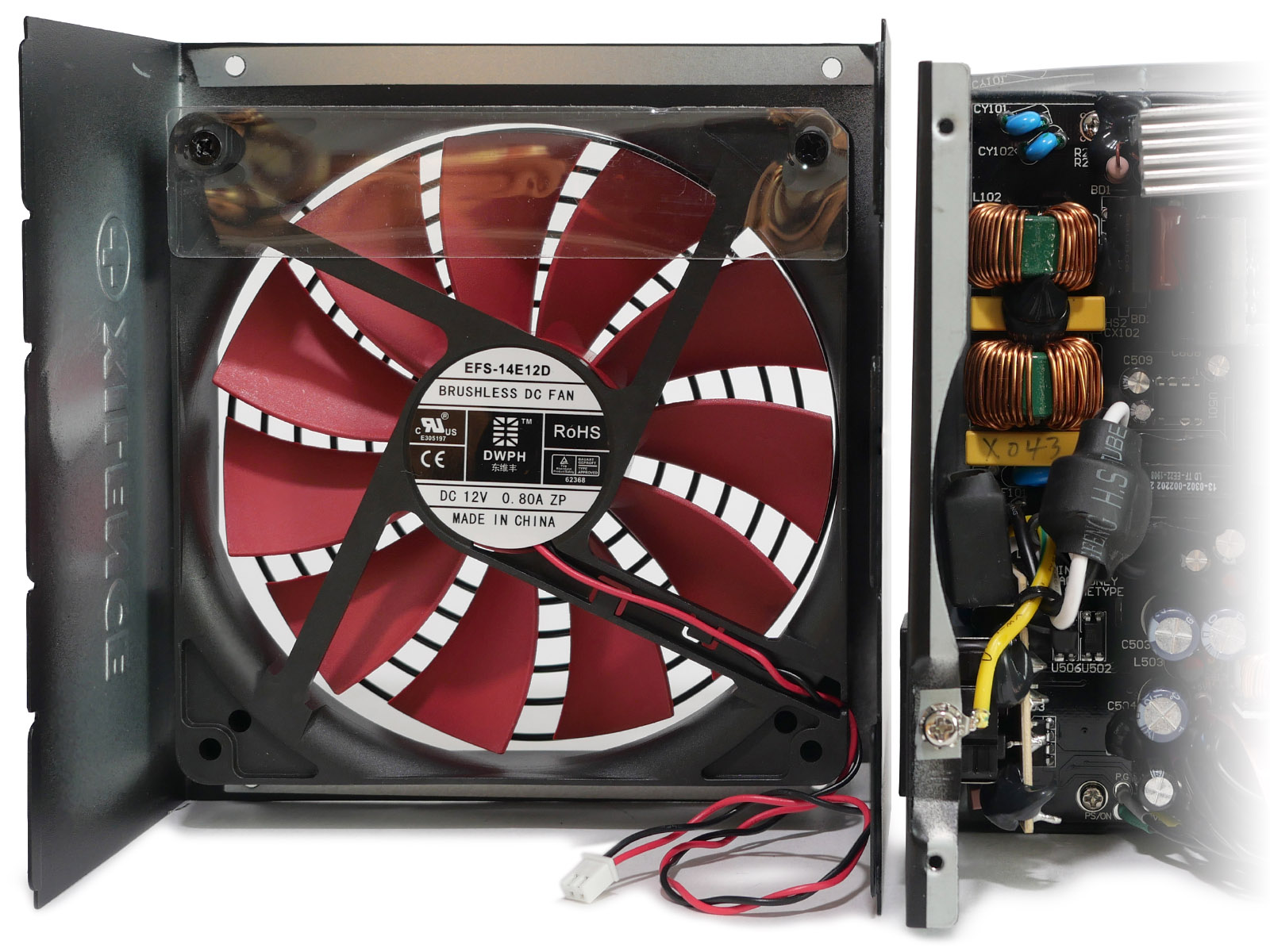

Для активного охлаждения компонентов блока питания установлен 135-мм вентилятор DWPHEFS-14E12D с одиннадцатилопастной крыльчаткой из характерного для Xilence красного пластика. Детальной информации по его скоростным характеристикам нет. Подключение к основной плате внутри блока двухпроводное через двухконтактный разъём.

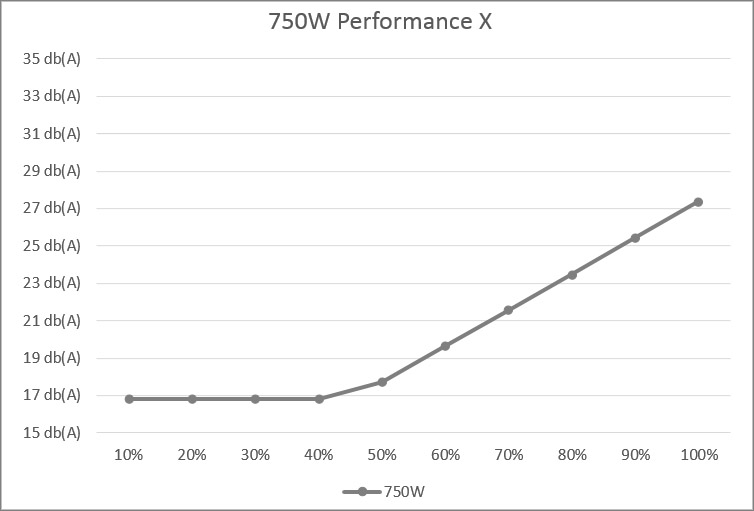

Вентилятор настроен на тихую работу и при средней нагрузке работает на уровне нижнего порога чувствительности используемого шумомера около 30 дБА. На сайте производителя приведена диаграмма зависимости уровня шума от нагрузки на БП.

Работа под нагрузкой

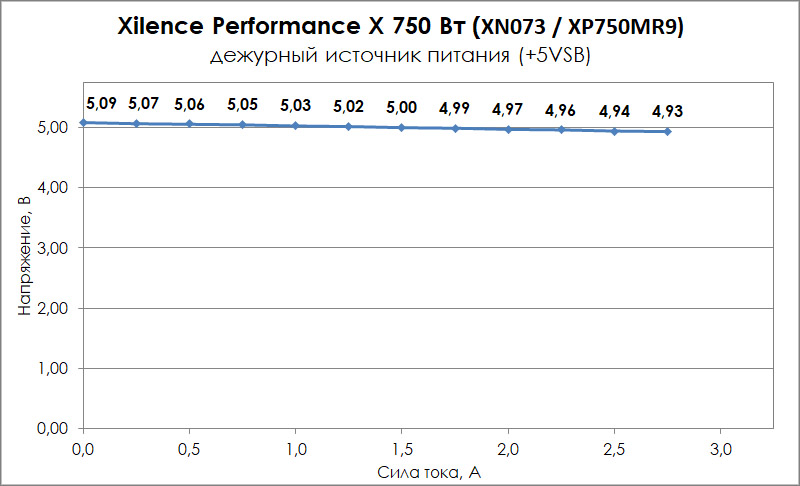

Заявленная мощность источника дежурного питания — 12,5 Вт. Этого достаточно в современных реалиях. Тесты подтвердили отличную стабилизацию данной шины с отклонением от номинала в пределах 1,4% при токе 2,75 А.

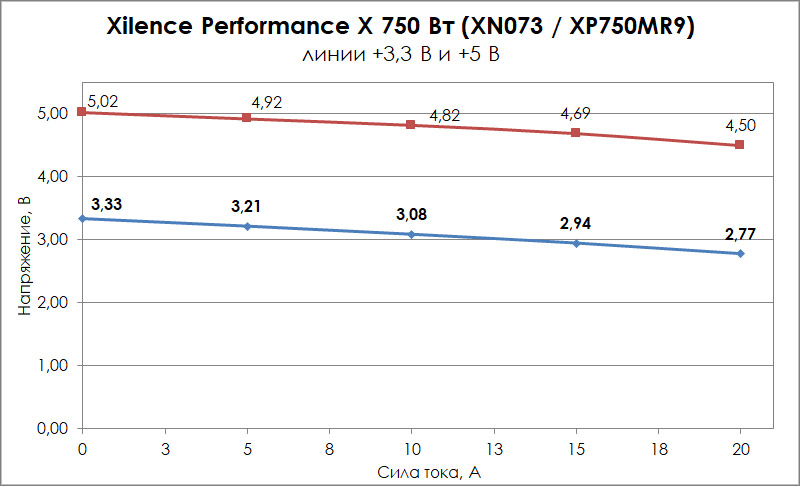

Суммарное потребление по шинам +3,3 В и +5 В во время работы желательно, чтобы не превышало 80-85 Вт, так как выпадение за пределы допустимого отклонения в 5% происходит по пятивольтовой линии приблизительно при нагрузке 60 Вт, а по трёхвольтовой линии — при нагрузке ~25 Вт.

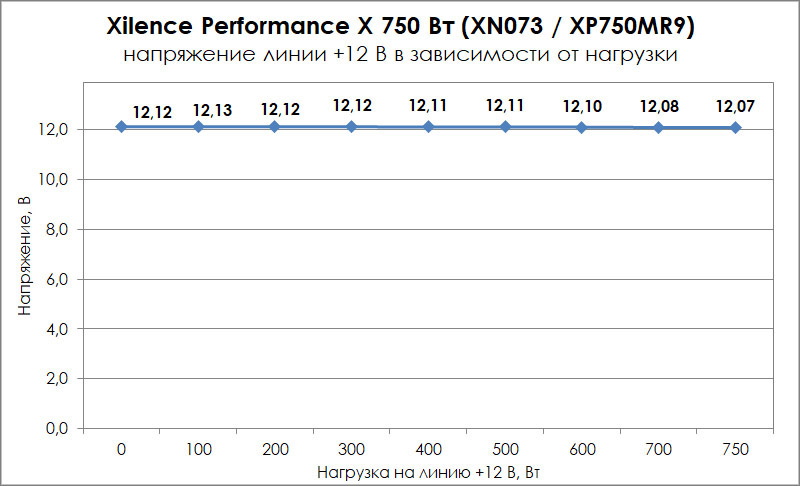

Стабилизация шины +12 В превосходная, даже при максимальной нагрузке напряжение не проседает, а отклонения близки к погрешности измерения.

КПД

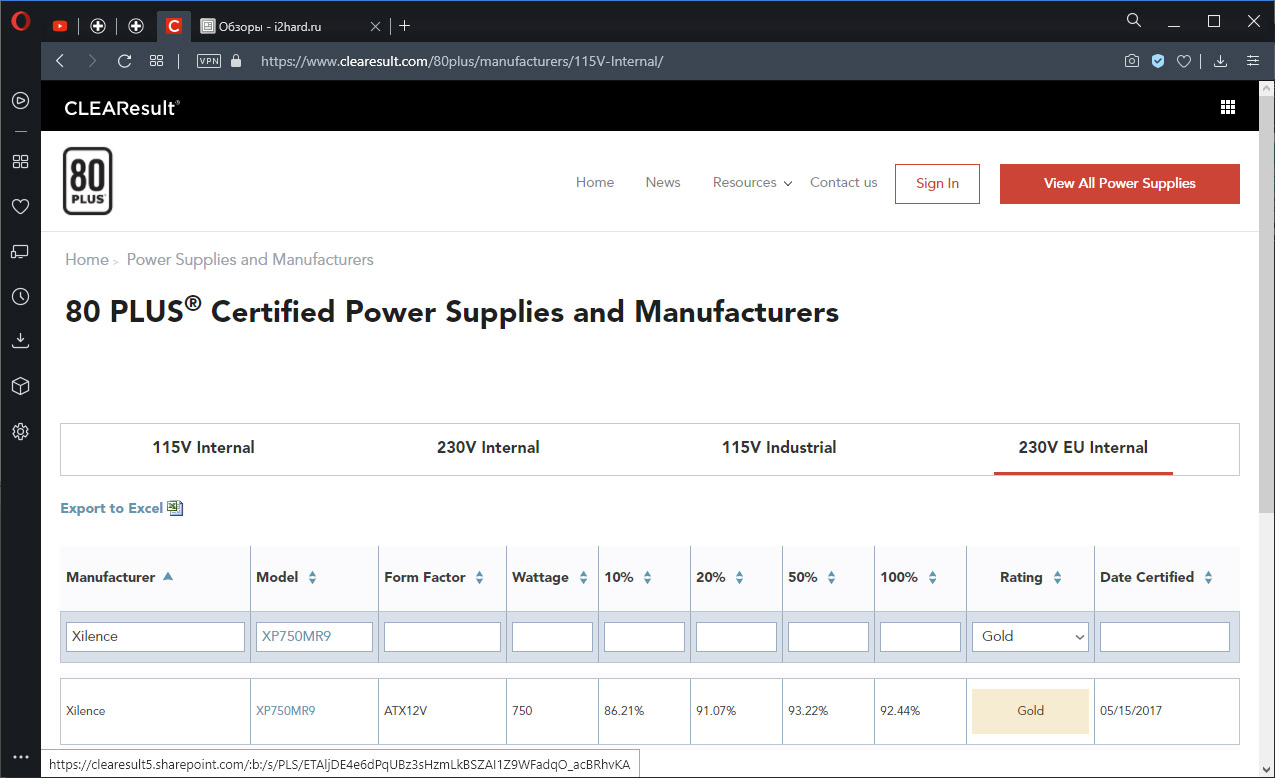

Блок питания Xilence Performance X мощностью 750 Вт сертифицирован по стандарту 80 PLUS® GOLD еще в 2017 году. Соответствующая запись и отчёт имеются в общедоступной базе данных на сайте www.clearesult.com.

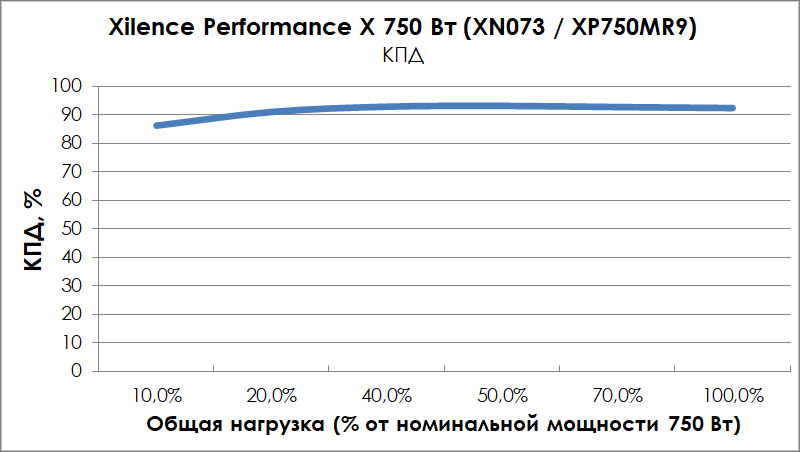

По измерениям в ходе тестов средний КПД блока питания слегка превышал порог 91,4%, что является отличным результатом.

Заключение

По своему устройству блок питания Xilence Performance X мощностью 750 Вт базируется на актуальной платформе, что гарантирует полное соответствие современным потребностям производительных компьютеров домашнего сегмента. Если бы производитель использовал в нём электролитические конденсаторы более высокого класса, то можно было бы потягаться и с представителями начального премиум-сегмента. Однако основной высоковольтный конденсатор и большинство примененных фильтрующих "электролитов" из бюджетного класса. Как итог, блок питания превосходно справляется с тяжёлой нагрузкой и имеет хорошую тихую настройку вентилятора, но оставляет вопрос о том, как долго продлится эта идиллия. В том числе достаточно скромно выглядит гарантийный срок от производителя всего в 2 года. Однако на эти особенности необходимо смотреть сквозь призму стоимости блока питания, которая на фоне аналогичных полумодульных экземпляров с сертификатом 80 PLUS GOLD и мощностью 750 Вт вполне конкурентна.

Преимущества Xilence Performance X 750 Вт (XN073 / XP750MR9):

  • Отличная стабилизация и мощность шины +12 В;
  • Раздельная стабилизация;
  • Комфортный уровень шума вентилятора при нагрузке до 550 Вт;
  • Сертификат 80 PLUS® GOLD;
  • Набор базовых защит;
  • Наполовину модульная схема подключения кабелей;
  • Умеренная стоимость.

Недостатки:

  • Экономия на электролитических конденсаторах;
  • Гарантия всего 2 года.
