Обзор и тест системы жидкостного охлаждения EKWB EK-AIO 360 D-RGB

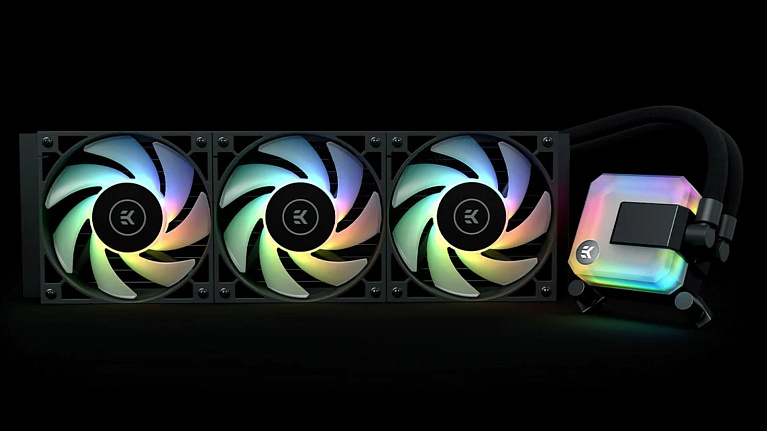

EKWB EK-AIO 360 D-RGB - водянка замкнутого типа от известного производителя кастомных СЖО.
Обзор и тест системы жидкостного охлаждения EKWB EK-AIO 360 D-RGB
Долгое время от словенского производителя кастомных систем жидкостного охлаждения пользователи ждали готовых решений. И в компании EK Water Blocks было принято решение удовлетворить спрос в данном направлении. Так, в 2020 году этот производитель представил сразу три модели СЖО типа AIO с радиаторами на 360, 240 и 120 мм. У нас на тестировании самая топовая модель в лице EKWB EK-AIO 360 D-RGB. Посмотрим, как эта водянка справится с охлаждением игрового процессора Intel Core i7-10700k.

Технические характеристики

Размеры радиатора 395×120×27 мм
Материал радиатора Алюминий
Длина трубок 350 мм
Разъем помпы 4-пин PWM
Скорость помпы 450 - 2600 RPM±10%
Количество и тип вентиляторов 3*120 мм
Габариты вентилятора 120×120×25 мм
Скорость вентилятора 550 - 2200 RPM
Воздушный поток вентилятора 66.04 CFM (Max)
Уровень шума вентилятора 36.4 дБА
Тип коннектора вентилятора 4-pin PWM
Тип подшипника Hydro Bearing
Тип подсветки ARGB (водоблок + вентиляторы)
Поддерживаемые платформы Intel LGA 1200/1151/1150/1155/1156/2011v3/2066
Поддерживаемые платформы AMD AM4

Упаковка и комплектация

Система жидкостного охлаждения EK-AIO 360 D-RGB поставляется в большой картонной упаковке с ярким оформлением. На лицевой грани пользователь может видеть изображение водянки в работе с демонстрацией светодиодной подсветки водоблока и вентиляторов.
Немного информации о конструкции EK-AIO 360 D-RGB доносится до потребителя на тыльной стороне упаковки. Здесь же присутствуют технические характеристики и габариты элементов СЖО.
В комплект поставки EK-AIO 360 D-RGB входит:
  • руководство пользователя;
  • фирменная термопаста;
  • металлический бэкплейт;
  • набор креплений для платформ Intel LGA 1200/1151/1150/1155/1156/2011v3/2066;
  • набор креплений для платформы AMD AM4;
  • винты для крепления и установки вентиляторов;
  • винты для крепления и установки радиатора в корпус ПК;
  • кабель-разветвитель 3х4-пин PWM > 4-пин PWM.

Внешний вид и особенности

EK-AIO 360 D-RGB является типичной СЖО типа AIO, конструкция которой предусматривает замкнутый контур и простоту установки. Водянка построена с использованием 360 мм радиатора, водоблока и помпы в едином корпусе, а также пары соединительных шлангов. Габариты радиатора EK-AIO 360 D-RGB составляют 395 х 120 х 27 мм. Толщина всей конструкции с учетом устанавливаемых вентиляторов будет равна 53 мм.

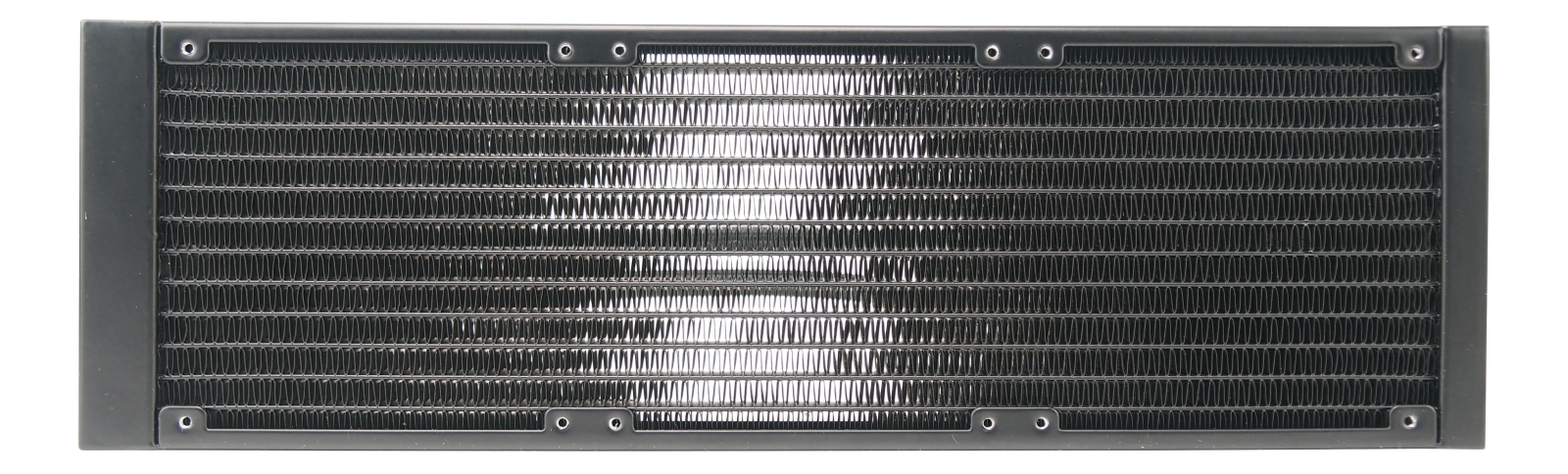

Радиатор у EK-AIO 360 D-RGB алюминиевый, с точками крепления вентиляторов с обеих сторон. В комплектации СЖО предусмотрены три 120-мм вентилятора, которых по мнению производителя должно быть достаточно для продува данного радиатора.
Конструкция радиатора EK-AIO 360 D-RGB представляет собой 14 каналов для циркуляции хладагента, между которыми находится гофрированная алюминиевая лента. Последняя уложена ровно и аккуратно, следов замятия и некачественной установки не замечено.
На одном из торцов радиатора СЖО присутствует пара фитингов с соединительными шлангами. Место соединения защищено декоративными пластиковыми колпачками, стилизованными под металл. Справа находится клапан для сервисного обслуживания контура и доливки хладагента в послегарантийный период эксплуатации СЖО. Гарантия на EK-AIO 360 D-RGB составляет 60 месяцев со дня покупки.
Для защиты соединительных шлангов производитель использует оплетку. Здесь она прочная и достаточно плотная, поэтому шланги не такие гибкие, как хотелось бы. Длина соединительных шлангов от радиатора до водоблока составляет 350 мм.
Помпа жидкостного охлаждения и водоблок объединены в один корпус, на верхней части которого находится модуль RGB-подсветки. По информации производителя скорость вращения ротора помпы во время работы варьируется от 450 до 2600 об/мин. Водоблок у EK-AIO 360 D-RGB выполнен из меди, с круглым пятаком, рассчитанным с запасом под габаритные крышки процессоров типа AMD AM4 и Intel LGA 2066. Поворотные фитинги соединительных шлангов на корпусе водоблока расположены вертикально, что существенно ограничивает их степень свободы. При этом стоит отдать должное самому механизму этих фитингов - ход поворота здесь мягкий и уверенный.
Для питания помпы EK-AIO 360 D-RGB используется кабель с разъемом 4-пин PWM, для подключения RGB-подсветки водоблока - кабель с коннектором +5В RGB.
Производитель системы жидкостного охлаждения EK-AIO 360 D-RGB укомплектовал СЖО своими фирменными вертушками EK-Vardar S 120ER D-RGB.

Это вполне известные 120-мм вентиляторы с адресуемой RGB-подсветкой, работающие со скоростью вращения крыльчатки 550-2200 об/мин. Для каждого отдельного вентилятора заявлен максимальный уровень шума 36.4 дБА при воздушном потоке 66.04 CFM.
Каждый из вентиляторов EK-Vardar S 120ER D-RGB оборудован кабелем со спаренными коннекторами +5В RGB, позволяющими подключить светодиодную подсветку последовательно. Для питания крыльчатки используется кабель с разъемом 4-пин PWM.

Установка на примере LGA 1200

Процесс установки системы жидкостного охлаждения EK-AIO 360 D-RGB не отличается особой сложностью, хоть и имеет свои нюансы. Мы устанавливали данную СЖО на платформу Intel LGA 1200. Основой для крепления водоблока служит металлический бэкплейт, который прикладывается с тыльной стороны материнской платы. Затем плату нужно перевернуть и вкрутить в бэкплейт металлические стойки с двухсторонней резьбой.
Далее на корпус водоблока EK-AIO 360 D-RGB монтируются крепления для LGA 1200, после чего водоблок устанавливается на процессор, фиксируется четырьмя винтами с накатанной головкой и проставочными пружинами.

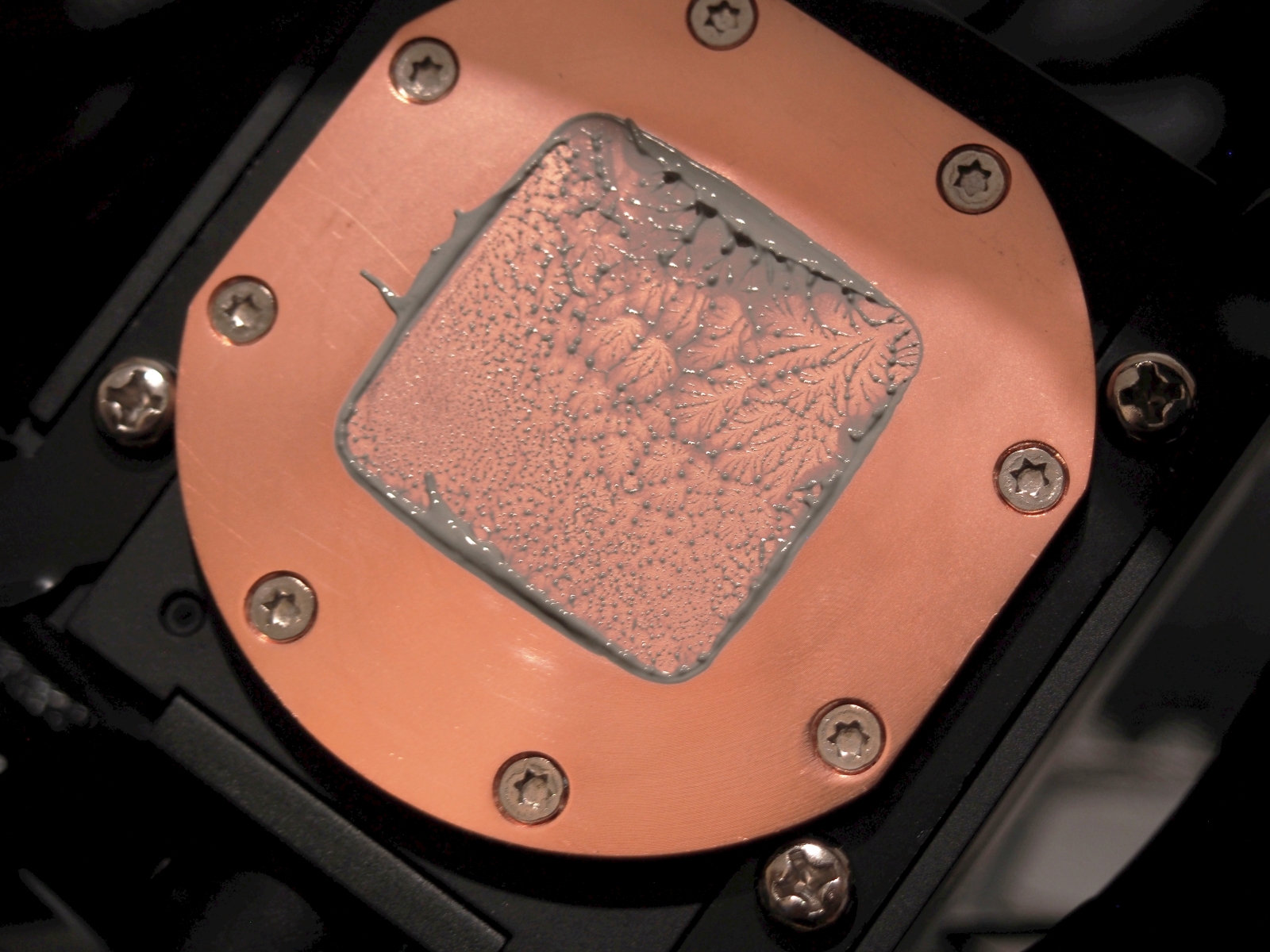

К качеству прижима водоблока EK-AIO 360 D-RGB сложно предъявить какие-либо претензии. Отпечаток термопасты на теплораспределительной крышке водоблока равномерный и практически по центру.
Другой вопрос, что при правильной ориентации логотипа EKWB на крышке страдает совместимость с оперативной памятью. В нашем случае поворотные фитинги перекрыли 1-й слот DDR4, не позволив использовать на материнской плате ASUS Prime Z490-A все четыре слота для оперативной памяти. Еще большее неудобство могут доставить упругие соединительные шланги, уложить которые аккуратно получится не в каждом корпусе ПК. А вертикальное крепление фитингов к корпусу водоблока делает невозможным переориентацию соединительных шлангов на другую сторону.

Подсветка RGB

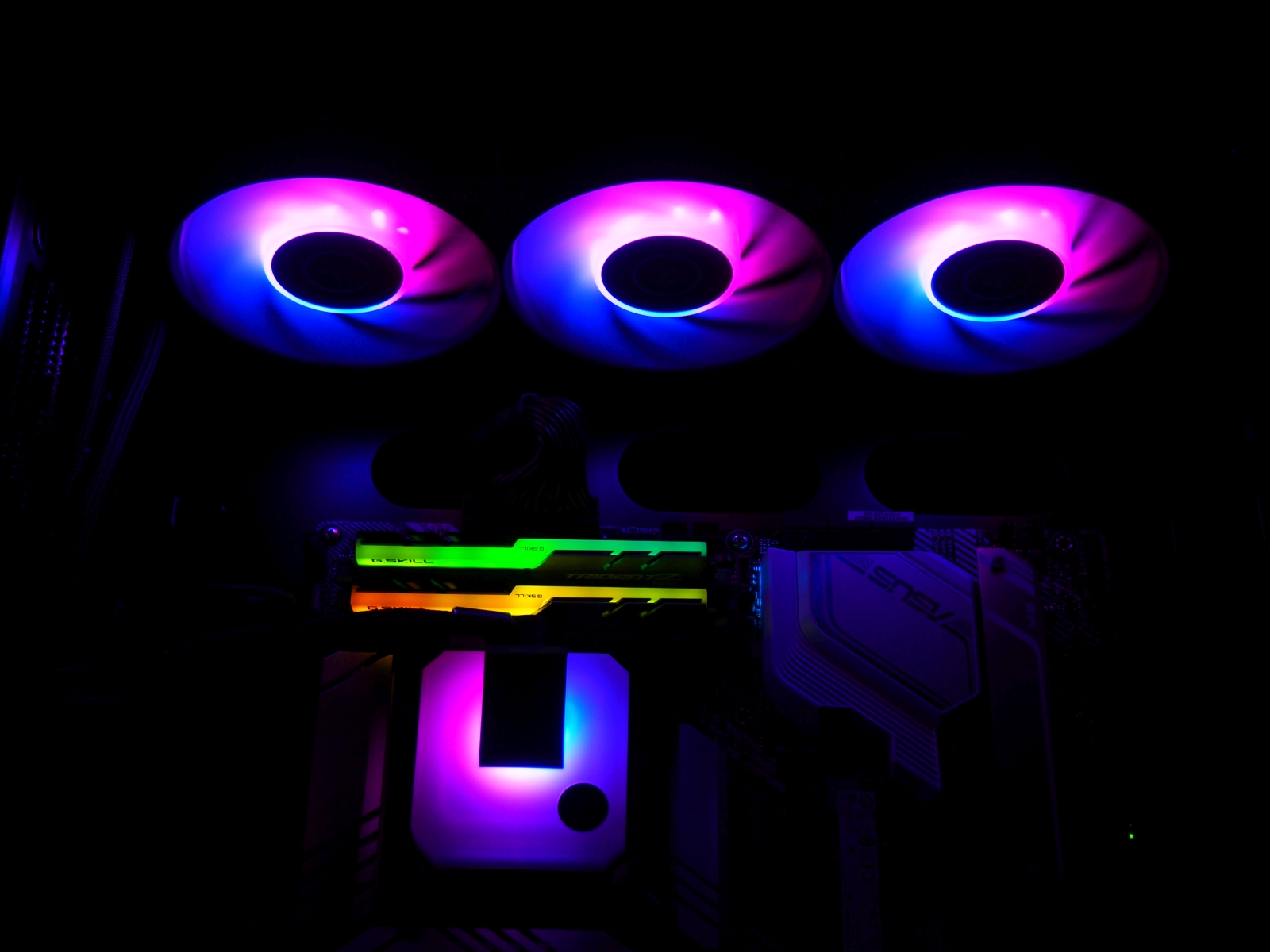

После капризной установки EK-AIO 360 D-RGB реабилитируется и берет свои очки в демонстрации RGB-подсветки. Этот элемент оформления реализован у данной системы жидкостного охлаждения действительно хорошо. Заслуга красивой подсветки EK-AIO 360 D-RGB в использовании адресуемого типа светодиодов для крыльчатки вентиляторов и водоблока СЖО. Подсветку у этой водянки можно синхронизировать с экосистемами всех ведущих производителей материнских плат.
Как работает подсветка водянки EK-AIO 360 D-RGB в действительности, демонстрирует видео ниже.

Конфигурация тестового стенда

Процессор Intel Core i7-10700k
Материнская плата ASUS Prime Z490-A
Видеокарта Intel HD 630 Graphics
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z RGB DDR4-4266 16Gb (2*8Gb)
Накопитель M.2 SSD Samsung 970 Pro 512 Гб
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit 2004
Для тестирования системы жидкостного охлаждения EK-AIO 360 D-RGB мы использовали систему с игровым процессором Intel Core i7-10700k. Данный CPU способен выделить от 170 до 200 Вт тепла на штатных частотах, а также свыше 250 Вт при разгоне.

Результаты тестирования

Оценка эффективности охлаждения EK-AIO 360 D-RGB производилась посредством нагрузки центрального процессора Intel Core i7-10700k стресс-тестом Prime95. Температура окружающего воздуха в помещении на момент тестирования составляла 24 градуса Цельсия. После 10 минут теста за контрольное значение принималась температура самого горячего ядра CPU. Водянка EK-AIO 360 D-RGB смогла охладить игровой процессор Intel Core i7-10700k на штатной частоте даже при минимальной скорости вращения вентиляторов.
Что касается разгона Intel Core i7-10700k до 5.0 ГГц, то в этом случае система жидкостного охлаждения EK-AIO 360 D-RGB справлялась только с максимальной скоростью вращения вентиляторов. Кроме того мы оценили характер работы самих вентиляторов EK-Vardar S 120ER D-RGB в зависимости от заполнения ШИМ, а также измерили их уровень шума.
Комплектные вентиляторы EK-Vardar S 120ER D-RGB можно отнести к производительным решениям с высокой скоростью вращения крыльчатки. Лишь при 20-40% заполнения ШИМ эти вертушки работают на умеренной скорости, а уже после включаются в настоящий турборежим.
Высокая скорость вращения вентиляторов EK-Vardar S 120ER D-RGB не оставляет шансов EK-AIO 360 D-RGB именоваться тихой системой жидкостного охлаждения. Относительно бесшумной эта водянка является лишь при минимальной скорости вращения вентиляторов. Уже после 1200 об/мин работу EK-AIO 360 D-RGB можно назвать откровенно шумной.
Эффективности охлаждения EK-AIO 360 D-RGB достаточно, чтобы удерживать в пределах комфортных температур игровой Core i7-10700k на штатных частотах. Но, чтобы температура самого горячего ядра не превышала 75 градусов Цельсия, вертушки EK-Vardar S 120ER D-RGB приходится крутить минимум на 1000 об/мин и выше. А это уже выливается в повышенный шум и дискомфорт использования ПК.

Заключение

Система жидкостного охлаждения EKWB EK-AIO 360 D-RGB - это первая проба пера словенского производителя на рынке водянок типа AIO. И как показало наше тестирование, у этой водянки есть много спорных особенностей. Главными преимуществами EK-AIO 360 D-RGB является высокая эффективность охлаждения и наличие светодиодной подсветки.
Вместе с этим нельзя игнорировать шумную работу вентиляторов EK-Vardar S 120ER D-RGB, непослушные соединительные шланги, а также поворотные фитинги водоблока, перекрывающие ближний слот для оперативной памяти. За более чем 13000 рублей, а именно по такой цене данная СЖО продается в Российской Федерации, водянку едва ли можно назвать идеальной. Впрочем, скрасить эти недочеты призвана яркая и выразительная RGB-подсветка.
Плюсы:
  • совместимость со всеми актуальными платформами;
  • гарантия 5 лет от производителя;
  • адресуемая RGB-подсветка водоблока и вентиляторов;
  • высокая эффективность охлаждения;
  • хорошее качество исполнения;
  • разветвитель для трех вентиляторов в комплекте.
Минусы:
  • высокая стоимость;
  • шумная работа вентиляторов;
  • непослушные соединительные шланги;
  • поворотные фитинги водоблока перекрывают ближний слот для оперативной памяти.
