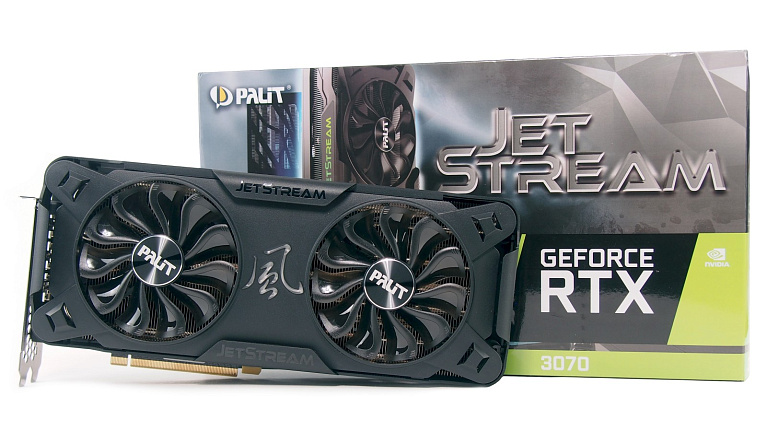

Обзор и тест видеокарты Palit GeForce RTX 3070 JetStream OC

Видеокарта Palit GeForce RTX 3070 JetStream OC: эффективная система охлаждения и высокий заводской разгон в комплекте.
Обзор и тест видеокарты Palit GeForce RTX 3070 JetStream OC
Линейка видеокарт компании Palit с графическим процессором GeForce RTX 3070 включает в себя модели серии GameRock, GamingPro и JetStream. Сегодня мы познакомимся с видеокартой Palit GeForce RTX 3070 JetStream OC, которая является наиболее интересной по совокупности имеющихся особенностей. Этот графический адаптер оборудован массивной системой охлаждения с двумя большими вентиляторами, имеет существенный заводской разгон и расширенные лимиты энергопотребления. Примерная розничная стоимость Palit GeForce RTX 3070 JetStream OC на момент написания обзора ожидается в районе 54999-56999 рублей.

Технические характеристики

  • Производитель: Palit;
  • Модель: GeForce RTX 3070 JetStream OC;
  • Графический процессор: Ampere GA104;
  • Техпроцесс: 8 нм;
  • Частота GPU: 1500 МГц;
  • Частота GPU Boost в играх: 1815 МГц;
  • Количество шейдерных процессоров: 5888;
  • Видеопамять: 8 Гб;
  • Тип видеопамяти: GDDR6;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 14000 МГц (1750 МГц);
  • Порты: 3 x DisplayPort 1.4a, HDMI 2.1;
  • Разъем дополнительного питания: 2 x 8-pin;
  • Параметр TDP: 270 Вт;
  • Габариты: 304 x 136 x 60 мм.

Упаковка и комплектация

Отличительной особенностью видеокарты RTX 3070 JetStream OC является использование системы охлаждения с двумя вентиляторами. Это дает понять даже изображение графического адаптера на лицевой грани упаковки. Здесь же производитель заявляет о наличии 8 Гб набортной памяти и заводском разгоне видеокарты.
Немного информации про архитектуру NVIDIA Ampere находится на тыльной стороне коробки. Основной акцент делается на обновленные тензорные и RT-ядра, позволяющие достичь нового уровня производительности в современных играх.
Вместе с видеокартой RTX 3070 JetStream OC поставляется руководство пользователя, кабель для синхронизации ARGB подсветки, а также переходник питания 2*6-пин > 8-пин.

Дизайн и особенности

Графический адаптер RTX 3070 JetStream OC имеет исключительный дизайн системы охлаждения, который делает эту видеокарту непохожей на другие. Габариты ускорителя составляют 304 х 136 х 60 мм, что позволяет называть RTX 3070 JetStream OC трехслотовой.
Тыльную сторону печатной платы RTX 3070 JetStream OC надежно защищает металлический бэкплейт черного цвета.
Элементы светодиодной подсветки ARGB находятся на верхнем торце и на фронтальной стороне системы охлаждения RTX 3070 JetStream OC.
Для синхронизации ARGB подсветки предусмотрен коннектор 3-пин, расположенный на верхнем торце видеокарты слева. С помощью кабеля, идущего в комплекте пользователь может настроить синхронизацию подсветки, активировав в фирменном программном обеспечении ThunderMaster пункт "ARGB Sync". На тыльной стороне с угла можно обнаружить переключатель BIOS, позволяющий переключаться между двумя заводскими прошивками с разными лимитами энергопотребления и алгоритмами работы системы охлаждения.

По конструкции RTX 3070 JetStream OC представляет собой массивный бутерброд, большую часть которого составляет система охлаждения. По той причине, что печатная плата графического ускорителя заметно короче используемой системы охлаждения, коннекторы дополнительного питания 2х8-пин находятся практически посередине RTX 3070 JetStream OC.
При этом пластиковый кожух системы охлаждения закрывает радиатор не полностью, оставляя пространство для вентиляции печатной платы.
Правый торец RTX 3070 JetStream OC демонстрирует четыре никелированные тепловые трубки в теле радиатора системы охлаждения. Панель разъемов графического адаптера предлагает пользователю один HDMI 2.1 и три DisplayPort 1.4a, с помощью которых можно подключить до 4-х мониторов одновременно.

Система охлаждения

Демонтаж системы охлаждения RTX 3070 JetStream OC начинается со снятия защитной пластины. У рассматриваемой нами видеокарты она металлическая, в отличии от некоторых моделей RTX 3070 других производителей.
Система охлаждения RTX 3070 JetStream OC спроектирована таким образом, чтобы отводить тепло сразу от нескольких важных элементов графического ускорителя. Через никелированную распределительную пластину осуществляется охлаждение графического процессора. Отвод тепла от чипов памяти GDDR6 и элементов системы питания видеокарты реализован через термопрокладки.


Металлическая рама для охлаждения зоны VRM и чипов памяти GDDR6 представляет собой массивную и сложную конструкцию, внутренняя часть которой имеет множественное оребрение.
Радиатор СО графического процессора построен с использованием множества алюминиевых пластин и четырех медных тепловых трубок диаметром 6 мм. Распределительная пластина и тепловые трубки здесь никелированы. Конструкция поделена на две ярко выраженные секции, для обдува каждой из которых предусмотрен 90-мм вентилятор.
На пластиковом кожухе системы охлаждения установлены два вентилятора TurboFan 3.0 c двойными шарикоподшипниками. Особенностью этих вертушек является защита от пыли по стандарту IP5X, уменьшенная вибрация и повышенный ресурс работы. Видеокарта RTX 3070 JetStream OC поддерживает полную остановку вентиляторов системы охлаждения в период простоя ПК и невысоких нагрузках в мультимедийных приложениях.

Печатная плата

Видеокарта RTX 3070 JetStream OC построена с использованием печатной платы размером 170 х 133 мм. По расположению элементной базы это решение сильно похоже на эталонную RTX 3070 Founders Edition. Компактность печатной плате RTX 3070 JetStream OC обеспечило плотное расположение компонентов.
Тыльная сторона печатной платы RTX 3070 JetStream OC также насыщена элементной базой.
По центру PCB установлен графический процессор GA104-300-A1, произведенный по 8 нм техпроцессу на производственных мощностях Samsung. GPU повернут на 90 градусов относительно печатной платы, для защиты кристалла используется пластиковая рамка. Графический процессор включает в себя 5888 шейдерных ALU, 96 растовых блока и 184 тензорных ядер. Для видеокарты RTX 3070 JetStream OC производителем декларирована Boost частота GPU - 1815 МГц.
Вокруг GPU распаяно восемь чипов памяти GDDR6 объемом 1 Гб каждый. Используемые микросхемы Samsung K4Z80325BC-HC14 работают на эффективной частоте 14000 МГц и сообщаются с GPU по 256-битной шине. В этих условиях пропускная способность памяти на RTX 3070 JetStream OC составляет 448 Гб/с.
На тыльной стороне печатной платы RTX 3070 JetStream OC сразу за графическим процессором находится одна группа из четырех конденсаторов SP-CAP.
Система питания видеокарты RTX 3070 JetStream OC построена с использованием 14-фазной обвязки. Для графического процессора отводится 12 фаз питания против 9 фаз у решения Founders Edition. Еще две фазы питания предназначаются для чипов памяти GDDR6.
Для управления питанием GPU используется восьмифазный ШИМ-контроллер uP9512R и двухфазный uP1660Q производства uPI Semiconductor. Управление питанием чипов памяти GDDR6 возложено на двухфазный ШИМ-контроллер uS5650Q.

Тестовый стенд

Процессор Intel Core i7-10700k (8-ядер)
Материнская плата Gigabyte Z490i Aorus Ultra
Система охлаждения Noctua NH-U12S Chromax.black
Термоинтерфейс Arctic MX-2
Оперативная память G.Skill Trident Z RGB DDR4-4266 8Gb*2 @4400cl18
Накопитель M.2 SSD Samsung 970 Pro + M.2 SSD Intel 660p
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Открытый тестовый стенд
Монитор TV LG, 47", 1920x1080, 2560x1440/3840x2160 (NVIDIA DSR)
Операционная система Windows 10 Pro 64-bit 2004
Драйвера GeForce 457.30
Видеокарта RTX 3070 JetStream OC была установлена в тестовый стенд с восьмиядерным процессором Intel Core i7-10700k и материнской платой Gigabyte Z490i Aorus Ultra.

Используемый комплект оперативной памяти G.Skill Trident Z RGB DDR4-4266 был разогнан до частоты 4400 МГц с таймингами 18-18-18-37-328-2Т.

Хорошим подспорьем для видеокарты RTX 3070 JetStream OC является фирменная программа ThunderMaster, актуальную версию которой можно скачать на официальном сайте Palit. Утилита позволяет осуществлять разгон графического адаптера, настраивать работу вентиляторов системы охлаждения, а также управлять светодиодной подсветкой видеокарты.

RGB-подсветка находится на торце графического адаптера, что делает ее легко заметной при классической установке видеокарты в корпус ПК. Подсветка RTX 3070 JetStream OC адресуемая, поэтому мягкие переходы между цветами и различные эффекты здесь гарантированы.

Собранный в корпусе Corsair 540 Air тестовый стенд выглядел следующим образом. Мы тестировали RTX 3070 JetStream OC с открытой крышкой корпуса.

Температуры, шум, энергопотребление и разгон

Перед тем, как приступить к тестированию RTX 3070 JetStream OC, оценим допустимые лимиты энергопотребления графического ускорителя. Как известно, данная версия видеокарты обладает двумя BIOS, отличающимися алгоритмами работы вентиляторов и лимитами энергопотребления. BIOS-1 на RTX 3070 JetStream OC декларирует Boost частоту графического процессора 1815 МГц и лимиты 270/330 Вт. BIOS-2 допускает для GPU ту же частоту 1815 МГц, но лимиты энергопотребления допускает 250/300 Вт. Разумеется, что мы тестировали RTX 3070 JetStream OC с наиболее производительным режимом BIOS-1.
Для начала посмотрим на эффективность системы охлаждения видеокарты в отсутствии нагрузки. В этом случае температура графического процессора RTX 3070 JetStream OC стабилизируется на 50 градусах Цельсия, а вентиляторы видеокарты полностью останавливаются.

Продолжительная нагрузка утилитой Furmark разогревает GPU видеокарты до 72 градусов Цельсия, заставляя вентиляторы работать на 59% своих возможностей или 1600 об/мин. Но примечательно для RTX 3070 JetStream OC совсем другое - Boost частота графического процессора составляет под нагрузкой 1980-1995 МГц. Это на фоне того, что декларируемая частота GPU для данной видеокарты заявлена 1815 МГц.

Несмотря на весьма впечатляющую частоту GPU 1980-1995 МГц при работе видеокарты "из коробки", мы дополнительно разогнали RTX 3070 JetStream OC вручную. Чипы памяти GDDR6 функционировали стабильно на эффективной частоте 16000 МГц, а графический процессор уверенно работал на частоте 2065-2070 МГц. После разгона RTX 3070 JetStream OC температура GPU возросла до 75 градусов Цельсия, вентиляторы ускорились до 1725 об/мин.

Для успешного разгона RTX 3070 JetStream OC мы предоставили видеокарте возможность использовать весь допустимый лимит энергопотребления. Частота графического процессора была увеличена на +60 пунктов и частота памяти на +1000 пунктов в меню программы MSI Afterburner.

При замере энергопотребления всего ПК из розетки были зафиксированы следующие значения. В пике вся тестовая система потребляла до 425 Вт, поэтому для комфортного использования RTX 3070 JetStream OC можно рекомендовать блок питания мощностью 600-650 Вт.

На расстоянии 20 см видеокарта генерирует приличный уровень шума. Но только в случае использования лимита энергопотребления на максимум и разгона RTX 3070 JetStream OC. Если использовать графический адаптер с настройками по умолчанию, то система охлаждения RTX 3070 JetStream OC остается вполне комфортной с точки зрения уровня шума.

Производительность в рабочих и игровых задачах

Для проверки пиковой производительности FP32 блоков воспользуемся бенчмарком AIDA64. На фоне заявленной для RTX 3070 Founders Edition производительности в 20314 гигафлопс видеокарта RTX 3070 JetStream OC демонстрирует показатели заметно выше. Сказывается существенный заводской разгон производителя графического адаптера от Palit.

Рендеринг сцены в Cinebench R15 силами графического ускорителя позволяет получить солидную оценку, а разгон RTX 3070 JetStream OC только улучшает результат.

Стандартная сцена в V-Ray обрабатывается с помощью RTX 3070 JetStream OC за 36 секунд на штатных частотах. Разгон видеокарты позволяет сократить время выполнения задачи еще на три секунды.

Теперь посмотрим на графическую производительность RTX 3070 JetStream OC в популярном бенчмарке 3D Mark. Используем пару самых нагруженных тестов TimeSpy Extreme и Port Royal. Эффект от разгона видеокарты есть и особенно заметен в тесте с задействованной технологией Ray tracing.
Также посмотрим на работу технологии DLSS на видеокарте RTX 3070 JetStream OC. Ее использование приводит к двукратному росту FPS в разрешении 2560 х 1440.

И наконец тесты RTX 3070 JetStream OC в реальных играх. Здесь мы позволили себе включить графические настройки на максимум. Помимо штатных пресетов Ultra, если игра позволяла, были активированы предельно высокие опции теней, качество текстур и прочее. В играх, поддерживающих технологии Ray tracing и DLSS, данные опции также были активированы. Видеокарта RTX 3070 JetStream OC была протестирована в разрешениях 4K (3840x2160 DSR), 2K (2560x1440 DSR) и FullHD (1920x1080).
Far Cry 5

Shadow of the Tomb Raider

Wolfenstein: Youngblood

Red Dead Redemption II
Metro Exodus

Компания NVIDIA позиционирует видеокарту RTX 3070 как решение для 2К гейминга. Однако наше тестирование RTX 3070 JetStream OC показало, что этому графическому ускорителю вполне под силу и 4К гейминг в некоторых игровых проектах. Возможно, в каких-то особо ресурсоемких играх настройки графики придется немного понизить, то все равно играть в 4К на RTX 3070 JetStream OC вполне реально. Что же касается игр в 2К разрешении, то в этих условиях видеокарта чувствует себя весьма уверенно. Почти во всех игровых проектах средний FPS переваливает на психологические 60 кадров/сек, и это при максимально возможных ультра-настройках.

Заключение

Palit GeForce RTX 3070 JetStream OC - это видеокарта, ключевой особенностью которой является система охлаждения и высокий заводской разгон. Удивительным и в то же время достаточно смелым решением производителя стало использование СО с двумя вентиляторами для RTX 3070 JetStream OC. На первых порах это вызывало некоторые опасения на фоне того, что версии GameRock и GamingPro с чипом RTX 3070 были выпущены компанией Palit только с тремя вентиляторами. Но двухвентиляторная RTX 3070 JetStream OC наглядно продемонстрировала, что может не только справляться с отведением +270 Вт тепла, но и сохранять при этом высокой частоту графического процессора.
Именно высочайшая частота GPU стала для нас настоящим откровением при тестах RTX 3070 JetStream OC. Шутка ли, если "из коробки" чип этой модели видеокарты бустит во всех играх на уровне 1980-1995 МГц. Некоторые модели RTX 3070 работают на такой частоте только после ручного разгона, а некоторые и недотягивают до этого уровня вовсе. С протестированной же RTX 3070 JetStream OC такую частоту GPU пользователь получает сразу, без каких-либо манипуляций с разгоном и тонкой настройкой графического адаптера. Ручной разгон RTX 3070 JetStream OC позволяет еще немного увеличить производительность, но, на наш взгляд, является неоправданным ввиду еще больше возрастающего энергопотребления, нагрева и шума.
В попытке очертить образно потенциального покупателя RTX 3070 JetStream OC, можно сказать следующее: если лишние 4-5 тысяч рублей не являются решающими при выборе графического адаптера и есть возможность доплатить, то данная видеокарта определенно заслуживает внимания. Делая выбор в пользу RTX 3070 JetStream OC, пользователь получает добротную систему охлаждения, расширенные лимиты энергопотребления и очень высокую тактовую частоту GPU "из коробки". Дополняет эту позитивную картину адресуемая RGB-подсветка на торце RTX 3070 JetStream OC.

Плюсы:
  • расширенные лимиты энергопотребления до 270/330 Вт;
  • добротная система охлаждения с двумя 90-мм вентиляторами;
  • адресуемая подсветка RGB на торце графического ускорителя;
  • два BIOS с различной схемой работы вентиляторов и TDP видеокарты;
  • усиленная система питания GPU 12 фаз против 9 фаз у решения Founders Edition;
  • высокий заводской разгон графического процессора (Boost 1815 МГц);
  • в реальных условиях "из коробки" GPU работает на частоте 1980-1995 МГц;
  • металлический бэкплейт на тыльной стороне печатной платы;
  • высокая игровая производительность в 2К и достаточная в 4К.
Минусы:
  • ручной разгон с энергопотреблением свыше 280-290 Вт делает систему охлаждения шумной;
  • сложно найти в магазинах спустя месяц со старта продаж.
