Обзор низкопрофильных кулеров ID-Cooling IS-47K и IS-50 Max RGB

Линейка низкопрофильных систем охлаждения IS компании ID-Cooling пополнилась двумя моделями, а именно, IS-47K и IS-50 MAX RGB, где цифра в названии означает теоретическую высоту кулера в миллиметрах. Почему теоретическую? Производитель и сам до конца не определился с данным обозначением, и далее в обзоре мы расскажем, к чему это приводит на практике.

ID-Cooling IS-47K и IS-50 Max RGB являются интересными решениями по нескольким причинам: во-первых, это улучшенные и доработанные кулеры прошлых ревизий, а IS-47K и вовсе разработан с нуля. Во-вторых, разработчики постарались учесть нюансы изменчивых требований геймеров и создать универсальные системы охлаждения. В-третьих, последним ва-банком служит демократичная стоимость, что не может не нравиться и конечным пользователям, и энтузиастам, собирающим компактные игровые сборки, где ценник ITX решений негуманен.

В данном обзоре мы внимательно изучим ID-Cooling IS-47K и IS-50 Max RGB, проверим эффективность и постараемся выявить слабые стороны. Погнали.

Технические характеристики ID-Cooling IS-47K

• Общая информация:
• Производитель: ID-Cooling;
• Модель: IS-47K;
• Цвет: черный, серый;
• Intel: 1200 / 115x;
• AMD: AM4;
• Дополнительно: термопаста в комплекте;
• Размер: 120 х 47 х 110 мм;
• Вес: ~ 400 г.
• Радиатор:

• Рассеиваемая мощность (рекомендованная): 130 Вт;
• Тип конструкции: C-тип;
• Размер: 120 х 47 х 110 мм;
• Материал основания: медь;
• Материал радиатора: алюминий;
• Количество тепловых трубок: 6 шт.;
• Диаметр тепловых трубок: 6 мм.
• Вентилятор:
• Разъем для подключения вентиляторов: 4-pin;
• Количество вентиляторов в комплекте: 1 шт.;
• Максимальное число устанавливаемых вентиляторов: 2 шт.;
• Размер вентиляторов: 92 x 92 x 15 мм;
• Скорость вращения: 600 - 2500 об/мин;
• Подшипник: гидродинамический подшипник;
• Подсветка вентиляторов: отсутствует;
• Регулировка скорости вращения: автоматическая (PWM).
• Гарантия: 2 года.

Процессорный низкопрофильный кулер ID-Cooling IS-47K

Упаковка и комплектация

Младшая модель ID-Cooling IS-47K из рассматриваемой пары новинок поставляется в небольшой черно-оранжевой упаковке с изображением процессорного кулера.

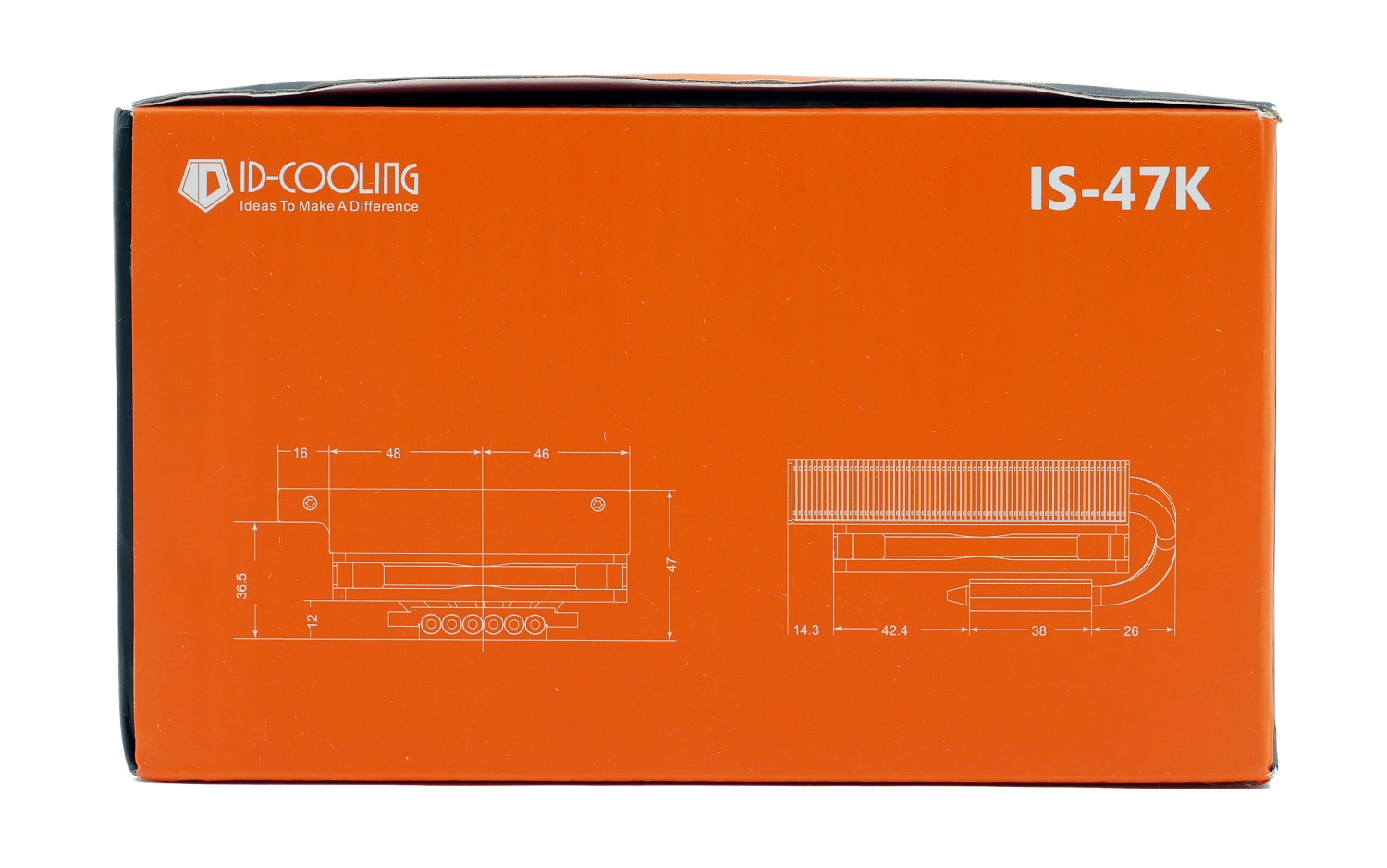

По фирменному сценарию на боковых гранях коробки содержатся технические характеристики модели, включая габариты кулера. Но только последние всегда соответствуют действительно, а рассеиваемая мощность, тип вентилятора и т.п., различаются между официальным сайтом, упаковкой и пресс-релизом; потому последние будут взяты с портала ID-Cooling.

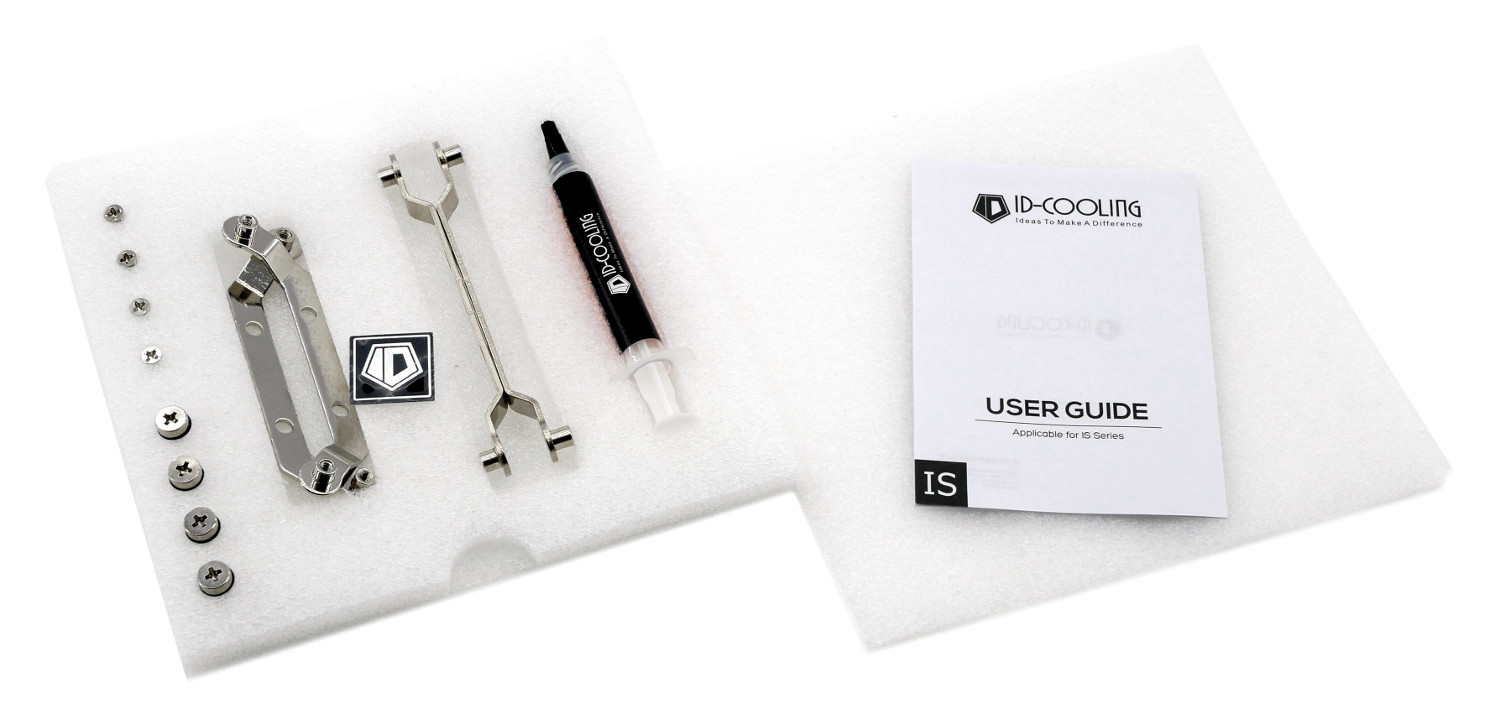

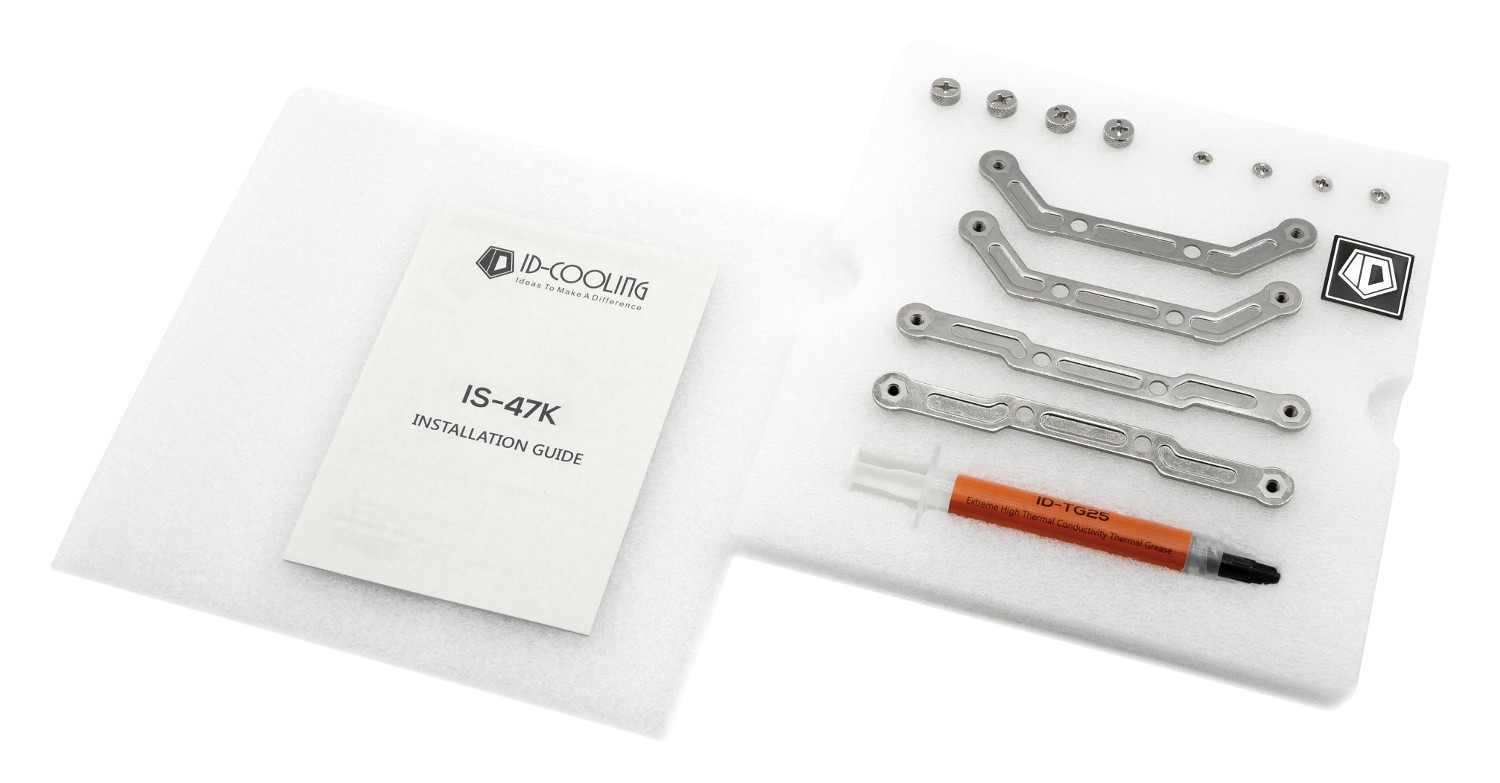

Разработчики на этот раз очень аккуратно расположили комплектацию в мягком наполнителе, что позволяет с особой любовью и педантичностью отнестись к сборке системы охлаждения и ее установке. Отметим краткую инструкцию и большой тюбик отличной термопасты ID-TG25.

Внешний вид и дизайн

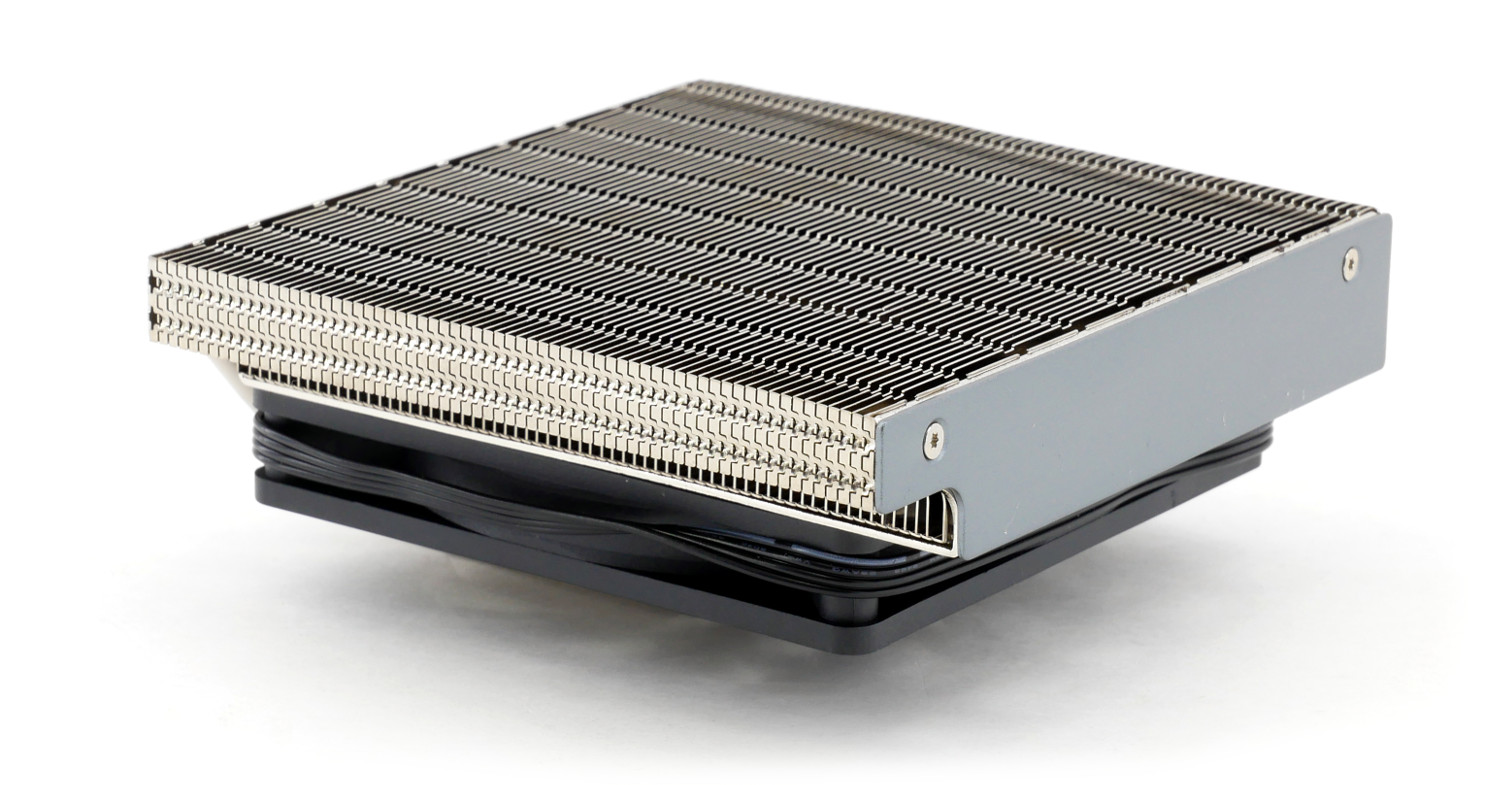

Среди новых моделей процессорный кулер ID-Cooling IS-47K является моим фаворитом. Новинка направлена на замещение популярных низкопрофильных систем охлаждения высотой до 47 мм, которые поддерживают многие компьютерные корпуса SFF (Small Form Factor).

По классификации производителя ID-Cooling IS-47K относится к малым кулерам, а благодаря обозначению "47", мы оцениваем высоту радиатора вместе с вентилятором 47 мм. На практике мой экземпляр имеет габариты около 47,3 мм, ширина и глубина составляют 123 мм и 110 мм соответственно.

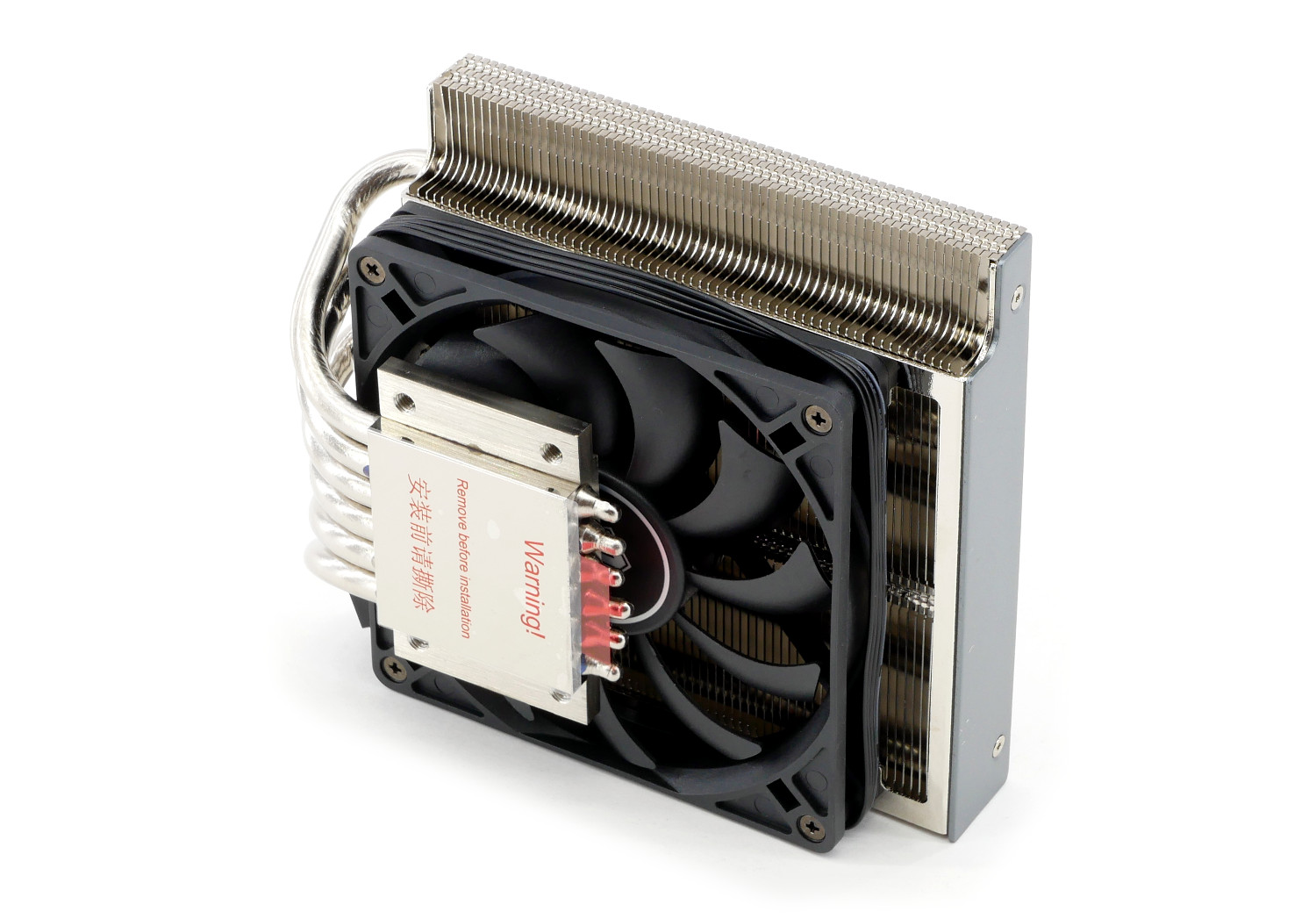

Модель ID-Cooling IS-47K имеет конструкцию С-типа, а вентилятор располагается в нише между телом радиатора и его основанием. Стоит подчеркнуть, что ID-Cooling IS-47K имеет феноменальное качество изготовления в сравнении с другими бюджетными моделями.

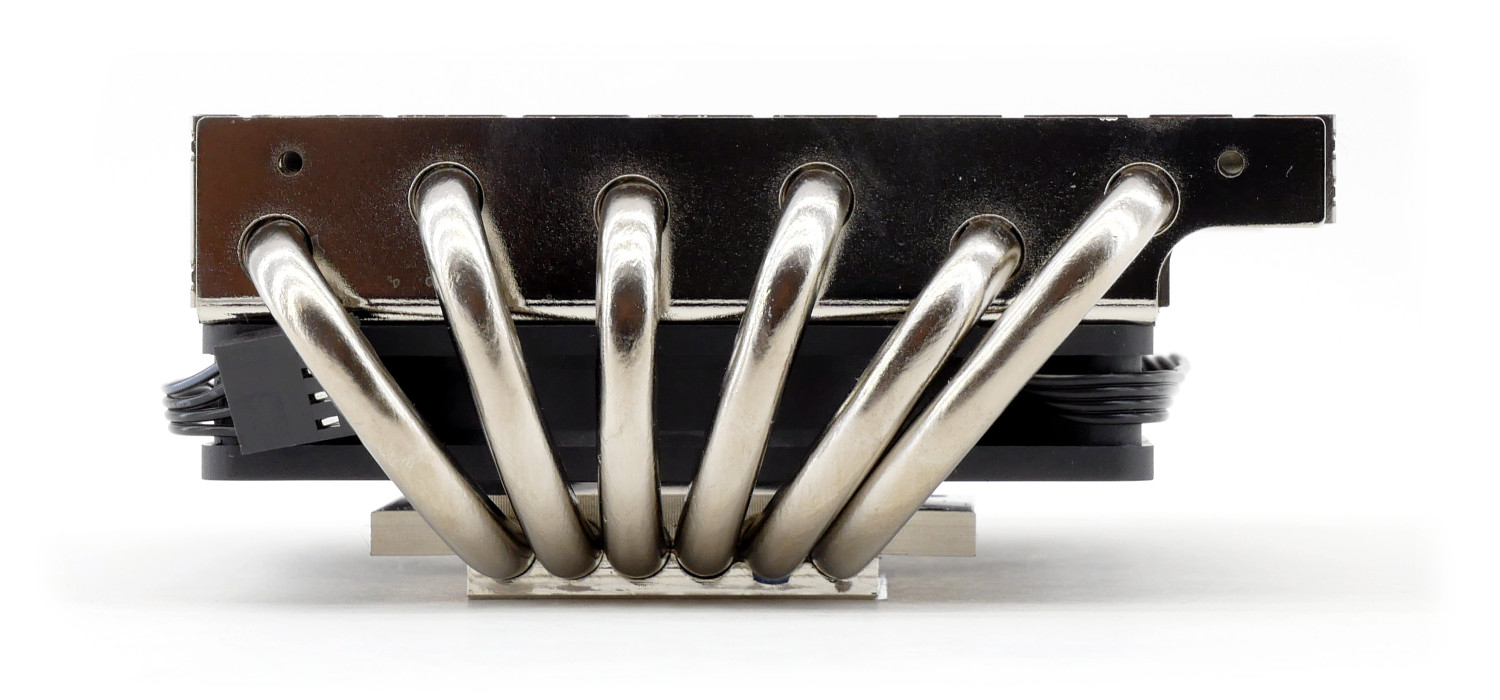

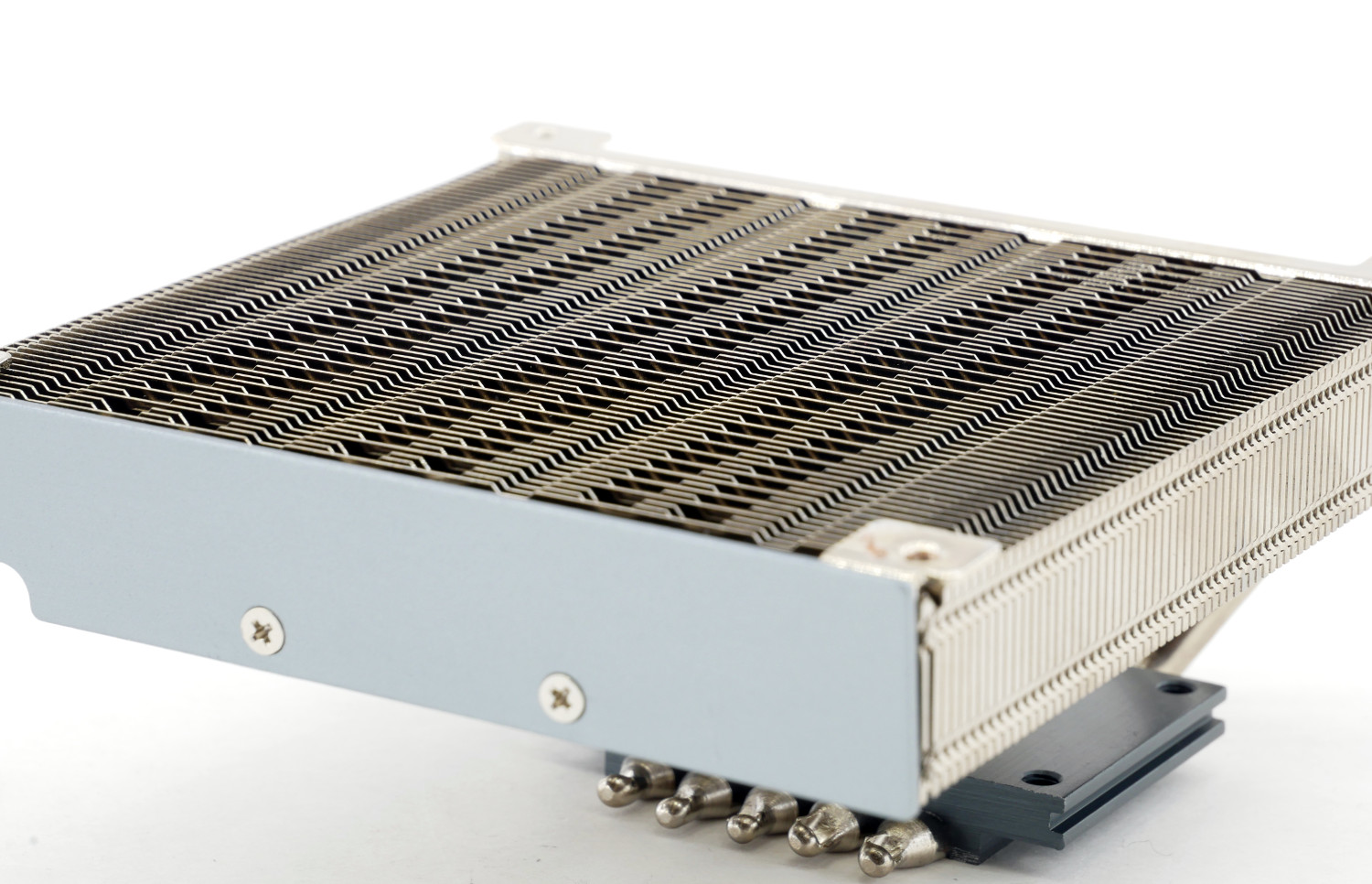

Тело радиатора пронизывают шесть С-образных трубок диаметром 6 мм. Они расположены в слегка шахматном порядке. Количество пластин, из которых набрано тело радиатора, составляет 66 штук. Сами ребра получили небольшие прорези на верхней грани, а боковой профиль демонстрирует специальный выгиб для модулей оперативной памяти. Толщина пластин составляет ~0,35 мм с межреберным расстоянием ~1,2 мм.

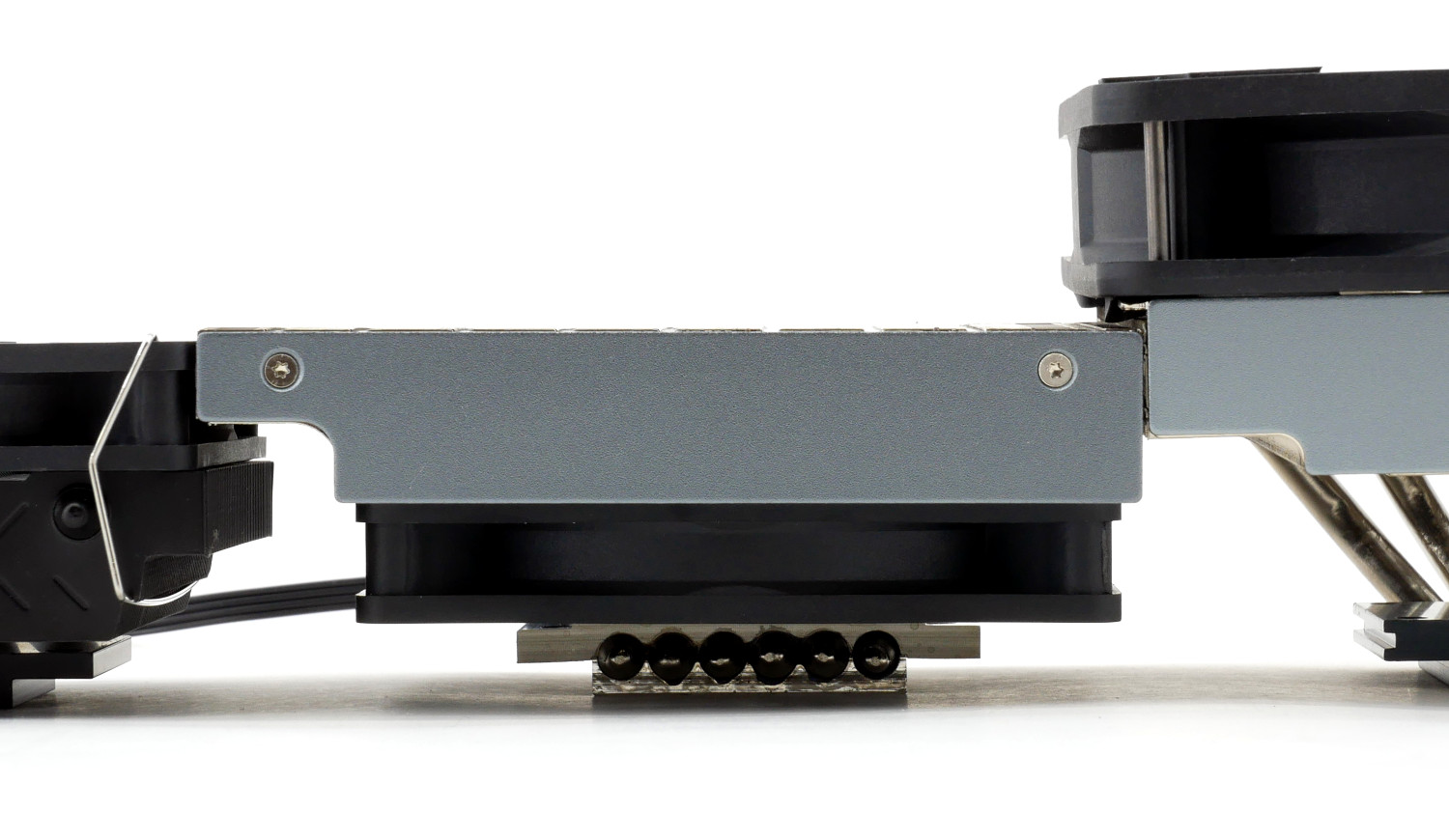

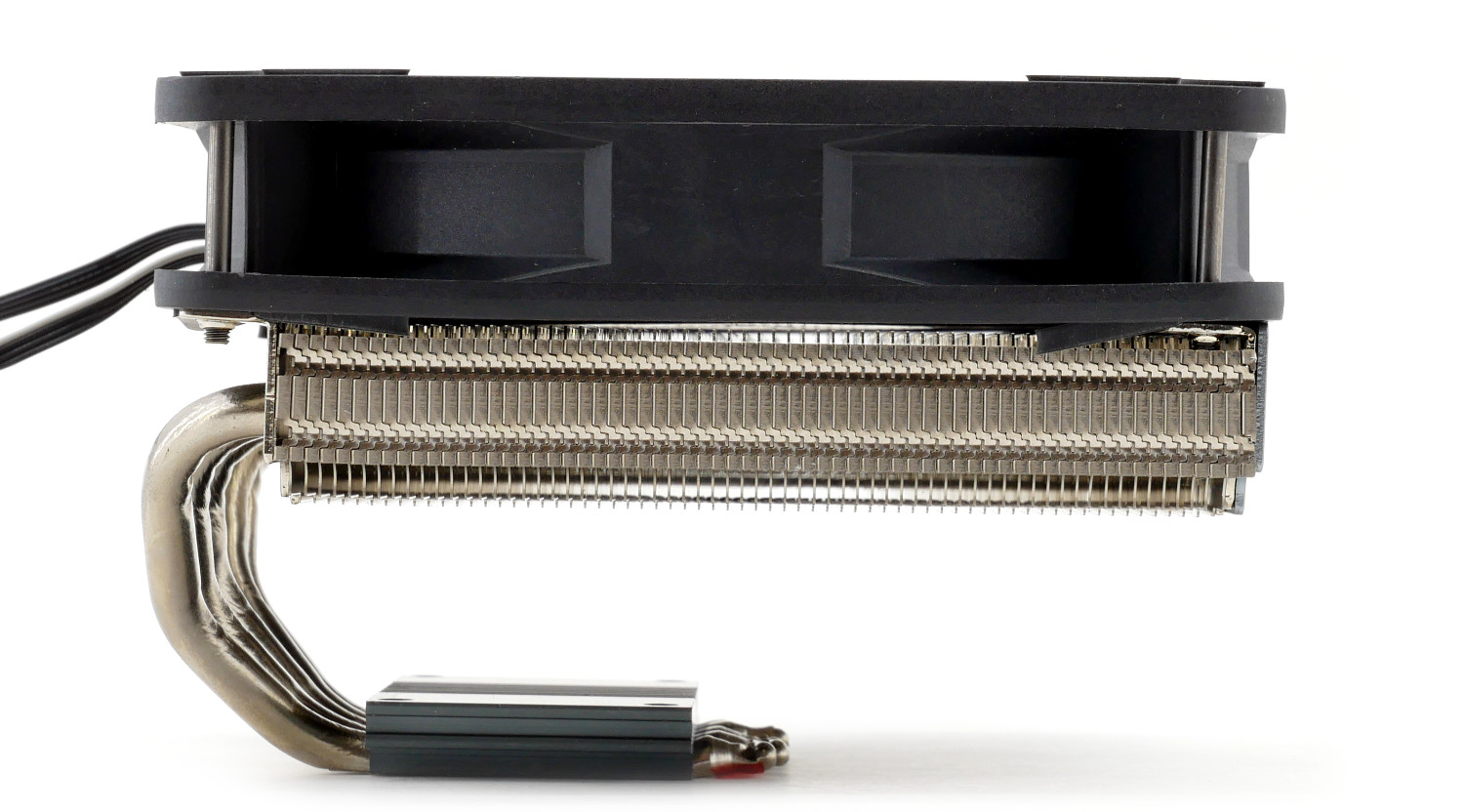

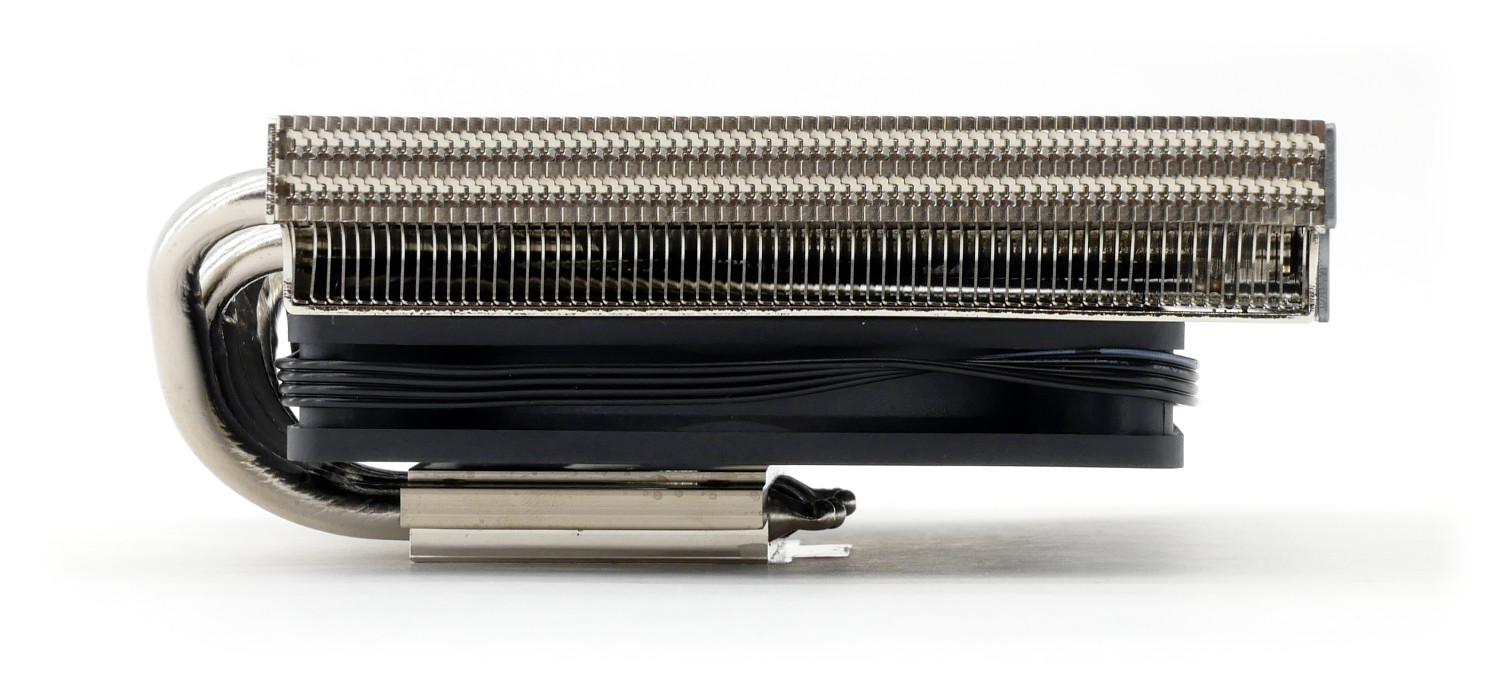

Данный ракурс наилучшим образом демонстрирует строение кулера ID-Cooling IS-47K.

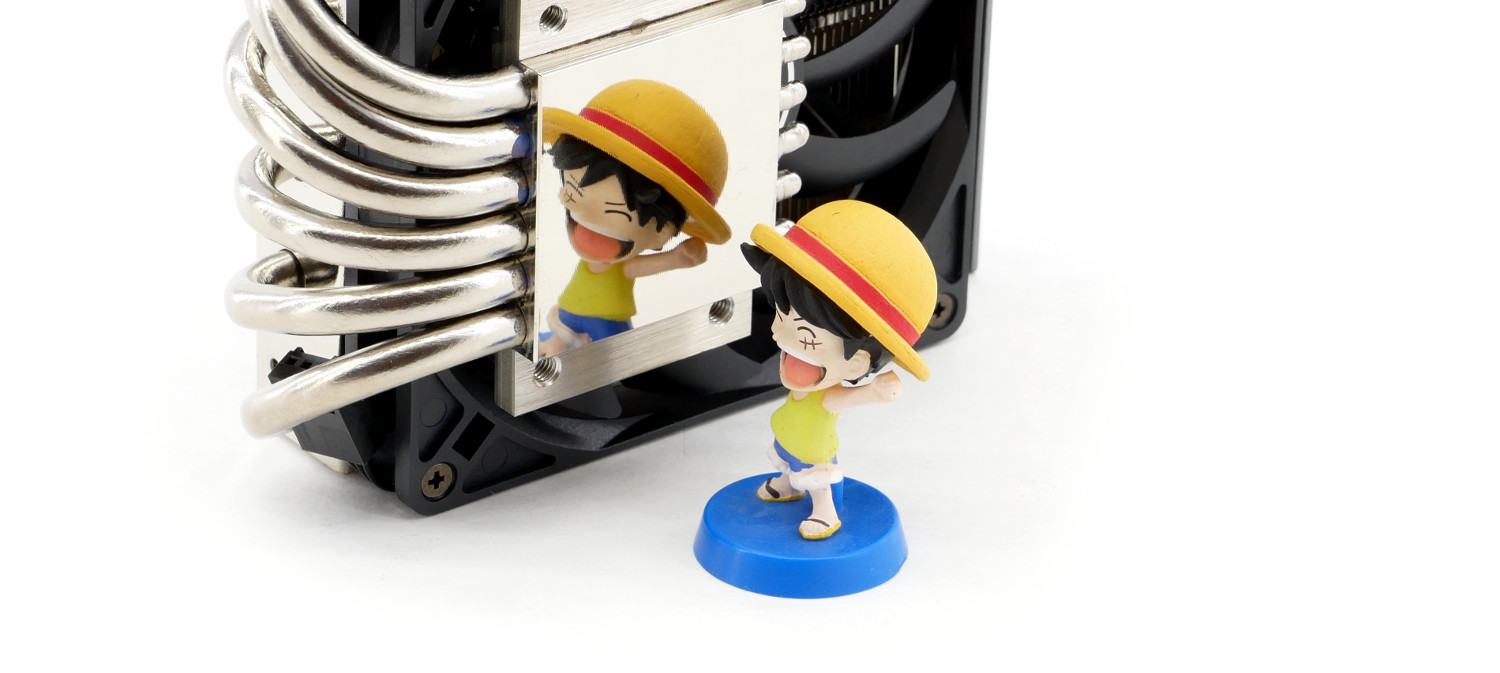

В основании располагается медная никелированная пластина, являющаяся лучшим решением для подобного класса устройств. Оно защищено наклейкой, за которой располагается отполированная до блеска подошва радиатора.

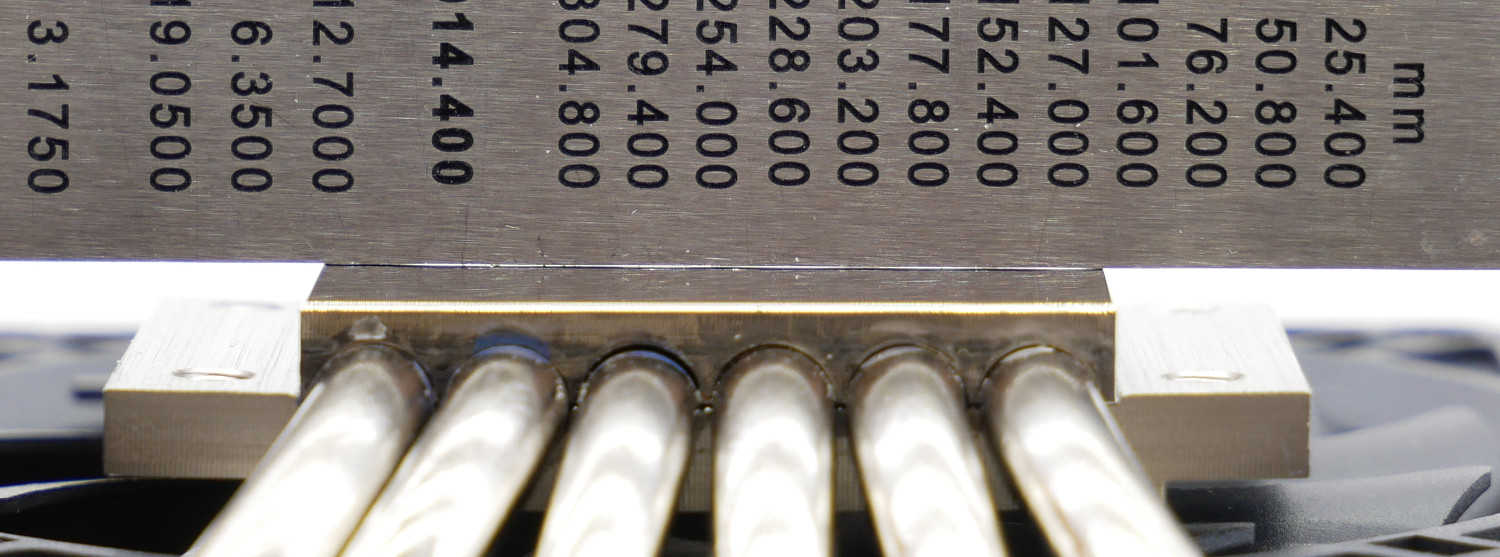

Однако тест с металлической линейкой выявляет кривизну основания, а точнее - три большие ямки, располагающиеся симметрично. В будущем тестировании это отразится на результатах.

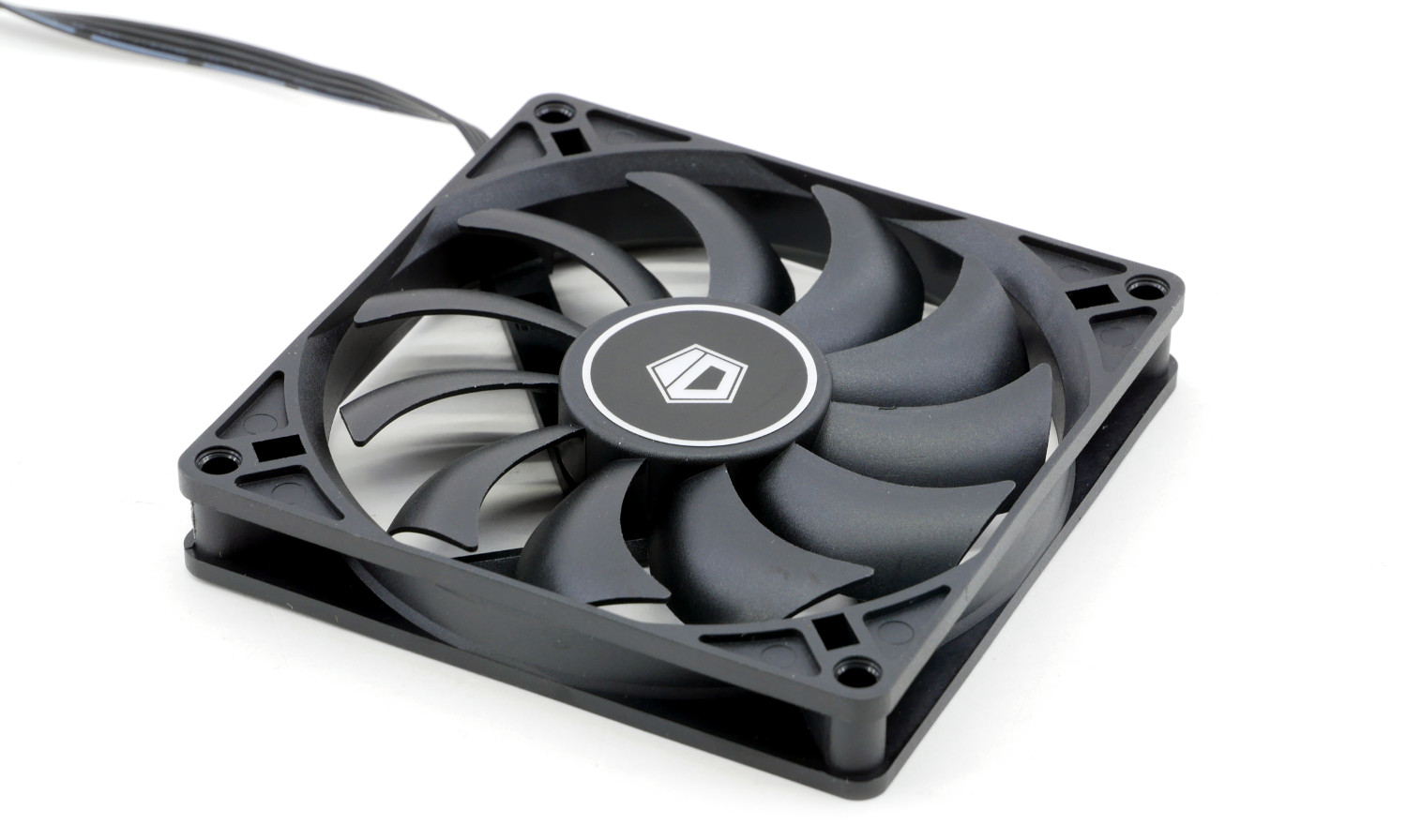

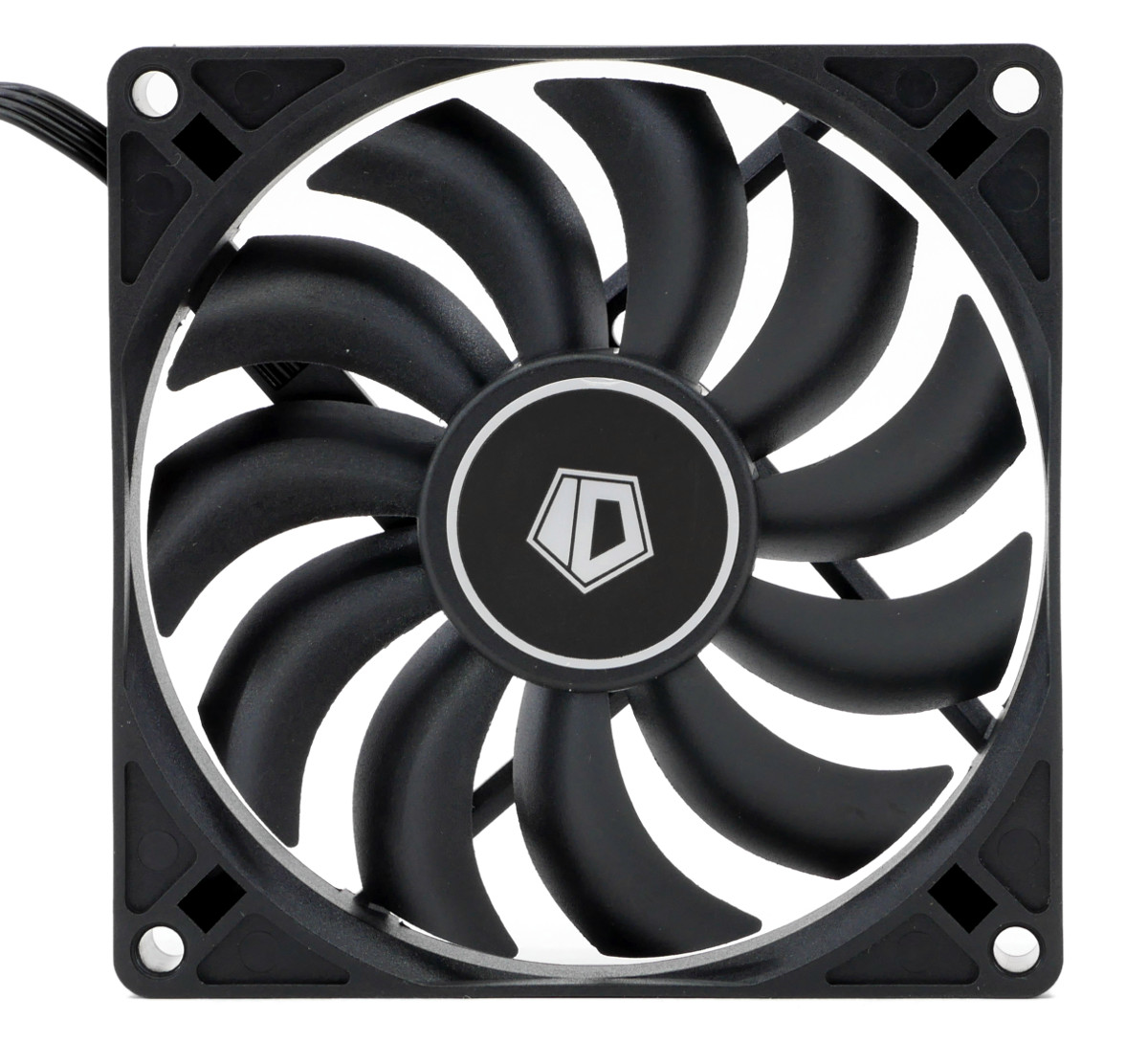

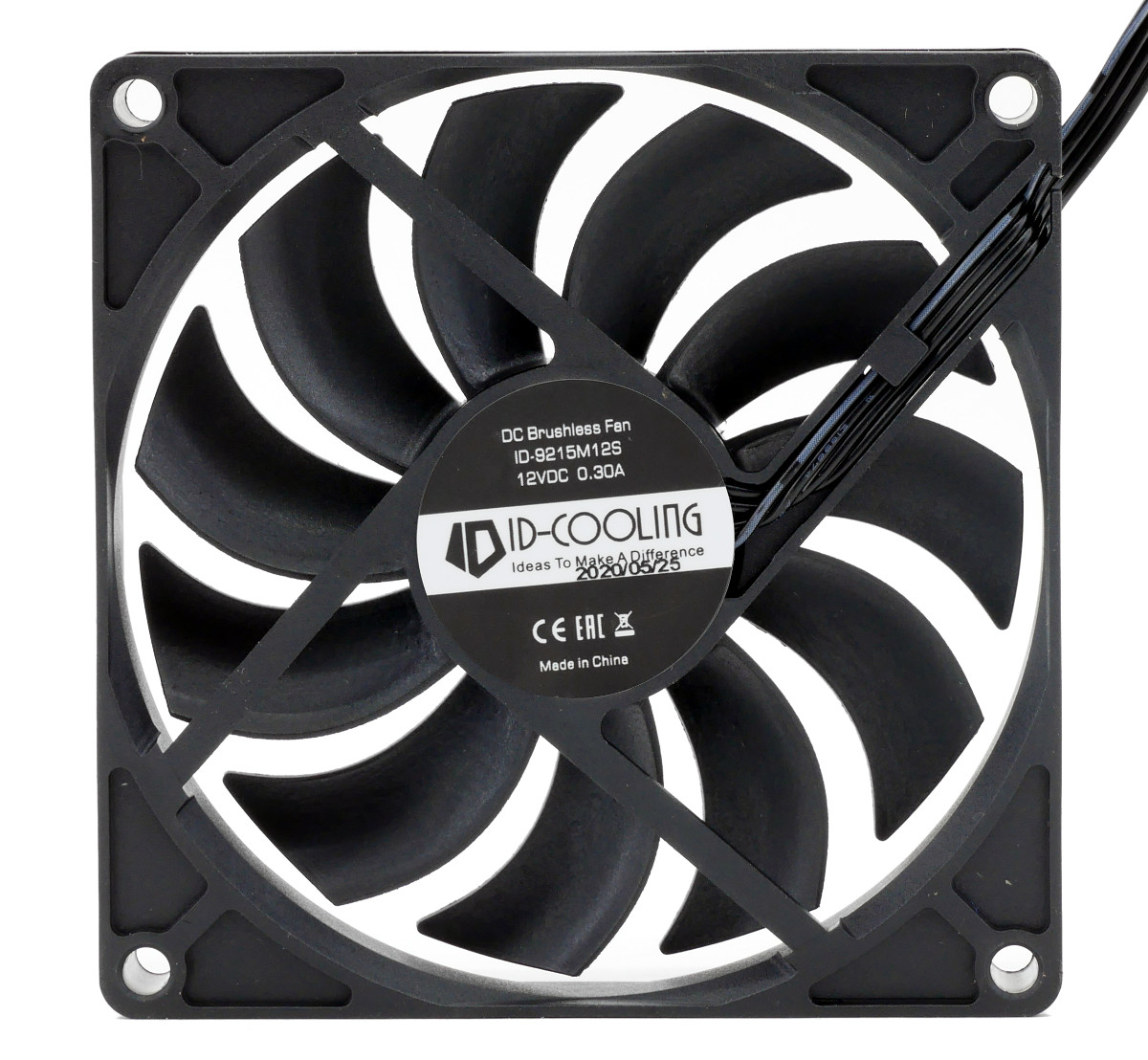

За активное охлаждение отвечает фирменный вентилятор ID-Cooling типоразмера 92 мм толщиной 15 мм.

Перед нами модель ID-9215M12S с гидродинамическим подшипником и скоростью вращения 600 - 2500 об/мин. Подсветка отсутствует.



На практике скорость вращения изменяется в более широком диапазоне 500 - 2570 об/мин.

Следующий на очереди процессорный кулер ID-Cooling IS-50 MAX RGB

Технические характеристики ID-Cooling IS-50 MAX RGB

Общая информация:

• Производитель: ID-Cooling;
• Модель: IS-50 Max RGB;
• Цвет: черный, серый;
• Intel: 1200 / 115x;
• AMD: AM4;
• Дополнительно: термопаста в комплекте;
• Размер: 120 х 77 х 122 мм;
• Вес: ~ 500 г.
• Радиатор:
• Рассеиваемая мощность (рекомендованная): 130 Вт;
• Тип конструкции: C-тип;
• Размер: 120 х 52 х 122 мм;
• Материал основания: медь;
• Материал радиатора: алюминий;
• Количество тепловых трубок: 4 шт.;
• Диаметр тепловых трубок: 6 мм.
• Вентилятор:
• Разъем для подключения вентиляторов: 4-pin;
• Количество вентиляторов в комплекте: 1 шт.;
• Максимальное число устанавливаемых вентиляторов: 1 шт.;
• Размер вентиляторов: 120 x 120 x 25 мм;
• Скорость вращения: 900 - 2000 об/мин;
• Подшипник: двойной подшипник качения;
• Подсветка вентиляторов: RGB;
• Регулировка скорости вращения: автоматическая (PWM).
• Гарантия: 2 года.

Процессорный низкопрофильный кулер ID-Cooling IS-50 MAX RGB

Упаковка и комплектация

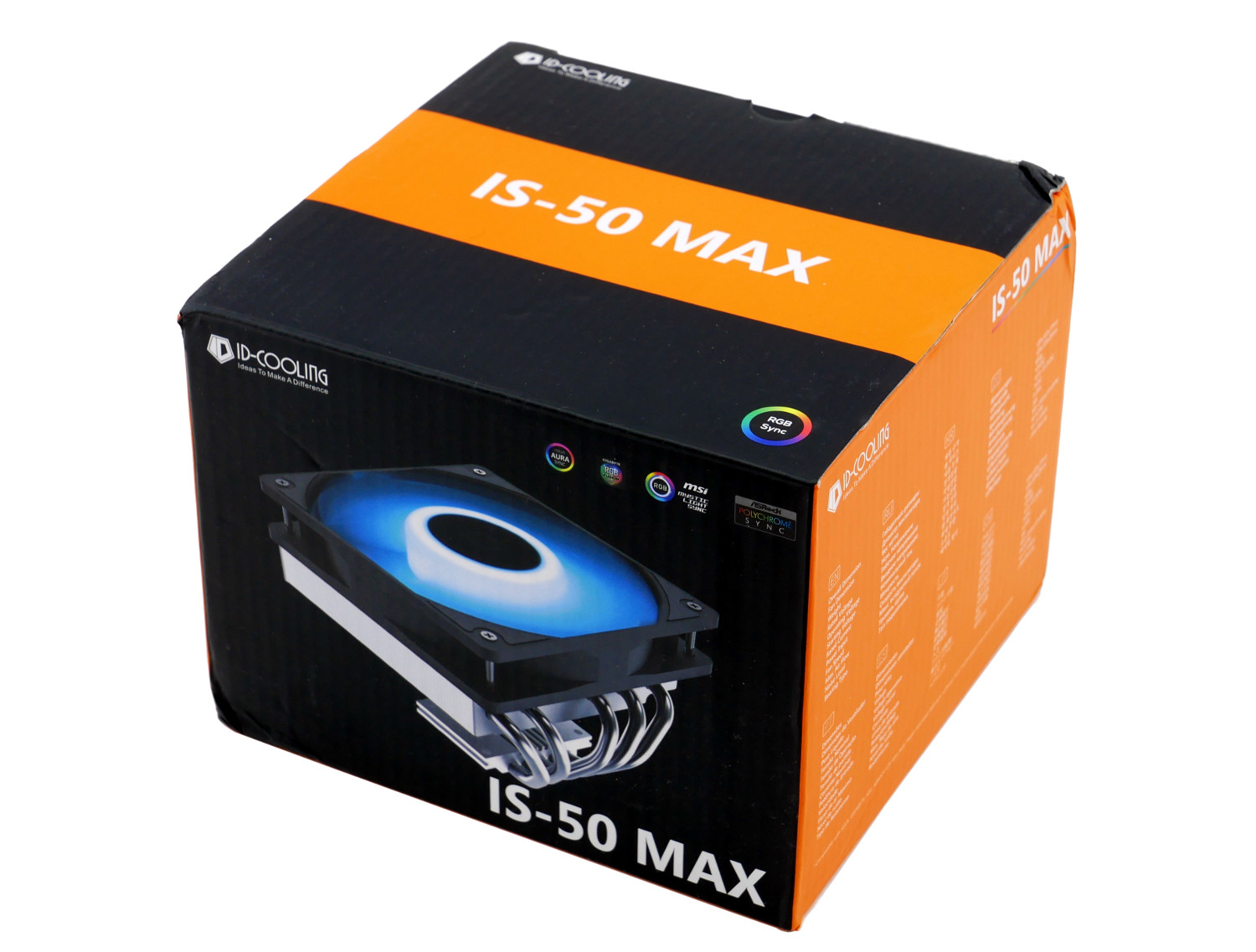

Модель ID-Cooling IS-50 Max RGB более внушительна и поставляется в схожей черно-оранжевой упаковке. Изображение кулера демонстрирует подсветку системы охлаждения, что отражено в наименовании.

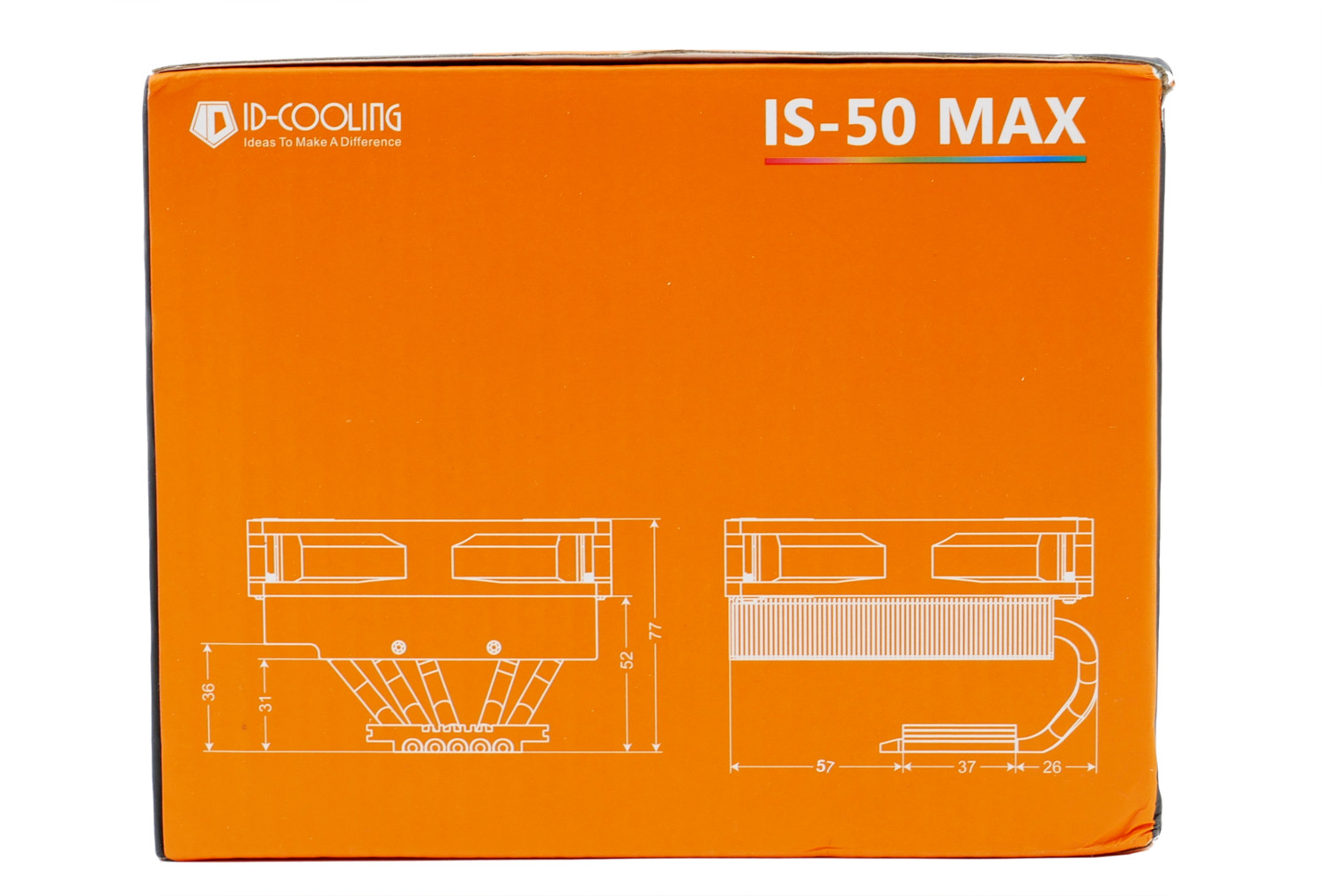

Характеристики на коробке и официальном сайте вновь различаются, а вот габариты совпадают. Сразу стоит отметить, что значение "50" в наименовании и реальности, как видим, не совпадает: высота кулера - 77 мм и даже без вентилятора достигает 52 мм. На данную загадку производитель не дает отгадку:  почему бы не назвать тогда новинку ID-Cooling IS-77 Max RGB - у меня нет ответа.

Комплектация, как всегда, аккуратно собрана и подобрана. Необходимый крепеж на месте, мануал и внушительный тюбик термопасты ID-TG25.

Внешний вид и дизайн

Процессорный кулер ID-Cooling IS-50 Max RGB отличается от своего собрата, хотя по общей классификации все еще относится к низкопрофильным и малогабаритным. Отличительной чертой данной модели является увеличенный радиатор и привычный вентилятор типоразмера 120 мм.

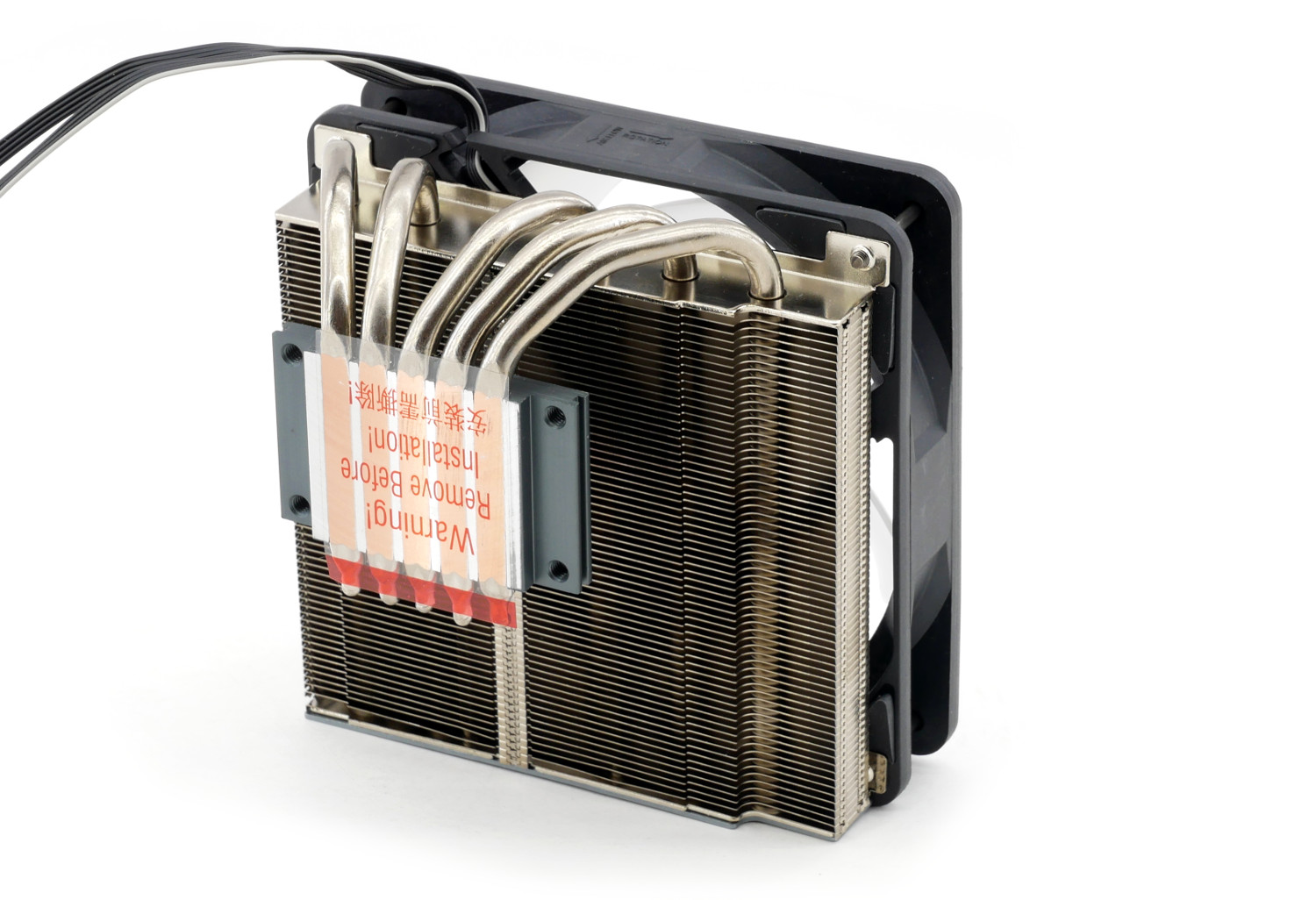

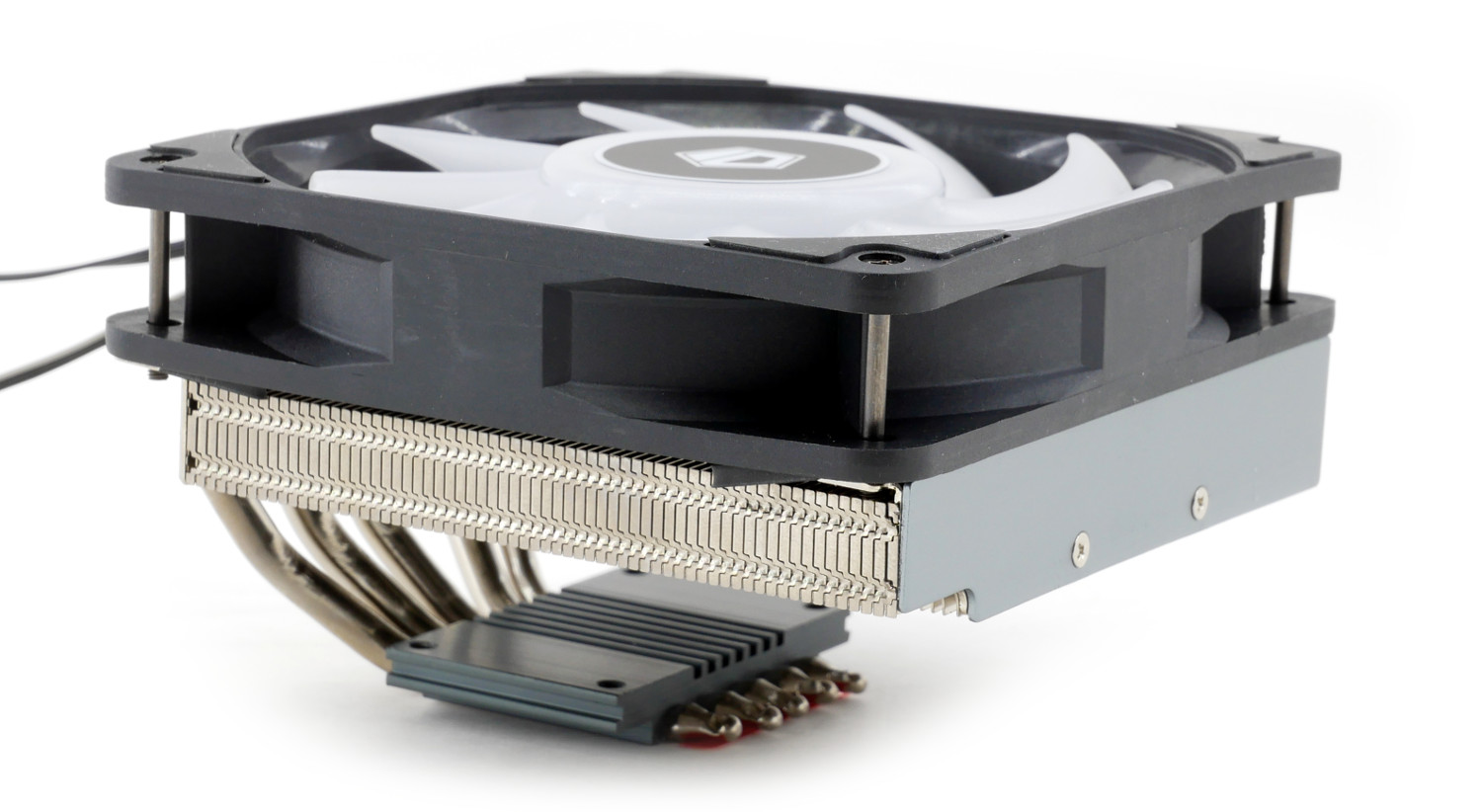

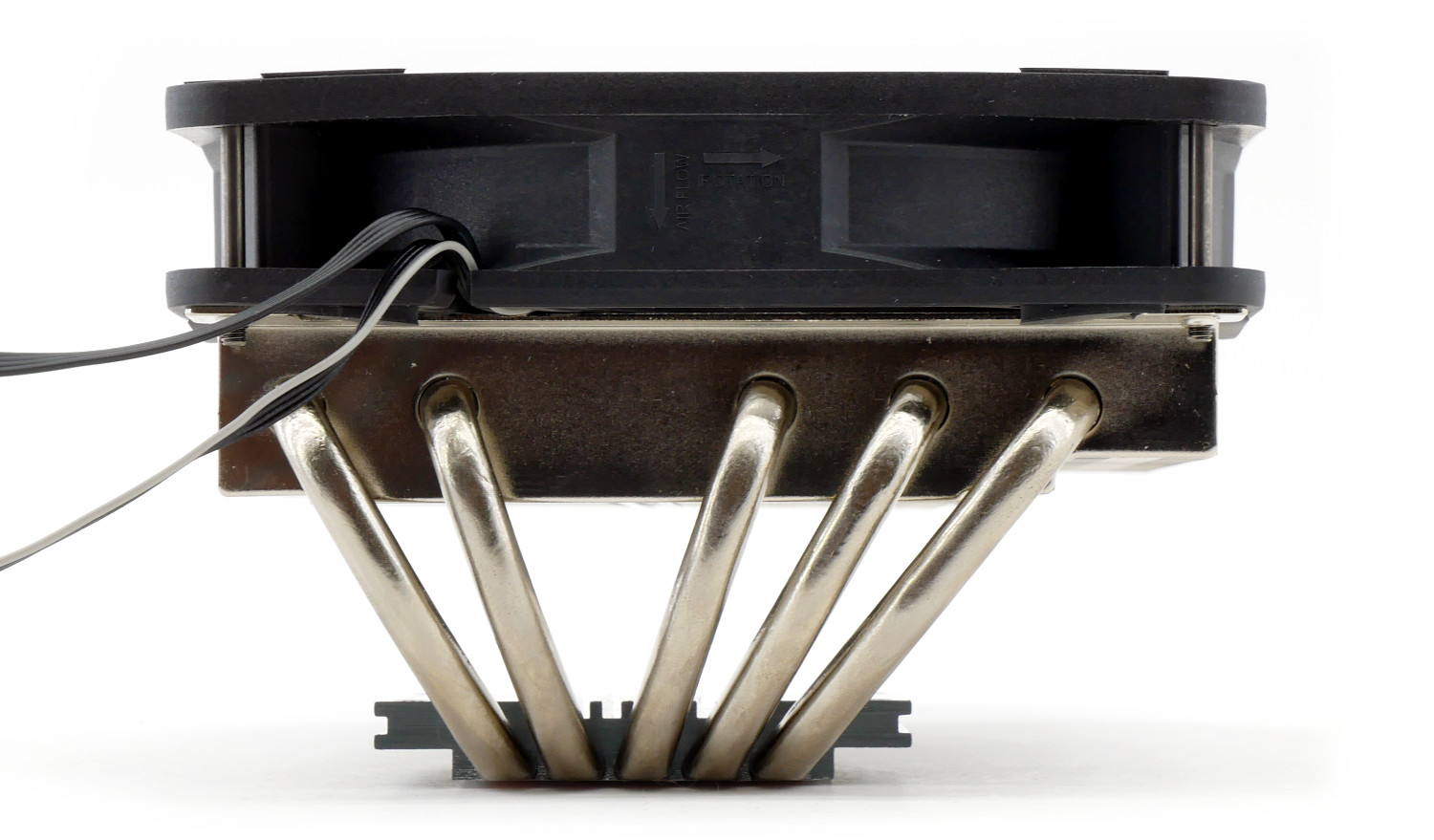

ID-Cooling IS-50 Max RGB построен по канону С-типа и имеет горизонтальное строение с обдувом околосокетного пространства.

Между основанием и телом радиатора имеется достаточно пространства для размещения вентилятора, но, увы, классическая вертушка 120х120 мм с толщиной корпуса 25 мм сюда не влезет. Расстояние между плоскостями - 22 мм, да изгиб тепловых трубок мешает, поэтому стоит рассчитывать на вентилятор 92х15 мм или, если повезет (а такие существуют), то 95х20 мм. Конечно же, если есть необходимость.

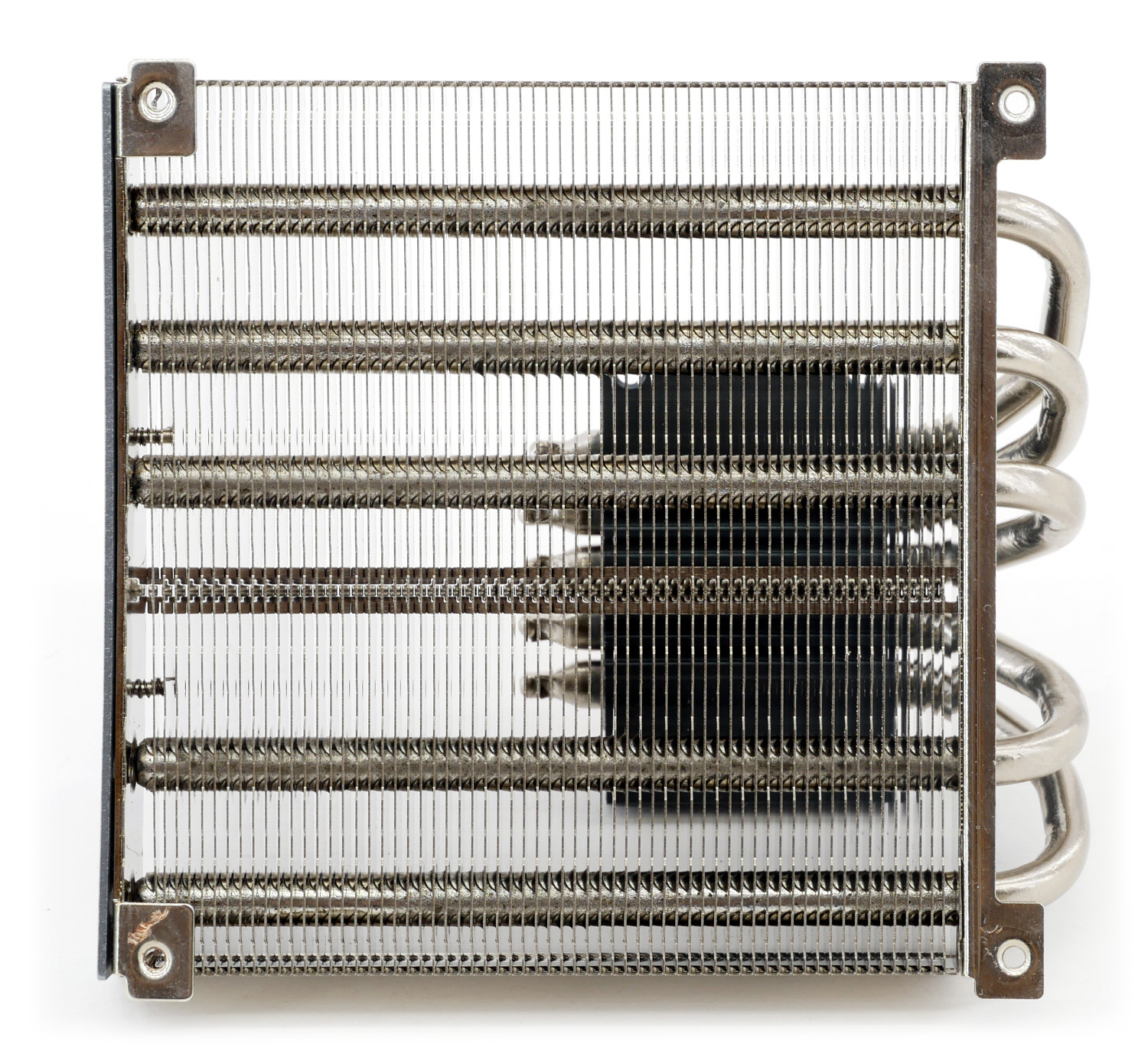

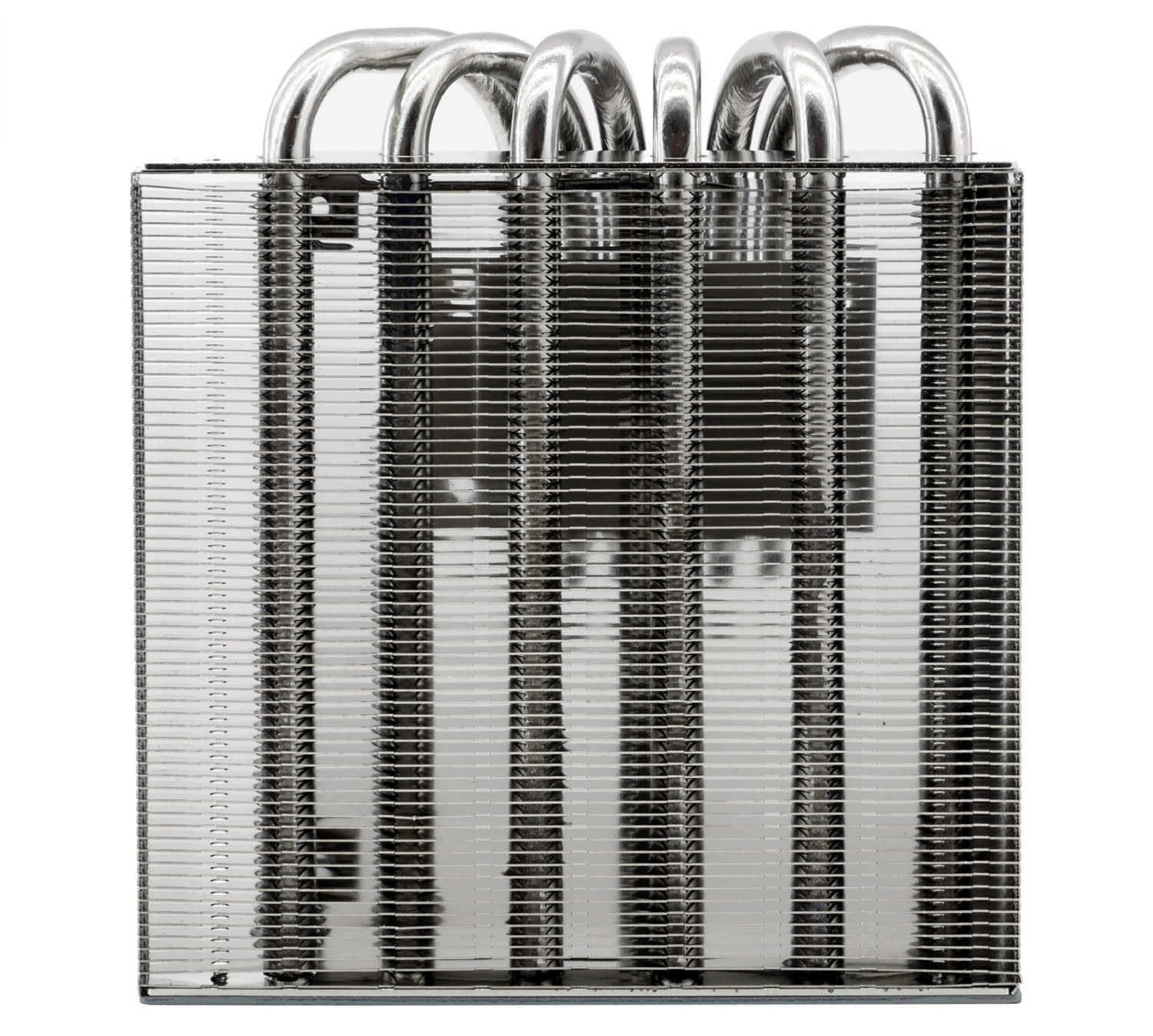

Количество пластин, из которых набрано тело радиатора, составляет 65 штук, сами ребра полностью гладкие и не имеют изгибов. Толщина пластин составляет прежние ~0,35 мм с межреберным расстоянием ~1,2 мм. Тело радиатора пронизывают пять С-образных трубок диаметром 6 мм.

Верхняя кромка ребер имеет специальные выемки-прорези для лучшего захода нагнетаемого воздуха и дальнейшего его прохождения через радиатор.

Несмотря на свое внешнее сходство, процессорный кулер ID-Cooling IS-50 Max RGB имеет и различия в сравнении с младшей версией.

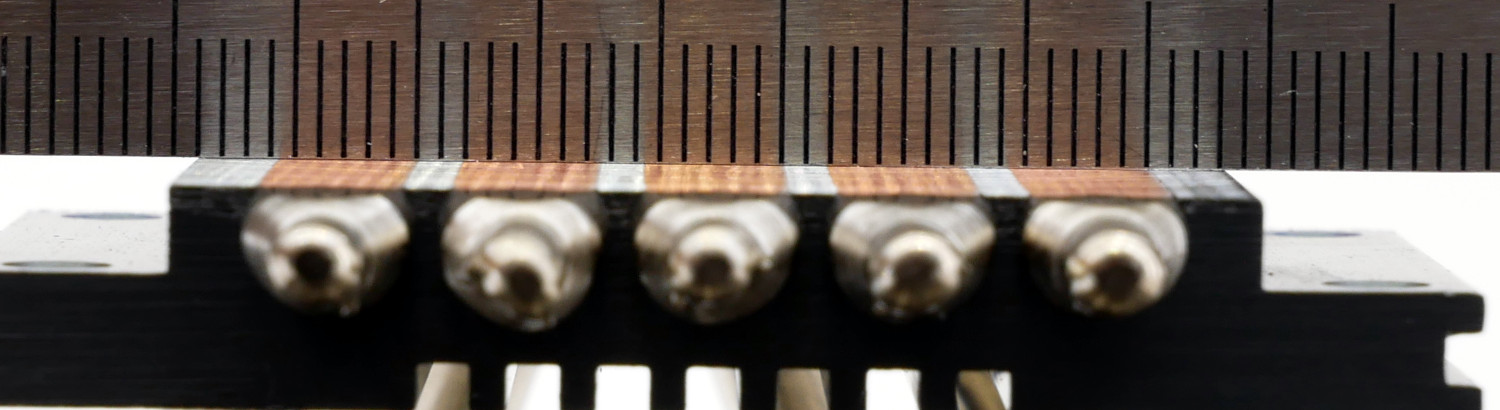

Здесь используется технология прямого контакта, которая отличается сниженной стоимостью при производстве и простотой сборки, однако в процессе эксплуатации тепловые трубки нагреваются неравномерно и отводят тепло от источника.

Основание хорошо отполировано, но зеркального эффекта не наблюдается. Характерны небольшие проблески пустот в областях тепловых трубок.

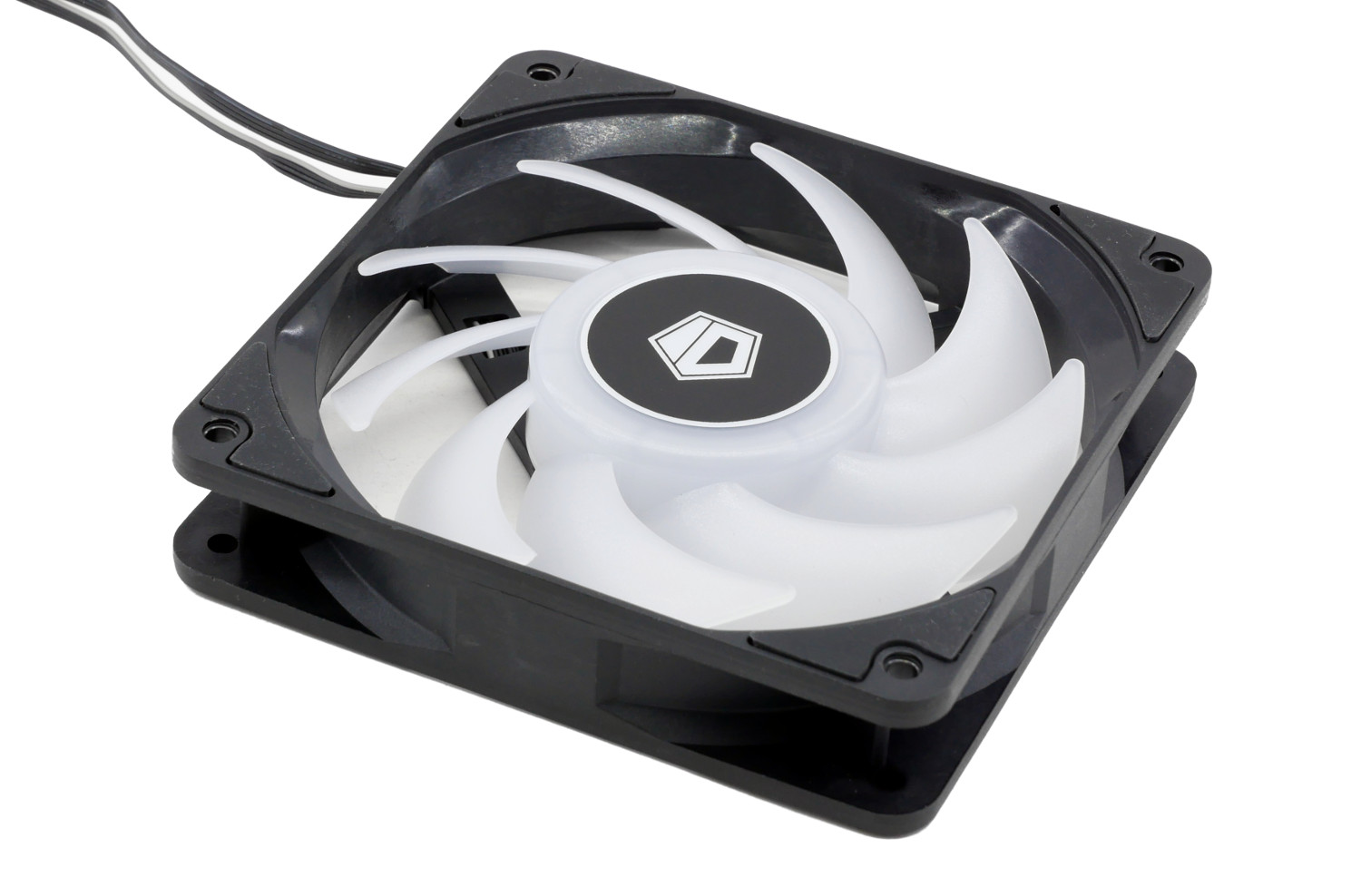

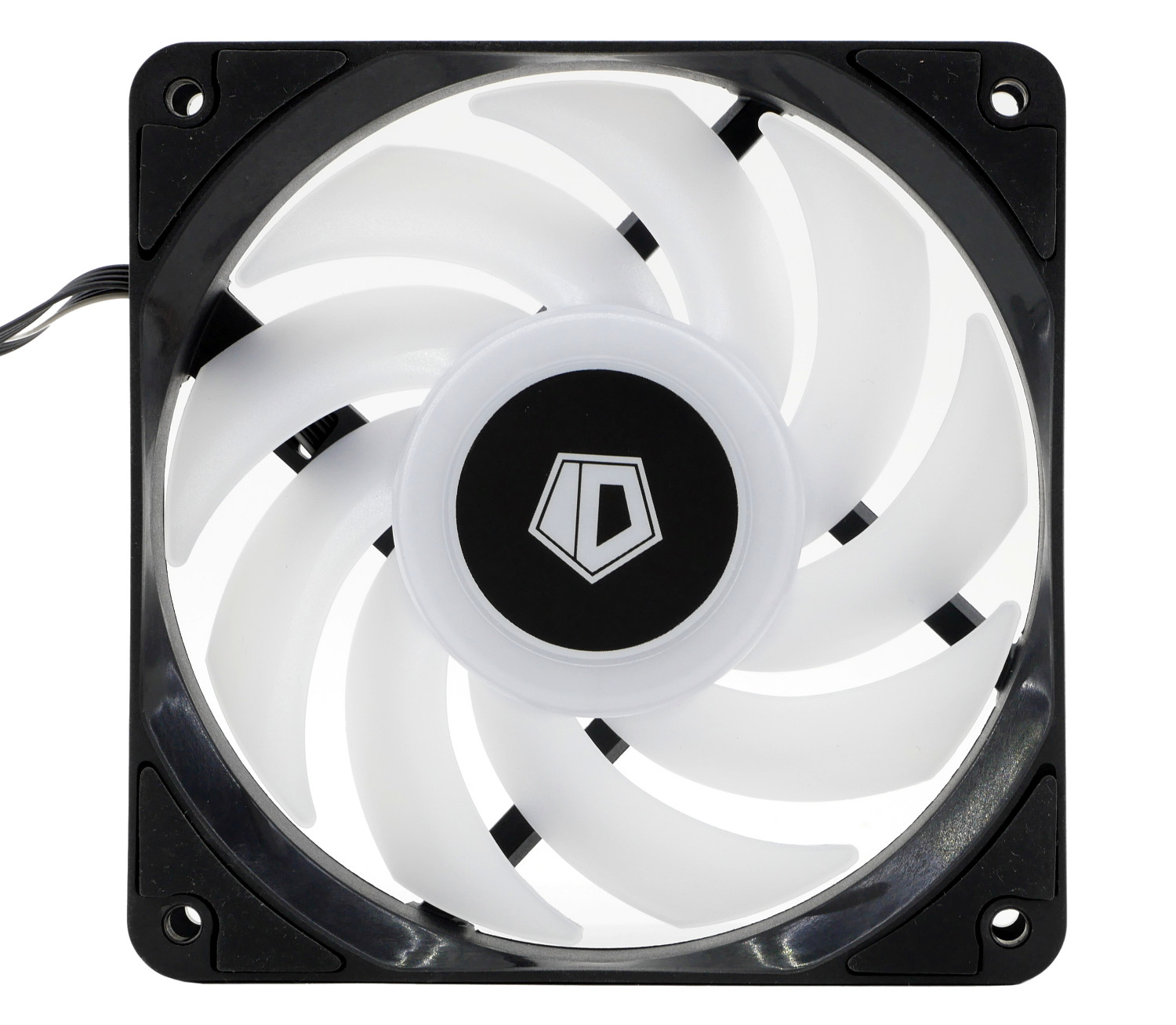

ID-Cooling IS-50 Max RGB использует фирменный вентилятор DF-12025-ARGB RGB LED / PWM.

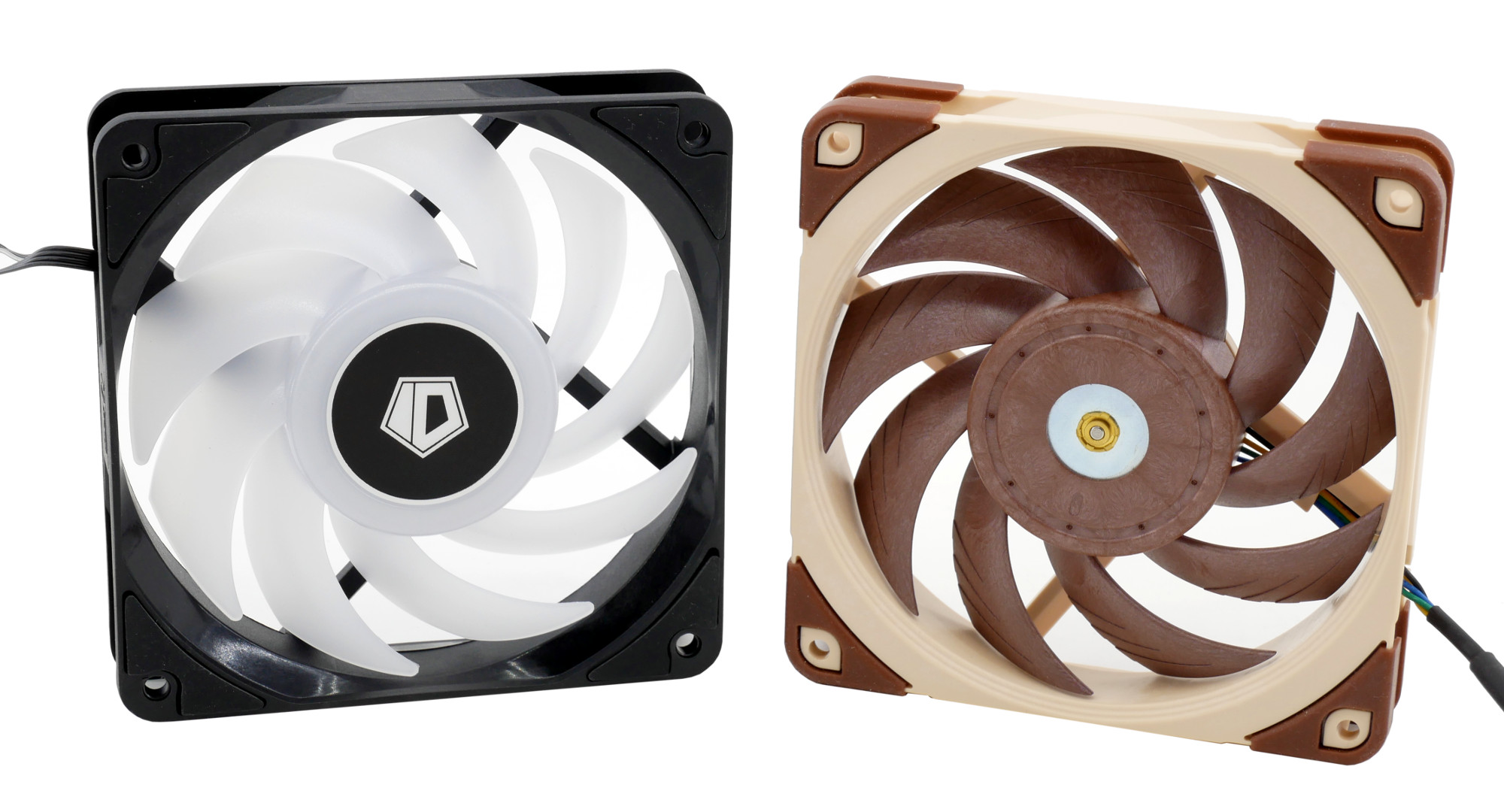

Его конструкция и дизайн мне очень сильно напомнили эталон для всех вентиляторов - Noctua NF-A12x25 RPM. Ну правда ведь похожи?!

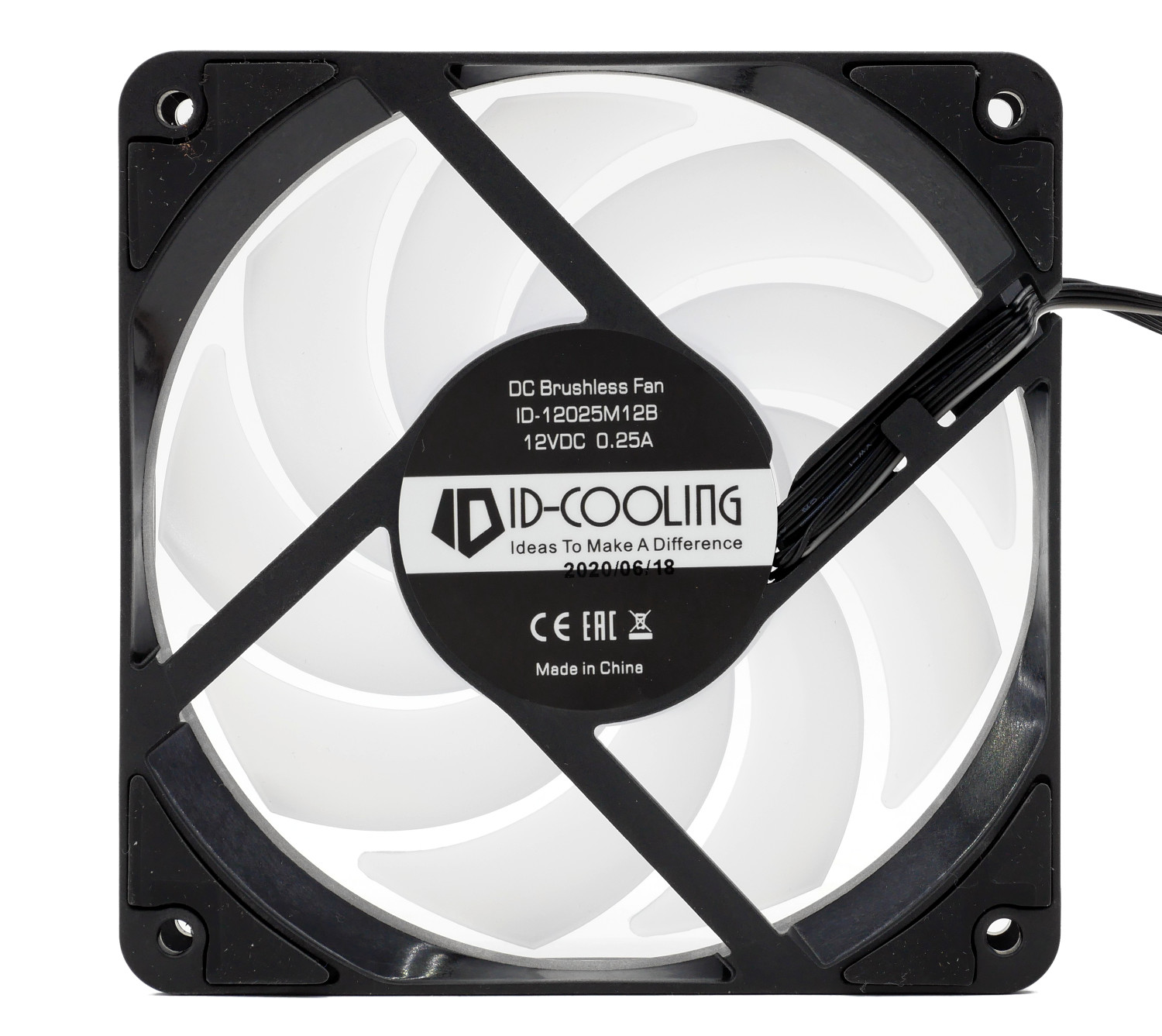

Маркировка на обратной стороне ротора информирует о модели ID-12025M12B, хотя за этой аббревиатурой скрываются и другие решения компании ID-Cooling. Заявленная скорость вращения составляет 900 - 2000 об/мин.

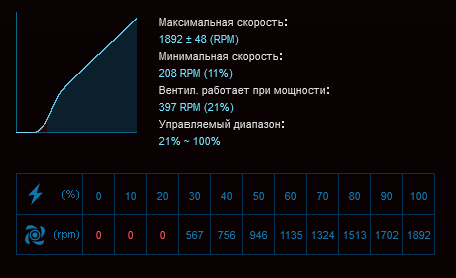

Однако, как показало тестирование, DF-12025-ARGB RGB LED / PWM может иначе: от 550 об/мин до 1900 об/мин.

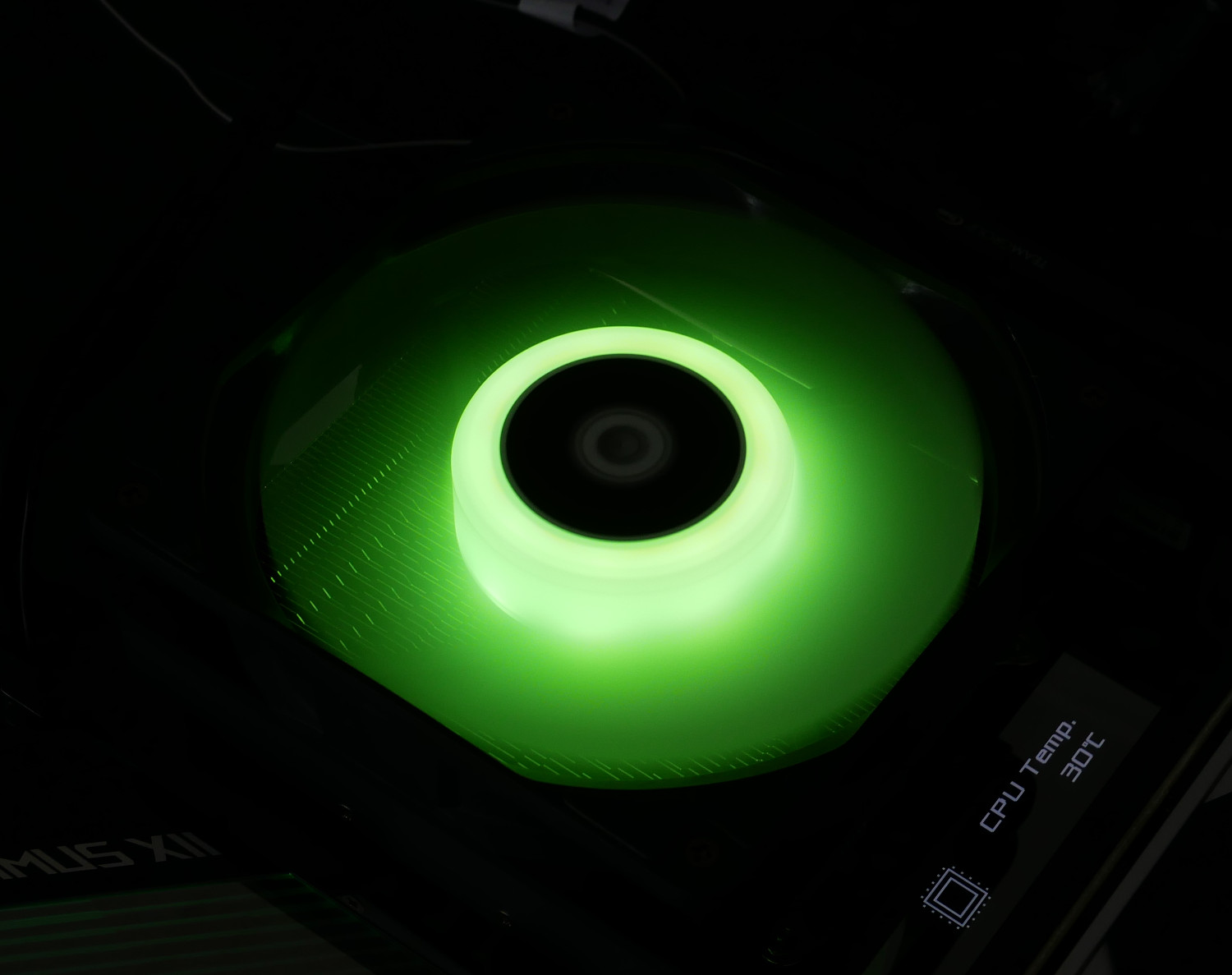

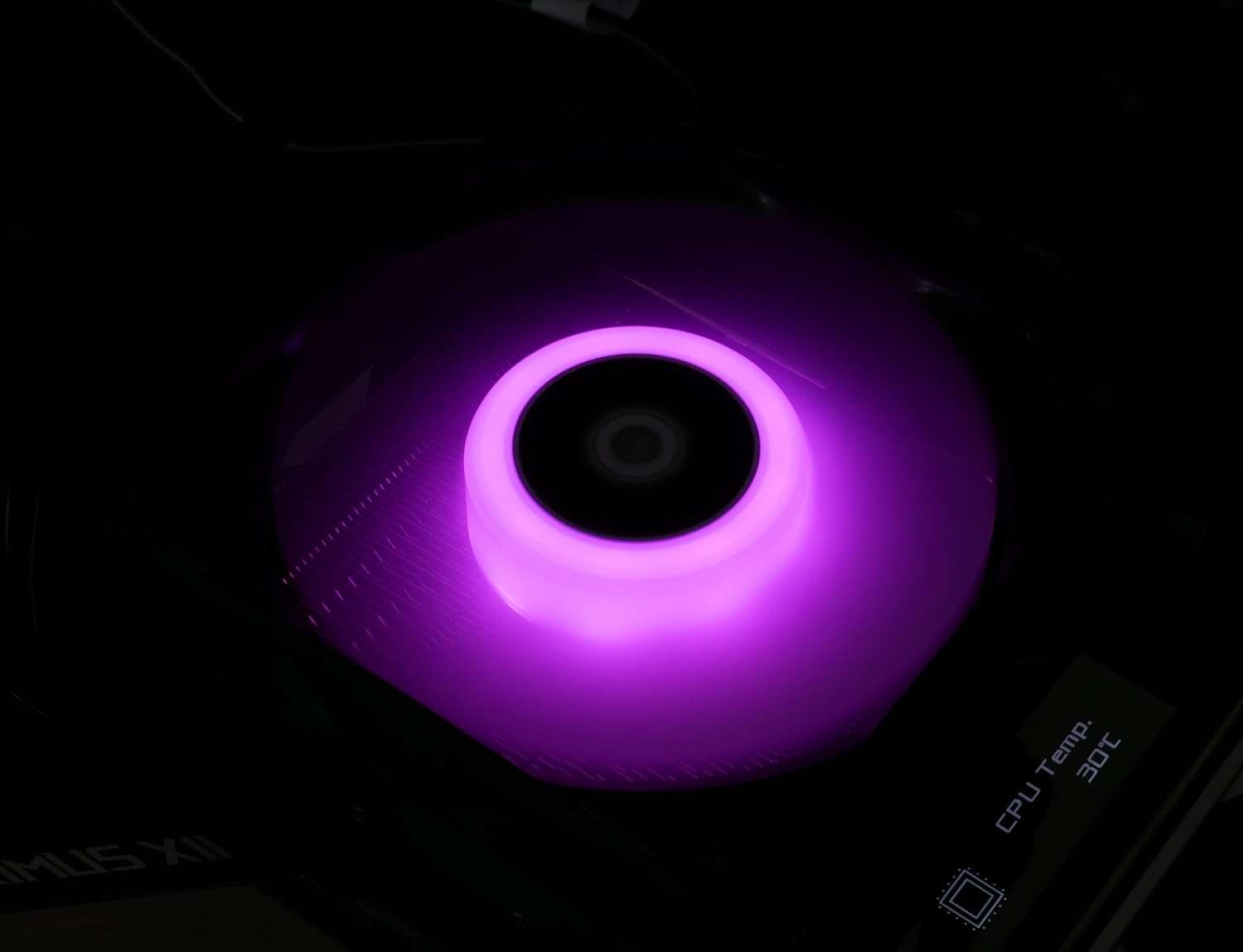

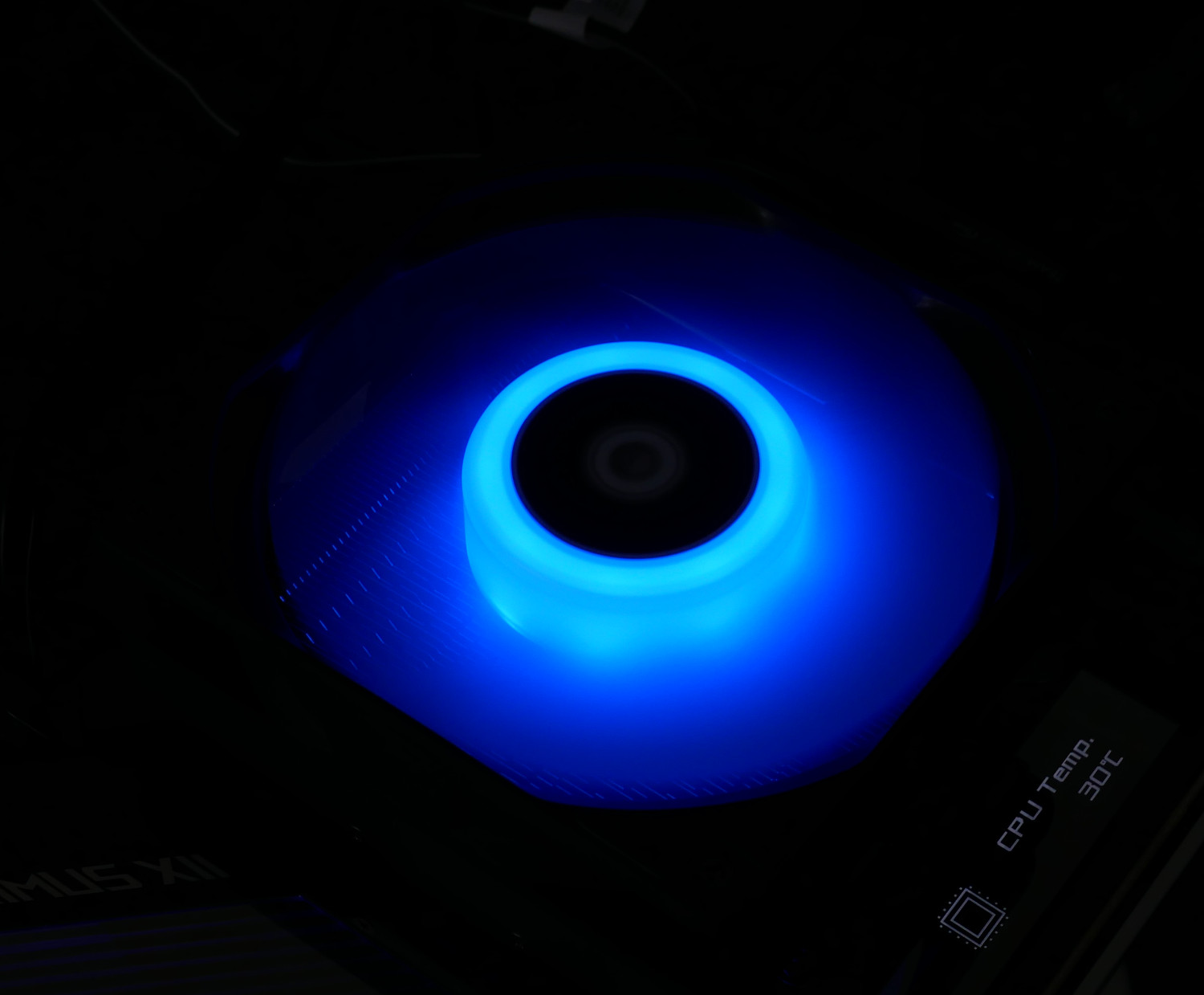

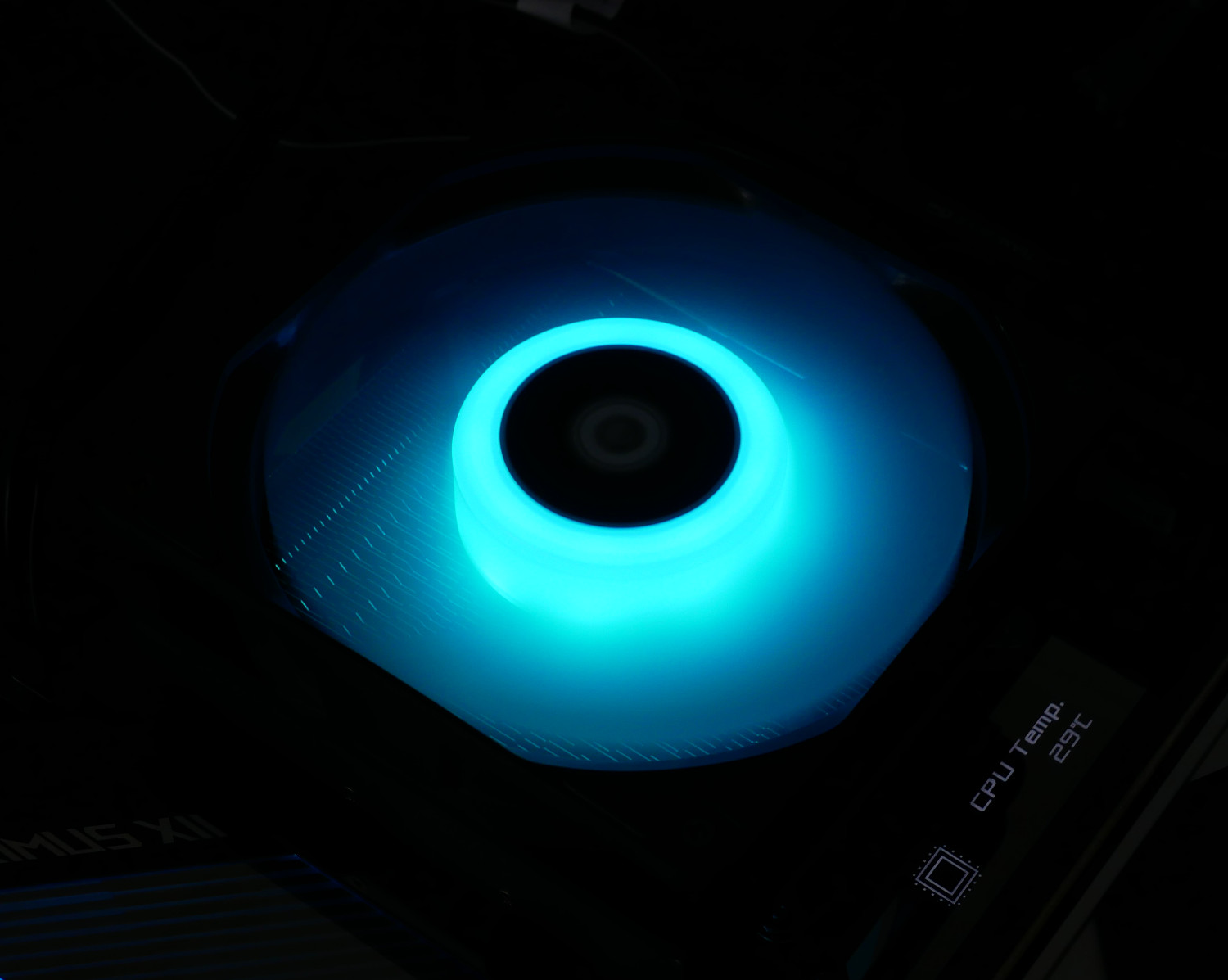

ID-Cooling IS-50 Max RGB поддерживает RGB-подсветку благодаря отдельному коннектору 4-Pin 12V. Свечение меняется настройками материнской платы.





Установка и совместимость с платформами

Процесс установки кулеров ID-Cooling не меняется столетиями, поэтому интереснее посмотреть на различные платформы.

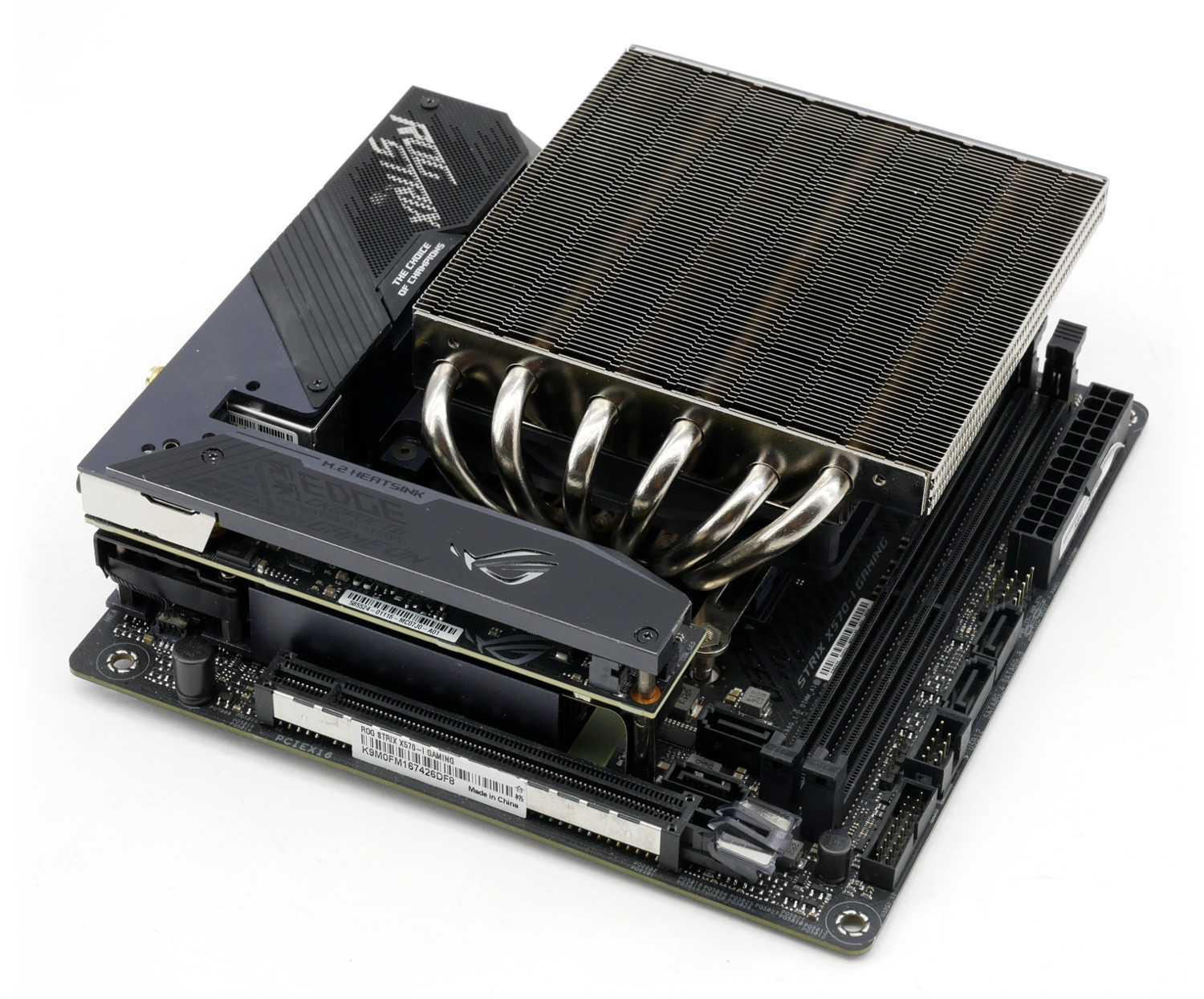

На материнской плате mini-iTX система охлаждения ID-Cooling IS-47K выглядит потрясающе: она будто создана для данного формата.

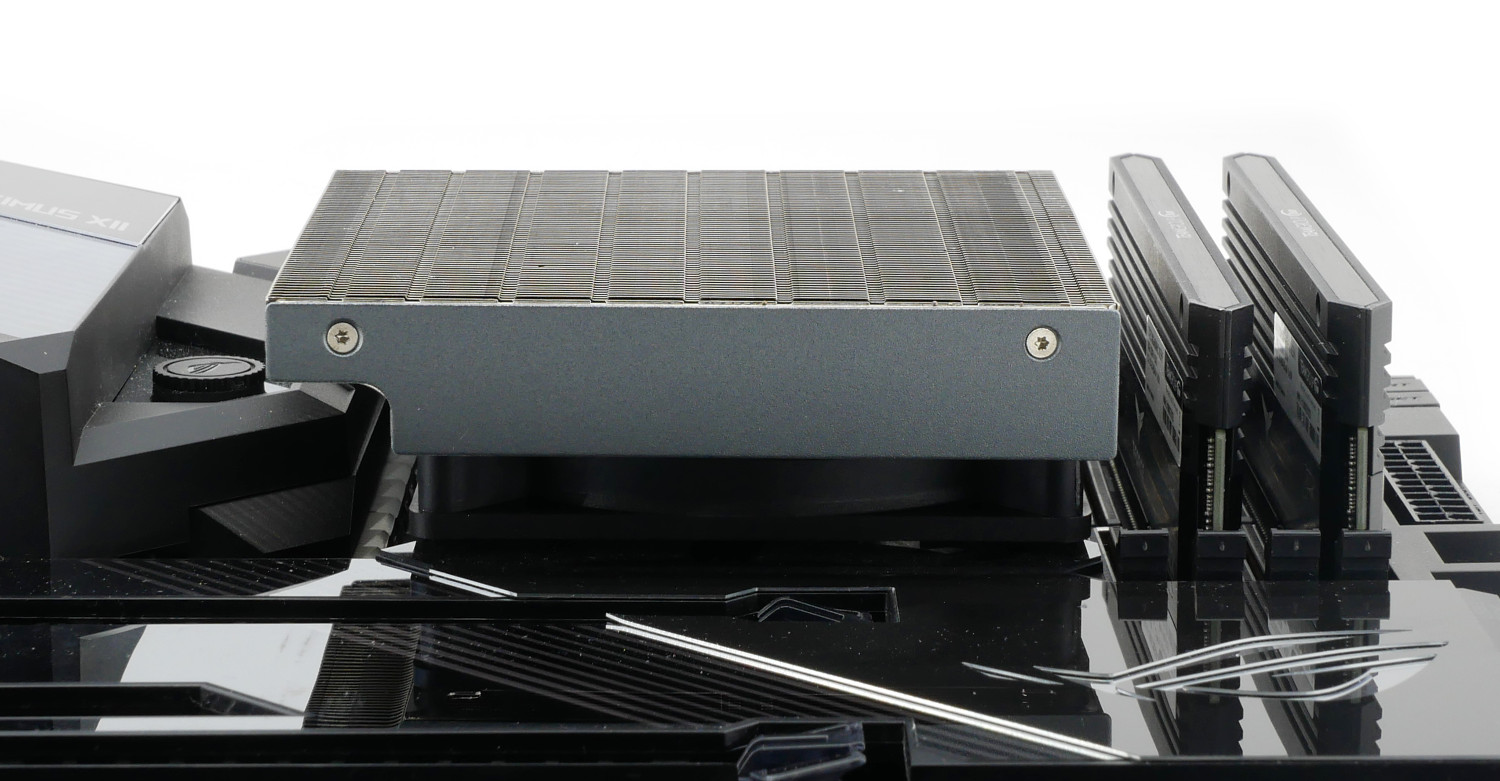

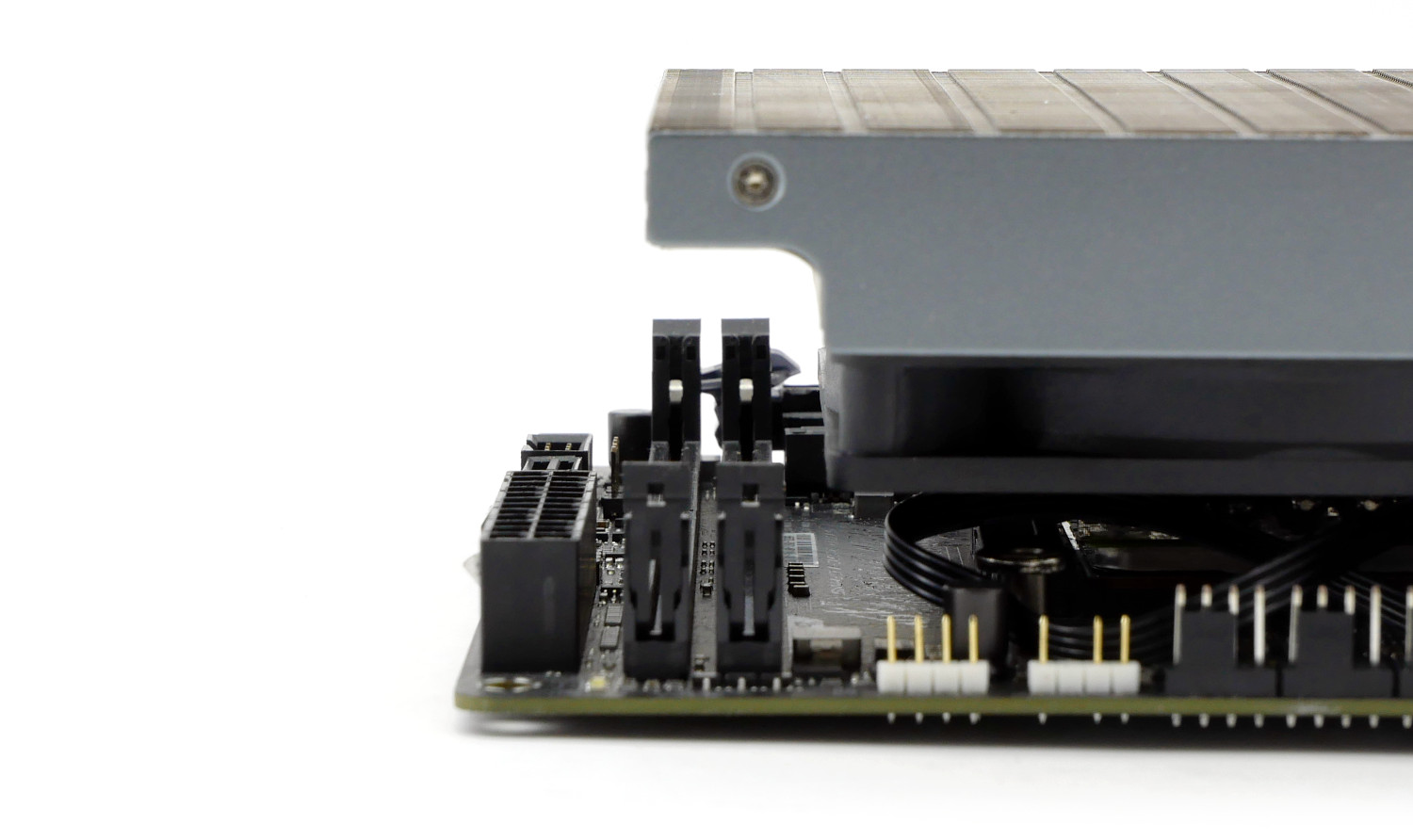

Производитель учел расположение слотов DIMM для модулей оперативной памяти.

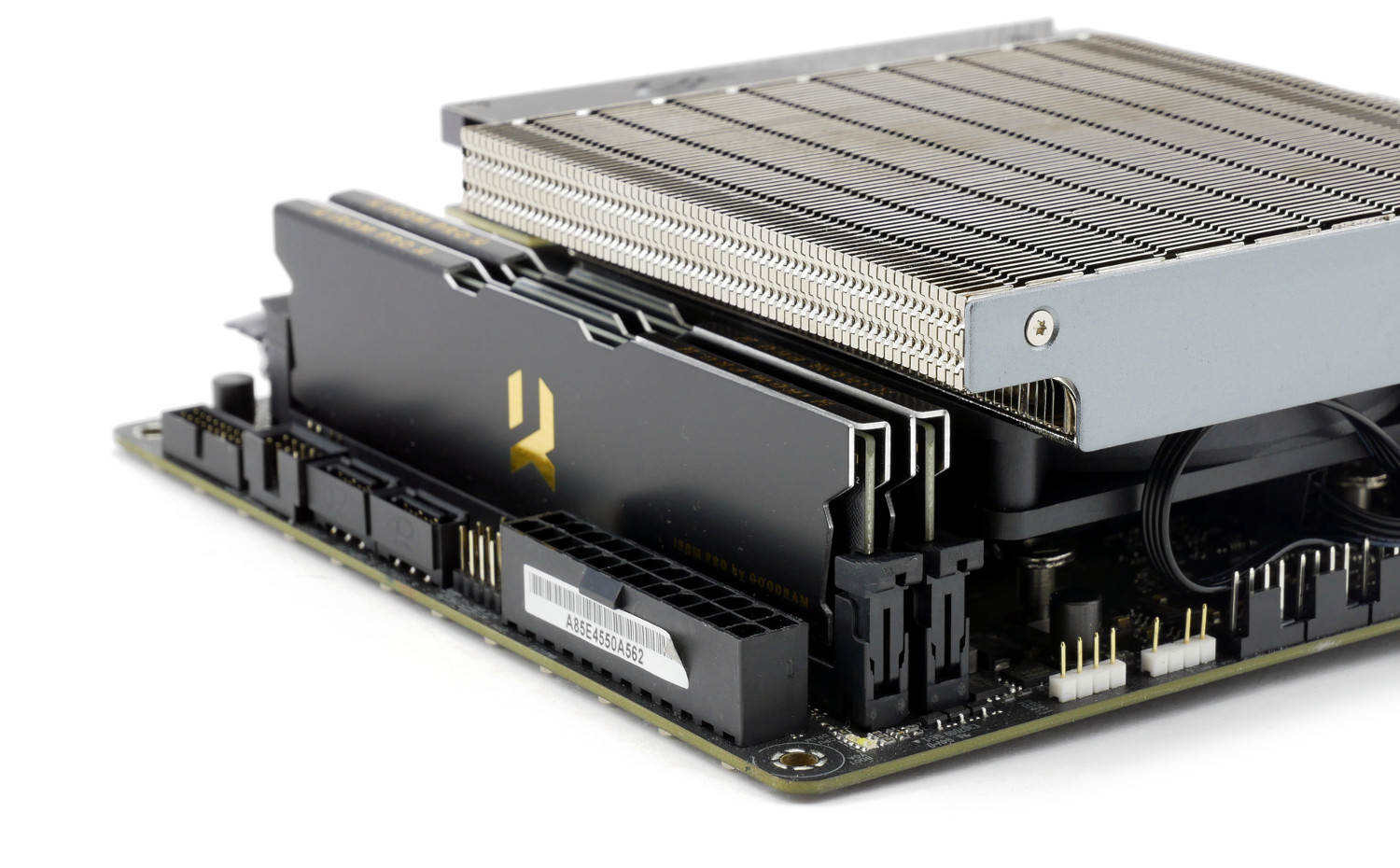

Допускаются комплекты оперативной памяти с невысокими радиаторами. например, Goodram Iridium Pro [IRP-3600D4V64L17S/16GDC].

На полноформатной материнской плате ID-Cooling IS-47K чувствует себя хуже. Для этого существует несколько причин.

Если использовать высокие модули ОЗУ, то кулер придется развернуть на 180°, иначе перекрываются два ближайших слота DIMM. Другие положения невозможны: тепловые трубки изгибом упираются либо также в оперативную память, либо в радиатор VRM.

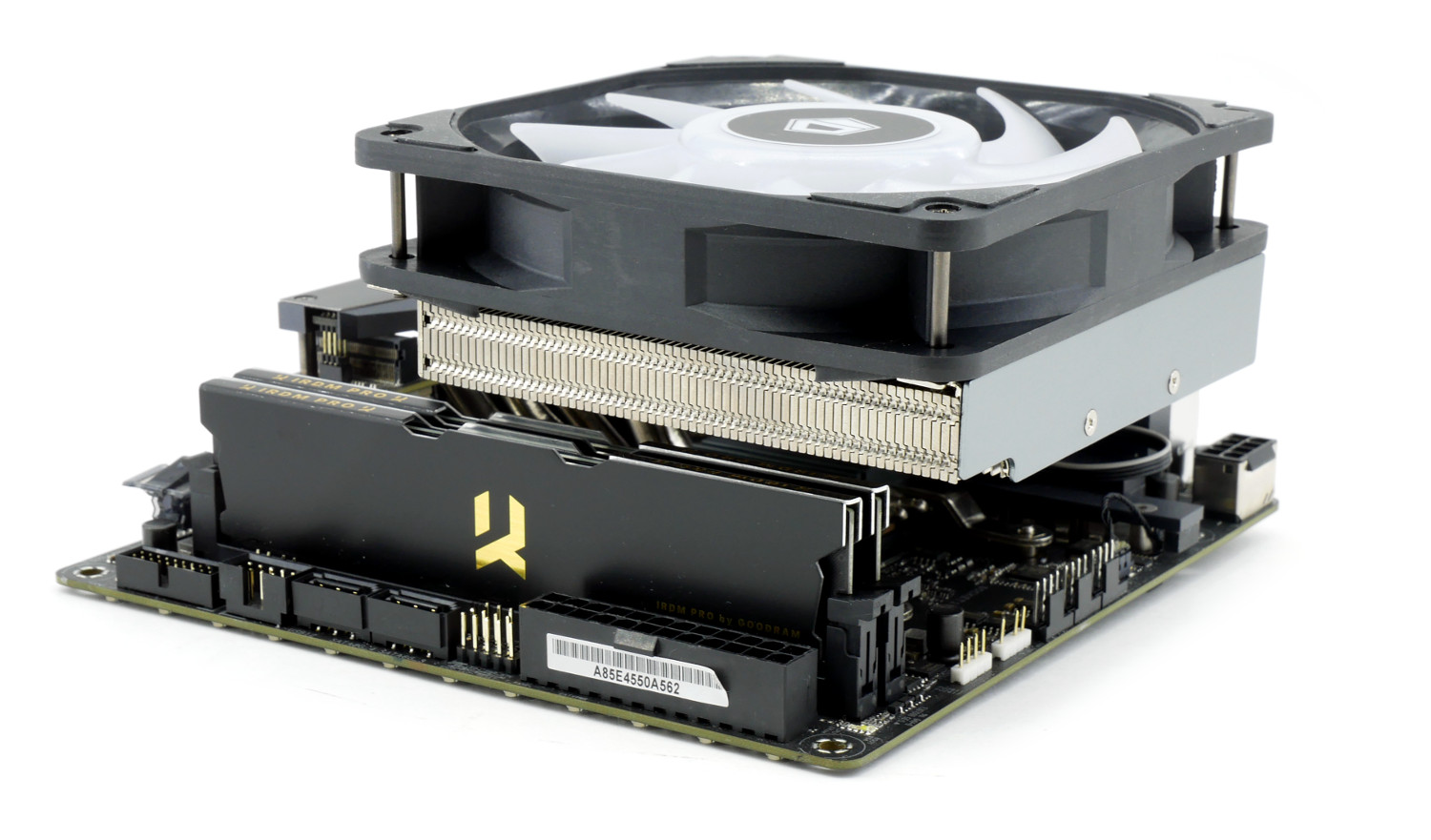

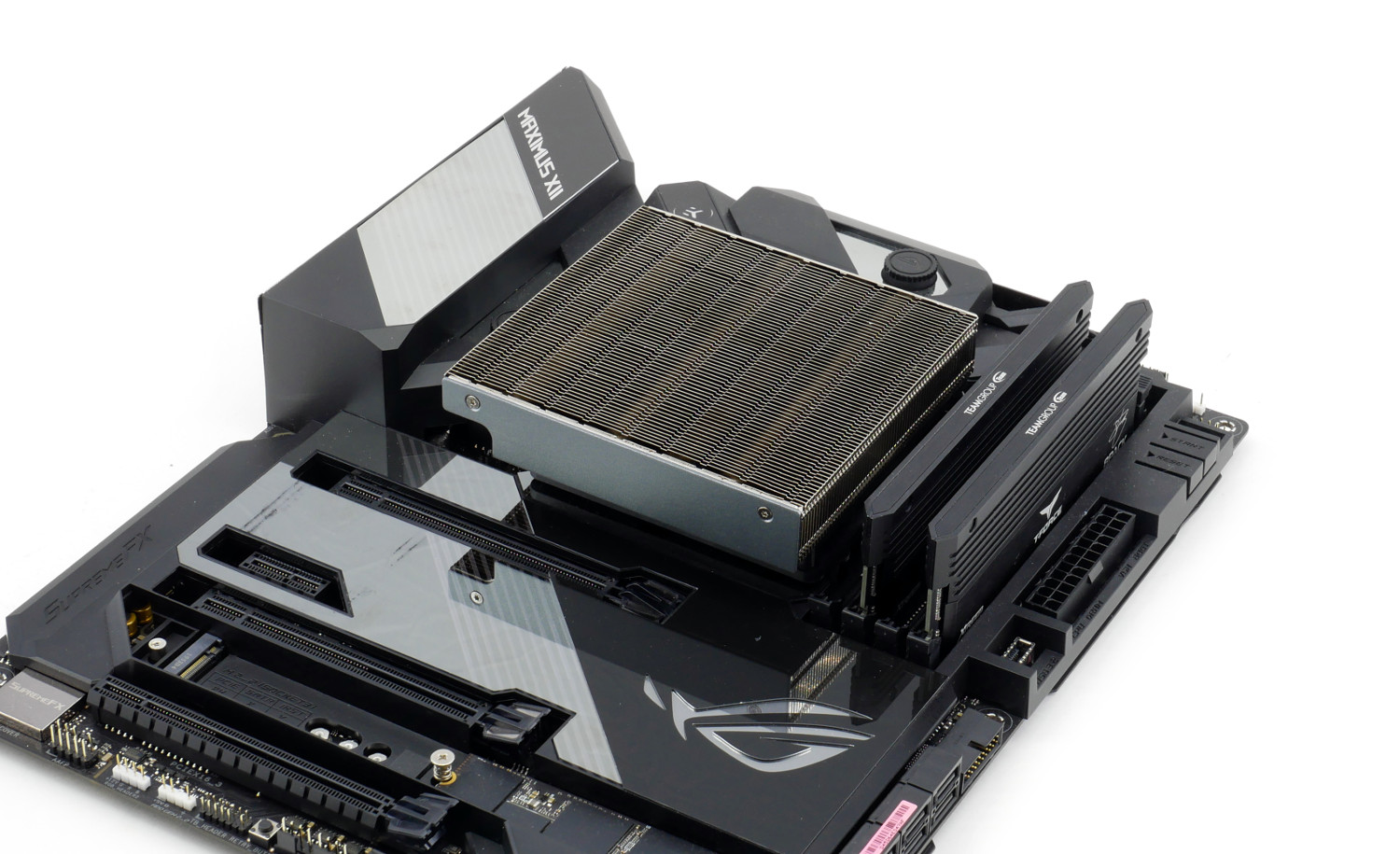

У кулера ID-Cooling IS-50 Max RGB степеней свободы больше. Но касаются они материнских плат формата ATX, а с mini-ITX у нас лишь один вариант, и он представлен на фотографии.

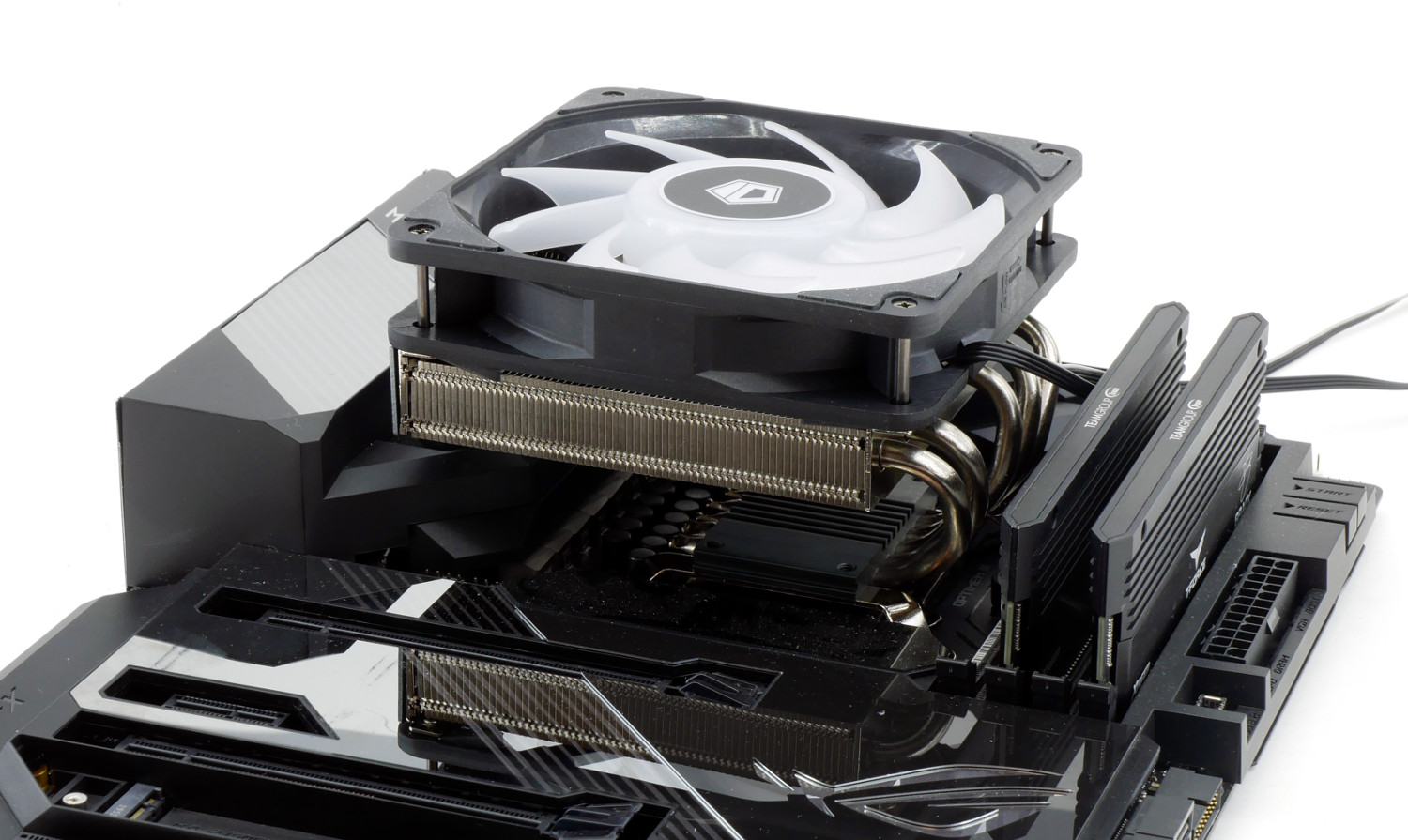

На примере ASUS ROG Z490 Maximus XII Formula продемонстрирован вариант с обдувом подсистемы питания материнской платы, тогда как тепловые трубки не мешают модулям оперативной памяти.

Расширение теста, другие участники

В последний момент подготовки обзора кулеров ID-Cooling для сравнительного анализа было решено добавить больше участников. Примером из прошлого для меня всегда служит недорогой и в какой-то мере показательный младший собрат ID-Cooling IS-40X с высотой 45 мм (без вентилятора - 30 мм).

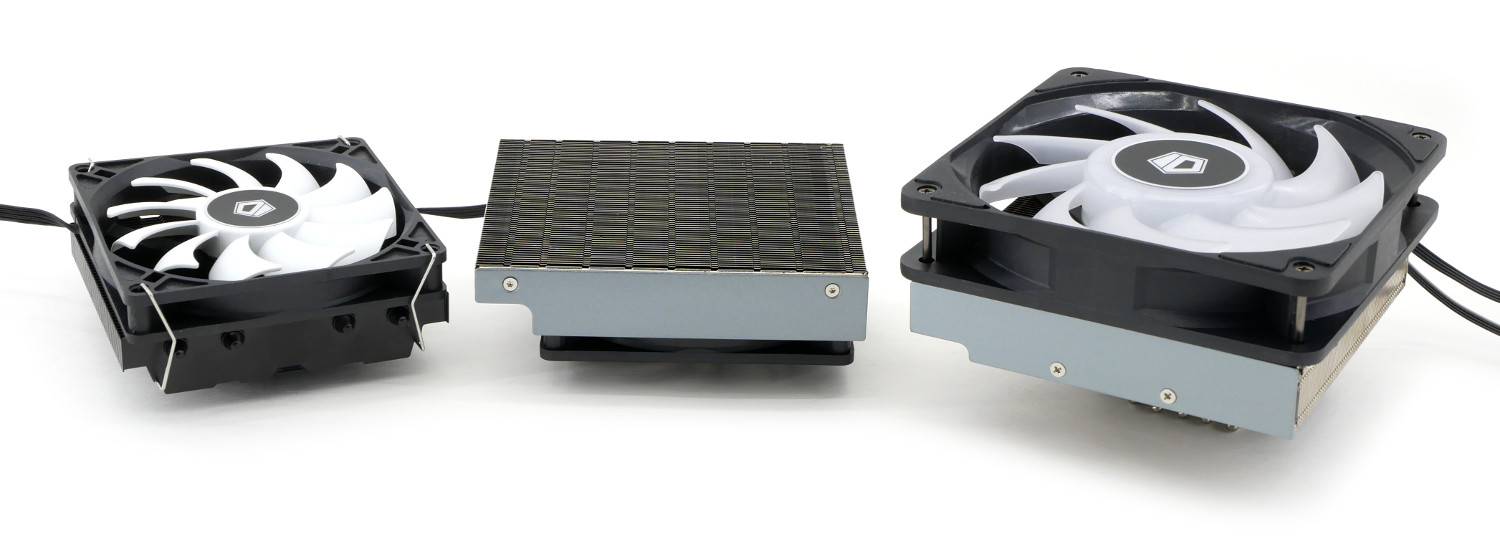

Системы охлаждения ID-Cooling с установленными вентиляторами.

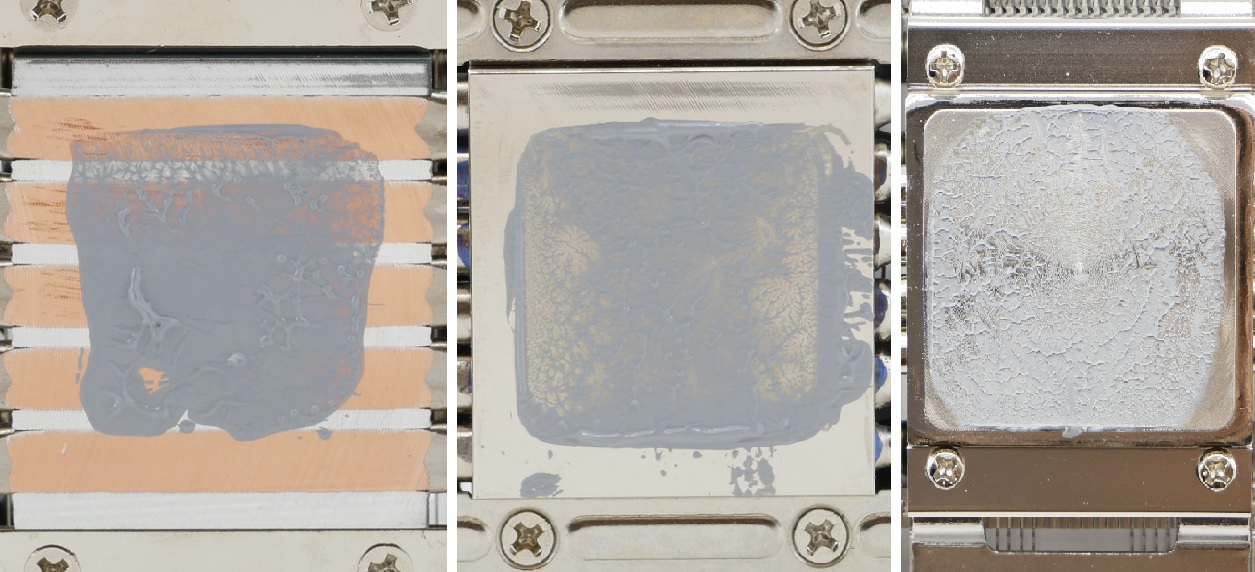

Данный ракурс наглядно демонстрирует габариты кулеров ID-Cooling. Теперь посмотрим на отпечатки термопасты.

В своем исполнении ID-Cooling IS-40X тоже не идеален: кривое основание, посредственная сборка. Но данную модель выручает приятный дизайн и низкая стоимость.

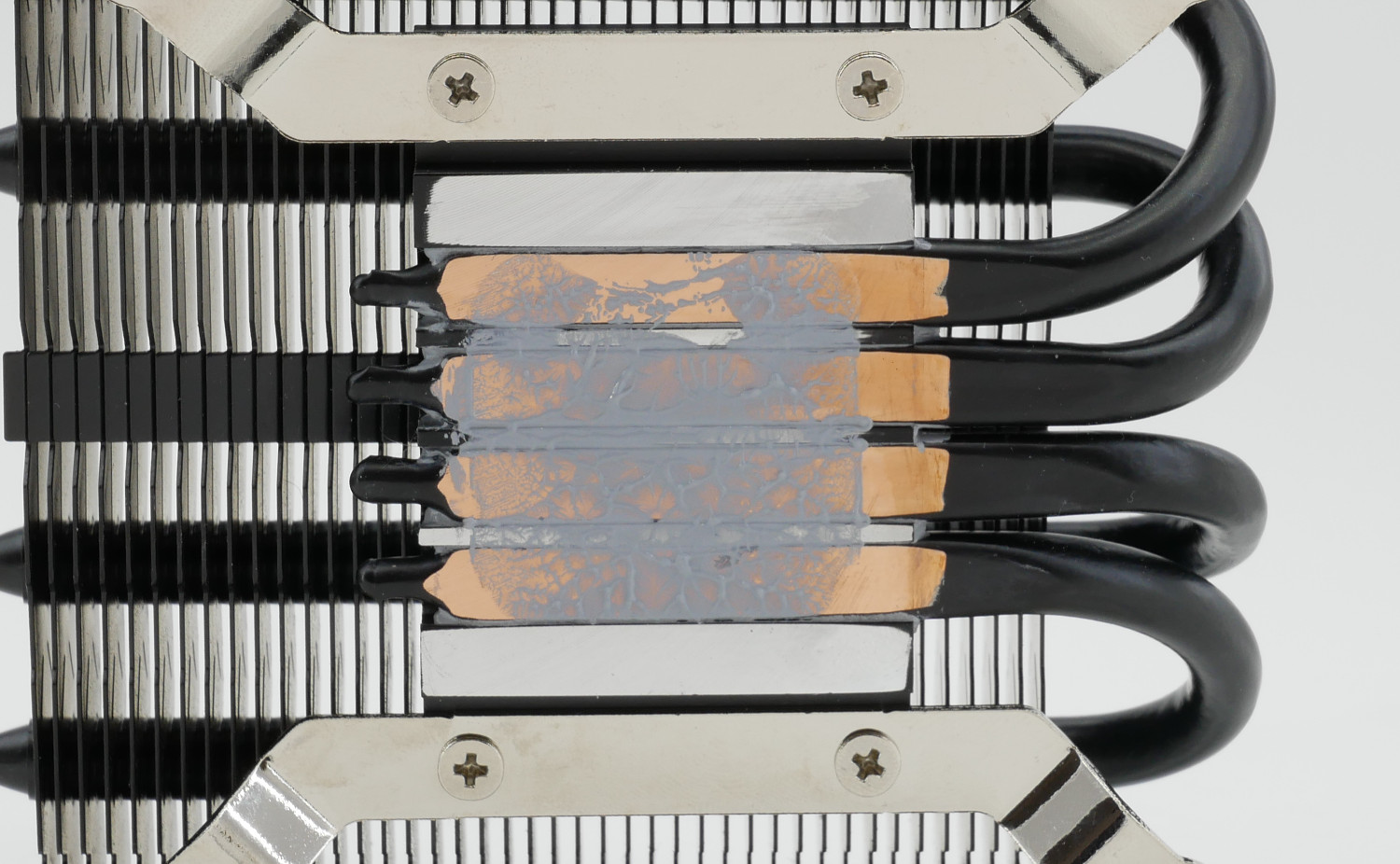

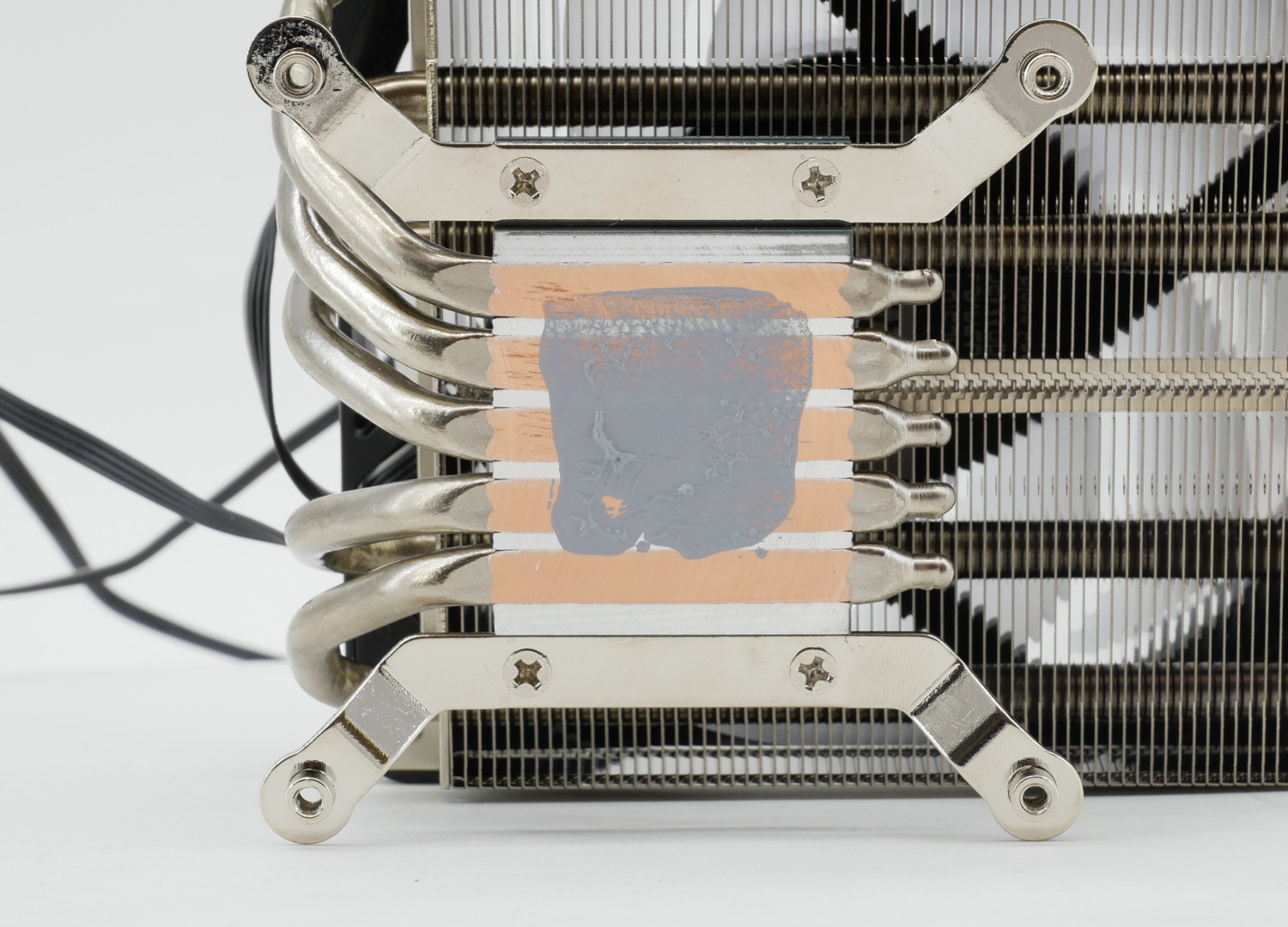

Оценим основание радиатора ID-Cooling IS-50 Max RGB и его отпечаток термопасты с крышкой процессора Intel Core i5-10600K. Здесь отчетливо виден недостаток прямого контакта: первая тепловая трубка едва касается процессора, пятая - не функционирует вовсе.

У системы охлаждения ID-Cooling IS-47K свои трудности: его центральная часть едва ли касается крышки процессора. На самом деле я бы его хорошенько отшлифовал, но тестирование необходимо проводить на оригинальном экземпляре.

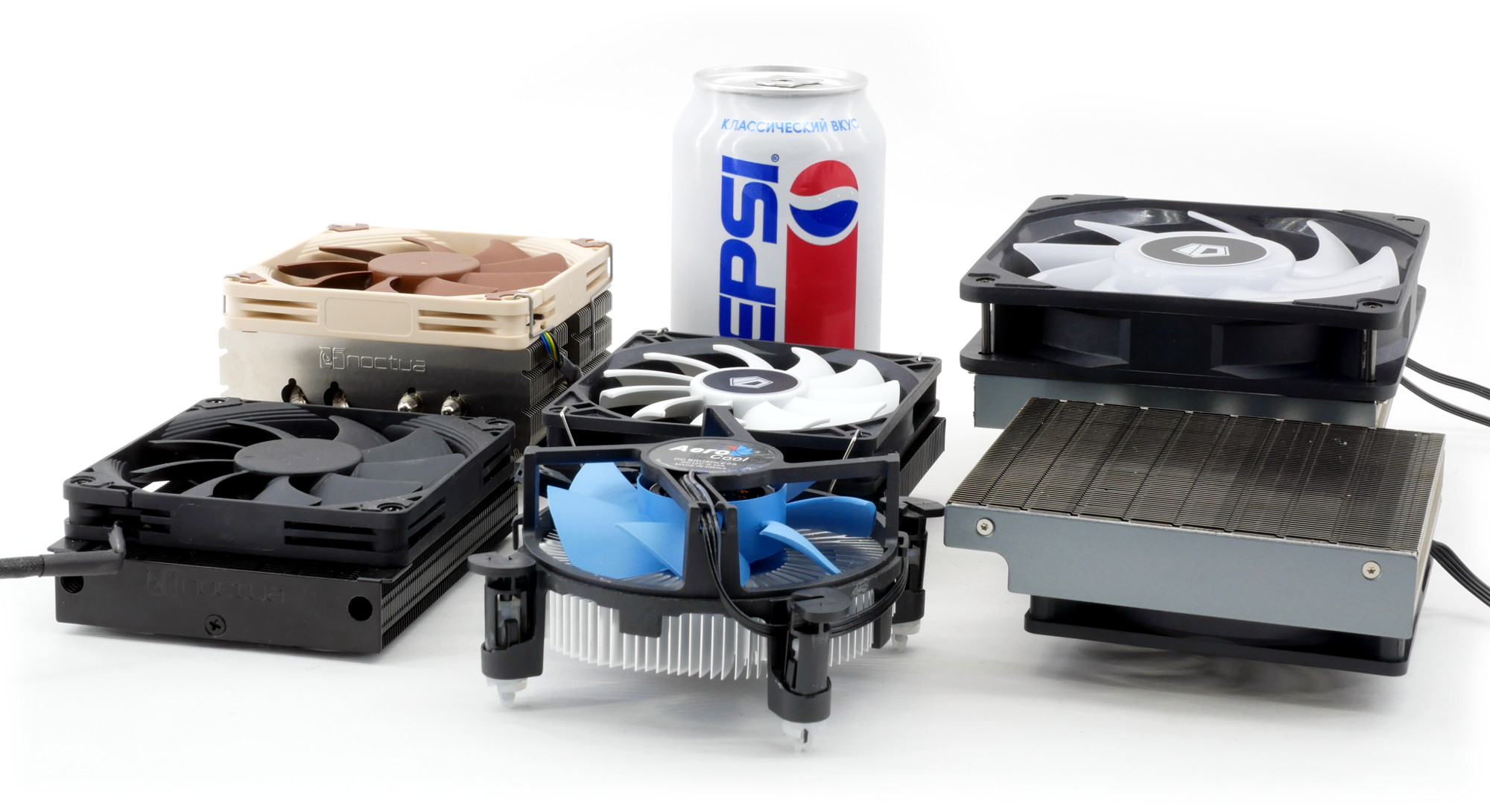

Однако проводить тестирование своих среди своих - дело неблагодарное. В общее участие включен дешевый боксовый аналог AeroCool BAS-B9S, другой эталон низкопрофильных кулеров - Noctua NH-L9i chromax.black и старшая версия - Noctua NH-L9x65. Замкнет круг участников топовый воздушный кулер Noctua NH-U12A, который покажет что вы теряете и приобретаете, если переходите на компактные сборки.

P.S. Noctua NH-U12A в фотографию не влез =)

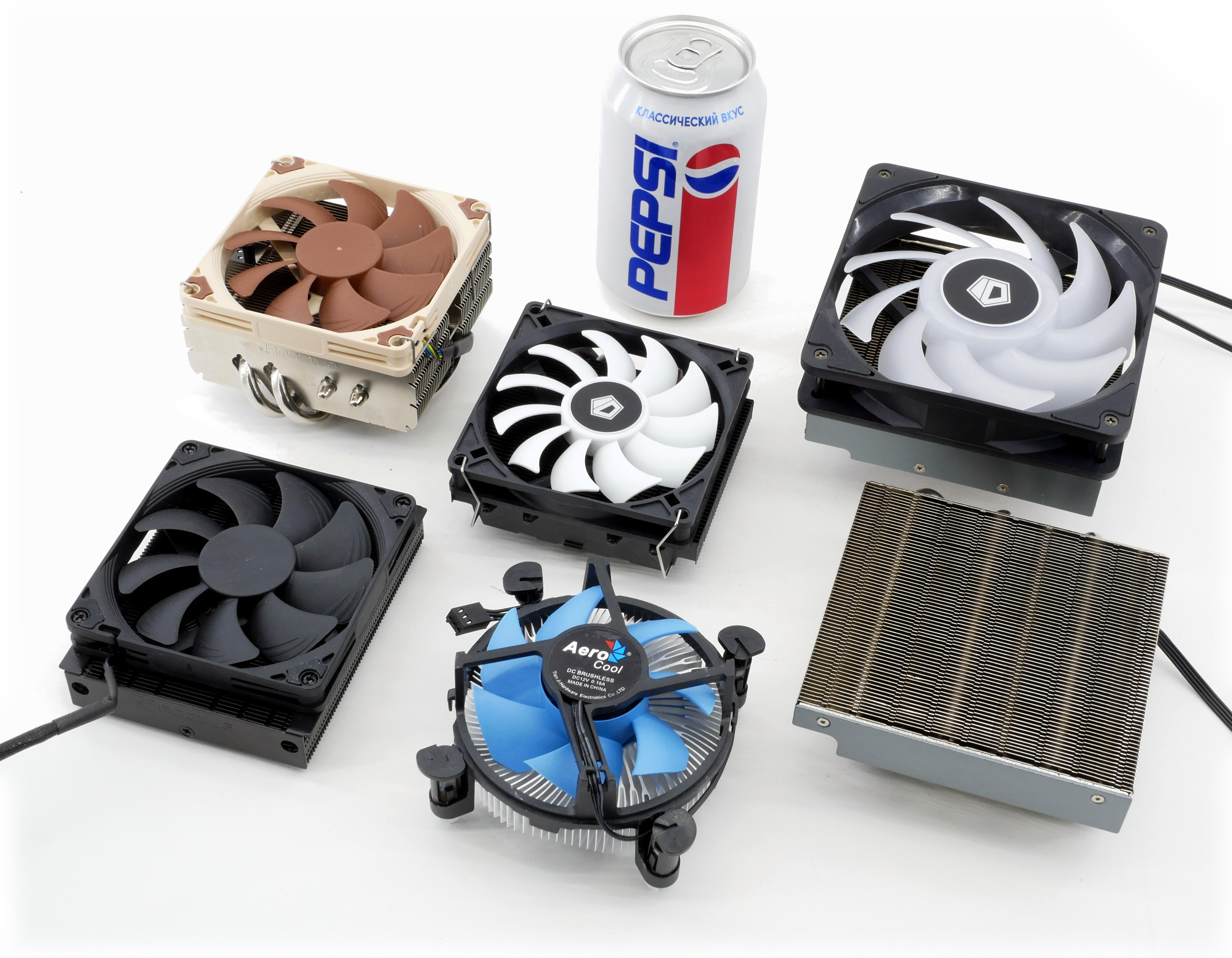

Многие для сравнения размеров систем охлаждения просят использовать знакомые предметы. В качестве примера я использую знаменитую баночку PEPSI.

Конфигурация тестового стенда

Основной стенд:

• Процессор: Intel Core i5-10600K;
• Материнская плата: ASUS ROG Z490 Maximus XII Formula;
• Память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
• Видеокарта: GeForce GTX 1650;
• Накопители: Western Digital Black SN750 NVMe, 500 Гбайт;
• Блок питания: Cougar GX-F550;
• Корпус: открытый стенд;
• Монитор:Samsung C34F791WQI;
• Операционная система: Windows 10 64-bit.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры ИК-термометром Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов Цельсия.

Тестирование

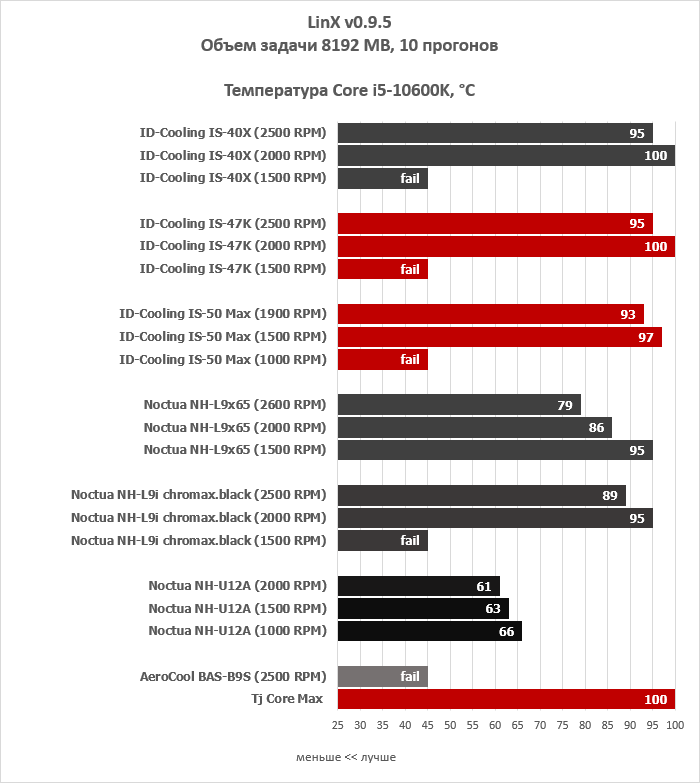

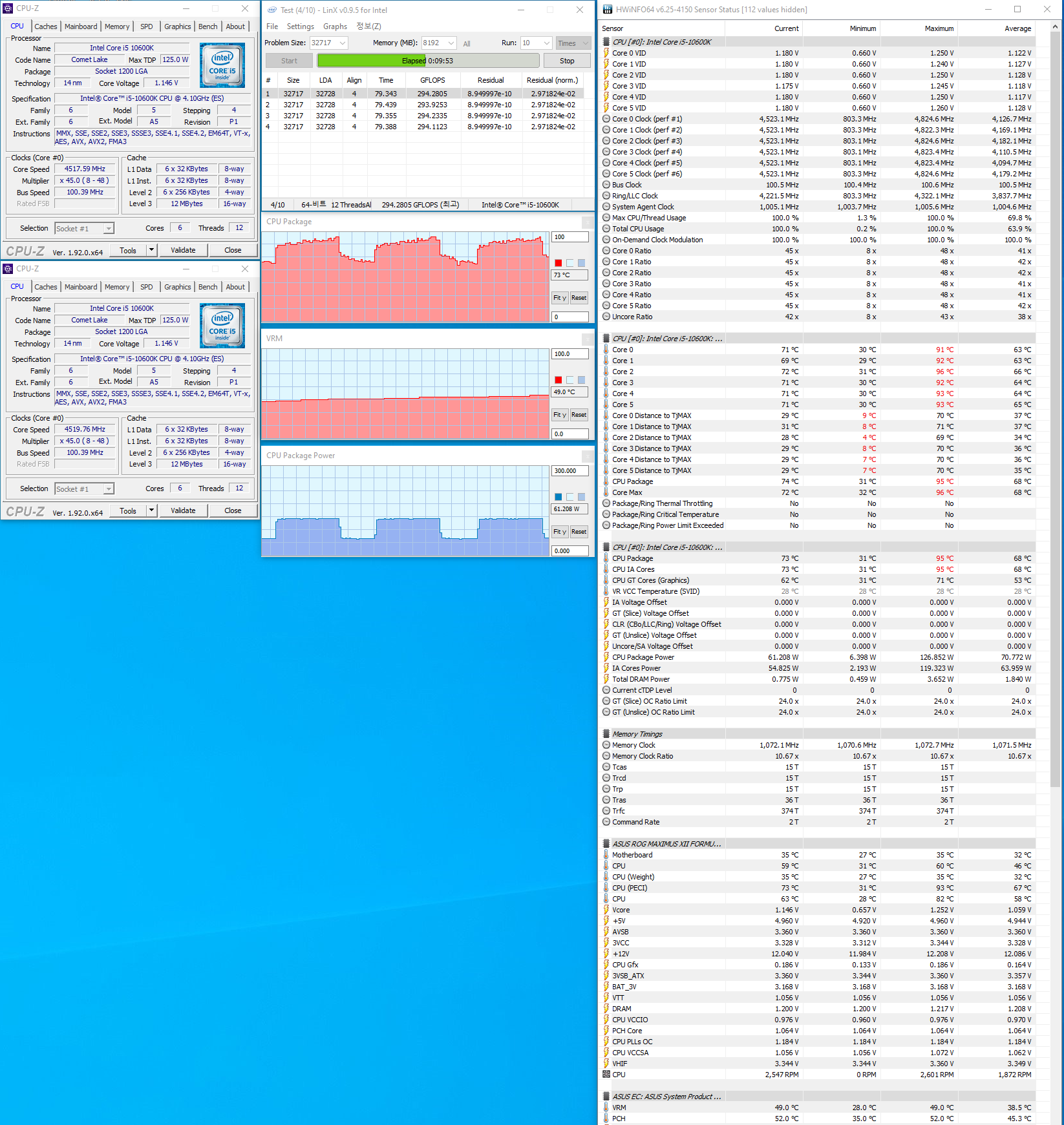

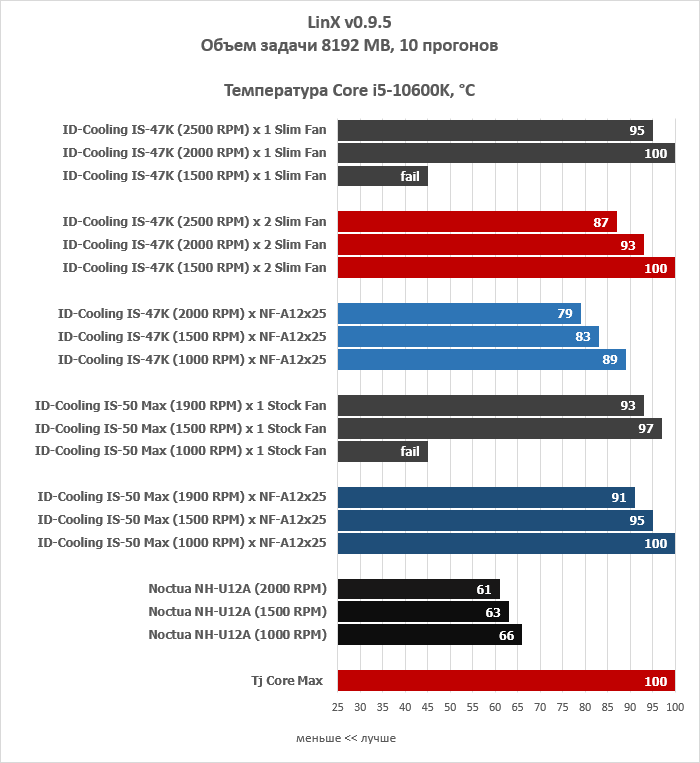

Начнем тестирование на процессоре Intel Core i5-10600K. Показания снимались в стоковом состоянии с уровнем потребления ~118 Вт, демонстрирующим стабильную частоту по всем ядрам 4500 МГц при напряжении 1,15 В в стресс-тесте LinX версии 0.9.5. Напомним, что согласно одним данным паспортные характеристики кулеров ID-Cooling IS-47K и IS-50 MAX RGB составляют 95 Вт, согласно официальному порталу - 130 Вт.

И сразу же проявляется странная ситуация с моделями ID-Cooling IS-47K и IS-50 Max RGB, уступающим всем решениям Noctua, включая кулер Noctua NH-L9i chromax.black с двумя тепловыми трубками и выступая наравне с бюджетным вариантом ID-Cooling IS-40X. Полученные результаты обескураживают.

Мы имеем дело с конструктивными недостатками, ошибками тестирования или автор выступает на стороне Noctua? Давайте попробуем внимательно разобраться.

Во-первых, вспомним и внимательно посмотрим на основания кулеров ID-Cooling IS-47K и ID-Cooling IS-50 Max RGB (добавлен Noctua NH-L9x65). Отчетливо заметно качество обработки основания у новинок в худшую сторону, что значительно отражается на эффективности охлаждения.

Во-вторых, у модели ID-Cooling IS-47K был отмечен очень горячий радиатор и слабый воздушный поток, что говорит в пользу того, что крохотному вентилятору 92 мм толщиной 15 мм не хватает мощности. Ему не только приходится брать теплый воздух около сокета и горячей зоны VRM и пропускать его через пластины кулера, так еще и находиться в невыгодном положении, имея слабое статическое давление.

В-третьих, часть тепловых трубок ID-Cooling IS-50 Max RGB функционирует неправильно, передавая нагрев не от крышки процессора, а от соседних тепловых трубок через само основание.

Стоит отметить, что полученные результаты совпадают с показаниями моего коллеги, где ID-Cooling IS-47K и ID-Cooling IS-40X выступают наравне, а вот эффективность ID-Cooling IS-50 Max RGB правда была получше.

Чтобы продемонстрировать неоптимальную конструкцию тела радиатора ID-Cooling IS-47K и/или слабоподходящий вентилятор для данного кулера, я провел повторные тесты с установкой второго низкопрофильного вентилятора (от модели ID-Cooling IS-40X) и установкой полноценной вертушки Noctua NF-A12x25 RPM, чтобы понять: причина кроется в одном или нескольких факторах.

И как мы можем видеть, одного вентилятора 92х15 мм для кулера ID-Cooling IS-47K, просто говоря, не хватает: он не может эффективно продувать плотный радиатор и тем самым справляться с поставленной задачей. Добавление второго вентилятора существенно отражается на повышении производительности, а с мощным Noctua NF-A12x25 RPM мы видим и всю полноту картины, и эффективность радиатора модели ID-Cooling IS-47K. Стоит отметить, что изменение ориентации штатной вертушки с выдува на вдув снижает температуру еще на 1-2°C.

Для оценки ID-Cooling IS-50 Max RGB я также заменил вентилятор на Noctua NF-A12x25 RPM и повысил его эффективность на 2°C. Это говорит о том, что в целом штатный вентилятор очень неплох, а недостаток эффективности модели кроется в радиаторе.

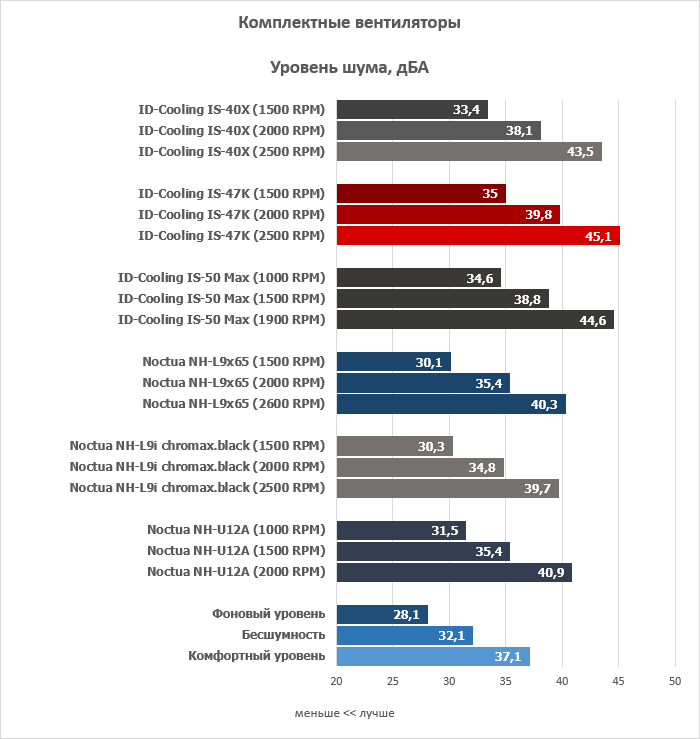

Уровень шума штатных вентиляторов можно охарактеризовать как комфортный на 50-60%.

Заключение

Компания ID-Cooling очень хорошо известна отечественному пользователю, благодаря оригинальному дизайну и хорошему соотношению цены/качества в сегменте жидкостных систем охлаждения, да и в модельном ряду воздушных кулеров производитель регулярно расширяет парк новыми моделями и постоянно экспериментирует.

Низкопрофильный кулер ID-Cooling IS-47K относится именно к таким решениям. Разработчики неоднократно пытаются выйти в сегмент SFF, благодаря чему линейка систем охлаждения IS постоянно расширяется. И модель ID-Cooling IS-47K должна была стать прорывной, однако что-то пошло не так. Мне нравится концепция и дизайн, но инженеры будто поспешили или маркетологи что-то не согласовали. Радиатор получился очень плотным, и штатному вентилятору недостаточно мощности его продуть; если бы ребра были чуть потоньше и чуть пореже, то это бы упростило задачу. Также не будем забывать про кривое основание, поэтому в будущем я попробую его отполировать и провести повторные тесты.

С моделью ID-Cooling IS-50 Max RGB ситуация идентичная и заключается в просчетах: оптимальная конструкция и хороший вентилятор DF-12025-ARGB RGB LED / PWM были превращены в посредственный кулер недостатком основания, где из пяти тепловых трубок по факту работает лишь 3, а полученные тесты говорят, что может и того меньше. Хотя они были горячие, возможно, ненадлежащего качества.

Подводя итоги, прозвучит моя любимая фраза "отличная задумка - посредственная реализация". И за кулер ID-Cooling IS-47K вдвойне обидно, ведь он должен был стать тем самым прорывом в мире низкопрофильных кулеров и заменить наконец ID-Cooling IS-40X и Noctua NH-L9a (l9i), но видимо в следующий раз.

Достоинства ID-Cooling IS-47K:

• Внешний вид и дизайн;
• Рассеивающая мощность - 95 Вт;
• Совместимость с актуальными платформами AMD и Intel;
• Расширенная комплектация.

Недостатки ID-Cooling IS-47K:

• Кривое основание.

Достоинства ID-Cooling IS-50 Max RGB:

• Внешний вид и дизайн;
• Рассеивающая мощность - 95 Вт;
• Совместимость с актуальными платформами AMD и Intel;
• Расширенная комплектация.

Недостатки ID-Cooling IS-50 Max RGB:

• Боковые тепловые трубки работают неэффективно.
