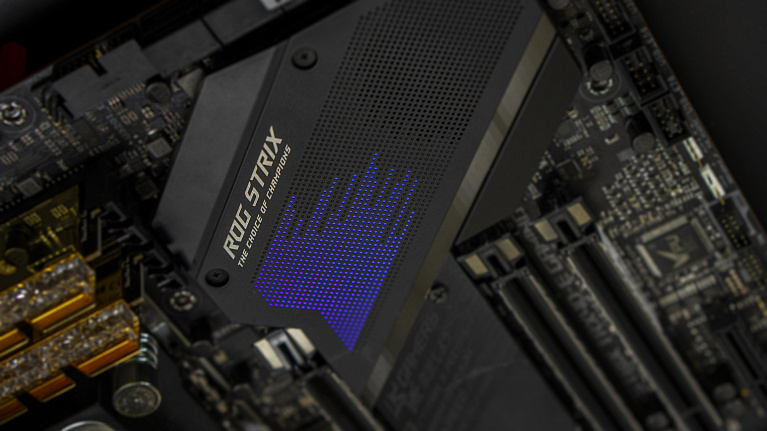

Обзор и тест материнской платы ASUS ROG Strix TRX40-E Gaming
Игровая материнская плата для процессоров Threadripper 3-го поколения - что может быть прозаичнее?
![Обзор и тест материнской платы ASUS ROG Strix TRX40-E Gaming Обзор и тест материнской платы ASUS ROG Strix TRX40-E Gaming](/upload/resize_cache/iblock/922/767_431_2/92236deac975b38bc17a49faaa999ced.jpg)
Один из них - представитель небезызвестной серии Strix, да еще с громким Gaming в названии.
![](/upload/iblock/83e/83e1b9cb8092fc3def74f5c2079b8d15.jpg)

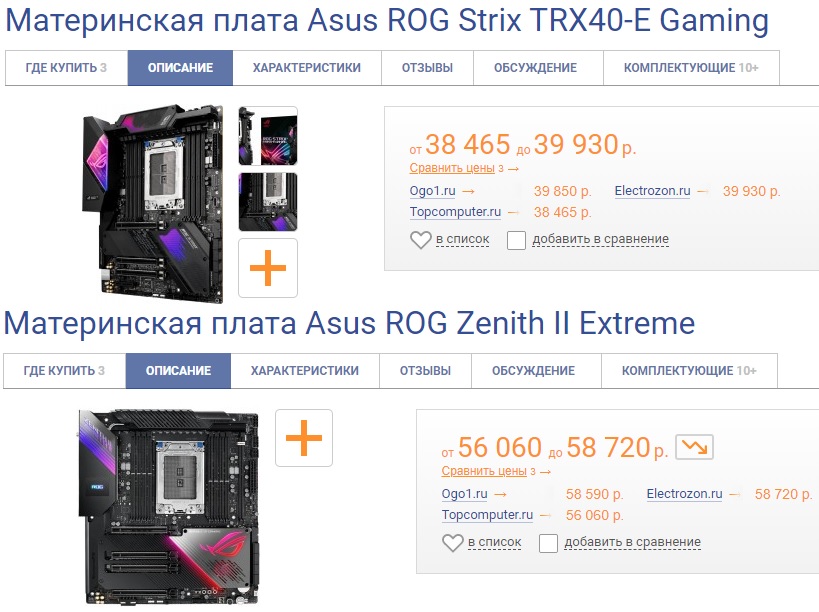

Экономия относительно флагмана превышает 30%, но сильно ли мы потеряем в возможностях?
Технические характеристики
- Модель - ROG Strix TRX40-E Gaming;
- Socket - sTRX4;
- Чипсет- AMD TRX40;
- Тип памяти- DDR-4;
- Количество слотов памяти - 8;
- Оперативная память: 8 x DIMM, Max. 256 Гб, DDR4 4666(O.C) - 3400(O.C.), 2800, 2666, 2400, 2133 МГц;
- Слоты расширения - 3 x PCIe 4.0 (x16/x16/x16), 1 x PCIe 4.0 x4;
- Тип слотов M.2: 2 x type 2242/2260/2280/22110 (PCIE 4.0 x4 mode), 1 x vertical M key type 2242/2260/2280/22110 (SATA & PCI-E 4.0 x4 mode);
- Звук - 8-канальный (7.1) SupremeFX S1220
- Сетевой интерфейс - Intel I211-AT (10/100/1000 Мбит/с), Realtek RTL8125-CG 2.5G LAN (2500 Мбит/с), Wi-Fi, Bluetooth
- 2 x RJ45, 8 x USB 3.2 Gen 2, 4 x USB 2.0, 1 x Optical S/PDIF out, 5 x Audio jack, 1 x USB BIOS FlashBack Button
- Форм-фактор - ATX (31 x 24,4 см).
Упаковка и комплектация
ROG Strix TRX40-E Gaming поставляется в картонной коробке с фирменным дизайном STRIX.
![](/upload/iblock/31f/31f628dc07c9ac20ee82b76c6594bfff.jpg)
![](/upload/iblock/282/28206cd455ed58ea7abf37be2ff720db.jpg)

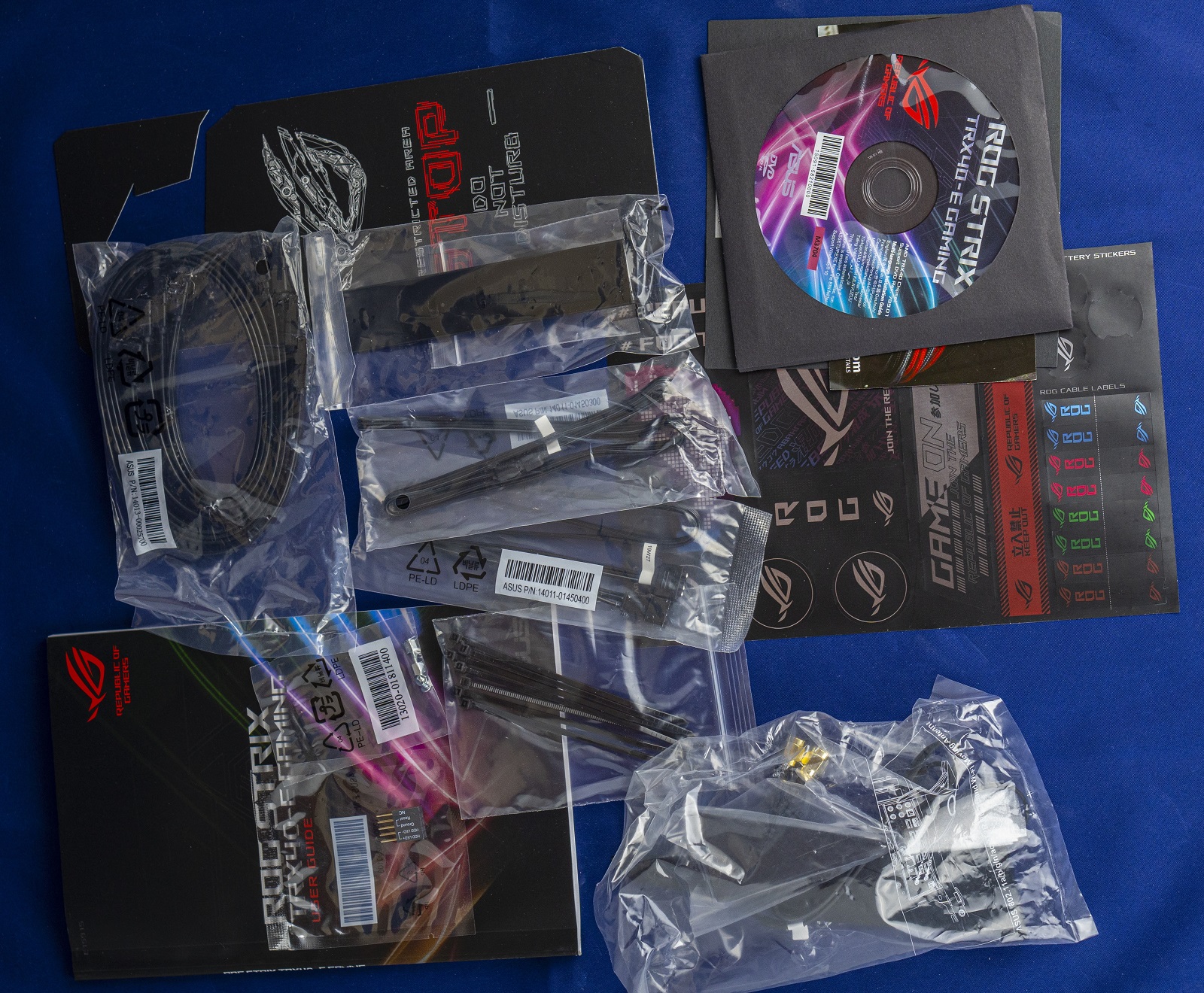

Размеры упаковки заметно меньше, чем у флагмана серии. На обратной стороне описаны основные особенности материнской платы.
![](/upload/iblock/264/264a22a0dbae33ae99738882436fdaa3.jpg)
Внешний вид и особенности

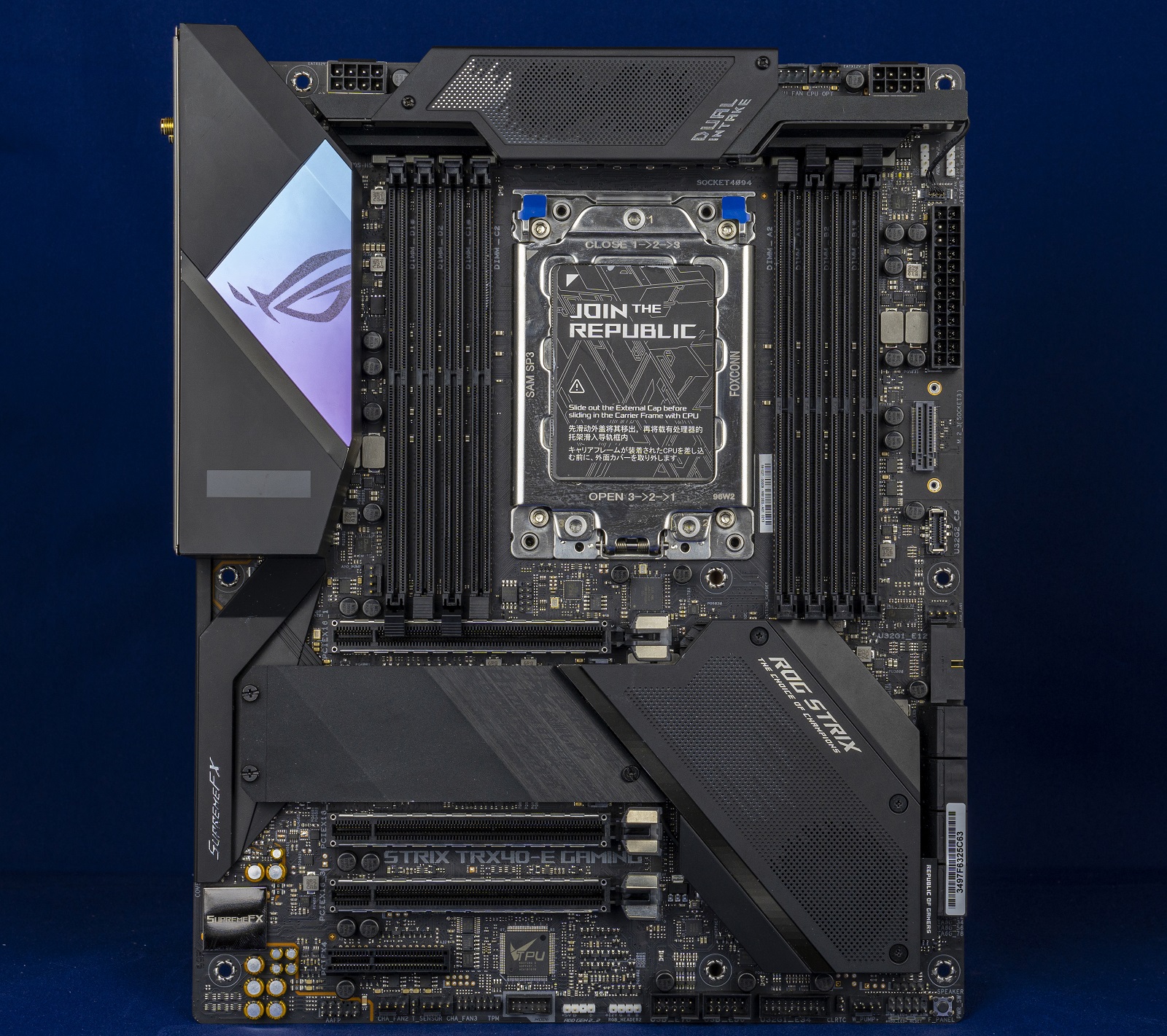

Дизайн и компоновка материнских плат ASUS для sTRX4 претерпели значительные изменения.
![](/upload/iblock/750/750b7399f0143bf3217132aa8ff162e0.jpg)

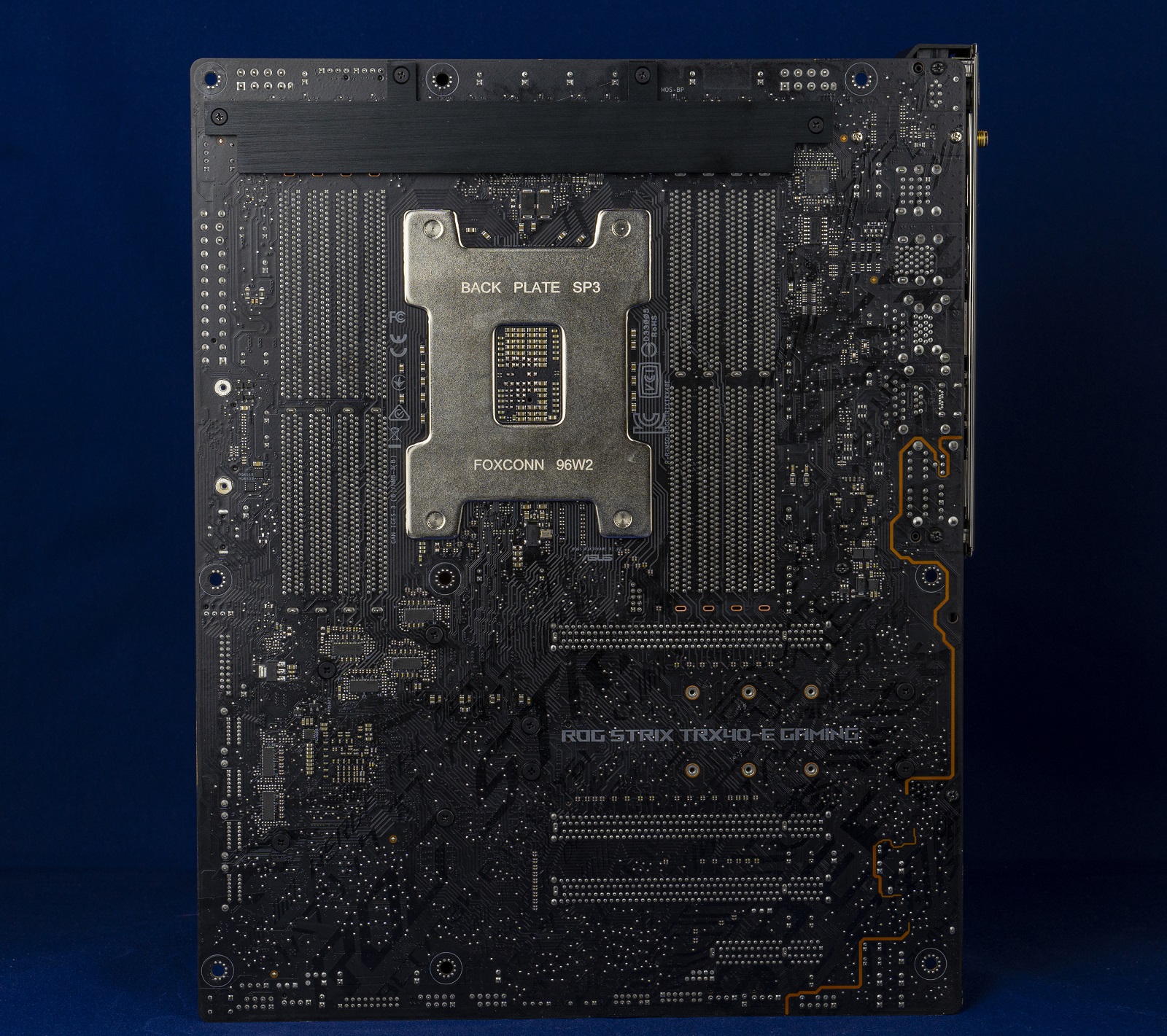

Внешний вид в данном случае получился даже более "игровым", нежели у большинства представителей сокета AMD AM4. Массивные радиаторы с "невидимыми" вентиляторами, стильный дизайн, наличие элементов с RGB-подсветкой и встроенный OLED-дисплей, выводящий информацию о загрузке системы - всё это придает системам Hi-End непривычный оттенок игрового направления.
![](/upload/iblock/333/33335ddfd858167803cbc44922eb2fd3.jpg)
Обратная сторона печатной платы не покрыта укрепительной пластиной, как это было в случае с Zenith II. Металлическая вставка в верхней части обеспечивает улучшенный прижим радиатору на подсистеме питания и отводит тепло от PCB.
![](/upload/iblock/242/242d7d03c75a1f75e914a85382745406.jpg)

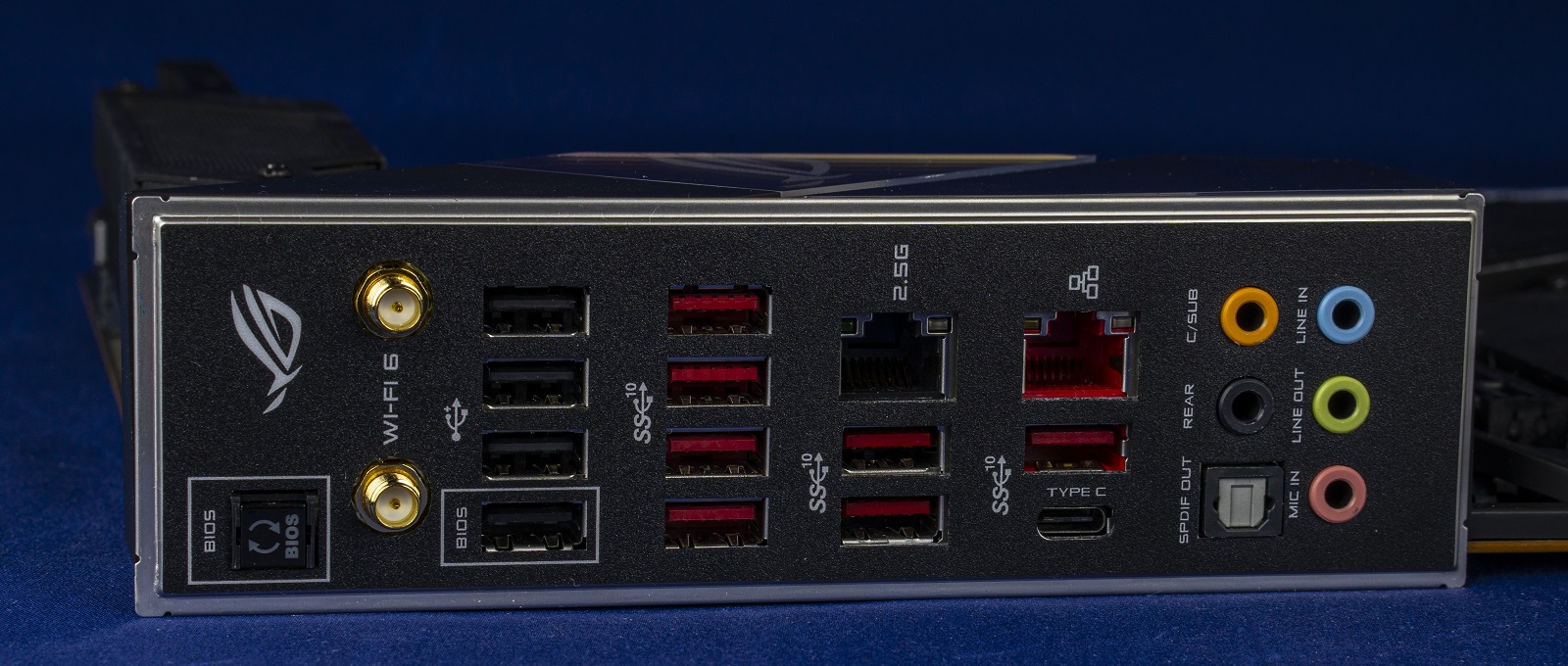

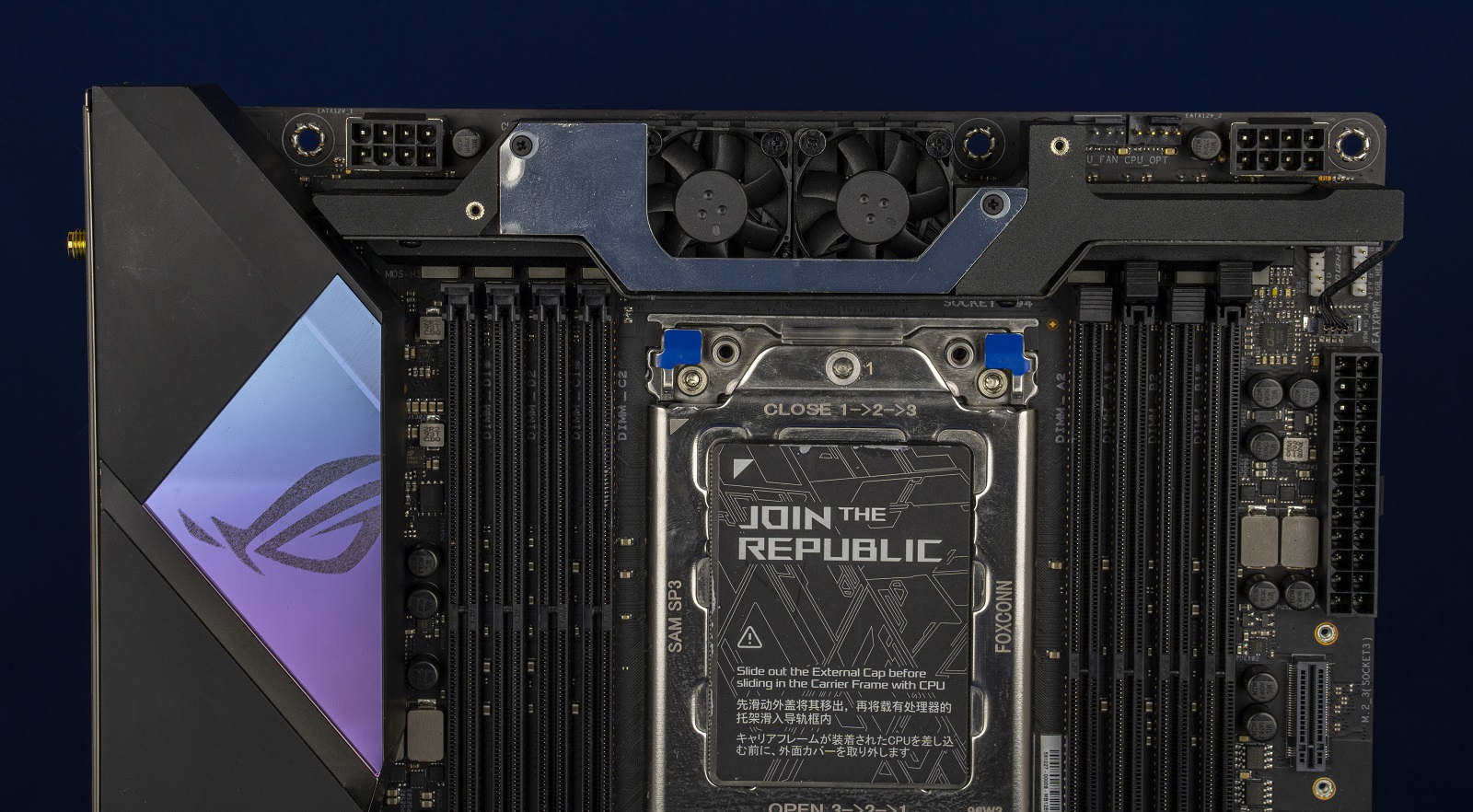

Интерфейсная панель хоть и проще, чем у флагмана, но не функциональной ее назвать нельзя: обилие USB различных версий, два RJ45, разъемы подключения Wi-Fi 6, кнопка сброса BIOS, слот для Flashback, аудиовходы и выходы.
![](/upload/iblock/763/7631da85b595edcc3e7c09c5faf3ffc7.jpg)

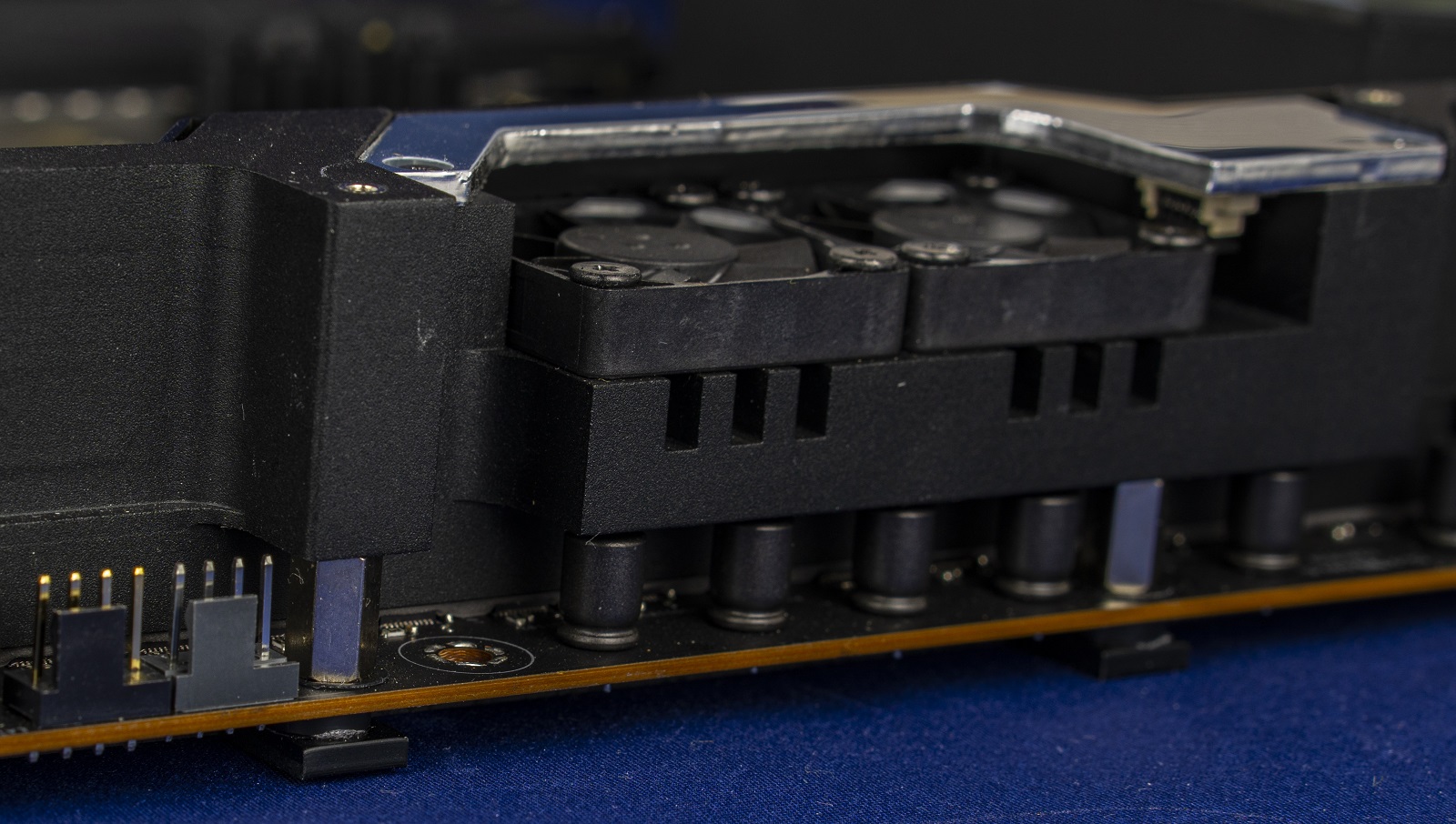

Радиатор на подсистеме питания обдувается парой небольших вентиляторов, частота которых завязана на температуру VRM.
![](/upload/iblock/f3f/f3fdcb6f1d2c152b318a42864d831c35.jpg)

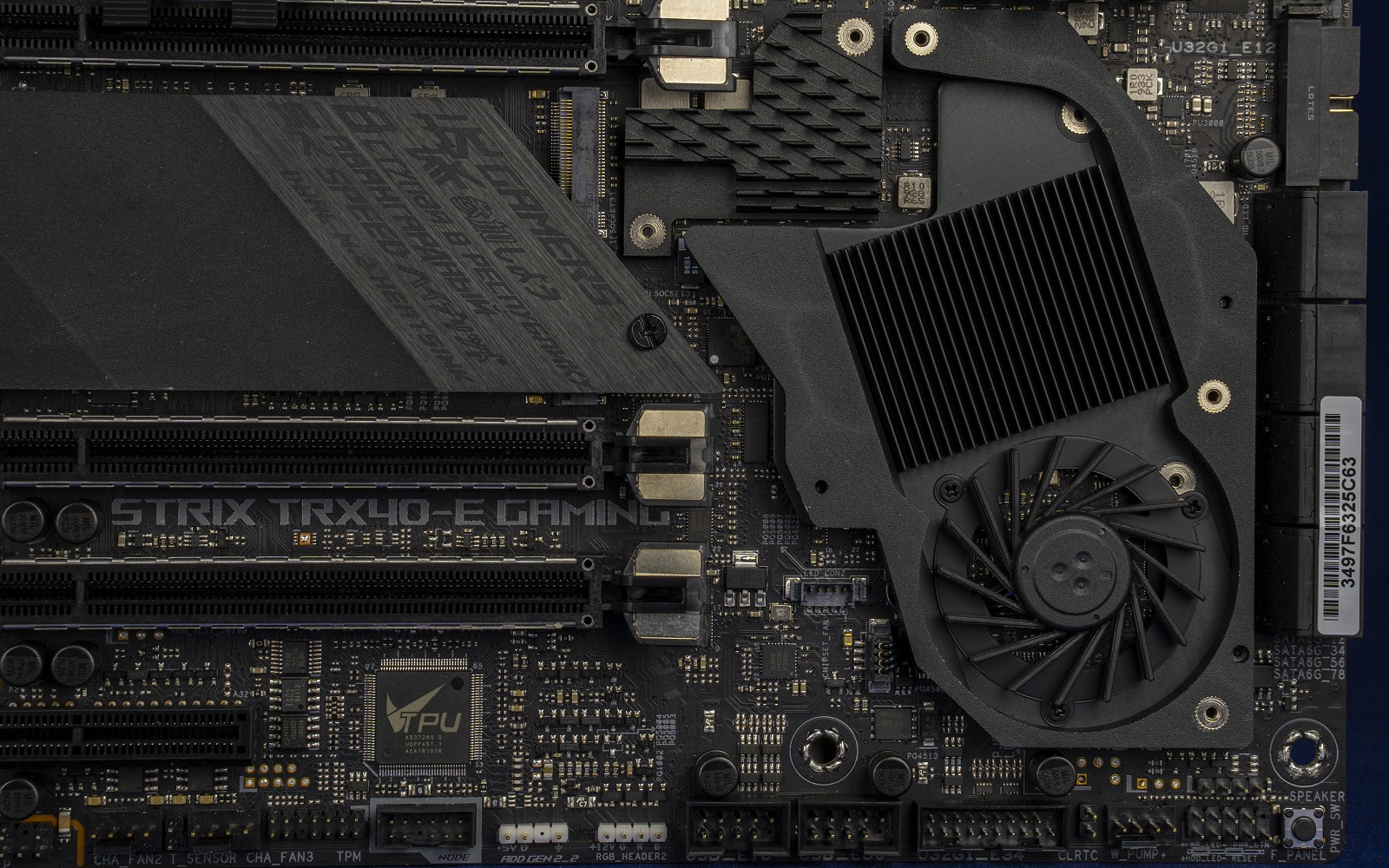

Размеры пластины меньше, чем кажутся изначально, да и пропилов в нем могло быть больше для лучшей площади рассеивания.
![](/upload/iblock/276/2767a1292ff0dda480115a3335a2a6f9.jpg)
Еще один вентилятор охлаждает чипсет: приход PCI-E 4.0 сказался на энергопотреблении и нагреве микросхемы логики.
![](/upload/iblock/e18/e18d699dfa7ed9386e66ae85d23ad5a7.jpg)

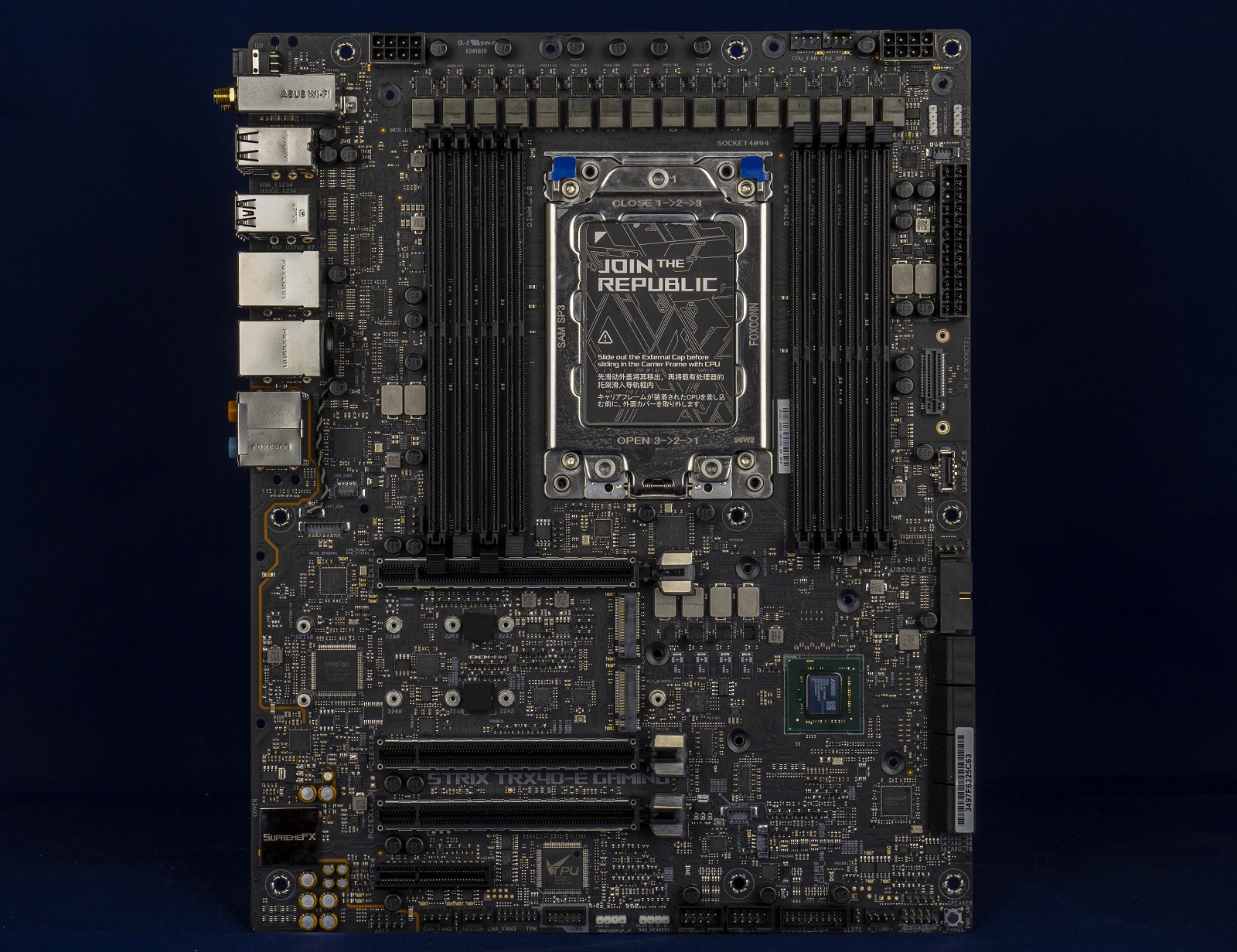

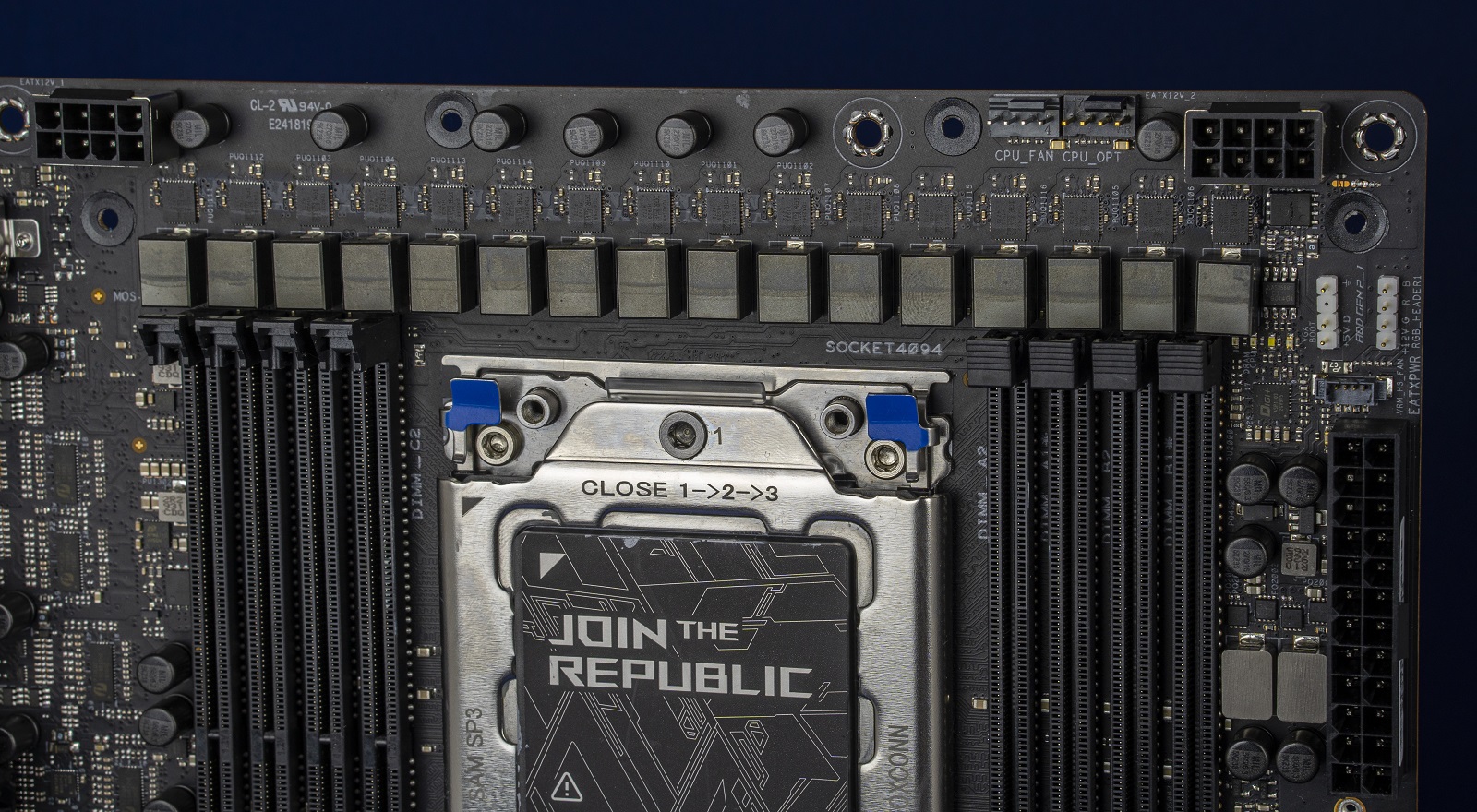

Даже без элементов дизайна и системы охлаждения печатная плата рассматриваемой нами модели выглядит в фирменно стиле STRIX.
![](/upload/iblock/600/6008ce6f9bf248fa9d86f753b8c8f12e.jpg)
Подсистема питания процессора насчитывает 16 фаз с TDA21462, рассчитанных на 60 А. Данные мосфеты были установлены на подсистеме питания SoC ROG Zenith II Extreme.
![](/upload/iblock/8ad/8ad1088b41b1ce7ad3e7e62e8b191ae8.jpg)

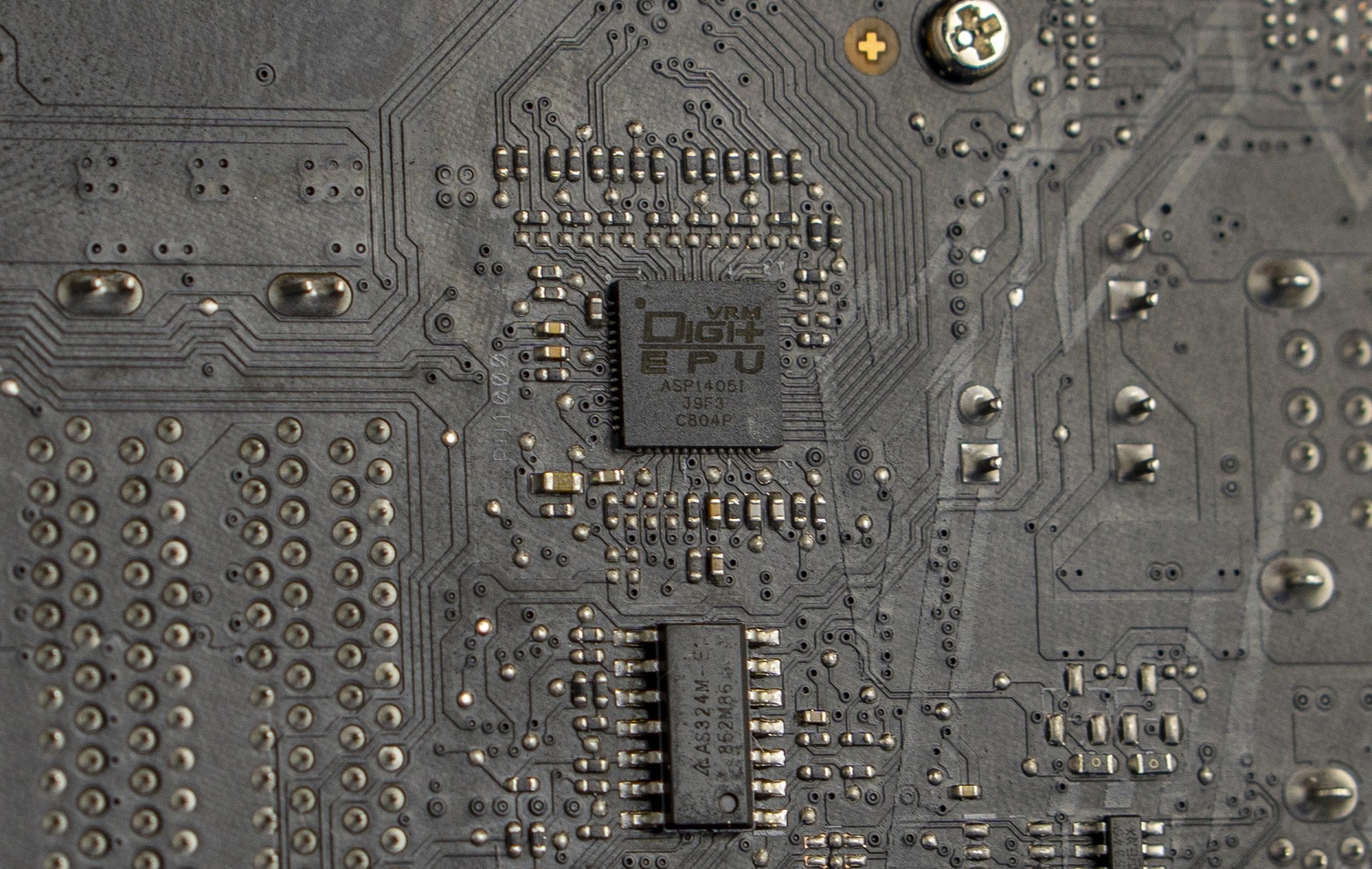

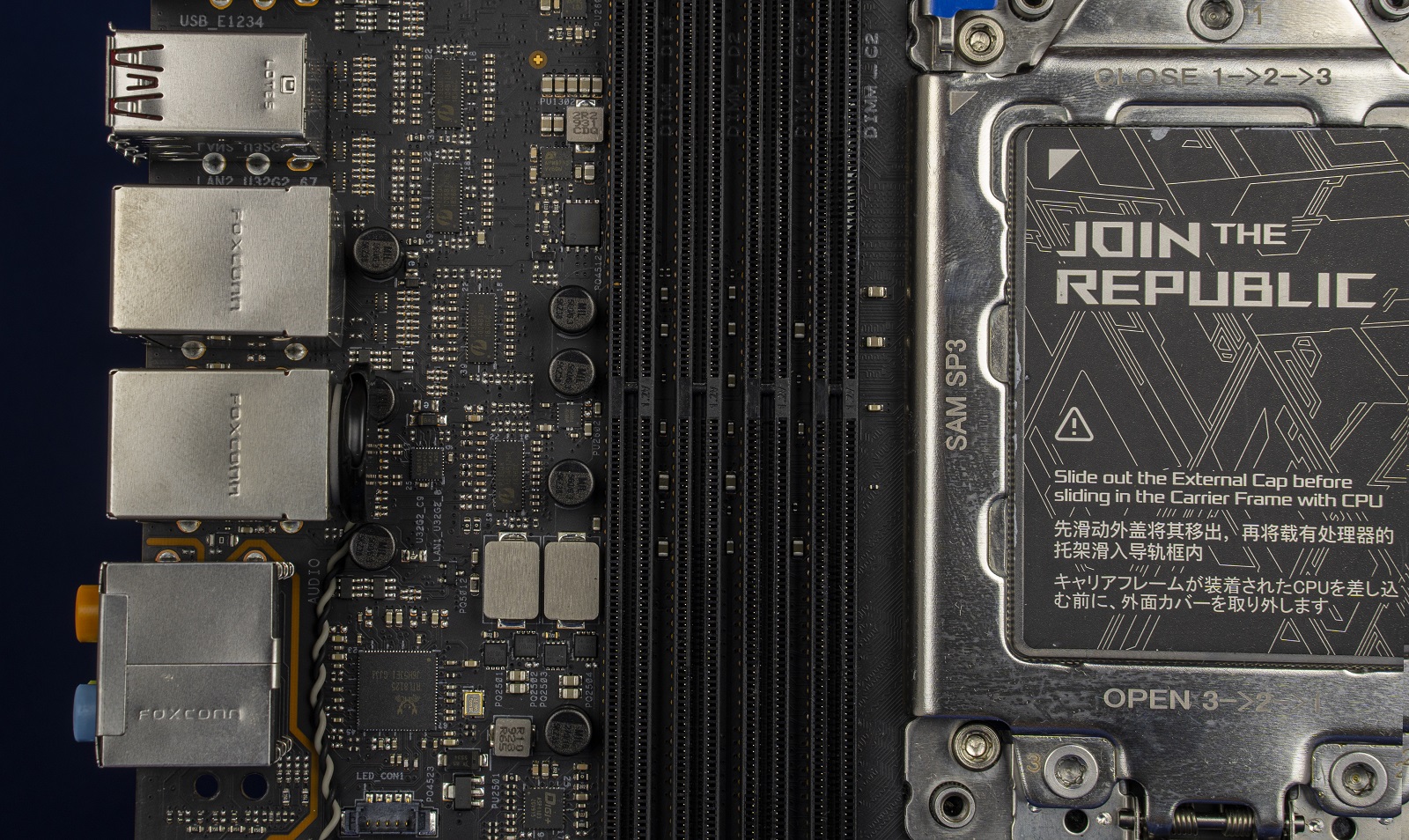

За управление подсистемой питания отвечает 8-канальный Digi+ ASP1405I. Как и в случае с флагманом, используется усиление фаз, а не их удвоение.
![](/upload/iblock/c1c/c1cc9806139a8433a9c2f403d617e6ef.jpg)

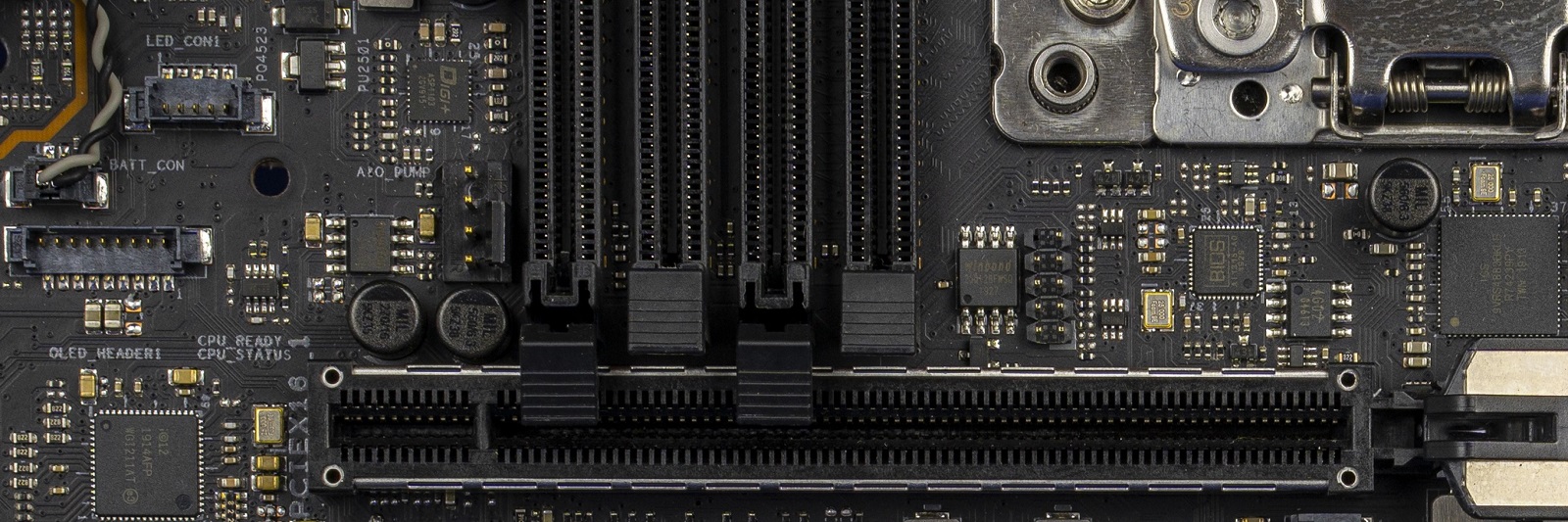

На каждые 4 слота DIMM установлено по две фазы, управляемые с помощью контроллера Digi+ ASP1103.
![](/upload/iblock/3f9/3f963bae04e482e5fb7a0ea038018f85.jpg)
На ROG STRIX TRX40-E Gaming развернули фиксаторы оперативной памяти в слоте, чтобы было удобнее доставать модули без использования отверток. Но здесь явно виден просчет: при установленной видеокарте в первом слоте вставить или вынуть ОЗУ из DIMM уже не получится. А если собрать контур СЖО, то видеокарту достать будет уже проблемно.
![](/upload/iblock/123/123ecbbb404d30d91df3a0b24dec8c78.jpg)

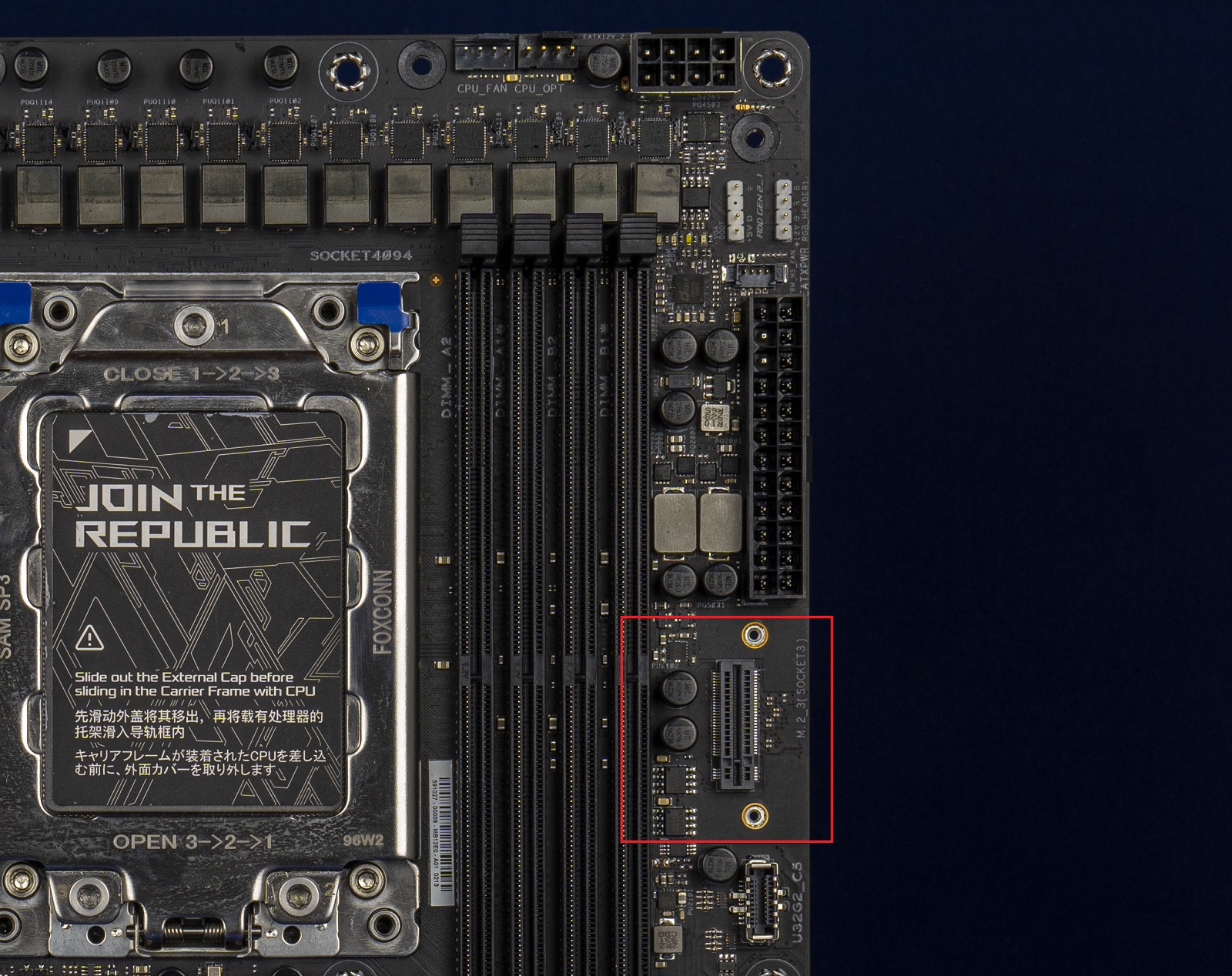

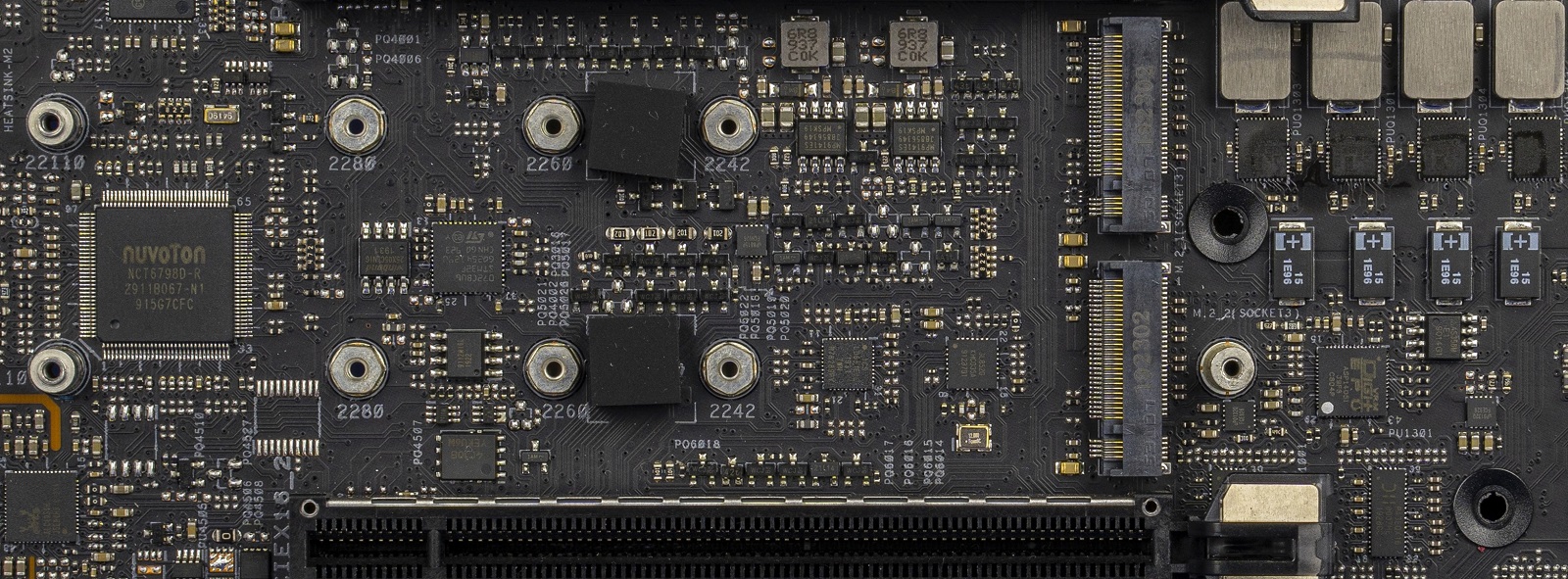

Два классических разъема M.2 располагаются между первым и вторым слотами PCI-E 4.0 X16.
![](/upload/iblock/4e0/4e04e2fa56864b5d0e49d223030f88fa.jpg)
Еще один, но уже вертикальный разъем, находится ниже 24-контактного разъема питания материнской платы. Для установки накопителя необходимо предварительно установить комплектную рамку, обеспечивающую надежную фиксацию и защиту устройству хранения информации.
![](/upload/iblock/106/106f5338844b0db4f03bd30e8bdf9652.jpg)

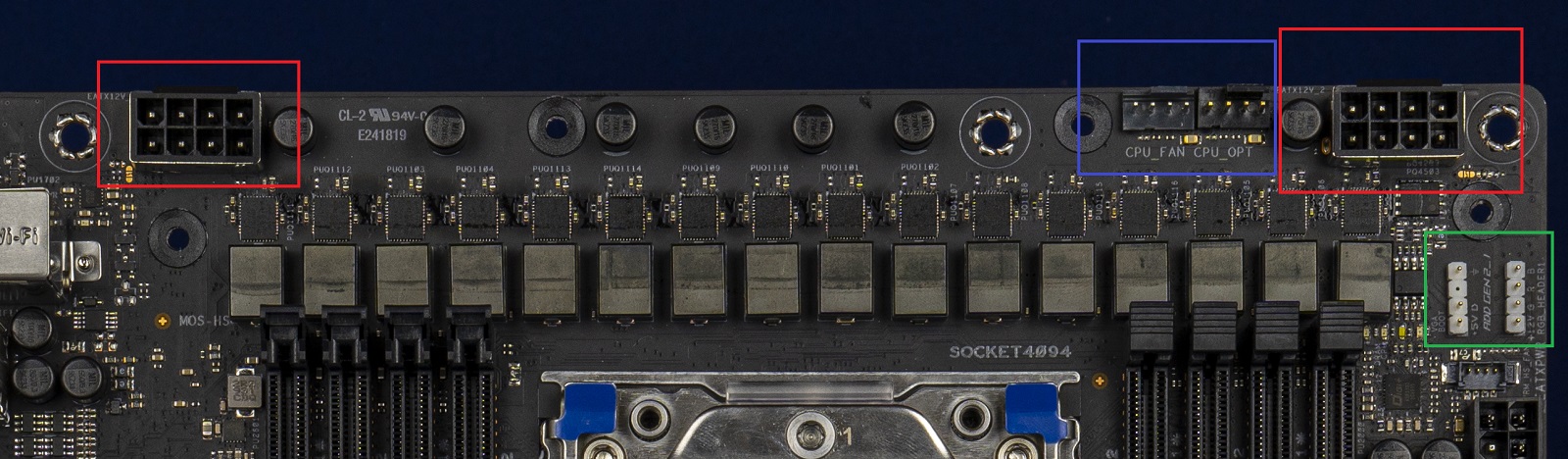

Для дополнительного питания процессора используются два 8-контактных EPS12V. В верхней части присутствует пара 4-pin разъемов для подключения вентиляторов, а для лучшей иллюминации используется дуэт адресной и 4-pin подсветки.
![](/upload/iblock/64d/64d4241de959040ae3021f0e7ac90c49.jpg)

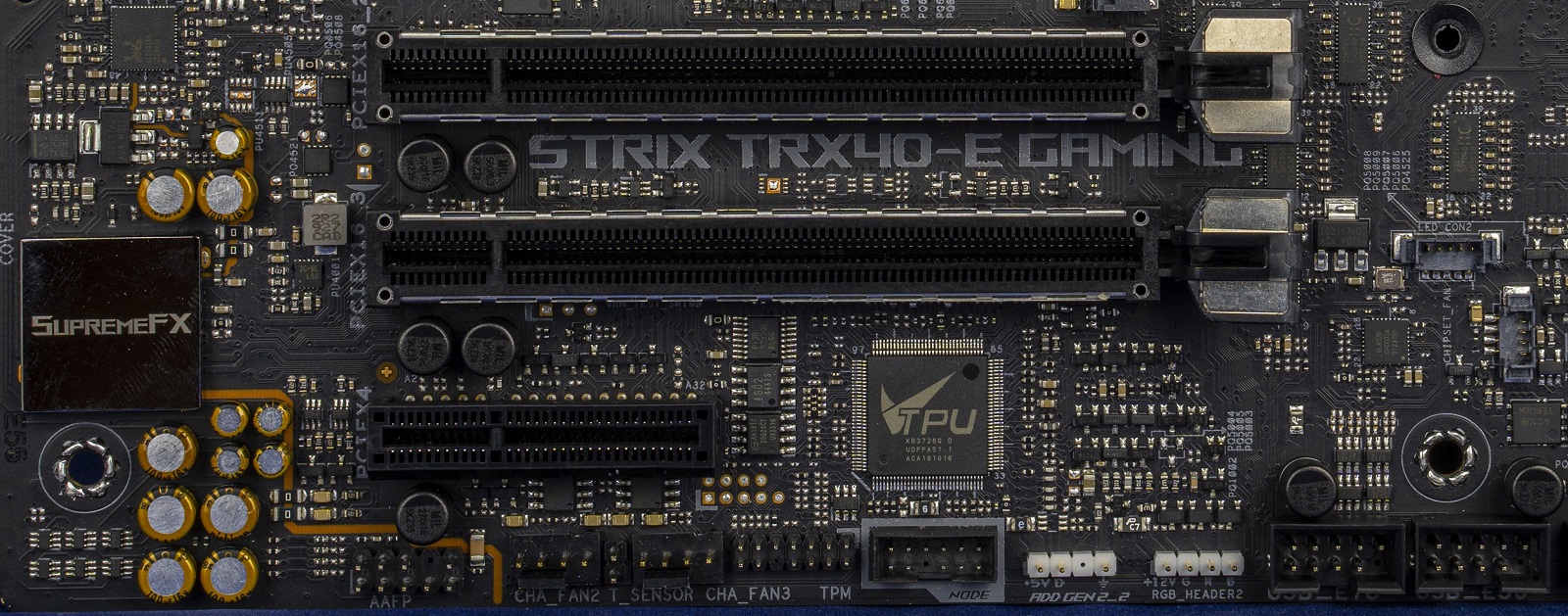

В нижней части платы количество разъемов для подключения впечатляющее: здесь есть всё для организации охлаждения, подключения устройств с RGB-подсветкой и USB, контроля температуры.
Всего на плате 4 слота PCI-E 4.0, три из которых имеют формат х16 и один - х4.
![](/upload/iblock/81d/81dca918d991c740e1cb60aea6b245a2.jpg)

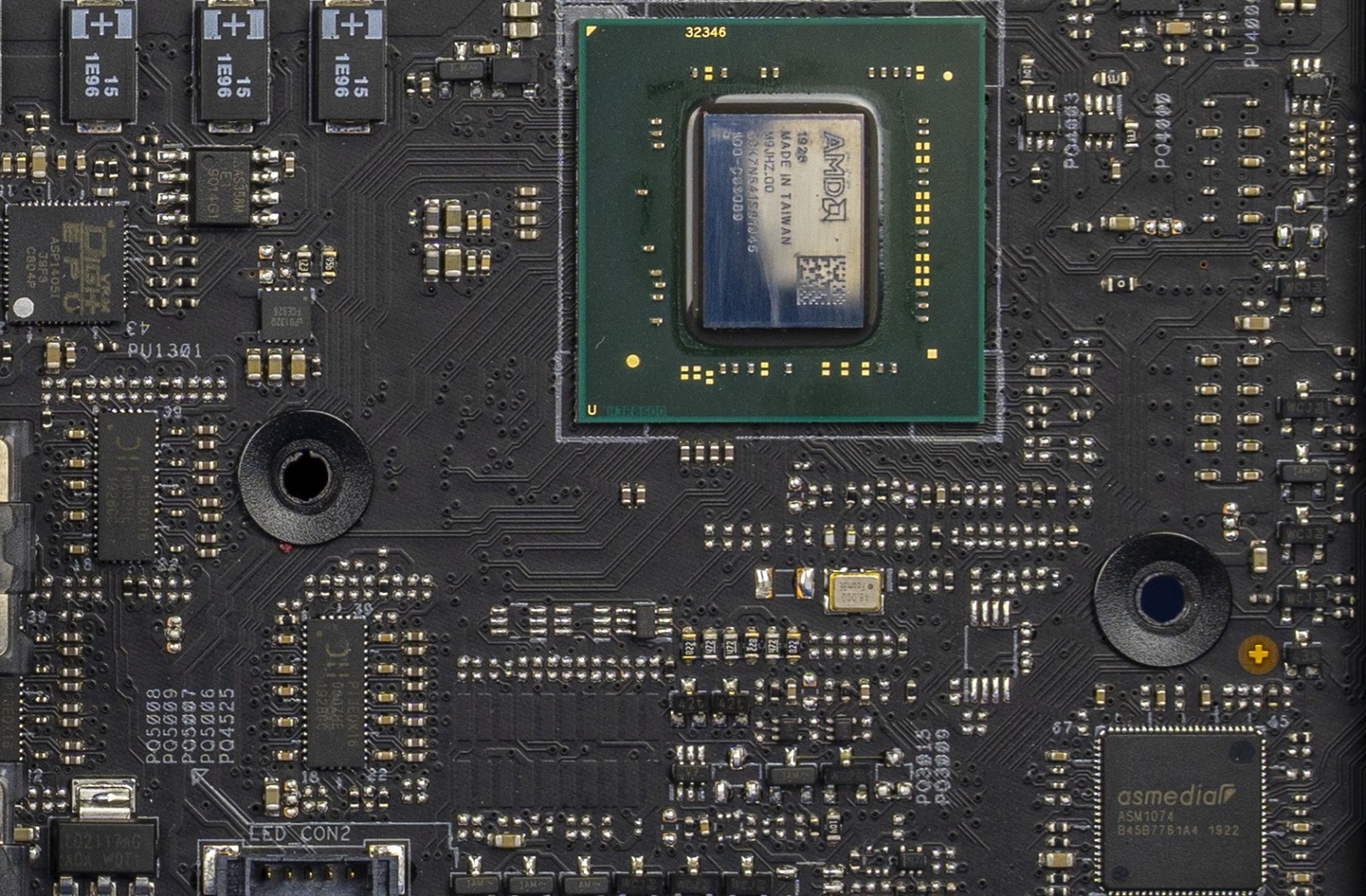

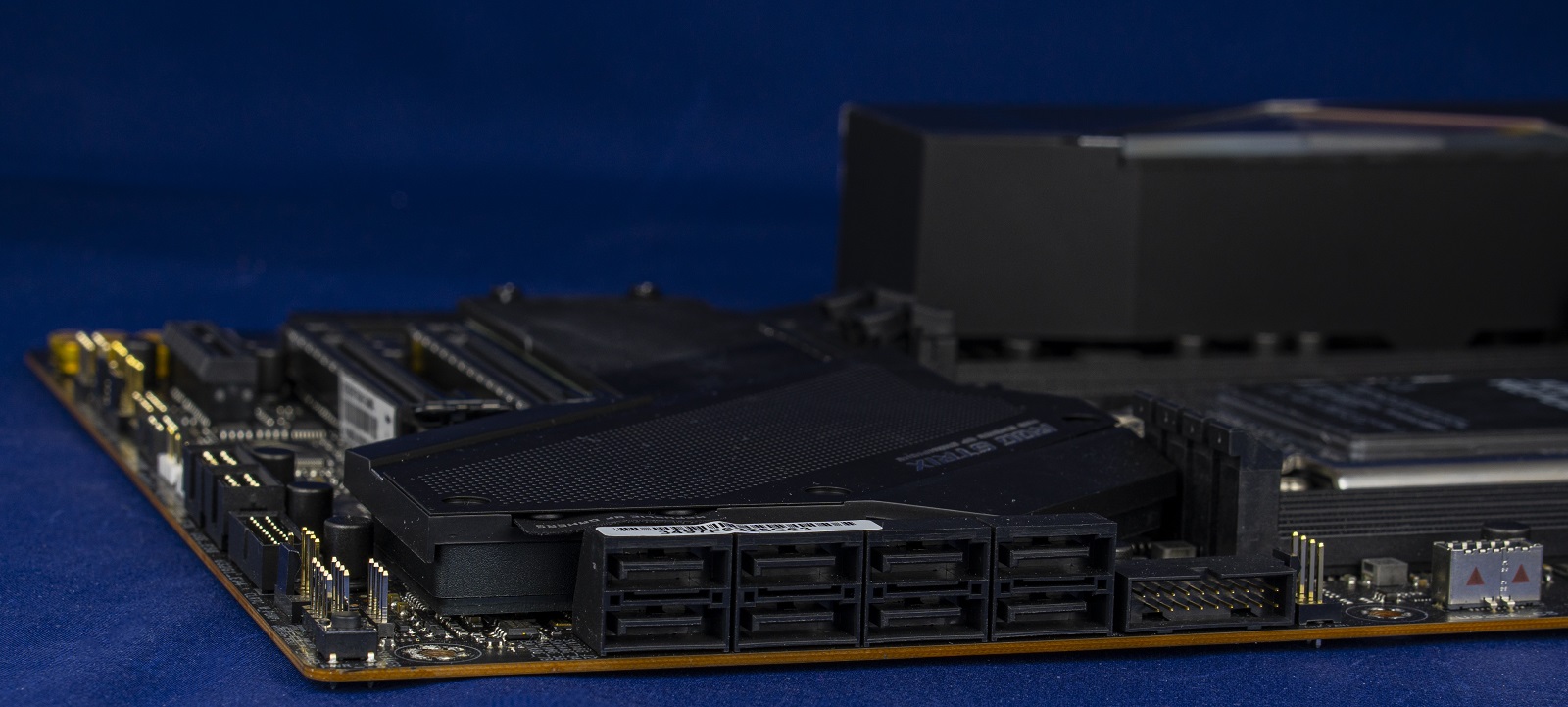

Чипсет логики AMD произведен на 28 неделе 2019 года в Тайване.
![](/upload/iblock/71d/71dd386d6eea4ecd016aac71f6039b78.jpg)
Для организации массива SATA-накопителей предусмотрено 8 разъемов, работающих без каких-либо условий.
![](/upload/iblock/c0b/c0bd32377aa816e1bebfceb097001179.jpg)

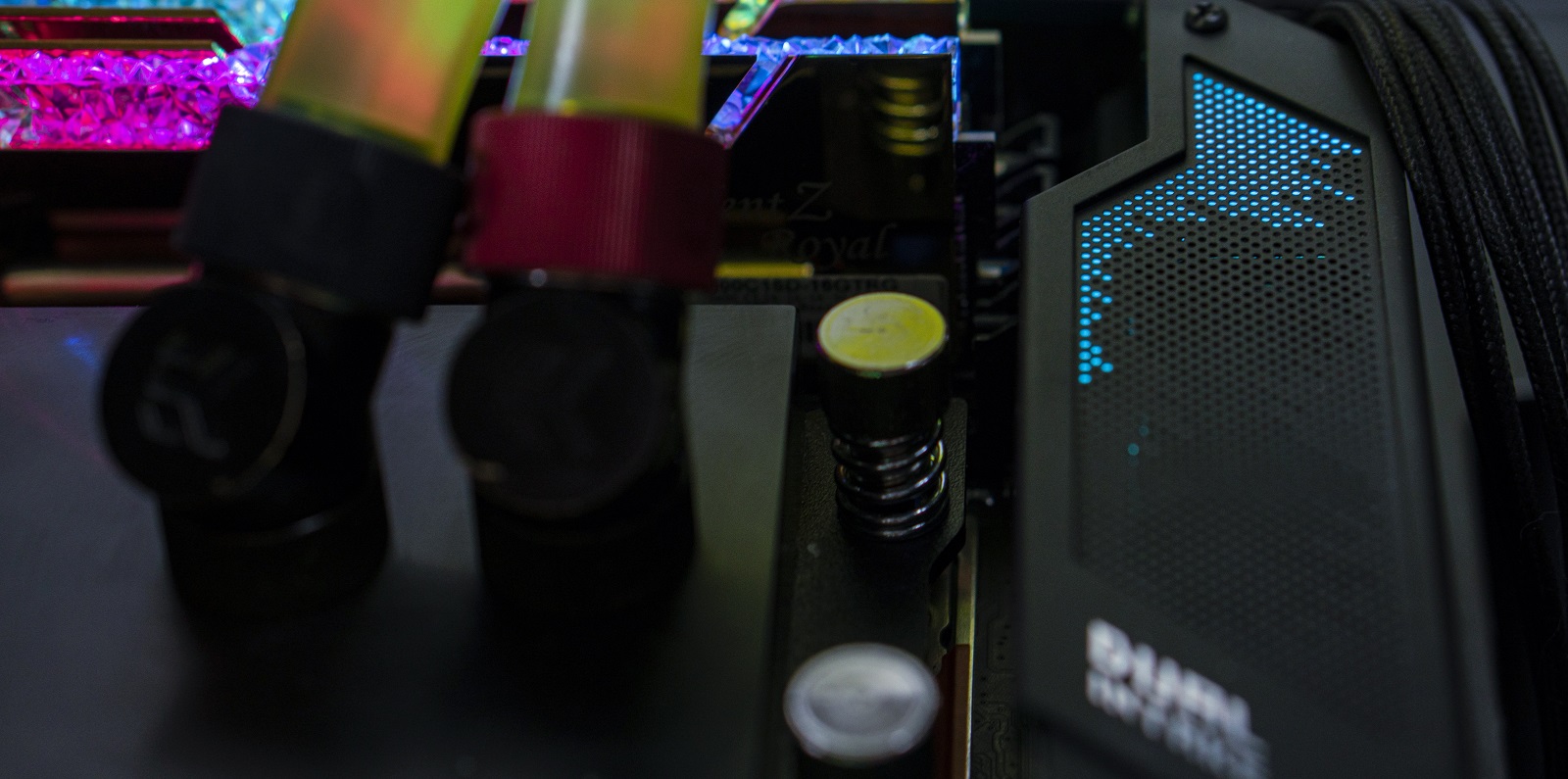

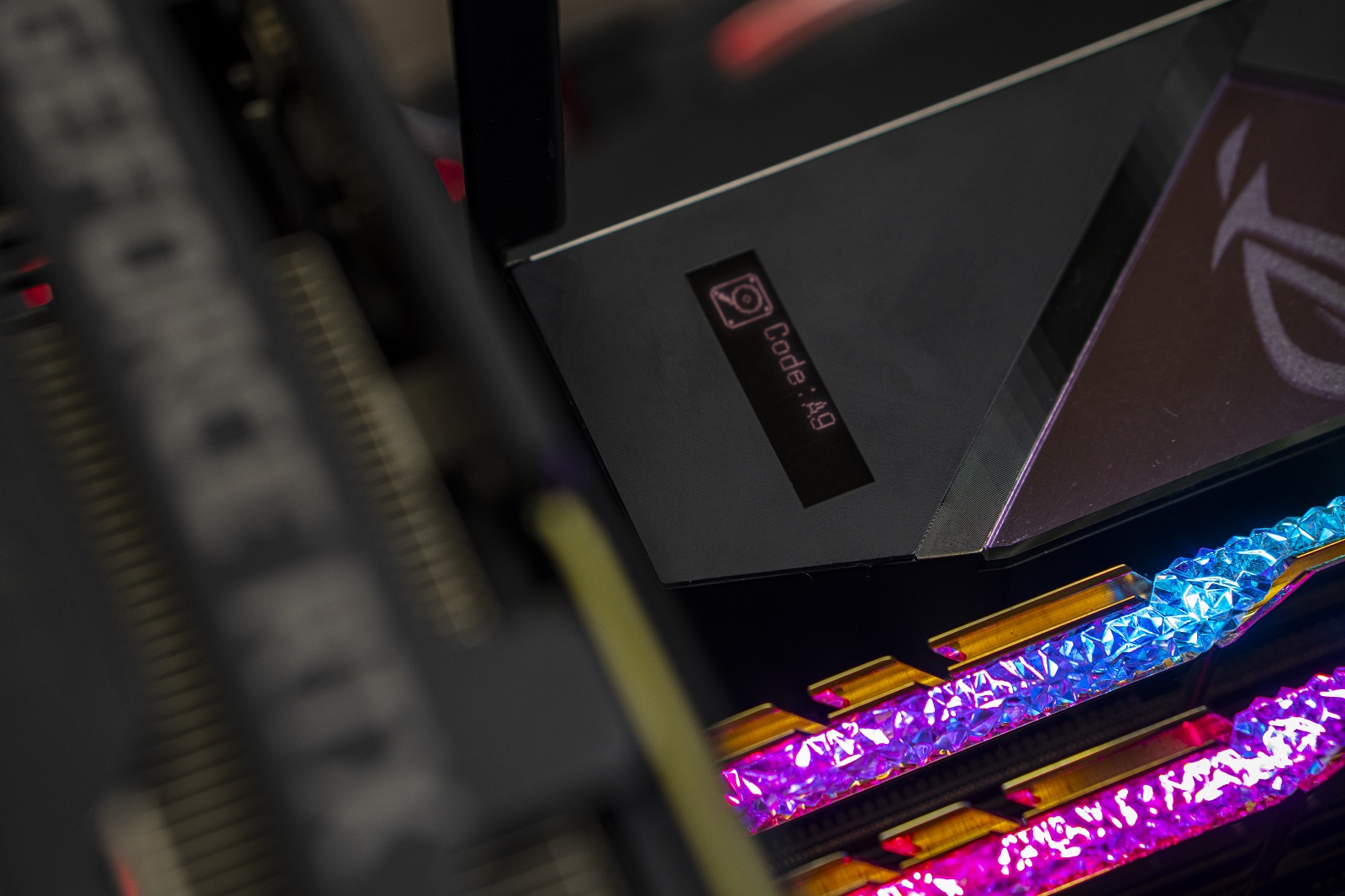

Небольшой OLED-дисплей выполняет роль индикатора POST-кодов.
![](/upload/iblock/357/35792da73727eb63713686702a8a6c7c.jpg)
![](/upload/iblock/636/636af9b4b222c88e574b5b0c7daf3473.jpg)

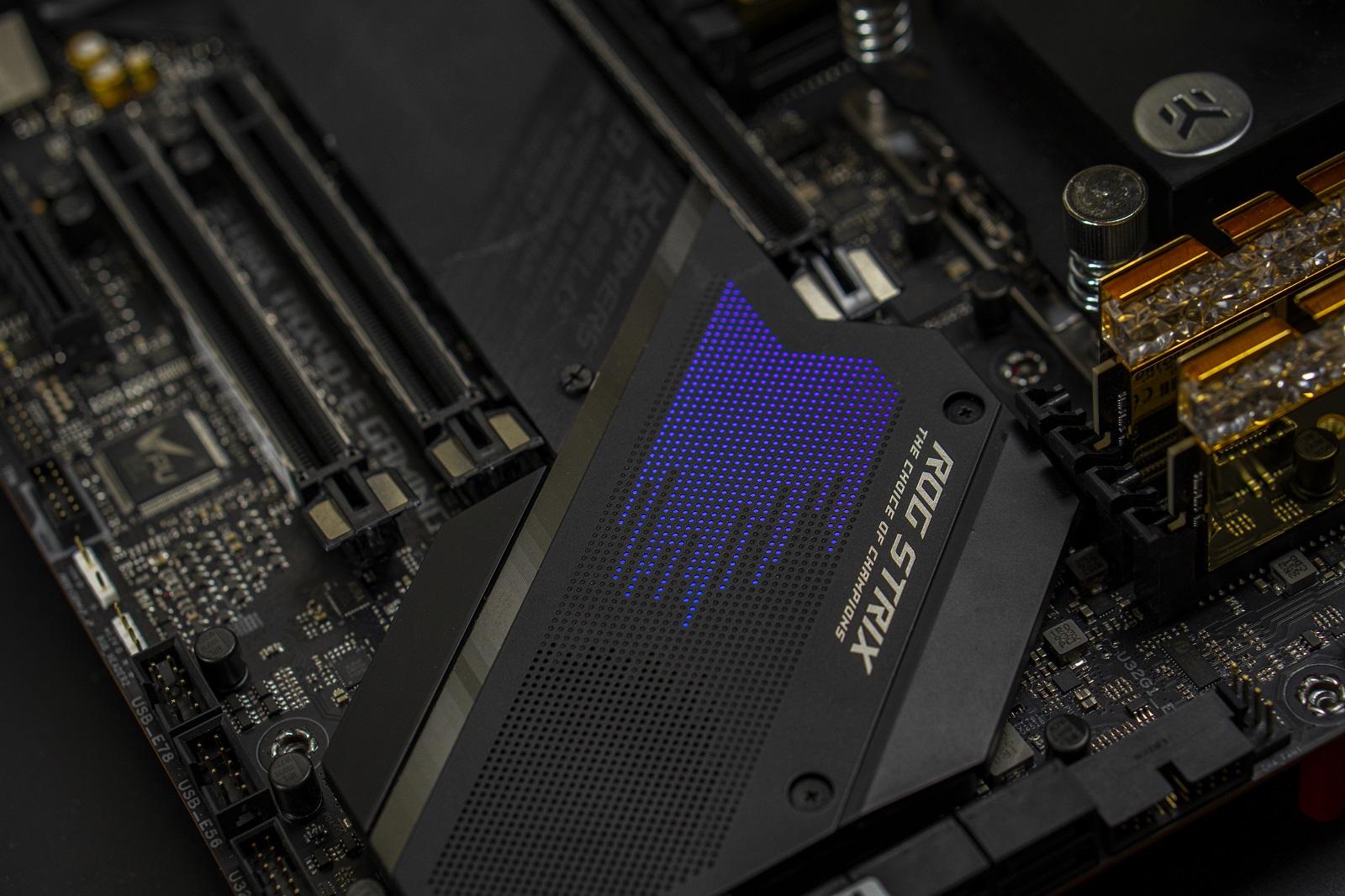

На системах охлаждения подсистемы питания процессора и чипсета присутствует яркая RGB-подсветка, синхронизируемая с AURA.
Возможности BIOS

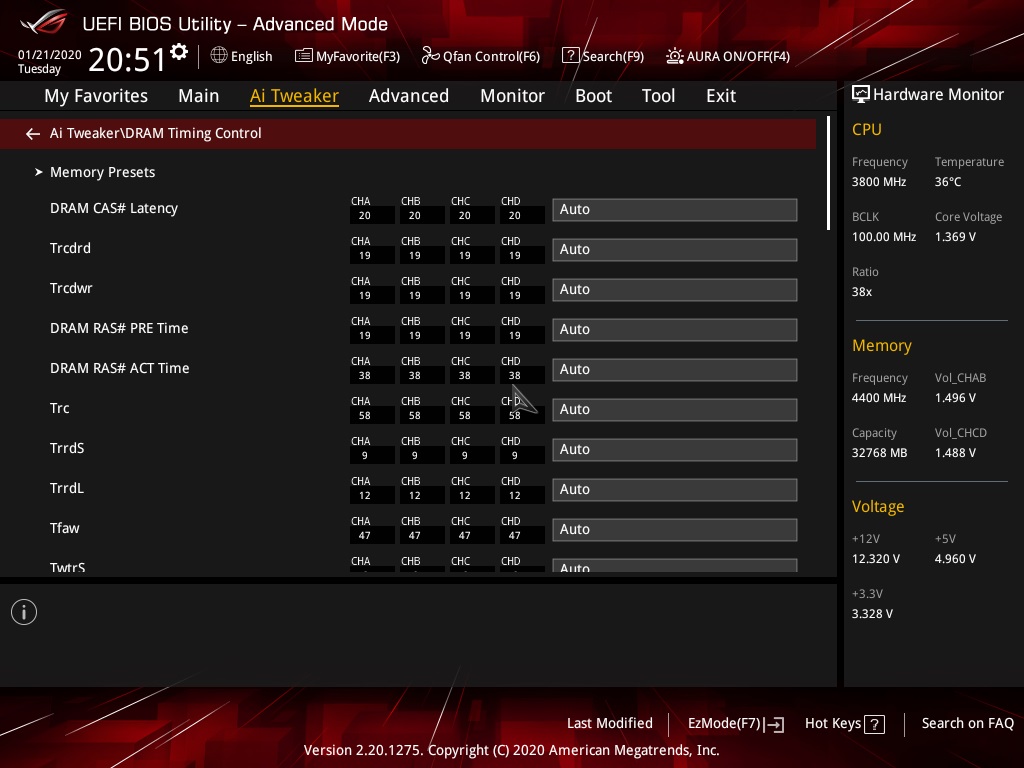

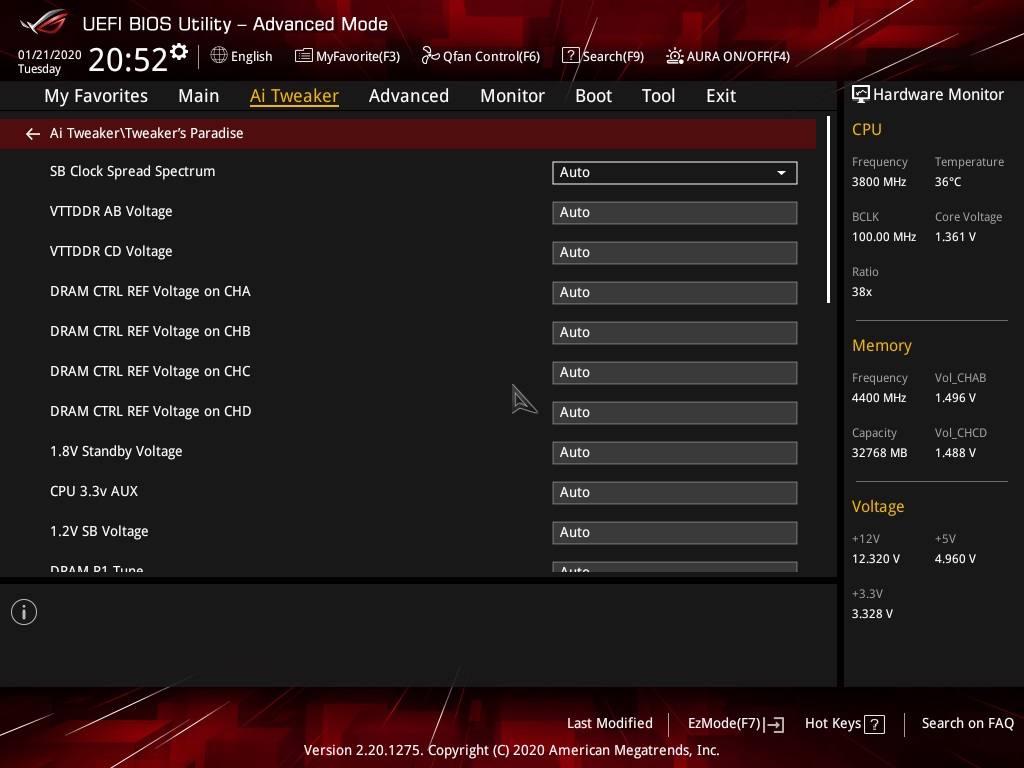

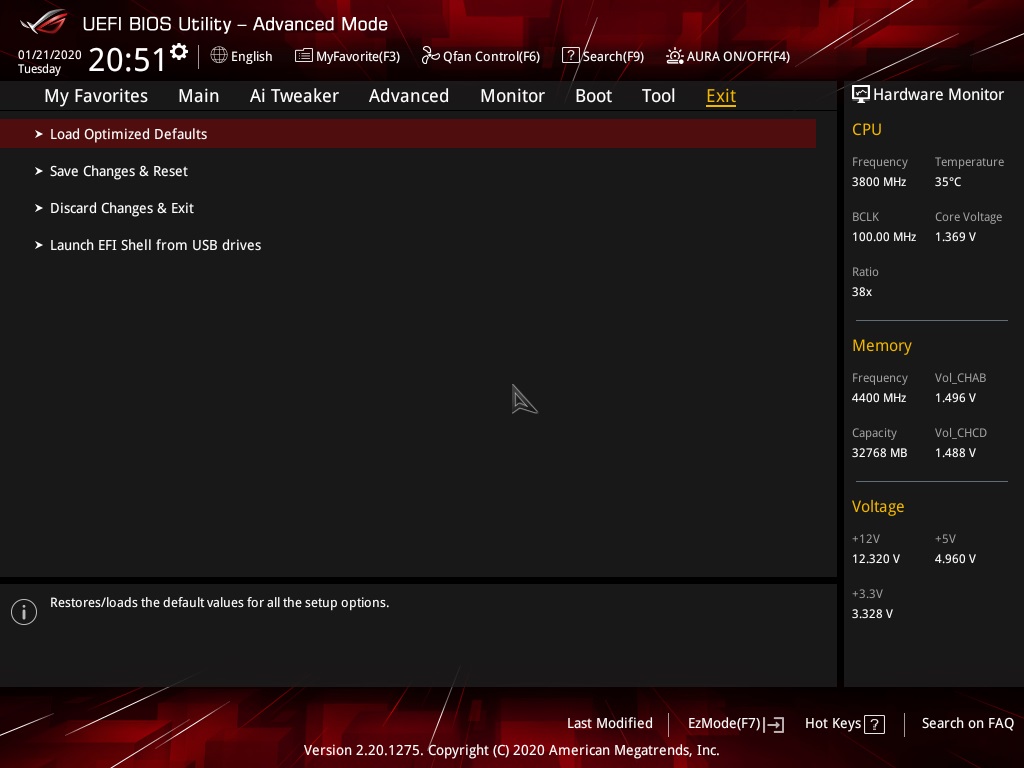

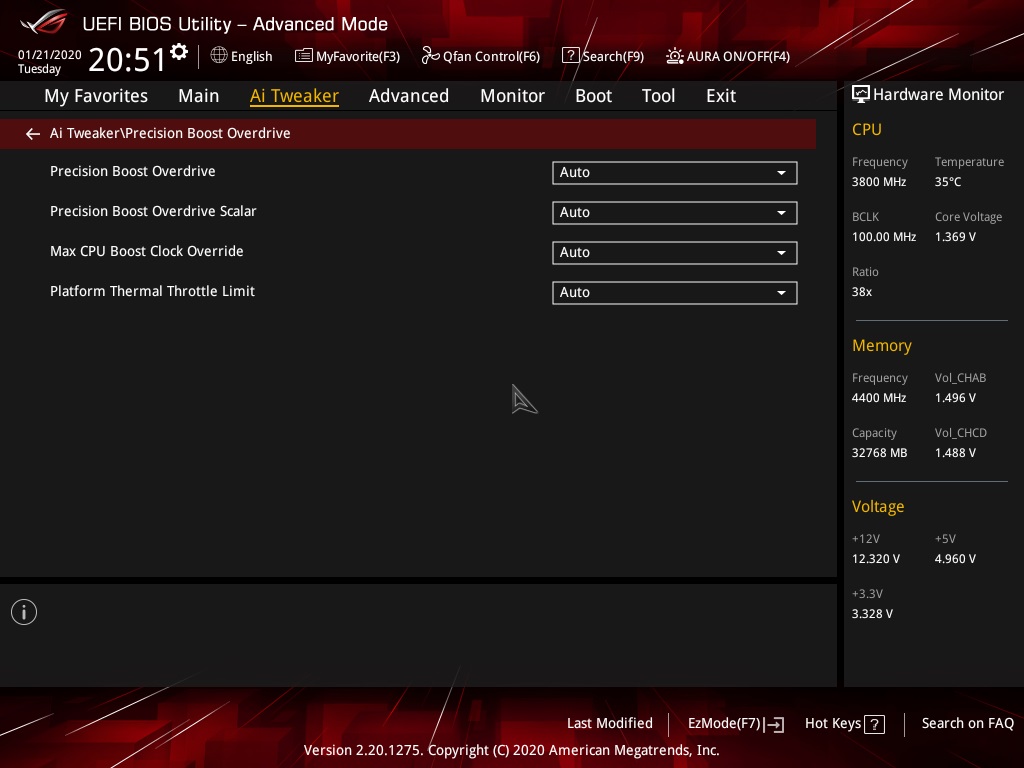

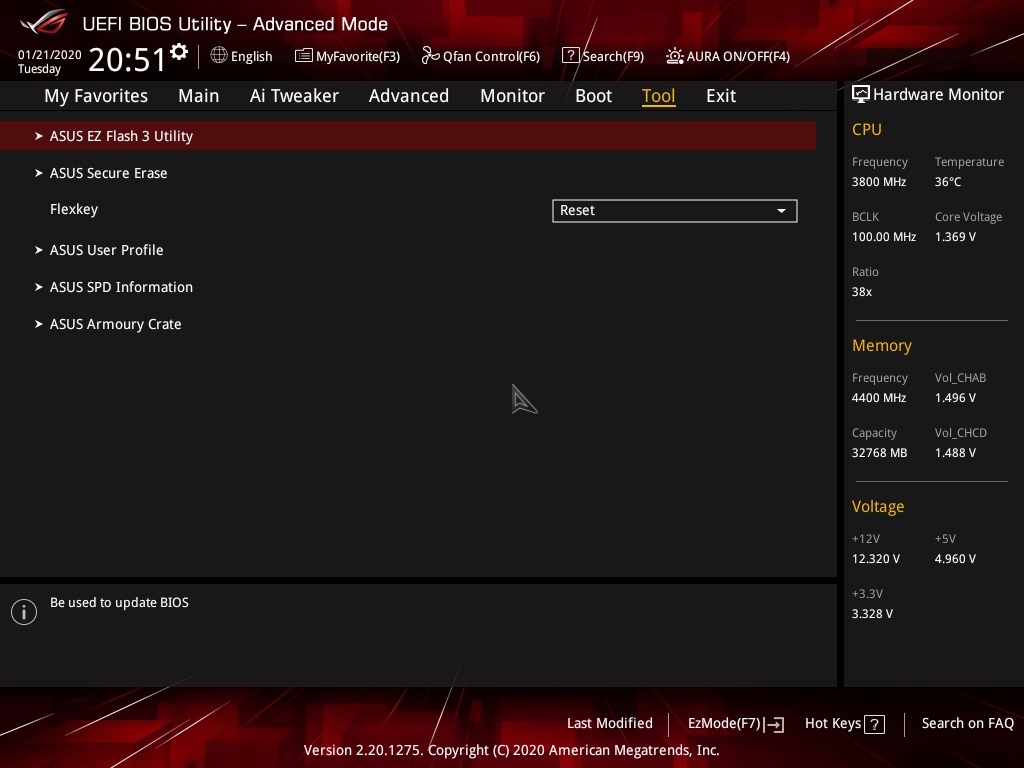

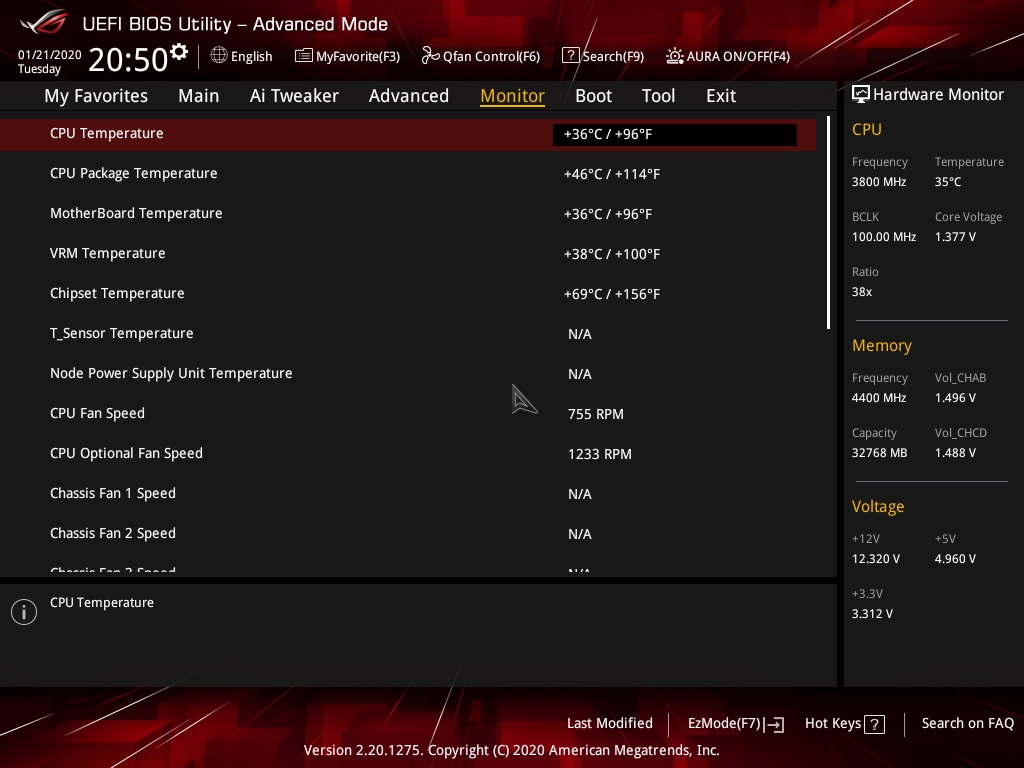

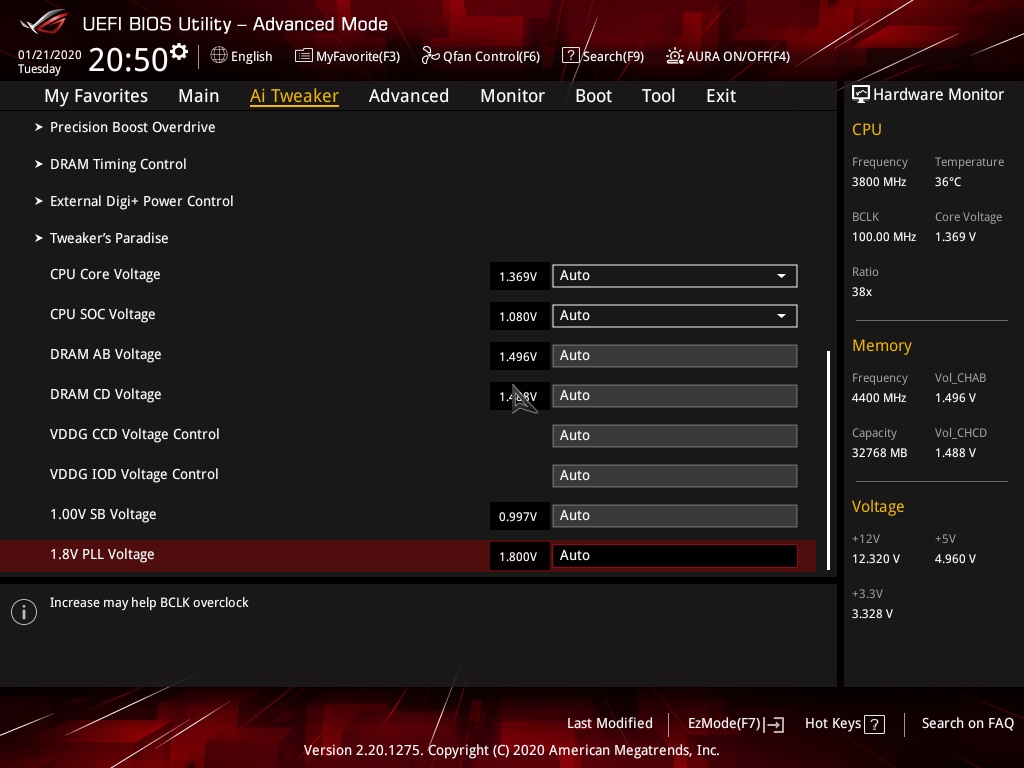

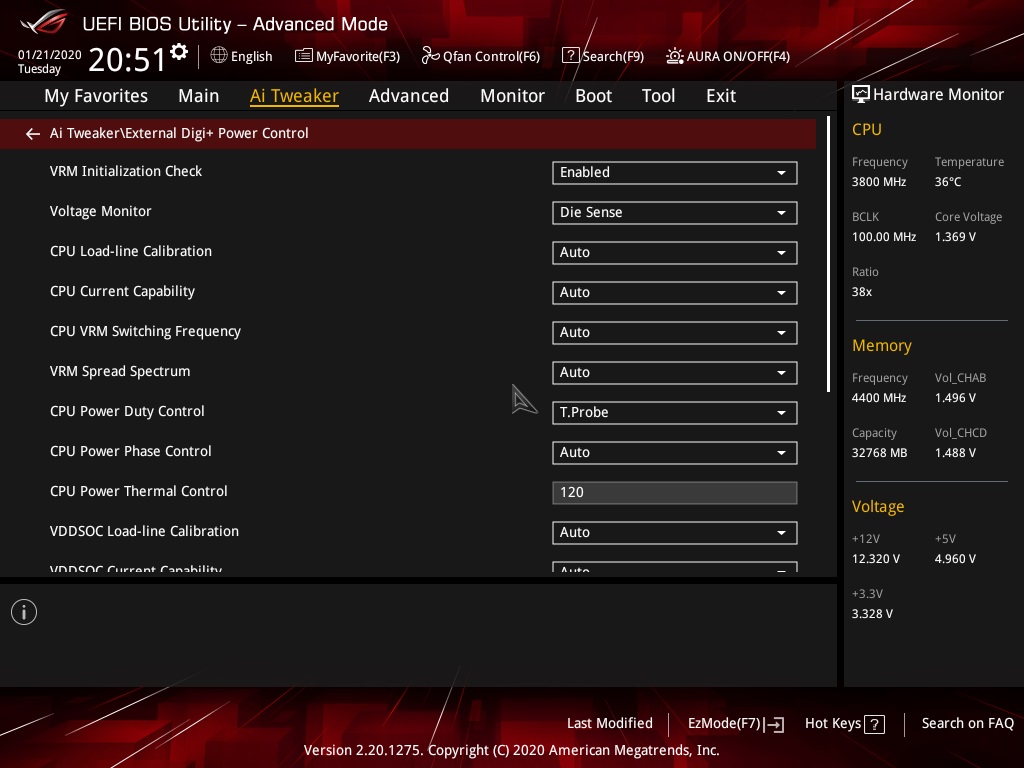

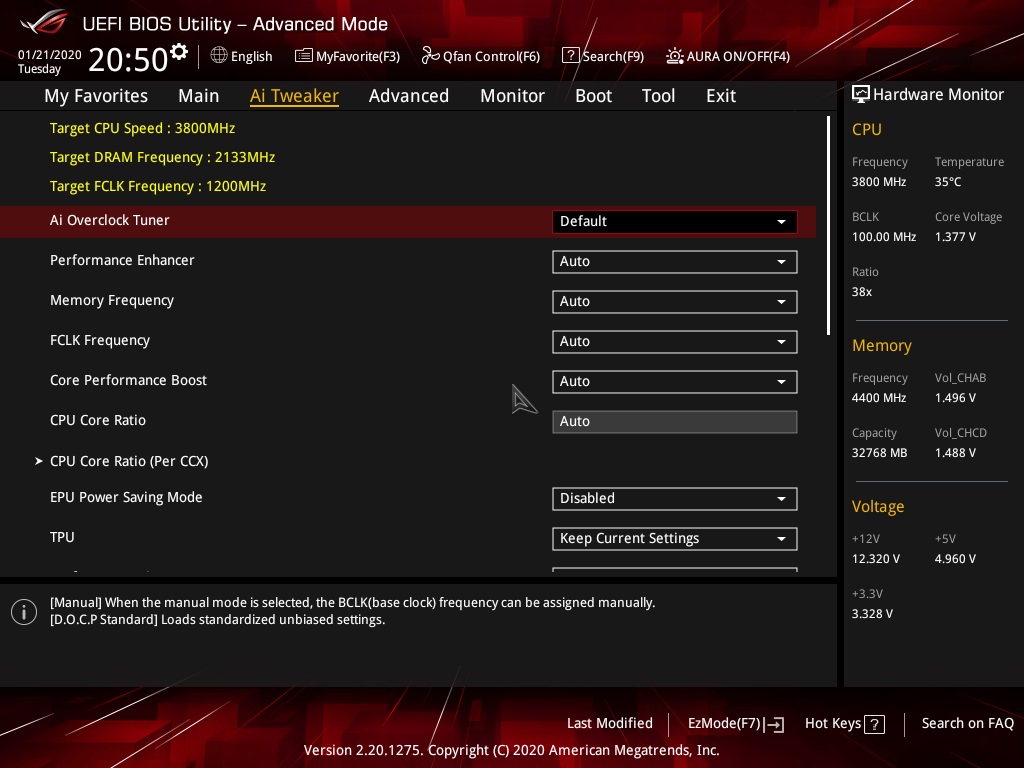

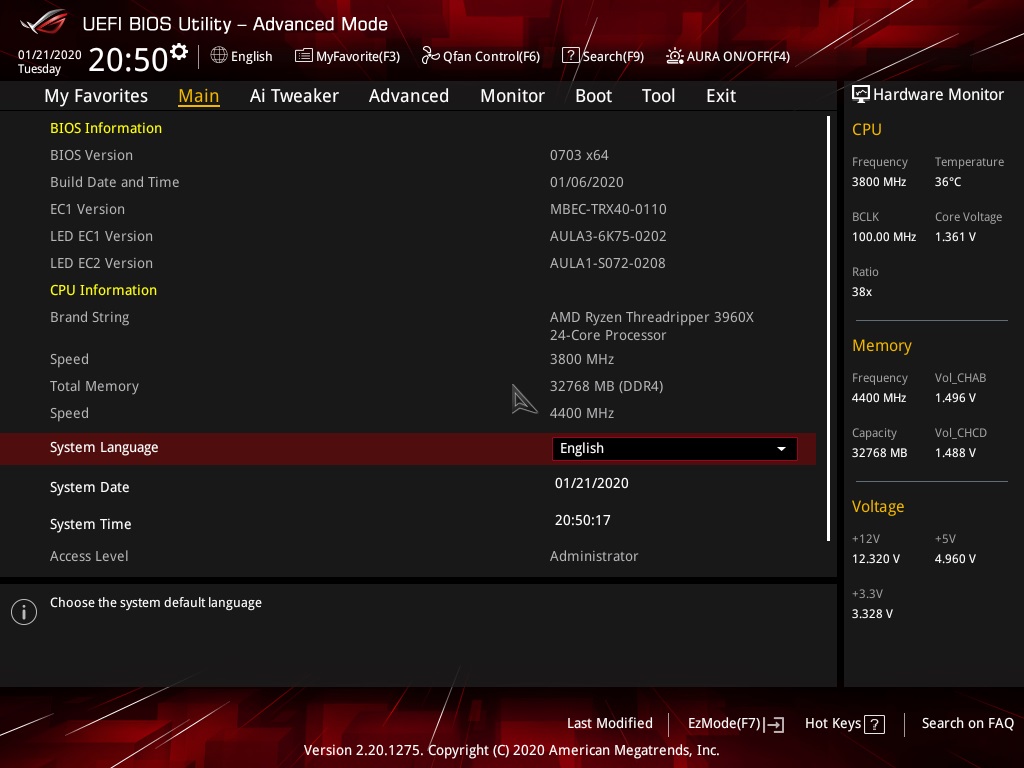

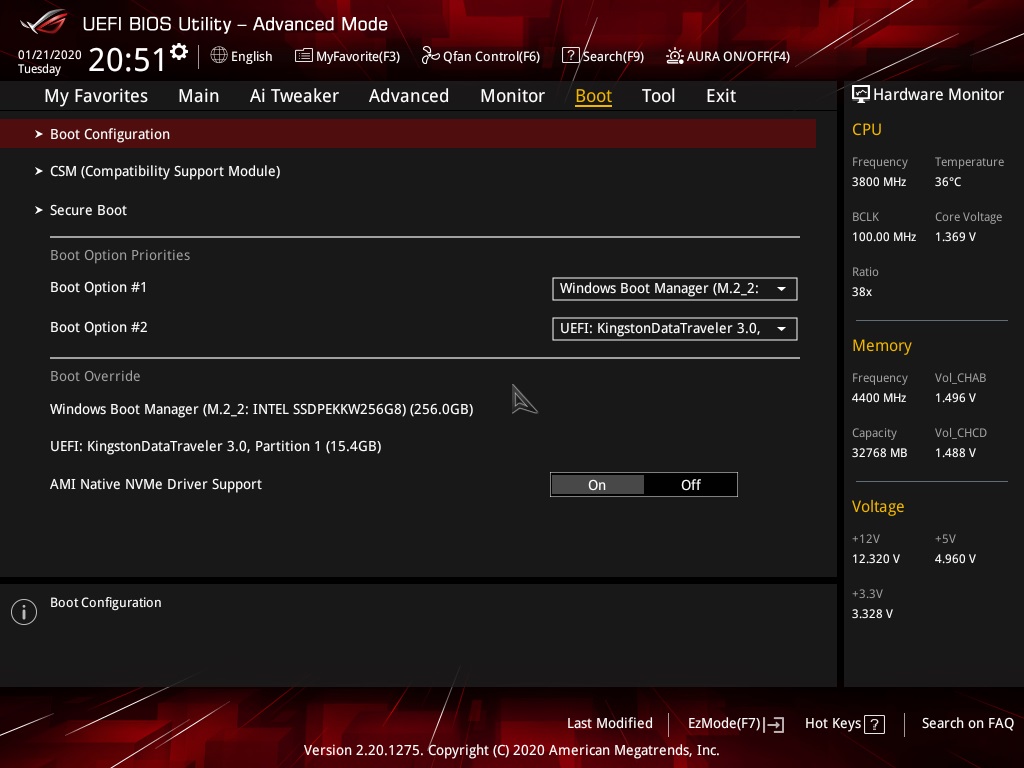

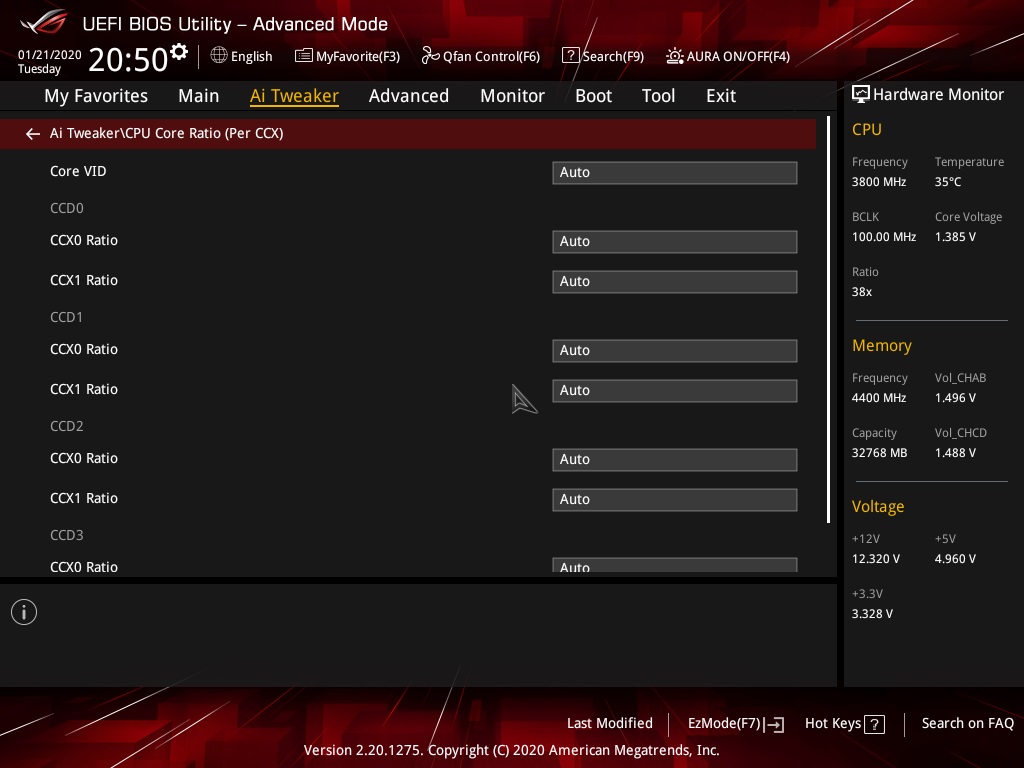

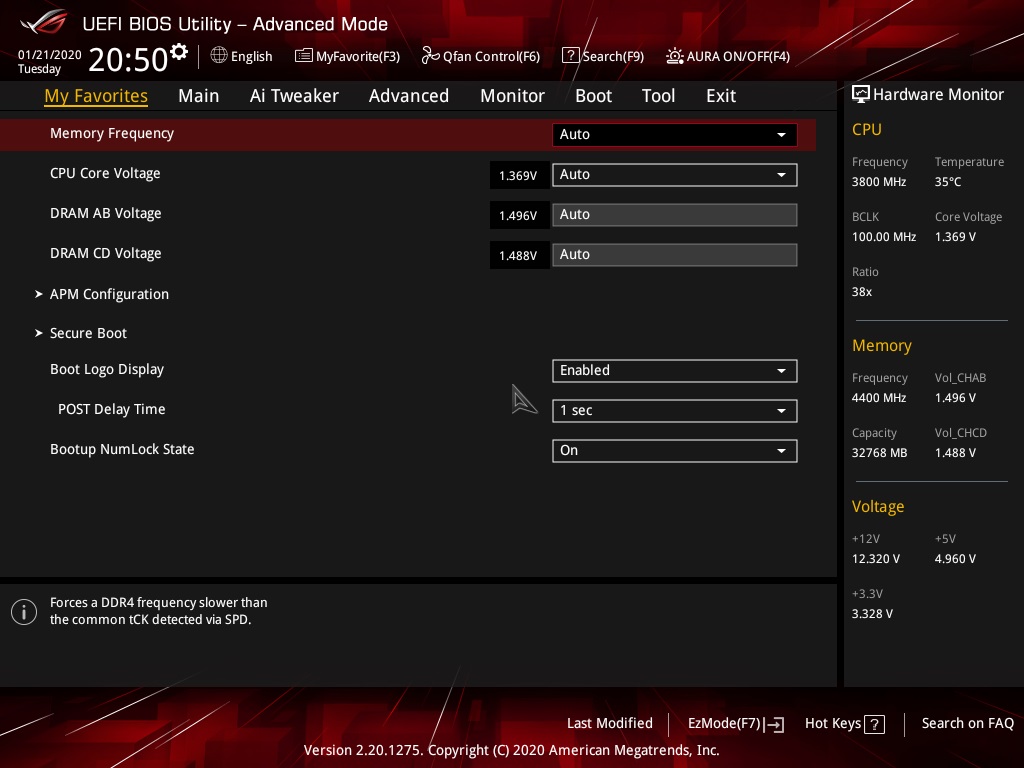

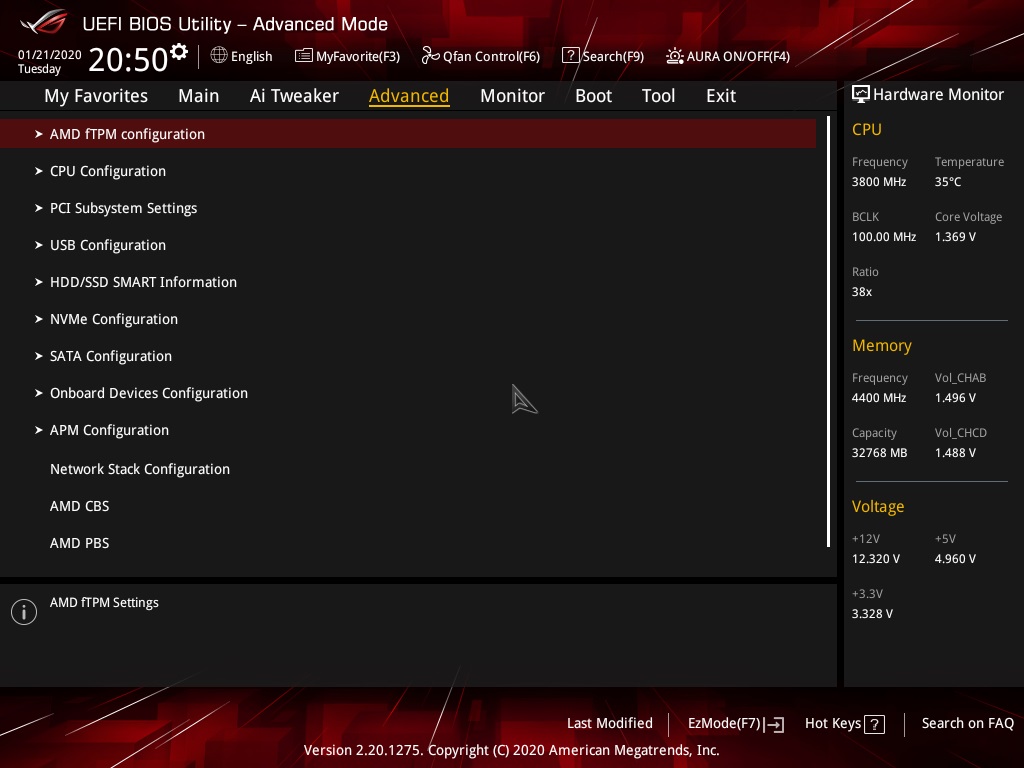

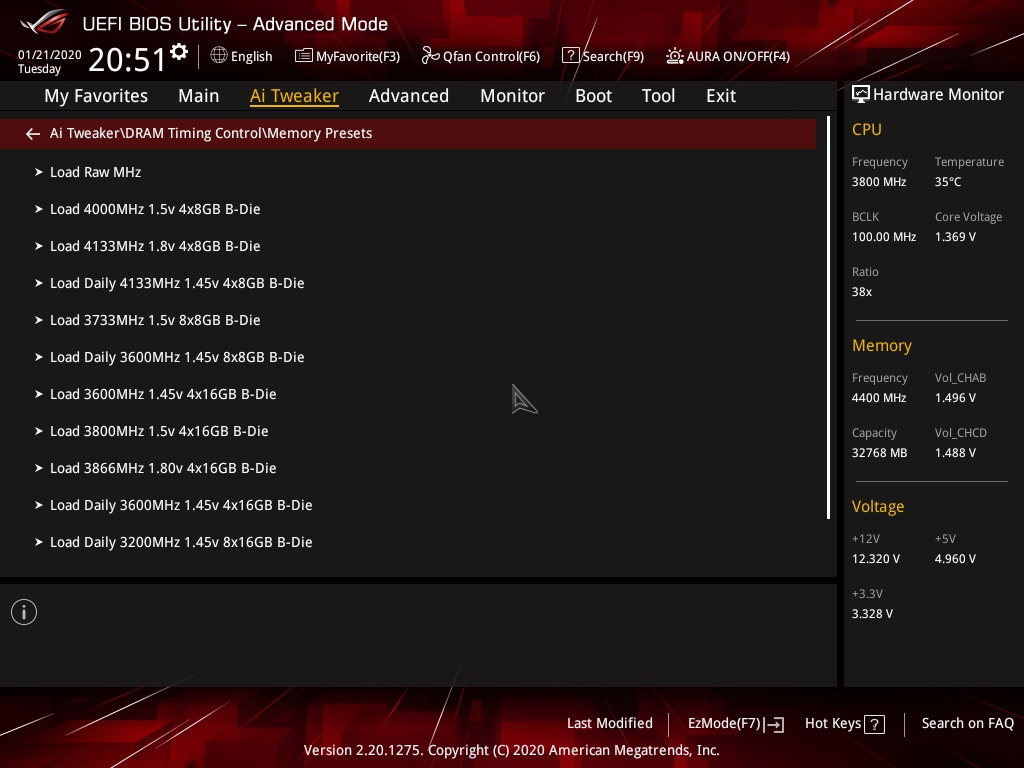

UEFI ROG STRIX TRX40-E Gaming выполнен в знакомом стиле материнских плат ROG![](/upload/iblock/93c/93c003c0466b4978568246866a43eaea.jpg)
![](/upload/iblock/33e/33e35f2b432003f6a7edb3f548b2b7a7.jpg)
![](/upload/iblock/a9c/a9ca3eeb6c25c643eda925b94e644ad6.jpg)
![](/upload/iblock/b9c/b9cd3252fe63a58835b5448deeb3de14.jpg)
![](/upload/iblock/c8d/c8d155c284f107073945a3e067eb328d.jpg)
![](/upload/iblock/42f/42f2e4ebdd9e8cd8e74bcb78f961aea8.jpg)
![](/upload/iblock/124/124f6a84fac26c17a033ac9ca704d409.jpg)
![](/upload/iblock/a25/a2562f48558116db4dfd2ec8d08f7220.jpg)
![](/upload/iblock/fed/fed4f4702217bb098db4ae1a8f6b1cb2.jpg)
![](/upload/iblock/480/480add896b8c1db7ed855df95b669ed8.jpg)
![](/upload/iblock/9a3/9a3df00dc5a82e5550f1dc15432dd3b1.jpg)
![](/upload/iblock/1fd/1fd49bab9a75489824cd2c4de89d3dbc.jpg)
![](/upload/iblock/1d9/1d924cd6d855f0aa9e6a7a3c1a676357.jpg)
![](/upload/iblock/ab0/ab01c964ef5b387c2476e7545a227d81.jpg)
![](/upload/iblock/8ab/8ab93194ca89a1acde9decc6fd6d09dc.jpg)
Особых отличий от Zenith II Extreme нет, что является отличным и удобным решением.

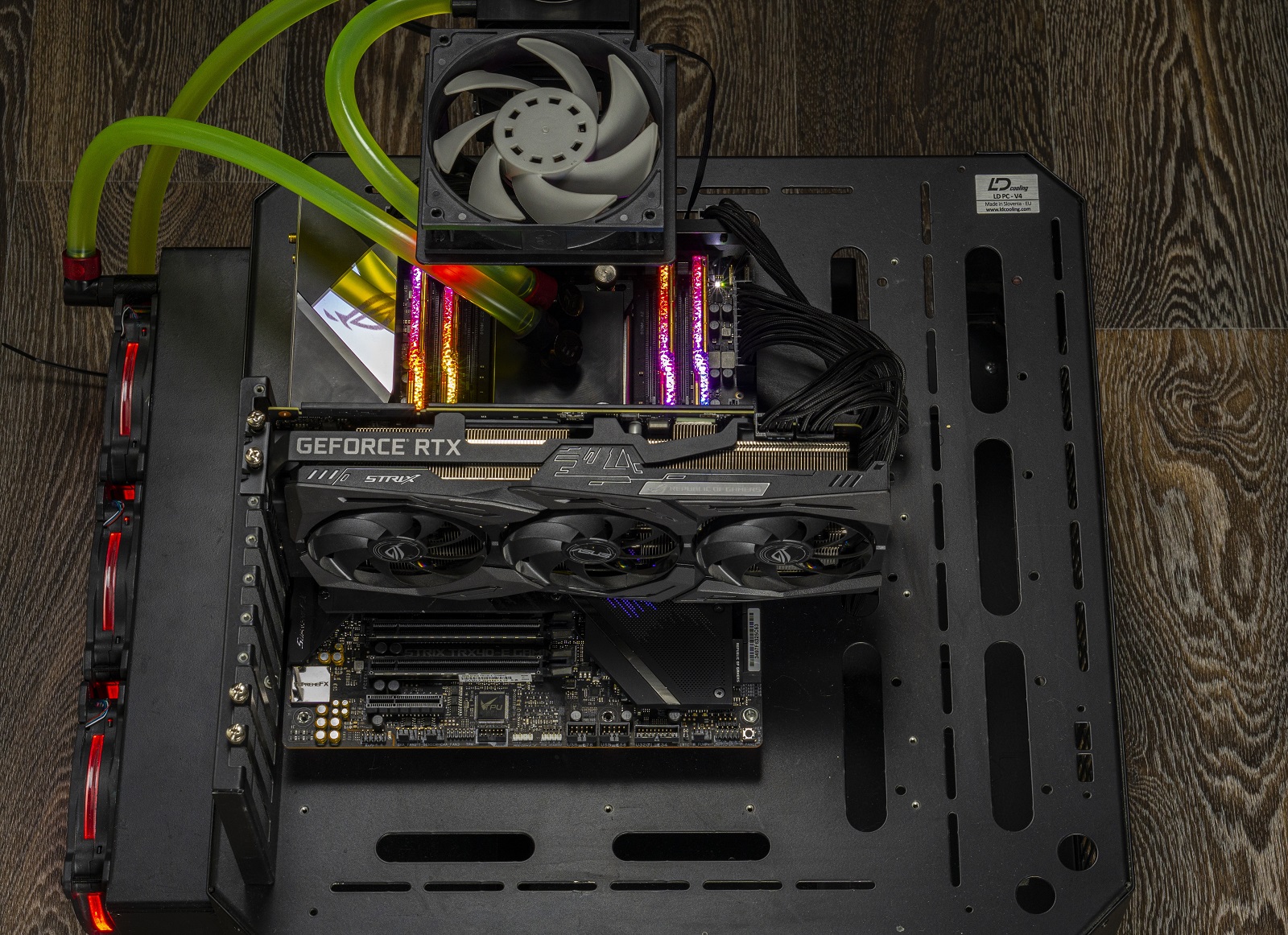

Тестовый стенд
- ASUS ROG Strix TRX40-E Gaming;
- AMD Ryzen Threadripper 3960X;
- G.Skill Trident Z Royal 4х8 ГБ;
- ASUS GeForce GTX 2080 Ti STRIX OC;
- Кастомная СВО;
- ASUS ROG-THOR-1200P;
- LD PC-V4
![](/upload/iblock/483/483d7c45e55fcca70762e826c7f32edf.jpg)
Тестирование

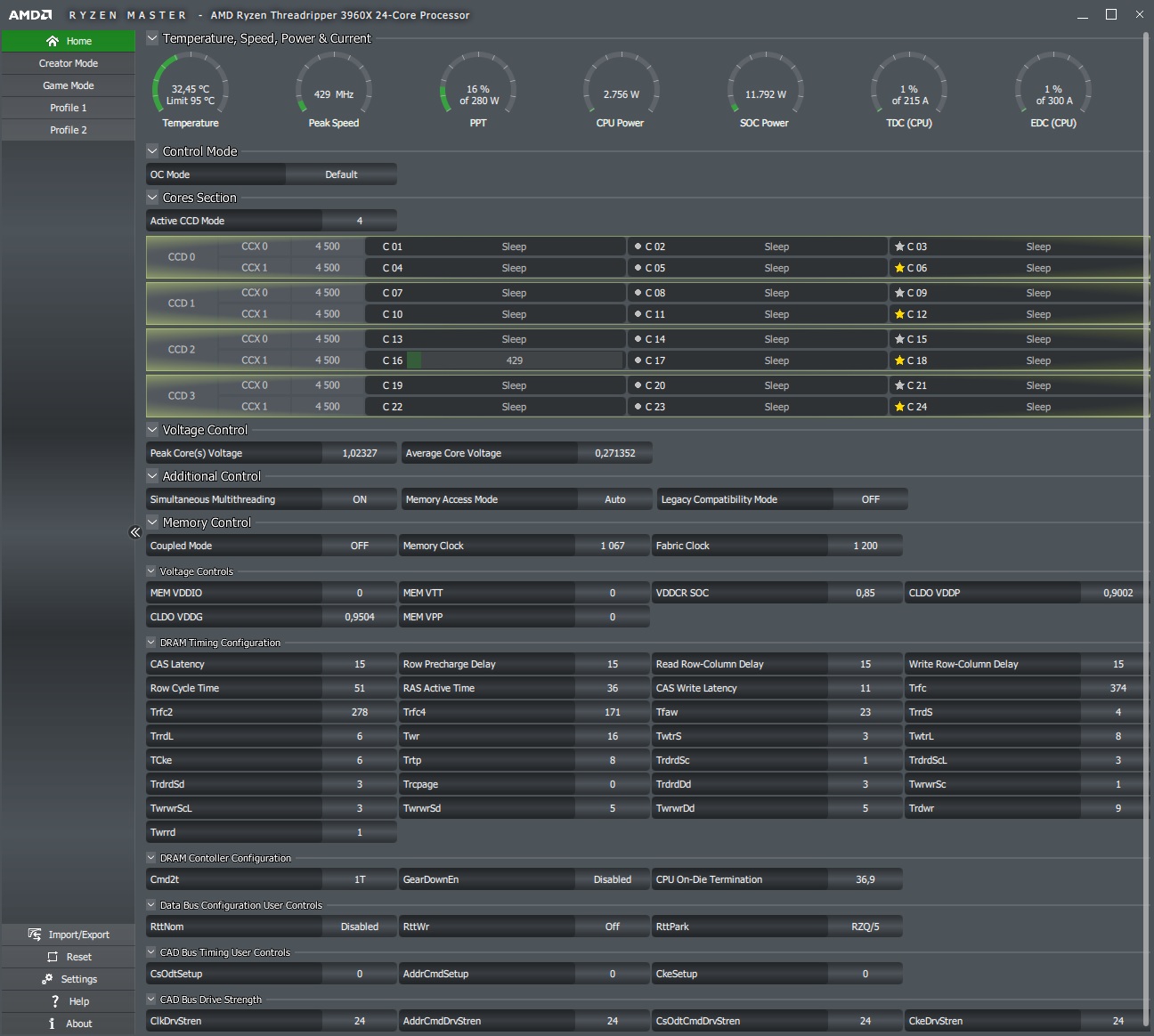

Материнская плата ROG STRIX TRX40-E Gaming тестировалась с версией BIOS 0703 от 6 января 2020 года.![](/upload/iblock/201/2010c95230e38ed4edf9e46fd5f3228a.jpg)
Процессор AMD Ryzen Threadripper 3960X изначально работал при полностью заводских настройках: даже XMP оперативной памяти не активировался и ее частота составила 2133 МГц.

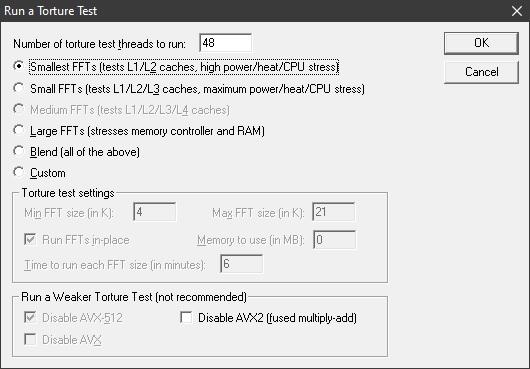

Для тестирования подсистемы питания и системы охлаждения использовался Prime95 29.8b6 на следующих настройках:
![](/upload/iblock/02b/02b5b8654dfc51a675784cbe1139c678.jpg)

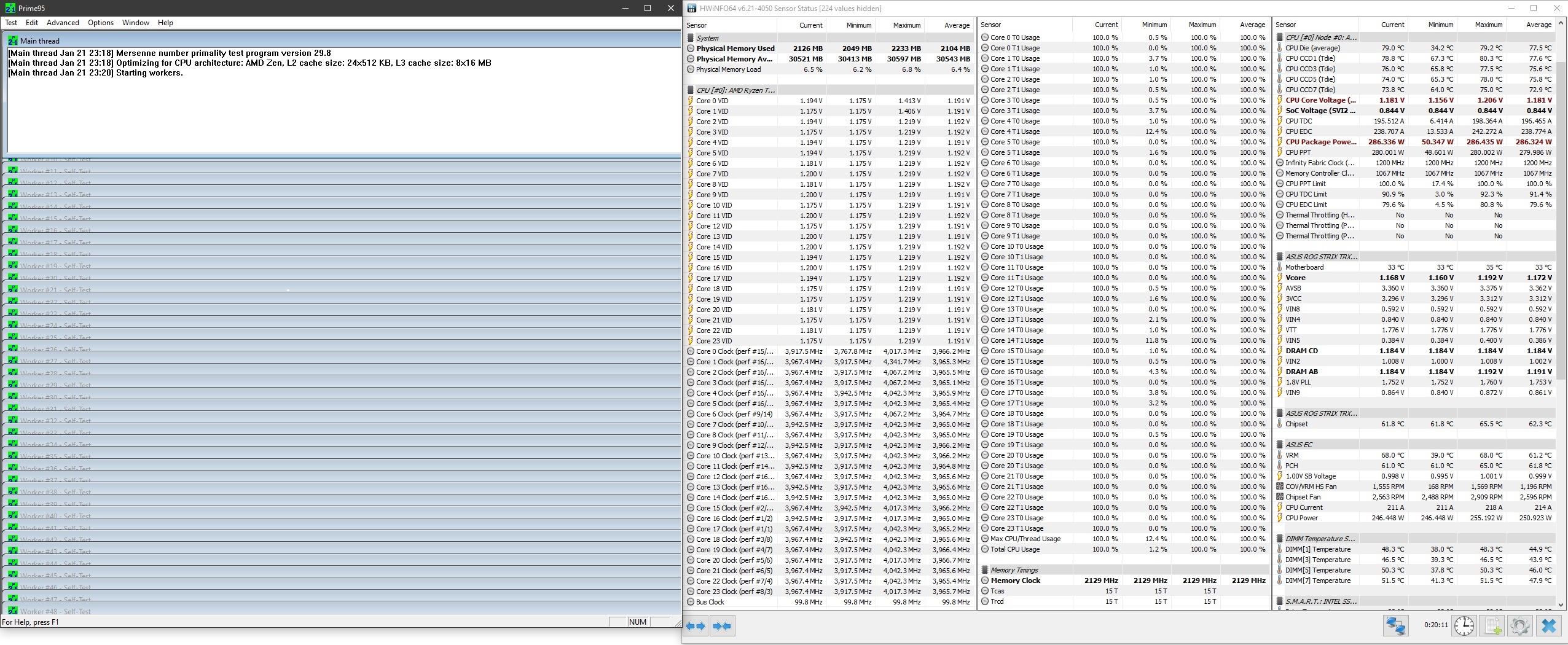

Для мониторинга основных параметров использовалась программа HWInfo64 версии 6.21. Дополнительное охлаждение подсистемы питания и модулей памяти отсутствовало.
![](/upload/iblock/c4f/c4f6f0d9a01cea801a2324b2c69821d6.jpg)
За 20 минут тестирования температура подсистемы питания процессора не поднималась выше 68 °С, при этом частота вращения вентиляторов системы охлаждения не превысила 1600 об/мин, не создавая дополнительного шума.
![](/upload/iblock/fd2/fd29f6a649d1c725c1dafa450c8bbda6.jpg)

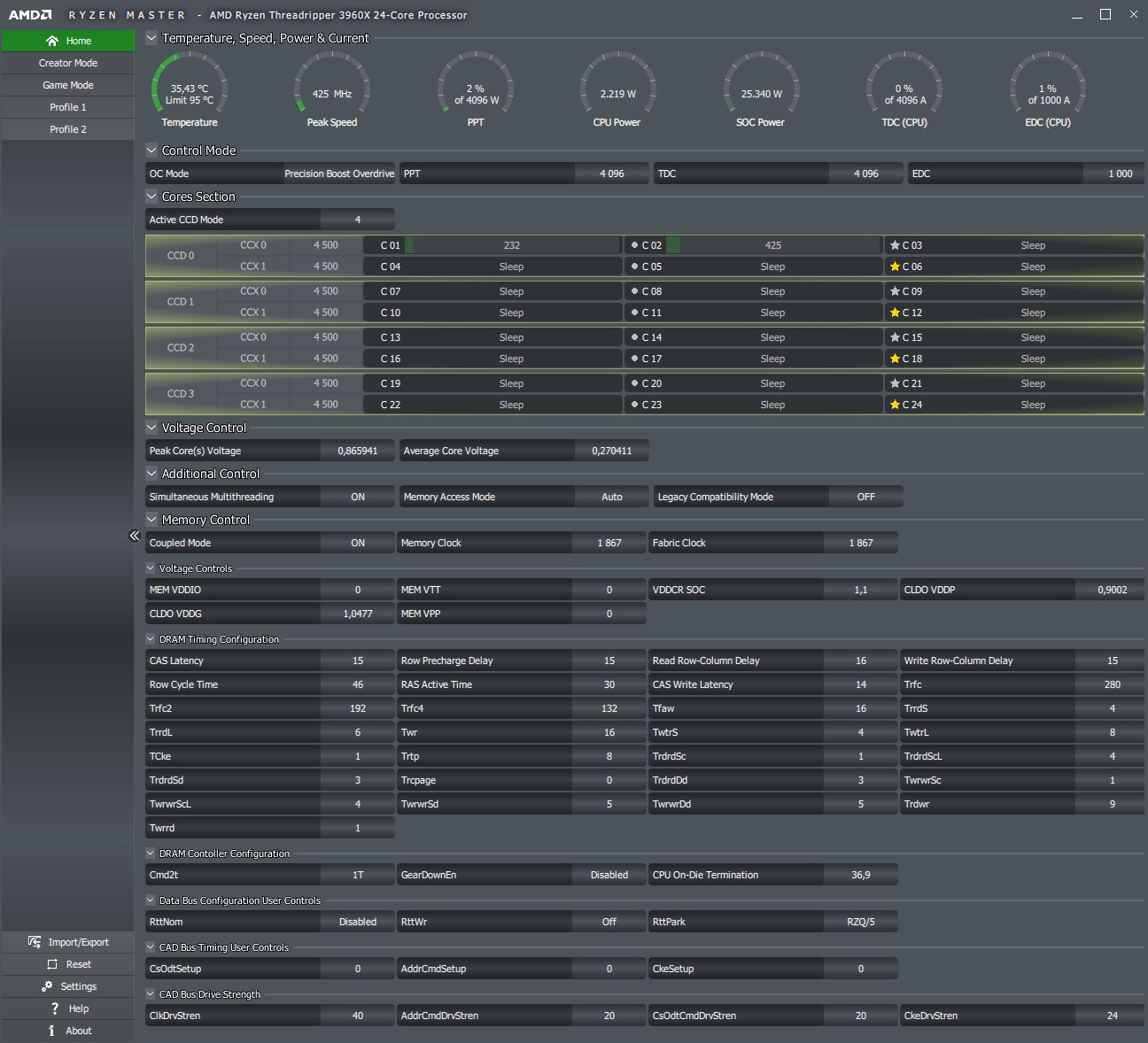

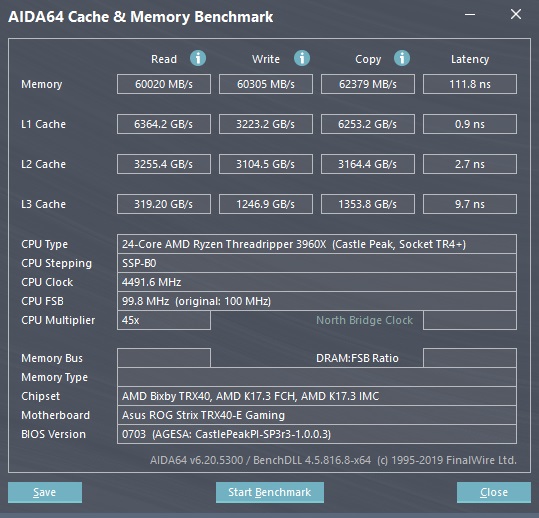

Результаты в AIDA64 являются типичными для памяти на заводских параметрах.
![](/upload/iblock/4f2/4f2fffa45fc77c442d2ae2bf998643f3.jpg)
К сожалению, добиться 3800 МГц в режиме 1:1 для нашего экземпляра процессора невозможно - подвело качество IOD. Это же актуально и для флагмана ASUS.
В остальном же никаких сложностей с разгоном памяти не произошло: 3733 МГц покорились без проблем при низких значениях таймингов.
![](/upload/iblock/dce/dce40db4796195da297b1253495fb939.jpg)
Прирост заметен невооруженным глазом.

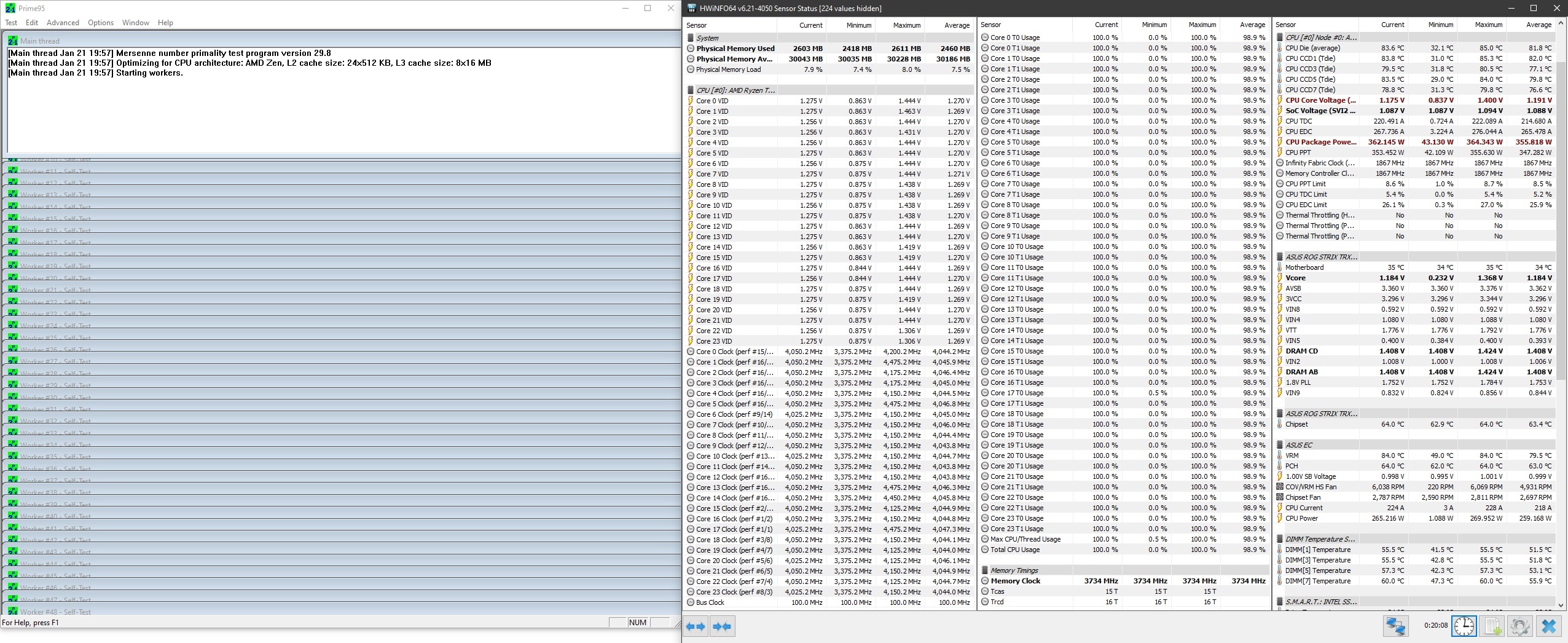

Чтобы испытать подсистему питания и систему охлаждения на прочность, достаточно включить PBO: в данном режиме снимаются ограничения по энергопотреблению процессора и максимальным токам.
![](/upload/iblock/360/360189d290c4de29f099ba702fabe60e.jpg)
Энергопотребление выросло на 85 Вт, что серьезно сказалось на температурном режиме мосфетов: чтобы удержать температуру до 90 °С в условиях открытого стенда маленьким вентиляторам пришлось вращаться на 6000 об/мин, что уже сказалось на акустическом комфорте.
![](/upload/iblock/e26/e26d39c1a20067bfae2394ca6aad4bff.jpg)

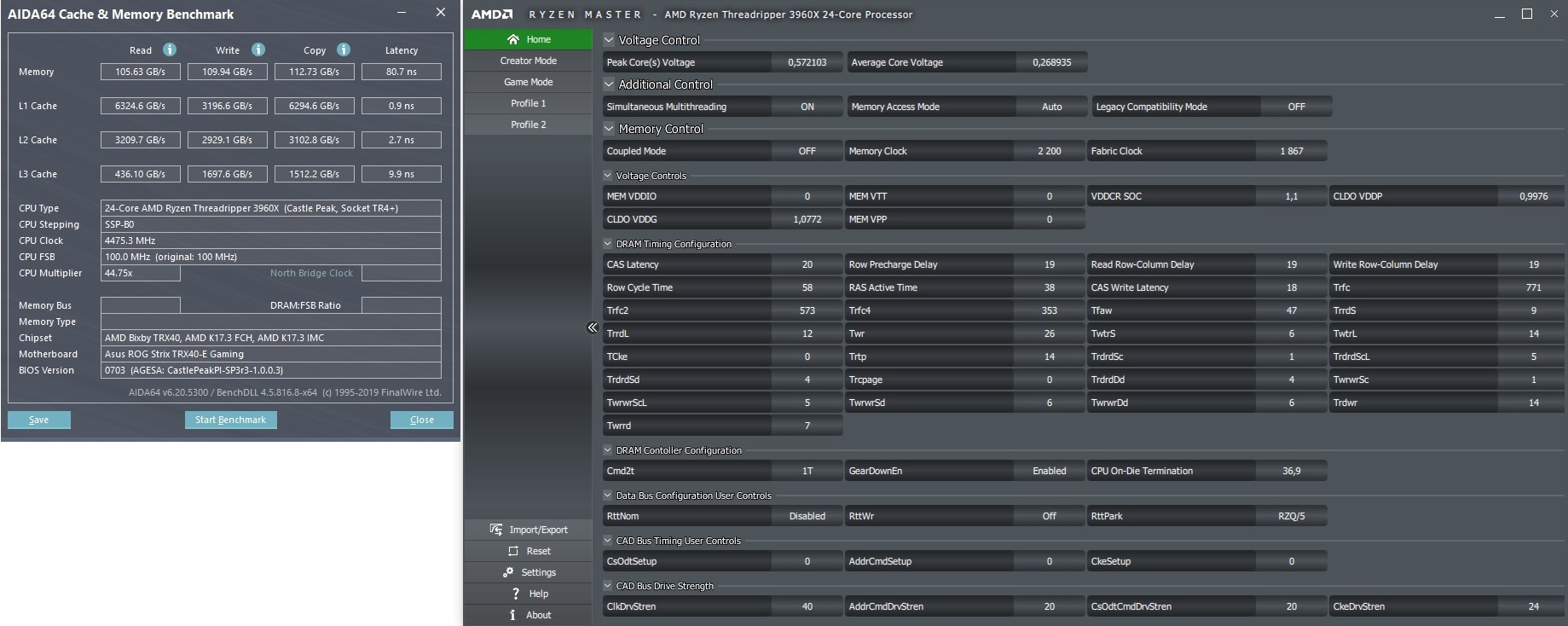

В режиме UCLK=MEM/2 (или 1:2) ROG STRIX TRX40-E Gaming без колебаний покорял частоту DRAM 4400 МГц. Дальнейший разгон зависит от потенциала модулей памяти и терпения: автоматический режим не показал положительных результатов.
![](/upload/iblock/911/9113ab7ddaee92dda30c67a4597dcbe5.jpg)
![](/upload/iblock/e50/e50420c7129976f8734f042949a8b5b1.jpg)
![](/upload/iblock/5b9/5b942bee41f318d5d7673a045bda45b2.jpg)
![](/upload/iblock/2a4/2a40306dad3c82c4c41ed829b560bcca.jpg)

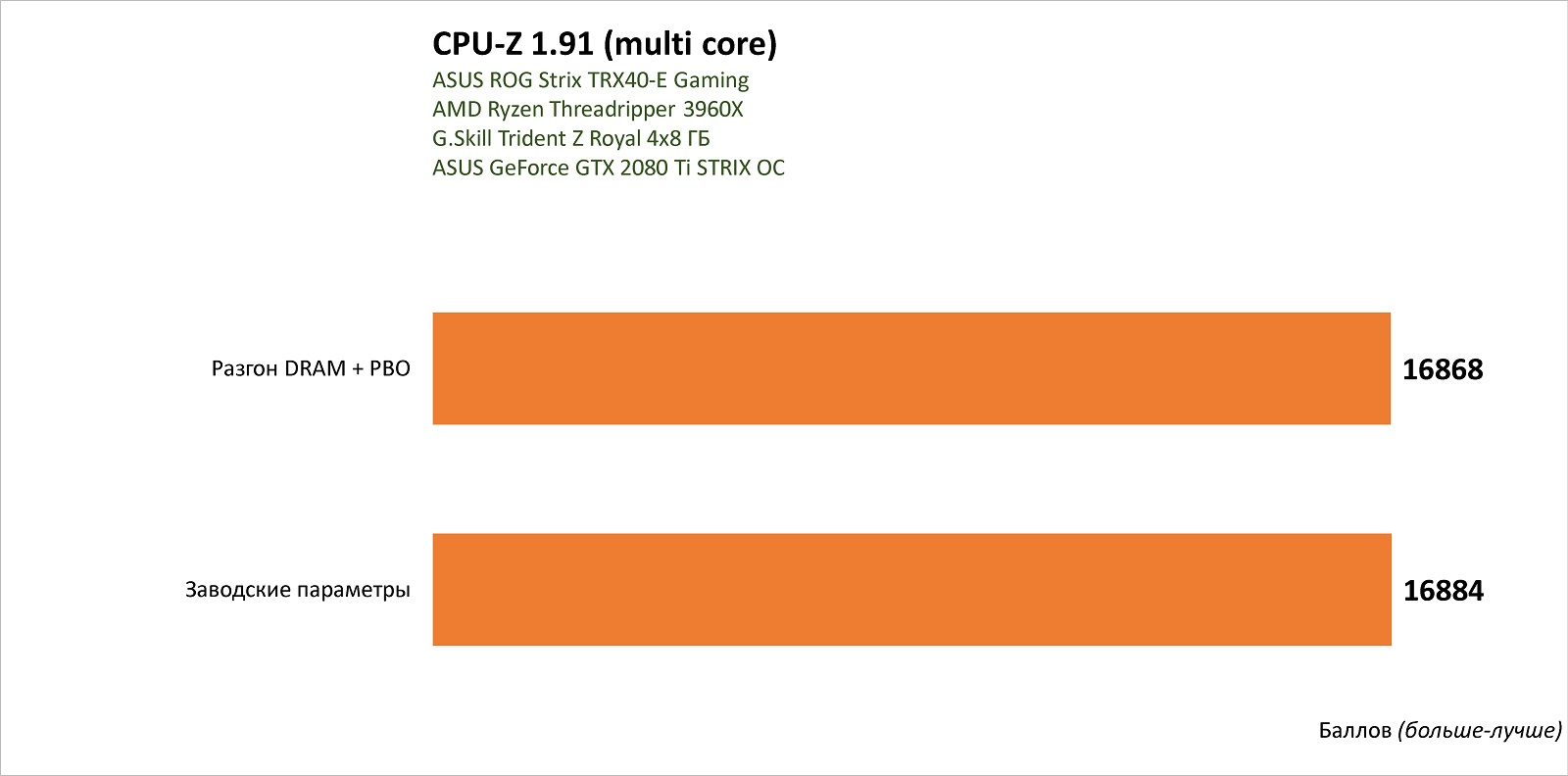

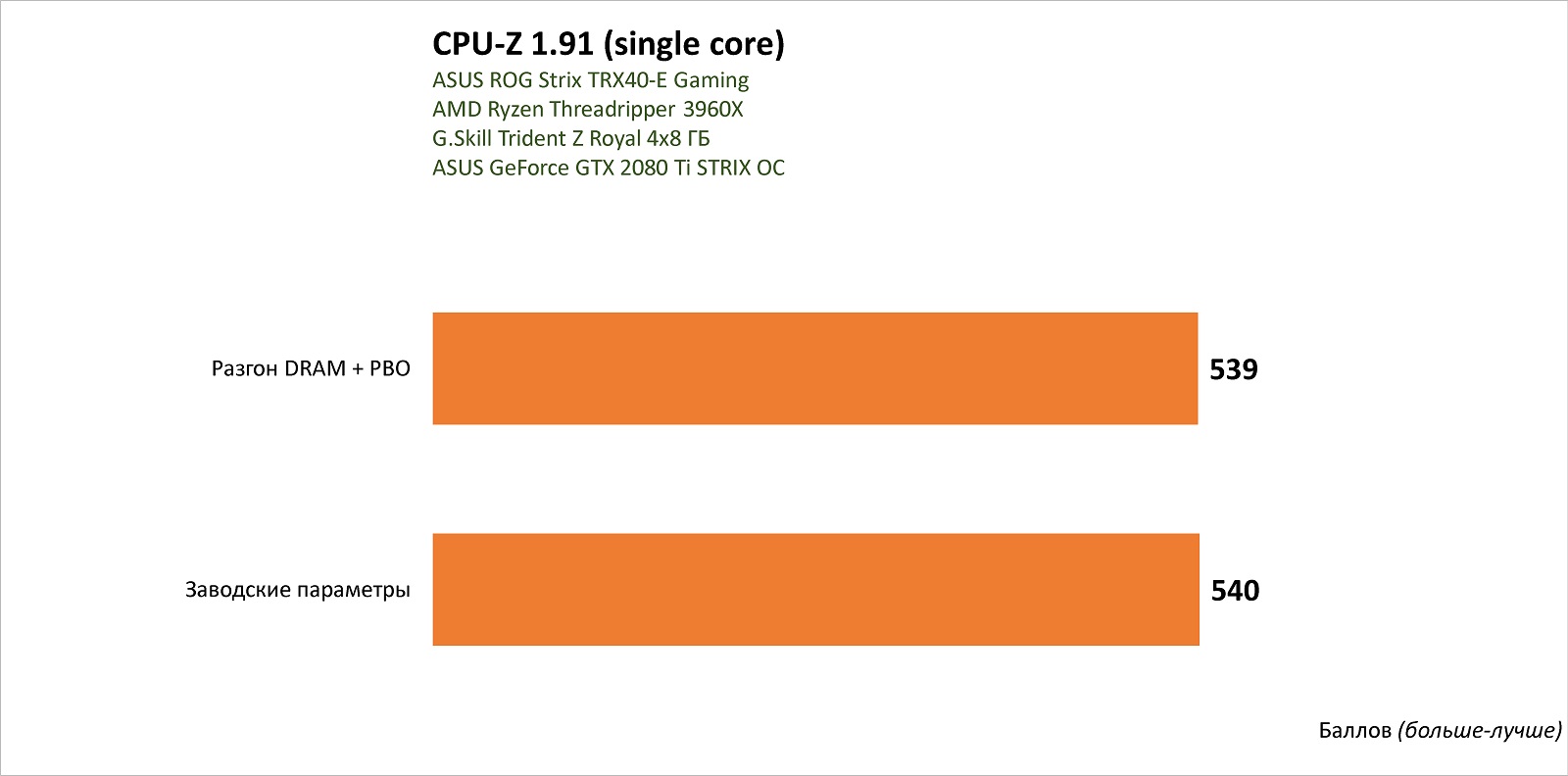

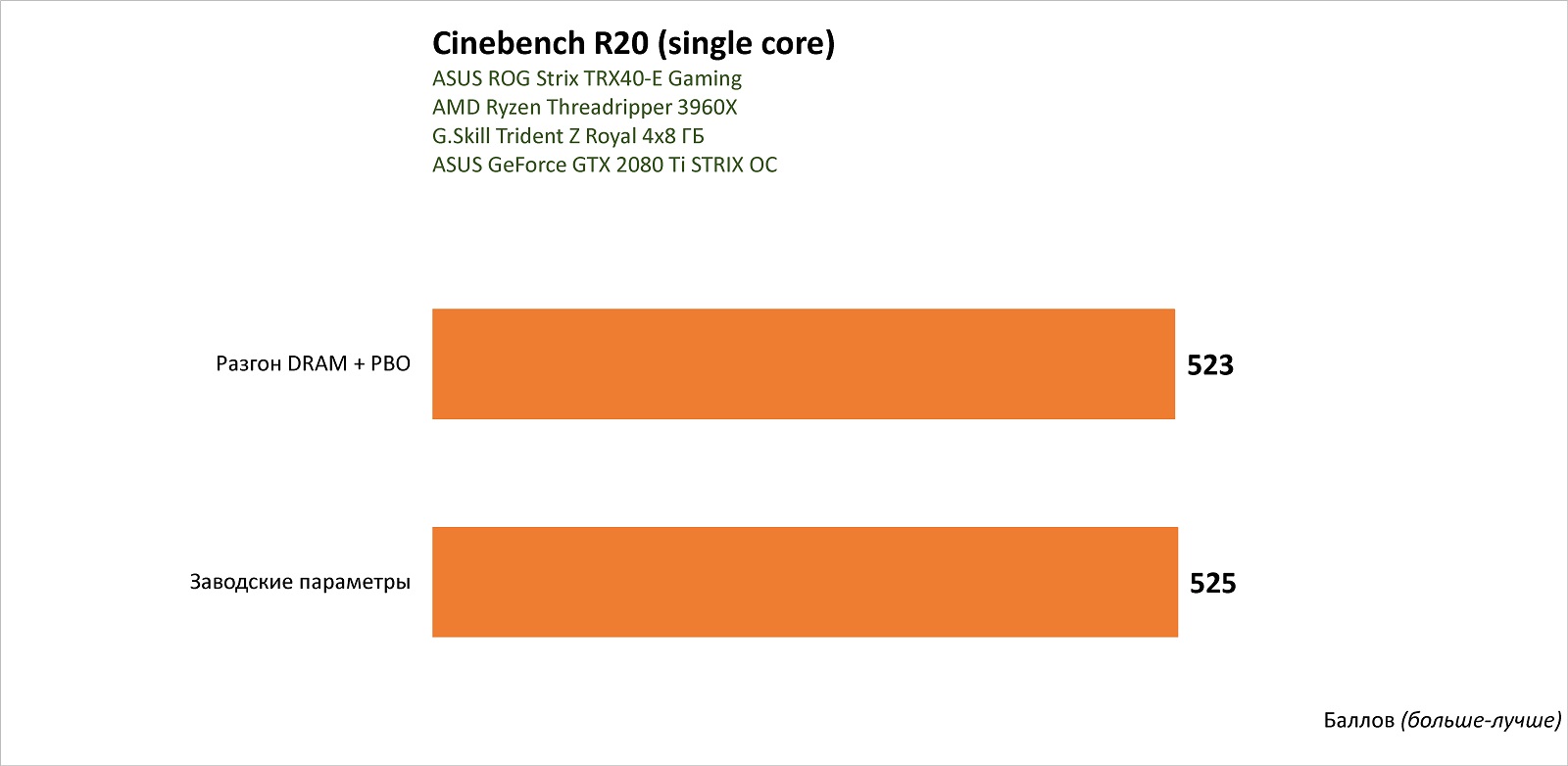

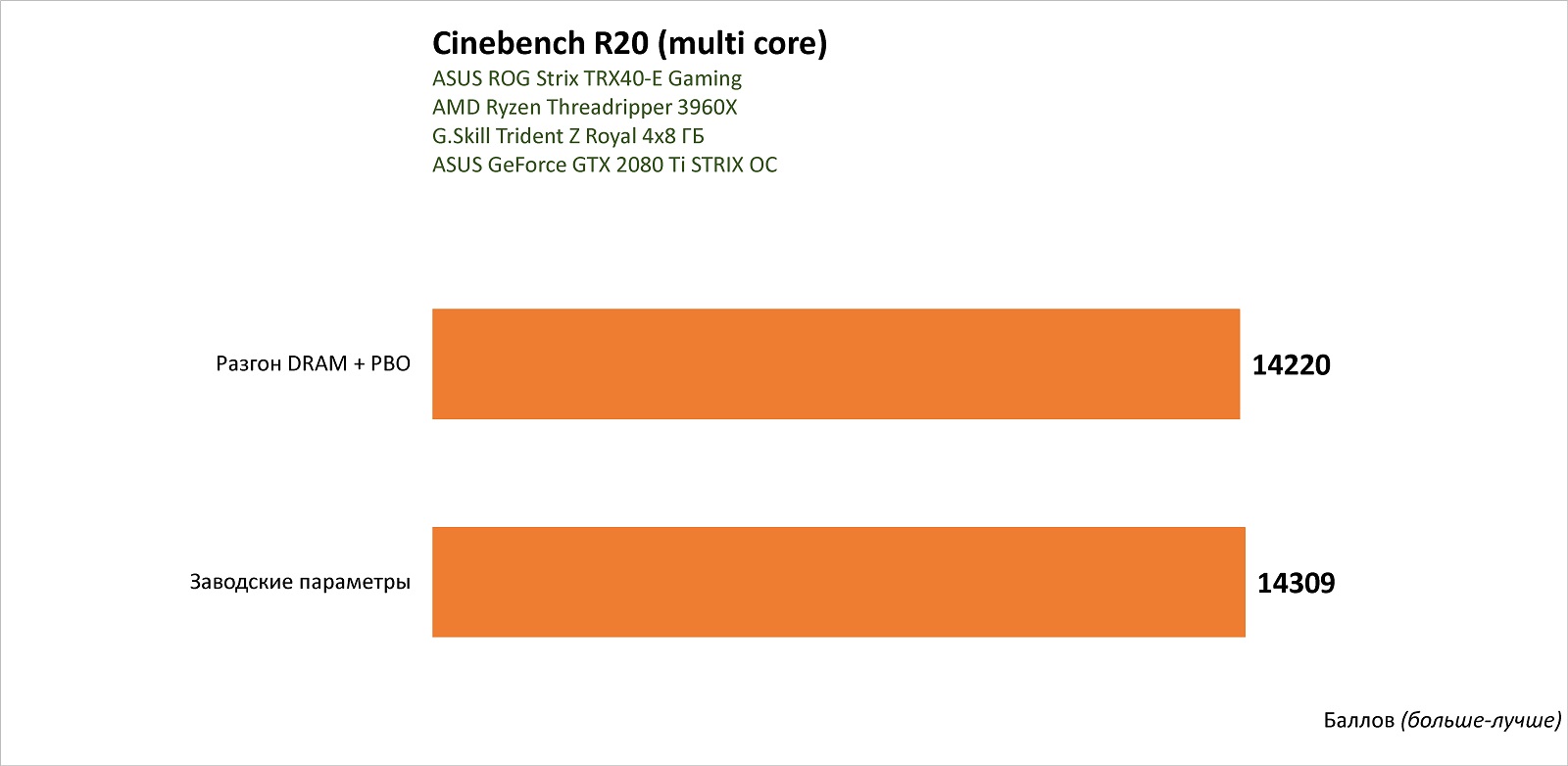

Разгон ОЗУ и IF отрицательно сказался на общей производительности ядер без учета подсистемы памяти и кэшей: возросла нагрузка на SoC.
![](/upload/iblock/82b/82be0f40e4a16964a1f13af1cdceab06.jpg)

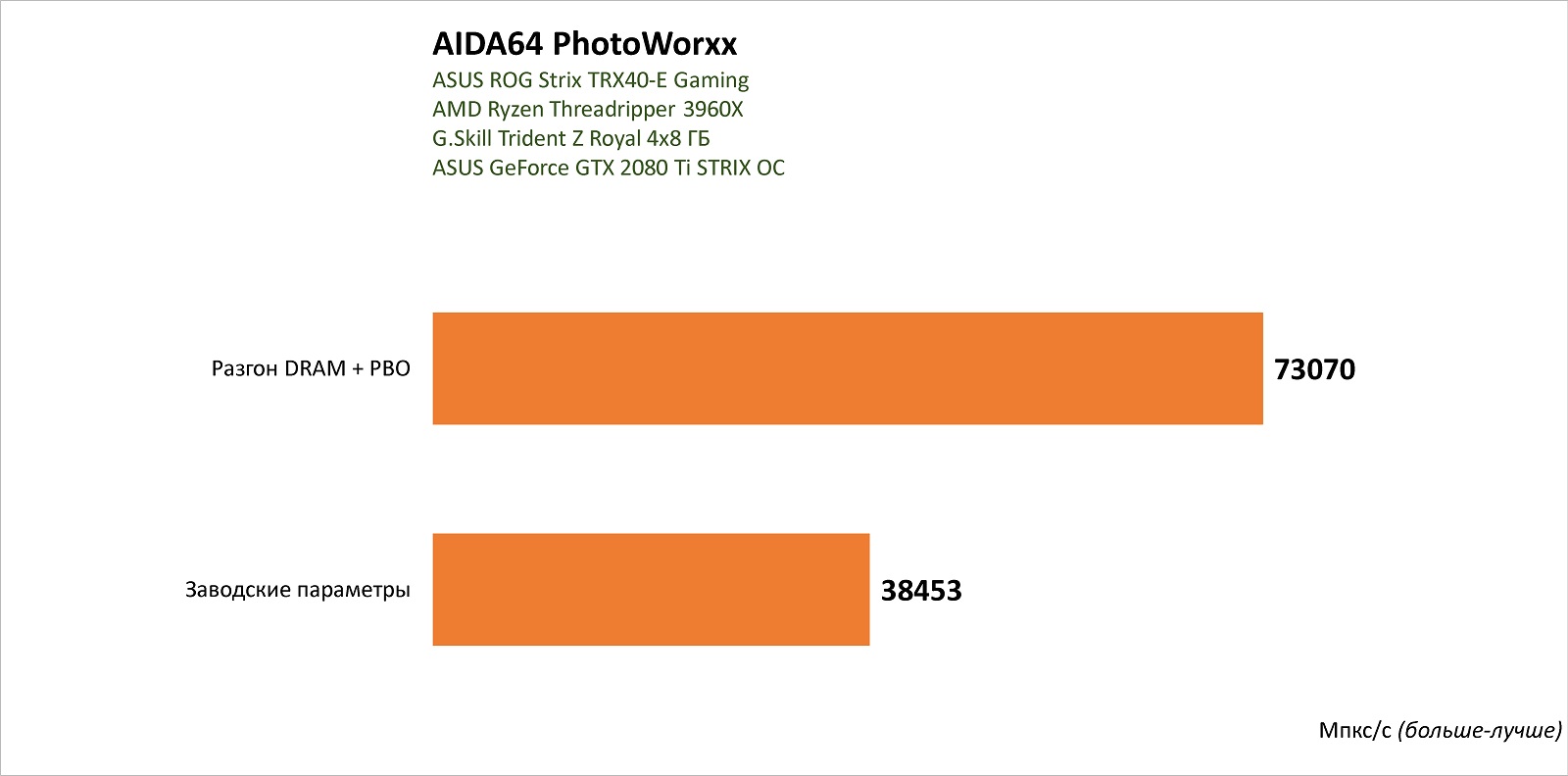

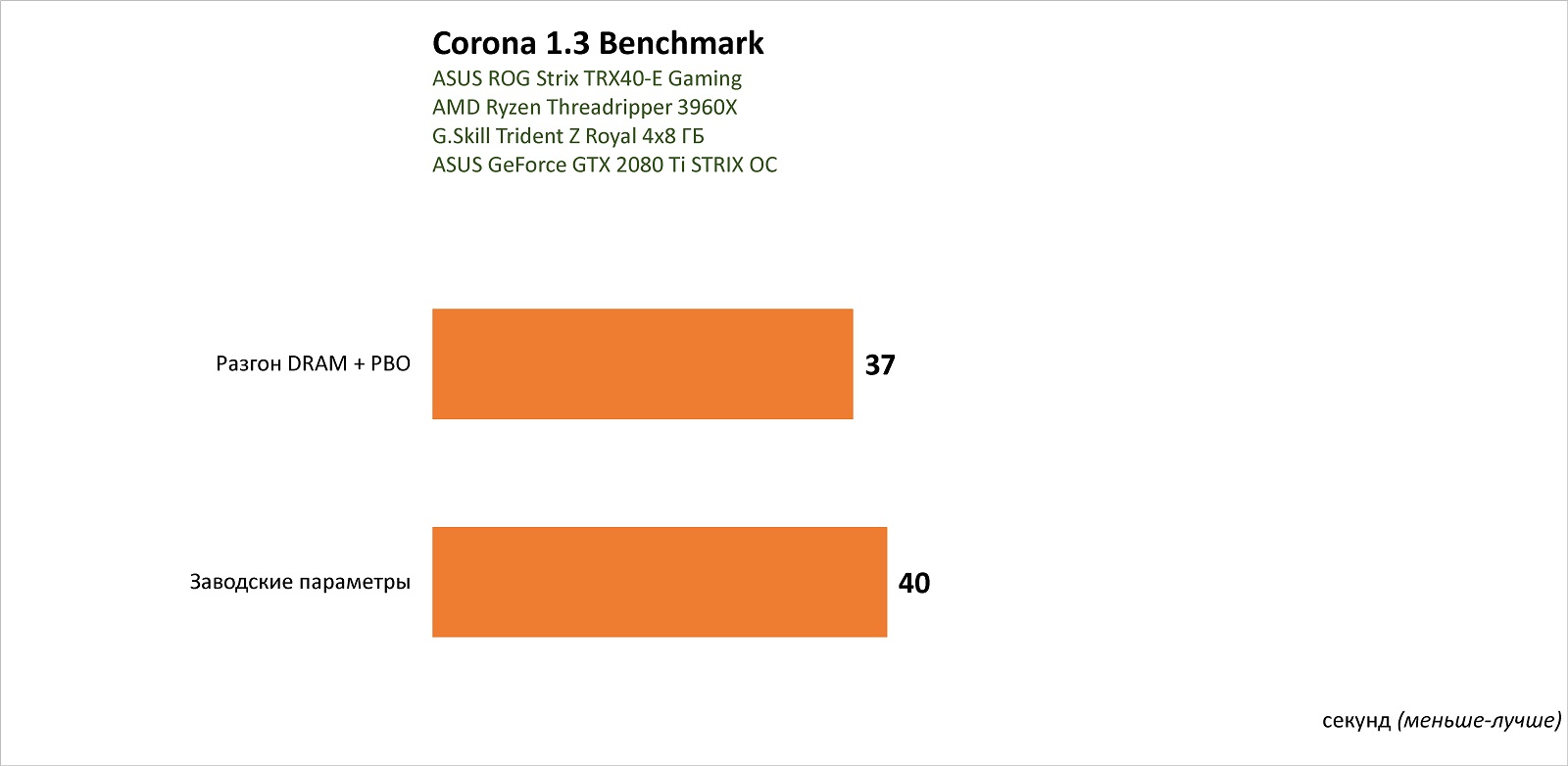

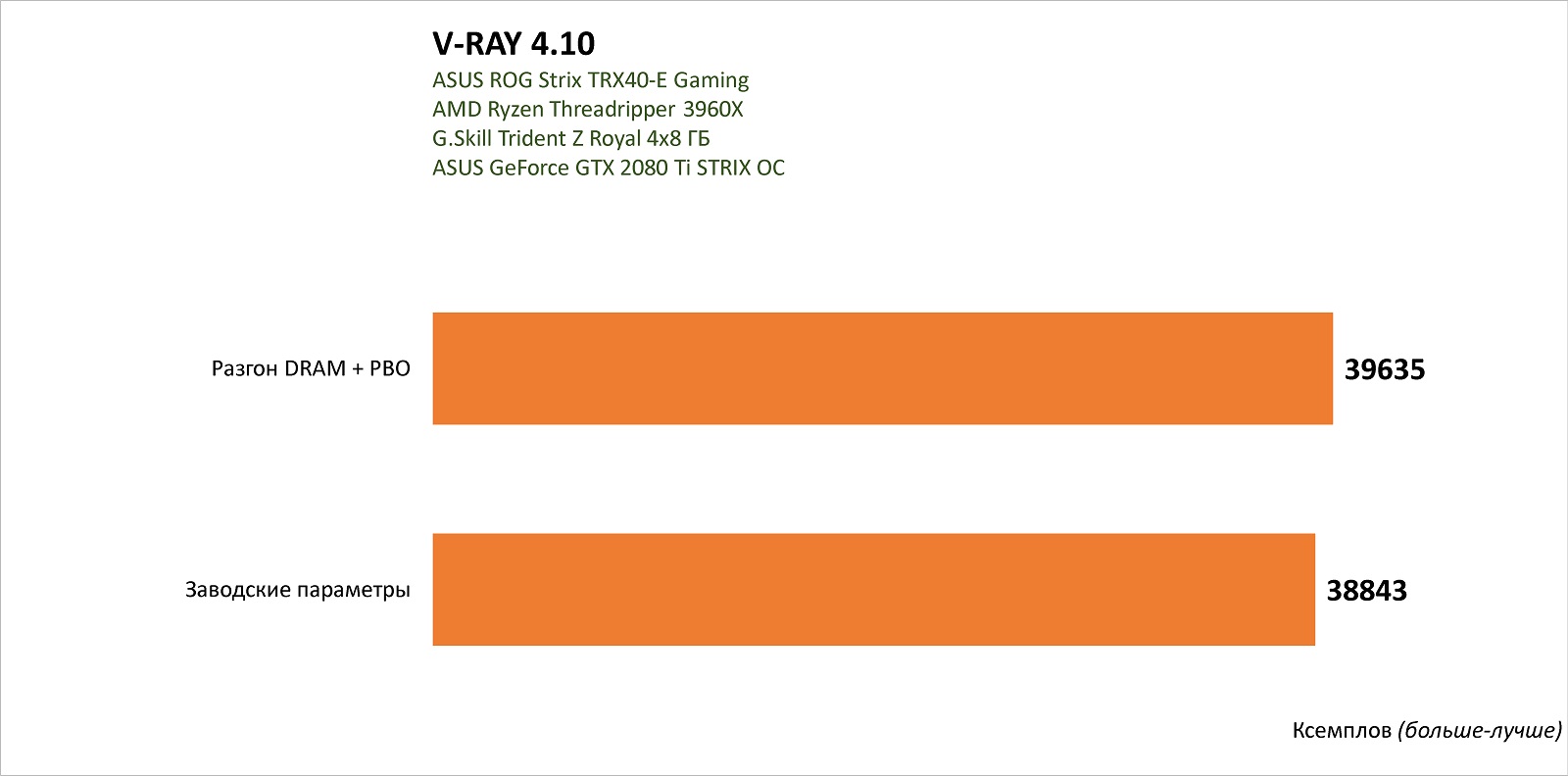

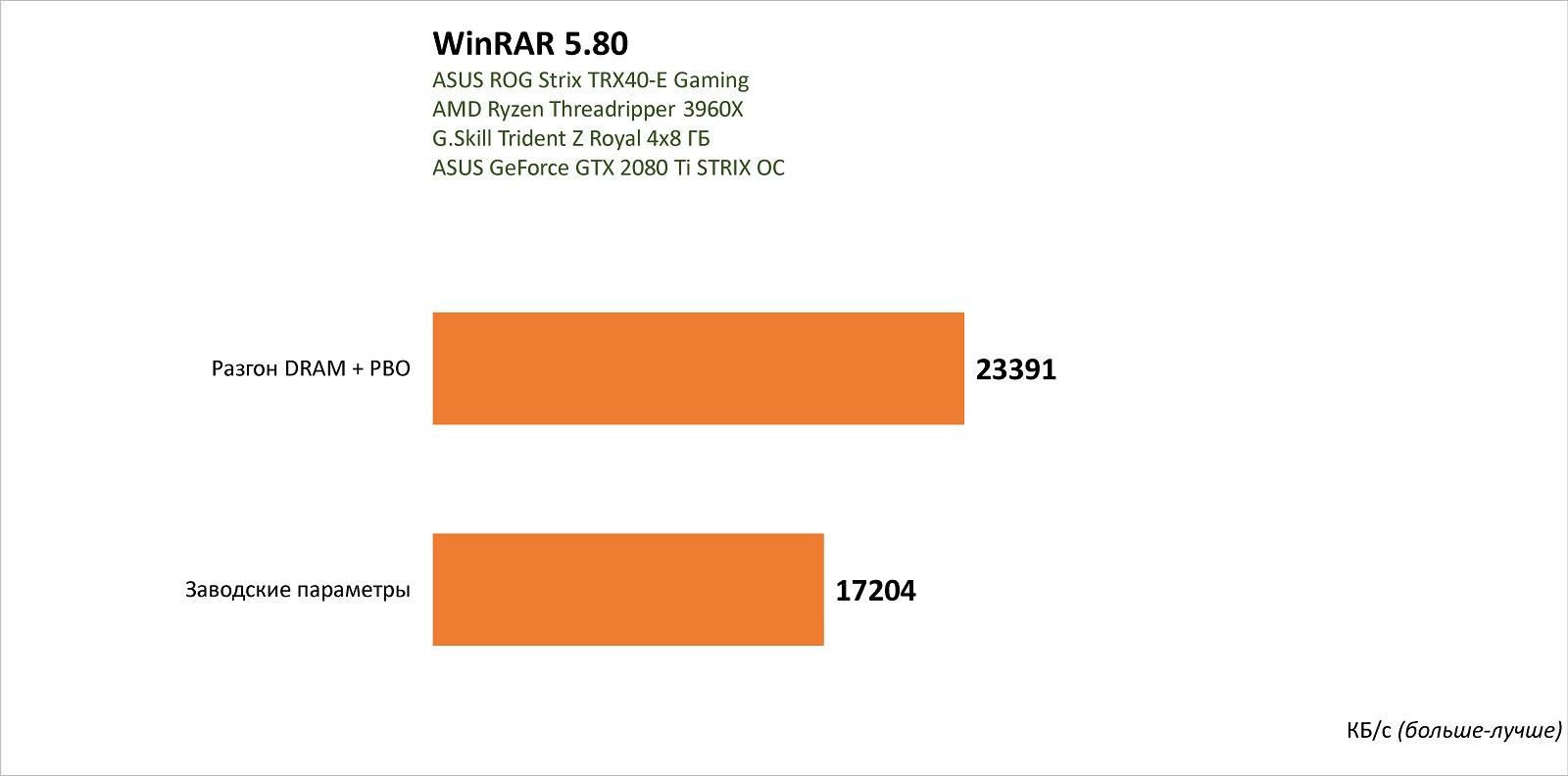

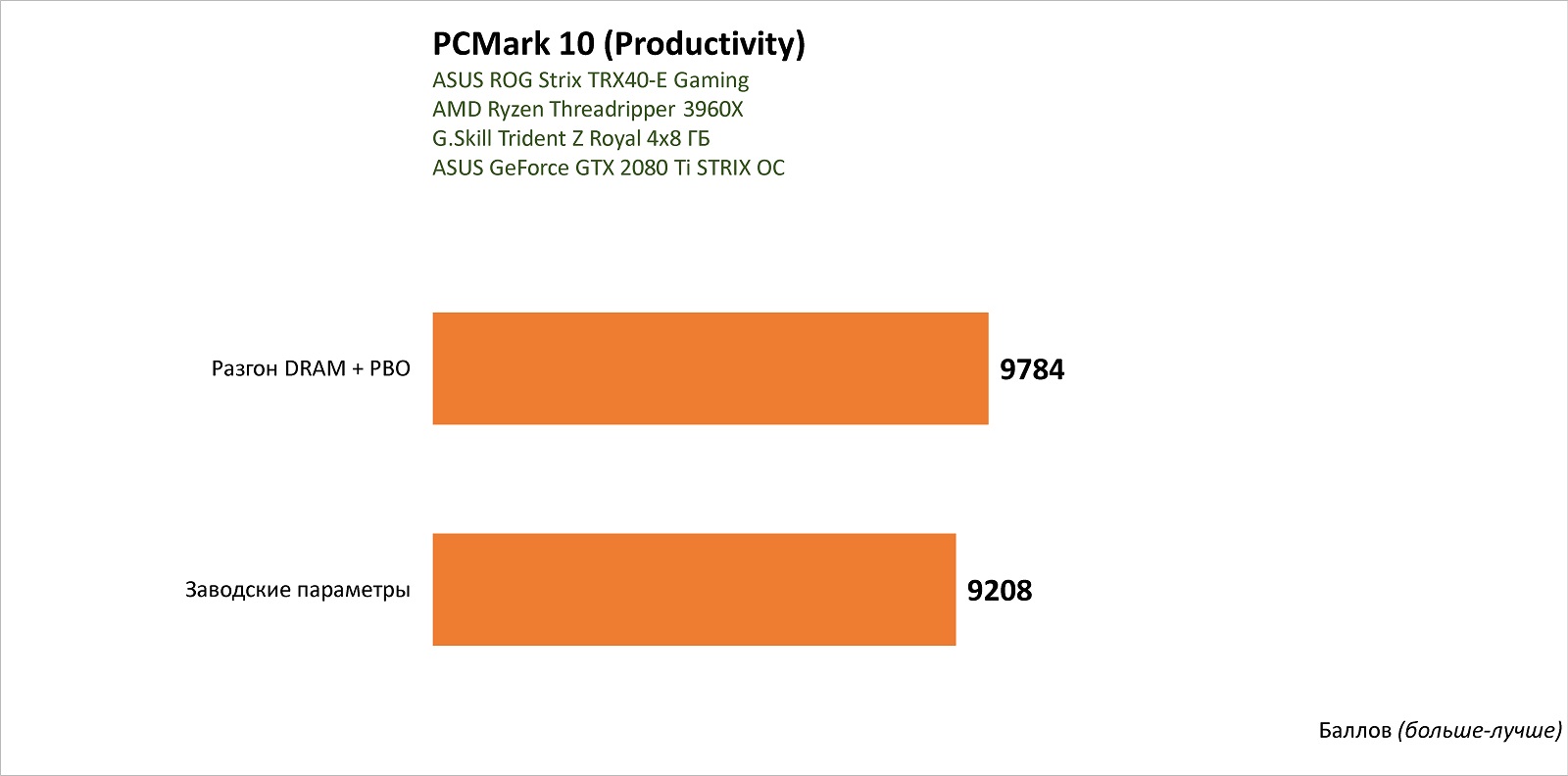

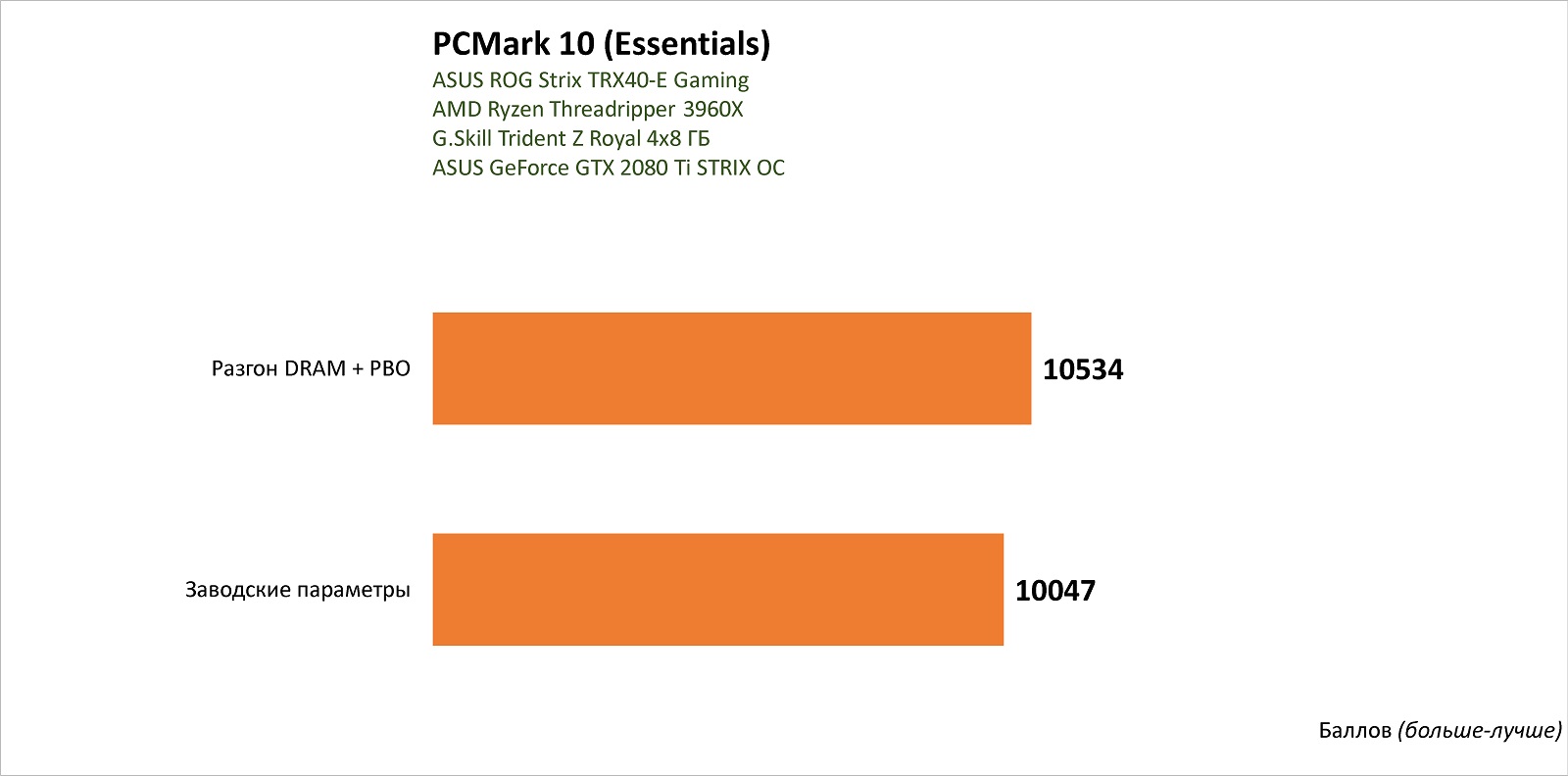

Но в рабочих приложениях прирост производительности оказывается заметен.
![](/upload/iblock/756/756bad346524b5f50fe3ba50ce3e1206.jpg)
![](/upload/iblock/6ba/6ba1f804131cde0301fdb592cf5a01e1.jpg)
![](/upload/iblock/4c6/4c64ab579ea81187c58449985c933c71.jpg)
![](/upload/iblock/34a/34a7ac796fc7e8dd5f351eb8e8188d5f.jpg)
![](/upload/iblock/775/775e9b3f9cab90f84ba986c7b852ea97.jpg)
Общий прирост производительности обуславливается тем, насколько приложение зависит от подсистемы памяти.
Заключение
Материнская плата ASUS ROG STRIX TRX40-E Gaming является отличным выбором для тех, кто хочет воспользоваться всеми преимуществами платформы sTRX4, при этом не переплатив за функции флагмана серии. При значительной разнице в цене от ROG Zenith II Extreme весомых отличий не так уж и много, да и большая их часть нужна скорее оверклокерам-энтузиастам, нежели обычным пользователям. При этом материнская плата имеет право носить звание игровой, да и для моддинга будет являться отличным вариантом. Если же вы пожелаете перейти за предел 32 ядер в своем компьютере, то желательно посмотреть на обновленные версии sTRX4 от ASUS: у героини обзора продолжением является ROG STRIX TRX40-XE GAMING, которая отличается улучшенными мосфетами для меньших тепловых потерь.Достоинства:
- Богатая комплектация;
- Широкие возможности расширения;
- Большое количество внутренних и внешних скоростных USB;
- Два сетевых контроллера (один из которых 2.5 Гбит/с);
- Сетевой контроллер с Wi-Fi 6;
- 3 разъема M.2;
- Возможность подключить много вентиляторов и устройств RGB:
- Приятный внешний вид и подсветка AURA;
- Отличные UEFI и программное обеспечение;
- Невысокая цена на фоне ASUS ROG Zenith II Extreme.
- Высокий шум от подсистемы питания при включении РВО.
