Обзор и тест материнской платы ASUS ROG Zenith II Extreme
Обновление серии Zenith для процессоров AMD Ryzen Threadripper 3-го поколения: ставки повышены.
![Обзор и тест материнской платы ASUS ROG Zenith II Extreme Обзор и тест материнской платы ASUS ROG Zenith II Extreme](/upload/resize_cache/iblock/695/767_431_2/6952a24c702068c9411d77911335d1b8.jpg)
Технические характеристики
- Модель - ROG Zenith II Extreme;
- Socket - sTRX4;
- Чипсет- AMD TRX40;
- Тип памяти- DDR-4;
- Количество слотов памяти - 8;
- Оперативная память: 8 x DIMM, Max. 256 Гб, DDR4 4733(O.C) - 3400(O.C.), 2800, 2666, 2400, 2133 МГц;
- Слоты расширения - 4 x PCIe 4.0 (x16, x16/x16, x16/x8/x16, x16/x8/x16/x8);
- Тип слотов M.2: 3 x type 2242/2260/2280 (PCIE 4.0 x4 mode), ROG DIMM.2 Module 2242/2260/2280/22110 (SATA & PCI-E 4.0 x4 mode);
- Звук - 8-канальный (7.1) SupremeFX S1220
- Сетевой интерфейс - Intel I211-AT (10/100/1000 Мбит/с), Aquantia AQC-107 (10000 Мбит/с), Wi-Fi, Bluetooth
- Разъёмы на задней панели - 2 x RJ45, 1 x USB 3.2, 4 x USB 3.2, 5 x USB 3.2, 1 x Clear CMOS, 1 x USB BIOS FlashBack, 5 x audio jacks, S/PDIF (оптический)
- Форм-фактор - E-ATX (31 x 27,7 см).
Упаковка и комплектация
Традиционно флагманские решения ASUS поставляются в крупных картонных коробках с яркой полиграфией.![](/upload/iblock/750/7502b8e370350562a4578f11e3fe4f34.jpg)
![](/upload/iblock/409/40964447717f960aa79465f14f511170.jpg)
Если отбросить в сторону указанные названия, технические характеристики и изображения, перед нами типичный представитель серии ROG.
![](/upload/iblock/392/392e6388345f45bba320869a653b157f.jpg)

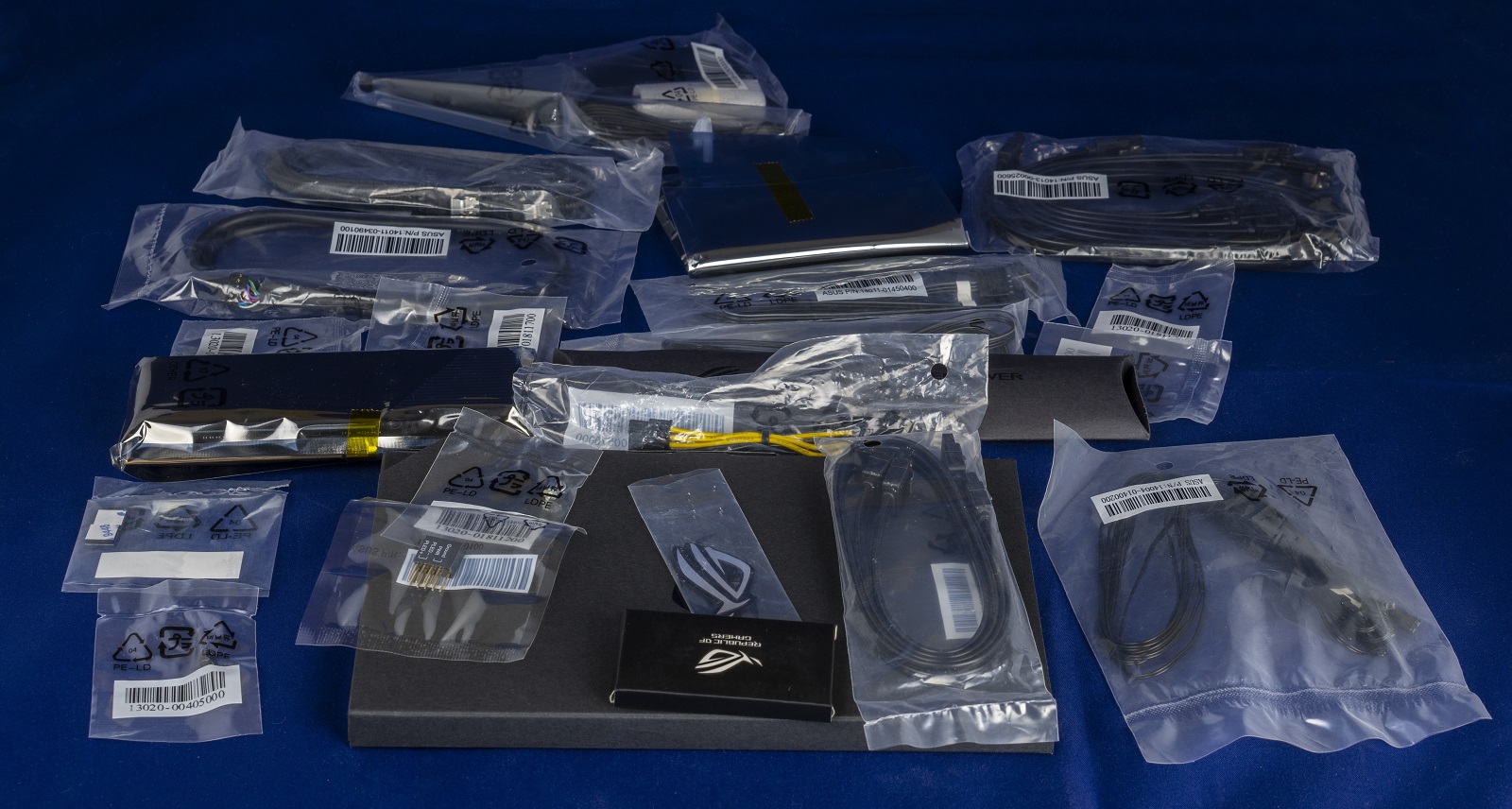

Внутри коробки на 2-х уровнях расположена материнская плата и сопутствующая комплектация.
![](/upload/iblock/2c5/2c57541d4e84b95b254b7250c049aaa8.jpg)
Список комплектации соответствует статусу материнской платы:
- Инструкции и руководства;
- USB-флешка с драйверами;
- Наклейки ROG;
- Восемь кабелей SATA;
- Антенна WLAN;
- Q-Connector;
- Удлинитель для устройств RGB;
- Удлинитель для устройств ARGB;
- Датчики температуры;
- Карта FAN Extension с комплектацией;
- Пять винтов M.2;

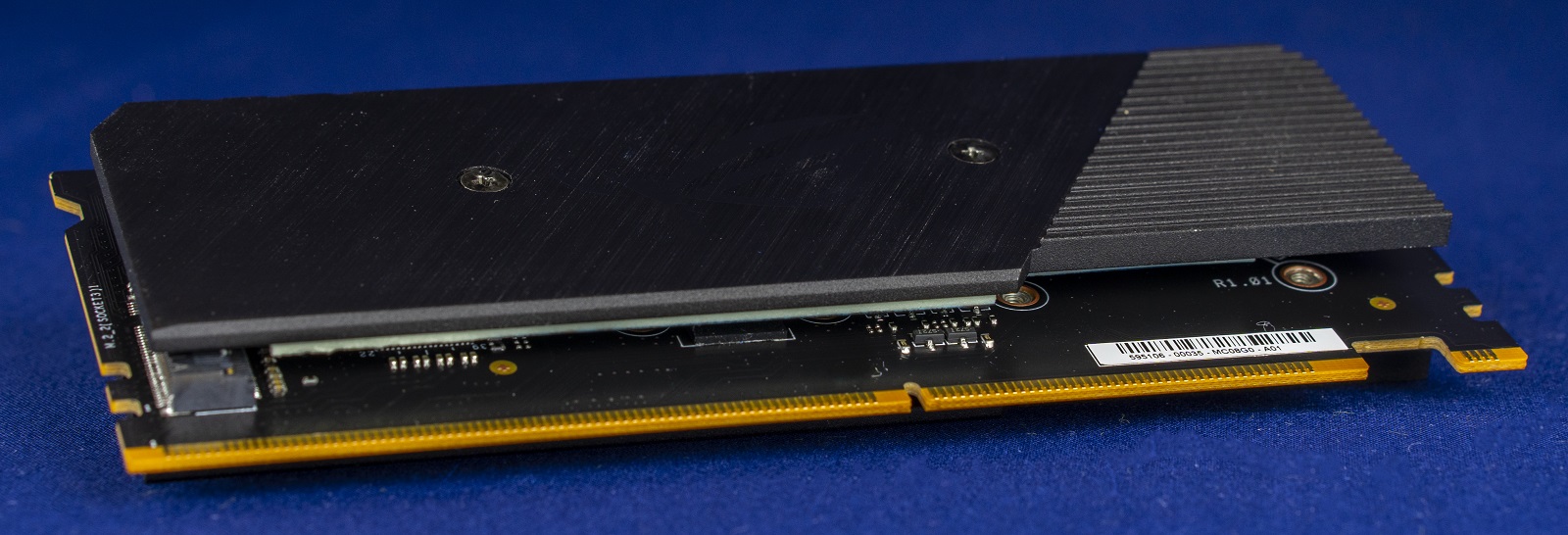

- Модуль DIMM.2:
![](/upload/iblock/032/0324d05c4d8b9156cd4ac261544c89ab.jpg)

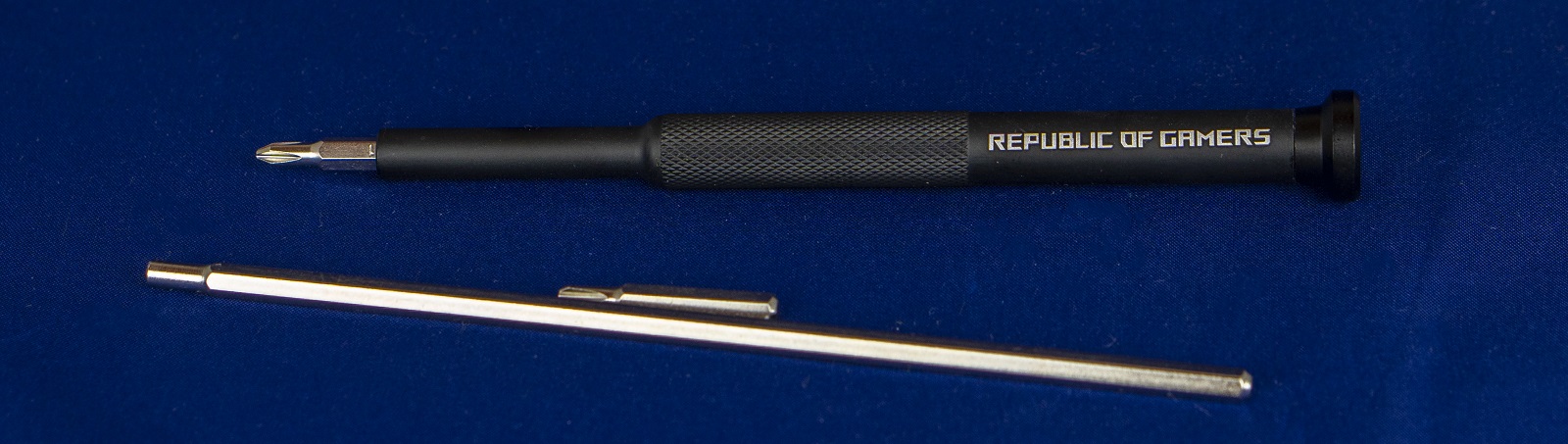

- Крестовая отвертка с удлинителем, с помощью которой можно отщелкивать фиксаторы DIMM и PCI-E:
![](/upload/iblock/56c/56c98d584e35568a861331738b2cc4c6.jpg)
Внешний вид и особенности
Платформа TRX40 нацелена в первую очередь на энтузиастов и создателей контента, и ASUS старалась сделать продукт именно для них.![](/upload/iblock/946/94657c1bc669b71a65327f8acb35f5c5.jpg)

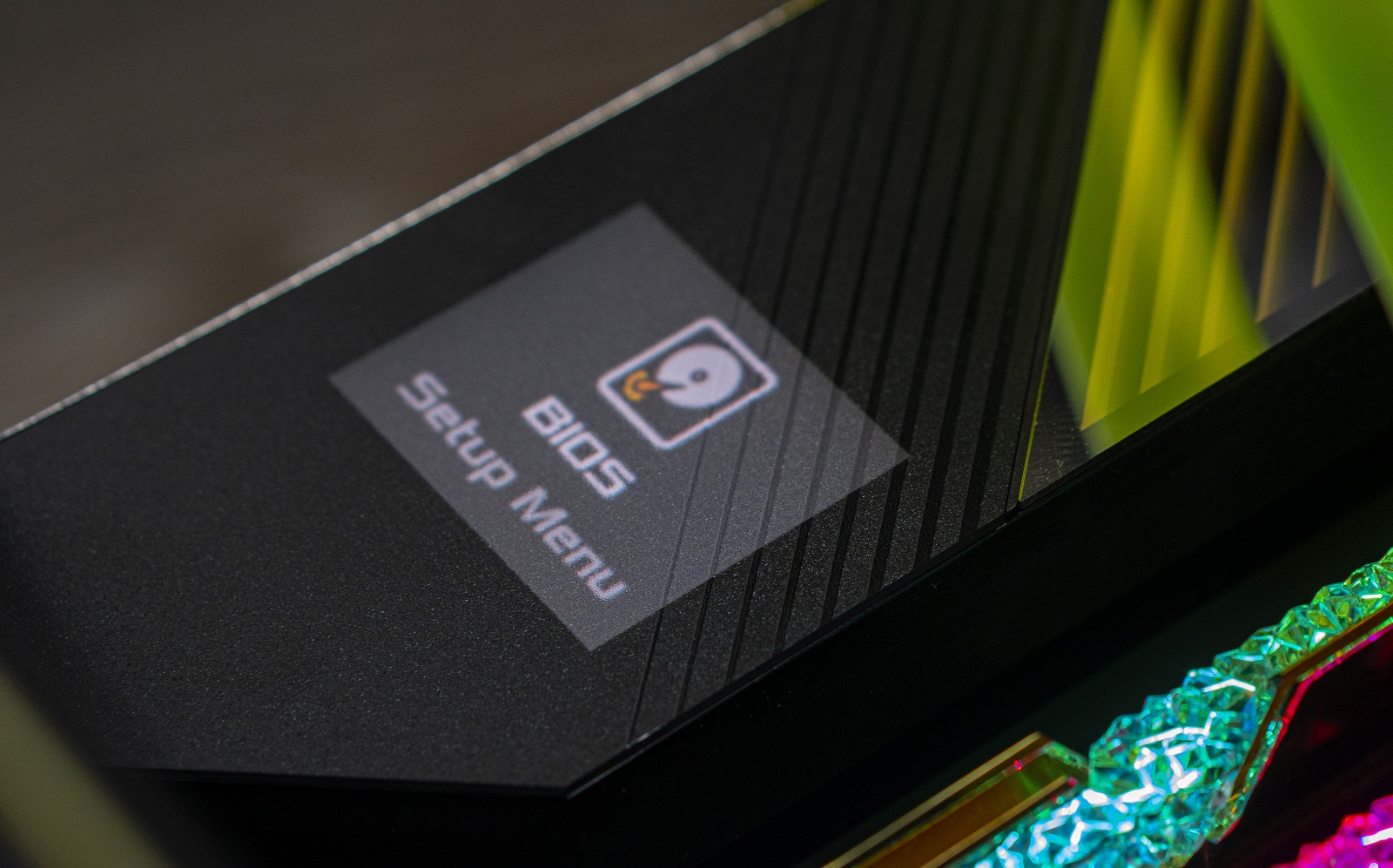

Лицевая часть дизайном немного напоминает ROG Zenith Extreme Alpha, но общее расположение и количество разъемов и переключателей отличается.
![](/upload/iblock/e0c/e0c9078558289caab714e9d314a691b6.jpg)
Примечательно обновление цветного OLED-экран LiveDash: его размер увеличен до 1.77 ". С ним отладка и настройка системы становятся значительно проще: помимо POST-кодов указываются и причины отсутствия старта.
![](/upload/iblock/886/88690bbc7d41ec1f96df68ba7b981e07.jpg)

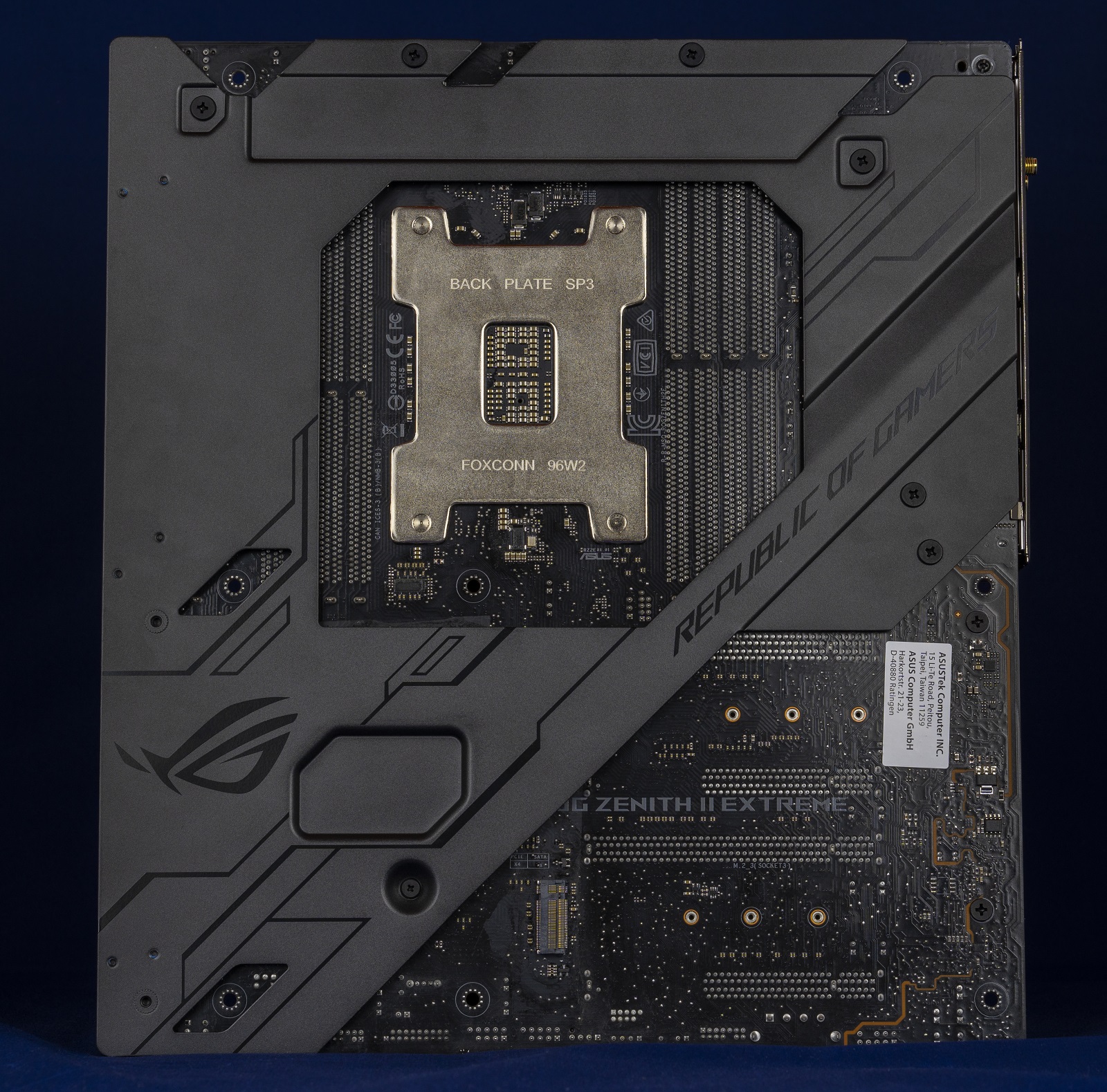

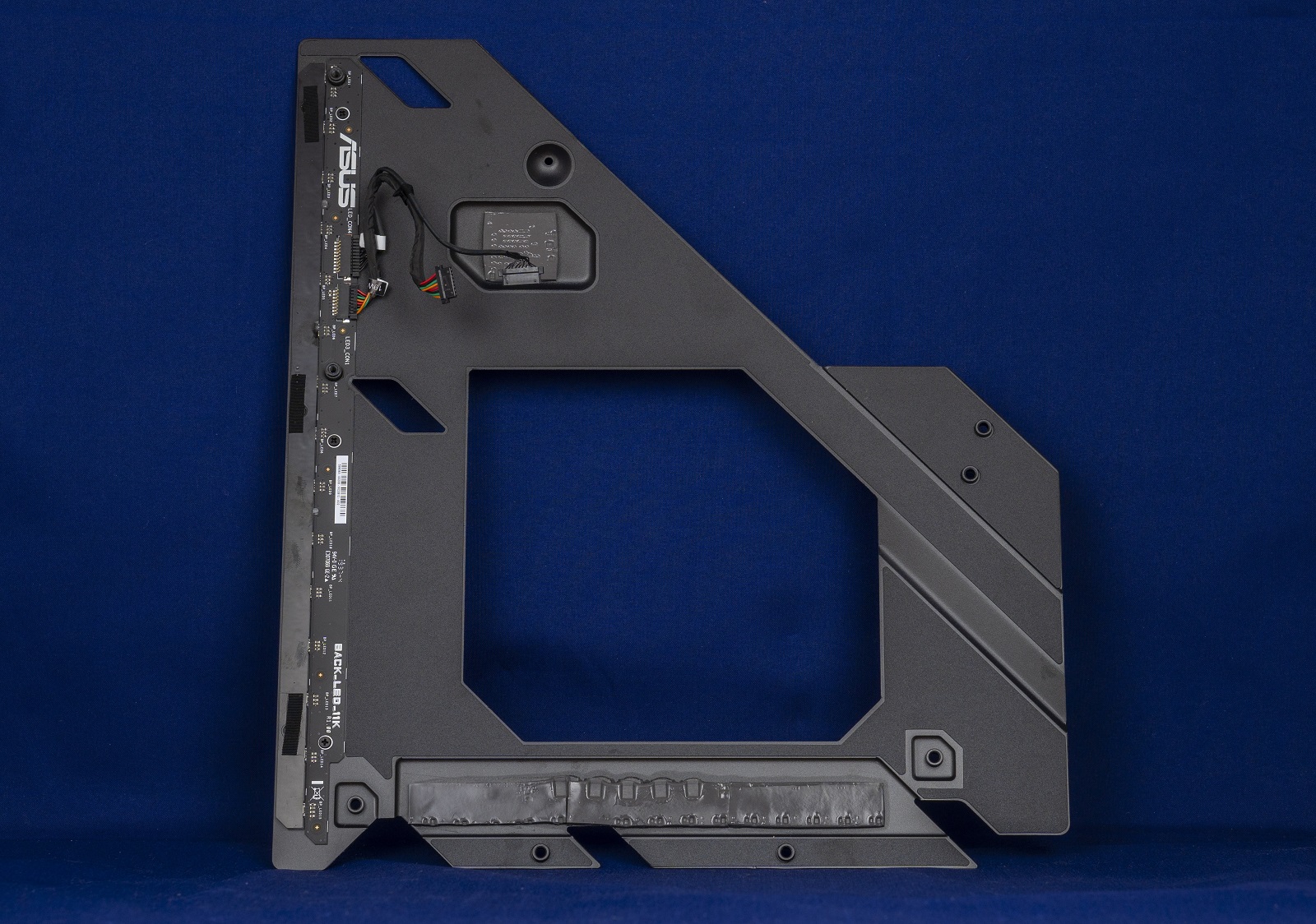

Обратная часть материнской платы покрыта декоративной металлической пластиной.
![](/upload/iblock/f75/f755a1cc137682e450ba40cbeee82ec6.jpg)

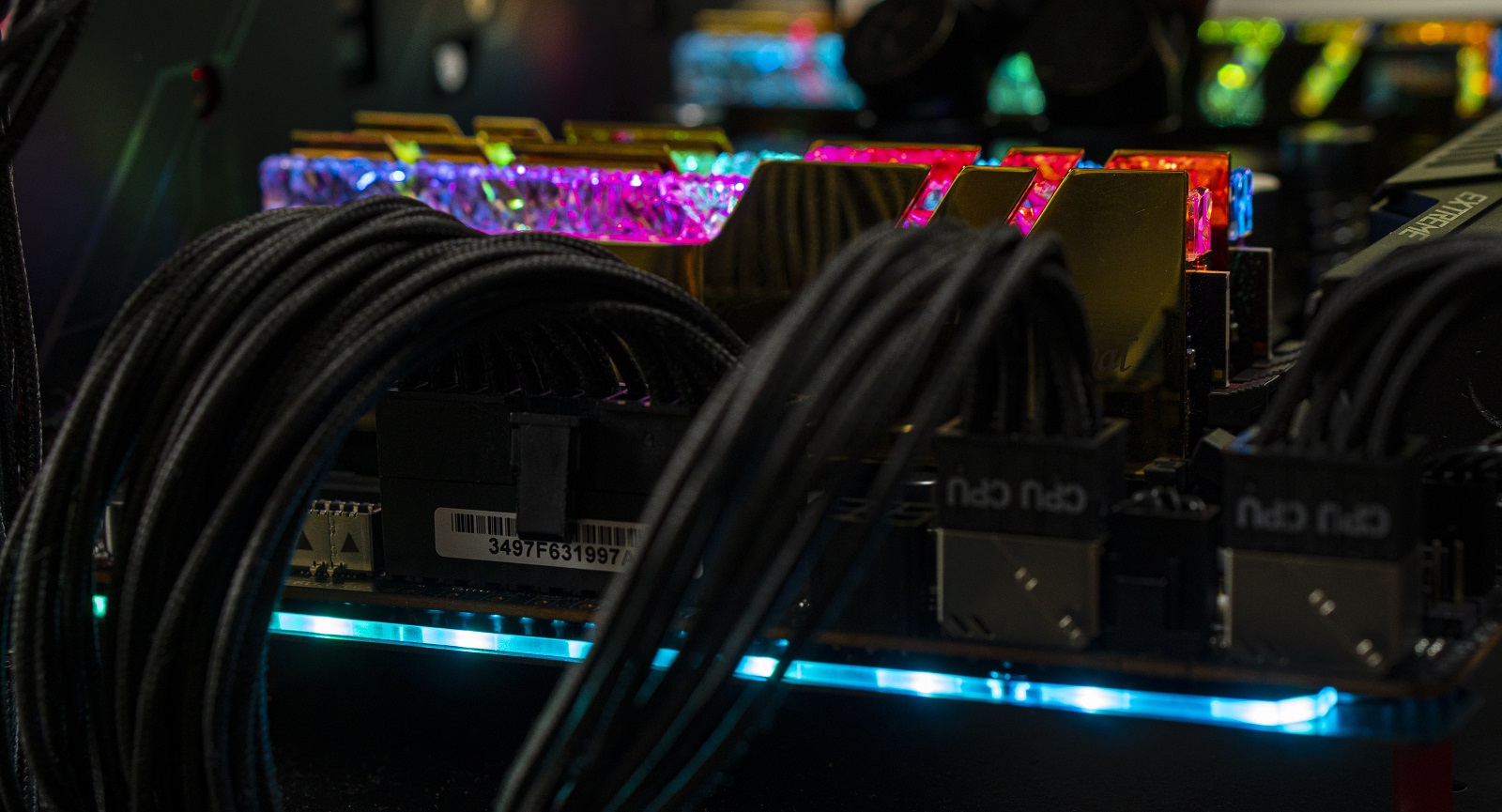

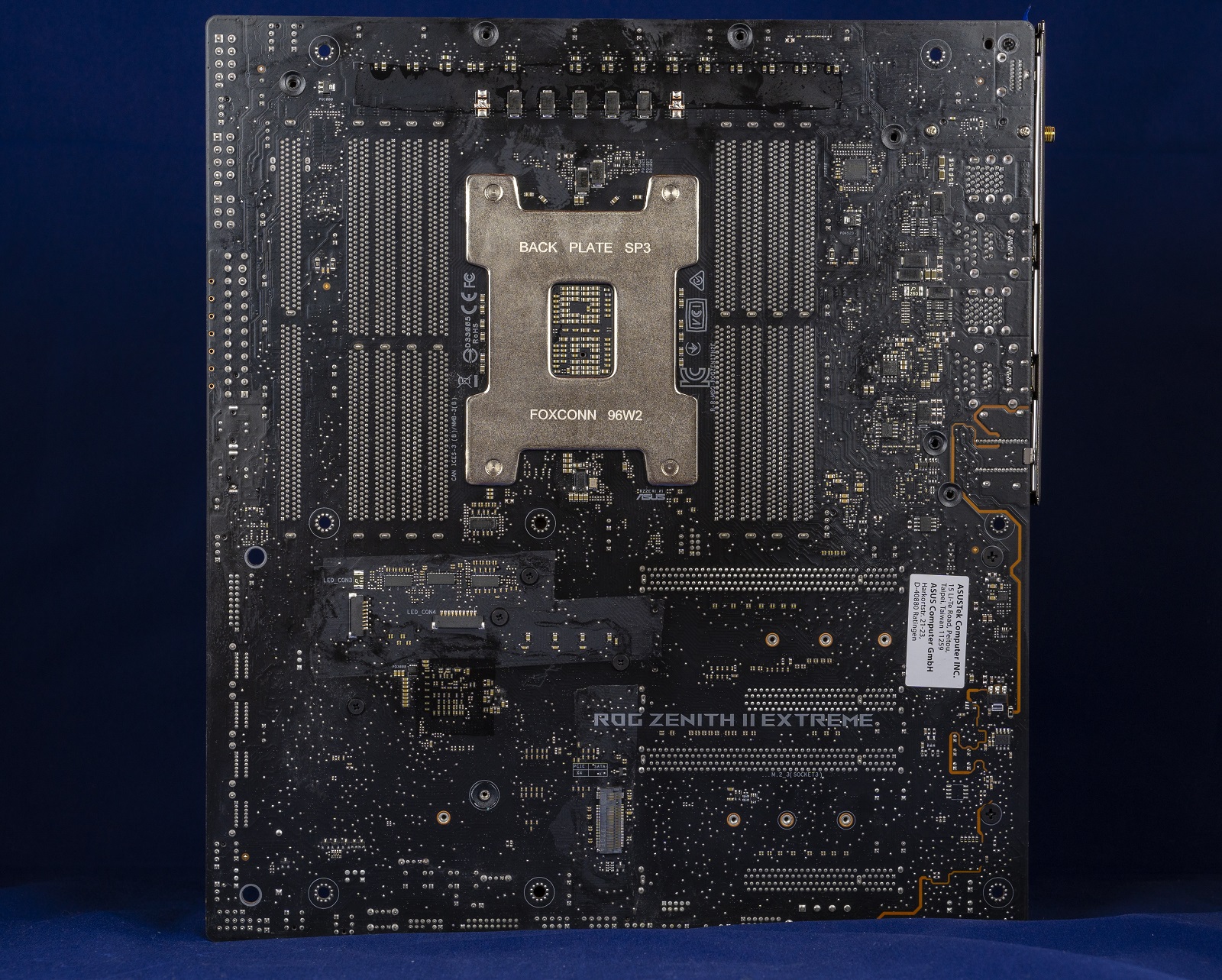

На нее переходит часть тепла с зон подсистемы питания и чипсета (через термопрокладки).
![](/upload/iblock/55a/55a9b626ff50decb8f9866979adffd0c.jpg)
Имеется модуль подсветки, синхронизируемый с AURA.
![](/upload/iblock/1e5/1e50e302a2200515575e35eaea8d6532.jpg)

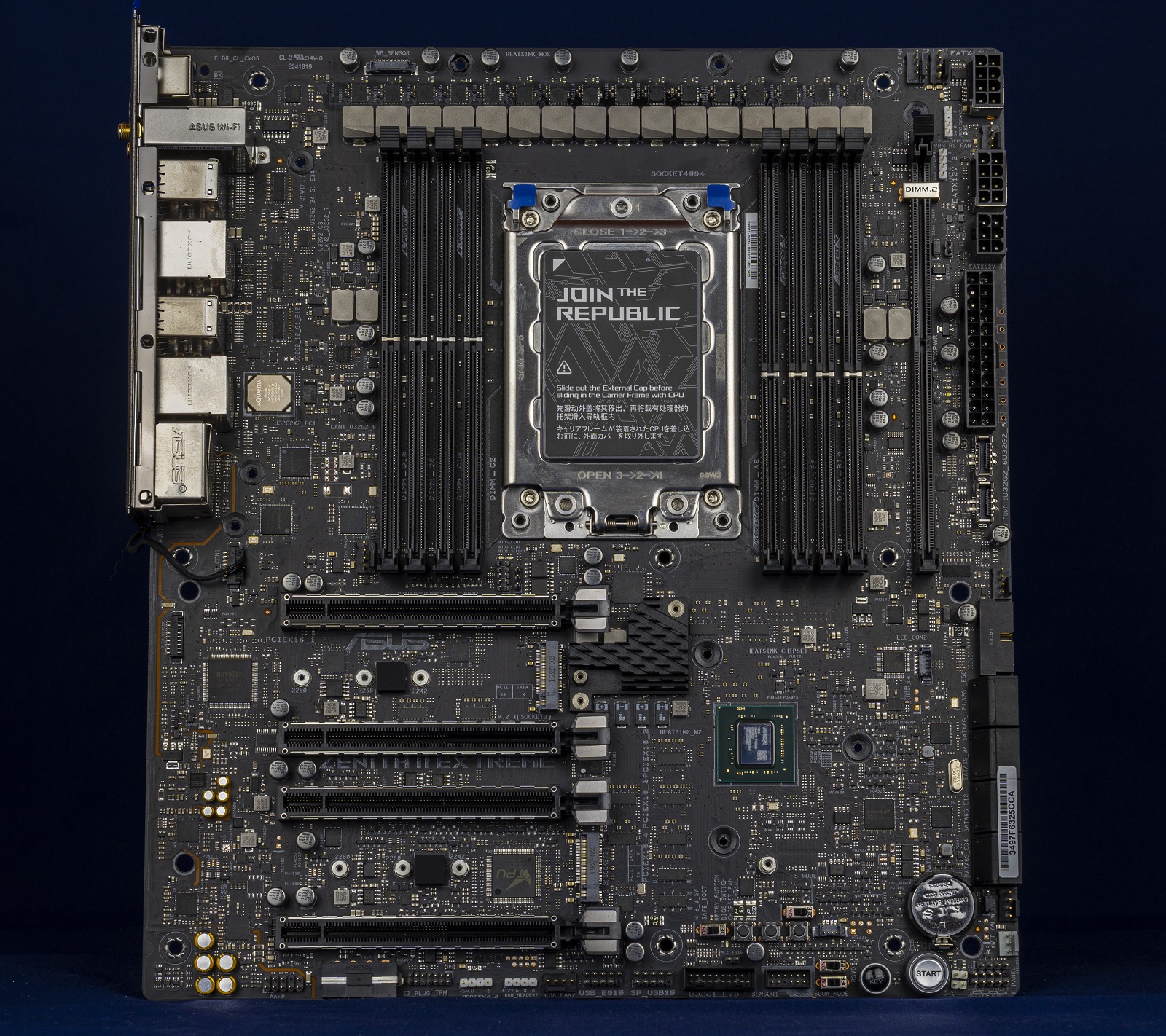

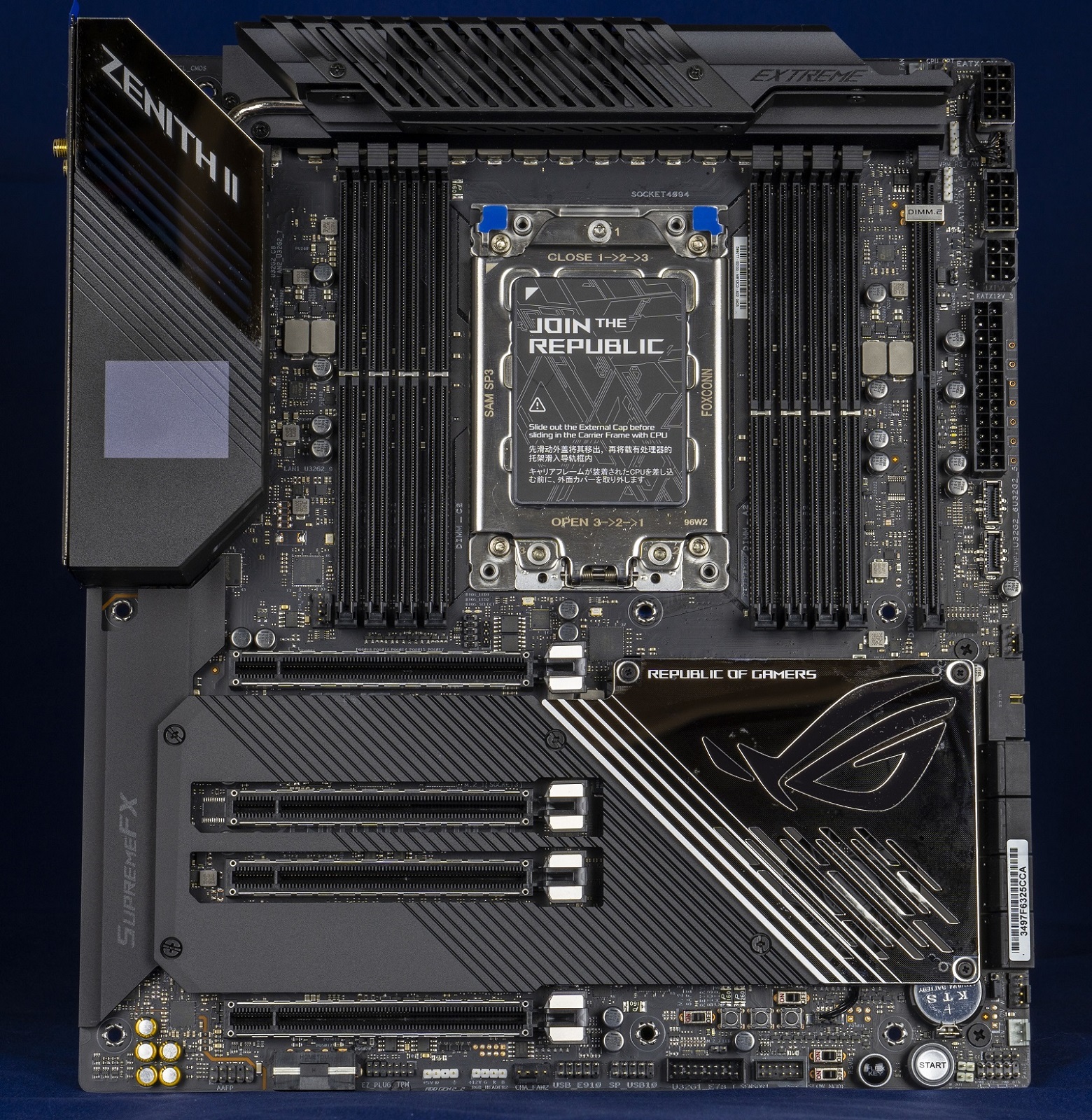

Снятие кожуха кардинально меняет внешний вид.
![](/upload/iblock/11f/11f82fe0ff2eb5166388190581e52357.jpg)

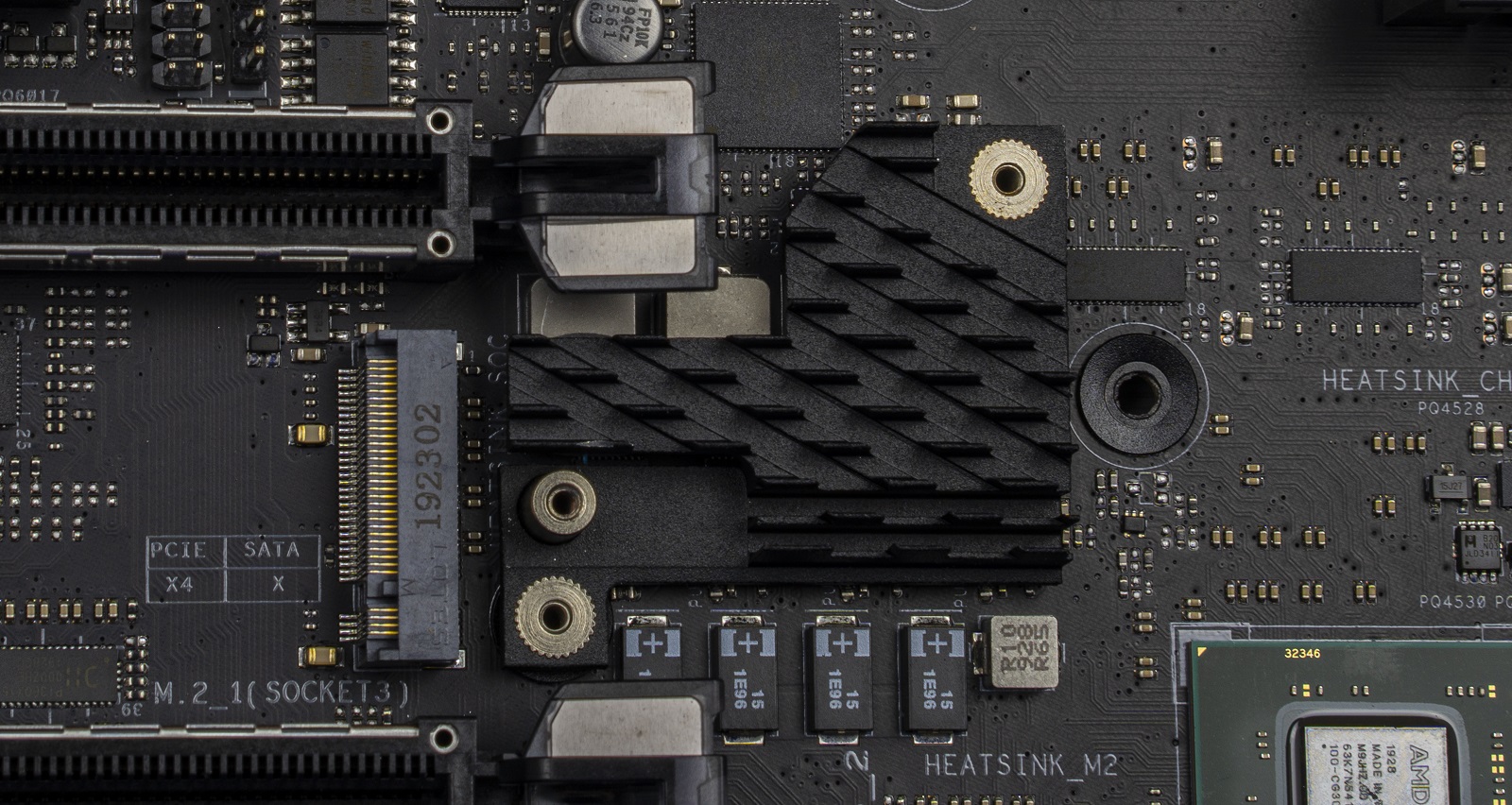

Лицевая часть, "будучи голой", также преображается.
![](/upload/iblock/5bd/5bde4820f06a1e1d395d83f604bd255a.jpg)
![](/upload/iblock/5ce/5ce276c9f96898017d8b21221d2c5ed9.jpg)
![](/upload/iblock/74a/74a4243ecc5da0a8f80b103d16006497.jpg)

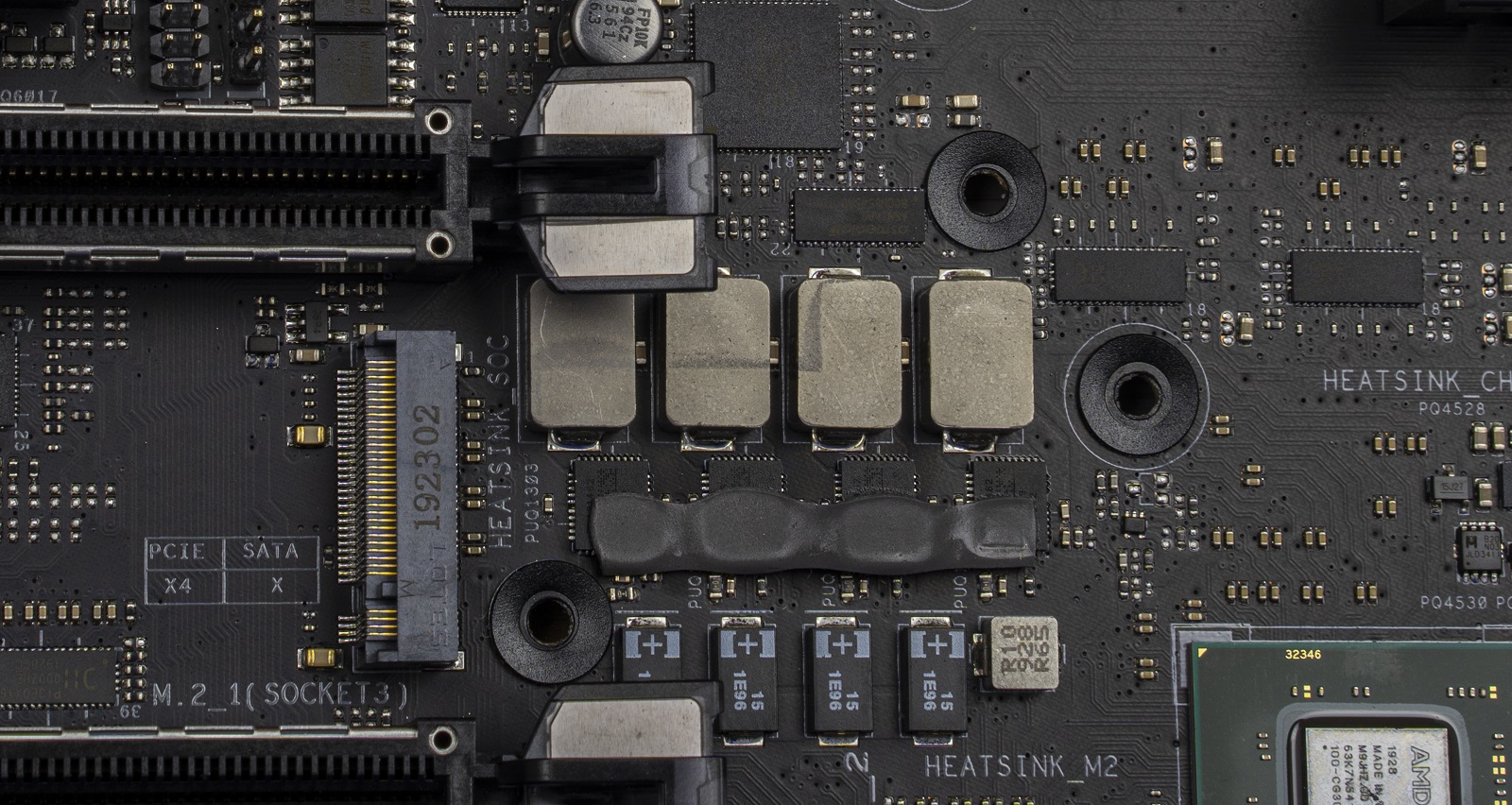

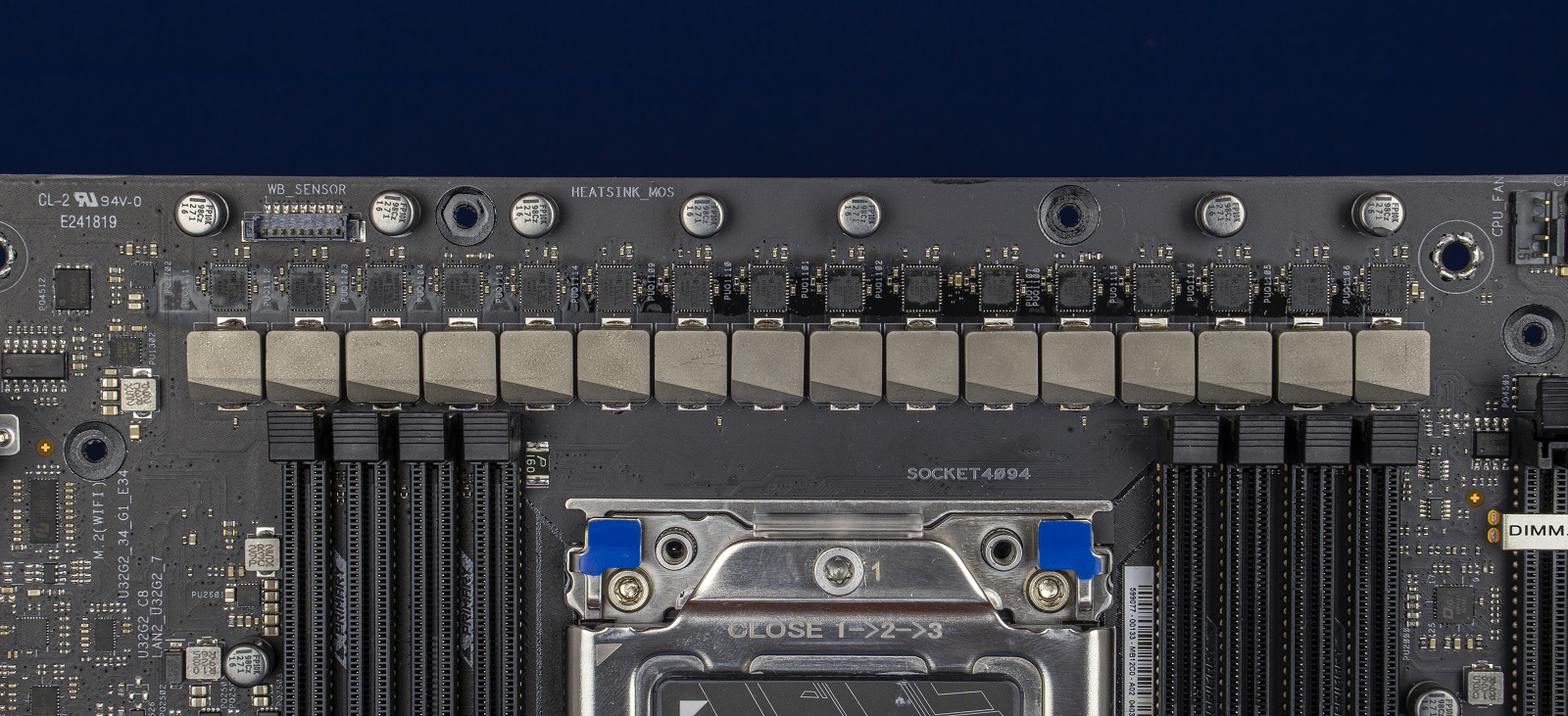

Для SoC имеется отдельная подсистема питания, базирующаяся на 4 мосфетах TDA21462 от Infineon с максимальным выходным током 60 А.
![](/upload/iblock/2fc/2fc254a56b6eed957e20732c512bda04.jpg)

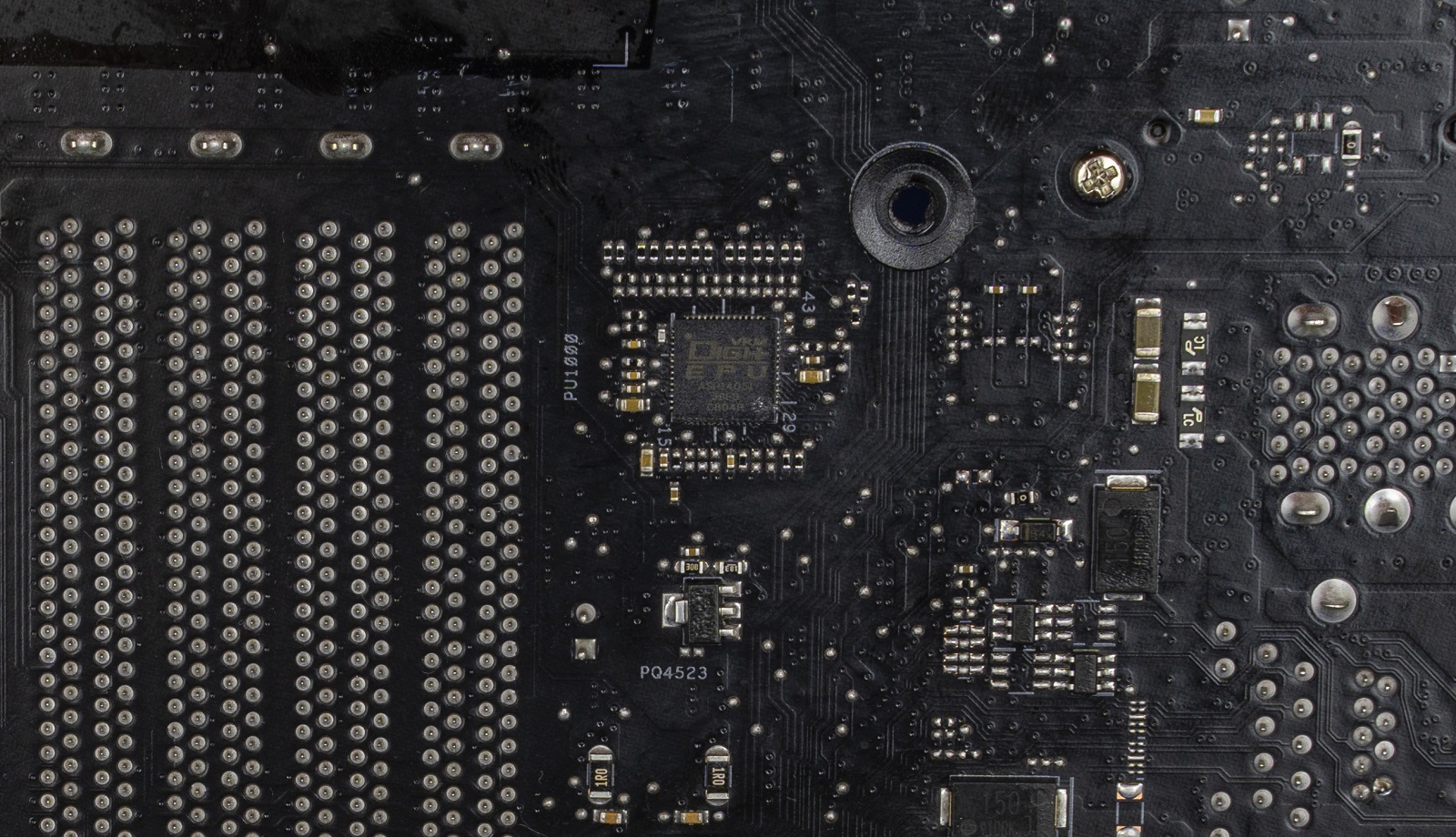

Подсистема питания процессора насчитывает 16 фаз с TDA21472, рассчитанных на 70 А. Таким образом суммарный максимальный ток для ядер составляет 1120 А, для SoC - 240 А. Несмотря на большой запас, ASUS выпустил ROG Zenith II Extreme Alpha, которая отличается мосфетами в подсистеме питания процессора и DIMM: TDA21490 поднимают планку максимального тока до 1440 А, что для 64-ядерного 3990X не окажется лишним.
![](/upload/iblock/3e8/3e8172b89fcb5e34b6979d07ceebb297.jpg)

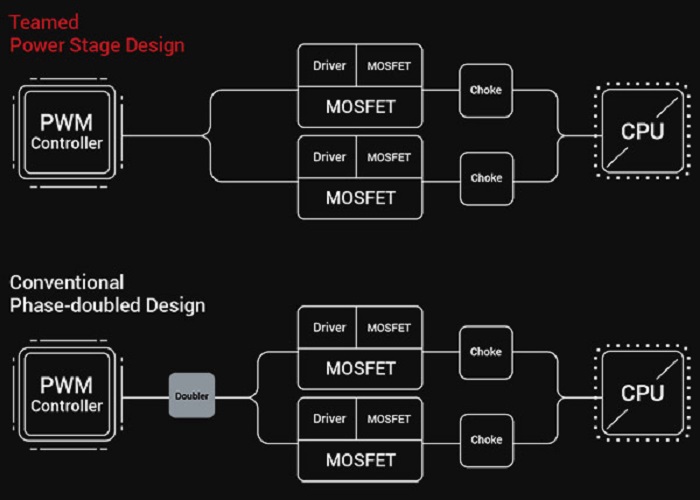

За управление подсистемой питания отвечает 8-канальный Digi+ ASP1405I. Удвоителей производитель не использует, тем самым фазы можно считать усиленными.
![](/upload/iblock/5b1/5b1b672ede66e29b89a6db99c97e04eb.jpg)

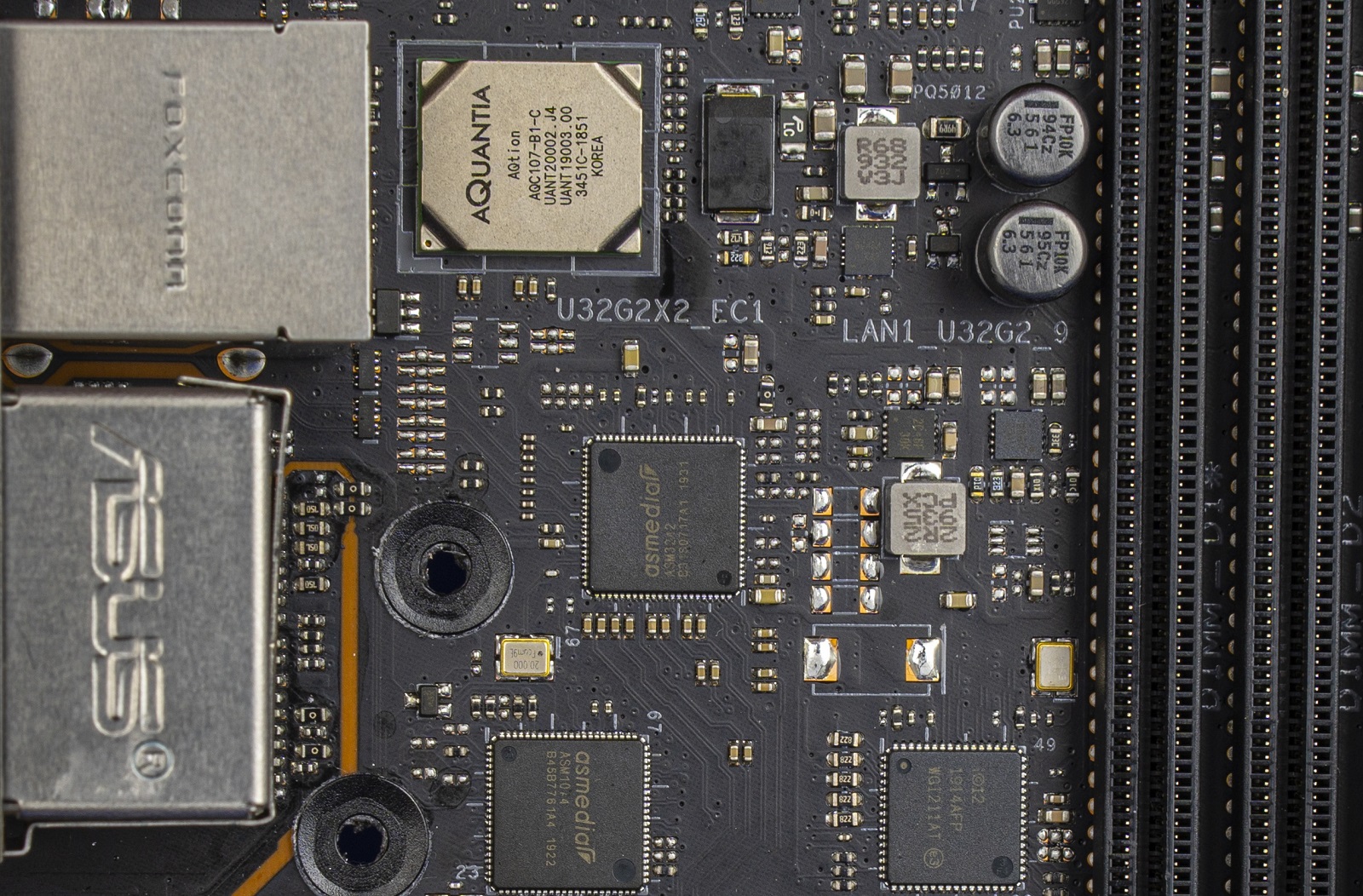

Но не спешите называть такой вариант неприемлемым: компания ASUS наглядно описала разницу между вариантом с удвоителями и усиленными фазами. И у каждой есть как свои плюсы, так и минусы.
![](/upload/iblock/0c8/0c83a19c9e5dd2923b8296fefe361724.jpg)

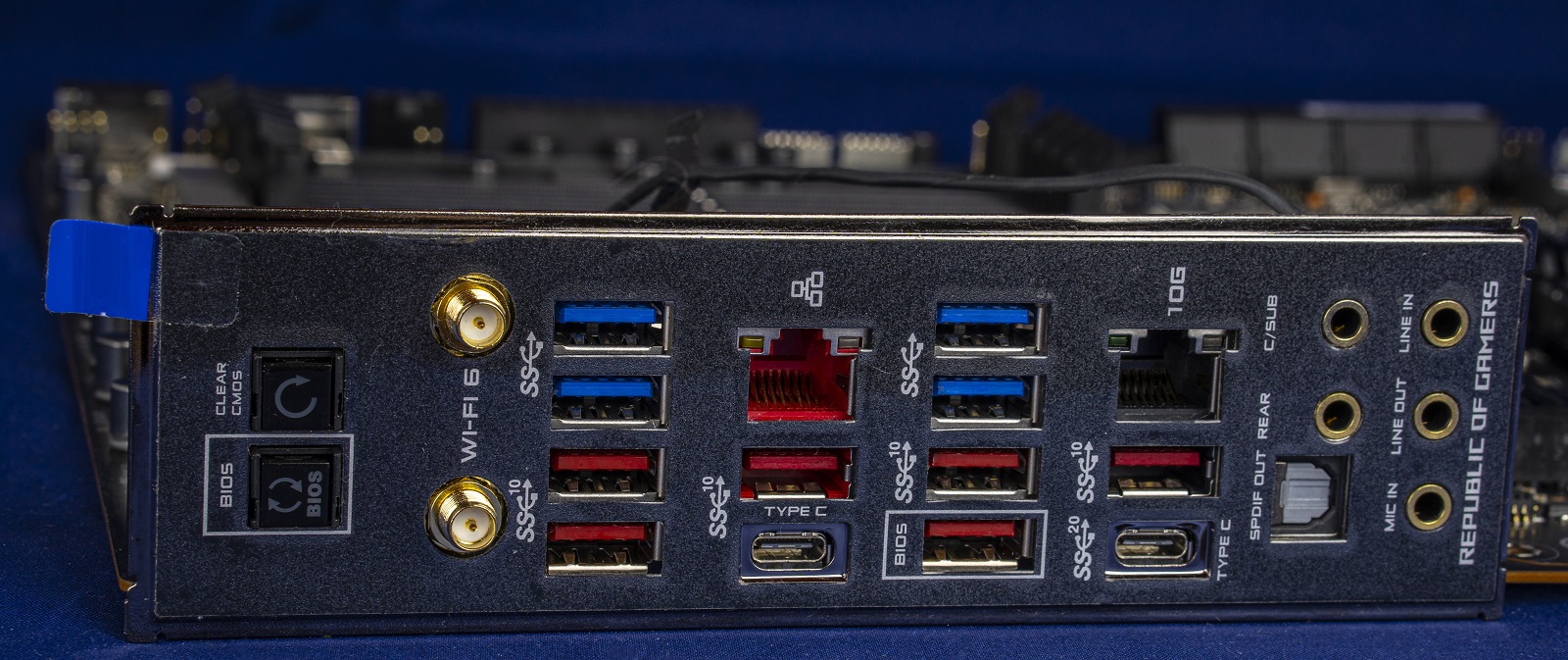

Для обеспечения сетевых возможностей используются Intel WGI211-AT (1 Гбит/с) и Aquantia AOC107 (10 Гбит/с), а Intel AX-200NGW - для того, чтобы организовать стабильное беспроводное соединение через Wi-Fi 6 (802.11ax) и Bluetooth 5.0.
![](/upload/iblock/325/325385b0dc6cacfa41c0633ab216517a.jpg)
Реализация USB 3.2 Gen2x2 (1 порт) возлагается на ASMedia ASM3242, 8 портов USB 3.2 Gen1 - ASMedia ASM1074. Как и полагается Hi-End решениям, у Zenith II с возможностями расширения и подключения внешних устройств проблем нет.

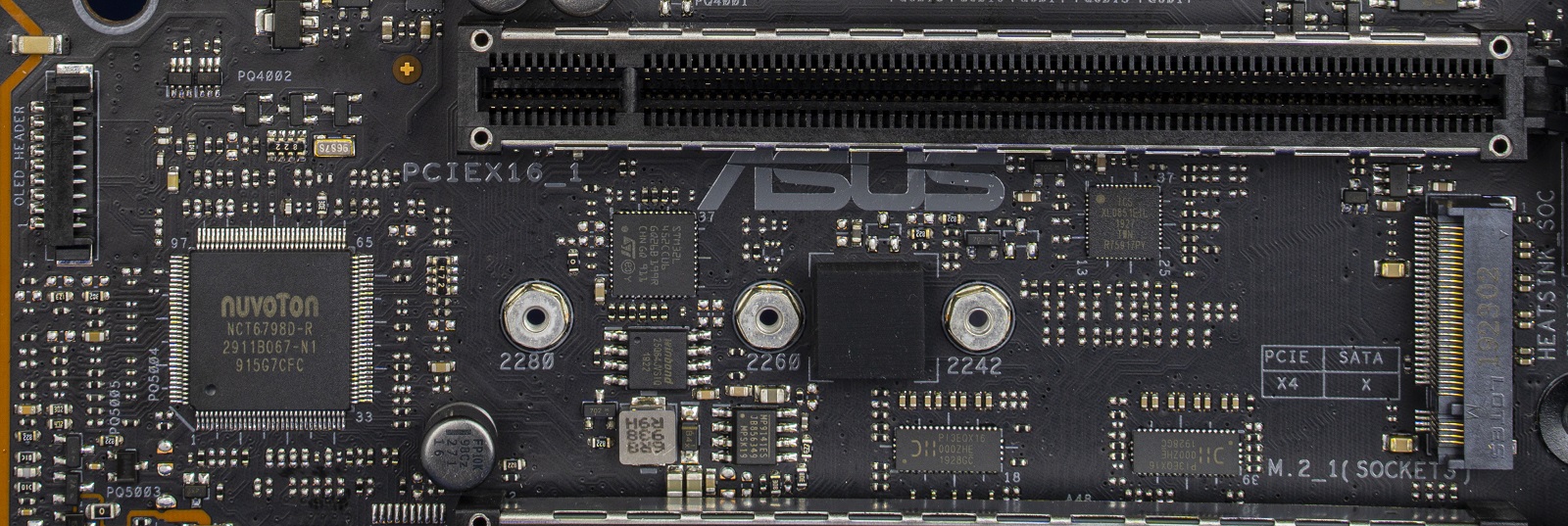

На интерфейсной панели еще находятся кнопки сброса настроек BIOS и Flashback. С его помощью можно прошить выбранную микросхему BIOS без использования процессора, оперативной памяти и прочего - вам понадобится только USB-накопитель с нужной версией BIOS.
![](/upload/iblock/bda/bdab836e8ee08a3d5628fc5b02093b5f.jpg)

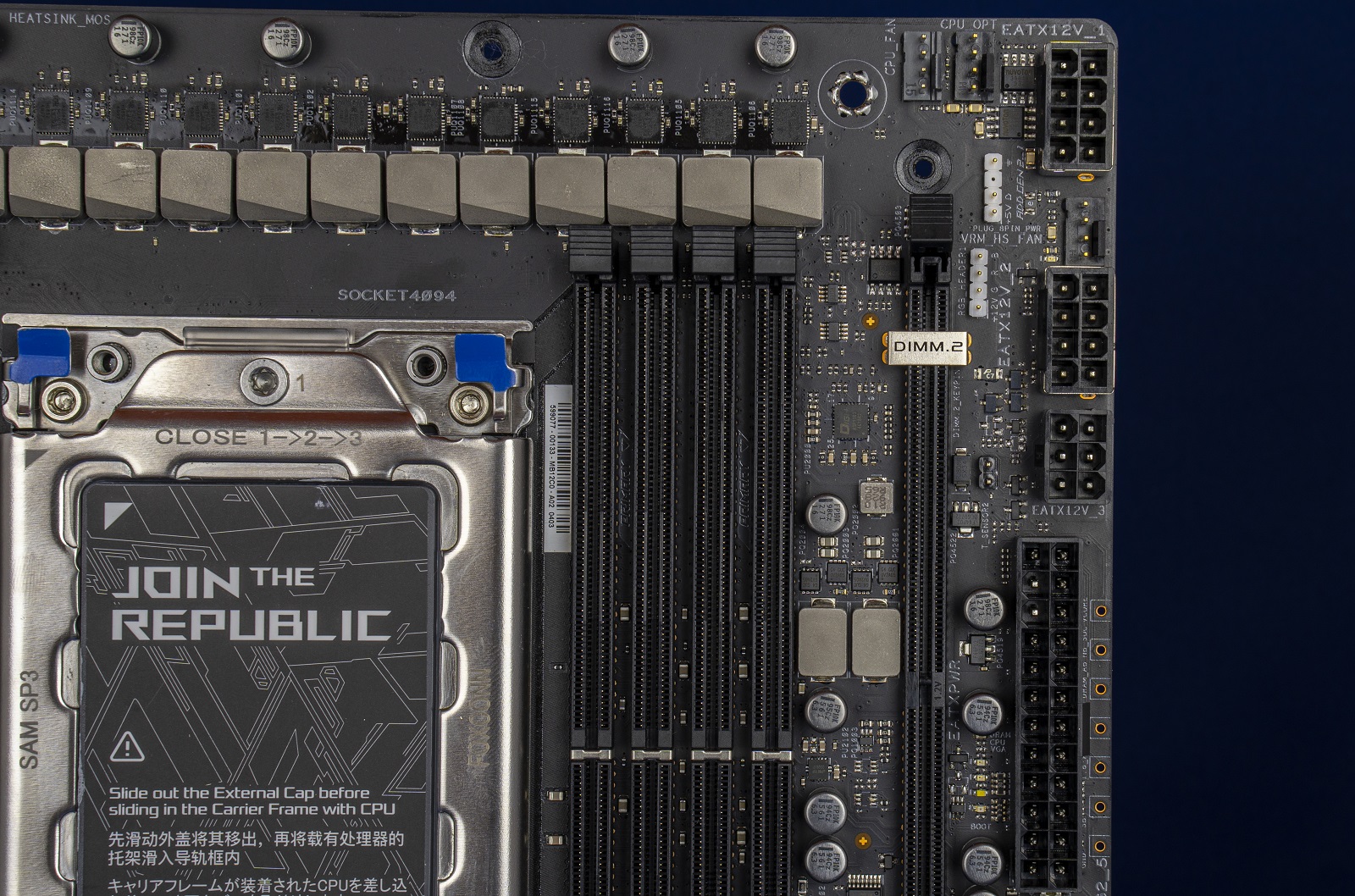

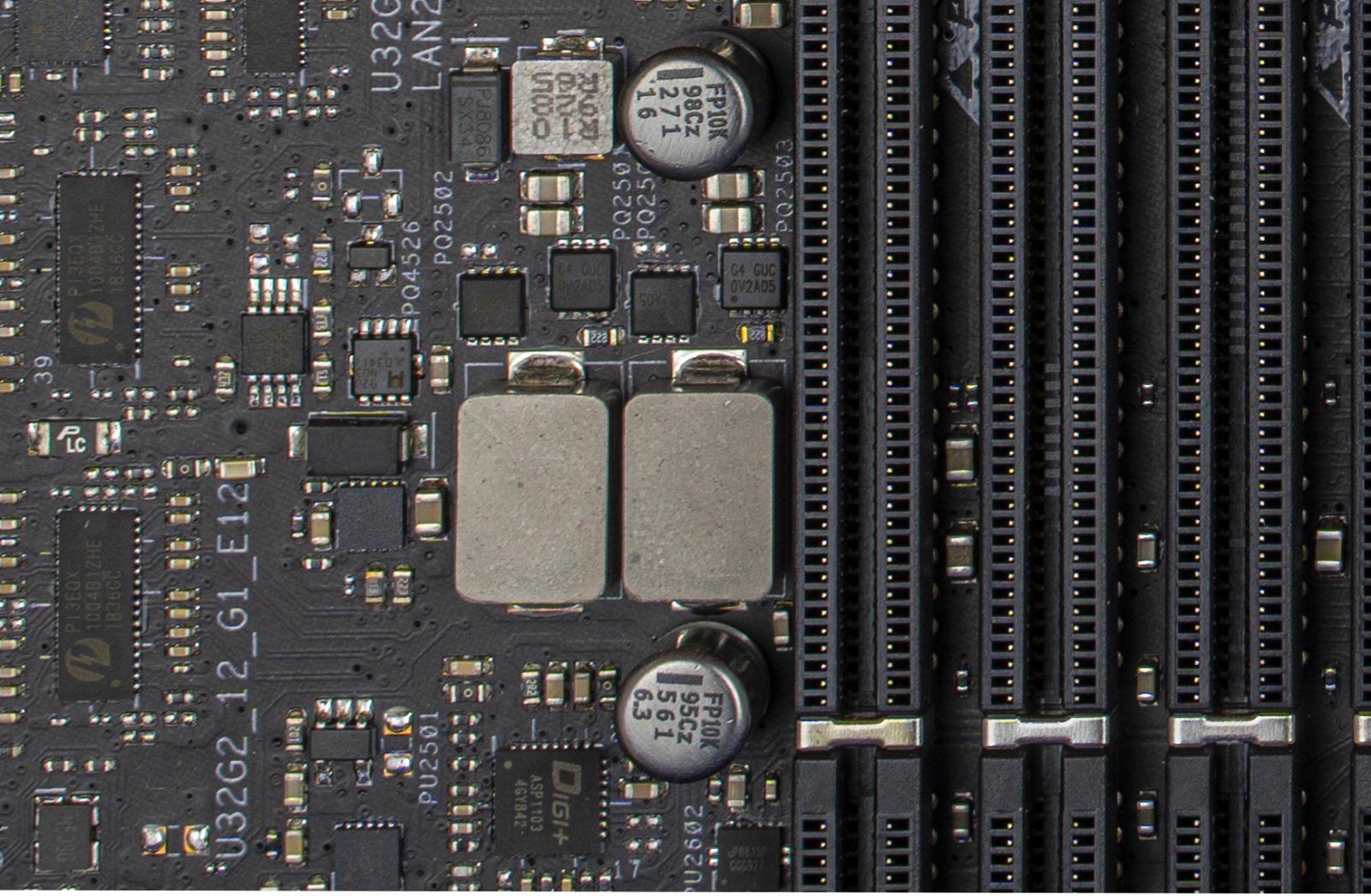

Мониторинг и Multi-IO завязаны на Nuvoton NCT6798D-R. Внешний генератор ICS 9VRS4883BKLF будет полезен энтузиастам: при борьбе за каждый МГц любые средства хороши. Но проблема отвала PCI-E устройств остается характерной и для процессоров с архитектурой AMD Zen 2, поэтому обычным пользователям стоит несколько раз подумать над решением погнать "по шине".
![](/upload/iblock/246/246159a1b5c57f8f0233666c27371771.jpg)
На каждую четверку DIMM установлено по две фазы, управляемые с помощью контроллера Digi+ ASP1103.
![](/upload/iblock/320/32036fa2b5d90d938720a7966fd5e70f.jpg)

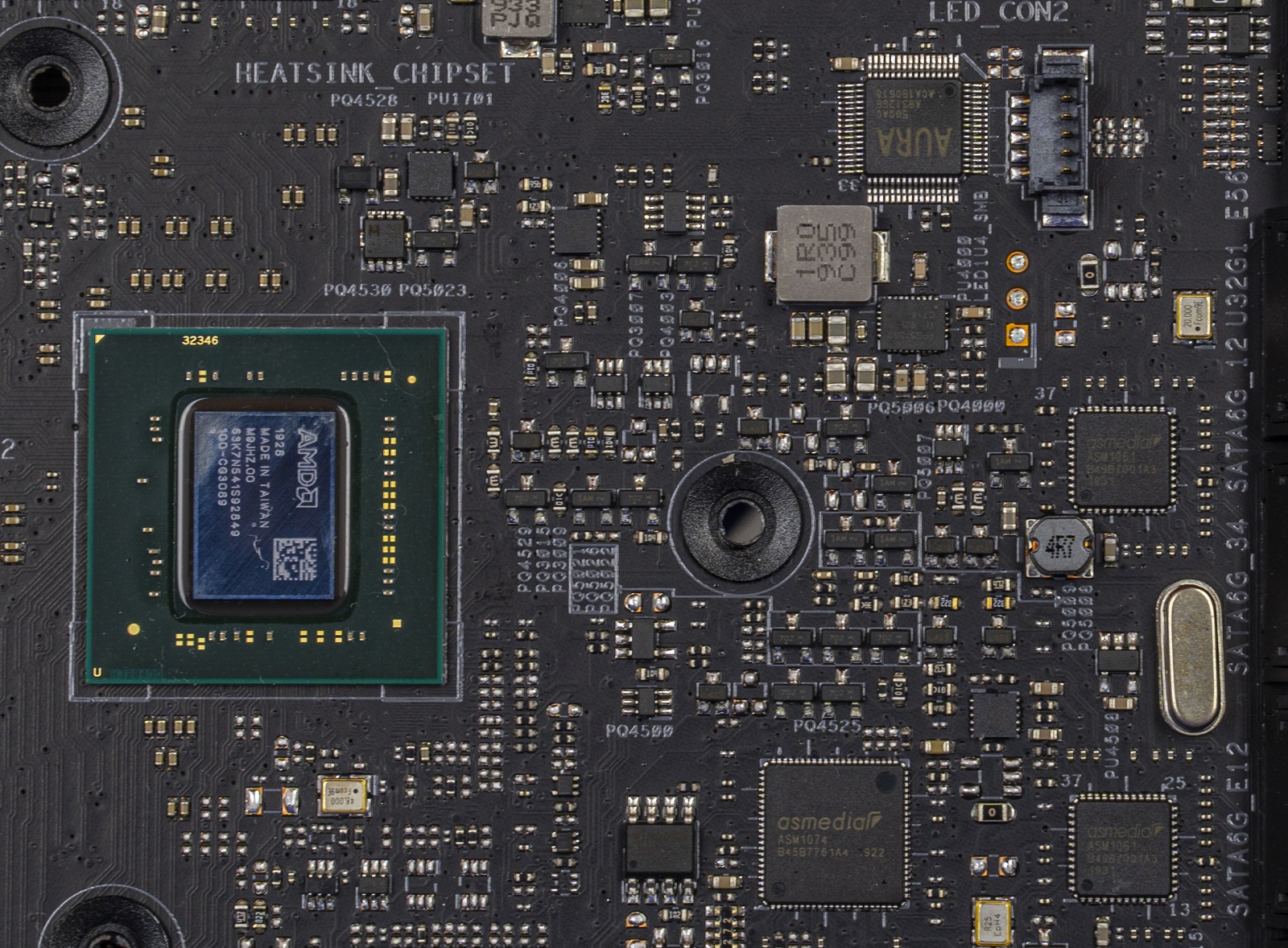

Для дополнительного питания процессора используются два 8-контактных EPS12V и один 6-контактный разъем PCI-E. Подключение последнего пригодится при разгоне 64-ядерного 3990X.
![](/upload/iblock/0f2/0f2139ee6f5a3c04d0f294ddcde854ca.jpg)
Микросхема логики TRX40 произведена на 26 неделе 2019 года на Тайване. Aura 50QА0 управляет встроенной подсветкой и отвечает за синхронизацию с поддерживаемыми устройствами.
Пара ASMedia ASM1061 отвечает за 4 SATA, которые разделяют с M.2_3 право на работоспособность.
ASMedia ASM1074 обеспечивают работу встроенным USB 3.2 Gen1.
![](/upload/iblock/269/2698e88bb54847691e3940b7948b832a.jpg)

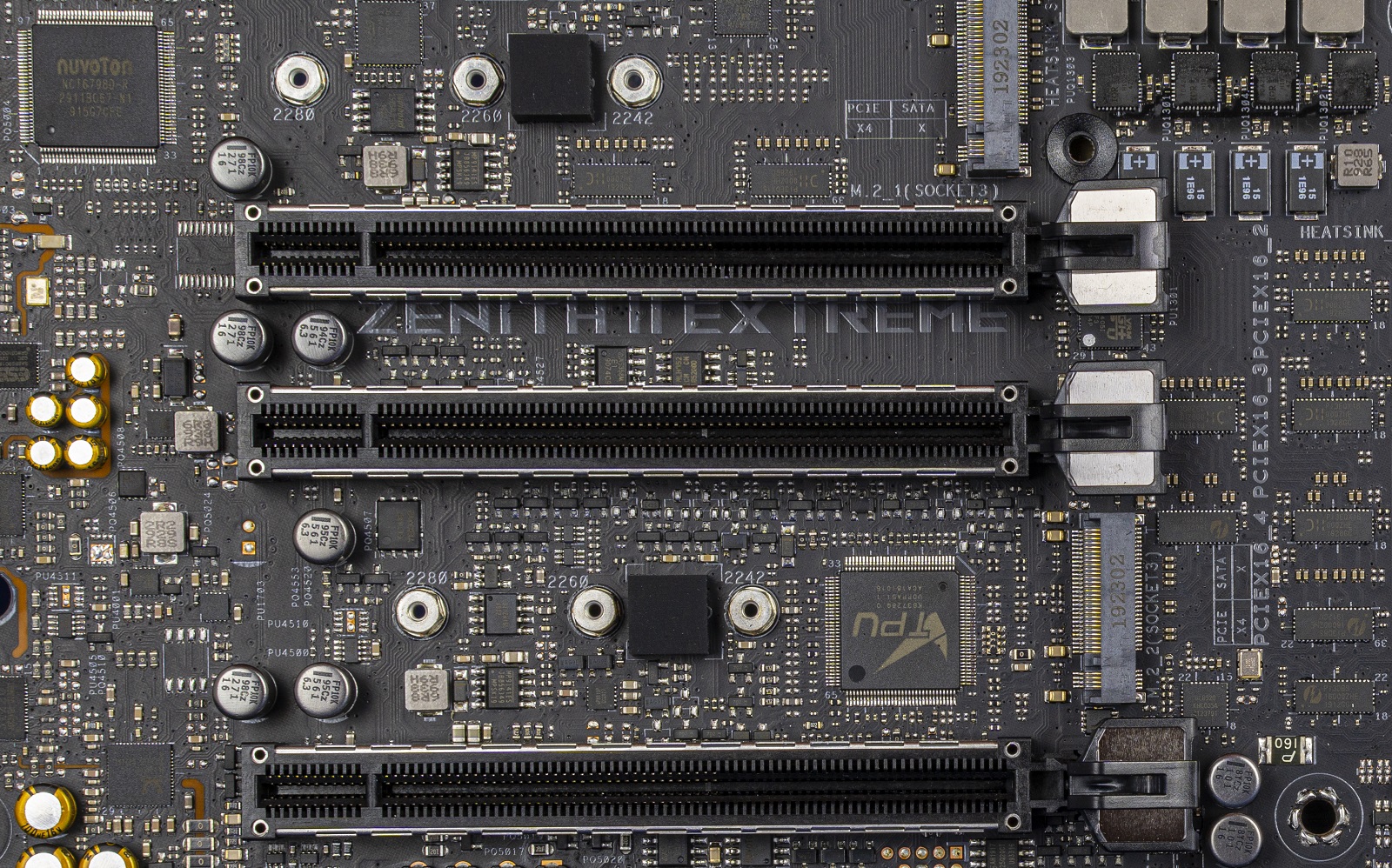

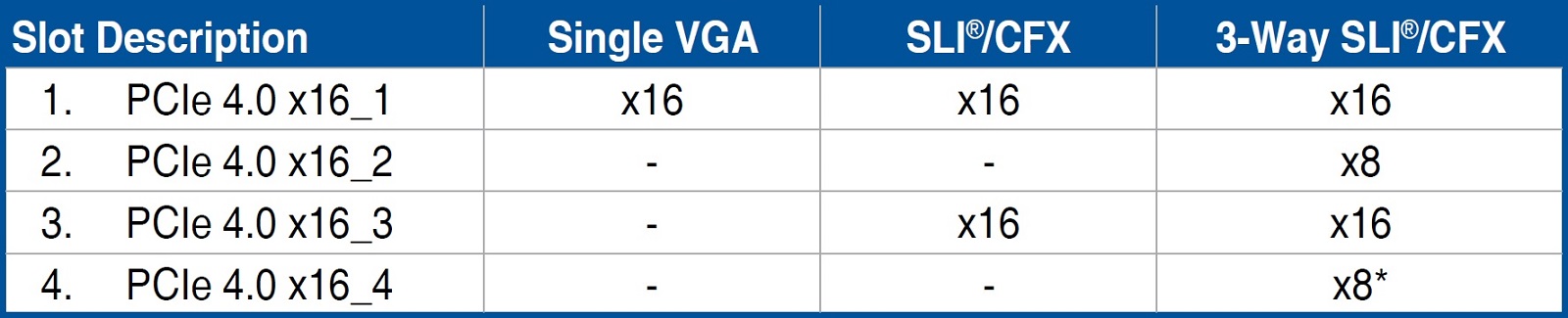

На плате располагается 4 PCI-E 4.0 x16, которые могут работать в следующих комбинациях:
![](/upload/iblock/072/07222d07586d4cd8ad42e31f6a87856f.jpg)
Когда в M.2_2 вставлен NVMe-накопитель, PCIe 4.0 x16_4 переключается в режим х4.
TPU (TurboV Processing Unit) служит для тонкой настройки и интеллектуального разгона процессора и оперативной памяти.

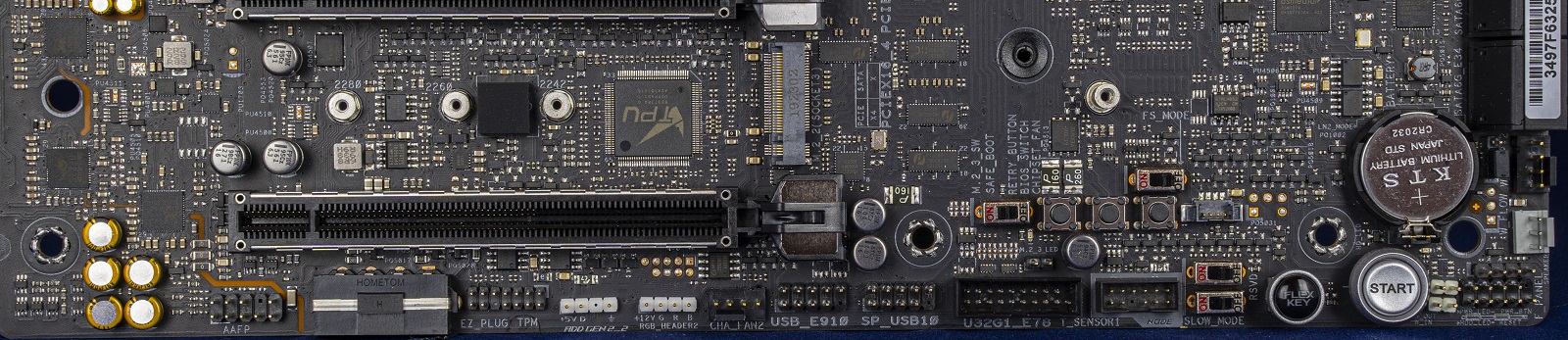

Пара слотов M.2 находится между PCIe 4.0, еще один расположен с обратной стороны материнской платы. Но это всё же платформа для энтузиастов, поэтому еще два накопителя можно вставить с помощью специальной платы в DIMM.2.
![](/upload/iblock/96f/96f8a4ec251316853c1fc0cb58dca4ee.jpg)

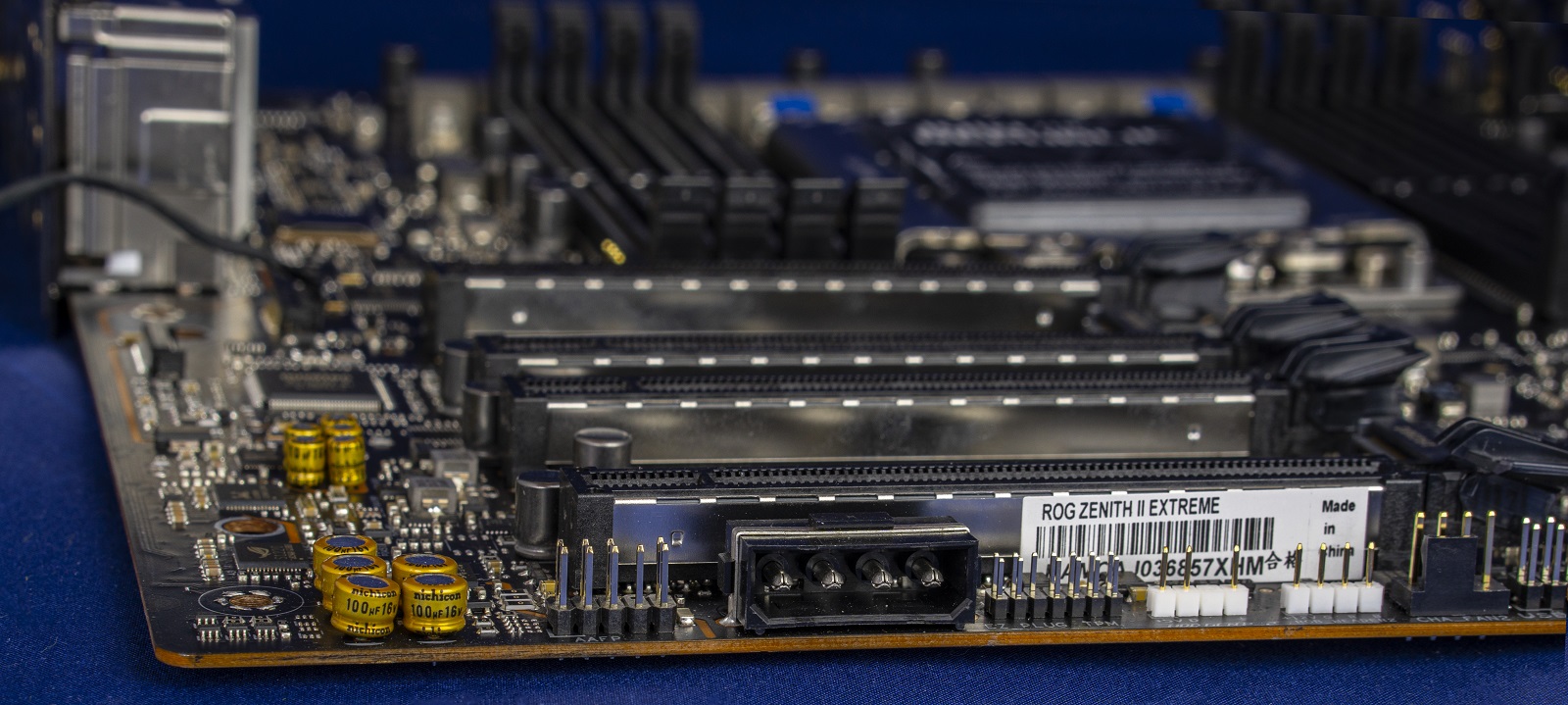

Широкие возможности управления и настройки платы предоставляет множество переключателей и кнопок, расположенное преимущественно в нижней части. Можно отключить M.2_3, переключить режимы RSVD (который, судя по инструкции, лучше не трогать), Slow Mode, FS_Mode (включает все вентиляторы на полную скорость), перейти в режим LN2, переключиться на вторую микросхему BIOS, а также использовать кнопки запуска и перезапуска системы, Safe Boot и ReTry. Много коннекторов для подключения лент RGB (12 В и 5 В),
![](/upload/iblock/d39/d39bf3981a21f42a863cad498aefaf97.jpg)

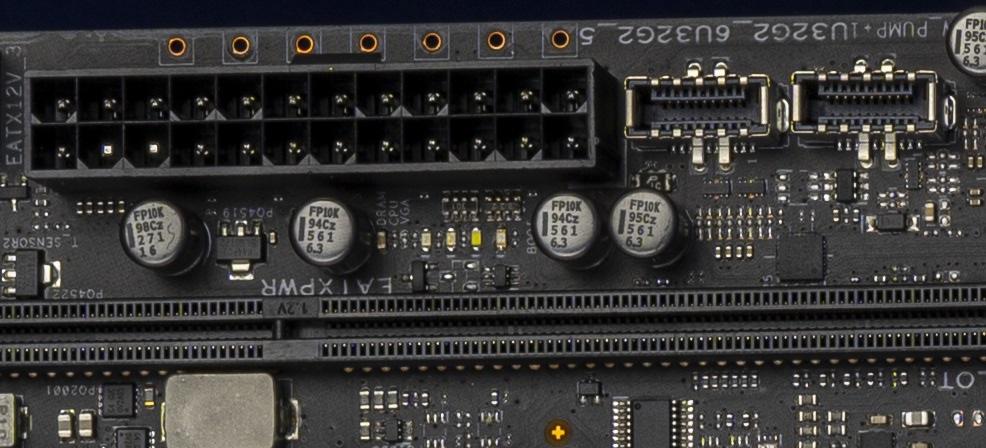

Для дополнительного питания при большом количестве установленных видеокарт можно подключить дополнительный Molex, чтобы уменьшить просадку напряжения.
![](/upload/iblock/d1f/d1fae10cbabbef723716224135f63661.jpg)
Возле 24-контактного разъема питания ATX находится панель Q LEDs, которая дублирует показания на экране LiveDash: становится понятно, на какой стадии находится или зависла материнская плата во время инициализации. Здесь же контактная площадка для измерения напряжений - незаменимый помощник оверклокера.

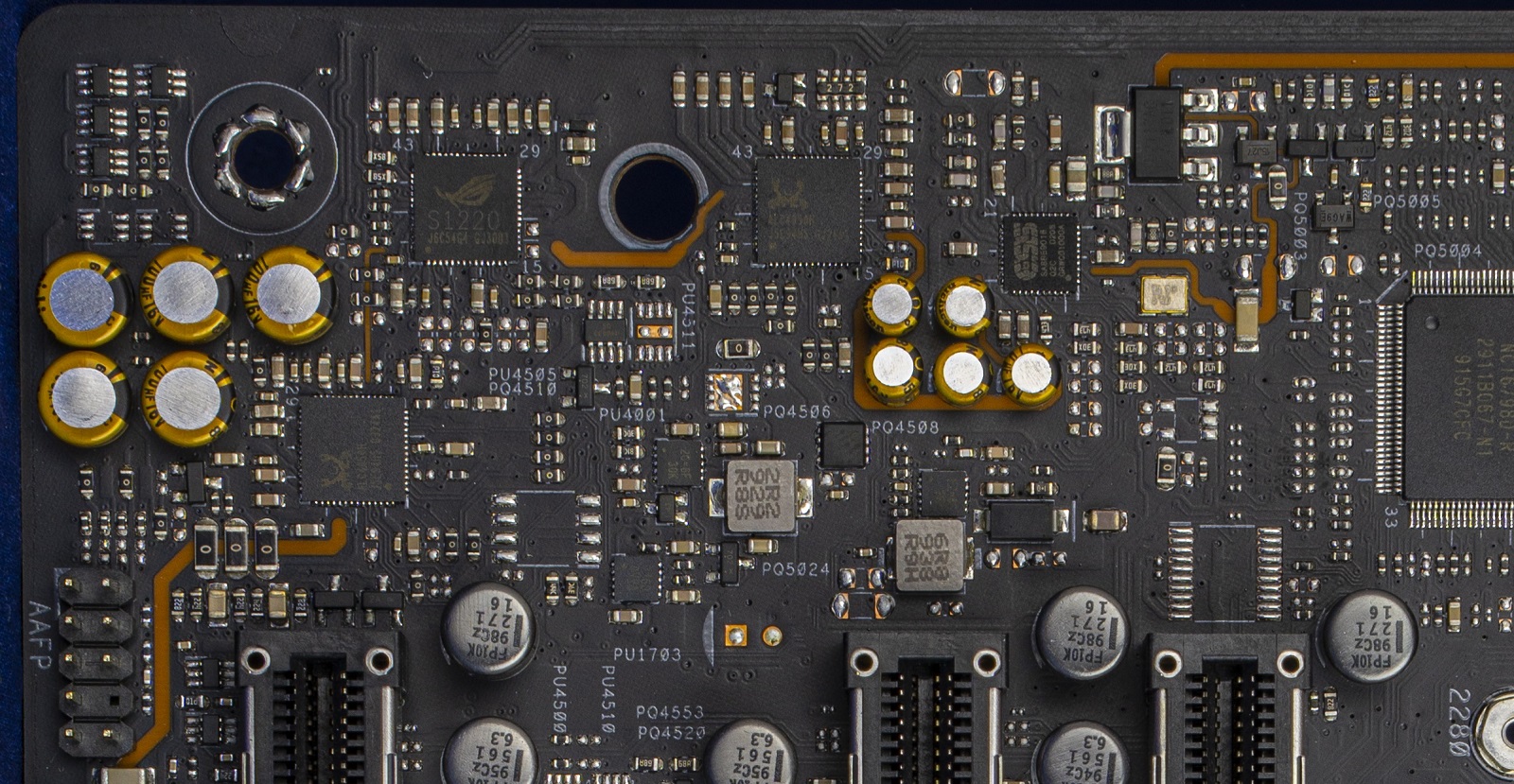

Пара USB 3.2 Gen2 позволит подключить корпуса или устройства и разъемы для передачи информации на скорости до 10 Гбит/с.
![](/upload/iblock/29e/29ead7c58bc7e9070e3cc377d3d37a7f.jpg)
Для звука используется комбинация Realtek ALC1220 (задняя панель) и Realtek ALC4050H с ЦАП ESS Sabre S9018 для подключения наушников к передней панели корпуса.
![](/upload/iblock/29c/29cbde8088104903e70f7265f6866bd7.jpg)

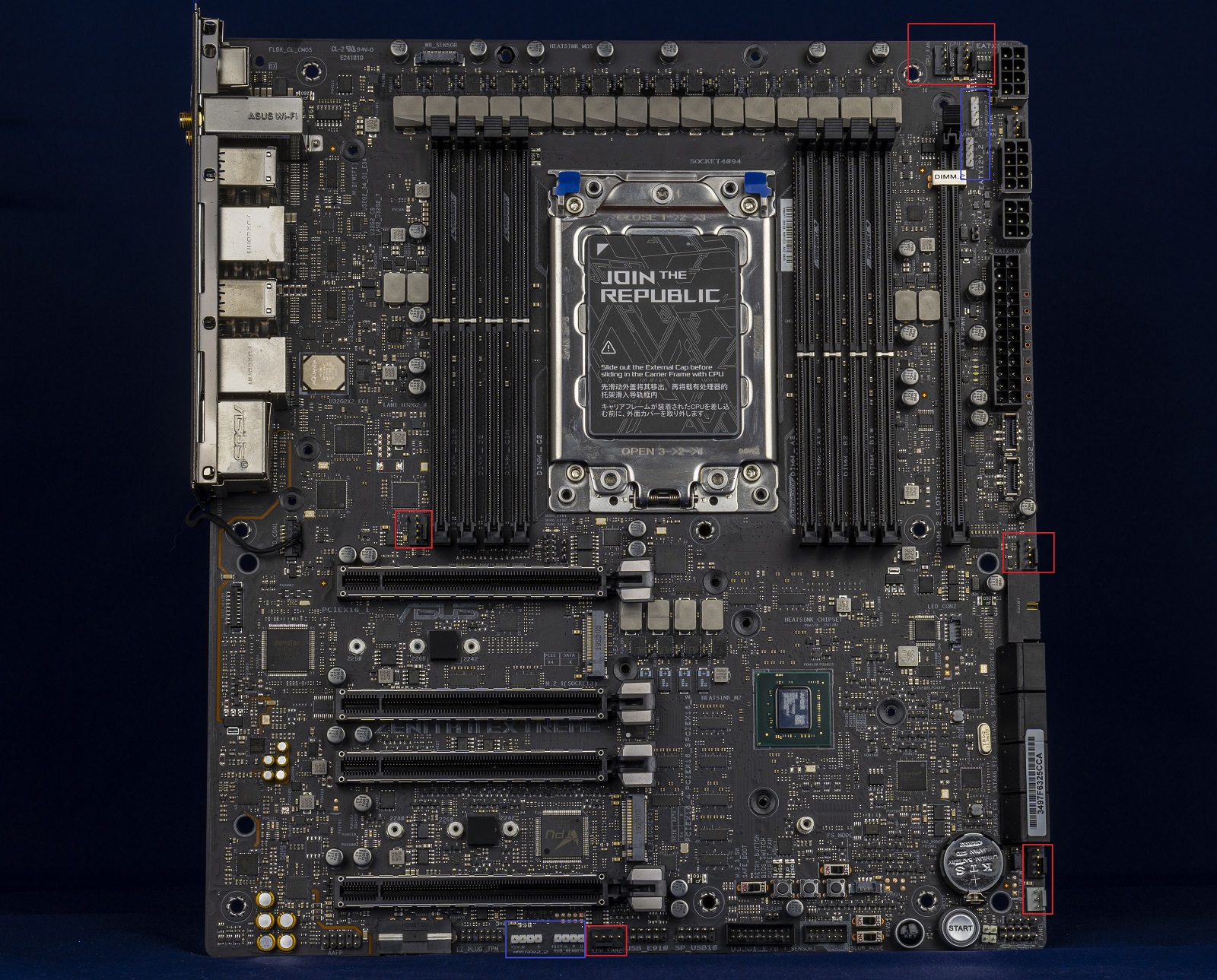

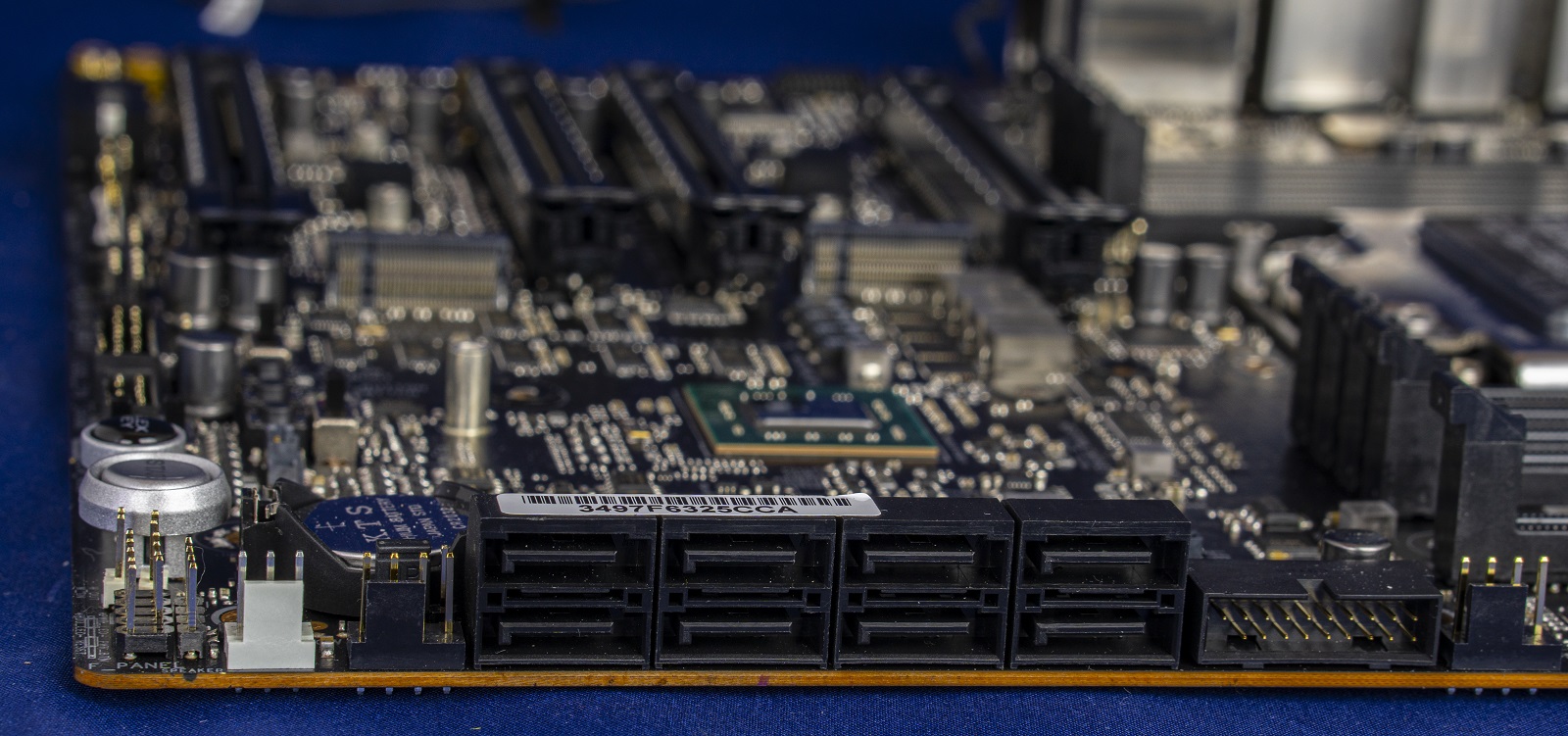

Широкие возможности управления вентиляторами и помпами (выделены красным), а также лентами RGB (синие) представлены материнской платой. Если вентиляторов много, можно использовать комплектную Fan Extension Card II.
![](/upload/iblock/c10/c103148f3081bfbc568794e3b30951ff.jpg)

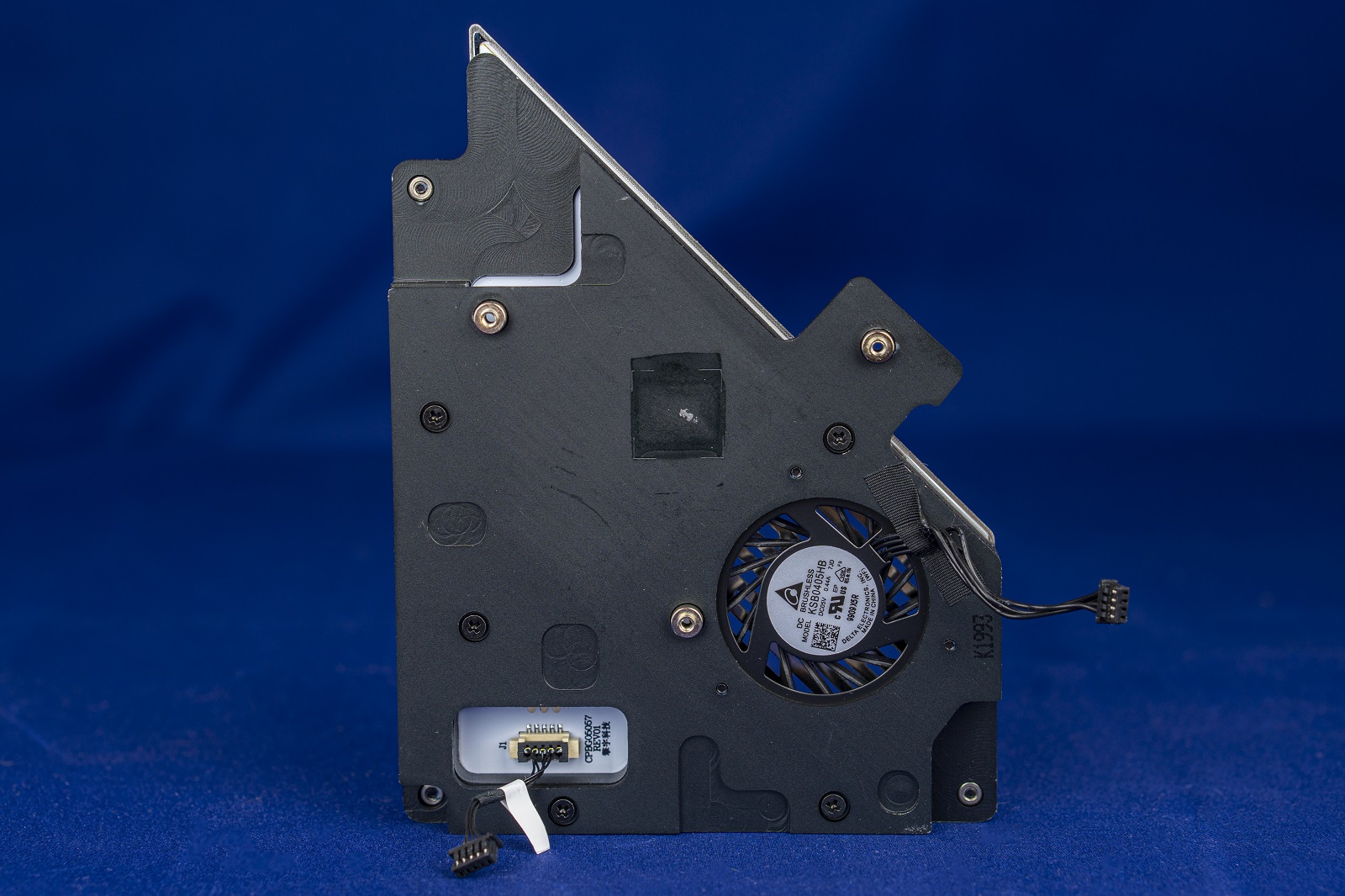

8 разъемов SATA 3.0 позволяют организовать большое дисковое пространство для хранения медиа и проектов. Но стоит учитывать, что использование накопителя в M.2_3 отключает 4 нижних SATA, подключенных через ASMedia ASM1061.
![](/upload/iblock/c37/c377f68c020491b470c4a37e8bbaaf9f.jpg)

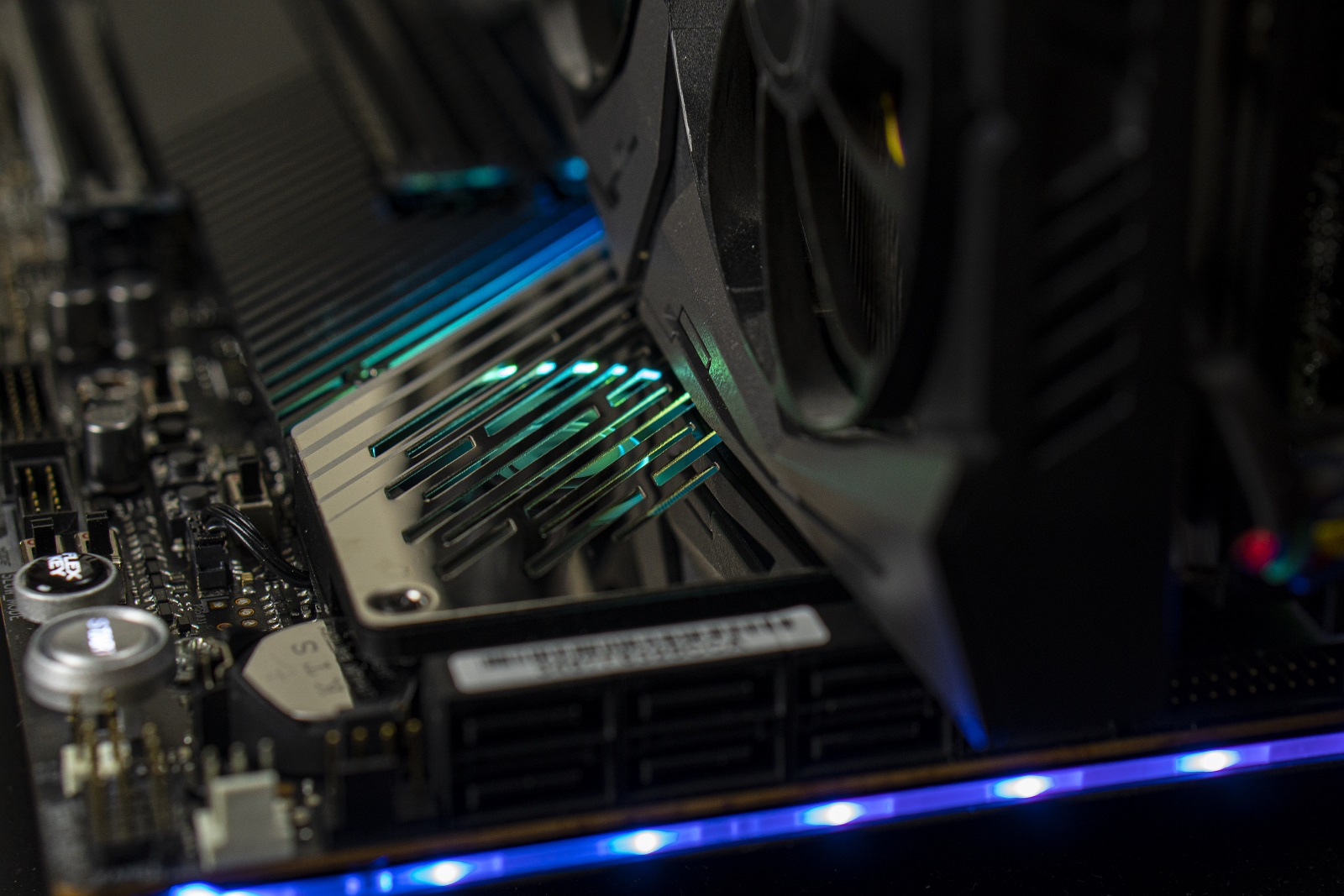

Чипсеты AMD TRX40 и X570 доказали, что активное охлаждение им не повредит. С помощью KSB0405HB и металлического радиатора отводится тепло от микросхемы логики.
![](/upload/iblock/439/439d3c5a9304e5c6138e736df7ca1ed1.jpg)

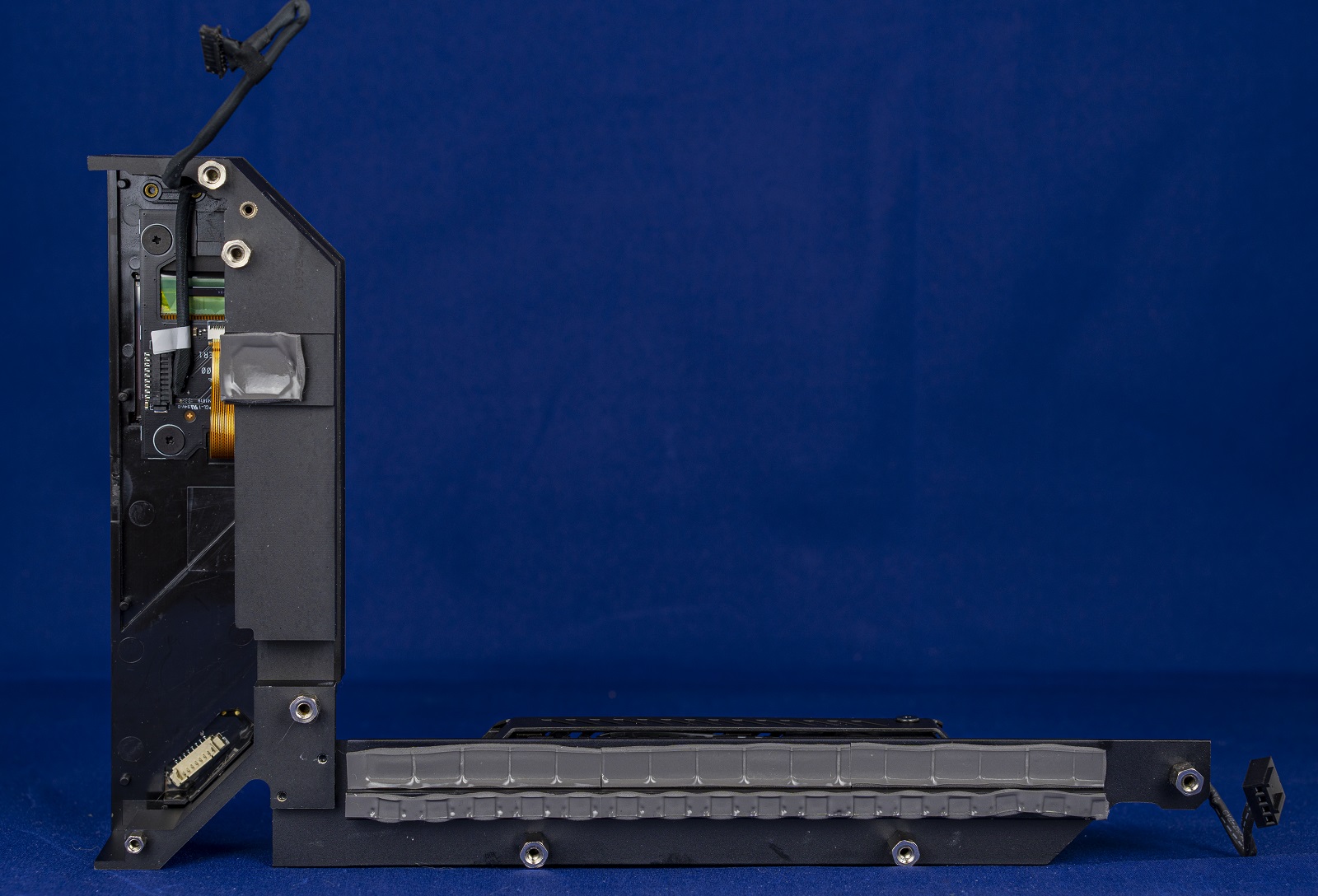

Отдельный модуль отвечает за подсветку и синхронизацию с AURA.
![](/upload/iblock/400/400b269cd83bcc4897a8eced25c69146.jpg)

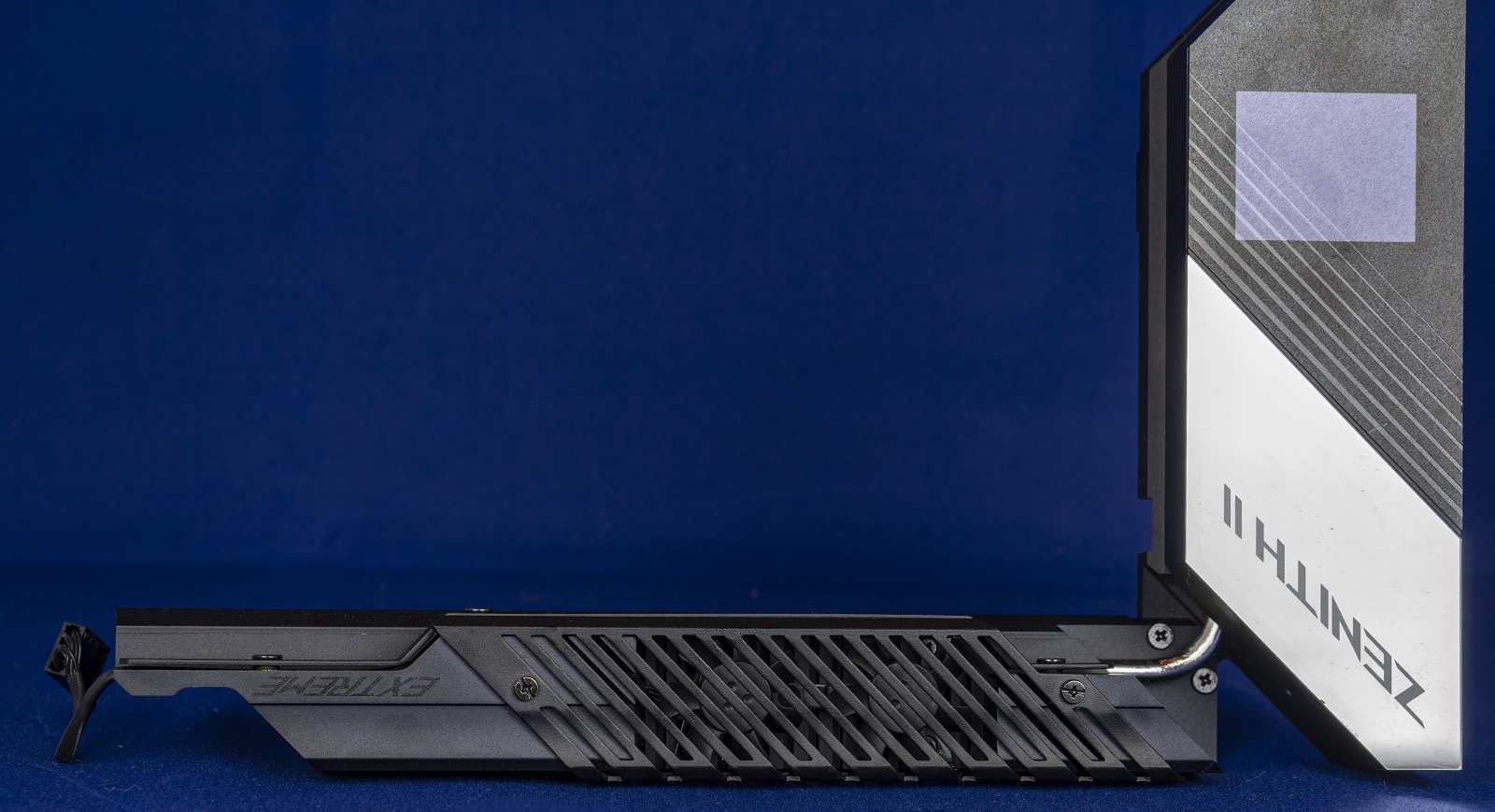

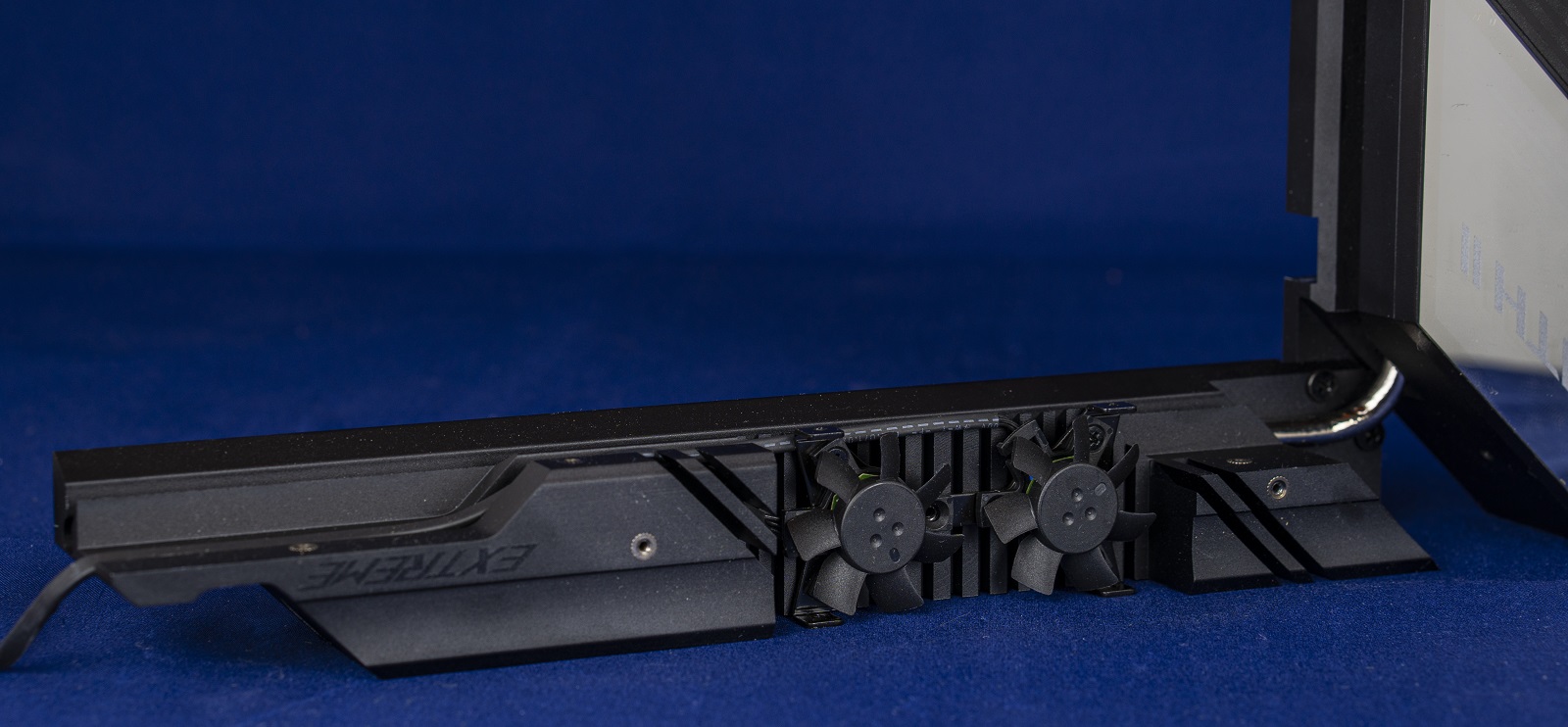

От подсистемы питания CPU и Aquantia AOC107 тепло отводится на два металлических радиатора, которые соединены и пронизаны одной тепловой трубкой.
![](/upload/iblock/ecd/ecd9f2289463ac6f37ea03a55451a6c6.jpg)
![](/upload/iblock/16e/16e13acb53acf43550dc60e7ed851ef2.jpg)
В верхнем радиаторе присутствует посадочное место для двух небольших вентиляторов.
Возможности BIOS

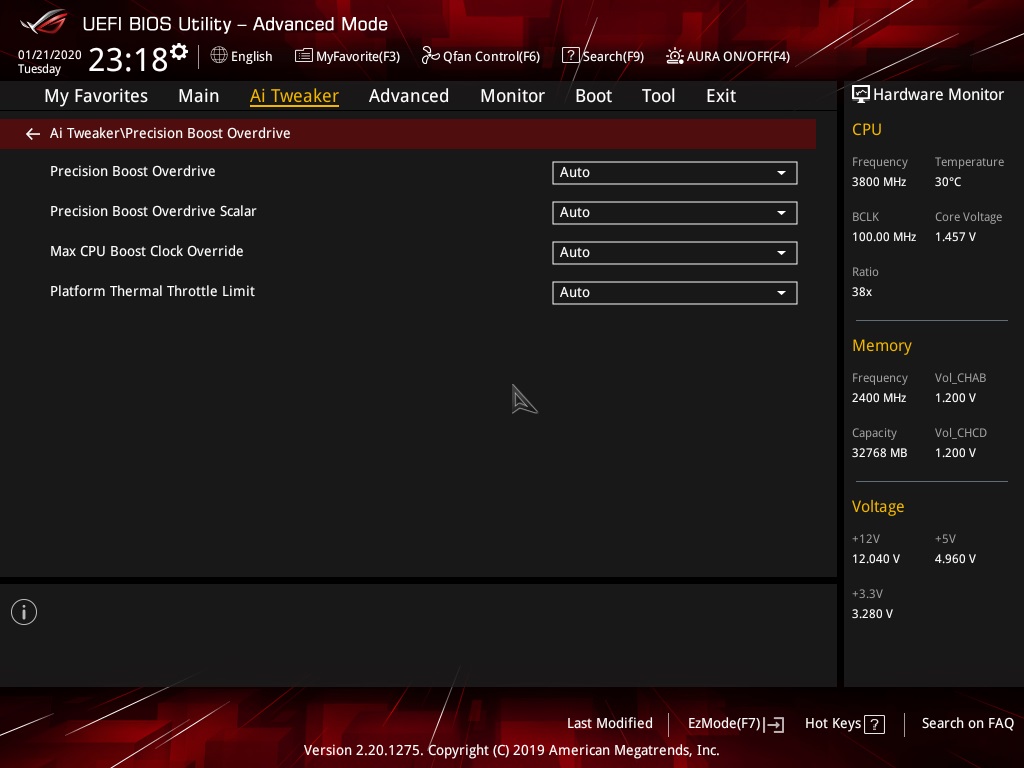

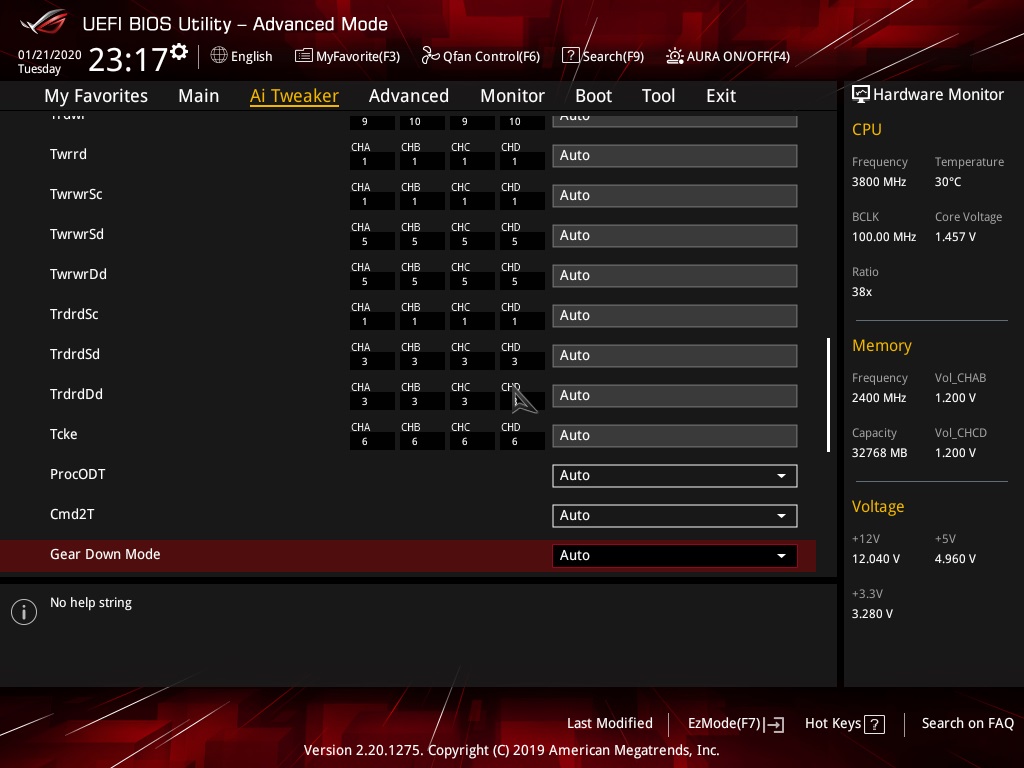

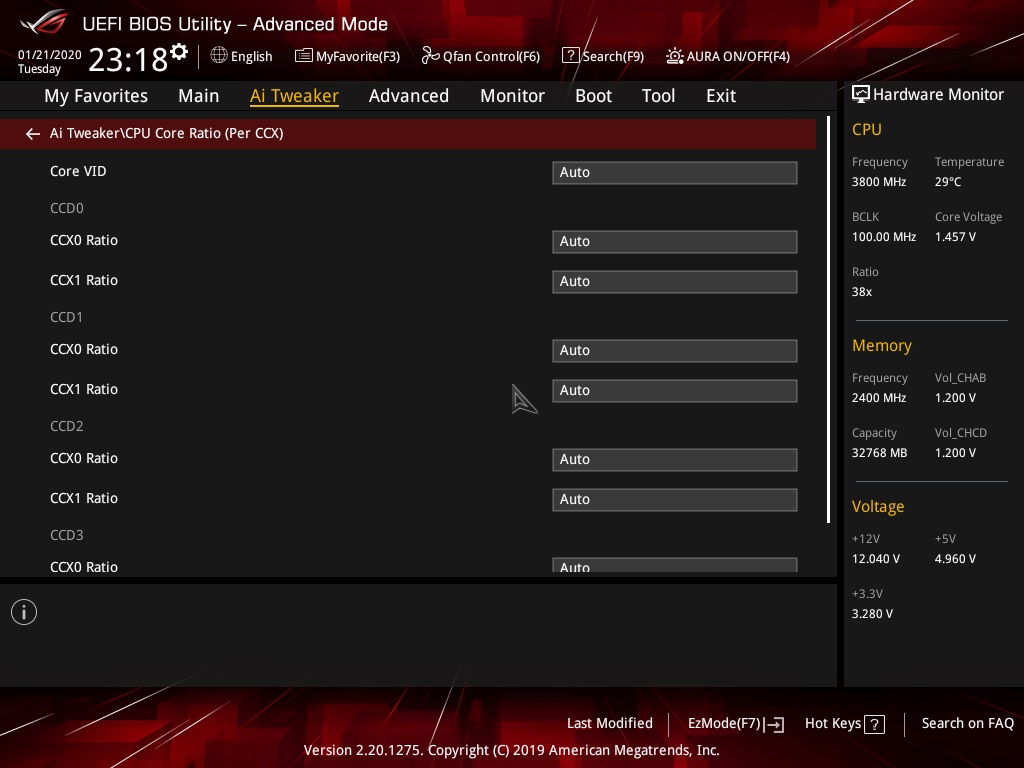

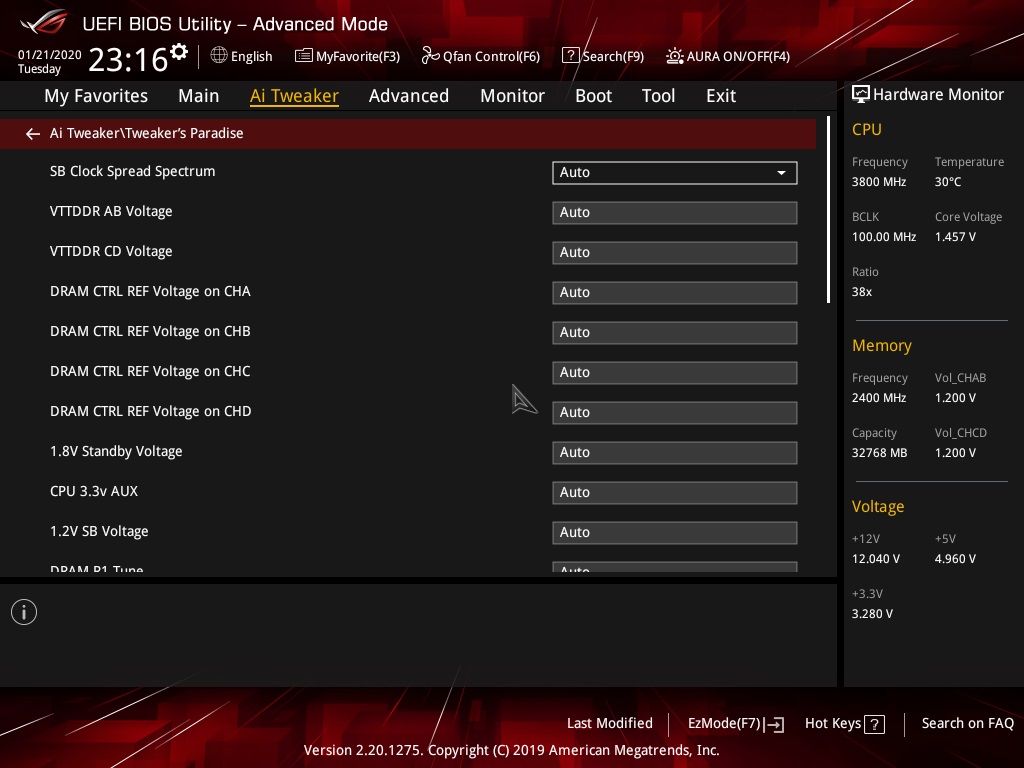

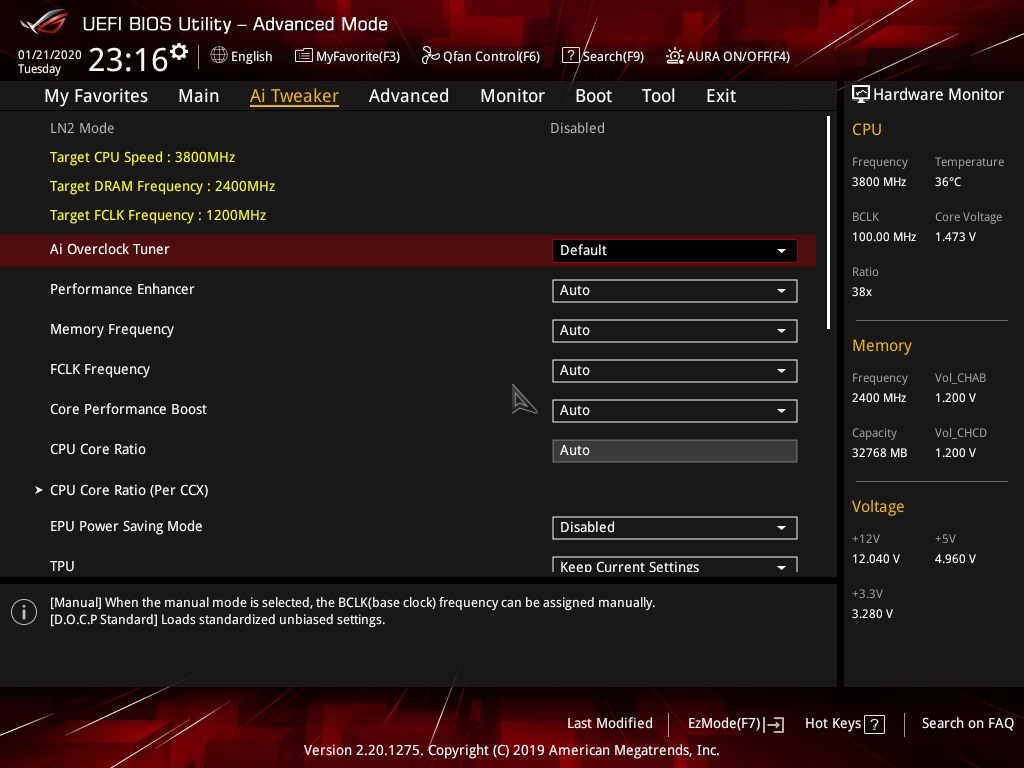

UEFI Zenith II Extreme выполнен в знакомом стиле материнских плат ROG. С первого взгляда даже не понятно, что за серия перед нами.![](/upload/iblock/152/152ff1bdbf227cfa273a6ce86685a492.jpg)
![](/upload/iblock/bd1/bd1cd53a36dfa9225e0ef2aab00701bb.jpg)

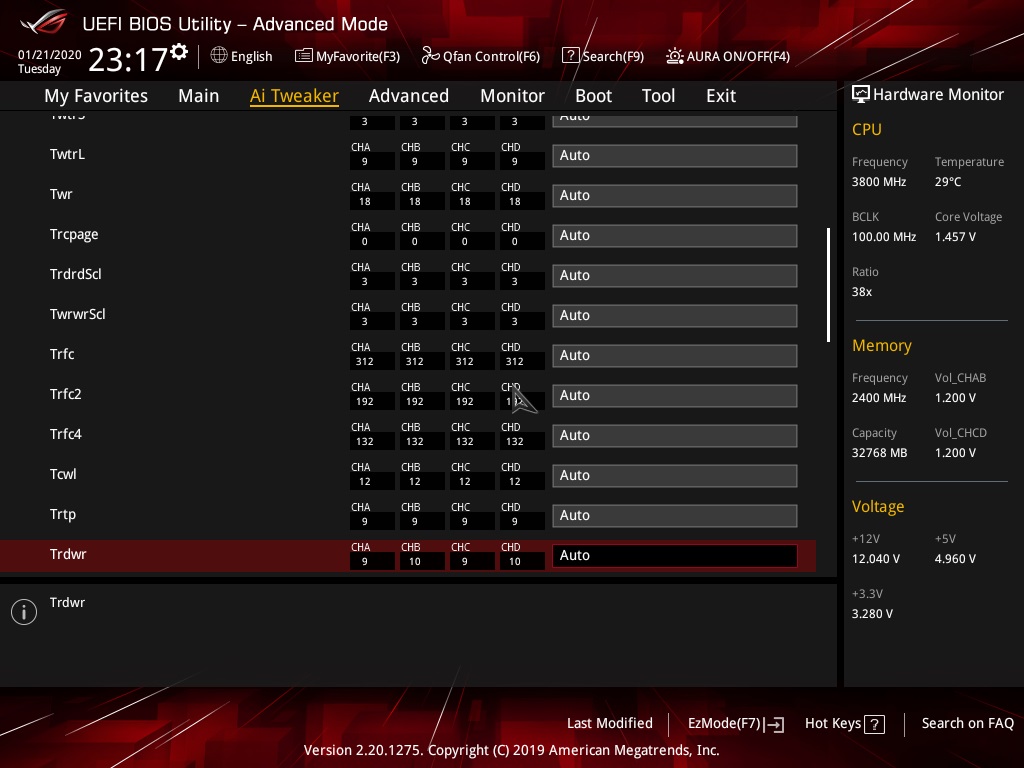

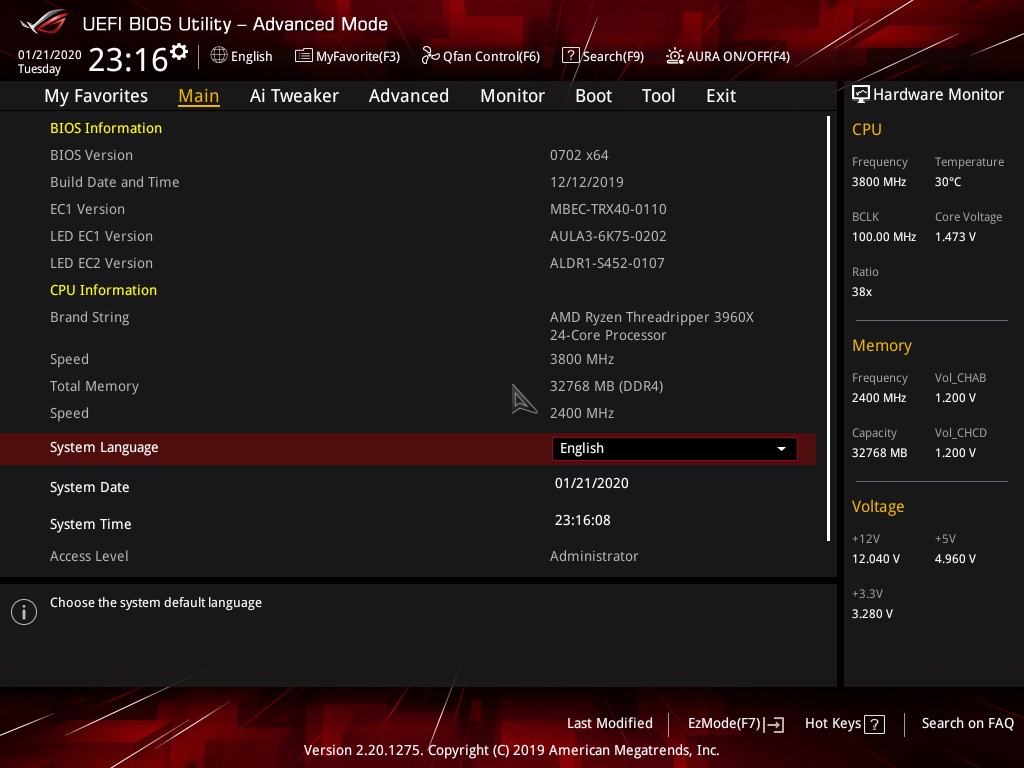

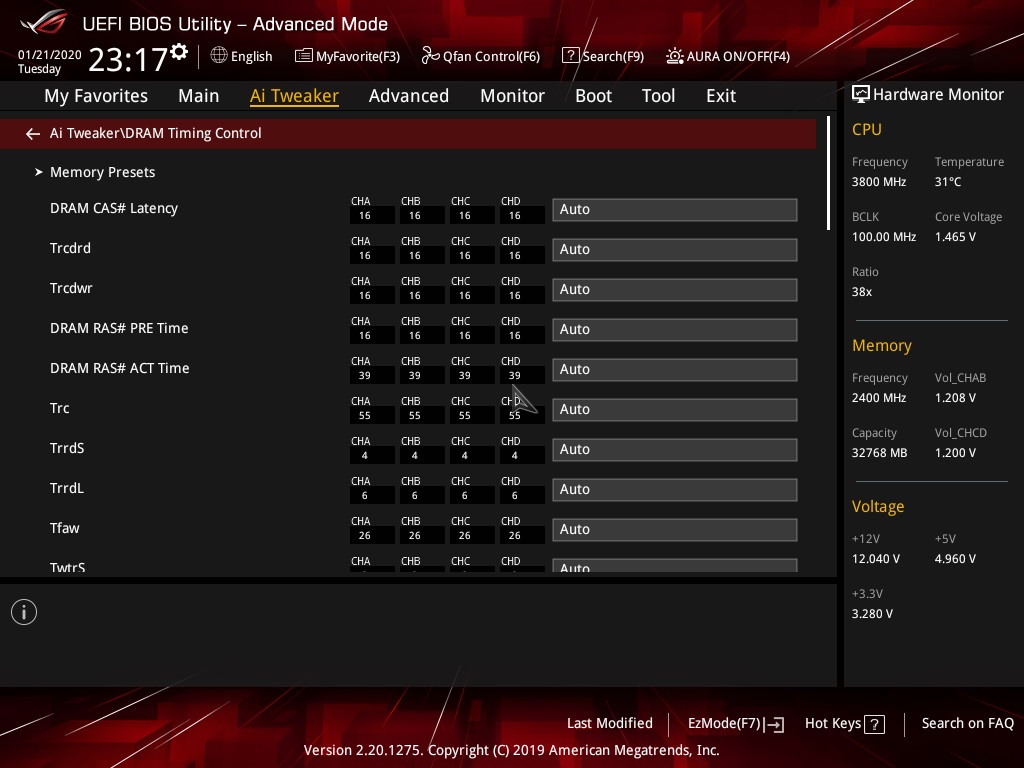

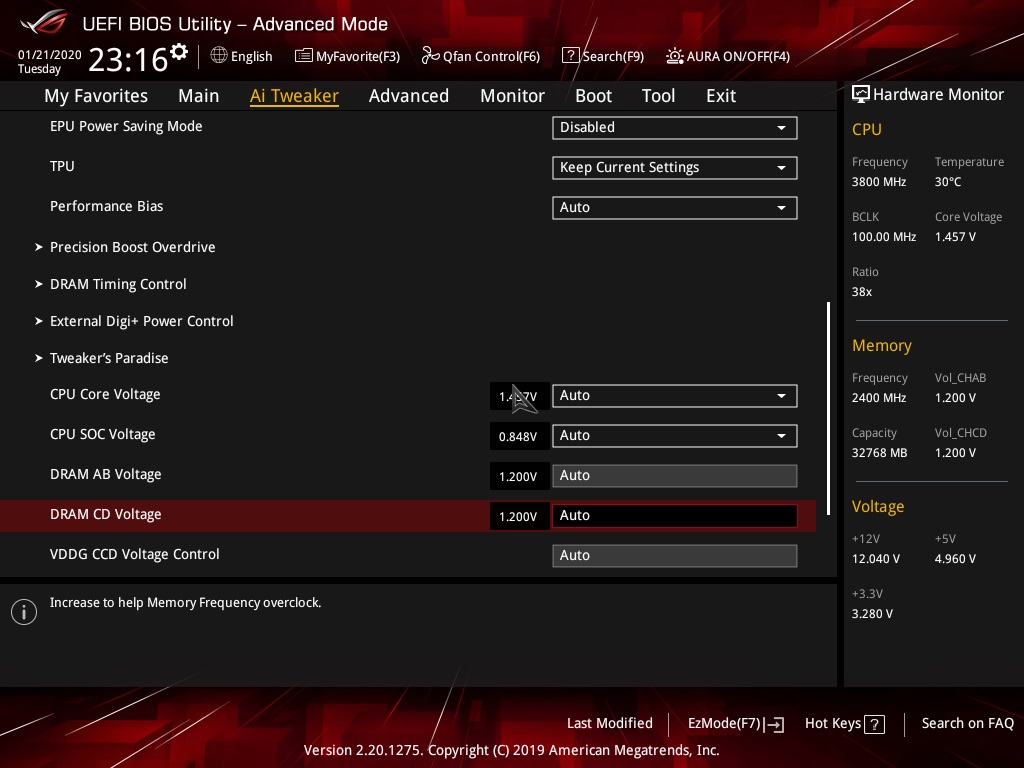

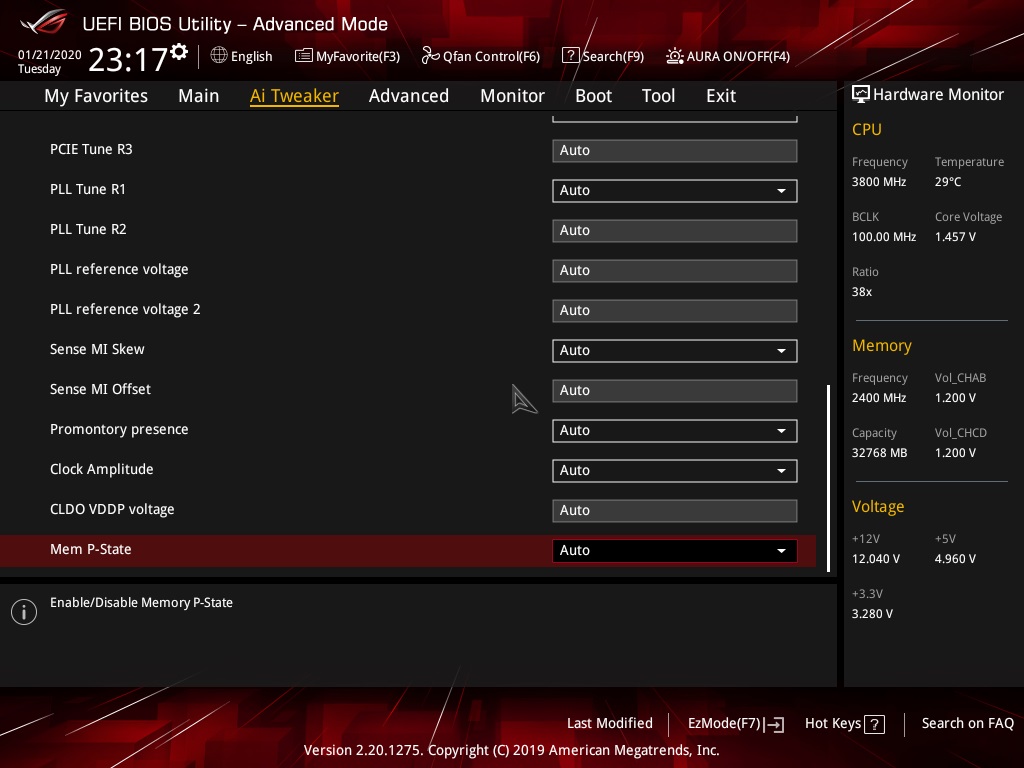

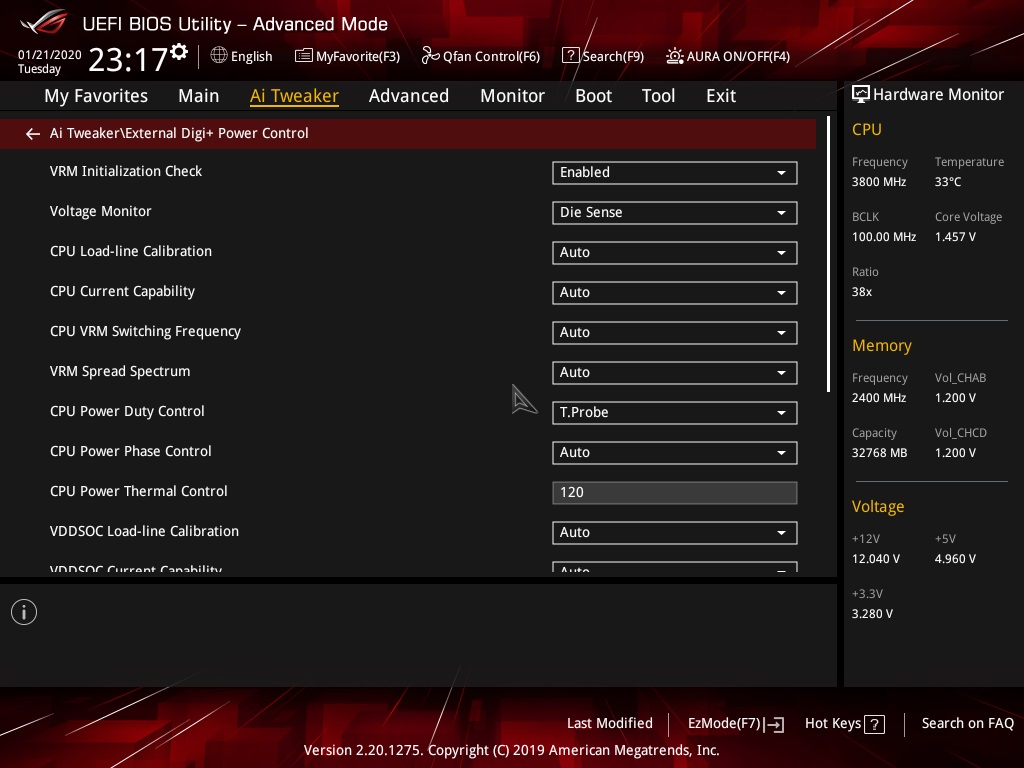

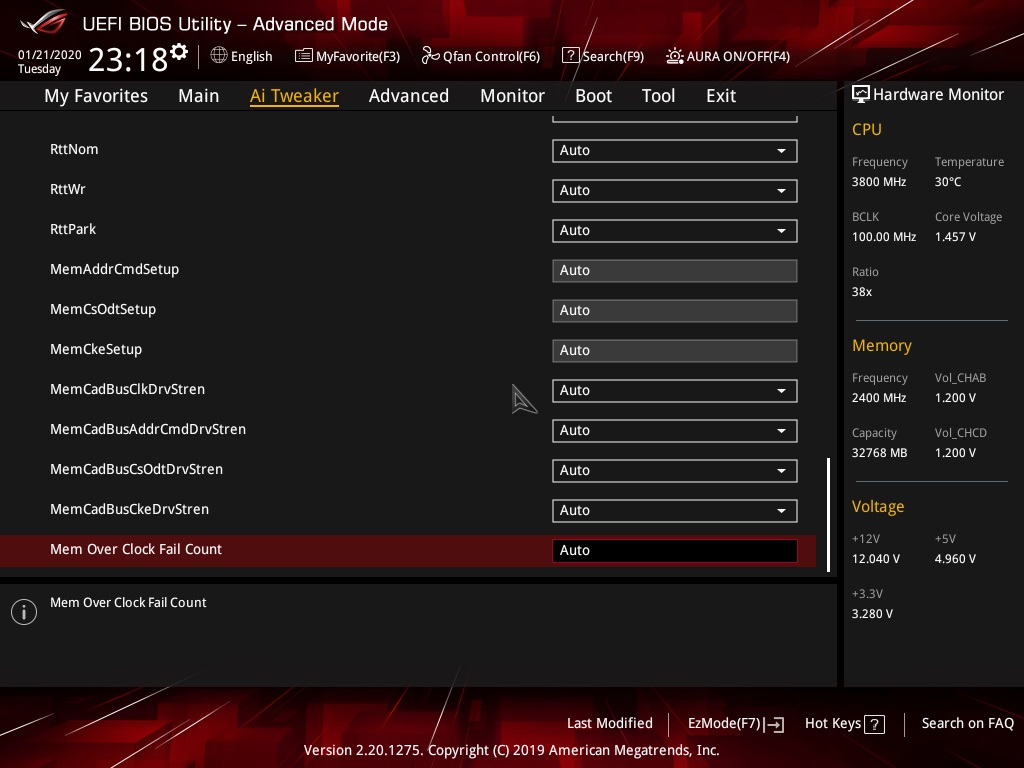

Вкладка Main как раз хранит данные о комплектующих, которые будут участвовать в тестировании. AI Tweaker - основная вкладка для разгона и настройки ядер, SoC и памяти DRAM: напряжения, частоты, тайминги и многое другое.
![](/upload/iblock/ef2/ef2030375857362827e1c682ee271001.jpg)
![](/upload/iblock/15b/15b3cebfafb9783a0605641fce4c4fbc.jpg)
![](/upload/iblock/b26/b26e97586b7b1b9fdd73f0b1ffb6ce61.jpg)
![](/upload/iblock/5a5/5a5727e1b9e443bd192ba2e071a70dc4.jpg)
![](/upload/iblock/0ce/0ce046e677e25f61758e5e1f7901b85b.jpg)
![](/upload/iblock/795/795d43bf86a0b38dacd85dc1169a46fc.jpg)
![](/upload/iblock/125/125832bff938b10c395f57553aaa0af0.jpg)
![](/upload/iblock/239/23936ddcca698cfd7b3c7ccc5e7f17b8.jpg)
![](/upload/iblock/5e0/5e0799fde8c1b78865768ee4258d649b.jpg)
![](/upload/iblock/d30/d307929656c41710a4a914d77864f474.jpg)
![](/upload/iblock/aa3/aa31a0f50bad7563f1b6fd3ee4150142.jpg)
![](/upload/iblock/935/9350adbe2bbd5b71b2a23e19538f96e6.jpg)
![](/upload/iblock/66b/66b8d3ef3e0447aa983ac0c7b58549dc.jpg)

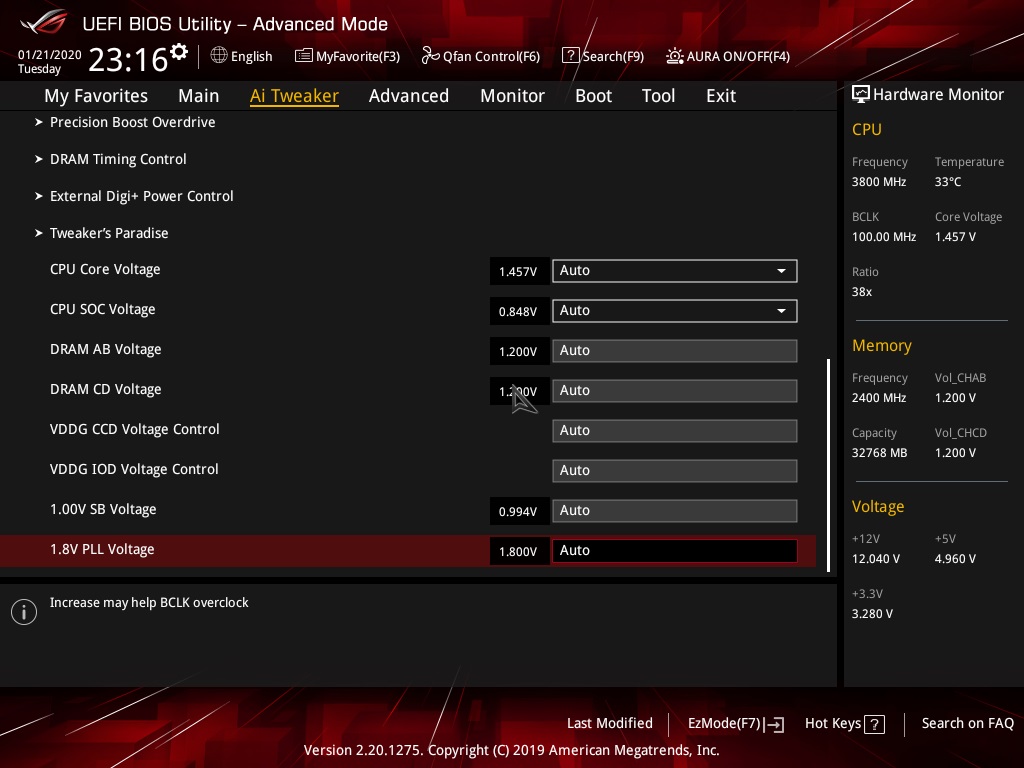

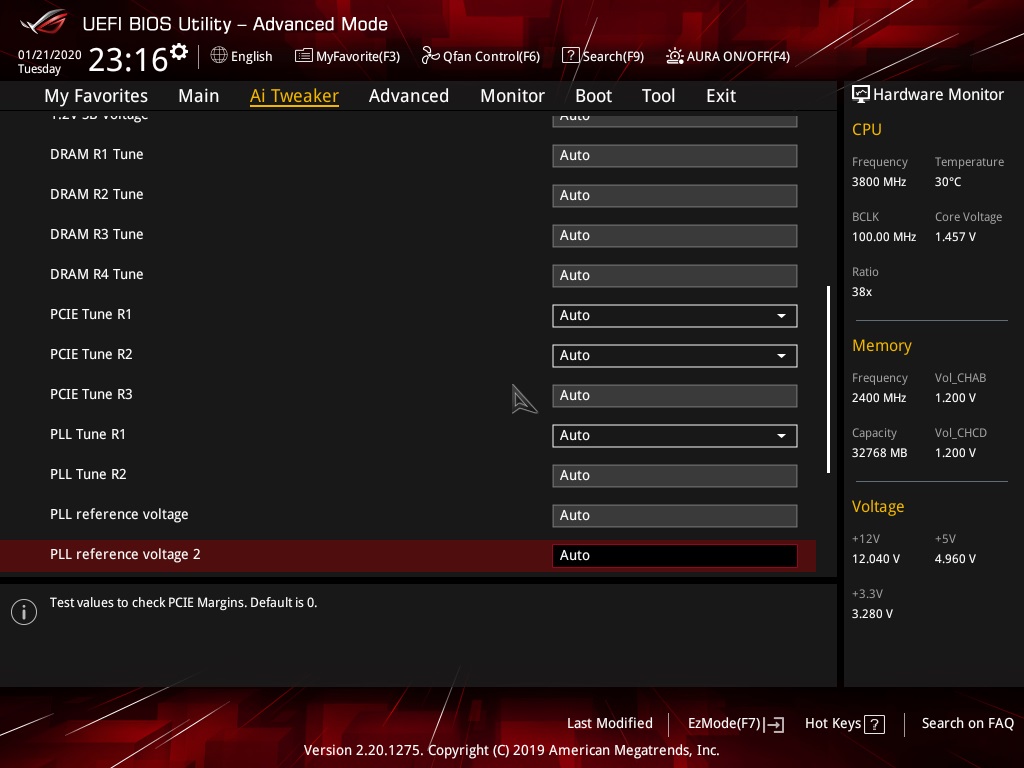

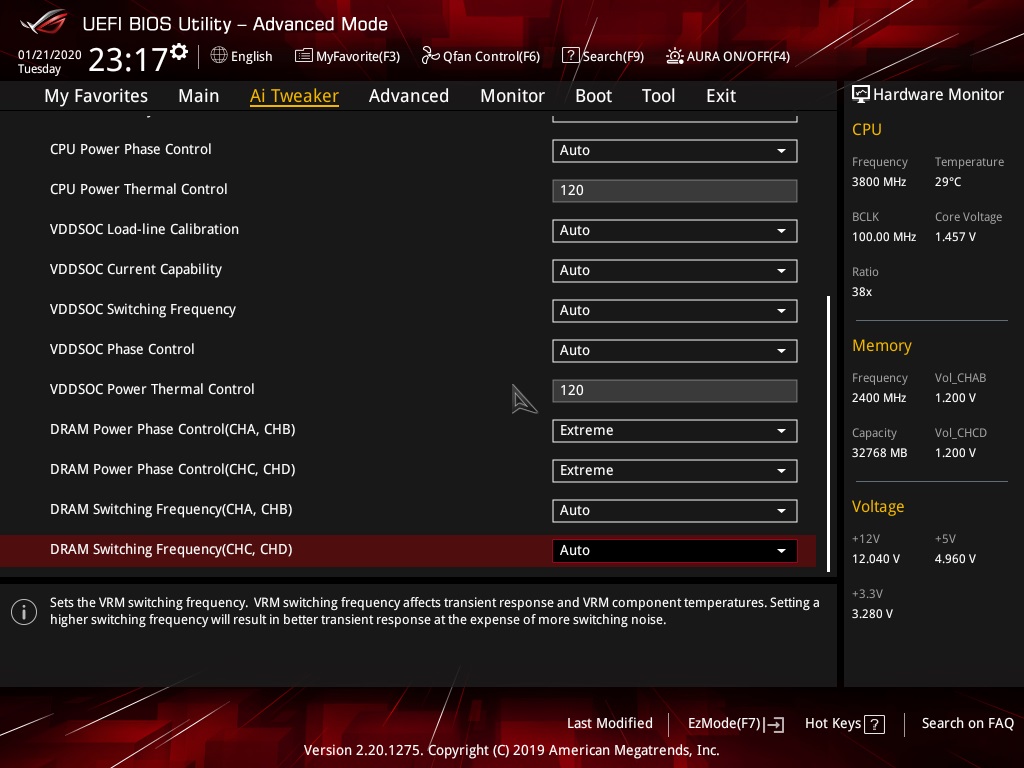

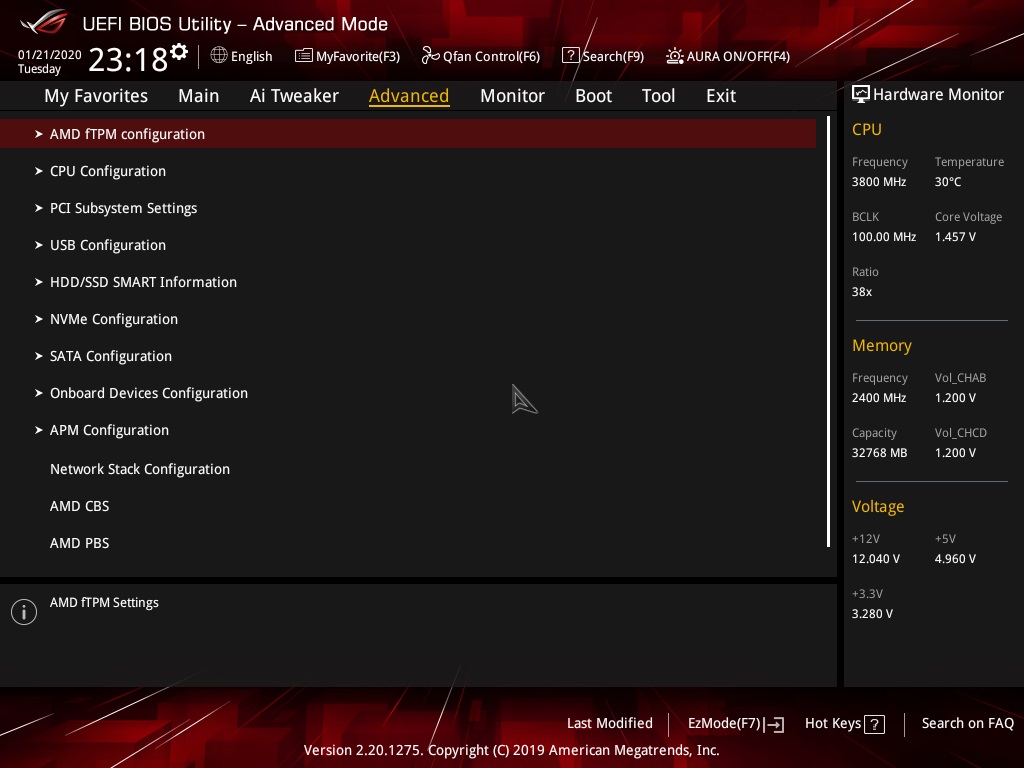

Но не стоит пугаться огромного количества настроек: если вы не спешите достигнуть вершин оверклокинга со стаканом азота, то большая часть параметров так и останется в Auto. И всё прекрасно будет работать.
![](/upload/iblock/efe/efe211899a905d9c50cdd40455e7fe2b.jpg)

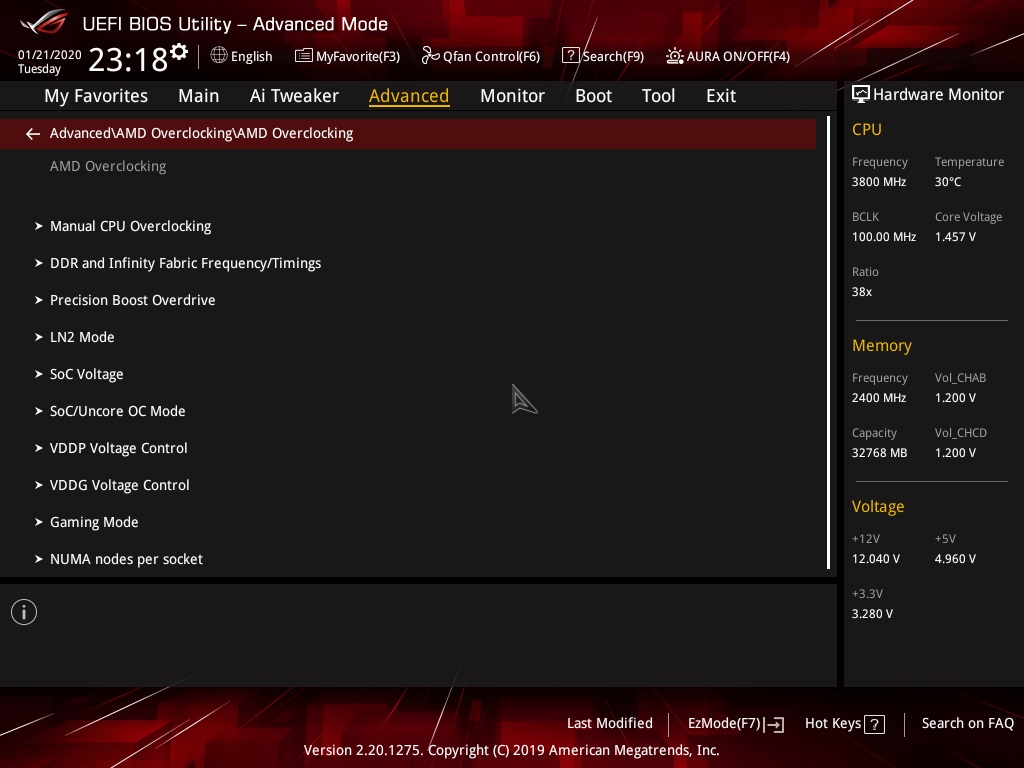

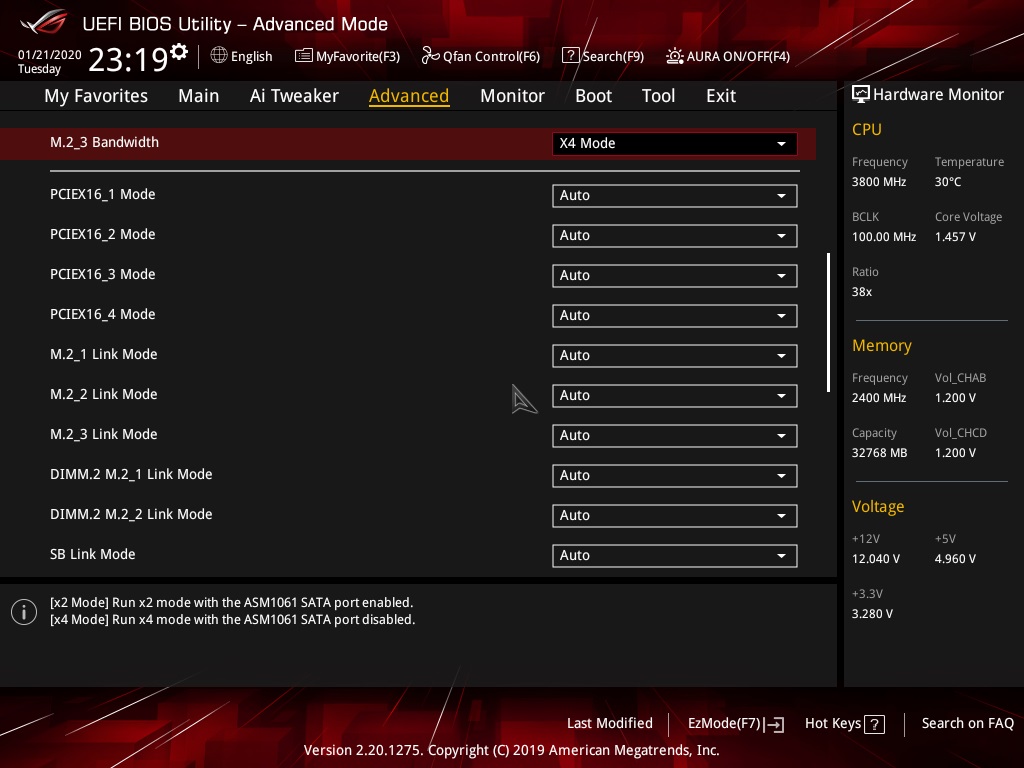

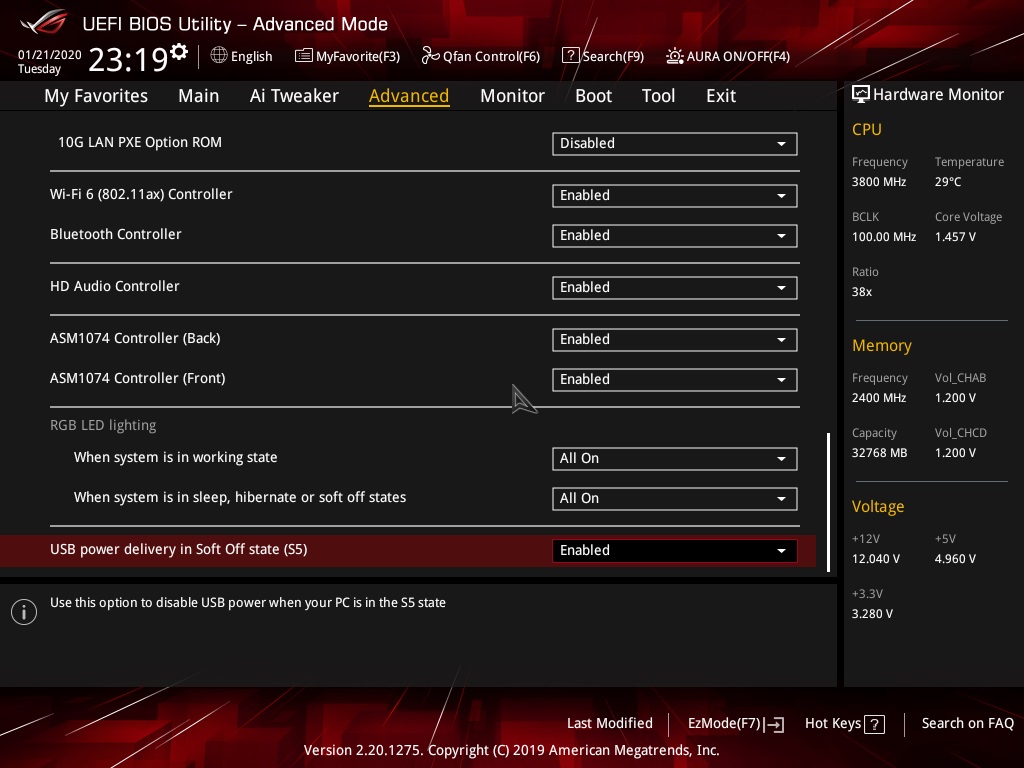

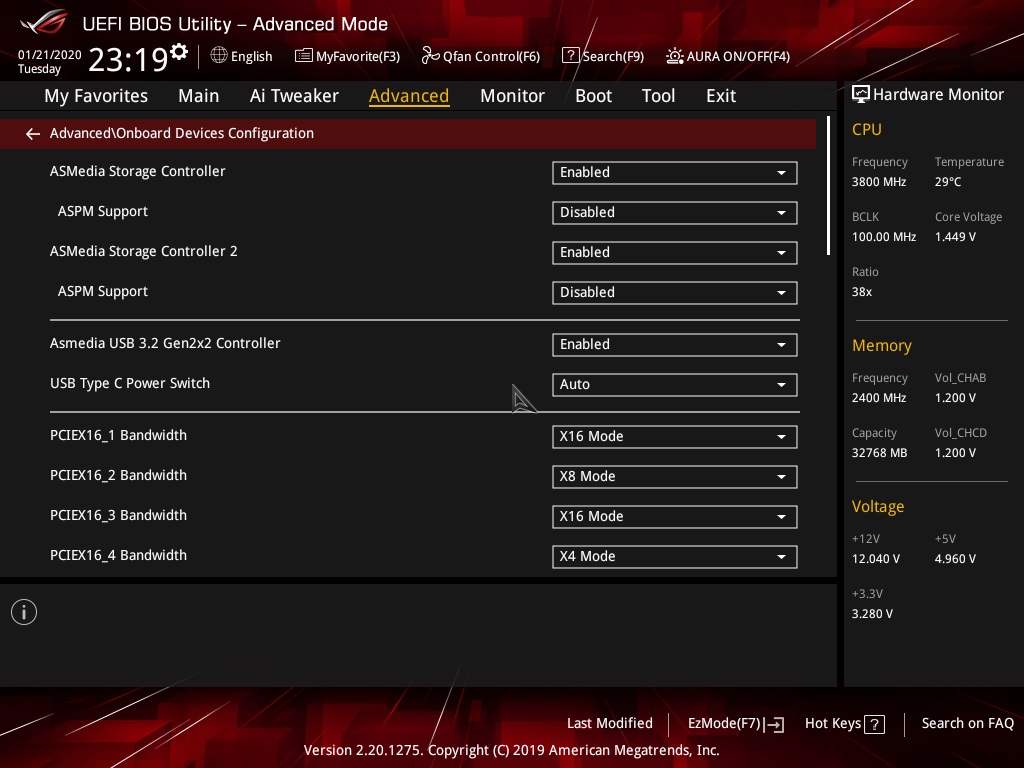

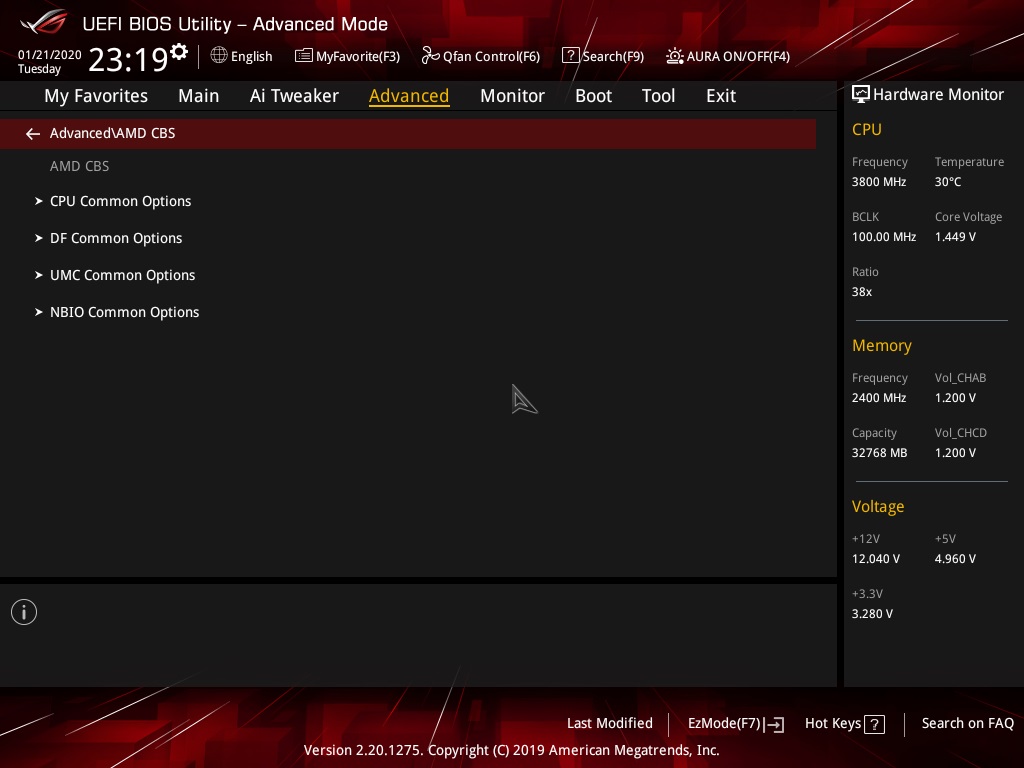

Advanced позволяет настроить периферию, чипсет, набортные "фишки", а также произвести манипуляции с CBS и PBS.
![](/upload/iblock/251/251819e2331207065049eab8ccaf9427.jpg)
![](/upload/iblock/bf3/bf304560dd4bcf7de0b4218d80b1ef0a.jpg)
![](/upload/iblock/c02/c02427a7f0a0140c5afbbccf96262a77.jpg)
![](/upload/iblock/108/10858e437c12372fd19f2f1d296755bb.jpg)
![](/upload/iblock/c5b/c5b791fea61d5660f03a108024fc0dcc.jpg)

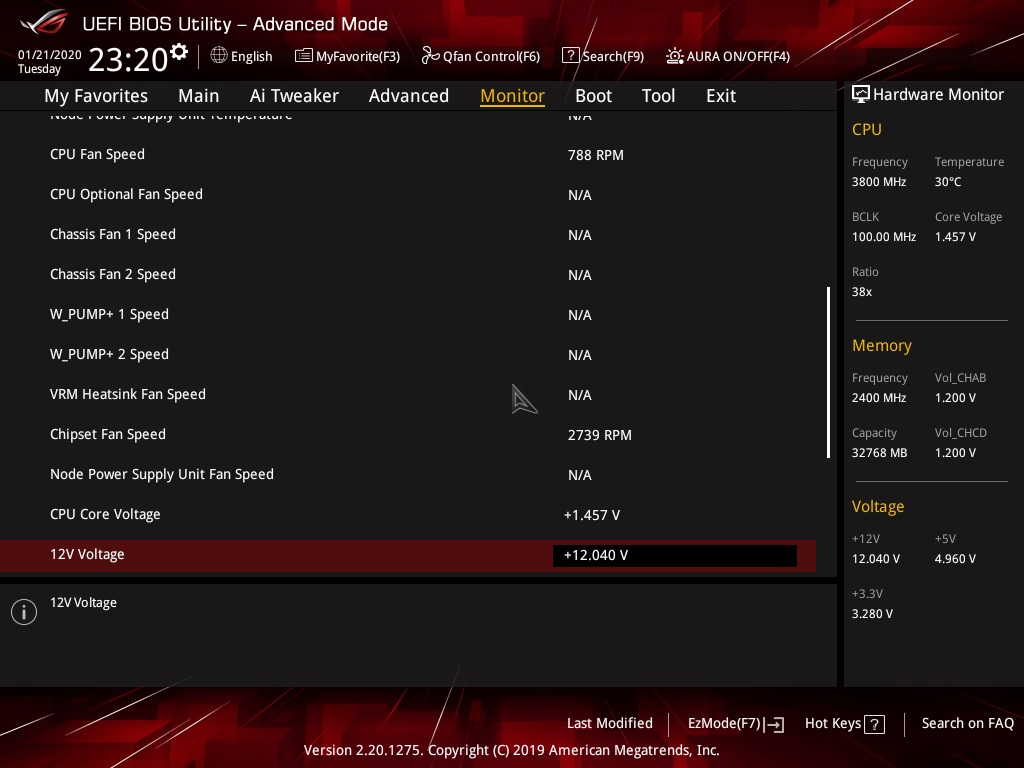

Но и данный раздел покорит далеко не каждый.
![](/upload/iblock/a6e/a6ec8e36f55b189fa65d92fb1b32d67f.jpg)
![](/upload/iblock/bd5/bd5b752700517cf30b89ecb87091eb7a.jpg)

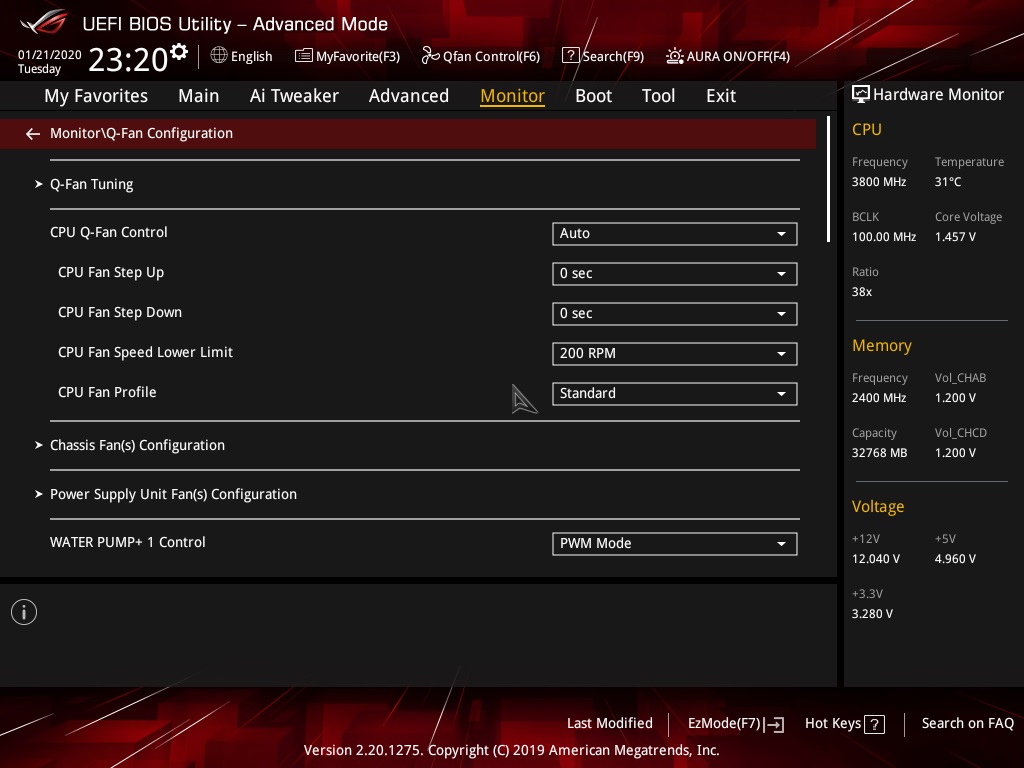

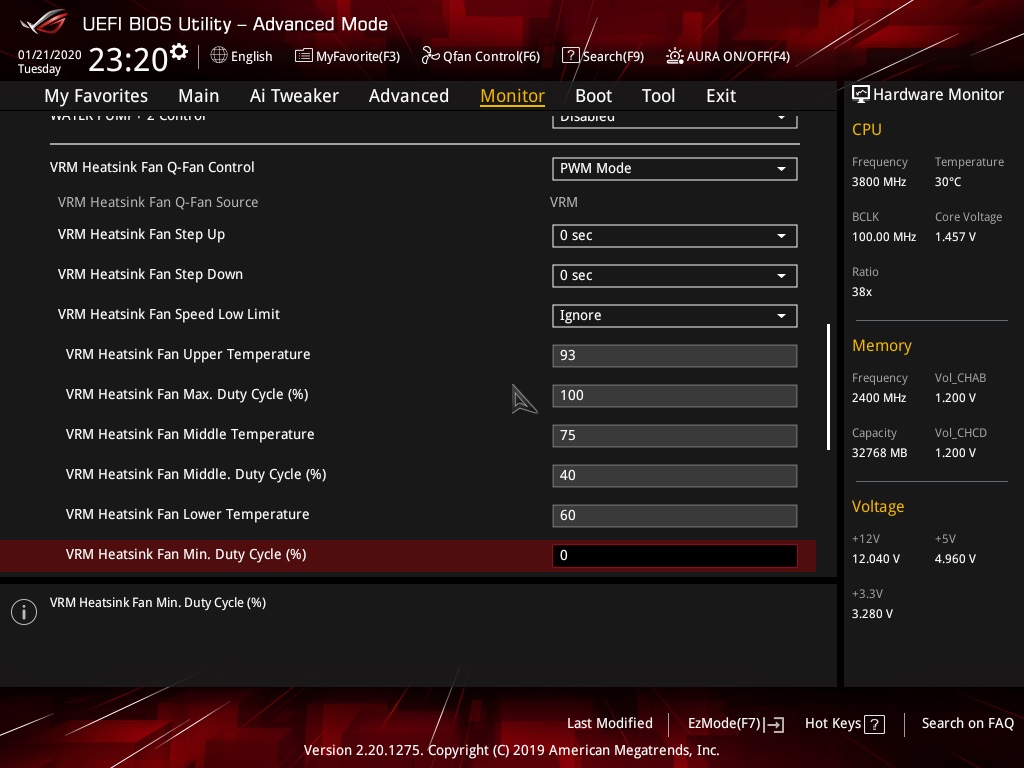

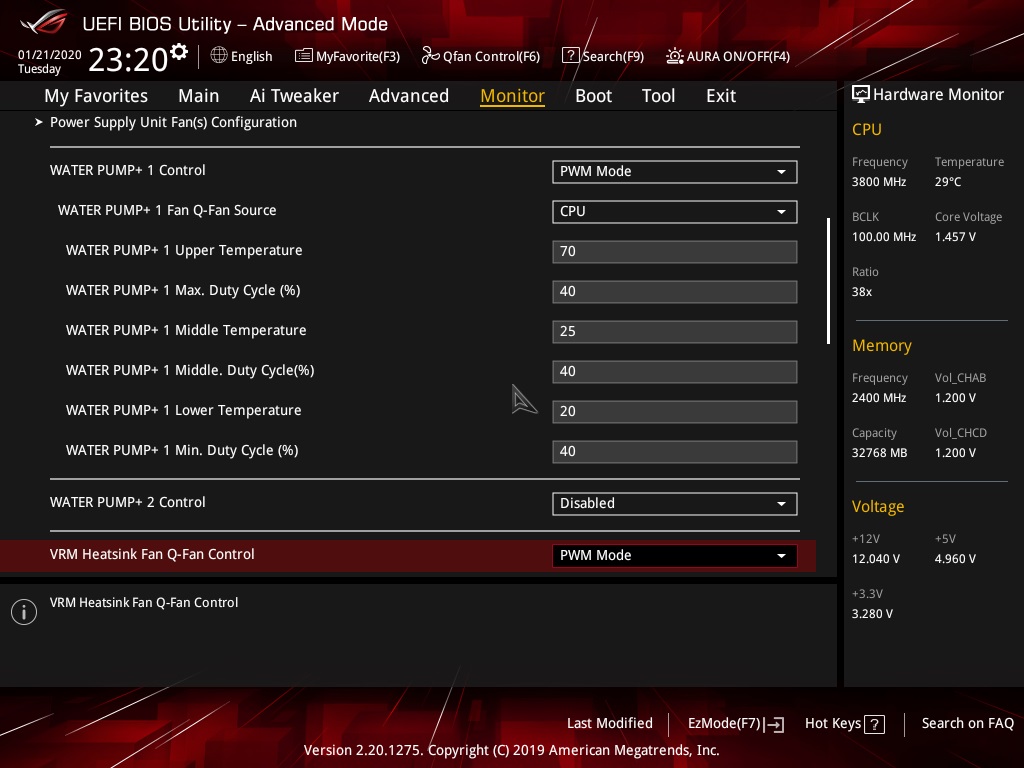

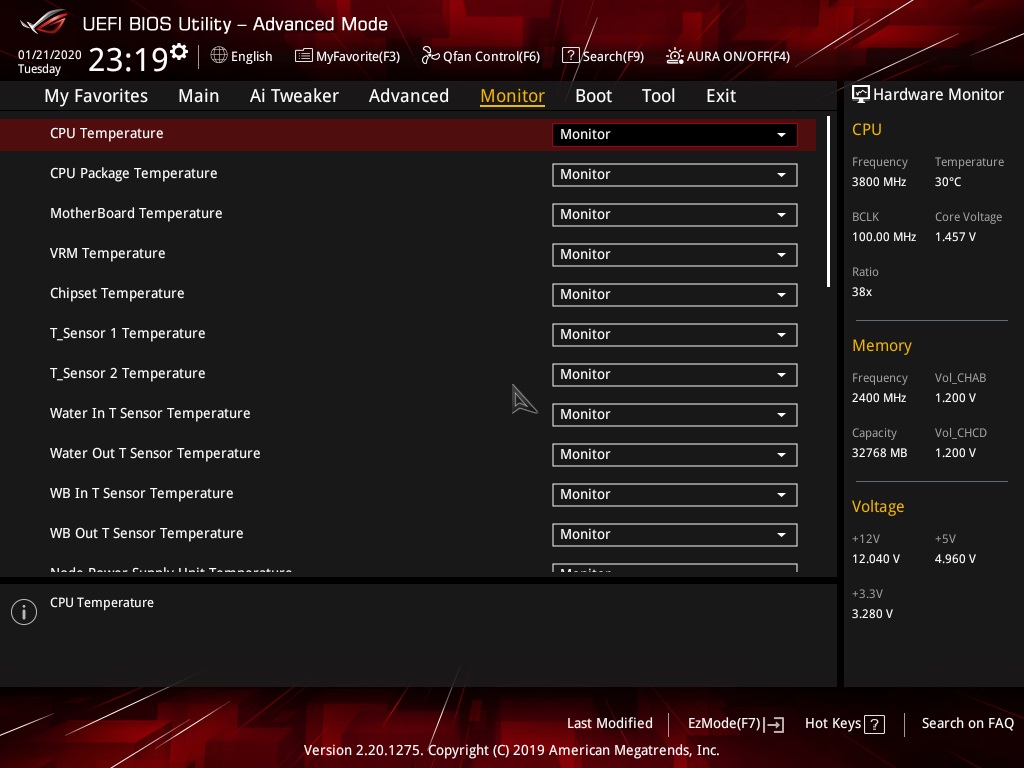

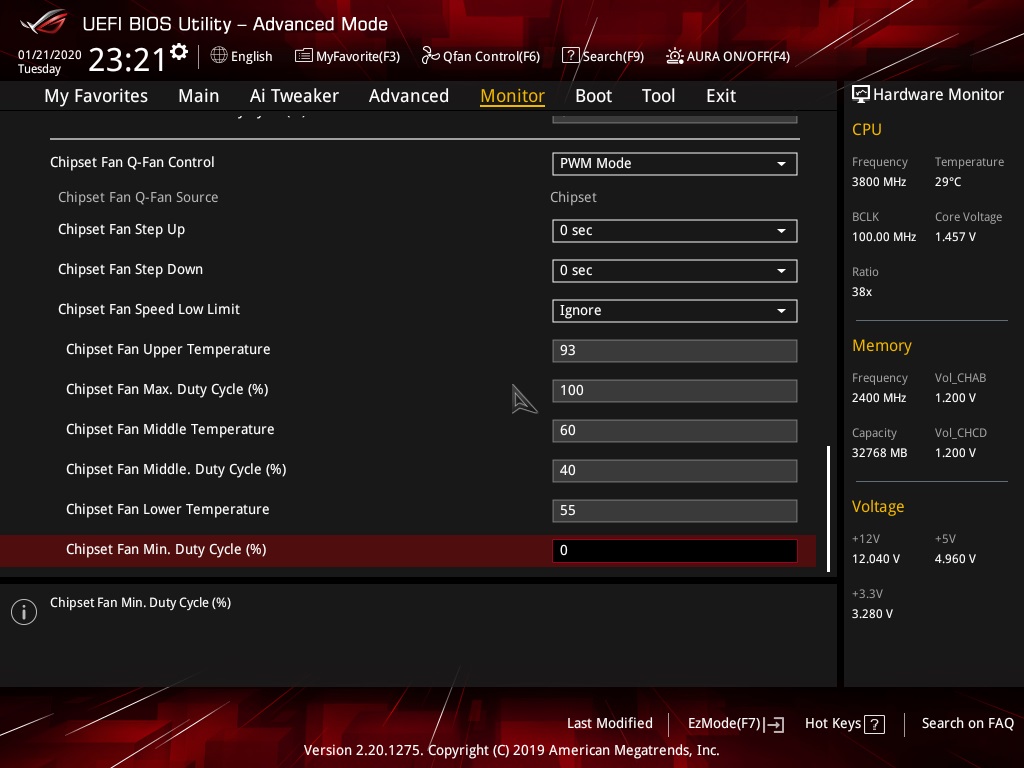

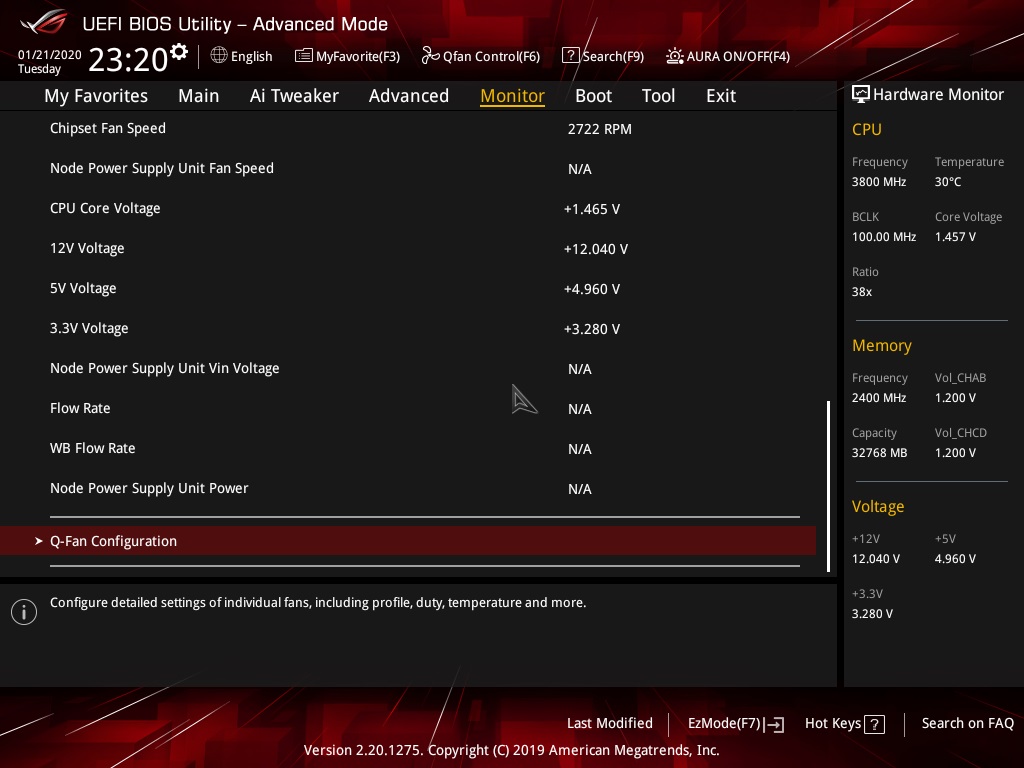

В Monitor можно наблюдать показатели датчиков температур и вращения вентиляторов/ помп, а также произвести тонкую настройку системы охлаждения. Последнее можно сделать и в более приятном графическом интерфейсе Q-Fan Control (можно открыть с помощью мыши или нажатия на F6).
![](/upload/iblock/60d/60dd4d064538a72cf02365a54a4e87fb.jpg)
![](/upload/iblock/c03/c032ed807bf2b171c21874135a2e7d77.jpg)
![](/upload/iblock/e66/e66f9cbfc601acfbbb05eb530e8d7c99.jpg)
![](/upload/iblock/a0b/a0bf307d4eb87a27fe39bb98a6159029.jpg)
![](/upload/iblock/aca/acaaee2db6709978741b0a3ad3dfc05c.jpg)

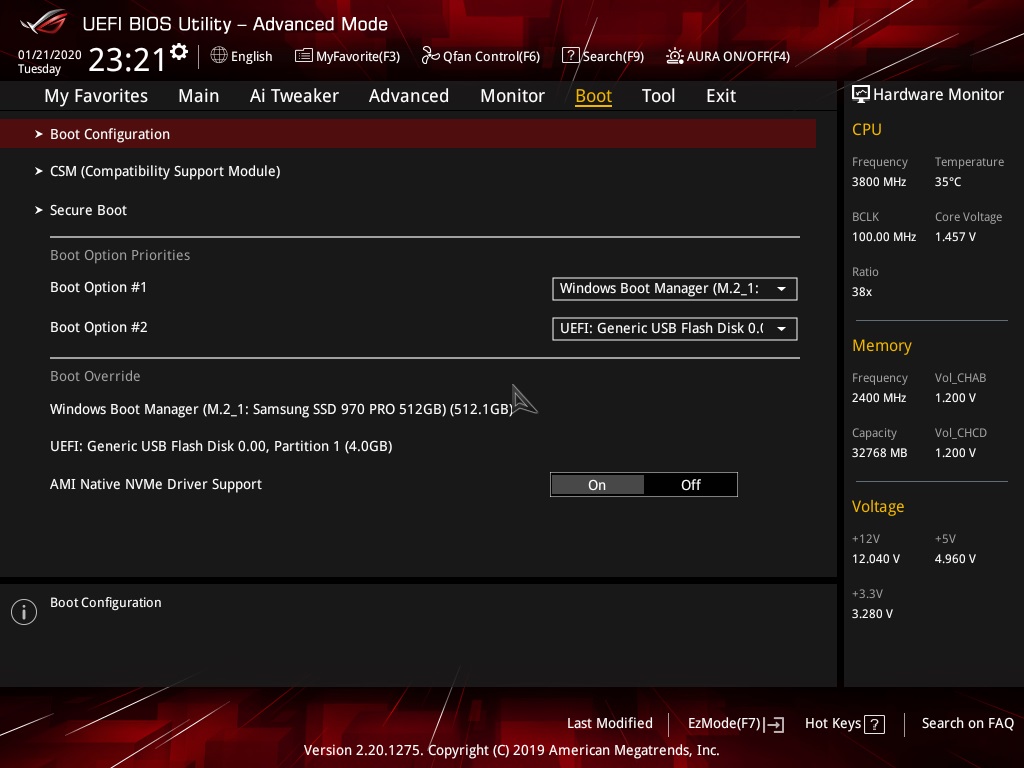

В Boot настраиваем загрузку операционной системы и начальную инициализацию материнской платы.
![](/upload/iblock/00f/00fea60df59cd86e69a030998f19ff9e.jpg)
![](/upload/iblock/c08/c08599ddacb8bce9004fbe2d48b546d3.jpg)

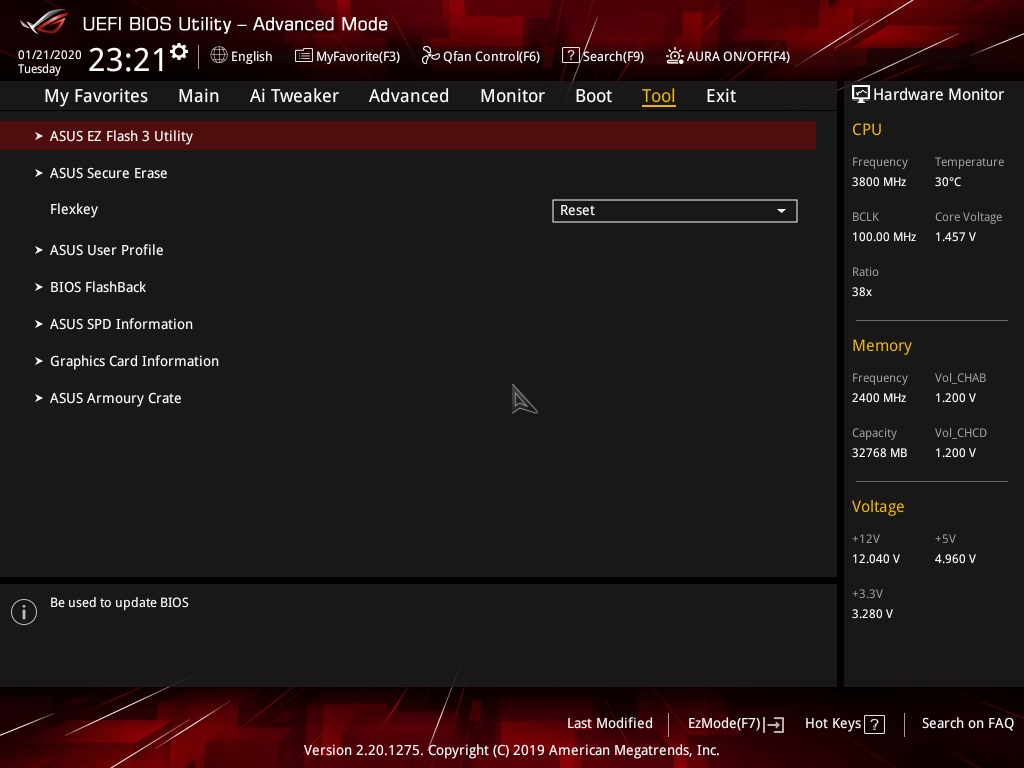

Tool позволяет обновить BIOS, сохранить профили настроек в отдельный профиль и многое другое.
![](/upload/iblock/c2c/c2cf41f7067c0d79ddde3be11c4be4d6.jpg)

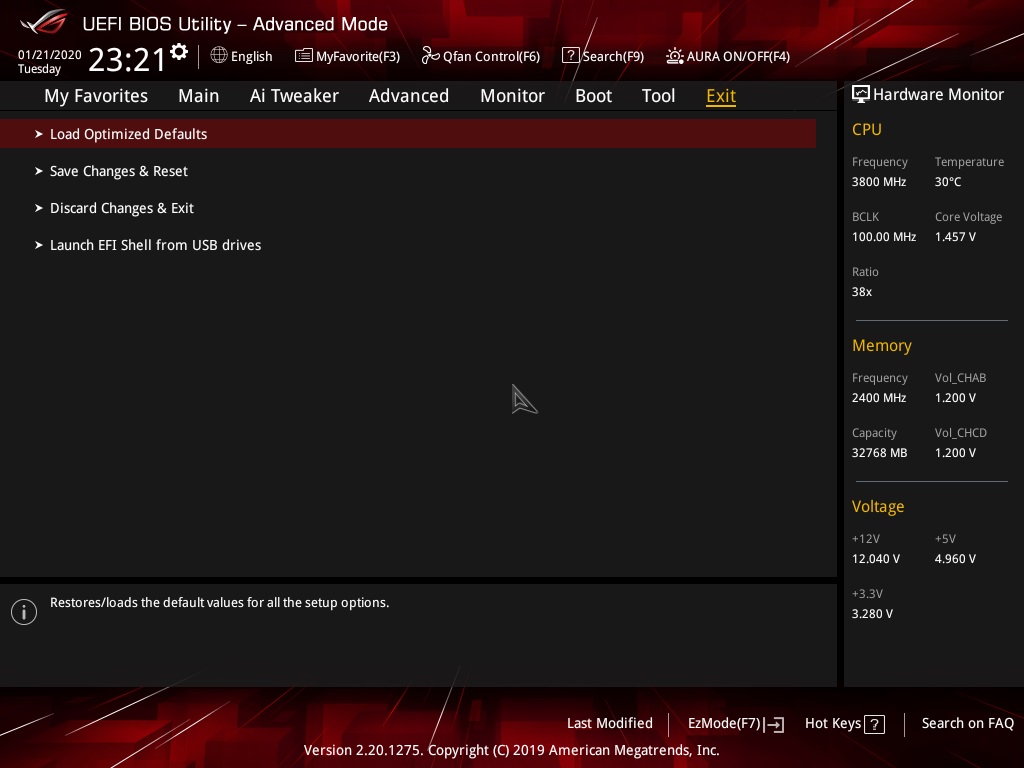

В Exit можно наконец закончить этот долгий путь.

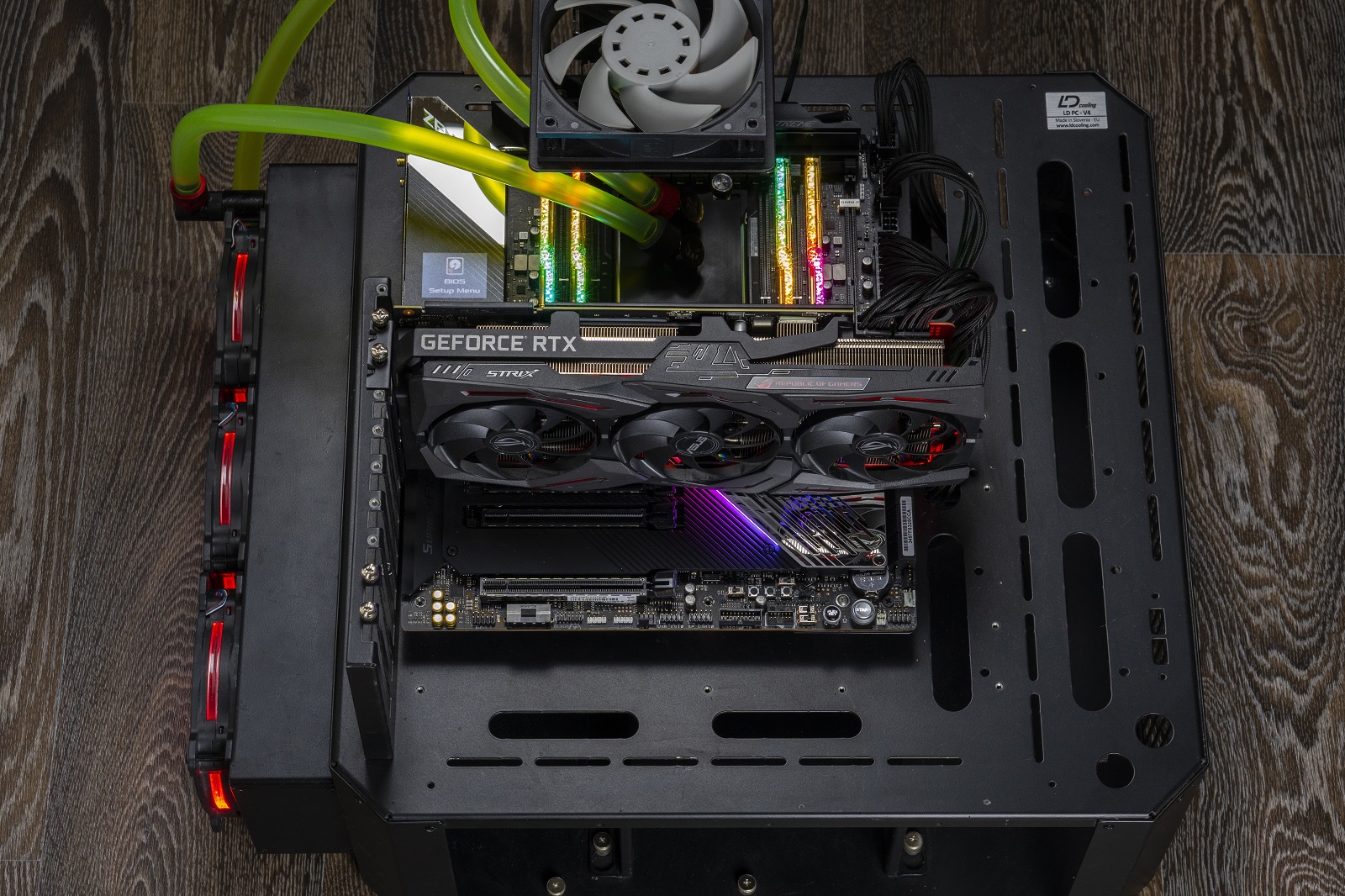

Тестовый стенд
- ASUS ROG Zenith II Extreme;
- AMD Ryzen Threadripper 3960X;
- G.Skill Trident Z Royal 4х8 ГБ;
- ASUS GeForce GTX 2080 Ti STRIX OC;
- Кастомная СВО;
- ASUS ROG-THOR-1200P;
- LD PC-V4
![](/upload/iblock/378/37888bc9d2fc7046f492a06110750c20.jpg)
Тестирование

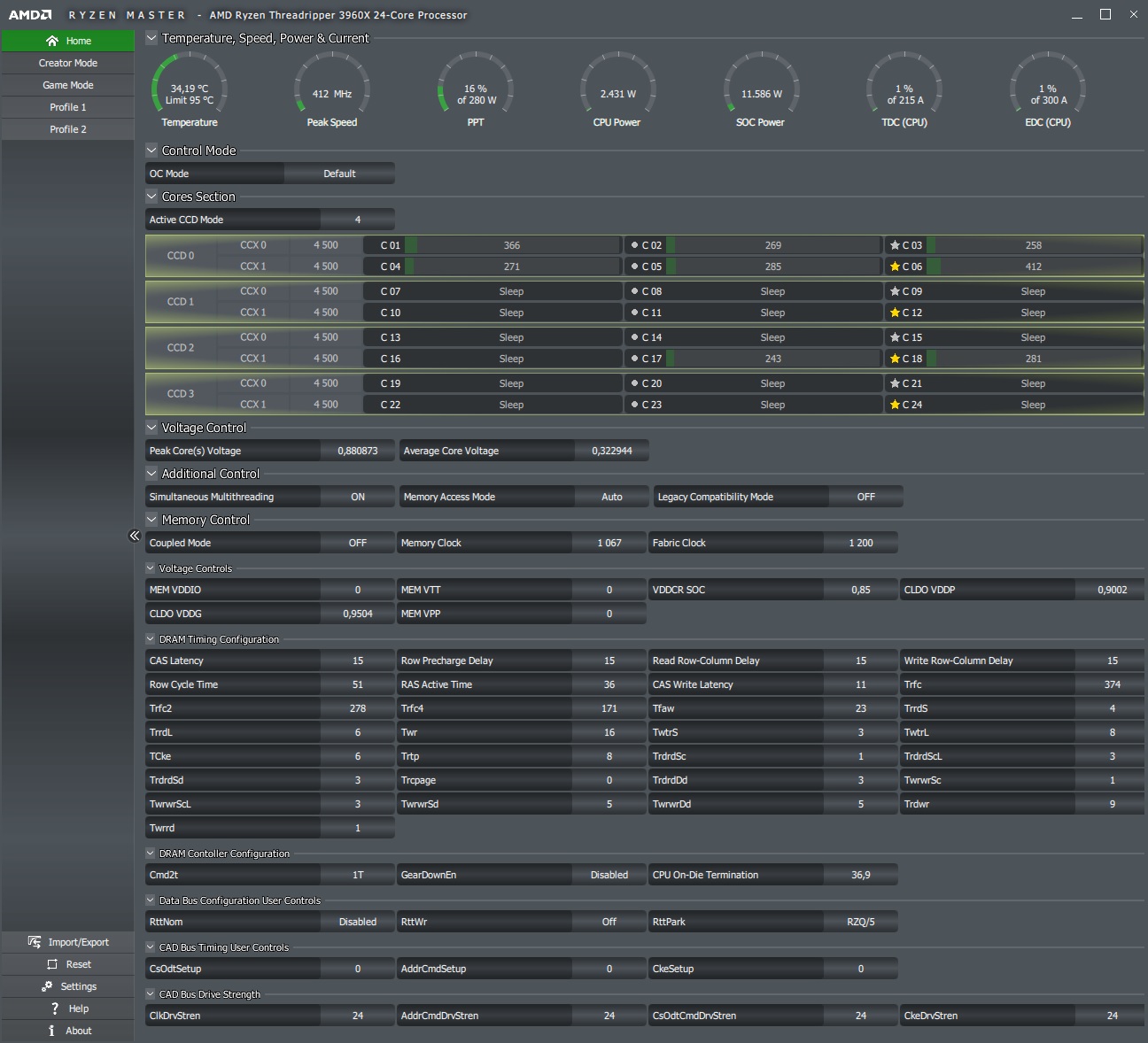

Материнская плата ROG Zenith II Extreme тестировалась с версией BIOS 0702 от 12 декабря 2019 года.![](/upload/iblock/810/8108081682176e3c7911d3847709d5a9.jpg)
Процессор AMD Ryzen Threadripper 3960X работал при полностью заводских настройках: даже XMP оперативной памяти не активировался и ее частота составила 2133 МГц.

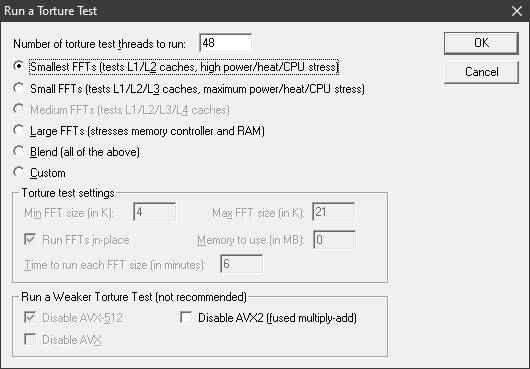

Для тестирования подсистемы питания и системы охлаждения использовался Prime95 29.8b6 на следующих настройках:
![](/upload/iblock/887/887752bb3097cd3879ae60ba48650e5c.jpg)

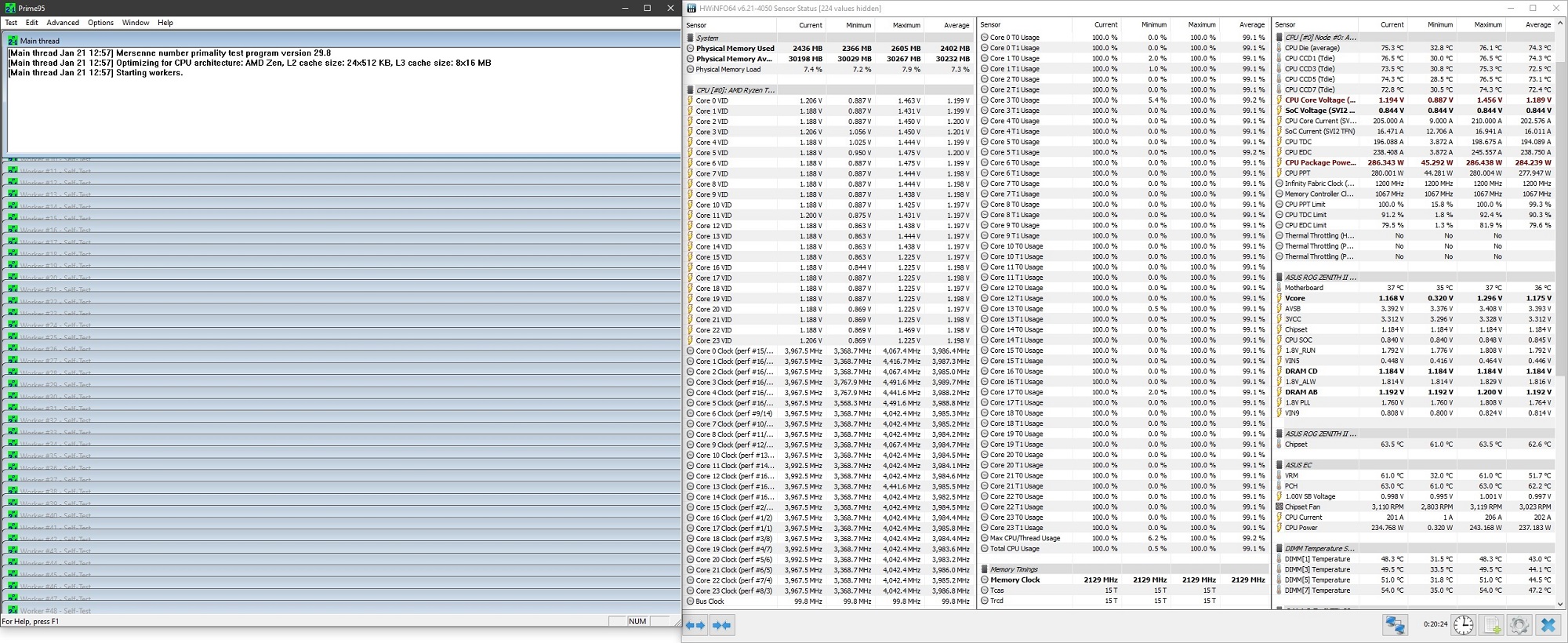

Для мониторинга основных параметров использовалась программа HWInfo64 версии 6.21. Дополнительное охлаждение подсистемы питания и модулей памяти отсутствовало.
![](/upload/iblock/4b7/4b72ad2e8787431dcf5707b59966e416.jpg)

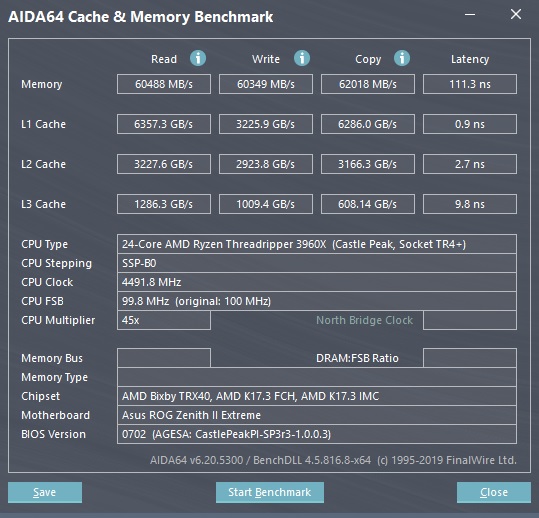

В результате 20-минутного тестирования средняя частота всех 24 ядер составила 3990 МГц при напряжении 1,19 В и энергопотреблении 280 Вт. Температура подсистемы питания ядер не превысила 61 °С, при этом вентиляторы системы охлаждения даже не начинали вращаться.
![](/upload/iblock/b5c/b5c2f8b4275433c8a7f906e196c9468f.jpg)

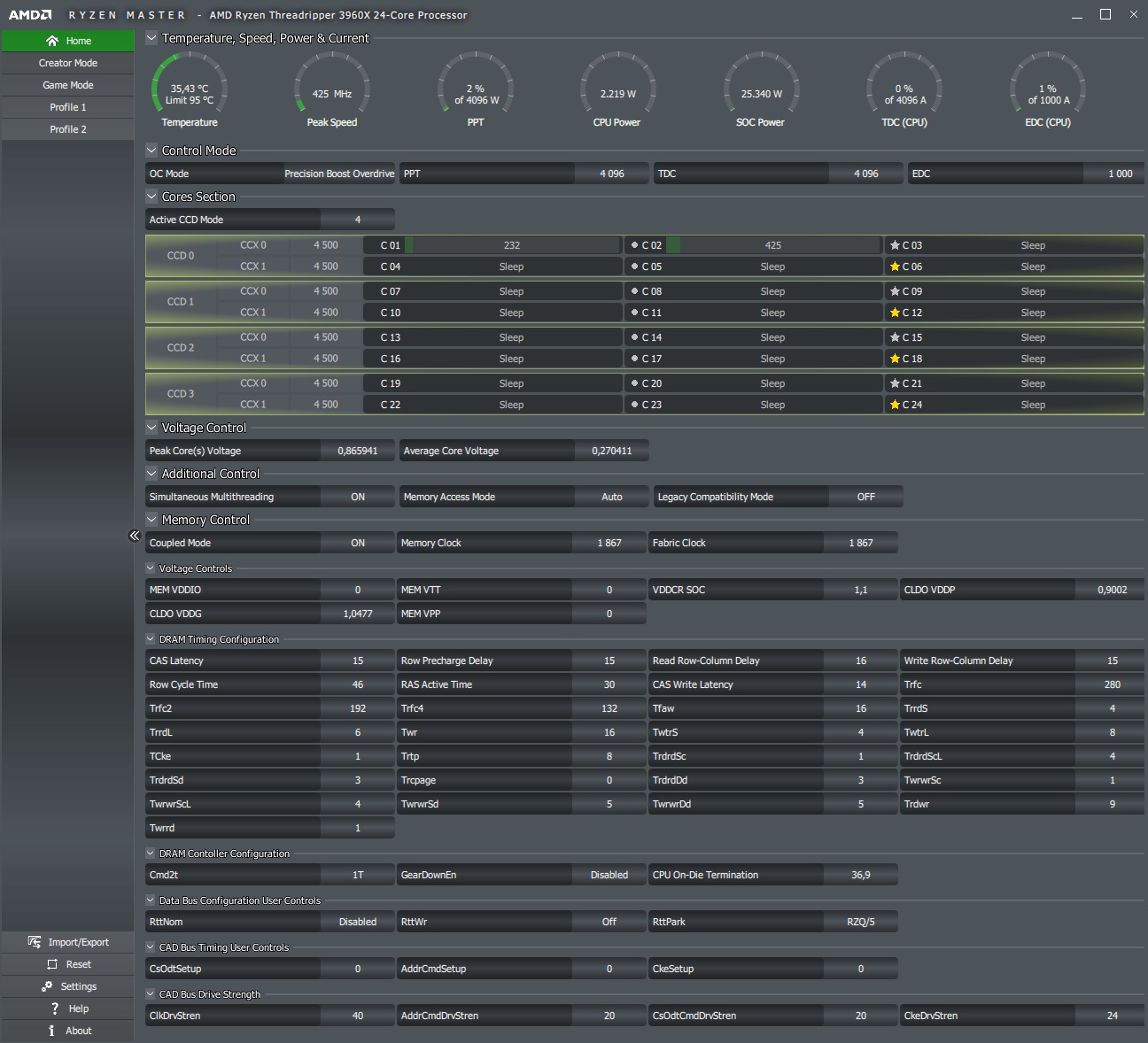

На стоковых параметрах показатели пропускной способности памяти и ее задержки нельзя назвать привлекательными: на двухканальном AM4 можно получить лучшие результаты ПСП, не говоря уже о Latency. Поэтому приступим к разгону.
![](/upload/iblock/82b/82bcc8d4b134715a9a2a428ff8588150.jpg)
К сожалению, добиться 3800 МГц в режиме 1:1 для нашего экземпляра процессора невозможно - подвело качество IOD. В остальном же никаких сложностей с разгоном памяти не произошло: 3733 МГц покорились без проблем при низких значениях таймингов.
![](/upload/iblock/c93/c934d555de6d6fd222e678e431ff8171.jpg)
Показатели пропускной способности и задержка оперативной памяти говорят о том, что разгонять RAM для Hi-End решений всё же стоит.

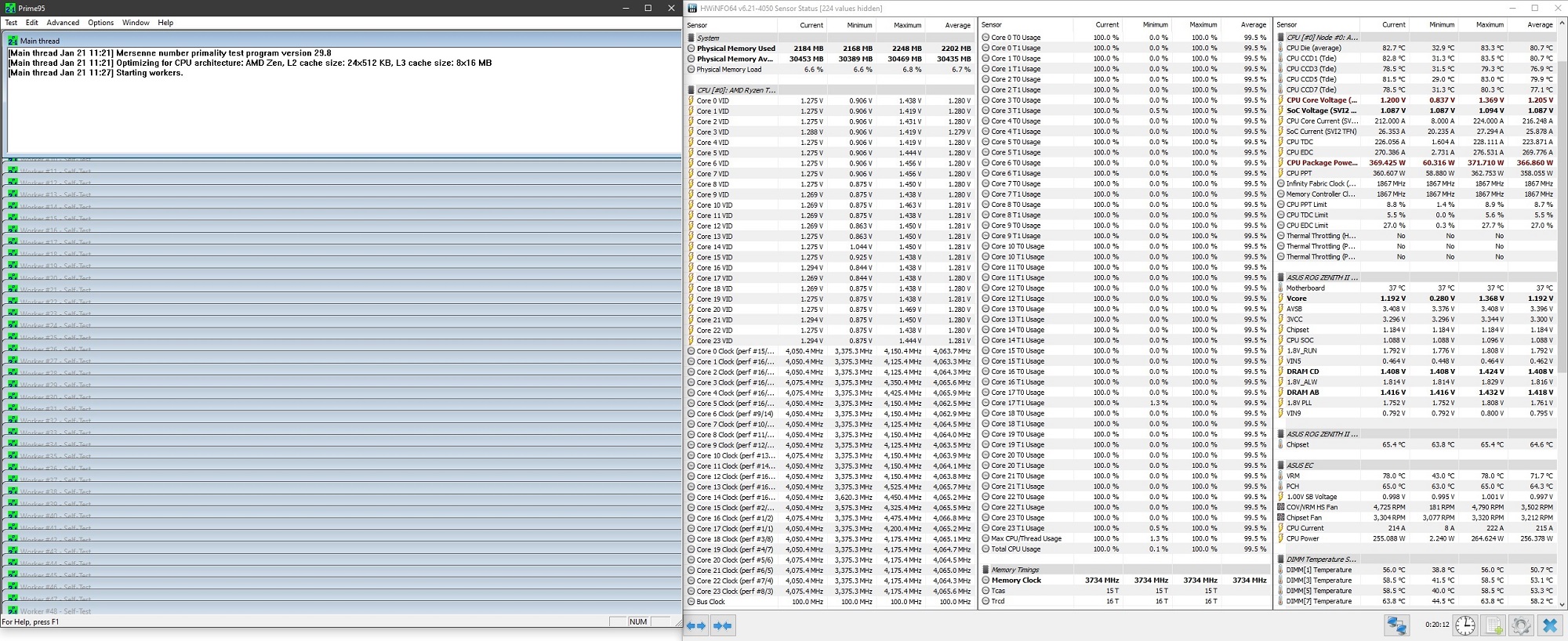

А вот разгон процессоров Threadripper - дело скорее бесполезное. Но протестировать возможности материнской платы при включении Precision Boost Overdrive (PBO) необходимо.
![](/upload/iblock/538/5381f07e4756c10cb1e5824150212a08.jpg)

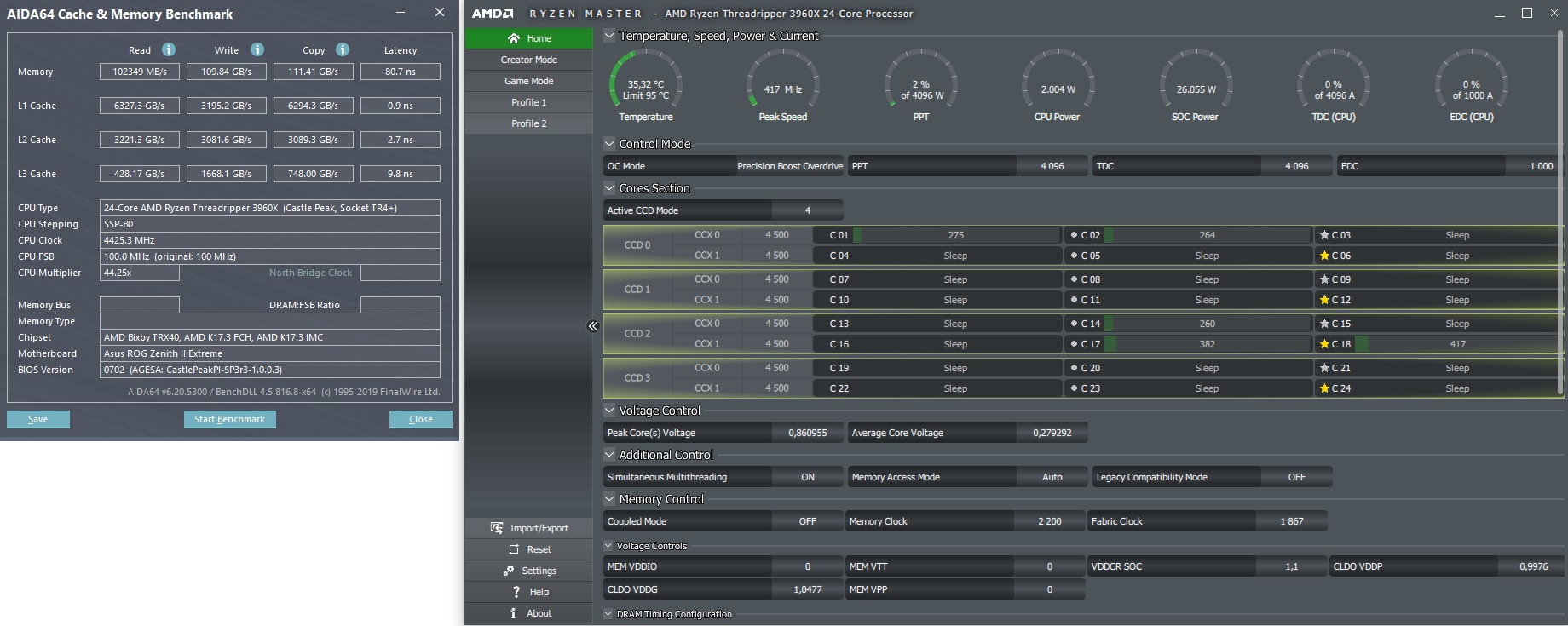

Средняя частота процессора выросла до 4065 МГц, энергопотребление находилось в районе 380 Вт. Это сказалось на подсистеме питания - ее температура поднялась до 78 °С и удерживалась на этом значении, благодаря росту частоты вращения маленьких вентиляторов. На 4500+ об/мин их уже слышно при отсутствии постороннего шума от компьютера, но это не вызывало дискомфорта. Но что же будет с 3990X при той же активации PBO?
![](/upload/iblock/e95/e95f07fdda8453c5f099de6bdd5c8b21.jpg)
![](/upload/iblock/c6d/c6d9f179f0c1aa15ccd776a010991df3.jpg)

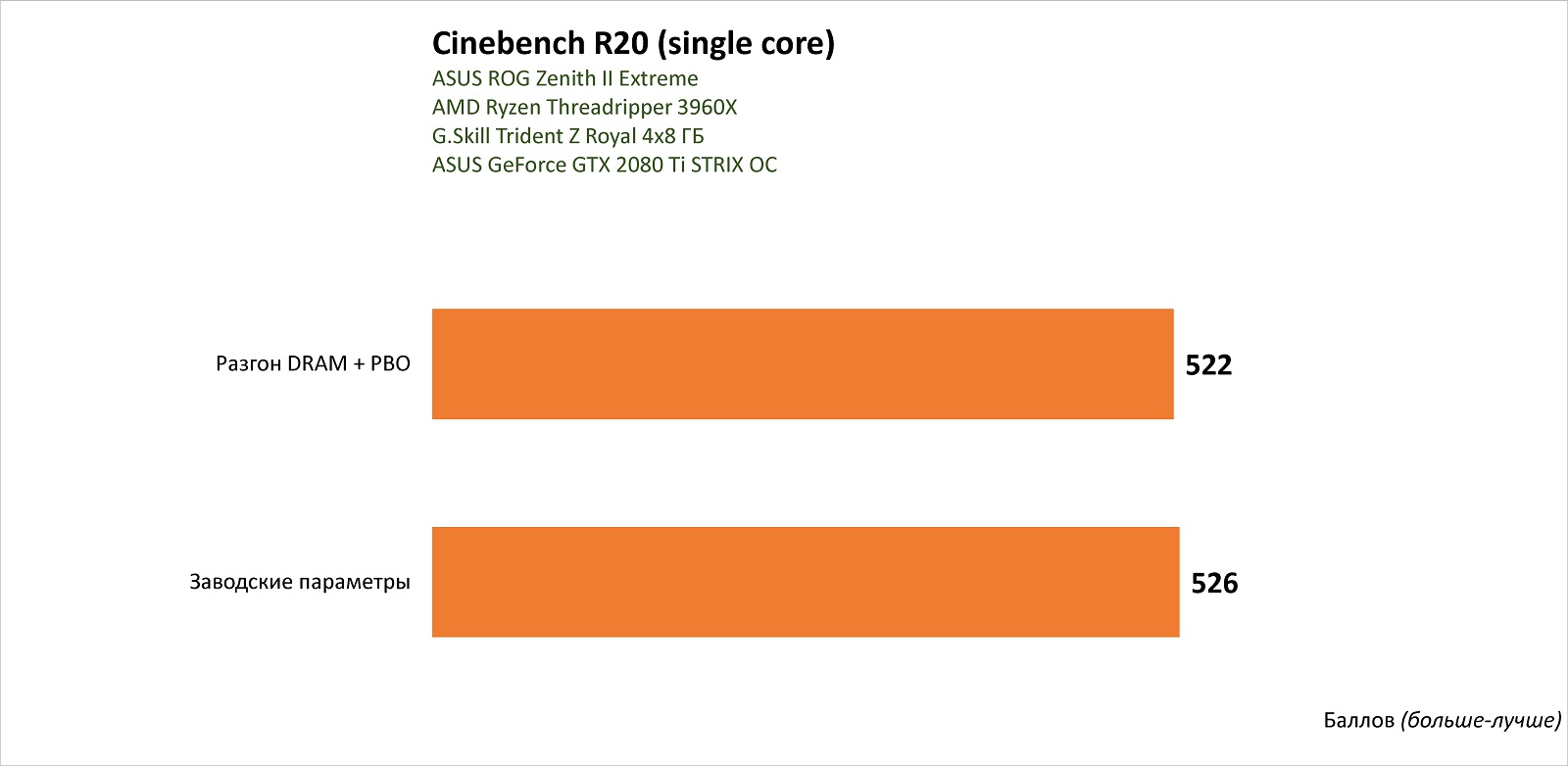

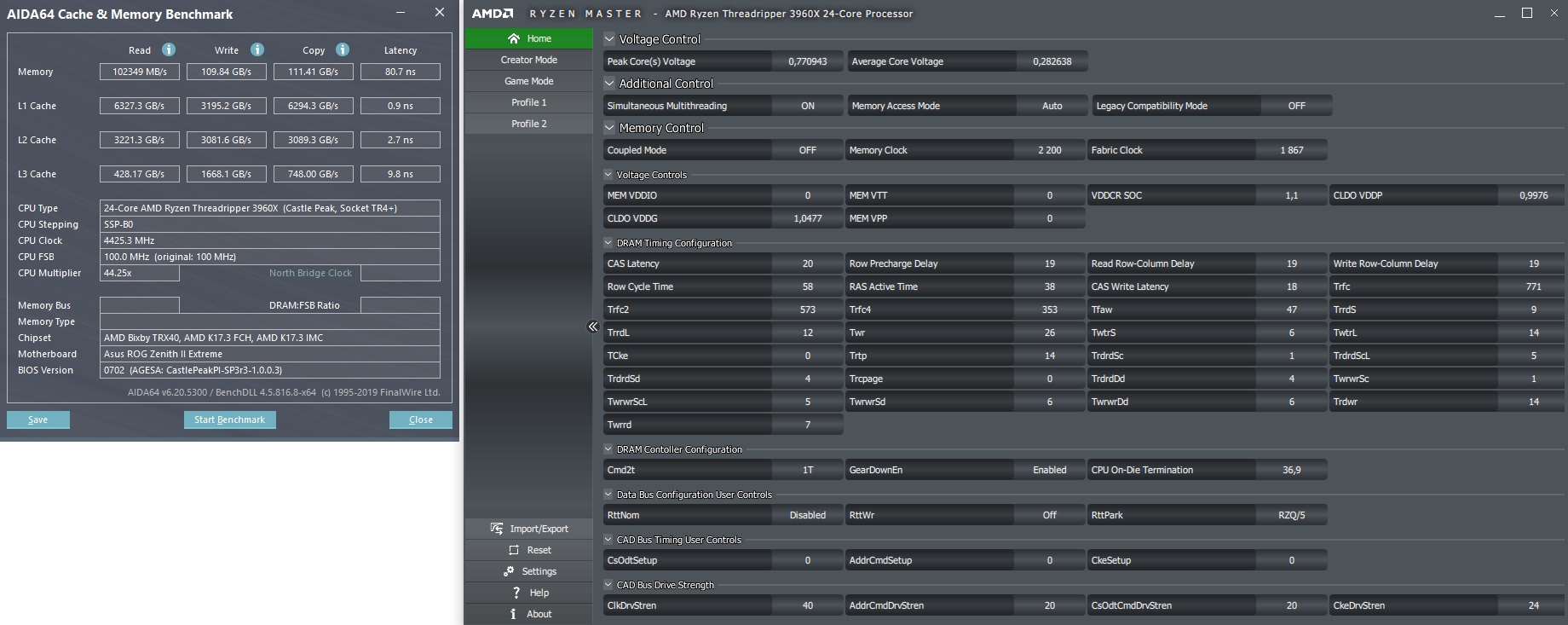

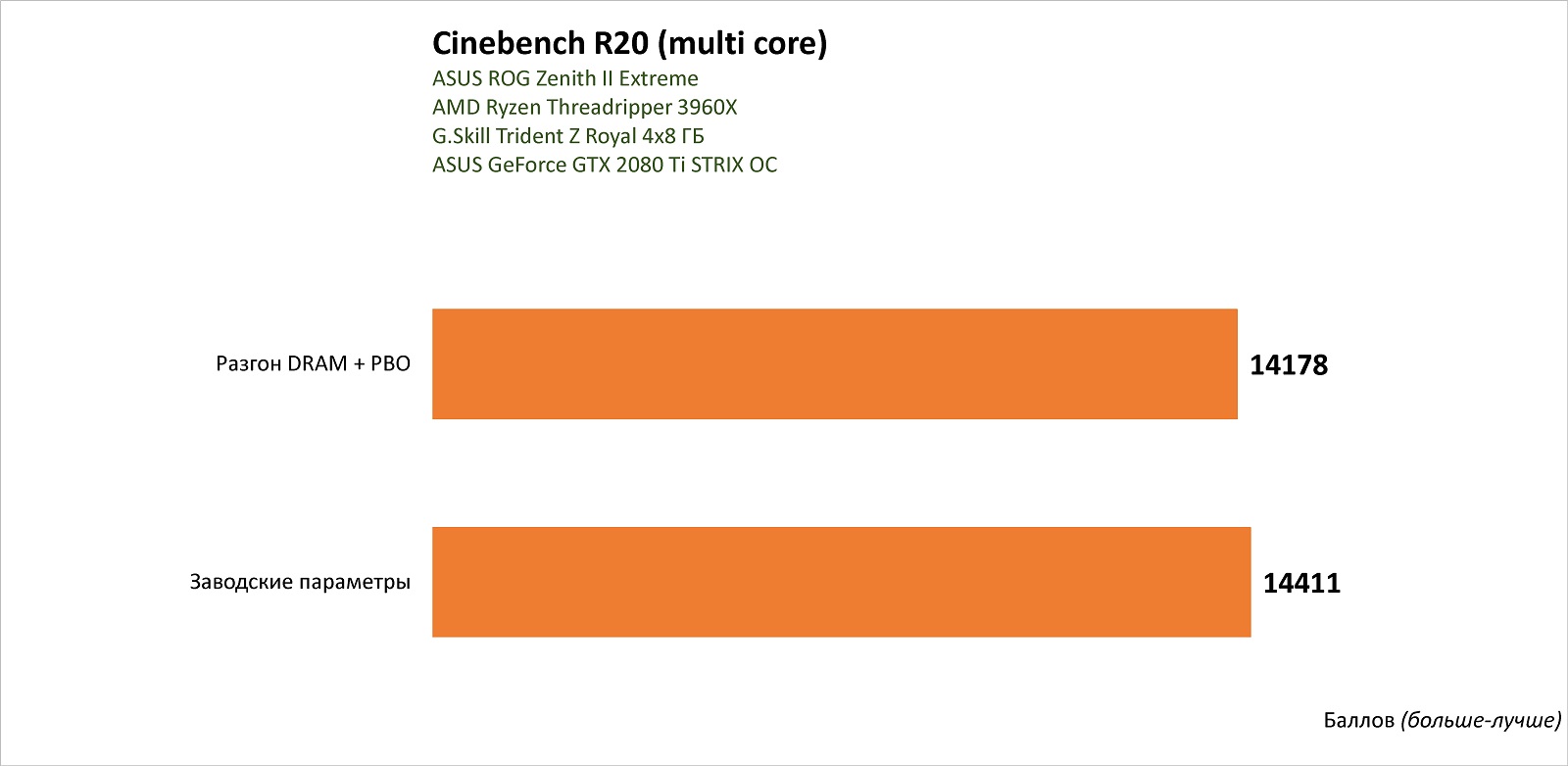

В режиме UCLK=MEM/2 (или 1:2) ROG Zenith II Extreme без колебаний покорял частоту DRAM 4400 МГц. Дальнейший разгон зависит от потенциала модулей памяти и терпения: автоматический режим не показал положительных результатов.
![](/upload/iblock/f21/f2171d20d5af46b202e64bb97c1fa265.jpg)
![](/upload/iblock/ebb/ebb17c85161cc62b5734974e480ba930.jpg)
![](/upload/iblock/e4d/e4daef22e1443ad96d7501f82f7144c4.jpg)
![](/upload/iblock/b5d/b5d7015ce0be63e66c0fd02b1cd4d0b1.jpg)

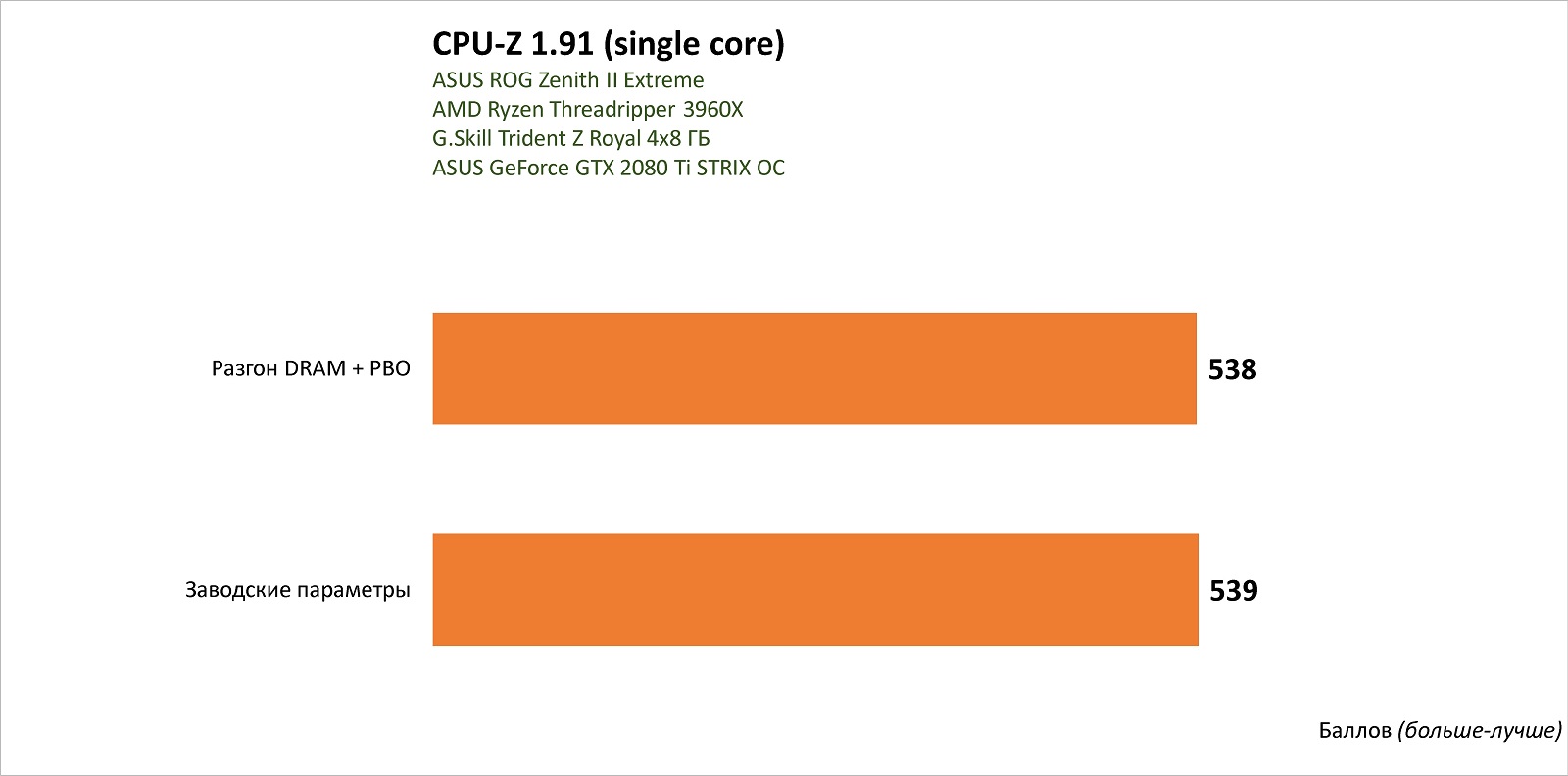

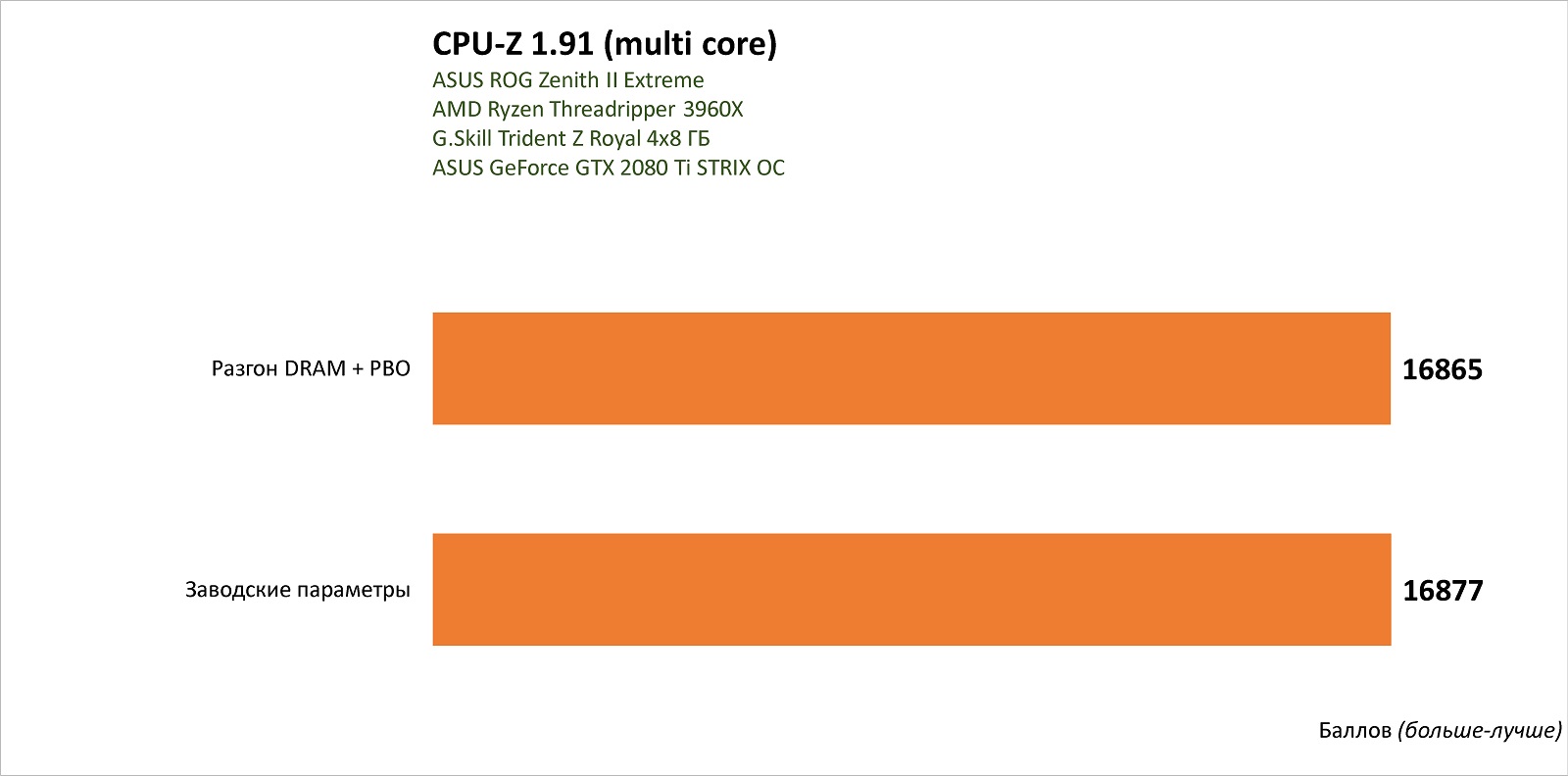

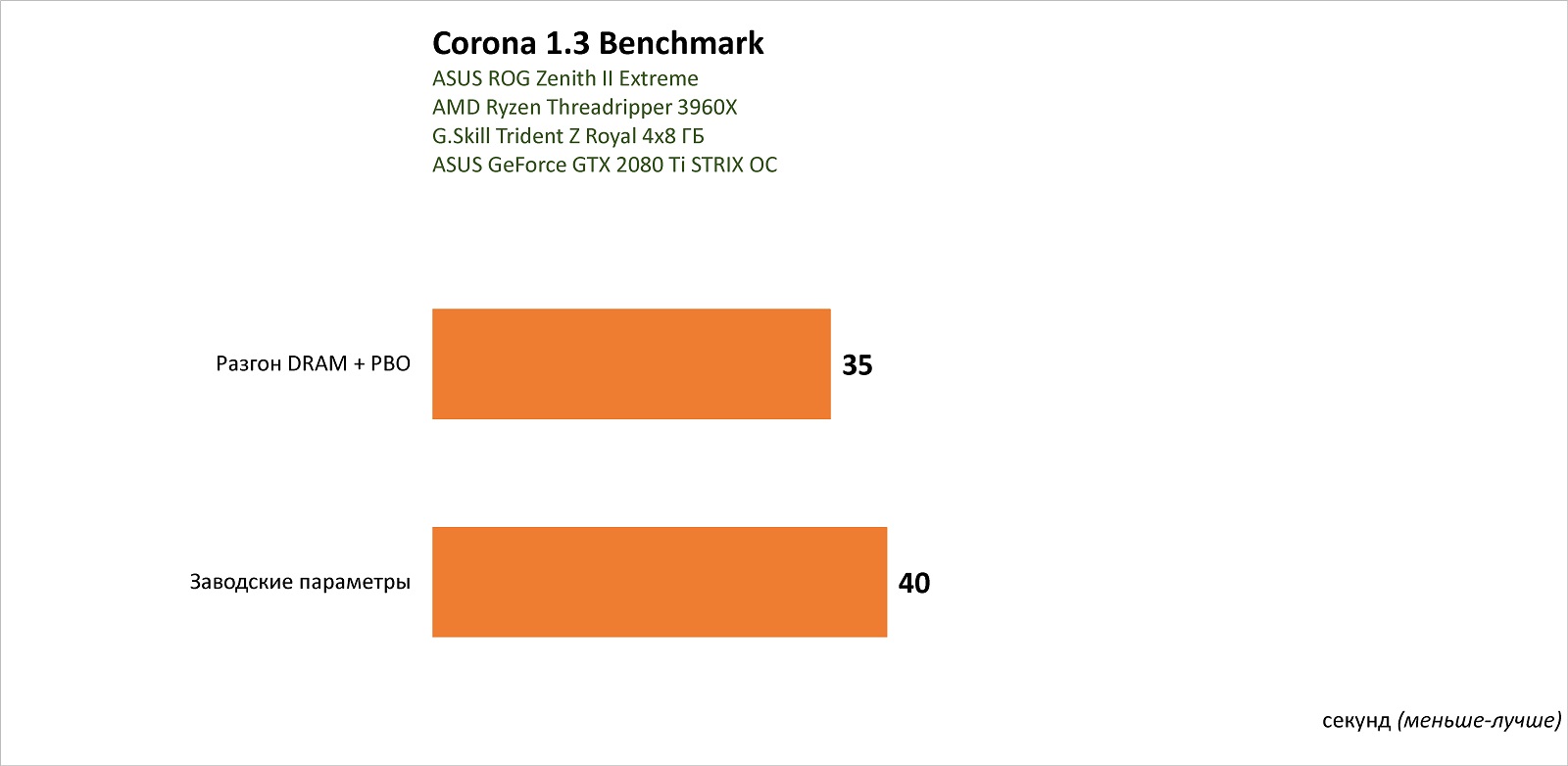

Разгон ОЗУ и IF отрицательно сказался на общей производительности ядер без учета подсистемы памяти и кэшей: возросла нагрузка на SoC.
![](/upload/iblock/3af/3af6fad0f3daf919f8afb2f2dd16cc32.jpg)

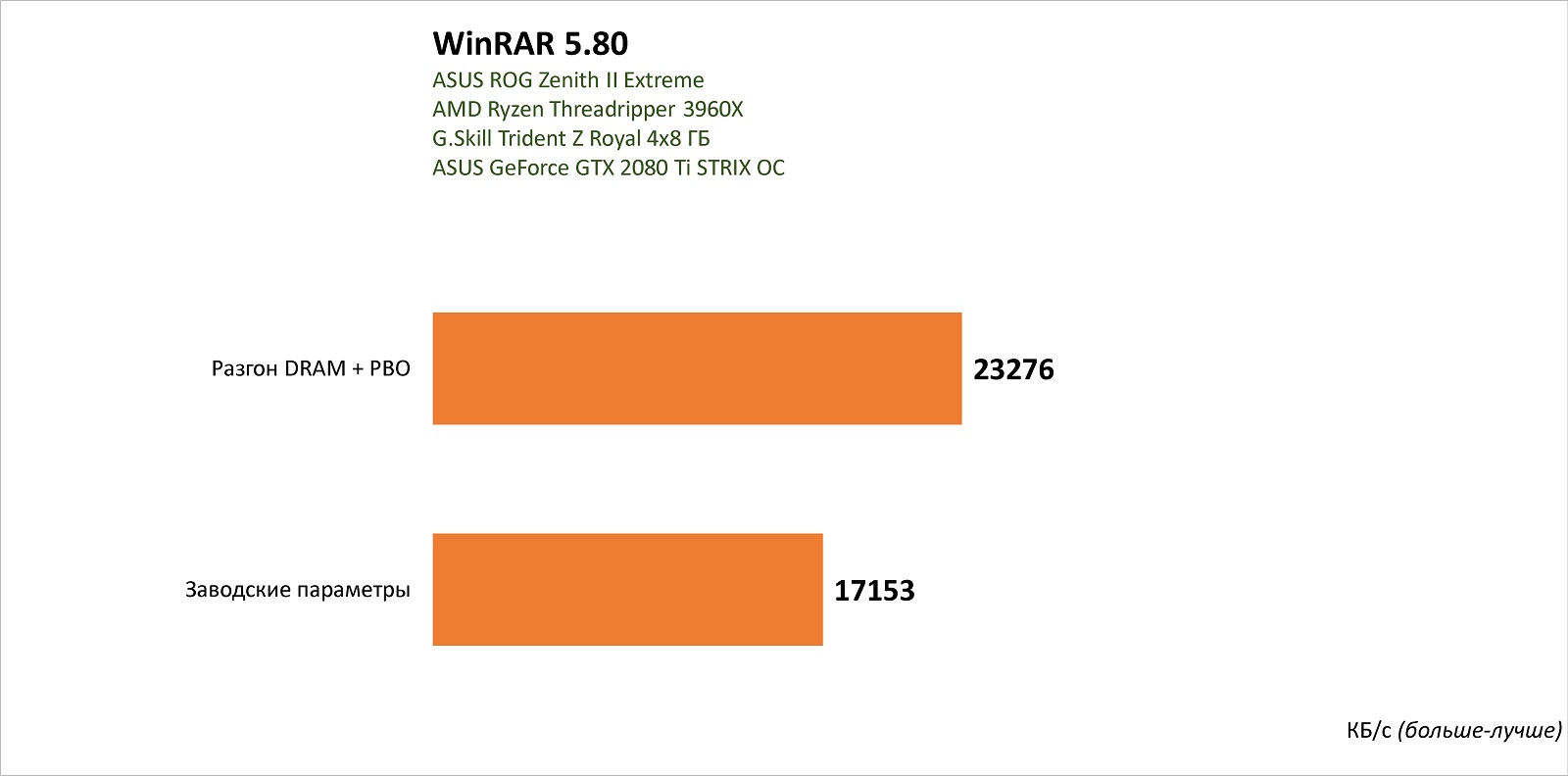

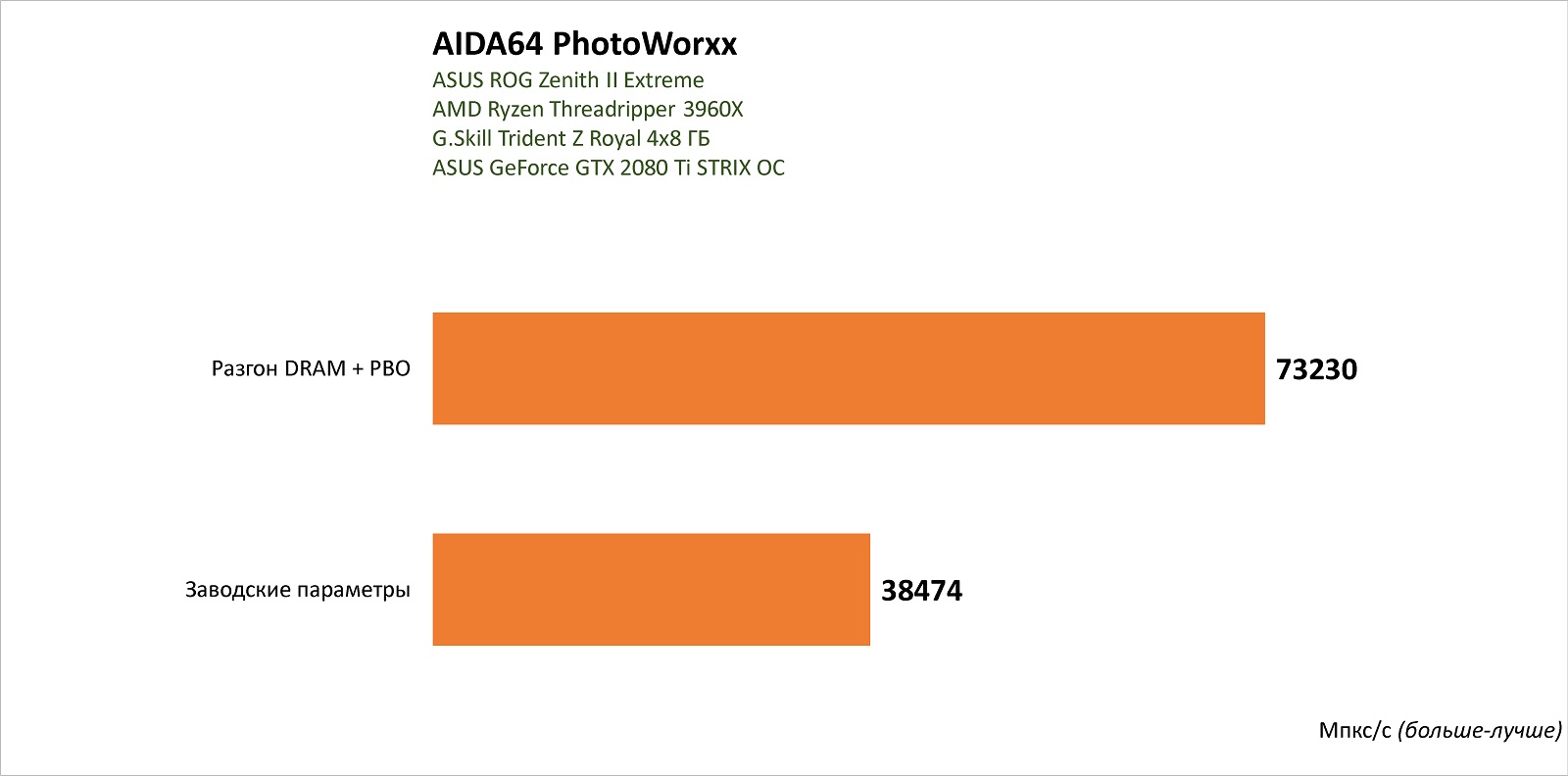

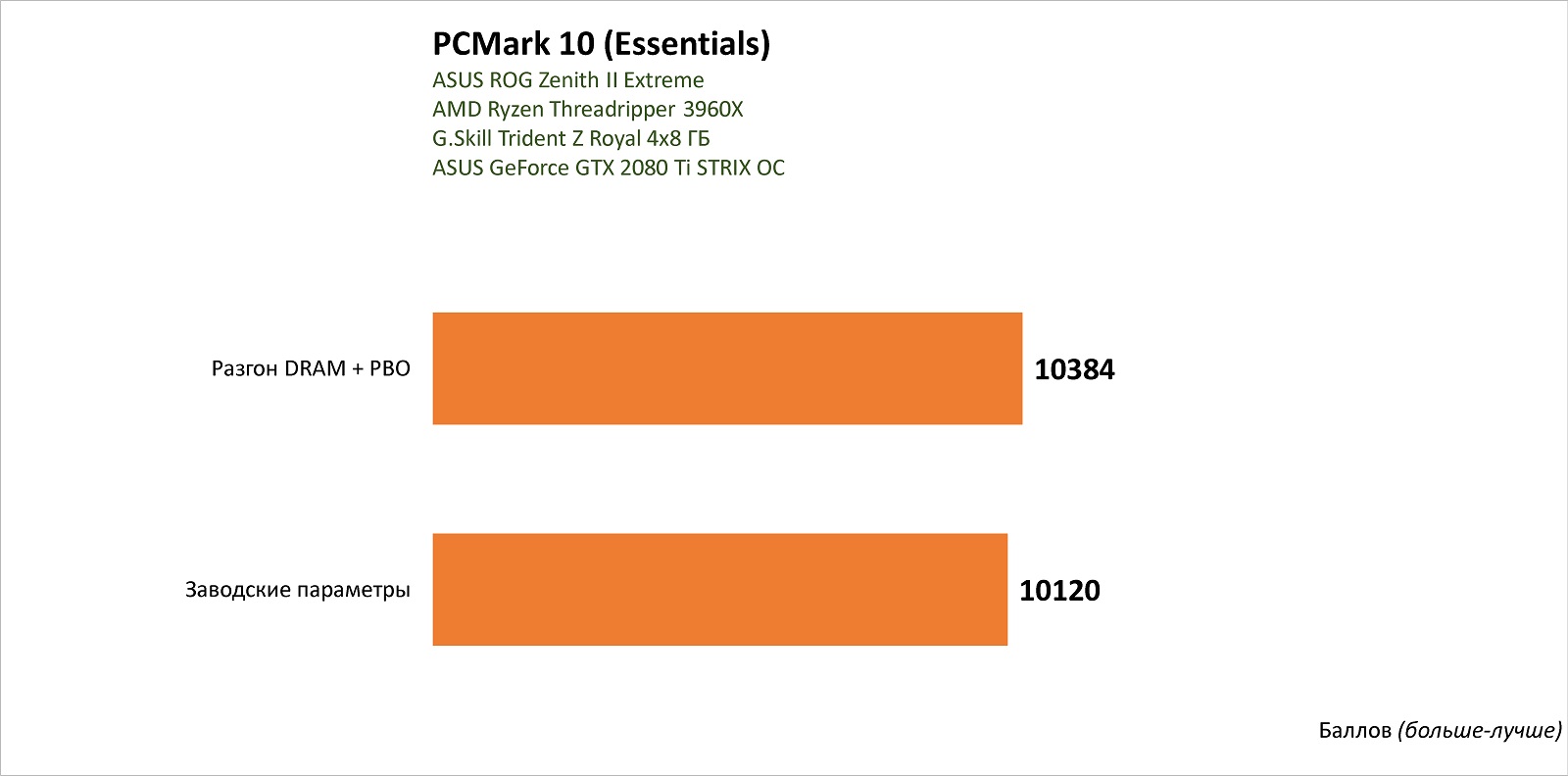

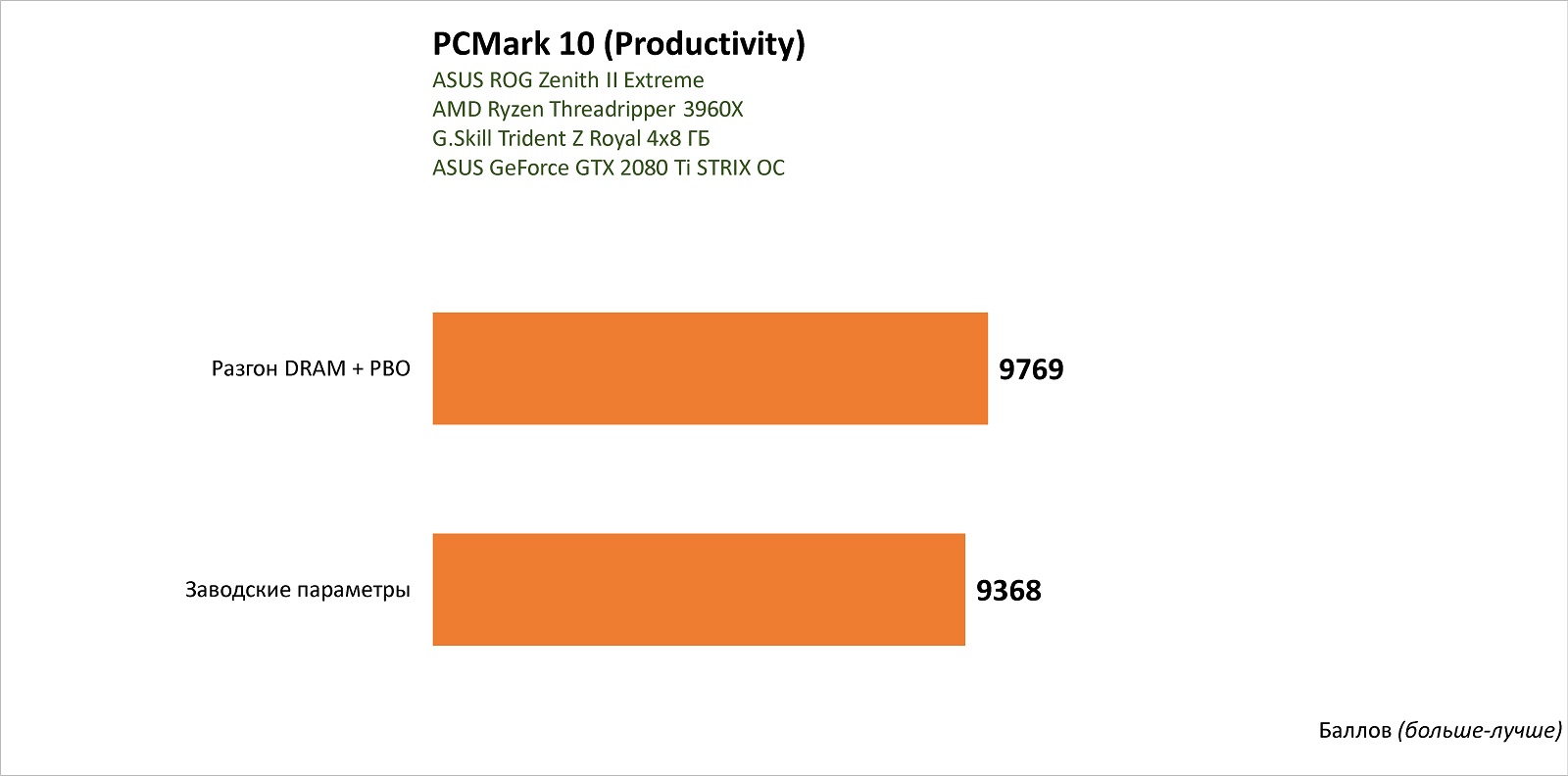

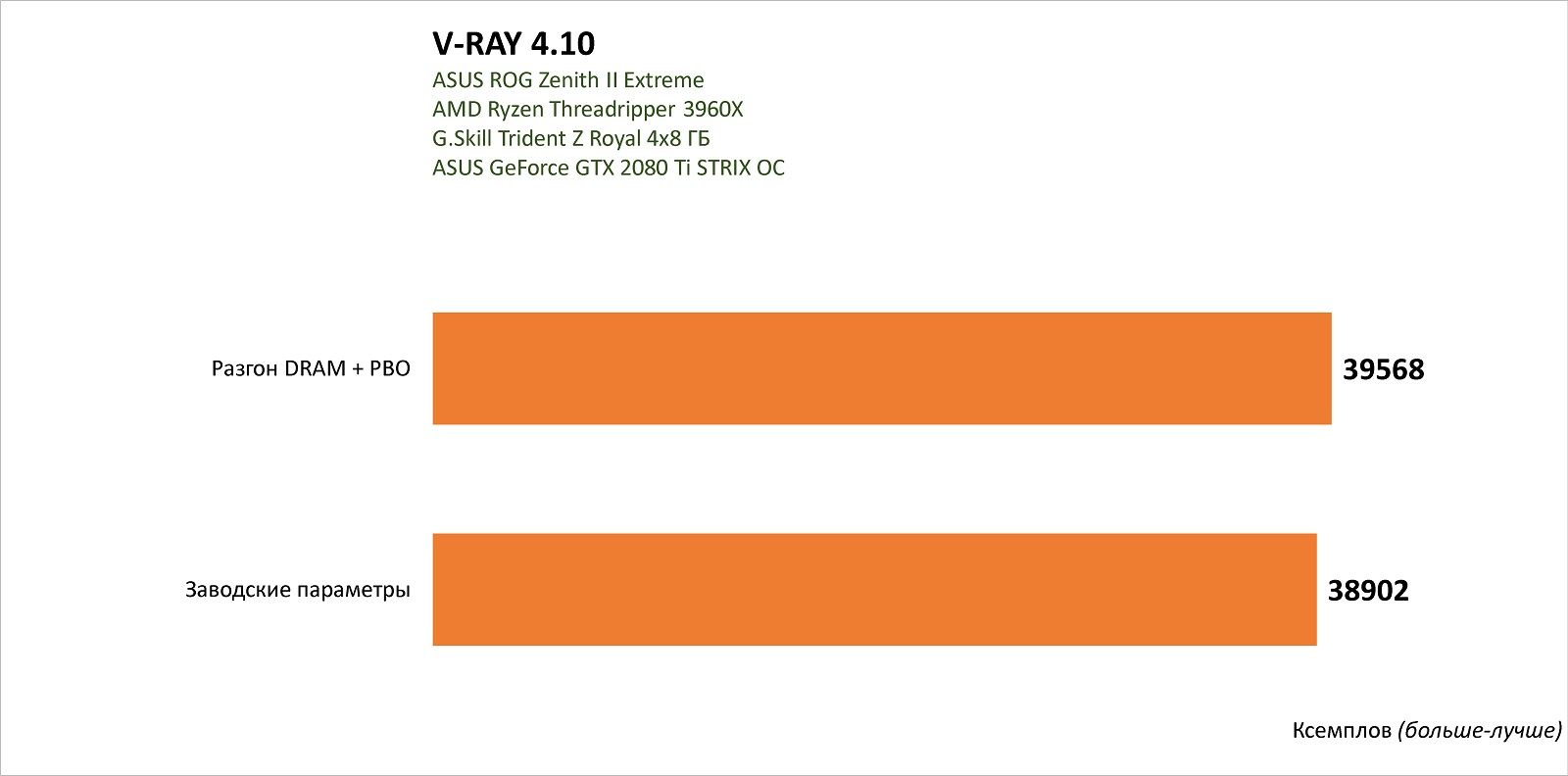

Но в рабочих приложениях прирост производительности оказывается заметен.
![](/upload/iblock/86b/86bf5a5f4ba31db1bf4dce1f2870b4bc.jpg)
![](/upload/iblock/75f/75f745ca5fb4862b8fd60e433ad8723e.jpg)
![](/upload/iblock/d71/d7137d9adcd439207eac90447869177f.jpg)
![](/upload/iblock/315/31542a7ca82e4c242a924cddfb649466.jpg)
![](/upload/iblock/148/148d7602a558ddf3f5550f6f7b410979.jpg)
Общий прирост производительности обуславливается тем, насколько приложение зависит от подсистемы памяти.
Заключение
ROG Zenith II Extreme является флагманом компании ASUS, и она сделала всё, чтобы ее пользователь чувствовал это. Начиная от коробки и комплектации, внешнего вида и возможностей расширения и заканчивая функциональными возможностями оверклокинга, моддинга и BIOS. Несомненно, эту плату нельзя назвать массовым решением - всё упрется в высокую стоимость. Но Hi-End компании AMD и не является потребительской платформой, учитывая ту же стоимость процессоров, которая уже доходит до $4000.Разгуляться есть где: 4 PCI-E 4.0 X16, 5 шт M.2, много скоростных USB, до 8 SATA, качественный звук, несколько сетевых карт (включая 10 Гбит/с), Wi-Fi 6. Всё это отличает Hi-End от мейнстрима, позволяет процессорам Threadripper чувствовать себя как рыба в воде. Подкрепляется всё высокой информативностью (Q LEDs, LiveDash), качественным охлаждением и прекрасным внешним видом. Простой разгон всего и вся с помощью привычного UEFI позволит оверклокерам раскрыть потенциал "Потрошителя". Но за всё нужно платить.
Достоинства:
- Богатая комплектация;
- Широкие возможности расширения;
- Большое количество внутренних и внешних скоростных USB;
- Два сетевых контроллера (один из которых 10 Гбит/с);
- Сетевой контроллер с Wi-Fi 6;
- 5 разъемов M.2;
- Множество настроек для стабильного и экстремального разгона;
- Две микросхемы BIOS;
- Q LEDs и LiveDash;
- Возможность подключить много вентиляторов и устройств RGB:

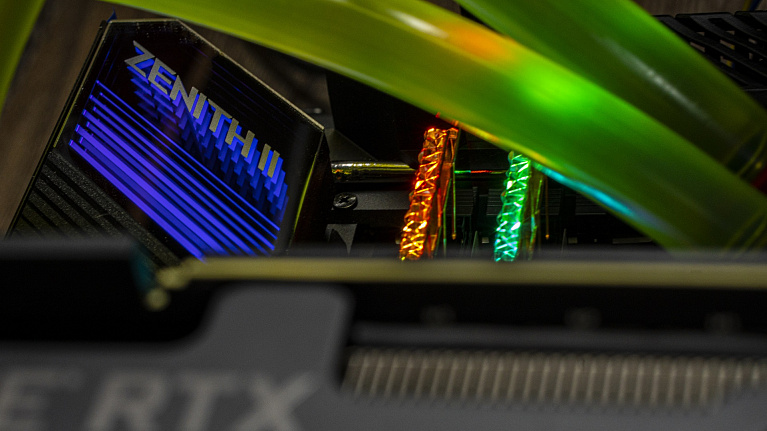

- Приятный внешний вид и подсветка AURA;
- Отличные UEFI и программное обеспечение.
- Высокая цена. Но соответствующая всем достоинствам.
