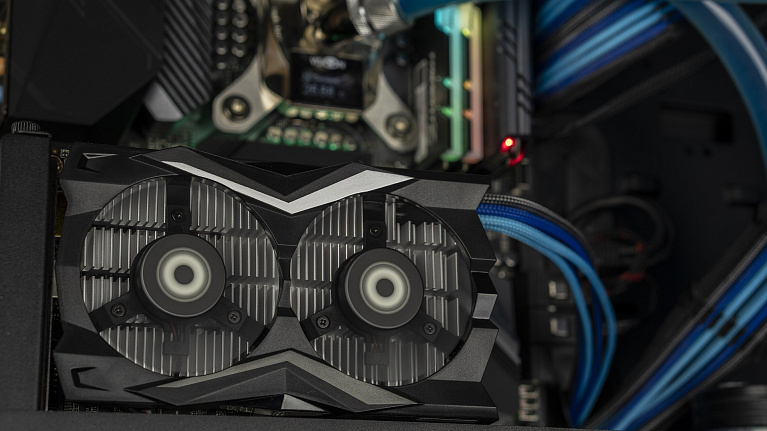

Обзор и тест ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan
Освоение новых технологических процессов и развитие микроархитектур позволило воплотить в компактном размере мощные системы. GTX 1650 SUPER Twin Fan от ZOTAC - один из множества примеров.
![Обзор и тест ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan Обзор и тест ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan](/upload/resize_cache/iblock/bb1/767_431_2/bb1992493a5353016cb12db030ca0a9b.jpg)
|
Число транзисторов, млн | Тактовая частота, МГц | Число ALU | Число TMU | Тип памяти | Частота памяти, МГц | Пиковая производительность, Тфлопс | TDP, Вт | Рыночная стоимость |
GeForce GTX 1650 | 4700 | 1485/1665 | 896 | 56 | GDDR5 | 8000 | 2,984 | 75 | 149 |
GeForce GTX 1650 SUPER | 6600 | 1530/1725 | 1280 | 80 | GDDR6 | 12000 | 4,416 | 100 | 159 |
Таким образом производитель не сбросил цены на уже существующий продукт, а вывел на рынок новый, который значительно отличается по техническим характеристикам и пиковой производительности. Невысокий теплопакет позволит производителям создавать компактные видеокарты, что будет популяризировать форм-фактор Mini-ITX. ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan - один из ярких примеров того, что же в итоге мы можем получить.
Упаковка и комплектация
Видеокарта поставляется в небольшой яркой коробке из картона.![](/upload/iblock/ee6/ee65a28a27167030d3ae39c593c3d3d0.jpg)
Габариты - 285×215×55 мм, что не будет проблемой как при транспортировке, так и при хранении.
![](/upload/iblock/002/0026a173fc14d2924fd29b9799e6f724.jpg)
С обратной стороны можно найти изображение видеокарты, описание особенностей, спецификации и системные требования.
![](/upload/iblock/4b0/4b0569fe3af5ad920ecdbb63f8c79b8a.jpg)
Внутри находится видеокарта в антистатическом пакете и конверт с сопутствующей комплектацией.
![](/upload/iblock/838/838792faf69a13ecaa936da817ff912c.jpg)
Кроме буклетов и наклейки ничего нет. Бюджетная видеокарта всё же.
Дизайн и особенности видеокарты

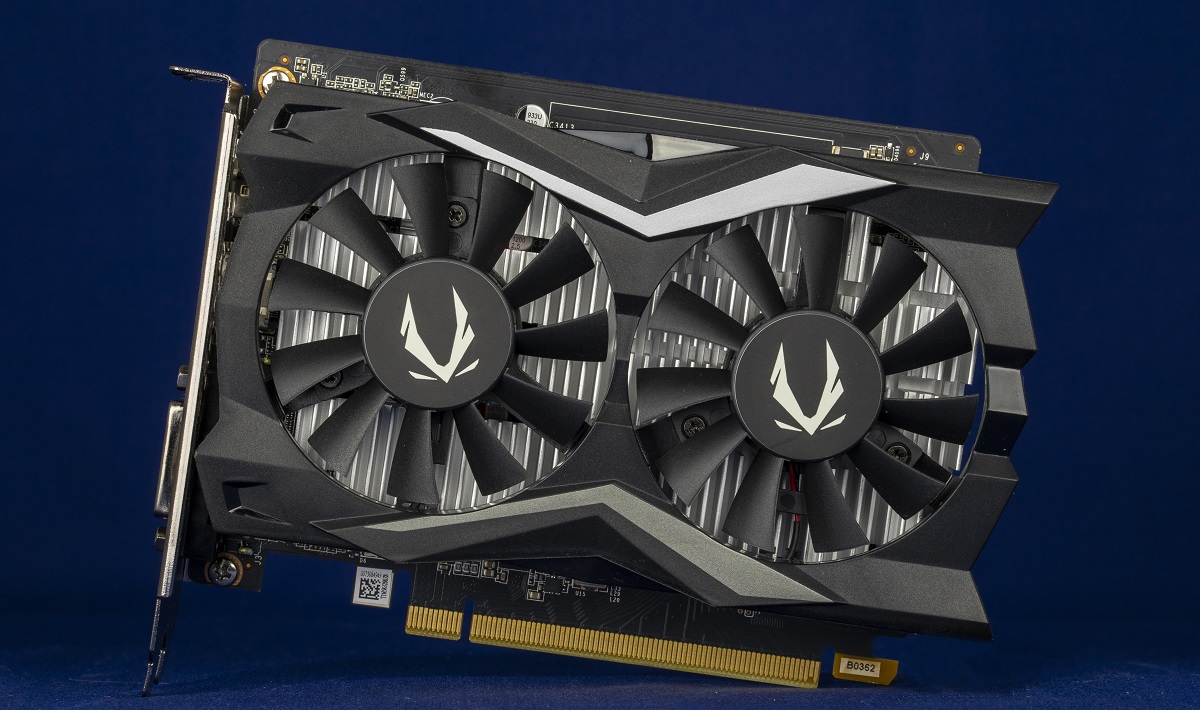

Внешний вид ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan удивляет: на 16 см производитель умудрился разместить два 65 мм вентилятора.![](/upload/iblock/997/997e1370f8f11e3752fc832b0dccc6fd.jpg)

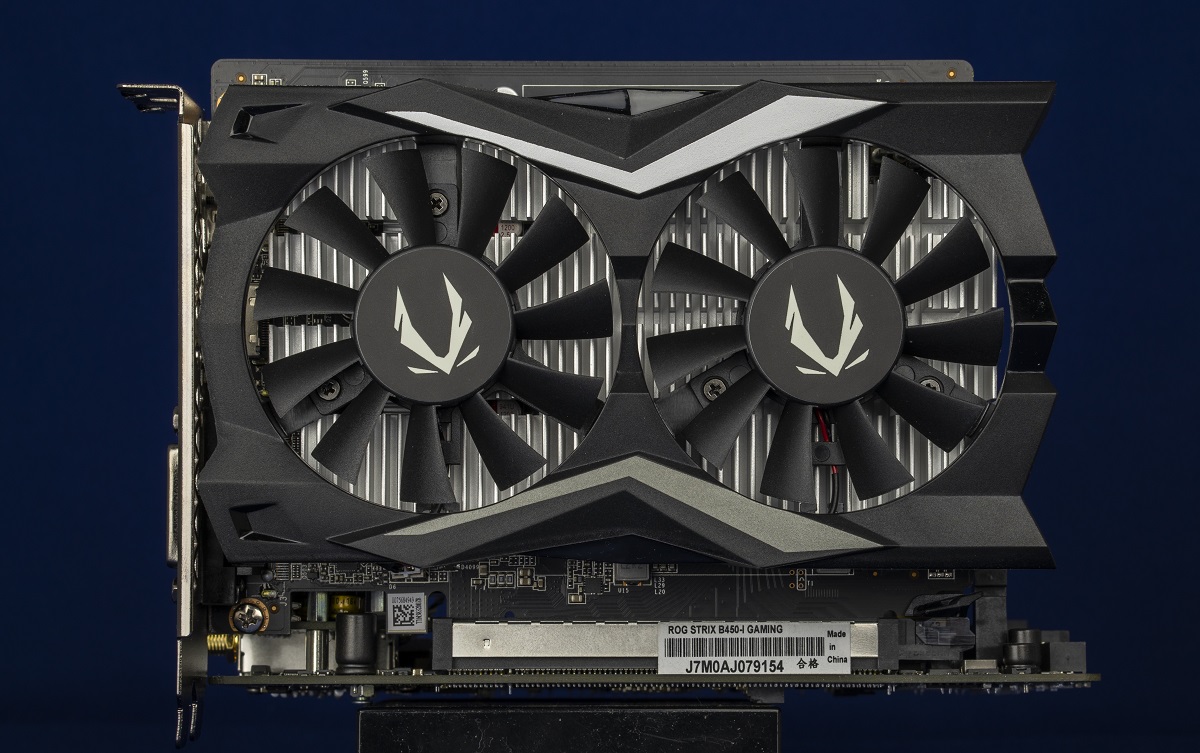

Видеокарта отлично вписывается в формат Mini-ITX.
![](/upload/iblock/ba4/ba42f3b889857311a498fed3939038ea.jpg)
С таким успехом можно дождаться и низкопрофильных решений.
![](/upload/iblock/013/013402c0cffc1a90a0c9af96cc085d2d.jpg)

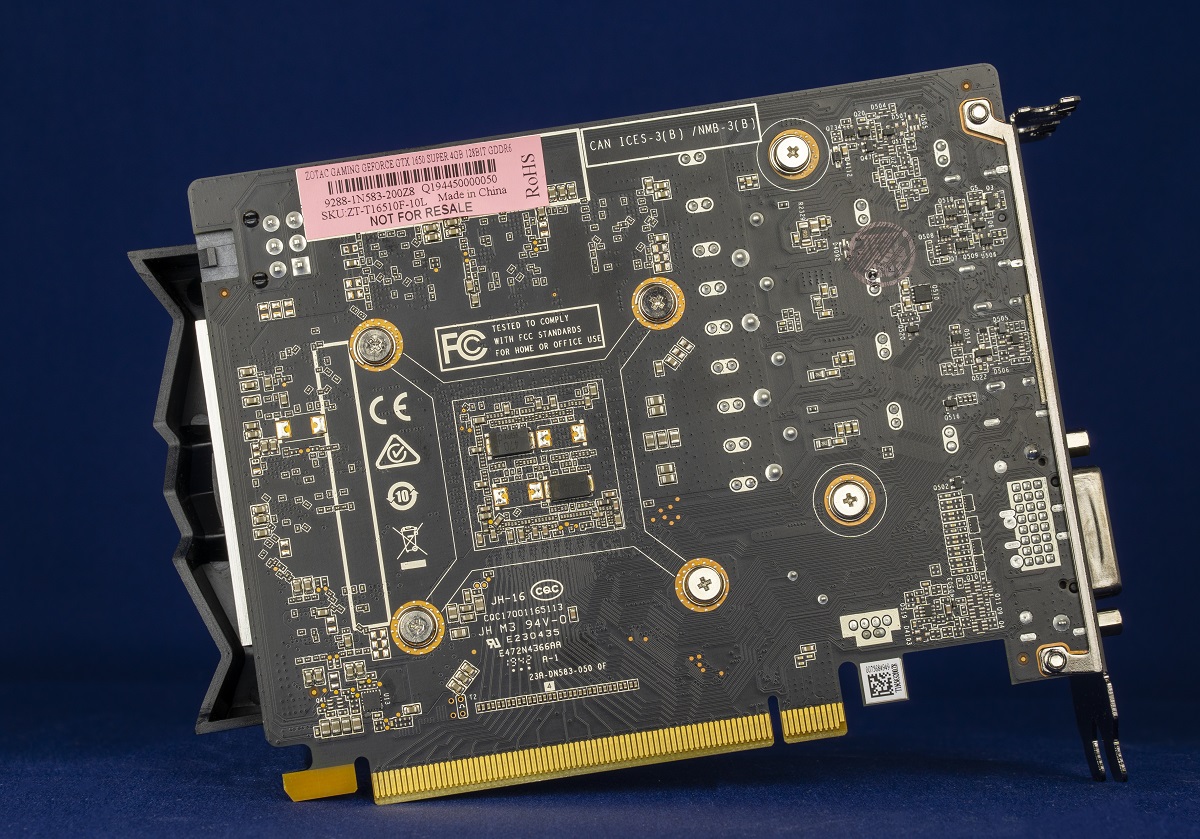

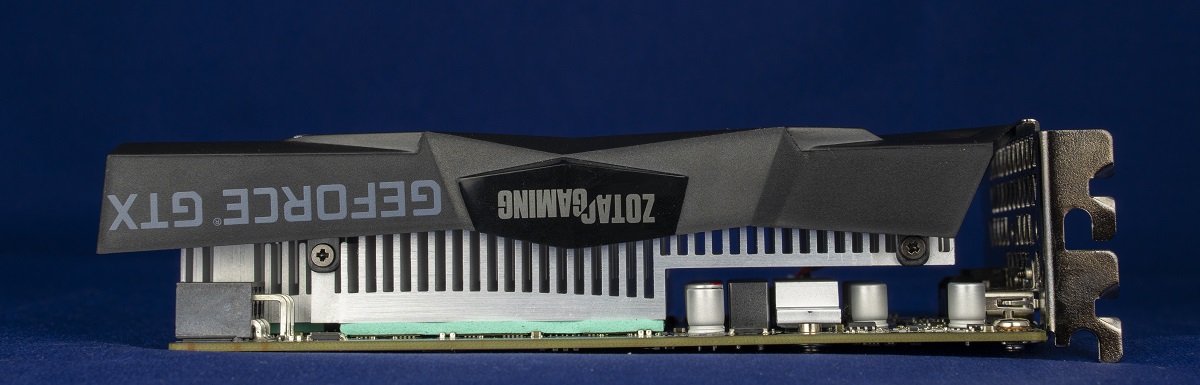

Обратная сторона печатной платы не покрыта укрепительной пластиной, что оправдывается стоимостью.
![](/upload/iblock/a20/a2080c485ce7089060787d7dc7109ea6.jpg)
Видеокарта укладывается в два слота расширения, что является оптимальным для компактных сборок. Но стоит учитывать, что вентиляторам нужен поток прохладного воздуха для эффективного охлаждения.
![](/upload/iblock/50a/50a052a3262f331ccd9ba41bef9233c1.jpg)

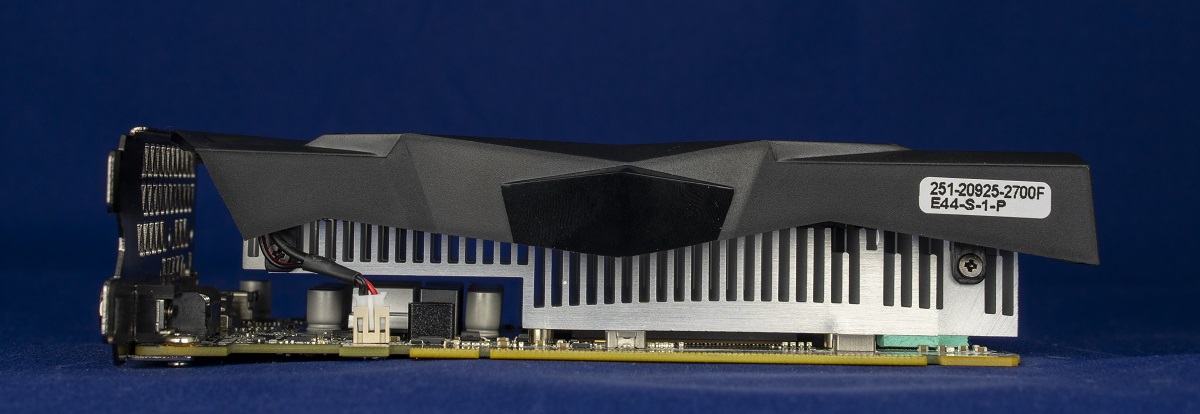

Пластиковый кожух с вентиляторами можно открутить от радиатора без разбора видеокарты: для этого нужно справиться с 4 винтами и отсоединить разъем подключения вентиляторов.
![](/upload/iblock/e22/e2271bf17ab8acf1bc15df3ceeb25a99.jpg)

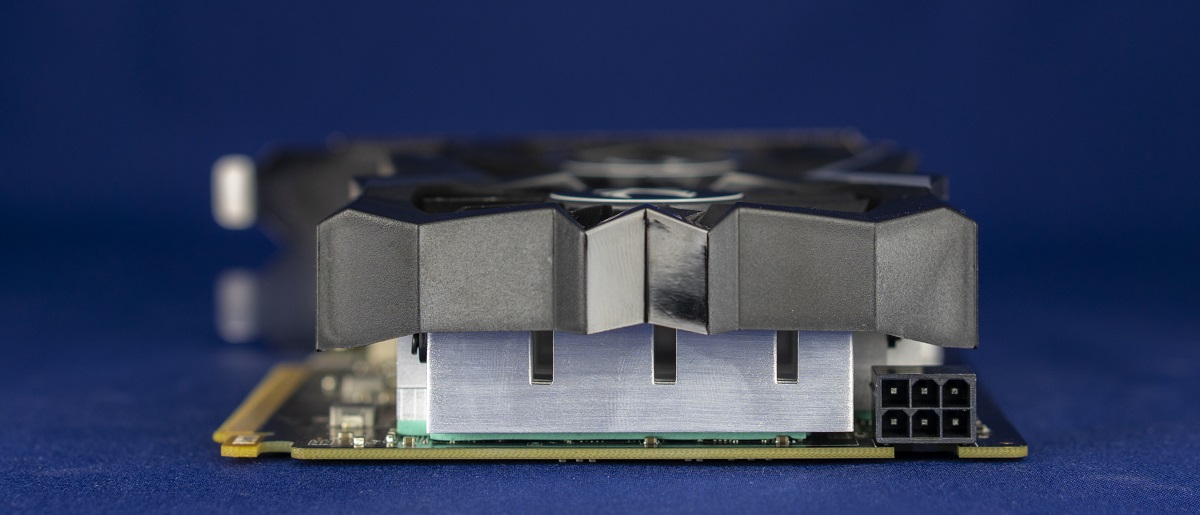

Повышение производительности сказалось и на энергопотреблении видеокарты: без дополнительного шестиконтактного разъема не обойтись. Он располагается справа на печатной плате, что может привести к затрудненному подключения в корпусах с ограниченной длиной.
![](/upload/iblock/644/6446fb76fefca569e9294b0e31e7811f.jpg)

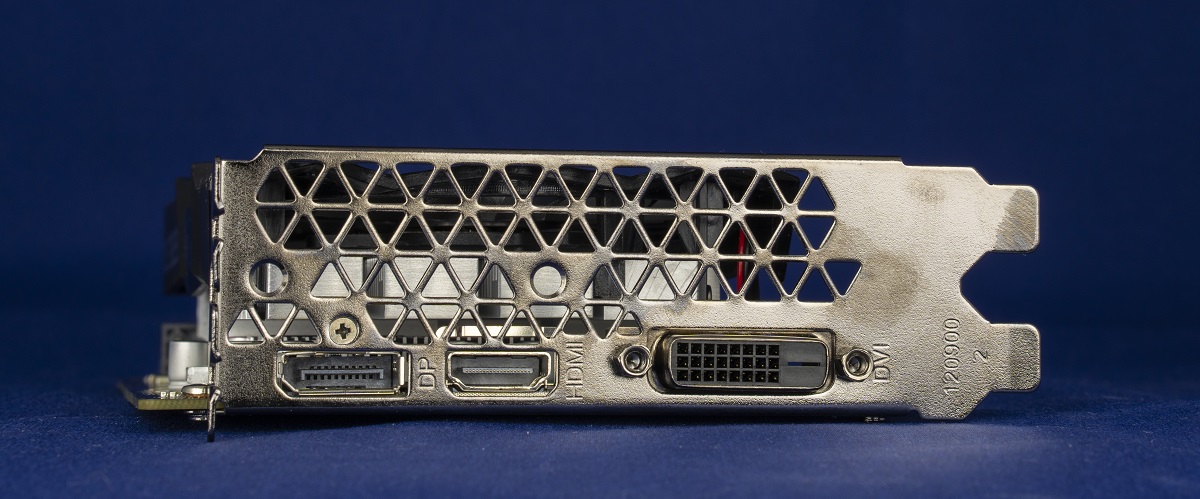

Интерфейсная панель перфорирована, а набор видеовыходов богат: DVI-D, HDMI и DisplayPort. На любой вкус и цвет. Про аналоговое подключение можно забыть.
Печатная плата

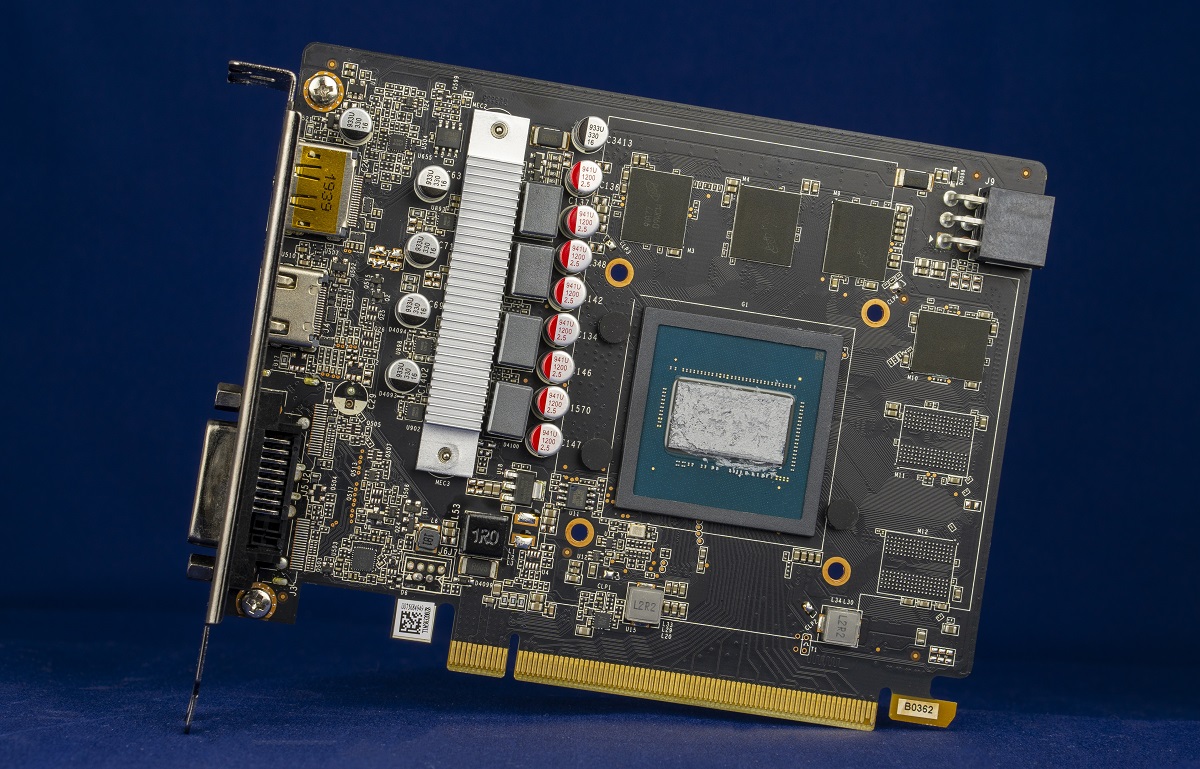

Для снятия системы охлаждения достаточно открутить 4 винта.![](/upload/iblock/87b/87b25e168b626cb6f5b98fdd31081144.jpg)
После этого остается одна "лишняя" часть - радиатор на силовых элементах.
![](/upload/iblock/3db/3db120d82935333b2adf8b33f5ad092f.jpg)

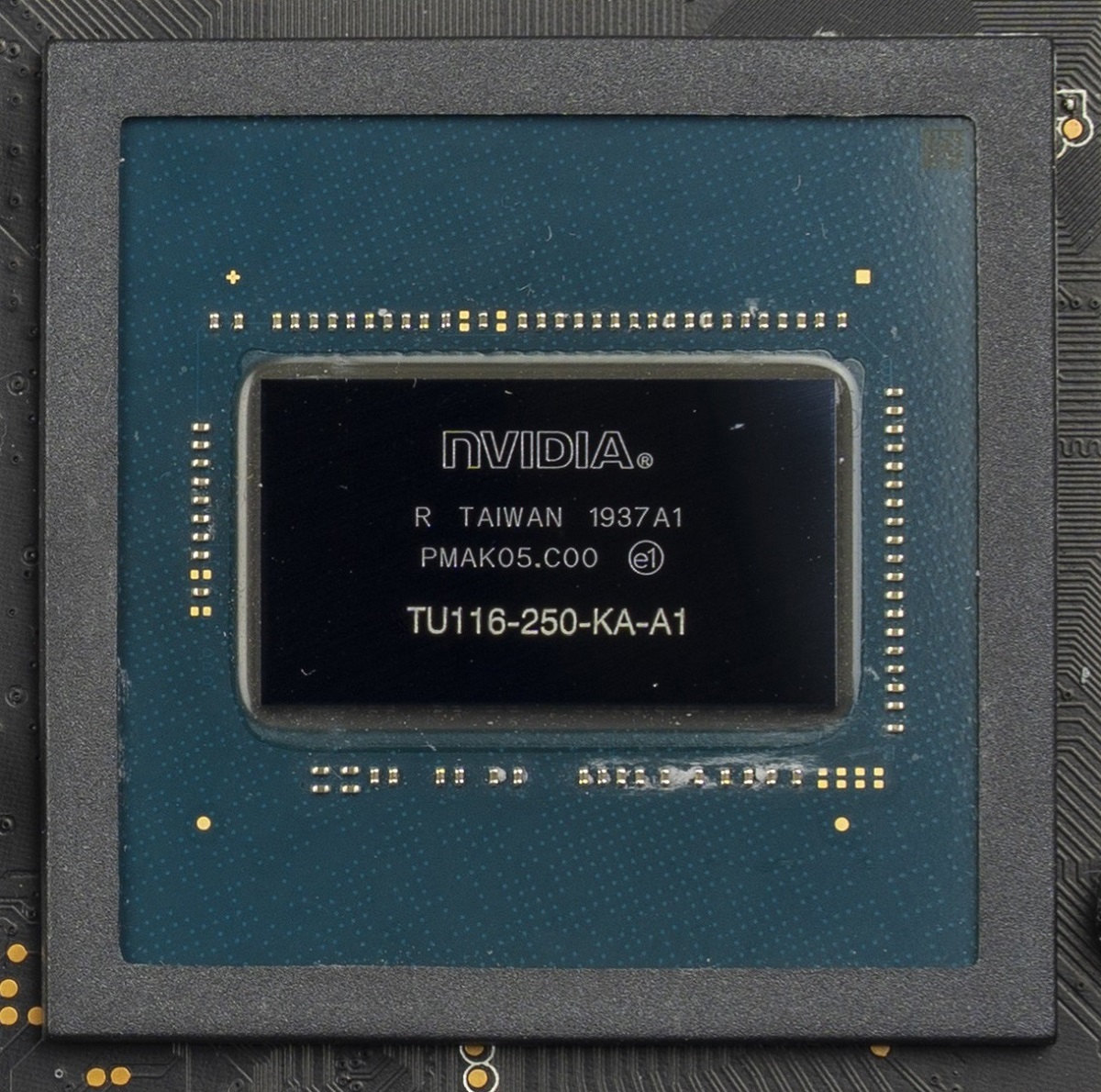

"Сердцем" является графический процессор TU116-250-KA-A1, произведенный в Тайване на 37 неделе 2019 года. Он больше TU117-300-A1 на 84 мм2 (284 против 200) и является урезанной версией кристалла, который лежит в основе GTX 1660 Ti.
![](/upload/iblock/2d3/2d34968551aee7cfed083863c0e061a7.jpg)

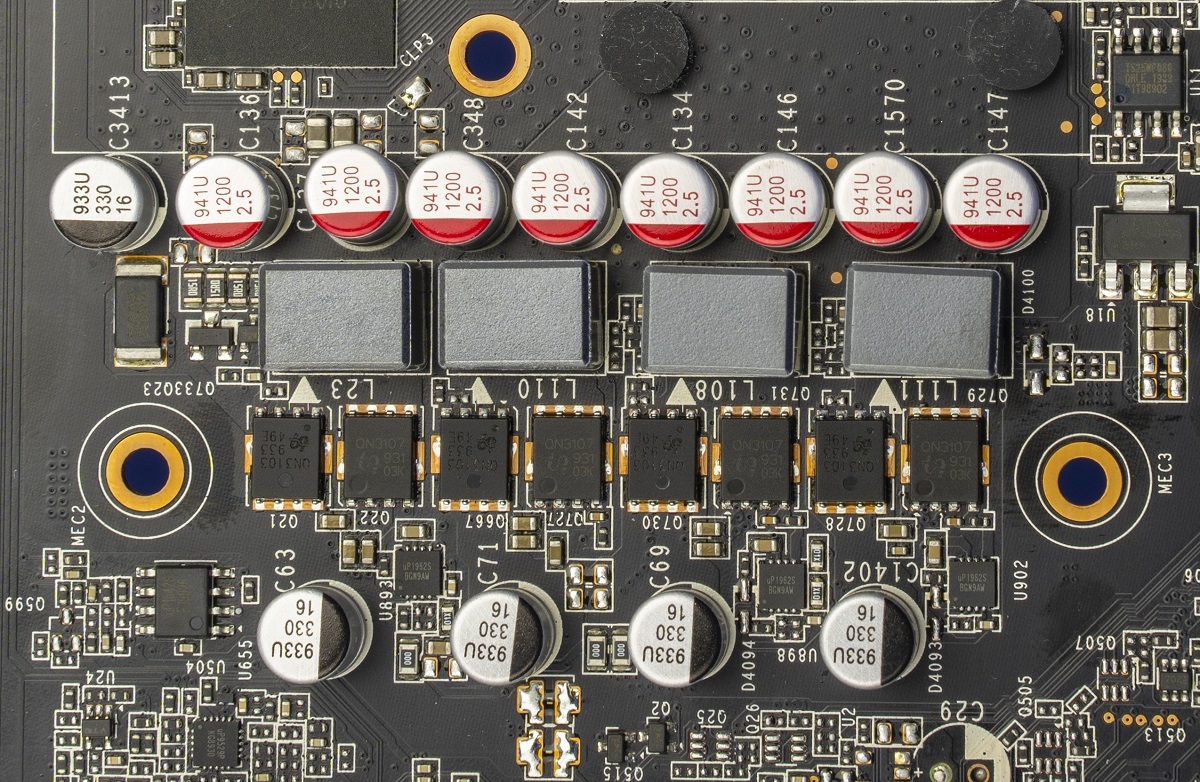

Подсистема питания выполнена по схеме 3+1. За оснащение графического процессора отвечает uP9529P, работающий в трехканальном режиме.
![](/upload/iblock/fe8/fe8ce7587f2e628ba782da1406a49b18.jpg)

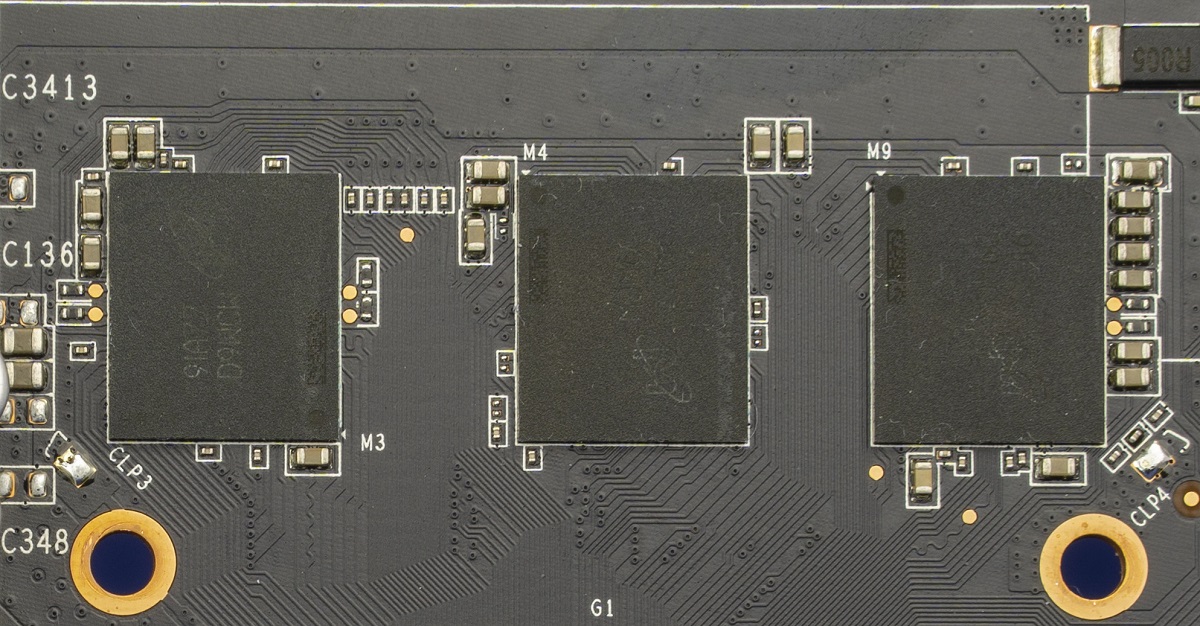

Одноканальный uP1542S запитывает 4 микросхемы GDDR6 с маркировкой D9WCW и производства компании Micron.
Система охлаждения

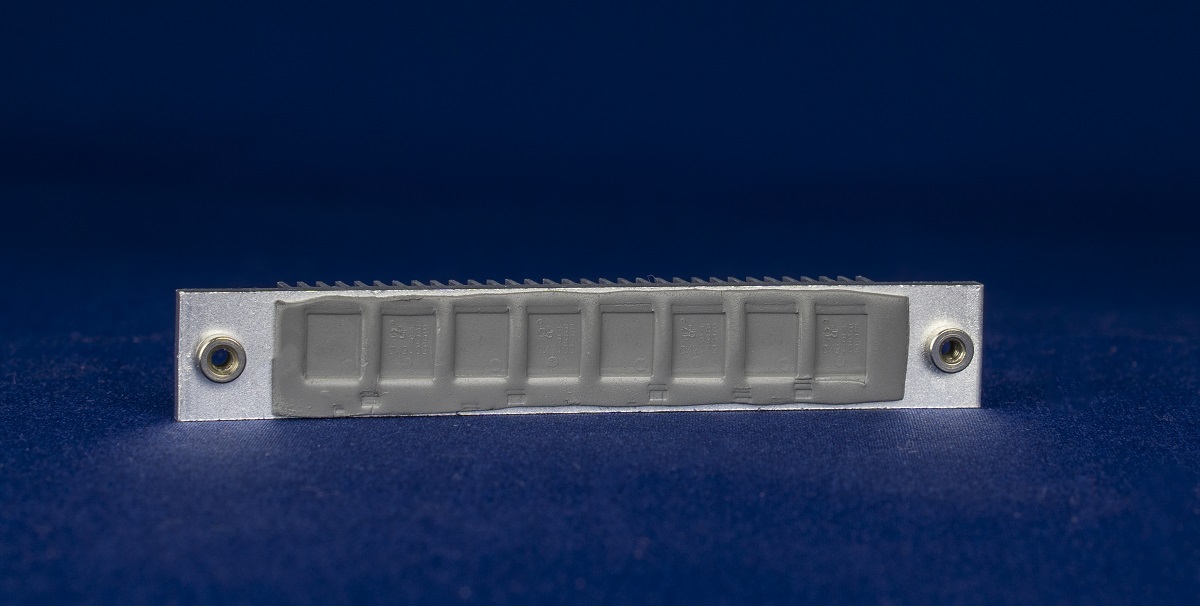

Начнем с радиатора подсистемы питания: через термопрокладку он отводит тепло от силовых ключей QN3103 and QN3107.![](/upload/iblock/3dc/3dc63872936cbb2783f0a9dc2fa82166.jpg)
Учитывая энергопотребление видеокарты, такой вариант позволит подсистеме питания не перегреваться при условии отсутствия режимов 0 dB.
![](/upload/iblock/2e5/2e5db144de8c9e2804038d051e6ed718.jpg)
![](/upload/iblock/ae4/ae4508fbbb2cc489c2fbdb83ece5929e.jpg)

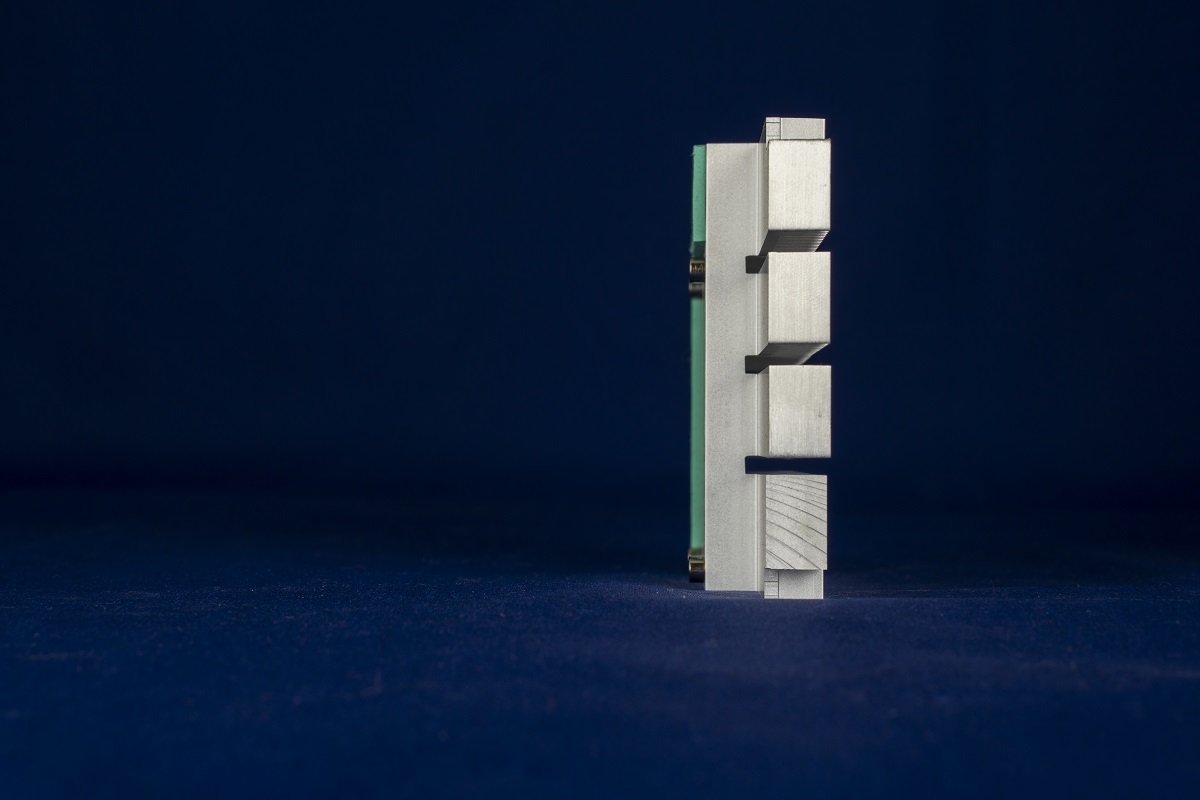

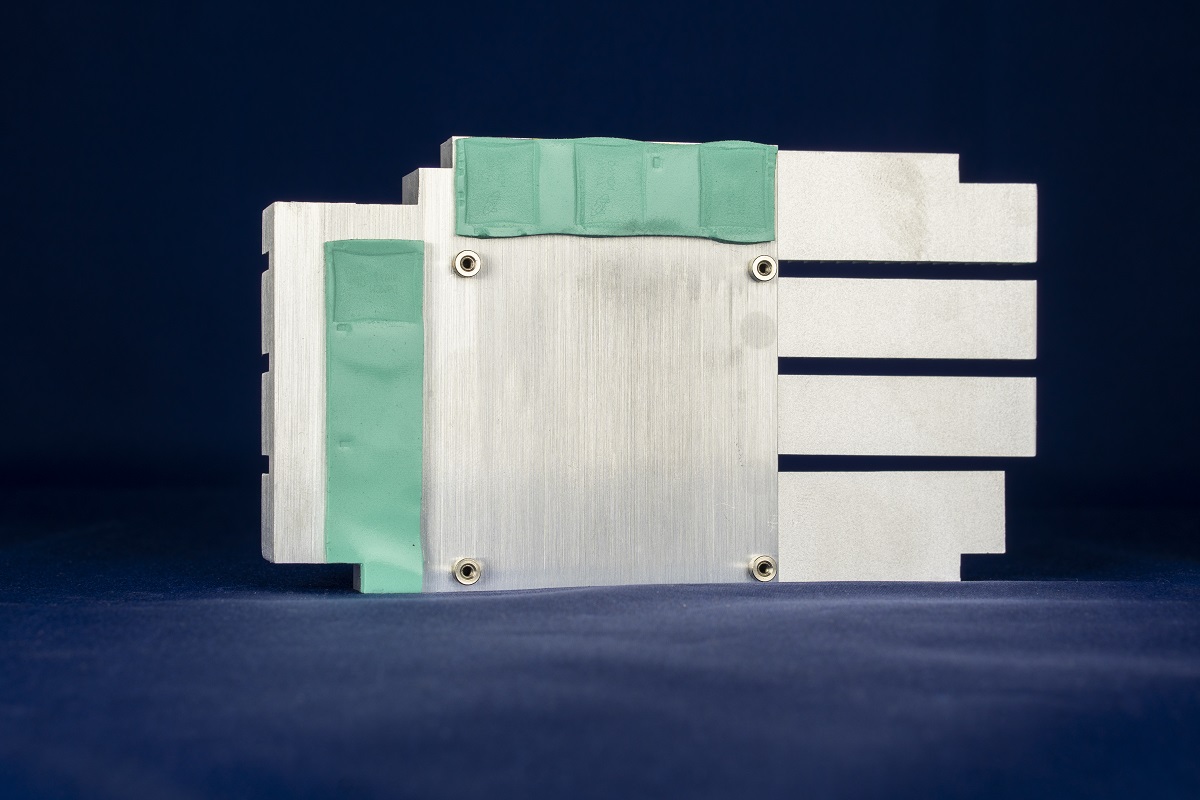

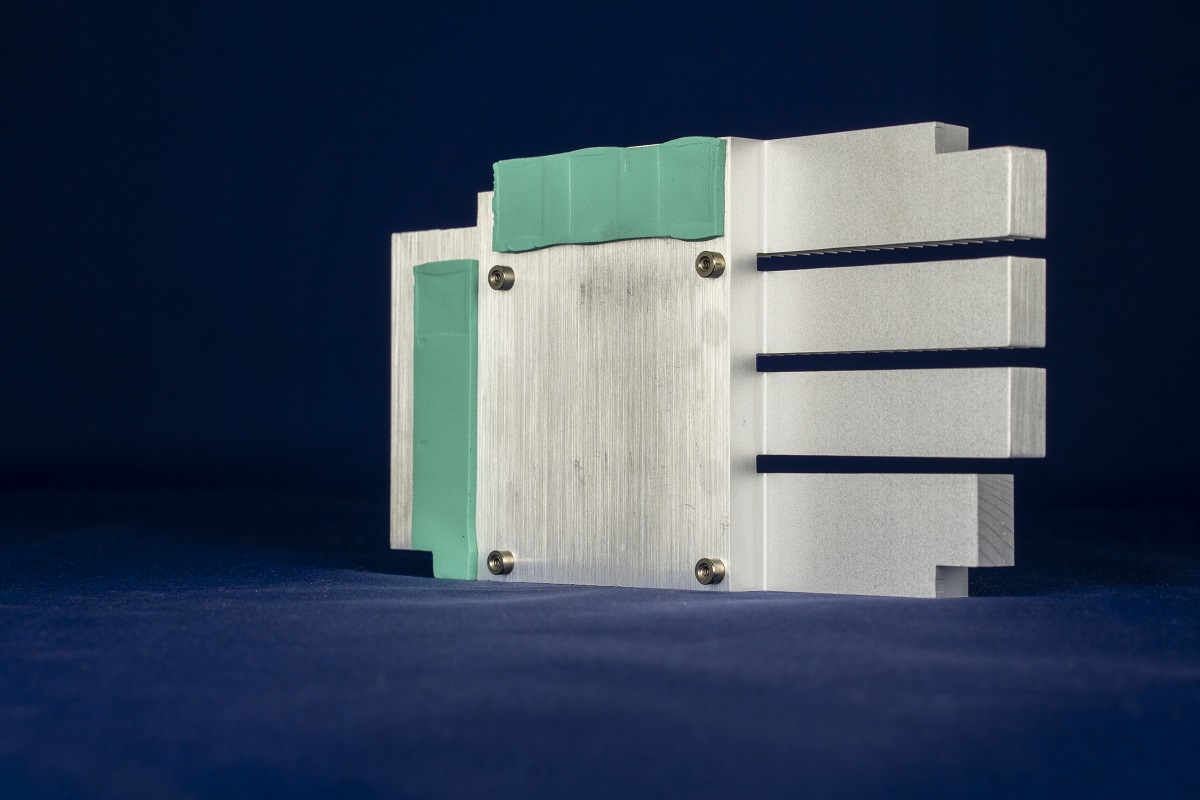

Тепло от графического процессора и микросхем памяти отводится с помощью алюминиевого радиатора.
![](/upload/iblock/6bd/6bd75d947f354308614fc73eb7806f67.jpg)
![](/upload/iblock/261/26164603a630d503c4c5477b99e9fe65.jpg)

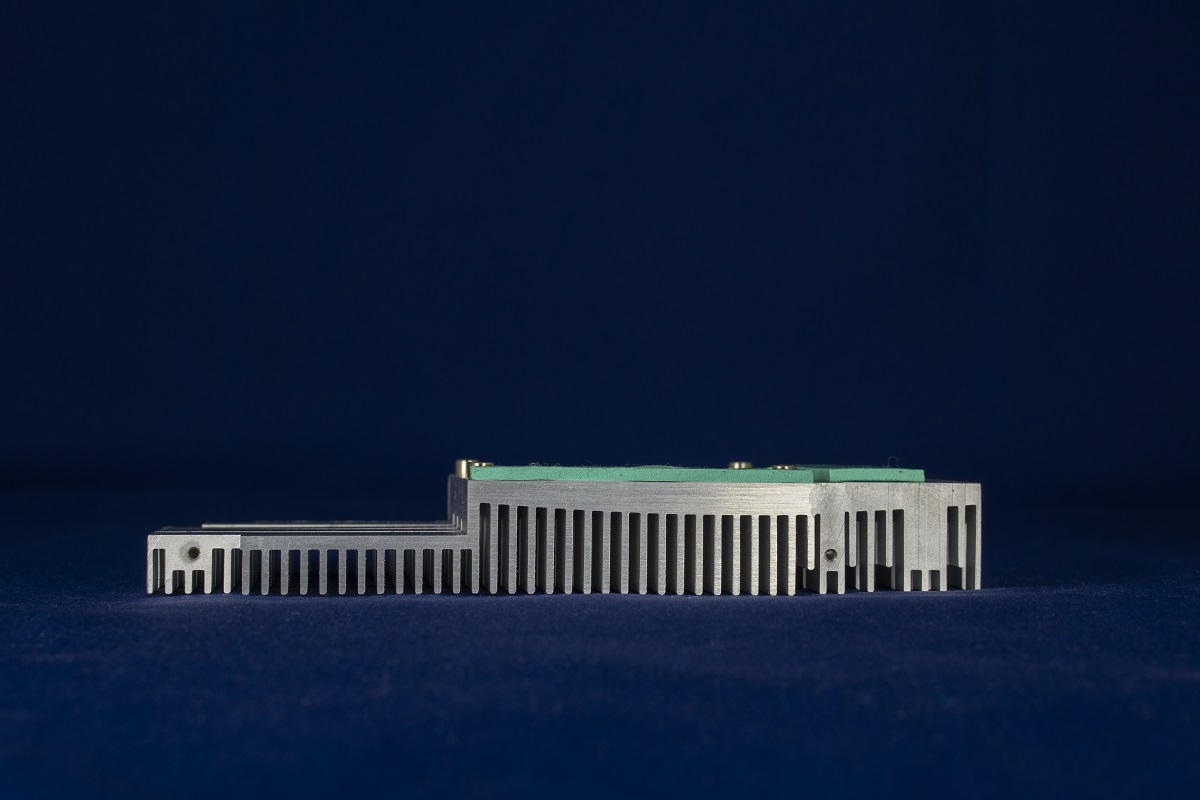

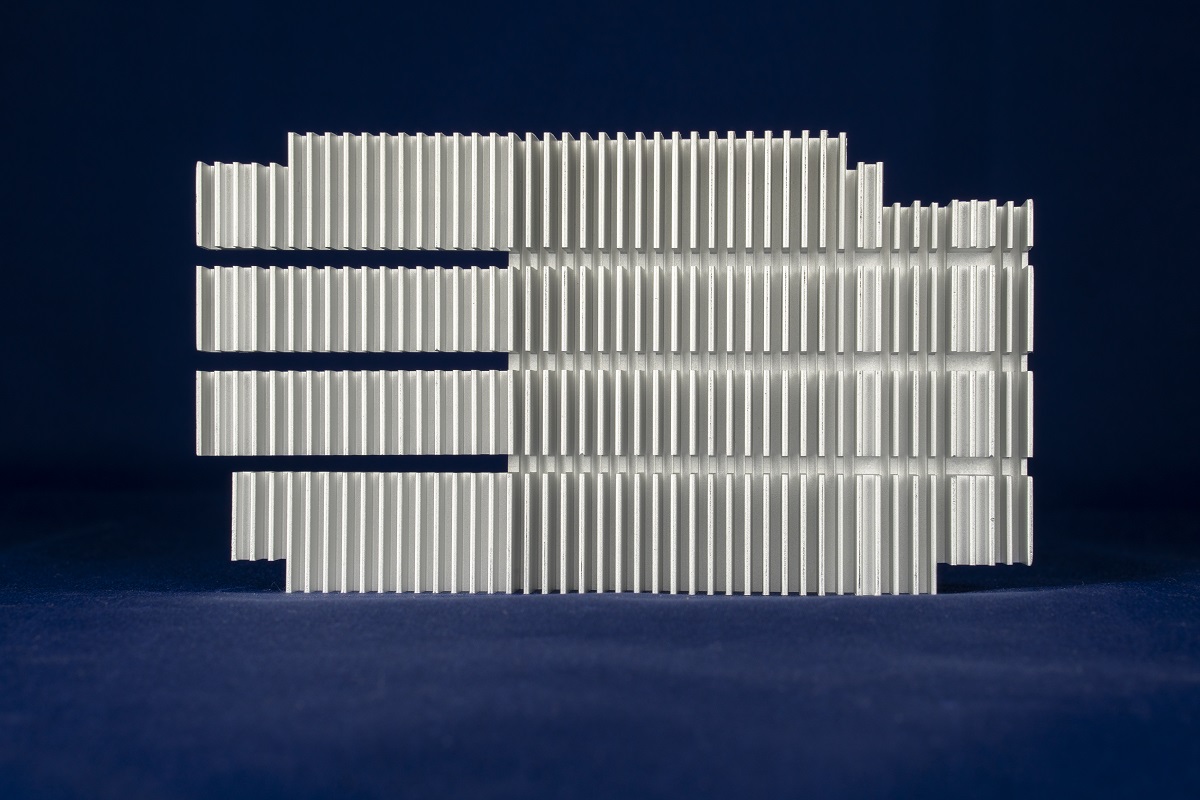

Оребрение и прорезы говорят о том, что инженеры всё же продумывали систему охлаждения.
![](/upload/iblock/328/328220666a141165af021818a89c2194.jpg)
Но ничего не мешало им сделать один общий радиатор с подсистемой питания - это бы не сильно увеличило тепловыделение.
![](/upload/iblock/4e6/4e617cf8a073b0f9cf5c1e7c9f4529a2.jpg)
![](/upload/iblock/a0f/a0f91a0cbc759d6614583da5991b48b4.jpg)

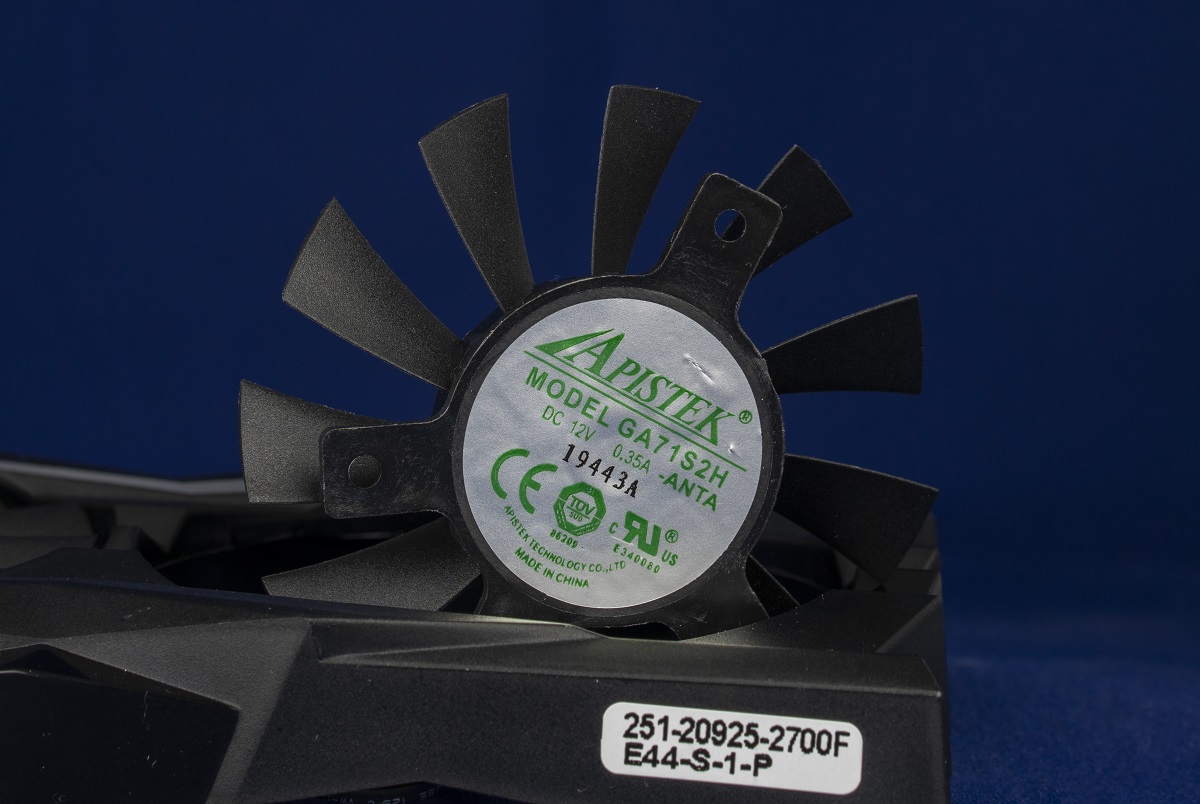

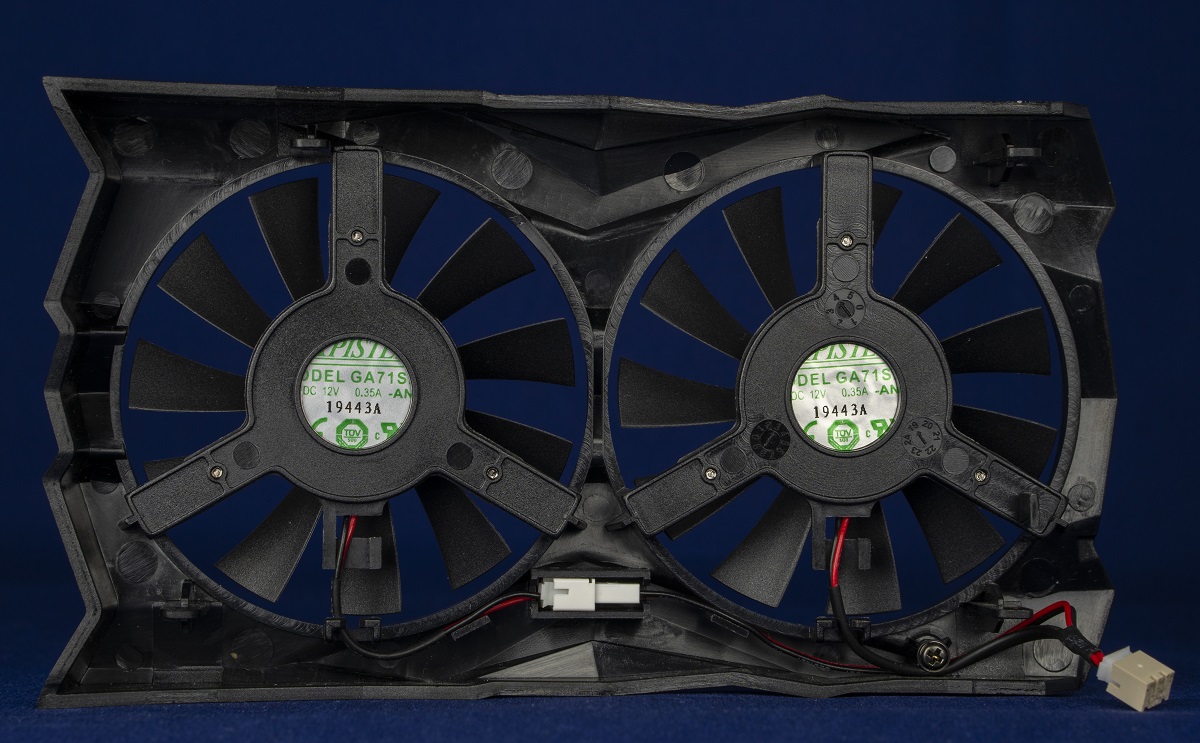

В пластиковом кожухе закреплены два вентилятора APISTEK GA71S2H диаметром 65 мм каждый. Вентилятор всего двухконтактный, так что надеяться на мониторинг частоты вращения не приходится.

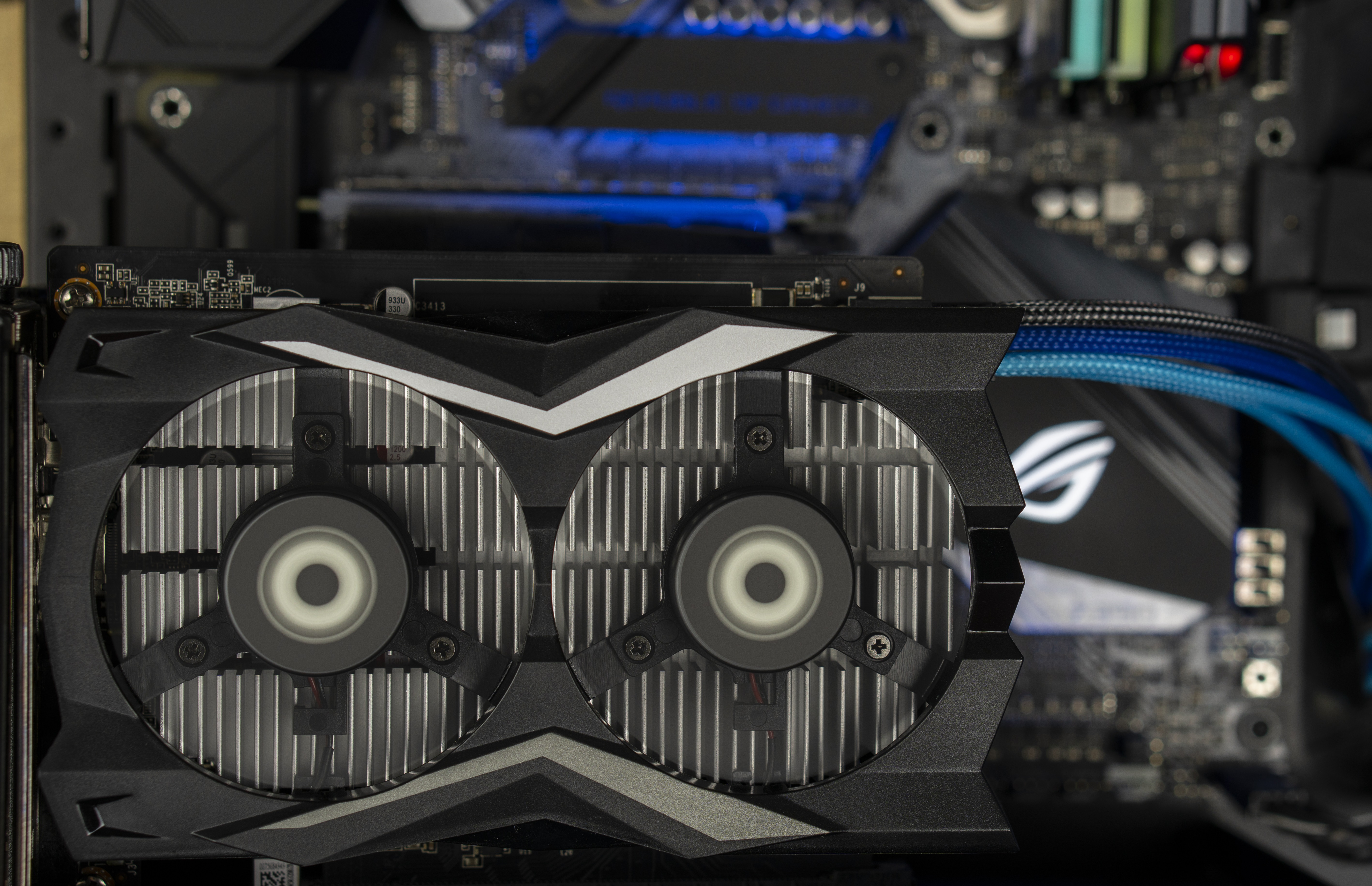

Тестовый стенд
- ASUS ROG MAXIMUS XI APEX;
- Intel Core i9-9900K в разгоне до 5000 МГц при напряжении 1.24 В (частота кольцевой шины - 4700 МГц);
- G.SKILL TridentZ RGB [F4-4000C19D-32GTZR] в разгоне до 4100 МГц с таймингами CL16-17-17-28 CR2;
- ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan;
- Кастомная система жидкостного охлаждения;
- Intel Optane SSD 900P объемом 480 Гб (Windows 10 Pro);
- be quiet! Straight Power 850 мощностью 850 Вт;
- Thermaltake Core P5 TG.
- Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
- Драйвер видеокарт: Nvidia GeForce Game Ready Driver WHQL 441.66.
![](/upload/iblock/9ae/9ae33dd204a448449391f64ff19615ce.jpg)
Тестирование системы охлаждения и разгон

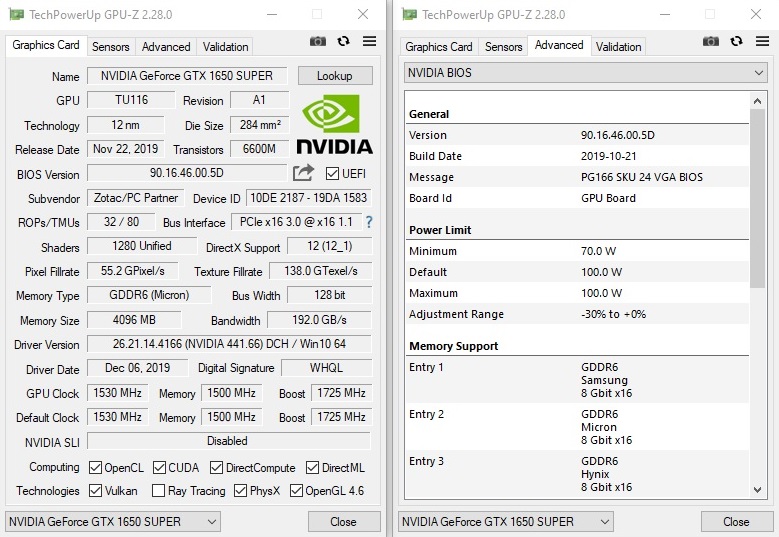

Видеокарта поставляется с BIOS версии 90.16.46.00.5D.![](/upload/iblock/065/065d7682ce36e5183322f188bc8f1ca7.jpg)

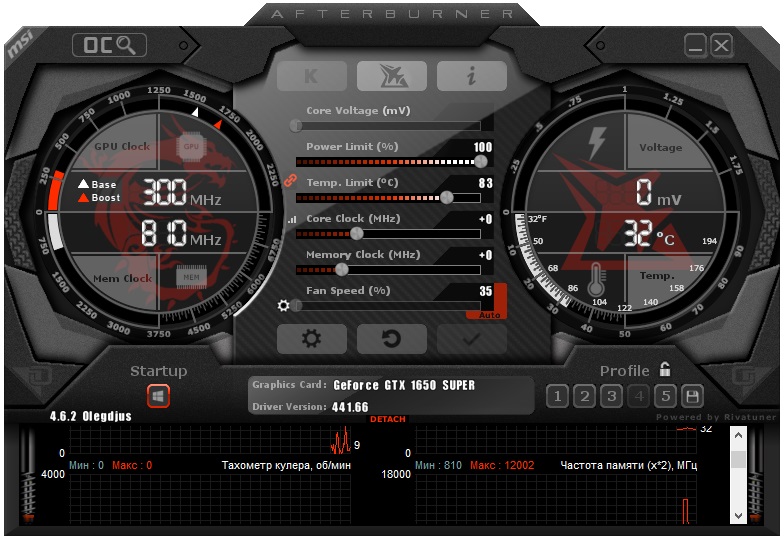

Частоты графического процессора и микросхем GDDR6 не отличаются от эталонных. Лимит энергопотребления составляет 100 Вт для всей видеокарты без возможности расширения.
![](/upload/iblock/f9b/f9b47abb960676917fe88e6182c4480e.jpg)
Определить частоту вращения вентиляторов не получится: мы можем мониторить и регулировать только входное напряжение. В режиме простоя вентиляторы вращаются на 35% от максимального значения, не создавая акустического дискомфорта.
В качестве тестового приложения использовался стресс-тест Fire Strike.
![](/upload/iblock/bdd/bdd6d68df80e49039541141d736807f5.jpg)
![](/upload/iblock/94f/94f95e88073897a69107b1ae3f67b5e3.jpg)

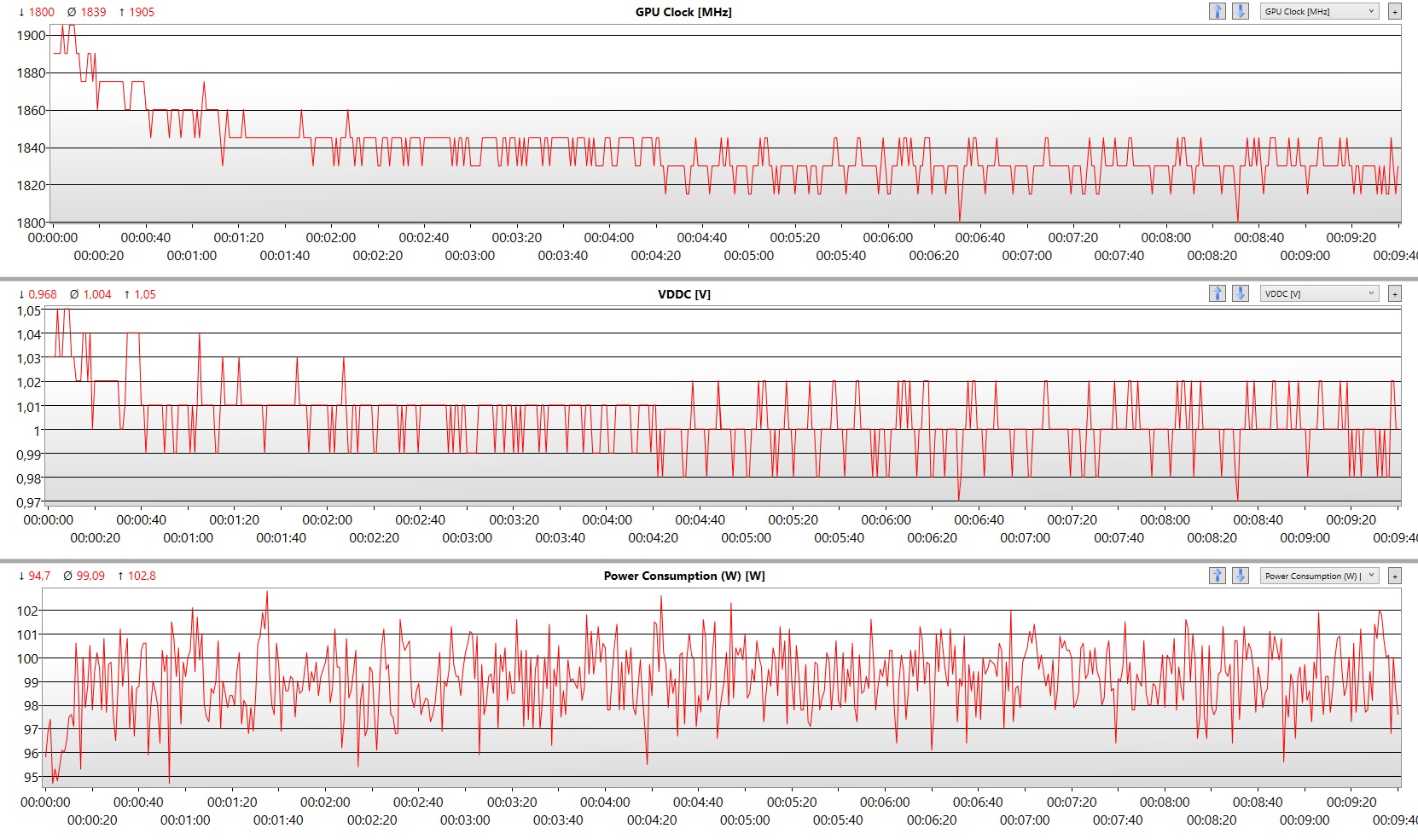

Из-за ограничения лимита энергопотребления частота графического процессора "прыгала" в диапазоне 20 МГц, дальнейшее падение происходило из-за роста температуры.
![](/upload/iblock/e1b/e1bbc88efc14459dafa5e1a2390454f9.jpg)

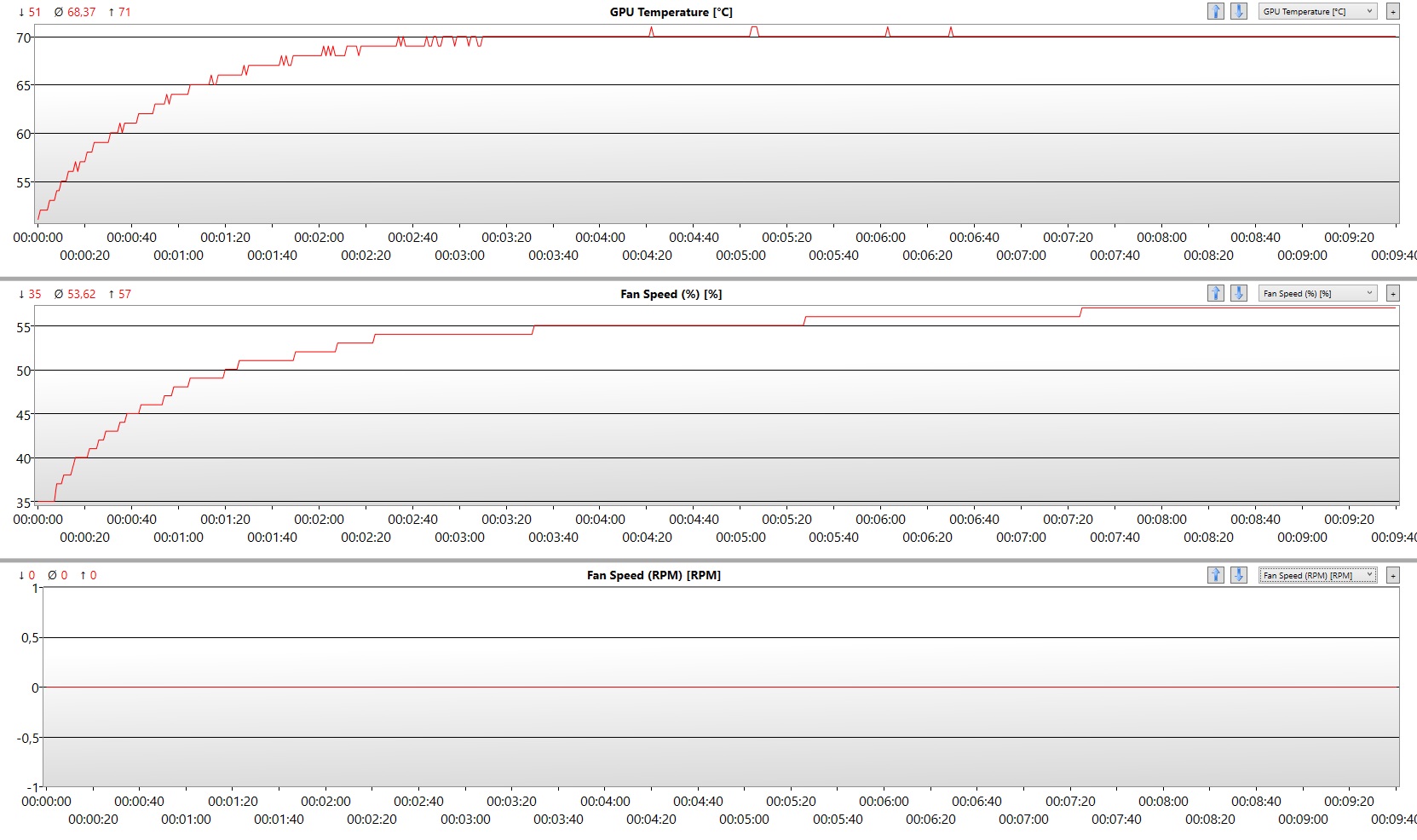

Температура графического процессора не превысила 71 °С, среднее значение - 68 °С. Вентиляторы на 55-57% сдерживали рост температуры, при этом от видеокарты исходил высокий уровень шума.
Разгонять видеокарту на максимальном напряжении нет смысла из-за ограничения лимитов энергопотребления.
![](/upload/iblock/20c/20c4ab72337ba28944bc2055ae8e5f09.jpg)

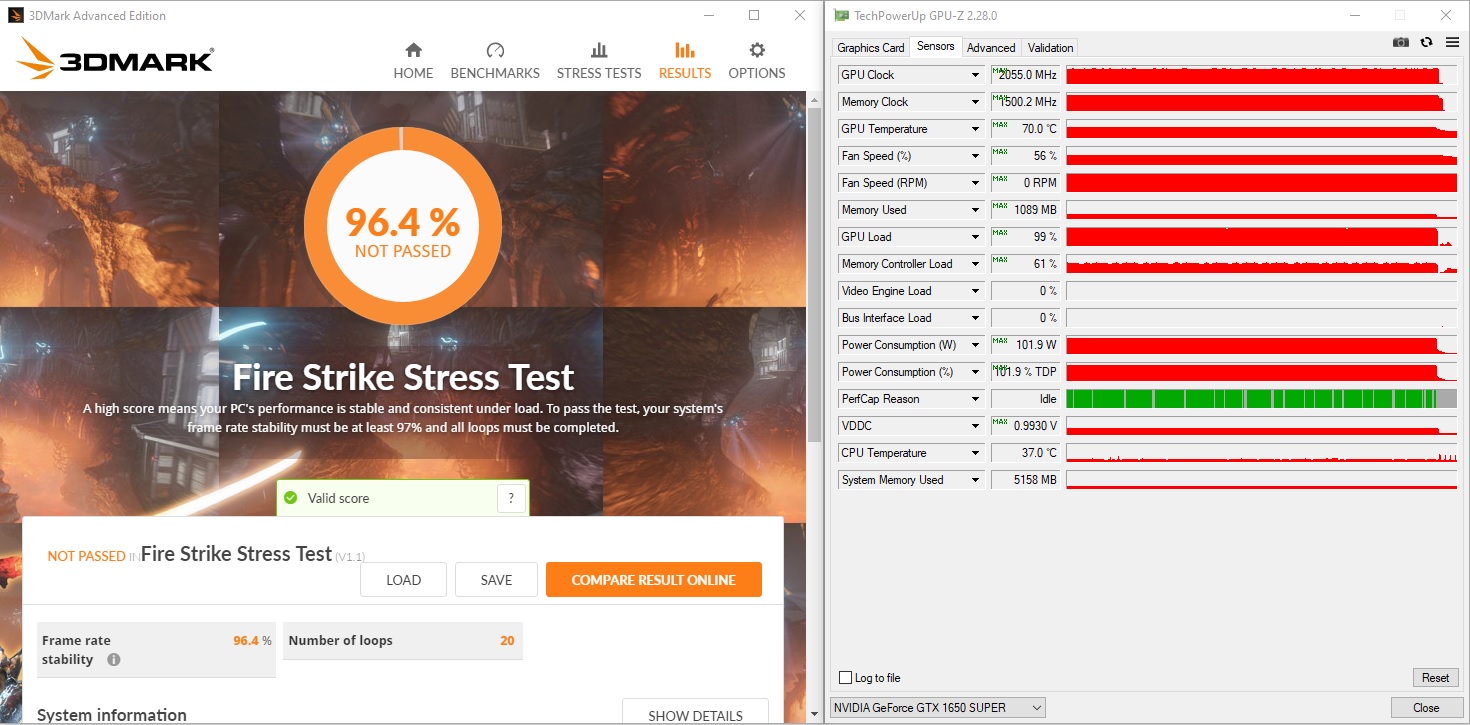

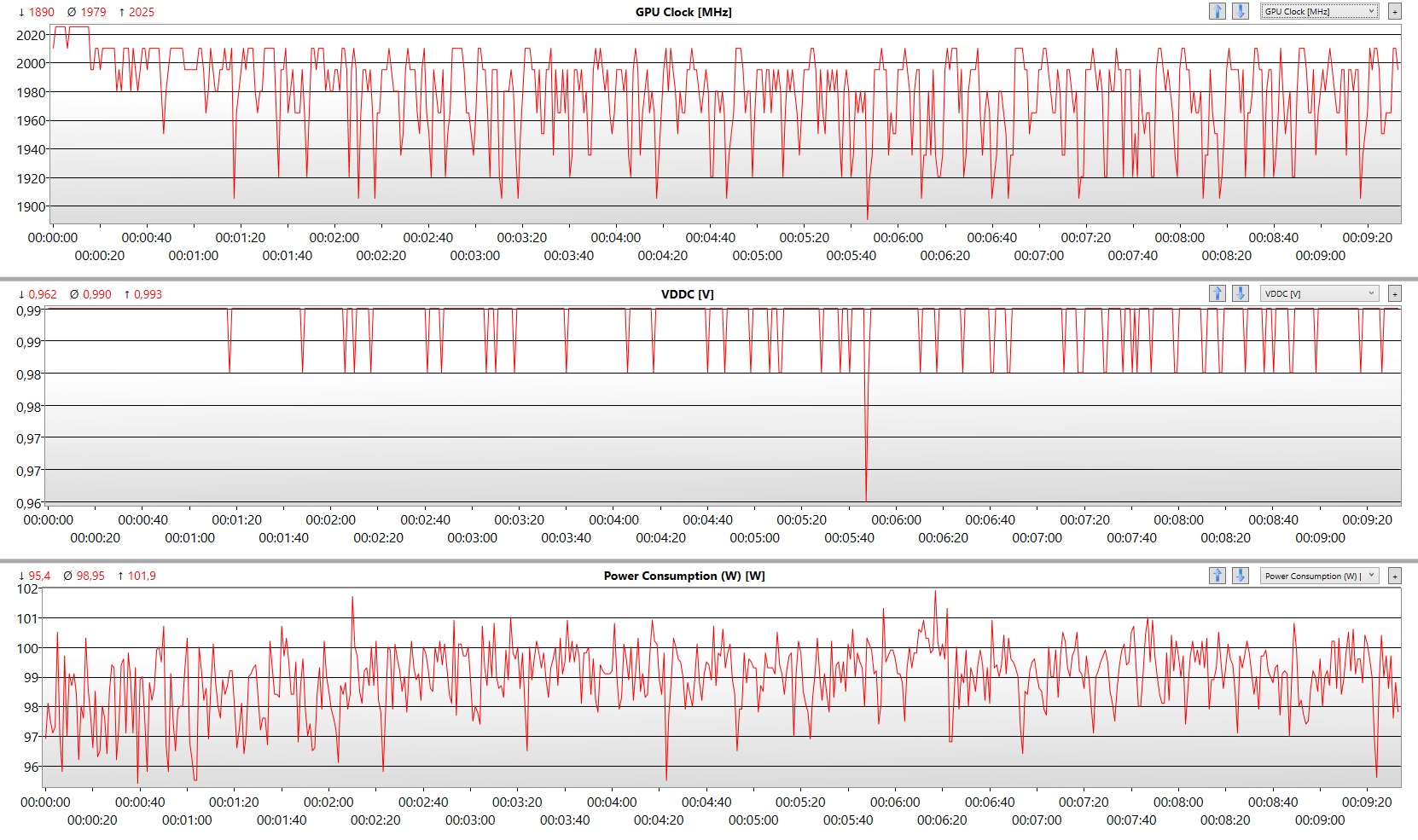

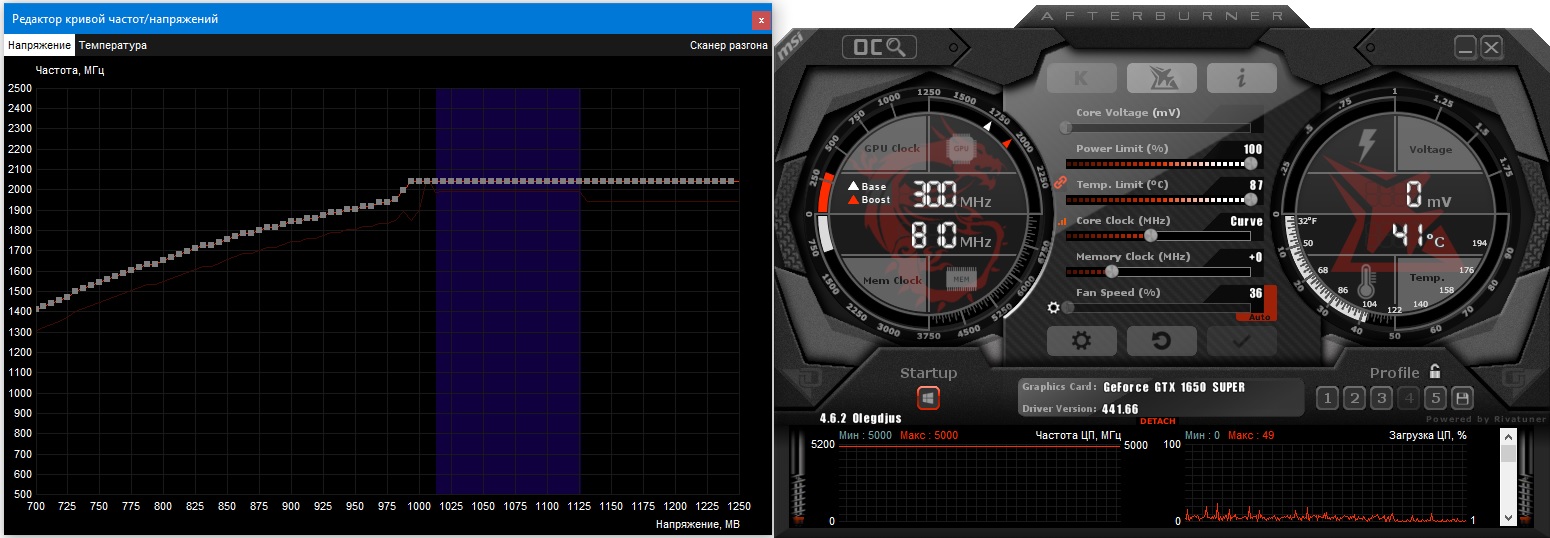

Поэтому мы с помощью программы MSI Afterburner нашли такое сочетание частоты и напряжения, при котором 100 Вт будет достаточно.
![](/upload/iblock/564/56483c7e432d1c757bf2748e7b5cf00e.jpg)
![](/upload/iblock/3f2/3f2f10e5755d2d37a676a8e5da7ab710.jpg)

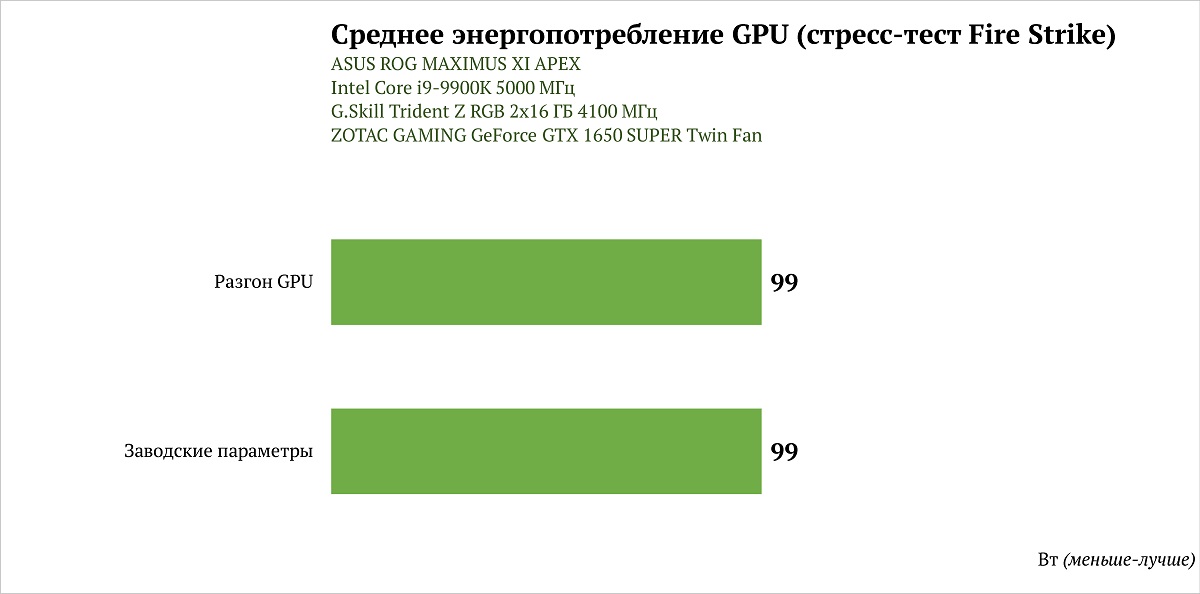

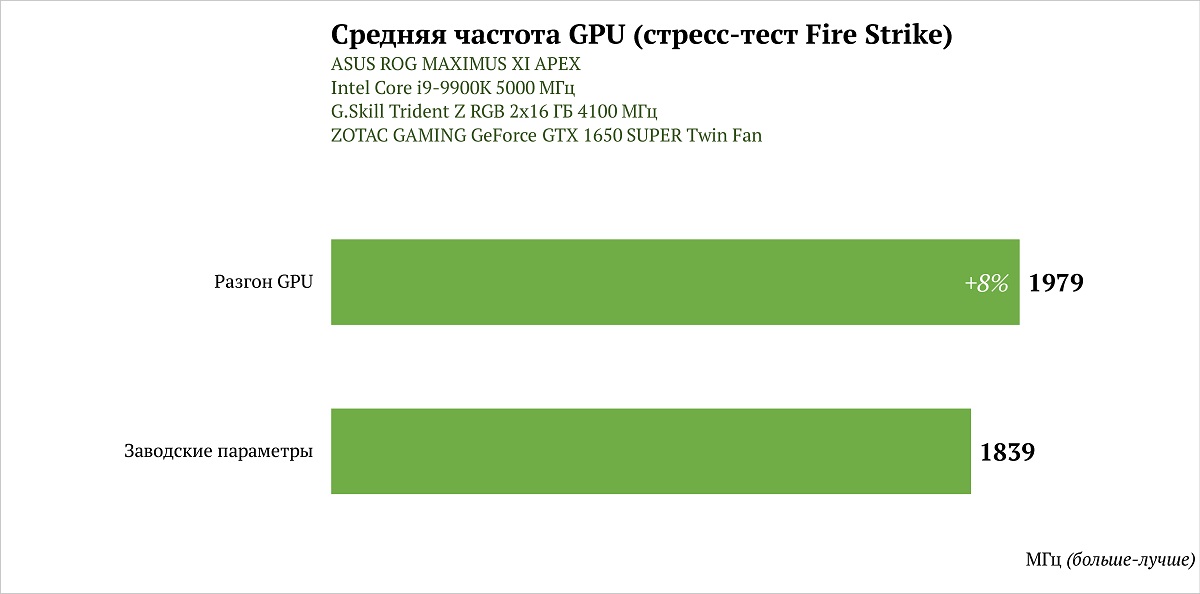

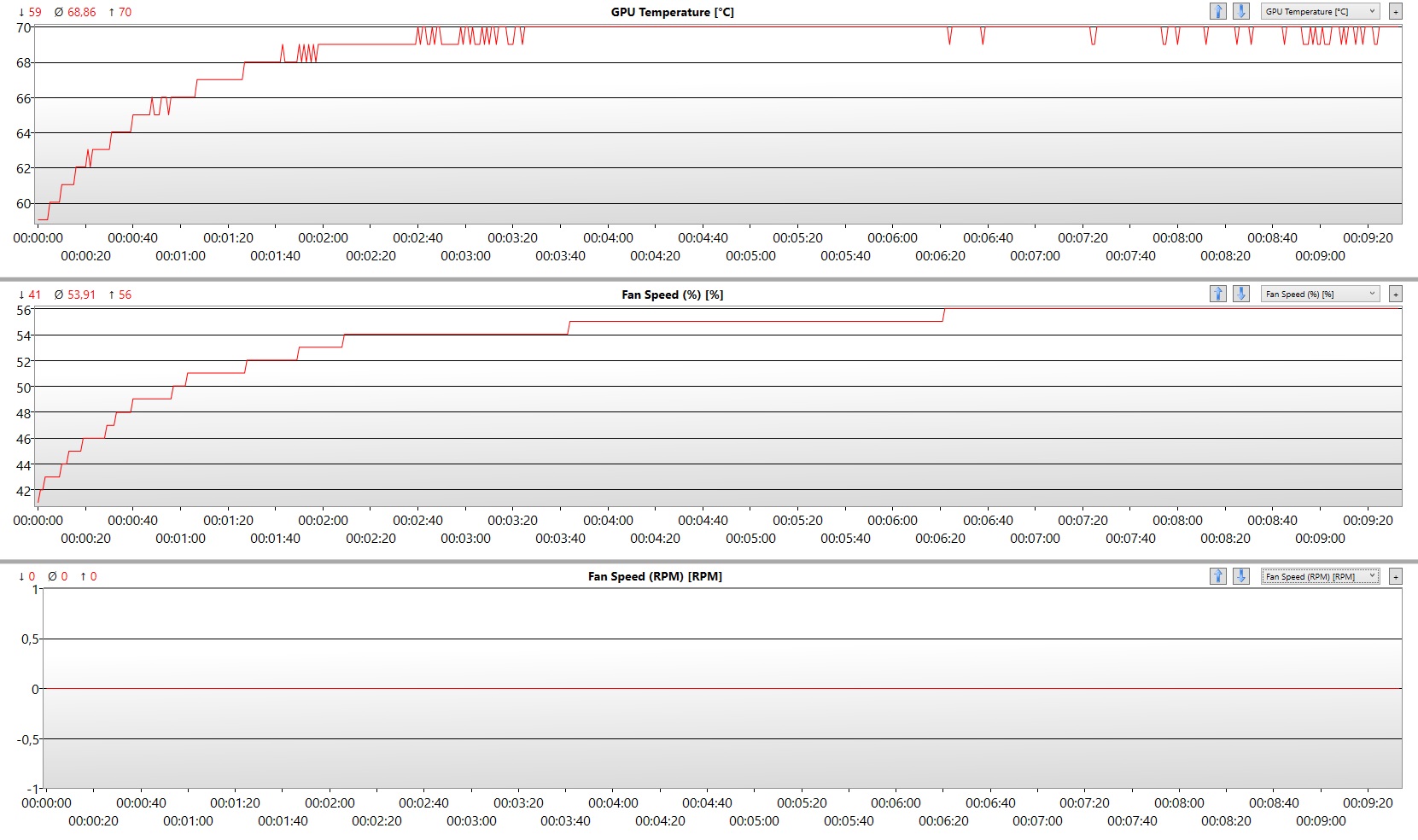

Средняя частота графического процессора выросла на 130 МГц при том же энергопотреблении.
![](/upload/iblock/ae7/ae76b6331df4e9ca17380d5af01830f6.jpg)

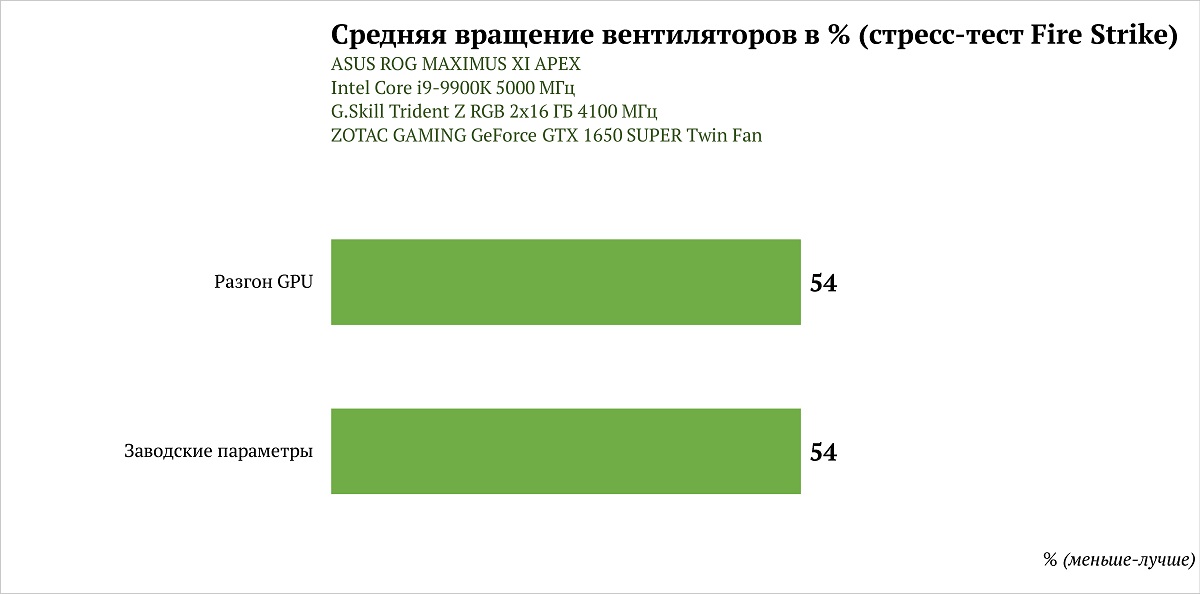

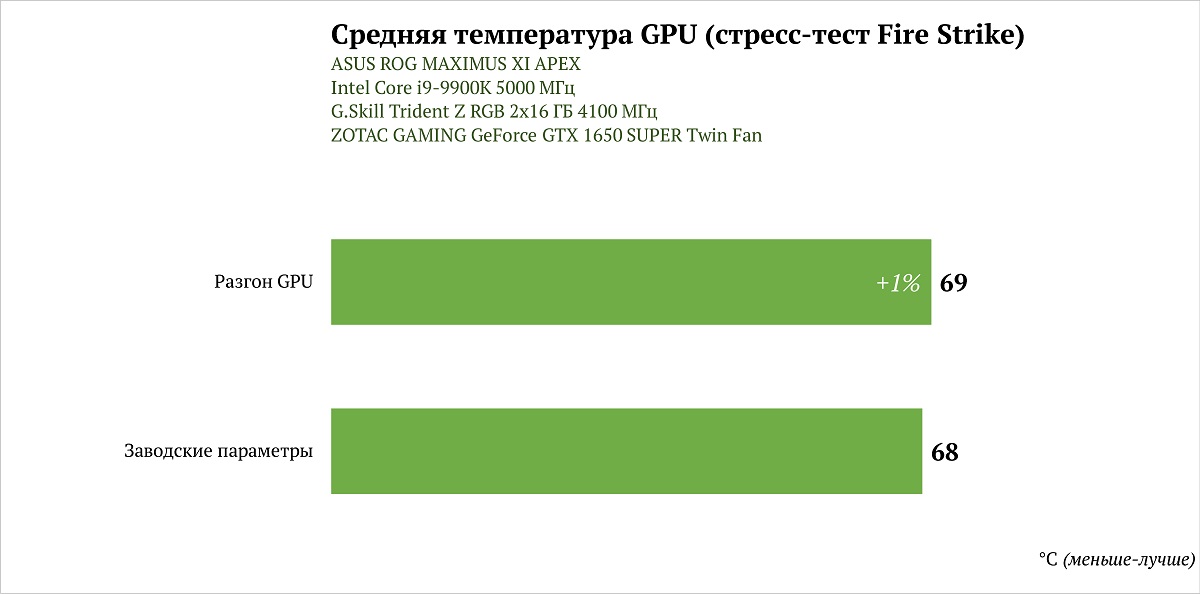

При этом ни температурный, ну шумовой режим не изменился.
![](/upload/iblock/085/08580617eebae80bf23b2abddd65b517.jpg)
![](/upload/iblock/b84/b8479aa846b78812e000579031dc818e.jpg)
![](/upload/iblock/43a/43ac13201ee8f152ce9ccbe33fb9a6f8.jpg)
![](/upload/iblock/877/877a142a15a9b055bbd7563c9beb6f99.jpg)

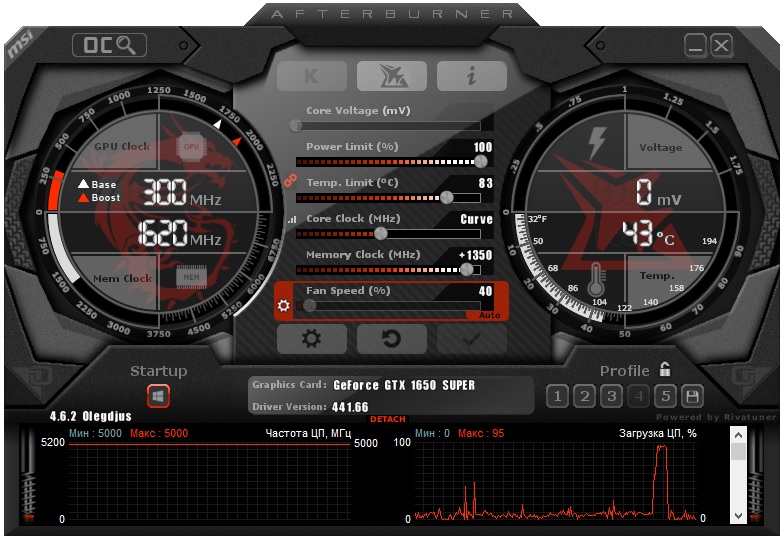

Несмотря на новый тип видеопамяти и повышенные частоты относительно GTX 1650, разогнать VRAM выше остается возможным.
![](/upload/iblock/e1e/e1ef6223f52bf71bf111b03d11f5276d.jpg)
Михросхемы памяти показывали стабильную работу на 14700 МГц, однако дальнейшее повышение могло вызвать артефакты изображения и падение производительности.
![](/upload/iblock/316/3160d43dac52aa1d1e9bb5d5e2e82b9e.jpg)
![](/upload/iblock/2da/2dac30e0b62da7438bf3f2411efbb2e5.jpg)
![](/upload/iblock/f0a/f0a55ec4fe444e22dcec61ee91fd5b42.jpg)

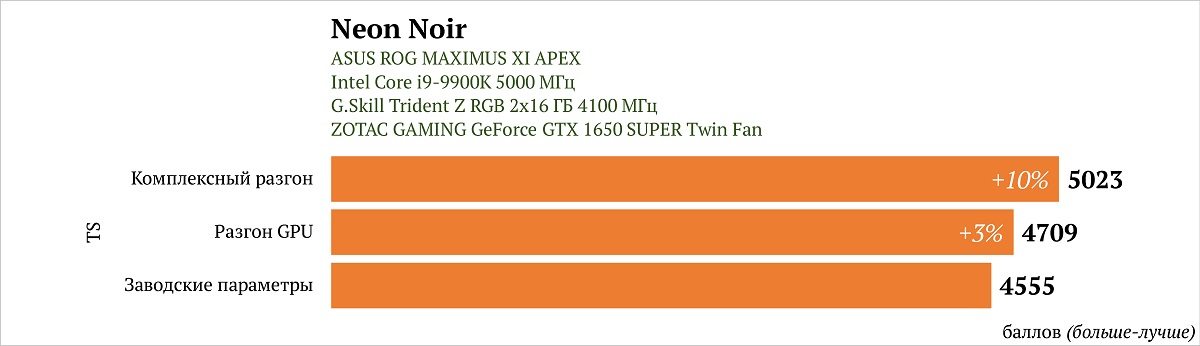

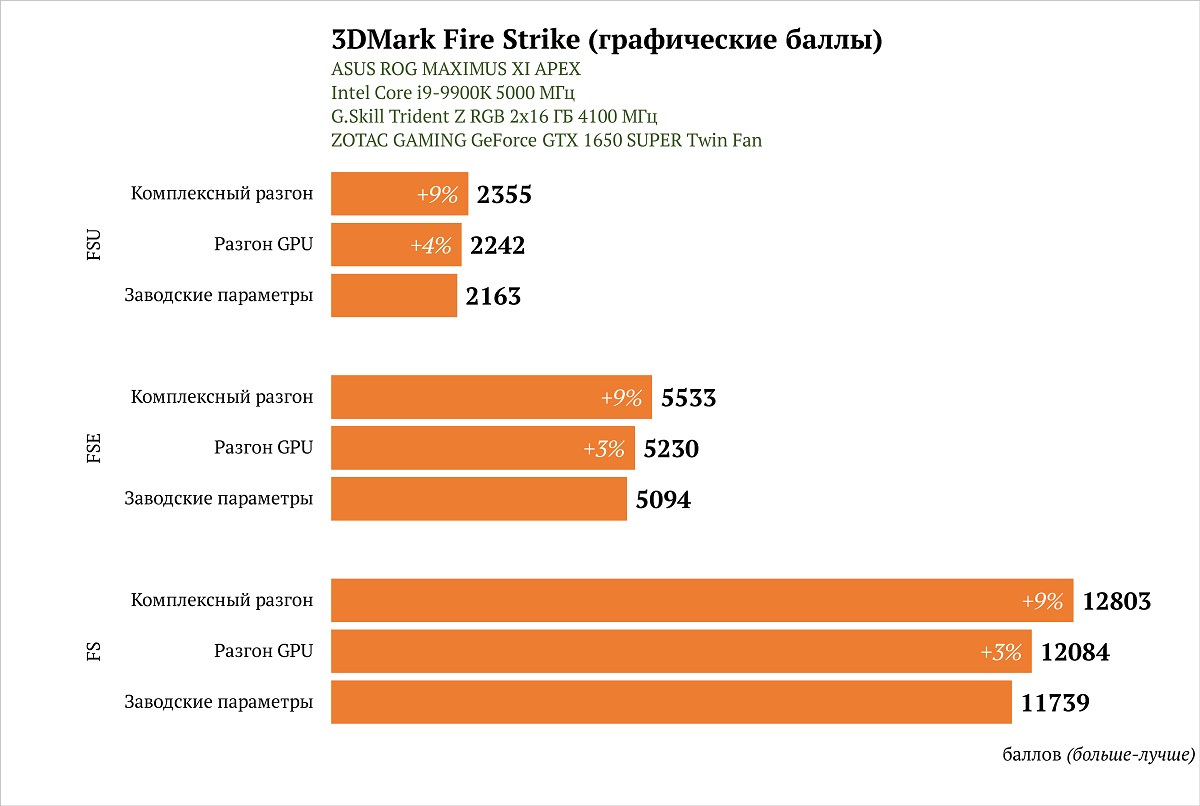

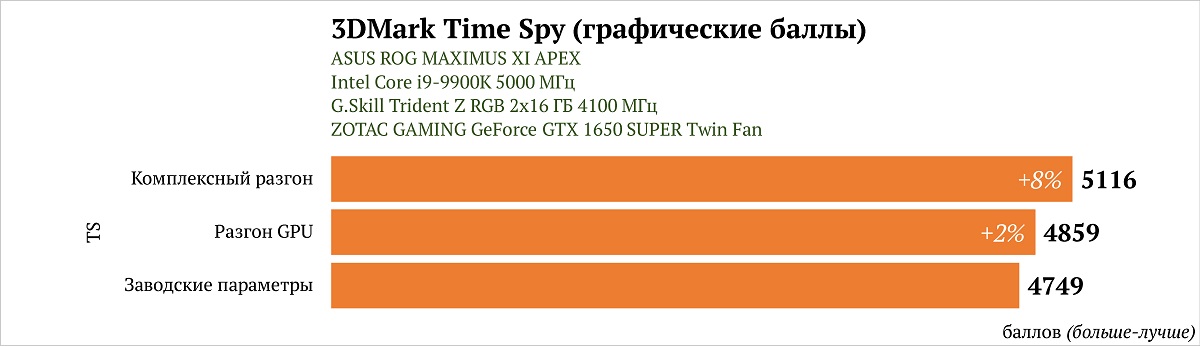

Как можно заметить, наибольший вклад в конечную производительность привносит как раз разгон VRAM.
Игровая производительность

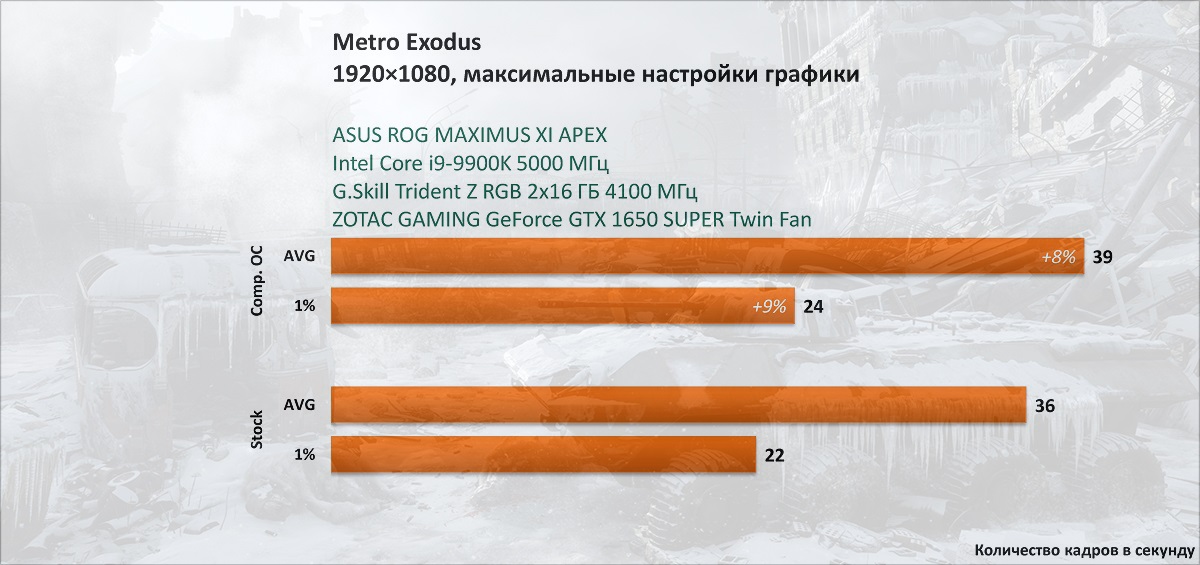

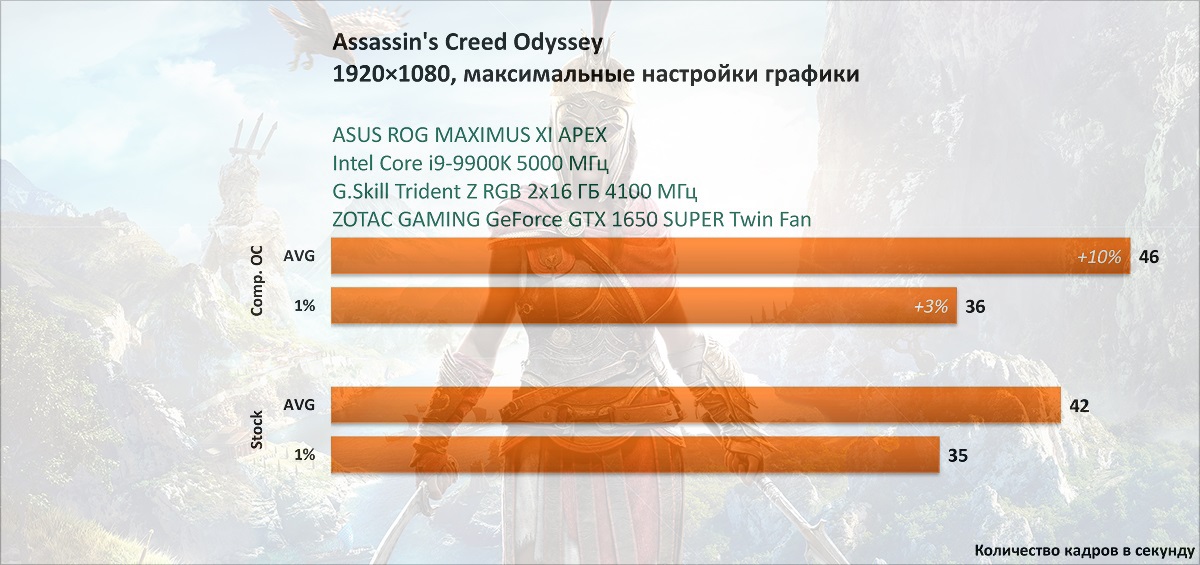

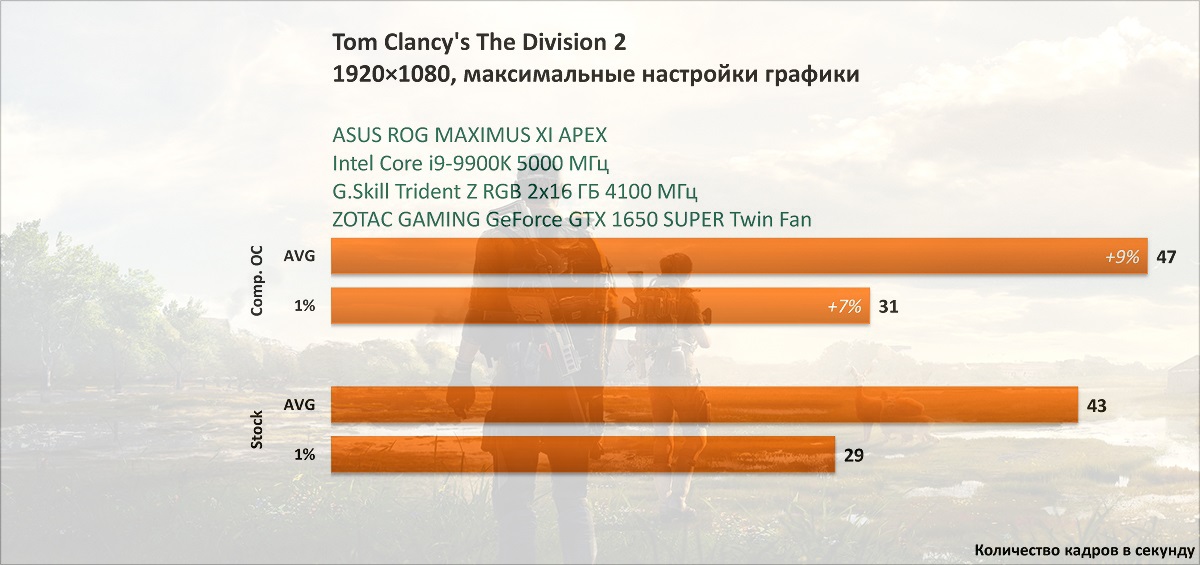

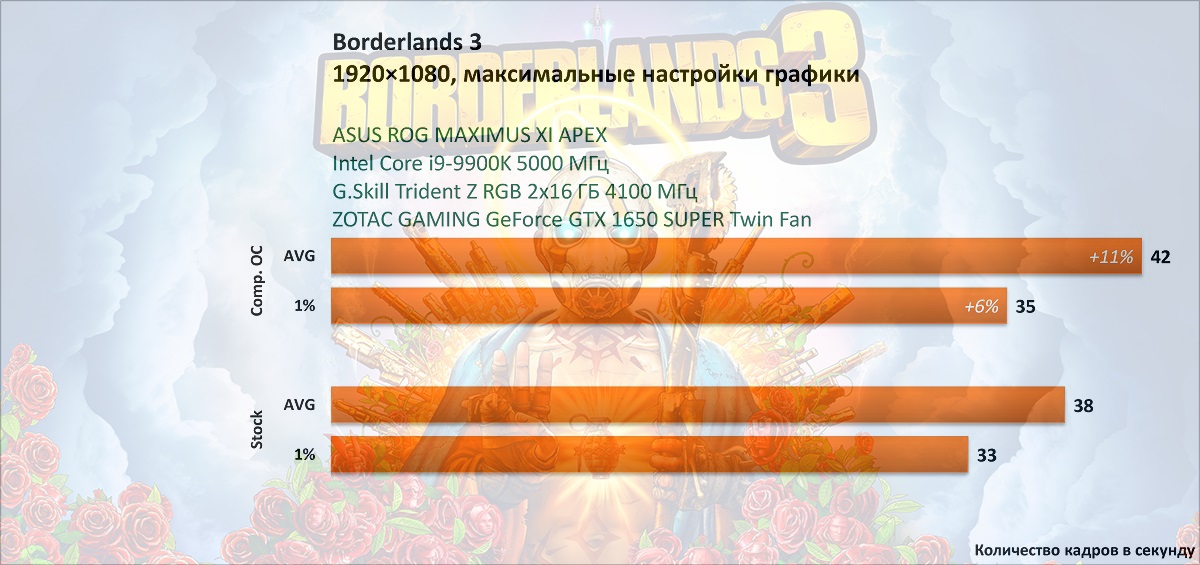

Для сравнения игровой производительности на заводских настройках и в предельном разгоне были взяты Assassin's Creed Odyssey, Borderlands 3, Metro Exodus и Tom Clancy's The Division 2.![](/upload/iblock/d8c/d8c343b3dfdcaeffb9846c4a85882bf3.jpg)
![](/upload/iblock/c1d/c1d0c8bfae3417a5799be6ef716bed75.jpg)
![](/upload/iblock/c9d/c9defa5ad028bea85ae9a3ce7c48bd72.jpg)
![](/upload/iblock/7e5/7e586c9dd9b71300c53607c59f657823.jpg)
В среднем результаты совпадают с теми, что мы видели в 3DMark. При этом комбинацией игровых настроек можно добиться желаемого FPS в разрешении FHD.
Заключение
Видеокарта ZOTAC GAMING GeForce GTX 1650 SUPER Twin Fan предназначена в первую очередь для построения компактных игровых компьютеров, и к габаритам претензий быть не может. В формат Mini-ITX производитель смог уместить систему охлаждения с двумя вентиляторами диаметром 65 мм, что придает видеокарте уникальный внешний вид. Расположение разъема дополнительного питания будет плюсом для тонких компьютерных корпусов и минусом - для коротких.Но за компактность и попытку сделать видеокарту максимально дешевой приходится платить акустическим комфортом: видеокарту нельзя назвать тихой. Да, есть возможность вручную настроить вентиляторы, но это скажется на эффективности охлаждения подсистемы питания, да и температуры графического процессора на фоне конкурентов станут совсем непотребными.
Что не разочарует - так это высокая производительность, способность добиться дополнительных 8-10% производительности без видимого труда и возможность похвастаться игровой системой объемом несколько литров.
Достоинства видеокарты:
- Стоимость;
- Привлекательный внешний вид;
- Продуманное охлаждение микросхем памяти и подсистемы питания;
- Запас частот для разгона.
- Отсутствие мониторинга частоты вращения вентиляторов;
- Высокий уровень шума;
- Высокие температуры для такого уровня шума и TDP.
