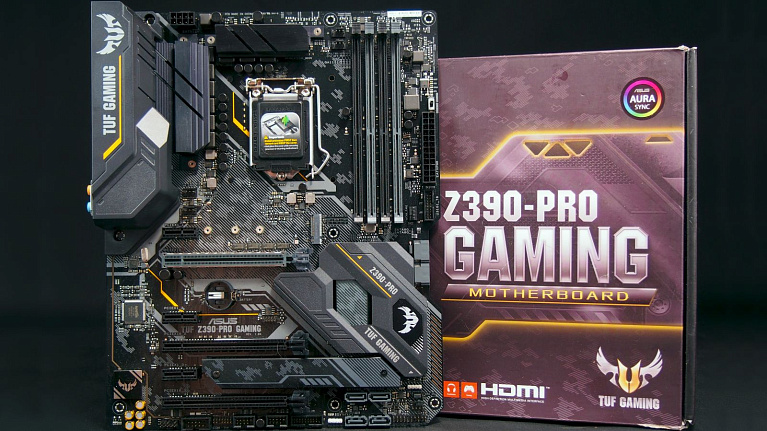

Появление большого количества материнских плат на базе чипсета Intel Z390 не случайно. Желание производителей угодить покупателям с разным бюджетом породило широкую линейку продукции, отличающейся функционалом, компонентной базой, форм-фактором и оверклокерскими возможностями. Только одна компания ASUS выпустила на рынок девятнадцать материнских плат с флагманским чипсетом Intel для процессоров Coffee Lake и Coffee Lake Refresh. И недорогая модель TUF Z390-Pro Gaming, попавшая к нам на тестирование, как раз в их числе. Посмотрим, какие достоинства и недостатки присутствуют в ней, а также оценим внешний вид TUF Z390-Pro Gaming, чтобы сформировать представление об этой материнской плате.

Технические характеристики

  • Модель - TUF Z390-Pro Gaming
  • Socket - 1151 v2
  • Чипсет - Intel Z390
  • Тип памяти - DDR-4
  • Количество слотов памяти - 4
  • Оперативная память: 4 x DIMM, Max. 64Гб, DDR4 4266(O.C) - 2800(O.C.), 2666, 2400, 2133 МГц;
  • Слоты расширения - 3 x PCI-E 3.0 x16, 3 x PCI-E x1, 2 x M.2
  • Тип слотов M.2: type 2242/2260/2280 (SATA & PCIE 3.0 x 4 mode), type 2242/2260/2280/22110 (PCIE 3.0 x 4 mode);
  • Звук - 8-канальный (7.1) Realtek ALC S1200A
  • Сетевой интерфейс - Gigabit Ethernet Intel I219V (10/100/1000 Мбит/с)
  • Разъёмы на задней панели - PS/2, 6 x USB 3.1, HDMI, DisplayPort, RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм x 244 мм).

Упаковка и комплектация

Коробка TUF Z390-Pro Gaming оформлена в традиционные для серии TUF цвета. Иллюстрация подсказывает, какие формы печатной платы стоит ожидать в данной модели.
Много информации на тыльной стороне упаковки относится к техническим возможностям материнской платы. В случае с TUF Z390-Pro Gaming здесь есть на что посмотреть, ведь эта модель является старшей в линейке TUF Gaming.
Комплект поставки TUF Z390-Pro Gaming включает в себя:
  • руководство и документацию;
  • купон на скидку 20% в магазине CableMod;
  • набор фирменных наклеек TUF Gaming;
  • заглушка разъемов тыльной панели с логотипами и символикой TUF Gaming;
  • накопитель с драйверами и программным обеспечением;
  • мостик 2-Way SLI;
  • винты для двух М.2 накопителей;
  • Q-Connector для удобного подключения кабелей корпуса;
  • два кабеля SATA-3 6 Гбит/с.

Внешний вид и особенности

В угоду дизайну TUF Z390-Pro Gaming получила вырез на правом торце, вследствие чего на печатной плате осталось лишь восемь точек крепления. Выполненная в форм-факторе АТХ эта модель обладает габаритами 305х244 мм. Черно-серый облик материнской платы разбавлен желтыми линиями согласно стилю продукции TUF.
Свою порцию стильного оформления получила и тыльная сторона печатной платы TUF Z390-Pro Gaming.
На тыльной панели разъемов TUF Z390-Pro Gaming пользователь обнаружит:
  • один PS/2 для клавиатуры или мыши;
  • один DisplayPort;
  • один HDMI порт;
  • четыре порта USB 3.1 Gen1;
  • два порта USB 3.1 Gen2;
  • один гигабитный разъем LAN RJ-45;
  • один оптический S/PDIF Out;
  • пять разъемов 3.5 мм miniJack.
Для подключения вентиляторов и помп жидкостного охлаждения на плате TUF Z390-Pro Gaming предусмотрено шесть 4-пин PWM коннекторов. При этом пять из этих разъемов находятся в непосредственной близости от сокета материнской платы. Еще один расположился в нижнем правом углу TUF Z390-Pro Gaming.
Подсистема питания и ее охлаждение абсолютно идентичны модели материнской платы TUF Z390-Plus Gaming, о которой мы рассказывали несколькими днями ранее. Это все та же силовая обвязка по схеме 6+3 фазы, охлаждаемая двумя алюминиевыми радиаторами.
На плане TUF Z390-Pro Gaming управлением питания процессора занимается ШИМ-контроллер Digi+VRM ASP1400CTB.
Материнская плата поддерживает модули памяти DDR4 с частотой от 2133 до 4266 МГц. Четыре разъема позволяют установить до 64 Гб оперативной памяти суммарно.
В правом верхнем углу TUF Z390-Pro Gaming присутствует комплекс диагностики в виде светодиодов BOOT/VGA/DRAM/CPU и Mem_LED. Недалеко от них разместился тумблер MemOK! II, активирующий автоматическое устранение проблем с загрузкой системы, вызванных нестабильностью работы оперативной памяти после разгона.
Возможности TUF Z390-Pro Gaming для плат расширения представлены следующими разъемами:
  • два PCI-E 3.0 x16 (первый слот SafeSlot), которые могут работать по схеме х16/х8+х8;
  • один PCI-E 3.0 x16, который может работать с х2 линий PCIe;
  • три PCI-E 3.0 x1.
Поддерживаются технологии NVIDIA 2-Way SLI и AMD 2-Way CrossfireX. Для распределения 16-ти линий PCIe между первым и вторым слотами PCI-E x16 используются четыре мультиплексора ASMedia ASM1480.
Предусмотрена возможность установки двух накопителей с разъемом подключения М.2. Верхний разъем на TUF Z390-Pro Gaming позволяет установить устройства с интерфейсом передачи данных PCI-E 3.0 x4 и SATA с типоразмерами 2242/2260/2280.
Второй М.2 разъем может принять на борт накопители с интерфейсом передачи данных PCI-E 3.0 x4 и SATA, требующие охлаждения. Здесь для устройств с типоразмерами 2242/2260/2280/22110 предусмотрен алюминиевый радиатор.
Шесть разъемов SATA на материнской плате TUF Z390-Pro Gaming распаяны в виде двух отдельных групп: пара коннекторов на правом торце печатной платы и еще четыре в правом нижнем углу TUF Z390-Pro Gaming. Здесь же можно увидеть два разъема для подключения лент подсветки RGB. Материнская плата поддерживает экосистему ASUS AURA Sync, которая позволяет синхронизировать совместимые RGB-устройства.
Для вывода дополнительных разъемов USB материнская плата TUF Z390-Pro Gaming располагает двумя колодками USB 3.1 Gen1 и двумя USB 2.0. Этого оснащения должно быть достаточно, чтобы не испытывать недостаток в разъемах USB даже при наличии множества периферийных устройств.
За звук на TUF Z390-Pro Gaming отвечает аудиокодек Realtek ALC S1200A с 8-канальным звучанием. Реализована поддержка игровых гарнитур и усиление для высокоомных наушников.
На защите сетевого разъема стоит комплекс TUF LANGuard. Сетевые возможности TUF Z390-Pro Gaming реализованы с помощью гигабитного контроллера Intel WGI219V.


Возможности UEFI BIOS

При входе в BIOS материнской платы TUF Z390-Pro Gaming первым пользователя встречает раздел EZ Mode, который демонстрирует основную информацию о системе. Переход к полным настройкам BIOS выполняется клавишей F7 на клавиатуре.
Режим Advanced Mode представляет собой восемь разделов, структурированных тематически. Первые две вкладки "My Favorites" и "Main" содержат список основных устройств и перечень последних изменений в BIOS.
Все оверклокерские функции и тюнинг компонентов сосредоточены в разделе "Ai Tweaker". Перечень настроек достаточно обширный и включает в себя в том числе настройку оперативной памяти и ее таймингов.
Все, что относится к настройке периферии и разъемов материнской платы, собрано в разделе "Advanced".
Вкладка "Monitor" представляет собой инструментарий для мониторинга и управления вентиляторами системы.
Опции для настройки загрузочных устройств сосредоточены в разделе "Boot".
Для сервисных функций в BIOS материнской платы предназначена вкладка "Tool". Она включает инструменты для обновления прошивки BIOS, просмотр установленных комплектующих, загрузку и сохранение пользовательских настроек.
Последний раздел "Exit" отвечает за сохранение настроек BIOS, сброса настроек или выхода из меню.

Тестовый стенд

Процессор Intel Core i5-8600k
Видеокарта
MSI GeForce GTX 1080 Ti Armor
Система охлаждения ID-Cooling ZoomFlow 240
Термоинтерфейс Arctic MX-2
Оперативная память Corsair Vengeance RGB Pro DDR4-3600 8Gb*4
Накопитель SSD 64 Gb, HDD WD 3 Tb
Блок питания Corsair RM850x мощностью 850 Вт
Корпус Corsair 540 Air
Монитор ASUS PB298Q, 29", 2560x1080, IPS
Операционная система Windows 10 Pro 64-bit
Драйвера GeForce 425.31

С момента тестирования другой материнской платы с чипсетом Intel Z390 наш тестовый стенд претерпел небольшие изменения. Использовали в этот раз шестиядерный процессор i5-8600k, предварительно обновив BIOS TUF Z390-Pro Gaming до самой свежей версии 2401 от 18/03/2019.
Все комплектующие были установлены в корпус Corsair 540 Air, в качестве графического адаптера была использована MSI GeForce GTX 1080 Ti Armor.
На материнской плате TUF Z390-Pro Gaming есть область RGB-подсветки, которая положительно подчеркивает логотип TUF Gaming. Стильно украшена и декоративная панель для колодок с разъемами.

Результаты производительности

Прежде чем приступить к оценке того, как работает материнская плата TUF Z390-Pro Gaming, мы хотели бы пояснить, почему при ее тестировании мы заменили 8-ядерный процессор Intel Core i7-9700k на модель рангом ниже в лице 6-ядерного Intel Core i5-8600k. Дело в том, что тестируя несколькими днями ранее TUF Z390-Plus Gaming, мы столкнулись с тем, что при использовании стресс-нагрузки Prime95 с AVX2 инструкциями эта материнская плата обеспечивала работу 8-ядерного процессора Intel Core i7-9700k только на частоте 4300 МГц. А это меньше возможностей данного процессора на 300 МГц. А поскольку подсистема питания этих материнских плат одинакова, то и на модели TUF Z390-Pro Gaming мы столкнулись с той же проблемой. Выше 4200-4300 МГц тестовый Intel Core i7-9700k отказывался работать по причине того, что VRM материнской платы не был способен "переварить" более 170 Вт энергопотребления.
С 6-ядерным Intel Core i5-8600k и TUF Z390-Pro Gaming дела пошли в гору с самого начала. Без каких-либо проблем процессор демонстрировал во время стресс-нагрузки 4100 МГц, что является штатным значением для Intel Core i5-8600k при многопоточной нагрузке. Энергопотребление процессора в пике составляло 116 Вт, и это явно давало некий запас в случае с TUF Z390-Pro Gaming для разгона.
Тестовый Intel Core i5-8600k имеет под крышкой заводской термоинтерфейс, поэтому не может похвастать высоким потенциалом разгона без риска перегрева. Тем не менее, мы смогли разогнать его на материнской плате TUF Z390-Pro Gaming до 4500 МГц по всем ядрам. Процессор прошел проверку стресс-тестом Prime95 c AVX2 инструкциями, продемонстрировав стабильную работоспособность. При этом энергопотребление Intel Core i5-8600k в пике после разгона составило 151 Вт. Это заметно меньше того порога, после которого у подсистемы питания материнской платы TUF Z390-Pro Gaming могли бы начаться проблемы. Резюмируя полученные результаты, можем констатировать, что материнская плата отлично подойдет для 6-ядерных процессоров Intel, которые будут работать на ней в полную силу из коробки и после разгона. Кстати, с разгоном оперативной памяти у TUF Z390-Pro Gaming не было никаких проблем, и нашим модулям достаточно легко покорились 3900 МГц без потери стабильности.
После экспериментов с разгоном на материнской плате TUF Z390-Pro Gaming мы оценили прирост производительности от оверклокинга процессора Intel Core i5-8600k и оперативной памяти.

Все использованные нами бенчмарки и тесты показали рост производительности, а это значит, что разгон процессора и оперативной памяти на TUF Z390-Pro Gaming был выполнен не зря.

Заключение

К материнской плате ASUS TUF Z390-Pro Gaming относительно ее возможностей полноценной работы с 8-ядерными процессорами Intel у нас есть некоторые претензии. Но не спешите ругать этот продукт, ведь в случае использования 6-ядерных процессоров складывается совсем иная, сугубо позитивная картина. А вариантов для этого столько, сколько моделей 6-ядерных CPU для платформы LGA 1151v2 присутствует на рынке. Поэтому, как показывает наш пример, материнская плата ASUS TUF Z390-Pro Gaming вполне способна даже на разгон таких процессоров.
Что же качественно стоит отметить в этой модели, так это добротное оснащение материнской платы современными разъемами и интерфейсами. Все разъемы USB на тыльной панели получили версии 3.1 Gen1 и 3.1 Gen2, благодаря наличию чипсета Intel Z390. Актуальной на сегодняшний день будет и поддержка двух накопителей М.2 с интерфейсом передачи данных PCIe 3.0 x4. При этом для одного из них на плате ASUS TUF Z390-Pro Gaming предусмотрен даже радиатор охлаждения. Не оставлена без внимания и поддержка RGB-лент подсветки; для них на плате присутствуют два соответствующих коннектора. А поддержка платой ASUS TUF Z390-Pro Gaming технологий NVIDIA 2-Way SLI и AMD 2-Way CrossfireX оставляет возможность для сборки мощного игрового ПК.
Плюсы:
  • интересный дизайн материнской платы в фирменном стиле TUF Gaming;
  • только новые разъемы USB 3.1 Gen1 и USB 3.1 Gen2;
  • хорошая поддержка новых М.2 устройств с передачей данных PCIe 3.0 x4;
  • наличие радиатора для одного М.2 накопителя;
  • шесть разъемов 4-пин PWM, что неплохо для платы такого уровня;
  • поддержка AURA Sync и подключение двух светодиодных лент RGB.
Минусы:
  • 8-ядерные модели не раскроются полностью из-за слабой VRM;
  • завышенная цена.
