Обзор и тест Mid-Tower корпуса SilverStone LD01

Среди рынка компьютерных комплектующих корпусы относятся к той небольшой категории товаров, где у производителя есть простор для «творчества», и многие их них этим пользуются, выпуская как классические модели, так и весьма оригинальный.

Одним из последних стандартов «де-факто», которые предъявляются к современным корпусам, является применение закаленного стекла и, конечно же, RGB-подсветка.

В этом плане компания SilverStone пошла несколько дальше, представив новую серию корпусов Lucid, выделяющуюся использованием стенок из тонированного закаленного стекла, нержавеющей стали, придающие премиум-уровень серии, в которой была отдана дань корпусу Temjin TJ08-E, где материнская плата устанавливается в перевернутом виде, позволяя более эффективно организовать охлаждение в корпусе.

На текущий момент в серию Lucid входит только одна модель корпуса SilverStone LD01, предназначенная для установки материнских плат форм-фактора до mATX.

Именно с ней мы и познакомились.

Технические характеристики

• Модель: SilverStone LD01 (SST-LD01);
• Размеры: 390 мм (Высота) х 218 мм (Ширина) х 431 мм (Глубина);
• Вес: 7,45 кг;
• Материал: панель из закаленного стекла и нержавеющей стали, стальной корпус;
• Поддержка материнских плат: mini-ITX/mini-DTX/mATX;
• Слотов расширения: 5;
• Места под вентиляторы: спереди 2 х 120/140 мм, сзади 1 х 120 мм, сверху 2 х 120/140 мм;
• Места под радиаторы СЖО: спереди 1 х 120/140/240/280* мм, сзади 1 х 120 мм, сверху 1 х 120/140/240/280*. * Для 280 мм радиатора толщина с вентилятором не более 55 мм;
• Разъемы: 2 x USB 3.0 типа А, 1 x USB 3.1 Gen1 типа C, 2 x 3.5 мм миниджек (наушники/микрофон);
• Блок питания: стандартный ATX;
• Ограничение по высоте кулера: до 168 мм;
• Ограничение по длине блока питания: до 160–220 мм (в зависимости от места установки корзины под HDD);
• Ограничение на размеры плат расширения: длина до 370 мм, ширина до 174 мм.

Упаковка и комплектация

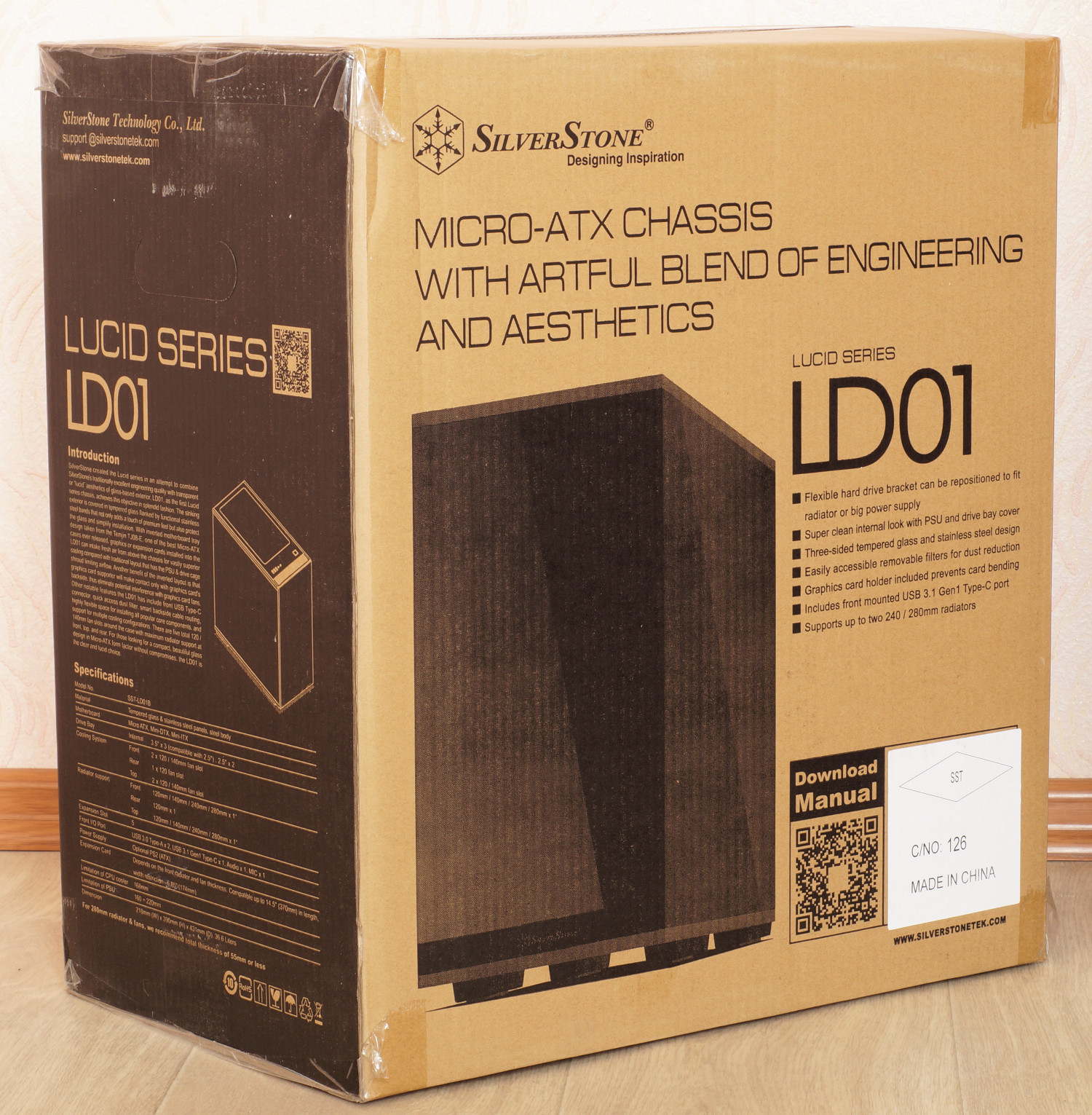

Несмотря на ориентацию Mid-Tower корпуса SilverStone LD01 на премиум-сегмент, производитель не стал делать акцент на цветном дизайне коробки, сосредоточившись больше на информационной части. Она на коробке весьма подробна, начиная от описания появления корпуса и заканчивая техническими характеристиками. На коробке можно заметить QR-код, позволяющий загрузить руководство пользователя в электронном виде.

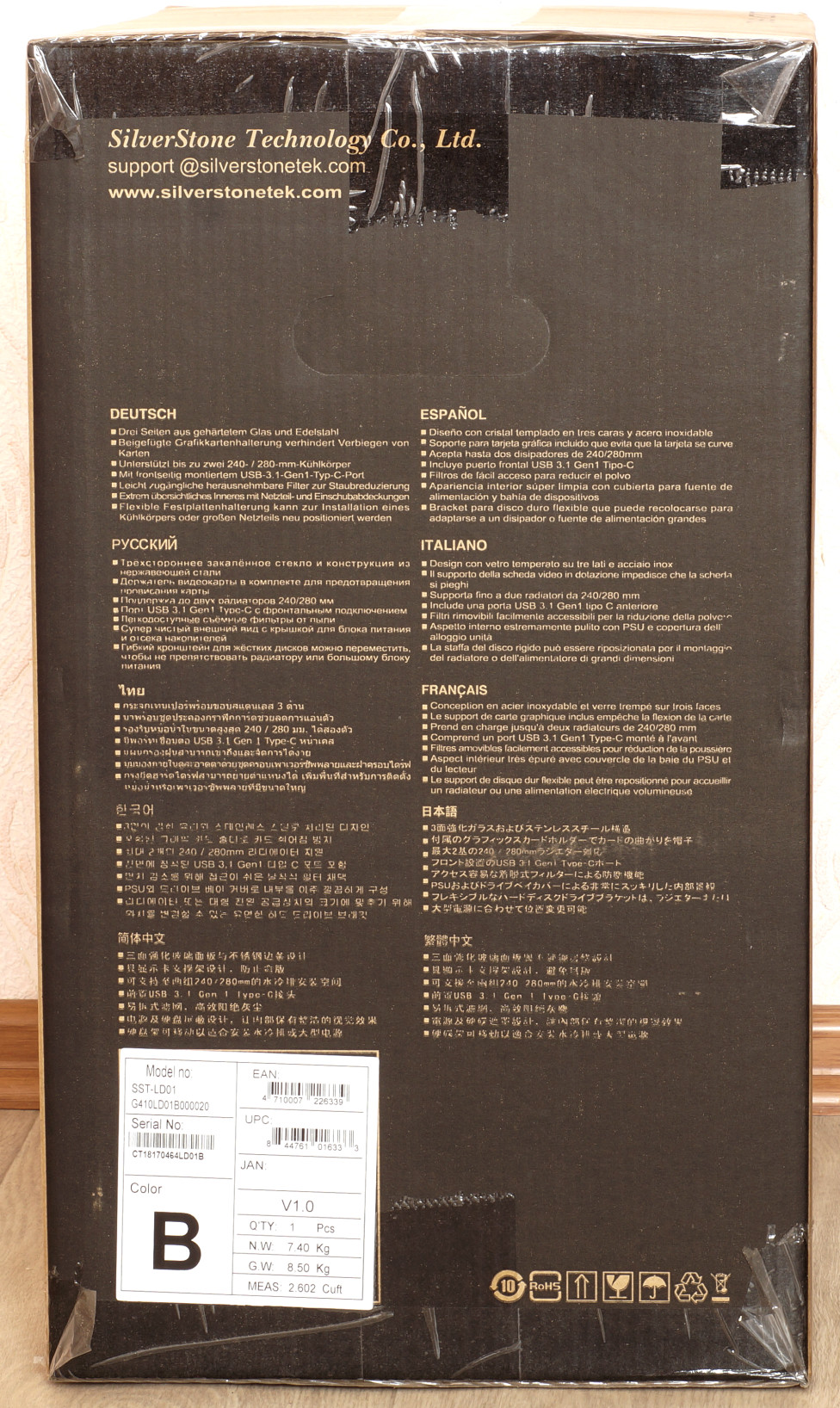

Доступна краткая многоязычная информация о корпусе, в которойиз основных особенностейотметим применение трехстороннего закаленного стекла, элементов из нержавеющей стали, наличие порта USB 3.1 тип С и возможность установки до двух 240/280 мм радиаторов. Противоположная широкая сторона отражает конструктивные особенности корпуса «в картинке».

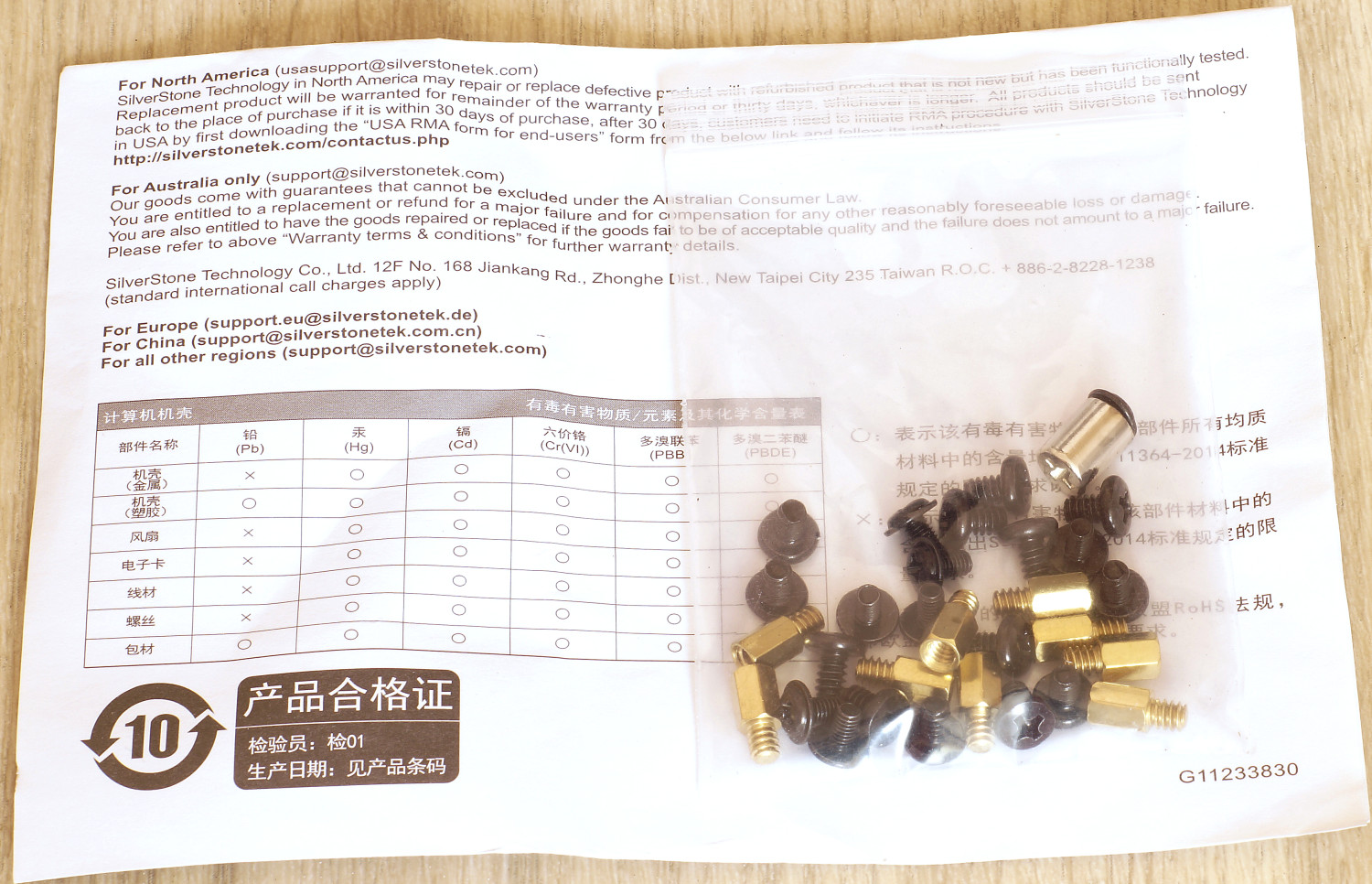

Комплектация скромная – информация о гарантии и набор винтов.

Внешний вид и организация

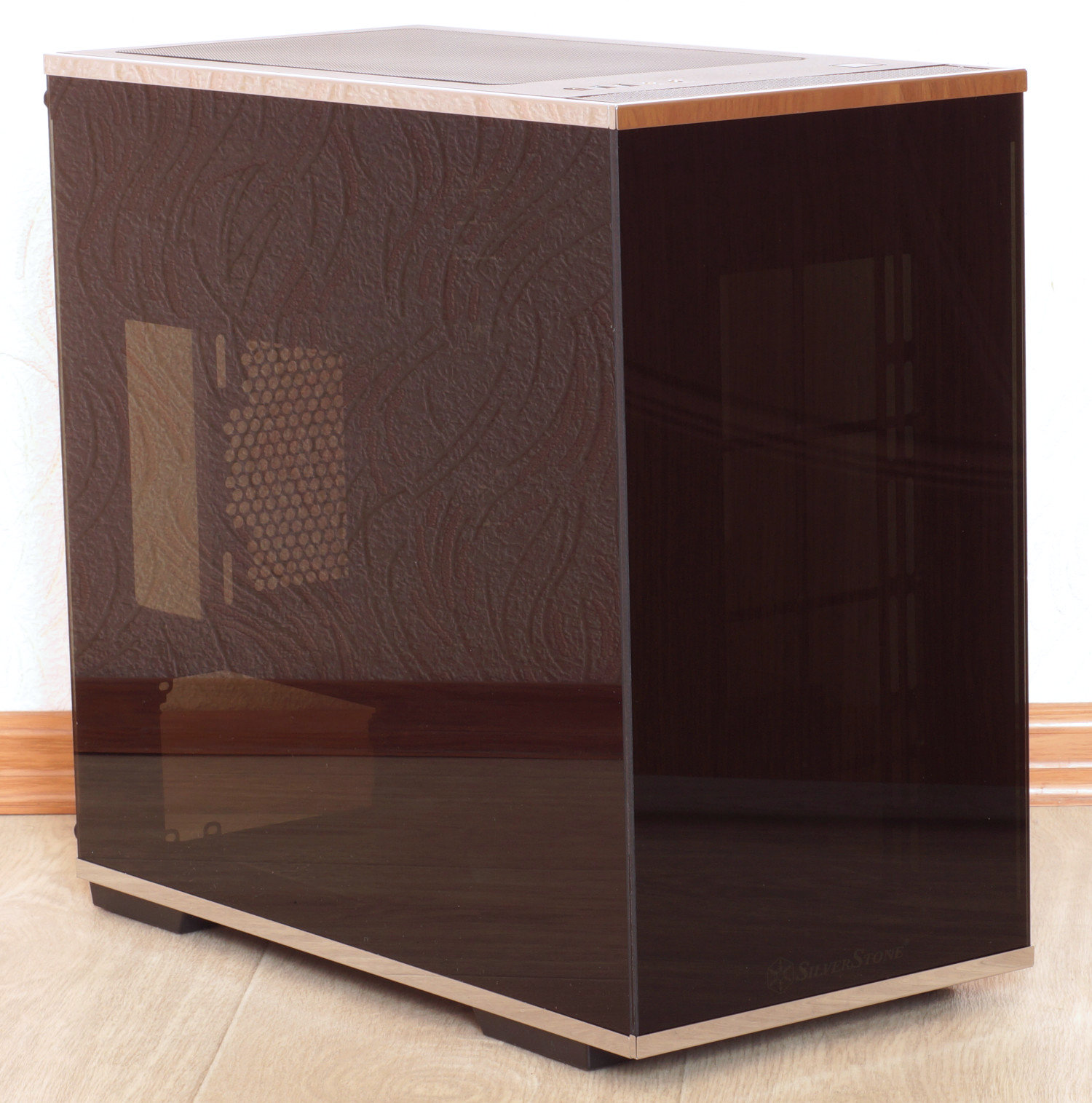

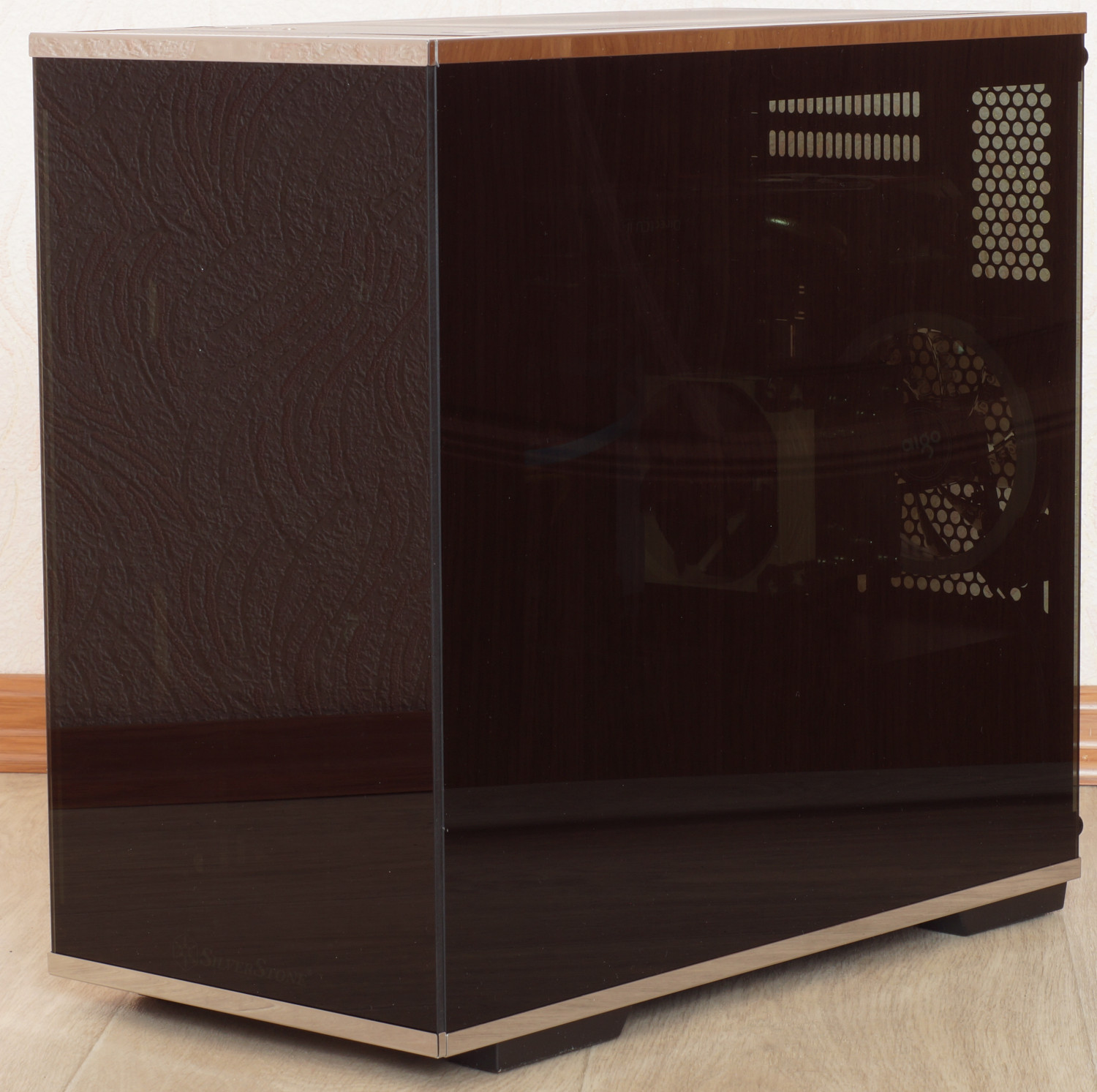

Трехстороннее тонированное закаленное стекло и блестящая окантовка из нержавеющей стали действительно выводят Mid-Tower корпус SilverStone LD01, как минимум во внешнем виде, на премиум-уровень. Вместе с тем корпус привлекает весьма компактными размерами, которые составляют 390 мм (Высота) х 218 мм (Ширина) х 431 мм (Глубина)при нескромном весе в 7,5 кг. Тут стоит сказать, что корпус поставляется без предустановленных вентиляторов, которые также добавят вес.

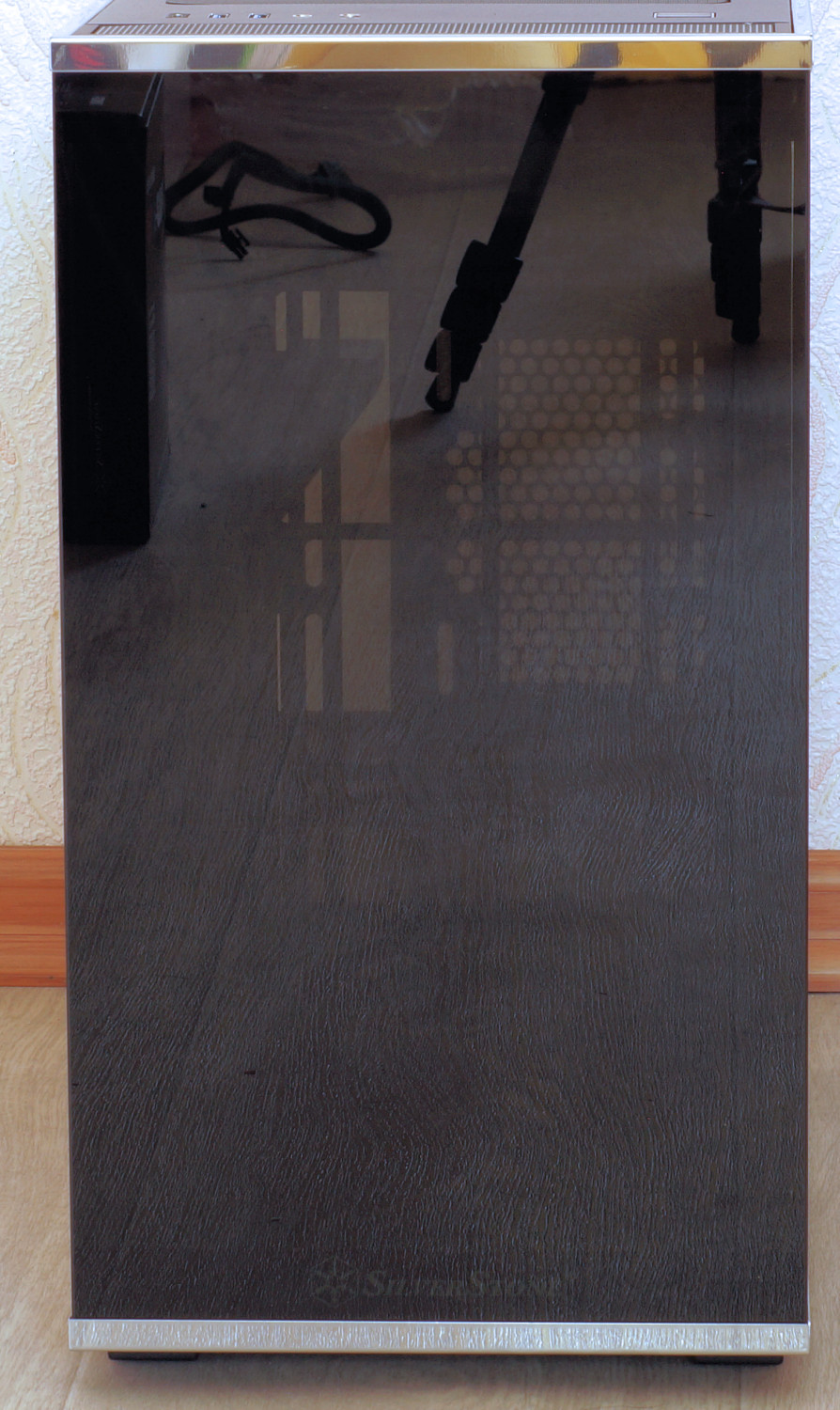

Как уже отмечали, лицевая сторона выполнена полностью из тонированного закаленного стека, делая из него хорошее зеркало. Отсутствие вентиляции спереди позволяет надеяться, что корпус будет тихим (при использовании соответствующих вентиляторов), а с другой стороны, возникают некоторые опасения на счет эффективности охлаждения. Особая конструкция корпуса хорошо заметна по задней стенке, когда материнская плата размещается на левой боковой стенке (относительно лицевой панели). Задняя часть получила максимальную область перфорации и, учитывая ширину корпуса (218 мм), сзади можно установить только один 120 мм вентилятор.

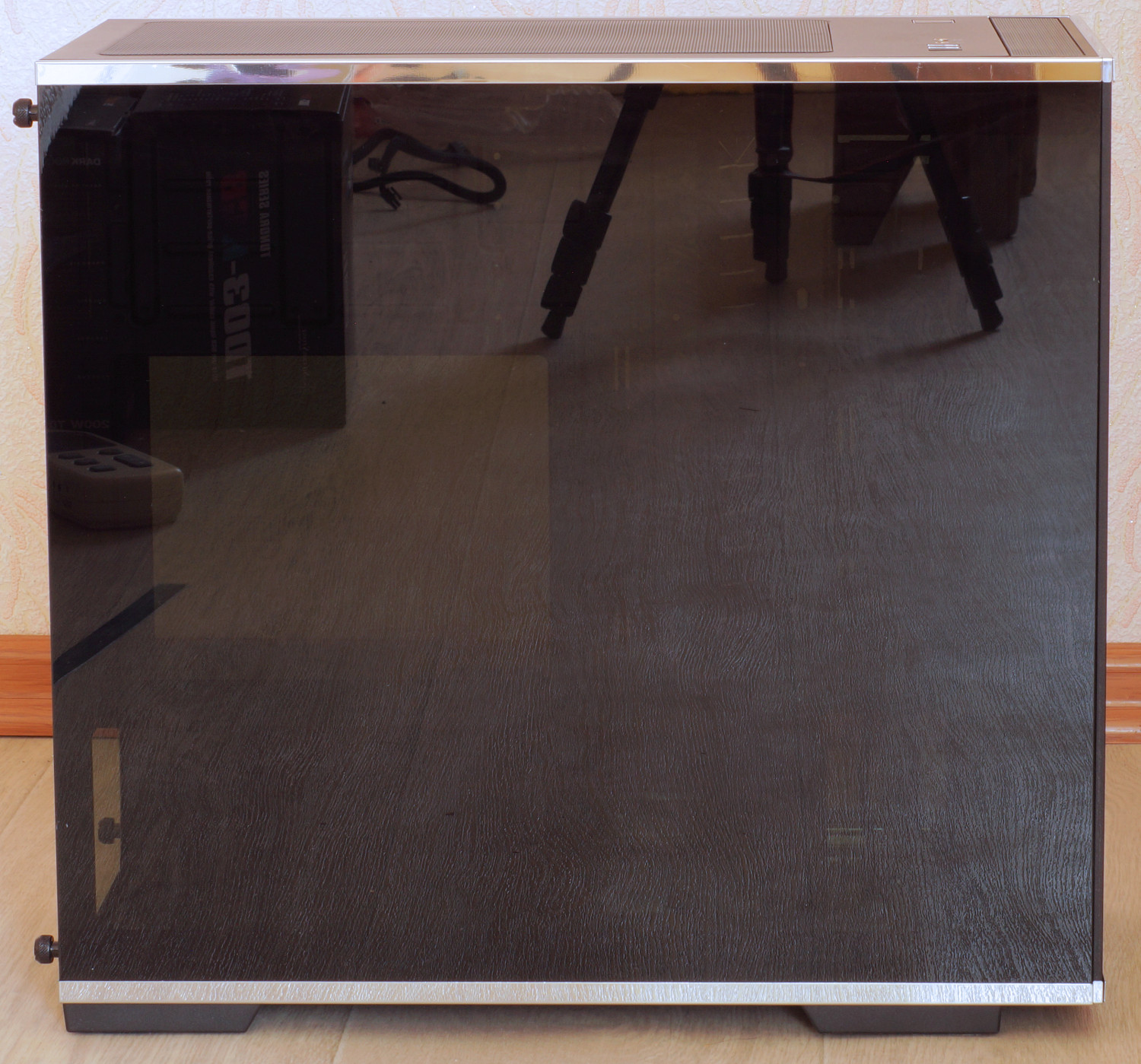

Боковые стенки тоже стеклянные и также сплошные, так что областей для притока/оттока воздуха в корпус остается немного.

Верх корпуса как раз таковой зоной и является.

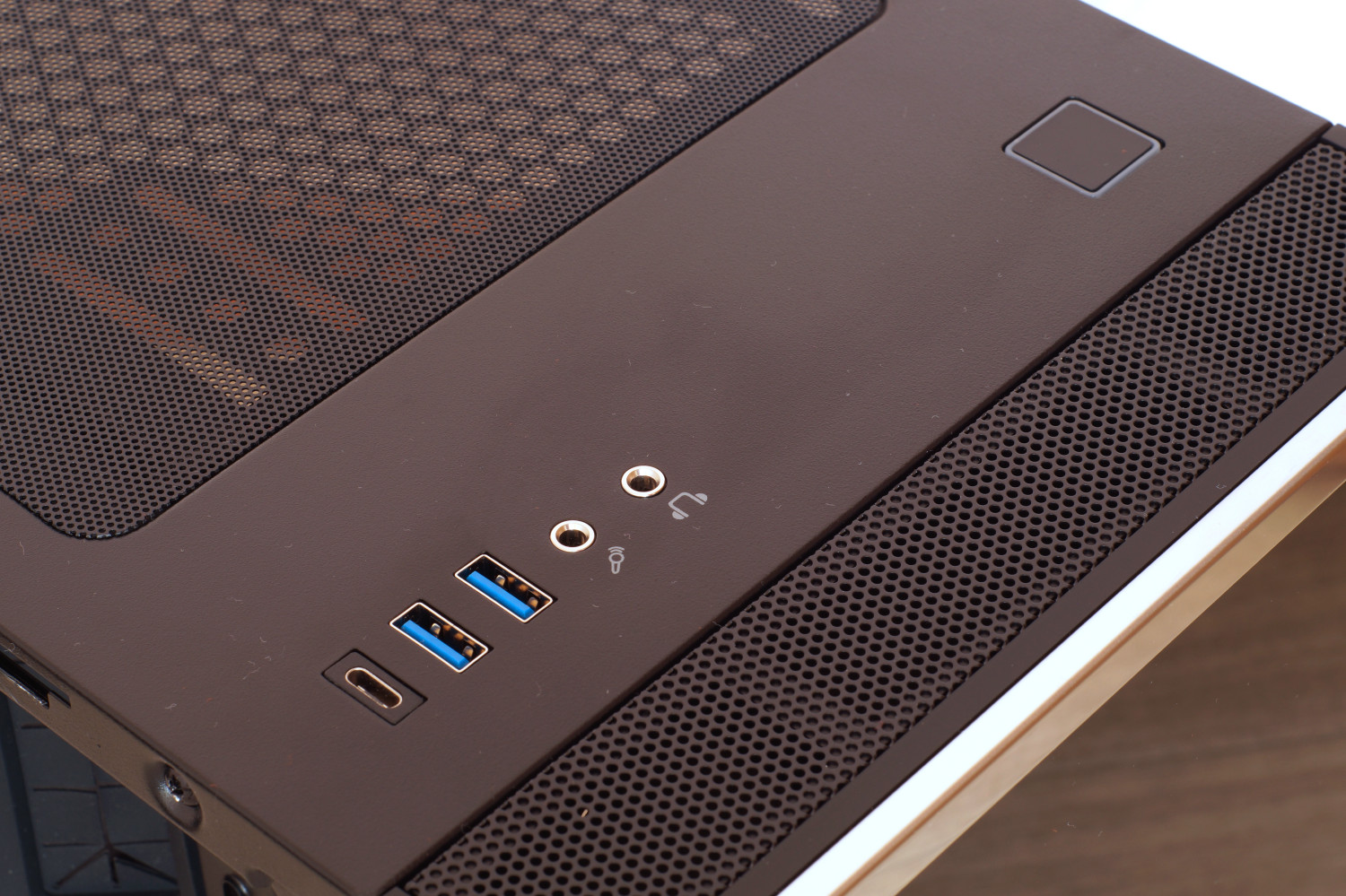

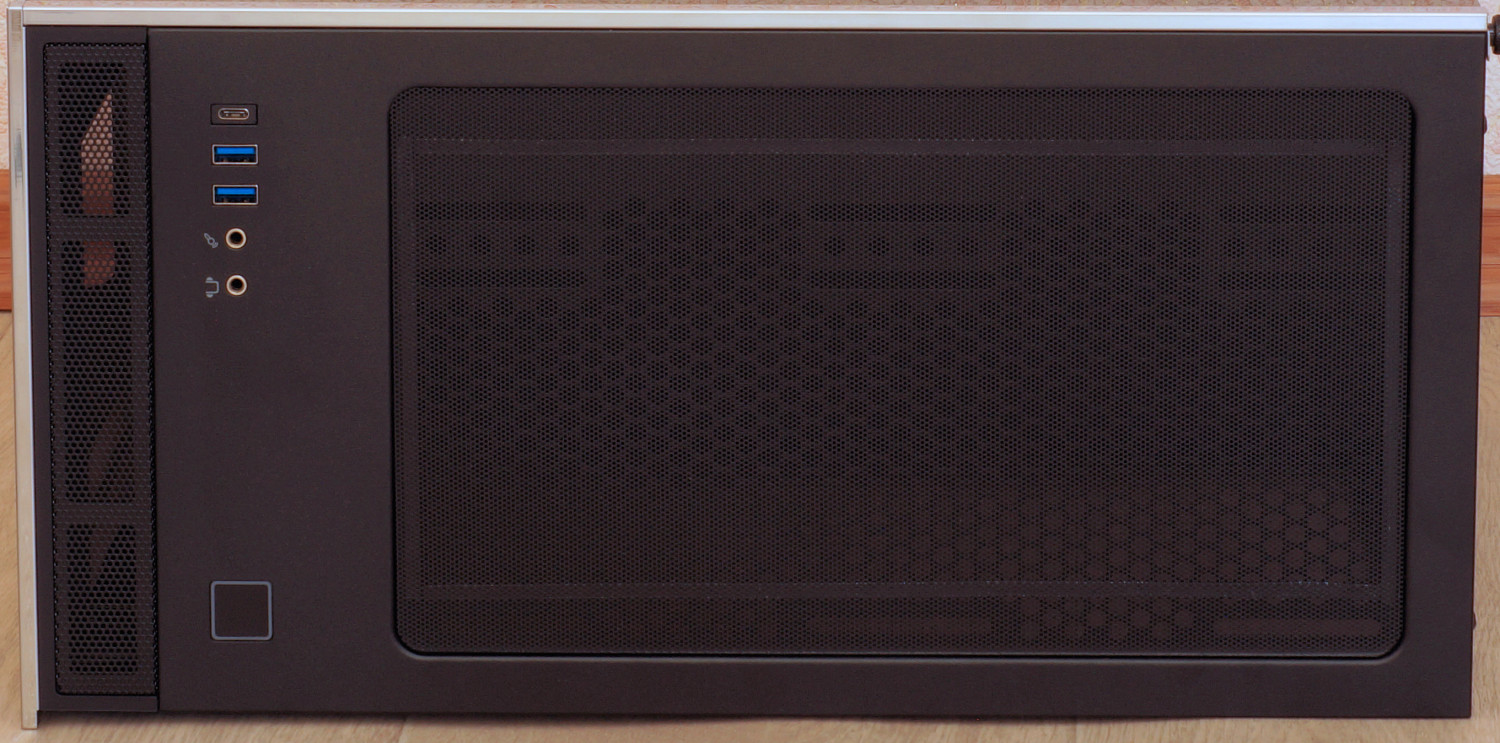

Причем заметно наличие отверстий для вентиляции ближе к лицевой части (приток), где также нашлось место для двух портов USB 3.0 типа А, одного USB 3.1 Gen1 типа C, двух 3.5 мм миниджек разъемов под наушники/микрофон и кнопка питания. В остальной части предусмотрена перфорация для оттока воздуха. Для минимизации проникновения внутрь пылисверхуприсутствует легкосъемная сетка на магнитах.

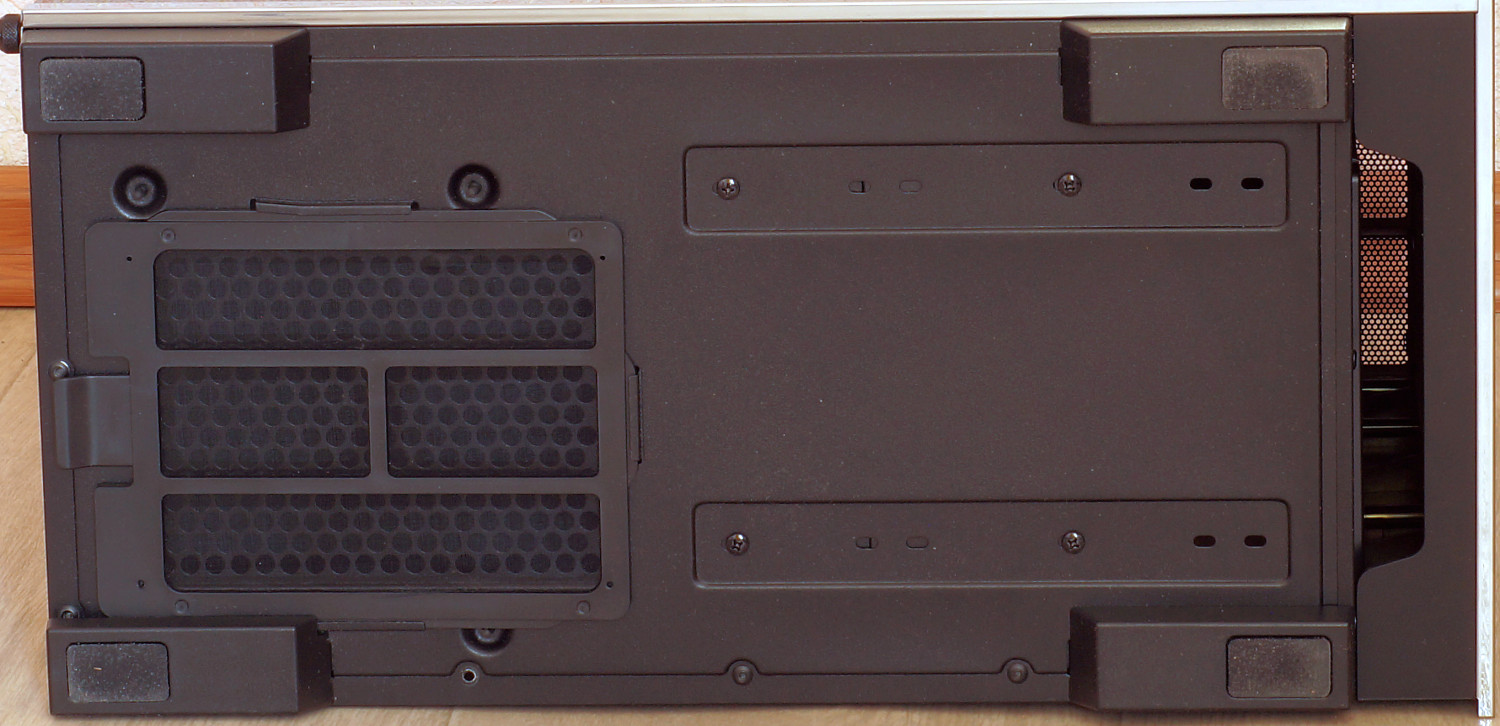

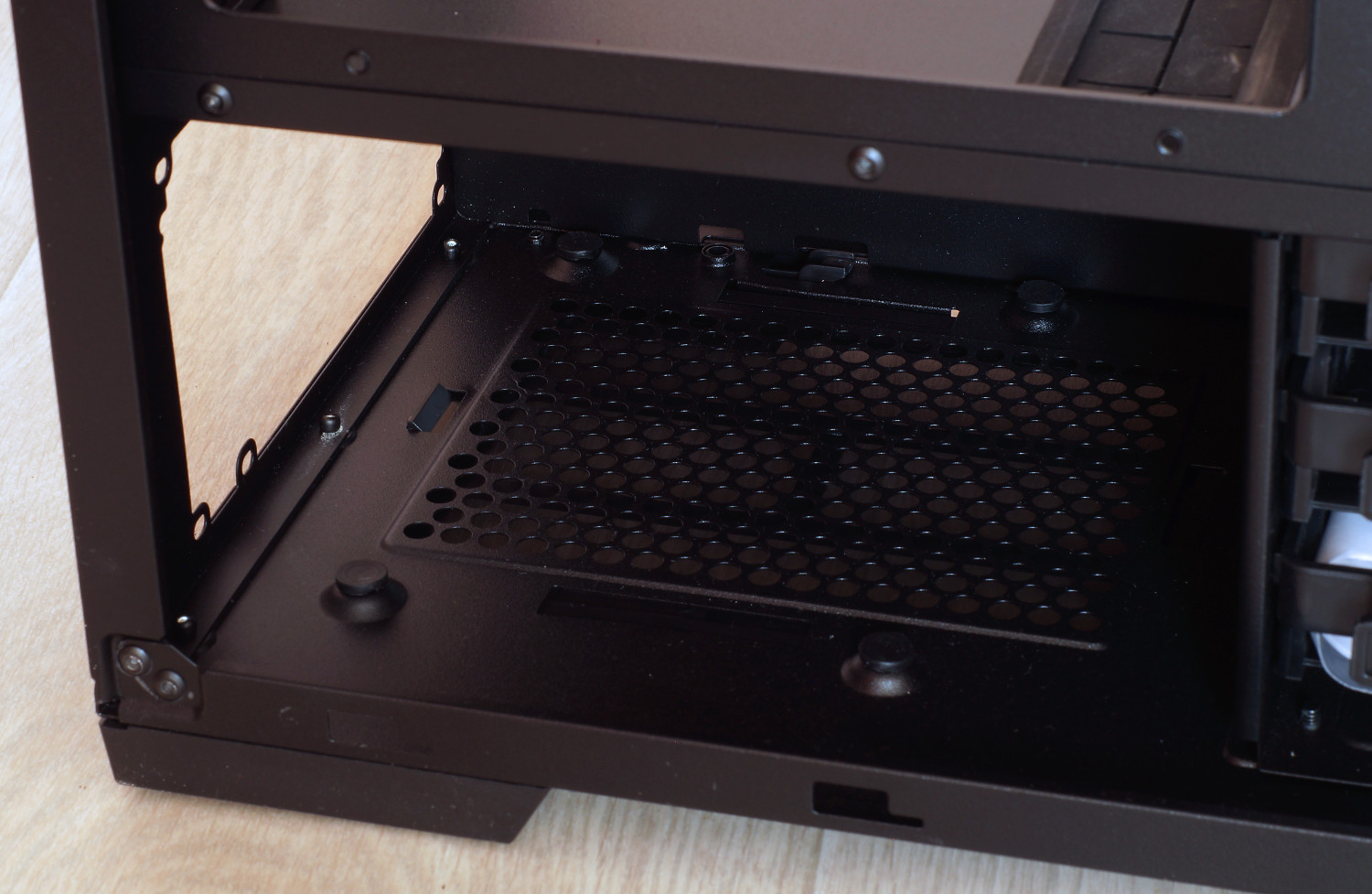

Дно корпуса также содержит перфорацию в области размещения блока питания с противопылевым фильтром. Частичный приток воздуха спереди будет обеспечиваться через широкое отверстие, которое является «ручкой» для снятия лицевой панели.

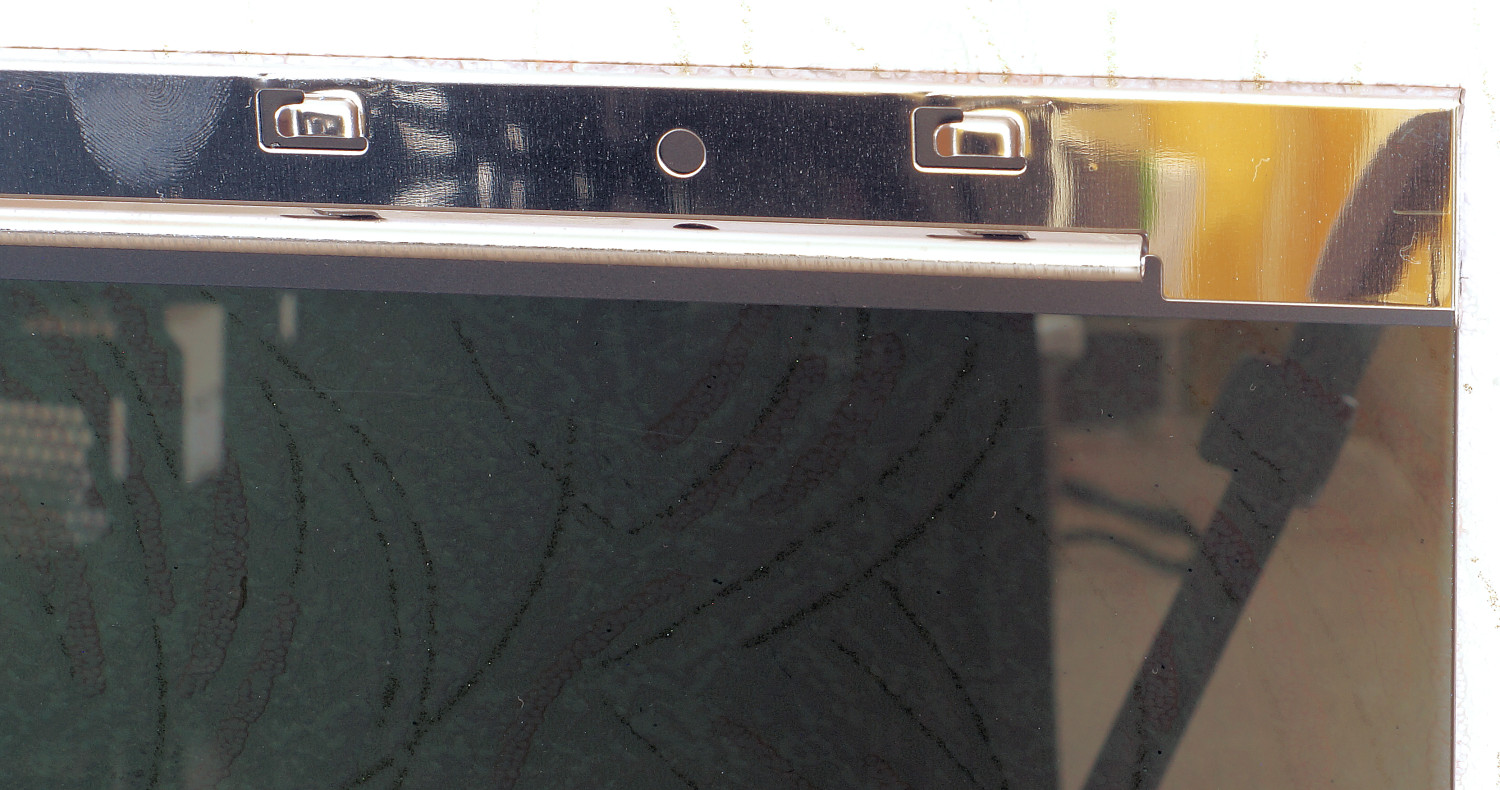

Компания SilverStone изменила привычный механизм крепления стенок из стекла (фиксация винтами по бокам), встречающийся в большинстве корпусов с прозрачными боковинами – на стекле закреплена рамка из нержавеющей стали, придающая стильный вид корпусу и являющаяся элементом фиксации боковых стенок.

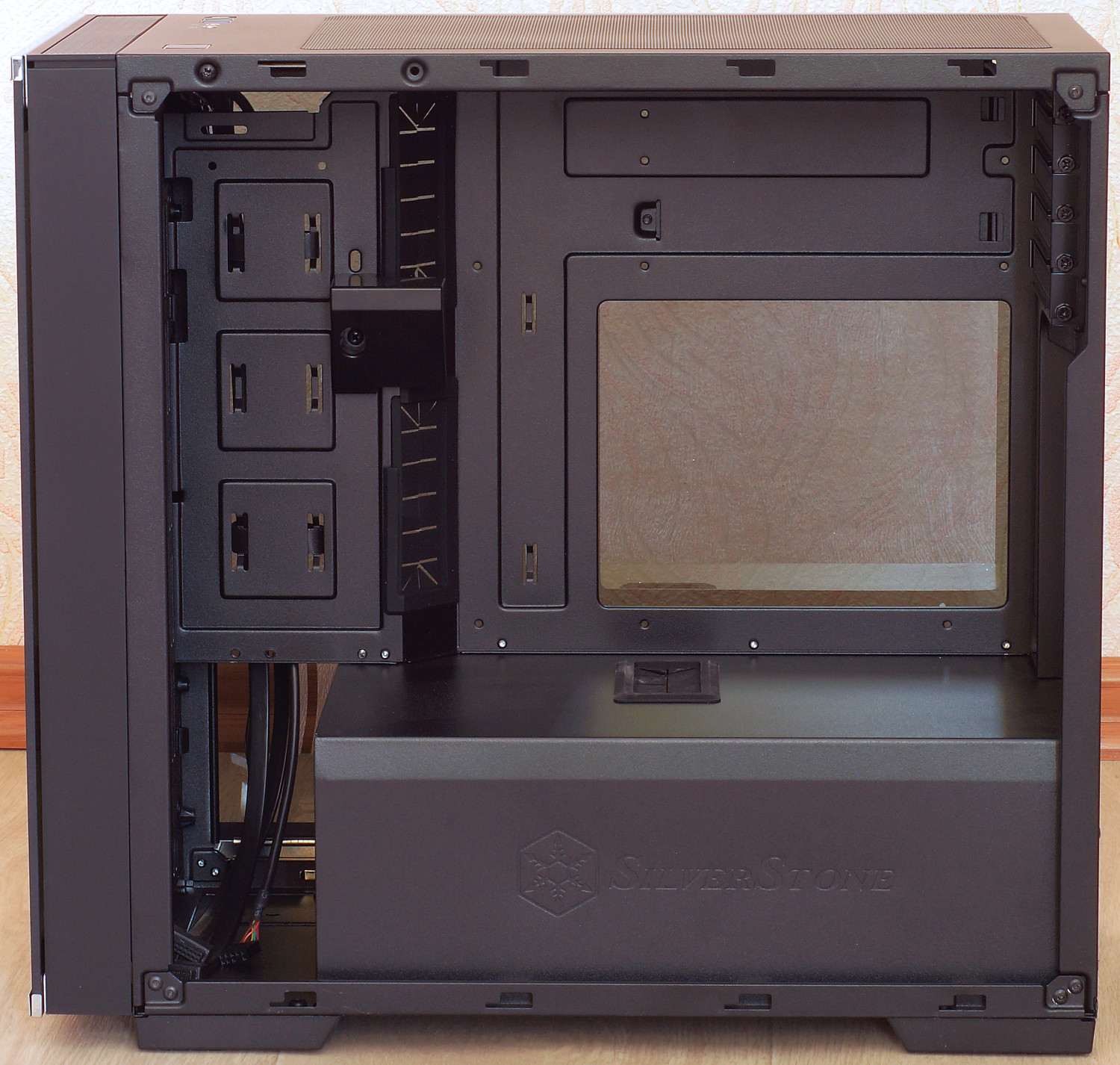

Если говорить о внутреннем строении, то стоит отметить, что при компактных размерах внутреннее пространство Mid-Tower корпуса SilverStone LD01 получило максимальный свободный объем с возможностью установки длинных видеокарт (до 370 мм), кулеров высотой до 168 мм. И, конечно же, корпус выделяется инверсным размещением материнской платы (с левой стороны), которая может быть в форм-факторе mini-ITX/mini-DTX/mATX. Поддон получил широкое окно для установки, а из последних веяний отметим наличие кожуха, скрывающего место установки блока питания и корзины под накопители.

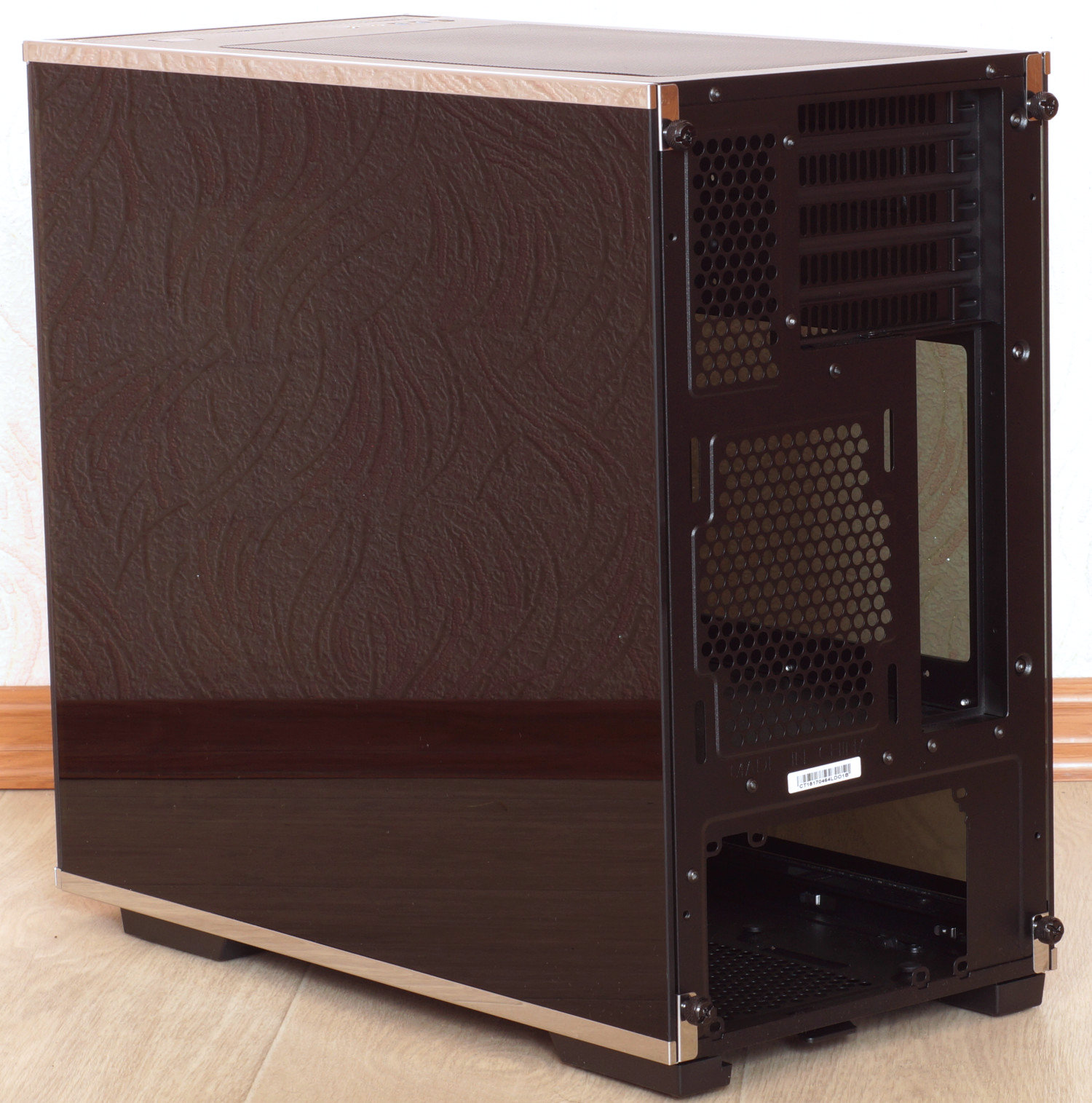

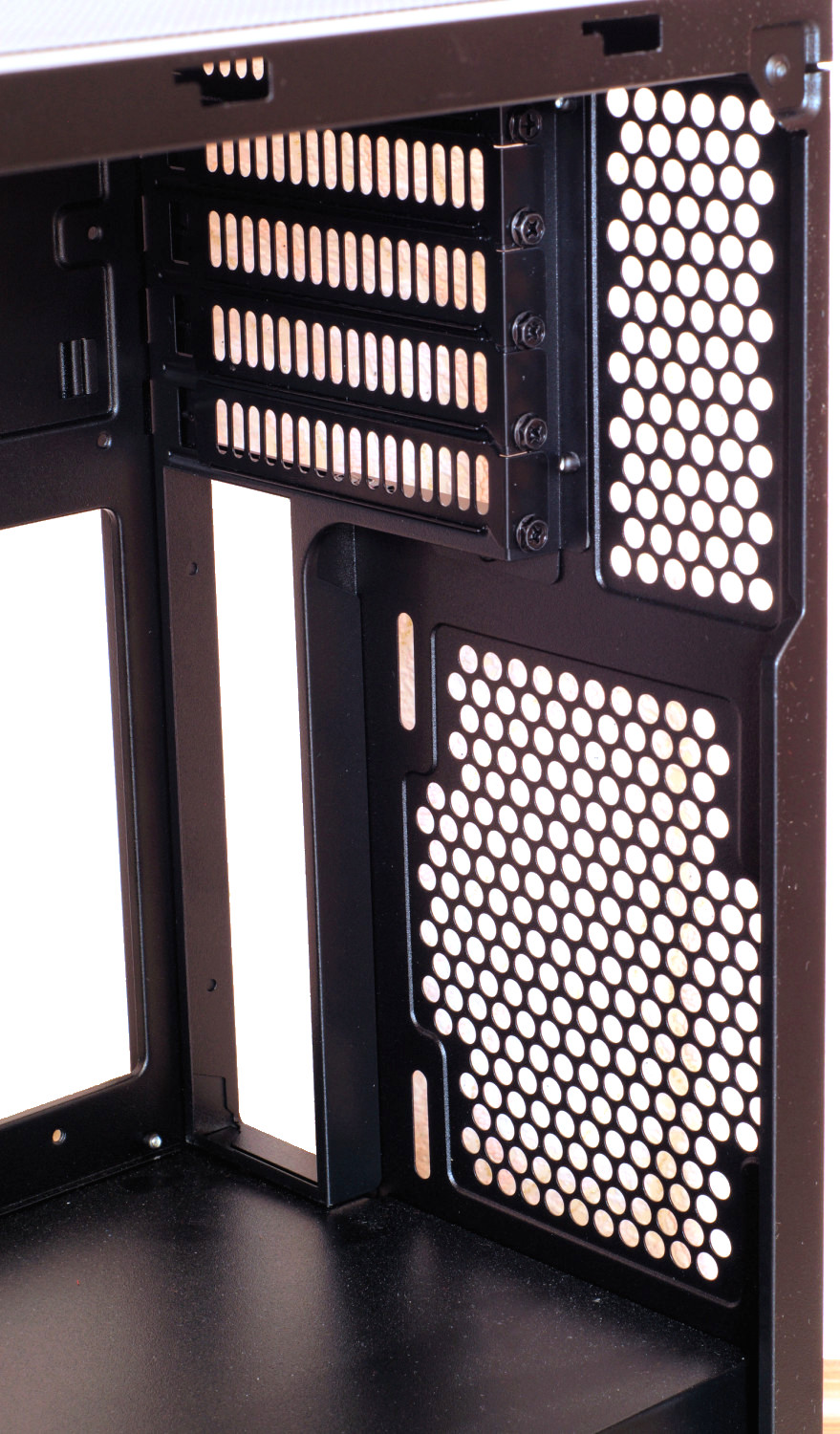

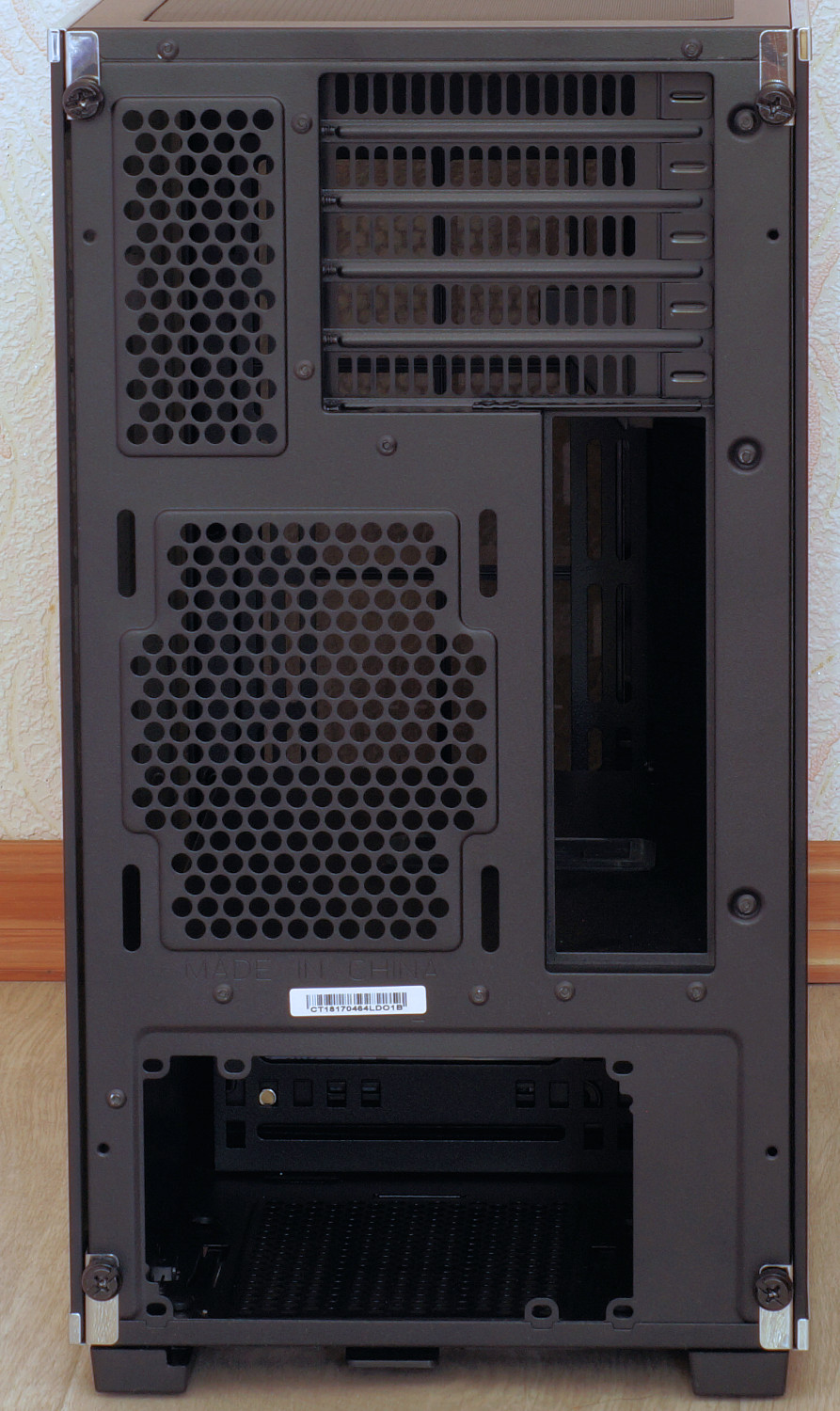

Что бросается в глаза – это отсутствие предустановленных вентиляторов, но места под установку имеются. Один 120 мм вентилятор может быть установлен на задней стенке. Отметим должное: на задней стенке имеется 5заглушек слотов, а значит, в случае необходимостиможно будет установить двухслотовую видеокарту даже в самый нижний слот материнской платы. Другая деталь, подчеркивающая продуманность конструкции и премиум-уровень – наличие в передней части пластикового упора для длинной видеокарты, чтобы избежать прогиба печатной платы.

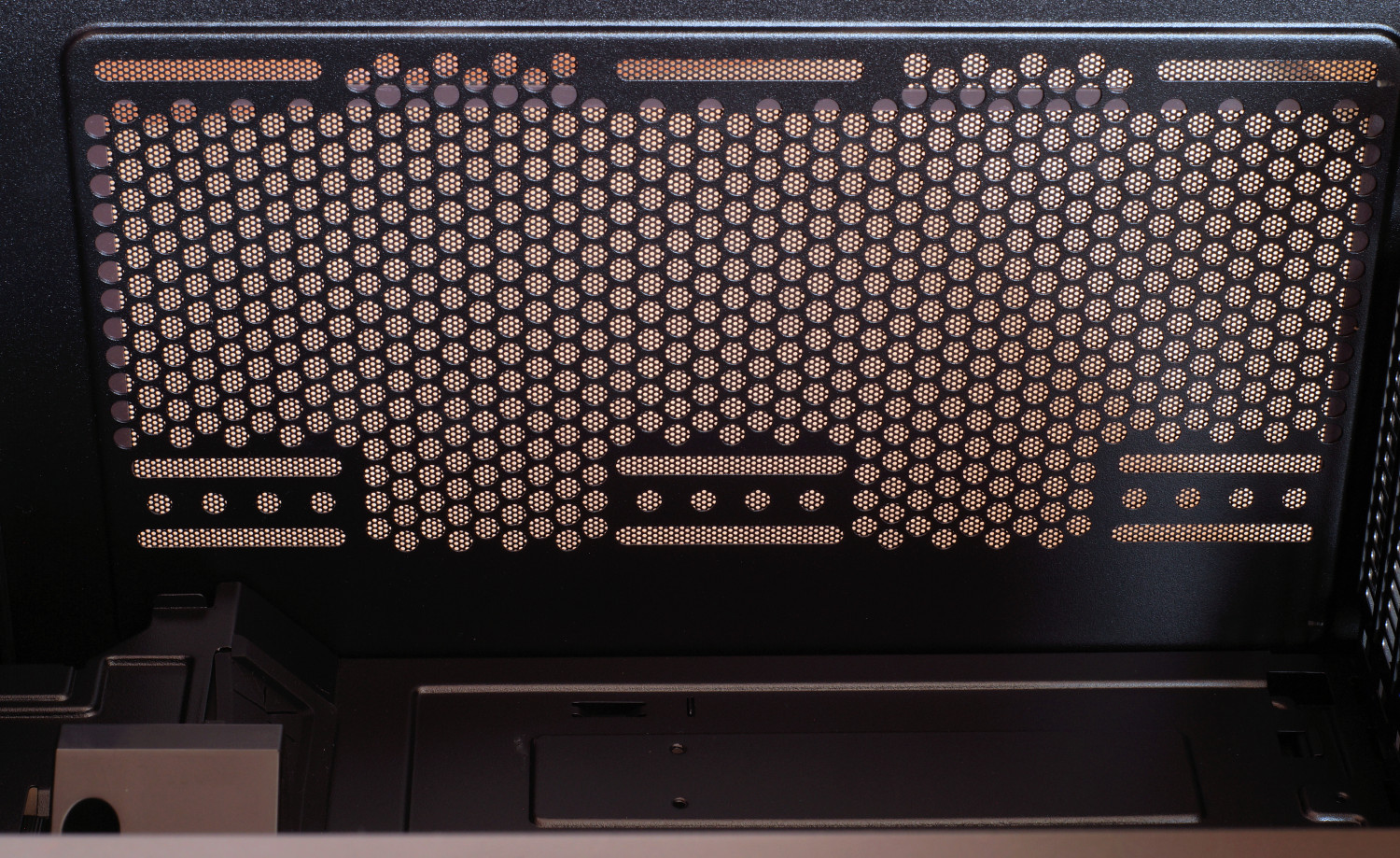

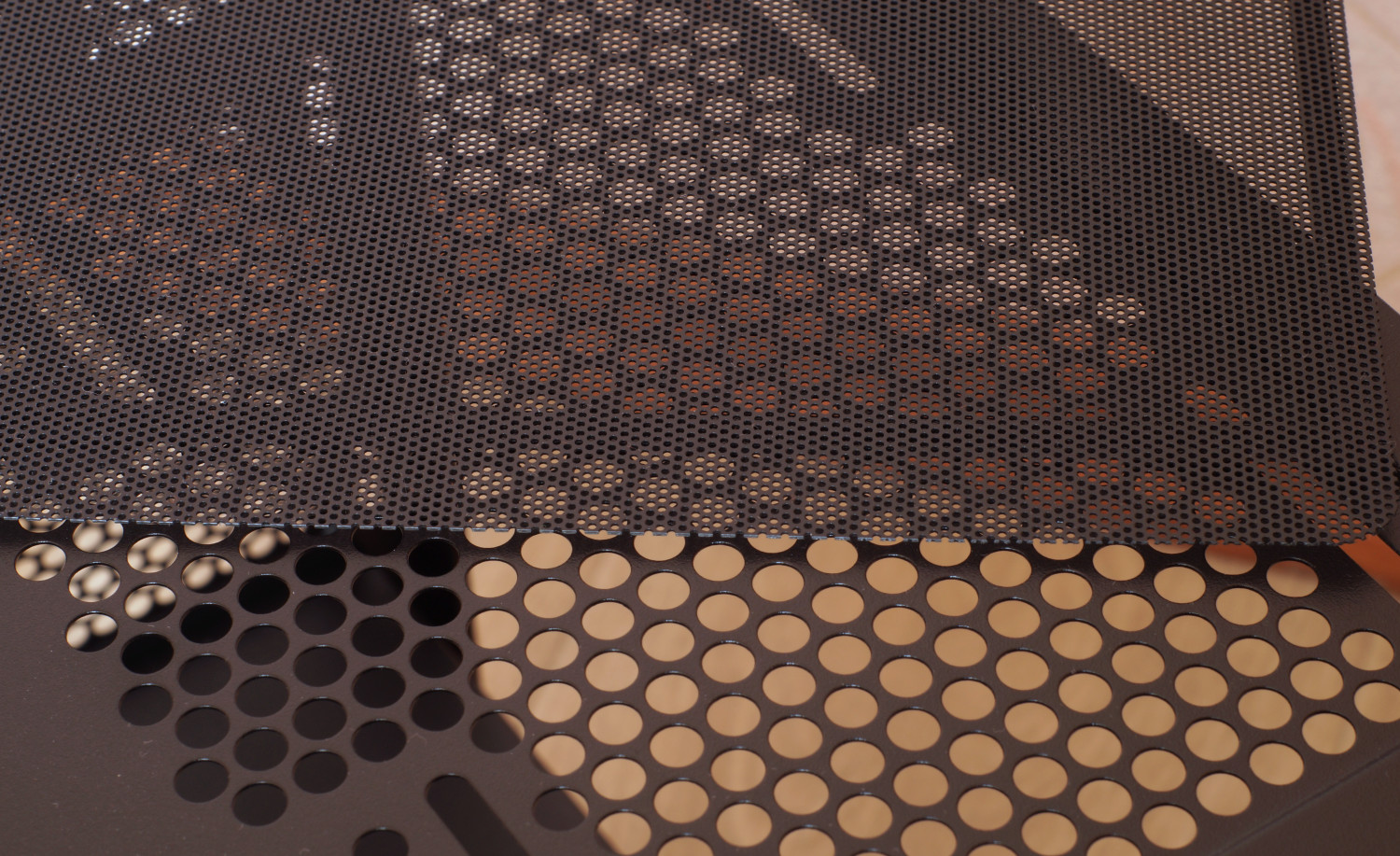

Вверху есть посадочные отверстия под установку 2 х 120/140 мм вентиляторов или радиаторов до 240/280 мм. Однако производитель рекомендует использовать 280 мм радиаторы толщиной до 55 мм (с вентиляторами), так как корпус все-таки небольшой. В противном случае могут быть проблемы с установкой материнской платы и компонентов.

Тоже самое можно сказать и о толщине 240/280 мм радиатора, который можно установить спереди – тут он ограничен кожухом.

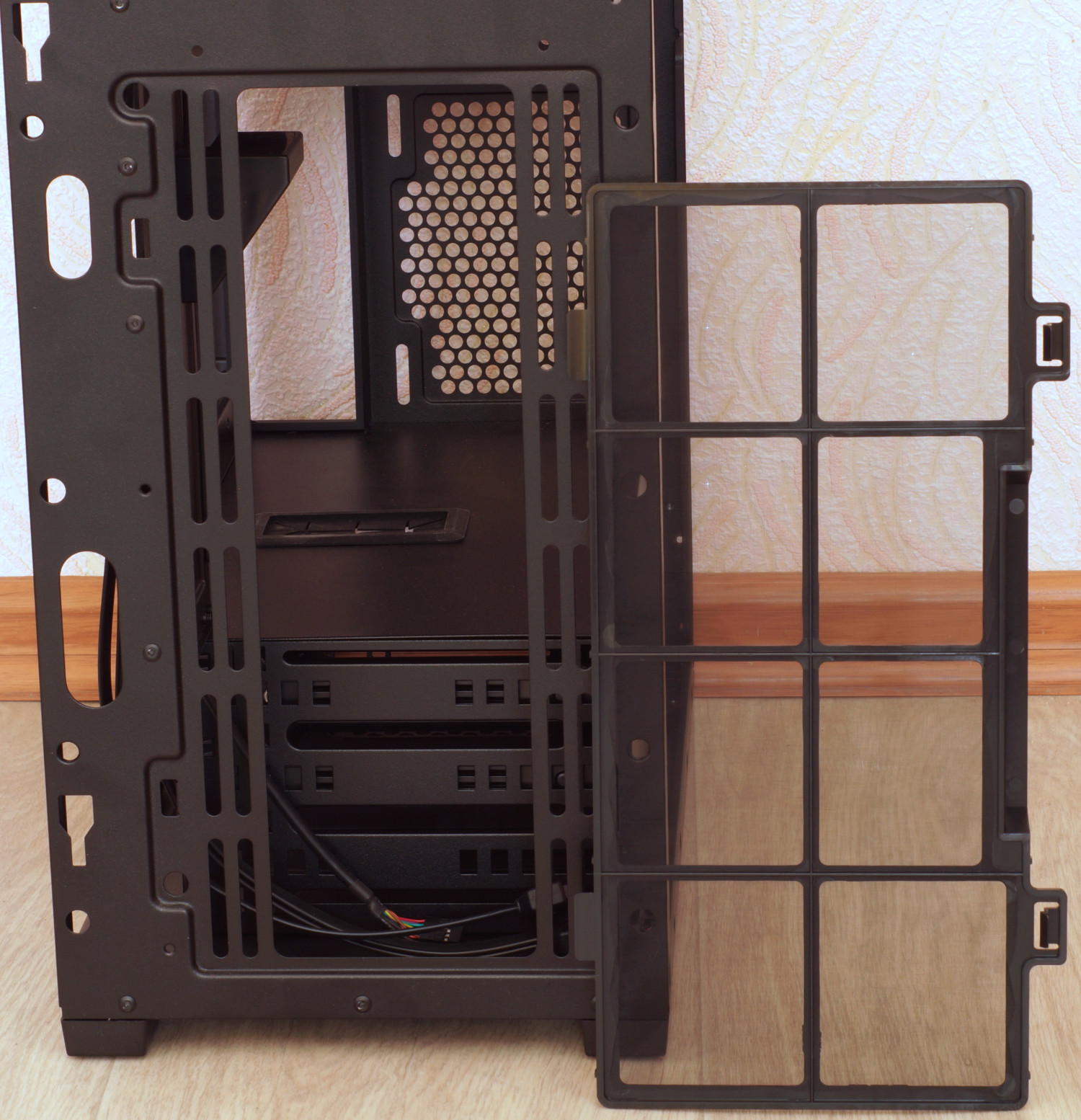

Передняя часть корпуса имеет противопылевой фильтр, для доступа к которому придется снять лицевую панель (снимается она просто). Спереди допускается установка пары 120/140 мм или одного радиатора до 240/280 мм.

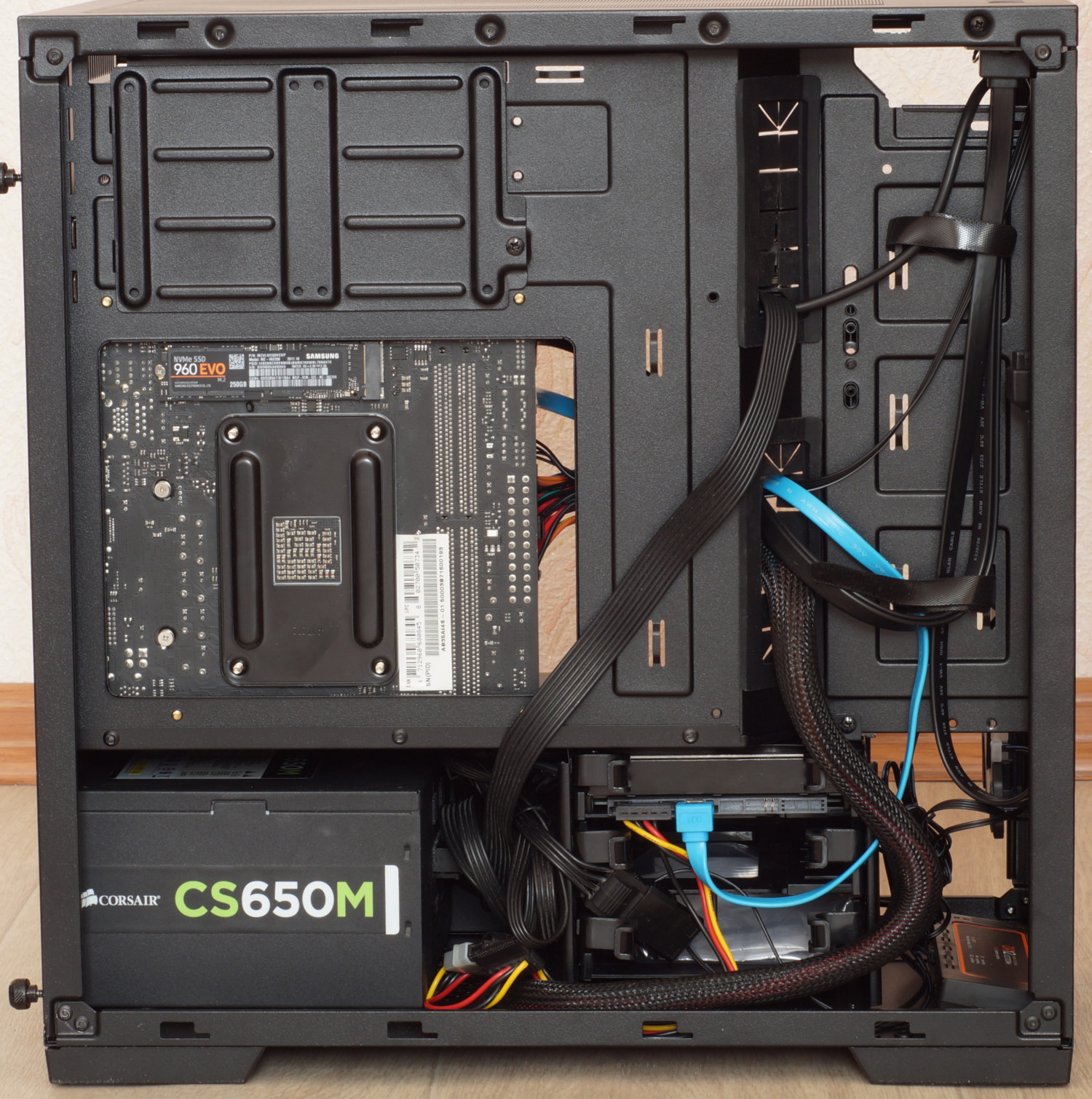

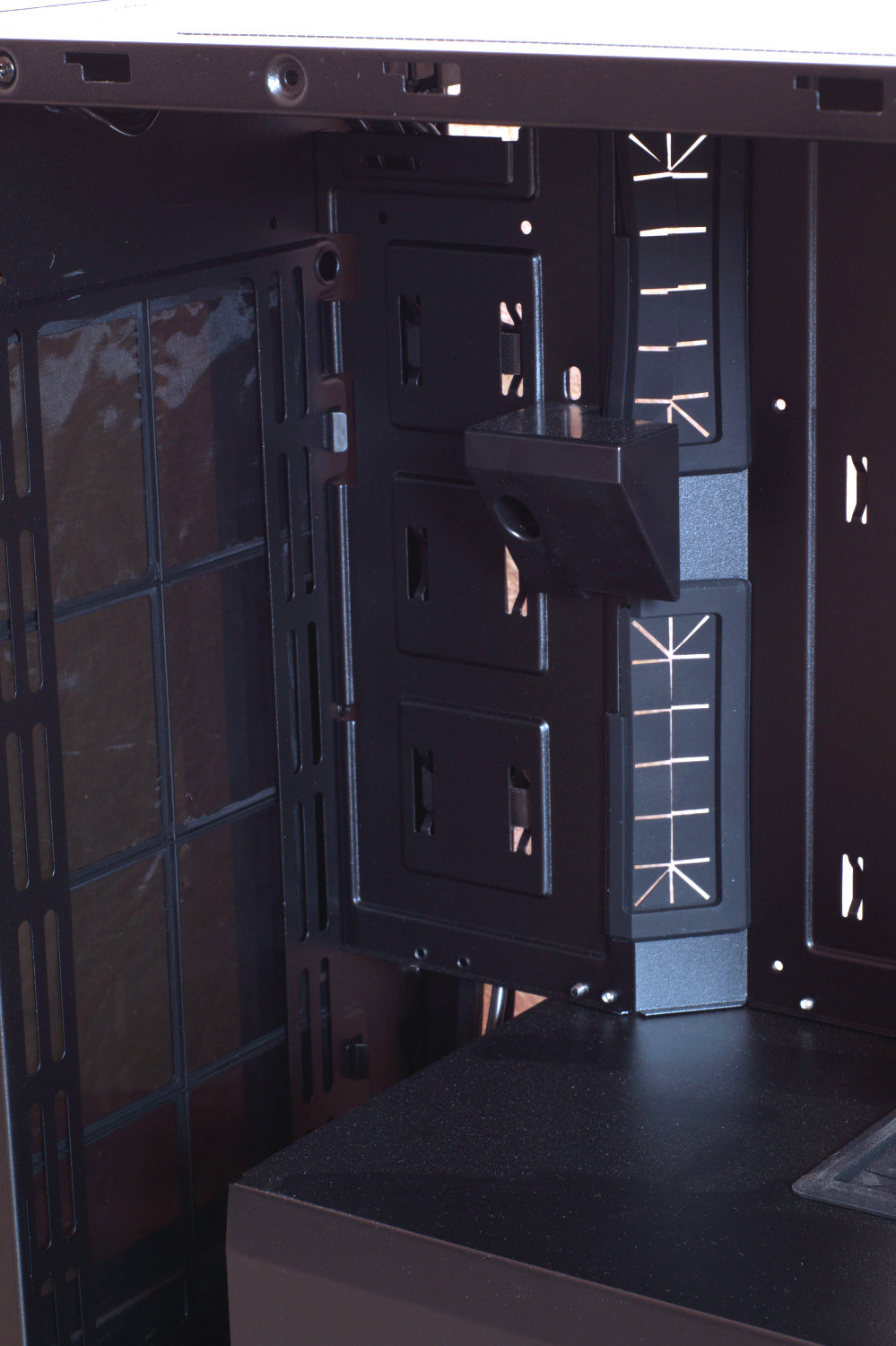

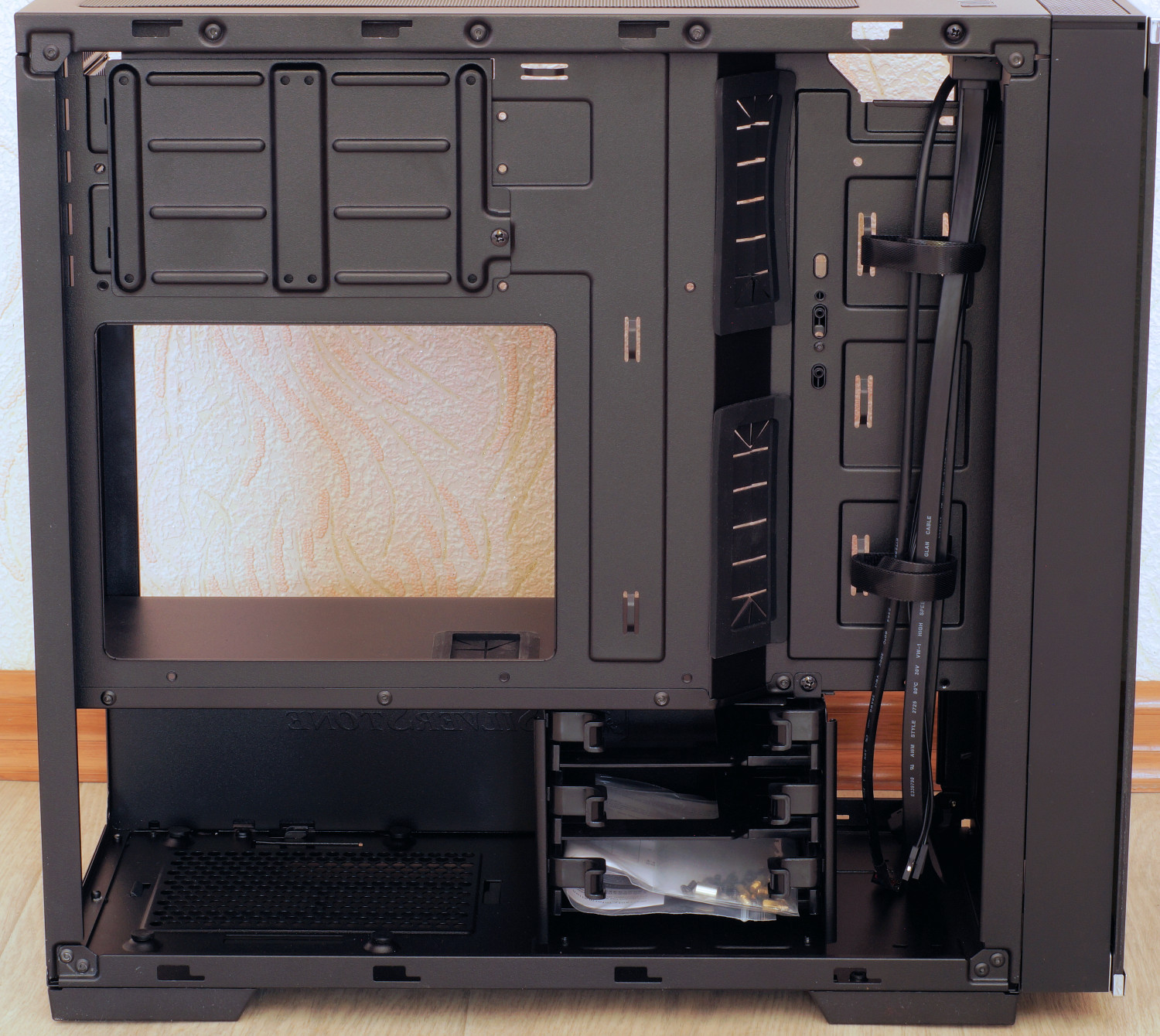

С обратной стороны поддона (левый бок) осуществляется доступ к блоку питания, съемной корзине на 3 х 2.5"/3.5" накопителя и вверхуна самом поддонеесть места под два 2.5" накопителя.

Из особенностей корпуса, связанных с размерами – есть ограничение на максимальную глубину блока питания 160 мм при использовании корзины под накопители в штатном положении; если ее снять или передвинуть, то ограничение вырастает до 220 мм.

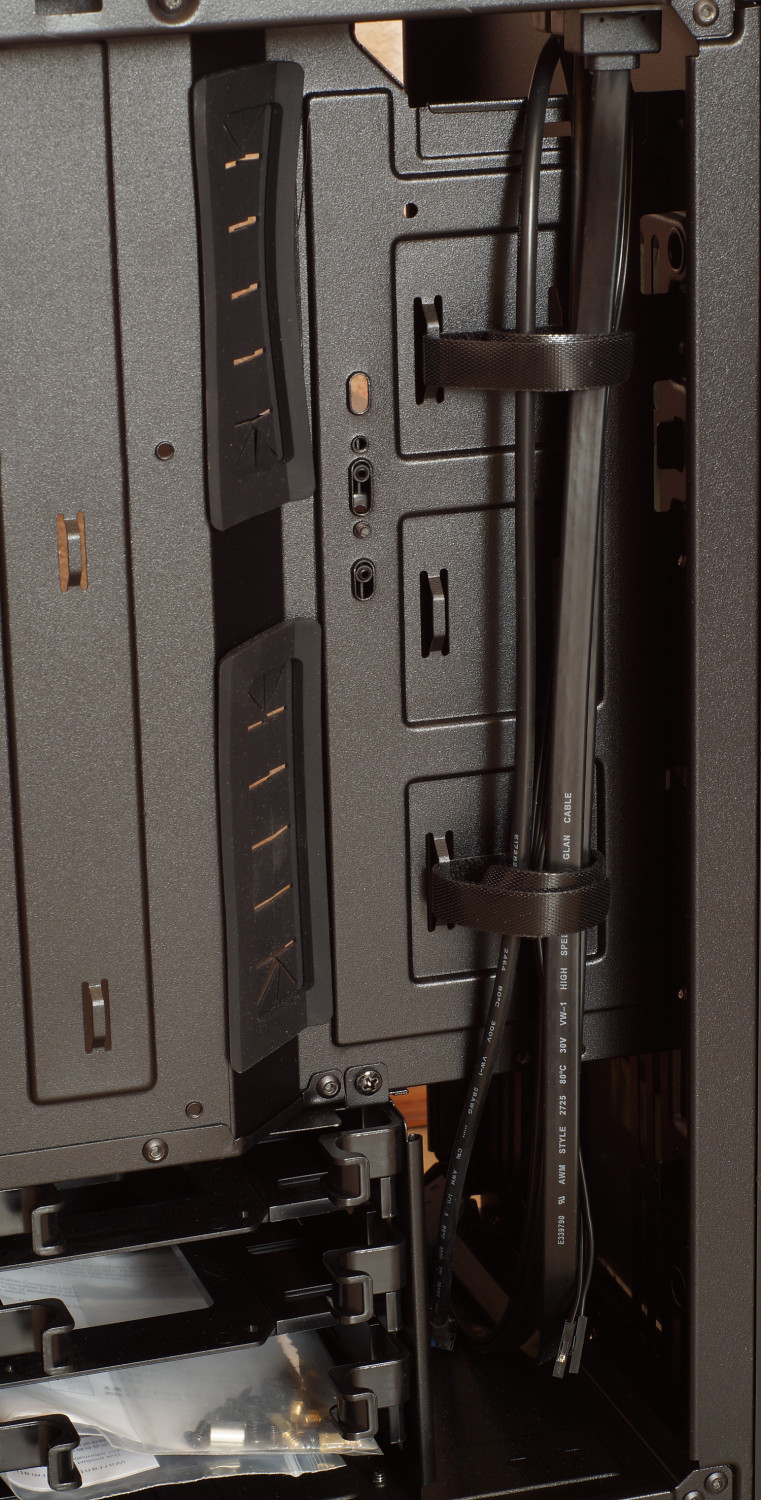

Производитель позаботился и о качественной прокладке кабелей за поддоном, так как ближек лицевой части есть глубокий выступ, в котором кабели фиксируются двумя стяжками на липучках.

Особенности сборки

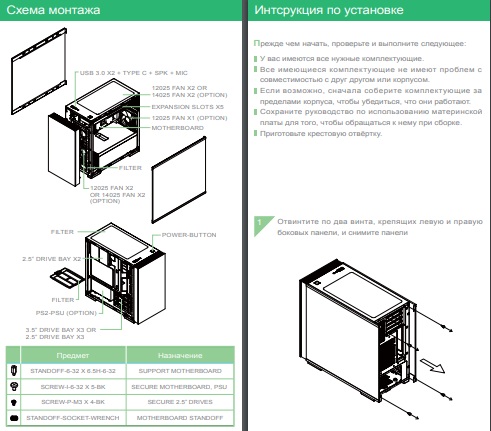

Некоторые производители комплектующих достаточно давно перешли на электронный формат руководств пользователя, что с одной стороны позволяет заботиться о природе (меньше тратится бумаги), а с другой - предложить максимально полную информацию. Руководство пользователя Mid-Tower корпуса SilverStone LD01, скачиваемое по QR-коду на коробке, достаточно подробное и не должно потребовать особых уточнений.

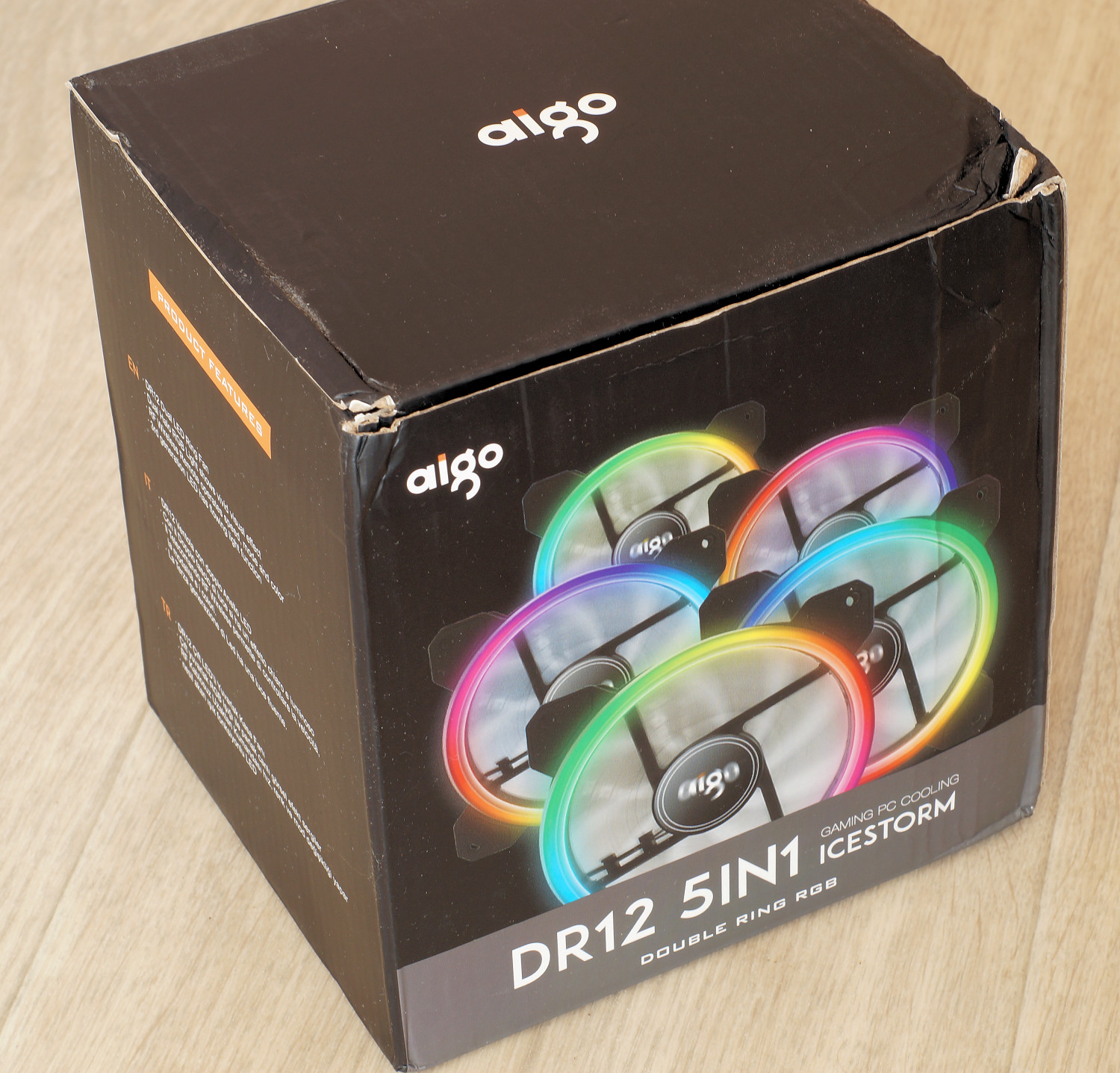

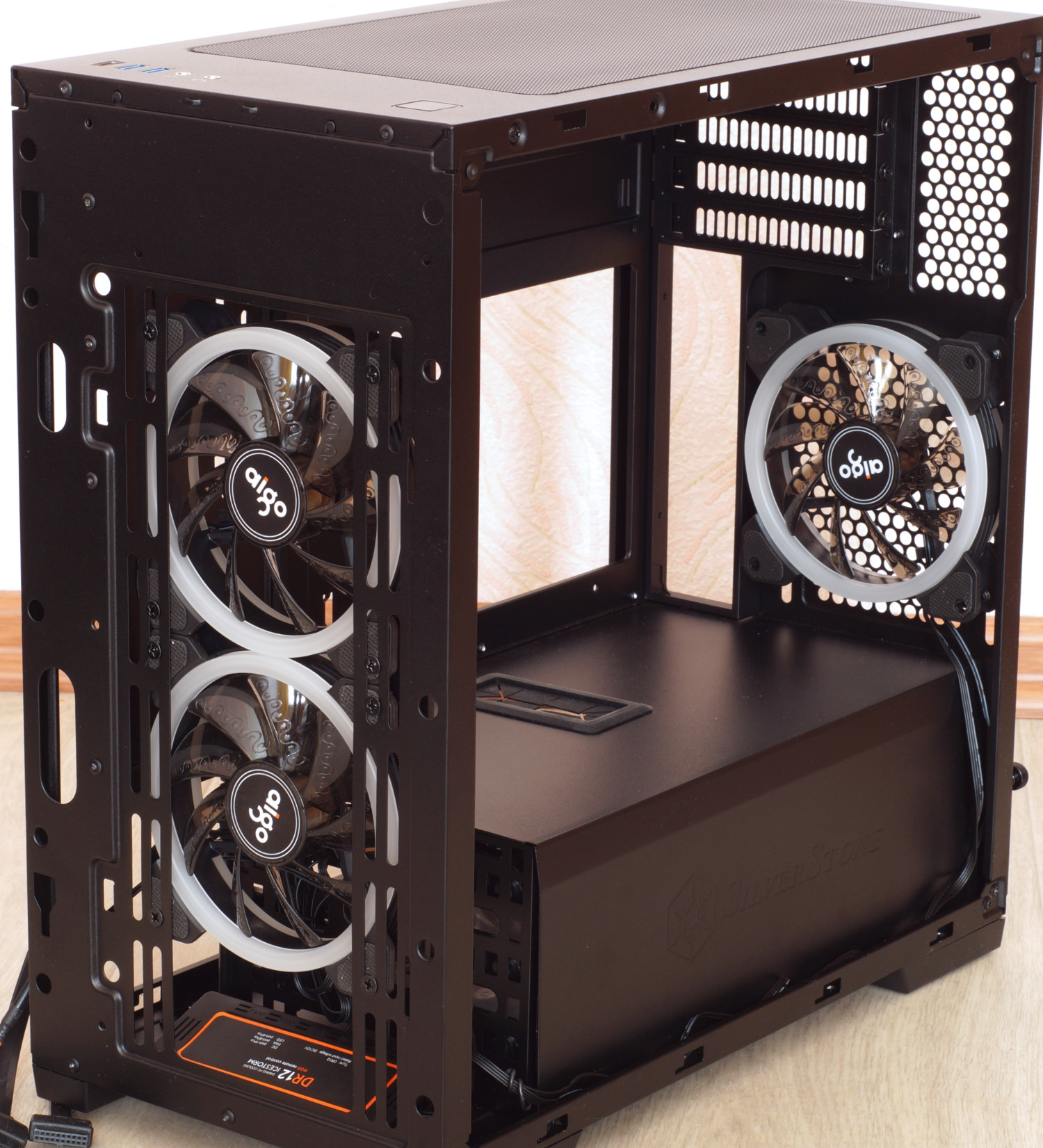

При сборке в первую очередь стоит определиться с количеством устанавливаемых вентиляторов. Предпочтительно, чтобы они были с подсветкой, иначе теряется эффектный внешний вид от трех стеклянных стенок. Мы использовали 3 x 120 мм вентилятора Aigo DR12 (1200 rpm) из серии Ice Storm, имеющие RGB-подсветку с двойным кольцом.

Два были установлены спереди, один - на задней стенке, что свойственно стандартной конфигурации большинства корпусов.

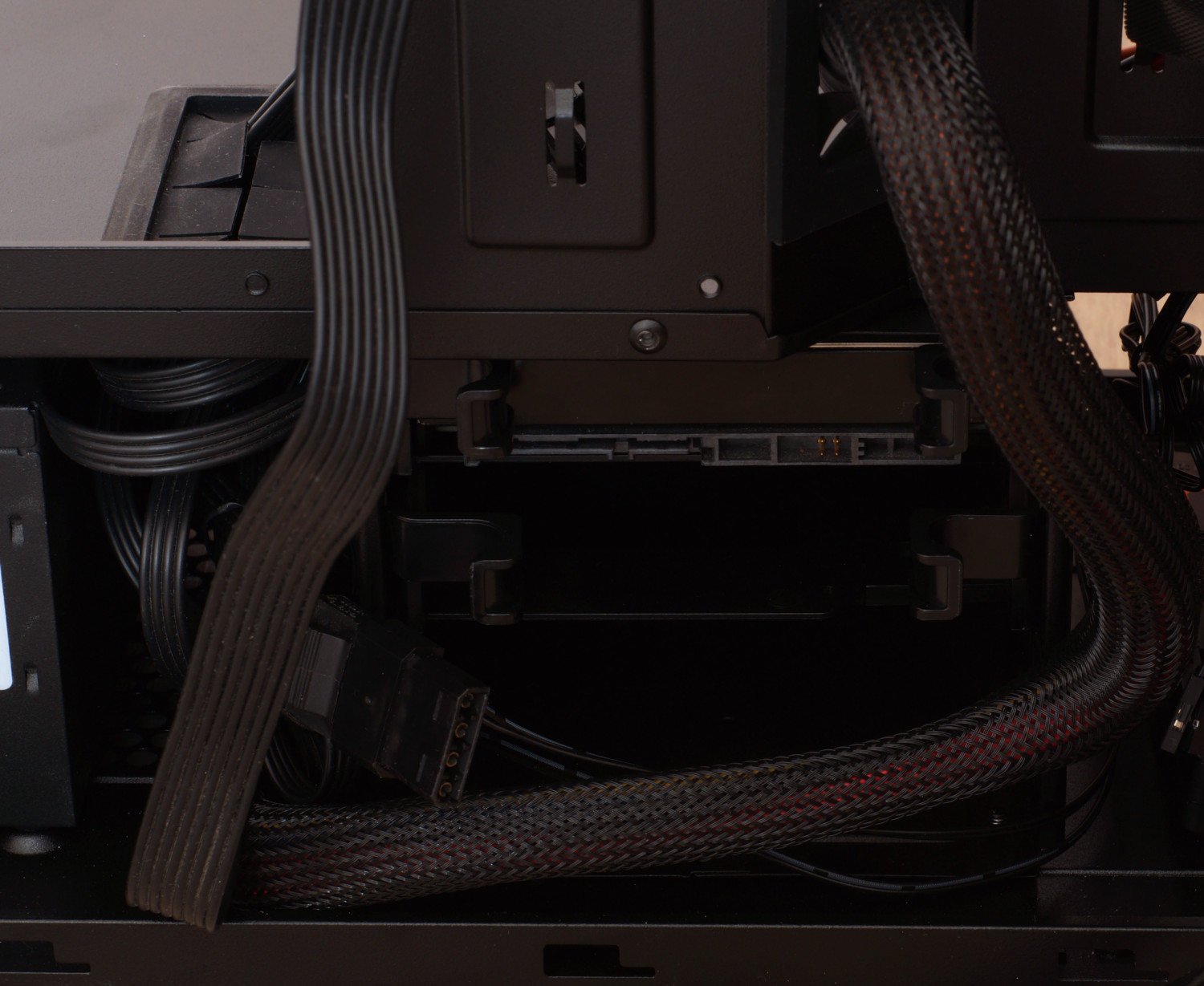

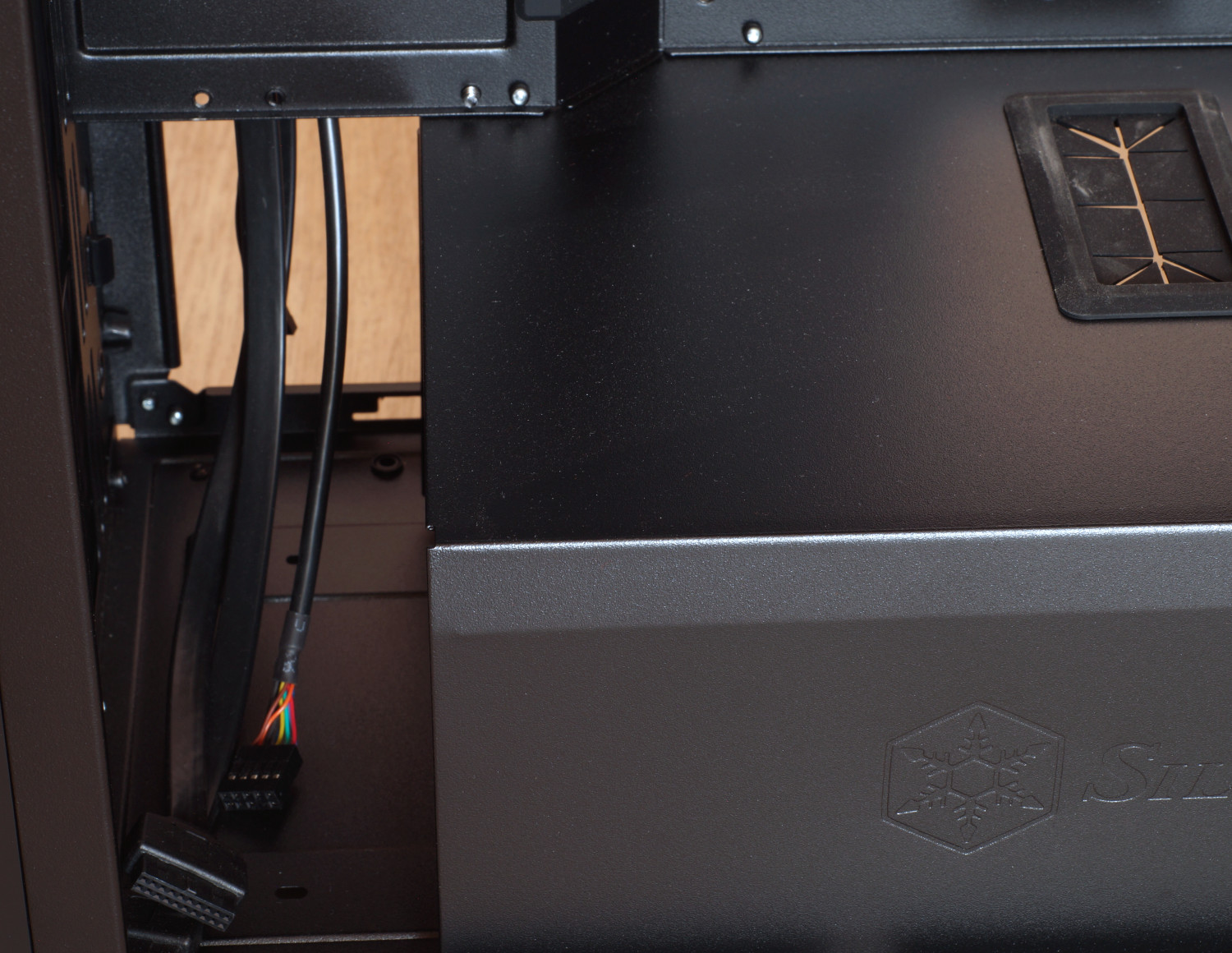

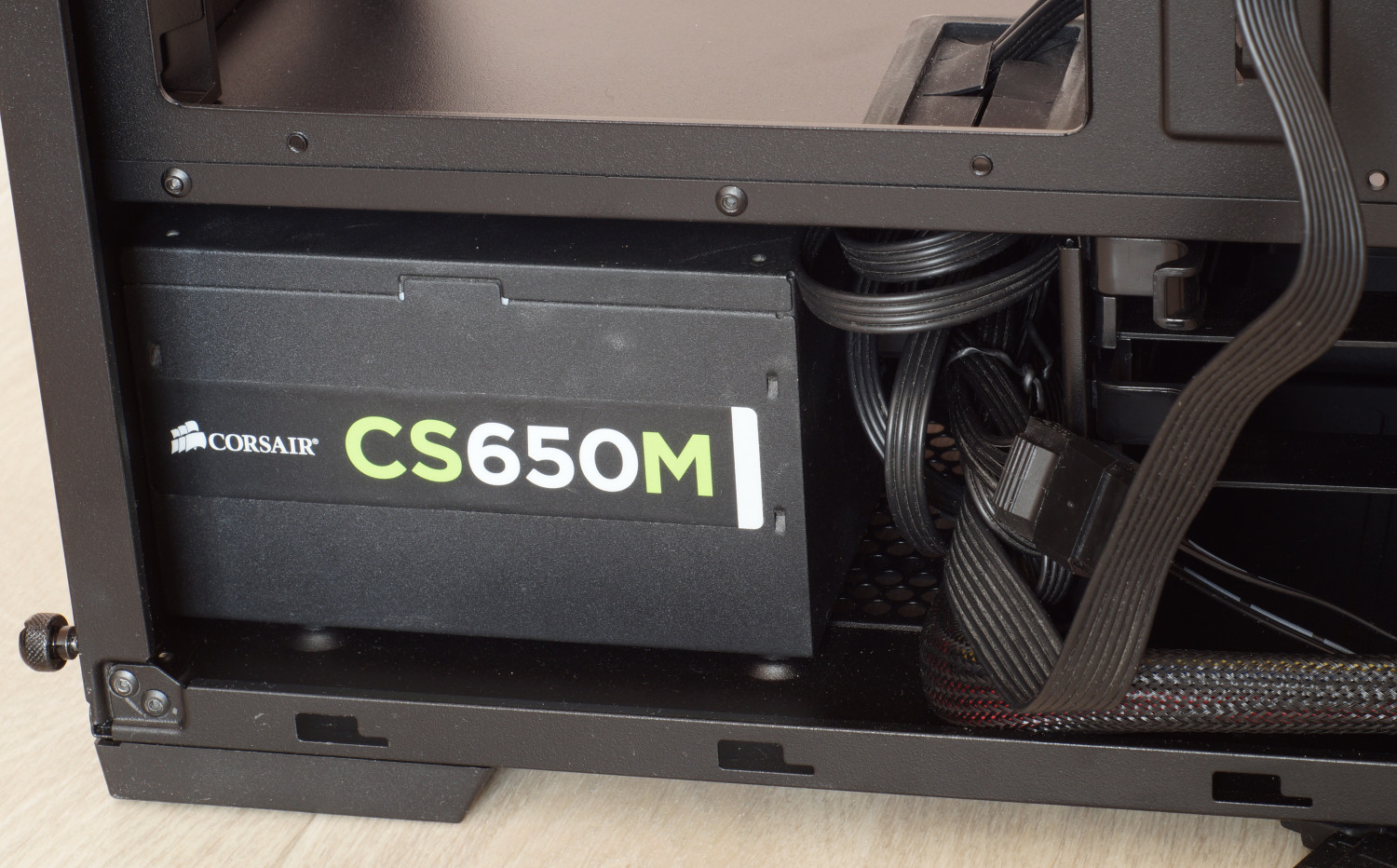

Далее ставим блок питания. Мы оставили корзину под накопители в стандартном положении и установили блок питания с глубиной 160 мм. Лишнюю длину кабелей пришлось укладывать между оставшимся расстоянием между блоком питания и корзиной. Этого «запаса» не так много, поэтому крайне желательно использовать модульные блоки питания.

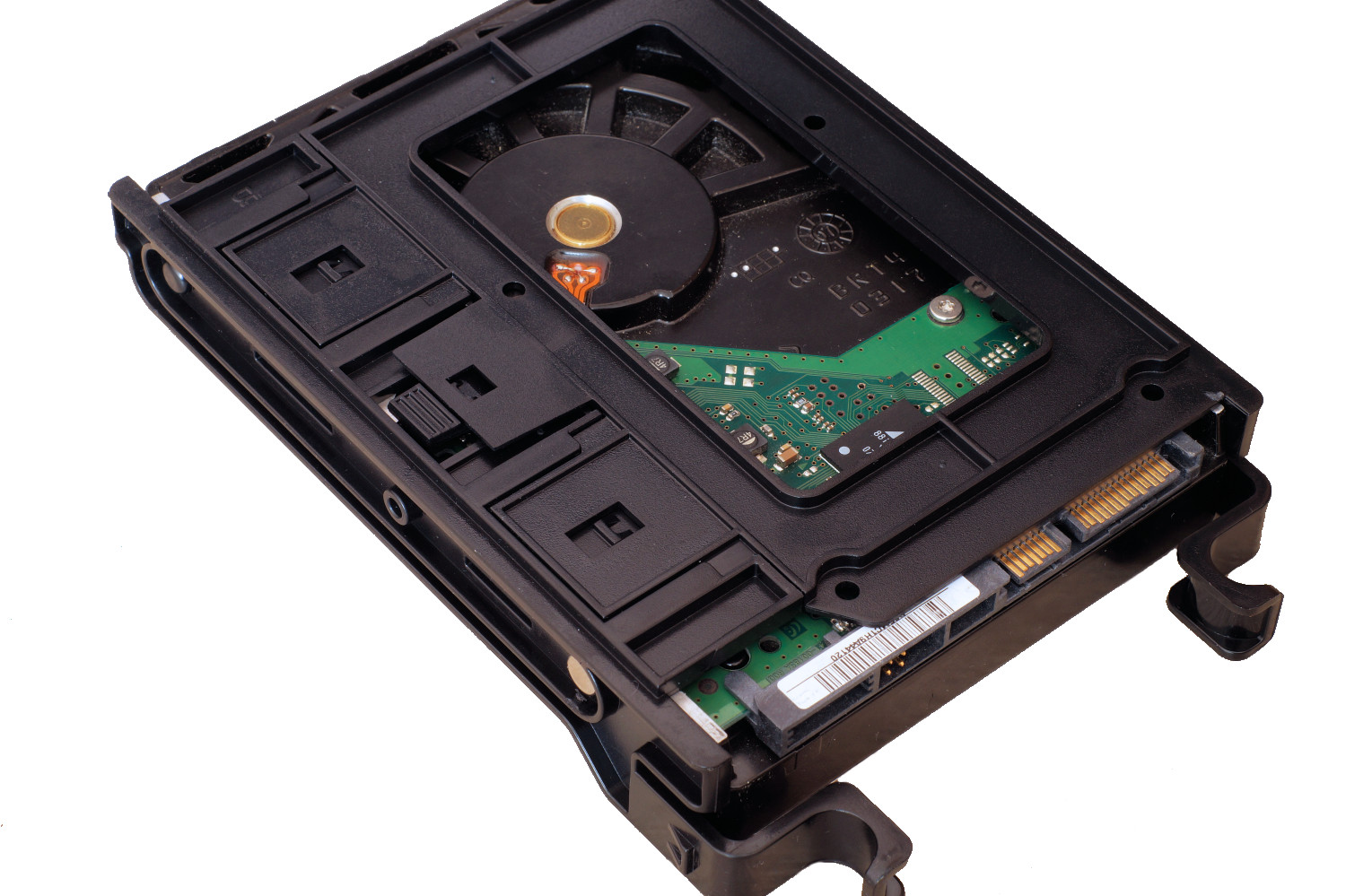

Можно сразу установить накопители, которые фиксируются в салазках винтами. И да, толстые кабели от блока питания лучше провести вдоль корзины и увести их вверх к отверстиям в поддоне.

Далее идет материнская плата.

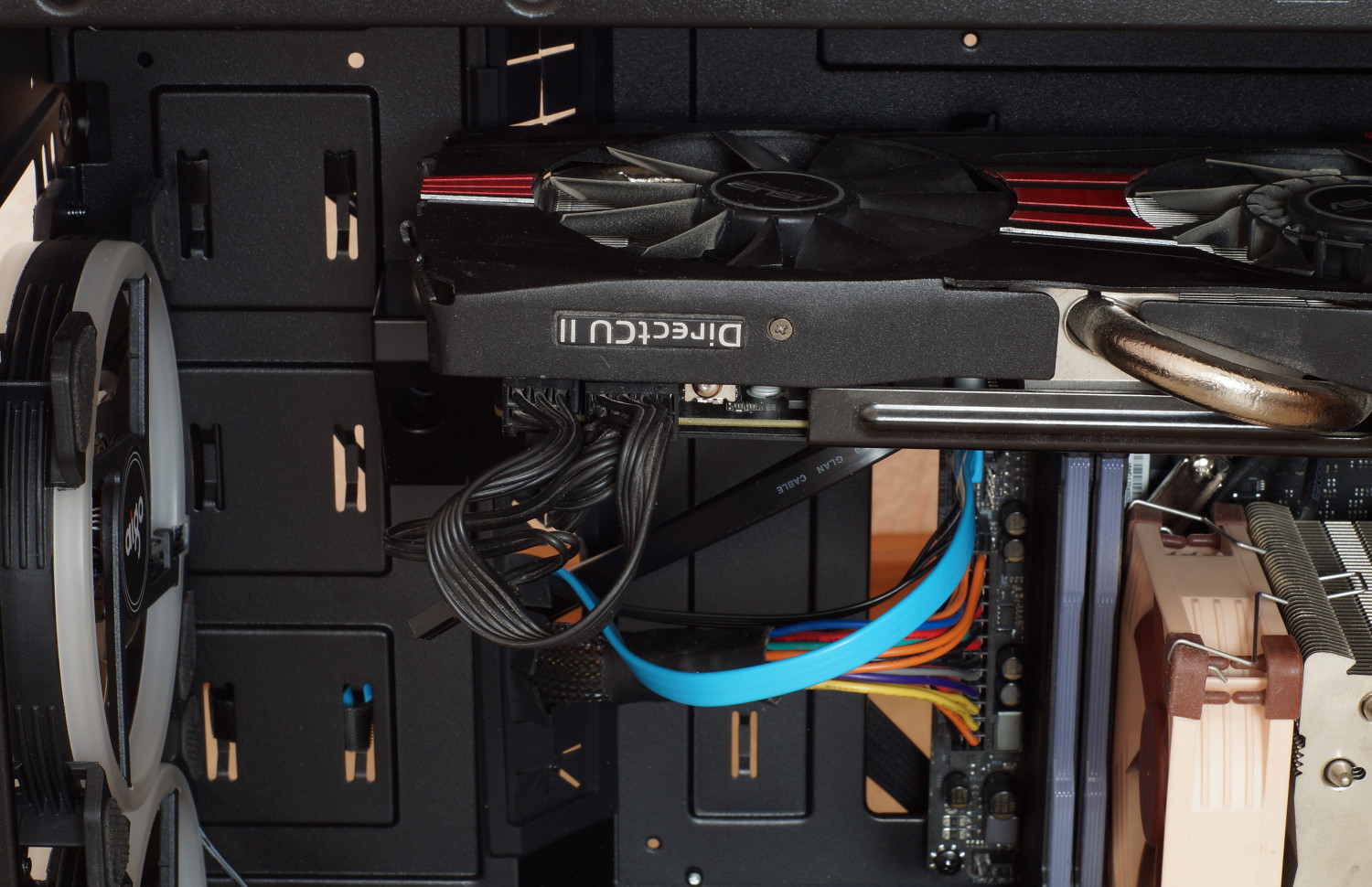

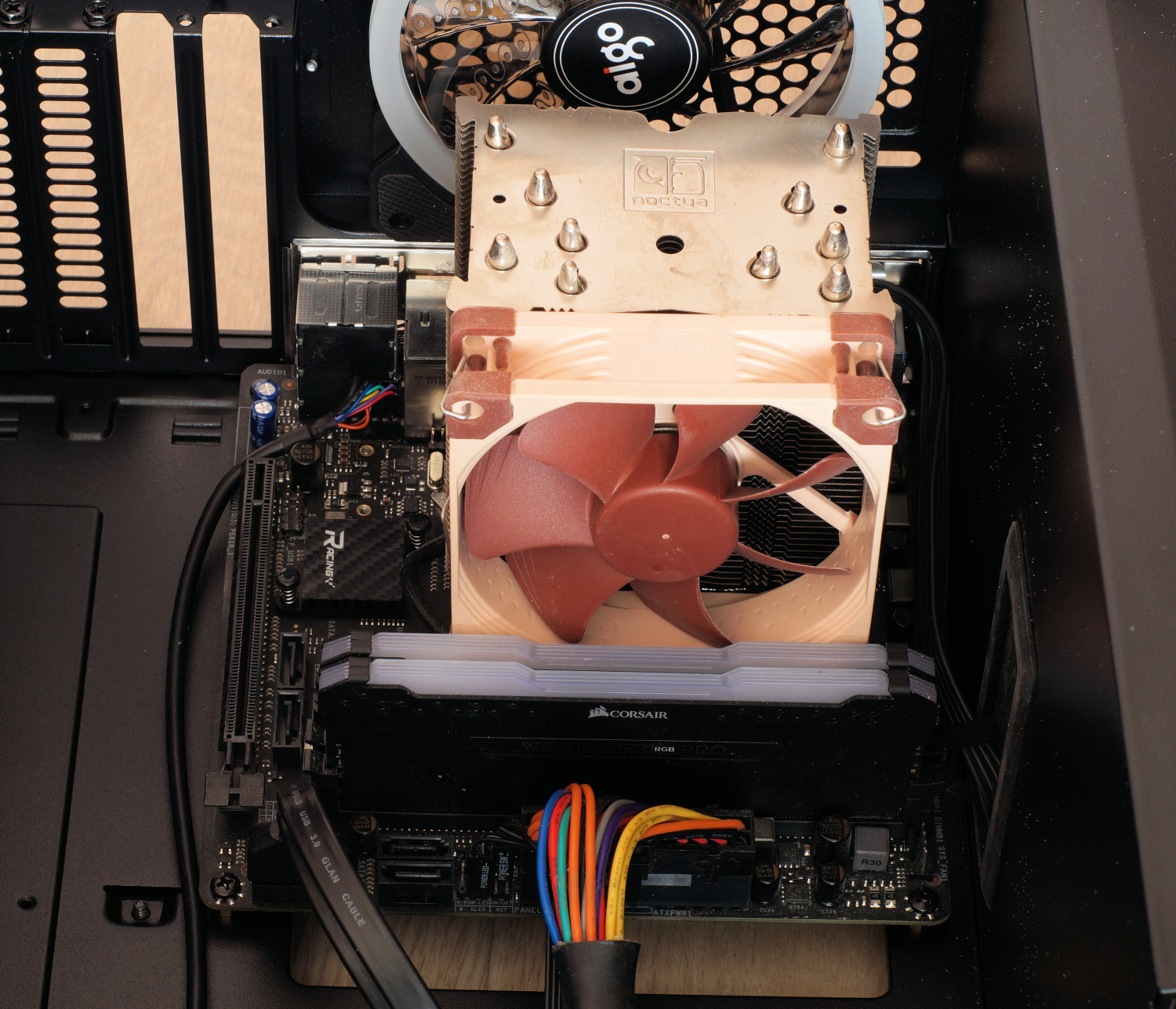

И следом видеокарта, печатная плата которой как раз «легла» на пластиковый кронштейн корпуса, чтобы избежать прогиба.

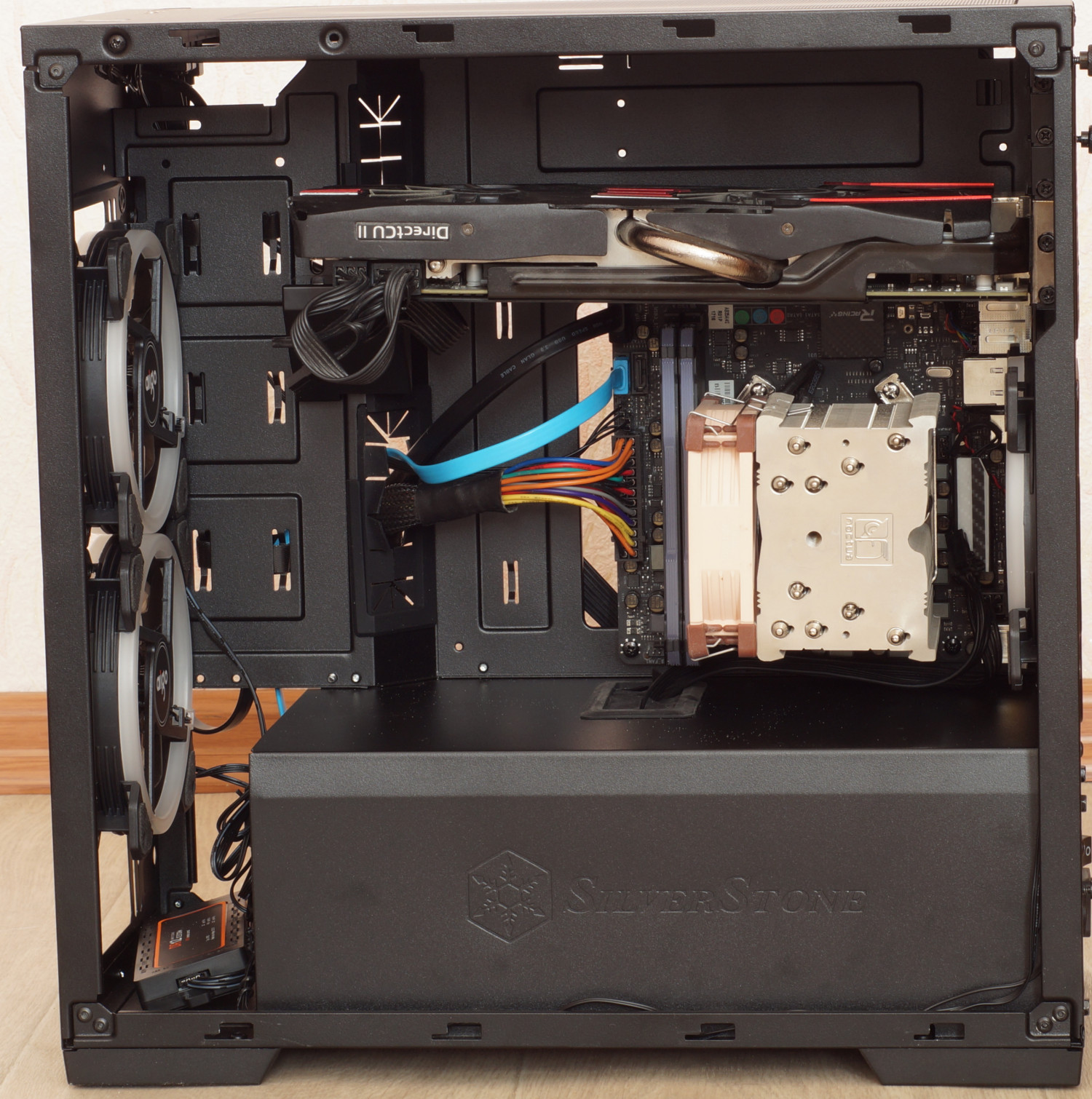

Результат в сборки.

Тестовый стенд и методика тестирования

• Процессор AMD Ryzen 5 2400G;

• Система охлаждения Noctua NH-U9S;

• Термопаста ARCTIC MX-2;

• Материнская плата Biostar B350GTN;

• Оперативная память 2x8 Гбайт DDR4-2666 Corsair Vengeance RGB PRO (CMW16GX4M2A2666C16);

• Видеокарта ASUS Radeon R9 390 8Gb DirectCU II (R9390-DC2-8GD5);

• SSD накопитель Samsung SSD 960 EV0250 GB;

• Жесткий диск Samsung HD753LJ (7200 rpm);

• Корпус SilverStone LD01;

• Блок питания Corsair CS650M (650 Вт).

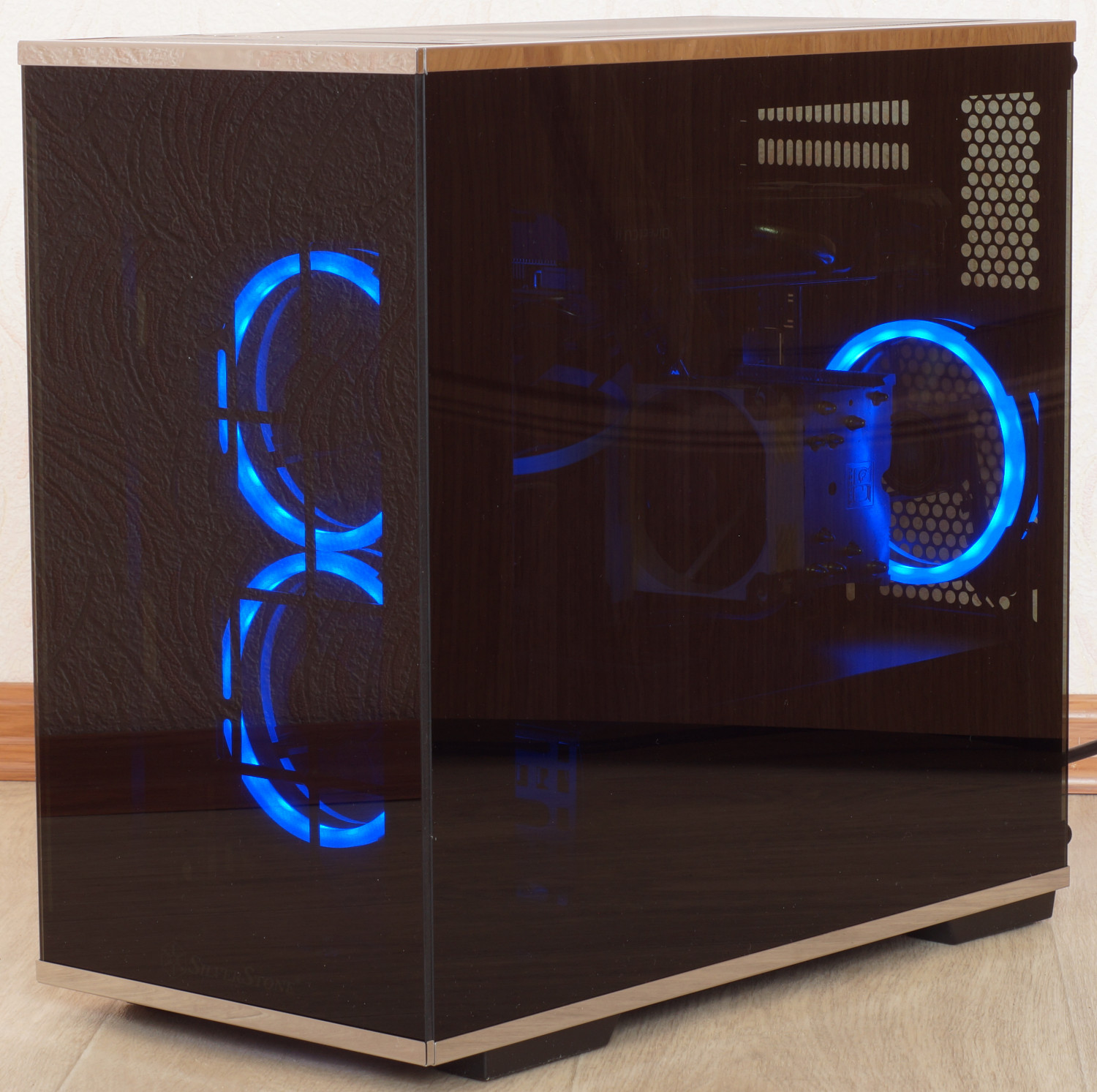

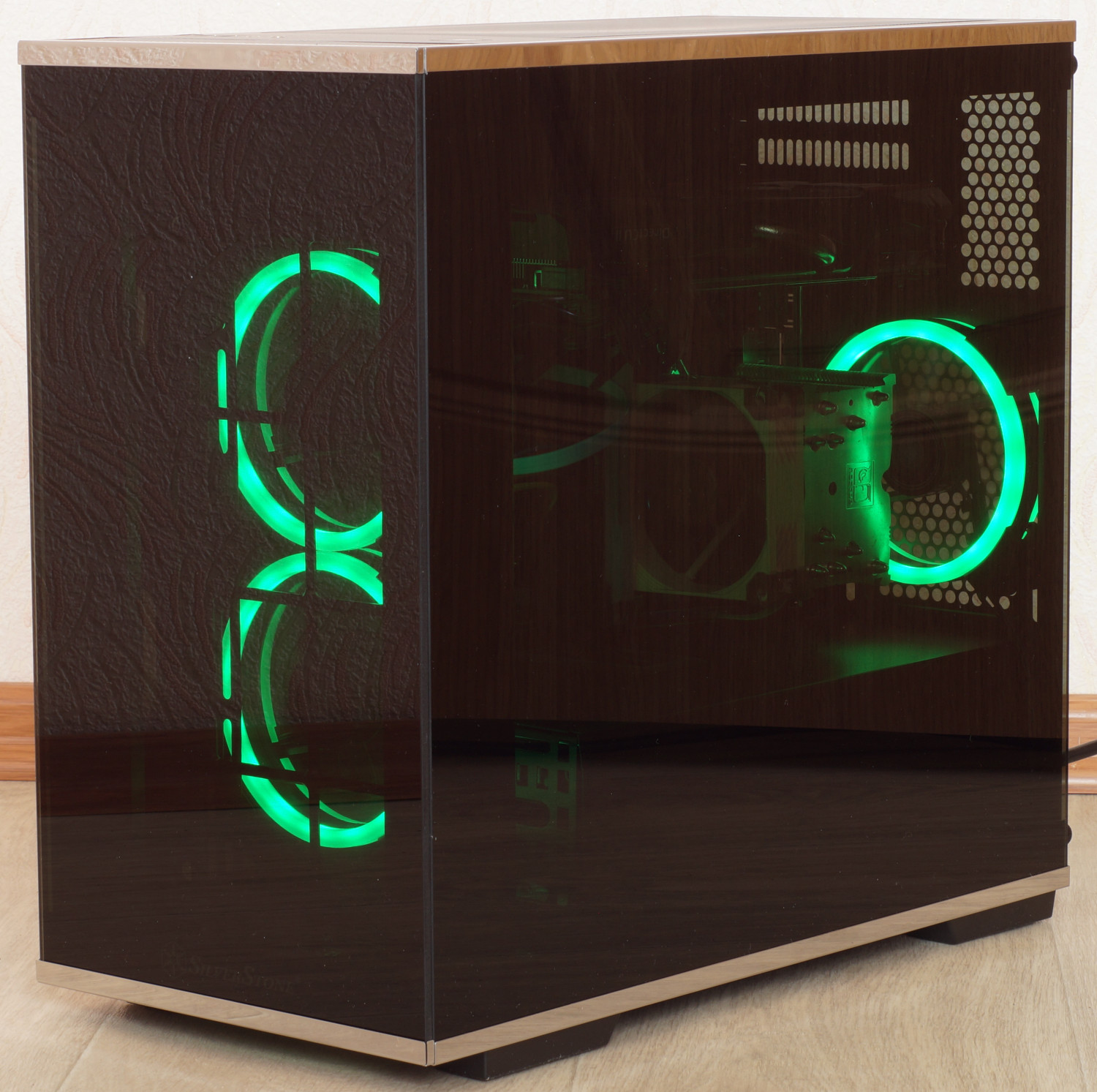

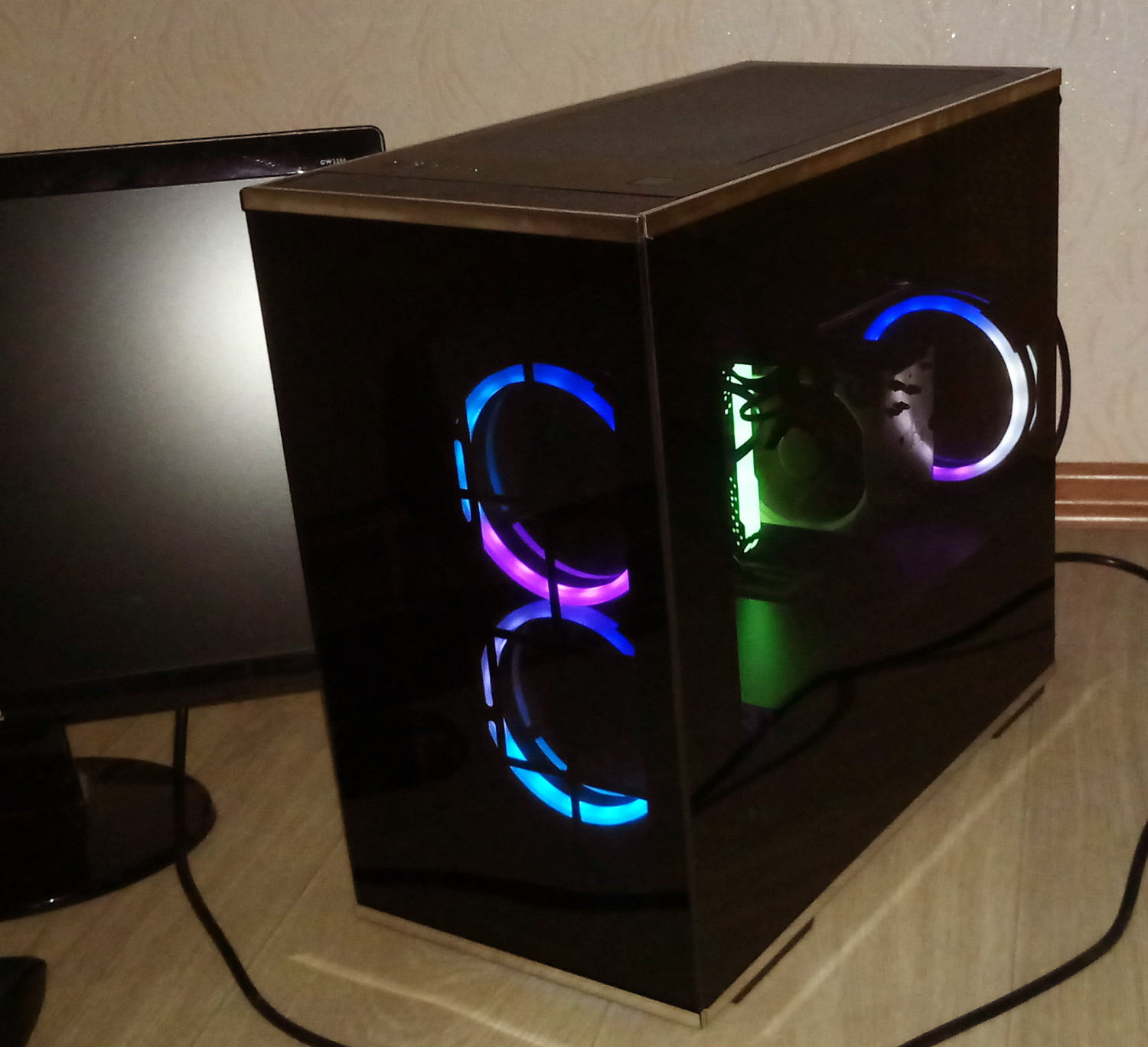

Три боковые стенки из закаленного стекла придают корпусу эффектный внешний вид, но ...

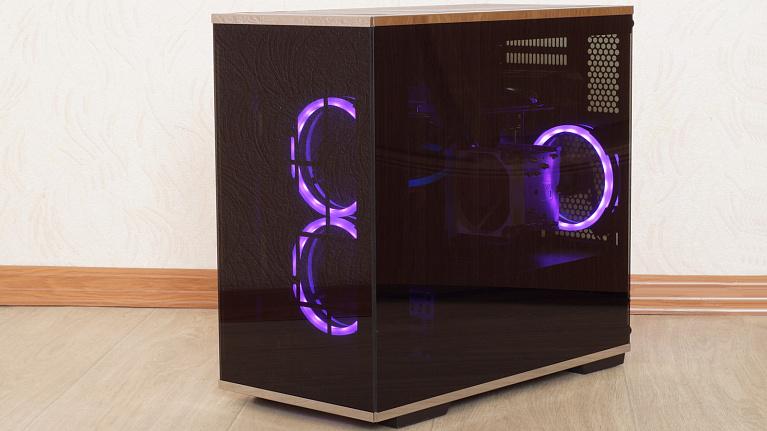

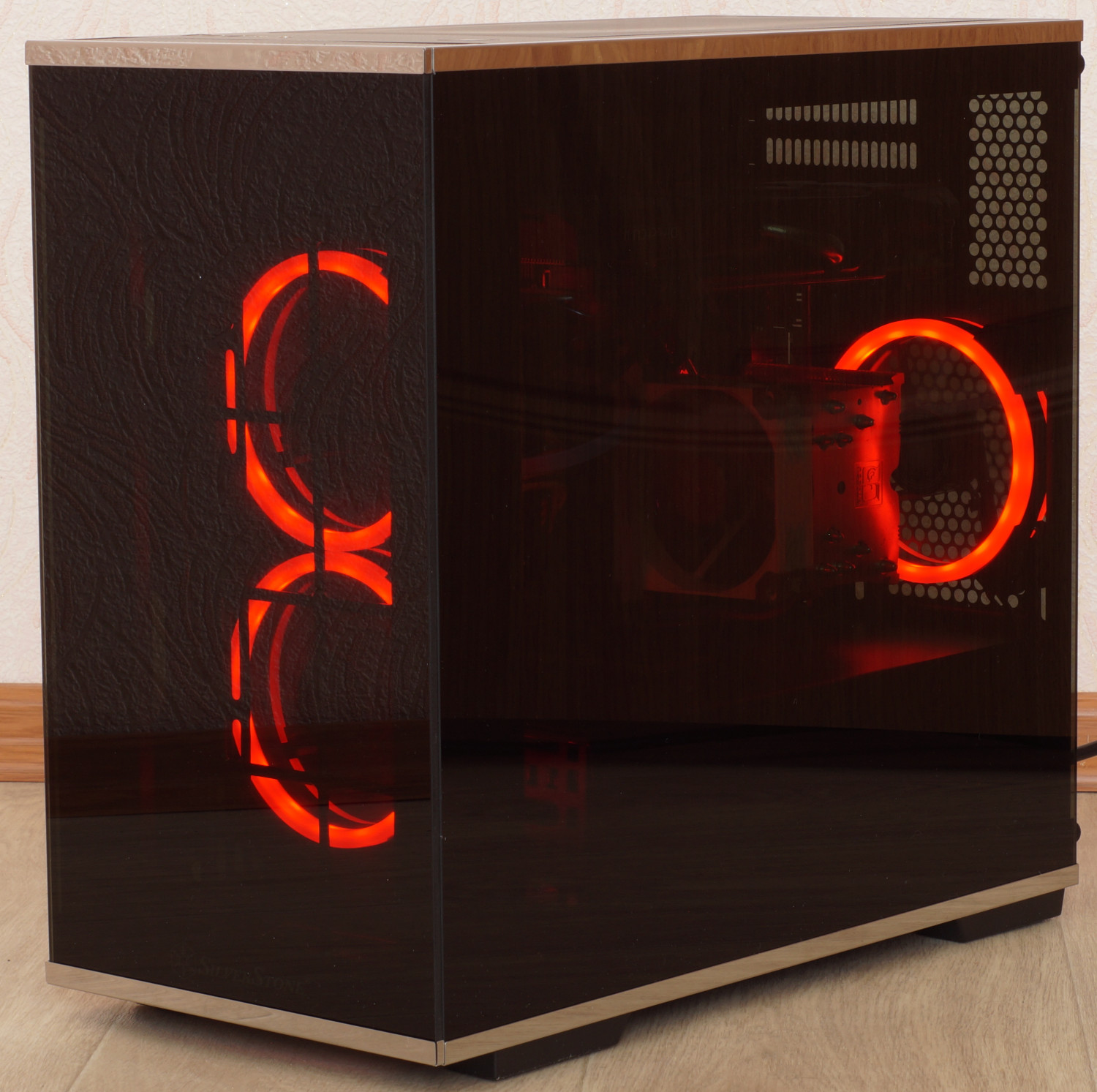

... куда лучше он смотрится при установке вентиляторов с подсветкой.

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX v1.0.0K (8192 Мбайт, 10 проходов) и FurMark v1.19.1.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Потребление системы в простое - 77 Вт, под нагрузкой - 400 Вт. Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.37.

Температура в помещении во время тестирования составляла 20,7 °С.

Тестирование корпуса производилось с закрытыми и со снятыми боковыми стенками.

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Результаты тестирования

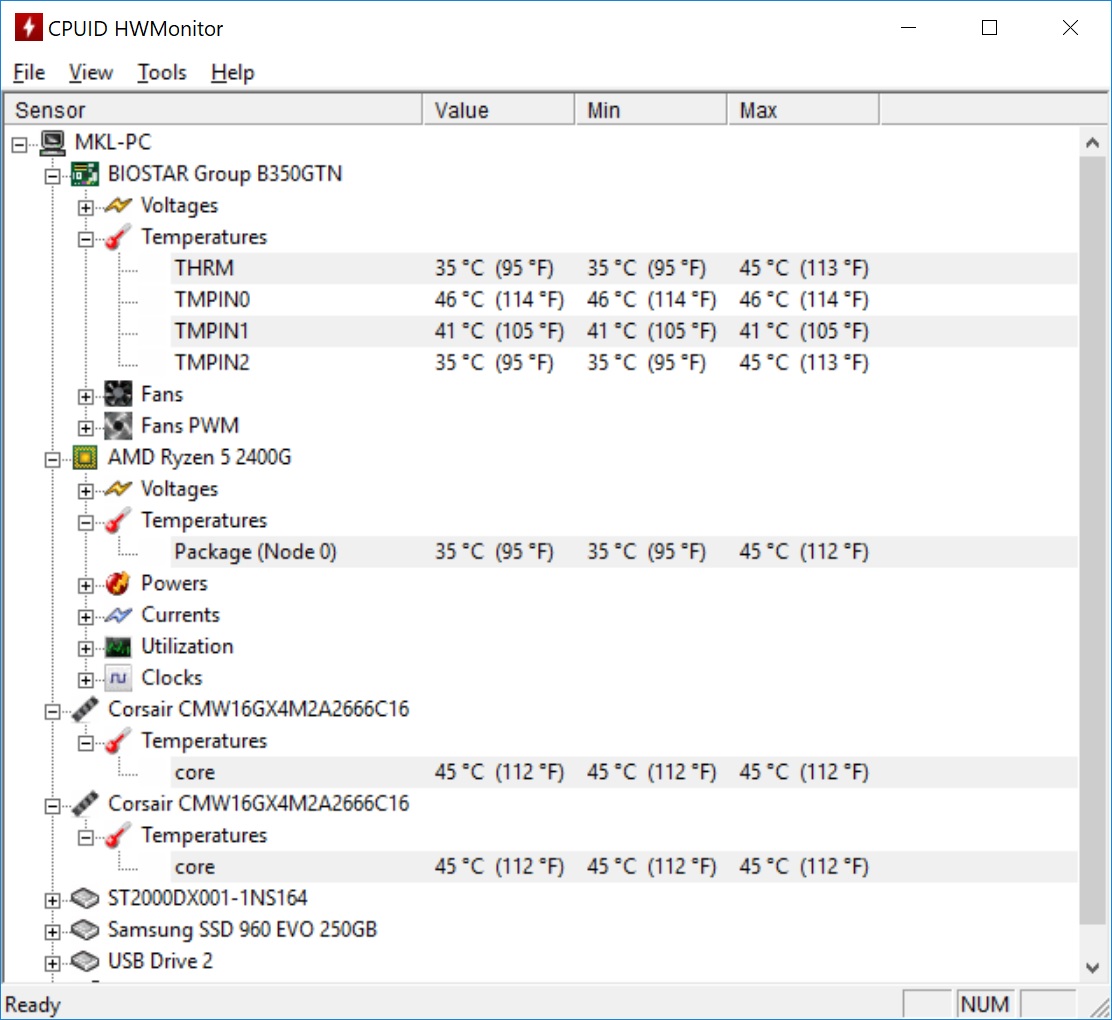

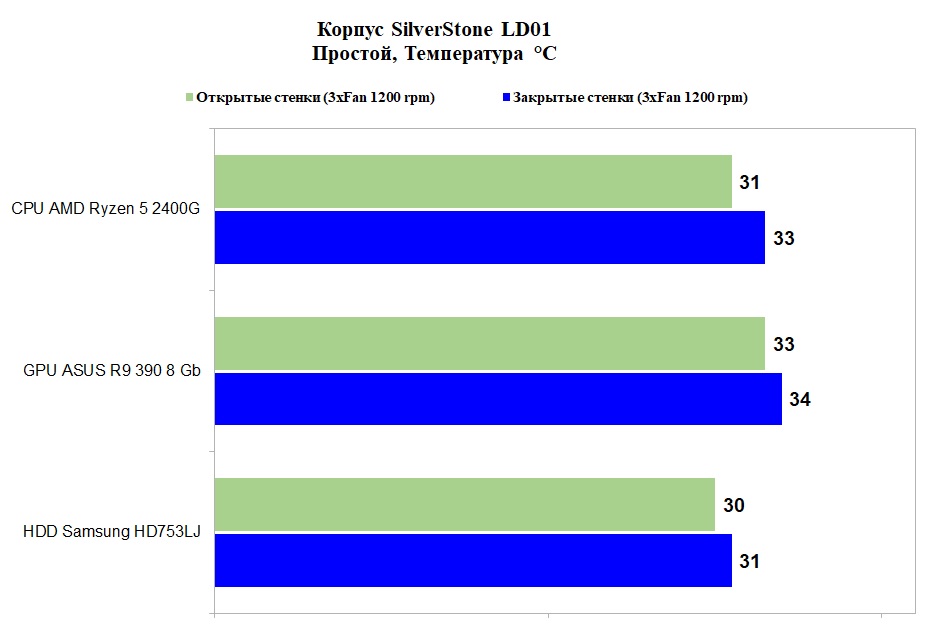

Нагрев компонент.Простой системы.

Напомним, что корпус SilverStone LD01 не имеет предустановленных вентиляторов и «доукомплектация» тремя 120 мм вентиляторами Aigo DR12 (2 спереди и 1 сзади) обеспечивает корпусу хорошую вентиляцию.

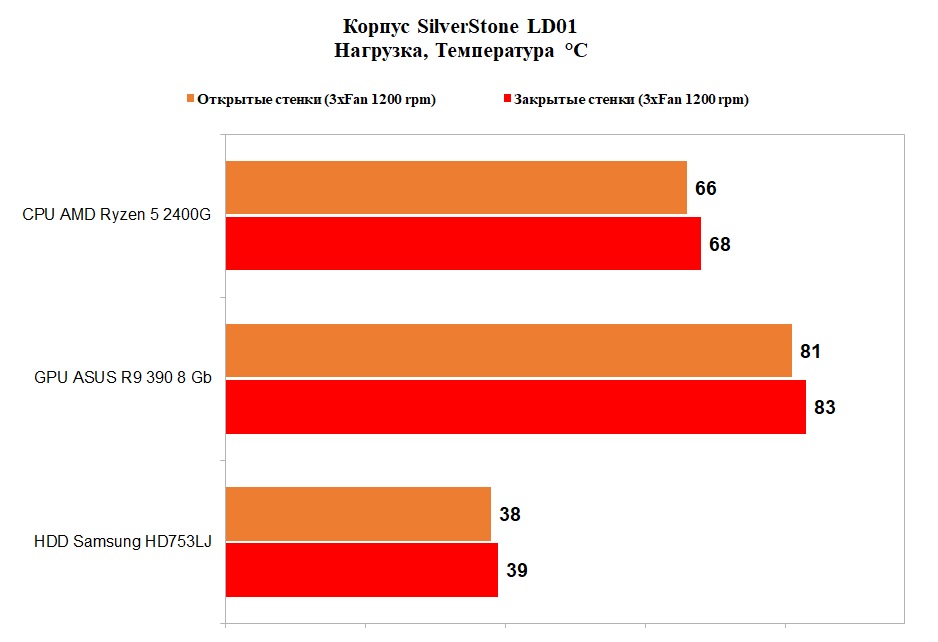

Нагрузка системы.

Нагрузка напоминает о компактных размерах и инверсном размещении материнской платы. В этом случае кулер процессора сильнее нагревает видеокарту, но все равно температуры приемлемые, хотя уже самой системе охлаждения видеокарты приходится поднимать обороты. Подтверждение высокой эффективности обдува – максимальная разница 2 °С в температурах процессора и видеокарты приснятых/установленных боковых стенках, а для жесткого диска всего 1 °С.

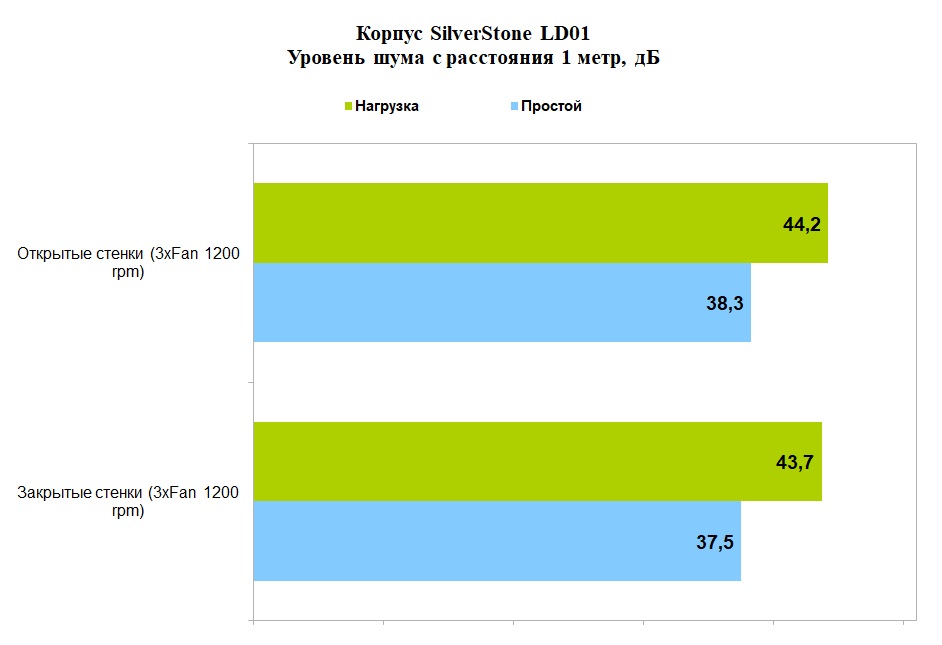

Уровень шума.

Используемые вентиляторы Aigo DR12 нельзя отнести к категории тихих, но и в процессе работыпри 1200 rpmгенерируемый ими шум невысокий. Вместе с ними корпуспо уровню шумасопоставим с другими корпусами, не имеющими заводской звукоизоляции. Хотя можно отметить, что если оценивать относительно лицевой панели, то шум «гасится», так как передняя и боковые стенки сплошные (выполнены из стекла); а вот если оценивать его «сверху/сзади», где максимальная область перфорации, то шум становится куда заметнее, особенно под нагрузкой.

Выводы

Компания SilverStone всегда преподносила пользователям приятные сюрпризы, и выход Mid-Tower корпуса SilverStone LD01 можно отнести к таковым. В первую очередь стоит отметить классический строгий дизайн, но вместе с тем и эффектный, так как компания использовала стилистические изыски, которые относят корпус к премиум-сегменту: применение трех прозрачных панелей из тонированного закаленного стекла, окантовка из нержавеющей стали. Из особенностей конструкции корпуса стоит отметить перевернутое размещение материнской платы, что подчеркивает оригинальность и выделяет его среди других корпусов. Корпусов с подобной компоновкой не так уж и много на рынке.

С точки зрения качества изготовленияпретензий у нас не возникло. Конструкция корпуса продумана, способна обеспечить качественное охлаждение и для небольших размеров внутреннее пространство получило максимальный объем. Все это позволяет использовать материнские платы до форм-фактора mATX, пару длинных видеокарт с глубиной до 370 мм (причем в комплекте есть держатель видеокарты), кулеры высотой до 168 мм и пару радиаторов 240/280 мм, хотя по последним все-таки есть ограничения (толщина с вентиляторами 55 мм). Набор портов у корпуса небольшой, но зато имеется один порт USB 3.1 тип С, правда подключается он через стандартный 19-пин внутренний разъем.

О чем стоит помнить, отдавая предпочтение корпусу SilverStone LD01 – это поддержка материнских плат только до mATX, имеющиеся ограничения на размеры блока питания при использовании корзины под накопители. Вместе с тем стоимость самого корпуса в российской рознице немалая (от 8000 рублей). А если вспомнить, что вентиляторы в комплект не входят, то получаем дополнительные затраты. Хотя на последнее можно смотреть двояко, ведь с другой стороны это позволяет установить «понравившиеся» и они будут однотипные (предпочтительны с RGB-подсветкой).

Плюсы:

• Эффектный внешний вид;
• Три панели из тонированного закаленного стекла;
• Компактные размеры;
• Инверсное размещение материнской платы;
• Высокая эффективность охлаждения;
• Поддержка кулеров высотой до 168 мм;
• Поддержка до двух радиаторов 240/280 мм;
• Поддержка до двух двухслотовых видеокарт длиной до 370 мм;
• Наличие одного порта USB 3.1 тип С;
• Есть держатель видеокарты для предотвращения ее изгиба;
• Продуманный кабель-менеджмент;
• Простая процедура сборки.

Минусы:

• Высокая цена.

Особенности:

• Поставляется без вентиляторов;
• Есть ограничения на толщину радиаторов с вентиляторами, глубину блока питания при использовании корзины в штатном положении.
