Обзор и тест материнской платы Biostar Racing B350GTN

Уже достаточно давно производительные компактные платформы на сокете AMD AM3+ были практически несбывшейся мечтой из-за отсутствия на рынке материнских плат компактного форм-фактора mini ITX, но…
Обзор и тест материнской платы Biostar Racing B350GTN

Уже достаточно давно производительные компактные платформы на сокете AMD AM3+ были практически несбывшейся мечтой из-за отсутствия на рынке материнских плат компактного форм-фактора mini ITX, но появление «экономичных» процессоров на сокете AMD AM4 позволило производителям предложить пользователям помимо плат форм-фактора ATX/mATX и варианты mini ITX, тем самым повысив привлекательность новой платформы AMD.

Одной из таких плат в форм-факторе mini ITX является Biostar Racing B350GTN, которая собственно и попала "к нам в руки".

Технические характеристики

  • Сокет: AMD AM4;
  • Поддерживаемые процессоры: AMD Ryzen/A-серия APU/NPU;
  • Максимальный TDP процессора: 95 Вт;
  • Чипсет: AMD B350;
  • Оперативная память: 2 x DIMM DDR4 1866/2133/2400/2667/2933(O.C.)/3200(O.C.) МГц, макс. до 32 Гбайт. Для процессоров AMD Ryzen максимальная частота 2667 МГц (одноранговая х4, х8) или 2400 МГц (двухранговая х4, х8);
  • Слоты расширения: 1 x PCI-E x16 3.0 (режим работы для процессоров AMD Ryzen – x16, процессоры APU/NPU – x8);
  • Встроенная графика: только для процессоров AMD APU под сокет AMD AM4, интерфейсы HDMI (4096x2160@24Гц или 3840x2160@30Гц) и DVI-D (1920x1200@60Гц);
  • Хранение данных: 4 x SATA 6 Гбит/сек (RAID 0/1/10), 1 x слот M.2 ключ M 2260/2280 (SATA 3 – 6 Гбит/сек или PCI-E для процессоров AMD Ryzen – до 32 Гбит/сек, для процессоров AMD APU/NPU до 16 Гбит/сек);
  • Порты USB: 4 x USB 3.1 Gen1 (5 Гбит/сек), 1 х USB 2.0 (480 Мбит/сек), 2 x USB 3.1 Gen2 (10 Гбит/сек, тип А и С);
  • Звуковой кодек: HD-кодек 7.1, Realtek ALC892;
  • Сетевой кодек: 1 х 10/100/1000 Мбит/сек, Realtek RTL8118AS;
  • Форм-фактор: mini ATX;
  • Размеры: 17 см х 17 см.

Разъемы на плате:
  • 1 x 24-пин ATX основной коннектор питания;
  • 1 x 4-пин ATX 12V коннектор питания;
  • 4 x порта SATA 6 Гбит/сек;
  • 1 x слот M.2 ключ М, типоразмер 2260/2280;
  • 1 x коннектор USB 2.0;
  • 1 x коннектор USB 3.1 Gen1;
  • 1 x 4-пин коннектор вентилятора CPU;
  • 1 x 4-пин коннектор под системный вентилятор;
  • 2 x 5050 коннектор LED;
  • 1 x коннектор звуковых разъемов передней панели;
  • 1 x коннектор системной панели.

Порты ввода/вывода задней панели:

  • 1 x комбинированный порт PS/2 для клавиатуры/мыши;
  • 4 x порта USB 3.1 Gen1;
  • 1 x порт USB 3.1 Gen2 Тип A;
  • 1 x порт USB 3.1 Gen2 Тип C;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x порт LAN (RJ45);
  • 5 x звуковых разъемов OFC;
  • 1 x коннектор Optical S/PDIF (выход).

Упаковка и комплектация

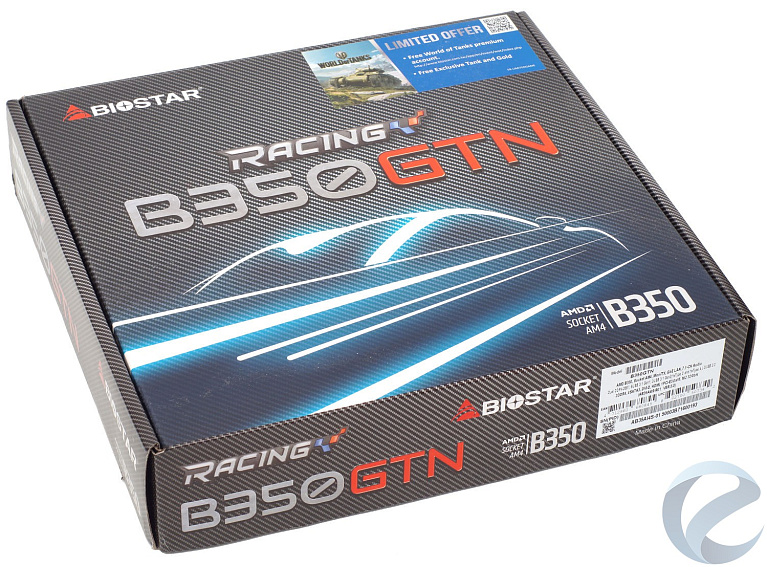

Дизайн коробки с материнской платой Biostar Racing B350GTNпод стать серии Biostar Racingвыполнен в гоночном стиле и привлекает к себе внимание. Информации на лицевой стороне немного – указано название, сокет платы AMD AM4+ и используемый чипсет AMD B350. Для поклонников игры World of Tanks может оказаться привлекательным наклейка в правом верхнем углу, благодаря которойпри регистрации продукта можно получить премиум аккаунт, эксклюзивный танк и игровое золото, но, естественно. акция имеет ограничения.

Упаковка и комплектация материнской платы Biostar Racing B350GTN

Обратная сторона не менее выделяющаяся исодержащая также небольшую информационную часть: отмечается возможность подключения к плате LED подсветки и управления ею (Vivid LED DJ), возможностью управления сетевым трафиком с помощью программы FLY.NET и наличие высокоскоростного порта M.2 с пропускной способностью до 32 Гбит/сек. Не забыты и технические характеристики.

Упаковка и комплектация материнской платы Biostar Racing B350GTN

Материнская плата имеет небольшой набор аксессуаров, но вполне достаточный: 4 х SATA кабеля, DVD-диск, руководство пользователя, отдельная бумажка по утилите Vivid LED DJ и задняя панель ввода-вывода.

Упаковка и комплектация материнской платы Biostar Racing B350GTN

Внешний вид и особенности

Материнская плата Biostar Racing B350GTN не выделяется ярким дизайном, но при этом смотрится стильнов своем черном исполнении. Предназначена она для установки процессоров AMD под сокет AM4, а в ее основе лежит чипсет AMD B350. В спецификациях производитель указал ограничение на их максимальный TDP 95 Вт, под который подпадают все выпущенныена текущий моментпроцессоры AMD Ryzen и A-серии APU.

Внешний вид и особенности материнской платы Biostar Racing B350GTNВнешний вид и особенности материнской платы Biostar Racing B350GTN

Отличительная особенность материнской платы – это компактный форм-фактор mini ITX с размерами 17 см х 17 см. Результат -достаточно плотная компоновка и меньший набор разъемов по сравнению с платами большего формата.

Внешний вид и особенности материнской платы Biostar Racing B350GTNВнешний вид и особенности материнской платы Biostar Racing B350GTN

Место под слот M.2 для SSD накопителей нашлось только с обратной стороны. Поддерживаются платы типоразмера 2260/2280. Рядом находится микросхема системного мониторинга и портов ввода-вывода ITE IT8613E. При своих малых размерах производитель на отдельной части текстолита разместил звуковую подсистему.

Внешний вид и особенности материнской платы Biostar Racing B350GTN

Несмотря на компактность и плотную компоновку, размещение разъемов рядом с сокетом практически такое же, как и обычных плат (mATX/ATX) – ближе к задним портам ввода-вывода уведен 4-пин разъем питания ATX 12V, а вверхупомимо 4-пин разъема для вентилятора кулераразместилась пара разъемов питания 5050 для RGB-лент.

Внешний вид и особенности материнской платы Biostar Racing B350GTN

У платы есть небольшой радиатор с размещенной сверху RGB-подсветкой. Он накрываеттолько часть мосфетов системы питания, отвечающихза питание ядер процессора. При разгоне радиатор нагреваетсяприлично (до 66,4 °С), и это лучше, чем если бы его не было совсем.

Внешний вид и особенности материнской платы Biostar Racing B350GTN

За управление 4+3 фазами отвечает PWM-контроллер Intersil ISL95712, и на каждую фазу приходится по одному мосфету Nikos PK612DZ.

Внешний вид и особенности материнской платы Biostar Racing B350GTN

Максимальный объем оперативной памяти в 32 Гбайта достигается с помощью двух слотов под память DDR4-1866/2133/2400/2667/2933(O.C.)/3200(O.C.), причем для процессоров AMD APU/NPU максимальная частота памяти составить 2400 МГц. Одна из особенностей, которая указана к плате – если используются системы охлаждения AMD Wraith, то память должна использоваться без радиаторов. В этой же области находятся: 4-пин разъем питания системного вентилятора, 24-пин разъем питания EATX платы, коннектор системной панели, 2 порта SATA 3, колодка на два порта USB 3.1 Gen1 и джампер сброса настроек.

Внешний вид и особенности материнской платы Biostar Racing B350GTN

Над единственным слотом PCI-E 3.0 x16, а его режим работы зависит от типа процессора – AMD Ryzen x16, для остальных х8, разместилось еще пара портов SATA 3, коннектор передней аудиопанели, один разъем порта USB 2.0 и чипсет AMD B350, обеспечивающий реализацию портов SATA и USB. За охлаждение чипсета отвечает совсем крохотный радиатор, температура которого во время тестирования достигала 51,4 °С. Также отметим использование 7.1 HD-звукового кодека Realtek ALC892 и гигабитного сетевого кодека Realtek RTL8118AS. Звук реализован с применением аппаратно-программной технологии Biostar Hi-Fi (реализация на отдельной части текстолита, независимое питание).

Внешний вид и особенности материнской платы Biostar Racing B350GTN

На задней панели ввода-вывода разместился привычный набор портов:

  • 1 x комбинированный порт PS/2 для клавиатуры/мыши;
  • 4 x порта USB 3.1 Gen1;
  • 1 x порт USB 3.1 Gen2 Тип A;
  • 1 x порт USB 3.1 Gen2 Тип C;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x порт LAN (RJ45);
  • 5 x звуковых разъемов OFC;
  • 1 x коннектор Optical S/PDIF (выход).

Внешний вид и особенности материнской платы Biostar Racing B350GTN

Интерфейс UEFI BIOS

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN сделан простым и понятным, но в тоже время, чтобы добраться до нужной (и единственной) опции придется пройти 3-4 уровня меню. В отличии от BIOS, используемых в платах ASUS и MSI, режим работы только один, и переход между основными разделами осуществляется через элементы, расположенные в нижней части экрана. Слева отображаются частоты, рабочие напряжения процессора, памяти, а также температура. В правой части экрана выводятся подсказки.

Всего у платы 7 разделов:

1. «Main» – в нем отображается информация о плате, объеме установленной памяти, дата/время, можно выбрать язык (в последней доступной версии прошивки русский замечен не был).

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

2. «Advanced». Раздел, содержащий большую часть опций. Рассмотрим только «отличающиеся» подразделы.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

Как было видно, состоит из небольших подразделов, понятных в плане настройки, но если зайти внутрь, то появляется еще выбор. Пример подраздела «AMD CBS».

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

Настройки ACPI. Настройка оборотов вентиляторов (Smart Fan Control) - производится изменение значений 4-х параметров. Конечно, в виде графика было бы понятнее (передвижение точек), но и такой вариант вполне нормальный.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

В «PC Health Status» возможно задать температуру, при которой система будет выключена. Настройки «CPU Configuration».

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

3. Раздел «Chipset». Подраздел «South Bridge» оказался пустым, а в остальных находилось по 1-2 опции. Во встроенных устройствах включения/отключения звукового контроллера не оказалось – только настройки сетевого кодека.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

4. Раздел выбора устройства для загрузки «Boot».

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

5. Раздел «Security». Особых пояснений не требуется.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

6. Фирменный раздел «O.N.E». В нем выставляется частота процессора, памяти, выбираются тайминги и рабочие напряжения.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

С точки зрения разгона представлены базовые настройки. Есть определенные проблемы с выставлением желаемых напряжений, так как они задаются только в виде смещений, причем в сторону повышения. В нашем случае при разгоне процессора минимальная прибавка +0.020 В приводила к росту напряжения ядер до 1.428 В, и это представляло определенные проблемы при использованиирядового кулера, а вот если оставить в режиме Auto, то значение составило 1.364 В. Для памяти шаг составляет +0.012 В.

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTNИнтерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

Здесь же находится подраздел управления подсветкой «Vivid LED Control».

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

7. «Save & Exit».

Интерфейс UEFI BIOS материнской платы Biostar Racing B350GTN

Примечание. Стоит привыкнуть, что после обновления прошивки может что-то добавится, а что-то может исчезнуть. Например, в последней версии B34AK919 (19 сентября 2017 года) внедрен микрокод AGESA 1.0.0.6b, расширивший список поддерживаемых частот для оперативной памяти до 4000 МГц (и как показала практика, повысившая совместимость с памятью), но в тоже время исчез пункт «AMD Pstate Configuration», позволявший видеть/изменять Core VID, FID, DID.

Фирменное программное обеспечение

Вместе драйверами к материнской плате Biostar Racing B350GTN на DVD диске можно найти фирменное программное обеспечение, состав которого относительно небольшой и имеет скромный функционал:

1. «BIOSCreen». Позволяет изменить заставку, отображаемую при загрузке.

Фирменное ПО материнской платы Biostar Racing B350GTN

2. «eHot-Line». Утилита «горячей» технической поддержки пользователя – собирает информацию о системе, вноситзамечания пользователя, и все это отправляется в Biostar.

Фирменное ПО материнской платы Biostar Racing B350GTN

3. «Racing GT». Комбинированная утилита, позволяющая:

  • Увидеть информацию о материнской плате, процессоре, памяти.

  • Подстроить уровень громкости/чувствительности для наушников.

  • Выбрать подсветку.

  • Осуществлять мониторинг основных параметров.

  • Произвести разгон процессора за счет изменения множителя, а также загрузить/сохранить удачный профиль разгона.

Фирменное ПО материнской платы Biostar Racing B350GTNФирменное ПО материнской платы Biostar Racing B350GTNФирменное ПО материнской платы Biostar Racing B350GTN

Фирменное ПО материнской платы Biostar Racing B350GTNФирменное ПО материнской платы Biostar Racing B350GTN

4. «BIOS Update». Утилита обновления BIOS достаточно простая.

Фирменное ПО материнской платы Biostar Racing B350GTN

Тестовый стенд

  • Процессор: AMD Ryzen 7 1700X (3.4 ГГц, Turbo Core On);
  • Термопаста: ARCTIC MX-2;
  • Система охлаждения: Noctua NH-U9S;
  • Материнская плата: Biostar Racing B350GTN;
  • Оперативная память: 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8;
  • Видеокарта: ASUS Radeon R9 390 8Gb DirectCU II;
  • Накопители: SSD Kingston HyperX Fury 240 Gb;
  • Блок питания: be quiet! Dark Power Pro 11 850W;
  • Корпус: открытый стенд.

Фото сборки материнская плата + процессор + система охлаждения + память.

Тестовый стенд с материнской платой Biostar Racing B350GTNТестовый стенд с материнской платой Biostar Racing B350GTN

Тестовый стенд с материнской платой Biostar Racing B350GTNТестовый стенд с материнской платой Biostar Racing B350GTN

RGB-подсветка на радиаторе.

Тестовый стенд с материнской платой Biostar Racing B350GTN

Разгон процессора и памяти

Невозможность выставления более точных значений напряжений на материнской платы Biostar Racing B350GTN (только в виде смещений и наличие «провала» диапазона напряжений) привела к тому, что разгон процессора осуществлялся при параметре Vcore = Auto (под нагрузкой напряжение изменялось 1.364-1.375 В), что позволило за счет изменения множителяполучить частоту 3800 МГц.

Разгон на материнской плате Biostar Racing B350GTN

С последней версией BIOS от 19.09.17г. (AGESA 1.0.0.6b) порадовала работа комплекта оперативной памяти 2x8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8 (двухранговая, микросхемы Hynix A-die), котораяфункционировалана частоте 2933 МГц (16-18-18-39 1T) при напряжении 1.344 В. До обновления работа памятина частоте больше 2400 МГц была невозможной.

Результаты тестирования

Результаты тестирования материнской платы Biostar Racing B350GTN

Результаты тестирования материнской платы Biostar Racing B350GTN

Результаты тестирования материнской платы Biostar Racing B350GTN

Результаты тестирования материнской платы Biostar Racing B350GTN

Результаты тестирования материнской платы Biostar Racing B350GTN

Результаты тестирования материнской платы Biostar Racing B350GTN

В части тестов материнская плата Biostar Racing B350GTN является лидером, но это связано с работой памяти на большей частоте.

Заключение

В лице материнской платы Biostar Racing B350GTN пользователь получит плату в форм-факторе mini ITX, отлично подходящей для сборки компактной системы на базе платформы AMD AM4с хорошим функционалом, ведь в основе лежит чипсет AMD B350. Здесь имеются все основные современные интерфейсы, такие как USB 3.1 Gen2 (тип А и С, 10 Гбит/сек), слот M.2 для SSD накопителей (до 32 Гбит/сек), не хватает разве только встроенного Wi-Fi/Bluetooth-модуля. Немаловажный момент – выходят обновления под плату, и одно из последних с микрокодом AGESA 1.0.0.6b позволило нам использовать двухранговую память DDR4 на частоте 2933 МГц.

В плане оригинальности и моддинга у платы имеется небольшой радиатор, неплохо справляющийся с охлаждением мосфетов системы питания, с размещенной на нем RGB-подсветкой, а также есть места для подключения светодиодных RGB-лент.

Производитель предусмотрел возможности разгона, но в BIOS присутствуют только основные параметры, часть из опций можно задать только в качестве смещения, не позволяя произвести «тонкий» разгон. Да и при разгоне сильнее нагревается небольшой радиатор, и собственно поэтому понятна рекомендация Biostar об использовании процессоров с TDP 95 Вт. Еще о чем стоит помнить, так это о наличии всего одного 4-пин разъема питания для дополнительного вентилятора, что объясняется компактных форм-фактором mini ITX и необходимостью «экономить» пространство, хотя можно было бы предусмотреть два разъема для вентиляторов и один под RGB-подсветку. Последнее по большей части является придиркой для материнской платы Biostar Racing B350GTN стоимостью в рознице около 6800 рублей.

Плюсы:

  • Компактный форм-фактор mini ITX;
  • Наличие радиатора для системы питания;
  • Слот M.2 типоразмера 2260/2280 (PCIe/SATA, до 32 Гбит/сек);
  • Порты USB 3.1 Gen2 тип А и С (10 Гбит/сек);
  • RGB подсветка с возможностью подключения до 2-х светодиодных лент;
  • Простой и понятный интерфейс BIOS;
  • Есть базовые функции разгона;
  • Имеется фирменное программное обеспечение;
  • Хорошая совместимость с памятью (на базе прошивки с AGESA 1.0.0.6b);
  • Неплохая стоимость.

Минусы:

  • Ограничение на использовании памяти (без радиаторов) при установке систем охлаждения AMD Wraith;
  • Только два разъема для подключения вентиляторов (процессорного кулера и системный);
  • Отсутствует модуль Wi-Fi/Bluetooth;
  • Напряжения в BIOS задаются через смещение в сторону повышения (относительно большой шаг);
  • Высокий нагрев радиаторов при разгоне.
