Обзор и тест видеокарты MSI GeForce GTX 1660 Ti Armor 6G OC

Видеокарты серии GeForce GTX 1660 Ti направлены заменить, ставшей "народной", модель GeForce GTX 1060 с шестью Гбайт видеопамяти и занять место популярного графического ускорителя. Новинка демонстрирует повышение производительности на 20-25%, что является заметным приростом для геймеров. Заявленная стоимость нового продукта составляет 22990 рублей, однако для конкурентноспособности и разделения видеокарты с представителем поколения Turing - GeForce RTX 2060 - на текущий момент ценник начинает снижаться, что в некоторых ситуациях позволило обойти GTX 1060 на радость игроков.

Российский рынок уже изобилует различными моделями GeForce GTX 1660 Ti. Одной из первых к нам в i2hard попала видеокарта GeForce GTX 1660 Ti Armor6G OC производства MSI, являющаяся в глазах разработчиков наиболее оптимальным ускорителем в линейке компании.

• Производитель:MSI;
• Модель: GeForce GTX 1660 Ti Armor6G OC;
• Графический процессор: Turing TU116;
• Техпроцесс: 12нм;
• Частота GPU:1500 МГц;
• Частота GPU Boost в играх:1860 МГц;
• Количество шейдерных процессоров: 1536;
• Видеопамять: 6 Гб;
• Тип видеопамяти: GDDR6;
• Разрядность шины видеопамяти: 192 бит;
• Частота видеопамяти:1500 МГц (12ГГц QDR);
• Поддержка NVLink: отсутствует;
• Порты: 3 x DisplayPort 1.4, 1 x HDMI 2.0b;
• Разъем дополнительного питания: 8-pin;
• Параметр TDP:130 Вт;
• Длина:244 мм.

Внешний вид и дизайн

Референсная видеокарта GeForce GTX 1660 Ti от компании NVIDIA так и не была представлена, поэтому партнеры калифорнийского гиганта оказались вольны в своем видении и представлении нового графического ускорителя, чем активно занялись разработчики.

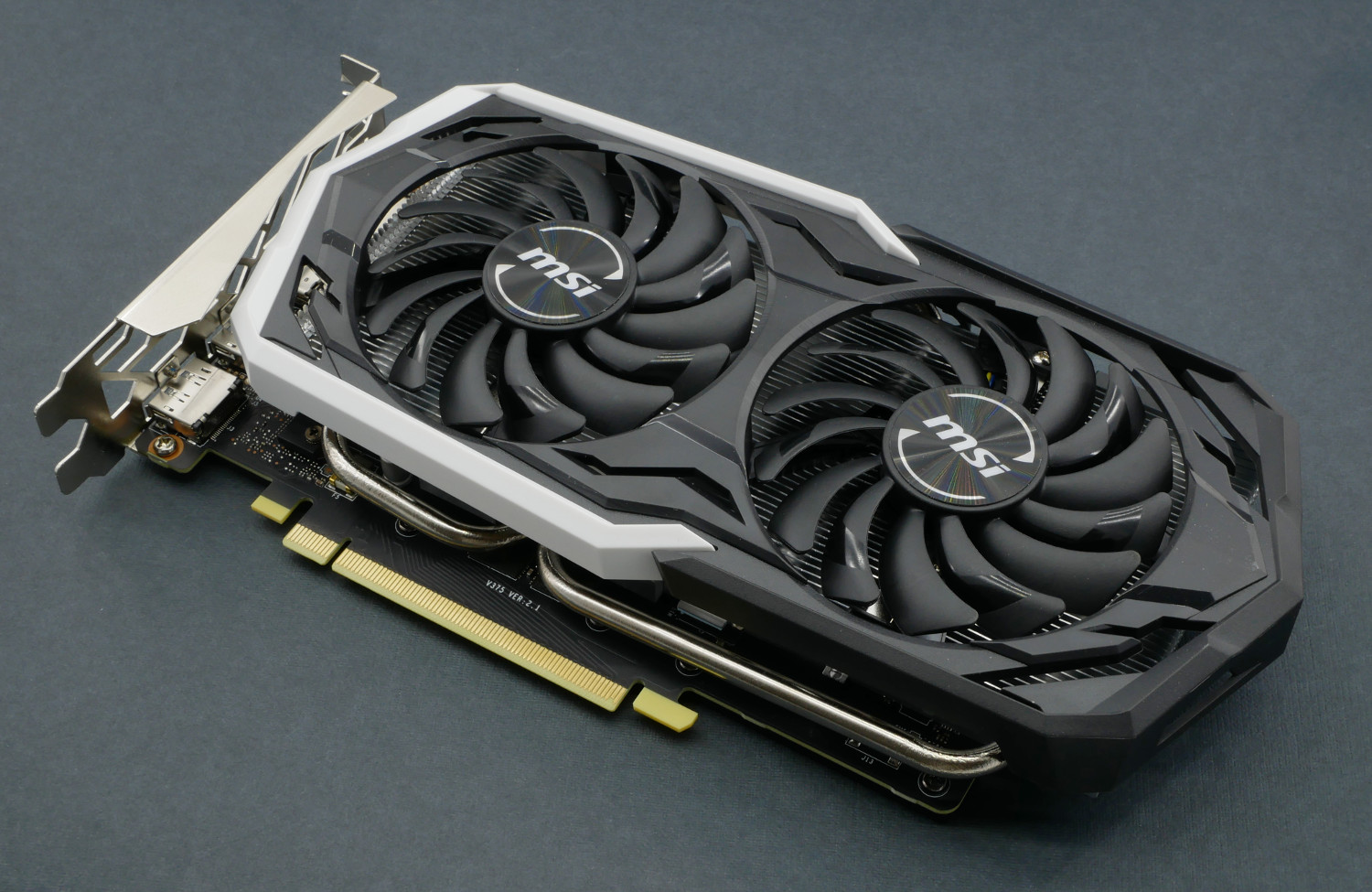

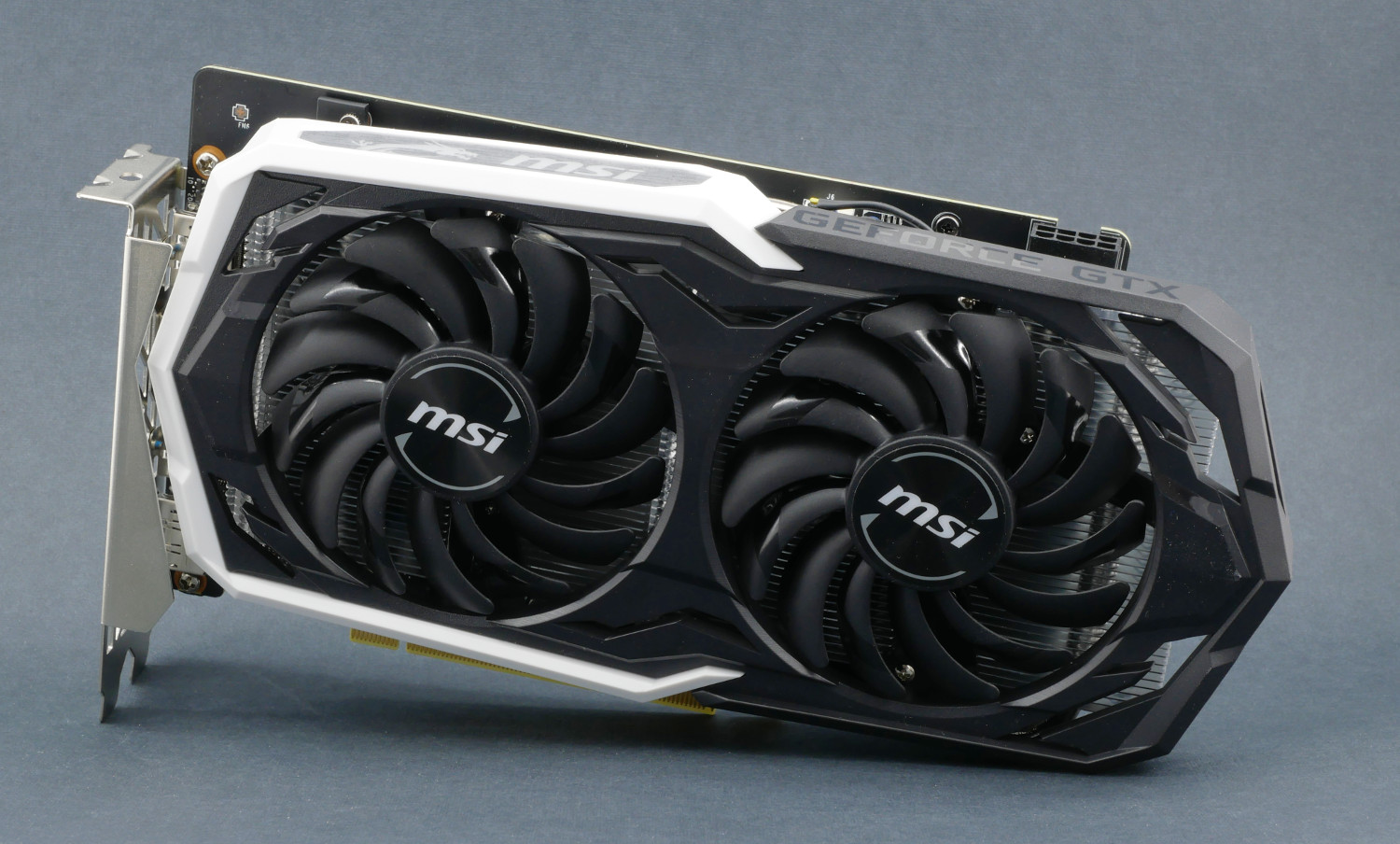

MSI GeForce GTX 1660 Ti Armor OC приоделась в черные, мрачные оттенки и лишь белая окантовка кулера приукрашает внешний вид новинки. Пара тепловых трубок выступают из радиатора системы охлаждения, а используемые фирменные вентиляторы MSI TORX 2.0 выделяются формой крыльчатки и диаметром 92 мм.

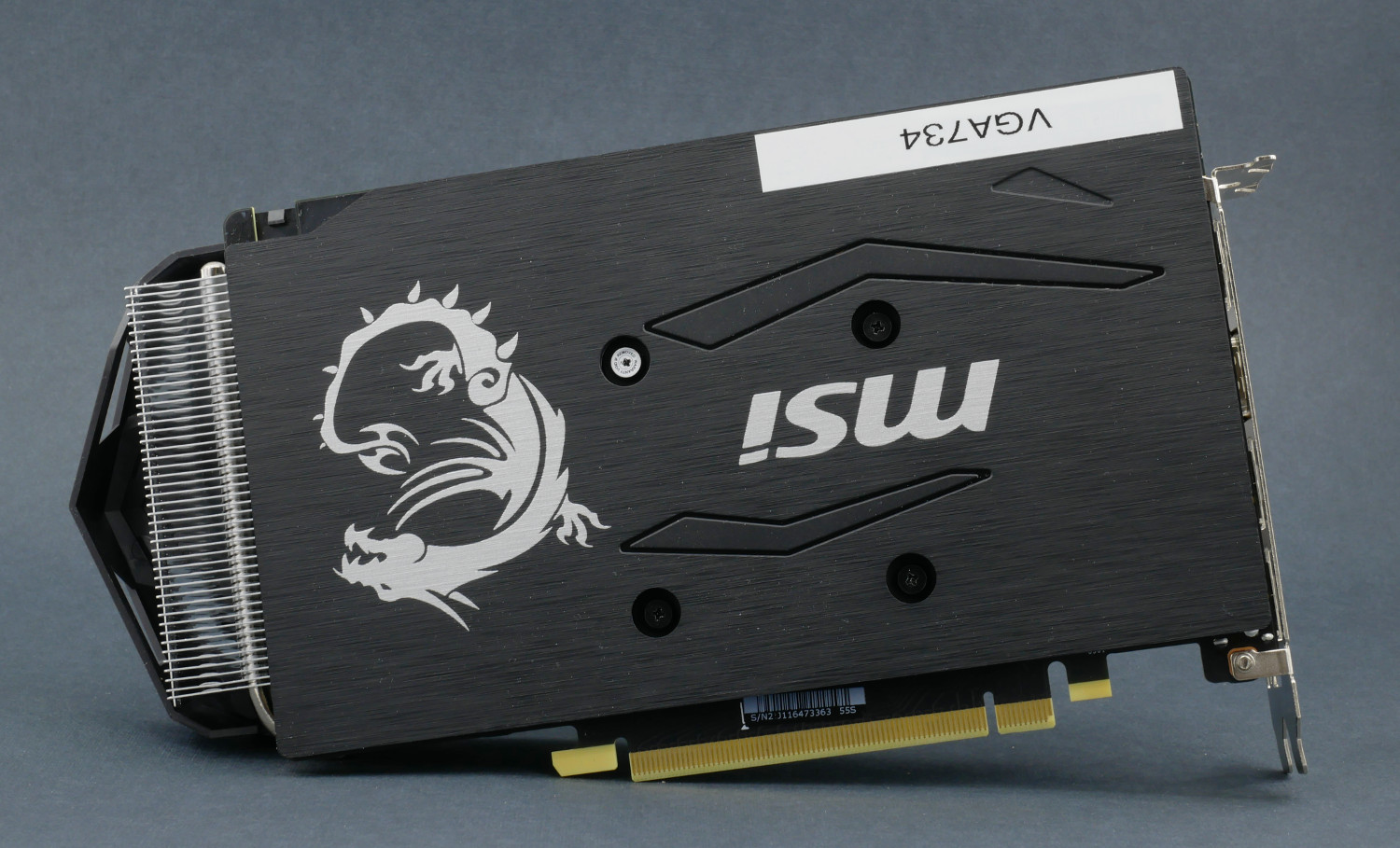

Печатная плата MSI GeForce GTX 1660 Ti Armor OC значительно меньше размеров кулера, о чем свидетельствует выступающий радиатор. Обратную стороны защищает от прогиба текстолита пластиковый бэкплейт.

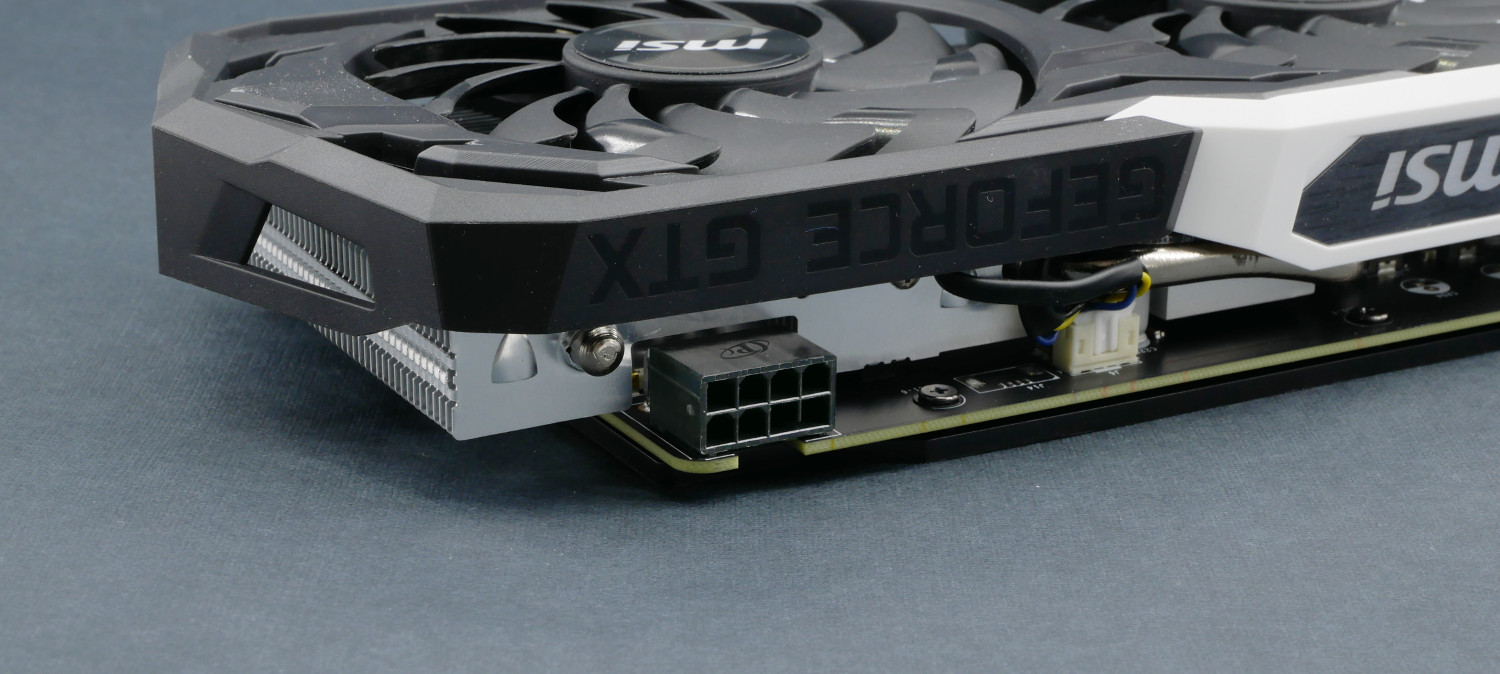

Энергопотребление видеокарты ограничено параметрами микропрограммного обеспечения на отметке 130 Вт. Из-за унификации производства, новинке достается восьмиконтактный разъем питания, который для MSI GeForce GTX 1660 Ti Armor OC оказывается избыточным.

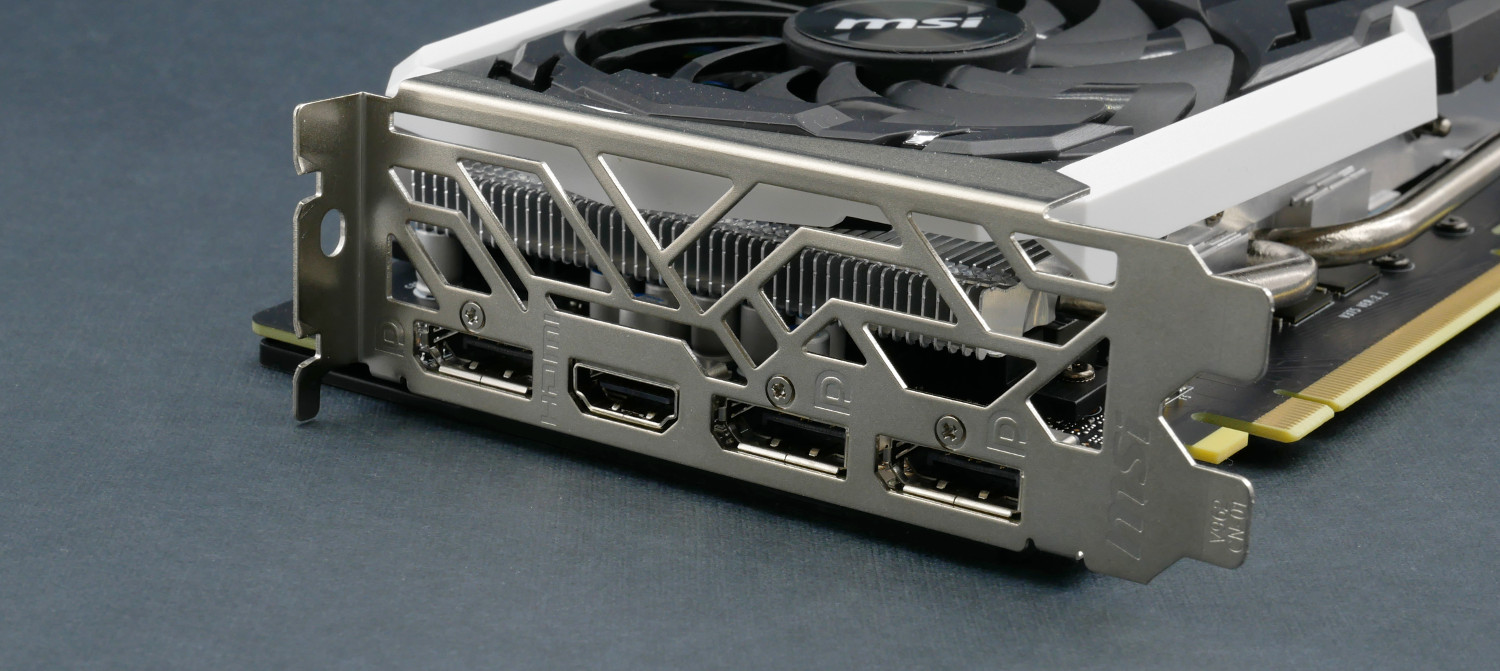

Панель видеовыходов усыпана следующими интерфейсами - тремя DisplayPort 1.4 и одним HDMI версии 2.0b.

Система охлаждения

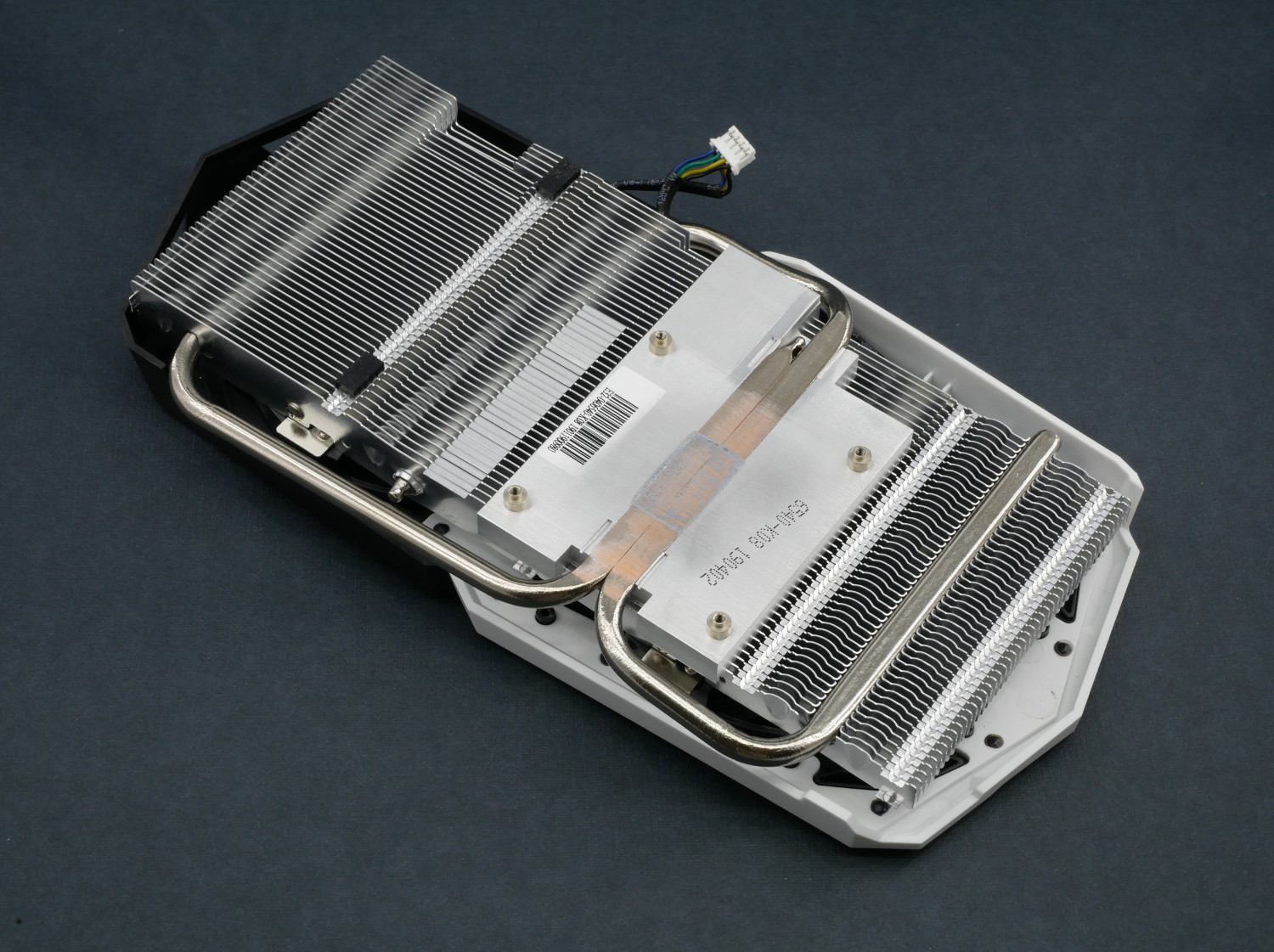

Кулер MSI GeForce GTX 1660 Ti Armor OC своими размерами превозносится над печатной платой, и остается гордым представителем серии Armor с продольным расположением пластин, пронизанных тепловыми трубками. Система охлаждения крепиться четырьмя подпружиненными винтами.

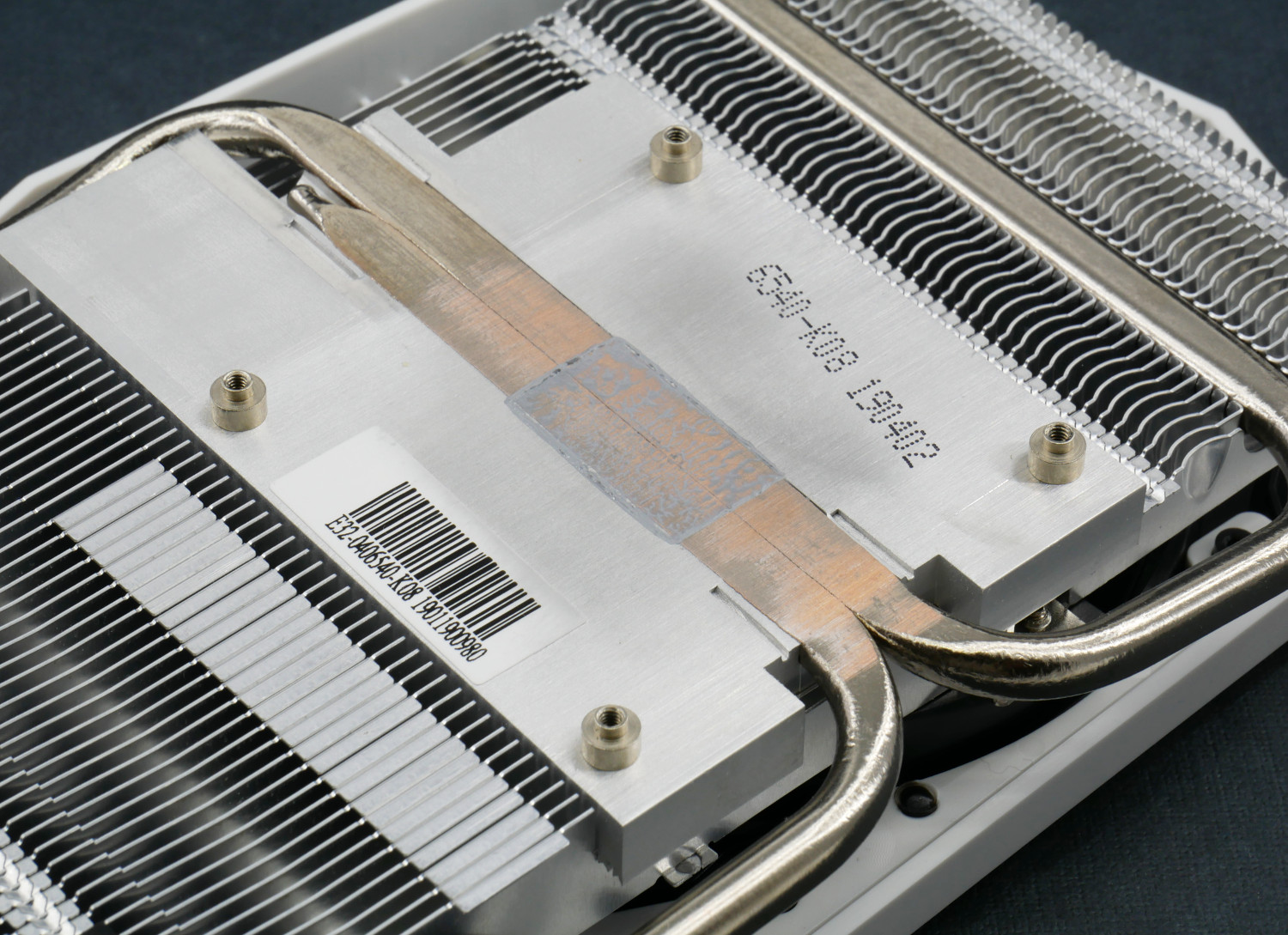

Площадь кристалла Turing TU116 составляет 284мм^2, что как показали инженеры отлично накрывается парой тепловых трубок диаметром 6 мм каждая: они выстроены S- и U-формами.

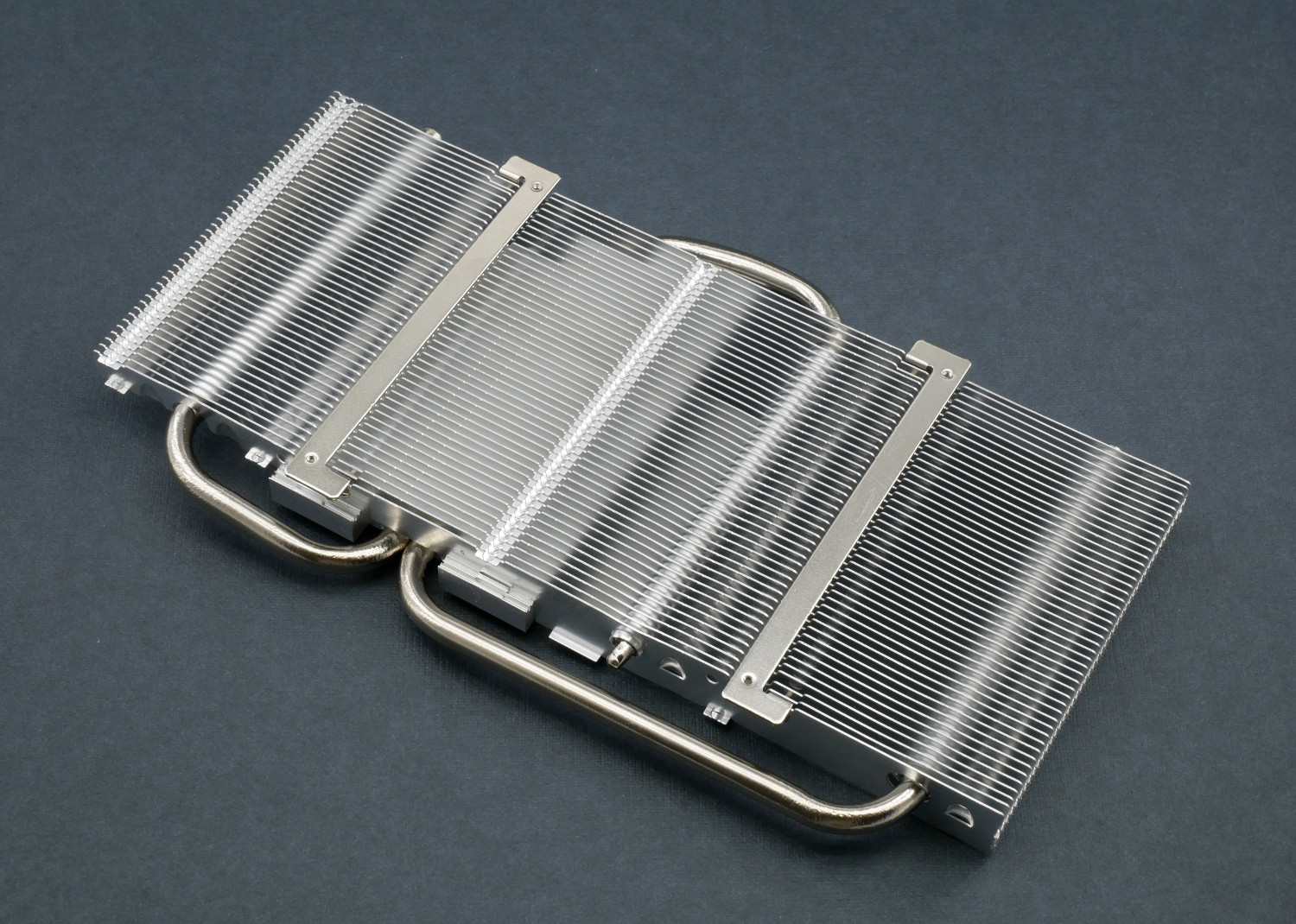

В качестве охладителя выступает односекционный радиатор, набранный 46 ребрами с выемками и прорезями в пластинах для увеличения площади соприкосновения с воздушным потоком.

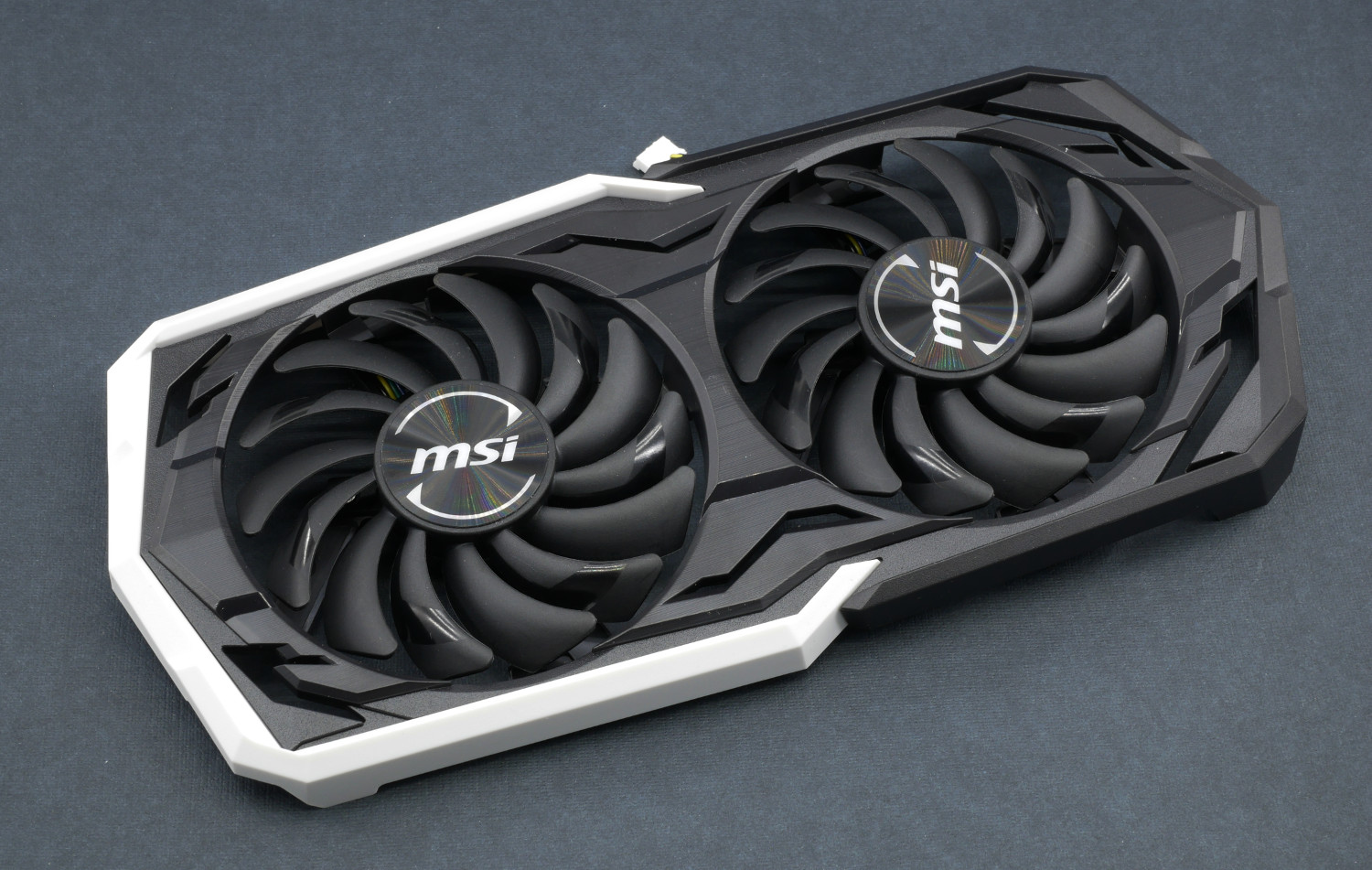

Новинка получила вентиляторы MSI TORX второй ревизии с изогнутой формой лопастей двух профилей для повышения создаваемого давления и снижения уровня шума. Они изготовлены компанией Power Logic, модель - PLD09210S12HH.

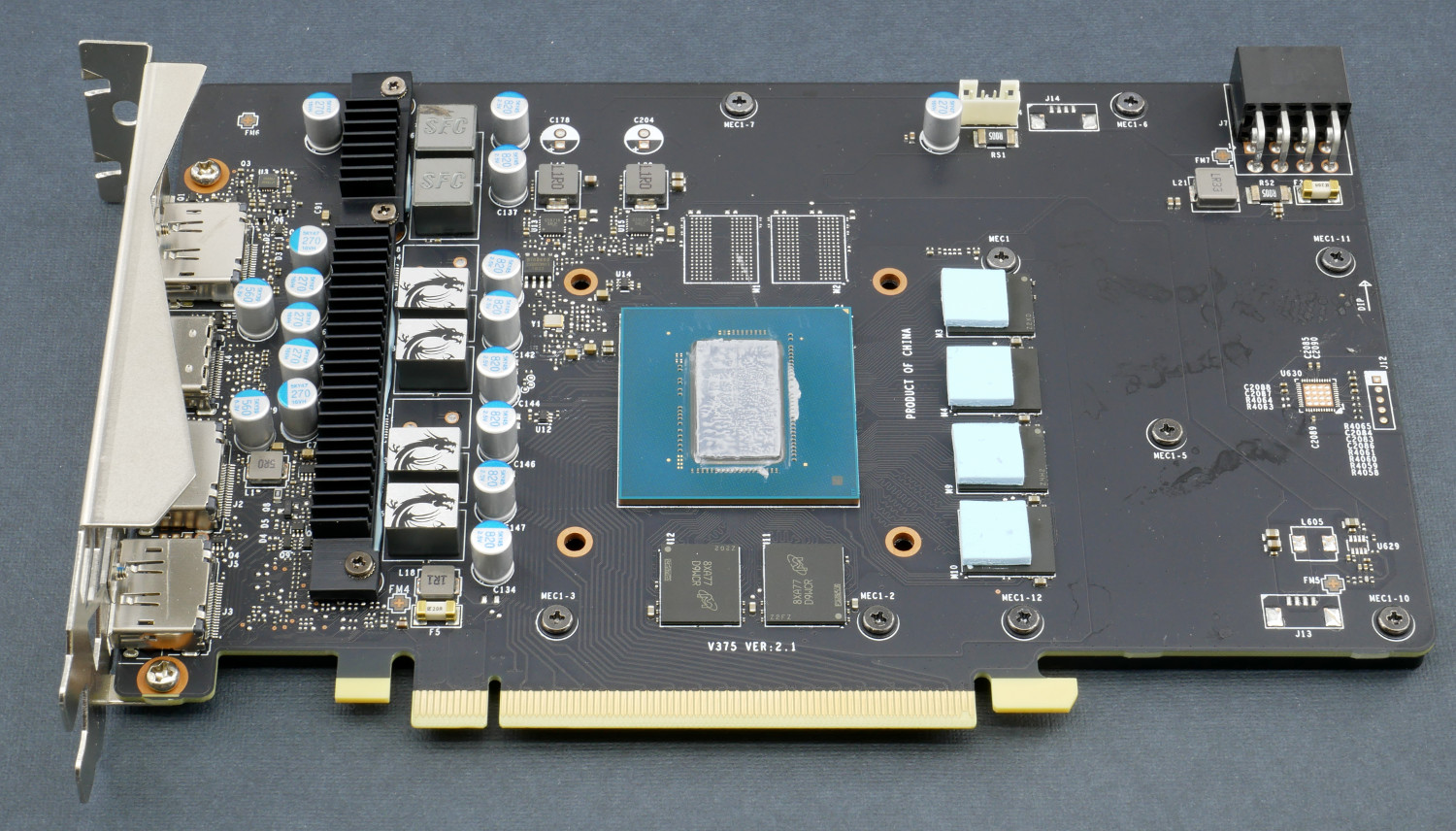

Под кулером скрываются печатная плата и другие элементы системы охлаждения. Как отмечаем, четыре микросхемы видеопамяти дополнительно контактируют и охлаждаются основанием радиатора.

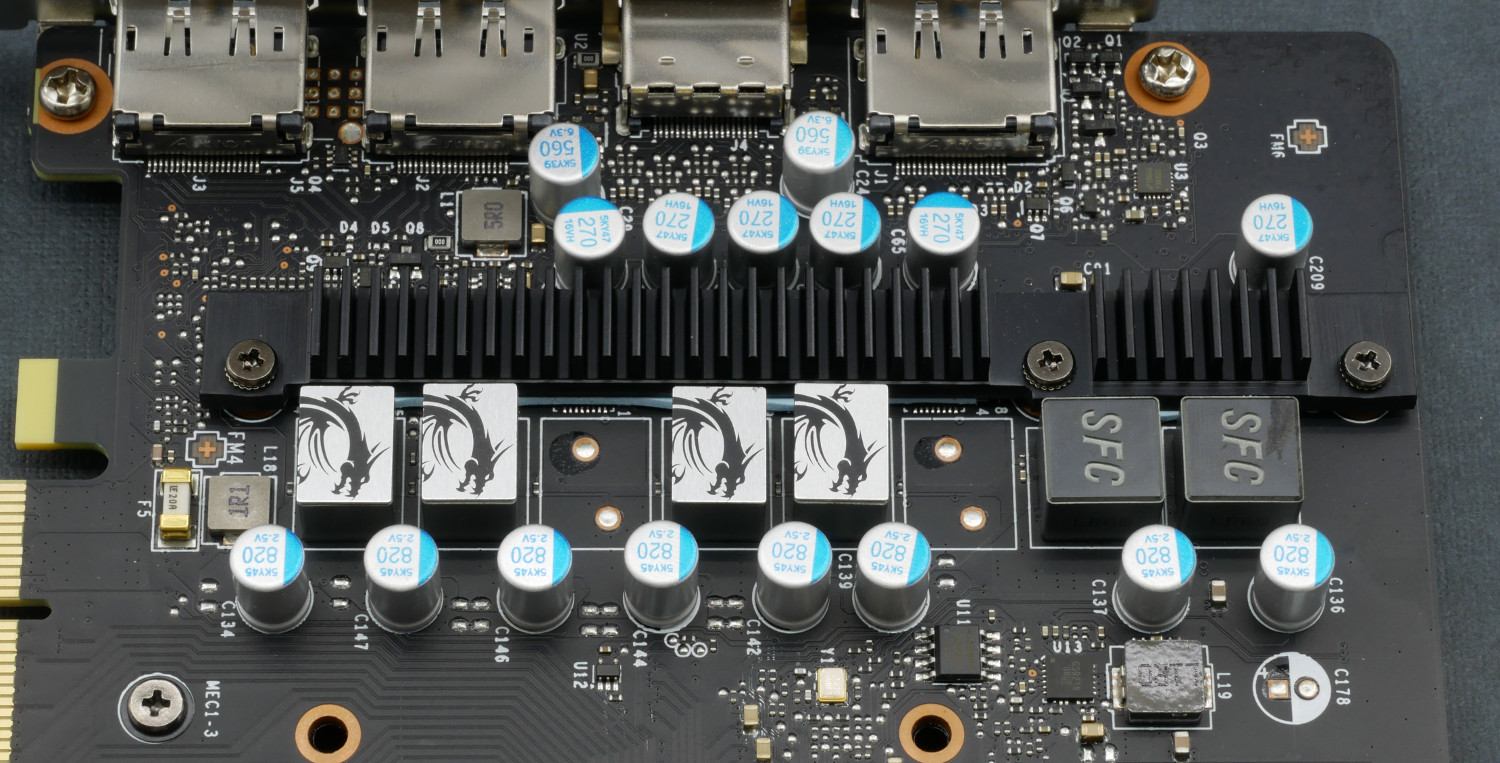

Силовая часть VRM охлаждается отдельным низкопрофильным радиатором с тремя точками крепления и опоры, что позволяет улучшить прижим.

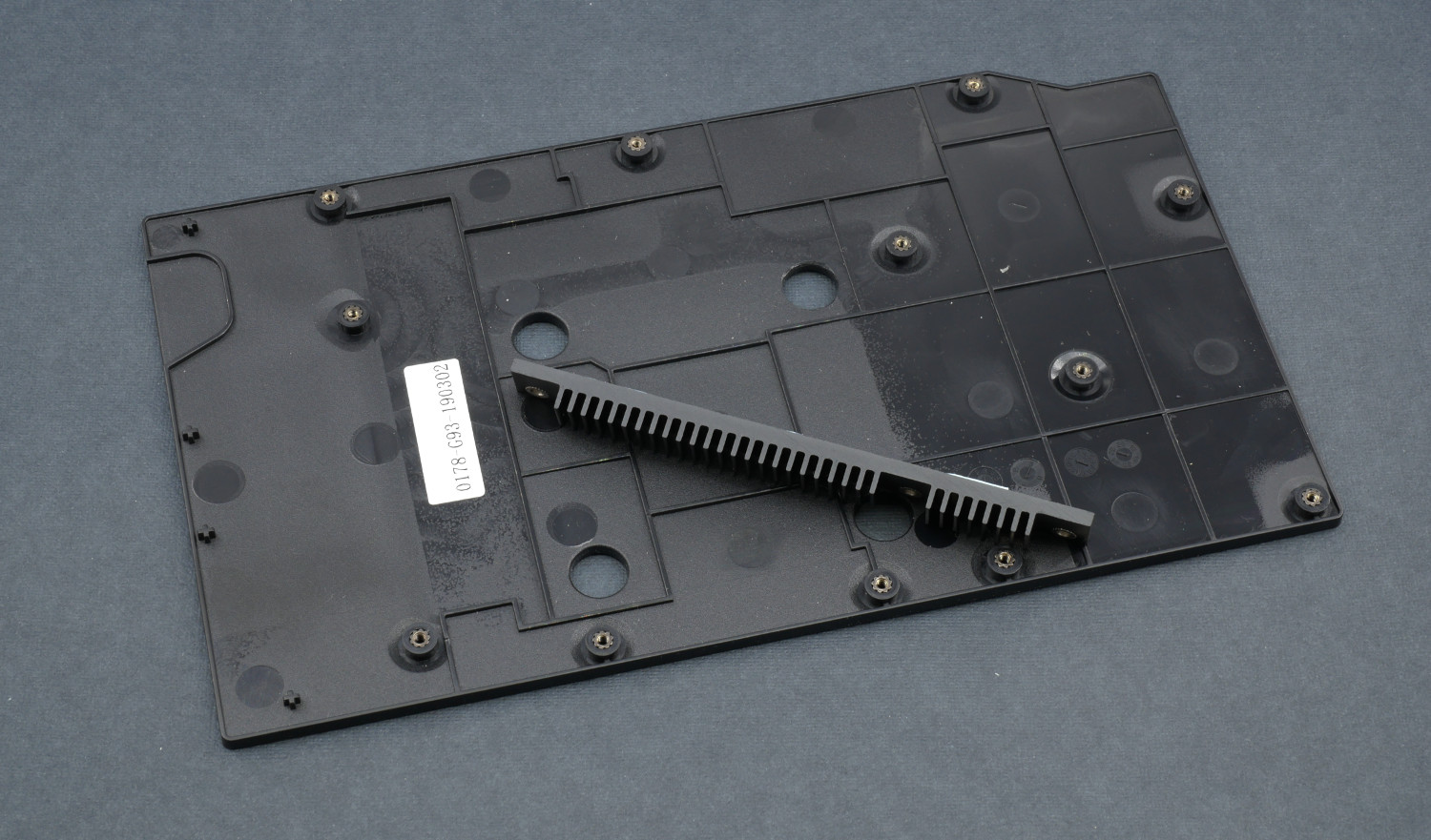

Последний элемент на видеокарте - это опорная пластина. Она изготовлена полностью из пластмассы и не участвует в отводе тепла от PCB.

Печатная плата

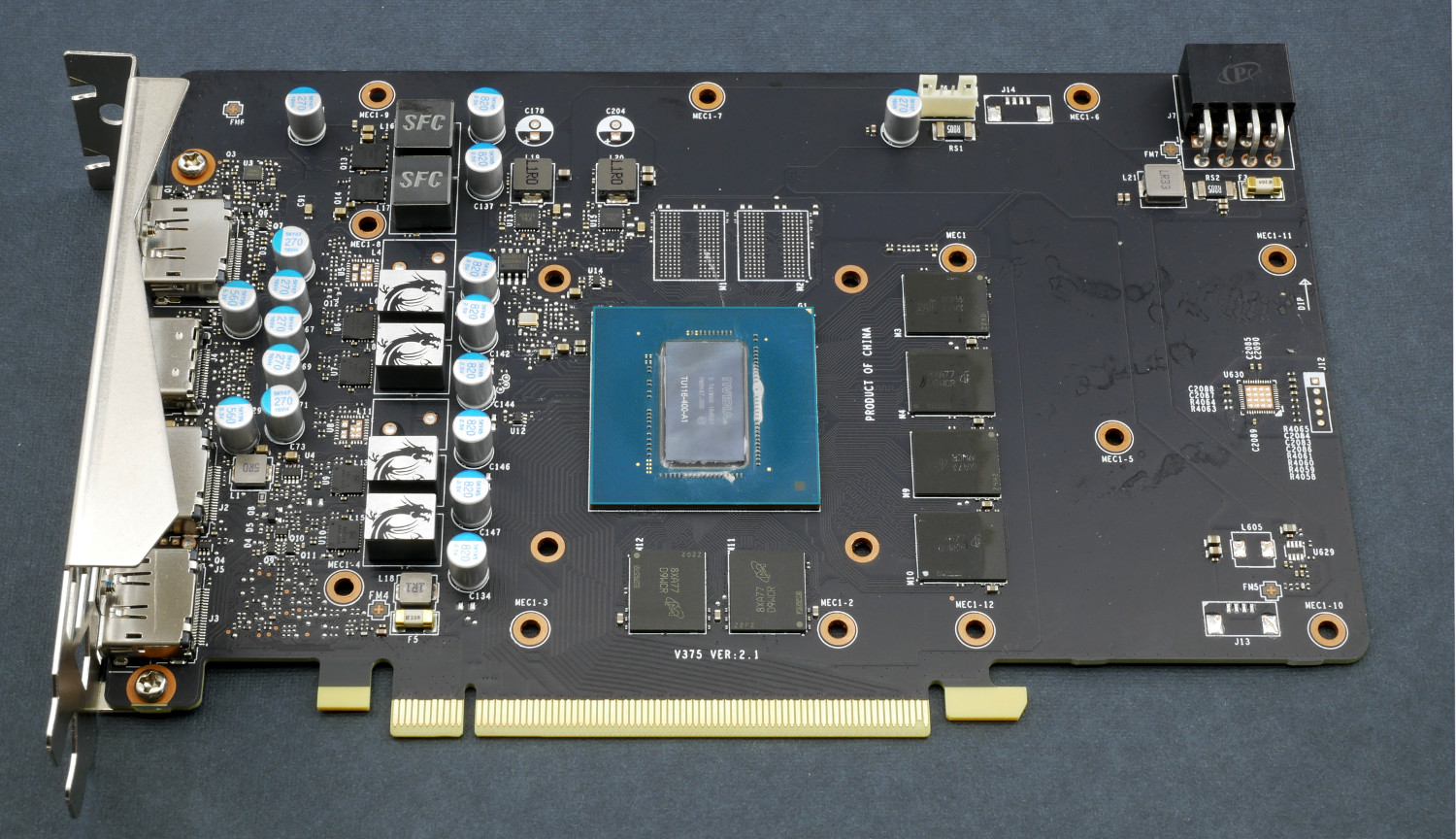

Компания NVIDIA не анонсировала эталонную версию GeForce GTX 1660 Ti, но предоставила партнерам концепцию печатной платы, по которой многие производители выпустили свои решения, и MSI GeForce GTX 1660 Ti Armor OC одна из них.

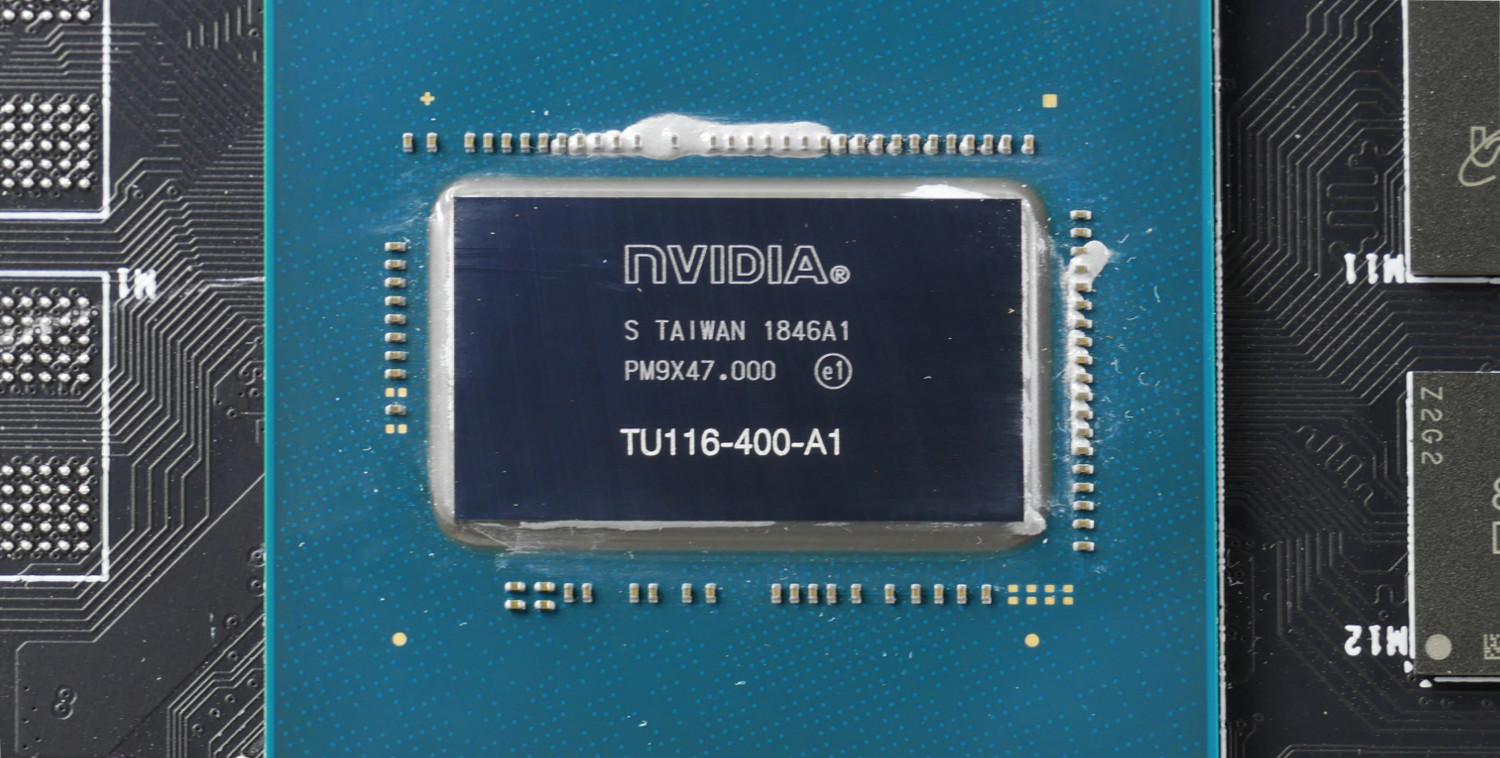

Центральное место занимает графический процессор TU116-400-A1. Он произведен по 12-нм техпроцессу на 46-й неделе 2018 года,включает 1536 шейдеров, 48 блоков растеризации и 96 текстурных блока.

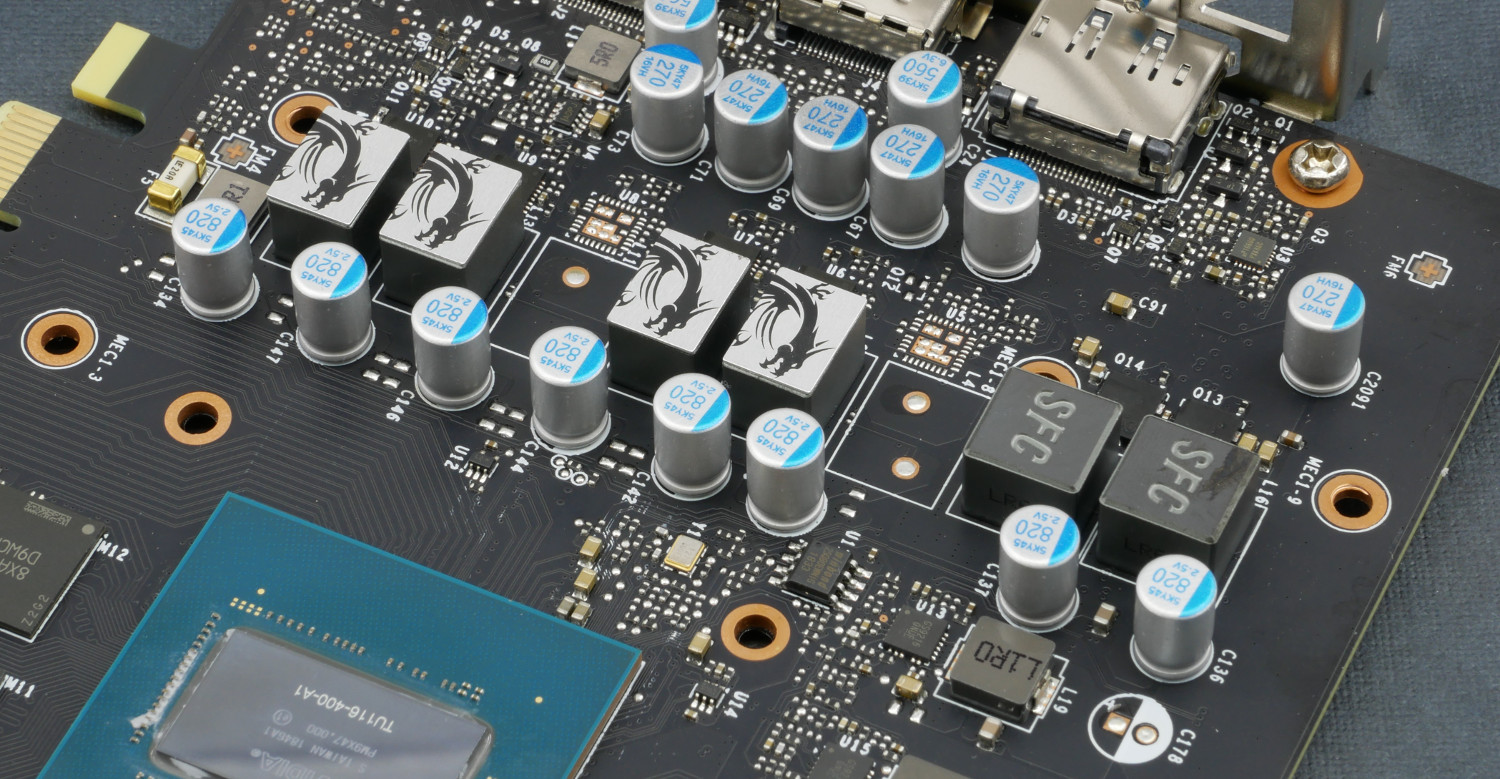

Подсистема питания вынесена в левую часть и построена по шестифазной схеме, где четыре фазы отведены на графический процессор и две - на микросхемы памяти. За управление отвечает ШИМ-контроллер NCP81610.

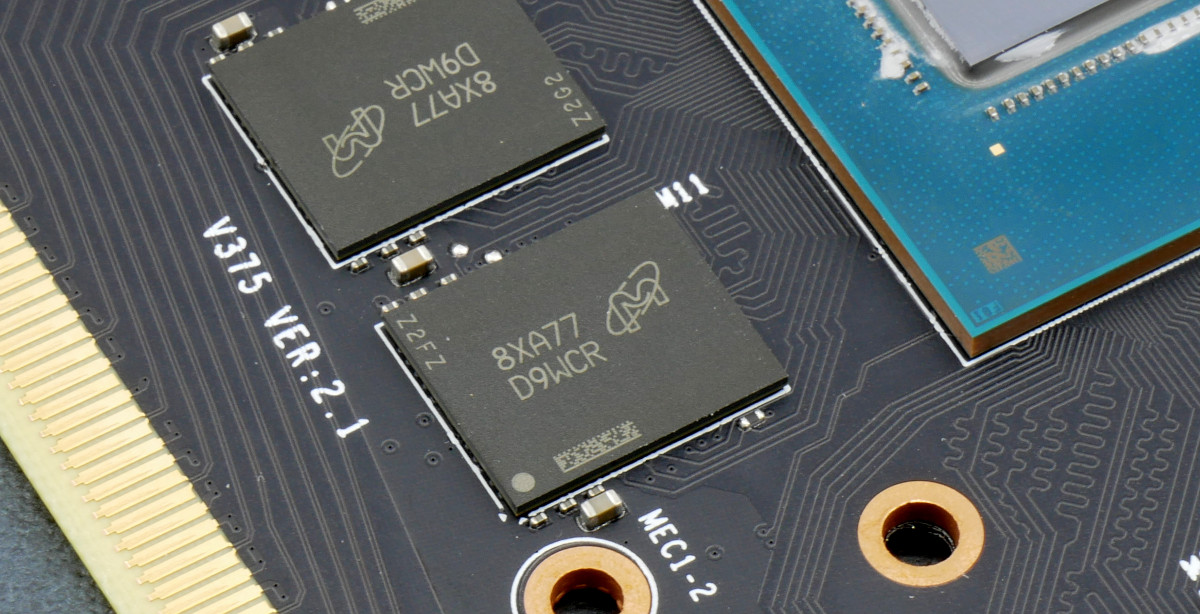

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 8XA77 D9WCR. Тактовая частота составляет 1500 МГц (эффективная частота – 12000 МГц).

Конфигурация тестового стенда

• Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
• Материнская плата: MSI X99A Workstation;
• Кулер: Corsair H110i;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: MSI GeForce GTX 1660 Ti Armor6G OC;
• Накопитель SSD: Plextor PX-256M6Pro;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX;
• Монитор: ASUS MG279Q;
• Операционная система: Windows 10 64-bit.
• Драйвера: NVIDIA ForceWare 418.81.

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013. Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

MSI GeForce GTX 1660 Ti Armor OC получила заметный прирост производительности благодаря заводскому разгону на 90 МГц до 1860 МГц в режиме Boost.

Видеокарта оснащена системой охлаждения с парой вентиляторов 87 мм, которые благодаря технологии Zero Frozr функционируют в пассивном режиме при невысокой нагрузке. Температура удерживается на отметке 43-45*С.

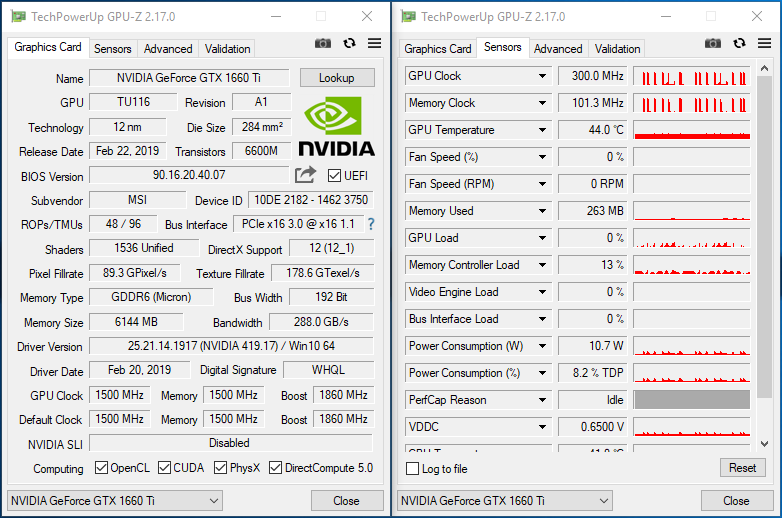

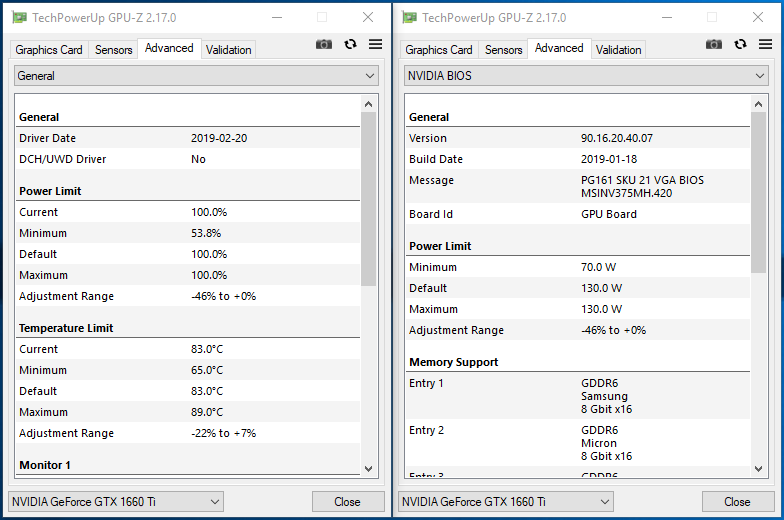

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1660 Ti Armor OC. Показатель ее уровня TDP равен 130 Вт.

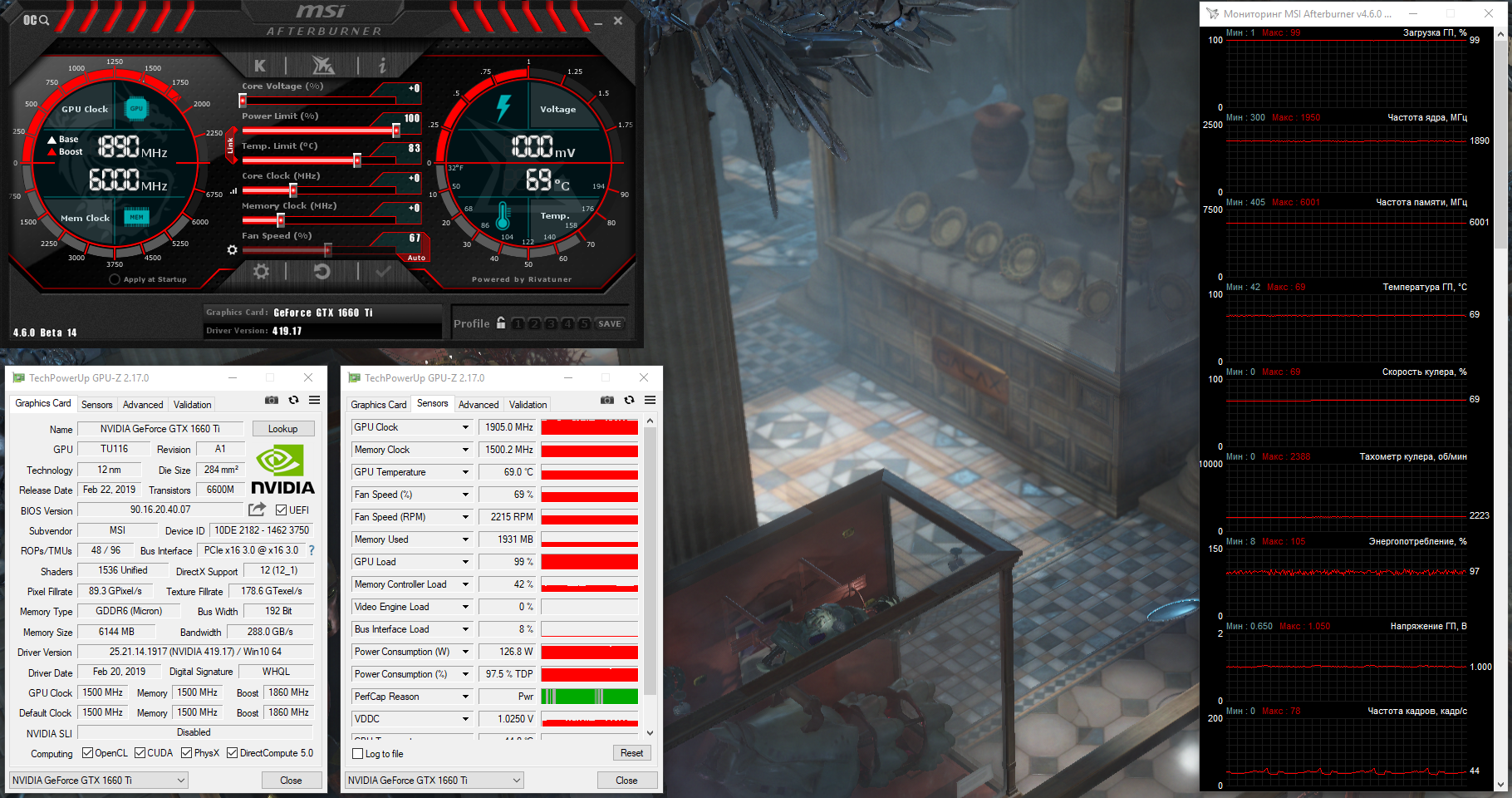

Тестирование проводилось в популярном бенчмарке 3DMark, пакет Time Spy, режим "Тест устойчивости", для выявление слабых и сильных сторон MSI GeForce GTX 1660 Ti Armor OC при высокой нагрузке.

Система охлаждения новинки оказывается шумной, особенно это заметно при достижении 62*С, когда вентиляторы резко стартуют до почти 2400 об/мин с явным завыванием, но вскоре успокаиваются. Однако со временем видеокарта прогревается и кулер работает при 69% от своей полной мощности, а уровень шума можно охарактеризовать как выше среднего.

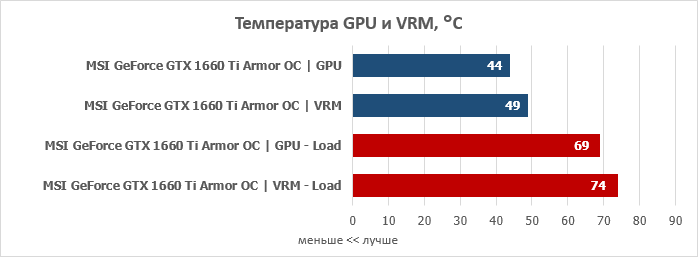

Температуры графического процессора и подсистемы питания MSI GeForce GTX 1660 Ti Armor OC составляют 69*С и 74*С после 15-минутного забега.

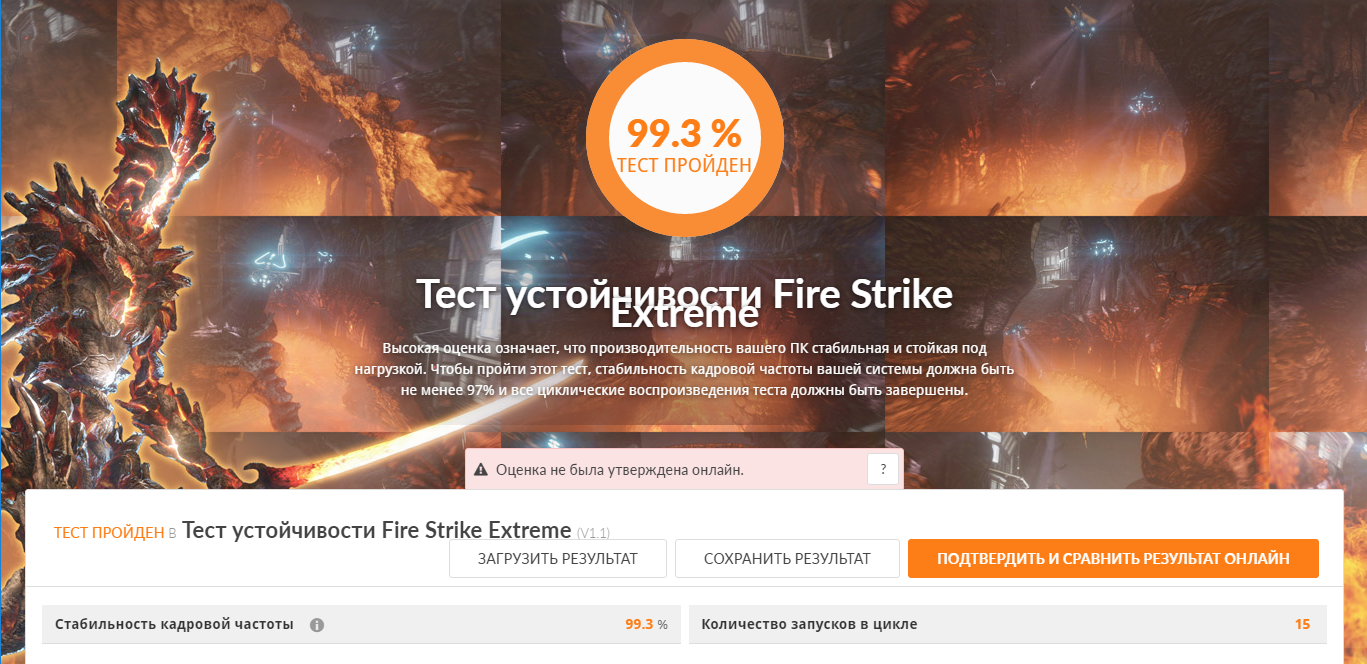

Тест устойчивости Fire Strike Extreme c 15 прогонами MSI GeForce GTX 1660 Ti Armor OC завершает с оценкой 99,3%, что говорит о стабильности и удержании видеокартой высоких тактовых частот несмотря на нагрев и уровень шума.

Ручной разгон

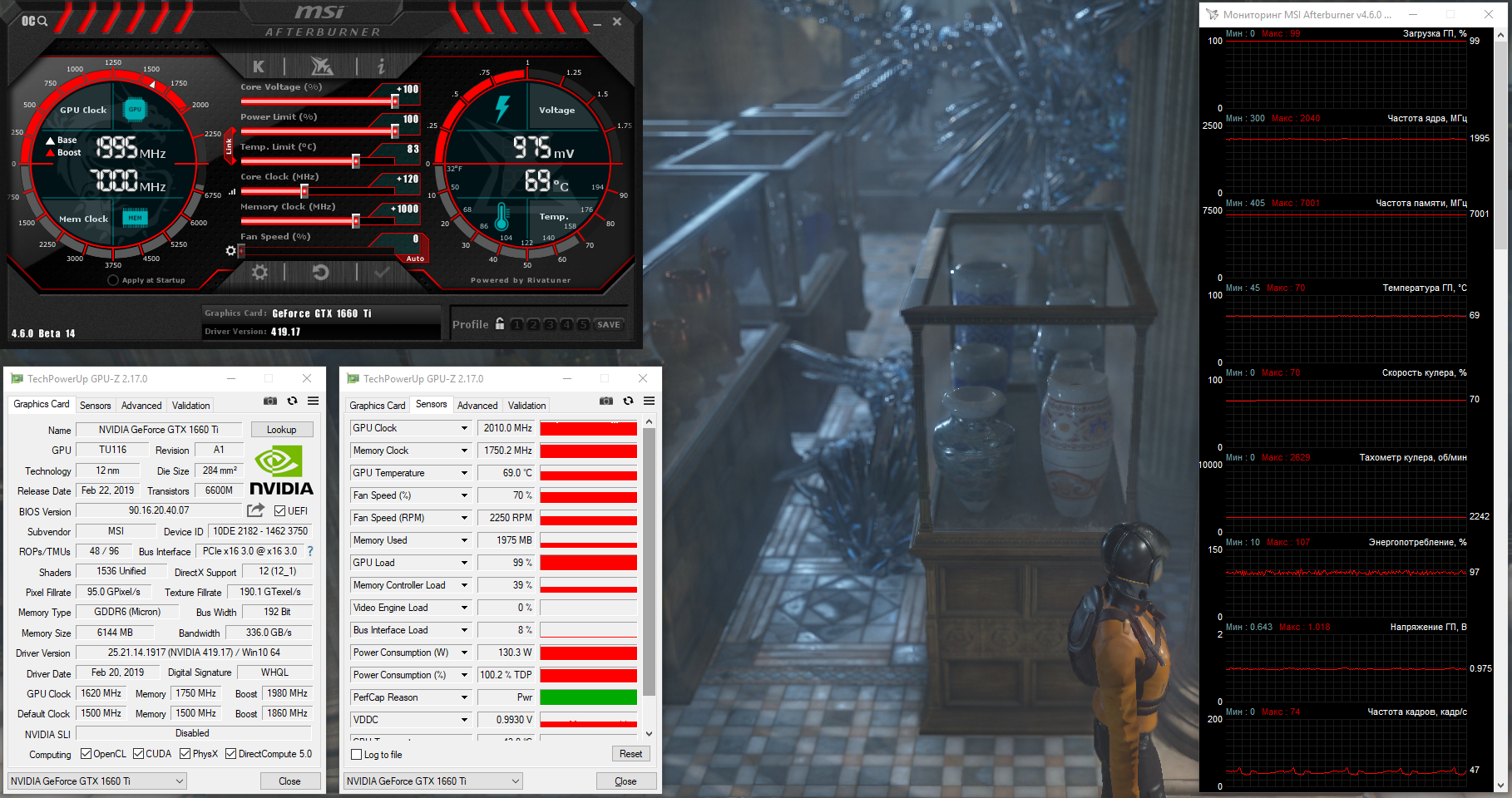

Максимальный стабильный разгон удается добиться на отметке 1995-2010 МГц по графическому процессору и 1750 МГц по памяти. Далее возможности упираются в низкий Power Limit на отметке 130 Вт и отсутствие возможности его повышения.

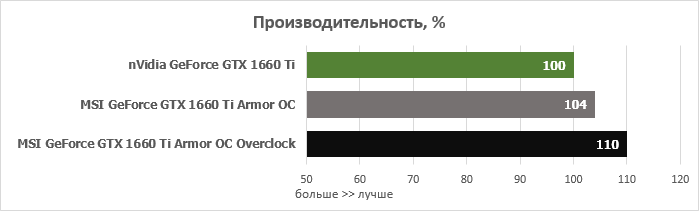

Уровень производительности MSI GeForce GTX 1660 Ti Armor OCв сравнении с эталонной моделью компании NVIDIA.

Игровая производительность

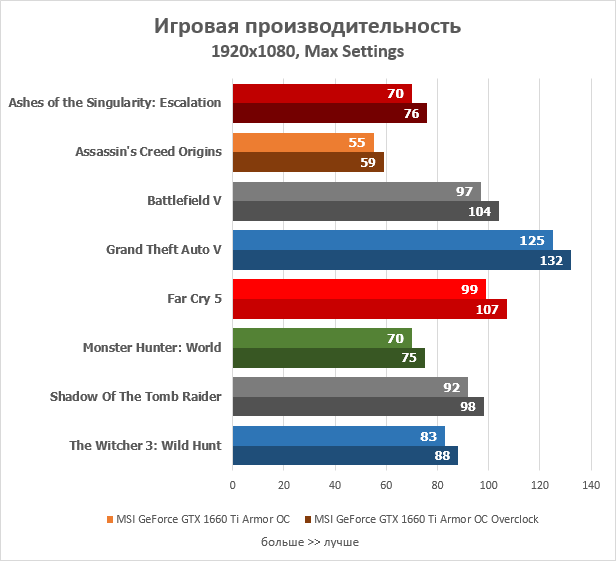

Игровая производительность MSI GeForce GTX 1660 Ti Armor OCв популярных проектах.

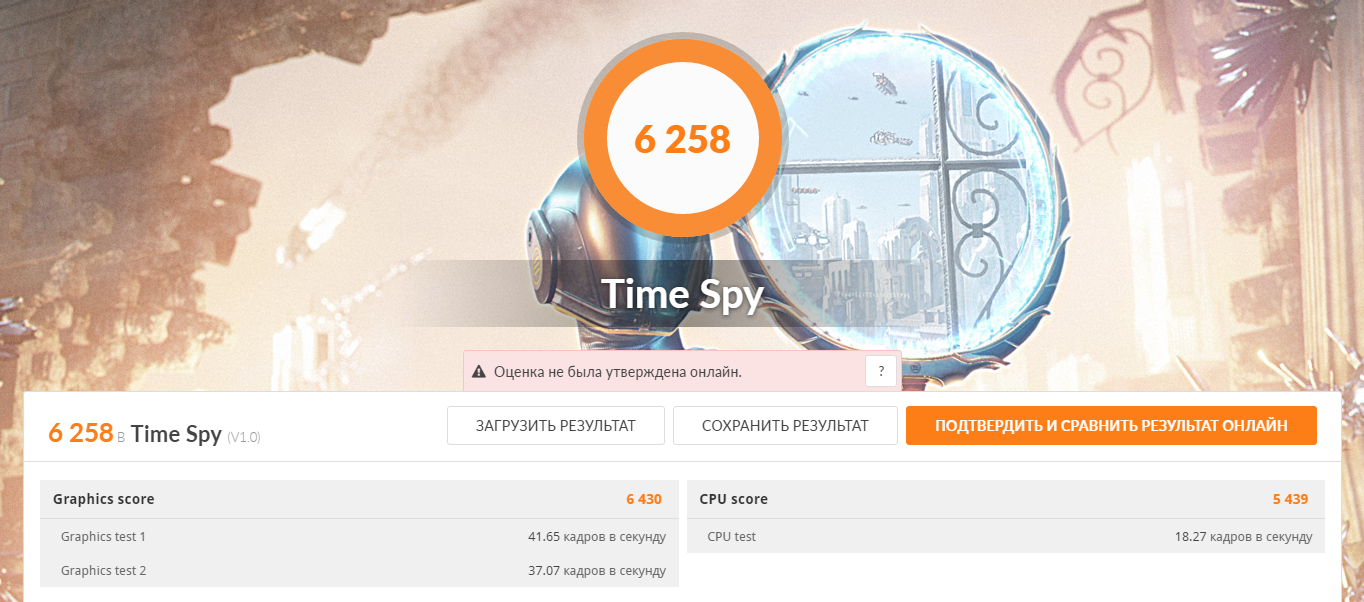

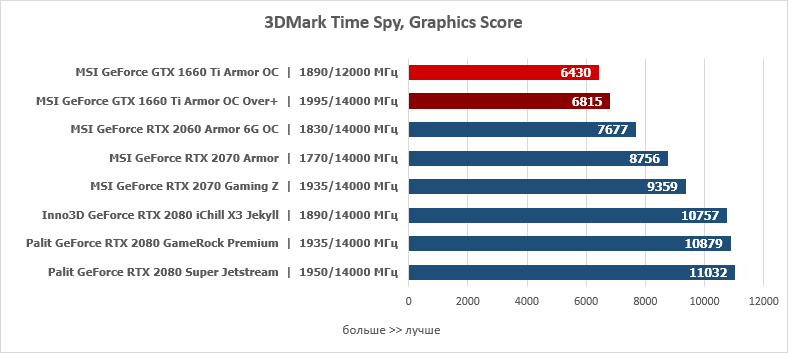

Сравним быстродействие новинки в современном бенчмарке 3DMark Time Spy при дефолтных настройках ..

.. и разгоне до 1995/1750 МГц.

И сопоставим полученные результаты с ранее протестированными видеокартами.

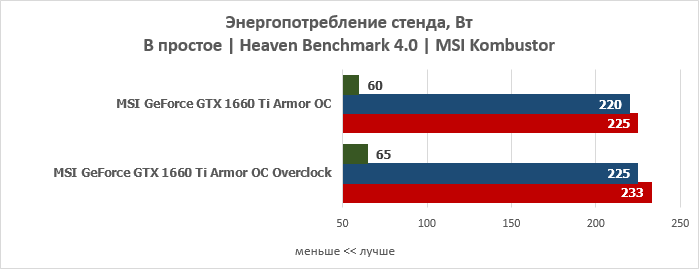

Сводные графики: температурный режим, уровень шума, потребление

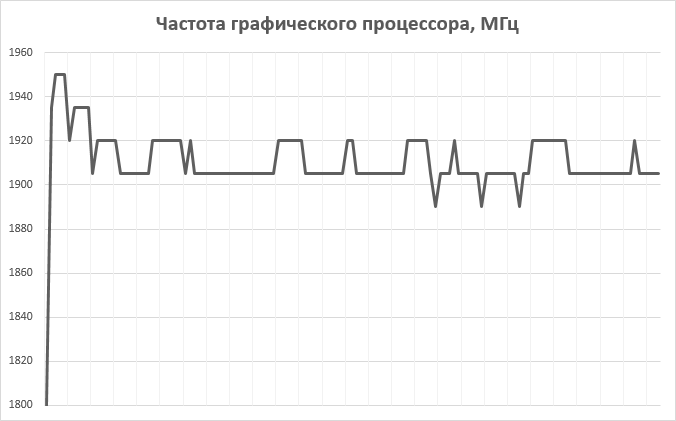

Видеокарта MSI GeForce GTX 1660 Ti Armor OC бустит до 1950 МГц, но среднее значение составляет ниже, около 1905 МГц с редкими просадками до 1890 МГц.

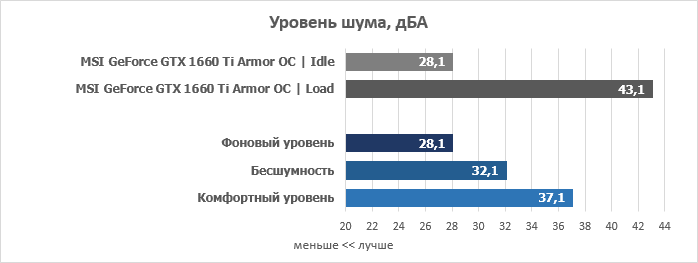

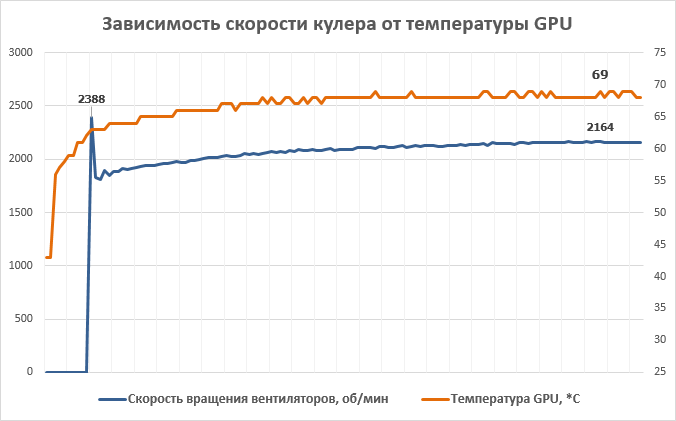

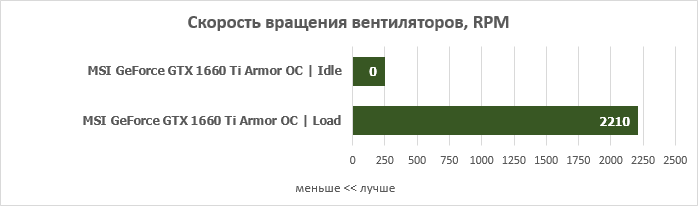

При достижении графическим процессором температуры 62-63*С вентиляторы стартуют до 2388 об/мин с повышением уровня шума до 45,5 дБА, но затем стабилизируются при 2150-2200 об/мин.

Эффективность системы охлаждения MSI GeForce GTX 1660 Ti Armor OC оставляет желать лучшего: нагрев ключевых элементов достигает 74*С, а кулер работает при 69% от полной мощности.

В итоге, по уровню шума новинка превосходит ранее рассмотренные модели GeForce RTX 2060 того же производителя, хотя потребление и требования к СО у них выше.

Для видеокарты MSI GeForce GTX 1660 Ti Armor OC требуется блок питания мощностью от 400 Вт.

Заключение

Модель MSI GeForce GTX 1660 Ti Armor OC получила фирменные особенности линейки Armor и узнаваемый дизайн, но обзавелась и некоторыми недостатками. К ним мы отнесем не самую эффективную систему охлаждения, граничащую с нагревом и уровнем шума, что является промахом со стороны разработчиков из-за неграмотно настроенной кривой вентиляторов с характерным стартом вначале и в целом высокой скоростью кулера. Производителю стоило пожертвовать несколькими градусами Цельсия в угоду акустического комфорта.

С другой стороны у MSI GeForce GTX 1660 Ti Armor OC отличная производительность в разрешении FullHD, что является и заслугой заводского разгона, дерзкий черно-белый облик и пассивная работа системы охлаждения в простое.

Подводя итоги, видеокарта MSI GeForce GTX 1660 Ti Armor OC получилась капельку недонастроенной. Она понравится тем пользователям, которые любят проводить оптимизации вручную, отрегулировав новинку под свои возможности и задачи. После чего данная модель будет смотреться куда интереснее.

Достоинства:

• Высокий уровень производительности для своего уровня;
• Заводской разгон;
• Оригинальная печатная плата;
• Невысокое энергопотребление.

Недостатки:

• Резкий старт вентиляторов при достижении температуры 63*С;
• Пластмассовый бэкплейт.

Особенности:

• Технология Zero Frozr - пассивная работа кулера в простое;
• Отсутствие RGB подсветки.
