12 февраля 2019

Обзор и тест процессорного кулера Cooler Master MasterAir MA621P TR4

Отлично светится и эффективно охлаждает процессоры Ryzen Threadripper. Главное о Cooler Master MasterAir MA621P для платформы AMD Socket TR4.

После выхода процессоров AMD Ryzen Threadripper самые ответственные производители систем охлаждения выпустили соответствующие новой платформе продукты. Свою модель для AMD Socket TR4 представила и компания Cooler Master. Их процессорный охладитель MasterAir MA621P рассчитан на 180 Вт модели CPU. В продаже этот кулер можно встретить по цене $59.9 на международных площадках или 6000 рублей в условиях российских реалий.

Технические характеристики

Наименование модели - MasterAir MA621P TR4 (MAP-D6PN-218PC-R2)
Socket - AMD Socket TR4, SP3
Тепловые трубки - 6 шт х 6 мм
Материал радиатора - алюминий+медь
Количество вентиляторов - 2, MasterFan MF120R RGB
Размеры вентилятора - 120x120 мм
Скорость вращения вентилятора - 600 - 1800 об/мин
Уровень шума вентилятора - 31 дБ
Воздушный поток - 53.4 CFM
Тип подшипника - подшипник скольжения
Ресурс работы вентиляторов - 160000 часов
Высота кулера - 165 мм
Размеры (ШхВхГ) - 122 x 136 x 165 мм
Масса - 0.87 кг
Гарантия - 24 месяца

Упаковка и комплектация

Модель MasterAir MA621P поставляется в большой картонной упаковке вертикальной формы. В оформлении используются черный и сиреневый цвета, при помощи которых легко узнается производитель данного охладителя. На лицевой и тыльной стороне упаковки акцент сделан на внешнем виде и габаритах MasterAir MA621P.

Боковые грани упаковки содержат информацию об особенностях конструкции MasterAir MA621P и подробные технические характеристики охладителя.

В комплект поставки MasterAir MA621P входит:

руководство по установке;
гарантийная карточка;
комплект креплений для сокета TR4;
шестигранный ключ для установки;
две запасные скобы для установки третьего вентилятора;
Y-разветвитель для двух вентиляторов 4-пин PWM;
Y-разветвитель для RGB-подсветки с разъемом +12В RGB;
пульт управления RGB-подсветкой с питанием Molex;
термопаста.

Внешний вид и особенности

Процессорный охладитель MasterAir MA621P поставляется в уже собранном виде, благодаря чему сразу после распаковки пользователь может приступить к установке на материнскую плату. Габариты устройства составляют 122 х 136 х 165 мм в ширину, длину и высоту соответственно.

Кулер MasterAir MA621P построен на основе двухсекционного радиатора с множеством алюминиевых пластин и шести медных тепловых трубок. Общая масса конструкции составляет 870 грамм.

Два вентилятора MasterFan MF120R RGB уже идут в комплекте. Производитель допускает и установку третьего и комплектует кулер крепежными скобами; при условии, что третий вентилятор пользователь докупит отдельно. Края алюминиевых пластин хорошо обработаны, что минимизирует риск порезаться об них при установке кулера.

Сверху секции радиатора прикрыты декоративными черными пластиковыми панелями, создавая единый стиль с корпусом вентиляторов MasterFan MF120R RGB. Обе декоративные панели несут на себе наименование производителя.

Шесть медных тепловых трубок диаметром 6 мм равномерно сосредоточены по телу радиатора. Алюминиевые пластины на тепловые трубки нанизаны прямым контактом, пайка между ними не применяется.

Взаимодействие с крышкой процессора реализовано методом прямого контакта тепловых трубок и алюминиевого блока. С верхней стороны этот алюминиевый блок имеет небольшое оребрение для улучшения эффективности охлаждения.

Обдувом двухсекционного радиатора занимаются два фирменных вентилятора MasterFan MF120R RGB со светодиодной подсветкой. Для их подключения используются два кабеля: 4-пин PWM для питания и контроля оборотови фирменный 4-контактный разъем для подключения и управления RGB-подсветки. Для этих вентиляторов заявлен диапазон вращения 600-1800 об/мин при максимальном уровне шума 31 дБА.

Установка на Socket TR4 и совместимость

Установку процессорного охладителя MasterAir MA621P мы начали в корпусе системного блока. Первый шаг достаточно прост: необходимо закрепить крепления кулера на основании радиатора.

Далее нужно было нанести термопасту на процессор и установить кулер MasterAir MA621P, зафиксировав его винты крепления в соответствующие резьбовые отверстия сокета.

И тут внимательный читатель заметит, что кулер MasterAir MA621P оказался установленным на материнскую плату MSI X399 Gaming Pro Carbon AC, но почему-то уже вне корпуса ПК. И этому есть свои объяснения, но для начала оценим внешний вид охладителя.

Смотрится на материнской плате охладитель MasterAir MA621P массивно, но не монструозно. Для оперативной памяти, согласно габаритной схеме производителя, отводится 35.6 мм пространства по высоте. Поэтому наши штатные Crucial Ballistix встали без особых проблем, чего не скажешь о более высоких Corsair Vengeance RGB Pro.

А причина, почему нам пришлось снять материнскую плату и установить кулер MasterAir MA621P вне корпуса ПК, кроется в этих двух винтах. Свободного пространства, чтобы подлезть с комплектным шестигранным ключом и закрутить данные винты, совершенно не остается. Поэтому охладитель MasterAir MA621P реально поставить на материнскую плату только вне корпуса, а уже затем монтировать плату вместе с установленным охладителем в корпус обратно.

Еще раз оценим, на сколько сильно система охлаждения MasterAir MA621P может помешать установке модулей оперативной памяти.

С правой стороны от сокета MasterAir MA621P перекроет все четыре слота памяти, поэтому их лучше установить до кулера. Высоким модулям в случае с MasterAir MA621P здесь не место.

С левой стороны кулер перекрывает доступ к двум крайним слотам DIMM. Два дальних слота доступны даже после установки охладителя, и высоким модулям здесь MasterAir MA621P не мешает. Одна незадача, что установить наши тестовые Corsair Vengeance RGB Pro в правильный 4-канальный режим в случае использования MasterAir MA621P не представляется возможным. Поэтому два модуля с левой стороны мы использовали лишь для демонстрации ограничений, накладываемых охладителем.

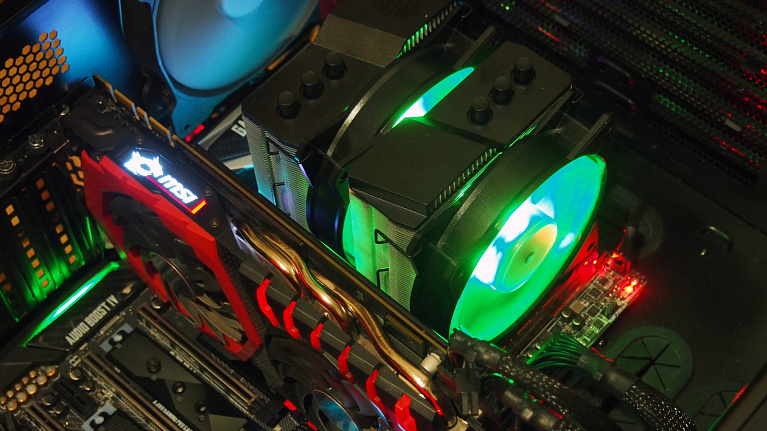

Внешний вид системы охлаждения MasterAir MA621P внутри корпуса ПК крупным планом.

Для установки видеокарты в первый слот PCI-E x16 процессорный охладитель не предоставил никаких проблем.

Подсветка RGB

Благодаря двум фирменным 120-мм вентиляторам MasterFan MF120R RGB система охлаждения MasterAir MA621P смотрится очень эффектно в рабочем состоянии. Подсветкой RGB можно управлять как с помощью пульта управления из комплекта поставки, так и синхронизировать ее работу, подключив к +12В разъему RGB на материнской плате. Поддерживается совместимость с экосистемами подсветки материнских плат ASUS, GIGABYTE, MSI и ASRock.

Тестовый стенд

Материнская плата: MSI X399 Gaming Pro Carbon AC;
Процессор: AMD Ryzen Threadripper 1920X 12-core;
Система охлаждения: Cooler Master MasterAir MA621P TR4;
Термоинтерфейс: Arctic MX-2;
Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
Видеокарта: MSI GeForce GTX 1070 Ti Gaming;
Блок питания: Corsair RM850x Gold мощностью 850 Ватт;
Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
Корпус: Corsair 540 Air;
Операционная система: Windows 10 x64 Pro.

Для оценки эффективности системы охлаждения MasterAir MA621P мы использовали тестовый стенд с процессором AMD Ryzen Threadripper 1920X.

Отпечаток термопасты на теплораспределительной крышке процессора AMD Ryzen Threadripper 1920X и контактной площадке кулера MasterAir MA621P.

Результаты тестирования

Процессор AMD Ryzen Threadripper 1920X был нагружен программой Prime95 в течение 10 минут, после чего мы снимали контрольные значения температуры утилитой HWiNFO64. Без разгона процессора охладитель MasterAir MA621P показал себя неплохо в сравнении с системой жидкостного охлаждения ID-Cooling ZoomFlow 240 и кулером Noctua NH-U14S TR4-SP3.

В тесте с разгоном AMD Ryzen Threadripper 1920X до 3900 МГц все системы охлаждения тестировались на максимальных оборотах вентиляторов. В этих условиях система жидкостного охлаждения ID-Cooling ZoomFlow 240 заняла место аутсайдера, в то время как MasterAir MA621P продолжал конкурировать на равных с Noctua NH-U14S TR4-SP3.

Процессорный охладитель MasterAir MA621P можно назвать тихим лишь на низких и средних скоростях вращения его вентиляторов. На максимальной скорости комплектные вертушки уже становятся шумными, что снижает комфорт при работе за таким ПК.

Заключение

Протестировав систему охлаждения Cooler Master MasterAir MA621P, мы определенно можем сказать, что данный охладитель является эффективным решением для 180 Вт процессоров AMD Ryzen Threadripper. При всех неудобствах с установкой и большими ограничениями для оперативной памяти эта модель оказалась на равных с более дорогими системами охлаждения. По уровню шума Cooler Master MasterAir MA621P не хватает звезд с небес, но при смешанной нагрузке этот вариант будет приемлемым решением для домашнего ПК с AMD Ryzen Threadripper. Потенциальному владельцу данного охладителя нужно лишь запастись терпением и нервами для процесса установкии, конечно же, предусмотреть заранее покупку малогабаритных модулей памяти.

Плюсы:

достаточная эффективность охлаждения;
красивая подсветка RGB;
широкая совместимость с экосистемами подсветки материнских плат различных производителей;
опциональная возможность установки третьего вентилятора;
не мешает установке видеокарты в первый слот PCI-E;
стильный внешний вид, благодаря декоративным панелям.

Минусы:

большие ограничения по высоте для модулей памяти, что особенно критично для 4-канальной платформы TR4;
установка на материнскую плату внутри корпуса ПК затруднительна и практически неосуществима.
