Обзор корпуса Thermaltake Versa J21 TG

Изучение особенностей корпуса Thermaltake Versa J21 TG и тестирование эффективности системы охлаждения.
Обзор корпуса Thermaltake Versa J21 TG
Правильно выбранное направление развития позволило компании Thermaltake завоевать сердца сотен тысяч пользователей по всему миру. Широчайший ассортимент продукции постоянно расширяется, что, конечно же,не может не радовать. Согласно актуальным трендам и тщательному прислушиванию к просьбам потребителей, Thermaltakeведет непрерывную работу по совершенствованию своих продуктов. Одних только линеек корпусов на текущий момент насчитывается более десятка, а в каждой линейке уйма разнотипных моделей на любой вкус и цвет.

Постоянные читатели i2HARD знают, что продукты компании Thermaltake - частые гости нашей редакции, которым мы все рады. В этот раз мы расскажем вам о представителе линейки корпусов Versa - модели J21 TG, которую нам удалось заполучить для тестирования. Не будем задерживаться на вводной части и поскорее приступим к изучению особенностей модели!

Технические характеристики

  • Форм-фактор: Mid-Tower;
  • Материал шасси: сталь;
  • Материал левой боковой панели: закаленное стекло;
  • Количество мест для 2,5" / 3,5" накопителей: 4 (6) / 2;
  • Количество слотов расширения: 7;
  • Поддерживаемые форм-факторы мат. плат: Mini-ITX, MicroATX, ATX;
  • Панель ввода-вывода: 2 × USB 3.0, 2 × USB 2.0, разъемы HD Audio;
  • Система охлаждения (вентиляторы):
    • Лицевая панель: 3 × 120 или 2 × 140;
    • Задняя панель: 1 × 120(предустановлен);
    • Верхняя панель: 2 × 120 или 2 × 140;
  • Поддержка систем жидкостного охлаждения (радиаторы):
    • Лицевая панель: 120 / 140 / 240 / 280 / 360 мм;
    • Задняя панель: 120мм;
    • Верхняя панель: 120 / 240мм;
  • Максимальная высота процессорного кулера: 160 мм;
  • Заявленная максимальная длина видеоускорителя: 310 мм;
  • Фактическая максимальная длина видеоускорителя (без радиатора и вентиляторов на лицевой панели): ~420 мм;
  • Максимальная длина блока питания: 220 мм;
  • Расстояние между поддоном и боковой стенкой для кабель-менеджмента: 20мм;
  • Заявленные габариты (Ш × В × Г): 205 × 447 × 465мм;
  • Габариты по факту: (Ш х В х Г): 214 × 442 × 470;
  • Вес: 6,08 кг.

Упаковка и комплектация

Поставляется Thermaltake J21 TG в картонной коробке, на гранях которой описаны основные характеристикипродукта.



В комплекте вы найдете документацию и набор монтажных элементов.



Боковая стеклянная панель защищена от мелких царапин транспортировочной пленкой.


Внешний вид и внутреннее устройство

Начнем с описания экстерьера J21 TG. Лицевая панель сделана из металла и пластика, её устройство значительно ограничивает поступающий внутрь поток воздуха, так как вентиляционных отверстий всего 3 и они небольшие.



2 прикрытых перфорациейвыреза расположены в левом верхнем и нижнем правом углах панели, третийвырез не виден и находится снизу.



Расположенный в нижнем левом углу фирменный логотип имеет ненавязчивую белую подсветку.



Элементы ввода-вывода расположены на верхней грани лицевой панели. Тут вы можете увидеть стандартный набор: 2× USB 3.0, 2× USB 2.0, аудиоразъемы, а также кнопки сброса и включения. Недоделанным остался разъем USB 3.1 Type-C, место на панели под него выделили и сделали соответствующую маркировку, но по какой-то причине решили ограничиться только этим?



Сняв панель, вы увидите места для установки вентиляторов (2× 140 мм / 3× 120 мм) или радиатора размером до 360 мм.



Максимальная толщина конструкции из радиатора и вентиляторов, которую вы сможете установить на фронтальной панели, составляет ~67 мм, чего в большинстве случаев более чем достаточно.



Перфорированная область верхней части корпуса покрыта противопылевым фильтром с магнитным креплением. Тут пользователь может разместить 2 вентилятора размером до 140 мм или систему жидкостного охлаждения с радиатором 120/240 мм. СЖО с большим радиатором, например, 280 мм, установить сверху уже не получится, так как её размещению будут препятствовать элементы материнской платы. С 240-мм радиаторами тоже не все так гладко, как хотелось бы - вы не сможете установить высокие модули оперативной памяти, также рекомендуем при сборке конфигурации в этом корпусе с подобной СЖО заранее озаботиться подключением кабеля питания процессора к материнской плате, так как установка радиатора может существенно осложнить этот процесс в дальнейшем.



Задняя часть корпуса J21 TG имеет стандартный вид: посадочное место для вентилятора размером 120 мм с небольшой регулировкой по высоте его фиксации (предустановлен 120-мм вентилятор), 7 слотов расширения, прикрытых съемными металлическими заглушками, и место установки блока питания.





Перфорированный вырез для блока питания в нижней панели прикрыт съемным противопылевым фильтром. Устойчивость корпуса на поверхности обеспечивается 4 ножками с прорезиненным основанием.



Левая боковая панель сделана из закаленного стекла.Фиксируется она при помощи 4 винтов с накатанной головкой. При вертикальном размещении корпуса устанавливать и снимать её неудобно, так как на шасси отсутствуют какие-либо ограничители / фиксаторы панели.



Внимательно рассмотрим основной отсек корпуса. В глаза бросается большой пластиковый кожух, скрывающий от глаз область расположения блока питания и корзину для 3,5" накопителей. В верхней части кожуха имеется большое количество вентиляционных отверстий. Это решение позволитвоздуху лучше циркулировать, что должно положительно сказаться на установленных там жестких дисках. Также это решение дает возможность пользователю без опасений устанавливать блок питания вентилятором вверх - воздуха для его системы охлаждения поступать будет достаточно.



Остальные примечательные детали корпуса скрыты за правой боковой панелью. По фото вы можете оценить размер выреза в поддоне, который упрощает монтаж бэкплейта процессорнойсистемы охлаждения.



В нижней части размещена съемная корзина для двух 2,5" / 3,5" накопителей. Корзину можно сместить правее; это будет актуально вслучае, если вы планируете устанавливать радиатор СЖО на фронтальную панель.



Также есть еще 4 дополнительных места для крепления 2,5" накопителей. 2 находятся в области справа, а еще 2 - прямо над корзиной для HDD, там накопители крепятсянепосредственно к поддону.



Для кабель-менеджмента выделено ~20 мм.


Тестовый стенд и особенности сборки

Тестовый стенд:
  • Процессор: Intel i7 6800K, 3875 МГц, напряжение зафиксировано на 1,225 В;
  • Система охлаждения процессора: CORSAIR H150i PRO RGB;
  • Материнская плата: ASUS X99-A II;
  • Оперативная память: CORSAIR VENGEANCE RGBPRO, 4 x 8 ГБ, 3200 МГц;
  • Видеокарта: AORUS GTX 1070 8 ГБ, 1850 МГц/ 2150 МГц;
  • Накопители: CORSAIRMP500 480 GB + SEAGATEST1000DM003 + SEAGATE ST4000VN008;
  • Блок питания: CORSAIR AX760i.

Никаких сложностей в процессе размещения тестовой конфигурации вThermaltake Versa J21 TG у нас не возникло. Выделенных 20 мм за поддономвполне хватило для беспроблемногоразмещения всех кабелей. Это позволило добиться идеального убранства в основном отсеке.

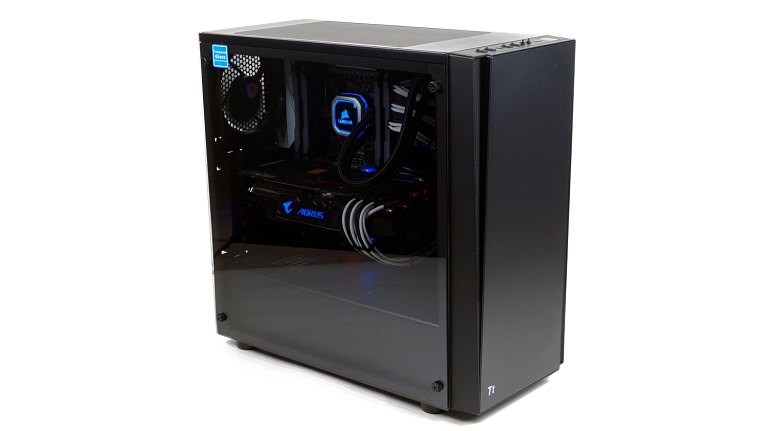

В итоге тестовая конфигурация приобрела следующий вид:


Тестирование

Тестирование корпуса проходит следующим образом: проводится нагрузка на основные компоненты ПК, стабильность работы которых напрямую зависит от температуры и довольно просто отслеживается программно (процессор, видеокарта и HDD). Вентиляторы, установленные на CORSAIR H150i PRO RGB, были зафиксированы на 1500 об/мин, помпа работала в режиме «сбалансированный» - 2100 об/мин. Видеокарта работала при следующих частотах ядра / памяти: 1850 МГц / 2150 МГц, с автоматическим режимом работы системы охлаждения. Скорость работы предустановленного вентилятора была зафиксирована на максимальном значении. В качестве нагрузки на процессор, видеокарту и HDD использовалось следующее ПО: LinX AVX (0.7.2) - для процессора, FurMark (1.20.5.0) - для видеокарты, HD Tune Pro (5.60) - для HDD. Полученные результаты указаны в °C. Окружающая температура на момент тестирования составляла 24-25 °C.



Как видим, AORUS GTX 1070 прогрелась до 78 °C и до 81 °C при комбинированной нагрузке. Это довольно-таки высокие значения, в ранее протестированных корпусах при нагрузке только на видеокарту температура не превышала отметку в 72 °C. Показатели температуры жесткого диска SEAGATEST1000DM003 также не порадовали- 39 °C, и это - далеко не самый лучший результат. По температуре процессора особо сказать нечего, так как это первый наш тест с системой охлаждения CORSAIR H150i PRO RGB, в целом - всё отлично, 70 °C и 76 °C в комбинированной нагрузке. Ранее мы тестировали корпусы с СЖОbe quiet! Silent Loop 120, и там в некоторых случаях температура ЦПУ достигала 87 °C (при нагрузке только на процессор)!

Разумеется, на температурах видеоускорителя и жесткого диска сказаласьустановленная на фронтальной панели СЖО, но её исключение из конфигурации без установки дополнительных вентиляторов на фронтальную панель вряд ли бы помогло, а, возможно, температуры бы только ухудшились (напомним, что в комплекте с корпусом поставляется всего 1 вентилятор).

Исходя из полученных значений, можно сделать вывод, что возможности системы охлаждения корпуса в значительной степени ограничены не только 1 комплектным вентилятором, но и устройством фронтальной панели.

Заключение

Нельзя сказать, чтоThermaltake Versa J21 TG получился однозначно хорошим или плохим. Это скорее добротный такой«середнячок» для любителей строгих и аккуратных систем. Он обладает целым рядом положительных сторон, но и без ложки дегтя, к сожалению, не обошлось. В данном случаепроизводитель сделал акцент на внешний вид, пожертвовав эффективностью охлаждения. Но, на наш взгляд, этот корпус все равно является неплохим «домом» для многих негорячих игровых и рабочих станций. Подводя итоги, хочется сказать, что компании Thermaltake в очередной раз удалось порадовать нас интересным и достойным потраченного времени на его изучение продуктом!

Плюсы:
  • Строгий минималистичный дизайн;
  • Поддержка систем жидкостного охлаждения с радиатором до 360 мм;
  • Боковая панель из закаленного стекла;
  • Продуманное внутреннее устройство, позволяющее без труда добиться идеального вида в основном отсеке;
  • Поддержка длинных видеоускорителей.
Минусы:
  • Только 1 вентилятор в комплекте;
  • Неудобное крепление стеклянной панели;
  • Низкая эффективность корпусной системы охлаждения.
