Для тех оверклокеров и энтузиастов, кто уже успел приобщиться к кастомным системам жидкостного охлаждения в персональных компьютерах, компания ASUS периодически предлагает интересные продукты. В том числе в ассортименте этого производителя есть и материнские платы с предустановленным радиатором-водоблоком CrossChill EK III от EKWB. Новая ASUS ROG MAXIMUS XI Formula, которая приехала к нам на тест, как раз оснащается подобным элементом охлаждения. Эта материнская плата с разъемом LGA 1151v2 построена на базе флагманского чипсета Intel Z390, что позволяет ей поддерживать всю линейку процессоров 9-го и 8-го поколений Intel Coffee Lake. ASUS ROG MAXIMUS XI Formula оснащена отлично технически, а также имеет хороший оверклокерский потенциал. Что может эта материнская плата в паре с 8-ядерным процессором Intel Core i7-9700k, посмотрим по ходу данного обзора.

Технические характеристики

  • Модель - ROG MAXIMUS XI Formula
  • Socket - 1151 v2
  • Чипсет - Intel Z390
  • Тип памяти - DDR-4
  • Количество слотов памяти - 4
  • Оперативная память:
    • 4 x DIMM, Max. 64Гб, DDR4 4400(O.C), DDR4 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3733(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200(O.C.), 3000(O.C.), 2800(O.C.), 2666, 2400, 2133 МГц;
  • Слоты расширения - 3 x PCI-E 3.0 x16, PCI-E x1, 2 x PCI-E M.2
  • Тип слотов M.2:
    • 1 x M.2 Socket 3, with M key, type 2242, 2260, 2280, 22110 (both SATA & PCIE mode)
    • 1 x M.2 Socket 3, with M key, type 2242, 2260, 2280 (PCIE 3.0 x 4 mode)
  • Поддерживаемые режимы PCI-Express:
    • 2 x PCIe 3.0 x16 (x16/x0 or x8/x8);
    • 1 x PCIe 3.0 x16 (max at x4 mode)
    • 1 x PCIe 3.0 x1 (max at x1 mode)
  • Звук - 8-канальный (7.1) SupremeFX S1220
  • Сетевой интерфейс - Gigabit Ethernet Intel I219V, 5 Gigabit Ethernet Aquantia AQC111C, Intel® Wireless-AC 9560 Wi-Fi 802.11 a/b/g/n/ac
  • Разъёмы на задней панели - 9 x USB 3.1, USB 3.1 Type-C, HDMI, 2 x RJ-45, S/PDIF (оптический)
  • Форм-фактор - ATX (305 мм x 244 мм).

Упаковка и комплектация

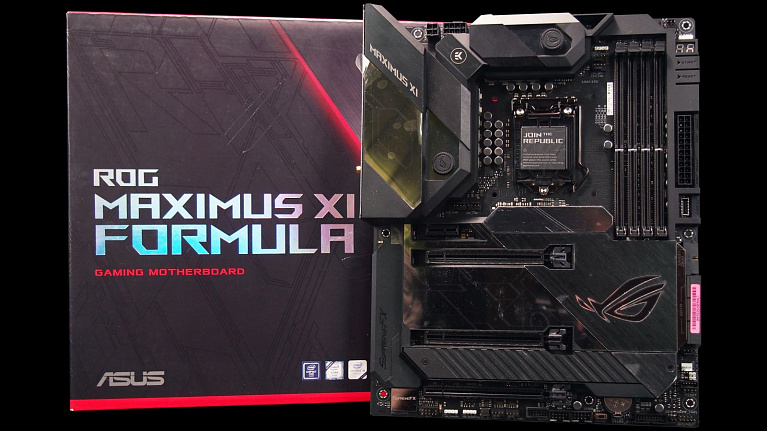

Материнская плата ROG MAXIMUS XI Formula поставляется в большой коробке из плотного картона. Дизайн и оформление выполнены в соответствии с философией семейства "Republic of Gamers", где преобладает красный и черный цвет. Как и на других продуктах этой компании, здесь можно видеть название материнской платы, а также логотипы основных торговых марок и технологий. В модели ROG MAXIMUS XI Formula на лицевой стороне добавился и логотип известной словенской фирмы EKWB.

Тыльная сторона упаковки ROG MAXIMUS XI Formula посвящена описанию технических характеристик материнской платы и ее фирменных особенностей. Приводится полноформатная фотография самой ROG MAXIMUS XI Formula, а также слайды наиболее важных с точки зрения производителя компонентов платы.
Комплектация ROG MAXIMUS XI Formula включает в себя:
  • руководство пользователя;
  • набор наклеек ROG;
  • купон на 20% скидку в магазине CableMod;
  • накопитель CD с драйверами и фирменным ПО;
  • карточка благодарности покупателя;
  • картонная подставка под кружку;
  • четыре кабеля SATA;
  • два кабеля SATA в тканевой оплетке;
  • два кабеля для светодиодной подсветки;
  • кабель-переходник с 19-пин колодки USB3.1 Gen1 на 9-пин колодку USB2.0;
  • винты для фиксации М.2 накопителей;
  • колодка Q-Connectors;
  • мостик 2-Way SLI;
  • антенна Wi-Fi.

Внешний вид и особенности

Благодаря наличию множества зеркальных элементов и большого пластикового кожуха, выглядит материнская плата ROG MAXIMUS XI Formula очень необычно и даже эффектно. Форм-фактор устройства - АТХ, для установки в корпус системного блока предусмотрено 8 точек крепления. Большой кожух платы не закрывает ее разъемы и контакты, производитель предусмотрел все для того, чтобы пользователю не пришлось демонтировать навесные элементы.

Большая часть тыльной стороны печатной платы ROG MAXIMUS XI Formula закрыта толстой металлической пластиной. В области сокета на бэкплейте присутствует технологический вырез.
На панели разъемов ROG MAXIMUS XI Formula присутствуют:
  • кнопка обновления BIOS c накопителя USB;
  • кнопка сброса настроек BIOS;
  • шесть USB 3.1 Gen 1;
  • три USB 3.1 Gen 2 Type-A;
  • один USB 3.1 Gen 2 Type-C;
  • один HDMI;
  • одна розетка LAN RJ-45 1 Гбит/с;
  • одна розетка LAN RJ-45 5 Гбит/с;
  • два гнезда для антенн Wi-Fi 802.11 a/b/g/n/ac;
  • один оптический S/PDIF Out;
  • пять аудиоразъемов 3.5 мм miniJack.
Благодаря массивному водоблоку-радиатору CrossChill EK III от EKWB, околосокетное пространство ROG MAXIMUS XI Formula получилось с заметным нагромождением элементов.
Для питания процессора на материнской плате ROG MAXIMUS XI Formula присутствуют два коннектора 8-пин и 4-пин. Они находятся в привычном для пользователя месте. Основное питание на плату подается через стандартный 24-коннектор.
Для установки оперативной памяти ROG MAXIMUS XI Formula располагает четырьмя слотами DIMM DDR4 с поддержкой модулей объемом до 16 Гб и частотой до 4400 МГц.
Пластиковый кожух платы изящно оформлен и в крайней правой области. В непосредственной близости от 24-пин колодки питания находятся 4 светодиода, сообщающие пользователю о неисправности CPU/DRAM/VGA/BOOT, если проблема имеет место быть. Рядом находится разъем USB для подключения USB 3.1 Gen 2 Type-C фронтальной части корпуса ПК.
Небольшой, но удобный инструментарий для работы на открытом стенде реализован у ROG MAXIMUS XI Formula в верхнем углу печатной платы. Здесь присутствуют кнопки "Start", "Reset", а для диагностики ошибок служит двухсимвольный дисплей POST-кодов. Рядом с ним находится один из разъемов платы для подключения светодиодной ленты RGB.

С позиции поддержки плат расширения ROG MAXIMUS XI Formula не может похвастать большим функционалом, но все что надо для игрового ПК, здесь имеется. Для графических адаптеров на плате распаяно два слота PCI-E 3.0 x16 в металлическом корпусе, которые могут работать по схеме х16+х0 или х8+х8 линий PCIe. Нижний разъем PCI-E 3.0 x16 получает от чипсета Intel Z390 лишь 4 линии PCIe. Для плат расширений меньшего формата ROG MAXIMUS XI Formula предлагает один разъем PCI-E 3.0 x1.
Посадочные места для накопителей М.2 скрываются на плате ROG MAXIMUS XI Formula под массивным металлическим радиатором с силиконовыми термопрокладками. Сюда можно установить два накопителя с разъемом М.2. В левый слот могут быть установлены устройства с интерфейсом передачи данных PCIe x4 с размерами 2242/2260/2280. Правый разъем М.2 готов принять на борт устройства PCIe x4 и SATA с размерами 2242/2260/2280/22110.
Для подключения накопителей с коннектором SATA на боковой грани ROG MAXIMUS XI Formula предусмотрено шесть соответствующих разъемов.
Нижняя левая грань контактов ROG MAXIMUS XI Formula будет интересна любителям светодиодной подсветки, благодаря наличию двух разъемов RGB c +5 и +12 В питанием. Здесь пользователь найдет пару колодок USB 2.0.
Для подключения USB 3.1 Gen 1 передней панели корпуса присутствует своя 19-пин колодка разъемов, которая находится в правой нижней части PCB.
Демонтаж бэкплейта с тыльной стороны материнской платы ROG MAXIMUS XI Formula позволил выявить, что эта металлическая пластина помимо защиты PCB также служит и для охлаждения системы питания.
Внутри пластикового кожуха ROG MAXIMUS XI Formula встроены три элемента - две области подсветки и 2-дюймовый дисплей. Последний служит для вывода информации; отображаться на нем могут значения POST-кодов, температура процессора или же другие пользовательские данные, включая анимированные gif-файлы.
Для того, чтобы посмотреть, как организовано охлаждения чипсета Intel Z390, снимем радиатор с этого элемента материнской платы. Здесь отвод тепла реализован через термопрокладку.
Питание на ROG MAXIMUS XI Formula реализовано по 8+2 фазной схеме. Используются Vishay SiC639-50A PowerStage мосфеты, управление питанием возложено на ШИМ-контроллер ASP1400CTB.
Звуковые возможности ROG MAXIMUS XI Formula представлены аудиосистемой SupremeFX с 7.1-канальным звучанием. Основу этой обвязки составляет аудиокодек SupremeFX S1220A и ЦАП ES9023P. Производитель здесь использовал качественные японские конденсаторы, а для студийных наушников реализовал хорошее усиление до 120 dB.
Одной из главных изюминок материнской платы ROG MAXIMUS XI Formula является использование универсального радиатора-водоблока CrossChill EK III от словенской компании EKWB. Его универсальность в том, что для обычного пользователя, не использующего жидкостное охлаждение, материнскую плату можно эксплуатировать из коробки "как есть". Этого радиатора будет достаточно для отвода и рассеивания тепла от системы питания процессора. Помимо этого, небольшая часть тепла отводится на данный радиатор-водоблок и от сетевого контроллера 5 Гбит/с Aquantia AQC111C.
Если же с кастомным жидкостным охлаждением пользователь на "ты", то радиатор-водоблок CrossChill EK III материнской платы ROG MAXIMUS XI Formula может быть подключен к общему контуру СЖО.
Для этого на радиаторе-водоблоке EKWB присутствует входное и выходное отверстие. Оба они закрыты пластиковыми крышками с логотипом ASUS. Тело радиатора, как показал наш осмотр, выполнено из меди.
Проводные сетевые возможности на плате ROG MAXIMUS XI Formula представлены двумя контроллерами: гигабитным Intel WGI219V и 5-гигабитным Aquantia AQC111C.
Для увеличения количества разъемов USB 3.0 и USB 3.1 Gen 2 производитель использовал пару вспомогательных контроллеров ASMedia ASM1042A и ASM1074.

Возможности UEFI BIOS

Интерфейс BIOS материнской платы ROG MAXIMUS XI Formula выполнен в лучших традициях серии Republic of Gamers. Оболочка UEFI BIOS поделена на EZ Mode и Advanced Mode, что разграничивает доступ к настройкам. В EZ Mode пользователь получает лишь основные сведения о системе и небольшое количество опций для изменения.

Переход на Advanced Mode клавишей F7 открывает полный доступ ко всем настройкам.
Вне всякого сомнения, материнская плата ROG MAXIMUS XI Formula является оверклокерским продуктом, поэтому соответствующих настроек BIOS здесь предостаточно.
Хорошая поддержка реализована и для периферийных устройств. Настройки BIOS этого характера находятся в разделе "Advanced".
Для контроля температур, напряжений и систем охлаждения материнской платы реализован раздел "Monitor". В нем также можно регулировать алгоритм работы и скорость вращения подключенных вентиляторов и помп жидкостного охлаждения.
Все, что касается загрузки ОС, загрузочного накопителя и приоритета загрузки находится во вкладке "Boot".
Обновление BIOS, пользовательские настройки, сведения об устройствах и другие сервисные функции собраны в разделе "Tool".
Последний раздел "Exit" содержит инструменты для сохранения настроек BIOS, сброса их на заводские и выхода из настроек.

Тестовый стенд и подсветка платы

  • Материнская плата: ASUS ROG MAXIMUS XI Formula;
  • Процессор: Intel Core i5-9700k 8-core;
  • Система охлаждения: Corsair Hydro Series H150i PRO;
  • Термоинтерфейс: Arctic MX-2;
  • Оперативная память: Corsair Vengeance RGB Pro DDR4-3600 32 Гб (8Gb*4);
  • Видеокарта: Intel UHD Graphics 630;
  • Блок питания: Corsair RM850x Gold мощностью  850 Ватт;
  • Системный накопитель: Silicon Power SSD SATA-3 240 Гбайт;
  • Корпус: Corsair 540 Air;
  • Операционная система: Windows 10 x64 Pro.
Сразу после установки процессора Intel Core i7-9700k и сборки системы мы обновили BIOS материнской платы до последней версии 0702 от 21/21/2018, доступной на момент тестирования.
Тестовая система с платой ROG MAXIMUS XI Formula выглядела в корпусе Corsair 540 Air следующим образом.
Для демонстрации RGB-подсветки платы ROG MAXIMUS XI Formula нам пришлось даже отключить подсветку модулей памяти Corsair Vengeance RGB Pro, так как уж слишком ярко светили последние. Кожух у платы ROG MAXIMUS XI Formula светится действительно интересно и необычно. Вкупе с подсветкой водоблока создается впечатление, будто бы почти вся плата оборудована диодами RGB.
Точность установки напряжений и разгон процессора
Проверку корректной работы материнской платы ROG MAXIMUS XI Formula мы начали с настроек по умолчанию. Ни для кого не секрет, что многие материнские платы завышают напряжения при нагрузке. Особенно остро этот вопрос может встать у владельцев 8-ядерных процессоров Intel Coffee Lake с их высоким тепловыделением. Наш экземпляр ROG MAXIMUS XI Formula - не исключение. Плата также завышает напряжение с настройками по дефолту, вследствие чего под нагрузкой оно составляет 1.312 В. Энергопотребление нашего i7-9700k в этом случае составило почти 200 Вт, а нагрев - 87 градусов Цельсия.
Взяв в свои руки контроль над напряжением процессора через BIOS платы ROG MAXIMUS XI Formula, мы смогли получить более щадящие результаты. Напряжение под нагрузкой на процессоре i7-9700k без потери стабильности удалось снизить до 1.234 В, что привело к понижению потребления до 175 Вт. Температура самого горячего ядра процессора при этом не превысила 82 градусов Цельсия.
Третий подход к ROG MAXIMUS XI Formula был самым интересным для нас. Здесь мы предприняли попытку разгона процессора i7-9700k и оперативной памяти Corsair Vengeance RGB Pro DDR4-3600 свыше заводских значений. Наивысшей возможной частотой в наших условиях для процессора i7-9700k оказалась планка в 4.9 ГГц. На этой частоте процессор мог работать стабильно в стресс-тесте Prime95 последней редакции. При этом температура процессора уже составила 94 градуса Цельсия. Очевидно, что данный результат не является конечным, и при наличии более эффективного охлаждения, чем наша система жидкостного охлаждения Corsair Hydro Series H150i PRO, можно претендовать на 5 ГГц и выше. Очень легко разгоняет материнская плата ROG MAXIMUS XI Formula оперативную память. Нам удалось без особых усилий заставить работать комплект из четырех модулей Corsair Vengeance RGB Pro DDR4-3600 на частоте 3900 МГц с таймингами 18-19-19-39-2Т.

Результаты производительности

Эксперименты с разгоном позволили при оценке производительности материнской платы ROG MAXIMUS XI Formula взять за точки отсчета два выбранных режима:
  • дефолтные значения BIOS, процессор i7-9700k в режиме Auto, оперативная память Corsair Vengeance RGB Pro на частоте 2133 МГц с таймингами 15-15-15-36-2Т;
  • разгон через BIOS, процессор i7-9700k на частоте 4.9 ГГц, оперативная память Corsair Vengeance RGB Pro на частоте 3900 МГц с таймингами 18-19-19-39-2Т.
Мы протестировали плату ROG MAXIMUS XI Formula в следующих тестовых приложениях:
  • CPU-Z Benchmark;
  • AIDA64 Memory Benchmark;
  • Cinebench R15;
  • Geekbench 4;
  • x.265 HD Benchmark x64;
  • PC Mark 10.
Небольшой разгон процессора i7-9700k улучшил результаты. Что касается почти двукратного рывка в тестах AIDA64, то это хороший пример к вопросу о том, покупать обычные модули памяти на 2133-2400 МГц для такой системы или же дорогой оверклокерский набор.

Заключение

ASUS ROG MAXIMUS XI Formula - редкий пример материнской платы, в которой даже с оглядкой на внушительную стоимость мы не смогли найти каких-либо значимых недостатков. Модель ROG MAXIMUS XI Formula очень богато оснащена технически, в ней можно найти практически все те современные разъемы и интерфейсы, которые должны присутствовать в топовом продукте. Это касается разъемов для периферии, разъемов для лент подсветки RGB, для накопителей М.2 и достаточного количества слотов расширений. Отлично проявляет себя продукт в лице ROG MAXIMUS XI Formula на полях разгона процессора и оперативной памяти. Здесь все работает в лучших традициях, а реализация на уровне BIOS выполнена замечательно. Единственное, что не найдет в этой материнской плате редкий пользователь - это изобилия слотов расширения PCI-E x1. Здесь он действительно всего один, но так часто ли нужно много этих разъемов пользователям?
Отдельно хотелось бы затронуть в ROG MAXIMUS XI Formula его фирменный радиатор-водоблок CrossChill EK III от словенской компании EKWB для охлаждения системы питания процессора, который хорош здесь своей универсальностью. В компании ASUS прекрасно понимали, что их продукт должен подходить не только в сборки с кастомным жидкостным охлаждением, но и в компьютеры обычных пользователей. Поэтому они реализовали охлаждение системы питания процессора так, чтобы оно было достаточно эффективным на воздухе, но и позволяло включить его в контур кастомной СЖО при ее наличии. Такие возможности этой материнской платы позволяют нам рекомендовать ASUS ROG MAXIMUS XI Formula всем тем пользователям, которые планируют собрать современный мощный компьютер на базе 8-ядерных процессоров Intel Coffee Lake, в том числе и с использованием жидкостной системы охлаждения EKWB (или других брендов, производящих кастомные системы охлаждения).

Плюсы:
  • отлично разгоняет новые 8-ядерные процессоры Intel, система питания процессора справляется с нагрузкой до 250 Вт;
  • легкий разгон оперативной памяти DDR4 (в нашем случае стабильные 3900 МГц для 4х модулей);
  • богатые настройки BIOS, особенно для оверклокинга и мониторинга;
  • стильный дизайн платы, гармонично оформленный с использованием пластикового кожуха;
  • дисплей 2" для отображения информации и пользовательских изображений;
  • кнопки "Start", "Reset", дисплей POST-кодов для удобной работы на открытом стенде;
  • множество современных разъемов USB 3.1 Gen 1/USB 3.1 Gen 2 для фронтальной и тыльной панели корпуса;
  • два разъема М.2 для накопителей с радиаторами охлаждения;
  • предустановленный радиатор-водоблок CrossChill EK III от словенской компании EKWB;
  • три сетевых соединения, включая 5-гигабитный Aquantia AQC111C и беспроводной Intel Wireless-AC 9560 802.11 b/g/n/ac.
Минусы:
  • значимых минусов не выявлено, от покупки платы некоторых потенциальных пользователей может отпугнуть лишь цена.
