Обзор и тест материнской платы MSI MPG Z390 GAMING PRO CARBON

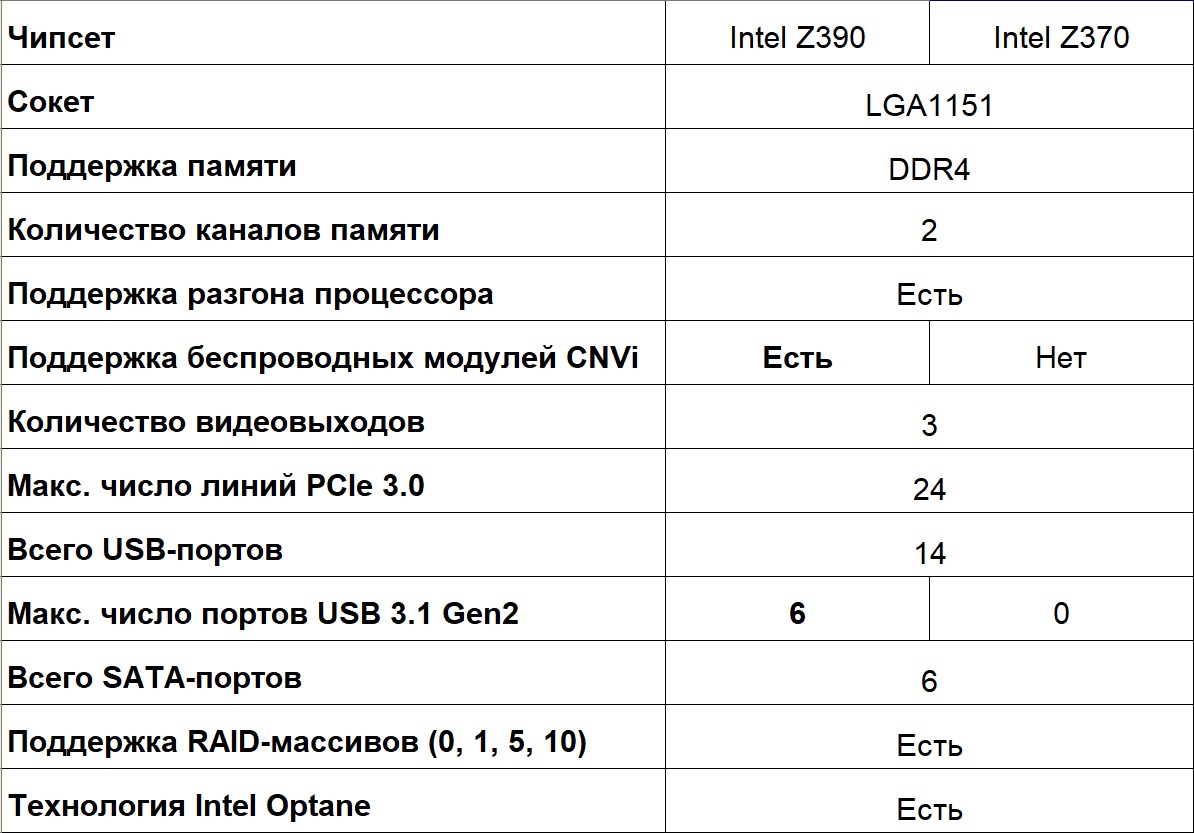

Одним из последних чипсетов, представленных компанией Intel для платформы Intel LGA1151-2, является Intel Z390, ориентированный в первую очередь на процессоры Intel 9-о поколения. Относительно Intel Z370, в Z390 появилась поддержка беспроводных модулей CNVi и было реализовано шесть высокоскоростных портов USB 3.1 Gen2 (10 Гбит/сек), а значит производителям потребуется использовать меньшее количество контроллеров, что, потенциально, может повлиять на меньшую стоимость.

И, неизменно, появление нового чипсета привело к выпуску новых моделей материнских плат. В случае компании MSI это еще сопровождалось сменой названий линеек на более короткие, о чем мы уже писали в обзоре платы MSI MPG Z390 GAMING PLUS.

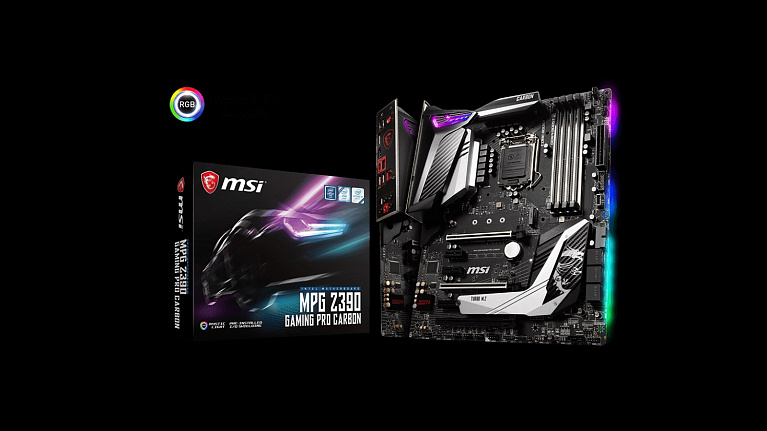

Следующей платой из игровой серии MPG, прибывшей к нам, стала более продвинутая MSI MPG Z390 GAMING PRO CARBON.

Технические характеристики

• Сокет: Intel LGA1151-2;
• Поддерживаемые процессоры: 8-е и 9-е поколение процессоров Intel Core/Pentium/Celeron;
• Чипсет: Intel Z390;
• Оперативная память: 4 x DIMM DDR4-2133–4400+(O.C.), макс. до 64 Гбайт;
• Слоты расширения: 3 x PCI-E x16 v3.0 (режимы работы x16/x0/x4 или x8/x8/x4) и 3 x PCI-E x1 v3.0;
• Встроенная графика: интегрирована в процессор, порты 1 x DisplayPort 1.2 (макс. разрешение 4096x2304@60Гц), 1 x HDMI 1.4 (макс. разрешение 4096x2160@24Гц);
• Поддержка Multi-GPU: 3-Way AMD CrossFire или 2-Way Nvidia SLI;
• Интерфейсы системы хранения: чипсет Intel Z390 – 6 x SATA 6 Гбит/сек (поддержка RAID 0/1/5/10), 2 x слота M.2 (Key M) 2242/ 2260/ 2280/ 22110 (режим работы PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек, поддержка RAID 0/1). Есть поддержка Intel Optane Memory. Примечание: Есть ограничения одновременную работу портов SATA и слотов M.2;
• Порты USB: чипсет Intel Z390 – 5 x USB 3.1 Gen2 (10 Гбит/сек, 1 х тип С и 3 х тип А на задней панели и 1 х тип С внутренний коннектор), 4 x USB 3.1 Gen1 (5 Гбит/сек) (внутренние коннекторы USB), 6 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели и 4 порта доступны через внутренние коннекторы USB);
• Звук: HD-кодек 7.1, Realtek ALC1220P-VB2;
• Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I219-V;
• Форм-фактор: ATX;
• Размеры: 30,4 см х 24,3 см.

Разъемы на плате:

• 1 x 24-пин ATX основной коннектор питания;
• 1 x 8-пин ATX 12V коннектор питания;
• 1 x 4-пин ATX 12V коннектор питания;
• 6 x коннекторов SATA 6 Гбит/сек;
• 1 x коннектор USB 3.1 Gen2 тип С;
• 2 x коннектора USB 3.1 Gen1 (на 4 порта);
• 2 x коннектора USB 2.0 (на 4 порта);
• 1 x 4-пин коннектор вентилятора CPU;
• 1 x 4-пин коннектор подключения помпы;
• 5 x 4-пин коннектора системных вентиляторов;
• 1 x коннектор COM-порта;
• 1 x коннектор звуковых разъемов передней панели;
• 2 x коннектора для подключения индикаторов и органов управления передней панели;
• 1 x коннектор порта Thunderbolt;
• 1 x разъем датчика открытия корпуса;
• 1 x коннектор TPM модуля;
• 2 х 4-пин RGB LED коннектор;
• 1 х 3-пин RAINBOW LED коннектор;
• 1 х 3-пин CORSAIR LED коннектор.

Порты ввода/вывода задней панели:

• 1 x комбинированный PS/2 клавиатура/мышь;
• 2 x USB 2.0;
• 1 x HDMI;
• 1 x DisplayPort;
• 3 x USB 3.1 Gen2 тип А;
• 1 x USB 3.1 Gen2 тип С;
• 1 x LAN (RJ45);
• 1 x коннектор Optical S/PDIF;
• 5 x звуковых разъемов OFC.

Упаковка и комплектация

Внешнее оформление коробки с материнской платой MSI MPG Z390 GAMING PRO CARBON не такое яркое, как можно было встретить в платах предыдущих поколений, но все-таки смотрится лицевая сторона стильно. По ней легко определяется модель, указано название чипсета Intel Z390, поддержка подсветки Mystic Light и предустановленная задняя панель ввода-вывода.

Интереснее смотрится обратная сторона, где представлен внешний вид платы, краткие характеристики и отражаются технологии, разбитые на группы:

• Производительность: Core Boost (оптимизированная разводка компонент, качественная система питания, обеспечивающие лучший разгон процессоров), двойное дополнительное питание 4+8-пин (до 540 Вт), оптимизированная разводка цепей питания памяти DDR4 Boost, наличие высокоскоростных портов USB 3.1 Gen2 и технологии защиты Steel Armor (металлическая рамка) для слотов памяти и двух слотов PCI-E x16.
• Модные: поддержка RGB-подсветки Mystic Light, качественная звуковая подсистема Audio Boost 4 и предустановленная задняя панель ввода-вывода.
• Охлаждение: наличие радиатора M.2 Shield Frozr для слота M.2 и оптимизация воздушного потока с реализаций точек подключения дополнительных вентиляторов.

Говоря о наборе аксессуаров, то внутри коробки можно найти все необходимое. Начиная от различных инструкций, наклеек, DVD-диска и ...

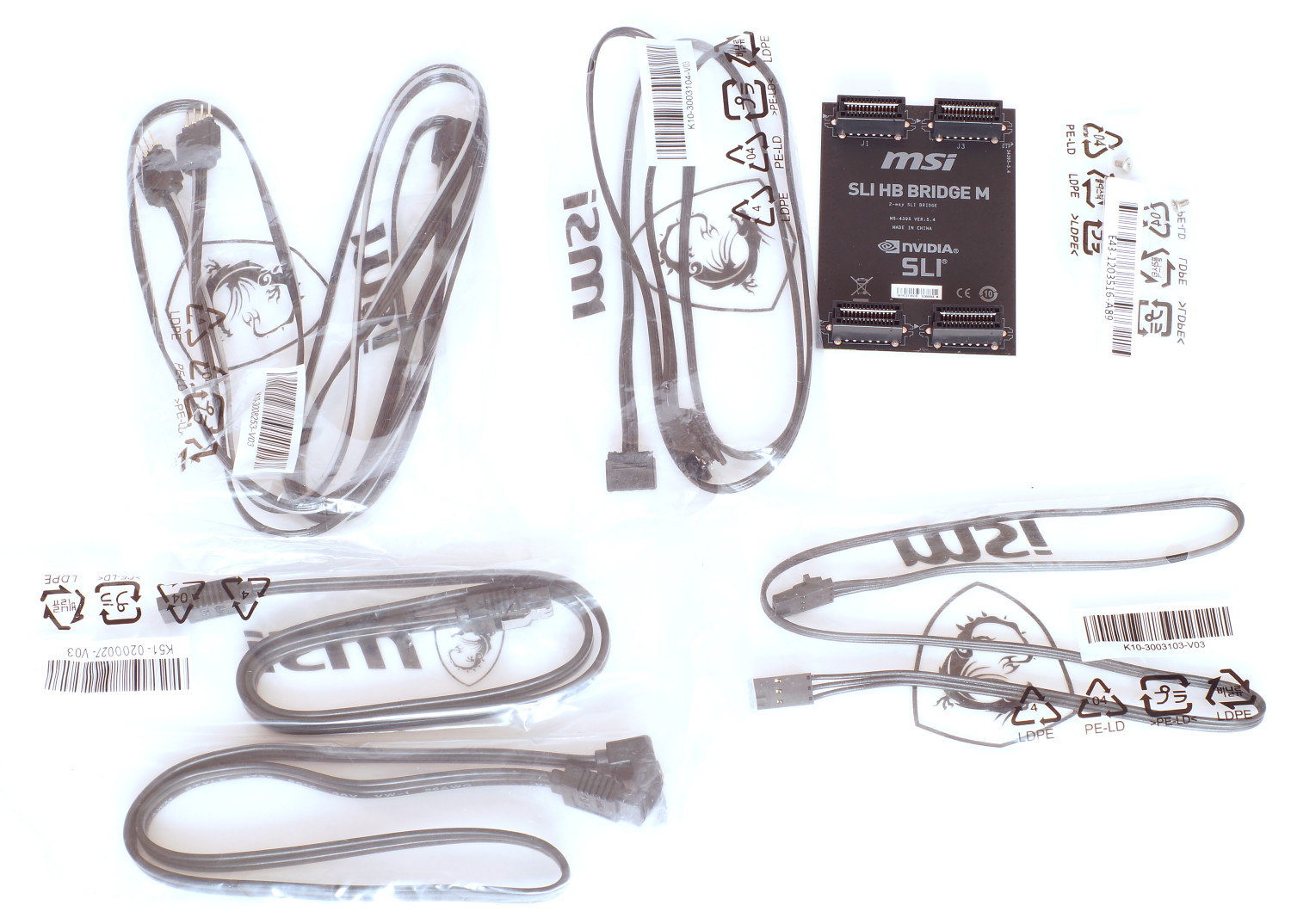

... заканчивая кабелями: 2 x SATA, кабели для подключения подсветки различных типов, 2-Way SLI-мост, пара винтов.

Внешний вид и особенности

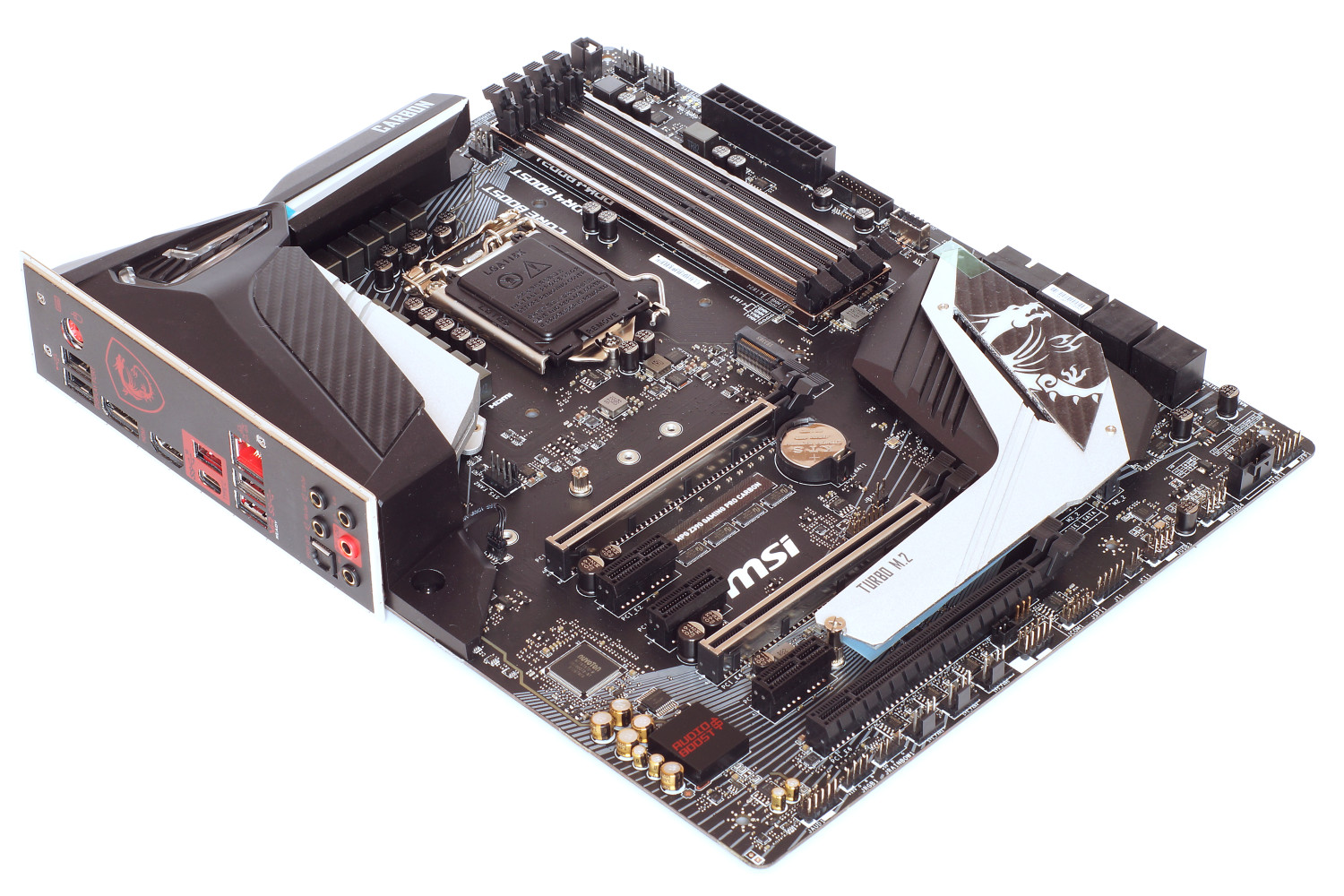

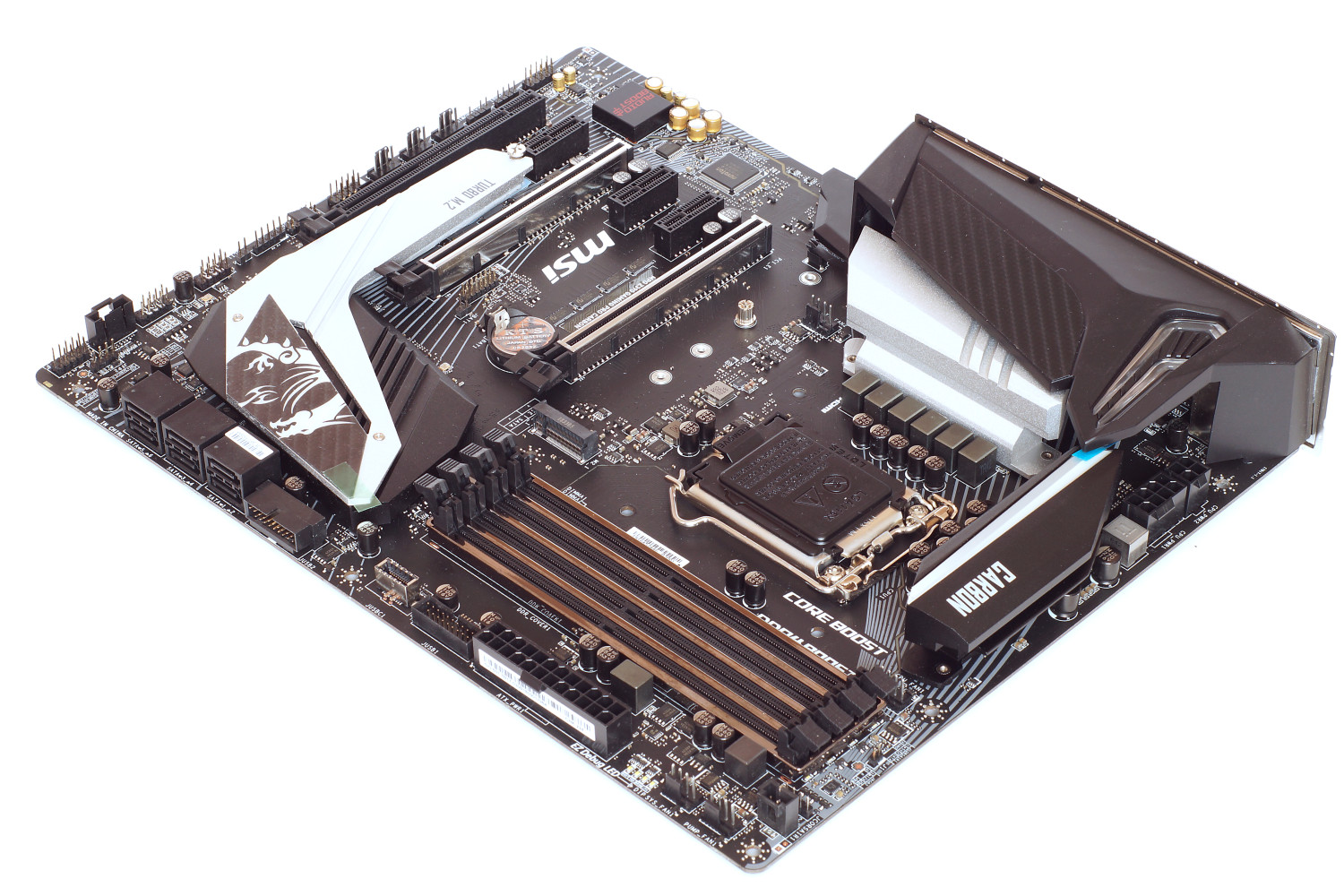

В материнской плате MSI MPG Z390 GAMING PRO CARBON производитель в первую очередь уделил внимание стильному внешнему виду, в котором эффект усиливается наличием кожуха с карбоновой вставкой, зонами с RGB-подсветкой Mystic Light и, на первый взгляд, достаточно массивным радиатором чипсета Intel Z390. Учитывая используемый чипсет плата предназначена для сборки платформы на сокете Intel LGA1151-2 (процессоры 8-о и 9-о поколений).

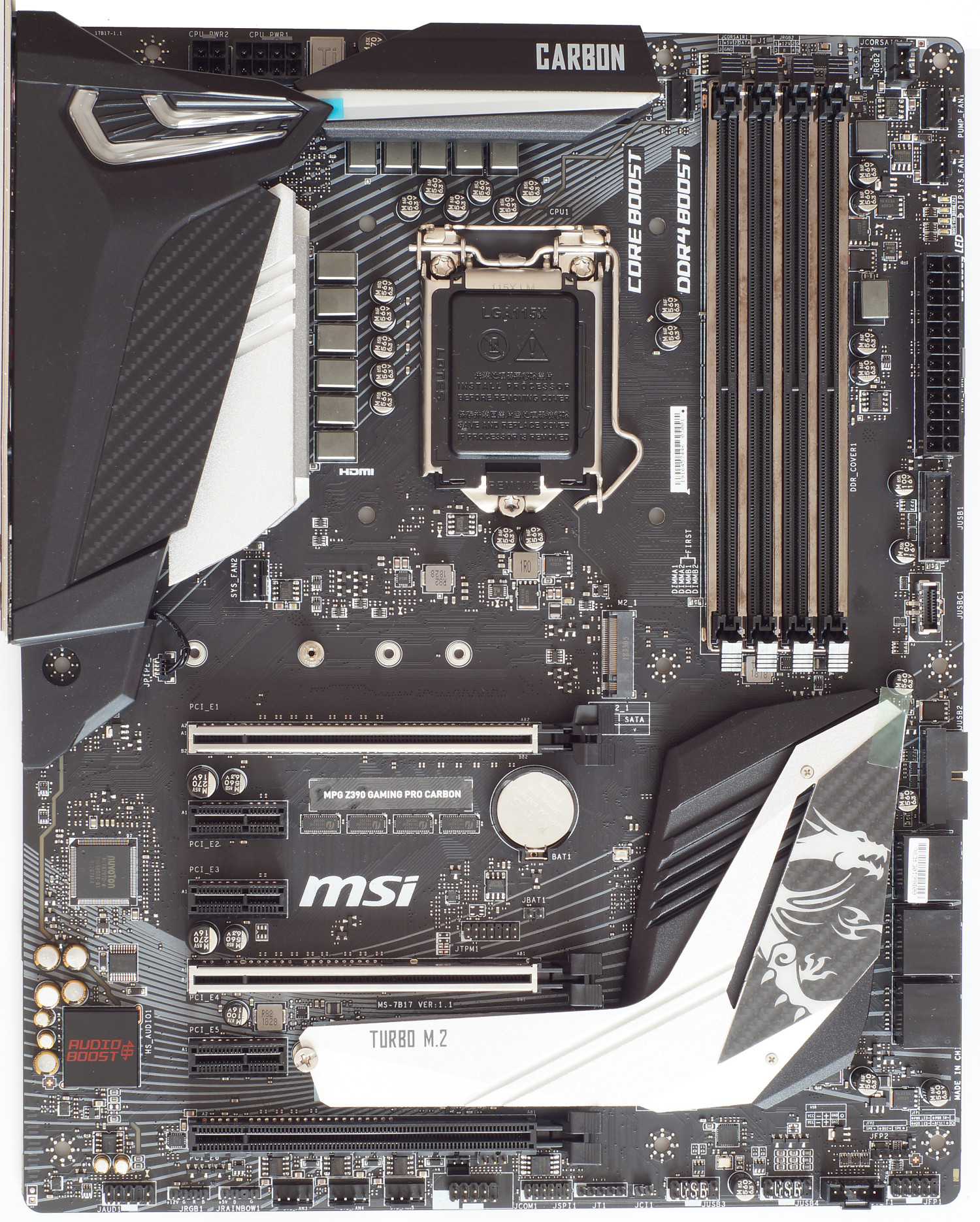

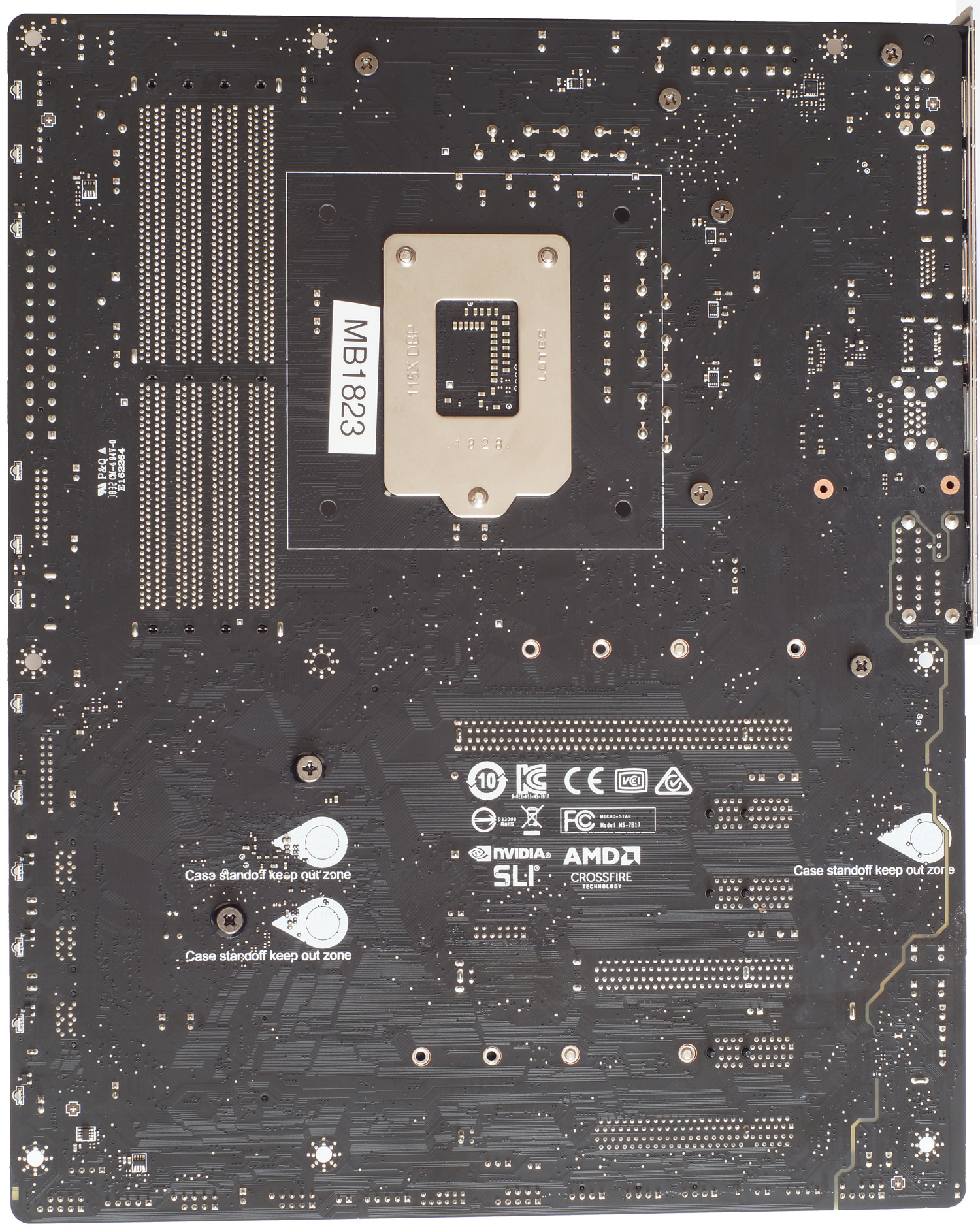

Выполнена она в форм-факторе ATX с размерами 30,4 см х 24,3 см. С точки зрения компоновки слотов, то тут все без изысков, хотя можно заметить солидный набор портов. Бросается наличие семи 4-пин разъемов подключения кулера, помпы, системных вентиляторов, «разбросанных» на плате (три справа вверху, один ниже сокета, еще три – самая нижняя часть платы). Из интересного, на обратной стороне (по левому краю), находится одна из зон с RGB-светодиодами.

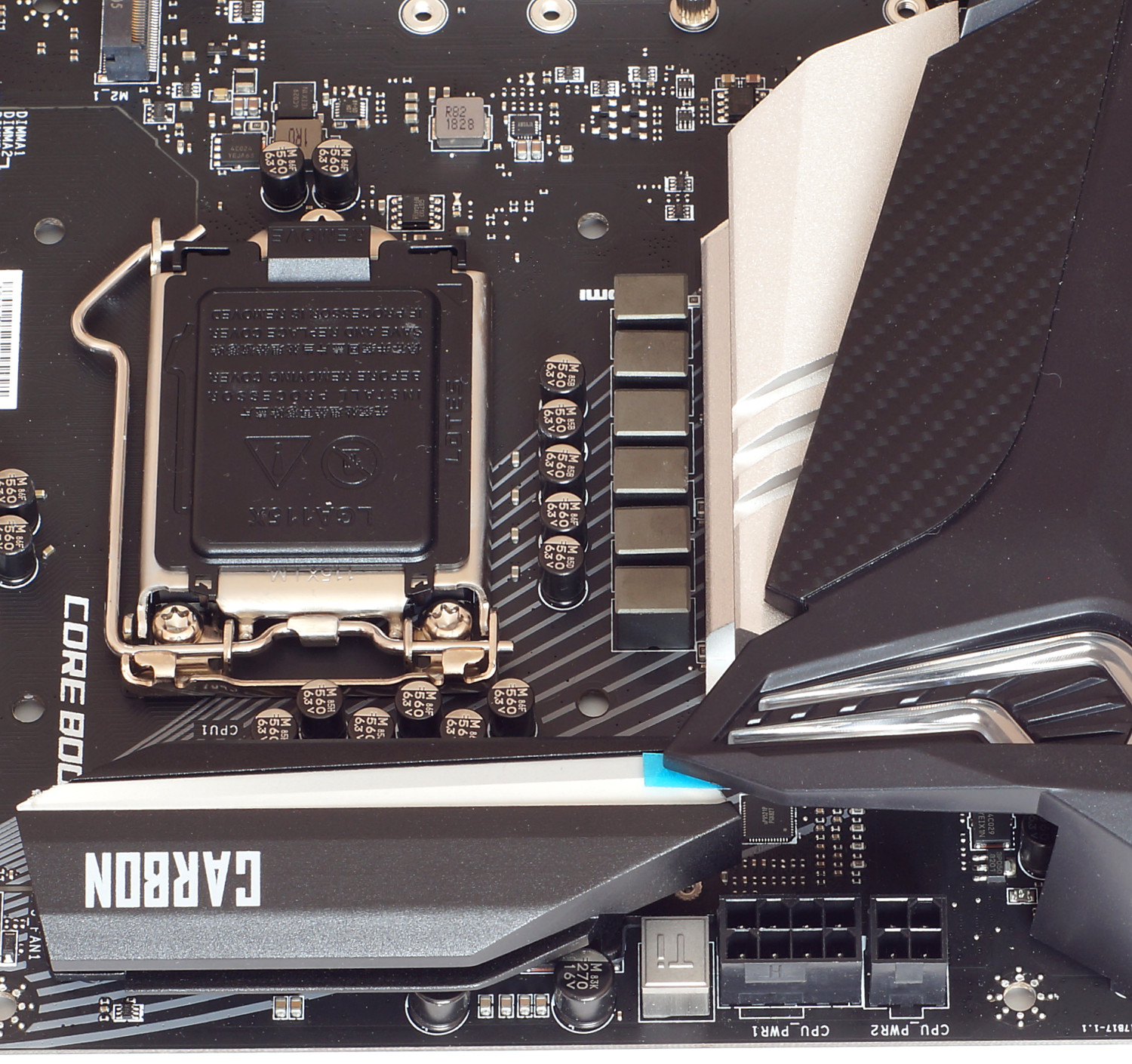

Отдельного внимания заслуживает усиленная система питания, в которой появилось 4-пин и 8-пин разъемы питания ATX12V, и охлаждение на базе двух разноцветных радиаторов. Это будет особенно актуально при разгоне процессоров Intel 9-о поколения (при разгоне процессора Intel Core i5-9600K мы наблюдали рост потребления системы с 90 Вт в простое до 300 Вт под нагрузкой).

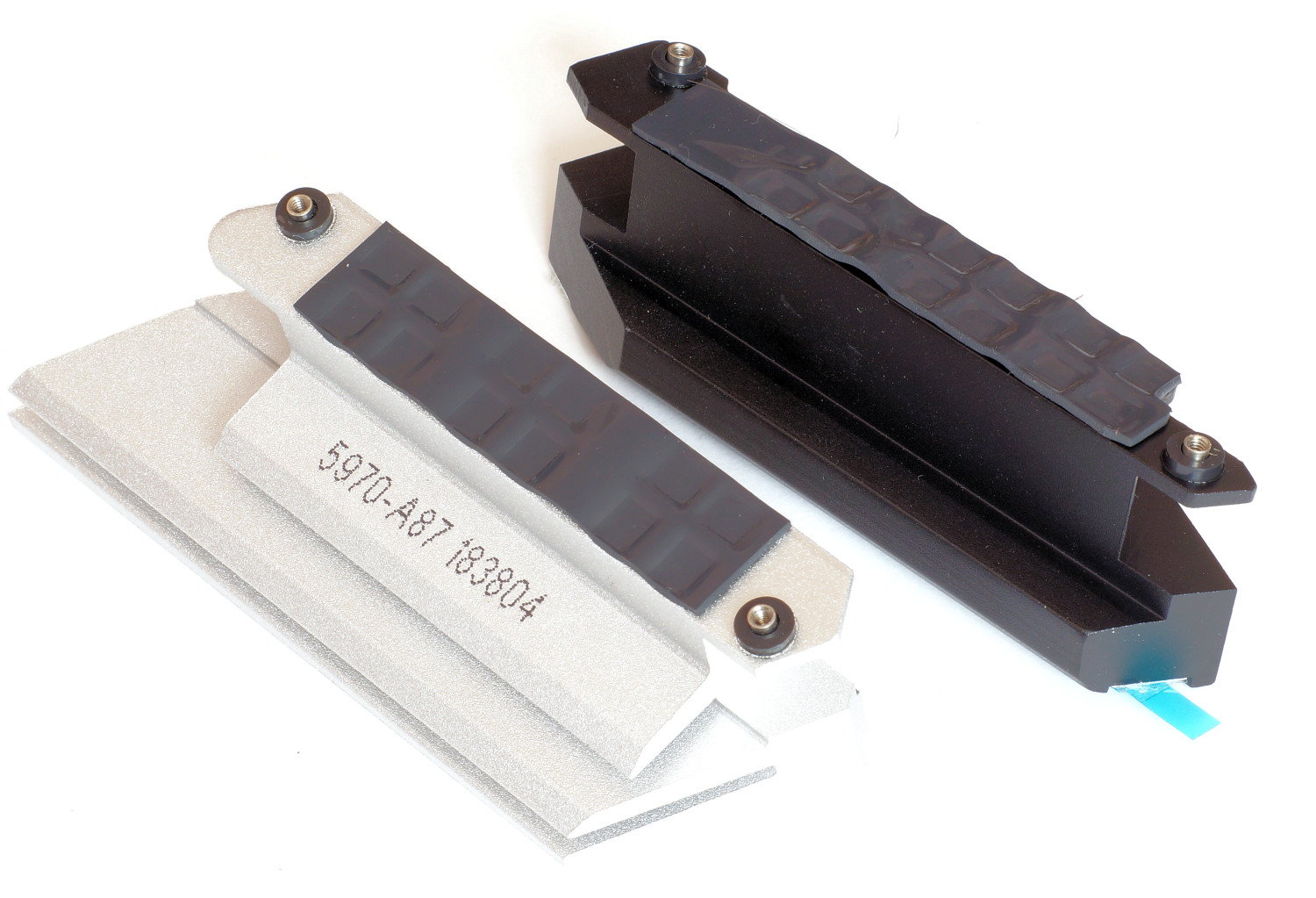

Для радиаторов применен надежный винтовой способ фиксации. Один из них окрашен в серебристый цвет, другой – в черный. Максимальная температура самого горячего, зафиксированная при разгоне пирометром, составила 47,7 °С. Температура ощущается, но не пальцы не жгет.

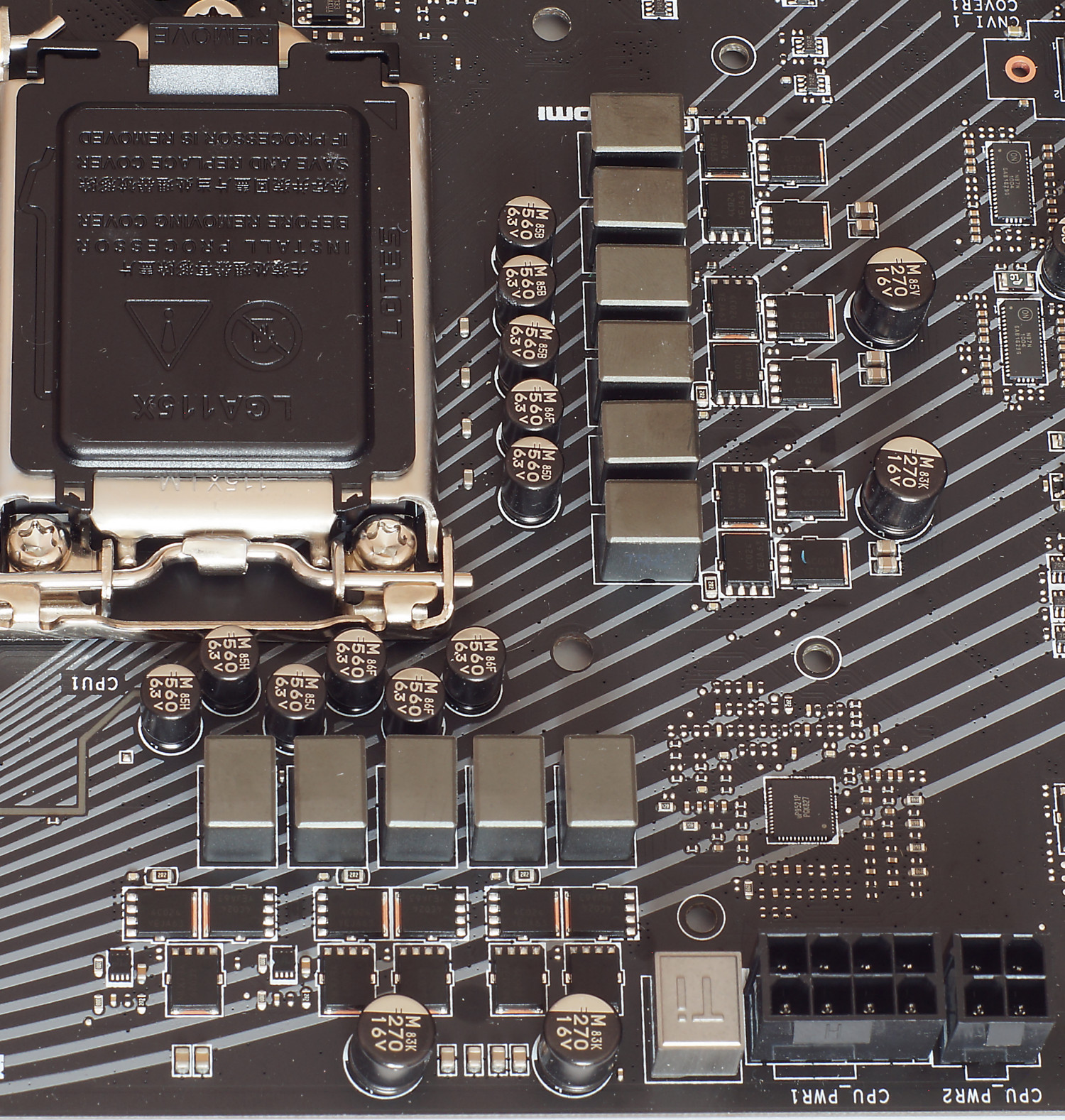

11-и фазная система питания получена за счет ШИМ-контроллера uPI Semiconductor uP9521P и удвоителей фаз. За питание ядер процессора отвечают 10-ь фаз, в каждой из которых задействуется пара мосфетов On Semiconductor NTMFS4C024N и NTMFS4C029N. Фаза питания, предназначенная для встроенной графики процессора, состоит из трех мосфетов: двух NTMFS4C024N и одного NTMFS4C029N.

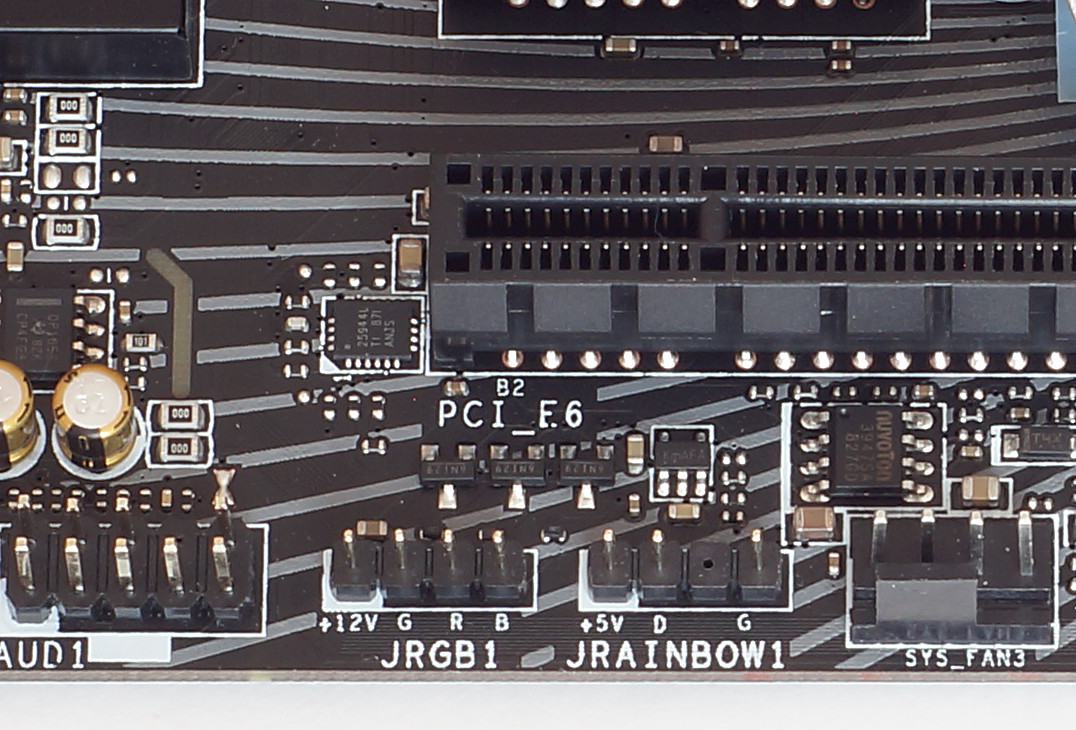

Вместе с тем производитель не забыл сделать плату максимально совместимой с различными технологиями RGB-подсветки, часть из коннекторов разместив над слотами оперативной памяти (RGB 5050 12V и Corsair) и внизу платы (RGB 5050 12V и RAINBOW 5V, между передней аудио-панелью и разъемом питания вентилятора). Так что, в целом, проблем с подключением подсветки не будет.

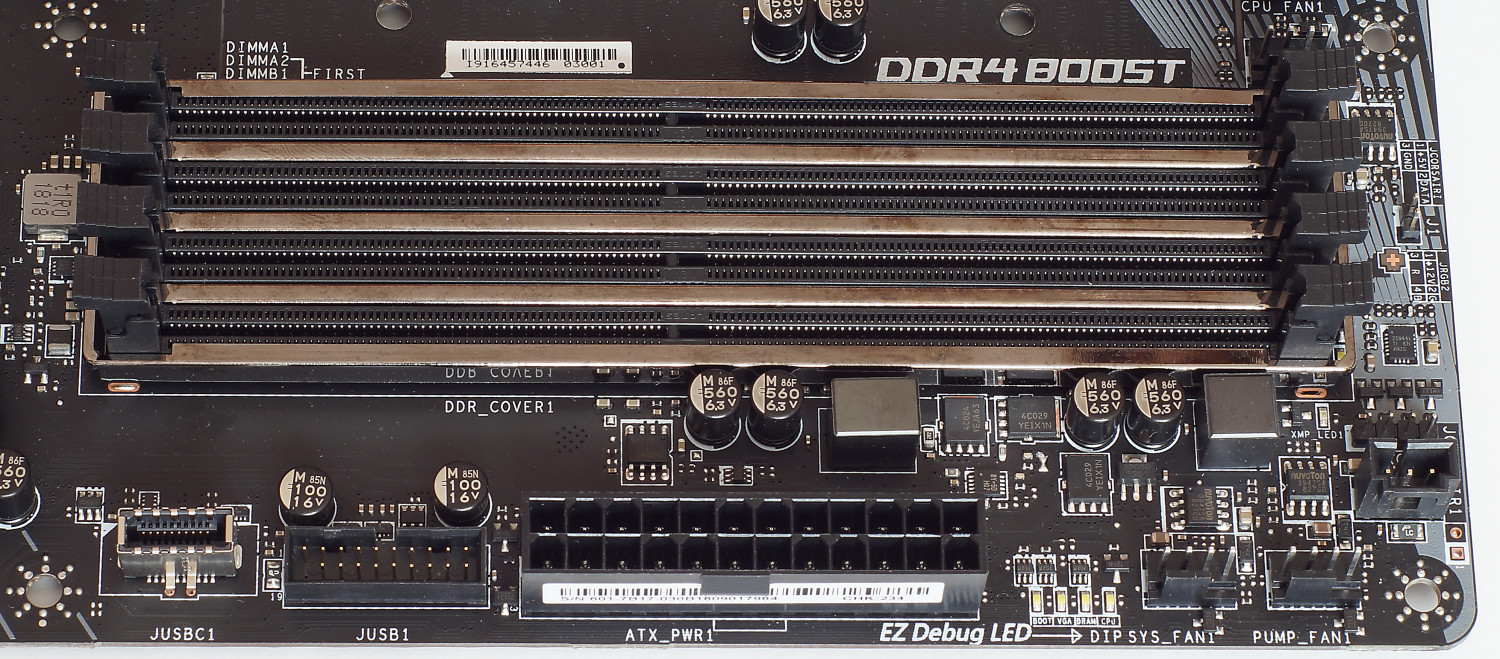

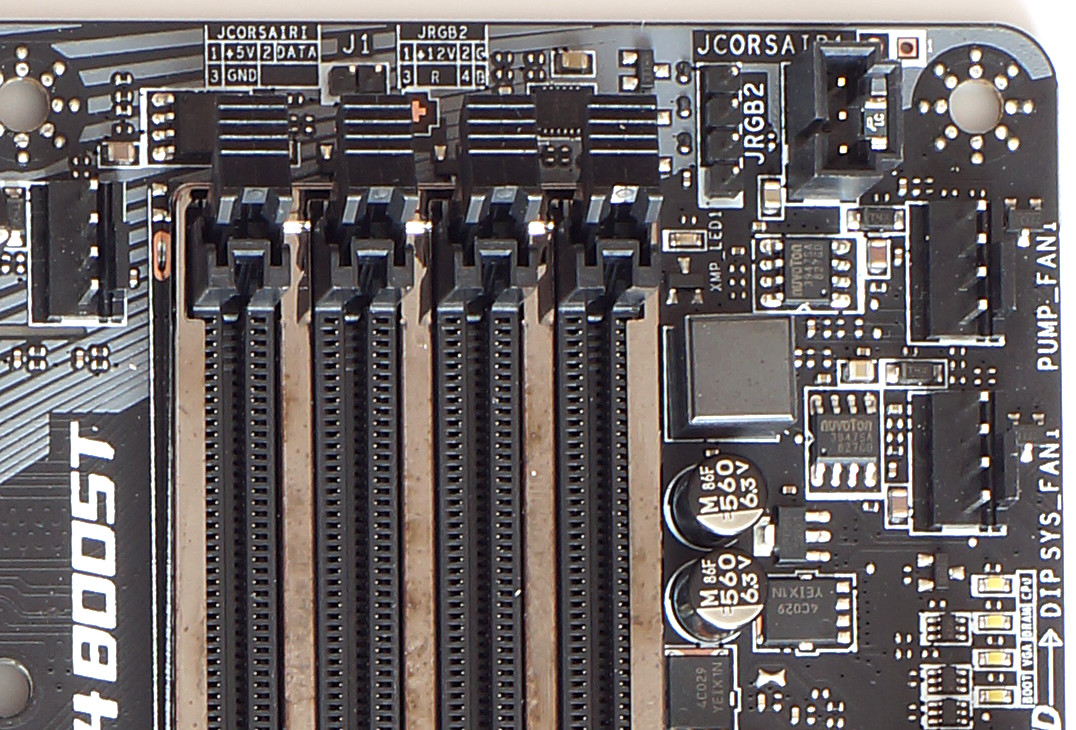

Слоты оперативной памяти реализованы на базе технологии MSI DDR4 Boost с оптимизацией разводки платы для минимизации электромагнитных помех, а для самих слотов применена защита Steel Armor. В итоге, за счет четырех слотов, можно получить максимальный объем памяти 64 Гбайта, и работать, в режиме разгона, она может на частоте до 4400 МГц (в настройках UEFI BIOS доступны большие частоты).

Рядом со слотами привычно расположились, из того, о чем мы не писали: 24-пин разъем питания EATX, светодиодные индикаторы EZ Debug LED, колодка двух портов USB 3.1 Gen1 (5 Гбит/сек) и один внутренний порт USB 3.1 Gen2 тип С (10 Гбит/сек).

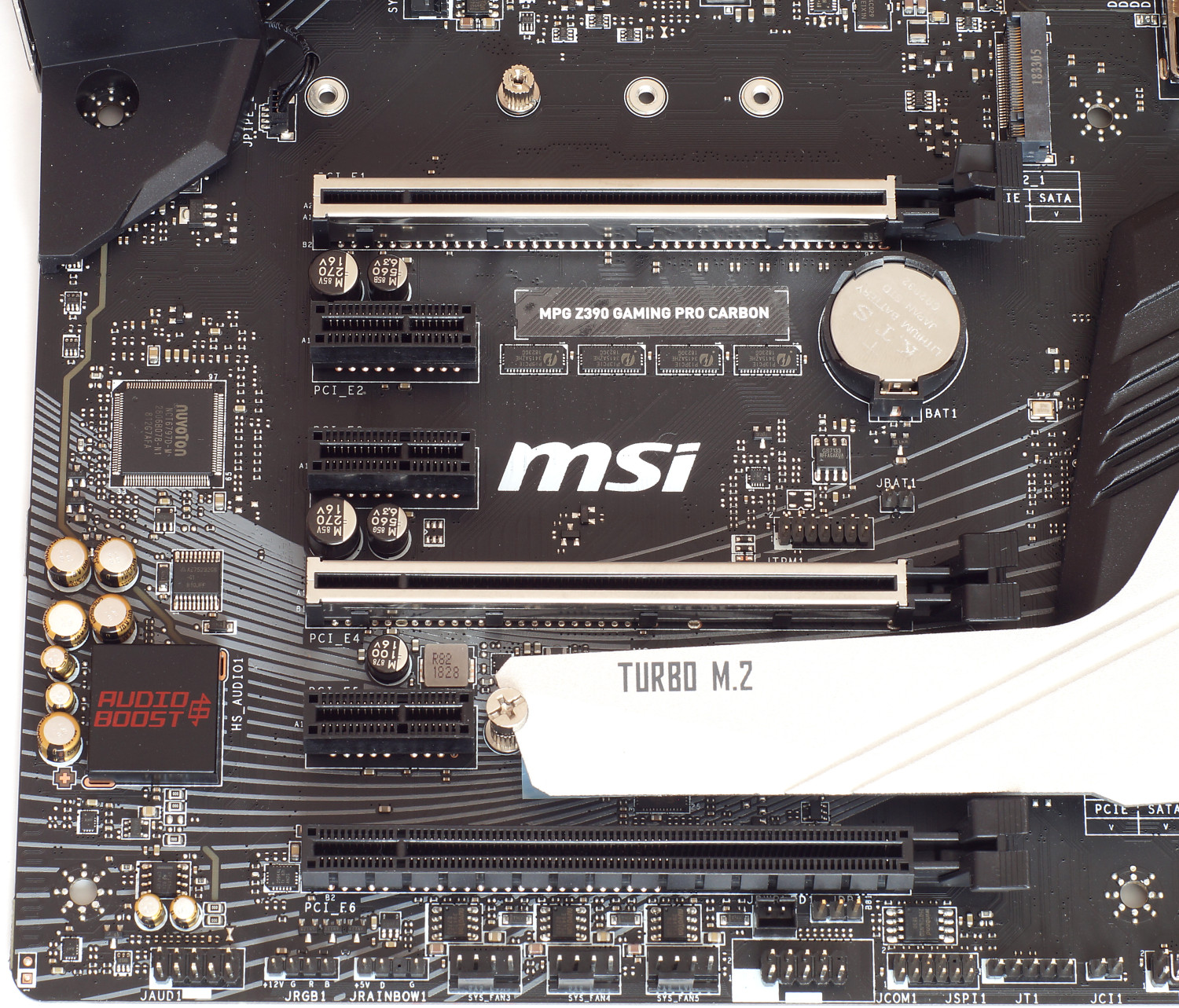

Конфигурация и компоновка слотов PCI-E, а также M.2, вполне типичная для плат топ-уровня. Всего на плате имеется три слота PCI-E x16 (режимы работы x16/x0/x4 или x8/x8/x4), причем два верхних получили защиту Steel Armor. «Расстояние» между этими позволяет задействовать связку из трех видеокарт в режиме AMD CrossFire (двух в режиме Nvidia SLI), причем в первом слот может быть установлена видеокарта, занимающая три слота, а в два нижних – двухслотовые. Остальные три слота – это PCI-E x1 3.0.

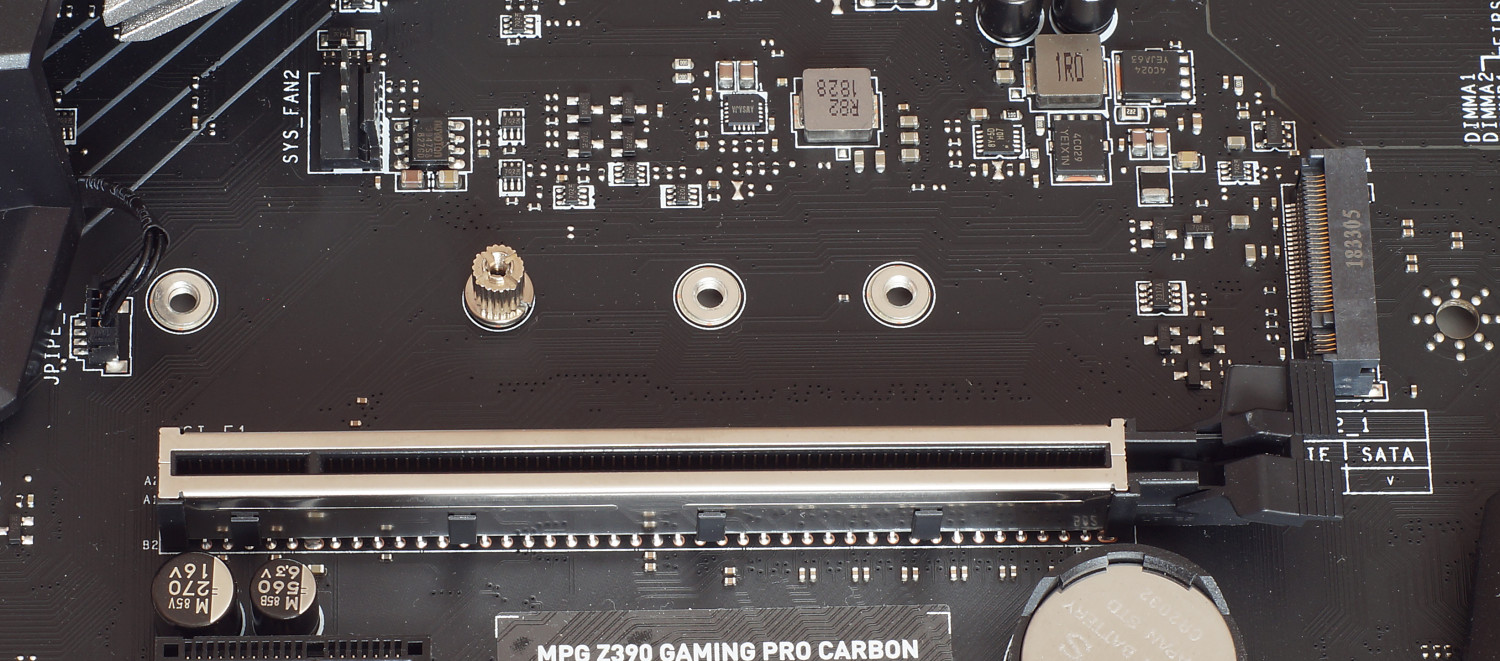

Говоря о слотах M.2, то они «полноформатные» (типоразмер 2242/ 2260 /2280/22110) и каждый из них способен работать в режиме PCIe x4 3.0 (32 Гбит/сек) или SATA (6 Гбит/сек), в том числе и в RAID 0/1. Один из них разместился над верхним слотом PCI-E x16, а второй в нижней части.

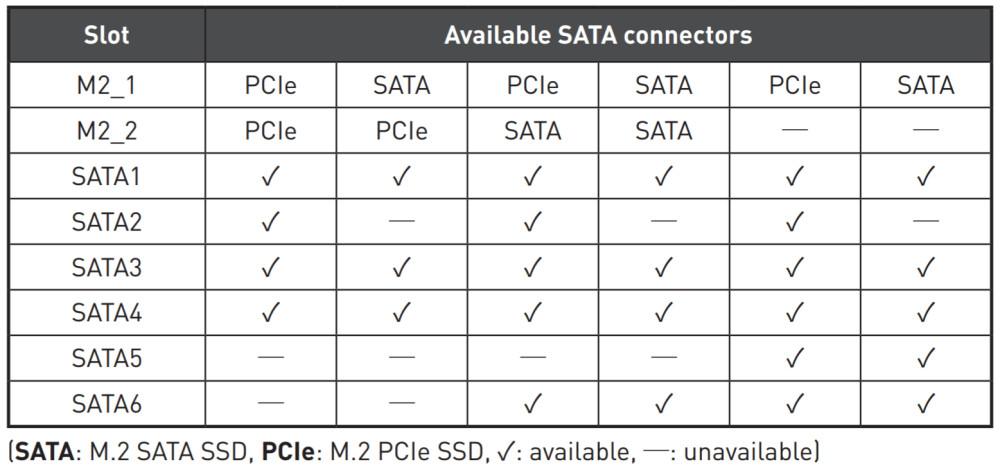

Но, конечно же, имеются ограничения, накладываемые возможностями чипсета Intel Z390. Возможные варианты работы отмечены в таблице ниже.

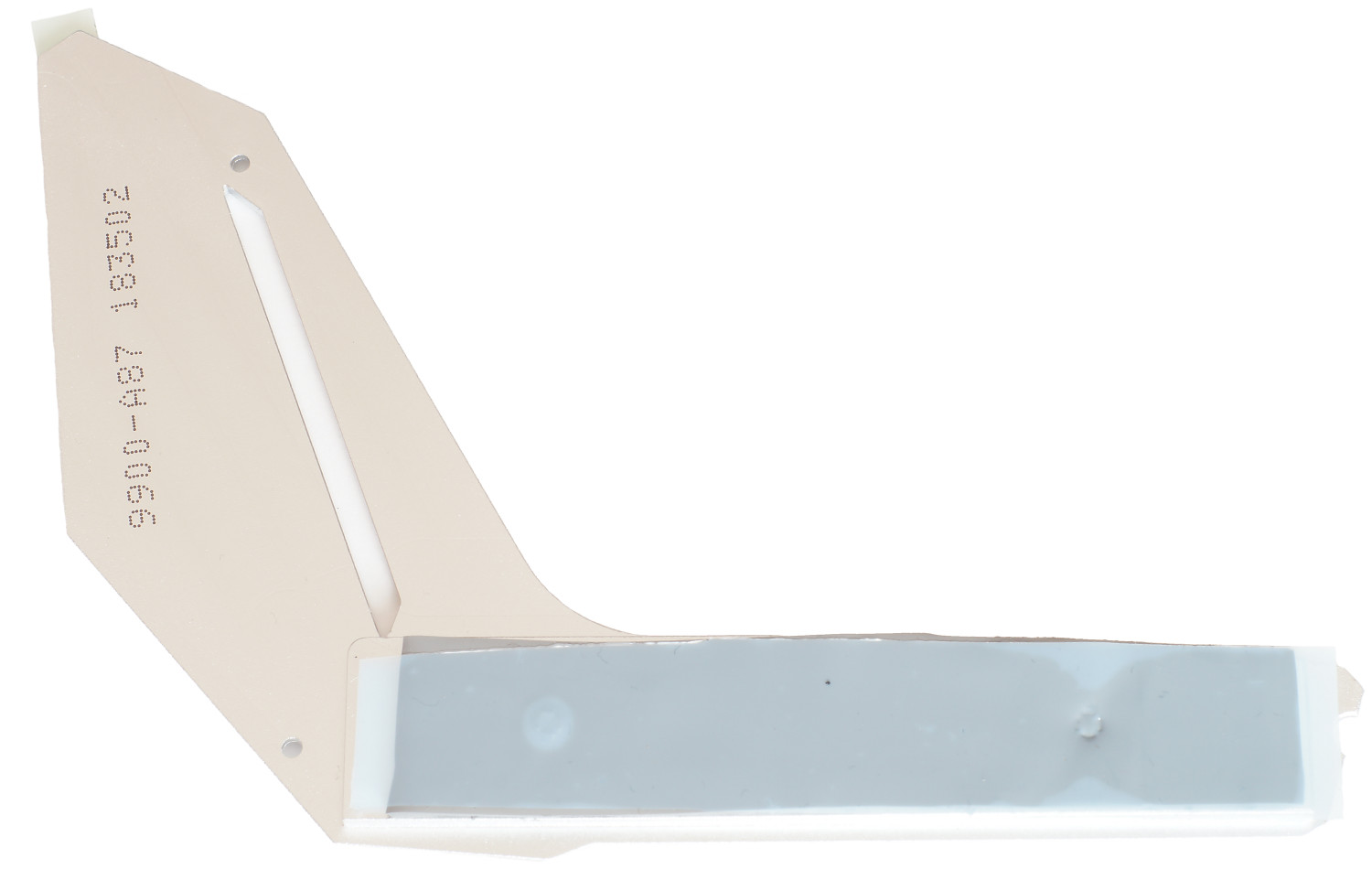

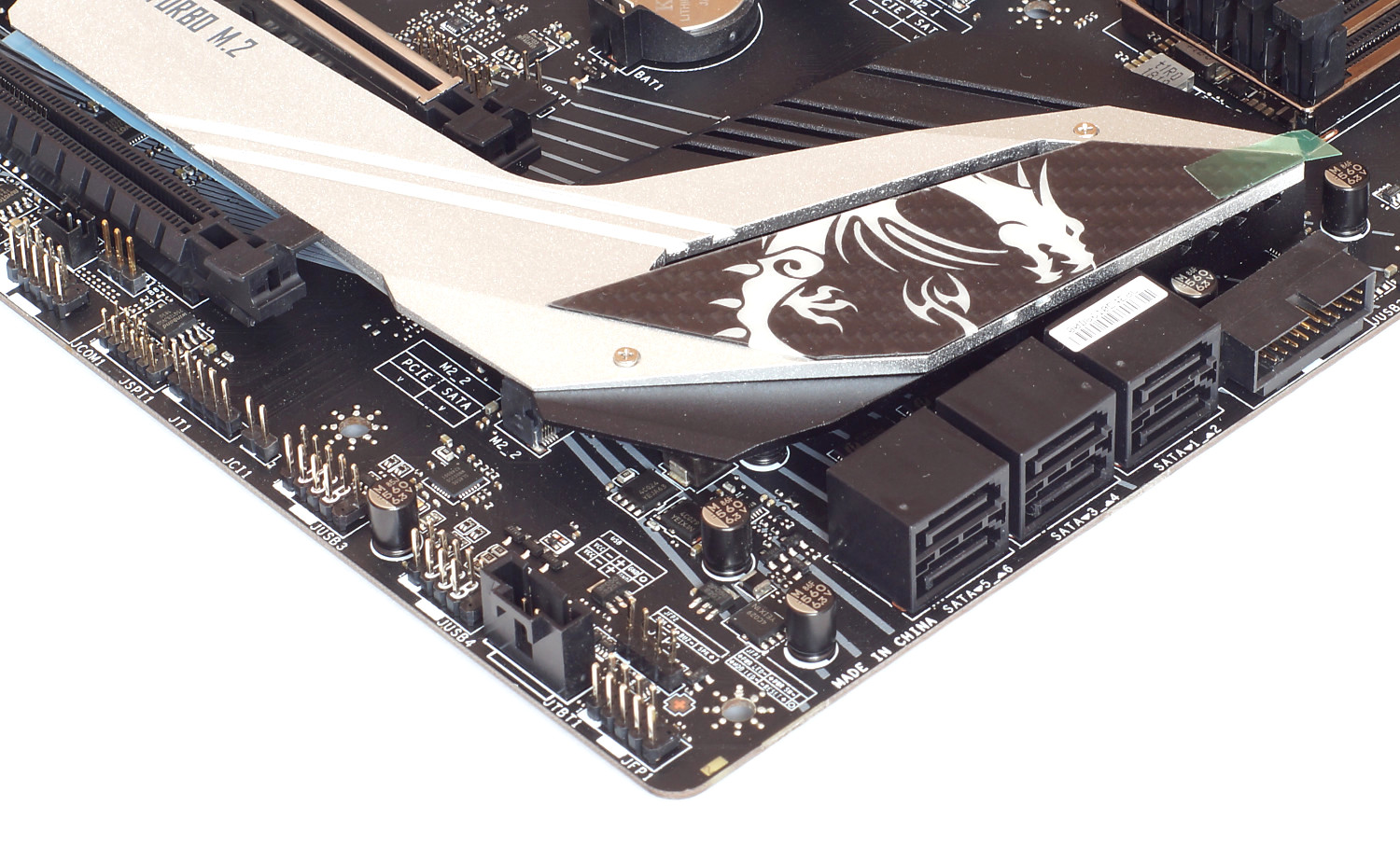

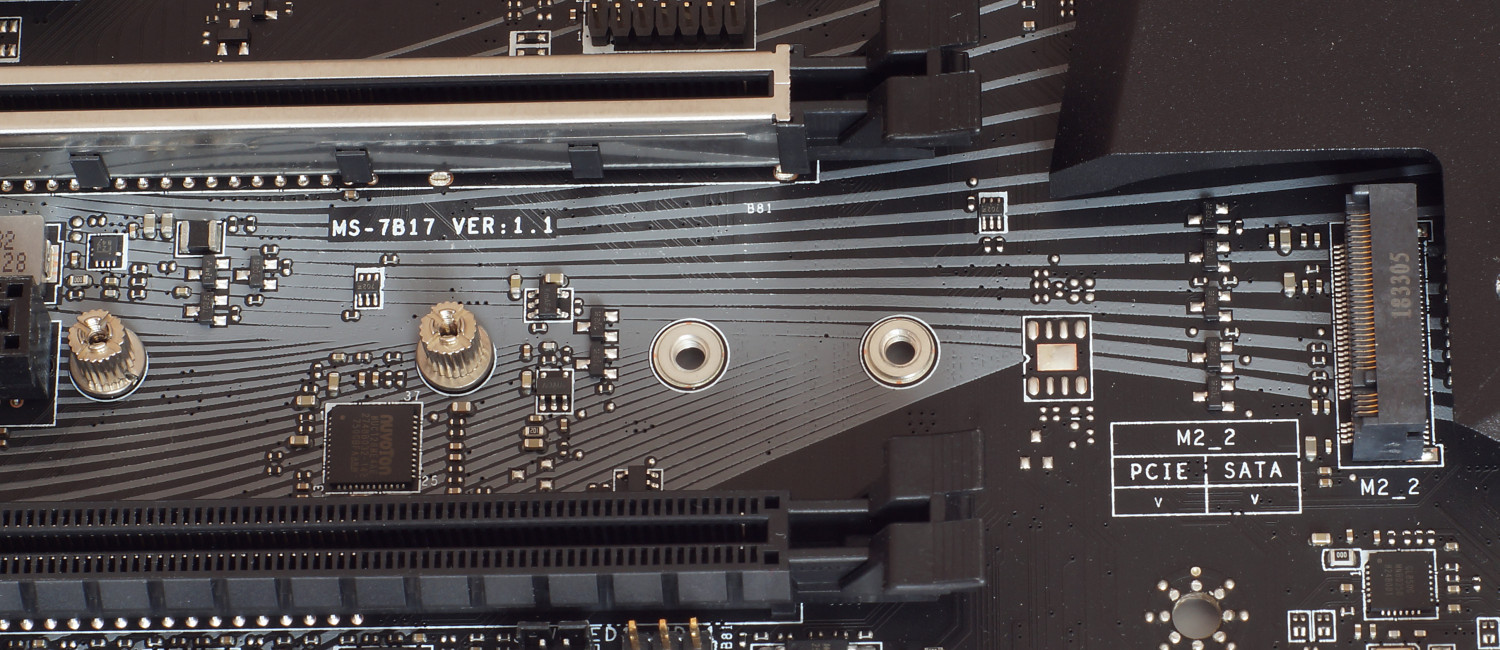

Оригинально компания MSI подошла к реализации системы охлаждения SSD накопителя, устанавливаемого в нижний слот M.2. Она называется M.2 Shield Frozr – это большая пластина-радиатор, которая частично контактирует с основным, достаточно крупным, радиатором чипсета, обеспечивая еще и эффектный внешний вид. Температура последнего, кстати, составила 33,4 °С.

Из оставшегося доступного набора интерфейсов внизу разместились: разъем датчика открытия корпуса, колодка COM-порта, 2 х USB 2.0 (на два порта каждая), Thunderbolt, системная панель. Справа внизу: 6 x SATA 3 (6 Гбит/сек) и колодка на два порта USB 3.1 Gen1 (5 Гбит/сек).

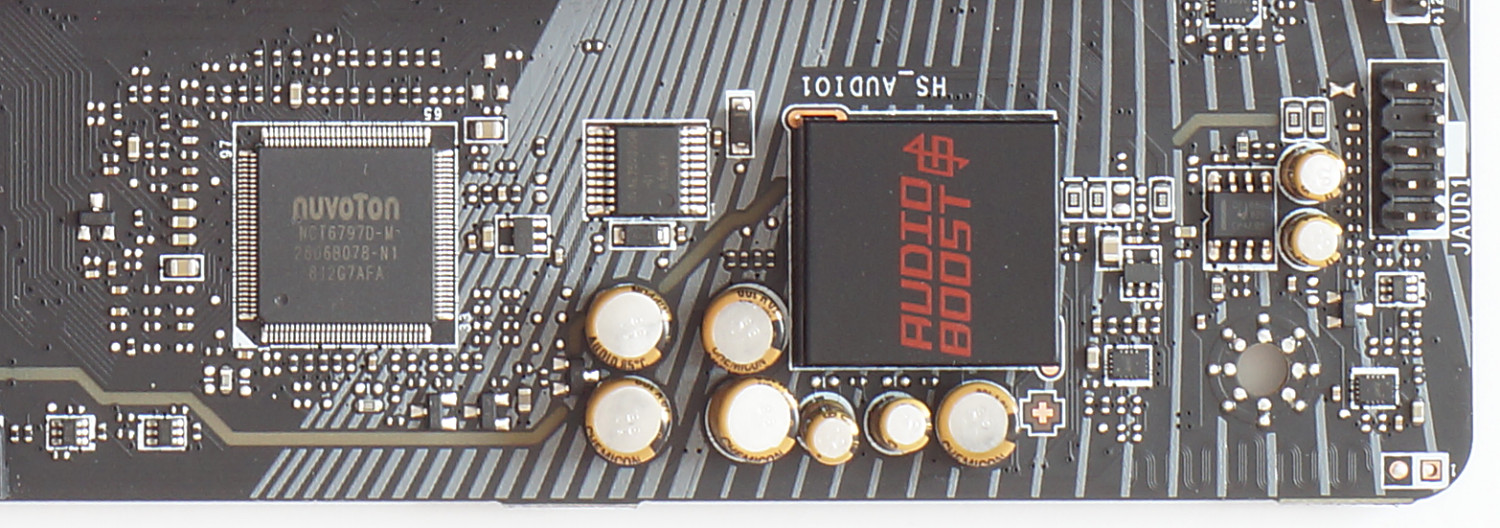

Дополнительных контроллеров на плате не так много. В первую очередь отметим использование изолированной на печатной плате звуковой подсистемы MSI Audio Boost 4 на базе 7.1 HD-кодека Realtek ALC1220P-VB2, накрытого металлическим экраном, в которой применяются японские конденсаторы Nippon Chemi-Con. Еще один это контроллер Nuvoton NCT6797D-M, отвечающий за работу портов ввода-вывода и мониторинг.

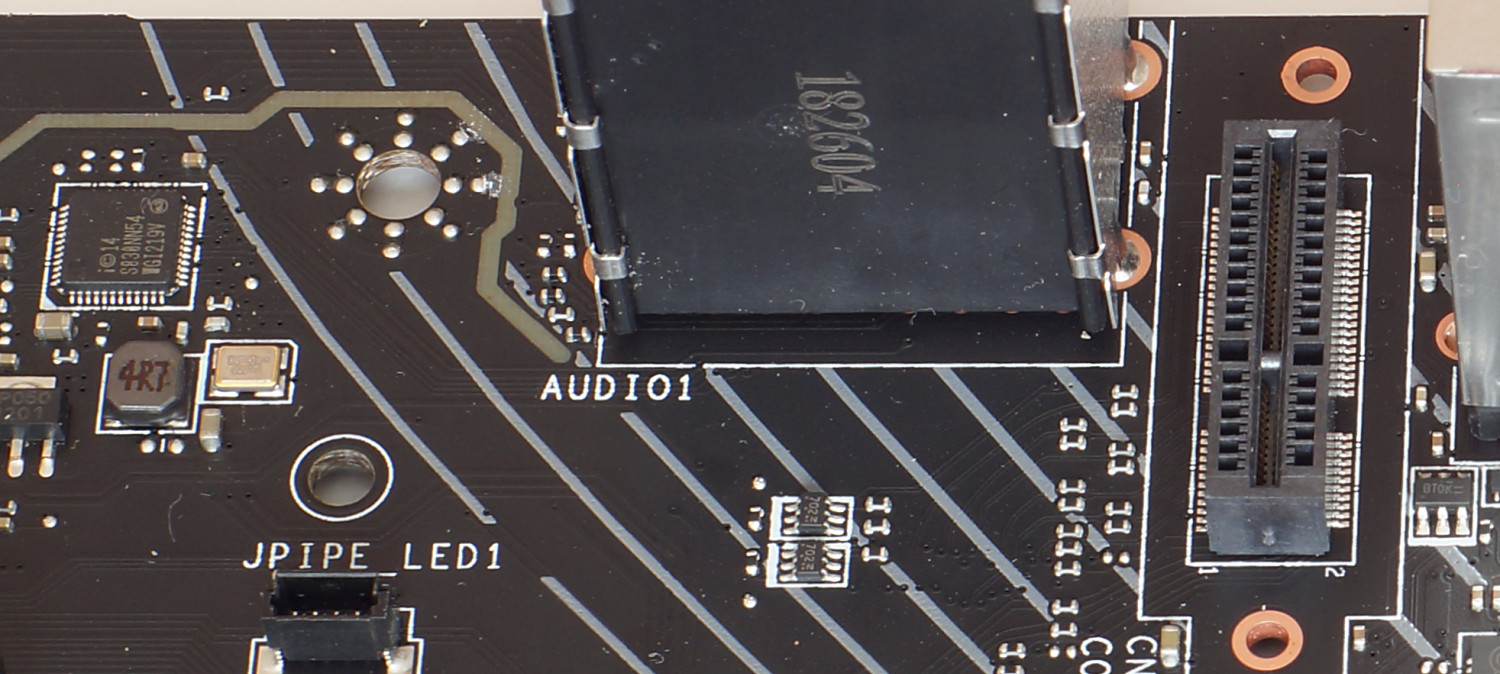

Также имеется гигабитный сетевой контроллер Intel I219-V. Вместе с тем имеется слот для установки беспроводного модуля Wi-Fi/Bluetooth и он используетсяв плате MSI Z390 GAMING PRO CARBON AC.

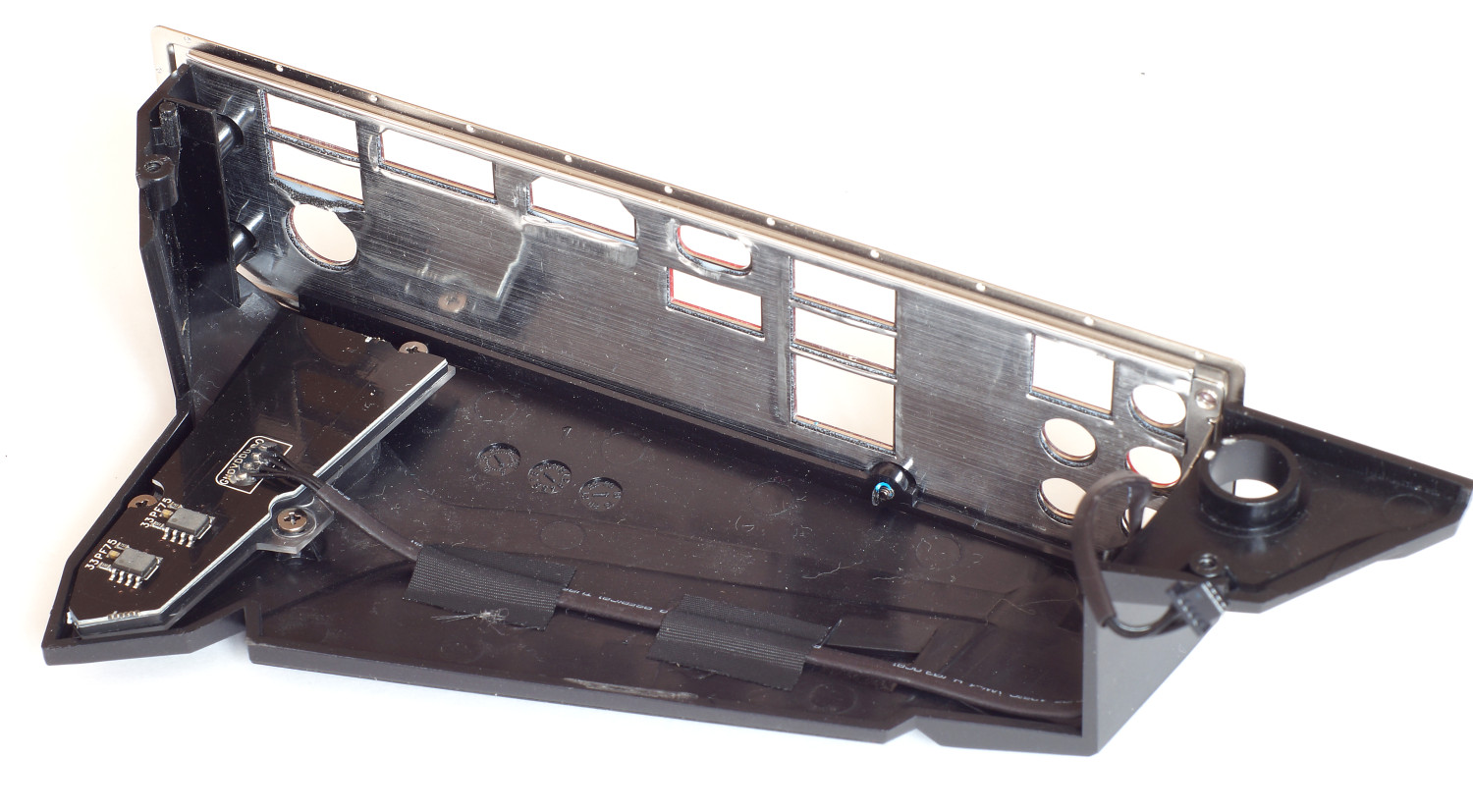

Из-за особенностей задней панели ввода-вывода использовать его в материнской плате MSI Z390 GAMING PRO CARBON будет проблематично – в заглушке не предусмотрено место. Устанавливать отдельно панель в корпус не надо, так как она закреплена кожухе на материнской платы.

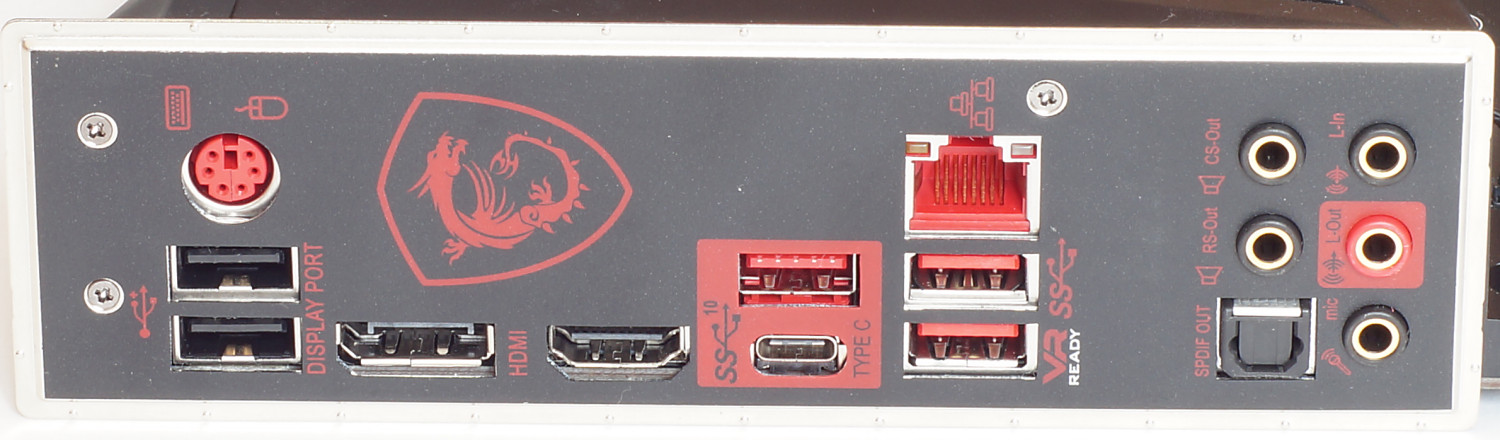

Вообще на задней панели ввода-вывода разместился только основной набор портов, хотя хотелось бы большего:

• 1 x комбинированный PS/2 клавиатура/мышь;
• 2 x USB 2.0;
• 1 x HDMI;
• 1 x DisplayPort;
• 3 x USB 3.1 Gen2 тип А;
• 1 x USB 3.1 Gen2 тип С;
• 1 x LAN (RJ45);
• 1 x коннектор Optical S/PDIF;
• 5 x звуковых разъемов OFC.

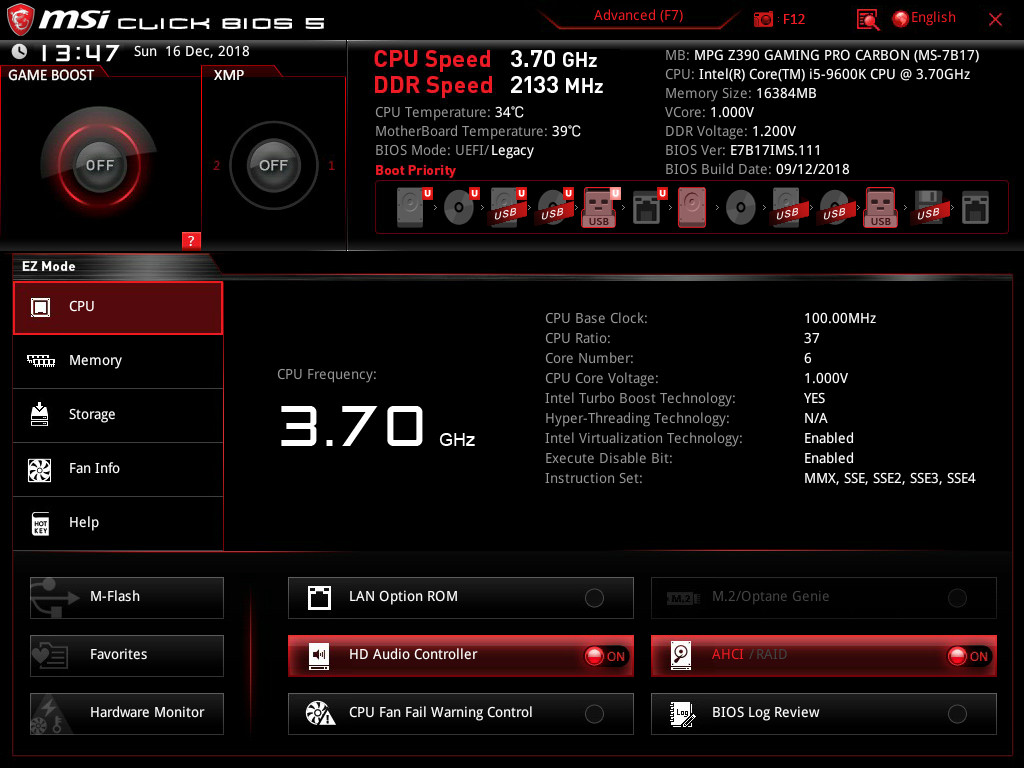

Интерфейс UEFI BIOS

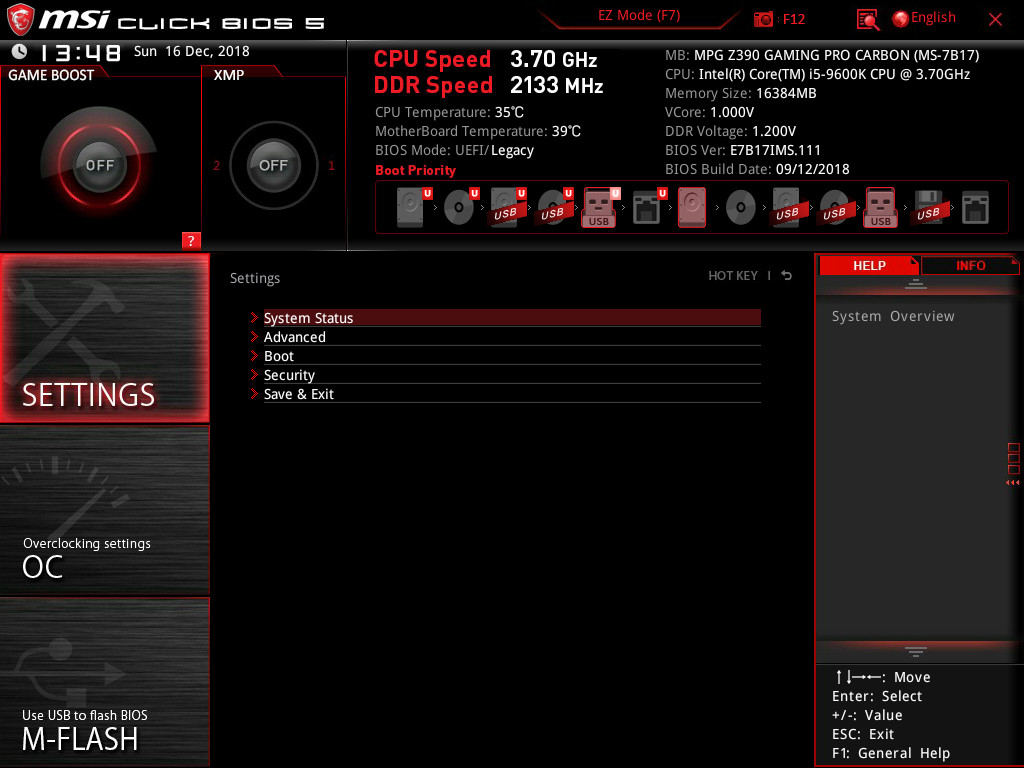

Интерфейс Click BIOS 5 является фирменным для плат MSI и в плане настроек, относительно предшественников, плат на базе чипсета Intel Z370, в материнской плате MSI MPG Z390 GAMING PRO CARBON изменений нет, они такие же, как и в обзоре платы MSI MPG Z390 GAMING PLUS.

Имеются два режима настройки (простой EZ Mode и расширенный Advanced), переход между которыми осуществляется через клавишу F7.

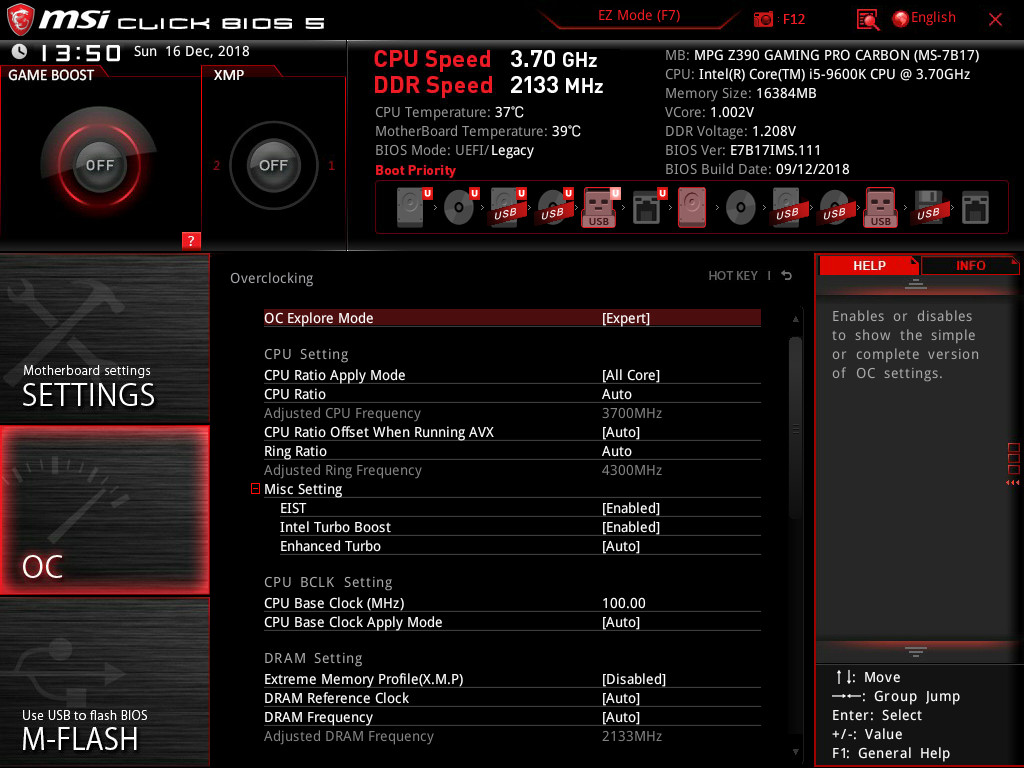

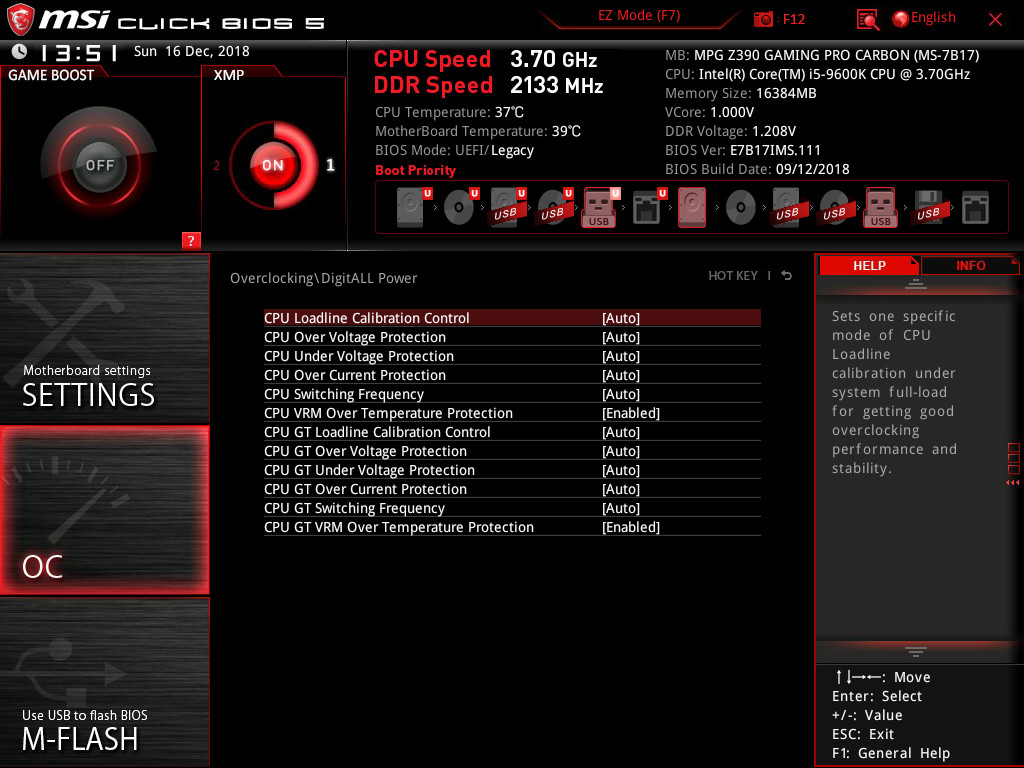

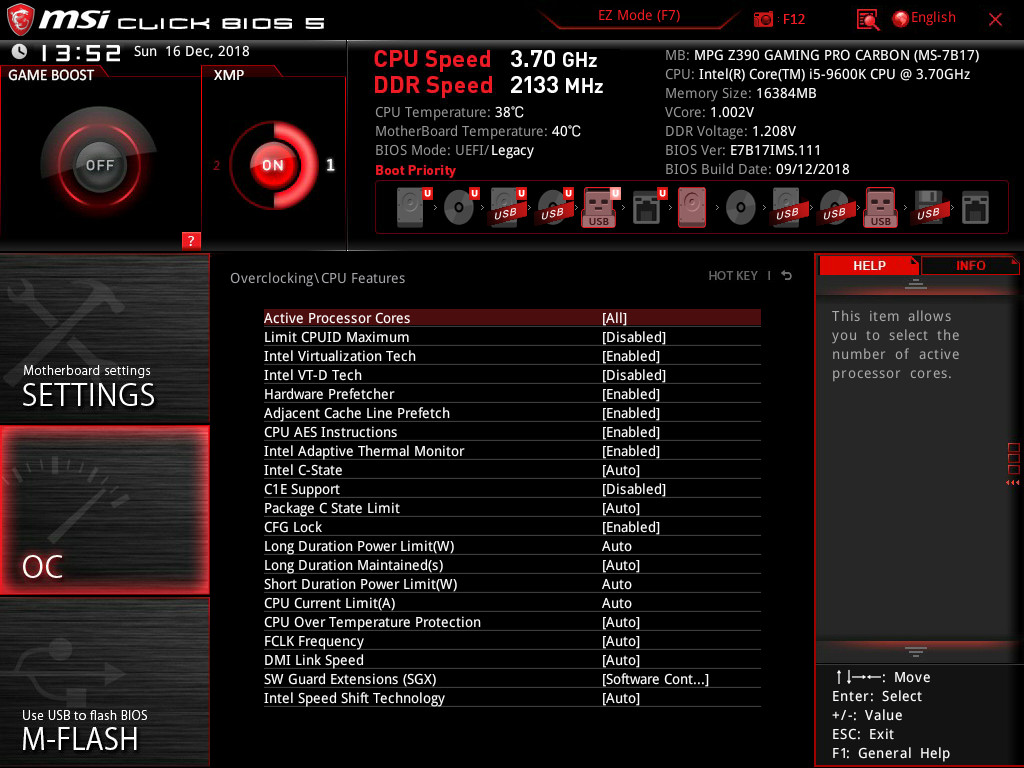

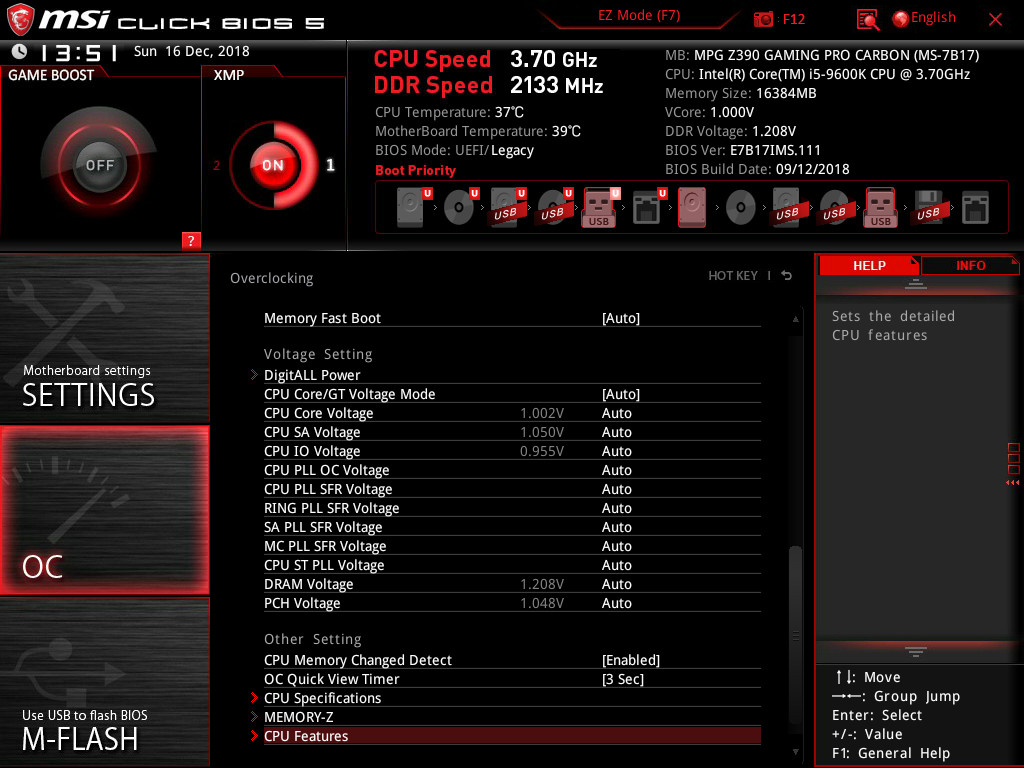

Настройка частот процессора и памяти, таймингов, напряжений, осуществляется через раздел OC и набор опций достаточен, чтобы обеспечить хороший разгон.

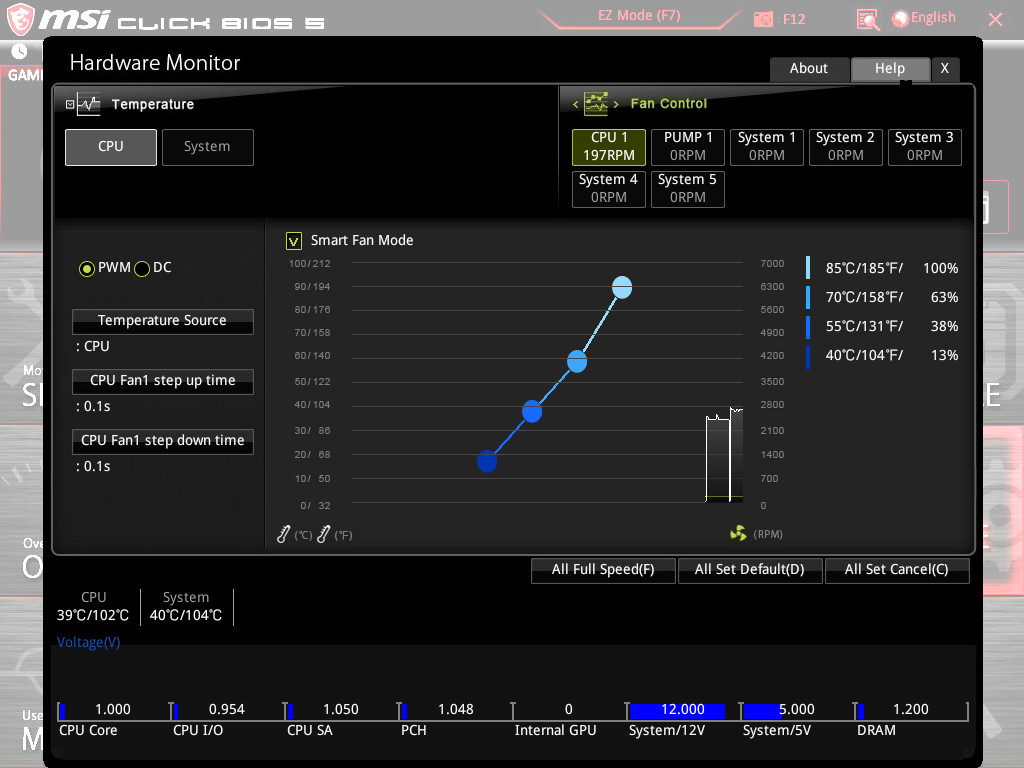

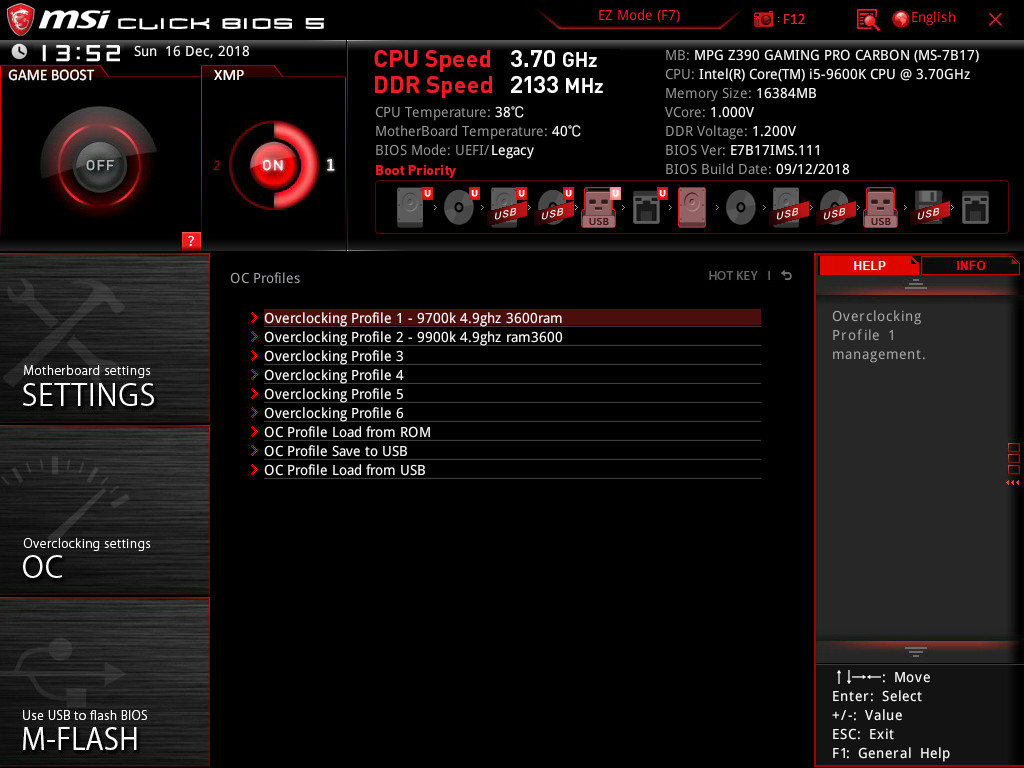

Возможно сохранить профили с разными настройками и доступен мониторинг с управлением работой вентиляторов.

Фирменное программное обеспечение

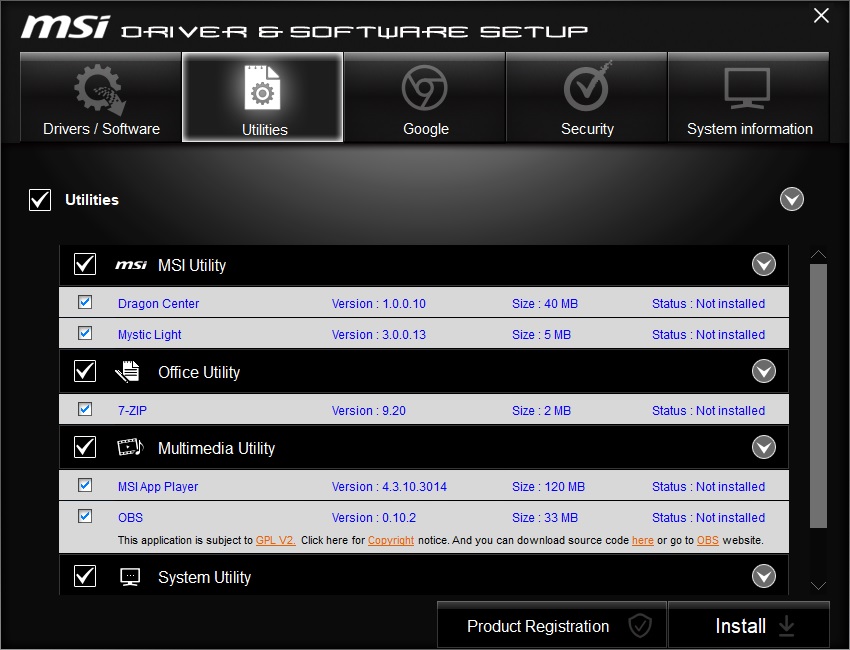

Основными утилитами, доступными через меню DVD-диска материнской платы MSI MPG Z390 GAMING PRO CARBON, являются MSI Dragon Center и Mystic Light. Первая обеспечивает доступ ко всем остальнымприложениям MSI, вторая – берет на себя управление RGB-подсветкой и они также уже были описаны в обзоре платы Z390 GAMING PLUS, поэтому подробно останавливаться на этом не будем.

Тестовый стенд

• Процессор Intel Core i5-9600K;
• Термопаста ARCTIC MX-2;
• Система охлаждения Noctua NH-U14S;
• Материнская плата MSI MPG Z390 GAMING PRO CARBON;
• Оперативная память: 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8 и 2 x 8 Гбайт DDR4-2666 Corsair Vengeance RGB PRO (CMW16GX4M2A2666C16);
• Видеокарта ASUS Radeon R9 390 8Gb DirectCU II;
• Накопители SSD Kingston HyperX Fury 240 Gb;
• Блок питания be quiet! Dark Power Pro 11 850W;
• Корпус открытый стенд.

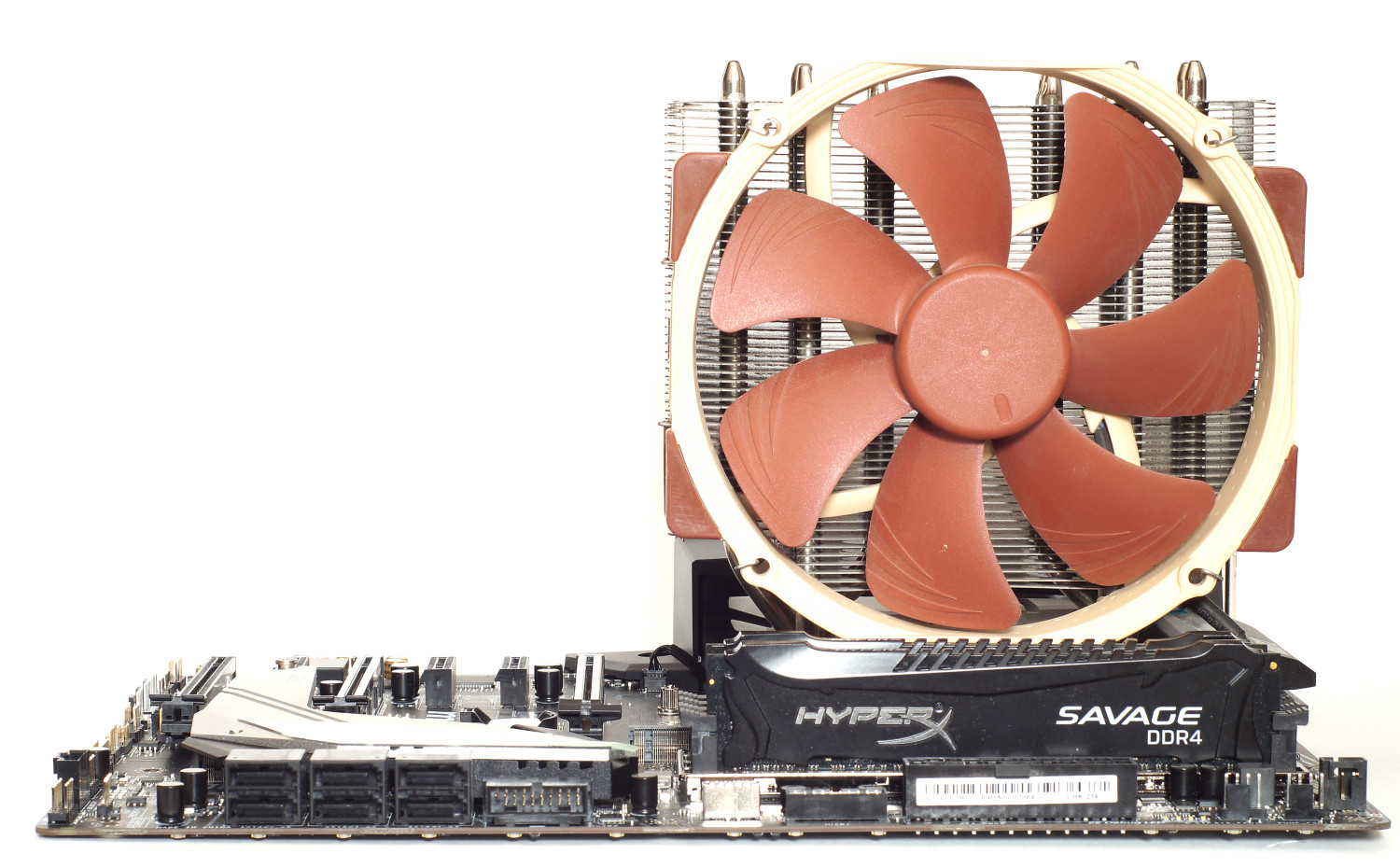

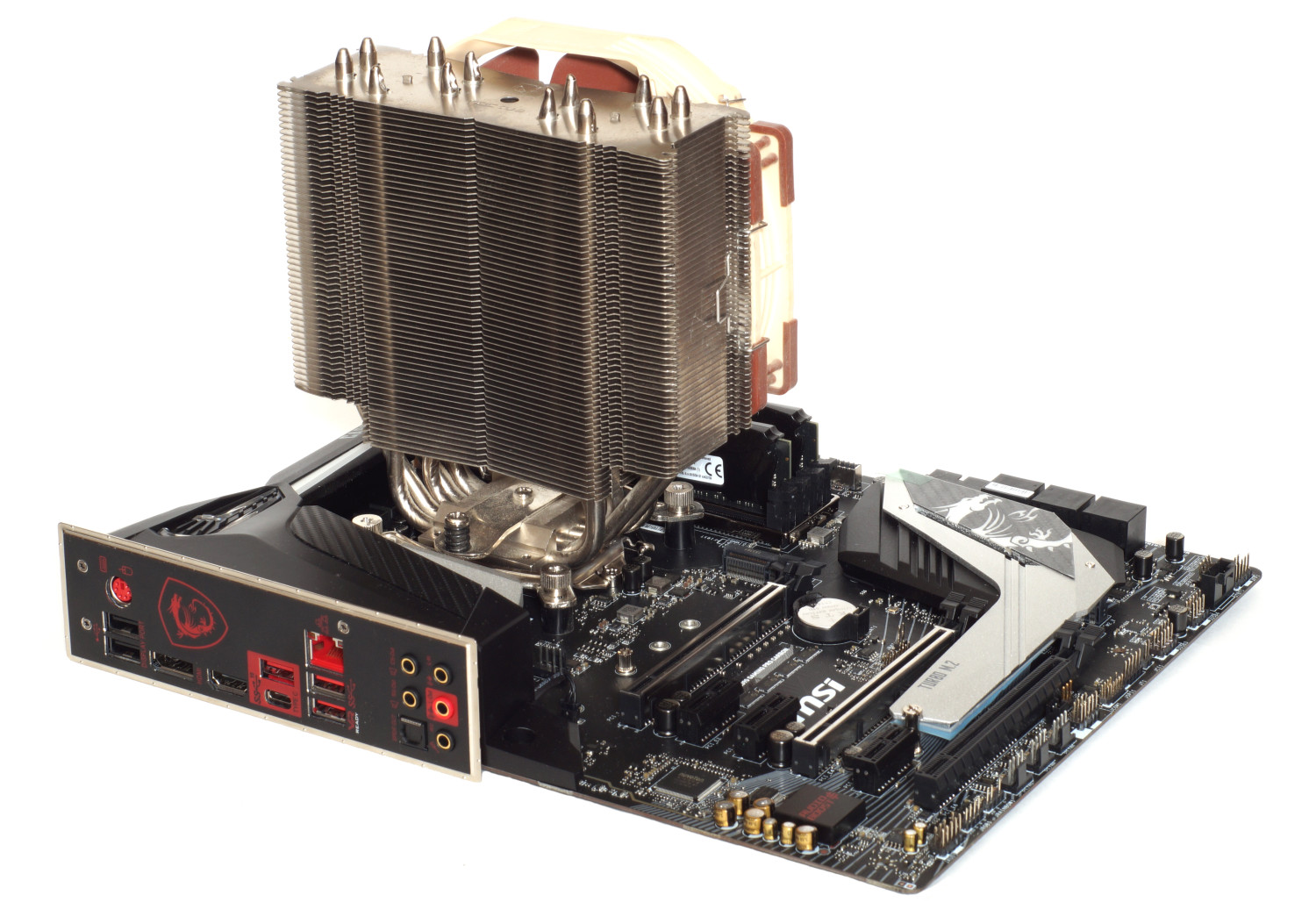

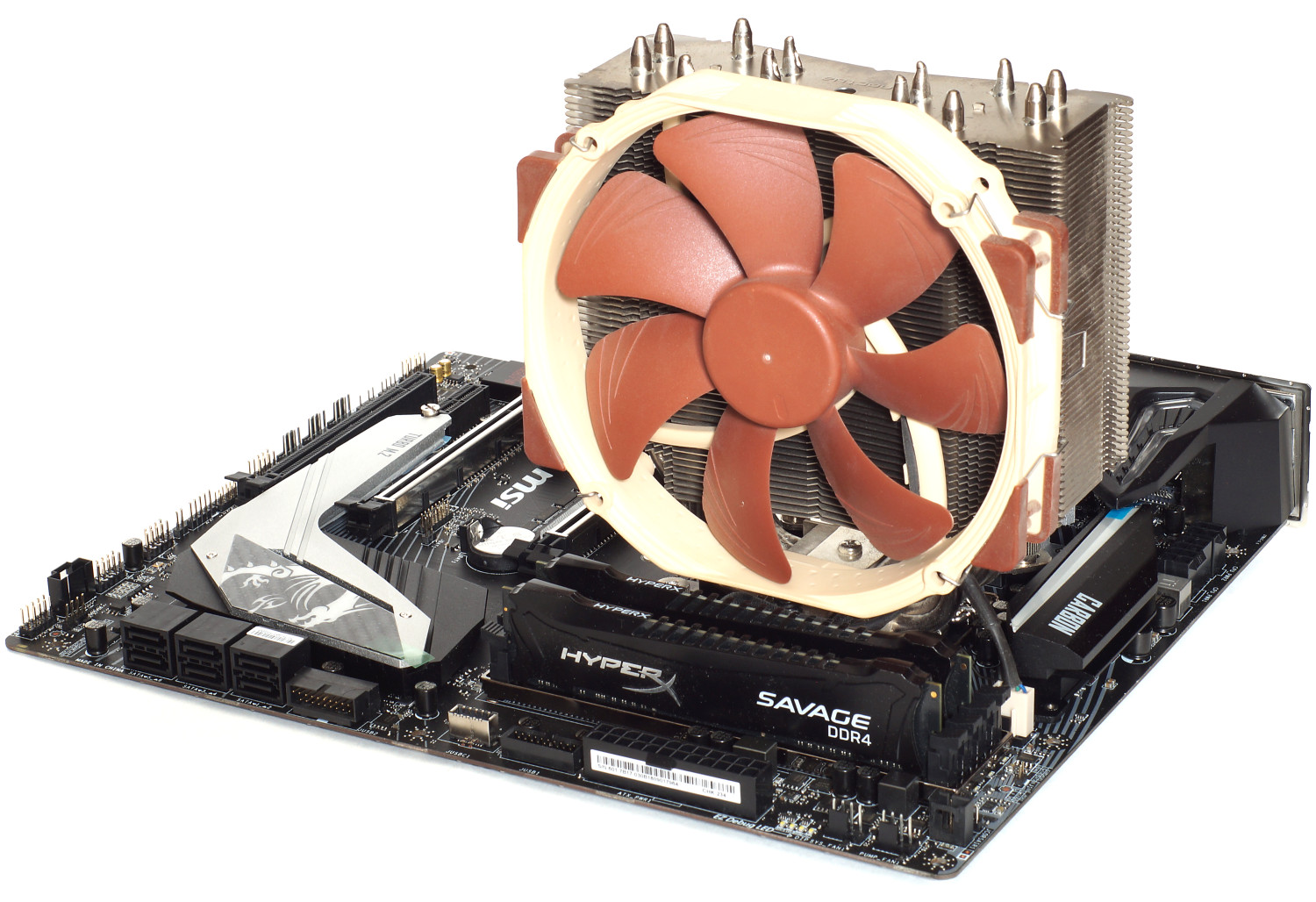

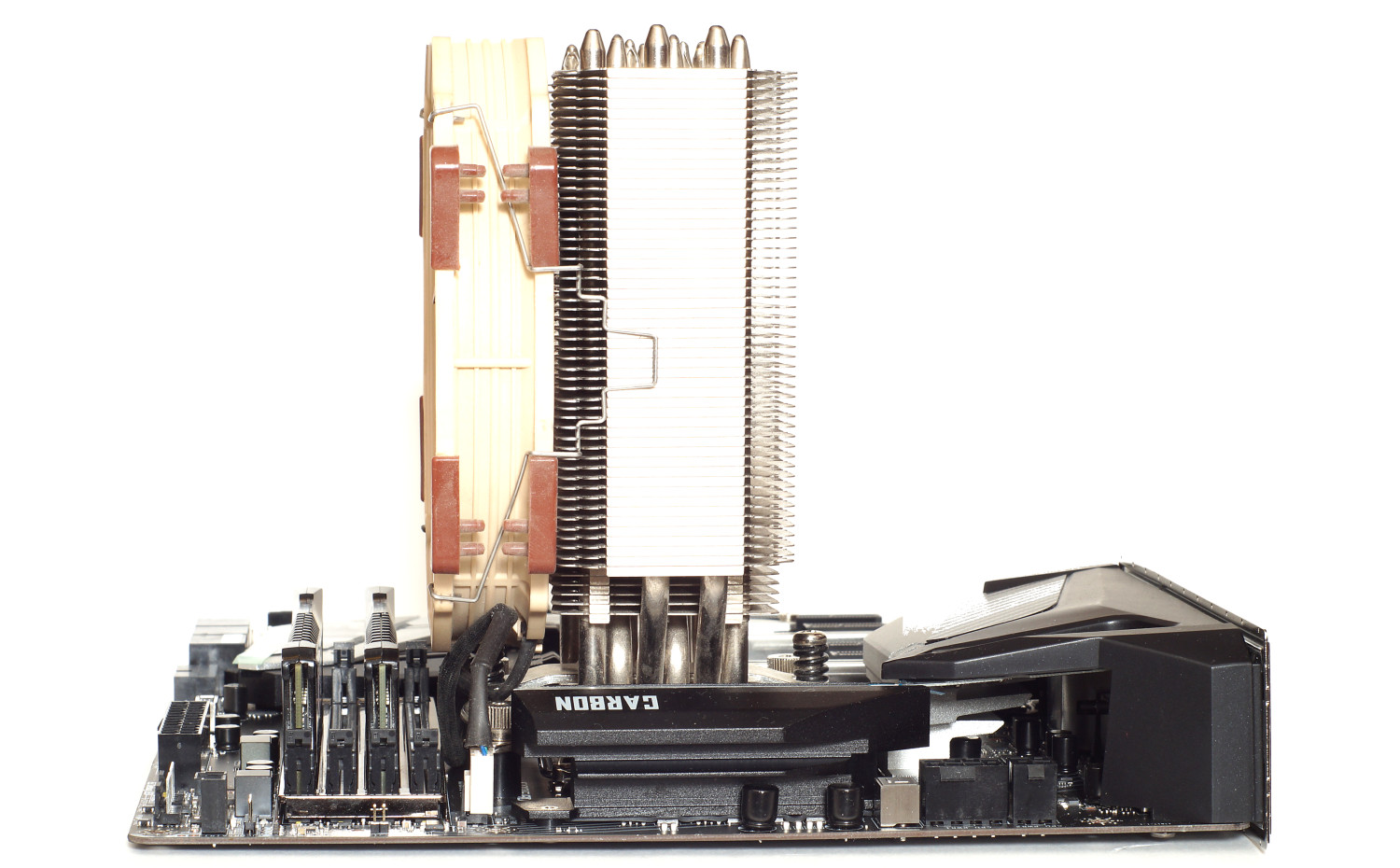

Фото сборки материнская плата + процессор + система охлаждения + память.

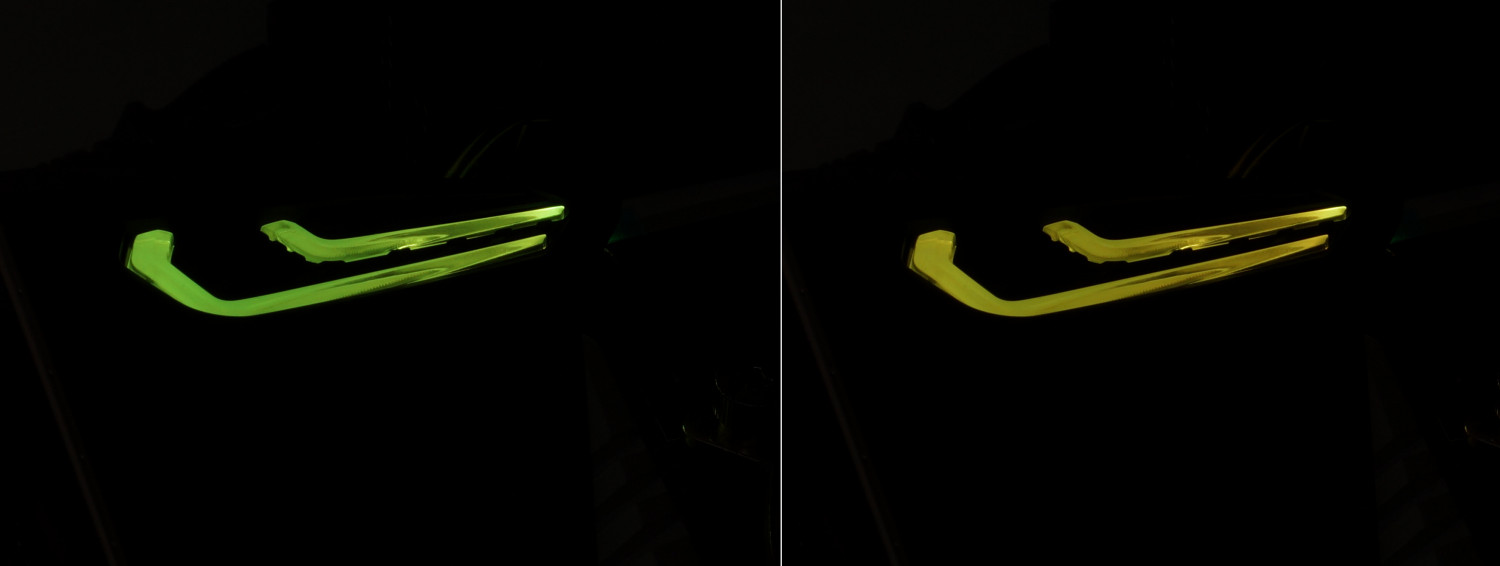

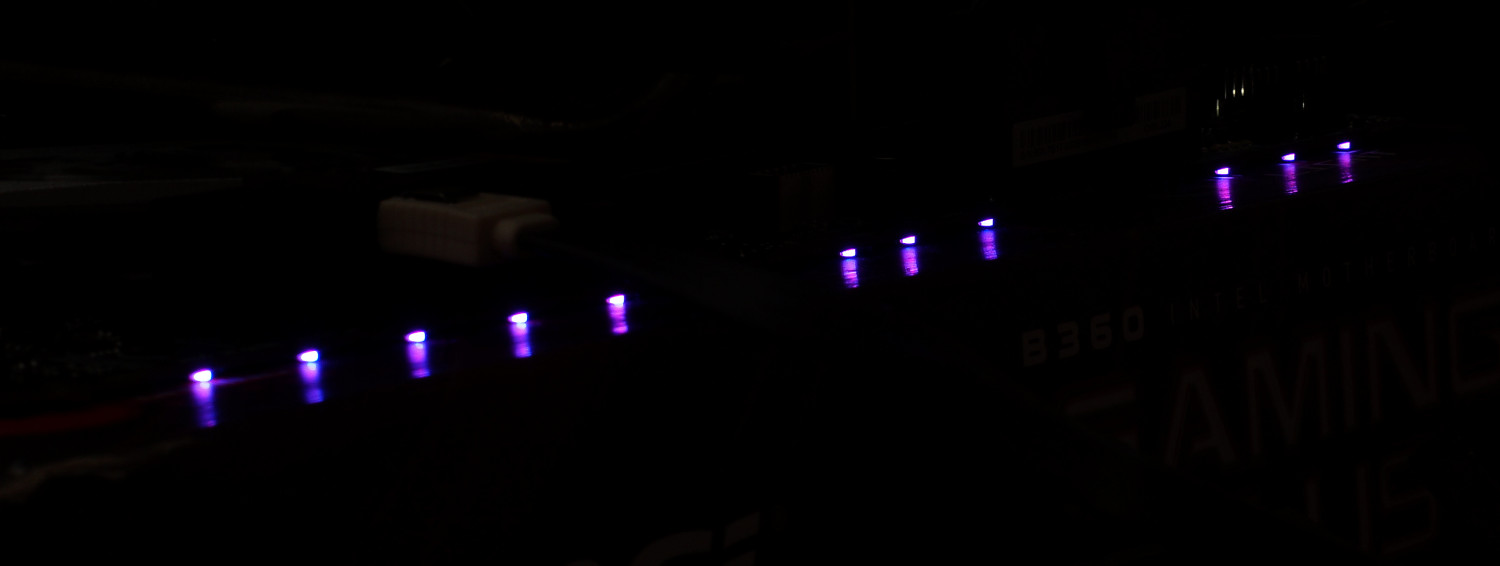

Зоны RGB-подсветки – правая нижняя сторона платы и …

… кожух.

Разгон процессора и памяти

При тестировании материнской платы MSI MPG Z390 GAMING PRO CARBON использовался процессор Intel Core i5 9600K и, как показали многократные эксперименты, это оказался не самый удачный экземпляр.

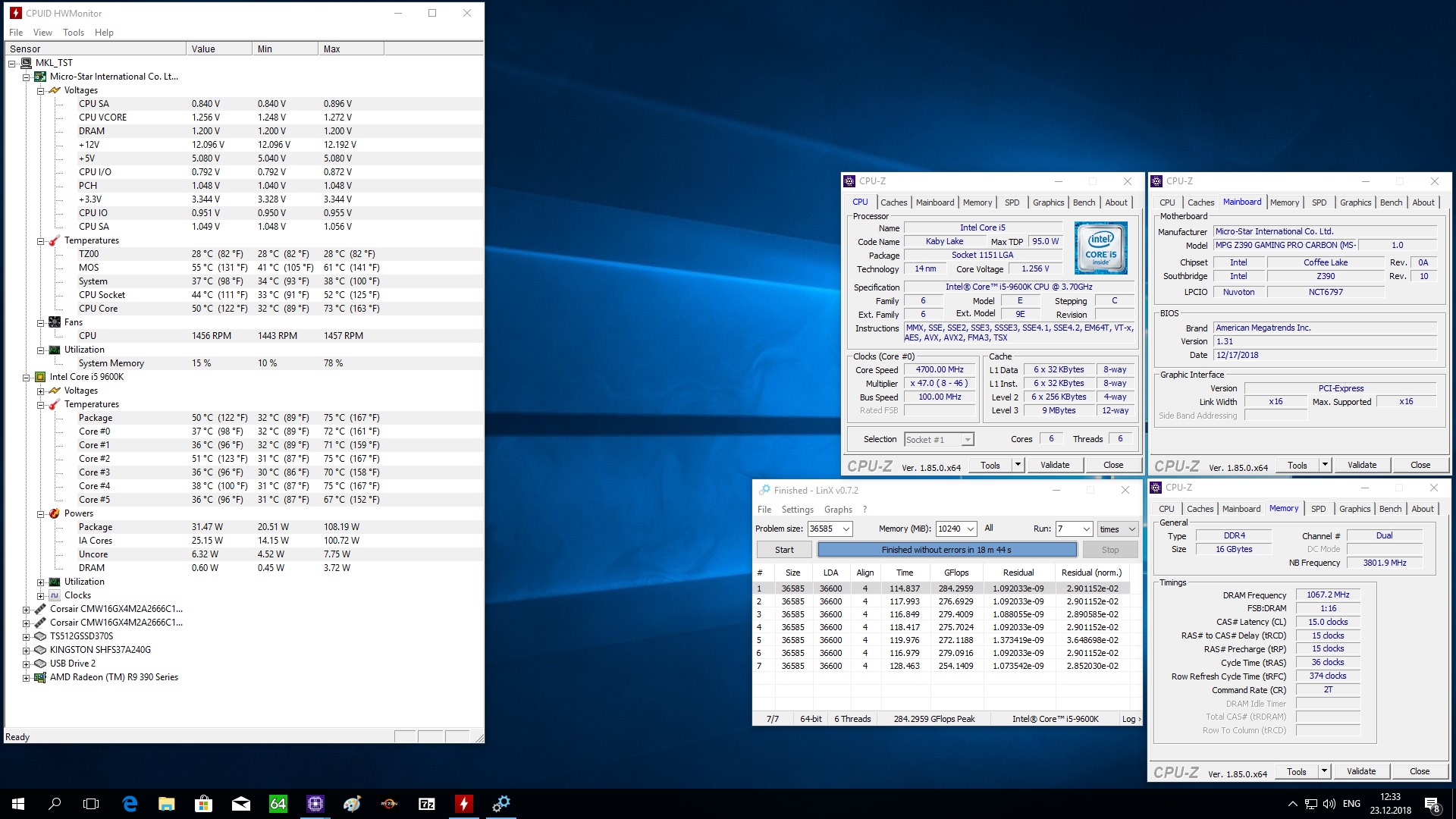

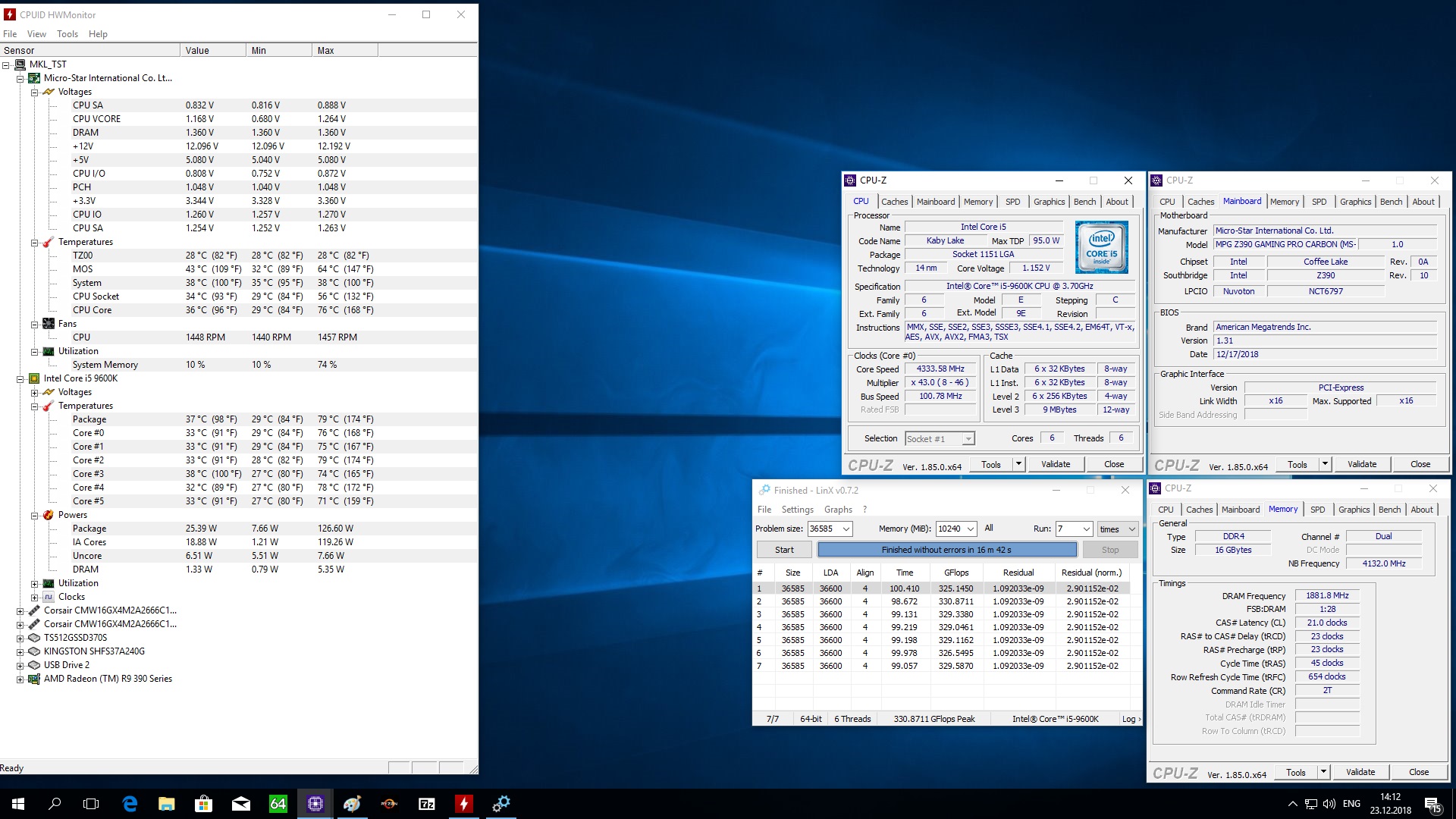

С точки зрения теста стабильности LinX 0.7.2, пределом оказалась частота 4700 МГц при напряжении 1.27 В. Повышение лимитов, напряжений системного агента и ввода-вывода до 1.15 В не помогло, хотя система работала (проходила бенчмарки) на частоте 4800 МГц при 1.30-1.33 В (температура ядер доходила до 89 °С). Активация профилей, оставшихся от других тестирощиков, для процессоров i7-9700K и i9-9900K (частота 4900 МГц, Vcore=1.35 В), также не дала положительного результата даже при множителе х48.

Что касается памяти, то изначально тестирование проводилось с комплектом памяти Kingston HyperX Savage HX430C15SB/8, но недавнее тестирование комплекта памяти 2 x 8 Гбайт DDR4-2666 Corsair Vengeance RGB PRO (CMW16GX4M2A2666C16) и полученный результат 3733 МГц заставил нас все перепроверить. За счет чуть большей частоты системной шины 100.75 МГц комплект работал на частоте 3766 МГц с таймингами 21-23-23-45 при напряжении памяти 1.35 В.

Результат достойный.

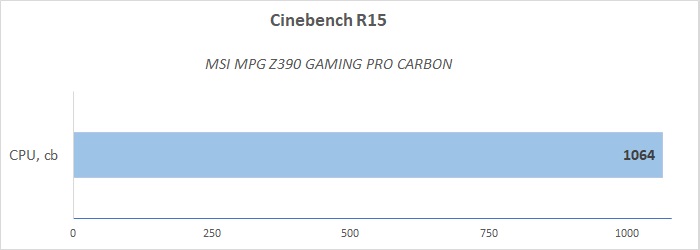

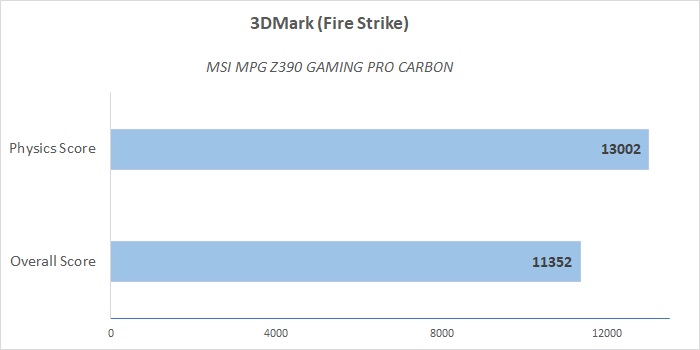

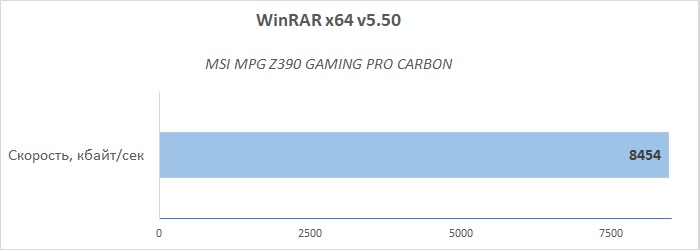

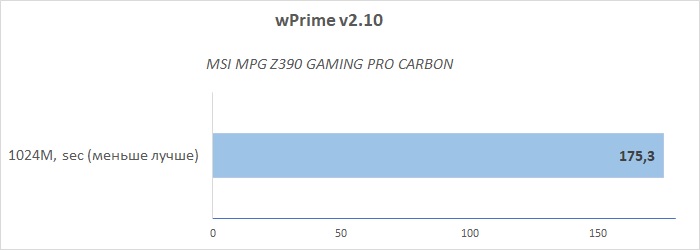

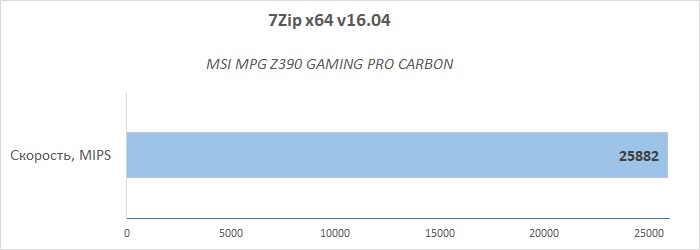

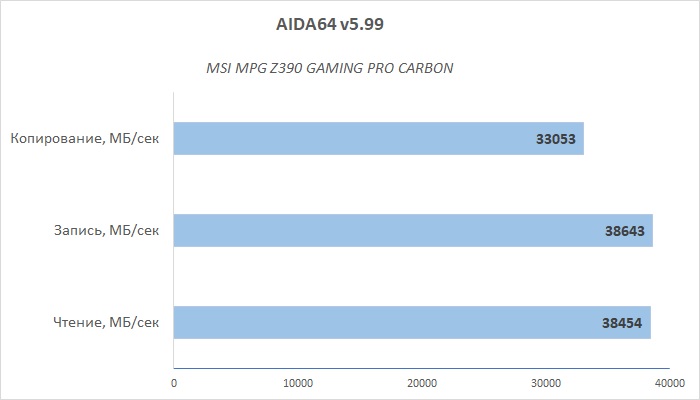

Результаты тестирования

Заключение

Оценивая материнскую плату MSI MPG Z390 GAMING PRO CARBON на фоне MSI MPG Z390 GAMING PLUS, то в ней сохранились преимущества предшественницы и их даже стало больше. В первую очередь отметим более продвинутую систему питания с качественным охлаждением, наличие кожуха с предустановленной задней панелью ввода-вывода, внутреннего порта USB 3.1 Gen2 тип С, несколько зон подсветки Mystic Light. В ней отсутствует большая часть недостатков, таких как наличие для одного слота M.2 (M.2 Shield Frozr), возможность работы пары видеокарт в режиме x8+x8, включая поддержку связки Nvidia SLI.

Так что в плане сборки игровой системы, рассчитанной на перспективу, протестированная плата подходит лучше. Однако часть недостатков осталось, связанная с использованием нового чипсета Intel Z390 и минимизацией дополнительных контроллеров (а нужны ли они?). Например, по-прежнему использование накопителей в слотах M.2 ограничивает использование портов SATA. Кроме того «улучшения» повлияли и на конечную стоимость MSI MPG Z390 GAMING PRO CARBON, которая в рознице продается от 17000 рублей. Она получается дороже почти на 4500 рублей относительно Z390 GAMING PLUS и это немалая разница.

Плюсы:

• Стильный внешний вид;
• Предустановленная задняя панель ввода-вывода;
• 11-и фазная система питания;
• Качественное охлаждение;
• Применение радиатора M.2 Shield Frozr для одного из слотов M.2;
• Наличие внешнего и внутреннего портов USB 3.1 Gen2 тип С (10 Гбит/сек);
• Поддержка AMD CrossFire (3-Way) и Nvidia SLI (2-Way);
• Две зоны RGB-подсветки Mystic Light с возможностью подключения дополнительных лент;
• Удобный интерфейс Click BIOS 5;
• Широкий набор фирменного программного обеспечения;
• Хорошие возможности разгона.

Минусы:

• Ограничение на работу слотов M.2 и портов SATA;
• Низкая "плотность" портов на задней панели ввода-вывода;
• Относительно высокая цена.
