Обзор и тест корпуса Cryorig Taku

На страницах нашего портала мы уже имели возможность познакомить читателя с продукцией компании Cryorig. В основном это были системы охлаждения различных классов, но сейчас нам представилась возможность познакомиться с новинкой, относящейся к другой категории компьютерных комплектующих. Причем компания оригинально подошла к выходу на рынок в новой для себя категории, представив вариант корпуса, в котором можно собрать полноценную игровую систему, сверху разместить монитор и под него убирать клавиатуру. Имя этому корпусу Cryorig Taku.

Технические характеристики

• Модель: Cryorig Taku;
• Цвет: серебристый;
• Тип: slim desktop;
• Материал: алюминий, 2 мм;
• Размеры: 310 мм (Длина) х 570 мм (Ширина) х 142 мм (Высота);
• Вес: 5,3 кг;
• Поддержка материнских плат: mini-ITX;
• Поддержка блоков питания: SFX, SFX-L;
• Слотов расширения: 2 (одно посадочное место под двухслотовую видеокарту);
• Места под установку накопителей: 2 х 2.5", 1 х 3.5";
• Разъемы: 2 x USB 3.0, 2 x 3.5 мм миниджек (наушники/микрофон);
• Предустановленные вентиляторы: 1 x 92 мм;
• Ограничение по высоте кулера: до 48 мм;
• Ограничение по высоте памяти: до 52 мм;
• Ограничение на размеры видеокарты (макс.): ширина до 134 мм, длина до 280 мм, толщина до 40 мм (двухслотовая).

Упаковка и комплектация

Дизайн коробки с корпусом Cryorig Taku простой, но все-же не лишенный привлекательности – на лицевой стороне можно обнаружить только название модели и интригующее «Simplify Your Space».

Упаковка и комплектация корпуса Cryolrig Taku

Что касается обратной стороны, то тут уже приведен частичный вид корпуса, указаны технические характеристики и перечислено содержимое. Говоря о размерах, то коробка крупная, вес которой хорошо ощущается и ей явно не хватает ручки для переноса.

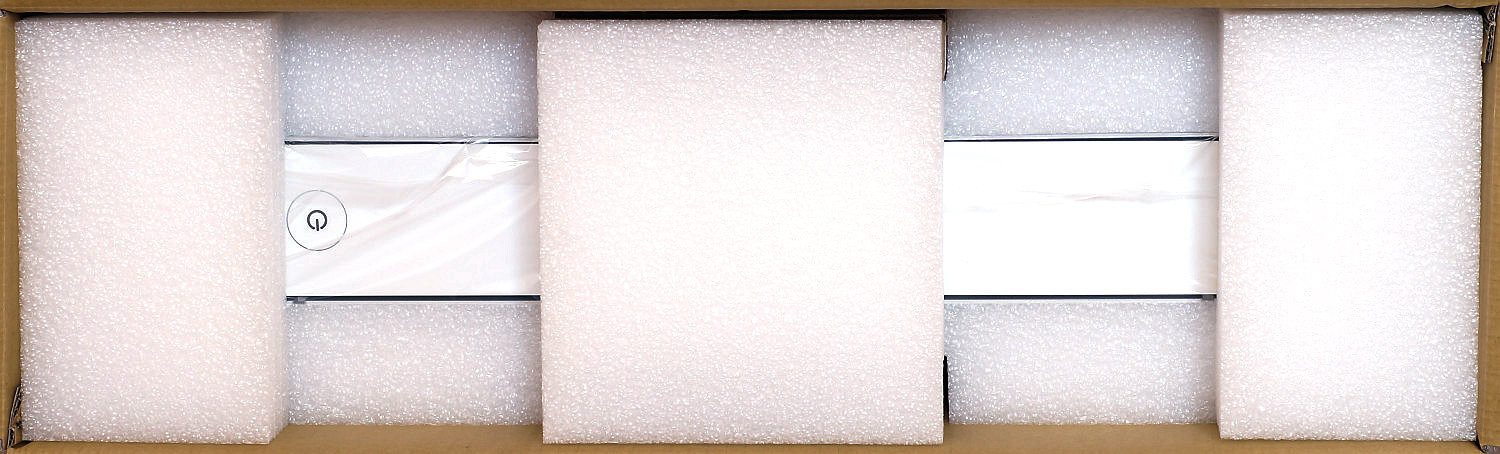

Если посмотреть на внутреннее содержимое, то большая часть пространства занимает защитный поролон и малую часть – корпус.

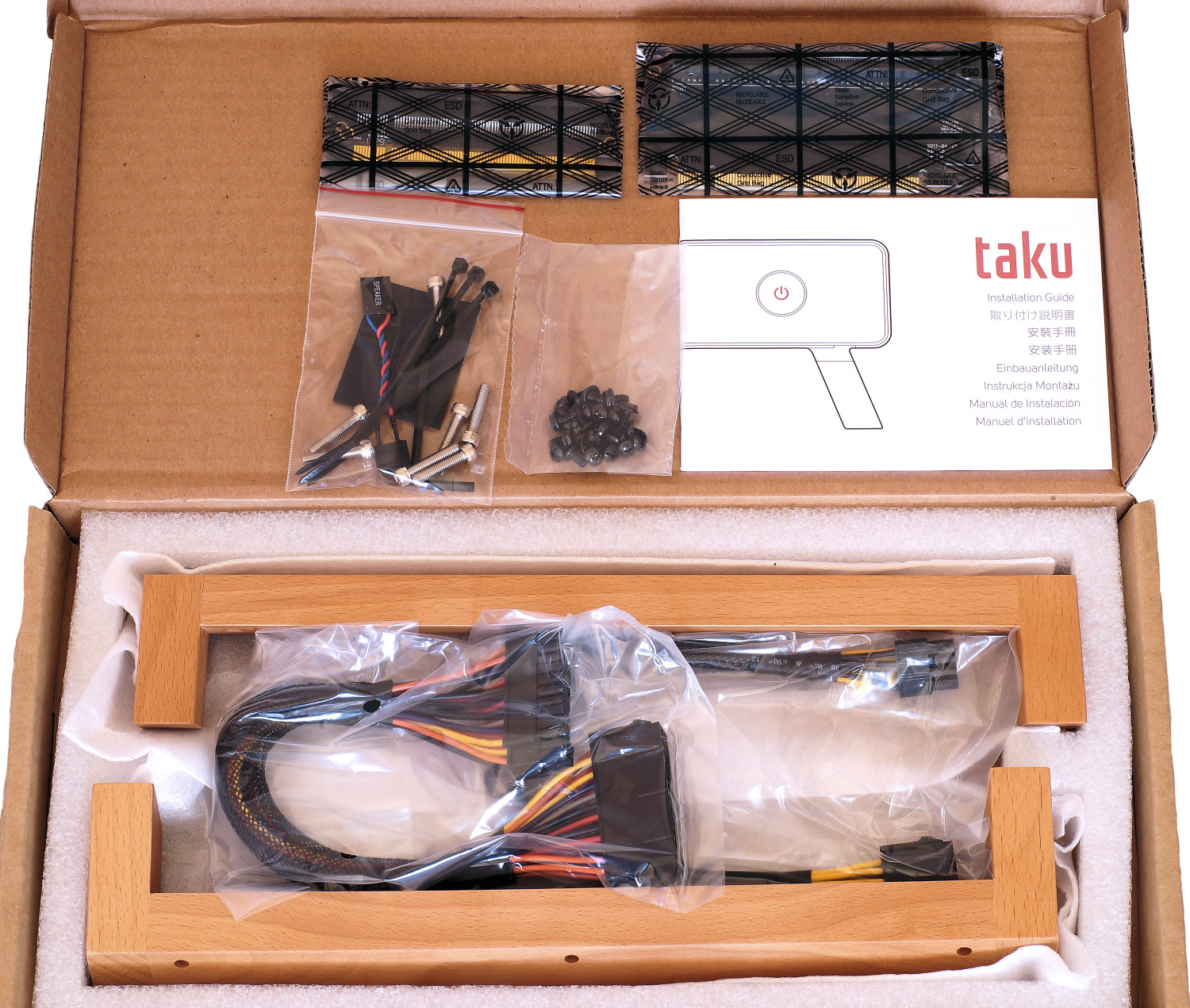

Внутри, в отдельной коробке, можно обнаружить богатый набор аксессуаров. Первое, на что обращаешь внимание – это наличие двух деревянных ножек, Lian-Li PCI-E х16 райзер-адаптер с переходником для установки видеокарты, удлинители кабелей питания (неразборные 24-пин и 8-пин). Конечно же есть руководство пользователя, комплект винтов, одноразовые стяжки, динамик.

Внешний вид и организация

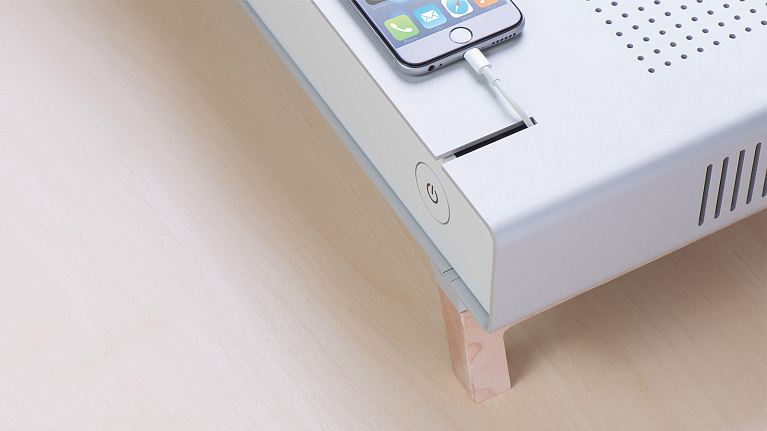

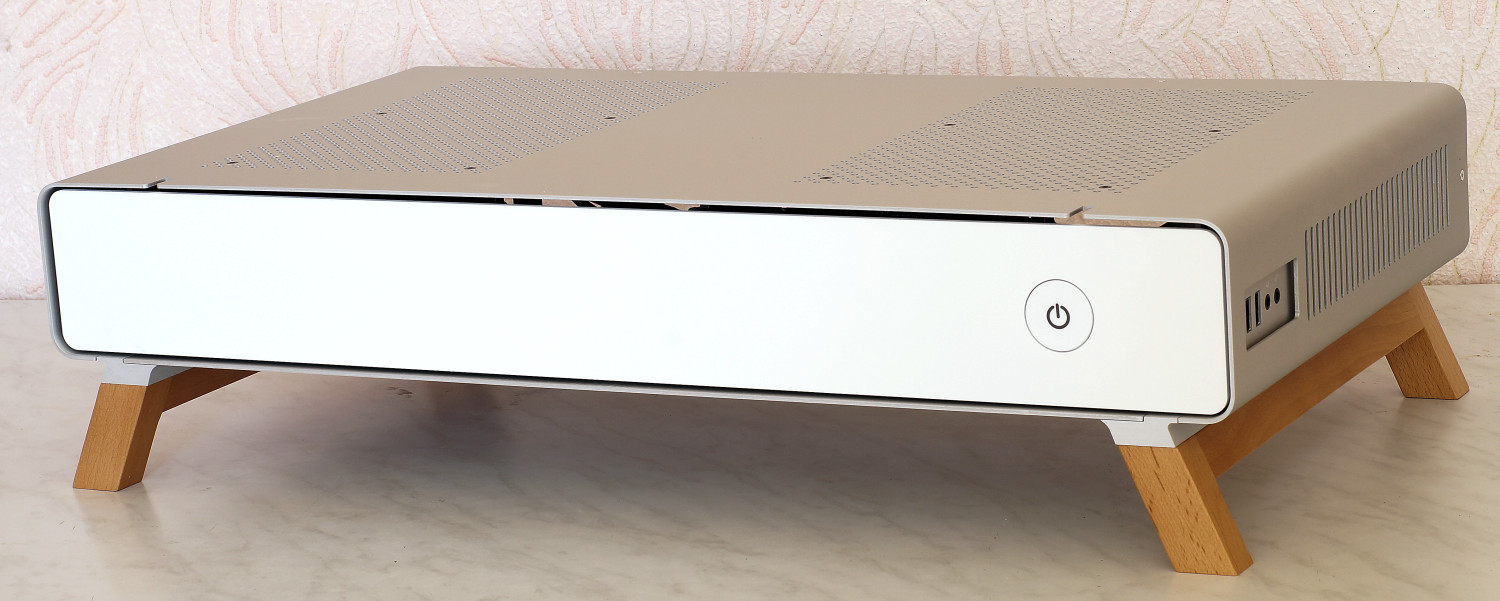

Корпус Cryorig Taku относится к категории «Slim Desktop» и позиционируется производителем как «high-end» решение, так что ожидаемо, что дизайн у него соответствующий – эффектный и стильный всеребристом исполнении. Деревянные ножки особо выделяют корпуси подчеркивают его статус. Он вполне может выступать в качестве HTPC-системы, но размеры у него немаленькие: 310 мм (Длина) х 570 мм (Ширина) х 142 мм (Высота), как и вес в 5,3 кг, чему способствуют используемые материалы в лице алюминиевой внешней «оболочке» толщиной 2 мм. Все-таки корпус рассчитан на установку сверху монитора, поэтому конструкция должна быть устойчивой и прочной.

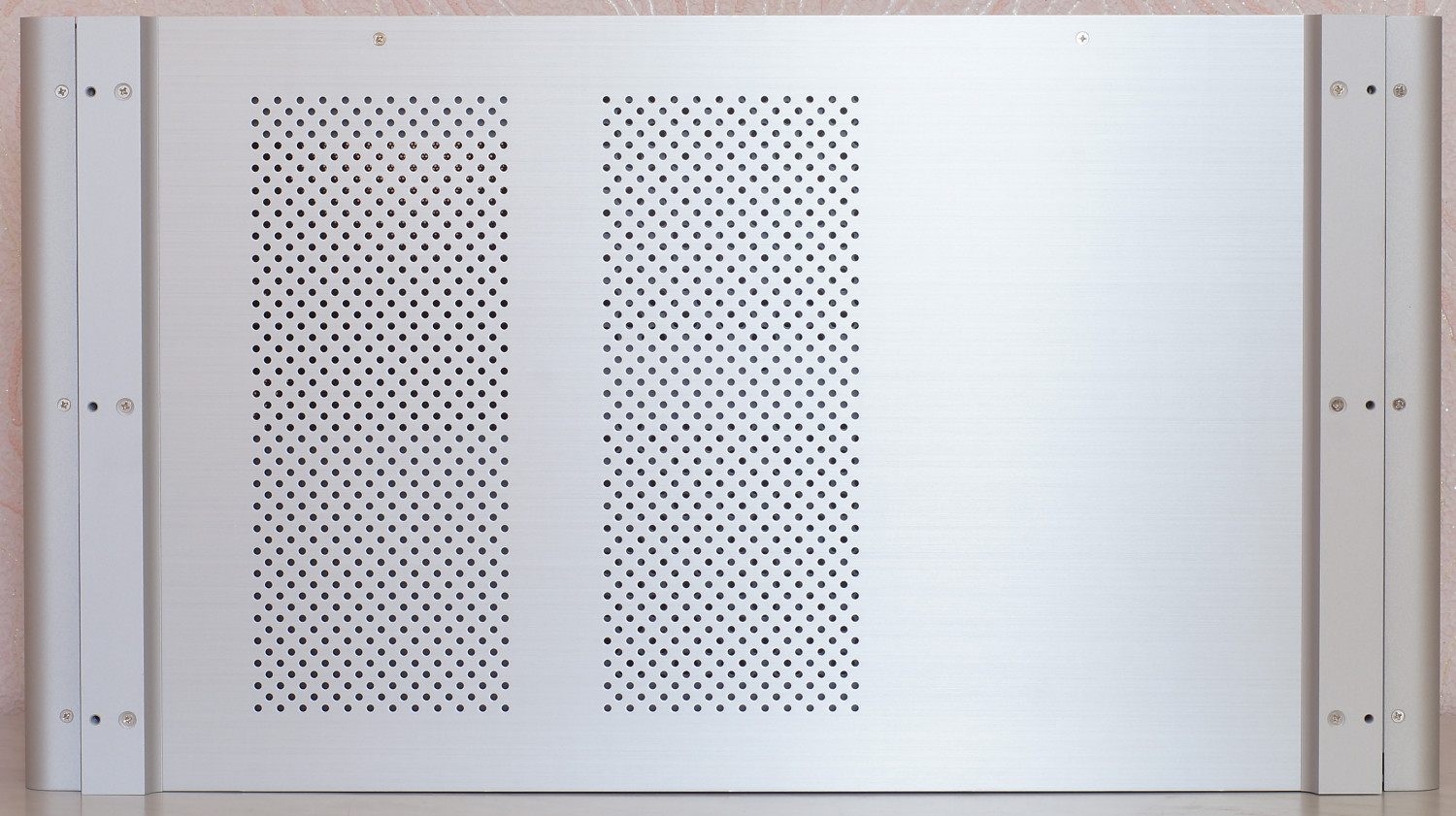

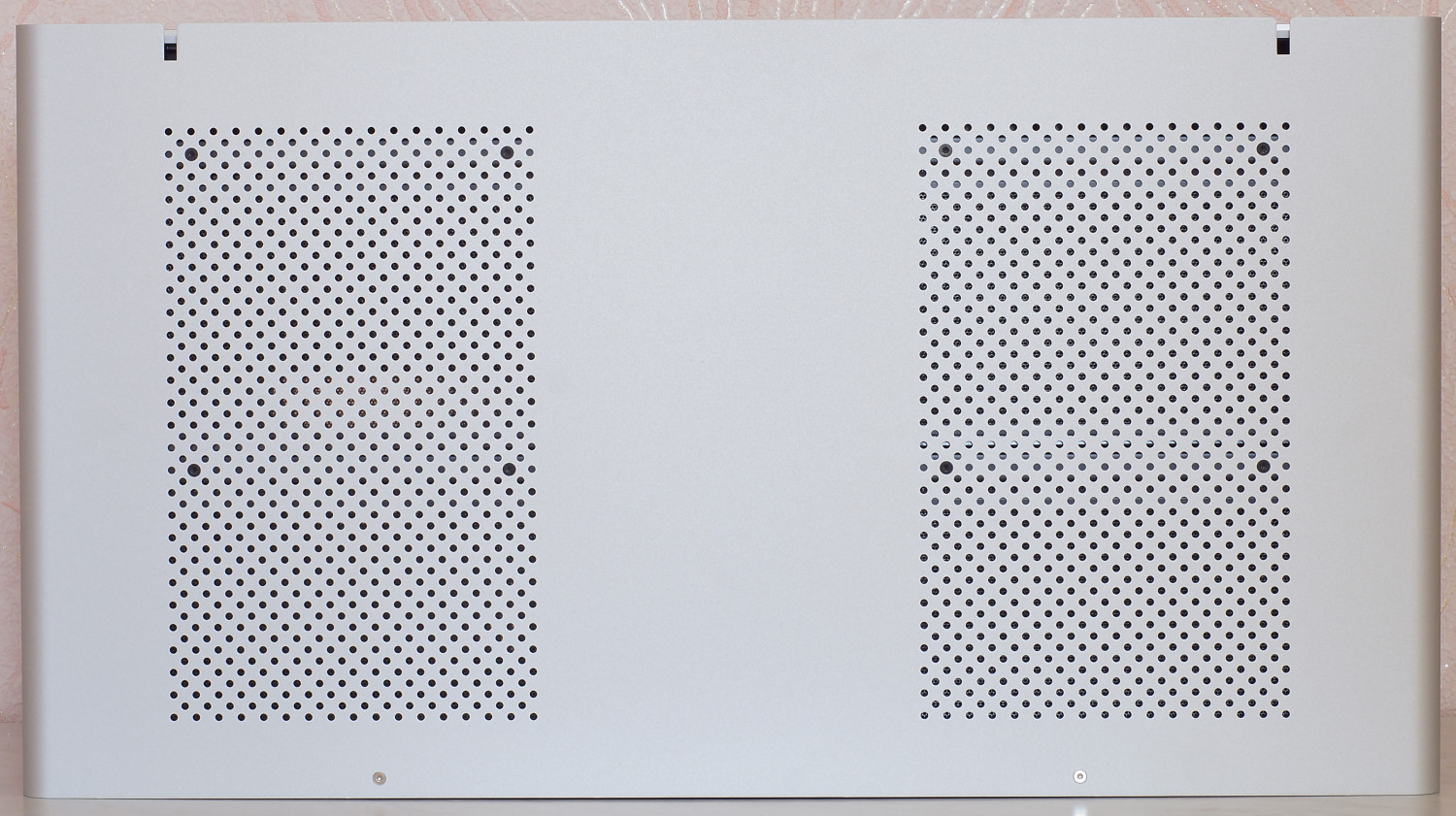

В корпусе имеется достаточно большое количество перфорации. Сверху две симметричные области, обеспечивающие отвод нагретого воздуха от зоны блока питания, 3.5" накопителя и зона материнской платы/2.5" накопителей.

Снизу есть так же две области, но рассчитанные на приток холодного воздуха из под дна корпуса – это зона для системы охлаждения видеокарты и еще одна материнской платы/2.5" накопителей.

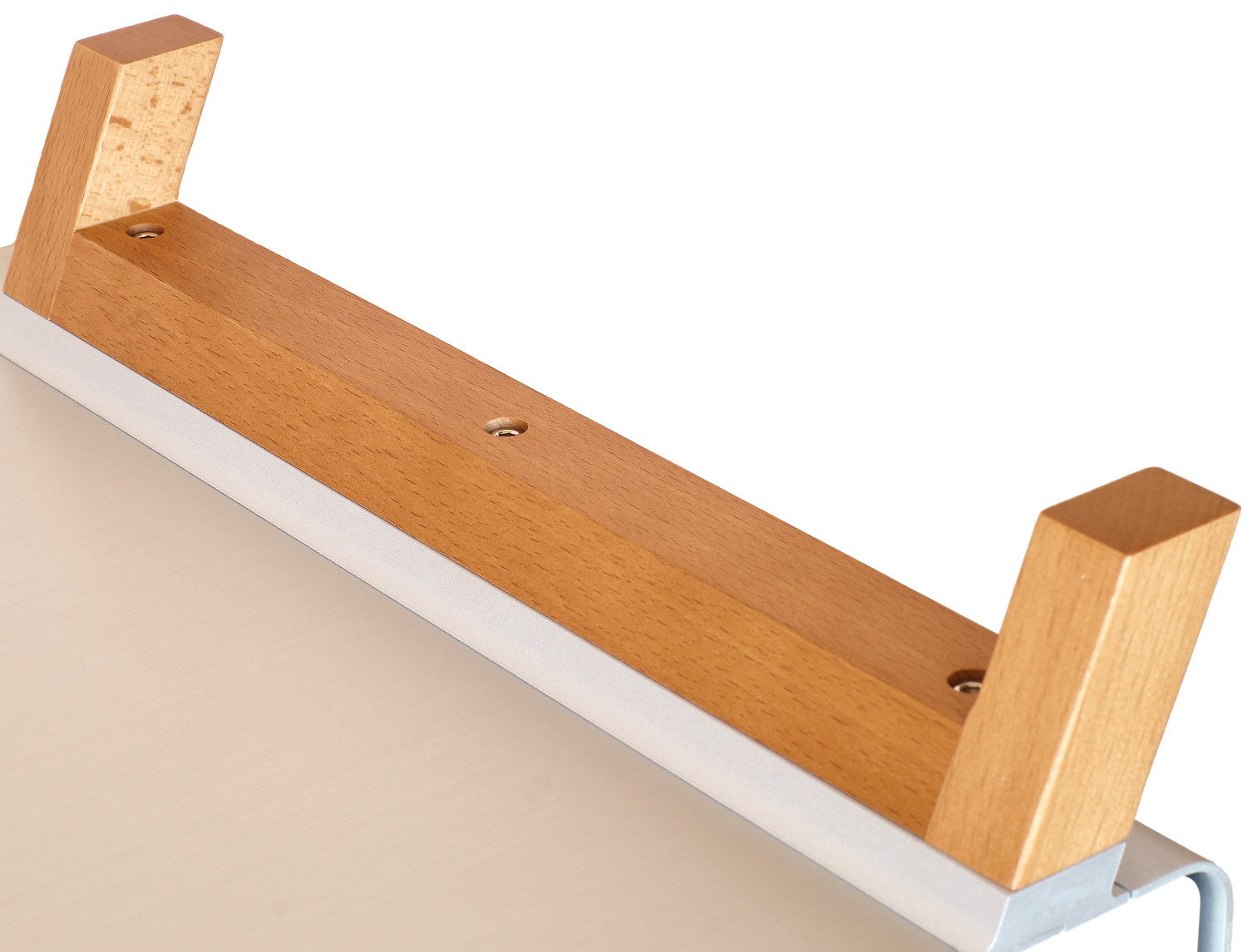

Деревянные ножки выполнены в виде пары брусьев и каждая крепится к нижней части с помощью трех винтов. Конструкция весьма устойчива, так как сверху, производителем, предполагается установка подставки с монитором.

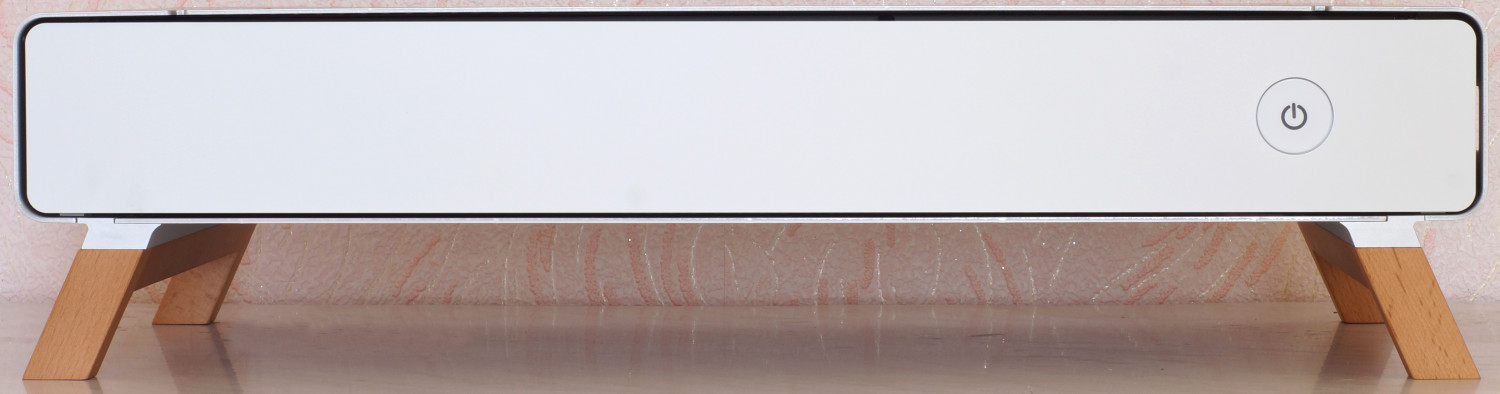

Вместе с тем ножки достаточно высоко (на 60 мм) приподнимают корпус над столом, обеспечивая неплохую вентиляцию снизу. Заодно, при выключенном компьютере, в свободном пространстве под корпусом, можно «прятать» клавиатуру и, потенциально, мышь. Лицевая сторона выполнена из монолитного куска алюминия, «утопленного» внутри внешней оболочки корпуса, и на ней размещена крупная кнопка включения/выключения.

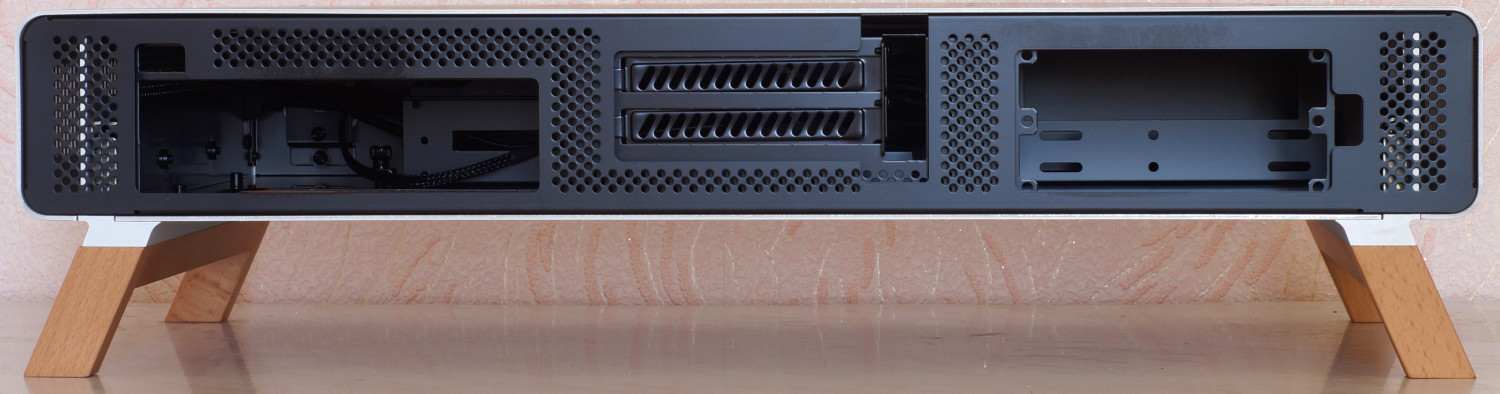

Размещение компонент хорошо заметно по задней части: окно под установку панели ввода-вывода mini-ITX материнской платы, два слота под видеокарту и еще окно под SFX/SFX-L блок питания. Задняя стенка практически полностью получила перфорацию для улучшения охлаждения внутри корпуса.

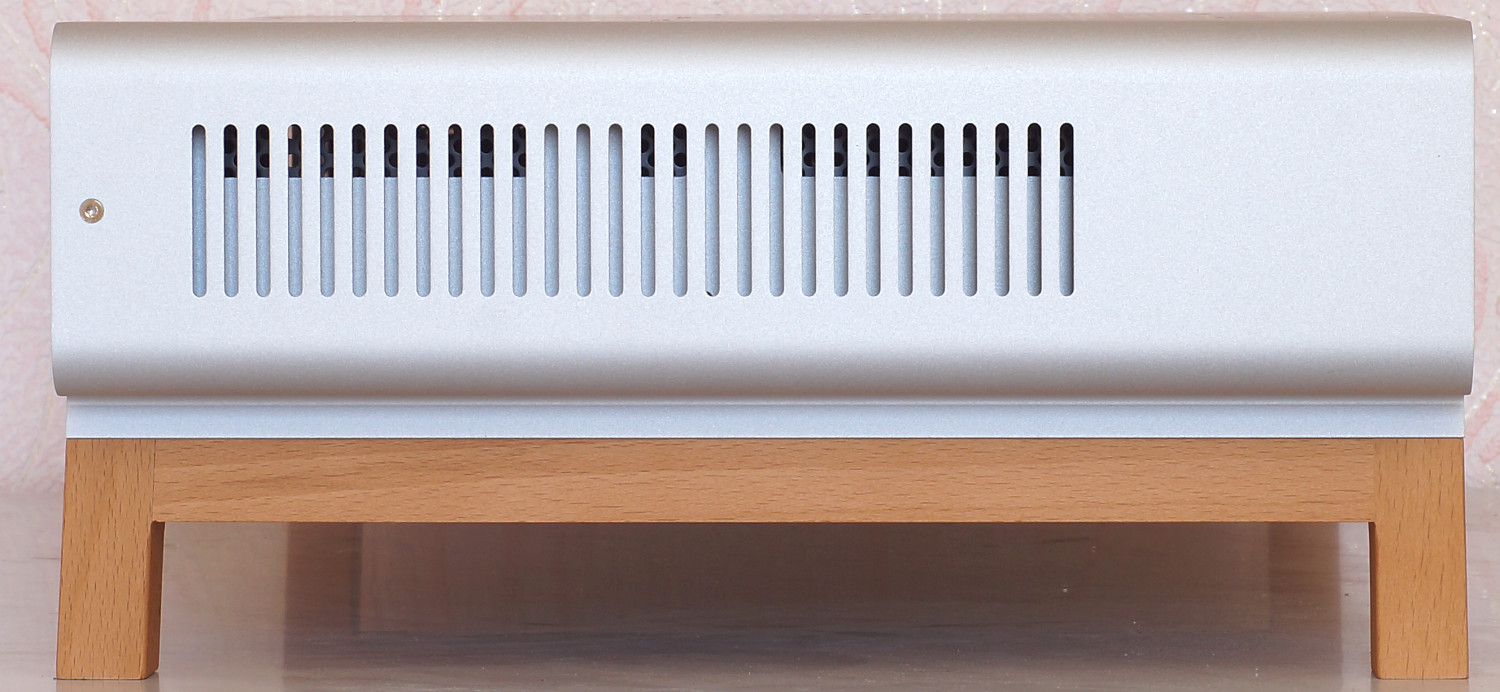

Вертикальные отверстия вентиляции сделаны с обоих боков корпуса.

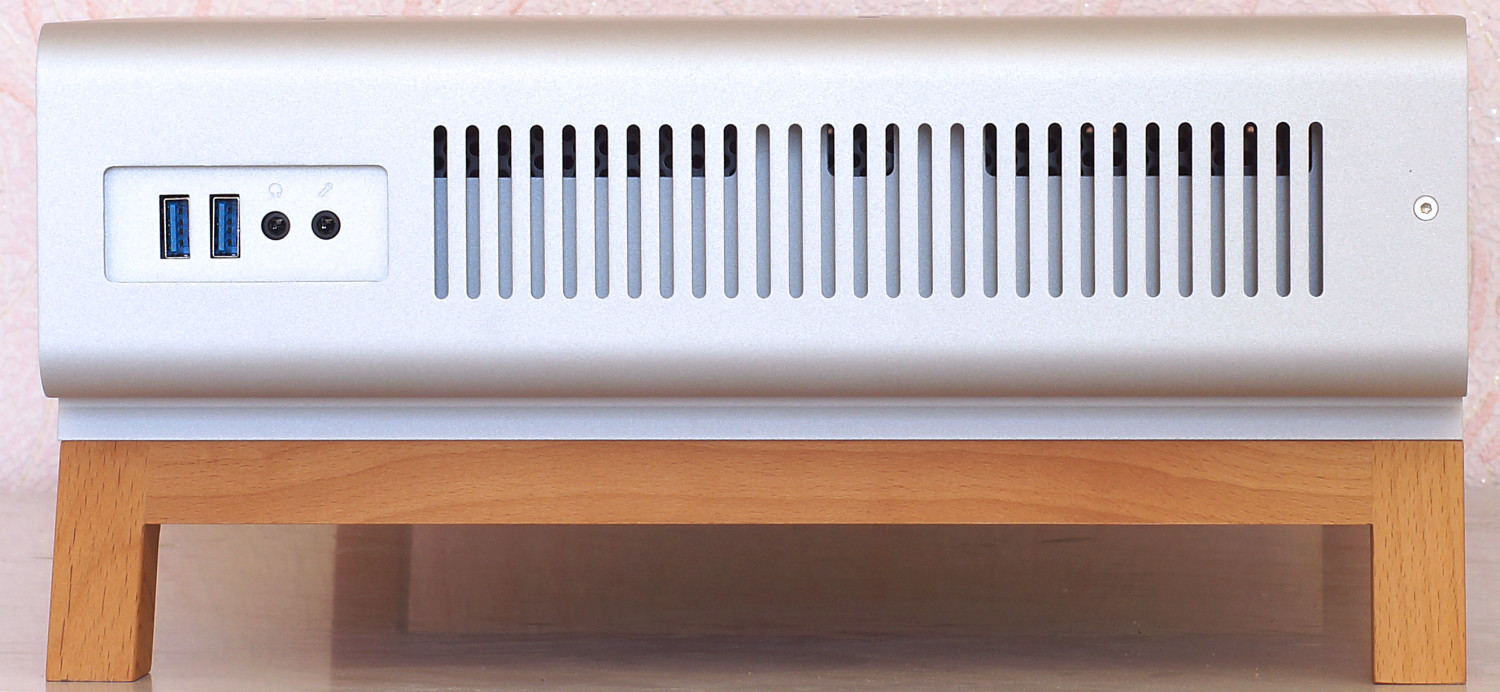

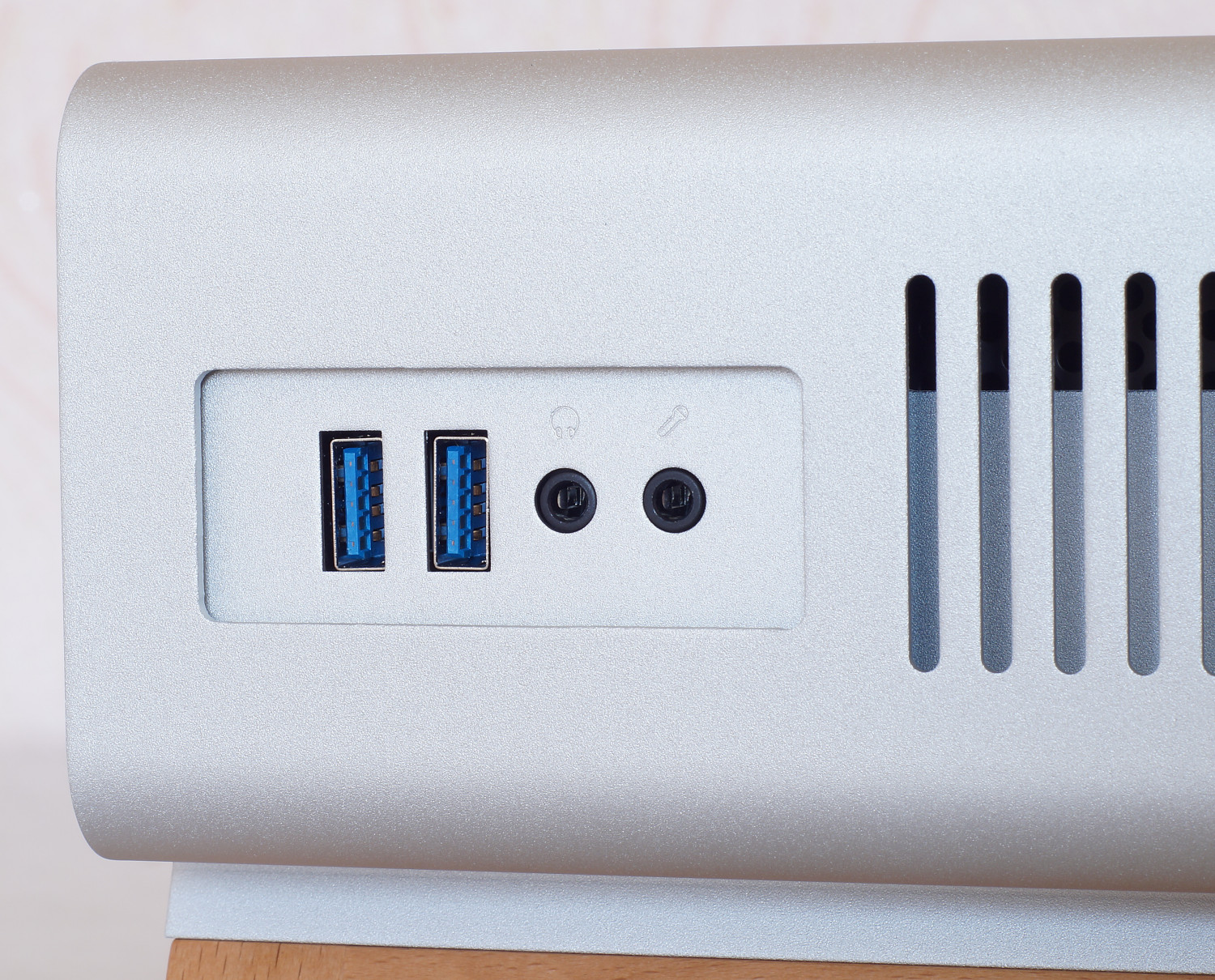

Учитывая особенности конструкции во внешней крышке, справа, есть окно, через которое осуществляется доступ к двум портам USB 3.0 и разъемам HD-аудио (наушники, микрофон).

Доступ к внутреннему пространству осуществляется путем одновременного нажатия лицевой панели с двух сторон.

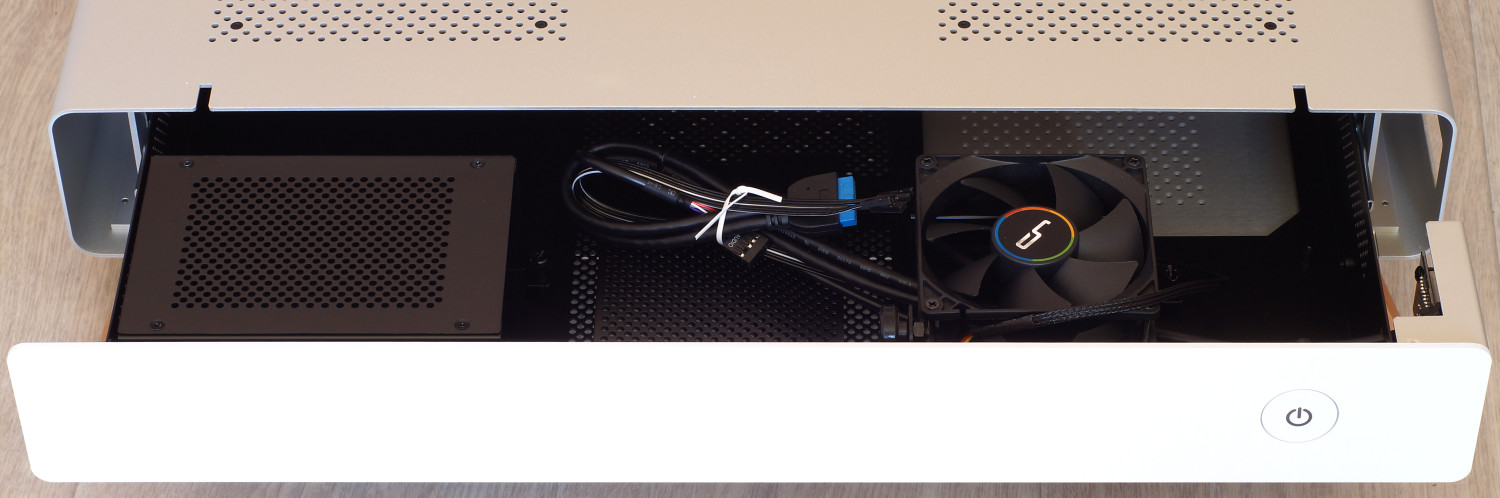

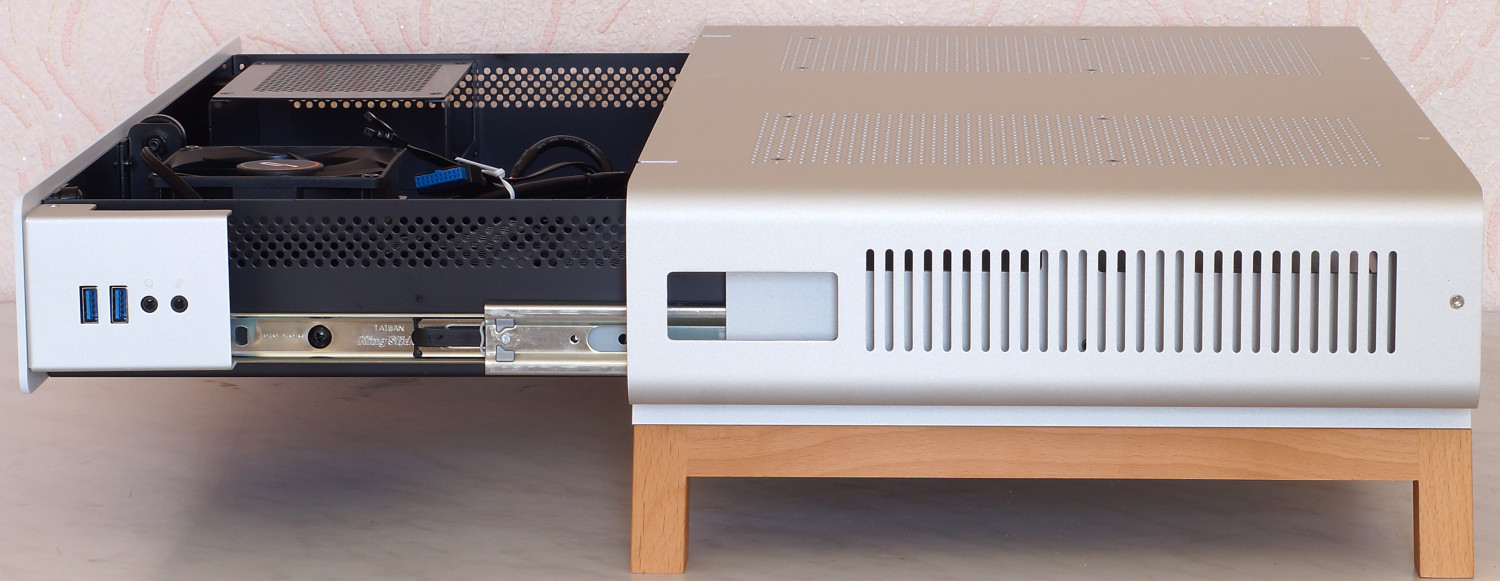

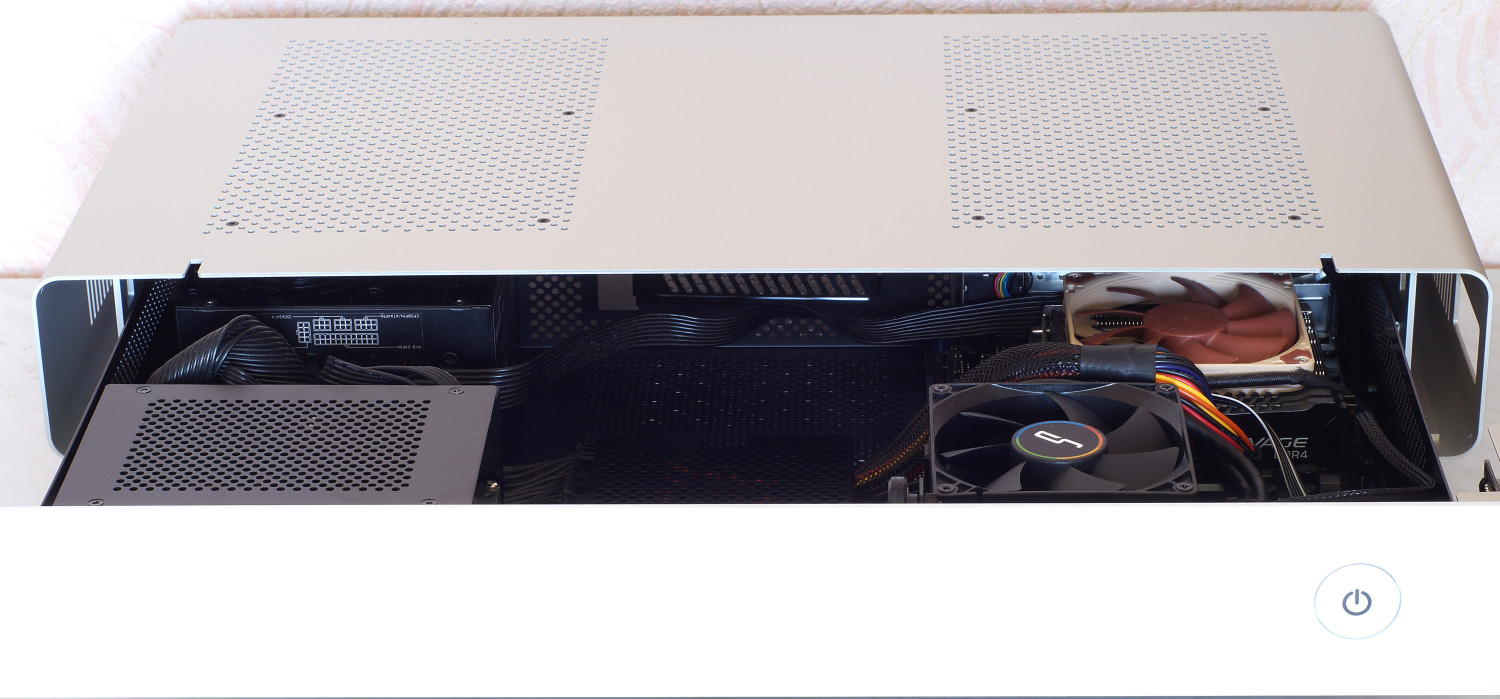

Поддон выдвигается практически на максимум.

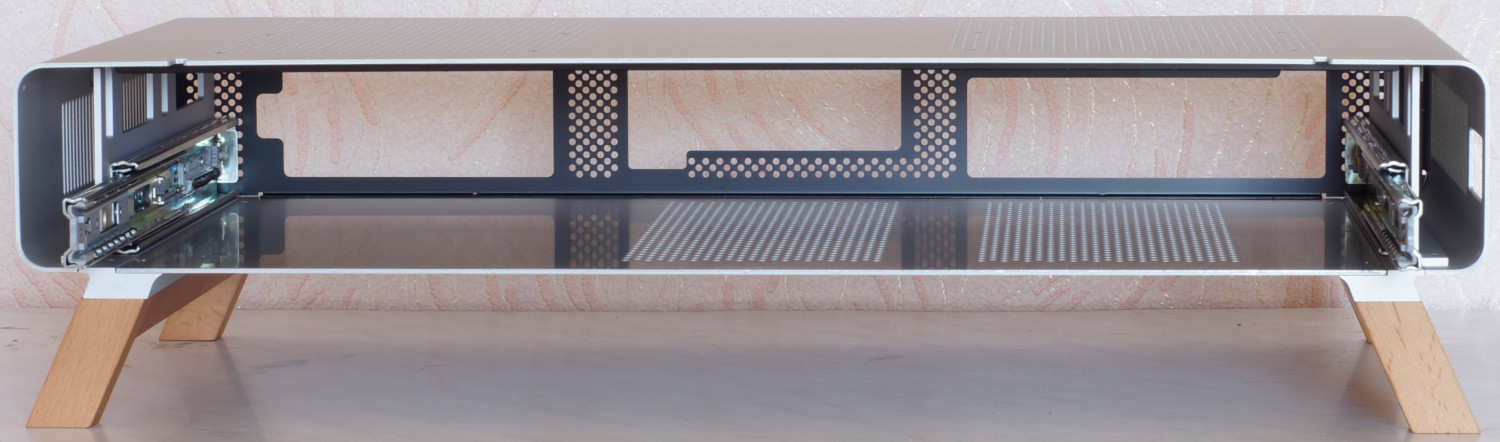

В случае необходимости установки/замены комплектующих он достаточно легко извлекается путем нажатия с обоих боков на черные фиксаторы. Механизм крепления такой же, какой используется в компьютерных столах при размещении выдвижной подставки (под клавиатуру). Толщина внешней части корпуса равна 80 мм, но практическая высота устанавливаемых комплектующих, с учетом поддона, будет меньше. Так, заявленная высота кулера не должна превышать 48 мм, а высота модулей памяти – 52 мм.

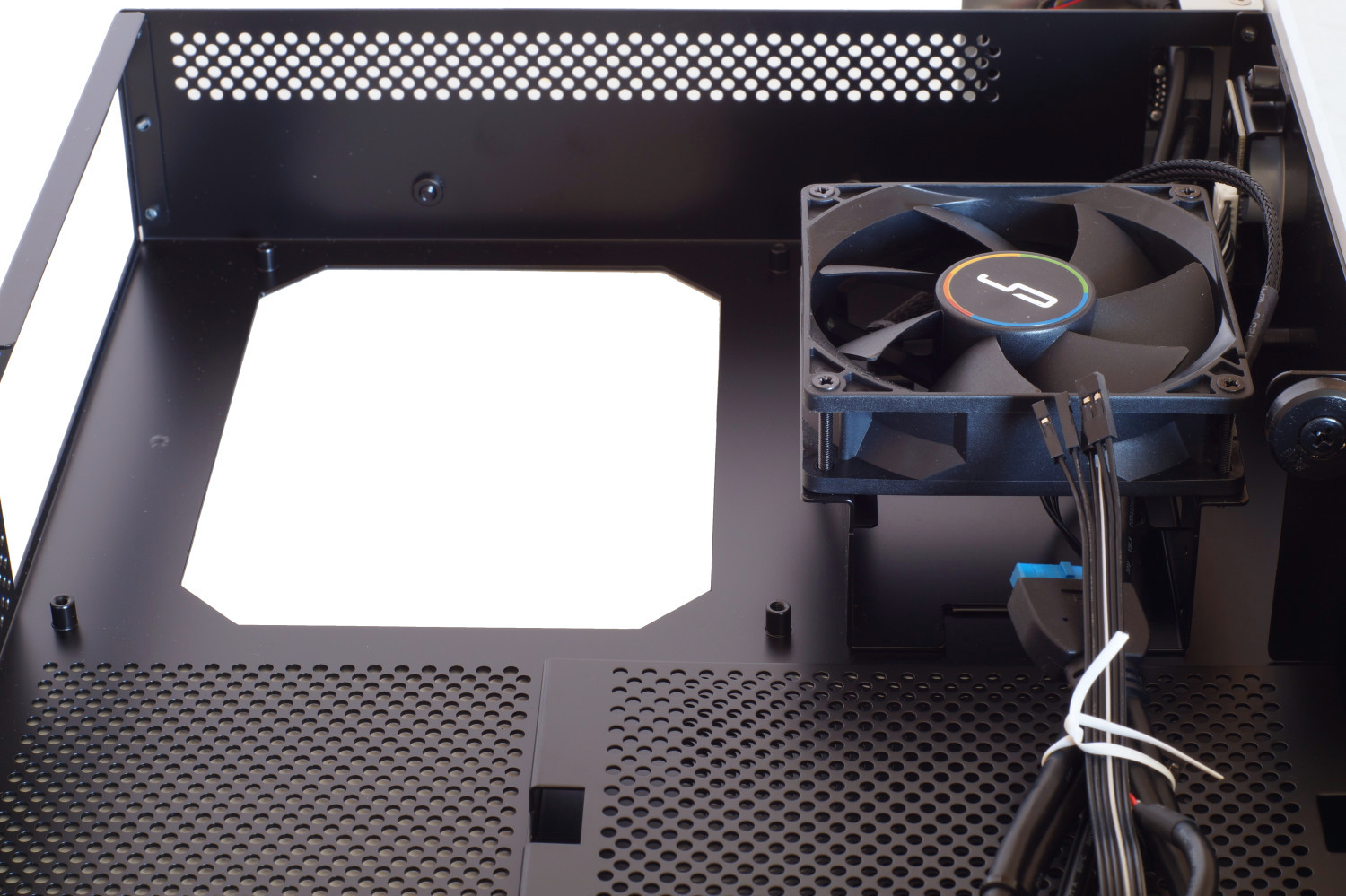

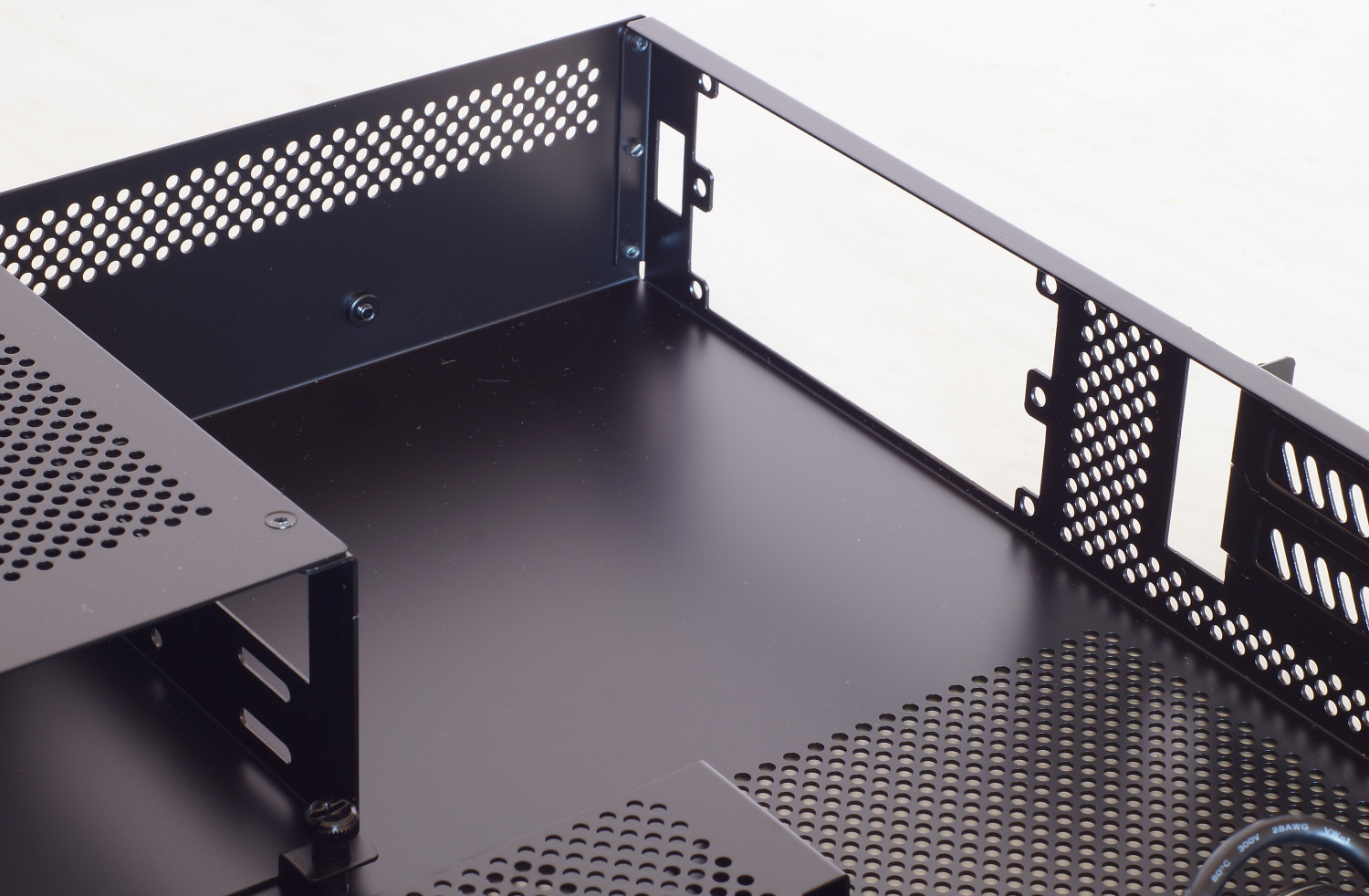

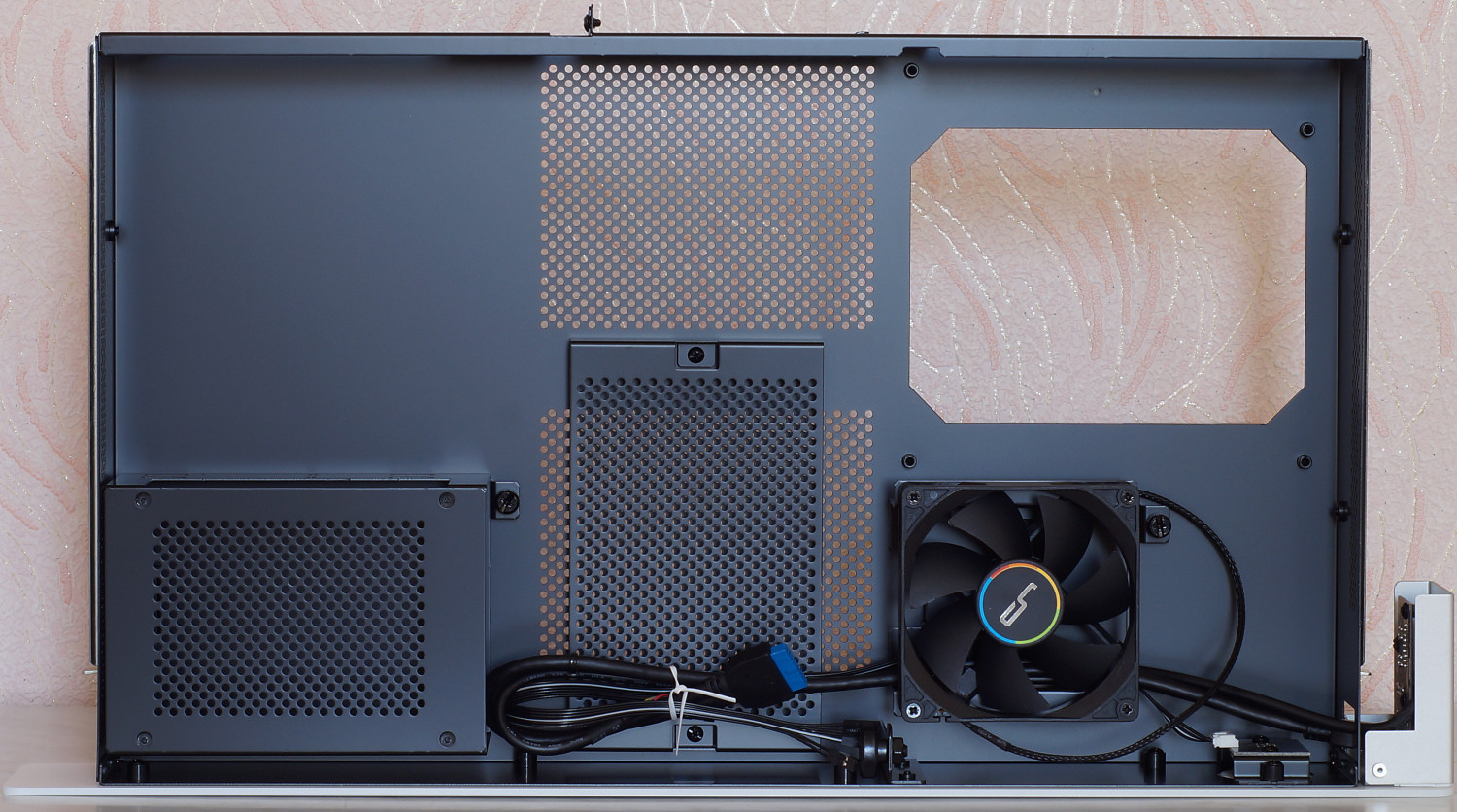

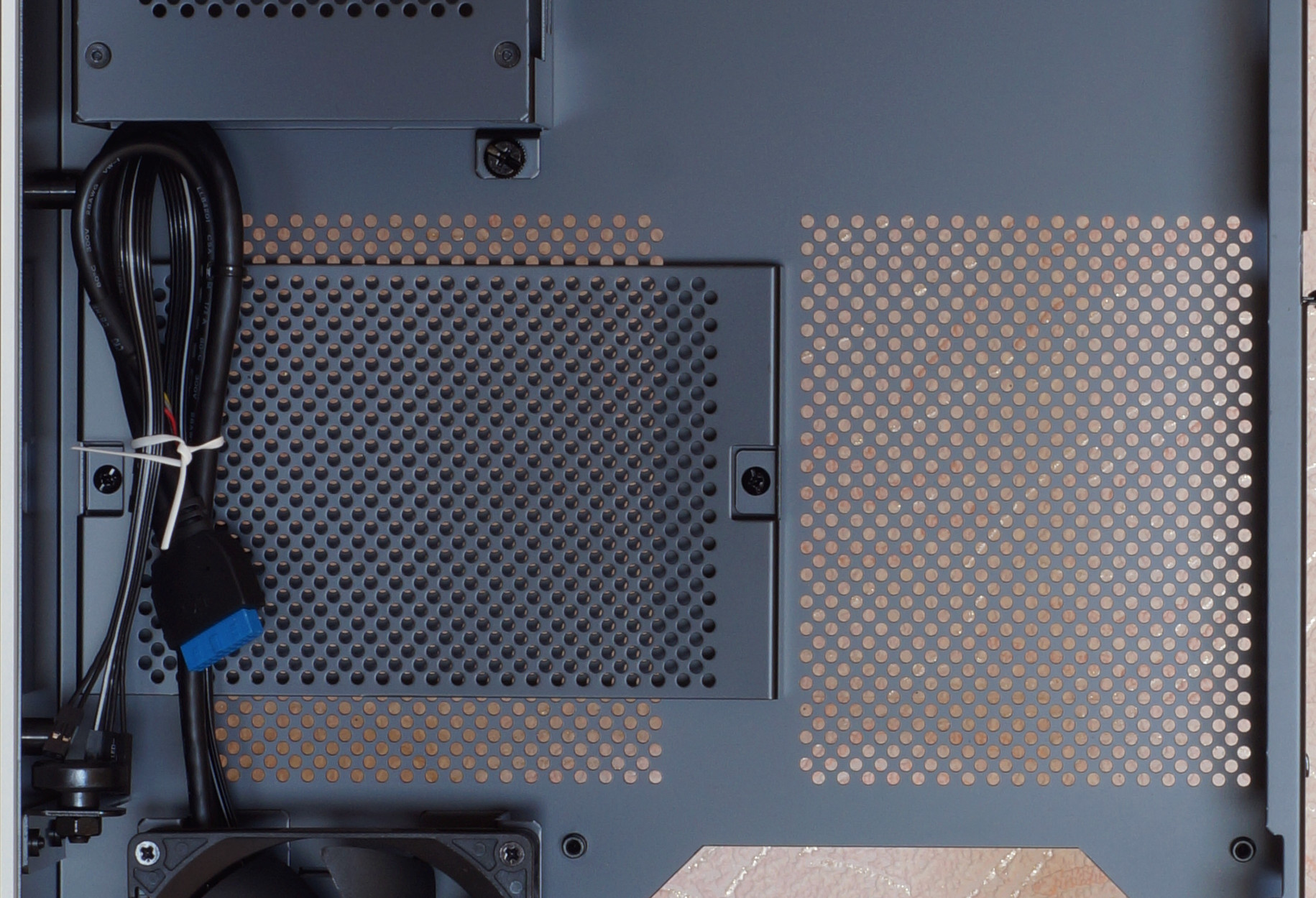

А вот, собственно, сам поддон, в котором заметно наличие перфорации в области установки видеокарты и есть большое окно напротив области размещения материнской платы для установки бекплейт кулера. Производитель позаботился и об активном охлаждении, разместив внутри 92 мм вентилятор Cryorig с максимальными оборотами 1300 rpm.

Пространства внутри хватает, чтобы без каких-либо проблем установить mini ITX материнскую плату, два 2.5" накопителя, размещаемых в съемной корзине и обдуваемых предустановленным вентилятором.

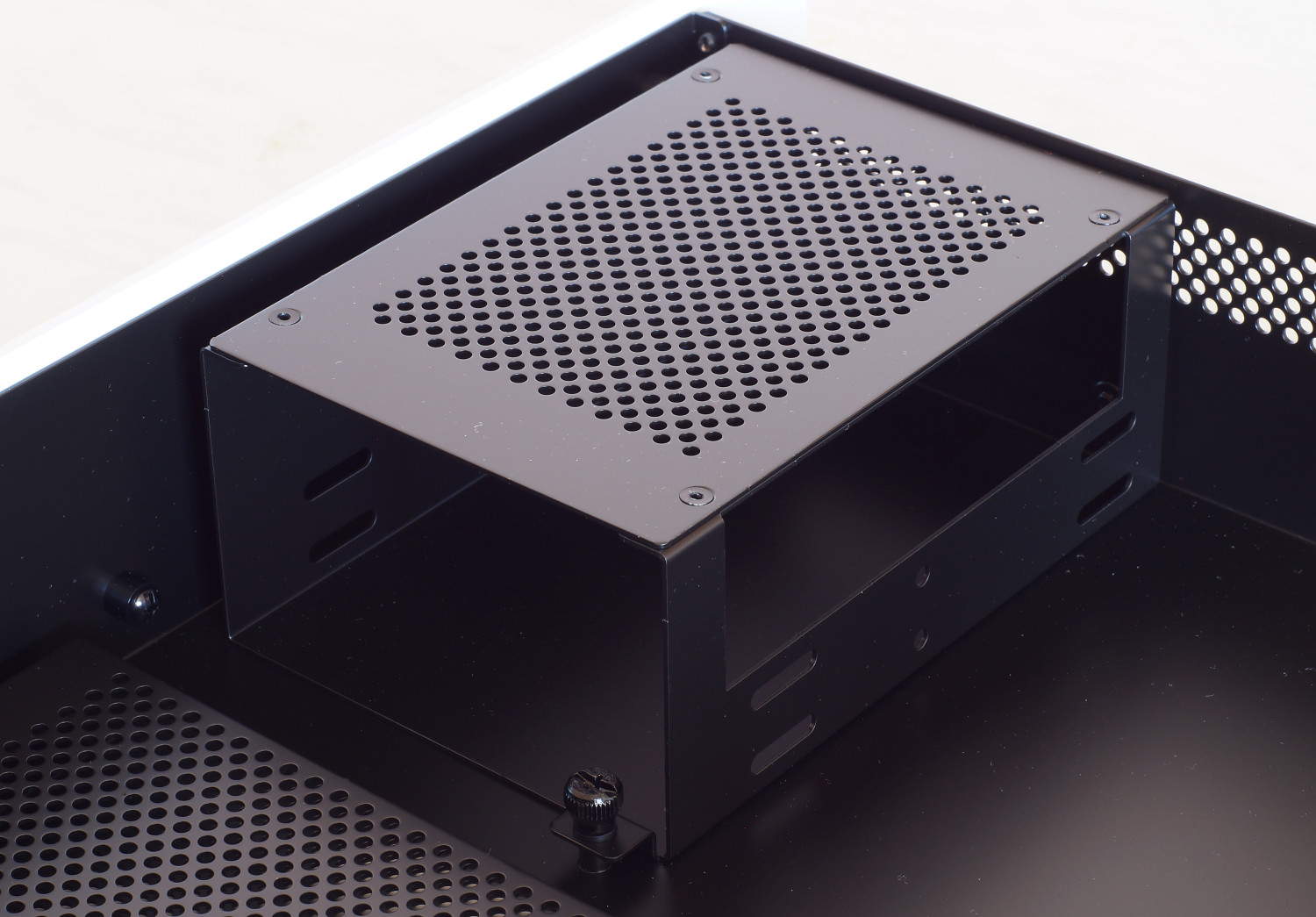

Еще одна корзина позволяет задействовать 3.5" накопитель (пространство выше может пригодится для укладки кабелей). Размещается она напротив SFX/SFX-L блока питания.

Еще одна конструкционная особенность касается области размещения видеокарты и прокладки через нее интерфейсных кабелей и питания – чтобы, вдруг, кабели не задели лопасти вентилятора(ов) системы охлаждения видеокарты, они прокладываются под металлической крышкой с перфорацией. Однако вполне логично ожидать, что если кабелей под крышкой окажется слишком много, то эффективность охлаждения видеокарты снизится.

Особенности сборки

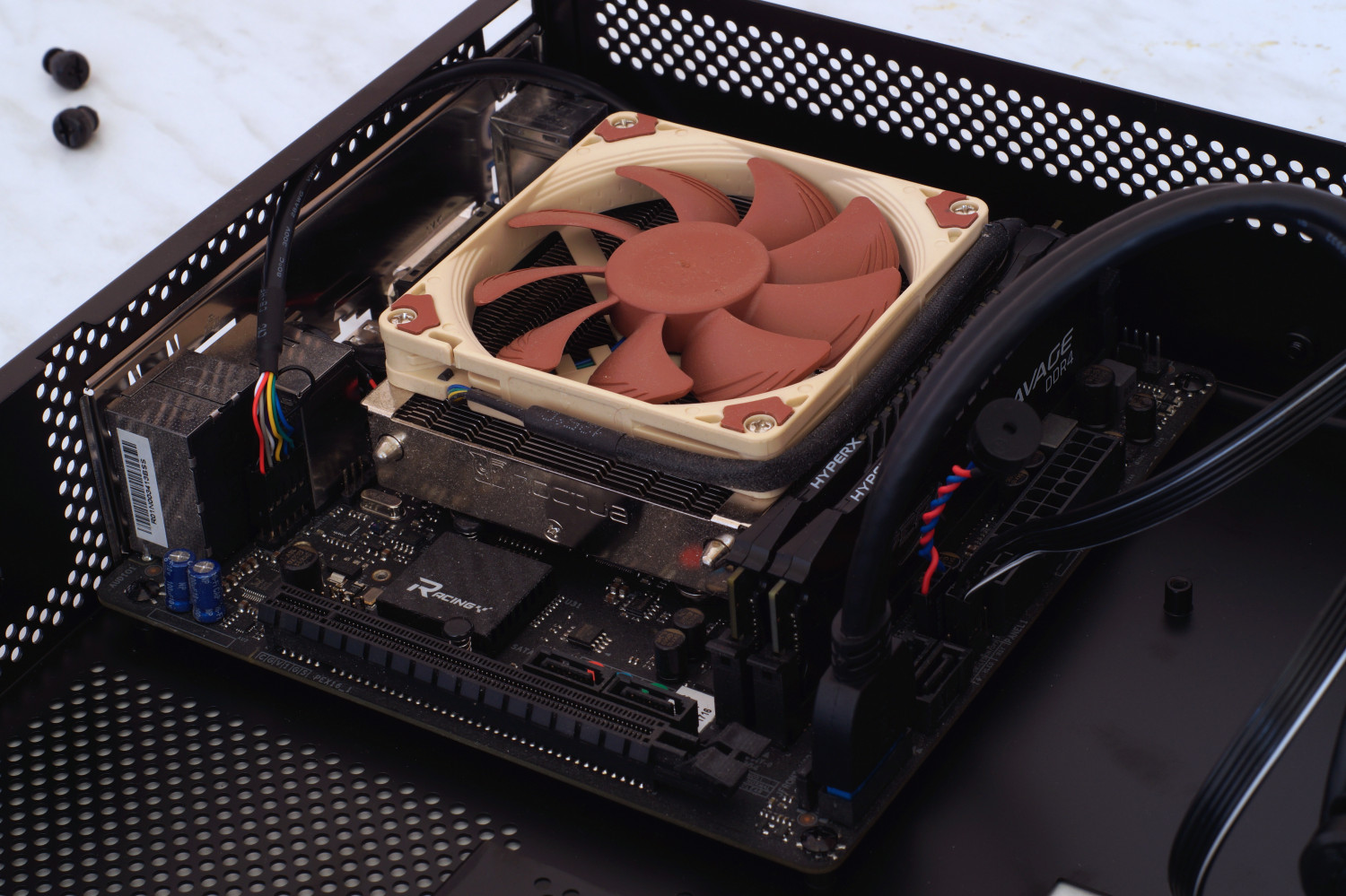

Согласно руководству пользователя сборку системы в корпусе Cryorig Taku стоит начать с установки mini ITX материнской платы (с уже установленным процессором, кулером и памятью). Напомним, что максимальная высота кулера ограничена 48 мм. Для данной системы идеально подходит универсальный кулер Cryorig C7, но увы, его в комплекте нет, поэтому в нашем случае использовался кулер Noctua NH-L9a-AM4 (высота 37 мм).

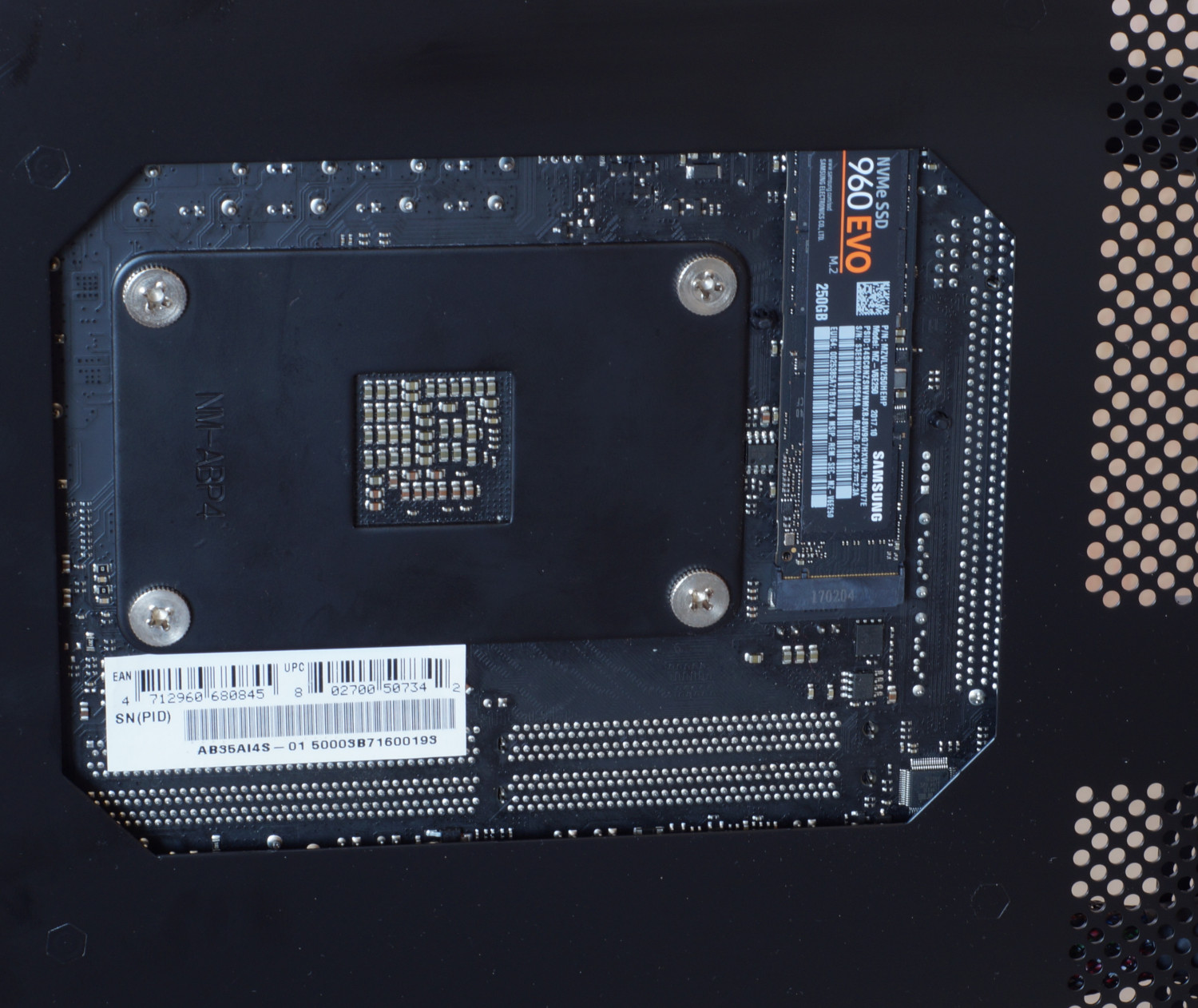

Окно в поддоне большое, но его может «не хватить» для такого же легкого доступа к установке M.2 накопителя с обратной стороны материнской платы, так что демонтировать плату все-таки придется.

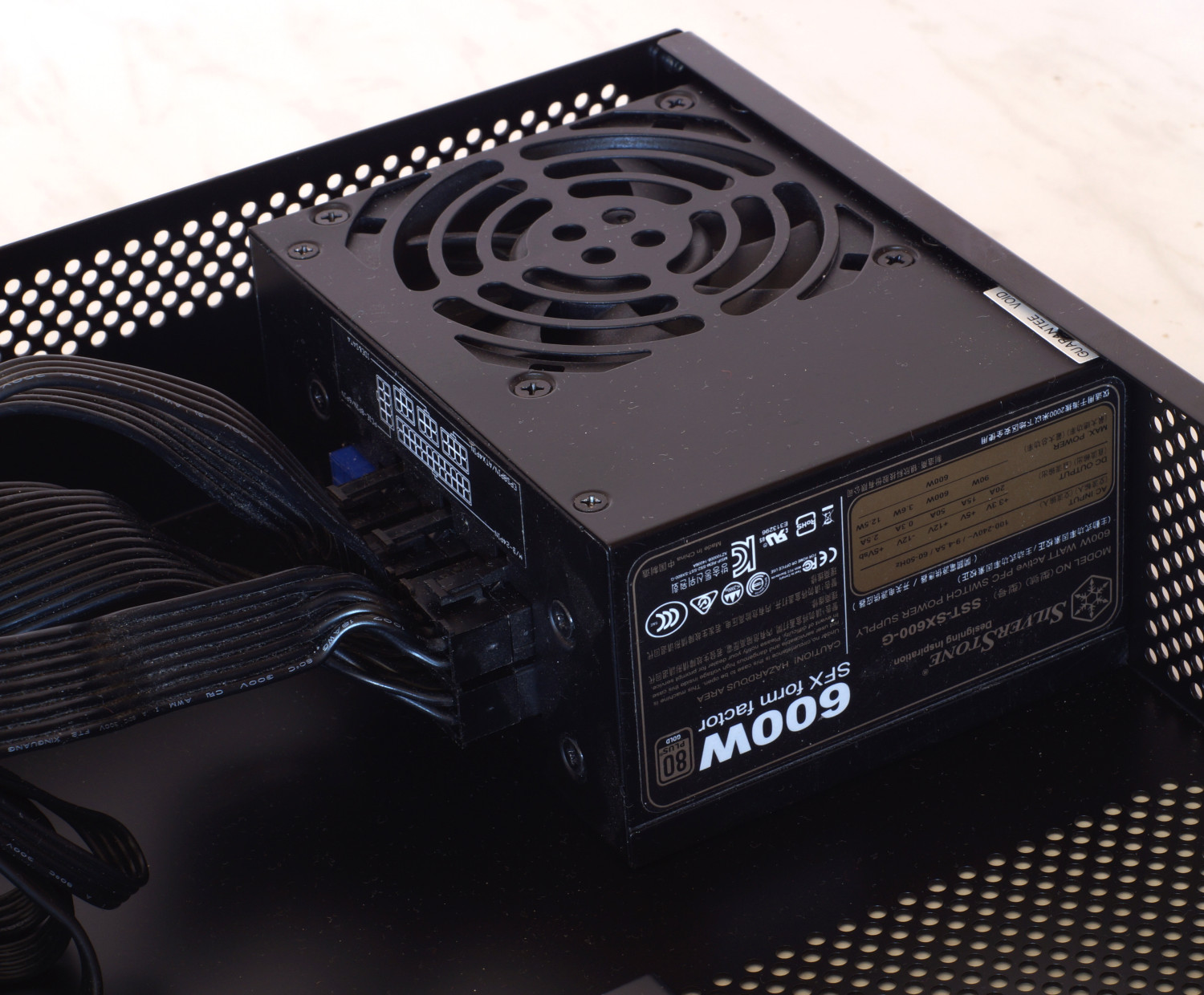

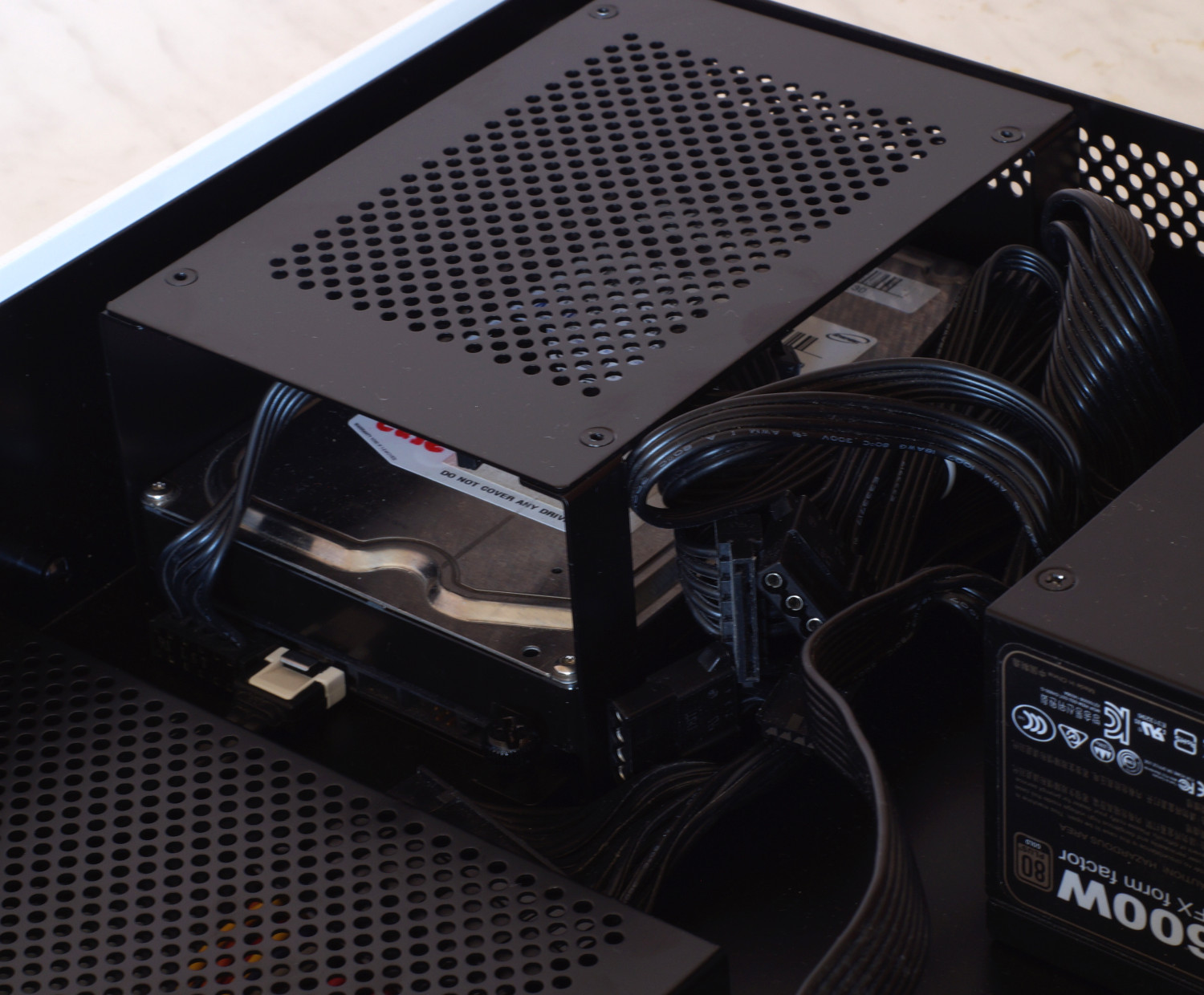

Далее следует монтаж в корзины накопителями и их фиксация внутри корпуса. Мы установили 3.5" накопитель. Однако прежде нам все-таки пришлось установить SFX блок питания.

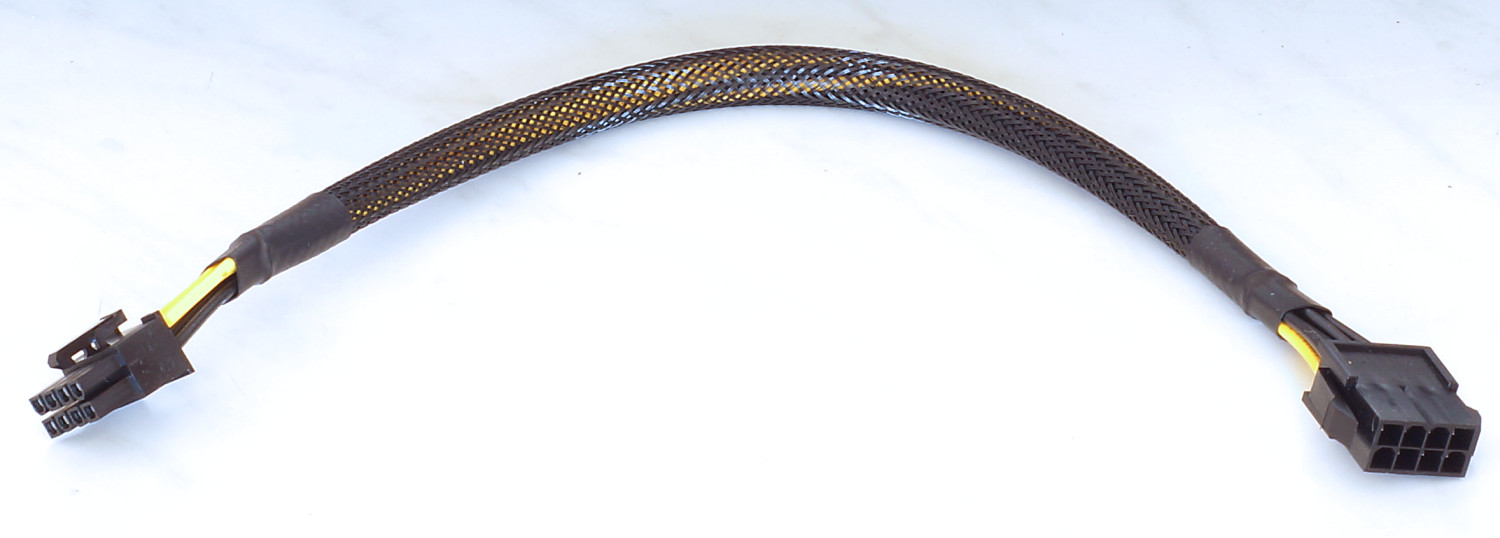

Причина кроется в наличии у корпуса неразборных удлинителей питания 24-пин и 8-пин. И если с 24-пин проблем не возникло, то неразборный 8-пин 12 В удлинитель к материнской плате, имеющей только разъем 4-пин 12 В, подключить не получилось.

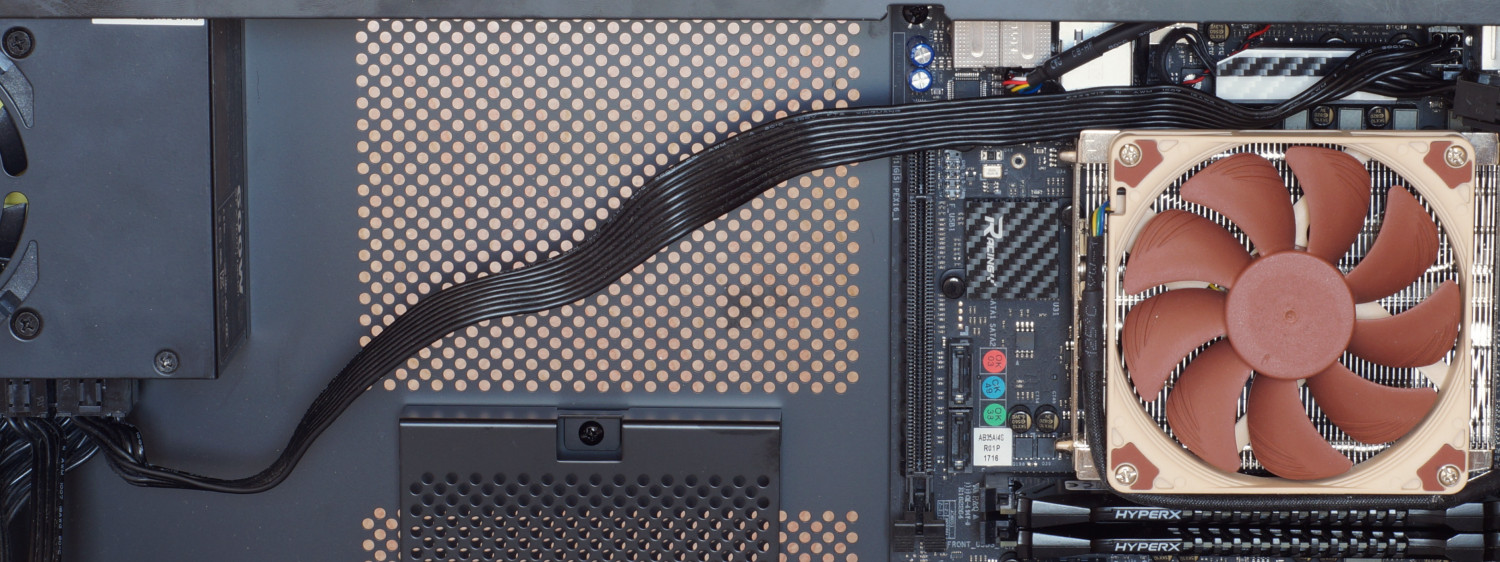

Странно, что производитель забыл об этом (наличии плат с 4-пин дополнительным разъемом питания). Как следствие, штатного кабеля питания едва хватило для подключения «напрямую» и тогда возникает вопрос установки видеокарты – кабель питания может помешать это сделать, либо его придется фиксировать на дне поддона самостоятельно (проволокой/стяжками), так, чтобы он не попал под вентилятор.

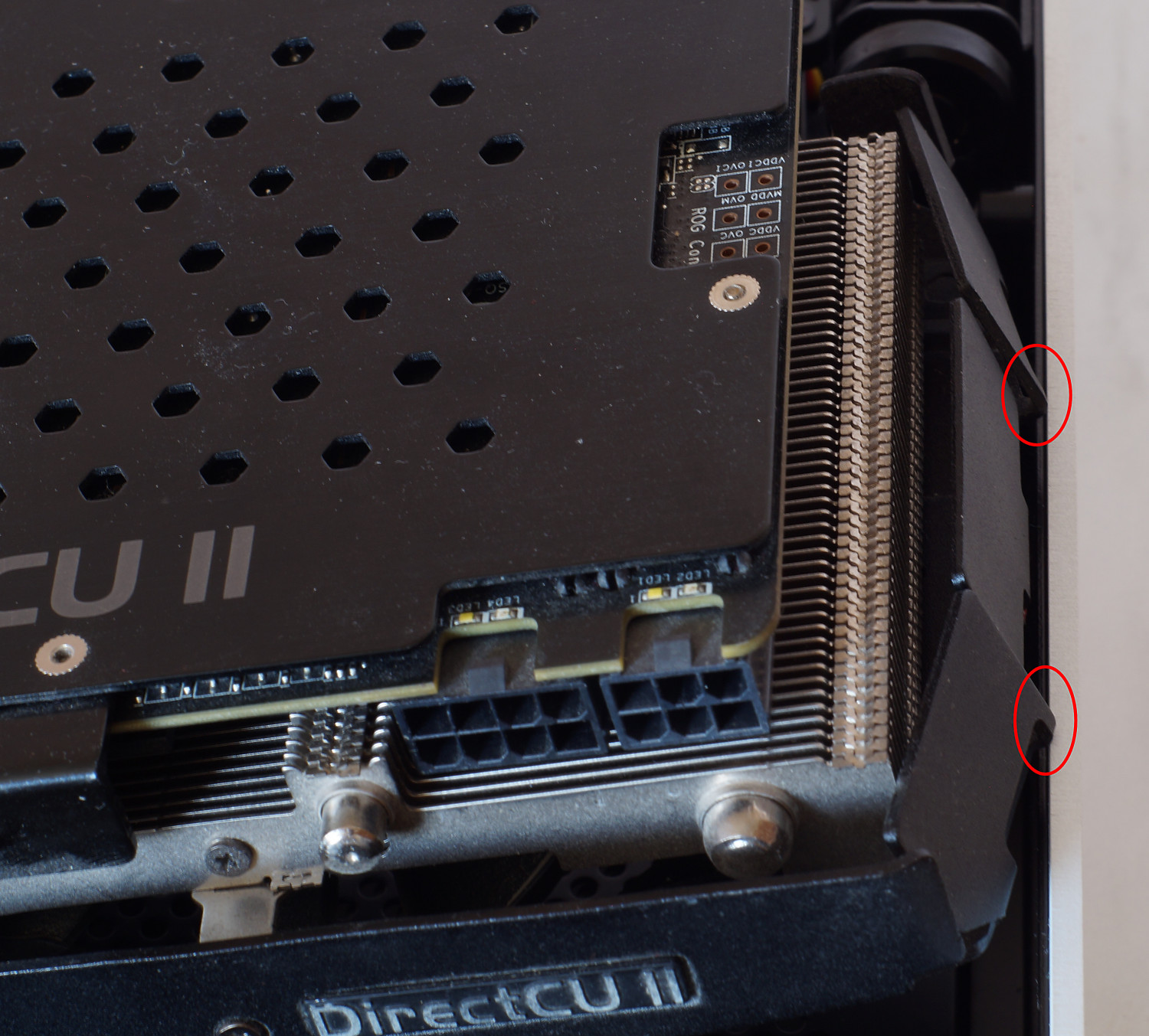

Напомним, что максимальная длина видеокарты не должна превышать 280 мм. Мы конечно попробовали установить имеющуюся ASUS Radeon R9 390 DirectCU II (длина 287 мм) и чтобы она влезла внутрь не хватило 3-4 мм. Так что с габаритами видеокарты нужно быть предельно внимательным (видеокарта толщиной 2,5 слота так же не поместится).

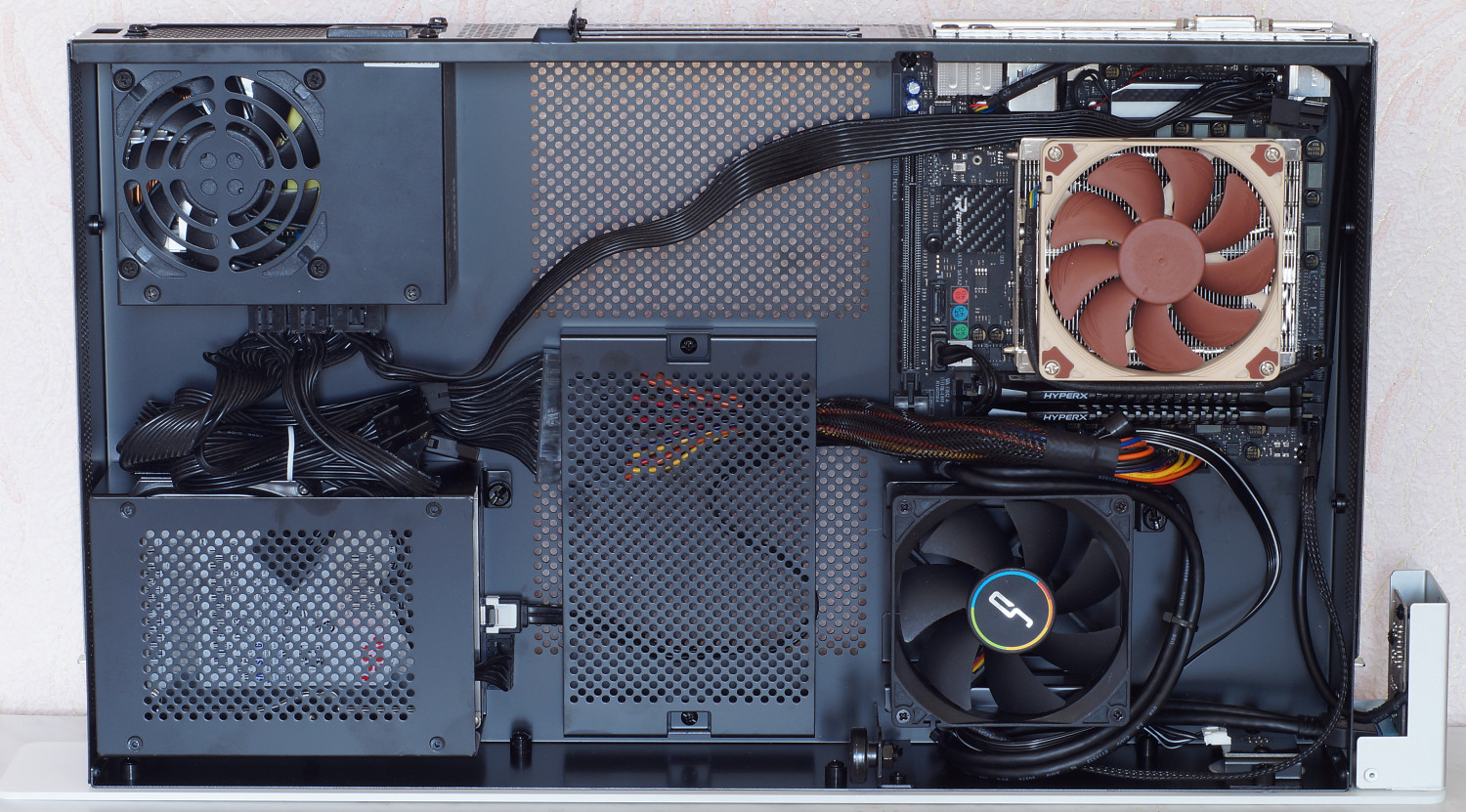

Результат конечной сборки.

После чего задвигаем поддон внутрь внешней части корпуса.

Тестовый стенд и методика тестирования

• Процессор AMD Ryzen 5 2400G;
• Система охлаждения Noctua NH-L9a-AM4;
• Термопаста ARCTIC MX-2;
• Материнская плата Biostar Racing B350GTN;
• Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8;
• Видеокарта AMD Radeon RX Vega 11 (интегрирована в процессор);
• SSD накопитель Samsung 960 EVO MZ-V6E250BW 250Гб;
• Жесткий диск Samsung HD753LJ (7200 rpm);
• Корпус Cryorig Taku;
• Блок питания SilverStone SX600-G (600 Вт).

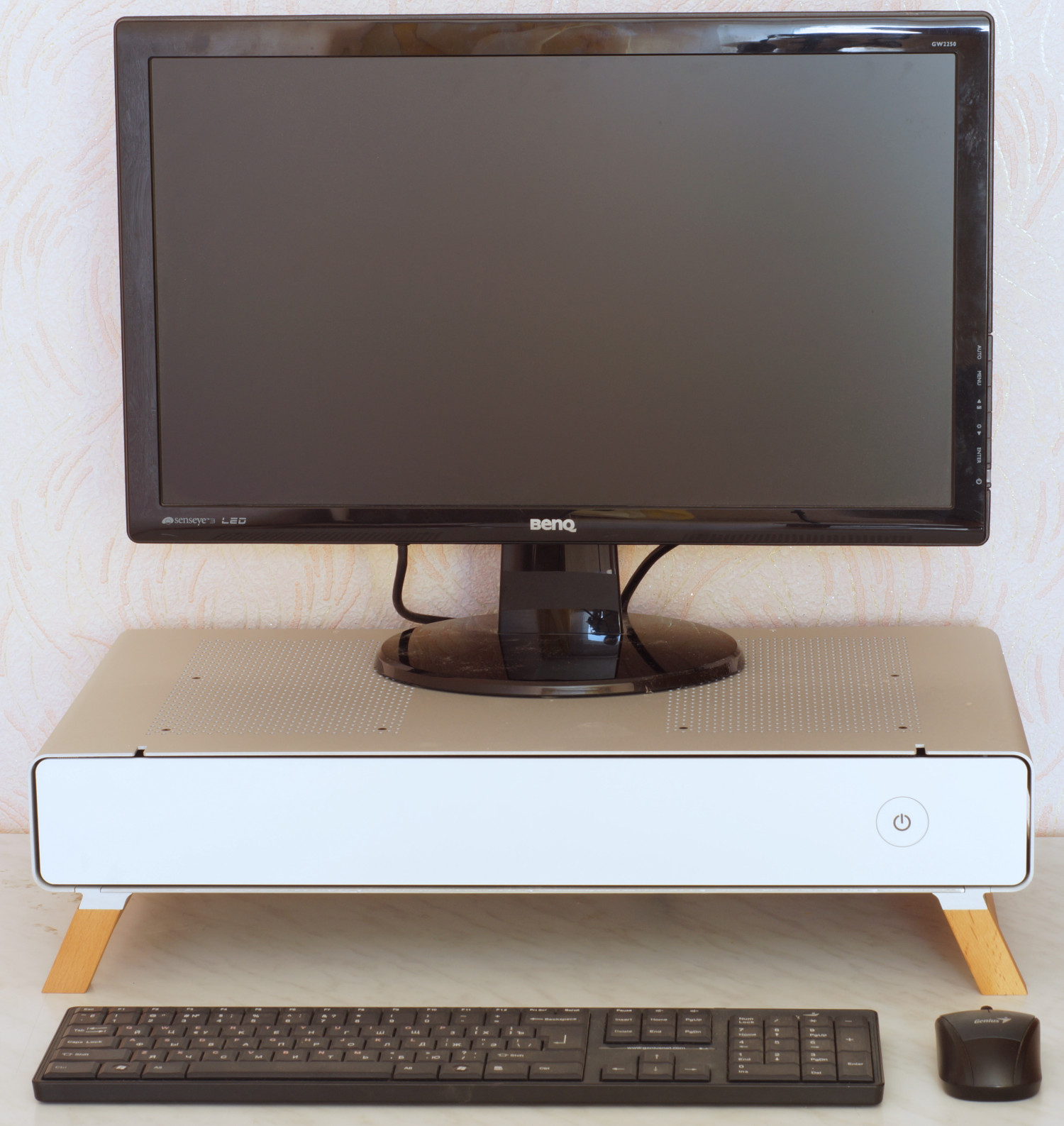

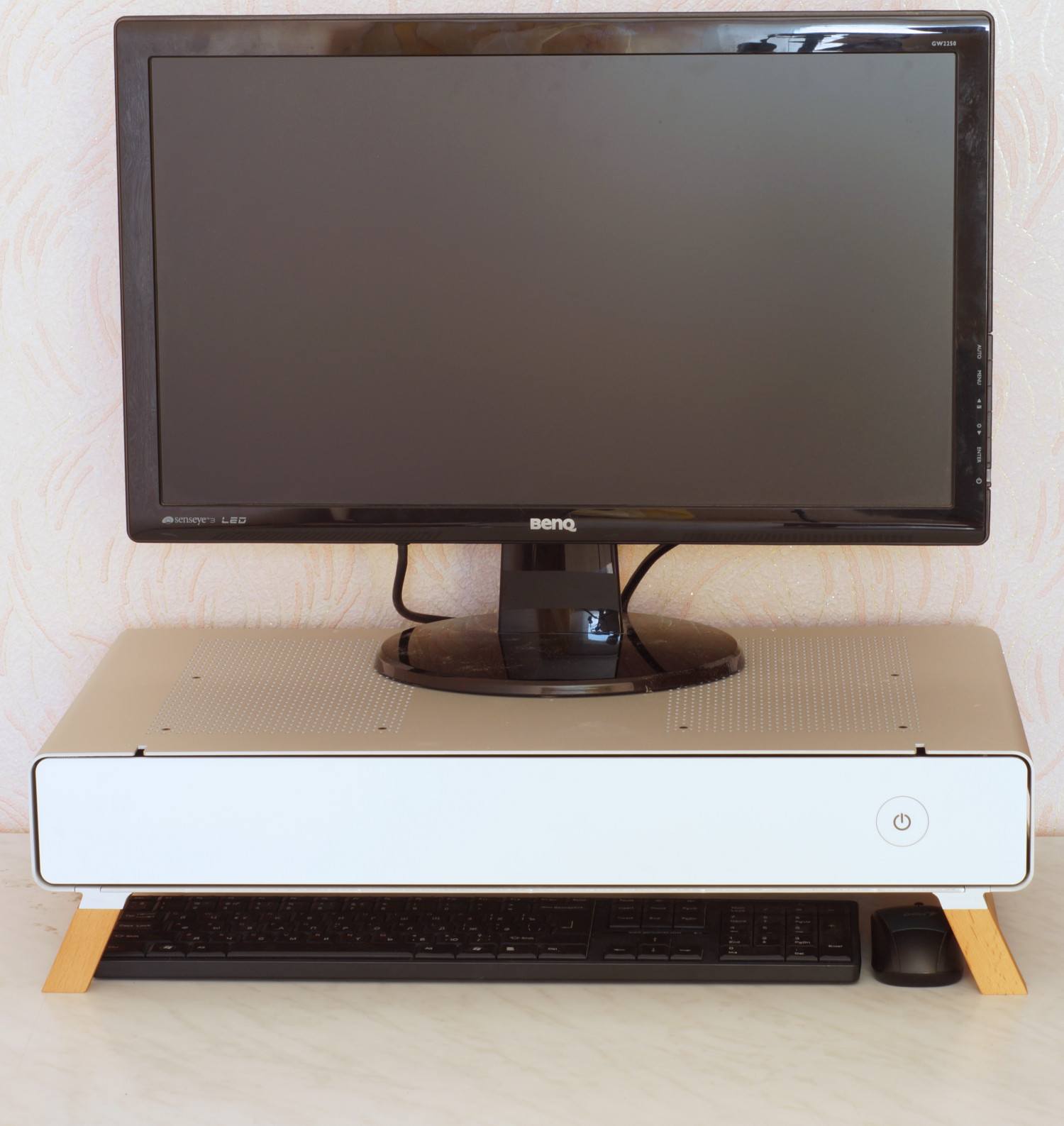

Напомним, что корпус Cryorig Taku допускает установку сверху монитора и под корпус можно убирать неиспользуемую клавиатуру (и мышь). В итоге на столе появляется дополнительное свободное пространство.

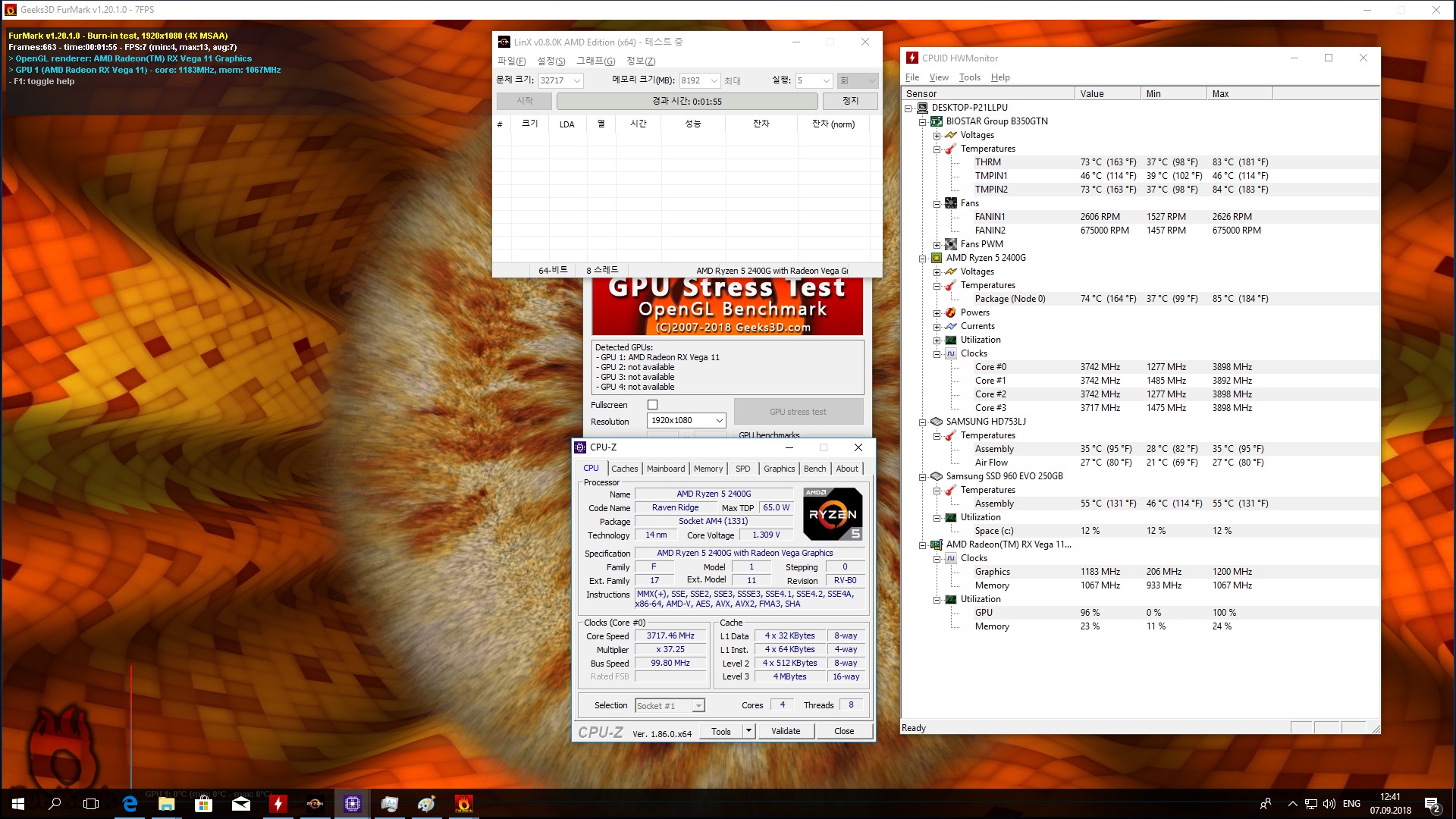

Проверка возможностей корпуса производилась путем одновременной загрузки процессора AMD Ryzen 5 2400G с помощью утилит LinX v0.8.0K AMD Edition (8192 Мбайта, 5 проходов) и FurMark v1.20.1.0 (1920х1080, сглаживание 4xMSAA) – время выполнения ~20 минут (до стабилизации температуры процессора). Потребление системы в этом случае выросло с 40 Вт до 126 Вт. Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Показания датчиков считывались с помощью утилиты CPUID HWMonitor v1.35 (CPU Temperatures Package и HDD Temperatures Assembly).

Температура в помещении во время тестирования составляла 28,9 °С.

Тестирование корпуса производилось в закрытом виде и с демонтированным шасси (открытый стенд).

Используя шумомер китайского производства был измерен уровень шума при работе корпуса с расстояния 1 метр от лицевой части. Фоновый шум в комнате на момент тестирования составил 33,8 дБ (никаких внутренних источников звука не было).

Результаты тестирования

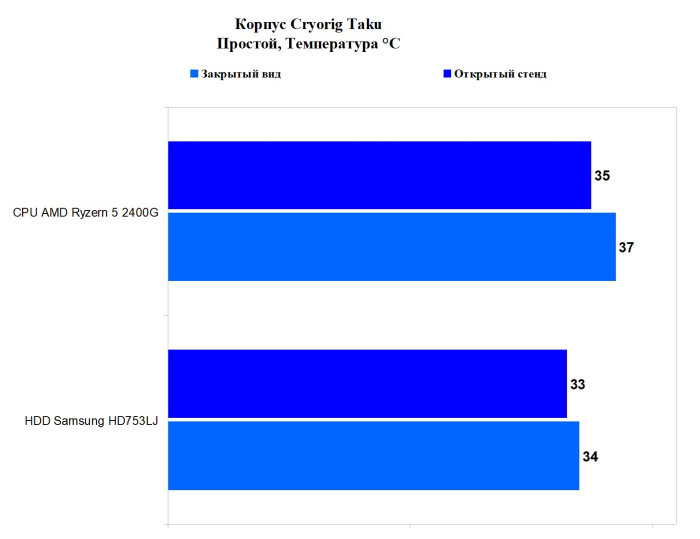

Нагрев компонент. Простой системы.

Режим простоя не выявил особых проблем в нагреве компонент – температуры умеренные и вполне типичные для тонкого корпуса.

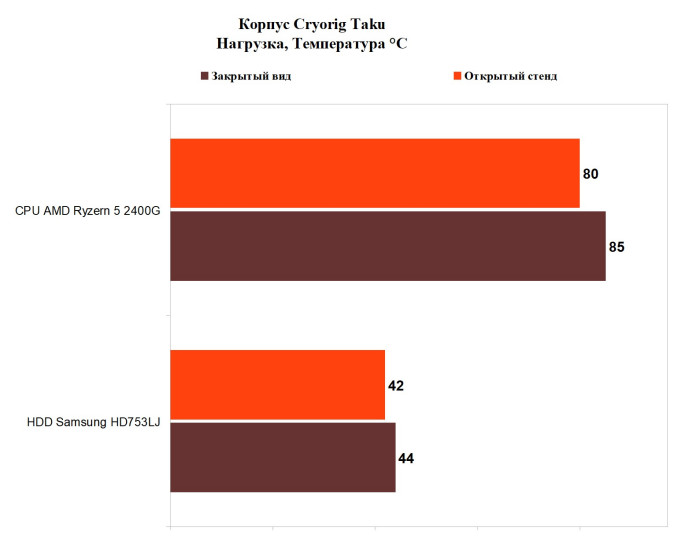

Нагрузка системы.

Одновременная нагрузка на вычислительные ядра и встроенную графику RX Vega 11 процессора AMD Ryzen 5 2400G показывает, что кулеру Noctua NH-L9a-AM4 приходится «несладко» (85 °С) – разница с открытым стендом 5 °С. Но стоит отдать должное – это набор стресс-тестов + тестирование проходило в летнюю погоду, так что летом, при игровой нагрузке, температура процессора в закрытом корпусе не превысила 78 °С.

Говоря о дисковой подсистеме, то температура жесткого диска Samsung вполне типична для корпусов, не имеющих активного охлаждения зоны накопителей.

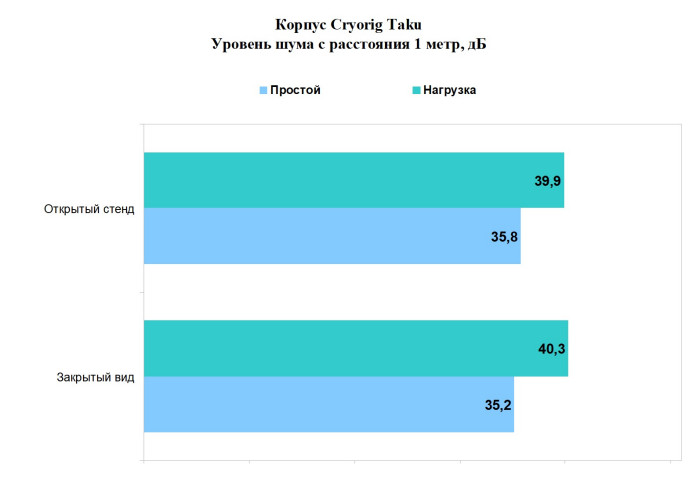

Уровень шума.

В простое уровень шума от компонент корпуса получается умеренным, но не «идеально» тихим, так как работа вентиляторов систем охлаждения вполне слышна, особенно при близком нахождении от корпуса (это заметно при размещении корпуса на столе, где, обычно, расстояние до него будет менее 1 метра).

Нагрузка приводит к росту оборотов вентилятора кулера до максимальных и тут уже уровень шума получается высоким, так как корпус фактически представляет собой перфорированную структуру.

Заключение

Представленный компанией Cryorig корпус Cryorig Taku имеет эффектный внешний вид с оригинальным дизайном. Исполнение позволяет убирать под него клавиатуру/мышь и установить на сверху монитор, тем самым освободив пространство на столе. Конечно же, все это, привлекает к нему внимание.

Если оценивать в целом, то качество изготовления находится на высоком уровне. Производитель позаботился о том, чтобы в нем можно было собрать производительную игровую систему, благо в комплекте есть все необходимое для этого, и можно было бы получить легкий доступ к внутренним компонентам за счет выдвижного поддона. Компоновка внутреннего пространства хорошо продумана, что позволяет установить пару 2.5" и один 3.5" накопителей, причем первые будут обдуваться предустановленным 92 мм вентилятором. Но с учетом слим-исполнения в корпусе есть ряд ограничений, которые придется учитывать при выборе комплектующих: mini ITX плата, SFX/SFX-L блок питания, высота кулера до 48 мм, высота памяти до 52 мм, габариты видеокарты – двухслотовая, длина до 280 мм, ширина до 134 мм.

Основным недостатком корпуса Cryorig Taku является его очень высокая стоимость 299 долларов, что резко сужает круг потенциальных покупателей, и на фоне этого сразу же возникает вопрос: «почему, при такой стоимости, нельзя было сделать разборный 4+4-пин удлинитель питания 12 В или положить отдельный 4-пин кабель?». Ведь mini ITX платы с 4-пин разъемом питания 12 В по-прежнему выпускаются.

Плюсы:

• Эффектный внешний вид;
• Оригинальный дизайн;
• Высокое качество изготовления;
• Легкий доступ к внутренним компонентам (простая процедура сборки);
• Возможность установки сверху монитора и убирания под корпус клавиатуры/мыши;
• Неплохая эффективность охлаждения;
• Поддержка двухслотовых видеокарт длиной до 280 мм;
• Неплохая комплектация.

Минусы:

• Очень высокая стоимость (299 долларов);
• В комплекте нет удлинителя питания 4-пин 12 В.
