Обзор корпуса SilverStone Redline RL07

Друзья, в этот разредакции i2HARD удалось заполучить интересный корпус от компании SilverStone -RL07,входящий в составлинейкиRedline. Производитель позиционирует корпусыэтой серии как недорогие решения для энтузиастов. На текущий моментлинейка представлена 5моделями, RL07 жеявляется ведущим решением среди них. Представлен данный корпус был на прошлогодней выставке Computex 2017. Согласно современным модным тенденциям в области корпусостроения, RL07 оснащен панелью из закаленного стекла, позволяющей оценить внутреннее убранство вашего ПК любому желающему. Не забыл производительи о подсветке, но, ксожалению,по какой-то причине оснастить корпус RGB-подсветкой не получилось. В зависимости от выбранного цвета корпуса(а он может быть черным или белым)монотонная подсветка ассиметричной фронтальной панели будет красной (черный вариант) или синей (белый вариант). Изучать устройство и возможностиSilverStone RL07 мы будем на примере белой модели.

Технические характеристики

• Форм-фактор: Mid-Tower;
• Материал шасси: сталь;
• Материал левой боковойпанели: закаленное стекло;
• Количество мест для 2,5" / 3,5" накопителей: 3 (6) / 3;
• Количество слотов расширения: 7;
• Поддерживаемые форм-факторы мат. плат: Mini-ITX, MicroATX, ATX;
• Панель ввода-вывода: 2 × USB 3.0, 2 × USB 2.0, разъемы HD Audio;
• Система охлаждения:
  • Лицевая панель: 3 × 120 или 3 × 140;
  • Задняя панель: 1 × 120 или 1 × 140 (предустановлен);
• Поддержка СЖО (радиаторы):
  • Лицевая панель: 120 / 140 / 240 / 280 / 360 мм;
  • Задняя панель: 120 / 140 мм;
• Максимальная высота процессорного кулера: 167 мм;
• Максимальная длина видеоускорителя: 415мм;
• Максимальная длина блока питания: 190мм;
• Расстояние между поддоном и боковой стенкой для кабель-менеджмента: 22мм;
• Габариты (Ш × В × Г): 226× 488× 465мм;
• Вес: 8,2 кг.

Упаковка и комплектация

Поставляется RL07 в картонной коробке, на гранях которой представлена схема устройства корпуса,технические характеристики, а также перечислены некоторые особенности.

В комплекте с корпусом вы найдетедокументацию (руководство пользователя) и небольшой пакетик с монтажным набором.

Внешний вид и внутреннее устройство

SilverStone Redline RL07 в белом цвете выглядит довольно привлекательно. Сочетание черного и белого всегда было выигрышным, что не стало исключением и в данном случае. Ассиметричное устройство фронтальной панели добавляет несколько угловатому корпусу свою«изюминку».

Металлическая фронтальная панель крепится к шасси при помощи пластиковых фиксаторов. Большаячастьплощади за ней перекрывается мелкоячеистым противопылевым фильтром, фиксация которого обеспечивается за счет нескольких небольшихмагнитов. Легко снять этот фильтр не получится, для его очистки придется убирать все съемные панели (сначала обе боковых, затем фронтальную), только после этого вы получите к нему доступ. Учитывая особенности строения корпуса, большой радиатор СЖО можно разместить исключительно спереди. Поддерживается установка радиаторов СЖО до 360-мм.

Для питанияподсветки фронтальной панели потребуется 1 Molex.

Воздух внутрь попадает только через боковые ассиметричныепрорези фронтальной панели. Крупноячеистая металлическая сетка дополнительно защищает корпус от попадания внутрь сора.

Верхняя часть корпуса сделана«глухой». Ближе к фронтальной панели сгруппированы следующие элементы: кнопка включения, 2× USB 3.0, 2 x USB 2.0 иразъемы HD Audio.

Панель из закаленного стекла имеет черную окантовку. Фиксируется она при помощи 2 винтов с накатанной головкой. Для упрощения её демонтажаипроцессафиксацииобратновнизу имеется специальный выступ, опирающийся на шасси и не позволяющий сместиться панеливниз. Отдельно стоит отметить массивный несъемный металлический кожух, полностью скрывающий от глаз нижнюю область основного отсека.

На задней стенке установлен тихий фирменный 140-мм вентилятор с поддержкой управления скоростью вращения крыльчатки при помощи PWM (ШИМ). Максимальная скорость вращения согласно датчикам мат. платы составила ~1200 об/мин. Чтобы не возникло проблем с размещением радиаторов СЖО на фронтальной панели, в кожухе сделан вырез, ширина которого составляет ~74 мм.

Помимо большого выреза для радиаторов СЖО, вкожухе сделан небольшойдополнительный вырездля вывода кабелей. В верхней части поддона имеется еще 2 отверстия для вывода кабелей.

Логотип компании-производителя смотрится вполне уместно и ничемне портит общую картину.

Тыльная часть корпусавыглядит стандартно: посадочное место под 120 / 140-мм вентилятор, 7 слотов расширения со съемными заглушками, посадочное место для блока питания.

За поддоном вас ждет большой вырез для установки бэкплейта, 3 пластиковых крепления для 2,5" накопителей, несъемная корзина для 3 накопителей 2,5" / 3,5" и ~22 мм для работы с размещением кабелей.

Пластиковые крепления позволяют фиксировать 2,5" накопители безвинтовым способом. Для упрощения установки накопителей на креплении имеются подсказки.

Для фиксации кабелей за поддоном производитель предлагает использовать не одноразовые пластиковые стяжки, а лентытипа«липучка», что гораздопрактичнее.

Корзина для 3,5" накопителей оснащена тремя съемными пластиковыми рамками. Как и в случае с креплениями для 2,5" устройств,накопители в них фиксируются также безвинтовым способом (2,5" фиксируются к рамке винтами).

Блок питания слегкаприподнят над поверхностью - размещен на небольших выступах. В сочетании с широкими поперечными отверстиями, это позволит системе охлаждения блока питания получать достаточное количество воздуха для полноценного обдува всех внутренних элементов. Также широкие отверстия и неплотный контакт БП с поверхностью позволит исключить наличие шума от потока воздуха, создаваемоговентилятором БП. Быстросъемный мелкоячеистый противопылевой фильтр защитит его от разнотипногосора, вроде крупных частицпыли или шерсти домашних животных.

Продольные пластиковые ножки приподнимают шасси на~24 мм.Фиксация корпуса на поверхности обеспечивается 4 небольшими прорезиненными вставками.

Тестовый стенд и особенности сборки

Тестовый стенд:

• Процессор: Intel i7 6800K, 3875 МГц, напряжение зафиксировано на 1,225 В;
• Система охлаждения процессора: be quiet! Silent Loop 120;
• Материнская плата: ASUS X99-A II;
• Оперативная память: GeIL EVO X, 4 x 8 ГБ, 3250 МГц;
• Видеокарта: AORUS GTX 1070 8 ГБ, 1850 МГц/ 2150 МГц;
• Накопители: CORSAIRMP500 480 GB + Seagate ST1000DM003;
• Блок питания: CORSAIR AX760i;
• Звуковая карта: Creative Sound Blaster X-Fi Titanium HD.

Никаких сложностей в процессе размещения тестовой конфигурации вRL07 у нас не возникло. Выделенных 22 мм за поддономвполне хватило для беспроблемного размещения всех кабелей. Это позволило добиться идеального убранства в основном отсеке.

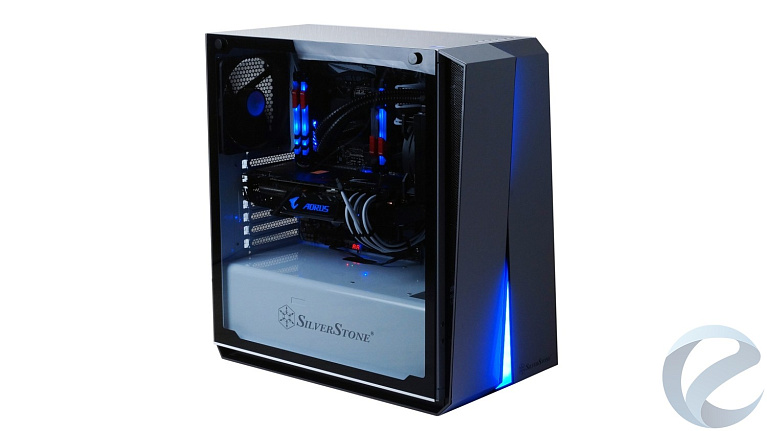

Синяя подсветка придаетконфигурации особый шарм. Итог проделанных манипуляций на фото ниже:

Тестирование

Тестирование корпуса проходит следующим образом: проводится нагрузка на основные компоненты ПК, стабильность работы которых напрямую зависит от температуры и довольно просто отслеживается программно (процессор, видеокарта и HDD). Вентиляторы, установленные на be quiet! Silent Loop 120, были зафиксированы на 2000 об/мин, помпа работала в режиме максимальной производительности. Видеокарта работала при следующих частотах ядра / памяти - 1850 МГц / 2150 МГц, с автоматическим режимом работы системы охлаждения. Скорость работы предустановленного вентилятора была зафиксирована на макс. значении (~1200 об/мин). В качестве нагрузки на процессор, видеокарту и HDD использовалось следующее ПО: LinX AVX (0.7.2) - для процессора, FurMark (1.20.1.0) - для видеокарты, HD Tune Pro (5.60) - для HDD. Полученные результаты указаны в °C. Окружающая температура на момент тестирования составляла 24-25 °C.

SilverStone Redline RL07 показал себя достаточнонеплохо. В сравнении со схожим по размеру и устройству корпусом Thermaltake View 21 - RL07 ушел в значительный отрыв в плане температуры ядер CPU. Главное их отличие, котороепо всей видимостии повлияло на полученный результат, - размер, количество и тип устройства вентиляционных отверстий на фронтальной панели. Видеокарта не прогрелась выше 71°C, что также является хорошим результатом, особенно учитывая то, что никакого дополнительного обдува она не получала.

3,5" накопителю во время тестированияудалось прогреться до 37°C, что далеко не самый лучший показатель. Разумеется, устранить эту проблему можно довольно-таки легко - достаточно установитьнапротив корзины с жесткими дисками дополнительный вентилятор.

Заключение

SilverStone Redline RL07 - это добротный корпус, который с распростертыми объятиямипримет практически любую игровую конфигурацию, обеспечив ейхорошую «крышу над головой». Лаконичный и при этом привлекательный экстерьер в совокупности с хорошопродуманными удобнымустройством внутреннего пространства дает этой модели возможность рассчитывать на высокие позициидаже в текущихусловияхжесткойконкурентной борьбы. Особенно будут рады те, кто не любит излишне привлекающие вниманиеэлементы декора. RL07 - это именно тот случай, когда красота кроется в простоте.

Плюсы:

• Внешний вид;
• Боковая панель из закаленного стекла, раскрывающая всю «внутреннюю красоту» вашего ПК;
• Продуманное внутреннее устройство, позволяющее без труда добиться идеального вида в основном отсеке;
• Поддержка системы жидкостного охлаждения с радиатором до 360-мм.

Минусы:

• Только 1 вентилятор в комплекте;
• Затруднительный доступ к фронтальному противопылевому фильтру.
