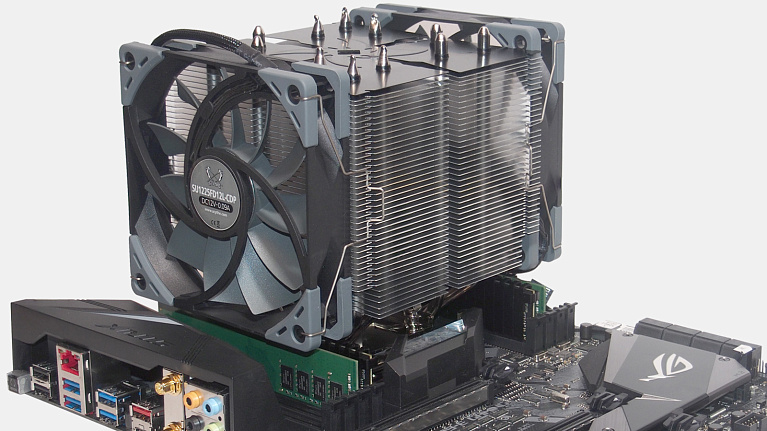

Обзор и тест кулера Scythe Ninja 5

Сегменту суперкулеров в последнее время серьезную конкуренцию составляют системы жидкостного охлаждения, но это не останавливает производителей в совершенствовании поистине богатырских башенных конструкций. Основным мотиватором выступает сохраняющийся интерес со стороныэнтузиастов, многие из которых по-прежнему остаются верны классическим воздушным технологиям остужения горячего нрава "топовых" процессоров. Так, японская компания Scythe в марте 2018 года анонсировала обновление своей легендарной супербашни Ninja до пятой версии. Изменения косметически коснулись внешнего вида кулера, были заменены используемые вентиляторы на малошумные Scythe Kaze Flex 120 PWM, а также сделан упор на совместимость с высокими планками модулей оперативной памяти и максимальным количеством актуальных сокетов процессоров Intel и AMD. При этомсохранена возможность, как полностью пассивного охлаждения, так и в различных комбинациях местоположения вентиляторов.

Спецификация

Общая информация:

• Производитель: Scythe;
• Модель: Ninja 5;
• Модель по классификации производителя: SCNJ-5000;
• Совместимость с сокетами процессоров AMD: FM1, FM2, FM2+, AM2, AM2+, AM3, AM3+, AM4;
• Совместимость с сокетами процессоров Intel: LGA 775, LGA 1150, LGA 1151 / 1151-v2, LGA 1155, LGA 1156, LGA 1366, LGA 2011 / 2011-v3 (Square ILM), LGA 2066;
• Дополнительно: термопаста Scythe в комплекте;
• Размер (Ш/В/Д): 138 x 155 x 180 мм (вместе с вентиляторами);
• Вес: 1190 г (вместе с вентиляторами);
• Гарантия: 2 года.

Радиатор

• Рассеиваемая мощность: в спецификации не отражена;
• Тип конструкции: башенная;
• Материал основания: никелированная медь;
• Материал радиатора: алюминий;
• Количество тепловых трубок: 6 шт.;
• Диаметр тепловых трубок: 6 мм.

Вентилятор

• Разъем для подключения вентиляторов: 4-pin;
• Количество вентиляторов в комплекте: 2;
• Модель вентиляторов: Kaze Flex 120 PWM;
• Размер вентиляторов:120 x 120 x 27 мм;
• Скорость вращения: 300 - 800 об. в мин;
• Подсветка вентилятора: нет;
• Регулировка скорости вращения: автоматическая (PWM);
• Статическое давление: 0,076 ~ 0,49 мм H²O;
• Воздушный поток: 16,6 - 43.03 CFM / 28,2 - 73,1 м³/ч;
• Уровень шума: 4 - 14,5 дБа;
• Время наработки на отказ: 120 000 часов (при температуре 25°C).

Официальная страничка: http://www.scythe-eu.com (английский), перевод пока в разработке.

Упаковка и комплектация

Упаковка со Scythe Ninja 5 по определению не может быть скромных габаритов. Коробка получилась шириной 214 мм, высотой - 200 мм (233 мм с выступом) и глубиной - 179 мм. На лицевой стороне представлено изображение кулера в сборе, и сделан акцент на совместимых сокетах. С обратной стороны перечислены двухлетние гарантийные обязательства производителя на японском, английском и французском языках. На правой стороне коробки уделено внимание ключевым особенностям, таким как: универсальная система креплений H.P.M.S. III, высокая совместимость с модулями оперативной памяти, использование двух вентиляторов Kaze Flex и тихая работа в целом.

На левой грани - спецификация и схематичное изображение устройства в проекциях с указанием точных размеров.

Верхняя часть внутреннего пространства занята вложенной маленькой коробкой с монтажным комплектом и инструкцией. Под ней по бокам покоятся вентиляторы. Ну, а сам герой обзора упакован во вспененную защитную обертку.

В комплект кулера Scythe Ninja 5 входит: подробная инструкция по подготовке и установке, монтажная пластина для обратной стороны материнских плат, четыре скобы для навешивания вентиляторов, пакеты с винтами и крепежом, разветвитель питания вентиляторов, универсальные направляющие для закрепления кулера на сокетах, шприц с термопастой и крестовая отвертка с удлиненным жалом.

Длинная отвертка - необходимый аксессуар, так как два винта крепления в основании кулера без нее не закрутить, они глубоко утоплены в фигурные вырезы массивного радиатора.

Внешний вид и конструкция

Облик кулера Ninja 5 схож с предыдущей моделью. Принципиально конструкция не изменилась. Это по-прежнему массивный кубический радиатор с патентованной формой соединения пластин Three-dimensional Multiple Airflow Pass-through Structure, направляющей тепловые потоки максимально эффективно не только в направлении движения воздуха от вентилятора вперед, но и частично вбок. Вес всей конструкции в сборе составляет без малого 1190 грамм, поэтому есть ограничение по установке на сокет АМ4в случае, если производитель материнской платы предпочел вариант с пластиковыми клипсами, а не винтовыми соединениями.

Радиатор набран 41 пластиной толщиной 0,4 мм каждая. В новинке сразу бросается в глаза увеличение расстояния между ними, что сделано для облегчения сквозного движения воздухапри малом статическом давлении низкооборотных вентиляторов. В нижней части радиатора также произошли изменения, существенно улучшающие совместимость с высокими модулями оперативной памяти.

Шесть нижних пластин укорочены, таким образом выигрываяместо высотой 55 мм (если считать от низа подошвы кулера). Причем сделано это с двух сторон, поэтому материнские платы для процессоров HEDT сегментас четырехканальной подсистемой памяти и расположением слотов по обе стороны от сокетане обошли стороной.

Для равномерного распределения тепла между пластинами используется шесть никелированных тепловых трубок диаметром 6 мм, симметрично и U-образно пронизывающих каждую из четырех секций радиатора.

Размеры основания кулера, непосредственно контактирующего с крышками центральных процессоров, составляет 34 х 43 мм, что совпадает, например, с габаритами оных у процессоров для сокета LGA 2066. Подошва кулера отполирована до зеркального состояния. Под определенным углом зрения видно, что центральная часть имеет едва заметную выпуклость к центру. Металлическая скоба, обжимающая трубки в основании, сделана с легким оребрением сверху.

Самая верхняя пластина сделана черной истилизована символом этой модели - сюрикэном (прим. - метательное оружие ниндзя).

Если внимательно присмотреться, то станет заметно, что канавки для фиксации пружинных креплений вентиляторов есть только на двух из четырех граней кулера, расположенных напротив друг друга, поэтомув предусмотренной производителем конфигурациинавесить типовыми скобами больше двух вентиляторовне получится. Сами пружинные зажимы просты в установке и позволяют быстро снять или поставить назад вентиляторы.

По сравнению с четвертой версией Scythe Ninja в "пятёрке" используется два вентилятора вместо одного. Это сделано с целью снизитьоборотыкрыльчатки и минимизировать шум, сохранив сопоставимый поток воздуха. В какой комбинации их устанавливать, и делать ли это вообще, остается на выбор пользователю. Коммерческое название вентиляторов Scythe Kaze Flex 120 PWM, точная модель - SU1225SFD12L-CDP.

Скорость вращения регулируется по PWM от 300 до 800 оборотов в минуту. При рабочем напряжении 12 В и силе тока 0,09 А, максимальный уровень шума составляет 14,5 дБА, воздушный поток - 43,03 CFM = 73,1 m³/h, статическое давление - 0,49 мм H²O / 4,8 Па. Используется гидродинамический подшипник, гарантирующий наработку на отказ порядка 120 000 часов. Вес одного вентилятора равен 140 граммам, соответственно без них кулер весит 1,11 кг.

В полностью собранном виде, благодаря упомянутой выше структуре соединения пластин,воздушный поток выглядит следующим образом.

(изображение взято с официального сайта производителя www.scythe-eu.com)

Особенности установки

Набор креплений Hyper Precision Mounting System III, который идет в комплекте с Scythe Ninja 5, позволяет установить его на любой популярный сокет. Поддерживаются даже устаревшие на сегодня сокеты Socket 775 от Intel и AM2 от AMD. Из актуальных будут востребованы Socket 1151-v2, LGA 2066 и AM4. К сожалению, HEDT процессоры от AMD с сокетом TR4 для Threadripper обошли стороной, и они не поддерживаются. В комплекте есть термопаста, отдельно её докупать не потребуется, содержимого шприца хватит на 2-3 установки.

Пример установки на Socket AM4

Рассмотрим пример с AM4, популярным ныне среди фанатов красного лагеря. Компания Scythe сразупредупреждает в инструкции, что установка возможна только на материнские платы с винтовыми креплениями задней пластины сокета, вариант с пластиковыми штифтамине подойдет. Связано это с большим весом кулера, который переваливает за 1,1 кг даже без вентиляторов. В случае же резьбового крепления все укладывается в три действия: первое - демонтировать верхнюю часть штатного крепленияна материнской плате, оставив заднюю пластину; второе - установить бочкообразные проставки с резиновым уплотнением сверху; третье - прикрутить к ним универсальные направляющие металлические пластины.

На получившуюся монтажную площадку кулер прикручивается двумя подпружиненными винтами в основании.

Для этогокак рази пригодится комплектная удлиненная отвертка с намагниченным кончиком, которая отлично проходит между пластин к винтам в основании.

Пример установки на Socket LGA 2066

Установка на сокет LGA 2066 для процессоров Intel также проста. В штатные отверстия сокетной рамки вкручиваются металлические проставки, на которые гайками с накатанной головкой прикручиваются пластины с универсальным набором отверстий. К получившейся конструкции и прикручивается кулер. Модули оперативной памяти необходимо установить заранее, после установки Ninja 5 вставить или вынуть их уже не получится.

Габариты радиатора очень хорошо подобраны и не перекроют декоративные элементы с подсветкой и дисплеями ниже процессорного сокета на большинстве материнских плат.

Как видно на фотографии, укороченные нижние пластины и возможность выбирать высоту подвеса вентиляторов действительно позволяют поставить кулер в комбинации с большинством модулей памяти даже на HEDT платформах с количеством слотов больше четырех.

Тестирование

Скорость вентилятора

С помощью программы ASUS Fan Xpert 4 подтвердилась скорость используемых вентиляторов Scythe Kaze Flex 120 PWM в диапазоне 400 - 800 оборотов в минуту. Для удобства их синхронизации в комплекте идет разветвитель 4-pin, а учитывая малый ток потребления, переживать за перегрузку разъема по питанию нет причин.

Оценка основания

Зеркально отполированное основание кулера визуально выглядит идеально ровным, но после нескольких тестовых слепковрисунок распределения термопасты показал, что имеется небольшая выпуклость к центру. Возможно, производитель заложил её специально, чтобы обеспечить максимальную степень прижатия в центральной части крышки, так как именно там идет основной контакт с кристаллом.

Тестирование под нагрузкой

Эффективность охлаждения оценивалась в режиме создания вычислительной нагрузки с помощью утилиты LinX версии 0.7.0, запускаемойс параметрами Problem Size = 43829 и Memory = 14690 (вся доступная из 16 ГБ). Мониторинг температуры и энергопотребления процессора фиксировался по показаниям программы мониторинга оборудования HWiNFO версии 5.84. Так как кулер подразумевает возможность работы в пассивном режиме без вентиляторов, замеры проведены в трех вариантах установки: с двумя вентиляторами, с одним вентилятором на вдув, без вентиляторов.

Полученные результаты сведены в единую диаграмму.

По данным производителей тепловой пакет тестовых процессоров составляет 105 Вт для AMD Ryzen 7 2700X и 112 Вт для Intel Core i7-7740X. Для Scythe Ninja 5 на официальном сайте значение TDP не указано. На штатных частотах процессоров массивный кулер с двумя вентиляторами закономерно спокойно удерживает комфортный рабочий режим, так температура Ryzen 7 2700X остается в пределах 81 градуса Цельсия, i7-7740X нагревается до 87 градусов Цельсия.

Если оставить лишь один вентилятор на вдув, то ситуация меняется не сильно:Ryzen 7 2700X - 85 градусов Цельсия, i7-7740X - 91 градус Цельсия.

Пассивный режим охлаждения (радиатор без вентиляторов)

Учитывая габариты радиатора Ninja 5 наиболее интересным было оценить эффективность кулера в полностью пассивном режиме без обоих вентиляторов. Тестовые стенды оказались слишком горячими для такого варианта охлаждения, достаточно быстро температура поднималась до значений в районе 100 градусов, приводящих к троттлингу.

Поэтому с помощью подпрограммы CPU Burner 0.1.0 утилиты Furmark 1.20.0.1 была предпринята попытка сгенерировать нагрузку на процессор Intel Core i7-7740X, вызывающую более низкое потребление. В режиме теста в один поток CPU Package Power процессора плавало от 39 до 52 Вт. При значениях потребления около 50 Вт температура не превышала верхний рабочий предел процессора. Увеличение вычислительной нагрузки уже приводило к температуре на ядрах более 99 градусов Цельсия и троттлингу.

Новажно учесть, что тестирование проводилось на открытом стенде, в отсутствие дополнительных потоков воздуха корпусных вентиляторов. Именно поэтому еще один эксперимент был проведен в конфигурации, когда кулер Scythe Ninja 5 в пассивном варианте был установлен в персональном компьютере, оснащенном двумя корпусными вентиляторами. Один - на задней стенке, работающийна выдув, и один - на лицевой панели, работающийна вдув, что больше соответствует типовой конфигурации большинства игровых станций. В таком варианте процессор i7-7740X оставался в пределах допустимого рабочего температурного режима ниже 90 градусов без троттлинга уже при четырех потоках теста Furmark CPU Burner, а это TDP порядка 65-67 Вт.

Сводя воедино полученные результаты, выводыполучились следующие:

• Условным верхним пределом TDP для Scythe Ninja 5 в полностью пассивном режимев корпусах без дополнительных вентиляторов можно назвать значение в 50 Вт.
• Для корпусов с дополнительными вентиляторами Scythe Ninja 5 в пассиве способен охлаждать процессоры с TDP около 65 Вт, а это уже, например, AMD Ryzen 5 2700 без разгона.
• Процессоры с TDP выше 65 Вт при высокой вычислительной нагрузке Ninja 5 в пассивном режиме не охладит до рабочих температурных режимов.

Уровень шума

К уровню шума кулера Scythe Ninja 5 не придраться, вентиляторы Scythe Kaze Flex 120 PWMпри максимальных 800 оборотах в минуту по заявлениям производителя генерируют шум около 14.5 дБа, а это ниже порога шума в большинстве жилых помещений и гораздо ниже порога нашего тестового шумомера. Их просто не слышно при работе.

Заключение

Суперкулеры для центральных процессоров приобретаются в трех случаях: с чисто дизайнерским подходом для эффектных сборок, для тихой работы в пассивном или полупассивном режиме, либо для максимально эффективного охлаждения.

Учитывая, что сам производитель делает акцент на совместимости с различными конфигурациями и манипуляциям с вариантами установки вентиляторов, третий вариант отходит сам собой. Есть модели с большей эффективностью, в том числе и у Scythe, правда они не могут похвастаться легкой установкойна большинство материнских плат. Хотя, если не пытаться переплюнуть результаты с 360 мм и 480 мм системами жидкостного охлажденияи не гнаться за результатами топовых оверклокеров, то возможностей кулера хватит для разгона многих "горячих" процессоров.

Дизайнерская сборка со Scythe Ninja 5 имеет место, но в тенденциитренда на RGB-подсветку во всех компонентах, даже в проводах, получится явно не самый модный проект, да и подсветку модулей памяти полностью скроет массивный радиатор и боковые вентиляторы.

Остается еще вариант с упором на малошумную работу, и здесь кулер Scythe Ninja 5 раскроется во всей красе. Благодаря кулерам Scythe Kaze Flex(даже в активной фазе охлаждения)его не слышно в системном блоке, а при подборе процессоров с TDP до 65 Вт можно и вообще ограничиться пассивным режимом, полностью сняв вентиляторы.

В целом пятую реинкарнацию легендарного кулера можно считать успешной, и если вы были приверженцем модельного ряда "тяжеловесов" охлаждения от Scythe или планируете собрать бесшумный ПК, то Ninja 5 определенно вам понравится.

Преимущества:

• Совместимость со всеми актуальными и даже устаревшими процессорными сокетами;
• Высокая эффективность отведения тепла;
• Тихие комплектные вентиляторы Scythe Kaze Flex 120 PWM;
• Достаточно простой монтаж с крепежом H.P.M.S. III;
• Неплохая совместимость с высокими модулями памяти (вырезы в нижней части радиатора);
• Легкий механизм крепления вентиляторов;
• В пассивном варианте (без вентиляторов) способен охладить процессоры с TDP 50-65 Вт.

Недостатки:

• Большие габариты;
• Большой вес.

Особенности:

• Закроет радиатором RGB-подсветку модулей памяти;
• Кулер потребуется снять при замене модулей оперативной памяти;
• При установке на сокеты AMD должна быть крепёжная пластина с винтовой резьбой, на материнские платы с пластиковыми штифтами установка невозможна.
