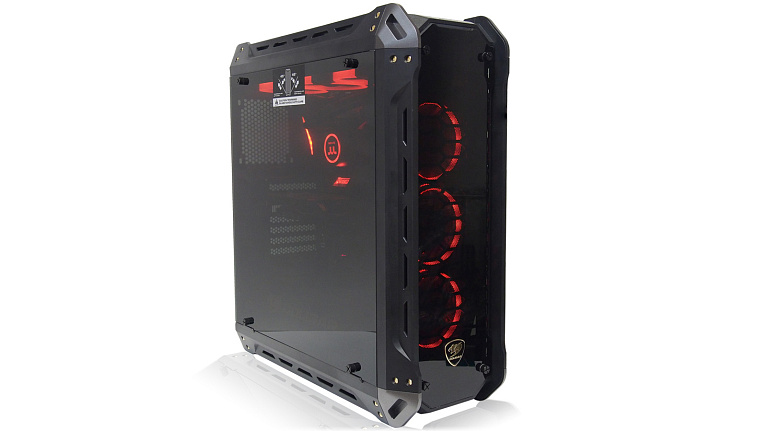

Обзор и тестирование корпуса Cougar Panzer-G

Аккуратное "прощупывание" рынка компьютерных корпусов компания Cougar начала не так давно, буквально пару лет как. Хайп-волна игровой направленности и яркого необычного оформления, как комплектующих, так и самих корпусов, затронула и продукцию этого производителя. На российском рынке модели компьютерных корпусов серии Cougar Panzer появляются с небольшой задержкой относительно мировых анонсов, но не теряют от этого своего футуристического шарма и актуальности. Cougar Panzer-G - корпус типа "средняя башня", напоминающий внешнее более крупного собрата Panzer Max, только практически полностью облаченного в панели из закаленного стекла. Новинка ожидается в массовой розничной продаже в РФ уже в ближайшее время, ну а наша редакция готова поделиться с вами обзором этого стильного корпуса уже сейчас.

Спецификация

Применяя термин "игровой корпус" компания Cougar не пытается просто привлечь внимание покупателя модными словечками, а описывает вполне реальный набор потребительских качеств своего детища. И во главу ставится не столько броский дизайн Panzer-G, сколько реальная возможность собрать в этом корпусе современную игровую станцию с производительным процессором и видеокартами и не получить при этом перегрев всего, что установлено внутри. Посудите сами, корпус изобилует местами установки дополнительных систем охлаждения и позволяет установить до 8 вентиляторов распространенного 120 мм типоразмера или до двух массивных систем жидкостного охлаждения с радиаторами до 360 мм длиной. Этот упор на жидкостные системы вполне соответствует современным тенденциям, но и высоты 160 мм вполне хватит для установки многих суперкулеров классического воздушного охлаждения. По количеству отсеков для накопителей все также неплохо, хоть от громоздких корзин под диски и отказались в угоду фронтальному охлаждению и длинным видеокартам, вплоть до 400-425 мм длиной.

Официальная страничка: http://www.cougar-world.ru.

Упаковка

Коробка Cougar Panzer-G вполне типична как по своим габаритам, так и по свойственному продукции этого бренда оформлению. Хороший плотный картон и объемные демпферы внутри должны стойко выдержать достаточно агрессивные условия транспортировки.

Черно-белое оформление без излишнего глянца одновременно достаточно лаконично и информативно. Основной интерес перед покупкой будет представлять задняя стенка, на которой показана объемная модель корпуса в проекции, и перечислены основные характеристики и количество мест установки отдельных комплектующих.

Внутри коробки корпус зафиксирован вставками сверху и снизу из вспененного материала и обернут в полиэтиленовый пакет.

Комплектация

Комплект поставки Cougar Panzer-G относительно скромный, в него входит:

• Предустановленные корпусные вентиляторы типоразмера 120 х 120 х 25 мм - 3 шт.;
• Нейлоновые стяжки черного цвета для крепления проводов - 6 шт.;
• Пакет с крепежными винтами - 1 шт.;
• Рамка для установки блока питания - 1 шт.;
• Пользовательская инструкция - 1 шт.

Его можно охарактеризовать как минимально необходимый, правда отметим, что не все производители предустанавливают в продаваемые корпуса неплохие вентиляторы с подсветкой.

Компоновка

Модульность современных корпусов находится на высоком уровне. Так и Cougar Panzer-G можно "раздеть" практически до голой металлической параллелепипедной рамы, так как дополнительные пластиковые панели и накладки из закаленного стекла нетрудно снять.

(изображение позаимствовано из инструкции к корпусу)

Экстерьер

Первое впечатление от взгляда на корпус после распаковки - "брутальный ящик". Несмотря на обилие дизайнерских решений, выраженных в специфическом сетчатом рисунке передней панели, и обилию вентиляционных отверстий, корпус смотрится достаточно агрессивно.

Как и во многих современных корпусах, Cougar отказалась от отсеков для внешних 5.25" и 3,5" устройств на передней панели. Она от самого низа и до верха закрыта стилизованной рельефной пластиковой сеткой, прикрытой снаружи панелью из закаленного стекла.

В нижней части красуется небольшой аккуратный логотип производителя. Несложно заметить, что сам каркас несколько меньше полной высоты корпуса, так как сверху и снизу сделаны фигурные крышки из пластика, прикрывающие места установки дополнительных вентиляторов.

Съемные боковые панели полностью сделаны из тонированного закаленного стекла толщиной 4 мм. Прозрачность тонировки очень хорошо подобрана под цвет окраски корпуса в целом. Всё смотрится гармонично.

Крепление стекол на винтах с накатанной головкой и резиновой вставкой. Снятие боковых панелей удобное за счет резиновых уплотнений в крепежных отверстиях и специальных поддерживающих выступов внизу.

В нашем случае верхняя панель оказалась со сколом в месте крепления. Неизвестно, заводской ли это дефект или последствия неаккуратной транспортировки, но при возможности старайтесь проверить панели сразу при покупке, снимая защитные пленки.

Лицевая сетчатая панель крепится на пластиковых защелках и снимается классическим способом - рывком на себя. Крепления очень тугие, было ощущение, что еще чуть - чуть и они не выдержат, но пластик выстоял. За ней открывается доступ к местам установки систем охлаждения в передней части корпуса. Посадочные места готовы принять три вентилятора 120 мм либо два вентилятора 140 мм. Альтернативный вариант - установить здесь радиатор СЖО на 240, 280 или 360 мм.

Они дополнительно закрываются c внутренней стороны быстросъемным фильтром из гибкой мелкой сетки, который крепится на магнитных полосках. На нем сделаны прорези для удлиненных винтов вентиляторов.

Верхняя часть корпуса по своей компоновке похожа на фронтальную.

Применена пластиковая защитная сетка аналогичной конструкции и фактуры, которая снимается вместе с верхней крышкой полностью. За ней место для установки и обслуживания охлаждения полностью идентичное переднему. Таким образом в корпусе должны помещаться два радиатора систем жидкостного охлаждения до 360 мм каждый, по одному сверху и спереди. Магнитный пылевой фильтр установлен и здесь.

Индикаторы работы и выносные порты передней панели закреплены на переднем пластиковом торце верхней крышки. Здесь расположились (слева-направо): два порта USB 2.0, разъем для наушников, разъем для микрофона и два USB 3.0 порта. Крупная рельефная кнопка включения и маленькая для перезагрузки слегка утоплены в специальный выступ чуть выше.

Корпус сделан по схеме с нижним расположением блока питания. В месте его установки большое отверстие, сам БП устанавливается в него через комплектную переходную рамку.

Это сделано с целью упростить обслуживание ПК с модульными блоками питания. Достаточно будет отстегнуть провода и вытащить его для обслуживания. Выше по задней стенке размещено семь слотов расширения со съемными многоразовыми заглушками, отверстие под порты ввода-вывода материнской платы и место установки заднего 120 мм вентилятора.

На дне корпуса массивные выступы - ножки, приподнимающие вентиляционные отверстия на 3 см относительно плоскости. Самих отверстий два: одно - для забора воздуха снаружи блоком питания, второе - для установки дополнительного 120 мм вентилятора.

Оба закрыты отдельными пылевыми фильтрами, вставляемыми в пазы. Такой вариант существенно менее удобен по сравнению с передним и верхним фильтром на магнитах.

Интерьер

Шасси корпуса Cougar Panzer-G выполнено по современной схеме с отсутствием отдельных корзин для накопителей информации и разделением верхней и нижней зоны специальной перегородкой. Таким образом обеспечивается несколько независимых зон охлаждения. Циркуляция воздуха в блоке питания не пересекается с носителями информации и основной зоной с остальными комплектующими.

На перегородке сбоку нанесен крупный оранжевый логотип производителя, который заметен даже через тонированное боковое стекло.

Поддон материнской платы способен зафиксировать экземпляры с форм-фактором Mini-ITX / MicroATX / ATX и даже серверный CEB. Последний факт очевидно стал актуален в связи с интересом многих игроков и сборщиков графических станций к платам с поддержкой многоядерных серверных процессоров Xeon, установка предыдущих поколений которых в некоторых случаях выгоднее покупки современного десктопного аналога. Вырез в поддоне для беспрепятственного доступа к обратной стороне сокета немаленький (165 мм х 143 мм). Установка бэкплейтов будет удобна, и во многих случаях радиаторы VRM получится открутить, не снимая материнской платы.

Мест для установки носителей информации в Cougar Panzer-G предостаточно.

Это и две 2,5" салазки на перегородке зон внутри корпуса, две 2,5" салазки с обратной стороны поддона материнской платы и двое универсальных 2,5"/3,5" салазок на задней вертикальной стенке ближе к передней части корпуса.

Что касается разделительной перегородки, то в верхней передней её части сделан вырез для установки длинных радиаторов СЖО на фронт.

В месте установки блока питания с внутренней стороны установлены пластиковые антивибрационные выступы. Их можно снять, крепление на защелках.

Производитель расплывчато обходит доступные габариты места под блок питания, ограничиваясь фразой "Стандартный ATX PS2". По нашим измерениям войдут модели до 263 мм длиной.

Кабели от фронтальной панели корпуса все в черной изоляции, что хорошо вписывается в общий темный дизайн внутренних поверхностей. Лишь самые кончики проводов USB портов и аудиопортов будут слегка пестреть разноцветными проводами в сборках со скрытой укладкой проводов.

Металлический каркас после удаления всех пластиковых деталей представлен на изображениях ниже.

Охлаждение

Как уже упоминалось выше, в Cougar Panzer-G отличный набор посадочных мест под вентиляторы и радиаторы СЖО. Полный их перечень представлен на изображениях ниже. На практике всё встанет, как на изображениях, за одним исключением.

Несмотря на заявленную возможность установки 360 мм СЖО в верхней части корпуса, в реальности далеко не каждый радиатор можно будет там закрепить. Причиной тому клепка на задней стенки, выступающая с внутренней стороны на 3 мм, из-за которой ответвление с вводом шлангов радиатора СЖО упирается и не попадает на крепежные отверстия, которые жестко ограничены без свободного хода винта вдоль длинной части корпуса.

Также сверху нужно очень точно рассчитывать, как крепить "бутерброд" из вентиляторов и радиатора, так как места между верхней гранью материнской платы и металлическим каркасом приблизительно 30 мм. Стандартная толщина вентиляторов - 25 мм, а радиаторов - 27 мм, т.е. влезет только что-то одно, оставшееся нужно будет крепить выше, над каркасом и под пластиковой крышкой, где приблизительно такой же запас около 30 мм.

Конфигурация отверстий не позволит разместить радиатор необслуживаемой СЖО длиннее 240 мм над каркасом, только с внутренней стороны, так как отверстий для заведения шлангов с водоблоком сверху вниз просто нет.

Три предустановленных комплектных 120 мм вентилятора Cougar DF 1202512SELN прикручены на фронтальных местах установки. Сделаны и выглядят они очень интересно, особенно с учетом круговой подсветки яркого красно-оранжевого цвета. Корпус вентиляторов нестандартный, с декоративными зубцами по внутренней стороне и крыльчаткой с нарезами, оптимизирующими воздушный поток. Похожее решение используется в кулерах Cougar Vortex. По углам сделаны прорезиненные антивибрационные вставки красного цвета. Сбоку корпус вентиляторов частично сделан "под карбон".

Вентиляторы подключаются трёхпиновым разъёмом, по которому получают питание для вращения крыльчатки и подсветки. Соответственно, если регулировать скорость с помощью BIOS материнской платы или программным путем, то будет падать и яркость подсветки пропорционально подаваемому напряжению и оборотам.

Тестовый стенд

Для оценки эффективности работы систем охлаждения в корпусе Cougar Panzer-G был собран стенд на базе следующих комплектующих:

• Центральный процессор: Intel Core i9-7900X (инженерный образец);
• Система жидкостного охлаждения: Thermaltake Floe Riing RGB 360 TT Premium Edition;
• Материнская плата: ASUS ROG STRIX X299-E Gaming;
• Оперативная память: 32 ГБ (2 шт. x 8 ГБ Corsair Vengeance LPX DDR4-2400 @2666 МГц и 2 шт. х 8 ГБ Kingston ValueRAM KVR21N15S8/8 2133 МГц @2666 МГц);
• Видеокарта: MSI GeForce GTX 1060 OCV3 3 ГБ;
• Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
• Блок питания: Thermaltake Smart RGB 700 Вт;
• Операционная система: Microsoft Windows 10 Pro x64 версии 1709.

Вид системы в собранном виде:

В силу перечисленных выше нюансов с клепкой систему СЖО Thermaltake Floe Riing RGB 360 TT Premium Edition с радиатором длиной 393 мм (360 мм + технологические ответвления для шлангов и циркуляции по 16,5 мм с обоих концов) удалось установить только в передней части корпуса с вентиляторами на вдув. Комплектные вентиляторы Cougar были перенесены наверх для удаления горячего воздуха из системного блока.

Тестирование

Прочность материалов и качество покраски

К качеству заводской покраски деталей не придраться. Металлические и пластиковые панели равномерно и качественно покрыты черной матовой, а угловые элементы- коричневато-золотистой краской. При сборке не было замечено сколов или сильной предрасположенности к царапинам.

Боковые панели из тонированного в темный цвет закаленного стекла также достаточно устойчивы к мелким царапинам. По крайней мере они хорошо оттираются от загрязнений тряпками, в отличие от дешевых собратьев с пластиковыми стеклами.

Сам каркас корпуса сделан из штампованных деталей с толщиной металла 1,1 мм и соединением металлическими же клёпками. Качество пластика декоративных панелей не вызывает нареканий, материал не хлипкий (толщина от 2,4 мм) и без неприятного запаха.

Шум комплектных вентиляторов

В части скоростных характеристик комплектных вентиляторов, снятых через программу ASUS Fan Xpert 4, график зависимости оборотов крыльчатки от напряжения питания выглядит следующим образом:

Они также подтверждаются подключением к независимому контроллеру вентиляторов Lamptron CM430.

Даже на максимальной скорости вращения крыльчатки 1200 оборотов в минуту работают очень тихо, существенно ниже порога в 30 дБа, использованного в ходе тестов шумомера. Скорее всего речь идет о ~20-22 дБа.

Температура компонентов под нагрузкой

Приблизительная схема движения потоков воздуха внутри тестового стенда.

Основой оценки эффективности охлаждения комплектующих внутри любого корпуса является сравнение результатов нагрева ключевых компонентов ПК под нагрузкой внутри закрытого корпуса по сравнению с открытым стендом. При использовании тестовых пакетов LinX 0.7.0 (для нагрузки центрального процессора), Furmark 1.20.0.0 (для нагрузки видеокарты) и Crystal Disk Mark 6.0.0 (для нагрузки жесткого диска) получились следующие результаты, представленные на диаграмме ниже. Температура в помещении на момент тестирования составляла 27 градусов Цельсия.

Нормальные результаты, в пределах адекватных рабочих температурных диапазонов используемых комплектующих. Однако эта же конфигурация в других корпусах несколько раз показывала температуру ниже на несколько градусов. Решающую роль тут играют стеклянные панели и очень мелкая сетка пылевых фильтров. Если их снять, то результаты получаются на ~3-5 градусов Цельсия ниже в пике нагрузки. Стоит ли оно того - каждый решит для себя сам.

Заключение

"Больше корпусов, хороших и разных". Наверное, именно так можно исказить знаменитую фразу классика в контексте обзора. Компания Cougar сделала ставку на узнаваемые стилистические решения и максимально современную компоновку компьютерных корпусов. И это правильный подход. В сегменте бюджетных экземпляров проявить себя гораздо тяжелее, а вот корпуса среднего и верхнего ценового диапазона позволяют производителям "развернуться"и создавать очень интересные внешне и технически экземпляры.

В Cougar Panzer-G реализовано всё необходимое для того, чтобы он стал основой производительной сборки игрового применения. Внутри сделан большой запас места под топовые видеокарты до 425 мм длиной, два радиатора СЖО 240 или 360 мм, немало салазок и мест крепления носителей информации. Для скрытой прокладки проводов предусмотрены необходимые пазы и углубления c хорошим запасом. В части внешней харизмы, на наш взгляд, всё также "на уровне". Несмотря на достаточно агрессивные элементы дизайна, с рельефными вентиляционными сетками и брутальными выступами, корпус не смотрится чересчур аляповатым. Строгий черный цвет и тонированные стекла придают ему некоторую долю официоза, поэтому смотреться он будет в большинстве домашних и даже офисных интерьеров достаточно органично. В общем и целом, если вам симпатична уникальная ДНК корпусов Cougar, то и Panzer-G придется по душе.

Достоинства Cougar Panzer-G:

• Интересный дизайн;
• Современное шасси с раздельными зонами охлаждения;
• Возможность установить видеокарты до 425 мм длиной;
• Возможность установить два 360 мм радиатора СЖО;
• Прозрачные боковые панели из тонированного закаленного стекла;
• Быстросъемные пылевые фильтры;
• Хороший запас мест установки носителей информации;
• В комплекте три неплохих 120 мм вентилятора с подсветкой.

Недостатки:

• В верхней части мало места для 360-мм радиаторов, не все вместятся.
• Мелкосетчатый фронтальный пылевой фильтр немного снижает эффективность воздушного потока;
• Нижние фильтры без удобных магнитных креплений.

Особенности:

• Удобное крепление модульных блоков питания (за счет переходной рамки быстро вынимается для обслуживания).
