Обзор и тестирование видеокарты Asus Radeon RX VEGA 56 STRIX OC [ROG-STRIX-RXVEGA56-O8G-GAMING]

В обзоре видеокарты ASUS ROG Strix GeForce GTX 1070 Ti Advanced edition мы упоминали о возможной причине появления нового графического процессора в сформированной линейке ускорителей Pascal: AMD Radeon RX Vega 56 не могла оставить спокойным гиганта в лице компании NVIDIA. Однако сравнение референсного решения с флагманским от компании ASUS трудно назвать уместным, поэтому сегодняшний обзор посвящен еще одной новинке - Radeon RX VEGA 56 STRIX OC. Сможет ли удивить нас данная видеокарта?

Упаковка и комплектация

Если сравнивать с новинкой от NVIDIA, то упаковка героини обзора отличается лишь преобладанием красных цветов вместо зеленых, а также названием видеокарты и логотипами. В остальном это уже знакомая до боли коробка.

С обратной стороны находятся всё те же особенности, присущие настоящему флагману ASUS: продвинутая система охлаждения с никелированной пластиной вместо уходящего в прошлое прямого контакта, подсветка AURA, печатная плата, разработанная для оверклокинга, а также многое другое.

Нижняя часть повествует минимальные системные требования и сообщает серийный и партийный номера видеокарты.

Комплектация видеокарты повторяет ASUS ROG GeForce GTX 1080 Ti Strix OC: инструкция, стяжки для кабелей, дискс программным обеспечением и переходникдополнительного питания 2 x 6 pin -> 8 pin.

Дизайн и особенности видеокарты

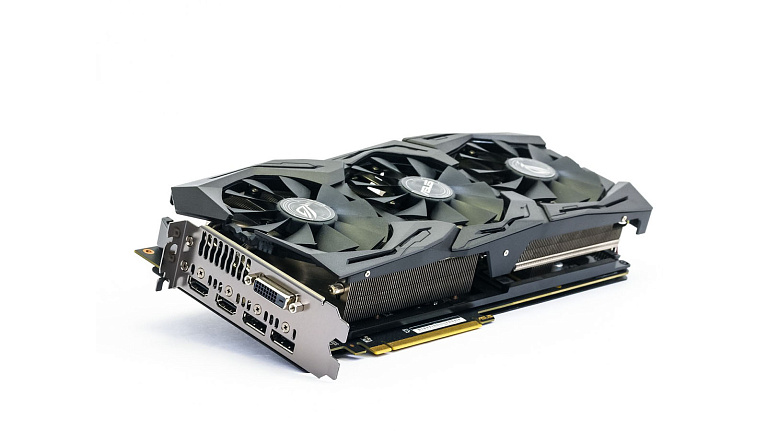

Нет, мы не используем одно и то же фото в очередном обзоре. Перед вами действительно ASUSRadeon RX VEGA 56 STRIX OC.

Компания ASUS создает качественные видеокарты, но лишает их какой-либо индивидуальности: даже противоборствующие лагери теперь выглядят как одна серия. Стабильность - признак мастерства, но это трудно применить к дизайну.

Обратная сторона покрыта защитной пластиной. И здесь уже видны первые отличия в печатной плате, вырезах в районе графического процессора, отсутствии подключения SLI. Героиня обзора является выше ROG Strix GeForce GTX 1070 Ti Advanced edition, что заметно невооруженным глазом.

Толщина видеокарты, как обычно, выходит за пределы двух слотов, а учитывая аппетиты графического процессора Vega 10 - выглядит это вполне обосновано.

Сбоку располагаются коннекторы подключения подсветки в кожухе и вентиляторов системы охлаждения, а также два четырех контактных разъема для подключения корпусных вентиляторов(технологияASUS FanConnect II). В отличии от конкурента здесь есть и возможность подключения RGB-ленты.

Интерфейсная панель имеет небольшую перфорацию, которая будет способствовать "покиданию" из системного блока нагретого воздуха. На ней расположены два видеовыхода HDMI 2.0b, два DP 1.4 и один разъем Dual-Link DVI.

Система охлаждения

Кожух системы охлажденияAsus Radeon RX VEGA 56 STRIX OC, как и у предшественниц, можно снять без повреждения гарантийных пломб. Это позволит заменить вентиляторы системы охлаждения и продуть радиатор от пыли.

После снятия радиатора взгляду открывается рамка, покрывающая печатную плату. По большей части она служит лишь для улучшения жесткости конструкции и охлаждения двух фаз на HBM2.

Рамка имеет 10 точек крепления, 2 из которых расположены со стороны интерфейсной панели. Отвод тепла от двух ключей происходит через термопрокладку.

Три вентилятора диаметром 92 мм крепятся непосредственно к радиатору, что исключает дребезжание и вибрацию, которую можно наблюдать при креплении к пластиковому кожуху. Форма крыльчатки спроектирована таким образом, чтобы получить максимальный воздушный поток при минимальном уровне шума.

Основанием контакта с графическим процессором служит никелированная пластина. С нее тепло через 6 тепловых трубок толщиной 6 мм передается на две секции радиатора с высотой ребер от 20 до 25 мм. Перед нами абсолютная копия системы охлажденияROG Strix GeForce GTX 1070 Ti Advanced edition.

Шлифовка основания зеркальная, отражение получается без каких-либо дефектов.

Форма вентиляторов узнаваема, перед нами фирменная крыльчатка ASUS, используемая практически во всех видеокартах.

Сами вентиляторы производства фирмы Power Logic имеют маркировку PLD09210S12M (центральный) и PLD09210S12HH (боковые), которые работают от 12 В, но имеют разные токи - 0.25 и 0.4 А соответственно.

На кожухе предусмотрено шесть точек крепления к радиатору. Внутри располагается модуль подсветки AURA с гибкими трубками, излучающими свет.

С помощью кабеля модуль подсветки подключается к печатной плате, сами трубки имеют точечный контакт.

Задняя укрепительная пластина имеет модуль подсветки AURA, подключаемый непосредственно к видеокарте.

К сожалению, ASUS не устанавливает термопрокладки в области подсистемы питания с обратной стороны печатной платы. Это могло позволить улучшить теплоотвод и снизить температуры при должном обдуве бэкплейта.

Печатная плата

Asus Radeon RX VEGA 56 STRIX OC основывается на печатной плате собственной разработки: узнается фирменный стиль ASUS, компонентная база коррелируется со многими предыдущими решениями. По сравнению с референсным решением нет ощущения полной пустоты: инженеры отдалили подсистему питания от подложки с графическим процессором и HBM2.

Подсистема питания построена по системе 11+2 фазы (GPU/MEM). Регулировкой напряжением занимаетсяInfineon IOR 3567B. Для дополнительного питания предусмотрено два восьмиконтактных разъема.

Хочется также отметить контактную площадку для замеров действующих напряжений (VGA Hotwire).

В "сердце" видеокарты располагается графический процессор Vega 10 корейской сборки с памятью SK hynix. Он отличается отсутствием заливки компаундом, что сказывается на его внешнем виде.

Не осталось бесследным это и для контакта с основанием радиатора: можно заметить, что на доли мм HBM2 оказывается ниже графического процессора. Для улучшения теплоотвода необходимо обеспечить улучшенный контакт, что можно сделать с помощью увеличения слоя термопасты на чипах памяти.

Обратная сторона печатной платы пестрит элементной базой.

К качеству пайки и сборки видеокарт STRIX претензий никогда не было: эту линейку можно считать имиджевой.

Технические характеристики подсветка

Видеокарта в тестовую лабораторию поступила с версией BIOS 016.001.001.000.000000.

По умолчанию лимит потребления видеокарты установлен на отметке 260 Вт, но с помощью программных средств его можно увеличить на 50% (до 390 Вт).

Asus Radeon RX VEGA 56 STRIX OC обладает продвинутой системой подсветки AURA. С помощью одноименного фирменного приложения можно задать режим работы и синхронизировать подсветку с другими комплектующими с поддержкой AURA.

Стоит отметить, что реализация подсветки вживую выглядит просто неповторимо и завораживающе. Следующее видео не может передать всего качества, градаций цвета и синхронности его перехода.

Тестовый стенд

  • Материнская плата:ASRock Z370 Taichi (версия BIOS 1.61);
  • Процессор:Intel Core i7-8700K в разгоне до 4900 МГц при напряжении 1.28 В;
  • Система охлаждения: Noctua NH-D14;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: 2 х 8 Гбайт G.Skill Trident Z RGB 3600 МГц (F4-3600C16D-16GTZR, 4000 МГц, 16-16-16-36 CR1, singlerank Samsung B-Die);
  • Видеокарта:ASUS ROG Strix Radeon RX Vega 56 OC Gaming;
  • Блок питания:be quiet! Straight Power 11 мощностью 850 Ватт;
  • Системный накопитель: Plextor M7V объемом 128 Гбайт;
  • Корпус: Thermaltake Core P5TG.

Программное обеспечение:

  • Операционная система: Windows 10 x64 «Профессиональная» со всеми текущими обновлениями с Windows Update;
  • Драйвер видеокарт: Radeon Software Adrenalin Edition 18.3.3.

Тестирование системы охлаждения и разгон

Тестирование системы охлаждения проводилось в тесте устойчивости Firestrike Ultra из пакета Futuremark 3DMark. Комнатная температура находилась в диапазоне 24-26 °С, боковая крышка корпуса была открыта.

Первоначальные измерения, сделанные до разборки видеокарты, вызывали некоторое недоумение.

Нестабильность частоты, которая, как видно по следующим графикам, возникала из-за превышения температурного режима, приводит к неудачному завершению теста устойчивости.

Практически с самого начала тестирования температура достигает 80°С и происходит троттлинг. Графики напряжения и потребления это подтверждают.

Было решено проверить контакт сборки графического процессора и HBM2 с основанием радиатора. Всё же видеокарта ранее была на других обзорах. Увиденное несколько поразило:

Замена наGELID GC-EXTREME нормализовала показатели, частота графического процессора перестала хаотично колебаться, а температуры сборки снизились.

В итоге тест устойчивости был успешно пройден. Выводы делайте сами.

Разгон производился с помощью программы OverdriveNTool 0.2.3. Изменялись напряжения и частоты состояний P6 и P7 графического процессора, частота HBM2 была увеличена на 100 МГц (1800 МГц эффективная). Лимит потребления расширен на 50%, а работа системы охлаждения не изменялась.

B тесте устойчивости Firestrike Ultra итоговая частота графического процессора находилась в диапазоне 1565-1580 МГц. Температура графического процессора не превысила 77°C, а HBM2 оказалась на 2°C горячее.

Тонкая подборка параметров состояний P6 и P7 позволяет увеличить производительность без особых изменений потребления и температур при том же уровне шума:

Всё это говорит об изначально завышенных напряжениях, прописанных в BIOS видеокарты.

В среднем прирост производительности составил 9%, что можно назвать хорошим результатом: ни энергопотребление, ни температуры, ни шум практически не изменились.

Не могли мы обойти сравнение прямых конкурентов в 3DMark: героини обзора иASUS ROG Strix GeForce GTX 1070 Ti Advanced edition.

Только лишь в Time Spy, где используется большое количество тесселяции, новинка от NVIDIA вырывается вперед, а во всех тестах FirestrikeRadeon RX VEGA 56 STRIX OC обходит конкурента.

Игровая производительность

Тестирование игровой производительности проводилось в разрешениях FHD и QHD, использовались встроенные в игры тестовые приложения. Выставлялись максимальные настройки графики, не использовались только требовательные режимы сглаживания. Частоты видеокарт были заводскими.

В зависимости от разрешения и наличия в игре технологий NVIDIA и AMDрезультаты противоборства выдавали то одного, то другого лидера.

Разрешение FullHD:

Разрешение QuadHD:

К сожалению, протестироватьASUS ROG Strix GeForce GTX 1070 Ti Advanced edition в новом AAA-проекте от Ubisoft мы не смогли, так как на момент ее выхода видеокарты не было уже в лаборатории. Но героиня обзора показала очень впечатляющие результаты:

В любом случае, как показывают полученные ранее результаты,Asus Radeon RX VEGA 56 STRIX OC иASUS ROG Strix GeForce GTX 1070 Ti Advanced edition будут показывать примерно равные результаты в играх, и только лояльность разработчика будет выделять явного лидера. На стороне первой AMD Freesync -технически более мощное железо (что при использовании в Vulkan API и DirectX 12 сыграет свою роль).GeForce GTX 1070 Ti подкупает более низким энергопотреблением и лучшей производительностью в играх с NVIDIA Gameworks. Выбор, как говорится, за читателями.

Заключение

ВидеокартаAsus Radeon RX VEGA 56 STRIX OC во многом повторяет рассматриваемого ранее конкурента: мощная система охлаждения, качественная печатная база с продвинутой элементной базой, неповторимая подсветка. Не повторяются ошибки прошлого: непокрытых элементов нет, всё охлаждается отлично. С чем нельзя смириться, так это с доступностью видеокарты: бум майнинга довел до того, что такие прелести видят только тестовые лаборатории и очень шустрые покупатели. В остальном же это прекрасный нереференсный вариант Radeon RX Vega 56. Может быть лучший?

Плюсы:

  • Превосходная система охлаждения;
  • Качественная печатная плата;
  • Приятный и узнаваемый внешний вид;
  • Подсветка AURA;
  • Качественная сборка.

Минусы:

  • Заводская настройка BIOS далека от идеала, но это проблема всех видеокарт Radeon RX Vega;
  • Скромная комплектация.
