Обзор и тестирование блока питания Cooler Master MasterWatt 750

Компания Cooler Master в конце прошлого года представила новую линейку блоков питания MasterWatt. В неевошли модели от 450 до 750 Вт. Возможности и характеристики данной линейки мы рассмотрим на примере модели Cooler Master MasterWatt 750.

Отличительнойособенностьюуказанной вышесерии является полупассивная работа вентилятора, частично модульная конструкция кабелей, наличие сертификата 80 PLUS Bronzeи доступная цена.

Технические характеристики

• Модель: MPX-7501-AMAAB;
• Номинальная мощность: 750 Вт;
• Максимальная эффективность: 85%;
• Полученный сертификат: 80 PLUS Bronze;
• Поддерживаемые стандарт: Intel ATX 12V 2.4, ErP 2013 Lot 6;
• Диапазон рабочих напряжений: 100 – 240 В;
• Частота входного сигнала: 50 – 60 Гц;
• Сигнал Power Good: 100-500 msec;
• Время удержания: > 16msec at 80% of full load (230Vac input);
• Входной ток: 10 A;
• Выходы: 3,3В - 22 А, 5В – 22 А, 12В – 62.5 А;
• Выходная мощность линии: +3,3В и 5В, - 120 Вт;
• Выходная мощность линии: +12В, - 750 Вт;
• PFC: Активный;
• Защиты: OVP, UVP, OPP, SCP, OCP, OTP;
• Диаметр используемого вентилятора: 120 мм;
• Тип подшипника: LDB с защитой IP6X;
• Среднее время наработки на отказ: 100 000 часов;
• Размеры: 140 × 150 × 86 мм;
• Гарантия: 5 лет;
• Рекомендованная цена: €89,99.

Нагрузочные характеристики:

Упаковка и комплектация

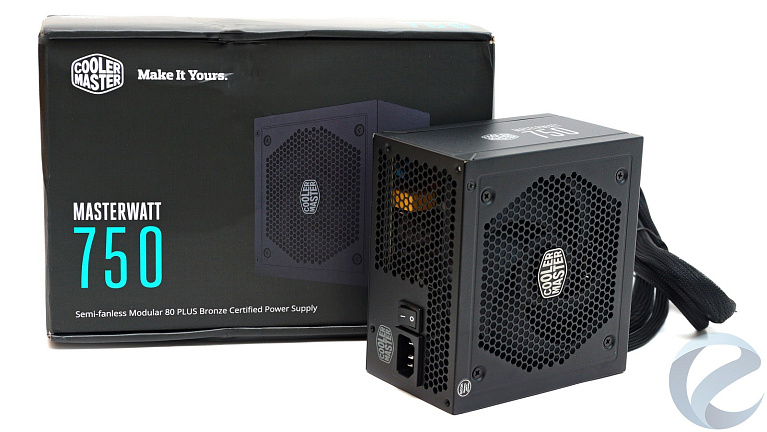

Блок питания поставляется в картонной коробке черного цвета с цветной полиграфией. На лицевой стороне дано изображение блока питания, обозначение модели,указаны основные преимущества в виде пиктограмм: пять лет гарантии, пассивная работа вентилятора до 15% мощности и сертификат 80 PLUS Bronze.

На обратной стороне коробки находятся два графика: зависимости шума вентилятора от его оборотов и эффективность БП.

На торцах упаковки представлена спецификация, нагрузочные характеристики, количество разъемов.

Блок питания помещен в пластиковую упаковку с воздушными демпферами.

В комплекте находится руководство пользователя, винты для крепленияи набор съемных кабелей.

Кабели:

• Основной кабель, несъемный, 20+4 пин, до системной платы – 60 см;
• Кабель питания CPU, несъемный, 4+4 пин – 60 см;
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 55 + 12 см;
• Два кабеля с тремя коннекторами SATA и одним MOLEX на конце – 50+12+12+12 см;
• Один кабель с одним SATA, тремя MOLEX и одним FDD на конце 50+12+12+12+12 см;
• Сетевой кабель – 150 см.

Все съемные кабели плоские, довольно мягкие и окрашены в черный цвет; калибр - 18AWG и 16AWG для PCI-E.

Основные несъемные кабеля в нейлоновой оплетке, края зафиксированы термоусадкой. Коннекторы разборные без защелок.

Внешний вид

Перед нами стандартный призматический корпус. Оригинальности придает шестиугольная область на нижней грани с перфорацией в виде традиционных сот.

Перфорирование, ранее встречающееся в бюджетных моделях, все чаще заменяет собой решетки-"гриль". Они обеспечивали лучшую вентиляцию, но с увеличением энергоэффективности и меньшим тепловыделением современных силовых элементов это уже не актуально. С этим же связана и полупассивная работа вентилятора, ранее встречающаяся только в более дорогих моделях БП.

На боковых гранях имеются наклейки: с одной стороны -с нагрузочными характеристиками, с другой - с указанием модели.

Задняя грань с обычной перфорацией, сбоку от сетевого разъема находится тумблер включения/отключения.

В передней грани сбоку круглое отверстие с пластиковым кольцом для вывода пучка несъемных кабелей. Разъемы для подключения кабелей разместились в два ряда: сверху два - для подключения PCI-E, снизу три вертикальных - для питания накопителей.

Колодки в разъемы фиксируются на защелки.

Корпус блока питания окрашен качественно. Конструкция нетрадиционная, корпус состоит из двух П-образных половинок, вставляющихся друг в друга и зафиксированных на восемь винтов, два из которыхнаходятся под наклейками на боках.

Охлаждение

За эффективное охлаждение комплектующих отвечает 120 мм вентилятор Cooler Master DF1202512RFLN с максимальными оборотами 2500 RPM.

Он выполнен на основе самосмазывающегося подшипника LDB (Loop Dynamic Bearing). Корпус подшипника полностью пыленепроницаем за счет наличия специального герметика.

До нагрузки в 15% вентилятор остается в пассивном режиме. Это, конечно, очень маленькое значение, всего 112 Вт по линии +12В. Многие компьютерные игровые сборки потребляют больше в режиме простоя, и в обычных сценариях работы компьютеравентилятор будет вращаться постоянно.

На практике вентилятор запускался при нагрузке тестового стенда от 200 Вт. До 400 Вт он оставался очень тихим, уровень шума был менее 30 дБ и не фиксировался шумомером. Далее с ростом нагрузки, и соответственно оборотов, уровень шума поднимался до комфортного значения в 40 дБ при нагрузке до 600 Вт. И только при максимальной нагрузке и ее превышении шум вентилятора был значительным - до 45 дБ. Но при такой нагрузке в реальной системе общий шум всей системы охлаждения уже будет также значительным.

Схемотехника

Блок питания Cooler Master MasterWatt 750 выполнен на основе двухтактного прямоходового преобразователя и DC-DC преобразователя во вторичной цепи для линий +3,3 В и +5 В.

На входе представлен полноценный фильтр, первое звено распаяно на плате, размещенной непосредственно на входной розетке.Распаяны два Y-конденсатора, один Х-конденсатор, дроссель с парой резисторов и ИС CMD02X, блокирующее ток, и разряжающая Х-конденсатор. Плата подключается разъемными контактами.

Еще два Y-конденсатора, один Х-конденсатор идроссель распаяны на краю основной платы. Здесь же мы видим варистор и предохранитель в термоусадках.

На отдельном радиаторе размещены две диодные сборки выпрямления входного напряжения.

Далее мы видим APFC преобразователь.

Его дроссель закрывает вид на транзисторы и диод корректора, расположенные на алюминиевом радиаторе, здесь же парочка транзисторов первичного преобразователя.

Конденсатор высоковольтной цепи тайваньского производства - Elite фирмы Chinsan Electronic.

Емкость - 470 мкФ, рассчитан на напряжение до 400 В и температуру до 85 °C. Это, конечно, не японский высокотемпературный вариант, но для бюджетного БП вполне приемлемый выбор.

Возле конденсатора разместилась микросхема CM6800TX – это контроллер преобразователя и корректора мощности.

За радиатором находятся два трансформатора: силовой и источника питания.

Возле последнего находится источник дежурного напряжения на популярной микросхеме TNY289PG.

Диодные сборки канала +12 В разместились на втором радиаторе с двух сторон. Здесь же мы видим крупный дроссель выпрямителя этого каналаи две катушки низковольтных каналов.

Перпендикулярно радиатору находятся две вертикальные платы с DC-DC преобразователями низковольтных каналов. На каждом канале по два транзистора, управляет их работой ШИМ-контроллер APW7164.

В выходном фильтре используются электролитические высокотемпературные конденсаторы TEAPO, они же распаяны на плате с разъемами для дополнительной фильтрации пульсаций.

На отдельной вертикальной плате находится супервизор Weltrend WT7527V, отвечающий за все заявленные виды защиты.

На обратной стороне мы видим хорошее качество пайки.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%; таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В.

На графиках мы видим хорошую стабилизацию напряжений,в пределах нормы. На низковольтных линиях изменения от +3% до -3%. Самые минимальные изменения напряжения на линии +12 В, связано это с использованием DC-DC-преобразователей.

Максимальный КПД составил 85% в диапазоне нагрузки от 300 до 400 Вт. Это полностью соответствует стандарту 80 PLUS Bronze.

Заключение

Блок питания Cooler Master MasterWatt 750 выглядит вполне достойно. Его популярность и востребованность будет зависеть отрыночной стоимости. В последнее время у многих производителей вышли обновленные линейки блоков питания с идентичными характеристиками.

MasterWatt обладает сертификатом 80 PLUS Bronze, частично модульными кабелями, современной схемотехникой с DC-DC преобразователем во вторичной цепи. Унего хорошие показатели стабилизации напряжений, достаточный набор коннекторов и качественное исполнение. Несомненный и весомый плюс в его пользу – это полупассивная работа вентилятора, изготовленного на основе подшипника LDB с защитой от пыли. Радует и пятилетняя гарантия.

Но в эту же цену можно найти модели с установленными высоковольтными сглаживающими конденсаторами японского производства, как с модульной, так и безмодульной реализацией кабелей. И с этой же цены начинаются простенькие модели с сертификатом 80 PLUS Gold.

Выбор как всегда за вами, и к данной модели стоит присмотреться, осталось дождаться, когда она появится на российском рынке. Тогда можно будет и сравнивать ее с конкурентами.

Плюсы:

• Соответствие стандарту 80 PLUS Bronze;
• Качественное исполнение;
• Стабильные напряжения;
• Современная схемотехника;
• Частично модульная система кабелей;
• Полупассивная работа вентилятора;
• Использование качественного и надежного вентилятора;
• Четыре 6+2 пин коннектора PCI-E с кабелем 16AWG;
• Все виды защиты;
• 5 лет гарантии.

Минусы:

• В эту цену хотелось бы увидеть японские конденсаторы.
