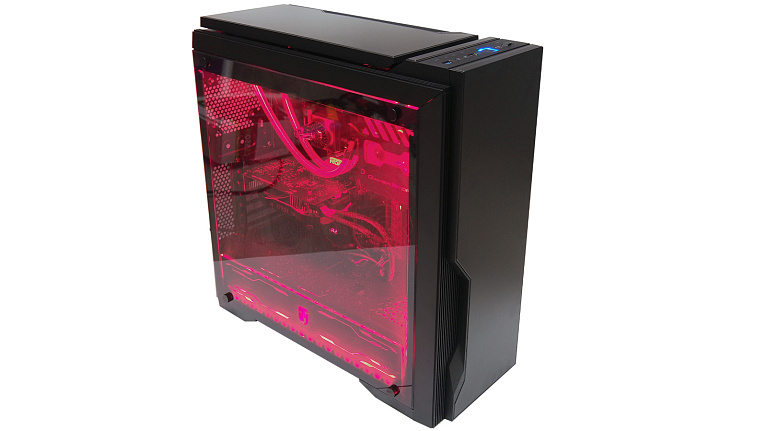

Обзор и тестирование корпуса Dukase Liquid серии Deepcool Gamer Storm

Использованием в современных персональных компьютерах систем жидкостного охлаждения (СЖО) сегодня уже никого не удивить. Хорошие показатели по отводу тепла от центрального процессора стали причиной появления широкого ассортимента готовых необслуживаемых решений от ведущих производителей. Компания DEEPCOOL из их числа. В своей серии устройств игровой направленности Gamer Storm они пошли дальше,предложив корпуса для ПК с интегрированной СЖО. За основу одного из таких интегрированных решений был взятотносительно недорогой, но эффективный корпус Deepcool Dukase, в который смонтировали неплохую двухсекционную жидкостную систему Deepcool Captain 240 EX, скрасив все яркой красной подсветкой и дополнив датчиком потока. Над именованием получившегося продукта сильно не мудрствовали, закрепив за ним название Dukase Liquid.

Спецификация

Исходная база корпуса - проверенный временем каркас Deepcool Dukase V2, удовлетворяющий мейнстрим требованиям сегодняшнего дня. Поддержка самых ходовых материнских плат SOHO-сегмента, умеренное количество креплений для носителей информации, несколько мест для установки дополнительного охлаждения, контроллер скорости вентиляторов, разделение зон охлаждения и пылевые фильтры. К характеристикам СЖО претензий также нет, она подойдет для охлаждения даже процессоров верхнего ценового сегмента, если сильно не углубляться в разгон.

Официальная страничка: http://www.gamerstorm.com.

Упаковка

Корпус Dukase Liquid продается в собранном виде, поэтому коробка по своим габаритам умеренно крупная - 560 x 270 x 560 мм. Вес чуть-чуть не дотягивает до 10 килограммов. Выполнена из нескольких слоев плотного картонас гофрированием между ними, что положительно сказывается на прочности и уменьшает вероятность транспортировочных повреждений и замятин. Наружные стороны покрыты полноцветными изображениями самого корпуса и отдельных элементов. На узких боковинах сделаны прорези, играющие роль ручек для переноски, на них же присутствует спецификация с подробными характеристиками и рекламные вставки с описанием основных преимуществ модели Dukase Liquid.

Внутреннее убранство не отличается от поставки большинства корпусов одноклассников и сводится к уплотнению транспортировочными пенопластовыми вставками и дополнительному обертыванию корпуса в полиэтилен.

В любом случае, упаковка достаточно прочная для транспортировки на дальние расстояния, можно особо не переживать за корпус при покупках в интернет-магазинах с дистанционной доставкой.

Комплектация

Комплектация у корпуса Dukase Liquid хорошая, связано этов том числес предустановленной СЖО. Все комплектующие разбиты на три части.

В отдельной черной картонной коробочке вложены:

• Обратная крепежная планка для водоблока - 1 шт.;
• Пакет с креплениями на сокеты LGA115X процессоров производства Intel - 1 шт.;
• Пакет с креплениями на сокеты LGA1366/2011/2066 процессоров производства Intel - 1 шт.;
• Пакет с креплениями на сокеты процессоров производства AMD (в том числе AM4) - 1 шт.;
• Шприц с термопастой - 1 шт.;
• Декоративная металлизированная наклейка - 1 шт.;
• Инструкция пользователя - 1 шт.

Пользовательская инструкция выполнена на английском языке, но читать там особо нечего, большая часть процесса сборки представлена наглядными иллюстрациями. В основном она потребуется для изучения схемы установки креплений водоблока на сокеты центральных процессоров.

Внутрь корпуса дополнительно вложен полиэтиленовый пакетик с крепежными винтами и нейлоновыми стяжками, а также пакет с хабом для вентиляторовс креплением на двустороннем скотче.

Как видно, весь крепеж для самых распространенных комплектующих в наличии, в том числепроизводитель позаботился и вложил удлиненные винты для крепления 120 /140 мм вентиляторов и спикер, равно как и не экономил на нейлоновых стяжках, что упростит сборку и кабель-менеджмент.

Внешний вид и компоновка

Корпус Dukase Liquid выглядит неплохо и понравится любителям строгих рублённых форм с минимумом декоративных элементов. Дизайн основывается на гладких ровных поверхностях с небольшими скошенными вставками, придающими индивидуальности. Размер корпуса - Mid-tower, или "средняя" башня. Размеры идентичны модели Dukase без приписки Liquid и составляют 48,3 x 20,2 x 50,4 см.

Жесткий каркас и задняя "глухая" боковая стенка сделаны из SPCC стали толщиной 0,7 мм, а верхняя и лицевая панели - из пластика. Края элементов корпуса завальцованы, переживать за случайные порезы рук не придется. Вторая боковая стенка - из тонированного акрилового стекла. С точки зрения практичности материалпохвалить не получится, все-таки пластик сам по себе маркий и нестойкий к царапинам материал. Особенно это касается бокового окна, которое отлично смотрится сразу после снятия транспортировочных пленок, но в считанные секунды притягивает к себе пыль, а мелкими потертостями и царапинами покрывается со временем даже при протирании мягкими тряпочками. К плюсам отнесем те факты, что оно намного легче закаленного стекла и не боится случайных падений при снятии. Крепление прозрачной боковины осуществляется на четыре винта с большой круглой головкой, простым совмещением с круглыми посадочными прорезиненными выступами, а "глухая" металлическая боковая панель ставится классическим способом с небольшим сдвигом вдоль корпуса и фиксацией на задней стенке двумя винтами с накатанной головкой.

Внутри Dukase Liquid пространство разделено на три независимые зоны циркуляции воздуха: большая основная - для материнской платы и видеокарты, две небольших поменьше, закрытых декоративным подсвечиваемым несъемным кожухом снизу -для носителей информации и блока питания.

Фронтальная часть за кажущейся простотой скрывает открывающуюся дверцу на магнитных защелках для доступа к двум внешним 5,25" и одному 3.5" отсеку. Этот элемент корпуса по своей реализации и сути является атавизмом, так как установленный индикатор потока системы жидкостного охлаждения перекрывает все три слота внутри корпуса, делая невозможным установку туда дополнительных устройств. К качеству пластика передней панели претензий нет, он не выглядит хлипким.

Задняя часть корпуса выглядит типично для моделей с нижней установкой блока питания, разве что сверху бросаются в глаза две пластиковые защелки крышки, закрывающей радиатор СЖО. Шасси корпуса подразумевает использование материнских плат вплоть до полноразмерных ATX моделей, поэтому сзади присутствуют все семь слотов расширения, закрытые многоразовыми съемными заглушками с перфорацией. Места для вертикальной установки видеокарт не предусмотрено. Под креплением заднего вентилятора присутствуют выштамповки для вывода трубок систем жидкостного охлаждения наружу, но они заварены несъемными заглушками. Видимо, остались "в наследство" от шасси другой модели корпуса.

На дне корпуса сделаны четыре крупныепластиковыеножкис мягкими противоскользящими наклейками, приподнимающие корпус относительно поверхности приблизительно на 3 сантиметрадля обеспечения нормального захвата вентилятором блока питания воздуха снаружи. В этом месте стоит и съемный сетчатый пылевой фильтр. Снимается не очень удобно из-за небольших габаритов и обилия крепежных направляющих.

Нижняя часть блока отведена под салазки корзины для двух 3.5" носителей информации и блок питания. Несмотря на немалую глубину под последний, вырез в нижнем выступе боковины каркаса составляет 171 мм. С блоками питания до ~800 Вт проблем не возникнет, а с более мощными и длинными (как правило, это экземпляры мощностью около 1000 Вт) будут проблемы при установке. Для минимизации вибрации и дребезга во время работына днев месте установки БПсделаны выступы с прорезиненными накладками. Места за блоком питания будет достаточно для аккуратной укладки излишков проводов.

Для установки 2.5" накопителей информации предусмотрено два посадочных места сверху на перегородке зон охлажденияближе к месту крепления материнской платы. Используется проверенная временем конструкция с крепежными пластинами, зафиксированными винтами с накатанной головкой. Нобез отвертки обойтись не получится, как минимум, потребуется прикрутить SSD к самим крепежным элементам. Третье место крепления 2.5" носителей информации сделано в виде углубления на поддоне, к которому крепится материнская плата ниже корзины 5.25" отсеков. Видимая через боковое окно часть перегородки оснащена глянцевой акриловой черной вставкой со специфичным узором и логотипом, которая подсвечивается во время работы красным цветом.

Передняя пластиковая панель крепится на защёлках и снимается относительно несложно, главное учесть ремарку производителя в инструкции. Сначала надо снять илипо крайней мереприподнять верхнюю пластиковую панель, так как они заходят друг под друга специальными выступами, в противном случае можно повредить обе.

Пылевой фильтр передней панели съемный, но местами слегка залит термоклеевым составом. Места за ним достаточно для установки двух 120 мм вентиляторов или одного 140 мм.

На верхней грани корпусав передней частисгруппированы все органы управления и порты ввода вывода. Среди них USB 3.0 и USB 2.0 порты, аудиоразъемы 3.5 мм, миниджек для микрофона и наушников, подсвечиваемые синим цветом кнопки питания и перезагрузки и трехпозиционный переключатель интегрированного контроллера скорости вращения до 3-х вентиляторов.

Провода для подключения всех этих элементов достаточной длины, чтобы дотянуться до мест подключения на материнской плате и к блоку питания. Провод от фронтального USB 3.0 порта сдвоенный и позволяет подключитьсяв том числе ик USB 2.0 порту на старых материнских платах. Провода от индикатора питания разделены на отдельные контакты также для лучшей совместимости с некоторыми "материнками". Интегрированный контроллер скорости вращения трех вентиляторов питается от стандартного четырехконтактного разъема Molex. Корпусы коннекторов для подключения самих вентиляторов вмещают четырехпиновые штекеры, но разведены только два контакта питания.

На поддоне для установки материнской платы изобилуют места для скрытого кабель-менеджмента и крепления проводов стяжками. Окно для доступа к обратным планкам кулеров центральных процессоров достаточное для монтажа оных без съема самой материнской платы. А вот к креплениям радиаторов подсистемы питания так просто уже не подобраться.

Все крепежные отверстия и вырезы изготовлены с высокой точностью и оснащены хорошей резьбой, претензий в процессе сборки не возникло.

Охлаждение

Компания Deepcool постаралась свести к минимуму проблемы пользователей по монтажу системы жидкостного охлаждения, заранее закрепив все компоненты в оптимальных местах внутри корпуса. Радиатор СЖО с двумя 120 мм вентиляторами подвешен под верхнюю крышку, что считается одним из лучших вариантов расположения с точки зрения эффективности отведения тепла.

Водоблок с интегрированной помпой подключен к радиатору СЖО трубками оптимальной длины, ничего подгонять не потребуется. В транспортировочных целях все закреплено на серой пластиковой подложке, которую необходимо убрать перед установкой материнской платы. Коннектор подключения помпы к материнской плате - трехпиновый.

К правой части радиатора охлаждения подключен индикатор активного потока внутри контура СЖОс двумя вращающимися звездочками. Вся конструкция отдаленно напоминает старые кассеты для магнитофонов. Передняя часть индикатора из полупрозрачного акрилового красного стекла, закрытого декоративной металлической пластиной с надписью Gamer Storm. Как уже упоминалось выше, такое расположение этого элемента СЖО делает невозможным использование 5.25" слотов, но это вряд ли можно отнести к явным недостаткам, так как времена оптических DVD приводов ушли.

Радиатор СЖОзакреплен под верхней крышкой корпуса с внутренней стороны каркаса. Вентиляторы установлены на нем снизу, выгоняя воздух изнутри корпуса наружу через плотную гофросетку теплообменника. Пластиковая крышка установлена со специальным технологическим зазором по периметру, что компенсирует отсутствие в ней вентиляционной перфорации. Если задуматься о замене СЖО, то крепежные отверстия позволяют установить два 120 мм или 140 мм вентиляторы или радиаторы вплоть до 280 м.

Установленные фирменные вентиляторы Gamer Storm TF120 весьма непросты. Кроме стилизованного яркого окраса крыльчатки и специальных противовибрационных резиновых вставок по угламони оснащены подсветкойи оборудованы девятилопастной крыльчаткой необычной формы. На ней сделаны специальные насечки и вырезы для максимальной оптимизации воздушного потока при сохранении невысокого уровня шума.

Параметры питания - 12 В, 2,16 Вт, 0,18 А. Максимальная скорость вращения - 1800 оборотов в минуту, разъем для подключения - четырехконтактный.

(информация о вентиляторе Gamer Storm TF120 из программы ASUS Fan Xpert 4)

На задней стенке закреплен дополнительный 120 х 120 х 25 мм вентилятор черного цвета. На наш взгляд, оптимальнее было бы сразу его поставить спереди на вдув, но, видимо, производитель посчитал, что там пользователь может забыть про него при сборке ПК, и решил разместить на видном месте, благо, что переставить его на фронт дело пары минут, необходимый крепеж есть в комплекте.

Про этот вентилятор написатьособо нечего, так как он абсолютно без маркировки. Разъем для подключения питания совмещенный, на выбор два коннектора: трехпиновый либо четырехконтактный Molex (питание разведено от линии 12В).

По замерам он вращается на скорости до 1200 оборотов в минуту. В целом достаточно тихий, но обладает своеобразным едва различимым стрёкотомвыше850 оборотов в минуту.

(информация о вентилятореиз программы ASUS Fan Xpert 4)

На лицевой панели корпуса также установлен контроллер скорости вращения вентиляторов с несколькими позициями скорости, к которому подключается параллельно до трех вентиляторов.

Практический замер мультиметром показал, что переключатель меняет напряжение питание, подаваемое на вентиляторы между значениями 11,8 В, 8,7 В и 6,65 В.

Тестовый стенд

В теории системы вентиляционных отверстий и щелей должно хватать для создания комфортного распределения тепловых потоков внутри корпуса. Так ли это на самом деле, проверялось на примере тестового стенда, в который вошли следующие комплектующие:

• Центральный процессор: Intel Core i9-7900X (инженерный образец);
• Система жидкостного охлаждения ЦПУ: из комплектации корпуса;
• Термоинтерфейс: комплектная термопаста;
• Материнская плата: ASUS ROG STRIX X299-E Gaming;
• Оперативная память: 2 шт. x 8 ГБ Corsair Vengeance LPX DDR4-2400 @2666 МГц;
• Видеокарта: MSI GeForce GTX 1060 OCV3 3 ГБ;
• Системный накопитель: жесткий диск Seagate ST500DM002 500 ГБ;
• Блок питания: Thermaltake Smart RGB 700 Вт;
• Корпус: Dukase Liquid;
• Корпусные вентиляторы: один из комплектации корпуса;
• Операционная система: Microsoft Windows 10 Pro x64 со всеми обновлениями на 19.01.2018.

Подсветка

В плане подсветки и светового моддинга производитель все уже сделал за покупателя. В компоненты корпуса и СЖО интегрирована красная подсветка, остается только запитать ее от разъемов блока питания. К сожалению, синхронизации с Aura не предусмотрено.

Обеспечивают равномерное ярко-красное свечение несколько светодиодных лент, спрятанных заподлицо каркасных элементов, и отдельные светодиоды, интегрированные в вентиляторы и декоративные элементы.

Регулировки яркости нет, все светодиоды всегда светит по максимуму (за исключением помпы, которая пульсирует), поэтому подсветка хорошо заметна через тонированное акриловое окно даже днем.

Тестирование

Термоинтерфейс и отпечаток водоблока

Блок отведения тепла от центрального процессора с установленной сверху помпой смотрится весьма футуристично. Медная подошва, непосредственно соприкасающаяся с крышкой процессора, ровная, отполированная и без следов фрезерования. Восемь винтов в основании дают возможность разобрать водоблок в перспективе, если вдруг возникнет такая необходимость. В комплекте идет маленький шприц с термопастой серого цвета. Его объема хватает только на одну, максимум две, установки. По своей консистенции термопаста достаточно густая, размазывать по поверхности пришлось с легкими втирающими движениями.

Крепление водоблока к сокету идет через комплектные наборы фиксирующих планок, к которым он прикручивается двумя подпружиненными винтами на специальных металлических выступах. У такого решения есть заметный недостаток - неравномерный прижим из-за того, что крепеж не по периметру, а только в двух точках на центральной оси. Как видно на фото, возможны ситуации, когда углы будут прижаты недостаточно эффективно, или подошва сдвинет в пределах технологических отверстий в крепежных ушках, и это - не проблема основания водоблока или крышки процессора, а именно следствие особенностей крепления. Приходится внимательнее следить за тем, чтобы водоблок не сместился при затягивании винтов.

Трубки на выходе из водоблока имеют небольшую подвижность (вращаются в небольших пределах), поэтому проблем с небольшим изменением их угла наклона нет.

Совместимость с современными (и не очень) процессорами высокая, поддерживаются все самые распространенные сокеты:

• Intel: LGA 2066 / LGA 2011-v3 / LGA 2011 / LGA 1366 / LGA 1156 / LGA 1155 / LGA 1151 / LGA 1150;
• AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1.

Температура компонентов под нагрузкой

Основой оценки эффективности охлаждения комплектующих внутри любого корпуса является сравнение результатов нагрева ключевых компонентов ПК под нагрузкой в полностью собранном виде по сравнению с открытым стендом. Температура в помещении на момент тестирования составляла 27 градусов Цельсия. При использовании тестовых пакетов LinX 0.7.2 (для нагрузки центрального процессора), Furmark 1.19.1.0 (для нагрузки видеокарты), Crystal Disk Mark 6.0.0 (для нагрузки жесткого диска) и HWInfo 5.70 (для мониторинга) получились следующие результаты, представленные на диаграмме ниже. Сравнивались стандартные режимы работы комплектующихи дополнительно нагрузка при разгоне процессора мастером EZ Tuning Wizard в BIOS материнской платы (установлены: множитель по ядрам 43-45, частота шины 100 МГц, AVX Offset - 3, AVX512 Offset - 4, режим работы памяти DDR4-3000).

Результаты, по большому счету, предсказуемые, отсутствие нагромождений внутри корпуса, разделение зон охлаждения и достаточно эффективная СЖО Deepcool Captain 240EX позволяют обеспечить комфортные температурные режимы производительным комплектующим в штатных режимах работы или с небольшим разгоном.

Брутальные лицевая и верхние пластиковые панели без перфорации, конечно, снижают эффективность воздушных потоков в режимах максимальной нагрузки на процессор и видеокарту, но Dukase Liquid и не позиционируется под экстремальный разгон. А со снятой верхней крышкой и передней панелью любой корпус уже смотрится не так эффектно и гармонично, хотяи позволяет выиграть до 5 градусов Цельсия в пике нагрузки.

Зоны нагрева внутри корпуса

Бонусом несколько фотографий с тепловизора компонентов корпуса Dukase Liquid при прохождении теста LinX 0.7.2 на разогнанном процессоре Intel i9-7900X. В силу особенностей получения снимков в инфракрасном спектре боковая прозрачная стенка и верхняя крышка были сняты.

(общий вид на корпус сбоку и видеокарта)

(зона CPU, индикатор потока жидкости и радиатор СЖО сверху)

Уровень шума

Система охлаждения корпуса Dukase Liquid работает достаточно тихо, в простоена малых оборотах вентиляторов и помпыее не слышно на фоне звука работы жесткого диска и вентиляторов видеокарты. Под нагрузкой рост шума пропорционален максимальной температуре процессора, и при раскрученных на полные 1800 об./мин. вентиляторах ондостигает 46 дБа в непосредственной близости от системного блока.

Заключение

У компании Deepcool получилось достаточно удачно совместить два взаимосвязанных базовых элемента современного персонального компьютера:неплохой бюджетный корпус Dukase V2 и относительно недорогую, но эффективную систему охлаждения Deepcool Captain 240 EX. У готового комплекта есть все необходимые разъемы и отсеки для типичного игрового домашнего или производительного офисного персонального компьютера. Современная компоновка раздельных зон охлаждения, количество слотов под накопители информации и достаточно свободное внутреннее пространство для установки длинных видеокарты вполне подойдет даже для игровых систем с несколькими видеокартами. И все это дополнено уже готовой системой зональной подсветки красного цвета, которую остается только подключить к блоку питания.

На момент публикации обзора (январь 2018 года) итоговая стоимость Dukase Liquid в розничных сетях варьировалась в районе 10-12 тысяч рублей и получалась чуть выше отдельной покупки корпуса и СЖО. Но при анализе данного факта очень важно учесть, что многие неискушенные покупатели все же предпочтут покупку в сборе, хотя бы потому, что не придется занимать подбором компонентов, подгоном под крепления, поиском эффективного размещения внутри системного блока и установкой дополнительной подсветки. Как в свое время необслуживаемые систем жидкостного охлаждения постепенно отодвинули на задний план нетиповые самосборные варианты, так и готовые комплекты корпус+СЖО имеют хороший задел на популярность и наверняка в ближайшее время мы увидим еще немало аналогичных рассмотренному Dukase Liquid решения.

Достоинства Dukase Liquid:

• Простота сборки системного блока (система охлаждения уже закреплена);
• Эффективность системы жидкостного охлаждения Deepcool Captain 240 EX;
• Интегрированная подсветка красного цвета;
• Хорошая внутренняя компоновка (разделение зон охлаждения);
• Места для установки дополнительных вентиляторов;
• Встроенный контроллер скорости вращения вентиляторов;
• Достаточно места для удобной прокладки и крепления проводов;
• Неплохой внешний вид.

Недостатки:

• Изобилие пластиковых элементов в конструкции;
• Неудобный доступ к фильтру фронтальной панели;
• Маркое и нестойкое к царапинам акриловое стекло;
• Слоты 5.25" перекрыты индикатором потока жидкости.
