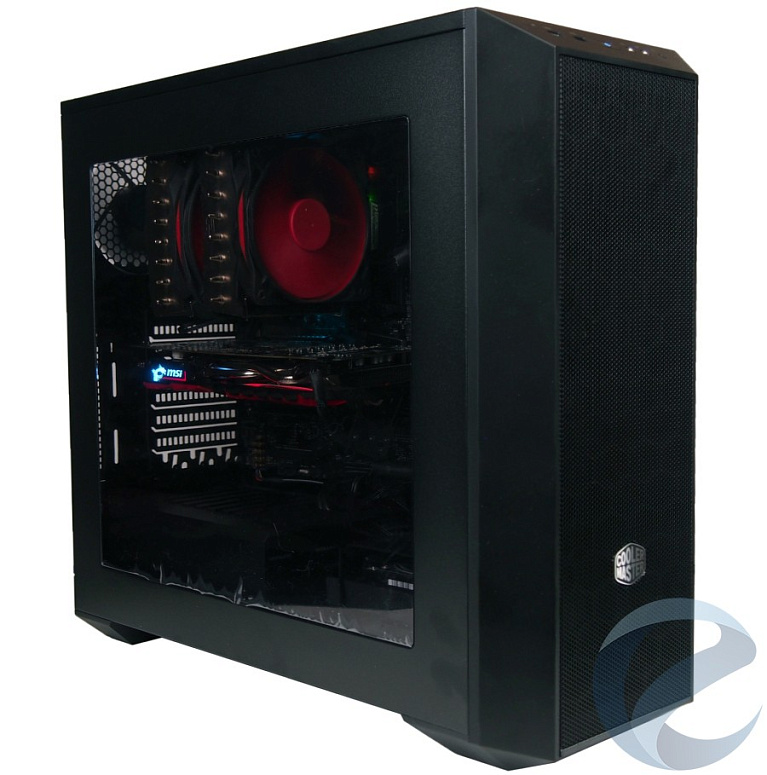

Обзор и тест корпуса CoolerMaster Masterbox 5

В погоне за снижением цены некоторые производители предпочитают не экономить на качестве, выискивая иные пути для демпинга стоимости. Корпус CoolerMaster Masterbox 5, цена которого на территории РФ находится в районе ~4500 рублей, на наш взгляд, является одним из ярких примеров такой оптимизации. Частично модульная конструкцияэтого кейса и вариативность исполнения позволяет производителю идти на некоторые эксперименты. Корпус CoolerMaster Masterbox 5 привлекателен из-за своих потенциальных возможностей. Но не все так просто, и в этом обзоре мы постараемся разобраться, что, и главное в каком виде Masterbox 5 может предложить за свои деньги.

Технические характеристики

Материалы: сталь, пластик;
Масса (кг): 7.4;
Форм-фактор: Middle-Tower;
Размеры (мм): 500 x 220 x 475;
Максимальная длина видеокарты: 410 мм / 295 мм (с подвешенной корзиной HDD);
Максимальная высота процессорного кулера: 167 мм;
Максимальная длина блока питания: 180 мм;
Поддерживаемые форматы материнских плат:ATX, Micro-ATX, Mini-ITX;
Количество слотов расширения: 7;
Отсеки 3,5" - 2шт; 2,5" - 1 шт.;
Количество вентиляторов в комплекте: 2 х 120 мм;
Порты ввода/вывода: USB 3.0 x 2, Audio x 1; Microphone x 1;
Возможности системы охлаждения:
- Спереди: 2 х 140 мм,2 х 120 мм, вентилятора или 1 х 140 мм, 1 х 140 мм вентилятор, совместимость с радиаторами 280/240/140/120 мм;
- Сзади: 1 х 120 мм вентилятор, совместимость с радиаторами 120 мм.

Упаковка и комплектация

Masterbox 5 упакован в большую картонную коробку, плотность которой сразу вызывает уважение. Упаковка не хлипкая и настолько жесткая, что за повреждения корпуса не приходиться беспокоиться. На боковых гранях коробки представлены схематические очертания самого кейса, а с торца упаковки производитель указал техническую спецификацию продукта.

Внутри картонной упаковки корпус плотно зажат двумя блоками пенопласта, а для защиты от потертостей и царапин обернут в полиэтиленовый пакет.

Помимо самого корпуса внутри коробки пользователь обнаружит:

руководство пользователя;
гарантийная карточка (на нескольких языках, включая русский);
10 стяжек для кабель-менеджмента;
переходник 2*Molex > 1*3-pin;
набор винтов для сборки;
набор креплений для монтажа корпусного вентилятора.

Внешний вид

При создании дизайна Masterbox 5 курс был взят на строгий внешний вид в рубленые формы корпуса. Поэтому в Masterbox 5 вы не найдете ни одного округлого элемента во внешнем виде. Такое исполнение действительно выглядит симпатичнои придется по вкусу любителям брутальных стильных черных кейсов, не имеющих на лицевой панели ничего лишнего.

Левая стенка Masterbox 5 имеет большой вырез с пластиковым прозрачным обзорным окном. Это позволит обладателю данного кейса любоваться комплектующими, установленными внутри. Правая стенка целиком и полностью выполнена из металла. Если оценивать все внешние элементы конструкции, то из пластика в Masterbox 5 сделана только лицевая панель, окно и ножки корпуса.

Благодаря целостности передней панели смотрится Masterbox 5 спереди очень красиво. На привлекательность корпуса влияют и скошенные края панели, и решетчатая форма фронтальной части, выполненная в виде сот.

На нижней части передней панели расположился логотип производителя, который блестит и переливается на свету. На верхней скошенной грани нашли свое место кнопка включения, кнопка Reset, два разъема USB3.0, разъем для наушников и разъем для микрофона. Кнопка включения оснащена подсветкой, а для индикации активности накопителей на панели присутствует отдельный светодиод.

Передняя решетчатая панель легко может быть снята для установки вентиляторов или для чистки корпуса. При этом сама панель также оснащена мелкой фильтрующей пыль сеткой.

Крепление передней панели выполнено на защелках. Для этого во фронтальной части корпуса присутствуют углубления, а на рамке съемной - панели выступы. 120-мм вентилятор в передней части корпуса установлен на вдув. Он также имеет фирменное крепление, позволяющее обходиться без классических винтов.

Задняя часть Masterbox 5 выполнена по классической для современного корпуса схеме. Нижнее расположение блока питания в Masterbox 5 - однозначный плюс, поскольку это благотворно сказывается на температурном режиме остальных компонентов корпуса. При этом сам блок питания также не перегревается от других элементов сборки.

Установка БП предусмотрена вентилятором вниз, поэтому на донной части корпуса присутствует антипылевой фильтр. С помощью удобной пластиковой ручки его можно снять, и при необходимости очистить и даже промыть в воде.

У Masterbox 5 реализовано семь съемных панелей для слотов расширения. Шесть простыхи один (самый нижний) с фирменным названием StormGuard. С помощью этой панели со столь громким названием пользователь сможет зафиксировать, например, кабель мыши, гарнитуры или клавиатуры так, что часть провода будет находиться внутри корпуса, а часть снаружи. Это может спасти и защитить разъемы вашей материнской платы при резком натяжении или попытке обрыва кабеля. Подойдет StormGuard и для защиты от хищения, но что-то нам подсказывает, что при таком стечении обстоятельств злоумышленники могут похитить и сам ПК. Поэтому этот вариант защиты, на наш взгляд, видится менее реальным.

На тыльной стенке присутствует одно посадочное место под 120-мм вентилятор, который идет в комплекте с данным корпусом и установлен на выдув нагретого воздуха. Для крепления этого вентилятора уже используются обычные корпусные винты-саморезы.

Несколько слов стоит сказать о креплении боковых стенок и о качестве корпуса в целом. Для фиксации боковых стенок в Masterbox 5 используются винты с накатанной головкой. Это очень удобно, поскольку позволяет откручивать и закручивать их без использования отвертки.

Также хотелось быпохвалить(поскольку корпус Masterbox 5 этого действительно заслуживает)качество окраски металлических поверхностей. Покраска выполнена качественно, поэтому ожидать сколов и царапин даже в посадочных местах для винтов не приходится. Такое же положительное впечатление у нас сложилось и от общего состояния сборки корпуса - Masterbox 5 чувствуется целостной конструкцией, которая не скрипит и не разваливается. В кейсе Masterbox 5 используется довольно толстый металл, который редко можно встретить в бюджетных решениях.

Верхняя панель Masterbox 5 не несет в себе ничего интересного, поскольку покрыта сплошным листом металла. Возможно, стоило в данном месте сделать место под корпусные вентиляторы, но это решение нашло свое применение в другой модификации Masterbox.

На донной части корпуса присутствуют два массивных пластиковых выступа. Благодаря им между дном корпуса и поверхностью, на которую он может быть установлен, присутствует солидный запас свободного пространства для вентиляции блока питания. Оба пластиковых выступа оснащены резиновыми ножками, которые придают кейсу Masterbox 5 устойчивость и противодействуют скольжению.

Внутреннее строение

Внутренняя стенка Masterbox 5 имеет хороший функционал для сборки. Это касается и крепежных отверстий, и отверстий для кабель-менеджмента. По всей площади внутренней стенки есть множество петель для стяжек и фиксации кабелей. Окно для удобного монтажа бэкплейта системы охлаждения процессора сделано весьма большим и просторным.

Внутри Masterbox 5 производит впечатление весьма просторного корпуса, и это действительно так. Но, как вы помните, в самом начале обзора мы говорили, что в случае с Masterbox 5 не все так просто. И ответ на этот вопрос как раз кроется внутри корпуса, но обо всем по порядку.

Данный корпус способен принять на борт материнские платы форм-фактора АТХ, micro-ATX и mini-ITX. Для подключения фронтальных разъемов и кнопок корпуса Masterbox 5 использует один коннектор USB3.0, один коннектор HD Audio и набор контактов Power SW, Reset SW, HDD LED и Power LED.

Производитель позиционирует Masterbox 5 как кастомное решение, где в стандартную комплектацию корпуса входит только минимальный набор корзин для накопителей. Поэтому, например, для 2.5-дюймовых SSD/HDD у Masterbox 5 есть пять посадочных мест - три на внутренней стенке спереди по вертикали, одно с другой стороны стенки сразу за материнской платой и еще одно сверху корзины с 3.5-дюймовыми HDD. Вот только крепежная металлическая рамка у Masterbox 5 в комплекте всего одна. Остальные, производитель предпочитает продавать отдельно. Большой вопрос лишь в их наличии и доступности в вашем регионе.

Кому-то такой подход понравится, но, на наш взгляд, всего одна корзина под 2.5-дюймовые накопители на сегодняшний день в современном ПК - это не так много. Особенно, учитывая тот факт, что сейчас некоторые пользователи могут использовать как просто несколько SSD на одном ПК, так и объединять их в RAID-массив.

Корзина для 3.5-дюймовых накопителей находится в передней нижней части корпуса ивключает в себя два посадочных места с пластиковыми салазками. Сами салазки имеют удобный защелкивающийся механизм, который фиксирует накопитель внутри металлической корзины.

При этом у пластиковых салазок есть отверстия для крепления 2.5-дюймовых накопителей. Только этот факт спасет обладателя двух SSD 2.5-дюймового форм-фактора. В ином случае пользователь, который имеет более 3-х накопителей одновременно, будет вынужден искать в продаже дополнительные корзины крепления или использовать иные самодельные крепления и салазки.

Положение для корзины 3.5-дюймовых накопителей выбрано удачно, поскольку вентилятор, установленный в передней части корпуса Masterbox 5, как раз может обдувать данные HDD.

Если же пользователю потребуется установить на переднюю часть корпуса радиатор системы жидкостного охлаждения, то корзина с HDD может быть сдвинута немного влево. Для смены положения корзины в донной части корпуса имеется три крепежных отверстия. Также данная корзина HDD может быть поднята наверх на один уровень, но тогда максимальное свободное расстояние для видеокарты составит 29,5 см вместо 41 см.

Для того, чтобы скрыть множество кабелей блока питания и создать целостный внешний вид, в месте установки БП в корпусе Masterbox 5 предусмотрен пластиковый кожух. Он крепится на защелки и один винт с накатанной головкой. Место под установку блока питания оборудовано двумя поролоновыми полосками. Они предотвращают блок питания от царапин, а также гасят вибрацию и шум.

Система охлаждения

В стандартной комплектации Masterbox 5 имеет один вентилятор на передней стенке на вдув и один на задней на выдув. Конструкция передней стенки содержит крепления для установки двух вентиляторов размером 120- или 140-мм. Соответственно, в передней части корпуса пользователь сможет установить системы жидкостного охлаждения с длиной радиатора в 280, 240, 140 и 120 мм. При этом, как мы уже говорили выше, для совместимости с СЖО корзина HDD может быть перенесена на 50 мм от передней стенки. Это позволит установить на переднюю часть корпуса подавляющее большинство СЖО, невзирая на толщину радиатора.

Верхняя часть Masterbox 5 покрыта сплошным листом металла, поэтому в данном месте закрепить вентиляторы охлаждения или СЖО не представляется возможным. Поэтому в верхней части этого корпуса может возникнуть застой и скопление нагретого воздуха, который, подчиняясь законам физики, всегда поднимается наверх. Вентилятор, находящийся на задней стенке корпуса вполне может помощь в данной ситуации, но не на 100%, поскольку находится немного ниже, чем максимально возможное внутреннее пространство.

Задняя стенка Masterbox 5 оборудована посадочным местом по 120-мм вентилятор, который уже идет в комплекте с данным корпусом. И на передней, и на задней стенке используется 120-мм модель DF1202512SELN компании CoolerMaster, основанная на простом подшипнике скольжения. Эта вертушка имеет рабочие параметры 12В и 0.16А, а ее максимальная скорость вращения может составлять 1200 об/мин.

Оба комплектныевентилятора оснащены коннектором подключения 3-пин и имеют длину кабеля 30 см. При максимальной скорости вращения на 1200 об/мин данные вентиляторы, по нашему мнению, несколько шумноваты. Лишь при использовании переходника с 12В-7В данные вертушки можно считать тихими. Скорость вращения на 7В составляет 700-750 об/мин.

С системой охлаждения в Masterbox 5, на первый взгляд, вроде бы все логично и понятно - один вентилятор на вдув, один на выдув. Но и здесь опять прослеживается экономия на продуктеили желание производителя предоставить свободу выбора покупателю. Если в передней части корпуса посадочных мест два, то почему бы не укомплектовать переднюю панель Masterbox 5 сразу двумя вентиляторами?

Тестовый стенд и подсветка

При сборке системы и оценке корпуса CoolerMaster Masterbox 5 мы задействовали:

процессор Intel Core i7-7700k ОЕМ 4,5GHz 1.15В;
материнская плата ASUS STRIX Z270-E Gaming;
термопаста Gelid GC-Extreme;
система охлаждения Deepcool ASSASSIN II;
видеокарта MSI Radeon RX 570 Gaming X 4Gb;
оперативная память Corsair Vengeance LPX DDR4-2666 8Gb*2;
блок питания Corsair HX 750 Platinum;
жесткий диск Western Digital WD Green 3Tb.

Учитывая, что Masterbox 5 имеет множество отверстий во внутренней стенке, нам удалось подвести необходимые провода в наиболее удобные для подключения места. Это позволило вывести кабели внутрь корпуса минимальнои максимально оставить их между внутренней стенкой корпуса и боковой крышкой.

Благодаря хорошей адаптации корпуса Masterbox 5 к кабель-менеджменту общая картина собранной системы получилась аккуратной. После сборки в передней части еще осталось очень много свободного пространства - во многом из-за отсутствия корзины под 5.25-дюймовые устройства. Корпус Masterbox 5 позволяет устанавливать системы охлаждения процессора с высотой до 167 мм, поэтому габаритный DeepCool ASSASSIN II здесь поместился без проблем.

В корпусе CoolerMaster Masterbox 5 подсветки, как таковой, не в принципе. Это не недостаток данного корпуса, а лишь его особенность. Поэтому если внутри Masterbox 5 что-то и может светиться, то только установленные внутри него комплектующие. В нашем случае такими функциями обладает материнская плата и видеокарта.

Однако стоит отметить, что многие модели конкурентов при наличии большого окна, комплектуют свои корпуса вентиляторами, пусть с простой, но светодиодной подсветкой. В Masterbox 5 большое прозрачное окно на боковой стенке есть, авентиляторов с подсветкой нет.

Единственный элемент подсветки, который можно встретить на Masterbox 5 - это небольшой белый светодиод кнопки включения.

В ночное время суток благодаря большому прозрачному пластиковому окну и подсветке комплектующих пользователь может видеть следующую картину.

Для создания более яркой атмосферы внутри корпуса Masterbox 5 можно установить другие вентиляторы с подсветкой и светодиодную ленту. Но опять же, за отдельные деньги и только самому.

Впрочем, при наличии света в комнате ваша система с корпусом Masterbox 5 может иметь более интересный вид. Благодаря окну большого размера, внутри видно такие основные компоненты, как видеокарту, материнскую плату и систему охлаждения процессора.

Подводя итог касательно сборкисистемы в данном корпусе, хотелось бы отметить, что Masterbox 5 определенно обладает удобной конструкцией. Это касается как установки комплектующих, так и протяжки кабелей внутри корпуса. Вопросы могут возникнуть лишь у тех пользователей Masterbox 5, которые хотели бы установить более двух накопителей 3.5-дюймового форм-фактора, либо более одного накопителя 2.5-дюймового форм-фактора (при условии, что все посадочные места по 3.5-дюймовые накопители заняты). И для той, и для этой задачи CoolerMaster предлагает докупить для Masterbox 5 отдельные корзины, встретить которые в продаже не так просто. Еще больший вопрос может вызвать потребность установки 5.25-дюймовых устройств, для которых в Masterbox 5 понадобится соответствующая корзина в верхнюю переднюю часть корпуса и замена лицевой съемной панели.

Тестирование

Мы тестировали корпус Masterbox 5 с двумя штатными 120-мм вентиляторами охлаждения, подключенными напрямую к материнской платеи работающими при напряжении 12В со скоростью 1200 об/мин. Система охлаждения процессора Deepcool ASSASSIN II работала с родными вентиляторами, скорость вращения которых была зафиксирована на отметке в ~1000 об/мин. Температура в помещении на момент тестирования корпуса Masterbox 5 составляла 25 градусов Цельсия.

Нагрузка накомпоненты системы, а именно процессор, видеокарту и жесткий диск, создавались с помощью тестовых программ Prime95, 3D Mark и переноса большого объема файлов с одного раздела диска на другой. Процессор и видеокарта на момент тестирования не разгонялись и работали на своих штатных частотах. Мониторинг температур производился с помощью программы AIDA64, которая могла предоставить информацию о температуре накопителей, процессора, видеокарты, PCH и VRM материнской платы.

Результаты тестирования показывают, что жесткий диск, установленный в передней нижней части корпуса, чувствует себя отлично. Во многом благодаря тому, что прямо напротив корзины с жестким диском стоит штатный 120-мм вентилятор, работающий на вдув. Что касается компонентов, которые установлены сверху, то главным источником тепла является процессор, который разогреваясьотдает тепло, в том числе и находящейся ниже видеокарте. Здесьглавная причина такого температурного поведения, на наш взгляд, кроется в том, что верхняя панель корпуса Masterbox 5 является сплошной. Поэтому нагретому воздуху просто некуда подниматься дальше, а 120-мм вентилятор, работающий на выдув, не полностью справляется с тем объемом нагретого воздуха, который есть. Как следствие, повышенный нагрев получает и система питания процессора, температурный режим которой под нагрузкой доходит до 55 градусов Цельсия.

Заключение

Корпус CoolerMaster MasterBox 5 своей концепцией, комплектацией и в некоторых местах потенциальными возможностями напомнил нам известный автомобильный маркетинговый ход. Когда вам предлагают приобрести автомобиль от **** рублей, но при этом в этом автомобиле множество функций заявлены как опция, за обладание которой потребуется отдельная плата. Примерно такая же ситуация складывается с корпусом Masterbox 5. Всего два вентилятора, одна рамка крепления на 2.5-дюймовые HDD/SDDи полное отсутствие возможности установки 5.25-дюймовых устройств может вызвать вопросы у некоторых потенциальных владельцев Masterbox 5.

Но не лишен корпус Masterbox 5 и ряда положительных моментов. Прежде всего, это - строгий и стильный внешний вид, вместительность, простота и удобство сборки, а также хорошая адаптация к кабель-менеджменту. Из коробки Masterbox 5 понравится тем, кому не важна яркая подсветка и возможность установки множества 2.5/3.5/5.25-дюймовых накопителей и устройств. Впрочем, для установки последних CoolerMaster предоставляет расширить функционал Masterbox 5 за дополнительную плату.

Плюсы:

доступная цена в 4500 рублей для корпуса такого класса;
качественная окраска и сборка;
строгий и стильный внешний вид;
просторное и удобное для сборки внутреннее пространство;
хорошая адаптация для кабель-менеджмента;
богатая вариативность установки корзины для SSD/HDD;
возможность установки СЖО на переднюю панель корпуса с длиной радиатора 280/240/140/120 мм;
хорошее охлаждение корзины с HDD.

Минусы:

сплошная верхняя крышка корпусаи, как следствие, повышенный нагрев процессора и VRM материнской платы;
только два вентилятора в комплекте, без какой-либо подсветки;
минимум мест для HDD/SSD, корзины для которых при необходимости надо докупать отдельно;
отсутствия места для установки 5.25-дюймовых устройств.
