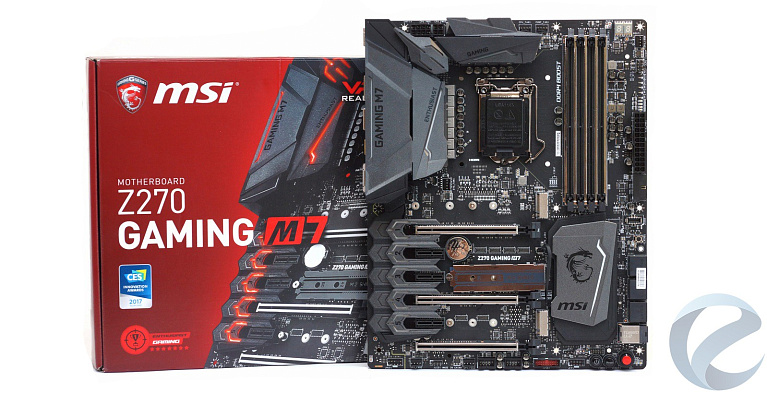

Обзор и тестирование материнской платы MSI Z270 GAMING M7

Сегодня мы рассмотрим топовую материнскую плату MSI Z270 GAMING M7, которая относится к серии Enthusiast GAMING и предназначена для сборки игрового компьютера на базе процессоров intel Kaby Lake с разблокированным множителем. Материнская плата имеет ряд отличий от подобных решений: на ней установлено сразу два аудиокодека и распаяно три интерфейса М.2.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Z270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 4000 (ОС), макс. до 64 Гбайт, поддержка XMP;
  • Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×0/×0, ×8/×8/×0, ×8/×4/×4), 3 × PCI-E ×1 v3.0;
  • Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096x2160 при 30 Гц, 2560x1600 при 60 Гц и 1 x DispleyPort с поддержкой максимального разрешения 4096x2304 при 24 Гц;
  • Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 3 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: некоторые порты SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; поддержка памяти Intel Optane;
  • 1 порт U.2 поддержка скорости PCI-e 3.0 ×4;
  • Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen1 (5 Гбит/сек), 7 × USB 2, чипсет ASMedia: 2 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек);
  • Звук: двойной HD-кодек 7.1, Realtek ALC1220;
  • Сетевая карта: 1 × 1000 Мбит/сек, Killer E2500;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см;
  • Схема разводки материнской платы Z270 GAMING M5:

  • Разъемы на плате:
    • 1 × 24-pin ATX основной коннектор питания;
    • 1 × 8-pin ATX 12V коннектор питания;
    • 1 × 4-pin ATX 12V коннектор питания;
    • 6 × коннекторов SATA 6 Гбит/сек;
    • 1 × U.2 порт;
    • 3 × M.2 слота;
    • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
    • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
    • 1 × коннектор USB 3.1 Gen2;
    • 1 × 4-pin коннектор вентилятора CPU;
    • 1 × 4-pin коннектор помпы СЖО;
    • 4 × 4-pin коннектора системных вентиляторов;
    • 1 × Clear CMOS джампер;
    • 1 × коннектор звуковых разъемов передней панели;
    • дополнительные 2-пин коннекторы для разгона;
    • 1 × BIOS FLASHBACK + кнопка;
    • 1 × коннектор RGB LED.
  • Порты ввода/вывода задней панели:

  1. Комбинированный порт PS/2;
  2. DisplayPort;
  3. LAN (RJ45);
  4. USB 3.1 Gen2 Type-A;
  5. Звуковые разъемы;
  6. USB 2.0;
  7. Кнопка Clear CMOS;
  8. BIOS FLASHBACK+;
  9. HDMI;
  10. USB 3.1 Gen1 VR Ready;
  11. USB 3.1 Gen2 Type-C;
  12. Optical S/PDIF-Out.

Упаковка и комплектация

Материнская плата поставляется в ярко-красной картонной коробке. На лицевой стороне мы видим изображение девайса с активной подсветкой. Различные значки указывают на особенности платы. Это и игровая серия для энтузиастов, и наличие наград CES. Указана поддержка VR технологии и памяти Intel Optane.

На обратной стороне коробки более подробно расписаны технические характеристики, выделены особенности в виде разгонных возможностей Boost, наличия подсветки и двойного аудиопроцессора. В отдельной табличке расписаны порты интерфейсной панели.

В комплекте имеется четыре SATA кабеля, два из которых - с угловыми разъемами, кабель-разветвитель для подключения двух RGB лент, мостик SLI, значок-наклейка с драконом. Кроме того есть заглушка на интерфейсную панель с маркировкой портов и две колодки для облегчения подключения кабелей с фронтальной панели.

Из бумаг у нас в наличии инструкция пользователя, диск с ПО, сертификат качества, инструкция по установке процессора, маркировочные наклейки на SATA кабели и карточка регистрации продукта.

Внешний вид и особенности конструкции

На первый взгляд перед нами обычная материнская плата: строгий черный цвет текстолита, привычные пластиковые кожухи.

Но все это преобразится, как только вы подключите плату к питанию. Подсветка идет практически по всей поверхности. Светятся кожухи на интерфейсной панели и на радиаторах цепи питания. Подсвечивается радиатор чипсета и декоративные накладки на слотах расширения.

Еще одной особенностью является металлическое усиление на слотах DDR и PCI-e. Также усилены порты М.2, U.2 и коннектор USB 3.1 Gen2. На среднем порту М.2 имеется металлический радиатор охлаждения.

С обратной стороны платы мы видим дорожку, отделяющую звуковой тракт от остальной электроники, дополнительные точки пайки слотов, стандартные девять отверстий для крепления материнской платы, усилительную пластину процессорного сокета LOTES, а также четыре винта крепления радиатора чипсета.

Подключение питания немного отличается от стандартного. Основной разъем обычный, на 24 контакта, а вот питание процессора усиленное. Кроме колодки на 8 контактов присутствует дополнительная на 4 контакта.

Подсистема питания выполнена по 10-тифазной системе из пяти парных фаз, плюс одна одиночная фаза от дополнительной колодки 4-пин. Четыре пары - для питания процессора, одна - для питания встроенной графики. Управляет питанием ШИМ-контроллер uP9508Q компании UPI Semiconductor.

С обратной стороны платы распаяны пять удвоителей фаз uP1961S.

На каждый канал распаяно по паре транзисторов Nikos PK616BA и PK632BA. На каналы встроенной графики приходится по три транзистора.

Элементная база в полном соответствии с фирменной концепцией Military Class 5 оснащена качественными комплектующими: твердотельные конденсаторы DARK CAP, титановые дроссели с ферритовыми сердечниками. Предусмотрены и все виды защиты: от влажности, перегрева, статического электричества и от электромагнитных помех.

Транзисторы питания закрыты двумя массивными радиаторами, контактируют через термопрокладки. Сверху радиаторы закрываются пластиковыми декоративными элементами. Смотрится красиво, но ухудшает охлаждение.

Чипсет охлаждается крупным плоским радиатором, который сверху также накрыт пластиковой декоративной пластиной. Под ней находится подсветка. Радиатор крепится на четыре винта, контакт через термоинтерфейс.

Для активного охлаждения предусмотрены шесть 4-пин контактов, один из них - для подключения помпы жидкостного охлаждения. У всех подключенных вентиляторов возможна независимая регулировка оборотов через программное обеспечение Command Center, «умная» регулировка в зависимости от температурных показателей или в ручном режиме.

Для установки оперативной памяти имеются четыре слота DDR4 усиленных металлической рамкой Steel Armor с дополнительными точками пайки с обратной стороны платы. Защелки с обеих сторон слота. Возможна установка до 64 Гб оперативной памяти. Поддерживается частота от 2133 МГц до 4000 МГц в разгоне для процессоров 7-го поколения. Для каждого слота имеется индикатор установленной плашки памяти и индикатор XMP режима.

На правом краю платы разместились индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot. Рядом с ними - контактные площадки для измерения напряжений. Здесь же мы видим контакты для перемычек, которые могут пригодится при экстремальном разгоне. Перемычка OC Retry будет загружать систему повторно даже при неудачном включении после предыдущего разгона. Перемычка OC Force будет загружать BIOS при включении. Еще две перемычки Slow Mode Booting и Low Temperature Booting нужны для разгона с отрицательными температурами.

В верхнем углу находится индикатор на два знака, отображающий POST коды. В руководстве пользователя приводится полный список кодов. После загрузки операционной системы будет демонстрироваться средняя температура центрального процессора.

Ниже по правому краю платы разместились разъемы для выносных панелей USB 3.0 и USB 3.1. Под ними - кнопка Flash BIOS, с помощью которой можно перепрошить BIOS без установки процессора. Необходимо USB накопитель в формате FAT32 с записанным образом нового BIOS вставить в специальный USB порт. Для запуска процесса нажимаем кнопку FLASHB1. Светодиод начинает мигать, по окончании записи он отключится. Есть и кнопка сброса BIOS – она находится возле порта USB, используемого для перепрошивки. Еще одна возможность сброса настроек - это установка перемычки Discharge. Эффект идентичен извлечению батарейки.

Еще ниже расположен блок вертикально размещенных интерфейсов SATA - шесть парных колодок с выходом вбок. Все порты 6 Гит/с на основе чипсета, заявлена поддержка RAID 0,1,5 и 10.

Рядом с ними соседствует редкий гость: порт U.2 с поддержкой скорости PCI-e 3.0 ×4. Теперь, если у вас есть накопитель с этим разъемом, не нужно будет покупать специальный переходник. Хороший задел на будущее. Порт дополнительно имеет металлическую защиту и делит пропускную способность с портами SATA 5 и 6 и М2_3.

При установке накопителей М.2 SATA SSD некоторые порты SATA работать не будут. В инструкции этот момент подробно представлен в таблице.

Еще одна заявка на будущее – поддержка накопителей Intel Optane, в которых используется память 3D XPoint (а это скорости до 2 Гб/сек).

Для установки накопителей формата М.2 имеется три слота, все армированные. Верхний поддерживает установку накопителя типоразмера до 22110 SATA и PCIe 3.0 x4. Два других - до 2280. Средний оснащен радиатором для охлаждения чипов накопителя, контакт через термопрокладку. Данный слот поддерживает только устройства PCIe 3.0 x4. Переставить радиатор на другие слоты не получится. А жаль, такая возможность была бы востребована.

Для установки карт расширения имеется шесть слотов PСI-e. Предусмотрена LED индикация при установке дискретной карты. Все слоты для установки видеокарт армированные. Усиление вполне уместно, случаи повреждения слотов тяжелыми видеокартами на современных материнских платах уже были зафиксированы. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFire и 2-Way NVIDIA SLI. В случае установки трех видеокарт они будут работать по схеме 8-4-4 - не лучший вариант.

Для использования встроенной в CPU графики можно воспользоваться двумя видеовыходами: HDMI и DisplayPort. Их обслуживанием занимается микросхема PTN3360DBS производства NXP Semiconductors.

USB портов всего 16. Три из них реализованы через дополнительный контроллер ASMedia 2142, остальные через чипсет Z270. Всего 9 портов USB 3.1, четыре из которых выведены на интерфейсную панель, остальные реализованы через колодки. USB 2.0 портов семь, три из них - на интерфейсной панели.

Левый край текстолита отведен для звука. Audio Boost 4 работает как отдельная звуковая карта. Эта часть платы изолирована от остальной электроники, граница с обеих сторон обозначена линией без подсветки. Звук представлен двумя микросхемами Realtek ALC1220 - это новый флагманский HDA кодек. Звуковые разъемы задней и передней панели подключены независимо, каждый к своему усилителю. Для усилителей используются конденсаторы Chemi-Con. Подключать можно наушники с импедансом до 600 Ом. Программное обеспечение Nahimic 2 обеспечивает настройку звука в играх, в том числе и виртуальный объемный звук в наушниках. Дополнительно данная утилита реализует визуальную индикацию источника звука в играх. В тестах было отмечено хорошее качество звука, сравнимое с дискретными звуковыми картами среднего уровня.

Сетевая карта Killer E2500 также игровая. Аппаратное и программное управление способно ускорять и оптимизировать игровой трафик. На самом LAN разъеме имеется защита от скачков напряжения.

Микросхема VR Boost уменьшает колебания сигнала через специальный USB порт, что дает лучшую плавность изображения при использовании шлема виртуальной реальности.

На нижнем краю платы в правом углу мы видим три кнопки: включения, перезагрузки и Turbo Bооst. Последняя из них выполнена с круговым переключателем на 8 вариантов. Она дублирует такую же виртуальную кнопку в BIOS и в программе Command Center.

Интерфейс UEFI BIOS

Графический интерфейс Click BIOS 5 хорошо знаком нам по тестам материнских плат MSI.

По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель, включить/отключить некоторые опции, включить RAID режим.

Во вкладке Fan info можно настроить работу вентиляторов. Перепрошить BIOS с флеш-накопителя. И выставить режим GAME BOOST на одну из предустановок по разгону вашего процессора. Посмотреть все значения предустановок можно во вкладке Help.

Расширенные настройки доступны в режиме «Advanced». Во вкладке Settings настраиваются параметры загрузки, защиты и опции сохранения изменений. Здесь же можно отключать некоторые периферийные устройства. При подтверждении сохранения будет доступна информация обо всех выполненных изменениях.

Вкладка ОС позволяет настраивать параметры разгона: множитель процессора, частоту памяти и таймингов, изменение всевозможных питающих напряжений, в том числе и второстепенных. Дополнительно для процессоров Kaby Lake есть пункт CPU Ratio Offset When Running AVX, позволяющий снижать множитель при выполнении инструкций AVX. Плюс дополнительная вкладка настройки тактового генератора. Все настройки можно сохранять в 6 профилях.

Фирменные утилиты

Основной утилитой для разгона, мониторинга и настройки всех подключенных вентиляторов является Command Center.

Дополнительно реализована возможность мониторинга и настройки системы через Android приложение, установленное на смартфон. Можно выключить или перезагрузить компьютер дистанционно. Актуальна функция управления проигрывателем, которая превращает смартфон в пульт дистанционного управления - нередки случаи, когда пользователи смотрят фильмы с ПК, подключенному к телевизору.

На вкладке Game Boost нам предлагается несколько предустановок по разгону процессора. В автоматическом режиме удалось запустить процессор на частоте 5.0 ГГц, автоматически напряжение выставилось 1.4 В, температура самого горячего ядра под нагрузкой составила 87 °С. Связано это с тем, что в этом режиме значение intel C-State (Enhanced Halt State) в BIOS отключается. И в результате частота процессора сбрасывается только на значение AVX выставленное в -4 под нагрузкой, а без нагрузки остается на уровне 5 ГГц. Это еще один минус в пользу автоматического разгона.

Эти же установки под соответствующими номерами дублируются на кнопку "Turbo Boost" на материнской плате. Поворотом кольца возле кнопки выбираем нужный номер предустановки частот и активируем разгон нажатием кнопки. Предварительно в BIOS необходимо выбрать, каким методом будет осуществляться авторазгон: через Command Center или кнопкой на материнской плате (значения HW или SW).

Для оптимизации игрового трафика можно воспользоваться утилитой Killer Control Center. В программе задаете приоритеты для приложений, использующих сетевые подключения. Во время игры прочие приложения не будут занимать сетевые ресурсы.

Настройку звуковых эффектов и объемного виртуального звука удобно выполнять в приложении Nahimic. В программе есть несколько предустановок в зависимости от жанра игры. Особенностью, кроме виртуального 7.1 звука, является возможность вывода на игровой экран индикатора направления звука. Достаточно в настройках утилиты выбрать нужные игры. Данный индикатор настраивается по размеру и цвету.

Запуск и отключение программы возможен через аудиодрайвер, который и сам по себе довольно функционален. Устройства автоматически определяются при подключении к штекерам.

У двойного аудиокодека найдутся и свои преимущества. В диспетчере звуковых устройств отображаются оба устройства. Одно можно назначить по умолчанию, и через него будет воспроизводиться, например, звук в игре. Другое устройство - указать для воспроизведения в проигрывателе, и он будет параллельно воспроизводить музыку. Качество звука нас очень порадовало.

MSI RAMDisk – это приложение, позволяющее создавать виртуальный диск в оперативной памяти. Достаточно добавить программы или игры, которые будут загружаться на виртуальный диск. Скорости чтения/записи такого накопителя выше, чем у SSD SATA.

MSI Gaming APP осуществляет настройки игровых профилей клавиатуры, мыши. Здесь же осуществляются настройки подсветки. Подсветка поддерживает семь цветов и пять различных эффектов. Можно настроить изменения в зависимости от температуры CPU или синхронно воспроизводимой музыке. Через мобильное приложение управлять подсветкой у нас не получилось, хотя на сайте производителя эта опция упоминается - в утилите просто нет данного пункта.

Подсветку можно синхронизировать с подключенными устройствами: вентиляторы, модули DDR, клавиатуры и мыши, сертифицированные производителем. В этой же программе включается VR.

Тестирование

Тестовый стенд:

Разгон

Наш тестовый процессор на ранее протестированных материнских платах стабильно работал на 5.0 ГГц с напряжением 1.28 В при значении AVX -3.

Стабильность работы проверялась тестом LinX 0.6.4 не менее 10 минут. Температура замерялась по самому горячему ядру в программе Real Temp GT 3.70. В дальнейшем стабильность проверялась в тестах.

Первый тест прошел на автоматических настройках BIOS. Процессор работал на частоте 4.4 ГГц с автоматическим регулированием напряжения, максимальный показатель которого был 1.23 В. В однопоточных задачах частота увеличивалась до 4.5 ГГц. В простое частота процессора сбрасывалась до 800 Гц, а напряжение - до 0.7 В. Процессор под нагрузкой нагревался до 66 °С по самому горячему ядру, минимальная температура была 25 °С.

В дальнейшем мы увеличивали множитель до стабильных результатов в тестах, затем понижали напряжение Vcore до минимально возможных параметров.

В результате нам удалось добиться стабильной работы процессора на частоте 5 ГГц с напряжением 1.3 В при значении AVX -3. Это позволяло сбрасывать 300 МГц при выполнении AVX инструкций. С этим напряжением температура самого горячего ядра составила 74 °С. Дальнейшее повышение частоты и снижение напряжения, хоть и позволяло запускать систему и даже проходить стресс-тесты, но результаты в бенчмарках демонстрировались ниже, чем при номинальных значениях.

Тестовые модули оперативной памяти использовались бюджетные, и разгон оперативной памяти получился очень скромным: с 2400 МГц до 2540 МГц. На больших частотах компьютер не загружался.

Сравнительное тестирование в бенчмарках

Протестируем материнскую плату в популярных бенчмарках на двух значения частоты процессора: 4.5 ГГц с автоматическим напряжением и на частоте 5 ГГц.

Сравнивать полученные результаты будем с ранее протестированными материнскими платами на чипсете Z270, на этом же тестовом стенде при идентичных настройках.

GAMING M7 демонстрирует типичные результаты для данного процессора в тестовых программах, как в номинале, так и в разгоне.

Заключение

Материнская плата MSI Z270 GAMING M7 заслуженно относится к топовым решениям для энтузиастов и геймеров. Реализованы все возможности чипсета intel Z270 и даже сверх того, за счет стороннего контроллера ASMedia добавлены еще 3 порта USB. Но, к сожалению, использовать некоторые интерфейсы одновременно невозможно, они делят между собой пропускную способность линий.

Для любителей экстремального разгона на материнской плате реализованы дополнительные кнопки, специальные перемычки, имеются площадки для замера напряжений, индикатор POST кодов, индикация загрузки. Для неискушенных пользователей, разгон возможен в автоматическом режиме, как через BIOS и программное обеспечение, так и с помощью специальной кнопки «Turbo Boost».

Геймерские возможности платы не ограничиваются только установкой до трех видеокарт. Такое решение видится сомнительным из-за схемы 8-4-4. Улучшенные игровые возможности нам представляет двойной аудиокодек с соответствующим программным обеспечением и сетевая карта с интеллектуальным управлением сетевых подключений.

В наличии все атрибуты современной материнской платы: регулируемая подсветка, современные интерфейсы, дистанционный мониторинг и управление с мобильного приложения, интеллектуальное управление вентиляторами, армированные слоты, перепрошивка BIOS без установки процессора и другие дополнительные «фишки».

За такую цену можно было бы еще добавить и модуль беспроводной связи, а также сделать реальную RGB подсветку с независимыми зонами.

Данную материнскую плату можно рекомендовать к покупке, если вам действительно будут нужны дополнительные функции. В противном случае будет вполне достаточно и младшей GAMING M5, рассмотренной ранее. По своим возможностям в разгоне и по дизайну они практически идентичны. У М7 добавились несколько редко востребованных функций, второй аудио кодек, третий слот М.2 и дополнительные кнопки.

Плюсы:

  • Качественная элементная база;
  • Дополнительное 4-пин питание для процессора;
  • Хорошая функциональность;
  • Наличие всех современных интерфейсов;
  • Качественный двойной аудиокодек с усилителем для наушников;
  • Поддержка 3-Way CrossFire и 2-Way SLI;
  • Армированные слоты;
  • Радиатор для накопителя М.2;
  • Гибкие возможности разгона;
  • Возможности автоматического разгона Game Boost с предустановками;
  • Интерфейс UEFI Click BIOS 5;
  • Функция BIOS FLASHBACK+;
  • LAN-контроллер оптимизированный под сетевые игры;
  • Настраиваемая подсветка с функцией синхронизации;
  • Дизайн.

Минусы:

  • Невозможность одновременного использования некоторых портов;
  • Нет модуля беспроводной связи.
