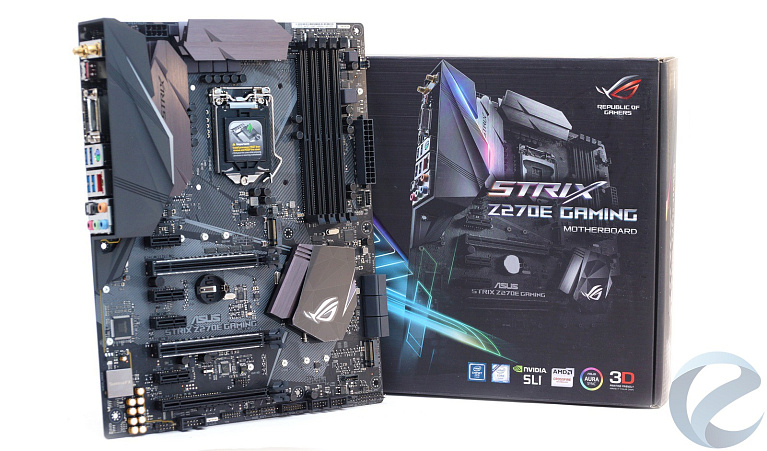

Обзор и тестирование материнской платы ASUS STRIX Z270E Gaming

Среди геймеров хорошо известны материнские платы ASUS серии ROG STRIX. Собирая высокопроизводительный игровой компьютер, стоит обратить свое внимание именно на эту линейку. Разработчики Republic of Gamers постарались специализировать материнские платы: качественный звук с визуализацией источников звука в игре, синхронизация подсветки с прочими игровыми девайсами, технология RAMCache II, оптимизированный для игр сетевой контроллер, поддержка VR и многое другое.

Более подробно все геймерские и не только возможности мы рассмотрим на примере флагманской материнской платы из этой серии - ASUS STRIX Z270E Gaming.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Чипсет: Intel Z270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 3866 (ОС), макс. до 64 Гбайт;
  • Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×0/×4, ×8/×8/×4), 4 × PCI-E ×1 v3.0;
  • Графика: 1 x HDMI 1.4b порт с поддержкой максимального разрешения 4096×2160 при 24 Гц, DisplayPort с поддержкой максимального разрешения 4096×2304 при 60 Гц, поддержка до 2х дисплеев, 1 × DVI-D с поддержкой максимального разрешения 1920×1200 при 60 Гц
  • Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Интерфейсы систем хранения данных: чипсет Intel Z270 – 6 x SATA 6 Гбит/сек, 2 × M.2 слот (Key M) 2242/2260/2280/22110. Примечание: поддержка RAID 0,1,5,10; поддержка памяти Intel Optane;
  • Порты USB: чипсет Intel Z270 – 6 × USB 3.1 Gen 1 (5 Гбит/сек), 6 × USB 2, чипсет ASMedia: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (ток на выходе 3А), 1 × USB 3.1 Gen 2 коннектор для фронтальной панели;
  • Порты ввода/вывода задней панели: PS/2, DisplayPort, DVD-D, USB 3.1 Gen2 Type-A, 1 × LAN (RJ45), 5 звуковых разъемов, USB 3.1 Gen1× 4, HDMI, USB 3.1 Gen2 Type-C, Optical S/PDIF-Out, Wi-Fi GO! module Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0;
  • Звук: HD-кодек 7.1, Realtek ALC1220А;
  • Сетевая карта: 1000 Мбит/сек, Intel I219-V;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см;
  • Цена: 14000 руб.

Упаковка и комплектация

Материнская плата поставляется в традиционной картонной коробке черного цвета с цветной полиграфией. На лицевой стороне расположено изображение самой материнской платы, цветная надпись «STRIX», значок «Repablic of Gamers», по низу - пиктограммы поддерживаемых технологий.

На обратной стороне дана подробная информация о технических характеристиках изделия, а также имеется перечисление портов ввода/вывода на интерфейсной панели.

Отдельной строкой перечислены особенности платы: подсветка AURA, новый звуковой кодек, 3D принт индивидуальных накладок и коннектор USB 3.1 для фронтальной панели.

Комплект поставки включает в себя:

  • Заглушка на интерфейсную панель;
  • Четыре кабеля SATA черного цвета, два - с угловыми разъемами;
  • Кабель для подключения LED лент;
  • Рамка для установки процессора;
  • Жесткий мостик SLI;
  • Крепления накопителей М.2;
  • Крепления для 3D принтов;
  • Комбинированная антенна Wi-Fi и Bluetooth на магнитном креплении;
  • Руководство пользователя;
  • Диск с ПО;
  • Наклейки для маркировки кабелей;
  • Сертификат на скидку по оплетке кабелей БП;
  • Картонный диск-подставка под стакан.

Внешний вид и особенности конструкции

Материнская плата формата АТХ имеет традиционный дизайн без излишеств. Выполнена она на темно-коричневом текстолите с девятью монтажными отверстиями. На цепи питания установлены два крупных металлических радиатора. На чипсете радиатор не крупный, украшен рельефным логотипом «Repablic of Gamers». Интерфейсную панель закрывает пластиковый кожух с RGB подсветкой. Все остальные элементы, в том числе и граница звукового тракта, без подсветки.

Текстолит на лицевой стороне украшен светлыми тонкими линейными узорами. Обратная сторона платы также обладает ненавязчивой штриховкой. Все радиаторы и пластиковый кожух посажены на винты. Винты крепления радиатора на чипсете без привычных пружинок.

Интерфейсная панель полностью лишилась портов USB 2.0. На панели всего 6 USB портов третьей версии. Этого в большинстве случаев будет мало: два порта под клавиатуру с хабом, порт под мышку, принтер, веб-камера и все. Даже внешний накопитель или USB-гарнитуру уже будет некуда подключить. Придется покупать планки для вывода дополнительных USB портов. Имеется комбинированный порт PS/2 и два штекера с резьбой для подключения внешней антенны.

Питание стандартное: основной разъем на 24 контакта и дополнительное питание процессора на 8 контактов.

Рядом с колодкой 8-пин находится перемычка CPU Over Voltage. Если изменить положение джемпера, то в BIOS появится возможность выставить более широкий диапазон для напряжения питания процессора.

Питание процессора выполнено по 10-тифазной системе, две из них выделены на встроенную графику. Управляет питанием ШИМ-контроллер ASP1400BT через чипы Phase Doubler.

На каждый канал распаяно по паре транзисторов 4C06B, еще пара дополнительных транзисторов для фаз встроенной графики распаяна на обратной стороне платы. На питание оперативной памяти выделена одна фаза с тремя идентичными транзисторами.

Силовые элементы охлаждаются двумя радиаторами через термопрокладки. По отпечатку можно заметить, что термопрокладка уже, чем подошва радиатора. В результате она не полностью накрывает второй ряд мосфетов. Прижим хороший.

Радиатор чипсета также с термопрокладкой. Рамки вокруг чипа системной логики не предусмотрено.

Некрупный радиатор имеет интересный дизайн лицевой стороны.

Для подключения активного охлаждения предусмотрено шесть 4-пин колодок и одна колодка 5-пин - для подключения платы с дополнительными разъемами для вентиляторов (приобретается отдельно).

За управление вентиляторами отвечает контроллер Super I/O на чипе Nuvoton NCT6793D, мониторинг температур по четырем термодатчикам. Дополнительно имеется один 2-пин разъем для внешнего термодатчика.

Плата оснащена четырьмя слотами под модули оперативной памяти. Слоты имеют только по одной защелке сверху. Возможна установка до 64 Гб оперативной памяти. Поддерживается частота от 2133 МГц до 3866 МГц в разгоне.

На краю возле слотов DIMM находятся индикаторы состояния инициализации устройств: CPU, Dram, VGA, Boot.

Ниже на краю платы разместились шесть интерфейсов SATA – вертикально попарно. При установке накопителей в слоты М.2 некоторые порты SATA будут не активны.

Верхний порт М.2 поддерживает накопители форм-фактора до 2280 и делит ресурс с портами SATA_5 и SATA_6 при использовании PCI-e x4. Нижний порт М.2 сдвинут к правому краю платы и поддерживает накопители до 22110, он делит ресурс с портом SATA_1 при использовании SATA Mode.

Для установки карт расширения имеется семь слотов PСI-e. Три слота PCI-e 3.0 × 16 с дополнительными точками пайки, два из них - армированные. Материнская плата поддерживает создание игровой связки из нескольких видеокарт: 3-Way AMD CrossFire и 2-Way NVIDIA SLI.

Между нижними слотами PCI-e расположен чип TPU, отвечающий за автоматический разгон. Еще одна микросхема - IDT 6V41538NLG - это генератор тактовой частоты, позволяющий повышать значения шины BLCK.

При установке двух видеокарт пропускная способность первого слота делится пополам: х8/х8, для третьей видеокарты остается только х4. Для деления линий PCI-e используются микросхемы ASMedia ASM1480.

Для использования встроенной в CPU графики можно воспользоваться тремя видеовыходами: HDMI, DVI-D и DisplayPort. Их обслуживанием занимается микросхема ASMedia ASM1442K. Подключить можно до трех мониторов.

Слоты PCI-e ×1 (второй и четвертый) делят свою пропускную способность с разъемом USB 3.1 для выносной панели. В случае его задействования слоты будут недоступны.

Кроме него на материнской плате имеется еще 14 USB портов. Шесть USB 3.0: четыре - на интерфейсной панели, два подключаются через колодку на материнcкой плате. Шесть портов USB 2.0 можно подключить только через колодки. Два USB 3.1 на интерфейсной панели с пропускной способностью до 10 Гб/с, реализованы через контроллер ASMedia ASM2142.

За звук отвечает современный кодек Realtek S1220A, именно он прячется за кожухом с надписью SupremeFX. Аудиообласть изолирована от остальной электроники, граница с обеих сторон обозначена линией без RGB подсветки. Кроме этого, левый и правый аудиоканалы разведены по разным слоям печатной платы. Улучшают звучание японские конденсаторы Nichicon. При подключении наушников автоматически настраивается уровень усиления, возможно подключение наушников с сопротивлением до 600 Ом. В схему питания кодека SupremeFX S1220A был добавлен стабилизатор с малым падением напряжения для улучшения чистоты электропитания. Операционные усилители Texas Instruments RC4850 и OPA1688 обеспечивают соотношение сигнал-шум (SNR) в 120 дБ на выходе и достижимые ранее только в студийном оборудовании 113 дБ на линейном входе, что гарантирует чистоту при воспроизведении и записи звука. Аудиокодек поддерживает объемный звук DTS Headphone: X.

Разъем LAN имеет фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I219-V. Технология GameFirst IV управляет сетевым трафиком, оптимизируя его под определенные задачи. Имеется возможность объединения различных сетевых каналов для увеличения пропускной способности.

Дополнительно на плате распаян беспроводной модуль, основанный на контролере Qualcomm Atheros QCA6174. Он реализует поддержку стандартов Bluetooth 4.1 и 802.11a/b/g/n/ac Wi-Fi на двухчастотных диапазонах (2,4 и 5 ГГц).

На нижнем краю платы кроме колодок для подключения USB и кабелей фронтальной панели разместились: коннектор COM порта, разъем для подключения RGB ленты (второй находится на верхнем краю платы), TPM коннектор, ROG Extension коннектор для подключения фирменной панели управления устанавливаемой в 5” отсек, перемычка для сброса настроек BIOS.

На плате нет кнопок включения, перезагрузки, XMP, или MemOK! Хотя у производителя их можно встретить и на более простых платах.

Внешний вид подвергается кастомизации за счет дополнительных элементов, распечатанных на 3D-принтере. Исходные файлы для печати можно скачать на сайте производителя и добавить персональные изменения.

Фирменные утилиты и UEFI BIOS

Графический интерфейс UEFI BIOS нам хорошо знаком по обзорам материнских плат ASUS. Его мы подробно рассматривали в обзоре материнской платы ASUS Prime Z270-A.

Для обычных неискушенных пользователей имеется упрощенный интерфейс EZ Mode с быстрыми настройками основных параметров. Для энтузиастов и оверклокеров доступен режим Advanced Mode, предоставляющий расширенные возможности настройки всех параметров разгона процессора и оперативной памяти, включения/отключения периферийных устройств и контроллеров.

Для автоматического интеллектуального разгона процессора реализована утилита EZ Tuning Wizard. Утилита Q-Fan Control поможет настроить режимы работы всех подключенных вентиляторов.

Практически все эти функции можно настраивать и не заходя в BIOS. Данная возможность реализована через программное обеспечение Ai Suite3.

Основной утилитой является Dual Intelligent Processor 5. Она позволяет автоматически протестировать и настроить систему на производительную и стабильную работу. При наличии достаточного опыта это можно сделать и вручную. Подробно этапы работы и возможности данной утилиты мы также рассматривали в обзоре платы ASUS Prime Z270-A.

Еще одна утилита - Lighting Control (AURA) позволяет настраивать как встроенную подсветку, так и подключенные RGB ленты, можно выставить изменение цвета в зависимости от температуры процессора. Данная утилита синхронизирует подсветку с другими устройствами ASUS, например, видеокартами, мышками и клавиатурами.

В виде бонуса пользователь получает утилиту для клонирования дисков ROG Clone Drive, причем клонировать можно одновременно на два накопителя.

Но раз мы говорим о геймерской материнке, то давайте более подробно рассмотрим другие утилиты, непосредственно влияющие на игровой процесс.

В первую очередь – это настройка звука. Здесь основную роль играет приложение Sonic Studio III.

И нас заинтересовали две функции: виртуальный объемный 7.1 звук в играх (но данная функция имеется практически во всех материнских платах с данным аудиокодеком) и возможность одновременного вывода звука с разных источников на указанные устройства воспроизведения. Например, звук с игры можно выводить на наушники, подключенные по USB, а музыку - на колонки через аналоговый выход. Дополнительно через HDMI можно вывести звук на телевизор для просмотра кино, плюс независимо регулировать громкость на любом источнике. Интересная особенность, верно? В этой же программе настраивается и запись звука.

Вторая утилита для работы со звуком - Sonic Radar III. В играх на экран выводится три дополнительных индикатора: радар, стрелка и определение сигнала. Настраивается цвет, размер, можно отключать любую из функций, назначать горячие клавиши, изменять диапазон отображаемых звуков и т.д.

Еще одна технология, востребованная в играх, - это функция RAMCache II. С ее помощью можно выделить часть системной памяти в качестве кэша для основного накопителя. Это позволит значительно ускорить время загрузки приложений, что особенно актуально, если в системе нет SSD накопителя, а есть только жесткий диск. Утилита проста в настройке: ползунком выбираете выделенный объем оперативной памяти под кэш и указываете системный диск. Возможна и полностью автоматическая настройка. На скриншоте можно увидеть возросшие скорости чтения/записи с SSD накопителя.

Для оптимизации игрового трафика в онлайн играх понадобиться утилита GameFirst IV. Она автоматически мониторит сетевую активность различных программ, и во время игр весь трафик выделяет непосредственно на игру. Не нужно бояться, что во время игры начнет обновляться антивирус или ОС. Еще одна функция, возможно, будет востребована. Это Multi-Gate Teaming. При наличии нескольких подключений к интернету каналы сетей можно использовать для повышения пропускной способности. Например, к одному роутеру вы подключаетесь кабелем, а к другому - по Wi-FI.

Overwolf - данная программа объединила в себе браузер, игровой чат, программу захвата и трансляции игрового процесса, демонстрацию FPS в играх. Реализована утилита в виде всплывающей dock панели.

Тестирование

Тестовый стенд:

Разгон

Наш тестовый процессор на ранее протестированных материнских платах стабильно работал на 5.0 ГГц с напряжением 1.28 В при значении AVX -3.

Для начала проверим возможности мастера EZ Tuning Wizard по автоматическому разгону системы. Он выставил значение Overclok 17%. Множитель и частота шины 48 × 103, что дало частоту 4.95 ГГц при напряжении 1.45 В, при этом температура самого горячего ядра в тесте LinX была 92 °С.

Далее попробуем возможности интеллекта программного обеспечения по автоматическому разгону. Утилита 5-Way Optimization Report на TPU I разогнала процессор до 5.0 ГГц при значениях множителя и частоты шины 50 × 100 с максимальным напряжением 1.44 В. Процессор при этом потреблял 137.5 Вт и прогревался до 87°С по самому горячему ядру.

На TPU II данная утилита выставила значения 49 × 101,5 с напряжением 1.37 В, тест LinX не был пройден.

Как видим, на автоматических настройках завышаются значения максимального напряжения, что приводит к перегреву в стресс-тесте.

В ручном режиме мы понизили напряжение до 1.3 В и выставили значение AVX -3, зафиксировав множитель на 50. Температура по самому горячему ядру во время стресс-теста была 82 °С.

Разгон памяти получился хороший: 2800 МГц. От бюджетных модулей мы больше и не ожидали, но из ранее протестированных материнских плат только одна смогла работать с этим модулем памяти на данной частоте.

Протестируем материнскую плату в популярных бенчмарках на двух значения частоты процессора: 4.5 ГГц с автоматическим напряжением и на частоте 5 ГГц.

Сравнивать полученные результаты будем с ранее протестированными материнскими платами на чипсете Z270, в этом же тестовом стенде c идентичными настройками.

Заключение

Тесты ASUS STRIX Z270E Gaming демонстрируют типичные для материнских плат на чипсетах Z270 результаты. Здесь и нет ничего удивительного: производительность, прежде всего, зависит от установленных комплектующих. Основное отличие большого разнообразия моделей материнских плат в их функциольных особенностях. Некоторые предлагают большие возможности по разгону, другие - по подключению накопителей и плат расширения.

STRIX Z270E Gaming предлагает нам улучшенные игровые возможности. Прежде всего, это качественный звук с дополнительными возможностями, востребованными в играх – виртуальное 3D звучание, радар источника звука на игровом экране, возможность одновременного вывода звука на разные устройства. Интеллектуальное управление сетевыми подключениями. Возможность кэширования данных с накопителя в оперативную память без создания виртуального RAM диска. При этом никуда не делись оверклокерские возможности, создание массивов из двух или трех видеокарт. В наличии современные интерфейсы подключения, модная RGB подсветка и прочие достоинства современных материнских плат. И даже немного сверх того: модуль беспроводных интерфейсов, разъем для подключения USB 3.1 на фронтальную панель.

Единственное, что нам не понравилось – это недостаточное количество портов USB на интерфейсной панели и отсутствие там портов второй версии. Не хватало и мелких нюансов в виде кнопок старта, XMP, и MemOK!

По итогу мы можем смело рекомендовать материнскую плату ASUS STRIX Z270E Gaming для сборки специализированного игрового компьютера, если вам требуется максимально функциональный вариант.

Плюсы:

  • Качественная сборка с использованием надежных компонентов;
  • Хорошие возможности разгона за счет 10-тифазной подсистемы питания и использования контроллера TPU;
  • Функциональный BIOS и фирменные утилиты;
  • Отличный звуковой кодек с дополнительными возможностями;
  • LAN-контроллер оптимизированный под сетевые игры;
  • Использование технологии RAMCache II;
  • Поддержка портов USB 3.1;
  • Наличие беспроводного модуля;
  • RGB подсветка с функцией AURA Sync.

Минусы:

  • Мало USB портов на интерфейсной панели;
  • Одновременное использование некоторых интерфейсов невозможно.
