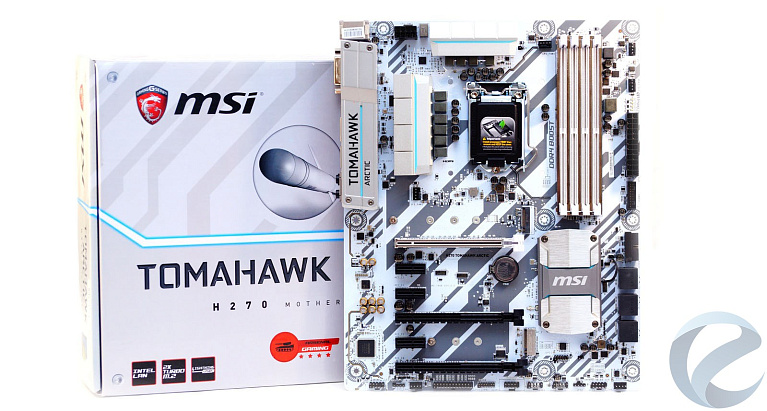

Обзор и тестирование материнской платы MSI H270 TOMAHAWK ARCTIC

Материнские платы под процессоры Kaby Lake очень быстро заполнили рынок. Платы на основе старшего чипсета Z270 востребованы в основном среди энтузиастов разгона и приобретаются для процессоров с разблокированным множителем. Идаже бюджетные модели на данном чипсете стоят достаточно дорого. Но совсем необязательно приобретать такие дорогие материнские платы для сборки игрового компьютера. Для этих целей вполне подойдут материнские платы на чипсете Н270. Компания MSI может предложить интересную модель H270 TOMAHAWK ARCTIC. По функциональности данная плата незначительно отличается от старших моделей, аее владелец не будет ничем обделен. Об этом мы и расскажем подробнее в обзоре.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 7-го/6-го поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Н270;
  • Оперативная память: 4 x DIMM DDR4 2133 – 2400, макс. до 64 Гбайт;
  • Слоты расширения: 3 × PCI-е ×16 v3.0 (×16/×4/×1), 3 × PCI-E ×1 v3.0;
  • Графика: 1 × HDMI порт с поддержкой максимального разрешения 4096×2160 при 30 Гц, 2560×1600 при 60 Гц и 1 × DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
  • Поддержка Multi-GPU: 2-Way AMD CrossFire;
  • Интерфейсы систем хранения данных: чипсет Intel Н270 – 6 x SATA 6 Гбит/сек, (RAID 0,1,5,10); 2 × M.2 слот (Key M) 2242/2260/2280/22110 (RAID 0,1). Примечание: два порта SATA будут недоступны, если в слоты M.2 установлены модули M.2 SATA; поддержка памяти Intel Optane;
  • Порты USB: чипсет Intel Н270 – 8 × USB 3.1 Gen1 (5 Гбит/сек), 6 × USB 2.0, чипсет ASMedia: 1 × USB 3.1 Gen 2 Type-C, 1 × USB 3.1 Gen 2 Type-A (10 Гбит/сек);
  • Звук: HD-кодек 7.1, Realtek ALC892;
  • Сетевая карта: 1000 Мбит/сек, Intel I219-V;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см × 24,4 см.

Схема разводки материнской платы Z270 GAMING M5:

Разъемы на плате:

  • 1 × 24-pin ATX основной коннектор питания;
  • 1 × 8-pin ATX 12V коннектор питания;
  • 6 × коннекторов SATA 6 Гбит/сек;
  • 2 × M.2 слота;
  • 2 × коннектор USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);
  • 2 × коннектор USB 3.1 Gen1 (поддерживается дополнительно 4 портов USB 3.1 Gen1);
  • 1 × 4-pin коннектор вентилятора CPU;
  • 1 × 4-pin коннектор помпы СЖО;
  • 4 × 4-pin коннектора системных вентиляторов;
  • 1 × Clear CMOS джампер;
  • 1 × коннектор звуковых разъемов передней панели;
  • 1 × коннектор TPM модуля;
  • 1 × разъем датчика открытия корпуса;
  • 1 × коннектор последовательного порта;
  • 1 × коннектор RGB LED.

Порты ввода/вывода задней панели:

  • порт PS/2 клавиатура/мышь;
  • DVI-D;
  • USB 3.1 Gen2 Type-A;
  • LAN (RJ45);
  • 5 звуковых разъемов;
  • USB 2.0 ×2;
  • HDMI;
  • USB 3.1 Gen2 Type-C;
  • USB 3.1 Gen1 ×4;
  • Optical S/PDIF-Out.

Упаковка и комплектация

Материнская плата TOMAHAWK ARCTIC поставляется в картонной коробке с тематическим оформлением. Цветная полиграфия на светлом фоне. На лицевой стороне расположено изображение крылатой ракеты, именем которой и названа модель. Здесь же присутствуют несколько значково поддерживаемых технологиях, имеется логотип компании и название модели.

Основная информация приведена на обратной стороне коробки. Там жеимеются краткие технические характеристики, описание разъемов на интерфейсной панели, апо центру размещена фотография самой материнской платы.

Внутри коробки имеется два отсека. Наверху находится материнская плата в антистатическом пакете, а ниже расположен весь набор всевозможных аксессуаров.

Комплектация стандартная, без излишеств:

  • Руководство пользователя;
  • Диск с драйверами;
  • Два черных SATA кабеля, разъемы с защелками, один с угловым разъемом;
  • Заглушка на интерфейсную панель;
  • Руководство по установке процессора;
  • Карточка регистрации;
  • Гарантийный талон.

Внешний вид и особенности платы

Дизайн платы примечательный. Вся лицевая сторона оформлена в стиле арктического камуфляжа: на белом фоне виднысерые наклонные полосы различной ширины.

Дополнительно внешний вид украшают серебристые вставки радиаторов и пластикового кожуха интерфейсной панели. Гармонично смотрятся и черные разъемы. Такое милитаристское оформлениесоответствуетконцепции Military Class 5 и Guard-Pro.

На обратной стороне платы полос нет -просто равномерная окраска. Хорошо заметны дополнительные точки пайки слотов DDR и PCI-e. Выделяется светодиодная дорожка, отделяющая звуковой тракт. По периметру находятся еще несколько светодиодов подсветки.

После подключения платы становится заметно световое оформление. По бокам и сверхус обратной стороны платы находится белая светодиодная подсветка. Голубоватая подсветка есть и на радиаторе чипсета, плюс подсвечивается желтым контурная дорожка выделяющая область звукового тракта. Подсветка не изменяется и не настраивается.

Питание подключается через стандартный 24-контактный разъем, дополнительное питание - через 8-контактный. Подсистема питания выполнена по 10-ти фазной схеме: восемь фаз для питания процессора и еще две для встроенной графики. На каждый канал распаяно по паре транзисторов PK6328A и PK616BA.

Охлаждаются они через термопрокладки двумя радиаторами, зафиксированными на винты. Радиатор чипсета крепится на подпружиненные винты и оснащен подсветкой.

Для активного охлаждения системы предусмотрено подключение шести вентиляторов, все коннекторы 4-пиновые, один из них предназначен для подключения помпы СВО.

Для установки оперативной памяти предусмотрены 4 слота. Возможна установка до 64 Гб. Поддерживается частота от 2133 МГц до 2400 МГц. Здесь мы видим первое отличие от старших моделей на чипсете Z270 – ограничение по максимальной частоте памяти. Защелки на слотах с двух сторон. Все слоты усилены металлической рамкой Steel Armor и имеют дополнительные точки пайки с обратной стороны.

На правом краю платы разместились индикаторы состояния инициализации устройств EZ Debug LED: CPU, Dram, VGA, Boot.

Ниже - разъем 24-пин питания материнской платы. Под ним вертикально размещены две колодки подключения USB 3.1, нижняя ориентирована вбок.

Интерфейсов SATA шесть штук. Размещены они вертикально попарно.

При установке накопителей М.2 SATA SSD или М.2 PCI-e SSD некоторые порты SATA не будут работать. В инструкции этот момент подробно расписан.

Для установки карт расширения имеется шесть слотов PСI-e. Три слота PCI-e 3.0 × 16 с дополнительными точками пайки, верхний слот армированный. Материнская плата поддерживает создание игровой связки из двух видеокарт: 2-Way AMD CrossFire.

Два слота М.2 для установки скоростных накопителей. Нижний армированный, в верхний можно установить накопитель типоразмера 22110. Поддерживается технология M.2 GENIE, позволяющая объединять твердотельные накопители М.2 и PCI-e в RAID массивы.

На левом краю расположился изолированный аудиомодуль. Audio Boost 4 PRO работает, как отдельная звуковая карта. Левый и правый аудиоканалы разведены по разным слоям печатной платы.

Усилителя для наушников, как в старших моделях, здесь нет. Это еще одно значительное отличие, подключить высокоомные наушники не получится.

Разъем LAN имеет фирменную защиту от скачков напряжений и статического электричества. На плате установлен гигабитный сетевой контроллер Intel I219-V. Аппаратное и программное управление способно оптимизировать игровой трафик.

На нижнем краю платы разместились остальные разъемы. Здесь находятся контакты для подключения передней интерфейсной панели, USB 2.0, аудио разъемы и т.д. Все разъемы сделаныбез пластиковых колодок, которые обычно встречаются даже на бюджетных материнских платах.

Из дополнительных особенностей можно отметить наличие контактов для подключения RGB светодиодных лент. Управление их подсветкой возможно через приложение Gaming Aрр.

BIOS и фирменные утилиты

При запуске BIOS нас встречает графический интерфейс Click BIOS 5. По умолчанию включен режим «EZ Mode». Доступно несколько языков интерфейса, в том числе и русский. В этом режиме мы можем просмотреть информацию о системе, выбрать загрузочный накопитель, включить/отключить некоторые опции.

В режиме «Advanced» можно выполнить более тонкие настройки. Во вкладке Settings настраиваются параметры загрузки, защиты и опции сохранения изменений. При подтверждении сохранения будет доступна информация о всех выполненных изменениях.

Вкладка ОС позволяет настраивать параметры разгона: множитель процессора, частоту памяти и таймингов, изменение питающих напряжений и т.д. Возможности изменения частоты шины нет, поэтому и разгон по шине не возможен. Все настройки можно сохранять в 6 профилях. Значения множителя ограничены значением 45 для тестового процессора.

Вкладка M-Flash представляет возможность по обновлению прошивки BIOS.

Две вкладки реализованы в виде всплывающего окна. Hardware Monitоr позволяет выполнять настройку скорости вентиляторов в зависимости от температурных режимов. Вкладка Board Explorer наглядно выдает информацию о задействованных разъемах и подключенных устройствах.

Основной утилитой для разгона и мониторинга системы является Command Center.

Здесь мы не встретим функцию Game Boost, на чипсете Н270 эта возможность отсутствует. Имеется удобный функционал по настройке скорости вращения всех подключенных к материнской плате вентиляторов.

Утилита MSI X-Boost ускоряет загрузку системы, автоматически подстраивает параметры производительности в зависимости от выбранной задачи. Также она оптимизирует работу накопителей.

MSI Smart Tool — простенькая программа для создания загрузочного носителя с Windows.

MSI RAMDisk – это приложение позволяет создавать виртуальный диск в оперативной памяти. Достаточно добавить программыили игры, которые будут загружаться на виртуальный диск. Скорости чтения/записи такого накопителя выше, чем у SSD SATA.

MSI Gaming APP осуществляет настройки игровых профилей клавиатуры, мыши. В этой же программе осуществляются настройки подсветки. Но в данной материнской плате возможны только настройки светодиодной ленты RGB, встроенная подсветка не изменяется.

Тестирование

Тестовый стенд:

Сравнивать материнскую плату H270 TOMAHAWK ARCTIC будем с ранее протестированными материнками MSI на чипсете Z270:

Тестирование будет на множителе 45с автоматически выставленном напряжении. Память была разогнана до максимально возможной частоты 2400 МГц.

Заключение

Материнская плата H270 TOMAHAWK ARCTIC демонстрирует производительность на высоком уровне, сопоставимую с материнками на Z270 чипсете. В этом и нет ничего удивительного -в первую очередь, производительность зависит от процессора, памяти и видеокарты. Отличие от старших чипсетов только в ряде ограничений: отсутствует возможность разгона процессоров с разблокированным множителем и ограничена максимальная частота оперативной памяти планкой в 2400 МГц. По количеству слотов расширения, разъемов и дополнительному функционалу ограничений у чипсета Н270 практически нет. Если не считать отсутствия возможности организации SLI.

Техническое исполнение H270 TOMAHAWK ARCTIC находится на высоком уровне: армированные слоты, эффективные радиаторы, независимая область аудиотракта. Используются качественные компоненты согласно фирменной концепции Military Class 5. Жаль, что производитель не использует на данной материнке более современный кодек Realtek ALC1220 с усилителем для высокоомных наушников.

У платы привлекательный бело-серый дизайн с наличием подсветки. Возможно подключение LED лент с настраиваемой RGB подсветкой.

Явных недостатков у материнской платы нет. Можно отметить скудную комплектацию и наличиевсего лишьдвухSATA кабелей. Нет кнопки перезапуска BIOS, только стандартная перемычка.

У платы вполне доступная цена, и на ее основе можно собрать надежную и производительную игровую систему. Она поддерживает все современные накопители и интерфейсы. Добавив пару тысяч можно приобрести близнеца MSI Z270 TOMAHAWK, отличие которого заключаетсятолько в поддержке функции разгона процессора и цвете боевой раскраски, весь остальной функционал идентичен.

Плюсы:

  • Дизайн;
  • Качественная элементная база;
  • Наличие всех современных слотов и интерфейсов;
  • Поддержка 2-Way CrossFire;
  • Армированные слоты DDR и PCI-e;
  • Индикация инициализации устройств;
  • Функциональное ПО;
  • Доступная цена для H270 чипсета.

Минусы:

  • Ограничение максимальной частоты памяти;
  • Нет возможности разгона по шине;
  • Не настраиваемая LED подсветка;
  • Комплектация.
