Обзор и тест материнской платы MSI B150M BAZOOKA PLUS

В 2016 году вместе с выпуском новых материнских плат на чипсете Intel Z170 компания MSI представила и «бюджетные» решения для платформы Intel LGA1151. Таковой является Micro ATX плата MSI B150M BAZOOKA PLUS, основанная на чипсете для малого бизнеса Intel B150. Ее позиционирование (серия Arsenal GAMING) и само название говорит об игровом предназначении устройства.

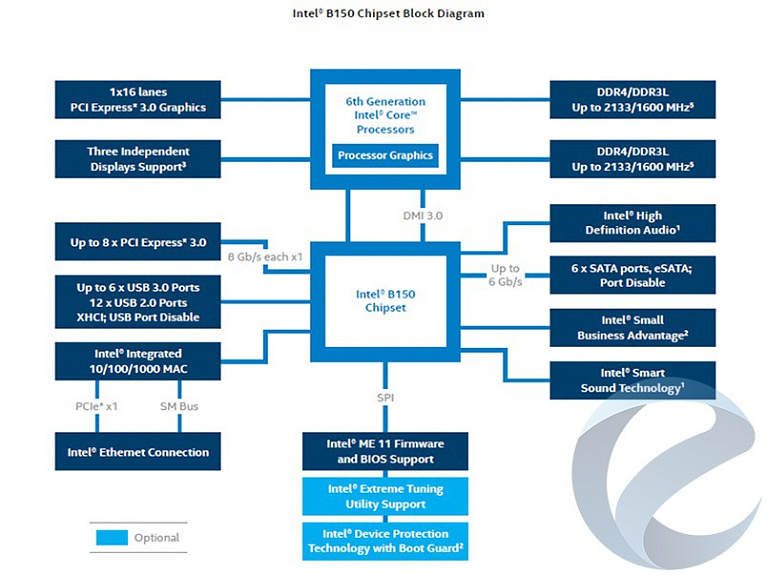

Напомним об особенностях чипсета Intel B150: он лишен функций разгона, частота памяти DDR3L/DDR4 ограничена значениями 1600/2133 МГц, соответственно, нет поддержки RAID для накопителей, поддерживается меньшее количество портов USB 3.0/2.0.

Так что в целом получается, что для неискушенного пользователя платы, основанные на этом чипсете, за счет цены могут быть неплохим выбором для сборки недорогой игровой системы.

Технические характеристики

• Сокет: Intel LGA1151;

• Поддерживаемые процессоры: 6-о поколений Intel Core i7/i5/i3/Pentium/Celeron;

• Чипсет: Intel B150;

• Оперативная память: 4 x DIMM DDR4-2133, макс. до 64 Гбайт;

• Слоты расширения: 1 x PCI-E x16 v3.0 и 2 x PCI-E x1 v3.0;

• Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096x2160 при 24 Гц, 2560x1600 при 60 Гц и 1 x DVI-D порт с поддержкой максимального разрешения 1920x1200 при 60 Гц;

• Интерфейсы систем хранения данных: чипсет Intel B150 – 6 x SATA 6 Гбит/сек (AHCI), 1 x слот M.2 (Key M) 2242/2260/2280 (при работе в режиме SATA слот SATA1 недоступен, PCIe 3.0 x4 32 Гбит/сек);

• Порты USB: чипсет Intel B150 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (3 порта на задней панели, 2 порта доступны через внутренний коннектор USB), 1 x USB 3.1 Gen1 Type-C (5 Гбит/сек) на задней панели, 6 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели, 4 порта доступны через внутренние коннекторы USB);

• Звук: HD-кодек 7.1, Realtek ALC887;

• Сетевая карта: 1 х 10/100/1000 Мбит/сек, Realtek RTL8111H;

• Форм-фактор: mATX;

• Размеры: 24,4 см х 22,0 см.

Разъемы на плате:

• 1 x 24-pin ATX основной коннектор питания;

• 1 x 8-pin ATX 12V коннектор питания;

• 6 x коннекторов SATA 6 Гбит/сек;

• 1 x слот M.2;

• 2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);

• 1 x коннектор USB 3.1 Gen1 (поддерживается дополнительно 2 порта USB 3.1 Gen1);

• 1 x порт USB 3.1 Gen1 Type-C;

• 1 x 4-pin коннектора вентилятора CPU;

• 2 x 4-pin коннектора вентилятора системы;

• 1 x Clear CMOS джампер;

• 1 x коннектор звуковых разъемов передней панели;

• 1 x коннектор TPM модуля;

• 1 x разъем датчика открытия корпуса;

• 1 x коннектор последовательного порта;

• 1 x коннектор параллельного порта.

Порты ввода/вывода задней панели:

• 1 x порт PS/2 клавиатуры;

• 1 x порт PS/2 мыши;

• 1 x HDMI;

• 1 x DVI-D;

• 1 x LAN (RJ45);

• 2 x USB 2.0;

• 3 x USB 3.1 Gen1;

• 1 x USB 3.1 Gen1 Type-C;

• 3 x звуковых разъема.

Упаковка и комплектация

Коробка с материнской платой MSI B150M BAZOOKA PLUS имеет оригинальный камфуляжный дизайн с изображением базуки и указанием принадлежности к серии Arsenal GAMING, подчеркивающим ее игровое предназначение. Размеры коробки небольшие, так как внутри нас ждет плата форм-фактора mATX.

Ключевые особенности выделены на обратной стороне. Это применение компонент Military Class 4, индикации для быстрого обнаружения проблем EZ DEBUG LED, реализации слота M.2 (до 32 Гбит/сек) для работы быстрых накопителей, отдельной звуковой части Audio Boost с белой подсветкой области, приоритезация трафика для игр (Gaming LAN), применением технологии STEEL ARMOR (металлическая рамка) для слота PCI-E x16. И, конечно же, здесь не забыты технические характеристики платы.

Бюджетность можно заметить по «скромной» комплектации: 2 х SATA кабеля, руководство пользователя, краткая инструкция по установке, бумажка с благодарностью за покупку продукции MSI, задняя панель ввода-вывода и DVD-диск.

Внешний вид и особенности

Несмотря на привычную компоновку, материнская плата MSI B150M BAZOOKA PLUS выделяется своим контрастным черно-белым внешним видом, который вполне способен приглянуться пользователям, желающим получить плату с оригинальным дизайном, ведь она обладает LED подсветкой (GAMING DNA), что больше является прерогативой топовых моделей. Производитель гарантирует высокое качество за счет применения компонент уровня Military Class 4 и «сертификации для гейминга» (непрерывное 24-х часовое тестирование игроками), хотя функционал платы отличается от топовых решений.

Форм-фактор mATX предопределил относительно небольшие размеры 24,4 см х 22 см. Из-за меньшей ширины (22 см) правый край будет провисать, а значит, при подключении кабелей и установке памяти его придется придерживать. Разъемов для подключения 4-пин вентиляторов у платы немного – всего 3 шт (один процессорный над сокетом, системный ниже сокета и еще один системный внизу справа). Обратная сторона вроде бы обычная, но не совсем.

По углам и границе отдельной звуковой части Audio Boost размещены белые светодиоды, призванные обеспечить эффектную подсветку платы в корпусе.

Для обеспечения лучшего температурного режима платы при длительной эксплуатации (игровом применении) силовая часть системы питания оснащена приличным компактным радиатором. За питание по шине +12 В отвечает 8-пин разъем, расположенный ближе к верхней части.

Положительный момент – это применение винтового крепления радиатора. В процессе работы радиатор едва нагревается.

В системе питания только 3фазы приходятся на питание ядер процессора. Управляет работой фаз PWM-контроллер Richtek RT3606BC. В каждой из фаз применена пара мосфетов Nikos PK632BA и PK616BA.

Производитель не стал «экономить» и реализовал 4 слота под оперативную память DDR4-2133, позволяя получить максимальный объем памяти, равный 64 Гбайт. Вместо POST-индикации в верхнем углу платы разместились светодиоды EZ Debug LED, показывающие текущее прохождение тестирования при загрузке. Ниже 24-пин разъема питания EATX находится 19-пин колодка порта USB 3.0.

На плате находятся только 3 слота PCI-E, один из которых - PCI-E x16 3.0 с металлической рамкой (технология Steel Armor) для повышенной надежности, два оставшихся – PCI-E x1. Слот PCI-E x16 расположен, на наш взгляд, не в самом удачном месте – вверху, поэтому уже сразу можно сказать, что установка широкого кулера и дискретной видеокарты будет невозможна (придется выбирать).

Еще нашлось место для слота M.2 (ключ M) типоразмера 2242/2260/2280, который может работая задействовать линии PCIe 3.0 x4 или работать в режиме SATA (в этом случае один из портов SATA будет недоступен). Большая часть интерфейсов платы реализована за счет возможностей чипсета Intel B150, который накрыт небольшим радиатором – имеются две колодки USB 2.0 на 4-е порта, разъемы 6 x SATA. Остальное находится на задней панели ввода-вывода.

Все «дополнительные» контроллеры установлены в центральной части платы (между слотами PCI-E): звуковой 7.1 HD-кодек Realtek ALC887, 10/100/1000 Мбит/сек сетевой кодек Realtek 8111H и контроллер ввода-вывода/системного мониторинга Nuvoton NCT6793D-M (обеспечивает работу портов PS2, COM и LPT, колодки которых имеются на плате).

Задняя панель ввода-вывода содержит практически стандартные разъемы:

• 1 x порт PS/2 клавиатуры;

• 1 x порт PS/2 мыши;

• 1 x HDMI;

• 1 x DVI-D;

• 1 x LAN (RJ45);

• 2 x USB 2.0;

• 3 x USB 3.1 Gen1;

• 1 x USB 3.1 Gen1 Type-C;

• 3 x звуковых разъема.

Заявленные порты USB 3.1 Gen1 – это маркетинговый ход, так как по факту они являются портами USB 3.0 с пропускной способностью 5 Гбит/сек.

Для экономии производитель MSI решил отказаться от реализации видеопортов VGA и DisplayPort, хотя свободного места на панели достаточно.

Интерфейс UEFI BIOS

Интерфейс UEFI BIOS материнской платы MSI B150M BAZOOKA PLUS используется под названием «Click BIOS» простой и предоставляет пользователю только базовые возможности настройки.

В нем доступны следующие разделы:

1. «System Status» – информация об установленных компонентах. Здесь же выбираем язык и задаем дату/время.

2. «Advanced» – расширенные настройки платы.

В подразделах определяем работу интегрированных контроллеров (звук, сеть, графика, SATA, USB, порты COM/LPT), режимов питания, подсветку, производим мониторинг параметров и работу вентиляторов. Для вентиляторов доступно 4 уровня пар «температура – обороты вентилятора».

3. Имеется и раздел разгона «Overclocking», однако настроек в нем не слишком много. Например, невозможно задать напряжения ядер процессора, а значение множителя процессора ограничено максимальным значением, прописанным в Turbo Boost процессора. Частота памяти ограничена значением 2133 МГц независимо от того, какой профиль (частота) выбирается через настройки XMP.

4. Раздел «M-Flash» обновления BIOS`а платы. В нашем случае оказалась прошита самая последняя доступная на момент тестирования версия 1.20.

5. Раздел «Security» с настройкой паролей.

6. «Boot» – задаем порядок загрузки ОС с различных устройств.

7. Оставшийся раздел «Save & Exit» – это сохранение или отмена сделанных настроек, их сброс.

Фирменное программное обеспечение

Помимо драйверов на DVD диске материнской платы MSI B150M BAZOOKA PLUS можно найти утилиты, которые нам знакомы по обзору топовой платы MSI Z170A MPOWER GAMING TITANIUM.

Тестовый стенд

• Процессор Intel Core i5 6600K;

• Материнская плата MSI B150M BAZOOKA PLUS;

• Система охлаждения Noctua NH-U9S;

• Термоинтерфейс ARCTIC MX-2;

• Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8; (режим работы DDR4-21333);

• Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE);

• Накопители SSD SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт;

• Блок питания Corsair CS650M, 650 Ватт;

• Корпус Thermaltake Armor Revo Gene.

Обратим внимание, что нам пришлось отказаться от использования «продвинутого» кулера Noctua NH-U14S в пользу младшего собрата Noctua NH-U9S, который компактнее и не перекрывает единственный слот PCI-E x16 материнской платы MSI B150M BAZOOKA PLUS. К тому же, забегая вперед, скажем, что функции разгона у платы существенно ограничены и нет необходимости в «большом» кулере.

Система в сборе.

По краям платы сделана эффектная подсветка. Правда, если смотреть издалека, то она становится практически незаметной.

Информация о процессоре Intel Core i5 6600K, материнской плате MSI B150M BAZOOKA PLUS и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8 (тайминги выставлялись платой автоматически для частоты 2133 МГц).

Разгон

Напомним, что в БИОСе материнской платы MSI B150M BAZOOKA PLUS нет возможности изменять напряжение ядер процессора и повышать множитель выше, чем это указано для режима Turbo Boost конкретного процессора.

Частота памяти также ограничена режимом DDR4-2133. Единственное, что можно сделать в случае использования высокочастотной памяти, так это уменьшить тайминги до минимальных значений.

В результате существенного прироста производительности добиться не получится, так что раздел «Overclocking» в БИОСе является только номинальным.

Результаты тестирования

Результаты оказались предсказуемыми: производительность процессора Intel Core i5 6600K на материнской плате MSI B150M BAZOOKA PLUS оказалась ниже решений на чипсете Intel Z170 и причина этому - работа высокочастотной памяти DDR4 на частоте 2133 МГц (тайминги стандартные), но все равно возможности видеокарты такая конфигурация вполне раскрывает.

Заключение

Что же представляет из себя материнская плата MSI B150M BAZOOKA PLUS? С ценой на уровне 5100-5400 рублей, находящейся на уровне других плат, основанных на чипсете Intel B150, она выделяется наличием элементов, которые можно встретить в топовых материнских платах MSI. В ней реализована белая подсветка (углы платы и область звуковой части), имеется индикация EZ Debug LED, металлизированный слот PCI-E x16 (технология Steel Armor), высокоскоростной интерфейс M.2 (до 32 Гбит/сек), порт USB 3.1 Gen1 тип C. Система питания платы имеет радиатор, что положительно сказывается на температурном режиме при длительной эксплуатации.

Стоит напомнить, что плата имеет ограничения, связанные с чипсетомIntel B150. Она работает с памятьюDDR4 не выше 2133 МГц (максимальная частота), а значит производительность будет несколько ниже систем, где установлена высокочастотная память (например платы на чипсете Intel Z170).

Слабой стороной платы MSI B150M BAZOOKA PLUS является неудачное, на наш взгляд, размещение слота PCI-E x16, не позволяющее устанавливать широкие кулеры (они перекрывают слот), и практически полное отсутствие возможностей разгона – нельзя изменять напряжение питания ядер процессора, у процессоров с разблокированным множителем нельзя выставить множитель выше, чем это заложено в Turbo Boost.

Но будем откровенны, далеко не всем пользователям нужна функция разгона. Куда более важно хорошее качество изготовления, функционал, а этого у платы не отнять. В итоге, входя в серию MSI Arsenal GAMING, не зря плата MSI B150M BAZOOKA PLUS позиционируется как бюджетное решение для сборки игровой системы на сокете Intel LGA1151.
