Обзор и тест материнской платы MSI Z170A MPOWER GAMING TITANIUM

Прошло уже больше года, как материнские платы на чипсете Intel Z170, предназначенные для использования с процессорами архитектуры Intel Skylake (LGA1151), стали покорять рынок. Казалось бы, до выхода следующего поколения процессоровновых версий плат на чипсете Z170 ждать нестоит, но производители продолжают расширять свой ассортимент, предлагая пользователям новыемодели. Доказательство тому -появление материнской платы MSI Z170A MPOWER GAMING TITANIUM, рассчитанной на игроков/энтузиастови являющейся некоторым упрощением топовой модели MSI Z170A XPOWER GAMING TITANIUM.

Технические характеристики

  • Сокет: Intel LGA1151;
  • Поддерживаемые процессоры: 6поколений Intel Core i7/i5/i3/Pentium/Celeron;
  • Чипсет: Intel Z170;
  • Оперативная память: 4 x DIMM DDR4-2133–3600(O.C.), макс. до 64 Гбайт;
  • Слоты расширения: 3 x PCI-E x16 v3.0 и 3 x PCI-E x1 v3.0 (слоты PCI_E6 и PCIe x1 используют одну полосу пропускания);
  • Поддержка Multi-GPU: 3-Way AMD CrossFire и 2-Way NVIDIA SLI;
  • Порты USB: чипсет ASMedia® ASM1142 – 1 x USB 3.1 Gen2 (10 Гбит/сек) и 1 x USB 3.1 Gen2 Type-C (10 Гбит/сек) на задней панели, чипсет Intel® Z170 – 6 x USB 3.1 Gen1 (5 Гбит/сек) (2 порта на задней панели, 4 порта доступны через внутренние коннекторы USB), 1 x USB 3.1 Gen1 Type-C (5 Гбит/сек) на задней панели, 6 x USB 2.0 (480 Мбит/сек) (4 порта на задней панели, 2 порта доступны через внутренний коннектор USB);
  • Интерфейсы систем хранения данных: чипсет Intel Z170 – 6 x SATA 6 Гбит/сек (поддержка RAID 0/1/5/10), 2 x слота M.2 (Key M) 2242/ 2260/ 2280/ 22110 (последний только для слота M2_1) (PCIe 3.0 x4 32 Гбит/сек и SATA 6 Гбит/сек), 1 x порт U.2 (PCIe 3.0 x4 NVMe). Примечание: cлоты M.2 SATA и SATA1, 2, 5 и 6 используют одну полосу пропускания. Слот M2_2 и порт U.2 используют одну полосу пропускания;
  • Звук: HD-кодек 7.1, Realtek ALC1150;
  • Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I219;
  • Форм-фактор: ATX;
  • Размеры: 30,5 см х 24,4 см.

Разъемы на плате:

  • 1 x 24-pin ATX основной коннектор питания;
  • 1 x 8-pin ATX 12V коннектор питания;
  • 6 x коннекторов SATA 6 Гбит/сек;
  • 2 x слота M.2;
  • 1 x порт U.2;
  • 1 x коннектор USB 2.0 (поддерживается дополнительно 2 порта USB 2.0);
  • 2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);
  • 1 x порт USB 3.1 Gen1 Type-C;
  • 2 x 4-pin коннектора вентилятора CPU;
  • 3 x 4-pin коннектора вентилятора системы;
  • 1 x коннектор звуковых разъемов передней панели;
  • 2 x коннектора для подключения индикаторов и органов управления передней панели;
  • 1 x коннектор TPM модуля;
  • 1 x разъем датчика открытия корпуса;
  • 1 x коннектор RGB отладочных светодиодов;
  • 1 x Clear CMOS джампер;
  • 1 x джампер запуска в режиме Slow mode.

Порты ввода/вывода задней панели:

  • 1 x комбинированный PS/2 клавиатура/мышь;
  • 4 x USB 2.0;
  • 1 x DVI-D;
  • 1 x USB 3.1 Gen2;
  • 1 x USB 3.1 Gen2 Type-C;
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 2 x USB 3.1 Gen1;
  • 1 x коннектор Optical S/PDIF OUT;
  • 5 x звуковых разъемов OFC.

Упаковка и комплектация

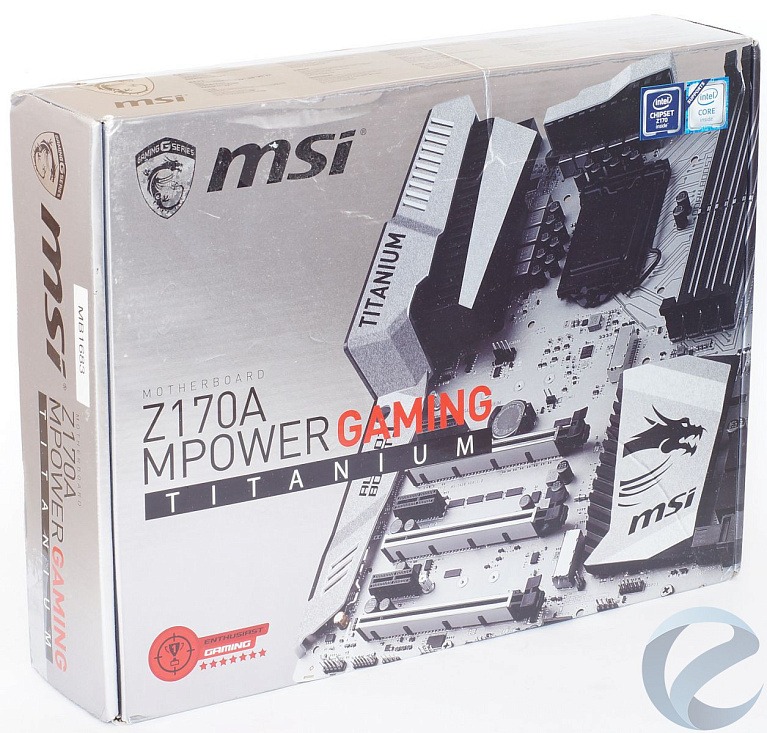

Мы уже привыкли к тому, что всепроизводителиматеринских плат под каждую серию или даже под отдельное устройстводелают свойдизайн упаковок. Не исключением сталаи коробка дляматеринской платой MSI Z170A MPOWER GAMING TITANIUM. Она яркая и контрастная, с серебристым, почти глянцевымоформлением лицевой части, сделаннымпод стать самой плате, и черным фономс обратной стороны. Сама упаковка оказалась несколько помятой, но внутреннее содержимое не пострадало.

Упаковка и комплектация MSI Z170A MPOWER GAMING TITANIUM

Основная информация о плате размещена на обратной стороне коробки. Здесь описаны особенности организации и отличия от «типовых» решений, даны краткие технические характеристики. Из интересного отметим применение для металлических слотов PCI-E x16 (STEEL ARMOR) и наличие металлического кожуха для платы (TITANIUM BACKPLATE), обеспечивающихвысокую надежность, а также поддержку установки светодиодных RGB лент.

Упаковка и комплектация MSI Z170A MPOWER GAMING TITANIUM

Как и подобает топовому продукту, внутри лежит достаточно большой набор аксессуаров:различного рода бумажки (руководство, наклейки), кабели 6 x SATA, М-коннекторы для быстрого подключения кабелей, два кабеля для подключения RGB лент, 2-Way гибкий SLI мост, стилизованная задняя панель ввода-вывода, игровой логотип MSI GAMING с драконом, DVD-диск с драйверами и утилитами.

Упаковка и комплектация MSI Z170A MPOWER GAMING TITANIUMУпаковка и комплектация MSI Z170A MPOWER GAMING TITANIUM

Внешний вид и особенности конструкции

Бело-серебристый цветсо вставкамичерного эффектно выделяетMSI Z170A MPOWER GAMING TITANIUMсреди других подобных устройств. Данная материнская плата предназначенадля установки процессоров 6-го поколения с архитектурой Intel Skylake (сокет LGA1151) и имеетнеплохой функционал.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUMВнешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Выполнена платав форм-факторе ATX с размерами 30,5 см х 24,4 см иустановленным на обратной стороне металлическим кожухом TITANIUM BACKPLATE, в котором имеетсяокно под установку бекплейт систем охлаждения. Это не только придает жесткости плате, но и играет эстетическую роль, добавляя солидности. В итоге плата получила еще и приличный вес.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUMВнешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Сняв кожух, можно увидеть скрытую «рекламу» возможностей платы и выделенную зону аудиочасти Audio Boost 3, граница которой подсвечивается благодаря размещенным светодиодам.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUMВнешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Набор портов в верхней части не такой большой – 8-пин разъем питания ATX12V, CPUFAN (над сокетом) и SYSFAN1 (под сокетом).

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Сокет платы окруженмассивными радиаторами, накрывающими силовую часть подсистемы питания. Фиксируются они винтовым креплением.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Сама система питания реализована как 11-и фазнаяс применением компонент уровня Military Class 5 (титановые катушки, мосфеты DrMOS производства Nikos, конденсаторы Dark CAP). Управляет ими контроллер uPI Semiconductor uP9506P.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Максимальный объем (64 Гбайта) памяти стандарта DDR4-2133–3600(O.C.) достигается установкой 4-х модулей памяти объемом по 16 Гбайт. Для ее работы на высоких частотах производитель оптимизировалразводку дорожек платы (минимизировал их длину) и изолировал электрические цепи памяти для снижения наводок (технология DDR4 Boost), а также применил для слотов памяти другую технологию -Steel Armor (усиление слотов дополнительными точками пайки). В этой же области вынесены точки для замера напряжений (V_Check), индикаторы POST, питание для второго процессорного вентилятора CPUFAN2, 24-пин EATX разъем питания платы и колодка 19-пин на два порта USB 3.0.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

На плате используется всего 6 слотов PCI-E под платы расширения в конфигурации:

  • 2 x PCI-E 3.0 x16 (1 x16 или 2 x8);

  • 1 x PCI-E 3.0 x16 (х4);

  • 3x PCI-E 3.0 x1.

Если задействуется первый слот PCI-E x1, то шестой PCI-E х16 будет работать в режиме х1. Технология Steel Armor (металлизированные слоты и дополнительные точки пайки) применена и для слотов PCI-E x16.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Возможные конфигурации и режимы работы слотов PCI-E.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Здесь же, ближе к краю, разместилась область фирменной аудиочасти Audio Boost 3 (используется 7.1 HD кодек Realtek ALC1150), накрытая кожухом, и два слота M.2 (ключ M, до 32 Гбит/сек каждый) под типоразмер накопителей 2242/ 2260/ 2280/22110. Последний (22110) можно будет установить только в самый верхний слот M.2.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

На их работу также накладываются ограничения, связанные с использованием портов SATA и U.2.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Основной набор внутренних портов/коннекторов привычно приходится на нижнюю часть платы: разъем подключения передней аудио-панели, коннектор TPM, коннектор для подключения светодиодных RGB лент, два порта для корпусных вентилятора, 2 x USB 2.0, …

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

… джампер загрузки в медленном режиме (для старта системы), коннектор системной панели, порты 2 x SATA 3 и на широком торце порт U.2 (32 Гбит/сек), 4 x SATA 3, 2 x USB 3.1, 1 x USB 3.1 Type-C. Массивный радиатор с драконом накрывает чипсет Intel Z170.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

На плате MSI Z170A MPOWER GAMING TITANIUM установлен относительно небольшой набор контроллеров:

  • Микросхема IDT 6V41516NLG отвечает за работу OC ENGINE 2 – обеспечение изменения частоты шины BCLK.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

  • В области аудио находится контроллер ввода-вывода и системного мониторинга Nuvoton NCT6793D-M и хорошо знакомый HD 7.1 звуковой кодек Realtek ALC1150.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

  • Рядом с портами ввода/вывода задней панели – контроллер USB 3.1 Gen2 ASMedia ASM1142, гигабитный сетевой кодек Intel I219V, чип поддержки вывода 4K-видео NXP PTN3360DBS.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Порты ввода/вывода задней панели, накрытые пластиковым кожухом:

  • 1 x комбинированный PS/2 клавиатура/мышь;

  • 4 x USB 2.0;

  • 1 x DVI-D;

  • 1 x USB 3.1 Gen2;

  • 1 x USB 3.1 Gen2 Type-C;

  • 1 x HDMI;

  • 1 x LAN (RJ45);

  • 2 x USB 3.1 Gen1;

  • 1 x коннектор Optical S/PDIF OUT;

  • 5 x звуковых разъемов OFC.

Из приятных моментов: сохранился порт PS/2, аудиоразъемы позолочены, но при этом на плате отсутствуютпорты VGA и DisplayPort.

Внешний вид и особенности конструкции MSI Z170A MPOWER GAMING TITANIUM

Интерфейс UEFI BIOS

На плате MSI Z170A MPOWER GAMING TITANIUM используется версия UEFI BIOS «Click BIOS 5», в которой реализован масштабируемый шрифт высокого разрешения. Интерфейс привычный для плат MSI. Внем имеется два режима отображения: простой EZ Mode, предоставляющий базовые настройки, и расширенный Advanced.

Интерфейс UEFI BIOS платы MSI Z170A MPOWER GAMING TITANIUMИнтерфейс UEFI BIOS платы MSI Z170A MPOWER GAMING TITANIUM

Интерфейс уже был описан в обзоре материнской платы MSI Z170A Gaming Pro, поэтому подробно останавливаться на нем мы не будем. MSI Z170A MPOWER GAMING TITANIUM обладает теми же возможностями настройке и разгону.

Интерфейс UEFI BIOS платы MSI Z170A MPOWER GAMING TITANIUMИнтерфейс UEFI BIOS платы MSI Z170A MPOWER GAMING TITANIUM

Фирменное программное обеспечение

DVD диск материнской платы MSI Z170A MPOWER GAMING TITANIUM содержит расширенный набор программного обеспечения:

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUMПрограммное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

  • Настройки разгона/мониторинга Command Center и обновления ПО Live Update 6.

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUMПрограммное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

  • Организации логического диска в оперативной памяти RAMDISK и загрузки Fast Boot.

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUMПрограммное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

  • «Игровые» Gaming App (настройка подсветки, работы клавиатуры, мыши) и Dragon Eye (отображение в играх видео с канала Youtube и Twitch).

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUMПрограммное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

  • Сетевые облако MSI M-Cloud и настройка сети Gaming Lan Manager (на базе ПО cFosSpeed).

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUMПрограммное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

  • Утилита улучшения качества звука/спецэффекты Nahimic.

Программное обеспечение платы MSI Z170A MPOWER GAMING TITANIUM

Тестовый стенд

  • Процессор Intel Core i5 6600K

  • Материнская плата MSI Z170A MPOWER GAMING TITANIUM

  • Система охлаждения Noctua NH-U14S

  • Термоинтерфейс ARCTIC MX-2

  • Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8

  • Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE)

  • Накопители SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт

  • Блок питания Corsair CS650M, 650 Ватт

  • Корпус Thermaltake Armor Revo Gene

Вид платы с установленными процессором, кулером и памятью. Отсутствие 7-го слота PCI-E в самом верху обеспечит установку широких кулеров, однако,в небольших корпусах установить 3-ю двухслотовую видеокарту в самый нижний слот не получится.

Тестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUMТестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUM

Тестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUMТестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUM

Фото системы в сборе – смотрится серебристая MSI Z170A MPOWER GAMING TITANIUM в корпусе очень эффектно.

Тестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUM

Информация о процессоре Intel Core i5 6600K, материнской плате MSI Z170A MPOWER GAMING TITANIUM и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8.

Тестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUMТестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUMТестовый стенд с платой MSI Z170A MPOWER GAMING TITANIUM

Разгон

Так как процессор Intel Core i5 6600K без скальпирования, то разгон осуществлялся при напряжении Vcore=1.360 V (показания платы 1.368 V). При таком значении самое горячее ядро под нагрузкой LinX прогревалось до 94 °С. В результате, за счет простого увеличения множителя удалось добиться стабильной работы процессора на частоте 4600 МГц (множитель х46).

Разгон на плате MSI Z170A MPOWER GAMING TITANIUM

Так же проводился разгон по шине. Выставлены Vcore=1.300V, множители CPU Ratio – x10 и Ring Ratio – x10, множитель памяти - в минимальное значение. В итоге результирующая частоты шины составила 303 МГц.

Разгон на плате MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования

В качестве «соперника» MSI Z170A MPOWER GAMING TITANIUM использовалась материнская плата ASUS Z170 PRO GAMING. Выводы будут сделаны ниже по всему разделу тестирования.

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты тестирования платы MSI Z170A MPOWER GAMING TITANIUM

Результаты обоих плат оказались очень близки, а в реальных приложениях (математика, рендеринг, архивация, 3д-графика) практически совпадают. Провалов не замечено и MSI Z170A MPOWER GAMING TITANIUM демонстрирует достойный результат.

Заключение

В первую очередь, материнская плата MSI Z170A MPOWER GAMING TITANIUM привлекает своимсеребристым исполнением и реализацией подсветки, в том числе и подключениемсветодиодных лент при высоком качестве изготовления. Однако выделяется она не только эффектным внешним видом, но и своим функционалом, пусть и несколько упрощенном относительно модели MSI XPOWER GAMING TITANIUM, включающим поддержку современных интерфейсов для подключения периферии через порты USB 3.1 Gen2 Type A и Type C (10 Гбит/сек), накопителей через два слота M.2 (32 Гбит/сек), порта U.2 (32 Гбит/сек). Применение высококачественных компонентов, 11-и фазной системы питанияв сочетании с возможностями UEFI Click BIOS 5, фирменного программного обеспечения позволит без проблем осуществить разгон и адаптировать плату под конкретное применение. Вчастности,имеется ПО оптимизации работы сети, улучшениязвука, ускорения работы за счет организации отдельного диска на базе оперативной памяти.

Недостатки у платы имеются, но, на наш взгляд, они не критичные. Это относительно небольшой набор разъемов подключения вентиляторов (их всего 5,для платы «топ-уровня», по нашему мнению, этого маловато) и отсутствие интерфейсов D-Sub/DisplayPort. Да и размещение слотов PCI-E x16 не позволит собрать систему из трех двухслотовых видеокарт в корпусе с 7-ю отсеками под платы расширения. Напомним, что ограничения платформы Intel Skylake позволят задействовать третий слот PCI-E x16, в лучшем случае, в режиме x4, но это свойственно для всех плат на чипсете Intel Z170.

Эффектный внешний вид и функционал MSI Z170A MPOWER GAMING TITANIUM отразился и в цене. Сейчас плату можно купить за 16000 рублей.

Плюсы:

  • Эффектный внешний вид;
  • Высокое качество изготовления;
  • 11-и фазная система питания с массивными радиаторами;
  • Металлический кожух с обратной стороны TITANIUM BACKPLATE;
  • Металлизированные слоты для памяти и PCI-E x16 (защита Steel Armor);
  • Наличие высокоскоростных интерфейсов для подключения накопителей 2 x M.2 и U.2;
  • Наличие высокоскоростных портов USB 3.1 Gen2 Type A и Type C;
  • Возможность подключения RGB-лент;
  • Неплохая звуковая часть на базе Realtek ALC1150;
  • Гигабитный сетевой кодек Intel I219V;
  • Обновленный интерфейс UEFI Click BIOS 5;
  • Хорошие возможности разгона;
  • Хороший набор фирменного программного обеспечения;
  • Богатая комплектация.

Недостатки:

  • Относительно небольшое количество разъемов под вентиляторы (только 5 шт.);
  • ОтсутствиевидеоинтерфейсовD-Sub и Display Port;
  • Невозможность установкитретьей двухслотовой видеокарты в корпус, имеющий только 7отсеков под платы расширения.
