Обзор и тестирование блока питания be quiet! System Power S8 600W

Блоки питания компанииbe quiet!частые гости в нашей редакции. Но обычно это модели далеко не среднего уровня и с высокой ценой. А массового покупателя больше интересуют доступные по цене, но не менее надежные модели, которые не сильно повлияют на конечный бюджет компьютерной сборки.

В конце прошлого года компания выпустила новую бюджетную серию -be quiet! System Power S8.В ее состав вошли три модели мощностью 400 Вт, 500 Вт и 600 Вт. Их эффективность заявлена на уровне 86%. Данные модели соответствуют требованиям стандарта 80 PLUS и 230V EU, поэтому за их качество переживать не придется.

У нас в редакции побывал старший блок из этой серии, на 600 Вт.

Спецификация

• Модель: be quiet! System Power S8 600W;
• Номинальная мощность: 600 Вт;
• Максимальная эффективность:87%;
• Полученный сертификат: 80 PLUS;
• Поддерживаемые стандарт: ATX 12V 2.4, EPS 12V 2.92;
• Диапазон рабочих напряжений: 200 – 240 В;
• Частота входного сигнала: 50 Гц;
• Выходы: 3,3В - 24 А, 5В – 15 А, 12В1 – 28 А, 12В2 – 22 А;
• Выходная мощность линии: +3,3В и 5В, - 120 Вт;
• Выходная мощность линии: +12В, - 576 Вт;
• PFC: Активный (0,98);
• Диаметр используемого вентилятора: 120 мм;
• Тип подшипника: втулка;
• Максимальная скорость вращения: 2100 об/мин;
• Максимальный уровень шума: 32,2 дБ (А);
• Среднее время наработки на отказ: 100000 часов;
• Защиты: OCP, OVP, UVP, SCP, OTP, OPP;
• Совместимость с режимами Intel C6 / C7;
• Мощность потребления в режиме ожидания: <0,13 Вт;
• Размеры: 140 × 150 × 86 мм;
• Масса: 1,9 кг;
• Гарантия: 3 года;
• Ориентировочная стоимость: 57 €.

Упаковка и комплектация

Коробка запаяна в прозрачную пленку. Обложка коробки с цветной полиграфией, основной цвет черный. На лицевой стороне нанесены фотография самого блока питания, наименование модели, указан сертификат 80 PLUS.

На торцах коробки подробное описание модели на нескольких языках, в том числе и на русском.

На обратной стороне коробки расположена схема с описанием длины кабелей и перечисление количества разъемов. Указание габаритов блока питания и таблица с нагрузочными характеристиками.

Внутри коробки находится сам блок питания, упакованный в пупырчатую пленку. Под отдельной крышкой уложены кабеля. В комплекте только винты крепления, кабель питания длиной 150 см и бумажная инструкция.

Кабеля рассмотрим подробнее:

• Основной кабель 20+4 пин, до системной платы – 55 см
• Кабель питания CPU 4+4 пин – 60 см
• Два кабеля питания PCI-E, с двумя коннекторами 6+2 пин – 50 + 15 см
• Кабель для подключения периферии – три SATA 55 + 12 + 12см, далее один MOLEX +12 см
• Кабель для подключения периферии – три SATA 35 + 12 + 12см, далее один MOLEX +12 см

Разъем для FDD отсутствует. Все кабеля черного цвета, в оплетке, края которой зафиксированы термоусадкой.

Внешний вид

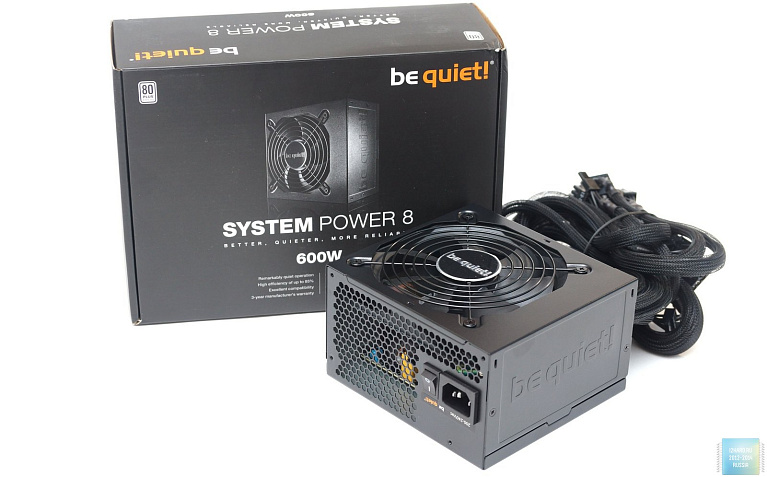

Перед нами обычный, окрашенный в черный цвет, корпус блока питания со съемной решеткой гриль на вентиляторе. Оригинальности внешнему виду придает штампованный логотип компании на одном боку и серебристый логотип по центру решетки.

На лицевой панели все стандартно: сетевой разъем и кнопка включения, перфорация в виде сот. Указан диапазон входных напряжений и логотип компании производителя.

На одном боку наклейка с нагрузочными характеристиками и гарантийная наклейка на крепежном винте, на другом рельефный логотип компании.

На тыльной стороне отверстие с пластиковой вставкой для вывода кабелей и семь узких вентиляционных отверстий.

Охлаждение

За охлаждение электронных компонентов отвечает 120-мм вентилятор от Yate Loon Electronics модель D12SH-12 (12 В, 0.3 А). Максимальная скорость, которой достигает вентилятор - 2100 RPM. При этом его шум был около 42 дБ (А), на минимальных оборотах его еще можно назвать бесшумным – 36 дБ (А), и при этом его хорошо слышно. Часть вентилятора закрыта пластиковой вставкой для лучшего распределения потоков воздуха, плюс этому способствуют и дополнительные вентиляционные отверстия на тыльной стороне корпуса. Почему производитель не использовал вентилятор собственного производства? При этом бы удалось значительно улучшить шумовые характеристики, на цене бы это сказалось незначительно и сделало данный БП более привлекательным к покупке. При отключении питания вентилятор продолжает вращаться в течение нескольких секунд, обеспечивая охлаждение начинки.

Схемотехника

В основе моделей серии be quiet! System Power S8 используется платформа не от FSP (как в серии be quiet! System Power S7 и других фирменных продуктах), а от компании HEC. Канал +12 В представлен двумя виртуальными линиями с разной нагрузочной способностью. Схемотехника выполнена на основе групповой стабилизации напряжений для каналов +12 В и +5 В. Это обычная практика для бюджетных решений.

Компоновка элементов на плате довольно свободная. Дополнительных вертикальных плат не предусмотрено. Отводом тепла от силовых элементов занимаются два крупных радиатора Т-образной формы с дополнительными ребрами.

На входной розетке распаяна плата с частью входного фильтра электромагнитных помех: пара Y-конденсаторов, один Х-конденсатор и дроссель. Контакты подключения сетевого питания к плате разъемные. На самой плате еще одно звено фильтра: конденсаторы, дроссель и керамический плавкий предохранитель с варистором, помещенным в термоусадку.

Далее у нас диодная сборка GBU606 без радиатора. За ней дроссель активного корректора мощности. Силовые элементы корректора разместились на едином радиаторе с силовыми элементами преобразователя напряжения в виде мосфетов GPT18N50DG.

В высоковольтной цепи используется надежный конденсатор TEAPO (400 В х 330 мкФ, 85°C).

Далее по центру платы разместились два трансформатора: силовой и источника питания. Контроль дежурного питания возложен на микросхему TNY279PN.

Далее у нас крупный радиатор с диодными сборками выпрямителя на основе SBR30A60CT. За ним два дросселя: насыщаемый и групповой стабилизации, и конденсаторы выходного фильтра от компании TEAPO.

За все виды защиты отвечает микросхема Sitronix ST9S429-PG14. Обратная сторона платы выполнена довольно качественно. Силовые дорожки усилены припоем.

В электронной части блока питания используются хоть и бюджетные, но вполне надежные компоненты, которые смогут обеспечить безопасность и адекватное питание подключенных комплектующих.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт. Линии +3.3 В, и +5 В подключались к постоянной нагрузке в 50 Вт, что является типичной нагрузкой на этих линиях в реальной системе.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11.4-12.6 В. давайте посмотрим какие результаты покажет наш испытуемый.

В целом стабильность напряжений нормальная. Самый важный момент - ниже стандарта, под нагрузкой, напряжения практически во всем диапазоне не проседает, что является отличным показателем. Небольшие завышения напряжений при низкой нагрузке так же вписываются в стандарт, и не представляют опасности.

При росте нагрузки на канале +12 В, напряжение, изначально завышенное, проседает, но укладывается в 3%, при этом по линии +5 В напряжение растет, но в тех же трех процентах. Линия +3,3 В стабилизируется отдельно, на ней отклонения укладываются в 2%.

Стоит добавить, что у модели be quiet! System Power S8 600W имеется две виртуальные линии +12 В, этот вариант положительно скажется при подключении к БП двух видеокарт, мощности в 600 Вт для этого будет вполне достаточно. Обе линии обладают высокой нагрузочной способностью.

КПД блока питания вписывается в стандарт 80 PLUS, правда по нашим тестам он на 2% ниже, чем указано у производителя.

Также была проверена защита от короткого замыкания, при замыкании на любой из линий блок питания благополучно отключался.

Заключение

Что же мы получаем в итоге? be quiet! System Power S8 хоть и позиционируется как бюджетное решение, но по качеству исполнения и показателям напряжений его можно вполне сравнивать с более дорогими моделями. Среди компромиссов – отсутствие модульных кабелей, шумный вентилятор. Но зато доступная цена.

be quiet! System Power S8600W станет отличным выбором для питания мультимедийной или игровой конфигурации домашнего компьютера.

Плюсы:

• Качественные компоненты;
• Хорошая стабилизация напряжений;
• Сертификат 80 PLUS;
• Две линии канала +12 В;
• Гарантия 3 года;
• Все виды защиты;
• Доступная цена.

Минусы:

• Шумный вентилятор;
• Узкий диапазон входных напряжений.
