Обзор и тест компактного SFX блока питания SilverStone SX600-G (600 Вт)

Несмотря на популярность в последнее время компактных систем на рынке встречается не так много моделей компактных SFX/TFX блоков питания, способных удовлетворить потребности мощной игровой системы. Среди производителей SFX блоков питания можно выделить компанию SilverStone, у которой в модельном ряду есть серия SFX блоков питания, включающая модели от 300 до 700 Вт и имеющие разные сертификаты от80 PLUS Bronze до80 PLUS Platinum.

Мы же остановимся на самой компактной модели мощностью 600 Вт SilverStone SX600-G, имеющая сертификат 80 PLUS Gold, и выпускаемая в коротком форм-факторе SFX с рекордным показателем мощность/«объем корпуса» в 756 Вт/литр.

Технические характеристики

  • Модель: SilverStone SX600-G

  • Цвет: черный

  • Размеры без кабелей (Ширина x Высота x Глубина), (мм): 125 мм x 63,5 x 100

  • Вес (кг): 1,45

  • Номинальная мощность (Вт): 600

  • Сертификат: 80 PLUS Gold (КПД при 20% нагрузке 87%, КПД при 50% нагрузке 90%, КПД при 100% нагрузке 87%)

  • Модульная система кабелей: Есть

  • Форм-фактор: SFX

  • Среднее время работы (часов): 100000

  • Температура эксплуатации (С): +0 – +40

  • Размер вентилятора (мм): 80

  • Уровень шума (дБ(А)): 0 – 40 дБ

  • Системы защиты: OCP (защита от перегрузки по току), OPP (защита от перегрузки), OVP (защита от подачи повышенного напряжения), OVP (защита от перегрева), SCP (защита от короткого замыкания)

Входные параметры

  • Напряжение (В): 90–256

  • Частотный диапазон (Гц): 47–63

  • Коррекция мощности (PFC): Активная

  • Коэффициент мощности при нагрузке 100%: >0.95

Выходные параметры

  • Ток по линии +3.3 В (А): 20

  • Ток по линии +5 В (А): 15

  • Ток по линии +12 В (А): 50

  • Ток по линии –12 В (А): 0.3

  • Ток по линии +5Vsb (А): 2.5

  • Стабилизация напряжения по линиям +3.3 В, +5 В, +12 В: ±3 %

  • Стабилизация напряжения по линии –12 В: ±10 %

  • Стабилизация напряжения по линии +5Vsb: ±5 %

  • Максимальная суммарная мощность 12 В (Вт): 600

  • Максимальная суммарная мощность +3.3 В и +5 В (Вт): 90

Разъемы и длина кабелей

  • 1 x ATX Mainboard 20+4-пин: 30 см

  • 1 x EPS/ATX 12V 4+4-пин: 1 (40 см)

  • 2 x PCI-E 6+2-пин: 40 см + 15 см

  • 4 x SATA: 30 см + 20 см + 10 см + 10 см

  • 2 x Molex: 30 см + 20 см

  • 1 x FDD: 30 см + 20 см + 20 см

Упаковка и комплектация

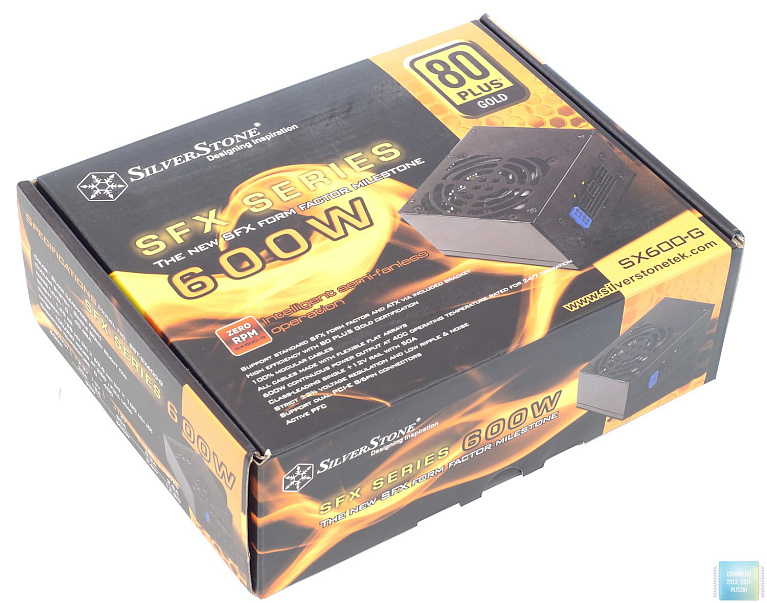

После теста компактного корпуса SilverStone ML08B немного непривычно видеть продукцию компании SilverStone в ярко оформленной коробке, в которой поставляется SFX блок питания SilverStone SX600-G. Использование желтого и черного цветов подчеркивает его высокую мощность, составляющую 600 Вт, наличие у него сертификата 80 PLUS Gold, но на этом информация не заканчивается. На лицевой части подчеркиваются все ключевые элементы, один из которых – это возможность работы в безвентиляторном режиме «Zero RPM»

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Ознакомиться с этими особенностями мы можем и на русском языке на задней части коробки, где нашлось место для различных графиков: КПД под нагрузкой, стабильность напряжений (отклонения не более ±3 % ), зависимость скорости вращения вентилятора от нагрузки и условия безвентиляторного режима – вентилятор включается при нагреве внутренних элементов выше 45 °С). Здесь же можно увидеть, что блок питания полностью модульный (все кабели подключаются к соответствующим разъемам).

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Узкие торцы так же содержат информацию об электрических спецификациях, размерах и разъемах, которые есть у блока питания.

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Комплектация можно считать «богатой», так как помимо руководства пользователя, брошюры SilverStone, евро-кабеля и 4 винтов внутри находится рамка-адаптер с форм-фактора SFX на ATX, допускающей установку блока питания в обычные ATX корпуса.

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Хотя для использования в ATX корпусах возникнет вопрос: «а хватит ли длины штатных кабелей?». Так длина 20+4-пин кабеля составляет всего 30 сантиметров. Набор кабелей содержит все необходимые разъемы, правда их количество «минимально», но достаточно для любого компактного корпуса: 1 x ATX 20+4-пин, 1 x EPS/ATX 12V 4+4-пин, 2 x PCI-E 6+2-пин, 4 x SATA, 2 x Molex и 1 x FDD, являющийся продолжением кабеля с Molex портами. Все кабели плоские и достаточно гибкие, так что проблем с их укладкой возникнуть не должно.

Упаковка и комплектация SFX блока питания SilverStone SX600-G

Внешний вид

Реализация блока питания SilverStone SX600-G (600 Вт) в форм-факторе SFX жестко ограничивает его размеры: 100 мм (Длина) x 125 мм (Ширина) x 63,5 мм (Глубина). Однако это не помешало производителю реализовать полностью модульную конструкцию подключения кабелей и придать корпусу представительский внешний вид – черный матовый корпус с выдавленными на верхней стороне логотипом и названием компании SilverStone. Впечатляет вес такого небольшого блока питания, равный 1,45 кг.

Внешний вид SFX блока питания SilverStone SX600-GВнешний вид SFX блока питания SilverStone SX600-G

Вот собственно вид сверху.

Внешний вид SFX блока питания SilverStone SX600-G

Название блока питания и электрические характеристики размещены на одном из широких торцов в виде большой наклейки, на которой присутствует надпись 80 PLUS Gold, подчеркивающая его высокую эффективность, и из характеристик можно понять, что он способен выдать всю свою мощность 600 Вт по линии +12 В.

Внешний вид SFX блока питания SilverStone SX600-G

Как уже говорили, блок питания имеет модульную конструкцию и набор разъемов у него относительно небольшой, но достаточный для сборки любой современной системы с одной видеокартой. Каждый из разъемов для подключения кабелей подписан, а разъем для видеокарты выполнен в синем корпусе.

Внешний вид SFX блока питания SilverStone SX600-G

Высокую плотность элементов можно заметить уже по «задней» стенке блока питания, практически полностью состоящей из вентиляционных отверстий в виде сот. Даже отсутствует кнопка включения/выключения.

Внешний вид SFX блока питания SilverStone SX600-G

Ограничение в плане глубины блока питания предопределило и размеры вентилятора – внутри установлен 80 мм, смещенный ближе к одной из сторон.

Внешний вид SFX блока питания SilverStone SX600-G

Строение

По маркировке установленного 80 мм вентилятора ADDA AD0812UB-D91В с толщиной 15 мм удалось определить его максимальную скорость вращения – 4500 rpm и максимальный уровень шума 48 дБ, так что «тихим» его назвать тяжело, но не будем забывать, что его обороты регулируются в зависимости от температуры.

Строение SFX блока питания SilverStone SX600-G

OEM производителем является достаточно известная компания Enhance. Компоновка на плате ну очень плотная и состоит из двух уровней, с отдельными платами, размещенными вертикально. Только так можно было добиться компактных размеров блока питания.

Строение SFX блока питания SilverStone SX600-G

Непосредственно на разъеме питания распаяна плата с EMI-фильтром и в качестве элемента защиты размещен плавкий предохранитель. Все это упаковано в прозрачную пленку, чтобы избежать контакта с другими элементами блока питания.

Строение SFX блока питания SilverStone SX600-G

С точки зрения конструкции, то тут неожиданностей нет и используются привычное решение на полумостовой резонансной схеме. Что несколько непривычно видеть, так это набор конденсаторов от различных производителей (замечены Rubycon, Teapo, Gemcon), что говорит о желании производителя немного сэкономить, хотя качество изготовления, пайка, находятся на высоком уровне.

Строение SFX блока питания SilverStone SX600-G

В блоке активной коррекции мощности используется конденсатор Rubycon MXH 450V 330 мкФ (105 °С).

Строение SFX блока питания SilverStone SX600-G

Для высокой стабильности выходных напряжений используется схема с независимой стабилизацией линий +3.3 В и +5 В, реализованные на отдельных платах с ШИМ-контроллерами APW7073.

Строение SFX блока питания SilverStone SX600-GСтроение SFX блока питания SilverStone SX600-G

Тестовый стенд

Работа блока питания проверялась на реальной системе в конфигурации:

  • Центральный процессор: Intel Core i3 4160

  • Система охлаждения: Intel Box

  • Термоинтерфейс: ARCTIC MX-2

  • Материнская плата: ASUS H97I-PLUS

  • Оперативная память: DDR3-1600 2x8Gb Kingston HyperX FURY HX316C10FWK2/16

  • Видеокарта: ASUS Radeon R9 390 8GB DirectCU II

  • Накопители: SSD Kingston HyperX FURY 240Gb (SHFS37A/240G)

  • Корпус: SilverStone ML08B и открытый стенд

  • Блок питания: SilverStone SX600-G (600 Вт)

  • Операционная система: Windows 8.1 Профессиональная x64

Длина кабелей блока питания SilverStone SX600-G идеально подошла для их прокладки в корпусе SilverStone ML08B, который мы протестировали чуть ранее, но вот с размещением блока питания через комплектную рамку-адаптер в стандартном ATX корпусе могут быть проблемы, особенно если блок питания размещается внизу. Полностью модульная конструкция позволила подключить только те кабели, которые были нужны для работы игровой системы. Результат представлен ниже.

Система с SFX блоком питания SilverStone SX600-GСистема с SFX блоком питания SilverStone SX600-G

Режимы работы системы:

1. Простой системы. Система без нагрузки с активированными технологиями энергосбережения процессора Intel Core i3 4160.

2. Нагрузка процессора (CPU). Для нагрузки использовалась утилита LinX v0.6.5.

3. Нагрузка видеокарты (GPU). Для нагрузки использовалась утилита FurMark v1.16.0.0, разрешение 1920x1080, сглаживание 4x MSAA.

4. Комбинированная нагрузка CPU+GPU. Тесты LinX и FurMark, запущенные одновременно.

Для измерения потребления системы и коэффициента мощности использовался тарификатор PEREL E305EM5-G. Цифровой мультиметр M890C+ использовался для контроля напряжений.

Тестирование на открытом стенде проводилось для оценки уровня шума от работы блока питания и контроля нагрева корпуса блока питания.

Тестирование

Выходные напряжения.

Результаты тестирования SFX блока питания SilverStone SX600-G

Работа блока питания SilverStone SX600-G в плане стабилизации впечатляет и производитель в описании не зря отметил их отклонения не больше 3%. Вплоть до максимальной нагрузки тестового стенда они составили:

  • +3.3 В – менее 1 %, с ростом напряжения при повышении нагрузки.

  • + 5 В – менее 1 % со снижением напряжения.

  • + 12 В – менее 0,3 % со снижением напряжения.

КПД. Значения КПД не измерялись, но производитель приводит типичные значения для блоков питания стандарта 80 PLUS Gold.

Результаты тестирования SFX блока питания SilverStone SX600-G

Фактор мощности.

Результаты тестирования SFX блока питания SilverStone SX600-G

У блока питания SilverStone SX600-G заявленный коэффициент при 100% нагрузке должен быть выше 0,95 и он достигается уже при мощности выше 250 Вт. При большей мощности составляет 0,96.

Нагрев и уровень шума.Для тестируемого блока питания производитель показывает диаграмму зависимости температуры и оборотов вентилятора (до 2200 rpm) от потребляемой мощности.

Результаты тестирования SFX блока питания SilverStone SX600-G

Как видим диапазон безвентиляторный режим обеспечивается только до того момента, когда температура встроенного датчика (элементов) не превысит 45 °С, то есть реализована зависимость оборотов вентилятора от нагрева датчика (косвенно от мощности).

Что получается на практике:

1. Безвентиляторный режим возможен только при небольшой нагрузке до ~50 Вт, фактически только в случае простоя системы и относительно хорошей вентиляции внутри корпуса.

2. При 100-250 Вт нагрузке с открытым стендом вентилятор начинает работать через 5-10 минут на минимальной скорости и с очень близкого расстояния слышен шум от работы подшипника. Самым горячим местом оказалась верхняя стенка корпуса (с надписью SilverStone) и температурой 39,8 °С.

3. Нагрузка 320-390 Вт приводила к старту вентилятора уже через 2-3 минуты и он начинал крутиться «бодрее», показывая умеренный уровень шума, который не выделялся на фоне работы систем охлаждения процессора и видеокарты. Температура корпуса составила 43,1 °С.

В последних двух случаях, после снятия нагрузки, даже через 20 минут вентилятор продолжал крутиться на минимальной скорости (очень тихо). Корпус при этом оставался стабильно теплым (39,1 °С).

Заключение

Если посмотреть на рынок SFX блоков питания, то у SilverStone SX600-G, способного выдавать мощность до 600 Вт особых конкурентов и нет, разве только сам SilverStone с моделью SX700-LPT (700 Вт), который крупнее из-за форм-фактора SFX-L.

Протестированная нами модель является идеальным решением для сборки компактной системы с максимальной производительностью, позволяя использовать связку с топовым процессором и видеокартой. Блок питанияобеспечитнеобходимую мощность, высокую стабильность выходных напряжений и комфортный уровень шума,а полностью модульная конструкция кабелей облегчит процесс сборки, так как лишние кабели можно просто не подключать.

Есть у блока питания SilverStone SX600-G пассивный (безвентиляторный) режим работы, но он «работает» только до момента нагрева внутреннего датчика до 45 °С (при небольшой потребляемой мощностидо ~50 Вт), так что по факту он номинальный.

Единственное, о чем стоит помнить, так это о высокой стоимости (120 долларов) блока питания блока питания SilverStone SX600-G мощностью 600 Вт, но еще раз напомним, что особых конкурентов у него и нет.

Плюсы:

  • Компактные размеры (SFX)

  • Сертификат 80 PLUS Gold

  • Высокое качество изготовления

  • Высокая мощность 600 Вт

  • Высокая стабильность напряжений

  • Полностью модульная конструкция с гибкими иплоскимикабелями

  • Наличие разъемов 2 х PCI-E 6+2-пин и Floppy

  • Возможность использования для сборки полноценной игровой системы

  • Поддерживается безвентиляторный режим работы

  • Невысокий уровень шума при типовой нагрузке

  • Наличие в комплекте адаптера под посадочное место ATX

Минусы:

  • Безвентиляторный режим работы возможен только при небольшой мощности (до ~50 Вт)

Особенности:

  • Длины кабелей может не хватить для сборки в типовом ATX корпусе
