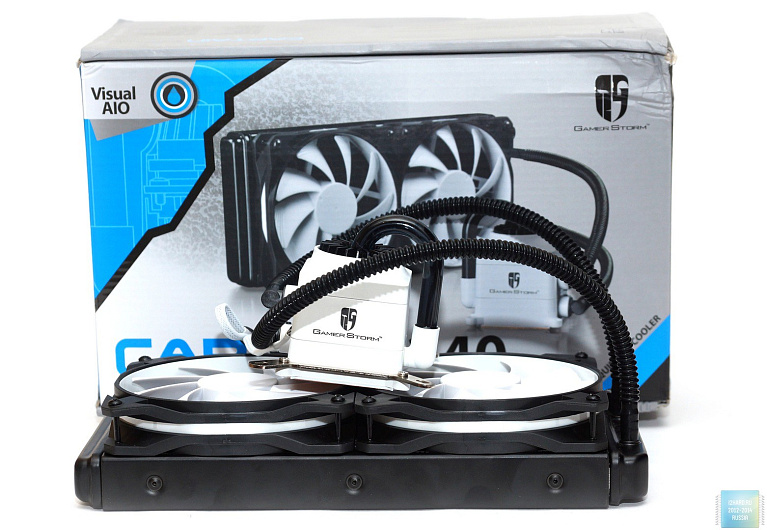

Обзор и тестирование системы жидкостного охлаждения Deepcool Captain 240 White

Если вы подыскиваете эффективное охлаждение для своего процессора, то мы посоветуем обратить внимание на системы необслуживаемого жидкостного охлаждения. У таких систем есть масса преимуществ над традиционными кулерами башенного типа с тепловыми трубками. Это и отсутствие нагрузки на текстолит материнской платы, и большее свободное место в корпусе, что улучшает вентиляцию, и большая эффективность при меньших оборотах вентиляторов, что положительно сказывается на уровне шума.

Многих от покупки СЖО отпугивает их цена, но компании Deepcооl есть что предложить в этом случае: модель CAPTAIN 240, по цене и эффективности сопоставима с топовыми воздушными кулерами. К нам в редакцию была представлена белая версия этой модели -Deepcool CAPTAIN 240 White.

Спецификация

  • Поддерживаемые сокеты Intel: LGA2011-v3/LGA2011/LGA1366/LGA1156/LGA1155/LGA1150;
  • Поддерживаемые сокеты AMD: FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2;
  • Размер радиатора: 274 × 120 × 27 мм;
  • Материал радиатора: алюминий;
  • Число каналов в радиаторе: 14 шт.;
  • Модель вентилятора: Deepcool GF120;
  • Размер вентилятора: 120 × 120 × 25 мм (2 шт);
  • Скорость вращения вентилятора: от 600±200 до 2200±10 % RPM;
  • Максимальный воздушный поток: 182.24 CFM;
  • Давление воздуха, создаваемое вентилятором: 3.71 mmH2O (MAX);
  • Срок службы вентилятора: 100000 часов/ 11 лет;
  • Уровень шума вентилятора: 17.6~39.3 dB(A);
  • Тип подшипника вентилятора: FD (гидродинамический);
  • Тип коннектора вентилятора: 4Pin;
  • Номинальное напряжение вентилятора: 12 VDC;
  • Fan Rated Current: 0.24±10 % A (MAX);
  • Потребляемая мощность вентилятора: 2.88 W;
  • Размер помпы: 89.0 × 65.0 × 82.0 мм;
  • Срок службы помпы: 120000 часов/ 13,6 лет;
  • Тип коннектора помпы: 3Pin;
  • Рабочее напряжение помпы: 6~19 VDC;
  • Номинальное напряжение помпы: 12 VDC;
  • Скорость помпы: 3400±150 RPM;
  • Pump Load Current: 0.23±10 % A (MAX);
  • Потребляемая мощность помпы: 2.76 W;
  • Подсветка: LED;
  • Водоблок: медь, оптимизированная микроканальная структура с каналами шириной 0,2 мм (Skiving Fin);
  • Длина шлангов: 300 мм;
  • Диаметр шлангов: 10 мм;
  • Хладагент: нетоксичный, антикоррозионный (пропиленгликоль);
  • Гарантия: 5 лет;
  • Вес: 1183±10 г.
  • Цена в рознице: от 6000 до 7000 рублей.

Упаковка и комплектация

Коробка довольно компактная для СЖО: 31 × 20 × 12.5 мм. Серый фон, синие и черные вставки, на лицевой стороне изображение всей системы и название модели. На обратной стороне перечислены поддерживаемые сокеты и процессоры и приведен чертеж системы с указанием габаритных размеров.

На боках коробки пиктограммы особенностей системы охлаждения, сверхуболее подробное их описание и краткая характеристика.

В коробке находится корзинка из мягкого картона, в которой по ячейкам плотно уложен весь комплект, упакованный в полиэтиленовые пакеты.

В комплект входят:

  • Помпа с радиатором;
  • Два 120 мм вентилятора;
  • Подробная иллюстрированная инструкция;
  • Металлическая фирменная наклейка;
  • Кабель удлинитель для питания вентиляторов;
  • PWM хаб на четыре вентилятора;
  • Набор для монтажа водоблока: универсальная усилительная пластина, две пары направляющих под intel и AMD, четыре резиновых шайбы, четыре винта с пружинами, четыре длинных винта, четыре пластиковых стопора для винтов, и четыре коротких винта, четыре стойки под сокет LGA2011;
  • Набор винтов для крепления радиатора и вентиляторов: по восемь длинных и коротких;
  • Термопаста уже нанесена на основание водоблока, сверху основание закрыто пластиковой крышкой.

Внешний вид

Перед нами, можно сказать, ставший уже классическим, дизайн необслуживаемой готовой к эксплуатации системы жидкостного охлаждения. Не меняя традиций, Deepcool CAPTAIN 240 представляет из себя радиатор черного цвета с двумя вентиляторами, соединенный двумя шлангами с общим корпусом помпы и водоблока.

Оригинальности системе придает необычный дизайн помпы в стиле стим-панка. Нижнюю и верхнюю часть помпы соединяет прозрачная трубка. В верхней части стилизованные под турбину ребра, под ними белая подсветка, активирующаяся при работе помпы.

Радиатор алюминиевый из 14 плоских каналов, между которыми находится гофрированная лента. Ширина каналов всего 14 мм, в результате чего общая площадь радиатора небольшая, это ставит охлаждение в зависимость от потока воздуха, создаваемого вентиляторами. К сожалению, увеличив площадь радиатора мы потеряем в универсальности, больший радиатор потребует больших корпусов, поэтому в размерах следует соблюдать общие стандарты.

Из радиатора выходят два фитинга, на них отпрессованы гибкие шланги. Шланги довольно тонкого диаметра, достаточно жесткие. Для облегчения их размещения в корпусе, возможен их поворот по кругу в месте соединения с помпой.

Помпа практически кубическая, по нижним углам есть ушки для крепления направляющих. Основание водоблока выполнено из меди, поверхность ровная, отпечаток термопасты равномерный, снять установленную помпу было проблематично, потребовалось усилие. Сильный прижим как бы приклеил основание к крышке процессора.

Из сведений с сайта производителя, водоблок имеет микроканальную структуру с расстоянием между каналами всего 0,2 мм (Skiving Fin technics). За счёт этого разработчикам удалось увеличить полезную площадь и повысить эффективность системы в целом. О самой помпе сведений еще меньше, говориться только о трёхфазном индукционном моторе и закрытом импеллере, за счёт чего помпа стала более мощной.

В комплекте Deepcool CAPTAIN 240 два вентилятора Deepcool GF 120 с крыльчаткой белого цвета.

Девять лопастей имеют насечку по краям внешней стороны. У вентиляторов необычная жесткая пластиковая рамка, а специальная антивибрационная, выполнена из эластичного материала.

Еще одной особенностью вентилятора является съемная крыльчатка, что облегчает ее чистку.

Особенности установки

В инструкции подробно нарисован процесс сборки и установки системы. Ошибиться будет сложно, специальные выступы и вырезы в нужных местах просто не позволят установить и прикрутить что-либо не так.

Мы рассмотрим установку системы охлаждения как на платформу AMD, так и на платформу intel.

В зависимости от выбранной платформы, на водоблок прикручивается пара направляющих пластин. Теоретически их можно прикрутить и с другого бока, помпа квадратная, но специальные выступы возле ушек крепления этого не позволят.

Далее подготавливаем универсальную пластину, ее стороны подписаны для правильной ориентации под нужную платформу. В указанные отверстия вставляем длинные винты, у основания головки винта имеется выступ фиксирующий винт в отверстии. К пластине винт крепится пластиковой вставкой, на ней имеется вырез, который не позволит зафиксировать винт, вставленный в противоположную сторону.

Далее пластину вставляем в отверстия на материнской плате, предварительно выкрутив комплектный бэкплейт. На винты одеваем фиксирующие резиновые шайбы.

Далее остается только одеть на винты водоблок с предварительно прикрученными направляющими. Ориентируем его в зависимости от расположения радиатора в вашем корпусе. Фиксируем водоблок винтами с пружинами, постепенно затягивая их по периметру до упора.

Вентиляторы прикручиваем к радиатору в зависимости от выбранного способа крепления: или сразу до установки водоблока, или после, если выбран вариант с нагнетанием воздуха из вне через решетку радиатора. Производитель же рекомендует устанавливать вентиляторы на выдув через радиатор, тогда радиатор фиксируется к корпусу на короткие винты. Нами был выбран именно этот способ крепления. Прикручивать вентиляторы следует без излишних усилий, рамка вентилятора сжимается в больших пределах.

Тестирование

Для тестирования эффективности охлаждения был выбран процессор архитектуры Sandy Bridge, хоть и не актуальный на сегодня, но с отличным разгонным потенциалом. Он позволит оценить возможности Deepcool CAPTAIN 240 White и сравнить результаты с конкурентом в лице Corsair Hydro Series H105, который стоит в полтора раза дороже.

Тестовый стенд:

  • Процессор: Intel Core i7-2600K;
  • Видеокарта: Asus Radeon HD7970 DC2-3GD5;
  • Материнская плата: GIGABYTE GA-Z77X-UD3H;
  • Память: DDR3-1866 Kingston HyperX FURY 16 Гб;
  • Блок питания: Corsair CX 600W;
  • Термопаста: DEEPCOOL Z5;
  • SSD накопитель - OCZ Solid 3 60GB;
  • Корпус: NZXT Phantom;
  • Контрольная панель: GELID Solutions SpeedTouch 6;
  • ОС: Windows 10 64bit.

Процессор был протестирован в двух вариантах: при номинальной частоте с включенным Turbo Boost, 3.5 ГГц с автоматическим регулированием напряжения, и на частоте 4.5 ГГц с фиксированным напряжением 1,330 В. Технология Hyper – Threading для повышения тепловыделения была активирована.

Помпа была подключена к разъему материнской платы CPU-FAN с автоматической регулировкой оборотов, программный мониторинг показывал максимальные обороты 1800 RPM.

Вентиляторы были подключены к контрольной панели GELID Solutions SpeedTouch 6, тестирование проводилось в трех вариантах: минимально возможная скорость для обоих систем - 800 об/мин, максимально возможная – 2400 об/мин, и вариант со средним значением более комфортным по шуму – 1600 об/мин, но без снижения эффективности.

Для тестирования использовалось следующее ПО: LinХ AVX2, RealTempGT 370, тест в LinХ прогонялся до 20 минут, температура фиксировалась по самому горячему ядру. Температура в комнате составила 24-25 °С.

Скриншоты тестирования представлены для примеров:

  • на частоте 3,5 ГГц и 1600 об/мин

  • на частоте 4,5 ГГц и 1600 об/мин

Все результаты собраны в общий график:

Как видно из графика, уровень эффективности Deepcool CAPTAIN 240 достаточно высок. Данная система охлаждения с успехом тягается с конкурентом по цене в полтора раза дороже. Лишь на несколько градусов уступая по минимальным температурам и по охлаждению разогнанного процессора. При номинальных частотах и вовсе не уступает конкуренту.

Еще одна важная особенность: большой разницы в температурах при повышении оборотов вентиляторов не наблюдается, вентиляторы хорошо справляется с отводом тепла от радиатора на средних оборотах. А это значит не придется повышать значительно их скорость, при 2400 об/мин вентиляторы достаточно сильно шумят, уровень шума в 62 дБА нельзя назвать комфортным. На минимальных оборотах уровень шума составил 34 дБА, что можно назвать комфортным уровнем, при этом их практически неслышно в закрытом корпусе. До 1200 об/мин уровень шума так же можно условно назвать комфортным – 42 дБА. Даже при высоких оборотах вентиляторы работали без вибраций, предающихся на корпус, и без посторонних звуков.

Можно отметить очень тихую помпу, ее вообще не слышно в закрытом корпусе. Расслышать ее работу можно только в тишине, приблизив ухо практически в плотную. Это выгодно отличает ее от шумной помпы у Corsair Hydro.

Заключение

Система охлаждения Deepcool CAPTAIN 240 White в принципе похожа на многие другие системы жидкостного охлаждения, особенно это заметно по радиатору. Но у нее есть и свои отличительные особенности: тихая помпа, вентиляторы с особым антивибрационным корпусом, наличие PWM хаба, а главное - доступная цена. Кроме этого, производитель поработал и над дизайном: прозрачная трубка, подсветка корпуса помпы.

Эффективность системы сопоставима с более дорогими аналогами, установка упрощена до минимума. Набор универсальных креплений подходит для всех современных процессоров.

Если вы собираете производительный компьютер и выбираете эффективное охлаждение, то стоит обратить внимание на Deepcool CAPTAIN 240 White. Его цена ненамного выше топовых моделей воздушного охлаждения, а его преимущества вполне очевидны.

Плюсы:

  • Универсальность;
  • Дизайн;
  • Тонкий радиатор;
  • Качественные вентиляторы;
  • Высокая эффективность;
  • Простая установка;
  • Тихая помпа;
  • Комплект поставки;
  • Приемлемая цена.

Минусы:

  • Шум на высоких оборотах вентиляторов;
  • Малая общая площадь радиатора.
