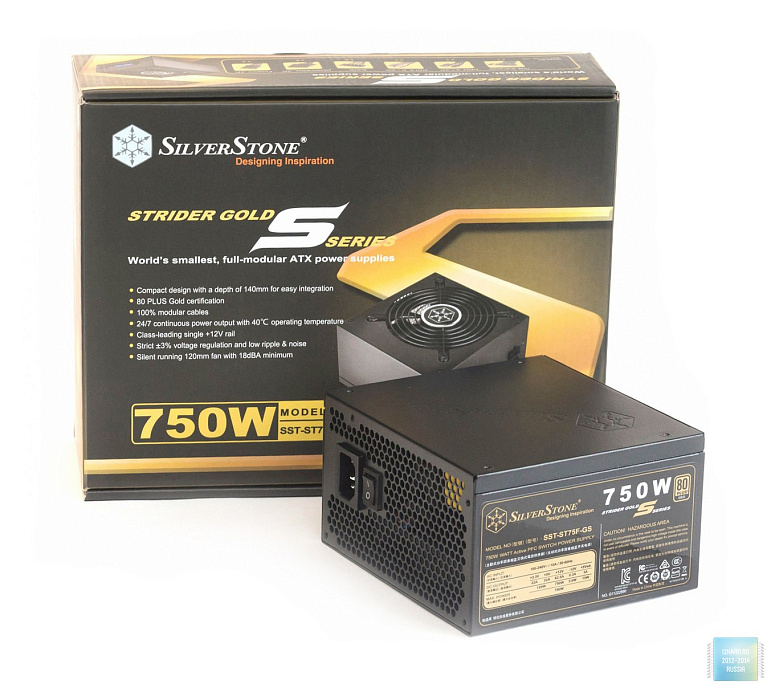

Обзор и тестирование блока питания SilverStone Strider Gold S ST75F-GS V2

Компания SilverStone любит удивлять своих поклонников, представляя на рынок нестандартные и оригинальные решения. И это касается не только корпусов. Вроде что можно предложить на рынке блоков питания? Тем более выпуская их на ОЕМ платформе? Но и здесь компания SilverStone отличилась, выпустив самые малогабаритные, полностью модульные блоки питания серии Strider Gold S мощностью от 550 до внушительных 1500 Вт. И это не единственное их преимущество. Стандарт 80 PLUS Gold обещает отличную эффективность, а производитель гарантирует беспроблемную круглосуточную работу устройства, строгую стабилизацию напряжений и низкий уровень шума.

В этом году компания выпустила обновленное, второе поколение серии Strider. К нам в редакцию, на обзор был выслан блок питания из этой линейки - ST75F-GS V2. Его мощности в 750 ВТ хватит для обеспечения энергией любого high-end «железа», и даже с двумя мощными видеокартами.

Спецификация

  • Модель - SST-ST75F-GS V2.0
  • Максимальная выходная мощность – 750 Вт
  • Плотность мощности - 415 Вт Вт/л
  • Цвет - черный (бессвинцовая краска)
  • Сочетание нагрузок +3,3, +5В – 120 Вт
  • Сочетание нагрузок +12В – 750 Вт
  • Входное напряжение - 90 В – 264 В
  • Диапазон частот входного сигнала - 47Hz - 63Hz
  • Тип PFC - Active PFC (PF>0,95 при полной нагрузке)
  • Эффективность - 87%~90% при нагрузке 20%~100%
  • Среднее время безотказной работы - 100 000 часов
  • Диапазон рабочих температур - 0°C - 40°C
  • Защита:
  1. Защита от сверхтоков
  2. Защита от перегрузки
  3. Защита от перенапряжений
  4. Защита от превышения температуры
  5. Защита от понижения напряжения
  6. Защита от короткого замыкания
  • Разъемы:
  1. 24 / 20-пиновый разъем для материнской платы (550 мм) – 1 шт.
  2. 8 / 4-пиновый разъем EPS/ATX 12В(750 мм) - 1 шт.
  3. 8 / 6-пиновый разъем PCI-E(550 мм/ 150 мм x2) - 4 шт.
  4. SATA-разъем(600 мм / 150 мм / 150 мм / 150 мм x 2) - 8 шт.
  5. 4-пиновый разъем для периферийных устройств(600 мм / 150 мм / 150 мм x 2) - 6 шт.
  6. 4-пиновый floppy-разъем(600 мм / 150 мм / 150 мм / 150 мм x 2) - 2 шт.
  • Система охлаждения - тихий 120-мм вентилятор
  • Уровень шума - 18 дБ
  • Размеры - 150 мм (Ш) x 86 мм (В) x 140 мм (Г)
  • Вес – 2,1 кг
  • Форм-фактор - ATX
  • Сертификат - 80 PLUS Gold

Нагрузочные характеристики:

+3.3V

+5V

+12V

+5VSB

-12V

Максимальная (ампер)

22A

22A

62.5A

3.0A

0.3A

Минимальная (ампер)

0.5A

0.2A

0A

0A

0A

Диапазон (%)

±3%

±3%

±3%

±5%

±10%

Нестабильность выходного напряжения (%)

±1%

±1%

±1%

±1%

±1%

Колебания (м Vp-p)

50mV

50mV

120mV

50mV

120mV

Для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет еденицу, что является очень высоким показателем для современных решений подобной мощности. Нагрузочный ток 62,5 А. На «виртуальные» линии она не разделена, так что проблем с подключением, скажем, пары видеокарт не возникнет. На линиях +5V и +3.3V заявлена мощность в 120 Вт.

Упаковка и комплектация

Коробка компактная, как и сам блок питания. Плотный матовый картон с цветной полиграфией. Желто черная расцветка привлекает внимание за счет контраста. Чаще можно встретить двойную упаковку у блоков питания премиум класса. Но и такая, более простая упаковка вполне надежна при транспортировке.

На лицевой стороне основные характеристики, фото самого блока питания. С торцов описаны комплектные кабеля, нагрузочные характеристики. На обратной стороне проиллюстрированы основные преимущества данной модели: эффективность 92%, полностью модульная система, длинна в 140 мм, плоские кабеля, одиночная линия +12 В, строгая стабилизация ±3%, вентилятор с низким уровнем шума. Вся информация на упаковке на английском языке, для получения более полной информации предлагается посетить страничку производителя: http://www.silverstonetek.com

Внутри два отсека: в одном сам блок питания в пупырчатом пакете, в другом все кабеля.

В комплекте мы видим:

  • Руководство пользователя и гарантийный талон
  • Четыре пластиковые стяжки и четыре тканевых на липучках
  • Винты для крепления блока питания в корпус
  • Сетевой кабель
  • Восемь отсоединяемых плоских кабелей:
  1. 20+4 pin в виде двух параллельных шлейфов длинной 55 см
  2. Кабель для питания процессора 4+4 pin длинной 75 см
  3. Два PCI-E по два контакта на каждом 6+2 pin 55+15 см
  4. Два SATA кабеля по 4 колодки на каждом 60+15+15+15 см
  5. Два кабеля для периферии, по три четырех контактных и одному floppy-разъему 60+15+15+15 см

Хороший набор кабелей и разъемов с удачно подобранной длинной.

Внешний вид

Внешний вид определяется компактными размерами Strider Gold S ST75F-GS. Кроме длинны в 140 мм он принципиально ничем не отличается от большинства блоков питания. Обычная черная призма. Но есть и принципиальное отличие – это полностью модульные кабели при столь малом размере, данная особенность сразу бросается в глаза. Сверху по диагонали проштампован логотип компании.

В столь миниатюрном корпусе удалось разместить 120 мм вентилятор, он прячется за съемной решеткой гриль.

Спереди традиционные отверстия в виде сот, гнездо питания и кнопка выключения.

На задней стенке в два ряда расположились разъемы для подключения кабелей. Под разъемами наклейка со схемой подключения. Дополнительно разъемы PCI-E покрашены в синий цвет, как и колодки на соответствующих кабелях.

Сбоку наклейка с нагрузочными характеристиками.

Схемотехника

Основан SilverStone Strider Gold S ST75F-GS V2 на платформе известного ОЕМ производителя блоков питания High Power, его репутация уже говорит о хорошем качестве данной модели.

Компоновка всех элементов внутри очень плотная, что позволило уменьшить внешние размеры корпуса БП. Мы видим два основных радиатора охлаждающих силовые элементы, и один маленький – охлаждающий диодный мост. Все радиаторы покрашены в черный цвет.

Начнем осмотр с розетки, здесь мы видим входной фильтр. В глаза сразу бросается количество Х и Y конденсаторов: два металлизированных Х-конденсатора, и четыре керамических Y конденсатора – это больше, чем обычно встречается в блоках питания. Две ферритовые катушки и один варистор стабилизирующий от скачков линию переменного тока. Встретить варистор так же можно не во всех современных БП.

Здесь же видим ШИМ-контроллер компании Sanken A6069H.

Рядом разместилась микросхема управляющая защитой: PS223, кроме основных видов защиты она обеспечивает и защиту от перегрева.

В высоковольтной части установлен конденсатор производства японской компании Rubycon емкостью 560 мкФ (400 В) рассчитанный на температуру 105°C MXG серии. У конденсатора очень хороший температурный показатель, что говорит о его надежности. Прямо перед ним термистор, который защищает устройство от больших пусковых токов.

Активная цепь PFC, использует один диодных мост на радиаторе, его маркировку рассмотреть не удалось. Далее, на отдельном радиаторе четыре полевых транзистора компании infineon IPP50R140CP рассчитанные на работу до 15А при 100°С, и карбид-кремниевый диод Шоттки C3D08060 сертифицированный для 11А и 135°С.

В низковольтной части присутствуют конденсаторы Nippon Chemi-Con рассчитанные на температуру 105°С.

На отдельной вертикальной плате расположилась микросхема infineon ICE2HS01G, она управляет главным LLC-преобразователем.

На большом радиаторе разместились целых восемь микросхем infineon IPD060N03L участвующих в формировании канала +12 В. они рассчитаны на мощность 50А при 100°С

На отдельной вертикальной плате разместились два DC-DC преобразователя, отвечающие за +5В и +3.3В линии питания. С обратной стороны этой же платы разместился ШИМ-контроллер ANPEC APW7159 управляющий работой преобразователя.

Сбоку крепится отдельная плата с разъемами для подключения модульных кабелей. Все разъемы подключены пучком проводов. Плата закрыта защитной пленкой.

Обратная сторона печатной платы зеленого цвета. Выполнена пайка очень аккуратно, большинство дорожек усилены слоем припоя.

Общее качество сборки вполне приличное, все компоненты разместились очень плотно. Это дало возможность сделать блок питания длинной всего в 140 мм. И это несмотря на полностью модульную схему подключения. В блоке питания используются надежные современные компоненты, рассчитанные на работу при высоких температурах и большую нагрузку.

За охлаждение отвечает 120 мм вентилятор модели S1202512L. Он подключается двух контактной колодкой. Максимальная скорость 2000 оборотов в минуту, воздушный поток 67.28 КПМ, и уровень шума на 34.0 дБ. Минимальная скорость вращения 600 оборотов в минуту при шуме в 18 дБ. Втулка вентилятора основана на подшипнике. Треть вентилятора закрыта пластиковой вставкой для более эффективного перенаправления воздушных потоков.

Тестирование

Тестовый стенд позволяет нагружать линию +12 В с шагом в 100 Вт.

По требованиям стандарта ATX отклонение не должно превышать 5%, таким образом, норма для линии +12 В лежит в пределах 11,4-12, 6 В. Но производитель заявляет стабилизацию в 3%, а это 11,6 – 12,3 В. Давайте посмотрим какие результаты нам покажет Strider Gold S ST75F-GS.

Если честно, то таких стабильных показаний я не ожидал, отклонение укладывается в заявленные 3% с большим запасом. Очень точно производитель настроил напряжения по всем линиям.

При повышении нагрузки до 800 Вт блок питания благополучно отключился. Так же я проверил защиту от короткого замыкания, при замыкании на любой из линий, блок питания моментально отключался.

КПД «золотого» блока питания очень высокий. Он точно входит в стандарт предусмотренный сертификатом 80 PLUS Gold: 92% при 50% нагрузки. И не опускается ниже 89% при минимальных и максимальных нагрузках.

Очень порадовала тихая работа системы охлаждения. Без нагрузки его вообще неслышно, и только при увеличении нагрузки выше 50% вентилятор начинает выделятся над шумовым фоном помещения. Даже при максимальной нагрузке шум вентилятора не превышал 36 дБ, и он отлично справляется с охлаждением на средних оборотах.

Заключение

Модель SilverStone Strider Gold S ST75F-GS V2 показывает отличный уровень стабилизации напряжений, идеально вписывающийся в заявленные производителем ±3%. У данного блока питания реализованы все схемы защиты, в том числе и от перегрева. Несомненное достоинство, это тихий вентилятор, компактный корпус и полностью модульные кабеля. Плоские мягкие кабеля очень удобно подключать и укладывать.

Платформа от High Power использует надежные компоненты, рассчитанные на работу при высоких температурах, что позволит эксплуатировать без проблем данный блок питания в круглосуточном режиме.

Несмотря на довольно высокую рекомендованную стоимость в 129 USD, данную модель можно рекомендовать для установки в производительный игровой компьютер на основе парочки топовых видеоускорителей. С ним вам не придется волноваться за сохранность комплектующих.

Еще хочется отметить очень широкий уровень входных напряжений: 90 В – 264 В, для российских электросетей это актуальный показатель.

А вот уменьшение габаритов, видится больше маркетинговым ходом: блоки питания такой мощности обычно используются в производительных компьютерах, как правило собранных в просторных корпусах, где установка более габаритных БП не проблема.

Плюсы:

  • Высокая эффективность (80PLUS Gold);
  • Строгая стабилизация напряжения ±3%;
  • Применение японских конденсаторов;
  • Полностью модульная система подключения кабелей с хорошим набором интерфейсов;
  • Плоские мягкие кабеля облегчающие их укладку;
  • Хорошая реализация схем защиты;
  • Тихая работа вентилятора при любых нагрузках;
  • Широкий диапазон входных напряжений;
  • Предназначен для круглосуточной работы;
  • Компактность.

Минусы:

  • Высокая цена;
  • 3 года гарантии;
  • Нет русской локализации на упаковке.
