Обзор и тест блока питания Antec NeoECO 620С

Antec известна прежде всего выпуском компьютерных корпусов, блоков питания, систем охлаждения. Репутация у компании хорошая и способствует этому не в малой степени надежность выпускаемой…

Antec известна прежде всего выпуском компьютерных корпусов, блоков питания, систем охлаждения. Репутация у компании хорошая и способствует этому не в малой степени надежность выпускаемой продукции. Ассортимент блоков питания довольно обширен и представлен в виде многочисленных серий: High Current Gamer, High Current Pro, VP серия, Neo Eco, TruePower Gold Series и др. В данной статье мы протестируем старшую модель линейки Neo Eco.

Технические характеристики

Производитель: Antec;
Модель: NeoECO 620С;
Мощность: 620 Вт;
Стандарт: ATX12V 2.3 / EPS12V;
PFC: активный;
Охлаждение: 120 мм вентилятор;
Тип разъема для материнской платы: 20+4-pin;
Коннекторы питания мат. платы: 4+4-pin;
Коннектор питания видеокарт: 1x8 (6+2) -pin, 1x6-pin;
Количество разъемов Molex: 6;
Количество разъемов SATA: 6;
Количество разъемов Floppy:1;
Защита от перенапряжения: есть;
Защита от перегрузки: есть;
Защита от короткого замыкания: есть;
Сертификат: 80 Plus Bronze;
Кабель менеджмент: нет;
Габариты: 86x150x140 мм;
Вес: 2кг.

Упаковка и комплектация

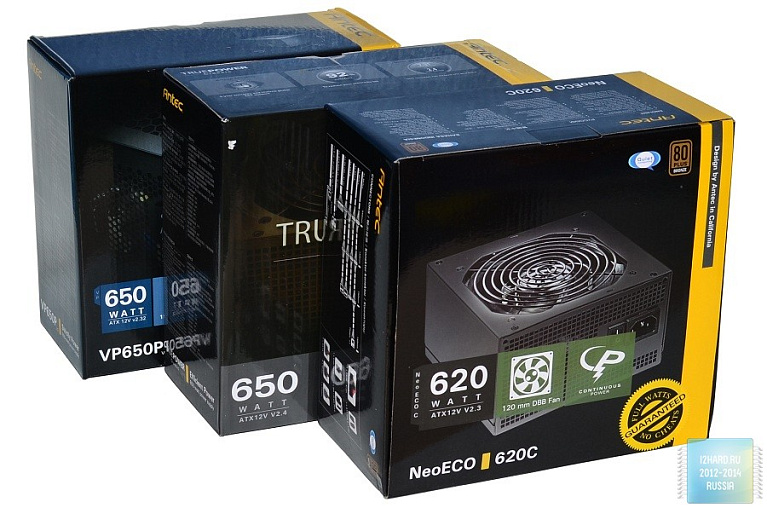

Блок питания поставляется в картонной коробке небольших размеров. На самой упаковке нанесена информация о количестве и длине проводов и таблица с максимальными нагрузочными характеристиками. Помимо этого привлекает внимание лейбл, заявляющий о полном соответствии мощности блока питания без жульничества и уловок. И действительно, многие сталкивались с тем, что очередной купленный дешевый блок питания с заявленной мощностью 600 Вт, едва ли способен обеспечить 350Вт при нагрузке по 12В линии.

NeoECO 620С с двух сторон защищен специальными формами, которые придерживаются бумагой. Благодаря соответствию габаритов упаковки и содержимого, а также всем принятым мерам защиты от повреждений, БП дойдет то потребителя в сохранности.

Укомплектован БП «по-спартански», только самое необходимое:

Шнур питания;
Винты для крепления;
Документация.

Внешний вид устройства

В оформлении БП нет каких-то вычурных изысков, блок покрашен в серый цвет.

Лишь лого производителя немного выделается на этом фоне.

Таблица с максимальными нагрузочными характеристиками традиционно размещена на корпусе. По линии основного потребления блок способен отдать до 576 Вт, что является весьма хорошим показателем.

Все провода встроены, кабель менеджмент не предусмотрен. Длина кабеля питания процессора (4+4-pin) составляет 65 см, чего вполне хватит для установки в различные компьютерные корпуса. Для питания видеокарты предусмотрено два разъема, один разборный на 8-pin, а второй на 6-pin. Учитывая достаточную мощность блока питания, можно отнести к недочетам отсутствие хотя бы двух разъемов на 8-pin, для подключения к примеру GTX 780 TI. Проблему можно решить отдельными переходниками, но в итоге мы потеряем два разъема molex.

Для охлаждения используется вентилятор AD1212HB-A71GL, диаметром 120 мм. Управление скоростью вращения осуществляется с помощью термодатчика, паспортная скорость вращения вентилятора составляет 2200 об/мин.

Схемотехника

Плата источника питания выполнена относительно компактно, даже осталось еще немного свободного места. Входной фильтр разделен на две части: одна часть на отдельной маленькой плате закреплена прямо на контакты розетки и сетевого выключателя, а другая расположена на основной плате. После фильтров расположен диодный мост с отдельным радиатором, дроссель (с черным сердечником) и конденсатор (большой, круглый, в левом нижнем углу платы) корректора коэффициента мощности (ККМ/PFC). На дальнем радиаторе расположены диоды выходных выпрямителей. Далее можно заметить дроссель групповой стабилизации и отдельный дроссель на синих сердечниках. В правом верхнем углу основной платы расположена плата монитора питания.

Ниже приведена структурнаясхема.

Далее мы видим два силовых трансформатора. Основной (большой) и трансформатор источника питания собственных нужд (ИПСН), иногда называемого дежурным источником питания.

Рассмотрим более подробно ИПСН. Источник выполнен на микросхеме FSQ0165, в которой совмещены модуль ШИМ-контроллера и силовой ключ. Ниже трансформатора виден оптрон, используемый в обратной связи ИПСН (маленький черный прямоугольник с 4 выводами).

На этом изображении видны силовые элементы ККМ - конденсатор выходного фильтра и дроссель. Слева видна плата управления. На ней расположена микросхема ICE1CS02, которая совмещает в себе управление ККМ и основным преобразователем. В отличии от классических схем на биполярных транзисторах, в данном блоке питания преобразователь выполнен на полевых транзисторах.

Из-за неудобного для съемок горизонтального расположения более подробный снимок управляющей платы получить не удалось.

Рассмотрим выходные цепи. Для дросселей используется не классический материал 26, а 28. Сложно сказать почему, материалы по характеристикам похожи. Можно заметить капли застывшего силикона, они защищают провода и детали от вибрации.

Дроссели и конденсатор входного фильтра синфазных помех. Между ними затесался маленький желтый варистор в черной термоусадочной трубке. Варистор нужен для защиты от повышенного сетевого напряжения, что в наших условиях может оказаться весьма полезным.

Один из выходных выпрямительных диодов Шоттки.

На данном радиаторе расположены ключ и диод корректора коэффициента ККМ, а также два транзистора основного преобразователя.

Общий вид высоковольтной части источника питания.

Плата монитора питания базируется на микросхеме PS223, которая выдает сигнал PowerGood и следит за параметрами выходного напряжения и тока.

Конденсатор выходного фильтра ККМ.

Тестирование

Итак, стоит задача измерить ток порядка 20А тестером MY-62, у которого верхний предел 10А. Для этого, разобьем нагрузку на две части и будем измерять ток в той части, где он точно не превысит 10А. Зная соотношение номиналов нагрузок, суммарный ток будет рассчитан. В качестве нагрузки применим керамические резисторы типа SQP, прижмем их через термопасту к большому радиатору и всю конструкцию положим в тазик с водой, так, чтобы иглы радиатора были частично погружены в воду, а до плоской части радиатора вода не доставала. Это позволит нам ненадолго обмануть физику и рассеять гораздо больше мощности, чем при использовании воздушного охлаждения.

Проверка источника была произведена только на активной нагрузке, так как это самое простое и доступное решение. По полученным ВАХ можно заключить следующее:

В целом блок в свои параметры укладывается с запасом. Вероятно при несимметричной нагрузке каналов мы приблизимся к предельному отклонению питания.

Можно заметить, что напряжение по шине +5В повышается с увеличением нагрузки. Это говорит о том, что обратная связь никак не связана с этой шиной. Так как все шины питания идут от одного трансформатора, то возможен небольшой перекос напряжений при увеличении отдаваемой мощности.

В остальном, поведение источника питания при нагрузке соответствует ожидаемому.

Заключение

Antec NeoECO 620С получился весьма неплохим. Несмотря на излишний шум при высокой нагрузке порядка 450-600Вт и отсутствии отстегивающихся проводов, данный блок питания можно порекомендовать к приобретению. NeoECO 620С отлично подойдет для незамысловатой конфигурации с возможностью дальнейшей замены видеокарты на более мощную.

Плюсы:

Хорошее качество сборки и компонентов;
Высокий уровень КПД;
Низкий уровень шума при малой нагрузке.

Минусы:

Высокий уровень шума при полной нагрузке;
Отсутствие кабель менеджмента.
