"Шустрый малый" - обзор и тест видеокарты ASUS GeForce GTX760 DirectCU Mini (GTX760-DCMOC-2GD5)

Планируете собрать компактный и в тоже время мощный игровой компьютер? Как удовлетворить такие запросы знают в компании ASUS, в линейке продукции которой присутствуют подходящие для такого случая графические ускорители. С видеокартой ASUS GeForce GTX670 DirectCU Mini мы уже знакомили читателей ранее. Сейчас же пришло время рассказать о ASUS GeForce GTX760 DirectCU Mini. О видеокарте, чьи габариты удивят даже самых ярых скептиков, а производительность приятно обрадует любителей современных игр.

Технические характеристики

  • Производитель: ASUS;
  • Модель: ASUS GeForce GTX760 DirectCU Mini;
  • Графический процессор: GK104;
  • Техпроцесс: 28 нм;
  • Частота GPU: 1006 МГц (1072 GPU Boost);
  • Кол-во шейдерных процессоров: 1152;
  • Видеопамять: 2 Гб;
  • Тип видеопамяти: GDDR5;
  • Разрядность шины видеопамяти: 256 бит;
  • Частота видеопамяти: 1502 МГц (6008 МГц QDR);
  • Поддержка SLI: Есть;
  • Поддержка HDCP: Есть;
  • Поддержка API: DirectX 11.0, SM 5.0;
  • Порты: DisplayPort, DVI-D, DVI-D, HDMI;
  • Макс. кол-во подключаемых мониторов: 4;
  • Разъем дополнительного питания: 8pin;
  • Длина: 171 мм.

Упаковка и комплектация

Несмотря на скромные размеры видеокарты, коробка от ASUS GeForce GTX760 DirectCU Mini имеет средние габариты, как от обычной упаковки графического ускорителя среднего ценового сегмента. На передней стороне упаковки представлено изображение системы охлаждения видеокарты DirectCU Mini, которая является фирменной разработкой компании ASUS.

На оборотной стороне коробки наиболее подробно и наглядно представлены основные преимущества ASUS GeForce GTX760 DirectCU Mini. Также в виде схемы показаны разъемы для подключения устройств вывода изображения.

Основной упор в ASUS GeForce GTX760 DirectCU Mini сделан на компактность, размеры карты в длину составляют всего 171 см, что позволяет установить эту малютку даже в корпуса формата miniITX.

Комплект поставки ASUS GeForce GTX760 DirectCU Mini стоит оценить как скромный. В коробке можно обнаружить:

  • видеокарту ASUS GeForce GTX760 DirectCU Mini;
  • переходник 2*6pin > 8pin;
  • CD с драйверами и ПО;
  • руководство пользователя.

Внешний вид и система охлаждения

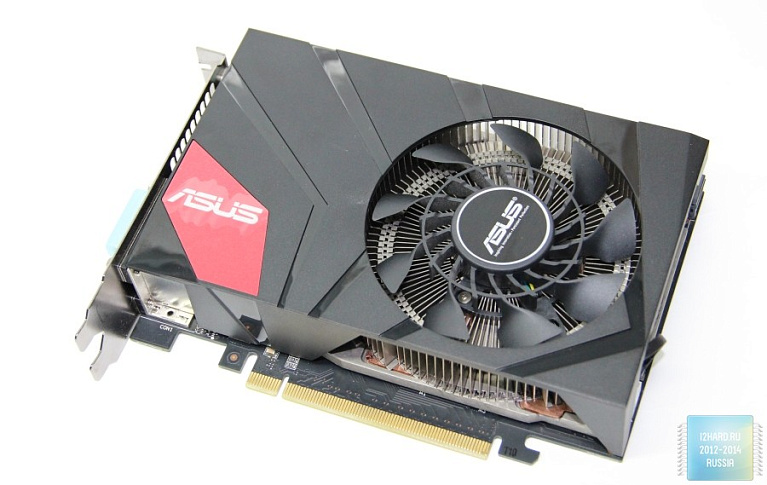

Основное целевое предназначение этой видеокарты - это компактные и малогабаритные компьютеры, поэтому дизайном и привлекательным видом ASUS GeForce GTX760 DirectCU Mini не блещет. Все выполнено в строгих линиях, как сама печатная плата, так и система охлаждения. Разбавить однородное оформление призваны черные глянцевые участки на кожухе системы охлаждения и красный глянцевый островок в логотипом производителя с угла СО.

Печатная плата у ASUS GeForce GTX760 DirectCU Mini черного цвета, согласно традициям компании производителя. Память видеокарты распаяна как на лицевой стороне платы, так и на обратной. Пустующие контактные площадки под чипы памяти позволяют допускать версии о том, что видеокарта планировала к выпуску с увеличенным до 4Gb объемом памяти, либо в версии на 2Gb, но с использованием более дешевых и менее емких чипов памяти.

Для того, чтобы установить ASUS GeForce GTX760 DirectCU Mini в корпус системного блока потребуется два слота расширения. Габариты видеокарты составляют 171 х 130 х 38 мм в длину, высоту и ширину соответственно.

Подключение устройств вывода изображения доступны по разъемам DVI-I, DVI-D, HDMI и DisplayPort.

Компоновка элементов на печатной плате ASUS GeForce GTX760 DirectCU Mini выполнена максимально плотно.

Графический процессор видеокарты повернут относительно самого видеоускорителя на 90 градусов. Память вокруг видеочипа распаяна с трех сторон.

Видеочип GK104, выполненный по 28 нм технологии, содержит внутри себя 1152 универсальных вычислительных процессора.

Чипы памяти на ASUS GeForce GTX760 DirectCU Mini используются производства SK Hynix, маркировка H5GQ2H24AFR.

Схема питания в данном ускорителе реализована по формуле 4+1, где четыре фазы отвечают за питание графического процессора, а одна за память.

Компактные размеры предъявляют повышенные сложности в изготовлении графического ускорителя, заставляя производителей всегда изобретать что-то новое. Одно из таких инженерных решений представлено на ASUS GeForce GTX760 DirectCU Mini, и называется Direct Power. Эта металлическая пластина предназначена для пуска тока на контакты графического процессора, расположенные в противоположной стороне от силовых элементов системы питания. С помощью такого инженерного решения ASUS избежали необходимости вести токопроводящие дорожки по плате вокруг GPU, тем самым уменьшив размеры печатной платы и соответственно габариты ASUS GeForce GTX760 DirectCU Mini в целом.

Для дополнительного питания видеокарты на печатной плате графического ускорителя распаян разъем 8pin. Такой тип коннектора может присутствовать не на всех блоках питания, поэтому ASUS заботливо укомплектовал ASUS GeForce GTX760 DirectCU Mini переходником с 2*6pin > 8pin.

Поддерживает данная видеокарта и технологию SLI. Для этой технологии на ASUS GeForce GTX760 DirectCU Mini распаяно сразу два коннектора SLI, что позволяет объединить в связку до четырех таких видеокарт.

Микросхема RT8867A производства компании Richtek используется в качестве шим-контроллера.

За управление питанием памяти отвечает шим-контроллер APL3516A производства компании Anpec.

Система охлаждения DirectCU Mini может быть уже знакома нашим постоянным читателям по обзору видеокарты ASUS GeForce GTX760 DirectCU Mini. Она представляет собой медный теплосъемник с испарительной камерой, который отдает тепло, отведенное от видеопроцессора, на массивный металлический радиатор круглой формы. Радиатор системы охлаждения накрыт сверху пластиковым кожухом. За охлаждением радиатора и выведением тепла из под кожуха отвечает 97мм вентилятор фирмыEVERFLOW.

Кроме испарительной камеры DirectCU Mini также имеет металлическую пластину, которая через термопрокладки отводит тепло от силовых элементов платы и микросхем памяти.

Конфигурация тестового стенда

Процессор

Intel Core i7-4770k 3,5GHz LGA1150 (HyperThreading On, TurboBoost On)

Материнская плата

Asus Z87-Plus LGA1150 (bios ver.1707)

Кулер

Thermalright HR-02 Macho Black

Твердотельный накопитель

Transcend SSD720 128GB

Блок питания

Thermaltake ToughPower XT 775W

Жесткий диск

SATA-3 1Tb Seagate 7200 Barracuda (ST1000DM003)

Монитор

Samsung BX2335 23" (1920x1080)

Корпус

Open Stand

Термоинтерфейс

Gelid GC-Extreme

Операционная система

Windows 7 x64 SP1

Прочее ПО

CPU-Z ROG 1.68, GPU-Z 0.7.7, MSI Afterburner 3.0.0 beta 18, MSI Kombustor 2.5, driver ForceWare 335.23

Процессор i7-4770k от компании Intel и материнская плата ASUS Z87-Plus являются неотъемлемой частью нашей тестовой системы.

Утилита GPU-Z 0.7.7 позволяет уточнить технические характеристики графического ускорителя, а также отслеживатьтекущие тактовые частоты и температурный режим.

Тестирование на нагрев, разгон и энергопотребление

Тестирование видеокарты ASUS GeForce GTX760 DirectCU Mini проводилось в помещении с температурой окружающего воздуха 24 градуса Цельсия. В состоянии простоя видеокарта демонстрировала минимальный нагрев графического процессора, температура которого составляла 33 градуса. Вентилятор системы охлаждения в таком режиме работал со скоростью 1500 об/мин.

100% нагрузка позволила системе охлаждения DirectCU Mini не спасовать перед видеокартой. Температура GPU под нагрузкой MSI Combuster составила 72 градуса, а скорость вентилятора системы охлаждения 2130 об/мин.

Разгон видеокарты позволил увеличить тактовую частоту графического чипа до 1254 MHz, а частоту памяти до 7366 MHz. Правда температура при таких частотах уже повысилась 80 градусов Цельсия, а скорость работа вентилятора система охлаждения возросла до 2310 об/мин.

Что касается энергопотребления, то видеокарта ASUS GeForce GTX760 DirectCU Mini показала весьма скромные значения энергопотребления. В режиме полной нагрузки, как видеокарты, так и процессора, потребление системного блока не превышало отметку в 268Wt. Добраться до значения в 290Wt "помог" лишь разгон видеокарты. Поэтому можно с уверенностью сказать, что устанавливать видеокарту ASUS GeForce GTX760 DirectCU Mini можно в любой компьютер, оснащенный качественным блоком питания на 400-450Wt.

Тестирование в бенчмарках и играх

Тестирование в 3D Mark 11 было проведено при трех различных профилях бенчмарка - Easy, Perfomance и Extreme. В тестовом пакете 3D Mark 13 же пришлось отказаться от первого теста Ice Storm ввиду его сильной зависимости от процессора, нежели от видеокарты. Результаты в 3D Mark 11 и 3D Mark 13 служат для относительной оценки уровня производительности видеокарты ASUS GeForce GTX760 DirectCU Mini.

Тестовый пакет игр пополнился сразу двумя новичками в лице онлайн-шутера Battlefield 4 и стеллс-игры Thief (2014). Тестирование в Balltefield 4 проходило на карте "Дорога Голмуд" с 64 игроками, в Thief (2014) использовался встроенный бенчмарк производительности. Остальной список игр остался прежним, за исключением Aliens & Predator, от которого было решено отказаться в силу потери актуальности этой игры.

Тестирование ASUS GeForce GTX760 DirectCU Mini показало, что видеокарте под силу практически все современные игры на ультра-настройках графики. На грани комфорта отметились всего лишь две игры - это Metro Last Light и Hitman Absolution.

Вывод

Видеокарта ASUS GeForce GTX760 DirectCU Mini - это именно то решение, которое может предложить компактные габариты, невысокое энергопотребление и хорошую производительность в играх. Компания ASUS сделала графический ускоритель GeForce GTX760 настолько компактным, что стало возможным установить такую видеокарту даже в корпуса формата miniITX. Видеокарта ASUS GeForce GTX760 DirectCU Mini может предложить пользователям воистину уникальные возможности по сборке таких ультра компактных систем, где важнейшими требованиями являются тихий режим работы и высокая производительность.

Плюсы:

  • маленькие размеры;
  • гарантия 3 года;
  • эффективная система охлаждения DirectCU Mini;
  • высокая производительность
  • малое энергопотребление.

Минусы:

  • высокая для GTX760 розничная цена.
