«Эффектная сфера» или знакомство с Zalman CNPS12X!

Южнокорейская компания Zalman «старожил» в производстве систем охлаждения и по праву заслужила любовь многих компьютерных энтузиастов по всему миру. Мы не раз сталкивались с продукцией Zalman инастал черед знакомства с супер - кулером Zalman CNPS12X.Когда мы знакомились с продукцией корейцев, она показывала себя с лучшей стороны. Посмотрим на что способен ZalmanCNPS12X

Упаковка и комплектация

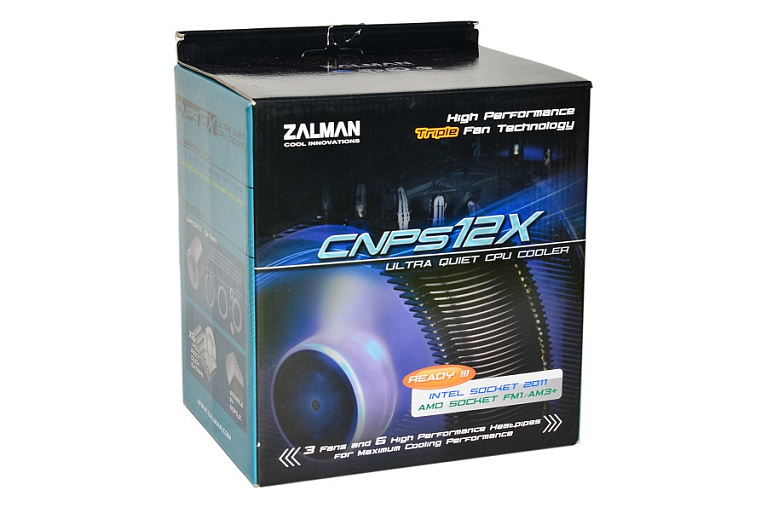

Упаковка большая и увесистая. Оформлена стильно, на лицевой части изображенкулера в работе. Сразу можно отметитьдизайн, который часто используется Zalmanи красивую подсветку кулера.

По бокам указана вся необходимая информация о продукте. Заметка о ребрах на радиаторе и технологии прямого контакта намекает высокую эффективность системы охлаждения.

С обратной стороны приведена спецификация устройства.

Кулер облачен в прозрачный пластиковый блистер и надежно зафиксирован внутри упаковки.

Комплектация для кулеров такого уровня стандартная:

  • универсальный «бэкплейт» (опорная пластина);
  • изолирующие прокладки;
  • набор винтов и гаек для крепления;
  • документация по установке;
  • переходник с резистором (для снижения оборотов);
  • вспомогательный ключ для монтажа;
  • монтажные пластины для фиксации кулера;
  • термопаста Zalman ZM-STG2;
  • набор соединительных элементов для разных сокетов.

Шприц с термоинтерфейсом на 4 грамма, а также наличие ограничителя оборотов в комплекте показывают заботу компании о потребителе.

Характеристики:

  • Тип: двухсекционный, башенный;
  • Совместимые сокеты: S775, S1150/1155/S1156, S1356/S1366, S2011, AM2, AM2+, AM3/AM3+/FM1, S939;
  • Совместимые процессоры: Pentium 4, Celeron D, Pentium D, Core 2 Duo, Core 2 Quad, Core 2 Extreme, Pentium Dual Core, Core i7, Core i5, Core i3, Core i7 Extreme, Sempron, Athlon, Athlon FX, Opteron, Dual-Core Opteron, Phenom, Athlon X2, Phenom II, Athlon II, Llano;
  • Материал радиатора: медь, алюминий;
  • Площадь рассеивания: 9,635 кв. см;
  • Количество тепловых трубок: 6;
  • Вентилятор: малошумный, 120 мм;
  • Подсветка: есть;
  • Скорость вращения: 850 - 1200 об/мин;
  • Уровень шума: 22 дБ;
  • Подшипник скольжения;
  • Размеры: 151(Д) x 132(Ш) x 154(В) мм;
  • Вес: 1,000 г.

Конструктивные особенности

Удивляет форма конструкции самого радиатора, напоминающая сферу или шар. Выглядит стильно. Радиатор полностью никелирован. Высота CNPS12X позволит установить его в большинство современных корпусов, в том числе и бюджетных.

Сбоку конструкция выглядит как типичный двухсекционный радиатор с тремя вентиляторами. Пластины напрессованы на шесть тепловых трубкок диаметром по 6 мм каждая. В каждой из секции57 пластин с различной площадью, зазор между ними составляет 1,8 мм.

Сверху и снизу между секциями расположены декоративные пластиковые вставки, которые легко демонтируются при необходимости.

Устройство оснащено тремя предустановленными малошумными вентиляторами с подсветкой. Сориентированы они изначально, что вносит свои коррективы при установке на материнскую плату.

На крыльчатке последнего вентилятора видны своеобразные насечки, для улучшения аэродинамических показателей.

К сожалению, три предустановленных вентилятора нельзя демонтировать. Будет затруднена чистка от пыли, и невозможна замена штатных вентиляторов. Диаметр вертушек 120 мм, видимо это позволило уменьшить размеры радиатора, для повышения совместимости с разными моделями корпусов и материнских плат.

Для уменьшения теплового сопротивления и повышения эффективности охлаждения, используется технология прямого контакта тепловых трубок. Тепловые трубки прилегают к распределительной крышке процессора напрямую, что позволяет отводить тепло быстрее.

Разъем для подключения трёхпиновый. Если тишина в приоритете, то рекомендуетсяиспользовать комплектный переходник с резистором или реобас для понижения оборотов вращения вентиляторов. В таком режиме устройство работает по ставшему обычаем залмановских систем тихому режиму.

Установка

Находим опорную пластину.

Устанавливаем и закрепляем штифты под необходимый сокет.

Ставим пластиковую заглушку на «бэкплейт», к слову на фото выше она установлена неверно, поставить ее подобным образом не получится, так как штифты не войдут в отверстия на материнской плате. Кроме того, для фиксации одна из сторон заглушки снабжена клейкой поверхностью для более простого закрепления.

Отклеиваем изолирующие прокладки, для интела – черненькие.

Далее используем комплектные двухсторонние шурупы для крепления опорной пластины к материнской плате.

Сверху устанавливаем (в зависимости от требуемой ориентации) универсальные металлические скобы и закручиваем их специальными ребристыми шайбами.

Затем необходимо нанести термопасту, установить радиатор и закрепить конструкцию с помощью прижимной пластины. На данном этапе следует быть осторожным, так как подошва кулера двигается и термоинтерфейс может попасть, куда не следует. Учитывая технологию прямого контакта тепловых трубок, необходимо нанести чуть больше термопасты чем обычно, для заполнения пустот между трубками. В общем и целом процесс установки можно описать как легкий, удобный. Усилия потребуются лишь на последнем этапе выравнивания кулера при установке и зажатия двух шурупов прижимной пластины с помощью комплектного вспомогательного ключа. Сориентировать радиатор можно двумя способами, все зависит от компонентов вашего компьютера и личных предпочтений.

Перед установкой кулера рекомендую заранее установить оперативную память и заодно проверить совместима ли она. Модули Crucial Ballistix BLT4G3D1869DT2TXOB влезли впритык какоим-то невероятным образом. При установке стандартной или низкопрофильной памяти без радиаторов проблем не возникнет. А вот владельцам памяти с высокими радиаторами придется туго, первые два слота будут заблокированы, но так часто случается при использовании кулеров данного уровня. Кроме того, первый слот PCI Express 1х на материнской плате Z77A-G45 будет недоступен.

Тестирование

Конфигурация тестового стенда:

  • Процессор: Intel Core i7-3770k 3,5GHz LGA1155;
  • Материнская плата: MSI Z77A-G45;
  • Оперативная память: Crucial Ballistix BLT4G3D1869DT2TXOB (x2);
  • Видеокарта: ASUS GTX670-DC2-2GD5 2Гб, GDDR5;
  • Блок питания: Corsair AX 860;
  • Твердотельный накопитель: CRUCIAL M4 CT128M4SSD2 128Гб, SATA III;
  • Монитор: VIEWSONIC VP2770-LED, 27";
  • Реобас: ZALMAN ZM-MFC2;
  • Корпус: Открытый стенд;
  • Термоинтерфейс: Zalman ZM-STG2;
  • Операционная система: Windows 7 x64 SP1.

В качестве соперника Zalman CNPS12X мы подобрали другой супер-кулер Archon SB-EX2 который мы тестировали ранее. Несмотря на то, что Archon односекционный, он обладает новейшими вентиляторами 140 мм TR-TY141 и высокой эффективностью, что позволит наравне соперничать с CNPS12X. Проведем тестирование в двух режимах, с разгоном и без. Процессор Core i7-3770k был разогнан до 4.5 Ггц, при фиксированном в БИОС напряжении питания 1,312 В. Температура в помещении составляла 26 градусов по Цельсию. Нагрузка на процессор осуществлялась утилитой LinX, а температура фиксировалась с помощью RealTemp. Обороты вентиляторов регулировались и фиксировались посредством реобаса. В качестве термопасты использовалась Zalman ZM-STG2.

При работе на номинальной частоте под нагрузкой обе системы воздушного охлаждения показывают высокий уровень эффективности.

В нелегкой и упорной борьбе Zalman CNPS12X вырывается слегка вперед. Следует отметить высокую эффективность обоих участников, а также конструктивные особенности радиаторов, подошвы и комплектных вентиляторов. По сути можно сказать, что у нас паритет, но справедливости ради следует заметить, что цена на Zalman CNPS12X ниже, чем на Archon SB-EX2.

Заключение

Далеко не каждый усмотрит баланс предлагаемых опций в данном высокоэффективном решении, но он присутствует. За свою сравнительно небольшую цену вы получаете универсальную систему охлаждения с выдающимся дизайном конструкции, наличием тихих предустановленных вентиляторов с подсветкой, совместимостью со всеми популярными платформами и самое главное высокой эффективностью отвода тепла. Если потребовалось бы охарактеризовать Zalman CNPS12X тремя словами, то они были бы таковыми: красивый/тихий/эффективный.

Плюсы:

  • тихий;
  • легкость установки;
  • наличие подсветки;
  • дизайн, внешний вид;
  • высокая эффективность;
  • отличная комплектация.

Минусы:

  • громоздкие размеры и вес;
  • блокировка первого слота расширения на мат. плате;
  • отсутствие возможности замены штатных вентиляторов;
  • несовместимость с высокими радиаторами оперативной памяти.
