Обзор и тестирование ATX корпуса Fractal Design Define R5

В поисках корпуса, в поисках хорошего и красивого корпуса покупатель проводит дни и ночи, дабы найти достойную обертку своему железу. Как мне подсказывают опыт и практика, зачастую корпус в глазах потребителя должен быть красивым по большей части. Внешний вид большинство ставят на первое место, только стоит учитывать, что вкусы у всех разные. Но для того, чтобы удовлетворить вкусы потребителей на сегодняшний день существует очень широкая возможность выбора, нежели 10 лет назад. На втором месте находятся сразу два параметра: качество и функциональность. Некоторые ради стоимости готовы закрыть глаза на качество, в принципе, как и те, которые готовы переплатить за него. А функциональность большинство пользователей, я думаю, не задействуют полностью. Среди довольно большого разнообразия корпусов, тем более в ценовом диапазоне 7000-10000 рублей, интересных решений в принципе хватает. Эта весовая категория включает в себя дополнительные бонусы, вроде полевых фильтров, контроллеров, качественных вентиляторов.

Сегодня я представляю вашему вниманию обзор, возможно, одного из лучших представителей своей категории Fractal Design Define R5.

Упаковка и комплектация

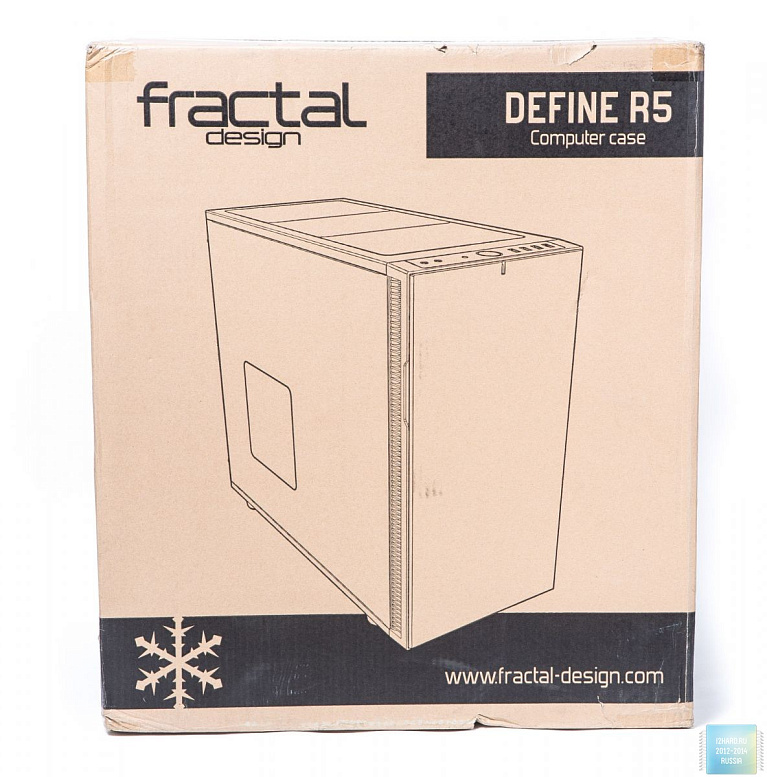

Корпус поставляется в большой картонной коробке с нанесенным изображением самого корпуса, его названием и логотипом компании - Fractal Design. Общий вес равен 11.2 кг.

На упаковке можно найти много информации о её содержимом.

Внутри коробки находится пакет с брошюрами и сам корпус в полиэтиленовом пакете и пенопластовых блоках.

Так же можно найти коробочку с аксессуарами, винтами и хомутами, которые упростят сборку.

Внешний вид

Fractal Design Define R5 имеет строгий внешний вид. Сам корпус довольно больших размеров, 232x462x531мм, стоить отметить, что он также довольно широкий.

На левой боковой крышке расположено окно под 120-140мм вентилятор закрытое пластиковой вставкой. На правой боковине прорезей нет. Также стоит заметить, что по бокам на лицевой панели есть прорези.

Передняя панель имеет дверцу, за которой скрывается пылевой фильтр, два отсека для внешних 5,25” устройств и встроенный регулятор оборотов. Дверца имеет очень плавный ход открытия, ничего не скрепит и не трещит.

С обратной стороны расположен отсек для блока питания, семь выходов для карт расширения материнской платы и отсек под 120-140мм вентилятор.

На дне корпуса расположены четыре ножки и большой плевой фильтр.

Сверху находятся три пластиковые вставки, за которыми скрывается крепления для 120-140мм вентиляторов.

Сверхунаходятся три пластиковые вставки, за которыми скрывается крепления для 120-140мм вентиляторов.

В целом, качество материалов и покраски после наружного осмотра оставило очень приятное впечатление.

Внутреннее строение и система охлаждения

Боковые стенки фиксируются винтами с накатанной головкой, левая боковина дополнительно фиксируется специальным замком.

С внутренней стороны боковые стенки имеют специальное антивибрационное, шумопоглащающее покрытие, толщина его примерно равна 1,5-2мм. Подобный шаг производителя позволит уберечь уши пользователя от тресков и писков поющих видеокарт, вентиляторов и блоков питания, когда корпус будет закрыт.

Внутреннее пространство вполне стандартно для современного ATX корпуса. Съёмные корзины, прорези для кабелей - всё довольно стандартно. Дно под материнской платой немного утоплено. Данный ход производителя позволит увеличить высоту процессорных кулеров, и избежать ряда несовместимости с толстыми радиаторами СЖО, которые могут быть установлены на верхнюю стенку.

С обратной стороны мы можем наблюдать ещё две дополнительные корзины под 2,5” накопители и предусмотренные фиксаторы-липучки для кабелей. В принципе, сзади места более чем достаточно для того чтобы аккуратно проложить кабеля.

С боковой и верхней сторон, по отношению к материнской плате, существуют по две прорези для кабелей, под материнской платой предусмотрена одна большая прорезь для того, чтобы убрать за стенку кабеля от БП. В каждой прорези есть резиновая вставка.

Корзины для накопителей и внешний отсек для 5,25” устройств, как я уже говорил, съёмные, они фиксируются винтами с накатанной головкой.

Обе корзины съёмные.

Для того, чтобы снять нижнюю корзину, необходимо дополнительно открутить четыре винта на дне корпуса, которые находятся под палевым фильтром. Также нижнюю корзину можно установить немного левее, ближе к БП, тем самым освободить место для толстого радиатора СЖО.

Сняв корзины, открывается доступ к креплениям под пару вентиляторов 140мм. Также предусмотрена возможность установки 120/140/240/280 мм радиатора, при этом прорези под крепления сделаны так, что радиатор можно регулировать, установив выше или чуть ниже.

В корзины устанавливаются специальные белые салазки, к которым можно прикрепить 2,5” или 3,5” накопитель. Для установки последних, в комплекте идут специальные резинки.

Пылевой фильтр, который расположен на дне, состоит из пластиковой рамки и мелкой сетки.

Отсек для пары 5,25” устройств тоже можно демонтировать, он крепится на шесть винтов с накатанной головкой. Его демонтаж может потребоваться, если владелец захочет установить 360/420мм радиатор СЖО на верхнюю стенку.

Пожертвовав отсеком для пары 5,25” устройств открывается возможность устанавливать большие радиаторы СЖО. Если обратить внимание, то можно заметить, что крепления для 3x 120-140 мм вентиляторов смещены максимально вверх от материнской платы. Тем самым делая возможным установить толстые радиаторы с вентиляторами.

Если вы не собираетесь использовать данную возможность расширения системы охлаждения полностью или частично, предусмотрены специальные пластиковые заглушки с внутренней стороны, на которых так же присутствует шумоизоляционное покрытие.

Передняя дверь также оснащена защитой от шума, а отсек для двух 140мм вентиляторов закрывает антипылевой фильтр, состоящий из пластиковой рамки и мелкой сетки.

Изначально в корпусе предусмотрена лишь пара вентиляторов, один из которых установлен на вдув.

Заглушки внешних 5,25” отсеков очень удобно снимаются, всего-то нужно нажать кнопку. Количество устанавливаемых внешних 5,25” устройств равно двум.

Производитель позаботился о потребителе и предоставил возможность выбора стороны, в какую будет открываться дверца.

Для этого нужно поменять местами крючки и шарниры с внутренней стороны лицевой панели.

Также под крышкой можно найти неприметный переключатель трёхпозиционного контроллера оборотов вентилятора.

С внутренней стороны всё надежно закрыто, все кабеля имеют отдельную оплётку.

За материнской платой находится пара отсеков для 2,5” накопителей, также можно наблюдать специальные затяжки для проложенных кабелей. Производитель сделал довольно большой порез в поддоне, под материнской платой. Это добавит удобства при замене бекплейта системы охлаждения CPU, если такая потребность возникнет.

На задней стенке установлен 140мм вентилятор, работающий на выдув. Его крепление сделано так, что, при необходимости, его можно опустить чуть ниже, примерно на 30мм.

Корпус поддерживает всего три форм-фактора материнских плат: ATX/mATX/mITX.

Сборка и её особенности

Сборка в корпусе проста. Материалы качественные порезов получить не удастся, ну если только не стараться это сделать специально. Можно спокойно разместить габаритную систему охлаждения с высотой процессорного кулера до 180мм, кроме того, в корпус можно установить огромное количество накопителей. Максимальная длина видеокарты равна 440мм, но со снятым корзинами. Также в корпус возможна установка блока питания длиной до 300мм.

С обратной стороны без особых проблем можно спрятать все кабеля, довольно редко встречаешь настолько хорошо продуманный корпус.

Тестирование

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: MSI Z97 GAMING 7;
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Жёсткий диск: SSD Kingston HiperX3K 120Gb
• Блок питания: Corsair HX750i

Методика тестирования

Греть сборку будем его в течение 10 минут с помощью LiNX 0.6.5. и Furmark в оконном режиме, при разрешении 1920х1080p. Температура окружающей среды равна 27 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z; HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Заключение

Если вы ищете корпус с идеальным соотношением цена/качество в ценовой категории от 7000 и до 10000 рублей, то я бы рекомендовал присмотреться к Fractal Design Define R5. Я думаю, многим понравится его строгий дизайн, хорошие возможности расширения, тихие вентиляторы в комплекте, встроенный реобас, хорошая защита от пыли, шумоизоляция, а самое главное высокий уровень качества. Столько всего хорошего сочетается в Fractal Design Define R5. Честно, даже и придраться не к чему, но так ведь нельзя. Пожалуй, для его идеальности не хватает отсека горячей замены накопителей. Стоит помнить, что это все-таки Mid-Tower, в который материнскую плату более ATX не установить.

Плюсы

• Отличное качество;
• Строгий внешний вид;
• Хорошая шумоизоляция;
• Защита от пыли;
• Встроенный реобас;
• Тихие и эффективные вентиляторы;
• Внутренний простор;
• Внутренняя функциональность;
• Кабель менеджмент.

Минусы

• Нет.
