Обзор и тестирование блока питания PCCooler YK750H

Доступная по цене модель блока питания с сертификатом 80 PLUS Bronze, оснащенная коннектором 12V-2x6, кабеля не модульные, схемотехника на основе DC-DC преобразователей.

Технические характеристики

Упаковка и комплект поставки

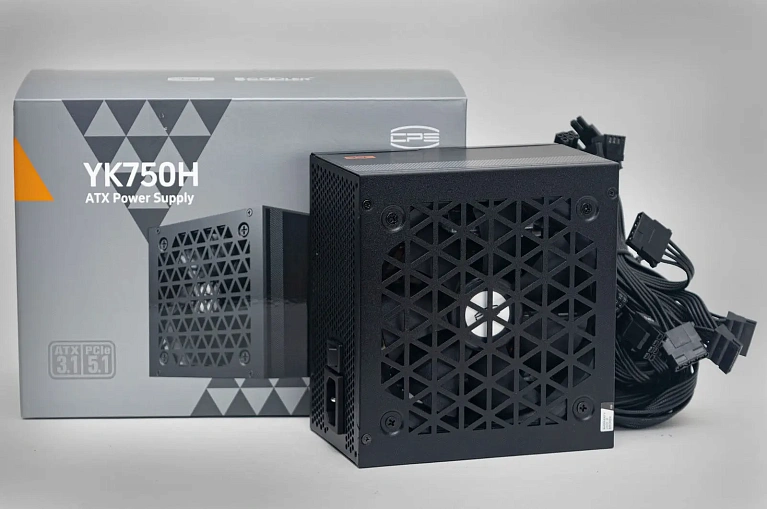

Картонная коробка с серебристо-черным оформлением. На лицевой стороне изображение блока питания, его наименование, указание стандартов и сертификата, бренд CPS.

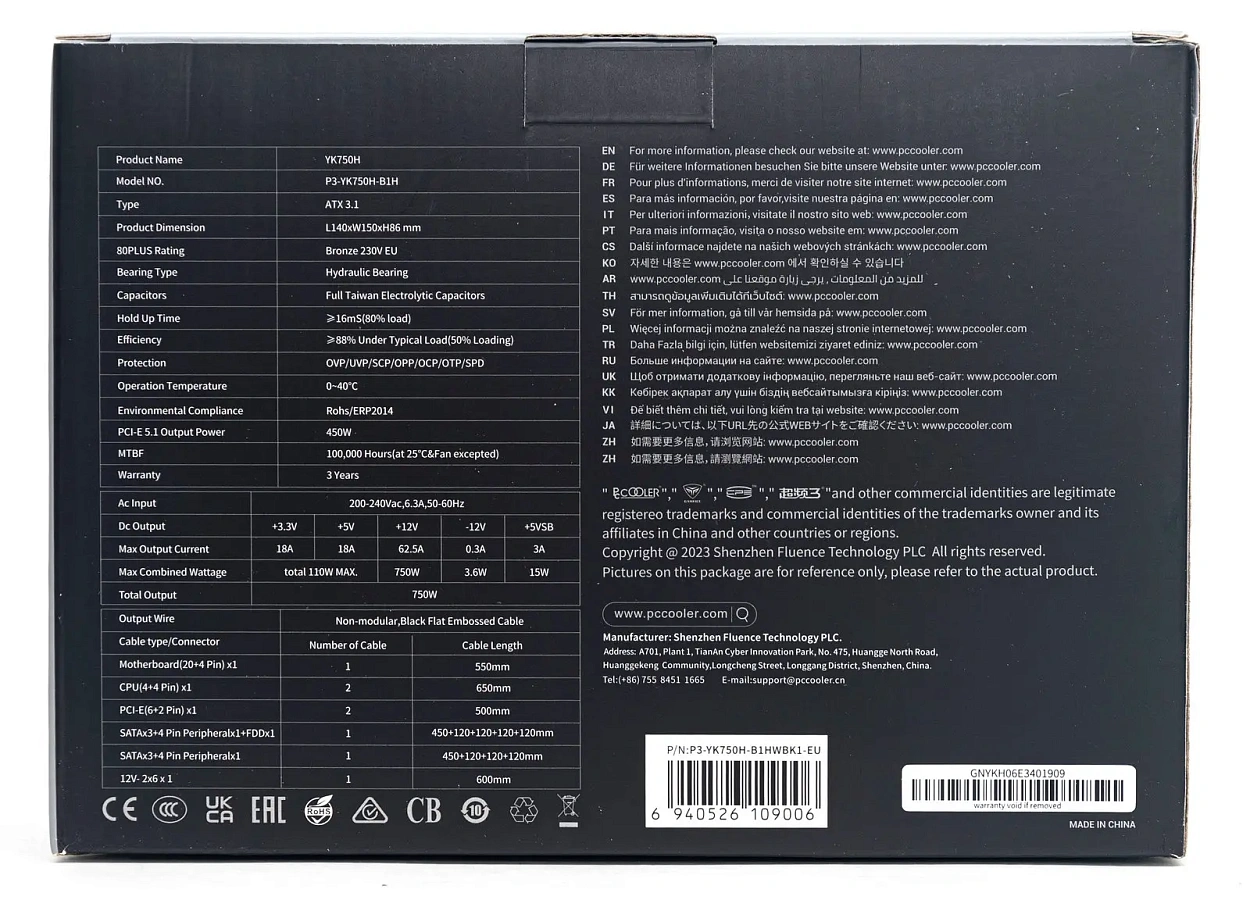

С обратной стороны таблицы с техническими характеристиками, электрическими параметрами и описанием кабелей.

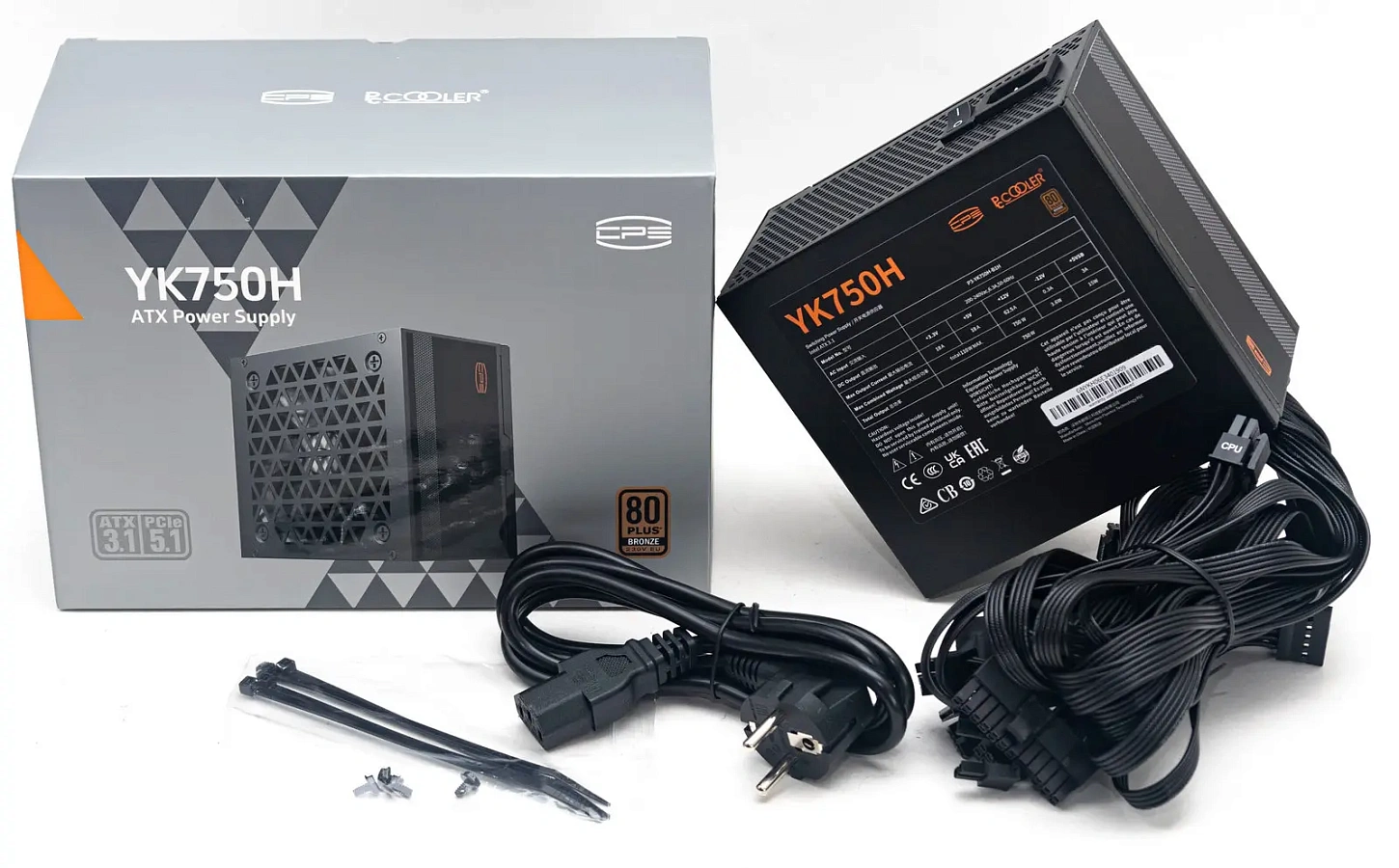

В коробке блок зафиксирован демпферами. В комплекте сетевой кабель, винты крепления и пластиковые стяжки.

Внешний вид

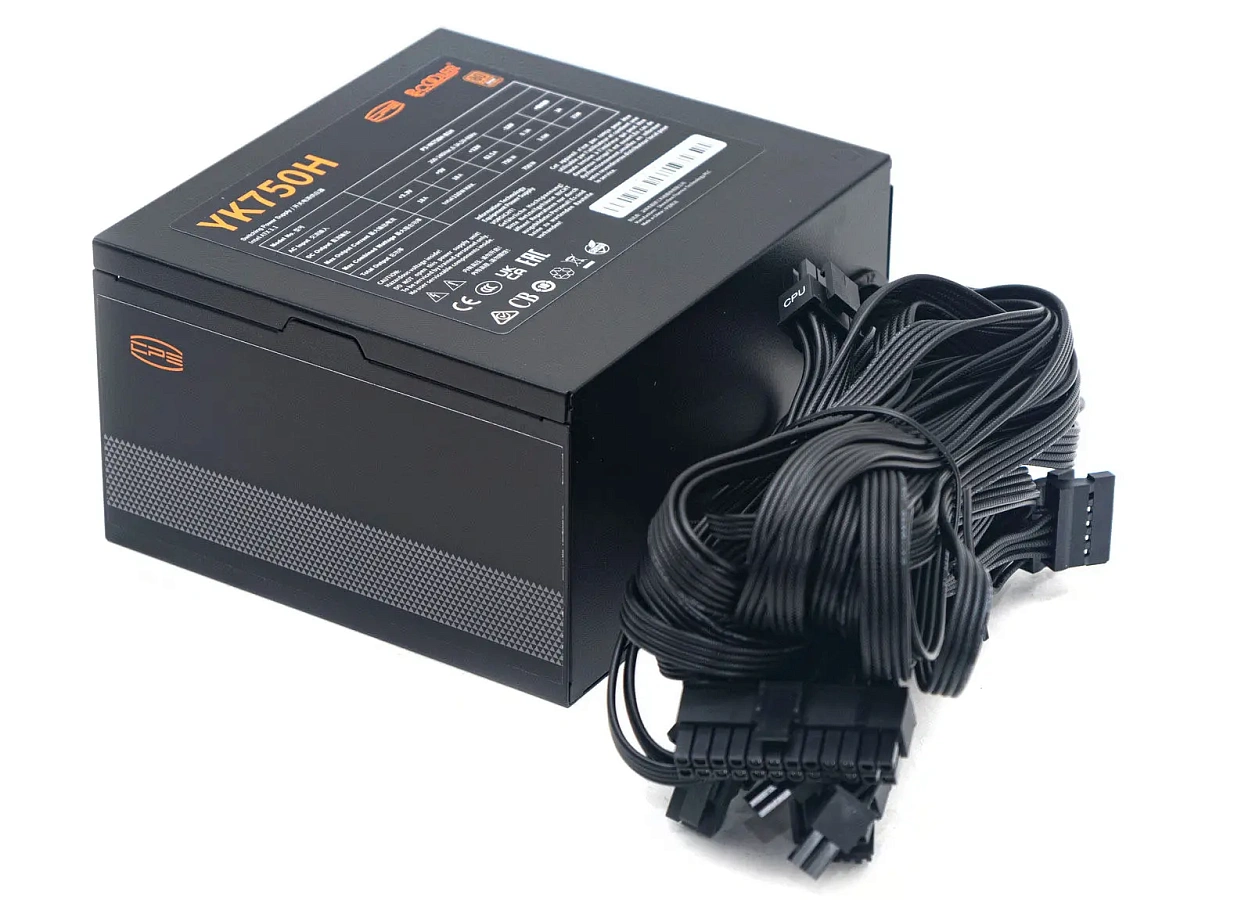

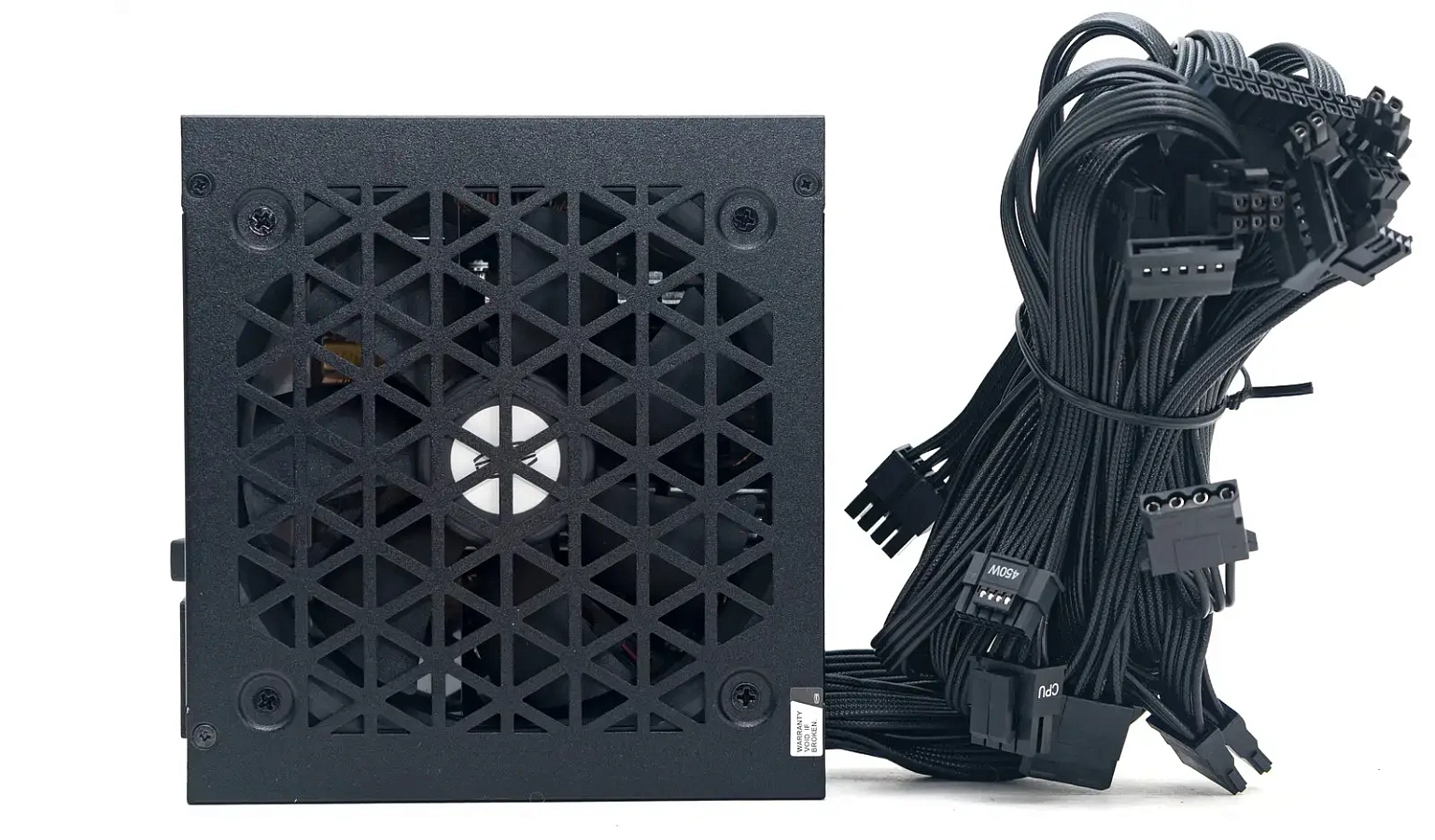

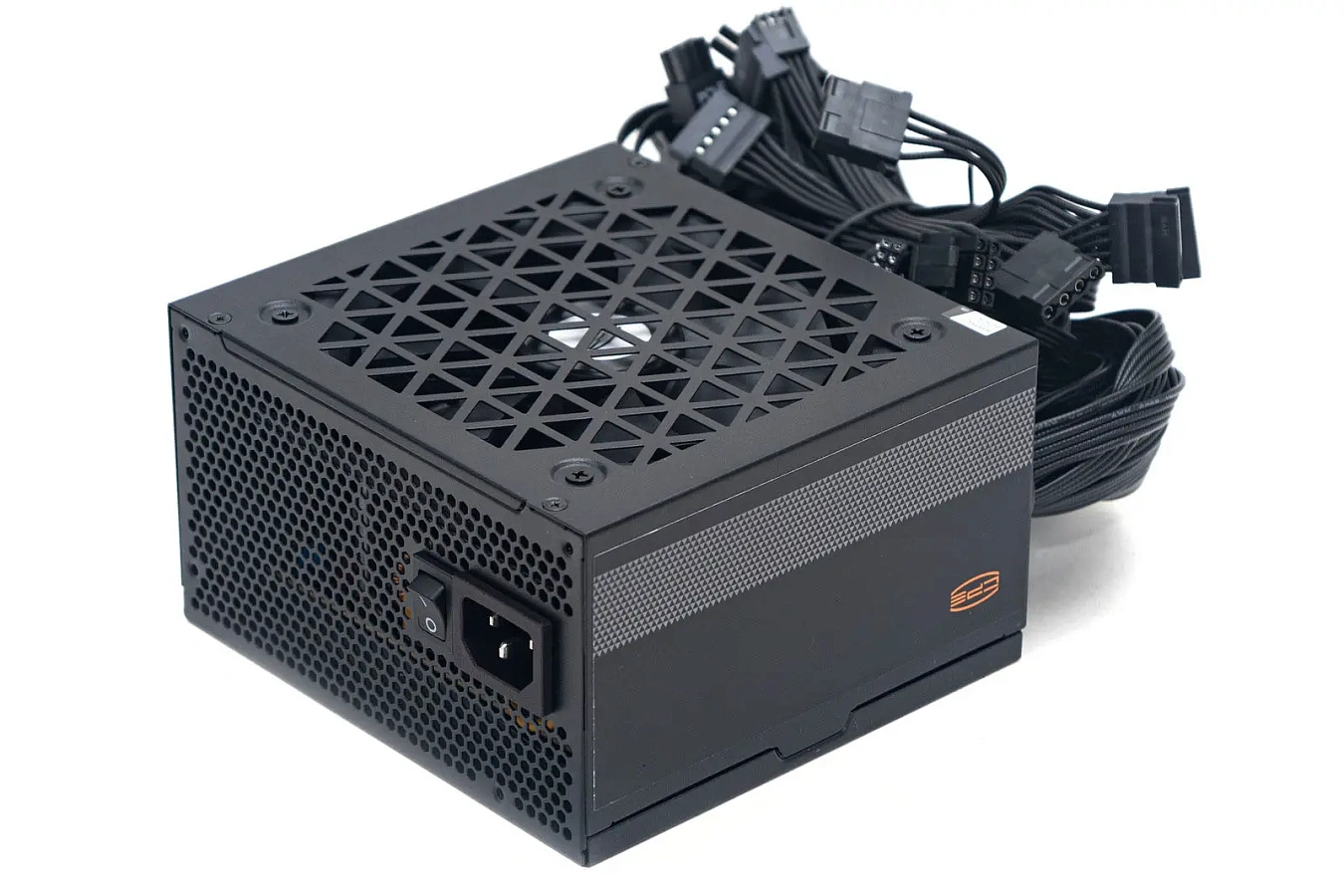

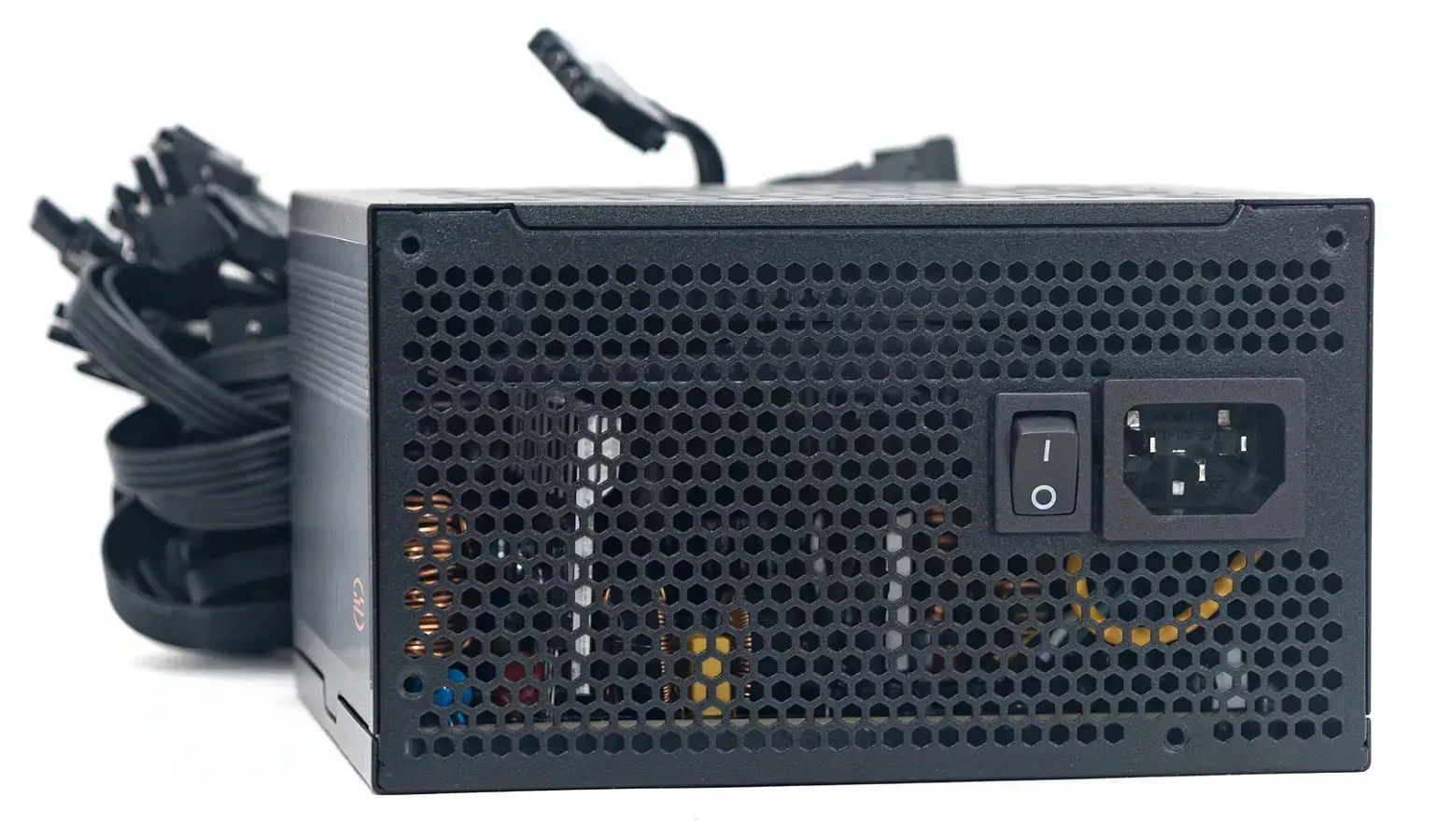

Призматический корпус с черной матовой покраской. С лицевой стороны перфорации в виде сот, тумблер включения и сетевая вилка. По бокам наклейки с минималистичным оформлением.

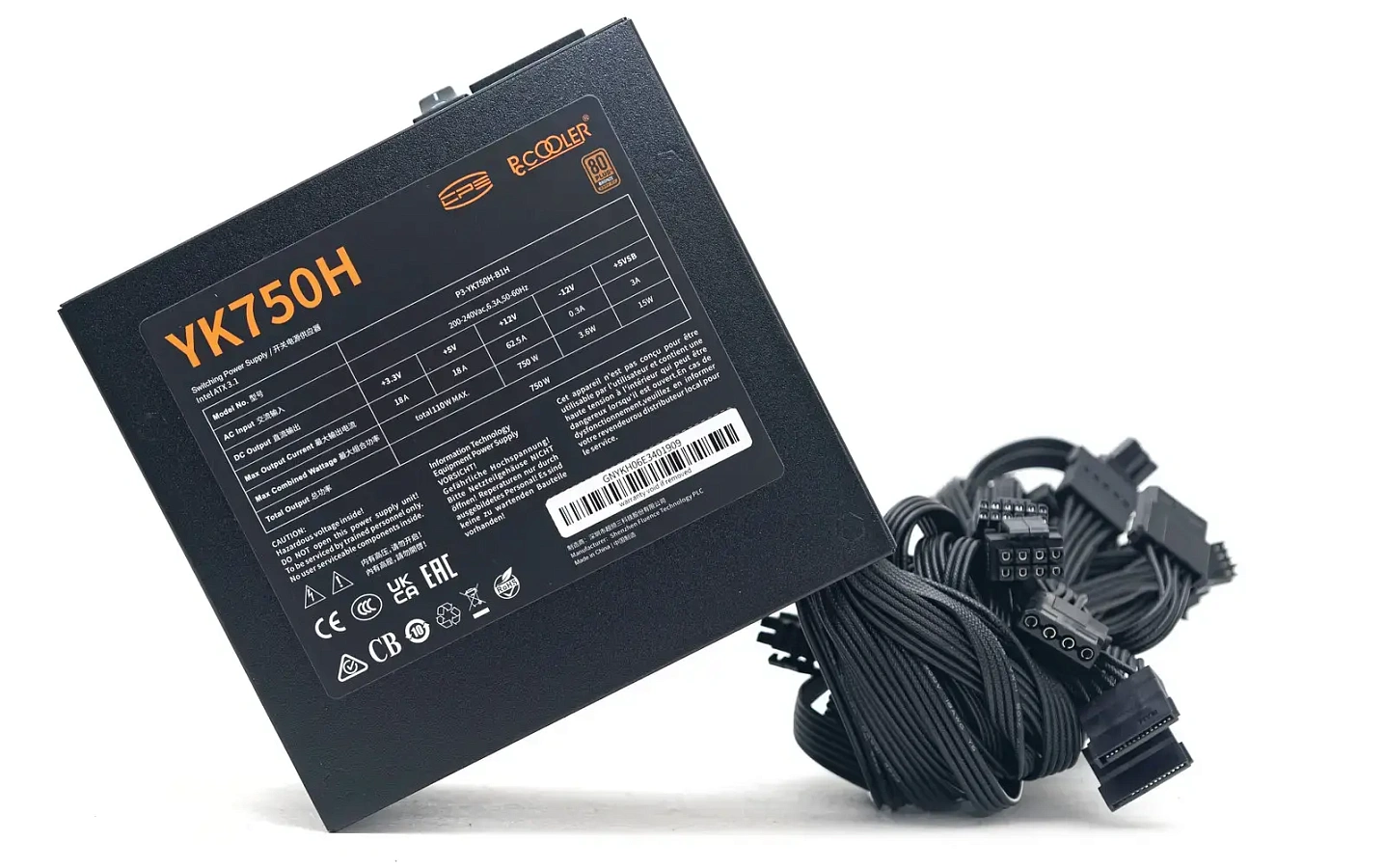

На нижней панели перфорации в виде треугольных отверстий, формирующих узор из шестиугольников. На верхней панели информационная наклейка с таблицей нагрузочных характеристик.

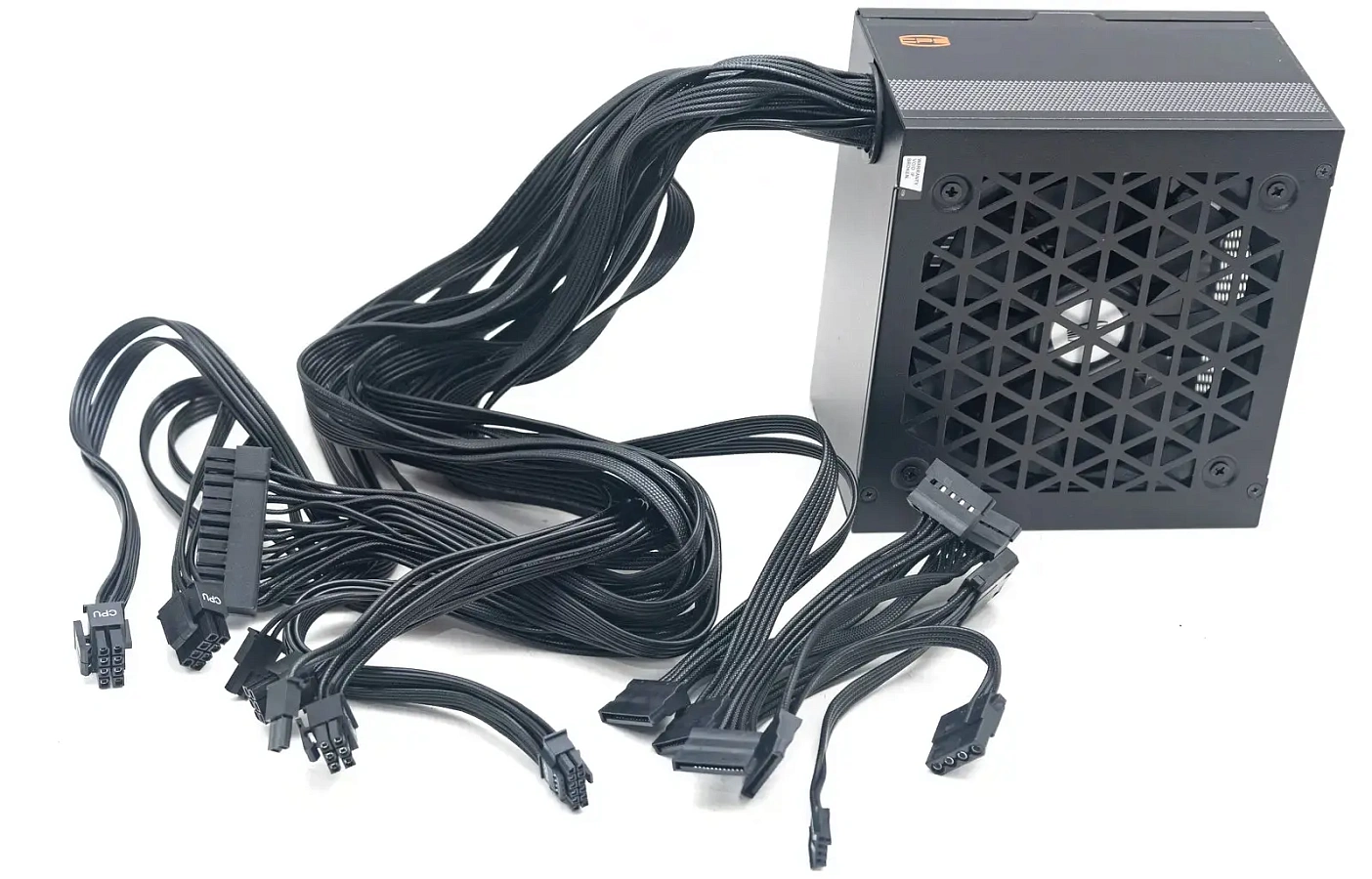

С тыльной стороны через отверстие с пластиковым кольцом выводятся все кабели.

Кабели и коннекторы

Кабели в виде плоских узких шлейфов набраны проводами с оплеткой с тиснением под ткань. Все кабели, в том числе и с коннектором 12V-2x6, калибра 18AWG.

Для питания CPU два отдельных кабеля, коннекторы PCI-E 6+2 пин на двух отдельных кабелях. Имеется коннектор для питания FDD.

Коннектор 12V-2x6 с четырьмя сигнальными проводами подписан как 450W.

Охлаждение

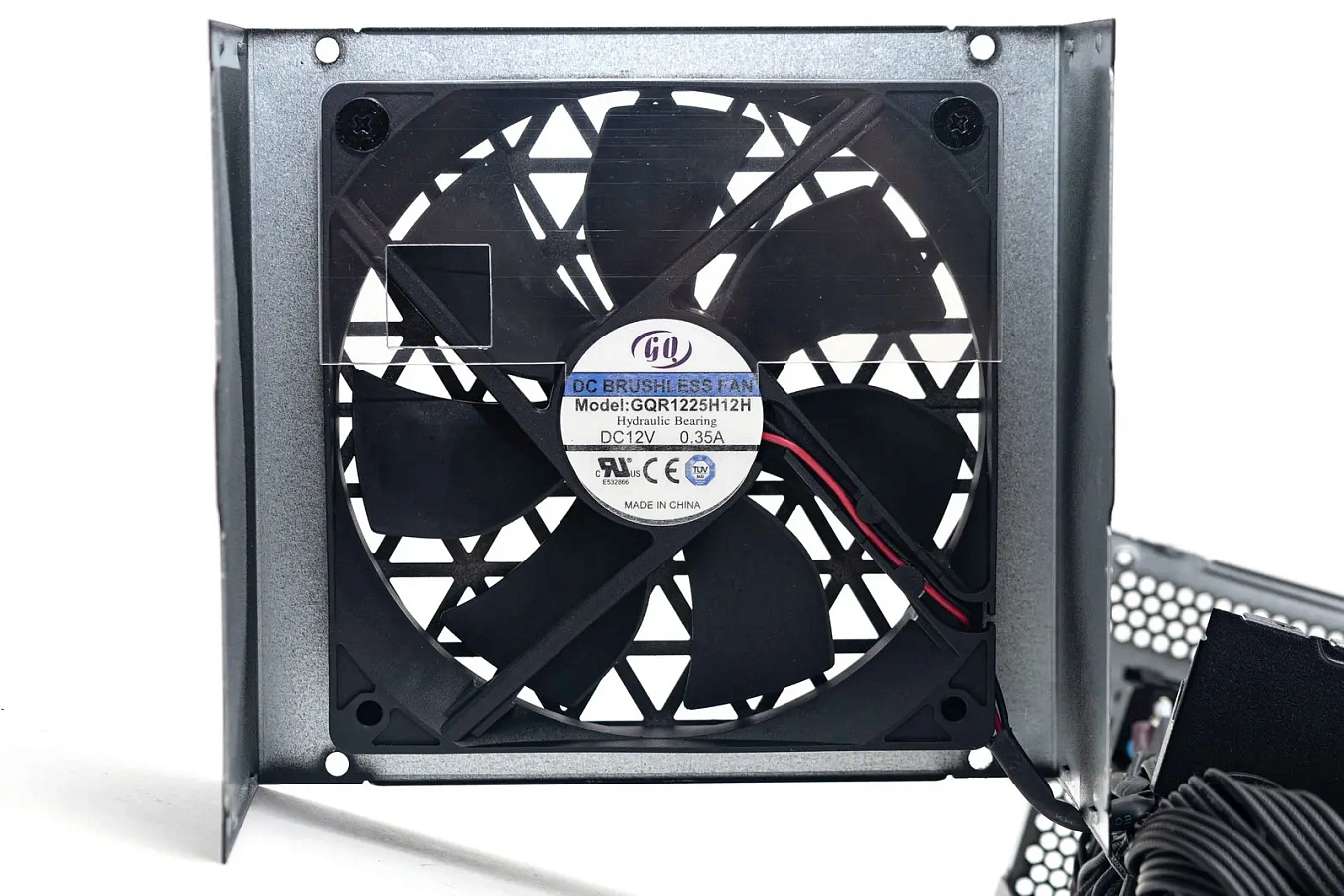

В корпусе БП установлен вентилятор GQR1225H12H на основе подшипника скольжения со смазкой (Hydraulic Bearing).

Работает вентилятор в активном режиме, обороты регулируются в зависимости от нагрузки и температуры.

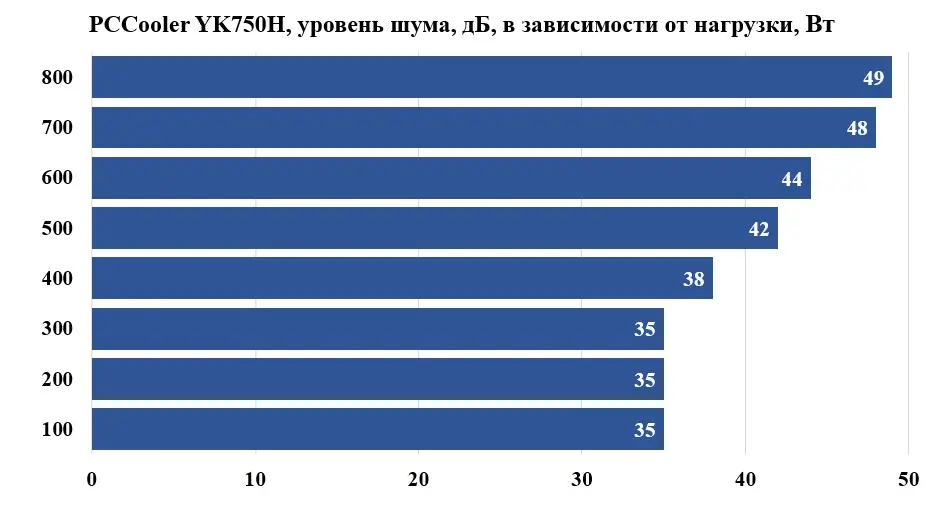

На старте вентилятор тихий, всего 35 дБ, но назвать его бесшумным нельзя. С ростом оборотов уровень шума растет, выходя за комфортный уровень уже после 400 Вт нагрузки. На максимальной нагрузке его хорошо слышно.

Схемотехника

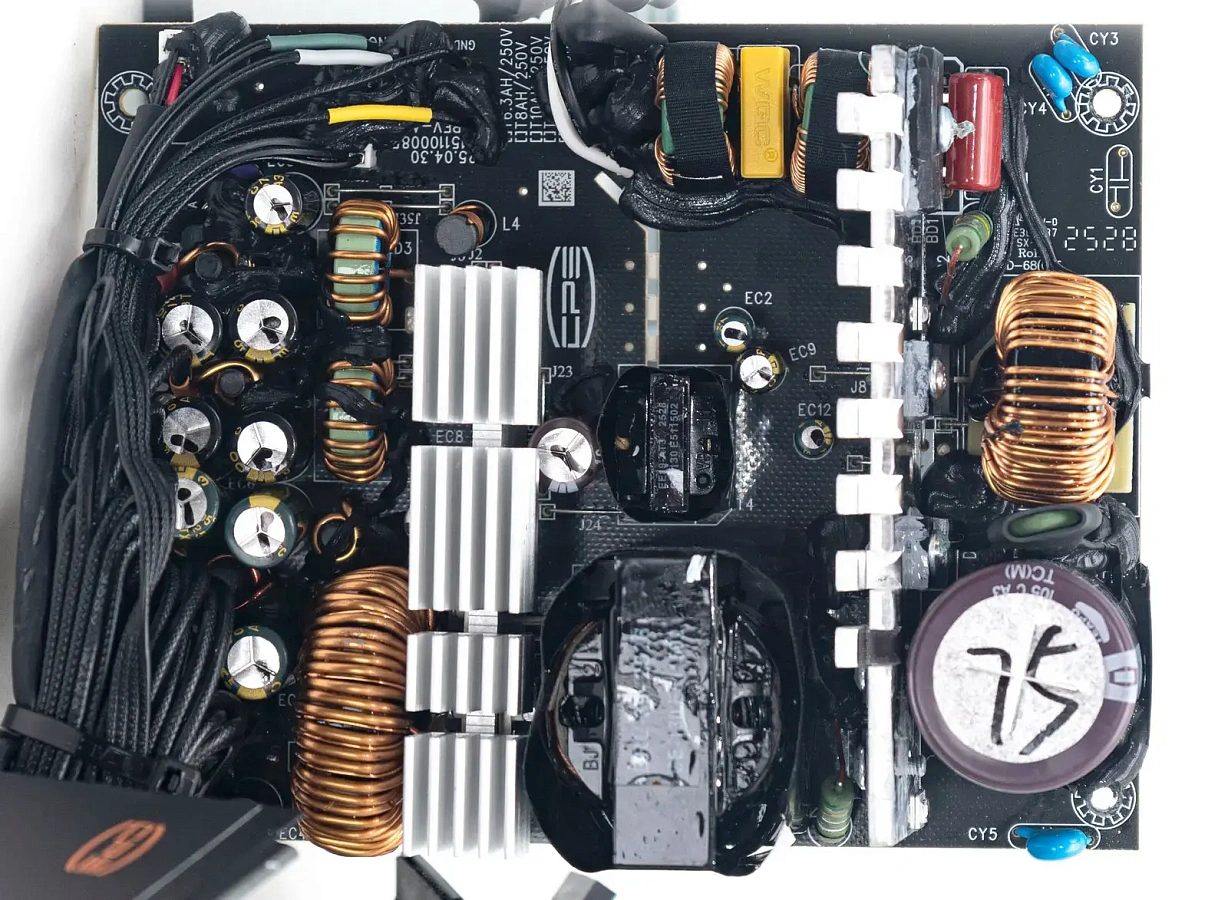

ОЕМ платформа используется CE-LINK, на плате маркировка PCFW-G-AT3.

Топология используется Double Forward (двойной прямоходовой преобразователь), синхронный выпрямитель линии +12В и DC-DC преобразователи вторичных линий.

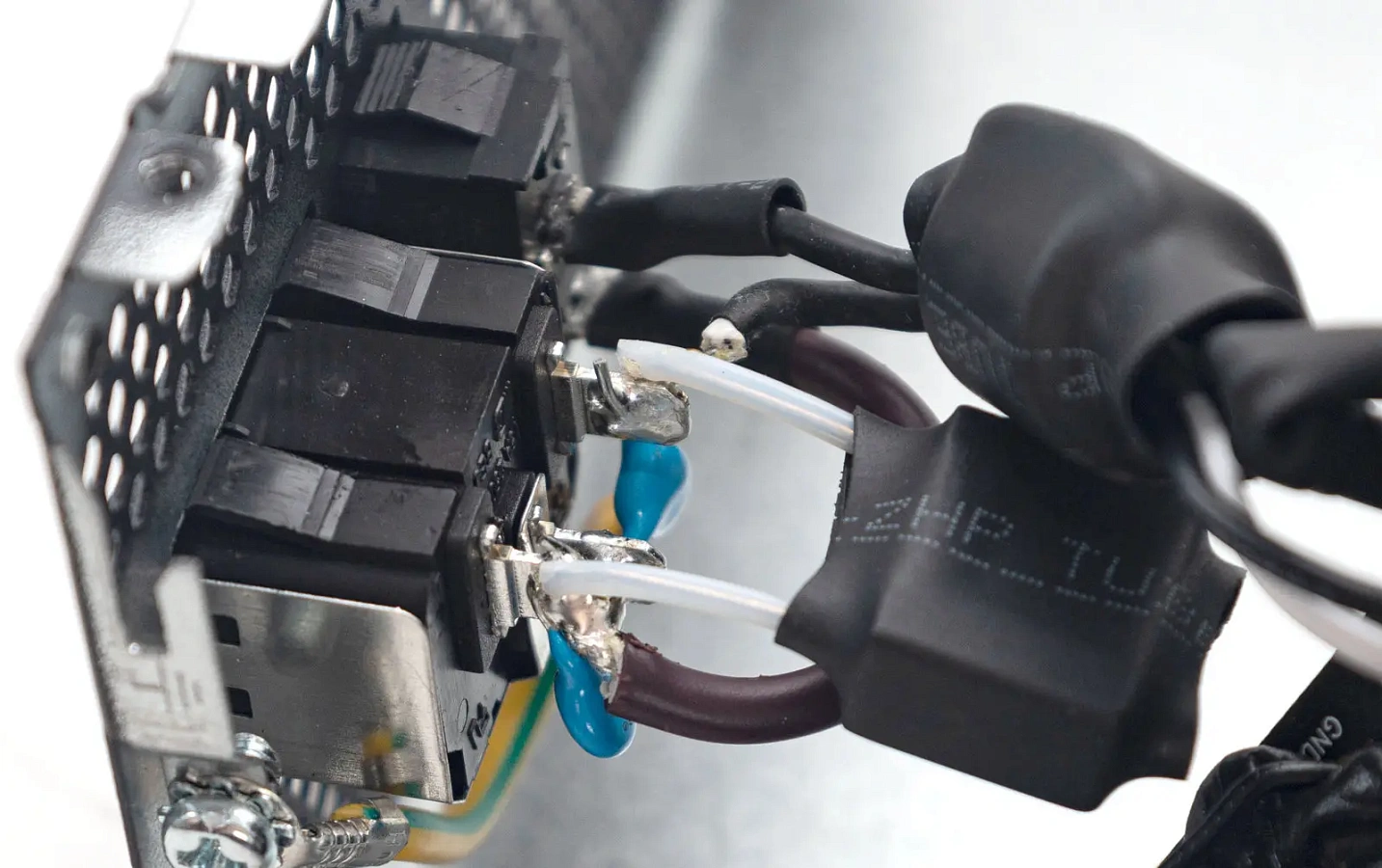

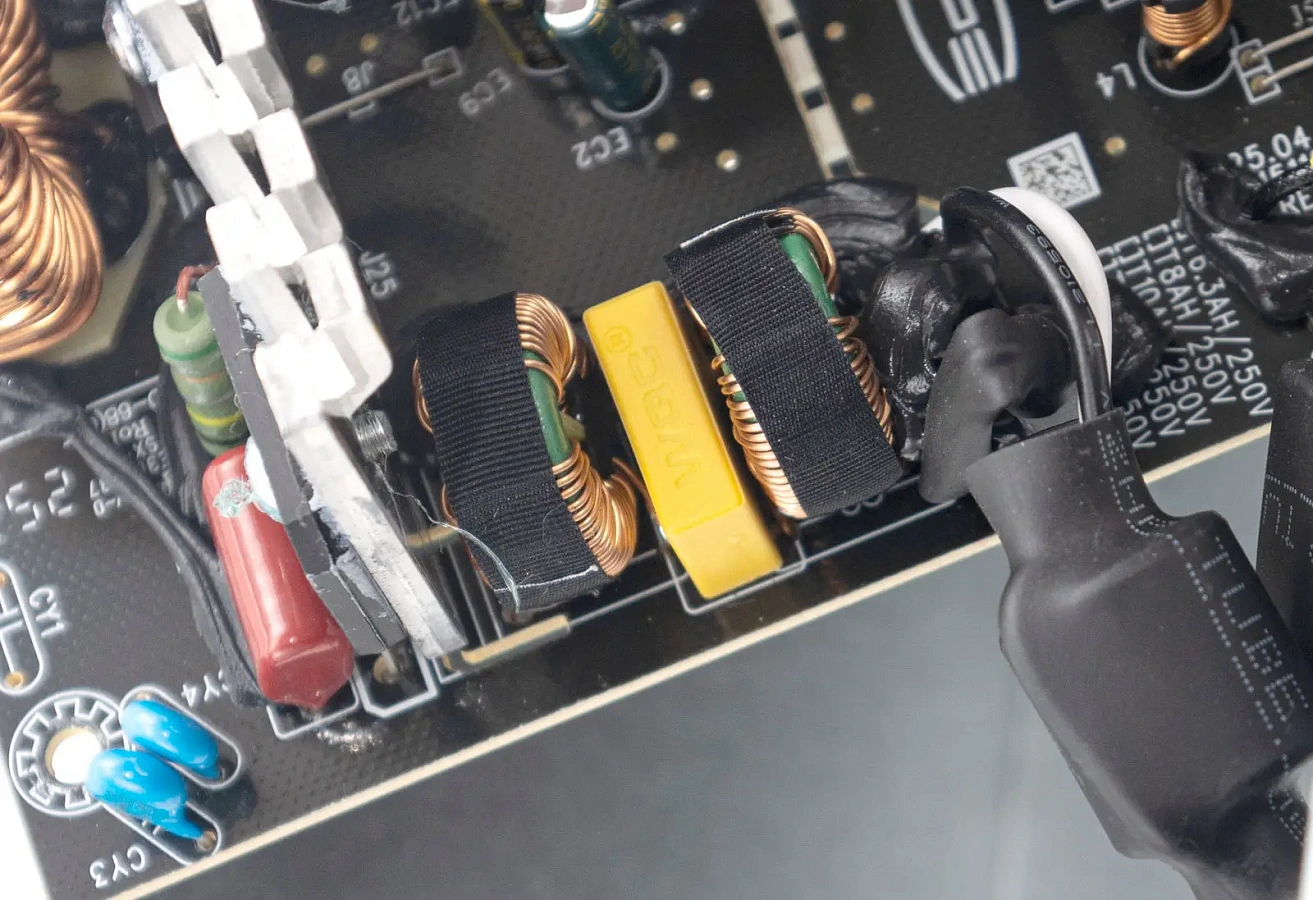

На входе полноценный EMI-фильтр, часть на входной вилке: четыре Y-конденсатора, два Х-конденсатора, два дросселя. Предохранителя и варистора нет, термистор присутствует. Нет схемы для разрядки конденсаторов.

Выпрямитель на основе диодного моста GBU806 (600В, 8А).

APFC на основе крупного дросселя, одного диода и одного транзистора M25N50A (500В, 25А).

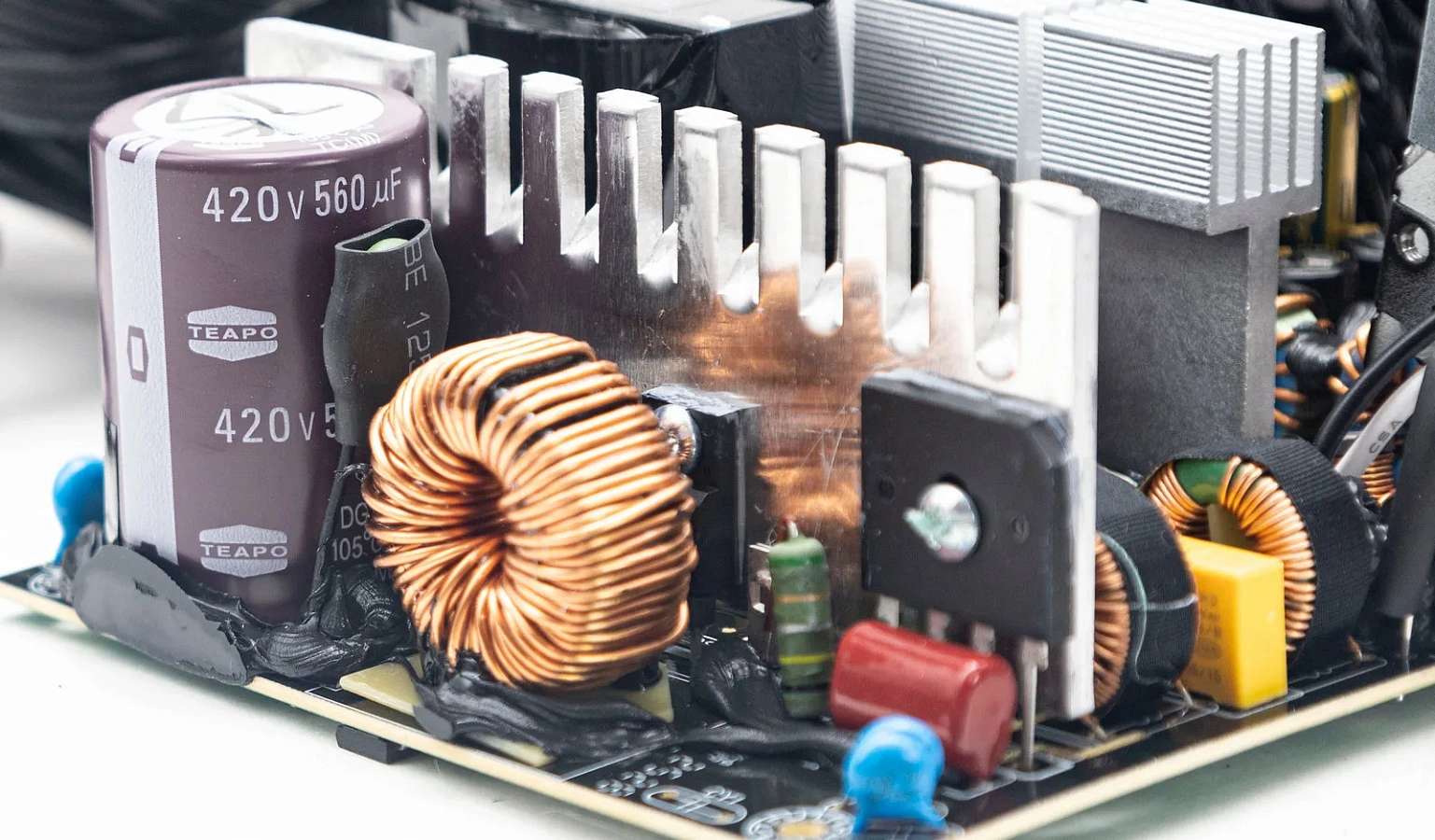

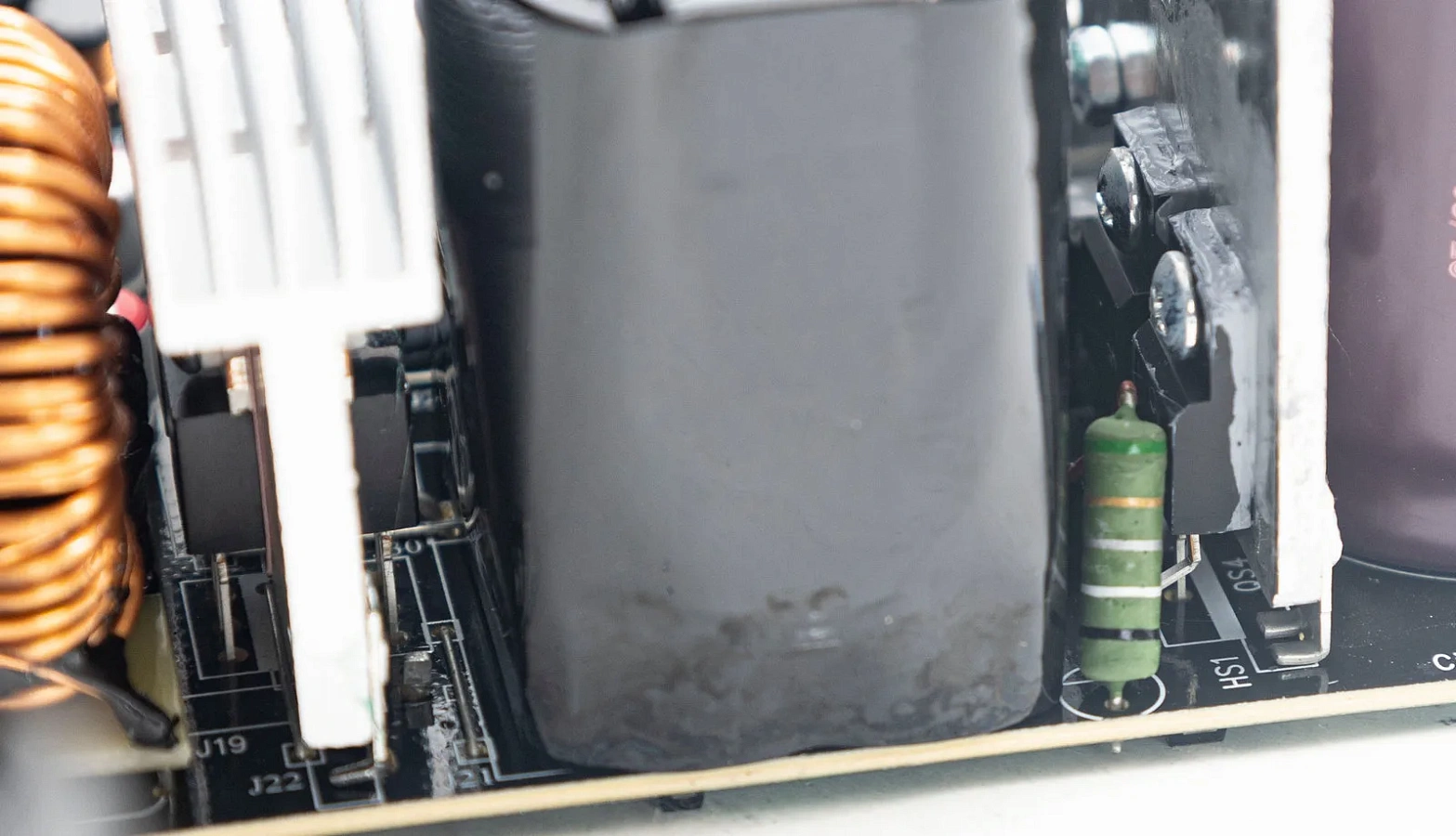

Высоковольтный конденсатор установлен Teapo на 560 мкФ, напряжение - 420В, температура - 105°С.

На этом же радиаторе два мосфета основного преобразователя, маркировка плохо читается, скорее всего, те же M25N50A.

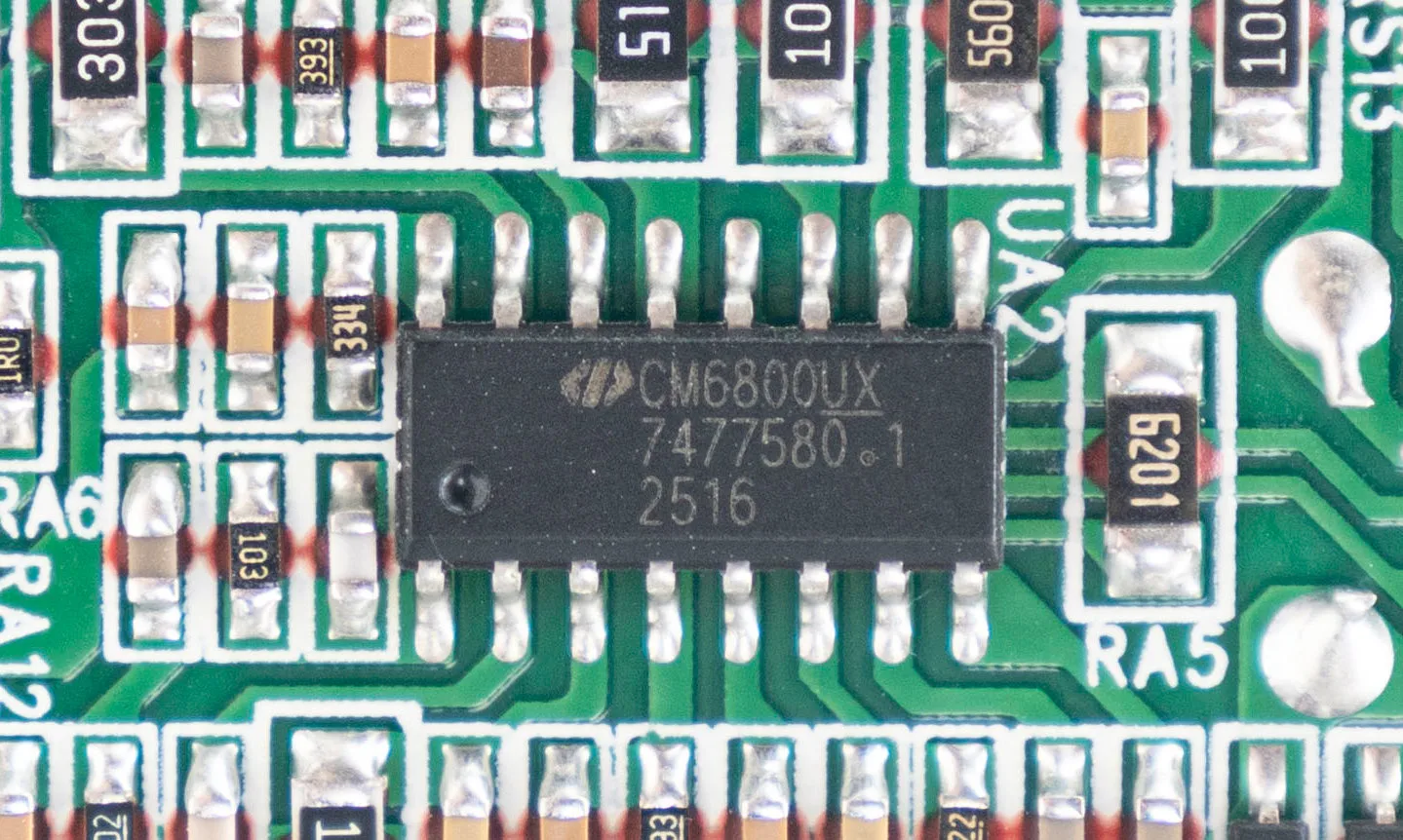

Контроллер с обратной стороны платы – универсальный CM6800UX.

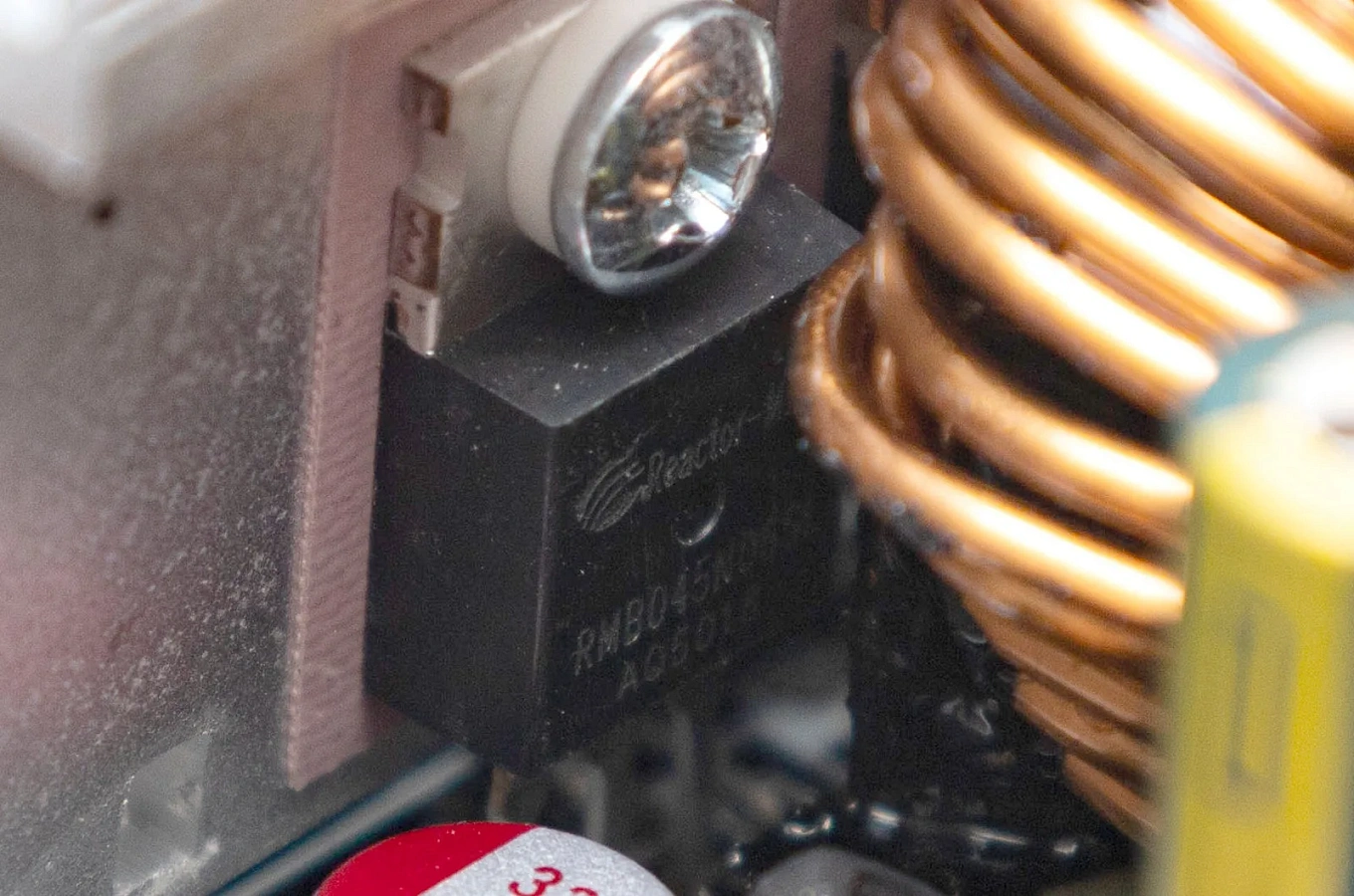

На втором радиаторе три транзистора, формирующие линию +12В, модель - Reactor Microelectronics RMB045N06SL (60В, 85А).

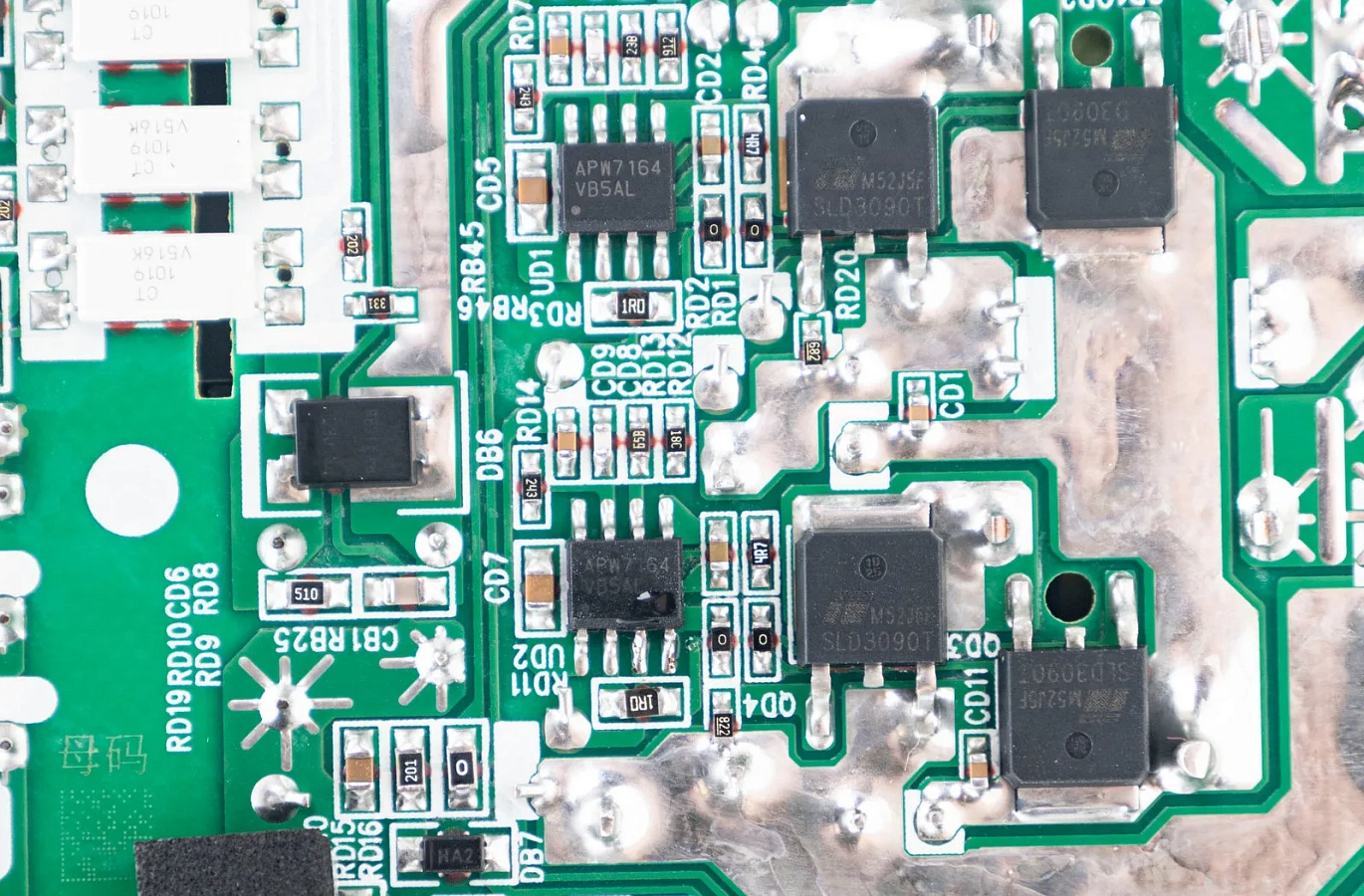

С обратной стороны платы четыре мосфета DC-DC преобразователей - SLD3090T (30В, 90А), и два контроллера APW7164.

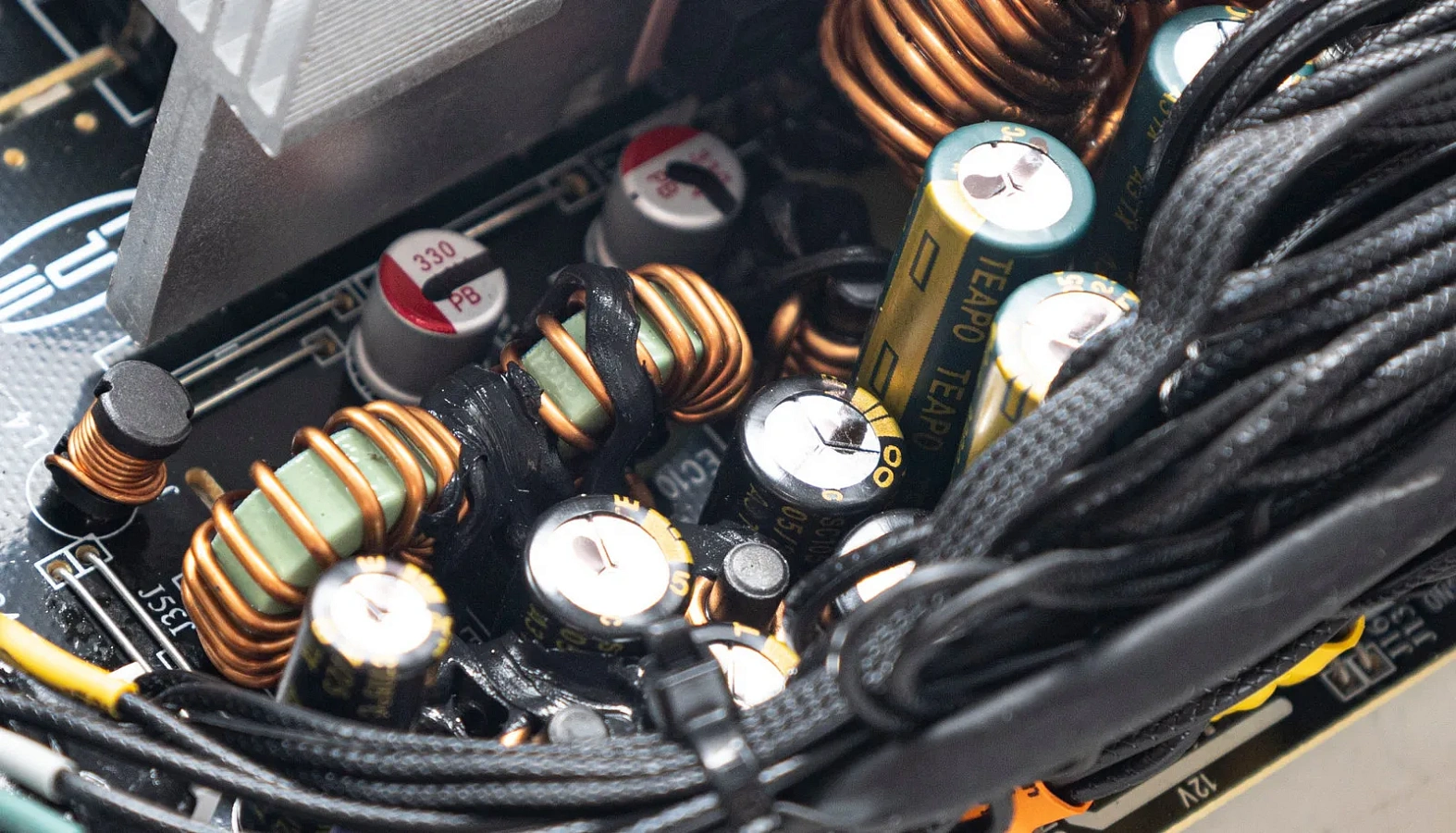

В фильтрах электролитические конденсаторы Teapo. Два твердотельных установлены в DC-DC преобразователях.

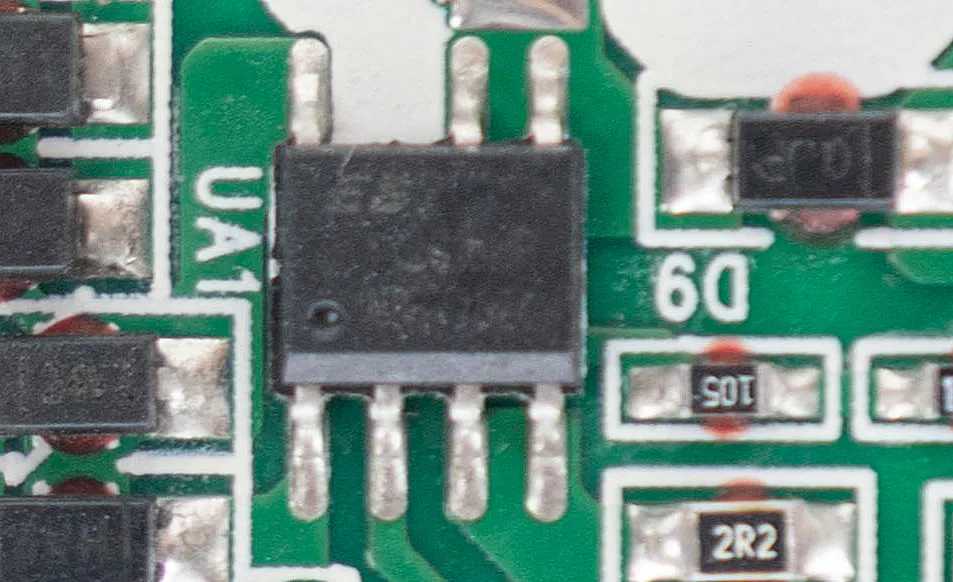

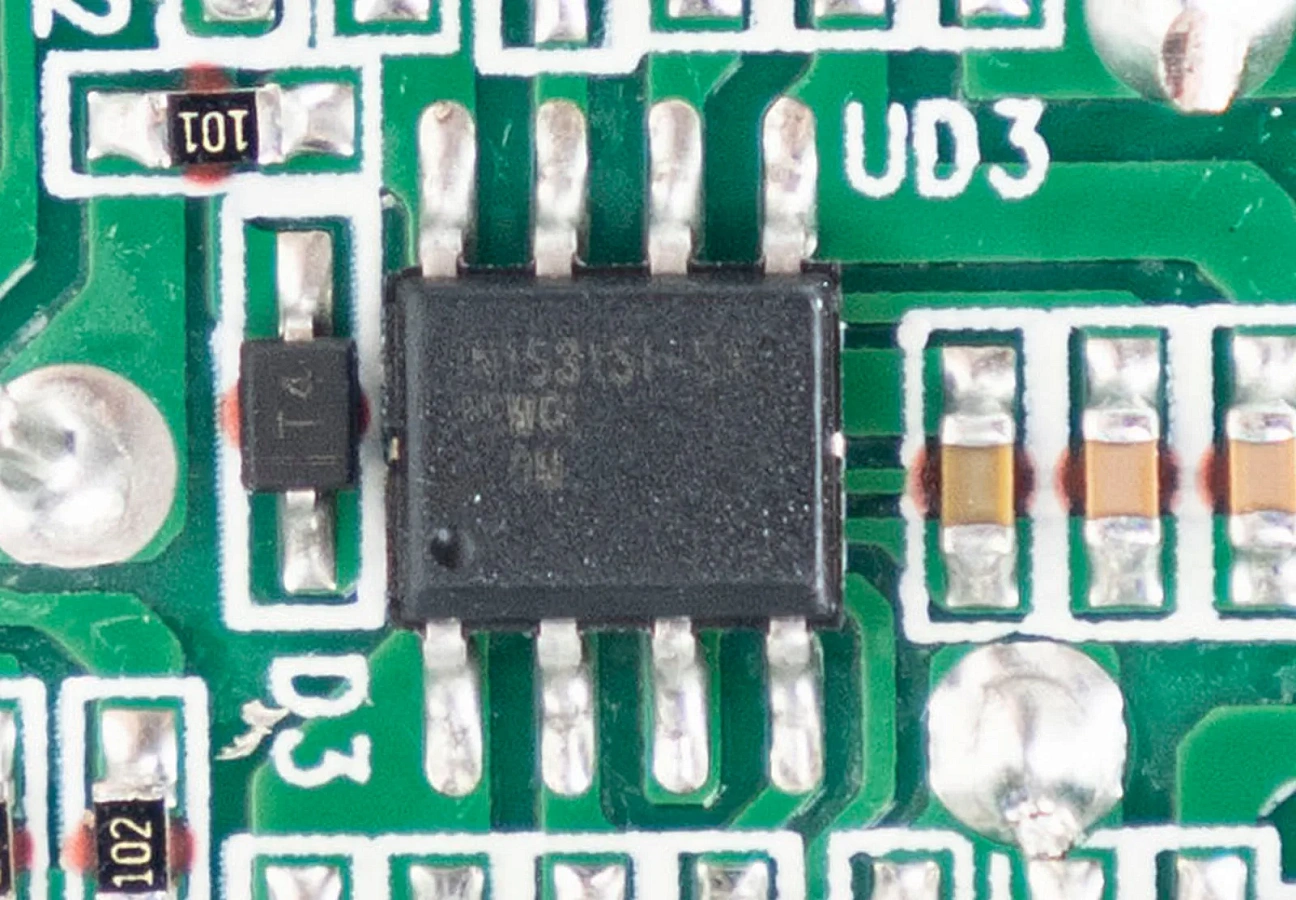

Супервизор IN1S3151–SAG. ШИМ-контроллер дежурного питания EST, маркировка не читается.

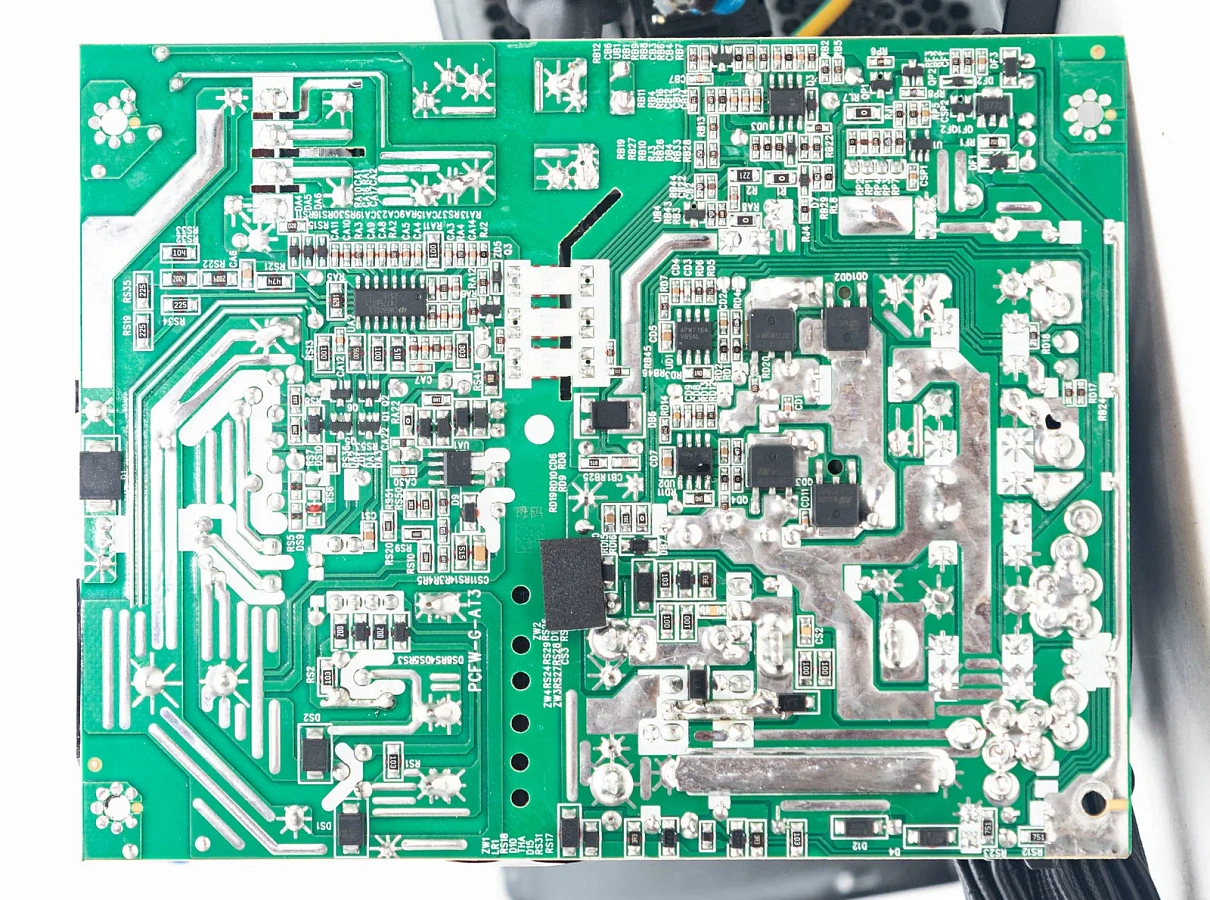

С обратной стороны платы хорошее качество монтажа, дорожки усиленны припоем, прорези между высоковольтной и низковольтной частью.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

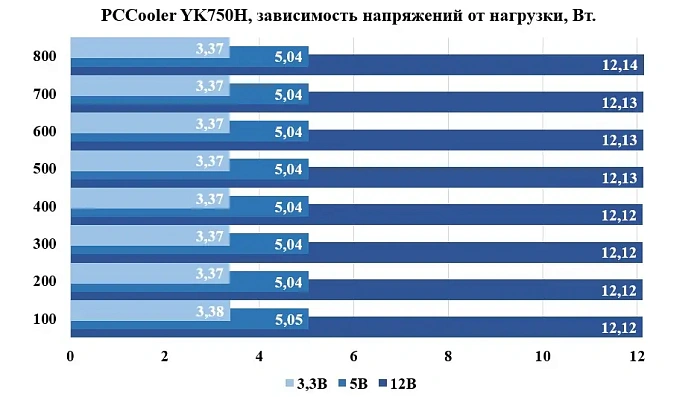

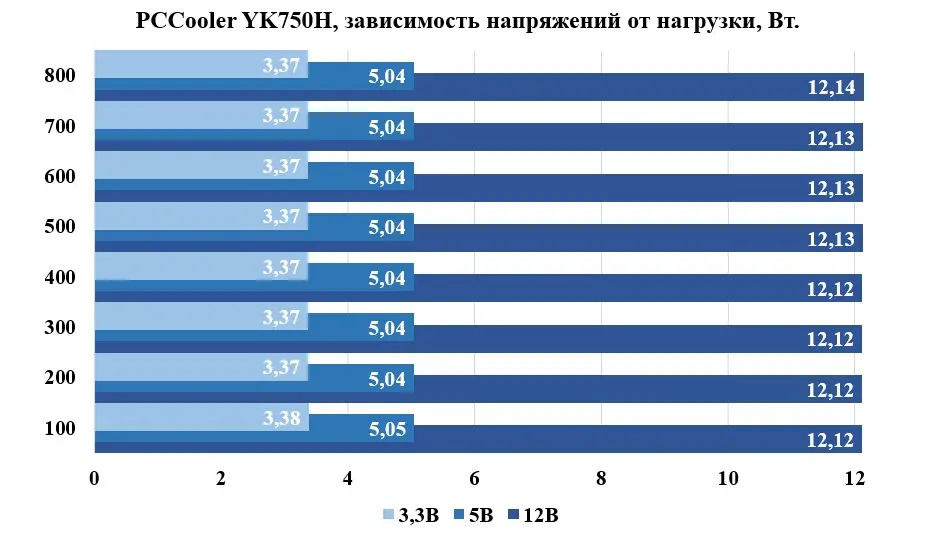

Напряжение по линии +12В завышено на 1%, под нагрузкой остается стабильным, растет на 0,02В.

Канал +5В так же завышен на 1% и снижается всего на 0,01В, оставаясь стабильным при любой нагрузке.

Канал +3,3В увеличен более 2% от номинального значения, под нагрузкой остается стабильным, просадка всего на 0,01В.

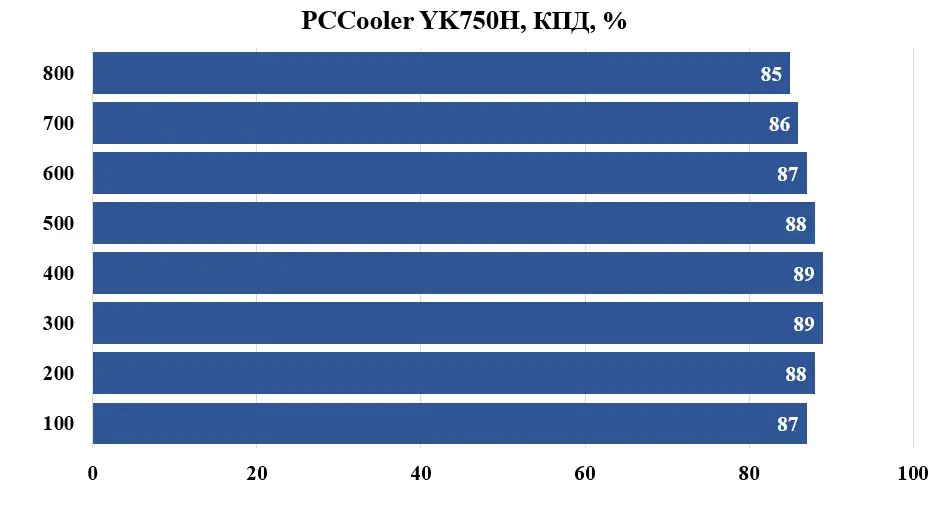

Уровень энергоэффективности высокий, немного превышает значения, предусмотренные стандартом на минимальных и средних нагрузках.

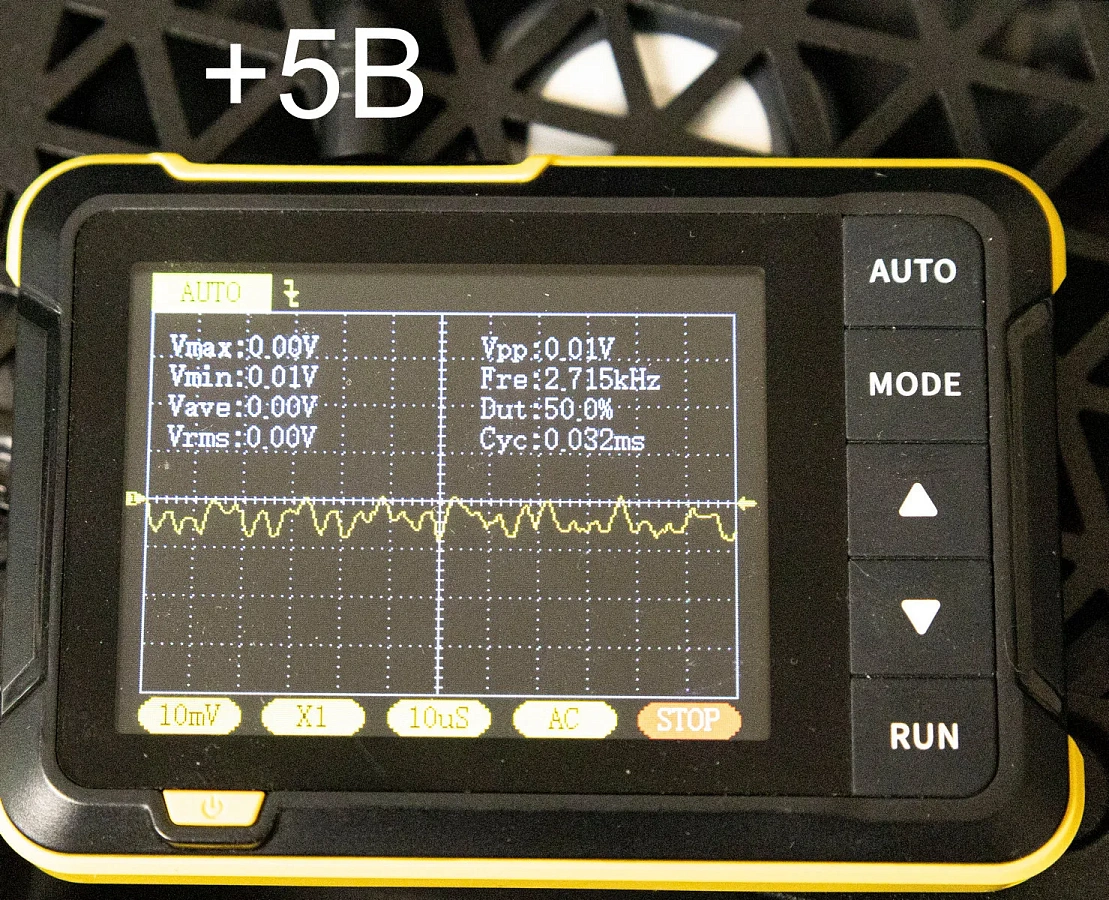

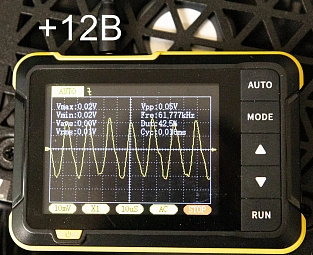

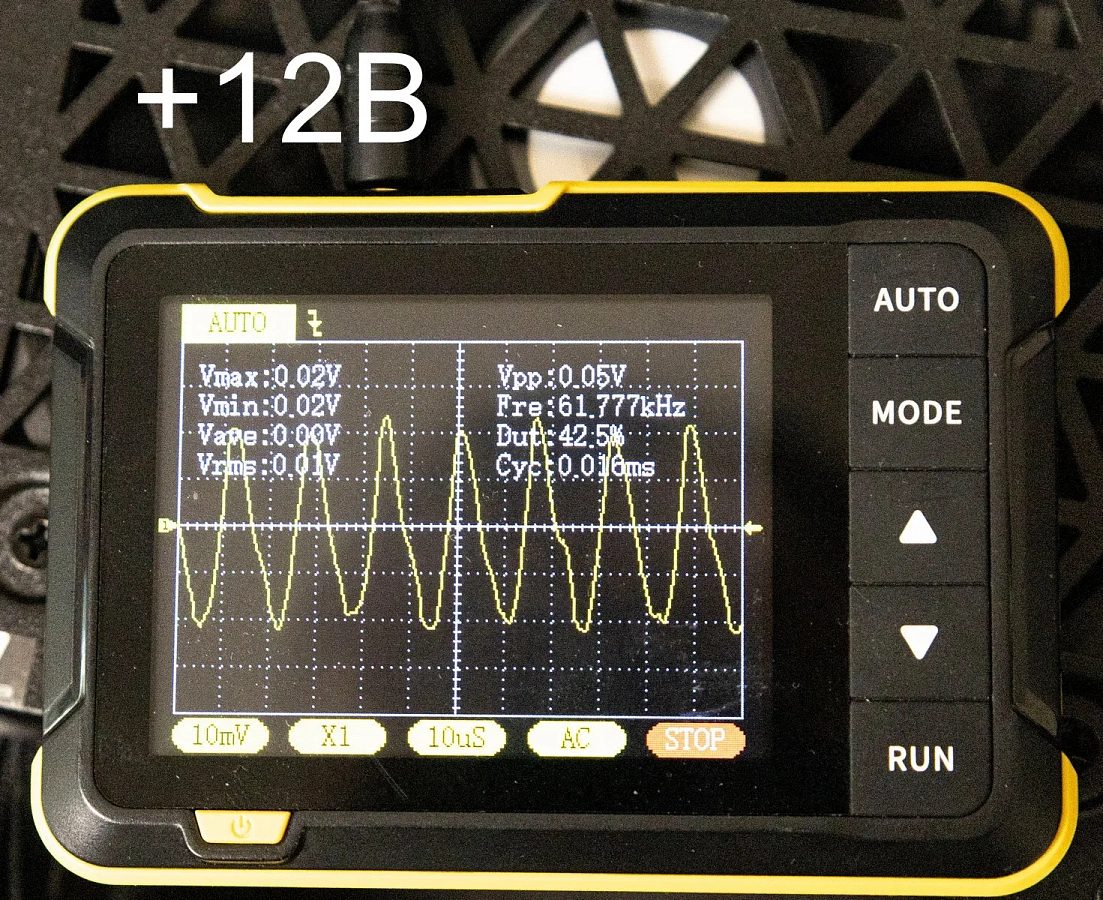

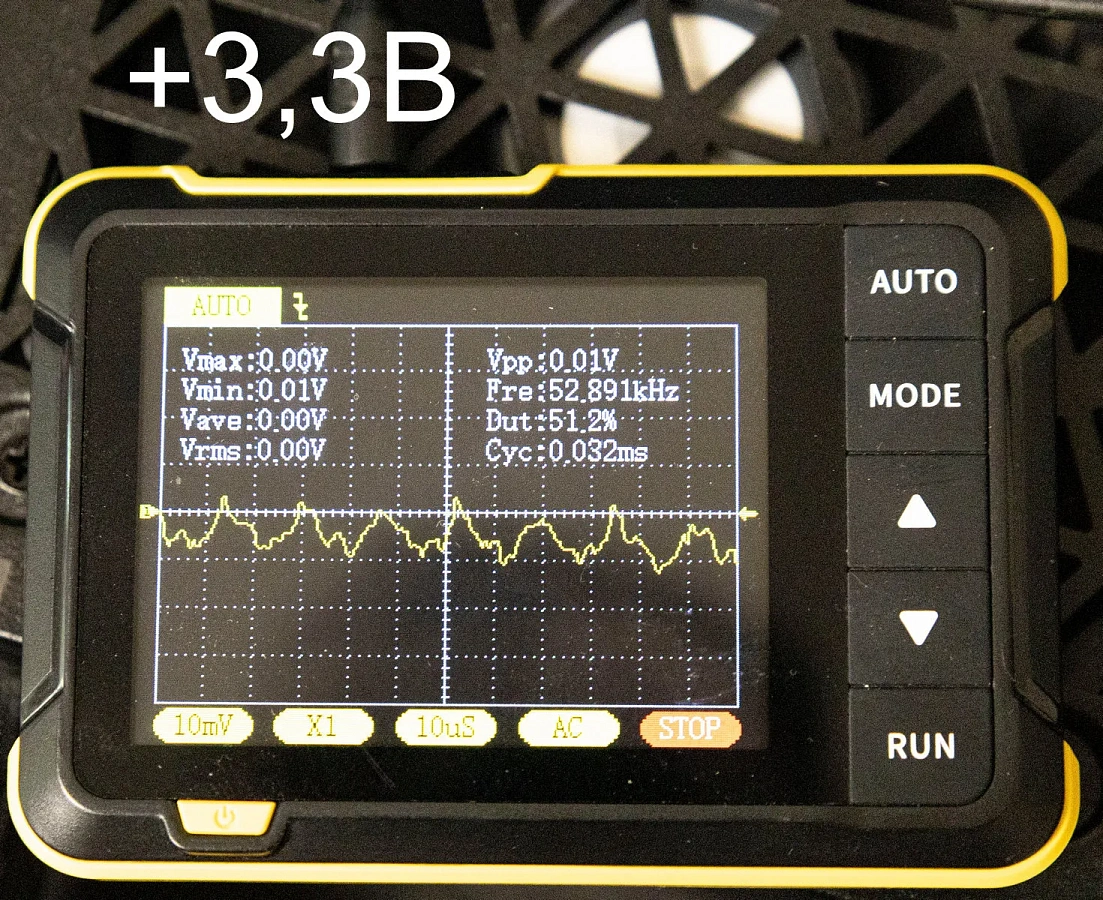

Уровень пульсаций в рамках стандарта, на линии +12В при максимальной нагрузке - 50 мВ, на линиях +5В и +3,3В - в районе 10 мВ.

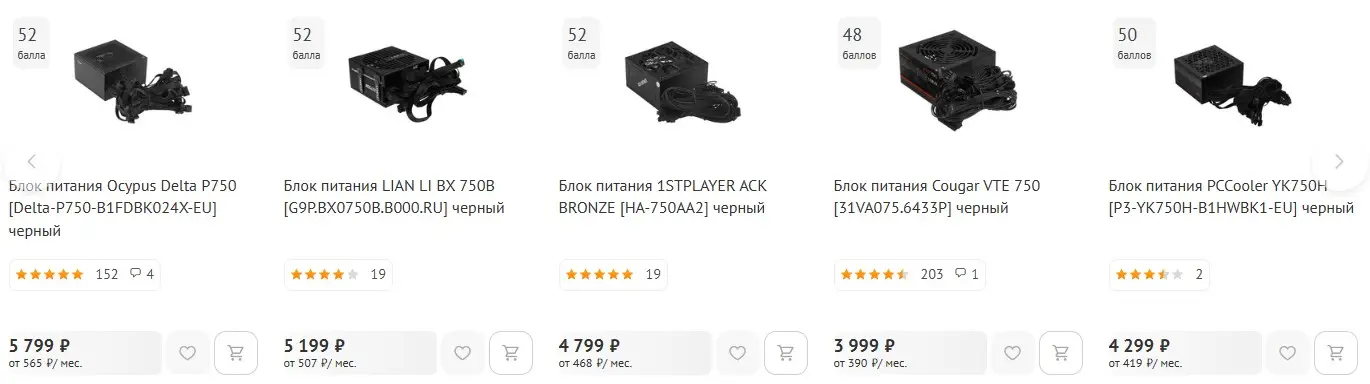

Конкуренты

Модель PCCooler YK750H является отличным вариантом «Бронзового» блока питания без модульных кабелей с наличием коннектора 12V-2x6. Большинство моделей от других брендов с коннектором 12+4 пин для питания современных видеокарт стоят значительно дороже, не имея при этом ощутимых преимуществ над YK750H, кроме японских высоковольтных конденсаторов.

PHANTEKS AMP BH 750, платформа ATX0700, конденсатор ТК на 470 мкФ.

Ocypus Delta P750, платформа Andyson P37, конденсатор Nippon Chemi-Con на 560 мкФ.

Lian Li BX 750B, ОЕМ платформа SANR S-850TZ-OSP, конденсатор TK на 470 мкФ.

Конкуренцию по цене и качеству ему могут составить 1STPLAYER ACK BRONZE и Cougar VTE 750.

Заключение

Модель PCCooler YK750H - хороший вариант относительно бюджетного блока питания мощностью 750 Вт с поддержкой коннектора PCI-E 12+4 пин. Присутствует оправданная и логичная экономия на комплектующих, в том числе и на вентиляторе. Но при этом все электрические показатели отличные: стабильные напряжения, высокий КПД и низкие пульсации. Хороший набор кабелей и коннекторов, каждый коннектор для питания CPU и GPU на отдельном кабеле. Подводит только вентилятор, шумный при высоких нагрузках.

Стоимость на момент написания обзора вполне адекватная, отлично вписывается в свою нишу между конкурентами, в некоторых случаях даже предпочтительнее более дорогих вариантов.
