Обзор и тест системы охлаждения MSI MAG CORELIQUID I360

360-мм СЖО давно перестали быть чем-то особенным: ставь и забывай. Но MSI MAG CORELIQUID I360 пытается выделиться хотя бы внешне — водоблок с эффектом бесконечности выглядит дороже своей ценовой категории. Однако главный вопрос остаётся прежним: что там с температурой и шумом? Разбираемся по фактам.

Спецификация

Упаковка и комплектация

MSI MAG CORELIQUID I360 продаётся в продолговатой серой картонной коробке с фотореалистичным изображением системы охлаждения при включенной подсветке. На нижней части коробки приведены схематичные изображения компонентов и их размеров, а на одной из боковых граней находится таблица технических характеристик.

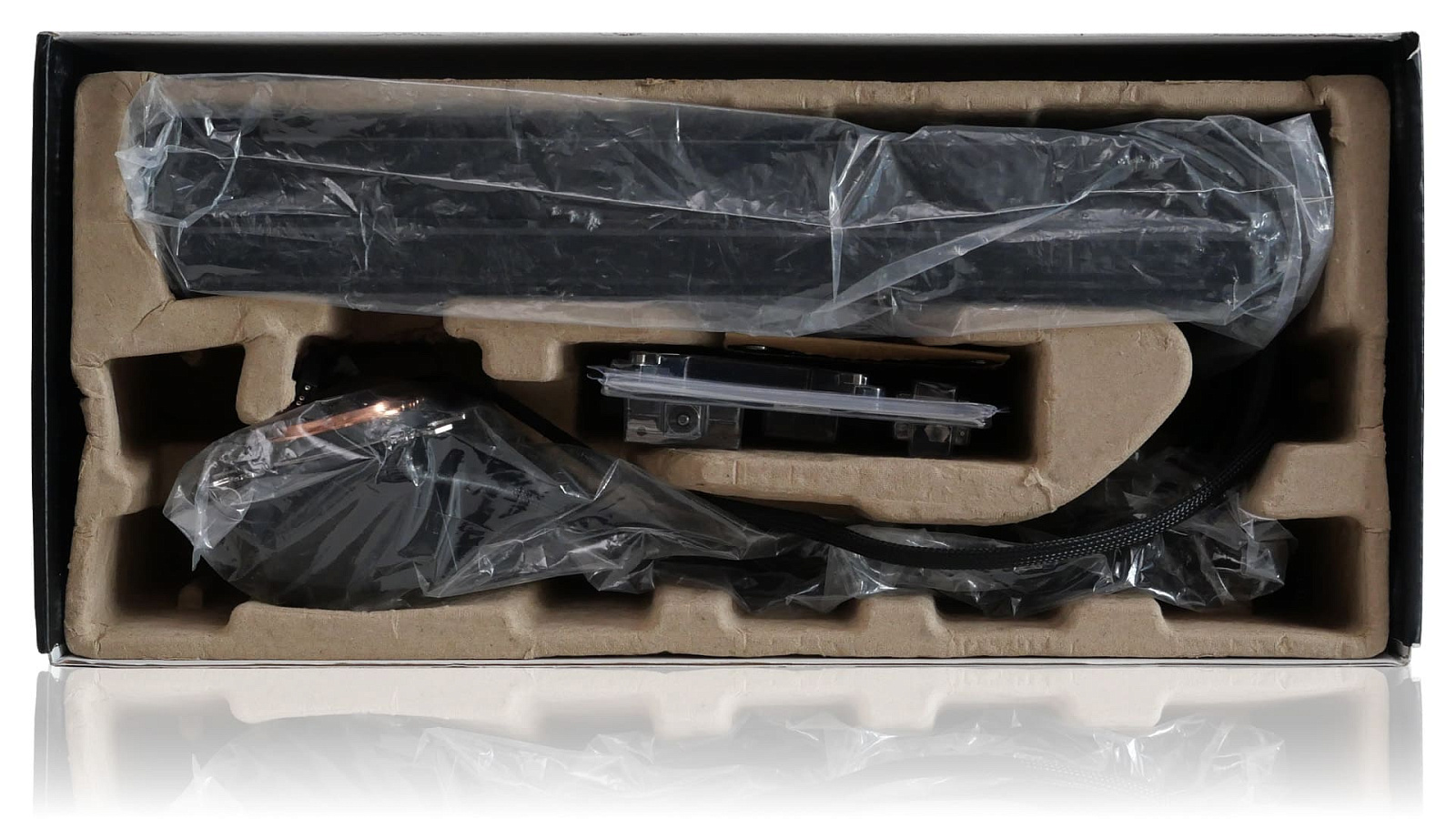

Внутри коробки используется картонный вкладыш с фигурными отсеками для плотного удержания компонентов системы охлаждения и защиты от болтанки во время транспортировки.

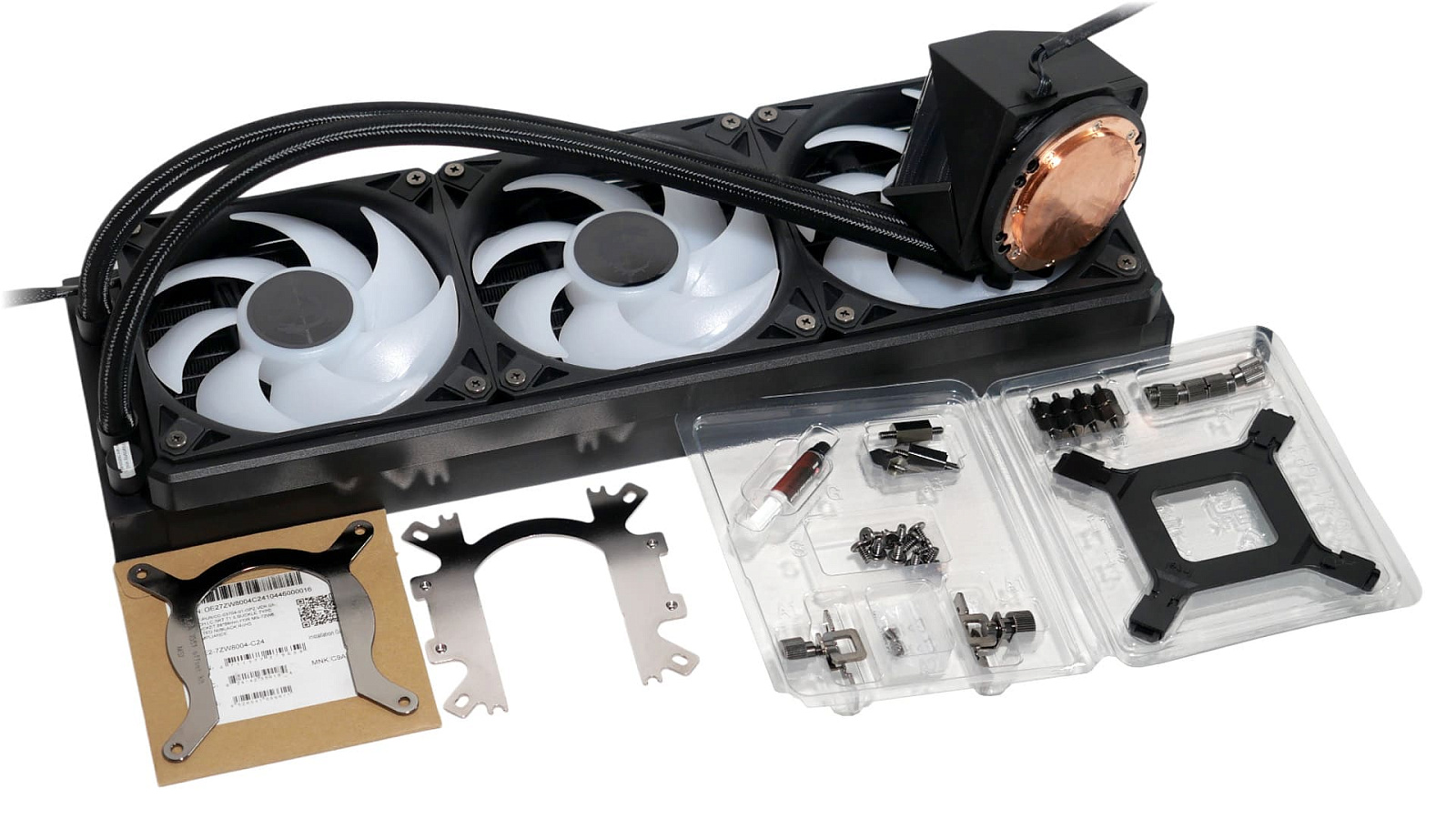

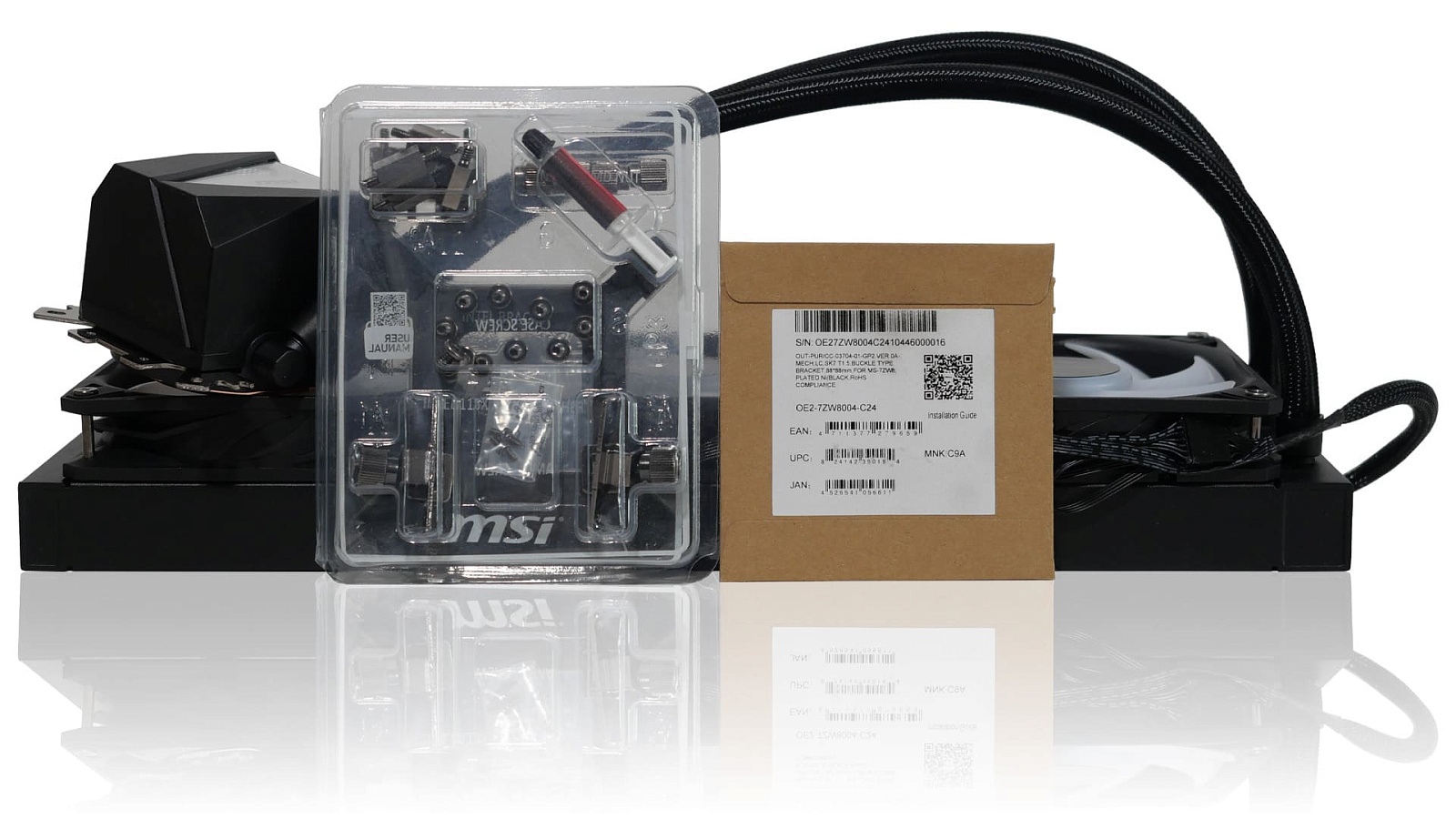

Комплектные элементы сокетных креплений собраны в отдельный блистер, раскрываемый по принципу книжки. Также в комплекте прилагается конверт с металлической направляющей рамкой водоблока для сокета LGA 1851.

Система охлаждения находится в предварительно собранном виде, когда вентиляторы уже закреплены на радиаторе, соединены между собой и облагорожены боковой декоративной накладкой. Это упрощает и ускоряет установку.

Внешний вид и особенности конструкции

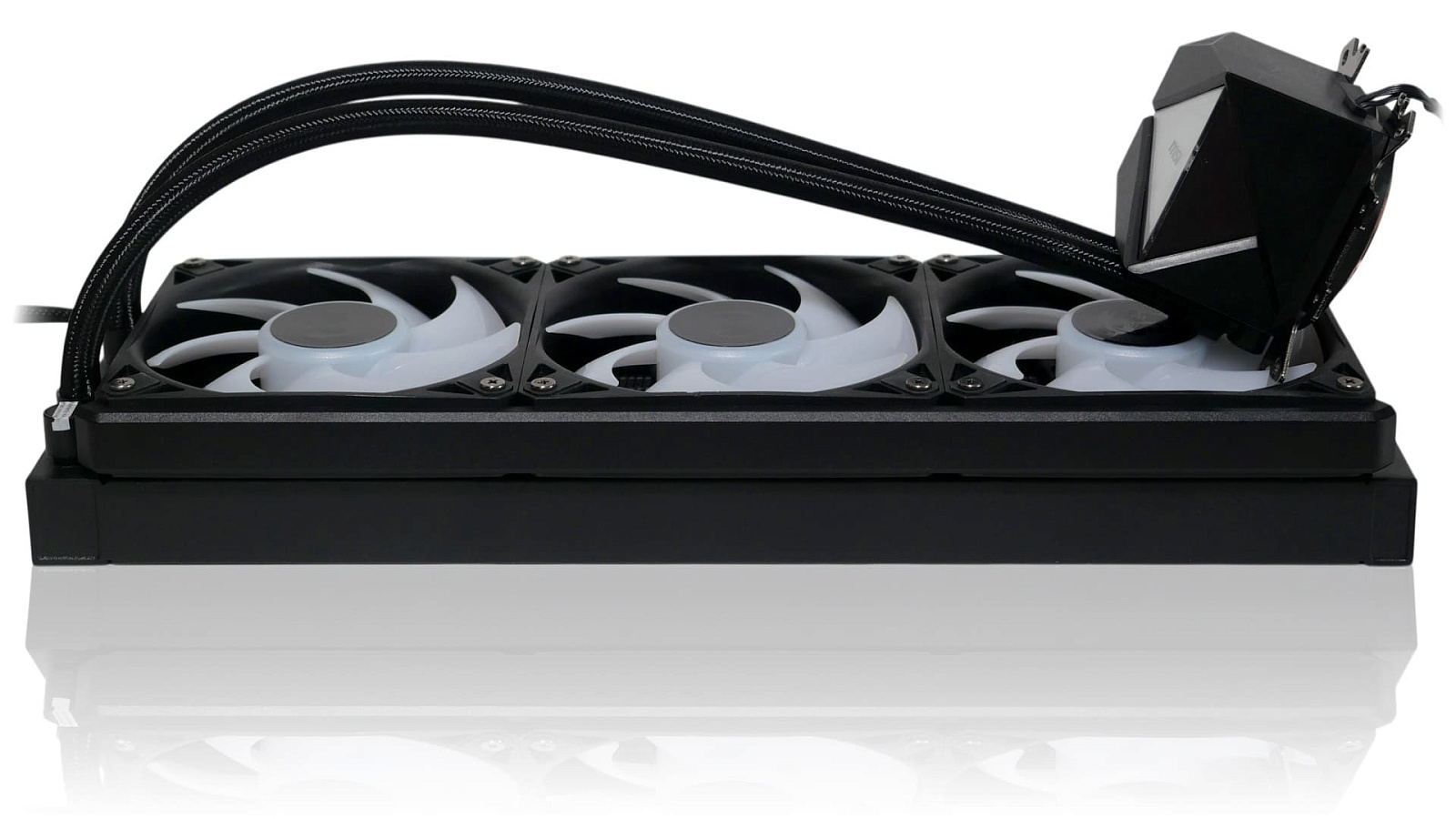

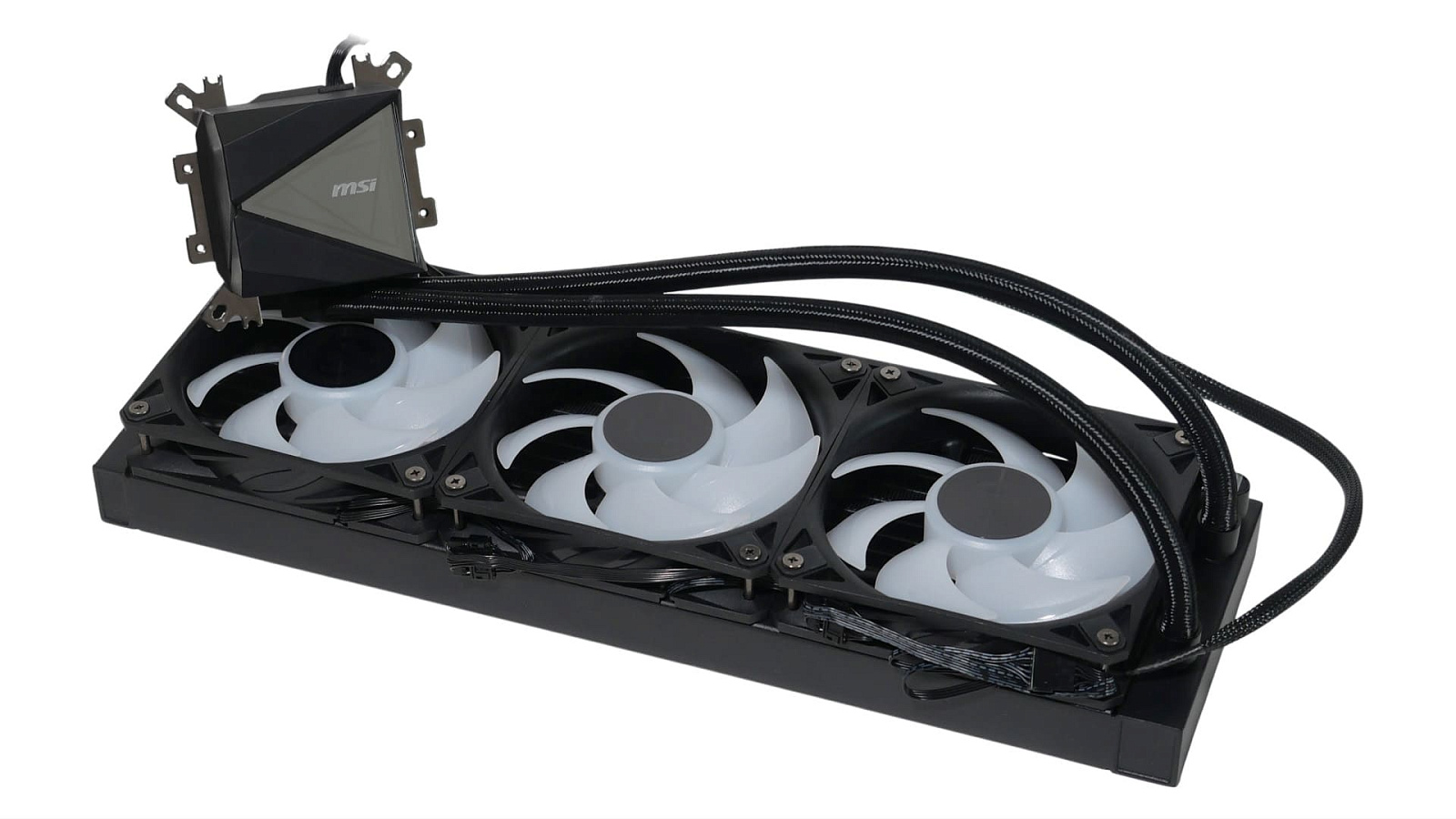

Жидкостный контур MSI MAG CORELIQUID I360 базируется на типовой схеме с размещением теплосъёмной пластины и помпы в водоблоке, а также отдельным радиатором, соединённым с ним трубками. Дизайн системы охлаждения задает декоративный модуль на верхней части водоблока и ARGB-вентиляторы. Все компоненты выполнены преимущественно в чёрном цвете. Исключение — матовые белые лопасти вентиляторов.

Гибкие соединительные трубки для защиты от повреждений и снижения риска заломов заключены в нейлоновую оплётку чёрного цвета. Со стороны радиатора они опрессованы прямыми, а со стороны водоблока Г-образными поворотными фитингами.

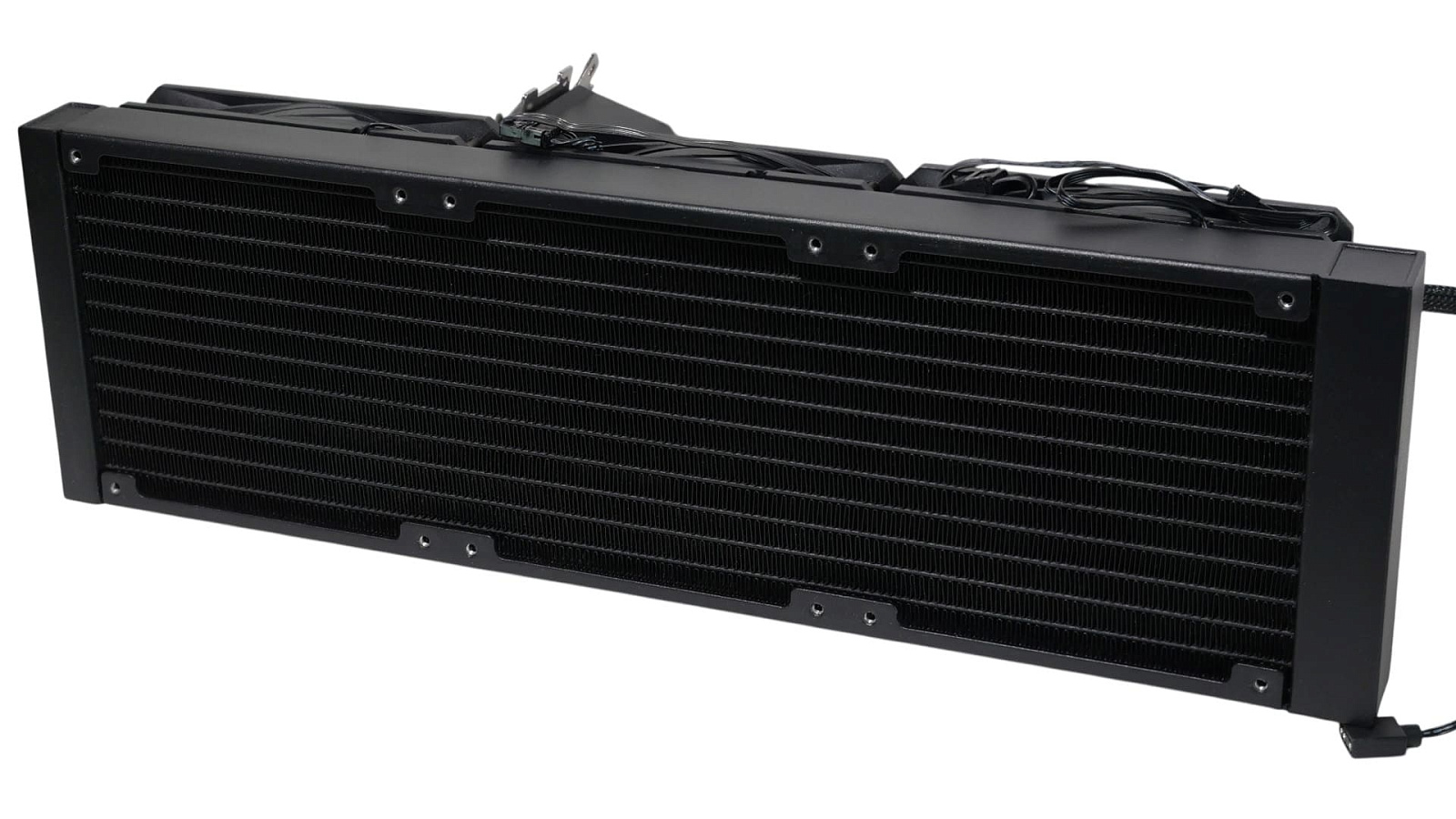

Радиатор выполнен из алюминия. Его конструкция практически не выделяется на фоне конкурирующих решений -  всё тот же подход с силовым каркасом по периметру и двенадцать каналов с заполнением свободного пространства между ними гофролентой.

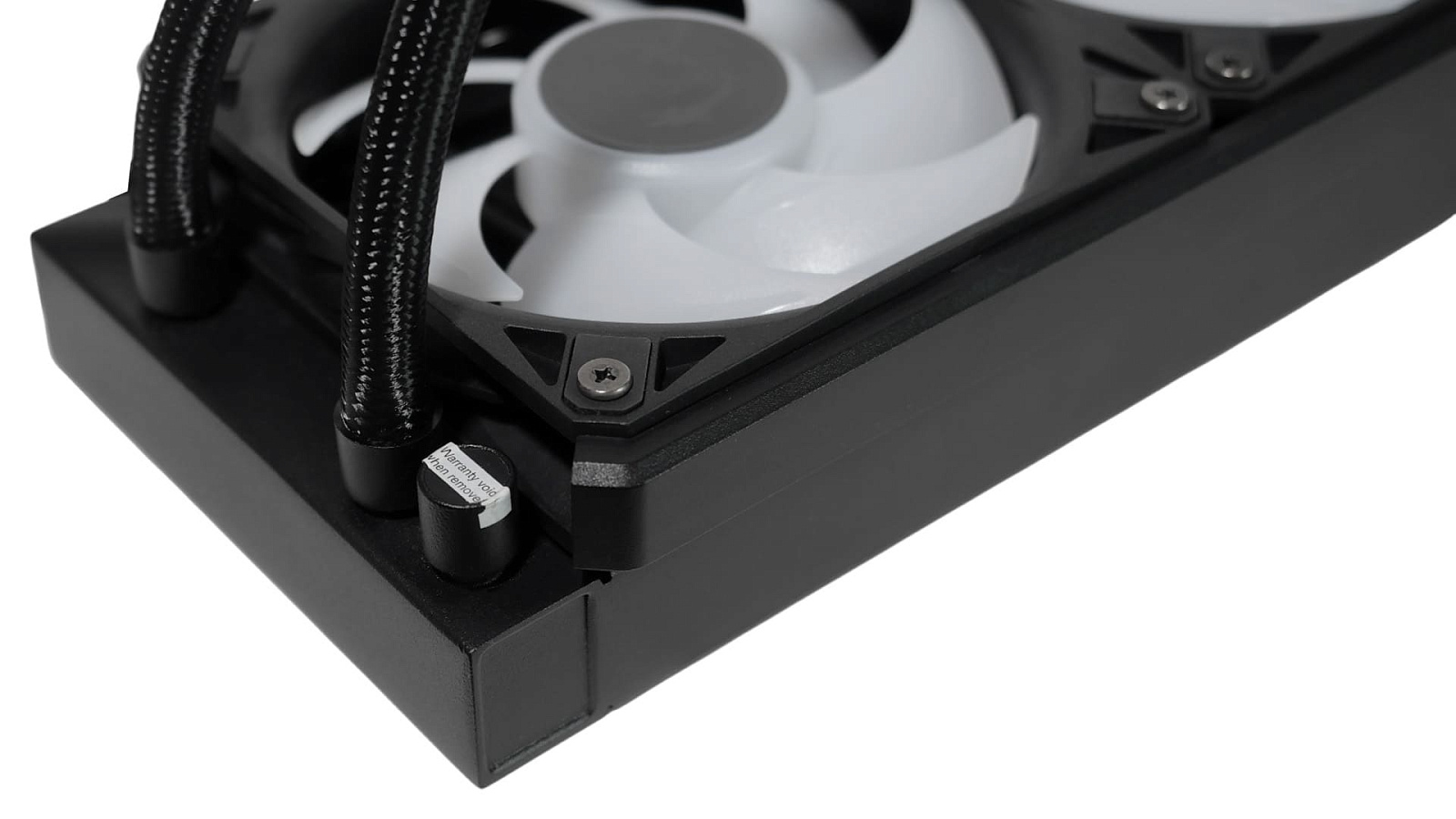

На радиаторе сделано заливное отверстие, опечатанное гарантийной наклейкой. Это хорошо, ведь по окончании гарантийного периода будет проще обслужить жидкостный контур.

Водоблок сделан в виде призматической башни с интересными зеркальными треугольными вставками. В выключенном состоянии на верхней зеркальной поверхности проглядывается логотип MSI, а во время работы всё дополнительно "оживает" от красочной подсветки.

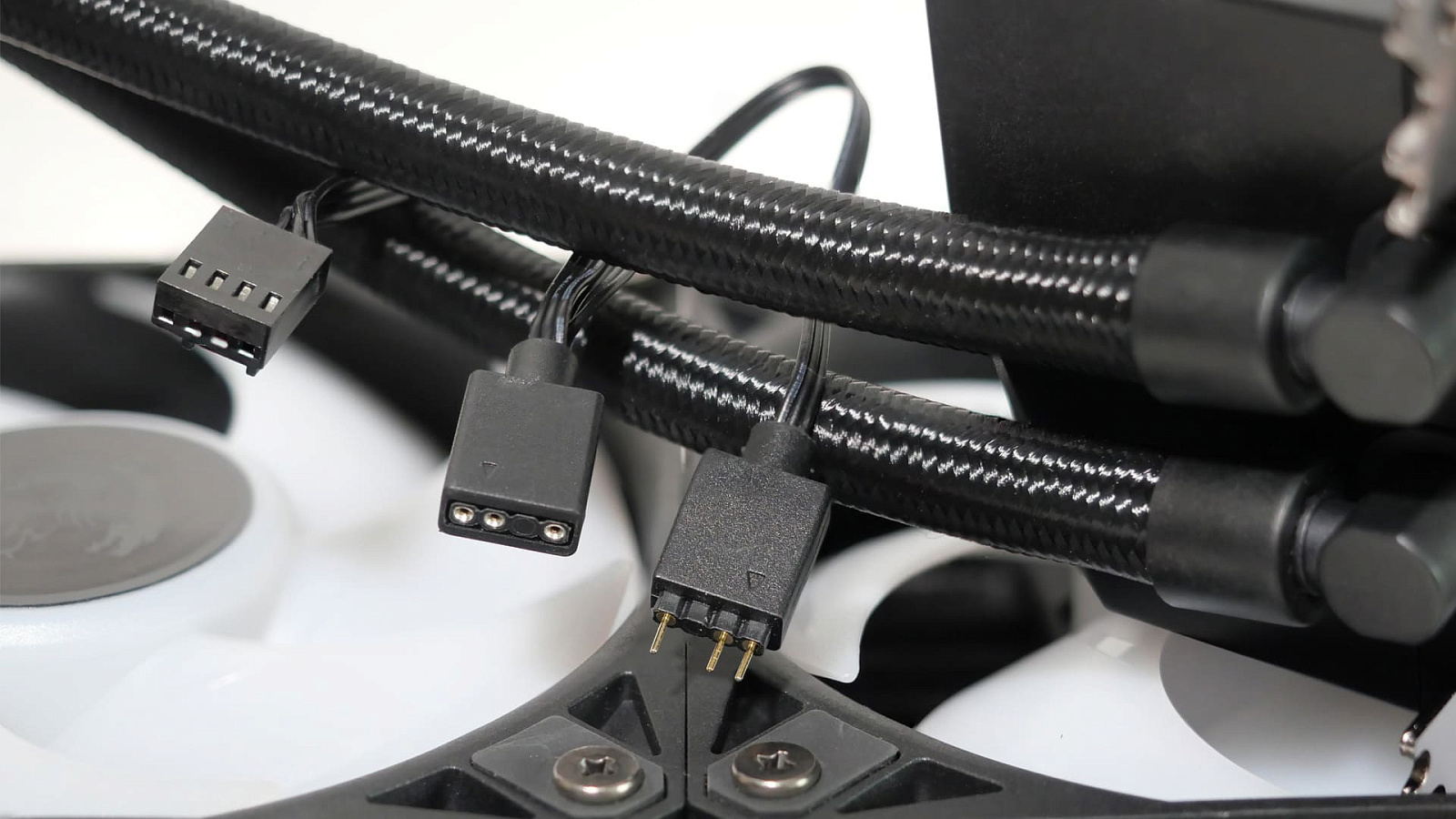

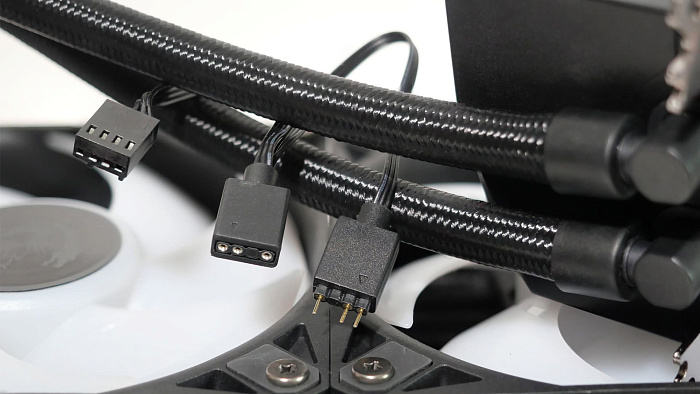

Для подключения помпы к материнской плате из нижней части её корпуса выведен несъёмный кабель с коннекторами 4-pin PWM для питания насоса и 3-pin ARGB (с ответвлением для гирляндного включения) для питания и управления подсветкой.

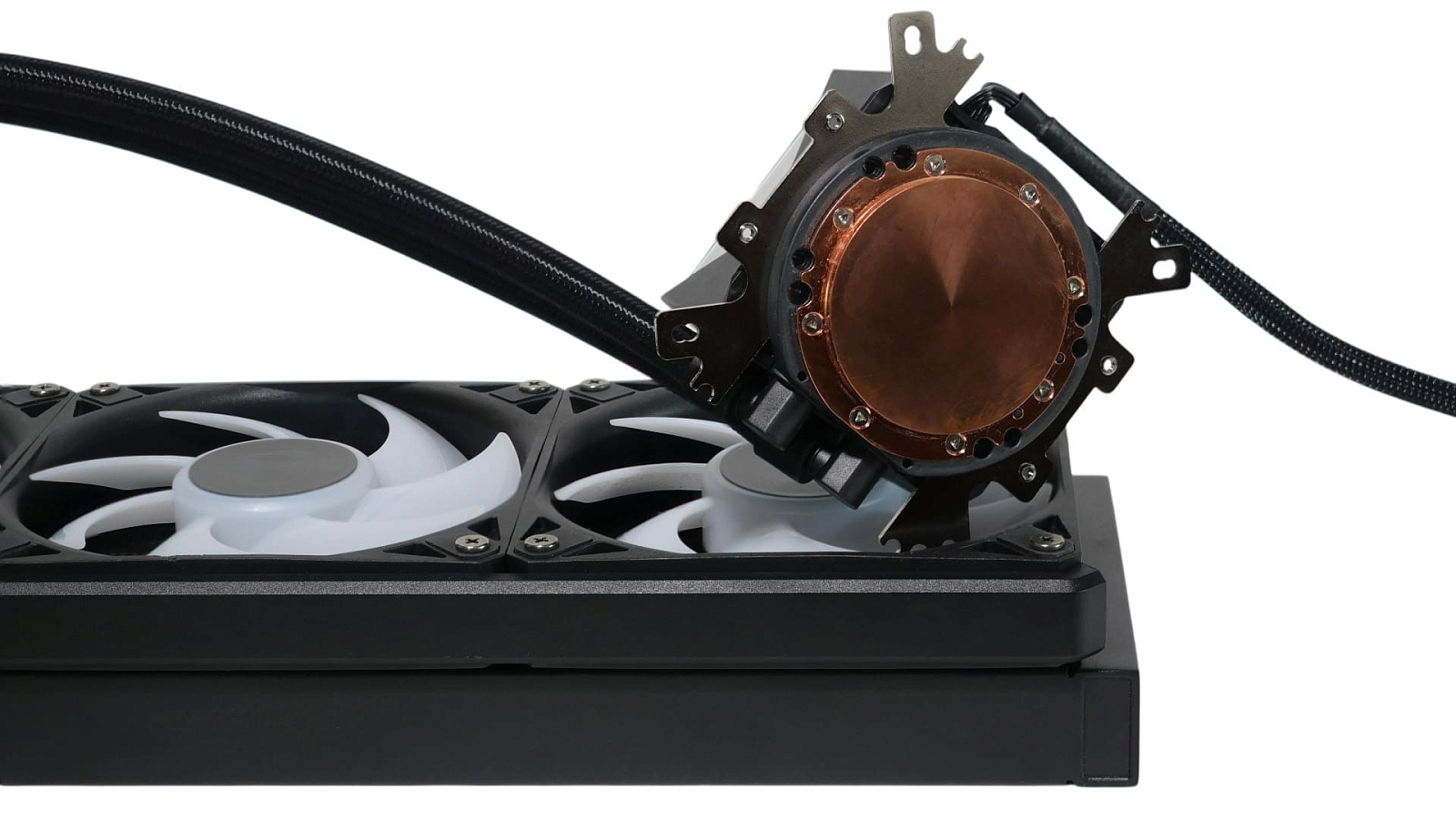

В основании водоблока установлена медная пластина с цилиндрическим выступом. Она неплохо выровнена и отполирована, но не до зеркального блеска.

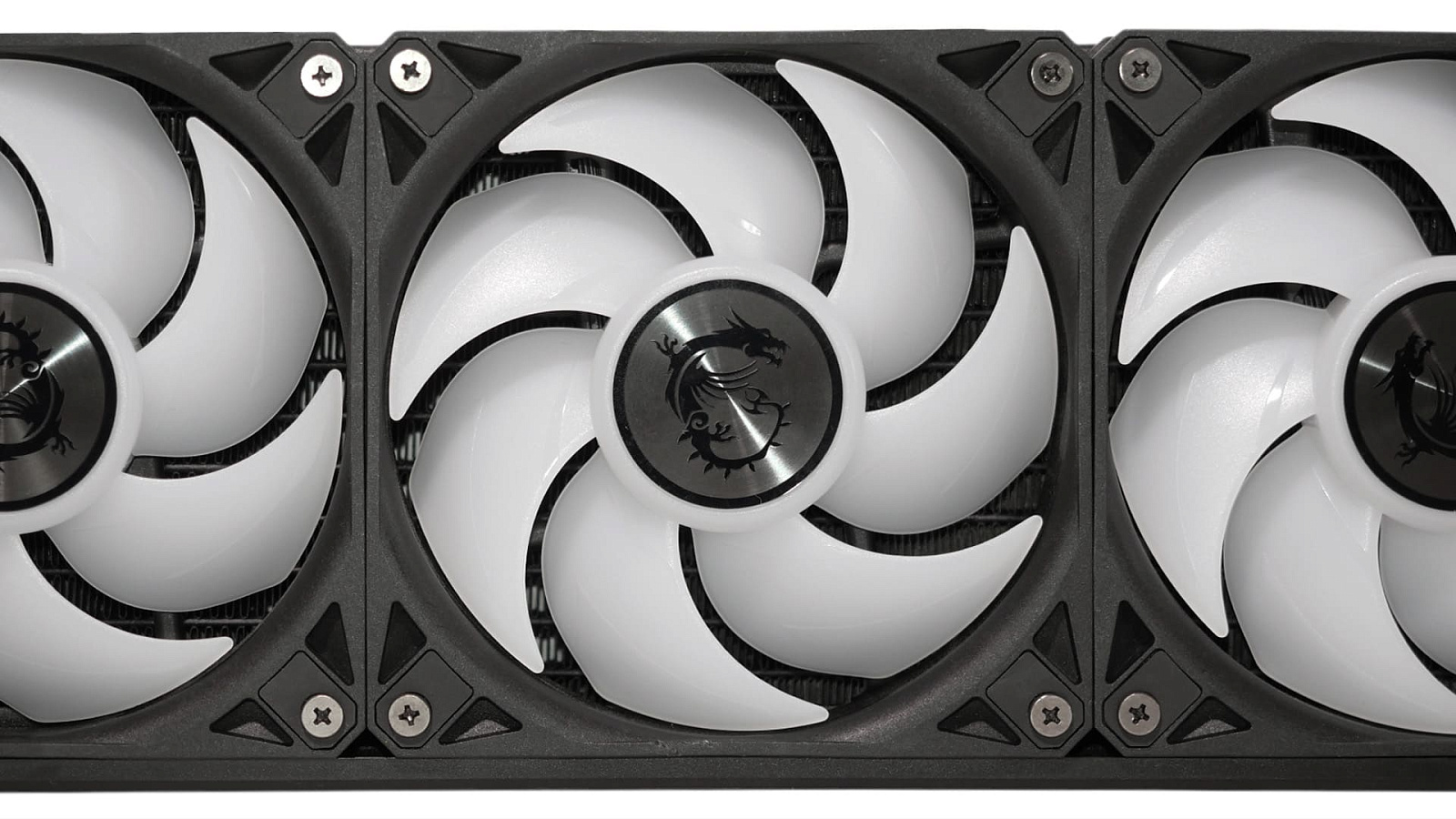

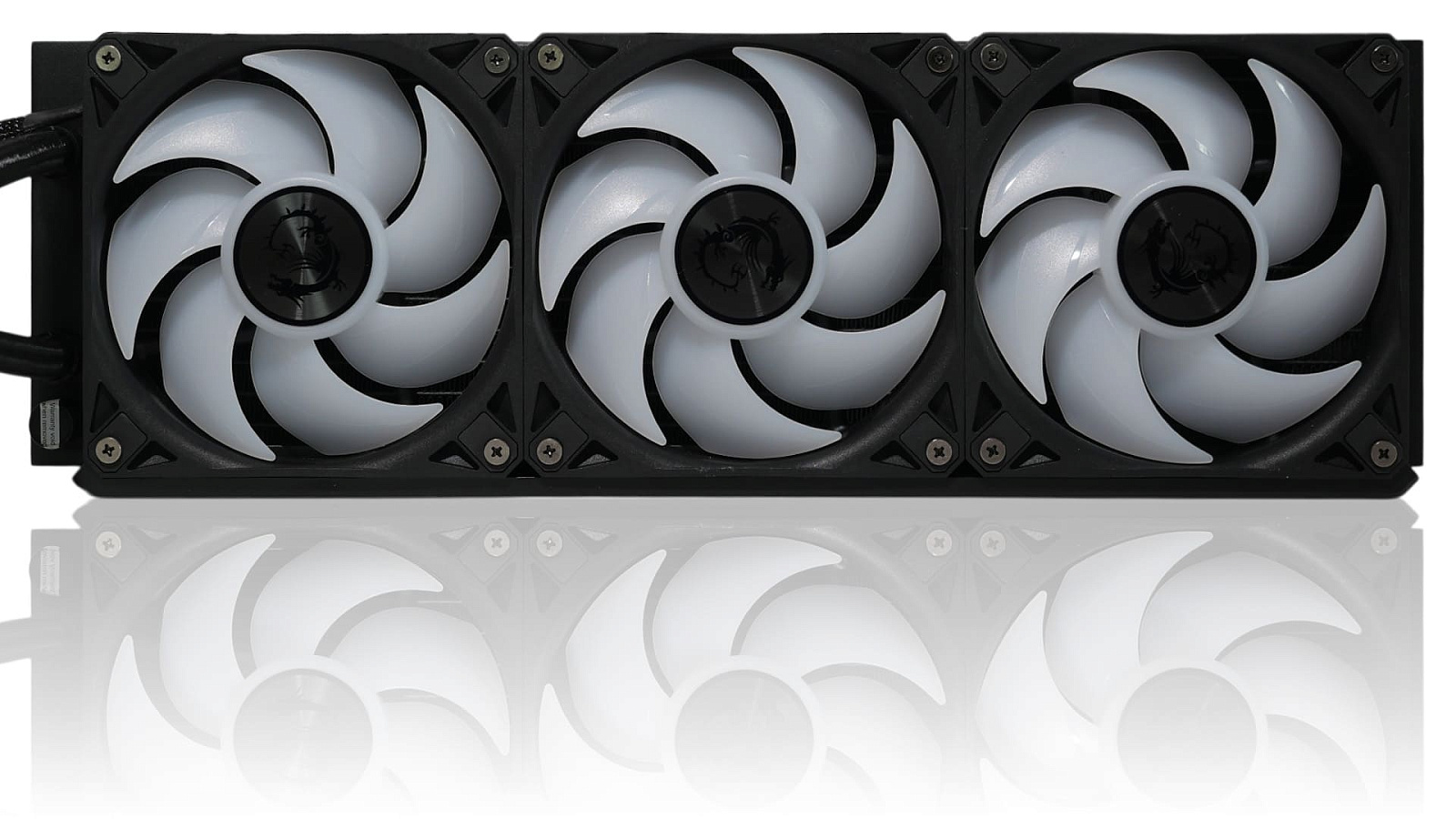

Три вентилятора типоразмера 120 мм предустановлены на радиаторе из коробки. Они органично вписываются в общий дизайн и украшены логотипом с драконом MSI в центральной части крыльчаток.

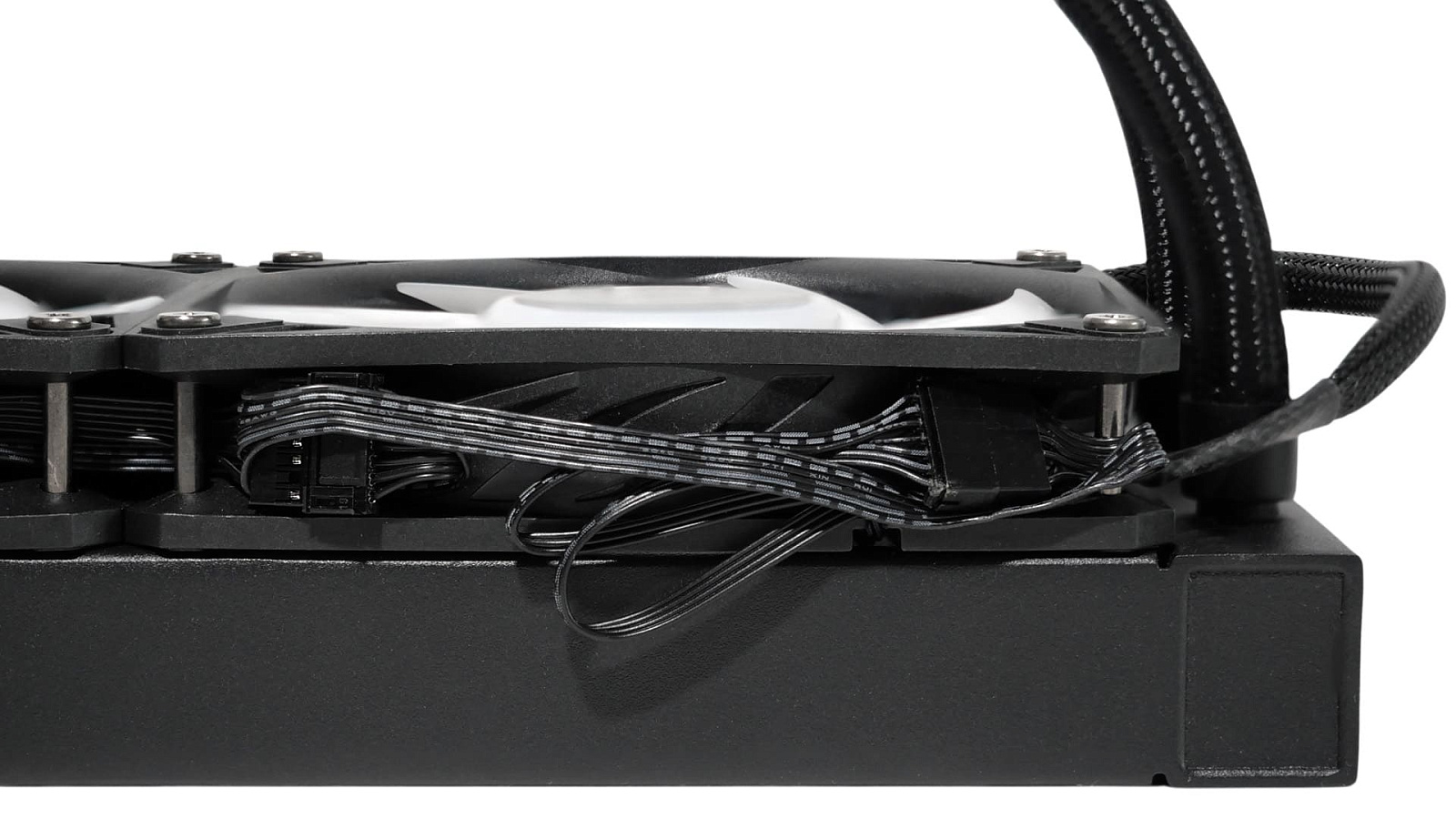

Соединение между вентиляторами выполнено короткими проводами ленточного типа с проприетарными коннекторами, объединяющими контакты питания моторов вентиляторов и подсветки.

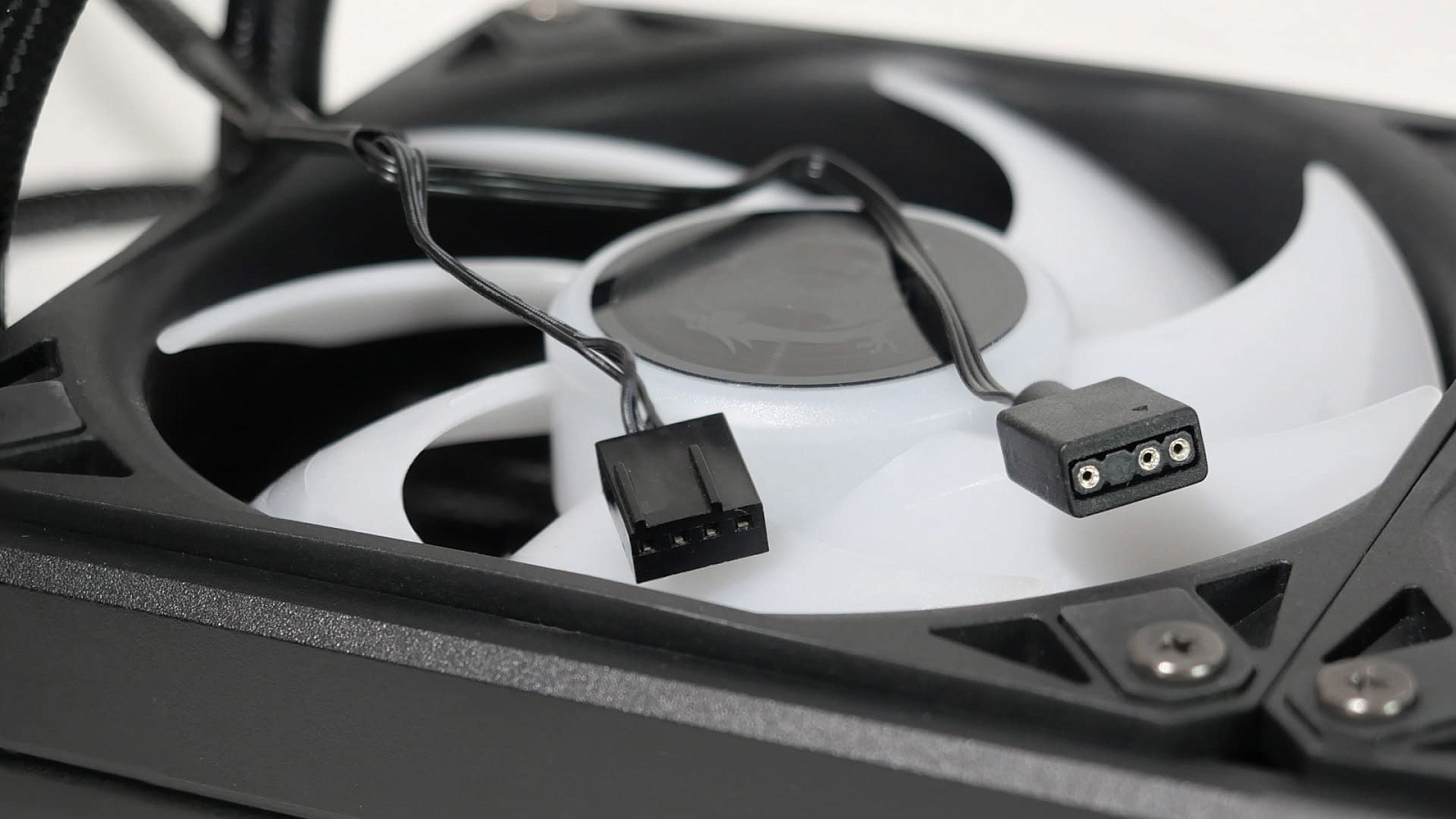

От крайнего вентилятора отходит кабель в оплётке с типовыми коннекторами 4-pin PWM и 3-pin ARGB для подключения к разъёмам для вентиляторов и ARGB-лент.

Пример установки на сокет LGA 1700

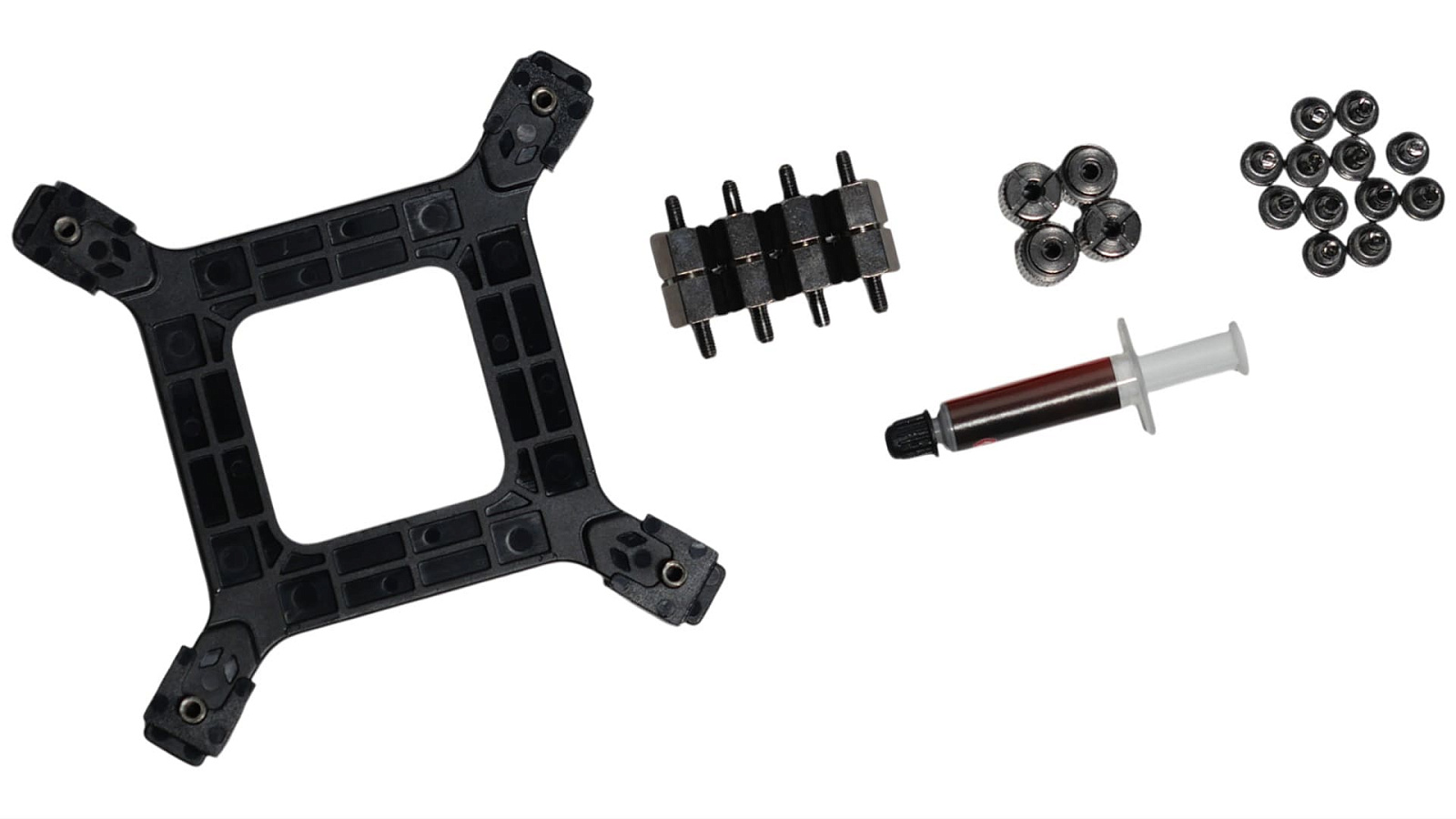

Тестирование системы жидкостного охлаждения проводилось на стендовом ПК с процессором Intel Core i5-13600K. Комплект креплений, входящий в комплектацию MSI MAG CORELIQUID I360,  включает всё необходимое для установки на сокет LGA 1700: металлическую фигурную пластину для основания водоблока, универсальный пластиковый бэкплейт, четыре специальные винтовые подставки с двусторонней резьбой и четыре металлические гайки к ним. При сборке также пригодились винты для крепления радиатора в корпусе ПК и шприц с термопастой.

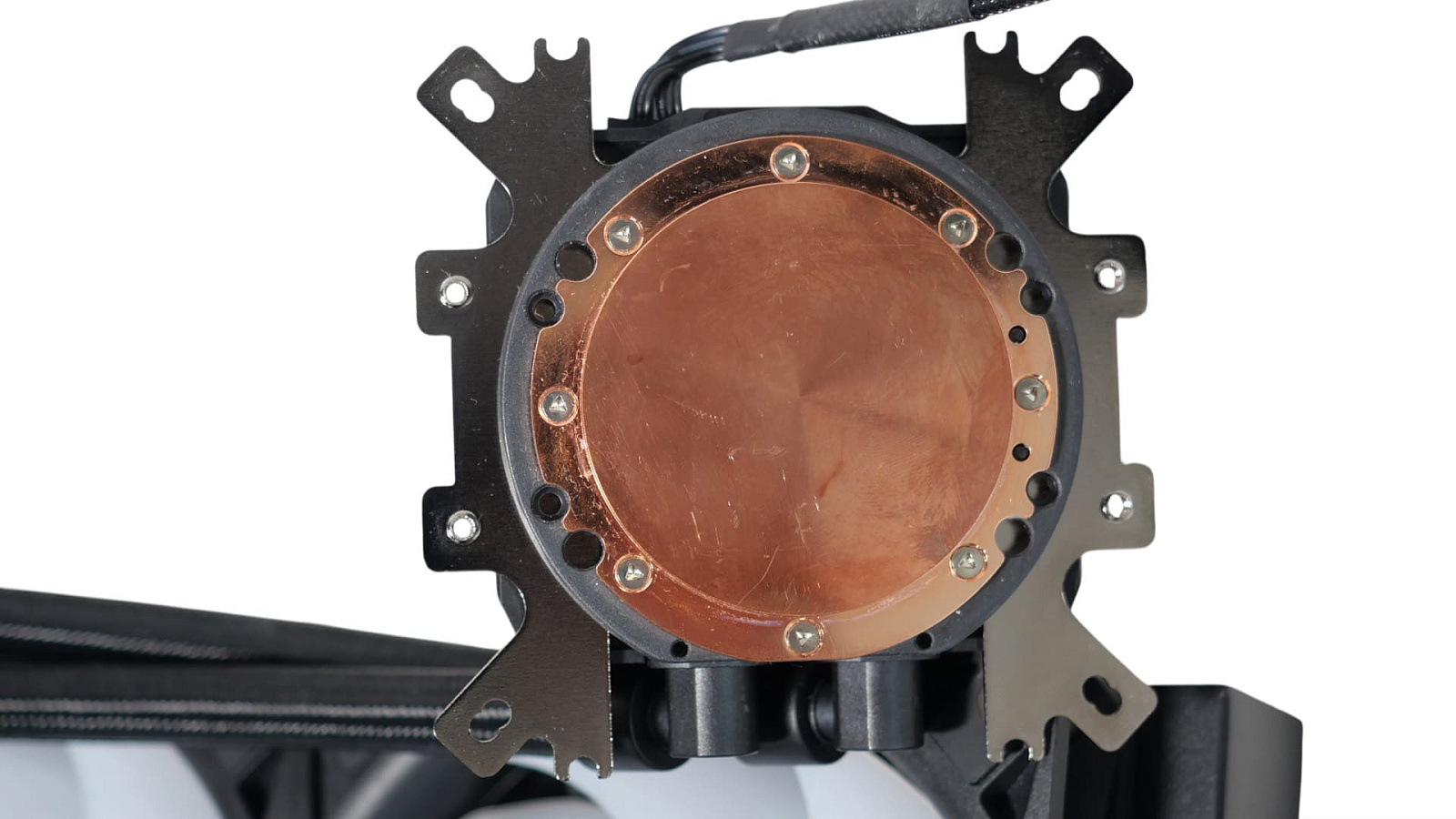

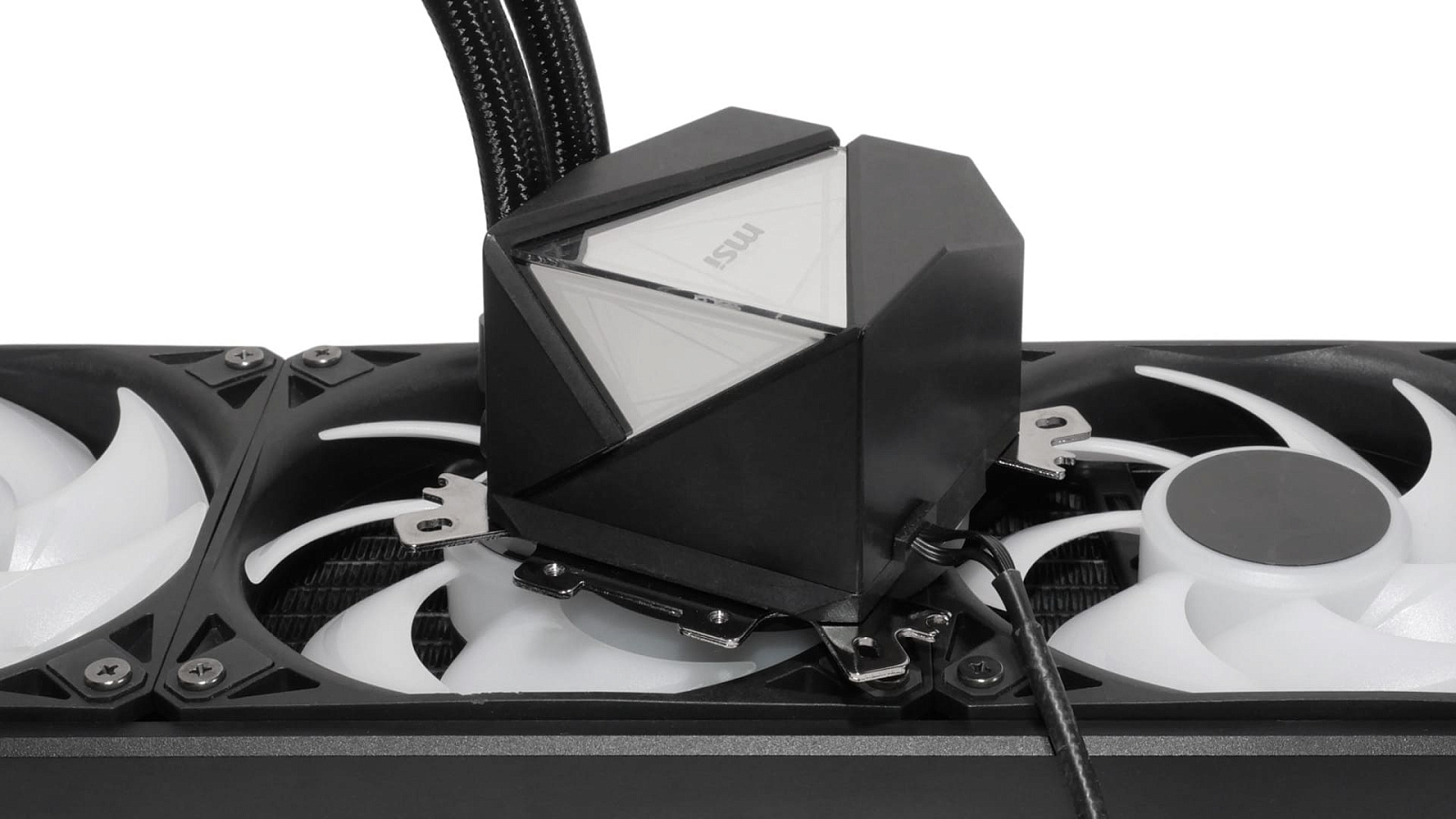

Универсальная фигурная металлическая пластина, совместимая с сокетом LGA 1700, устанавливается в основании водоблока путем задвигания в специальные пазы сбоку. Вставлять её необходимо с противоположной выводу трубок стороны и задвигать в их сторону до упора.

Бэкплейт совместим сразу с несколькими типами сокетов Intel, поэтому перед установкой необходимо сдвинуть уголки четырёх лучей в нужную позицию. На внутренней стороне сделаны ребра жесткости и нет двусторонней ленты, поэтому при сборке вертикально на весу его придётся придерживать рукой.

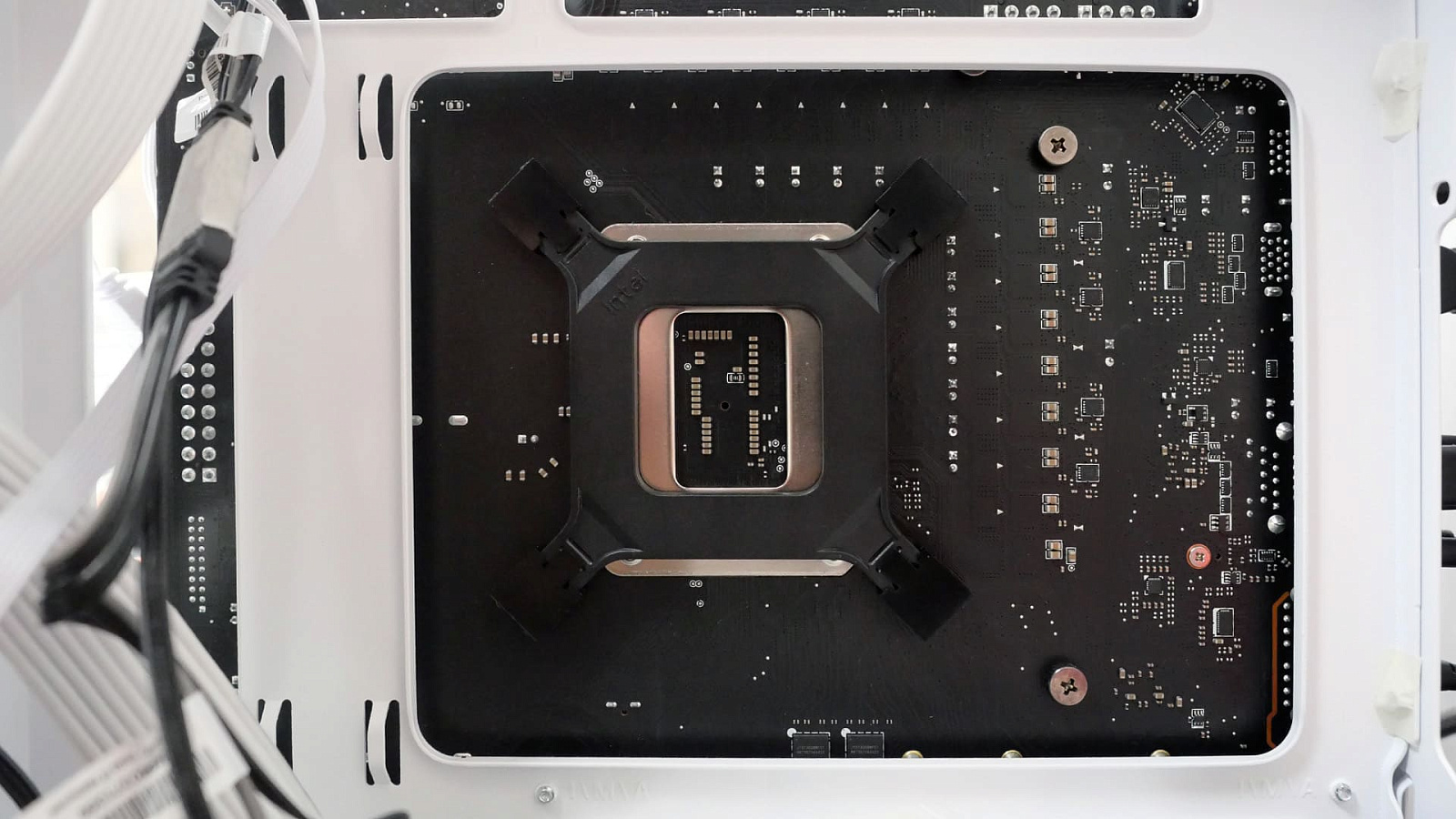

Фиксация бэкплейта осуществляется вкручиванием винтовых подставок сквозь отверстия рядом с сокетом процессора с лицевой стороны материнской платы.

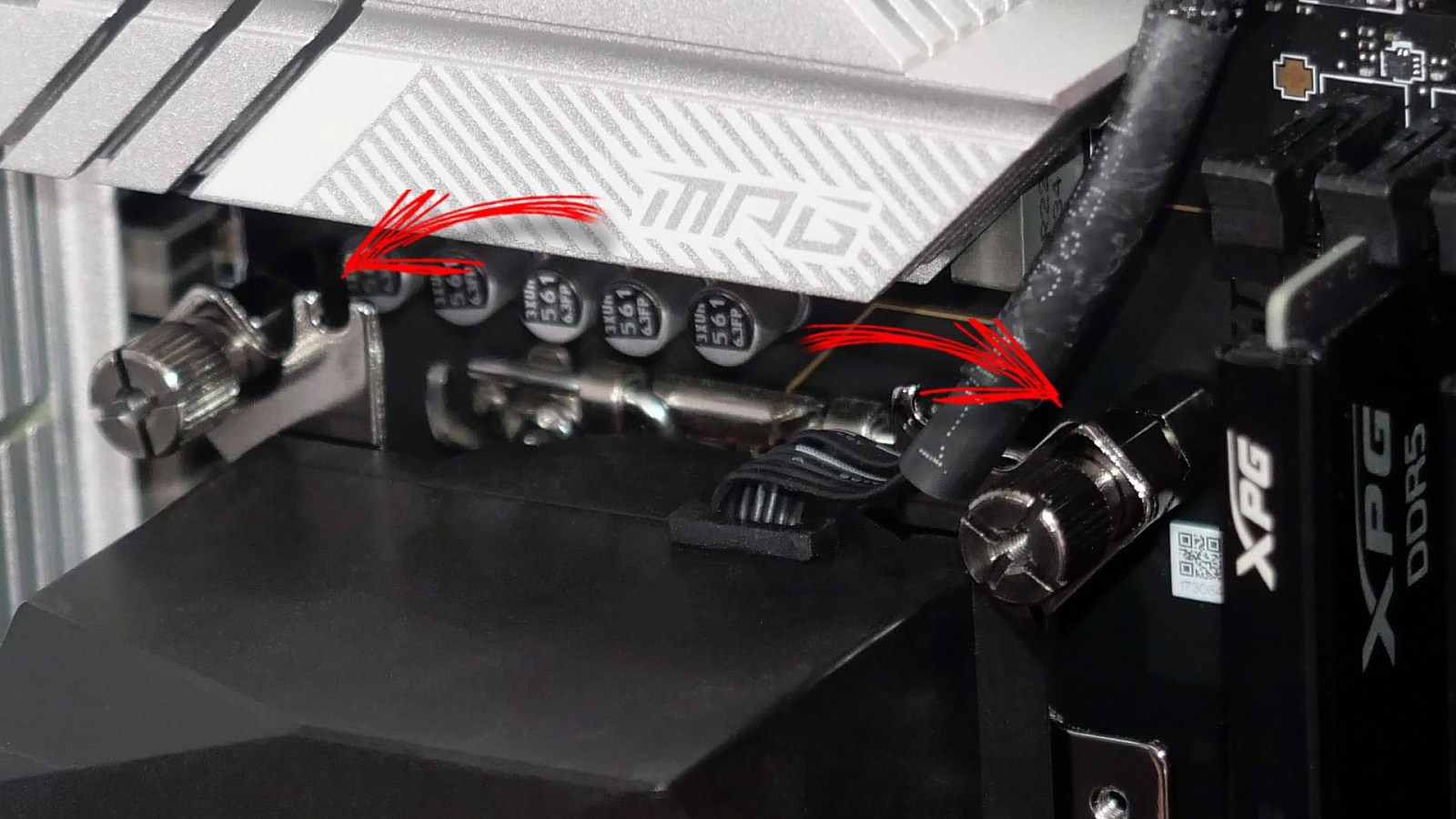

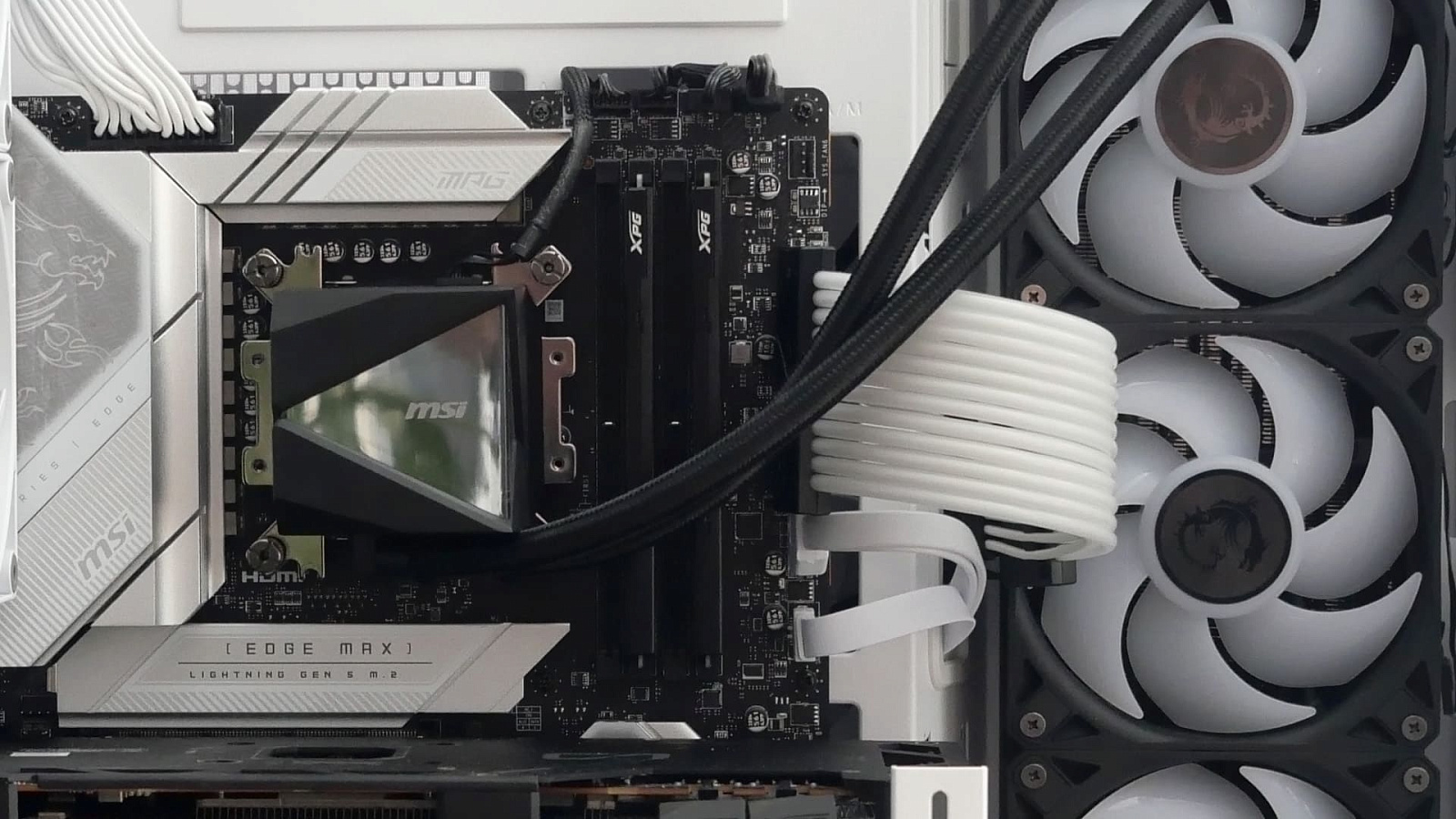

На них же надевается водоблок и прикручивается гайками с накатанной головкой. В этот момент важно обеспечить равномерное прилегание. Добиться этого можно затягивая гайки по чуть-чуть по очереди, придерживаясь диагональной схемы. При необходимости в конце можно слегка подтянуть их крестовой отверткой.

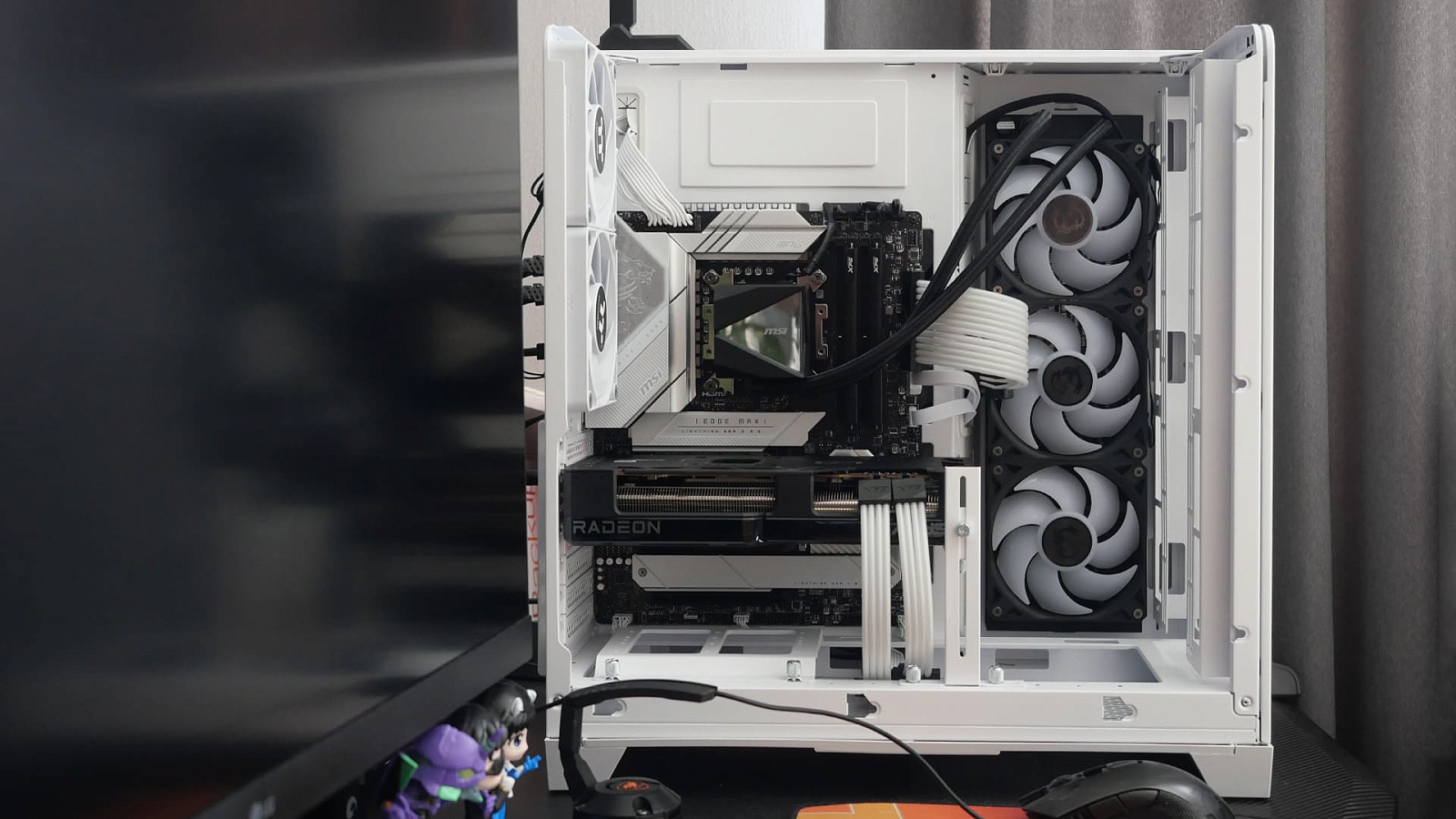

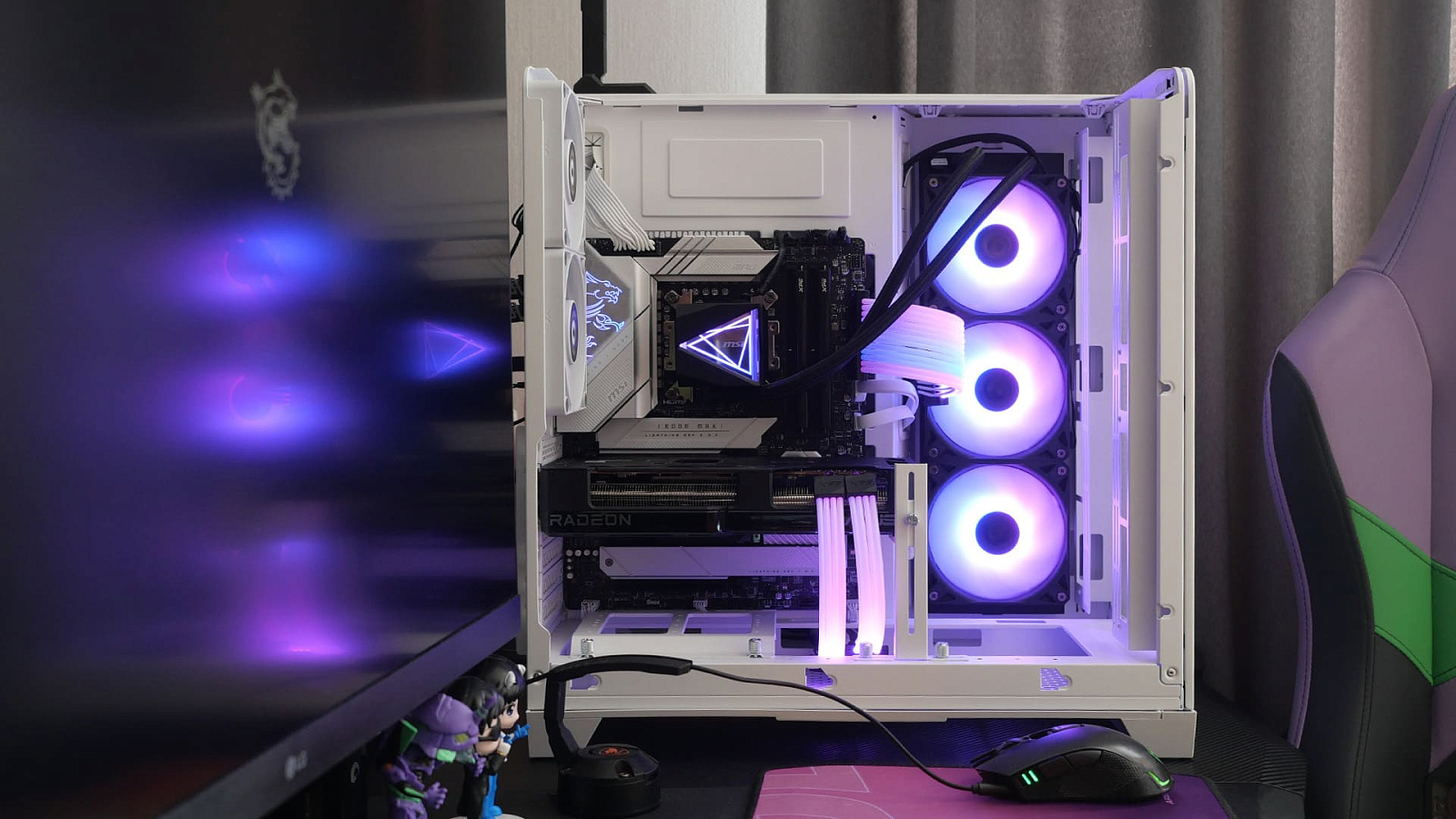

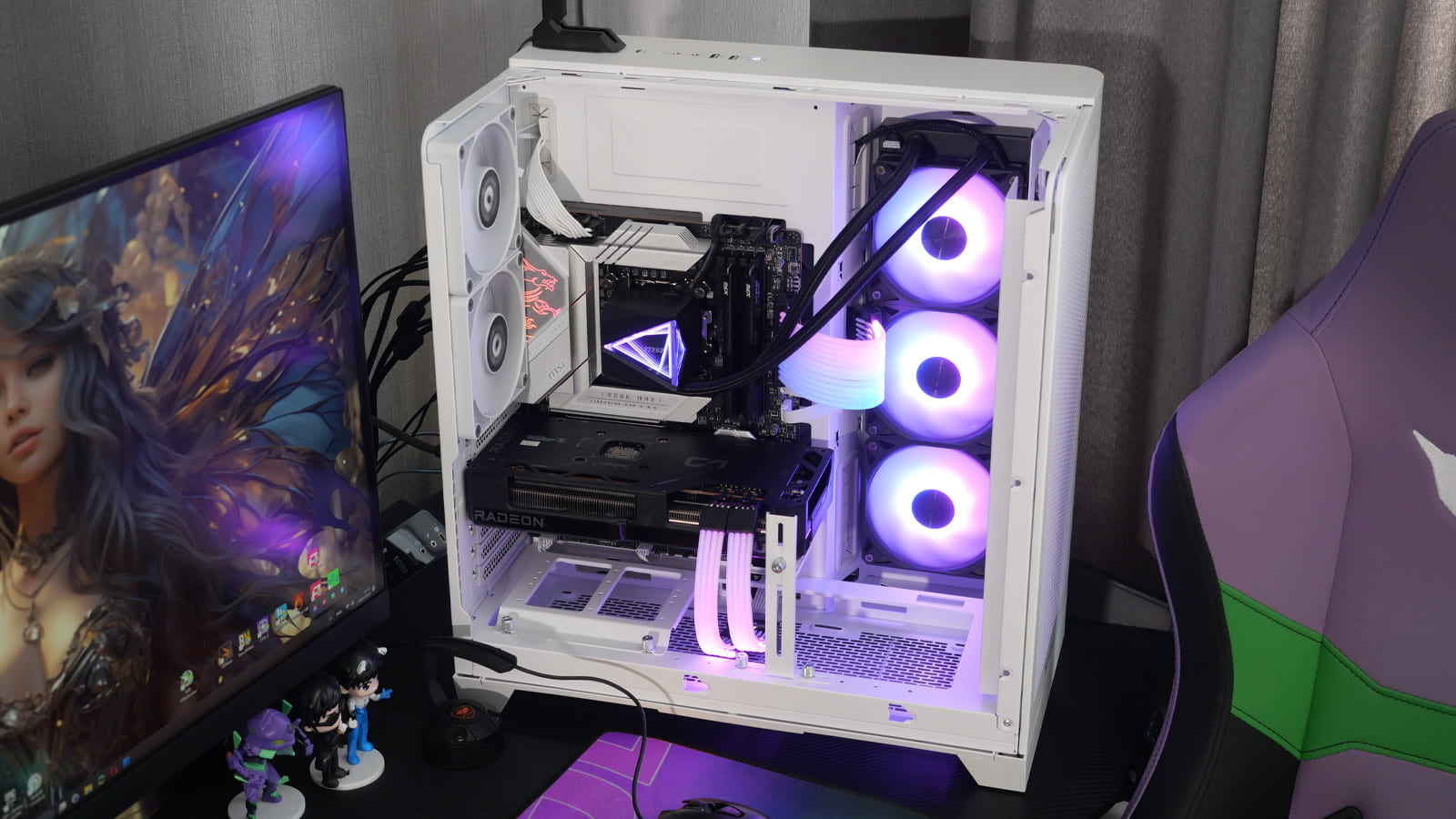

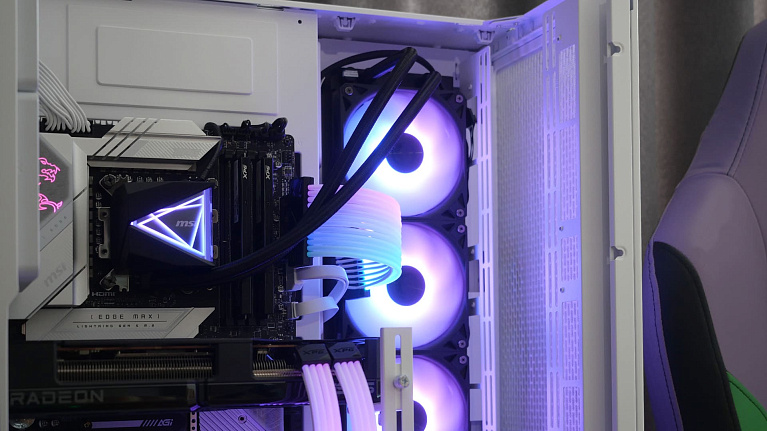

Радиатор имеет умеренную для 360-мм класса длину — 394 мм, поэтому с его установкой в современных корпусах, спроектированных под трехвентиляторные СЖО, не должно быть нюансов. В тестовом корпусе Thermaltake View 390 Air Snow он вместился в вертикальную нишу правее материнской платы с запасом по высоте, но потребовалось снять боковую декоративную планку, прикрывающую провода на вентиляторах, так как она выступает за пределы типовых 120 мм по ширине.

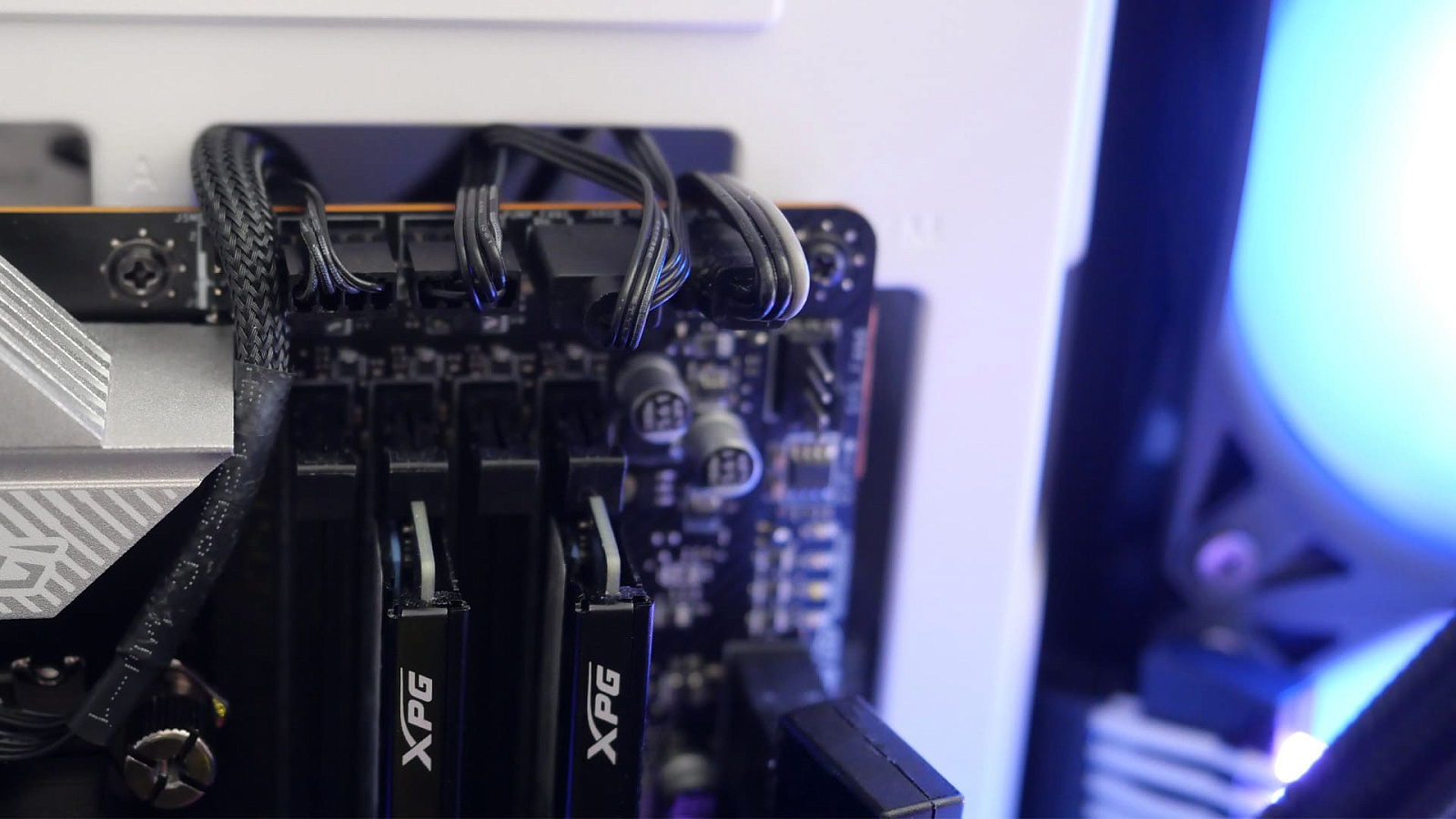

После закрепления компонентов системы в корпусе ПК останется только подключить провода питания помпы, вентиляторов и их ARGB-подсветки. На современных платах соответствующие разъёмы в нужном количестве, как правило, расположены недалеко друг от друга. При необходимости подсветку вентиляторов можно включить по цепочке через ответвление на проводе от водоблока. Питание помпы желательно подключать в разъем, помеченный припиской PUMP, так как таковые обычно способны выдавать повышенные токи и настроены на фиксированное напряжение 12 В по умолчанию. Если подключить в PUMP-разъём вентиляторы велика вероятность, что без дополнительной настройки они будут крутиться всё время на максимальных оборотах, приведя к повышенному шуму во время работы. Поэтому лучше придерживаться следующей схемы подключения: вентиляторы в CPU_FAN, помпу в PUMP_FAN.

Подсветка

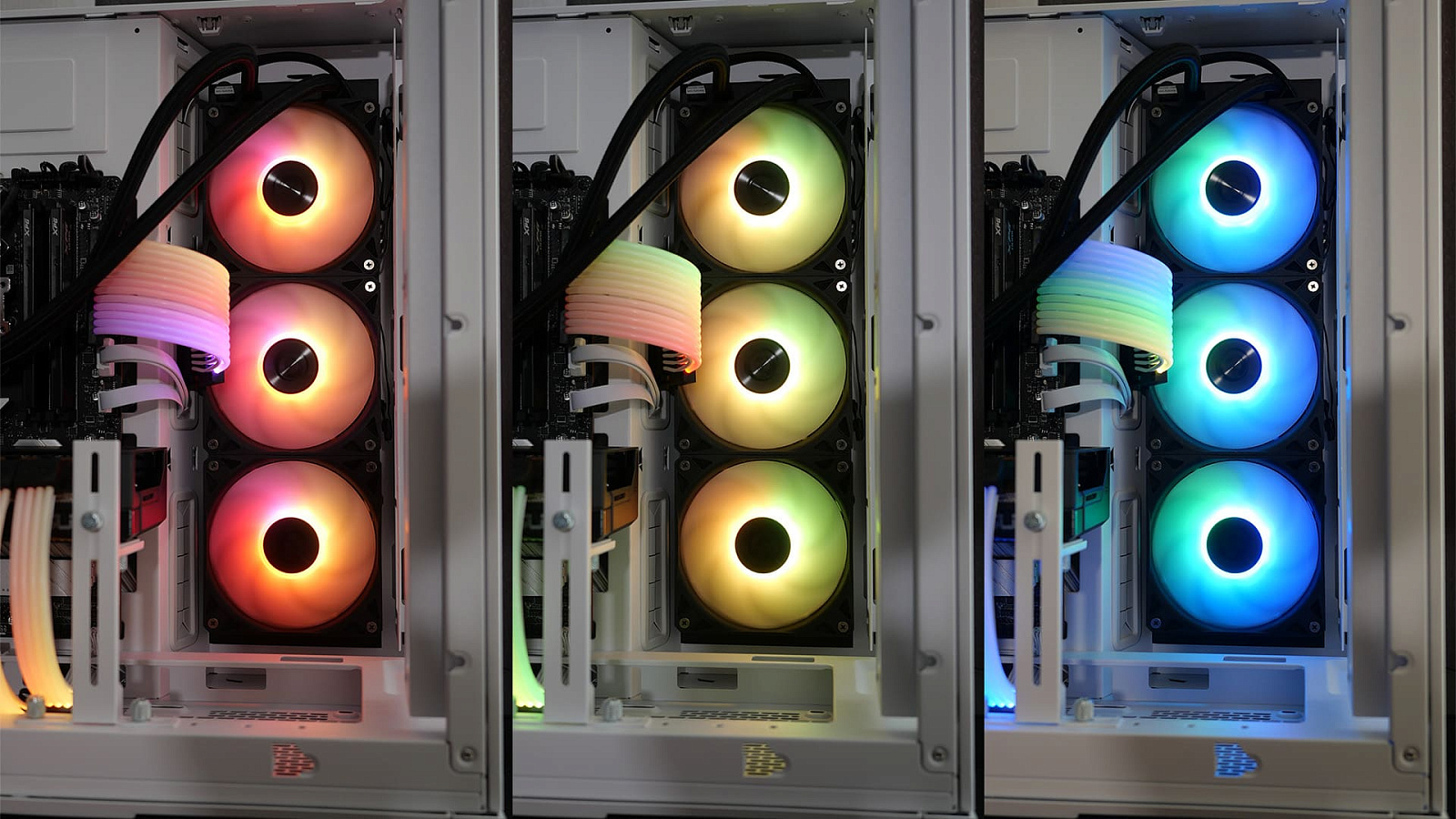

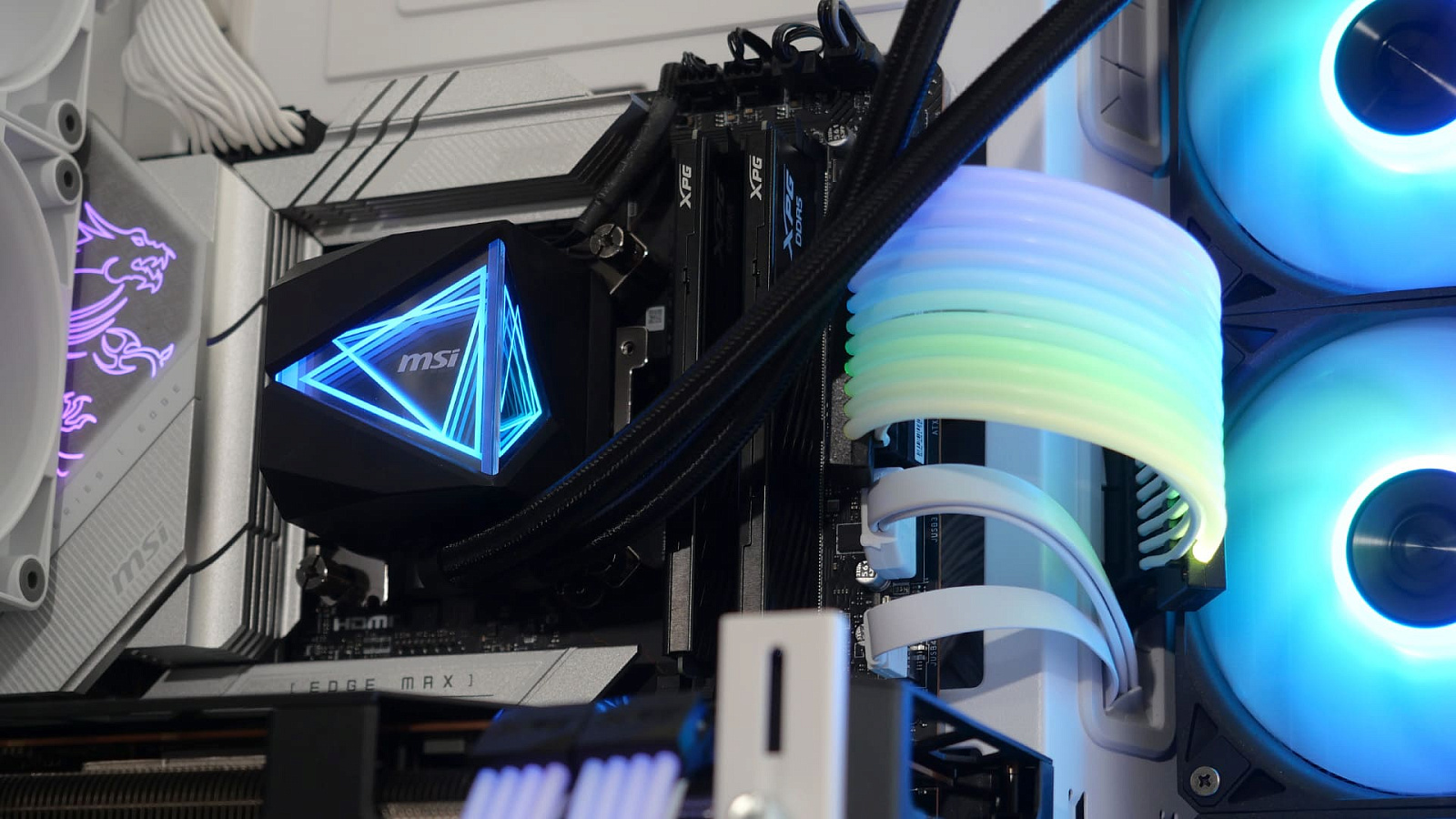

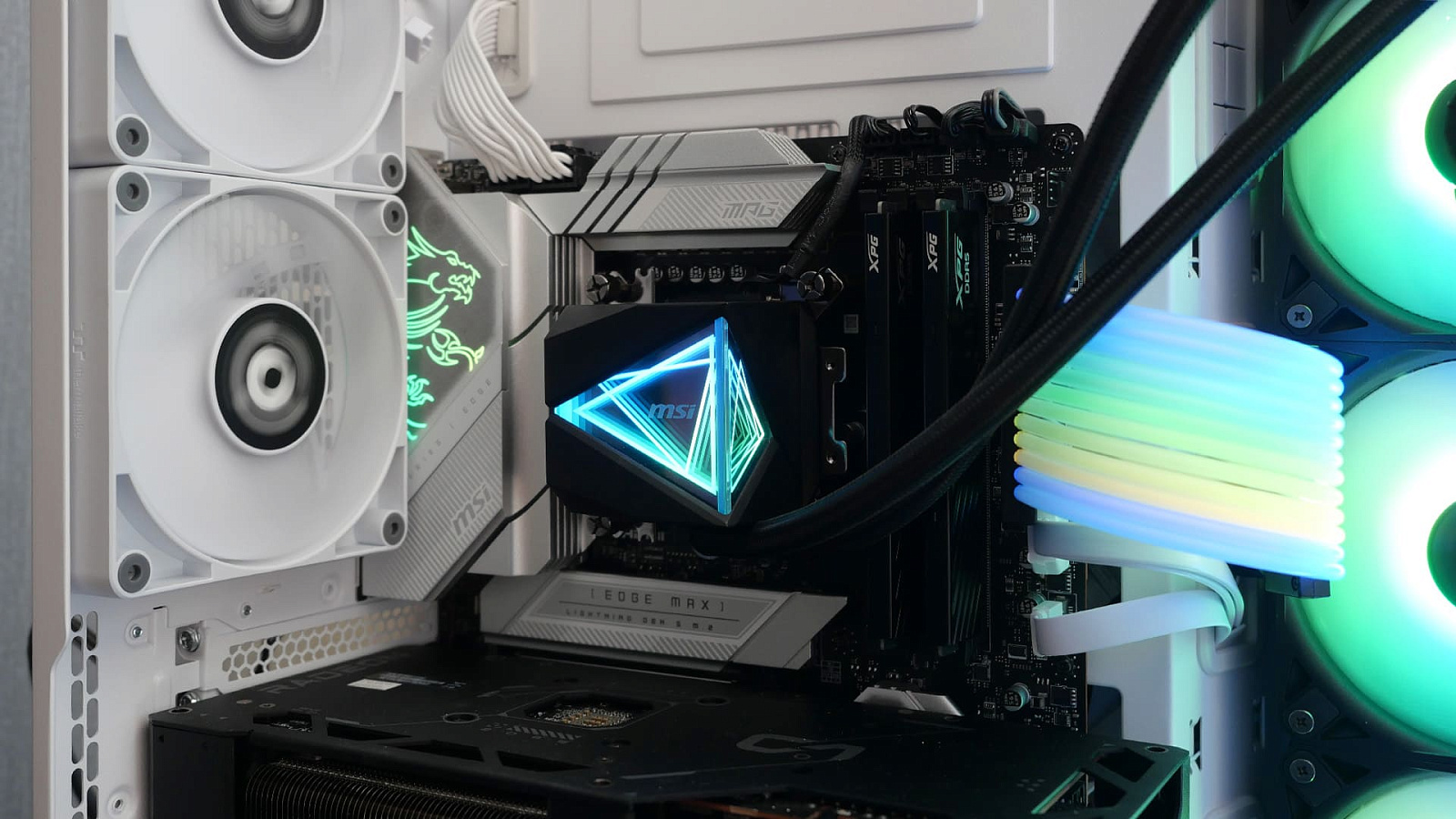

Элементы подсветки MSI MAG CORELIQUID I360 разделены на две зоны: первая — стильные вставки с треугольниками и эффектом бесконечного зеркала, вторая — область крыльчаток вентиляторов.

Матовая полупрозрачная поверхность крыльчаток вентиляторов во время работы создаёт эффект полного заполнения плавными переходами цветов. Такая схема применяется на многих моделях ARGB-вентиляторов и уже стала негласным стандартом "де-факто".

Управление цветами и эффектами ARGB-подсветки осуществляется в большинстве конфигураций материнской платой. Если на ней нет нужных разъемов, то можно приобрести отдельно контроллер, благо в магазинах их выбор присутствует. Соответственно детальные настройки подсветки выполняются в программном обеспечении от производителя материнской платы, либо с пульта или софта контроллера.

Тестирование

MSI MAG CORELIQUID I360 протестирована на самосборном ПК, конфигурация которого приведена в таблице ниже. Температура компонентов контролировалась по показаниям датчиков с помощью утилиты HWiNFO64 версии 8.44-5935. Для стресс-тестирования применялись утилиты: AIDA64 8.20.8100 (System Stability Test, CPU+FPU), Furmark 2.10.2 (CPU Burner 0.3.0.0, 20 потоков), OCCT 15.0.14 (тест Power). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры (этого времени достаточно для стабилизации температуры в реальных сценариях) в разрешении 2K (2560x1440 точек) в ARC Raiders (ультра пресет графики), FarCry New Dawn (максимальный пресет графики), PUBG (ультра пресет графики), No Man's Sky (высокие настройки графики и ограничение 60 кадров/секунду). Уровень шума измерен на расстоянии одного метра прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА.

Термоинтерфейс

В монтажном наборе из комплектного блистера вложен небольшой шприц с термопастой. Конкретная модель не указана. Консистенция пасты средней вязкости, цвет светло-серый. Она легко наносится на металлические основания, как никелированные, так и на медные. Сильно утруждаться с разравниванием также нет смысла, при умеренном нанесении она равномерно распределяется тонким слоем между поверхностями под прижимной силой креплений водоблока СЖО.

Оценка основания водоблока

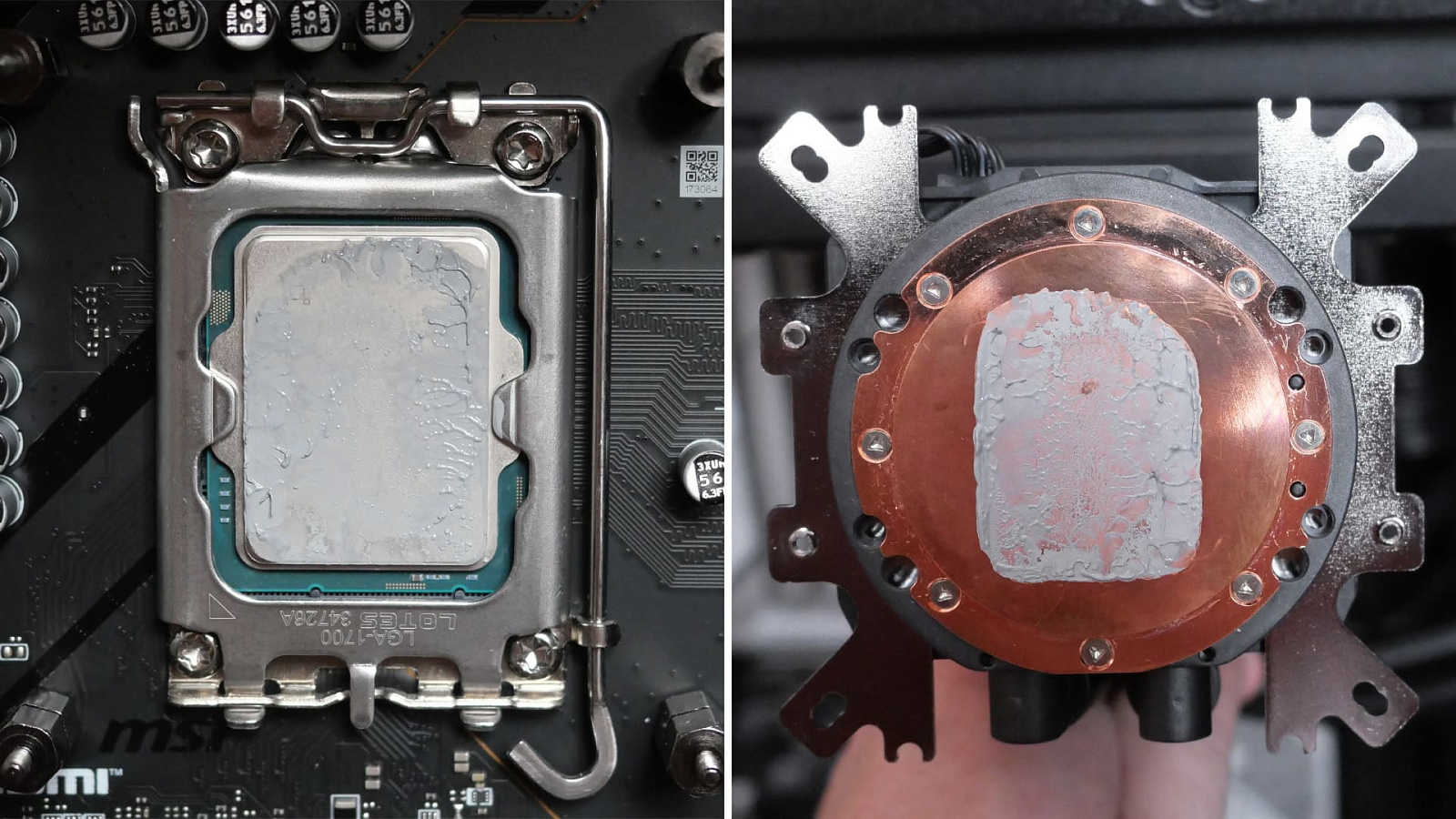

Медная пластина хорошо выровнена и отполирована. В совокупности с четырёхточечным креплением водоблока прижим к теплораспределительной крышке процессора получается достаточный для обеспечения нормального теплоотведения.

Скорость и шум помпы

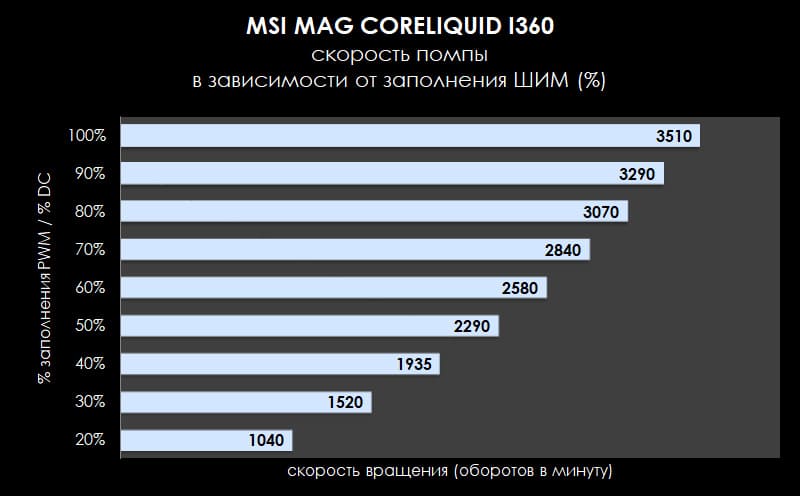

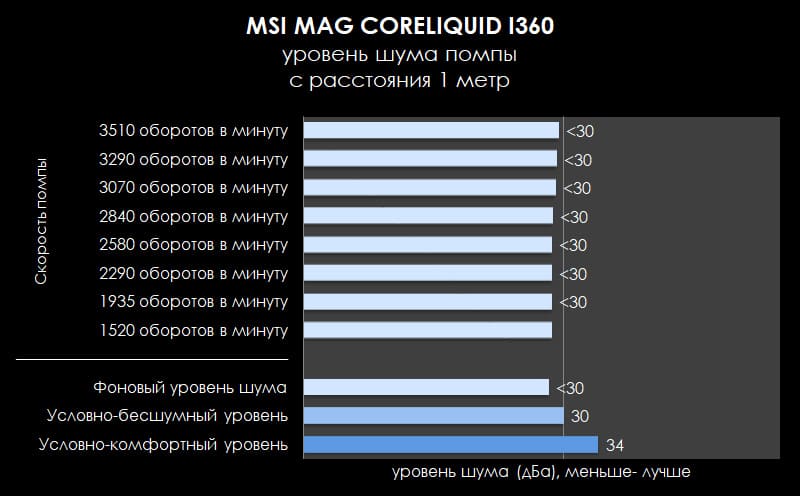

Насос в водоблоке работает в приблизительном диапазоне от 1000 до 3500 оборотов в минуту. Его можно охарактеризовать как практически бесшумный до 3000 оборотов в минуту и едва заметный на максимальной скорости. При настольном расположении системного блока желательно установить ему фиксированную скорость ~75% PWM для бесшумности в тихой обстановке.

Скорость и шум вентиляторов

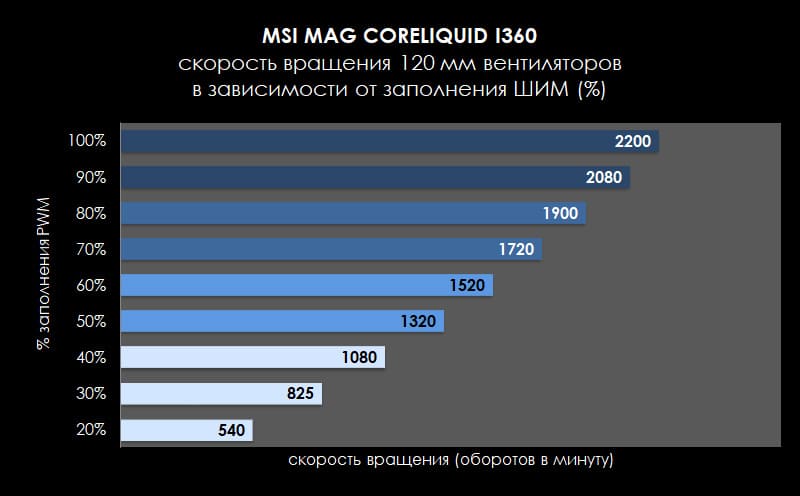

Три предустановленных вентилятора синхронно работают в диапазоне скоростей вращения крыльчатки приблизительно от 500 до 2200 оборотов в минуту. При значениях PWM ниже 18% они полностью останавливаются.

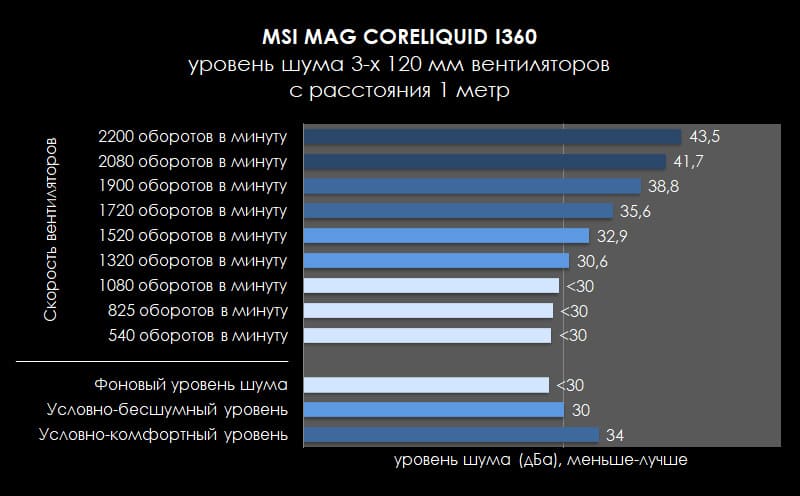

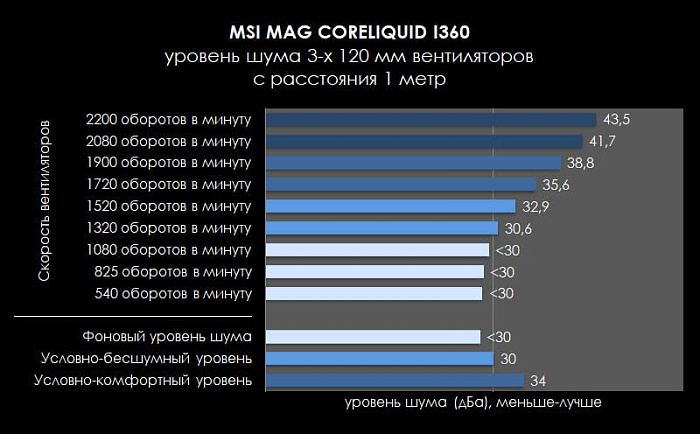

На максимальной скорости вращения шум от трёх вентиляторов на расстоянии 1 метра составил 43,5 дБА. Это достаточно громко. В угоду тихой работе с умеренным снижением эффективности охлаждения желательно ограничить вентиляторы до ~50% PWM (1300 оборотов в минуту).

Температура под нагрузкой

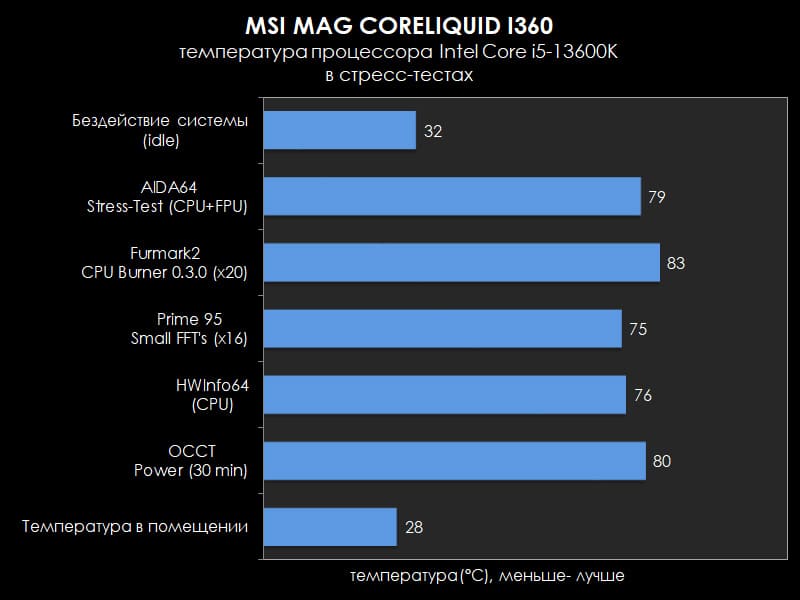

В стресс-тесте Power утилиты OCCT работающий в штатном режиме процессор Intel Core i5-13600K потреблял в период буста до 200 Вт (CPU Package Power) с дальнейшей стабилизацией в среднем на 181 Вт. При такой нагрузке средняя температура — 80 °C. Это средний результат для масс-сегмента AIO-систем 360 мм. Для понимания расстановки сил в тех же условиях результаты "одноклассников": XPG Levante II 360 — 83 °C, Ocypus Sigma L36 PRO BK — 81 °C, Phanteks Glacier One 360 D30 X2 — 79 °C, а Lian Li HydroShift II LCD-C 360TL — 75 °C.

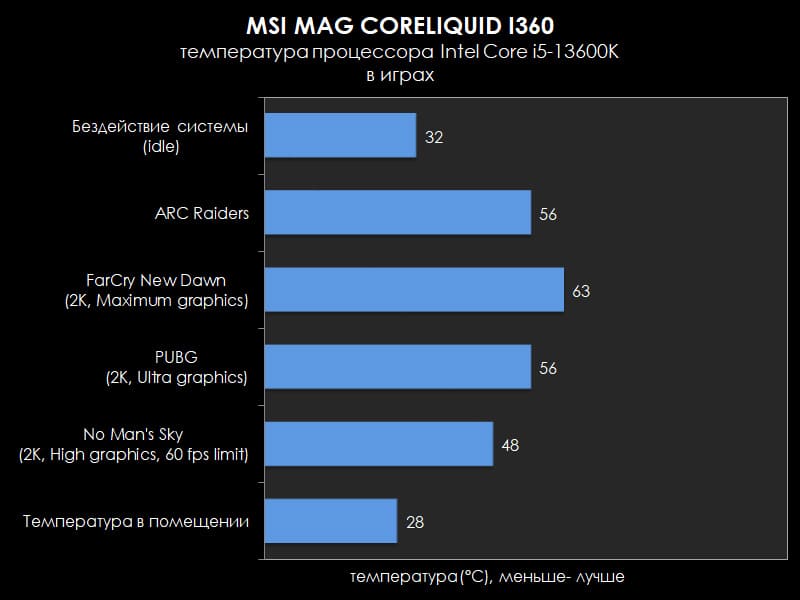

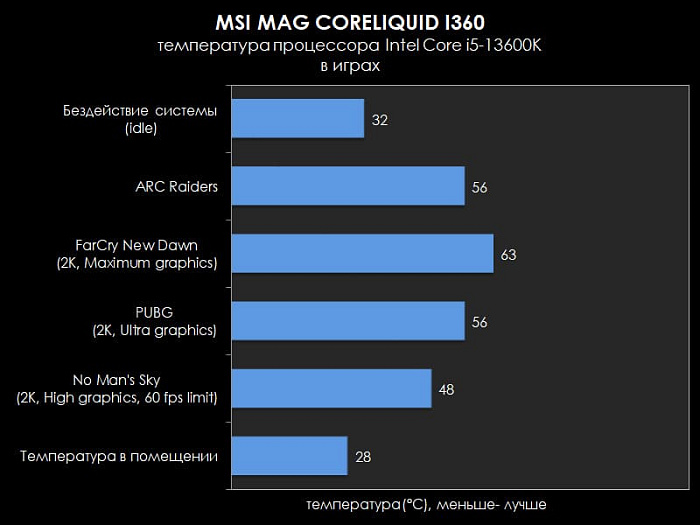

Во время компьютерных игр температура процессора на тестовом стенде закономерно была значительно ниже, чем при стресс-тестировании. При нагреве до 65 °C нет необходимости ограничивать скорость вентиляторов, так как они и в автоматическом режиме остаются в диапазоне до 1600 оборотов в минуту с условно-комфортным уровнем шума.

Заключение

MSI MAG CORELIQUID I360 оставляет двойственное впечатление ровно настолько, насколько это свойственно масс-сегменту. С одной стороны, она успешно удерживает 180+ Вт на i5-13600K в районе 80 °C, а это достойная, хоть и не рекордная цифра для AIO-СЖО 360-мм формата. С другой, вентиляторы требуют лёгкого тюнинга оборотов ради тишины, жертвуя парой лишних градусов. Главные козыри здесь: быстрая и несложная установка, совместимость с актуальными сокетами процессоров AMD и Intel, а также эстетичный дизайн водоблока с эффектом бесконечности. MSI MAG CORELIQUID I360 — выбор для тех, кто хочет стильную СЖО «из коробки» без лишних заморочек и не стремится сэкономить при этом.

Преимущества MSI MAG CORELIQUID I360:

Недостатки:
